Двухходовой термостатический клапан для теплого пола: Двухходовой и трехходовой клапан для теплого пола: схема подключения

Содержание

Двухходовой и трехходовой клапан для теплого пола: схема подключения

Трехходовой клапан для теплого пола является ключевой деталью смесительного узла системы водяного обогрева. Схема такой отопительной системы состоит из котла, который нагревает теплоноситель, нескольких контуров с высокотемпературными радиаторами и контуров трубопровода водяного теплого пола.

Зачем нужны клапаны в системе теплых полов

В большинстве случаев, котлы нагревают воду до той температуры, которая нужна высокотемпературным радиаторам. Как правило, она равна 75-95 °С. Учитывая санитарные нормы, поверхность теплого водяного пола не должна иметь температуру выше 35 °С. Такая температура обеспечивает комфортное пребывание на напольном покрытии, кроме того, более высокая температура водяного теплого пола может деструктивно воздействовать на финишное покрытие – в особенности на ламинат или линолеум, и привести к его деформации.

С учетом толщины стяжки теплого водяного пола, в которой находятся трубы отопительного контура, а также толщины и разновидности напольного покрытия, температура теплоносителя должна быть около 50 °С.

Если водяной теплый пол подключен к централизованной отопительной системе или вода поступает прямиком из котла, то температура ее будет слишком высока.

Для понижения температуры воды в системе при входе в обогревательный контур водяного теплого пола устанавливается смесительный узел, в котором имеется двухходовой или трехходовой кран. В них происходит смешивание горячего и холодного теплоносителя, поступающего из обратного контура водяного теплого пола.

В процессе прохождения воды через двух- или трехходовой краны температура снижается и становится подходящей для системы – в радиаторы отопления поступает теплоноситель с температурой в 90-95 °С, а в нагревательный контур водяной системы напольного отопления с температурой в 50-55 °С.

Когда нагретый теплоноситель поступает в коллектор, путь ему преграждает предохранительный кран, оснащенный термостатом. Если температура теплоносителя будет выше необходимой, то двухходовой или трехходовой клапан сработают, что приведет к подаче холодной воды из обратного контура.

Выполнится подмес, горячий и холодный теплоноситель смешаются, и когда температура достигнет нужного значения, кран снова сработает и подача горячей воды прекратится.

Устройство и принцип работы двухходового клапана

h3_2

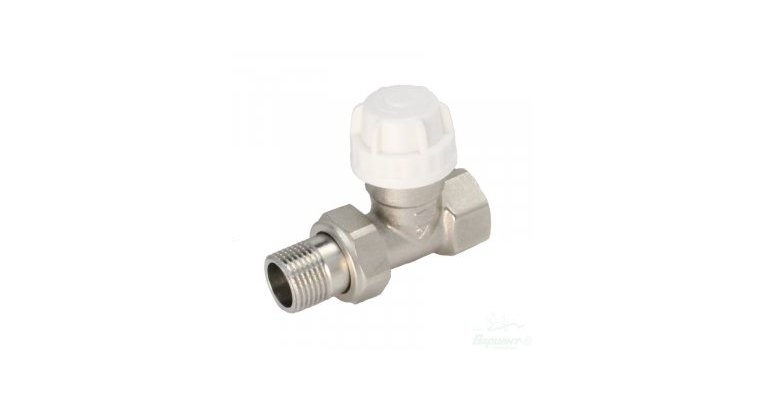

Двухходовой клапан для теплого пола

В большинстве случаев, в системе водяного теплого пола применяется регулирующий кран двухходового типа. Такая разновидность регулирующей арматуры обеспечивает корректную регулировку потоков и давления теплоносителя и охлаждающей среды.

В случае необходимости, устройство способно поддерживать на постоянном уровне температуру воды в трубопроводе теплого водяного пола. Двухходовой клапан обеспечивает периодическую подпитку трубопровода нагретым до нужной температуры теплоносителем, поступающим из отопительной системы.

На корпусе крана обозначается температура допустимого нагрева, которую можно менять при помощи встроенного или дистанционного датчика. Дистанционный датчик температуры монтируется во входном коллекторе. Схема работы двухходового клапана проста:

  1. Теплоноситель выходит из обратного контура водяного теплого пола и циркулирует по трубопроводу.
  2. При охлаждении воды ниже указанного уровня срабатывает клапан и в систему подмешивается горячий теплоноситель.
  3. После того как температура достигнет заданной отметки шток клапана закрывается.

Важно! Двухходовые клапаны используются в системах теплого водяного пола, обогревающих площадь менее чем 200 кв. м. Если помещение будет с большей квадратурой, то термостат будет часто сигнализировать о снижении температуры, так как вода по мере продвижения по длинной магистрали будет постоянно остывать. Из-за этого двухходовой клапан будет постоянно пополнять ее высокотемпературным теплоносителем.

Выделяют следующие виды двухходовых смесительных клапанов:

  • Пневматические;
  • Гидравлические;
  • С электроприводом.

Двухходовой кран для теплого водяного изготавливается из чугуна или латуни, он может быть оснащен электроприводом.

В конструкции двухходового клапана может быть одно или два седла. Двухседельное изделие может в случае необходимости полностью перекрыть поток теплоносителя, трехходовой клапан не может выполнять такую функцию.

Принцип работы двухходового крана заключается в том, что при подаче механического усилия на привод оно передается к затору, состоящему из седла и плунжера. Двигаясь вниз, плунжер перекрывает внутреннее пространство клапана, в процессе увеличивается поток теплоносителя, а давление уменьшается. Если затвор полностью опущен, то кран герметично закроется. Это приведет к остановке потока теплоносителя по магистрали после запорного устройства. Плунжеры могут быть игольчатыми, стержневыми и тарельчатыми, ось движения плунжера перпендикулярна потоку воды.

Схема подключения двухходового клапана

Двухходовой клапан можно подключить к системе водяного теплого пола при использовании параллельной схемы. Такая схема подключения реализуется в процессе использования двух или трех нагревательных контуров, по которым циркулирует теплоноситель.

В этом случае, регулировка подачи и давления воды будет производиться исключительно с помощью одного или нескольких параллельно установленных двухходовых клапанов. Если используется параллельный способ смешивания теплоносителя, то трубопроводные магистрали теплого пола изначально разъединяются.

Схема подключения двухходового клапана

Двухходовой клапан можно настроить вручную, что позволит пропускать нужное количество воды через смесительный кран. Представленная схема не включает в себя трехходовой клапан, оснащенный термодатчиком – такой запорный элемент обладает небольшой пропускной способностью, с регулировкой в этом случае отлично справляется двухходовой вентиль.

Совет! В параллельной схеме уместно будет установить перепускной клапан вместо байпаса. Это снизит эксплуатационную нагрузку и сократит расход электроэнергии на насос в то время когда контуры будут закрыты.

Параллельная схема подключения имеет недостаток – температурная отметка теплоносителя, который входит в контур, равна температуре воды, направляющейся из обратного контура к котлу. Это приводит к неравномерному распределению горячей воды по контурам. Параллельная схема состоит из следующих элементов:

  • Коллектора и труб отопления;
  • Запорно-регулирующей арматуры – заслонки или двухходового клапана;
  • Циркуляционного насоса, перекачивающего разогретый теплоноситель от котла по обогревательному контуру;
  • Блока управления.

Особенности трехходового смесительного клапана

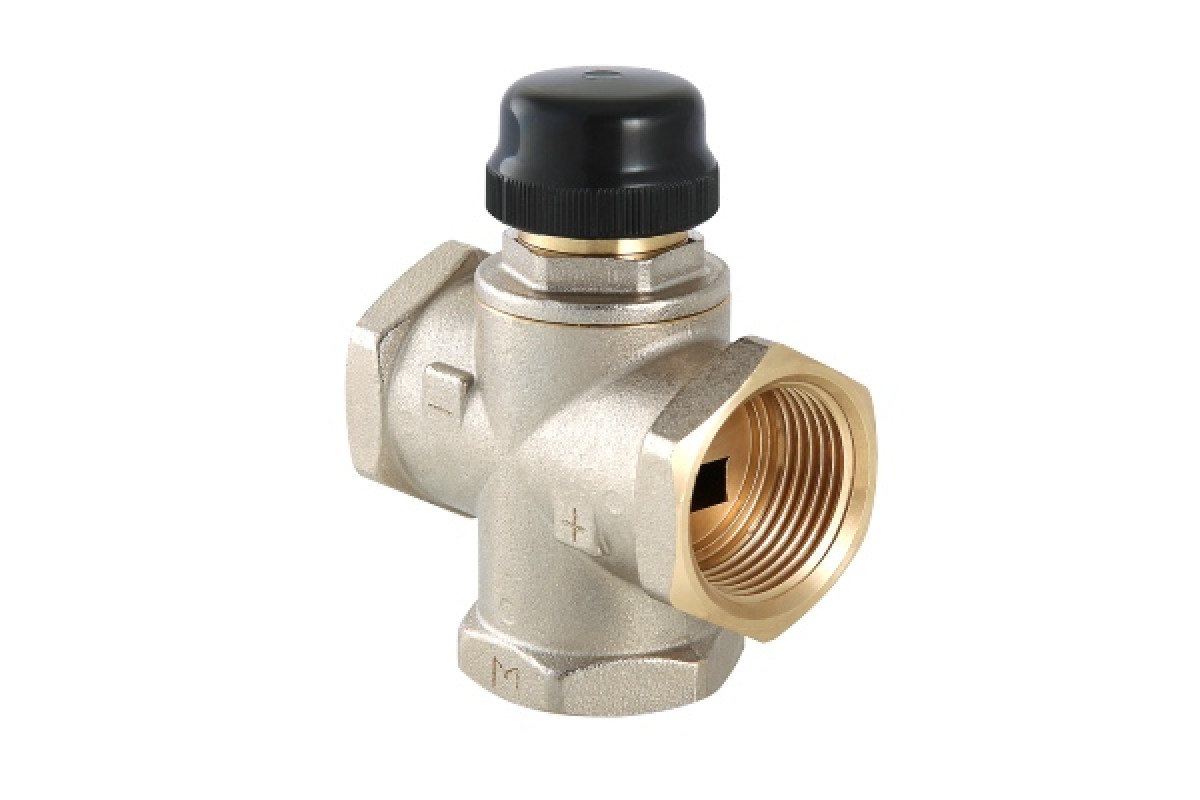

Трехходовой смесительный клапан с терморегулятором для теплого пола

Трехходовой смесительный клапан обеспечивает работу водяного теплого пола в комфортном режиме. Запорный элемент смешивает горячий теплоноситель, поступающий из котла с холодной водой из обратного контура. Трехходовой кран, несмотря на свою универсальность, имеет несколько недостатков.

Так, например, при получении сигнала от термостата устройство для подачи теплоносителя из котла открывается полностью. Из-за этого вода с температурой в 85-90 °С поступает в систему теплого пола и может вызвать перегрев поверхности или разрыв трубопровода.

Кроме того, кран трехходового типа отличается более низкой по сравнению с двухходовым краном пропускной способностью, это приводит не к ровному, а к волнообразному графику колебаний температуры теплоносителя. Устройство приспособлено для систем с площадью обогрева более чем 250 кв. м.

Трехходовой кран изготавливается из бронзы или латуни, в его верхней части установлена шайба для регулировки потока, под которой располагается термочувствительный элемент. При работе клапана он прижимается к рабочему штоку, выходящему из корпуса. В штоке находится закрепленный конус, который герметично примыкает к седлу. Схема работы трехходового смесительного клапана проста – теплоноситель проходит через правый и фронтальный патрубки до тех пор, пока отметка температуры не повысится или не понизится до установленного значения.

В процессе работы устройство сохраняет нужную температуру воды на выходе в рамках установленных пределов и подмешивает горячую или охлажденную воду из патрубков.

Если теплоноситель начинает остывать или нагреваться, то привод прижимается к штоку. В процессе перемещения конус отсоединяется от седла и открывает все три канала. Фронтальный входной патрубок перекрывается после того, как температурные показатели теплоносителя изменяются.

Трехходовые клапаны отличаются по типу внешнего привода. Они могут быть оснащены:

  • Термостатическим приводом. Он производит нажатие на шток в процессе расширения находящегося в нем жидкого состава, который чувствителен к температурным изменениям. Большинство трехходовых клапанов, применяющихся в системах водяного обогрева пола, оснащаются именно таким видом привода.
  • Термостатической головкой, которая содержит высокочувствительный термоэлемент, реагирующий на изменения температуры в воздухе помещения. Для осуществления регулировки трехходовой клапан оснащается наружным температурным датчиком. Датчик размещается в трубопроводе, по которому проходит теплоноситель. Такая регулировка наиболее точна.
  • Электроприводом, которым управляет контроллер. К контроллеру непрерывно поступают данные о значении температуры теплоносителя в трубопроводе водяного пола. Если они изменяются, то трехходовой клапан, оборудованный сервоприводом, выполняет регулировку.
  • Сервоприводом. В таком запорном механизме отсутствует контроллер, а управление краном происходит напрямую через привод на основании сигналов от температурных датчиков. Сервопривод в большинстве случаев комплектуется с кранами, которые оснащены секторным или шаровым распределительным элементом.

Схема подключения трехходового клапана

Трехходовой клапан подключается к водяному нагревательному контуру с ориентировкой на последовательную схему. Такая схема считается наиболее производительной, в ней термостатический клапан может быть заменен балансировочным вентилем или обычным шаровым краном. Шаровой кран – это наиболее дешевый и экономичный узел, но, в случае его установки, работу системы придется контролировать вручную.

Схема подключения трехходового клапана

Последовательная схема подключения функционирует следующим образом:

  1. Трехходовой запорный элемент блокирует подачу холодной воды из обратного контура трубопровода. Это позволяет избегать образования конденсата на внутренней поверхности стенок котла или бойлера.
  2. Вода циркулирует по первичному контуру до тех пор, пока не прогревается до температуры, которая была установлена на терморегуляторе трехходового клапана.
  3. Когда теплоноситель нагревается до заданной температуры, термостат заставляет шток приоткрываться и подавать холодную воду из отопительной системы.

Для гидравлической настройки в рамках такой системы используется балансировочный вентиль, который присоединен к малому контуру.

Важно! В последовательной схеме соединения циркуляционный насос монтируется после трехходового запорного элемента.

Представленная схема может быть продолжена подключением вторичного циркуляционного контура. Подключение проводится по следующему алгоритму:

  1. Трехходовой клапан, находящийся во вторичном контуре подмешанную воду подает на циркуляционный насос.
  2. Насос направляет теплоноситель через коллекторную распределительную систему по всему контуру.
  3. Попадая в байпас, теплоноситель распределяется непосредственно в трубопроводную систему теплого пола.
  4. Из системы охлажденная вода снова попадает в смесительный узел и цикл повторяется.

Что представляет собой термосмесительный клапан для тёплого пола?

На сегодняшний день среди используемых систем отопления жилых помещений значительное место отводиться теплым полам. По сложности конструкции и способу монтажа теплый пол трудно назвать легким и доступным вариантом обогрева. Другое дело эффективность. Использование для отопления подогрев полов обеспечивает в жилых помещения максимально комфортный температурный баланс. Сравнивая работу водяных полов с традиционным радиаторным отоплением, первые значительно выигрывают, как в плане эффективности, так и в эстетическом плане. Единственное препятствие, которое не позволяет более широко использовать греющие водяные трубы для подогрева пола – это существенная разница температур теплоносителя.

Автономный котел или центральная система отопления дают воду для обогрева с температурой 75-950С. Теплый пол является низкотемпературной системой, оптимальная температура воды в отопительных трубах водяного контура составляет 35-550С. Как в такой ситуации получить воду для теплого пола нужной температуры? С этой задачей успешно справляется смесительный клапан для теплого пола. Устройство осуществляет смешивание горячей и холодной воды, циркулирующей в системе, т.е. подготовку теплоносителя для последующей подачи в трубопровод вашего пола. Какие бывают смесительные клапаны и какова их работа, рассмотрим все существующие модели и варианты установки.

Место и роль смесительных клапанов в отопительной системе «теплые полы»

Основная задача, с которой приходится сталкиваться потребителям, решая вопрос монтажа теплых полов в своем доме, добиться необходимой температуры теплоносителя. Для радиаторов вода, температурой 750С вполне приемлема, чего не скажешь о трубах, которые уложены в толще бетонной стяжки.

Важно! Чрезмерный нагрев бетонной стяжки приводит к ухудшению температурного баланса внутри отапливаемого помещения. Напольное покрытие (в большинстве случаев на древесной основе) при высоких температурах быстро утрачивает свои эстетические и технологические качества, приходя в негодность.

*

В соответствии с санитарными нормами, нормальная температура нагрева теплых полов не должна превышать 260С. Тогда срединные слои воздушной массы внутри помещения прогреваются до комфортных значений 20-220С. Для того, что бы получить такие температурные параметры, вода, поступающая в петли водяного контура должна быть нагрета до 500С. Чуть менее 50% тепловой энергии нагретой воды уходит на прогрев слоеного пирога теплого пола. С учетом толщины слоя бетона, материала и разновидности напольного покрытия, происходит снижение температуры на поверхности пола.

Добиться существенного снижение температуры котловой воды на входе в отопительные водяные контуры помогает смесительный узел, представляющий собой комплект взаимосвязанных приборов и устройств. Одну из главных ролей в работе смесителя играет клапан термосмесительный, смешивающий воду для теплого пола. Благодаря этому небольшому приборчику осуществляется смешение двух поток воды, холодной и горячей для того, что бы на выходе получился вода необходимой температуры. Клапаны, устанавливаемые в смесительные узлы, бывают двух типов, трехходовые и двухходовые. Каждый из типов кранов выполняет свои, определенные технологическим процессом задачи и функции. Какой прибор лучше использовать для ваших теплых полов? Что стоит за выбором типа смешивающего и регулирующего устройства?

Что собой представляет смесительный термостатический клапан

Процесс работы теплых полов заключается в подаче горячей воды из нагревательного прибора или другого источника нагрева в смесительный узел. Первое устройство, с которым вступает в контакт горячая вода предохранительный смесительный термостатический клапан. Двухходовой или трехходовой кран специально установлен для того, что бы снижать температуру котловой воды перед тем как она поступит в коллектор. Охлаждение теплоносителя осуществляется в автоматическом режиме, за счет подмеса остывшей воды из трубы обратного потока. Этот процесс происходит постоянно и беспрерывно на протяжении того времени, когда включено отопление.

Выше уже было сказано, что для этих целей используются вентили подмеса двух типов.

Двухходовой термостатический смесительный клапан

Двухходовой термостатический клапан, если говорить обычными словами, представляет собой улучшенный вариант ручного вентиля.

Несложное и понятное устройство вентиля позволяет достаточно эффективно осуществлять регулировку температуры теплоносителя в автоматизированном режиме. Обычно такой прибор ставится в отопительную систему, заменяя ручные краны. К основным достоинствам двухходового типа устройства можно смело отнести:

  • автоматизированная работа по снижению температуры воды;
  • простая и недорогая конструкция;
  • легкий монтаж.

На заметку: Недостатком подобного прибора являются ограничения использования. Такой тип вентилей рассчитан на работу теплых полов небольшой площади. Обычно двухходовой клапан ставится на водяные отопительные контуры небольшой длины (для ванной комнаты, в детской).

*

Это тип смесительного прибора используется чаще всего, когда речь идет об оборудовании теплых полов в качестве вспомогательной системы отопления. С помощью этого прибора осуществляется корректная регулировка температуры теплоносителя, рабочего давления в системе и интенсивность водяных потоков.

Устройство состоит из цельного, литого корпуса (латунь или бронза). На кране имеется терморегулирующая головка с метрической шкалой. Положение головки может меняться в ручном и в автоматическом режиме. Для простых и недорогих систем отопления обычно используется оборудование с ручной настройкой. В сложных системах принято устанавливать термостатические вентили с дистанционными датчиками температуры. Основной деталью конструкции прибора – седла, одно или два. Двухседельные краны способны перекрывать поток воды полностью в отличие от трехходовых устройств.

Принцип работы устройства заключается в следующем:

  • вода, поступающая из обратного контура, снова направляется в петлю теплого пола;
  • снижение температуры нагрева отработанной воды ниже установленных параметров, приводит к срабатыванию устройства. В систему запускается горячая вода, смешиваясь внутри прибора с остывшей водой;
  • при достижении температуры воды заданных параметров, срабатывает термостатический датчик, вентиль автоматически перекрывает подачу горячей воды в систему.

Другими словами, затвор, состоящий из седла и плунжера, реагирует на механическое действие термостатической головки. Плунжер, опуская вниз, перекрывает поток воды, снижая давление. Опущенный вниз затвор означает полную герметизацию проходных отверстий крана, соответственно вода в систему не поступает. Плунжер установлен перпендикулярно направлению движения воды и может быть игольчатым, тарельчатым или стержневым.

На заметку: если использовать этот тип оборудования при отоплении помещений большой площади, термостат будет работать со сбоями. Вода в длинных контурах быстрее остывает, поэтому термостат вентиля будет срабатывать чаще, добавляя в систему горячую воду.

На практике сегодня применяются вентили трех видов:

  • Гидравлические;
  • Пневматические;
  • С электроприводом.

На рисунке указана схема подключения двухходового смесительного клапана в систему отопления «теплые полы».

Трехходовой смесительный клапан

*

Что касается трехходового смесительного клапана, то его работа в принципе отличается от принципа действия двухходового устройства. Здесь идет речь о подмесе к горячей воде, поступающей от котла к коллектору, остывшей воды, поступающей из обратки. Плюсы и минусы данного устройства аналогичны двухходовому крану за исключением одной детали:

Во время включения устройства в работу, интенсивность потока теплоносителя никак не меняется. За счет этого достигается равномерное изменение температуры воды, поступающей в петли водяного контура.


К основным особенностям этого устройства следует отнести максимально удобную регулировку температурного режима нагрева водяного пола. Этот тип смесительного устройства рассчитан на работу с масштабными системами отопления (помещения площадью более 250 м2). Однако, несмотря на очевидные преимущества, трехходовой клапан имеет ряд недостатков.

Важно! При срабатывании термостата, кран открывается полностью, давая доступ в систему теплого пола горячего теплоносителя. Это может стать причиной перегрева отопительного контура в лучшем случае, а в худшем варианте, к разрыву трубопровода.

В отличие от двухходового типа, трехходовое устройство подмеса имеет низкую пропускную способность.

Изделие изготавливается из латуни или из бронзы. Оснащается изделие термочувствительной головкой или термостатом. Схема работы этого устройства следующая:

Горячая вода следует через правый и фронтальный патрубки до того момента, пока температура воды отвечает заданным параметрам. При снижении или росте температуры теплоносителя в работу вступает термостат, приводящий в движение шток. В результате движения штока происходит подмес горячей или охлажденной жидкости из других магистралей. Фронтальное отверстие открывается полностью в том случае, когда температура воды снова достигла желаемых параметров.

*

В зависимости от привода, трехходовые клапаны могут быть следующей конструкции:

  • с термостатическим приводом;
  • с термостатической головкой;
  • с электроприводом;
  • с сервоприводом.

Каждая модель имеет свои отличия и особенности, специально рассчитанные для использования в различных гидравлических системах коммуникаций.

Подключается трехходовой клапан следующим образом.

Заключение

Подключаются оба типа смесительных термостатических клапана по-разному. Для двухходового крана характерной является параллельная схема подключения. Для трехходового вентиля используется последовательное подключение.

Первый тип, двухходовой клапан в основном используется для работы с одним или с двумя водяными отопительными контурами. Для этого варианта и используется параллельное подключение.

Трехходовой тип устройства рассчитан на работу с длинными водяными контурами. При последовательном подключении вентиля достигается максимальная производительность теплых полов. Оба устройства монтируются в систему перед смесительным узлом, перед циркуляционным насосом. Надежность работы кранов проверяется во время пробного пуска системы отопления. Правильный монтаж и настройка приборов позволят вашим полам работать длительное время и максимально эффективно.

Смесительная группа для теплого пола

При обустройстве теплого водяного пола важную роль играет абсолютно каждая деталь. Например, ключевую роль в распределении тепловой энергии выполняет коллектор. Гребенка может быть укомплектована самым разным образом. Один из важных ее компонентов является смесительный узел. Смесительный узел включает в себя специальный клапан. Сразу заметим, что работать теплый пол без смесительного узла сможет только в исключительных случаях. В этой статье мы расскажем вам о том, какую роль выполняет смесительная группа для теплого пола. Мы уверены, что этот материал поможет вам разобраться в этом непростом вопросе. Плюс ко всему, вы узнаете о принципе работы этого устройства. Это поможет вам осуществить правильный выбор. Как следствие, вам получится создать эффективную и надежную систему напольного отопления.

Функция смесительного узла

Для начала определим основную функцию используемого клапана в системе водяного теплого пола. Важно заметить тот факт, что для напольного обогрева крайне важно добиться приемлемой температуры. Особенно это важно если запитка напольного обогрева осуществляется из централизованной системы отопления. Как известно, в этой системе теплоноситель имеет температуру около 75 градусов по Цельсию. Безусловно, подобная температура для пола будет очень высокой. Если теплоноситель с такой температурой пойдет в систему теплого пола, то из-за высокой температуры стяжка начнет разрушаться. Понятное дело, не сразу, а постепенно через какое-то время. Более того, с такой температурой напольное покрытие будет испытывать серьезные нагрузки. Более того, ходить по такому полу будет вовсе не комфортно.

Если отталкиваться от установленных норм, то температура напольного обогрева не должна превышать 26 градусов по Цельсию. Благодаря этому воздух внутри помещения будет иметь температуру около 22 градусов по Цельсию. Эта та температура, которая считается наиболее комфортной для проживания. Итак, чтобы достичь такой температуры, теплоноситель, который поступает в отопительный контур, уложенный в стяжку пола должен иметь температуру до 50 градусов по Цельсию. Помните, что 50% тепловой энергии забирает отопительный пирог. По мере того как тепло начнет поступать в помещение, температура частично спадет. На это также влияет и характер напольного покрытия.

Итак, чтобы достичь наиболее комфортной температуры как раз-таки используется ряд специализированного оборудования. В частности, большую роль выполняет смесительный узел. И важную роль во всем этом узле выполняет клапан. Исходя из его названия, в нем осуществляется смешивание холодного и горячего теплоносителя. В результате на выходе получается комфортная температура воды. Стоит заметить, что такой кран бывает нескольких разновидностей, например:

  1. Двухходовой.
  2. Трехходовой смесительный клапан.

Итак, теперь мы предлагаем вам подробнее ознакомиться с особенностями этого устройства, чтобы понять, какой лучше всего выбрать.

Смесительный клапан – что это

Итак, смесительный клапан для теплого пола устанавливается в коллекторную группу. При поступлении теплоносителя, он сталкивается с предохранительным термостатическим клапаном. И чтобы снижать температуру воды, поступающей от котла или централизованной системы отопления устанавливается трехходовой или двухходовой смесительный кран. Процесс смешивания воды происходит полностью в автоматическом режиме. Подмес остывшей воды берется из обратного потока трубы.

Важно! Процесс перемешивания холодного и горячего теплоносителя осуществляется беспрерывно, вернее, до тех пор, пока работает система водяного теплого пола.

Теперь предлагаем вам рассмотреть особенности двухходового и трехходового крана для теплого пола.

Двухходовой клапан

Схема смесительного узла теплого пола нередко оснащается двухходовым смесительным краном. Если сказать пр

Клапан для теплого пола – По полу

Краткое содержание

Благодаря созданию комфортных условий, водяной теплый пол становится уже привычным. Чаще всего он обустраивается в частных владениях. Для регулирования потоков жидкости необходимо включать в систему трехходовой клапан для теплого пола определенного типа.

Особенности трехходового клапана


Смешивание потоков жидкости, которое позволяет выполнять термостатический смесительный кран, дает возможность направлять в систему теплого пола потоки со стабильной, нормативно установленной температурой. Производится эта операция автоматически. Для смешивания, происходящего внутри прибора, к горячей воде добавляется уже остывшая жидкость из «обратки».

Функционирование происходит в следующей последовательности:

  • горячая вода поступает к коллектору, входящему в систему теплого пола;
  • при проходе термосмесительного клапана происходит определение степени нагрева жидкости;
  • если температура воды выше установленной, то открывается проход, куда поступает охлажденная жидкость;
  • внутри происходит смешивание двух потоков;
  • после достижения нужного значения проход для холодной воды закрывается.

Такой кран, изготавливаемый из латуни, в своей конструкции имеет три хода, обусловливающие применение разных способов смешивания жидкостных потоков, в зависимости от которых выделяются три разновидности трехходовых клапанов.

  • Клапан с нужной для теплых полов функцией термостата. Такое устройство не только регулирует интенсивность смешиваемых потоков, но и обеспечивает поддержание в системе заданной температуры. Содействует осуществлению данной функции наличие термочувствительного элемента, который, улавливая степень нагрева обоих потоков, входящих в кран, изменяет сечение отверстий.
  • Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В комплектацию входит термоголовка с выносным датчиком.
  • Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру.

Критерии подбора


Подбирая смесительный клапан, целесообразно ориентироваться на несколько показателей.

  • Площадь помещения. Для маленьких комнат — ванной, туалетной не всегда рекомендуется приобретать более дорогой термосмесительный клапан, так как достаточно поставить привычный вентиль. Большие помещения при обустройстве теплых водяных полов потребуют наличия смесителей, автоматически регулирующих температуру обогревающей жидкости.

    Трехходовые клапаны Esbe модели VTA320

  • Размеры поперечного сечения. Этот показатель обязательно учитывается при подборе термостатического клапана, обеспечивая точное подключение в отопительную систему. Если в ассортименте, предлагаемом в магазине, не нашлось прибора с нужным диаметром, то приобретаются специальные переходники.
  • Возможность получения автоматического режима функционирования.
  • Пропускная способность. Этот параметр рассчитывается на этапе проектирования теплого пола. Сообразно полученным величинам подбирается смесительный кран, способный выдержать нужную нагрузку.

Характеристики двухходового клапана


Двухходовой кран представляет собой модернизацию вентиля. Вмонтированный в коллектор, он, работая в автоматическом режиме, поддерживает уровень заданной температуры. В отличие от традиционного вентиля, такая модель ориентирована на пропуск жидкостного потока в одном направлении. При обратной установке весь процесс функционирования теплого пола будет нарушен. Для продления эксплуатационного срока перед клапаном монтируется фильтр для задержки механических примесей.

Благодаря подобной схеме, теплый пол не перегревается, следовательно, его эксплуатационный срок удлиняется. Поскольку пропускная способность двухходового клапана сравнительно невысокая, регулирование температуры производится плавно, без скачков. Специалистами рекомендуется применять этот прибор при обустройстве теплых полов на значительной площади, превышающей 200 м2.

Схема подключения трехходового клапана


В зависимости от направления потоков, термостатический клапан представлен двумя моделями.

  • Т-образная или симметричная схема. При таком подключении вода — горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
  • L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная — снизу. Впоследствии смешанный поток выходит из второго бокового хода.

    Схема подключения трехходового смесительного клапана

Рассматривая смесительный узел, можно выделить в нем следующие составные части:

  • клапан обратный;
  • датчик температурный;
  • насос циркуляционный;
  • смесительный трехходовой клапан.

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды. После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

При подобной схеме подключения теплоноситель движется по следующему маршруту.

  • Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
  • Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
  • Распределение теплоносителя по трубам теплого пола.
  • Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный — это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки. Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.

Это статья, дополняющая предыдущий материал о смесительных узлах. Здесь мы узнаем о том, что такое термостатический клапан для теплого пола, как он устроен, как работает и как его выбирать… Сразу уточним: данное устройство по-другому называется ещё смесительный клапан, это одно и то же.

Что собой представляет термостатический клапан для теплого пола?


Как видно на фото, данное устройство имеет металлический корпус с некоторым числом входов (выходов), у этой модели их три (следовательно, это трехходовой клапан):

Внутри корпуса есть шток, соединённый с сегментарным (полукруглым) затвором. Снаружи к штоку прикреплена рукоятка (на фото белый «грибок»), с помощью которой шток можно поворачивать, отчего затвор будет открывать или прикрывать протоки теплоносителя, тем самым распределяя их в нужную сторону.

Вместо рукоятки может быть сервопривод, но суть от этого не меняется.

Виды термостатических клапанов…


…по способу управления


Термостатический клапан для теплого пола, применяемый в смесительных узлах, бывает ручного управления и автоматического.

Автоматические клапаны могут быть оснащены сервоприводом. Сервопривод очень удобная, но и довольно дорогая вещь, и не каждому кошелёк позволяет его устанавливать.

Впрочем, клапан с ручной регулировкой также не доставляет никаких проблем.

…по числу проходов


На фото ниже 4-ходовой клапан с ручным управлением:

Такой клапан может и смешивать и разделять потоки. Управляется клапан рукояткой (синяя), рядом с которой есть градуировка, с помощью чего можно установить пропорции смешивания потоков.

Для теплого пола обычно используется трехходовой термостатический клапан. На фото ниже трехходовой клапан ручного управления:

И ещё один трехходовой клапан с ручным управлением:

Хоть клапаны и отличаются внешне, но принцип их работы одинаков.

Как работает термостатический клапан для теплого пола?


На схеме ниже рассмотрен принцип работы термостатического смесительного клапана:

Буквой «А» обозначен входящий поток, стрелка показывает его направление. Буквой «В» обозначен поток из обратки, более холодный; «АВ» — смешанный поток. Полагаю, ничего сложного для понимания здесь нет.

Управление температурой теплоносителя с помощью термостатического клапана


Итак, поворачивая шток клапана в ту или иную сторону, мы смешиваем горячий и прохладный теплоноситель. Тем самым добиваемся нужной его температуры в теплом полу.

В общем-то, можно выделить четыре схемы такого смешивания.

Схема 1: указатель клапана в положении «максимум»


При таком положении затвор перекрывает выход, соединённый с обраткой. Прохладный теплоноситель не будет подмешиваться к горячему, идущему из котла. Т. е. в тёплый пол будет поступать горячий теплоноситель, что допустимо только при первом запуске теплого пола, для прогрева стяжки.

Схема 2: указатель клапана меньше «максимума»


Проход из обратки немного приоткрыт. Прохладный теплоноситель подмешивается к горячему, отчего в тёплый пол пойдёт теплоноситель меньшей температуры, чем пришёл из котла.

Схема 3: указатель клапана в среднем положении


Здесь подмес теплоносителя из обратки ещё больше, чем во втором варианте. И потому температура смеси ещё ниже, как раз такая, которая приемлема для водяного теплого пола.

Схема 4: указатель клапана на «минимуме»


Такое положение затвора бывает только при управлении клапаном сервоприводом. При ручном же управлении такая схема не используется.

Как подобрать термостатический клапан для теплого пола?


Итак, в смесительных узлах обычно используются трёхходовые клапаны. Смесительный узел можно купить готовый: в сборе насос, трёхходовой клапан, расширительный бак и др. А можно собрать самому, купив всё необходимое по отдельности. Второй вариант обойдётся в меньшую сумму, а работать будет не хуже, просто нужно знать, как подобрать оборудование… ну так мы об этом здесь и беседуем.

Смесительный трехходовой клапан в заводских условиях уже настроен на определённую температуру, но можно с помощью «маховичка» настраивать самому.

Такие трёхходовые клапаны:

— имеют невысокую производительность (~2 м3/час.), из-за чего на площади теплого пола, скажем, в 100 м2 он может просто-напросто не обеспечить теплый пол необходимым объёмом теплоносителя. А для площади до 50 м2 — вполне.

Для большей площади лучше ставить такой трёхходовой клапан:

У него расход до 4 м3/час., а регулировка осуществляется как вручную, так и сервоприводом, который ставится вместо «маховичка». Для пола 100…150 м2 он вполне подходит.

Как было сказано, термостатический клапан для теплого пола может управляться автоматически при помощи сервопривода. Так что следующая статья о нём. Если оно вам не надо — пропускайте.

термостатический клапан для теплого пола

как выбрать для напольного обогрева

Для напольной водяной системы обогрева рекомендуют установить блок автоматического управления. Оборудование позволяет контролировать температуру в помещении, регулировать работу жидкостной магистрали.

Самым простым устройством для управления обогревом является трёхходовой клапан. Его работу можно осуществлять вручную, посредством вентилей, но достичь определённого режима в помещении будет сложно.

Приобретают термостатическое оборудование. Его используют в Москве и других крупных городах. Оно позволяет сделать напольный обогрев автономным. Как устроен термостат? Какова схема его работы?

Характеристика оборудования

Теплоноситель из котла проходит по магистрали труб к коллектору. Из него жидкость поступает в напольный трубопровод. Отдавая тепло, она возвращается обратно к коллектору, который имеет отдельный обратный выход для охлаждённого теплоносителя. Циркуляционный насос нагнетает воду обратно в котёл.

При ручном управлении температурного режима на контуре с холодной водой и теплоносителе высокой температуры устанавливают вентили. Если комната прогрелась достаточно хорошо, то вентиль с горячей водой закрывают. Если в помещении холодно, то вентиль открывают.

Для автоматического регулирования режима отопления устанавливают трёхходовой смеситель с термостатом и выносным термодатчиком. Данная система образует термостатический клапан. Его устанавливают на входе в коллектор. Оборудование производится из латуни или из бронзы.

  • Трёхходовой клапан имеет 3 выхода для горячей, холодной воды и для теплоносителя, который подаётся в напольную магистраль. На корпусе маркерами обозначено направление потоков различных температур.
  • Для смешивания жидкости различной температуры предусмотрена смесительная камера.
  • На корпусе располагается термостат, с регулятором температуры.
  • Термодатчик расположен на термостате.
  • Клапаны перекрывают выходы для холодного и горячего потока. Они могут быть тарельчатыми или игольчатыми. Их работа зависит от термостата.
  • Термостат представляет собой систему, которая состоит из капсулы с жидкостью и подпружиненным штоком. К нему прикрепляются клапаны.
  • Датчик температуры имеет цифровую панель, на которой обозначены режимы отопления.

Термостат может находиться в термоголовке или в сервоприводе. Устройства имеют различную схему, но одинаковый принцип работы. Термоголовка представляет собой термостат, работа которого осуществляется с помощью жидкости: она чувствительна к перемене температуры.

Сервоприводы функционируют от электрической сети. Жидкость заключена в ёмкость. В ней находится нагревательная пластина. Сервопривод устанавливают на коллектор.

Трёхходовой смеситель предназначен для системы отопления больших площадей. В отдельных помещениях или в дачных домиках к коллектору подключают двухходовой вентиль. Его устанавливают на контур с теплоносителем высокой температуры. Вода проходит через него только в одном направлении.

Как функционирует автоматика?

Термостатический трёхходовой клапан для тёплого пола подключают перед коллектором. На датчике устанавливают определённый температурный режим обогрева. Устройство начинает работать при изменении параметров.

  1. Устройство состоит из полупроводника, который имеет температуру теплоносителя, поступающего в магистраль. Энергия передаётся жидкости термостата.
  2. При увеличении нагрева жидкость расширяется и давит на шток, который опускается.
  3. При этом перекрывается выход из горячей трубы и открывается выход из обратного контура.
  4. Охлаждённый теплоноситель поступает в камеру трёхходового смесителя, где соединяется с горячей водой из котла. Процесс смешивания может проходить по Т-образной схеме: горячий и холодный поток теплоносителя поступают в термостатический смесительный клапан симметрично с двух сторон. Выход жидкости в магистраль происходит под углом 900. При L-образной схеме горячая вода поступает в смесительную камеру с боку.
  5. Температура теплоносителя снижается. Он поступает в напольную магистраль в охлаждённом виде. Режим обогрева стремится достичь установленной нормы.
  6. При снижении температуры жидкость в термостате сужается. Подпружиненный шток выпрямляется, закрывается выход холодной воды, которая идёт по обратной трубе. В магистраль вновь поступает горячий теплоноситель.

При использовании сервоприводов к смесительному клапану для тёплого пола подключают устройство, которое работает от сети. Датчик нагревается, замыкает электрическую цепь. Происходит нагревание пластины, которая в свою очередь передаёт тепло терможидкости. Она расширяется, давит на шток, который заставляет работать тарельчатые клапаны.

При использовании сервопривода система отопления изменяет рабочий режим в течение 3 мин. Если в качестве автоматического устройства использовать термоголовку, то для нагревания жидкости в термостате понадобится до 15 мин.

Принцип работы двухходового вентиля для тёплого пола несколько иной. При повышении температуры в магистрали, термостат заставляет работать тарельчатые клапаны или шаровое устройство, которое полостью перекрывает выход для горячей воды. Охлаждённый теплоноситель из обратной трубы вновь возвращается в напольный контур.

При снижении температурного режима клапан открывает горячую воду и перекрывает обратку. Смешивания жидкости не происходит. Принцип работы двухходового термостатического клапана для тёплого пола идентичен ручному переключению вентилей, но система работает в автоматическом режиме.

Трёхходовой термостатический клапан для тёплого пола устанавливают в системе отопления для большой площади обогрева. Оборудование необходимо для котла, который разогревает воду до высокой температуры. Двухходовой клапан к системе подключают в качестве дополнительного регулирования обогрева для отдельных помещений.

Оборудование для автоматического регулирования режима обогрева может быть установлено в одноконтурной или двухконтурной системе отопления. Это удобно при использовании различных видов обогрева, при радиаторном и напольном. Смеситель подключают перед циркуляционным насосом. Предварительно рекомендую установить фильтр для воды. При подключении используют нарезной способ монтажа.

Как выбрать оборудование?

Термостатические приборы выбирают в зависимости от пропускной способности теплоносителя. Она должна соответствовать объёму жидкости, которая нагнетается в систему отопления. Данные указываются в техническом паспорте к котлу.

Для горячего и холодного контура используют металлические трубы диаметром 26*2 мм. Такой же диаметр должен быть и у патрубков трёхходового смесителя. В противном случае придётся устанавливать переходники, что не желательно для системы отопления. На швы приходится высокая нагрузка. Необходимо всегда следить за их герметичностью.

Температура жидкости в напольной магистрали 55-35 0С. Оборудование выбирают в зависимости от определённого теплового режима, который возможно установить на термостате. Для радиаторного обогрева требуются более широкий температурный диапазон, до 80 0С.

Для управления температурным режимом в помещении при водяном напольном обогреве используют термостатическое оборудование. Автоматика облегчит эксплуатацию системы отопления, обеспечит нормальный микроклимат в отдельных комнатах коттеджа, сэкономит электроэнергию.

При использовании устройства с программным обеспечением появляется возможность регулировать температуру напольной магистрали в зависимости от времени суток, дней недели.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.

Загрузка…

Двухходовой кран с термоголовкой


Водяной теплый пол — высокоинерционная система, управление которой имеет отложенный результат.

То есть, реакция на любое корректирующее воздействие будет физически ощущаться не сразу, что требует более аккуратной и мягкой настройки.

Иначе можно получить слишком ярко выраженное изменение режима работы — от полной остановки, до максимального нагрева поверхности.

Все управление системой сосредоточено в смесительном узле, осуществляющем подмешивание более холодных потоков в исходный горячий. Основным устройством, выполняющим это действие в составе узла, является смесительный клапан. Рассмотрим его функционирование повнимательнее.

Общая информация

Смесительный клапан для теплого пола — это устройство, осуществляющее соединение исходного горячего потока прямой линии с остывшим обратным. Дело в том, что в магистрали, приводящей поток питания к смесительному узлу, температура теплоносителя максимально высока. Она может составлять до 90-95 градусов. Если такой теплоноситель напрямую запускать в трубы теплого пола, то в помещении станет слишком жарко. Проблему решают путем подмешивания остывшей обратки к прямому потоку.

Если обратка имеет около 30 градусов, то при смешивании с прямым потоком с температурой около 90 градусов можно получить любое значение в этих пределах, главное — определиться, какая температура нужна и смешать теплоноситель в нужной пропорции. И, если за температурой наблюдают различные датчики, да и сами жильцы вполне в состоянии определить наиболее комфортный режим действия теплого пола, то сам процесс смешивания потоков горячей и остывшей воды выполняется при помощи смесительного клапана.

Кран для водяного тёплого пола


Термостатический смесительный кран — полное название этого устройства, или иное название смесительного клапана.

Дело в том, что существует множество производителей, по-разному именующих свою продукцию, кроме того, технический перевод иногда осуществляется без учета устоявшихся терминов.

Отсюда могут возникнуть некоторые расхождения в терминологии, что несколько неудобно, но терпимо.

Чаще всего, смесительным краном называют двухходовой клапан теплого пола, но возможны любые варианты.

Часть смесителя


Смеситель для теплого пола, решающий вопросы контроля, настройки и регулирования режима работы системы теплого пола, базируется именно на действии клапана.

Без его участия функционирование смесительного узла не может осуществляться, поэтому можно вполне ответственно заявить: роль смесительного клапана — ключевая, вся работа узла построена на нем.

Помимо крана, в узле присутствует насосная группа, подробно рассмотренная в другой статье.

Зачем нужен?


Смесительный клапан для водяного теплого пола, в зависимости от конструкции, предназначен для разных целей.

Он призван либо ограничивать поступление горячего теплоносителя, либо напрямую смешивать потоки (прямой и обратный), выдавая на выходе готовый к запуску в контуры системы теплоноситель.

Таким образом, смесительный кран для теплого пола выполняет как регулировочную функцию, так и полностью осуществляет процесс образования состава с нужными параметрами. Все смежные устройства работают на создание нужных условий — давление и производительность, скорость потока, регулирование и распределение по петлям и т. д. Но само по себе создание смеси с заданной температурой — прерогатива именно смесительного клапана.

Имеется два типа смесительных клапанов:

  1. Двухходовой. Другое название — питающий клапан. Считается более устойчивым в работе, не допускающим резких воздействий на систему, чреватых неприятными последствиями. Применяется на относительно небольших (до 200 кв. м.) площадях.
  2. Трехходовой. Конструктивно отличается от двухходового клапана. Производит смешивание и выдачу готового теплоносителя, может быть использован на системах любой мощности, обогревающих любые площади. Трехходовой смесительный клапан для теплого пола имеет некоторые опасные для системы свойства, отчего среди специалистов нередко считается способным на создание аварийной ситуации.

Двухходовой

Из чего состоит

Двухходовой клапан для теплого пола — это устройство, ограничивающее доступ горячего потока в систему труб теплого пола. Он на определенную величину перекрывает просвет канала, проводящего горячий прямой поток, снижая в определенных пределах его поступление или, наоборот, увеличивая его для подъема рабочей температуры. Фактически двухходовой клапан — это обычный кран, как его иногда и называют.

Внимание! Строго говоря, двухходовой клапан не является именно клапаном в полном понимании этого термина, однако, устоявшаяся терминология предпочитает такое обозначение устройства.

Как работает


Двухходовой клапан устанавливается в разрыв прямого магистрального трубопровода и устанавливает определенный режим подпитки горячим теплоносителем рабочей смеси.

Для упрощенного представления о его действии можно рассмотреть действие горячего вентиля в смесителе — от величины открытия зависит температура воды, идущей из крана.

Примерно так же работает двухходовой кран, единственным отличием становится то, что смешивание производится не двух отдельных, а одного и того же потока, имеющего разницу температур в разных участках.

Трехходовой

Устройство

Трехходовой клапан для теплого пола имеет один вход для горячей воды, средний вход — для обратки и выход для выдачи готовой смеси с определенной температурой. Между первым и вторым входами имеется заслонка, которая способна по необходимости перекрывать один поток, одновременно открывая просвет для следования второго. Таким образом, происходит смешивание прямого и обратного потоков — настройка нужной температуры теплоносителя.

Принцип работы


Работа может происходить как в ручном, так и в автоматическом режиме.

Трехходовой кран для теплого пола устанавливается в разрыв прямого магистрального трубопровода с одновременным подключением к среднему входу перемычки, идущей на обратку.

Выход клапана выдает смесь прямого и обратного потока, температура которого может изменяться в пределах их температур. Изменение положения регулировочного вентиля клапана одновременно увеличивает один и уменьшает другой поток, делая смесь либо теплее, либо холоднее.

Другое оборудование, входящее в состав смесительного узла: коллектор.

Термоголовка


Термоголовка для теплого пола — автоматический регулятор величины потока в зависимости от температуры.

Работает на принципе изменения объема газа, который от нагревания расширяется и начинает давить на мембрану, приводящую в действие шток регулятора просвета потока.

Исполнительный орган — либо конус на штоке, движущийся вверх-вниз и открывающий/закрывающий просвет, либо поворотный механизм наподобие шарового.

Достоинства термоголовки:

  1. Непрерывность действия.
  2. Автоматический характер работы, не требующий вмешательства (только для первичной настройки).

При этом имеются некоторые недостатки:

  1. Регулируется температура непосредственно на вентиле, а не на трубах теплого пола, что требует периодического изменения настроек термоголовки.
  2. Механические устройства со временем изменяют свои характеристики — меняется упругость мембраны, от постоянного воздействия тепла выходят из строя резиновые детали.

Большинство современных двух- и трехходовых клапанов снабжаются терморегуляторами.

Сервопривод


Сервопривод для теплого пола — это устройство, осуществляющее механическое воздействие на клапан, открывая или закрывая его по сигналу от датчика (в нашем случае — от датчика температуры).

Существуют такие типы сервоприводов:

  1. Механический. Работает по принципу температурных изменений (термопара, расширяющийся газ), недорогой и доступный регулятор, но не имеющий достаточной точности настроек и несколько запаздывающий с откликом на изменения условий. Термоголовка — тоже один из таких сервоприводов.
  2. Электрический. Это небольшой электродвигатель, регулирующий положение вентиля (штока или иных конструктивных элементов данного устройства) по сигналу от датчика. Такая регулировка имеет намного более высокую точность, позволяет действовать намного тоньше, меньше зависит от инерции системы. При этом устройства такого типа довольно дороги.
  3. Дистанционный сервопривод. Используется система датчиков (два и более), реагирующих на изменения условий функционирования и подающих сигналы на сервопривод в полностью автоматическом режиме, что позволяет системе функционировать без вмешательства человека. Стоимость такой системы довольно высока, что ограничивает ее применение в частных домах.

По характеру работы сервоприводы бывают:

  1. Нормально открытый.
  2. Нормально закрытый.

Названия устройств говорят сами за себя — один работает на перекрытие потока и максимально открывает его при отсутствии сигнала с датчика, другой — наоборот. При этом имеются т. н. универсальные сервоприводы, которые могут быть переключены на то или иное рабочее положение.

Инструменты и материалы


Установка клапана производится с использованием штатных комплектующих — прокладок и прочих сопутствующих элементов.

Для работы понадобятся:

  1. Набор гаечных ключей.
  2. Сантехническая подмотка (лента ФУМ, натуральное волокно и пр.).
  3. Пассатижи, отвертка.

Каких-либо специализированных инструментов или устройств, чаще всего, не требуется, но при необходимости следует использовать соответствующие принадлежности.

Процесс монтажа


Установка клапана состоит в присоединении его к надлежащим трубопроводам. Необходимо перед присоединением еще раз убедиться в правильности соединения, отсутствии ошибок.

Для соединений на устройстве имеется внешняя или внутренняя резьба, на которую навинчивается накидная гайка (или соответствующий фитинг) трубопровода. Предварительно необходимо подмотать резьбу уплотняющим материалом — лентой ФУМ, натуральными или иными материалами.

При соединениях следует использовать штатные прокладки, прилагающиеся в комплекте изделия, или использовать отдельно приобретенные прокладки нужной толщины и диаметра, купленные в магазине. Все соединения должны быть довольно плотными во избежание протечек, без перекосов по резьбе.

Внимание! Условия работы устройства довольно сложны, от высокой температуры плотность резьбовых соединений может быть ослаблена, поэтому следует отнестись к подключению клапана ответственно.

Полезное видео

Ознакомиться визуально с примером установки трехходового клапана вы можете на видео ниже:

Выводы

Смесительный клапан — это основной элемент системы регулировки теплого пола, осуществляющий прямое воздействие на потоки горячего и остывшего теплоносителя и поддерживающий рабочую температуру системы. Действие двух- или трехходового крана является наиболее ответственной функцией смесительного узла, от нее зависит качество и точность регулирования режима работы теплого пола.

Важность и значительность устройства требует повышенного внимания к его работоспособности, иначе возможны сбои в работе всего теплого пола, чреватые прекращением обогрева дома.

Трехходовой клапан для теплого пола является ключевой деталью смесительного узла системы водяного обогрева. Схема такой отопительной системы состоит из котла, который нагревает теплоноситель, нескольких контуров с высокотемпературными радиаторами и контуров трубопровода водяного теплого пола.

Зачем нужны клапаны в системе теплых полов

В большинстве случаев, котлы нагревают воду до той температуры, которая нужна высокотемпературным радиаторам. Как правило, она равна 75-95 °С. Учитывая санитарные нормы, поверхность теплого водяного пола не должна иметь температуру выше 35 °С. Такая температура обеспечивает комфортное пребывание на напольном покрытии, кроме того, более высокая температура водяного теплого пола может деструктивно воздействовать на финишное покрытие – в особенности на ламинат или линолеум, и привести к его деформации.

С учетом толщины стяжки теплого водяного пола, в которой находятся трубы отопительного контура, а также толщины и разновидности напольного покрытия, температура теплоносителя должна быть около 50 °С. Если водяной теплый пол подключен к централизованной отопительной системе или вода поступает прямиком из котла, то температура ее будет слишком высока.

Для понижения температуры воды в системе при входе в обогревательный контур водяного теплого пола устанавливается смесительный узел, в котором имеется двухходовой или трехходовой кран. В них происходит смешивание горячего и холодного теплоносителя, поступающего из обратного контура водяного теплого пола.

В процессе прохождения воды через двух- или трехходовой краны температура снижается и становится подходящей для системы – в радиаторы отопления поступает теплоноситель с температурой в 90-95 °С, а в нагревательный контур водяной системы напольного отопления с температурой в 50-55 °С.

Когда нагретый теплоноситель поступает в коллектор, путь ему преграждает предохранительный кран, оснащенный термостатом. Если температура теплоносителя будет выше необходимой, то двухходовой или трехходовой клапан сработают, что приведет к подаче холодной воды из обратного контура. Выполнится подмес, горячий и холодный теплоноситель смешаются, и когда температура достигнет нужного значения, кран снова сработает и подача горячей воды прекратится.

Устройство и принцип работы двухходового клапана

В большинстве случаев, в системе водяного теплого пола применяется регулирующий кран двухходового типа. Такая разновидность регулирующей арматуры обеспечивает корректную регулировку потоков и давления теплоносителя и охлаждающей среды.

В случае необходимости, устройство способно поддерживать на постоянном уровне температуру воды в трубопроводе теплого водяного пола. Двухходовой клапан обеспечивает периодическую подпитку трубопровода нагретым до нужной температуры теплоносителем, поступающим из отопительной системы.

На корпусе крана обозначается температура допустимого нагрева, которую можно менять при помощи встроенного или дистанционного датчика. Дистанционный датчик температуры монтируется во входном коллекторе. Схема работы двухходового клапана проста:

  1. Теплоноситель выходит из обратного контура водяного теплого пола и циркулирует по трубопроводу.
  2. При охлаждении воды ниже указанного уровня срабатывает клапан и в систему подмешивается горячий теплоноситель.
  3. После того как температура достигнет заданной отметки шток клапана закрывается.

Важно! Двухходовые клапаны используются в системах теплого водяного пола, обогревающих площадь менее чем 200 кв. м. Если помещение будет с большей квадратурой, то термостат будет часто сигнализировать о снижении температуры, так как вода по мере продвижения по длинной магистрали будет постоянно остывать. Из-за этого двухходовой клапан будет постоянно пополнять ее высокотемпературным теплоносителем.

Выделяют следующие виды двухходовых смесительных клапанов:

  • Пневматические;
  • Гидравлические;
  • С электроприводом.

Двухходовой кран для теплого водяного изготавливается из чугуна или латуни, он может быть оснащен электроприводом.

В конструкции двухходового клапана может быть одно или два седла. Двухседельное изделие может в случае необходимости полностью перекрыть поток теплоносителя, трехходовой клапан не может выполнять такую функцию.

Принцип работы двухходового крана заключается в том, что при подаче механического усилия на привод оно передается к затору, состоящему из седла и плунжера. Двигаясь вниз, плунжер перекрывает внутреннее пространство клапана, в процессе увеличивается поток теплоносителя, а давление уменьшается. Если затвор полностью опущен, то кран герметично закроется. Это приведет к остановке потока теплоносителя по магистрали после запорного устройства. Плунжеры могут быть игольчатыми, стержневыми и тарельчатыми, ось движения плунжера перпендикулярна потоку воды.

Схема подключения двухходового клапана

Двухходовой клапан можно подключить к системе водяного теплого пола при использовании параллельной схемы. Такая схема подключения реализуется в процессе использования двух или трех нагревательных контуров, по которым циркулирует теплоноситель.

В этом случае, регулировка подачи и давления воды будет производиться исключительно с помощью одного или нескольких параллельно установленных двухходовых клапанов. Если используется параллельный способ смешивания теплоносителя, то трубопроводные магистрали теплого пола изначально разъединяются.

Двухходовой клапан можно настроить вручную, что позволит пропускать нужное количество воды через смесительный кран. Представленная схема не включает в себя трехходовой клапан, оснащенный термодатчиком – такой запорный элемент обладает небольшой пропускной способностью, с регулировкой в этом случае отлично справляется двухходовой вентиль.

Совет! В параллельной схеме уместно будет установить перепускной клапан вместо байпаса. Это снизит эксплуатационную нагрузку и сократит расход электроэнергии на насос в то время когда контуры будут закрыты.

Параллельная схема подключения имеет недостаток – температурная отметка теплоносителя, который входит в контур, равна температуре воды, направляющейся из обратного контура к котлу. Это приводит к неравномерному распределению горячей воды по контурам. Параллельная схема состоит из следующих элементов:

  • Коллектора и труб отопления;
  • Запорно-регулирующей арматуры – заслонки или двухходового клапана;
  • Циркуляционного насоса, перекачивающего разогретый теплоноситель от котла по обогревательному контуру;
  • Блока управления.

Особенности трехходового смесительного клапана

Трехходовой смесительный клапан обеспечивает работу водяного теплого пола в комфортном режиме. Запорный элемент смешивает горячий теплоноситель, поступающий из котла с холодной водой из обратного контура. Трехходовой кран, несмотря на свою универсальность, имеет несколько недостатков.

Так, например, при получении сигнала от термостата устройство для подачи теплоносителя из котла открывается полностью. Из-за этого вода с температурой в 85-90 °С поступает в систему теплого пола и может вызвать перегрев поверхности или разрыв трубопровода.

Кроме того, кран трехходового типа отличается более низкой по сравнению с двухходовым краном пропускной способностью, это приводит не к ровному, а к волнообразному графику колебаний температуры теплоносителя. Устройство приспособлено для систем с площадью обогрева более чем 250 кв. м.

Трехходовой кран изготавливается из бронзы или латуни, в его верхней части установлена шайба для регулировки потока, под которой располагается термочувствительный элемент. При работе клапана он прижимается к рабочему штоку, выходящему из корпуса. В штоке находится закрепленный конус, который герметично примыкает к седлу. Схема работы трехходового смесительного клапана проста – теплоноситель проходит через правый и фронтальный патрубки до тех пор, пока отметка температуры не повысится или не понизится до установленного значения. В процессе работы устройство сохраняет нужную температуру воды на выходе в рамках установленных пределов и подмешивает горячую или охлажденную воду из патрубков.

Если теплоноситель начинает остывать или нагреваться, то привод прижимается к штоку. В процессе перемещения конус отсоединяется от седла и открывает все три канала. Фронтальный входной патрубок перекрывается после того, как температурные показатели теплоносителя изменяются.

Трехходовые клапаны отличаются по типу внешнего привода. Они могут быть оснащены:

  • Термостатическим приводом. Он производит нажатие на шток в процессе расширения находящегося в нем жидкого состава, который чувствителен к температурным изменениям. Большинство трехходовых клапанов, применяющихся в системах водяного обогрева пола, оснащаются именно таким видом привода.
  • Термостатической головкой, которая содержит высокочувствительный термоэлемент, реагирующий на изменения температуры в воздухе помещения. Для осуществления регулировки трехходовой клапан оснащается наружным температурным датчиком. Датчик размещается в трубопроводе, по которому проходит теплоноситель. Такая регулировка наиболее точна.
  • Электроприводом, которым управляет контроллер. К контроллеру непрерывно поступают данные о значении температуры теплоносителя в трубопроводе водяного пола. Если они изменяются, то трехходовой клапан, оборудованный сервоприводом, выполняет регулировку.
  • Сервоприводом. В таком запорном механизме отсутствует контроллер, а управление краном происходит напрямую через привод на основании сигналов от температурных датчиков. Сервопривод в большинстве случаев комплектуется с кранами, которые оснащены секторным или шаровым распределительным элементом.

Схема подключения трехходового клапана

Трехходовой клапан подключается к водяному нагревательному контуру с ориентировкой на последовательную схему. Такая схема считается наиболее производительной, в ней термостатический клапан может быть заменен балансировочным вентилем или обычным шаровым краном. Шаровой кран – это наиболее дешевый и экономичный узел, но, в случае его установки, работу системы придется контролировать вручную.

Последовательная схема подключения функционирует следующим образом:

  1. Трехходовой запорный элемент блокирует подачу холодной воды из обратного контура трубопровода. Это позволяет избегать образования конденсата на внутренней поверхности стенок котла или бойлера.
  2. Вода циркулирует по первичному контуру до тех пор, пока не прогревается до температуры, которая была установлена на терморегуляторе трехходового клапана.
  3. Когда теплоноситель нагревается до заданной температуры, термостат заставляет шток приоткрываться и подавать холодную воду из отопительной системы.

Для гидравлической настройки в рамках такой системы используется балансировочный вентиль, который присоединен к малому контуру.

Важно! В последовательной схеме соединения циркуляционный насос монтируется после трехходового запорного элемента.

Представленная схема может быть продолжена подключением вторичного циркуляционного контура. Подключение проводится по следующему алгоритму:

  1. Трехходовой клапан, находящийся во вторичном контуре подмешанную воду подает на циркуляционный насос.
  2. Насос направляет теплоноситель через коллекторную распределительную систему по всему контуру.
  3. Попадая в байпас, теплоноситель распределяется непосредственно в трубопроводную систему теплого пола.
  4. Из системы охлажденная вода снова попадает в смесительный узел и цикл повторяется.

На сегодняшний день среди используемых систем отопления жилых помещений значительное место отводиться теплым полам. По сложности конструкции и способу монтажа теплый пол трудно назвать легким и доступным вариантом обогрева. Другое дело эффективность. Использование для отопления подогрев полов обеспечивает в жилых помещения максимально комфортный температурный баланс. Сравнивая работу водяных полов с традиционным радиаторным отоплением, первые значительно выигрывают, как в плане эффективности, так и в эстетическом плане. Единственное препятствие, которое не позволяет более широко использовать греющие водяные трубы для подогрева пола – это существенная разница температур теплоносителя.

Автономный котел или центральная система отопления дают воду для обогрева с температурой 75-95 0 С. Теплый пол является низкотемпературной системой, оптимальная температура воды в отопительных трубах водяного контура составляет 35-55 0 С. Как в такой ситуации получить воду для теплого пола нужной температуры? С этой задачей успешно справляется смесительный клапан для теплого пола. Устройство осуществляет смешивание горячей и холодной воды, циркулирующей в системе, т.е. подготовку теплоносителя для последующей подачи в трубопровод вашего пола. Какие бывают смесительные клапаны и какова их работа, рассмотрим все существующие модели и варианты установки.

Место и роль смесительных клапанов в отопительной системе «теплые полы»

Основная задача, с которой приходится сталкиваться потребителям, решая вопрос монтажа теплых полов в своем доме, добиться необходимой температуры теплоносителя. Для радиаторов вода, температурой 75 0 С вполне приемлема, чего не скажешь о трубах, которые уложены в толще бетонной стяжки.

Важно! Чрезмерный нагрев бетонной стяжки приводит к ухудшению температурного баланса внутри отапливаемого помещения. Напольное покрытие (в большинстве случаев на древесной основе) при высоких температурах быстро утрачивает свои эстетические и технологические качества, приходя в негодность.

В соответствии с санитарными нормами, нормальная температура нагрева теплых полов не должна превышать 26 0 С. Тогда срединные слои воздушной массы внутри помещения прогреваются до комфортных значений 20-22 0 С. Для того, что бы получить такие температурные параметры, вода, поступающая в петли водяного контура должна быть нагрета до 50 0 С. Чуть менее 50% тепловой энергии нагретой воды уходит на прогрев слоеного пирога теплого пола. С учетом толщины слоя бетона, материала и разновидности напольного покрытия, происходит снижение температуры на поверхности пола.

Добиться существенного снижение температуры котловой воды на входе в отопительные водяные контуры помогает смесительный узел, представляющий собой комплект взаимосвязанных приборов и устройств. Одну из главных ролей в работе смесителя играет клапан термосмесительный, смешивающий воду для теплого пола. Благодаря этому небольшому приборчику осуществляется смешение двух поток воды, холодной и горячей для того, что бы на выходе получился вода необходимой температуры. Клапаны, устанавливаемые в смесительные узлы, бывают двух типов, трехходовые и двухходовые. Каждый из типов кранов выполняет свои, определенные технологическим процессом задачи и функции. Какой прибор лучше использовать для ваших теплых полов? Что стоит за выбором типа смешивающего и регулирующего устройства?

Что собой представляет смесительный термостатический клапан

Процесс работы теплых полов заключается в подаче горячей воды из нагревательного прибора или другого источника нагрева в смесительный узел. Первое устройство, с которым вступает в контакт горячая вода предохранительный смесительный термостатический клапан. Двухходовой или трехходовой кран специально установлен для того, что бы снижать температуру котловой воды перед тем как она поступит в коллектор. Охлаждение теплоносителя осуществляется в автоматическом режиме, за счет подмеса остывшей воды из трубы обратного потока. Этот процесс происходит постоянно и беспрерывно на протяжении того времени, когда включено отопление.

Выше уже было сказано, что для этих целей используются вентили подмеса двух типов.

Двухходовой термостатический смесительный клапан

Двухходовой термостатический клапан, если говорить обычными словами, представляет собой улучшенный вариант ручного вентиля.

Несложное и понятное устройство вентиля позволяет достаточно эффективно осуществлять регулировку температуры теплоносителя в автоматизированном режиме. Обычно такой прибор ставится в отопительную систему, заменяя ручные краны. К основным достоинствам двухходового типа устройства можно смело отнести:

  • автоматизированная работа по снижению температуры воды;
  • простая и недорогая конструкция;
  • легкий монтаж.

На заметку: Недостатком подобного прибора являются ограничения использования. Такой тип вентилей рассчитан на работу теплых полов небольшой площади. Обычно двухходовой клапан ставится на водяные отопительные контуры небольшой длины (для ванной комнаты, в детской).

Это тип смесительного прибора используется чаще всего, когда речь идет об оборудовании теплых полов в качестве вспомогательной системы отопления. С помощью этого прибора осуществляется корректная регулировка температуры теплоносителя, рабочего давления в системе и интенсивность водяных потоков.

Устройство состоит из цельного, литого корпуса (латунь или бронза). На кране имеется терморегулирующая головка с метрической шкалой. Положение головки может меняться в ручном и в автоматическом режиме. Для простых и недорогих систем отопления обычно используется оборудование с ручной настройкой. В сложных системах принято устанавливать термостатические вентили с дистанционными датчиками температуры. Основной деталью конструкции прибора – седла, одно или два. Двухседельные краны способны перекрывать поток воды полностью в отличие от трехходовых устройств.

Принцип работы устройства заключается в следующем:

  • вода, поступающая из обратного контура, снова направляется в петлю теплого пола;
  • снижение температуры нагрева отработанной воды ниже установленных параметров, приводит к срабатыванию устройства. В систему запускается горячая вода, смешиваясь внутри прибора с остывшей водой;
  • при достижении температуры воды заданных параметров, срабатывает термостатический датчик, вентиль автоматически перекрывает подачу горячей воды в систему.

Другими словами, затвор, состоящий из седла и плунжера, реагирует на механическое действие термостатической головки. Плунжер, опуская вниз, перекрывает поток воды, снижая давление. Опущенный вниз затвор означает полную герметизацию проходных отверстий крана, соответственно вода в систему не поступает. Плунжер установлен перпендикулярно направлению движения воды и может быть игольчатым, тарельчатым или стержневым.

На заметку: если использовать этот тип оборудования при отоплении помещений большой площади, термостат будет работать со сбоями. Вода в длинных контурах быстрее остывает, поэтому термостат вентиля будет срабатывать чаще, добавляя в систему горячую воду.

На практике сегодня применяются вентили трех видов:

  • Гидравлические;
  • Пневматические;
  • С электроприводом.

На рисунке указана схема подключения двухходового смесительного клапана в систему отопления «теплые полы».

Трехходовой смесительный клапан

Что касается трехходового смесительного клапана, то его работа в принципе отличается от принципа действия двухходового устройства. Здесь идет речь о подмесе к горячей воде, поступающей от котла к коллектору, остывшей воды, поступающей из обратки. Плюсы и минусы данного устройства аналогичны двухходовому крану за исключением одной детали:

Во время включения устройства в работу, интенсивность потока теплоносителя никак не меняется. За счет этого достигается равномерное изменение температуры воды, поступающей в петли водяного контура.


К основным особенностям этого устройства следует отнести максимально удобную регулировку температурного режима нагрева водяного пола. Этот тип смесительного устройства рассчитан на работу с масштабными системами отопления (помещения площадью более 250 м 2 ). Однако, несмотря на очевидные преимущества, трехходовой клапан имеет ряд недостатков.

Важно! При срабатывании термостата, кран открывается полностью, давая доступ в систему теплого пола горячего теплоносителя. Это может стать причиной перегрева отопительного контура в лучшем случае, а в худшем варианте, к разрыву трубопровода.

В отличие от двухходового типа, трехходовое устройство подмеса имеет низкую пропускную способность.

Изделие изготавливается из латуни или из бронзы. Оснащается изделие термочувствительной головкой или термостатом. Схема работы этого устройства следующая:

Горячая вода следует через правый и фронтальный патрубки до того момента, пока температура воды отвечает заданным параметрам. При снижении или росте температуры теплоносителя в работу вступает термостат, приводящий в движение шток. В результате движения штока происходит подмес горячей или охлажденной жидкости из других магистралей. Фронтальное отверстие открывается полностью в том случае, когда температура воды снова достигла желаемых параметров.

В зависимости от привода, трехходовые клапаны могут быть следующей конструкции:

  • с термостатическим приводом;
  • с термостатической головкой;
  • с электроприводом;
  • с сервоприводом.

Каждая модель имеет свои отличия и особенности, специально рассчитанные для использования в различных гидравлических системах коммуникаций.

Подключается трехходовой клапан следующим образом.

Заключение

Подключаются оба типа смесительных термостатических клапана по-разному. Для двухходового крана характерной является параллельная схема подключения. Для трехходового вентиля используется последовательное подключение.

Первый тип, двухходовой клапан в основном используется для работы с одним или с двумя водяными отопительными контурами. Для этого варианта и используется параллельное подключение.

Трехходовой тип устройства рассчитан на работу с длинными водяными контурами. При последовательном подключении вентиля достигается максимальная производительность теплых полов. Оба устройства монтируются в систему перед смесительным узлом, перед циркуляционным насосом. Надежность работы кранов проверяется во время пробного пуска системы отопления. Правильный монтаж и настройка приборов позволят вашим полам работать длительное время и максимально эффективно.

Трехходовой клапан для теплого пола с терморегулятором: выбор и установка

Основной элемент запорной арматуры, без которого сложно представить монтаж водяной системы нагрева воздушных масс снизу помещений, — трехходовой клапан. Устройство обеспечивает смешивание или переключение двух потоков воды в общий поток. Используют трехходовой клапан для теплого пола, чтобы получить в системе теплоноситель заданной постоянной температуры. Там, где вспомогательный нагрев соединен с отопительной сетью (котлом в частном доме), устройство является частью автономного смесительного узла, гарантирующего, что в теплом полу будет циркулировать теплоноситель температурой от 45 до 550С.

Назначение клапана для теплого пола и его виды

Проектирование системы вспомогательного нагрева может предусматривать установку двухходового или трехходового клапана на теплые полы в смесительный узел. Оба вида устройства обеспечивают непрерывную терморегуляцию жидкого носителя тепла. Водяной пол может подключаться как к централизованному, так и к автономному отоплению. В обоих видах систем температура жидкого теплоносителя составляет 650С-850С. При попадании настолько горячей воды в контуры теплого пола создать на поверхности напольного покрытия комфортную для передвижения босиком и нахождения в помещении атмосферу невозможно.

Стяжка пола великолепно аккумулирует тепло, поэтому на поверхности пола температура будет свыше 450С. Что небезопасно и для самого напольного покрытия. Допустимая температура поверхности должна колебаться от 180С до 330С. Чтобы обеспечить такие условия, необходимо охладить нагретую жидкость перед тем, как запустить в контуры системы. Осуществляет эту процедуру смесительный клапан для теплого пола, который можно купить в специализированных магазинах.

Если без них в системах вспомогательного нагрева не обойтись, то какой выбрать — двух- или трехходовой? Определиться очень просто:

  • Питающий, или двухходовой клапан для теплого пола — более простой, а потому более устойчивый к нагрузкам прибор. Его установка не перегрузит систему. Устройство позаботиться о том, чтобы резкие и нестабильные выбросы потока были исключены. Его используют в системах нагрева воздушных масс снизу помещений небольшого масштаба (обслуживание площади не более 190 м2). При этом высокотемпературная отопительная система должна обеспечивать нагрев жидкого носителя тепла исключительно для контуров теплой водяной системы. По сути, двухходовой термостатический клапан для теплого пола выполняет повышение температуры теплоносителя, выполняя подмешивание горячей жидкости, идущей от котла, к остывшей, идущей из обратки.
  • Конструктивно более сложный трехходовой кран для теплого пола — прибор, выполняющий функцию смешивания горячего и остывшего потоков, а затем выдачи. Применяется в системах обогрева объектов площадью свыше 200 м2 и при подключении водяного теплого пола к централизованной или автономной отопительной сети. Его принцип работы описан выше.

Поскольку трехходовой смесительный клапан для теплого пола (его называют термостатический, термосмесительный) является более универсальным устройством, его применяют в 8 из 10 случаев. Однако при некорректной установке прибора в системе могут возникать аварийные ситуации.

Принцип работы и устройство трехходового клапана для теплого пола

Смесительный прибор имеет два входа и один выход. Первый вход предназначен для впрыскивания обратки, второй — для подачи горячей воды от котла, а выход — для выброса в контур подготовленного теплоносителя заданной температуры. Между двумя входами размещается заслонка, перемещение которой и гарантирует процесс смешивания жидкостей. На схеме работу термостатического клапана для теплого пола можно показать так:

Из принципа действия не понятно, как регулировать трехходовой клапан на теплый пол, то есть задавать выход жидкостного носителя определенной температуры? Все очень просто. Современные устройства снабжаются термоголовкой или регулировочным вентилем. При этом в смесительный узел обязательно врезаются расходомеры. На схеме они обозначены буквами Q1,Q2 и Q3. Они контролируют количество подаваемой воды в систему, что снижает риск перегрузок. Размещается трехходовой клапан для теплого пола с терморегулятором в разрыв основного магистрального трубопровода и соединяется со средним входом для обратки.

Дополнительные компоненты смесительного узла

Не только трехходовой термостатический смесительный клапан для теплого пола обеспечивает эффективную работу системы в каждой отдельной комнате. В узел включаются:

  • Термоголовка. Обеспечивает непрерывность и автоматическую работу системы вспомогательного нагрева воздушных масс. Если купленный двух- или трехходовой кран уже снабжен термостатическим органом, то дополнительно его устанавливать не нужно.
  • Сервопривод. Выпускают электрические и механические приборы, а также оборудование с дистанционным способом регулировки. Устройство предназначено для физического воздействия на термосмесительный клапан для теплого пола, подавая команду к открытию и закрытию заслонки. Благодаря ему можно осуществить подачу теплоносителя с разными температурными характеристиками в разные помещения дома.

Как выбрать клапан для теплого пола?

Популярность водяных полов, которые все чаще применяются для обогрева частных домов и загородных коттеджей, дала толчок к появлению на рынке огромного выбора моделей. Но тут встает вопрос, какой именно трехходовой кран установить на теплый пол, какого производителя предпочесть. Ведь изобилие товаров усложняет покупку. При подборе устройства эксперты рекомендуют заранее определиться с тем, какого типа прибор необходим — двух- или трехходовой. Затем выбрать производителя:

  • Valtec. Компания представляет на рынке товары российско-итальянского производства. Их основное преимущество — бюджетная цена при отличных физико-технических качествах. На купленный трехходовой кран для теплого пола с терморегулятором производитель дает 7-летнюю гарантию. Продукция снабжается сертификатами качества, техническим паспортом, рекомендационным листом по установке и гарантийным талоном.
  • Esbe. Шведская компания предлагает высококачественные краны для теплого пола, выполненные из инновационных материалов. Устройства максимально устойчивы к эксплуатационным условиям, надежны и внешне привлекательные. При покупке шведских приборов рекомендуют внимательно отнестись к техническим характеристикам оборудования. Есть небольшая вероятность несовпадения параметров. Краны поставляются с сертификатами и гарантийными талонами, эксплуатационный срок свыше 5 лет.

  • Honeywell. Высокой технологичностью и отличным дизайном отличается термостатический смесительный клапан для теплого пола американской фирмы Ханивел. Главные преимущества ее товаров — практичность и упрощенный монтаж. Конструкция разработана таким образом, что максимально облегчить установку оборудования. Ошибки исключены. Компания гордится своими инновационными разработками, которые внедряет при изготовлении приборов. Так они становятся более эффективными и надежными, но при этом и более дорогостоящими.

У перечисленных производителей потребители покупают трехходовые клапаны на теплый пол уже проверенные временем. Но не стоит надеяться только на качество оборудования, ведь даже самый устойчивый и надежный прибор не сможет защитить систему, если установлен некорректно. При этом выбор должен опираться еще и на пропускную способность агрегата. Этот параметр стоит уточнить в технической документации к оборудованию. При проектировании системы вспомогательного прогрева воздушных масс снизу помещения обязательно просчитывается ее мощность, пропускная способность, потери тепла и т.д.

Установка термосмесителя для теплого пола

Правильная установка трехходового крана на теплый пол заключается не только в присоединение оборудования к трубопроводу, но и тщательной его проверке. Ошибки могут привести к большим неприятностям. Монтаж устройства выполняется при подключении коллектора и перед заливкой бетонной стяжки теплого пола. На этом этапе выполняют полную сборку системы и ее проверку при температуре носителя не выше 22-250С. Период тестирования качества сборки должен длиться не менее 24 часов. Убедившись с правильности работы системы и отсутствие протечек можно завершать монтаж.

Чтобы подключить трехходовой клапан для отопления с терморегулятором для теплого пола используют обычные гаечные ключи. С их помощью выполняют наворачивание внутренней/внешней резьбы устройства на фитинг или накидную гайку трубопровода. Герметичность соединения обеспечит сантехнический лен, лента ФУМ или другие материалы. В комплекте с краном поставляются специальные силиконовые прокладки. При работе нужно проследить, что они были проложены в гнездо, иначе герметичного соединения не добиться.

Во время монтажа избегать:

  • чрезмерного воздействия на резьбовое соединение;
  • перекосов труб, особенно в местах соединения;
  • неплотного или разболтанного навинчивания.

Установка крана — ответственный момент, поскольку его работа и получаемые в ходе монтажа резьбовые соединения будет подвергаться воздействию влаги и высоких (перепадов) температур. Поэтому все работы должны быть проведены тщательно и аккуратно. Завершает процесс сборки смесительного узла регулировка трехходового клапана теплого пола с помощью головки. Если уверенности в собственных силах нет, монтаж и покупку необходимого оборудования для сборки системы лучше предоставить профессионалам. Помните: теплый водяной пол может стать причиной не только порчи напольного покрытия, но и невозможности создать в комнатах оптимально-комфортные условия для жизни. По всем вопросам теплого пола обращайтесь к нашим специалистам.

Термостатические смесительные клапаны: применение в водопроводе и водяном отоплении

Термостатический смесительный клапан для жилых помещений

Термостатические смесительные клапаны для водопровода или водяного отопления? Что ж, оказывается, они подходят и для того, и для другого. Такой же клапан используется в системе горячего водоснабжения, а также регулирующий клапан для систем водяного отопления. Это делает эти важные части оборудования настоящими рабочими лошадками для механической промышленности, кроссовер, который одинаково важен для обоих секторов.

Термостатические смесительные клапаны используются в жилых, коммерческих и институциональных системах как для водопровода, так и для водяного отопления. Основная функция этих клапанов – регулировать температуру воды на выходе либо в систему горячего водоснабжения, либо обеспечивать подачу низкотемпературной воды в систему водяного теплого пола. Часто один и тот же физический клапан может использоваться для обоих приложений.

Однако существует множество различных типов, размеров и конфигураций клапанов, которые предназначены для конкретных применений.Что касается водопровода, существует множество уникальных применений, для которых требуются очень специфические термостатические клапаны. Для большинства гидравлических систем термостатические клапаны обычно представляют собой трехходовые клапаны, используемые для малых и средних проектов.

Изменения в правилах водоснабжения, принятые в большинстве юрисдикций Канады, теперь требуют контроля температуры горячей воды с помощью термостатических смесительных клапанов. Температура воды не должна превышать 49 ° C (120 ° F), подаваемая на все приспособления. Для этого необходимо, чтобы смесительный клапан, сертифицированный по стандарту CSA CAN / CSA B125-01, был установлен на распределительной линии горячей воды как можно ближе к верхней части бака водонагревателя и на заводе был установлен на 49 ° C.

Если условия площадки, такие как длинные участки трубопровода, могут привести к тому, что температура воды, подаваемой в кран, будет значительно ниже 49 ° C, то вместо клапана, устанавливаемого в точке использования, должен быть установлен смесительный клапан, сертифицированный по стандарту CSA B125-01. танк.

Чтобы понять эти требования норм, важно понять, почему контроль температуры так важен в системе горячего водоснабжения. Термостатический смесительный клапан обеспечивает важные преимущества безопасности и комфорта для жителей здания.Бытовое горячее водоснабжение потенциально подвергает жильцов здания двум очень специфическим опасностям: угрозе ожога из-за чрезмерно горячей воды и возможности роста бактерий Legionella.

Ошпаривание от воздействия очень горячей воды приводит к разрушению клеток кожи, а иногда и нижележащих структур мышц. Ошпаривание может вызвать такие же опасные ожоги, как и ожог от огня. Исследования показали, что ожоги горячей водой могут возникнуть за считанные секунды – даже меньше для маленьких детей с тонкой нежной кожей.Кроме того, медленное время реакции пожилых людей и инвалидов делает их особенно уязвимыми для серьезных ожогов горячей водой.

Температура воды 60 ° C (140 ° F) может вызвать ожог третьей степени у взрослых за пять секунд, а у детей от 0 до пяти лет за три секунды. Во избежание ожогов в растворе поддерживайте температуру воды ниже 49 ° C.

Болезнь легионеров – это разновидность пневмонии, которую вызывает обычная бактерия Legionella. И болезнь, и бактерия были впервые обнаружены в 1976 году, когда вспышка на съезде Американского легиона привела к 29 смертельным случаям.

Когда легионелла попадает в водопроводную систему, эти бактерии могут быстро размножаться. Температура воды от 20 ° C (68 ° F) до 49 ° C (115 ° F) в бытовой системе водоснабжения обеспечивает идеальные условия для роста бактерий. Бактерия существует внутри труб и часто встречается в накипи и отложениях в резервуарах водонагревателя. Наиболее широко распространенный и предпочтительный метод предотвращения Legionella – постоянное поддержание температуры хранения в системе горячего водоснабжения на уровне 60 ° C (140 ° F) или выше, но не ниже 55 ° C (131 ° F).

Так что же делать? Уменьшите температуру водонагревателя до более низкой температуры, чтобы предотвратить опасное ожог, но есть риск роста бактерий? Увеличьте температуру, чтобы предотвратить рост бактерий Legionella, но рискуете обжечься? Ни то ни другое – не лучший выбор.

Смесительный клапан системы установлен на выходе резервуара

Теперь легко понять, почему водопроводный кодекс требует использования термостатического смесительного клапана. Это идеальный способ решить обе эти серьезные проблемы и предоставить конечному пользователю удобную и безопасную подачу горячей воды.

Термостатический смесительный клапан нейтрализует обе угрозы, позволяя установить водонагреватель на достаточно высокую температуру, чтобы уменьшить угрозу роста бактерий, но при этом смешивающее действие поддерживает соответствующую температуру воды на выходе из светильников и позволяет жильцам пользоваться раковинами, душ или ванна с меньшим опасением ошпаривания.

Дополнительным преимуществом для конечного пользователя при использовании смесительного клапана является большая полезная емкость горячей воды. Когда вода хранится при более высокой температуре 60 ° C, а затем смешивается с ней до 49 ° C на выходе, в результате увеличивается полезная подача горячей воды примерно на 50 процентов по сравнению с простым поддержанием в баке температуры 49 ° C.Это приводит к превращению емкости 40-галлонного бака в эквивалент 60-галлонного бака. Это большее количество горячей воды, подаваемой из резервуара, означает, что у конечного пользователя меньше вероятность того, что горячая вода закончится.

Существует два основных типа термостатических смесительных клапанов, используемых в водопроводных системах. Системное устройство предназначено для ограничения температуры воды в источнике горячей воды для раздачи в водопровод и устанавливается рядом с выходом водонагревателя. Системные клапаны доступны в широком диапазоне размеров для жилых и коммерческих помещений от ¾ дюйма до 3 дюймов.

Некоторые производители выпускают комплекты резервуаров для жилых помещений, которые включают смесительный клапан, соединительную арматуру и гибкую байпасную линию для холодной воды. Эти комплекты упрощают подключение к верхней части обычного водонагревателя резервуарного типа.

Устройство в месте использования предназначено для ограничения температуры воды одним или несколькими приборами. Обычно его прикрепляют непосредственно к душевой кабине или под раковиной, чтобы контролировать температуру воды и обеспечивать защиту от ожогов.

Существует специальный тип аварийного термостатического смесительного клапана, который специально разработан для подачи теплой воды для экстренной промывки глаз или душа.Текущий стандарт ANSI требует экстренной промывки глаз и обильного душа для подачи теплой воды в течение 15 минут. Это гарантирует, что пользователь не подвергнется воздействию очень холодной воды и, возможно, переохлаждения, или очень горячей воды ошпаривания.

Комплект смесительного клапана для бытового резервуара с датчиком температуры

В системах водяного отопления термостатический смесительный клапан представляет собой простое решение для обеспечения более низких температур подаваемой воды в системе водяного отопления в жилых и небольших коммерческих помещениях.Когда излучающий пол с подогревом сочетается в одной системе с системами распределения с более высокой температурой, такими как фанкойлы или радиаторы плинтуса, необходим смесительный клапан.

Смесительный клапан позволяет настроить источник тепла (бойлер или водонагреватель) на более высокую температуру для удовлетворения высоких температурных нагрузок, а затем снабдить радиационный контур водой с более низкой температурой через смесительный клапан.

Примером может служить очень распространенная гибридная система с лучистым подогревом пола в подвале и фанкойлом для обогрева верхних этажей.Это двухтемпературная система с излучающим полом большой массы, обычно требующим температуры подаваемой воды от 35 ° C до 45 ° C, и фанкойлом, требующим гораздо более высокой температуры от 65 ° C до 75 ° C. Если вы попытаетесь установить только одну температуру в обе зоны, вы создадите большие проблемы. При высокой температуре подачи вы резко перегреете пол, что приведет к потенциальному повреждению или затруднению контроля тепловой мощности. При низкой температуре подачи вы не получите достаточной тепловой мощности от фанкойла.

Решение состоит в том, чтобы разделить систему на два контура с двумя насосами и одним термостатическим смесительным клапаном (см. Схему трубопроводов). Фанкойл будет получать воду с высокой температурой непосредственно от источника тепла, а теплый пол будет получать воду с более низкой температурой, поступающую от термостатического клапана.

Очень важно убедиться, что циркуляционный насос для излучающего контура установлен после смесительного клапана, иначе вы не получите достаточного потока через излучающие контуры.Помните, что вода всегда будет идти по пути наименьшего сопротивления, и если насос находится перед термостатическим клапаном, она будет течь прямо через клапан, а не по контурам.

Термостатический смесительный клапан для теплого пола

Также важно никогда не пытаться заставить эту систему работать только с одним насосом для обеих нагрузок. Держите нагрузки отдельно, чтобы обеспечить необходимый поток для обеих сторон. Используйте пружинные обратные клапаны на обеих линиях подачи, чтобы предотвратить термосифонирование в зонах над механическим помещением.Чтобы обеспечить точность настройки температуры, убедитесь, что температура горячей воды, подаваемой к смесительному клапану, по крайней мере на 5 ° C (10F) выше, чем желаемая температура смешанной воды.

Добавление системы лучистого теплого пола в подвале к водонагревателю – очень популярный вариант для многих домов. Что не может не понравиться тёплому уютному лучистому отапливаемому подвалу? Даже при использовании только этого однотемпературного контура излучающего теплого пола по-прежнему очень важно иметь термостатический клапан.Согласно нормативам, требующим, чтобы температура воды в водонагревателе поддерживалась на уровне 60 ° C, необходимо снизить температуру воды до того, как она попадет на пол. Поэтому очень важно установить термостатический клапан перед насосом излучающего теплого пола.

Основная функция термостатического смесительного клапана в системах отопления – регулирование температуры воды на стороне подачи в распределительной системе, но во многих системах это не единственная функция смесительного устройства. В системах, использующих «обычные» котлы без конденсации, термостатический смесительный клапан также может гарантировать, что температура обратной линии котла остается достаточно высокой для предотвращения постоянной конденсации дымовых газов.

При использовании для этой цели смесительного клапана часть горячей воды смешивается с более холодной водой, возвращающейся из распределительной системы, смесь направляется обратно в котел. Цель состоит в том, чтобы повысить температуру на входе в котел до уровня, достаточного для предотвращения конденсации дымовых газов, что обычно означает выше 55 ° C (131 ° F). Такое повышение возвратной воды никогда не требуется для конденсационного котла, и с учетом того, что сегодня устанавливается все больше и больше конденсационных котлов, такое применение больше не будет встречаться очень часто.

Двухтемпературная гидронная система с термостатическим смесительным клапаном

Для термостатических смесительных клапанов используются три основных технологии: технология воскового элемента, биметаллическая лента и технология наполнения жидкостью. Наиболее распространенным типом, применяемым в жилых и небольших коммерческих помещениях, как для водопровода, так и для отопления, является технология восковых элементов. Восковый элемент с небольшим количеством движущихся частей обеспечивает высокую точность, быструю реакцию и чрезвычайно долгий срок службы.

Термостатический смесительный клапан использует три основных компонента для своей работы: какой-то шпиндель или вал, тепловой элемент и возвратную пружину.Возвратная пружина обеспечивает возвратную силу вверх к термоэлементу. Термоэлемент действует как подвижный блок, который реагирует на изменения температуры, открывая отверстия для изменения потока воды, протекающей между входами горячей и холодной воды.

При использовании темперированной воды термоэлемент определяет температуру на выходе и устанавливает узел седла, который регулирует поток горячей и холодной воды, подаваемой в канал смешанной воды. Если смешанная температура на выходе увеличивается, термостат расширяется, перемещая узел седла, чтобы впустить больше холодной воды и в то же время ограничивая входное отверстие для горячей воды.

И наоборот, если смешанная температура на выходе уменьшается, термостат сжимается, пропуская больше горячей воды и ограничивая входное отверстие для холодной воды. В обоих случаях температура смешанной воды на выходе автоматически и постоянно поддерживается на уровне заданной температуры. Большинство клапанов имеют функцию безопасности, которая перекрывает входной порт для горячей или холодной воды в случае отказа подачи холодной или горячей воды. Клапан будет иметь механическую регулировку в виде шкалы или установочного винта вверху, что позволяет пользователю выбирать желаемую температуру воды на выходе в пределах диапазона клапана.

Это необходимо будет настроить во время ввода системы в эксплуатацию, и это будет намного проще сделать, если датчик температуры будет установлен в линии смешанной воды после клапана. Некоторые клапаны на рынке доступны со встроенным термометром, что упрощает настройку.

Внутренний вид термостатического смесительного клапана

Итак, ответ очевиден: термостатические смесительные клапаны необходимы как для водопровода, так и для водяного отопления. Убедитесь, что вы используете их правильно, чтобы защитить своих клиентов и защитить их системы полов, обеспечивая при этом оптимальную производительность от горячего водоснабжения и системы отопления.<>

Объявление

% PDF-1.7 % 59 0 объект > эндобдж xref 59 68 0000000016 00000 н. 0000002077 00000 н. 0000002249 00000 н. 0000002893 00000 н. 0000003510 00000 н. 0000004164 00000 п. 0000004199 00000 н. 0000004310 00000 н. 0000004423 00000 н. 0000004547 00000 н. 0000005065 00000 н. 0000005656 00000 н. 0000005754 00000 н. 0000006359 00000 н. 0000007025 00000 н. 0000008250 00000 н. 0000008679 00000 н. 0000008763 00000 н. 0000009135 00000 п. 0000009615 00000 н. 0000010888 00000 п. 0000012382 00000 п. 0000013616 00000 п. 0000014817 00000 п. 0000015993 00000 п. 0000017189 00000 п. 0000018119 00000 п. 0000020768 00000 п. 0000026106 00000 п. 0000032425 00000 п. 0000035708 00000 п. 0000035738 00000 п. 0000035811 00000 п. 0000038315 00000 п. 0000038629 00000 п. 0000038692 00000 п. 0000038806 00000 п. 0000038836 00000 п. 0000038909 00000 п. 0000039959 00000 н. 0000040273 00000 п. 0000040336 00000 п. 0000040451 00000 п. ZAbFJ &) vQ`vfqXA, W $ N @ P5 @ l o0

Уравновешивание системы теплого пола как способ достичь большего теплового комфорта и снизить счета за отопление.

Здоровое распределение температуры в комнатах, энергоэффективность, функциональность и безграничные возможности внутренней отделки – вот лишь некоторые из многих преимуществ выбора полов с подогревом для вашего дома. Однако для того, чтобы такая система отопления обеспечивала заметно более высокий тепловой комфорт и экономию энергии, самое главное – правильно сбалансировать всю систему. Как сбалансировать систему теплых полов?

Температура подаваемой воды

Одним из наиболее важных параметров, которые необходимо настроить в системе теплого пола, является температура воды, подаваемой в систему, которая влияет на температуру пола. Установка подходящей температуры защищает пол от повреждений и обеспечивает надлежащую теплопередачу. В этом отношении мы не должны превышать допустимое предварительно определенное значение 55 ° C. Более высокая температура подаваемой воды не только увеличивает риск повреждения системы, но также приводит к большим потерям тепла, что приводит к более высоким счетам и общему дискомфорту для жителей дома.

Использование клапана в системе отопления вместе с умелым управлением с помощью контроллера смесительного клапана – это способ снабжения системы теплого пола водой с приемлемой температурой, несмотря на то, что в саму систему отопления подается вода высокой температуры (напрямую от радиаторной системы). Он работает следующим образом: Датчик, установленный на подводке теплого пола, измеряет температуру подаваемой воды. Когда температура слишком высока, термостатический клапан закрывается, вызывая увеличение подачи воды из обратной линии системы отопления, тем самым охлаждая подаваемую воду. По достижении аварийной температуры датчика клапана насос останавливается. Когда температура, измеренная датчиком, слишком низкая, открывается термостатический клапан, что означает, что менее холодная вода возвращается в подающий коллектор. Таким образом, через напольный клапан протекает менее прохладная вода.

Зависимость температуры подачи от наружной температуры

Следует помнить, что поддержания температуры подачи в пределах предварительно установленных значений недостаточно для обеспечения оптимального теплового комфорта. Также необходимо отрегулировать температуру подачи с учетом погодных условий на улице. Во время сильных морозов рекомендуется более высокая температура подачи системы теплого пола. Одна и та же температура в переходный период между сезонами может привести к перегреву комнат и, следовательно, к потере энергии.Чтобы отрегулировать температуру подачи в соответствии с текущими погодными условиями, пользователь может выбрать и впоследствии отредактировать кривую нагрева.

Центр управления полом – оптимальная температура для ваших нужд

Вторым ключевым фактором, влияющим на счета и тепловой комфорт пола, является регулирование температуры. Приятное тепло в помещениях, где используется пол с подогревом, достигается за счет правильного управления отоплением. Системы управления водяным теплым полом могут связываться с нагревательным устройством традиционным способом с помощью кабеля или по беспроводной сети.Важно, чтобы они были удобны в использовании и безопасны. Базовый комплект, обеспечивающий эффективную систему управления отоплением от TECH Controllers, включает:

  • контроллер терморегулятора – центральный пульт, контролирующий работу устройств управления, установленных в отдельных помещениях.
  • датчики температуры или комнатные контроллеры , позволяющие пользователю поддерживать различную температуру в каждой комнате в зависимости от индивидуальных потребностей.
  • термоэлектрические приводы для управления термостатическими клапанами в коллекторах (две версии на выбор: STT-230/2 и STT-230/2 S).Они открывают или закрывают подачу воды в контуры отопления в зависимости от сигнала, посылаемого контроллерами.


Как это работает? Контроллер температуры отправляет соответствующий сигнал главному контроллеру в зависимости от того, слишком низкая или слишком высокая температура в помещении. Главный контроллер, в свою очередь, активирует термоэлектрические приводы, установленные на коллекторе. Таким образом, нагревательный контур замыкается или открывается. Простая в использовании панель управления обеспечивает эффективность и эффективность всей системы отопления.При достижении заданной температуры регулятор отключает котел, что предотвращает чрезмерные потери тепла или энергии. Установка различных значений температуры в помещениях в зависимости от их функции соответствует принципу рационального управления теплом и снижения затрат на отопление при сохранении повседневного комфорта.

Гидравлическая балансировка системы теплых полов как решение проблемы недостаточно отапливаемых помещений.

Разные комнаты в доме имеют разные требования к мощности, что приводит к разной длине контура теплого пола и разному гидравлическому сопротивлению.Температуру пола можно регулировать, выбирая подходящее расстояние между трубами от 10 до 30 см (в зависимости от диаметра трубы, теплопотери в помещении или типа пола), а также балансируя поток в отдельных контурах. Другими словами, в каждый нагревательный контур должен подаваться поток воды с определенным расходом, обусловленным необходимой тепловой мощностью. Для этого в системах отопления предусмотрены регулирующие клапаны для измерения гидравлического сопротивления отдельных водяных контуров. Очень практичным решением является использование коллектора с клапанами.Расходомер, который может быть подключен к коллектору теплого пола, позволяет пользователю точно регулировать расход. Расход можно измерить по показаниям расходомера. Ручная гидравлическая балансировка включает уменьшение расхода воды в контурах с наименьшим сопротивлением и в то же время увеличение расхода в самых длинных контурах с наибольшим гидравлическим сопротивлением. Цель состоит в том, чтобы добиться максимально возможного расхода воды в самых длинных контурах и уменьшить низкий в самых коротких.

Запуск системы теплого пола после летнего перерыва

Эффективность системы теплых полов зависит еще и от того, как она используется. Лето – отличное время для проведения технического обслуживания системы, особенно если мы пользуемся им уже давно.

Если система теплого пола используется уже долгое время, ее рекомендуется промыть. Это хороший способ избавиться от разного рода отложений, скапливающихся внутри труб, и повысить эффективность отопительной системы в отопительный сезон.

Балансировка системы теплого пола как способ достижения большей экономии

Полы с подогревом позволяют достичь высокого теплового комфорта при сокращении счетов за отопление. Водяной теплый пол означает снижение затрат на содержание дома, устранение факторов, вызывающих чрезмерную влажность воздуха, а также обеспечение высокого теплового комфорта. Неправильная установка или балансировка системы отопления приводит к неисправности, что может привести к перегреву недогрева помещений.Поэтому очень важно контролировать температуру и расход теплоносителя (гидравлическая балансировка), а также правильно устанавливать температуру в помещении. Соблюдение всех правил монтажа и балансировки системы теплых полов позволит вам получить полный тепловой комфорт от теплых полов.

Отводной клапан – обзор

3.2 Трехходовые регулирующие клапаны

Трехходовые клапаны обеспечивают переменный поток через змеевик, поддерживая в некоторой степени постоянный поток в системе, как показано на Рисунок 3-1 .

Смесительные и переключающие трехходовые клапаны показаны на Рисунках 3-17 . В смесительном клапане два входящих потока объединяются в один выходящий поток. В отводном клапане происходит обратное. Выходной порт смесительного клапана и входной порт на отводном клапане называются общим портом, обычно обозначаемым C (для общего) или иногда AB.

Рисунок 3-17. Конфигурации смесительного (левый) и отклоняющий (правый) клапана

На рис. 3-18 показано, что нижний порт смесительного клапана обычно открыт для общего порта COM.(открыт для общего, когда стебель поднят).

Рисунок 3-18. Трехходовой смесительный клапан

Этот порт обычно обозначается NO (нормально открытый), хотя иногда он обозначается буквой B (нижний порт). Другой порт обычно закрыт по отношению к общему и обычно обозначается NC (нормально закрытый), хотя иногда он обозначается A или U (верхний порт). Общая розетка обычно обозначается COM или OUT. Отводной клапан обозначен аналогичным образом.

На рис. 3-19 общий порт отводного клапана показан в том же месте, что и на смесительном клапане, сбоку.

Рисунок 3-19. Трехходовой отводной клапан

У некоторых производителей клапан может быть спроектирован так, что общий порт является нижним портом, а вода выходит слева и справа. Обратите внимание, что, как и в случае двухходовых клапанов, заглушки для смесительного и отводного клапанов расположены так, чтобы избежать гидроудара (т. Е. Поток проходит под седлом клапана). Следовательно, важно, чтобы клапан был правильно подключен к трубопроводу и помечен в соответствии с направлением потока, и смесительный клапан не должен использоваться для отвода, или наоборот.

Смесительные клапаны дешевле переключающих клапанов и поэтому встречаются чаще. В большинстве случаев, когда требуются трехходовые клапаны, они расположены в смесительной конфигурации, но иногда требуется отводной клапан.

Более частое использование смесительных клапанов вместо отводных клапанов, по-видимому, является причиной того, почему двухходовые клапаны традиционно размещаются на обратной стороне змеевика (где должен идти смесительный клапан), а не на стороне подачи (где отводной клапан может be), как показано в Рисунок 3-1 .С функциональной точки зрения не имеет значения, на какой стороне змеевика расположен двухходовой клапан. Двухходовые клапаны, расположенные на обратной стороне трубопровода змеевика, будут поддерживать давление нагнетания насоса на гидравлических змеевиках, чтобы обеспечить принудительную вентиляцию воздуха из возвратного коллектора змеевика. Кроме того, жидкость, проходящая через клапан на обратной стороне, сдерживается за счет потерь / притока тепла через змеевик.

На рисунке 3-20 показаны схемы двух типичных трехходовых смесительных клапанов.

Рисунок 3-20. Типовая компоновка трехходового смесительного клапана

Обратите внимание на то, как обозначены порты клапана; Важно, чтобы схемы управления были помечены таким образом, чтобы гарантировать, что клапан подключен к трубопроводу в желаемой конфигурации, чтобы он не смог попасть в нужное положение и должным образом реагировал на управляющее воздействие контроллера. Общий порт ориентирован таким образом, чтобы поток всегда возвращался к распределению возврата. В примере вверху , рис. 3-20, , клапан обычно закрыт для прохождения потока через змеевик.Если требуется нормально открытое расположение, метки портов на схеме можно просто поменять местами (метка NO будет показана на возврате клапана). Однако, поскольку обычно открытый порт на реальном трехходовом смесительном клапане находится внизу, простое изменение обозначения схемы приводит к ошибкам в полевых условиях. Лучше переставить схему, как показано в нижней части Рисунок 3-20 , так, чтобы порт NO был показан в правильном положении.

Обратите внимание на балансировочный клапан, показанный на байпасной линии змеевика , Рисунок 3-20 .Хотя обычно он не является частью системы управления (и, как таковой, он обычно не показан на схемах управления), этот клапан, тем не менее, необходим для правильной работы водораспределительной системы, если только падение давления в змеевике не очень низкое. Клапан должен быть сбалансирован, чтобы соответствовать падению давления в змеевике, чтобы, когда клапан находится в байпасном положении, падение давления было таким же, как и путь через змеевик. Без клапана происходит короткое замыкание жидкости, и перепад давления между подачей и возвратом в системе падает, что может привести к нехватке других змеевиков в системе, которые требуют более высокого перепада давления.

Заглушки в трехходовых клапанах доступны в том же стиле, что и двухходовые клапаны, обычно линейные и равнопроцентные. Однако не все производители выпускают оба стиля во всех размерах, поэтому у дизайнера не всегда есть гибкость в выборе в рамках одной линии производителя. В некоторых редких случаях клапаны изготавливаются с двумя разными типами заглушек, что позволяет клапану вести себя линейно для одного порта и равнопроцентно для другого. Отводные клапаны, по-видимому, доступны в основном с равнопроцентными заглушками.Выбор стиля штекера обсуждается в следующем разделе.

Хотя трехходовые клапаны чаще всего используются там, где требуется постоянный поток жидкости, в действительности они не приведут к постоянному потоку независимо от того, какой тип заглушки выбран. Как отмечалось выше, балансировочный клапан можно использовать для обеспечения того, чтобы поток был одинаковым, когда поток проходит 100% через змеевик или байпас. Однако, когда клапан находится между этими двумя крайними значениями, поток всегда будет увеличиваться с линейной пробкой и, в меньшей степени, с равнопроцентной пробкой.Причина этого станет очевидной, если мы рассмотрим размер и выбор клапанов в следующем разделе.

Перед выбором и определением размеров необходимо рассмотреть еще одну характеристику поведения регулирующих клапанов. Регулирующие регулирующие клапаны имеют неотъемлемую рабочую характеристику, называемую «коэффициентом диапазона». Коэффициент диапазона регулирующего клапана – это отношение максимального расхода к минимальному регулируемому расходу. Эта характеристика измеряется в лабораторных условиях только с постоянным дифференциалом, применяемым к клапану.Коэффициент диапазона 10: 1 означает, что только клапан может регулировать расход до 10%.

Установленная способность того же клапана управлять малым расходом – это «коэффициент диапазона изменения». В реальной системе давление на клапане не остается постоянным. Обычно, когда клапан закрывается, перепад давления на клапане увеличивается. Отношение перепада перепада давления, когда клапан полностью открыт, к тому, когда он почти закрыт, называется его «авторитетом». Если бы давление осталось прежним, авторитет был бы P / P = 1.Однако, если давление увеличится в четыре раза, авторитет будет = 0,25. Коэффициент диапазона изменения клапана рассчитывается путем умножения собственного коэффициента диапазона изменения на квадратный корень из авторитета клапана. Следовательно, клапан, который имеет приличный диапазон регулирования (скажем, 20: 1), но плохой авторитет (скажем, 0,2), не будет иметь хорошей способности регулировать до малых расходов (диапазон регулирования 20 • √0,2 = 9: 1) и может только обеспечивать «двухпозиционный» контроль над значительной частью диапазона расхода.

Многие регулирующие клапаны HVAC шарового типа не имеют высоких коэффициентов диапазона изменения; крупный производитель перечисляет значения от 6.От 5: 1 до 25: 1 для их диапазона шаровых клапанов от ½ дюйма до 6 дюймов. Однако наиболее характерные шаровые регулирующие клапаны имеют очень высокий коэффициент диапазона (обычно> 150: 1).

Моторизованный 2/3 ходовой термостатический смесительный клапан с факелом

Моторизованный 2/3-ходовой термостатический смесительный клапан с факелом

2/3-ходовой термостатический смесительный клапан с электроприводом с факельным приводом используется для управления потоком горячей / охлаждающей воды в системах отопления / охлаждения или кондиционирования воздуха, чтобы косвенно регулировать температуру в помещении.Он состоит из привода и корпуса клапана. Клапан нормально закрыт.

Характеристики
>> Корпус клапана: кованая латунь
>> Пластина привода: нержавеющая сталь
>> Крышка: алюминий
>> Шток клапана: латунь
>> Однонаправленный моторизованный привод, возврат с пружиной из нержавеющей стали
>> Конфигурация: нормально закрытый двусторонний и отводной трехходовой
>> Источник питания и тип подключения могут быть выполнены по запросу
>> Привод и корпус клапана можно легко собрать, разобрать и установить без каких-либо инструментов.

Технические параметры
>> Источник питания: 220В / 110В / 24В переменного тока ± 10% 50/60 Гц
>> Расход: 6.5 Вт
>> Прочность на сжатие: 1,6 МПа
>> Время работы клапана:
>> 3-ходовой клапан: Время открытия: 14 ~ 18 с Время закрытия: 5 ~ 7 с
>> 2-ходовой клапан: время открытия: 8 ~ 12 с, время закрытия: 3 ~ 5 с
>> Рабочая температура: 5 ~ 40ºC
>> Температура воды в трубе: 5 ~ 90ºC


Установка

Таблица сравнения моделей

Модель Присоединительный размер Тип клапана Конфигурация кв. Дифференциальное давление (МПа)
SKCW218 G5 / 8 2 пути Нормально закрытый 2.0 0,2
SKCW220 G3 / 4 Нормально закрытый 3.2 0,18
SKCW223 (22) G7 / 8 Нормально закрытый 6,8 0,15
SKCW318 G5 / 8 3-ходовой Отвлекающий 4.3 0,2
SKCW320 G3 / 4 Отвлекающий 4.6 0,18
SKCW323 (22) G7 / 8 Отвлекающий 6.5 0,15

Отопление – Термостат Nest – Комбинированный котел и установка UFH вопрос

Недавно мы проделали некоторую работу, установили новую комнату открытой планировки, новый бойлер и полы с подогревом (UFH). У нас возникла некоторая путаница, большая часть которой возникла из-за того, что мы не понимали, как на самом деле работают бойлер и UFH. , но по сути я хочу понять, как лучше всего настроить термостаты Nest Smart.

Сначала я объясню настройку. В оригинальном доме использовались комбинированный котел и традиционные радиаторы, у нас только что была пристройка на 50 кв.м, чтобы добавить новую комнату с влажным полом с подогревом, хорошо изолированной и облицованной плиткой. (т.е. эта комната красивая и уютная). В комнате 3 зоны, но для всех целей и задач эти зоны могут действовать как 1 для нас, единственная причина, по которой у нас есть 3 зоны, заключается в том, что это большая комната, и она нагревается быстрее. Новый UFH возвращается к коллектору, который питает комбинированный котел, и имеет собственный насос, который, как я понимаю, смешивает горячую воду с холодной водой, возвращаемой из радиаторов.(для справки, клапаны коллектора UFH в настоящее время имеют только пылезащитные колпачки).

У нас есть электрик, чтобы он установил 1 термостат Nest в этой новой комнате. (он тоже был новичком во всем этом, но мы прошли через это). Он настроил это так, чтобы один термостат был подключен к комбинированному котлу, а также питание для насоса. Если я правильно понимаю, при вызове тепла насос включается / выключается, а температура регулирует температуру в котле. Это более или менее работает для нас, мне не нужен точный контроль температуры UFH, просто включение / выключение.Но проблема, с которой я столкнулся с этим, с 1 термостатом, заключается в том, что эта новая комната становится очень теплой и остается очень теплой в течение нескольких часов, поэтому интеллектуальный термостат понимает это и отключает любой запрос на тепло на несколько часов – проблема в том, что остальная часть дома временами становится очень холодной.

Я думаю, что он работает лучше с 2 термостатами, один для комбинированного котла, а другой для насоса UFH, так что UFH можно выключить раньше, так как его не нужно включать так долго. Но я не знаю, достаточно ли умен термостат, чтобы включить котел, когда UFH требует тепла, поскольку он полностью зависит от того, что он включен.Другой вопрос. Возможно, я над этим подумал, отключил ли UFH раньше, сэкономил нам деньги, может быть, 1 термостат в другой комнате в старом доме работает лучше. Если мне нужен более точный контроль над температурой UFH, идут ли их конкретные клапаны туда, где те пылезащитные колпачки, которые предназначены для этого, или все, что они делают, это включаются и выключаются? как видите у меня некоторая путаница! так что любая помощь в разработке того, что мне нужно делать и на каких правильных вопросах мне нужно сосредоточиться.

Nest Термостаты и полы с подогревом: последнее информационное руководство

Полы с подогревом обеспечивают мягкий, нежный обогрев из-под ног в течение дня, придавая дому приятный и естественный вид.Это особенно по сравнению со случайными порывами теплого воздуха (или тепла от настенного радиатора), которые производят многие дома.

Итак, я хотел изучить, насколько хорошо серия обучающих термостатов Nest и Nest Thermostat E справляются с поддержкой полов с подогревом. Хотя ответ заключается в том, что он варьируется в зависимости от вашей системы и термостата, суть такова:

Серия Nest Thermostat поддерживает водяное (водяное) напольное отопление, тогда как поддержка электрических UFH более ограничена.Термостаты Plus Nest могут управлять только одним источником тепла, а не несколькими.

Что такое термостат Nest?

Два термостата Google Nest (обучающий термостат 3-го поколения и термостат E)

Ассортимент термостатов Nest включает несколько моделей обучающихся термостатов Nest с жестким подключением, а также отдельно стоящий термостат Nest E. Все они относятся к категории «интеллектуальных термостатов» и они в основном заменяют термостат в вашем доме.

Затем они начинают узнавать все о том, как в вашем доме используется система отопления, в том числе о времени суток, когда люди могут находиться в доме, температуре, которая нравится людям в доме, и т. Д.

Интеллектуальный термостат

Nest затем начнет корректировать ваш график отопления, чтобы он соответствовал тому, что люди в доме любят (и ожидают), и в то же время, надеюсь, сэкономит вам деньги на счетах за топливо. Ранее Nest рассчитывала ожидаемую экономию от 131 до 145 долларов в год на счетах за отопление.

Вы также можете включать и выключать обогрев (а также повышать и понижать его) с помощью приложения для смартфона или с помощью голоса (через интеллектуальный динамик, такой как Google Home), что также полезно.

Наконец.Nest совместим с широким спектром систем отопления и охлаждения. Однако читайте дальше, чтобы узнать больше об их поддержке систем теплого пола.

Hydronic (вода) и электрические теплые полы

Как я уже упоминал во введении, полы с подогревом – это довольно хороший способ обогрева, так как под ногами тепло (как и следовало ожидать от связки нагревательных труб / проводов на дюйм или два ниже пола!), Но он также естественным образом нагревает комнату постепенно, так что тепло никогда не будет чрезмерным или ложным (например, с некоторыми электрическими нагревателями тела, которые могут ощущаться как «искусственное тепло»).

Существует два основных типа полов с подогревом: электрическое и водяное (гидронное). Системы теплого пола на основе Hydronic могут работать, проводя трубопроводы от вашей системы центрального отопления и под полом. :

Полы с водяным подогревом, трубы проходят под полом.

Каждая труба довольно мала, и ее часто укладывают в изоляционную решетку с предварительно вырезанными отверстиями для труб (это не показано выше). Это позволяет сохранять тепло как можно дольше, а также обеспечивает устойчивость пола.

Во-вторых, у вас есть электрические полы с подогревом, которые по сути похожи на электрические одеяла, которые вы можете достать для своей кровати. Он поставляется в виде большого рулона сетчатого коврика, на который наклеены обогреваемые кабели, и затем он подключается к электросети вашего дома :

Коврик для подогрева пола Klima с различными нагревательными спиралями / проводами.

Итак, насколько хорошо Nest Thermostat поддерживает каждую из них? Давайте взглянем!

Как термостаты Nest работают с водяным теплым полом

Как правило, системы водяного теплого пола подключаются к вашим системам центрального отопления, работающим на горячей воде, обычным образом, а это означает, что это лишь часть вашей более широкой системы отопления.

Таким образом, термостаты Nest не имеют проблем с управлением системами водяного теплого пола. Действительно, такие системы специально перечислены на странице совместимости термостатов Nest в Великобритании, и в американской версии нет ничего, что могло бы предложить иное.

Если вы не совсем уверены, просто проверьте онлайн-инструмент совместимости Nest, который проведет вас через вашу текущую систему, а затем сообщит, совместима ли она. Если возникнут проблемы, вы можете поговорить с кем-нибудь по телефону или в онлайн-чате.

И последнее замечание: термостаты Nest работают с одной зоной. Если ваш пол с подогревом является частью многозонной системы, вам понадобится отдельный термостат Nest для этого . Однако, честно говоря, это действительно сработает лучше, потому что вы можете использовать теплый пол при температуре, отличной от температуры остальной системы отопления.

Потенциальная проблема: некоторые термостаты Nest работают только с 1 источником тепла

Стоит отметить, что термостаты Nest в некоторых частях мира работают только с одним источником тепла, например, в Великобритании.

В этом случае, если ваш пол с подогревом (будь то гидравлический или электрический) сконфигурирован так, что он является отдельным источником тепла, вам потребуется приобрести отдельный термостат Nest, чтобы справиться с этим.

Это отличается от североамериканской модели термостата Nest, которая поддерживает два (или несколько) источников тепла и, таким образом, может нормально работать в этом случае.

Могут ли термостаты Nest работать с электрическими полами с подогревом?

Два термостата Nest (и несколько камер Nest) в магазине в Великобритании.

Термостаты Nest, включая урезанную модель «E», также работают с электрическими полами с подогревом. Действительно, на их страницах совместимости ясно указано, что он поддерживает электрическое отопление :

.

Термостаты Google Nest предназначены для работы с большинством систем на 24 В, даже с более старыми системами. Они работают со всеми распространенными видами топлива, включая природный газ, нефть и электричество.

страницы поддержки Google Nest, где обсуждается их совместимость.

Сказав это, то, как вы на самом деле устанавливаете , будет зависеть от того, где вы живете в мире.

Например, в Европе ваш термостат Nest поставляется с Nest Heat Link, устройством, которое подключается к вашему блоку или системе управления отоплением, а затем обменивается данными с термостатом Nest.

Это означает, что Heat Link можно подключить к системе электрического теплого пола по мере необходимости. Однако в Америке этого не происходит по умолчанию из-за различных требований к проводке, и такое устройство, вероятно, не требуется в Америке.

Однако перед покупкой термостата Nest следует обратить внимание на несколько вещей:

  • Во-первых, даже если должен нормально работать с вашим электрическим теплым полом, просто дважды проверьте страницу совместимости Nest, чтобы убедиться, что .
  • Как упоминалось ранее, , если у вас многозонная или двухтопливная система отопления, вам, вероятно, понадобится несколько термостатов Nest .
  • Для термостата Nest требуется 20–30 В, поэтому, если ваша электрическая система обогрева находится под высоким напряжением (например, 110 В или выше), она либо не будет совместима, либо вам понадобится понижающий трансформатор .

Помогает ли функция Nest True Radiant с подогревом полов?

Термостаты

Nest поддерживают изящную функцию под названием True Radiant, которая специально разработана для систем напольного отопления, которые используют медленное лучистое тепло для обогрева помещения.

Это работает следующим образом: вы можете указать, что термостат Nest включает ваше отопление раньше, чем обычно (то есть с системой быстрого нагрева), с целью, чтобы все было хорошо и тепло, когда вам это нужно. . Точно так же система выключится раньше, чем в противном случае, чтобы предотвратить слишком сильный нагрев помещения.

Это действительно полезно, потому что напольное отопление основано на медленном и постоянном нагреве для обогрева комнаты, вводя тепло снизу, которое поднимает температуру более постепенно , чем с принудительным воздухом и другими системами отопления.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
