Выбираем инфракрасные теплые полы

Одним из современных способов обогрева, который все больше пользуется популярностью, является инфракрасный пол. В большинстве случаев такой пол представляет собой тонкую пленку, внутри которой находятся тонкие проводки. Они нагреваются от электричества. Сама же пленка является хорошей защитой от влаги. Дополнительно пленку ламинируют специальным полимером, который обладает противопожарными свойствами. Для управления инфракрасными теплыми полами используется терморегуляторы с множеством разных функций. Они позволяют контролировать температуру в обогреваемом помещении. Системы теплых полов обогревают помещения не только по низу, но и по всей высоте. Конечно, самая комфортная температура достигается именно на нижнем уровне. Но об этом поговорим немного позже. Вначале нужно разобраться в том, на какие виды делятся инфракрасные системы теплых полов.

О видах

На сегодняшний день инфракрасные полы делятся на такие виды:

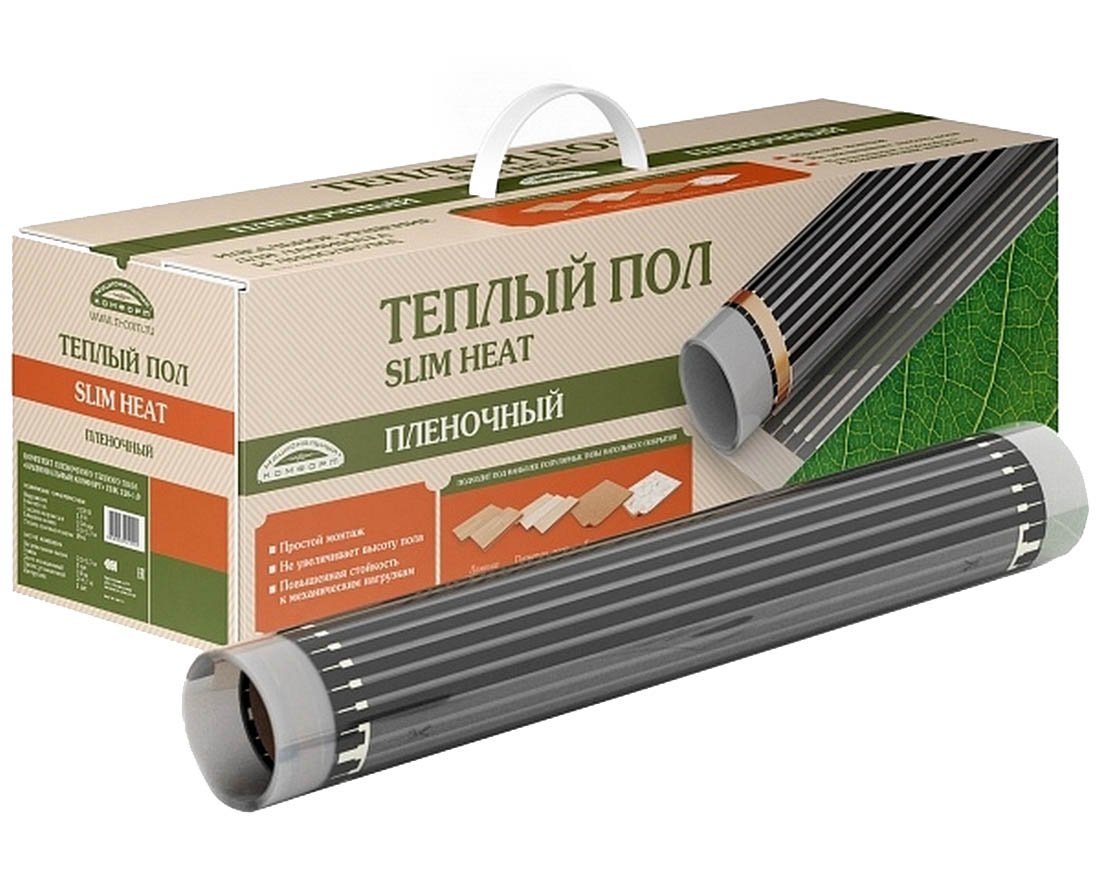

1. Первый вид – это пленочные модели. Для их укладки не требуется стяжка. Такие полы идеально подходят для косметического ремонта. Конструкции такого типа позволяют двадцать процентов энергии при сравнении с другими теплыми полами. Пленочный пол отличается высокой мобильностью. Его можно монтировать на наклонных и вертикальных поверхностях.
2. Второй вид – это карбоновая модель. Это инновационный продукт, используемый для отопления помещений и открытых площадок. Основным нагревательным элементам в инфракрасных полах такого вида являются графитово-серебряные стержни. Карбоновые стержни укладывают исключительно на стяжку. Карбоновые нагреватели отличаются высоким коэффициентом полезного действия, поэтому расходы на электроэнергию значительно снижаются. Карбоновые элементы излучают энергию, которая идентична солнечной.
3. Третий вид – это стержневая модель. Она представлена в виде гибких стержней, соединенных между собой с помощью кабеля высокой степени защищенности. Такой пол отличается долговечностью и надежностью, он не перегревается.
   Но для укладки такой конструкции необходима стяжка. Вместо нее можно использовать и плиточный клей.

О преимуществах и принципе работы

Конечно, инфракрасные теплые полы – это не идеальная система обогрева. По некоторым параметрам она проигрывает многим традиционным способам отопления. Тем не менее, плюсов у таких полов предостаточно. Стоит добавить, что сама по себе идея греющих полов далеко не новая. До появления инфракрасных моделей в домах и квартирах широко использовались электрические и водяные теплые полы. Первые нагревали помещение с помощью электричества, а у вторых источником тепла служила горячая вода, циркулирующая по трубам. Обе системы трудно назвать простыми в плане монтажа. Да и недостатков у них множество. Чего нельзя сказать об инфракрасных системах. У них множество достоинств.

1. Прежде всего, стоит отметить, что теплые ИК-полы способны обогревать локальные зоны. А все потому, что имеется возможность размещения нагревателей произвольно, то есть поверхность можно подогревать только в зоне отдыха или на проходах. Такой подход позволяет рационально использовать систему и экономить электроэнергию.
2. Инфракрасные полы совершенно не сушат воздух в помещении. Поэтому они более предпочтительны для монтажа в жилых домах и квартирах.
3. Инфракрасные системы совершенно не боятся морозов. Поэтому такими полами можно обустраивать дачные домики и загородные дома.
4. При использовании водяных контуров необходимо постоянно сливать воду. Инфракрасные полы всегда готовы к применению, что является неоспоримым преимуществом.
5. Данные системы имеют низкую тепловую инерционность инфракрасного обогрева. Это дает возможность установить комфортную температуру сразу после включения.
6. Инфракрасный пол можно установить всего за пару дней. Более того, укладка инфракрасного пола не требует особых знаний и специальных инструментов. Особенно, если речь идет о пленочных ИК-полах.
7. При необходимости можно быстро демонтировать нагревательную систему и уложить ее в другом месте. В случае с пленочным ИК-полом вообще все просто. Нет необходимости разбивать бетонную стяжку.
8. Сами по себе ИК-полы потребляют крайне мало электричества, а обогревают ничуть не хуже прочих отопительных систем.
9. Инфракрасные полы можно укладывать практически под любое финишное покрытие.
10. Параллельное соединение элементов позволяет обеспечить высокий уровень надежности. Если одна греющая полоса повредится, то все остальные участки будут исправно функционировать.
11. Но самое главное – это то, что инфракрасные полы абсолютно безопасны для человека.

Однако стоит понимать, что инфракрасный греющий пол при всех его достоинствах не способен заменить полноценный источник отопления. Но его присутствие позволяет сделать атмосферу в доме или квартире максимально комфортной.

О процессе монтажа

Укладка инфракрасного теплого пола не требует специальных знаний и происходит в несколько этапов:

1. Первый этап – это подготовка основания. Нужно отметить, что системы ИК-полов очень требовательны к состоянию поверхности. Последняя должна быть чистой и абсолютно ровной. Максимальный перепад высоты не должен превышать трех миллиметров. Поэтому перед тем, как уложить теплый пол, нужно проверить горизонтальность поверхностью с помощью уровня. Если имеются какие-либо дефекты, то от них нужно избавиться. Только после этого можно приниматься за установку инфракрасного пола. Вначале укладывается слой гидроизоляции. Затем укладывается теплоизоляция для того, чтобы избежать теплопотерь и улучшить эффективность системы. В качестве теплоизоляции предпочтительнее выбирать техническую пробку, если поверх системы будет укладываться кафель. Во всех других случаях укладывается самая обычная теплоизоляция металлизированным слоем вверх. Для закрепления используется скотч.
2. На втором этапе составляется схема укладки. Нужно заранее определить, где будет располагаться терморегулятор. Последний должен размещаться не ниже, чем в пятнадцати сантиметрах от поверхности пола. После этого составляют схему того, как будет укладываться пленка. При этом нельзя забывать, что ее нельзя укладывать под мебелью и другими тяжелыми предметами. Поэтому расположение предметов интерьера нужно продумать заранее. Пленку следует укладывать от стен на расстоянии не ближе, чем десять сантиметров и не дальше, чем сорок сантиметров. Если инфракрасный пол будет использоваться в качестве основного обогрева, то он должен занимать не менее семидесяти процентов всей площади в помещении.
3. Третий этап включает в себя укладку и подключение. Теплый пол укладывают на теплоизоляцию по составленной схеме. Если пол пленочный, то его можно разрезать на полоски нужной длины. Система укладывается медной стороной контактов вниз по направлению к стене с терморегулятором. На край медной полосы цепляются зажимные контакты, а уже к ним подключаются основные провода. Разрезанные полосы и зажимные соединения с проводами обязательно изолируют с помощью битумной мастики. Нужно помнить, что длина одной полосы не должна превышать восемь метров. Часть зажимных контактов размещается на токонесущей поверхности.
   Все остальные размещаются внутри пленки. К нижней части системы подсоединяется термодатчик, который тщательно изолируется. В завершение устанавливается терморегулятор, который лучше установить стационарно. Затем инфракрасный пол подключается к электрической сети. Важно, чтобы между полосами сохранялось небольшое расстояние в пять миллиметров. Все полосы подключаются параллельно.
4. Четвертый этап заключается в тестировании подключенной системы. Свидетельством того, что все в порядке является отсутствие искрения, перегрева контактов или отдельных участков. Если всего этого нет, то все хорошо и инфракрасным полом можно смело пользоваться.

О системе управления

Управляет инфракрасный теплый пол с помощью терморегулятора. Именно он включает питание и выключает его при необходимости. Также он отслеживает температуру воздуха через внутренние и внешние датчики. Современные системы позволяют запрограммировать режим обогрева, чтобы система отключалась при достижении заданной температуры.

А если показатели упадут, то система снова придет в действие. Терморегуляторы делятся на несколько видов:

1. Первый вид – это электромеханические регуляторы. Они просты, надежны и стоят недорого.
2. Второй вид – это электронные регуляторы. Ими очень удобно пользоваться. Такие регуляторы отличаются очень высокой точностью.
3. Третий вид – это программируемые регуляторы. Такие устройства стоят довольно дорого и отличаются высокой степенью сложности.

Первые два вида регуляторов идеально подходят для оборудования системой теплого пола в промышленных предприятиях и технических строениях, в ванных комнатах и на балконах. Регулятор третьего вида больше подходит для жилых домов, квартир и коттеджей. Число регуляторов зависит от того, какую площадь имеет будущий теплый пол.

О сочетании с напольными покрытиями

В заключение стоит разобраться в том, какие напольные покрытия можно укладывать поверх инфракрасного теплого пола. Так, в качестве финишного напольного покрытия можно использовать напольную плитку, дерево, ламинат, линолеум и ковролин.

Стоит отметить, что наиболее часто в качестве финишного покрытия используется именно напольная плитка. Она имеет хорошую теплопроводность, а еще такой материал можно укладывать на кухне, в ванной и коридорах. Именно в этих помещениях чаще всего возникает необходимость в дополнительном отоплении. Нужно помнить о том, что под кафель лучше укладывать стержневые саморегулирующиеся модели ИК-пола. К слову, такие системы можно укладывать и под керамогранит. Самое главное – это использовать теплоотражающую подложку. Она значительно повысит эффективность системы. Очень важно провести качественную укладку инфракрасного пола. В противном случае плитка будет плохо держаться, а поверхность пола будет прогреваться неравномерно.

При использовании других видов напольных покрытий нет таких строгих требований. Под них можно укладывать и пленочные модели, которые не требуют выполнения стяжки. При этом перед укладкой ковролина или линолеума поверх теплого пола лучше уложить листы плотной фанеры или ДВП.

По материалам сайта: https://heating-film.ru/

Видео. Инфракрасный Теплый Пол. Мнение эксперта об Инфракрасном Теплом Поле

преимущества, принцип работы, монтаж пленочного теплого пола.

Системы «скрытого» отопления, такие как теплый пол, сегодня довольно популярны. Наряду с уже привычными и знакомыми системами как водяной теплый пол и кабельный теплый пол, все больший интерес у потребителей вызывают инфракрасные пленочные теплые полы.

Инфракрасный пленочный теплый пол на сегодняшний день можно назвать инновацией в технологиях систем обогрева. Он отличается простым монтажом, который можно проводить на любой стадии отделочных работ и в любое время года. Пленочный теплый пол от компании DAEWOO ENERTEC обладает высокой пожароустойчивостью.

Монтаж инфракрасного теплого пола не требует цементной стяжки. В качестве напольного покрытия для пленочного теплого пола чаще используют ламинат. Пленочный пол под линолеум подходит также хорошо.
Мы предлагаем комфорт по доступным ценам посредством устройства инфракрасных пленочных теплых полов DAEWOO ENERTEC.

Как работает инфракрасный теплый пол Работа инфракрасного теплого пола заключается в следующем: электрический ток проходит через медные шины вдоль двух краев термопленки. Ток через медные жилы проходит по карбоновым полосам, которые начинают излучать лучи в длинноволновом инфракрасном диапазоне. Эти лучи, подобно солнечным, обогревают помещение.

В производстве пленочного теплого пола DAEWOO ENERTEC используется метод нано-напыления для нанесения карбонового слоя, с точностью до 1 микрона. Карбоновые полосы находятся между двумя слоями очень прочной полимерной пленки, имеющей высокие изолирующие свойства.

Обогрев пленочным теплым полом можно сравнить с солнечным теплом, так как составляющей частью солнечных лучей также является инфракрасное излучение. Нагреваясь до температуры 30-35 градусов, инфракрасный пол излучает инфракрасные волны, которые нагревают все предметы на своем пути, тем самым, наполняя помещение комфортным теплом и уютом.

Монтаж инфракрасного теплого пола Готовая к применению и обогреву термопленка DAEWOO EBERTEC имеет толщину 0.4 мм и ширину 0.5 м и 0.8 м. Ее укладка производится на ровную и чистую поверхность пола. По всей площади утепляемого пола вначале укладывается теплоотражающая подложка. Далее раскладывают и закрепляют термопленку, исключая места где будет стоять мебель. Далее систему подключают к терморегулятору.

Перед укладкой напольного покрытия инфракрасный пленочный теплый пол накрывают обычной полиэтиленовой пленкой для пароизоляции.
Под ковролин или линолеум рекомендуется поверх пленки укладывать слой ДВП или фанеры. Работает инфракрасный пленочный пол от сети 220 вольт.

Необходимое количество полос пленочного теплого пола берется из расчета того, каким планируется обогрев. Если инфракрасный теплый пол будет служить основным источником локального обогрева, тогда в этом помещении пленка должна укрывать примерно 70% площади пола. В случае, когда инфракрасный теплый пол рассматривается как комфортная система обогрева, тогда достаточно 30-40 % площади пола в помещении, занимаемой пленочным теплым полом.

Преимущества инфракрасного теплого пола Как известно инфракрасное тепло благотворно влияет на здоровье человека. Инфракрасные теплые полы, обогревая помещение, дают приятное и безопасное тепло, при этом не сушат воздух и не сжигают кислород. Особенно рекомендуется использовать пленочные теплые полы людям, страдающими аллергией и заболеваниями легких.

Инфракрасная термопленка отличается повышенной термостойкостью. Использование теплого пола позволяет экономить пространство помещений и эффективно использовать ниши под окнами, что актуально для помещений с небольшой площадью.

Инфракрасный теплый пол затрачивает меньше энергии для прогрева ламината, т.к. он находится непосредственно под напольным покрытием. При этом энергия не тратится на дополнительный прогрев стяжки. Срок службы инфракрасного теплого пола DAEWOO ENERTEC составляет не менее 15 лет.

– Инфракрасная пленка на отрез

купить Инфракрасный пленочный теплый пол на отрез: обзор, выбор, монтаж

     Инфракрасный пленочный теплый пол относится к современным системам обогрева, имеет толщину всего 0,3-1 мм. Греющим элементом в пленках является карбоновая паста, которая наносится полосками, каким-либо рисунком или сплошным слоем. Шаг отреза несплошных пленок – 25 см – позволяет сделать заказ на необходимый размер, не переплачивая. Тепловыделение в инфракрасных пленках преимущественно происходит за счет инфракрасного излучения, благодаря чему обеспечивается экономия электроэнергии 20-40% по сравнению с кабельным теплым полом и настенными конвективными обогревателями: во-первых, электроэнергия сразу преобразуется в тепловое излучение, в то время как в кабельных теплых полах часть энергии тратится на саморазогрев кабеля; во-вторых, при поступлении тепла от пола требуется меньшее тепловыделение, т.к. не происходит концентрации тепла под потолком и человек чувствует себя комфортно при более низкой температуре воздуха в помещении. Инфракрасное излучение абсолютно безопасно (и даже полезно) для здоровья, т.к. соответствует диапазону излучения человеческого тела.

     Основное преимущество инфракрасных нагревательных пленок – сухой монтаж. Они предназначены для обогрева жилых, офисных, производственно-складских и других помещений, причем их можно установить не только на полу (это самый эффективный и энергосберегающий вариант), но и на потолке, а также на вертикальных и наклонных поверхностях. Термопленки используются для основного и дополнительного обогрева, укладываются под любые виды напольных покрытий: ламинат, ковролин, линолеум, паркетную доску (можно и под плитку, но монтаж значительно усложняется). Установленный производителями гарантийный срок службы составляет 5-20 лет, реальный срок эксплуатации намного больше.

     Инфракрасные пленки бывают прозрачными и матовыми. При производстве прозрачной пленки используется полимер со стандартными гидро- и электроизоляционными свойствами, соответствующими всем требованиям технической безопасности при эксплуатации. Матовая пленка имеет один слой из полимера, сертифицированного как огнеустойчивый электроизоляционный материал 2 класса, поэтому цена на нее немного выше. Все представленные у нас пленки изготавливаются по технологии высокотемпературного ламинирования, которая обеспечивает большую электробезопасность, прочность и износостойкость, в отличие от низкобюджетных пленок неизвестного происхождения, произведенных простым склеиванием слоев.

           Инфракрасные греющие пленки выпускаются разной мощности на квадратный метр.  Стандартный вариант – 220 ватт/м2. Имеются пленки пониженной мощности – 150 ватт/м2 и ниже. Расход электричества не зависит от мощности пленки и определяется заданной на терморегуляторе температурой и теплопотерями помещения. Отличаются пленки разной мощности скоростью нагрева до заданной температуры. Менее мощная пленка медленнее нагревается, поэтому больше времени находится во включенном состоянии. Она незаменима в случаях ограничений на нагрузку электросети, например, 50 квадратных метров пленки удельной мощностью 220 ватт/м2 потребуют 11 кВт мощности, а пленка удельной мощностью 150 ватт/м2 потребует всего 7,5 кВт мощности. Реальный средний расход электричества зависит не от мощности пленки, а от теплопотерь помещения и может колебаться в пределах от 15вт/м2 (очень хорошо утепленные современные дома и квартиры) до 100 вт/м2.

      Подробнее с пленочными системами обогрева можно ознакомиться в Обзоре на странице технических статей.

      Инфракрасный пленочный теплый пол можно купить на отрез кусками произвольной длины (но отрезы длиной более 8 метров укладывать не следует, т.к. пленка не будет прогреваться).

     Для укладки пленки Вам потребуются терморегулятор, монтажные наборы (включающие клипсы-зажимы для подключения электропроводов и куски изоляционного скотча), по одному набору на каждую полосу пленки, и теплоотражающая подложка. Подробнее с описанием Монтажа пленочного теплого пола можно ознакомиться на странице технических статей. Если Вы не готовы самостоятельно уложить и подключить инфракрасную пленку, мы готовы предложить Вам услугу монтажа силами квалифицированного и опытного мастера.

      Инфракрасную пленку в качестве источника основного и дополнительного обогрева, укладываемого под любые виды напольных покрытий, можно купить в компании “Ваш Теплый Пол” на отрез по самым выгодным в Москве ценам. Любой  из предлагаемых вариантов, произведенных известными южнокорейскими компаниями, обеспечит Вас комфортом на долгие годы.



     Инфракрасный пленочный теплый пол Nunicho является новым брендом категории “Стандарт”, произведенным на заводе корпорации RexVa (Ю.Корея, сайт компании http://www.rexva.co.kr/rus/), аналог пленки XiCA XT, собственного бренда корпорации RexVa. Пленка прозрачная, создана на основе современных технологий. Отличное сочетание цена-качество.

     Инфракрасный пленочный теплый пол Q-Term  произведен в Ю.Корее и широко известен на рынке, имеет удельную мощность 150 ватт/м2. Рекомендуется для применения в случаях ограничений на нагрузку электросети.

    Инфракрасный пленочный теплый пол RexVa является самым известным брендом среди пленочных полов в Корее и других странах мира, включая Россию (сайт компании http://www. rexva.co.kr/ru/inc_html/sub2_1_1.html). Матовая модель пленки RexVa XiCa XM относится к премиальному сегменту. Отменная по качеству RexVa XiCa XM продается по умеренной привлекательной цене. Саморегулирующаяся модель пленки RexVa PTC способна при увеличении температуры уменьшать мощность с 220 вт/м2 до 150 вт/м2, увеличивая надежность от рисков перегрева и сокращая энергопотребление.

     Инфракрасная пленка STEM Energy – продукт нового пололения, результат успешной кооперации российского разработчика компании “МК ТехноПрофи” (сайт компании http://stem-energy.ru/) и корпорации RexVa, обладающий уникальным свойством быстрого нагрева. Ускоренный нагрев и оптимальная скорость остывания пленки позволяет экономить до 30% потребления электроэнергии. Пленка STEM Energy отличается более плотным материалом, на ней использована самая надежная на сегодняшний день антиискровая серебряная сетка. Гарантийный срок увеличен до 15 лет. Пленка STEM Energy относится к сегменту Hi premium. Сверхнадежно, при этом доступно.

     Инфракрасный пленочный теплый пол EASTEC Energy Save PTC orange (Ю.Корея) относится к пленкам нового поколения, обладающих эффектом саморегуляции. Особый состав греющих карбоновых полос позволяет уменьшать мощность при повышении температуры до 30%, благодаря чему достигается дополнительная экономия электроэнергии и снижается риск перегрева.



 РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ REXVA



 ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ STEM ENERGY



 ВИДЕОИНСТРУКЦИЯ ПО МОНТАЖУ ТЕРМОПЛЕНКИ RexVa



 ВИДЕОИНСТРУКЦИЯ ПО УСТАНОВКЕ ПЛЕНКИ STEM ENERGY

Инфракрасный тёплый пол – преимущества и недостатки плёночного пола – Блог Stroyremontiruy

ИК тёплый пол стал альтернативой классической системе отопления. Состоит плёночный пол из инфракрасной плёнки с ламинированием и токопроводящих элементов. Ламинированное покрытие изготовлено из противопожарных полимеров, а токопроводящие элементы подключаются к стационарной энергосети дома.

Устройство и принцип действия

Внутри плёнки находится:

1. Медная шина,
2. Термостойкий клей,
3. Серебряная шина,
4. Волокно на основе карбона,
5. Базовая плёнка (основа).

Структура шин такова, что при повреждении плёнки в одном месте перестаёт работать отдельный сегмент нагревательной плоскости – остальная система работает без проблем. Верхний слой ламинирования стоек к огню, влаге и перепадам температуры, поэтому внутрь не попадает вода и ИК пол работает долго.

Плёночная система излучает инфракрасные лучи, которые нагревают предметы в зоне действия. Отличие от принципа действия радиаторов и обогревателей существенное – ИК пол не нагревает воздух, а значит, не сушит его. Прогрев помещения происходит от тепла, которое исходит от нагретых предметов, поэтому в доме сохраняется нормальная влажность и микроклимат.

В комплект системы входят термодатчики и терморегулятор, поэтому оборудование позволяет создать в каждой комнате свой микроклимат. Что касается расхода энергии, то на обогрев 1 м2 требуется 35-55 Вт, чем лучше теплоизоляция дома, тем меньшая мощность нужна для обогрева и потребление энергии сокращается. Точные характеристики указаны в паспорте на тёплый инфракрасный пол.

Преимущества

К преимуществам ИК пола отнесём:

1. — Сохранение в комнатах нормальной влажности без использования увлажнителей воздуха,
2. — Равномерный прогрев комнат, температура около пола и около потолка одинакова,
3. — Низкую инерционность – нагрев помещения заметен уже через 3-4 минуты после включения системы,
4. — Компактность – толщина системы до 2 см,
5. — Экономичность – ИК пол потребляет на 20-25% меньше электроэнергии, чем классический тёплый пол.

Плюсов много, но для реальной оценки расскажем и про минусы ИК системы обогрева.

Недостатки

Из основных недостатков плёночного пола выделим:

1. — Высокие требования к основанию под укладку – пол должен быть ровный,
2. — На ИК пол нельзя ставить много мебели со сплошным основанием или на низких ножках – это приводит к сильному нагреву ИК элементов и мебели,
3. — Не всегда просто найти баланс при параллельном использовании местного отопления – его выключение приводит к увеличению расхода электричества, а включение к сухости воздуха.

Монтаж

Перед укладкой ИК пола идеально выравнивают пол. Перепады более 3 мм на 2 погонных метра пола приведут к раннему выходу из строя шин внутри плёнки. Оптимальный вариант перед монтажом залить бетонную стяжку самонивелиром. Перед укладкой плёночного пола устанавливают терморегуляторы, лучшее место для них около выключателя, ближе к двери.

Непосредственно перед укладкой плёнки с ИК нагревательными элементами раскатывают по полу отражающий материал. Он не позволяет тепловым волнам уходить вниз, направляя их в комнату. В качестве теплоотражающего материала используется каучуковая основа или полиэтилен с металлизированной прослойкой.

ИК плёнка раскатывается поверх отражателя обязательно медной шиной вниз, а нарезка плёнки делается только по линиям, которые указаны производителем. Остаётся прикрепить зажимы для электропитания плёнки и установить термодатчики (не путать с терморегуляторами). Зажимы должны иметь хороший контакт с шиной, а датчики фиксируются только к нижней стороне плёнки с помощью битумной изоляции.

Контакты напряжения крепятся с внешней стороны к зажимам, проверяется изоляция контактом и можно проводить испытания ИК системы обогрева пола. Если ИК пол укладывается под ламинат, то не забудьте положить между ним и напольным покрытием защитную плёнку.

Технические характеристики

Рекомендуем покупать тёплый ИК пол CALEO PLATINUM. Вот его параметры:

1. — Потребляемая мощность – 50 Вт на м2 при нагреве плёнки до 60 градусов,
2. — Толщина термоплёнки – 0,4 мм,
3. — Температура плавления – 110 градусов,
4. — Ширина плёнки – 50 см,
5. — Максимальная длина укладки полосы – 8 метров.

Плёнка CALEO PLATINUM отлично подходит пол линолеум и ламинат. Если в вашем городе нет этого бренда, то альтернатива ему ИК пол Rexva.

Видео

Более подробно узнать о монтаже ИК плёночного пола для обогрева помещения можно из видео ниже.

ᐈ Как выбрать пленочный теплый пол

Как правильно выбрать пленочный теплый пол

Плёночное отопление становиться все популярней с конца 2016 года в Украине. Связанно это с тем, что инфракрасные полы действительно более функциональны и экономичны чем другие аналоги. Однако приняв решение купить инфракрасный теплый пол в 2021 году Вы можете столкнуться с непростой задачей выбора нужного именно Вам варианта.

В данной статье мы дадим ответ на то, как выбрать пленочный теплый пол, в чем различия между основными его видами.

Быстрый расчет стоимости за 30 секунд

Ответьте всего на 7 вопросов и получите полную спецификацию по материалам

Рассчитать цену

Виды пленочных теплых полов

1. Пленочный пол на основе полосатой ик-пленки. Плёнка такого типа также называется – стандарт. Основная ее особенность в том, что она выпускается в разных типоразмерах, а также имеет относительно не большую стоимость. Такие нагревательные пленки чаще всего применяются при укладке под ламинат, линолеум, ковролин.

2. Инфракрасный пол на основе сплошной ик-пленки. Данную пленку также принято назвать – премиум. Основная ее особенность в том, что греющая карбоновая паста нанесена сплошным слоем, а также данное изделие имеет дополнительные защитные уретановые слои, что в разы повышает её износостойкость и долговечность. Однако за счет этого стоимость такого изделия, значительно выше.

3. Пленочный ик-пол на основе “саморегулируемой” инфракрасной пленки. Это некая модификация стандартной полосатой пленки. При перегреве мощность такой пленки снижается примерно на 15-20%. Рекомендуем выбирать пленочный пол саморегулируемый только после консультации с специалистом, т.к. практических преимуществ перед простыми полосатыми пленками тут нету.

какой пленочный теплый пол лучше – ПЛЮСЫ И МИНУСЫ

Рассмотрим данные виды пленочных полов более детально и разберемся в их преимуществах и недостатках. Забегая наперед отметим, что не вся инфракрасная пленка одинакова по качеству и эксплуатационным параметрам несмотря на схожий внешний вид.

1. СТАНДАРТНАЯ ПОЛОСАТАЯ ИНФРАКРАСНАЯ ПЛЕНКА

Данный тип пленочного теплого пола наиболее популярен и связанно это в первую очередь с доступной ценой.

Если у вас стоит задача выбрать вариант пленочного пола в сегменте «цена-качество», рекомендуем выбирать нагревательную пленку полосатого типа изготовленную из качественного полиэтилентерефталата молочного оттенка. Цена таких изделий значительно ниже, чем у премиум полов, но качество и эксплуатационные свойства остаются на достаточном высоком уровне.

 Внимание! Если вы решили выбрать для теплого пола самую дешевую нагревательную пленку – хотим Вас предостеречь от этого . Не применяйте в конструкциях теплых полов ик-пленки с низкой температурной устойчивостью, это не безопасно.

---

Помните, что не вся полосатая нагревательная пленка имеет одинаковое качество. Все дело в том, что качество, а соответственно и цена таких изделий зависит от нескольких факторов, которые не специалисту определить достаточно сложно:

• Качество полиэтилена
  Качественная нагревательная пленка изготавливается из “полиэтилентерефталата” – полиэтилен с примесью, которая повышает его температурную устойчивость (температуру плавления). Наглядно такие пленки имеют молочный оттенок (мелованные). Температура плавления такого оборудования около 120°C, в то время как более дешевая, полностью прозрачная ИК-пленнка, деформируется (“сжимается в гармошку”) при 80°C.
• Качество углеродной печати
  Черные графитовые полосы (см. рис), которые выделяют тепло с виду одинаковы у всей инфракрасной пленки, однако это далеко не так. В дешевых нагревательных пленках – площадь нагревательного карбона и его толщина печати ниже. Наглядно это можно определить, просветив ИК-пленку лампой. В самой дешевой ик-пленке свет практически проникает полностью сквозь нагревательный карбон. Низкая толщина углеродной печати – снижает не только цену изделия но и его срок службы.
• Антиискрящая серебряная сетка
  Наличие серебряной антиискрящей сетки вдоль медной шины повышает пожарную безопасность изделия.
• Гарантийный срок
  Практика показала, что качественная нагревательная пленка способна без проблем проработать от 5 до 15 лет, в то время как дешевые аналоги с трудом отрабатывают 5 лет, при этом не редко возникают случаи тления и плавления от перегрева. Опираясь на этот опыт, сроки гарантии на такие продукты – соответствующие (от 1 до 5 лет). Нагревательная пленка которая себя хорошо зарекомендовала в деле, например Heat Plus, Hot-Film, Enerpia – имеет гарантию от 15 лет.

  Официальная гарантия 15 лет


  в комплекте с пленкой поставляются печатная цветная инструкция по монтажу и официальный гарантийный талон

Остерегайтесь недобросовестных продавцов мало разбирающихся в продукции, которые под именем известных брендов присылают низкокачественную пленку китайского происхождения под предлогом, что “все пленки греют одинаково” .

Пример №1

Пример №2

Пример №3

Пример №4

Пример №5

Пример №6

Видео

Вывод

Цена за м2 с виду одинаковых полосатых нагревательных пленок может значительно отличатся в зависимости от производителя.

Выбирая инфракрасную пленку в хозяйственных целях, например: подогрев растений, объектов, животных и т.д. смело можно выбирать самые недорогие (менее качественные) модели, например Rexva (красная, зеленая), IN-THERM, Exafilm, Profitherm, Монокристал, Handachaina, Caleo и другие менее известные бренды.

Для конструкции теплого пола (отопления) категорически не рекомендуем выбирать низкокачественные (более дешёвые) нагревательные пленки, так как это не безопасно и не долговечно.

Наши специалисты занимаются монтажом отопительных пленок более 10 лет и мы с полной уверенностью можем рекомендовать следующие полосатые ИК-пленки: Heat Plus, Enerpia (поставки до 2021 года), Hot-Film (Korea Heating). На эти бренды наша компания предоставляет дополнительную гарантию.

ТОП ПРОДАЖ

-12%

160 грн

141 грн / м.п.

-12%

320 грн

282 грн / м.п.

2. СПЛОШНОЙ ИНФРАКРАСНЫЙ ПОЛ (ПРЕМИУМ)

Сплошную премиум пленку часто еще называют – «плёночный пол 4 поколения».

Не трудно предположить, что чем дороже продукт, тем он лучше. В случае пленочных полов, сплошная пленка является лидером по качеству, износостойкости и КПД нагрева. Кроме этого, такую пленку можно резать по диагонали. Более подробно о том, как это делается читайте тут.

 Сплошные пленочные полы выбирать следует в тех случаях, когда требуется создать максимально долговечное? надежное и безопасное решение пленочного отопления.

ПРЕИМУЩЕСТВА СПЛОШНОЙ ИНФРКРАСНОЙ ПЛЕНКИ

• в сравнении с полосатыми инфракрасными пленками в т.ч. саморегулируемыми имеет более высокую температурную устойчивость (до 200°C), в следствии и пожарную безопасность.
• премиум ик-полы толще – 0.48 мм против 0.33 мм стандартной пленки, поэтому более износостойкие и долговечные;
• сплошной пленочный теплый пол имеет более высокий КПД и скорость нагрева, а также практически отсутствуют “мертвые зоны” нагрева между секциями ик-пленки.

С конца 2020 года на рынке Украины появились сплошные саморегулируемые инфракрасные пленки. Саморегулируемый пленочный пол – отдельный тип отопления, который будет рассмотрен в следующем пункте.

Внимание! Не рекомендуется укладывать пленочный теплый пол под плитку

В Кореи пленочный теплый пол был разработан специально для “сухого монтажа” – укладка без цемента и клея под декоративные напольные покрытия. В Украине изобрели технологию монтажа пленочного пола под плитку. В интернете присутствует много видеороликов в которых под плитку монтируют, как сплошную нагревательную пленку так и полосатую. Однако практика показала, что из-за отсутствия заземления в нагревательной пленке использования ее под плиткой во влажных помещениях – не безопасно. Укладывать нагревательную пленку под плитку означает преднамеренно использовать продукт не по назначению.

 Обратите внимание, премиум пленка может иметь разный цвет в зависимости от производителя и модели. Цвет окраски на свойства сплошного пленочного пола никак не влияет.

Пример №1

Пример №2

Пример №3

Пример №4

Пример №5

Пример №6

Видео

Плёночные полы 4 поколения лучше выбирать также в тех случаях, когда вы не знаете точного расположения будущей мебели в комнате. Такие нагревательные пленки имеют повышенную температуру перегрева (выше 200°C) поэтому смогут безотказно работать даже если вдруг окажутся под мебелью. Чаще всего сплошная инфракрасная пленка устанавливается под ламинат, линолеум, ковролин и паркетную доску. Заявленный срок эксплуатации таких пленок составляет от 50 лет.

Вывод

Сплошной инфракрасный теплый пол имеет на порядок выше эксплуатационные свойства чем стандартная пленка (температура плавления, толщина, КПД, износостойкость) однако и стоимость такого оборудования гораздо выше.

Пленочный пол сплошного типа пользуется большой популярностью в Украине. Не редко можно столкнутся с ситуацией, когда такой теплый пол месяцами невозможно купить в Украине (из-за задержки поставки) несмотря на сравнительно высокую цену.

Как и стандартная пленка, премиум монтируется под ламинат (в т.ч. SPC-ламинат), линолеум, ковролин, паркетную доску.

Из нашего 10 летнего опыта работы с такими пленками, рекомендуем производителей: Heat Plus (Silver и Gold), Sunny Warm (Самрег), Graphene (Самрег).

РЕКОМЕНДУЕМ

ТОП ПРОДАЖ

3. САМОРЕГУЛИРУЮЩАЯСЯ ИНФРАКРАСНАЯ ПЛЕНКА

Сравнительно новый тип оборудования, который принято выносить в отдельную группу.

Саморегулирующийся инфракрасный теплый пол (PTC) – это нагревательная пленка (сплошного или полосатого типа) способна снижать скорость нагрева на участках запирания тепла. Снижение мощности составляет максимум 15%.

Некомпетентные продавцы вводят покупателей в заблуждения рассказывая о том, что такая ик-пленка расходует меньше электроэнергии благодаря PTC-эффекту (Positive Temperature Coefficient – Положительный температурный коэффициент)

Саморегулирующаяся ИК-пленка – это продукт с идентичными свойствами, что и стандартная или премиум пленка. Бывает, как стандартного (полосатого) так и сплошного типа.

МИФЫ О САМОРЕГУЛИРУЕМЫХ ПЛЕНОЧНЫХ ПОЛАХ

❓

На саморегулируемый пленочный пол можно ставить мебель

Эффект саморегуляции (снижение) мощности происходит только при перегреве, т.е. при нагревании выше 50°С, при этом пленка снижает мощность максимум на 15%, а не отключается полностью. Таким образом, если не устранить источник перегрева пленка выйдет из строя.

❓

Саморегулирующаяся инфракрасная пленка экономит электроэнергию

Максимальная температура нагрева ламината составляет 35°С (нормальный режим). Эффект саморегуляции PTC-пленки проявляется при температуре выше 50°С. Вывод: в нормальных режимах работы, в которых должна использоваться ИК-пленка никакой саморегуляции, а следственно и экономии электроэнергии – нет., т.к. пол попросту не догревается до температуры саморегуляции.

❓

Саморегулиремую пленку можно подключить без терморегулятора

Нет. Делать этого ни в коем случае нельзя. Незначительное снижение мощности при перегреве лишь отсрочит на насколько часов неизбежное – перегрев пленки и ламината.

❓

Саморегулирующаяся пленка лучше чем стандартная

Безусловно PTC-эффект (саморегуляция) положительное свойство. Однако при эксплуатации саморегулируемого теплого пола в нормальных режимах (до +35°С) он абсолютно ничем не отличается от стандартного (полосатого) в то время, как стоимость оборудования будет выше. Более того, некоторые модели саморегулируемых пленок имеют низкое качество полиэтилена и углеродной печати (что это?). В итоге саморегулируемая пленка, например Rexva (красная) начинает деформироваться при температуре ~80°С в то время, как качественная стандартная мелованная пленка Hot-Film (не саморегулируемая) выдерживает до 120-140 °С.

Фото №1

Фото №2

Фото №3

Фото №4

Вывод

Саморегулируемый инфракрасный пол по большому счету ничем не отличается от стандартной пленки.

Факты свидетельствуют о том, что это маркетинговая уловка производителей нежели реальная выгода в покупке, так как цена этих изделий выше, чем у простых стандартных пленок.

Некоторые производители, например Rexva (красная) пытаются закрыть приставкой “саморегулируемая” такой недостаток, как низкая температура плавления изделия. Исходя из этого, специалисты рекомендуют выбирать качественную стандартную полосатую ИК-пленку, нежели бюджетный самрег.

РЕКОМЕНДУЕМ

-14%

187 грн

161 грн / м.п.

-14%

400 грн

344 грн / м.п.

Эксперты не рекомендуют выбирать дешёвую инфракрасную пленку для теплого пола.
Все дело в том, что ИК-пленка находится в непосредственном контакте с ламинатом и в такой конструкции недопустимо, чтобы она (ик-пленка) начала тлеть или плавиться в любых нештатных ситуациях связанных с перегревом (теплозапиранием). Простые, самые дешевые ик-пленки можно с успехом использовать для монтажа на стену, потолок, для обогрева брудеров и т.д, но не для теплого пола.

---

Выбирая надежное, долговечное и безопасное решение среди недорогих вариантов обратите внимание на полосатую инфракрасную пленку таких производителей, как: Heat Plus, Hot-Film, Enerpia (поставки до 2021 года) . Все эти торговые марки производятся в Южной Кореи, в то время как дешевые аналоги – завозятся с Китая.

Сравнивая уже хотя бы по цвету полиэтилена с которого изготовлены данные продукты Вы поймете, что они имеют светло-молочный оттенок, а это свидетельствует о том, что в составе полиэтилена присутствует терефталат – материал повышающий температуру плавления и температуростойкость изделия в целом. Обычно температура плавления таких пленочных полов составляет 140-160 градусов.

Выбрав пленочный пол Hot-Film вы обеспечите себе “высокий коэффициент спокойного сна” за сравнительно небольшие деньги.

ЖИВЫЕ ИСТОРИИ

Вывод. Выбирая пленочный теплый пол учитывайте все плюсы и минусы:

1. Сплошной пленочный пол имеет самое высокое качество среди всех аналогов, однако стоит значительно дороже;
2. В сегменте «цена-качество» рекомендуем выбирать высококачественную (не самую дешевую) полосатую пленку;
3. Подбирая недорогой вариант пленочного пола, стоит обращать внимание на температуру плавления изделия. Если основным критерием выбора является цена – выбирайте пленку IN-THERM, если Вы ищете недорогой, но максимально качественный и надежный пленочный пол – рекомендуем полосатую пленку Hot-Film

Быстрый расчет стоимости за 30 секунд

Ответьте всего на 7 вопросов и получите полную спецификацию по материалам

Рассчитать цену

как выбрать пленочный инфракрасный теплый пол по типу напольного покрытия

В силу своей многофункциональности плёночные полы могут укладываться под большинство существующих типов напольных покрытий.

Полосатая и сплошная нагревательные пленки подходят под все типы напольных покрытий, которые укладываются «плавающим способом» (без клея и раствора). К таким полам относят:

• ламинат (в т.ч. SPC)
• линолеум
• паркетная доска
• ковролин

как выбрать пленочный теплый пол по мощности

Помимо разделения по типам, пленочные полы также делятся по мощности. Основные рекомендации при выборе инфракрасных теплых полов такие:

1. Если выбираете плёночный пол, как источник дополнительного отопления – рекомендуемая мощность         120 – 150 Вт/м²
2. Если выбираете инфракрасный теплый пол, как источник основного отопления – рекомендуемая мощность  150 – 220 Вт/м²
3. Инфракрасная пленка мощностью 400 Вт/м² и выше для теплого пола не используется. Ее используют для обогрева различных объектов, построения отопительных приборов, сушильных камер и т.п.

Более подробно о мощности пленочного теплого пола и его электропотреблении читайте тут

Заземление инфракрасного теплого пола

Иногда поднимается вопрос о том, что инфракрасный пол менее безопасен из-за отсутствия заземления. Однако многолетний опыт использования пленочных полов показал, что это оборудование абсолютно электрически безопасно даже без наличия заземления в конструкции. Главное требование – не использовать ик-полы во влажных помещениях.

Кроме того не всем известно, что существует специальный слой для заземления инфракрасного пола с подогревом. Называется – Heat Plus E-dero.

Данный слой укладывается сверху на пленочный теплый пол и образует заземлительный контур, хотя по большому счету он работает как антистатическая сетка.

Инфракрасный теплый пол – альтернативные варианты

Инфракрасный теплый пол относится к бюджетным видам отопления. Преимуществом является высокая экономичность, быстрый и легкий монтаж, минимальный подъем высоты пола и доступная цена.

Несущественные недостатки заключаются в отсутствии штатного заземления и чувствительность к перегреву (теплозапиранию).

Существуют другие технологии, которые лишены недостатков присущих пленочным полам. Это алюминиевые маты, кабельный пол в штробу или стяжку, одножильные немецкие маты сухого монтажа.

Посмотреть описание, фото и отзывы данных альтернатив пленочному полу можно в нашей статье: Теплый пол под ламинат – виды, фото, отзывы

РЕКОМЕНДУЕМ

ТОП ПРОДАЖ

Инфракрасный пленочный пол. Вопросы и ответы.

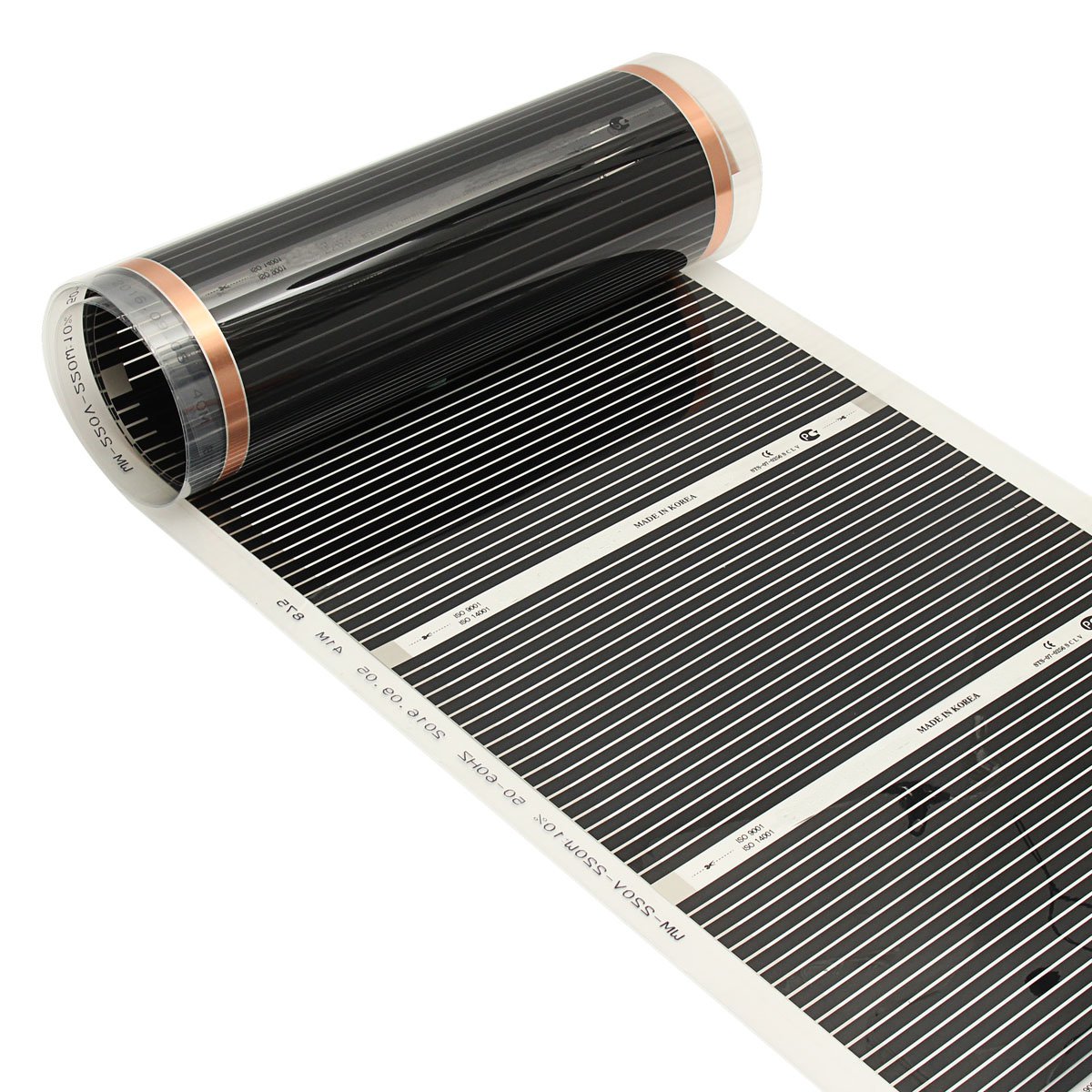

Инфракрасная пленка состоит из полос углерода, которые прикреплены к серебряным шинам. Серебряные шины, в свою очередь, соединены с медными электрическими полосками (медными шинами). Серебро обеспечивает превосходную передачу электричества, не допуская искрения в контактных точках. Все эти компоненты полностью запечатаны между двумя пластиковыми листами пленки ПЭТ (из этого материала состоит пластиковая бутылка). Пленка является тонкой, прозрачной, и очень прочной.

Инфракрасный или конвекционный обогрев?

Слева – инфракрасная система отопления; справа – конвекционная (приточная).

При конвекционном отоплении (батарея, и другой конвекционный нагревательный прибор) горячий воздух поднимается и скапливается под потолком. Чтобы такое отопление работало правильно, нужно организовать перемещение воздуха по всей комнате. Иначе, теплый воздух пойдет от батареи к потолку, далее зависнет под потолком и по мере остывания будет опускаться на пол. В этом случае в ногах воздух всегда будет прохладным, а в районе головы теплым. Для здоровья человека, всё должно быть наоборот.

Особенно большие тепло потери происходят в помещениях с высокими потолками и в подвальных помещениях.  И даже если в таких помещениях организовывать правильный воздушный поток, то всё равно будет теряться около 40% тепла только за счет воздуховода.

Инфракрасная пленка не нагревает воздух. Она нагревает предметы, которые расположены рядом с ней – полы, стены, мебель и так далее. Тепло концентрируется в зоне ног, а не под потолком. 99% энергии, используемой с инфракрасной пленкой непосредственно преобразует в тепло.

Сравнение инфракрасной пленки с жидкостными системами.

Инфракрасные отопительные системы не имеют движущихся частей, ни трубы, ни жидкости. Такие системы не требует дорогостоящего котла и насосов для работы. Инфракрасная система позволяет обогреть любую область вашего дома, а жидкостные системы не всегда с этим справляются. Даже если среднее потребление энергии обеих систем (инфракрасной и жидкостной) очень близки, то первоначальная стоимость монтажа систем жидкостных и её техническое обслуживание значительно больше. Если инфракрасный пол установлен специалистом, то он имеет гораздо более длительный срок службы по сравнению с большинством жидкостных систем.

Сравнение инфракрасной пленки с резистивным кабелем.

Инфракрасная нагревательная пленка намного легче установить, более прочный, более мощный, и дешевле, чем любая другая система нагреваемой проволоки там. Он имеет гораздо меньше «холодные» пятна из-за его единообразное строительство. Инфракрасный фильм просто использует меньше энергии, чтобы производить больше тепла.

Вопросы и ответы:

Как происходит монтаж пленочного пола?

Способы установки меняются в зависимости от типов напольных покрытий (плитка, ламинат, ковровое покрытие и т.д.) Наши специалисты разработают для вас наиболее подходящую систему, основанную на ваших потребностях. Мы всегда вас проконсультируем и если нужно, сделаем монтаж.

Есть ли ограничения по отапливаемой площади?

Вы можете легко нагреть весь ваш дом. Ограничений нет.

Как быстро мой пол будет нагреваться?

Инфракрасный пленочный пол нагревается до максимальной рабочей температуры в течение нескольких секунд, в отличие от любых других систем отопления теплого пола.

Могу ли я обогревать отдельный ?

Конструкции инфракрасных систем позволяют отапливать пол по зонам, без каких-либо потерь в производительности. При зонировании нагреваемой области с отдельными термостатами, пользователь имеет полный контроль системы отопления и потребление энергии.

Какой расход энергии у инфракрасной пленки?

Инфракрасная нагревательная пленка является наиболее энергетически эффективным методом нагрева. В зависимости от типа пленки, средняя потребляемая мощность составляет 35-55 Вт на квадратный метр. Во время запуска периода, потребляемая мощность составляет 210-230 Вт на квадратный метр. Как и в любой системе отопления, эффективность прямо пропорциональна тому, насколько хорошо изолировано ваше отапливаемое помещение. То есть от того, какие тепло потери.

Есть ли холодные пятна (не прогреваемые зоны) при отоплении пола пленкой?

В отличие от проводных или гидравлических систем, нагревательные полосы пленки находятся близко друг к другу. И так называемые горячие/холодные пятна отсутствуют.

Какой тип напольного покрытия может быть установлен поверх инфракрасной пленки?

Практически любой тип напольных покрытий может быть установлен поверх пленочного пола, включая плитку, ламинат, винил, ковролин, линолеум. Не подойдут только материалы из лиственных пород.

Может ли нагревательная пленка устанавливаться поверх существующего напольного покрытия?

Из-за того, что пленка очень тонкая (тоньше 1 мм), она легко может быть установлена ​​поверх существующего пола с использованием подстилающего слоя.

Насколько безопасна инфракрасный пленочный пол?

Инфракрасный метод нагрева является одним из самых безопасных отопительных систем. Там нет никакой опасности ожога из-за его низкой максимальной выходной температуры. Конструкция пленки и установка методы предотвращают наиболее распространенные электрические проблемы.

Что произойдет с системой отопления, если “затопило”?

Изоляция разъемов и конструкция пленки делает системы отопления практически максимально безопасными. Но это не означает, что в случае, если прорвало трубу не нужно отключать систему отопления до полного высыхания. Это электрический прибор, хоть и максимально безопасный, и вести с ним себя нужно соответственно!

Что будет, если я случайно проткну нагревательную пленку?

Если пленка проколота в любой области с углеродными полосками, только углеродные полоски, которые проколоты не будут работать, а остальная часть системы будет работать в обычном режиме. Если один из медных электрических шин проколот, что весь участок пленки должны быть заменен.

Какие гарантии вы даете?

Все наши продукты производятся в строгом ISO9001: 14001. На всю инфракрасную продукцию гарантия 25 лет, при условии установки квалифицированным специалистом и правильной эксплуатации.

Как контролировать температуру и режимы включения и отключения инфракрасной пленки?

Системы отопления управляются GFCI терморегуляторами. Терморегуляторы могут быть механическими, программируемыми, с WiFi модулем и так далее.

В нашем профессиональном магазине представлен большой выбор терморегуляторов, которые подойдут к данной системе отопления.

За более подробной информацией обращайтесь в специализированный магазин “Тепло Полов”. г. Красноярск, ул. Авиаторов, 5, ТЦ “Авиатор” 1 этаж.

Инфракрасный термометр

– Измерители Вагнера

Описание продукта

Инфракрасный термометр – это компактный, простой в использовании инструмент, который используется как строительными инспекторами, так и профессионалами в области напольных покрытий. Он обеспечивает бесконтактное измерение температуры на различных рабочих расстояниях, высокую точность и широкий диапазон измерения.

Строительные инспекторы находят инфракрасный термометр или инфракрасный термометр удобными для измерения сквозняков и пробоя изоляции. Они могут обнаруживать горячие точки в электрических системах и подшипниках, измерять температуру в системе отопления дома или здания, такой как водонагреватель или печь, и контролировать системы охлаждения, такие как утечки холодного воздуха вокруг систем отопления, вентиляции и кондиционирования воздуха.Инфракрасный термометр предоставляет инспекторам-строителям более ценную инспекцию, давая им преимущество в конкурентной инспекции.

Специалисты по напольным покрытиям используют инфракрасный термометр для быстрой и точной оценки и проверки температуры поверхности бетонной плиты в соответствии со спецификациями полов, клея и / или покрытия. Этот легкий термометр с удобной рукояткой пистолетного типа может мгновенно измерять температуру для проверки условий установки.Инфракрасный термометр, используемый в сочетании с тестом Rapid RH ^® , добавляет еще одну важную информацию, которую установщик может использовать при определении готовности плиты к отделке пола.

Пользовательские настройки включают показания по Цельсию или Фаренгейту, со стандартным наведением на цель красным светом или без него. Мгновенные показания температуры, удобный размер и стиль, а также приверженность Wagner Meters к качеству продукции делают инфракрасный термометр еще одним ценным инструментом для профессионалов в области напольных покрытий и инспекторов строительства.

Диапазон измерений: от -25,6 ° F до 707 ° F (от -32 ° C до 375 ° C)

Точность: ± 2% от показания

Отношение расстояния к точке: 12: 1

Коэффициент излучения: Предустановлено на 0,95

Время отклика: ≤500 мс

Воспроизводимость: ± 1% от показаний или ± 2 ° F (1 ° C), в зависимости от того, что больше

Батарея: 9 В

Размеры: 6 дюймов x 5 дюймов x 1,5 дюйма

Есть вопросы? Позвоните нам: (541) 582-7160

Разработка интерфейса спектроскопии в ближнем инфракрасном диапазоне, способного оценивать кинетику восстановления кислорода в правой и левой частях тазового дна

1.

Введение

Требуются новые методы улучшения медицинского обслуживания женщин с недержанием мочи (НМ). ¹ Новые оптические системы были применены в урологии, включая прямое измерение оксигенации мышц мочевого пузыря и гемодинамики с помощью спектроскопии в ближнем инфракрасном диапазоне (NIRS). ² Но для оценки функции мышц тазового дна (PFM), которая является центральной для лечения UI с использованием терапии мышц тазового дна (PFMT), ³ параметры измерения, относящиеся к кинетике восстановления кислорода, отсутствуют, однако, в спортивной медицине. такие параметры в настоящее время измеряются с помощью NIRS. ^{4 – 6}

Тазовое дно представляет собой слой мышц, охватывающий дно таза, и обеспечивает механизм добровольного контроля для поддержания удержания мочи. Недержание мочи, определяемое как непроизвольная потеря мочи, ¹ влияет на качество жизни 15,7% женщин в США. ⁷ Широкий спектр патологий приводит к UI, вызывая дисфункцию PFM, включая травмы, вызванные естественными родами, нервно-мышечные нарушения из-за врожденных аномалий или травмы спинного мозга, а также неврологические заболевания, такие как рассеянный склероз и болезнь Паркинсона. ^{8 – 10} Важно отметить, что в то время как весь комплекс PFM может быть задействован, дисфункция также может быть латерализована в одну или другую сторону; результирующий компромисс мышечной силы и различия между правой и левой сторонами не могут быть адекватно оценены текущими клиническими измерениями.

Наша цель заключалась в разработке интерфейса для измерения кинетических параметров кислорода на основе NIRS в качестве потенциального помощника в улучшении ведения женщин с недержанием мочи посредством более всесторонней физиологической оценки.Важно отметить, что в контексте применения NIRS ткани стенки влагалища, покрывающие PFM, состоят из трех слоев: слизистой оболочки, мышечной оболочки и адвентиции, но, в отличие от многих мест, где используется NIRS, жировой слой внутри оптическое поле. Матрица излучающего детектора прикладывается к слизистой оболочке влагалища и тканям между ней, а поверхностный и глубокий мышечные слои PFM состоят из некератинизированного многослойного плоского эпителия и поддерживающей соединительной ткани.

Основные требуемые характеристики включали датчик, подходящий для размещения интерфейса для трансвагинального измерения, и возможность одновременного измерения хромофорных изменений в правой и левой сторонах PFM во время выполнения режима упражнений, используемого в PFMT для UI. После разработки возможности нового интерфейса были протестированы на добровольцах из контрольной группы.

2.

Материалы и методы

2.1.

Двухканальный двунаправленный интерфейс для измерения PFM NIRS

Прибор NIRS, связанный с интерфейсом, представлял собой «Oxymon» MK III (Artinis Medical Systems BV, Нидерланды).Принципы NIRS были исчерпывающе описаны, ^{5 , 11 – 14} , а характеристики этого устройства CW NIRS и подробности используемого модифицированного закона Бера – Ламберта были опубликованы ранее. ^{11 , 14}

Компоненты интерфейса были сконфигурированы таким образом, чтобы их можно было встроить в одноразовое прозрачное пластиковое вагинальное зеркало («Pederson», The Stevens Company, Канада). Двухканальный массив был создан путем размещения двух парных оптоволоконных кабелей параллельно друг другу так, чтобы оптод эмиттера и детектора контактировал с правой и левой стенками зеркала.Из-за ограничений по размеру в зеркале использовались индивидуальные миниатюрные оптоволоконные кабели; они имели внутренний пучок волокон диаметром 1 мм и включали оптоды под углом 90 градусов на конце, размером 3 мм в ширину, 8 мм в длину и 4 мм в глубину. Миниатюрные кабели были подключены к стандартным кабелям Oxymon (жгут передатчика 4 мм и жгут приемника 3,3 мм) через адаптерный блок. Блок полностью непрозрачен, чтобы предотвратить попадание внешнего света в место крепления. Во время сбора данных блок с соединенными кабелями также был покрыт черной тканью для дополнительной защиты от светового загрязнения окружающей среды.

Волоконно-оптические кабели и оконечные оптоды были прикреплены к вставке из плотного пенопласта, форма которой сохранялась неизменной внутри зеркала, чтобы обеспечить согласованное положение оптодов и предотвратить любое изменение межоптодного расстояния (IOD) во всех измерениях. При установке вставки из пеноматериала оптоды располагались на расстоянии 2 см от конца корпуса зеркала. Эта точка была выбрана таким образом, чтобы при трансвагинальном введении до определенной отметки оптоды излучали / определяли свет в / из PFM.IOD для каждого излучателя / детектора устанавливали на уровне 20 мм для достижения глубины проникновения ткани ~ 10 мм в микрососуды PFM. Интерфейс, состоящий из вставки из пенопласта с прикрепленными кабелями NIRS и оптодами, был спроектирован так, чтобы его можно было снимать, чтобы его можно было повторно использовать в одноразовом зеркале для измерения каждого объекта. Из соображений гигиены, поскольку зеркало не было запечатано, перед введением его накрыли презервативом без латекса; в предыдущей неопубликованной оценке нескольких продуктов было подтверждено, что выбранный продукт не оказывает неблагоприятного воздействия на пропускание фотонов ближнего ИК-диапазона и не приводит к проблемному световому каналу.

Четыре длины волны БИК света были переданы на массивы эмиттерных детекторов в интерфейсе от Oxymon – 766, 861, 906 и 971 нм. Необработанные оптические данные регистрировались при 10 Гц; на их основе были получены изменения концентрации оксигемоглобина (O2Hb) и дезоксигемоглобина (HHb), а разница между ними (HbDiff) была рассчитана для правой и левой мускулатуры тазового дна с использованием собственного программного обеспечения («Oxysoft», Artinis, BV, The Нидерланды). ¹¹ Использовался фиксированный коэффициент дифференциальной длины пути (DPF), равный 4, на основании предыдущих исследований с использованием того же оборудования NIRS для исследования ткани скелетных мышц. ^{12 , 15} Настройки усиления были скорректированы в начале каждого измерения, чтобы предотвратить перенасыщение и поддерживать приемлемый уровень сигнала в диапазоне от 1% до 20%. ¹¹

На рис. 1 последняя итерация интерфейса показана внутри одноразового зеркала, используемого для трансвагинального измерения. Показана конфигурация решеток излучателя и детектора и их расположение на расстоянии 2 см от торца корпуса; они позволяют проводить одновременные измерения с правой и левой сторон ЧИМ.Двухканальная конструкция состоит из одного излучателя и одного детектора на конце миниатюрных оптоволоконных кабелей, прикрепленных к вставке из пенопласта, чтобы поддерживать постоянный IOD в 20 мм, и соединять парные правый и левый оптоды параллельно друг другу. , и напротив полупрозрачной стенки зеркала, в котором находится интерфейс.

Рис. 1

Прототип интерфейса NIRS и корпус зеркала.

3.

Клинический протокол для экспериментальной оценки / валидации

Мы экспериментально протестировали двухканальный двунаправленный интерфейс с использованием клинического протокола, одобренного Советом по этике исследований Университета Британской Колумбии.Субъектами были здоровые женщины-добровольцы, проживающие в сообществе, которые предоставили письменное информированное согласие до участия в этом проспективном когортном исследовании. Были набраны пациенты в широком возрастном диапазоне, потому что популяция женщин с недержанием мочи из-за дисфункции PFM включает женщин как до, так и в постменопаузе, а также, поскольку возраст и статус менопаузы могут вызвать физические изменения, потенциально имеющие отношение к проведению будущих исследований мышц NIRS для количественной оценки кислорода в PFM. кинетика. Дипломированная медсестра научила участников выполнять сокращения PFM, используемые в PFMT; Правильное поведение подтверждено визуальным осмотром подъема промежности. ^{16 , 17}

Используемая последовательность упражнений представляла собой стандартизированную серию из трех максимальных произвольных сокращений (MVC), за которыми следовали 5-минутный период восстановления и затем одно устойчивое максимальное произвольное сокращение (SMVC). ^{3 , 17} Субъекты были расположены лежа на спине в положении «бабочка», ¹⁸ и расширили, вмещая интерфейс NIRS, введенного во влагалище до определенной отметки с ручкой, расположенной по средней линии; это обеспечивало постоянную глубину введения и наложения массивов детекторов излучателей на правой и левой сторонах стенки влагалища в непосредственной близости от подлежащей PFM.

Установка зеркала проиллюстрирована на схеме на рис. 2.

Рис. 2

Составное изображение, показывающее магнитно-резонансное изображение таза, сделанное в положении стоя (а), и схематическое изображение поперечного сечения таза. , органы малого таза и мышцы тазового дна со вставленным зеркалом, в которое вставлен интерфейс (b). Легенда: 1 = Зеркало, содержащее интерфейс NIRS во влагалище; 2 и 3 = матрица излучатель / детектор интерфейса NIRS.

Затем был включен оксимон, выход настроен для достижения приемлемого процента сигнала, а поток данных смещен к произвольному нулю.Затем регистрировали значения концентрации покоящегося хромофора до инициирования последовательности сокращения PFM.

4.

Анализ данных NIRS и показатели результатов

Перед анализом программное обеспечение Oxysoft использовалось для применения фильтра Гаусса со скользящим средним, который использует фильтры шириной 1 с и вычисляет среднее значение в течение этой временной точки в 1 с; об использовании этого и подобных фильтров сообщается в литературе NIRS. ^{15 , 19 , 23} Данные также были установлены на произвольное нулевое значение за 30 с до начала каждого сокращения, усредненного в качестве исходного уровня.

4.1.

Параметры хромофора NIRS

Четыре переменных NIRS были получены из каждого набора сокращений (O2Hb, HHb, tHb и HbDiff). Однако для анализа был выбран HbDiff, так как этот параметр представляет относительное насыщение кислородом в анализе восстановления кислорода без окклюзии, считается более показательным для метаболических изменений в мышечной ткани и менее подвержен изменениям кровотока, чем O2Hb. ^{15 , 19 , 21 , 22} Кроме того, реакция HbDiff во время тренировки является мерой сопряженной потребности и предложения кислорода, а во время восстановления после тренировки она обеспечивает индекс кислорода. Доставка. ²³ Аналогичным образом, для анализа выбранной кинетической меры кислорода, HbDiff (½RT), мы использовали данные SMVC, потому что SMVC требует более продолжительного производства силы, чем MVC, поэтому эти сокращения лучше отражают эффекты потребности в O2 ²⁰ и, следовательно, являются хороший показатель силы и выносливости. ^{3 , 24}

4.2.

Время полувосстановления HbDiff (½RT)

Расчеты этого кинетического параметра кислорода основаны на крутизне восстановления от точки, где мышечная работа (SMVC) заканчивается, до точки максимального повторного насыщения. ²⁴ Мы использовали интервал времени восстановления 90 с после прекращения сокращения для наших расчетов ½RT, основанных на адаптации оригинального метода McCully et al. ²³ и последующие исследования, использующие эту методологию для анализа HbDiff ½RT. ^{20 , 25}

5.

Результаты

Были изучены четыре бессимптомных добровольца; демографические данные сведены в Таблицу 1.

Таблица 1

Демографические данные участников.

	Участник				Среднее (± 1 стандартное отклонение)
	1	2	3	4
Возраст (лет)	30	34 902	62 902 40 (15)
ИМТ (кг / м2)	20,7	20,2	22,1	22,5	21,38 (1,10)
Четность	0	2	2	2	1 (1.15)
Менопауза	0	0	1	0	0,25 (0,50)
Индекс стиля жизни	2	1	2

5.1.

HbDiff SMVC Response

На рис. 3 проиллюстрированы модели десатурации, наблюдаемые в четырех элементах управления справа и слева во время каждого SMVC. Снижение HbDiff очевидно в начале устойчивого сокращения, при этом повторное насыщение происходит при восстановлении после прекращения сокращения; эти паттерны изменения хромофора согласуются с паттернами оксигенации скелетных мышц, полученными с помощью NIRS, описанными в литературе в ответ на упражнения. ^{5 , 23 , 26}

Рис. 3

Одновременный двусторонний ответ PFM Hb во время SMVC четырех участников. Вертикальные пунктирные линии обозначают начало и прекращение SMVC. Включая 10 с до начала SMVC и 10 с после прекращения SMVC. Интервал, используемый для расчета HDiff (½RT), простирается от точки, в которой заканчивается SMVC, до точки максимальной реоксигенации.

5.2.

Время половинного восстановления HbDiff (½RT)

Точки, используемые для определения интервала, из которого рассчитывается HbDiff (½RT), описаны на рис.3. В таблице 2 показаны значения для правой и левой стороны, рассчитанные для реоксигенации мышц с использованием HbDiff (½RT). По всем четырем предметам очевидны различия между двумя сторонами их PFM; такие различия объясняются естественным преобладанием одной стороны тела над другой в предыдущих исследованиях силы и функции мышц.

Таблица 2

Сравнение измерений правой и левой ЧИМ ½RT HbDiff.

	Участник				Среднее (± SD)
	1	2	3	4
Правый PFM ½RT (s)	3.9	2,5	4,1	3,2	3,43 (0,73)
Левый PFM ½RT (s)	2,0	1,7	6,8	5,0	9024 9 3,88 Обсуждение Мы описываем применение установленной оптической техники с потенциалом для улучшения медицинского обслуживания женщин с недержанием мочи из-за дисфункции PFM. Интерфейс в корпусе зеркала, включающий в себя двухканальную матрицу излучатель / детектор NIRS, был разработан итеративно и связан через оптоволоконные кабели с коммерческим четырехволновым прибором CW NIRS.Возможность мониторинга кинетики кислорода в правой и левой частях тазового дна трансвагинально во время стандартизированного протокола MVC была подтверждена у четырех контрольных субъектов. Качественные проверки подтвердили, что система позволяет получать данные NIRS хорошего качества с минимальным шумом от мышц тазового дна. Затем мы оценили устройство клинически и определили, что полученные паттерны изменения хромофора соответствуют тем, которые наблюдались в исследованиях NIRS с участием MVC других произвольных мышц. Цель демонстрации возможности получения релевантных данных кинетики кислорода от PFM была достигнута. Снижение HbDiff во время сокращения отражает окислительный метаболизм мускулатуры. 20 Возврат к уровням покоя после прекращения сокращения позволяет количественно оценить реоксигенацию мышц с помощью расчета времени полувосстановления HbDiff, поскольку существует прямая и пропорциональная зависимость между кровотоком и потреблением O2. Чем быстрее HbDiff возвращается к уровню покоя (короче ½RT), тем лучше PFM удовлетворяет метаболическую потребность сокращения. 15 , 20 , 27 При оценке недержания мочи у женщин необходимы усовершенствованные методы, так как не существует стандартизированной методики количественной оценки показателей силы и выносливости, на которые в настоящее время полагается оценка PFM. . 1 , 3 , 28 , 29 Это проблематично при планировании клинического лечения с использованием PFMT, а у пациентов с нарушенной тазовой иннервацией не может быть эффективной оценки, поскольку они обычно только справляются с очень слабые сокращения, которые могут быть незаметны для исследователя или не обнаруживаться современными устройствами контроля давления.Однако в спортивной медицине измерения кинетики кислорода обычно выполняются для оптимизации режимов спортивных тренировок. NIRS может обеспечить in vivo оценку нагрузочной способности мышц (экстракция кислорода) и сопротивления усталости (восстановление кислорода) во время упражнений, а также делает возможным точное и специфическое обнаружение локализованных паттернов оксигенации скелетных мышц целевой ткани. 5 , 13 , 26 NIRS был проверен на соответствие золотым стандартам измерений мышечной биопсии и 31 P-MRS 30 и также является установленным методом исследования для оценки кинетики кислорода в состояниях здоровье и болезнь. 4 – 6 , 13 Наша команда доказала возможность трансвагинального мониторинга изменений концентрации хромофора на основе NIRS с помощью прототипа предыдущего зонда, предназначенного для исследования мышцы детрузора мочевого пузыря и внутреннего сфинктера во время мочеиспускания. . Предыдущие попытки разработать интравагинальные датчики NIRS были немногочисленны и ограничивались попытками контролировать оксигенацию мозга во время прохождения плода по родовым путям. 31 Эти применения были ограничены из-за трудностей с поддержанием прилегания к головке плода, а наблюдение во время родов по-прежнему затруднялось артефактами движения. Наш первый зонд был ограничен возможностью измерения только в одной плоскости, поскольку он был сконфигурирован с одним эмиттером и двумя оптодами детектора, и требовал изменения положения для мониторинга каждого целевого участка, был склонен к перемещению во время измерения, а ранние итерации страдали из-за нарушения передачи фотонов. . 31 Напротив, интерфейс, который мы сейчас описываем, преодолевает эти недостатки и предлагает инновационный подход, поскольку он обеспечивает средства количественной оценки изменений оксигенации в правой и левой частях PFM.Двустороннее измерение имеет очевидное значение для пациентов с односторонним неврологическим нарушением, но также и в случае со здоровьем мышечная функция субъекта обычно различается между левой и правой сторонами тела. При дальнейшем развитии этот интерфейс NIRS может улучшить понимание женского UI, отвечая на призыв к новым методам улучшения здравоохранения для женщин с UI, 1 и добавляя возможность количественной оценки кислородной кинетики к оценке и лечению. большого числа женщин с недержанием мочи из-за дисфункции PFM. 7 Мы осознаем ограничения в том, что мы сообщаем. Прозрачный пластик зеркала, в котором находятся компоненты NIRS, будет влиять на передачу фотонов, вероятно, вызывая некоторое рассеяние и преломление; тем не менее, были получены данные хорошего качества, и вставка из непрозрачного пенопласта высокой плотности представляет собой улучшение по сравнению с нашей первоначальной конструкцией одноканального зонда, в которой фотоны преломлялись стенкой зеркала, в котором он находился. Ранее мы определили, что артефакты движения не влияют на данные NIRS при условии, что положение зеркала поддерживается оператором с помощью встроенной ручки во время измерения.Фактор длины пути, специфичный для PFM, не был идентифицирован; На основании предыдущих исследований скелетных мышц CW NIRS использовалось фиксированное значение DPF, равное 4. 12 , 15 Длина пути также будет изменяться от одного объекта к другому; 32 Однако основная ценность этой системы NIRS – это способность оценивать отдельного пациента, а не проводить межпредметные сравнения. Однако преимущество использования HbDiff (½RT) в качестве метрики для оценки PFM состоит в том, что он не зависит от DPF.Наша выборка ограничена; статистические измерения были невозможны, однако использованная последовательность сокращений PFM следовала рекомендованному протоколу оценки. И наш функциональный анализ сообщил данные SMVC, поскольку эти сокращения лучше отражают влияние потребности в O2, чем MVC, потому что они требуют более продолжительной выработки силы и считаются хорошим показателем как силы, так и выносливости. Люди, естественно, различаются по тому, как долго они могут выдерживать MVC, потому что сила и выносливость естественно различаются из-за различий в мышечной функции; в некоторых схемах переобучения PFM используются фиксированные интервалы, но удержание сокращений в течение долгого времени и достижение более сильных и продолжительных сокращений являются ключевыми компонентами переобучения PFM. 3 , 17 Различия между значениями HbDiff (½RT) для правой и левой стороны испытуемых были очевидны; Хотя это, скорее, отражает вариацию из-за естественного преобладания одной стороны тела над другой, чем технический эффект, это будет выяснено в ходе дальнейших исследований. Мы предполагаем, что с описанным интерфейсом эта система NIRS подходит для дальнейших испытаний и изучения ее потенциала для более полной оценки пациентов с дисфункцией тазового дна путем предоставления количественной кинетики кислорода, которая в настоящее время недоступна другими способами. Раскрытие информации Авторы не заявляют о конфликте интересов. Благодарности Мы высоко ценим поддержку и финансирование, предоставленные Институтом Рика Хансена, грант No.h2502040, что сделало эту работу возможной. Ссылки 1. B. Messelink et al., «Стандартизация терминологии функции и дисфункции мышц тазового дна: отчет группы клинической оценки тазового дна международного общества по воздержанию», Neurourol. Уродын., 24 (4), 374 –380 (2005). https://doi.org/10.1002/nau.20144 Google Scholar 3. K. Bo et al., «Совместный отчет Международной урогинекологической ассоциации (IUGA) / Международного общества недержания мочи (ICS) о терминологии консервативного и нефармакологического лечения дисфункции тазового дна у женщин», Int.Урогинекол. J., 28 (2), 191 –213 (2017). https://doi.org/10.1007/s00192-016-3123-4 IUJOEF Google Scholar 5. М. Феррари, М. Муталиб и В. Куаресима, «Использование ближней инфракрасной спектроскопии для понимания физиологии скелетных мышц: последние разработки», Филос. Пер. R. Soc. А, 369 (1955), 4577 –4590 (2011). https://doi.org/10.1098/rsta.2011.0230 PTRMAD 1364-503X Google Scholar 8. H.ван Гелен, Д. Остергард и П. Санд, «Обзор воздействия беременности и родов на функцию тазового дна, оцененного с помощью объективных методов измерения», Int. Урогинекол. J., 29 (3), 327 –338 (2018). https://doi.org/10.1007/s00192-017-3540-z IUJOEF Google Scholar 11. M. C. van der Sluijs et al., «Новый и высокочувствительный непрерывный спектрофотометр ближнего инфракрасного диапазона с несколькими детекторами», Proc. SPIE, 3194 63 –72 (1998).https://doi.org/10.1117/12.301097 PSISDG 0277-786X Google Scholar 13. М. Вольф, М. Феррари и В. Куаресима, «Прогресс в области ближней инфракрасной спектроскопии и топографии для клинических приложений мозга и мышц», J. Biomed. Опт., 12 (6), 062104 (2007). https://doi.org/10.1117/1.2804899 JBOPFO 1083-3668 Google Scholar 16. B. T. Haylen et al., «Совместный отчет Международной урогинекологической ассоциации (IUGA) / Международного общества по недержанию мочи (ICS) о терминологии дисфункции тазового дна у женщин», Neurourol.Уродын., 29 (1), 4 –20 (2010). https://doi.org/10.1007/s00192-009-0976-9 Google Scholar 19. M. Muthalib et al., «Надежность ближней инфракрасной спектроскопии для измерения оксигенации двуглавой мышцы плеча во время устойчивых и повторяющихся изометрических сокращений», J. Biomed. Опт., 15 (1), 017008 (2010). https://doi.org/10.1117/1.3309746 JBOPFO 1083-3668 Google Scholar 22. W. M. Southern et al., «Воспроизводимость измерений окислительной функции в ближней инфракрасной области и кинетики восстановления после тренировки в медиальной икроножной мышце», Прил.Physiol. Nutr. Метаб., 39 (5), 521 –529 (2014). https://doi.org/10.1139/apnm-2013-0347 Google Scholar 30. T. E. Ryan et al., «Оценка дыхательной способности митохондрий скелетных мышц in vivo у людей с помощью спектроскопии в ближнем инфракрасном диапазоне: сравнение с измерениями in situ», J. Physiol., 592 (15), 3231 –3241 (2014). https://doi.org/10.1113/jphysiol.2014.274456 JPHYA7 0022-3751 Google Scholar 31. Б. Шадган, Л. Стотерс и А. Макнаб, «Трансвагинальный зонд для спектроскопического мониторинга в ближнем инфракрасном диапазоне мышц детрузора мочевого пузыря и сфинктера уретры», J. Spectrosc., 22 (6), 429 –436 (2008). https://doi.org/10.1155/2008/548152 Google Scholar Биография Эндрю Макнаб – профессор и выдающийся ученый медицинского факультета Университета Британской Колумбии, Канада, и почетный научный сотрудник STIAS Стелленбошского университета, Южная Африка.Отмеченный наградами ученый-клиницист и руководитель глобальных проектов в области здравоохранения, он пользуется репутацией человека за инновации и передового опыта. Многие из его инициатив были приняты на национальном и международном уровнях. Он применяет передовые концепции и технологии для улучшения оказания медицинской помощи дома и в странах с низким и средним уровнем доходов. Биографии других авторов недоступны. Спектроскопические исследования в ближнем инфракрасном диапазоне покрытий деревянных паркетов XIX века из усадеб в Юго-Восточной Польше https: // doi.org / 10.1016 / j.culher.2014.09.009Получить права и содержание Реферат Пол в здании является неотъемлемой частью интерьера и обычно считается очень ценным элементом декора. Стиль полов, конструкция, технологии производства, отделка и уход отражают местные традиции, доступные ресурсы и мастерство. Традиционные методы отделки поверхности паркета применялись в усадьбах Юго-Восточной Польши до 1-й половины 20 века.К сожалению, большая часть исторических деревянных паркетов была безвозвратно уничтожена из-за введения коллективной собственности и экспроприации усадеб после Второй мировой войны. Необходимо развивать знания, связанные с химическими, физическими и механическими свойствами старинного напольного покрытия, для его надлежащего сохранения. Спектроскопия в ближнем инфракрасном диапазоне была применена здесь для быстрого и неразрушающего распознавания естественной отделки, традиционно применяемой для защиты деревянных полов.Система смогла правильно идентифицировать эталонные покрытия, нанесенные на современные образцы древесины. Однако анализ полов антиквариата оказался более проблематичным. Множество образцов оригинальных старинных декоративных деревянных полов было собрано из усадеб в Тарновце и Фалеёвке. В обоих домах сохранились хорошо сохранившиеся деревянные полы, ранее не подвергавшиеся реставрации. Метод показывает большой потенциал, даже если в некоторых случаях получилась неоднозначная классификация. В числе причин – естественный износ полов в процессе эксплуатации.Первоначально используемые вещества могут изменять свой химический состав в течение срока службы в результате старения, погодных условий, использования и внешних загрязнений. Учитывая это, был сделан вывод, что результаты спектроскопических оценок могут оказать ценную помощь консерваторам и облегчить принятие решений по надлежащему обслуживанию объекта. Ключевые слова Обработка поверхности FT-NIR-спектроскопия Старинный паркет Консервация древесины Хемометрия Рекомендуемые статьиЦитирующие статьи (0) Copyright © 2014 Авторы.Опубликовано Elsevier Masson SAS Рекомендуемые статьи Ссылки на статьи Понимание инфракрасного порта | Superior Radiant Products Чтобы принимать практические решения об использовании инфракрасных обогревателей высокой или низкой интенсивности для обогрева помещений, полезно иметь очень базовое представление об электромагнитной энергии. Вся энергия, которую мы получаем от Солнца, в широком смысле определяется как электромагнитные (ЭМ) волны, которым физики приписывают свойства длины и частоты. Действительно, было обнаружено, что длина волны, умноженная на частоту, равна константе, равной 3 x 108 м / сек, скорости света. Около 3% солнечной энергии. энергия ультрафиолетовая или более короткая по длине волны, около 50% находится в диапазоне видимого света и около 47% энергии приходится на инфракрасные волны и более. Только инфракрасные диапазоны волн снабжают Землю тепловой энергией. Все физические тела способны поглощать и испускать ЭМИ. энергии, и существует взаимосвязь между температурой, которая является мерой теплового заряда тела (как напряжение для электричества), и длиной волны энергии, излучаемой телом.При повышении температуры излучателя преобладающие длины волн становятся короче, а частота повышается. Инфракрасные камеры могут принимать и записывать ЭМ. энергии и назначьте цвет на экране для каждой величины длины волны. Интенсивность и цвет, видимые глазом на экране, являются переводом количества э.м. энергия этой конкретной длины волны, измеренная приемником камеры. Для инфракрасных лучистых обогревателей применимы все вышеперечисленные принципы физики.Нагреватели высокой интенсивности, названные так из-за того, что полоса частот их излучаемой энергии в целом выше, чем низкоинтенсивные, работают при номинальных температурах излучателя 1600 – 1900 ° F. В результате 80% излучаемой ими энергии. энергия имеет длину волны примерно от 1 до 6 микрон (10-6 метров). На практике это означает, что энергетическая полоса довольно близка к энергетической полосе спектра видимого света, и поэтому мы видим излучатель красноватого цвета. Чем ярче цвет, т. Е. Имеет тенденцию к оранжевому и желтому, тем короче средняя длина волны энергии излучателя. Низкоинтенсивные нагреватели работают в диапазоне температур примерно от 600ºF до 1100ºF с соответствующими ЭМ. длины волн от 2 до 10 мкм. Это дальше от видимого спектра света, и поэтому свет не излучается, то есть нет свечения. Следующая диаграмма иллюстрирует вышесказанное. например. при 1800ºF (нагреватель высокой интенсивности) 25% общего излучения составляет 2,8 микрона; при 900ºF (нагреватель низкой интенсивности) 15% от общего излучения соответствует 4.5 мкм. При выборе отопительного прибора для определенного помещения первый очевидный вопрос: Какой обогреватель, высокой или низкой интенсивности подойдет мне лучше всего? Чтобы прийти к заключению, общий вопрос должен быть разбит на несколько более простых вопросов, на которые мы можем ответить на основе простой физики. Обеспечивает ли более высокая эффективность излучения высокоинтенсивного обогревателя, т. Е. Повышенное преобразование тепловой энергии в лучистую энергию, улучшенное обогревание помещения? Ответ – нет! Из предыдущих принципов физики мы знаем, что по мере того, как мы подводим больше тепловой энергии к данному излучателю, температура повышается, а также средняя частота испускаемого e.м. энергия повышается. Например, по мере того, как эффективность излучения высокоинтенсивного обогревателя в данной области все больше и больше улучшается, он производит все больше и больше энергии на верхнем конце своей полосы частот (о чем свидетельствует смещение цвета к более яркому и белому). Мы также осознаем, что белый свет обладает небольшими нагревательными свойствами. Лампа накаливания с вольфрамовой нитью работает при температуре около 2000ºF и вырабатывает незначительную инфракрасную энергию. Вывод; по мере того, как инфракрасные обогреватели все больше распространяются на световые волны, их общие свойства инфракрасного обогрева фактически начинают снижаться. Поглощают ли материалы электромагнитные волны всех длин волн. энергия точно так же? Ответ – нет! Мы ограничимся здесь рассмотрением бетона и воды как реципиентов инфракрасной энергии, потому что они являются крупнейшими элементами теплоотвода в системе обогрева помещений. Бетон представляет собой пол конструкции, а вода представляет человеческое тело (что составляет 97% по весу воды). Все элементы обладают своим уникальным сродством к поглощению определенных длин волн e.м. энергия. Следующие графики относятся к бетону и воде. Отметим, что вода имеет сродство к длинам волн 3 и 6 микрон; бетон имеет сродство к длинам волн от 3 до 6 микрон. Очевидный вывод состоит в том, что инфракрасные обогреватели, которые производят увеличивающееся количество инфракрасной энергии выше 3 микрон, хотя их эффективность излучения действительно может быть довольно высокой, производят непригодные для использования ЭМС. энергия; энергия, которая не может быть поглощена основными радиаторами в помещении. Является ли установленное расстояние фактором в выборе оборудования для обогрева высокой или низкой интенсивности? Для всех практических целей ответ – нет! Интенсивность излучения инфракрасного обогревателя в значительной степени зависит от температуры, которая, в свою очередь, является мерой тепла на единицу площади излучателя (мы предполагаем тонкую поверхность излучателя). 100000 BTUH через излучатель площадью 3 квадратных фута будут ощущаться намного более интенсивными, чем такой же выход для излучателя площадью 30 квадратных футов.Чтобы высвободить предполагаемый BTUH из меньшей площади, потребуется более высокая температура. Более высокая температура «управляет» ЭМ. энергия от лица эмиттера быстрее. Однако, как мы видели ранее, это приведет к более высокой частоте ЭМ. распределение, которое может не обеспечить повышенную эффективность нагрева. Как свидетельствует действие солнца, инфракрасная энергия распространяется через пространство и достигает Земли с небольшими видимыми потерями. Энергию могут улавливать частицы пыли и влаги, например.грамм. облака. Если в здании нет облаков, инфракрасная энергия нагревателя высокой или низкой интенсивности с равным номиналом BTUH будет одинаково достигать самой дальней точки в системе отопления. Несмотря на добавление отражателей, обычно доступные высокоинтенсивные обогреватели работают практически как точечные источники ЭМ. энергия. Рисунок A является репрезентативным. Нагреватель малой интенсивности с правильно спроектированным отражателем будет генерировать тепловой рисунок, как показано на рисунке B.При хорошем дизайне инфракрасного обогрева помещения инфракрасное излучение, которое падает высоко на стены конструкции, мало пригодно. Хуже того, эта энергия повышает температуру кожи стены; увеличивает градиент температуры на стене и увеличивает теплопотери здания. Предлагает ли рейтинг теплового КПД для высокой и низкой интенсивности хороший критерий для выбора между двумя вариантами устройства? Ответ – нет! Термический КПД – это технический критерий, который может использоваться только с вентилируемым прибором. По определению его физической конструкции, вся тепловая энергия, потребляемая высокоинтенсивным обогревателем, остается в пространстве здания, и, следовательно, тепловой КПД составляет 100%. Инфракрасные обогреватели низкой интенсивности, если они выведены наружу, могут иметь процент тепловой эффективности от середины 70-х до высоких 80-х. Всякий раз, когда используются невентилируемые обогреватели, обязательные строительные нормы и правила требуют, чтобы свежий воздух подавался в здание со скоростью 3 кубических фута в минуту на каждые 1000 BTUH тепла.Т.е. Строительные нормы и правила требуют добавления 18 000 кубических футов свежего воздуха в час для обогревателя на 100 000 BTUH. Если мы предположим, что потребность в отоплении в Южном Онтарио предельная, это может составлять около половины объема здания каждый час. Независимо от заявлений отдельных производителей, если мы рассматриваем здание и его инфракрасное отопительное оборудование как единую систему, «тепловой КПД всей системы» для высокой интенсивности приближается к 50%, чем 100%, и определенно меньше, чем для системы низкой интенсивности, где требуется гораздо меньше вентиляции. Как работают системы инфракрасного обогрева Detroit Radiant Products Газовая система инфракрасного обогрева имитирует эффективность солнца, генерируя лучистую энергию, которая преобразуется в тепло при поглощении объектами на своем пути. Как только инфракрасная энергия поглощается полом, оборудованием, инвентарем и людьми, она повторно излучается, чтобы согреть окружающий воздух. Этот метод обогрева, в отличие от наполнения комнаты теплым воздухом (например, приточно-вытяжной), позволяет источнику тепла начинать с уровня пола, а не потолка.Это делает его эффективным и действенным методом обогрева таких зданий, как склады и кладовые. Размеры блоков варьируются от 25 000 до 225 000 британских тепловых единиц каждая, и нет ничего особенно сложного в проектировании или установке систем. «Мы можем облегчить жизнь подрядчиков, предварительно предоставив много информации, которая поможет им правильно подать заявку на работу. Мы также можем помочь со всеми деталями, такими как макеты и чертежи САПР, – говорит Том Блейк, президент IRI. Компания также может выполнять анализ энергопотребления зданий и составлять отчеты об экономии топлива.Блейк отмечает, что расположение оборудования – один из самых важных вопросов, с которыми подрядчикам может потребоваться помощь. «Нам нравится обогревать здание по периметру лучистым теплом, размещая горячую часть обогревателей у дверей. Расположение оборудования становится проблемой, как и его размер ». ЭКОНОМИЯ ЭНЕРГИИ, ТОО Газовое инфракрасное оборудование не только полезно в областях, которые не могут обслуживаться традиционным отопительным оборудованием, но и является энергоэффективным. ASHRAE заявила, что инфракрасные обогреватели могут сэкономить до 50% затрат на топливо; однако на практике это зависит от приложения. При модернизации пользователи могут найти 50% -ную экономию, указанную ASHRAE, но обычно экономия топлива находится в диапазоне от 30% до 35%. Re-Verber-Ray также предлагает двухступенчатые излучающие обогреватели серии HL, которые, по словам компании, могут сэкономить дополнительно 12% по сравнению с одноступенчатыми обогревателями. «В соответствии с проектными критериями ASHRAE для лучистого тепла нам разрешается вычет 15% потерь тепла в здании. Это одна из причин того, почему мы обычно экономим от 30% до 35% по сравнению с системой горячего воздуха », – добавляет Блейк. Помимо экономии энергии, повышается комфорт пассажиров, поскольку инфракрасная система не вызывает такого сильного расслоения, как другие системы. Кроме того, инфракрасная система снижает потери тепла, и комфортные уровни могут поддерживаться при более низких настройках термостата, чем обычно можно достичь с помощью системы с принудительной подачей воздуха. А как насчет первой стоимости? Это зависит от приложения. В некоторых проектах система инфракрасного обогрева может стоить не намного дороже традиционной системы.Блейк отмечает, что в целом стоимость инфракрасной системы приближается к стоимости других систем. При экономии энергии типичная окупаемость может составлять от одного до трех лет по сравнению с другими традиционными системами. Инфракрасные системы тоже служат долго – обычно от 15 до 25 лет. Также требуется небольшое техническое обслуживание, так как единственная движущаяся часть – это двигатель вентилятора. Иногда у обогревателей даже нет движущихся частей, и их просто нужно время от времени протирать. Обратитесь в International Radiant за помощью в обогреве уникального коммерческого помещения.Мы более чем рады помочь. Инфракрасные трубчатые нагреватели серии HE + (C) Снижение затрат на энергию Лучистое тепло доставляется непосредственно людям и объектам на уровне пола, а не нагревает все воздушное пространство от потолка вниз. Перейдите с принудительной подачи воздуха на инфракрасное излучение и значительно сократите свои счета за электроэнергию. Повышение эффективности Достигните 85% эффективности излучения с помощью электродвигателя с электронной коммутацией (ECM) Rinnai с улучшенной бесшумной работой.ECM в 2-3 раза эффективнее других двигателей, обычно используемых в инфракрасных трубчатых нагревателях. Гибкость дизайна Направляйте инфракрасное излучение на места с интенсивным движением, а не на незанятые места. Диапазон моделей составляет от 50 тыс. До 250 тыс. Британских тепловых единиц, системы длиной от 20 до 80 футов и высотой монтажа до 50 футов. Повышение комфорта и производительности Инфракрасные обогреватели направляют тепло туда, где это больше всего необходимо, повышая уровень комфорта и производительность.Постоянный уровень комфорта поддерживается с помощью двухступенчатой ​​и истинно модулирующей технологии. Модели с истинным регулированием Устранение скачков температуры и циклов включения / выключения, поддерживая постоянный уровень комфорта с модуляцией отклика в реальном времени. Максимальное распределение тепла Оптимизированная геометрия отражателя Rinnai обеспечивает повышенную эффективность по сравнению с обычными отражателями, увеличивая площадь распределения лучистого тепла. Улучшение качества воздуха Поскольку инфракрасный обогреватель не дует воздух и не поднимает пыль и другие загрязнители в помещении, здоровье людей и чистота помещения, вероятно, улучшатся. Инфракрасные обогреватели для хранения больших транспортных средств Как и в автомастерских, важно, чтобы автомобили любого размера содержались при определенных температурах.Для обогрева больших помещений и транспортных средств требуется много энергии. Инфракрасное отопление нагревает помещения и предметы за счет теплового излучения. Инфракрасная система обогрева Roberts Gordon CoRayVac® предлагает полностью спроектированную конструкцию, обеспечивающую полный комфорт здания при одновременном снижении затрат на отопление и повышенном тепловом КПД за счет модуляции; такой контроль обеспечивает непревзойденный энергоэффективный процесс нагрева. Полностью настраиваемые обогреватели CoRayVac® могут быть размещены над головой возле гаражных ворот и по всему зданию для поддержания равномерной температуры.Большие гаражные ворота, необходимые для передвижения негабаритных транспортных средств, приводят к большим потерям тепла при эксплуатации. Инфракрасный обогреватель будет нагревать полы и предметы, приближаясь к автомобилям и людям. Постоянное излучение тепла в пространство позволит поддерживать постоянную и комфортную температуру во всем здании. Обеспечьте максимальную экономию топлива и комфорт, сведя к минимуму расходы на отопление для хранения больших транспортных средств с помощью инфракрасного трубчатого обогревателя Roberts Gordon. Инфракрасное размещение Проблема Решение Накладные у ворот гаража; по всему гаражу для поддержания ровной температуры Большие гаражные ворота, необходимые для перемещения крупногабаритных транспортных средств, что приводит к высоким тепловым потерям Инфракрасные обогреватели нагревают полы и окружающие предметы в помещении, чтобы создать синхронизацию тепла, позволяя теплу повторно излучаться в пространство и быстро возвращая в комнату температуру термостата . Поделиться Вам может понравится Мультиметр стрелочный как пользоваться: Стрелочный мультиметр, как пользоваться аналоговым тестером, инструкция 08.01.2023 Полки внутри стены: Полки из гипсокартона своими руками: пошаговая инструкция 27.06.2023 Ниша в стене с полками: Ниши в стене гостиной (63 фото) 04.04.2023 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
