За что любят стрелочные мультиметры

В век цифровых технологий стрелочный мультиметр все еще пользуется спросом. У старшего поколения радиолюбителей до сих пор сохранились «цешки», надежные советские приборы. Верой и правдой служат они своим хозяевам в течение нескольких десятилетий. А новое поколение смотрят на них как на антиквариат и не представляют, как пользоваться стрелочным мультиметром без инструкции. Однако, они обладают рядом свойств, которые позволяют им быть востребованными и в нынешнее время.

Назначение

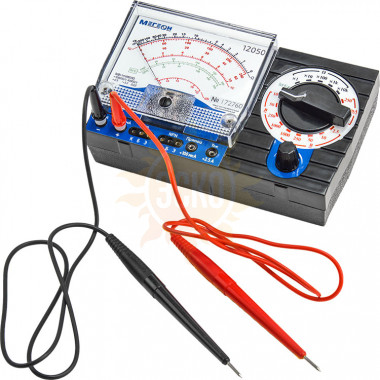

Стрелочный тестер – это аналоговый прибор, состоящий из стрелочного микроамперметра, набора резисторов и шунтов. Другое его название – авометр (ампер+вольт). Изначально мультиметры выполняли только три функции, измеряли напряжение, ток и сопротивление. Затем набор функций был расширен.

При измерении напряжения к микроамперметру последовательно подсоединяют резисторы большого номинала, для определения тока параллельно к нему подсоединяется шунт, резистор с малым сопротивлением.

При измерениях переменного тока и напряжения дополнительно подключаются диоды для выпрямления входного сигнала. Дополнительные резисторы и шунты имеют высокую точность номинала, так как от этого зависит погрешность стрелочного мультиметра.

Классический советский стрелочный тестер – это модель Ц4352. У него широкий диапазон измерения напряжения (до 1200В), тока (до 15А) и сопротивления (до 5МОм).

Причем этот мультиметр может измерять характеристики как постоянного, так и переменного тока. Сегодня выпускают его модификации, которые пользуются спросом.

Особенности конструкции

Главный элемент стрелочного мультиметра – это магнитоэлектрический измерительный механизм в микроамперметре. От его чувствительности зависят основные характеристики мультиметра.

Конструктивно он представляет собой два постоянных магнита с полюсными наконечниками. Между наконечниками с одинаковыми полюсами имеется цилиндрический зазор, в котором расположен стальной сердечник.

Фактически он плавает в магнитном поле, не касаясь ни одного магнита. В этом зазоре помещается алюминиевый каркас охватывающий сердечник по длине.

Очень тонкой проволокой наматывается обмотка на каркас. Она крепится к оси, которая соединяется растяжками или спиральными пружинками со стрелкой. Измеряемый стрелочным тестером ток подводится к катушке через них.

При прохождении тока по обмотке все витки ее будут испытывать действие электромагнитной силы. Общее воздействие всех сил создаст вращающий момент, который повернет катушку и вместе с ней стрелку. У постоянного магнита его индукция поля тоже постоянна, а число витков обмотки, ее размер и воздушный зазор для конкретного механизма известны.

Поэтому вращающий момент (сила отклонения) стрелки будет зависеть только от силы тока протекающего через катушку. Угол отклонения стрелки мультиметра будет зависеть от жесткости спиральных пружинок.

Вращающий момент должен уравновеситься встречным моментом спиральных пружинок, при этом стрелка замрет. Угол отклонения будет зависеть от силы тока. Поэтому стрелочные тестеры с магнитоэлектрическим механизмом имеют линейную шкалу.

Стабильные показания

Для того чтобы стрелка не болталась, а быстро успокоилась, предусмотрены воздушные и магнитно-индукционный демпферы. Алюминиевый каркас является таким демпфером, создавая вихревые токи при повороте катушки и, согласно правилу Ленца, возникшая сила торможения успокаивает ее таким образом. Для компенсации влияния гравитации предусмотрены противовесы с изменяемым центром масс.

Для устранения влияния температуры устанавливаются резисторы с маленьким температурным коэффициентом изменения сопротивления.

Так как от направления тока зависит направление отклонения стрелки, то при измерениях нужно учитывать полярность измеряемого сигнала. При прямом использовании магнитоэлектрического прибора переменный ток он измерять не сможет, так как суммарный вращающий момент будет равно нулю.

Чтобы все-таки измерить стрелочным мультиметром переменный ток, его сначала выпрямляют с помощью диодов.

Достоинства и недостатки

Аналоговый стрелочный прибор в режиме измерения постоянных величин имеет линейную шкалу – это плюс. А вот при замере сопротивления приходится пользоваться нелинейной шкалой – это минус мультиметра.

Так как стрелка прибора имеет определенную массу, то она инерционна. И это свойство позволяет мультиметру быть прекрасным интегратором. Для восприятия информации это очень удобно.

Мелкие частые колебания она сглаживает, что позволяет сразу оценить предоставляемую информацию. Цифровой мультиметр, при таком же входящем сигнале, выдает мелькание цифр, и восприятие показаний прибора затруднено.

Главные достоинства стрелочного мультиметра:

• наглядность;
• качественное восприятие;
• возможность в целом оценить измеряемый сигнал.

Инерционность стрелки позволяет мультиметру быть устойчивым к помехам. Кроме этого, им удобно следить за изменением тока на заряжающемся конденсаторе. При работе не требуется постоянно смотреть мультиметр, боковым зрением прекрасно фиксируются движения стрелки.

В то же время из-за ограниченности чувствительности магнитоэлектрического механизма прибора нет возможности использовать резисторы с очень большим номиналом.

Это вносит дополнительную погрешность при замерах напряжения. А при измерении тока тестер не может его фиксировать при очень малых номиналах шунта, когда практически весь ток будет проходить через него.

По сравнению с цифровыми тестерами стрелочные более подвержены механическим воздействиям из-за чувствительной измерительной головки, зависят от состояния источников питания, но более экономичны.

Дополнительные возможности

Стрелочным тестером можно измерять емкость конденсаторов, некоторые модели могут мерить температуру, определять исправность полупроводниковых элементов.

Встречаются мультимтеры со встроенным генератором испытательных сигналов на несколько (до десяти) частот.

У нормального производителя в комплект поставки входят:

• прибор;
• батарея на 1. 5 В или 4,5 В;
• пара измерительных щупов;
• инструкция по эксплуатации.

При покупке нужно обратить внимание на соответствие стрелочного мультиметра стандарту безопасности 89/336/EEC.

Диапазон проверки напряжения 500-1000 В, тока до 10 А. Стрелочным тестером удобно заниматься прозвонкой проводов, проверять заземление. Некоторые имеют звуковую или световую сигнализацию при достижении сопротивления в 20-30 Ом и ниже, это очень удобно.

Средним стрелочным мультиметором можно провести практически все измерения, необходимые в быту обычному человеку. Их функциональные возможности рассчитаны именно на это.

Измерение напряжения и силы тока

Рассмотрим для примера стрелочный мультиметр m1015b, соответствующий всем стандартам безопасности. На лицевой стороне устройства расположен переключатель функций, настройка нуля, стрелка со шкалами, гнезда для подсоединения измерительных щупов.

Для измерения постоянного напряжения переключатель функций устанавливается в положение DCV. Измерительные щупы подключаются параллельно нагрузке, на которой будет измеряться напряжение.

Показания снимаются по черной шкале V.mA прибора. Если неизвестен диапазон сигнала, нужно выбрать самый большой, потом уже переходить на оптимальный для данного сигнала.

При замере переменного напряжения переключатель переводится в положение АCV. Все остальное делается так же, как и при замере постоянного напряжения.

Чтобы измерить ток, поворотный переключатель устанавливается в положение DCmA, в зависимости от диапазона значений силы тока. Начинают измерения с максимальной шкалы. Показания снимаются по черной шкале.

Измерение сопротивления и децибел

При измерении сопротивления исследуемое устройство или деталь необходимо отключить от электричества. Переключатель режимов переводят в положение Ω.

Специальной кнопкой регулятора нуля стрелка мультиметра совмещается с нулевым делением шкалы измерения сопротивления. Перед этим щупы необходимо закоротить.

Если выставить стрелку в ноль не удается надо заменить батарею. Для этого снимается задняя крышка и производится замена.

После этого щупы подсоединяются к измеряемому сопротивлению. Показания омметра снимаются по зеленой шкале. Коэффициент умножения зависит от выбранного диапазона.

Для измерения дБ переключатель режимов устанавливается в требуемое положение стрелочного мультиметра ACV.

Для диапазона 10 В переменного тока снимают показания на красной шкале dB, для диапазона 50 В нужно ввести поправку +14 в диапазоне -20…22 dB, для 250 В поправка +28 для диапазона 8…50 dB.

Если сигнал имеет постоянную составляющую, необходимо измерения проводить через конденсатор емкостью менее 0,1 мкФ.

При соблюдении правил применения тестер никакого ухода не требует. Может работать при плюсовой температуре до 40 градусов и влажности 75%.

Когда упоминают мультиметр, обычно, имеют в виду компактный мобильный прибор с автономным питанием. Но существуют еще и стационарные стрелочные тестеры.

Набор функций у них может быть такой же, как у переносных или немного шире, а точность измерений, количество диапазонов обязательно выше.

Какой прибор выбрать, цифровой, стрелочный, стационарный или мобильный, зависит от нужд потребителя, но стрелочные мультиметры еще долго будут востребованы.

Как пользоваться мультиметром

Специалисты, работающие в области электротехники, постоянно выполняют измерения каких-либо параметров. Эти данные требуются для принятия правильного решения при производстве электромонтажных работ. Все замеры в настоящее время проводятся мультиметрами, позволяющими снимать большинство основных показателей. Современные приборы обладают множеством полезных функций, в связи с чем у начинающих электриков часто возникает вопрос, как пользоваться мультиметром правильно, чтобы получить максимально точные результаты. В таких случаях необходимо, прежде всего, изучить инструкцию по эксплуатации, определяющую порядок работы с конкретным устройством.

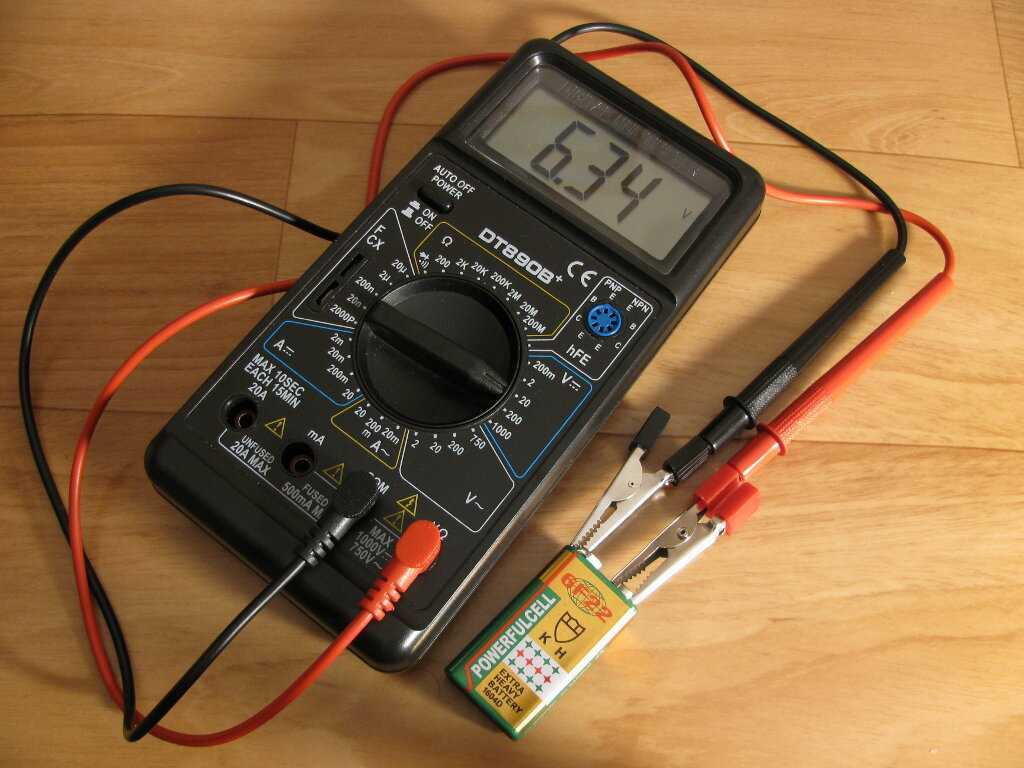

Мультиметры аналоговые и цифровые

Еще сравнительно недавно все измерения проводились аналоговыми приборами, представляющими собой универсальные тестеры. Все полученные данные отображались на стрелочной шкале. Измерительные кабели подключались в специальные разъемы, а управление разделялось на несколько групп. Переключения режимов осуществлялись с помощью кнопок, пределы измерений выставлялись рукояткой, а нулевая отметка устанавливалась отдельной ручкой.

В таких приборах полностью отсутствовала автоматика, а изменения точки отсчета происходили в соответствии со степенью разряда батареи. Как пользоваться стрелочным мультиметром успешно решалась в школе на уроках физики.

Аналоговые тестеры обладали достаточно низкой погрешностью измерений и выдавали довольно точные результаты. При этом, взгляд на шкалу направлялся строго перпендикулярно по отношению к стрелке. Однако данное оборудование отличалось сложностью управления и требовало определенных практических навыков. Использование универсальной шкалы не давало возможности получения мгновенного результата. Приходилось самостоятельно выполнять перевод величин в соответствии с выставленными пределами измерений.

Существенным недостатком считалось отсутствие какой-либо защиты от перегрузок. В случае неправильного подключения прибор сразу же выходил из строя. С тех пор как появился цифровой измерительный тестер, аналоговые устройства постепенно отошли на второй план. Решение задачи, как правильно пользоваться мультиметром, значительно упростилось.

С помощью этих устройств стало возможным не только измерение основных величин, но и выполнение множества дополнительных задач. Они успешно справляются с замерами температуры, тестированием радиодеталей, поиском скрытой проводки и другими функциями. Сравнительно низкая стоимость сделала эти приборы доступными для широкого круга потребителей.

Оба типа устройств принципиально различаются между собой. Цифры, выводимые на дисплей мультиметра не относятся к прямым показаниям на данном участке. Они лишь отображают результат, полученный путем вычислений. Измеряемая величина в нужном режиме поступает в интегральную схему, а затем, при участии встроенного микроконтроллера, данные выводятся на экран. Это окончательный результат, не зависящий от настроек нулевой отметки, разряда батареи и человеческого фактора – глазомера.

В отличие от цифровых мультиметров, аналоговые устройства подключаются напрямую к измеряемому участку. Все сигналы переводятся непосредственно в электрический ток, воздействующий на рамку стрелки и отклоняющий ее в магнитном поле.

Основные функции и возможности мультиметров

Главное предназначение мультиметров заключается в проведении измерений постоянного и переменного тока и напряжения. С помощью этих приборов можно замерить сопротивление, емкость и индуктивность. В связи с большим количеством функций данный прибор и получил свое название.

В обычных недорогих моделях для начинающих имеется ограниченный набор функциональных возможностей, вполне достаточных для выполнения задач бытового уровня. С помощью этих устройств можно прозвонить электрическую цепь, замерить напряжение, проверить автомобильный аккумулятор.

Более совершенные продвинутые приборы обладают дополнительными функциями, набор которых может отличаться в зависимости от предназначения того или иного устройства. Кроме прямых измерений, они свободно вычисляют значение проводимости, коэффициент заполнения и другие параметры.

Среднестатистический мультиметр с расширенными возможностями, обладает следующими параметрами и техническими характеристиками:

• Корпус помещается в защитном прорезиненном чехле, предохраняющем от внешних воздействий.
• В комплект дополнительно входят адаптеры, щупы, температурный датчик, сумка, программное обеспечение.
• Вместо одноразовых батареек прибор укомплектован аккумулятором с возможностью многократной перезарядки.
• Соответствие международным стандартам электробезопасности, наличие двойной изоляции.
• Результаты замеров отличаются высокой точностью и выводятся на дисплей.
• Наличие встроенного индикатора для обнаружения скрытой проводки.

Правила работы с мультиметром

С помощью мультиметра возможно проведение любых электротехнических измерений. Результат отображается на дисплее буквально через несколько секунд. Чаще всего замеряется сила тока, сетевое напряжение и сопротивление нагрузки. В случае необходимости можно прозвонить электрическую цепь и с максимальной достоверностью определить ее целостность. Несложные советы позволят пользоваться мультиметром начинающим.

Наиболее современные модели имеют функцию автоматической установки пределов измерений. В этом случае переключатель просто выставляется напротив выбранной величины, подлежащей контролю. Назначение всех условных значков, расположенных на лицевой стороне прибора, отражает инструкция по эксплуатации. В разных устройствах они могут иметь некоторые различия между собой.

Перед началом измерений необходимо коснуться щупами розетки, выключателя или провода. Предварительно их нужно подключить в разъемы, расположенные на панели. В случае измерений параметров постоянного тока, цвета щупов должны соответствовать определенным разъемам. При замерах в сети переменного тока условие цветности может не соблюдаться, а щупы включаются в любой разъем.

Во время измерений напряжения нужно быть внимательным, чтобы случайно не коснуться оголенных участков щупов. Правильность подключения следует проверить по схемам руководства по эксплуатации. В противном случае возможно короткое замыкание или другие проблемы, при которых устройство выйдет из строя.

Измерение напряжения мультиметром

Прежде всего необходимо выставить переключатель в требуемое положение. DCV – соответствует постоянному току, ACV – переменному. Цифровые показатели на шкале означают максимум для каждого показателя. Если нет информации о величине измеряемого напряжения, нужно устанавливать самое высокое значение. Многие модели могут сами распознавать поступающий ток. В этом случае вместо значком постоянного и переменного тока выставляется символ V.

Далее выполняется подключение проводов со щупами. Для подключения в большинстве мультиметров существует три разъема, а сами провода окрашены в черный и красный цвета. Провод черного цвета нужно вставить в гнездо COM, а красный провод – в гнездо с символами, среди которых присутствует V. Третье гнездо не используется, поскольку с его помощью замеряются лишь высокие токи и напряжения. Если оно все же понадобилось, в него включается красный провод.

Работа мультиметра рассматривается на примере замеров напряжения в розетке 220В. После выполнения настроек, щупы засовываются в розетку. При этом, нет разницы, какие провода в какое отверстие вставлять. Сами щупы не должны соприкасаться во избежание короткого замыкания. Если все выполнено правильно, на дисплее появится значение текущего напряжения сети. Как правило показания имеют погрешность, а ровно 220В на табло практически не бывает. По такой же схеме решается задача, как пользоваться мультиметром в автомобиле.

Использование мультиметра с клещами

Кроме обычных мультиметров существуют специальные устройства, с клещами вместо традиционных щупов. Каждое из них пользуется повышенным спросом у профессиональных электриков для проведения замеров силы тока в высоковольтных линиях без разрыва проводов.

По своей сути токовые клещи являются своеобразным трансформатором.

В нем имеется раздвижной магнитопровод со вторичной обмоткой, соединенной с цифровым или стрелочным амперметром. Сам прибор измеряет ток, проходящий по трансформатору.

Для изготовления усиков клещей используется трансформаторная или другая аналогичная сталь. Сверху они покрываются изоляционным слоем. Первичная обмотка трансформатора выполнена из провода, охватывающего усики в один виток. Количество витков во вторичной обмотке зависит от силы тока, которую требуется измерить. Данная обмотка также покрыта слоем изоляции.

Каждый прибор обладает определенным коэффициентом трансформации, нанесенном на корпус, например, 100/5А. Таким образом, номинальный электрический ток первичной обмотки соотносится с номинальным током вторичной обмотки и амперметр снимает заниженные показания. После применения коэффициента можно узнать настоящую величину тока в сети.

Токовые клещи разделяются на два вида – до 1000В и высоковольтные, когда пользоваться тестером можно при напряжении свыше 1000В. В бытовых условиях применяется первый вариант. Современные приборы позволяют измерять не только силу тока, но и другие параметры. Эти устройства по факту являются мультиметрами, оборудованными токоизмерительными клещами.

Как пользоваться мультиметром с клещами:

• Выставляется режим постоянного или переменного тока. Для этого переключатель переводится в нужный сектор и фиксируется напротив выбранного значения.
• Далее нужно нажать на рычаг и разомкнуть клещи. После ввода проводника в область захвата рабочие части клещей вновь смыкаются, а на дисплее высвечивается полученный результат. В некоторых моделях показания можно зафиксировать с помощью специальной кнопки.
• Если показания равны 1, следовательно значение тока будет выше измеряемого предела и переключатель выставляется на большую отметку. При показаниях, равных или близких нулю, следует выполнить переход на нижнюю шкалу.

Измерительная шкала выбирается таким образом, чтобы показания имели максимальное значение, тогда и погрешность будет минимальной.

Бытовой ремонт №1

Выберите надежных мастеров без посредников и сэкономьте до 40%!

1. Заполните заявку
2. Получите предложения с ценами от мастеров
3. Выберите исполнителей по цене и отзывам

Разместите задание и узнайте цены

Мультиметр – это ручной прибор, предназначенный для измерения показателей различных электрических величин и обладающий функционалом целого ряда измерительных приборов.

Мультиметры бывают двух видов:

Основное отличие этих двух видов заключается в способе отображения результатов измерения. Аналоговый мультимер снабжен стрелочным прибором отображения, в цифровом показатели отображаются на электронном дисплее.

Стандартный набор функций мультиметра включает измерение напряжения, силы тока и величины сопротивления. Также многие современные мультиметры обладают функцией прозвонки цепей, позволяющей проверить целостность цепи и наличие замыканий. Дополнительными функциями является измерение температуры, проверка диодов, измерение некоторых параметров видео транзисторов.

Как пользоваться мультиметром при измерении постоянного и переменного тока

Источником переменного тока являются обычные розетки. Необходимо сразу отметить, что неспециалистам не стоит пытаться измерить при помощи мультиметра ток в розетках, так как это крайне опасно. Для освоения правил работы с переменным током специалисты рекомендуют посмотреть специальные обучающие видео, раскрывающие важные стороны процедуры.

При проверке величин постоянного тока необходимо учитывать правильную полярность подключения проводов устройства. Особенно это важно при использовании стрелочного мультиметра, не обладающего возможностью измерения тока в противоположной полярности.

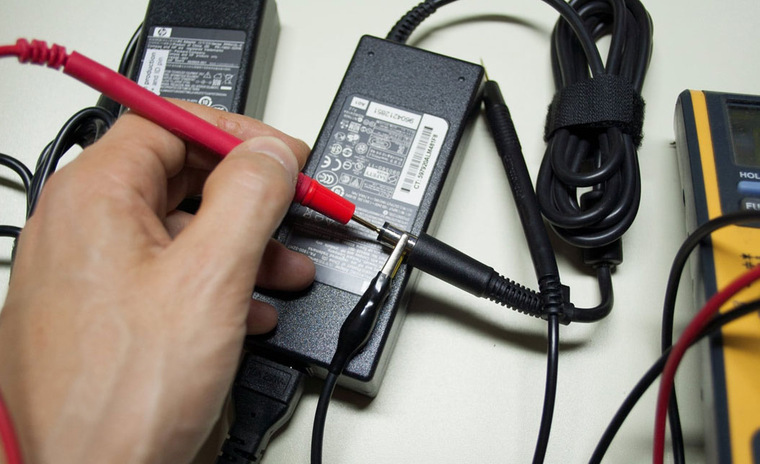

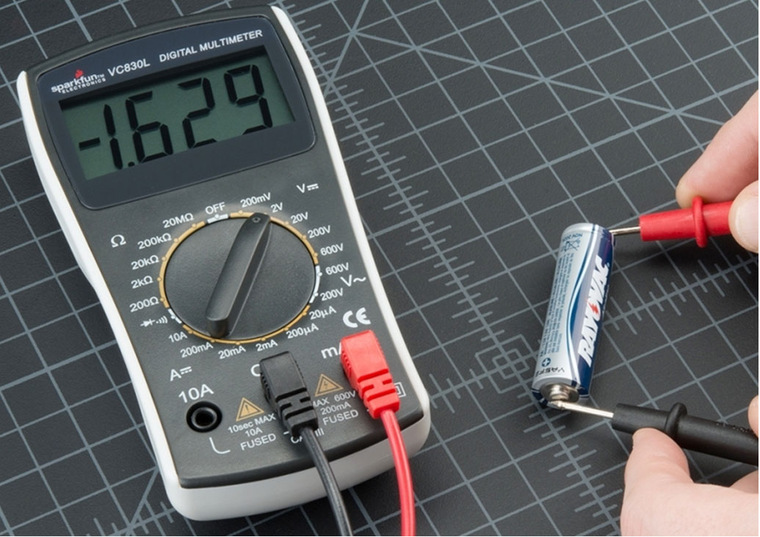

Как пользоваться мультиметром для проверки напряжения

Для того чтобы правильно проверить напряжение, нужно совершить указанные действия:

• Вставьте синий и красный провода в соответствующие отверстия. Синий провод, как правило, вставляют в разъем с надписью “COM”, а красный – в отверстие с надписью “V”. Если вы не можете найти нужный разъем, воспользуйтесь видео инструкцией к вашему устройству
• Далее необходимо установить подходящие параметры устройства и выбрать постоянный или переменный ток
• Подсоедините провода к цепи параллельным способом. Красный провод должен быть подключен к «+» полюсу диода, а синий – к «–» полюсу
• Отрегулируйте широту измерений при помощи видео руководства к устройству

Как пользоваться мультиметром для проверки силы тока

Если вы хотите проверить при помощи мультиметра силу тока, необходимо:

• Вставить синий и красный провода в соответствующие отверстия. Синий провод, как правило, вставляют в разъем с надписью “COM”, а красный – в отверстие с надписью “V”
• Выбрать постоянный или переменный тип тока. Если у мультиметра отсутствует функция автоматического подбора широты показателей, вам нужно будет самостоятельно настроить шкалу
• Последовательно включить провода в разрыв цепи

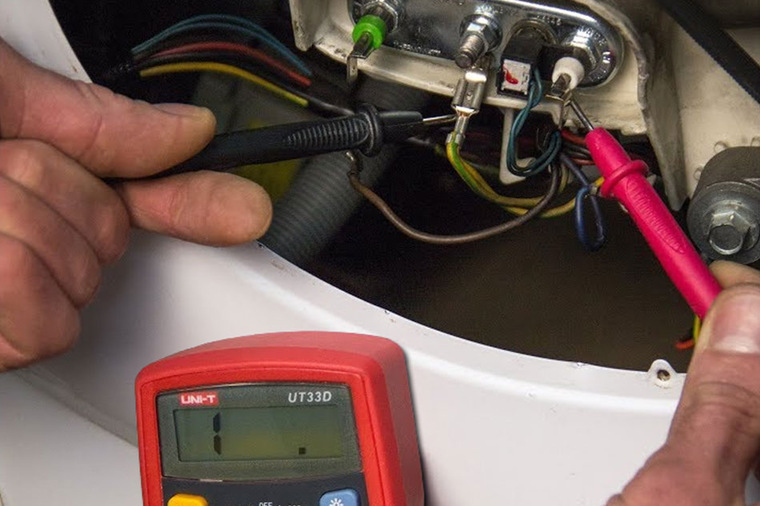

Как пользоваться мультиметром для проверки сопротивления

Для проверки сопротивления цепи необходимо соблюсти определенную последовательность действий:

• Подключение проводов в соответствующие разъемы мультиметра
• Выбор или ручная настройка нужной широты показателей
• Перед началом работ необходимо отключить сеть от питания, в противном случае результаты измерений будут недостоверными. Если у схемы есть переключатель, установите его в положение, соответствующее состоянию «ВЫКЛ». Если переключатель отсутствует, просто извлеките батарею
• Подсоедините провода к контактам сети, сопротивление которой вы измеряете

Как пользоваться возможностью прозвонки на мультиметре

Для того чтобы проверить целостность цепи и наличие коротких замыканий, необходимо совершить следующие действия:

• Включите на устройстве функцию прозвонки
• Подключите провода в отверстия на мультиметре. Как правило, синий провод вставляют в разъем “COM”, а красный – в разъем “V”
• Перед началом проверки необходимо отключить сеть от питания. Если в сети есть специальный переключатель, переведите его в положение «ВЫКЛ», если переключателя нет, извлеките источник питания из цепи
• Если целостность цепи не нарушена, мультимер издаст звуковой сигнал
• Если цепь имеет разрывы, устройство не издаст контрольного звукового сигнала

Как при помощи мультиметра проверить диод

При помощи мультиметра можно проверить не только исправность диода, но и состояние биполярного транзистора. Для того чтобы оценить прохождение тока, подсоедините красный провод устройства к «+» полюсу диода, а синий – к «-» полюсу. При проведении проверки диод необходимо отключить от источника питания. Если все манипуляции были проведены правильно, мультиметр отобразит падение напряжения в диоде.

Распространенные причины некорректной работы мультиметра

Если мультиметр не работает или выдает некорректные результаты, причин может быть несколько:

• Включение режима экономии энергии. Режим включается после периода неактивности устройства во включенном состоянии. Для перевода мультиметра в рабочий режим, перезагрузите прибор
• Провода установлены в неправильные разъемы на передней панели устройства
• Неправильно выбран способ подключения проводов к цепи
• Неправильно выбран режим тока в сети
• Некорректная настройка шкалы проверки

Распространенной причиной выхода мультиметра из строя является поломка плавкого предохранителя. Данный элемент перегорает при слишком высоких значениях протекающего тока. Для того чтобы выявить поломку предохранителя, необходимо открыть прибор, предварительно отсоединив устройство от сети, щупов и питания. Если предохранитель перегорел, корпус элемента будет почерневшим. В таком случае для починки мультиметра потребуется замена предохранителя, провести которую можно самостоятельно.

Не всегда получается выполнить алгоритм в правильной последовательности. В таких случаях лучше всего обратиться к специалистам сервиса Юду. Они выполнят работу профессионально и быстро, а стоят их услуги недорого.

{SOURCE}

Правильно пользоваться мультиметром стрелочным и цифровым научит наша статья

Уже несколько десятилетий, домашние радиолюбители пользуются многофункциональным прибором – мультиметром. В радио-лабораториях применяются более продвинутые приборы. Точные вольтметры, амперметры, омметры, выполненные в отдельных корпусах.

Профессиональное оборудование достаточно дорого стоит, занимает много места и может применяться только в стационарных условиях. К тому же, вся эта техника требует стационарного источника питания 220 вольт.

Неоспоримый плюс – широчайший диапазон измерений и высокая точность. Для массового потребления такие характеристики необязательны. Необходим универсальный прибор, который можно переносить с места на место, у него должно быть автономное питание, и возможность измерять все необходимые параметры электро радио цепей.

Такой прибор именуется мультиметр (радиолюбители старой школы называют его тестером). Технически создать его не сложно. Используется единый индикатор для отображения измеряемых величин. Изначально это был стрелочный прибор, на шкале которого нанесена разметка как минимум трех основных величин – вольты, амперы и омы.

Преобразование измеряемых параметров в электрическую силу, которая вращает стрелочный механизм, осуществляется несложной схемой. Коммутация входных разъемов и управление режимами работы схемы производится многофункциональным переключателем и кнопками.

Для проверки типовых радиоэлементов (диоды, транзисторы, конденсаторы) предусмотрены отдельные разъемы.
Питание прибора осуществляется с помощью компактных элементов питания. Мультитестер малогабаритный, его можно брать с собой к месту проведения работ. Точность и диапазон измерений, безусловно, не такой, как у профессиональных стационарных приборов.

Однако для большинства задач хватает. Сама управляющая схема достаточно компактна. Минимальные габариты ограничены размерами стрелочного прибора. Если сделать его меньшего размера – снизится точность измерения. Не в смысле параметров схемы, а из-за визуального восприятия. Точную разметку шкалы невозможно будет разместить в компактном размере.

Как пользоваться тестером старого образца

Собственно такие приборы нельзя считать старыми (устаревшими). Стрелочные мультиметры с индексом Ц (цешки) выпускаются и активно применяются до сих пор. Причина в привычном восприятии значений на аналоговой шкале. К тому же, динамичное изменение параметров в реальном времени, легче воспринимается именно при покачивании стрелки.

Как подготовить к работе и пользоваться аналоговым мультиметром?

Как правильно настроить и использовать аналоговый мультиметр смотрите в этом видео.

1. Проверяем элементы питания. Для этого у большинства приборов есть специальный режим;
2. Производим калибровку «нуля» прибора. Если напряжение питания уменьшилось – можно выбрать разницу при помощи специального подстроечного резистора. Ручка выведена на панель управления;
3. Второе применение подстроечного резистора – калибровка при смене диапазона измерений. В основном это касается измерения сопротивлений. При переходе от предела 10 Ом к пределу 10 МОм разброс показаний может достигать 25% длины шкалы;
4. С помощью кнопок выбирается переменное или постоянное напряжение. При этом в схеме задействуется диодный выпрямитель. Головка прибора работает только от постоянного тока;
5. Еще одна кнопка задействует шунт. С его помощью чувствительный стрелочный механизм может измерять сопротивление в широких диапазонах;
6. Для выбора величин измерения, кабели подключаются к соответствующим разъемам. Важно! Коммутацию необходимо соблюдать. Каждый участок схемы рассчитан на определенную силу тока. Если в режиме измерения сопротивления подключиться к участку цепи под напряжением – прибор выйдет из строя;
7. Подключаемся к измеряемой цепи или детали с помощью щупов или зажимов типа «крокодил» Даже если величина напряжения безопасна, рекомендуется не касаться оголенных контактов руками. Это может повлиять на результаты измерения. Сопротивление сухой кожи человека порядка 100 кОм. Если прижимать резистор пальцами, правильный результат не получить. Тоже самое относится к измерению силы тока в миллиамперах. Сопротивление тела существенно скорректирует значение.

Однако управление приборами довольно логично, а обозначения на органах управления исключают неверное толкование. Чтобы понять, как работать с тестером без инструкции – запомните несколько простых правил:

• Для подключения измеряемого устройства к тестеру, недостаточно выбрать переключателем нужный диапазон измерений. Кабель втыкается в соответствующие разъемы, иногда дополнительно используются кнопки;
• Сначала устанавливается режим работ, затем производится соединение с измеряемым оборудованием. Важно! Никогда не переключайте режимы работ, если провода находятся под нагрузкой. Вы можете перепутать диапазон измерений, и тестер выйдет из строя;
• Если вы знаете приблизительное значение измеряемого параметра – устанавливайте диапазон измерений с наименьшим запасом. Чем ближе предел измерений к истинному значению – тем точнее вы получите результат;
• В случае, когда величина неизвестна даже приблизительно – начинайте измерение с наибольшего диапазона прибора. Получив грубое значение – переключайтесь на более точный предел измерения;
• При работе с напряжением более 60 вольт, не держитесь за щупы обеими руками. Изоляция может быть повреждена, и вас поразит электрическим током;
• При работе с напряжением более 380 вольт, применяйте специальные щупы для высоковольтных измерений. Они имеют более высокую степень защиты и противоскользящие упоры.
  Разъемы, которые включаются в прибор, должны иметь дополнительную изолирующую юбку;
• Если вы не знаете, как пользоваться тестером со стрелочным индикатором (в смысле размещения: вертикально или горизонтально) посмотрите на расположение опорных ножек корпуса. Довольно часто, из-за неправильной ориентации в пространстве, стрелочный механизм искажает результат.

Разметка на шкале стрелочного индикатора не может менять значения при смене диапазона. Поэтому при определении истинной величины необходимо добавлять множитель. В зависимости от того, что измеряет мультиметр, вы выбираете соответствующую шкалу. Например, измерение напряжения. На шкале нанесено 30 делений с цифровой разметкой.

Внимание! Это вовсе не показания в вольтах, а лишь число делений шкалы.

Значение измеряемой величины будет равно показаниям прибора лишь в случае, когда предел измерений на переключателе будет равен 30.Если вы установили диапазон 600 вольт, каждое деление будет равно 20 вольтам. Соответственно, когда стрелка покажет 15 делений, истинное измеренное значение соответствует 300 вольтам.

У начинающих пользователей, не имеющих практики, как пользоваться мультиметром – часто возникают сложности в пересчете. Измерения отнимают много времени. Особенно сложно в реальном времени переводить значения в диапазонах с приставкой милли, микро, кило и прочие степени.

Например, миллиамперы или килоомы. Для быстрого привыкания рекомендуем распечатать таблицы со значениями величин в зависимости от выбранных пределов измерения.

Безусловно, пользоваться цифровым мультиметром проще. Но при этом, вы теряете возможность наблюдать за плавным изменением величин в реальном времени.

Как пользоваться мультиметром с цифровой индикацией?

Для начала разберемся в терминах.

Цифровыми приборами ошибочно считают все тестеры с символьным табло. На самом деле, существуют цифровые мультиметры со стрелочной индикацией. Цифровым или аналоговым правильнее называть способ измерения величин.

Аналоговые приборы используют прямое преобразование измеряемой величины в механическое движение стрелки. Сила тока или напряжение заставляет рамку, на которой закреплена стрелка, сильнее проворачиваться в поле постоянного магнита. В таких тестерах электрическая часть проще в изготовлении, стоимость их ниже. Недостаток – для обеспечения точности требуется настройка механической части.

Как пользоваться тестером с электромеханическим приводом?

Так же, как и любым другим. Только в поверку такой прибор сдается чаще, и его не следует подвергать механическим нагрузкам и вибрации.

Стрелочные мультиметры хоть и считаются устаревшим прототипом новых цифровых, но по прежнему их можно увидеть на заводах или в домашнем использовании. Посмотрите видео как правильно пользоваться аналоговым (стрелочным) мультиметром.

Электронные приборы используют сложную схемотехнику, не имеющую прямой связи со стрелочным механизмом. Измеренная величина преобразуется в дозированное напряжение для стрелочного прибора. Схема в электронных приборах может быть аналоговой или цифровой.

Электронные приборы, в которых данные выводятся на символьный экран, работают только с цифровыми схемами. Считывание информации одновременно и удобно и нет. С одной стороны вы получаете моментальную величину, которую нет необходимости пересчитывать в диапазон измерений.

С другой стороны – цифра воспринимается лишь в статичном виде. Если величина в процессе измерения меняет значение – удобнее работать со стрелкой.

Для большинства начинающих радиолюбителей, навыки, как правильно пользоваться мультиметром – правильнее получать с аналоговыми приборами. На практике обычно наоборот. Новички стараются приобрести именно цифровой прибор.

Преимущества цифрового тестера

1. Информация на экране соответствует измеряемой величине. Нет необходимости в пересчете. Важно! Главное, привыкнуть к положению запятой и помнить о диапазоне измерений. Переключатель может стоять в положении кОм, а вы будете думать, что измеряли единицы Ом;
2. Как правило, особенно в дорогих моделях, понятия переключения предела измерений нет. Прибор сам установит диапазон, и оповестит вас об этом сообщением на экране. Есть даже экземпляры, которым не нужно устанавливать переменный/постоянный токи. Характер электрического тока определяется схемой в автоматическом режиме;
3. Помимо базовых величин: вольты, амперы, омы – в таких тестерах может присутствовать термометр, измеритель частоты, освещенности. То есть, универсальность «цифры» безгранична;
4. Современные модели (даже эконом класса) имеют дублирующую стрелочную шкалу в виде анимации. Это удобно при динамических измерениях.

Как пользоваться мультиметром с ЖК дисплеем? Так же, как и со стрелочной шкалой. Соблюдая все требования безопасности и придерживаясь пределов измерения. Установить тип измеряемой величины, предел измерений, и соответствующие разъемы.

• Для вольт/ампер/омов – привычные два кабеля с защищенными щупами;
• При замере температуры – потребуется датчик на базе терморезистора;
• Освещенность меряется выносным люксометром.

Если понадобится иная величина – цифровые мультиметры не имеют границ собственного совершенствования.

Практические видео уроки по работе с мультиметром

Начнем с азов. В этом видео расскажем как замерить напряжение в обычной розетке вашего дома.

Измеряем напряжение

Замер силы тока

Как замерить сопротивление

Как прозвонить провода мультиметром

Как пользоваться мультиметром: инструкции для чайников

В процессе проверки или ремонта электрических цепей часто требуется измерять их основные параметры — напряжение (U), ток (I), сопротивление (R). Для это лучше всего подойдёт комбинированный прибор — мультиметр, которым необходимо научиться правильно пользоваться.

Исторически первые мультиметры имели аналоговый принцип действия. Но с течением времени и развитием электронных компонентов более распространёнными стали цифровые приборы.

Аналоговый прибор

Аналоговый мультиметр также называют стрелочным

Аналоговый прибор отображает величину измеряемого параметра с помощью стрелки, перемещающейся по шкале с делениями.

Схема

Одним из первых аналоговых комбинированных приборов появился легендарный тестер ТТ-1. Он был прост и надежен. По его схеме в 50-е годы многие советские радиолюбители конструировали свои собственные мультиметры.

Основными элементами схемы такого аналогового мультиметра являются:

• чувствительный микроамперметр постоянного тока;
• набор резисторов;
• переключатель вида измерений;
• выпрямительный элемент;
• элементы питания;
• входные и выходные разъёмы.

С помощью переключателя резисторы подключаются последовательно и параллельно микроамперметру, что позволяет с помощью одного и того же прибора измерять различные параметры электроцепи.
Для определения переменного напряжения в схему вводится выпрямительный диод. Сопротивление цепи измеряется с использованием элементов постоянного тока.

Аналоговый мультиметр показывает величину измеряемого параметра с помощью стрелки

В современных моделях аналоговых мультиметров (например, серии Ц4352) кроме I, U и R, могут измеряться величины ёмкости, а также некоторые характеристики транзисторов и диодов.

Порядок измерения напряжения

1. Проверяется нахождение стрелки на нуле. В случае несовпадения положения стрелки с нулём шкалы арретиром головки прибора производится коррекция стрелки.
2. С помощью переключателя рода работ выбирается тип (DCV — постоянное или ACV — переменное) и диапазон его измерения. Если значение напряжения неизвестно, то вначале устанавливается максимальный диапазон.
3. С помощью щупов прибор подключается к схеме и производится замер. Для получения более точного измерения желательно, чтобы стрелка располагалась во второй половине шкалы. Для этой цели подбирается наиболее оптимальный диапазон измерения.
4. При измерении постоянного напряжения надо соблюдать полярность подключения. Если полярность неправильная, то стрелка прибора отклонится в левую сторону. В этом случае необходимо перекинуть щупы.
5. Чтобы определить величину напряжения необходимо узнать цену деления шкалы. Для этого максимальное значение используемого диапазона делится на число делений.
6. Величина напряжения будет равна цене деления прибора, умноженной на число делений, показанных стрелкой.

Измерение постоянного тока производится при постановке положения переключателя в положение DCA. Порядок такой же, как и измерения напряжения. При проведении измерения тока необходимо учитывать особую чувствительность прибора к запредельным токам. Включение прибора в цепь со слишком большими токами может привести к порче прибора.

Сопротивление

1. Переключить прибор на соответствующий диапазон в режиме измерения R («омега»).
2. Закоротить щупы проводов и с помощью регулятора установки нуля (0) направить стрелку прибора на нуль шкалы.
3. Невозможность установки стрелки на нуль чаще всего связана с разрядкой батарей прибора. В этом случае их необходимо заменить на новые.
4. Проверить отсутствие напряжения в измеряемой схеме. Его наличие при измерении сопротивления может привести к выходу прибора из строя.
5. Подключить щупы прибора к схеме и произвести замер. При определении величины R необходимо учитывать цену деления шкалы и неравномерность шкалы измерения.

Цифровой прибор

Измерение с помощью цифрового мультиметра требует меньше времени

Цифровые мультиметры более удобны и надёжны в эксплуатации. Кроме того, некоторые модели таких приборов, кроме основных параметров электроцепей, позволяют дополнительно производить измерения температуры, частоты, длительности импульсов.

Схема

Основными элементами цифрового мультиметра являются:

• резисторный делитель напряжения;
• АЦП, преобразующий аналоговые сигналы в цифровую форму;
• дисплей, отображающий результаты измерений;
• вспомогательные транзисторы и диоды.

В режиме прозвона также используется микросхема, на которой собран генератор звуковых частот и компаратор.
В настоящее время имеется большое количество различных вариантов цифровых мультиметров, но основные принципы работы у них одинаковые.

Примером может служить мультиметр MAS830 компании MASTECH. Данный мультиметр предназначен для измерения постоянного тока (от 200 мкА до 10 А), постоянного и переменного напряжения (до 600 В), сопротивления (до 2 мОм), прозвона цепей и проверки диодов и транзисторов.

Диапазон измерения устанавливается с помощью центрального переключателя (ЦП). Подключение к прибору производится через минусовый разъём COM, общий разъём VmA и разъём измерения больших токов 10ADC. Дисплей имеет 7 сегментов, состоящих из мощных светодиодов. В качестве питания мультиметра служит 9-вольтовая батарея.
Точность измерений по переменному напряжению равна (0,5–0,8%), по постоянному напряжению -1,2%, по постоянному току – (1–3%), сопротивления – (0,8–1%).

Основные принципы работы у всех цифровых мультиметров одинаковы

Порядок измерения напряжения

1. Вставить красный провод в разъём VmA, а чёрный — в разъём COM.
2. Для постоянного напряжения поставить ЦП в положение DCV (V=), а для переменного — в положение ACV (V~). Если величина неизвестна, то надо установить переключатель на максимальный диапазон. В дальнейшем для оптимального измерения диапазон можно изменить.
3. Подсоединить щупы проводов к точкам измерения напряжения.
4. Прочитать величину напряжения с учётом полярности, которая будет соответствовать красному проводу.

Постоянный ток

1. Вставить красный и чёрный провода в разъёмы VmA и COM. Если ожидается, что величина тока будет лежать в пределах от 200 мА до 10 А, то чёрный необходимо вставить в разъём 10ADC.
2. Поставить ЦП в положение, соответствующее ожидаемому диапазону величины тока.
3. Разорвать цепь, в которой будет измеряться ток, и включить прибор в цепь последовательно.
4. Прочитать на дисплее величину I в цепи и его полярность.

Сопротивление

1. Вставить красный и чёрный провода в разъёмы VmA и COM.
2. Поставить ЦП в положение «омега».
3. Подсоединить провода к резистору и прочитать показания дисплея.
4. Если элемент, у которого измеряется сопротивление, включён в электрическую схему, то предварительно надо выключить питание схемы и разрядить конденсаторы в схеме.

Проверка диода

1. Вставить красный и чёрный провода в разъёмы VmA и COM.
2. Установить ЦП в положение «обозначение диода».
3. Подсоединить красный щуп к аноду диода, чёрный щуп — к катоду диода. На дисплее высветится приблизительное значение напряжения на диоде в режиме прямого тока. Если подключение диода обратное, то высветится буква «f».

Проверка транзистора

1. Установить ЦП в положение «hFE».
2. Определить расположение эмиттера, коллектора и базы транзистора с учётом его полярности (PNP или NPN). Вставить выводы транзистора в соответствующие отверстия разъёма hFE на фронтальной панели прибора.
3. Прочитать на дисплее величину параметра hFE транзистора с учётом того, что проверка происходила при токе базы в 10 мкА и напряжении Vce = 3 V.

Проверка цепей прозвоном

1. Вставить красный и чёрный провода в разъёмы VmA и COM.
2. Установить ЦП в положение «прозвон».
3. Подключить щупы к двум точкам проверяемой цепи.
4. Если проводимость между точками велика, то раздастся звуковой сигнал.

В настоящее время используются как цифровые, так и аналоговые мультиметры. Цифровые мультиметры имеют более широкий функционал, высокую точность, линейную шкалу, малую зависимость точности от падения напряжения питания, а также повышенную стойкость к механическим воздействиям. Аналоговые стрелочные мультиметры являются хорошими интеграторами, поэтому они хорошо отражают динамику процесса. Например, с помощью такого прибора легко отслеживается динамика тока заряда конденсатора. Эти приборы также более устойчивы к помехам, поскольку сигнал будет усредняться и не окажет большого влияния на измерения.

• Автор: Vladimir1941
• Распечатать

Оцените статью:

(2 голоса, среднее: 5 из 5)

Поделитесь с друзьями!

Mf 110a как пользоваться – ТехПорт

Содержание

1. Как пользоваться тестером старого образца
2. Как подготовить к работе и пользоваться аналоговым мультиметром?
3. Как пользоваться мультиметром с цифровой индикацией?
4. Как пользоваться тестером с электромеханическим приводом?
5. Преимущества цифрового тестера
6. Практические видео уроки по работе с мультиметром
7. Измеряем напряжение
8. Замер силы тока
9. Как замерить сопротивление
10. Как прозвонить провода мультиметром
11. Строение мультиметра
12. Использование мультиметра для измерения сопротивления
13. Использование мультиметра для измерения напряжения (Вольт)
14. Режим амперметра у мультиметра
15. Виды устройств и обозначения
16. Цифровой мультиметр
17. Измерение постоянного и переменного напряжения
18. Определение постоянного и переменного тока
19. Проверка транзисторов
20. Вычисление емкости конденсатора
21. Проверка резисторов
22. Режим прозвонки
23. Стрелочные мультиметры
24. Принцип работы

Уже несколько десятилетий, домашние радиолюбители пользуются многофункциональным прибором – мультиметром. В радио-лабораториях применяются более продвинутые приборы. Точные вольтметры, амперметры, омметры, выполненные в отдельных корпусах.

Профессиональное оборудование достаточно дорого стоит, занимает много места и может применяться только в стационарных условиях. К тому же, вся эта техника требует стационарного источника питания 220 вольт.

Неоспоримый плюс – широчайший диапазон измерений и высокая точность. Для массового потребления такие характеристики необязательны. Необходим универсальный прибор, который можно переносить с места на место, у него должно быть автономное питание, и возможность измерять все необходимые параметры электро радио цепей.

Такой прибор именуется мультиметр (радиолюбители старой школы называют его тестером). Технически создать его не сложно. Используется единый индикатор для отображения измеряемых величин. Изначально это был стрелочный прибор, на шкале которого нанесена разметка как минимум трех основных величин – вольты, амперы и омы.

Преобразование измеряемых параметров в электрическую силу, которая вращает стрелочный механизм, осуществляется несложной схемой. Коммутация входных разъемов и управление режимами работы схемы производится многофункциональным переключателем и кнопками.

Для проверки типовых радиоэлементов (диоды, транзисторы, конденсаторы) предусмотрены отдельные разъемы.
Питание прибора осуществляется с помощью компактных элементов питания. Мультитестер малогабаритный, его можно брать с собой к месту проведения работ. Точность и диапазон измерений, безусловно, не такой, как у профессиональных стационарных приборов.

Однако для большинства задач хватает. Сама управляющая схема достаточно компактна. Минимальные габариты ограничены размерами стрелочного прибора. Если сделать его меньшего размера – снизится точность измерения. Не в смысле параметров схемы, а из-за визуального восприятия. Точную разметку шкалы невозможно будет разместить в компактном размере.

Как пользоваться тестером старого образца

Собственно такие приборы нельзя считать старыми (устаревшими). Стрелочные мультиметры с индексом Ц (цешки) выпускаются и активно применяются до сих пор. Причина в привычном восприятии значений на аналоговой шкале. К тому же, динамичное изменение параметров в реальном времени, легче воспринимается именно при покачивании стрелки.

Как подготовить к работе и пользоваться аналоговым мультиметром?

Как правильно настроить и использовать аналоговый мультиметр смотрите в этом видео.

1. Проверяем элементы питания. Для этого у большинства приборов есть специальный режим;
2. Производим калибровку «нуля» прибора. Если напряжение питания уменьшилось – можно выбрать разницу при помощи специального подстроечного резистора. Ручка выведена на панель управления;
3. Второе применение подстроечного резистора – калибровка при смене диапазона измерений. В основном это касается измерения сопротивлений. При переходе от предела 10 Ом к пределу 10 МОм разброс показаний может достигать 25% длины шкалы;
4. С помощью кнопок выбирается переменное или постоянное напряжение. При этом в схеме задействуется диодный выпрямитель. Головка прибора работает только от постоянного тока;
5. Еще одна кнопка задействует шунт. С его помощью чувствительный стрелочный механизм может измерять сопротивление в широких диапазонах;
6. Для выбора величин измерения, кабели подключаются к соответствующим разъемам. Важно! Коммутацию необходимо соблюдать. Каждый участок схемы рассчитан на определенную силу тока. Если в режиме измерения сопротивления подключиться к участку цепи под напряжением – прибор выйдет из строя;
7. Подключаемся к измеряемой цепи или детали с помощью щупов или зажимов типа «крокодил» Даже если величина напряжения безопасна, рекомендуется не касаться оголенных контактов руками. Это может повлиять на результаты измерения. Сопротивление сухой кожи человека порядка 100 кОм. Если прижимать резистор пальцами, правильный результат не получить. Тоже самое относится к измерению силы тока в миллиамперах. Сопротивление тела существенно скорректирует значение.

Однако управление приборами довольно логично, а обозначения на органах управления исключают неверное толкование. Чтобы понять, как работать с тестером без инструкции – запомните несколько простых правил:

• Для подключения измеряемого устройства к тестеру, недостаточно выбрать переключателем нужный диапазон измерений. Кабель втыкается в соответствующие разъемы, иногда дополнительно используются кнопки;
• Сначала устанавливается режим работ, затем производится соединение с измеряемым оборудованием. Важно! Никогда не переключайте режимы работ, если провода находятся под нагрузкой. Вы можете перепутать диапазон измерений, и тестер выйдет из строя;
• Если вы знаете приблизительное значение измеряемого параметра – устанавливайте диапазон измерений с наименьшим запасом. Чем ближе предел измерений к истинному значению – тем точнее вы получите результат;
• В случае, когда величина неизвестна даже приблизительно – начинайте измерение с наибольшего диапазона прибора. Получив грубое значение – переключайтесь на более точный предел измерения;
• При работе с напряжением более 60 вольт, не держитесь за щупы обеими руками. Изоляция может быть повреждена, и вас поразит электрическим током;
• При работе с напряжением более 380 вольт, применяйте специальные щупы для высоковольтных измерений. Они имеют более высокую степень защиты и противоскользящие упоры.
  Разъемы, которые включаются в прибор, должны иметь дополнительную изолирующую юбку;
• Если вы не знаете, как пользоваться тестером со стрелочным индикатором (в смысле размещения: вертикально или горизонтально) посмотрите на расположение опорных ножек корпуса. Довольно часто, из-за неправильной ориентации в пространстве, стрелочный механизм искажает результат.

Разметка на шкале стрелочного индикатора не может менять значения при смене диапазона. Поэтому при определении истинной величины необходимо добавлять множитель. В зависимости от того, что измеряет мультиметр, вы выбираете соответствующую шкалу. Например, измерение напряжения. На шкале нанесено 30 делений с цифровой разметкой.

Значение измеряемой величины будет равно показаниям прибора лишь в случае, когда предел измерений на переключателе будет равен 30.Если вы установили диапазон 600 вольт, каждое деление будет равно 20 вольтам. Соответственно, когда стрелка покажет 15 делений, истинное измеренное значение соответствует 300 вольтам.

У начинающих пользователей, не имеющих практики, как пользоваться мультиметром – часто возникают сложности в пересчете. Измерения отнимают много времени. Особенно сложно в реальном времени переводить значения в диапазонах с приставкой милли, микро, кило и прочие степени.

Например, миллиамперы или килоомы. Для быстрого привыкания рекомендуем распечатать таблицы со значениями величин в зависимости от выбранных пределов измерения.

Безусловно, пользоваться цифровым мультиметром проще. Но при этом, вы теряете возможность наблюдать за плавным изменением величин в реальном времени.

Как пользоваться мультиметром с цифровой индикацией?

Для начала разберемся в терминах.

Цифровыми приборами ошибочно считают все тестеры с символьным табло. На самом деле, существуют цифровые мультиметры со стрелочной индикацией. Цифровым или аналоговым правильнее называть способ измерения величин.

Аналоговые приборы используют прямое преобразование измеряемой величины в механическое движение стрелки. Сила тока или напряжение заставляет рамку, на которой закреплена стрелка, сильнее проворачиваться в поле постоянного магнита. В таких тестерах электрическая часть проще в изготовлении, стоимость их ниже. Недостаток – для обеспечения точности требуется настройка механической части.

Как пользоваться тестером с электромеханическим приводом?

Так же, как и любым другим. Только в поверку такой прибор сдается чаще, и его не следует подвергать механическим нагрузкам и вибрации.

Стрелочные мультиметры хоть и считаются устаревшим прототипом новых цифровых, но по прежнему их можно увидеть на заводах или в домашнем использовании. Посмотрите видео как правильно пользоваться аналоговым (стрелочным) мультиметром.

Электронные приборы используют сложную схемотехнику, не имеющую прямой связи со стрелочным механизмом. Измеренная величина преобразуется в дозированное напряжение для стрелочного прибора. Схема в электронных приборах может быть аналоговой или цифровой.

Электронные приборы, в которых данные выводятся на символьный экран, работают только с цифровыми схемами. Считывание информации одновременно и удобно и нет. С одной стороны вы получаете моментальную величину, которую нет необходимости пересчитывать в диапазон измерений.

С другой стороны – цифра воспринимается лишь в статичном виде. Если величина в процессе измерения меняет значение – удобнее работать со стрелкой.

Для большинства начинающих радиолюбителей, навыки, как правильно пользоваться мультиметром – правильнее получать с аналоговыми приборами. На практике обычно наоборот. Новички стараются приобрести именно цифровой прибор.

Преимущества цифрового тестера

1. Информация на экране соответствует измеряемой величине. Нет необходимости в пересчете. Важно! Главное, привыкнуть к положению запятой и помнить о диапазоне измерений. Переключатель может стоять в положении кОм, а вы будете думать, что измеряли единицы Ом;
2. Как правило, особенно в дорогих моделях, понятия переключения предела измерений нет. Прибор сам установит диапазон, и оповестит вас об этом сообщением на экране. Есть даже экземпляры, которым не нужно устанавливать переменный/постоянный токи. Характер электрического тока определяется схемой в автоматическом режиме;
3. Помимо базовых величин: вольты, амперы, омы – в таких тестерах может присутствовать термометр, измеритель частоты, освещенности. То есть, универсальность «цифры» безгранична;
4. Современные модели (даже эконом класса) имеют дублирующую стрелочную шкалу в виде анимации. Это удобно при динамических измерениях.

Как пользоваться мультиметром с ЖК дисплеем? Так же, как и со стрелочной шкалой. Соблюдая все требования безопасности и придерживаясь пределов измерения. Установить тип измеряемой величины, предел измерений, и соответствующие разъемы.

• Для вольт/ампер/омов – привычные два кабеля с защищенными щупами;
• При замере температуры – потребуется датчик на базе терморезистора;
• Освещенность меряется выносным люксометром.

Если понадобится иная величина – цифровые мультиметры не имеют границ собственного совершенствования.

Практические видео уроки по работе с мультиметром

Начнем с азов. В этом видео расскажем как замерить напряжение в обычной розетке вашего дома.

Измеряем напряжение

Замер силы тока

Как замерить сопротивление

Как прозвонить провода мультиметром

Мультиметр – это инструмент, используемый для проверки постоянного или переменного напряжения, сопротивления или непрерывности тока в цепи. Рассмотрим, 3 способа, как пользоваться мультиметром для чайников, чтобы узнать, есть ли ток в локальной электрической сети.

Строение мультиметра

Перед началом работы необходимо изучить составляющие устройства, т.к. инструкция далеко не всегда прилагается, мы подготовили их описание:

1. Циферблат: Имеет дугообразные весы, видимые через стеклянный или пластмассовый дисплей. Указатель на дисплее показывает значения по шкале. Если будете цифровым мультиметром (mastech mas838, ms8230b, m890d, dt700d, dt 9202a, 59002, mas830, my64), то его циферблат будет заменен лед-дисплеем.
2. Указатель или стрелка: Это тонкая черная игла на самой левой позиции в окне циферблата, предназначена для показаний измеренных данных на стрелочных устройствах – yx 360trn, pmm 600, sunwa yx 1000a, м83. Перед те, как пользоваться стрелочным мультиметром обязательно прочтите инструкцию, особенно раздел «значения делений».
3. Переключатель или кнопка: Позволяет изменять функции (вольтметр, амперметр, омметр) и масштаб (x1, x10 и т.д.) счетчика. Многие функции имеют несколько диапазонов, как и в сенсорных выключателях. Важно иметь полный набор режимов работы. Большинство измерителей используют ручку такого типа, как показано на картинке, но есть и другие. Независимо от этого, они работают аналогично. Некоторые метров оснащены положением «Выкл» , которая служит переключателем, а другие имеют отдельную кнопку, чтобы включить прибор. Измеритель должен быть установлен в положение «Выкл» при хранении.
4. Валеты или отверстия в корпусе, чтобы вставить щупы. Большинство мультиметров имеют несколько гнезд. Одно, как правило, с надписью COM или (-) для общего и отрицательным. Для подключения черного щупа. Другой разъем помечен V (+) и символом Omega для Вольт и Ом, соответственно, и положительных зарядов. + и – символы представляют полярность зонда, при установке и тестировании величины постоянного тока. Если измерительные провода устанавливаются в соответствии с инструкцией, красный провод будет положительным, а черный отрицательным. Многие приборы имеют дополнительные разъемы, которые требуются для высоковольтных испытаний.
5. Тестовые провода с клещами: С тестером идет 2 провода: один черный и красный.
6. Отсек для батарей и предохранителей: обычно находится на обратной стороне. Полностью заряженные аккумуляторы будут необходимы для сопротивления и непрерывности испытаний.
7. Регулировка нуля: Это маленькая кнопка обычно располагается около набора, который называется Ом Adjust, 0 ADJ, или аналогично. Используется только в режиме омметра или измерения диапазона сопротивления, в то время как датчики замкнуты, например, для установки терморегулятора котла.

Видео обзор работы с мультиметром

Использование мультиметра для измерения сопротивления

Многие не знают, как мультиметром пользоваться для измерения сопротивления, а ведь это его основная функция, которая особенно будет полезна, если нужно провести монтаж электропроводки в квартире или доме. Установить мультиметр на показатель Ом, путем поворота ручки до соответствующего показателя (рисунок 1).

Рисунок 1. Измерение сопротивления мультиметром

Обратите внимание на показания счетчика. Если измерительные провода не находятся в контакте с каким-либо предметом, игла указателя или аналоговый измеритель тестера будет отклоняться в левую сторону, при работе с цифровым аппаратом – значение будет «скакать» в большую сторону. Это представляет собой бесконечное количество сопротивления, или “обрыв”, но также означает, что нет никакой связи путь между черным и красным зондами.

1. Подключите черный щуп к разъему -COM (рисунок 2)
2. Подключите красный щуп к гнезду отмеченные Omega (символ обозначающий Ом) или букве “R” или “P” рядом с ним (рисунок 3)
3. Установите диапазон (если имеется) в R х 100 (рисунок 4)
4. Держите зонды измерительных проводов вместе. Стрелка прибора должна полностью перейти на правую сторону циферблата. Найдите «настройки нуля» и вращайте ручку так, чтобы измеритель показывал 0 (или как можно ближе к 0, насколько это возможно) (рисунок 5)

Рисунок 2. Подключаем черный щуп на -COM Рисунок 3. Подключение красного щупа на букву P (+) мультиметра Рисунок 4. Установка диапазона на мультиметре Рисунок 5. Настройка нуля на мультиметре

Обратите внимание, что эта позиция называется «Короткое замыкание» или «Ом на нуле» показанием для этого диапазона – 1 R X. Ом Рисунок 6

Рисунок 6. Ом на нуле мультиметра

Замените батареи (при необходимости). Если омметр не показывает 0 – это может означать, что батарейки разряжены и должны быть заменены.

Использование мультиметра для измерения напряжения (Вольт)

Установите измеритель на самом высоком диапазоне предусмотренным для Вольт переменного тока. Пока неизвестно, какое напряжение будет наибольшим, поэтому чтобы устройство не повредит устанавливаем показатель на максимум.

1. Вставьте черный щуп в отверстие СОМ или -. Вольт Рисунок 1
2. Вставьте красный щуп в отверстие V или +. Вольт Рисунок 2
3. Поверните ручку измерителя на нужный режим (DCV или ACV) (рисунок 3). Максимальное значение шкалы должно совпадать с селектором диапазонов ручки. Показатели напряжения являются линейными. Точность деления до 0,001 (рисунок 4)
4. Проверьте общую электрическую розетку.
5. Вставьте черный провод в одно из отверстий установленной розетки, красный в другое. Выньте провода из розетки, и проверните ручку переключателя до самого низкого диапазона. Вольт Рисунок 5
6. Если указатель не двигался, вполне вероятно, что был выбран режим постоянного тока вместо переменного. Дело в том, что эта ошибка может оказаться смертельной, особенно если измерение проводится для изменения разводки в квартире, поэтому лучше проверьте напряжение в обоих режимах.

Рисунок 3. Выбор режима измерения напряжения в мультиметре Рисунок 4. Установка диапазона ACV в мультиметре Рисунок 5. Измерение напряжения в розетке мультиметром

Режим амперметра у мультиметра

Как правильно пользоваться мультиметром dt 832, dt 838, dt 830b, dt9205a в режиме измерения напряжения в автомобиле? Этому не сложно научится. Установите измеритель на самом высоком показателе переменного или постоянного тока, если Amp диапазон поддерживается.

Учтите, что большинство мультиметров будет измерять только очень небольшое количество тока в мкА и мА диапазонах. Это значения тока, которые проходят только в самых тонких электронных схемах, и в тысячи (и даже миллионы) раз меньше, чем значения в любой домашней электрической сети. Например, для обычной лампочки 100W / 120V аварийного освещения необходимо 0,833 ампер.

1. Вставьте черный щуп в СОМ или -.
2. Вставьте красный щуп в -. Выключите питание схемы, отключите разделительный трансформатор.
3. Амперметр размещается последовательно со схемой для измерения силы тока. Необходимо соблюдать полярность. Ток течет от положительной стороны к отрицательной. Установите диапазон тока к наибольшему показателю (рисунок 1)
4. Подайте питание и отрегулируйте диапазон данных к уменьшению. Не превышайте диапазон расходомера, в противном случае он может быть поврежден. Чтение около 2 мА должно быть указано, так как из закона Ома I = V / R = (9 вольт) / (4700 Ω) = 0,00191 = 1,91 усилители мА.

Рисунок 1. Установка диапазона тока

Некоторые важные нюансы:

• Если мультиметр перестает работать, проверьте предохранитель. В отдельных случаях необходимо использовать накладные клеммы (рисунок 2)
• Никогда не подключайте прибор через источник напряжения батареи или если он установлен для измерения силы тока (ампер).
• Важно не только уметь пользоваться устройством, но и выбирать качественные приборы. Тестируйте прибор сразу во время покупки!
• Кроме теоретических знаний, предлагаем получить практические навыки и просмотреть видео, как пользоваться мультиметром стрелочным и аналоговым цифровым серии digital – дт 830в, dt 181, dt9208a, dt 182.

Рисунок 2. Накладные клеммы в мультиметре

Одним из необходимых устройств, которое должно быть в любом доме, является тестер. Современные тестеры — это многофункциональные приборы, позволяющие проводить измерения радио- и электрических величин. Второе название такого устройства — мультиметр. Слово мультиметр произошло от английского multimeter (функциональный измеритель) и представляет собой сложное электроизмерительное устройство, сочетающее в себе несколько функций.

Мультиметр может быть как портативным устройством для осуществления различного рода простых измерений и поиска неисправностей, так и стационарным с узкоспециализированным направлением или увеличенным функционалом.

Если научиться правильно его подключать, понимать значение надписей на его передней панели, анализировать показания, то его эксплуатирование окажется довольно простым.

Виды устройств и обозначения

По своему принципу работы и функциональности выпускаемы устройства могут быть:

По виду измерения:

Важными характеристиками является погрешность и диапазон измерения.

Перед тем как пользоваться электрическим тестером, необходимо изучить знаки на нём. Такими значками могут быть следующие общепринятые обозначения:

— сила тока переменного напряжения.
ACV или V

— переменное напряжение.

DCA или A — сила тока постоянного напряжения.

DCV или V — постоянное напряжение.

А, mA — величина тока в амперах.

V, mA — величина напряжения в вольтах.

Ом, кОм, МОм — величина сопротивления в Омах.

hFE — коэффициент усиления транзисторов по току.

o))) — диодная прозвонка.

Сх — ёмкость.

COM — отрицательное гнездо для подключения щупа.

V/Ω — положительное гнездо для подключения щупа.

C0 — место подключения термопары (измерение температуры).

On/OFF — включение или выключение прибора.

Цифровой мультиметр

Главной особенностью цифрового мультиметра является наличие экрана — на нём наглядно отображается измеряемая величина. В основе принципа работы прибора лежит сравнение измеряемых сигналов с опорным напряжением, для этого применяется аналого-цифровой преобразователь, встроенный в мультитестер. Как пользоваться таким прибором, рассмотрим ниже.

Для проведения измерений тестер подключается набором проводов к измеряемому элементу, как и в случае со стрелочным. На одном конце каждого из проводов находится штекер, предназначенный для установки в гнездо измерителя, а на другом — контактный щуп. Порядок измерения электронным мультиметром в общем виде можно представить в виде следующих действий:

1. Включить устройство, нажав на кнопку ON/OFF.
2. Вставить штекеры проводов в соответствующие гнёзда на панели.
3. Выбрать тип измерения и диапазон, переключившись на нужные поворотным выключателем.
4. Прижать измерительные щупы к исследуемому объекту.
5. Снять показания с экрана прибора.

Итак, рассмотрим подробнее, как проводить замеры значений различных величин.

Измерение постоянного и переменного напряжения

Для этого соединим красный конец провода с красным гнездом прибора, обычно отмеченного буквой «V», а чёрный — с гнездом «СОМ». Переставим выключатель в область DCV или ACV на предполагаемое число. Если это значение неизвестно, то переключатель нужно установить на максимальную величину, а для повышения точности понижать её. Следующим этапом будет соединение концов проводов с измеряемой целью. После этого останется только включить прибор, и на дисплее появится значение напряжения. Напомним, что напряжение измеряется путём параллельного подключения измерителя к исследуемым точкам.

Определение постоянного и переменного тока

Красный провод вставляем в гнездо «mA», чёрный — в «СОМ». При этом во многих приборах для вычислений в пределе между 220 mA и 10 А существует своё гнездо, которое будет обозначаться как «10A». Затем следует установить переключатель на выбранную позицию в области DCA для постоянного тока и АСА — для переменного. Щупы подключаем в разрыв исследуемого элемента или цепи, показания на дисплее покажут измеренную величину.

Проверка транзисторов

Для этого действия понадобится установить выключатель в позицию «hFE». Стоит отметить, что транзисторы бывают разного типа: p-n-p и n-p-n. В зависимости от типа и вида ножки транзистора требуется совместить с соответствующими надписями на гнезде, обозначенном «hFE». Переключатель устанавливают в положение диодной прозвонки «o)))». При включении прибора на экране появится цифра, обозначающая коэффициент усиления транзистора. Если цифра определяется равной нулю, то такой транзистор работать не будет, или неправильно определена его проводимость.

Вычисление емкости конденсатора

Вычисление этого параметра производят через дополнительный разъем, промаркированный как «Сх». В него вставляются ножки испытуемого конденсатора, а переключатель ставится в положение на предполагаемом диапазоне Сх. При включении тестер покажет определённую ёмкость. Необходимо отметить, что в связи с размерами мультиметров проверить большие значения ёмкости не удастся.

Проверка резисторов

Измерение сопротивления тоже не составляет особых трудностей. Подключаем щупы к двум концам резистора, обратные концы проводов — к разъёмам «Ω» и «СОМ». Переключателем устанавливаем примерное сопротивление, включаем устройство и смотрим на экран. В случае когда на индикаторе высвечивается единица, то следует переключатель переставить на одну позицию вверх, если ноль, то необходимо понизить значение на омметре.

Режим прозвонки

Этот режим используется для прозвонки целостности проводников и переходов полупроводников. Понадобится соединить красный конец провода с гнездом «V Ω mA», а чёрный — с «СОМ» и установить переключатель в позицию «o)))». Если сопротивление перехода или проводника окажется меньше 100 Ом, то прозвучит звуковой сигнал.

В цифровом тестере могут быть также дополнительные функции, такие как внутренний генератор, измерение внешней температуры, вычисление индуктивности. Работа с этими параметрами будет происходить аналогично способам вычисления, описанным выше. В приборе может быть реализована функция памяти результата, обычно обозначается кнопкой HOLD, и автовыключение. Оно позволяет выключиться прибору самостоятельно, если в течение определённого времени измерения им не проводились.

Хочется отметить ещё один момент: если вдруг на экране высветится индикация с моргающей батарейкой, это будет означать о необходимости заменить элемент питания. Обычно для этого придётся снять заднюю крышку, но лучше будет изучить инструкцию к устройству.

Стрелочные мультиметры

Самые первые измерительные приборы снабжались стрелками. Это устройство представляло собой электромеханическую головку. Конструктивно она выполнена в виде рамки, которая находится в магнитном поле. На эту головку подаётся электрический сигнал через различные сопротивления. В зависимости от силы тока стрелка в рамке отклоняется. Диапазон отклонения стрелки проградуирован, согласно этим значениям и вычисляется значение требуемой величины.

Технические возможности аналогового тестера во многом определяются чувствительностью магнитоэлектрического измерительного прибора. Главным достоинством такого вида устройства является инерционность и невосприимчивость к помехам во время измерения постоянного напряжения и величины сопротивлений. Например, при вычислении постоянного напряжения с пульсациями, тестер, интегрируя их, покажет среднее значение. Расширить диапазон измерения можно, применив добавочные сопротивления или шунт.

Стрелочные приборы идеально подходят для отображения динамики сигнала. Тестер мгновенно показывает изменение сигнала. Вместе с тем такой прибор обладает большой погрешностью при измерениях в высокоомных цепях. Также присутствует некоторая сложность в интерпретации этих результатов. Одним из распространённых стрелочных устройств в советское время был ц4353, называемый «цешка». Прибор отличался надёжностью и многофункциональностью. На его примере и рассмотрим, как пользоваться стрелочным тестером.

Принцип работы

Авометр, ампервольтметр или тестер — устройство портативного типа для измерений разных величин токов, напряжений и активного сопротивления. В некоторых типах авометров предусмотрено также измерение электрической ёмкости конденсаторов и проверка исправности транзисторов.

Включение прибора осуществляется согласно инструкции, указанной на обратной стороне крышки закрытия элементов питания. Копкой переключения выбирается режим работы для постоянной величины, переменной или сопротивления. Галетный переключатель диапазонов вычисления устанавливается на фиксированное значение, соответствующее предполагаемому значению измерения.

Перед вычислением величины омного сопротивления «цэшка» настраивается путём вращения ручки нуля до тех пор, пока стрелка не установится на значение «бесконечность». Для измерения ёмкости или сопротивления более килоома добиваются установки стрелки в положение «0», предварительно замкнув перед этими операциями зажимы щупов между собой. Если выставить калибровочные значения не удаётся, то требуется просто заменить элемент питания.

При выборе диапазона в режиме «Ω» значения сопротивления маркируются не максимальными числами в этом диапазоне, а имеют такой вид х1, х10, х100. Это означает, что полученное значение будет измеряться в Ом, кОм, МОм соответственно. Измерение активного сопротивления производится от установленного в авометр источника постоянного тока (батарейки).

Подключив прибор с помощью щупов к исследуемому объекту, производится вычисление результата согласно показаниям стрелки на соответствующей измерениям шкале. При этом надо запомнить, что при необходимости измерить постоянный сигнал щуп с красного разъёма подключают к плюсу, а с чёрного — к минусу. Если во время измерения стрелка отклоняется в неправильную сторону, то это говорит о том, что полярность на щупе и исследуемом объекте не совпадает, нужно просто поменять щупы местами.

Проверка работоспособности конденсатора проводится при переходе в режим омметра. К ножкам электролитического конденсатора, учитывая полярность, подключают щупы и наблюдают за поведением стрелки. При рабочем элементе стрелка отклоняется вверх, так как внутренние цепи мультиметра заряжают конденсатор. Чем выше значение конденсатора, тем медленнее отклоняется стрелка. Если полярность изменить, электролит начинает разряжаться.

Подробную информацию по диапазону измерений можно получить из инструкции, идущей в комплекте с мультиамперметром. Аналогично определения проводятся и на других мультиметрах такого вида, например, SUNWA MF-110A (YX-1000A) и др.

Если вам вдруг не захочется разбираться в настройках тестера, то можно приобрести автоматический мультиметр. Такого рода устройства будет полезно как начинающему, так и опытному пользователю. Очень хорошо оно подойдёт и «чайнику», ведь сама суть работы сводится лишь к выбору параметра, необходимого для измерения, а диапазон прибор выберет самостоятельно.

измерить напряжение, сопротивление и силу тока

Мультиметр – это комбинированный прибор, совмещающий ряд функций для произведения измерений параметров электрической сети.

О том, как правильно пользоваться мультиметром, пойдет речь в данной статье.

Содержание

• 1 Устройство мультиметра
• 2 Произведение измерений посредством мультиметра
  • 2. 1 Как померить сопротивление мультиметром
  • 2.2 Как измерить напряжение мультиметром
  • 2.3 Как замерить силу тока мультиметром
  • 2.4 Прозвонка электрической сети тестером
• 3 Как проверить аккумулятор мультиметром
  • 3.1 Проверка напряжения
  • 3.2 Проверка емкости

Устройство мультиметра

В минимальном наборе мультиметр, также зачастую называемый тестером, сочетает в себе возможности вольтметра, амперметра, а также омметра.

Тестеры бывают электронными и аналоговыми. Как бы не казались аналоговые приборы пережитком прошлого, но порой их применение оправдано и в наши дни. В частности, они выигрывают при следующих обстоятельствах:

• при измерении переменных параметров стрелка устройства в режиме реального времени будет показывать амплитуду колебаний сигнала;
• стрелочный тестер способен выявить паразитные пульсации силы тока и напряжения;
• для работы цифрового прибора требуется источник питания, аналоговый же требует его только при режиме омметра;
• аналоговый тестер может работать при условиях сильных высокочастотных помех, где его электронный собрат не сможет функционировать без должной защиты.

Противовесом вышеизложенному будут служить следующие достоинства цифровых тестеров:

• простота конструкции и процесса изготовления;
• устойчивость к вибрациям;
• легкость эксплуатации и снятия показаний;
• самокалибровка.

Стрелочный мультиметр

Итак, самый обычный мультиметр имеет на передней панели экран (жидкокристаллический или стрелочный), ниже которого расположен переключатель диапазонов. Данный переключатель можно установить на один из режимов работы прибора:

• OFF– выключенный мультиметр;
• AVC – измерение переменного напряжения;
• DCV – измерение постоянного напряжения;
• DCA– измерение силы постоянного тока;
• Ω — измерение сопротивления;
• прозвонка сети.

Важно! Некоторые тестеры также оснащены функцией измерения силы переменного тока и иными полезными функциями.

Еще ниже располагаются гнезда для подключения щупов. Последних у прибораимеется два: красный – положительный и черный – отрицательный. Черный щуп всегда подключается к гнезду «COM» («COMMON», «земля»), которое при стандартном расположении трех гнезд вертикально справа является самым нижним. Большинство измерений производится при красном щупе, вставленном в среднее гнездо, в верхнее гнездо его устанавливают, когда необходимо измерять силу тока, находящуюся в диапазоне от 200мА до 10А.

Помимо вышеописанной конфигурации на рынке электротехники можно встретить модели тестеров с горизонтальным расположением гнезд, а также с различным их количеством – от двух до четырех. Четвертое гнездо предназначается для измерения микротоков (менее 200мА).

Произведение измерений посредством мультиметра

Как померить сопротивление мультиметром

Чтобы измерить сопротивление каких-либо элементов электрической цепи, необходимо переключатель мультиметра установить в одно из положений, находящихся в зоне, обозначенной буквой Ω (диапазон измерений изначально может быть любым). После этого щупами одновременно касаемся входов.

Проверка резистора

Если в ходе измерений на табло мультиметра высвечивается «1», «OL» или «OVER», то перемещением переключателя повышаем диапазон измерений; при показаниях прибора «0» требуется понизить диапазон. Точно также можно подобрать требуемую точность производимых измерений.

Как измерить напряжение мультиметром

Учитывая тот факт, что измеряемое напряжение может быть постоянным либо переменным, выставляем переключатель мультиметра в соответствующее положение. Следующим этапом должен быть выбор диапазона измерений. Если с этим возникают трудности, целесообразно установить переключатель на максимальное значение, а затем, исходя из показаний прибора, понизить его до приемлемого уровня.При измерении напряжения щупы тестера подключаются к цепи параллельно.

В частном порядке рассмотрим, как померить напряжение в розетке мультиметром. Для этого выставляем переключатель прибора в положение «750В» зоны AVC и вставляем щупы в отверстия розетки.

Важно! Перед началом обязательно проверьте состояние изоляции щупов и не прикасайтесь при работе к их оголенным частям. В противном случае вы рискуете получить поражение электрическим током.

Маловероятно, что на дисплее прибора вы увидите заветные 220 вольт, в соответствии с ГОСТом, допускается отклонение 10%от номинальной величины в ту или иную сторону.

Теперь вам известно, как мультиметром проверить напряжение в сети 220В.

Как замерить силу тока мультиметром

При отсутствии представления о том, сила тока какого порядка подлежит измерению, рекомендуется установить красный щуп тестера в гнездо для измерения больших токов, чтобы не привести прибор к негодности.

Замер потребляемого тока

Если величина, получаемая в результате измерений, меньше 200 мА, можете смело поменять гнездо для красного щупа с целью получения более точного результата. Из таких же соображений переключатель мультиметра устанавливаем на максимальное значение диапазона, а затем при необходимости идем от большего к меньшему.

Измерение силы тока мультиметром осуществляется при приборе, подключенном последовательное, то есть в разрыв цепи.

Прозвонка электрической сети тестером

Данный режим помогает проверить целостность проводников. Если при касании щупами в данном режиме концов провода, прибор издает звуковой сигнал, значит обрыва на данном участке электрической цепи не имеется.

Кроме того, тестером при режиме прозвонки сети можно определять функциональное назначение жил кабеля, иными словами, отличать, где находятся фазный, нулевой и защитный заземляющий проводники.

Как проверить аккумулятор мультиметром

При помощи тестера можно проверить параметры различных аккумуляторных устройств – от автомобильных до телефонных.

Проверка напряжения

Проверка напряжения аккумулятора посредством тестера позволяет определить уровень его заряда. В частности, для проверки автомобильного аккумуляторного устройства необходимо отсоединить его от электропроводки автомобиля, и, выставив на тестере диапазон работы от 0 до 20 вольт зоны DCV, подсоединить его красный и черный щупы к положительному и отрицательному контакту аккумулятора соответственно.

Проверка аккумулятора

Если последний полностью заряжен, на дисплее тестера вы увидите значение, максимально приближенное к 13 вольтам. При меньших показаниях аккумулятор нуждается в дозарядке, если же тестер показывает напряжение 12 вольт, то аккумулятор практически полностью разряжен и вам необходимо срочно зарядить его. Если вдруг напряжение автомобильного аккумулятора оказалось меньше 11 вольт, значит, данное устройство подлежит замене.

Важно! Для получения достоверных данных необходимо выждать пять-шесть часов после отключения аккумулятора от электропроводки автомобиля и только после истечения этого времени браться за проверку его зарядка тестером.

Проверка емкости

Емкость аккумулятора – важная характеристика, дающая информацию о том, какое количество заряда отдается устройством за определенный промежуток времени при определенном напряжении. Единицы измерения данного параметра – ампер-часы (А*ч). Проверку емкости аккумулятора можно проводить следующими методами:

• под нагрузкой;
• контрольным разрядом.

При использовании обоих методов аккумулятор должен быть предварительно полностью заряжен.

Нагрузкой для проверки емкости аккумулятора может выступать обыкновенная лампочка накаливания, берущая на себя половину всего его тока. Заметим, что если при подключении она начинает постепенно затухать, то проводить проверку не имеет смысла – аккумулятор неработоспособен.

Итак, к отключенному от генератора аккумулятору подключается нагрузка, под которой прибор должен профункционировать пару минут. Далее нагрузка снимается и к контактам аккумулятора подсоединяются щупы тестера, включенного на режим измерения напряжения.

Исправный автомобильный аккумулятор в результате такого эксперимента должен иметь напряжение более 12,4 вольт, в противном случае срок службы его будет недолгим, вскоре потребуется замена.

Для проверки емкости аккумуляторной батареи таким способом, как метод контрольного разряда, потребуется измерить силу тока мультиметром на аккумуляторе. Предварительно заряженный аккумулятор нагружается таким образом, чтобы сила тока разрядки соответствовала паспортной. В полученную цепь включается тестер при режиме работы амперметра.

Необходимо зафиксировать время, через которое сила тока уменьшится вдвое, и сравнить полученные результаты с данными из паспорта аккумуляторной батареи. Новые устройства достигают указанного момента вскоре после паспортного времени. Если этот момент наступил раньше, ваш аккумулятор теряет свою емкость, а если значительно раньше (например, вдвое быстрее), стоит начать задумываться о замене батареи.

Теперь вы осведомлены не только о том, как работает мультиметр и о расшифровке обозначений на нем, но и разбираетесь в тонкостях того, как пользоваться тестером для измерения напряжения, силы тока, сопротивления, а также как проверить напряжение, емкость и ампераж аккумулятора мультиметром.

стрелочный мультиметр в 21 веке, такое вообще возможно? / Инструменты / iXBT Live

В этом небольшом, но тёплолампозвуковом артикле я вам расскажу историю об том, как одна фактическая оговорка в нормативах по оснащению учебных лаборатории в технических вузах, привела к моему знакомству с современным и точным стрелочным(!) мультиметром.



Авторизация — это такой зверь, которого боятся все вузы, от малых форм, типа «Образовательный университет для медсестр» кончая такими грандами, имена которых даже произносить не всегда стоит 😀 И в одном из таких «грандов» произошла весьма забавная история — аппаратура в вузовских инженерных лабах конечно не всё «от кутюр», типа Аджилента и Роде с Шварцем, но и ДТ830 купленные на али не котируются там совершенно никак — Там используются всякие юни-ты, Овоны и прочие Инстеки. Студенты учатся, лабораторные и зачёты сдаются, все более-менее довольны, но беда пришла оттуда, откуда её точно не ждали — Очередная авторизационая комиссия, оказалась очень въедливой, и выявила на самом деле мелкое, но значительное (по их мнению) нарушение: Приведя в качестве цитаты выдержку из нормативного акта по устройству лабораторий для электроинженерных дисциплин: «Каждое учебное место оснащается стрелочным мультиметром с параметрами бла бла бла», комиссия попросила с ехидным видом на лице, показать, где же у UT-69 стрелка, и как ей могут пользоваться студенты 😀 Ожидаемо, стрелочным в лаборатории на тот момент оказались только наручные часы фирмы Vacheron Konstantin у ректора, но так как они были на запястье у ректора, а не в красивых коробочках — в качестве потенционального подарка членам комиссии, так что их вид никого не впечатлил, и ВУЗу дали 2 недели на исправление недочётов 😀 Как обычно и бывает, ректор вздрючил декана, декан наорал на канцлера, канцлер наорал на закупщика, и так далее, по цепочке, вышли на меня, мол давай, спасай родину. Я же, хотя и пользовался довольно долгое время тестером ТТ-1, но как только появились цифровые, без сожаления сделал апгрейд, так что мои познания в современных стрелочных мультиметрах стремятся к 0. Но тут на помощь пришёл участник конференции forum.ixbt.com с ником KaVc – он и порекомендовал эту модель. Тестовой образец был куплен на таобао, по цене приблизительно $18, что заметно дороже, чем простые модели цифровых мультиметров, но и до дорогих не дотягивает. Первичная проверка оставила довольно приятное впечатление, немножко попорченное наличием отсутствия некоторого функционала), н в любом случае приятное настолько, что я решился обзор написать. Скажу прямо: Хотя лично я совершенно не фанат таких извращении, как стрелочный мультиметр, по причине необходимости постоянного пересчёта шкал и смотреть на омы сюда, на вольты — туда, а куда смотреть на амперы — вообще может не понятно, не говоря про линейность и тормознутость. Но я, учитывая тот факт, что в инторнеты есть уже почти в каждом Запопинске, и всякие деревенские паялы, вполне могут искать апгрейд своей антикварной «цэшке» в этих самых инторнетах, я решил помочь трудовому народу — сделал простенький обзор с измерениями.



Основные параметры свёл в таблицу. Данный мультиметр выпускается в двух вариантах, которые заметно различаются как по цене, так и по характеристикам. У меня на обзоре более «навороченная» модель.





/> /> />

Параметр	Brother tw HD-470A	Brother tw HD-470B
Измерение постоянного напряжения, поддиапазоны	0.1-2.5-10-50-250-1000 вольт	0.1-0.5-2.5-10-50-250-1000 вольт
Погрешность измерения постоянного напряжения	+-3%, +-4% (поддиапазон 1000 вольт)
Входное сопротивление	20 килоом на вольт (постоянный ток), 9 килоом на вольт (переменный ток)	20 килоом на вольт (постоянный и переменный ток)
Измерение переменного напряжения, поддиапазоны	0.1-2.5-10-50-250-1000 вольт	0. 1-0.5-2.5-10-50-250-1000 вольт
Погрешность измерения переменного напряжения	+-4%, +-5% (поддиапазон 1000 вольт)
Частота измеряемого напряжения	40Гц-10кГц	40Гц-10кГц (Повышенная точность на 400Гц)
Измерение постоянного тока, поддиапазоны	0.05-2.5-25-250мА, 10А	0.05-0.25-2.5-25-250мА, 10А
Погрешность измерения постоянного тока	+-3%, +-4% (поддиапазон 10А)
Измерение переменного тока, поддиапазоны	нет	0.05-0.25-2.5-25-250мА, 10А
Погрешность измерения переменного тока	–	+-4% в диапазоне частот 40-400Гц
Измерение сопротивления, поддиапазоны	0.2Ом-2 МегаОм, поделенные на 5 поддиапазонов
Измерение емкости конденсаторов	0. 025мкф-25мкф (Режим С1), 2000мкф (Режим С2)
Проверка батареек	1.5 и 9 вольт
Измерение силы звукового сигнала, в дБ	-22+62дБ
Измерение коэффициента усиления тока у биполярных транзисторов	0-1000
Пробник (проверка целостности цепи)	Пищит при сопротивлении в цепи менее 200ом.
Проверка светодиодов	Да
Цена на таобао	$11	$17
Ссылка по которой я покупал	https://item.taobao.com/item.htm?id=13417898026



Для владеющих Китайским языком — фрагмент из мануала с ТТХ.



Итак, перед нами стрелочный мультиметр, произведённый как будто бы фирмой «Brother” (Япония), об чём недвусмысленно говорит логотип в фирменном стиле. Но если присмотреться, рядом есть две буквочки — «tw”, так что, на самом деле, название фирмы «Brother tw”, и то что оно похоже на каких то там японцев, китайцев никак не волнует. Так что, специально выделю болдом — этот мультиметр, не произведёт компанией Brother, и ничего общего с ней не имеет.



Упаковка из тонкого картона с цветной полиграфией. Твёрдость у неё никакая, так что мой вам совет — попросите продавца его хорошо упаковать, всё-таки, стрелочные приборы довольно нежны, и падения и удары их легко могут вывести из строя.

Сам мультиметр довольно симпатичный, корпус из очень твёрдого и жесткого серого пластика. Боковые вставки — не бутафория, они из резины, и съемные. В наличии выдвижная ножка, для установки в наклоненном состоянии.



В комплекте «крона» и две ААА батарейки, щупы (вполне среднего качества, приблизительно такого, как в комплекте у «народного» 9205 мультиметра) и инструкция. Для установки батареек, надо открыть отсек сзади. Там же размещены запасные предохранители — чтоб добраться до места их установки в случае необходимости замены, надо открыть защелку в верхней части батарейного отсека. Плата для обычного стрелочного мультиметра довольно сложная — есть операционные усилители, преобразователи напряжения и так далее. К сожалению, у меня на тесты было всего 15 минут, и полностью мультиметр разобрать не было возможности, так что возможно, на второй стороне платы тоже установлены другие активные компоненты, кроме тех, что видны на фото.



Включение индицируется красным светодиодом в левой части измерительной шкалы. Авто отключение через 5 минут. Пищалка «быстрая», совершенно не тормозит. Сам стрелочный индикатор, ожидаемо, имеет заметную инерцию, хотя по скорости реагирования и обходит всяких цифровых тормозов, типа Bside и других, которых нам усиленно пихают друзья-реферальщики.

У меня давно собран оригинальный мини-стенд для испытания мультиметров. Он состоит из источника опорного напряжения на микросхеме AD584, и набора прецизионных резисторов, номиналы и класс точности которых хорошо виден на фото. И микросхема AD584, и прецизионные резисторы куплены на digikey.com, и в общей сложности, обошлись дороже $100. Так что в их точности я уверен на все 100%. Разводка стенда сделана таким образом, что можно проверять постоянное напряжение до 10 вольт, ток до 10 мА, и сопротивление до 159кОм. Выбор номиналов резисторов может показаться немножко странным, но он был продиктован их ценой — хотел класс точности повыше, а цену при этом — пониже 🙂 В любом случае, обеспечиваемая точность на порядок, а то и на два превосходит точность современных, «бытовых» мультиметров, так что таким прибором вполне можно пользоваться для вынесения вердикта тому или другому мультиметру.

Фотографировать все измерения не было ни желания, ни времени, но те что есть, вполне очевидные — точность у мультиметра вполне на уровне, на уровне цифровых мультиметров в 2-3 раза дороже, что довольно приятно. Но есть и неприятности — установку 0 в случае измерения сопротивления, надо делать отдельно для каждого предела, и шкала неудобная — надо постоянно помнить какой предел выбран сейчас при том или другом измерении.

У мультиметра заявлен расширенный функционал — измерение емкости конденсаторов, измерение напряжения батареек, коэффициента усиления у транзисторов и даже уровня звука в децибелах. Из всего этого нормально у меня работали два — измерение напряжения батареек и коэффициента усиления у транзисторов. Измерить емкость не получилось никак — прикладываю конденсатор к щупам так и эдак и ничего — он просто медленно заряжается и всё. Аналогично с децибелами — в каком режиме их измерять, не ясно, да и измерять нечего, не было у меня калиброванного источника. Для любителей прозванивать светодиоды в лампочках — мультиметр на пределе измерения сопротивления 1Х, уверенно зажигает белые светодиоды.



Подводя итоги, могу сказать что мультиметр визуально красивый, выглядит современно, измеряет точно, но на фоне современных цифровых, комфорт использования совершенно не тот, который можно ожидать. Так что, как подарок дедушке или там знакомому «старой школы» — вполне, а для современного стиля жизни и работы, есть мультиметры посовременней.



Традиционно — Киска 🙂



Как пользоваться цифровым мультиметром и аналоговым мультиметром (сделай сам)

Обновлено: 19 мая 2021 г.

С помощью этого полезного инструмента проверяйте аккумуляторы, электрические цепи, сломанные приборы и многое другое.

Следующий проект›

jcm32/Shutterstock

Мы покажем вам, как использовать этот монструозный инструмент для устранения неполадок практически любого типа электропроводки или электроприборов. Как только вы поймете, как он работает, вы сможете использовать его для проверки аккумуляторов (в том числе аккумуляторов для инструментов), обесточенных электрических цепей и даже вашей автоматической спринклерной системы. В этой статье объясняется все, что вам нужно знать.

от экспертов по DIY в журнале Family Candyman

Время

за час или меньше

Сложность

НАЧАЛА

Стоимость

МЕНЬШЕ, чем 2000111119

Стоимость

МЕНЬШЕ, чем 20

9

9

МЕНЬШЕ, чем 20

9

17

МЕНЬШЕ, чем 20

1111119

, чем 20001111111117

. : Как проверить батареи

Проверьте срок службы батареи с помощью мультиметра или вольтомметра (ВОМ). Мультиметры аналогового типа используют иглу и печатные шкалы для отображения результатов различных электрических тестов.
Настройка функции: напряжение постоянного тока (DC).
Настройка шкалы: 12 вольт
Тестовые щупы: Соблюдайте полярность («+» к «+» и «-» к «-») тестовых щупов и батареи.
Хорошие показания: 6 вольт (первоначальный номинал этой батареи)
Плохие показания: Батареи с показаниями напряжения на 20 процентов ниже их исходного номинального значения должны быть заменены.

Что такое мультиметр и как им пользоваться

Мультиметр — это черный ящик с электронной схемой, который позволяет устранять неполадки практически любого типа электропроводки или устройства. Как вы используете мультиметр? Вы просто выбираете нужную функцию и шкалу, прикасаетесь двумя тестовыми проводами к рассматриваемому проводу или устройству и проверяете показания счетчика. В зависимости от настройки мультиметр покажет, есть ли у вас нарушенное соединение, отсутствие питания, плохой контакт, неисправные детали и многое другое.

Мультиметр со всеми его цифрами, шкалами и переключателями (также известный как вольтомметр или ВОМ) может быть довольно пугающим. Тем не менее, его стоит изучить, он относительно недорог и должен быть в наборе инструментов любого, кто хочет проводить диагностику проводки и ремонт бытовой техники. Здесь мы познакомим вас с основами и покажем шесть быстрых и практических тестов, которые вы можете безопасно использовать уже сегодня.

Ваш вольтметр может быстро себя окупить, просто проанализировав, годны ли еще десятки батареек, пожираемых игрушками и электронными устройствами (Фото 1). Но использовать эти инструменты только для проверки батарей — все равно, что запрягать ломовую лошадь, чтобы тянуть роликовые коньки. Изучите выборку других возможных вариантов использования, как показано на фотографиях 2–6.

Термины мультиметра

Электричество трудно представить себе, поэтому я всегда представлял его как реку. В реке есть определенный объем воды (похожий на электрический ток или амперы), текущий с определенной потенциальной силой (например, с напряжением), которая сталкивается с препятствиями по мере своего течения (сопротивление измеряется в омах). Держите в уме эту общую картину, а затем добавьте следующие ключевые понятия как об электричестве, так и о VOM:

• Напряжение переменного тока (AC): тип электричества, питающего ваш дом.
• Напряжение постоянного тока (DC): Тип, используемый в автомобильных и бытовых батареях.
• Сопротивление (измеряется в омах): чем ниже значение, тем легче протекает электрический ток (измеряется в амперах) через материал цепи.
• Разомкнутая цепь означает проблему: высокое сопротивление из-за разорванного соединения, неисправной детали или выключенного переключателя. Там нет полного пути цепи, и ток не будет течь.
• Замкнутая цепь — это хорошо: это означает, что присутствует минимальное сопротивление, потому что соединение или часть работают. Примечание: Проверьте дорожки в проводке или тестируемом устройстве на наличие случайных незакрепленных проводов, которые касаются тестируемой цепи. Иногда разорванное соединение («короткое замыкание») может выглядеть как замкнутая цепь. Короткое замыкание может навредить вам, разрушить оборудование и вызвать пожар.
• Тестирование непрерывности определяет, существует ли обрыв, короткое замыкание или замкнутая цепь в приборе, электрическом или электронном устройстве, и это обычное использование для мультиметров.
• На VOM бесконечность означает разомкнутую цепь. На аналоговом мультиметре бесконечность отображается как непоколебимая стрелка, которая не сдвинется с 9.0072 крайний левый боковой на дисплее. На цифровом мультиметре бесконечность показывает «0,L».
• На VOM «ноль» означает, что обнаружена замкнутая цепь. Стрелка дисплея перемещается в крайнюю правую сторону аналоговой шкалы; «ноль» читается как «0,00» на цифровом VOM.
• Выбор правильного диапазона очень важен и относится к установке функционального переключателя на мультиметре на значение напряжения или силы тока, превышающее максимальное значение, которое вы ожидаете проверить. Цифровые мультиметры имеют отличную функцию автоматического выбора диапазона, которая автоматически выбирает самый широкий возможный диапазон, когда вы устанавливаете функциональный переключатель для сопротивления, тока и напряжения (переменного или постоянного тока). Автоматический выбор диапазона обеспечивает максимально безопасную возможность тестирования каждый раз, когда вы переключаетесь, скажем, с измерения сопротивления на показания напряжения.

Безопасность превыше всего

VOM — это инструменты, которых следует избегать импульсивным и глупым людям. Когда дело доходит до электричества, небольшие знания опасны.

Когда я получил свой первый мультиметр, я был так взволнован, чтобы начать его использовать, что я бросил быстрый взгляд на руководство пользователя, а затем начал втыкать щупы мультиметра в ближайшие электроприборы и настенные розетки, чтобы посмотреть, на что способен тестер. Я поджарил этот ВОМ. Со следующим мультиметром я был более прилежен и осторожен. Даже сейчас есть еще некоторые ремонты, которые я доверяю электрикам и ремонтникам — с их VOM

Использование VOM

Фото 2: Проверка сломанного удлинителя

Проверьте наличие обрыва провода или плохого штекерного соединения в удлинительном шнуре, согнув шнур по всей его длине.
Установка функции: Ом.
Настройка шкалы: автоматический выбор диапазона.
Тестовые щупы: соедините штыри на одном конце шнура перемычкой, создав замкнутую цепь. Вставьте тестовые щупы в другой конец, чтобы замкнуть цепь, а затем включите мультиметр. Не забудьте провести второй тест, чтобы проверить защитный заземляющий провод.
Хорошее показание: Показание «0,00» будет означать «ноль» — замкнутая цепь.
Плохое чтение: это «0.L.» показание указывает на «бесконечность» — разомкнутая цепь. Этот шнур имеет оборванный провод или плохое соединение.

Фото 3: Как проверить выключатель света

Проверьте, неисправен ли этот настенный выключатель. Во-первых, отключите питание главного электрического щита. Затем отсоедините один клеммный провод, чтобы не измерять всю цепь, к которой подключен переключатель, и включите переключатель, чтобы проверить наличие короткого замыкания внутри переключателя.
Настройка функции: Ом (непрерывность).
Настройка шкалы: «X-1».
Тестовые щупы: крепко держите их на клеммах. Не обязательно соблюдать полярность.
Хорошее показание: «Нулевое» показание указывает на замкнутую цепь, исправный переключатель.
Плохое показание: стрелка показывает «бесконечность» — обрыв цепи. Настенный выключатель плохой.

Показания мультиметра

Оба типа мультиметров (цифровые и аналоговые VOM) требуют, чтобы вы решили, что измерять в первую очередь: сопротивление, напряжение или ток. Затем выберите диапазон, который вы будете тестировать. Например: на аналоговом мультиметре, если вы должны проверить напряжение переменного тока в настенной розетке на 120 вольт, но установить функциональный переключатель только на 30 вольт переменного тока, вы перегрузите и повредите мультиметр. Вместо этого выберите настройку выше 120 вольт переменного тока.

VOM поставляются с двумя цветными тестовыми щупами, которые подключаются к разъемам в измерителе. Зонды имеют электрически изолированные рукоятки с металлическими наконечниками. Как правило, красный щуп подключается к разъему «+» измерителя, а черный щуп подключается к разъему «-». Когда испытательные щупы контактируют с цепью, результаты отображаются на ЖК-дисплее или шкале аналогового измерителя.

Тест на напряжение и силу тока использует электричество, присутствующее в цепи под напряжением, для питания счетчика. Для проверки сопротивления (Ом) и непрерывности батареи внутри VOM пропускают слабый ток через проверяемую цепь, чтобы получить показания. Мы предлагаем вам воздержаться от испытаний цепей под напряжением до тех пор, пока вы не освоите использование VOM в тестах сопротивления и непрерывности, которые мы показываем.

ВНИМАНИЕ!

Перед проведением проверки сопротивления избегайте возможных травм и повреждения мультиметра, отключив питание приборов и отключив цепи.

Цифровой мультиметр Verses Analog VOMs

Для ремонта бытовой техники и электроники купите цифровой, а не аналоговый мультиметр. Изучение того, как использовать цифровой мультиметр, намного проще для чтения, и вы можете легче изменять его функции. Цифровые мультиметры (Фото 2) имеют ЖК-дисплей и выполняют проверку непрерывности. Некоторые цифровые мультиметры также имеют автоматический выбор диапазона и защиту от перегрузки, а также другие преимущества, которых нет у аналоговых мультиметров.

Аналоговые мультиметры имеют несколько шкал на циферблате (Фото 1), подвижную стрелку и множество ручных настроек на функциональном переключателе. Сложно определить правильную шкалу для чтения на циферблате, к тому же вам иногда приходится умножать показания на 10 или 100, чтобы получить окончательное значение. В зависимости от функций (убедитесь, что он может выполнять тестирование непрерывности).

Для удобства просмотра без помощи рук выберите мультиметр с подставкой, на которой его можно будет поставить или повесить на стену. Если мультиметр не оснащен перемычками или зажимами типа «крокодил», купите их.

Зажимы типа «крокодил» часто используются для надежного захвата проводов или контактов для безопасного и точного считывания показаний без использования рук. Оба типа мультиметров и эти аксессуары можно приобрести в магазинах электроники, бытовых центрах и хозяйственных магазинах.

Используя передовые методы

Фото 4: Проверка бытовой техники

Устраните неисправность блендера, который не работает или работает медленно, проверив блок переключателей блендера. ОТКЛЮЧИТЕ блендер от сети, настройте VOM и датчики и нажмите каждый из переключателей скорости блендера.
Установка функции: Ом (сопротивление).
Настройка шкалы: автоматический выбор диапазона.
Тестовые щупы: прикрепите зажимы типа «крокодил» (обязательный аксессуар) к тестовым щупам, подсоедините зажимы к сетевой вилке и включите VOM.
Хорошее показание: Это низкое показание (28,4 Ом) указывает на исправный переключатель. Проверьте спецификацию производителя на наличие «хороших» показаний на вашем блендере.
Плохое чтение: «0.L.» чтение («бесконечность») указывает на то, что переключатель загрязнен или неисправен.

Фото 5: Проверка электрических плит

Исследуйте, возможно, неисправный нагревательный элемент электрической варочной панели.
Настройка функции: Ом (сопротивление).
Настройка шкалы: «X-1».
Тестовые щупы: прикрепите зажимы типа «крокодил» к каждому проводу на нагревательном элементе и включите VOM.
Хорошее показание: это низкое показание (22,5 Ом) указывает на хороший элемент электрического диапазона. Проверьте спецификацию производителя на предмет «хороших» показаний элемента вашей печи.
Плохое показание: показание «бесконечность» или сопротивление, превышающее 120 Ом.

Фото 6. Поиск и устранение неисправностей крупной бытовой техники

Определите, почему осушитель не работает, сначала проверив переключатель гигростата на непрерывность. ОТКЛЮЧИТЕ прибор от сети, снимите переднюю панель и отсоедините монтажный кронштейн, удерживающий выключатель. Пометьте и отсоедините два провода переключателя, установите ВОМ и несколько раз медленно поверните переключатель из положения «включено» в положение «выключено».
Настройка функции: Ом (непрерывность).
Настройка шкалы: автоматический выбор диапазона.
Тестовые щупы: прикрепите зажимы типа «крокодил» к плоским штырям переключателя и включите VOM.
Хорошее показание: если гигростат работает, каждый раз, когда переключатель «щелкает», показание должно измениться с «0,L». для «бесконечности» (если переключатель выключен) на «0,00» для «ноля» (если переключатель включен).

• При измерении напряжения постоянного тока или силы тока соблюдайте полярность датчиков с клеммами «+» и «-» измеряемого источника постоянного тока. Соответствие полярности не требуется для проверки переменного напряжения или силы тока, а также для измерения непрерывности или сопротивления.
• Для получения наиболее точных показаний плотно прижмите наконечники зонда (не боковые стороны) к контакту. Старайтесь не касаться металлических наконечников пальцами. Ваше тело может действовать как цепь и влиять на показания (и вас ударит!).
• Каждый раз, когда вы выполняете проверку сопротивления с помощью аналогового мультиметра, соедините два щупа и используйте калибровочный диск для «обнуления». Для цифрового мультиметра коснитесь щупов вместе, и он автоматически откалибруется.
• Обеспечьте точность показаний, периодически счищая окислы с металлических зондов и сохраняя остроту кончиков с помощью мелкозернистой наждачной бумаги или наждачной шкурки.

Необходимые инструменты для работы с цифровым мультиметром Проект

Единственный инструмент, который вам понадобится, это мультиметр.

Первоначально опубликовано: 23 сентября 2019 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Как измерить напряжение с помощью цифрового и аналогового мультиметра?

Измерение напряжения — одна из самых простых и легких задач, выполняемых с помощью цифрового мультиметра (цифрового мультиметра) или аналогового мультиметра. Измерение напряжения выполняется для устранения неполадок или анализа цепи. это одна из самых фундаментальных, но очень необходимых задач при обслуживании электрооборудования.

Содержание

Мультиметр

Мультиметр (также известный как AVO-метр (ампер-вольт-омметр) — это устройство, которое используется для измерения различных электрических величин, таких как напряжение, ток, сопротивление, емкость , транзисторы, диоды и датчики температуры и т. д. Их можно использовать для проверки целостности проводов, предохранителей, автоматических выключателей, резисторов и других поврежденных компонентов

В этом учебном пособии мы будем измерять напряжение переменного и постоянного тока с помощью цифрового мультиметра и аналогового мультиметр с пошаговой инструкцией

Что такое напряжение?

Разность электрических потенциалов между двумя точками известна как напряжение или разность потенциалов. Измеряется в вольтах. Напряжение может быть как переменным переменным, так и постоянным постоянным. Таким образом, напряжение переменного тока постоянно меняет полярность; он не имеет определенной полярности. При этом напряжение постоянного тока остается постоянным, имея фиксированную полярность.

Поскольку напряжение представляет собой разность потенциалов между двумя точками, измерение напряжения не требует размыкания цепи. Вам нужны только две легкодоступные точки схемы.

Похожие сообщения:

• Как измерить ток с помощью цифрового и аналогового мультиметра?
• Как проверить конденсатор с помощью цифрового (мультиметра) и аналогового (AVO-метра)

Измерение напряжения переменного тока с помощью цифрового мультиметра:

• Для измерения напряжения мультиметр должен быть подключен параллельно к источнику напряжения, нагрузке или любой цепи.
• Во-первых, убедитесь, что анализируемая цепь легкодоступна для установки датчиков.
• Включите прибор, переключив кнопку ВКЛ/ВЫКЛ. Некоторые включаются с помощью диска.

• Поверните диск на ṽ (V с волнистым символом сверху). это относится к напряжению переменного тока.

• Если доступен выбор диапазона (некоторые счетчики имеют режим автоматического выбора диапазона на основе показаний), установите диапазон на наибольшее ожидаемое значение.

• Если напряжение неизвестно, установите циферблат на самый высокий диапазон напряжения.
• Вставьте черный щуп в разъем COM (общий). Это легко определить в каждом метре.

• Красный щуп должен быть вставлен в правильное гнездо. У некоторых счетчиков есть специальный разъем для напряжения, а у некоторых есть комбинированный разъем для V-Amp-Ω. Вставьте красный щуп в гнездо с буквой V.

• Сначала поместите черный провод в точку с наименьшим напряжением, например, на землю.
• Поместите красный провод в точку с более высоким напряжением.

• Обратите внимание на показания мультиметра.
• Если диапазон установлен на самый высокий диапазон напряжения, уменьшите его шаг за шагом, чтобы достичь максимального разрешения и получить точные показания.
• После завершения измерения снимите сначала красный щуп, а затем черный щуп с контрольных точек.
• Снимите оба щупа с мультиметра и выключите мультиметр.

Примечание. Не прикасайтесь к концам кабеля, даже если один из них подключен. Не допускайте соприкосновения кончиков электрода друг с другом. Будьте очень осторожны при работе с переменным напряжением в сети, так как это может привести к поражению человека электрическим током, если не будут приняты необходимые меры предосторожности.

• Связанный пост: Как проверить диод с помощью цифрового и аналогового мультиметра

Измерение напряжения переменного тока с помощью аналогового мультиметра:

• Включите мультиметр
• Поверните ручку на переменное напряжение.

• С помощью ручки выбора на циферблате выберите наиболее подходящий диапазон напряжения. Оно не должно быть меньше измеряемого напряжения, иначе перегрузка может привести к повреждению счетчика.

• Если напряжение неизвестно, установите ручку на максимально доступный диапазон напряжения.
• Вставьте черный щуп в разъем COM.
• Вставьте красный щуп в VΩ или любой разъем, на котором есть символ V.

• Некоторые аналоговые мультиметры имеют разные разъемы для высокого и низкого напряжения. Убедитесь, что используете правильный разъем.
• Сначала поместите черный провод в точку низкого напряжения.
• Затем поместите красный провод на точку высокого напряжения.
• Или просто подключите оба провода к компоненту, если не уверены в уровне напряжения.

• Убедитесь, что отклонение максимальное, уменьшив диапазон напряжения с помощью ручки. Это повышает точность чтения.
• Обратите внимание на показания весов. Показания должны быть сделаны, глядя на измеритель под прямым углом, чтобы избежать ошибки параллакса.

• На основе выбранного диапазона (500) эти показания показывают 220 В, поскольку 500 — это отклонение на полную шкалу (FSD).
• По окончании измерения снимите сначала красный щуп, а затем черный щуп.
• Выключите счетчик и установите максимальный диапазон, чтобы предотвратить повреждение в случае быстрого повторного использования.

Примечание. Напряжение переменного тока не имеет полярности. Поэтому не имеет значения, переключаете ли вы датчики. Стрелка всегда будет показывать одну и ту же степень отклонения.

• Связанный пост: Как проверить транзистор мультиметром (DMM+AVO)

Измерение напряжения постоянного тока с помощью цифрового мультиметра:

• Убедитесь, что цепь легкодоступна.

• Включите прибор, нажав кнопку ВКЛ/ВЫКЛ или повернув ручку на циферблате из положения выключения.
• Поверните циферблат на напряжение постоянного тока (V с прямым светом и 3 точками сверху).

• Если доступен выбор диапазона (некоторые счетчики имеют режим автоматического выбора диапазона на основе показаний), установите диапазон на наибольшее ожидаемое значение. Например, установите диапазон на 20 для проверки цепи на 12 В.

• Если напряжение неизвестно, установите циферблат на самый высокий диапазон напряжения.
• Вставьте задний щуп в разъем COM (общий).

• Красный щуп должен быть вставлен в правильное гнездо. У некоторых счетчиков есть специальный разъем для напряжения, а у некоторых есть комбинированный разъем для V-Amp-Ω. Вставьте красный щуп в гнездо с буквой V.

• Сначала поместите черный провод в точку с более низким или отрицательным напряжением.
• Поместите красный провод в точку с более высоким напряжением.
• Обратите внимание на показания мультиметра.

• Если диапазон установлен на самый высокий диапазон напряжения, уменьшайте его шаг за шагом, чтобы достичь максимального разрешения и получить точные показания.
• После завершения измерения снимите сначала красный щуп, а затем черный щуп с контрольных точек.
• Снимите оба щупа с мультиметра и выключите мультиметр.

Примечание. Безопасно работать и прикасаться к цепи постоянного тока при низком напряжении. Однако лучше не прикасаться к кончикам электродов во время считывания, так как это может привести к ошибкам в измерении. Не касайтесь кончиков проводов вместе.

• Связанное сообщение: Как выполнить проверку непрерывности с помощью мультиметра?

Измерение напряжения постоянного тока с помощью аналогового мультиметра:

• Включите мультиметр.
• Поверните ручку, чтобы выбрать напряжение постоянного тока «V _DC » или (V с прямой линией и тремя точками).

• Установите диапазон, превышающий ожидаемое значение испытательного напряжения.

• Если напряжение неизвестно, установите максимально доступный диапазон.
• Вставьте черный щуп в разъем COM
• Вставьте красный щуп в гнездо VΩ, желательно с надписью VDC.

• Поместите черный щуп в точку с отрицательным или более низким напряжением.
• Поместите красный щуп в точку с положительным или более высоким напряжением.

• Уменьшите диапазон напряжения, чтобы добиться максимального отклонения и повысить точность.
• Обратите внимание на показания шкалы VDC (не путайте со шкалой VAC).

• Когда закончите, снимите оба щупа, сначала красный, а затем черный.
• Выключите счетчик. Кроме того, установите максимальный диапазон, чтобы избежать повреждений при быстром повторном использовании.

Примечание. Соблюдайте полярность при использовании аналогового мультиметра для измерения напряжения постоянного тока. Он не покажет никакого отклонения при подключении с противоположной полярностью. В некоторых случаях это может привести к повреждению счетчика.

• Связанный пост: Как проверить реле? Проверка твердотельных реле и реле катушки

Состояние перегрузки

Состояние перегрузки возникает, когда выбран диапазон напряжения ниже измеряемого напряжения. Измеритель не может измерить напряжение, так как оно выходит за пределы диапазона измерения. Условия перегрузки не вредны и не повреждают мультиметр.

Использование цифрового мультиметра (DMM)

В состоянии перегрузки цифровой мультиметр покажет на экране цифру «1», «OL» или «вне диапазона». Чтобы устранить состояние перегрузки, увеличивайте диапазон с помощью селекторной ручки шаг за шагом, пока не получите ожидаемое значение.

Использование аналогового мультиметра

В условиях перегрузки аналоговый мультиметр покажет отклонение стрелки на полную шкалу «FSD». Этого следует избегать, чтобы избежать возможных повреждений. Избегайте использования диапазонов низкого напряжения для измерения неизвестного напряжения с помощью аналоговых измерителей.

• Связанный пост: Как проверить аккумулятор с помощью тест-метра?

Замена клемм

Измерение переменного или переменного напряжения: При измерении переменного напряжения замена измерительных щупов или измерительных проводов друг на друга не повлияет на показания. Это потому, что переменный ток не имеет полярности.

Прямое измерение или измерение напряжения постоянного тока: При измерении напряжения постоянного тока замена измерительных щупов местами показывает отрицательный знак в показаниях напряжения. Знак минус означает отрицательную полярность напряжения.

Выбор тестового щупа

Тестовые щупы доступны в двух исполнениях; зонды с заостренным кончиком иглы и зонды типа «крокодил». Датчики со свинцовым наконечником — это стандартные датчики, которые необходимо удерживать на месте во время измерения. Щупы типа «крокодил» имеют подпружиненный зажим, который прикрепляется к цепи и не требует удержания руками.

Связанный пост: Как проверить и исправить дефекты печатной платы (PCB)?

Поврежденные датчики

Датчики с оголенными или оборванными проводами опасны для измерения сетевого напряжения. Это также может добавить ошибки в чтении.

Избегайте размещения щупов в розетке усилителя

Одна из ошибок новичков заключается в том, что мы не удаляем щупы, когда закончим работу с мультиметром. Обычно мы вставляем щупы в соответствующие гнезда, что является плохой практикой. Если красный щуп находится в розетке усилителя (ранее использовавшейся для измерения тока) и мы подключим счетчик параллельно цепи (для измерения напряжения), большой ток, протекающий из-за малого сопротивления амперметра, сожжет счетчик.

Связанные руководства по мультиметрам:

• Проверка электрических и электронных компонентов и устройств с помощью мультиметра
• Базовые инструменты для электротехники и электроники
• Как найти подходящий размер кабеля и провода для установки электропроводки?
• Как подобрать розетки, розетку и выключатель подходящего размера?
• Как подобрать автоматические выключатели нужного размера?
• Как рассчитать номинал резистора для светодиода?
• Как рассчитать время зарядки аккумулятора и ток зарядки? Пример
• Как найти правильный размер заземляющего проводника, заземляющего провода и заземляющих электродов?
• Как найти номинал сгоревшего резистора? (4 метода)

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Как пользоваться мультиметром

По

Джеймс Фицджеральд

Джеймс Фицджеральд

Джеймс Фитцджеральд — эксперт по благоустройству дома и писатель с более чем десятилетним практическим опытом в области нового строительства, реконструкции, плотницких работ, покраски, сантехники, лесоводства и ландшафтного дизайна. Он боролся с огромными деревьями как альпинист и оператор подъемника. Джеймс писал для сайтов Bob Villa Family Handyman и HomeServe, а также владеет услугами разнорабочих.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 14.09.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт — специалист по проверке фактов и исследователь, работавшая в сфере строительства домов на заказ в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Руслан Дашинский / Getty Images

Мультиметры являются бесценным инструментом для поиска и устранения неисправностей широкого спектра электрических компонентов. Возможных приложений много, но они обычно используются для тестирования:

• Розетки
• Шнуры питания
• Бытовая техника
• Бытовая электроника
• Электрические системы транспортных средств

Что такое мультиметр?

Мультиметр — это измерительное устройство, используемое для измерения нескольких электрических величин. Мультиметры могут измерять напряжение, ток, сопротивление и (иногда) проверять непрерывность.

Впечатляющая универсальность мультиметра обусловлена ​​его способностью измерять три основные единицы электричества, в том числе:

• Напряжение: Мультиметры могут измерять два вида напряжения: переменный ток (AC) и постоянный ток (DC). Переменный ток — это напряжение, используемое в электропроводке вашего дома, в то время как постоянный ток используется в основном в транспортных средствах, жилых солнечных системах и бытовой электронике. Напряжение измеряется в вольтах.
• Сопротивление: Сопротивление — это сопротивление протеканию тока по цепи, измеряется в Омах.
• Сила тока:  Вообще говоря, сила тока — это количество электричества, протекающего по цепи, и измеряется в амперах. Количество ампер, протекающих через цепь, представляет собой разницу между приложенным напряжением и присутствующим сопротивлением. Миллиампер (1/1000 ампера) — наиболее распространенная единица измерения ампер с помощью мультиметра.

В дополнение к проверке этих трех функций некоторые мультиметры проверяют непрерывность или отсутствие сопротивления в цепи. Не все мультиметры имеют специальные функции непрерывности, но те, которые издают звуковой сигнал при наличии непрерывности. Если этот параметр отсутствует, вместо него можно использовать проверку сопротивления.

Наконец, есть два разных типа мультиметров: аналоговые и цифровые. Основное различие между ними заключается в их дисплее. Аналоговые мультиметры отображают свои измерения с помощью стрелки, которая перемещается по прогрессивной шкале. Цифровые мультиметры имеют ЖК-экран, на котором результаты измерений отображаются четырьмя или пятью цифрами. Еще одно отличие состоит в том, что аналоговые мультиметры обычно не имеют функции непрерывности, хотя некоторые из них это делают.

Части мультиметра

• Дисплей: Окно, в котором отображаются электрические измерения.
• Ручка выбора: Круглая шкала, позволяющая выбрать тип измеряемой электрической единицы. Вы можете переключаться между напряжением переменного тока (V с волнистой линией сбоку или над ним), напряжением постоянного тока (DC-) и сопротивлением (Ом), амперами (А) и миллиамперами (мА). Непрерывность обозначается символом диода (треугольник с линией справа) и/или символом звуковой волны на ручке выбора.
• Щупы: красный и черный провода, используемые для физического тестирования электрических компонентов. Каждый из них оснащен заостренным металлическим наконечником на одном конце и банановой заглушкой на другом. Металлический наконечник используется для проверки тестируемого компонента, а штекер типа «банан» подключается к одному из портов мультиметра. Хотя реальной разницы между двумя щупами нет, черный провод часто используется для проверки заземления и нейтральных (или общих) клемм, а красный провод обычно используется для горячих клемм. При проверке сопротивления и непрерывности не имеет значения, какой щуп и где используется.
• Порты: Большинство мультиметров оснащены тремя портами: COM (или «-»), mAVΩ и 10A. COM расшифровывается как «общий» и это то, к чему обычно подключается черный щуп. Порт мАОм — это место, куда подключается красный щуп для измерения напряжения, сопротивления и тока. Порт 10A — это специальный порт, который используется при измерении токов более 200 мА. Некоторые мультиметры имеют четыре порта, которые разделяют функции настройки мАОм на две части: одна настройка МОм для напряжения и сопротивления и настройка мкА для тока.

Вопросы безопасности

При использовании мультиметра для проверки электричества под напряжением важно соблюдать определенные меры предосторожности, чтобы избежать любого риска поражения электрическим током, поскольку могут произойти несчастные случаи. Это включает:

• Ношение изолированных перчаток
• Не использовать мультиметр с оборванными или изношенными проводами на щупах
• Не проводить электрические испытания во влажных условиях
• Не соприкасаться кончиками щупов во время тестирования

Как пользоваться мультиметром

1. Измерение напряжения

   Поверните ручку выбора на переменное или постоянное напряжение, в зависимости от того, что вы тестируете. Поместите черный щуп на отрицательную клемму тестируемого компонента, а красный щуп на положительную клемму.

   В качестве примера предположим, что вы тестируете стандартную трехконтактную электрическую розетку в доме в США. Поверните ручку выбора на переменное напряжение и убедитесь, что датчики подключены к соответствующему порту. Поместите черный щуп в щель в верхнем левом углу выхода (нейтральный), а красный щуп в правый верхний паз (горячий). Если измерение не показывает около 120 вольт, вероятно, виновата проблема с проводкой. Еще одним признаком проблемы с проводкой является размещение черного щупа в U-образной прорези в нижней части розетки (земля), красного штыря в нейтральную прорезь, а результат измерения больше 0.

   Вы также можете проверить заземление розетки, вставив черный штырь в нижний слот, а красный щуп в горячий слот. Измерение должно быть примерно 120 вольт, иначе розетка имеет плохое заземление.

2. Проверить целостность

   Если ваш мультиметр имеет специальную настройку непрерывности, поверните ручку выбора в положение непрерывности. Убедитесь, что измеритель и датчики работают, коснувшись кончиков датчиков вместе. Измеритель должен подавать звуковой сигнал, если он работает правильно.

   Обычно проверка непрерывности используется для проверки функциональности шнура питания. Начните с прикосновения одним из щупов мультиметра к одному из штырей на вилочной стороне шнура питания. Вставьте другой щуп в соответствующий слот на охватывающем конце шнура. Мультиметр издаст звуковой сигнал, если есть непрерывность. Повторите этот процесс с оставшимися вилками и розетками. Если ни с одной стороны не было звукового сигнала, шнур питания необходимо заменить.

   Затем прикоснитесь одним из щупов к одному из штырьков на вилочном конце шнура, а другим щупом — к другому вилочному штырю на том же конце. Если глюкометр издает звуковой сигнал, это указывает на короткое замыкание и необходимость замены шнура.

   Если в вашем измерителе нет настройки непрерывности, вместо этого вы можете проверить сопротивление. Поверните ручку выбора в положение Ω и выполните ту же процедуру, что описана выше. Единственная разница в том, что вы ищете значение от 0 до 1 на дисплее, а не слушаете звуковой сигнал. Если показание равно 1 или OL (разомкнутый контур), в цепи отсутствует целостность, и шнур следует заменить.

   Наконечник

   Значение сопротивления должно быть очень близко к 0, если вы измеряете от штекерного конца до гнездового конца для каждой из линий (горячая, нейтральная и земля).

3. Измерение сопротивления

   Помимо проверки непрерывности, измерение сопротивления обычно используется при проверке резисторов электрических компонентов (например, в динамике).

   При проверке резистора определите значение сопротивления резистора. Это можно найти либо на самом резисторе, либо в руководстве пользователя тестируемого компонента. Поверните ручку выбора в положение Ω и поместите каждый щуп мультиметра на один из выводов резистора. Если резистор работает правильно, значение сопротивления на дисплее измерителя должно совпадать с номиналом резистора. В противном случае резистор неисправен и его необходимо заменить.

4. Измерение силы тока

   Одной из наиболее распространенных причин для измерения силы тока является диагностика проблем с электрикой автомобиля. Например, паразитная тяга на аккумуляторе.

   Что такое паразитическая ничья?

   Термин «паразитная тяга», также называемый «сливом», используется для описания электрического компонента, который потребляет электроэнергию, даже когда автомобиль выключен. Это может привести к низкому напряжению аккумулятора, что приведет к постоянно разряженному аккумулятору и проблемам с запуском автомобиля.

   Чтобы диагностировать это, отсоедините кабель аккумулятора от отрицательного вывода аккумулятора (обозначен «-» и обычно имеет черный цвет). Подключите красный щуп к порту мультиметра на 10 А и поверните ручку выбора на настройку усилителя. Подсоедините один из щупов мультиметра к клемме аккумулятора, а другой щуп — к кабелю аккумулятора. Измерение должно быть между 50 и 60 мА. Все, что выше, указывает на паразитическую ничью.

   Если обнаружена паразитная тяга, снимите и проверьте плавкие предохранители автомобиля один за другим, пока не добьетесь желаемых показаний на мультиметре. Источником проблемы является цепь, управляемая вытащенным предохранителем.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Сотрудник получил поражение электрическим током в результате контакта с проводами под напряжением. Управление по безопасности и гигиене труда, Министерство труда США.

Как читать показания мультиметра — Полное руководство для начинающих

5 августа 2022 г. Лео Максвелл

Люди с электротехническим образованием уже хорошо знают, как читать мультиметры и их символы, но новички и студенты могут запутаться при чтении. Таким образом, это руководство в основном предназначено для людей, которые мало что знают об использовании мультиметра. Мы постараемся охватить все необходимые темы, чтобы объяснить вам, как мультиметры генерируют показания и как оценивать окончательные результаты.

Хотя чтение основных функций мультиметра, таких как напряжение и ток, не требует глубоких технических знаний, но есть несколько советов и коэффициентов измерения для таких параметров, как омы, емкость, милливольты, миллиамперы и т. д. При небольшом обучении каждый может освоить показания счетчика .

Как читать показания мультиметра

Первый шаг к чтению показаний мультиметра — хорошо понять его символы и диапазоны. Вы должны знать разницу переменного/постоянного тока, параметры автоматического и ручного диапазона, а также разницу между показаниями в кило, милли, мега и микро. На самом деле, все дело в десятичной установке, мы получаем все результаты в виде некоторого числа и должны настроить их в соответствии с их десятичными значениями.

Здесь мы можем взять пример с милливольтами, в 1 вольте 1000 милливольт. Предположим, если нам нужно преобразовать и показать 1 милливольт в вольт, тогда значение будет 0,0001 вольт. Вот как работает десятичная разница значений в показаниях мультиметра.

Существует также некоторая разница между выводами показаний аналогового и цифрового мультиметра. В аналоговом случае нам нужно приложить больше усилий, вычисляя десятичные значения вручную, в то время как цифровые счетчики выполняют эту задачу автоматически и предоставляют нам немедленные результаты.

Как считать напряжение на мультиметре

Считывание значений напряжения с помощью мультиметра — самая простая задача, которую мы все знаем. Нужно только настроить циферблат измерителя на переменное или постоянное напряжение в соответствии с требованиями, подключить тестовые провода к источнику и увидеть результат на дисплее.

Для напряжения мультиметр будет показывать такие значения, как 400 В переменного тока, 210 В постоянного тока, 12 В постоянного тока и т. д. Просто помните одну вещь: всегда устанавливайте мультиметр на более высокий диапазон, чем значения, которые вы измеряете.

Как считать ток/ампер на мультиметре

Цифровые мультиметры обычно имеют более низкий диапазон измерения тока от 10 до 20 А. Для больших токов лучше всего подходят цифровые токоизмерительные клещи, поскольку они обеспечивают максимальную безопасность и точность. Показания в амперах в дмм просты, результат сопровождается символом переменного и постоянного тока, что означает ампер.

Некоторые мультиметры имеют разрешающую способность в миллиамперах и микроамперах, что обозначается мА и мкА соответственно. 1 ампер равен 1000 миллиампер и 1000000 микроампер. Если кто-то хочет проверить более низкое значение тока, отрегулируйте измеритель в милли- или микродиапазоне.

Как считать значение сопротивления на мультиметре

Считать значение сопротивления на мультиметре немного сложно из-за больших номиналов резисторов и наличия большего диапазона. Первым шагом проверки резистора является определение номинала резистора вручную методом кодирования, если мы не знаем его фактического номинала. Предположим, если значение равно 870 Ом, теперь установите мультиметр на более высокий диапазон значений, чем 870.

Можно настроить прибор на диапазон 2000 Ом, подключить щупы с резистором и посмотреть показания. Показания должны быть между 860 и 880 Ом, если резистор в хорошем состоянии. Теперь для обучения установите диапазон на 200 Ом, и вы не увидите никаких результатов на экране. Это связано с тем, что отрегулированный диапазон 200 намного ниже, чем резистор, который вы тестируете, поэтому измеритель не может рассчитать его значение.

Если мы установим более высокий диапазон, например, 2 кОм, показания будут равны 0,87, что на самом деле означает 0,87 кОм, а если настройка настроена на 200 кОм, показания будут равны 0,8, что означает 800 Ом или более. Звучит запутанно, но, немного поупражнявшись, вы станете в этом экспертом.

Как снимать показания аналогового мультиметра

Показания аналогового мультиметра отличаются от показаний цифрового. В аналоговых счетчиках результат показывается стрелкой, указывающей на весы. Обычно они поставляются с тремя шкалами для отдельных параметров, поэтому новички могут запутаться.

Первая и нижняя шкалы предназначены для значения в дБ (децибелах), AC — для напряжения переменного тока, DC — для чтения напряжения постоянного тока, Ω — для измерения сопротивления. Некоторые аналоговые мультиметры также имеют дополнительные функции, такие как измерение емкости, тока в микроамперах и миллиамперах. Они обозначаются своими знаками на правой стороне шкалы соответственно.

Считывание напряжения на аналоговых мультиметрах

После настройки переключателя измерителя на постоянное или переменное напряжение подключите датчики к источнику, который вы хотите проанализировать. Теперь внимательно посмотрите на ряд со шкалой напряжения переменного или постоянного тока, обычно он находится во втором ряду после Ом. Теперь, если вы тестируете 24-вольтовый счетчик, установите его на 50 или 100 вольт.

После подключения счетчика к источнику питания проверьте движение стрелки на экране, здесь необходимо вручную считать линии шкалы. Например, если есть 4 строки между 0 и 50 В, это означает, что каждая строка будет указывать изменение на 10 В. Точно так же, если есть 3 строки между 50 и 70, это означает 55, 60 и 65 v.

Как считать сопротивление на аналоговом мультиметре

Проверьте шкалу аналогового мультиметра, вы обнаружите, что диапазон сопротивления отличается от других параметров. Вместо величины диапазон определяется здесь в виде кратных значений, таких как крест 10, 100, 1k и 100k. Это дает нам кратность показаний, если стрелка находится на 15 Ом, а диапазон был установлен кратным 10, то показания будут 15 * 10 = 150 Ом.

Если полученное значение равно 50, а диапазон установлен на 100, результатом будет 5000.

Окончательный вердикт

Для правильного считывания показаний мультиметра важны только две вещи: фокус и знание цифр/символов. Приложив немного усилий и тренировки, каждый может сделать это хорошо. Мы советуем вам никогда не пробовать эти вещи без достаточного образования и обучения технике безопасности. Мы надеемся, что это руководство по базовому уровню помогло вам понять, как читать показания мультиметра.

Показания аналогового мультиметра

Как пользоваться аналоговым мультиметром

Привет, фанаты блоггеров! В этом сообщении блога мы узнаем об аналоговом мультиметре, изучим принцип его работы и увидим, как использовать аналоговый мультиметр в ремонте мобильных устройств для измерения напряжения, тока, Ом, сопротивления и непрерывности или Тестирование звуков. так что давайте начнем учиться.

Это видео Galco Tv охватывает основы аналогового мультиметра и показывает некоторые преимущества использования аналогового мультиметра по сравнению с цифровыми мультиметрами

Если у вас уже есть аналоговый мультиметр, это хорошо, а если нет! Воспользуйтесь этой ссылкой, чтобы найти аналоговые мультиметры, соответствующие вашему ценовому диапазону

Аналоговый и цифровой мультиметр Разница

Преимущества и недостатки аналогового и цифрового мультиметра

Как мы знаем, есть два типа мультиметров.

1. цифровой мультиметр
2. аналоговый мультиметр

Разница между этими двумя мультиметрами заключается в том, что цифровой мультиметр дает нам выходной сигнал в цифровой форме, тогда как аналоговый мультиметр дает выходной сигнал в аналоговой форме. Сегодня мы живем в эпоху цифровых технологий, и специалисты по мобильным телефонам всегда задаются вопросом, зачем мне нужно использовать аналоговый мультиметр для диагностики неисправностей в печатной плате мобильного телефона, когда у меня есть цифровой мультиметр. Есть некоторые вещи, которые аналоговый мультиметр может сделать, а цифровой мультиметр не может. Надеюсь, вы понимаете основы того, что такое мультиметр и его виды? и мы продемонстрируем это, когда будем читать эту статью, так что прочитайте ее полностью. чтобы дать читателям все преимущества, загрузите аналоговый и цифровой мультиметр в формате pdf. статья наряду с как использовать мультиметр pdf.

Как пользоваться цифровым мультиметром

В чем разница между аналоговым и цифровым мультиметром? Чтобы узнать ответ, у нас есть полное пошаговое руководство по цифровому мультиметру. Нажмите здесь, чтобы прочитать Как пользоваться цифровым мультиметром

тогда как аналоговый выход означает, что у нас будет указатель, который будет перемещаться по шкале на шкале, у нас будут деления, и с помощью считывания этой шкалы мы можем получить выходной сигнал инструмента, поэтому здесь выход представляет собой аналоговый выход .

sanwa multimeter

now we know that for the measurement of voltage the instrument which measures voltage is called the voltmeter

voltmeter amazon

прибор, измеряющий силу тока, называется амперметром.

определение амперметра

, а прибор для измерения сопротивления называется омметр.

Описание и функции омметра

Поскольку напряжение является единицей измерения напряжения, это вольт, единицей тока является ампер, а единицей измерения сопротивления является ом, поэтому на основании этого приборы называются вольтметром, амперметром и омметром.

, если вы хотите узнать, как использовать мультиметр для мобильных телефонов, прочитайте, как использовать инструменты для ремонта мобильных телефонов для ремонта мобильных телефонов, на этой странице вы найдете бесплатные инструменты для ремонта мобильных телефонов. Обзор и руководство в формате pdf по инструментам для ремонта мобильных телефонов

Щупы аналогового мультиметра

нужно понимать, что такое щупы. щупы также называют выводами аналогового мультиметра. Как вы можете видеть на рисунке

щупы мультиметра Fluke

Есть два щупа, которые обычно используются со всеми аналоговыми мультиметрами. они будут двумя проводами, один провод красного цвета, а другой провод черного цвета. таким образом, красный берется как положительное соединение, а черный берется как отрицательное или используется аналоговый мультиметр, у нас будет два вывода, красный и черный.

силиконовые щупы

мы должны подключить наши щупы ваш красный щуп подключается к положительному разъему, а черный щуп подключается к отрицательному разъему. Надеюсь, вы получите ответ на вопрос, куда идут выводы мультиметра? когда вы видите это изображение

измерительные провода Fluke

мы собираемся обсудить, как читать эту шкалу, мы собираемся поговорить о том, как читать аналоговый мультиметр, какова функция аналогового мультиметра, Как измерить напряжение аналоговым мультиметром, как прочитать значение в омах и как прочитать напряжение постоянного и переменного тока. прежде чем мы начнем читать аналоговый мультиметр и узнаем, что такое аналоговое измерение? и как вы измеряете на аналоговом измерителе? позвольте мне показать вам первую шкалу измерения на аналоговом измерителе.

Ремонт мобильных устройств постоянного тока

Прочтите Мобильный источник постоянного тока Полное пошаговое руководство, чтобы узнать принцип тестирования и использование источника постоянного тока

3 910 Измерения аналоговой шкалы

Функция аналогового мультиметра

Это то, что мы называем шкалой измерения на аналоговом измерителе. Теперь давайте разберемся, что же это за другие показания, отображаемые на измерительной шкале аналогового мультиметра. Теперь с левой стороны вы увидите что-то, написанное как DCV. это символ постоянного тока в аналоговом измерителе. когда вы повернете ручку измерителя влево, вы сможете использовать измеритель напряжения постоянного тока на этом мультиметре Sanwa.

как считывать напряжение постоянного тока на аналоговом мультиметре

, где диапазон составляет от 2,5 до 1000 вольт. Вы можете проверить напряжение постоянного тока, поместив ручку в соответствующую точку напряжения. если у вас есть меньшее напряжение, которое нужно проверить, вы можете установить его на 10 Вольт и более высокие напряжения, вы можете использовать до 1000 Вольт для измерения напряжения постоянного тока. На правой стороне счетчика написано ACV. это символ переменного тока на аналоговом измерителе. когда вы повернете ручку измерителя вправо, вы сможете использовать измеритель переменного напряжения в этом аналоговом мультиметре Fluke.

Как проверить напряжение переменного тока с помощью мультиметра

в диапазоне от 10 до 1000 вольт. Вы можете проверить напряжение переменного тока, поместив ручку в соответствующую точку напряжения. для меньшего оборудования переменного тока, которому требуется 200 вольт или меньше, вы можете поместить ручку измерителя в точку 250 вольт, а для более высокого значения оборудование переменного тока вы можете измерить, используя точку 1000 вольт. вы можете выбрать ACV вы можете выбрать DCV. AC означает переменный ток, а DC означает постоянный ток. вы не можете получить значение переменного тока на DCV. Значение постоянного тока на переменном токе.

Как проверить предохранитель на Fluke mete

защита предохранителя на вашем счетчике заражается. так что будьте осторожны, когда вы устанавливаете шкалу измерения вашего метра. Надеюсь, вы понимаете, что такое измерение переменного и постоянного напряжения с помощью аналогового мультиметра. это два наиболее важных способа измерения переменного и постоянного напряжения с помощью аналогового мультиметра. некоторые мобильные техники называют шкалу измерения ручкой или циферблатом.

с использованием аналогового мультиметра

аналоговый мультиметр Руководство Amazon в формате pdf дает вам понимание принципа аналогового мультиметра в области мобильного ремонта аналоговых мультиметров, как читать аналоговый мультиметр и узнать, как вы измеряете напряжение переменного тока , напряжение постоянного тока, Ом, сопротивление и непрерывность тестирования в области ремонта мобильных телефонов. чего вы ждете скачать как использовать аналоговый мультиметр pdf сегодня

Как считывать напряжение постоянного тока на аналоговом мультиметре

вы можете прочитать напряжение батареи на этикетке мобильного аккумулятора. Большинство аккумуляторов для мобильных телефонов имеют напряжение 3,7 В или 3,8 В. Чтобы узнать, как использовать аналоговый мультиметр для проверки батареи, поместите ручку аналогового мультиметра на напряжение постоянного тока 10 вольт. провода будут соединены с положительными клеммами аккумулятора к положительному аккумулятору и отрицательным к отрицательному аккумулятору. Следуйте рисунку ниже, чтобы прикоснуться щупами мультиметра к клемме аккумулятора.

Как измеряется напряжение постоянного тока

счетчик показывает показания на шкале. немного отличается от шкалы переменного тока. следуйте рисунку ниже, чтобы прочитать показания аналогового мультиметра.

если шкала показаний счетчика показывает более 3,7 вольт, то аккумулятор полностью заряжен. А если оно меньше 3,7 вольт, то придется заряжать аккумулятор зарядным устройством. так вот как вы читаете шкалу постоянного тока здесь.

Напряжение постоянного тока

Примечание: Если батарея разряжена, а напряжение показывает 0, батарея разряжена.

Прочтите статью о том, как проверить аккумулятор сотового телефона с помощью мультиметра, чтобы понять, что такое усилитель батареи, как он работает, где необходимо поместить щупы усилителя аккумулятора на аккумулятор мобильного телефона, чтобы восстановить его

, если вы хотите узнать следующие темы как использовать аналоговый мультиметр для измерения тока:

• как использовать аналоговый мультиметр для измерения напряжения
• как использовать аналоговый мультитестер
• как читать показания аналогового вольтметра
• принцип работы аналогового мультиметра
• блок-схема аналогового мультиметра
• тестер аналогового мультиметра
• показания аналогового вольтметра

тогда этот аналоговый вольтметр pdf для вас. Презентация поможет вам узнать больше об измерении напряжения постоянного тока.

Как вы проверяете напряжение переменного тока с помощью мультиметра

, когда вы хотите проверить и считать напряжение, если вы не знаете напряжение, всегда выбирайте самую высокую шкалу, но если вы знаете свое напряжение, выберите соответствующую шкалу, для примеров переменного тока, скажем, я собирался работать на 220 вольт, я бы выбрал шкалу на 250 вольт, поместил ее на мой переменный ток, если это то, что нам нужно



Примеры переменного тока

Сначала прочтите эту шкалу, красную. так вот как вы читаете шкалу переменного тока здесь.

когда необходимо измерить напряжение переменного тока, то снова у нас было два провода. поместите ручку счетчика на 250 вольт ACV. один провод подключается к фазе переменного тока, а другой провод подключается к нейтральному проводу переменного тока в электрической розетке. метр показывает чтение на шкале чтения. мы подключим это к основной вилке питания, чтобы проверить напряжение. в вашей комнате есть переключатели, которые доступны на плате. для проверки напряжения переменного тока вы можете подключить точки на этой плате.

как измерять переменное напряжение . Однако остановимся только на тех показаниях, которые очень важны при ремонте мобильных устройств, которые мы обычно снимаем с помощью аналогового мультиметра. Теперь позвольте мне показать вам, как измерить сопротивление в омах на мультиметре, чтобы получить показания в кошачьем ремонте мобильных устройств. Как считать омы на аналоговом мультиметре? прямо под напряжением переменного тока вы увидите несколько показаний в омах. Здесь вы размещаете циферблат, чтобы проверить значение сопротивления. как измерить сопротивление аналоговым мультиметром соответствующую точку и проверьте значение сопротивления. Как проверить мобильные компоненты с помощью цифрового мультиметра? и Как узнать, что компоненты печатной платы неисправны? ответ находится в сообщении блога «Как проверить полярный конденсатор» , когда указатель аналогового омметра это аналоговая шкала показаний счетчика. о чтении значения Ом. если вы посмотрите на шкалу здесь, самая верхняя шкала принадлежит вам, здесь ноль Ом, что означает отсутствие сопротивления. как мультиметр измеряет сопротивление и когда вы подходите сюда это бесконечность омов. аналоговый омметр затем мы возьмем наш переключатель диапазона омметра, доведем его до самого высокого диапазона, наше время 10000, теперь тест сопротивления, а затем мы вместе поместим наш датчик стрелка будет колебаться здесь как проверить непрерывность с помощью аналогового мультиметра что мы хотим сделать, так это обнулить это, поэтому у нас есть наш регулятор нулевого сопротивления здесь. также называется ручкой регулировки нулевого сопротивления. ручка регулировки нулевого сопротивления вы хотите опустить ручку регулировки нуля до упора, и таким образом вы обнулите свой измеритель. ответ Как обнулить аналоговый омметр. символ непрерывности мультиметра Теперь у вас есть вопрос. Какова цель ручки регулировки 0 Ом на аналоговом измерителе? аналоговый измеритель хорошо, если я хочу получить точные показания сопротивления, я должен откалибровать его, причина, по которой я должен откалибровать измеритель, заключается в том, что там есть батарея и как батарея ослабляет, он изменит значения, которые он считывает, поэтому теперь, когда мы обнулили наш измеритель, мы можем выбрать шкалу диапазона в зависимости от того, что, по нашему мнению, представляет собой значение в омах. Что означает высокое значение сопротивления? Каково назначение переключателя диапазонов? ручка выбора диапазона Я был нашим x 100, это было бы тысяча Ом, и если бы я был нашим x 10000, это было бы 100 тысяч Ом, так что вы читаете это справа налево вверху. чтение значения Ом на аналоговом измерителе. ответ на вопрос “Какова цель ручки выбора диапазона на аналоговом мультиметре”. Надеюсь, теперь у вас есть ответы на два вопроса в этой статье: как мультиметр измеряет сопротивление и как считывать сопротивление на мультиметре. Чтобы прочитать сопротивление в аналоговом мультиметре, сначала включите измеритель на настройку сопротивления. большинство аналоговых мультиметров имеют несколько диапазонов. Как измерить сопротивление с помощью аналогового мультиметра стандартный резистор Например, для измерения сопротивления с помощью аналогового мультиметра у нас есть стандартный резистор. скажем, мы не знаем или не можем видеть цветные полосы на резисторе, поэтому мы можем использовать o-метр для измерения сопротивления этого неизвестного резистора. мой совет моему читателю, чтобы сделать это легко и убедиться, что вы получаете стабильное соединение. используйте крючки из кожи аллигатора. используйте эту ссылку, чтобы купить поводки из кожи аллигатора. провода типа «крокодил» это поможет вам увидеть стабильные показания на этом типе сопротивления. Чтобы ознакомиться с основами аналогового мультиметра и измерением сопротивления (с иллюстрациями), у нас есть два лучших руководства в формате pdf и бесплатная загрузка презентации PowerPoint. Этот pdf также показывает схему аналогового мультиметра. да, блок-схема аналогового мультиметра, которая поможет вам узнать больше о старом аналоговом мультиметре. ссылки для прямой загрузки в формате pdf перечислены ниже: Максимальный диапазон измерения сопротивления Принципиальные схемы и чертежи компонентов Если вы хотите научиться калибровать аналоговый мультиметр, прочтите это руководство Как проверить непрерывность с помощью аналогового мультиметра? Следующее, что мы поймем в аналоговом счетчике, это то, где происходит проверка непрерывности или звуковой сигнал, и я дам вам ответ. Как вы проверяете непрерывность с помощью мультиметра. Это очень важный компонент при тестировании перемычек на печатной плате мобильного телефона. Это очень важное тестирование при отслеживании дорожек печатной платы мобильного телефона. целостность провода На аналоговом счетчике эта точка называется звуковым сигналом или зуммером. когда вы поместите его сюда и коснетесь щупами, вы услышите звуковой сигнал. Как проверить целостность цепи с помощью мультиметра Теперь попробуем понять, в чем причина этого звукового сигнала. Почему нам нужно сделать это тестирование непрерывности. Чтобы понять причину тестирования звуковых сигналов, у нас есть пример проверки целостности проводки дома здесь, в этом сообщении блога. когда мы проверяем любой провод мультиметром, и вы хотите проверить, не оборван ли провод между ними. не оборван ли провод изнутри. вы не сможете найти его, глядя на него снаружи. большинство людей спрашивают Прежде чем вы узнаете, как использовать режим непрерывности аналогового мультиметра, позвольте мне рассказать вам, что такое режим непрерывности на цифровом мультиметре и как использовать звуковой тест для проверки печатной платы мобильного телефона В этом видео о цифровом мультиметре Sanwa объясняется, как для проверки линии заземления на мобильной печатной плате Как проверить домашнюю проводку мультиметром? как проверить целостность длинного провода. чтобы проверить провод нужно проверить непрерывность тока на нем. вот почему мы используем звуковой сигнал (зуммер) или режим непрерывности на аналоговом измерителе. для проверки провода ставим ручку измерителя в режим зуммера. проверка целостности проводки дома затем прикасаемся к обоим щупам на обоих концах провода. это означает, что вы прикасаетесь черным к одному концу провода и красным к другому концу провода. как проверить обрыв провода с помощью мультиметра если вы слышите звуковой сигнал, который означает, что цепь не разомкнута, провод в порядке. обычно оборванные провода называются открытыми проводами в области мобильного ремонта. использование мультиметра Но, если вы не слышите звуковой сигнал, это означает, что провод оборван изнутри. метод проверки целостности кабеля аналоговым мультиметром, который вы видите в этих результатах проверки целостности, такой же. Вы можете использовать его для любого тестирования проводов. метод такой же, как при трассировке на печатной плате (PCB), чтобы проверить, правильно ли соединены две точки. при установке ручки аналогового измерителя в режим звукового сигнала. тестирование чего-либо, для вас не имеет значения, подсоедините отрицательный щуп глюкометра к отрицательному, а положительный щуп к положительному проводу. Школа ремонта сотовых телефонов Новый стартап по ремонту мобильных сотовых телефонов хочет научиться читать мультиметр, поэтому школа ремонта сотовых телефонов помогает им узнать принцип работы мультиметра. теперь в Канаде изучение того, как использовать аналоговый мультиметр, было популярным поисковым запросом для изучения принципа работы мультиметра для ремонта мобильных сотовых телефонов. Школа подготовки специалистов по сотовым телефонам рядом с вами может обучить вас принципу работы цифрового мультиметра и помочь вам прочитать и понять схему аналогового мультиметра. Поскольку учитель в школе по ремонту сотовых телефонов понимает блок-схему аналогового мультиметра, поэтому я советую предпринимателям, занимающимся ремонтом мобильных телефонов, записаться на курсы по ремонту мобильных телефонов, чтобы получить углубленную информацию по следующим темам. что такое аналоговый мультиметр определение аналогового мультиметра схема аналогового мультиметра как использовать тестер аналогового мультиметра как читать показания аналогового мультиметра как читать показания аналогового мультиметра количество вопросов об аналоге Мультиметр, как использовать, поэтому я публикую этот пост в блоге. Я надеюсь, вам понравится. Хотите знать, как использовать режим непрерывности на цифровом мультиметре для проверки линии заземления на плате телефона? Прочитайте этот пост в блоге Что такое аналоговый мультиметр и его преимущества Опубликовано 31 мая 2022 г. автором Weschler Instruments Мультиметр Simpson 260 уже более 70 лет является стандартным мультиметром. В настоящее время он доступен в 13 версиях, включая промышленные, защищенные, безопасные и высокоточные модели. Почему этот аналоговый продукт до сих пор используется, несмотря на обилие цифровых мультиметров? В целом, какие преимущества у аналогового счетчика по сравнению с его цифровым аналогом? Аналоговый мультиметр Преимущества Аналоговый мультиметр прост в использовании. Выберите правильные входные клеммы, затем поверните циферблаты в желаемое положение функции/диапазона. После выбора эта настройка фиксируется и отображается в любое время, даже если измеритель не подключен. Цифровой мультиметр (DMM) также прост в использовании. Однако диапазон и функция могут быть видны только во время теста. Некоторые цифровые мультиметры могут изменять настройку функции или диапазона (автоматический диапазон, автофункция), что может привести к ошибочным результатам. Положение стрелки дает быструю индикацию величины сигнала относительно полной шкалы измерителя. При использовании аналогового мультиметра не нужно ждать, пока измерительный прибор автоматически установит диапазон или цифровой дисплей установится на читаемое значение. Хотя аналоговое разрешение не такое точное, как показания цифрового мультиметра, оно достаточно для многих тестовых ситуаций. В отличие от цифрового мультиметра, измерения напряжения и тока можно выполнять независимо от состояния батареи. Аналоговый мультиметр не использует батарею, за исключением функции измерения сопротивления. Разряженная батарея делает цифровой мультиметр полностью неработоспособным. Шумные сигналы легче считывать с помощью аналогового измерителя. Небольшое колебание стрелки можно быстро усреднить на глаз. Отскакивающие цифры на цифровом мультиметре трудно прочитать и, возможно, невозможно интерпретировать. Процедуры тестирования и калибровки для старого оборудования часто записываются с учетом характеристик входного импеданса и формирования сигнала аналогового мультиметра. Замена цифрового мультиметра требует других настроек измерителя и может дать другие результаты. Аналоговый мультиметр дает меньше ложных показаний, чем цифровой. Из-за более высокого входного импеданса цифровой мультиметр иногда отображает шум, который может быть ошибочно истолкован как правильное показание. Аналоговый формат обеспечивает быструю индикацию непрерывности или показание на шкале. «Подергивание» иглы — это все, что нужно видеть пользователю. Дисплей цифрового мультиметра реагирует медленнее. Его звуковой сигнал непрерывности может быть невозможно услышать в шумной обстановке, или сопротивление цепи может быть слишком высоким, чтобы активировать звуковой сигнал. Аналоговый счетчик излучает нулевые радиочастотные помехи. Он не имеет внутренних часов или генераторов, которые могли бы воздействовать на чувствительные тестовые схемы. Восприимчивость к электромагнитным помехам также низкая. На протяжении многих лет производители цифровых мультиметров добавляли в свои измерители функции, чтобы реализовать некоторые из этих аналоговых преимуществ. Они также включили другие функции, чтобы сделать свои модели более привлекательными для пользователей. Несмотря на эти усилия, аналоговый мультиметр по-прежнему присутствует во многих наборах сервисных инструментов. Преимущества аналоговых панельных измерителей Многие из описанных здесь преимуществ аналоговых мультиметров также применимы к аналоговым панельным измерителям. Аналоговые щитовые счетчики просты в установке. Большинство моделей имеют только два разъема для подключения. Нет никаких параметров конфигурации или меню настройки, усложняющих установку. Аналоговые вольтметры и амперметры не требуют внешнего питания. Отсутствие доступной мощности является серьезной проблемой при попытке заменить аналоговый счетчик цифровым счетчиком в существующей панели. Аналоговые счетчики будут продолжать показывать показания, даже если питание цифровых счетчиков на панели отключено или отсутствует. Это может предупредить пользователей о наличии опасного напряжения или сильного тока в оборудовании, которое, как предполагается, отключено. Аналоговый формат легко читается. Циферблат индикатора всегда показывает функцию и диапазон, даже когда он не используется. Циферблат можно настроить для отображения масштабированных значений и специальных меток сигналов. Размеры измерителя до 6 или 8 дюймов могут быть указаны для обеспечения видимости на расстоянии. Аналоговые измерители с центральным нулем дают более четкое представление о полярности сигнала, чем наличие маленького знака минус на цифровом дисплее. Основным преимуществом аналоговых устройств является быстрая визуальная индикация уровня сигнала. Лицевая сторона измерителя также может включать цветные зоны для определения нормальных или опасных рабочих уровней. Используя эти руководства, операторы могут быстро определить, находится ли процесс в пределах нормальных параметров. Многие процессы, использующие аналоговые панельные счетчики, имеют процедуры и исторические данные, основанные на этих счетчиках. Переход на цифровые технологии потребует пересмотра процедур и новых справочных данных. Поделиться Вам может понравится Зачем нужен плинтус на пол: плюсы и минусы разных материалов 12.07.2021 Внутрипольные конвекторы: Внутрипольные конвекторы отопления – купить в Москве от Российского производителя КЗТО 20.07.2023 Полиэтиленовая пленка толщина: Какая бывает по толщине полиэтиленовая пленка 13.10.1974 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
