Как пользоваться мультиметром – самостоятельное осваивание стрелочного, цифрового мультиметра

Содержание

1. Как пользоваться мультиметром при измерении постоянного и переменного тока
2. Как пользоваться мультиметром для проверки напряжения?
3. Как пользоваться мультиметром для проверки силы тока
4. Как пользоваться мультиметром для проверки сопротивления
5. Как пользоваться возможностью прозвонки на мультиметре
6. Как при помощи мультиметра проверить диод
7. Как работает YouDo?
8. Распространенные причины некорректной работы мультиметра

Мультиметр – это ручной прибор, предназначенный для измерения показателей различных электрических величин и обладающий функционалом целого ряда измерительных приборов.

Мультиметры бывают двух видов:

• Аналоговые
• Цифровые

Основное отличие этих двух видов заключается в способе отображения результатов измерения.

Аналоговый мультимер снабжен стрелочным прибором отображения, в цифровом показатели отображаются на электронном дисплее.

Стандартный набор функций мультиметра включает измерение напряжения, силы тока и величины сопротивления. Также многие современные мультиметры обладают функцией прозвонки цепей, позволяющей проверить целостность цепи и наличие замыканий. Дополнительными функциями является измерение температуры, проверка диодов, измерение некоторых параметров видео транзисторов.

Другие исполнители на Юду

• Семен

  Рейтинг: 5

• Антон

  Рейтинг: 5

• Магомед

  Рейтинг: 5

• Владислав

  Рейтинг: 5

• Евгений

  Рейтинг: 5

Найти мастера

Как пользоваться мультиметром при измерении постоянного и переменного тока

Источником переменного тока являются обычные розетки. Необходимо сразу отметить, что неспециалистам не стоит пытаться измерить при помощи мультиметра ток в розетках, так как это крайне опасно. Для освоения правил работы с переменным током специалисты рекомендуют посмотреть специальные обучающие видео, раскрывающие важные стороны процедуры.

При проверке величин постоянного тока необходимо учитывать правильную полярность подключения проводов устройства. Особенно это важно при использовании стрелочного мультиметра, не обладающего возможностью измерения тока в противоположной полярности.

Как пользоваться мультиметром для проверки напряжения

Для того чтобы правильно проверить напряжение, нужно совершить указанные действия:

• Вставьте синий и красный провода в соответствующие отверстия. Синий провод, как правило, вставляют в разъем с надписью “COM”, а красный – в отверстие с надписью “V”. Если вы не можете найти нужный разъем, воспользуйтесь видео инструкцией к вашему устройству
• Далее необходимо установить подходящие параметры устройства и выбрать постоянный или переменный ток
• Подсоедините провода к цепи параллельным способом. Красный провод должен быть подключен к «+» полюсу диода, а синий – к «–» полюсу
• Отрегулируйте широту измерений при помощи видео руководства к устройству

Как пользоваться мультиметром для проверки силы тока

Если вы хотите проверить при помощи мультиметра силу тока, необходимо:

• Вставить синий и красный провода в соответствующие отверстия. Синий провод, как правило, вставляют в разъем с надписью “COM”, а красный – в отверстие с надписью “V”
• Выбрать постоянный или переменный тип тока. Если у мультиметра отсутствует функция автоматического подбора широты показателей, вам нужно будет самостоятельно настроить шкалу
• Последовательно включить провода в разрыв цепи

Как пользоваться мультиметром для проверки сопротивления

Для проверки сопротивления цепи необходимо соблюсти определенную последовательность действий:

• Подключение проводов в соответствующие разъемы мультиметра
• Выбор или ручная настройка нужной широты показателей
• Перед началом работ необходимо отключить сеть от питания, в противном случае результаты измерений будут недостоверными. Если у схемы есть переключатель, установите его в положение, соответствующее состоянию «ВЫКЛ». Если переключатель отсутствует, просто извлеките батарею
• Подсоедините провода к контактам сети, сопротивление которой вы измеряете

Как пользоваться возможностью прозвонки на мультиметре

Для того чтобы проверить целостность цепи и наличие коротких замыканий, необходимо совершить следующие действия:

• Включите на устройстве функцию прозвонки
• Подключите провода в отверстия на мультиметре. Как правило, синий провод вставляют в разъем “COM”, а красный – в разъем “V”
• Перед началом проверки необходимо отключить сеть от питания. Если в сети есть специальный переключатель, переведите его в положение «ВЫКЛ», если переключателя нет, извлеките источник питания из цепи
• Если целостность цепи не нарушена, мультимер издаст звуковой сигнал
• Если цепь имеет разрывы, устройство не издаст контрольного звукового сигнала

Как при помощи мультиметра проверить диод

При помощи мультиметра можно проверить не только исправность диода, но и состояние биполярного транзистора. Для того чтобы оценить прохождение тока, подсоедините красный провод  устройства к «+» полюсу диода, а синий – к «-» полюсу. При проведении проверки диод необходимо отключить от источника питания. Если все манипуляции были проведены правильно, мультиметр отобразит падение напряжения в диоде.

Как работает YouDo?

Опишите

свою задачу и условия. Это бесплатно и займёт 3–4 минуты

Получите отклики

с ценами от исполнителей. Обычно они приходят в течение 30 минут

Выберите

подходящего исполнителя и обсудите сроки выполнения

Распространенные причины некорректной работы мультиметра

Если мультиметр не работает или выдает некорректные результаты, причин может быть несколько:

• Включение режима экономии энергии. Режим включается после периода неактивности устройства во включенном состоянии. Для перевода мультиметра в рабочий режим, перезагрузите прибор
• Провода установлены в неправильные разъемы на передней панели устройства
• Неправильно выбран способ подключения проводов к цепи
• Неправильно выбран режим тока в сети
• Некорректная настройка шкалы проверки

Распространенной причиной выхода мультиметра из строя является поломка плавкого предохранителя. Данный элемент перегорает при слишком высоких значениях протекающего тока. Для того чтобы выявить поломку предохранителя, необходимо открыть прибор, предварительно отсоединив устройство от сети, щупов и питания. Если предохранитель перегорел, корпус элемента будет почерневшим. В таком случае для починки мультиметра потребуется замена предохранителя, провести которую можно самостоятельно.

Не всегда получается выполнить алгоритм в правильной последовательности. В таких случаях лучше всего обратиться к специалистам сервиса Юду. Они выполнят работу профессионально и быстро, а стоят их услуги недорого.

Скачайте приложение и пользуйтесь YouDo где угодно

Наведите камеру телефона на QR-код, чтобы скачать приложение

Вы здесь:

• Главная
• org/ListItem”> Мастера по ремонту
• Статьи
• Электрика
  • Ремонт квартир
  • Обои
  • Штукатурка
  • Сантехнические работы
  • Дизайн интерьеров

фото обзор, видео — Asutpp

Мультиметр – это инструмент, используемый для проверки постоянного или переменного напряжения, сопротивления или непрерывности тока в цепи. Рассмотрим, 3 способа, как пользоваться мультиметром для чайников, чтобы узнать, есть ли ток в локальной электрической сети.

Строение мультиметра

Перед началом работы необходимо изучить составляющие устройства, т.к. инструкция далеко не всегда прилагается, мы подготовили их описание:

1. Циферблат: Имеет дугообразные весы, видимые через стеклянный или пластмассовый дисплей. Указатель на дисплее показывает значения по шкале. Если будете цифровым мультиметром (mastech mas838, ms8230b, m890d, dt700d, dt 9202a, 59002, mas830, my64), то его циферблат будет заменен лед-дисплеем.
2. Указатель или стрелка: Это тонкая черная игла на самой левой позиции в окне циферблата, предназначена для показаний измеренных данных на стрелочных устройствах — yx 360trn, pmm 600, sunwa yx 1000a, м83. Перед те, как пользоваться стрелочным мультиметром обязательно прочтите инструкцию, особенно раздел «значения делений».
3. Переключатель или кнопка: Позволяет изменять функции (вольтметр, амперметр, омметр) и масштаб (x1, x10 и т. д.) счетчика. Многие функции имеют несколько диапазонов, как и в сенсорных выключателях. Важно иметь полный набор режимов работы. Большинство измерителей используют ручку такого типа, как показано на картинке, но есть и другие. Независимо от этого, они работают аналогично. Некоторые метров оснащены положением «Выкл» , которая служит переключателем, а другие имеют отдельную кнопку, чтобы включить прибор. Измеритель должен быть установлен в положение «Выкл» при хранении.
4. Валеты или отверстия в корпусе, чтобы вставить щупы. Большинство мультиметров имеют несколько гнезд. Одно, как правило, с надписью COM или (-) для общего и отрицательным. Для подключения черного щупа. Другой разъем помечен V (+) и символом Omega для Вольт и Ом, соответственно, и положительных зарядов. + и — символы представляют полярность зонда, при установке и тестировании величины постоянного тока. Если измерительные провода устанавливаются в соответствии с инструкцией, красный провод будет положительным, а черный отрицательным. Многие приборы имеют дополнительные разъемы, которые требуются для высоковольтных испытаний.
5. Тестовые провода с клещами: С тестером идет 2 провода: один черный и красный.
6. Отсек для батарей и предохранителей: обычно находится на обратной стороне. Полностью заряженные аккумуляторы будут необходимы для сопротивления и непрерывности испытаний.
7. Регулировка нуля: Это маленькая кнопка обычно располагается около набора, который называется Ом Adjust, 0 ADJ, или аналогично. Используется только в режиме омметра или измерения диапазона сопротивления, в то время как датчики замкнуты, например, для установки терморегулятора котла.

Видео обзор работы с мультиметром

Использование мультиметра для измерения сопротивления

Многие не знают, как мультиметром пользоваться для измерения сопротивления, а ведь это его основная функция, которая особенно будет полезна, если нужно провести монтаж электропроводки в квартире или доме. Установить мультиметр на показатель Ом, путем поворота ручки до соответствующего показателя (рисунок 1).

Рисунок 1. Измерение сопротивления мультиметром

Обратите внимание на показания счетчика. Если измерительные провода не находятся в контакте с каким-либо предметом, игла указателя или аналоговый измеритель тестера будет отклоняться в левую сторону, при работе с цифровым аппаратом – значение будет «скакать» в большую сторону. Это представляет собой бесконечное количество сопротивления, или «обрыв», но также означает, что нет никакой связи путь между черным и красным зондами.

1. Подключите черный щуп к разъему -COM (рисунок 2)
2. Подключите красный щуп к гнезду отмеченные Omega (символ обозначающий Ом) или букве «R» или «P» рядом с ним (рисунок 3)
3. Установите диапазон (если имеется) в R х 100 (рисунок 4)
4. Держите зонды измерительных проводов вместе. Стрелка прибора должна полностью перейти на правую сторону циферблата. Найдите «настройки нуля» и вращайте ручку так, чтобы измеритель показывал 0 (или как можно ближе к 0, насколько это возможно) (рисунок 5)

Рисунок 2. Подключаем черный щуп на -COMРисунок 3. Подключение красного щупа на букву P (+) мультиметраРисунок 4. Установка диапазона на мультиметреРисунок 5. Настройка нуля на мультиметре

Обратите внимание, что эта позиция называется «Короткое замыкание» или «Ом на нуле» показанием для этого диапазона – 1 R X. Ом Рисунок 6

Рисунок 6. Ом на нуле мультиметра

Замените батареи (при необходимости). Если омметр не показывает 0 – это может означать, что батарейки разряжены и должны быть заменены.

Использование мультиметра для измерения напряжения (Вольт)

Установите измеритель на самом высоком диапазоне предусмотренным для Вольт переменного тока. Пока неизвестно, какое напряжение будет наибольшим, поэтому чтобы устройство не повредит устанавливаем показатель на максимум.

1. Вставьте черный щуп в отверстие СОМ или -. Вольт Рисунок 1
2. Вставьте красный щуп в отверстие V или +. Вольт Рисунок 2
3. Поверните ручку измерителя на нужный режим (DCV или ACV) (рисунок 3). Максимальное значение шкалы должно совпадать с селектором диапазонов ручки. Показатели напряжения являются линейными. Точность деления до 0,001 (рисунок 4)
4. Проверьте общую электрическую розетку.
5. Вставьте черный провод в одно из отверстий установленной розетки, красный в другое. Выньте провода из розетки, и проверните ручку переключателя до самого низкого диапазона. Вольт Рисунок 5
6. Если указатель не двигался, вполне вероятно, что был выбран режим постоянного тока вместо переменного. Дело в том, что эта ошибка может оказаться смертельной, особенно если измерение проводится для изменения разводки в квартире, поэтому лучше проверьте напряжение в обоих режимах.

Рисунок 3. Выбор режима измерения напряжения в мультиметреРисунок 4. Установка диапазона ACV в мультиметреРисунок 5. Измерение напряжения в розетке мультиметром

Режим амперметра у мультиметра

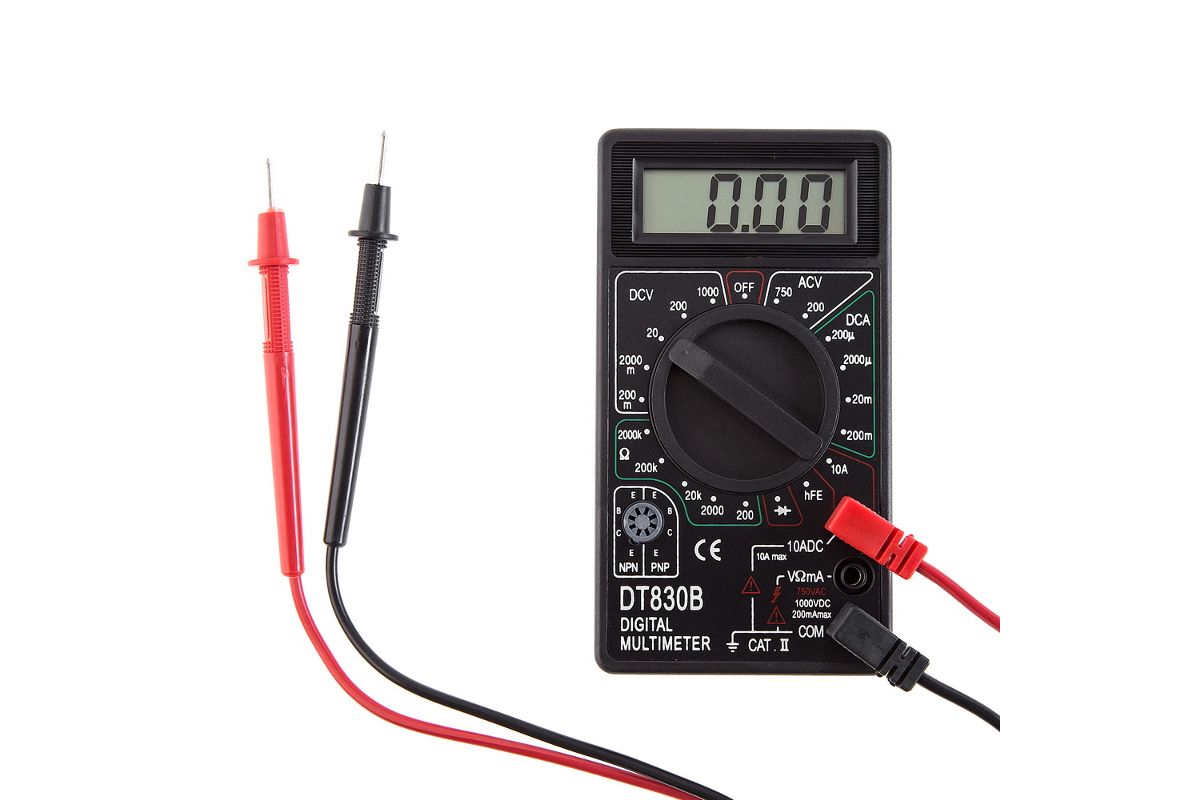

Как правильно пользоваться мультиметром dt 832, dt 838, dt 830b, dt9205a в режиме измерения напряжения в автомобиле? Этому не сложно научится. Установите измеритель на самом высоком показателе переменного или постоянного тока, если Amp диапазон поддерживается.

Учтите, что большинство мультиметров будет измерять только очень небольшое количество тока в мкА и мА диапазонах. Это значения тока, которые проходят только в самых тонких электронных схемах, и в тысячи (и даже миллионы) раз меньше, чем значения в любой домашней электрической сети. Например, для обычной лампочки 100W / 120V аварийного освещения необходимо 0,833 ампер.

1. Вставьте черный щуп в СОМ или -.
2. Вставьте красный щуп в -. Выключите питание схемы, отключите разделительный трансформатор.
3. Амперметр размещается последовательно со схемой для измерения силы тока. Необходимо соблюдать полярность. Ток течет от положительной стороны к отрицательной. Установите диапазон тока к наибольшему показателю (рисунок 1)
4. Подайте питание и отрегулируйте диапазон данных к уменьшению. Не превышайте диапазон расходомера, в противном случае он может быть поврежден. Чтение около 2 мА должно быть указано, так как из закона Ома I = V / R = (9 вольт) / (4700 Ω) = 0,00191 = 1,91 усилители мА.

Рисунок 1. Установка диапазона тока

Некоторые важные нюансы:

• Если мультиметр перестает работать, проверьте предохранитель. В отдельных случаях необходимо использовать накладные клеммы (рисунок 2)
• Никогда не подключайте прибор через источник напряжения батареи или если он установлен для измерения силы тока (ампер).
• Важно не только уметь пользоваться устройством, но и выбирать качественные приборы.  Тестируйте прибор сразу во время покупки!
• Кроме теоретических знаний, предлагаем получить практические навыки и просмотреть видео, как пользоваться мультиметром стрелочным и аналоговым цифровым серии digital — дт 830в, dt 181, dt9208a, dt 182.

Рисунок 2. Накладные клеммы в мультиметре

Как использовать мультиметр для измерения напряжения (плюс советы по безопасности)

1. Домашний
2. Блог
3. Как использовать мультиметр для измерения напряжения (плюс советы по безопасности)

Независимо от того, являетесь ли вы электриком или домохозяином, мультиметры всегда будут у вас под рукой. Однако их может быть сложно использовать, если вы не прошли обучение и не знаете, что делаете. В этой статье мы рассмотрим, как проверить напряжение переменного и постоянного тока с помощью мультиметра. Что еще более важно, мы научимся делать это безопасно, чтобы исключить риск поражения электрическим током. Давайте начнем!

Как проверить напряжение переменного тока

Если вы пользуетесь мультиметром дома, скорее всего, вы используете его для измерения напряжения переменного тока, так как это наиболее распространенное применение мультиметров. Важно отметить, что если вам интересно, как использовать цифровой мультиметр или ручной, методы одинаковы. Разница лишь в том, что на цифровом мультиметре вы нажимаете кнопки, а на ручном — поворачиваете ручку. Вот как начать тестирование.

• Выньте мультиметр из защитного чехла и включите его. Обязательно установите переключатель режимов в положение переменного напряжения.

• Установите настройку напряжения так, чтобы она была такой же высокой или выше, чем напряжение тестируемого устройства. Чтобы быть в безопасности, вы можете включить его до самого высокого значения.

• Вставьте черный щуп мультиметра в гнездо, помеченное как «общий» или «СОМ».

• Вставьте красный щуп в другой слот, обычно помеченный буквой V. Он также может быть помечен буквой V, за которой следуют различные символы.

• Приложите конец черного щупа к одной стороне измеряемого объекта, а конец красного щупа — к противоположной стороне.

• Убедитесь, что на то, что вы пытаетесь измерить, подается питание. В противном случае вы не получите надежного чтения.

• Выньте красный и черный щупы из гнезд и выключите мультиметр.

Вот и все, как проверить напряжение переменного тока с помощью мультиметра. Это не слишком сложно, но важно, чтобы вы следовали вышеуказанным шагам в дополнение к советам по безопасности, перечисленным ниже. Также полезно знать, каким должно быть напряжение для любого компонента, который вы тестируете. Таким образом, вы узнаете, является ли ваше чтение высоким или низким, что может указывать на потенциальную проблему. Вы можете использовать этот метод для проверки чего угодно, от выключателя света до автоматического выключателя и розетки.

Как проверить напряжение постоянного тока

Напряжение постоянного тока в основном используется в автомобилях, аккумуляторных батареях и автомобильных аккумуляторах, и вот что вам нужно знать при использовании мультиметра с напряжением постоянного тока.

• Подсоедините красный и черный щупы, выполнив те же действия, что и для переменного напряжения.

• Установите переключатель режимов мультиметра в положение постоянного тока, а не переменного тока.

• Поверните ручку или кнопку переключателя напряжения на максимальное значение напряжения 30 вольт. Вы можете оставить его там или уменьшить, пока не приблизитесь к фактическому напряжению того, что вы тестируете.

• Прикоснитесь черным щупом к отрицательной клемме или стороне проверяемой батареи.

• Прикоснитесь красным щупом к положительной клемме или стороне проверяемой батареи.

• Выньте красный и черный щупы из гнезд и выключите мультиметр.

Рекомендуется сначала снять красный щуп, а затем черный, но подойдет любой порядок.

Советы по безопасности

Теперь, когда вы знаете, как использовать мультиметр для проверки постоянного и переменного напряжения, давайте рассмотрим некоторые советы по безопасности, о которых следует всегда помнить.

• Не прикасайтесь к кончикам электродов, так как это может привести к поражению электрическим током

• Не прикасайтесь наконечниками друг к другу

• Не прикасайтесь наконечником к металлической поверхности

• Не вставляйте измерительные провода в неправильные гнезда

• Никогда не проверяйте сеть переменного тока — оставьте это профессионалам

• Всегда носите защитные очки, перчатки, одежду с длинными рукавами

• Убедитесь, что коробка выключателя легко и быстро доступна

• Выключатель-выключатель для большинства электромонтажных работ

• Убедитесь, что территория хорошо освещена и свободна от препятствий

Работа с электричеством любого рода опасна и должна выполняться только при соблюдении вышеуказанных протоколов безопасности.

Далее: как проверить розетку с помощью мультиметра

Теперь, когда вы знаете, как пользоваться мультиметром, и понимаете важность безопасности, вы готовы проверить свои навыки. Один из самых простых и применимых способов для начала — проверить розетку мультиметром. Розетки в домах работают от переменного напряжения, поэтому убедитесь, что режим вашего мультиметра повернут именно туда. Оттуда следуйте инструкциям от начала до конца и перейдите по этой ссылке от Mr. Electric для получения дополнительной информации. Если вам нужна помощь в тестировании или решении других проблем с электричеством, позвоните в компанию Mr. Electric. Мы помогли тысячам домовладельцев решить проблемы с электричеством, включая модернизацию и профессиональную установку, что гарантирует правильное выполнение работы с первого раза. Чтобы узнать больше, позвоните нам по телефону (844) 866-1367 или посетите нас онлайн, чтобы назначить встречу.

Как проверить электрическую розетку с помощью мультиметра (2023)

Мультиметр удобен и универсален одновременно. Кроме того, это многофункциональное электрическое испытательное оборудование очень доступно по цене. Любой приличный мультиметр может измерить ток, напряжение и сопротивление. Однако мультиметры высокого класса могут измерять и другие компоненты, такие как частота, температура, влажность и кислотность.

Хотя домовладельцы не являются исключением, большинство домашних мастеров и домовладельцев также имеют в своем наборе инструментов мультиметр. Использование мультиметра не требует усилий даже без предварительного опыта. Конечно, перед работой с электрическим оборудованием необходимо соблюдать меры предосторожности, и мультиметр не исключение. В связи с этим чтение инструкций мультиметра может быть жизненно важной информацией.

Любитель и мастер по изготовлению электронных устройств…

Пожалуйста, включите JavaScript

Любитель и любитель электронных устройств и схем

Если это не так, проверка электрических розеток с помощью мультиметра довольно стандартна. Но если вы не знаете, как действовать, вот пошаговое руководство.

Содержимое

Проверка электрической розетки с помощью мультиметра

Шаг 1. Настройка мультиметра

Перед настройкой мультиметра всегда полезно ознакомиться с инструкциями производителя. Это очень удобно, так как каждая марка и модель электрооборудования содержит определенную информацию.

Включите мультиметр и поверните циферблат в положение настройки переменного тока. Проверяя электрические розетки мультиметром, вы проверяете наличие переменного тока или переменного тока. Здесь вы ищете место с ~A или A~ или ~V или V~ на циферблатах. Переменный и постоянный ток на мультиметре должно быть легко различим, поскольку постоянный ток отмечен прямой линией.

Для проверки напряжения необходимо установить циферблаты на более высокие значения. Электрические розетки в Британии имеют стандартное напряжение 230В. Итак, вам нужно установить шкалу на 600 на мультиметре.

Некоторые цифровые мультиметры имеют автоматическую функцию. В этом случае вам не нужно выбирать тестовый диапазон вручную. Измерительный прибор автоматически выберет функцию в тот момент, когда измерительные провода коснутся цепи. Если вы знаете, что ваш мультиметр имеет эту функцию, вам просто нужно включить ее.

Что касается щупов, черный подключается к COM, общему разъему. В зависимости от модели мультиметра рядом с моделью COM вы можете увидеть знак «–». Красный щуп, с другой стороны, входит в гнездо VmA. В некоторых моделях вы также можете увидеть VΩmA. В большинстве мультиметров этот разъем находится справа внизу.

Шаг 2. Проверка розетки

Перед началом проверки розеток рекомендуется надеть защитные перчатки. Если у вас его еще нет, вы можете попробовать эти отраслевые защитные перчатки для всех электромонтажных работ.

Держите измерительные провода в руках и будьте готовы вставить их в розетки. Черный металлический провод входит в нейтральную клемму, левый слот на розетке. С другой стороны, красный щуп входит в клемму под напряжением, правый слот. Обратите внимание, что сначала вы вставляете черный провод, а затем красный.

Правильно работающая розетка должна показывать показания в диапазоне 230 или чуть выше. Тестовое чтение в диапазоне от 230 до 250 — всегда хорошее число. Ненормальное показание мультиметра указывает на то, что розетка неисправна.

Как проверить заземление электрической розетки.

После проверки правильности напряжения в розетке можно проверить, заземлена ли эта конкретная розетка.

Здесь черный провод подключается к клемме заземления. С другой стороны, возьмите красный свинцовый щуп и вставьте его в нейтральную клемму слева.

В розетках с хорошим заземлением показания мультиметра должны показывать нулевое значение. Показания на мультиметре между нулем и массой, провода на розетке перепутаны. Электрические розетки с обратной проводкой могут не создавать проблем для осветительных приборов или зарядки телефонов. Однако для электронных устройств, таких как компьютеры и другие приборы, розетка может быть небезопасной.

Вы также можете поднести черный металлический щуп к клемме заземления и вставить красный в клемму под напряжением. Если розетка заземлена правильно, показания мультиметра должны показывать около 230 плюс-минус. Только работающий терминал должен показывать показания в исправно работающей розетке.

После завершения проверки электрических розеток выключите мультиметр. Это предотвратит разряд батареи.

Советы по безопасности при проверке электрических розеток мультиметром

• Вы можете почистить щупы мультиметра, если на них есть грязь. Достаточно протереть их мягкой влажной тканью, чтобы избавиться от любых загрязнений. Тем не менее, вы должны принять к сведению, что они полностью высохли перед их использованием.
• Перед использованием всегда проверяйте состояние измерительных проводов. Следите за трещинами в изоляции или возможных тепловых повреждений.
• При проверке электрических розеток с помощью мультиметра обратите внимание на то, чтобы область была чистой и сухой. Если вы работаете с внешней розеткой, встаньте на колени или встаньте на изолированный коврик.
• Каждый предмет одежды на вашем теле должен быть абсолютно сухим при тестировании электрическим оборудованием. Даже если перчатки, которые вы используете, утеплены, они будут бесполезны, если они влажные или мокрые.
• Также следует избегать ношения металлических компонентов в карманах при работе вблизи электрических розеток.

Как определить, правильно ли работают тестовые датчики

Определить, правильно ли работают тестовые датчики, несложно. Вот как.

• Установите измеритель мультиметра в режим проверки непрерывности. Кроме того, вы также можете установить его в омах.
• Держите измерительные провода за изолированные части и соедините их концы.
• При правильном функционировании щупов на дисплее отображается нулевое значение.

Можно ли проверить собственные розетки на наличие неисправностей перед заменой розеток и светильников?

Да, вы можете провести базовую диагностику, если у вас есть мультиметр. Это всегда хорошая отправная точка, чтобы понять, есть ли проблема с цепью, например, изворотливый провод заземления. Однако мультиметры — не игрушки, и вы можете получить удар током, если не знаете, что делаете.

Как проверить заземление мультиметром?

Вот простое пошаговое руководство по проверке качества заземления в цепи.

Подготовьте мультиметр.

• Убедитесь, что КРАСНЫЙ щуп подключен к клемме VΩma, а ЧЕРНЫЙ щуп подключен к клемме COM.
• Поверните циферблат в режим измерения V ⏦.
• Нажмите кнопку выбора, чтобы изменить напряжение на AC (переменный ток).
• На экране дисплея появится⏦ этот символ для переменного тока.

Для проведения теста

• Прикоснитесь ЧЕРНЫМ щупом к клемме заземления, а КРАСНЫМ щупом к нейтральной клемме
• Включите питание, и вы сможете прочитать измерения напряжения, отображаемые на экране
• Проверка завершена

Теоретически разница напряжений между землей и нейтралью должна быть равна нулю, но допустимо измерять напряжение от 2 до 4 В переменного тока. Чем ближе к нулю, тем лучше заземление.

Что означает показание 0 Ом?

Сопротивление обозначается символом (Ом). Это измерение сопротивления цепи в любой момент времени.

Если измерение равно 0, у вас идеальная цепь без коротких замыканий или каких-либо других проблем. Тем не менее, редко можно получить значение 0, и в большинстве случаев это будет значение 0,8 или 1.

Можно ли ударить током мультиметра?

Да. Мультиметры предназначены для использования профессионалами, но со здравым смыслом энтузиасты-сделай сам могут с пользой использовать мультиметр.

Знаете ли вы, что многие электрики получают удары током от мультиметров? Опасность поражения электрическим током реальна при работе с цепями под напряжением, и если мультиметр не обслуживался, вам следует поручить эту работу профессионалу.

Можно ли потрогать мультиметром провод под напряжением?

Да, но никогда не касайтесь руками кабеля под напряжением. Это может быть фатально.
