Как пользоваться тестером напряжения – электрическим мультиметром

Тестером в просторечье называют цифровой прибор для измерения параметров электрической цепи – мультиметр (ударение на последний слог). Но чем же он тогда отличается от амперметра, вольтметра или омметра, спросите вы, почему понадобился этот прибор, когда есть другие?

Дело в том, что мультиметр – это три прибора в одном, откуда и идет его название, приставка “мульти” означает много. Но конечно же тестер может не ограничиваться лишь трем составляющими, а содержать в себе по 10, 20, а иногда и 30 различных приборов, и причем, все это в одной небольшой коробочке, по размерам немного превосходящей смартфон.

• Что лучше – аналоговый тестер или цифровой ↓
• Как подготовить тестер к работе ↓
• Инструкция по применению ↓
• Как померить тестером напряжение ↓
• Как померить ток ↓
• Как измерить сопротивление ↓
• Прозвон диодов ↓
• Дополнительные возможности тестера ↓
• Измерение емкости конденсаторов ↓
• Проверка транзисторов в машине ↓
• Блиц-советы ↓

Что лучше – аналоговый тестер или цифровой

Все приборы в мире изначально были аналоговыми, а сегодня их постепенно вытесняют цифровые. У последних есть множество преимуществ, например, точность измерения, человеческий глаз ведь может ошибиться, тогда как на экране появляется значение вплоть до тысячных.

Однако многие специалисты “старой школы” предпочитают аналоговые устройства потому что они проще, их легче чинить, и они значительно дешевле.

Как подготовить тестер к работе

Подготовка мультиметра состоит из следующих этапов:

1. Подключение источника питания. Как правило, все тестеры работают на простых пальчиковых батарейках, но существуют модели и со встроенным аккумулятором. Большие же промышленные мультиметры работают от сети.
2. Далее следует подключить щупы. Щупы – это провода с клеммами, посредством которых будет создаваться контакт для протекания электрического тока через тестер, Красный провод нужно вставить в гнездо, где написано COM, а черный, где написано V.
3. Проба щупов. Чтобы пользоваться мультиметром, и получать точные результаты, необходимо убедиться в целостности и исправности проводов. Соедините клеммы друг с другом, и вы услышите гудок – это и будет значить, что с щупами все в порядке.
4. Выберите измеряемую величину, и установите ее на шкале путем поворота ручки с указателем.
5. Выберите размерность, то есть в каких долях на экран будет выводиться значение величины.

Тестер готов к работе!

Устройство электронного тестера

Инструкция по применению

Современные мультиметры позволяют измерять огромное количество величин, но основное его назначение – это определение силы тока, напряжения и сопротивления.

Как померить тестером напряжение

Мультиметром можно мерить параметры как постоянного тока, так и переменного. Например, рассмотрим случай с измерением напряжения в бытовой розетке. Вся домашняя электрическая сеть работает на переменном токе, поэтому поставьте указатель тестера в разряд ACV на размерность больше 220-ти.

Затем нужно вставить щупы в розетку (без разницы какой щуп, в какое отверстие вставлять), только не трогайте их металлические части, держитесь только за изоляцию, а также не соприкасайте их друг с другом, пока они находятся в розетке. Скорее всего ваш прибор покажет значение напряжения в 215,5 В, как обычно и бывает.

Если же вы измеряете постоянное напряжение, то алгоритм будет тот же, только стрелка должна быть направлена на раздел DCV. Вы можете померить напряжение пальчиковой батарейки.

Для этого возьмите щупы, и приложите их к контактам батарейки, здесь, как и в случае с розеткой, не имеет значения полярность, поскольку, на экране всегда будет выводиться одно и то же значение, только с разными знаками. Так как напряжение батарейки обычно невелико, то щупы можно прижимать к клеммам прямо руками.

Вся домашняя электрическая сеть работает на переменном токе, поэтому поставьте указатель тестера в разряд ACV на размерность больше 220-ти

Как померить ток

Чтобы на дисплее выводилось значение силы тока, необходимо выбрать эту величину на шкале, то есть повернуть стрелку в раздел с буквой A. Если вы измеряете постоянный ток, то на DCA, а если переменный, то ACA. Хотя как правило в быту необходимо мерить лишь напряжение, иногда все же возникает необходимость точно определить силу тока, например, при проверке автомобильных аккумуляторов.

Как измерить сопротивление

Все то же самое, только поверните ручку указателя в раздел Ω (Омега). Если вы предполагаете, что сопротивление будет большим, можете выбрать размерность в терраомах – это очень много, обычно таким сопротивлением обладают диэлектрики, если же вы измеряете сопротивление обычного проводника, например, алюминиевой проволоки, достаточно выбрать просто Омы.

Чтобы на дисплее выводилось значение силы тока, необходимо выбрать эту величину на шкале, то есть повернуть стрелку в раздел с буквой A

Прозвон диодов

При помощи тестера можно также проверять на работоспособность диоды. Диоды, для тех, кто не знает или забыл, это такие специальные устройства, которые проводят ток только в одну сторону, поэтому их еще называют выпрямителями переменного тока.

Переключите ручку мультиметра в положение “проверка диодов” – это треугольник с палочкой на вершине, затем подключите к его электродам щупы два раза, меняя полярность. Если диод рабочий, то в одной полярности вы получите значение на экране от 400 до 800, а другой 1. Это будет значить, что в первом случае диод пропускает ток, и на нем есть напряжение, а во втором – нет.

В случае со светодиодом порядок остается тем же самым, однако сама процедура значительно упрощается. Поскольку светодиод светится при пропускании через него электрического тока, вы сразу поймете, работает он, или же сломан.

Дополнительные возможности тестера

Измерение емкости конденсаторов

Некоторые мультиметры обладают встроенной функцией измерения емкости (в Фарадах). И хотя как правило рядовому пользователю он скорее всего ни разу в жизни не понадобится, для радиолюбителей она будет очень полезна, ведь зачастую конденсаторы на рынке вторсырья (а именно там большинство любителей покупает детали) некачественные, а иногда даже встречается откровенный обман, однако, если носить с собой в магазин тестер, то деньги не будут выброшены зря.

Проверка транзисторов в машине

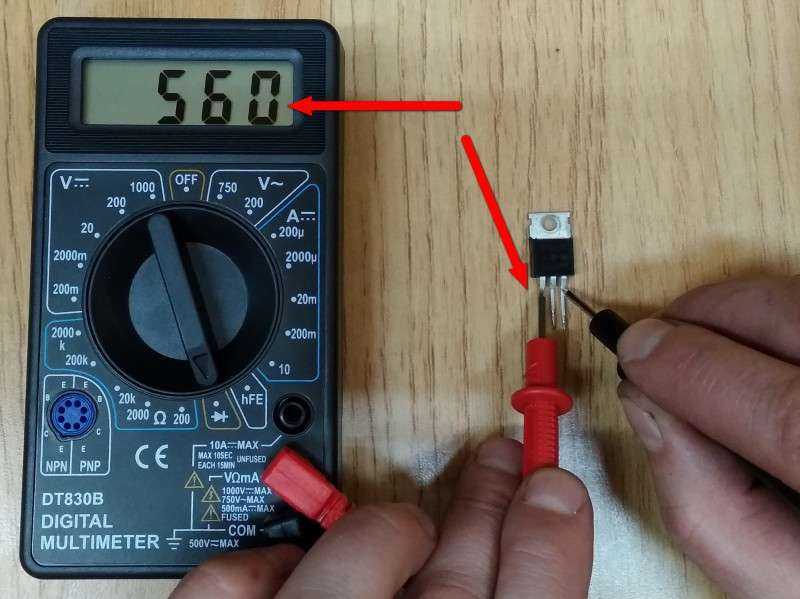

Иногда при починке автомобиля может возникнуть подозрение, что какой-либо транзистор неисправен, однако проверить его тестером очень просто. Необходимо рассмотреть пары его электродов, как диоды и прозвонить их все в обоих направлениях.

Так для npn-транзистора диод База-Эмиттер должен иметь одностороннюю проводимость, диод База-Коллектор – то же самое, а диод Эмиттер-Коллектор не должен проводить ток ни в какую сторону, то есть быть изолятором. Для транзистора с pnp-переходом первые два диода должны проводить ток в обратную сторону.

Кроме того тестером можно:

• Проверять замкнутость практически любой электрической цепи, что делает его актуальным для всевозможных электротехнических лабораторий и производств;
• Узнать вольтаж аккумулятора в машине. Конечно само по себе это знание вам ничего не даст, но если сопоставить напряжение с номинальным при определенном уровне зарядки, вы поймете, нужно ли вам его заряжать, или еще можно его использовать. Для этого просто померьте напряжение, когда аккумулятор заряжен до максимума, и напишите где-нибудь на нем это значение.
• При помощи тестера можно также находить в многожильных проводах фазы, нули и землю. Рассмотрим пример с трехжильным проводом. Разбейте их на 3 пары, и прощупайте каждую. Там, где напряжения не будет – земля и ноль, значит фаза найдена. Далее соединяйте по очереди фазу с этими двумя проводами, и в паре, где напряжение будет меньше, затесался провод заземления, ведь заряд земли меньше, чем у нулевого провода.

Можно придумать еще сотни способов использования мультиметра, оставляем это вам в качестве домашнего задания.

Блиц-советы

• Многие люди любят прижимать проводящие части щупов тестера непосредственно к клеммам тестируемого прибора, и несмотря на то, что в большинстве случаев опасности для жизни и здоровья это не несет в силу очень низкого напряжения, все же так делать не рекомендуется. Дело в том, что жир с рук переходит на металл, а далее начинаются процессы окисления, которые уменьшают проводимость щупов, что значит, что их срок службы уменьшается.
• Если вы покупаете тестер для дома, и вы не радиолюбитель, не стоит переплачивать за ненужные вам функции типа проверки конденсаторов, для обычных бытовых целей вам вполне хватит стандартного тройного набора – измерения тока, напряжения и сопротивления. С ними вы сможете проверить работоспособность розеток, посмотреть, не прерывается ли где ваша электропроводка, а также узнать, не окислились ли контакты.

Узнаем как пользоваться тестером напряжения: пошаговая инструкция

Контроль за напряжением сети нужен всегда: во время монтажа электропроводки, замены или ремонта электрооборудования, прозвонки цепей. Самый верный способ это сделать – воспользоваться тестером напряжения, который по-народному называют пробником. Такой прибор гораздо дешевле, чем многофункциональный мультиметр. Как пользоваться тестером? Об этом ниже.

Тестер напряжения

Тестер электричества – это прибор, которым можно замерить напряжение и установить его наличие или отсутствие в сети. Тестер намного проще устроен, чем мультиметр, им несложно пользоваться, можно проводить работу оперативно, в неудобных условиях, например, держаться одной рукой на высоте, другой делать замер.

Как пользоваться тестером напряжения? Им можно замерять электричество розеток на оголенных проводах, контактах электроприборов, выходе генераторов. Более сложные устройства отображают информацию в цифровом виде, более простые – при помощи лампочки индикатора.

Виды тестеров напряжения

Есть много типов тестеров – от самых простых устройств до сложных приборов. Все они позволяют анализировать напряжение, но степень анализа, естественно, будет разной. Тестеры напряжения бывают выполнены как:

• Пробник-отвертка. Самый простой прибор, по форме напоминающий отвертку. Он состоит из прозрачного диэлектрического корпуса, металлического контакта с прямым шлицом, неоновой лампочки, сопротивления, пружинки и еще одного контакта–крепления.
• Тестер-отвертка. Устройство похоже на предыдущее, только корпус имеет жидкокристаллический экран и светодиодный индикатор.
• Тестер универсальный. Прибор с двумя щупами, один из которых снабжен ЖК-экраном.
• Тестер многофункциональный – мультиметр. Таким тестером пользуются как прибором для измерения не только напряжения, но и всех остальных электрических параметров. Такой прибор имеет два щупа и переключатель режимов измерения между постоянным видом тока и переменным.

Как работать пробником-отверткой

Устройство контроля напряжения сети – пробник – не способно определить уровень электричества. Его основная задача – обнаружить фазу. Это очень важно знать, так как при ремонте, отключая пробки, нужно быть уверенным, что фаза отсутствует. Именно она, замыкаясь через тело человека на землю, производит электрический удар.

Как пользоваться тестером-пробником:

1. Убедиться, что он исправен визуально. Изоляционный материал на приборе не должен быть нарушен.
2. Взять отвертку за изоляционную ручку одной рукой так, чтобы один палец был свободен.
3. Вставить прибор в любое отверстие розетки и большим пальцем прикоснуться к контакту на торце рукояти.
4. Если лампочка не горит, переставить отвертку в другое отверстие розетки. Горящая лампочка сигнализирует о наличии фазы на контакте.

Также легко понять, как пользоваться тестером-отверткой для прозвонки проводов, например в переноске. Для этого нужно определить контакт фазы в конкретной розетке. Далее вставить вилку тестируемой переноски и найти на выходе фазу. Меняя местоположение вилки, определить, через какой провод фаза не идет – там и есть обрыв.

Как измерять тестером-отверткой

Этот прибор-индикатор похож по форме на рассмотренный выше, но функционал его позволяет определять значительно больше параметров. Таким электрическим тестером пользуются как индикатором наличия в линии электрического напряжения, проверяют аккумуляторы на состояние разряда, определяют полярность выводов, находят точку разрыва провода в цепи, фиксируют присутствие излучений электромагнитного и микроволнового диапазона.

Тестер-отвертка имеет следующие технические параметры:

• Возможность измерения напряжения электричества постоянного и переменного значения в диапазоне: 220, 110, 55, 36, 12 вольт с отображением информации на цифровом табло.
• Определение полярности выводов постоянных источников питания и фазы переменной сети.
• Нахождение места разрыва в электрическом проводе в диапазоне сопротивлений от ноля до 50 МОм.
• Выявление наличия излучения в пределе частот от 50 до 500 Гц.
• Ток на входе – менее 0,25 миллиампер, напряжение – не более 250 вольт.
• Соответствие требованиям евростандарта и допускам DINVDE 0680 Teil 6/04.77.

Как пользоваться отверткой-тестером:

1. Метод контактного тестирования. Этим способом проводят замеры напряжения в допустимом диапазоне. Действия:

• Щупом устройства прикасаются к разъему в розетке, оголенному проводу или контакту электрического прибора под напряжением.
• Пальцем руки нажимают на сенсор-кнопку с обозначением Directtest, расположенную на приборе.
• Снимают показания с дисплея тестера.

2. Метод бесконтактного тестирования. Таким способом можно найти проводку переменной линии, скрытую под слоем штукатурки, если в ней протекает ток, излучения электромагнитного и микроволнового характера, проверить цельность электрического провода. Действия:

• Пальцем руки нажимают на сенсор-кнопку с обозначением InductanceBreak-pointtest.
• Прибор подносят к ориентировочному месту залегания проводки и аккуратно перемещают вдоль и поперек.
• Появление на экране значка в виде молнии Z говорит о том, что прибор зафиксировал слабое магнитное поле, создаваемое проводником.
• Проверяя провод на обрыв, вдоль него двигаются, пока значок Z не исчезнет.

Как пользоваться тестером напряжения при работе с аккумуляторами и химическими элементами питания?

• Нажимая пальцем на сенсор-кнопку Directtest, контактом со шлицом прикасаются к любому полюсу батареи.
• Второй рукой прикасаются к другому полюсу батареи.
• Отображение на индикаторе молнии Z подтверждает работоспособность питающего элемента.
• Полярность показывает светодиод, который загорается на плюсе и не горит на минусе контакта.

Как пользоваться тестером-мультиметром

Мультиметром довольно легко работать, он многофункционален, с понятным для пользователя интерфейсом. Но все же нужно быть предельно осторожным, так как из-за множества режимов работы и пределов измерений вполне возможно запутаться и сжечь прибор. У дешевых китайских измерителей лучше сразу заменить провода измерительных щупов на более надежные.

Как правильно пользоваться тестером, измеряя постоянное напряжение:

• Красный измерительный провод вставляют в гнездо VΩmA, черный – в гнездо COM.
• Ручку переключения режимов измерения круглой формы переставляют в положение DCV на самый высокий предел измерения.
• Щупы подключают к источнику электричества к плюсу и минусу. Переполюсовка в этом случае не страшна. Если ее допустить, это просто отобразится знаком «-» на табло экрана.
• Записывают показания прибора.

Если напряжение приблизительно известно, то предел измерений лучше выставлять чуть больше заведомо предполагаемого, для повышения точности измерений.

Как пользоваться тестером-мультиметром, измеряя переменное напряжение:

• Щупы остаются подключенными на прежнем месте.
• Переключатель режимов переводят в положение ACV на предел свыше 220 вольт для однофазной сети, свыше 380 вольт – для трехфазной.
• Очень аккуратно, не касаясь оголенных участков щупов руками, подключают последние к контактам розетки. Значения не имеет, куда какой измерительный провод подсоединять.
• Записывают показания прибора.

Что такое тестер Keweisi

USB-тестер KWS-V20 предназначен для измерения электрических параметров USB-зарядных устройств, подключаемых к ним приборов, а также емкости, получаемой и отдаваемой при зарядке, разрядке повербанка. Технические параметры:

• Измеряемое постоянное напряжение от 3 до 9 вольт.
• Измеряемый постоянный ток до 3 ампер.
• Измеряемая емкость до 99999 миллиампер-часов.

Как пользоваться тестером Keweisi

Порядок работы с прибором:

1. Включить в USB порт измеряемой зарядки и нажать на кнопку сброса.
2. Снять замеры напряжения, отображаемые на экране.
3. Для замера потребляемого тока каким-либо устройством вставить его шнур в USB-разъем Keweisi.
4. Снять показания на приборе.
5. Для определения отдаваемой емкости повербанка на выход полностью заряженного устройства подключают тестер, на выход тестера – нагрузку.
6. Как только повербанк полностью разрядится, тестер переключают на какой-либо источник напряжения и снимают показания, зафиксированные в памяти устройства.

Заключение

Если под рукой не оказалось ни одного тестера и даже пробника отвертки, а нужно срочно проверить, есть ли в розетке напряжение, проще всего – воспользоваться обыкновенной лампочкой накаливания. Для этого к ней через патрон подсоединяют провод с вилкой и включают в исследуемую розетку. Как правильно пользоваться тестером этого типа? Нужно быть предельно уверенным, что в сети нет повышенного напряжения. Иначе лампочка может взорваться и причинить вред.

Как измерить ток мультиметром » Electronics Notes

Мультиметр обеспечивает один из самых простых способов измерения переменного и постоянного тока (AC & DC). Мы предлагаем некоторые из ключевых руководящих принципов. . .

---

Учебное пособие по мультиметру Включает:
Основы работы с измерительным прибором Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр цифровой мультиметр Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Проверка диодов и транзисторов Поиск неисправностей транзисторных цепей

---

Часто бывает необходимо знать, как измерить силу тока с помощью мультиметра. Измерения тока выполнить легко, но они выполняются несколько иначе, чем измерения напряжения и другие измерения. Однако часто необходимо проводить измерения тока, чтобы выяснить, правильно ли работает цепь, или обнаружить другие факты, связанные с ее потреблением тока.

Ток является одним из основных электрических/электронных параметров, поэтому часто необходимо измерить ток, протекающий в цепи, чтобы проверить ее работу.

… как цифровые, так и аналоговые мультиметры могут очень легко измерять ток….

Измерения тока можно выполнять с помощью различных контрольно-измерительных приборов, но наиболее широко используемым оборудованием для измерения тока является цифровой мультиметр. Эти элементы испытательного оборудования широко доступны и по очень разумным ценам.

Измерение тока: основы

Измерения тока выполняются иначе, чем измерения напряжения и другие измерения. Ток состоит из потока электронов вокруг цепи, и необходимо иметь возможность отслеживать общий поток электронов. В очень простой схеме показано ниже. В нем есть батарейка, лампочка, которую можно использовать как индикатор, и резистор. Чтобы изменить уровень тока, протекающего в цепи, можно изменить сопротивление, а количество протекающего тока можно измерить по яркости лампочки.

Простая цепь для измерения тока

При использовании мультиметра для измерения тока единственный способ определить уровень протекающего тока — это разомкнуть цепь, чтобы ток прошел через измеритель. Хотя иногда это может быть сложно, это лучший вариант. Типичное измерение тока можно выполнить, как показано ниже. Из этого видно, что цепь, по которой течет ток, надо разорвать и в цепь вставить мультиметр. В некоторых цепях, где часто требуется измерять ток, могут быть добавлены клеммы с закорачивающей перемычкой для облегчения измерения тока.

Как измерить ток с помощью мультиметра

Чтобы мультиметр не влиял на работу цепи при измерении тока, сопротивление мультиметра должно быть как можно меньше. Для измерений около ампера сопротивление мультиметра должно быть намного меньше ома. Например, если измеритель имеет сопротивление в один ом и по нему течет ток в один ампер, то на нем возникнет напряжение в один вольт. Для большинства измерений это было бы неприемлемо высоким. Поэтому сопротивления счетчиков, используемых для измерения тока, обычно очень малы.

Как измерить ток аналоговым мультиметром

Использовать аналоговый счетчик для измерения электрического тока достаточно просто. Есть несколько незначительных отличий в способах проведения текущих измерений, но используются те же основные принципы.

… аналоговые мультиметры также могут легко и точно измерять ток….

При использовании аналогового мультиметра можно выполнить ряд простых действий:

1. Вставьте датчики в правильные соединения — это необходимо, поскольку может быть несколько различных соединений, которые можно использовать.
   Убедитесь, что вы выбрали правильные соединения, так как могут быть отдельные соединения для диапазонов очень низкого или очень сильного тока.
2. Установите переключатель на правильный тип измерения (т. е. для измерения тока) и диапазон для выполнения измерения. При выборе диапазона убедитесь, что максимум для конкретного выбранного диапазона выше ожидаемого. При необходимости диапазон мультиметра можно уменьшить позже. Однако выбор слишком большого диапазона предотвращает перегрузку измерителя и любое возможное повреждение движения самого измерителя.
3. При снятии показаний оптимизируйте диапазон для получения наилучших показаний. Если возможно, отрегулируйте его так, чтобы можно было получить максимальное отклонение расходомера. Таким образом, будет получено наиболее точное чтение.
4. После завершения считывания рекомендуется поместить щупы в разъемы для измерения напряжения и повернуть диапазон в положение максимального напряжения. Таким образом, если счетчик случайно подключен без учета используемого диапазона, вероятность повреждения счетчика мала. Это может быть неправдой, если он остался установленным для показаний тока, а счетчик случайно подключен к точке высокого напряжения!

Как измерить ток цифровым мультиметром

Для измерения тока цифровым мультиметром можно выполнить несколько простых шагов:

1. Включить счетчик
2. Вставьте щупы в правильные соединения — во многих счетчиках есть несколько разных соединений для щупов. Часто один помечен как общий, в который обычно помещается черный зонд. Другой щуп должен быть вставлен в правильное гнездо для выполнения измерения тока. Иногда имеется специальное соединение для измерения тока, а иногда отдельное соединение для измерения слабого или сильного тока. Выберите правильный вариант для текущего измерения.
3. Установите главный переключатель на переключателе измерителя на правильный тип измерения (т. е. ток) и диапазон для измерения, которое должно быть выполнено. При выборе диапазона убедитесь, что максимальный диапазон превышает ожидаемое значение. При необходимости диапазон цифрового мультиметра можно уменьшить. Однако выбор слишком высокого диапазона предотвращает перегрузку измерителя.
4. При измерении тока оптимизируйте диапазон для получения наилучших показаний. Если возможно, разрешите всем старшим цифрам не читать нуль, и таким образом можно будет прочитать наибольшее количество значащих цифр.
5. После завершения считывания рекомендуется поместить щупы в разъемы для измерения напряжения и установить диапазон на максимальное напряжение. Таким образом, если счетчик случайно подключен без учета используемого диапазона, вероятность повреждения счетчика мала. Это может быть неправдой, если он остался установленным для показаний тока, а счетчик случайно подключен к точке высокого напряжения!

Следуя этим шагам, можно очень легко измерить ток с помощью любого цифрового мультиметра.

Альтернативные методы измерения тока

Наиболее очевидный способ измерения тока мультиметром — это разорвать цепь и запустить измеритель, находящийся внутри цепи. Однако это не единственный метод, который можно использовать.

Можно реализовать несколько методов, не требующих разрыва цепи и последовательного включения счетчика.

Эти методы часто используются там, где важно не разорвать цепь, и используются методы, которые так или иначе определяют ток.

Часто точность может быть почти такой же, как при включении счетчика в цепь, но для этого может потребоваться, чтобы компоненты уже были на месте или использовались различные типы датчиков.

Использование последовательного резистора для измерения тока

Этот метод измерения тока может дать некоторые преимущества при определенных обстоятельствах, когда предполагается, что может потребоваться регулярное измерение тока в цепи.

Этот метод измерения тока предполагает размещение в цепи небольшого резистора подходящего номинала. Обычно один конец резистора находится под потенциалом земли, чтобы избежать риска возникновения высокого напряжения или случайного замыкания на землю во время проверки.

Метод измерения тока с включением последовательного резистора в цепь.

Путем измерения напряжения на резисторе можно легко рассчитать ток.

Например, резистор 10 Ом помещается в цепь, и на нем обнаруживается показание 100 мВ, тогда, используя закон Ома, можно сделать вывод, что ток равен V / R = 0,1 / 10 = 10 мА.

При использовании этого метода измерения тока номинал резистора должен быть достаточно точным для проведения измерений. Любой допуск на резистор e даст аналогичный допуск, а не измерение. К счастью, многие измерения в этой ситуации не требуют предельной точности, и поэтому даже 10% резисторов будут достаточно точными — 2% также могут быть достаточными в зависимости от необходимых допусков.

В показанном случае последовательный резистор, используемый для измерения тока, расположен близко к земле, а также он зашунтирован конденсатором, чтобы исключить любой сигнал на землю. Это особенно важно, если схема используется на радиочастотах, т.к. это поможет предотвратить излучение какого-либо сигнала вдоль проводов измерительного прибора.

Метод измерения тока с помощью датчика тока/катушки

Если взломать цепь никак нельзя, можно использовать датчик тока.

Датчики тока обычно представляют собой датчик, который размещается вокруг проводника с током. Он способен обнаруживать ток, протекающий в проводнике, и таким образом давать показания.

Эти датчики часто входят в состав полного прибора, поэтому часто невозможно использовать стандартный мультиметр для этого типа проверки.

Существует несколько различных типов датчиков/измерителей, которые можно использовать для данного метода измерения тока.

• Трансформатор тока:   Один из наиболее распространенных типов датчиков тока называется токоизмерительными клещами. Он состоит из разъемного ферритового или мягкого железного кольца, на которое намотана катушка — по одной на каждую половину. Сердечник пропускается над проводником, в котором необходимо измерить ток, и две половины сердечника зажимаются на месте. Таким образом, сборка действует как трансформатор, обмотки зажима улавливают магнитное поле от тока, протекающего в проводнике. Поскольку вся сборка фактически представляет собой трансформатор, этот метод измерения тока работает только для переменного тока. Кроме того, измерители, использующие это, обычно поставляются как отдельные «измерительные клещи».
• Датчик Холла:   Датчик Холла, использующий другую технологию. Он может измерять как переменный, так и постоянный ток, протекающий в проводнике. Он часто используется в сочетании с осциллографами и цифровыми мультиметрами высокого класса, хотя их использование становится все более распространенным.

Существуют и другие аналогичные методы измерения тока с использованием датчиков, но наиболее распространенными являются токоизмерительные клещи и датчики на эффекте Холла.

Как измерить переменный ток мультиметром

Часто необходимо измерять переменный ток. Хотя для измерения переменного тока используются те же основные шаги, что и для обычного измерения постоянного тока, необходимо отметить несколько дополнительных моментов.

• Требуется настройка переменного тока:   Различия в измерениях возникают из-за того, что мультиметр должен выпрямлять переменный сигнал, чтобы он мог измерять переменный ток. Для цифрового мультиметра основное отличие состоит в том, что переключатель типа измерения должен быть установлен на измерение переменного тока, а не постоянного тока.
• Для аналоговых мультиметров требуется выпрямитель:   Для аналоговых мультиметров ситуация немного отличается. Поскольку аналоговый мультиметр не содержит какой-либо активной электроники, диодный выпрямитель, используемый для выпрямления переменного сигнала, имеет определенное напряжение включения, и это повлияет на конец низкого напряжения некоторых шкал. Некоторые измерители могут быть не в состоянии измерять переменный ток или иметь очень ограниченные диапазоны.

Хотя измерение электрического тока не так распространено, как измерение напряжения, тем не менее важно уметь измерять ток. Также важно знать, как измерять ток, чтобы получить максимальную отдачу от мультиметра.

Другие тестовые темы:
Анализатор сетей передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра LCR-метр Измеритель наклона, ГДО Логический анализатор ВЧ измеритель мощности Генератор радиочастотных сигналов Логический пробник PAT-тестирование и тестеры Рефлектометр во временной области Векторный анализатор цепей PXI ГПИБ Граничное сканирование / JTAG Получение данных
    Вернуться в меню “Тест”. . .

Как пользоваться мультиметром (для начинающих)

Будь то ваш смартфон, компьютер, колонки или обычная лампочка, каждому электрическому устройству для работы требуется определенное количество электроэнергии. Это электричество необходимо регулировать, чтобы ваше устройство работало должным образом. Слишком много и устройство сломается; слишком мало, и это может не работать вообще.

Мультиметр — это инструмент, используемый для измерения количества электричества, проходящего через определенный компонент, путем измерения тока (ампер), электрического давления (напряжения), сопротивления (Ом) и непрерывности.

Если вы заинтересованы в проверке, устранении неполадок или разработке своих электронных/электрических проектов своими руками, мультиметр — это важный инструмент, который вам необходим.

Знакомство с мультиметром

Прежде чем что-либо измерять с помощью этого устройства, вам сначала необходимо ознакомиться с общими частями и функциями мультиметра.

Дисплей/Шкала: Дисплей или шкала — это место, где вы видите значения ваших измерений.

Поворотный переключатель: Поворотный переключатель позволяет пользователю переключаться между типами измерений, которые он пытается протестировать. Это будет включать ценные измерения, такие как напряжение, сопротивление и ток.

Функциональная кнопка: Некоторые значения, заданные поворотным переключателем, будут иметь несколько функций. Используйте функциональную кнопку для переключения между этими функциями.

Входные разъемы: Входные разъемы — это места, куда вы будете вставлять тестовые щупы. Большинство мультиметров имеют три входных разъема. Мультиметры обычно поставляются с двумя тестовыми щупами. Черный тестовый щуп всегда будет вставлен во входной разъем COM (общий). Если вы не пытаетесь измерить ток, который измеряется более чем одним ампером, ваш красный тестовый щуп всегда должен быть вставлен в крайний правый входной разъем, где он может измерять напряжение, сопротивление, непрерывность и токи, измеряемые в миллиамперах.

Связанный:Вещи, которые следует учитывать перед покупкой мультиметра

Обучение через практическое применение мультиметра

Лучший способ учиться — подать заявку. Сегодня вы научитесь пользоваться мультиметром, измерив значения этого самодельного аварийного блока питания модема.

Цель проста. Возьмите 20-вольтовую аккумуляторную батарею для электроинструмента и понизьте ее напряжение, чтобы оно соответствовало требованиям к питанию 12-вольтового модема. В этом проекте будет использоваться понижающий преобразователь (понижающий преобразователь), диод, несколько проводов и, конечно же, мультиметр.

Для тех, кому интересно, понижающий преобразователь (схема с красным светящимся светодиодом на картинке) используется для регулировки и понижения напряжения источника питания. Тот, что на картинке, предварительно построен; Вы можете легко купить его в любом магазине электроники!

Как пользоваться вольтметром

Напряжение — это один из наиболее распространенных параметров, которые вам необходимо измерить. Напряжение – это разность электрических потенциалов между двумя точками. Как и давление воды в садовом шланге, напряжение — это электрическое давление, которое пропускает ток через цепь.

Давайте измерим напряжение, предварительно проверив, находятся ли ваши тестовые щупы в настройках по умолчанию. Черный тестовый щуп должен быть вставлен в COM-порт, а красный тестовый щуп — в крайний правый порт. Используйте поворотный переключатель, пока он не совпадет с символом V (напряжение).

Если вы измеряете устройство/цепь с батарейным питанием, убедитесь, что на дисплее отображается символ постоянного тока. Если вы тестируете что-то, что не питается от аккумуляторной батареи, например бытовую технику (холодильник, стиральную машину, электрический вентилятор), нажимайте функциональную кнопку, пока на дисплее не появится индикация готовности к считыванию переменного тока.

Наш проект питается от аккумулятора электроинструмента, это означает, что мы используем значения постоянного тока нашего мультиметра. Чтобы измерить, какое напряжение выходит из понижающего преобразователя, прикоснитесь черным щупом к отрицательному (-) выходу, а красным щупом — к положительному (+) выходу цепи понижающего преобразователя.

Отлично! Похоже, что понижающий преобразователь выдает именно те 12 вольт, которые нужны нашему 12-вольтовому модему. Это означает, что понижающий преобразователь не нуждается в настройке.

Другим элементом, обычно измеряемым по напряжению, являются аккумуляторы. На рисунке ниже показана батарея 18650, обеспечивающая около четырех вольт. Если напряжение показывает отрицательный знак, это просто означает, что ваши тестовые щупы необходимо поменять местами.

Связанный: Как проверить напряжение с помощью мультиметра

Как измерить ток

Ток – это скорость потока электронов из одной точки в другую. Как мы обсуждали ранее, если напряжение — это давление воды в вашем садовом шланге, то ток — это сама вода, выталкиваемая из шланга.

Для измерения тока вам понадобится цепь под напряжением/питанием. Измерение тока может быть немного сложным, поскольку вам нужно сделать мультиметр частью самой схемы. Таким образом, вам придется вставлять свои тестовые щупы таким образом, чтобы добиться этого.

Посмотрим, сколько тока потребляет наше устройство. Установите поворотный переключатель на измерение «мА» (миллиампер). Если вы не уверены, лучше вставьте красный тестовый щуп во входное гнездо «10А» мультиметра и установите поворотный переключатель на измерение «А» (амперы) на всякий случай. Если ваши показания даже не регистрируют полный ампер, вставьте красный тестовый щуп обратно во входное гнездо по умолчанию и установите поворотный переключатель на измерение в миллиамперах.

Как видите, провод от понижающего преобразователя был отсоединен, и наш мультиметр стал частью схемы. На дисплее отображается небольшое значение 1,07 миллиампер, как и ожидалось, поскольку устройство не используется. Как только ваше устройство начнет использоваться, ожидайте, что значения повысятся.

Как пользоваться омметром

Сопротивление измеряется в омах, отсюда и название тестера омметра. Сопротивление — это свойство материала, которое затрудняет прохождение тока. Это похоже на то, когда ваш садовый шланг забит грязью, что затрудняет выход воды.

Все материалы имеют определенный уровень сопротивления электричеству. Резина имеет высокое сопротивление, поэтому ее используют для изоляции проводов. Медь имеет очень малое сопротивление, поэтому медные провода используются для передачи электричества.

В аварийном блоке питания модема DIY используется диод для защиты от обратной полярности. Диод подобен водяному обратному клапану: он пропускает ток в одном направлении и блокирует ток, если он пытается пройти в противоположном направлении.

Маркировка на диоде неразличима. Омметр может определить, правильно ли ориентирован диод.

Установите поворотный переключатель на символ Ω (омега), означающий омы, затем с помощью измерительных проводов проверьте, измеряет ли он какое-либо сопротивление.

Омметр показывает ноль. Это означает, что такая ориентация диода обеспечивает нулевое сопротивление, когда ток течет по проводу, к которому прикасается черный щуп.

Если измерительные щупы перепутаны, показания омметра составляют около 2,4 МОм (обратите внимание на символ М на дисплее). Это означает, что такая ориентация будет блокировать (сопротивляться) прохождению тока через цепь.

Помимо диодов, одним из наиболее распространенных элементов для измерения с помощью омметра, конечно же, будет резистор. В отличие от диода, резистор будет блокировать (сопротивлять) ток независимо от того, в какой ориентации вы используете тестовый щуп. На изображении ниже резистор имеет сопротивление 465 Ом.

Как проверить непрерывность

Непрерывность на самом деле не является ценностью. Тем не менее, это по-прежнему ценная тестовая функция мультиметра. Функция непрерывности проверяет, не нарушен ли ток устройства/цепи. Одним из наиболее распространенных применений функции непрерывности является проверка того, соединены ли две точки цепи или нет.

Для этого установите поворотный переключатель на символ волны/диода, как показано на изображении ниже.

Нажимайте функциональную кнопку, пока на дисплее не появится символ волны/диода. Если вы касаетесь двух точек схемы (узла) и издает звук, значит, они соединены. Если мультиметр не издает звуков, точки не подключены, и у вас есть обрыв цепи.

Как видно из изображения выше, один из проводов к понижающему преобразователю не подключен.
