На сегодняшний день полы с подогревом постепенно вытесняют традиционные отопительные системы, такие как радиаторные батареи, камины и другие нагревательные приборы, поэтому на рынке появилось множество различных систем обогрева по достаточно доступным ценам. Теплый пол под плитку в отличие от обычных радиаторов отопления имеет большую поверхность обогрева, что делает его значительно эффективней. Система теплый пол обеспечивает оптимальное распределение тепла по всему помещению, прогревая воздух на высоту 2,5 метра, таким образом, на верхнем уровне температура на несколько градусов ниже, чем внизу.

Существует два типа систем обогрева пола: водяная и электрическая. Система первого типа работает с помощью установленных под покрытием труб с горячей водой, которые подсоединены к системе центрального отопления или водопровода. Большой плюс этой системы – это небольшие капиталовложения.

Недостатком такого пола является его зависимость от отопительного сезона и трудность в регулировке температуры.

К тому же, строительные нормы запрещают устанавливать такой обогрев в многоэтажных домах, поскольку его использование приводит к падению давления и охлаждению «обратки» в централизованной отопительной системе. Поэтому в городских квартирах нужно использовать систему электрического обогрева, работа которой не зависит от погодных условий и позволяет регулировать уровень температуры пола по своему усмотрению.

Основные преимущества электрического теплого пола:

• равномерно распределяет тепло в помещении;
• не нарушает уровень влажности и не пересушивает воздух;
• намного удобней и экономичней стандартных отопительных систем;
• благодаря скрытому методу монтажа теплый пол можно использовать в любом помещении.

Электрический теплый пол бывает двух видов:

• нагревательные кабели, которые используются для обычных систем обогрева, требующих высоких удельных мощностей.
• нагревательные маты, используемые для сверхтонких систем и имеющие пониженную удельную мощность.

Установка теплых полов под плитку

Для начала нужно составить чертеж предполагаемой отапливаемой площади. В местах расположения мебели лучше отступить от стен приблизительно 70 см. Для того, чтобы установить соединительный провод и датчик температур в полу и стене нужно сделать штабу размером 20х20мм. Затем подготавливается место рядом с выключателем для монтажной коробки под терморегулятор. Перед укладкой теплого пола в плиточном клее между витками кабеля нагрева помещается датчик и прокладывается гофра размером не менее 6 см для вывода проводов датчика.

Согласно составленному чертежу нагревательный мат необходимо разложить по поверхности, после этого зафиксировать его гвоздями, скобами, клеящим пистолетом. Сопротивление нагревательного мата должно соответствовать цифрам, указанным на муфте +/-10%. Затем нанести тонким слоем плиточный клей, который выровняет поверхность и закроет соединительную муфту и кабель, а когда он подсохнет, начать укладку плитки.

Пользоваться теплым полом можно примерно через неделю после укладки.

Теплый пол под плитку – в чем плюсы и минусы

В ванной комнате, как правило, на пол укладывают плитку. Этот материал не впитывает влагу, легко моется, украшает помещение. Но у плитки есть недостаток – она холодная. Наступать на нее после душа или ванны, особенно зимой, может быть неприятно. Решить эту проблему помогает система теплых полов. Она равномерно прогревает поверхность плитки до комфортной температуры. Кроме того, такой подогрев способствует снижению уровня влажности в помещении. А это в свою очередь избавляет от плесени и грибка.

Типы утепления пола

Теплые полы бывают водяными и электрическими. Любой из этих двух вариантов можно смонтировать самостоятельно.

Водяные теплые полы

Они по сравнению с электрическими более экономные в эксплуатации, но дороже в монтаже и имеют ограниченную сферу использования. Водяные полы подходят для прогрева больших помещений, а ванные комнаты чаще всего имеют небольшую площадь, и только в частных домах. Такая схема предполагает подключение к отопительной системе, а делать это в многоквартирном доме нельзя, так как нарушится температурный баланс во всех квартирах подъезда.

Еще одно ограничение – дополнительная нагрузка на перекрытия. Трубы с теплоносителем, толстая стяжка 8−10 см, плиточный клей и сама плитка вместе довольно много весят, а перекрытия многоквартирных домов не рассчитаны на такие условия эксплуатации. По СНиП пол в ванной комнате должен быть немного ниже, чем в других помещениях. Поэтому водяной подогрев невозможен в квартире, он обязательно поднимет уровень пола по отношению к коридору и жилым комнатам. Кроме того, существует вероятность затопления соседей снизу.

Электрические устройства обогрева пола

Для электрических теплых полов таких ограничений нет. Стяжка поднимает пол всего на 3−5 см и не дает чрезмерной нагрузки на перекрытие. Поэтому этот вариант подходит как для частного дома, так и для квартиры. Однако нужно быть готовыми к кому, что повысится потребление электроэнергии.

Электрический теплый пол в ванную под плитку бывает одножильным и двужильным, а также в виде мата. Одножильный нагревающий кабель дешевле, но при монтаже необходимо к терморегулятору подводить оба его конца. При укладке двужильного кабеля этого делать не нужно, поскольку две токопроводящие жилы уже соединены между собой.

Нагревательная секция на основе двухжильного кабеля «Warmstad»

Существует еще саморегулирующийся кабель. Он способен регулировать свою мощность на отдельных участках в зависимости от температуры пола в каждой конкретной точке. Такой кабель позволяет избежать перегорания системы и снизить потребление электроэнергии.

Любой греющий кабель укладывается змейкой с определенным шагом и заливается стяжкой. Теплые полы в виде матов не требуют такой раскладки. Греющий кабель закреплен на сетке с нужным шагом. Мат просто расстилают на основании и поверх него на клей укладывают плитку.

Одножильный нагревательный мат «Национальный комфорт» тНК

Расчет мощности обогрева

Если планируется дополнение к основному отоплению, то рекомендуем купить теплый пол для ванны мощностью 130−150 Вт на 1 м2.

Если же это будет единственный источник обогрева, то потребуется бо́льшая мощность 180−200 Вт на 1 м2. Этот показатель умножается на площадь обогрева. Для ее определения из общей площади помещения исключают площадь, которую занимает сантехника, мебель, стиральная машина.

Например, получилось 3 м2 обогреваемой площади. Умножаем ее на 150 Вт и получаем 450 Вт. Это оптимальная мощность электрической системы для дополнительного обогрева ванной комнаты.

Советы и рекомендации по укладке электрического теплого пола под плитку

Перекрытие обязательно тепло- и гидроизолируется. Для гидроизоляции подойдет пленка, жидкое стекло, битум. В качестве теплоизолирующего слоя можно использовать подложку на фольге. Если ванная комната располагается на первом этаже, то рекомендуется укладывать более толстый утеплитель. Например, плиты экструдированного пенополистирола.

Теплоизоляция Порилекс НПЭ

Когда теплый пол монтируется во влажном помещении, экран греющего кабеля обязательно подсоединяется к заземляющему проводнику питающей сети. А с ней должны быть объединены все металлические предметы в помещении, такие как каркасы душевых кабин и поддоны. Необходимо предусмотреть и систему аварийного отключения. Если не соблюсти все эти требования, то высока вероятность поражения током и возгорания.

Для управления работой требуется терморегулятор для теплого пола. Он комплектуется датчиком температуры. Датчик передает данные о температуре терморегулятору, который контролирует, чтобы покрытие нагрелось только до установленных значений. Как только это происходит, регулятор отключает систему и запускает ее снова, когда пол остывает. Терморегулятор устанавливается за пределами ванной комнаты на высоте 80 см от поверхности пола. Это позволит избежать окисления его контактов из-за повышенной влажности. Место установки нужно выбирать таким образом, чтобы к устройству можно было легко подойти и изменить температуру нагрева или настройки программы.

Терморегулятор «ТЕПЛОЛЮКС» 510

Терморегулятор «ТЕПЛОЛЮКС» 515

Теплый пол укладывают на расстоянии 5 см от стен, сантехники и мебели. От радиаторов отопления необходимо отступить 10 см во избежание перегрева системы.

Нагревательные маты можно укладывать прямо поверх старой плитки. Это упрощает и ускоряет монтаж, но увеличивает толщину пола.

Пользоваться системой можно только после полного высыхания стяжки и плиточного клея. Согласно СНиП, срок полного затвердевания составляет 28 дней.

Для защиты электрического теплого пола следует использовать влагостойкую затирку для плитки. Так вода не впитается в шов и не дойдет до кабеля.

Монтаж

Сначала составляют схему раскладки кабеля или мата с указанием местоположения всех элементов системы. Затем рассчитывают шаг укладки греющего кабеля:

Шаг укладки (см) = (100xS)/L;

где S – обогреваемая площадь, м²;

L – длина кабеля, м.

Допустимое отклонение при укладке кабеля от расчетного шага +1 см. Минимальное расстояние между витками 8 см.

Для нагревательного мата такие расчеты выполнять не нужно – кабель уже уложен на сетке с нужным шагом.

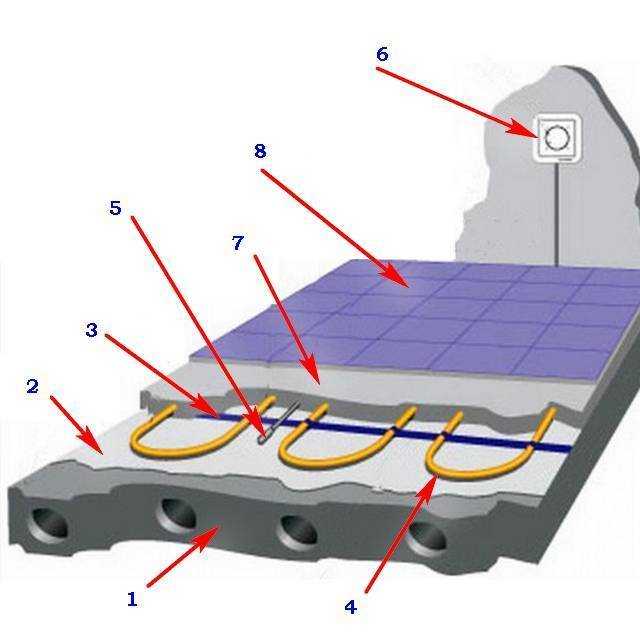

После проведения всех расчетов приступают к монтажу:

1. Основание очищают, выравнивают, грунтуют.
2. В стене подготавливают место для терморегулятора: делают канавки для электропроводки, установочных проводов греющего кабеля и монтажной трубки.
3. Выполняют гидроизоляцию.
4. Укладывают теплоизолирующий материал. Стыки проклеивают монтажным скотчем.
5. Крепят монтажную ленту.
6. Укладывают кабель с одинаковым шагом между петлями, фиксируя его зажимами монтажной ленты.
7. В теплоизоляции в шахматном порядке делают прямоугольные вырезы для лучшего сцепления стяжки с основанием.
8. Устанавливают температурный датчик. Его помещают в гофротрубку. Конец трубки с датчиком укладывают между витками кабеля в 50 см от стены. Другой конец трубки с проводами подводят к месту монтажа терморегулятора.
9. Устанавливают терморегулятор.
10. Проверяют работоспособность системы, запустив ее на 1−2 минуты.
11. Заливают стяжку толщиной 3−5 см.
12. Укладывают напольное покрытие.

Если выполняют укладку мата, то шаги 5 и 6 опускают. Вместо этого мат просто раскладывают на теплоизоляции. При необходимости сетку можно разрезать на фрагменты, не затрагивая кабель. На мат можно сразу укладывать плитку на плиточный клей, не заливая стяжку.

При выборе системы обогрева для ванной комнаты отдавайте предпочтение надежным брендам с хорошей репутацией, таким как «Теплолюкс» и «Национальный комфорт». Купить электрический теплый пол под плитку в виде кабеля и мата вы можете в нашем онлайн магазине или в розничных точках продаж. Цена зависит от модели и мощности. По Москве и области действует бесплатная доставка. В другие регионы РФ заказы отправляем транспортными компаниями.

Установка электрического подогрева пола под коврами

08 апр 2016

Установка электрического подогрева пола под ковром

В этой статье обсуждается установка электрического подогрева пола под ковровым покрытием. Rayotec продает усовершенствованный электрический коврик для подогрева пола, специально разработанный для работы под деревянными полами и коврами.

Посетите наш интернет-магазин ковриков, подходящих для ковров

5 важных моментов безопасного использования электрического подогрева пола под ковровым покрытием

(1)    Tog value of Carpet and Underlay

Ковер и подложка не являются хорошими проводниками тепла, поэтому чем они тоньше, тем выше производительность системы и тем быстрее время прогрева. Максимальное рекомендуемое комбинированное отношение ковер и подложки – 2,5. Эта информация можно узнать у продавца или производителя ковров.

(2)     Тип ковра

Гессенские ковры, войлочные ковры и ковры из морских водорослей, как правило, совместимы с электрическим напольным отоплением при условии, что значения tog не превышайте максимальный лимит.

(3)    Максимальная температура пола

Температура ковра не должна превышать 27°C. Комнатные термостаты должны иметь напольные датчики, которые автоматически отключаются от пола. отопление, если полы нагреваются выше этой температуры. Все термостаты Rayotec оснащены напольными датчиками для защиты пола.

(4)    Система заземления

Убедитесь, что приобретенное вами устройство для обогрева пола заземлено из соображений безопасности, даже если оно не установлено во влажном помещении.

(5) Изоляция Palziv: простая установка

Всегда используйте подходящую изоляцию под электрическим теплым полом. Это не только сокращает время прогрева и расходы, но это также защищает коврик. Rayotec поставляет передовую систему Palziv, которая не только имеет фантастическую изоляцию

Совет по установке:

Отличный совет — установить 6-миллиметровую деревянную рейку по всей комнате. Изоляция Palziv толщиной 6 мм укладывается рядом с обрешеткой (не под ней). Теперь, когда стержни захвата ковра установлены поверх реек, они находятся на одном уровне с верхней частью изоляции. Теперь ковер будет ровно лежать по краям комнаты.

Система напольного отопления Rayotec – Rayoflex

Rayotec продает передовые маты Rayoflex. Это полностью заземленный коврик с выходной мощностью 150 Вт/м2, что невероятно легко установить. Фактически два компетентных человека могут уложить более 80 м2 изоляции Palziv и электрических полов Rayoflex. матирование за день! Размеры матов варьируются от 1 м2 до 10 м2, и для обогрева одной комнаты можно использовать несколько матов.

Посетите наш интернет-магазин нагревательных матов, подходящих для ковров

Похожие материалы

Узнайте больше на следующих страницах

Эксплуатационные расходы на электрические полы с подогревом

Приблизительное руководство по эксплуатационным расходам на электрические полы с подогревом для различных размеров комнат в собственности в Великобритании.

Преимущества электрического подогрева пола перед водяным теплым полом

В этой статье объясняется, когда электрический теплый пол может быть лучшим вариантом по сравнению с традиционным водяным теплым полом.

Установка электрического подогрева пола под коврами

Электрический пол с подогревом легко устанавливается под коврами. Эта страница представляет собой руководство по подготовке и установке с советами и советами о том, как избежать потенциальных проблем.

6 Преимущества установки электрических теплых полов

Время чтения: 2 минуты

Почему все больше людей устанавливают теплые полы?

Теплые полы в последние годы становятся все более популярными из-за энергоэффективности и комфорта для потребителя.

Все больше и больше людей узнают о преимуществах установки электрической системы подогрева пола, которая сохраняет их поджаренные пальцы ног в тепле и комфорте в осенне-зимний сезон.

Технологические достижения упростили установку электрической системы теплого пола. Потребители и установщики лучше осведомлены о том, насколько просто установить систему практически на любой тип напольного покрытия, в различных комнатах дома.

Всегда важно решить, какой тип системы теплого пола лучше всего подходит для дома потребителя. Чтобы определить, какая система будет наиболее эффективной, необходимо ответить на несколько вопросов.

Система водяного теплого пола

Этот тип источника тепла, в котором горячая вода, произведенная вашим источником тепла (котлом или тепловым насосом), перекачивается по трубам, проложенным под поверхностью пола. Их установка зачастую дороже, чем электрическая система подогрева пола.

Электрический теплый пол

Электрические провода обеспечивают тепло. Это также быстрее и проще в установке, чем влажная система отопления. Этот теплый пол нагревает поверхность пола и рекомендуется для небольших помещений, таких как, например, ванные комнаты. Электрические теплые полы также незаметны, что обеспечивает большую свободу для комфорта.

Пол с подогревом обеспечивает более низкую температуру, чем стандартные радиаторы или плинтуса, поэтому расходы на отопление снижаются. Источник тепла распределяется по всему полу, поэтому он распределяется более равномерно и обеспечивает значительный уровень комфорта.

Системы Warmup имеют низкие первоначальные затраты на установку и не требуют обслуживания. 4iE Smart Wi-Fi Thermostat — это программируемый термостат для систем теплого пола.

Управляемый со смартфона, планшета или компьютера термостат 4iE Smart Wi-Fi изучает, как вы используете отопление и как реагирует ваш дом.

Он автоматически предлагает вам способы экономии энергии, например, какую температуру вы должны установить, когда вас нет дома, и время, когда вы можете раньше выключить отопление.

Почему полы с подогревом? Есть много преимуществ, которые потребители ищут, когда они решают установить электрические системы обогрева пола.

Преимущества установки электрической системы обогрева пола:

• Добавляет стоимость недвижимости
• Простота установки
• Может быть переоборудован в дома в рамках проектов реконструкции
• Равномерно распределяет тепло
• Уменьшает количество пыли и аллергенов
• Необслуживаемый

Многие проектировщики и строители используют преимущества энергоэффективных электрических систем обогрева пола.
