Инструкция по монтажу кабельного теплого пола Warm Feet

Содержание:

1 Общие положения

1.1 Пользование данной инструкцией

1.2 Техника безопастности

1.3 Гарантия

2 Система Минимат

2.1 Характеристики Минимат

2.2 Характеристики терморегулятора (не входит в комплект)

2.3 Установка и применение Минимата

3 Расчёт напольного отопления и выбор оборудования

3.1 Подбор и расчёт системы

3.2 Проверка правильности выбора Минимата

4 Монтаж Минимата

4.1 Типичные способы монтажа Минимата

4.2 Помните об измерении сопротивления

4. 3

Монтаж

5 Ввод в эксплуатацию

5.1 Замер сопротивления изоляции

5.2 Замер сопротивления греющего кабеля

5.3 Замер сопротивления датчика температуры

6 Возможные неисправности

Требования безопасности

Таблица сопротивлений

1. Общие положения

1.1. Пользование данной инструкцией

Перед установкой Минимат ТМ ознакомьтесь, пожалуйста, с данной инструкцией. В ней Вы узнаете об имеющихся типах нагревательных матов и их размеров. Убедитесь, что выбранный комплект подходит для Вашего помещения с учетом его площади. В данной инструкции Вы найдете правила монтажа и подключения Минимат ТМ . Устанавливать комплект следует в соответствии с данной Инструкцией.

Для получения дополнительной информации о любом свойстве системы Минимат

ТМ , обращайтесь:

ВармФитРус Тел: 8-800-555-7587 mail@warmfeet. ru

1.2. Техника безопасности

Безопасность и надежность системы отопления пола зависит от правильного проектирование, монтажа и эксплуатации. Неправильная установка может привести к повреждению нагревательного кабеля и компонентов системы и, как следствие, может создать риск возгорания или поражения электрическим током. Все указания и инструкции, содержащиеся в данном руководстве, являются важными. Следуйте им внимательно, чтобы минимизировать риски и получить в результате долговечную и безопасную систему тёплого пола для вашей семьи.

Обращайте особое внимание на значки:

ВАЖНО

ПРЕДУПРЕЖДЕНИЕ

1.3 Гарантия

Производитель гарантирует 15 летнюю работоспособность своей продукции со дня покупки. Качество систем теплых полов WarmFeet подтверждено Российским Сертификатом Соответствия.

2 Система Минимат ТМ

2. 1 Характеристики Минимат ТМ .

Конструкция кабеля:

Два проводника

Рабочее напряжение:

230V

Номинальная мощность:

100W/m 2 и 150W/m 2 и 200W/m 2

Шаг между проводниками:

112mm и 80mm и 80mm

Толщина кабеля:

3.6mm

Изоляция проводника:

Фторполимер

Внешняя изоляция:

PVC

Максимальная температура:

30℃

Min. температура установки:

5℃

Холодный конец

Два провода и оплётка экрана; (2.5m длина)

2.2 Характеристики терморегулятора (не входит в комплект)

Функциональность:

Вкл./Выкл.; Механический/Программируемый

Напряжение питания:

230 V ±15%, 50/60 Hz

Минимальный ток:

16 A

Диапазон контроля темп.:

40 to 104°F (5 to 40°C)

Датчик температуры :

Выносной; 2-провода; 3. 0m длина

3 Расчёт напольного отопления и выбор оборудования

3.1 Подбор и расчёт системы

Шаг 1: Измерьте обогреваемую площадь

Определите площадь пола, которая будет свободна от корпусной мебели, ванны, унитаза и т.д. Измерьте площадь полученной зоны обогрева.

Например, на Рисунке 3, площадь ванной комнаты составляет 8.75 m2 . Но когда вы вычтете из неё площадь душевой кабинки, унитаза и раковины, останется 6.45 m2 .

Шаг 2: Определитесь с местом установки терморегулятора.

Подведите к месту установки терморегулятора питающий провод 230 V.

Шаг 3: Рассчитайте раскладку подходящего по площади Минимат ТМ .

Определите подходящий вам по площади Минимат ТМ для обогрева данного конкретного участка пола. Выбирайте место для установки терморегулятора над обогреваемой зоной с учётом длины холодного конца Минимат ТМ 2.

5m и длины провода датчика температуры 3.0m. Пример на Рисунке 4.

ПРЕДУПРЕЖДЕНИЕ

Минимат ТМ должен быть точно уложен на заранее приготовленное и размеченное для него место. Добейтесь плотной и равномерной укладки Минимат ТМ во избежание «холодных зон».

Рисунок 3: пример раскладки Минимата

Рисунок 4: подключение холодного конца и датчика температуры

3.2 Проверка правильности выбора Минимат ТМ

Убедитесь, что выбранный вами мат не больше чем обогреваемое помещение. Например, на Рисунке 3 площадь обогреваемого помещения 8.75 m2 , для которого выбран Минимат ТМ площадью 6.5 m2 .

4 Монтаж

4.1 Типичные способы монтажа Минимат

ТМ

Рисунок 1: укладка на фанеру/ЦСП фанеру/ЦСП

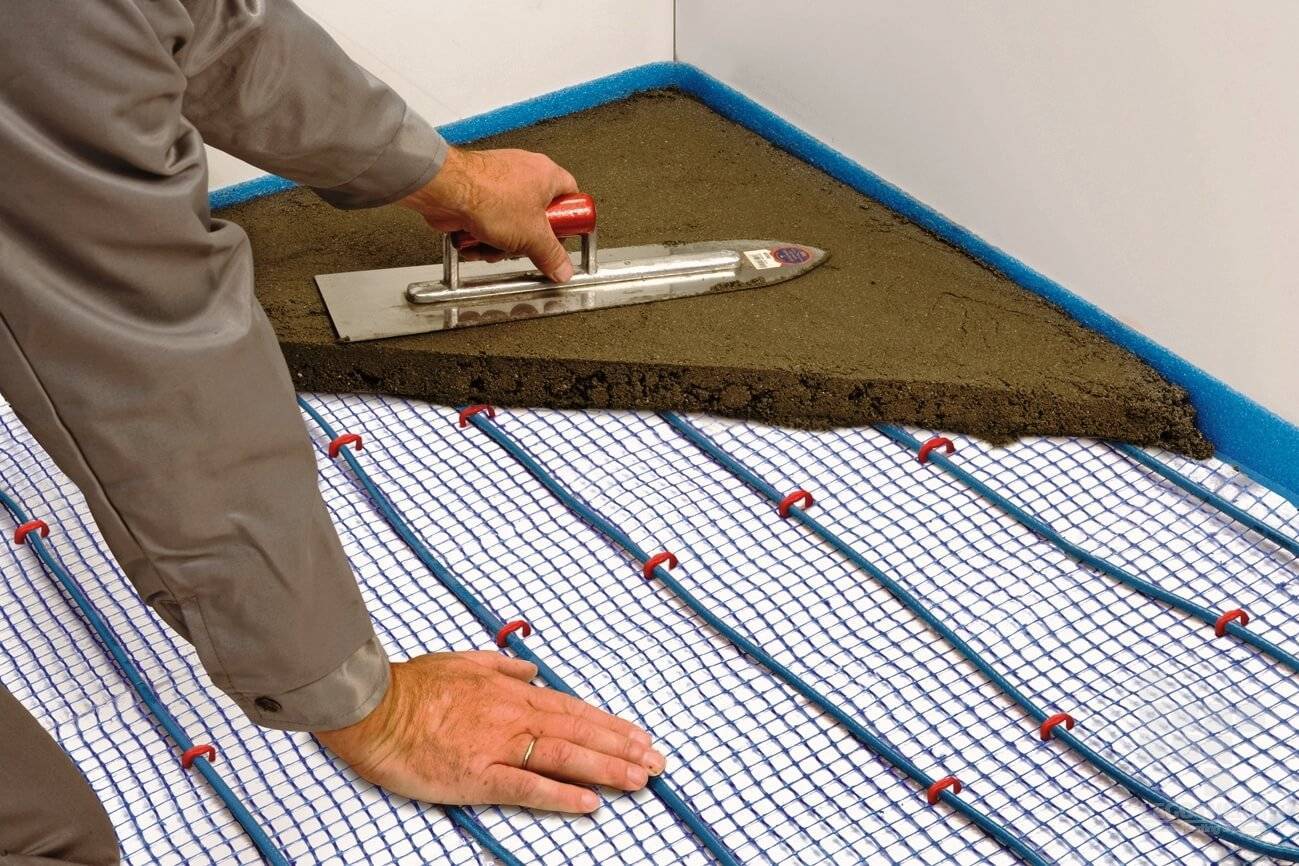

Рисунок 2: укладка на бетон/стяжку

Для больших площадей рекомендуется 2-й способ укладки (Рисунок 2).

ВАЖНО

Проконсультируйтесь с производителем напольного покрытия о возможности использования его с тёплым полом.

ПРЕДУПРЕЖДЕНИЕ

  • Прочитайте данную инструкцию внимательно, прежде чем приступать к монтажу.
  • Помните о трёхкратном измерении сопротивления.
  • Устанавливайте Минимат ТМ только в помещении. Не устанавливайте на потолок и стены.
  • Кабель полностью должен закрываться бетоном или плиточным клеем без пустот.
  • Минимальная температура монтажа +5℃.

Запрещено резать нагревательный кабель а также укладывать его друг на друга.

  • Силовой кабель использовать только с медными жилами.
  • Напряжение питания должно соответствовать 230V.
  • Зарисуйте схему укладки мата прежде чем заливать его раствором/клеем.

Если у вас возникли вопросы, свяжитесь с производителем.

4.2 Помните об измерении сопротивления

Сопротивление следует измерить между двумя проводниками, белым и чёрным. Сравните полученные данные с табличными данными “Таблицы сопротивлений”. Разница значений должна быть не более -5% +10%. Если отклонение больше, обращайтесь к представителю ВАРМФИТРУС в РФ 8-800-555-7587.

Измерьте также сопротивление между проводами (белым и чёрным) и экраном. В обоих случаях должно получиться значение «бесконечность». В противном случае обращайтесь 8-800-555-7587

Руководствуйтесь разделом 5. «Ввод в эксплуатацию» для измерения сопротивления.

ВАЖНО: сопротивление измеряется три раза во время установки

Не забывайте измерять, проверять и записывать данные сопротивления на протяжении всего процесса монтажа и ввода в эксплуатацию (до монтажа, после монтажа, после заливки стяжки или смеси и укладки напольного покрытия).

4. 3 Монтаж Минимат ТМ

ПРЕДУПРЕЖДЕНИЕ: Рекомендуемые инструменты и материалы.

Вам потребуется следующее оборудование для монтажа и проверки Минимат ТМ :

  • Ножницы
  • Нож
  • Пассатижи
  • Рулетка
  • Отвёртка
  • Мультиметр

Кроме этого вам потребуются инструменты и материалы для заливки стяжки или нанесения плиточного клея, а также для укладки плитки или иного напольного покрытия.

Ниже дана инструкция в 12 шагов.

Шаг 1: План раскладки

Нарисуйте эскиз комнаты/помещения с указанием расположения корпусной мебели, перегородок, ванны, унитаза и пр.

ПРЕДУПРЕЖДЕНИЕ

Обязательно зарисуйте раскладку кабеля с привязками к стенам, и сфотографируйте (желательно).

Шаг 2: Перенесите раскладку на пол.

Теперь нарисуйте эскиз на полу с указанием расположения мебели. Обратите внимание, чтобы «холодный конец» был не далее 2,5 метра от терморегулятора.

ПРЕДУПРЕЖДЕНИЕ

Отметьте положение соединительной муфты «холодного конца» и нагревательного кабеля. Эта муфта должна быть скрыта под стяжкой или плиточным клеем. Датчик температуры укладывается между двумя соседними нагревательными проводами, не пересекая их, на расстоянии примерно 25 см от стены в зоне нагрева максимально близко к терморегулятору.

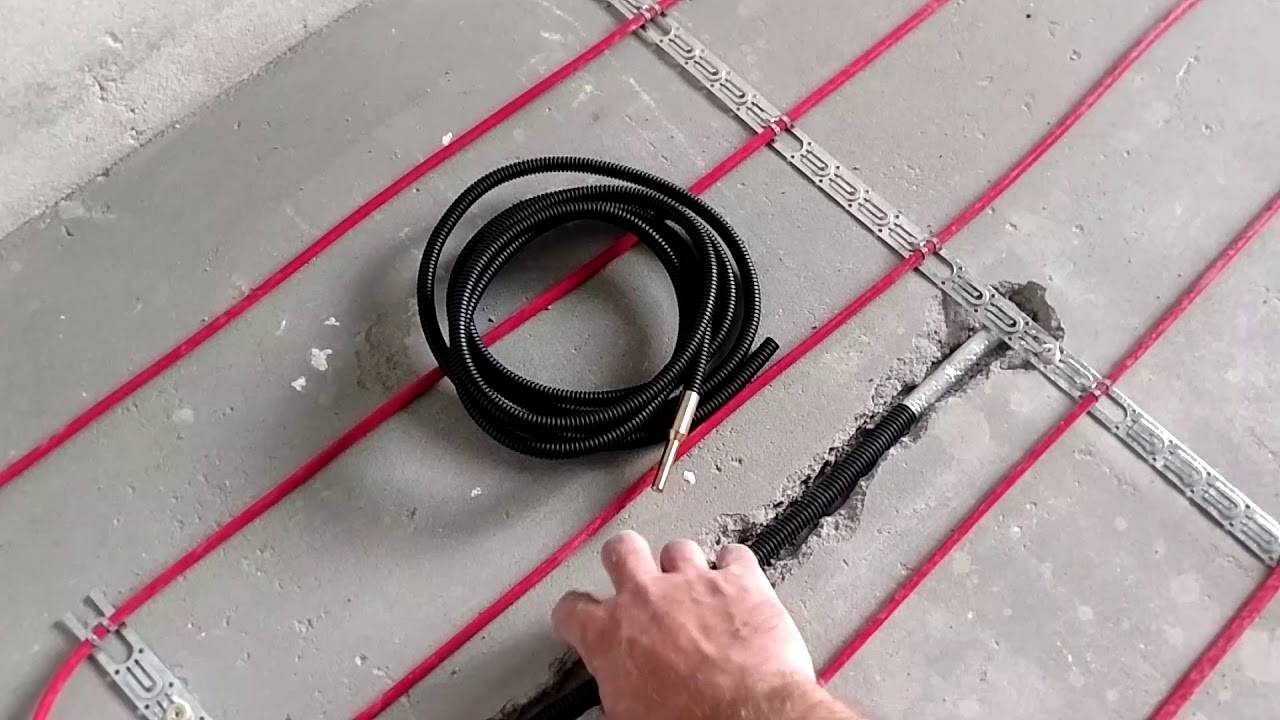

Шаг 3: Установка датчика температуры.

Датчик температуры устанавливается в гофротрубке. Для этого сделайте штробу для укладки в ней гофротрубку (идёт в комплекте).

ПРЕДУПРЕЖДЕНИЕ

Датчик температуры должен свободно двигаться внутри гофротрубы для того, чтобы его можно было заменить. Нижний конец гофротрубы обмотайте герметично изолентой и закрепите его на черновом полу между двумя соседними нагревательными кабелями, чтобы он не всплыл при заливке стяжки.

Шаг 4:Подготовьте поверхность чернового пола.

Для этого удалите с поверхности пола пыль и твёрдые частицы. У вас должна получиться гладкая поверхность для приклеивания к ней Минимат ТМ . Убедитесь, что поверхность стабильно прочная, не продавливается и не шатается. Заранее подготовьте штробу под датчик температуры в гофротрубке.

Шаг 5: Измерьте сопротивление (первый раз).

С помощью цифрового омметра измерьте сопротивление Минимат ТМ и сверьте полученное значение с указанным в “Таблице сопротивлений”. Запишите это значение в гарантийный талон. Также измерьте сопротивление изоляции. Для этого прочитайте раздел 5 «Введение в эксплуатацию».

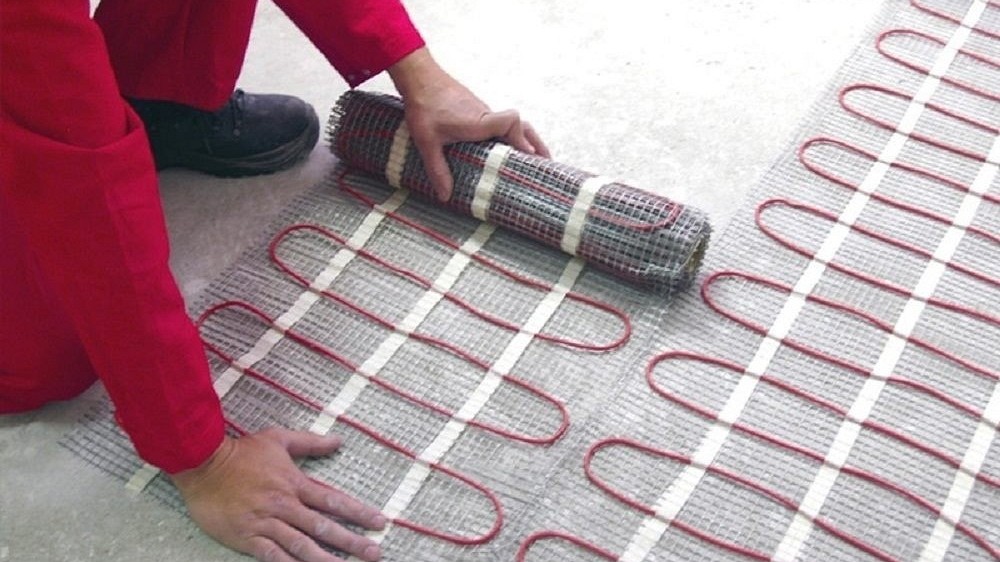

Шаг 6: Начало раскладки Минимат ТМ .

Поскольку Минимат ТМ имеет клейкий слой, избегайте перекладки его. Возможно, повторно он не приклеится. Начинайте разматывать от точки подключения Минимат ТМ к терморегулятору. (Терморегулятор заранее монтируется в стене).

Разматывайте до стены или иного препятствия, затем разрежьте сетку-основание, разверните Минимат ТМ и продолжайте разматывать в противоположном направлении.

Никогда не разрезайте греющий кабель!

Убедитесь, что Минимат ТМ по всей площади приклеен к основанию. Старайтесь не ходить по Минимат ТМ . Если это не возможно, используйте обувь с мягкой подошвой.

Если это потребуется для обхода препятствий и криволинейных поверхностей, вы можете отделить нагревательный кабель и уложить его по месту без сетки-основания. Помните, что разрезать нагревательный кабель нельзя! Для крепления к полу нагревательного кабеля без сетки можно использовать электрический клеящий карандаш или скотч. Рекомендуем вам сфотографировать Минимат ТМ после укладки.

Шаг 7: Измерение сопротивления (второй раз).

Повторите Шаг 5.

Шаг 8: Укладка напольного покрытия.

Убедитесь, что датчик температуры уже установлен (смотри Шаг 3).

Если вы укладываете напольное покрытие на стяжку, убедитесь, что прошло не менее 28 дней с момента её заливки (стяжка должна «набрать» прочность. Накладывая плиточный клей или самовыравнивающуюся смесь, убедитесь, что жидкий раствор полностью обволакивает нагревательный кабель. Не допускается укладка нагревательного кабеля в «пустоты».

ПРЕДУПРЕЖДЕНИЕ

Не включайте Минимат ТМ как минимум 14 дней после его укладки в раствор! Не допускается сушить раствор с помощью включения Минимат ТМ !

Шаг 9: Измерьте сопротивление (третий раз).

Повторите Шаг 5.

Шаг 10: Укладка плитки (напольного покрытия).

Уложите плитку (напольное покрытие) согласно рекомендациям производителя плитки (напольного покрытия).

Шаг 11:Подключение электропитания и терморегулятора.

Подключать электропитание и терморегулятор к Минимат ТМ должен только квалифицированный электрик! Электрик также подключает к терморегулятору датчик температуры и измеряет сопротивление Минимат ТМ , сопротивление изоляции и сопротивление датчика температуры и записывает полученные данные в гарантийный талон.

Внимание: Питание Минимат ТМ должно быть выведено к электрощитку со своим отдельным автоматом и УЗО.

Очень важно записывать полученную в ходе измерений информацию в данный паспорт. Информация касается и Минимат ТМ и терморегулятора. Помните, что недостаток информации затруднит возмещение ущерба по гарантии. Условия гарантии вы можете прочитать в Гарантийном сертификате. Сохраняйте свои записи и этот Паспорт.

Шаг 12: Включите и установите необходимую вам температуру.

Минимат ТМ готов к работе, включите его и с помощью терморегулятора установите необходимую для комфорта температуру.

5 Ввод в эксплуатацию

5.1 Замер сопротивления изоляции.

Данное измерение необходимо для того чтобы убедиться в целостности изоляции кабеля.

  1. Соедините контакты мультиметра с контактами греющего кабеля как показано на рисунке.
  2. Полученное значение должно быть «бесконечность».
  3. Запишите полученные данные в Гарантийный талон.

5.2 Замер сопротивления греющего кабеля.

Данное измерение необходимо для проверки самой нагревательной жилы.

  1. Установите предел мультиметра 200 или 2000 Ом.
  2. Соедините контакты мультиметра с чёрным и белым проводами.
  3. Сравните полученные данные с таблицей сопротивлений. Отличие может быть -5% +10%.
  4. Запишите полученные данные в Гарантийный талон.

5.3 Замер сопротивления датчика температуры.

Возьмите выносной датчик температуры от вашего терморегулятора и измерьте его сопротивление.

  1. Установите мультиметр на предел 200 KОм.
  2. Соедините контакты мультиметра с проводами датчика.
  3. Вы должны получить значение 9-25 KОм или иное значение, указанное производителем терморегулятора.
  4. Запишите полученные данные в Гарантийный талон.

6 Возможные неисправности.

Неисправность

Возможная причина

Что можно сделать

Пол не нагревается

Нет напряжения.

Проверить наличие напряжения в электрощитке.

Сработал автоматический выключатель.

Возможно, в электрической сети вместе с Минимат ТМ включены другие электрические приборы, отключите их.

Ещё раз проверьте подключение согласно инструкции.

Терморегулятор не включается.

Обратитесь к инструкции по эксплуатации терморегулятора.

Нагревательный или силовой кабель не подключен к терморегулятору.

Не подключен датчик температуры.

Неисправен датчик температуры.

Обратитесь к инструкции по установке терморегулятора.

Пол греет всё время

Выставлена слишком высокая температура.

Установите необходимую температуру согласно инструкции по эксплуатации терморегулятора.

Пол не достаточно тёплый

Не достаточная температура нагрева.

Увеличьте температуру согласно инструкции по эксплуатации терморегулятора.

Меры предосторожности !

ВНИМАНИЕ : есть опасность поражения током или возгорания!

Если Минимат ТМ повреждён или установлен не должным образом, это может привести к пожару или поражению электрическим током, а так же может привести к серьезным травмам или порче имущества. Вы должны внимательно следовать инструкциям и предупреждениям, содержащимся в данном руководстве.

  • Необходимо использовать терморегулятор с выносным датчиком температуры (в комплект не входит).
  • Важно, чтобы Минимат ТМ устанавливался только квалифицированными электриками. Установка системы Минимат ТМ должна соответствовать требованиям ПУЭ (Правила Устройства Электроустановок) и СНиП (Строительные Нормы и Правила), а также рекомендациями и требованиями настоящей инструкции.
  • Система Минимат ТМ предназначена только для напольного отопления. Не допускается пробивать готовый пол гвоздями и шурупами, а также сверлить в нём отверстия.
  • Если всё-таки систему Минимат ТМ повредили, её необходимо заменить полностью. Не пытайтесь соединить или отремонтировать любые части системы.
  • Таблица сопротивлений

    Наименование по каталогу

    Площадь, m2

    Размеры, m

    Мощность (150W/m 2 )

    I, A

    R, Ом

    MinimatD/150-150-0.5 0.5 0.5*1 75 0.4 645. 5

    Minimat D /150-150-1.0

    1.0

    0.5*2

    150

    0.7

    352.7

    Minimat D /150-225-1.5

    1.5

    0.5*3

    225

    1.0

    235.1

    Minimat D /150-300-2.0

    2.0

    0.5*4

    300

    1.3

    176.3

    Minimat D /150-375-2. 5

    2.5

    0.5*5

    375

    1.6

    141.1

    Minimat D /150-450-3.0

    3.0

    0.5*6

    450

    2.0

    117.6

    Minimat D /150-525-3.5

    3.5

    0.5*7

    525

    2.3

    100.8

    Minimat D /150-600-4.0

    4. 0

    0.5*8

    600

    2.6

    88.2

    Minimat D /150-675-4.5

    4.5

    0.5*9

    675

    2.9

    78.4

    Minimat D /150-750-5.0

    5.0

    0.5*10

    750

    3.3

    70.5

    Minimat D /150-900-6.0

    6.0

    0. 5*12

    900

    3.9

    58.8

    Minimat D /150-1050-7.0

    7.0

    0.5*14

    1050

    4.6

    50.4

    Minimat D /150-1200-8.0

    8.0

    0.5*16

    1200

    5.2

    44.1

    Minimat D /150-1350-9.0

    9.0

    0.5*18

    1350

    5. 9

    39.2

    Minimat D /150-1500-10

    10

    0.5*20

    1500

    6.5

    35.3

    Minimat D /150-1800-12

    12

    0.5*24

    1800

    7.8

    29.4

    Советы по монтажу теплого пола

    Ошибка в определении длины греющего кабеля (в том числе и электрического мата – а мат это тоже греющий кабель, только на сетке) достаточна распространена. Часто путается погонная длина и площадь, например, мата, не учитываются особенности помещения со сложной конфигурацией, просто допускается арифметическая ошибка и т. д. Как результат – после того как уложена часть греющего кабеля, выясняется, что осталось много лишнего. Что делать в этом случае?

    Подробнее …

    Для того, чтобы смонтировать греющий мат самостоятельно, прежде всего следует обязательно внимательно прочитать прилагаемую к теплому полу инструкцию. Также рекомендуем ознакомиться с ошибками при монтаже теплого пола, чтобы их успешно избежать. В этой заметке мы расскажем об основных моментах, связанных с монтажем нагревательных матов с некоторыми иллюстрациями.

    Подробнее …

    Расположение термостата для теплого пола должно быть, прежде всего, функционально удобным для использования, т.е. он должен быть расположен в таком месте, чтобы им можно без проблем управлять, считывать показания, ремонтировать. Это очевидное положение зачастую полностью игнорируется заказчиком и монтажником. За годы работы мы сталкивались с совершенно невероятными местами расположения термостатов. В этой заметке мы обратим ваше внимание на факторы, которые будет полезно учесть при выборе места для терморегулятора.

    Подробнее …

    Ставим терморегулятор
    теплого пола

    Установкой терморегулятора теплого пола должен заниматься квалифицированный специалист. Мы крайне не рекомендуем доверять эту работу многопрофильным мастерам, если у вас нет подтверждений того, что они действительно могут осуществлять электротехнические работы, даже если те уверяют, что делали это многократно. К сожалению, нет гарантий, что монтаж осуществлялся правильно, и проблем впоследствии не возникало. Наша практика ремонтов систем теплого пола показывает, что проблемы в подобных случаях как раз возникают довольно часто, и цена ошибки мастера может быть достаточно высока, т.к. ремонт теплого пола может быть достаточно трудоемким.

    Также не стоит браться за это дело самостоятельно, если вы не обладаете навыками мастера-электрика и соответствующим образованием.

    В то же время, если и с навыками и с образованием у вас все в порядке, данная статья вам пригодится, поскольку мы остановимся на не совсем очевидных моментах, знание которых позволит сэкономить время избежать наиболее частых ошибок при монтаже и подключении терморегулятора теплого пола своими руками.

    Подробнее …

    Итак, вы решили купить и установить теплый пол.
    В этом деле есть свои нюансы и подводные камни, знать о которых заранее будет весьма полезно.

    Какие действия следует предпринять?

    Как избежать основных ошибок и выполнить все работы максимально быстро и эффективно?

    Как не заплатить лишнего и можно ли дополнительно сэкономить?

    Подробнее …

    Монтаж теплого пола:
    полезные советы

    Сегодня нам хотелось бы рассказать об ошибках, которые довольно часто допускаются при выполнении работ по монтажу кабельных систем обогрева.

    Некоторые из них могут быть критичными и вызвать поломку теплого пола сразу, часть – проявится лишь спустя некоторое время после установки и начала эксплуатации. В любом случае, цена ошибки достаточно высока, чтобы отнестисть к этому делу серьезно.

    Если вы не уверены в своих силах или вам предлагают установить теплый пол лица, не имеющие в этом плане большого опыта, лучше доверить эту работу специалистам – см. раздел монтаж теплого пола.

    Наш многолетний опыт в области монтажа кабельных систем обогрева говорит о том, что большинство неисправностей вызываются неправильным монтажом и повреждениями кабеля во время или после его укладки.

    Подробнее …

    Монтаж теплого пола

    Приводим инструкцию, которая поможет вам самостоятельно установить систему электрического подогрева пола в вашем доме (тёплого пола).

    Приступайте к монтажу тёплого пола если вы уверены в собственных силах и приведённая инструкция не вызывает у вас вопросов. Помните, что иногда лучше доверить эту работу профессиональным электрикам “Теплосветло”.

    Подробнее …

    Установка кабельной системы теплого пола WarmlyYours TempZone

    Здравствуйте. Сегодня мы поговорим об установке нашей системы нагревательного кабеля в подвале этого дома позади меня, так что заходите, и мы начнем.

    Теперь, когда мы приклеили CeraZorb® к полу, мы собираемся установить периметр зоны обогрева в этой конкретной комнате. Что мне нужно сделать, так это прикрепить двусторонний скотч к CeraZorb®. После того, как я наклею двухстороннюю ленту, я приклею на них направляющие для кабелей, и это создаст барьер для этой стены. Теперь, когда у нас есть двусторонняя лента на CeraZorb®, сейчас мы собираемся снять красную подложку с двусторонней ленты. После того, как мы обозначили периметр нашего отапливаемого помещения двусторонним скотчем, теперь мы собираемся вынуть наши ленты для фиксации кабеля, которые находятся здесь в коробке, а их в коробке 30 штук.

    Идеальное совпадение, потому что они около фута в длину, а в каждом рулоне 30 футов ленты. Если вы получаете рулон ленты, вы должны приравнять его к коробке с полосками для фиксации кабеля. Если посмотреть на планку крепления кабеля, то видно, что это одностороннее устройство. Если вы повернете это таким образом, это не работает очень хорошо. Вы хотите, чтобы закругленная сторона была обращена к стене или неотапливаемой области. Когда вы будете готовы наклеить полоски на двустороннюю ленту, может быть легко собрать столько полосок заранее, потому что их немного легче соединить вместе, когда вы стоите, чем когда вы работаем на полу. Теперь, когда у нас есть подложка, мы собираемся приклеить полоски на двусторонний скотч.

    Обмотка кабелей в системе отопления

    Одна из этих полос имеет длину около фута. Идея состоит в том, чтобы делать по 1 полосе за раз, даже если они собраны вместе, потому что это поможет вам держать их прямо. Итак, у нас есть кабель на катушке. Этот кабель имеет длину 435 футов, и он заполнит здесь всю площадь. Что мы сделаем, так это снимем полиэтиленовую пленку и начнем ее раскладывать. Когда вы вытащите кабель из катушки, первое, что вам нужно сделать, это проверить его с помощью цифрового омметра. Значение в омах указано на этикетке UL. Что мы хотим сделать, так это убедиться, что мы находимся в пределах от 5 до 10% от значения, указанного на этикетке, поэтому мы собираемся проверить это с помощью цифрового омметра прямо сейчас.

    Следующее, что мы собираемся сделать, это проверить между землей и красным цветом. У нас должна быть 1, или OL, или OF. Это говорит нам об отсутствии непрерывности между землей и этой частью центрального провода. Теперь мы собираемся проверить черный провод на землю. Это дает нам те же показания цифрового омметра, что говорит о том, что этот рулон можно вставить. Теперь мы готовы к фактической установке кабеля. Если вы посмотрите на кабель здесь, вы увидите, что это нагревательная часть кабеля. Это соединение, а это ненагревающийся холодный провод. Этот холодный провод на самом деле не нагревается. Совсем не греется. Это нагревательный провод. Место сращивания и нагревательный провод должны быть залиты тонким или самовыравнивающимся слоем.

    Теперь мы можем понять, где будет располагаться соединение над CeraZorb®. На этом этапе нам придется вырезать CeraZorb®, и это позволит сращиванию пройти вниз и покрыться тонким слоем. Теперь мы замечаем, как стык будет сидеть на полу, и мы можем затем обрезать стык, прорезая CeraZorb®. Затем мы собираемся вытащить CeraZorb®, чтобы соединение село в CeraZorb®. Один очень, очень важный момент — не перерезать проволоку лезвием. Если лезвие прорезает соединение или повреждает наружную часть провода, позвоните нам по телефону 800-875-5285, круглосуточно и без выходных. Теперь, когда у нас есть вырез в CeraZorb® для сращивания, я собираюсь использовать ленту, чтобы удерживать всю сборку на месте, чтобы я мог начать тянуть кабель.

    Когда тянешь этот кабель, важно не тянуть за него. Сила ленты заключается в сопротивлении сдвигу, что означает ее прямое вытягивание сбоку. Если вы потянете ее прямо под небольшим углом, лента останется на месте, а полоски останутся прикрепленными к этой ленте. Наша торцевая заглушка останавливается в середине прогона, поэтому мы делаем то же самое, что и для соединения. Мы отметим его местонахождение и вырежем место, где он будет стоять, так что теперь я использовал скотч, чтобы закрепить его на месте. Теперь, когда кабель проложен так, как мы хотим, мы возьмем малярную ленту, чем меньше, тем лучше, она не должна быть слишком толстой. Прямо сейчас у нас есть лента толщиной около дюйма, и мы собираемся закрепить проволоку через каждые 2-3 фута, чтобы удерживать проволоку на месте, пока вы затираете ее, или удерживать ее, если вы собираетесь покрыть его самонивелирующимся составом.

    Измерение сопротивления с помощью омметра

    Теперь, когда мы уложили кабель на пол и закрепили его на полу, пришло время провести следующее измерение сопротивления. Еще раз, мы собираемся протестировать его так же, как мы делали это раньше. Мы проверим от жилы к жиле и запишем это число. Надеюсь, этот номер такой же, как был, когда мы достали его из коробки, и этот. Следующим шагом будет переход от одного из основных проводов к земле, и следующее, что мы собираемся сделать, это провести тот же тест, переходя от черного к земле. Перед тем, как покрыть кабели тонким набором, мы всегда хотим убедиться, что мы проверили его с помощью цифрового омметра, как мы показали вам, как это сделать, и теперь пришло время установить устройство проверки цепи. Если вы посмотрите на устройство проверки цепи, то увидите, что это, прежде всего, катушка на 240 вольт, потому что на наклейке написано 240. На табличке UL также указано 240, а наши кабели окрашены в красный и черный цвета, что означает 240 вольт.

    Что мы собираемся сделать, так это соединить черный провод с черным проводом, землю с зеленым, а красный подключить к красной клемме. Как только все будет готово к работе, просто включите устройство, и оно станет приятным и тихим, что означает, что кабель находится в хорошем состоянии. Теперь, когда мы закопали место сращивания и весь нагревательный провод спрятали под тонким слоем, нам нужно протянуть провод в стену. Что вам нужно сделать, так это следовать вашим местным электротехническим нормам, чтобы увидеть, требует ли он использования кабелепровода в стене или нет. Наши местные правила требуют, чтобы силовой провод, передающий питание от термостата на пол, требовал использования кабелепровода. Что мы сделали сейчас, так это запустили канал; мы прикрепили рыболовную проволоку к этому трубопроводу. Мы протянем эту проволоку вверх, и она подведет трубу к коробке термостата.

    Покупка подходящей коробки для термостата

    При покупке коробки для термостата убедитесь, что вы покупаете дополнительную глубокую коробку 4 на 4 для установки этого термостата. в ту коробку 4 на 4. Теперь у нас есть труба, вытащенная из стены. Это позволит нам прикрепить трубопровод к коробке 4 на 4 при ее установке. Теперь, когда мы видим, что у нас есть немного дополнительной гибкой трубы, мы собираемся отрезать ее и прикрепить сюда. Затем мы также собираемся использовать одобренную втулку, чтобы поместить ее по краю, потому что они становятся острыми, и мы не хотим повредить кабель, когда будем протягивать его через кабелепровод. Итак, что мы сделали, так это укоротили кабелепровод, и у нас торчит кабель.

    Завершение работ по установке напольного отопления

    У нас есть фитинг, готовый для установки в коробку 4 на 4. Затем мы возьмем этикетку и прикрепим ее сюда, чтобы всегда была прикреплена этикетка, чтобы клиент знал, какова длина кабеля, какое сопротивление и тому подобное. Теперь, когда мы это установили, мы продолжим и положим плитку. Затем, в этот момент, мы снова проверим кабели, чтобы убедиться, что все в порядке. Если они проверят хорошо после того, как плитка опущена, мы закончили. Вот мы и с готовым продуктом. Вы можете видеть, что у нас есть хороший, красивый кафельный пол, и подвал теперь закончен. Мы начали с голой бетонной плиты, изолировали эту бетонную плиту с помощью CeraZorb®. Затем мы установили электрический нагревательный кабель поверх CeraZorb® и покрыли его самовыравнивающимся цементом.

    Затем пришли плиточники, приступили к работе и положили всю плитку. После того, как плитка была уложена, электрик подключил все кабели к основной электрической системе и к термостату, и вот мы имеем готовый, красивый подвал. Если у вас есть дополнительные вопросы об установке электрического нагревательного кабеля в любом месте вашего дома, позвоните нам по телефону 800-875-5285 или вы можете связаться с нами круглосуточно и без выходных на сайте www.WarmlyYours.com. Большое спасибо за просмотр.

    InfraFloor – Системы лучистого обогрева полов

    800.308.8057

    БЕСПЛАТНО

    ДОСТАВКА Более $99

    • Дом
    • Товары
      • Все продукты
      • Внутренний пол ® Мат
      • Внутренний пол ® Кабель
      • Теплая пленка
      • Термостаты
      • Аксессуары
      • Сравнение
    • Установка
      • Внутренний пол ® Мат
      • инфрапол ® Кабель
      • Теплая пленка
    • Интернет-магазин
      • Внутренний пол ® Мат
      • Внутренний пол ® Кабель
      • Теплая пленка
      • Термостаты
      • Аксессуары
    • О нас
    • отзывов
    • Контакт

    Купить сейчас

    ИнфраФлор

    ® 9Кабель 0118

    обеспечивает самую низкую стоимость материалов и наиболее гибкую установку, поскольку кабель натягивается на место вручную.

    Купить сейчас Срок действия предложения истекает
    СЕГОДНЯ, 07/06/2023

    * Бесплатная наземная доставка для заказов на сумму от 99 долларов США до 48 смежных США

    1. Петля Кабель InfraFloor взад-вперед по зоне обогрева бегущего пола с помощью ленты или кабельной стяжки FixFast™ удержать на месте.
    2. Нанесите тонкий слой раствора или самовыравнивающегося цемента на кабель InfraFloor.
    3. Уложите плитку поверх кабелей и подключите их датчиком пола к термостату.
      Включите и наслаждайтесь!
    Шаг 1 Шаг 2 Шаг 3

    Подробные инструкции по установке и полезные советы прилагаются к каждому заказу InfraFloor Cable.

    Например:

    • Всегда лучше начать с плана или чертежа системы обогрева пола и сфотографировать вашу установку.
    • Для крепления кабеля InfraFloor к основанию можно использовать клейкую ленту или кабельную стяжку FixFast™.
    • Не надрезать нагревательный провод 🙂
    • Держите 2-3 дюйма между проводами и препятствиями.
    • Не допускайте соприкосновения или пересечения нагревательных проводов 🙂
    • При размещении напольного обогревателя под мебелью убедитесь, что у него есть ножки, обеспечивающие зазор не менее 2-3 дюймов для выхода горячего воздуха.
    • Не кладите провода обогрева пола под шкафы, ванны или мебель с плоским дном 🙂
    • При прокладке на полу нескольких комплектов кабелей для теплого пола, подключите их все параллельно, а затем к термостату.
    • Не соединяйте комплекты кабелей для обогрева пола последовательно, отрезая конец одного мата и присоединяя его к подводящему проводу/хвосту другого 🙂
    • С помощью омметра или мультиметра измерьте сопротивление кабеля InfraFloor в распакованном виде и после шагов 1 и 3, чтобы убедиться, что кабель InfraFloor находится в хорошем состоянии до и после укладки пола.
    • InfraFloor предлагает недорогие мультиметры для проверки сопротивления.
    • Установите второй датчик обогрева пола в качестве резервного. Отказ датчика случается редко, но добавление резервной копии является недорогой гарантией.
    • Используйте латексный, акриловый или модифицированный полимером раствор на основе портландцемента или самовыравнивающийся цемент для укладки плитки, мрамора, камня и других цементных материалов.
    • Используйте пластиковый шпатель с зубьями, подходящими для вашей плитки. InfraFloor предлагает пластиковые кельмы для предотвращения задиров проводов при укладке плитки непосредственно на InfraFloor Cable.
    • Несколько кабелей InfraFloor могут быть подключены параллельно (не последовательно) к одному термостату:
      • До 150 квадратных футов с питанием 120 В
      • До 300 квадратных футов с питанием 240 В
      • InfraFloor предлагает силовые модули для установок площадью более 300 кв. футов. на один термостат.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
