Утепленная шведская плита — Майн Хауз

Особенности

Среди прочих видов плитных фундаментов несколько особняком стоит так называемая УШП – утепленная шведская плита. Впервые ее начали использовать в Скандинавии – а ее климат весьма близок к нашему. Затем УШП начала набирать популярность в Европе и Северной Америке.

УШП – это монолитный утепляемый низкозаглубленный фундамент, в который сразу закладываются водопровод, канализация и теплые полы. Отличная несущая способность такой плиты позволяет использовать ее на насыпных, пучинистых и слабых грунтах, в регионах, где грунт промерзает, а также в химически агрессивных грунтах – за счет высокой устойчивости пенополистирола, окружающего фундаментную плиту со всех сторон.

Шведский утепленный фундамент прекрасно подходит для малоэтажного и коттеджного строительства. Рекомендуется для возведения деревянных домов (из бревен, бруса), домов из кирпича и блоков.

УШП-фундамент – не универсальное решение, а лишь одно из возможных. Как и у других конструкций фундамента, у УШП есть свои плюсы и минусы. Существуют факторы, препятствующие применению утепленных фундаментов этой конструкции из-за их невысокой жесткости, есть и факторы, которые способствуют выбору УШП в качестве фундамента.

Ключевая особенность УШП – утепление экструдированным пенополистиролом (пенопластом) снизу и по всем боковым граням, а также закладка в толщу плиты труб водяного отопления. Таким образом, в сборе утепленная шведская плита представляет собой одновременно:
— фундамент;
— перекрытие первого этажа;
— отопительную систему первого этажа;
— черновой пол.

На нее можно сразу устанавливать стены, а затем монтировать чистовые напольные покрытия.

Преимущества УШП

Среди многочисленных преимуществ УШП можно назвать следующие:

— Шведская плита, утепленная снаружи, является аккумулятором тепла, что позволяет достичь стабильной температуры в доме;

— Нет необходимости возводить стяжку для теплых полов;

— В стыках пола и стен, в углах отсутствуют мостики холода;

— УШП-фундамент быстро возводится, сокращая время строительства;

— Толстый слой утеплителя сокращает теплопотери, позволяя сэкономить на отоплении;

— За счет применения водонепроницаемого пенополистирола достигается хорошая гидроизоляция фундаментной плиты;

— Уменьшение толщины плиты за счет того, что жесткий утеплитель помогает распределять нагрузку на грунт и не передает деформации на саму плиту при его движении;

— Температурный режим плиты намного стабильнее, за счет чего она медленнее разрушается;

— Перед заливкой плиты под нее закладывают дренаж и канализацию, а в теле плиты размещаются электрокабеля и водопровод – то есть, все коммуникации оказываются скрытыми. Это экономит время и сокращает число технологических операций;

— Для осуществления всех работ по укладке УШП не требуется использование тяжелой техники.

Этапы возведения УШП

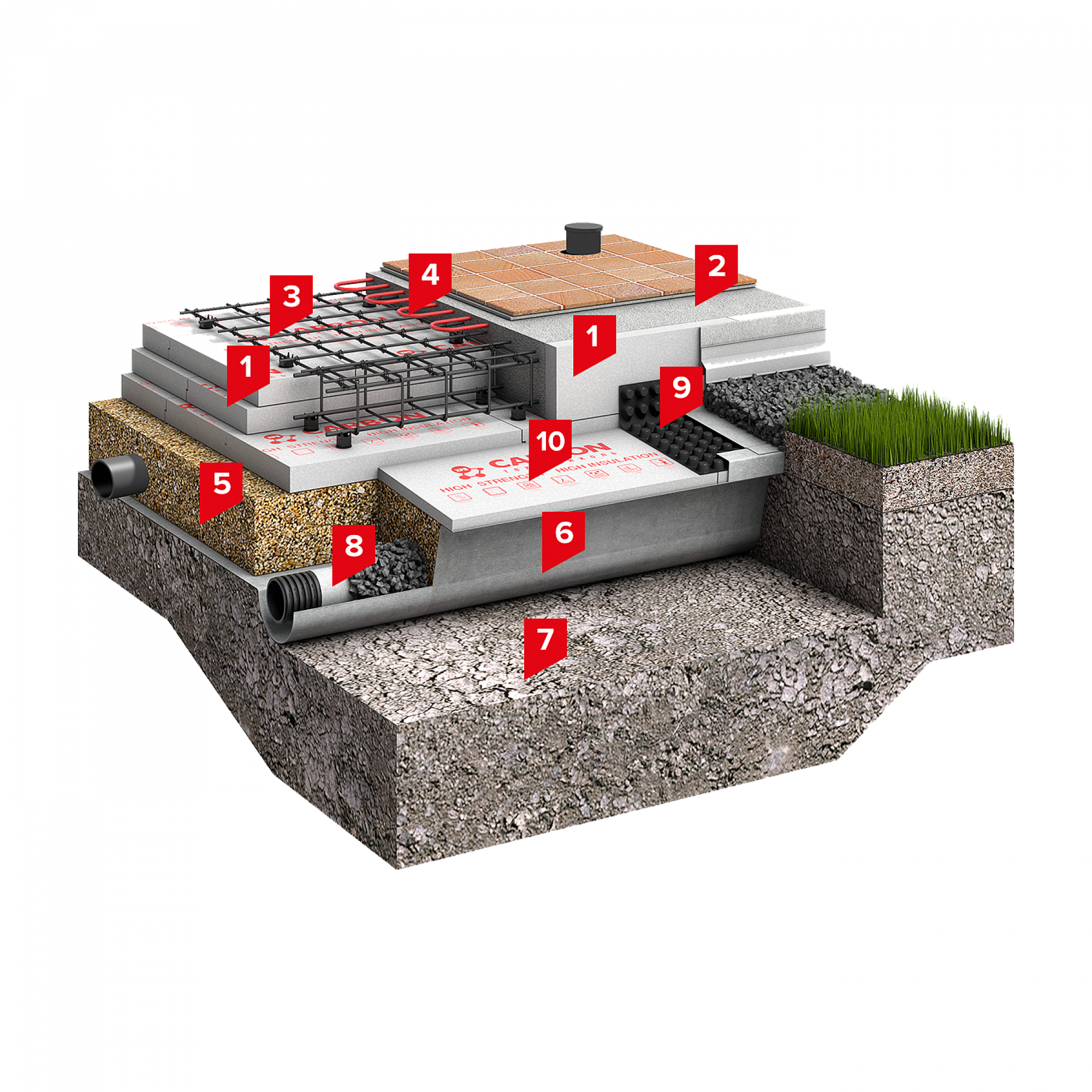

В основе фундамента лежит подушка из утрамбованных песка и дренажа. На нее закладывается слой теплоизоляционного материала, на которой лежит собственно плита, армированная 12-миллиметровыми арматурными прутками – в ней забетонированы трубы теплого пола и прочие коммуникации.

Особенностью такой конструкции является то, что шведская плита защищена теплоизолятором по бокам и снизу. Под стенами располагаются ребра жесткости, это позволяет повысить прочность и сэкономить бетон. Ребра жесткости обыкновенно имеют толщину около 20см, а остальная площадь плиты – около 10см. Под плитой располагается около 20см утеплителя, что позволяет сделать дом очень теплым.

Процедура возведения фундамента выглядит следующим образом.
Сначала вынимается верхний слой грунта. Затем засыпается и трамбуется песок, укладывается дренаж, монтируются трубы инженерных коммуникаций. Засыпается и трамбуется гравий. По периметру фундамента возводится опалубка, и по бокам прокладывается слой боковой теплоизоляции – экструдированного пенополистирола. Затем укладывается необходимое количество пенополистирола, формирующего основной слой теплоизоляции. После этого укладывается двенадцатимиллиметровый арматурный пруток, прокладываются трубы системы “теплый пол”.

Особенности монтажа

Для того, чтобы обеспечить нормальную работу фундамента и предотвратить морозное вспучивание, следует предусмотреть обустройство системы отвода грунтовой воды (в ее роли может выступать дренажная система по периметру объекта). Важным моментом является и обустройство невспучивающейся подготовительной подушки из щебня или крупного песка (если они закладываются послойно – их рекомендуется разделить геотекстилем).

К используемому теплоизоляционному материалу, на который будут передаваться все нагрузки сооружения, выдвигаются высокие требования по прочности. Поэтому будет рационально использовать специальные утеплительные плиты для фундаментов – они отличаются высокой прочностью на сжатие и низкими показателями водопоглощения.

Стоимость УШП фундамента

Ошибочно думать, что фундамент, заложенный по УШП-технологии, будет существенно дешевле всех прочих. Если сравнивать его с плотным монолитным фундаментом, то экономия за счет замены части арматуры и бетона на экструдированный пенополистирол окажется несущественной – около одного кубометра бетона на 10 квадратных метров готового фундамента. Стоимость будет зависеть и от конкретного проекта – на больших площадях стоимость ленточного фундамента аналогичной площади может оказаться меньше, однако возрастут расходы на обратную засыпку и возведение полов.

Следует учитывать не только стоимость материалов, из которых будет возведен фундамент, и затраты на его возведение, но и экономию при последующей эксплуатации. За счет высокой теплоэффективности расходы на отопление будут снижены, а при современных расценках на топливо это достаточно актуально.

ПОЛУЧИТЕ ИНДИВИДУАЛЬНУЮ
КОНСУЛЬТАЦИЮ по утепленной
шведской плите

Заполните форму, наш менеджер
расскажет Вам подробнее про
утепленную шведскую плиту и ответит
на все ваши вопросы

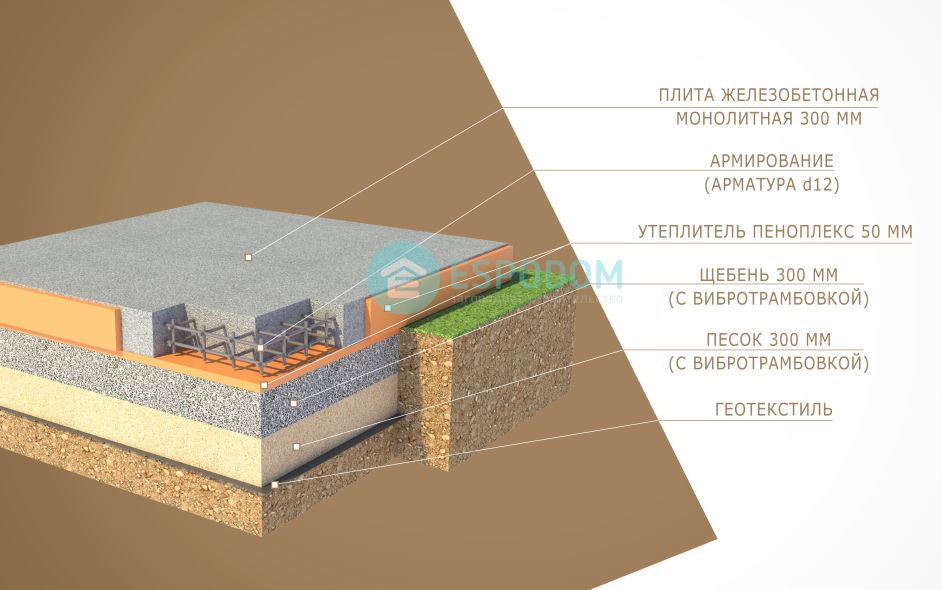

Утепление монолитной плиты фундамента пенополистиролом

На нестабильных грунтах трудно устроить прочный фундамент. В таких случаях применяется плитное основание. Оно выступает фундаментом малого заглубления, дрейфуя по участку, при перемещении грунтовых масс. Так как движется вся конструкция не возникает разрушающих напряжений.

Для правильной работы данного вида фундамента необходима его защита от промерзания. Утепление монолитной плиты фундамента:

• предотвращает разрушение бетона от перепада температур;
• способствует теплому полу первого этажа;
• дает возможность сэкономить на обогреве здания;
• уменьшает пучинистость грунта под зданием.

Содержание статьи:

• Выбор утеплителя
• Технология наружного утепления
• Технология внутреннего утепления
• Утепление тела плиты фундамента

Выбор утеплителя

Не каждый, даже самый эффективный материал, подойдет для работы в грунте или в близости его. Выбирая материал нужно руководствоваться:

• влагонепроницаемостью. Напитываясь водой из грунта изделие теряет свои утепляющие свойства. Расширяясь при замерзании, влага нарушает целостность покрытия, сводя всю работу на нет;
• прочность. Сезонные движения грунтовых масс создают на материал ощутимое давление. Особенно оно ощутимо при скальных грунтах. Острые края могут продавить изделия, оставляя в нем трещины или надломы;
• устойчивость к агрессивным средам. Грунты нередко бывают химически и биологически активными. В грунтовых водах может содержаться повышенная концентрация солей. Все эти факторы приводят к преждевременному разрушению утеплителя.

При устройстве утепления внутри здания материал должен быть негорючим. При возможности возгорания не должно выделяться вредных веществ, которые могут послужить причиной удушья.

При всем этом срок службы утеплителя должен быть не меньше срока службы материала отделки. В таком случае не придется менять его раньше, чем устареет покрытие. В противном случае придется демонтировать еще соответствующее нормам отделочное полотно.

Зачастую для работ нулевого цикла применяется экструдированный пенополистирол. Утепление плиты фундамента пенополистиролом, сделанное по всем правилам, позволяет не беспокоиться о сохранности бетона и сбережении тепла.

Характеристики пенополистирола

• Срок службы плит составляет 30 лет при правильном монтаже покрытия. Показатель уменьшается если:
  • поверхность перед приклеиванием не выровнена;
  • плиты не защищены от ультрафиолета;
  • перед монтажом изделия долгое время находились под воздействием атмосферных осадков.
Утеплители Экструдированный пенополистирол Пеноплекс Техноплекс Европлекс Стирекс Урса xps Примаплекс
• Пожароопасность. По ГОСТ 30244-94 материал относится к Г3 и Г4 классам горючести. Это самые опасные материалы. В настоящее время в состав плит добавляют антипирины. Они позволяют изделию затухать при отсутствии открытого огня. В маркировку такого материала добавляется буква С;
• Дымообразование при горении составляет для обычного пенополистирола 1048 м2/кг, для самозатухающего 1219 м2/кг. При этом выделяются циано- и бромоводород;
• Влагопоглощение изоляции составляет всего 0,4 %;
• Изгибная прочность материала находится в пределах от 0,4 до 1 кг/см2;
• 6Коэффициент теплопроводности колеблется от 0,028 до 0,034 Вт/(м*К). Для плотности 45 он составляет 0,03 Вт/(м*К). Коэффициент верен при температуре от -50 до +70 С;
• Химическая активность высока при взаимодействии с нефтепродуктами и некоторыми спиртами. Растворяют его скипидар, олифа, ацетон. Не страшны пенополистиролу:
  • битум;
  • цемент;
  • гипс;
  • известь;
  • асфальт.

Пенополистирол применяется для теплоизоляции плиты фундамента:

• снаружи;
• изнутри;
• в теле бетона

Технология наружного утепления

Высота плиты может быть от полуметра. Промерзание по периметру самое опасное для фундамента. Потому, в основном, утепление крепится именно по боковым поверхностям.

Перед тем как покрыть фундамент слоем утепления его необходимо гидроизолировать. Несмотря на то что пенополистирол водонепроницаем покрытие им не бесшовно. В швы между плитами проникает влага, способная разрушить плиту.

Гидроизоляция происходит нанесением битумной мастики или расплавление по поверхности и краям плиты парафина. Второй способ более экономичен и надежен. При помощи газовой горелки куски парафина расплавляются. Материал равномерно распределяется по поверхности, впитываясь в нее.

Парафинизация закрывает поры бетона, создавая барьер на пути влаги. Полная адгезия способствует исключению отслаивания изоляции. А значит, на нее можно беспрепятственно крепить утеплитель.

Плиты пенополистирола монтируются на клею или на цементно-песчаном растворе. Первый вариант позволяет вести утепление при минусовых температурах. Подземная часть закрепляется только методом приклеивания. Это необходимо для избегания нарушения гидробарьера.

Цокольная часть утепления плитного фундамента пенополистиролом дополнительно фиксируется пластиковыми дюбелями. Для этого, через приклеенные плиты просверливаются отверстия. Они проходят через все утепление и часть фундамента.

Клей наносится по периметру плиты и несколькими полосами в центре. Выдерживается 1 минута и плита прижимается к поверхности на пару минут. После приклеивания нижние плиты присыпаются слоем песка. Это помогает зафиксировать их в монтажном положении.

Второй ряд утеплителя монтируется со смещением швов. Желательно сделать перевязку и горизонтальных стыков. Это помогает избежать возникновения мостиков холода.

Если толщины плит недостаточно, утепление ведется в два слоя. Берутся изделия с максимальными толщинами, чтоб избежать монтажа нескольких слоев. Плиты верхнего слоя, должны перекрывать швы нижних.

Фиксация зонтиками проводится в пяти точках плиты. Дюбеля монтируют после полного приклеивания плит, но и не позже чем через три дня.

После монтажа швы заделываются монтажной пеной. Излишки пены обрезаются, и поверхность штукатурится по сетке. Сетка необходима для лучшего сцепления пенополистирола и штукатурки.

Технология внутреннего утепления

При утеплении монолитной плиты фундамента изнутри укладка материала происходит двумя способами:

• Поверх плиты;
• В теле бетона.

При первом способе последовательность работ такая:

• по плите фундамента устраивается гидроизоляция, с заходом на стену;
• поверх гидроизоляционного слоя прикручиваются лаги;
• между лаг устраивается слой утеплителя;
• поверх утепления к лагам крепится гидроизоляционная пленка;
• на пленку монтируется дощатое основание, фанера или плиты OSB;
• поверх чернового пола настилается подложка из пробки, вспененного полиэтилена или хвои. На нее монтируется чистовой пол.

Можно обойтись без лаг. В таком случае происходит полное утепление плитного фундамента пенополистиролом. Материал укладывается сплошным слоем. Сразу поверх него настилается подложка и чистовое покрытие пола.

При монтаже в бетоне выполняются следующие работы:

• плита основания гидроизолируется;
• устраивается слой утепления толщиной не менее 100 мм. Лучше применять изделия с системой соединений-замков;
• на утеплитель укладывается ПВХ пленка плотностью не ниже 1,42 г/см3;
• укладывается арматурная сетка. В ее роли может выступать кладочная сетка с ячейкой 100*100 мм;
• поверхность заливается стяжкой не тоньше 5 см;
• по стяжке укладывается финишное покрытие.

При внутреннем утеплении стоит применять только самозатухающий пенополистирол. Для монтажа под стяжку можно применять изделия класса горючести Г4.

Утепление тела плиты фундамента

Теплый бетон применяется во многих сферах строительства. Он может закупаться в виде уже готовой смеси или изготовляться в условиях строительной площадки. Для приготовления в исходную смесь для формирования фундаментной плиты добавляется гранулированный пенополистирол.

Для устройства конструктивных элементов применяется полистиролбетон плотностью D1200. При приготовлении 1 куба в состав входят:

• 300 кг цемента М400;
• 1,1 м3 гранул пенополистирола. Лучше использовать гранулированный, а не дробленый материал. Он имеет форму шарика, что приводит к лучшему обволакиванию цементной смесью;
• 800 кг песка;
• ПАД. Зачастую, добавляется омыленная смола. Ее наличие в составе обеспечивает лучшую адгезию и повышает теплозащитные свойства.

Создавая подобный бетон нужно помнить об усадке. Она составляет 1мм на 1 м поверхности. Плите нужно выстояться некоторое время после набора прочности. По поверхности необходимо устроить выравнивающую стяжку.

Класс горючести такого изделия Г1. Сам бетон не горит, зато воздействию огня подвергаются гранулы утепления. В итоге в теле фундаментной плиты создаются поры. Они снижают плотность конструкции и повышают ее влагопоглащение.

Теплопроводность такой плиты будет составлять примерно 0,105 Вт/(м*С). Изделие требует дополнительного утепления плитного фундамента снизу. Толщина изоляционного материала будет меньше, в отличие от простого бетона.

Выбор вида и технологии утепления плиты фундамента зависит от конструктивных особенностей здания и площадки строительства. Выбирать оптимальное решение стоит на основании данных теплотехнического расчета и сравнения сметной стоимости.

Изоляция под плитой и конструкционные последствия Объяснение

Легкий и универсальный формованный пенополистирол — это коммерческий строительный материал, который, несмотря на то, что он широко используется, остается несколько неправильно понятым.

22 апреля 2020 г.

Sean O’Keefe

Легкий и универсальный формованный пенополистирол — это коммерческий строительный материал, который, несмотря на то, что он широко используется, до сих пор остается неправильно понятым. Изделия из формованного полистирола, которые часто называют неправильным названием «пенополистирол», варьируются от легких конструкционных материалов и изоляционных материалов, используемых в коммерческом строительстве, до упаковки для лекарств, электроники и других деликатных полезных грузов, а также для OEM-применений, таких как корпус гидроцикла или изоляционный наполнитель для жилых домов. намного больше.

«Формованный пенополистирол очень универсален и эффективно решает множество распространенных задач», — говорит Дейл Малликин, директор по национальным счетам Atlas Molded Products.

Формованный полистирол обладает невероятной прочностью на сжатие, что делает его подходящим в качестве легкого конструкционного наполнителя. На горнолыжном и летнем курорте Snowbird в Юте, когда на высоте 14 000 футов на вершине Хидден-Пик был построен новый гостевой центр на 23 000 квадратных метров, формованный геопенополистирол помог стабилизировать 45-летний горный трамвай. Проектировщики не хотели, чтобы в результате новостройки на фундамент трамвая ложилась нагрузка от оседающих грунтов. Дизайнеры разработали структурный барьер, который никогда не разрушается, заполнив пустоту между фундаментом гостевого центра и стеной трамвая пеной Foam-Control Geofoam.

Как и прочность на сжатие, теплоизоляционные свойства формованного полистирола также весьма исключительны. Жесткий пенополистирол, используемый в качестве изоляции, идеально подходит практически везде, где требуется высокоэффективная оболочка здания. В компании Badger State Fruit Processing, переработчике клюквы в Висконсине, была выбрана изоляция из формованного полистирола Foam-Control PLUS+, исходя из сочетания характеристик, воздействия на окружающую среду и стоимости. Целью изоляции Badger State было полное решение оболочки здания — стены, крыша, периметр фундамента и нижняя плита — что делало его шестисторонним. Изоляция под плитой была выполнена из пеноматериала Foam-Control PLUS+ 400. Обладая прочностью на сжатие 40 фунтов на квадратный дюйм, штабелируемая изоляция может выдержать вес массивных морозильных камер завода без риска обрушения конструкции.

Atlas Molded Products производит Foam-Control Geofoam и Foam-Control PLUS+ с широким диапазоном прочности на сжатие, начиная с 15 фунтов на квадратный дюйм (psi) и до 60 psi. Сквозная структурная нагрузка никогда не является проблемой для формованного полистирола, иногда доказывая, что она может быть. Недавно у компании, занимающейся строительством крупного предприятия пищевой промышленности, возникли вопросы об использовании изоляции Foam-Control PLUS+ под плитами холодильных камер, которые Малликину никогда раньше не задавали.

Ответ инженера по электронной почте:

Мне переслали ваши технические брошюры о свойствах изоляции Foam-Control PLUS+. Я хотел проверить, есть ли у вас техническая информация относительно модуля изоляционного основания (эквивалентного модуля реакции грунтового основания) для вашего продукта. Мы ожидаем очень высоких точечных нагрузок на плиту для этого проекта, поэтому я хотел бы иметь эту информацию для проверки и использования в будущем.

«Для меня это было впервые, — говорит Малликин. «Термин «модуль реакции грунтового основания» не был мне знаком».

К счастью для Малликина, надежный источник был наготове в лице Тодда Бергстрема, доктора философии, из корпорации AFM. Бергстром провел последние 22 года, применяя свою докторскую степень в области материаловедения и инженерии, полученную в Северо-Западном университете, для исследования, разработки и тестирования формованного полистирола на всевозможные переменные. Бергстром посвятил свою карьеру формованному полистиролу, начиная с проведения испытаний на водопоглощение и количественной оценки структурных характеристик и заканчивая определением коэффициента сопротивления теплопередаче.

«Модуль реакции грунтового основания относится к относительной жесткости слоев поддержки под бетонной плитой», — говорит Бергстром.

Количественный модуль реакции грунтового основания помогает инженерам в выборе подходящего формованного пенополистирола для поддержки давления нагруженной плиты. «В данном случае инженеры доказали, что изоляция из формованного полистирола Foam-Control PLUS+ выдерживает те же нагрузки, что и земляное полотно, состоящее из XPS».

Бергстром говорит, что некоторая путаница, связанная с формованным полистиролом, заключается в том, что его можно использовать как в качестве изоляции, как в случае Badger State Fruit Processing, так и в качестве структурного наполнителя, называемого геопеной, как в гостевом центре Snowbird. Хотя материалы идентичны, в международных стандартах ASTM есть два отдельных обозначения: ASTM C578 для изоляции и ASTM D6817 для геопены.

Жесткий пенополистирол уже более 50 лет используется в качестве кровельного и внутристенного утеплителя в коммерческом строительстве. Впервые он был протестирован и опубликован в стандартах ASTM согласно ASTM C578 «Стандартная спецификация для жесткой теплоизоляции из ячеистого полистирола». Изделия из жесткого ячеистого полистирола включают как экструдированный полистирол, так и формованные полистирольные материалы, практические цели которых в коммерческом строительстве вышли далеко за рамки первоначальных целей теплоизоляции и теперь включают в себя структурную поддержку.

«До 2002 года весь жесткий ячеистый полистирол подпадал под категорию C578, когда ASTM D6817 был введен специально для учета конструкционных применений с использованием геопены», — говорит Бергстром. «Многие архитекторы до сих пор думают об этих продуктах исключительно как об изоляции, и проблема заключается в том, что первоначальные структурные характеристики, указанные в стандарте изоляции для материалов XPS, недостаточны без поправочных коэффициентов. Структурная нагрузка всегда должна указываться с использованием структурных нагрузок в ASTM D6817».

ASTM D6817 «Стандартная спецификация для жесткого ячеистого пенополистирола Geofoam» определяет структурную способность жесткого ячеистого полистирола путем сжатия материала до тех пор, пока он не деформируется всего на один процент. Спецификация изоляции, ASTM C578, сжимает тот же материал до тех пор, пока он не деформируется на десять процентов.

«C578 предназначен для сравнения двух типов материалов друг с другом», — резюмирует Бергстром. «Однако D6817 определяет грузоподъемность, которую материал может выдерживать в течение неопределенного времени при конструктивном использовании».

В то время как формованный пенополистирол Foam-Control Plus+ и экструдированный полистирол могут выдерживать предполагаемую конструкционную нагрузку холодильного склада на Среднем Западе, Foam-Control PLUS+ гораздо эффективнее в строительстве. Изоляция из XPS изготавливается в виде плоских жестких листов толщиной всего несколько дюймов, и их необходимо укладывать друг на друга для достижения глубины. Foam-Control Plus+ отливается в виде блоков толщиной до 8 x 4 x 36 дюймов. Несмотря на свой размер, эти большие блоки легко перемещаются вручную, и строители могут быстро и легко устанавливать большие секции конструкционного заполнения в труднодоступных местах, используя только ручной труд. Кусачки для горячей проволоки используются для простой настройки блоков, чтобы они подходили к трубам, колоннам или другим препятствиям.

«Двадцать с лишним лет работы с клиентами над изоляцией и конструкционными решениями, и у них никогда не заканчиваются вопросы», — говорит Малликин. «Atlas Molded Products хочет, чтобы владельцы, инженеры, архитекторы и подрядчики понимали невероятную емкость, устойчивость и универсальность формованного пенополистирола, и мы будем делать это по одному проекту за раз».

Роль геопены в развитии современной строительной индустрии

Как отбить железобетон при бурении с помощью буровых коронок Diablo

Испытания показали, что вспомогательное средство для затирки продлевает время финишной отделки бетона и укрепляет плиту

Технология HAMM — ключ к успеху

Создание аварийостойкой конструкции из бетона и сборных панелей

Система управления Link-Belt 220 X4S дает операторам лучшее of Both Worlds

Оригинальная новая система управления на Link-Belt 220 X4S сочетает в себе ощущение управления пилотом с индивидуальной настройкой E/H. Испытания

показывают, что вспомогательное средство для затирки продлевает время отделки бетона и укрепляет плиту

Исследование Программы управления бетонной промышленностью MTSU может стать первым шагом к количественной оценке эффективности вспомогательных средств для затирки. дно формы и заполняется вверх.

Принять участие в конкурсе лучших продуктов 2023 года от Concrete Contractor (срок продлен)

Тысячи продуктов, инструментов, оборудования и машин предназначены для помощи бетонным подрядчикам, и некоторые из них выделяются среди остальных своими инновациями и преимуществами. Срок ПРОДЛЕН до 20 февраля 2023 г.

Редко, но опасно: безопасность при взбивании бетонного шланга

Что необходимо знать бетонным подрядчикам при работе со шлангом бетононасоса и шлангом насоса бетонной стрелы.

Компания Dutch Boy Paints выпускает покрытия для бетонных и каменных полов

Доступные в трех продуктах, которые защищают подвальные полы и внешние бетонные покрытия, патио, дорожки и многое другое, эти покрытия обеспечивают гладкую и долговечную отделку.

Клей для анкеровки

DICA выпускает стальную опорную систему SafetyTech для автобетононасосов

Стальные опоры SafetyTech используют свойства стали и термопластичного материала, разработанного DICA, для повышения устойчивости и снижения давления на грунт.

Аккумуляторные трехскоростные дрели Metabo 18 В

Новые дрели-шуруповерты и перфораторы подходят для самых разных областей применения: от стандартных работ по дереву до изготовления металлических окон, дверей, фасадов, панелей, навесов и перил.

Как отбить железобетон при сверлении сверлом Diablo Hammer

Производительность снижается при ударе по арматуре при сверлении. С перфораторами Rebar Demon вы можете сверлить до 7 раз дольше в армированном бетоне и оставаться эффективным!

Важные советы по выполнению успешных проектов опалубки

Ознакомьтесь с важными советами и советами экспертов по вертикальной укладке бетона для успешного проекта опалубки, включая меры предосторожности, как правильно определить проблемы с уплотнением и как оптимизировать деревянные панели опалубки.

Поиск и устранение неисправностей шлифовальной машины

Инструменты и советы по обслуживанию для шлифовки и полировки бетона.

Универсальный клей и шпатлевка

Универсальный клей и шпатлевка DAP «все-в-одном» предназначен для строительства, склеивания и ремонта многих проектов наружных домов.

Исследование архитектурного формообразования

Компания Morley Construction столкнулась с жестким графиком и сложными требованиями к архитектурному формованию бетона в новой Центральной библиотеке Сан-Диего, спроектированной Робом Куигли, которой суждено было стать культовой фигурой на горизонте города.

Очистите рабочие площадки от пыли

Бетонная пыль от распиловки и сверления может представлять опасность, но только если вы позволите ей это сделать.

HAMM Technology is Key

Хотите получить максимальную отдачу от своих катков? В катках HAMM используются инновационные машинные технологии и цифровые решения, которые помогут вам конкурировать.

Изоляция зданий под землей и под перекрытиями

Какая изоляция лучше всего подходит для заглубленных фундаментов зданий и под бетонными плитами? Торговые представители, естественно, скажут вам, что продукт их компании лучший. Но что говорят независимые испытания и исследования?
Эти три совета помогут вашей фирме выбрать экономичный и высокоэффективный тип изоляции из жесткого пенопласта для вашей следующей работы по утеплению ниже уровня земли.

➀

ПОДТВЕРЖДЕНИЕ ДОЛГОСРОЧНЫХ ТЕПЛОВЫХ ХАРАКТЕРИСТИК

Двумя жесткими пенопластовыми изоляционными материалами, наиболее часто используемыми под землей и под плитами, являются пенополистирол (EPS) и экструдированный полистирол (XPS). Хотя оба являются изоляционными материалами с закрытыми порами, в долгосрочной перспективе они работают по-разному.

XPS имеет более высокое начальное изоляционное значение R, чем пенополистирол аналогичной толщины и плотности, но значение R XPS со временем ухудшается. EPS не испытывает такого «теплового дрейфа», и сообщаемое значение R остается неизменным в течение многих лет установленной службы.
Это критический момент при выборе изоляции, так как уменьшение значения R означает снижение тепловых характеристик с течением времени и, следовательно, увеличение энергии нагрева и охлаждения и затрат для владельца здания.
Простой способ подтвердить долгосрочные тепловые характеристики изоляции — просмотреть гарантию. Известные производители пенополистирола обычно гарантируют 100 процентов опубликованного значения R в течение 20 лет. Для сравнения, большинство гарантий XPS обычно покрывают только до 90 процентов опубликованного коэффициента теплопередачи с учетом снижения коэффициента теплопередачи, которое происходит в полевых условиях.

➁

ОБЕСПЕЧЕНИЕ МИНИМАЛЬНОГО ДОЛГОВРЕМЕННОГО ПОГЛОЩЕНИЯ ВЛАГИ

В дополнение к стабильности коэффициента сопротивления теплопередаче изоляция из жесткого пенопласта отличается скоростью поглощения влаги и способностью высыхать. Смачиваемая изоляция обеспечивает более низкое тепловое сопротивление и может со временем разрушаться. Поскольку изоляция, установленная ниже уровня земли, часто контактирует с влажной почвой, скорость поглощения влаги и способность высыхать являются ключевыми в этих применениях. Изоляция EPS
лучше противостоит влаге, чем XPS, в том числе на заглубленных фундаментах, где она находится в постоянном контакте с влажной почвой. Независимые лаборатории провели обширные испытания скорости поглощения влаги как EPS, так и XPS. Хотя XPS часто показывает лучшие результаты в лабораторных краткосрочных испытаниях в полностью погруженном состоянии, долгосрочные испытания в реальных условиях показывают, что EPS работает намного лучше. Причина в том, что EPS обладает способностью сохнуть намного быстрее, чем XPS. Эта способность быстро сохнуть помогает пенополистиролу оставаться более сухим в условиях многократного воздействия влаги.
15-летние испытания EPS и XPS на месте наглядно продемонстрировали это. Компания Stork Twin City Testing оценила содержание влаги в EPS и XPS, закопанных бок о бок в течение 15 лет на фундаменте здания в Сент-Поле, штат Миннесота. В то время, когда изоляция была удалена, пенополистирол был намного суше, чем пенополистирол — пенополистирол имел только 4,8 процента влаги по объему по сравнению с 18,9 процента содержания влаги для XPS. После 30 дней высыхания пенополистирол имел только 0,7% влаги по объему, в то время как экструдированный пенополистирол по-прежнему содержал 15,7% влаги.
Высокая скорость поглощения влаги XPS в реальных условиях также подтверждается отчетом Окриджской национальной лаборатории Министерства энергетики США (ORNL) за 2012 год. Их исследователи обнаружили, что изоляция XPS, установленная ниже уровня земли в течение 15 лет, поглотила 67 и более процентов влаги.

➂

ОБЕСПЕЧЬТЕ СООТВЕТСТВУЮЩУЮ ПРОЧНОСТЬ НА СЖАТИЕ

Один из лучших способов сэкономить деньги на изоляции из жесткого пенопласта, установленной под бетонными плитами, состоит в том, чтобы гарантировать, что материал не будет слишком сложным. Распространенное допущение при проектировании приводит к тому, что прочность жесткого пенопласта на много порядков превышает необходимую, что может удвоить стоимость изоляционного материала.
Не вдаваясь в подробные технические детали и математические формулы, проблема заключается в том, что инженеры часто используют слишком консервативный подход к изоляции под бетонными плитами. Многие проектировщики предполагают, что точечные нагрузки, приложенные к плите, например, от колес вилочного погрузчика, передаются на изоляцию по треугольной траектории нагрузки. Тем не менее, бетонные плиты распределяют нагрузки более равномерно, а это означает, что изоляция не нуждается в таком высоком сопротивлении сжатию, как в случае, когда предполагается сосредоточенный треугольный путь нагрузки.
Чрезмерно консервативный подход к проектированию часто приводит к спецификациям изделий из ЭПС с высоким сопротивлением сжатию, в то время как более экономичный пенополистирол обеспечивает достаточную прочность. Поскольку XPS обычно стоит больше за дюйм, чем EPS, это пустая трата денег, которые приходятся на чистую прибыль подрядчика.
Простое решение для подрядчиков — спросить проектировщиков, используют ли они формулу из Теории плит на упругом основании, которая учитывает совместное поведение плит и изоляции. Ресурсом, на который можно указать, например, расчеты, является статья «Правильный расчет изоляции под плитой» в апрельском выпуске журнала «Структура» за 2014 год.

ЗАКЛЮЧЕНИЕ

В связи с растущим стремлением владельцев зданий сэкономить деньги на отоплении и охлаждении и ужесточением энергетических норм подрядчики будут устанавливать подземную изоляцию на большем количестве своих проектов.
