Черновой пол по деревянным балкам: как смонтировать самому ?

Черновые полы по деревянным балкам – широко используемые архитектурные элементы строительства зданий. В зависимости от конкретного места размещения и особенностей зданий, выполняют различные функции и отличаются технологией обустройства. Как выполнить работу самостоятельно? Подробнее читайте далее.

Черновой пол по деревянным балкам

Содержание статьи

• 1 Назначение черновых полов по деревянным балкам
• 2 Особенности конструкции черновых полов
• 3 Общие советы
• 4 Черновой пол в срубе по балкам
• 5 Черновой пол на чердачном перекрытии
• 6 Черновой пол под ламинат
  • 6.1 Видео – Черновой пол из ОСП

Назначение черновых полов по деревянным балкам

Черновые полы используются в следующих целях.

1. Как один из элементов утепленных полов. Такие черновые полы крепятся с нижней части балок перекрытия или половых лаг. Служат основанием для укладки утеплительных материалов. В качестве утеплителей может применяться рулонная или прессованная минеральная вата, плиты пенопласта или пенополистирола, керамзит и т. д. Черновые полы могут изготавливаться из различных пиломатериалов, в том числе и бывших в употреблении.

   Схема утепления деревянного пола

2. Как основание для настилки чистовых полов. Выполняют две функции: выравнивание пола и несущее основания. Применяются как один из элементов настилки полов из тонкого ламината или различных мягких финишных покрытий. Требования к материалам изготовления более жесткие, для обустройства в основном используются плиты ОСП, листы клееной фанеры или строганные обрезные доски.

Технология устройства чернового пола в деревянном доме. Пример с лагами

Технология изготовления черновых полов во многом зависит от их конкретного назначения.

Особенности конструкции черновых полов

Особенности изготовления черновых полов учитывают способы крепления балок или половых лаг. Балки могут устанавливаться на разные конструкции.

Таблица. Конструкции, на которые могут устанавливаться балки.

Наименование конструкции	Краткие характеристики
Столбчатые фундаменты	Такой вариант применяется во время строительства деревянных срубов или щитовых домов. На столбчатых фундаментах монтируются несущие элементы пола первого этажа. В связи с тем, что нижняя поверхность балок опирается на фундамент, крепление черновых полов может быть только на черепном брусе. Они фиксируются к боковой поверхности лаг или балок. Кроме тех случаев, когда балки изготовлены из кругляка и не имеют плоских боковых поверхностей. Второй вариант – монтаж черновых полов поверх балок для несущего основания финишных половых покрытий.
Плиты перекрытия	Черновые полы делаются на лагах, фиксируются к боковым черепным брускам или верхним поверхностям. Между плитами и балками используется гидроизоляционный барьер.
Ленточные фундаменты	Торцы балок лежат на фундаментной ленте или нижних венцах сруба. Черновой пол может устанавливаться как на боковых поверхностях, так и сверху или снизу балок.

Нужно иметь в виду, что крепление черновых полов на черепном брусе уменьшает толщину утеплительного слоя. Если ширина балок или лаг менее 15 см, то использовать такой вариант нежелательно. Дело в том, что рекомендованная минимальная толщина утеплителя более 10 см, при уменьшении этого показателя значительно снижается эффективность утепления.

Схема устройства деревянного пола на столбчатом фундаменте

Общие советы

Балки – опорные элементы для строительства пола или потолка, должны выдерживать максимальные расчетные нагрузки, иметь запас по прочности. В зависимости от назначения и условий эксплуатации помещений, подбирается толщина балок и расстояние между ними. В качестве материалов могут использоваться брусья размерами 50×50 мм и более или доски с параметрами от 50×150 мм. На пиломатериалах с ровными поверхностями черновой пол может крепиться снизу, сбоку или сверху, на круглых балках — только снизу или сверху.

Характеристики древесины, используемой для устройства лаг пола

Таблица. Из каких элементов состоит классический черновой пол.

Наименование элемента	Назначение и описание
Балки или лаги	Главный несущий элемент, воспринимает все статические и динамические усилия. В каждом отдельном случае производятся индивидуальные расчеты по линейным параметрам и шагу расстояния. Могут опираться на столбики, ленту фундамента, плиту перекрытия, фасадные стены или несущие межкомнатные перегородки.
Черепные бруски	Размер – примерно 20×30 мм, фиксируются к боковым поверхностям балок, служат для укладки досок чернового пола.
Гидро- или пароизоляция	Гидроизоляция укладывается на черновой пол, служащий основанием чистового. Пароизоляция используется для защиты утеплителей от повышения относительной влажности, применяется на первых этажах или потолочных перекрытиях.

В зависимости от конкретного размещения и назначения черновых полов, перечисленные элементы могут добавляться или исключаться. Мы рассмотрим несколько наиболее часто используемых видов черновых полов.

Балки перекрытия пола

Черновой пол в срубе по балкам

Балки должны тщательно пропитываться антисептиком, желательно не менее двух раз. Торцы могут лежать на ленточном фундаменте или брусе, между бетоном и деревянными конструкциями обязательно укладываются два слоя гидроизоляции из рубероида. Верхняя и нижняя плоскости балок стесаны топором, боковые поверхности ошкурены. Черновой пол будет изготавливаться из листов влагостойкого ОСП толщиной примерно 1 см. Имейте в виду, что окончательную толщину плиты следует подбирать с учетом расстояния между балками. Главный критерий выбора – листы не должны прогибаться под собственным весом. Можно использовать и более дешевые материалы: необрезные ошкуренные доски третьего сорта, бывшие в употреблении пиломатериалы, куски фанеры и т.

д.

Необрезные ошкуренные доски третьего сорта

Мнение эксперта

Афанасьев Е.В.

Главный редактор проекта pol-exp.com Инженер.

Задать вопрос эксперту

Если планируется утепление пола, то рекомендуется расстояние между балками выдерживать в пределах 55 см. Дело в том, что прессованная или рулонная вата имеет стандартную ширину 60 см, за счет такого расстояния между балками утеплитель будет плотно прижиматься к боковым поверхностям, а это намного повышает эффективность утепления. Кроме того, минеральную вату не придется резать, что позволяет ускорить строительные работы и свести к минимуму количество непродуктивных потерь дорогостоящего материала.

Пример крепления лаг

Шаг 1. Установите балки на место на заданном расстоянии, проверьте положение верхних поверхностей — все они должны лежать на одном уровне. Для проверки лучше пользоваться веревкой. Натяните ее между двумя крайними балками и все остальные подгоняйте по этому уровню.

Для подгонки лучше стесывать лишнюю высоту, если это делать трудно, то можно пользоваться подкладками. Профессиональные строители не рекомендуют подкладывать деревянные клинья, со временем они дадут усадку. Намного лучше применять пластиковые или металлические. Уровнем проверяйте горизонтальность положения балок.

Балки, поверх которых будет укладываться черновой пол

Шаг 2. Снимите балку, открутите от угольника. В дальнейшем элемент надо устанавливать на то же самое место, в противном случае может нарушиться линейность чистового пола, при ходьбе появятся неприятные скрипы. Переверните ее нижней плоскостью кверху, положите на свободное место на фундаменте.

Шаг 3.

Из плит ОСП нарежьте полосы шириной на 5–6 см больше, чем ширина нижней части балки. Длина не имеет значения, при необходимости полосы можно стыковать.

Практический совет! В целях экономии материала в нижней части бруса можно прикручивать не сплошные полосы, в квадраты. Расстояние между ними 30–50 см. Черновой пол не несет никакой нагрузки, масса утеплителей ничтожно мала, нет надобности делать прочные полки для установки чернового пола.

Внизу поперек балок набиваются брусья — один из возможных вариантов

Между этажами брусья желательно прибивать вдоль балок

Шаг 4. При помощи электрической дрели или шуруповерта закрепите полосы к балке. Используйте саморезы, длина которых должна минимум на одну треть превышать толщину плиты ОСП. В противном случае фиксация будет непрочной. Вместо саморезов можно использовать обыкновенные гвозди соответствующих размеров.

Шаг 5. Аналогичным способом поступайте со всеми оставшимися балками. По очереди откручивайте их, фиксируйте полосы ОСП и устанавливайте на прежнее место.

Шаг 6. Разрежьте плиты ОСП под ширину чернового пола. Если у вас точно выдержаны расстояния между балками, то можно сразу заготовить все элементы. Если по каким-либо причинам расстояния между брусами неодинаковые, то отмерять придется каждую полосу отдельно.

Листы ОСП

Шаг 7. Уложите листы на полки. Не нужно добиваться полного отсутствия зазоров, черновой пол под утеплитель не требует точного соблюдения размеров.

Укладка листов ОСП

Практический совет! Для облегчения работы отрезайте листы на 1–2 см уже, чем расстояния между полками. Дело в том, что балка по бокам имеет выпуклости, сужающие просвет, за счет небольшого уменьшения ширины листов их намного проще устанавливать на место. Еще один плюс уменьшения ширины – появляется компенсирующий зазор. Плиты ОСП во время изменения показателей относительной влажности довольно значительно изменяют линейные размеры. Если компенсирующие зазоры отсутствуют, то листы могут вспучиваться. Для чернового пола это не критично, но вспучивание указывает на низкую квалификацию строителей.

Шаг 8. Для уменьшения теплопотери можно все щели задуть монтажной пеной.

Монтажная пена

монтажная пена

На этом изготовление чернового пола закончено, можно начинать укладку утеплителя. Как это делать?

Шаг 1. Положите на балки и черновой пол пароизоляцию, не очень натягивайте ее, крепите к дереву степлером. Для пароизоляции можно применять дорогие современные нетканые материалы или обыкновенную дешевую полиэтиленовую пленку.По эффективности разницы нет, а цена может отличаться на порядок.

В магазине можно найти разный утеплитель для пола в деревянном доме. Какой лучше всего приобрести и использовать? Подробнее в специальной статье.

Пароизоляция – обязательный элемент, не пренебрегайте этим. Дело в том, что минеральная вата крайне негативно реагирует на повышение влажности. При увеличении показателя теплопроводность возрастает в геометрической прогрессии, что резко понижает эффективность теплоизоляции. Еще один эксплуатационный недостаток – материал долго сохнет. Это значит, что влажная вата будет иметь длительный контакт с деревянными конструкциями. Такие неблагоприятные условия значительно сокращают срок эксплуатации пиломатериалов.

Важно! Никогда не храните утеплитель на открытых площадках. При подозрении о повышенной влажности тщательно просушите материал, используйте только сухую вату.

Шаг 2. Уложите на черновой пол первый слой минеральной ваты толщиной 5 см. Плотно сжимайте края, не допускайте образования щелей. Прессованная минеральная вата немного сжимается и обладает упругостью, что позволяет ей занимать самое удобное место.

Утеплитель укладывается в шахматном порядке (в данном случае)

Шаг 3. Второй слой утеплителя укладывайте со смещением швов. Для этого первым положите отрезок, оставшийся от последнего куска прессованной минеральной ваты. По такому же алгоритму утеплите всю площадь чернового пола. Толщина утепления пола для северных регионов страны должна быть не менее 15 см, для средней климатической зоны достаточно 10 см.

Практическая рекомендация! Не стоит утеплять пол одним тонким слоем минеральной ваты, толщина 5 см почти не оказывает эффекта теплосбережения. Тем более на первом этаже, где есть постоянная естественная вентиляция и тепло из помещений быстро удаляется.

Шаг 4. Накройте утеплитель гидроизоляцией. Для этого можно применять любые специальные материалы. Гидрозащита фиксируется степлером, ширина нахлестов — не менее 10 см, торцы материала герметично заклеиваются скотчем.

Для фиксации используется степлер

Шаг 5. Поверх гидроизоляционной мембраны на лаги прибейте рейки 20×30 или оставшиеся полосы из ОСП. Рейки обеспечат вентиляцию чистового пола и не допустят появления плесени под ним.

Прибиваются рейки

Подполье обязательно должно иметь вентиляционные отверстия, обеспечивающие многократный обмен воздуха. Не забывайте отверстия закрывать металлическими решетками, предохраняющими подполье от проникновения грызунов. Современная минеральная вата имеет очень тонкие волокна, грызуны без проблем делают в ней проходы и обустраивают гнезда. Как следствие — не только ухудшаются показатели теплозащиты, но и в помещениях появляются мыши.

Примерная схема вентиляции дома

На этом черный пол полностью готов, можно начинать настилать доски чистового пола.

Черновой пол на чердачном перекрытии

Имеет несколько вариантов, мы для примера рассмотрим самый сложный из них. Подшивку потолка лучше делать до начала монтажа чернового пола, но это условие необязательно. При работе с утеплителями из минеральной ваты рекомендуется использовать респиратор или маску для защиты органов дыхания, на руки надевайте прорезиненые перчатки.

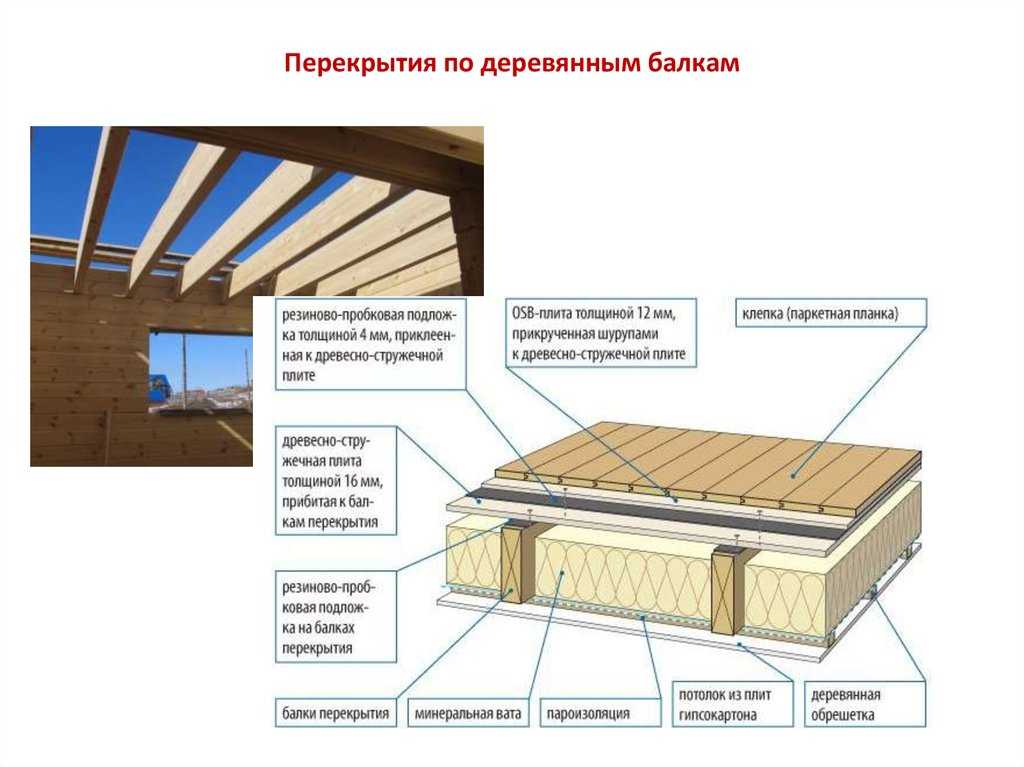

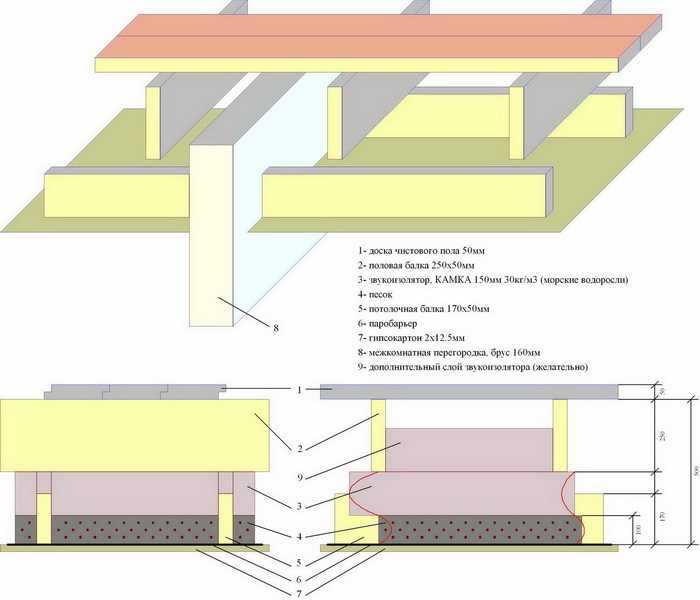

Устройство деревянного междуэтажного перекрытия

Так как потолочное покрытие отсутствует, прибейте снизу пароизоляционную мембрану. Крепите ее надежно, она первое время будет удерживать вес утеплителя.

Важно! При выполнении дальнейших работ на чердаке для ходьбы сделайте специальные проходы, положите в этих местах длинные доски. Для повышения безопасности рекомендуется их временно зафиксировать. Доски несколько усложнят процесс укладки утеплителя, зато минимизируют риски возникновения неприятных ситуаций.

Для более безопасного передвижения можно соорудить из досок небольшой трапик

Шаг 1. Начинайте укладывать утеплитель в пространство между балками чердачного перекрытия. Мы уже упоминали, что во время расчетов расстояния между балками нужно принимать по внимание стандартную ширину материалов для теплоизоляции. Укладывайте максимально плотно, если есть два слоя, то их стыки следует смещать.

Укладка утеплителя

Процесс укладки утеплителя

Еще одно фото процесса

Важно! При укладывании рулонной минваты не допускайте резких перегибов – в этих местах значительно уменьшается толщина утеплителя, образуется мостик холода. И еще один совет. Не придавливайте сильно вату, не уменьшайте искусственно ее толщину. В отличие от прессованной, рулонная не выдерживает никаких нагрузок.

Шаг 2. Положите ветрозащитную и парозащитную мембрану. Рулонная миновата легко насквозь продувается сквозняками, а вместе с поступлением свежего воздуха удаляется тепло. Мембраны фиксируются к балкам степлером. Профессиональные строители не рекомендуют сильно натягивать мембраны, желательно, чтобы они свободно лежали поверх утеплителя. В случае протечек вода не будет попадать на утеплитель сквозь отверстия, проделанные скобами степлера.

При работе используйте защитную маску

Также потребуются перчатки

Укладка влаго- и ветрозащиты

Мембрана должна лежать свободно

Шаг 3. Закрепите мембрану по балкам тонкими рейками. Укладывайте на рейки доски чернового пола. Их можно прикручивать саморезами или прибивать гвоздями.

Укладка реек на лаги

Доски прикручиваются к лагам через рейки

Монтаж ОСП

Черновой пол под ламинат

Этот вид черновых полов требует более требовательного отношения к качеству покрытия. Если полы делаются между этажами, то утепление можно не делать. Теплый воздух из помещений первого этажа не уходит на улицу, а обогревает второй этаж. За счет этого улучшаются параметры микроклимата комнат на втором этаже. Утепление делается только на чердачных перекрытиях.

Деревянный пол на лагах

Черновой пол служит основанием для ламинатных покрытий и должен соответствовать трем требованиям.

1. Твердость. Толщина досок и расстояние между балками подбираются с таким расчетом, чтобы полностью исключались деформации плоскостей при максимально возможных нагрузках.
2. Влажность. Относительная влажность пиломатериалов не должна превышать 20%. Перед укладкой доски необходимо несколько дней просушить в отапливаемом помещении. За это время они приобретут естественную влажность и не будут изменять линейные размеры.
3. Ровность. Отклонение по высоте плоскости не может превышать двух миллиметров на два метра длины. В противном случае ламинатный пол во время хождения начнет издавать очень неприятные звуки, появляющиеся из-за трения элементов в соединительных замках. Устранить эти звуки невозможно. Придется полностью демонтировать половое покрытие, выровнять черновой пол и только потом опять настилать ламинат. Работы делать долго и дорого, лучше сразу обращать внимание на качество. Для черновых полов нужно использовать только пропущенные через двухсторонний рейсмус пиломатериалы. Окончательная подгонка чернового пола под ламинат может делаться паркетной машиной или ручным рубанком. Выбор инструмента зависит от общей площади покрытий.

Монтаж чернового пола из OSB на лагах

Ровность основания следует проверять длинным уровнем или правилом, прикладывайте инструменты в различных местах черного пола и обращайте внимание на зазоры. При обнаружении отклонений плоскость следует выравнивать одним из инструментов. Если перепад по высоте чернового пола не превышает миллиметра, то неприятный скрип может самостоятельно исчезнуть через несколько месяцев эксплуатации. За это время элементы замкового соединения частично притрутся, упирающиеся части уменьшат свою толщину. Те, что не притерлись, немного деформируются, за счет чего уменьшиться плотность замкового соединения. Эти изменения не повлияют на качество и долговечность пользования ламинатными полами.

Укладка фанеры под ламинат на деревянный пол

Во время фиксации чернового пола под ламинат нужно немного утапливать шляпки гвоздей или саморезов в доски. Дело в том, что добиться идеально ровного прилегания досок к балкам даже теоретически невозможно. Со временем в местах провисания досок гвозди могут немного выходить из балок, из-за этого шляпка приподнимается над плоскостью досок. Это очень нежелательно для ламинатных полов. Они укладываются на специальную подстилку, имеют герметичную гидроизоляцию. Шляпки метизов острыми краями повреждают мембранный слой, герметичность гидроизоляции нарушается. Попавшая через отверстия влага между ламинатом и черновым полом становится причиной появления грибков и гнили на древесине. Увидеть проблему своевременно невозможно, она обнаруживается уже после потери пиломатериалами первоначальных свойств. Как следствие, для устранения требуются сложные специальные мероприятия, иногда приходится менять несущие конструкции.

Покрытие по лагам

На заметку! Деревянные балки должны иметь возможность немного двигаться, никогда не фиксируйте их в неподвижном состоянии. Сегодня в продаже имеются специальные металлические упоры, позволяющие торцам передвигаться по длине.

Плиты ОСП

И последнее. Самым оптимальным вариантом для настилки черновых полов под ламинатные покрытия считаются водостойкие ОСП плиты или клееная фанера. Листы большого размера, за счет этого минимизируется количество стыков, намного легче сглаживать резкие перепады по высоте. Укладывать плиты необходимо с демпферными зазорами шириной примерно 2–3 мм, которые будут компенсировать тепловые расширения материала. В противном случае вероятны вспучивания ламинатного пола, их устранение потребует полного демонтажа как финишного покрытия, так и выравнивающего основания.

осп плита

Видео – Черновой пол из ОСП

Устройство перекрытия пола дома по деревянным балкам и лагам.

Устройство перекрытия пола дома по деревянным балкам и лагам чаще всего производят в частных и малоэтажных жилых домах. Они состоят из несущей деревянной балки или лаги пола, меж балочного, лагового заполнителя (тепло-звукоизоляция) и верхнего финишного чистового слоя пола. Нижняя часть меж балочного и меж лагового заполнения перекрытия пола дома называется накатом (черные полы), на который укладывается тепло-звукоизоляция.

Делая дом теплым, стараются обеспечить необходимую теплоизоляцию стен, насколько возможно улучшить теплоизоляционные свойства окон, используют современные материалы для снижения тепло потерь через чердачное перекрытие. Чтобы в помещении было комфортно, нужно правильно выполнить устройство перекрытия пола дома по деревянным балкам, лагам и настелить полы учитывая особенности их эксплуатации.

Перекрытия в доме нужны для того, чтобы разделить этажи дома, а также для отделения цокольного этажа и чердачного помещения.

Меж этажные перекрытия дома бывают балочными и без балочными. Изготавливают их из разных строительных материалов, как например дерева, железа и бетона.

Содержание

Устройство перекрытия пола дома по деревянным балкам, лагам помогает решить такие проблемы:

1. Балки создают дополнительную жёсткость и прочность для перекрытия

2. Усиливают звукоизоляцию и теплоизоляцию

3. Приводит в норму показатели проницания пара и воздуха

Виды деревянных балок:

• Брусовые

Наиболее встречаемый материал для изготовления балок пола дома. Высота у них 14 – 24 см, а толщина 5 – 16 см.

• Из бревна

Самый дешёвый вариант. Бревно отлично справляется с дополнительной нагрузкой, но оно не гибкий материал. Для устройства перекрытий пола дома используют только те балки, которые сушились около года.

• Досочные, лаги.

Лаги экономят средства и расход материалов для укладки перекрытия пола дома. Обладют низкой пожаробезопасностью. Также лаги обладют низкой звукоизоляцией и малым сроком службы. Используют их в основном для чердачных помещений. Те, кто всё — таки выбирают именно лаги для устройства перекрытия пола дома, используют такой метод для их усиления: скрепляют по длине две доски вместе. Для скрепления используют саморезы. Такая конструкция хорошо справляется с нагрузками.

Выбор балок, лаг по сечению.

Сечение балок и лаг зависит от того, какая предполагается нагрузка на них. Нагрузка бывает постоянная и переменная. Постоянная нагрузка получается вследствие постоянной ходьбы и перетаскивания мебели. Переменная зависит от того, сколько в данный момент на ней находится людей и мебели.

Методы укладки перекрытия пола дома по деревянным балкам, лагам.

• Монтаж цельных балок из дерева

• Монтаж лагами, можно срощенными (усиленными)

• Короткие прогоны

Положительные стороны устройства перекрытия пола дома по деревянным балкам, лагам.

• Быстрота монтажа

• Вероятность применения изоляции

• Небольшая цена

• Простота обращения с ними. Можно самостоятельно всё сделать.

• Небольшая масса

Отрицательные стороны деревянных балок и лаг.

• Неустойчивость

• Необходимость в защитной обработке дерева

• Небольшая длина (не более 6 м)

Меньшей теплопроводностью обладают полы настилаемые по балкам, лагам с черновыми полами, но обходятся они немного дороже и установка их, как и ремонт, немного сложнее.

Выбор  деревянных брусьев для балок и лаг перекрытия пола дома

При выборе брусьев балок для устройства пола дома, отдавать предпочтение следует сечению, имеющую большую высоту по сравнению с шириной.

Тщательно выбирайте брусья (бревна) для балок, проследите за тем, чтобы они не были заражены грибком, были прямыми, не сучковатые, не сбежистые. Как правильно выбирать пиломатериал, вы можете прочитать в статье Определяем качество пиломатериалов.

Технология устройства перекрытия пола дома по деревянным балкам, лагам.

Деревянные балки и лаги перекрытия пола дома первого этажа в бревенчатых или брусовых домах укладываются на кирпичные столбы толщиной в 1-1,5 кирпича (под них желательно выкопать небольшие ямы под ширину столбов и залить бетоном на 15-20 см.) на расстоянии 70-80 см. друг от друга , на цоколь здания и врубаются между первым и вторым венцом.

Для предохранения балок и лаг перекрытия от загнивания их укладывают на столбы с прокладкой толя в два слоя с обработанным обрезком доски.

Если дом бревенчатый или брусовый и стоит на столбчатом фундаменте, то балки перекрытия пола дома должны поддерживаться не менее чем двумя венцами. При ленточном фундаменте балки можно врубать в нижний венец.

При строительстве кирпичных домов концы балок и лаг перекрытия закладываются в стены на 25-27 см.

Концы балок и лаг нужно обертывать толстой пленкой или толем чтобы предохранить их от сырости и при укладке следить за тем, чтобы их торцы не соприкасались с кирпичной кладкой стен, т. е. оставался зазор 2-3 см. Осмаливать или обертывать торцы балок и лаг не нужно, так как это способствует их загниванию.

Таблица определения сечения балок для пола.

Устройство деревянных балок и лаг перекрытия пола дома.

Монтаж перекрытия из деревянных балок пола дома состоит из следующих этапов:

1. В первую очередь необходимо рассчитать сечение балки

2. Закупка материала

3. Обработка материалов защитными средствами

4. Выбирают наиболее подходящие средства креплений

5. Монтаж балок и лаг

Заранее заготавливают балки и лаги определённого размера. Укладывать их начинают с самых крайних. Затем крайние балки проверяются с помощью уровня. После между ними по краям протягивают верёвки и по ним, так же при помощи уровня проверяют горизонтальность, чтобы одна балка или лага не лежала выше другой во избежания уклона будущих полов. Далее монтируются балки перекрытия пола дома в промежутках определяя высоту их укладки при помощи тех же натянутых веревок. Расстояние между балками, лагами пола дома не должно быть разным.

Располагать деревянные балки, лаги перекрытия пола дома нужно на расстоянии 50-100 см. При устройстве перекрытия деревянных полов балки и лаги большего сечения располагаются на большем расстоянии друг от друга, а меньшего соответственно на меньшем.

После того, как все балки или лаги перекрытия пола дома проверят по уровню и по ровности расположения, можно приступить к устройству черных полов и настилу досок.

Источник-Построй дом сам.

Балка – APA – The Engineered Wood Association

Преимущество высоких эксплуатационных характеристик

Основы I-балки

I-образная балка представляет собой прочные, легкие I-образные конструкционные элементы из инженерной древесины, отвечающие строгим стандартам качества. Двутавровые балки состоят из верхней и нижней полки, устойчивых к изгибу, объединенных стенками, обеспечивающими исключительное сопротивление сдвигу. Материал полки обычно представляет собой клееный брус (LVL) или цельный пиломатериал, а стенка изготавливается из фанеры или OSB. Надежное сочетание структурных характеристик приводит к универсальному, экономичному элементу каркаса, который легко установить в жилых и небольших коммерческих проектах.

---

Общие области применения двутавровых балок

Двутавровые балки широко используются при возведении полов и крыш жилых домов. Они идеально подходят для длинных пролетов, в том числе неразрезных пролетов над промежуточными опорами. Поскольку двутавровые балки прямые и точные, строителям легче избежать выпуклости и поддерживать ровную поверхность каркаса. Кроме того, деревянные двутавровые балки обычно имеются в наличии и легко доступны на глубине, которая соответствует потребностям жилого каркаса.

---

Общие глубины

9-1/2″, 11-7/8″, 14″, 16″. Ширина фланца варьируется от 1-1/2 дюйма до 3-1/2 дюйма; длинные длины легко доступны.

---

Общего назначения

Двутавровые балки широко используются для каркаса полов и крыш. Многие производители-члены APA имеют средства разработки программного обеспечения; свяжитесь с производителем (справа) для получения дополнительной информации.

---

APA PRI-400

Двутавровые балки с характеристиками APA (PRI) производятся в соответствии со стандартом APA PRI-400 для двутавровых балок для жилых помещений . Этот стандарт производительности содержит простую в использовании таблицу допустимых пролетов для применения в строительстве жилых этажей, что позволяет проектировщикам и строителям выбирать и использовать двутавровые балки от различных производителей элементов, используя только один набор таблиц пролетов. PRI APA распознаются через ICC-ES ESR-1405.

---

Знак качества APA

Товарные знаки APA появляются только на продуктах, произведенных заводами-членами APA. Знак означает, что качество продукции подлежит проверке с помощью аудита APA — процедуры, предназначенной для обеспечения производства в соответствии со стандартами производительности APA или стандартом, указанным в знаке.

---

Публикации I-Joist

Двутавровые балки с рейтингом производительности APA

Содержит информацию о номинальных значениях пролетов, сведениях об установке, конструкциях консолей, архитектурных спецификациях и технических характеристиках двутавровых балок с рейтингом производительности APA.

Загрузить >

---

Библиотека ресурсов

Получите доступ к полному списку публикаций APA о двутавровых балках в библиотеке ресурсов APA.

---

Противопожарные комплекты для деревянных двутавровых балок

Узнайте о нескольких вариантах, повышающих противопожарные характеристики двутавровых перекрытий и отвечающих требованиям Международного кодекса жилищного строительства (IRC), посетив страницу противопожарных конструкций двутавровых балок.

Перейти >

---

Технические темы TT-015: Деревянные перекрытия с двутавровыми балками, пожарные и пожарные

Обсуждение долговечности и безопасности деревянных перекрытий с двутавровыми балками при пожарах. Включает рекомендацию APA по повышению огнестойкости всех конструкций перекрытий и балок на основе Международного строительного кодекса.

Загрузить >

---

Технические темы TT-126: Применимость товарных знаков APA к изделиям из инженерной древесины, покрытым огнезащитными покрытиями

Содержит вопросы и ответы, касающиеся огнезащитных покрытий. Сертификация и проверка изделий, обработанных огнезащитными покрытиями, не входят в сферу действия АПА.

Загрузить >

---

Технический документ: Основы положений IRC по мембранной защите

APA, AWC и WIJMA совместно разработали этот документ, в котором описывается история, предыстория и цель положений IRC по противопожарной защите полов, а также используемые методы. для установления эквивалентности и соответствия этим требованиям пожарной безопасности.

Загрузить >

---

Технический документ: Кодовые требования для сборных деревянных двутавровых балок

APA, AWC и WIJMA совместно разработали этот документ, в котором описывается базовое распознавание кода для сборных деревянных двутавровых балок и необходимость сертификации продукции в соответствии с коды.

Загрузить >

---

Технический документ: Противопожарная защита двутавровых балок с помощью заводских решений

APA разработала этот документ, в котором описаны основные требования к противопожарной защите сборных деревянных двутавровых балок с заводскими решениями противопожарной защиты для соответствия с кодами.

Скачать >

Как укрепить лаги пола снизу

Укрепление лаг пола становится необходимым, когда пол вашего дома начинает шататься или подпрыгивать.

В старых домах балки начинают трескаться или провисать из-за многолетней деградации.

6 способов укрепить балки пола

Чтобы укрепить балки пола, заблокируйте балки, прибив между ними брусок. Другой метод — связать балки куском пиломатериала. Фанера и стальные листы также эффективны для увеличения прочности конических балок.

Другим решением является установка промежуточной балки или стены под упругими балками для их поддержки.

После многих лет эксплуатации качество лаг ухудшается. Они начинают терять свою прочность, что впоследствии приводит к провисанию или растрескиванию полов.

Если пролеты балок пола слишком велики, они могут со временем начать подпрыгивать или раскачиваться.

Какими бы эффективными ни были балки перекрытия, их не так-то просто заменить.

Однако существуют альтернативные подходы, которые можно использовать для усиления балок пола и повышения удобства их использования.

Ниже перечислены некоторые из наиболее широко используемых методов.

1. Использование балок или стен в качестве опоры для балок перекрытия

 Использование балок или стен в качестве опоры для балок перекрытия — отличный способ их укрепить.

Этот вариант подходит для случаев, когда пространство не ограничено и добавление столбцов не снижает эффективность дизайна.

Если препятствия и потеря свободного пространства не являются проблемой, балки и колонны обеспечивают достаточную прочность балок.

Они применимы даже к подвалам. Аспекты, о которых нужно позаботиться, — это конфигурация балок и колонн.

При добавлении балок важно предусмотреть надлежащее основание для поддержки колонн.

Обычно для деревянных балок требуются фундаменты небольших размеров, но в случае стальных балок больший размер фундамента может оказаться более оптимальным в зависимости от нагрузки на балку.

Жесткость балки напрямую зависит от расстояния между каждой колонной и фундаментом.

Чем ближе расположены колонны и фундаменты, тем большую прочность будет оказывать балка в качестве опоры для балок перекрытия.

Фундамент можно создать, вырезав отверстие в земле под фундаментом и заполнив его бетоном.

Затем с помощью гидравлических домкратов под средним пролетом пола закрепляется балка, а между балкой и фундаментом устанавливается колонна.

Вместо деревянных балок для усиления перекрытий можно также использовать сборные балки.

Сборные балки обеспечивают большую прочность и могут быть включены, если нагрузка на перекрытие дает очень большое значение. Точно так же можно возвести стену для поддержки балок снизу.

Усиление балки перекрытия с опорой на балку

Вас может заинтересовать это- Балки, балки и балки

2. Объединение балок для усиления балок перекрытия

Если одной балки недостаточно, попробуйте добавить другую балку рядом с существующей.

Этот процесс, известный как сращивание балок, доказал свою эффективность в повышении прочности и стабильности балок пола.

Размер родственной балки может быть таким же, как у оригинальной балки, но, с другой стороны, использование более высокой балки обеспечивает большее сопротивление.

При условии, что более высокая балка должна быть надрезана, чтобы соответствовать фиксированному уровню исходной балки.

Увеличенная глубина обеспечивает большую прочность и значительно снижает раскачивание балок.

Деревянные балки из инженерной стали можно использовать вместо стандартных деревянных балок.

Сестринские балки можно применять с обеих сторон оригинала, когда требуется большая жесткость.

Если существующие балки провисают или прогибаются вниз, их сначала поддомкрачивают, а затем прикрепляют родственную балку для их выравнивания.

Клей, используемый между обеими балками, дополнительно помогает уменьшить скрипящие звуки, которые могут возникать из-за износа балок.

Верх родственной балки выровнен с оригиналом. Нижняя часть, если она длиннее, отрезается от середины и затем опирается на подоконник.

Гвозди от 10d до 16d используются для соединения балок вместе.

3. Использование фанерных полос

Когда площадь пола ограничена, а родственные балки не кажутся подходящим выбором, фанерные полосы служат отличной заменой. Две полосы гибкой фанеры крепятся к одной стороне качающейся балки перекрытия.

Фанерные планки не только короче, но и легче и гибче, что значительно упрощает процесс их монтажа. Особенно в помещениях, где нельзя добавить полноразмерные балки.

Полосы фанеры 3/4″ нарезаются и подгоняются под размеры существующей балки пола. Соединение делается прочным с помощью прочного строительного клея.

Нахлест дополнительно укрепляется с помощью гвоздей 8d или шурупов 2″.

Одним из основных повторяющихся неудобств является отскок, который со временем появляется на полу. В таких случаях замена старых полов может оказаться нецелесообразным вариантом.

В качестве альтернативы рекомендуется использовать фанерные полоски, чтобы уменьшить отскок на существующих полах.

Обычно доски используются для устройства полов над балками. При рассмотрении вопроса о реконструкции или замене старого пола или даже при добавлении нового можно рассмотреть фанеру.

Фанерный черный пол можно прибить к существующим балкам пола, образуя обшивку поверх существующего настила. Следовательно, гибкость фанеры значительно снижает колебания пола.

Фанера также является решением для укрепления балок вторых этажей домов, где доступ к балкам через потолок первого этажа затруднен.

Переход материала и сам процесс установки стали более удобными при выборе фанеры.

В дополнение к верхней стороне балок перекрытия фанерная обшивка также может быть установлена ​​в нижней части балок.

Обшивка пола фанерой наносится путем нанесения большого количества строительного клея на старые ветхие доски.

Новые листы укладываются перпендикулярно лагам пола. Шурупы или гвозди, имеющие достаточную длину, проникают сквозь обшивку и в балки.

Тот же метод можно применить для установки обшивки на нижней стороне, если уровень балок одинаков по всему настилу.

Если уровень отличается более чем на ½ дюйма, обшивка не может быть выполнена с использованием этого метода.

Усиление балок с помощью фанерных плит

4. Использование металлических накладок

Обмотка балок стальными лентами помогает более эффективно распределять нагрузки по концам

Самый эффективный способ сделать это — начать обвязку с верхней части одной стороны балки, затем по направлению к нижней части среднего пролета балки, а затем снова по направлению к вершине другого конца балки. балка

Нагрузка, приложенная к центру балки в этой конфигурации, распределяется вместе с гвоздями, проходящими через балки.

Металлические хомуты достаточно просты в установке. Сначала с помощью домкратов поднимают балки и устанавливают временную опору балки. Поднятие балок помогает обеспечить плотное прилегание металла при снятии домкратов.

Начните с верхней части одного конца, забивая металлические соединительные гвозди вдоль каждого отверстия на протяжении первых 2 футов, после чего пробивайте отверстия через каждые 6 дюймов таким же образом прибивая противоположную сторону.

 Лямка должна быть аккуратно сложена вдоль дна в середине пролета. При необходимости можно установить дополнительные ремни для дополнительной поддержки. После установки ремней снимите временную опору балки.

Металлическая обмотка для усиления балок пола

5. Использование стальных пластин

Сталь можно использовать для усиления различных типов балок пола. Один из таких методов называется методом стальной планки.

В этом методе стальные пластины вставляются между двумя соседними балками перекрытия и скрепляются болтами на концах.

Для достижения максимальной эффективности убедитесь, что пластины проходят по всей длине балок. Таким образом, пластины поддерживаются на концах.

Использование стальных пластин ограничивает пространство для сверления. Следовательно, это может затруднить процесс прохождения воздуховодов и проводов.

Хотя сталь обеспечивает большую прочность, общие преимущества использования простой деревянной родственной балки могут быть более практичными.

Усиление балок перекрытия стальным лафетом

6. Блокировкой балок перекрытия

Сплошная блокировка — это еще один метод, используемый для улучшения характеристик спроектированных двутавровых балок и ферм.

Использование деревянных блоков между соседними балками помогает более равномерно распределять вес вдоль балок.

Блокировка балки пола эффективна только в том случае, если она тугая.

Металлические и деревянные блоки со временем расшатываются из-за расширения и сжатия.

Усадка и просачивание также могут представлять угрозу для системы.

Лучшее время для применения метода блокировки – ранняя весна, когда содержание влаги в балках самое низкое.

Это потому, что этот метод лучше всего работает, когда балки сухие.

Блоки вырезаны в пропорциях, немного превышающих пространство, предлагаемое балками. Это гарантирует, что блоки будут плотно упакованы.

Затем они устанавливаются перпендикулярно балкам.

Если воздуховоды мешают, используйте два отдельных блока меньшего размера.

Вбить гвозди в балки и блоки.

Дополнительная поддержка может быть обеспечена за счет создания большего количества блоков на равном расстоянии друг от друга.

Усиление балки перекрытия с использованием блоков

7. Другие варианты

Увеличение площади ленточной балки в раме также может быть хорошим вариантом для уменьшения раскачивания пола.

Это можно сделать путем установки двойных ленточных балок по продольным сторонам периметра

Как лучше всего усилить балки?

Лучший способ укрепить балки перекрытий — обеспечить опору в промежуточных пролетах с помощью балок или стен. Но ограниченность пространства может сделать это непрактичным в некоторых ситуациях.

Стальная арматура и металлическая обертка также весьма эффективны, но являются дорогостоящими по сравнению с другими вариантами. Блокировка также может дать достаточную прочность, но склонна к ослаблению.

Сращивание балок легко выполняется, обеспечивает достаточную прочность и является рентабельным. Фанера обладает теми же преимуществами, но имеет еще меньший размер.

Все варианты имеют некоторые преимущества перед другими. Определение наилучшего метода будет зависеть от условий и ограничений сайта.

Если места достаточно, балочная опора будет идеальным решением.

Почему провисают полы?

 В жилых домах полы со временем могут начать проседать из-за недостаточной поддержки и механизма распределения нагрузки.

Когда балок недостаточно, чтобы выдержать вес вышеперечисленных этажей, существующие балки должны работать тяжелее, и поэтому со временем они начинают ослабевать.

Другая причина, по которой полы начинают проседать, может заключаться в гниении лаг пола.

Если подполье не герметизировано должным образом, может произойти гниение из-за воздействия влаги и влаги на балки.

Во избежание повреждений для сушки балок можно использовать вентиляторы низкого давления и осушители.

Поскольку древесина является распространенным материалом, используемым для создания балочной системы, плесень может образоваться и разъесть прочность системы. Действие термитов также может привести к гниению балок.

Грунт, находящийся под фундаментом, может иметь ограниченную несущую способность, в результате чего нагрузка вызывает ударный эффект. Таким образом, плохая почва также может вызвать провисание полов, вызывая осадку фундаментов и колонн.

Для конструкций с большим пролетом выберите фермы перекрытия вместо балок перекрытия, чтобы предотвратить провисание.

Каковы признаки повреждения балок перекрытия?

• Влага вызывает гниение древесины.
• Из-за влаги начинает развиваться плесень.
• Начинается провисание полов.
• В балках могут образоваться трещины.
• Могут появиться наклоны и неровности пола.

Сколько стоит усиление лаг пола?

Затраты на замену балок перекрытия довольно высоки и составляют от 6000 до 1000 долларов. Цена может увеличиться до 20000$, если требуются домкраты.

 В качестве альтернативы, использование методов усиления для укрепления существующих балок намного дешевле. Рассмотрите вариант совмещения балок, где общая стоимость совмещения системы балок пола составляет от 100 до 300 долларов.

Часто задаваемые вопросы (FAQ)

Ослабляет ли просверливание отверстий балки?

Сверление отверстий в балках ослабит прочность балок пола. Степень, в которой это происходит, зависит от размера просверленного отверстия. Следовательно, допустимый предел отверстия – диаметр, равный 1/3 глубины балки. Отверстия также должны располагаться по центру (не менее 2 дюймов от верха и низа).
