Радиатор в полу под окном: Радиаторы отопления в полу под окном

Содержание

Можно спрятать радиаторы в пол

Отопление в полу (конвекторы)

: Радиаторы в пол

Вступление

Вопрос, можно спрятать радиаторы в пол, возникает, сам собой, если у вас в доме панорамные окна или вы строите зимний сад с дивными стеклянными стенами.Правильное место для установки радиаторов отопления, это под окнами помещения. А если у вас панорамные окна и нет возможности поставить классические радиаторы с креплением на стену. Что делать?

Во-первых, можно сделать в помещении теплый пол. Это выход, но если у вас много мебели или все помещение занято растениями (зимний сад), то теплый пол становится не эффективным.

Во-вторых, можно сделать плинтусное отопление. Тоже выход, но немного испортится внешний вид панорамного окна, какой никакой, а короб для плинтусного отопления делать придется.

Выход для отопления такого помещения, это установить радиаторы в пол.

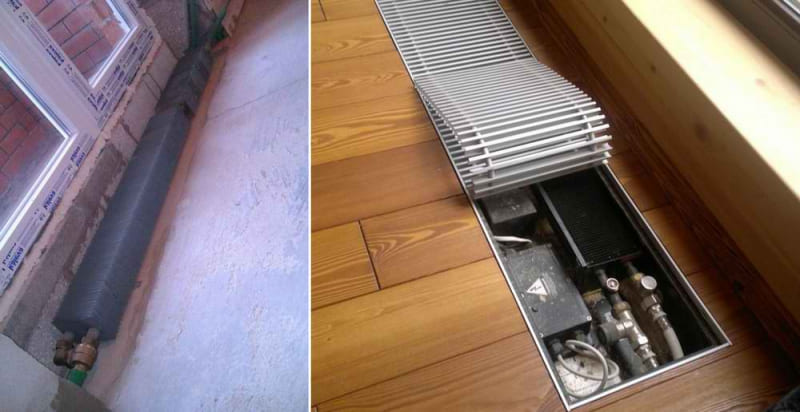

На фото, взятого с видео, вы видите пример таких радиаторов. Кстати, неожиданно отличный сервис по раскрутке аккаунта youtube появился в сети. Его название Piar4you. Услуг у сервиса много. Например, вы легко и безопасно можете купить 1000 просмотров на youtube на новом аккаунте и подключить его монетизацию. Рекомендуем.

Принцип работы радиаторов в пол

Радиаторы в пол обогревают помещение за счет водяного теплоносителя или электрических нагревательных элементов. Соответственно, подключаются скрытые радиаторы в пол к общей системе водяного отопления или к электрической сети дома (квартиры).

Работают радиаторы отопления в полу, аналогично классическим, современным радиаторам. Горячая вода проходит по радиатору, нагревает его, а радиатор передает тепло в помещение. Потоки воздуха от ока разносят тепло по комнате. Благодаря конвекции воздуха, этот процесс цикличен и не прерывается, пока греет радиатор.

Аналогично работает и встроенный радиатор в пол. Если радиатор монтируется один, то его называют радиатор отопления встроенный в пол, с естественной конвекцией.

Однако, для улучшения конвекции воздуха рядом с теплообменником радиатора может монтироваться специальная система. По сути это вентилятор усиливающий всасывание холодного и подъем теплого воздуха. Называют их тангенциальный вентилятор, а сам радиатор: конвектор с принудительной конвекцией, со встроенным тангенциальным вентилятором.

Принципы монтажа радиаторов в пол

Как я уже сказал, радиаторы в пол состоят из теплообменника, обычно медно- алюминиевого, и труб отопления с соединительными элементами и элементами управления радиатором (термостатический клапан, кран Маевского, вентиль запорный).

Вся эта конструкция монтируется в железном коробе, в горизонтальном положении. Для монтажа нужно выбирать трубы отопления, которые можно заливать раствором.

Полностью смонтированная система отопления, заливается стяжкой пола. Стяжка будет находиться вокруг короба, закрывая только трубы отопления. Система управления радиатором тоже находится в коробе и доступна для ремонта и профилактики.

Закрывается короб декоративной решеткой, из пластика, металла или дерева.

Это все, про радиаторы в пол. Надеюсь их общее устройство и назначения понятны. В следующих статьях подробно о типах, монтаже и устройстве внутрипольных радиаторов.

©ObOtoplenii.ru

Другие статьи раздела: Радиаторы

Пластинчатые радиаторы: варианты радиаторов “гармошка”
Эффективные батареи отопления выбираем правильно
Чугунные батареи отопления — описание и характеристики
Можно спрятать радиаторы в пол
Трубчатый радиатор: преимущества и недостатки
Установка чугунных радиаторов отопления
Монтаж водяных радиаторов отопления в полу

Электрический котел отопления (электрокотел): устройство, подключение к электропитанию

Батарея в полу под окном: радиаторы отопления, обогреватели

Отопительное оборудование не всегда подходит к современному стильному дизайну помещений. Также на стенах из рыхлого материала или отделанных гипсокартоном нет возможности установить даже самые лёгкие радиаторы. Батарея в полу под окном – разумное решение для отопления помещения и поддержания температуры. Такая конструкция устанавливается офисных помещениях, магазинах, на застеклённых террасах частных домов, спортзалов, и др.

Содержимое

Радиаторы отопления в полу под окном: плюсы и минусы системы
Разновидности
Принцип действия
Особенности конструкции
Установка батареи отопления в полу под окном
Выбор модели радиатора

Радиаторы отопления в полу под окном: плюсы и минусы системы

К преимуществам отопительной системы, утопленной в пол, относятся следующие.

Отсутствие необходимости подбирать приборы соответственно стилю помещения.
Освобождение пространства и возможность размещения мебели и предметов интерьера без учёта отопительных приборов.
Долгий срок службы.
Отсутствие необходимости в ремонте.
Экологическая безопасность.
Высокий уровень производительности и небольшие затраты.
Такая система даёт возможность установить панорамное окно в помещении.

Эта конструкция удобна и функциональна. Но всё же имеет ряд недостатков. Собираясь установить в полу под окном батарею, стоит помнить о перечисленных ниже моментах.

Чтобы встроить аппарат для отопления в пол под окно, толщину стяжки пола необходимо увеличить. Это потребует дополнительных финансовых расходов на ремонт или во время строительства.
Возрастает нагрузка на перекрытия.
Необходимы дополнительные меры по уходу за оборудованием – очисткой от пыли, осмотру на предмет проточек и др.
Высокая стоимость конструкции.
Внутрипольный радиатор не подходит для помещений с высотой потолков более 3 метров.
Система с функцией принудительной конвекции потребляет больше электроэнергии.

Чтобы решить, какие радиаторы отопления в полу под окном подойдут к определённым помещениям, следует учитывать все положительные и отрицательные стороны такой системы. Кроме этого, помнить о затратах труда и финансовых средств.

Разновидности

Батареи, устанавливаемые в пол, бывают водяные и электрические. Первые предназначены для подключения к центральной системе отопления специальными элементами – патрубками. Изготавливаются они из металлов – алюминия, меди или нержавеющей стали.

Водяные батареи

Электрические конструкции отличаются тем, что на них имеются трубчатые электронагреватели закрытого типа с пластинами (стальными или медными). Такие модели изготовлены соответственно требованиям безопасности. Кроме того, на них есть защитные предохранители. Эти установки используются в тех помещениях, которые не подключены к централизованной отопительной системе.

Принцип действия

Встроенные в пол батареи обогревают помещение по конвективному принципу. Сами они по конструкции тоже являются конвекторами. Такая система обогревает помещение эффективнее, чем любые модели настенных радиаторов. Нагретый воздух поднимается к потолку, остывший остаётся снизу и обогревается, т. е. происходит активная циркуляция и равномерный обогрев помещения. В нём поддерживается постоянная температура. Затраты на обогрев снижаются.

Особенности конструкции

Отопительные конвекторы, предназначенные для установки в пол, имеют несложную конструкцию. Основой является нагревательный элемент, к которому прикреплены конвективные рёбра.

Сверху установлена защитная решётка. Её поверхность соответствует уровню пола. Все остальные детали полностью скрыты. Решётка в процессе работы оборудования не нагревается выше 30°С, поэтому нет риска получить ожог при соприкосновении.

Установка батареи отопления в полу под окном

Для такой работы не потребуется сложное специальное оборудование. Но необходимо при этом учитывать ряд нюансов, чтобы система работала надёжно и эффективно.

Важным параметром является давление в отопительной системе. Лучшим выбором станут приборы, в которых показатели автономного давления не превышают 2,5 атм. В квартирах многоэтажных домов потребуется установить показатель давления в трубах. Эти данные владельцы жилых квартир и домов смогут получить у специалистов управляющей компании, либо в ЖЭКе. И только потом подбирать нужную модель батареи для установки в пол.

Для частных домов подойдут внутрипольные обогревательные аппараты любого типа, т. к. есть возможность самостоятельно регулировать температуру постоянно наблюдать за состоянием конструкции. А для многоэтажных домов надо выбирать модель с учётом особенностей и характеристик: температуры, содержания кислорода, рН жидкости и др.

Следует принимать во внимание также размеры помещения. Чем выше высота потолка, тем большей мощности потребуется конвектор. Стоимость такой конструкции также будет выше.

Для установки радиатора в полу под окном необходимо оборудовать нишу. Размер её должен быть немного больше размера аппарата. Рекомендуемая глубина – от 110 мм, ширина – 190-400 мм. В подготовленный канал устанавливается радиатор. Для фиксации используются анкерные болты.

Схема монтажа внутрипольного отопления

Выбор модели радиатора

Аппарат полностью скрыт. Его внешний вид не имеет значения. Выбор осуществляется по характеристикам и материалам.

Прежде всего, имеет значение из какого металла состоит основа батареи. Для помещений с высокой влажностью подходит модель с корпусом из нержавеющей стали. При нормальной и пониженной влажности подойдёт и оцинкованная сталь. Все детали конструкции обычно покрываются защитной антикоррозийной краской.

Из всех элементов установленной системы видна только решётка. Её изготавливают из дерева, мрамора, стали или алюминия. Она может быть окрашена в разные цвета. Покупатель подбирает подходящий вариант для интерьера помещения. На сайтах имеются фото и описания различных моделей.

Решётки бывают линейного или рулонного типа. Линейные решётки поднимаются только полностью, рулонные можно скатать. Перекладины на них расположены по-разному: на рулонных только поперёк, на линейных могут быть и вдоль. Решётки батареи отопления в полу под окном не должны содержать элементов из пластика, если владельцы и посетители помещения могут наступать на них.

Соблюдая все требования при установке конструкции можно получить качественный результат и избавить себя от необходимости переделки.

Читайте далее:

Понравилась статья? Расскажите друзьям:

термодинамика – Почему радиаторы всегда ставят под окнами?

$\begingroup$

Не знаю, замечал ли это кто-нибудь еще, но в большинстве зданий и в большинстве комнат радиаторы располагают преимущественно под окном.

Теперь, на мой взгляд, это худшее место для их размещения; горячий воздух поднимается вверх, достигает окна (которое, как бы хорошо оно ни было утеплено, все равно отдает тепло, мягко говоря), и тепловая энергия воздуха рассеивается по периметру окна, тем самым не сильно нагревая помещение.

Я ошибаюсь, когда думаю об этом? Я имею в виду, что я могу поднести руку к окну и почувствовать, что там холоднее, чем в другом конце моей комнаты, но опять же, моя комната нагревается, когда включена батарея.

термодинамика
повседневная жизнь
конвекция

$\endgroup$

$\begingroup$

Причина в том, что потери тепла происходят в основном через окна и оконные проемы. Идея состоит в том, что вы хотите, чтобы поступающий воздух нагревался. Кроме того, он создает воздушную завесу, которая предотвращает потерю большего количества тепла через открытые участки.

Наконец, это делает температуру в помещении более-менее однородной. Если бы обогреватели были размещены в центре комнаты, вы бы создали большой температурный градиент, что привело бы к сквознякам и дискомфорту для жильцов.

$\endgroup$

$\begingroup$

Поскольку это форум по физике, я предполагаю, что ОП интересует количественный ответ с точки зрения эффективности системы и ее различий в зависимости от относительного расположения источников тепла и радиаторов. Математика, необходимая для анализа такой системы, слишком сложна для меня, чтобы справиться с ней прямо сейчас, но я считаю, что следующие принципы применимы и объективно верны:

Рассеивание тепла через стекло увеличивается пропорционально разнице температур внутри и снаружи; чем больше зазор, тем быстрее теряется энергия в помещение.
Рассеивание тепла в помещении происходит по закону обратных квадратов (с учетом возмущений, таких как сквозняки и т. д.) пропорционально расстоянию от источника тепла.

Чтобы минимизировать потери тепла в помещении, отодвиньте источники тепла от окон.

Чтобы оптимизировать помещение для максимальной равномерности обогрева, переместите источники тепла ближе к окнам.

$\endgroup$

$\begingroup$

Частично практично, стена под окнами больше ни для чего не нужна. У нас был дом, где обогреватели располагались посреди единственных пустых стен, поэтому некуда было поставить мебель, книжные шкафы и т.д. воздуха, располагая радиатор непосредственно под окном

$\endgroup$

$\begingroup$

Как описано в других ответах, размещение радиаторов (или вентиляционных отверстий в системе принудительной вентиляции) под окнами компенсирует большие потери тепла окнами, но есть и другая причина. По мере того, как комнатный воздух обтекает поверхность окна, он отдает тепло окну (и наружу). Это может привести к тому, что влага из воздуха будет конденсироваться на окне. В достаточно холодных условиях на внутренней поверхности окна накапливается иней или даже слои льда. Горячий воздух, поднимающийся от радиатора, будет иметь меньшую склонность к отложению влаги на окне (поверхность стекла будет несколько теплее).

$\endgroup$

$\begingroup$

Как отмечает Programmer, размещая радиатор перед местом, наиболее подверженным потерям тепла и проникновению холодного воздуха, вы эффективно экранируете помещение от холодного воздуха. Тем не менее, существует также тот факт, что радиаторы часто немного горячее, чем другие источники тепла, такие как принудительный воздух. Поэтому имеет смысл ставить его в самую холодную часть комнаты не только из соображений эффективности, но и из-за того, что если он будет нагреваться до слишком жарко можно легко открыть окно и выпустить часть лишнего тепла.

$\endgroup$

$\begingroup$

Так как горячий воздух поднимается вверх, а холодный опускается вниз, то радиатор расположен там, где лучше циркуляция, т.е. хоть окно и двойное, в перегородку по самому материалу всегда будет поступать холодный воздух. Так холод будет выталкивать горячий воздух внутрь помещения.

Другим объяснением может быть тот факт, что на наружных стенах могут быть тепловые мосты, и холодный воздух может проникать в помещение и вызывать потери тепла. При размещении радиатора на наружной стене тепловой мост все равно будет существовать, но эффект холодного воздуха, поступающего в помещение, будет компенсироваться обогревателем (с точки зрения экологии, иметь тепловые мосты в зданиях совсем нехорошо). , но строить дешевле). Сегодня мы можем видеть радиаторы и обогреватели либо под окнами, либо рядом с максимальным количеством дверей, поскольку температура в комнатах меняется и способствует циркуляции воздуха.

$\endgroup$

$\begingroup$

Причина довольно проста. Если у вас есть окно без радиатора, а на улице очень холодно, оконное стекло тоже будет холодным. Это понизит температуру воздуха вокруг окна, и этот воздух будет сразу же течь вниз (физика).

Так что если кому-то нужна хорошо отапливаемая комната с очень холодным полом .. сделайте это, поставьте радиатор на противоположную сторону.

Поэтому целесообразно разместить радиатор под окном. … для обогрева холодного воздуха, поступающего из оконной зоны.

$\endgroup$

$\begingroup$

Потому что под окном находится место, где дельта-Т (Изменение Температура) самая большая во всей комнате.

Чем больше дельта-Т, тем эффективнее система.
Окно, даже когда оно закрыто, остается самым холодным местом, потому что оно тончайшая стенка.
Холодный воздух течет вниз, поэтому под окном .

Эффективность радиатора зависит от того, хотите ли вы обогреть помещение или охладить какое-то устройство. Это все-таки другой вопрос.

$\endgroup$

$\begingroup$

Я предполагаю, что это сделано для того, чтобы охлаждающий воздух не скапливался под окном и не попадал в остальную часть комнаты.

Что угодно, лишь бы не мерзнуть 😉

$\endgroup$

$\begingroup$

Ряд причин: – стена под окном в принципе бесполезна – размещение обогревателя под окном позволяет иметь более равномерную температуру во всей комнате: окно – самое холодное место в комнате, если бы вы разместили обогреватель на другом конце комнаты и хотели достичь определенной температуры за счет окно, в другой части комнаты должно быть намного жарче

$\endgroup$

$\begingroup$

Так как горячий воздух поднимается вверх, а холодный опускается вниз, то радиатор расположен там, где лучше циркуляция, т. е., несмотря на то, что окно двойное, в перегородку по самому материалу всегда будет поступать холодный воздух. Так холод будет выталкивать горячий воздух внутрь помещения. Другим объяснением может быть тот факт, что внешние стены могут иметь мостики холода, и холодный воздух может проникать в помещение и вызывать потери тепла. При размещении радиатора на наружной стене тепловой мост все равно будет существовать, но эффект холодного воздуха, поступающего в помещение, будет компенсироваться обогревателем (с точки зрения экологии, иметь тепловые мосты в зданиях совсем нехорошо). , но строить дешевле). Сегодня мы можем видеть радиаторы и обогреватели либо под окнами, либо рядом с максимальным количеством дверей, поскольку температура в комнатах меняется и способствует циркуляции воздуха.

$\endgroup$

$\begingroup$

Это связано с тем, что горячий воздух, создаваемый радиатором, нагревает более холодное окно, делая стекло теплее. .. поэтому на стекле гораздо меньше шансов конденсироваться, и в то же время в комнате намного теплее, потому что тепло будет излучаться вдали от окна, сквозняки и тому подобное… также, если радиатор размещен на стене без окна, в комнате становится намного жарче, намного быстрее, чем хотелось бы… и внезапное повышение температуры выводит из равновесия человеческое тело.

$\endgroup$

Зачем радиаторы под окнами?

Быстрая доставка
С нашим собственным автопарком.

Platinum
Сертификат Trusted Service

Бесплатно нажми и забери
Нажми и забери в любом из наших магазинов.

Один из вопросов, который часто задают при размещении радиаторов, заключается в том, почему радиаторы размещают под окнами и можно ли размещать радиаторы в других частях комнаты. В прошлом радиаторы часто располагались под окном в комнате, потому что это самое холодное место в комнате. Исторически сложилось так, что старые окна были с одинарным остеклением, и этот тип окон пропускал в комнату много холодного воздуха. Это одна из причин, по которой радиатор был размещен в этом месте, так как это помогло бы противодействовать холодному воздуху и сквозняку. В помещении с одинарным остеклением радиатор целесообразнее разместить под окном из-за теплопроводности. На традиционном радиаторе большая часть тепла, исходящего от радиатора, выбрасывается в виде горячего воздуха через верхнюю часть радиатора. Он взаимодействует с холодным воздухом из окна, и этот холодный воздух затем помогает вытолкнуть горячий воздух из радиатора в комнату. Это, в свою очередь, сохраняет в комнате теплее, чем было бы, если бы радиатор находился в другом месте. В доме с окнами с одинарным остеклением это по-прежнему лучшее место для размещения радиатора, поскольку одинарное остекление не очень эффективно. Сегодня во многих домах, особенно в новостройках, установлены окна с двойным или даже тройным остеклением, что делает эти окна исключительно эффективными. Поскольку эти окна, как правило, не пропускают столько тепла и впускают в дом меньше холодного воздуха, то размещение радиатора в комнате более гибко. Тем не менее, несмотря на то, что современное остекление помогает разместить радиатор более гибко, многие люди по-прежнему предпочитают размещать радиатор под окном просто потому, что это место в доме, где мебель не часто размещается, поэтому это отличное место. для радиатора. Одна из причин этого заключается в том, что эффективность радиатора сильно снижается, если он загораживается мебелью. Именно поэтому никогда не рекомендуется ставить диваны и крупные предметы непосредственно перед радиатором. В этих ситуациях, когда мебель загораживает радиатор, тепло получает в основном предмет, а не само помещение. Для тех, кто хочет больше контролировать свой дизайн интерьера, в Mr Central Heating есть множество гибких вариантов, доступных для тех домов, оснащенных современными окнами. В дополнение к размещению, сегодня радиаторы бывают самых разных размеров и форм, и эти стили радиаторов можно более творчески использовать в доме. Попробуйте, например, наш ассортимент компактных радиаторов. Традиционно горизонтальный радиатор был преобладающим радиатором в доме просто потому, что его форма и дизайн идеально подходили под окном. В настоящее время доступно множество вертикальных радиаторов и радиаторов альтернативной формы, которые можно разместить в самых разных местах. Вдобавок к этому современные радиаторы не обязательно должны быть серыми, функциональными аппаратами, выделяющимися по всем неправильным причинам. Сегодня радиаторы бывают самых разных дизайнов и цветов, и некоторые из них можно даже использовать в качестве фокуса в комнате, а не что-то, что можно игнорировать. Ознакомьтесь с нашим полным ассортиментом радиаторов здесь
