Розетки и выключатели в доме: правила, схемы, рекомендации

Вряд ли можно назвать комфортным дом, в котором не будет достаточно розеток, выключателей и приборов освещения. При их обустройстве необходимо руководствоваться не только правилами практичности, удобства, но и требованиями электробезопасности.

В первую очередь, нужно озадачиться приобретением качественных электроприборов, обратиться, к примеру, в магазин LEDPremium. От этого зависит общая безопасность, исключение множества проблем, перегрузок, замыканий.

Нормативно-техническая документация про розетки и выключатели в доме

Требования, касающиеся розеток и выключателей в доме, закреплены в СП 256.1325800.2016. В общем виде, выглядят они следующим образом:

• В коридоре должна приходиться, как минимум, одна розетка на 10 квадратов площади;
• В кухне – не менее 4 на аналогичную площадь;
• В жилом помещении, будь то спальня или гостиная – не менее 1 розетки на 3 метра протяженности стены.

Перед установкой следует набросать план, прикинуть, где будут располагаться электроприборы и мебель, чтобы не возникло сложностей с подключением, прокладкой проводов, не пришлось дополнительно покупать множество удлинителей.

Обустройство коридора и кухни

Поближе к входной двери стоит установить стандартный однокнопочный выключатель, чтобы сразу, войдя в квартиру, включить свет. Также в прихожей потребуется, как минимум, одна розетка, чтобы подключить сушилку для обуви или пылесос.

Кухня – одно из самых насыщенных бытовой техникой помещений. Мультиварка, тостер, микроволновая плита, холодильник, чайник, духовка – список можно дополнять бесконечно. Розеток потребуется много, как минимум, 2 сдвоенных блока, в некоторых случаях – гораздо больше, все это индивидуально. Недопустимо располагать розетки в прямой близости от мойки или плиты, слишком высока вероятность попадания влаги. Специалисты советуют использовать не обычные, а защищенные точки подключения, с крышками и изолированными контактами.

Не лишними окажутся 2-3 розетки рядом с кухонным столом. Можно подключить ноутбук, подзарядить мобильный телефон, в общем, выполнить некоторые бытовые манипуляции.

Розетки и выключатели в гостиной дома

Чтобы гостиная была комфортной, стоит следовать нескольким рекомендациям:

• Телевизору потребуется не только пара обычных розеток, с расчетом на подключение активной акустики или плеера, но и розетка для коаксиального подключения и RJ-45 – для интернет-ТВ;
• Пара розеток должна быть рядом с диваном. К первой можно подключить торшер, ко второй – смартфон или ноутбук;
• Если в гостиной установлен компьютерный стол, то для техники понадобится целый набор розеток. Сам компьютер, колонки, оргтехника, в общем 4-5 штук – реально необходимый минимум.

Схема выключателей зависит от выбранной люстры. Лучше поставить модель на 2 или 3 клавиши, она позволит эффективно использовать люстру с несколькими лампами, задействовать сразу все источники света или только 1-2, что оптимально вечером, для создания спокойной, умиротворяющей обстановки.

Детская и ванная комната

Несколько странно видеть эти помещения в одной группе, но их общая черта – максимально жесткие требования к безопасности. Розетки в детской должны комплектоваться крышками, заглушками, шторками, автоматически поднимающимися при извлечении вилки, что не позволит любознательному малышу добраться до контактов под напряжением.

В ванной же нужно использовать розетки и выключатели в доме с высоким защитным индексом IP. Чем выше, тем лучше. Некоторые модели выдерживают не просто длительный контакт с влажным воздухом, но даже прямое попадание брызг, оставаясь на 100% безопасными, защищая от удара током.

Где разместить розетки в квартире (76 фото)

Схема электропроводки освещения в кухне

Схема расстановки розеток и выключателей в жилых помещениях

Схема размещения розеток на кухне икеа

Разводка проводки в деревянном доме схема

План розеток и выключателей в квартире студии

Расположение выключателей в квартире

Разводка электрики на кухне под встраиваемую технику схема

Планировка розеток в однокомнатной квартире

План розеток в однокомнатной квартире

Схема электропроводки в санузле

Схема расположения розеток и выключателей в доме

Схема электропроводки на кухне в частном доме

Схема размещения розеток и выключателей в частном доме

Стандарты расположения розеток и выключателей в квартире

Расположение розеток

Расположение розеток в однушке

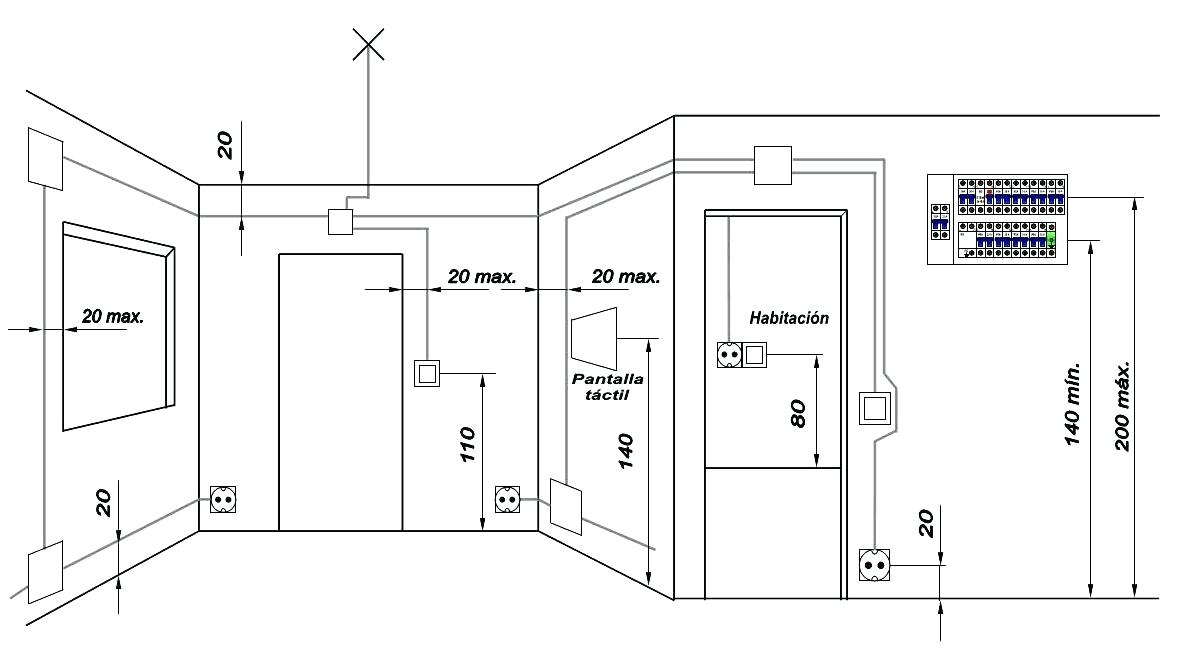

Высота розеток и выключателей

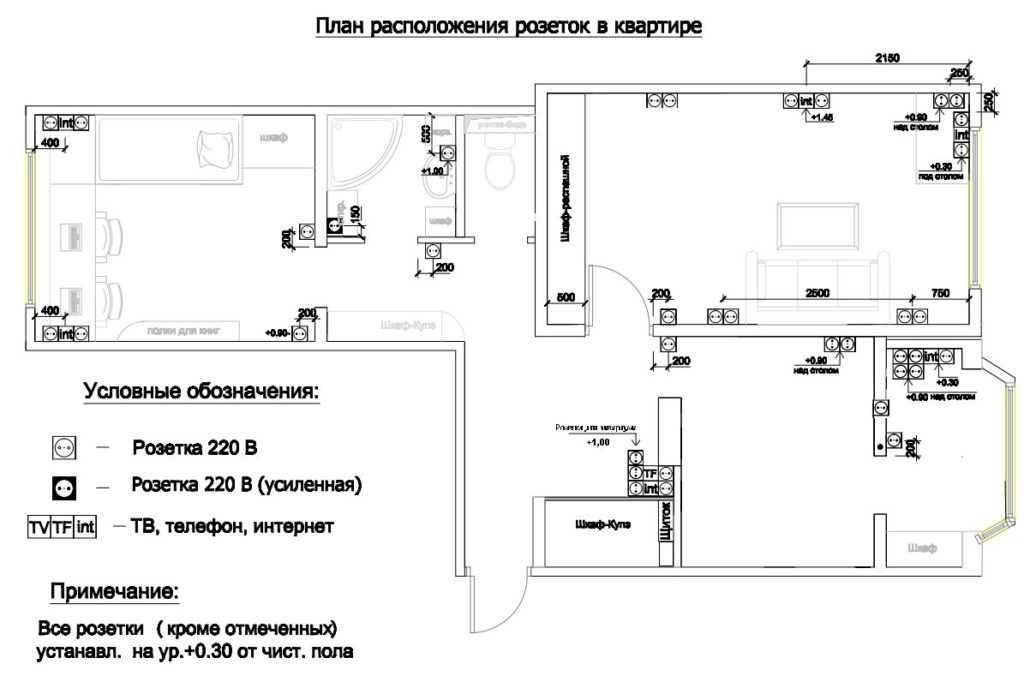

План расположения розеток в однокомнатной квартире

Разводка электрики на кухне под встраиваемую технику схема

Схема расстановки розеток и выключателей в жилых помещениях

Расположение розеток

Установка розетки сплит системы схема

Расположение розеток в квартире

План розеток в однокомнатной квартире

Расположение розеток в хрущевке

План розеток в спальне

Расположение розеток в комнате

Отдельная розетка для кондиционера

План размещения розеток и электровыводов

Схема расположения розеток и выключателей в квартире

Телевизор с кабель каналом схема

Схема расположения розеток и выключателей в квартире двухкомнатная

Электрика для кухни розетки

Расположение розеток в спальне схема и высота

Нормативы по установке розеток и выключателей в квартире

Расположение розеток и выключателей на кухне

План размещения розеток

Принципиальная схема размещения розеток

Схема расположения розеток и выключателей

Схема монтажа электропроводки в квартире по полу

Высота расположения розеток

Электророзетка в квартире схема монтажа

Схема электропроводки освещения в кухне

Планировка розеток и выключателей в зале

Расположение розеток в гостиной схема

План расположения розеток и электровыводов

План розеток и выключателей в архикаде

План установки розеток

Схема расстановки розеток в зале

Схема расположения розеток и выключателей в доме

План слаботочки в квартире

Расположение розеток в зале схема

План розеток в офисе

Расположение розеток на кухне ВСТРОЙКА

Розетка для вытяжки расположение

Схема прокладки электропроводки

Расположение розеток и выключателей в частном доме схема

Схема проводки электрики на кухню

Высота расположения выключателей и розеток от пола

Расположение розетки для встроенной СВЧ на кухне

Расположение розеток на кухне

Схема установки розеток в 2х комнатной квартире

Расположение розеток и выключателей в спальне

Схема расположения розеток в квартире

Схема подключения разводка электрики на кухне

Вывод под домофон на плане

План расположения розеток

План розеток в спальне

Проект расположения розеток

Размещение розетки и кондиционера стандарт

План розеток

Розетки на кухне – расположение, высота, схема установки

Монтаж электропроводки – кропотливая процедура, которую необходимо сделать чуть ли не в первую очередь, так как придется резать и сверлить стены. По этой причине необходимо сразу представлять, где разместить розетки на кухне и сколько их потребуется. В этом случае необходимо ориентироваться на не имеющееся количество электроприборов, но и немного подумать заранее – может быть, есть какие-то вещи, которые хотелось бы купить и они появятся в течение нескольких лет.

Содержание

• Особенности кухонных розеток
• Требования к высоте розетки
• С чего начать
• Что входит в сеть постоянно
• Что будет входить отдельно
• Выдвижные и поворотные1 розетки

  9 розетки на кухне с точки зрения дизайнера (видео)

• Общие выводы

Особенности кухонных розеток

Даже при бережном обращении с кухонной техникой вода часто разбрызгивается или проливается, плюс на кухне гораздо чаще производится влажная уборка. Современные устройства сами по себе обладают достаточно высокой защитой от попадания влаги, но все же установка розеток на кухне предполагает использование влагозащищенных моделей, по крайней мере, тех, что будут стоять возле посудомоечной машины или недалеко от водопровода.

Кухня – это место, где собраны самые мощные электроприборы, поэтому следует тщательно продумать не только расположение розеток на кухне, но и суммарную мощность приборов. Это позволит рассчитать точное количество розеток, что можно «посадить на один провод» и сколько таких групп придется сделать для безопасного использования всех устройств. Некоторые из розеток, необходимых на кухне, обычно поставляются для одного конкретного устройства. Например, это необходимо при установке духовых шкафов, некоторые модели которых потребляют более 5 кВт.

При покупке розеток не жадничайте и выбирайте недорогие «слабенькие» модели на 10 Ампер, тем более, что характеристики большинства предлагаемых на рынке устройств уже 16 Ампер.

Требования к высоте розетки

Расположение розеток на кухне (нажмите для увеличения)

Из старых рекомендаций и правил, как правильно установить электропроводку, есть некоторые мифы, которых «по привычке» придерживаются при выборе высоты розеток на кухне. Это стандарты СССР, по которым высота установки розеток прописывалась строго 90 см от пола. То же касается и модной в свое время тенденции размещать их примерно на 30 см — так делали все, но никто не знал, почему.

На самом деле в ПУЭ есть только два прямых запрета относительно расположения розеток и выключателей – установка запрещена ближе 50 см от газовой трубы и 60 см от раковины. Есть еще несколько ограничений, но они касаются общественных зданий и детских учреждений. В частном же доме предоставляется полная свобода, так что все розетки для кухни можно установить там, где удобно.

С чего начать

Чтобы решить, как правильно расположить розетки на кухне, в первую очередь составляется поэтажный план, на котором будет показано расположение мебели и всех электроприборов. Здесь нелишним будет посоветоваться с человеком, который будет вести все это домашнее хозяйство. В этом вопросе хватает мелочей, например, желательно, чтобы расположение розеток на кухне учитывало, левша он или правша, чтобы потом не запутаться в проводах от миксер или блендер.

расположение розеток для электроприборов (нажмите для увеличения)

Когда план расстановки мебели и техники готов, теперь можно приступать к размещению розеток на кухне, учитывая, что на большинстве устройств провод подключения редко бывает длиннее одного метра. Если суммарная мощность двух устройств не превышает 3,5 кВт, то следует подумать о том, как установить двойную розетку. Также она подходит для стационарно установленных устройств, которые не включаются одновременно, но лучше рассчитать с запасом. Если сейчас сложно представить, как можно вместе включить посудомойку и духовку, то неизвестно, какие привычки появятся потом.

Что включено в сеть постоянно

У каждого свои предпочтения, но основной список кухонной техники (и тех, что будут включены туда отдельно) будет следующим:

• Духовка (электрическая духовка) является одним из самых мощных устройств, потребление электроэнергии у некоторых моделей может достигать 5-6 кВт. Для таких устройств потребуется отдельная линия.
• Электрическая плита или варочная панель. Чаще всего это 3-4 комфорта, каждый мощностью 1,5-2,5 кВт – если они включаются все вместе, то нужна отдельная линия. Если это индукционная плита, то расположение розеток на кухне должно предусматривать, что она должна быть установлена ​​на расстоянии от других приборов.
• Посудомоечная машина. В ней находится ТЭН для нагрева воды – именно он является основным потребителем электроэнергии и обычно он составляет 1,5-2 кВт. Учитывая, что он используется не часто, это позволяет подключать устройство к линии с другими электроприборами.
• Мультиварка. Большинство ее программ рассчитаны примерно на час работы — за это время она «потянет» около 2 кВт. Желательно включить в отдельную розетку, но вполне может быть и двойной, в которую можно подключать и не особо мощные устройства.
• Хлебопечка. В целом, это та же мультиварка, но ее программы работают около 2,5 часов. С этого времени ТЭНы постоянно включены около 40 минут.
  Его можно скрыть, пока не нужно печь хлеб, но чаще всего он включен постоянно.
• Микроволновка и электрочайник. В зависимости от модели они потребляют около 1,5-2,5 кВт. Их особенностью является малая продолжительность работы – зачастую она составляет 5-10 минут, в течение которых они не будут создавать большой нагрузки на электросеть. Их можно свободно включать в двойные розетки параллельно друг другу или другим устройствам.
• Холодильник чаще всего требует отдельного подключения – его мощность невелика, но его обычно устанавливают отдельно. По этой же причине розетка для холодильника может быть двойной – свободная розетка рано или поздно обязательно пригодится.
• Розетка для вытяжки вызывает много вопросов, так как ее чаще всего устанавливают под потолком подальше от других устройств, а миф о необходимости размещения точек подключения на высоте 90 см достаточно силен. На самом деле нет ничего страшного в том, что розетка для вытяжки будет располагаться рядом с ней.
• Также для телевизора понадобится отдельная розетка, если ее установка предусмотрена хотя бы в проекте.

В результате к сети будет постоянно подключено не менее 10 электроприборов. В зависимости от расположения и мощности некоторые из них могут быть оснащены двойными розетками. В любом случае, при подсчете того, сколько должно быть розеток на кухне, нужно учитывать и приборы, которые будут время от времени включаться.

Что будет входить отдельно

Когда все устройства, необходимые на кухне, определены (которые будут постоянно подключены к сети), то нужно представить, какие еще устройства будут на ней использоваться. В первую очередь потребуется подключить такое оборудование, как блендер, миксер, кофемолку, мясорубку, кухонный комбайн и тому подобное. Как раз для таких устройств нужно подумать, с какой стороны от них установить розетку и где ее вообще разместить – возле стола или над столешницей.

Если у вас есть привычка читать во время еды, или вам просто нужен телефон под рукой, то рано или поздно его нужно будет зарядить. То же самое касается ноутбука или планшета.

Также следует помнить, что кухня – это место, где часто убирают – не помешает подумать, где разместить розетки, чтобы шнур питания пылесоса не сбрасывал все со стола или столешницы. можно сделать двойную розетку для холодильника и при необходимости подключить к ней пылесос.

Если подумать с позиций здравого смысла, то розетки нужно устанавливать прямо на кухонном фартуке и обязательно возле обеденного стола. Подключения слишком мощных устройств здесь не предусмотрено, поэтому можно устанавливать розетки блоками — от двух до четырех двойных в каждом из этих мест.

В общем, есть простое правило, позволяющее рассчитать, сколько розеток нужно на кухне – нужно рассчитать, сколько техники будет использоваться в любом случае и прибавить к этому количеству 25% про запас.

Выдвижные и поворотные розетки

Очень красивый и простой в использовании – легко достать и легко спрятать, когда он не нужен. Они представляют собой своеобразный компьютерный сетевой фильтр, который спрятан в трубке. Основной механизм встроен в поверхность столешницы, а если нужно что-то включить, то стоит только нажать на кнопку и уже есть куда подключить вилку.

На самом деле стоит задуматься о целесообразности установки таких устройств, ведь недостатков у них может быть не меньше, чем достоинств:

• Нужно четко продумать, как расположить розетки на кухне – такие модели занимают место в шкафах – саму трубку нужно куда-то установить и не факт, что в будущем это место отнимется у шкафа не понадобится.
• Опять же, провода к основанию устройства придется вести внутри шкафов, что усложняет а) монтаж, б) перемещение этих шкафов при необходимости.
• Чем сложнее конструкция, тем больше вероятность ее поломки – чтобы не переживать по этому поводу, нужно выбирать очень качественную встраиваемую розетку, стоимость которой будет на порядок выше чем стандартный.
• Стабильность и вредные привычки. При поднятии открытого устройства над столешницей снижается его устойчивость, плюс, кроме того, установленная трубка может шататься. К этому добавляется неистребимая привычка выдергивать вилку из розетки за шнур. Даже если при вынимании вилки держаться за основание, весь блок все равно расшатается, ведь качественные розетки имеют тугие подпружиненные контакты, благодаря чему хорошо проводят электрический ток.
• В случае поломки поиск и установка нового устройства могут быть проблематичными.

Конечно, при покупке качественной подъемной муфты и правильном уходе за ней она прослужит столько же, сколько и обычно. Но если хотя бы один из перечисленных пунктов заставляет задуматься, то более правильным решением все же будет сделать розетки на кухне стандартными.

Размещение розеток на кухне с точки зрения дизайнера (видео)

Общие выводы

Установка кухонных розеток требует дополнительных расчетов и готового плана помещения, на котором указано, где будет располагаться как минимум основная техника и мебель. Это подскажет, как сделать правильное расположение розеточных блоков, а расчетная мощность устройств подскажет, к каким из них нужно тянуть отдельный провод, а какие можно поставить на одну линию.

Размещение розеток практически не ограничено – нельзя ставить ближе полуметра от газовой трубы и 60 сантиметров от раковины. В целях безопасности не размещайте розетки ниже 15 см от поверхности пола.

В общем, на кухне предоставляется практически неограниченная свобода действий в этом вопросе, если правильно рассчитать электропроводку.

Наружное освещение и коды розеток

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 23. 08.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Изображение Мари ЛаФоси / Getty Images

При любой электроустановке необходимо соблюдать электрические нормы и правила. Наружные электроустановки ничем не отличаются. Поскольку светильники для наружного освещения могут подвергаться воздействию любых погодных условий, они предназначены для защиты от ветра, дождя и снега. Большинство наружных светильников также имеют специальные защитные кожухи, чтобы ваш свет работал в неблагоприятных условиях.

Розетки, которые используются на открытом воздухе, должны иметь защиту от замыкания на землю или GFCI для обеспечения безопасности. Устройства GFCI автоматически отключаются, если они обнаруживают дисбаланс в цепи, который может указывать на замыкание на землю, что может произойти, когда электрическое оборудование или кто-либо, использующий его, контактирует с водой. Сосуды GFCI используются во влажных помещениях, включая ванные комнаты, подвалы, кухни, гаражи и, конечно же, на открытом воздухе.

Вот список конкретных требований к наружному освещению и розеткам, а также к питающим их цепям.

• 01 из 04

  Требуемое расположение наружных розеток

  Изображения астронавтов / Getty Images

  Наружные розетки — официальное название стандартных сетевых розеток — включают розетки, установленные на наружных стенах дома, а также на отдельно стоящих гаражах, палубах и других наружных конструкциях. Розетки также могут быть установлены на столбах или столбах во дворе.

  • Все 15-амперные и 20-амперные, 120-вольтовые розетки должны иметь защиту GFCI. Защита может быть обеспечена розеткой GFCI или автоматическим выключателем GFCI.
  • Требуется одна розетка в передней и задней части дома и на максимальной высоте 6 футов 6 дюймов над землей.
  • Требуется одна розетка по периметру каждого балкона, террасы, веранды или патио , доступ к которым осуществляется изнутри дома. Эта розетка должна быть установлена ​​на высоте не более 6 футов 6 дюймов над поверхностью балкона, террасы, веранды или патио.
  • Все 15-амперные и 20-амперные 120-вольтовые неблокируемые розетки во влажных или влажных местах должны быть указаны как атмосферостойкие.

• 02 из 04

  Крышки и коробки для наружных розеток

  Стивен Уайт / Getty Images

  Наружные розетки должны устанавливаться в специальные электрические коробки и иметь специальные крышки в зависимости от типа установки и их расположения.

  • Все коробки для поверхностного монтажа должны быть указаны для использования вне помещений. Ящики во влажных местах должны быть перечислены для влажных мест.
  • Металлические ящики должны быть заземлены (это же правило применяется ко всем металлическим ящикам внутри и снаружи помещений).
  • Розетки, установленные во влажных местах (например, на стене, защищенной сверху крышей крыльца или другим покрытием), должны иметь атмосферостойкое покрытие, одобренное для влажных мест (или влажных мест).
  • Сосуды, расположенные во влажных местах (незащищенные от осадков), должны иметь покрытие «в процессе эксплуатации», предназначенное для влажных мест. Этот тип крышки защищает розетку от влаги, даже когда в нее воткнут шнур.

• 03 04

  Требования к наружному освещению

  Джон Тайсон / Unsplsh

  Требования к наружному освещению просты и в первую очередь предназначены для обеспечения безопасного и легкого доступа в жилище. В большинстве домов наружного освещения больше, чем требуется NEC. Термины «осветительная розетка» и «светильник», используемые в текстах NEC и местных норм, обычно относятся к осветительным приборам.

  • Требуется одна розетка освещения на внешней стороне всех наружных дверей на уровне земли (двери первого этажа). Сюда не входят гаражные ворота, используемые для въезда транспортных средств.
  • На всех выходах из гаража требуется розетка освещения.
  • Трансформаторы низковольтных систем освещения должны оставаться доступными. Трансформаторы подключаемого типа должны подключаться к утвержденной розетке с защитой GFCI с крышкой «во время использования», рассчитанной на влажные места.
  • Светильники наружного освещения во влажных местах (под защитой крыши или карниза) должны быть указаны для влажных мест (или влажных мест).
  • Светильники для влажных помещений (без защиты головы) должны быть внесены в список для влажных помещений.

• 04 из 04

  Подача питания на наружные розетки и освещение

    Брент Ларсон/Getty Images

  Сетевые кабели, обслуживающие настенные розетки и осветительные приборы, можно прокладывать через стену и использовать стандартный неметаллический (NM) кабель при условии, что кабель находится в сухом месте и защищен от повреждений и влаги. Розетки и светильники, которые находятся вдали от дома, обычно питаются по подземному (прямому заглублению) цепному кабелю.

  • Кабель во влажных помещениях или под землей должен быть подземным (UF-B).
  • Подземный кабель должен быть проложен на глубину не менее 24 дюймов, хотя для цепей на 20 ампер или меньше с защитой GFCI может быть разрешена глубина 12 дюймов.​
  • Подземный кабель должен быть защищен утвержденным кабелепроводом на глубине от 18 дюймов (или требуемой глубины заложения) до 8 футов над землей. Все открытые участки кабеля UF должны быть защищены одобренным кабелепроводом.
  • Отверстия, в которых UF-кабель входит в кабелепровод из не-ПВХ, должны иметь втулку, чтобы предотвратить повреждение кабеля. (Кабель из ПВХ не требует втулки.)
