Высота выключателя от пола по евростандарту, на каком расстоянии и уровне устанавливать розетки в квартире

Существуют правила для установки розеток и выключателей, несоблюдение которых может привести к опасным ситуациям. Для каждого типа помещений применимы свои рекомендации.

Содержание

Грамотная электрика — основные правила и стандарты, евростандарт — современные требования

Требования по установке розеток и выключателей неоднократно менялись, поэтому стоит изучить новейшие своды правил. Все это регламентируется ГОСТом и ПУЭ – правилами устройства электроустановок. Разработаны они не просто так, а с учетом безопасности.

Требования советских времен регламентировали установку выключателей на высоте не менее 160 см, а уровень розетки – 90 см. Все это делалось для того, чтобы маленькие дети не достали до розеток. Евростандарт оперирует другими величинами. 90 см от пола до выключателя и 30 см от пола до розетки – вот новейшие требования.

Советский стандарт установки выключателей не слишком удобен для детской комнаты, подрастающему ребенку трудно будет дотянуться до него в детской и в остальных частях квартиры или дома. Евростандарт не защищает ползающих по полу малышей от исследования розеток, которые придется дополнительно защищать специальными шторками, выбирая соответствующую модель.

Чтобы не ошибиться, следует начертить план выключателей и розеток в доме или квартире до покупки и установки мебели и бытовой техники. Необходимо планировать размещение электроприборов, в том числе при возможных перестановках мебели.

Как распланировать в помещении монтаж розеток и выключателей

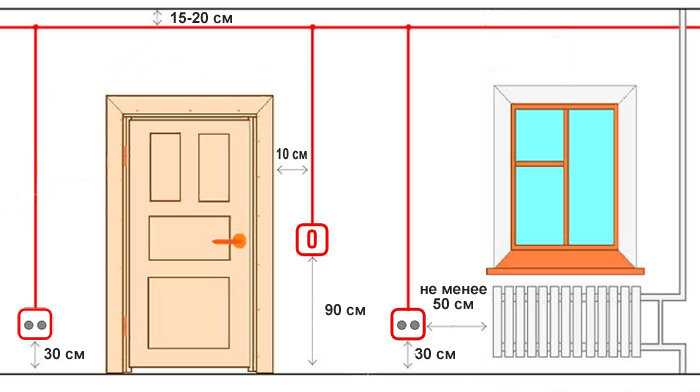

Расстояние от пола до выключателя должно составлять не менее 30 см по евростандарту. До газового прибора должно быть не менее 1 м. Для ванных комнат действуют свои правила, регламентирующие тип выключателя и его расстояние до пола и борта ванны или душевой кабины, а также раковины.

Выключатель должен быть удобным по высоте для всех жильцов. Он не должен располагаться за шкафом или другим препятствием. Количество розеток всегда необходимо планировать с запасом, особенно в рабочей и кухонной зоне. Пусть лучше их будет больше, чем доведется нервничать и отключать какие-либо приборы ради включения других. Тем более что использование удлинителей регламентировано не всегда.

Правила размещения, которыми нельзя пренебрегать

Отдельно можно выделить правила следующих типов:

• для ординарных помещений
• для ванной комнаты
• для кухни

Для каждых зон будут действовать свои правила. Если монтаж розетки на 5 см ниже предлагаемого в зоне коридора не грозит фактически ничем, то установка розетки по близости к зоне приготовления пищи может привести к плачевным и даже трагическим последствиям.

Важно! Кухня и ванная комната требуют неукоснительного соблюдения рекомендаций.

Прихожая и коридор

Розетка в прихожей чаще всего требуется для подключения пылесоса. Розетки устанавливают на высоте более 30 см от пола и с отступом в 10-15 см от окон. Лучше установить их так, чтобы их не загораживали предполагаемые ящики или полки для хранения обуви и шкафы.

Гостиная или зал

Гостиная не предусматривает строгих правил по размещению розеток. Все, что требуется знать – высота розеток в помещении без детей должна составлять минимум 30 см от пола, в помещениях с детьми доведется устанавливать защищенный вариант и не оставлять детей без присмотра в гостиной.

Стоит позаботиться о розетках в зоне телевизора, предполагаемой системы кондиционирования воздуха и с запасом – в зоне отдыха, например, возле дивана. Разложенные по полу провода удлинителей – не лучший вариант для комнаты с активным движением. Если в доме есть аквариум, для него понадобится несколько индивидуальных розеток.

Спальня

Правила расположения розеток и выключателей в спальне – одни из наименее строгих. Розетки можно устанавливать на высоте не менее 30 см от пола.

Еще одно требование: розетки не должны быть некачественными, накладка не должна отходить от стены во время выдергивания шнура.

Важно! В спальне необходимо позаботиться о достаточном освещении в различных ее частях.

Зона для чтения, зона гардеробной или зеркало, рабочая зона и общая подсветка – таков примерный план. В случае уголка для хобби в нем необходимо предусмотреть несколько вариантов подсветки с разных сторон, чтобы в темное время суток тени не мешали любимому делу.

Детская комната

Все зависит от возраста одного или нескольких детей, живущих в комнате. Если речь идет о подростках, то для их комнаты применимы те же правила, что и для взрослой спальни. В остальных случаях доведется дополнительно обезопасить детей от контакта с розетками.

Важно! Регламентируемая высота установки розеток для детских комнат и детских садов – 1 метр и 8 сантиметров.

Считается, что этой высоты достаточно, чтобы маленький ребенок не дотянулся до розетки. Конечно, с детьми постарше уже стоит проводить разъяснительную работу по поводу опасности электричества, а для совсем маленьких можно приобрести специальные заглушки для розеток, чтобы они не втиснули в них ненароком какие-нибудь предметы.

Кухня

Кухня – помещение, требующее, как правило, наибольшего количества розеток. Это предотвратит использование удлинителей, особенно в зоне приготовления пищи. Также необходимо помнить, что холодильник лучше всего подключать к отдельной розетке, а не к общему удлинителю, это же касается систем отопления.

Некоторые важнейшие аспекты установки розеток на кухне:

• расстояние от встраиваемой техники и до розетки должно составлять не менее 20 см, розетка должна располагаться сбоку от предполагаемого места установки такой техники;
• отступ от столешницы до розеток составляет не менее 15-20 см по вертикали;
• розетки не монтируются над варочными поверхностями и мойкой во избежание попадания раскаленного масла и воды;
• розетка должна быть удалена от центра вытяжки на расстоянии не менее 20 см;
• если требуется монтаж розетки в фартуке кухни, делают отступ от столешницы согласно правилу, описанному выше, в отношении пола это должен быть отступ высотой 1 – 1,4 м.

Ванная комната

Еще один тип помещения, требующий строгого соблюдения разработанных правил. Просто потому, что кругом вода, и ее попадание в розетки крайне нежелательно. Здесь запрещено использование переносок, даже если они не располагаются на полу. Подробнее с остальными правилами можно ознакомиться в ГОСТ Р 50571-7-701-2013.

Если кратко, ванная комната условно делится на 3 зоны (ранее 4), согласно опасности. Нулевая зона ограничена зоной ванны или душевой кабины и тянется до потолка вверх. Это же касается раковины. Зона 2 располагается в 60 см от бортиков ванны или душевой кабины, а далее начинается зона 3.

Как можно догадаться, в нулевой зоне запрещено использовать все электроприборы 220 В. Единственное, что можно сделать – проложить влагозащищенную сеть с напряжением 12 В. Это далеко не всех устроит, поэтому просто стоит перенести установку розеток в другую зону ванной комнаты. В зоне под номером 2 установка розеток также запрещена, а для электроприборов вроде бойлера понадобится защита IPX5. Выключатели и распредкоробки здесь также запрещены.

После отступа в 60 см от краев ванны или душевой кабины начинается зона 3. Здесь уже можно установить влагозащищенную розетку IPX4.

Почему не стоит игнорировать вопросы удобства и безопасности

Мало кому хотелось быть, чтобы дорогая техника на кухне вышла из строя из-за неправильной установки розеток. Вряд ли кто-либо и врагу пожелает стать свидетелем короткого замыкания из-за попадания раскаленного масла в розетку в зоне приготовления пищи.

Даже после просушки такая розетка или удлинитель больше не годятся для выполнения своих обязанностей. О детях, способных засунуть в розетку какие-либо предметы, и говорить нечего. Вот почему так важно соблюдать правила установки розеток и выключателей во всех типах помещений согласно требованиям.

От этого зависит сохранность техники, отсутствие пожароопасных ситуаций, жизнь и здоровье людей. В многоквартирном доме неправильная установка розеток создает риск для жильцов всего дома за счет возможного пожара.

Планировка расположения розеток должна осуществляться в соответствии с типом помещения и предполагаемыми жильцами. Для детских спален действуют свои правила, точно так же, как и для кухни или ванной комнаты. Несоблюдение грозит выходом техники из строя и опасными ситуациями для жильцов.





Помогла ли вам статья?

Задать вопрос

Пишите ваши рекомендации и задавайте вопросы в комментариях

Высота розеток и выключателей от пола по евростандарту: правильное расстояние

Содержание [клик]

Расположение электрических розеток, высота установки розеток и выключателей – серьезная проблема, требующая планирования, составления схем, расчета их количества для каждой комнаты.

Если подойти к установке с заблаговременным планированием, то не придется разматывать удлинитель, спотыкаться о держатель и втыкать туда все подряд, тем самым перегружая розетку или даже сеть.

Наш материал поможет вам определить оптимальное количество электроприборов и правила их расположения. Также мы расскажем обо всех тонкостях размещения и установки электрических розеток в квартире или доме.

Проектирование и установка выключателей и розеток

Подсчитано, что каждый человек использует около шести различных приборов в день. И число постоянно растет. Появляются новые устройства и гаджеты, без которых сложно представить жизнь.

Бытовая техника наполняет наши дома, а количество розеток остается прежним. Случаев, когда человек в панике бегает по дому или офису в поисках свободного разъема для зарядки смартфона, становится все больше. В чем суть? Вам нужно выключить принтер или что-то еще.

Избежать таких ситуаций несложно, нужно только знать, как правильно расположить разъемы. Так пользоваться ими будет максимально удобно.

Следующая подборка ознакомит вас с рекомендациями и нюансами расположения электроустановок:

Фотографии от Четко обозначенных норм высоты расположения выключателей и розеток нет. Есть рекомендации, на которые стоит ориентироваться по удобству использования Вопрос высоты установки немного урегулирован в СП 31-110-2003, где содержатся рекомендации по установке выключателей со стороны дверной ручки на высоте около 1 м. Вход воды, даже в виде брызг. Расстояние между внутренними газовыми трубами и розетками с выключателями и другими элементами электропроводки должно быть не менее 0,5 м. Там, где большую часть времени пользователи находятся в сидячем положении, розетки с выключателями располагают на высоте выключатели на вытянутой руке с кабелем для управления в верхней части стен и под потолком Избавьте от необходимости щупать в темноте выключатели, расположенные на земле возле входной двери Аналогичное устройство можно разместить на столе или перенести в любое другое место в помещении, при необходимости оно должно активировать сигнализацию или выключить свет uci по всему дому Удобное размещение электросетей Горизонтально ориентированная распределительная коробка Необходимость удаленности от любых проникновений воды Расположение относительно трубопровода Распределительная коробка с выключателем возле рабочего стола Выключатели-шнурки Напольный выключатель на входной двери квартиры Выключатель настольный ноутбук

Чтобы избежать косметического ремонта при установке/переносе выключателей и розеток, нужно потратить некоторое время на планирование. Например, при заказе проекта у дизайнера интерьера в приложении необходимо указать точное количество сетевых разъемов и выключателей, а также их расположение.

Потому что дизайнер интерьера может не знать, что вы предпочитаете работать за ноутбуком на диване. Утверждение проекта – это принятие всех пожеланий и внесение изменений в проект.

Перед началом работ по штроблению стен, прокладке кабелей и установке выключателей и розеток сделайте эскизный и предварительный проект

Планируя интерьер самостоятельно, важно понимать назначение помещения и его дизайн. Учитывается и расположение мебели, так как розетка за шкафом — вещь бесполезная. Что, если вам нравится убирать всю мебель в комнате каждые полгода?

Получается, что расчет количества выключателей и розеток осуществляется только после разработки проекта.Четких рекомендаций и строгих правил расположения электрических точек нет. Есть рекомендации от ПУЭ, которых желательно придерживаться, но с учетом реальной ситуации

Технические законы и правила

Строительные нормы, строго регламентирующие количество и положение сетевых разъемов и выключателей в доме, на законодательном уровне прямо не прописаны. Но есть документ под названием «Свод правил проектирования и строительства» или СП 31-110-2003, в котором содержатся рекомендации по размещению выключателей и силовых разъемов.

Первые располагаются со стороны дверной ручки на высоте до 1000 мм, а вторые располагаются в удобном месте, но на той же высоте. Руководствуйтесь только здравым смыслом и своим выбором.

Правила размещения выключателей

главный выключатель света принято располагать возле двери на высоте 750–900 мм. Расчеты роста должны основываться на среднем росте всех взрослых в семье. В результате каждый должен с комфортом нажимать кнопку выключателя, не отрывая рук.

Уровень 800 мм будет сравнительно образцовым для всех. Выключатель должен располагаться так, чтобы при закрытии двери он находился со стороны ручки, а не наоборот. Так что, когда вы открываете его, дверь не запирается. Кроме того, нельзя закрыть доступ к выключателю различной мебелью и шкафами.Европейский стандарт установки розеток и выключателей прижился в обществе как удобный и безопасный способ размещения бытовой техники для всей семьи. Вы можете легко добраться до точки рукой, произвести ремонт или замену без чрезмерного напряжения мышц

В прихожей должны быть установлены розетки для ванной, туалета и светильники для кладовки. Для жилых комнат, кухни и самого коридора правильным будет расположение внутри самих помещений.

Электроустановочные устройства для регулировки вспомогательного или декоративного освещения монтируют в удобном месте, но с учетом конструкции.

Преимущества и недостатки советских и европейских стандартов

Устаревший «советский» способ размещения электрических точек имеет следующие сильные стороны:

• больше людей в странах СНГ считают этот вариант более доступным, соответственно, когда есть спрос, можно найти отличное предложение;
• переключатель почти на уровне глаз;
• под ним можно установить мебель, и он не будет мешать выключателю;
• самый безопасный вариант для детей;
• расположение розетки позволит удобно подключить прибор, без предварительных «хлопьев».

Но если устройство, подключенное к такой розетке, всегда будет стоять на одном месте, этот способ кажется менее привлекательным. Так как провода и сама розетка будут на видном месте.

При этом «Евростандарт» это:

• высокая эргономичность, приятное и простое использование;
• регулировка осветительных приборов «вслепую», а также с опущенной рукой;
• максимальная «секретность» от посторонних глаз.

Но этот вариант подразумевает дополнительную защиту от детей, а для подключения устройств всегда приходится наклоняться. Установка дополнительной мебели все равно будет перекрывать устройство стены.

Плюсы и минусы евростандартов по расположению выключателей и розеток указаны в галерее:

Фотографии от Согласно рекомендациям европейских строительных норм выключатели располагают на расстоянии 0,9 м от поверхности пола. Согласно рекомендациям тех же европейских источников, розетки и точки подключения слаботочных устройств устанавливают на 0,3 м от пола с точки зрения замены или ремонта устройства Оптимальное решение проблемы – установка розеток для стационарно работающего оборудования на высоте 30 см Недостатки расположения по европейским стандартам Советы по выбору лучшего места для электроустановки

Особенности монтажа выключателей и розеток

Высота розеток от пола – предмет долгих дискуссий. Поскольку точное определение нигде не приводится в явном виде, можно использовать такие понятия, как «европейский стандарт» или «советский стандарт». При планировании «ремонта» квартиры розетки скорее всего будут располагаться на 300мм от пола, а вот выключатели уже на 900мм.

По «советскому стандарту» выключатель должен был быть установлен на высоте плеча — это около 1600 мм, и розетка тоже намного выше — 900 мм от пола.

Каждый метод имеет свои плюсы и минусы. Кратко рассмотрим их.

Советский стандарт установки выключателей и розеток до сих пор занимает лидирующие позиции в обществе, так как эти схемы до сих пор востребованы на рынке

#один. Особенности размещения в коридоре

Для коридора достаточно 1-2 розеток. Лучше всего расположить их в углу возле плинтуса примерно в 15-20 см от пола. Это позволит подключить различную бытовую технику, например, пылесос, электрическую сушилку для обуви или зарядку для телефона.Освещение и розетки в коридоре расположены так, чтобы было удобно пользоваться при выходе/входе в дом, для подключения редко используемых устройств

Кроме того, в прихожую прекрасно впишутся и другие устройства.

Между ними:

• квартирный распределительный щит с автоматическими выключателями;
• регулятор напряжения;
• электросчетчик, хотя для квартир предусмотрено отдельное место в лестничной клетке, можно установить и в коридоре;
• выключатели для кухни, ванной и туалета;
• распределительная коробка для телевизионного кабеля, Ethernet или стационарного телефона;

В большинстве случаев этого вполне достаточно, но иногда предполагают и установку датчика теплого пола в прихожей.

№2. Расположение электрических розеток в ванной комнате

Конечно, количество электрических розеток в ванной комнате будет зависеть от площади и количества бытовой техники, но в 95% случаев будет достаточно 1-2 розеток. Первую желательно разместить возле зеркала на уровне 1000 мм от пола. К нему будут подключены фен и электробритва. Второй, например, подключается к стиральной машине или плите. В этом случае не менее 600 мм от земли для машины и 1500 мм для котла. Не существует правил, запрещающих установку электрических розеток в ванной комнате, несмотря на то, что помещение считается опасным с точки зрения поражения электрическим током

Само собой разумеется, что монтировать обе розетки рядом с водоотделителем категорически противопоказано, поэтому от санузла и раковины должно быть пространство более 600 мм, а лучше 1000 мм. Обязательно нужно побеспокоиться о влагозащите, установить влагозащитную розетку.

Нельзя забывать, что продукты могут быть подвержены еще большей опасности. Так как санузел подвержен риску затопления, крепить изделия на высоте менее 150 мм от пола абсолютно опасно. При попадании воды в розетку угроза для жизни просто колоссальная.Оптимальная высота установки розеток в ванной комнате выбирается исходя из удобства эксплуатации и минимизации контакта с водой

Причинами этого могут быть различные ситуации, от протечки крана или шланга, до поломки техники или до забывчивости хозяев.

№3. Специфика установки в гостиной

Для домашнего кинотеатра или простой ТВ-приставки требуется отдельная розетка, а точнее две. Первый для самого ТВ-приемника, а второй для спутникового ресивера. Уровень высоты нужно определять исходя из положения самого телевизора. Он может стоять на тумбе, интегрироваться в стену или вставляться в специальную ячейку мебельной стенки.

Шнур питания не должен висеть или быть натянутым. Он должен быть полностью скрыт за экраном.

Гостиную малогабаритной квартиры можно визуально разделить на две отдельные зоны: место для рабочего стола и часть для отдыха на диване перед телевизором

В каждой стене также должно быть по 2 розетки на уровне 150–300 мм от пола. К ним можно будет подключить торшер, вентилятор, зарядку для гаджетов, игровую приставку, пылесос.

Следует побеспокоиться о возможности удобного подключения кондиционера.

Если в гостиной будет стоять персональный компьютер, нужно будет позаботиться об отдельной розетке. А как его подключить, читайте здесь.Розетки и выключатели желательно размещать так, чтобы они были максимально скрыты от глаз

№ 4.

Правила положения на кухне

С каждым годом разрабатывается все больше и больше интеллектуальных технологий, обеспечивающих комфорт человека и экономию времени. Конечно, количество техники, а значит, и розеток на кухне местами просто зашкаливает. Обязательно предусмотреть подключение вытяжки, возможно стиральной машины, посудомоечной машины, электроплиты.

Но главное – холодильник, микроволновка или мультиварка, иногда и то, и другое. Ручной миксер, соковыжималка, кухонный комбайн, тостер, блендер, кофеварка и телевизор — список можно продолжать бесконечно.Установка электрических розеток в кухонной мебели – удобный способ создать визуальную видимость отсутствия этих устройств и повысить комфорт (+)

За холодильником обычно устанавливают розетку на уровне 600-800 мм. Для вытяжки предпочтительнее утроить высоту – 1800–2000 мм от пола.

При подключении электронагревателя розетка должна быть установлена ​​на высоте 200–300 мм от пола. Кроме того, в задней стенке кухонных шкафов делается отверстие, если оно есть. Для мощных потребителей на кухне устанавливается отдельная розетка, независимая от общей линии электропередач

Прикинув расположение будущей рабочей поверхности, также следует спланировать разъемы. На высоте 100-200 мм над столешницей рекомендуется размещать не менее трех розеток для подключения мелкой бытовой техники.

Телевизор на кухне часто крепится на настенных кронштейнах, соответственно высота розетки для этого бытового прибора может варьироваться от 1800 до 2000 мм от пола.

№ 5. Нюансы размещения в спальне

В этой комнате достаточно четырех изделий, по две розетки с каждой стороны кровати. Они будут предназначены для ночника, электронных часов или дополнительных устройств, таких как кондиционер, вентилятор или пылесос. Возле комода с зеркалом также рекомендуется установить розетку на уровне 600–700 мм от пола для подключения фена или утюжка для волос.

Если в комнате будет телевизор или компьютер, то также следует подумать о том, куда спрятать провода и как разместить электрические разъемы.

№6. Грамотное оформление точек кормления в питомнике

Детская комната, как правило, представляет собой совмещение спальни и игрового пространства. В этой комнате также необходимы розетки. Желательно, чтобы их было не менее 2-3. Возле кровати можно поставить светильник, а остальное для дополнительных целей.Современные технологии позволяют подчеркнуть визуальную составляющую, не забывая о безопасности детей, исключая возможность просунуть внутрь пальцы

Многие специалисты предупреждают, что штекерные разъемы следует монтировать как можно выше, в недоступном для детей месте. В этом они были правы несколько лет назад.

Современные разработки позволили оснастить изделия дополнительными защитными чехлами, препятствующими контакту ребенка с паутиной. Эти клапаны часто требуют больших усилий для доступа к отверстиям вилки. Спонтанное любопытство детей будет остановлено.

# 7. Тонкости монтажа в студии

Эта комната мало чем отличается от гостиной по расположению разъемов. Для подключения к ПК требуется не менее 5-6 устройств: системный блок, экран, аудиоколонки, сканер и настольная лампа. Рядом с книжными полками должно быть место для чтения.

В план проекта следует включить установку светильника и удобного кресла, а это еще один вспомогательный разъем. Два других устройства размещаются на незанятой стене. Каждый разъем монтируется на высоте 150–300 мм от пола.

Есть два варианта подключения кондиционера. Напрямую через торговый автомат или через розетку. В первом варианте не будет висящих кабелей, но обязательно нужно брать качественный станок, от которого будет зависеть работа устройства. Во втором случае розетка должна располагаться на уровне 300 мм от потолка.

Расположение световых точек

Точки управления домашним освещением делятся на три основные группы:

1. Сюда относятся классические выключатели – это устройства разного типа, часто с одной или двумя кнопками. Но благодаря трехкнопочным выключателям можно одновременно управлять тремя разными группами систем освещения.
2. К этой группе относятся выключатели, включая их, управление осуществляется сразу несколькими источниками света из разных мест.
3. К этой группе относятся такие устройства, в которых механизмы управления освещением уже встроены в осветительные приборы. Среди них настольная лампа и торшер/

В квартире практически все комнаты оборудованы одно- или двухкнопочными выключателями, что считается оправданным и, главное, удобным.

К категории общего освещения чаще всего относят светильники, расположенные под потолком, которые обеспечивают равномерный и рассеянный свет

Например, для ванной дополнительным источником света может стать светильник над зеркалом. А вот регулировка у такого устройства осуществляется с помощью встроенного переключателя

В спальне есть собственная уникальная система выключателей. Позволяет регулировать источник света одновременно с разных позиций. Рассмотрим удобство на примере.Каждая кровать должна быть оборудована светильником в виде ночника на столе, тумбочке, настенном светильнике или торшере

Всякий раз, когда вам нужно включить или выключить свет, вы должны встать с кровати, так как выключатели находятся довольно далеко от кровати. Выход очевиден. В помещении устанавливаются одновременно три выключателя. Один стоит у выхода из комнаты, а два других по обе стороны от кровати. В результате управлять освещением в спальне стало очень просто, а доступ к выключателям будет под рукой.

Консультации по размещению

Где и как разместить выключатели и розетки следует определять только из соображений безопасности и, конечно же, комфорта. На сегодняшний день не существует письменных стандартов, указывающих расположение штепсельных вилок и выключателей. Особенно их номера в отдельной комнате.

Планирование – это этап подсчета количества механизмов, которые человек будет использовать на постоянной основе, вне зависимости от помещения. Плюс 1-2 дополнительные розетки сверху для дополнительных устройств. Самые жесткие требования предъявляются только к мастерам, которые устанавливают в квартире бытовую технику. Эти люди должны быть специалистами с хорошим опытом.

Но если все работы было решено проводить самостоятельно, то необходимо ознакомиться со всеми видами электрооборудования. Поскольку ассортимент продукции очень широк, это означает, что можно найти оборудование для любых нужд.

Это может быть аудиоразъем, позволяющий подключить акустику, стереосистему или разъем для стационарного телефона, а также разъем для Ethernet-кабеля.

Высота установки определяет комфортные условия проживания в доме, его безопасность, благоустройство и красоту.

Выводы и полезные видео по теме

Тонкости установки розеток и выключателей на кухне демонстрируются в следующих видео.

На какой высоте должны располагаться розетки и выключатели в квартире?

Расположение розеток на кухне.

Где гармонично расположить выключатели и розетки.

Высота подходит для установки розеток и выключателей.

Прежде чем начать, помните, что электричество — не игрушка. Это требует идеального подхода к делу. Установку розеток и приборов на кухне, в ванной и прихожей рекомендуется доверить профессиональному электрику, имеющему специальную квалификацию для проведения электромонтажных работ.

У вас есть вопросы по теме статьи или есть советы по расчету и установке электрических розеток в помещении? Пожалуйста, оставляйте свои предложения в комментариях под статьей.

Источники

Казимов К.Г. Управление и ремонт оборудования газораспределительных систем. Газовый тренировочный пост для слесаря ​​книжной полки / К.Г. Казымов. – М.: НЦ ЭНАС, 2008 – 288 с.

Финогенова, Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобиля: Контрольные материалы: Учебник / Т.Г. Финогенова. – М.: Академия, 2017 – 257 с.

Сибикин, Ю.Д. Монтаж, эксплуатация и ремонт электрооборудования предприятий и промышленных предприятий / Ю.Д. Сибикин, М.Ю. Сибикин. — Вологда: Инфраинженерия, 2013. — 464 с.

Примак, Л.В. Управление и ремонт малоэтажных зданий / Примак Л.В. — М.: Академический взгляд, 2010. — 276 с.

Полуянович, Н.К. Монтаж, наладка, эксплуатация и ремонт энергосистем промышленных предприятий: учебник / Н.К. Полянович. — СПб.: Лань, 2012. — 400 с.

Цупиков С. Г. Справочник уличного мастера. Строительство, эксплуатация и ремонт автомобильных дорог / С.Г. Цупиков. — Вологда: Инфраинженерия, 2007. — 928 с.

Финогенова Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобиля. Контрольные материалы: Учебник / Т.Г. Финогенова. – М.: Академия, 2013 – 96 с.

Белаш, Т.А. Эксплуатация и ремонт железнодорожных сооружений в особых климатических и сейсмических условиях строительства: Учебник / Т.А. Бела. — М.: ФГБОУ «УМЦ ЖДТ», 2011. — 293 с.

Гологорский, напр. Эксплуатация и ремонт оборудования предприятий строительной отрасли: учебник / Е. Г. Гологорский. — М.: Архитектура-С, 2006. — 504 с.

Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: Учебное пособие / Н.А. Акимова. – М.: Академия, 2018 – 204 с.

Финогенова, Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобиля: Контрольные материалы: Учебное пособие для начинающих профобразований / Т.Г. Финогенова, В.П. Митронина. – М.: Академия ИЦ, 2010 – 80 с.

Бадагуев, Б.Т. Работа с повышенной опасностью. Эксплуатация и ремонт тепловых электростанций / Б.Т. Бадагуев. – М.: Альфа-Пресс, 2012 – 224 с.

Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: Учебное пособие / Н.А. Акимова. – М.: Академия, 2009 – 192 с.

Захаров и уровни AI. Проектирование, обслуживание, ремонт, эксплуатация / А.И. Захаров. – М.: Академический проект, 2010 – 205 с.

Быков, И.Ю. Эксплуатация и ремонт машин и оборудования для нефтяных и газовых промыслов / И.Ю. Быков, В.Н. Ивановский, Н.Д. Цхадая и др. – Вологда: Инфра-Инжиниринг, 2012 – 372 с.

Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: учебник для студентов средних профессиональных учебных заведений / Н.Ф. Котеленец, Н.А. Акимова, Н.И. Сентюрихин. – М.: Академия ИЦ, 2013 – 304 с.

Ладучин Н.М. Монтаж, эксплуатация и ремонт технологического оборудования. Курсовое проектирование: Учебник / Н. М. Ладучин. – СПб.: Лань П, 2016 – 160 с.

Юнусов Г.С. Монтаж, эксплуатация и ремонт технологического оборудования. Курсовое проектирование: Учебник / Г.С. Юнусов, А.В. Михеев, М.М. Ахмадеева. – СПб.: Лань, 2011 – 160 с.

Основина, Л.Г. Автомобильные дороги: Строительство, ремонт, эксплуатация / Л.Г. Основина, Л.В. Шуляков, В.Н. Основин, Н.В. Мальцевич. — Рн/Д: Феникс, 2011 — 490 с.

Акимова, Н.А. Монтаж, техническая эксплуатация и ремонт электрического и электромеханического оборудования / Н.А. Акимова, Н.Ф. Котеленец, Н.И. Сентюрихин. — Вологда: Инфра-инженерия, 2023. — 304 с.

Рудик, Ф.Я. Монтаж, эксплуатация и ремонт оборудования перерабатывающих предприятий / Ф.Я. Рудик, В.Н. Буйлов, Н.В. Юдаев. – СПб.: Гиорд, 2008 – 352 с.

Гологорский, напр. Управление и ремонт оборудования строительных организаций / Е. Г. Гологорский, А. И. Доценко, А. С. Ильин. — М.: Архитектура-С, 2006. — 504 с.

Казымов, К.Г. Эксплуатация и ремонт оборудования газораспределительных систем: Практическое пособие для слесаря ​​газового хозяйства / К. Г. Казымов, В.Е. Гусев. – М.: НЦ ЭНАС, 2012 – 288 с.

Кязимов К., Г. Эксплуатация и ремонт оборудования газораспределительных систем / К.Г. Кязимов, В.Е. Гусев. – М.: Энас, 2014 – 288 с.

Финогенова, Т.Г. Эксплуатация, техническое обслуживание и ремонт автомобиля: Контрольные материалы: Учебник / Т.Г. Финогенова. – М.: Академия, 2013 – 272 с.

Юркевич, А. А. Монтаж, регулирование, эксплуатация и ремонт систем электроснабжения промышленных предприятий: учебник КПТ / А. А. Юркевич, Г. К. Ивахнюк и др. — СПб.: Лань КПТ, 2016 — 400 с.

Инков, Ю.М. Эксплуатация и ремонт электроподвижного состава крупных железных дорог / Ю.М. Инков. – М.: МЭИ, 2011 – 384 с.

Никитко И. Универсальный справочник по сантехнике. Монтаж, ремонт, эксплуатация / И. Никитко. – СПб.: Пьетро, ​​2017 – 352 с.

Серикова Г.А. Сантехника в доме. Монтаж, ремонт, эксплуатация / Г.А. Сериков. – М.: Классик РИПОЛ, 2012 – 256 с.

Акимова, Н.А. Монтаж, обслуживание и ремонт электрического и электромеханического оборудования: Учебное пособие / Н. А. Акимова. – М.: Академия, 2018 – 208 с.

Инков, Ю.М. Эксплуатация и ремонт электроподвижного состава крупных железных дорог / Ю.М. Инков, В.П. Феоктистов, Н.Г. Шабалин. — Вологда: Инфра-инженерия, 2011. — 384 с.

Сибикин, Ю.Д. Монтаж, эксплуатация и ремонт электрооборудования предприятий и промышленных предприятий / Ю.Д. Сибикин, М.Ю. Сибикин. – М.: Высшая школа, 2008 – 462 с.

Полуянович, Н.К. Монтаж, наладка, эксплуатация и ремонт энергосистем промышленных предприятий: учебник / Н.К. Полянович. – СПб.: Лань, 2019 – 396 с.

Рудик, Ф.Я. Монтаж, эксплуатация и ремонт оборудования перерабатывающих предприятий: учебник для вузов / Ф.Я. Рудик и др. – СПб.: ГИОРД, 2008 – 352 с.

Проектирование и расчет многоэтажных гражданских зданий и их элементов. Учебное пособие для вузов / П.Ф. Дроздов, М.И. Додонов, Л.Л. Паншин, Р.Л. Саруханян / под ред. ПФ Дроздова. — М., Стройиздат, 1986. — 351 с.

Серебров Б.Ф. Гаражи и многоэтажные автостоянки: Учебное пособие. – Новосибирск: НГАХА, 2005. – 131 с.

Нагрузки и воздействия на здания и сооружения / Гордеев В.Н., Лантух-Лященко А.И., Пашинский В.А., Перельмутер А.В., Пичугин С.Ф. Под ред. А. В. Перельмутер. — М., Изд-во Ассоциации строительных вузов, 2007. — 482 с.

Нанасова С.М. Строительство малоэтажных жилых домов. Упражнение. — М., Издательство АСВ, 2005 — 128 с.

Вспомогательные системы / Хейно Энгель, предисловие. Ральф Рэпсон торговал с ним. ЛА Андреева. — М., АСТ Астрель, 2007. — 244 с.

Обследование и испытания зданий и сооружений. Учебное пособие для вузов / В.Г. Козачек, Н.В. Нечаев, С.Н. Нотенко и др., изд. В. И. Римшина. — М., Высшее шк., 2004. — 447 с.

НВ Прядко. Обследование и реконструкция жилых зданий. Упражнение. Макеевка. ДонНАСА, 2006 — 156 с.

Организация строительного производства. Пособие-учебник для вузов / С.А. Болотин, А.Н. Вихров. – М., Издательский центр «Академия», 2007. – 208 с.

Нойферт П., Нефф Л. Проектирование и строительство. Дом, квартира, сад. Перевод с него. — Третье изд., исправленное и дополненное. — М., Издательство «Архитектура-С», 2005 г. — 264 с.

Расчеты конструкций загородного дома. Методы экономии. Нагрузки. Влияние. Справочник / Сост.В.И.Рыженко. — М., Издательство Onice, 2007 — 32 с.

Нойферг Э. Планирование строительства / За с ним. К. Ш. Фельдман, Ю. М. Кузьмина, Под ред. З.И. Эстров и Е.С. Раева. — 2-е изд. — М., Стройиздат, 1991. — 392 с.

Саг Ф. Как избежать ошибок при строительстве индивидуального дома. Для с венг. С.С.Попов / Под ред.Ю. А. Муравьева. — М., Стройиздат, 1987 — 192 с.

Еремкин А.И., Королева Т.И. Тепловой режим учебных корпусов. — М., Изд-во АСВ, 2000 — 368 с.

_https://sovet-ingenera.com/elektrika/rozetk-vykl/vysota-ustanovki-rozetok-i-vyklyuchatelej.html

Балабан-Ерменин Ю.В. В., Липовских В.М., Рубашов А.М. Внутренняя защита от коррозии трубопроводов водяных тепловых сетей. 2-е издание. Переработанное, объединенное – М.: Изд-во «Известия теплоснабжения», 2008. – 288 с.

Афанасьев А. А. Реконструкция жилых зданий: учебное пособие для студенчества по направлению 270100 «Строительство» / А.А. Афанасьев, Е.П. Матвеев. –М., 2008.

Иванов Ю.В. Реконструкция зданий и сооружений: укрепление, восстановление, ремонт: Учебник возмещения / Ю.В. Иванов. -М. : Изд-во Ассоциации строительных вузов, 2013. – 312 с.

Кутуков В.Н. Реконструкция зданий: Учебник для вузов по спецпредложениям. «Оборудование и системы машин и оборудования для технического обслуживания зданий» / В.Н. Кутуков. -М. : Высшая школа, 1981. – 263 с.

Матвеев Е.П. Реконструкция жилых домов. Через 2 часа Часть 1. Теория, методы и технологии реконструкции жилых зданий. Матвеев. -М. : ГУП ЦПП, 1999. – 367 с.

Матвеев Е.П. Реконструкция жилых домов. Алле 2. Часть 2. Промышленные технологии реконструкции жилых домов различных сроков строительства. Матвеев. -М. : ГУП ЦПП, 1999. – 364 с.

Миловидов Н. Н. Реконструкция жилых зданий: учебное пособие для вузов / Н. Н. Миловидов, В. А. Осин, М. С. Шумилов. -М. : Высшая школа., 1980. – 240 с.

Носков И.В. Усиление оснований и реконструкция фундаментов: учеб. / IV. Носков, Г.И. Швецов. -М. : Абрис, 2012. – 134 с.

Реконструкция зданий и сооружений: пособие-учебник для специалистов-строителей вузов / А.Л. Шагин и др.; и. К. Шагин. -М. : Высшее шк., 1991. — 352 с.

Высота розеток от пола и высота установки выключателей по евростандарту

Существует ряд правил, регламентирующих высоту розеток от пола. Однако они не строгие, благодаря чему дизайнеры воплощают в жизнь множество нестандартных идей. Параметры установки указаны в правилах установки розеток от пола – ПУЭ.

Содержание

• 1 На какой высоте устанавливать розетки и выключатели по евростандарту
• 2 Советский стандарт установки розеток и выключателей
• 3 Особенности расположения выключателей и розеток
  • 3.1 В коридоре
  • 3.2 Ванная комната
  • 3.3 В гостиной
  • 3.4 Кухня 90 008
  • 3,5 Спальня
  • 3. 6 Детская
  • 3.7 Офис

На какой высоте должны быть установлены евророзетки и выключатели?

Высота установки розеток по евростандарту должна быть 0,3 м от пола. Это считается удобным, потому что все кабели расположены низко. Они не испортят внешний вид и позволят свободно расставить мебель в комнате, не загораживая розетку. Шнуры укладываются на пол и не мешают проходу.

Высота установки выключателей 0,9 м от пола. Расстояние считается оптимальным для всех членов семьи, ведь на этом уровне даже ребенок может включить свет. Чтобы понять, на какой высоте ставить розетки и выключатели, нужно учитывать рост жильцов.

Советский стандарт установки розеток и выключателей

В советское время существовал стандарт установки розеток от пола на высоте 90 см. Преимущество таких норм в том, что нет необходимости наклоняться. Места для подключения к сети в этом случае находятся над столом, ведь высота рабочего места по нормам 75-80 см. А высота установки розетки позволяет подключить все настольные электроприборы, даже если у них короткий кабель. В этом случае маленькие дети не могли добраться до устройств.

По ГОСТ положение выключателя регулировалось так же, как и расстояние от пола до розетки. Выключатель находился на высоте 160 см, поэтому всегда находился на уровне головы. Выключатель найти было легко, даже если рядом была мебель.

Особенности расположения выключателей и розеток

При установке точек подключения следует выбирать высоту розеток, соответствующую помещению. Например, евростандарт предусматривает размещение розеток в разных частях помещения. Это намного удобнее, чем установка блока розеток в одном месте, так как нет необходимости использовать удлинители. В гостиной и спальнях такой вариант будет оптимальным. Поэтому необходимо учитывать преимущества и недостатки каждого стандарта в разных помещениях.

При проектировании электропроводки следует учитывать такие особенности:

1. Высоту разъемов устанавливать исходя из расстановки мебели и электроприборов в помещении.
2. Обеспечить свободный и постоянный доступ к этим локациям. Не закрывайте их плотно предметами мебели или другими крупногабаритными предметами.
3. Количество розеток следует рассчитывать с запасом.
4. Расстояние между ними должно быть таким, чтобы можно было легко убрать пылесосом в любой части комнаты.
5. Расположение выключателей и розеток определяется назначением помещения. Если это склад, все должно располагаться ближе к входу. Если это гостиная – рядом с местами отдыха. А высота определяет дизайн помещения и рост владельца.

В коридоре

В коридоре достаточно 2-3 розеток. В основном они питаются от бытовой техники (пылесос, сушилка для обуви и т.д.). Разъёмы следует размещать на расстоянии 20 см от пола, чтобы подключённые провода не мешали передвижению по комнате. В некоторых прихожих есть полки для мелочей. На них часто кладут телефоны, поэтому 1 разъем нужно сделать вплотную, чтобы было удобно заряжать аппарат. Если вы планируете разместить роутер в прихожей, для него нужно выделить отдельную розетку.

Высота выключателя должна быть такой, чтобы каждому жильцу было удобно пользоваться устройством. Тумблер преимущественно размещают на расстоянии 75-90 см от пола.

В ванной комнате

В ванной комнате установить стиральную машину, бойлер, пользоваться электробритвой и феном. В зависимости от конфигурации устройств достаточно 2-3 мест для подключения к электросети. Высота размещения розеток будет зависеть от подключаемых приборов. Например, феном и бритвой удобно пользоваться, когда вилка включена возле зеркала на уровне талии. Стиральную машину и бойлер подключают так, чтобы кабель доставал до розетки. Поэтому розетка для водонагревателя размещается на высоте 140-170 см.

При установке устройств необходимо соблюдать технику безопасности, поэтому нельзя размещать проводку слишком низко. Так, если произойдет перелив воды, провода останутся невредимыми. По нормативам по высоте они должны быть установлены не ниже 15 см от пола и 60 см от смесителей. Выключатель находится в коридоре, так как в помещении очень влажно. Его часто совмещают с тумблером для унитаза.

В гостиной

В гостиной чаще, чем в других комнатах, переставляют мебель и устанавливают большинство электроприборов. Поэтому высоту розеток над полом следует выбирать исходя из их назначения в пределах 15-30 см. Их желательно монтировать во всех углах комнаты, чтобы в дальнейшем не тянуть удлинители.

Основные устройства в гостиной:

• Телевизор;
• домашний кинотеатр;
• спутниковый ресивер;
• бра или торшеры;
• кондиционер;
• Wi-Fi роутер;
• компьютер;
• динамики;
• дополнительные устройства для компьютера и т.п.

Это требует большого количества розеток, чтобы обеспечить одновременное питание всех устройств. Поэтому следует позаботиться о размещении 1-2 розеток на каждой стене. Их нежелательно устанавливать выше 30 см от пола, чтобы не загромождать комнату проводами и не портить ее внешний вид. Необходимо максимально скрыть их от глаз.

При прокладке электропроводки необходимо учитывать расстановку мебели и места, где будут подключаться приборы. Некоторым устройствам требуется постоянное питание, а другие включаются периодически. Это тоже следует учитывать при проводке. Не стоит размещать блок более чем на 2-3 розетки, чтобы не портить дизайн помещения. Выключатели в этом помещении могут быть установлены как по евростандарту, так и по старым стандартам. Все зависит от дизайна помещения.

На кухне

Большая часть бытовой техники находится на кухне. Поскольку количество электроприборов с каждым годом увеличивается, возникает необходимость их размещения и подключения. Основные бытовые приборы:

• холодильник;
• микроволновая печь;
• вытяжка;
• посудомоечная машина;
• мультиварка;
• ТВ.

Часто эти устройства подключены постоянно. Дополнительные области применения включают: блендер

• ;
• чайник;
• тостер;
• соковыжималка;
• кофеварка;
• смеситель и др.

Количество розеток определяется частотой их использования. Главное условие в этой ситуации – удобный доступ в сеть. Поэтому сейчас популярно устанавливать электрические розетки прямо в мебель. Таким образом, их можно скрыть от глаз и сделать доступными. А вот розетки для встраиваемой техники должны быть легкодоступны, как и выключатели.

Высота места подключения холодильника 15-20 см. Если вы планируете установить на ней микроволновую печь, уровень поднимают до 60-80 см. При размещении стиральной машины на кухне сетевой кабель прокладывается не выше 30 см. Для светильников местного освещения розетки устанавливаются на расстоянии до 10 см над ними.

При установке телевизора на кронштейны высота точки подключения может составлять 180-200 см от поверхности пола. А для небольших устройств розетки монтируются на рабочей поверхности. Для мощных электроприборов желательно делать отдельную линию питания, чтобы исключить перегорание проводки. Кнопка выключателя находится на уровне талии, чтобы было удобно включаться каждому пассажиру.

В спальне

В спальне достаточно четырех мест для подключения к электросети. Если в комнате планируется размещение ТВ-приемника, следует также предусмотреть его блок питания и сопутствующие устройства. Высота розеток в спальне не должна быть выше 30 см от пола. Исключением может быть установка кондиционера. Для розетку желательно сделать рядом с устройством.

Рядом с кроватью часто устанавливают настольные лампы, бра или торшеры. Так нужно сделать по 2-3 соединителя с каждой стороны. Если вы будете часто пользоваться ноутбуком, также следует предусмотреть место для подключения. Когда в спальне есть туалетный столик, возле него часто устанавливают местный свет и включают бигуди, выпрямитель и другие приспособления. Поэтому к разъемам должен быть свободный доступ. 9№ 0003

Для стандартных спален выберите размещение выключателя на высоте 90 см. Если комната имеет сложную конструкцию, в ней следует предусмотреть установку тумблеров на несколько клавиш или их размещение в разных частях спальни.

В детской комнате

В детской комнате необходимо разместить 2-4 розетки. Основное оборудование – лампа, а для детей постарше – компьютер. Необходимо следить за тем, чтобы все стационарные устройства были подключены и оставлять свободными 1-2 розетки. Раньше их делали на большой высоте, чтобы ребенок не мог до них дотянуться. Теперь изделия оснащены предохранительными устройствами, поэтому их можно монтировать в соответствии со стандартами.

Выключатель должен располагаться на высоте 75-90 см, чтобы ребенок мог легко до него дотянуться. Важно, чтобы шифоньер или открытая межкомнатная дверь не заслоняли его. Ребенок должен иметь возможность легко и быстро дотянуться до выключателя, поэтому его удобно расположить со стороны дверной ручки. В зоне входа размещают розетку для бытовой техники так, чтобы она закрывала открытую створку. Розетка используется для подключения пылесоса, обогревателя или других устройств. Высота может быть 10-30 см.

В мастерской.

Здесь может быть много электроприборов, как и в гостиной. На столе часто размещаются:

• лампа;
• компьютер;
• динамики;
сканер
• ;
• принтер и т.д.

Дополнительное оборудование:

• кондиционер;
• бра или торшеры.

Поэтому необходимо установить не менее 6 сетевых вилок. Их рекомендуется монтировать не выше 30 см от пола, чтобы не загромождать провода. Если на рабочей поверхности используется паяльник и другие электроинструменты, то розетку рекомендуется устанавливать на высоте не более 15 см над уровнем столешницы.

Поскольку четких закономерностей размещения мест подключения к сети нет, устанавливать их следует, исходя из удобства и дизайна.

Статьи по теме:

Европейская электросеть |

Этот пост посвящен европейским электросетям. Электричество в странах ЕС соответствует европейскому стандарту, выходя из розетки напряжением 230 вольт с частотой 50 циклов в секунду. В то время как напряжение и частота фиксированы, сетевые разъемы и практика проводки могут различаться в разных странах Европы.

Что касается европейских розеток, на что следует обратить внимание: в большинстве европейских стран электрические розетки не имеют полярности, и вы можете вставлять вилку в обе стороны, поэтому вы почти никогда не знаете, какой провод находится под напряжением, а какой нейтрален. Как правило, европейцы не поддерживают последовательную идентификацию линии и нейтрали во всей своей энергосистеме, как это принято в Северной Америке. В соответствии с этой практикой континентальную европейскую вилку можно повернуть в одно из двух положений и включить в розетку. Таким образом, общая электрическая система в Европе неполяризована (т. е. линия и нейтраль соединены случайным образом). Фактически, большинство типов вилок, используемых в Европе, не имеют полярности. Незаземленные вилки были неполяризованными, заземленные розетки либо поляризованы, либо неполяризованы в зависимости от страны.

Электросеть Европы, самая взаимосвязанная в мире, настроена на 230 вольт (стандарт ЕС с 2008 года). До этого стандартом напряжения было 220 В (большинство стран) или 240 В (Великобритания и Ирландия).

Более 100 лет назад немцы ввели в Европе электроэнергию переменного тока 220 В. Это было примерно в 1893 году, когда частоты переменного тока были стандартизированы на уровне 60 Гц (США) и 50 Гц (Европа). В то время были некоторые системы, которые использовали 120В, а также системы 220В. Европа разработала свою 220-вольтовую (теперь 230-вольтовую) систему после изучения американского опыта и до того, как потребуются какие-либо масштабные изменения инфраструктуры. Стоимость была основной причиной, по которой Европа перешла на 220 вольт (сейчас 230): более высокое напряжение позволяет использовать более тонкий провод, а это означает меньшее количество меди на заре линий электропередач. Энергетические компании могли сэкономить деньги на проводах, используя 220 вольт, а не 110 вольт. Это стало моделью распределения электроэнергии в Германии и остальной Европе, а система 220 вольт (позже 230 вольт) вскоре стала европейской нормой.

Однофазное питание в Европе Номинальное напряжение в Европе теперь составляет 230 В 50 Гц (ранее 240 В в Великобритании, 220 В в остальной Европе). Напряжение сети в Европе в настоящее время указано как 230 В + 10 %/−6 % (253–217 В). Спецификация будет расширена до 230 В ± 10 %, что требует правильной работы электротоваров при напряжении питания в диапазоне от 207 до 253 В. « гармонизированные пределы напряжения» в Европе теперь составляют: 230 В -10% +6% (т.е. 207,0–243,8 В) в большинстве стран Европы (бывшие страны с номинальным напряжением 220 В) 230 В -6% +10% (т.е. 216,2–253,0 В) в Великобритании (прежнее номинальное значение 240 В) это на самом деле выдумка и означает, что нет реального изменения напряжения питания, только изменение «этикетки», без стимула для электроснабжающих компаний фактически изменять напряжение питания. Таким образом, чтобы справиться с обоими наборами ограничений, оборудование должно охватывать 230 В +/- 10%, т. е. 207–253 В.

Современный европейский источник питания 230 В (50 Гц), питающий сетевую розетку, состоит из 3 проводов, которые обычно являются: горячим, нейтральным и защитным заземлением. Напряжение 230 В (50 Гц) получается между горячим и нейтральным проводом. Ток, доступный из розетки, зависит от максимального номинального тока выключателя в сетевом щите, который обычно составляет 10 А или 16 А (в Великобритании внутри сетевой вилки находится предохранитель максимум на 13 А). В старом здании могут быть старые розетки, которые не обеспечивают заземление в «безопасных» местах (обычные комнаты) и заземленные розетки в «опасных» местах (например, на улице, в прачечной, на кухне).

Современные цвета, используемые в домашней электропроводке в Европе, основаны на стандарте IEC: ЗЕЛЕНЫЙ с ЖЕЛТЫМИ полосами — это заземление, СИНИЙ — это нейтраль, а КОРИЧНЕВЫЙ — это напряжение. Типичная толщина проводов (для токов, нейтрали и земли) составляет либо 1,5 мм2 (для цепей на 10 А), либо 2,5 мм2 (для цепей на 16 А). Удлинители обычно изготавливаются с использованием кабеля сечением 1,5 мм2. В оборудовании для подачи кабеля обычно используются провода сечением 1,5 мм2, 1 мм2 или 0,75 мм2 в зависимости от используемого силового оборудования.

Обычно нет жестких гарантий, какое отверстие на розетке нейтральное, а какое находится под напряжением. Горячий и нейтральный провода взаимозаменяемы в отношении оборудования (имейте в виду, что в некоторых странах есть некоторые исключения). Оба провода силовые. Во многих частях Европы (скандинавские страны, Германия и т. д.) обычная трехпроводная розетка симметрична, поэтому соединения нейтрального и горячего проводов можно поменять местами, просто повернув вилку.

Нет даже гарантии, что одна из сторон нейтральна, т.к. возможно, что в некоторых местах оба силовых контакта сетевой розетки могут быть «живыми» с напряжением 230В между ними. В некоторых странах (например, в некоторых местах в Норвегии и на некоторых старых установках в некоторых других странах) оба токоведущих провода в розетке могут быть «под напряжением». В больницах сетевая розетка, предназначенная для использования с медицинским оборудованием, может питаться от защитного разделительного трансформатора, поэтому ни одна из сторон не является «нейтральной».

В большинстве стран Европы электропроводка имеет радиальную разводку, что означает наличие прямого провода, идущего от сетевого щита к фиксированной нагрузке или сетевой розетке. К одному проводу может быть подключена одна или несколько розеток. Эта проводка защищена выключателем или предохранителем (обычно рассчитанным на 10 А или 16 А в зависимости от того, какой ток необходим и насколько толстые провода установлены). В современных установках обычно имеется выключатель на 10 А или 16 А на сетевом щите, который отключает провод под напряжением в случае короткого замыкания или перегрузки, а нейтральная сторона не защищает. Кроме того, в современных установках обычно имеется устройство защиты от замыкания на землю, которое защищает одну розетку или группу розеток. В местах, где обе стороны сетевой розетки находятся под напряжением, используются двухполюсные выключатели (отсоедините оба провода, идущие к розетке, в случае перегрузки или короткого замыкания). Великобритания является особым случаем, поскольку в жилых помещениях используется проводка кольцевой цепи, где сетевые вилки имеют встроенный предохранитель.

Стандартные вилки с заземлением класса I, используемые в Германии, Австрии, Нидерландах, Швеции, Норвегии, Финляндии и России, представляют собой вилки CEE 7/4 и CEE 7/7. Поскольку этот стандарт широко используется по всей Европе, мы называем его «континентальным европейским стандартом». Обе модели имеют два круглых контакта диаметром 4,8 мм с межцентровым расстоянием 19 мм. s стандарт «Континентально-европейский». Обе модели имеют два круглых контакта диаметром 4,8 мм с межцентровым расстоянием 19 мм. Заземление осуществляется с помощью заземляющих зажимов по бокам корпуса вилки.

Вилка CEE 7/7 также имеет гнездовую розетку, что позволяет подключать ее к французским/бельгийским розеткам, имеющим штекер заземления.

German (тип F, розетка CEE 7/3, вилка CEE 7/4, Schuko) — самая распространенная сетевая розетка в Европе. Наиболее распространенной розеткой в ​​Европе является Schuko (Schutzkontakt в переводе с немецкого означает «защитный контакт»). Вилка имеет два штырька, и вместе с розеткой ее можно отличить по двум металлическим контактам заземления с каждой стороны. Schuko — это стандарт, используемый в основном в Германии и Австрии, Финляндии, Швеции, Норвегии и некоторых других странах.

SCHUKO рассчитан на 230 В, 16 А и имеет два контакта 4,8 мм x 19 мм. Металлические контакты вверху и внизу розетки — это «Schutzkontakte», то есть земля. Поскольку вилка симметрична, невозможно узнать, какая линия является горячей, а какая нейтральной для устройства. Только земля всегда одна и та же.

Типичная розетка SCHUKO имеет три электрических соединения: «горячий», «нейтральный» и «заземляющий» провода. Горячий и нейтральный провода взаимозаменяемы в отношении оборудования. Обычная 3-проводная розетка SCHUKO симметрична, поэтому соединения нейтрального и горячего проводов можно поменять местами, просто повернув вилку. Вилка SCHUKO может быть подключена любым способом, и нет строгого соглашения относительно того, к какой стороне розетки подключается провод под напряжением — к левой или правой стороне розетки.

Система Schuko возникла в Германии. Считается, что он датируется 1925 годом и приписывается Альберту Бюттнеру, баварскому производителю электрических аксессуаров. В то время в Германии использовался центральный ответвитель на 220 В, который давал 127 В от токоведущих контактов к земле, что означало, что с обеих сторон требовались плавкие вставки. прибор и двухполюсные выключатели. Варианты оригинальной вилки Schuko сегодня используются более чем в 40 странах, включая большую часть континентальной Европы.

Почему не важно, где мы подключаем наш горячий и нулевой провод при подключении их к нашей вилке Schuko? Это потому, что ток течет в обоих направлениях, и оборудование рассчитано на то, чтобы справиться с этим. Этот изначально глупо звучащий дизайн штепсельной вилки от 1925, что достаточно безопасно при соблюдении определенных ограничений. Хотя эта симметрия явно не идеальна, эта симметрия не представляет большой проблемы, если все бытовые приборы сконструированы таким образом, чтобы обеспечить безопасность при перестановке двух основных проводов. Поскольку сегодня почти все производится для глобального рынка, на практике это всегда так — или, по крайней мере, производители всегда заявляют об этом и обычно предоставляют это. СОВЕРШЕННО ВАЖНО, чтобы все, с чем он используется, можно было безопасно использовать с фазой и нейтралью в любой из двух возможных компоновок.

Разъем SCHUKO имеет довольно безопасную конструкцию. В целом, однако, Щуко не убил миллионы людей электрическим током. На самом деле, это, как правило, один из самых низких рисков, потому что вилка довольно хорошо спроектирована, чтобы быть безопасной. Вилка SCHUKO используется в некоторых из наиболее консервативных и безопасных нормативных сред, таких как Скандинавский регион. Таким образом, вряд ли это серьезный риск или беспокойство.

Когда вы вставляете штепсельную вилку SCHUKO в розетку, сначала контактирует заземляющий контакт, а затем контакты под напряжением. К моменту электрического соединения между розеткой и вилкой почти не остается зазора, куда любознательный малыш не может положить пальцы или другие токопроводящие предметы. Существуют также розетки с защитными шторками, в которых шторки на розетках SCHUKO необходимо нажимать одновременно, чтобы отодвинуть их в сторону. Нажатие только одного не заставит его соскользнуть.

Вилки Schuko

требуются для устройств с металлическим корпусом, корпус должен быть подключен к заземлению в нескольких местах, поэтому любая электрическая неисправность приведет к соединению линии с землей или нейтрали с землей. Розетки SCHUKO также подходят для незаземленных вилок EURO, которые используются на оборудовании с двойной изоляцией, разработанном для безопасной работы без заземления.

Дизайн

SCHUKO очень безопасен для пользователей. При вставке в розетку вилка Schuko закрывает полость розетки (1) и устанавливает защитное заземление через зажимы заземления (2) до того, как линия и нейтральный штырьки (3) установят контакт, тем самым предотвращая касание подключенных штырьков пользователями. Пара токопроводящих направляющих пазов (4) с левой и правой стороны обеспечивает дополнительную устойчивость, позволяя безопасно использовать большие и тяжелые вилки (например, со встроенными трансформаторами или таймерами).

В некоторых странах, включая Португалию, Финляндию, Данию, Норвегию и Швецию, требуются розетки с защитой от детей; немецкий стандарт DIN 49440-1:2006-01 не содержит этого требования.

Второй наиболее распространенной розеткой является французский тип, который, как и розетка Schuko, рассчитан на 230 В, 16 А и имеет два контакта 4,8 мм x 19 мм. Франция, Бельгия, Чешская Республика, Словакия и Польша используют вилку CEE 7/6 и розетку CEE 7/5 с теми же размерами и расстоянием между главными контактами, что и у SCHUKO, но с вилкой защитного заземления на розетке вместо зажимы заземления и без направляющих вырезов по бокам. Заземление осуществляется с помощью штыря заземления, который выступает из розетки и входит в отверстие в вилке.

Выступающий заземляющий штырь означает, что вилку можно вставить только одной стороной, но основная проблема заключается в том, что до 2002 года не существовало соглашения относительно того, к какой розетке подключается провод под напряжением — к левой или правой розетке. Таким образом, у вас есть 50: 50 шансов на то, что он подключен «правильным образом», и, в отличие от розетки Schuko, вы не можете повернуть вилку на 180 градусов.

Чтобы устранить различия между немецкими и французскими стандартами, была разработана вилка CEE 7/7. В нем есть отверстие для штыря заземления французской розетки и боковые планки для подключения к зажимам заземления сбоку немецких розеток. Большинство современных формованных вилок Schuko и качественных сменных заменителей представляют собой гибридную версию («CEE 7/7») с отверстием, в которое помещается штырь заземления розеток CEE 7/5.

Дания и Гренландия используют собственную розетку на 16А. Розетка очень похожа на розетку Schuko / French, но заземление отличается от них (третий контакт на розетке). Дания также поддерживает использование французских розеток и розеток Schuko.

Исторически сложилось так, что в Италии были свои собственные трехконтактные вилки и розетки, доступные в версиях на 10 А и 16 А. Многие современные розетки подходят для вилок как на 10А, так и на 16А. Во многих зданиях теперь есть розетка Bipasso / Schuko, которую можно использовать как с итальянскими вилками, так и с розетками Schuko. Также Швейцария и Лихтенштейн используют свои собственные три розетки, доступные в версиях на 10 А и 16 А. В Британии есть собственный набор сетевых розеток, которые отличаются от тех, которые используются в континентальной Европе.

Евровилка представляет собой плоскую двухполюсную вилку бытовой сети переменного тока с круглыми контактами, рассчитанную на напряжение до 250 В и силу тока до 2,5 А. Это компромиссная конструкция, предназначенная для безопасного подключения маломощных приборов класса II к сети. множество различных форм бытовых розеток с круглыми контактами, используемых в Европе. Он совместим с SCHUKO, розеткой французского типа и некоторыми другими типами розеток, используемых в Европе (кроме розеток Великобритании).

Конструкция Europlug, предназначенная для использования с розетками, соответствующими другим стандартам, впервые появилась в 1963 в качестве Альтернативы II Стандартного листа XVI во втором издании Публикации 7 СЕЕ содействующими членами. Поэтому Europlug иногда также называют «вилкой CEE 7/16 Альтернатива II» или просто «вилкой CEE 7/16».

Это вилка небольшого размера, позволяющая компактно размещать силовые кабели и переходники для мобильных телефонов. Евровилки предназначены только для маломощных (менее 2,5 А) устройств класса II (с двойной изоляцией), которые работают при нормальной комнатной температуре и не требуют подключения защитного заземления. Europlug предназначен для совместимости с сетевыми розетками типов C, E, F и K (все имеют отверстия диаметром 4,8 мм с расстоянием между центрами 19 мм).мм друг от друга). Вилка Europlug не предназначена для совместимости с сетевыми розетками, используемыми в Великобритании.

Размеры евровилки были выбраны из соображений совместимости и безопасного использования, например, с бытовыми розетками континентальной Европы. Вилка сконструирована таким образом, что надежный контакт устанавливается, когда вилка полностью вставлена, и нет доступа к токоведущим частям, когда вилка вставлена ​​в розетку любого типа: невозможно установить соединение между одним штырем и розеткой под напряжением. контакт, в то время как другой контакт доступен.

Штифты евровилки имеют длину 19 мм. Они состоят из проводящего наконечника длиной 9 мм и диаметром 4 мм с закругленным концом, за которым следует гибкий изолированный стержень длиной 10 мм диаметром не более 3,8 мм. Два штифта не совсем параллельны и немного сходятся; их центры отстоят друг от друга на 17,5 мм на конце и на расстоянии 18,6 мм у основания. Эластичность сходящихся штырей обеспечивает достаточную контактную силу для номинального тока евровилки с различными вариантами расположения гнезд и отверстий.

Евровилки

неразборные и должны поставляться прикрепленными к кабелю питания. Евровилки предназначены для использования с «двойной» или «полностью изолированной» аппаратурой, не требующей заземления. Двойная изоляция означает то, что говорит ее название, и все проводники под напряжением отделены от внешнего мира двумя отдельными и характерными слоями изоляции. Каждый слой изоляции сам по себе адекватно изолирует проводник, но вместе они практически сводят на нет вероятность опасности, связанной с нарушением изоляции. Обычно устройства с двойной изоляцией встраиваются в изолирующий пластиковый корпус, но в некоторых случаях возможен и металлический корпус (например, в усилителях, CD/DVD-проигрывателях и видеомагнитофонах). Двойная изоляция устраняет необходимость защиты любых внешних металлических конструкций оборудования заземляющим проводом.

В северной и центральной Европе бытовое электроснабжение обычно обеспечивается трехфазным напряжением 400 В, что дает 400 В между фазами и 230 В между любой отдельной фазой и нейтралью. Эта трехфазная энергосистема называется ТРЕХФАЗНОЙ ЗВЕЗДОЙ; ЧЕТЫРЕХПРОВОДНОЙ; ЗАЗЕМЛЕННАЯ НЕЙТРАЛЬ. Распределение электроэнергии по всей Финляндии и во многих частях Европы осуществляется 230/400 В переменного тока, 3 фазы, четыре провода, несколько нейтралей на землю (MEN). Обычно в помещения заказчика заводят одну или три фазы в зависимости от максимального спроса. Трехфазное питание обычно доступно по крайней мере в Финляндии, Швеции и Германии и используется для духовок, электрических плит, больших двигателей и сушилок. Трехфазное питание также обычно доступно в местах, где используются большие звуковые и световые системы (вокруг сцен и т. д.), а также на строительных площадках. В трехфазных розетках обычно используются промышленные разъемы CEE FORM для трехфазной временной выходной мощности (обычно 3x16A или 3x32A).

При использовании трехфазного питания (например, в промышленных приложениях, на строительных площадках и концертных AV-системах) наиболее распространенным типом разъема является разъем CEEFORM с пятью контактами.

Винт Эдисона

(ES) — стандартный патрон для электрических лампочек. Он был разработан Томасом Эдисоном и запатентован в 1881 году. Винт Эдисона долгое время был наиболее часто используемым патроном для лампы общего освещения. В Европе чаще всего используются патроны для ламп Эдисона E27 (ES) и E14 (Small ES, SES) с правой резьбой.

Для ламп, питающихся от переменного тока, резьба обычно подключается к нейтрали, а контакт на нижнем конце цоколя подключается к «фазе под напряжением». Это работает для стационарных установленных ламп, но для ламп, которые подключены к сетевым розеткам, вы не знаете, какой провод, идущий к розетке, будет под напряжением или нейтральным. Или по этой причине был разработан и широко используется «более безопасный» патрон для лампы Эдисона. Эта розетка имеет контакты внизу и не связана с резьбой осыпи (которая может быть металлической или пластиковой). Наличие контактов в нижней части патрона делает патрон более безопасным при замене лампочки.

Лампа начинает соприкасаться с активными и нулевыми контактами на дне патрона только тогда, когда она полностью вкручена в патрон. Лампа при этом ввинчена настолько сильно, что пользователь уже не может натянуть металлическую резьбу лампочки.

В континентальной Европе размеры выключателей/предохранителей, используемых в панели выключателей, обычно составляют 10 или 16 А. Сечение провода внутри стены обычно составляет 1,5 мм2 для розеток, защищенных предохранителем/автоматом на 10 А. Когда в цепи используется предохранитель/прерыватель на 16 А, к ним обычно применяется толстый провод сечением 2,5 мм2. К розеткам с заземлением подходят три провода: под напряжением, нейтраль и земля.

Удлинители обычно изготавливаются с использованием гибкого провода сечением 1,5 мм2, поскольку он может выдерживать ток до 16 А без чрезмерного нагрева (на полных 16 А он немного нагревается). В длинных удлинителях для интенсивного использования иногда используется провод толщиной 2,5 мм2.

В оборудовании для подачи кабеля обычно используются провода сечением 1,5 мм2, 1 мм2 или 0,75 мм2 в зависимости от того, какое силовое оборудование используется. Провод 1,5 мм2 подходит для полного непрерывного тока 16 А, а провод 1,0 мм2 может выдерживать 10 А. Тонкий провод сечением 0,75 мм2 выдерживает ток всего 6А. Эти более тонкие провода разрешены и даже безопасны даже в цепи, защищенной выключателем / предохранителем на 16 А, при условии, что питаемое оборудование защищено таким образом, что оно не может потреблять больше энергии, чем может выдержать провод (предохранитель внутри рассчитан на мощность, необходимую для пример) и сетевой кабель, когда он сталкивается с коротким замыканием, отключит предохранитель/выключатель до 16 А до того, как кабель начнет плавиться.

Все устройства должны быть спроектированы таким образом, чтобы они могли находиться под напряжением на обоих силовых проводах, поскольку возможны конфигурации, в которых либо один из них может быть под напряжением, либо нейтральным. В соответствии с Европейской директивой по низкому напряжению (действующей во всем ЕС, ЕЭЗ и странах, которые следуют стандартам CENELEC), все устройства, выпускаемые на рынок, должны быть безопасными для использования при любой полярности.

Нейтральная сторона может быть не близкой к потенциалу земли. Также возможно, что у вас может быть неисправность нейтрали в системе TN-C/TN-C-S, используемой в Великобритании, Ирландии и т. д., что может привести к значительному напряжению на нейтрали. Существуют также установки, в которых оба сетевых провода могут быть под напряжением по сравнению с землей (некоторые места в Норвегии, некоторые старые установки, некоторые изолированные источники питания в больницах).

Для безопасной работы многих приборов требуется заземление. Заземление гарантирует, что в случае неисправности, когда внешняя металлическая часть окажется под напряжением, заземляющий провод безопасно отведет электричество, отключив автоматический выключатель или перегоревший предохранитель.

Некоторым приборам не требуется заземление. Они известны как тип 2 и имеют символ квадрата внутри квадрата немного большего размера на этикетке прибора. Другие подсказки (хотя и не на 100% достоверные) — это пластиковый корпус или плоский двухжильный кабель. Эти устройства с двойной изоляцией обычно поставляются с европейской вилкой.

Для наилучшей безопасности электрической конструкции было бы лучше, если бы сетевой выключатель переключал оба провода сетевого питания, чтобы гарантировать отсутствие напряжения в устройстве при отключении питания. Если двухполюсный переключатель соответствует своему назначению, а номинальные значения напряжения и тока не превышены, он, как правило, безопаснее, чем однополюсный переключатель. Нет проблем, если удлинитель «переключился» на горячую и нейтральную.

В практическом оборудовании есть много устройств, которые не переключают обе линии на сетевой выключатель. Это действительно означает, что электроника источника питания в выключенном состоянии находится на земле или под напряжением. Но я не вижу большой проблемы в том, что устройство хорошо собрано. Некоторые проблемы связаны с изоляцией устройств от напряжения с помощью однополюсных выключателей, внутренних предохранителей и автоматических выключателей/выключателей.

В некоторых случаях оборудование может иметь двойные предохранители (по одному на каждый входящий сетевой провод), чтобы гарантировать наличие предохранителя на стороне под напряжением. Отсутствие поляризации может объяснить, почему некоторые режимы регулирования в Европе так заинтересованы в двухполюсных выключателях. Большинство оборудования имеет только один предохранитель на входе сети, поэтому, в зависимости от направления вилки питания, он может оказаться на стороне под напряжением или на стороне нейтрали.
