как подсоединть к напольному обогреву?
Несмотря на сложность организации теплого водяного пола, такая система отопления сегодня пользуется огромной популярностью. Главная причина этому – экономичность эксплуатации. Главной составляющей этой системы – смеситель для теплого пола.
Содержание статьи
- Для чего нужен смеситель?
- Основные преимущества смесителей для теплого пола
- Устройство смесительного узла
- Можно ли обойтись без смесителя?
- Особенности монтажа смесителя для теплого пола
Для чего нужен смеситель?
В случае с традиционным отоплением посредством батарей, температура должна составлять около 80-90 градусов.
Только в таком случае можно будет обеспечить в помещении приятный микроклимат. Для напольной системы отопления температурные показатели значительно ниже – около 30-40 градусов.
В противном случае, есть большой риск получить ожоги. Смесительный узел помогает достичь благоприятных условий для нормальной эксплуатации системы теплого пола.
Используется смесительная группа для теплого пола в следующих случаях:
- теплый водяной пол подключается к централизованному отоплению. Большую часть отопительного сезона температура теплоносителя в трубах значительно выше предельно допустимых показателей и составляет около 40-45 градусов. В самое холодное время года температура и вовсе может достигать показателя в 90 градусов. При правильном подключении влияние теплого пола на температуру теплоносителя в батареях соседей будет минимальным. Все дело в небольшом количестве отработанной воды, которая возвращается в стояк. Основное количество теплоносителя отправляется на повторную циркуляцию;
- в случае эксплуатации котла, который не может работать с обработкой холоднее 60 градусов.
Как правило, это касается традиционных газовых и твердотопливных котлов. Когда температура теплоносителя снижается до 55 градусов, на таких котлах начинают скапливаться продукты сгорания, которые содержат опасные для человека кислоты. Исключением являются конденсационные газовые котлы. Они могут работать даже с тем теплоносителем, температура которого составляет всего 30 градусов и больше; - если имеется два и больше отопительных контуров с различной температурой. Простыми словами – это одновременное использование системы теплый пол и конвекционного отопления радиаторами или аналогичными настенными отопительными приборами.
Как правило, это касается традиционных газовых и твердотопливных котлов. Когда температура теплоносителя снижается до 55 градусов, на таких котлах начинают скапливаться продукты сгорания, которые содержат опасные для человека кислоты. Исключением являются конденсационные газовые котлы. Они могут работать даже с тем теплоносителем, температура которого составляет всего 30 градусов и больше;Основные преимущества смесителей для теплого пола
Комплектация смесителя для теплого пола имеет несколько особых преимуществ, которые делают блок не только продуктивным, но и максимально востребованным среди пользователей. К основным достоинствам смесителей можно отнести следующее:
- хорошая экономичность. В отличие от электрических нагревателей, теплый пол смесительный является очень экономичной системой отопления и позволяет сэкономить до 60% электроэнергии;
- высокий уровень безопасности. Многие пользователи получают ожоги по той причине, что просто забывают, насколько горячим может оказаться нагревательный элемент. Специальный термосмеситель позволит предотвратить подобные ситуации. Особенно это актуально в том случае, если дома есть маленькие дети;
- большой эксплуатационный срок. По сравнению с аналогичными по своим функциям устройствами, установка такого нагревательного блока является максимально выгодной. Если провести его монтаж с учетом всех требований, то он сможет прослужить полвека. Разумеется, что теплоноситель подвергается износу, но как отмечают сами производители смесителей для теплого пола, срок службы таких изделий действительно составляет около 50 лет;
- чистота. Обеспечить уход за невидимым блоком максимально просто. Радует и то, что температура напольного покрытия всегда находится в таком диапазоне, что любая влага на нем быстро высыхает, а это в свою очередь предотвращает образование плесени и грибка;
- управление температурным режимом. Блок комплектуется статическим термоклапаном, который подсоединяется к регулятору. Таким образом, можно будет корректировать уровень нагрева с учетом любых температурных изменений за пределами отапливаемого помещения;
- механическое управление. Пользователь может самостоятельно регулировать узел для теплого пола;
- установка температурного лимита. Пользователь может задать любую требуемую в помещении температуру. Управлять системой очень просто. Просто задаешь терморегулятору конкретную температуру, а когда она будет достигнута, то система автоматически начнет поддерживать ее в нужном диапазоне, не допуская при этом охлаждения или перегрева термоносителя.
Многие пользователи получают ожоги по той причине, что просто забывают, насколько горячим может оказаться нагревательный элемент. Специальный термосмеситель позволит предотвратить подобные ситуации. Особенно это актуально в том случае, если дома есть маленькие дети;
Блок комплектуется статическим термоклапаном, который подсоединяется к регулятору. Таким образом, можно будет корректировать уровень нагрева с учетом любых температурных изменений за пределами отапливаемого помещения;Устройство смесительного узла
Смеситель является специфическим оборудованием, которое используется для циркуляции и регулировки температуры теплоносителя:- циркуляционный насос, который инициирует принудительную циркуляцию теплоносителя по контуру отопительного блока;
- термостатический двухходовой клапан (возможен трехходовой клапан). Он отвечает за создание заданного пользователем температурного значения.
Он отвечает за создание заданного пользователем температурного значения.Можно ли обойтись без смесителя?
Без смесителя в случае с теплым полом действительно можно обойтись, но доступно это только в случае, если соблюдены два главных условия:
- во всех контурах поддерживается одинаковая температура теплоносителя. В данном случае отопительные приборы на том или ином контуре могут быть разными. Конвекторы и радиаторы могут нормально работать с традиционной температурой для теплого водяного пола – около 40 градусов. Слабый нагрев компенсируется большими нагревательными приборами;
- источник тепла обеспечивает приемлемую температуру теплоносителя на выходе. На это способны не только конденсационные, но и абсолютно все электрических котлов. Тепловые насосы тоже не являются исключением.
Есть еще одна лазейка, которая позволит сэкономить на покупке смесительного узла. Речь идет об эксплуатации обратки радиаторного отопления в качестве подачи в систему теплого пола.
Впрочем, в данном случае есть несколько существенных недостатков:
- невозможно отключить один контур, оставив при этом задействованными все остальные;
- невозможно регулировать температуру одного контура, не меняя температурные показатели в других контурах;
- температура обратки на выходе будет составлять около 25-35 градусов, что для классических газовых и твердотопливных котлов является слишком высоким показателем.
Особенности монтажа смесителя для теплого пола
Абсолютно все работы по подсоединению такого оборудования должны выполняться исключительно профессионалами своего дела.
Многие фирмы на территории Москвы, которые занимаются продажей систем теплого пола, а также предлагают купить смесь для стяжки теплого пола, готовы предоставить не только услуги по монтажу, но еще и хорошую гарантирую на смесительные узлы и все сопутствующее оборудование, которое относится к системе теплого пола.
Для тех, кто хочет подключить смеситель самостоятельно или просто интересуется этим, должен ознакомиться со следующей информацией.
Монтаж смесителя осуществляется в несколько этапов:
- находится место для коллектора, после чего к нему подводится две трубы – питающая и обратная;
- проводится монтаж вентилей и коллекторного узла. После этого проводится подготовка к последующему монтажу контура;
- устанавливаются датчики температуры и давления;
- настраивается смесительный узел, проводятся тестовые запуски. Это помогает определить исправность системы или выявить ее основные неполадки;
- система проверяется на возможность утечек. В случае их отсутствия, работа считается успешно выполненной.
Самостоятельно установив смеситель для теплого пола, или доверив эту работу настоящим профессионалам, можно будет обеспечить у себя дома комфорт и уют.
Смеситель для теплого пола
Загрузка…
Насосно смесительный узел для теплого пола своими руками
Главная » Разное » Насосно смесительный узел для теплого пола своими руками
Смесительные узлы для теплого пола своими руками, принцип работы
Теплый пол создает превосходный комфорт в помещении.
Насосно-смесительный узел для теплых полов своими руками делается легко, и он необходим как при подключении как к централизованному отоплению, так и к индивидуальным газовым котлам.
При монтаже нужно помнить, что теплый пол и радиаторы являются различными видами отопительных систем, поэтому нужно дополнительно устанавливать узел подмеса. Он поможет поддерживать комфортную температуру в помещении.
Собственноручно смесительный узел можно сделать, но нужно знать определенную информацию, которую вы узнаете в этой статье, а также устройство, принцип работы и регулировку системы.
Принцип работы смесительного узла теплого пола
Горячая вода, поступающая в коллектор системы теплого пола, попадает в специальный предохранительный клапан, оснащенный термостатом. Если температура для контура является слишком высокой, открывается клапан, впускающий охлажденный теплоноситель для смешивания.
У коллектора системы две главных функции. Кроме смешивания воды, обеспечения ей оптимальной температуры, он создает циркуляцию теплоносителя.
Для этого в коллекторе установлен циркуляционный насос.
- Постоянное передвижение воды по трубам создает равномерный прогрев всей поверхности полов. Коллектор может оснащаться и дополнительными элементами:
- отсекающие клапаны;
- дренажные клапаны;
- воздухоотводчики;
Если контур создается в одной комнате дома, коллектор оборудуется в данном помещении. Для установки ящика в стене создается специальная ниша. При создании теплых полов во всех помещениях, можно оборудовать коллекторный шкаф на несколько комнат. Коллектор может размещаться как на входе теплоносителя от котла, так и на обратке.
- Принцип работы смесительного узла теплого пола заключается в следующем:
- Разогретый теплоноситель перемещается по отопительному контуру и достигает распределительного коллектора.
- Далее располагается предохранительный клапан и температурный датчик, замеряющий текущее состояние теплоносителя.
- Если температура горячей воды чрезмерна, то открывается заслонка, подающая в систему необходимый объем холодной воды, за счет чего и осуществляется смешивание теплоносителя.
- При достижении теплоносителем определенной температуры подача холодной воды прекращается.
- Смесительный узел с коллектором для теплого пола не только регулирует степень нагрева теплоносителя, но и позволяет ему циркулировать по системе – и для реализации этих функций используются следующие элементы:
- Предохранительный клапан. Данный элемент обеспечивает подачу необходимого количества горячей воды. Ее объем варьируется в зависимости от требуемого температурного режима системы.
- Циркуляционный насос. Ключевой элемент системы, делающий возможным движение теплоносителя по каждому контуру отопления, тем самым обеспечивая равномерное распределение тепла на всех участках отопительной системы.
- Дополнительные элементы. Отопление может оснащаться дополнительными деталями – байпасом, воздухоотводчиками, клапанами и вентилями. Необходимость в этих элементах определяется индивидуально в зависимости от особенностей работы смесительного узла.
Ее объем варьируется в зависимости от требуемого температурного режима системы.Устанавливается смесительный узел всегда перед входом в отопительный контур теплого пола, а вот к самому месту его установки особых требований нет – смеситель будет одинаково эффективен как в непосредственной близости от теплого пола, так и при монтаже в расположенной на удалении от него котельной.
Предназначение смесительного узла
- Сочетание центральной отопительной системы и теплого пола включает в себя несколько элементов, среди которых есть ряд основных:
- нагревательный котел;
- отопительные радиаторы;
- магистральный трубопровод централизованной системы;
- теплоноситель;
- трубопровод теплого пола.
Отопительные котлы разогреваются до температуры от 70 до 95 градусов. Для радиаторов такая температура была бы подходящей, но не для теплых полов – согласно нормам, напольное покрытие нельзя нагревать свыше 31 градуса.
Конечно, часть температуры на себя возьмет стяжка, но даже в таком случае теплый пол можно разогревать до температуры не более 50-55 градусов.
Это требование говорит о том, что теплоноситель из центральной системы нельзя использовать в контуре теплого пола из-за его высокой температуры. Чтобы сделать возможной работу двух отопительных контуров, необходимо использовать насосный смесительный узел для систем теплого пола, который позволяет снизить температуру теплоносителя до подходящего значения.
Для снижения температуры забирается теплоноситель из двух контуров – горячего, выходящего непосредственно из котла и радиаторов, и холодного, т.е. обратного контура. Применение узла смешивания в конечном итоге позволяет настраивать свойственный теплому полу температурный режим, не затрагивая деятельность остальных элементов системы.
Существует только одна ситуация, в которой наличие смесителя не требуется – если теплый пол является единственным отопительным контуром, котел для которого работает в низкотемпературном режиме. Во всех остальных случаях узел регулировки теплого пола – это обязательная составляющая отопительной системы.
Устройство узла смешения
Главным элементом узла является клапан, который может быть двухходовым или трехходовым. В двухходовом варианте имеется датчик жидкости, установленный в термостатической головке.
В его функции входит контроль над температурой теплоносителя. Закрытие клапана осуществляется при помощи головки, отсекающей подачу воды от котла, если температура слишком высокая для контура.
Поступление в систему теплоносителя из обратки производится постоянно. Горячую воду клапан открывает только при понижении температуры ниже необходимого уровня. Регулировка проводится плавно, исключая скачки температур, так как пропускная способность у клапана невелика.
Узел смешения не только создает комфортную температуру, но и обеспечивает системе долгий срок службы. Двухходовый клапан отлично справляется с поддержанием оптимальной температуры. Но применять его в контурах, обогревающих больше помещения, площадью более 200 кв. м. не рекомендуется.
Трехходовой клапан одновременно выполняет функции регулировки поступления горячего теплоносителя и балансировочного байпасного крана. Смешивание горячей воды и охлажденного теплоносителя происходит в самом клапане.
Такие устройства нередко оснащаются погодозависимыми контролерами, термостатическими элементами и сервоприводом. Регулируя положение заслонки можно создать в системе любую комфортную температуру.
Трехходовой клапан специалисты рекомендуют использовать в больших по площади контурах, а также в доме, где установлено несколько систем теплого пола.
Несмотря на универсальность такого устройства, недостатки у него имеются. Большая пропускная способность этого вида клапанов создает риск скачка подачи горячей воды в контуры.
Это оказывает негативное воздействие на качество труб, существует возможность появления повреждений, преждевременного износа системы.
Полезным дополнением узла смешения являются погодозависимые датчики. Они меняют температуру теплоносителя в системе в зависимости от погоды за окном. Такая автоматическая регулировка позволяет экономить средства на отопление, обеспечить комфорт в доме и продлить срок эксплуатации теплого пола. Вручную качественно отрегулировать температуру сложнее.
Регулировка смесительного узла теплого пола
Эффективность работы теплого пола, комфорт в доме завит от качественной регулировки узла смешения.
Перед выполнением этого процесса нужно снять сервопривод или термоголовку.
На перепускном клапане выставляется 0,6 бар — максимальное положение. Это позволит исключить его срабатывание во время регулировки, что помешает получить правильный результат.
- Для того, чтобы верно установить балансировочный клапан, используется специальная формула. В расчете пропускной способности используются следующие данные:
- температура воды в трубе подачи к радиаторам;
- температура теплоносителя в трубе подачи в контур;
- температура воды в трубе обратки системы.
Из значения температуры горячей воды в радиаторе нужно вычесть значение температуры в обратке. Затем отнять температуру воды в обратке от температуры воды подачи в контур.
Первая разность делится на второй полученный результат. Из полученной цифры вычитается единица и умножается на коэффициент 0,9. Результат и является необходимой пропускной способностью, которая устанавливается на клапане.
Важно создать в системе необходимое давление.
Для этого нужно учитывать расход воды в контуре, сумму всех мощностей, которые будут подключаться к прибору. Существует специальная программа, позволяющая точно рассчитать мощность для насоса. Называется она VALTEC.PRG.
Установка узла смешения в системе водяного теплого пола позволит создать комфорт в доме, исключит необходимость затрачивать силы и время на регулировку ее работы. Контур долгое время будет выполнять свои функции, гарантируя уют, сохраняя здоровье всех членов семьи.
Смесительные узлы для теплого пола известных производителей
Смесительные узлы — это оборудование для создания оптимальной температуры в контуре систем теплого пола. В смесительные узлы за частую устанавливают циркуляционные насосы. Такое оборудование обозначается как насосно смесительный узел для теплого пола.
Такие узлы подключаются к коллекторам и создают цельную систему управления теплым полом. Насосно смесительный узел это сложная система и требует грамотного и квалифицированного монтажа.
Надежный и качественный насос залог долгой и беспроблемной работы всей системы теплых полов в помещении.
Производители насосно-смесительных узлов для теплого пола:
1. Valtec — широко известный и надежный производитель материалов для систем теплых водяных полов. Продукция завода проверена не одним годом использования в Украине. Valtec VT.Combi — насосно смесительный узел для теплого пола.
Применяется для приготовления теплоносителя с температурой от 20 до 60°С. Регулируется двух ходовым клапаном. Управляется термостатической головкой с выносным датчиком. Без насоса. Монтажная длина насоса 180 мм. Valtec VT.Dual — узел смешения теплоносителя для систем теплых полов.
В состав входит насосный и термостатический модуль. Между ними монтируется коллекторный блок. Монтажная длина для насоса составляет 130 мм.
2. FIV — бюджетный Итальянский производитель материалов для систем теплых полов. Насосно смесительные узлы FIV отличаются выгодной ценой и достойным Итальянским качеством.
FIV TM3 Mixing Unit — насосно смесительный узел для теплого пола.
В комплект поставки входит смесительный клапан с резьбой М30х1,5, термоголовка с погружным датчиком, байпасовый клапан, воздухоотводчик и термометр. FIV FMC Profi — насосно смесительный узел в сборе. В комплект к данному узлу входит насос WILO HU 15/6. Подключается к коллектору и не требует дополнительного оборудования.
3. Rehau — производитель материалов для систем теплых полов. По праву продукция Рухау пользуется популярностью в Украине благодаря своему непревзойденному качеству и высокой надежности. Смесительные узлы Rehau надежный и качественный элемент для создания системы из теплых полов.
Стандартный насосно смесительный узел подходит для подключения к коллекторам Rehau HKV и Rehau HKV-D. В состав узла входит термостатический вентиль и термоголовка, соединители и переходники, насос с погружным датчиком для ограничения температуры, кран для заполнения и слива систем.
4. Kermi — популярный Немецкий производитель материалов для систем теплого пола. Kermi Standart — насосно смесительный узел для систем теплых полов для коллекторов Kermi. Насос продается полностью в сборе и готов к установке без дополнительного оборудования.
В комплекте циркуляционный насос 15/6 со встроенным регулятором мощности, 3-х ходовой вентиль, заглушки и переходники, регулятор температуры.
Valtec
Насосно-смесительные узлы ВАЛТЕК предназначены для поддержания заданной температуры теплоносителя во вторичном контуре (за счет подмешивания из обратной линии). При помощи этого узла также можно гидравлически увязать существующую высокотемпературную систему отопления и низкотемпературный контур теплого пола.
Один из главных элементов в напольном водяном отоплении является смесительный узел. Стандартное радиаторное отопление имеет температурный диапазон в пределах 85 градусов, но теплый пол предусматривает температуру гораздо ниже, примерно 35 градусов.
Смесители поддерживают стабильную и бесперебойную работу низкотемпературных систем.
Все это происходит за счет смешивания разных по температуре вод. Оборудование можно устанавливать, как самостоятельный элемент, но все же оно идеально подойдет для монтажа к единому распределительному коллектору.
Для постоянной водоциркуляции при установке следует присоединить насос. Насосы позволяют подавать охлажденную воду в непрерывном режиме из обратной линии в теплоноситель.
- Теплый пол, который оснащен смесительным узлом для теплого пола Valtec, имеет множество плюсов. Благодаря этим преимуществам данное напольное покрытие стало таким популярным:
- Срок эксплуатации. Данная система очень надежна, как показывает практика, смеситель служит дольше, нежели обычная труба, порой даже 50 лет.
- Легко производить уход. Теплый пол никогда не обзаведется грибком или плесенью, так как напольное покрытие имеет вмонтированную систему обогрева, что позволяет вожже или другой жидкости высыхать моментально.
- Безопасность. Не редки случаи, когда об радиатор люди обжигаются, так как он может быть слишком горячий. Применение данной системы обезопасит от такого.
- Удобное управление. Нынешние приборы позволяют регулировать температуру в ручном режиме или же задавать функции, к примеру, ограничивающей температуры.
Для быстрого монтажа водяного теплого пола компания VALTEC включила в свой ассортимент уже готовые узлы и модули. Применение готовых узлов во многом упростит монтаж и сэкономит много времени. Для правильного разделения и гидро-связки отлично подойдут насосно-смесительные узлы Valtec. Смесительный узел для теплого пола Valtec идеально поместится в коллекторный шкаф.
Кроме стандартного применения смесительных узлов фирмы Valtec, а именно теплых полов, их еще приобретают для смежных целей. К примеру, это может быть панельное отопление (потолок, стены). Также данной системой можно обогреть зимний сад, теплицу или открытую беседку.
Марка Valtec при помощи своих насосно-смесительных узлов подарила профессионалам и просто людям, которые делают ремонт своими руками, экономию времени ведь работа происходит легче и быстрее, экономию денежных средств, так как нет необходимости в покупке большого количества деталей.
Также, работая с оборудованием Valtec, шансы допустить ошибку при монтаже сводятся к нулю.
Для установки смесительного узла для теплого пола, можно не иметь образование сантехника, они очень удобны в использовании и достаточно компактные. Сам процесс установки достаточно прост, все, что нужно это подсоединить трубы один к одному. А вот после монтажа смесительного узла необходимо настроить его работу. Здесь уже лучше обратиться к специалистам.
ТИМ
Рассмотрим насосно смесительный узел TIM JH-1036 теплого пола.
Узел теплого пола Tim jh-1036 является специальным узлом последовательного типа смешивания теплоносителя. Преимущество такого насосно смесительного узла в том, что весь расход теплоносителя системы теплый пол, проходящего через насос, идет потребителю.
Установленный циркуляционный насос прокачивает жидкость (воду) теплоносителя через любое количество теплого пола, забирая его из обратного коллектора и направляя в подающий.
Описание насосно смесительного узла TIM модель JH-1036 для применения в системах теплого пола, указана комплектация, установка параметров настройки и применение температурных режимов.
Узел TIM модель изделия JH-1036, назначение и применение.
Технически правильно присоединенный насосный узел фирмы ТИМ будет работать на отопление частного дома, создавая максимально комфортную обстановку для владельца и его гостей. Изучите внимательно инструкцию насосно смесительного узла TIM JH-1036 и правильно примените на практике.
- Технические характеристики TIM JH-1036:
- Номинальный размер: DN 25.
- Присоединительная наружная резьба G: 1″.
- Присоединительная наружная резьба насоса G1: 1½».
- Изменяемая монтажная длина насоса: 130 – 180 мм.
- Максимальное рабочее давление: 10 бар.
- Максимальный перепад давления первичного контура, ∆pmax: 1 бар 3.
- Пропускная способность, Kv (байпас в положении 0): 3 м3/час.
- Пропускная способность, Kv (байпас в положении 5): 4.8 м3/час.
- Тепловая мощность Qmax, при ∆Т=7°C и при ∆p=0.25 бар (байпас в положении 0): 10 кВт.
- Тепловая мощность Qmax, при ∆Т=7°C и при ∆p=0. 25 бар (байпас в положении 5): 12.5 кВт.
- Максимальная температура теплоносителя в первичном контуре: 90°С.
- Максимальная температура окружающей среды: 40°С.
- Диапазон настройки температуры во вторичном контуре: от 20°С до 60°С.
- Диапазон шкалы термометра: от 20°С до 80°С.
25 бар (байпас в положении 5): 12.5 кВт.Oventrop
Компания Овентроп была создана еще в 1851 г. Изначально, производство ограничивалось исключительно мебельной фурнитурой, а также комплектующими, необходимыми для производства дверей и окон.
Со временем основной вид деятельности был изменен. Сегодня компания Oventrop известна как крупный производитель, специализирующийся на изготовлении регулирующей и запорной арматуры и систем отопления для частного и промышленного сектора.
Под маркой Овентроп выпускается более 400 наименований различных товаров. Преимуществом устройства теплых водяных полов Oventrop является полная продуманность конструкции, возможность приобретения полностью укомплектованной системы отопления и различного инструмента, необходимого для монтажа водяного контура.
- Потребителю предлагают следующие комплектующие:
- Коллекторы для теплого пола Овентроп. На базе компании были разработаны два варианта коллекторов Multidis SF. В зависимости от технических особенностей системы отопления, можно подобрать гребенку, для подключения от 2 до 12 контуров. Все модели изготавливаются из прочной нержавеющей стали, устойчивой к коррозии и перепадам температур.
- Насосная группа Oventrop – это целые станции, для подключения котла к водяному контуру отопления. Насосно-смесительный узел для теплого водяного пола Oventrop Regumat, в зависимости от пожеланий, может быть укомплектован сервоприводом, циркуляционным насосом, преднастраиваемым байпасом, манометрами давления и т.д.
- Температурный регулятор – автоматика и регулирующее оборудование для управления теплыми водяными полами Oventrop представлена в более чем десяти различных модификациях. Оборудование отличают высокие прочностные и эксплуатационные характеристики. Регулятор обеспечивает нагрев теплоносителя и поддержание его на заданной температуре.
Набор для тёплого пола Oventrop – полностью укомплектованный ящик для регулировки температуры в отдельном помещении. В комплектацию входит: монтажная коробка, вентиль, клапан удаления воздуха, термостат для контроля температуры теплоносителя на обратке.
Монтажный комплект оборудования для напольного отопления производства Oventrop способен выдерживать рабочее давление в 10 Бар, сохраняет работоспособность при нагреве до 100°С, обеспечивает точную регулировку нагрева в диапазоне от 7 до 40°С.
Маты для укладки трубы – для облегчения укладки водяного контура, используют специальную подложку с бобышками, толщина от 11 до 35 мм. При необходимости можно выбрать гладкие, прямые и рулонные маты. На фольгированный утеплитель укладка водяного контура и последующая фиксация осуществляется с помощью фиксирующей шины и якорных скоб.
Труба – компания предлагает металлопластиковые многослойные трубы, предназначенные для эксплуатации в системах отопления дома. Существенным отличием трубопровода является простота проведения монтажных работ и подключения к запорной арматуре.
Скорость укладки в несколько раз увеличивается благодаря специально разработанным обжимным фитингам. Диаметр труб от 16 до 50 мм.
Watts
Смесительный узел (узел подмеса, группа автономной циркуляции) ISOTHERM 1′ с насосом WILO RS 25/6-3 Ваттс WATTS (Германия). Мощность до 15 кВт.
Насосный коллекторный узел для низкотемпературных систем отопления (например теплый пол) с бесступенчатой регулировкой температуры в пределах от 30 до 50 град.С при помощи смесительного термостатического вентиля TempGuard.
Мощность до 15 кВт. Комплект: насос WILO RS 25/6-3, ограничитель температуры, термометр, TempGuard, запорный вентиль. Присоединение: наружная и внутренняя резьба 1′.
Фирма WATTS была основана в 1874 Джозефом Е. Ваттсом и с самого начала занималась разработкой и производством продукции, способствующей комфорту и безопасности людей.
Сегодня WATTS — безусловный лидер рынка США и Канады по всему спектру регулирующей и предохранительной арматуры для систем водоснабжения, водоподготовки, отопления и газоснабжения, которая применяется повсюду — от крупнейших инженерных сооружений национального масштаба до домашних сантехнических комплектов типа «сделай сам».
WATTS INDUSTRIES, европейская подразделение концерна WATTS WATER TECHNOLOGIES, включает в себя 15 ISO-сертифицированных предприятий и 16 торговых фирм, расположенных по всей Европе. Это 23 компании со штатом более 1500 сотрудников, которые выпускают более 4000 наименований продукции.
Более 60 процентов выпускаемой продукции — это оборудование для систем отопления, около 20% — арматура для систем водоснабжения и охраны питьевой воды, 13% — управляющая электроника, 7% — измерительные приборы.
Все производственные предприятия WATTS INDUSTRIES имеют единую базу инженерно-технической документации и единую систему контроля качества. Такая интеграция позволяет опираться при разработке продуктов на опыт разных стран и рынков сбыта.
Модули Watts IsoTherm, предназначенные для управления температурой подачи в современных системах теплых полов.
Данное оборудование отличается высоким качеством и надежностью, может применяться и при сооружении комбинированных систем отопления, если имеется необходимость в одновременном использовании высокотемпературного отопления (радиаторы) с низкотемпературным.
- Регулирующий смесительный узел автономной циркуляции IsoTherm поставляется готовым к монтажу и состоит из следующих элементов:
- Латунная арматура.
- Насос Wilo RS25/6-3.
- Термометр.
- Термостат-ограничитель температуры.
- Термоголовка с вентилем.
Смесительный узел Watts IsoTherm дает возможность устанавливать температуру в пределах +30С…+50С, выдерживает давление до 10 бар, имеет мощность в 15кВт, может подключаться к коллектору с любой стороны. Приобрести его можно в нашем интернет-магазине на самых выгодных условиях.
Wilo
Для правильной работы теплого пола, нужно установить смешивающий узел. Они бывают разные. На сегодняшний день это самый лучший термосмеситель, в котором есть все необходимое и не надо больше ничего придумывать.
Так же этот смесительный узел удобен тем, что к нему можно подключить коллектор для радиаторов и не тратить на дополнительные подключения. Корпус состоит из материала М3V — специальная смола PPA (35%FV) максимальная температура первичного контура 90 градусов.
- Технические характеристики:
- Максимальная температура первичной цепи: 90 °C.
- Максимальное давление: 10 бар.
- Вторичный регулировочный диапазон: 20÷65 °C (Комплект установленной точки).
- Регулировка байпаса: 0.1÷0.6 бар.
- Шкала термометров: 0÷80 °C.
Какие полы лучше, Oventrop или Valtec
Valtec – это популярная система отопления, запатентованная в Италии, но изготавливающаяся на производстве в Китае. По этой причине стоимость регулирующего оборудования и труб существенно ниже, чем у немецкой продукции.
Как показывает практика, такие системы оправданы в случае монтажа отопления в частных домах с небольшой площадью. Существуют определенные проблемы во время эксплуатации, что обычно для китайского производителя. На трубы дают гарантию 7 лет, запорные краны нередко лопаются при большом давлении в системе отопления.
Уникальный используемый принцип работы автоматического регулирования тёплыми полами Овентроп, качество комплектующих, полная проверка на прочность всей регулирующей и запорной арматуры, сборка в заводских условиях – все это является гарантом длительной эксплуатации продукции немецкого качества.
Особенно это важно, если полы укладываются в квартире, где высока вероятность, залить соседей снизу и лопнувший кран или негерметичное соединение может привести к необходимости оплачивать дорогой ремонт. Что касается долговечности и качества, полы Овентроп вне конкуренции.

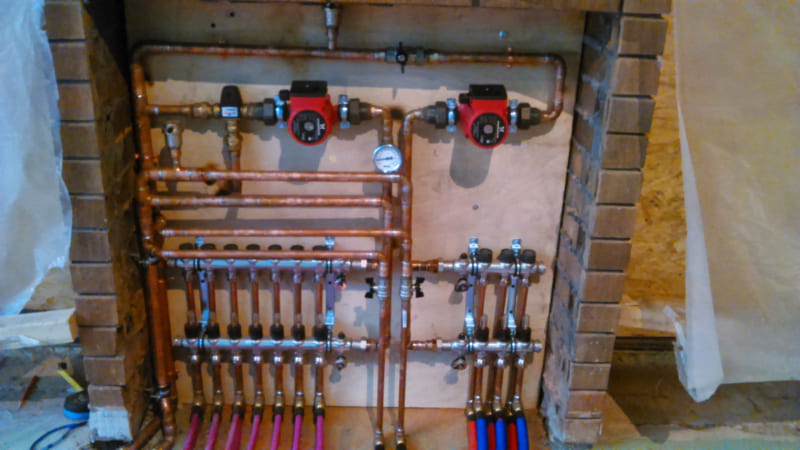

Смесительный узел для теплых полов своими руками
Начнем с того, что определимся с материалами, которые понадобятся для изготовления самодельного смесительного узла теплого пола. Все их можно купить по отдельности на любом строительном рынке или в магазине, либо же найти им равноценную замену, что будет гораздо дешевле и, самое главное, никак не отразится на работоспособности узла в целом.
Рассмотрим такую замену и изготовление смесительного узла, а вернее его частей, более подробно.
Изготовить его можно двумя способами – скрутить из тройников диаметром ¾ дюйма или спаять из полипропиленовых тройников того же диаметра. В последнем случае он обойдется дороже, так как каждое из ответвлений гребенки придется оборудовать такой деталью, как МРН, стоимость которой не такая уж и маленькая.
В любом случае, качественные тройники более подходящий материал – главное правильно их выбрать. В ситуации с изготовлением гребенки подойдут тройники с двумя наружными и одним внутренним концом. Между собой они скручиваются с помощью пакли, без каких-либо дополнительных фитингов.
- Гидрострелка.
Изготовить ее можно даже без трехходового крана. Вполне можно обойтись и обычным регулировочным, который устанавливают на батареи отопления. Кроме него, понадобятся два тройника точно таких же, как были использованы для изготовления гребенок, а также пара соединительных ниппелей с наружной и внутренней резьбой длиной 50мм.
Собирается все на пакле – сначала с обеих сторон крана вкручиваются патрубки (ниппели), а потом к ниппелям прикручивается по одному тройнику с каждой стороны.
К сожалению, самостоятельно его изготовить не получится – придется приобрести в магазине. Он монтируется в нижней части гидрострелки с помощью разъемных соединений (американок, которые, как правило, идут в комплекте с насосом).
Как вариант, насос можно установить вместо гидрострелки – получите прекрасный ее заменитель, работающий ничуть не хуже. Заодно и сэкономите на материале.
Соединяем гидрострелку с гребенками. Здесь также лучше использовать разъемные соединения. Если насос будет устанавливаться как отдельный элемент (не вместо гидрострелки), то понадобится докупить патрубок, длина которого равна длине насоса – он устанавливается на подаче, и коллектор прикручивается уже к патрубку.
А дальше укомплектовываем выпуски гребенок регулирующими кранами, автоматами для сброса воздуха или, опять же, кранами Маевского и, как говорится, дело с концом – остается только смонтировать смесительный узел в сборе для теплого пола в положенное место в специальном шкафчике и подключить его к системе отопления.
Здесь уже все просто – подача к подаче, обратка к обратке. Естественно, узел подключается через отсекающие краны. Точно так же подсоединяется к смесительному узлу и теплый пол – один его конец к верхней гребенке, а другой к нижней гребенке.
Чтобы не путаться впоследствии, нужно соблюдать раскладку – обратка и подача одного сегмента теплого пола должны подключаться друг под другом. Так же понадобится подвести электроснабжение к насосу.
В принципе, все. Как видите, собрать смесительный узел для теплого пола своими руками не очень сложно. Главное – понять принцип его работы, изучить устройство, а все остальное, как говорится, дело техники.
Считаете иначе? Тогда приобретайте готовый смеситель теплого пола в сборе и тратьте на его покупку дополнительные средства. Как вариант, можно обратиться к знакомым, которые компетентны в этом вопросе.
Автор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.Группа смесительных насосов
с сервоприводом для распределительных групп системы теплого пола
100 долларов.00–200 долларов США / Устанавливать | 1 компл. / Компл. (Мин. Заказ)
- Перевозка:
- Служба поддержки Морские перевозки
.
Китай Завод Горячая Продажа Насос Смесительный Блок Коллектор Смесительная Станция 1 “Система центрального отопления для системы теплого пола
100 долларов.00–200 долларов США / Устанавливать | 1 компл. / Компл. (Мин. Заказ)
- Перевозка:
- Служба поддержки Морские перевозки
.Блок клапана смесительного клапана коллектора водяного теплого пола
Латунь Дн25
Клапан смешивания температуры, подающий смешанную воду с регулируемой температурой в коллектор системы теплого пола. Он предназначен для работы с коллекторами всех типов.
· Компактный болт на блоке, обеспечивающий быструю и простую установку
· Простота настройки с регулируемым диапазоном температур
· Регулировка температуры подачи до +/- 2 ℃ даже при колебаниях температуры и подачи из котла
Никелированная отделка для соответствия системам коллектора
Информация о компании
Мы изучаем
000
000
000
ГЛАВНОЕ ОБСЛУЖИВАНИЕ
Предпродажное обслуживание
1.
У нас есть полный склад и доставка в короткие сроки.
2. Заказы OEM и ODM принимаются. Доступны любые виды печати или дизайна логотипа.
3. Хорошее качество + заводская цена + быстрая реакция + надежное обслуживание – это то, что мы стараемся вам предложить.
4. Все наши продукты производятся нашими профессиональными рабочими, и у нас есть высокопроизводительная команда по внешней торговле, вы можете полностью поверить в наши услуги.
После выбора
1.Мы посчитаем самую дешевую стоимость доставки и сразу выставим вам счет.
2. Проверьте качество еще раз, затем отправьте вам товар в течение 1-2 рабочих дней после оплаты.
3. Отправьте вам номер отслеживания по электронной почте и помогите отследить посылки, пока они не прибудут к вам.
Послепродажное обслуживание
1. Мы очень рады, что клиенты дают нам предложения по ценам и продукции.
2. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами по электронной почте или по телефону.
FAQ
Q1. Могу ли я заказать образец коллектора или клапана?
A: Да, мы приветствуем заказ образцов для тестирования и проверки качества. Допускаются смешанные образцы.
2 кв. Есть ли у вас какие-либо ограничения MOQ для заказа коллектора и клапана?
A: Низкое MOQ, 1 шт. Для проверки образцов.
3 кв. Как вы отправляете товар и сколько времени занимает доставка?
A: Обычно мы отправляем по морю.Обычно доставка занимает 30 дней. Авиакомпания также не обязательна.
4 кв. Как оформить заказ на коллектор и клапан?
A: Сначала сообщите нам о ваших требованиях или применении. Во-вторых, мы цитируем в соответствии с вашими требованиями или нашим предложением. В-третьих, заказчик подтверждает образцы и размещает депозит для официального заказа. В-четвертых, организуем производство.
.
Термостатический насос, смеситель, блендер, водяной теплый пол, коллектор, смесительный клапан, центральная система, Dn25
Клапан смешивания температуры, подающий смешанную воду с регулируемой температурой в коллектор системы теплого пола.
Он предназначен для работы с коллекторами всех типов.
· Компактный болт на блоке, обеспечивающий быструю и простую установку
· Простота настройки с регулируемым диапазоном температур
· Регулировка температуры подачи до +/- 2 ℃ даже при колебаниях температуры и подачи из котла
Никелированная отделка для соответствия системам коллектора
Информация о компании
Мы изучаем
000
000
000
ГЛАВНОЕ ОБСЛУЖИВАНИЕ
Предпродажное обслуживание
1.У нас есть полный склад и доставка в короткие сроки.
2. Заказы OEM и ODM принимаются. Доступны любые виды печати или дизайна логотипа.
3. Хорошее качество + заводская цена + быстрая реакция + надежное обслуживание – это то, что мы стараемся вам предложить.
4. Все наши продукты производятся нашими профессиональными рабочими, и у нас есть высокопроизводительная команда по внешней торговле, вы можете полностью поверить в наши услуги.
После выбора
1.Мы посчитаем самую дешевую стоимость доставки и сразу выставим вам счет.
2. Проверьте качество еще раз, затем отправьте вам товар в течение 1-2 рабочих дней после оплаты.
3. Отправьте вам номер отслеживания по электронной почте и помогите отследить посылки, пока они не прибудут к вам.
Послепродажное обслуживание
1. Мы очень рады, что клиенты дают нам предложения по ценам и продукции.
2. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами по электронной почте или по телефону.
FAQ
Q1. Могу ли я заказать образец коллектора или клапана?
A: Да, мы приветствуем заказ образцов для тестирования и проверки качества. Допускаются смешанные образцы.
2 кв. Есть ли у вас какие-либо ограничения MOQ для заказа коллектора и клапана?
A: Низкое MOQ, 1 шт. Для проверки образцов.
3 кв. Как вы отправляете товар и сколько времени занимает доставка?
A: Обычно мы отправляем по морю.
Обычно доставка занимает 30 дней. Авиакомпания также не обязательна.
4 кв. Как оформить заказ на коллектор и клапан?
A: Сначала сообщите нам о ваших требованиях или применении. Во-вторых, мы цитируем в соответствии с вашими требованиями или нашим предложением. В-третьих, заказчик подтверждает образцы и размещает депозит для официального заказа. В-четвертых, организуем производство.
.
Смесительный узел для тёплого пола
Обогрев дома с помощью системы «тёплый пол» давно уже перестал быть новинкой.
Часто конструкцию устанавливают в гостиных помещениях, ванных и детских комнатах. Однако стоит знать, что тёплые полы не являются основной отопительной системой, то есть в доме помимо полов обычно устанавливают еще и другие традиционные агрегаты.
Здесь и возникает проблема совместной работы двух разных систем отопления, ведь тёплые полы – это конструкции, работающие при невысоких температурах, а большинство котлов выдают теплоноситель с более высокой температурой. Чтобы вся система отопления дома работала слаженно и согласованно, мастер сантехник устанавливает смесительный узел для тёплого пола, который применяется индивидуально для водяных контуров.
Нужно ли использовать
Узел подмеса для тёплого пола необходим по целому ряду причин:
- Для начала можно сказать о комфорте. Ведь согласитесь, очень неприятно ходить по горячей поверхности, которая обжигает ноги. Для уютного восприятия будет вполне достаточно 25-30 °C.
- Узел смешения для тёплого пола – это ещё и «спасение» для напольного покрытия, которое не любит перегрева и быстро под воздействием температур деформируется: появляются трещины, вспучивания и пр.
- Стоит сказать о вмурованных контурах, которые тоже имеют свой уровень температур. Так как они прочно зафиксированы в бетонном слое, то не могут расширяться от нагрева и в стенках труб появляются критичные напряжения. Естественно, всё это приводит к поломке конструкций.
- Большой нагрев плохо влияет на стяжку.
- Если учесть площадь поверхности нагрева, которая участвует в теплоотдаче, то большие температуры для создания комфорта в доме будут лишними.
Видео
В сюжете – Общие правила монтажа и функционирования теплого пола.
Устройство
Обычный смесительный узел для тёплого пола имеет следующие составляющие.
- Коллектор (гребёнка распределения).
- Трёхходовой кран.
- Гидрострелка (смеситель).
- Циркуляционный насос.
- Термостат (бывает только в автоматизированных узлах).
- Запорная арматура (клапан-смеситель).
- Приспособления для удаления воздуха из конструкции (бывают ручные и автоматические)
Смесительная группа для тёплого пола небольшая, но требует отдельного рассмотрения.
Гребёнка распределения (коллекторный узел тёплого пола) – важнейшая составляющая системы. В узле в наличии две гребёнки – распределительная (для подачи воды в отопительные трубопроводы тёплого пола) и собирающая (для холодной воды). Гребёнки не различаются и выглядят как разветвитель с нужным числом резьбовых ответвлений для присоединения трубопроводов всей конструкции.
Сейчас разберёмся, какую функцию в системе выполняет гидрострелка. Жидкость подаётся в отопительную систему полов с температурой до 55 °C (хотя специалисты советуют контролировать среднюю температуру 45 °C, чтобы 10 °C оставалось на случай перепада температур на гребёнке подачи и сбора). Такая отопительная конструкция называется низкотемпературной и для эффективной работы с высокотемпературной системой нужна гидрогорелка.
Гидрострелка монтируется на входе смесительного узла и понижает температуру поступающей воды до нужных показателей.
Трёхходовой кран смесительного узла выполняет работу обвода балансировки и пропускного крана, этим не похвастается двухходовой термостатический клапан для теплого пола. Для функционирования вместе с системами автоматики клапаны оснащаются электросервоприводами, управляющимися командами терморегуляторов. Такие трёхходовые краны используются в сложных отопительных системах с множеством контуров для больших помещений. Они контролируют работу гидрострелки.
Устанавливается трёхходовой клапан в нижнюю часть трубы, которая соединяет трубопроводы подачи и обратки. Он меняет поток жидкости через гидрострелку и тем самым меняет температуру на коллекторе контуров подачи.
Трёхходовой термостатический смесительный клапан для тёплого пола имеет и недостатки:
- Во-первых, пропускная способность клапанов большая и температура в контуре может сильно повышаться даже при несильном дисбалансе клапана.
- Во-вторых, если терморегулятор подаст сигнал, то клапан может открыться полностью, и это приведёт к подаче в контур системы слишком горячего теплоносителя. Возникнут неприятные последствия.
Поэтому схема подключения трёхходового смесительного клапана тёплого пола может быть разная, а именно:
- схема присоединения и переключения водных потоков;
- схема присоединения клапана для смешения водных потоков.
Трёхходовые смесительные узлы для отопления и тёплого пола (клапаны) легко монтируются, они долговечны, так как выполняются из некоррозирующих металлов, практичны.
Циркуляционный насос (насосный узел для тёплого пола) нужен для хорошего прогрева полов в комнате, поэтому его в обязательном порядке комплектуют вместе с узлом подмеса.
Насосно-смесительный узел для тёплого пола устанавливается на обратке, среди собирающей гребёнки и гидрострелки.
Терморегулятор требуется в случае установки автоматизированного смесителя.
Монтируется он среди распределительного коллектора и гидрострелкой. Плюс ко всему, конструкцию нужно оснастить внешним температурным регулятором. Это требуется для регулировки внутренней температуры пространства в зависимости от климата.
Шаровой и регулирующий кран (запорная арматура). Регулирующие краны нужны для координации системы, краны же шаровые меняют режим работы смесительного узла для стабильности температуры.
Видео
В сюжете – Смесительный узел для теплого водяного пола
Смесительный узел Valtec
Чтобы выбрать надёжную и качественную конструкцию и не переплатить, стоит обратить внимание на производителя, применяемые комплектующие и сборку.
Valtec очень востребован на сегодняшний день. Это итальянский производитель, который занимается выпуском тепло- и водоснабжающей продукции, максимально адаптированной к сложным условиям эксплуатации.
Смесительный узел Валтек для тёплого пола – это стандартная система с температурой, доходящей до 60 °C.
Максимальное давление в отопительной системе с подключённым смесителем данной фирмы не должно быть больше 10 бар.
Характеристики Valtec:
- гребёнки в диаметре составляют 25,4 мм;
- 12 присоединяемых контуров;
- сечение присоединяемых труб — ¾ дюйма с внешней резьбой;
- 18 см – это длина насоса;
- эффективность 2,75 м³/час;
- настройка температуры в районе 20-60 °C;
- нагрев воды на выходе (наивысшая температура) 90 °C при давлении 10 бар.
Как сделать узел подмеса
Смеситель для тёплого пола своими руками сделать можно. Возможно, это обойдётся вам даже дешевле, чем купить готовый прибор. При том бывают случаи, когда попросту невозможно найти регулятор с нужным количеством входов.
При работе следует выполнять всё по порядку, пункт за пунктом, чтобы избежать поломок техники.
Чтобы сделать смеситель для тёплого водяного пола своими руками, нужно иметь следующие составляющие:
- двухходовой или трёхходовой клапан;
- специальные гайки;
- ручной отводчик воздуха;
- клапан обратки;
- шаровой кран;
- циркуляционный насос;
- зажимы;
- несколько тройников;
- приборы для измерения температуры.
Чтобы сделать терморегулирующий смесительный клапан для тёплого пола, нужно пройти следующие этапы:
- Для начала стоит изготовить коллектор. Коллекторный узел своими руками можно выполнить двумя вариантами. Например, сделать пайку из полипропиленовых тройников, либо скрутить из тройников. Тот и и другой варианты предполагает диаметр элементов ¾ дюйма. В случае пайки коллекторный прибор выйдет дороже, так как каждое ответвление гребёнки нужно оснастить МРН, а оно стоит не дёшево. Качественный тройник – лучший материал. Важно только правильно их выбрать. Для гребёнки подойдут приборы с одним внутренним и двумя внешними концами. Пакля поможет скрутить их друг с другом.
- Вторым пунктом создаётся гидрострелка. Выполнить её можно не применяя трёхходовой клапан. Вполне хватит обычного регулирующего крана, использующегося для обогревательных батарей. Кроме этого понадобится пара тройников и пара соединительных ниппелей, имеющих резьбу на внешней стороне и внутри. Их длина должна составлять полметра. Собирается всё на пакле: с двух сторон присоединяют кран ниппели, и уже к ним с каждой стороны прикрепляют по одному тройнику.
- Третьим пунктом стоит сделать насос. Насосный узел самому выполнить не получится, его можно только купить. Ставится прибор в нижней части гидрострелки с помощью разъёмных соединений (входят в стандартный комплект).
- На последних этапах нужно соединить гидрострелки с гребёнками. Для этого нужно сделать разъёмные крепления. Если насос будет в качестве отдельного предмета, то нужно приобрести патрубок. Длина патрубка должна быть аналогичной показателю насоса. Его устанавливают на подаче, к патрубку прикрепляется коллектор. Потом к гребёнке прикручиваются регулировочные клапаны (либо краны Маевского, либо приборы автоматики для удаления воздуха). В конце смесительная конструкция помещается в отведённое для него место шкафа и монтируется к системе обогрева. Узел подмеса для тёплого пола своими руками прикрепляется с помощью отсекающих кранов. Также осуществляется соединение узла и тёплого пола. Внизу один конец с гребёнкой, а вверху второй конец. Чтобы подключить всё правильно, то делайте всё поэтапно. Включается снабжение электричеством.
- Этап настройки узла смешивания. Теперь нужно провести проверку функциональности системы. Обычно настройка отнимает намного больше сил и времени, чем предыдущие работы по установке. Но если всё правильно рассчитать, то можно всё осуществить с минимальными вложениями. Нужно снять сервопривод (чтобы он не мешал узлу в процессе регулировки). Теперь нужно уравновесить контур пола. Закройте радиаторный контур, уберите с клапана крышку, затем возьмите шестигранный ключ и поверните по часовой стрелке до конца. Линии контура уравновешивают специальными клапанами. Если в смесительной конструкции только одна линия, то балансировка не имеет смысла.
Собирается всё на пакле: с двух сторон присоединяют кран ниппели, и уже к ним с каждой стороны прикрепляют по одному тройнику.
Внизу один конец с гребёнкой, а вверху второй конец. Чтобы подключить всё правильно, то делайте всё поэтапно. Включается снабжение электричеством.Обратите внимание! Если позволить клапану сработать в момент настройки, то это приведёт к неверному результату. Поэтому конструкции необходимо задать положение, в котором механизм будет бездействовать.
Видео
В сюжете – Как собрать насосно-смесительный узел для теплого пола.
Утепление полов – это, безусловно, важный вопрос отопления в жилом доме. Систему «тёплый пол» можно устанавливать практически в любом месте, и теперь вы знаете, как это сделать и при помощи каких инструментов.
Смесительный узел – один из основных элементов системы тёплых водяных полов. Он делает отопление полным, так как содействует совместной работе котла и тёплого пола.
В продолжение темы посмотрите также наш обзор Тёплый пол от полотенцесушителя в ванной комнате
Часто задаваемые вопросы
В Shamrock Plumbing мы услышали все вопросы в книге о сантехнике, водонагревателях, подогреве полов или даже о системах снеготаяния на подъездных дорожках. Вот некоторые из наиболее частых вопросов, которые нам задают.
Вопросы о Shamrock Plumbing
Предлагает ли Shamrock коммерческие услуги?
Да! Мы гордимся тем, что можем помочь предприятиям, в том числе строительным компаниям, с их сантехническими потребностями.
Для получения дополнительной информации посетите нашу страницу коммерческих сантехнических услуг.
Каковы наши зоны обслуживания?
Мы обслуживаем дома и предприятия на большей части Уосатч-Фронт, от Дрейпера до Логана. Для получения дополнительной информации, пожалуйста, посетите нашу страницу Области обслуживания.
Мы нанимаем новых сантехников?
Мы всегда в поиске новых талантов. Пожалуйста, посетите нашу страницу Карьера для получения дополнительной информации и узнайте, как вы можете стать членом нашей команды.
Вопросы о сантехнике
Каковы признаки протекающей трубы?
Вы видите пятна воды вокруг лепнины? Облупившейся краской? Деформированное дерево? Вы чувствуете странный запах? Слышите урчание во время работы электроприборов? Все это признаки того, что труба может протекать. Узнайте, что делать с этой проблемой и как Shamrock Plumbing может вам помочь.
Как предотвратить замерзание труб?
Если погода становится очень холодной (20 градусов по Фаренгейту или ниже), вы должны сделать две вещи:
- Держите двери ванной комнаты и кухонного шкафа открытыми.
- Позвольте воде вытекать из ваших кранов, чтобы вода продолжала течь по трубе.
Ознакомьтесь с этой инфографикой для получения дополнительной информации.
Что вызывает коррозию труб?
Причин коррозии труб может быть несколько. Например, у вас есть медные трубы? Тогда уровень pH может быть слишком низким. Что касается всех металлических труб, слишком много кислорода в воде может привести к ржавчине труб. В вашей воде может быть слишком много химикатов, или температура воды может быть слишком высокой для ваших труб. Турбулентность воды также может быть отключена — если ваша вода изменит направление, это может привести к коррозии.
Если вы видите признаки коррозии труб, качество вашей воды может быть под угрозой. Не стесняйтесь действовать и воспользоваться нашими услугами по установке труб.
Сколько воды расходуется из крана?
Количество воды, теряемой из-за капающего крана, зависит от нескольких факторов: как часто капает ваш кран и насколько велики эти капли.
Имейте в виду, что вы теряете не несколько капель воды; вы можете терять галлоны в день! Это не только расходует воду, но и увеличивает ваши счета за коммунальные услуги. Чтобы узнать, сколько воды тратит ваш протекающий кран, попробуйте этот капельный калькулятор.
Почему мой кран протекает?
Есть несколько причин, по которым ваш кран может протекать. Чтобы сузить причину, осмотрите свой смеситель и найдите следующее: ослабленные или изношенные уплотнительные кольца или шайбы, которые либо ослаблены, либо имеют неправильный размер. Уплотнительные кольца — это небольшие диски, которые находятся на винте штока (то, что удерживает смеситель на месте) и обычно находятся у основания конструкции вашего смесителя, где металл встречается с фарфором. Шайбы находятся возле седла клапана. Если причиной протечки является стиральная машина, вы должны увидеть капли вокруг носика.
Конечно, есть и другие проблемы, которые могли привести к протечке крана. Проконсультируйтесь с одним из наших сантехников, чтобы найти вашу конкретную проблему и решить ее.
Каких продуктов следует избегать?
Мусоропровод — это не волшебное место, где ваша еда просто исчезает. Если ваша пища содержит крахмал (например, картофель и макароны), держите их подальше от себя. Они могут действовать как клей и забивать раковину. Следует избегать жира и масла. После охлаждения эти вещества могут затвердеть вокруг ваших труб или отходов. Кроме того, волокнистые продукты, такие как сельдерей и спаржа, никогда не должны попадать в канализацию, так как их нити могут зацепиться за лезвия. Чтобы узнать о других продуктах, которые вам не подходят, загляните в наш блог.
Вопросы о водонагревателях
Почему мой водонагреватель гудит?
Если ваш электрический водонагреватель издает гудящий звук, возможно, в бак попадает холодная вода. Чтобы заглушить водонагреватель, затяните нагревательные элементы с помощью гаечного ключа. Вы также можете подумать о чистке и промывке водонагревателя. Если это не решит проблему или у вас нет доступа к элементному ключу, ваши дружелюбные сантехники из Shamrock Plumbing всегда готовы помочь!
Что делать, если мой водонагреватель протекает?
Самое первое, что вы должны сделать, это отключить питание вашего водонагревателя.
Для электрических водонагревателей выключите выключатель. Если у вас газовый водонагреватель, используйте переключатель включения/выключения. Затем найдите источник утечки. Как только вы его нашли, отключите подачу воды. Причина, по которой ваш водонагреватель начал протекать, может быть связана с проблемой внутреннего давления или неисправностью клапана сброса температуры и давления (T&P). При проблемах с клапаном T&P вы можете попробовать заменить клапан. Если вы не хотите делать это самостоятельно, если есть проблема с внутренним давлением или если вы просто не можете найти причину проблемы, вам следует обратиться к специалисту по ремонту водонагревателя.
Когда следует проводить техническое обслуживание водонагревателя?
Важно ежегодно проверять водонагреватель. Во время осмотра сантехник Shamrock может помочь вам узнать, какие детали, возможно, необходимо заменить. Некоторые детали, такие как аноды, могут нуждаться в замене каждые два-три года.
Когда вы рекомендуете заменить водонагреватель?
Если у вас есть баковый водонагреватель, которому уже семь лет или больше, мы обычно рекомендуем заменять его целиком, а не постоянно заменять детали.
Однако безбаковые водонагреватели должны служить 20 лет.
Вопросы о смягчителях воды
Что такое смягчитель воды и как он работает?
Жесткая вода содержит много растворенных минералов, таких как магний, кальций и железо. Умягчитель воды использует натрий для удаления большинства этих минералов. Чтобы узнать, будут ли выгодны для вас инвестиции в умягчитель воды, обязательно ознакомьтесь с нашим инструментом для жесткой воды. Вы также можете узнать больше о том, как работают умягчители воды, прочитав нашу запись в блоге «Как работают умягчители воды».
Какие преимущества дает установка для смягчения воды?
Смягчители воды помогают защитить кожу от воздействия агрессивных минералов, сохраняя ее чистой, мягкой и увлажненной. Мягкая вода также помогает защитить вашу сантехнику от минеральных отложений. Чтобы узнать больше о преимуществах инвестиций в водонагреватель, ознакомьтесь с этой записью в блоге!
Из чего состоит соль для смягчения воды?
Большинство солей для смягчения воды изготавливаются из хлорида натрия (по сравнению с поваренной солью).
Есть несколько вариантов соляных смесей, в которые добавляются ингредиенты для различных эффектов, например, для предотвращения слеживания внутри резервуара для соли.
Сделает ли смягчитель воды вкус моей питьевой воды соленым?
Нет! В процессе умягчения воды солевой раствор, содержащий соль, поступает из солевого бака в бак для смолы. Ионы соли связываются с шариками смолы в этом резервуаре. Ионы соли заряжают гранулы смолы, позволяя ионам твердых минералов (из магния и кальция) притягиваться к смоле. Тогда ионы соли займут место ионов минералов, и, таким образом, будет создана мягкая вода. Следовые количества ионов натрия попадают в воду, но они не делают ее соленой на вкус. Они просто делают вкус вашей воды чище.
Вопросы о подогреве пола
Что такое теплый пол?
Подогрев пола защищает полы от холода. Это позволяет теплу двигаться вверх через нагревательные панели, установленные под вашим полом. Эти панели включают в себя электрические змеевики или трубы горячей воды.
Этот тип отопления помогает сделать ваш дом более комфортным и энергоэффективным.
Не повредит ли теплый пол моим деревянным полам?
Не все типы деревянных полов будут подвержены негативному воздействию теплых полов. Если вы делаете полную реконструкцию и в любом случае получаете новый пол, вам следует подумать о инженерном деревянном настиле (в отличие от массивного деревянного пола) при выборе типа деревянного пола для системы лучистого обогрева пола. Инженерная древесина менее уязвима к изменению температуры, которая в противном случае могла бы повлиять на полы из цельного дерева.
Если вы хотите сохранить свой деревянный пол в том виде, в котором он есть, и узнать больше о том, подходит ли ваш тип напольного покрытия для системы лучистого обогрева пола, ознакомьтесь с этим обширным практическим исследованием, проведенным компанией Forest & Wood Products Australia.
«Деревянные полы поверх UFH [теплых полов] могут работать хорошо, и можно даже утверждать, что деревянный пол, уложенный и эксплуатируемый правильно, превзойдет по своим характеристикам полы с обычными системами отопления, которые вызывают горячие точки в полу с экстремальным локальным изменением размеров».
Как часто следует заменять теплые полы?
Высококачественная система лучистого отопления, о которой правильно заботятся, должна прослужить более 35 лет, и ее не нужно заменять до тех пор, пока она не состарится до этого момента и не перестанет быть такой функциональной.
Вопросы о таянии снега на подъездной дорожке?
Что такое система снеготаяния на дорогах и как она работает?
Подобно системе обогрева пола в помещении, система снеготаяния на подъездной дорожке использует гидравлические трубки для поддержания тепла на поверхности подъездной дорожки. Вода проходит по трубам под поверхностью и нагревается с помощью насоса, котла и другого оборудования, которое находится в небольшом техническом помещении дома. Если приближается зимняя буря, можно использовать ручной таймер для предварительного нагрева поверхности, чтобы снег и лед не накапливались — не нужно лопатой!
На каких типах поверхностей можно устанавливать системы снеготаяния?
Сантехника Shamrock может установить, отремонтировать и обслуживать системы снеготаяния для тротуаров и подъездных дорог из бетона, асфальта, камня или кирпича.
Остались вопросы?
Мы надеемся, что ответили на большинство ваших вопросов. Если у вас есть что-то, чего здесь нет, или вам нужна помощь в решении каких-либо проблем или вопросов, упомянутых здесь, позвоните в Shamrock Plumbing!
Теплый пол своими руками – Теплый пол Звоните по номеру 083 2263043
Теплый пол своими руками и термостаты.
Теплый пол своими руками производства и поставки JC Heat2Tile.
Наше отопление спроектировано так, чтобы его было очень легко установить. У нас есть предварительно сплетенный сетчатый коврик, который просто раскатывается на поверхности пола, которую вы хотите нагреть. Кроме того, у нас есть видеоруководство, которое даст вам пошаговое наглядное руководство по установке.
Наша продукция не только проста в установке, но и надежна. Мы очень жестко придерживаемся международного стандарта: 1 кВт тепла на каждые 10/12 м2 площади помещения. Таким образом, ваше отопление никогда не будет стоить вам целое состояние.
Наш интернет-магазин защищен по протоколу HTTPS. Таким образом, вы можете спокойно просматривать и покупать товары. Мы поставляем нашу продукцию как по стране, так и за границу. Цены, указанные в магазине, действительны только для доставки по стране. Следовательно, для международных заказов, пожалуйста, отправьте нам адрес доставки, и мы рассчитаем стоимость доставки. 8 простых шагов. Монтаж теплого пола. Это очень простой процесс, и под нашим руководством вы обнаружите, что каждый может самостоятельно установить теплый пол! Давайте пройдемся по процессу…
Припасы, припасы, припасы! Что вам нужно, прежде чем мы начнем: Перед тем, как вы начнете установку мата с подогревом пола, вам понадобится несколько основных принадлежностей.
Вам понадобится нагревательный мат от JC Heat2Tile. Ваш термостат. Кусок короба, если вы размещаете термостат на внешней поверхности стены. Какой-то двусторонний скотч. *Если не хотите сверлить для крепления термостата* Обычный скотч. Рулетка и ХОРОШИЕ ножницы (безопасные ножницы вашего ребенка, вероятно, не подойдут для этого). Хотя в этом нет необходимости, не стесняйтесь нанимать миньонов для дополнительной помощи на этом этапе!
Как я уже упоминал в видео, вам нужно немного посчитать! У нагревательного мата должна быть начальная точка, затем он должен будет двигаться зигзагом по площади пола, а затем возвращаться вверх и поперек, чтобы вернуться к исходной точке. Как указано в видео, потратьте немного времени на эти первоначальные расчеты, так как когда вы приступите к укладке коврика, небольшие отметки на поверхности пола вам очень помогут! Приступаем к монтажу теплого пола…
Идем дальше: Теперь, когда вы потренировали свой мозг и выяснили, как вы будете резать и стелить коврик, возьмите маркер.
Измерьте эти ориентировочные размеры и сделайте небольшие отметки на полу, которые помогут вам в дальнейшем. Я настоятельно рекомендую вам не пропустить этот шаг. Поверьте, когда вы в процессе укладки мата и вдруг вам придется начать пытаться отмерять свои срезы, мой голос будет звучать в вашей голове: «Я же вам говорил!»
Теперь, когда вы выполнили все расчеты, выпили чашку кофе и решили начать, встаньте в исходную точку и убедитесь, что ваши нагревательные элементы направлены вниз на пол. когда вы раскатываете свой коврик. Давайте продолжим…
Начинайте катить, катить, катить: Раскатывайте начальную точку, пока не дойдете до первой отметки. Теперь возьмите ножницы и разрежьте коврик до основания. УБЕДИТЕСЬ, что во время этого процесса вы не разрезаете элемент!!! А теперь переверни коврик и снова начинай катиться! Продолжайте катиться вверх и вниз, пока не дойдете до отметки, которая означает, что вы должны снова подняться к исходной точке.
Сверните до отметки, а затем снова вернитесь к исходной точке. По сути, теперь вы должны были сформировать квадрат нагревания с началом и концом мата в точке вашего термостата.
Как вы увидите на видео, теперь вы должны следить за тем, чтобы ваши холодные провода от нагревателя не пересекались друг с другом, когда вы приклеиваете края вниз. Теперь вы должны смотреть на симпатичный маленький квадрат нагрева и похлопывать себя по спине за свое достижение!
Наносить стяжку или нет, вот в чем вопрос:Теперь вам предстоит принять решение, основываясь на нескольких вещах, на которые я собираюсь вам указать. Во-первых, какое напольное покрытие вы будете укладывать?
Если вы укладываете плитку, вы будете использовать клей для плитки, и это не обязательно. Если вы используете ламинат, лично я бы сказал, стяжка! Ламинаты — это плавающие полы, и вы бы хотели, чтобы ваше отопление было с бетонным основанием. (Это мое мнение, а не абсолютная инструкция!)
Если укладывать виниловые полы, то стяжку делать обязательно! Причина, по которой я это говорю, заключается в том, что виниловые полы «прилипают» к поверхности пола.
Через некоторое время вы можете увидеть нагрев на виниловой поверхности. По моему скромному мнению, стоит потратить дополнительное время на нанесение тонкого гладкого слоя стяжки поверх нагревательного мата. Это гарантирует, что ваше отопление будет защищено и фактически станет «единым целым» с бетонным основанием.
Теперь, когда вы сделали всю тяжелую работу, все, что вам нужно сделать, это подключить термостат. Либо у вас будет канал в стене, который идет к коробке (это будут прямые линии от вашей платы DB и должны быть выполнены квалифицированным электриком), либо вы поместите часть канала на поверхность стены. Через него вы подаете холодные провода нагревателя. Теперь все, что вам нужно сделать, это подключить термостат в соответствии с инструкциями… Тааа дааааа! Вы завершили монтаж теплого пола!
И последнее слово или два: Прежде чем бежать хвастаться своим достижением перед всеми друзьями, не забудьте посмотреть установочное видео.
Он проходит через все эти шаги в визуальном руководстве. Кроме того, посмотрите наше видео, в котором объясняется все, что вам нужно знать о настройке цифрового термостата.
УРА! Теперь вы официально являетесь профессионалом в области теплого пола своими руками! Поздравляем с установкой! Не забудьте заглянуть на наши страницы в различных социальных сетях. Вы можете злорадствовать о своем успехе или просто задать нам любые другие вопросы, которые могут у вас возникнуть.
Найдите нас на Facebook, Twitter, Linkedin и других сайтах!
Следите за новостями в нашем блоге, мы дадим вам больше советов и хитростей!
Категории: Сделай сам ОТОПЛЕНИЕ, Теплый пол, Теплый пол цена
Теги: Кейптаун, Порт-Элизабет, Претория, Термостаты, Теплый пол DIY, Подпольное отопление
Опубликовано
