Котел для бани, какой лучше, критерии выбора, фото

Содержание:

Виды банных котлов для нагрева воды
Делаем дровяной котел для бани
Выбираем котлы в баню
Установка газового котла в бане своими руками

Газовый котел для бани – фото интерьера парной

Виды банных котлов для нагрева воды

Котел для бани часто путают с печью, особенно рассматривая самые простые агрегаты, энергоносителем в которых является специальное твердое топливо, или, чаще – дрова. На самом деле котел имеет более сложное устройство, и представляет собой оборудование, которое состоит из печи, бака для нагрева воды, теплообменника, дымохода.

Принцип работы банного котла для подогрева воды

Теплообменник – змеевик, состоящий из конструкции труб: “две в одной”, радиаторной решетки. В основной трубе – теплоноситель для отопления. В ней также расположена вторая труба для подачи горячей воды. Для максимальной теплоотдачи вода в них циркулирует в разных направлениях.

Оборудование для подогрева воды может быть встроенным, или выносным. Часто бак размещают в парилке, в предбаннике, или в обмывочной. Обкладывают камнем или кирпичом для лучшего удержания тепла. В первую очередь, выбор агрегата зависит от того, какой энергоноситель будет использован: электричество, газ, дрова, или специальное твердое топливо.

Газовые печи для бань с выносным баком – принцип подключения

Электрокотлы для бань

Электрический котел сегодня используется практически в каждой квартире, поскольку по принципу работы он представляет собой обычный бойлер. Если рассматривать такое оборудование, как вариант подогрева теплоносителя для отопления – электрокотел неэкономичен.

При этом, само оборудование и его монтаж стоят недорого. Электрические котлы для бани практически не используются, поскольку имеют существенные недостатки:

• большое потребление электроэнергии;
• необходимость в трёхфазной сети с высокой мощностью.

Но применение электрических котлов имеет и положительные моменты: экологичность, чистота в помещении, компактность, работа в автоматическом режиме. Поэтому, в небольшой баньке часто устанавливают бойлер, или маленький одноконтурный котел – для подогрева воды в обмывочной.

Электрический котел устанавливают, когда баня находится в подвальном помещении, или гараже частного дома. В случае установки такого оборудования следует учитывать, что камни для создания пара также могут нагреваться от электричества.

Газовые котлы для бани

Самые выгодные и эффективные в использовании газовые агрегаты: компактные, простые и недорогие в эксплуатации, многофункциональные. Нет необходимости постоянно приобретать топливо. Используются для отопления предбанников и обмывочных, нагрева горячей воды.

В процессе топки газовое обогревающее оборудование не выделяет ни гари, ни запаха. Так как газовые устройства взрывоопасны, изготавливать их своими руками не рекомендуется.

Существуют специализированные газовые банные котлы, которые предназначены только для нагрева камней, парной, небольшого предбанника.

Специализированный газовый котел для бани с баком и каменкой

Для крупных банных комплексов, или одновременного отопления жилых помещений и пристроек используются газовые котлы для дома:

• Одноконтурные – для обогрева небольшой баньки, подогрев воды в обмывочной.
• Двухконтурные – отапливают предбанник, нагревают воду. Если баня пристроена к дому, то оборудование можно использовать и для его индивидуального отопления.
• Трехконтурные – для обогрева полов помещения, и когда при бане оборудован небольшой бассейн.

Напольный газовый котел для отпления и подогрева воды в больших объемах

Давление газа – важный критерий при выборе котла для бани

Следует учитывать, что подавая газ на котел из центральной магистрали, или тем более – из баллона, необходимо следить за давлением. При покупке котла давление в сети – является одним из критериев его выбора, поскольку производители предупреждают, что нарушение подачи энергоносителя – не безопасно для эксплуатации устройства.

Твердотопливные котлы для бань

Твердотопливные агрегаты длительное время хранят тепло, не требуют дополнительного подключения к источнику питания. Но их эксплуатация дорого обходится, поэтому они используются только для подогрева воды в обмывочной, и, реже – для обогрева небольшого предбанника.

Твердотопливный котел со съемным баком

Для этого вида котлов необходим уголь определенной фракции и влажности, поскольку дров для подогрева воды понадобится слишком много. Из-за угля в помещении будет присутствовать специфическая пыль, от которой сложно избавиться. Кроме того данное оборудование не может работать в автоматическом режиме. И самый неприятный момент – понадобится регулярная чистка котла.

Принцип работы твердотопливной печи для бани с выносной топкой подробно описан в нашей статье.

Устройство твердотопливного котла для бани

Чаще всего для маленьких бань используют простые дровяные котлы, которые также относятся к твердотопливным. Такое оборудование обычно устанавливается вместе с печью, при возведении бани. В отличие от других типов эноргоносителя – можно сделать дровяную печь и котел для бани своими руками, но для этого понадобится определенный опыт в строительстве.

Делаем дровяной котел для бани

Первым делом необходимо подготовить место для размещения оборудования: укрепить напольное покрытие. Используемые материалы:

• Шамотный кирпич;
• Асбестовый картон, толщиной более сантиметра;
• Металлический лист, толщиной от одного миллиметра.

Дровяной котел для бани с баком сделанный своими руками

Основание делают ровным и прочным. Для изготовления дымохода используются только негорючие материалы. С внешней стороны его дополнительно покрывают теплоизоляцией. Важно знать: место соединения отопительного устройства с дымоходной трубой делают разборным.

Процесс изготовления состоит из трех этапов: подготовка материалов, приваривания опор, создание экрана.

Материалы

Выбрав котел в бане цилиндрической формы, используйте металлическую бочку литров на 200. Подойдет толстая труба диаметром в полметра, длиною до метра.

А также приготовьте:

• Арматуру толщиной 14 мм, сделав три отрезка по 3 см для опор.
• Металлический лист толщиной 4 мм;
• Металлический лист толщиной 5 мм;
• Кирпичи и цемент.

Сборка

Привариваем к корпусу параллельно три опоры. Первая, нижняя на самом дне. Средняя располагается в зависимости от расположения поддувальной дверцы. Третья ниже на 20 см от верха корпуса.

• Далее вырезаем дно и крышку из листов металла. В крышке делаем отверстие кольца дымохода.
• В боковой части корпуса делаем отверстие для короба. Туда монтируем дверки печные и поддувальные.
• Внутри короба делаем перегородку для отсеков. И делаем экран: выкладываем кирпичную стену или полностью обкладываем котел.
• Для конвекции воздуха внизу оставляем отверстие. Но для начала ввариваем короб в бочку или трубу.
• Вставляем дно, крышку, колосник. Устанавливаем дымоход.

Даже сэкономив на самостоятельной сборке котла для бани, немало средств и времени уйдет на закупку и поиск материалов, не говоря о монтажных работах. Если на вашем участке есть централизованная подача газа – лучше использовать более современное нагревательное оборудование.

Выбираем котлы в баню

Для поддержания стабильной оптимальной температуры горячей воды рекомендуется устанавливать оборудование с чугунными теплообменниками. Они нагреваются медленно, но долго держат нужную температуру.

В пользу установки газового нагревательного оборудования в бане говорят такие факты:

• Экономия в расходе топлива и его оплате, если сравнивать с электрическим или твердотопливным оборудованием.
• Экологичность: отсутствие гари, запаха, вредных выхлопов.
• Простота установки, настройки, эксплуатации, ремонта.
• Потребление электроэнергии всего 40 кВт.
• Компактность.
• Одновременный нагрев помещения, воды.

Конструкция и комплектация специализированной газовой печи для бани

Учитывая все эти факторы можно сделать вывод, что установка газового устройства – экономичное и экологичное решение. Выбирают его с учетом параметров бани и функций, которые оно выполняет. Газовый котел для бани выбирают по таким характеристикам: тепловая мощность, наличие автоматики, средств контроля. Подбирая оборудование, необходимо обратить внимание на его номинальную производительность.

Подробную информацию о выборе газового котла для обогрева дома вы найдете в нашем материале.

Настенные газовые котлы для подогрева воды

Для деревянной бани не стоит приобретать настенное оборудование, только напольное.

Так как в этом случае недопустима высокая температура продуктов сгорания. Согласно правилам пожарной безопасности можно устанавливать газовые котлы в баню, высота помещения которой, не менее трех метров. А ширина дверного и оконного проемов не менее 80 см.

Если котел устанавливается индивидуально для бани, то рекомендуется обратить внимание на оборудование последних моделей, которые могут работать от двух энергоносителей. Вы сами можете выбирать, использовать газ, или дрова. Яркими примерами таких устройств являются: Теплодар, Уралочка, Синара, Термофор.

Универсальные газовые котлы для бани Термофор

Поскольку современное оборудование дает возможность использовать любой источник энергии, выбор устройства зависит от их доступности все меньше. Поэтому при покупке котла следует больше обращать внимание на:

• общую площадь парной;
• качество и толщину метала печи;
• скорость и температура нагрева;
• объем бака для воды;
• размеры и габариты: трубы, печки, бака.

Установка газового котла в бане своими руками

Перед подключением оборудования необходимо оформить соответствующие разрешения и согласовать проект в органах власти. Разработать в специализированной службе проект газоснабжения, после чего направить его и сопутствующие документы на согласование, например, в Горгаз. Потребуются бумаги от производителя: техпаспорт оборудования, инструкция, сертификат соответствия.

Работы с газовым оборудованием осуществляются специалистами в соответствии с принятыми правилами и нормами: СНиП 42-01-2002 и II-35-76, свод правил: СП-41-104-2000. В них дано подробное описание, как правильно выполнять данные работы, и что делать категорически запрещено. К примеру, диаметр дымохода подбирается в соответствии с мощностью устройства по специальным формулам.

Настенные газовые котлы для подогрева воды

Получив нужные разрешения можно приступать к работам: подвести газопровод и водоснабжение, облицевать стену противопожарным материалом, сделать отверстие для дымохода.

• Промыть системы труб устройства.
• Настенное оборудование прикрепить к планкам.
• Сделать отверстия в стене, закрепить планки анкерами или саморезами.
• Зафиксировать котел на крепёжных планках.
• Присоединить к трубам краны, фильтры;
• Присоединить краны на входе, выходе;
• Установить сгоны;
• Подключить отопительную систему;
• Соединить сгон с отоплением;
• Подключить водоснабжение;
• Присоединить дымоход.

Для напольного оборудования выделяется отдельное помещение. Стены и пол покрывают специальными противопожарными материалами. Агрегат прикручивают к полу. Остальная схема подключения идентична настенному варианту.

Итог

Сегодня существует множество вариантов котлов для бань, поэтому каждый сможет выбрать необходимое оборудование для своих потребностей. Выполняя самостоятельно монтаж, сборку, или подключение агрегата соблюдайте все указанные производителем нормы и правила – от этого зависит безопасность вас и вашей семьи. Помните, газовое оборудование взрывоопасно.

Котел для бани своими руками



Котел в бане – это ключевая «фигура». От его обустройства зависит, будет ли тепло в бане и комфортно в парном помещении. Сказать однозначно, что лучше печь-каменка лучше, чем котел, нельзя. Если человек имеет хоть какой-то минимальный опыт строителя, то вполне возможно соорудить котел для бани своими руками. Считается, что самый ответственный этап обустройства – это установка котла. Нынешний рынок владельцам бань предлагает широкий выбор котлов для обогрева. Но лучшим вариантом считается котел, сделанный собственными силами.



Оглавление:  Отличие между банной печью и котлом Причины строительства котла для бани Выбор котла для бани Газовые котлы для бани Электрические котлы для бани Твердотопливные котлы для бани Котлы на жидком топливе для бани Пиролизные котлы для бани Строительство котла для бани своими руками Выбор материала Приваривание опор для котла Экран котла для бани

  Отличие между банной печью и котлом

Для расширения кругозора хозяину бани нужно знать особенности всех видов котлов. На данный момент в

глобальной сети не сложно найти любую информацию по данной тематике, также фотографии любых видов котлов. Поиски в глобальной сети ответа на вопрос, как изготавливаются котлы для бани, обычно заканчиваются информацией об устройстве печки. Эту информацию также нужно изучать, потому что большой разницы между котлом и печью для бани, нет.

И вот вы нашли чертежи, фото котлов в баню и подробную информацию, как строится печка своими руками. Но стоит отчетливо понимать, что кирпичная печь, которая выложена в русской бане, это совсем не чугунный котел. А вот металлическую конструкцию, сваренную из трубы или бочки, нельзя назвать печкой, потому что она является не чем иным, как котлом для бани.

При этом чугунные котлы, как и печи для русской бани, предназначены для одного: отопления банных помещений, нагрева камней и воды, а также поддержания определенной температуры в бане. Поэтому под словом «печь» стоит понимать кирпичные сооружения, а термин «самодельные котлы для бань» включает в себя другие отопительные устройства.



Причины строительства котла для бани

Сегодня на рынке представлены различные котлы на твердом горючем. Можно при желании выложить кирпичную печь в бане. Если вы хотите построить кирпичную печь, то помните, что процесс этот – довольно сложен, если вы не имеете навыков каменщика. И цена такой постройки будет намного больше цены котла для бани, потому что требует закупки кирпича и глины, а также изучения технологии производства. Это повлечет за собой немалые расходы.

Какой вариант выбрать – решать каждому хозяину парной самому. Помните, что для небольшой парилки на вашей даче вполне сгодится котел, который вы смастерите из простейших подручных материалов. К тому же котел в баню своими руками обойдется намного дешевле. К тому же интересно его изготавливать самому. Конечно, строительство – это очень ответственный процесс, но если вы уже решились на возведение бани, то не должны бояться таких трудностей. Значит, мы смело должны приступать к работе.



Выбор котла для бани

Прежде всего стоит знать, что выбор котельного оборудования зависит от источника горючего, которое планируется использоваться. В некоторых случаях к бане можно провести газ, выбор будет понятным. А вот о твердом и дизельном топливе можно узнать подробнее: как часто происходит его доставка, какая стоимость. После этого вы анализируете все и принимаете грамотное решение.

Тарифы на дизельное горючее не стоят на месте, а постоянно возрастают. На сегодняшний момент наиболее эффективно использовать твердое топливо, например, уголь, торф или дрова. Значит, стоит приготовиться к тому, что постоянно нужно будет избавляться от сажи и запаха дыма. Например – регулярно чистить котел. Также необходимо знать, что самодельный котел в баню на дизельном топливе работает целую неделю, твердотопливные же – постоянно нуждаются в «подкормке».

В наше время существуют комбинированные котлы, однако даже они максимального КПД не могут достичь. Поэтому изначально лучшем выбором будет котел, который настроен на один вид топлива. Желательно хотя бы, на последний случай, купить котел, который может использовать и газ, и жидкое горючее.   А вообще существуют котлы для бани 5 видов: на жидком горючем, на газу, комбинированные, твердотопливные, электрические.





Газовые котлы для бани

Оптимальным решением для бани на сегодня считается газовый котел. Если к участку вы уже подвели газ, то такой котел станет самым экономичным для парилки. Еще он хорош тем, что во время топки не выделяет ни запаха, ни гари. Если вдруг вы почувствуете запах газа, то немедленно нужно обратиться к специалисту. Это значит, что возникли неполадки с котлом. Еще одно из преимуществ газовых котлов – не нужно запасаться горючим на целый год.

Из всех видов современных котлов газовый – самый компактный. Вес данных котлов достигает 50 килограмм, при этом его мощность – до 40 кВт. Подобный агрегат может обогреть площадь в 300 квадратных метров, не говоря о маленькой частной бане.

В зависимости от теплообменника, газовые котлы делятся на 3 категории: одноконтурные, предназначенные только для отопления баньки; двухконтурные для отопления бани и подогрева воды; трехконтурные для подогрева мини-бассейна и пола. Газ сам по себе взрывоопасен, поэтому собственноручно изготавливать котел для бани не стоит.



Электрические котлы для бани

На сегодня электрические котлы – экологически самые чистые. Один из самых важных факторов, который присущ электрическим котлам, – им не нужна вентиляция. Это подходит для парилок, к которым не подведен газ.

Котлы, работающие на электричестве, очень хороши в эксплуатации, их очень легко настраивать на определенную температуру, и нет необходимости заботиться о запасах топлива и периодической его подаче. Однако затраты электричества на подобное отопление являются очень накладными.





Твердотопливные котлы для бани

Твердотопливные котлы в бане очень четко поддерживают заданную температуру при достаточно долгом горении топлива. Но, все же, они не могут функционировать в автоматическом режиме, соответственно они требуют загрузки очередной партии топлива и экологически чисты.

На сегодня производители котлов, которые действуют на твердом топливе, постоянно стараются усовершенствовать устройство котлов для бани, разрабатывают технологии, которые помогают добиться более высокой надежности и эффективности. В котлах, которые сделаны в наше время, грелки сделаны по принципу извлекания максимума энергии из сырья и равномерного распределения процесса горения дров.

Улучшенная термоизоляция котла максимально уменьшает теплопотери, а грамотно придуманная  конструкция передает теплоносителю максимально возможную часть теплоты. Сегодня практически во всех твердотопливных котлах вмонтирована специальная защита от перегрева, то есть охлаждающий контур.

Твердотопливные аппараты существуют во многих вариантах, которые объединяются в две основные группы: чугунные и стальные котлы. У каждого из этих котлов свои преимущества и недостатки. Чугунные котлы очень чувствительны к перепадам температур, зато они выгодно отличаются от других долгим сроком эксплуатации. Стальные котлы больше подвергаются коррозии из-за постоянного образования конденсата внутри, но отличаются большей инертностью теплообменника, если сравненить с чугунными.

В наше время подобные котлы для бани могут быть оснащены механическими регуляторами температуры или дополнительными вентиляторами. Также твердотопливные котлы способны работать в автономном режиме до трех дней, так как они могут быть оснащены специальным бункером, предназначенным для загрузки топлива мелкой фракции, и специальным устройством  для подачи его в камеру горения.



Котлы на жидком топливе для бани

Агрегаты, которые работают на дизельном топливе, считаются по удобству вторыми после газовых. Ведь в этом случае нет проблемы с хранением топлива, достаточно найти вместительную металлическую или пластиковую емкость, желательно с двойным дном, так как при хранении дизельного топлива более года ухудшаются его физические свойства.

Обязательно для такого котла требуется отдельное помещение в бане, потому что неприятными запахами пропитаются все остальные комнаты. Некоторые народные умельцы покупают сразу несколько тонн и закапывают цистерны в землю, при этом заправляя раз в год. Все это нужно делать исключительно под руководством опытных людей. На сегодня имеются в продаже аппараты, которые также могут работать на жидком топливе. Перед тем, как установить котел в бане подобного типа, его нужно обязательно показать специалисту.



Пиролизные котлы для бани

Принцип функционирования таких котлов состоит в работе камеры сгорания топлива. Начальный процесс горения осуществляется в первой камере с выделением газа, а во второй камере совершается непосредственно синтез газа, то есть догорание. Для того чтобы растопить подобное оборудование согласно схеме котла для бани, нужно пользоваться системой электрического розжига.

Преимущество пиролизных котлов заключается в том, что топливо практически полностью сгорает, также почти не остается сажи и золы. Один из недостатков таких колов – высокая цена. Нужно помнить, что пиролизные котлы требует только на хорошо высушенных дров.



Строительство котла для бани своими руками

В конструкции котла для бани нет нечего сложного или особенного. До начала работы нужно запастись материалами и специальными инструментами, а также изучить все чертежи котлов для бани. Сам процесс изготовления подобного аппарата включает в себя выбор материала, приваривание опор котла и монтаж экрана.





Выбор материала

Перед тем, как сделать котел в баню, стоит обязательно подготовить материал, который будет использоваться в процессе работы. Опытные мастера при изготовлении котельного оборудования обычно выбирают для его основания металлические бочки, что имеют объем порядка 200 литров. Для этого стоит воспользоваться небольшим отрезком толстостенной трубы, диаметр которой составляет 51 сантиметр, а длина должна быть 70-100 сантиметров.

Такие котлы обычно обогревают помещения объемом 12-15 метров кубических, что соответствует площади 3 на 3 квадратных метра. Для этого нужно запастись домашним сварочным аппаратом и подготовить «болгарку» со специальными кругами по металлу. Не забудьте посмотреть фото котлов для бани и видео о процессе строительства.





Приваривание опор для котла

В качестве корпуса для банного котла будет использоваться труба. Вашей задачей будет приварить параллельно земле 3 опоры, на 3-х уровнях, другими словами – 3 отрезка арматуры длиной 3 сантиметра и толщиной 14 миллиметров:

1. Самый нижний уровень необходим для выполнения установки дна печи;
2. Обычно высоту второго уровня рассчитывают зависимо от габаритов поддувальной дверцы, которую вы будете монтировать в печку;
3. Высоту третьей опоры согласно чертежам котла в баню рассчитывают так: она примерно всегда должна находиться на расстоянии хотя бы 20 см от верха трубы.

Также понадобится металлический круг для дна печи, толщина которой будет не меньше 4 миллиметров. Крышка делается из металлического круга с минимальной толщиной от 5 миллиметров и также вырезанным отверстием для укрепления переходного кольца дымовой трубы.

Разместите опоры под перегородки строго друг под другом. Вырежьте отверстие для короба, в котором будете монтировать поддувальные и печные дверки, в боковой части трубы, а начинать стоит от самого дна. Толщина стены определяет глубину короба, который производит топку печи. Также внутри короба делается перегородка, которая нужна для разделения зольного и топочного отсеков самодельного котла для бани.

Экран котла для бани

Для начала вваривается короб, затем вставляется в корпус дно, верхняя крышка и колосник. Далее производя монтаж в помещении, делают таким способом, чтобы корпус, который проходит сквозь стену, вышел аккуратно в топочное помещение или на улицу. Далее установите дымовую трубу и на верхнюю крышку уложите камни. Весь котел обычно монтируют на фундамент, что изготовлен под печь.

После этого сделайте экран для банного котла. Экран делают по-разному и для этого используют кирпич. Можно сделать одну кирпичную стену или обложить котел кирпичом полностью. Также нужно знать, что в нижней части кирпичной конструкции должно оставаться отверстие, предназначенное для конвекции воздуха.

Ознакомившись с нашим материалом, вы узнали, как сделать котел для бани собственными руками. Такой вариант имеет много преимуществ перед строительством кирпичной печи в парную или покупкой готового котла. Первый способ вам гарантировано обеспечит хорошую экономию денежных средств и увлекательное время провождение. Соорудив самодельный котел, нужно подумать, что для качественного обогрева парилки понадобятся ещё и хорошие камни.

По материалам сайта strport.ru



Котел для бани, какие разновидности котлов бывают, как выбрать вариант с оптимальными параметрами для своих условий

Какой быть бане — в основном зависит от стоящей в ней печи. По традиции в русской бане должна стоять кирпичная печка, пришедшая на смену более древней каменной. И многие владельцы строящихся или давно построенных бань примериваются к тому, чтобы поставить у себя такую — все-таки это штука, проверенная веками. Но как оценить масштабы затрат сил, времени и финансов, связанных с возведением кирпичной печи для бани? Мы хотим помочь вам — читайте и считайте, по силам ли будет справиться самому или все-таки поискать профессионала, или же проще отказаться от этой затеи в пользу обложенной кирпичом металлической печки, которая при умелом обращении может выдавать те же самые кондиции, что и кирпичная?

Котел или печь: отличие конструкций

Иногда банный котел называют печью; путаница происходит, когда речь идет о наиболее простых изделиях, работающих на дровах или брикетах. В действительности котлы устроены сложнее: печь с дымоходом в них дополняется баком для подогрева воды и (иногда) теплообменником.

Чтобы эффект от банных процедур был максимальным, посещение бани обязательно включает мытье перед парилкой и ополаскивание после нее. Установка бака позволяет получить производительное водогрейное устройство; при этом модификация увеличивает стоимость незначительно.

В комплектацию банного котла входит бак с водой. Он особенно практичен там, где парильное и моечное отделения совмещены. Он способен обеспечить быстрый нагрев воды благодаря теплообменнику. Чтобы теплоотдача была максимальной, циркуляция воды происходит в разных направлениях. Конструктивно резервуар может занимать несколько положений, но он всегда по максимуму использует потенциал отопительного оборудования.

Устройство дровяной печи с баком Источник aviarydecor.com

Кладочный раствор

Печная кладка кирпича до трубы выполняется исключительно на глиняном растворе, без цемента. Чтобы его приготовить, нужно взять одинаковое количество просеянного песка и очищенной от примесей глины (то есть, пропорция – 1: 1), перемешать и добавить воду. Хорошая консистенция – это когда раствор легко съезжает с лопаты, но при этом в нем нет лишней воды.

Совет. Начинающему мастеру лучше приобрести готовую строительную смесь для кладки печей.

Глину также можно взять из ближайшего оврага и подготовить своими руками. Ее потребуется замочить в корыте на 2—3 дня, а затем тщательно перемешать и вручную продавить смесь сквозь сито, отделяя камни и прочие инородные фракции. Количество воды для замачивания принимается в соотношении 1 : 1 к глине. Что же касается кладки топливника из шамотного кирпича, то здесь понадобится столь же огнеупорный раствор. Для его приготовления вместо песка в глину добавляют мелки шамот в той же пропорции.

Варианты конструкции банных котлов

Конструктивные отличия заключаются, в основном, в способе размещения бака и объема подогреваемой воды. Классификация охватывает четыре способа установки; все они обладают своими достоинствами и одинаково широко распространены на территории России.

Внутренний бак

Конструкция, в которой бак для нагрева воды расположен внутри корпуса печи, интересна следующими особенностями:

• Снаружи доступ к баку отсутствует, визуально его не видно. В большинстве случаев решение характерно для заводских моделей.
• Внутреннее расположение обеспечивает максимальную скорость нагрева воды, если сравнивать с остальными разновидностями. Емкость находится в прямом контакте с топочной камерой; дополнительно корпус препятствует утечке тепла наружу.
• Как правило, у подобных моделей небольшой (25-30 л) объем. Они эргономичны, эффективны и долго сохраняют воду теплой.

Модель с компактным внутренним баком Источник dekoriko.ru

На дымоходе, «самовар»

Резервуар с водой располагается на дымовой трубе, в непосредственной близости от печи (над ней). Бак-самовар является практичным решением для горячего водоснабжения со следующей спецификой:

• Нагрев происходит за счет отработанных печных газов, что значительно повышает общий КПД устройства. Вода остается горячей как во время топки, так и некоторое время после его завершения.
• Решение считается экологичным и экономичным, если нужно организовать горячее водоснабжение периодически используемого помещения.
• Вода нагревается медленнее, чем в конструкции с внутренним резервуаром, но скорости нагрева хватает для комфортного использования. Производительность зависит от мощности печки и объема резервуара.
• Нагрев происходит благодаря тому, что тепловая энергия поступает не только от стенок дымохода, но и от металлического корпуса.
• Эффективность устройства можно повысить: чем ближе бак расположен к печи (источнику горячих печных газов), тем быстрее повышается температура воды.

Бак самоварного типа среднего объема Источник prom.st

• Конструкция надежная, простая установке и обслуживании. Бак изготавливается из нержавейки, имеет прямоугольную или круглую форму (по основанию).

Выносной с теплообменником

Стальной резервуар находится вне банной печи, но связан с ней теплообменником, встроенным в топку. Систему можно описать следующим образом:

• Пламя в топке сначала нагревает теплоноситель в теплообменнике (водяном контуре, вмонтированном в топливник), и только потом – воду в баке.
• В конструкции нет ограничений по объему бака. Змеевик теплообменника встраивается непосредственно в топку.
• Наличие промежуточного звена является причиной достаточно медленной скорости повышения температуры воды (самой медленной из всех вариантов).
• Для изготовления выносного бака используют высококачественную жаропрочную сталь. Объем выбирается, исходя из размеров помещения, обычно 35-80 л. Емкости увеличенного объема (60-80 л) могут быть угловыми.
• Чтобы водяной контур работал с максимальной эффективностью, резервуар не отдаляют от печки больше, чем на 2,5 м.

Конструкция с выносным баком Источник aviarydecor.com

• Несмотря на медленный нагрев, выносная конструкция пользуется популярностью. Дело в том, что, если установить ее в моечном отделении, можно дополнительно обогревать помещение.
• На время полного нагрева влияет объем емкости и внешняя температура. При объеме в 80 л на нагревание уйдет примерно 2,5-3 часа.

Смотрите также: Каталог компаний, что специализируются на инженерных системах (отоплении, водоснабжении, канализации и прочих) и сопутствующих работах

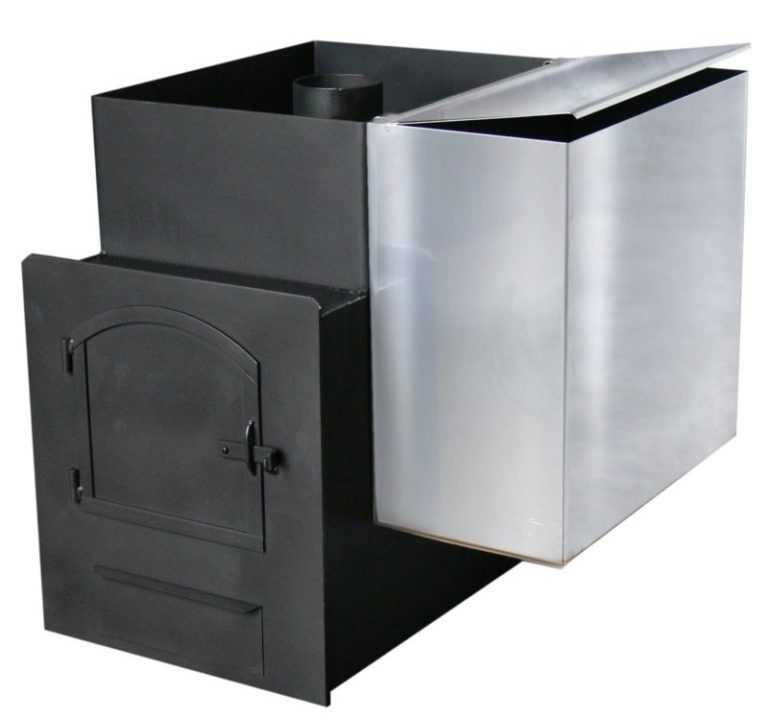

Навесной (разновидность выносного)

У навесного котла в бане следующие плюсы:

• Металлическая емкость крепится к корпусу печи, сбоку или сзади, жестко или с использованием специальных разъемов. Непосредственная близость – основная особенность конструкции.
• Контакт с раскаленным корпусом печи (стальным, чугунным или кирпичным) обеспечивает быстрое повышение температуры теплоносителя.
• Конструкция отличается простым устройством и установкой. Она изготавливается как отдельный комплектующий элемент, поэтому при желании от ее эксплуатации можно отказаться.
• Недостаток металлического резервуара: он находится рядом с людьми, что повышает вероятность неосторожного прикосновения и ожога.

Печка с навесным баком на дровах Источник oteplicax.ru

За счет чего производитель может выпускать дешевые печи для бани

Во-первых, размер. Чем он меньше, тем меньше мощность печи. Поэтому в линейках разных производителей наиболее дешевыми будут самые компактные модели.
Во-вторых, качество материала. Лучшим материалом для банных печей является высоколегированная хромом сталь. Но она стоит дорого. Если те же самые детали сделать из стали конструкционной, то жаропрочность и долговечность печи снизятся, но вместе с тем снизится и себестоимость, а с ней и конечная цена для потребителя. (Некоторые производители указывают, что топка изготовлена из стали с высоким содержанием хрома — надо уточнять, на чем они тогда сэкономили, если цена бюджетная.)

В-третьих, количество материала. Что, если производитель будет делать свои печки не из двухмиллиметровой стали высокого качества, а из миллиметровой? Расход металла снизится вдвое. Цена станет меньше. Разумеется, прослужит эта печка тоже меньше.
На заметку! 2 мм легированной хромом стали лучше, чем 4 мм конструкционной.
Удешевление работы мы рассматривать не будем. Это возможно либо за счет автоматизации производства, либо за счет увеличения числа единиц выпускаемой продукции, либо за счет переноса производства в страны «третьего мира».

Хотя… если подумать о варианте
самостоятельного изготовления печи или с помощью знакомого сварщика, (да даже и незнакомого) — такая печь обычно оказывается существенно дешевле заводской.
Правда, она может выигрывать по долговечности, проигрывая заводским по красоте — потому что обычно для самоделок берут сталь потолще (до 1 см), хотя и не легированную.

Но если владельца бани вполне устраивает то, что печь прослужит ему от силы несколько ближайших лет, то покупка недорогой печи для бани становится оправданной.

Поэтому, давайте, прежде чем решаться на самоделку или кустарного производства, рассмотрим варианты, которые нам предлагают фирмы и магазины.

Разновидности котлов по типу энергоносителя

Большинство частных бань имеет скромные размеры и отапливается при помощи простой дровяной печи, часто дополненной водяным баком. Котлы для бани на дровах классифицируются как твердотопливные агрегаты. Котел монтируют одновременно с печью, во время строительства бани. Дровяные модели часто являются делом рук своих хозяев, в отличие от устройств, работающих на другом типе энергоносителя.

Электрические котлы

Они предназначены для отапливания любых помещений: загородных домов, квартир, дач и других объектов. Принцип работы электрокотла тот же, что и у бойлера. По конструкции различают двухконтурные (они одновременно отапливают и снабжают горячей водой) и одноконтурные котлы (исключительно отапливают).

Если сравнивать с агрегатами на других видах топлива, электрокотлы более безопасны, работают бесшумно в автоматическом режиме. Их отличают аккуратные размеры и небольшой вес. К достоинствам можно отнести более простое и недорогое подключение, простую эксплуатацию. Большинство моделей настенные; им не нужна персональная котельная, монтаж возможен в любом помещении.

Модель электрокотла с водяным баком Источник teplodar.ru

Для использования в условиях бани важно то, что электрокотлы не создают вредных выбросов, им не нужна регулярная чистка и закупка топлива. Несмотря на очевидную экологичность, электрический агрегат – далеко не самый удачный вариант для бани; их редко используют последующим причинам:

• Большой расход электроэнергии.
• Высокие требования к стабильности сети, а также к качеству и надежности электропроводки.

Электрокотел выбирают, если баня расположена в подвальном помещении дома или примыкает к нему. В отдельно стоящей бане ограничиваются бойлером или выбирают компактный одноконтурный котел, чтобы обеспечить горячее водоснабжение для помывочной.

Газовые

Газовый котел для бани становится конкурентом традиционным дровяным печам. Установка такого агрегата экономически выгодна не только в газифицированных районах. Если вы хотите оборудовать баню на даче, а поблизости нет магистрали для подключения, выходом может стать устройство, способное работать не на природном, а на сжиженном газе.

Газовые котлы надежны и экономичны Источник 2proraba.com

Принцип работы

И в работе этих устройств нет отличий от аналогов. Печь состоит из нескольких основных частей:

• корпуса печи;
• отдельного отделения для сжигания дров;
• зольника, который располагается в нижней части печки и служит для сбора золы и как поддувало для увеличения тяги при первоначальном розжиге дров;
• колосниковой решетки. Она установлена над зольником и служит для сбережения корпуса печи от воздействия высоких температур и беспрепятственного ссыпания золы в емкость для ее сбора;
• экрана, который устанавливается в некоторых моделях и предназначен для препятствования прямого прохода тепла в дымоход. Тепло, отражается от экрана, проходит через внутреннюю часть печи и только затем поступает в верхний отсек и проходит к дымоходу, нагревая камни;
• отработанные газы выходят в трубу дымохода и выводятся в атмосферу;
• сверху корпуса печи располагается сетка для укладки камней. Во время горения дров, камни разогреваются. Каждый желающий может поднять температуру в парной, плеснув несколько ковшиков ароматного настоя или воды на каменку.

Изготовление дровяного котла

Если вы умеете пользоваться сварочным аппаратом, болгаркой и обладаете пространственным воображением, бюджетной альтернативой покупным моделям может стать самодельный котел в баню. Самостоятельная сборка не включает сложных приемов и не требует дорогих материалов.

Схема котла с водяным контуром Источник sitysun.ru

Конструктивные особенности дымоотвода для парной

1. Дымоход представляет собой вертикальную конструкцию, смонтированную внутри бани или на фасаде здания. Ее основная задача состоит в отведении продуктов сгорания топлива со скоростью, достаточной для поддержания естественной тяги в печи.
2. Грамотно спроектированная конструкция обеспечивает быстрый нагрев бани, поддержание необходимого микроклимата в парной и экономного расходования топлива.
3. Наиболее частые проблемы дымоотводных каналов: Чрезвычайно сильная тяга, что приведет к быстрому прогоранию топлива без соответствующего нагрева парной. Слишком слабая тяга. В топку попадает неполноценное количество кислорода, вследствие чего прерывается процесс горения, а затем падает теплопроводность печи.
4. Грамотный монтаж дымоотвода является гарантом вашей собственной безопасности и максимально долговременным сроком эксплуатации.

Как подобрать котел для бани или сауны

Если вам трудно определить, бак какого объема будет оптимальным для условий вашей бани, полезно воспользоваться следующими соображениями:

• Чтобы запарить один веник, уходит не менее 10 л горячей воды, для двух понадобится уже 20 л.
• Для комфорта каждому ценителю банных процедур нужно не менее 15, а лучше 20 л подогретой воды.

Если собирается компания из четырех человек, то объем бака должен быть минимум 80 л (из расчета на два веника).

Для эффективной работы агрегата также важно учитывать личные потребности и соотносить их со следующими параметрами:

• Размеры и мощность котла, на какой объем парной он рассчитан.
• Из какого помещения по проекту будет отапливаться парная.
• Материалы устройства, особенно корпуса.
• Тип каменки, объем камней.
• Если планируется баня на газу, одним из критериев будет давление газа, так как это важно для безопасного функционирования устройства.
• Будете ли вы обкладывать емкость камнем, плиткой или кирпичом, чтобы тепло лучше сохранялось, а вы были защищены от ожогов.

Современная печь с теплообменником и внешним баком Источник ukr.bio

Технология возведения

Возведение печи не быстрый процесс. На работы уходит в среднем не менее 1 месяца. Срок напрямую зависит от квалификации специалиста и скорости укладки. Большую часть времени занимает подготовка фундамента и его застывание.

Основными этапами работ являются:

• Подготовка и заливка фундамента;
• Подготовка инструментов и раствора;
• Возведение кладки основной части печи;
• Возведение дымохода;
• Отделочные работы.

Все этапы проводятся последовательно с соблюдением сроков застывания раствора.

Коротко о главном

Многие владельцы бань и саун считают оптимальным использование котла, то есть печи, дополненной баком для воды. Такая комбинация практична и функциональна; она обеспечивает не только горячее водоснабжение для любых банных процессов, но и помогает отапливать помещения.

Существует несколько способов расположить бак, основанных на том, будет ли он встроенным или внешним. В большой степени на выбор модели котла влияет и то, будет ли в качестве топлива использоваться газ, электроэнергия или дрова. Объем резервуара подбирается в зависимости от количества пользователей.

Оценок 0

Прочитать позже

Плюсы и минусы

Будучи прогрессом для своего времени, кирпичные печи для бани, разумеется, обладали существенными плюсами, но это не значит, что они были полностью лишены недостатков.

В числе последних — выкрашивание раствора. Это неизбежность, которая лечится только расшивкой и заполнением швов новым раствором. Владельцу нужно постоянно следить за состоянием своей печки.

Умелый неспешный розжиг избавит от трещин на дымоходе, которые являются следствием резких перепадов температур в зимнее время.

Другой заботой для владельца будет отслеживание количества сажи в дымоходе. Но подобных обязанностей не избежать и владельцу железной печурки. С одним «но»: у железных дымооборота практически не бывает, а если есть, то чисто номинальный. А кирпичные часто делают с тем или иными формами дымооборота. И его тоже надо чистить. Для этого предусматриваются специальные прочистные дверцы.

Впрочем главным недостатком большинство все же считает не перечисленное, а тот промежуток времени, который проходит между началом растопки и началом банных процедур. Ведь 4-5 часов — это среднее время, необходимое для приготовления бани. Так что для приезжающих на день это может быть и не вариант.

Расход дров тоже стоит принимать в расчет. Зимой на одну протопку придется потратить десятка четыре дров, летом — три. Некоторые клиенты предпочитают выбирать электрические печи, чтобы не заниматься расчетом и покупкой топлива.

Кстати! На всякий случай напоминаем, что свежепостроенную печку надо сначала просушить — это делается неоднократными топками малым количеством дров. То есть сразу новую печь в полную силу не топят — она испортится от этого, пойдет трещинами. Сначала из всего массива выгоняют влагу.

Что же касается достоинств, то они очевидны: комфортная атмосфера русской бани — это невысокая температура (градусов 60) и высокая влажность, создаваемая паром, полученным с перегретых камней закрытой каменки. Банные печи из кирпича лучше всех справляются с задачей поддержания нужной температуры внутри и снаружи печки.

Безопасность проекта

Печь для бани из кирпича нуждается в грамотной изоляции от деревянных поверхностей — правило, нарушение которого иногда заканчивается пожаром. Чтобы банные процедуры были безопасными, должны выполняться несколько условий:

• Фундамент. Необходимо надежное основание, которое обустраивается по определенным правилам.
• Дымоход. Труба проходит через потолок, элементы перекрытия и кровлю. При обустройстве дымохода необходимо не только защитить прилегающие поверхности от нагрева, но и сохранить герметичность парилки. Трубу отделяют от всех элементов постройки зазором, заполненным слоем огнеупорного материала.
• Расположение печи. Общее правило — деревянные стены должны быть защищены от нагрева. Поэтому существуют минимальные разрешенные расстояния: между боковыми поверхностями печи и стенами — 50 см, между топочной дверцей и противоположной стеной — 150 см.
• Изоляция. Стена за печкой защищается кирпичной кладкой и металлическими листами. На пол перед топкой укладывается металлический лист (толщиной 10 мм), защитная мера от угольков, вылетевших из пламени.

Пол перед топкой изолирован кирпичным слоем Источник kvartal-club.com.ua

Все, что вам нужно знать о промышленных системах водоснабжения

Система охлаждающей воды поглощает тепло из одной области и отводит его в другую область. Существует множество различных конфигураций и конструкций, но все системы водяного охлаждения выполняют одну и ту же задачу — перемещение тепла. Миллиарды галлонов воды ежедневно используются в коммерческих и промышленных целях для достижения этой цели. Промышленное использование воды включает системы кондиционирования воздуха и отопления, системы охлаждения печей, системы нагрева и охлаждения пластиковых форм, а также системы охлаждения, компрессоров и сварочных аппаратов. Независимо от области применения все системы охлаждения имеют одну цель — поглощать тепло из одной области и отводить его в другую область.

Тепло всегда следует второму закону термодинамики, согласно которому материя и энергия перетекают от более высокой концентрации к более низкой концентрации. Когда вода сталкивается с горячей поверхностью, тепло передается от горячей поверхности к воде. Когда вода сталкивается с более холодной поверхностью, она передает тепло более холодной поверхности.

Для обеспечения адекватной теплопередачи, независимо от используемой системы водяного охлаждения, вода должна быть чистой. Очистка технической воды, котловой воды и воды градирни создает химический баланс для предотвращения загрязнения системы и неэффективной работы. Для любого объекта с паровым котлом, градирней или промышленной технологической водой очистка воды может продлить срок службы инфраструктуры этих систем, сократив техническое обслуживание и ремонт при сохранении эффективности.

Как работают паровые котлы

Паровые котлы можно рассматривать как особый тип замкнутого контура, в котором вода нагревается до точки кипения. Паровые котлы изготавливаются в различных конфигурациях, но все они состоят из камеры, в которой вода нагревается до температуры кипения под давлением за счет сжигания топлива. Пар подается в теплообменники или змеевики системы обработки воздуха, где тепло передается нагреваемому материалу. Поскольку тепло теряется во время этого процесса, пар снова конденсируется в воду и перекачивается обратно в котел.

Вода для этого процесса должна быть очищена, не допускать пенообразования и иметь правильный химический показатель pH для предотвращения образования накипи. Для достижения этих качеств подпиточная вода перед подачей в котел нуждается в обработке посредством фильтрации и химической балансировки. Эти шаги зависят от рекомендаций производителя котла и химического состава подпиточной воды. Некоторые этапы могут включать фильтрацию, очистку обратным осмосом, добавление химикатов, а также смешивание и распределение.

Почему необходима очистка питательной воды

Нагрев воды до кипения создает особые проблемы для системы питательной воды. Когда вода закипает, любые твердые материалы, такие как растворенные минералы, отделяются и откладываются внутри котловой системы. Чрезмерное налипание замедляет поток воды через котел, снижая его теплообменные возможности. Таким образом, очистка питательной воды котла для установки необходима для обеспечения хорошей работы системы.

В то время как накипь от минералов важно избегать, также важно избегать дорогостоящих последствий коррозии трубопроводов котлов для любого объекта, использующего очистку воды в котлах и градирнях.

Как работает система очистки питательной воды котла?

Для защиты котельной системы вода проходит тщательный процесс очистки, который обеспечивает ее достаточную чистоту для идеальной работы котла. Этот процесс включает в себя несколько шагов для химического смягчения негативного воздействия загрязняющих веществ в воде и защиты долговечности котла. Плюс система очистки экономит деньги за счет снижения затрат энергии, необходимой для нагрева воды в бойлере.

Процесс очистки питательной воды котла начинается с проверки воды, чтобы определить, какие химикаты ей нужны. Этот процесс тестирования служит первым из многих, используемых для контроля качества воды и необходимости будущих изменений количества используемых химикатов.

Затем технические специалисты, сертифицированные по стандарту ISO, выбирают химические вещества для устранения несовершенств воды, предотвращения образования накипи и защиты от коррозии. Они также планируют регулярное техническое обслуживание котла и график испытаний для обеспечения надлежащего водного баланса.

Для создания системы очистки воды технические специалисты устанавливают датчики, а другие тестовые устройства подключаются от котла к системам управления, что позволяет системе автоматически включать химические насосы для подачи в воду большего количества химикатов для обработки по мере необходимости. Химические вещества и оборудование, используемые для очистки воды, работают вместе, чтобы облегчить процесс поддержания химически сбалансированной воды, предотвращающей коррозию и образование накипи.

Оборудование, используемое для обработки питательной воды на электростанции или другом промышленном котле.

Использование

В котлах используется несколько единиц оборудования для обеспечения надлежащего контроля и дозирования химикатов для обработки воды. Эти жизненно важные дополнения к системе включают следующее:

• Соленоид продувки котла для регулирования подачи в котел
• Датчики котла для контроля качества воды
• Резервуары для смешивания химикатов для хранения и комбинирования химикатов для обработки воды
• Химические насосы для дозирования химикатов в котловую воду
• Контактный счетчик напора для измерения расхода воды
• Контроллеры для регулирования работы системы водоподготовки
• Стойка для купонов коррозии для внешнего контроля коррозии внутри котловой системы

Эти детали оборудования работают в сочетании друг с другом, чтобы вода в системе оставалась в балансе между периодами тестирования и обслуживания.

Что предотвращают химические вещества для обработки питательной воды котлов?

Химические вещества, используемые в питательной воде для котлов, обеспечивают защиту от нескольких вредных воздействий, таких как пенообразование, коррозия и накипь. Конкретные химические вещества, используемые для контроля этих эффектов, зависят от воды. Категории химикатов, используемых для обработки котловой воды, включают:

• Ингибиторы котлов для паровых и водогрейных котлов, предлагающие универсальное решение для предотвращения коррозии и образования накипи
предотвращение коррозии
• Химикаты для обратной линии котла включают 10 вариантов для поддержания целостности обратных линий для котла
• Химикаты для предотвращения образования накипи обеспечивают всестороннее уменьшение и предотвращение образования накипи

При уравновешивании и добавлении в питательную воду котла в правильном количестве вышеуказанные химикаты может предотвратить образование накипи, снизить затраты на обогрев котла и продлить срок службы оборудования.

Паровые котлы, не прошедшие надлежащую обработку, могут стоить вам тысячи долларов топлива и энергии. Узнайте больше о том, что Chardon может предложить для вашего котла!

Как работает система очистки воды градирни?

Очистка воды градирни HVAC включает использование химикатов, которые предотвращают рост бактерий и загрязнение линий, питающих систему. Поскольку градирни под открытым небом допускают внешнее загрязнение воды в системе во время использования, важно обеспечить химическую балансировку для предотвращения роста микробов, образования накипи, коррозии и ржавчины.

Принцип работы градирен

Размер градирен может варьироваться от нескольких квадратных футов до нескольких сотен квадратных футов, но все градирни выполняют одну и ту же основную функцию — увеличивают площадь поверхности раздела воздух/вода, разбивая воду на капли или тонкие пленки. Это приводит к более эффективному испарению воды и, следовательно, к отводу тепла от системы. Для этого было разработано несколько различных форм башен и дизайнов интерьера.

Градирня с вытяжной тягой имеет один или несколько вентиляторов, расположенных на выходе воздуха из градирни, и воздух втягивается в градирню вентиляторами, расположенными наверху градирни. Градирня с принудительной тягой (рис. 9 и 10) имеет один или несколько вентиляторов, расположенных в воздухозаборнике градирни, и воздух нагнетается в градирню вентиляторами, расположенными сбоку градирни.

Охлаждающая вода, содержащая избыточное тепло, перекачивается в верхнюю часть градирни, где она поступает в распределительный поддон. В нижней части распределительного поддона имеется множество отверстий малого диаметра. Вода вытекает из поддона через отверстия во внутреннюю часть башни, которая имеет комплекс набивки или планок, называемых наполнителем. Наполнитель увеличивает количество воды, контактирующей с воздухом, обеспечивая большую площадь поверхности для прохождения воды. Воздух от вентилятора перемещается по воде, вызывая повышенное испарение, что приводит к большей эффективности отвода тепла от воды и отвода его в атмосферу.

Другой метод увеличения площади поверхности воды включает метод распыления, при котором вода закачивается в распылительные форсунки, расположенные внутри башни, которые выпускают воду в виде мелких капель. Через капли продувается воздух, что увеличивает испарение и отвод тепла в атмосферу. Одним из распространенных применений методов распыления является охладитель жидкости. В этой конструкции технологическая жидкость, содержащая тепло, циркулирует по ряду труб, подвешенных внутри градирни. Вода из градирни распыляется по трубам, где тепло поглощается охлаждающей водой и выбрасывается в атмосферу в процессе испарения.

Что такое обработка охлаждающей воды?

Одной из основных проблем градирен является метод, который они используют для отвода тепла из системы. Будучи открытыми для окружающей среды, они представляют собой основное место для загрязнения системы. Поэтому химическая очистка воды в этих градирнях необходима для предотвращения серьезных последствий.

Как и в случае с котлами, градирни требуют обработки воды для предотвращения образования накипи и коррозии. Тем не менее, башни также нуждаются в микробных ингибиторах и средствах защиты от белой ржавчины. Конкретные химикаты, используемые для обработки воды в градирне, зависят от количества требуемой подпиточной воды и существующей чистоты и химического состава этой воды.

Процесс очистки воды для системы градирни включает как мониторинг, так и поддержание химического состава источников подпиточной, побочной и продувочной воды. Как и в случае с котлами, подпиточная вода должна пройти фильтрацию и очистку перед добавлением химикатов для смягчения воды, предотвращения роста микробов и уменьшения образования накипи. Фильтрация и очистка побочного и продувочного стока может сохранить систему в первозданном виде, удаляя все, что попало в систему при обычном использовании, например загрязняющие вещества, попадающие в воду в градирне.

Оборудование и химикаты, используемые для обеспечения надлежащей обработки воды в градирне, сокращают усилия, необходимые для менеджеров объекта, обеспечивая эффективное и действенное охлаждение объекта с минимальным загрязнением.

Оборудование для химической балансировки воды в градирнях

Для непрерывной работы систем очистки воды в градирнях требуется дополнительное оборудование для контроля состава воды и регулирования добавления пресной воды и химикатов. Необходимое оборудование может включать следующие части:

• Таймеры биоцида для регулирования времени и количества биоцида, подаваемого в воду
• Соленоиды стравливания для регулирования стравливания из системы
• Резервуары с химикатами или биоцидами для хранения добавок к воде
• Контроллеры проводимости для помощи в автоматизация системы водоподготовки
• Контактные счетчики напора для контроля использования воды и определения оптимального количества химикатов для добавления в воду
• Стойки для купонов коррозии для обнаружения коррозии без вскрытия труб
• Реле протока для облегчения поиска и устранения неисправностей системы очистки воды для градирни
• Зонды для контроля pH, проводимости и окислительно-восстановительного потенциала (ОВП)
• Насосы для подачи химикатов или биоцидов в воду

Эти детали оборудования, каждое из которых играет определенную роль в измерении качества воды в градирне и поставке соответствующих химикатов и биоцидов, необходимых для системы. Для установки оборудования и определения типов используемых химикатов профессиональные техники должны оценить систему, чтобы спланировать наилучший баланс химикатов и методов их доставки.

Химические вещества для градирни, используемые для очистки воды в градирне

Химические вещества, добавляемые в воду для градирни, действуют как сердце системы очистки. В зависимости от существующего состояния воды используются различные химические вещества. Например, неокисляющие биоциды действуют как антибиотики, решая проблемы с водой, такие как проблемы с pH, или улучшая качество воды. Для каждой системы требуется специальная группа химических веществ, чтобы компенсировать определенные проблемы с качеством воды. Некоторые химические вещества, используемые для очистки воды градирни, включают:

• Пеногасители
• Ингибиторы и защитные средства от коррозии
• Неокисляющие биоциды
• Окисляющие биоциды
• Химические вещества для предварительной обработки

Химические вещества, добавленные в градирни, могут снизить эксплуатационные расходы, что может снизить эксплуатационные расходы в долгосрочной перспективе. и защитить градирню от преждевременного повреждения. Например, химические вещества, регулирующие рН, используемые для предварительной обработки, могут повышать рН кислой воды, что может привести к коррозии, или снижать рН щелочной воды, что может привести к образованию накипи.

Биоциды убивают бактерии, водоросли и другие объекты, которые могут расти в воде и загрязнять ее. Выбор подходящих биоцидов зависит от правил сброса воды, качества подпиточной воды и других факторов. Не во всех градирнях будут использоваться одни и те же окисляющие биоциды. Некоторым может потребоваться более специфическая обработка неокисляющими агентами для уничтожения бактерий.

В некоторых случаях добавление избытка биоцидов вызывает пенообразование в воде. Когда вода в градирне пенится, она теряет часть своей способности выделять тепло, что снижает эффективность системы. Противопенные присадки решают эту проблему, позволяя системе продолжать использовать биоциды без снижения эксплуатационных возможностей.

Как и в случае с котлами и другими системами, в которых используется очищенная вода, защита от накипи и коррозии имеет первостепенное значение для долговечности оборудования. Неконтролируемая коррозия приводит к точечным утечкам, которые могут усугубиться, что приведет к увеличению затрат на использование воды и снижению эффективности системы. Накопление накипи замедляет скорость прохождения воды через систему и может поставить под угрозу ее способность успешно отводить тепло из здания. Обработка воды для предотвращения накипи и коррозии обеспечивает более длительный срок службы системы при сохранении максимальной производительности.

Только обученные специалисты должны использовать данные мониторинга качества воды для выбора правильных химикатов. Выбор химикатов для обработки воды градирни важен, как и количество используемых химикатов. Поскольку система может меняться в зависимости от сезона или в зависимости от интенсивности использования системы HVAC, количество химических веществ, используемых для обработки воды, также может меняться. Таким образом, регулярные проверки качества воды и системы очистки гарантируют, что вода остается сбалансированной в течение всего года.

Градирни являются частью сложных систем водоснабжения, которые могут быстро засоряться и вызывать проблемы во всем здании и даже отключения. Узнайте больше о том, как компания Chardon может удовлетворить ваши потребности в обслуживании градирен!

Связанные тематические исследования

Как работает промышленная система очистки воды?

Промышленные системы очистки воды имеют различные методы работы. Например, системы с замкнутым контуром, прямоточные и рециркуляционные системы являются разновидностями, используемыми для передачи тепла в промышленных процессах. Кроме того, очистка промышленной воды может включать очистку воды для паровых котлов или градирен. Независимо от типа используемой системы очистка воды может защитить трубы, обеспечить эффективность, предотвратить утечки и обеспечить бесперебойную работу системы.

Системы с замкнутым контуром

Замкнутые рециркуляционные системы, включающие контуры с охлажденной водой и водогрейные котлы, обычно используются для подачи горячей или холодной воды к установкам обработки воздуха для отопления и кондиционирования воздуха или к промышленным устройствам, требующим обогрева или охлаждения. Замкнутые контуры являются неотъемлемой частью большинства систем комфортного охлаждения и отвечают за подачу тепла или охлаждения к вентиляционным установкам, которые делают здание комфортным для его жителей.

Замкнутые контуры также являются наиболее эффективным методом подачи воды очень низкой или очень высокой температуры к компонентам в промышленных применениях. Большинство замкнутых контуров полностью состоят из насосов, труб и теплообменников, хотя в некоторых системах используются открытые отстойники, позволяющие пропускать большие объемы воды.

Очистка воды в системах с замкнутым контуром

В системах с замкнутым контуром требуется надлежащая обработка воды для защиты замкнутой системы. Любые примеси в воде будут увеличиваться при постоянном использовании воды в системе. Таким образом, процесс очистки начинается с промышленной системы очистки воды, прежде чем в воду добавляются химические вещества для устранения конкретных проблем.

Несмотря на свой замкнутый характер, замкнутые системы требуют большего внимания, чем некоторые могут предположить. Например, система с замкнутым контуром может терять не более 10% объема воды каждый год. Поэтому со временем могут сложиться потери даже в 5%. Потеря воды потребует добавления подпиточной воды в систему и восстановления баланса химического состава воды.

Поддержание водно-химического режима в системе с замкнутым контуром может включать замену фильтров для воды, контроль качества воды с помощью датчиков, использование коррозионных купонов и регулярную промывку системы. Контроль химического состава воды снижает коррозию и образование накипи в системе. Коррозия и накипь могут привести к утечкам, требующим дорогостоящего ремонта или более частого технического обслуживания.

Из-за разнообразия замкнутых систем, включающих циркуляцию горячей и холодной воды, тип используемых химикатов также будет различаться. Химические вещества замкнутого цикла включают добавки для обработки систем горячего водоснабжения и продукты, специально предназначенные для использования в контурах холодного водоснабжения.

Некоторые химикаты для обработки воды в замкнутом контуре, которые могут использоваться в системе, включают противовспенивающие химикаты и ингибиторы. Противопенный агент предотвращает образование пены внутри системы с замкнутым контуром, что снижает ее способность отводить тепло. CTA-800 является одним из таких химических веществ, используемых в системах с замкнутым контуром.

Ингибиторы включают различные химические вещества для уменьшения точечной коррозии и других форм коррозии внутри замкнутых систем. Типы используемых реагентов зависят от проводимости оборудования, pH воды и от того, является ли система замкнутой системой с горячим или холодным контуром.

Например, SN7 работает в холодных замкнутых системах. Он поглощает кислород, вызывающий точечную коррозию, и создает защитный слой внутри системы, предотвращая коррозию желтых металлических сплавов, таких как латунь и медь.

Другим ингибитором является SN-88, который технические специалисты используют в системах с низкой проводимостью. SN-10 защищает замкнутые системы горячего водоснабжения, создавая защитный слой на черных металлах. Для систем охлаждающего контура с алюминиевыми компонентами Charlumina использует азол и сульфит для защиты от коррозии.

Вода в системах с замкнутым контуром должна регулярно очищаться, чтобы обеспечить эффективность и экономичность процесса теплообмена. Узнайте больше о том, что Chardon может предложить для вашей замкнутой системы!

Прямоточные системы и системы с рециркуляцией

В прямоточных системах вода циркулирует по системе для поглощения тепла только один раз, а затем направляется в канализацию. По мере роста затрат на воду и канализацию и ужесточения экологического контроля за сбросом в ручьи, пруды, реки и озера многие прямоточные системы заменяются рециркуляционными.

Эти системы могут встречаться во многих различных конфигурациях, но основная цель поглощения тепла из одной области и отвода его в другую остается неизменной. Гипотетическая простая рециркуляционная система включает воду, перекачиваемую из сборного резервуара или отстойника через оборудование или механизмы, которые необходимо нагреть или охладить. Вода поглощает тепло от оборудования и уносит его обратно в отстойник, где тепло отводится в атмосферу за счет естественного испарения.

Очистка воды для промышленных целей в прямоточных и рециркуляционных системах

Водоподготовка на заводе включает подготовку воды для использования в различных процессах, в том числе для использования в прямоточных или рециркуляционных системах. Часто обработка воды будет включать очистку перед использованием определенных химических веществ, основанных на ее использовании. В зависимости от компоновки объекта, некоторые промышленные предприятия могут полностью очищать всю сырую воду перед ее распределением по различным системам, таким как паровые котлы, градирни или системы технологической воды, или иметь отдельные фильтры в качестве конечной стадии очистки на каждом этапе технологической воды. системы.

Как правило, технические специалисты выбирают химические вещества для каждого процесса в зависимости от конструкции системы и ее потребностей в воде. Таким образом, химические резервуары и насосы находятся рядом с системами, которые они очищают. Например, для градирен могут потребоваться биоциды, которые не нужны системам с замкнутым контуром. Использование отдельных обработок для каждой системы вместо обработки всей технологической воды в первую очередь обеспечивает надлежащий баланс воды в зависимости от ее применения.

Фильтрация промышленной технологической воды для сырой воды или сточных вод

Источником сырой воды может быть оборотная техническая вода, близлежащие озера, дождевая вода или грунтовые воды. Эта вода еще не прошла стандартную обработку, чтобы сделать ее пригодной для потребления человеком или промышленного использования. Предприятия, использующие сырую воду, должны иметь собственные системы фильтрации для подготовки воды по назначению.

Первые шаги по очистке сырой воды включают фильтрацию крупного осадка и уничтожение в ней бактерий. Для дезинфекции воды могут потребоваться противомикробные химикаты, тепло или солнечный свет. Некоторой воде может потребоваться умягчение, чтобы химически компенсировать растворенные в ней твердые вещества. Фильтрация мелких частиц является последней стадией перед использованием воды для технологических процессов на объекте.

Очистка сточных вод — это еще один тип промышленной фильтрации воды, которую могут выполнять предприятия. Уровень фильтрации и очистки сточных вод зависит от того, будет ли вода рециркулировать для повторного использования в качестве технической воды или же она будет сбрасываться с объекта в близлежащие реки или озера. В некоторых областях требуется уменьшить количество химических веществ или токсинов в сточных водах, прежде чем они попадут в окружающую среду. Эти требования также играют роль в типе потребностей в очистке сточных вод.

Во многих случаях тип очистки сточных вод очень похож на очистку сырой воды, особенно в случаях, когда предприятие может перерабатывать сточные воды для повторного использования. Для объектов, которые возвращают сточные воды в окружающую среду, удаление из воды химических веществ или продуктов, которые могут нанести ущерб близлежащим системам водоснабжения, важно для поддержания здоровья близлежащих экосистем и соблюдения местных законов.

Свяжитесь с Chardon Labs для технологий промышленной очистки воды

Узнайте больше о многих химикатах для обработки воды и услугах, которые Chardon Labs предоставляет для промышленной очистки воды. Мы устанавливаем оборудование, обеспечиваем удаленный мониторинг, убираем контейнеры с химикатами, когда уезжаем, и отправляем на объекты только технику, сертифицированную по стандарту ISO. При надлежащей очистке воды наши клиенты экономят деньги, имея системы, которые работают лучше и требуют меньше обслуживания. Свяжитесь с нами в Chardon Labs, чтобы получить полный спектр услуг по очистке воды, обеспечивающих чистоту систем.

Мэтт Уэлш

Вице-президент, консультант по водным ресурсам в Шардон Лабс | Веб-сайт | + posts

Мэтт Уэлш — вице-президент и консультант по водным ресурсам в Chardon Labs. Он помогает консультировать широкий круг клиентов, использующих различные методы очистки воды, от химических до безхимических подходов, больших и малых применений и в широком диапазоне географических влияний. Обладая 20-летним опытом работы в области водоподготовки, включая широкий спектр услуг по устранению неполадок и обслуживанию систем отопления, вентиляции и кондиционирования воздуха, не предназначенных для питья, а также промышленных установок, он является экспертом в области химии для водоподготовки градирен, котлов и замкнутых систем.

Поделиться:

Передовая практика управления № 8: Системы паровых котлов

Федеральная программа управления энергопотреблением

Паровые котлы обычно используются в больших системах отопления, кухнях учреждений или на объектах, где используется большое количество технологического пара. Это оборудование потребляет различное количество воды в зависимости от размера системы и количества возвращаемого конденсата.

Варианты эксплуатации и технического обслуживания

Для обеспечения эффективности использования воды при эксплуатации и техническом обслуживании федеральные агентства должны выполнять следующие действия.

• Разработать и внедрить плановую программу осмотра и технического обслуживания для проверки конденсатоотводчиков и паропроводов на наличие утечек. Устраните утечки и замените неисправные конденсатоотводчики как можно скорее.
• Разработать и внедрить программу настройки котла, которая должна выполняться не реже одного раза в год эксплуатации.
• Обеспечьте надлежащую изоляцию трубопроводов возврата пара и конденсата, а также центрального накопительного бака.
• Продувка – периодическое или непрерывное удаление воды из котла для удаления накопившихся растворенных твердых частиц и/или шлама. Правильный контроль продувки имеет решающее значение для работы котла. Недостаточная продувка может привести к отложениям или переносу. Чрезмерная продувка приводит к трате воды, энергии и химикатов.
• Воспользуйтесь услугами специалиста по очистке воды, чтобы предотвратить образование накипи и коррозии в системе и оптимизировать циклы концентрирования. Программы очистки должны включать плановые проверки химического состава котловой воды.
• Разработка и внедрение программ плановых проверок и технического обслуживания конденсатных насосов.
• Регулярно проверяйте как сторону воды, так и сторону огня котла. При необходимости очистите поверхности трубок, чтобы обеспечить оптимальную теплопередачу и максимально повысить энергоэффективность системы.
• Используйте расширительный расширительный бак для сдерживания продувки котла вместо использования смешивания холодной воды.
• Установка счетчиков на линии подпитки котельной.
• Установите счетчики на линиях подпитки к системам отопления с замкнутым контуром оборотной воды, чтобы можно было учитывать утечки.
• Рассмотрите возможность отключения в летнее время, особенно для тех систем, которые в основном используются для комфортного обогрева помещений.

Варианты модернизации

Следующие варианты модернизации помогают федеральным агентствам поддерживать эффективность использования воды на объектах:

• Установка и обслуживание системы возврата конденсата. Использование воды, использование химикатов и эксплуатационные расходы могут быть значительно снижены за счет улавливания и повторного использования конденсата паровой системы. Система возврата конденсата также снижает затраты на электроэнергию, поскольку конденсатная вода уже горячая и требует меньше нагрева для производства пара, чем вода из других источников подпитки.
• Установить автоматическую систему продувки в зависимости от качества котловой воды, чтобы лучше управлять обработкой подпиточной воды котла.
• Добавить автоматическую систему подачи химикатов, управляемую расходом подпиточной воды или мониторингом остатков химикатов в котле в режиме реального времени.
• Для оптимизации циклов концентрирования и снижения частоты продувки в котле можно измерять инертные ионы, такие как диоксид кремния или хлорид, и сравнивать концентрацию с их количеством в питательной воде котла. Например, считается, что котел с концентрацией кремнезема 100 частей на миллион (ч/млн) и концентрацией кремнезема в питательной воде 10 ч/млн выполняет 10 циклов концентрирования. Непрерывный мониторинг ионов может обеспечить лучший контроль и регулировку скорости подачи химикатов для оптимизации количества циклов продувки.
• Теплообменники продувки являются полезной технологией, поскольку они позволяют передавать часть тепла, содержащегося в продувке котла, в питательную воду котла. Это также позволяет производить пар низкого давления, который можно возвращать в паровую систему или использовать для деаэрации питательной воды котлов.

Варианты замены

Следующие варианты замены помогают федеральным агентствам поддерживать эффективность использования воды на объектах.

• Варианты замены зависят от размера объекта и имеющегося оборудования. Рассмотрите возможность проведения энергетического аудита, чтобы снизить тепловые нагрузки и убедиться, что размер системы соответствует требованиям. Уменьшение размера котельной системы может снизить потребность в воде.
• Всегда покупайте бойлер с наибольшей рентабельностью жизненного цикла, доступный для новых установок или капитального ремонта
• Рассмотрите возможность установки небольшого летнего котла, распределенной системы или системы улавливания тепла для повторного нагрева или осушения вместо запуска большого котла с частичной нагрузкой . Также рассмотрите альтернативные технологии, такие как тепловые насосы
• Проконсультируйтесь со специалистами в данной области. Вашим первым источником должны быть местные инженеры или инженеры из штаб-квартиры, но не упускайте из виду участие опытных подрядчиков или других государственных учреждений.

Для получения дополнительной информации ознакомьтесь с документом WaterSense at Work BMP Агентства по охране окружающей среды США по котлам и паровым системам и Справочником по энергоэффективности Совета владельцев промышленных котлов.

Паровые котлы 70-150 л.с. – Parker Boiler

Паровые котлы мощностью от 70 до 150 л.с.
Конструкция водяных труб Parker Boiler обеспечивает чрезвычайно эффективный и надежный паровой котел, рассчитанный на долгий срок службы и простой в обслуживании. Конструкция котла Parker предлагает множество преимуществ. Сравните наши с конкурентами.

Сертификаты Parker Boiler
Все паровые котлы Parker Boiler изготовлены в соответствии со стандартами ASME для энергетических и отопительных котлов и зарегистрированы Национальным советом инспекторов по котлам и сосудам под давлением. Стандартная модель, работающая на природном газе, представляет собой газовый котел, внесенный в список Under-writers’ Laboratories, Inc., и имеет соответствующий символ на заводской табличке. Модели для использования вне помещений, работающие на пропане и с низким уровнем выбросов NOx, внесены в список ETL. Канадские модели внесены в список C-ETL. Промышленные и коммерческие компактные газовые котлы сертифицированы по CAN/CGA 1-3.1 и UL 79.5.

Сертификаты Parker Boiler
Все котлы изготовлены в соответствии со стандартами ASME для энергетических и отопительных котлов, разделы I и IV. Котлы выше 15 фунтов на квадратный дюйм снабжены штампом «S» и отделкой. Котлы на 15 фунтов на квадратный дюйм обычно снабжены штампом «H» и отделкой. Все котлы проверяются и регистрируются в Национальном совете инспекторов по котлам и сосудам под давлением. Все отдельные газовые и электрические элементы управления сертифицированы или внесены в список UL. Все модели с низким уровнем выбросов NOx, работающие на открытом воздухе, работающие на пропане и природном газе, внесены в список ETL как «Комплексные котлы для промышленных и коммерческих газовых установок» и сертифицированы по стандарту UL79. 5. Все агрегаты снабжены отделкой и органами управления в соответствии со стандартами ASME CSD-1 «Устройства управления и безопасности для автоматических котлов». Кроме того, все агрегаты также соответствуют стандартам Международной конференции должностных лиц по строительству, Международной ассоциации должностных лиц по механике и сантехнике и Единому механическому кодексу.

Легко ремонтируется
Любой паровой котел рано или поздно потребует замены труб, в зависимости от ухода и условий эксплуатации. Признавая это, этой проблеме уделялось особое внимание при проектировании. Трубопровод парового котла Parker состоит из нескольких отдельных секций, каждая из которых соединена с корпусом котла и нижними коллекторами с помощью трубных соединений. Для замены любой секции трубки необходимо только разъединить штуцер и снять эту секцию трубки. Можно временно эксплуатировать котел с полностью удаленным отрезком трубы, заменив штуцеры на заглушки. Все секции трубок взаимозаменяемы и настолько дешевы, что многие владельцы покупают дополнительную секцию трубки, чтобы иметь под рукой любую экстренную потребность. Кроме того, секции трубок на большинстве моделей можно перевернуть после нескольких лет эксплуатации, что продлит срок их службы на много лет вперед.

Преимущества (включая модели с низким уровнем выбросов NOx)

• Безопасность
• Большая поверхность нагрева
• Простота
• Сухой пар
• Система с низким содержанием NOx
• Долговечные горелки с низким уровнем выбросов NOx
• Воздуходувки с ЧРП
• Низкая стоимость эксплуатации
• Эффективная работа
• Быстрый разогрев
• Доступный внутренний осмотр
• Простота осмотра и ремонта
• Коды
• Трубы для тяжелых условий эксплуатации
• Тяжелый изолированный шкаф

Промышленный паровой котел
Горизонтальный барабанный секционный водотрубный
Газовый котел мощностью от 70 до 150 л. с.

Система атмосферных горелок для работы штатным персоналом. Простота является неоспоримым преимуществом, так как нет дорогих воздуходувок, сложных элементов управления или регулировок горелки, которые необходимы на многих котлах.

Atmospheric Steam Boiler Insert

Low NOx Premix Packaged
Industrial Packaged Steam Boiler
Horizontal Drum Sectional Water Tube
70 to 150HP Gas Fired

Low NOx Premix Technology With Heavy Горелки Duty Metal Fibre
Система Parker обладает многими преимуществами, такими как низкий уровень выбросов NOx и CO, равномерное распределение тепла по всей поверхности нагрева и повышенная эффективность. Котел включает в себя слой горелки из сверхмощных горелок из металлического волокна (MFB). Через коллектор предварительного смешивания газа/воздуха горелки могут быть соединены с полностью модулирующим нагнетательным смесителем, который обеспечивает точное управление горением во всем диапазоне модуляции. Система горелки доступна для новых котлов или для модернизации Parker. Система Parker Boiler была проверена на практике на котлах Parker и других типах как жизнеспособная, чрезвычайно долговечная, эффективная альтернатива с низким уровнем выбросов NOx.

Чертежи анкерного зажима для атмосферного воздуха и низкого содержания NOx:

Чертежи атмосферного котла:

Название	Категории	Дата обновления	Скачать
Чертеж атмосферного котла мощностью 115 л.с. – несколько видов 1 файл(ов) 136 загрузок	105 канадских долларов АВ	26 июля 2018 г.	Скачать
Чертеж атмосферного котла мощностью 150 л.	105 канадских долларов АВ	26 июля 2018 г.	Скачать
Чертеж атмосферного котла 70HP – несколько видов 1 файл(ы) 88 загрузок	105 канадских долларов АВ	26 июля 2018 г.	Скачать
Чертеж атмосферного котла мощностью 70 л.с. (наружный) – несколько видов 1 файл(ы) 38 загрузок	105 канадских долларов АВ	26 июля 2018 г.	Скачать
Чертеж атмосферного котла мощностью 90 л.с. – несколько видов 1 файл(а) 77 загрузок	105 канадских долларов АВ	26 июля 2018 г.	Скачать

Котлы с низким содержанием NOx Чертежи:

Название	Категории	Дата обновления	Скачать
Чертеж котла с низким выбросом NOx мощностью 115 л.	105 л САПР АВ	26 июля 2018 г.	Скачать
Чертеж котла с низким выбросом NOx мощностью 115 л.с. – несколько изображений 1 файл(а) 74 загрузки	105 л САПР АВ	26 июля 2018 г.	Скачать
Чертеж котла с низким выбросом NOx мощностью 150 л.	105 л САПР АВ	26 июля 2018 г.	Скачать
Чертеж котла 150 л.с. с низким выбросом NOx (наружный)	105 л САПР АВ	26 июля 2018 г.	Скачать
Чертеж котла с низким выбросом NOx 70 л.с.	105 л САПР АВ	26 июля 2018 г.	Скачать
Чертеж котла с низким содержанием NOx мощностью 70 л.с. (наружный) – несколько изображений 1 файл(ы) 38 загрузок	105 л САПР АВ	26 июля 2018 г.	Скачать
Чертеж котла с низким выбросом NOx 90 л.с. — несколько просмотров 1 файл (ы) 50 загрузок	105 л САПР АВ	26 июля 2018 г.	Скачать
Чертеж котла 90 л.с. с низким выбросом NOx (наружный)	105 л САПР АВ	26 июля 2018 г.	Скачать

---

ПРИМЕЧАНИЕ: Перед установкой необходимо проверить все размеры на чертеже. В связи с постоянными улучшениями и ошибками в приобретенных конструктивных формах и закруглениях размеры могут отличаться и могут быть изменены без предварительного уведомления. Если модель котла, которую вы ищете, отсутствует здесь, свяжитесь с Parker Boiler для получения дополнительной помощи по телефону (323) 727-9800 с 8:00 до 17:00 (тихоокеанское тихоокеанское время).

---

Брошюры:

Название	Категории	Дата обновления	Скачать
30-150HP Power Burner Brochure Steam Boiler Brochure 1 файл(ы) 1392 загрузки	104-5 Брошюры, 105 Брошюры, ENG – 105	5 ноября 2018 г.	Скачать
70-150HP Atmospheric Brochure 1 файл(ы) 1025 загрузок	105 Брошюры, АНГ – 105	5 ноября 2018 г.	Скачать
70-150HP Low NOx Брошюра 1 файл(ы) 833 загрузки	105 Брошюры, АНГ – 105	5 ноября 2018 г.	Скачать

Бюллетени:

Название	Категории	Дата обновления	Скачать
1.5HP-150HP Обвязка атмосферного парового котла Лист описания 1 файл(ы) 1437 загрузок	102 бюллетеня, 103 бюллетеня, 104 бюллетеня, 105 бюллетеня, ENG – 101-5	5 ноября 2018 г.	Скачать
План этажа атмосферной котельной 70-150HP – чертеж сдвоенного котла 1 файл(ы) 527 загрузок	105 Бюллетеней, АНГ – 105	5 ноября 2018 г.	Скачать
Атмосферная котельная мощностью 70-150 л.с. План этажа – чертеж одного котла 1 файл(ы) 602 загрузки	105 Бюллетеней, АНГ – 105	5 ноября 2018 г.	Скачать
70-150HP Атмосферная котельная План этажа Спецификация 1 файл(ы) 611 загрузок	105 Бюллетеней, АНГ – 105	5 ноября 2018 г.	Скачать
Схема атмосферных трубопроводов 70-150HP – сдвоенные котлы 1 файл(ы) 380 загрузок	105 Бюллетеней, АНГ – 105	5 ноября 2018 г.	Скачать
Схема атмосферных трубопроводов мощностью 70-150 л.с. – одиночный котел 1 файл(ов) 419 загрузок	105 Бюллетеней, АНГ – 105	5 ноября 2018 г.	Скачать
70-150HP Steam Boiler Advantage Sheet 1 файл(ы) 378 загрузок	105 Бюллетеней, АНГ – 105	5 ноября 2018 г. Поделиться Вам может понравится Гипсокартоновая: Перегородки из гипсокартона цена за м2 – монтаж, установка 07.09.2023 Отделка камина плиткой фото: чем отделать камин-печь в современном стиле, отделывают мрамором, деревом и керамогранитом 03.05.2021 Карнизы фото в интерьере: 2021 ᐈ 🔥 (+62 фото) Карнизы для штор в интерьере разных комнат 62 фото 15.08.2004 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
