Несмотря на сложность организации теплого водяного пола, такая система отопления сегодня пользуется огромной популярностью. Главная причина этому – экономичность эксплуатации. Главной составляющей этой системы – смеситель для теплого пола.

Содержание статьи

  • Для чего нужен смеситель?
  • Основные преимущества смесителей для теплого пола
  • Устройство смесительного узла
  • Можно ли обойтись без смесителя?
  • Особенности монтажа смесителя для теплого пола

Смесительный узел для теплого пола

Для чего нужен смеситель?

В случае с традиционным отоплением посредством батарей, температура должна составлять около 80-90 градусов. Только в таком случае можно будет обеспечить в помещении приятный микроклимат. Для напольной системы отопления температурные показатели значительно ниже – около 30-40 градусов.

В противном случае, есть большой риск получить ожоги. Смесительный узел помогает достичь благоприятных условий для нормальной эксплуатации системы теплого пола.

Используется смесительная группа для теплого пола в следующих случаях:

  • теплый водяной пол подключается к централизованному отоплению. Большую часть отопительного сезона температура теплоносителя в трубах значительно выше предельно допустимых показателей и составляет около 40-45 градусов. В самое холодное время года температура и вовсе может достигать показателя в 90 градусов. При правильном подключении влияние теплого пола на температуру теплоносителя в батареях соседей будет минимальным. Все дело в небольшом количестве отработанной воды, которая возвращается в стояк. Основное количество теплоносителя отправляется на повторную циркуляцию;
  • в случае эксплуатации котла, который не может работать с обработкой холоднее 60 градусов. Как правило, это касается традиционных газовых и твердотопливных котлов. Когда температура теплоносителя снижается до 55 градусов, на таких котлах начинают скапливаться продукты сгорания, которые содержат опасные для человека кислоты. Исключением являются конденсационные газовые котлы. Они могут работать даже с тем теплоносителем, температура которого составляет всего 30 градусов и больше;
  • если имеется два и больше отопительных контуров с различной температурой. Простыми словами – это одновременное использование системы теплый пол и конвекционного отопления радиаторами или аналогичными настенными отопительными приборами.

Основные преимущества смесителей для теплого пола

Комплектация смесителя для теплого пола имеет несколько особых преимуществ, которые делают блок не только продуктивным, но и максимально востребованным среди пользователей. К основным достоинствам смесителей можно отнести следующее:

  1. хорошая экономичность. В отличие от электрических нагревателей, теплый пол смесительный является очень экономичной системой отопления и позволяет сэкономить до 60% электроэнергии;
  2. высокий уровень безопасности. Многие пользователи получают ожоги по той причине, что просто забывают, насколько горячим может оказаться нагревательный элемент. Специальный термосмеситель позволит предотвратить подобные ситуации. Особенно это актуально в том случае, если дома есть маленькие дети;
  3. большой эксплуатационный срок. По сравнению с аналогичными по своим функциям устройствами, установка такого нагревательного блока является максимально выгодной. Если провести его монтаж с учетом всех требований, то он сможет прослужить полвека. Разумеется, что теплоноситель подвергается износу, но как отмечают сами производители смесителей для теплого пола, срок службы таких изделий действительно составляет около 50 лет;
  4. чистота. Обеспечить уход за невидимым блоком максимально просто. Радует и то, что температура напольного покрытия всегда находится в таком диапазоне, что любая влага на нем быстро высыхает, а это в свою очередь предотвращает образование плесени и грибка;
  5. управление температурным режимом. Блок комплектуется статическим термоклапаном, который подсоединяется к регулятору. Таким образом, можно будет корректировать уровень нагрева с учетом любых температурных изменений за пределами отапливаемого помещения;
  6. механическое управление. Пользователь может самостоятельно регулировать узел для теплого пола;
  7. установка температурного лимита. Пользователь может задать любую требуемую в помещении температуру. Управлять системой очень просто. Просто задаешь терморегулятору конкретную температуру, а когда она будет достигнута, то система автоматически начнет поддерживать ее в нужном диапазоне, не допуская при этом охлаждения или перегрева термоносителя.

Устройство смесительного узла

Смеситель является специфическим оборудованием, которое используется для циркуляции и регулировки температуры теплоносителя:

  1. циркуляционный насос, который инициирует принудительную циркуляцию теплоносителя по контуру отопительного блока;
  2. термостатический двухходовой клапан (возможен трехходовой клапан). Он отвечает за создание заданного пользователем температурного значения.

Можно ли обойтись без смесителя?

Без смесителя в случае с теплым полом действительно можно обойтись, но доступно это только в случае, если соблюдены два главных условия:

  1. во всех контурах поддерживается одинаковая температура теплоносителя. В данном случае отопительные приборы на том или ином контуре могут быть разными. Конвекторы и радиаторы могут нормально работать с традиционной температурой для теплого водяного пола – около 40 градусов. Слабый нагрев компенсируется большими нагревательными приборами;
  2. источник тепла обеспечивает приемлемую температуру теплоносителя на выходе. На это способны не только конденсационные, но и абсолютно все электрических котлов. Тепловые насосы тоже не являются исключением.

Есть еще одна лазейка, которая позволит сэкономить на покупке смесительного узла. Речь идет об эксплуатации обратки радиаторного отопления в качестве подачи в систему теплого пола. Впрочем, в данном случае есть несколько существенных недостатков:

  • невозможно отключить один контур, оставив при этом задействованными все остальные;
  • невозможно регулировать температуру одного контура, не меняя температурные показатели в других контурах;
  • температура обратки на выходе будет составлять около 25-35 градусов, что для классических газовых и твердотопливных котлов является слишком высоким показателем.

Особенности монтажа смесителя для теплого пола

Абсолютно все работы по подсоединению такого оборудования должны выполняться исключительно профессионалами своего дела.

Многие фирмы на территории Москвы, которые занимаются продажей систем теплого пола, а также предлагают купить смесь для стяжки теплого пола, готовы предоставить не только услуги по монтажу, но еще и хорошую гарантирую на смесительные узлы и все сопутствующее оборудование, которое относится к системе теплого пола.

Для тех, кто хочет подключить смеситель самостоятельно или просто интересуется этим, должен ознакомиться со следующей информацией. Монтаж смесителя осуществляется в несколько этапов:

  • находится место для коллектора, после чего к нему подводится две трубы – питающая и обратная;
  • проводится монтаж вентилей и коллекторного узла. После этого проводится подготовка к последующему монтажу контура;
  • устанавливаются датчики температуры и давления;
  • настраивается смесительный узел, проводятся тестовые запуски. Это помогает определить исправность системы или выявить ее основные неполадки;
  • система проверяется на возможность утечек. В случае их отсутствия, работа считается успешно выполненной.

Самостоятельно установив смеситель для теплого пола, или доверив эту работу настоящим профессионалам, можно будет обеспечить у себя дома комфорт и уют.

Смеситель для теплого пола

Загрузка…

монтаж коллектора + схемы подключения

Удачной альтернативой радиаторному обогреванию дома является система теплых полов, рассчитанная как на одно помещение (ванную, детскую), так и на все здание. Она, будучи неотъемлемой частью общей системы теплоснабжения, тем не менее, является автономной, так как необходима специальная подготовка теплоносителя перед поступлением в обогревательный контур – комплект труб, вмонтированных в пол. Роль подготовительной станции выполняет тандем — смесительный узел для теплого пола (коллектор) плюс насосная группа. Предлагаем вам разобрать поподробнее, что это такое, как это работает и как правильно подключать коллектор.

Содержание

  • 1 Назначение смесителя для теплого пола

  • 2 Выбор и подключение коллектора

    • 2.1 На что обращаем внимание при покупке?

    • 2.2 Расположение коллекторного узла

    • 2.3 Особенности установки оборудования

  • 3 Примерная схема-инструкция

Назначение смесителя для теплого пола

youtube.com/v/xIJj-HLMYLY?autoplay=0″ wmode=”transparent”/>

Визуально смесительный узел выглядит как группа или цепь трубопроводов, собранных в определенном порядке и имеющих единственную цель – соединить два разных потока теплоносителя в один общий.

Можно выделить три типа смешивания:

  • параллельный;
  • последовательный;
  • комбинированный.

Наиболее приемлемым считается последовательное смешивание, преимущественно из-за повышенной производительности: практически весь расход поступает к потребителю.

При последовательном типе смешивания теплоноситель насосом перекачивается от источника тепла к потребителю, при параллельном — линии теплоносителя разделены, из-за чего теряется часть энергии

Иногда используют и параллельный тип. Расход, поступающий к потребителю, непостоянный, зато можно установить двухходовой клапан с возможностью регулировки.

При комбинированном типе есть возможность использовать одновременно последовательное и параллельное смешивание или переключать процесс отдельно на один из них

Схема сборки коллекторной группы может быть различной, рассмотрим один из вариантов:

  • трубопроводы-тройники;
  • клапаны (смесительный, трехходовой, регулирующий) на обеих ветках – подающей и обратной;
  • насос циркулярного типа;
  • оборудование регулировки и автоматизации.

Циркуляционный насос качает воду, пока температура не достигнет заданного значения. Дальше срабатывает автоматика, клапаны закрывают доступ теплоносителя и процесс останавливается. Следует помнить, особенно при самостоятельной установке, что коллектор для водяного теплого пола должен быть оборудован дренажом и системой воздухоотвода.

В сложных обогревательных системах кроме коллекторного оборудования используют смесительный узел, которые соединяет систему теплого пола с радиаторным отоплением

Выбор и подключение коллектора

Модель коллектора полностью зависит от того, где и каким образом расположен теплый пол. Это в итоге влияет и на его стоимость, а также степень безопасности оборудования. Смесительный узел коллектора – главная и достаточно уязвимая его часть, так как в нем сосредоточен теплоноситель, различный по температуре. В процессе смешивания вода достигает определенной температуры, которая должна сохраняться в заданных параметрах. От выбранных материалов и качества сборки зависит дальнейшая работа системы, поэтому к таким деталям, как смесительный узел, насос или терморегулятор нужно отнестись с особым вниманием.

Коллекторный шкаф — весьма условное обозначение. Он может выглядеть как специальный металлический ящик или просто стенд для удобного монтажа оборудования

На что обращаем внимание при покупке?

На стоимость распределительных коллекторов для теплого пола оказывает влияние материал изготовления: некоторые модели состоят в основном из латуни, другие из нержавеющей стали. Также цена зависит от сложности оборудования — среди различных типов коллекторов есть простейшие, с минимальным набором элементов, а есть полностью укомплектованные дополнительными устройствами защиты (кранами Маевского), сливными кранами, датчиками регулировки и контроля расхода теплоносителя.

Популярностью пользуется оборудование, снабженное узлом терморегуляции, в состав которого входит комплект датчиков температуры и других измерительных приборов. Автоматика регулирует процесс распределения, а в нужный момент включает клапаны спуска воздуха или закрывает поток теплоносителя. Стандартная модель имеет в составе пару термометров, которые дают возможность экономить теплопотери.

Образцом коллектора из нержавеющей стали является изделие «Фонтерра», которое имеет возможность подключения трубопроводов с обеих сторон и установку сервопривода

Оптимальное расположение термометров для учета температуры воды — на обеих трубах, подачи и обратного хода; такое расположение позволяет контролировать нагревание воды до определенного показателя

Если отопительных контуров несколько, то рекомендуют каждый из них оборудовать специальным устройством терморегуляции, состоящим из гребенок (стальных или латунных) и датчиков расхода. В комплект подобного коллектора входит отводчик воздуха, смесительный вентиль, чехол для термометра и непосредственно термоголовка с зондом для погружения в теплоноситель. С помощью вентиля в контур поступает определенное количество горячей воды, а термоголовка контролирует процесс и предотвращает появление неисправностей.

Иногда один распределительный коллекторный узел обслуживает несколько контуров теплого пола. В этом случае длина каждой петли не должна превышать 120 м

Стоимость имеет для некоторых первостепенное значение – выше выделенного бюджета не прыгнуть, тем не менее, не забываем про такие важные нюансы, как площадь помещения и цели его использования. Например, для небольшого помещения (санузла, ванной) подойдет простой коллектор из пластика без сложной системы регулировки температуры. Если все же требуются расходомеры, их можно приобрести дополнительно за небольшую стоимость. В объемном помещении лучше использовать более надежную группу смесителей, имеющую точечную регулировку температуры, за счет которой достигается оптимальная балансировка контура.

Схема расположения двух коллекторов в большом помещении. Конструкция здания такова, что требует монтажа нескольких контуров теплого пола, соответственно, количество распределительных узлов увеличивается

Расположение коллекторного узла

Перед монтажом коллектора теплого пола необходимо установить металлический защитный шкаф — открытый или закрытый. Иногда коллекторный узел оставляют полностью открытым – доступ к нему легче, но страдает защита деталей и соединений. Место для шкафа выбирают, оценив расположение контуров водяного пола. Если веток несколько, то шкаф устанавливают посередине, в одинаковом удалении от рабочих контуров и в непосредственной близости к магистральным трубам. Такое серединное расположение гарантирует максимальную производительность гидравлического процесса.

Место расположения коллекторного узла рассчитывается еще на этапе проектирования. Если создать в стене специальную нишу, оборудование можно разместить в коридоре, на кухне или в любой жилой комнате

Идеальный вариант для размещения оборудования – защищенная с двух сторон стенная ниша, позволяющая аккуратно расположить детали коллектора и подвести трубопровод. Если теплые полы монтируются по всему дому, то для относительно больших помещений требуются отдельные распределительные узлы.

Особенности установки оборудования

В сети интернет можно найти множество инструкций по монтажу и наладке оборудования, вот одна из схем подключения коллектора теплого пола. Она позволяет полноценно собрать систему своими руками, последовательно соединив важнейшие части – трубопровод, распределительный узел и котел.

При установке коллектора следует обратить внимание на такие «мелочи», как место крепления термодатчиков и дополнительный источник электроэнергии для блока питания

Начинать лучше с монтажа термометра и запорных кранов, которые устанавливаются на всех контурных выходах. Как правило, данные детали, регулирующие работу подачи и обратки, входят в комплект коллекторного набора. Пользуясь схемой, можно быстро и грамотно произвести монтаж самого распределительного узла, выполнить подключение труб для подачи и отвода теплоносителя, а также создать возможность отключения по необходимости одного или нескольких обогревательных контуров.

Соединение частей производится при помощи компрессорных фитингов. Для фиксации некоторых соединений используют стандартный комплект из гайки, втулки и кольцевого зажима. Если диаметр деталей не совпадает, применяют переходники.

Примерная схема-инструкция

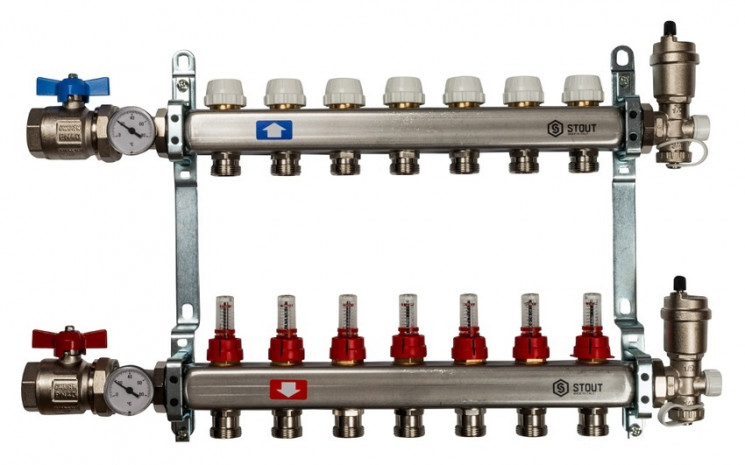

Элементарный схематический пример – простой коллектор с комплектом запорных вентилей.

Простая схема монтажа коллекторного оборудования хороша для небольших помещений, в которых нагрев воздуха производится непостоянно, например, для ванных комнат

Процесс установки выглядит следующим образом. Первоначально к распределительному узлу подключают две трубы – для подачи и обратки, затем присоединяют элементы обогревательного контура – ветки-теплоносители для теплого пола. Данная система полностью зависит от работы отопительного котла: любое понижение температуры в котле или ограничение подачи теплоносителя сказывается на снижении температуры пола в помещении.

Чтобы простейшая схема стала более функциональной, следует добавить насос циркулярного типа, отводчик воздуха, сливной кран, трехходовой смеситель. Такая подборка позволит контролировать обогревательный процесс в полном объеме.
