Отопление частного дома – одна из важнейших его систем. Чтобы выполнять свои задачи, она должна быть эффективной, экономичной и грамотно продуманной. Сегодня используется несколько разновидностей таких систем, и каждая из них имеет плюсы и минусы.
Теплый полЭлементы отопительных систем
Система отопления двухэтажного дома состоит из таких составляющих:
- Котёл – это источник тепла, он работает от газа, угля, дров, электричества или твердого топлива. Однако чаще всего используются газовые котлы, т.к. они выгодны с экономической точки зрения. Их мощность рассчитывается исходя из площади помещения, на каждый квадратный метр необходимо 100 Вт мощности, при этом учитывают 15-20% запаса.
- Тепловой носитель – это заполнитель отопительных магистралей, чаще всего это вода, однако иногда используют антифриз. Это оправданно, когда дом используется редко, потому что эта жидкость не замерзает.
- Трубопровод – разводка труб служит магистралью для подключения радиаторов к котлу. Чаще всего используется пластик, но в некоторых системах – например, гравитационных – применяется металл.
- Радиаторы – это главные элементы обогрева помещений. Они состоят из секций и изготавливаются из алюминия, металла или чугуна. Алюминиевые обладают наибольшим коэффициентом теплоотдачи.
- Насос – обеспечивает принудительную циркуляцию теплоносителя в системе.
По своему типу схема бывает одноконтурной и двухконтурной. В первом случае котёл используется только для отопления. А во втором он также обеспечивает горячее водоснабжение.
Важно! Для эффективной работы проект отопления должен быть просчитан специалистами.
Разновидности систем отопления
Сегодня используется несколько систем отопления, каждая из которых имеет плюсы и минусы. Основное их различие – в реализации подключения радиаторов к котлу.
Однотрубная система
Еще одно название такой схемы – ленинградка. Ее главная особенность заключается в использовании одной трубы для подключения батарей. Подача проходит через каждый из элементов, которые соединяются последовательно, а затем одна цельная труба возвращает теплоноситель к котлу.
Достоинства:
- простота реализации;
- экономия материалов;
- есть возможность реализовать естественную циркуляцию носителя.
Однако у ленинградки есть и недостатки:
- неравномерный прогрев радиаторов;
- сложности с подключением теплого пола;
- сложности с регулировкой;
- не рекомендуются для использования в двухэтажных домах.
Кроме того, при необходимости ремонта отдельных радиаторов придется останавливать и спускать всю систему, а это не очень удобно.
Двухтрубная система
Такой проект считается самым оптимальным и эффективным.
В этом случае для организации отопления двухэтажных построек используются две магистрали:
- подача – по ней теплоноситель подается от котла к батареям;
- обратка – по этой трубе остывшая вода возвращается назад.
Радиаторы подключаются к трубам параллельно. Минусом такой схемы считается только высокий расход материалов по сравнению с однотрубной.
Достоинства двухтрубного варианта:
- возможность регулировки каждого радиатора по отдельности;
- высокая эффективность;
- возможность использования любых труб и радиаторов;
- легкое подключение теплого пола.
Кроме того, при использовании двухтрубной схемы температура всех батарей выравнивается. А это повышает КПД отопления.
Использование двух трубЕстественная циркуляция
Принцип использования гравитационных систем основан на естественных законах физики. Разводка труб делается таким образом, чтобы теплоноситель в них передвигался естественно, без использования насоса.
Достоинства:
- энергонезависимость;
- простота монтажа.
Недостатки:
- необходимы трубы больших диаметров;
- затруднения с подключением теплого пола;
- сложности с регулировкой системы;
- низкая эффективность.
Поскольку такая схема подключения имеет массу недостатков, ее используют крайне редко. Чаще всего отдают предпочтение двухтрубной разводке с принудительной циркуляцией. Такая схема отопления двухэтажного дома с подключаемым теплым полом и радиаторами обеспечивает высокую эффективность обогрева и удобство использования.
Средняя оценка
оценок более 0
Поделиться ссылкой
Схемы отопления в двухэтажном доме
В небольших двухэтажных домах отопление чаще делают опираясь на опыт создания и здравый смысл, проектные же расчеты не выполняются, так как в лицензированных организациях это довольно дорого.
Тем не менее, самостоятельно созданное отопление в двухэтажном доме (или с мансардным этажом) обычно отлично работает и вполне надежно. Как это делается, какие схемы применяются — рассмотрим далее… подберем трубы, насосы, обратим внимание на нюансы…
Как делается разводка для двух этажей с помощью тупиковой схемы
Наиболее часто применяется и просто реализуется тупиковая двухтрубная схема для двух этажей. Для небольшого частного дома – два плеча на первом этаже и одно плечо на мансардном этаже. Если второй этаж полноценный — там, соответственно, тоже 2 плеча… В каждом простом (не ветвящемся) тупике рекомендуется до 5 шт. радиаторов. Таким образом для 2х тупиков на этаж — до 10 шт радиаторов, обычно это полностью устраивает по отапливаемой площади до 250 м кв.
Схема легко совмещается с теплым полом на первом этаже. Не требует глубоких балансировок, обеспечивает расход теплоносителя через все радиаторы с разницей не более 20%, что приемлемо, при этом наиболее дешева, может применяться и для прокладки труб по стенам с перебуриванием перегородок, и для прокладки под полом.
Важно, что нет необходимости обходить дверные проемы — тупики располагают так, чтобы они заканчивались возле дверей…
На практике зачастую тупиковую разводку дробят для удобства подключения и укорачивания разводки под полом – один тупик делят еще на 2 — 3 ответвления, если их длина и тепловая нагрузка приблизительно одинаковые, по 2 – 3 радиатора в каждом ответвлении. Таким образом, в одном тупике может быть установлено без глубокой балансировки более 5 радиаторов.
Схема отопление двухэтажного здания, тупиковая с разветвлением тупиков на несколько ветвей. Здесь используются несколько стояков для подключения радиаторов второго этажа. Но по дизайнерским соображениям подобные схемы часто бракуются, их несложно заменить разводкой гибких труб над отшивкой потолка.
Петля Тихельмана – попутная схема для каждого этажа
На больших площадях, когда количество радиаторов на этаже больше 10 шт., при условии, если трубы прокладываются под полом, может оказаться практичней попутная схема разводки с замыканием полного кольца труб по контуру дома.
Ее не нужно балансировать, она самонастраивающаяся, если сделана по правилам. Тупиковая же схема, при больших площадях может оказаться громоздкой с 3 – 4 ветвящимися плечами на этаж, трудно настраиваемой, с включением балансировочных кранов на ветвях (каждый радиатор должен получать примерно одинаковое количество теплоносителя в единицу времени).
Основные правила создания петли Тихельмана:
- Все радиаторы желательно размещать на одном уровне, с примерно одинаковой длиной подключающих отводов, и приблизительно одной мощности.
- В кольце для магистралей используется один и тот же диаметр труб по всей длине.
- Не следует в одной петле объединять разные этажи, для каждого этажа делается своя попутная схема.
Лучевая схема получила распространение
Лучевая схема получила большее распространение в квартирах, когда разводку в каждую комнату проще сделать под полом через дверные проходы, а не перебуривать железобетонные конструкции по периметру всего помещения.
Все радиаторы подключаются длинными лучами к одному распределительному коллектору, который стараются установить в центре помещения, чтобы сделать одинаковыми длину труб и уменьшить их общую протяженность.
При этом регулировка расхода может настраиваться на самом коллекторе, на котором для удобства балансировки устанавливаются и ротаметры. Но система получается дороже по материалам. Сказывается применение теплоизоляционных кожухов на трубах и коллектора с регулирующей арматурой. В частных домах лучами иногда делают разводку на втором этаже, при этом пропускают их под отшивкой потолка, как и при других схемах подключения.
Однотрубные схемы – только в самых коротких тупиках
До сих пор есть заблуждение, что однотрубные схемы получатся проще и дешевле. На самом деле они дороже, так как диаметр трубы требуется большой, а также нужен значительный расход теплоносителя по кольцевой трубе, что влечет мощный насос и расход электроэнергии. Если этого не будет сделано, то последние радиаторы в кольце «замерзнут»… Этот недостаток также пытаются устранять глубокими балансировками, применением последних радиаторов «в два раза толще», — ненужные сложности и расходы…
С современными легко-монтируемыми и дешевыми трубами «ленинградка» «однотрубка» потеряла актуальность, которая была у нее ранее, когда стальные дорогие трубы было не просто сварить в систему, и каждый стык был дорог и значим…
Но в самых коротких кольцах до 3 шт.
радиаторов, можно применить и однотрубную схему, это окажется проще и дешевле, возможно осуществить при обычном диаметре труб и с обычным насосом в системе, при этом разница нагрева радиаторов не столь заметна, балансировка не требуется.
Применяется на мансардных этажах, в отдельных ветвях отопления частных домов.
Самотечная для двухэтажного дома
Раньше, когда электроснабжение было не стабильным, а трубы применялись стальные и большого диаметра, о теплых полах еще не задумывались, самотек оказывался подходящим выбором. Сейчас же недостатки самотечной схемы для двух этажей слишком значимы:
- Система выйдет дороже в 2 раза за счет диаметра труб — минимум 50 мм от котла и 40 мм по плечам…
- Нельзя подключить дополнительные контуры работающие под давлением, например удаленные гараж и оранжерея, и главное, – теплый пол.
- Не выйдет оперативно регулировать температуру в каждой комнате автоматическими термоголовками на радиаторах, поэтому значительная экономия, путем автоматического отключения лишних комнат станет малодоступной…
Но самотечная схема нередко используется и сейчас на дачах, в «медвежьих» углах, там, где вообще нет электричества.
Теплый пол в двухэтажном доме
Теплый пол дорог в создании, поэтому от него иногда отказываются. Но при недешевых энерогоносителях и при высоких потолках он может окупится и за какие-то 12 лет, ведь экономия на энергоносителях с ним может достигать и 20%.
Существуют две разновидности:
- Трубопровод заделывается в толстую (от 8 см толщиной) стяжку, которая распределяет тепло. Рекомендуется делать на первом этаже, как наиболее комфортную систему отопления.
- Теплораспределение от труб осуществляется металло-листами, которые накрываются тонкой сухой стяжкой из листов гипсоволокна или чего-то подобного. Такое возможно и на втором этаже.
На 2 этаже от подогрева полов в основном все же отказываются — напольное покрытие там и так не холодное за счет подогрева снизу воздухом, при этом звуко и теплоизоляция по перекрытию не делается, – это обычное экономичное решение при строительстве двухэтажных домов.
Но на 1 этаже создание тяжелой теплостабилизирующей нагреваемой стяжки рекомендуется. Это на уровень поднимает комфортность в холодное время. Радиаторы остаются обязательными для оперативного изменения температур в доме и для подогрева с самые холодные месяцы, но мощность радиаторов можно уменьшить на 1/2 — 2/3 от номинала, и таким образом получить экономию.
Обычные правила создания отопления для двух этажей – насосы, трубы, краны…
- Как правило, ветвь отопления для второго (мансардного) этажа подключается стояками через тройники, а циркуляция в ней обеспечивается общим насосом. Для зданий общей площадью до 300 м кв. достаточно одного насоса 25-80, а для домов до 150 м кв. — и 25-40.
- Самую короткую ветвь в отоплении всего дома (обычно это мансардный этаж) чаще снабжают балансировочным краном на обратке, с помощью которого выравнивается количество теплоносителя по ветвям.
- Существенное усложнение схемы с выравниванием давления у котла (установка гидрострелки, системы первично-вторичных колец…) необходимо лишь в случае, если к трем обычным контурам (радиаторы, бойлер, теплый пол), добавляется еще что-то удаленное, например, гараж, теплица, собачья будка…. Тогда, вероятно и каждый этаж большой площади целесообразно обеспечить своим циркуляционным насосом минимальной мощности.
— и 25-40.- Опытные строители применяют металлопластиковые трубы, которые обладают несколькими важными преимуществами: качество стыков с фитингами у них контролируется, трубы могут укладываться с изгибами под полом (под перекрытием второго этажа), трубы могут закрываться и замоноличиваться, и не пропускают кислород в систему.
- При выборе диаметра труб для двухэтажного дома исходят из имеющихся в наличии — внутренние стандартные диаметры труб (металлопластиковых) — 12, 16, 20 мм (соответствующие им наружные – 16, 20, 26 мм). Для небольших домов обычно внутренний диаметр главной магистрали от котла до первого разветвления – 20 мм, в плечах до предпоследнего радиатора в тупике – 16 мм, для подключения 1 – 3 шт. радиаторов – 12 мм. В большой петле Тихельмана – 20 мм, в лучевой схеме – 12 мм, в теплом полу – 12 мм.
радиаторы плюс теплый пол (схемы, инструкции)
Тепловой комфорт – главное, что беспокоит владельцев домов зимой и в межсезонье. В последние годы все популярнее становится комбинированное отопление: радиаторы плюс теплый пол. Такая система максимально эффективна, удобна в эксплуатации, безотказна. Установив ее, хозяин дома расширяет собственные возможности: становится легче управлять температурным режимом, на случай неполадок всегда есть резервный вариант, а суммы за отопление не выше привычных.
При правильном выборе схемы, источников энергии и отопительных приборов можно добиться существенной экономии на оплате счетов за энергоносители.
Содержание
1 Где можно делать комбинированные системы?
2 Какие отопительные приборы выбрать?
3 Водяной или электрический пол – что лучше?
3.1 Монтаж карбонового пола в квартире – видеоинструкция
3.2 Теплый пол в двухэтажном доме – учебный фильм
4 Несколько слов о выборе радиаторов
5 Трубы для теплого пола и подключения радиаторов
6 Обустройство системы с газовым котлом
7 Отопительная система с твердотопливным котлом
Где можно делать комбинированные системы?
Если правильно выбрано напольное покрытие и тип системы теплого пола, то комбинированное отопление можно монтировать в помещениях любого назначения и зданиях любой этажности. Это отличный вариант для двухэтажных жилых домов.
При обустройстве теплого пола на первом этаже потоки теплого воздуха поднимаются вверх, прогревают весь этаж и перекрытия, служащие полом для комнат на втором этаже, где установлены радиаторы.
В качестве напольного покрытия для теплого пола первого этажа лучше всего использовать керамическую плитку. Для спален на втором этаже можно выбрать любое покрытие. Если установить терморегуляторы, то будет легко поддерживать нужный температурный режим в зависимости от времени суток. Например, днем можно устанавливать более низкую температуру, а в вечернее и ночное время – более высокую.

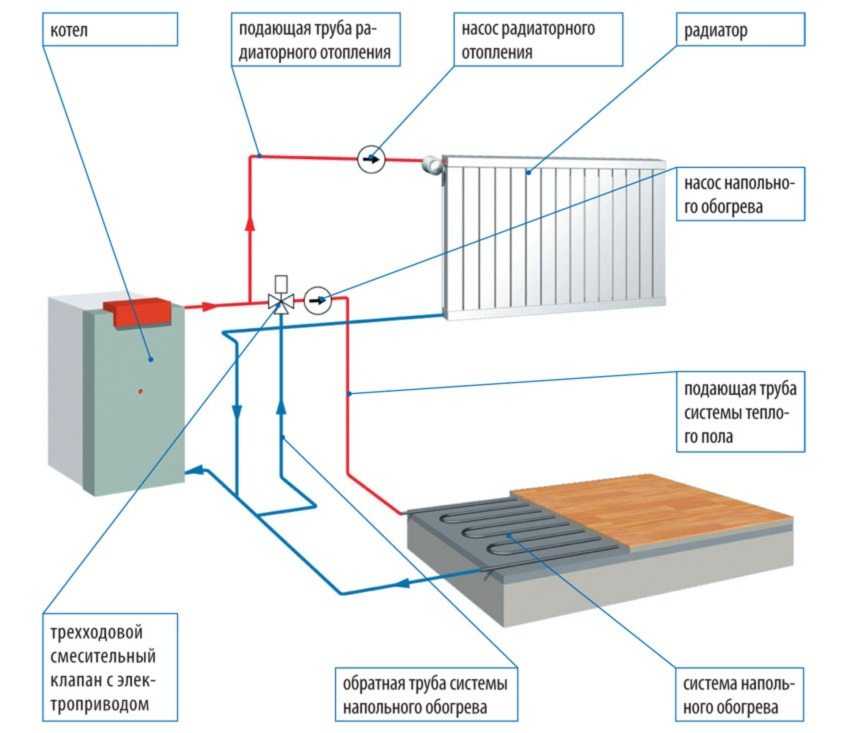

Примерная схема комбинированного отопления двухэтажного дома. Предполагается, что теплый пол будет смонтирован только на первом этаже, а второй будет отапливаться радиаторами. Возможны и другие варианты
Идеальный вариант – если обустройство комбинированной системы изначально заложено в проект многоквартирного дома. Но, как правило, такой идеал недостижим, приходится отталкиваться от реалий, учитывать ограничения.
В квартирах нельзя обустраивать водяные теплые полы, если теплоноситель планируется брать от централизованных систем тепло-, водоснабжения, но при этом можно устанавливать системы с теплообменниками.
Для организации водяного напольного отопления в квартире требуется согласовать проект с компетентными службами. Это дополнительные временные затраты. Важно также определиться с видом покрытия, которое будет постелено на теплые полы. Специалисты рекомендуют ламинат или плитку. Паркет и ковролин непригодны для водяных теплых полов. Они являются хорошими теплоизоляторами и снижают эффективность работы системы.
Линолеум – вариант, который имеет смысл рассматривать только в том случае, если есть финансовая возможность купить по-настоящему качественный материал. Дешевые виды линолеума изготавливают из синтетического сырья. При нагревании материал может выделять токсичные вещества в атмосферу. Это потенциально опасно для здоровья людей, проживающих в квартире.
В квартирах многоэтажек нередко устанавливают электрические теплые полы как дополнение к централизованной системе отопления с радиаторами..jpg)
Принимая такое решение, владельцу следует оценить, насколько электропроводка способна выдержать дополнительную нагрузку
Вам также будет полезен материал о вариантах разводки системы отопления в доме: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/sxema-otopleniya-v-chastnom-dome.html.
Какие отопительные приборы выбрать?
Для газифицированных населенных пунктов этот вопрос не актуален, поскольку газ был и остается самым дешевым и доступным топливом. Установка качественного конденсационного котла решает проблему. А вот в местностях, где поблизости нет магистрали, выбор обычно сводится к твердому или жидкому топливу.
Сжиженный газ, как показывает практика, не выход, т.к. отопление обходится слишком дорого независимо от того, насколько экономичным будет котел. Но «для подстраховки» можно приобрести газовую модель, которую легко переоборудовать под отопление сжиженным газом, просто сменив форсунку.
Если у владельца дома есть возможность покупать солярку ниже рыночной стоимости, то жидкотопливный котел – хороший вариант для отопления дома большой площади.
Если же такой возможности нет, то лучше всего остановиться на твердотопливном котле длительного горения.
При проектировании схемы отопления с теплым полом и радиаторами нужно учитывать, что напольный обогрев более экономичен. Но это не значит, что радиаторы бесполезны. Их задача – создавать тепловую завесу возле окон и предотвращать остывание дома. При правильном выборе элементов системы и продуманном контроле отопление будет максимально эффективным и при этом относительно недорогим.
Конденсационный котел – самое выгодное решение для частного дома. КПД устройств существенно выше привычных котлов, а топливо расходуется экономнее. Конденсационные модели энергозависимы, т.к. оснащены системами электронного розжига. Дополнительно отопление оборудуют насосами для принудительной циркуляции теплоносителя
Водяной или электрический пол – что лучше?
Если рассматривать системы с точки зрения эффективности, то они примерно одинаковы при условии, что спроектированы и смонтированы без грубых ошибок.
Главный вопрос – стоимость систем. Оборудование водяного теплого пола обходится дороже электрического, но в эксплуатации эти системы дешевле.
Вопросы покупки и монтажа решаются только один раз, а за отопление приходится платить по 7 месяцев в году. Поэтому многие владельцы частных домов делают выбор в пользу водяных систем. Самый рациональный вариант – установка газового конденсационного котла, водяного пола и радиаторов отопления с высокими показателями теплоотдачи.
В многоквартирных домах с централизованным отоплением проектирование и обустройство водяного пола сопряжено с определенными трудностями, а стоимость установки и эксплуатации системы зависит от выбранной схемы.
Хозяева квартир в многоэтажках чаще подключают электрический теплый пол – двужильный электрокабель, карбоновые маты или инфракрасную пленку. Благо, на современном рынке отопительного оборудования можно найти приемлемые варианты. Дополнительный плюс электрического напольного обогрева – простой монтаж.
Обустройство двухтрубной системы отопления требует существенных финансовых затрат на материалы и комплектующие, поэтому многие владельцы домов проектируют однотрубные. Они тоже справляются со своими функциями, но если дом большой, лучше не экономить на системе обогрева
Монтаж карбонового пола в квартире – видеоинструкция
В квартирах с централизованным радиаторным отоплением нередко монтируют карбоновые полы. Их выбирают из-за простоты установки и экономичности. Как уложить карбоновый пол в квартире, показано в видеоинструкции, приложенной ниже:
Теплый пол в двухэтажном доме – учебный фильм
Как сделать теплый пол в 2-х этажном доме, можно узнать из учебного фильма:
Несколько слов о выборе радиаторов
Самые «модные» радиаторы – биметаллические и алюминиевые. Они отличаются хорошей теплоотдачей, хорошо выглядят, а биметалл еще и прослужит многие годы.
Сталь уступает алюминию и биметаллу по всем показателям, а вот старый добрый чугун – вполне приемлемый вариант. При выборе следует ориентироваться не только на показатели теплоотдачи, но и на устойчивость материалов к коррозии, долговечность.
Проще всего выбрать радиаторы для частного дома с автономным отоплением. Владелец может сам контролировать качество теплоносителя, а мощных гидравлических ударов в системе не бывает. Для дома можно выбрать любой вид радиаторов. Чугунные – дешевле и долговечнее, но более сложные монтаже и менее экономичные. Алюминий обойдется дороже и прослужит меньше, зато приборы из него теплоэффективны и очень красивы.
Если планируется комбинированная система в доме или квартире с централизованным отоплением, то выбор невелик – либо биметалл, либо чугун. Отопительные приборы из этих материалов достойно справляются с гидроударами и воздействием химически активного теплоносителя.
Если средства позволяют, лучше остановиться на биметаллических моделях.
Лучшие европейские бренды – Sira, Global Style, Radena, Regulus-system. Радиаторы этих торговых марок адаптированы для рынка стран СНГ. Среди российских производителей Rifar вне конкуренции. Все модели собраны из качественных материалов по западным технологиям. Особенно популярна модель Rifar Monolit, по характеристикам не уступающая лучшим «итальянцам», зато гораздо более дешевая.
Благодаря удачному сочетанию материалов биметаллические модели долговечны, устойчивы ко всем видам воздействий и эффективны. При включении отопления они почти сразу начинают отдавать тепло, т.к. объем теплоносителя небольшой и корпус прогревается почти мгновенно. «Бонус» — стильный внешний вид
Трубы для теплого пола и подключения радиаторов
Для водяного теплого пола лучше выбрать трубы из сшитого полиэтилена. Их продают в бухтах, что упрощает транспортировку. Они удобны в монтаже, прочны и долговечны. Трубы из сшитого полиэтилена можно монтировать в стяжку. Их не обязательно прокладывать строго по прямой, поскольку изделия гибкие.
Преимущества полипропиленовых труб для подключения радиаторов – дешевизна и удобство установки. Для монтажа понадобятся специальные насадки, фаскосниматель, аппарат для раструбной сварки. Если выбраны трубы с алюминиевым армированием, то понадобится еще и шейвер. Для обустройства системы нужна также запорная арматура.
Во время установки полипропиленовых труб важно правильно нагревать сами трубы и фитинги. При перегреве можно материал деформируется и утрачивает свои свойства. Существуют специальные таблицы, по которым можно определить оптимальное время нагрева труб
Если вы ещё не определились, какое отопление сделать у себя в доме, обратите внимание на материал про однотрубную систему, её плюсы и минусы, технология монтажа: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/odnotrubnaya-sistema-otopleniya.html.
Обустройство системы с газовым котлом
Главная сложность – организация разводки по двум контурам с разной температурой теплоносителя.
Наиболее рациональные варианты – последовательное подключение или гидрострелка. Последовательное подключение более экономично, а гидрострелка – практична, т.к. ее использование позволит добиться оптимальной работы конденсационного котла. В контур теплого пола будет поступать теплоноситель более низкой температуры, чем в радиаторы.
Температура отопительных приборов регулируется автоматически, по мере их остывания в каждом из контуров должны запускаться циркуляционные насосы. Чтобы остановить работу одного из контуров, достаточно отключить насос. Для минимальной инерционности системы выбирают трубы с маленьким внутренним сечением, оптимально – 20 мм.
Газовое отопительное оборудование устанавливают в отдельных помещениях. Высота потолков в котельной должна быть не ниже 2 м, а объем помещения не менее 7.5 м.куб. Обязательно нужно позаботиться о вентиляции

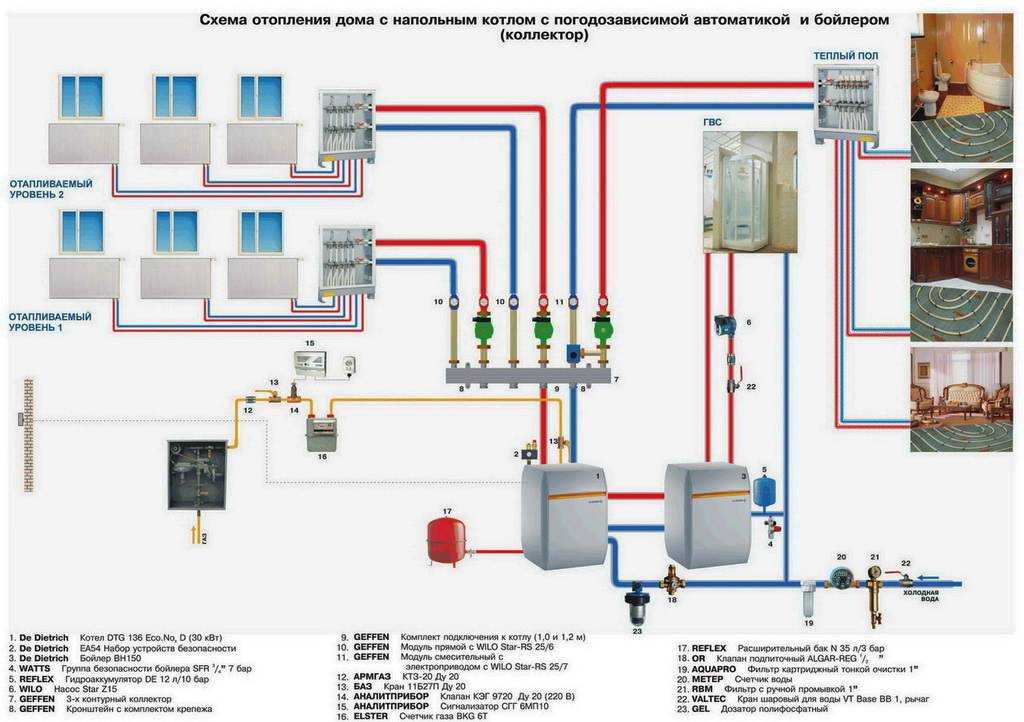

Подробное описание схемы подключения комбинированного отопления с теплым полом и радиаторами есть в видеоролике ниже:
youtube.com/embed/QI7MSikzTec”/>Отопительная система с твердотопливным котлом
При подключении твердотопливного котла схема отопления с теплым полом и радиаторами монтируется как закрытая гравитационная с теплоаккумулятором. Она может быть одно- и двухтрубной. Желательно на каждом из отопительных приборов установить дросселирующую запорную арматуру.
Теплоотдачу твердотопливного котла лучше не ограничивать, поскольку это станет причиной неполного прогорания топлива и, как результат, неэкономного расхода. Теплоаккумулятор нужен, чтобы вода в системе не перегревалась. Циркуляция теплоносителя останавливается после прогорания топлива в котле.
По мере остывания воды в системе она подается из теплоаккумулятора в контур с радиаторами. При отключении электроэнергии вентиль отсекает подачу из теплоаккумулятора и открывается байпас.
Пиролизный котел отлично подойдет для организации комбинированной системы отопления. Он надежен и экономичен. Благодаря системе двухступенчатого сжигания расход топлива существенно снижается.
При работе такого котла выделяется меньше продуктов сгорания, что помогает сохранить окружающую среду
Несколько доступных вариантов разводки можно подсмотреть на видео:
Одна из часто используемых систем отопления — двухтрубная. В нашей следующей статье вы узнаете о принципах устройства и работы, как правильно рассчитать, и другие особенности: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/dvuxtrubnaya-sistema-otopleniya-chastnogo-doma.html.
Оптимальную комбинацию отопительного оборудования каждый владелец дома выбирает самостоятельно. При принятии окончательного решения следует учитывать потребности, личные предпочтения, доступность и стоимость топлива, схему подключения, расход материалов на обустройство системы. Критериев выбора несколько. Если есть сомнения в том, что вы справитесь с проектированием и монтажом отопления, обратитесь за помощью к специалистам.
- Автор: Ирина
- Распечатать
Оцените статью:
(11 голосов, среднее: 3.
4 из 5)
Поделитесь с друзьями!
Типовые решения для коттеджей
WattsТиповые решения
Схема №1
Двухэтажный жилой дом площадью 150-250 м2 для
семьи из 2-5 человек плюс баня
Когда нужен максимальный комфорт
Отопление 2-х этажного дома осуществляется при помощи водяного теплого пола на 1 этаже и стальных панельных радиаторов на 2 этаже. Нагрев теплоносителя происходит с помощью газового одноконтурного котла. Электрический котел выполняет функцию резервного.
Горячая вода для системы водоснабжения готовится в бойлере косвенного нагрева. Даже если один человек принимает душ, а второй ванну – проблем с горячей водой не будет. Предусмотрена система рециркуляции горячей воды с защитой от ошпаривания – не нужно ждать когда пробежит порция прохладной воды.
Система отопления состоит из трех независимых контуров, организованных при помощи насосных модулей, установленных в котельной.
Покомнатная автоматика регулирует температуру воздуха и температуру поверхности пола, что исключит дискомфорт для жителей при колебании температур на улице весной и осенью.
Для защиты от накипи применяется система OneFlow.
Спецификация
| Наименование | Артикул | Кол-во | Цена | |
|---|---|---|---|---|
Наименование 1. Насосный модуль прямой WATTS HK25, DN25 (без насоса) | Артикул 10026450 | Кол-во 2 | Цена, с НДС 20% 188,86 € | |
Наименование 2. | Артикул 10026451 | Кол-во 1 | Цена, с НДС 20% 299,15 € | |
Наименование 3. Коллектор WATTS VB25/32 на 3 насосных модуля | Артикул 10025901 | Кол-во 1 | Цена, с НДС 20% 370,18 € | |
Наименование 4. | Артикул 10010378 | Кол-во 1 | Цена, с НДС 20% 123,90 € | |
Наименование 5. Гидравлическая стрелка WATTS HW-80/120, 4м3, 44кВт (dT=10C) | Артикул 10010376 | Кол-во 1 | Цена, с НДС 20% 277,40 € | |
Наименование 6. | Артикул 10025851 | Кол-во 1 | Цена, с НДС 20% 46,69 € | |
Наименование 7. Группа защиты бойлера WATTS SFR-D, 3/4 | Артикул 10004611 | Кол-во 1 | Цена, с НДС 20% 34,59 € | |
Наименование 8. | Артикул 10017418 | Кол-во 1 | Цена, с НДС 20% 65,56 € | |
Наименование 9. Присоединительная арматура для расширительного бака WATTS KAV, 3/4 | Артикул 10017947 | Кол-во 2 | Цена, с НДС 20% 30,22 € | |
Наименование 10. | Артикул 10025914 | Кол-во 1 | Цена, с НДС 20% 271,96 € | |
Наименование 11. Сервопривод норм-закр. 230В WATTS 22CX230NC2 | Артикул 10029671 | Кол-во 13 | Цена, с НДС 20% 27,19 € | |
Наименование 12. | Артикул 10000986 | Кол-во 34 | Цена, с НДС 20% 2,96 € | |
Наименование 13. Концевая группа WATTS ES-SET Q 1″ из латуни для коллекторов | Артикул 10006114 | Кол-во 2 | Цена, с НДС 20% 24,02 € | |
Наименование 14. | Артикул 10004991 | Кол-во 6 | Цена, с НДС 20% 8,01 € | |
Наименование 15. Электронный комнатный терморегулятор WATTS WFHT-BASIC, 230В | Артикул 10021095 | Кол-во 10 | Цена, с НДС 20% 21,91 € | |
Наименование 16. | Артикул 10021121 | Кол-во 1 | Цена, с НДС 20% 86,41 € | |
Наименование 17. Главный управляющий коммутационный модуль WATTS WFHC на 6 зон, 230В | Артикул 10021123 | Кол-во 1 | Цена, с НДС 20% 102,13 € | |
Наименование 18. | Артикул 10004176 | Кол-во 1 | Цена, с НДС 20% 152,59 € | |
Наименование 19. Прямой блок WATTS DG нижнего подключения к радиатору | Артикул 10001885 | Кол-во 4 | Цена, с НДС 20% 11,03 € | |
Наименование 20. | Артикул 10082151 | Кол-во 1 | Цена, с НДС 20% 550,61 € |
Насосный модуль смесительный WATTS HKM25, DN25, KVS клапана 6,3 (без насоса)
Комплект для подключения гидрострелки RB-HW 80/120-VB25/32
Клапан автоматической подпитки WATTS ALIMAT с манометром
Термосмеситель для ГВС WATTS AQUAMIX 61C от 32 °C до 50 °C, 3/4
Коллектор из латуни для теплого пола WATTS HKV2013A-MS09 с расходомерами
Резьбовое соединение с евроконусом WATTS RVP-C для трубы 16 x 2
Автоматический воздухоотводчик WATTS MICROVENT, 3/8
Главный управляющий коммутационный модуль WATTS WFHC на 4 зоны, 230В
Коллектор из латуни для теплого пола WATTS HKV-MS04
Система защиты от накипи WATTS OneFlow OFTWH-R, 22л/мин.Схема №2
Двухэтажный жилой дом площадью 100-200 м2 для
семьи из 2-3 человек
Когда в доме одна ванная комната или дом не
используется для регулярного проживания
Отопление дома осуществляется при помощи водяного теплого пола на 1 этаже и стальных панельных радиаторов на 2 этаже. Газовый двухконтурный котел готовит воду для отопления и горячего водоснабжения.
Система отопления состоит из одного комбинированного контура.
Температура подачи в радиаторы регулируется в котле. Температура подачи в теплый пол регулируется при помощи смесительного модуля. Покомнатная автоматика регулирует температуру воздуха и температуру поверхности пола и может поддерживать режим незамерзания при долгом отсутствии жителей. Температура в помещениях второго этажа регулируется термоголовками на приборах отопления.
Для защиты от накипи применяется система OneFlow.
Спецификация
| Наименование | Артикул | Кол-во | Цена | |
|---|---|---|---|---|
Наименование 1. Клапан автоматической подпитки WATTS ALIMAT с манометром | Артикул 10025851 | Кол-во 1 | Цена, с НДС 20% 46,69 € | |
Наименование 2. | Артикул 10082151 | Кол-во 1 | Цена, с НДС 20% 550,61 € | |
Наименование 3. Смесительный модуль WATTS ISOMIX-F Wilo Yonos PARA 15/6 для теплого пола, 40 л/мин. | Артикул 10070291 | Кол-во 1 | Цена, с НДС 20% 316,98 € | |
Наименование 4. | Артикул 10070004 | Кол-во 1 | Цена, с НДС 20% 155,43 € | |
Наименование 5. Концевая группа WATTS KFE90 1″ для коллекторов из нержавейки | Артикул 10028149 | Кол-во 1 | Цена, с НДС 20% 20,08 € | |
Наименование 6. | Артикул 10022871 | Кол-во 1 | Цена, с НДС 20% 31,73 € | |
Наименование 7. Резьбовое соединение с евроконусом WATTS RVP-C для трубы 16 x 2 | Артикул 10000986 | Кол-во 20 | Цена, с НДС 20% 2,96 € | |
Наименование 8. | Артикул 10029671 | Кол-во 6 | Цена, с НДС 20% 27,19 € | |
Наименование 9. Электронный комнатный терморегулятор WATTS WFHT-BASIC, 230В | Артикул 10021095 | Кол-во 6 | Цена, с НДС 20% 21,91 € | |
Наименование 10. | Артикул 10013372 | Кол-во 6 | Цена, с НДС 20% 9,39 € | |
Наименование 11. Главный управляющий коммутационный модуль WATTS WFHC на 6 зон, 230В | Артикул 10021123 | Кол-во 1 | Цена, с НДС 20% 102,13 € | |
Наименование 12. | Артикул 10001885 | Кол-во 4 | Цена, с НДС 20% 11,03 € | |
Наименование 13. Терморегулятор радиатора WATTS SE148A 30×1.5 | Артикул 10045754 | Кол-во 4 | Цена, с НДС 20% 11,81 € |
Система защита от накипи WATTS OneFlow OFTWH-R, 22 л/мин.
Коллектор из нержавейки для теплого пола WATTS HKV2013VA-06 с расходомерами
Комплект WATTS KH 1″х1″ из двух никелированных шаровых кранов с накидной гайкой
Сервопривод норм-закр. 230В WATTS 22CX230NC2
Датчик температуры полы Sensor 10K
Прямой блок WATTS DG нижнего подключения к радиаторуСхема №3
Двухэтажный жилой дом площадью 150-250 м2 для
семьи из 2-5 человек.
(Когда газ будет в отдаленной перспективе)
Отопление дома осуществляется при помощи водяного теплого пола на 1 этаже и стальных панельных радиаторов на 2 этаже. Нагрев теплоносителя происходит с помощью электрического котла. Горячая вода для системы водоснабжения готовится в бойлере косвенного нагрева, подключенного к котлу.
Система отопления состоит из двух незвисимых контуров. Температура в контуре радиаторов регулируется в котле. Температура в контуре теплого пола регулируется на смесительном узле при помощи контроллера, по температуре наружного и внутреннего воздуха, что дает максимальный эффект для экономии электроэнергии. Температура воздуха на втором этаже регулируется терморегуляторами на каждом радиаторе.
Для защиты от накипи применяется система OneFlow.
Спецификация
| Наименование | Артикул | Кол-во | Цена | |
|---|---|---|---|---|
Наименование 1. | Артикул 10077143 | Кол-во 1 | Цена, с НДС 20% 359,49 € | |
Наименование 2. Насосный модуль WATTS HKM20 Grundfos UPM3 A 15-70, 2 шаровых крана на подаче | Артикул 10080077 | Кол-во 1 | Цена, с НДС 20% 453,72 € | |
Наименование 3. | Артикул 10077395 | Кол-во 1 | Цена, с НДС 20% 191,84 € | |
Наименование 4. Компактная гидравлическая стрелка WATTS HW-Q20 1″ | Артикул 10082260 | Кол-во 1 | Цена, с НДС 20% 153,71 € | |
Наименование 5. | Артикул 10025851 | Кол-во 1 | Цена, с НДС 20% 46,69 € | |
Наименование 6. Группа защиты бойлера WATTS SFR-D, 3/4 | Артикул 10004611 | Кол-во 1 | Цена, с НДС 20% 34,59 € | |
Наименование 7. | Артикул 10017418 | Кол-во 1 | Цена, с НДС 20% 65,56 € | |
Наименование 8. Присоединительная арматура для расширительного бака WATTS KAV, 3/4 | Артикул 10017947 | Кол-во 2 | Цена, с НДС 20% 30,22 € | |
Наименование 9. | Артикул 10082151 | Кол-во 1 | Цена, с НДС 20% 550,61 € | |
Наименование 10. Погодозависмый контроллер WATTS CLIMATIC CONTROL CC-HC | Артикул 10021172 | Кол-во 1 | Цена, с НДС 20% 265,89 € | |
Наименование 11. | Артикул 10021172 | Кол-во 1 | Цена, с НДС 20% | |
Наименование 12. Датчик температуры подачи в комплекте с Climatic Control | Артикул 10021172 | Кол-во 1 | Цена, с НДС 20% | |
Наименование 13. | Артикул 10021095 | Кол-во 1 | Цена, с НДС 20% 21,91 € | |
Наименование 14. Коллектор из латуни для теплого пола WATTS HKV2013A-MS06 с расходомерами | Артикул 10025911 | Кол-во 1 | Цена, с НДС 20% 191,86 € | |
Наименование 15. | Артикул 10004180 | Кол-во 1 | Цена, с НДС 20% 152,59 € | |
Наименование 16. Резьбовое соединение с евроконусом WATTS RVP-C для трубы 16 x 2 | Артикул 10000986 | Кол-во 36 | Цена, с НДС 20% 2,96 € | |
Наименование 17. | Артикул 10004991 | Кол-во 4 | Цена, с НДС 20% 8,01 € | |
Наименование 18. Концевая группа WATTS ES-SET Q 1″ из латуни для коллекторов | Артикул 10006114 | Кол-во 2 | Цена, с НДС 20% 24,02 € | |
Наименование 19. | Артикул 10001885 | Кол-во 6 | Цена, с НДС 20% 11,03 € | |
Наименование 20. Терморегулятор радиатора WATTS SE148A 30×1.5 | Артикул 10045754 | Кол-во 4 | Цена, с НДС 20% 11,79 € |
Насосный модуль WATTS HK20 Grundfos UPM3 A 15-70, 2 шаровых крана на подаче
Коллектор WATTS VB20-2 на 2 насосных модуля
Клапан автоматической подпитки WATTS ALIMAT с манометром
Термосмеситель для ГВС WATTS AQUAMIX 61C от 32 °C до 50 °C, 3/4
Система защита от накипи WATTS OneFlow OFTWH-R, 22л/мин.
Датчик уличной температуры в комплекте с Climatic Control
Электронный комнатный терморегулятор WATTS WFHT-BASIC, 230В
Коллектор из латуни для теплого пола WATTS HKV-MS06 без расходомеров
Автоматический воздухоотводчик WATTS MICROVENT, 3/8
Прямой блок WATTS DG нижнего подключения к радиаторуСхема №4
Двухэтажный жилой дом площадью 100-200 м2 для
семьи из 2-3 человек.
Когда теплых полов не хватает для компенсации
теплопотерь
Отопление дома осуществляется при помощи водяного теплого пола на 1 этаже и стальных панельных радиаторов на 1 и 2 этажах. Нагрев теплоносителя происходит с помощью газового двухконтурного котла. Электрический котел выполняет функцию резервного. Горячая вода для системы водоснабжения готовится в котле.
Система отопления состоит из одного комбинированного контура. Расход в высокотемпературном контуре 1 и 2 этажа отрегулирован при помощи балансировочных вентилей. Температура подачи в радиаторы регулируется в котле. Температура подачи в теплый пол регулируется при помощи смесительного модуля. Комнатные термостаты с датчиком пола поддерживают комфортную температуру воздуха и пола.
Для защиты от накипи применяется система OneFlow.
Спецификация
| Наименование | Артикул | Кол-во | Цена | |
|---|---|---|---|---|
Наименование 1. | Артикул 10017947 | Кол-во 1 | Цена, с НДС 20% 30,22 € | |
Наименование 2. Клапан автоматической подпитки WATTS ALIMAT с манометром | Артикул 10025851 | Кол-во 1 | Цена, с НДС 20% 46,69 € | |
Наименование 3. | Артикул 10082151 | Кол-во 1 | Цена, с НДС 20% 550,61 € | |
Наименование 4. Балансировочный вентиль WATTS iDROSET CF DN20, 0,5-11,6 л/мин | Артикул PAP-S020 | Кол-во 2 | Цена, с НДС 20% 134,42 € | |
Наименование 5. | Артикул 10012357 | Кол-во 2 | Цена, с НДС 20% 143,40 € | |
Наименование 6. Комплект WATTS KHT 1″х1″ из двух шаровых кранов с накидной гайкой с термометрами | Артикул 10007144 | Кол-во 1 | Цена, с НДС 20% 64,21 € | |
Наименование 7. | Артикул 10023372 | Кол-во 1 | Цена, с НДС 20% 440,25 € | |
Наименование 8. Коллектор WATTS HKV2013VA-06 для теплого пола с расходомерами | Артикул 10070004 | Кол-во 1 | Цена, с НДС 20% 155,43 € | |
Наименование 9. | Артикул 10029671 | Кол-во 6 | Цена, с НДС 20% 27,19 € | |
Наименование 10. Концевая группа WATTS ES-SET Q 1″ из латуни для коллекторов | Артикул 10006114 | Кол-во 2 | Цена, с НДС 20% 24,02 € | |
Наименование 11. | Артикул 10000986 | Кол-во 28 | Цена, с НДС 20% 2,96 € | |
Наименование 12. Автоматический воздухоотводчик WATTS MICROVENT, 3/8 | Артикул 10004991 | Кол-во 2 | Цена, с НДС 20% 8,01 € | |
Наименование 13. | Артикул 10021095 | Кол-во 6 | Цена, с НДС 20% 36,28 € | |
Наименование 14. Главный управляющий коммутационный модуль WATTS WFHC на 6 зон, 230В | Артикул 10021123 | Кол-во 1 | Цена, с НДС 20% 102,13 € | |
Наименование 15. | Артикул 10001885 | Кол-во 8 | Цена, с НДС 20% 11,03 € | |
Наименование 16. Терморегулятор радиатора WATTS SE148A 30×1.5 | Артикул 10045754 | Кол-во 8 | Цена, с НДС 20% 11,79 € |
Присоединительная арматура для расширительного бака WATTS KAV, 3/4
Система защита от накипи WATTS OneFlow OFTWH-R, 22 л/мин.
Коллектор WATTS HKV 2010-VA термовентилями для радиаторов, 4 x 3/4″ н.р.
Смесительный модуль WATTS ISOTHERM с Wilo RS 25/6 для теплого пола, до 32 л/мин.
Сервопривод норм-закр. 230В WATTS 22CX230NC2
Резьбовое соединение с евроконусом WATTS RVP-C для трубы 16 x 2
Электронный комнатный терморегулятор WATTS WFHT-DUAL, 230В с датчиком пола
Прямой блок WATTS DG нижнего подключения к радиаторуСхема №5
Двухэтажный жилой дом площадью 100-150 м2 для
семьи из 3-5 человек
Когда двухконтурный котел работает в паре
с электрическим водонагревателем
Отопление дома осуществляется при помощи водяного теплого пола на 1 этаже и стальных панельных радиаторов на 1 и 2 этажах.
Нагрев теплоносителя происходит с помощью газового двухконтурного котла. Горячая вода для системы водоснабжения готовится в котле. В случае нехватки горячей воды, она догревается в электрическом водонагревателе.
Система отопления состоит из одного комбинированного контура. Температура подачи в радиаторы регулируется в котле. Температура подачи в теплый пол регулируется при помощи смесительного клапана. Комнатные радиотермостаты с датчиком пола поддерживают комфортную температуру воздуха и пола на 1 этаже.
Для защиты от накипи применяется система OneFlow.
Спецификация
| Наименование | Артикул | Кол-во | Цена | |
|---|---|---|---|---|
Наименование 1. Клапан автоматической подпитки WATTS ALIMAT с манометром | Артикул 10025851 | Кол-во 1 | Цена, с НДС 20% 46,69 € | |
Наименование 2. | Артикул 10017421 | Кол-во 1 | Цена, с НДС 20% 72,98 € | |
Наименование 3. Коллектор WATTS HKV2013VA-06 для теплого пола с расходомерами | Артикул 10070004 | Кол-во 1 | Цена, с НДС 20% 155,43 € | |
Наименование 4. | Артикул 10007144 | Кол-во 1 | Цена, с НДС 20% 64,21 € | |
Наименование 5. Резьбовое соединение с евроконусом WATTS RVP-C для трубы 16 x 2 | Артикул 10000986 | Кол-во 12 | Цена, с НДС 20% 2,96 € | |
Наименование 6. | Артикул 10006114 | Кол-во 1 | Цена, с НДС 20% 24,02 € | |
Наименование 7. Сервопривод норм-закр. 230В WATTS 22CX230NC2 | Артикул 10029671 | Кол-во 6 | Цена, с НДС 20% 27,19 € | |
Наименование 8. | Артикул 10036894 | Кол-во 1 | Цена, с НДС 20% 196,43 € | |
Наименование 9. Радиотермостат комнатный BT-D03 RF | Артикул 10082014 | Кол-во 6 | Цена, с НДС 20% 78,15 € | |
Наименование 10. | Артикул 10001885 | Кол-во 8 | Цена, с НДС 20% 11,03 € | |
Наименование 11. Терморегулятор радиатора WATTS SE148A 30×1.5 | Артикул 10045754 | Кол-во 8 | Цена, с НДС 20% 11,79 € | |
Наименование 12. | Артикул 10082151 | Кол-во 1 | Цена, с НДС 20% 550,61 € |
Смесительный клапан WATTS AQUAMIX 63C1 для теплого пола
Комплект WATTS KHT 1″х1″ из двух шаровых кранов с накидной гайкой с термометрами
Концевая группа WATTS ES-SET Q 1″ из латуни для коллекторов
Радиомодуль приемный BT-M6Z02-RF на 6 помещений
Прямой блок WATTS DG нижнего подключения к радиатору
Система защита от накипи WATTS OneFlow OFTWH-R, 22 л/мин.Приведенные типовые решения были подготовлены с помощью методических указаний Watts
Методические указания
Схема отопления с теплыми полами: от простого к сложному
Содержание:
1. Схема коллекторного подключения
2. Насосно-смесительный узел
3. Трехходовой смеситель
4. Воздухоотводчик и сливной кран
5. Циркулярный насос
6. Типы смешивания: последовательный и параллельный
Обычно теплые водяные полы устанавливают в частных домовладениях, оборудованных отопительными котлами.
В этом случае схема отопления с теплыми полами предусматривает подключение труб с теплоносителем через коллектор для теплого пола своими руками. Прежде необходимо уложить систему трубопровода и установить коллекторный шкаф (как он выглядит видно на фото).
Схема коллекторного подключения
Порядок выполнения работ следующий:- Коллекторный ящик монтируют в месте, удобном для доступа и одновременно так, чтобы он не мешал. К шкафу подключают трубы, подающие подогретую воду, и обратку. Но до этого на коллектор следует поставить запорные вентили.
- С целью осуществления контроля над температурой и давлением в системе в непосредственной близости от вентилей помещают термометр и манометр.
- Для соединения труб, подведенных к коллектору, используют компрессионные фитинги, применяя резьбовое соединение.
- Если необходимо объединить трубы с разным диаметром, применяют переходники или универсальные фитинги, учитывая схему подключения теплого пола.
Наиболее простая схема соединения теплого пола выглядит следующим образом: один из коллекторов объединяет трубы, подающие воду, а второй – обратный ход уже остывшего теплоносителя (прочитайте также: “Коллектор отопления своими руками”). Подобная схема гребенки теплого пола не является оптимальной, поскольку в ней практически невозможно обеспечить регулировку температуры воды, поступающей от котла (прочитайте: “Распределительная гребенка системы отопления”). Максимально, что можно сделать при необходимости – это закрыть запорный клапан, но так проблему не решить. При этом не следует забывать, что напольные покрытия не желательно нагревать выше 30 градусов, поэтому регулировка подачи тепла требуется в обязательном порядке.
Полноценная схема отопления с теплыми полами имеет такие дополнительные элементы:
- циркулярный насос;
- смеситель трехходовой или насосно-смесительный узел;
- кран, чтобы сливать воду;
- воздухоотвод.
Насосно-смесительный узел
Запорные клапаны можно заменить термостатическими смесителями, которые регулируют пропускную способность в результате изменения объема парафинового стержня, расположенного внутри. Установка насосно-смесительного узла нужна для понижения температуры воды, которая не должна быть выше допустимой нормы (читайте также: “Как сделать отопление в гараже: варианты устройства”).
Схема смесительного узла теплого пола наглядно показывает, что насос следует монтировать между трубой подвода и коллектором подачи. Третий выход от него будет направлен на вывод воды из отдающего коллектора. В результате смесительный насос станет подмешивать холодную воду в подачу.
Трехходовой смеситель
Часто вместо насоса ставят трехходовой смеситель, работающий аналогично. Обычно его используют, когда для обеспечения циркуляции воды не требуется дополнительный насос.
Трехходовой смеситель устанавливают около подачи горячего теплоносителя, а третью сторону подключают через байпас к выводу.
Воздухоотводчик и сливной кран
Воздухоотводчик – элемент необходимый для удаления из воды пузырьков воздуха перед входом ее в систему, монтируют на коллектор подачи. На обратный смесительный узел устанавливают сливной кран, чтобы при проведении ремонта сливать воду (прочитайте также: “Схема водяного теплого пола – технология укладки”).
Циркулярный насос
Когда температурный режим в системе оптимален и нет необходимости в использовании смесителя, для увеличения напора теплоносителя можно применить циркулярный насос.
При подключении его к центральному отоплению желательно это делать к обратке. Когда схема установки теплых полов предполагает установку насоса на трубу подачи, тогда радиаторы будут хуже нагреваться.
Водяной теплый пол своими руками, видео инструкция:
youtube.com/embed/sS3ifyIKSwE?rel=0&controls=0&showinfo=0″ loading=”lazy” frameborder=”0″ allowfullscreen=””> Типы смешивания: последовательный и параллельный
- Последовательная схема обвязки теплого пола к котлу имеет неоспоримое преимущество – данный способ считается наиболее правильным и производительным, исходя из законов теплотехники (прочитайте также: “Схема обвязки котла отопления: основные правила”). Он предусматривает, что выходной поток, направляемый в сторону котла, не только станет пониженным, но его температура будет аналогичной той, что и у пола (прочитайте: “Схема подключения электрического котла отопления: полезные нюансы”).
- При параллельном смешивании байпас можно заменить пропускным клапаном, который востребован для спуска воды через себя, когда достигнут нужный напор. Подобное устройство позволяет не гонять через байпас воду в постоянном режиме, когда задействованы контуры (прочитайте также: “Теплый пол – почему не работает, как устранить неполадки”). После достижения в комнате оптимальной температуры для комфортного пребывания при наличии в доме климат контроля могут быть недоступны отдельные контуры. Тогда открывается пропускной клапан и пропускает через себя поток, чтобы насос не функционировал под нагрузкой, и тем самым экономилось электричество.
После достижения в комнате оптимальной температуры для комфортного пребывания при наличии в доме климат контроля могут быть недоступны отдельные контуры. Тогда открывается пропускной клапан и пропускает через себя поток, чтобы насос не функционировал под нагрузкой, и тем самым экономилось электричество.
При перекрытии всех контуров, байпас с перепускным клапаном помогает подавать насосу расход. Пропускной клапан в механическом режиме регулируется на требуемый напор, под воздействием которого он начнет функционировать. У данного варианта имеется существенный недостаток – температура теплоносителя на выходе будет аналогична той, что есть у воды на входе в систему (прочитайте также: “Ленинградская система отопления: схема, устройство, монтаж”).
Какая схема разводки теплого пола лучше? Ответ на данный вопрос однозначен: в последовательной системе насос будет работать на подачу в контур пола, а в параллельном типе смешивания насос функционировать будет не настолько эффективно по причине наличия входной циркуляции.
Максимальную отдачу на контуры от работы насоса способен обеспечить последовательный способ подключения. Также иногда используют узел подпитки отопления. Еще одно преимущество такого варианта заключается в том, что он позволяет подключить большее количество контуров.
При отсутствии опыта в правильном устройстве циркуляции теплоносителя специалисты рекомендуют приобрести уже готовый, в собранном виде смесительный узел. Его стоимость аналогична цене комплектующих элементов, входящих в него.
До заливки стяжки после сборки системы необходимо протестировать ее герметичность.
обзор и сравнение лучших схем отопления © Геостарт
Схема отопления от газового котла в двухэтажном доме: обзор и сравнение лучших схем отопления
Строите новый или ремонтируете старый дом, и дело дошло до системы обогрева? Не знаете, какой тип разводки лучше выбрать? Правильно составленная схема отопления от газового котла в двухэтажном доме – залог не только тепла и комфорта в зимнее время, но и бесперебойной работы оборудования.
Виды частных газовых отопительных систем
Существует множество параметров, определяющих тип отопительной системы, выбор газового котла в качестве основного теплогенератора – это только первый шаг. Обустроить контур отопления можно, соединив все приборы одной трубой, либо провести отдельные магистрали подачи и обратки.
Также, строение системы зависит от используемых обогревательных приборов, типа расширительного бака, планировки и площади дома. Кроме того, можно разбить систему на несколько отдельных контуров и предусмотреть возможность естественной циркуляции на случай отключения света, и многое другое.
Грамотно спроектированная и смонтированная котельная – залог комфортной температуры в доме в отопительный период и бесперебойной работы оборудования
Подробнее все возможности, преимущества и недостатки каждого типа систем рассмотрим ниже.
Одно- и двухтрубные схемы подключения
В пределах этих двух типов можно выделить 5 принципиальных схем подключения.
Рассмотрим их в порядке возрастания сложности конструкции и стоимости:
Простейшая однотрубная схема подключения радиаторов подразумевает, что теплоноситель попадает во второй радиатор только после того, как пройдёт первый, и так далее. Может быть включен в такую систему и тёплый пол – его подключают последним, от обратки самой дальней батареи.
Такой вариант позволяет максимально сэкономить на трубах, фитингах и запорной арматуре, а также гарантирует проток теплоносителя через все радиаторы
Простую однотрубную схему можно не только составить и рассчитать, но и смонтировать самостоятельно. Кроме того, её несложно оборудовать с возможностью естественной циркуляции.
Однако, такая система имеет серьёзный недостаток: температура с каждой батареей заметно снижается, и отрегулировать это никак невозможно.
Если краном-терморегулятором ограничить температуру подачи на первый радиатор, пропорционально снизится температура во всех – частично выручает лишь увеличение количества секций последних радиаторов.
Но в двухэтажных домах, как правило, площадь существенная и системы слишком длинные, чтобы такая схема работала продуктивно. Из-за невозможности настройки простая однотрубная система практически не используется.
Усовершенствованная однотрубная схема, так называемая «Ленинградка», предусматривает байпас на каждом радиаторе. Таким образом, часть теплоносителя проходит мимо радиатора, и в следующий попадает более горячая смесь.
Установив регулировочную и запорную арматуру на подачу, обратку и байпас каждой батареи, можно регулировать температуру в отдельных помещениях
Если в схему добавить краны и терморегуляторы, получается система, средняя и по цене, и по функционалу между простой однотрубной и двухтрубной – довольно популярное решение.
Двухтрубная система подразумевает разделение подачи и обратки на две отдельные трубы, подведенные к каждому радиатору. Материалов потребуется значительно больше, но горячий теплоноситель не будет смешиваться с обраткой, а потому эффективно прогреет гораздо большее количество батарей.
Тупиковые ветви удобно прокладывать там, где нет возможности закольцевать помещение трубами, например, из-за балконной двери. Направление потоков в подаче и обратке получается встречным, а потому есть вероятность, что вода пойдет по пути наименьшего сопротивления и замкнёт круг циркуляции уже через первый радиатор, а в остальные не попадёт совсем.
Решается проблема использованием балансировочных вентилей, а также труб меньшего сечения для подключения к радиатору, чем для магистралей.
Можно использовать комбинировать разные схемы: здесь в цокольном этаже проведены тупиковые ветви, на первом – петля Тихельмана, а на втором – коллекторное подключение
Петля Тихельмана – самое удачное и популярное решение по соотношению стоимости и эффективности.
Её отличие в том, что направление потока в подаче и обратке параллельное, следовательно, через какую батарею бы ни шел теплоноситель, длина круга циркуляции будет одинаковой, пути наименьшего сопротивления не существует. В результате, все батареи греют равномерно, но каждую из них можно отдельно отрегулировать или полностью отключить без ущерба для работы системы.
Коллекторная схема подразумевает наличие двух коллекторов, для подачи и обратки, от которых лучами разведены пары труб к каждому отопительному прибору. Для наилучшей эффективности коллектор располагают так, чтобы расстояние от него до каждого прибора отопления было примерно одинаковым. Обычно на каждый этаж устанавливается отдельный коллектор.
Только в такой системе на каждую батарею будет подаваться теплоноситель одинаковой температуры, и именно ей проще всего управлять, менять мощность обогрева отдельных точек.
Основной недостаток лучевой схемы подключения – необходимость большого количества труб, что не только повышает стоимость, но и усложняет монтаж.
С другой стороны, подводка таких систем полностью скрыта, а это выглядит эстетично.
Ещё один важный момент – коллекторная система, в отличие от всех предыдущих, не может быть гравитационной. Это значит, что даже при энергонезависимом котле, отопление отключится, как только отключат свет и остановится насос.
Для настройки лучевой системы не нужно подходить к каждому прибору: все краны собраны в коллекторном шкафу, необходимо их лишь точно промаркировать при подключении
Часто в двухэтажных домах используют разные схемы разводки отопления для разных помещений, в зависимости от их планировки, площади и используемых отопительных приборов.
В двухэтажном доме однотрубные проекты, с единой трубой подачи, практически не используются, потому как последние радиаторы в контуре работают крайне неэффективно. В зависимости от площади дома, отдельные контуры соответствуют каждому этажу, нескольким или даже каждой комнате.
Также принято отделять контур радиаторов от тёплого пола, в силу необходимости разного рабочего давления и температуры.
Деление подачи из котла на разные контуры может осуществляться через гидрострелку, коллектор, либо их сочетание. Первая обеспечивает потоки разного давления и температуры для разных систем, второй же эффективен для контуров с однотипными приборами, например, лучевого подключения радиаторов.
Открытые и закрытые системы
Этот параметр указывает, есть ли контакт теплоносителя с воздухом, и определяется типом расширительного бака .
Расширительный бак компенсирует увеличение объёма жидкости при нагревании, предотвращая повышение давления в системе. Бак открытого типа имеет отверстие сверху и работает просто за счет запаса объёма, наполняясь до разного уровня. Чтобы вода из него не переливалась по принципу сообщающихся сосудов, такой бак должен быть установлен в самой верхней точке системы. В двухэтажном доме, как правило, это верхушка стояка подачи.
Недостатков у такой системы немало. Теплоноситель контактирует с открытым воздухом, а значит – испаряется и обогащается кислородом.
Как следствие – запрещено заполнять такую систему антифризом, воду нужно будет регулярно доливать, а лишний воздух постоянно провоцирует коррозию и воздушные пробки. Кроме того, при выносе на чердак бак требует тщательного утепления, а в помещении 2 этажа замаскировать его проблематично.
В современные газовые котлы расширительный бак закрытого типа может быть уже встроен – это экономит место и облегчает подключение
Закрытый расширительный бак герметичен, состоит из двух камер, разделённых мембраной. Он работает за счет способности воздуха к сжатию: когда система нагрета, вода занимает большую часть бака, давление в воздушной камере повышается. При остывании именно это давление выталкивает воду обратно в систему.
Такой расширительный бак можно установить в любой точке системы, чаще всего – на обратной линии, перед насосом. Система с закрытым баком абсолютно герметична, её можно заполнить даже токсичным раствором этиленгликоля.
Даже обычная вода в таких условиях постепенно очищается от примесей и растворённых газов, превращаясь в практически идеальный теплоноситель.
По виду обогревательных приборов
В одну систему отопления могут быть включены разные приборы: радиаторы, тёплый пол, конвекторы и другие. Их можно комбинировать даже в пределах простейшей однотрубной схемы, но вот с гравитационным типом циркуляции лучше использовать обычные батареи.
Все встроенные в пол приборы отопления принято называть конвекторами. В них теплоотдача происходит за счет циркуляции воздуха в полостях прибора
Тёплый пол – это не только приятно и удобно, но и экономно, поскольку тёплый воздух заполняет нижнюю, жилую часть помещения, а под потолком остывает. Особенно незаменимо такое решение, если в доме есть ребёнок. Также их часто устанавливают в санузле и на кухне.
Системы, состоящие только из тёплых полов , могут быть оборудованы только в хорошо утеплённых зданиях и в умеренном климате, иначе в мороз либо в доме будет прохладно, либо ходить по раскалённому полу будет невозможно.
Как правило, в одной схеме комбинируют тёплые полы с небольшим количеством радиаторов — это и красиво, и экономно, и удобно.
Радиаторы наиболее популярны не зря: они работают и на излучении тепла от наружной плоскости, прогревая воздух и предметы перед собой, и по конвекционному принципу, пропуская через рёбра потоки воздуха.
Эффективность работы радиатора зависит от подключения труб подачи и обратки, а следовательно – распределения потоков теплоносителя в секциях
Основным недостатком традиционных батарей является сложность их размещения без нарушения дизайна интерьера, ведь любые маскировочные экраны снижают эффективность.
По типу циркуляции теплоносителя
Вода или антифриз по системе чаще всего перемещаются от циркуляционного насоса: он создаёт необходимый напор, обеспечивая быстрый, эффективный и равномерный прогрев. Однако, наличие насоса делает любую систему энергозависимой – то есть в случае отключения электроэнергии, отопление тоже отключится.
Альтернативный вариант – гравитационные системы. Они сконструированы таким образом, что теплоноситель циркулирует за счет повышения плотности при остывании, а также под силой гравитации – за счет уклона всех труб контура.
Стояки отопления (4) и обратки (5) должны быть меньшего диаметра, чем магистрали (3 и 6), а расширительный бак (7) устанавливается либо в начале подачи (2), либо перед котлом (1)
Такая схема отопления частного двухэтажного дома с энергонезависимым газовым котлом будет работать, даже если электричество вообще не подключено, но скорость циркуляции, а значит, и эффективность, будут значительно ниже. Кроме того, медленный поток оставляет гораздо больше осадка на стенках системы.
Интересна способность систем с естественной циркуляцией к самонастройке: чем холоднее в доме, тем быстрее остывает теплоноситель в батареях, повышается разница температур подачи и обратки, а значит и скорость потока, и эффективность работы отопления.
Если регулярные отключения света – суровая реальность, а дом небольшой, лучшее решение – система со смешанным типом циркуляции. План её должен быть рассчитан, как для гравитационной системы – с уклонами труб, котлом в нижней точке и т.д.
Для установки циркуляционного насоса предусматривают специальный «карман» — байпас перед котлом, переключение типа циркуляции осуществляется с помощью кранов
Можно в такой системе установить и тёплые полы, но они будут работать только тогда, когда включен насос.
Горизонтальная и вертикальная разводка
В двухэтажном доме обойтись только горизонтальными трубопроводами не получится – как минимум один стояк на второй этаж должен подавать теплоноситель. Но тип разводки в целом это не меняет.
Горизонтальная разводка может быть выполнена в пределах каждого этажа. При ней трубы соединяют все радиаторы одного уровня в единую цепь. Она наиболее универсальна и популярна, реализуема при любой планировке.
Различают также верхнюю и нижнюю разводку, которая касается вертикальной части трубопровода. Для систем с гравитационным типом циркуляции подходит только верхняя
Представить себе однотрубную вертикальную разводку просто на примере системы отопления многоквартирных домов. Планировка каждого этажа, в том числе, расположение радиаторов, в них идеально совпадает. Каждая батарея соединена стояком с такой же у соседей снизу и сверху, а горизонтальных труб отопления в квартире нет.
Если в вашем доме планировка позволяет расположить все радиаторы точно друг над другом, вертикальная схема будет работать эффективнее, особенно при гравитационном типе циркуляции. К тому же, стояки проще замаскировать, чем горизонтальный трубопровод.
Однако, при монтаже системы понадобится много раз пересекать перекрытия, а это сложнее, чем провести трубу сквозь стену.
Дополнительное оборудование — преимущества и недостатки
Любую схему отопления можно усовершенствовать, добавив в неё краны-терморегуляторы для настройки работы каждой батареи, термостаты, гидравлическую стрелку, циркуляционный насос для каждого контура, другие дополнительные приборы.
Краны Маевского и воздухоотводчики на верхушке каждого стояка обязательны в системах с закрытым расширительным баком. Каждый дополнительный прибор делает систему эффективнее, экономнее, даёт возможность более тонкой и удобной настройки.
Стоит помнить, что чрезмерное усложнение системы не только повышает её стоимость, но и существенно увеличивает риск поломки
Используйте только необходимые компоненты, ведь чем меньше агрегатов, тем ниже вероятность выхода из сртоя одного из них и остановки системы.
Лучшие схемы для двухэтажного дома
В каждом конкретном случае необходима разработка индивидуального проекта отопления, который обеспечит эффективную и экономную работу.
Чтобы правильно сделать выбор, следует учесть такие факторы:
- климат и качество утепления здания;
- количество и назначение помещений. Везде ли необходим постоянный и равномерный нагрев;
- стабильность подачи электроэнергии и наличие генератора во многом определяют тип циркуляции;
- индивидуальные пожелания жильцов – тёплые полы или стены в отдельных помещениях или по всему дому и т. п;
- планировку помещений – реализуема ли разводка по периметру;
- дизайнерские требования и стадия ремонта. Во многих случаях все трубы, а порой и отопительные приборы можно скрыть в полу и стенах;
- бюджет — смета за обустройство отопления в одном здании может отличаться в разы и десятки раз.
п;Ответив на все эти вопросы, и зная особенности разных схем, вы получите представление о необходимом варианте.
Не гонитесь за чрезмерно сложными схемами: порой примитивные служат надёжнее и не менее эффективно, а в тонкой настройке нет необходимости
Далее предлагаем выбрать одну из проверенных эффективных схем подключения отопительных приборов к котлу и откорректировать её в соответствии с вашей планировкой.
Однотрубная Ленинградка — надёжно и дёшево
Такая однотрубная схема – одна из самых дешевых, простых и старых, но актуальная и популярная по сей день. Использование только радиаторов позволяет предусмотреть смешанный тип циркуляции на случай отключения света.
Для этого газовый котёл должен быть энергонезависимым, все трубы идти с уклоном 5 – 10 мм на 1 м.пог.
Для облегчения настройки можно поставить терморегуляторы на подачу каждой батареи, регулировочные вентили на байпасы батарей. Дополнительный вентиль на стояке даст возможность отключения контура отопления отдельного этажа.
Тёплый пол может быть включен в систему как отдельный, третий контур, или заменить радиаторы на одном этаже. Однако, в таком случае деление потоков должно проходить через термосмеситель или гидравлическую стрелку , чтобы пол не нагревался в морозы до 70 – 80 °С, как батареи.
Также учтите, что при отключении электричества будут работать только батареи, а в строго горизонтальном контуре подогрева пола теплоноситель будет простаивать.
Для эффективной работы системы «Ленинградка» необходимо использовать трубы разных диаметров: подачу от котла до деления на отдельные контуры этажей – самая толстая, магистрали этажа средние, а подключение радиаторов – наименьшего диаметра
Главное ограничение при обустройстве такой системы касается отапливаемой площади: дом более 100 м 2 не прогревается при естественной циркуляции теплоносителя.
Такая система спасёт только от разморозки труб и разрыва теплообменника котла при длительном отключении, но не от холода.
Кроме того, даже с принудительной циркуляцией такой контур отопления практически невозможно настроить, если он включает больше 5 – 7 батарей. То есть для удобства пользования в большом доме необходимо разбить схему на большее количество контуров.
Подробнее об обустройстве однотрубной системы отопления Ленинградка можно прочесть в этом материале .
Петля Тихельмана с принудительной циркуляцией
Как мы уже упоминали, эта схема подключения обеспечивает наиболее эффективную работу и удобную регулировку каждого радиатора при сравнительно небольших затратах материалов.
Система может охватывать одной петлёй весь дом, делиться на 2 контура по этажам, как на схеме, либо использоваться только для одного этажа или его части.
Система удобна в настройке и обслуживании, при необходимости часть батарей можно отключить или даже демонтировать, не останавливая котел
Современные радиаторные системы отопления часто обустраиваются по такому плану, если есть возможность замаскировать трубопровод. Кроме того, в один контур можно включить приборы разного типа: радиаторы, конвекторы, тепловые завесы.
Коллекторное подключение и смешанные системы
Использование коллектора для разделения не только контуров отопления, но и для индивидуального подключения каждого прибора – самое современное и удобное в использовании решение.
Оно имеет ряд преимуществ:
- красиво — все трубы спрятаны в полу и стенах;
- удобно — регулировка любого прибора в коллекторном шкафу;
- эффективно — на все приборы подаётся одинаково горячий теплоноситель, но каждый из них греет ровно настолько, насколько вам необходимо;
- универсально — к одному коллектору можно подключать приборы разных типов независимость от планировки.
Главный недостаток такого решения – высокая стоимость и материалов, и монтажа. Труб понадобится гораздо больше, чем для любой другой схемы подключения, да и укладка коммуникаций в пол, особенно если уже залита бетонная стяжка, обойдется немало.
Также стоит учесть, что такое подключение полностью исключает возможность естественной циркуляции.
Для удобства подключения и обслуживания иногда используют трубы разного цвета, красного и синего для подачи и обратки
В двухэтажных домах, как правило, устанавливают по одному коллектору в центре каждого этажа, но при большом количестве отопительных приборов и коллекторов может быть больше. Для систем теплого пола используют отдельные коллекторы, с меньшей температурой теплоносителя.
Вертикальная гравитационная схема
Кроме описанных стандартных вариантов, встречаются и более экзотические, как вертикальная двухтрубная с естественной циркуляцией. Пожалуй, это лучшее решение для двухэтажного дома, в котором часто отключают свет.
Благодаря тому, что в вертикальной системе вода циркулирует легче, чем в горизонтальной, а большой расширительный бак под крышей играет роль коллектора, обеспечен максимально эффективный и равномерный обогрев даже без использования насоса.
Очень важно при обустройстве такой системы использовать трубы разного диаметра, в зависимости от того, сколько радиаторов они обслуживают
Труба подачи горячей воды в расширительный бак и магистраль обратки должны быть самыми толстыми; стояки подачи, питающие 2-й этаж – немного тоньше, нижняя их часть, на 1м этаже – ещё меньшего диаметра, а трубы подключения радиаторов – с наименьшим сечением.
Об обустройстве комбинированной системы с радиаторами и теплым полом можно узнать тут:
Подводя итог можно сказать, что идеальной и универсальной схемы отопления не существует: в каждом конкретном случае нужно учитывать множество факторов и расставлять приоритеты. Мы вам постарались описать все доступные варианты, чтобы сделать выбор проще и правильнее.
А какая схема отопления в вашем доме? Насколько вы ей довольны и что хотели бы изменить? Присоединяйтесь к обсуждению ниже.
Объяснение систем теплого пола | Livingetc
(Изображение предоставлено Mandarin Stone)
Подпольное отопление в последнее время стало популярным, когда речь заходит об умных домах. С увеличением пространства открытой планировки все больше и больше людей выбирают его, поскольку это означает отсутствие радиаторов на стенах, которые портят чистый, современный вид. Это также означает, что вам не нужно беспокоиться о том, где разместить окна и двери, если вы расширяете или реконструируете помещение.
При рассмотрении типов отопления и выборе напольного отопления подумайте о своем образе жизни и о том, как вы используете свой дом. Вы в основном на кухне или в гостиной? Вы отсутствовали весь день и поздно возвращались после работы или работали из дома? Это повлияет на то, стоит ли его устанавливать и в какой комнате вы его поместите. В большом пространстве вы также можете «зонировать» разные области, которыми вы можете управлять независимо друг от друга с помощью двух отдельных термостатов, например, кухня открытой планировки. столовая например.
Ванная комната — самое популярное место для подогрева полов перед принятием душа. Установите таймер, чтобы он достиг нужной температуры до утреннего пика.
«Теплые полы — хорошая альтернатива радиаторам, особенно при расширении или переделке», — объясняет Стив Берч из Vogue Radiators. «Он универсален и может использоваться в любой комнате любого размера в качестве основного или дополнительного источника отопления». Очевидно, что проще установить в новостройке, но можно и модернизировать. Просто имейте в виду, что это будет означать переворот и беспорядок, и примите во внимание, что может потребоваться поднять высоту пола, что повлияет на высоту двери и потолка. А существующий этаж нужно будет поднять, что увеличит трудозатраты.
Если это старый дом с плохой изоляцией, вам может понадобиться система большего размера или более мощной, что будет стоить дороже. Или вам могут понадобиться радиаторы, а также теплый пол.
Как правило, вам не нужно разрешение на планировку, чтобы установить пол с подогревом.
Полы с подогревом – какие существуют типы?
Существует два основных типа теплых полов – водяные и электрические. Наибольшей популярностью пользуется электричество: его выбирают 65% людей, а 35% выбирают водяную систему.
Согласно недавнему опросу, когда речь идет о напольном отоплении:
55 % людей установили его в своей ванной комнате
46 % как часть своих современных кухонь
26 % в своей гостиной
24 % в коридоре
(Изображение предоставлено Ca Pietra)
Как работает электрическая система подогрева пола?
Электрический теплый пол работает путем укладки полос электрического мата, немного похожего на электрическое одеяло, на черный пол, который затем подключается к электрической цепи и термостату. При прохождении тока по проводу он нагревается, а также нагревается поверхность пола. Обычно используется под каменную и керамическую плитку или бетон. С помощью этих систем ковриков вы можете нарезать куски по размеру, чтобы они соответствовали неудобным местам или ограничивали тепло в местах, где вы обычно ходите, например, в ванной комнате.
(Изображение предоставлено Аароном Лейтцем)
Как работает система водяного теплого пола?
Теплый пол на водной основе состоит из ряда труб в виде петли на полу, которые подключены к котлу. Затем теплая вода из бойлера циркулирует по трубам для обогрева пола. Эти системы также могут быть подключены к солнечной энергии или воздушному тепловому насосу.
Каковы преимущества электрической системы подогрева пола?
Преимущества электрической системы подогрева пола:
1) Электрическая система подогрева пола, как правило, дешевле в установке, чем водяная система.
2) Система может долго сохранять тепло даже после отключения питания.
3) Это может помочь снизить общие расходы на отопление – вашим системам отопления, вентиляции и кондиционирования воздуха или обогревателям не нужно прилагать столько усилий, чтобы нагреть комнату.
4) Нет необходимости в радиаторах, что освобождает пространство на стене и дает больше возможностей для дизайна
5) Его может установить квалифицированный домашний мастер.
Каковы недостатки электрической системы подогрева пола?
Недостатки системы электрического подогрева пола:
1) Теплый пол может быть дорогим в эксплуатации. «Наиболее очевидным недостатком являются затраты, связанные с установкой», — говорит Крис Харви из Stelrad Radiators. «Хотя вы сэкономите на своих счетах в долгосрочной перспективе, поскольку пол с подогревом более энергоэффективен, значительные первоначальные затраты могут окупиться через много времени»
2) Системы относительно медленно нагреваются и настраиваются, но это можно улучшить с помощью интеллектуального термостата, который можно запрограммировать так, чтобы он включался до того, как вам это нужно, и снова выключался.
3) Эти системы могут быть сложными и дорогими в модернизации, так как существующее напольное покрытие должно быть удалено, а пол выровнен.
4) Электрические системы для всего дома более дороги в эксплуатации, чем водяное лучистое отопление.
5) Электрические системы обогрева полов менее эффективны под коврами, паркетными полами или винилом, поскольку тепло может задерживаться между изолирующим поверхностным слоем и основанием.
Каковы преимущества водяного теплого пола?
Преимущества системы водяного теплого пола:
1) Теплый пол имеет одно очевидное преимущество – он экономит место. «Поскольку он устанавливается под вашим полом, вам не нужны радиаторы, что освобождает пространство на стене и дает больше гибкости с точки зрения домашнего декора», — говорит Кит Бастиан из Fischer Future Heat. «Поскольку эти системы излучают тепло снизу вверх, они также обеспечивают большее ощущение тепла и комфорта в целом».
2) Водяные теплые полы дешевле в эксплуатации и энергоэффективны в сочетании с котельной
3) Быстрее нагреваются и создают комфортное, равномерное тепло.
4) В будущем его можно подключить к системе солнечной энергии или тепловому насосу
(Изображение предоставлено Design Space London)
Каковы недостатки водяного теплого пола?
Преимущества системы водяного теплого пола:
1) Чтобы установить систему водяного теплого пола, необходимо утеплить пол минимум на 125 мм, что неизбежно означает поднятие пола, что часто приводит к разрушительным строительным работам.
2) Установка более сложная и дорогая, чем электрическая система
3) Для установки потребуется профессионал.
4) Системы на основе котлов нельзя комбинировать с кондиционированием воздуха
Сколько стоит теплый пол?
Электрический теплый пол дешевле купить и установить. Некоторые типы можно установить самостоятельно, но для подключения потребуется квалифицированный электрик. Установка электрической системы будет стоить около 1100 долларов США / 800 фунтов стерлингов, а установка системы водоснабжения – до 5500 долларов США / 4000 фунтов стерлингов. Что касается эксплуатационных расходов, комната площадью 10 м2 будет стоить в среднем 300 долларов США / 224 фунта стерлингов в год с электрической системой и 60 долларов США / 45 фунтов стерлингов в год с системой водоснабжения.
Пол с подогревом вышел из строя?
Теплый пол может выйти из строя, и его довольно сложно исправить, какая бы система у вас ни была. Оборванные провода или протекающая труба залиты бетоном и спрятаны под полом, поэтому найти проблему, не поднимая пол, может быть сложно.
Однако Кит Бастиан говорит: «Как правило, после правильной установки система напольного отопления практически не может выйти из строя».
Какой тип напольного отопления лучше?
Наилучший и наиболее эффективный способ обогрева пола – это система, работающая от теплового насоса или электрического котла. Энди Керр, основатель компании Boxt, занимающейся установкой систем умного дома, говорит: «Тепловые насосы идеально подходят для полов с подогревом, поскольку они работают при низких температурах в течение более длительного периода времени». Редактор журнала «Женщина и дом» и редактор интерьеров журнала «Красивый дом». Она регулярно пишет для Livingetc и многих других изданий, а также часто пишет о кухнях, пристройках и идеях декора. Она является источником информации о зеленой энергии, устойчивом благоустройстве дома и идеях эко-дизайна.
Двухэтажный дом – сияющий пол только на первом этаже – кто это сделал???
- #1
Итак, на этой неделе кто-то начал тему “Планы на следующий сезон”, которая заставила меня задуматься о моем более крупном плане, в конечном счете, перейти к лучистому теплу в полу. Я немного почитал о трубах, коллекторах, «мигающем» изгибе и т. Д. Думаю, за такие деньги вы не сможете победить этот тип тепла. Особенно делать это самостоятельно в простом приложении типа между балками.
Проблема в том, что у меня двухэтажный дом. Radiant in-floor абсолютно не вариант на втором этаже. Кто-нибудь в стране очага когда-либо устанавливал пол на первом этаже и использовал HX с принудительной подачей воздуха для обогрева второго этажа? Мой простой ум полагает, что с первого этажа будет излучаться изрядное количество тепла, и что обогрев верхнего этажа потребует очень мало усилий. Это плохое предположение? Мой основной этаж очень открыт с двумя комнатами, которые открыты для обоих этажей. Таким образом, я обычно получаю достаточное количество движения воздуха между этажами.
Как другим людям это удалось? Установить термостат для принудительного воздушного отопления на втором этаже и закрыть все регистры на первом этаже? Что-то более продуманное?
Заранее спасибо за любые мысли. Я просто размышляю над проектом «может быть» 2009 года, но, скорее всего, 2010 года… возможность использовать температуру воды ниже 100 – это то, что меня действительно заинтриговало этой технологией…
Переключить подпись
Орлан ЭКО 40, Печь с принудительной подачей воздуха HX – Продана в хороший дом
1000 галлонов герметичных хранилищ — продано хорошему дому
Stihl MS310 с 18-дюймовым стержнем — в настоящее время недостаточно используется
(30) Milwaukee’s Best Light — в настоящее время используется чрезмерно
- #2
должен работать нормально, и я думаю сделать то же самое, на самом деле я уже начал, просто не знаю, сколько горячей воды я еще могу произвести
Переключить подпись
880 торг/460/192млн
14,20,28,32,41
x2-2000 Дровяная печь и дровяная печь (торг) (ГВС).
Подруга, кто понял. бесценный!
Скиньте кожу с этого паломника, и я достану вам другого…
- #3
У меня радиатор внизу и плинтус наверху. У меня там отдельный термостат. Работает отлично. Вот ссылка на некоторые хорошие ресурсы по этому вопросу здесь.
Переключить подпись
Tarm Solo Plus 30 (с 2005 г.)
1000 галлонов Открытый накопитель тепла – EPDM – Плоская пластина HX
Солнечная батарея 6 кВт (планируется на 2015 г.)
WoodNotOil.com | SolarKitDeals.com
- #4
Я использую принудительную вентиляцию и лучистую вентиляцию в разных местах. Сияние наверху, вентиляция внизу, пока я не закончу ремонт. Когда я закончу реконструкцию, все засияет, но пока система работает довольно хорошо.
Вообще-то я планирую оставить принудительную вентиляцию в большой комнате. В большой комнате есть 17-футовые потолки и чердак. Чердак был закончен до того, как я решил сделать теплый пол, и там невозможно провести трубы. Тепловая нагрузка помещения не будет удовлетворена одним лишь теплым полом на первом этаже… Я ожидаю, что на чердаке на самом деле будет прохладнее, чем внизу, поэтому я оставлю пару небольших регистров, подключенных к воздухораспределителю. который будет работать от термостата на чердаке. Должно работать довольно хорошо, но это своего рода гибридная система, и нельзя быть абсолютно уверенным, как она будет работать. Я знаю, что мне будет тепло, но я не знаю, как даже я смогу сохранить тепло по всей комнате.
Мне нравится, когда по утрам, когда я просыпаюсь, у меня есть принудительная вентиляция, и чтобы быстро прогреть дом, если хочешь.
Я бы не ожидал, что теплый пол внизу переместится наверх, как ваш горячий воздух. Прелесть лучистого тепла в том, что тепло на самом деле не поднимается. Самый теплый воздух у пола, самый холодный у потолка… прямо противоположно принудительному воздуху. Вот почему лучистое тепло намного эффективнее, так как вы не теряете много тепла на потолке, где его быть не должно. Это особенно хорошо работает с высокими потолками в домах и особенно в гаражах и зданиях с опорами.
ура
- #5
Я надеюсь, что это работает хорошо, потому что это также в моем списке проектов. Я ожидаю, что с излучающим на первом этаже моему наверху потребуется БОЛЬШЕ тепла, чем сейчас. Я думаю, что радиант дает вам более теплые температуры на уровне пола и более низкие температуры на уровне потолка. Это должно привести к тому, что меньше тепла будет мигрировать наверх. Кажется возможным, что использование радианта на первом этаже будет означать, что моим зонам наверху придется работать усерднее.
Время покажет.
Переключить подпись
EKO 25, накопитель на 880 галлонов, пассивная солнечная горячая вода
Контроллер «Веста» (NFCS следующего поколения)
http://www. nofossil.org
Watch my system — панель управления Live
- #6
nofossil сказал:
Я надеюсь, что это работает хорошо, потому что это также в моем списке проектов. Я ожидаю, что с излучающим на первом этаже моему наверху потребуется БОЛЬШЕ тепла, чем сейчас. Я думаю, что радиант дает вам более теплые температуры на уровне пола и более низкие температуры на уровне потолка. Это должно привести к тому, что меньше тепла будет мигрировать наверх. Кажется возможным, что использование радианта на первом этаже будет означать, что моим зонам наверху придется работать усерднее.
Время покажет.
Нажмите, чтобы развернуть…
Я считаю, что ваши ожидания по этому поводу верны. Вот почему вы можете легко обогреть сервисный центр площадью 5000 кв. футов с 16-футовыми потолками с выходной мощностью менее 150 000 БТЕ, если вы обогреваете бетонную плиту лучистым излучением. Лучистое тепло меняет стратификацию воздуха, просто сохраняя тепло в той области, которую вы занимаете… первые 6 футов комнаты от пола.
ура
- #7
Мне говорили и я читал в нескольких местах, что лучистое тепло нагревает только предметы, которые находятся в пределах 8 или 9 футов от пола. Так что я предполагаю, что вам нужно какое-то тепло для наверху. Я в процессе строительства, и я сделал радиатор на первом этаже и радиаторы (новый евро. стиль) на втором. Для каждого рада есть отдельные зоны. вверх по лестнице.
Удачи,
Боб
Переключить подпись
EKO 25 работает с 24.03.2009
320 галлонов Хранение по состоянию на 26.10.2014
- #8
Я только что поставил дополнение со всеми теплыми полами.
однако, В старом доме два этажа с принудительной вентиляцией.
Первая ветвь (1 дюйм Pex) от основного коллектора подает прямую котловую воду в напорный HE в подвале старого дома.
в ореховой скорлупе. У каждого этажа есть свой собственный термостат, который управляет вентилятором печи для этой конкретной заслонки.
Таким образом, если нижний этаж требует тепла, а на втором этаже достаточно тепло, заслонка второго этажа закрывается и тепло не подается, и наоборот.
работает хорошо.
- #9
У моего товарища по офису пол сияет в его подвале. Открытая лестница в подвал. Дом хорошо утеплен. Его тепловой насос для основного и второго этажей никогда не запускается, пока на улице не станет значительно ниже нуля. Он обеспокоен тем, что котел на его этаже электрический, поэтому он не использует 2,5 КПД теплового насоса. К тому времени, как тепловой насос включается почти во все электрические полосы, так как температура воздуха слишком низкая, чтобы отводить от него тепло.
- #10
Настенные излучающие панели могут быть вариантом вместо принудительной вентиляции для мест, где невозможно установить излучающий пол. Я ничего не имею против воздуха – это система, которая у меня есть, и я лучше всего разбираюсь в ней, но она не идеальна, если у вас есть другие варианты, если, возможно, вам все равно не нужен воздуховод для центрального кондиционера (нет необходимости в центральном кондиционере). /C ни в моем климате, ни в моем бюджете)
Переключить подпись
Тревор
Счастье — это острая цепочка
«Из сложных сложностей вырастает сложная простота». – Уинстон Черчилль
Econoburn 150 прибыл 8-20-08- и с тех пор нет масла для обогрева. Остальная часть системы находится в разработке и изменяется; Я непреднамеренный непревзойденный мастер иметь больше проектов, чем времени.
1953 Додж М-37;
1995 Урал Турист (Красная Угроза)
- #11
Я работаю над тем же. У меня есть основной пол, я использовал экструдированные алюминиевые пластины между балками. На втором этаже я планирую добавить излучающие панели в две спальни и излучающий полотенцесушитель в ванную комнату. Этой весной я выпотрошу остальную часть второго этажа и поставлю лучистый потолок. Я не хотел возиться с полом в этом пространстве.
Переключить подпись
Просто выжил с Ингландером 28-3500
В настоящее время устанавливается:
Tarm Solo 40 с безнапорным хранилищем на 800 галлонов
Электробойлер, вне пиковой нагрузки, резервный
Пропановая печь Lennox, резервная и с кондиционером
Stihl 260, Jonsered 630, разветвитель Northstar 30T
- #12
На протяжении многих лет я устанавливал теплые полы в нескольких своих домах. Всегда использовал плинтус или конвекторы на втором этаже.
Согласен с Pybyr, я бы рассмотрел излучающие панели на втором этаже. Он будет проще в установке и, вероятно, дешевле воздуха.
Самой последней системой отопления, которую мы сделали, была система лучистых панелей в небольшом доме. Они были в и бегут в течение полутора часов.
Каждая панель как отдельная зона, если вы используете термостат на панели.
Второй этаж обычно имеет более низкую тепловую нагрузку, чем первый этаж, и некоторое количество тепла будет подниматься наверх, поэтому, если вы работаете с накопительным баком
, это обычно не будет проблемой, так как накопительный бак опустится.
Переключить подпись
Том в штате Мэн
www. americansolartechnics.com
Harmon Accentra (в арендуемом доме)
Tractor Supply Джерри установил пеллетную печь в офисе.
Прототип котлов на пеллетах с нагревательным блоком на 345 галлонов – все без давления, только с ГВС (дом)
Масло (тьфу) в лучистом полу в новой мастерской. Скоро будут пеллеты.
“Если ты не можешь зарабатывать деньги, ты можешь разводить костры.”
Посетите www.YouTube.com/user/hotandcoldtelevision
- №13
Преимущество водяного кондиционера в том, что у вас есть возможность кондиционировать, увлажнять или осушать воздух. Также некоторая фильтрация воздуха. Регулировка качества воздуха в помещении. Но приятно иметь возможность циркулировать воздух. Если спальные зоны находятся наверху, охлаждение может быть хорошей вещью.
Сияющие поверхности будут нагревать все, что они могут “увидеть” Хорошим примером является энергия солнца, находящегося на расстоянии 93 миллионов миль. Даже в лютый холодный зимний день солнечная энергия благотворно действует на ваше тело.
Та же концепция, что и у потолочных лучистых трубчатых обогревателей, используемых на высоких складах. Все, что находится на прямом пути этого излучения, будет нагреваться, но не под полками, ящиками и т. д.
Лучистая энергия может перемещаться в любом направлении от теплых поверхностей к холодным. Потолочное лучистое тепло распространено во многих европейских коммерческих зданиях. он позволяет вносить любые изменения в обстановку, напольное покрытие и т. д. Он может работать при более высоких температурах, чем сияющий пол, так как по нему никто не ходит. Таким образом, вы можете получить хороший результат. Охлажденная вода будет проходить через те же потолочные панели для охлаждения здания.
Не рассчитывайте на большое количество лучистого тепла от нижнего этажа, поднимающегося на верхний уровень, если вы не уберете несколько этажей
hr
- №14
сталь, это хороший выбор. всегда кажется теплее, когда я поднимаюсь на 2-й этаж, температура немного остывает, но не так, что вам нужно больше одежды. Я установил свою 1 зону, плиту на уровне земли, на 64 градуса. Температура подачи воды в зону 100 градусов. На 2-м этаже со временем появится зона для плинтусов, когда там кто-то живет. Мой друг прикрепил скобами PEX к алюминиевым тепловым ребрам, которые крепятся к нижней части деревянного пола. Работает хорошо, чтобы согреться для меня там. милая
Переключить подпись
1982 Stihl O32AV, Stihl 280 и сплиттер Kohler мощностью 8 л.с. – Дом, кухонная плита Stanley, Jotul F100 36 лет сжигал/сборщик древесины, 27 лет работал пожарным-добровольцем на пенсии, 2 связи Sanyo/Panisonic с солнечными батареями мощностью 18 кВт, www.sweettimberframes.com
- №15
Как и ожидалось, котельная меня не подвела! Здесь много хорошей информации. Моя самая большая проблема со вторым этажом будет заключаться в том, чтобы проложить там сантехнику для любых «новых» нагревательных элементов. Не говоря уже о том, что у меня там 4 спальни, а это означает, что зон может быть чертовски много. Хммм…. так много всего нужно учесть….
Переключить подпись
Орлан ЭКО 40, Печь с принудительной подачей воздуха HX – Продано хорошему дому
1000 галлонов герметизированного хранилища – Продано хорошему дому
Stihl MS310 с 18-дюймовым рулем — В настоящее время используется недостаточно
(30) Milwaukee’s Best Light — В настоящее время используется чрезмерно
- №16
Если бы я был на твоем месте… Я бы просто использовал существующую принудительную вентиляцию наверху, а не разбирал все на части, чтобы добавить гидравлику. Как кто-то упомянул, ваш верхний этаж в любом случае будет нагреваться относительно легко, поэтому я не думаю, что вы потеряете большую эффективность, используя принудительный воздух вместо лучистого. Посчитайте и посмотрите, какая нагрузка есть наверху, какой поток воздуха у вас есть с существующими воздуховодами, а затем определите размер теплообменника, чтобы вы могли использовать низкие температуры для обогрева. Похоже, это будет ваш самый экономичный выбор. Но это только мое мнение за несколько сотен миль.
ура
- # 17
stee6043 сказал:
Не говоря уже о том, что у меня там 4 спальни, а это значит, что зон может быть хреновая куча.
Нажмите, чтобы развернуть…
Панельные радиаторы обеспечивают гибкость индивидуального зонирования радиатором.
У нас есть старый фермерский дом, который мы купили несколько лет назад. Потихоньку обновляю разные вещи.
Первоначальная установка дровяного котла будет подключаться к змеевику в существующем воздуховоде.
Следующим шагом будет установка радиатора под кухонным полом, так как необходимо заменить изоляцию пола, а я не собираюсь утеплять, а затем сносить его, чтобы установить радиатор.
После этого остальная часть основного этажа будет атакована частями, комната за комнатой. При переоборудовании каждой комнаты воздуховоды будут отсоединены.
Большая часть первого этажа имеет жестяные потолки, а второй этаж не имеет высоты потолка, которую можно было бы потерять за счет надпольной лучистой установки. Так, второй этаж в основном будет отапливаться сначала воздуховодами, а со временем перейдет на панельные радиаторы.
Это должно как бы показать, как можно выполнить преобразование поэтапно, если это необходимо.
Джо
Переключить подпись
Технология броуновского нагрева
www. brownianheating.com
- # 18
У меня бревенчатый домик с теплыми полами на первом уровне. На верхнем этаже есть комбинация плинтуса в ванной и гардеробной, а также блок питания в главной спальне.
Таким образом, котел обогревает все помещения без необходимости прокладки воздуховодов FHA.
Блок питания работает настолько хорошо, что мы разместили небольшой блок в другой секции с неотапливаемым верхним чердаком, чтобы туда было больше тепла.
- # 19
Майк Т сказал:
У меня бревенчатый домик с теплыми полами на первом уровне. На верхнем этаже есть комбинация плинтуса в ванной и гардеробной, а также блок питания в главной спальне.
Таким образом, котел обогревает все помещения без необходимости прокладки воздуховодов FHA.
Блок питания работает настолько хорошо, что мы разместили небольшой блок в другой секции с неотапливаемым верхним чердаком, чтобы туда было больше тепла.Нажмите, чтобы развернуть…
Ага. Вентиляторные конвекторы PSU и PSH — очень хорошие агрегаты (для тех, кто не знаком, продукция производится компанией Smith’s Environmental. Одни из самых тихих вентиляторных конвекторов, которые я когда-либо использовал. не пробовали, но похоже, что это потенциальное совпадение с системами хранения тепла. 0003
Джо
Переключить подпись
Технология броуновского нагрева
www.brownianheating.com
- #20
У меня накидка 1800 кв.м. половина второго этажа никогда не имела никакого отопления. У меня есть скобы на первом этаже (1200 футов 7/8). У меня есть дровяная печь на первом этаже, которая иногда используется. Дом достаточно хорошо утеплен, хорошие окна. На втором этаже работает волшебная конюшня около 60. Я бегу по первому этажу около 65. Это с временными подростками ночью и 20 днем. Хотелось бы потеплее, но дрова и самодельный котел мало что могут.
Переключить подпись
Дровяной котел Jensen
Склад на 250 галлонов
1970 Свалка C30
1200 goldwing
Склад металлолома и текущих проектов
- # 21
В нашей прихожей/прачечной у нас есть лучистое тепло на первом этаже и панельный радиатор Buderus на втором этаже, которые разделяют зону. Радиатор рассчитан на работу при температуре воды 120 градусов. Комбинация отлично работает.
- # 22
Вы можете прочитать на сайтахhealthheating.com и/или greenbuildingtalk.com
- # 23
Stee,
Вы упомянули в своем исходном посте, что держите кондиционер на втором этаже. Имейте в виду, что если у вас есть система принудительной вентиляции с одной зоной (зонирование с помощью воздуховодных заслонок — это другое), вы не можете просто отключить целую кучу регистров, так как поток воздуха будет неправильным. Как правило, остановка потока воздуха на самих регистрах вызывает свистящий шум скорости.
Я не специалист по нагнетанию воздуха, но я регулярно работаю с ними, и они рассчитывают свои системы для надлежащего потока воздуха через теплообменник, размер каждого воздуховода должен соответствовать тому, что он будет проходить в кубических футах в минуту. У одного из наших клиентов есть 900 s.f. главная спальня с гидроаэродромом и сияющей ванной комнатой. Они пытались перекрыть воздух в ванной, чтобы наслаждаться теплым полом, и получили очень несбалансированную систему. Специалист по кондиционерам замедлял работу вентилятора для работы в зимнее время, а затем каждую весну снова включал его, чтобы кондиционер работал хорошо. Это означает 2 визита специалиста по переменному току в год, но домовладелец доволен и готов платить за это. Наш другой вариант — добавить больше радианта, что, вероятно, произойдет, тогда обработчик воздуха вообще не будет работать.
Хотрод упоминает о циркуляции воздуха как о способе контроля влажности, удаления спертого воздуха и т. д. Это очень важно. Сейчас у нас строятся 2 новых дома. Один из них – ICF, другой – каркас из стержней с полиуретановой изоляцией. В обоих домах установлены вентиляторы с рекуперацией тепла. Любой новый (герметичный) дом нуждается в этом, чтобы снизить уровень влажности. В старом доме со сквозняками мы поступаем наоборот. Для тех, кто реконструирует, я сомневаюсь, что вы могли бы сделать свой дом достаточно герметичным, чтобы создать проблемы с влажностью. Для тех, кто строит новый, герметичный дом, это обязательное соображение.
Переключить подпись
EKO 40
1000 галлонов для хранения под давлением
Burnham V83 – бездействующий
22 акра ясеня, дуба и вишни
- # 24
Крис С сказал:
Stee,
В своем исходном посте вы упомянули, что держите кондиционер на втором этаже. Имейте в виду, что если у вас есть система принудительной вентиляции с одной зоной (зонирование с помощью воздуховодных заслонок — это другое), вы не можете просто отключить целую кучу регистров, так как поток воздуха будет неправильным. Как правило, остановка потока воздуха на самих регистрах вызывает свистящий шум скорости.
Я не специалист по нагнетанию воздуха, но я регулярно работаю с ними, и они рассчитывают свои системы для надлежащего потока воздуха через теплообменник, размер каждого воздуховода должен соответствовать тому, что он будет проходить в кубических футах в минуту. У одного из наших клиентов есть 900 s.f. главная спальня с гидроаэродромом и сияющей ванной комнатой.
Хотрод упоминает о циркуляции воздуха как о способе контроля влажности, удаления спертого воздуха и т. д. Это очень важно. Сейчас у нас строятся 2 новых дома. Один из них – ICF, другой – каркас из стержней с полиуретановой изоляцией. В обоих домах установлены вентиляторы с рекуперацией тепла. Любой новый (герметичный) дом нуждается в этом, чтобы снизить уровень влажности. В старом доме со сквозняками мы поступаем наоборот. Для тех, кто реконструирует, я сомневаюсь, что вы могли бы сделать свой дом достаточно герметичным, чтобы создать проблемы с влажностью.
Нажмите, чтобы развернуть…
Это отличный совет. Вы правы в том, что у меня есть система принудительной вентиляции с одной зоной для всего дома. Я полагаю, я полагал, что идея «закрыть некоторые регистры» будет слишком простой, чтобы на самом деле работать! Спасибо, Крис.
Переключить подпись
Orlan EKO 40, Печь с принудительной подачей воздуха HX – Продана в хороший дом
1000 галлонов герметичных хранилищ – Продана в хороший дом
Stihl MS310 с 18-дюймовым стержнем – В настоящее время мало используется
(30) Лучший свет Милуоки – в настоящее время перегружен
- # 25
Крис С сказал:
Работник кондиционера замедлил скорость вентилятора для работы в зимнее время, а затем каждую весну снова включал его, чтобы кондиционер работал нормально.
Нажмите, чтобы развернуть…
Установите двухскоростной регулятор для вентилятора, чтобы он запускал «средний» кран для обогрева и «высокий» кран для кондиционера. У производителя конкретного кондиционера может быть простая модернизация, или это может сделать реле. В долгосрочной перспективе это должно стоить намного меньше, чем повторные обращения в службу поддержки.
Джо
Переключить подпись
Технология броуновского нагрева
www.brownianheating.com
Обогрейте свой дом открытой планировки и сократите расходы на топливо
В доме открытой планировки есть что любить: больше света, больше места и меньше тесноты, чем в обычном доме или квартире. К сожалению, эта популярная конструкция корпуса не лишена недостатков. Люди, которые живут на открытых пространствах, обычно описывают свою проблему номер один с этим типом планировки как сложность и затраты на эффективное отопление своего дома, когда начинается холодный сезон. Вот 6 решений, которые согреют вас — и при этом снизят ваши счета за отопление — в доме открытой планировки.
- Герметизировать и изолировать. Заделка и герметизация любых трещин или щелей в оболочке вашего дома (в таких местах, как периметр ваших окон и входных дверей) и модернизация изоляции являются жизненно важными энергосберегающими мерами. каким бы ни был ваш домашний стиль. Тем не менее, они тем более необходимы, когда вы живете в доме открытой планировки… где в противном случае нежелательные холодные бризы будут свободно дуть в ваше жилое пространство.
- Используйте потолочный вентилятор, чтобы согреться. Максимально используйте мощность вашей системы HVAC — настройте потолочный вентилятор так, чтобы он направлял нагретый воздух вниз. Ознакомьтесь с инструкциями производителя вентилятора, чтобы узнать, как именно выполнить этот хитрый тепловой трюк; обычно достаточно просто переключить вентилятор с «вперед» на «назад». Просто не забудьте переключить настройки обратно, когда зима наконец закончится.
- Дополнение к вашему основному источнику тепла. Забавно, но даже если у вас есть широкое открытое пространство размером в несколько тысяч квадратных футов, похоже, домочадцы имеют своеобразную тенденцию собираться вместе в одном уютном уголке. (Возможно, стадный инстинкт?) Добавьте тепла в это любимое место сбора с помощью безопасного для детей, подключаемого, маслонаполненного радиатора или плинтусного обогревателя или – для более высококлассной атмосферы – попробуйте природный газ или электрический камин.
- Закройте холод. Основным принципом поддержания дома открытой планировки в хорошем состоянии является минимизация теплопередачи. С точки зрения непрофессионала, это означает, что «теплый воздух остается внутри; холодный воздух остается снаружи». Лучший способ добиться этого может показаться нелогичным для несгибаемых поклонников открытой планировки, но он работает. Выберите несколько (возможно, временных) делений. Некоторые из лучших предложений, с которыми мы столкнулись, — это построить вестибюль или прихожую рядом с передним и задним входами в ваш дом, установить ненавязчивые складные двери или двери-гармошки и повесить шторы в стратегически важных местах, например, у подножия лестницы.
- Запланируйте утепление окон. Повесьте термические шторы или модные деревянные жалюзи в качестве привлекательных многозадачных оконных декораций … эти элементы декора будут выполнять двойную функцию, сохраняя ваше открытое пространство комфортным. Закройте их от холода, когда наступят такие ранние зимние вечера, но затем откройте их на следующее утро, чтобы пожинать плоды согревающего солнечного света в течение дня.
- Теплый пол. Настоятельно рекомендуется найти специалиста по HVAC для установки лучистого теплого пола; водяное (на водной основе) работает лучше, чем электрическое лучистое отопление в большинстве домов открытой планировки. Пол с подогревом можно добавить, когда вы строите дом или переделываете существующий (но если вы не планируете новый пол в ближайшем будущем, вы обнаружите, что настенное лучистое отопление легче модернизировать). Покрыть холодный пол плюшевыми ковриками или толстым ковром — простая и бюджетная альтернатива своими руками.
Лаура Фирст пишет для networx.com.
Обновлено 16 апреля 2018 г.
Лаура Фирст
- Газовый котел Отзывы
- Приведите свой камин в идеальную форму к праздникам
- Дровяной камин. Энергетически эффективный?
Ищете профессионала? Позвоните нам по телефону (866) 441-6648
- Установить центральный кондиционер 5425 долларов США
- Установить печь 4050 долларов США
- Установите тепловой насос 5500 долларов США
Опыт подрядчиков HVAC
Осмотр и ремонт плинтусного нагревателя определенным подрядчиком
Ремонт газового обогревателя для подготовки гаража к зиме
Отчаянно нуждаться в новом кондиционере в жаркие и влажные июльские выходные
Стоимость напольного отопления (Руководство на 2022 г.
)Сколько стоит напольное отопление?
Стоимость обогрева пола может начинаться с 30 фунтов стерлингов для небольших проектов и достигать 10 000 фунтов стерлингов для более крупных проектов . Стоимость будет зависеть от множества факторов, таких как:
- Теплый пол система вы выбираете.
- размер вашей комнаты.
- Возраст вашего здания.
При тщательном рассмотрении и принятии решений системы напольного отопления станут отличным выбором для домовладельцев, поскольку они обеспечивают равномерно распределенное тепло и комфорт.
Теплые полы подразделяются на две категории: электрические и водяные системы. В системе электрического теплого пола, широко известной как сухая система , набор проводов устанавливается под или внутри пола, где тепловая мощность регулируется термостатом.
Водяной теплый пол, также известный как мокрая система , обеспечивает циркуляцию горячей воды в трубопроводе по всему полу, подключенному к котлу или тепловому насосу. Разбивку цен можно найти в таблице ниже:
| Тип напольного отопления | Новый или отремонтированный | Стоимость материалов | Стоимость рабочей силы | Время завершения | Общая стоимость теплого пола |
|---|---|---|---|---|---|
| Электрический | Отремонтированный | 3600 фунтов стерлингов+ | 480–720 фунтов стерлингов | 2-3 дня | 4000–4500 фунтов стерлингов |
| Электрический | Новая сборка | 2100 фунтов стерлингов+ | 240–480 фунтов стерлингов | 1-2 дня | 2300–2600 фунтов стерлингов |
| Вода 909:25 | Отремонтированный | £9000+ | 1200–1680 фунтов стерлингов | 5-7 дней | 10 000–11 000 фунтов стерлингов |
| Вода | Новая сборка | 4800 фунтов стерлингов+ | £960-1440 | 4-6 дней | 5 500–6 500 фунтов стерлингов |
Примерная таблица цен на дом площадью 60 м² с почасовой ставкой подрядчика 30 фунтов стерлингов
Стоимость обогрева пола для электропленки начинается с 50 фунтов стерлингов за квадратный метр , за исключением термостата. За систему горячего водоснабжения вы можете рассчитывать заплатить 40 фунтов стерлингов за квадратный метр , не включая плату за установку и покупку дополнительного оборудования.
На рынке предлагаются комплекты от 165 фунтов стерлингов для алюминиевой конструкции 140 Вт/м², включающие термостат для регулируемой тепловой мощности и датчик температуры пола.
Если вы заинтересованы в получении дополнительной информации о стоимости напольного отопления, GreenMatch всегда готова вам помочь. Вы можете получить до 4 цитат, заполнив быструю форму вверху, и вскоре получите от нас ответ. Форма бесплатна, и никаких дополнительных обязательств со службой нет.
Узнайте больше в нашем руководстве
- Сколько стоит теплый пол?
- Сколько стоит установка теплых полов?
- Сколько стоит запустить теплый пол?
- Типы теплых полов и оборудования
- Теплый пол дешевле радиаторов?
- Найдите подходящего поставщика напольного отопления в Великобритании
Сколько стоит установка теплых полов?
Когда дело доходит до установки, стоимость напольного отопления зависит от ряда различных факторов:
- тип напольного покрытия
- состояние имущества
- тип теплого пола.
Больше всего будут стоить материалы, за которыми следуют торговцы. Затраты подрядчика могут варьироваться от 200 до 300 фунтов стерлингов в день , и это зависит от продолжительности процесса установки.
Факторы, влияющие на стоимость
Высококачественная изоляция и термостат являются важными факторами, влияющими на стоимость напольного отопления .
Они различаются в зависимости от модели и размера помещения, но вы можете рассчитывать на сумму от до 200 фунтов стерлингов. Изоляция поможет системе распределять больше тепла. Термостат будет регулировать время подачи тепла.
Укладка труб для систем мокрого пола будет проще в новом здании, где нет необходимости снимать старое напольное покрытие. Если делать ремонт дома с электрическим типом, стоимость теплого пола обойдется дешевле материалов. Давайте посмотрим на стоимость установки ниже.
Установка отремонтированного дома
При рассмотрении вопроса об улучшении дома пол с подогревом является отличным проектом реконструкции. Одноместные комнаты или ванные комнаты отлично подходят для электрических теплых полов , особенно в небольшом проекте реконструкции.
Если вы не можете найти точный размер для своего проекта, всегда рекомендуется приобрести меньший размер и при желании добавить дополнительный мат , защищающий от трещин в неотапливаемых местах. Это позволит избежать ненужного перегрева в помещении.
Отдельный кабельный комплект для комнаты площадью 4,5 м² стоит от 290 фунтов стерлингов .
Теплый водяной пол в реновированном здании стоит около 150 фунтов стерлингов за м² , без учета подсобных работ, которые могут занимать до 6-7 дней.
Установка в новом здании
Затраты на отопление пола могут быть огромными, учитывая все сопутствующие расходы, но некоторые электрические системы являются отличным доступным решением для нового здания.
Средняя цена за м² может начинаться с 35 фунтов стерлингов , а установка может занять до двух дней. Однако использование электрических теплых полов, установленных во всем здании, приведет к высоким счетам за электроэнергию.
Теплые водяные полы больше подходят для новых домов. Влажная система может стоить более 90 796 фунтов стерлингов 80 за м² 90 797 , что более чем вдвое превышает сумму по сравнению с системой электрического пола.
Сколько стоит эксплуатация теплых полов?
Эксплуатационные расходы водяного теплого пола зависят от многих факторов, например, от основного генератора системы — типа котла или теплового насоса.
Большим преимуществом установки водяного теплого пола является более низкая стоимость эксплуатации. Использование хорошего средства для выравнивания пола уменьшить необходимую температуру подачи на 20%. Наличие системы, работающей с более низкой температурой, может сэкономить вам около 10 фунтов стерлингов в год по на каждый градус.
Как водяное, так и электрическое отопление пола можно регулировать, чтобы предотвратить ненужное использование тепла. Оставлять пол с подогревом постоянно не рекомендуется, особенно при хорошей изоляции.
Возьмем, к примеру, средний размер комнаты Ванная комната площадью 4 м² , который отапливается 4 часа в сутки. Средняя цена электроэнергии составляет 14,37 пенсов/кВт в Великобритании. Это может составить 10-11 фунтов стерлингов в месяц .
Расчеты зависят от местоположения — например, в Северной Шотландии цены на электроэнергию могут быть выше, чем в Лондоне.
Типы напольного отопления и оборудования
Электрические системы обеспечивают простоту и гибкость установки благодаря широкому ассортименту матов , рассыпные 9Кабельный фитинг 0796 и нагревательная пленка системы на выбор.
Водяные полы более сложны с точки зрения материалов и монтажа, но при подключении к качественному конденсационному котлу или тепловому насосу они обеспечивают очень эффективную выработку энергии.
| Ср. Размер номера | Подходящая электрическая система | Подходящая система водоснабжения |
|---|---|---|
| 4м² | Электрический коврик Предустановлен, подходит для небольших проектов «сделай сам» | Конденсационный котел Газ дешевле электричества |
| 14 м² | Свободный кабель Более дешевая установка в больших помещениях и вокруг нестандартных углов и углов | Насос подачи воздуха Снижение эксплуатационных расходов с течением времени |
Получить котировки сейчас
Заполните форму всего за 1 минуту
Электрическая система обогрева полов
Материалы для электрических систем теплых полов дешевле, но, учитывая более высокие цены на электроэнергию, ожидайте, что затраты на электрические теплые полы в долгосрочной перспективе будут выше, чем на мокрые системы. Вот почему пол с электроприводом — отличное решение для небольших помещений или для модернизированного здания 9проект 0797.
Маты с подогревом пола
Маты с подогревом пола отлично подходят для укладки под камень, плитку, мрамор, поскольку они хорошо сохраняют тепло, что делает систему очень эффективной.
Если вы планируете использовать электрический коврик в качестве основного источника тепла, для достаточного тепла рекомендуется тип коврика 150 Вт/м²-200 Вт/м² .
Коврики или валики предварительно расставлены, и вы можете выбрать нужный размер для помещений правильной формы.
Укладывая тонкий слой изоляции поверх бетонного пола, вы гарантируете быстрое время прогрева, так как тепло поднимается вверх, минимизируя потери тепла.
Приобретение мата с более высокой мощностью позволит оптимизировать использование тепла, чтобы вы могли пользоваться преимуществами равномерного рассеивания тепла без дополнительных затрат на электроэнергию. Для достижения оптимального тепла за меньшее время и максимального энергосбережения уложите коврик поверх хорошо изолированного бетонного основания или плиты пола.
Свободные кабельные фитинги
Свободные провода обеспечивают большую гибкость при размещении параметра в нужном помещении. Этот тип электрического теплого пола идеально подходит для ванной комнаты с ванной или любого другого помещения.0796 большие или помещения неправильной формы .
Стоимость напольного отопления этого типа варьируется в зависимости от производителя, но если вы работаете в помещении площадью 14 м² , ожидайте, что кабельная система будет до на 20% дешевле , чем покупка электрического коврика для помещения того же размера. .
Свободные кабели можно было легко проложить в нестандартных углах, а тяжелую мебель или приборы установить на полу, не требуя дополнительных усилий для их снятия.
Фольгированное напольное отопление
Фольгированный теплый пол легко монтируется в сухих помещениях и идеально подходит для деревянных полов , паркета и ламината . Лучше всего устанавливать этот тип поверх бетона или ДСП.
Его можно поместить под слой изоляции или использовать на деревянных и мягких полах, поместив накладку, улучшающую теплопередачу.
В зависимости от основания пола может потребоваться дополнительная изоляция и подложка.
Система водяного отопления
Трубы теплого пола могут быть подключены либо к котлу, либо к тепловому насосу. Ключевой характеристикой этой системы является то, что она работает с водой с более низкой температурой . Учитывая их эффективность, тепловые насосы считаются хорошим вариантом для теплых полов. Однако в случае гораздо более высокой потребности в отоплении более подходящим может быть бойлер.
Если в доме уже есть бойлер, покупка энергосберегающего бойлера сократит ваши счета за электроэнергию. Действующие правила определяют, что котлы, используемые для теплых полов, должны быть конденсационного типа.
Ожидайте, что при использовании конденсационного котла энергоэффективность повысится примерно на 25% по сравнению с радиаторами, тогда как тепловой насос даст еще большую разницу: до 40% эффективнее.
Температура подачи воды из котла может быть от до 65°C в зависимости от напольного покрытия, в то время как некоторые тепловые насосы, такие как типа источника воздуха , работают с 35°C . Это потребует уменьшения расстояния между трубами и увеличения материальных затрат. 9.
Этот тип отопления требует профессиональной установки и может привести к более высоким затратам на подогрев пола в старом здании. Учитывая необходимую подготовку пола, мокрые системы будет дешевле устанавливать на новых балочных перекрытиях или в строящихся жилых домах.
Стоимость нового котла может быть до 2000 фунтов стерлингов для модели класса А.
С другой стороны, стоимость теплового насоса может быть еще выше, но в долгосрочной перспективе они считаются недорогими.
Если вы не уверены, что выбрать, бойлер или тепловой насос, помните, что:
- Тепловые насосы до трех раз эффективнее и подходят для обогрева полов с деревянными полами, требующими более низкой температуры. . Затраты на эксплуатацию теплового насоса с воздушным источником могут быть ниже с эффективной системой напольного отопления.
- Котлы , с другой стороны, могут быть более подходящими для небольших проектов и более эффективными в более холодных районах, поскольку они производят больше энергии.
Коллекторы теплых полов
Коллекторы теплых полов регулируют поток воды для обеспечения постоянного тепла по всему полу.
Открытые коллекторы для низких температур до 60°C обеспечивают равномерный поток и постоянную температуру без смесительного клапана. Вода циркулирует в системе теплого пола с помощью систем тепловых насосов.
Коллекторы со смесительным насосом необходимы там, где температура воды превышает 60°C, для обеспечения и поддержания правильной температуры.
Эксплуатационные расходы на полы с подогревом зависят от потребления энергии и стоимости электроэнергии в помещении.
Теплый пол дешевле радиаторов?
Электричество дороже газа, поэтому электрический теплый пол обойдется не дешевле, чем использование газового радиатора.
Тем не менее, после первоначальной цены на материал и установку, водяные теплые полы со временем окупятся очень дешевыми счетами. Тепло более эффективно распределяется по помещению и обеспечивает лучший контроль температуры.
Кроме того, домовладельцы в Великобритании, использующие возобновляемый источник энергии для выработки тепла, могут претендовать на программу финансового стимулирования.
Renewable Heat Incentive
Renewable Heat Incentive (RHI) — это правительственная программа Великобритании, поощряющая домовладельцев использовать возобновляемые источники энергии . Он предлагает поддержку для котлов на биомассе, тепловых насосов «земля-вода» и «воздух-вода».
Ofgem, регулирующий орган RHI, имеет дополнительную информацию о том, как подать заявку, как производятся расчеты и последние изменения схемы.
Должен ли я оставлять пол с подогревом постоянно?
Да, рекомендуется оставлять его включенным постоянно в холодные зимние месяцы. Теплый пол требует больше времени для прогрева, и его отключение приведет к ненужной трате энергии. Установка термостатов для разных помещений обеспечит наиболее эффективное управление теплом и оптимальное распределение тепла там, где оно больше всего необходимо. Современные термостаты предлагают пониженную температуру, которая автоматически снижает температуру в ночное время и экономит ваши счета.
Поиск подходящего поставщика напольного отопления в Великобритании
Поиск подходящего поставщика напольного отопления требует тщательного планирования и принятия решений . Важно сравнивать компании, чтобы найти правильное решение для вашего дома. Ниже вы можете найти британских поставщиков, имеющих опыт в области систем напольного отопления.
Поиск правильной стоимости теплого пола зависит от размера и состояния вашей собственности. Если вы хотите получить индивидуальное решение в соответствии с вашими потребностями, мы здесь, чтобы помочь вам, предоставив необязательная, бесплатная услуга . Просто заполните нашу контактную форму с вашими потребностями и спецификациями, и мы скоро вернемся к вам с до 4 предложения от поставщиков рядом с вами.
Получить котировки сейчас
Заполните форму всего за 1 минуту
Схема отопления двухэтажного дома своими руками. Система отопления двухэтажного дома с естественной циркуляцией
Домовладельцы любят однотрубное отопление двухэтажного дома, схема которого считается наиболее экономичной. Длина труб в нем меньше, чем у двухтрубного варианта, хотя диаметр труб больше, нагрев батарей неравномерный, увеличенный объем теплоносителя, на перекачку которого расходуется больше электроэнергии.
Выгодна ли самотечная однотрубная система двухэтажного дома?
Собираясь смонтировать эту дешевую схему, домовладелец сильно ошибается. Самотечная система (в просторечии «самотек») обойдется в два-три раза дороже, чем оснащенная циркуляционным насосом. Для естественной циркуляции необходимы: трубы толщиной
- для минимизации гидравлического сопротивления теплоносителю;
- достаточность уклонов магистральных труб;
- расположение котла отопления ниже уровня отопительных приборов в приямке на кухне/подвале, показано на рисунке ниже.
Гравитационное отопление 2-х этажного дома имеет стандартный недостаток – батареи второго этажа прогреваются лучше первого. Установка байпасов, устройств управления удорожает систему.
В каких домах выгоден однотрубный «самотек»?
Только не в 3-х этажном доме. «Самотекучий» теплоноситель движется «лениво». Имеющаяся 20-килограммовая разница в весе тонны нагретой и холодной воды не создаст достаточной разницы давлений между «подачей и обраткой» для интенсивного движения по трубам, батареям.
В двухэтажном доме «Дрифт» хорошо подойдет, но второй этаж должен быть полноценным, имеющим мансарду, позволяющую установить расширительный бачок. От котла в подвале (приямке) к баку идет основной вертикальный подводящий стояк. Так называемой. «кровать», уклоняясь вниз. Из «лежака» спускаюсь по стоякам к этажным радиаторам. Эта вертикальная система, показанная на рисунке ниже, напоминает устройство отопления многоэтажного дома.
Мансардный второй этаж вашего дома, имеющий окна в крыше (низкие стены) затрудняет установку самотечной системы. Чердак исключает установку открытого расширительного бачка, наполненного антифризом. Герметичный резервуар с вентиляционной трубой, выведенной наружу, спасет ситуацию, увеличивая затраты.
Наклонные трубы-«кровати» плохо вписываются в чердачное помещение, могут пересекать оконные проемы, портя интерьер помещения.
«Самотек» больше подходит для одноэтажных домов в районах, характеризующихся ненадежным электроснабжением.
Система отопления однотрубная двухэтажного дома с циркуляционным насосом
Включает этажные контуры с горизонтальной однотрубной разводкой, соединенные вертикальными стояками «подвода» и «обратки», последние пространственно разделены или объединены в стояк двухтрубный. Циркуляционный насос включается в обратку («обратку») перед котлом отопления.
Ниже показана простейшая однотрубная система отопления двухэтажного дома, схема которой содержит два контура по 3 радиатора.
Расход теплоносителя по горизонтальной линии в N раз больше (N – количество последовательно соединенных радиаторов) необходимой двухтрубной схемы. «Однотрубка», имеющая такое же количество нагревателей с «двухтрубкой», оснащена циркуляционным насосом большей мощности.
В каких домах выгодно устанавливать однотрубные насосные системы?
Уменьшение длины труб отопления относительно двухтрубных схем присуще многоэтажным жилым домам, производственным зданиям (цеха, склады), характеризующимся протяженностью тепловых сетей в сотни метров. Использование в них «однотрубки» реально экономит трубы отопления. Широкое применение в индивидуальном строительстве объясняется непониманием заказчиками и специалистами-теплотехниками реального соотношения цены и качества данного вида отопления.
В небольших двухэтажных домах площадью около 100 кв.м (50 кв.м – первый этаж, 50 кв.м – второй) часто монтируется «единая труба», которая работает колодец с КЗ, содержащий 4-5 нагревателей. Большие дома с множеством радиаторов плохо подходят для однотрубных схем, хотя реально работают объекты с десятком батарей в этажной схеме, как в представленной ниже смешанной вертикально-горизонтальной однотрубной схеме.
Распространенные ошибки монтажа
Выше приведены «ленинградские» схемы горизонтальных однотрубных этажных схем с радиаторами, соединенными в общую магистраль двумя тройниками. Через каждое устройство проходит только часть всего объема теплоносителя, циркулирующего в контуре. Можно столкнуться с ошибочным подключением без магистральной трубы (см. контур первого этажа на рисунке ниже).
Этот способ подключения радиаторов отопления чрезвычайно дешев. На каждый радиатор приходится один штуцер для соединения металлопластиковой трубы Ду20 или Ду25 и отрезок трубы между соседними приборами. Не может быть дешевле. Но расплата за дешевизну — плохая работа половины радиаторов. Первый из них (по ходу движения теплоносителя) нагревается до температуры 55°С, а последний при N=6-8 нагревается всего до 35°С, так как теплоноситель, проходя через радиаторы, в них интенсивно остывает.
А как работает правильно собранная схема?
При выполнении классической однотрубной схемы («Ленинград»), когда под радиаторы прокладывается магистральная труба, ситуация иная. Движущийся теплоноситель, встречая на своем пути первый тройник, распределяется на два потока в соответствии со значениями гидравлического сопротивления прямого пути и бокового ответвления тройника. Из-за большего гидравлического сопротивления бокового выхода в радиатор поступает небольшая часть всего потока охлаждающей жидкости (обычный «коэффициент протечки» 0,2-0,3). Эта небольшая часть остывает внутри батареи на несколько градусов, как показано на рисунке ниже, смешиваясь на выходе с основным неохлажденным потоком. Его результирующая температура выше, чем при пропускании всего объема жидкости через нагреватель.
При движении по контуру температура жидкости все же снижается, но в меньшей степени, до температуры не 35°С, а примерно 45°С, т.е. батареи в цепочке прогреваются более равномерно . Специалисты придерживаются мнения, что однотрубная схема («Ленинградка») позволяет добиться равномерного обогрева до 10-11 радиаторов в схеме (десять секций в каждом устройстве).
Как выровнять неравномерность нагрева радиаторов?
Обычным способом выравнивания их теплоотдачи при неравномерном нагреве является постепенное увеличение тепловой мощности (или, что то же самое, количества секций) радиаторов по направлению движения теплоносителя в контуре. Если мощность первого нагревателя в цепи принять за 100 %, то следующего – 110 %, и так до 150-200 % мощности последнего (в зависимости от числа последовательных излучателей).
При выполнении однотрубной системы отопления двухэтажного дома, в схему которого входит магистральная труба, диаметр последней берется большим. Так, при подключении к радиаторам с металлопластиковой трубой DN16 для восьми-девяти обогревателей в этажной схеме следует брать «магистраль» с DN40. Труба Ду32 будет работать, но устойчивость системы снизится. Это означает, что любое изменение температуры теплоносителя приведет к его дисбалансу, т.е. к заметному изменению разницы температур нагрева соседних радиаторов в контуре.
Распространены схемы «одинарных труб» с так называемой радиаторной обвязкой. «обходы», как показано на фото ниже.
Это секции меньшего диаметра, включаемые в разрывы трубопроводов под радиаторами, иногда с установленным устройством регулирования расхода (игольчатый клапан и др.). Также в один (или оба!) патрубка к радиаторам устанавливаются регулирующие клапаны. Получается, что вместо сплошной линии одного диаметра есть труба переменного диаметра. В то же время монтажники-практики ошибочно полагают, что для разветвления потока теплоносителя на две составляющие в тройнике подвода к радиатору необходимо сужать для него основной проход. Это неверно, так как жидкость под давлением заполнит любой свободный объем, который встретится ей на пути потока.
Конечно, если в такой схеме с множеством регуляторов потока постоянно заниматься ручным управлением нагревом каждого прибора, то можно, затрачивая много времени, постоянно добиваться их равномерного нагрева. Но стоит ли игра свеч? Если делать «однотрубку», то следует подключить радиаторы к магистрали такого же большого диаметра, обеспечив им стабильную работу при незначительном снижении нагрева приборов по контуру.
Заключение
Если радиаторы по однотрубной схеме подключить к магистральной трубе диаметром не менее чем в два раза больше диаметра присоединений к ним (при соответствующем размере штуцера), то за счет таких материальных затрат можно уменьшить температура в цепи до 8-10 приборов. В двухтрубной схеме такой же результат достигается при малом диаметре всех труб отопления.
Аналогичные материалы.
Проект системы отопления
Правильно устроенное отопление двухэтажного дома позволяет сделать любое жилье комфортным и удобным для проживания.
Рис. 1. Схема отопления «Ленинград».
Монтаж системы отопления двухэтажного коттеджа своими руками требует специального образования, знаний монтажа, подбора оборудования.
Перед началом работ создается проект в полном соответствии с соответствующей документацией, которая заверяется соответствующими органами.
Проект отопления включает рабочие чертежи и общие данные к ним. К проекту прилагается пояснительная записка, спецификация необходимого оборудования, изделий и материалов.
В комплект чертежей входят поэтажные планы трубопроводных сетей, схемы тепловых пунктов и установок, нестандартные конструкции. Если планируется теплый пол, то делаются поэтажные планы.
При составлении общих данных в первую очередь создают план размещения отопительных установок. Укажите показатели эффективности систем, опишите их технические характеристики.
Рисунок 2. Схема устройства коллекторов.
Основные показатели проекта касаются, прежде всего, расчетных температур внутреннего и наружного воздуха. В жилых помещениях температура +22°С, в ванных и туалетах +24°С.
Параметры охлаждающих жидкостей радиатора обеспечиваются в диапазоне +80° – +60°С. В системе теплых полов оптимальная температура от +30° до +35°С.
В проекте также раскрываются основные характеристики котельной и теплового пункта, описываются особенности их создания.
Объективные факторы, учитываемые при выборе систем отопления
При выборе способа искусственного обогрева помещения следует изучить особенности теплового режима частного дома: влияние наружного воздуха, солнечной радиации.
Учитывается ряд других факторов:
- природа, свойства строительного материала, из которого сделаны стены;
- наличие теплоизоляции стен и свойства утеплителя;
- объем помещений здания, в которых планируется отопление;
- Тепловые характеристики остекления.
Выбор системы отопления
В малоэтажных домах в зависимости от вида теплоносителя различают воздушное, паровое, водяное и комбинированное отопление.
Источником тепла в воздушной системе отопления является газовая плита. Комната прогревается достаточно быстро, но при этом сжигает кислород в жилом помещении. Именно по этой причине газовые печи не устанавливаются для отопления домов с постоянным проживанием людей. Кроме того, газовые радиаторы сложны в установке и громоздки, что ставит под сомнение рациональность использования. газовая система несмотря на свою экономичность.
С точки зрения монтажа и использования водяное отопление считается более предпочтительным.
Для двухэтажного частного дома оптимальным вариантом отопления является система, обеспечивающая принудительную циркуляцию влаги. Естественная циркуляция влаги, независимая от источников энергии, обеспечивается уклоном труб большого диаметра, что считается недостатком системы.
Схемы систем отопления двухэтажного дома
Современная автономная система отопления дома включает тепловые пункты, источник тепла, внутренние и наружные теплопроводы, регулирующую и запорную арматуру, отопительные приборы, насосное оборудование, которые должны соответствуют друг другу по техническим требованиям и рабочим качествам и находятся по отношению друг к другу в определенном соответствии.
Для отопления частных домов применяют системы отопления, использующие верхнюю и нижнюю разводку с вертикальными и горизонтальными элементами.
Для частного одноэтажного дома целесообразно использовать верхнюю разводку, при которой магистральный трубопровод находится на чердаке, где горячая вода по стоякам уходит к радиаторам.
Для двухэтажного дома обычно используется нижняя разводка. Отопительный котел в этом случае устанавливается в подвале. С помощью насоса горячий теплоноситель любого типа принудительно направляется по стоякам, трубам в помещении, радиаторам.
При всех видах разводки расширительный бачок устанавливается в системах отопления высокой точки.
В зависимости от задач и возможностей применяются однотрубные, двухтрубные и коллекторные схемы отопления.
Однотрубная система предполагает постоянный поток воды от батареи к батарее. В связи с этим нельзя отключать отдельные батареи, регулировать температуру в помещении.
Более универсальная – двухтрубная схема, при которой на каждый нагреватель подходит по 2 трубы. По одному подается горячая вода, по другому отводится холодная вода.
Удобная для монтажа и эксплуатации коллекторно-балочная схема позволяет регулировать температуру во всех помещениях частного дома. На каждом этаже в районе основного стояка монтируется коллектор и закрывается коробом. От него в стене или под полом отводятся трубопроводы, подающие и отводящие воду от радиаторов.
Основные требования к системам искусственного отопления
Требования к монтажу: простота изготовления узлов и сборки, ремонта, а также безопасность и надежность систем отопления при эксплуатации.
Санитарно-гигиенические требования касаются безопасности пребывания в отапливаемом помещении в условиях оптимальной температуры. Равномерность обогрева помещений.
Экономические требования включают в себя уровень затрат на отопление вашего помещения, затраты на монтаж и эксплуатацию систем оборудования.
Строительные требования направлены на сохранение архитектурной планировки здания.
отопительное оборудование
Отопительные котлы являются важнейшим элементом системы.
Современные агрегаты, небольшие по размерам, способны постоянно поддерживать заданную температуру, вне зависимости от ее внешних отличий. При покупке устройства учитывается планируемая площадь обогрева, характер топлива и предполагаемое месторасположение. Современный рынок предлагает электрические, газовые, дизельные и комбинированные котлы отопления в настенном и напольном вариантах. Если планируется не только отопление, но и подготовка горячей воды, стоит приобрести двухконтурный котел.
Для электропроводки приобретите полипропиленовые трубы, которые должны выдерживать температуру 95°С и более. Они предпочтительнее металлопластика, которые более подвержены повреждениям и дефектам.
При выборе радиаторов останавливаются на биметаллических или алюминиевых. Так как давление в системе низкое, можно использовать более дешевые алюминиевые радиаторы. Количество их секций должно соответствовать площади помещения, которое планируется отапливать. При соблюдении этого правила тепло будет равномерно распределяться по всем помещениям.
Однотрубная система отопления – Ленинградка
Особое место среди других систем отопления занимает экономичность, гидравлическая устойчивость, экономичность. Благодаря простоте монтажа его легко смонтировать самостоятельно. Дополнения и модернизация связаны с поиском путей увеличения тепловой энергии тепловых пунктов, расположенных на удалении от котла.
Усовершенствование однотрубных систем достигается с помощью термостатических клапанов, регуляторов, балансировочных клапанов. С их помощью можно регулировать теплоотдачу отдельных устройств, что немаловажно для удобной эксплуатации. Кроме того, для современного Ленинграда характерно увеличение площади устройств, расположенных в труднодоступных местах, появление стояков.
Для частного дома нижняя и верхняя разводка (Рисунок 1). В нижней разводке трубы идут от котла в горизонтальном направлении, затем поднимаются к нагревателям. Такая система просто регулируется и перекрывается. Это очень удобно для двухэтажного дома, в котором один этаж нежилой.
Верхняя разводка основана на принудительной вертикальной подаче воды вверх с последующей горизонтальной разводкой по трубам.
Горизонтальная разводка осуществляется с помощью специальных петель для отопительного оборудования, которые крепятся к перекрытиям. Байпасная секция монтируется из труб диаметром меньше, чем в подающем трубопроводе. Новые технологии предусматривают использование специальных термостатических клапанов с регулируемым байпасом в байпасной секции.
Для частного отопления однотрубная система Ленинградка продолжает пользоваться популярностью благодаря малой материалоемкости, возможности изготовления серии узлов с одинаковыми типоразмерами своими руками, отсутствию пуско-наладочных работ.
Порядок монтажа двухтрубной системы
Схема 3. Монтаж двухтрубной системы отопления.
Для двухэтажного частного дома обычно рекомендуется двухтрубная система водяного отопления с вертикальными стояками (рис. 2). Горизонтальная разводка системы не обеспечит обогрев всего дома. При выборе радиаторов для отопления предпочтение следует отдавать алюминиевым, с теплоотдачей в два раза больше, чем у чугунных.
Котел, который в такой системе может работать на любом топливе, лучше всего устанавливать в подвале на расстоянии около 50 см от стены. Пол, потолки и стены котельной покрыты негорючими материалами. Для улучшения воздухообмена необходимо сделать окно с окном или специальным вентиляционным каналом. Если есть цель улучшить циркуляцию жидкости по трубам, котел размещают ниже уровня труб.
Работы по сборке системы начинаются с монтажа обратного трубопровода и разводки от котла. Существует правило: трубы, идущие в обратном направлении, всегда располагаются ниже уровня подачи. При монтаже труб делают ответвления для радиаторов и других элементов системы.
Для отопительных сооружений, в которых невозможна естественная циркуляция, в обратном трубопроводе устанавливается насос. Рядом с насосом необходимо установить 3 шаровых крана.
Следующим этапом работы является крепление радиаторов под окнами специальными металлическими креплениями и приваривание их к трубам.
Расстояние от батарей до пола должно быть около 10 см, а до края подоконника – более 12 см.
После окончания монтажных работ проводится подготовка системы отопления к промывке. Для этого к подающей трубе подсоединяется шланг. Другой шланг (для загрязненной воды) присоединяется к трубе обратки и направляется в канализацию. Впустите воду и промойте систему до полной очистки.
Перед отопительным сезоном самосборная система тестируется. Температуру воды доводят до 95°С и оставить в отопительных приборах на час, что позволит выявить возможные недостатки в системе.
Двухтрубная коллекторная разводка системы отопления
Для двухэтажного дома удачным вариантом устройства системы отопления может стать коллекторная схема отопления по двухтрубной схеме (схема 3).
В каждом помещении в специальном шкафу монтируются коллекторы подачи и обратки. Горячий теплоноситель собирается и распределяется по подводу к радиаторам по трубам, проложенным в стене или в полу.
Обратные коллекторы собирают охлажденную воду и направляют ее в котел.
Схема подключения обеспечивает управление отдельными отопительными приборами, позволяет контролировать весь процесс. Вы можете отключить любой радиатор с отходящими от него трубами, не отключая всю систему отопления.
Возможна установка регулирующей и запорной арматуры (воздушники, датчики температуры, воздуховоды, запорные краны и т.д.), скрытой под стяжкой.
Коллекторная система отопления обладает термической и гидравлической устойчивостью, за счет сбалансированности обеспечивает равномерный обогрев помещений.
Недостатком данной системы является большая протяженность трубопроводов.
Радиационная схема устройства теплых полов
Отопление теплыми полами осуществляется с помощью коллекторной, балочной схемы разводки, основанной на использовании коллекторов теплых полов парного типа. Клапаны, расположенные на одних и тех же коллекторах, открывают и закрывают контуры. Клапаны второго коллектора участвуют в гидравлическом выравнивании контуров.
Тепловые цепи, образованные благодаря коллекторам, могут функционировать автономно.
В термокольцах возможно автоматическое регулирование температуры, наличие собственного циркуляционного насоса, теплоносителя. Термокольца, скрытые в полу, обеспечивают конструкцию, называемую теплым полом. Обычно он дополняет традиционное отопление, но при правильном расчете теплый пол можно использовать вместо радиаторной системы отопления. Это очень удобно и комфортно: потоки тепла распределяются по полу, охлаждая помещение по высоте. При отоплении радиаторами максимальная температура воздуха у потолка.
При прокладке труб отопления в цементной стяжке пола на всех радиаторах устанавливаются воздушные краны или автоматический воздухоотводчик.
Комфорт дома зависит от правильной организации системы отопления. В двухэтажных домах схему отопления нужно продумывать особенно тщательно, так как вода в трубах поднимается на дополнительную высоту.
Существует несколько видов разводки отопления и, как показывает практика, оптимальным вариантом для двухэтажного дома площадью более 120 м 2 является двухтрубная система отопления.
Система отопления представляет собой целый комплекс, состоящий из котла, трубопроводов, радиаторов отопления, датчиков контроля, арматуры и других элементов. Удачно подобранные звенья этой цепи и оптимальная схема отопления помогут поддерживать комфортный микроклимат в помещении и снизить эксплуатационные расходы на отопление дома.
Типы схем отопления
Конструктивно системы водяного отопления можно разделить на несколько типов:
- С нижней и верхней разводкой;
- Однотрубные и двухтрубные;
- С вертикальными и горизонтальными стояками;
- с принудительной и естественной циркуляцией;
- С тупиковым и основным движением теплоносителя.
Оптимальный вариант для двухэтажного дома – система отопления с принудительной циркуляцией , что подразумевает наличие котла отопления, трубопровода, коллектора, расширительного бака и отопительных приборов. Циркуляция охлаждающей жидкости осуществляется циркуляционным насосом. Котел для такой системы может работать на самых разных видах топлива, включая уголь, дрова, газ и электричество.
Наиболее экономичными являются котлы, работающие на магистральном природном газе. В последнее время все большую популярность приобретают системы отопления, работающие на альтернативных источниках энергии, так называемые тепловые насосы.
Схемы систем отопления в двухэтажном доме
Для двухэтажного дома может применяться коллекторная, однотрубная и двухтрубная система разводки. При использовании однотрубной системы достаточно сложно регулировать температуру в помещениях, так как невозможно перекрыть один из радиаторов при работе всех остальных приборов.
Однотрубная система подразумевает последовательную циркуляцию горячей воды от прибора к прибору.
Двухтрубная система отопления более универсальна, поэтому лучше подходит для двухэтажного дома. Конструкция предполагает подключение двух труб к каждому узлу системы отопления, по одной из них подается горячая вода, а по другой отводится остывшая.
Этот тип схемы отличается от однотрубной системы порядком подключения отопительных приборов. Эксперты советуют для повышения эффективности поставить перед каждым радиатором регулировочный бачок .
Вне зависимости от размеров дома, двухэтажного здания всегда достаточно расстояния между верхней точкой подающей линии и центром котла для нормальной циркуляции теплоносителя. Эта схема позволяет установить расширительный бак не на чердаке, а на верхнем этаже. Приточная труба прокладывается под подоконниками или потолком.
Двухтрубная система с циркуляционным насосом, кроме установки радиаторов, позволяет устанавливать водяные «теплые» полы. К системе отопления можно подключить полотенцесушители на всех этажах и другие подобные устройства.
Коллекторные системы
Преимуществом коллекторной системы является то, что установка осуществляется со скрытыми трубопроводами. Работу может выполнить человек, не имеющий специальных навыков в ремонтно-строительных работах. Отопление может осуществляться как на двух, так и на одном из этажей. Котел размещен на первом этаже, а расширительный бак на втором. Трубы с горячей водой проложены под подоконниками или потолками. На каждый радиатор устанавливается отдельный регулирующий клапан.
Для монтажа предпочтительнее коллекторная или балочная схема, позволяющая контролировать температуру во всех помещениях дома. Трубы спрятаны в конструкции пола, а коллекторы размещены в специальных шкафах или стенных нишах на каждом этаже. Там установлены все клапаны.
Трубы от коллекторов подключаются к каждому радиатору, а система отопления должна быть с принудительной циркуляцией. Это дает возможность уменьшить разницу температур между входной и выходной водой, а также упростить систему, сделать ее более компактной и избежать лишней траты материалов. Запорная арматура в виде шаровых кранов позволяет отключить любой радиатор от циркуляции, не влияя на работу всей системы отопления.
Преимущество коллекторной системы в том, что каждый отопительный контур, по сути, независим и может быть оснащен своим циркуляционным насосом, автоматикой и кранами.
Трубы для водяного отопления
Для разводки системы отопления трубы из самых разных материалов. В дорогих роскошных особняках используются медные трубы, обладающие высокой устойчивостью к коррозии и выдерживающие очень высокую температуру и давление. Медные трубы соединяются высокотемпературной пайкой с использованием серебросодержащего припоя. Такие трубы можно легко спрятать в стены, так как срок их службы довольно высок и замена не потребуется очень долгое время. Медные трубы могут служить нескольким поколениям домовладельцев. Единственный недостаток медных труб- высокая цена.
Стальные трубы используются довольно редко, так как материал не устойчив к коррозии.
В некоторых случаях для монтажа применяют трубы из нержавеющей или оцинкованной стали, которые соединяются резьбовым соединением. Для выполнения такой работы требуется квалификация и определенные навыки.
Наиболее распространенными для монтажа систем отопления в двухэтажных домах являются металлопластиковые трубы:
- На полимерных изделиях внутри не откладывается осадок, что является одним из основных преимуществ этого материала. Металлопластиковые трубы устойчивы к коррозии.
- Доступная цена делает этот вид труб наиболее популярным при монтаже систем отопления.
- Работы выполняются с помощью прессовых или резьбовых соединений без применения сварки, что делает относительно простым монтаж отопления двухэтажного дома своими руками.
Недостатком полимерных труб является высокий коэффициент теплового расширения. Такие параметры при неправильной эксплуатации могут привести к протечкам.
Выбор схемы отопления частного дома в два этажа – задача не из легких, ведь нужны хотя бы минимальные знания в этой области. Существует несколько видов организации распределения тепла по помещениям, и схема однотрубной системы отопления для двухэтажного дома заслуживает особого внимания благодаря своей простоте и экономичности. Но двухтрубная система отопления двухэтажного дома также достаточно востребована у владельцев частного домостроения, поэтому есть смысл рассмотреть обе схемы в сравнении их качеств и характеристик.
Для подачи тепла в дом на один этаж можно использовать разные варианты схем и видов теплоносителей. А вот для дома или коттеджа в 2-3 этажа оптимальным решением будет однотрубная система отопления двухэтажного дома, схема которой приведена ниже:
Чаще всего, как в однотрубном, так и в двухконтурные схемы, подача теплоносителя организована снизу вверх. Таким образом, преследуются сразу две цели – более равномерное распределение теплоносителя по контурам за счет коллекторной (балочной) системы разводки, и полное вытеснение воздуха, периодически образующегося в трубах и в теплообменнике котла за счет к нагреву теплоносителя и его химическому контакту с материалом трубы.
Как работает одноконтурная схема
Использование одной трубы в схеме теплораспределения происходит по замкнутому циклу. Схема очень удобна в реализации, так как трубу можно провести по периметру всего дома вдоль стен первого и второго этажей, и такое размещение труб займет минимум полезной площади. По мере поступления теплоносителя в трубы он будет остывать, а самые дальние отопительные приборы (батареи или радиаторы) будут холоднее подключенных первыми, но эту ситуацию можно легко исправить, изменив схему. Самым дешевым теплоносителем для любой системы отопления является вода, но в домах с сезонным проживанием экономичнее будет использовать антифриз, чтобы не заливать его каждый сезон, а не доливать в систему по мере испарения.
Детали и узлы для однотрубной системы всегда монтируются одинаково. Он:
- Терморегуляторы для радиаторов;
- Балансировочные краны;
- термостаты;
- Шаровые краны.
Эти устройства уравновешивают распределение тепла по разным помещениям, делают его равномерным и равномерным. Но при желании можно отрегулировать температуру так, чтобы в одной комнате было 20 0 С, а в другой – 25 0 С, и эта разница будет постоянно поддерживаться работой вышеуказанного оборудования.
Из нескольких наиболее распространенных схем расположения труб внимания заслуживает «Ленинградка», согласно которой трубы монтируются горизонтально и параллельно полу на наименьшей высоте. При этом естественная циркуляция теплоносителя обеспечивается наклоном труб по направлению движения массы воды. Минимальный уклон составляет 2 см на 1 погонный метр теплотрассы. Радиаторы монтируются на одной высоте и оснащаются кранами Маевского, через которые осуществляется выпуск воздуха из системы. Но эта схема подойдет только для одноэтажного дома.
Чтобы такая простая теплотрасса работала в двухэтажном доме, нужен циркуляционный насос отопления, проталкивающий теплоноситель на второй этаж. Несмотря на очевидное усложнение схемы, она более экономична в монтаже за счет использования труб меньшего диаметра.
Недостатком является постоянное наличие напряжения для питания насоса. Также к недостаткам использования данной системы можно отнести:
- Однотрубная схема представляет собой последовательное подключение радиаторов к системе, что, в свою очередь, усложняет возможность регулирования температуры в разных помещениях;
- Для эффективного и более равномерного прогрева всех радиаторов требуется повышенное давление в трубах, и схема с естественной циркуляцией теплоносителя сразу отпадает. В двухэтажном доме эффект даст только врезка в систему мощного циркуляционного насоса, а это лишняя статья расходов при монтаже и последующей эксплуатации системы отопления. Также можно повысить теплоотдачу системы, включив в контур ускорительный коллектор, повышающий давление теплоносителя.
Преимущества однотрубного отопления подробнее:
- В одноконтурной схеме отопления одно кольцо труб с замкнутым циклом циркуляции теплоносителя проходит по периметру дома вдоль стен, поэтому монтаж труб значительно упрощается – вам достаточно нужно повторить все линии стен в комнатах. Аналогичная двухтрубная схема разводки гораздо сложнее – как в монтаже, так и в настройке;
- Наличие одной трубы как для подачи теплоносителя, так и для его обратного хода позволяет сэкономить на общем метраже труб. В ходе укладки магистральной трубы из нее выводятся патрубки для подключения радиаторов, а также к полотенцесушителю и насосу;
- Трубу легко прокладывать под дверными проемами или под полом, что сохраняет целостность интерьера.
Котел в однотрубной системе отопления может быть любым – жидкотопливным или твердотопливным, электрическим или газовым. Для эффективной циркуляции теплоносителя, максимальной теплоотдачи и эстетических показателей рекомендуется прокладывать трубы отопления ближе к полу.
Как устроена система отопления двухэтажного дома с одним контуром
Явным преимуществом однотрубной системы является то, что она может обойтись вообще без радиаторов, и в этом случае одноконтурная схема будет выглядеть просто как трубопровод, проложенный через все отапливаемые помещения. При подключении радиаторов они включаются последовательно, и поэтому каждый следующий обогреватель будет немного холоднее предыдущего – тепло останется в предыдущем помещении. Таким образом, в конечной точке схемы подключения последний радиатор будет самым холодным.
Этот недостаток компенсируется либо увеличением секций в батареях, либо регулировкой теплораспределения с помощью системы клапанов и вентилей. Эффективнее будет применить именно балансировочные клапаны, чтобы можно было регулировать температуру в одном помещении, не меняя температуру в других помещениях.
одно-двухэтажный дом необходимо не только отапливать, но и сохранять тепло в доме с помощью дополнительных слоев теплоизоляции под полом, на стенах и на потолке. Минимальные затраты на прокладку труб отопления (например, горизонтальная схема под названием Ленинградка) уравновешиваются необходимостью проведения дополнительных мероприятий по утеплению дома, особенно двухэтажного.
В однотрубную систему отопления, работающую в двухэтажном доме, можно также не включать циркуляционный насос, как в одноэтажном доме. Это убережет монтаж и упростит эксплуатацию системы, но придется изменить схему подключения труб и их разводки к помещениям – это должна быть схема с верхним подводом теплоносителя. То есть либо котел, либо расширительный бачок нужно устанавливать в самой высокой точке системы, чтобы теплоноситель под действием сил гравитации самостоятельно падал вниз и двигался по трубам.
При такой схеме разводки тепло сначала поступает в трубы и радиаторы помещений второго этажа, и только потом, после прогрева второго этажа, перемещается по стоякам на первый этаж. Там, пройдя по всем трубам и радиаторам, сильно остывший теплоноситель под напором поддерживающего его теплого потока поднимается вверх к котлу, где вновь нагревается.
При такой схеме отопления часто используют байпасы, которые нужны для проведения ремонтно-профилактических работ – схема с естественной циркуляцией теплой воды не минимизирует постоянное скопление воздуха в системе, который необходимо время от времени удалять при в расширительный бачок не попал.
Однотрубная разводка в двухэтажном доме
Если отопление двухэтажного дома реализовано по схеме естественной циркуляции, то теплоноситель движется по трубам и батареям за счет разности плотности теплого и холодные жидкости. Здесь возникает парадокс – чем больше диаметр труб, тем лучше будет циркуляция, тем быстрее будет двигаться теплоноситель по трубопроводу, тем равномернее будут прогреваться ближние и дальние помещения. Но, с другой стороны, увеличение размеров труб приводит к уменьшению полезного пространства в помещении, искажению восприятия интерьера и неудобству простого передвижения.
Поэтому, чтобы исключить врезку труб большого диаметра, устанавливаются различные радиаторы, при этом теплоотдачу каждого можно регулировать. Но самым эффективным будет отопление с принудительной циркуляцией, но с обвязкой по гравитационному принципу. Такая схема будет работать в любом случае – и при отсутствии электричества, и при подключенном насосе. Для более эффективной работы в аварийной ситуации на насосе также установлен байпас, чтобы лопасти насоса не задерживали теплоноситель при обесточивании электродвигателя.
Еще один вариант подключения однотрубной схемы – врезка в трубу подвода теплоносителя радиаторов или системы «теплый пол». Но такая схема будет эффективно работать на всех этажах только с насосом, который легко встроить. Кроме того, трубы малого диаметра (используемые по принудительной схеме) легче спрятать под дверными проемами, плинтусами, в нишах и специальных штробах.
Эстетика электропроводки является важной частью реализации отопления. Поэтому правильно спроектированная система отопления выглядит так: основная подающая труба проходит под полом, образуя малые участки систем «теплого пола», от обратной трубы из-под пола также отходят трубы для подключения радиаторов.
Таким образом, при эксплуатации системы отопления по схеме с одним контуром было выявлено существенное препятствие – эффективность теплопередачи по однотрубной схеме заметно падает, если циркуляционный насос не используется в Это. Включение помпы даже в качестве вспомогательного элемента контура обеспечивает максимально быструю циркуляцию теплоносителя по трубопроводу и радиаторам. Кроме того, включение насоса дает возможность организовать в доме горячую воду.
Двухтрубная система отопления двухэтажного дома обновлено: 7 марта 2017 автор: crunch0
В частных домах или загородных коттеджах наиболее популярна двухтрубная система отопления двухэтажного дома. Такая система сэкономит деньги и в то же время обеспечит высочайший уровень комфорта. По сравнению с простой системой отопления, двухтрубная система создаст в доме более комфортную атмосферу и позволит создать в доме наиболее оптимальную для проживания температуру. Подобная система отопления для двухэтажного дома – наиболее удачный вариант.
Двухтрубная система отопления: особенности и основы ее обустройства
Исходя из названия такой системы, можно сделать вывод, что подвод к радиаторам от котла осуществляется сразу по двум линиям. В одном из трубопроводов системы протекает горячая вода, этот трубопровод предназначен для обогрева радиатора, а по второму трубопроводу течет уже остывшая жидкость, которая поступает обратно в котел для повторного нагрева. Однотрубная система отопления двухэтажного частного дома не менее эффективна, чем двухтрубная. Главное преимущество системы отопления, не имеющей обратки, – экономичность.
Двухтрубные системы отопления двухэтажных домов имеют следующие преимущества:
- Возможность настроить максимально комфортный температурный режим в помещении;
- Такая система имеет хороший КПД, а теплоноситель максимально быстро нагревается;
- Вы можете выбрать именно ту схему организации системы отопления, которая является наиболее оптимальной и подходящей.
Схема организации двухтрубной системы отопления частных домов
Существует несколько основных схем, по которым можно обустроить как однотрубную систему отопления, так и двухтрубную. Каждая из этих схем имеет свои преимущества и недостатки.
Одна из самых распространенных схем – лучистое отопление в двухэтажном доме или схема с распределителем.
Индивидуальность такой схемы заключается в том, что она имеет специальный выход и подачу теплоносителя. Часто трубы такой системы монтируются в полу.
Среди преимуществ можно отметить такие как:
- Позволяет сохранить стилевые особенности интерьера;
- Настройка системы отопления максимально эффективна;
- Можно контролировать подачу охлаждающей жидкости.
Еще одна схема, завоевавшая популярность у владельцев двухэтажных коттеджей, – последовательная схема подачи теплоносителя. Такая схема предполагает подвод обратки и подающей трубы к каждому радиатору отдельно. Использование такой схемы позволяет снизить затраты на ее обустройство, также есть возможность регулировать коэффициент теплоотдачи для каждого радиатора системы отопления и обогрева второго этажа частного дома.
Двухтрубные системы отопления в двухэтажных домах: модернизация
Многие владельцы загородных домов и коттеджей часто меняют существующую систему отопления. Это достаточно практично, ведь стандартное отопление 2-х этажного дома не всегда позволяет добиться максимально возможного результата. Видно, что чаще всего популярна установка в систему таких компонентов, как расширительный бак и насос. Модернизируя систему отопления с помощью таких элементов, можно не только повысить КПД системы отопления, но и снизить затраты, которые тратятся на нагрев теплоносителя.
Установка расширительного бака
Такой элемент системы отопления необходимо устанавливать в максимально высокой точке дома. Идеальным местом для расширительного бака будет чердак дома. Такой компонент позволит организовать более свободную циркуляцию теплоносителя по магистралям, при этом не будет создаваться избыточное давление. Если установить такую бочку с определенным запасом, то это обеспечит циркуляцию необходимого объема теплоносителя, который использует отопление в 2-х этажном доме.
Насосная установка
Двухтрубная система отопления с естественной циркуляцией – несколько устаревший вариант для дома. современный тип. Установка насоса в двухтрубной системе отопления позволяет повысить КПД всей системы. Врезка насоса в обратку поможет ускорить прогрев системы до наиболее оптимальной температуры. Это также поможет сэкономить деньги на топливе. Насос также позволяет увеличить скорость циркуляции теплоносителя по трубам.
Возможность двухтрубной системы отопления: двухэтажный загородный коттедж
Для отопления двухэтажного загородного коттеджа наиболее эффективным способом является двухтрубное отопление частного двухэтажного дома.
Для обеспечения максимального комфорта и уюта в доме, а также максимально оптимального температурного режима необходимо правильно установить все составляющие системы отопления.
Такая система хороша тем, что, помимо простоты ее установки, в нее не нужно включать множество дополнительных устройств. Если есть желание, в двухтрубную систему можно включить теплый пол, полотенцесушитель и многие другие устройства и агрегаты.
Если все-таки владелец двухэтажного дома решил остановить свой выбор на установке двухтрубной системы отопления, то многие детали лучше продумать еще при строительстве здания. Если следовать этой рекомендации, можно добиться наивысшей производительности системы с точки зрения ее надежности, эффективности и производительности. Также монтаж системы отопления, который осуществляется при строительстве объекта, сэкономит время и деньги.
Экономические соображения
Чтобы система отопления двухэтажного дома была максимально эффективной, нужно иметь необходимые навыки в этой области, соблюдать все требования, касающиеся качества оборудования, а также соблюдать некоторые конкретные технологии. Грамотную схему организации системы отопления можно составить только в том случае, если правильно выполнен проект системы отопления двухэтажного дома – все расчеты будущих теплопотерь и гидравлического сопротивления.
Грамотно разработанный и продуманный проект – это уже большой шаг к тому, чтобы сделать систему отопления максимально эффективной, качественной и экономичной.
От выбора оборудования и используемых материалов зависят не только затраты, которые необходимы для строительства и монтажа системы отопления. От этого еще во многом зависят затраты, которые будут потрачены на поддержание системы в процессе ее эксплуатации. Для тех, кто гонится за сиюминутной прибылью, лучше не торопиться и продумать все, даже самые незначительные детали.
Добавить комментарий
Направляющая для теплого пола | Пол с подогревом
Подходит ли вам пол с подогревом? Неа! Слишком дорогой! Что ж, подождите минутку… Теплый пол может показаться роскошным вариантом, но это все более популярная и эффективная альтернатива традиционным радиаторам – и к тому же удивительно доступная, особенно если вы включите ее в проект реконструкции. Мы не будем лгать — это может быть грязной и сложной вещью в установке, но как только она будет установлена, вы получите целую кучу преимуществ, которые согреют ваши моллюски.
Независимо от того, строите ли вы пристройку, делаете ремонт или занимаетесь самостоятельным строительством, это руководство расскажет вам все, что вам нужно знать о напольном отоплении, в том числе о том, какая система может подойти для вашего дома, каковы плюсы и минусы и как вы можете решить, подходит ли это вам.
Что такое пол с подогревом?
Превращение всего пола в массивный радиатор звучит очень тепло, и, проще говоря, это и есть пол с подогревом. Это слой труб, несущих теплую воду (или электрические змеевики, которые нагреваются), проложенный под вашим полом, чтобы воспользоваться основным принципом тепловых волн, поднимающихся по воздуху.
Как работает пол с подогревом?
Теплый пол обогревает комнату или весь дом с нуля с помощью ряда труб (в случае водяного теплого пола) или кабелей (в случае «сухого» или электрического теплого пола), встроенных в пол. Тип, который вы выберете, будет зависеть от нескольких факторов, которые мы обсудим чуть позже.
Как устроен теплый пол?
Во-первых, это зависит от того, устанавливаете ли вы его в новой постройке или пристройке, или модернизируете его в старом доме. Для новой постройки или пристройки большинство людей устанавливают трубопровод в слой стяжки на новом полу.
Если вы делаете ремонт и хотите установить пол с подогревом в старом доме, вы можете установить его поверх существующего пола. «Низкопрофильные» системы позволяют легко уйти с минимальным нарушением существующих приспособлений и фитингов.
Могу ли я установить теплый пол самостоятельно?
Да! Если вы уверены в себе, то установить теплый пол и снизить расходы достаточно просто, но это довольно технический и сложный проект, поэтому он определенно не для новичков.
Если вы устанавливаете систему на водной основе, мы рекомендуем нанять профессионального сантехника, так как вам нужно будет проложить водопроводные трубы и подключить их к вашей котельной системе.
В любом случае вам понадобится электрик, чтобы подключить вашу новую систему подогрева пола к электросети, а также датчик для термостата.
Преимущества напольного отопления
Вот некоторые преимущества напольного отопления:
Роскошный комфорт!
Есть что-то роскошное в том, чтобы ходить босиком по дому — в Великобритании! Поскольку весь пол прогревается равномерно, это похоже на ощущение солнечного тепла — на ваших ногах.
Более высокая эффективность
В отличие от радиаторов, которые нагревают воздух за счет конвекции, теплые полы излучают тепло. Весь пол прогревается равномерно, поэтому нет холодных мест, духоты и сквозняков.
Меньшие эксплуатационные расходы
Поскольку тепло распределяется по помещению равномерно, а также поскольку система покрывает гораздо большую площадь, чем может покрыть отдельный радиатор, напольное отопление работает при более низкой температуре (около 40°C по сравнению с 65°C). ), снижает нагрузку на ваш котел и, следовательно, может помочь уменьшить ваши счета за отопление.
Больше места
Полы с подогревом невидимы, поэтому, если вы заменяете радиаторы на полы с подогревом, освобождается пространство на стенах и полу, что дает вам гораздо больше свободы и гибкости для оформления вашей комнаты по своему вкусу. Если вы делаете ремонт, это может помочь вам превратить вашу собственность в жилую зону открытой планировки.
Может ли пол с подогревом повысить ценность вашего дома?
Если в вашем доме есть пол с подогревом (даже если он только в одной комнате), запрашиваемая цена вашего дома, естественно, будет намного выше, потому что это функция, которую хотели бы иметь большинство людей.
Более гигиеничный
Более теплый пол подобен криптониту для пылевых клещей и помогает уменьшить циркуляцию пыли, поэтому идеально подходит для аллергиков. Мягкое тепло и низкая влажность также создают более благоприятную среду для мебели.
Влажные системы совместимы с любым типом котла
Это верно, если ваш котел имеет достаточную мощность.
Простая установка
Если речь идет о системе сухого/электрического теплого пола, ее можно установить самостоятельно, если у вас есть необходимые для этого инструменты и навыки. Если он мокрый, вам обязательно нужно вызвать профессионала для выполнения этой работы.
Подходит для различных типов напольных покрытий.
Пол с подогревом можно укладывать под камень, плитку, дерево или ковер, если ковер не слишком толстый.
Недостатки напольного отопления
Преимуществ много, но каковы недостатки?
Дорогая установка
Хотя ваш новый теплый пол поможет снизить ваши счета за электроэнергию, очень маловероятно, что вы когда-нибудь окупите все деньги, потраченные на его установку, особенно если вы выберете мокрую систему. Это больше всего подходит для новостроек или если у вас уже есть какие-то работы на вашем полу, это можно легко сделать одновременно.
Электрические системы обходятся дорого в помещениях, которые используются весь день.
Одно из самых дорогих применений электрического подогрева пола — зимний сад. Как правило, в гостиной или зимнем саду требуется много тепла, и они также используются в течение всего дня (по сравнению с ванной комнатой с двумя разными периодами интенсивной ходьбы). Для зимнего сада, который часто используется, мокрая система может стоить дороже и быть более сложной в использовании, но она гораздо более выгодна, учитывая эксплуатационные расходы. Мы обсудим это подробнее в нашем исследовании двух систем.
Трудно установить в старых зданиях
Из-за дополнительных обручей, через которые нужно прыгать (мы доберемся до них через мгновение), установка напольного отопления в старых зданиях может занять много времени и вызвать серьезные нарушения.
Обогрев помещения занимает больше времени
Системам обогрева пола требуется больше времени для обогрева помещения, поэтому важно использовать таймер, чтобы вы могли планировать заранее и чувствовать себя комфортно, когда вам нужно быть уютным.
Не совместим с тяжелой, большой мебелью
Если вам действительно нужен пол с подогревом, возможно, вам придется отказаться от этого тяжелого дивана. Системы не могут располагаться под определенной фурнитурой и предметами мебели.
Небольшие системы напольного отопления могут не стоить того в комнате все еще холодно.
Существует два типа напольного отопления:
Электрический теплый пол
Электрический теплый пол зачастую дешевле и проще в установке. Но это может быть в три-четыре раза дороже в эксплуатации. Это лучше всего подходит для небольшой одноместной комнаты, такой как ванная комната или ванная комната, где вам нужно быстро нагреться.
Три варианта «сухих»/электрических систем подогрева пола:
· Свободный провод – лучше всего подходит для проникновения в каждый закоулок комнаты неправильной формы.
· Коврики – они дешевле, потому что они одинакового размера, поэтому они также очень хороши для больших комнат.
· Коврик из фольги – изготовлен специально для ламината.
Водяной теплый пол
Система водяного теплого пола состоит из непрерывных пластиковых труб (без соединений, поэтому нет утечек), заполненных теплой водой и питаемых от вашего котла или теплового насоса, который также находится под полом. Они легко обеспечивают достаточное количество тепла.
Если вы делаете капитальный ремонт, выберите мокрую систему
Поскольку вы, по сути, строите с нуля или ремонтируете весь дом, мокрая система вам в помощь. Это означает, что вы можете создать достаточно места на полу для труб толщиной.
Водяной или электрический теплый пол?
Поскольку они имеют более высокую теплоотдачу, системы горячего водоснабжения идеально подходят для ремонта, больших объектов или домов с плохой изоляцией (и если это вы, ознакомьтесь с нашим руководством по теплоизоляции здесь).
Электрический теплый пол идеально подходит для небольших помещений, таких как ванные комнаты, потому что он быстро нагревается, когда вам это нужно (превращает выход из душа в мечту).
Для каких типов полов лучше всего подходит пол с подогревом?
Хорошей новостью является то, что пол с подогревом совместим со всеми типами напольных покрытий. Что лучше, решать вам:
Каменные и керамические полы
Каменные и керамические полы лучше всего подходят для теплых полов – они являются естественными проводниками тепла, быстрее прогреваются и дольше сохраняют тепло.
Деревянные полы
Возможно, но уточните у производителя безопасные температуры. Древесина может деформироваться и сжиматься, особенно если температура превышает 27°C.
Ламинат и винил
Опять же, проверьте рекомендуемую производителем максимальную температуру поверхности пола, чтобы убедиться, что ваше напольное покрытие совместимо с системой подогрева пола.
Ковер
Пол с подогревом можно использовать с ковром, но не с толстым ковром, потому что он слишком долго нагревается.
Бетон
Бетон модный, гладкий и современный, он хорошо подходит для полов с подогревом, так как хорошо сохраняет тепло.
Можно ли установить теплый пол в старых домах?
Да, но вам нужно проверить, насколько хорошо утеплен ваш дом. Если у вас плохая изоляция или окна с одинарным остеклением, вам, вероятно, все равно понадобятся радиаторы наряду с теплым полом. Вам также может понадобиться утеплить пол под сетью труб, чтобы тепло не уходило в землю.
Ознакомьтесь с программой Green Homes Grant правительства Великобритании, чтобы узнать, можете ли вы получить финансовую помощь для ее оплаты.
Если ваша энергоэффективность достаточно высока, вы можете выбрать систему подогрева пола. Вам, вероятно, придется выбрать низкопрофильную систему с трубами меньшего диаметра и нагреваться быстрее, чем обычные теплые полы.
Какая оптимальная температура для подогрева пола?
В большинстве домов температура составляет около 21°C в жилых помещениях и около 18°C в спальнях — полезнее спать при более низкой температуре.
Через какое время работает пол с подогревом?
Нагрев пола с подогревом может занять два-три часа. Вот почему таймер является обязательным, чтобы вы могли планировать, когда вам будет тепло и уютно.
Должен ли я оставлять пол с подогревом постоянно?
Да, так как пол с подогревом нагревается в течение часа или двух, зимой может быть более эффективным оставить его включенным при более низкой температуре в течение дня.
Теплый пол дорогой?
Самый важный фактор, на который стоит обратить внимание, это то, что мокрые системы дешевле в эксплуатации, но дороже в установке. Сухие системы дешевле в установке и дороже в эксплуатации. Если вы строите новый дом, установить водяную систему не составит труда, потому что это сэкономит вам энергию и деньги. Если вы модернизируете пол с подогревом в одной комнате, возможно, сейчас неподходящее время для установки сухой системы в зависимости от того, что еще вы делаете. Если это часть более крупного ремонта, и вы выбираете мокрую систему, затраты, вероятно, будут того стоить.
Сколько стоит эксплуатация теплых полов?
Электричество стоит больше, чем природный газ, поэтому эксплуатация мокрой системы значительно дешевле, чем сухой. Чтобы узнать, что потребляет больше всего электроэнергии в доме? прочитайте нашу статью.
Как еще сделать дом теплее?
Попробуйте улучшить теплоизоляцию вашего дома, чтобы сэкономить тепло и деньги. Ознакомьтесь с нашим Руководством по утеплению пола, Руководством по утеплению полых стен и Руководством по утеплению чердака здесь.
Также, если вашему котлу больше 10 лет, стоит подумать о его замене на более энергоэффективную модель класса А.
Часто задаваемые вопросы
На какую температуру должен быть установлен теплый пол?
Для большинства домов это около 21°C для гостиных и около 18°C для спален.
Каковы недостатки напольного отопления?
1. Их установка довольно дорогая – лучше всего делать это во время ремонта.
2. Эксплуатация электрических систем в помещениях, используемых весь день, обходится дорого.
3. Трудно установить в старых зданиях.
4. Нагрев помещения занимает больше времени, чем радиаторами, поэтому лучше использовать таймер.
5. Теплые полы должен устанавливать профессионал.
Что лучше теплый пол электрический или водяной?
Электрический лучше всего подходит для отдельной комнаты, такой как ванная или ванная комната. Теплый водяной теплый пол лучше всего подходит для ремонта всего дома.
Возможен ли теплый пол с деревянным полом?
Да, но вы должны уточнить у производителя вашего напольного покрытия максимальную температуру, которую оно может выдержать, чтобы избежать деформации или усадки.
