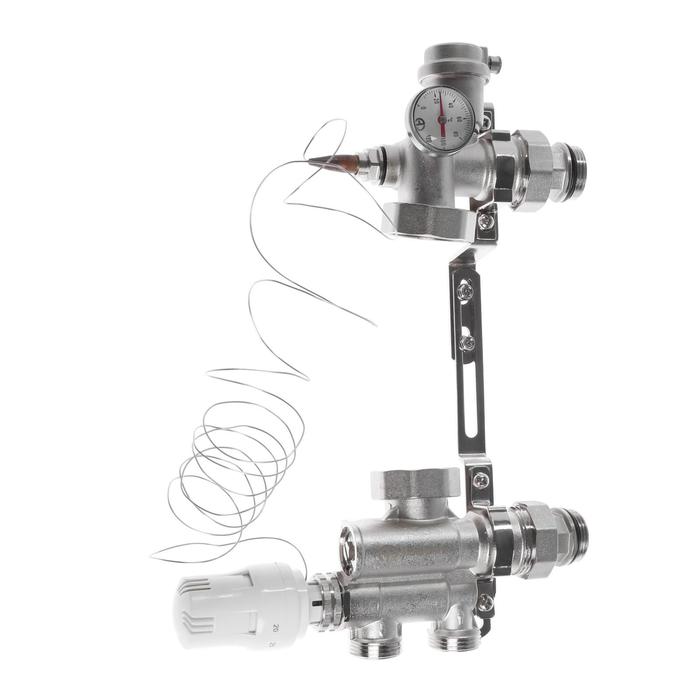

Смесительный узел для теплых полов: Насосно-смесительный узел VALTEC COMBIMIX. Идеология основных регулировок

Содержание

схема подмеса своими руками, монтаж группы подмеса, регулировка. подключение

Содержание:

В последние годы обустройство пола с обогревом успешно сочетается с отопительной системой с привычными для многих радиаторами. Совместное функционирование двух таких похожих и одновременно принципиально разных конструкций невозможно без смесительного узла для теплого пола.

Поскольку обогрев пола относится к низкотемпературным системам, а отопительные радиаторы к высокотемпературным, непременным условием их совместной эксплуатации является наличие узла подмеса. Его основное функциональное назначение, как понятно из названия – смешивать.


Назначение смесительных узлов

Прежде всего, надо отметить, что применяют смесительный узел для водяного
теплого пола, поскольку и в системе нагрева пола, и в радиаторах течет одинаковый теплоноситель.

Система теплоснабжения обычно состоит из:

  • нагревательного котла, в котором греется вода;
  • одного контура с высокотемпературными батареями;
  • нескольких контуров, входящих в конструкцию теплого пола.

Котел, входящий в систему, нагревает теплоноситель до температуры, необходимой для функционирования радиаторов, обычно это 95 °С, но в некоторых случаях 85 и даже 75°С. В соответствии с санитарными нормами, температура на напольной поверхности не может быть больше 31°С. Ограничение связано со многими причинами, в том числе с комфортным передвижением по дому.


С учетом высоты стяжки, в которую вмуровывают трубопроводы системы обогрева, а также типа и параметров материала пола температура рабочей среды в трубах составлять должна не больше 55 градусов. Отсюда ясно, что не следует направлять в отопительный контур горячую воду прямо из котла, поскольку она имеет чересчур высокую температуру.

Поэтому с целью понижения степени нагрева рабочей среды на входе в контур производят монтаж смесительного узла теплого пола. В нем происходит смешивание потоков теплоносителя с разными температурами. В результате его температура понижается, и вода подает в отопительный контур.

Нередко владельцев недвижимости интересует, всегда ли для теплого пола нужен смесительный узел, и когда его можно не устанавливать. Специалисты утверждают, что такое вполне возможно. Если обустройство теплоснабжения в доме предусматривает использование низкотемпературных контуров, а агрегат нагревает воду только до нужной температуры для отопительной системы, тогда можно не монтировать узлы подмеса.

Примером является применение воздушного теплонасоса. Если нагревательный котел подает воду не только в конструкцию пола с обогревом, но и для принятия душа с температурой 65 – 75°С, тогда теплый пол без смесительного узла эксплуатировать нельзя.

Особенности работы узлов подмеса

Функционирование узла происходит так:

  1. Горячий теплоноситель достигает коллектора обогрева пола и доходит до предохранительного клапана с термостатом.
  2. Когда нагрев рабочей среды превышает требуемый уровень, срабатывает клапан и начинается подача холодной воды из обратки, в результате чего она перемешивается с горячим теплоносителем.
  3. После того, как температура имеет нужное значение, клапан опять срабатывает и поступление горячей воды прекращается.

Коллекторный узел отвечает за регулировку степени нагрева теплоносителя и за его циркуляцию в контуре, и состоит из двух главных элементов:

  1. Предохранительного клапана, подпитывающего отопительный контур горячей водой настолько, насколько это требуется, осуществляя контроль на входе.
  2. Циркуляционного насоса, обеспечивающего перемещение теплоносителя по контуру с определенной скоростью, в результате чего напольное покрытие будет равномерно прогреваться по всей площади.


Кроме них в смесительный узел для теплого пола и радиаторов могут входить:

  • байбас, препятствующий перегрузке системы;
  • воздухоотводчики;
  • клапаны отсекающего и дренажного типа.

В зависимости от решаемых задач смесительный узел коллектора можно обустраивать разными способами. Его всегда монтируют до контура отопительной конструкции, но само место монтажа точно не указывается. Например, узел можно сделать в комнате, где находится теплый пол, либо в котельном помещении.

Когда в постройке несколько комнат с теплыми полами, тогда смесительные узлы размещают в каждой из них отдельно или в близко расположенном коллекторном шкафу. В работе этих узлов имеется главное отличие, связанное с использованием разных предохранительных клапанов. Эти устройства бывают 2-х и 3-х ходовыми.

Узел подмеса с двухходовым клапаном для теплого пола

2-х ходовой тип устройства также называют питающим. На нем имеется термостатическая головка, укомплектованная жидкостным датчиком, в постоянном режиме контролирующим степень нагрева рабочей среды, которая подается в контур пола. Головка служит для открытия/закрытия клапана, в результате чего поступление горячей воды от нагревательного котла добавляется или отсекается.

Подмес потоков осуществляется так: вода из обратки поступает постоянно, а нагретый теплоноситель подается в случае необходимости, благодаря тому, что клапан регулирует этот процесс. В результате система обогрева пола не перегревается никогда и тем самым срок ее эксплуатации увеличивается.

У двухходового устройства малая пропускная способность, поэтому регулировка температуры рабочей среды осуществляется плавно. Специалисты при подключении смесительного узла для теплого пола отдают предпочтение использованию данного типа клапана. Правда, существует ограничение на его применение – обогреваемая площадь не должна превышать 200 «квадратов».

Узел подмеса с трехходовым клапаном

Трехходовой вариант совмещает в себе две функции: байпасного балансировочного крана и перепускного питающего клапана. Внутри него перемешиваются потоки холодной обратки и горячего теплоносителя.

Трехходовые устройства нередко оснащают сервоприводами, предназначенными для управления термостатическими приборами и контролерами погоды. В этом случае внутри клапана имеется заслонка, находящаяся в зоне 90 ° между обратным трубопроводом и трубой подачи нагретого теплоносителя от агрегата. Ее можно устанавливать в любом расположении – с уклоном в одну из сторон или посередине в зависимости от требуемого соотношения между горячей водой и обраткой.


Принято считать, что данный вид клапанов незаменим для отопительных систем с большим числом контуров.

Из недостатков этих элементов следует отметить:

  1. Не исключены случаи, когда в результате сигнала от термостата клапан открывается и впускает теплоноситель, имеющий температуру 95 °С, в контур пола. Такие резкие температурные скачки при эксплуатации системы недопустимы, поскольку от избыточного давления трубопровод может лопнуть.
  2. Трехходовые клапаны, имеющие значительную пропускную способность, даже в случае минимального сбоя в регулировке устройства могут сильно изменить температуру в контуре.

Чтобы поменять мощность системы нагрева пола в зависимости от погоды используют специальную арматуру – погодозависимый контролер. Например, в случае резкого похолодания, помещение в доме начинает остывать быстрее и нагревательная конструкция не может справляться со своим назначением. Для повышения ее эффективности следует увеличить нагрев теплоносителя и его расход.

Можно задействовать клапаны, управляемые вручную и при изменении погоды каждый раз крутить вентиль. Но недостаток такого метода очевиден: оптимальный режим выставить сложно. Поэтому многие домовладельцы отдают предпочтение клапанам с автоматическим управлением. Контролер вычисляет требуемую температуру и плавно управляет устройством.

Вся зона в 90 градусов разбита на 20 секторов, в каждом из которых 4,5 градуса. Контролер проверяет температурный режим раз в 20 секунд. Когда фактическая величина температуры воды, поступающей в систему, не отвечает расчетной, тогда клапан разворачивается в одну из сторон на 4,5 градуса.

Кроме этого, контролер позволяет сэкономить энергоносители. При отсутствии жильцов он понижает температуру в комнатах до минимально возможной отметки.

Схемы смесительного узла для пола

Схем подмеса для теплого пола существует множество. Можно обустраивать смешение теплоносителя, как до коллектора, так и на всех отводах от него.

Каждую ветку нужно оборудовать такими приборами как термостаты, расходомеры, клапаны:

  1. Устройство балансировочное вторичного контура. Благодаря этому клапану осуществляется регулировка смесительного узла теплого пола – корректируется соотношение между объемами горячего и холодного теплоносителя из обратки. Чтобы повернуть клапан, используется шестигранный ключ, а чтобы не произошло смещение, его фиксируют зажимным винтом. Кроме этого, на устройстве имеется шкала расхода, отражающая его пропускную способность, равную от 0 до 5 кубометров в час.
  2. Клапан балансировочно-запорный для радиаторного контура. Данное устройство предназначается для соединения группы подмеса для теплого пола с иными элементами отопительной системы. Для его поворота используют шестигранный ключ.
  3. Клапан перепускной. Это предохранительное устройство. Он защищает насосное оборудование при работе того в режиме, когда через него не подается вода. Устройство срабатывает, если давление в системе понижается до определенного значения, выставляемого ручкой.


Схемы смесительного узла для радиаторов отличаются, что зависит от того, обустраивается одно- или двухтрубная теплоснабжающая система. Например, байпас при монтаже однотрубной конструкции всегда находится в открытом положении, чтобы горячий носитель тепла частично мог всегда двигаться в сторону батарей. В двухтрубной системе байпас закрывают, поскольку в нем отсутствует необходимость.

Не всегда коллекторная группа монтируется до радиаторного контура. Когда строение имеет небольшую площадь, и падение температуры рабочей среды незначительно, тогда коллектор с узлом подмеса располагают на обратке радиаторного контура. В этом случае коллектор теплого пола со смесительным узлом работает наиболее эффективно.

Порядок настройки смесительного узла

Когда выполнена работа в соответствии со схемой подключения смесительного узла для теплого пола, его функционирование требует регулировки. Процесс установки узлов несложен, потребуется только состыковать трубы.

Что касается настройки, то эта работа выполняется в определенной последовательности.

Этап 1. Сервопривод (термоголовку) снимают, чтобы он не оказывал влияние на узел при настройке.

Этап 2. Пропускной клапан выставляют на максимум, равный 0,6 бар. Если при выполнении настройки случайно сработает устройство, результат не получится корректным. По этой причине его следует поставить в положение, при котором это не может произойти.

Этап 3. Далее определяютcя с установкой балансировочного клапана. Под цифрой 1 обозначен радиаторный контур, 2 – контур системы пола с обогревом.

Для этого пользуются формулой:

Kvб = ((t1-t2обр/t2подачи-t2обр) -1)*Kvт

При этом:

t1 – температура рабочей среды в подающем трубопроводе высокотемпературного контура;

t2 подачи – температура носителя тепла в трубе подачи напольного контура;

t2обр – температура воды в обратке контура пола с обогревом.

Kυт – коэффициент, равный 0,9.

Если, например, t1 = 95 °, t2 подачи = 45 ° и t2обр = 35 ° подставить в формулу, тогда Kυб получится равным 4,05.

Это значение нужно выставить на устройстве балансировки.


Этап 4. Далее настраивают насосное оборудование. Для этого потребуется узнать расход воды в системе нагрева пола вместе с коллектором и величину потери давления в контуре за узлом подмеса.

Расход носителя тепла в напольном контуре узнают, воспользовавшись несложной формулой:

G2=3600*Q/c*(t2подачи-t2обр)

Где:

G2 – расход теплоносителя во вторичном контуре обогрева пола;

Q – сумма тепловой мощности устройств, которые подключены после узла подмеса;

c – теплоемкость теплоносителя, в случае с водой c = 4,2 кДж.

Если подставить цифровые значения в формулу, тогда G2 = 857 кг/час или 0,86 м³/час.

Чтобы узнать потери давления в контуре пола с обогревом, делают гидравлический расчет. Скорость насоса определяют по специальным графикам. Прежде отмечают точку, соответствующую расходу и напору насоса. Находящаяся выше полученной точки кривая отражает скорость насосного оборудования.

Так полученная величина расхода 0,86 м³/час, а напор насоса -4,05 мв.ст. Потерю давления в контурах после узла вычисляют с запасом 1 мв.ст., итого ΔPн = ΔPс + 1 = 4,05 +1 мв.ст.

Когда при настройке смесителя для теплых полов своими руками не получилось рассчитать насос, данный этап пропускают. В этом случае насосное оборудование выставляют на минимум. Если потом в процессе балансировки отопительной системы станет ясно, что скорости не хватает, то насос выставляют на больший параметр.

Этап 5. Начинают балансировку линий теплоснабжения пола. Прежде всего, закрывают на радиаторном контуре кран балансировочно-запорного типа. Далее откидывают с клапана крышку и поворачивают его, двигаясь по часовой стрелке до упора, задействуя шестигранный ключ.

Ответвления контура регулируют, используя балансировочные клапаны. Когда после узла подмеса имеется только одна линия, то этот процесс не требуется.

Балансировку выполняют следующим образом:

  1. Открывают регуляторы на максимум.
  2. На ответвлении, где отклонение расхода самое большое (отличие фактического показателя от проектного), клапан закрывают до нужной величины.
  3. Аналогично регулируют и остальные ветки системы.
  4. Если расход после балансировки ответвлений собьется, его еще необходимо откорректировать.
  5. В случае, когда даже при открытых клапанах выставить расход не получилось, насосное оборудование следует переключить на большую скорость.

Этап 6. Увязывают узел подмеса для пола с остальными отопительными приборами. С этой целью на радиаторном контуре открывают клапан балансировочно-запорного типа, который ранее был закрыт, до положения, способного обеспечить необходимый расход теплоносителя.

Когда настраивается узел подмеса для теплого пола своими руками, этот показатель можно контролировать при помощи расходомеров или в обратном трубопроводе.

Расход теплоносителя в радиаторном контуре вычисляют по формуле:

G1=3600*Q/c*(t1-t2обр)

Все цифровые значения известны, если их подставить в формулу, тогда G1 = 142 кг/час или 0, 14 м³/час.

Этап 7. Приступают к настройке перепускного клапана. Выставляют на нем величину давления, которая должна быть на 5 – 10% меньше максимального давления насосного оборудования при заданной скорости. Это значение узнают из инструкции к насосу. Перепускной клапан насосного оборудования открывают только тогда, когда оно работает на нагнетание давления притом, что расход воды отсутствует. На этом устройстве устанавливают давление 0,54 – 5% = 0,51 бар.

Этап 8. Проверяют правильность функционирования смесительного узла. Подтверждением равномерности прогрева ответвлений теплого пола и правильности соотношения температурного режима в контурах является выполнение нижеприведенного равенства:

t1p– t2обрp/t2подачиp– t2обрp= t1ф – t2обрф/t2подачиф – t2обрф

при этом индексом «р» обозначены расчетные величины, а индексом «ф» – фактические.

В том случае, когда равенство не выполнено, тогда на ¼ оборота закрывают балансировочно-запорный клапан, находящийся на радиаторном контуре, после чего повторно снимают показания и выполняют расчеты.

Если равенство соблюдается, считается, что смесительный узел эксплуатируется корректно. После этого возвращают на место сервопривод, на все элементы, где нужно, помещают защитные колпачки и затягивают винт на балансировочном устройстве.

Отопительный узел подмеса помещают в коллекторный шкаф, который обычно находится в помещении, где обустроен пол с обогревом. Также его можно расположить рядом с нагревательным котлом, если позволяет расстояние. Элементы смесительного узла можно смонтировать своими руками.

Нужно знать, что огромным минусом обустройства конструкции теплого пола без узла подмеса и коллектора заключается в том, что тогда нужно минимизировать теплопотери воды при передвижении ее от нагревателя к контуру, для чего потребуется выполнить ряд мероприятий по утеплению здания и его элементов.


виды термоклапанов, схемы подключения к системе теплого пола своими руками

Системы теплого пола уже давно никого не удивляют. Люди, покупающие или возводящие загородное жилье, по умолчанию заказывают монтаж такого отопления. Причем все чаще устанавливается водяной обогрев. Объясняется это довольно легко. Несмотря на довольно сложный монтаж насосно-смесительного узла для теплого пола, такая отопительная система считается довольно экономичной, эффективной и комфортной в эксплуатации.

Теплый пол создает комфортные условия проживания

Основные задачи

Обычные системы отопления считаются высокотемпературными. Большинство водонагревательных котлов рассчитаны на радиаторы и конвекторы, способные выдерживать нагрев до 90°С. При этом средние температурные показатели в системе обычно поддерживаются на уровне 75°С.

Чтобы поддерживать комфортную температуру теплого пола, устанавливают насосные узлы

Это слишком много для водяного обогрева напольного покрытия по следующим причинами.

  1. Такая температура будет некомфортной. По полу банально будет неприятно ходить. Его нагрев не должен превышать 30°С.
  2. Ни одно напольное покрытие не сможет долгое время выдерживать высокую температуру. Со временем оно вспучится, начнет растрескиваться и утратит свой первоначальный вид.
  3. Излишний нагрев негативно сказывается на бетонной стяжке, в которую укладываются трубы. Она разрушается.
  4. Для создания оптимального микроклимата в доме водяному обогреву напольного покрытия не нужны повышенные температурные показатели.

Современные отопительные котлы способны поддерживать нагрев теплоносителя в определенном диапазоне. Ставить отдельный бойлер экономически невыгодно. Обычно систему теплого пола подключают к общему с радиаторами трубопроводу.

Как сделать коллектор для теплого пола своими руками:

В этом случае единственным разумным решением будет установка насосного узла для теплого пола. Он позволит смешивать горячую воду с теплоносителем, который уже отдал большую часть тепловой энергии. Тем самым можно регулировать необходимую температуру напольного покрытия.

Люди делают то же самое вручную в ванной комнате и на кухне, когда открывают горячий и холодный кран, чтобы получить воду необходимой температуры. Естественно, узел подмеса для отопления имеет более сложное устройство, чем смеситель на кухне. Его главная задача — обеспечение сбалансированной циркуляции воды в контурах системы. Также он должен точно отбирать необходимое количество теплоносителя из труб и при необходимости замыкать поток в кольцо. Хороший узел должен самостоятельно корректировать свою работу, чтобы человеку не приходилось регулировать уровень нагрева вручную.

Прибор, удовлетворяющий таким требованиям, должен быть сложным, поэтому большинство людей покупает в магазинах готовые решения. Выглядят такие узлы превосходно и функционируют не хуже, но цены на них слишком высоки. Из-за этого все же находятся люди, которые после изучения всей имеющейся информации собирают узел подмеса для теплого пола своими руками. Оказывается, это не такая уж сложная задача.

Смесительный узел для теплого пола:

Принцип работы

Все смесительные узлы работают по одному принципу. Поток нагретой воды проходит по контуру и останавливается предохранительным клапаном, расположенным в распределительном коллекторе. Клапан подключен к термостату или датчику, снимающему температурные показатели.

Благодаря насосно-смесительным узлам, система теплого пола работает равномерно

Если температура теплоносителя слишком высока, то клапан открывает заслонку для доступа в систему холодной жидкости. Она подмешивается к горячей воде. При низких температурах происходит обратный процесс. При достижении заданной температуры клапан перекрывается и поступление разогретого теплоносителя прекращается.

Узел подмеса не только контролирует температуру жидкости, но и регулирует ее циркуляцию в системе. Выполнение этих двух функций обеспечивается 2 основными элементами: предохранительным клапаном и насосом циркуляции. Последний является ключевым элементом системы. Именно благодаря ему пол прогревается равномерно.

Подробнее о насосно-смесительном узле для теплого пола:

К второстепенным элементам относятся:

  • байпас;
  • воздухоотводчики;
  • перекрывающие и дренажные клапаны.

Наличие того или иного элемента определяется задачами и целями системы. Узел всегда устанавливается до входа в общий контур. При этом точное его местоположение не регламентируется.

Отличия различных систем

Разные смесительные узлы имеют похожую конструкцию. Принципиальные различия заключаются в использовании разных предохранительных клапанов. Самыми распространенными считаются двух- и трехходовые клапаны.

Первый тип питающего устройства оснащается термостатической головкой. В нее встроен температурный датчик жидкостного типа. Информация, идущая с него, позволяет регулировать интенсивность потока разогретого теплоносителя.

Двухходовый клапан применяется в таких системах, где в обратку постоянно добавляется горячая жидкость от котла. Такой подход исключает перегрев теплого пола и продлевает срок его безаварийной работы.

Существуют двухходовые и трехходовые насосные узлы

Такой клапан не отличается высокой пропускной способностью. Значит, регулировка температуры происходит плавно. Его рекомендуется использовать в помещениях с небольшой площадью пола.

Второй тип питающего устройства представляет собой комбинированный вариант. В нем сочетаются функции клапана и балансировочного крана. Работает он иначе, чем двухходовое устройство. Благодаря ему, в горячий теплоноситель поступает охлажденная вода из обратки.

Трехходовый клапан часто подключается к внешним термостатам. Последние позволяют устанавливать нагрев жидкости с учетом уровня уличной температуры воздуха. Подача воды в нем регулируется заслонкой, расположенной на стыке труб, идущих от котла и обратки.

Трехходовые устройства считаются более современными и производительными. Поэтому их по умолчанию устанавливают в системах, имеющих несколько нагревательных контуров, обогревающих помещения большой площади.

У таких клапанов есть несколько недостатков:

  1. Существует риск резкого повышения температуры теплоносителя в системе, если из котла будет поступать больше жидкости, чем из обратки.
  2. Из-за большой пропускной способности трехходового устройства даже при небольшом изменении положения заслонки температура значительно повышается. Нет возможности тонко регулировать нагрев пола.
  3. В крупных помещениях требуется обязательная установка внешних датчиков, отслеживающих температуру на улице. В противном случае обеспечить комфортные условия внутри здания невозможно.

Впрочем, необходимость установки термостатов можно рассматривать и как положительный момент, ведь они обеспечивают лучшую регулировку температуры. Кроме того, с их помощью можно понижать нагрев в помещениях, где людей нет. Это может значительно снизить расходы на отопление.

Варианты схем

Существует несколько вариантов присоединения смесительного узла к котлу. Они отличаются типом используемого клапана и видом подключения циркуляционного насоса. Последний может присоединяться к системе последовательно или параллельно.

Схема смесительного узла для теплого пола

Двухходовый термоклапан и последовательное соединение

Эта схема самая простая и потому популярная. Чтобы собрать такой насосно-смесительный узел своими руками, понадобятся следующие элементы:

  1. Запорные шаровые краны. Они нужны для полного отключения теплого пола от общей системы. Это необходимо при проведении профилактики или ремонта.
  2. Фильтр грубой очистки. Некоторые мастера отказываются от него, но специалисты рекомендуют все же устанавливать, так как он повышает сроки службы оборудования.
  3. Термометры. Они позволят визуально контролировать и при необходимости осуществлять отладку узла.
  4. Двухходовый клапан. Он ничем не отличается от приборов, устанавливаемых на радиаторах отопления. Его задача — регулировка потока горячей воды, поступающей в систему.
  5. Термоголовка. По сути, это насадка с датчиком температуры. Она надевается на питающее устройство и управляет его работой.
  6. Сантехнические тройники. Их используют для создания байпаса, в котором будет осуществляться отбор холодной или горячей воды.
  7. Балансировочный кран. У него одна-единственная задача — точная настройка теплого пола.
  8. Циркуляционный насос. Этот самый важный элемент. Он должен иметь несколько режимов работы, чтобы точно регулировать обогрев.
  9. Обратный клапан, предотвращающий появление обратного потока теплоносителя.

Многие люди считают, что клапан не нужен. Но лучше подстраховаться. Этот элемент спасет систему от поломки, если циркуляционный насос вдруг начнет подсасывать воду из обратки при закрытом термоклапане.

В схеме с двухходовым питающим устройством и параллельным соединением циркуляционного насоса обратка и подача от котла меняются местами. Сам насос размещается на байпасе. К такому решению прибегают, когда требуется разместить узел подмеса компактно. Но за меньшие габариты приходится платить сниженной производительностью.

Трехходовый клапан и параллельное подключение

Если сравнивать эту схему с аналогичной, но на двухходовом клапане, то изменения будут незначительными. Вместо тройника и упрощенного питающего устройства устанавливается трехходовый смеситель. Причем устанавливается он в верхней точке над насосом.

Трехходовой клапан более незначителен в размерах

Управление системой осуществляется с помощью той же термоголовки, имеющей выносной температурный датчик. Потоки теплоносителя смешиваются внутри смесителя. Его заслонка устроена таким образом, что приоткрытие одного канала приводит к соразмерному закрытию другого.

При последовательном расположении циркуляционного насоса с трехходовым термоклапаном происходит смешение приходящих по одной трубе потоков, дальнейшее перенаправление теплоносителя нужной температуры через центральный патрубок.

Преимущество такой схемы заключается в более компактных размерах. В остальном она ничем не отличается от параллельного подключения.

Стоит отметить, что существуют более сложные схемы подключения, но реализуются они только в смесительных узлах заводского производства. Собирать их своими руками слишком сложно. В подавляющем большинстве случаев для обогрева полов в доме хватает упрощенных схем.

Что касается подробной инструкции по сборке узла, то ее нет и не может быть. Человек, решивший установить его в своем доме, должен владеть навыками сантехнического монтажа и понимать, как работает система.

Если у него есть необходимые знания, то подобрать необходимые комплектующие и собрать их в единое устройство не составит труда. Когда таких знаний и навыков нет, то даже не стоит пытаться собрать узел подмеса самостоятельно, никакая инструкция не поможет.

Смесительный узел для отопления – устройство и принцип работы

Теплый пол — комфортная система обогрева дома. Редко функционирует самостоятельно. Для получения оптимального микроклимата рекомендуется использовать в тандеме со стандартным отоплением. Потребуется установка узла, налаживающего эффективную работу контуров.

Смесительное устройство

Принцип работы узла

Механизм работы узла смещения заключается в реализации:

  • перемещения подогретого теплоносителя, достижения коллектора распределения;
  • предохранительный клапан, датчик контроля температуры фиксируют текущее состояние жидкости;
  • когда отметка температурной шкалы теплоносителя зашкаливает, открывается заслонка для подачи холодной воды, обеспечивающая смешивание;
  • когда температура нормализуется, заслонка закрывается. Схема работы переходит в обычный режим.
Механизм работы узла

Назначение

Чтобы обеспечить надежное, эффективное сочетание центрального отопления и теплого пола предусматриваются элементы:

  • котел обогрева;
  • радиаторы;
  • трубопровод централизованного отопления;
  • теплоноситель;
  • трубопровод для теплого пола.

Отопительные котлы работают при температуре 70-95 градусов по Цельсию. Для обычных батарей это нормально, для трубопровода пола — недопустимо. Максимальный нагрев теплоносителя должен составлять не более 31 градуса по Цельсию. Даже если стяжка возьмет на себя часть температуры, на трубопровод напольной системы придется 50-55 градусов по Цельсию.

Теплоноситель центрального обогрева не может использоваться для напольного покрытия. Чтобы наладить слаженную работу контуров потребуется смесительное устройство. Способствует снижению температуры воды до нужной отметки. Напольное покрытие подогревается в нормальном режиме.

Чтобы снизить температуру, теплоноситель берется из двух контуров: первого — из котла, батарей, второго — из обратки. Смесительный элемент настраивает температурный режим в трубопроводе пола. Работа остальных частей отопления не затрагивается.

Смесительный агрегат не потребуется, если обогрев происходит только системой теплый пол. Котел настраивается на низкую температуру, работает в нужном режиме. Остальные ситуации предполагают обустройство узла регулировки.

Устройство

Важный элемент смесительного соединения — клапан. Бывает двухходовой, трехходовой. В первом случае предполагается датчик жидкости, установленный в термостатической головке. Контролирует температурный режим теплового носителя. Если температура зашкаливает, клапан закрывается головкой.

Использование смесительного агрегата позволяет наладить нормальную, бесперебойную работу отопления напольного покрытия, обеспечить долговечность элементов. Двухходовой клапан качественно выполняет работу. Применять для отопления больших площадей не нужно. Лучше установить трехходовой клапан смесительного устройства.

Регулирует поступление горячей воды, контролирует работу балансировочного клапана. Холодная и горячая жидкость смешиваются в клапане.

Недостатки: вероятность резкого скачка подачи горячего теплоносителя. Могут возникнуть утечки в трубопроводе отопления пола. Система изнашивается быстрее.

Погодозависимые датчики регулируют температурный режим воды в зависимости от климатических условий на улице. Повышают эффективность устройства, продлевают срок службы обогрева полового покрытия.

Регулировка узла

Эффективная работа отопления для пола зависит от правильной регулировки смесительного соединения. Нужно снять термоголовку.

Клапан устанавливается на максимум — 0,6 бар для избежания ложного срабатывания во время регулировки.

Чтобы рассчитать пропускную способность необходимо снять температуру в:

  • трубопроводе, ведущем к батареям;
  • теплоносителе в основном контуре;
  • трубопроводе обратного контура.

Расчет:

  1. От температуры воды в батареях нужно отнять температуру обратки.
  2. От температуры жидкости в обратном контуре отнять значение температуры воды для подачи.
  3. Первую разность разделить на вторую.
  4. От полученного результата отнять 1, умножить на коэффициент 0,9.

Благодаря регулировке смесительного соединения можно добиться бесперебойной, эффективной работы центрального, напольного обогрева в доме.

Распространенные узлы

Различаются конструкцией, техническими параметрами, функциями. Главная задача — реализация отопления полового покрытия. Методы обеспечения работы системы различны.

Valtec

Смесительное узловое соединение Valtec поддерживает заданный температурный режим для теплоносителя во вторичном контуре отопления. Возможно благодаря подмешиванию из обратки. Узел обогрева обеспечивает гидравлическую увязку высокотемпературной отопительной системы, низкотемпературного теплого пола.

В работе водяной системы отопления пола, узел — главный элемент. Для обычного радиатора поддержание температуры в 85 градусов по Цельсию нормально. Для пола — 35 градусов по Цельсию. Смесители обеспечивают стабильность, бесперебойность работы систем отопления с низкотемпературным режимом.

Узел Valtec

Для постоянной циркуляции воды предусматриваются насосы. Беспрерывно подают охлажденную жидкость из обратной линии в теплоноситель.

Особенность смесителей Valtec — смежные задачи для отопления пола, сада, теплиц.

ТИМ

Смесительное соединение последовательного типа смещения теплового носителя ТИМ имеет особенность. Полный расход системы отопления подается на потребителя. Подходит для использования в системе отопления частного дома. Нужно подобрать технические характеристики узла (модель), установить.

Узловое смесительное устройство ТИМ

Oventrop

Торговая марка Oventrop специализировалась на окнах, дверях. Со временем произошла переспециализация на узлы для организации теплого пола в домах, инструменты для монтажа.

Комплектация:

  • коробка для монтажа;
  • вентиль;
  • клапан выведения приточных вентиляционных воздушных масс;
  • термостат, контролирующий температуру теплового носителя для обратной линии.

Для прокладки труб водяного контура принято использовать маты — подложки с бобышками. Толщина материала — 11-35 мм. Монтаж контура на фольгированный утеплительный шар выполняется шинами фиксации, якорными скобами.

Узел смешивания Oventrop

Особенность труб Oventrop — легкость установки системы отопления, смесительного устройства, присоединения к запорной арматуре.

Watts

Насосный узел Watts регулирует температуру в диапазоне 30-50 градусов по Цельсию. Возможно, благодаря вентилю TempGuard, модулю Watts IsoTherm.

Устройство подмеса Watts

Продукция торговой марки Watts лидирует в Америке, Канаде.

Wilo

Насосные узлы подмешивания для теплого пола Wilo просты, надежны. Конструкция четко продумана. Возможно подключить коллектор для радиаторного отопления.

Смесительный агрегат Wilo

Материал выдерживает температуру в 90 градусов. Информация предоставляется для первичного контура системы отопления.

Что лучше: Oventrop или Valtec?

Торговая марка Valtec имеет патент от Италии, но запчасти, элементы системы обогрева для полов производит в Китае для снижения стоимости.

Устройства Valtec лучше применять для отопления частных, загородных домов большой площади. Производитель дает гарантию на трубы 7 лет. Запорная арматура ломается чаще.

Для многоквартирных домов с высоким давлением системы обогрева, лучше китайские трубы не укладывать. Существует вероятность порывов, утечек.

Oventrop — лучший производитель узлов смешивания. Продукция долговечна, надежна. Выдерживает перепады давления воды, обеспечивает регулярную работу системы «теплый пол».

Монтаж

Установка узла смещения:

  • Узел устанавливается к контуру напольного обогрева.
  • Монтаж может быть правосторонним, левосторонним.
  • Крепления узла может быть в помещении, шкафу, котельной.

Если узел не вписывается в интерьер, можно скрыть.

  • Устанавливается насос, датчик температуры.
  • Смесительный клапан монтируется на первый основной контур, обратный — на обратную цепь.
  • К холодной трубе подключается выход обратки.
  • Нужно проверить правильность подключения узла. При высокой, низкой температуре теплоносителя, увеличивают, уменьшают пропускную возможность клапана. Терморегулятор устанавливают на нужную температуру.

Смесительная цепь обеспечивает налаженную работу нескольких контуров отопления. Делает жизнь человека комфортной, спокойной. Главное, правильно выбрать, установить модель.

Средняя оценка оценок более 0 Поделиться ссылкой

4 Проверенные схемы подключения водяного теплого пола

Водяной теплый пол – популярная система отопления, которую можно реализовать различными способами. В этом материале разберем 4 основные схемы подключения водяного теплого пола.

Что такое водяной теплый пол

Водяной теплый пол — низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между разводкой подачи и обратки теплого водяного пола допускается не более 10оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

 Схема 1. Соединение теплого пола напрямую от котла

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

  • Желательно использовать в монтаже конденсационный котел, т.к. низкотемпературный режим для него оптимален. В этом режиме у конденсационного котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, так как данный котел сложно поддается температурной регулировке.
  • Хороший вариант для теплого пола — это когда он подключен к тепловому насосу.

Схема 2. Монтаж теплого пола от трехходового клапана

схема трехходового термостатического клапана

В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

Схема 3. Разводка теплого пола от насосно-смесительного узла

модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

Схема 4. Подключение теплого пола от радиатора

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения

Комфорт

Эффективность

Монтаж и        настройка

Надежность

Цена

Обычный газовый,ТТ или дизельный

±

±

+

±

+

Конденсационный котел или тепловой насос

+

+

+

±

—

Трехходовой термостатический клапан

±

±

+

+

±

Насосно-смесительный узел

+

+

±

+

—

Термомонтажный комплект

—

±

+

+

+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Схемы укладки водяного теплого пола

Способы раскладки трубы теплого пола

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой разводке труба монтируется по кругу к центру, затем от центра «разворачивается» по кругу в обратном направлении.

При раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой укладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

  1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
  2. Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
  3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Монтаж теплого пола

Как определись со схемой укладки и подключения водяного пола, нужно приступать к монтажу.

  1. Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
  2. Уложите гидроизоляцию, если того требуют местные нормативы
  3. Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
  4. Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
  5. Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
  6. Раскладывайте трубу теплого пола согласно утвержденной схеме
  7. Опрессуйте систему
  8. Заливайте стяжку
Читайте так же:

Смесительный узел для теплого пола своими руками



Для отопления пола может быть использована система «теплый пол». При этом, смесительный узел для теплого пола своими руками сделать возможно. Но необходимо учитывать все особенности самой системы и соблюдать требования, которые регламентируют весь процесс работы. При установке узла смешивания потребуется все делать в соответствии с инструкцией.

Для чего узел необходим

Традиционная система отепления, которая обычно устанавливается в комнатах, имеет высокую температуру, не редко превышающую 75 градусов.

Данная температура является недопустимой для теплого пола по целому ряду причин:

  • При высокой температуре ходить по полу будет, как минимум, не комфортно. Поверхность может стать не просто горячей, а обжигающей. Комфортной температурой является от 25 до 30 градусов;
  • Многие напольные покрытия теряют свой прежний вид, если температура слишком высокая. Часто в них появляются щели и большие трещины;
  • Повышенная температура может привести к порче стяжки;
  • Сами трубы также имеют определенную температуру. Из-за того, что они оказываются вмурованными в бетон, при высокой температуре исчезает возможность расширения стенок, из-за чего создается напряжение, которое со временем полностью выводит их из строя;
  • Дополнительный источник теплоотдачи отрицательно влияет на формировании определенного микроклимата в самом помещении.

Таким образом, узел подмеса для теплого пола необходим для устранения высокой температуры воды, которая и отапливает пол.

«Теплый пол» и монтаж смесительного узла должны устанавливаться специалистом или человеком с большим самостоятельным опытом. Это позволит избежать большинства отрицательных факторов при дальнейшей эксплуатации.

Узел смешения для теплого пола обязателен, то есть в системе отопления распределительный узел необходим при любом варианте обогрева пола с помощью воды. Смесительные узлы компенсируют часть температуры воды и позволяют работать устройствам систем отопления без повреждений в оптимальном режиме.

Сам принцип работы смесительного узла почти не меняется, но имеется несколько основных схем для подключения.

Основные схемы

Схема смесительного узла теплого пола имеет несколько вариантов, но в основном используется стандартная конструкция, в которой узел подмеса теплого пола является трехклапанным или двухклапанным узлом.

Основная группа схем не включает в себя более сложные варианты, так как для самостоятельного устройства достаточно любой первичной схемы, которая не будет действовать хуже более усложненных конструкций.

Первая схема с использованием клапана двухходвого типа

Запорные краны шарового типа. Они используются только для полного прекращения подачи воды. Это может быть необходимо, если в подогреве полов нет необходимости или при проведении каких-либо работ. Данный кран должен быть достаточно прочным, но больше никаких требований к нему нет, так как его роль заключается только в перекрытии подачи воды. Он не вносит никакого вклада в работу самой системы отопления.

Косой фильтр. Этот элемент не является обязательным, но его использование способно увеличить срок службы всей системы. Он способен защитить ее от попадания твердых частичек из самого радиатора. Термометр. Он помогает следить за работой всего узла, а также требуется при стабилизации и балансировке смесительного центра.

Используется клапан двухходового типа. Обычно применяется однотрубный вариант, так как он способен выполнять большой объем и имеет высокий уровень производительности.

Используется термоголовка, у которой есть датчик накладного выносного типа. Прибор устанавливается на термоклапан. Там головка будет открывать или закрывать проход для теплоносителя в зависимости от температурного режима. Используются сантехнические тройники при этом, они прикрываются перемычкой.

Для подробной настройки системы можно использовать балансировочный клапан. При необходимости его заменяют вентилем сантехнического типа. Также необходим циркулярный насос. Именно он проводит обслуживание всей системы. Желательно иметь насос с несколькими режимами, которые можно переключать в зависимости от требований к режиму пола. Для отсутствия протекания используется обратный клапан.

Данная система работает довольно просто. Вода переходит через косой фильтр, а также термометр, после чего доходит до клапана. На данном этапе поток уменьшается, а термоголовка реагирует на изменение температурного режима, давая сигналы на открытие и закрытие.

Циркулирующий насос оставляет специальную зону разрежения. Именно туда и переходит поток. Объем производительности самого насоса не подвержен изменениям. Именно по этой причине поступает поток охлажденной воды, который переходит из линии обработки. Оба потока смешиваются и перемещаются в поток, который имеет уже необходимый температурный режим.

Этот водяной носитель и регулирует теплоснабжение пола. Благодаря тому, что термосмесительный узел совершает действия смешивающего характера, насосный узел насыщает систему водой с комфортным температурным режимом.

Может быть интересно

Вторая схема с трехходовой клапаном

Данный вариант схож с первой схемой, но имеет ряд своих отличий, в том числе используется трехходовой клапан, в котором и идет смешивание. При работе открыты два клапана. Благодаря таким особенностям процесс стабилен. Требуется использовать клапан, у которого подача потоков идет перпендикулярно. Кроме этого, можно использовать обратный клапан, который работает при сбое в работе циркулярного насоса. Обратный клапан используется как стабилизатор всех нарушений в системе, но его устанавливают редко.

Третья схема с термостатическим клапаном

Термостатический клапан совершает смешивание по одной оси двух поточной воды. Такой клапан имеет своеобразную форму, а также определенное схематическое направление всех потоков. Вариант является компактным и имеет байпас, так как его роль выполняет клапан.

Четвертая схема с параллельным подключением

Данный вид системы имеет значительные отличия от предыдущих. Данный вид строения узла позволяет использовать параллельное подключение насоса на байпас, но к его верхней точке подходят сразу несколько потоков, которые идут от общей системы и от обработки коллектора.

Данная система имеет ряд преимуществ, в том числе и компактностью. Особенно часто используется в помещении с ограниченным местом. Но у этой схемы также есть и ряд недостатков, в ом числе низкая производительность. Кроме этого, с данной схемой усложняется процедура балансировки. Большинство уже готовых смесительных узлов имеют именно такую систему сборки, более вероятно, что из-за компактности.

Пятая схема с трехходовым термоклапаном

Данная схема повторяет почти полностью ту, что была ранее. Единственным отличием является трехходовой термоклапан, установленный в верхней части, над самим насосом.

Для тёплых полов можно использовать любую систему. Все будет зависеть от возможностей и наличия комплектационных материалов. Также важен отопительный сезон, так как при различных требованиях к отоплению балансировка будет необходима при любой работе с термосмесителем. То есть узел должен будет не только подмешивать воду с измененным температурным режимом, но и реагировать на резкие изменения. А это потребует большего количества деталей.

При покупке комплектующих не стоит экономить. Для полноценной и бесперебойной работы потребуется приобретать качественные запчасти. Это позволит избежать большинства поломок.

Использование основных схем также может зависеть от особенностей отопительной системы и характеристик пола, например, если площадь пола больше двухсот квадратных метров, то стоит использовать схему с трехходовым клапаном.

Особенности установки

У установки смесителя есть свои нюансы, которые необходимо учитывать. Все правила стоит соблюдать для более полноценной и бесперебойной работы системы. Особенности:

  • двухходовой клапан обладает больше устойчивостью к различным изменениям. Используют его обычно для небольших площадей. Такой тип клапана является более надежным и более простым в обеспечении;
  • трёхходовой клапан имеет множество недостатков, которые возможно устранить с помощью правильной первичной балансировки. Если этого не сделать, то из-за перепадов температур возможно проведение полной системы отопление пола в негодность. Например, при резком изменении температурного режима, если клапан был не настроен, то в трубах создаются скачки давления, которые могут привести к тому, что трубы лопнут;
  • при использовании трёхходового клапана все детали должны быть тщательно проверены на дефекты. Кроме этого, желательно использовать все комплектующие от одного производителя;
  • при наличии различных скачков температурного режима, который может быть связано как с погодными условиями, так с сезонными изменениями, необходимо использовать контроллер, позволяющий системе самостоятельно регулировать уровень стабилизации;
  • место установки подмеса должно быть выбрано заранее. При этом, установка устройства должна быть сделано до контура пола и в специальном ящике коллекторного типа;
  • система сначала устанавливается, затем подключается ко всем трубам. После этого устанавливают дачник температуры, а также напора, давления;
  • если узел закрепляется не на жесткой системе гидроснабжения, то необходимо жесткое крепление к стене;
  • три хода в клапане позволяют процесс смешения регулировать автоматически;
  • использование самый простой системы возможно только в случаях с очень маленькой площадью. Во всех остальных случаях должны использоваться двух- или трехходовые клапаны;
  • при покупке всего комплектующего узла целиком необходимо предварительно ознакомиться с инструкцией, а также техническими характеристиками;
  • на большую площадь можно установить как один большой смеситель, так и несколько маленьких. Всё зависит только от желания, а также от требований к отоплению;
  • если планируется установка нескольких маленьких смесителей, то вся площадь разбивается на равные секции, после чего обеспечивается узлами;
  • электроэнергия подключается к системе только после того как все работы по установке уже были выполнены. Особенно это касается трехходовых клапанов;
  • весь процесс установки должен иметь четкую структуру — выбор смесителя, точка установки, обустройство места, процесс установки, подключение, балансировка и нахождение оптимального режима;
  • сейчас существуют различные модификации смесителей, которые могут использоваться в различных сетях индивидуального и общего характера. Но при этом, стандартная комплектация узла включает в себя вентиль термостатический и настроечный, головку термостатического типа, насосный блок, различные приборы температуры и других показателей.

Весь процесс самостоятельной установки должен проходить поэтапно, то есть все предварительные меры, в том числе и по обустройству места, должны быть выполнены. Большая часть дополнительных приспособлений обычно устанавливается только по желанию установщика.

Это относится и к изменению погодных условий, а также к различным стабилизаторам температурных режимов и давления. Кроме этого, сам процесс установки должен начинаться только после того как произведены расчеты. Например, на 150 квадратных метров будет достаточно одного двухходового клапана, если нет вторичных факторов.

Самостоятельно установить узел вполне возможно, но при этом требуется соблюдать все условия и требования к системе отопления. Кроме этого, необходимо помнить, что многие характеристики различных схем установки должны быть учтены заранее.

Выбор комплектации узла зависит от условий и требований, которые будут устанавливаться для полноценной работы. Установкой должен заниматься специалист или лицо с опытом, так как это позволит избежать большинства ошибок.



Как сделать смесительный узел для теплого пола самостоятельно

Предназначение смесительного узла состоит в настраивании температурного режима теплого пола посредством перемешивания жидкости из котла и обратки. Создать смесительный узел для теплого пола своими руками нетрудно. Однако, при устройстве следует четко придерживаться определенных действий, чтобы в последующем техника не ломалась.

Предназначение смесителя

Прежде всего нужно выяснить, как работает смесительный узел для теплого пола. Он используется лишь для водяного обогревательного пола, поскольку имеет механизм аналогичный радиаторному теплоносителю. Типовая схема обогрева выстроена по следующему плану — котел, прогревающий жидкость, контуры обогревающего пола и радиаторов.

Котел прогревает теплоноситель до температуры как в радиаторе, обычно она составляет 95С. В идеале температурный режим не должен быть более 31С. На это есть несколько причин, особенно то, что для комфортного ощущения пол должен быть не сильно горячим или холодным.

Необходимо принимать во внимание:

  • разновидность и толщину финишного покрытия;
  • вышину стяжки обогревательного пола, в которой находятся трубки.

Соответственно, наиболее подходящая температура жидкости в трубах должна варьироваться от 35С до 55С. Однако в котле она очень высокая, и такую температуру устремлять в трубки запрещено. Поэтому с целью ее снижения в начале обогревательной системы применяется узел подмеса. Именно в нем происходит смешивание водой высокой и низкой температур. А уже охлажденная жидкость передается в трубки пола. Посредством смесителя обогревательная система теплого пола функционирует во всем доме корректно и без помех.

Смесительный узел для теплого пола

Конечно, есть такие теплые полы, которые работают без смесительного узла. Но они оснащены водонагревательным устройством, нагревающим теплоноситель до оптимальной температуры.

План подключения смешивающего узла

К котлу обогревательный пол подсоединяется по определенной схеме, которая зависит от обогревающей системы:

  • 1-трубной;
  • 2-трубной.

Однотрубная обогревательная система нуждается в постоянном открытии байпаса, а двухтрубная — нет. Проект бывает как самый элементарный, так и с использованием ряда дополняющих элементов.

Однотрубная обогревательная система

В любом случае устанавливаются термостаты для коллекторной группы, устройства для управления расходом воды и клапаны. Непосредственно перемешивание может совершаться на всех отводах коллекторной группы, или же до них.



Как сделать смесительный узел своими руками

Стоимость смесительного узла достаточно высокая, поэтому многим выгоднее сделать его своими руками. Кроме того, не всегда можно найти регулятор с необходимым количеством входов. В таком случае следует приобрести и гребенки, поставить которые можно самостоятельно.

Для того чтобы собрать узел смешения для теплого пола своими руками понадобится:

  • 2х или 3х ходовый клапан;
  • специальные гайки;
  • воздухоотводчик ручного типа;
  • клапан обратки;
  • зажимы;
  • кран шарового типа;
  • циркуляционный насос;
  • тройники;
  • устройства для определения температуры.

Узел смешения для теплого пола

Первый этап состоит из изготовления коллектора. Сделать это можно с помощью 2 способов:

  • спаять из тройников из полипропилена;
  • скрутить из тройников.

В любом случае диаметр элементов должен составлять ¾ дюйма. При спайке коллектор обойдется дороже, поскольку каждое ответвление гребенки необходимо оснащать МРН, которое имеет немаленькую цену. Самым подходящим материалом считаются именно качественные тройники. Самое главное грамотно их подобрать. Для гребенки идеально подходят изделия с 1 внутренним и 2 внешними концами. Скручиваются они друг с другом только при помощи пакли.

Второй этап заключается в создании гидрострелки. Можно сделать ее даже не используя 3х ходовый кран. Достаточно будет и стандартного регулировочного крана, который используют для батарей обогрева. Помимо него, нужно будет 2 тройника, как и для гребенок, и 2 соединительных ниппеля с резьбой снаружи и внутри, длина которых должна быть 0.5 м. Сборка осуществляется на пакле. Для этого вкручивают с двух сторон крана ниппели, а к ним подсоединяют с каждой стороны по 1 тройнику.

Третьим этапом является сооружение насоса. Насосный узел для теплого пола своими руками изготовить невозможно, поэтому его покупают. Монтируется насос внизу гидрострелки посредством разъемных соединений, которые продаются в комплекте. Можно еще установить его вместо гидрострелки. Он будет выступать в качестве ее замены, и функционирует не хуже.

Насосный узел для теплого пола

Заключительным этапом является соединение с гребенками гидрострелки. Лучше всего сделать разъемные соединения. Когда насос выступает в роли отдельного элемента, то необходимо купить патрубок. Его длина должна быть равна такому показателю насоса. Его монтируют на подаче, а к патрубку прикручивается коллектор. Именно по этой причине использовать насос взамен гидрострелки намного экономичнее.

Затем гребенок укомплектовывается клапанами регулировки, кранами Маевского или автоматическими устройствами для воздушного сброса. Далее смеситель ставится в отведенную зону особого шкафа и подключается к обогревательной системе.

Термосмесительный узел для теплого пола своими руками присоединяется посредством отсекающих кранов. Аналогично происходит соединение узла и обогревательного пола. Первый конец с гребенкой внизу, второй — к верхней. Для того чтобы не произошло путаницы, следует придерживаться определенной раскладки — подачу и обратку одного сегмента необходимо подключать последовательно. Кроме того, подсоединяется к насосу электрическое снабжение.

Термосмесительный узел для теплого пола

Настройка узла смешивания

После того как закончен монтаж смесителя наступает время проверки его работоспособности. Как правило, регулировка занимает много времени и сил, нежели установка смесителя. Однако, гармоничный расчет позволяет сделать это с минимальными затратами.

В первую очередь, снимается сервопривод. Это делается для того чтобы он не влиял на узел в процессе настройки. Перепускной клапан выставляют на крайнюю позицию.

Важно! Случайно сработавший в процессе настройки клапан приведет к тому, что результат будет неправильным. Соответственно, механизму нужно придать положение, при котором он будет в полном бездействии.

Затем наступает черед уравновешивание контуров пола. Сначала закрывается радиаторный контур, то есть балансировочный запорный вентиль первой линии. С клапана убирается крышка и с помощью шестигранного ключа его поворачивают до конца по часовой стрелке. Линии конура балансируют особыми клапанами. Когда в смесителе имеется одна линия, то уравновешивание не нужно.

При необходимости ее проводят следующими действиями. На максимум открывают регуляторы. Клапан запирается до наилучшего размера в контуре, где уклонение от расхода максимально.

По этой схеме осуществляется регулирование линии согрева в целом. Когда расходные данные сбиваются при балансировке линий, они вновь настраиваются. Если расход не корректируется при открытых вентилях, то увеличивают рабочую быстроту насоса.

Насосный смесительный узел

Далее увязывается насосный смесительный узел с прочими отопительными элементами системы. Для чего открывают балансировочный запорный радиаторный клапан, закрытый перед началом настройки. Раскрывают его на показатель, соответствующий оптимальному расходу жидкости.

Расход воды контролируется посредством особых расходомеров. Также можно настраивать через возвратный ход в системе пола. Затем наступает черед перепускного клапана. Для начала выставляется вентильное давление. Параметр должен иметь значение не больше 10% от наивысшего насосного давления. Этот максимум должен соответствовать главным особенностям разновидности насоса. Активизируется клапан в том случае, если агрегат нагнетает давление при наименьшем расходе жидкости.

Модификации и устройство смесителей

Смесительные узлы в типовой комплектации включают в себя:

  • термостатический и настроечный вентиль;
  • термостатическую головку;
  • насос;
  • прибор температурного режима.

Всего существует 2 вида смесителя — с 2х и 3х ходовыми клапанами. Они перемешивают холодную и горячую воду для обогревательного пола, что формирует ее непрестанный круговорот.

Клапан с 2 ходами оборудован термической головкой с датчиком. Температура проверятся датчиком в реальном времени, и при необходимости он прекращает подачу жидкости от котла. Подается горячая вода лишь тогда, когда она остынет при перемешивании с обраткой. Двухходовые клапана предназначены для помещений не более 200 м2.\

Трехходовый клапан

Трехходовый клапан обладает больше пропускной способностью, нежели двухходовый. В маленьких помещениях он не сможет пропустить воду в общую систему, в случае если будет полностью открыт. В результате это может привести к резким скачкам температуры и разрыву трубок. Таким образом, 3х ходовый клапан лучше всего годится для просторных и больших помещений, где установлены системы с большим числом контуров и используются контроллеры окружающих условий.

Современный рынок предлагает модели, которые отличаются по потребительскому типу:

  • для монтажа к персональному типовому коллектору;
  • как групповой персональный узел для подключения системы со значительной мощностью.

В последнем случае может применяться для подсоединения нескольких систем с малыми показателями мощи, или рассчитанных на значительную мощность с 2 — 12выходами.

Уличные датчики температуры

Данные приборы рекомендованы для систем в качестве автоматизированной регулировки теплоносителя соответственно условиям погоды. Например, если за окном холодно, то подается сигнал на повышение температуры теплоносителя. Когда наблюдается потепление, то датчик передает системе, что можно понизить температурные показатели.

Датчики температуры

Конструкция устройства предполагает поворот на 90 градусов. А особый контроллер делит их на 20 участков, и мониторит состояние условий на улице. В случае если температура воды не соответствует им, то вентиль делает поворот на нужное число делений. Конечно, все это можно делать и самому, но с погодным датчиком температуры намного удобнее.

Достоинства теплого пола со смесителем

Обогревательный пол со смесительным узлом обладает массой преимуществ в сравнении с прочими отопительными системами.

Комфорт

Он возможен благодаря поступлению теплоэнергии вследствие излучения, но не конвекции. Помимо этого половая поверхность и помещение равномерное нагреваются. В комнатах отсутствуют мостики холода и горячие батареи. Все это создает комфортную и здоровую атмосферу, соответственно, нет пыли. Поверхность всегда остается сухой, на ней не формируется среда для плесени, клещей и других вредных микроорганизмов.

Теплый пол со смесителем

Экономическая выгода

В зависимости от месторасположения трубок и функционирования обогревательной системы можно сэкономить на обогреве помещения. Установлено, что в жилых квартирах тратится меньше электрической энергии на 30%, при условии, что потолок имеет стандартную высоту. Таким образом, расход энергетических ресурсов может достигать 50%.

Безопасность

Это важно для помещений, где находятся постоянно люди. Функционирование обогревательного пола позволяет избежать ожогов и иных проявлений, которые могут быть при использовании радиаторов либо конвекторов.

Гигиена

Система водяных полов со смесителем позволяет проводить соответствующую дезинфекцию финишного покрытия. Пол можно очищать разными моющими средствами, водой. Такая обогревательная система отменно подходит для помещений со специфическими запросами к гигиене. Например, водяной пол с узлом перемешивания годится для детсадов и больниц.

Теплые пол — комфорт и удобство

Удобство

Для водяного обогревающего пола не нужно монтировать добавочные приборы в отапливаемом помещении. Все необходимые элементы устанавливают, как правило, в кладовках. Поэтому можно делать самую разную планировку, не выделяя место под агрегат.

Особенности установки смесителя

Устанавливается узел перемешивания теплого пола непосредственно рядом с калорифером. Когда элементы гидравлической системы подсоединены эластичными трубками, то узел подмеса нуждается в твердом креплении на стене. Кроме того перед монтажом необходимо распределить места для того, чтобы был свободный легкий доступ к элементам смесителя.

Регулировочный клапан должен находиться в зоне входа в калорифер теплоносителя. В процессе подбора материалов труб следует убедиться, что они будут выдерживать температуру заходящего теплоносителя. Поэтому желательно купить полимерные трубы. Также стоит помнить о том, что трубу из оцинковки нельзя использовать для гликолево-водного раствора. Запорные части лучше применять из бронзы и латуни, трубки — из черной стали, а насос — из чугуна. Производители стальные части всей системы с внешней стороны грунтую и окрашивают.

Обратите внимание! Выбирать место установки и подсоединения узла необходимо с учетом пузырей воздуха, которые могут появиться от устройства отвода котлового контура. Также требуется полностью исключить возможность попадания воды и конденсированной жидкости на части системы под напряжением.

Регулировочный клапан смесительного узла

Таким образом, смесительный узел подбирать целесообразно индивидуально, для обеспечения максимального удобства пользования обогревательной системой пола.

Вполне возможно подобрать систему самостоятельно, предварительно изучив все схемы подключений. Однако, если пользователь совсем ничего не понимает в узлах и назначении деталей, лучше всего купить уже готовую конструкцию.

Вас могут заинтересовать:

Смесительный агрегат для теплого пола. Схема, установка, цена

Отопление помещений через теплые полы уже не новость. Сейчас многие используют эту систему если не повсюду, то хотя бы в отдельных помещениях, например, в ванной или гостиной. Теплый пол – это повышенный комфорт и безопасность. Однако достичь этих критериев можно только в том случае, если произвести грамотный расчет пола и его установку.

А Теплый пол экономичен, в нем можно реализовать автоматическое регулирование температуры нагрева, однако, несмотря на это, необходимы потребности терморегуляции.Собственно поэтому и необходим смесительный агрегат. Теплый пол, как правило, подключается к системе, имеющей температуру 60-80 ° C, при этом оптимальная температура не должна превышать + 35-40 ° C. в противном случае перегрев поверхности теплого пола приведет к пересыханию напольных покрытий, мебели, и в помещении будет душно и неуютно.

При наличии определенных знаний, навыков и свободного времени расчет пола и его установку можно произвести самостоятельно.

Коллектор для теплого пола и принцип его работы

Внешне коллектор напоминает толстую металлическую трубу, выпускные отверстия которой оборудованы клапанами. Хладагент под давлением поступает в трубку и распределяется по кранам, пропускная способность которых регулируется клапанами. На противоположной стороне установлен манометр или предохранительный клапан для сброса давления.

Кроме того, существует иная схема работы, при которой коллектор принимает теплоноситель с выходов и перемещает его по трубе в обратном направлении.В этом случае установка узла должна включать два заголовка – собирающий и раздаточный.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве – процесс очень трудоемкий, его использует большинство садоводов. Посадка семян в открытый грунт – простой и удобный метод, но он эффективен только в определенных климатических зонах. I …

Светоотражающая краска. Сфера применения

Когда машины начали заполнять дороги, их популярность начала набирать светоотражающая краска.Благодаря этой краске как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска – лакокрасочный материал, который …

Стандартная схема смесительного блока пола включает следующие элементы:

  • Подключается к коллектору термостатического клапана;
  • Термостатическая головка с выносным датчиком;
  • Клапан;
  • Ограничитель температуры;
  • Термометр.
  • Обратный клапан;
  • Фильтр;
  • Насос.

Коллекторы бывают двух типов: двух- и трехходовые.

Узловые смесительные клапаны

Многие специалисты делают выбор в пользу коллектора, считая его более правильным. В таком приборе происходит постоянное разбавление горячего теплоносителя холодной водой из обратного патрубка, из-за чего теплые полы перегреваются. Двухходовой клапан наделен малой пропускной способностью, что обеспечивает плавную и постоянную регулировку температуры. Этот смесительный агрегат для теплого пола самый распространенный, однако устанавливать его в помещениях площадью более 200 м 2 бессмысленно.

Узел смесительных трехходовых клапанов

В данной конструкции используются трехходовые смесительные клапаны. Задача такого коллектора – смешивать горячую воду из котла и холодную, поступающую из «обратной». Часто эти клапаны оснащены приводами, которые позволяют управлять погодными регуляторами и термостатами в зависимости от них.

Этот смесительный узел для теплого пола является наиболее универсальным, хотя ему присущи некоторые недостатки:

  • Существует вероятность того, что термостат сработает полностью открывающийся клапан, который позволит системе нагреть хладагент, что может привести к разрыву труб. из-за установившегося высокого давления.
  • Кроме того, трехходовые клапаны коллектора имеют большую пропускную способность, это может негативно сказаться на теплых полах. Даже небольшое смещение регулирующего клапана может существенно повлиять на температуру поверхности.

Однако, несмотря на эти недостатки, этот тип смесительного устройства незаменим в крупных системах отопления и строительстве с погодозависимым регулированием.

Установка смесительного узла для системы «теплый пол»: инструкция

Процесс присоединения коллектора к чередующемуся разбивке выглядит следующим образом:

  • Для начала необходимо определить расположение коллекторной стойки и подготовить место установки.
  • После этого следует подключить резервуар к выпускной трубе и «возвращению», предоставляя им клапаны управления, автоматизированные приводы и предохранители.
  • Далее необходимо подключить отводы отопительного контура к отводам патрубка-тройника.
  • И напоследок – настроить узел на смешивание путем калибровки в систему управления, стравливания воздуха и других пусковых операций.

Конечно, каждый из вышеперечисленных этапов имеет множество нюансов, поэтому необходимо более подробно рассмотреть указанную последовательность.

Место в шкафу

Расположение шкафа оговаривается уже при проектировании системы «теплый пол», так как каждый контур выполнен из цельного куска полимерной трубы, длина которой не превышает 120 метров. Разница в длине между контурами не может быть более 100-150 см. Поэтому расположение точки, в которой устанавливается смесительный узел для теплого пола, основывается на схеме монтажа спорулирующих контуров.

Стыковка труб-тройников

блока смешивания для теплого пола соединен в соответствии со следующей схемой:

  1. к выпускной трубе с нагрето до + 40-55 ° соединен с охлаждающей жидкостью запорного клапана, он установлен тройником, прямым каналом, который оборудован автоматическим ограничителем температуры или шаровым краном с патрубком для измерения температуры.
  2. На задней линии, по которой выходит охлажденная охлаждающая жидкость, также установлены клапаны, тройник и шаровой кран с патрубком для измерения температуры.
  3. Верхний тройник соединен с нижним байпас, в котором установлен циркуляционный насос откачки воды до линии давления.
  4. К верхнему шаровому крану присоединен тройник с расходомерами на выходах. Ее прикладом дроссельная заслонка для выпуска воздуха.
  5. Нижний клапан соединен с тройником с термостатами на кранах. Это конец закрытых клапанов для выпуска воздуха.

Объединение контуров

труб отопительные контуры последовательно подключенные к выходам давления и обратных труб, начиная с первого края, и т.д. Монтаж производится с помощью пресс-фитингов, которые обеспечивают надежное уплотнение даже при линейных деформаций. Элементы цанги не могут этого гарантировать, но этот метод позволяет производить дальнейшую разборку трубы.

Конфигурация смесительного устройства

Этот этап отвечает за настройку автоматизированной системы управления, которая основана на синхронной работе сервопривода и данных, считываемых с датчиков температуры.Также проверили термостаты, расходомеры, шаровые краны и предохранительный клапан.

В конце система «теплый пол» проверяется на герметичность соединений в смесительном узле. Хотя эту работу можно проделать вначале. Ведь герметичность соединений зависит от того, насколько точна калибровка всей системы управления.

Стоимость секса в теплой воде

Один частый вопрос, который беспокоит многих клиентов: «Какая цена на теплый пол для воды?» Стоимость зависит не только от какой-либо марки.На цены влияет материал, из которого изготовлена ​​труба. Установка системы также влияет на стоимость.

Решающими критериями, определяющими цену на теплый пол, являются количество комнат, в которых будут проводиться работы, этажность и, конечно же, отопительный контур. В Москве стоимость 1 м. 2 Водяной теплый пол от 1100 руб (труба сшитая полиэтилен).

Преимущества теплого пола со смесительным узлом

Система «теплый водяной пол» имеет ряд неоспоримых преимуществ по сравнению с другими видами отопления.

  • Комфортно. Из-за того, что тепловая энергия передается излучением, а не конвекцией. При этом отапливает комнату равномерно, без холодных углов и разрывов тепловых батарей.
  • Здоровье за счет отсутствия циркуляции пыли. Поверхность пола сухая, без плесени, исключает питательную среду, способствующую размножению микробов и клещей. В комнатах поддерживается свежий воздух и оптимальный уровень влажности.
  • Гигиена .Благодаря тому, что теплые полы легко мыть и дезинфицировать, они могут обогревать помещения, к которым предъявляются особые требования относительно чистоты.
  • Безопасность . В первую очередь это касается детей: теплые полы исключают появление ожогов и царапин, то есть всего, что может произойти при контакте с конвектором или радиатором.
  • Удобство . Система «теплый пол» позволяет легко спланировать расстановку мебели в помещении за счет отсутствия отопления.
  • Эффективность . Полы с подогревом позволяют сэкономить до 30% энергии в жилых домах и до 50% в зданиях с высокими потолками.
  • Современность . Эта система сочетается с новейшим отопительным оборудованием, при производстве которого применяются передовые энергосберегающие технологии.

Узел для замешивания своими руками. Насосно-смесительный агрегат: принцип работы

Так называемые теплые полы отлично зарекомендовали себя как система отопления частных домов.Часто можно найти жилища, в которых таким способом отапливается лишь несколько комнат. Но все большую популярность набирает тенденция утеплять весь дом теплыми полами. Также можно встретить комбинированные варианты отопления – теплые полы и обычные радиаторы.

Система отопления, обеспечивающая теплые полы, обычно имеет температуру около восьмидесяти градусов по Цельсию. Для теплых полов такая температура недопустима, так как может привести к порче напольного покрытия и предметов интерьера, и людям в таком помещении будет неуютно.Для таких систем выбирается температура не более 40 градусов. Поэтому они также предоставляют смесительный узел Valtec. Ниже мы рассмотрим все подробности о нем.

Нужно ли мне устанавливать такой узел?

Посмотрим, как устроена средняя система отопления. Итак, он состоит из следующих элементов:

  • Отопительный котел.
  • Теплоноситель.
  • Высокотемпературный контур.
  • Необходимое количество контуров для теплых полов.

Как было сказано выше, котел нагревает охлаждающую жидкость до 80-90 ° C, а температура самого пола не должна превышать тридцатиградусного значения.Учитывая высоту стяжки и то, что пол покрыт напольным покрытием, получается, что температура циркулирующего по трубам теплоносителя может доходить до 55 градусов.

Соответственно, этого можно добиться подключением контура теплого пола к внешнему контуру через насосно-смесительный агрегат (в том числе Valtec). Следует добавить, что они недопустимы в системе теплых полов, когда установка не слишком нагревает жидкость, а также если система отопления построена без использования контуров с высокой температурой.

Как работает насос-смеситель для теплых полов

Разберем принцип действия этого элемента, предназначенного для систем теплых полов. Опустим процесс нагрева теплоносителя котлом и перейдем непосредственно к интересующему нас этапу. Подогреваемая жидкость отбирается в коллектор теплых полов и благодаря наличию специального предохранительного клапана останавливается при слишком высокой температуре. Образуется давление, которое приводит к открытию заслонки, которая позволяет охлажденной жидкости вытекать из обратного контура (имеется в виду охлажденная жидкость, прошедшая через весь контур).Клапан закрывается в тот момент, когда температура воды в резервуаре становится благоприятной для системы.

Рассмотрим подробнее коллектор, который обеспечивает оптимальную температуру в теплых полах и поддерживает необходимое давление для циркуляции теплоносителя. Его основные части:

  • Предохранительный клапан, о котором говорилось выше. Он предназначен для перемешивания в том случае, если вода в коллекторе недопустимо горячая.
  • Циркуляционный насос, поддерживающий давление воды, создавая условия для равномерного прогрева пола.

Также коллектор может иметь другие вспомогательные компоненты, такие как байпас (устройство, предназначенное для защиты от перегрузок), различные клапаны и отводы воздуха.

Абсолютно точно, что смесительный узел установлен по контуру теплого пола, но не с местом установки все так однозначно. Он может располагаться в котельной или непосредственно в отапливаемом помещении. Смесительные агрегаты отличаются используемыми в них клапанами. Наиболее распространены двухходовые и трехходовые.

Клапан двухходовой

Такие клапаны называются питателями. В конструкцию этого элемента входит датчик жидкости, который проверяет подаваемый теплоноситель. При необходимости прекращает подачу горячего носителя из агрегата.

В результате в смесь непрерывно подается вода из обратного контура. Когда эта жидкость достаточно остынет, через клапан добавляется часть горячего хладагента. Исходя из такой информации, можно предположить, что система с такими клапанами никогда не будет перегреваться, а теплый пол прослужит долго.Несомненным плюсом является также плавная регулировка, так как клапан имеет небольшую пропускную способность.

Многие специалисты выбирают двухходовые клапаны при установке смесительного узла. Однако следует отметить, что для их применения необходимо выполнение одного условия – площадь отапливаемого помещения не должна превышать 200 квадратных метров. м.

Трехходовой клапан

Этот тип элемента отличается тем, что в одном и другом. Одно и то же время является и байпасным, и байпасным.Внутри трехходовых клапанов происходит смешивание горячего хладагента и жидкости из возвратного контура. Также между подачей и возвратом находится заслонка. Его положение, соответственно, регулирует подачу теплоносителя.

Этот вид подключения универсален, применим для больших систем (схема смесительного узла с большим количеством контуров). Однако не без недостатков. Бывают случаи, когда термостат дает сигнал на полное открытие клапана, и соответственно в коллектор подается вода с температурой до 90 градусов.Как было отмечено выше, такая температура вкупе с резкими скачками может привести к поломке, а именно к тому, что трубы лопнут.

Еще один недостаток – большая пропускная способность. Это может привести к резкому изменению температуры даже при небольшом смещении клапана.

Датчики наружной температуры

Такие устройства необходимы в системе для автоматической регулировки теплоносителя в зависимости от погодных условий. Например, когда на улице холодно, подается сигнал на повышение температуры теплоносителя, а в случае потепления датчик сообщает

микс с блоком для теплого пола

Полы с подогревом – это гигиена, безопасность и комфорт в доме.

Они экономичны, могут автоматически регулировать температуру нагрева, но, несмотря на это, им необходима терморегуляция, которая используется для смешивания с узлом теплого пола.

После того, как система отопления, к которой обычно подключают теплый пол, нагревается до 60-80 ° C, тогда как при обычном теплом полу температура нагрева не должна превышать 35-40 градусов.

В противном случае – при перегреве поверхности теплого пола начинает трескаться пол и мебель, в помещении становится душно и не очень комфортно.

Стандартный смесительный узел для теплого пола состоит из:

  • встроенного термостатического вентильного блока;
  • термостатическая головка с выносным датчиком;
  • циркуляционный насос;
  • ограничитель температуры;
  • регулирующий клапан;
  • встроенный термометр.

смесительные узлы бывают двух типов: на трехходовой и двухходовой вентили.

Ходовой клапан

смешивает горячую воду внутри с холодной водой, которая возвращается из системы теплого пола.

Но такие клапаны имеют очень большую пропускную способность, поэтому полностью открываются и текут в систему горячего водоснабжения.

Такие резкие скачки температуры нежелательны, так как из-за повышенного давления может произойти разрыв трубы.

Коллекторы трехходовые, несмотря на свои недостатки, незаменимы для систем климат-контроля и для устройства теплых полов в помещениях с большой площадью.

В небольших помещениях рекомендуется устанавливать смесители двухстороннего действия для систем водяного теплого пола.

Такой смеситель сразу смешивает горячую воду с холодной водой, которая возвращается из системы теплого пола.

Таким образом, вода циркулирует постоянно, не давая тёплому полу перегреться.

Смесительный узел

устанавливается в специальный коллекторный шкаф к установке системы теплого пола.

Установка смесительного набора может быть правым или левым. Если узел смешивания с типом испортит интерьер, его можно скрыть.

Покупка и установка

При покупке смесительного агрегата для теплого пола знайте, что они бывают нескольких типов.

Например,

к индивидуальному коллектору может быть подключен только один пользователь, а микс с группой индивидуально-узлов предназначен для подключения потребителей большой мощности.

На внутреннем рынке также есть смесители, которые могут подключать нескольких пользователей с небольшой мощностью, есть основные смесительные устройства с большой мощностью, есть разные модели блоков с разным количеством выходов – от 2 до 12.

Видео:

Из этого следует, что коллектор приобрести несложно, правильно подобрать смесь с основной площадкой для теплого пола.

Цена смесительного агрегата иногда кусается в зависимости от производителя, «начинки» коллектора, типа оборудования и его возможностей.

Но на рынке можно найти и довольно дешевую модель или сделать микс с самим узлом.

Несмотря на высокую стоимость, лучше всего устанавливать заводскую площадку для смешивания с теплым полом. Его можно купить в магазинах или сантехнику на строительных рынках.

Если в вашем городе нет в продаже смесительных агрегатов для теплого пола, их можно заказать в специализированных компаниях.

надо определиться с количеством подключений перед покупкой коллектора.

Например, вам нужен микс с узлом 8 соединений, а в имеющихся в продаже смесительных узлах только 6 соединений.

В таком случае придется отдельно приобретать дополнительные гребенки и использовать их для соединения двух недостающих контуров.

Не забудьте перед покупкой посмотреть комплектацию смесительного узла, в котором обязательно должны присутствовать расходомер или расходомер, монтажные, спускной и спускной клапаны.

При необходимости закупить дополнительное оборудование: датчики комнатной температуры, исполнительные механизмы, смешать с модулями.

Кто-то спрашивает, как настроить узел смешивания с теплым полом? Настройка и установка смесительных узлов должны выполняться согласно инструкции, которая обязательно прилагается к изделию.

Как упоминалось выше, конструкция смесительного узла состоит из трехходового или двухходового смесительного клапана, датчика температуры, циркуляционного насоса и обратного клапана.

При установке агрегата смешайте сначала на впускной трубе и установите датчик температуры циркуляционного насоса.

Далее – для обогрева трубы системы отопления прикреплен смесительный клапан. Обратный клапан установлен на выпускном патрубке.

Видео:

Выходной обратный клапан подключен к холодной трубе системы отопления и отводится к смесительному клапану.

Проведите пробный пуск системы теплого пола и проверьте уровень температуры.

Если температура недостаточна или слишком высока, увеличьте или уменьшите пропускную способность клапана или настройте датчик температуры на нужный.

Изготовление смесительного узла своими руками

Многие домашние мастера задумываются, зачем покупать дорогой смесительный узел, если его конструкция настолько проста, что легко можно сделать своими руками. Здесь не все так просто.

Если у вас нет слесарных навыков и никогда не приходилось заниматься отоплением, но все же настроены серьезно, то смесители для теплого пола своими руками лучше делать по точной пошаговой инструкции, которую вы можете найти на Интернет.

для смешивания с местом сборки вам понадобится термостатический клапан и соединительная арматура (накидные гайки, обратный клапан, тройники, термометр, ниппель, насос, шаровые краны и т. Д.)).

Смесь

со штатной установкой для теплого пола делается своими руками из термометров, установленных в подающем и обратном клапане.

Они контролируют температуру теплоносителя и при возврате подачи. Циркуляционный насос необходим для обслуживания трубопроводов системы циркуляции воды.

Ручной воздухоотводчик используется для удаления воздуха из системы. Байпас настроен на регулировку температуры нагрева. Однако необходимо заполнить сливной клапан.

Если давление воды в системе превышает допустимый предел, этот клапан предотвратит разрыв трубы.

устройство, монтажная схема. Расческа для теплого пола своими руками

В качестве очень хорошей альтернативы радиаторной системе отопления появляются теплые полы, которые можно спроектировать как для отдельного помещения, например детской или ванной, так и для всего здания.

Необходимо использовать

Данная система выступает неотъемлемым компонентом общей системы теплоснабжения, она автономна, так как для ее устройства потребуется специальная подготовка теплоносителя перед тем, как он попадет в контур отопления, а именно набор труб, который будет установлен в пол.

Устройство

Перед установкой гребешка для теплого пола необходимо ознакомиться с его устройством. Внешне он напоминает целую цепочку из труб, соединенных в одном месте. В процессе расстановки они располагаются в определенном порядке. Все трубы преследуют одну задачу – соединить поток горячей воды в один. Мастеру следует помнить, что существует три типа микширования: последовательное, параллельное и комбинированное.

Благодаря впечатляющей производительности, более предпочтительным является серийный тип, в котором поток воды направляется на отопление.При последовательном перемешивании теплоноситель подается насосом от источника тепла, которым чаще всего является котел. Вода при этом поступает на напольное покрытие.

Если использовать параллельный метод подключения, то вы столкнетесь с потерей определенной доли тепла, так как линии теплоносителя будут отделены друг от друга. Однако в некоторых домах используется аналогичный принцип. Основным недостатком является то, что поток воды, протекающей по трубам, будет нестабильным, но пользователь сможет установить двухходовой клапан, позволяющий контролировать весь процесс.

Если использовать комбинированную смесь при устройстве гребня для теплого пола, можно применить оба принципа работы с переходом на один из них по отдельности. Мастер должен знать, что конфигурация сборки сборщика может отличаться. В общепринятом варианте схема состоит из клапана, циркуляционного насоса, тройника водопровода, устройство которого обеспечивает автоматизацию и настройку процесса. При монтаже гребня для теплого пола будет использоваться трехходовой регулирующий клапан смесительного типа, который будет установлен на двух ответвлениях.Насос качает воду до тех пор, пока температура не достигнет определенного уровня. После того, как автоматика входит в работу, она закрывает доступ теплоносителя с помощью клапанов, что приводит к остановке циркуляции. Если вы хотите самостоятельно заняться установкой гребня для теплого пола, такие работы будут включать в себя оснащение системы воздуховодом и дренажной составляющей.

Схема сборки

Если вы решили заняться монтажными работами, то вас должна заинтересовать схема расположения коллекторной группы, которая может быть разной.Вы можете выбрать трубопроводы, тройники, циркуляционный насос, арматуру, а также оборудование для автоматизации и регулировки.

Выбор и установка гребня своими руками

Модель водоема будет зависеть от того, как и в каком месте стоит теплый пол. Это влияет на стоимость и степень безопасности оборудования. Смесительный узел выступает в роли его основной и очень уязвимой части, так как в нем находится теплоноситель с разным уровнем температуры. В процессе перемешивания вода может достигать определенной температуры, которая поддерживается в определенных параметрах.От выбранных материалов и технологии сборки будет зависеть правильное функционирование системы, по этой причине на такие детали, как смесительный узел, термостат или насос, нужно уделить особое внимание.

Советы по выбору гребня

Смешивание жидкостей

Окончательная масса и температура при смешивании жидкостей рассчитываются ниже.

Конечная масса смешанных жидкостей

m = m 1 + m 2 + … + m n (1)

где

m = конечная масса (кг, фунты) )

м 1..n = масса веществ

Конечная температура смешанных жидкостей

t = (m 1 c 1 t 1 + m 2 c 2 t 2 + … + m n c n t n ) / (m 1 c 1 + m 2 c 2 + … + m n c n ) (2)

где

t = конечная температура ( o C, o F)

c 1..n = удельная теплоемкость веществ (кДж / кг o C, БТЕ / фунт o F)

t 1..n = температуры веществ ( o C, o F)

Пример – Смешивание воды с разной температурой

10 кг воды с температурой 10 o C смешано с 2 кг воды с температурой 100 o C . Удельная теплоемкость воды 4.2 кДж / кг o C .

Конечная масса смеси

м = (10 кг) + (2 кг)

= 12 кг

Конечная температура смеси

т = ((10 кг ) (4,2 кДж / кг. o C ) (10 o C ) + (2 кг) (4,2 кДж / кг. o C ) ( 100 o C ) ) / ( (10 кг) (4.2 кДж / кг. o C ) + (2 кг) (4,2 кДж / кг. o C ) )

= 25 o C

Смешивание жидкостей – Калькулятор конечной массы и температуры

Калькулятор, представленный ниже, можно использовать для расчета конечной массы и температуры при смешивании двух жидкостей.

Жидкость 1:

Масса (кг, фунт)

температура ( o C, o F)

удельная теплоемкость (кДж / кг o C, Btu / lb o F)

Жидкость 2:

Масса (кг, фунт)

температура ( o C, o F)

удельная теплоемкость (кДж / кг o C, Btu / lb o F)

Смешивание жидкостей – Калькулятор требуемой температуры

Рассчитайте требуемую температуру для одной из жидкостей для достижения конечной температуры смешивания.

Смесь

конечная температура ( o C, o F)

Fluid 1:

масса (кг, фунты)

температура ( o C, o C, o F)

удельная теплоемкость (кДж / кг o C, Btu / фунт o F)

Fluid 2:

масса (кг, фунт)

удельная теплоемкость (кДж / кг o C, Btu / lb o F)

Смешивание жидкостей – калькулятор требуемой массы

Рассчитайте необходимую массу для одной из жидкостей для достижения конечной температуры смешивания.

Смесь

конечная температура ( o C, o F)

Fluid 1:

масса (кг, фунты)

температура ( o C, o C, o F)

удельная теплоемкость (кДж / кг o C, Btu / lb o F)

Жидкость 2:

температура ( o C, o F)

удельная теплоемкость (кДж / кг o C, БТЕ / фунт o F)

.

Вам может понравится

Газовый напольный котел энергонезависимый лучший: Напольные газовые котлы энергонезависимые, купить котел газовый напольный энергонезависимые в Москве: от 23860 рублей

04.04.2023

Наливные 3д полы фото: Наливной пол с 3D эффектом |Описание | Фото | Цена | купить

02.07.2023

Террасы из поликарбоната пристроенные к дому фото: Веранда (терраса) из поликарбоната – фото вариантов и монтаж своими руками

10.11.1971

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
