Расчет монтажа электропроводки: расчет стоимости работ по электрике

Калькулятор электромонтажных работ , расчет стоимости электрики

Warning: Use of undefined constant WPLANG – assumed ‘WPLANG’ (this will throw an Error in a future version of PHP) in /home/host1466454/j-elektrik.ru/htdocs/www/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 2585

Warning: count(): Parameter must be an array or an object that implements Countable in /home/host1466454/j-elektrik.ru/htdocs/www/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 1807

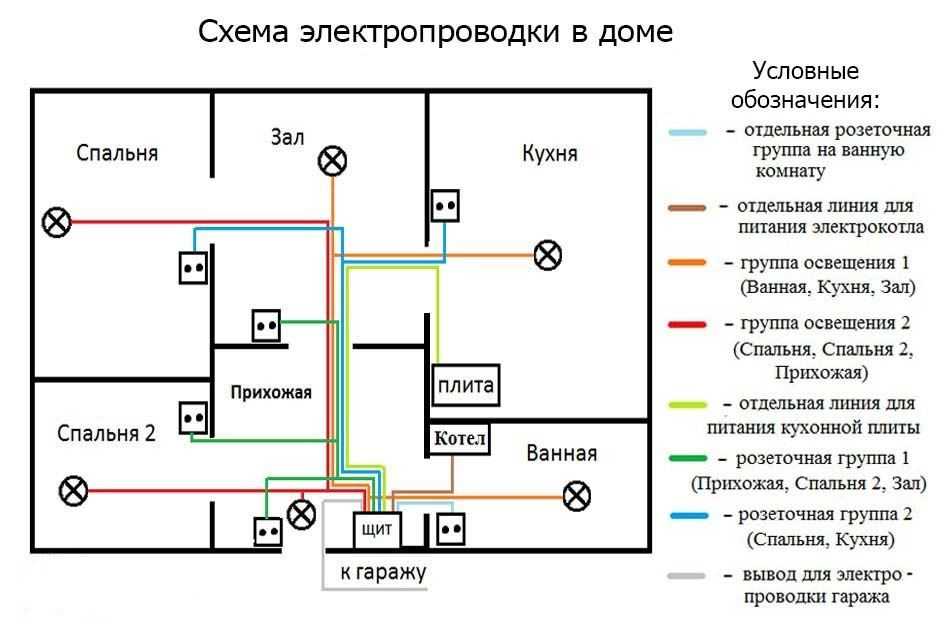

Калькулятор электромонтажных работ поможет Вам сориентироваться в стоимости работ и выбрать наиболее подходящий вариант. В данный момент калькулятор работает в пробном режиме настройки .

Для более точного подсчета просьба использовать разделы Прайс. Спасибо за внимание и понимание.

1 Выберите материал стен для Вашего заказа

Бетон (к=1,2)Кирпич (к=1)Дерево (к=1)Гипсокортон (к=0,8)Гипсолит (к=0,9)

2 Кабель-канал монтаж (шириной до 25 мм.

) м.п. 150

3 Кабель-канал монтаж (шириной свыше 25 мм.) м.п. 210

4.1 Штроба размером 16х16 мм м.п. 300

4.2 Штроба размером 35х40 мм м.п. 580

4.3 Штроба размером 40х70 мм м.п. 900

5 Монтаж бокса под электро-автоматы внутренней установки шт. 3000

6 Монтаж бокса под электро-автоматы наружной установки шт. 1000

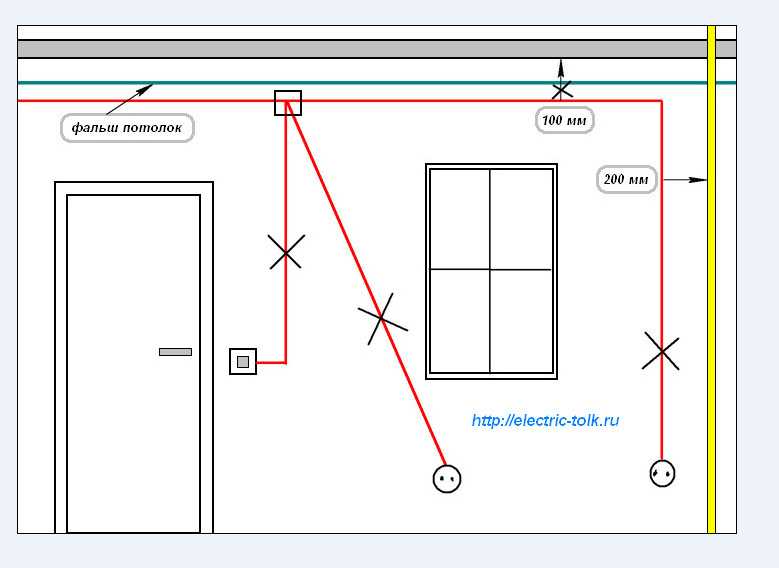

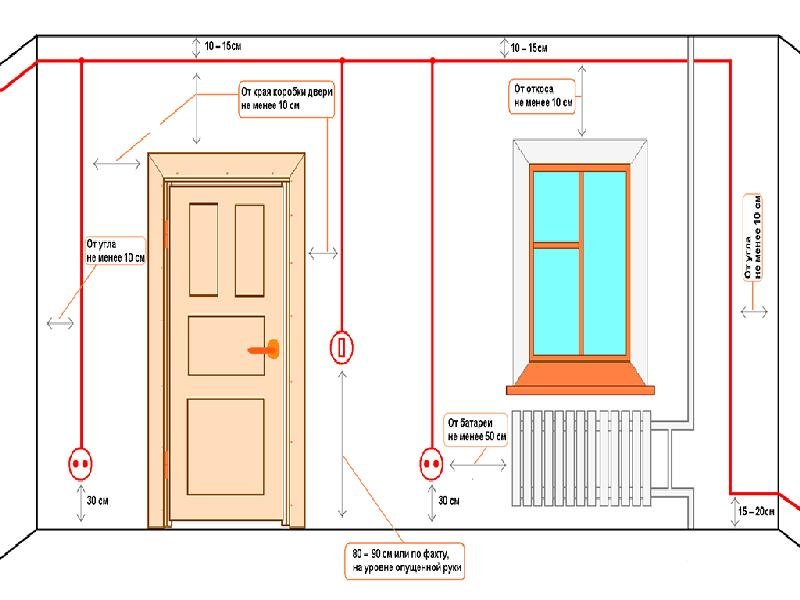

7 Проводка (до 4мм²) монтаж в кабель-канале м.п. 30

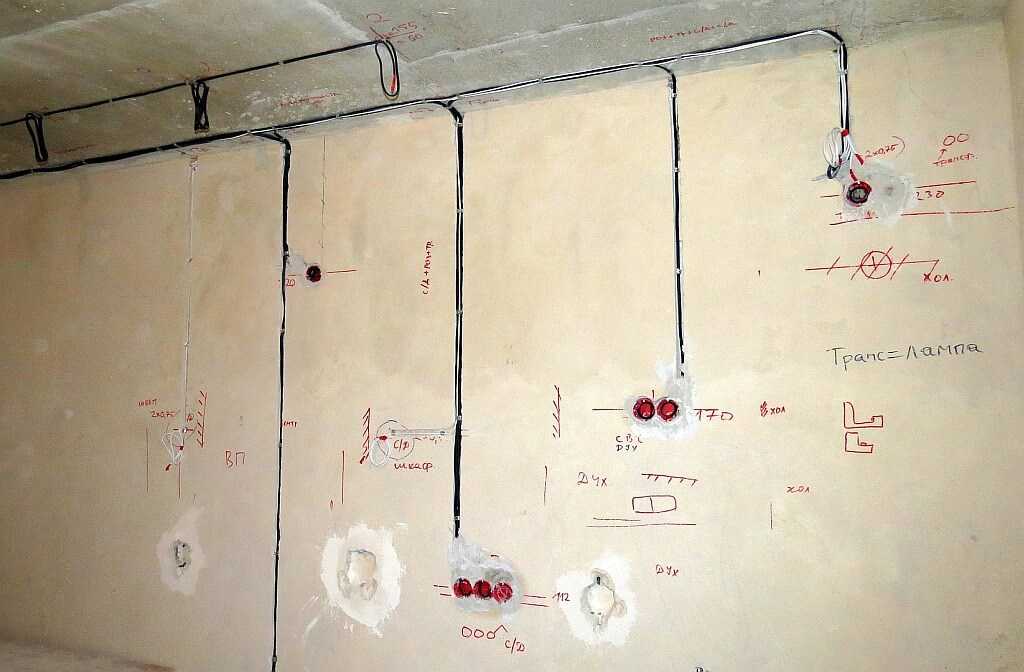

8 Проводка (до 4мм²) монтаж в штробе м.п. 50

9 Проводка (до 4мм²) монтаж в коробе м.п. 60

10 Проводка (до 2,5мм²) монтаж открытым способом в гофре м.п. 70

11 Проводка (до 4мм²) монтаж открытым способом на скобах м.п. 60

12 Отверстия для подрозетника или распределительной коробки шт. 400

13 Розетка (220 вольт) подключение и монтаж шт. 200

14 Выключатель (2х клавишный) подключение и монтаж шт. 200

15 Люстра-Бра монтаж с подключением шт. 500

16 Точечный светильник монтаж с подключением шт. 350

17 Звонок с кнопкой монтаж и подключение шт. 600

18 Подключение силовой линии (до 4мм²) в щите шт. 300

19 Коммутация распределительной коробки шт. 400

20 Автомат электрический 1 полюсный монтаж и подключение шт. 200

21 Автомат электрический 2 полюсный монтаж и подключение шт. 300

22 Автомат электрический 3 полюсный монтаж и подключение шт. 400

23 Автомат электрический 4 полюсный монтаж и подключение шт. 450

24 Монтаж и подключение УЗО двухполюсного (220 вольт) шт. 400

25 Монтаж и подключение УЗО четырёхполюсного (380 вольт) шт. 550

26 Тёплые полы подключение и проверка шт. 400

27 Монтаж и подключение электросчётчика 1 фазного (220 вольт) шт. 800

28 Монтаж и подключение электросчётчика трёхфазного (380 вольт) шт. 1000

29 Телевизионная розетка подключение и монтаж шт. 300

30 Телефонная розетка подключение и монтаж шт. 300

31 Линии TV и телефонных линий в щитке (подключение) шт. 300

32 Подключение TV разветвителя до 4х линий шт. 400

33 Интернет розетка RJ-45 подключение и монтаж шт. 300

34 Выезд мастера

В пределах МКАД За МКАД 1500

35 Консультация или составление сметы час 700

36 Услуга по покупке материалов, зап. частей и т.д. выезд 500

37 Внеплановый простой по вине заказчика час 500

Значения цен на электротехнические работы являются примерными и ознакомительными, возможна скидка в зависимости от объема и сложности электромонтажных работ.Поделиться ссылкой:

Расчёт стоимости (смета онлайн) электромонтажных работ

  • Расчёт стоимости (смета онлайн) проектных работ
  • Расчёт стоимости (смета онлайн) обслуживания систем безопасности



Данный расчёт — ТОЛЬКО для работы с юридическими лицами. Расценки на электромонтажные работы для физических лиц — в соответствующих разделах сайта (Электромонтажные работы, Пожарная сигнализация и СОУЭ, Охранное телевидение, Локально-вычислительные сети).

Все расчёты в данном разделе являются ориентировочными и зависят от многих факторов на конкретном объекте. ЗВОНИТЕ — ДОГОВОРИМСЯ!

Расчёт производится на основе Федеральных единичных расценок на монтажные работы (ФЕРм) 2001 г. (ред. 2014 г.). Применяется индекс изменения сметной стоимости СМР к базисным ценам 2001 года. Раздел «Оборудование и материалы» — в текущем уровне цен.

— Повышающие коэффициенты — в соответствии с постановлением Госстроя от 5 марта 2004 г. № 15/1.

— Накладные расходы (НР) и сметная прибыль (СП) — в соответствии с МДС 81-33.2004 и МДС 81-25.2001.

При упрощенной системе налогообложения (УСН):

— Компенсация НДС производится по формуле (МАТ+(ЭМ-ЗПМ)+НР*0,1712+СП*0,15)*0,18 — Письмо Госстроя № НЗ-6292/10 от 06 октября 2003 года (При УСН НДС оставляйте 18%).

— Накладные расходы с коэффициентом 0,94 — Письмо Госстроя от 27 ноября 2012 года № 2536-ИП/12/ГС.

— Сметная прибыль с коэффициентом 0,9 — Письмо Росстроя от 18 ноября 2004 года № АП-5536/06.



Расчёт стоимости электромонтажных и строительных работ



Коэффициент 1,05 при работах на высоте (от 2 до 8 м)

Коэффициент 1,10 при работах на высоте (от 8 до 15 м)

Коэффициент 1,35 при работах в стесненных условиях

Коэффициент 1,5 при температуре воздуха более 40 °С

Коэффициент 1,2 при работах в эксплуатируемых зданиях

Индекс изменения сметной стоимости СМР

УСН

НДС

%



Адрес объекта:

Наименование стройки (виды работ):



Расценка

Наименование работы

 Ед.

Кол-во

Цена

Итого

ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ

 НР(%) СП(%)

СИСТЕМЫ СИГНАЛИЗАЦИИ И СВЯЗИ

 НР(%) СП(%)

СТРОИТЕЛЬНЫЕ РАБОТЫ

 НР(%) СП(%)

ОБОРУДОВАНИЕ И МАТЕРИАЛЫ

Удалить

Наименование материала

 Ед.



Кол-во

Цена

Итого



Всего по смете:


В том числе НДС:
Локальный сметный расчёт
‘ + ‘

Адрес объекта: ‘+ document.getElementById(‘object’).value + ‘

Наименование стройки: ‘+ document.getElementById(‘works’).value +’

‘ ) if (document.getElementById(‘usn’).checked) {mywin.document.
write(‘

Подрядчик применяет упрощенную систему налогообложения

‘)} if ( document.getElementById(‘kv’).checked+document.getElementById(‘kv_1’).checked+document.getElementById(‘ks’).checked+document.getElementById(‘kt’).checked+document.getElementById(‘ke’).checked>0 ) { mywin.document.write(‘

Коэффициенты к позициям:

‘ ) } if (document.getElementById(‘kv’).checked>0){ mywin.document.write(‘

– коэффициент при работах на высоте (от 2 до 8 м) — 1.05

‘) } if (document.getElementById(‘kv_1’).checked>0){ mywin.document.write(‘

– коэффициент при работах на высоте (от 8 до 15 м) — 1.10

‘) } if (document.getElementById(‘ks’).checked>0){ mywin.document.write(‘

– коэффициент при работах в стесненных условиях — 1.35

‘) } if (document.getElementById(‘kt’).checked>0){ mywin.document.write(‘

– коэффициент при температуре воздуха более 40 °С — 1.5

‘) } if (document. getElementById(‘ke’).checked>0){ mywin.document.write(‘

– коэффициент при работах в эксплуатируемых зданиях — 1.2

‘) } mywin.document.write(‘

Индекс изменения сметной стоимости СМР — ‘+document.getElementById(‘smr’).value+’

‘) mywin.document.write(‘
Таблица размеров проводов

и формула

Эта таблица полезна для определения правильного размера провода для любого напряжения, длины или силы тока в любой цепи переменного или постоянного тока. Для большинства цепей постоянного тока, особенно между фотоэлектрическими модулями и батареями, мы пытаемся удерживать падение напряжения на уровне 3% или меньше. Нет смысла использовать вашу дорогую фотоэлектрическую мощность для нагрева проводов. Вы хотите, чтобы эта сила в ваших батареях!

Примечание: Эта формула дает не непосредственно размер сечения провода, а скорее число «VDI», которое затем сравнивается с ближайшим числом в столбце VDI, а затем считывается со столбца сечения провода.

1. Рассчитайте индекс падения напряжения (VDI) по следующей формуле:

VDI = AMPS x FEET ÷ (% ПЕРЕПАД НАПРЯЖЕНИЯ x НАПРЯЖЕНИЕ) расстояние между проводами

  • % Падение напряжения = процентное падение напряжения, допустимое для этой цепи (обычно от 2% до 5%)

    • 2. Определите подходящий размер провода из приведенной ниже таблицы.

    • Возьмите число VDI, которое вы только что вычислили, и найдите ближайшее число в столбце VDI, затем прочтите слева размер сечения провода AWG.
    • Убедитесь, что сила тока вашей цепи не превышает значение, указанное в столбце «Ампактность» для этого размера провода. (Обычно это не проблема в низковольтных цепях).

    Пример: Ваша фотоэлектрическая батарея, состоящая из четырех модулей мощностью 75 Вт, находится в 60 футах от вашей 12-вольтовой батареи. Это фактическое расстояние проводки, монтаж на опоре, вокруг препятствий и т. д. Эти модули рассчитаны на 4,4 А x 4 модуля = максимум 17,6 А. Мы будем стрелять по 3% падению напряжения. Итак, наша формула выглядит так:

    VDI = 17,6 x 60
    3[%] x 12[В]    		 = 29,3


    Глядя на нашу диаграмму, VDI 29 означает, что нам лучше использовать провод №2 из меди или провод №0 из алюминия. Хм. Довольно большой провод. Что, если бы эта система была 24-вольтовой? Модули будут соединены последовательно, поэтому каждая пара модулей будет производить 4,4 ампера. Две пары x 4,4 А = макс. 8,8 А.

    . 0043 170
    Размер провода Медный провод Aluminum Wire
    AWG VDI Ampacity VDI Ampacity
    0000 99 260 62 205
    000 78 225 49 175
    00 62 195 39 150
    0 49
    0 49
    0 49
    31 135
    2 31 130 20 100
    4 20 95 12 75
    6 12 75 • •
    .0043 • •
    12 3 20 • •
    14 2 15 • •
    16 1 • • •

    Таблица разработана Джоном Дэйви и Винди Данкофф. Используется с разрешения.

    Источник : «ФОТОЭЛЕКТРОЭНЕРГЕТИКА — Руководство по проектированию и установке» компании Solar Energy International.

    Сертификационное обучение солнечной энергии от профессиональных специалистов по установке солнечной энергии

    С 18 сертифицированными IREC-ISPQ инструкторами по солнечной фотоэлектрической энергии и 24 сертифицированными NABCEP установщиками солнечной фотоэлектрической энергии — больше, чем в любой другой организации по обучению солнечной энергии — опытная команда Solar Energy International находится на переднем крае образования в области возобновляемых источников энергии. Если вы ищете онлайн-обучение по солнечной энергии или личное лабораторное обучение для экзамена начального уровня NABCEP или сертификации установщика NABCEP, почему бы не получить образование у команды самых опытных специалистов по установке солнечной энергии в отрасли? Многие инструкторы SEI участвовали в самых известных солнечных установках в своих сообществах в США и в развивающихся странах.

    Нажмите здесь, чтобы начать обучение солнечной энергии сегодня с компанией Solar Energy International.

    Как найти подходящий размер кабеля и провода? Метрические и имперские системы

    Следующее пошаговое руководство покажет вам, как найти правильный размер кабеля и провода или любого другого проводника для установки электропроводки с примерами решений (как в британской, так и в английской системе и системе СИ, т.е. имперской и метрической системе). соответственно).

    Имейте в виду, что очень важно правильно выбрать размер провода при выборе размера провода для электроустановок. Несоответствующий размер провода для больших нагрузок с большим током может создать хаос, который приведет к выходу из строя электрооборудования, опасному пожару и серьезным травмам.

    Содержание

    Падение напряжения в кабелях

    Мы знаем, что все проводники, провода и кабели (кроме сверхпроводников) имеют определенное сопротивление.

    Это сопротивление прямо пропорционально длине и обратно пропорционально диаметру проводника, т. е. , в этом проводнике происходит падение напряжения. Как правило, падением напряжения можно пренебречь для проводов небольшой длины, но в случае проводов меньшего диаметра и большой длины мы должны учитывать значительные падения напряжения для правильной установки проводки и управления нагрузкой в ​​будущем.

    В соответствии с правилом IEEE B-23 , в любой точке между клеммой питания и установкой, Падение напряжения не должно превышать 2,5% от обеспеченного (питающего) напряжения .

    Related Posts :

    • Как найти правильный размер автоматического выключателя? Калькулятор выключателя и примеры
    • Как определить напряжение и силу тока выключателя, вилки, розетки и розетки
    • Как рассчитать размер кабеля для двигателей LT и HT?

    Пример:

    Если напряжение питания составляет 220 В переменного тока, то значение допустимого падения напряжения должно быть;

    • Допустимое падение напряжения = 220 x (2,5/100) = 5,5 В

    Аналогично, если напряжение питания составляет 120 В переменного тока, допустимое падение напряжения должно быть не более 3 В (120 В x 2,5%).

    В цепях электропроводки падение напряжения также происходит от распределительного щита к различным подцепям и конечным подцепям, но для подцепей и конечных подцепей значение падения напряжения должно составлять половину допустимого падения напряжения (т. е. 2,75 В). 5,5 В, как рассчитано выше)

    Обычно падение напряжения в таблицах описывается в Ампер на метр (А/м) например. каково будет падение напряжения в кабеле длиной один метр, по которому течет ток в один ампер?

    Существует два метода определения падение напряжения в кабеле , о котором мы поговорим ниже.

    В SI ( Международная система и метрическая система ) падение напряжения описывается как ампер на метр (А/м) .

    В FPS (система футо-фунтов) падение напряжения описывается исходя из длины, которая составляет 100 футов.

    • Обновление : теперь вы также можете использовать следующие электрические калькуляторы, чтобы найти падение напряжения и размер провода в американском калибре 9. системы 0006.
    1. Калькулятор размеров электрических проводов и кабелей (медь и алюминий)
    2. Калькулятор размеров проводов и кабелей в AWG
    3. Калькулятор падения напряжения в проводах и кабелях

    Таблицы и диаграммы для правильного сечения кабелей и проводов

    Ниже приведены важные таблицы, которым вы должны следовать при определении надлежащего размера кабеля для установки электропроводки.

    Нажмите на изображение, чтобы увеличить его

    Нажмите на изображение, чтобы увеличить его

    Нажмите на изображение, чтобы увеличить

    Щелкните на изображение, чтобы увеличить

    Как найти падение напряжения в кабеле?

    Чтобы определить падение напряжения в кабеле, выполните следующие простые действия.

    • Прежде всего, найдите максимально допустимое падение напряжения.
    • Теперь найдите ток нагрузки.
    • Теперь в соответствии с током нагрузки выберите соответствующий кабель (чей номинальный ток должен быть ближайшим к расчетному току нагрузки) из таблицы 1.
    • Из Таблицы 1 найдите падение напряжения в метрах или 100 футах (какую систему вы предпочитаете) в соответствии с ее номинальным током.

    (Сохраняйте спокойствие 🙂 Мы будем использовать как методы, так и системы для определения падения напряжения (в метрах и 100 футах) в нашем решенном примере для всей проводки электроустановки).

    • Теперь рассчитайте падение напряжения для фактической длины электропроводки в соответствии с ее номинальным током с помощью по формулам .

    (Фактическая длина цепи x падение напряжения на 1 м) /100 ===> чтобы найти падение напряжения на метр.
    (Фактическая длина цепи x падение напряжения на расстоянии 100 футов) /100 ===> чтобы найти падение напряжения на расстоянии 100 футов.

    • Теперь умножьте рассчитанное значение падения напряжения на коэффициент нагрузки где;

    Коэффициент нагрузки = ток нагрузки, потребляемый кабелем/номинальный ток кабеля, указанный в таблице.

    • Это значение падения напряжения в кабелях при протекании по ним тока нагрузки.
    • Если расчетное значение падения напряжения меньше значения, рассчитанного на шаге (1) (Максимально допустимое падение напряжения), то сечение выбранного кабеля является правильным
    • Если расчетное значение падения напряжения больше, чем значение, рассчитанное в шаге (1) (Максимально допустимое падение напряжения), рассчитать падение напряжения для следующего (большего по сечению) кабеля и так далее, пока рассчитанное значение падения напряжения не станет равным меньше максимально допустимого падения напряжения, рассчитанного на шаге (1).

    Похожие сообщения:

    • Как определить размер заземляющего проводника, заземляющего провода и заземляющих электродов?
    • Как сделать электрическое заземление? – Методы и типы заземления и заземления (шаг за шагом)
    • Как управлять одной лампой из двух или трех мест?

    Как определить правильный размер кабеля и провода для заданной нагрузки?

    Ниже приведены решенные примеры, показывающие, как найти правильный размер кабеля для заданной нагрузки.

    Сечение кабеля для данной нагрузки можно найти с помощью различных таблиц, но следует помнить и соблюдать правила падения напряжения.

    При определении сечения кабеля для заданной нагрузки учитывают следующие правила.

    Для данной нагрузки, кроме известного значения тока, должно быть 20% дополнительного запаса тока для дополнительных, будущих или аварийных нужд.

    От счетчика электроэнергии к распределительному щиту, падение напряжения должно быть 1,25% и для конечной подцепи падение напряжения не должно превышать 2,5% от напряжения питания.

    Учитывайте изменение температуры, при необходимости используйте температурный коэффициент (Таблица 3)

    Также учитывайте коэффициент нагрузки при определении размера кабеля

    При определении размера кабеля учитывайте систему электропроводки, т.е. в открытой системе электропроводки , температура будет низкой, но в кабелепроводе температура повышается из-за отсутствия воздуха.

    • Примечание. Учитывайте фактор разнообразия при монтаже электропроводки при выборе правильного размера кабеля для монтажа электропроводки

    Related Posts:

    • Как рассчитать номинал резистора для светодиодов (с разными типами цепей светодиодов)
    • Как найти неисправности в кабелях? Неисправности кабеля, типы и причины
    • Почему коаксиальные кабели имеют высокую изоляцию?

    Решенные примеры правильного размера проводов и кабелей

    Ниже приведены примеры определения правильного размера кабелей для монтажа электропроводки, которые облегчат понимание метода «как определить правильный размер кабеля для заданная нагрузка».

    Пример 1 …
    (имперская, британская или английская система)

    Для прокладки электропроводки в здании общая нагрузка составляет 4,5 кВт, а общая длина кабеля от счетчика энергии до распределительного щита вспомогательной цепи составляет 35 футов. Напряжение питания 220 В, температура 40°C (104°F). Найдите наиболее подходящий размер кабеля от счетчика электроэнергии к подцепи, если проводка проложена в кабелепроводах.

    Решение:-

    • Общая нагрузка = 4,5 кВт = 4,5 x 1000 Вт = 4500 Вт
    • 20% дополнительная нагрузка = 4500 x (20/100) = 900 Вт
    • Общая нагрузка = 4500 Вт + 900 Вт = 5400 Вт
    • Общий ток = I = P/V = 5400 Вт / 220 В = 24,5 А

    Теперь выберите сечение кабеля для тока нагрузки 24,5 А (из таблицы 1), которое составляет 7/0,036 (28 ампер). Это означает, что мы можем использовать кабель 7/0,036 в соответствии с таблицей 1.

    Теперь проверьте выбранный кабель (7/0,036) с температурным коэффициентом в таблице 3, таким образом, температурный коэффициент равен 0,9.4 (в таблице 3) при 40°C (104°F) и пропускной способности по току (7/0,036) составляет 28А, следовательно, допустимая по току этого кабеля при 40°C (104°F) будет;

    Номинальный ток при 40°C (104°F) = 28 x 0,94 = 26,32 А.

    Поскольку расчетное значение ( 26,32 А ) при 40°C ( 104°F ) меньше, чем допустимая нагрузка по току кабеля (7/0,036), которая составляет 28A , поэтому этот размер кабеля ( 7/0,036 ) также подходит по температуре.

    Теперь найдите падение напряжения на 100 футов для этого кабеля (7/0,036) из таблицы 4 , которая равна 7V , Но в нашем случае длина кабеля составляет 35 футов. Следовательно, падение напряжения для кабеля длиной 35 футов будет равно;

    Фактическое падение напряжения на расстоянии 35 футов = (7 x 35/100) x (24,5/28) = 2,1 В

    Допустимое падение напряжения = (2,5 x 220)/100 = 5,5 В

    Здесь Фактическое падение напряжения (2,1 В) меньше максимально допустимого падения напряжения 5,5 В. Следовательно, подходящий и наиболее подходящий размер кабеля составляет (7/0,036) для данной нагрузки для установки электропроводки.

    • Запись по теме: Как подключить автоматический и ручной переключатели и переключатели? (1 и 3 фазы)
    Пример 2 …
    (СИ / Метрическая / Десятичная система)

    Какой тип и размер кабеля подходит для данной ситуации

    • Нагрузка = 5,8 кВт
    • Вольт = 230В АВ
    • Длина цепи = 35 метров
    • Температура = 35°C (95°F)

    Решение:-

    Нагрузка = 5,8 кВт = 5800 Вт

    напряжение = 230 В

    Ток = I = P/V = 5800/230 = 25.2a

    20%.

    Общий ток нагрузки = 25,2 А + 5 А = 30,2 А

    Теперь выберите размер кабеля для тока нагрузки 30,2 А (из Таблицы 1), что составляет 7/1,04 (31 Ампер). Это означает, что мы можем использовать кабель 7/0,036 в соответствии с таблицей 1 .

    Теперь проверьте выбранный кабель (7/1,04) с температурным коэффициентом в Таблице 3, таким образом, температурный коэффициент равен 0,9. 7 (в таблице 3) при 35°C (95°F) и допустимой нагрузке по току (7/1,04) составляет 31 А, следовательно, допустимая по току этого кабеля при 40°C (104°F) будет;

    Номинальный ток для 35°C (95°F) = 31 x 0,97 = 30 А.

    Поскольку расчетное значение (30 А) при 35°C (95°F) меньше, чем допустимая нагрузка по току кабеля (7/1,04), которая составляет 31 А, поэтому этот размер кабеля (7/1,04) также подходит по температуре.

    Теперь найдите падение напряжения на амперметр для этого (7/1,04) кабеля из (Таблица 5), которое составляет 7 мВ. Но в нашем случае длина кабеля составляет 35 метров. Следовательно, падение напряжения для 35-метрового кабеля составит:

    Фактическое падение напряжения для 35meter =

    = MV x I x L

    = (7/1000) x 30 × 35 = 7,6 В

    и Допустимое напряжение. )/100 = 5,75 В

    Здесь фактическое падение напряжения (7,35 В) больше, чем максимально допустимое падение напряжения 5,75 В. Следовательно, это не подходящий размер кабеля для данной нагрузки. Поэтому мы выберем следующий размер выбранного кабеля (7/1,04), который равен 7/1,35, и снова найдем падение напряжения.

    Согласно таблице (5) номинальный ток 7/1,35 составляет 40 ампер, а падение напряжения на амперметр составляет 4,1 мВ (см. таблицу (5)). Следовательно, фактическое падение напряжения для 35-метрового кабеля будет равно;

    Фактическое падение напряжения на 35 м =

    = мВ x I x L

    (4,1/1000) x 40×35 = 7,35 В = 5,74 В

    3 Максимальное падение меньше, чем

    3 допустимое падение напряжения. Так что это наиболее подходящий и подходящий кабель или провод размером .

    Похожие сообщения:

    • Как подключить портативный генератор к домашней электросети — 4 метода
    • Как подключить автоматический ИБП/инвертор к домашней системе электроснабжения?

    Пример 3

    В здании подключены следующие нагрузки:-

    Подцепь 1

    • По 2 лампы по 10018 и 9000 Вт каждая
    • 4 вентилятора по 80 Вт
    • 2 телевизора по 120 Вт

    Подсхема 2

    • 6 ламп по 80 Вт и
    • 5 розеток по 100 Вт
    • 4 лампы по 800 Вт

    Если напряжение питания составляет 230 В переменного тока, то рассчитать ток цепи и Размер кабеля для каждой подсхемы ?

    Решение:-

    Суммарная нагрузка подцепи 1

    = (2 x 1000) + (4 x 80) + (2×120)

    = 2000 Вт + 320 Вт = 5 9

    Ток для подконтура 1 = I = P/V = 2560/230 = 11,1 А

    Общая нагрузка подконтура 2

    = (6 x 80) + (5 x 100) + ( 4 x 800)

    = 480Вт + 500Вт + 3200Вт= 4180Вт

    Ток для подцепи 2 = I = P/V = 4180/230 = 18. 1A

    Поэтому рекомендуется для подцепи

    ,

    3 1 = 3/0,029 ” ( 13 А ) или 1/1,38 мм ( 13 А )

    Кабель, рекомендуемый для подцепи 2 = 7/029 ” ( 21 A ) или 7/0,85 мм (24 A) A + 18,1 A = 29,27 A

    So кабель рекомендуется для главной цепи = 7/0,044″ (34 А) или 7/1,04 мм 2 Связанные: 900s (36 А 9000)

    • Таблица американского калибра проводов «AWG» — размер провода и допустимая нагрузка Таблица
    • Калькулятор американского калибра проводов (AWG) – таблица и таблица размеров AWG
    • Калькулятор стандартного калибра проводов «SWG» — таблица и таблица размеров SWG
    Пример 4

    Трехфазный асинхронный двигатель с короткозамкнутым ротором мощностью 10 л. с. (7,46 кВт) непрерывного действия с пуском по схеме звезда-треугольник подключается к источнику питания 400 В тремя одножильными кабелями из ПВХ, проложенными в кабелепроводе на расстоянии 76,2 м (250 футов). вдали от платы плавких предохранителей. Его полный ток нагрузки составляет 19A. Средняя летняя температура в электропроводке составляет 35°C (95°F). Рассчитать размер кабеля для двигателя?

    Решение:-

    • Нагрузка двигателя = 10 л.с. = 10 x 746 = 7460 Вт *(1 л.с. = 746 Вт)
    • Напряжение питания = 400 В (3 фазы)
    • Длина кабеля = 250 футов (76,2 м)
    • Ток полной нагрузки двигателя = 19 А
    • Температурный коэффициент для 35°C (95°F) = 0,97 (из таблицы 3)

    Теперь выберите размер кабеля для тока двигателя при полной нагрузке 19 А (из таблицы 4), который составляет 7/0,36 дюйма (23 ампера) *(помните, что это 3-фазная система, т. е. 3-жильный кабель) и напряжение падение составляет 5,3 В на 100 футов. Это означает, что мы можем использовать кабель 7/0,036 согласно таблице (4).

    Теперь проверьте выбранный кабель (7/0,036) с температурным коэффициентом в таблице (3), таким образом, температурный коэффициент составляет 0,97 (в таблице 3) при 35°C (95°F) и токовой нагрузке (7/0,036). ») составляет 23 ампера, следовательно, допустимая нагрузка по току этого кабеля при 40°C (104°F) будет:

    Номинальный ток для 40°C (104°F) = 23 x 0,97 = 22,31 А.

    Поскольку расчетное значение (22,31 А) при 35°C (95°F) меньше, чем допустимая нагрузка по току (7/0,036) кабеля, которая составляет 23 А, поэтому этот размер кабеля (7/0,036) подходит и по температуре.

    Коэффициент нагрузки = 19/23 = 0,826

    Теперь найдите падение напряжения на 100 футов для этого (7/0,036) кабеля из таблицы (4), которое составляет 5,3 В. Но в нашем случае длина кабеля составляет 250 В. ноги. Следовательно, падение напряжения для кабеля длиной 250 футов будет равно;

    Фактическое снижение напряжения для 250FEET = (5,3 x 250/100) x 0,826 = 10,94 В

    и максимум Допустимое напряжение. Падение напряжения (10,94 В) больше, чем максимально допустимое падение напряжения 10 В. Следовательно, это не подходящий размер кабеля для данной нагрузки. Поэтому мы выберем следующий размер выбранного кабеля (7/0,036), который равен 7/0,044, и снова найдем падение напряжения. Согласно таблице (4) номинальный ток 7/0,044 составляет 28 ампер, а падение напряжения на каждые 100 футов составляет 4,1 В (см. таблицу 4). Следовательно, фактическое падение напряжения для кабеля длиной 250 футов будет равно;

    Фактическое падение напряжения на 250 футов =

    = Падение напряжения на 100 футов x длина кабеля x коэффициент нагрузки = (2,5/100) x 400 В= 10 В

    Фактическое падение напряжения меньше максимально допустимого падения напряжения. Таким образом, это наиболее подходящий и подходящий размер кабеля для монтажа электропроводки в данной ситуации.

    Таблица размеров проводов NEC 310.15(B)(16) (ранее Таблица 310.16) и Таблица

    NEC (Национальный электротехнический кодекс) Таблица 310.15(B)(16) (ранее Таблица 310.16) – 310.60 – СТАТЬЯ 310 – Проводники для общей проводки и допустимая сила тока проводников и размеры проводов на основе AWG (американский калибр проводов).

    310.60               СТАТЬЯ 310 — ПРОВОДНИКИ ДЛЯ ОБЩЕЙ ЭЛЕКТРОПРОВОДКИ
    Таблица 310.15(B)(16) (ранее Таблица 310.16) Допустимая сила тока изолированных проводников с номинальным напряжением до 2000 В включительно, от 60°C до 90°C (от 140°F до 194°F), не более трех токонесущих проводников в кабелепроводе, кабеле или земле (непосредственно закопанных), при температуре окружающей среды 30°C (86°F)*
    Размер AWG или kcmil Номинальная температура проводника [см. Таблицу 310.104(A)] Размер AWG или kcmil
    60°C (140°F) 75°С (167°F) 90°С (194°F) 60°С (140°F) 75°С (167°F) 90°С (194°F)
    Типы TW, UF Типы RHW, THHW, THW, THWN, XHHW, USE, ZW Типы TBS, SA, SIS, FEP, FEPB, MI, RHH, RHW-2, THHN, THHW,

    THW-2, THWN-2, USE-2, XHH, XHHW,

    XHHW-2, ZW-2

    		 Типы TW, UF Типы RHW, THHW, THW, THWN, XHHW, ПРИМЕНЕНИЕ Типы TBS, SA, SIS, THHN, THHW,

    THW-2, THWN-2, RHH, RHW-2, USE-2, XHH, XHHW, XHHW-2, ZW-2

    МЕДЬ АЛЮМИНИЙ ИЛИ АЛЮМИНИЙ, ПОКРЫТЫЙ МЕДЬЮ
    18** — — 14 — — — —
    16** — — 18 — — — —
    14** 15 20 25 — — — —
    12** 20 25 30 15 20 25 12**
    10** 30 35 40 25 30 35 10**
    8 40 50 55 35 40 45 8
    6 55 65 75 40 50 55 6
    4 70 85 95 55 65 75 4
    3 85 100 115 65 75 85 3
    2 95 115 130 75 90 100 2
    1 110 130 145 85 100 115 1
    1/0 125 150 170 100 120 135 1/0
    2/0 145 175 195 115 135 150 2/0
    3/0 165 200 225 130 155 175 3/0
    4/0 195 230 260 150 180 205 4/0
    250 215 255 290 170 205 230 250
    300 240 285 320 195 230 260 300
    350 260 310 350 210 250 280 350
    400 280 335 380 225 270 305 400
    500 320 380 430 260 310 350 500
    600 350 420 475 285 340 385 600
    700 385 460 520 315 375 425 700
    750 400 475 535 320 385 435 750
    800 410 490 555 330 395 445 800
    900 435 520 585 355 425 480 900
    1000 455 545 615 375 445 500 1000
    1250 495 590 665 405 485 545 1250
    1500 525 625 705 435 520 585 1500
    1750 545 650 735 455 545 615 1750
    2000 555 665 750 470 560 630 2000
