Смесительный узел Kermi x-net Standart (SFERSS00001)

В связи с ежедневными изменениями курса валют ЦБ и большой нагрузкой временно принимаем заказы от 30 000 р. У Вас есть перечень необходимых материалов? – присылайте на

почту [email protected] (расчет актуальных цен выполняем бесплатно).

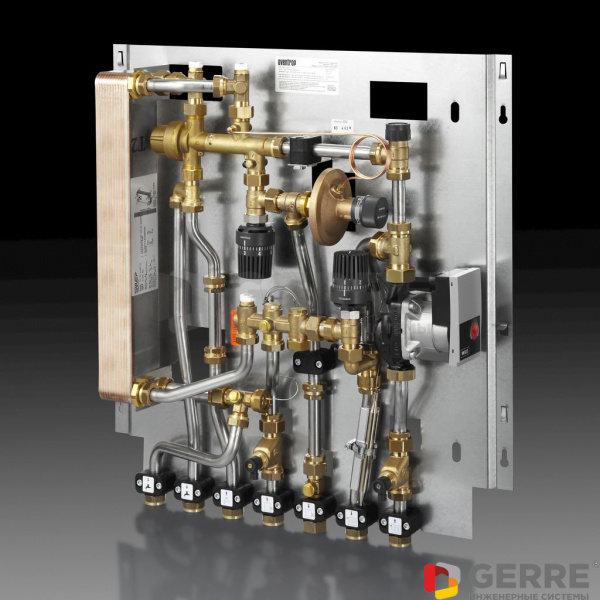

Насосно смесительный узел теплого пола Kermi x-net Standart с насосом Grundfos Alpha+ 15-60 для водяного теплого пола

• Описание
• Документация
• Отзывы
• Доставка

Насосно-смесительный узел для водяного теплого пола, купить по лучшей цене, смесительный узел Kermi x-net Standart с насосом Grundfos Alpha+ 15-60 (SFERSS00001) для водяного теплого пола. Большой выбор насосно-смесительных групп по низкой цене. Купить смесительные узлы Керми в Москве.

Характеристики

Товар	Смесительный узел
Страна	Германия
Высота, мм	380
Ширина, мм	280
Глубина, мм	145
Бренд	Kermi
Серия	x-net
Модель	Standart
Материал	Латунь
Тип	С насосом
Монтаж	левосторонний скрытый
Межосевое расстояние, мм	185
Мощность, кВт	15
Назначение	Для водяного теплого пола
Гарантия	1 год
Бренд (рус. )	Керми
Макс. рабочее давление, бар	6
Доп. характеристики	готовый электромонтаж с подключением к сети, защита от перегрева
Пропускная способность клапана (kvs), м³/ч	4
Диаметр подключения к контуру	1 1/4″ (ø 32)
Присоединительный диаметр насоса	1/2″ (ø 15)
Макс. рабочая температура, °С	95
Диапазон регулирования, °С	20-50
Макс. перепад давления, бар	0,75
Насос в комплекте	grundfos alpha+ 15-60
Наличие	Есть
Макс. температура подачи	50
Комплектующие	3-ходовой вентиль м30 х 1,5; регулятор температуры с накладным датчиком и теплопроводным цоколем; циркуляционный насос; термостат максимального ограничения; арматура
Высота подачи теплоносителя, м	5,5

Буклет

Брошюра

Каталог продукции 2018-2019

Обзор продукции

Инструкция по проектированию и монтажу

Сертификат соответствия

+ Добавить комментарий

Насосно-смесительный узел предназначен для стабильной температуры в подающем трубопроводе в теплый водяной пол, площадью до 200 м. кв. при расходе тепла примерно 75 Вт/м.кв.

Насосно-смесительный узел Kermi состоит из следующих компонентов:

3-ходовой вентиль, присоединительная резьба М 30 х 1,5 мм, DN 20, показатель KVS = 4 м?/ч; регулятор температуры с накладным датчиком и теплопроводным цоколем, устанавливается в диапазоне: 20 °С – 50 °С; энергосберегающий циркуляционный насос Grundfos Alpha+ 15-60 со встроенным электронным устройством регулирования мощности. Термостат максимального ограничения, регулируемый для контроля температуры среды (отключает циркуляционный насос при VLTemp 0°C )

Технические характеристики:

Диапазон настройки: 20–50 °C;
Рабочее давление: не более 6 бар
Температура в подающем трубопроводе (первичная сторона): не более 95 °С
Температура в подающем трубопроводе (вторичная сторона): не более 50 °С
Подача теплоносителя Q: не более 3,5 м?/ч
Высота подачи теплоносителя Н: не более 5,5 м
Рабочее напряжение: 230 В/50 Гц
Потребляемая мощность: не более 90 Вт
Вес: 6,6 кг

//”ProductVideo”

Бренд:

Керми

Серия:

x-net

Модель:

Standart

Страна:

Германия

Артикул:

SFERSS00001

смесительный узел, схемы и варианты

При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70^оС-85^оС. Иногда выше, иногда ниже — зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50^оС нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола — 40-45^оС.

Как подключить водяной пол к котлу

Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.

Схематично схему подключения теплого водяного пола можно изобразить так

Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте — это узел параллельного подключения петель теплого пола.

В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто  на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.

В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.

Так выглядеть может схема подключения с двухходовым клапаном

При желании можно сэкономить.   Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.

Смесительный узел

Разберемся с устройством смесительного узла.  Он может быть реализован двумя способами:

• с использованием двух клапанов: двухходового и балансировочного;
• трехходовым клапаном.

Обе схемы имеют достоинства и недостатки. Первая схема хороша тем, что к коллектору подается теплоноситель постоянной температуры. Но ее применение ограничено из-за того, что площадь обогрева не должна превышать 200м² (из-за ограничения пропускной способности клапанов).  Система собранная по второму варианту пропускать может более значительные объемы, но регулировка температуры идет скачкообразно. С этим можно смириться, так как инерционность стяжки велика и скачки эти не ощущаются. Но в такой схеме возникают временами ситуации, когда постоянно подается горячая вода без подмеса (при сбоях автоматики и неисправностях клапана). Рассмотрим подробнее, как работают обе схемы.

Фабричный вариант смесительного узла от Valtec

Схема подключения водяного пола с 2-хходовым клапаном

Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.

Подробная схема обвязки котла теплого пола (с двухходовым клапаном)

Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.

Схема водяного пола с 3-хходовым клапаном

Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система — единственный вариант.

Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)

Подключения водяного пола к низкотемпературному котлу

Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.

Если котел может выдавать температур теплоносителя 40-45оС, то его подключают напрямую к коллекторной группе

Итоги

Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол», необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.

его назначение, устройство и сборка

Содержание

• Смесительный узел тёплого пола
• Монтаж смесительного узла водяного тёплого пола
• Плюсы систем тёплого пола с применением смесителей
• Для чего требуется смесительный узел?
• Достоинства смесителей
• Функции и метод работы
• Виды коллекторов и их особенности
• Коллекторная распределительная установка
• Назначение смесителя для теплого пола
• Выбор и подключение коллектора
• Примерная схема-инструкция

Обустройство современных домов требует монтажа новых, более эффективных отопительных систем, к одной из которых относится установка «теплый пол». Сегодня среди всего многообразия подобных обогревательных узлов можно выделить электрические и водяные блоки, отличающиеся видом нагревательного элемента. Основной функцией последних является равномерное распределение теплоэнергии в помещении посредством циркуляции горячей воды по предварительно проложенному контуру. А для эффективности работы всей установки понадобится смеситель для теплого водяного пола.

Если же для традиционного обогрева с помощью радиаторов требуется температура 80-90°С, то для напольного отопления она должна быть гораздо ниже – примерно 30-40°С, чтобы было комфортно находиться на полу без риска получить ожоги. Именно с помощью смесительной группы удается создать наиболее оптимальные условия для полноценной функциональности скрытых нагревателей.

Смесительный узел теплого пола – незаменимая составляющая водяных обогревательных блоков. Аппараты подобного действия дают возможность для того, чтобы подключить коллекторную установку, которая обеспечивает необходимое смешение воды разных температур для создания комфортных условий в помещении. Однако, применение такого прибора как самостоятельного регулировочного агрегата также не исключено.

Трубопровод оборудуют небольшим насосом, посредством которого обеспечивается принудительная циркуляция теплоисточника по контуру. Эти аппараты, в большинстве своем, имеют дросселя питания, состоящие из двух и трех ходов. Они нужны для создания постоянного добавления холодной воды из обратки в теплоноситель.

С этой статьей читают: Как выбрать циркуляционный насос для отопления частного дома

Внутреннее оборудование, оснащенное узлом смешения для теплого пола, обладает рядом положительных качеств, делающих этот блок еще эффективнее и популярнее. К его основным достоинствам можно отнести:

1. Экономичность. В отличие от электрических скрытых обогревателей, водяные, оснащенные смесительным узлом для теплого пола, позволяют сэкономить до 50% электроэнергии.
2. Безопасность.  Люди попросту не помнят о том, насколько высока температура нагревательного устройства, что нередко приводит к сильным ожогам, не говоря уже о том, что такая ситуация очень опасна для детей. Применение специального термосмесителя позволяет избежать подобных неприятностей и оградить себя, а также своих близких от опасности.
3. Долговечность. Монтаж такого нагревательного блока – дело экономически выгодное, по сравнению с другими идентичными по функциональности приборами. И если провести его укладку по всем правилам, то он прослужит вам как минимум половину столетия. Теплоноситель имеет свойство изнашиваться, тем не менее, производитель заявляет, что срок его эксплуатации составляет не менее 50 лет.
4. Гигиеничность. Уход за скрытым блоком достаточно прост, и не требуют больших усилий. Более того, благодаря тому, что покрытие подвергается регулярному подогреву, оно высыхает достаточно быстро, что исключает вероятность образования грибковой инфекции и плесени.
5. Управление температурным режимом по наружному окружению – система оснащена статическим термоклапаном, который подключен к регулятору. Это говорит о том, что корректировка уровня нагрева выполняется с учетом изменений уличных показателей.
6. Наличие ручного управления, при котором регулировка узла подмеса для теплого пола осуществляется своими руками.
7. Использование режима ограничения. Благодаря этому есть возможность обеспечения заданной температуры в помещении. Так, к примеру, вы задаете с помощью терморегулятора определенную температуру, при достижении которой устройство будет лишь поддерживать ее на таком уровне, не позволяя теплоносителю перегреваться или охлаждаться.

С этой статьей читают: Регулятор тёплого пола

Элементы группы

Это специфическое оборудование, которое предназначено для циркуляции и регулировки воды в трубопроводе. В его основе:

• циркуляционный насос, который способствует принудительному перемещению теплоносителями по контуру отопительного блока;
• термостатический двухходовой клапан, подпитывающий трубопровод новым тепловым источником до создания заданного значения.

Смесительный узел для теплого пола – основная составляющая регулирующего подачу воды прибора, которая может иметь разный вид.

Тип №1

В основе работы этой модели используется трехходовой клапан для теплого пола, задача которого заключается в смешивании нового теплового источника из отопительного котла с «отработанным», остывшим. Дросселя, в большинстве своем, оснащены сервоприводом, посредством которого осуществляется управление термостатом и погодозависящими датчиками.

Как подключается трехходовой клапан

Этот тип является наиболее оптимальным, но при этом он имеет некоторые недостатки. Прежде всего, хотелось бы отметить ситуацию, когда клапан по сигналу терморегулятора может открыться в полном объеме и впустить в трубопровод большой поток горячей воды, температура которой колеблется в рамках 85-90°С. Резкий перепад теплоисточника рано или поздно может спровоцировать разрыв теплоносителя, поскольку давление в нем становится чересчур высоким.

Еще одним недостатком этого варианта регуляционной установки – повышенная пропускная способность. Это, в свою очередь, вызывает некоторые трудности, потому как любые изменения в регулировании температурных условий могут значительным образом отразиться на обогреве напольной поверхности.

Даже с учетом существующих недостатков, скрытый нагрев с устройством подобного типа является просто незаменимым помощником в обогреве помещений с большой площадью.

ВИДЕО: Коллекторный блок VALTEC. Обзор продукта

Тип №2

Этот вариант оснащен двухходовым регулировочным клапаном. В отличие от предыдущего варианта, смешивание теплоисточника осуществляется не по сигналу терморегулятора, а в постоянном режиме, что в полной мере исключает превышение заданного температурного режима напольной поверхности.

Двухходовой клапан

Кроме этого, термостатический двухходовой клапан обладает малой пропускной способностью, что обеспечивает постепенное и стабильное регулирование теромоусловий. Но при этом опытные специалисты не рекомендуют устанавливать скрытые отопительные системы, оснащенные таким устройством, в помещения, площадь которых превышает 200 м².

Коллекторный шкаф

Коллектор – одна из важных деталей отопительной системы, которая отвечает за регулирование режима нагревательного элемента. Основная задача этого прибора – распределение теплоисточника по трубопроводу. А чтобы обеспечить полноценную и эффективную работу коллектора, необходимо оснащать его термоклапанами и расходомером (при условии, что вы самостоятельно собираете этот агрегат). Если же вы воспользовались помощью специалистов, которые занимаются монтажом подобного нагревательного оборудования, то они сами подберут все нужные комплектующие для сбора коллекторного блока.

Безусловно, все работы по подключению подобного оборудования должны проводиться специалистами. Более того, многие компании, реализующие смесительные узлы и системы «теплый пол» предлагают свои работы по установке, обеспечивая их долговременной гарантией. Но если вы решили подключить узел своими руками или просто интересуетесь, как именно он должен быть введен в работу, такая информация не будет лишней.

Итак, все работы можно условно разбить на 5 этапов:

1. Определяется место для коллектора и осуществляется подводка подающей и обратной трубы.
2. Подключаются клапаны и коллекторный узел, после чего проводится подготовка к монтажу контура.
3. Монтируются все соединительные и датчики – температуры, давления (манометр) и т.д.
4. Далее следует этап настройки смесительного узла и проводится 3-4 тестовых запуска, чтобы убедиться в исправности работы оборудования и всей установки.
5. Система проверяется на герметичность. При отсутствии протечек и исправной работе работы по монтажу завершены.

ВИДЕО: Принцип работы

<xml><w><w>Normal<w>MicrosoftInternetExplorer4</w></w></w></xml>

<index>

Для улучшения эффективности обогрева загородного дома или квартиры, а также с целью повышения комфортности проживания в комнатах устанавливаются системы тёплого пола.

Такой регулируемый подогрев позволяет качественно улучшить эксплуатацию помещений в холодное время года.

За правильную регулировку обогрева в системе отвечает смеситель для теплого пола. Верно подобранное оборудование позволяет наиболее рационально расходовать горячую воду. Смешивание холодных и горячих потоков обеспечивает необходимый температурный режим.

Смесительный узел тёплого пола

Смеситель для теплого водяного пола – система трубопроводов, вентилей, двухходового или трехходового клапана и циркуляционного насоса. Также в неё входят датчики тепла, элементы развоздушивания коллекторов и дренажи.

Смеситель объединяет трубы подачи и обратки

Водяной тёплый пол устроен таким образом, что выходы трубопроводов, уложенных в основании комнаты, собираются в два коллектора. Смесительный узел объединяет трубопроводы подачи и обратки.

В один коллектор подаётся горячая вода нужной температуры, и от него происходит распределение по трубопроводам искусственного подогрева пола.

Отдав тепло полу, эти трубопроводы собираются в другой коллектор, и посредством перекачивающего насоса остывшая вода отправляется в нагревательный элемент.

Объединение потоков производится при помощи трехходового клапана. Он служит для непосредственной регулировки температуры. Схема подключения трехходового смесителя представлена ниже.

Принцип работы трехходового клапана заключается в двух действиях. Это смешение горячей и холодной воды, а также возможность регулировки этого процесса. Перекрывающий кран позволяет установить в системе необходимый температурный режим.

Смесительный узел является одним из основных элементов водяного тёплого пола. От качества его работы во многом зависит общая эффективность обогрева комнаты.

Монтаж смесительного узла водяного тёплого пола

Новичкам лучше не браться за самостоятельную установку водяного контура и смесителя

Смонтировать систему тёплого пола и в частности смесительный узел с установкой трехходового клапана, коллекторов и циркуляционного насоса под силу не каждому. Требуется определённый опыт и знания в сфере монтажа сантехнического и насосного оборудования.

В большинстве случаев системы тёплого пола устанавливаются специалистами, имеющими опыт подобных работ. Чтобы выбрать подходящую организацию, необходимо запросить сведения о предыдущих работах и отзывах клиентов. Если компания открыто предоставляет подобную информацию, то можно рассмотреть возможность сотрудничества с такой фирмой.

Когда имеются препятствующие моменты при желании узнать о выполненных работах, можно всерьёз задуматься о том, почему эта информация является закрытой, и стоит ли платить за одни заверения о качественно работе без подтверждающих фактов. Также не помешает заключение договора на оказание услуг.

Для самостоятельной установки подобных систем без предыдущего опыта в таких работах требуется наличие чертежей или схем. Чтобы поставить циркуляционный насос, произвести установку трехходового смесительного клапана и прочих элементов, нужно детально разобраться с узлами крепления и направлениями потоков.

В системе, установленной по всем правилам, должна быть соблюдена стопроцентная герметизация, поэтому после окончания монтажа производится опрессовка трубопроводов.

В них подаётся вода и нагнетается давление в системе, чтобы проверить её на отсутствие капель и подтёков. Только получив полную уверенность в том, что опрессовка прошла успешно, можно переходить к следующим этапам работ.

Монтаж тёплых водяных полов не является примитивным видом работ. Для выполнения потребуется специальный инструмент, который нецелесообразно приобретать для одноразового использования.

Понадобится инструмент для обжима и спайки элементов трубопроводов, а также оборудование, с помощью которого можно обеспечить герметизацию соединительных элементов.

Регулируемому тепловому подогреву требуется не только кран, с помощью которого можно менять температуру воды в теплоносителе, но и специальные датчики и приборы, которые устанавливаются как в полу, так и в коллекторах.

Для их монтажа также необходимы соответствующие знания и специальный инструмент.

Плюсы систем тёплого пола с применением смесителей

В частных домах водяные системы экономнее электрических

Водяные тёплые полы хороши по многим показателям. Например, в загородных домах при подключении таких систем к газовым водонагревательным котлам по экономичности они будут превосходить системы электрического подогрева полов.

Также у водяных тёплых полов есть несколько преимуществ, связанных с наличием смесительного узла.

1. Смесительный кран трехходового клапана является очень надёжной ручной системой регулировки температуры теплоносителя. В отличие от электронных регуляторов в такой смесительной системе невозможен сбой, поэтому безопасность эксплуатации будет абсолютной.
2. Наличие трёхходового смесителя обеспечивает замкнутый цикл до нагревательного элемента. Это позволяет белее эффективно расходовать энергию тепла.
3. Автономность системы с применением смесителя позволяет использовать её даже при полном отсутствии электроэнергии, если водонагревательное оборудование также не зависит от электричества. Подробнее о преимуществах смотрите в этом видео:

Современные водяные системы тёплого пола не исключают параллельного управления температурным режимом как вручную, так и электронными регуляторами, поэтому можно выбрать подходящий вариант для каждого отдельно взятого случая. Производятся системы подогрева, которые можно объединить в одну сеть, посредством компьютера, устанавливая режимы и время обогрева.

Достоинств у водяных тёплых полов немало. Они экономичные, надёжные и недорогие. Ручное управление позволяет полностью контролировать процесс обогрева дома и не переживать за электроснабжение в холодное время года.

Современные квартиры и загородные дома всё чаще оборудуются при помощи новых технологий. Применяются различные технические новшества, которые качественно улучшают проживание.

Комфорт в быту становится всё более значим в наше время. Системы водяного тёплого пола с применением смесителей для регулировки температуры позволяют получать комфорт от приятно подогретого напольного покрытия.

</index>Похожие статьи:Устройство карбонового теплого полаИспользование программируемого регулятора теплого полаТехнология устройства электрического теплого полаПодключение теплого пола без терморегулятораУстройство теплого пола в ванной от отопленияУстройство теплого пола из полипропиленовых труб

Теплые полы прекратили быть роскошью. Некоторые устройства теплого пола обогревают квартиру самостоятельно, но чаще всего они используются вместе с радиаторным обогревом, чтобы создать дополнительный комфорт в доме, ведь всегда здорово бродить босыми ногами по теплому полу. В этой статье мы подобно рассмотрим систему отопления пола, главной составляющей которой считается смесительный узел подмеса для теплого пола.

Смесительный узел для теплых полов

Для чего требуется смесительный узел?

Если для обычного отопления при помощи батарей необходима температура 80-90 градусов, то для напольного – она должна быть ниже, 30-40 градусов, чтобы было уютно ходить по полу без риска получения ожогов. Именно при помощи смесительного узла для теплого пола можно получить благоприятные условия для полноценной работы невидимых греющих элементов.

Смесительная группа для теплого пола – ключевая составляющая водяных обогревательных устройств.

Системы такого типа дают возможность для того, чтобы подсоединить коллекторную установку, обеспечивающую необходимую комбинацию воды разных температур для получения благоприятных условий в комнате. Но применение такого устройства в качестве самостоятельного регулировочного аппарата не исключено.

Трубопровод оснащают маленьким насосом, методом которого осуществляется вынужденная циркуляция теплоисточника по контуру. Эти устройства имеют клапаны питания, включающиеся в себя два или три ходов. Они необходимы для получения постоянного добавления холодной жидкости из обрати в теплоноситель.

Достоинства смесителей

Внутреннее оснащение, которое имеет узел смешения для теплого пола, имеет перечень преимуществ, которые делают этот блок продуктивным и востребованным. К его главным преимуществам можно отнести:

1. Экономность. В отличие от электрических скрытых нагревателей, водяные, имеющие смеситель для теплого пола, позволяют сберечь до 60% электроэнергии.
2. Безопасность. Часто люди забывают, насколько высокая температура нагревательного элемента, что приводит к сильнейшим ожогам. Использование специального термосмесителя позволяет предотвратить подобные ситуации и защитить себя от опасности.
3. Длительный срок эксплуатации. Установка такого нагревательного блока очень выгодна, в сравнении с другими подобными по функциям устройствами. И если его уложить в соответствии со всеми правилами, то он прослужит более 50 лет. Теплоноситель подвергается износу, но производитель отмечает, что срок его эксплуатации не меньше 50 лет
4. Чистота. Уход за невидимым блоком не представляет сложности и не требует больших усилий. Кроме того, благодаря тому, что покрытие постоянно подогревается, оно высыхает очень быстро, что исключает риск появления грибков и плесени.
5. Управление температурным режимом по внешнему окружению – система оборудована статическим термоклапаном, подсоединенным к регулятору. Это означает, что корректировать уровень нагрева можно с учетом изменений температурных показателей на улице.
6. Наличие механического управления, при котором самостоятельно регулируется узел для теплого пола.
7. Применение режима лимита. Благодаря этому можно задать подходящую температуру в комнате. Например, вы задаете при помощи терморегулятора конкретную температуру, при достижении которой система будет поддерживать ее на таком уровне, не давая теплоносителю перегреться или остудиться.

Функции и метод работы

Это специфическое устройство, которое создано для циркуляции и регулировки жидкости в трубопроводе. В его основе применяется:

1. Циркуляционный насос, позволяющий принудительно перемещаться теплоносителям по контуру нагревательного блока.
2. Термостатический двухходовой вентиля, который питает трубопровод новым теплоисточником до получения оптимального значения.

Виды коллекторов и их особенности

В основе работы вида №1 применяется трехходовой вентиля для теплого пола, задача которого состоит в комбинации нового теплоисточника из отопительного котла с отработанным остуженным.

Дросселя оборудованы сервоприводом, методом которого выполняется управление термостатом и метеозависимыми датчиками. Этот вид наиболее оптимальный, но при этом обладает некоторыми минусами.

Прежде всего, хотелось бы выделить ситуацию, когда вентиль по уведомлению терморегулятора может отвориться в полном объеме и запустить в трубопровод большое количество горячей жидкости, температура которой варьируется в пределах 90 градусов.

Резкий скачок теплового источника может вызвать разрыв теплоносителя, так как давление в нем становится слишком высоким. Еще одним минусом этого способа регуляционной установки считается высокая пропускная способность. Это вызывает сложности, потому как любые изменения в настраивании температурных условий могут сказаться на отоплении пола.

Даже при наличии минусов скрытый нагрев с устройством такого типа считается незаменимым помощником в отоплении комнат с большой площадью.

Вид №2 оборудован двухходовым регулировочным вентилем. В отличие от предыдущего варианта, комбинирование теплоисточника выполняется не по уведомлению терморегулятора, а в постоянном режиме, что предотвращает риск увеличения заданного температурного режима пола.

Более того, термостатический двухходовой вентиль имеет малую пропускную способность, что позволяет получить равномерное и стабильное регулирование температурных условий. Но при этом специалисты не советуют устанавливать невидимые отопительные устройства, оборудованные такой системой, в комнаты больше 200 м2.

Коллекторная распределительная установка

Коллектор является одной из важной деталью системы отопления, которая отвечает за регулировку режима греющего элемента. Главная задача этого устройства – распределение теплоисточника по трубопроводу.

А чтобы получить полноценную и продуктивную работу коллектора, нужно оборудовать его термоклапанами и расходомером. Если вы прибегаете к помощи специалистов, которые сами устанавливают смесительный узел для теплого пола valtec, то они подберут все необходимые комплектующие для установки коллекторного блока.

Этапы установки

Все мероприятия по подсоединению подобного устройства должны выполняться специалистами. Кроме того, многие фирмы, которые продают смесительные узлы и системы теплого пола, а также смесь для стяжки теплого пола в Москве, предлагают свои услуги по монтажу, давая длительную гарантию.

Но если вы решили сами подключить теплый пол смесительный или просто интересуетесь, как правильно подключить его, то наша информация будет полезной.

Итак, все мероприятия делятся на 5 этапов:

1. Выявляется место для коллектора и подводится питающая и обратная трубы.
2. Подсоединяются вентили и коллекторный узел для теплого пола, после чего выполняется подготовка к установке контура.
3. Устанавливаются все соединительные датчики температуры и давления.
4. Затем настраивается смесительный узел для теплого пола своими руками и выполняется несколько тестовых включений, чтобы проверить исправность работы устройства и всей системы.
5. Система проверяется на воздухонепроницаемость. При отсутствии утечек и правильной работе мероприятия по установке считаются оконченными.

Удачной альтернативой радиаторному обогреванию дома является система теплых полов, рассчитанная как на одно помещение (ванную, детскую), так и на все здание. Она, будучи неотъемлемой частью общей системы теплоснабжения, тем не менее, является автономной, так как необходима специальная подготовка теплоносителя перед поступлением в обогревательный контур – комплект труб, вмонтированных в пол. Роль подготовительной станции выполняет тандем — смесительный узел для теплого пола (коллектор) плюс насосная группа. Предлагаем вам разобрать поподробнее, что это такое, как это работает и как правильно подключать коллектор.

Назначение смесителя для теплого пола

Визуально смесительный узел выглядит как группа или цепь трубопроводов, собранных в определенном порядке и имеющих единственную цель – соединить два разных потока теплоносителя в один общий.

Можно выделить три типа смешивания:

• параллельный;
• последовательный;
• комбинированный.

Наиболее приемлемым считается последовательное смешивание, преимущественно из-за повышенной производительности: практически весь расход поступает к потребителю.

При последовательном типе смешивания теплоноситель насосом перекачивается от источника тепла к потребителю, при параллельном — линии теплоносителя разделены, из-за чего теряется часть энергии

Иногда используют и параллельный тип. Расход, поступающий к потребителю, непостоянный, зато можно установить двухходовой клапан с возможностью регулировки.

При комбинированном типе есть возможность использовать одновременно последовательное и параллельное смешивание или переключать процесс отдельно на один из них

Схема сборки коллекторной группы может быть различной, рассмотрим один из вариантов:

• трубопроводы-тройники;
• клапаны (смесительный, трехходовой, регулирующий) на обеих ветках – подающей и обратной;
• насос циркулярного типа;
• оборудование регулировки и автоматизации.

Циркуляционный насос качает воду, пока температура не достигнет заданного значения. Дальше срабатывает автоматика, клапаны закрывают доступ теплоносителя и процесс останавливается. Следует помнить, особенно при самостоятельной установке, что коллектор для водяного теплого пола должен быть оборудован дренажом и системой воздухоотвода.

В сложных обогревательных системах кроме коллекторного оборудования используют смесительный узел, которые соединяет систему теплого пола с радиаторным отоплением

Выбор и подключение коллектора

Модель коллектора полностью зависит от того, где и каким образом расположен теплый пол. Это в итоге влияет и на его стоимость, а также степень безопасности оборудования. Смесительный узел коллектора – главная и достаточно уязвимая его часть, так как в нем сосредоточен теплоноситель, различный по температуре. В процессе смешивания вода достигает определенной температуры, которая должна сохраняться в заданных параметрах. От выбранных материалов и качества сборки зависит дальнейшая работа системы, поэтому к таким деталям, как смесительный узел, насос или терморегулятор нужно отнестись с особым вниманием.

Коллекторный шкаф — весьма условное обозначение. Он может выглядеть как специальный металлический ящик или просто стенд для удобного монтажа оборудования

На стоимость распределительных коллекторов для теплого пола оказывает влияние материал изготовления: некоторые модели состоят в основном из латуни, другие из нержавеющей стали. Также цена зависит от сложности оборудования — среди различных типов коллекторов есть простейшие, с минимальным набором элементов, а есть полностью укомплектованные дополнительными устройствами защиты (кранами Маевского), сливными кранами, датчиками регулировки и контроля расхода теплоносителя.

Популярностью пользуется оборудование, снабженное узлом терморегуляции, в состав которого входит комплект датчиков температуры и других измерительных приборов. Автоматика регулирует процесс распределения, а в нужный момент включает клапаны спуска воздуха или закрывает поток теплоносителя. Стандартная модель имеет в составе пару термометров, которые дают возможность экономить теплопотери.

Образцом коллектора из нержавеющей стали является изделие «Фонтерра», которое имеет возможность подключения трубопроводов с обеих сторон и установку сервопривода

Оптимальное расположение термометров для учета температуры воды — на обеих трубах, подачи и обратного хода; такое расположение позволяет контролировать нагревание воды до определенного показателя

Если отопительных контуров несколько, то рекомендуют каждый из них оборудовать специальным устройством терморегуляции, состоящим из гребенок (стальных или латунных) и датчиков расхода. В комплект подобного коллектора входит отводчик воздуха, смесительный вентиль, чехол для термометра и непосредственно термоголовка с зондом для погружения в теплоноситель. С помощью вентиля в контур поступает определенное количество горячей воды, а термоголовка контролирует процесс и предотвращает появление неисправностей.

Иногда один распределительный коллекторный узел обслуживает несколько контуров теплого пола. В этом случае длина каждой петли не должна превышать 120 м

Стоимость имеет для некоторых первостепенное значение – выше выделенного бюджета не прыгнуть, тем не менее, не забываем про такие важные нюансы, как площадь помещения и цели его использования. Например, для небольшого помещения (санузла, ванной) подойдет простой коллектор из пластика без сложной системы регулировки температуры. Если все же требуются расходомеры, их можно приобрести дополнительно за небольшую стоимость. В объемном помещении лучше использовать более надежную группу смесителей, имеющую точечную регулировку температуры, за счет которой достигается оптимальная балансировка контура.

Схема расположения двух коллекторов в большом помещении. Конструкция здания такова, что требует монтажа нескольких контуров теплого пола, соответственно, количество распределительных узлов увеличивается

Расположение коллекторного узла

Перед монтажом коллектора теплого пола необходимо установить металлический защитный шкаф — открытый или закрытый. Иногда коллекторный узел оставляют полностью открытым – доступ к нему легче, но страдает защита деталей и соединений. Место для шкафа выбирают, оценив расположение контуров водяного пола. Если веток несколько, то шкаф устанавливают посередине, в одинаковом удалении от рабочих контуров и в непосредственной близости к магистральным трубам. Такое серединное расположение гарантирует максимальную производительность гидравлического процесса.

Место расположения коллекторного узла рассчитывается еще на этапе проектирования. Если создать в стене специальную нишу, оборудование можно разместить в коридоре, на кухне или в любой жилой комнате

Идеальный вариант для размещения оборудования – защищенная с двух сторон стенная ниша, позволяющая аккуратно расположить детали коллектора и подвести трубопровод. Если теплые полы монтируются по всему дому, то для относительно больших помещений требуются отдельные распределительные узлы.

Особенности установки оборудования

В сети интернет можно найти множество инструкций по монтажу и наладке оборудования, вот одна из схем подключения коллектора теплого пола. Она позволяет полноценно собрать систему своими руками, последовательно соединив важнейшие части – трубопровод, распределительный узел и котел.

При установке коллектора следует обратить внимание на такие «мелочи», как место крепления термодатчиков и дополнительный источник электроэнергии для блока питания

Начинать лучше с монтажа термометра и запорных кранов, которые устанавливаются на всех контурных выходах. Как правило, данные детали, регулирующие работу подачи и обратки, входят в комплект коллекторного набора. Пользуясь схемой, можно быстро и грамотно произвести монтаж самого распределительного узла, выполнить подключение труб для подачи и отвода теплоносителя, а также создать возможность отключения по необходимости одного или нескольких обогревательных контуров.

Соединение частей производится при помощи компрессорных фитингов. Для фиксации некоторых соединений используют стандартный комплект из гайки, втулки и кольцевого зажима. Если диаметр деталей не совпадает, применяют переходники.

Примерная схема-инструкция

Элементарный схематический пример – простой коллектор с комплектом запорных вентилей.

Простая схема монтажа коллекторного оборудования хороша для небольших помещений, в которых нагрев воздуха производится непостоянно, например, для ванных комнат

Процесс установки выглядит следующим образом. Первоначально к распределительному узлу подключают две трубы – для подачи и обратки, затем присоединяют элементы обогревательного контура – ветки-теплоносители для теплого пола. Данная система полностью зависит от работы отопительного котла: любое понижение температуры в котле или ограничение подачи теплоносителя сказывается на снижении температуры пола в помещении.

Чтобы простейшая схема стала более функциональной, следует добавить насос циркулярного типа, отводчик воздуха, сливной кран, трехходовой смеситель. Такая подборка позволит контролировать обогревательный процесс в полном объеме.

Сделать схему теплого пола проще и дешевле помогут регуляторы обратного потока – RTL-краны. Самые известные фирмы, выпускающие оборудование для отопления, предлагают потребителям свои термостатические RTL-краны, — ограничители потока для теплого пола. В чем особенности такой регулировки температуры, — рассмотрим далее. Также, — как обычно регулируется температура теплого пола и какая она нужна….

Какая температура должна быть

Наибольшей комфортной температурой теплого пола считается 28 градусов. Комфортная температура для длительного применения настраивается индивидуально по предпочтениям. Но обычно она ниже, — 22- 26 градусов, чтобы покрытие полов «стало незаметным».

В отдельных помещениях, где не присутствуют постоянно, обычно неплохо, если температура будет несколько больше, – до 32 градусов. Это прихожая (веранда), туалет, ванная.

Чтобы поддержать температуру на заданном уровне применяются два разных способа.

Способы поддержания температуры теплого пола

Объем должен быть таким (скорость движения должна быть такой), чтобы на выходе из контура температура жидкости не уменьшилась больше чем на 10 градусов. Тогда в пределах контура разница температур будет незначительной и малозаметной. Например, в контур подается 45 градусов, на исходящей будет 35 градусов. А температура поверхности может быть 28 градусов.

Второй способ заключается в том, чтобы подавать жидкость большой температуры, но прерывисто, порциями. Порция горячей жидкости довольно быстро (за несколько минут) заполняет контур, после чего ее движение останавливается.

Жидкость остывает и отдает энергию стяжке. Теплоемкая стяжка постепенно поглощает и рассеивает энергию, не перегреваясь в месте нахождения трубопровода. Как только теплоноситель остывает до заданного значения, в контур снова подается порция горячей воды.

Например, в контур может подаваться жидкость 75 град, а ее замена будет производиться после остывания до 30 градусов. Вследствие распределения тепла в массивной стяжке на поверхности пола будет все время поддерживаться около 28 градусов.

Схема регулировки температуры смесительным узлом

Чтобы регулировать температуру по первому способу, поддерживая значительную скорость движения жидкости, нужно установить смесительный узел, в котором вода подготавливается до заданной температуры.

Теплоноситель с котла поступает 65 – 80 градусов. Чтобы уменьшить температуру до требуемых 40 -50 градусов, устанавливают узел смещения, который часть обратки с теплого пола с температурой 30 — 35 градусов подает на вход в контура. В результате на входе термостатической головкой, регулирующей соотношение входящих потоков, поддерживается заданная температура, например, 45 градусов.

Такую схему не сложно собрать самостоятельно, что будет дешевле. Основа – трехходовой клапан, шток которого регулируется термоголовкой. Управляющий элемент термоголовки целесообразней установить на другой ветви. Место установки насоса и трехходового клапана (подача/обратка) значения не имеет. Но насос обязательно должен устанавливаться в контуре коллектора теплого пола (за трехходовым клапаном по подаче), иначе трехходовой клапан работать не будет.

Настраивая термоголовку на определенную температуру обратки, мы можем задавать температуру теплых полов в широком диапазоне.Но для получения более холодных контуров остается только уменьшать скорость движения в них теплоносителя с помощью регулировочных кранов на коллекторе.

Схема регулировки температуры теплых полов ограничителями потока

Второй способ порционной подачи горячей жидкости в контуры теплого пола осуществляется с помощью термостатических кранов RTL (регуляторов потока). Смесительный узел не применяется – в контур подается теплоноситель высокой температуры, которая нужна для радиаторной сети.

На обратке каждого контура устанавливается кран RTL с термоголовкой RTL, который открывается при остывании жидкости до заданной температуры. Как только температура проходящей жидкости повышается больше заданного значения (контур наполнился горячей водой), кран почти полностью перекрывает ее движения до ее остывания.

Эти краны устанавливаются только на обратку, чтобы оперативно реагировать на изменение температуры в контурах. Фактически краны RTL регулируют поток, – количество в единицу времени (литр/минуту). Они работают в зависимости от теплопотерь каждой комнаты (контура, участка стяжки ограниченного температурными швами), в зависимости от того насколько быстро остывает стяжка.

Особенность конструкции кранов RTL и унибоксов RTL

В кране RTL имеется латунный или медный сердечник, который плотно соприкасается с таким же сердечником устанавливаемой термоголовки RTL, поэтому температура весьма быстро передается на ее рабочее тело.

Термоголовка RTL реагирует только на температуру жидкости. Если она превышает заданный регулировкой уровень, кран перекрывает поток.

Термоголовка RTL с виду весьма похожа на обычные термоголовки, которые устанавливаются на радиаторы, и которые измеряют температуру воздуха. Поэтому зачастую возникает недоумение – как головка на коллекторе «по воздуху» регулирует теплый пол в спальне….

Унибокс RTL представляет из себя кран и термоголовку объединенную в одном корпусе, который отдельно можно вмонтировать в стену так, что сверху будет одна крышка с термоголовкой, или без нее. Их предназначение – регулировка одного контура теплого пола, например, на этаже имеется теплый пол только в санузле. Применение унибоксов экономически выгодно, так как нет необходимости устанавливать смесительный узел только для одного контура.

Но конструкция может включать в себя не только RTL-головку, но и воздушную термоголовку, чтобы заодно контролировать и температуру воздуха в маленьком отдаленном помещении, где теплый пол может быть единственным отопительным прибором.

Где выгодно применять RTL-регулировку потока в отопительных системах

Конструкция RTL-коллектора весьма компактна. Отсутствуют насос и смесительный узел, а сам коллектор обратки может быть собран из тройников, на входах которых установлены краны RTL с головками. Поэтому эта система целесообразна или незаменима там, где нет места на монтаж объемных конструкций. Например, такое может быть в квартире.

Также система с регулировкой обратного потока весьма выгодна в случае если контуров мало или контур вовсе один. Устанавливать в таком случае целый смесительный узел с насосом просто не выгодно. Применяются унибоксы, о чем сказано выше.

Как применяется RTL-регулировка, в чем ограничения

Контуры теплого пола подключаются к главной подающей магистрали просто параллельно, как ветвь радиаторов или один радиатор. Подача в контур теплого пола осуществляется ответвлением от подающей магистрали. А на обратке из контура устанавливается кран RTL на коллекторе или отдельно стоящий (унибокс), который затем подключается к общей обратке.

Количество контуров с регулировкой обратного потока может ограничивать производительность насоса в котле (в системе).

Следующее ограничение – теплоемкость стяжки. Данная система предназначена для работы с массивной бетонной стяжкой в качестве отопительного прибора, которая может рассеивать высокую температуру от порции воды, не перегреваясь фрагментами поверхностью. Как сделать стяжку с отопительными контурами

Общее ограничение для применения регулировки обратного потока – длина контуров. Длина контура влияет как на соотношение «временая заполнения/время остывания», так и на общее гидравлическое сопротивление данного ответвления от общей сети. Опыт показывает, что при контурах с трубой 16мм система регулировки RTL отлично работает при длине контуров до 50 метров. Если контура были сделаны длиннее – то нужно устанавливать смесительный узел и пользоваться первым способом.

Еще информация – защита котла с помощью смесительного узла

Используемые источники:

• http://www. portaltepla.ru/tepliy-pol/smesitel-dlya-teplogo-vodyanogo-pola/
• https://gurupola.ru/teplye-poly/smesitel-dlya-vodyanogo-pola.html
• https://seti.guru/smesitel-dlya-teplogo-pola
• https://aqua-rmnt.com/otoplenie/teplyj-pol/smesitelniy-uzel-dlya-teplogo-pola.html
• http://teplodom1.ru/teplypol/216-sposoby-regulirovki-temperatury-v-teplyh-polah-rtl-regulirovka.html

Насосно смесительный узел теплого пола

Главная » Разное » Насосно смесительный узел теплого пола

как работает, схемы, монтаж и настройка

На чтение 11 мин. Обновлено 20 августа, 2020

Тёплые водяные полы сегодня набирают популярность, они являются признаком комфорта. Но, чтобы такое отопление эффективно функционировало, требуется насосно-смесительный узел. Он позволяет добиться оптимального температурного уровня теплоносителя, а также отрегулировать его поступление в петли.

Поэтому, мы решили рассказать о существующих моделях насосно-смесительных узлов, и об их комплектации. Вы узнаете, как собрать узел подмеса для тёплых полов своими руками, а также как произвести монтаж и настройку.

Насосно-смесительный узел

Функции

Использование термосмесительного узла при обустройстве тёплого пола, позволяет соорудить независимую водяную систему отопления с возможностью регулировки температуры теплоносителя.

Гидрополовое отопление является низкотемпературным оборудованием. В напольный трубопровод, вода должна подаваться с температурой не больше +55 градусов. Так как, чаще производится обвязка данной конструкции от батареи или котла, где степень нагрева жидкости намного выше, то требуется специальный модуль подмеса.

Именно в этом узле происходит подмешивание охлаждённого теплоносителя из обратки к горячей воде, поступающей от источника нагрева, до необходимого показателя.

Данное водосмесительное устройство также контролирует объём теплоносителя, идущего в каждую петлю.

Принцип работы

Суть функционирования любой модели насосно-смесительного устройства одинакова. Поток нагретого теплоносителя, перемещаясь от источника, проходит через термостат, где фиксируется его температура. Затем вода поступает в предохранитель, там производится регулирование её температурного уровня, путём открытия и закрытия головки.

Если степень нагрева теплоносителя превышает заданный показатель, то предохранитель открывает заслонку и осуществляется подмес охлаждённой воды из обратки. При достижении нужного градуса, происходит перекрывание подачи.

За циркуляцию жидкости в гидроузле отвечает насос, именно от его работы зависит равномерность прогрева поверхности пола.

Области применения

Потребность в насосно-смесительном узле возникает, если теплоносителем выступает вода. Узнаем в каких случаях это происходит.

1. Если водяной тёплый пол подключается от центрального отопления — так как нагрев воды в централизованной системе превышает требуемый уровень для напольного обогрева.
2. При подключении от котла, который не работает с обраткой +55 и ниже — это все твёрдотопливные котлы и функционирующие на газе.
3. Если магистраль — два и больше контуров с различной температурой (тёплые полы с радиаторами).

Виды

Все насосно-смесительные узлы делятся по типу рабочего органа:

• С трёхходовым клапаном — устанавливаются в помещениях имеющих большую площадь, так как устройство способно пропускать большой объём воды. Подключается такой тройник для смешивания чаще к внешнему термодатчику, что даёт возможность производить установку уровня нагрева отталкиваясь от уличной температуры. Регулировочный процесс производится при помощи заслонки, которая расположена в месте стыка подающей и обратной трубы. В основном используется схема проектирования — последовательная.

Трёхходовой клапан

• С двухходовым — рекомендован для помещений до 200 м2, подключается как по параллельной, так и по последовательной схеме смешения. Вентиль имеет термоголовку с датчиком, им контролируется температурный уровень, при превышении показателя перекрывается подача горячей воды. Объём жидкости, которую способна пропускать данная конструкция, небольшой, поэтому процесс регулировки плавный.

Двухходовой клапан

• Комбинированные — объединяют в себе клапан и балансировочный узел. Но этот вариант редко используется с нагревательными полами.

Схемы насосно-смесительных узлов

Насосно-смесительные узлы собираются несколькими способами, отличие кроется в подсоединение насоса и в виде клапана.

Схемы подключения узла

С последовательным подключением насоса

При включённом насосе по последовательной схеме осуществляется лишь подготовка теплоносителя и обеспечение его перемещения по петлям. Несмотря на потребность в двух отдельных аппаратах для перекачки жидкости по первичному и вторичному контурам, данная схема более совершенна технологически.

Она имеет повышенную производительность, чем при параллельном подключении. Поэтому, профессионалы чаще используют именно этот вариант при установке тёплых полов.

Однако, для эффективности работы пола при такой сборке, важную роль играет правильность расчёта и настройки, а также точность составленного чертежа.

С параллельным

Плюс параллельной схемы — требуется всего один аппарат для перекачки воды по обоим контурам. Это значительно упрощает сборочный процесс, но необходим более мощный агрегат.

Если смешивающее устройство планируется для небольшой отопительной системы, то рекомендуется параллельная компоновка. Так как при сборке такой конструкции собственноручно, происходит меньше проблем, тем самым проще избежать возникновения серьёзных ошибок. Но для больших площадей тёплого пола данная схема не подходит — низкая производительность и эффективность.

Какой лучше выбрать смеситель

Подбирать термосмеситель необходимо с учётом характеристик отопительного устройства. При выборе распределительного оборудования нужно учитывать способ подмеса — центральный или боковой.

Если площадь большая, с несколькими отдельными контурами, то обязательно обустройство смесительного узла с трёхходовым клапаном. Этот агрегат прекрасно справится с большим объёмом жидкости. При одноконтурном полу подойдёт коллектор с двухходовым смесителем.

Насосно-смесительный узел для тёплых полов можно сделать своими руками, но если приобретать готовый, то советуем эти модели:

1. VT.COMBI и VT.COMBI.S — для приготовления низкотемпературного теплоносителя, используется двухходовой клапан, он управляется термоголовкой или сервоприводом. Термодатчик не входит в комплектацию — покупается отдельно.
2. VT.COMBI — узел оснащён балансировочным вентилем, с помощью которого производится регулировка давления в системе.
3. VT.COMBI. S — у этой модели НСУ коллектор можно подключать как на входе, так и на выходе. Поэтому, он используется при двух видах отопления (радиаторном и ТП).
4. VT.DUAL — в механизм входит два модуля (насосный и термостатический), между ними размещается коллекторная группа. Смешивание производится трёхходовым клапаном с термоголовкой.

НСУ VT.COMBI.S

Это проверенные модели, и лучше покупать их.

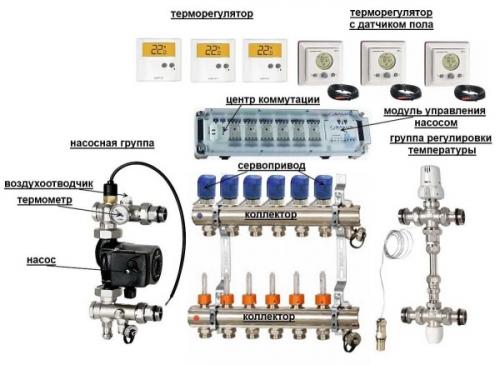

Комплектация

Смесительный узел — сложный механизм, отвечает за поддержание стабильной температуры воды, и за её беспрерывную циркуляцию. Он входит в коллекторный блок, и состоит из ряда механизмов.

 Насос

Основная функция насоса — создавать постоянное перемещение воды по трубопроводу. Он осуществляет подачу и возврат её через коллектор и ветки пола. Главные его показатели — давление и производительность.

При правильном их расчёте, насос обеспечит преодоление гидравлического сопротивления в магистрали пола. Рекомендовано применять приспособление с автоматическим переключателем рабочих режимов.

Циркуляционный насос

Регулятор расхода

Расходомеры бывают:

1. Балансировочный кран первичного контура (поплавковый)— он отвечает за количество теплоносителя, который поступает в магистраль из первичного высокотемпературного источника. Поток регулируется за счёт его пропускной возможности. Настройка производится вентилем с головкой, он вращается ключом. Регулировка также проводится клапаном термостата, за управление которым отвечает выносной датчик.
2. Балансирный вентиль вторичного контура — он настраивается в зависимости от размера обогреваемой площади. Путём открывания и закрывания регулирующего крана меняются пропорции нагретого и охлаждённого потока. Закрытие балансировочного вентиля обратки вторичного контура приводит к увеличению подачи горячего теплоносителя от котла, а это — к увеличению теплопроводности.

Степень открытия регулируется с помощью шкалы, она нанесена на колбе. По ней определяется пропускная способность прибора в м3 за час.

Балансировочный клапан

Байпасный клапан

Байпас вмести с перепускным клапаном, способствует обеспечению бесперебойного функционирования насосного оборудования, при действии режима подпора — при полном или частичном прекращении циркуляции жидкости по трубопроводу пола. Это может произойти, если закрыты вентиля петель на гребёнке в ручную, или при помощи кранов.

В итоге, повышается сопротивление течению воды, а также нагрузка на механизм. Уровень давления в системе увеличивается, происходит открывание перепускного клапана.

Через байпасные патрубки и насос осуществляется перетекание теплоносителя, тем самым замыкается малый циркуляционный цикл. Это приводит к исключению аварийных ситуаций.

Байпас

Вспомогательные элементы

За функции контроля и поддержания эффективной работы насосно-смесительной конструкции отвечают также элементы вспомогательного типа. Это:

• термометр — контролирует температуру теплоносителя;
• воздухоотводчик — через него удаляется воздух из системы;

Воздухоотводчик

• дренажные краны, их предназначение — спуск воды;
• обратный шаровой вентиль — предотвращает движение теплоносителя в обратную сторону.

Коллекторный блок

Коллекторная группа — к ней подключаются контуры тёплого пола, рассчитывается на определённое число ветвей. В неё входит подающая и обратная гребёнки.

Делаем смесительный узел своими руками

При сооружении тёплых водяных полов можно подобрать готовую модель насосно-смесительного узла. Но если вы хотите сделать бюджетный узел своими руками, то мы расскажем подробно пошаговый процесс.

Прежде чем начать работу, необходимо запастись: сетчатым фильтром, трёхходовым термостатическим и обратным клапаном, двумя термометрами, циркуляционным насосом, воздухоотводчиком, двумя тройниками, двумя дренажными и шаровыми кранами. А также, коллекторами — для подающего трубопровода с шаровыми кранами и для обратки с регуляторами.

Помимо этого, количество петель тёплого водяного пола должно равняться выходам на коллекторе.

Пошаговая инструкция сборки:

• К шаровому подающему крану монтируем сетчатый фильтр, после которого устанавливаем уголок.

К подаче прикручиваем фильтр

• К уголку прикручиваем трёхходовой смесительный термостатический клапан.

Устанавливаем трёхходовой клапан

• К смесителю, к стороне где будет подсоединяться обратка, прикручиваем обратный клапан — без него узел будет работать не корректно.

Подсоединяем обратный клапан

• К обратке, и к среднему выходу смесительного узла, монтируем термометры.

Закрепляем термометры

• К термометру, идущему от подающей трубы, присоединяем циркуляционный насос. Необходимо, чтобы прямой отрезок расстояния от термометра до насоса, и от насоса до коллектора были равны, и составляли 10 диаметров подводящей трубы.

Устанавливаем насос

• Далее монтируем коллекторы, которые зафиксированы на специальном кронштейне. К насосу подсоединяем подающую гребёнку с шаровыми кранами, коллектор обратки будет с регулирующими вентилями.

Монтируем коллекторную группу

• К торцевому выходу подающего и обратного коллектора прикручиваем тройники, к которым крепится воздухоотводчик.

Подсоединяем тройники

• Устанавливаем воздухоотводчик.

• На боковые выходы обоих тройников устанавливаем по дренажному шаровому крану. Они необходимы для заполнения или слива системы.

• К обратному коллектору подсоединяем отрезок трубу из полипропилена или металлопластика. Его размер должен равняться расстоянию от подающего коллектора до термометра.

К обратке присоединяем отрезок трубу

• Между этим отрезком трубы и термометром обратки размещаем второй сетчатый фильтр.

Устанавливаем второй фильтр

• К обратному клапану прикручиваем шаровой кран.

Подсоединяем кран обратки

Получилась простая, дешёвая модель самодельного насосно-смесительного узла для тёплого пола.

Готовый узел

Установка смесительного узла

Перед монтажом распределительного узла, надо определить место его размещения. Можно установить в комнате, где будет монтироваться пол, или в котельной частного дома.

 Возможно, узел крепить прямо на стенку или в металлический шкаф, который вмонтирован в проделанное в стене углубление. Он оснащён регулирующими направляющими и дверками. Коллектор, размещённый в таком шкафу, смотрится эстетично, но стоит он не дешево. Важно, чтобы все электроприборы были заземлены. А также доступ к устройству был свободный.

Крепить смеситель следует в верхней точки системы, это упростит выход воздуха из неё.

Насосно-смесительный узел монтируется в следующей последовательности:

• Подготавливается ниша, в которой размещается коллекторный шкаф.

Делаем нишу для шкафа Устанавливаем шкаф

• Устанавливается смесительно-распределительный узел в шкафу.

Крепим насосно-смесительный узел

• К шаровым кранам коллектора подсоединяются соответствующие трубы от котла.

Подключаем коллектор к подаче

• К  выходам гребёнки прикручиваются трубопроводы контуров пола.

Подсоединяем трубопровод пола

Конструкция тёплого гидравлического пола смонтирована, можно проверять её качество на наличие течи. Только после этого, заливается стяжка и стелется отделочный материал.

Как настроить

После монтажа тёплого пола, и его подсоединения к установленному коллектору, требуется произвести настройку системы, чтобы обеспечить комфортные условия в квартире.

Регулировка насосно-смесительного устройства:

• Снимаем терморегулятор, он может повлиять на регулировочный процесс.
• Устанавливаем перепускной вентиль на максимальный уровень, чтобы он не сработал при настройке.

Ставим вентиль на максимум

• Приступаем к регулировке балансировочного клапана. За основу берутся температурные показатели воды: на выходе из котла (+95), при входе в трубопровод пола максимум + 45, на выходе + 35. Температурная разница подачи и обратки допустима в приделе 5 — 10 градусов, не больше. Используя формулу можно сделать несложные расчёты:

T1 — 95 — 35 = 60

T2 — 45 — 35 = 10

K — ((60 : 10) — 1) x 0,9 = 4

Этот показатель выставляется на балансировочном клапане.

Регулировка балансировочных клапанов

• Переходим к регулировке насоса. На нём устанавливается минимальная мощность, производится постепенное её увеличение, пока не достигается необходимый уровень давления.
• Настраиваем перепускной вентиль. На нём устанавливается показатель на 10% больше, чем максимальный уровень рабочего давления.

Настройка перепускного вентиля

Если тёплый пол имеет несколько контуров,  необходимо производить регулировку таким образом каждой петли.

Насосно-смесительный узел — «сердце» водяных тёплых полов, без него он не будет работать эффективно и с полной тепловой отдачей. Поэтому, при монтаже полового обогрева с несколькими контурами — данный механизм обязателен для установки. А вот покупать его, или собрать своими руками — решать вам.

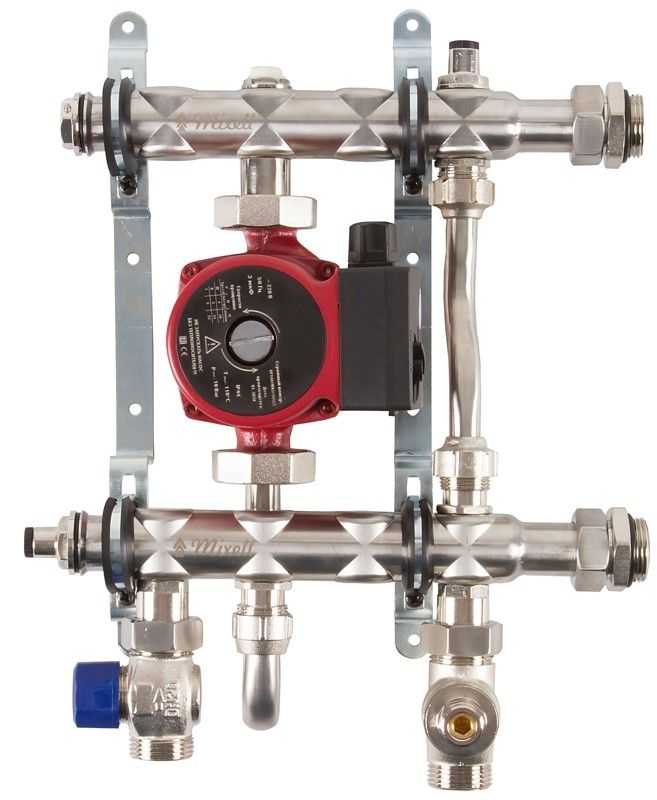

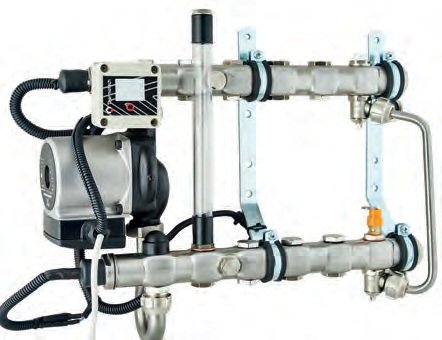

Насос коллектора теплого пола и блок управления смешиванием

Насос коллектора теплого пола и блок управления смешиванием
Используется для смешивания горячей воды, поступающей от источника тепла, с холодной водой, возвращающейся из однонаправленной циркуляции, для достижения идеальной температуры воды, которая устанавливается пользователями для низкотемпературных систем теплого пола, для поддержания стабильной и комфортной температуры циркулирующей воды для достижения эффекта энергосбережения.
Предварительно собранный коллектор 1 “из нержавеющей стали 304 с расходомерами
2-13 портов
Термостатический смесительный клапан, регулируемый от 35 ° C до 60 ° C
Датчик температуры, измеряющий температуру смешанной воды
Водяной насос (Wilo или Grundfos) опционально
Шкафы коллектора Размер: L 700 (740 мм x 630 мм x 150 мм)

Fenghua ZOZ Metal Products Co., Ltd., расположенная в Нинбо, Китай. в основном занимается исследованиями и разработками продуктов систем лучистого отопления, проектированием и производством, механической обработкой, сборкой и установкой. Продукция включала латунные коллекторы для подогрева пола, коллекторы для подогрева пола из нержавеющей стали, аксессуары для подогрева пола, детали для обработки с ЧПУ и т. д.

Мы производим 2-13-канальные системы подогрева пола для коллектора и аксессуары для коллектора, большое спасибо за внимание к нашему продукту.

.Насос коллектора

и блок смесительного клапана

Управление смесительным клапаном насоса теплого пола Комплект не с насосом
Корпус из горячекованной латуни, никелированный
Смесительный клапан
Комплект адаптера
Версия 230 В
Максимальное рабочее давление: 10 бар
Межосевое расстояние 210 мм
Блок управления поддерживает температуру воды в полу система отопления от 35 ° C до 60 ° C.

Fenghua ZOZ Metal Products Co., Ltd. находится в красивом пейзаже города Нинбо. в основном занимается исследованиями и разработками продуктов систем теплого пола, проектированием и производством, механической обработкой, сборкой. компания в настоящее время участвует в ряде отечественных и международных компаний, занимающихся оборудованием HVAC, и дистрибьюторы осуществляют обширное и всестороннее техническое и деловое сотрудничество, а также налаживают длительное сотрудничество. срок стратегического кооперативного партнерства.

.

Клапан для смешивания материалов из латуни Насос Speedfit Коллектор подпольного отопления

Технические параметры

Система смешивания, подающая смешанную воду с регулируемой температурой в коллектор системы теплого пола. Он предназначен для работы с коллекторами всех типов.

· Компактный болт на блоке, обеспечивающий быструю и простую установку

· Простота настройки с регулируемым диапазоном температур

· Регулировка температуры подачи до +/- 2 ℃ даже при колебаниях температуры и подачи из котла

Никелированное покрытие для соответствия системам коллектора

Максимальное статическое давление: 10 бар

Максимальная температура: 90 ℃

Регулируемый диапазон регулирования: от 35 ℃ до 65 ℃

Заводская установка: 35 ℃ (минимум)

FAQ

ГЛАВНОЕ ОБСЛУЖИВАНИЕ

Предпродажное обслуживание

1. У нас есть полный склад и доставка в короткие сроки.

2. Заказы OEM и ODM принимаются. Доступны любые виды печати или дизайна логотипа.

3. Хорошее качество + заводская цена + быстрая реакция + надежное обслуживание – это то, что мы стараемся вам предложить.

4. Все наши продукты производятся нашими профессиональными рабочими, и у нас есть высокопроизводительная команда по внешней торговле, вы можете полностью поверить в наши услуги.

После выбора

1.Мы посчитаем самую дешевую стоимость доставки и сразу выставим вам счет.

2. Проверьте качество еще раз, затем отправьте вам товар в течение 1-2 рабочих дней после оплаты.

3. Отправьте вам номер отслеживания по электронной почте и помогите отследить посылки, пока они не прибудут к вам.

Послепродажное обслуживание

1. Мы очень рады, что клиенты дают нам предложения по ценам и продукции.

2. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами по электронной почте или по телефону.

FAQ

Q1. Могу ли я заказать образец коллектора или клапана?

A: Да, мы приветствуем заказ образцов для тестирования и проверки качества. Допускаются смешанные образцы.

2 кв. Есть ли у вас какие-либо ограничения MOQ для заказа коллектора и клапана?

A: Низкое MOQ, 1 шт. Для проверки образцов.

3 кв. Как вы отправляете товар и сколько времени занимает доставка?

A: Обычно мы отправляем по морю.Обычно доставка занимает 30 дней. Авиакомпания также не обязательна.

4 кв. Как оформить заказ на коллектор и клапан?

A: Сначала сообщите нам о ваших требованиях или применении. Во-вторых, мы цитируем в соответствии с вашими требованиями или нашим предложением. В-третьих, заказчик подтверждает образцы и размещает депозит для официального заказа. В-четвертых, организуем производство.

.

Китай Завод Горячая Продажа Насос Смесительный Блок Коллектор Смесительная Станция 1 “Система центрального отопления для системы теплого пола

100 долларов. 00–200 долларов США / Устанавливать | 1 компл. / Компл. (Мин. Заказ)

Перевозка:

Служба поддержки Морские перевозки

.

---

Смотрите также

• Технология укладки пленочного теплого пола под ламинат
• Что экономичнее кондиционер или обогреватель
• Как самому помыть внешний блок кондиционера
• Интерма теплый пол
• Как увеличить мощность кондиционера
• Как правильно укладывать водяной теплый пол
• Как подключить насос к теплому полу
• Теплые полы виды какие лучше
• Как сделать чтобы кондиционер не капал
• Теплый пол под массивную доску
• Как соединить трубу теплого пола

Смесительный узел для теплого пола в Украине. Сравнить цены и поставщиков промышленных товаров на маркетплейсе Prom.ua

Компактный смесительный узел для теплого пола Danfoss FHM-C1 c насосом UPM3

Доставка по Украине

21 000 грн

Купить

АВ-ДНЕПР

Насосно-смесительный узел для теплого пола VALMIX VALTEC

На складе

Доставка по Украине

7 331. 25 грн

6 231.56 грн

Купить

ОТОПРАЙС

Смесительный узел 1″ для теплого пола Tervix Mixset с частотным насосом та клапаном ATM561

Доставка из г. Киев

14 157 грн

Купить

TeploPro системы отопления

Смесительный узел 1″ для теплого пола Tervix Mixset с нечастотным насосом та клапаном ATM561

Доставка из г. Киев

10 257 грн

Купить

TeploPro системы отопления

Смесительный узел 1″ для теплого пола Tervix Mixset с термостатическим клапаном ATM561 без насоса

Доставка из г. Киев

6 357 грн

Купить

TeploPro системы отопления

Смесительный узел 1″ для теплого пола Tervix Pro Line Mixset без насоса

Доставка из г. Киев

2 886 грн

Купить

TeploPro системы отопления

Насосно-смесительный узел для теплого водяного пола Afriso 9050100

На складе в г. Львов

Доставка по Украине

8 833.20 грн

Купить

Sanpid

Насосно-смесительный узел для теплого водяного пола Afriso 9050100

На складе в г. Львов

Доставка по Украине

8 772 грн

Купить

InstallShop

Смесительный узел 1″ для теплого пола Tervix Mixset с термост. клапаном ATM561 без насоса

Доставка по Украине

6 350 грн

Купить

ФОП Питлюк Руслан Ярославович

Смесительный узел с нижним подключением для коллекторов KOER KR.1022 1 (Чехия)

На складе

Доставка по Украине

3 000 грн

2 700 грн

Купить

“Constructor Tepla” Конструктор Тепла

Змішувальний вузол 1″ для теплої підлоги Tervix Mixset з термост. клапаном ATM561 з насосом

На складе в г. Киев

Доставка по Украине

10 210 грн

8 678.50 грн

Купить

ОЛДІТЕРМ

Смесительный узел Tervix Pro Line для теплого пола без насоса, с термоголовкой

Доставка из г. Киев

5 343 грн

Купить

TeploPro системы отопления

Смесительный узел для коллекторов с бок. подкл. KOER KR.1022S – 1 (Чехия)

Доставка по Украине

3 900 грн

3 510 грн

Купить

“Constructor Tepla” Конструктор Тепла

Смесительный узел для распределителей Herz 3F5323X

На складе в г. Львов

Доставка по Украине

12 999 грн

Купить

Sanpid

Смесительный узел Gross нижнее подключение

На складе в г. Киев

Доставка по Украине

3 091 — 3 318 грн

от 3 продавцов

3 205 грн

Купить

Інструмент 81

Смотрите также

Смесительный узел RAFTEC 1” нижнее подключение

На складе в г. Киев

Доставка по Украине

по 3 100 грн

от 2 продавцов

3 100 грн

Купить

Інструмент 81

Смесительный узел RAFTEC 162H без насоса

На складе в г. Киев

Доставка по Украине

2 649 — 2 680.18 грн

от 2 продавцов

2 617 грн

Купить

Інструмент 81

Смесительный узел Raftec LSG-161H (без насоса)

На складе в г. Львов

Доставка по Украине

6 110.50 грн

Купить

Sanpid

Смесительный узел Raftec LSG-162H (без насоса)

На складе в г. Львов

Доставка по Украине

4 200.97 грн

Купить

Sanpid

Смесительный узел Raftec 1” SUR03

На складе в г. Львов

Доставка по Украине

4 865.62 грн

Купить

Sanpid

Смесительный узел нержавеющий KOER 1″ SUS304 (с термостатическим смесит. клапаном ) Чехия

Доставка по Украине

3 400 грн

3 060 грн

Купить

“Constructor Tepla” Конструктор Тепла

Смесительный узел Raftec 1” SUR03

На складе в г. Львов

Доставка по Украине

4 831.91 грн

Купить

InstallShop

Смесительный узел Raftec LSG-161H (без насоса)

На складе в г. Львов

Доставка по Украине

6 068.16 грн

Купить

InstallShop

Смесительный узел Raftec LSG-162H (без насоса)

На складе в г. Львов

Доставка по Украине

4 171.86 грн

Купить

InstallShop

Змішувальний вузол 1″ для теплої підлоги Tervix Mixset з термост. клапаном ATM561 без насосу

Доставка из г. Киев

6 327.90 грн

5 378.70 грн

Купить

ОЛДІТЕРМ

Смесительный узел для коллект. с левым. подкл. KOER KR.1022L2 – 1 (без насоса) (угловой) (KR2913)

Доставка по Украине

по 3 368 грн

от 2 продавцов

3 368 грн

Купить

Shedi-h3O

Смесительный узел для коллекторов с бок. подкл. KOER KR.1022S – 1 (без насоса) (KR2911)

Доставка по Украине

3 692 — 5 100 грн

от 4 продавцов

4 174 грн

Купить

Shedi-h3O

Насосно-смесительный узел для теплого пола VT.VALMIX.0.130

На складе в г. Днепр

Доставка по Украине

5 500 грн

Купить

SANTEXNIK DP.UA

Смесительный узел теплого пола 1″ SD FORTE с нижним подключением SF007W25

Доставка из г. Киев

3 850 грн

Купить

ТЕРМОЭФФЕКТ-ТРЕЙД

монтаж коллектора + схемы подключения

Удачной альтернативой радиаторному обогреванию дома является система теплых полов, рассчитанная как на одно помещение (ванную, детскую), так и на все здание. Она, будучи неотъемлемой частью общей системы теплоснабжения, тем не менее, является автономной, так как необходима специальная подготовка теплоносителя перед поступлением в обогревательный контур – комплект труб, вмонтированных в пол. Роль подготовительной станции выполняет тандем — смесительный узел для теплого пола (коллектор) плюс насосная группа. Предлагаем вам разобрать поподробнее, что это такое, как это работает и как правильно подключать коллектор.

Содержание

• 1 Назначение смесителя для теплого пола

• 2 Выбор и подключение коллектора

  • 2.1 На что обращаем внимание при покупке?

  • 2.2 Расположение коллекторного узла

  • 2.3 Особенности установки оборудования

• 3 Примерная схема-инструкция

Назначение смесителя для теплого пола

Визуально смесительный узел выглядит как группа или цепь трубопроводов, собранных в определенном порядке и имеющих единственную цель – соединить два разных потока теплоносителя в один общий.

Можно выделить три типа смешивания:

• параллельный;
• последовательный;
• комбинированный.

Наиболее приемлемым считается последовательное смешивание, преимущественно из-за повышенной производительности: практически весь расход поступает к потребителю.

При последовательном типе смешивания теплоноситель насосом перекачивается от источника тепла к потребителю, при параллельном — линии теплоносителя разделены, из-за чего теряется часть энергии

Иногда используют и параллельный тип. Расход, поступающий к потребителю, непостоянный, зато можно установить двухходовой клапан с возможностью регулировки.

При комбинированном типе есть возможность использовать одновременно последовательное и параллельное смешивание или переключать процесс отдельно на один из них

Схема сборки коллекторной группы может быть различной, рассмотрим один из вариантов:

• трубопроводы-тройники;
• клапаны (смесительный, трехходовой, регулирующий) на обеих ветках – подающей и обратной;
• насос циркулярного типа;
• оборудование регулировки и автоматизации.

Циркуляционный насос качает воду, пока температура не достигнет заданного значения. Дальше срабатывает автоматика, клапаны закрывают доступ теплоносителя и процесс останавливается. Следует помнить, особенно при самостоятельной установке, что коллектор для водяного теплого пола должен быть оборудован дренажом и системой воздухоотвода.

В сложных обогревательных системах кроме коллекторного оборудования используют смесительный узел, которые соединяет систему теплого пола с радиаторным отоплением

Выбор и подключение коллектора

Модель коллектора полностью зависит от того, где и каким образом расположен теплый пол. Это в итоге влияет и на его стоимость, а также степень безопасности оборудования. Смесительный узел коллектора – главная и достаточно уязвимая его часть, так как в нем сосредоточен теплоноситель, различный по температуре. В процессе смешивания вода достигает определенной температуры, которая должна сохраняться в заданных параметрах. От выбранных материалов и качества сборки зависит дальнейшая работа системы, поэтому к таким деталям, как смесительный узел, насос или терморегулятор нужно отнестись с особым вниманием.

Коллекторный шкаф — весьма условное обозначение. Он может выглядеть как специальный металлический ящик или просто стенд для удобного монтажа оборудования

На что обращаем внимание при покупке?

На стоимость распределительных коллекторов для теплого пола оказывает влияние материал изготовления: некоторые модели состоят в основном из латуни, другие из нержавеющей стали. Также цена зависит от сложности оборудования — среди различных типов коллекторов есть простейшие, с минимальным набором элементов, а есть полностью укомплектованные дополнительными устройствами защиты (кранами Маевского), сливными кранами, датчиками регулировки и контроля расхода теплоносителя.

Популярностью пользуется оборудование, снабженное узлом терморегуляции, в состав которого входит комплект датчиков температуры и других измерительных приборов. Автоматика регулирует процесс распределения, а в нужный момент включает клапаны спуска воздуха или закрывает поток теплоносителя. Стандартная модель имеет в составе пару термометров, которые дают возможность экономить теплопотери.

Образцом коллектора из нержавеющей стали является изделие «Фонтерра», которое имеет возможность подключения трубопроводов с обеих сторон и установку сервопривода

Оптимальное расположение термометров для учета температуры воды — на обеих трубах, подачи и обратного хода; такое расположение позволяет контролировать нагревание воды до определенного показателя

Если отопительных контуров несколько, то рекомендуют каждый из них оборудовать специальным устройством терморегуляции, состоящим из гребенок (стальных или латунных) и датчиков расхода. В комплект подобного коллектора входит отводчик воздуха, смесительный вентиль, чехол для термометра и непосредственно термоголовка с зондом для погружения в теплоноситель. С помощью вентиля в контур поступает определенное количество горячей воды, а термоголовка контролирует процесс и предотвращает появление неисправностей.

Иногда один распределительный коллекторный узел обслуживает несколько контуров теплого пола. В этом случае длина каждой петли не должна превышать 120 м

Стоимость имеет для некоторых первостепенное значение – выше выделенного бюджета не прыгнуть, тем не менее, не забываем про такие важные нюансы, как площадь помещения и цели его использования. Например, для небольшого помещения (санузла, ванной) подойдет простой коллектор из пластика без сложной системы регулировки температуры. Если все же требуются расходомеры, их можно приобрести дополнительно за небольшую стоимость. В объемном помещении лучше использовать более надежную группу смесителей, имеющую точечную регулировку температуры, за счет которой достигается оптимальная балансировка контура.

Схема расположения двух коллекторов в большом помещении. Конструкция здания такова, что требует монтажа нескольких контуров теплого пола, соответственно, количество распределительных узлов увеличивается

Расположение коллекторного узла

Перед монтажом коллектора теплого пола необходимо установить металлический защитный шкаф — открытый или закрытый. Иногда коллекторный узел оставляют полностью открытым – доступ к нему легче, но страдает защита деталей и соединений. Место для шкафа выбирают, оценив расположение контуров водяного пола. Если веток несколько, то шкаф устанавливают посередине, в одинаковом удалении от рабочих контуров и в непосредственной близости к магистральным трубам. Такое серединное расположение гарантирует максимальную производительность гидравлического процесса.

Место расположения коллекторного узла рассчитывается еще на этапе проектирования. Если создать в стене специальную нишу, оборудование можно разместить в коридоре, на кухне или в любой жилой комнате

Идеальный вариант для размещения оборудования – защищенная с двух сторон стенная ниша, позволяющая аккуратно расположить детали коллектора и подвести трубопровод. Если теплые полы монтируются по всему дому, то для относительно больших помещений требуются отдельные распределительные узлы.

Особенности установки оборудования

В сети интернет можно найти множество инструкций по монтажу и наладке оборудования, вот одна из схем подключения коллектора теплого пола. Она позволяет полноценно собрать систему своими руками, последовательно соединив важнейшие части – трубопровод, распределительный узел и котел.

При установке коллектора следует обратить внимание на такие «мелочи», как место крепления термодатчиков и дополнительный источник электроэнергии для блока питания

Начинать лучше с монтажа термометра и запорных кранов, которые устанавливаются на всех контурных выходах. Как правило, данные детали, регулирующие работу подачи и обратки, входят в комплект коллекторного набора. Пользуясь схемой, можно быстро и грамотно произвести монтаж самого распределительного узла, выполнить подключение труб для подачи и отвода теплоносителя, а также создать возможность отключения по необходимости одного или нескольких обогревательных контуров.

Соединение частей производится при помощи компрессорных фитингов. Для фиксации некоторых соединений используют стандартный комплект из гайки, втулки и кольцевого зажима. Если диаметр деталей не совпадает, применяют переходники.

Примерная схема-инструкция

Элементарный схематический пример – простой коллектор с комплектом запорных вентилей.

Простая схема монтажа коллекторного оборудования хороша для небольших помещений, в которых нагрев воздуха производится непостоянно, например, для ванных комнат

Процесс установки выглядит следующим образом. Первоначально к распределительному узлу подключают две трубы – для подачи и обратки, затем присоединяют элементы обогревательного контура – ветки-теплоносители для теплого пола. Данная система полностью зависит от работы отопительного котла: любое понижение температуры в котле или ограничение подачи теплоносителя сказывается на снижении температуры пола в помещении.

Чтобы простейшая схема стала более функциональной, следует добавить насос циркулярного типа, отводчик воздуха, сливной кран, трехходовой смеситель. Такая подборка позволит контролировать обогревательный процесс в полном объеме.

• Автор: Яна
• Распечатать

Оцените статью:

(1 голос, среднее: 5 из 5)

Поделитесь с друзьями!

Смешивание воды для водяного отопления с питьевой водой

Мы знаем, что водяное лучистое отопление — это удобная технология, настолько эффективная, что пол с подогревом часто может компенсировать теплопотери здания за счет низкотемпературной жидкости, даже ниже 115F (46C). Это дает системам лучистого отопления гибкость для работы с различными источниками тепла, включая водонагреватели, в соответствии с нормами и местными требованиями.

На самом деле, CSA B214/12 допускает комбинированное применение в системах отопления и водяного отопления, если водонагреватель «предназначен производителем для использования в системах двойного назначения» и соответствует определенным стандартам на продукцию. Это применение водонагревателя обеспечивает недорогой источник теплой воды для небольших систем лучистого отопления, снижая первоначальные затраты на отдельный источник тепла.

Тем не менее, установщики должны знать, что создание комбинированной водяной и питьевой системы, в которой питьевая вода контактирует с компонентами водяного отопления, такими как трубы, фанкойлы, клапаны, расширительные баки и коллекторы, может создать потенциальные проблемы для здоровья и безопасности. Некоторые из этих вопросов следуют.

Некоторые компоненты водяного нагрева не предназначены и не сертифицированы для использования с питьевой водой. Это могут быть радиаторы, трубы и фитинги, фанкойлы, смесительные клапаны, расширительные баки или распределительные коллекторы. Такие предметы не обязательно помечены как «не питьевые»; отсутствие отметки «Питьевая вода» может быть единственным указанием на предполагаемое назначение предмета. Эти гидравлические компоненты могут содержать свинец в латунных сплавах; следовые количества смазочно-охлаждающей жидкости, допустимые для гидравлических систем, но неприемлемые для питьевой воды; или другие материалы, которые не одобрены для контакта с питьевой водой.

Вот почему CSA B214-12 гласит: «Все трубопроводы, компоненты и устройства теплопередачи, контактирующие с питьевой водой, должны быть предназначены для использования в системах питьевого водоснабжения». ¹

Поэтому не думайте, что любой продукт, продаваемый для гидравлики, автоматически тестируется и одобрен для использования с питьевой водой. Если непитьевые компоненты установлены так, что через них протекает водопроводная вода, то такой тип установки, скорее всего, нарушит правила, может загрязнить питьевую воду и может привести к аннулированию гарантии на продукт.

Пресная вода обычно содержит много растворенного кислорода и дезинфицирующих средств, таких как хлор или хлорамины. Некоторые гидравлические компоненты могут подвергаться коррозии или иным образом повреждаться при контакте с этими веществами.

Например, если вы установите смесительный клапан или циркуляционный насос в железном корпусе в комбинированной системе, этот компонент может немедленно начать ржаветь. Резиновое или пластиковое уплотнение или прокладка гидравлического клапана могут быть повреждены дезинфицирующими средствами в пресной воде и вызвать утечку. Или сама пластиковая трубка может быть не предназначена для контакта с горячей хлорированной водой (хотя большинство из них так и есть) и может преждевременно выйти из строя. При создании комбинированной системы установщик должен убедиться, что каждый компонент одобрен и рекомендован для использования с питьевой водой, чтобы избежать преждевременного выхода продукта из строя.

Бактерия legionella pneumophila обнаруживается как в системах питьевой, так и в непитьевой воде, особенно в стоячей воде при температуре от 95°F (35°C) до 122°F (50°C). Легионелла может вызывать болезнь легионеров или легионеллез, тяжелую, часто смертельную форму пневмонии, которая возникает в основном при вдыхании паров или паров, содержащих легионеллу. Болезнь была названа в 1976 году, когда члены Американского легиона, присутствовавшие на съезде в Филадельфии, заболели необычной пневмонией (легочной инфекцией). Легионелла снова в новостях в эти дни, с несколькими вспышками, выявленными в крупных городах, и гибелью невинных жертв. Наше общество уязвимо, и наша индустрия сантехники должна сделать все возможное, чтобы защитить население.

В системе питьевого водоснабжения с общим водонагревателем вода из системы распределения тепла неизбежно смешивается с горячей водой для бытовых нужд всякий раз, когда включается система отопления. После длительных периодов бездействия, например, после лета, вода в системе отопления застаивается в течение нескольких недель или месяцев, что дает легионеллам больше времени для размножения.

Эта ситуация может привести к тому, что пользователи горячей воды для бытовых нужд могут подвергнуться заражению бактерией легионелла через душ и другие виды использования горячей воды. Чтобы предотвратить это, CSA B214-12 требует, чтобы «были предусмотрены средства для предотвращения застоя питьевой воды в водяной системе отопления путем рециркуляции или промывки содержимого не реже одного раза в 24 часа». ²  Однако, если таймер, используемый для смешивания воды, выходит из строя или деактивируется, существует потенциальная опасность для здоровья.

Исследования показывают, что промывка системы водоснабжения для эффективного уничтожения легионеллы требует температуры воды выше 160F (71C) по всей трубопроводной сети в течение не менее 30 минут; при более низких температурах некоторые бактерии остаются защищенными внутри биопленки, покрывающей трубы. Однако подача такой горячей воды через радиационную трубу, встроенную в бетон, может повредить бетон или любое напольное покрытие, с которым она контактирует, и аналогичные риски применимы к другим методам установки излучающей системы. Правильная промывка не лучший вариант с точки зрения системы отопления. Не говоря уже о том, что может быть опасно устанавливать на водонагревателе температуру выше 160F в течение любого времени.

РИСКИ И ПРЕИМУЩЕСТВА

Совмещенные помещения и водонагревательные установки, в которых водопроводно-канализационная система использует общий источник тепла и воду с системой водяного распределения, при определенных обстоятельствах разрешается использовать специально одобренное оборудование. Такое расположение может снизить первоначальные затраты на строительство небольшой системы лучистого отопления.

С другой стороны, проектировщики и монтажники этих комбинированных систем должны знать о потенциальных проблемах. Проблем можно избежать, используя водонагреватель двойного назначения, в котором питьевая и гидравлическая вода не смешиваются, или используя утвержденные теплообменники для отделения питьевой воды от гидравлической жидкости.

Лэнс МакНевин, P.Eng. является техническим директором отдела строительства и строительства Института пластиковых труб и членом технического комитета CSA B214. МакНевин — выпускник факультета машиностроения Университета Нью-Брансуика. С ним можно связаться по телефону [email protected].

ССЫЛКИ

^1,2  CAN/CSA-B214-12 – Код установки для водяных систем отопления, третье издание, www.shop.csa.ca

Для получения дополнительной информации о болезни легионеров посетите веб-сайт http://legionella. org/ или информацию Министерства здравоохранения Канады по адресу www.hc-sc.gc.ca/ewh-semt/air/in/qual/legionnaire-eng.php.

Объявление

Смесительный узел для теплого пола. Схема, монтаж, цена

Обогрев помещений теплыми полами уже давно не новинка. Сейчас многие используют эту систему если не во всем доме, то хотя бы в отдельных комнатах, например, в ванной или гостиной. Теплый пол – это повышенный комфорт и безопасность. Однако достичь этих критериев можно только в том случае, если будет произведен грамотный расчет теплого пола и его монтаж.

Теплый пол экономичен, может осуществлять автоматическое регулирование температуры нагрева, однако, несмотря на это, нуждается в терморегуляции. Собственно, поэтому смесительный узел и нужен. Водяной теплый пол обычно подключают к системе, имеющей температуру +60-80°С, при этом оптимальная температура не должна превышать +35-40°С. В противном случае перегрев поверхности теплых полов приведет к высыхание напольного покрытия, мебели, да и в самом помещении будет душно и некомфортно.

При наличии определенных знаний, умений и свободного времени можно рассчитать теплый пол и также установить его самостоятельно.

Коллектор для теплого пола и принцип его работы

Внешне коллектор напоминает толстый металлический патрубок, выходы которого оборудованы вентилями. В эту же трубу под давлением поступает теплоноситель и распределяется по выходам, мощность которых регулируется вентилями. С противоположной стороны устанавливается манометр или предохранительный клапан.

Кроме того, существует и другая схема работы, при которой коллектор получает теплоноситель с отводов и перемещает его по трубе в обратном направлении. В этом случае узловязательный узел должен включать в себя два коллектора-коллектора и распределитель.

Стандартная схема смесительного узла теплого пола включает в себя следующие элементы:

• Клапан термостатический, соединенный с коллектором;
• Термостатическая головка с выносным датчиком;
• Клапан регулирующий;
• Ограничитель температуры;
• термометр;
• Обратный клапан;
• фильтр;
• циркуляционный насос.

Коллекторы бывают двух типов: на двух- и трехходовые клапаны.

Баллонный узел на двухходовых клапанах

Многие специалисты делают выбор в пользу этого резервуара, считая его более правильным. В таком устройстве горячий теплоноситель непрерывно разбавляется холодной водой из обратки, что предотвращает перегрев теплых полов. Двухходовой клапан имеет низкую пропускную способность, что обеспечивает плавную и постоянную регулировку температуры. Этот смесительный узел для теплого пола наиболее распространен, но устанавливать его в помещениях площадью более 200 м 9 бесполезно.0011 2 .

Лопатка в сборе на трехходовые клапаны

Данная конструкция использует в своей работе трехходовые смесительные клапаны. Задача такого коллектора – смешать горячую воду из котла и холодную, поступающую с «обратки». Часто эти клапаны оснащаются сервоприводами, позволяющими управлять как зависимыми погодными контроллерами, так и термостатами.

Данный смесительный узел для теплого пола является наиболее универсальным, хотя и имеет присущие ему недостатки:

• Есть вероятность, что сигнал термостата спровоцирует полное открытие клапана, который пропустит горячий теплоноситель, что может привести к разрыву труб из-за установившегося в них высокого давления.
• Кроме того, трехходовые коллекторные клапаны имеют большую пропускную способность, это может негативно сказаться на теплых полах. Ведь даже незначительное смещение регулировки клапана может существенно повлиять на температуру поверхности.

Однако, несмотря на эти недостатки, этот тип смесительного узла незаменим в больших системах отопления и погодозависимых конструкциях.

Монтаж смесительного узла для системы «теплый пол»: инструкция

Процесс подключения коллектора в следующей разбивке выглядит следующим образом:

• В первую очередь необходимо определить место расположения коллектора и подготовьте место установки.
• После этого коллекторы следует соединить с напорной трубой и «обраткой», снабдив их регулирующей арматурой, автоматическими приводами и предохранителями.
• Далее необходимо подключить выводы отопительных контуров к патрубкам тройника.
• И в завершение – отрегулировать узел примеси путем калибровки системы управления, стравливания воздуха и других пуско-наладочных работ.

Конечно, каждый из вышеперечисленных этапов имеет множество нюансов, поэтому стоит рассмотреть эту последовательность более подробно.

Место под шкаф

Расположение шкафа обговаривается уже при проектировании системы «теплый пол», так как каждый контур выполнен из цельного куска полимерной трубы, длина которой не превышает 120 метров. Разница в длине между цепями не может быть более 100-150 см. Поэтому место установки смесительного узла для теплого пола определяется исходя из схемы установки спиралевидных контуров.

Присоединение тройников

Смесительный узел для теплого пола подключается по следующей схеме:

1. К напорному трубопроводу с подогретым до +40-55°С теплоносителем подключается запорная арматура, тройник к нему крепится прямой канал которого снабжен автоматическим ограничителем температуры или шаровым краном с патрубком для термометра.
2. На обратной магистрали, по которой уходит остывший теплоноситель, также устанавливается запорная арматура, тройник и шаровой кран с патрубком для термометра.
3. Верхний тройник соединяется с нижним байпасом при помощи циркуляционного насоса, подающего воду вверх, прямо в напорную магистраль.
4. К верхнему шаровому крану подсоединить трубу-тройник с расходомерами над выпускными отверстиями. Его конец демпфирован вентиляционным отверстием для вентиляции.
5. Нижний вентиль соединяется с трубой-тройником с термостатами над выпускными отверстиями. Его конец закрыт клапаном для выпуска воздуха.

Соединительные контуры

Труба отопительного контура подключается последовательно к напорному и обратному патрубкам, начиная с первого от края и т. д. Монтаж осуществляется с помощью пресс-фитингов, обеспечивающих надежную герметичность даже при линейных деформациях. Цанговые элементы такой гарантии дать не могут, но этот метод позволяет произвести дальнейший демонтаж трубы.

Настройка узла смешения

Этот этап отвечает за настройку автоматизированной системы управления, в основе которой лежит синхронная работа сервоприводов и считывание данных с датчиков температуры. Кроме того, проверяются термостаты, расходомеры, шаровые краны и предохранительный клапан.

В самом конце система «теплый пол» проверяется на герметичность соединений в смесительном узле. Хотя эта работа может быть сделана в начале. Потому что герметичность соединений определяет, насколько точна калибровка всей системы управления.

Стоимость теплых водяных полов

Один из самых частых вопросов, который волнует многих покупателей: “Какова цена водяного теплого пола?” Стоимость зависит не только от понравившейся марки. На цены влияет материал, из которого изготовлена ​​труба. Установка системы также влияет на стоимость.

Решающими критериями, от которых зависит цена водяного теплого пола, является количество комнат, в которых будут проводиться работы, этажность объекта и, конечно же, схема отопления. В Москве стоимость 1 м ² водяные теплые полы от 1100 рублей (труба из сшитого полиэтилена).

Преимущества теплых полов со смесительным узлом

Система «теплый водяной пол» имеет ряд неоспоримых преимуществ по сравнению с другими видами обогрева:

• Комфорт. В связи с тем, что тепловая энергия передается излучением, а не конвекцией. При этом помещение прогревается равномерно, нет холодных углов и перегретых батарей.
• Здоровая атмосфера благодаря отсутствию циркуляции пыли. Поверхность пола сухая, на ней нет плесени, ликвидирована питательная среда, способствующая размножению микробов и клещей. В помещениях поддерживается свежий воздух и оптимальный уровень влажности.
• Гигиена . Благодаря тому, что теплые полы легко моются и дезинфицируются, они могут обогревать помещения, к которым предъявляются особые требования по чистоте.
• Безопасность . В первую очередь это касается детей: теплые полы исключают появление ожогов и царапин, т.е. всего того, что может произойти при контакте с конвектором или радиатором.
• Удобство . Система «теплый пол» позволяет легко спланировать расстановку мебели в помещении за счет отсутствия отопительных приборов.
• Экономичный . Теплые полы позволяют экономить до 30 % энергии в жилых домах, до 50 % — в зданиях с высокими потолками.
• Современность . Эта система прекрасно сочетается с новейшим отопительным оборудованием, производящим передовые энергосберегающие технологии.

Системы горячего водоснабжения для бытовых нужд – Heat-Timer® Corporation

Система горячего водоснабжения (ГВС) подает горячую воду к приспособлениям, используемым людьми в раковинах, душах, ваннах и любых других устройствах, где вода может контактировать с людьми. Обычно они работают, доставляя горячую воду через централизованный резервуар для хранения отдельно от воды, которая может использоваться для парового или водяного отопления.

Бытовое ГВС и коммерческое ГВС

Как в коммерческих, так и в жилых системах определение ГВС одинаково. Горячая вода для бытовых нужд относится к любой горячей воде, доставляемой для использования людьми, ну…., внутри страны. Для бытовых систем ГВС это включает в себя цилиндрический напольный водонагреватель на 40 или 50 галлонов, который можно найти во многих домах по всей стране и который используется для подачи горячей воды к приборам по всему дому или квартире. Это простые системы с холодной водой на входе и горячей водой на выходе, размер которых соответствует потребностям семьи.

Коммерческая система горячего водоснабжения, однако, должна учитывать вопросы потребности в воде для многих пользователей, многих этажей и многих устройств. Коммерческое ГВС должно понимать, сколько воды требуется в периоды пиковой нагрузки, и поддерживать постоянное давление воды при любых нагрузках. Системы ГВС должны контролироваться и быть подключены к водопроводу, чтобы предотвратить рост смертоносных бактерий легионеллы, одновременно снижая любую потенциальную опасность ожога в раковине или душе. В крупных отелях, офисных зданиях и на курортах требуется пик горячей воды во время утренней лихорадки, чтобы подготовиться к работе. На этих предприятиях отсутствие горячей воды или попеременное обжигание рук и лица в душе просто не вариант. Всего одна вспышка легионеллы в вашем отеле может отравить и даже убить ваших гостей, проложив путь к многомиллионным судебным искам против легионеллы. Никакой тактики запугивания здесь, это произошло.

Как работают бытовые системы горячего водоснабжения

В коммерческих бытовых системах горячего водоснабжения решения чаще всего основаны на резервуарах. Центральный резервуар с горячей водой нагревается до ~ 140–160 ° F (60–70 ° C), а затем охлаждается смесительным клапаном до температуры от 110 до 120 ° F, прежде чем она попадет в раковину и душ, чтобы не произошло ожогов. Вода централизованно хранится в резервуарах с более высокой температурой, чтобы предотвратить рост бактерий Legionella и гарантировать, что спрос на горячую воду может быть удовлетворен в периоды пиковой нагрузки.

Типичная система, установленная с использованием электронного трехходового смесительного клапана Heat-Timer, показана ниже:

Вышеупомянутая система типична для больших установок в многоквартирных домах, офисных зданиях, отелях и других многоквартирных домах. Несколько котлов снабжают несколько резервуаров для хранения горячей водой около 160F. Когда есть запрос на горячую воду, датчики, используемые с 3-ходовым смесительным клапаном Heat-Timer ETV, передают информацию о температуре обратно в компьютерное управление ETV. Система управления использует усовершенствованную логику ПИД-регулятора для подмешивания холодной воды в количестве, достаточном для подачи необходимой температуры воды для бытовых нужд к приборам в здании. Приведенную выше диаграмму можно распространить на столько котлов, сколько используется в конкретном механическом помещении.

Смешанные системы ГВС и отопления (приоритет ГВС)

Иногда котельная система может быть спроектирована для обеспечения как ГВС, так и горячей воды, используемой для водяного (радиаторного) отопления. В конце концов, обе эти системы требуют горячей воды, поэтому использование одних и тех же котлов для обеспечения обеих систем может быть экономически выгодным. В такой системе требуется дополнительная логика, чтобы органы управления котлом могли управлять системой эффективно и правильно.

Когда один котел используется как для отопления здания, так и для горячего водоснабжения, он иногда может обеспечивать только тепло (в зимние месяцы). В других случаях может потребоваться только горячая вода для бытовых нужд (в летние месяцы). В других случаях котел может использоваться для одновременного производства тепла и горячей воды для бытовых нужд. В этих сценариях вступает в действие то, что называется «Приоритет ГВС». Поскольку запросы на горячую воду, как правило, удовлетворяются быстро, котел переключается на производство горячей воды, и потери тепла здания в это время, как правило, незначительны. Посетите нашу страницу о приоритете ГВС, чтобы увидеть подробное обсуждение того, как работают эти системы.

Как управлять крупными системами горячего водоснабжения?

Независимо от того, являются ли ваши котлы модулирующими или каскадными, или ваша система требует приоритета ГВС, или является полностью автономной системой горячего водоснабжения, Heat-Timer® обеспечивает управление серии Platinum, которое является самым совершенным управлением энергопотреблением в мире. В сочетании с нашим 3-ходовым электронным регулирующим клапаном (или электронной температурной станцией) мы предлагаем комплексное решение для управления системой горячего водоснабжения для жилых комплексов, гостиниц, офисных зданий, школ, студенческих городков и многого другого.

Вы можете выбрать правильный Platinum Control для вашей системы горячего водоснабжения в зависимости от различных факторов, как показано ниже: горячая вода для бытовых нужд. Он управляет приоритетом ГВС и полностью управляет насосом ГВС для обеспечения максимальной эффективности.

Платиновый блок управления HWRQ — этот блок управления может управлять несколькими котлами и несколькими ступенями котла. Он может работать в качестве устройства управления для автономной системы горячего водоснабжения или в качестве устройства управления для приоритетных вариантов горячего водоснабжения в системе с общим бойлером. При использовании в качестве регулятора нагрева он также имеет возможность сброса на открытом воздухе для максимальной тепловой эффективности.

Platinum Multi-MOD – Для автономных систем горячего водоснабжения, требующих многоступенчатого регулирования котла. Multi-Mod точно контролирует заданное значение, а ступени автоматически вращаются для балансировки нагрузки и равномерного износа. Он также включает в себя возможность сброса на открытом воздухе, беспроводные датчики и комплексные возможности удаленного управления мобильными устройствами и Интернетом.

Электронная регулировочная станция. Завершает решение для горячего водоснабжения наша электронная регулировочная станция, которая включает в себя наш электронный термостатический клапан с электроприводом (ETV) в предварительно подключенном решении. Этот трехходовой смесительный клапан с электроприводом имеет собственный управляющий компьютер, который может быть расположен на расстоянии до 500 футов от клапана.

9003

Для дальнейшей информации на использовании теплота TheT-T-T-T-T-T-T-T-T-T-T-T-T-T-T-T-TIMMER. у представителя Heat-Timer® в вашем регионе .

Электрические и гидравлические системы лучистого отопления (DIY)

Обновлено: 30 сентября 2019 г.

Полы с подогревом роскошны и доступны по цене. Мы расскажем вам, как выбрать лучшую систему теплого пола для вашего дома.

Следующий проект›

Семейный мастер на все руки

Выберите лучшую систему напольного отопления. Мы рассмотрим плюсы и минусы электрических систем и систем горячего водоснабжения (водяных) для обеспечения комфорта и обогрева помещений. Электрические проще и обычно дешевле в установке. Гидравлические идеально подходят, если у вас уже есть бойлер.

Эксперты DIY из журнала The Family Handyman Magazine

Преимущества теплого пола

Как только вы избавитесь от пушистых тапочек и откроете для себя комфорт теплых полов, вы будете проданы. Полы с подогревом, часто называемые лучистыми полами или системой лучистого тепла, предлагают преимущества, помимо комфорта для ног. Они сохраняют полы в прихожей и ванных комнатах сухими и обеспечивают обогрев помещений в холодных помещениях. Вы даже можете выключить термостат для вашей системы центрального отопления и по-прежнему поддерживать тепло в некоторых комнатах.

В этой статье мы познакомим вас с типами систем теплого пола, которые вы можете установить в своем доме. Расскажем о плюсах и минусах и покажем основные способы установки. Это поможет вам решить, стоит ли браться за проект самостоятельно или нанять профессионала. Эти системы обогрева чаще всего устанавливаются под керамическую плитку в ванных комнатах, но имейте в виду, что добавить тепла можно под любой тип напольного покрытия (см. «Напольные покрытия и полы с подогревом» ниже). Все системы напольного отопления обогревают пол либо электричеством, либо горячей водой.

Электрические системы просты и доступны

Электрические напольные системы работают так же, как электрическое одеяло: электричество проходит по кабелю сопротивления и создает тепло. Поскольку электричество довольно дорого, относительно небольшое количество домов полностью отапливаются внутрипольными электрическими системами. Тем не менее, эти системы отлично подходят для того, чтобы сделать особенно холодные полы удобными для ног. Они также повышают температуру в прохладной комнате на несколько градусов. Теплый пол в ванной делает выход из душа более уютным в холодный день. Это расплата.

Электрические системы состоят из трех компонентов: нагревательного кабеля, термостата и датчика температуры (рис. А ниже). Термостат подключен к электросети дома и включает и выключает отопление в зависимости от температуры пола (а не комнаты). Датчик, установленный в полу вместе с кабелем, сообщает термостату, насколько теплый пол. (Большинство людей предпочитает температуру пола от 80 до 90 градусов по Фаренгейту.) Термостат и датчик упакованы вместе; кабель обычно продается отдельно. Не используйте термостат одного производителя с кабелем другого.

Для электрических соединений требуются только базовые навыки электромонтажа, а прокладка напольного кабеля — это проект, который легко сделать своими руками. Из-за простоты установки и более низкой стоимости материалов электрическая система обычно является лучшим выбором для небольших проектов, таких как обогрев пола на кухне или обогрев холодной ванной комнаты. Добавление электрического обогрева в обычную ванную комнату при укладке нового пола увеличивает стоимость проекта всего на 200-300 долларов. Эксплуатационные расходы обычно составляют около полуцента за квадратный фут в день.

Часто самой большой проблемой является «ловля» электрического кабеля через готовые стены к термостату и кабелю. Поскольку эти системы обычно потребляют от 10 до 15 Вт на квадратный фут, их обычно можно подключить к существующей цепи для обогрева типичной ванной комнаты. Для большей комнаты вам, возможно, придется проложить новый кабель к главной панели и заплатить электрику около 120 долларов за подключение новой цепи.

Если вы укладываете обогреватель на пол с деревянным каркасом, поместите изоляцию из стекловолокна между балками, чтобы отводить тепло вверх. Система будет нормально работать без изоляции, но с ней будет более эффективной. Прежде чем установить электрическую систему на бетонный пол, ознакомьтесь с инструкциями производителя — они могут потребовать слой пеноизоляции поверх бетона перед установкой нагревательного кабеля.

Совет: Когда вы оцениваете площадь комнаты, учитывайте только площади, по которым вы можете ходить; нет смысла греть пол под техникой или за унитазом.

Рисунок A: Электрический обогрев пола

Кабель вырабатывает тепло и обогревает пол. Термостат, подключенный к датчику, контролирует температуру пола.

Электрическая система № 1: Свободные кабели (от 3 до 6 долларов США за кв. фут)

Фото 1: Техника нанесения тонкого раствора

Протяните кабель между концевыми каналами и закрепите кабель на полу. Нанесите тонкий слой стяжки на кабель, чтобы создать плоскую поверхность.

Фото 2: Техника самонивелирования

Установите пластиковую планку и свободный трос. Налейте самовыравнивающуюся смесь, чтобы встроить кабель и создать идеально ровную, гладкую поверхность.

Кабель поставляется на катушке, как и любой другой провод. Свободный кабель — это, безусловно, самый дешевый способ обогрева пола, и он так же эффективен, как и другие системы. Недостатком незакрепленного кабеля является время установки; вы должны расположить кабель в виде змеевика, закрепить его большим количеством горячего клея или скоб, а затем «встроить» его.

Большинство незакрепленных кабельных систем имеют концевые каналы, которые определяют расстояние (Фото 1). Вы можете размещать кабели близко друг к другу, чтобы пол нагревался быстрее и достигал более высокой температуры, или дальше друг от друга, чтобы использовать меньше кабеля. Производители предлагают кабели разной длины в зависимости от площади пола. Вы не можете сращивать отрезки кабеля вместе, чтобы обслуживать большую комнату или ремонтировать поврежденный кабель (это относится ко всем электрическим системам). Закрепите кабель через каждые 6 дюймов, чтобы он не мог сместиться или всплыть, пока вы вставляете кабель.

Внимание: Аккуратно работайте шпателем. Если вы перережете кабель, вся система не будет работать.

Существует два способа укладки кабеля: Вы можете проложить кабель поверх подложки для плитки, а затем покрыть его «тонким клеем», используемым для керамической плитки (Фото 1). Тонкий слой дает усадку по мере отверждения, поэтому вам, возможно, придется добавить второй слой после того, как первый затвердеет, чтобы выровнять его. Но создать идеально ровную, гладкую поверхность с тонкой осадкой сложно. Вы можете сделать его достаточно гладким для керамической плитки или плавающего пола, но недостаточно гладким для винилового пола. Для более быстрой и гладкой поверхности установите кабель без подложки и залейте «самовыравнивающейся смесью» или SLC (фото 2). SLC представляет собой порошок на основе цемента, который смешивается с водой и затем выливается на кабель. Через несколько часов он становится твердым как камень. Усилить SLC пластиковой рейкой; металлическая планка может перерезать кабель. Покрытие пола слоем SLC толщиной 1/2 дюйма стоит около 2 долларов за квадратный фут, включая планку. Затем вы можете уложить плитку, ковер, винил или плавающий пол непосредственно поверх SLC.

Электрическая система №2: Сетчатые коврики (от 10 до 12 долларов США за кв. фут)

Сетка под плитку

Вырежьте сетчатые коврики по размеру пола. Наклейте маты на двусторонний скотч и закрепите их клеем или скобами. Покройте сетку тонкозастывшей или самовыравнивающейся смесью.

Кабель поставляется уже сплетенным в пластиковую сетку. Предварительно проложенный кабель устанавливается быстро — менее чем в два раза быстрее, чем при незакрепленном кабеле. Вы просто прикрепляете сетку к полу или приклеиваете ее горячим клеем. Как и в случае со свободным кабелем, вы затем вставляете кабель и сетку.

Доступны коврики различных размеров. Вы можете разрезать сетку на секции, чтобы покрыть пол или покрыть углы (фото). Но нельзя резать или сращивать сам кабель. Некоторые производители рекомендуют расчесывать тонкие укладки прямо поверх сетки и укладывать плитку за одну операцию. Но это сложно. Большинство укладчиков плитки предпочитают сначала заделывать сетку тонкой или SLC-сеткой так же, как и свободной проволокой. Сетка имеет тенденцию «плавать», когда вы ее заделываете, поэтому прикрепляйте ее к полу через каждые 6 дюймов, даже если в инструкциях рекомендуется меньшее крепление. После его укладки можно укладывать плитку, ковролин, винил или плавающий пол.

Электрическая система №3: ​​Сплошные маты (от 10 до 20 долларов США за кв. фут)

Фото 1: Под плиткой

Положите мат на тонкий слой и плотно вдавите его в тонкий слой с помощью терки для затирки. После того, как он затвердеет, расчешите коврик тонким слоем, чтобы зафиксировать керамическую плитку.

Фото 2: Под плавающим полом

Положите маты на существующий пол и склейте их скотчем. Положите плавающий пол из дерева или ламината прямо поверх матов.

Фото 3: Подпольная техника

Скрепите маты между балками для обогрева пола выше. Затем изолируйте нижнюю сторону мата стекловолокном R-13 или более толстым стекловолокном.

Сплошные коврики часто являются самой дорогой электрической системой, но их также проще всего установить. Кабель полностью заключен в синтетическую ткань, полиэтиленовую пленку или металлическую фольгу. Большим преимуществом является то, что вам не нужно встраивать его, как это делается с незакрепленным кабелем или сетчатым матом. В некоторых версиях вы просто разглаживаете мат на тонком основании (Фото 1). Затем вы наносите на мат более тонкий слой и укладываете керамическую или каменную плитку, как обычно. Некоторые системы сплошных матов установить еще проще; вы просто раскатываете маты, склеиваете их вместе, и все готово (фото 2). Затем вы можете положить плавающий пол из дерева или ламината прямо поверх него.

Коврики доступны в различных размерах, и вы можете комбинировать коврики разных размеров, чтобы покрыть пол. Размер некоторых матов позволяет разместить их между лагами, поэтому вы можете обогревать пол снизу (фото 3) — большое преимущество, если вы не хотите заменять существующий пол. Однако не устанавливайте электрический обогрев под полом, если система специально не предназначена для этого метода.

Напольные покрытия и полы с подогревом

Пол с подогревом можно покрыть любым напольным материалом, но некоторые из них работают лучше, чем другие.

• Наиболее распространены керамическая и каменная плитка. Тепло не вредит им, и они лучше всего удерживают и проводят тепло.
• В полах из массивной древесины могут образоваться щели, если они высохнут и усядутся при нагревании. Если вы выберете массивную древесину, доверьте установку опытному профессионалу, который проверит влажность древесины, чтобы избежать усадки.
• В плавающих полах из дерева или пластикового ламината не образуются зазоры, поскольку они не крепятся непосредственно к основанию. Но вам придется ограничить температуру пола. Гарантия на напольное покрытие часто ограничивает температуру до 85 градусов по Фаренгейту.0072
• Виниловые полы имеют одинаковые температурные ограничения, будь то листовой винил или плитка.
• Ковры или ковровые покрытия можно класть на пол с подогревом, но они действуют как изоляторы и уменьшают приток тепла к вашим ногам и комнате в целом. Если вы выбираете электрическое отопление под твердым полом и планируете использовать коврик, рассмотрите возможность прокладки кабелей только под полом, который не будет закрыт ковриком.

Водяные системы нагревают не только пальцы ног, но и пространство

Водяные лучистые системы обогрева полов:

Фото 1: Техника под полом

Просверлите отверстия в балках и установите петлю между ними. Установите металлические пластины для поддержки трубок и передачи тепла. Утеплить ветками из стекловолокна.

Фото 2: Техника каналов

Установите систему каналов поверх деревянного или бетонного основания. Вдавите трубки в канавки. Установите деревянный или плавающий пол или добавьте подложку для плитки.

В гидравлической системе (рис. B) нагретая вода из бойлера или водонагревателя проходит по петлям из гибких пластиковых труб, называемых «PEX». (PEX также можно использовать для бытовых водопроводных сетей.) Затем горячие трубы нагревают пол. Основным преимуществом гидравлических систем является то, что они обычно производят больше тепла при меньших эксплуатационных расходах, чем электрические системы. Вот почему водяное отопление обычно лучше, чем электрические системы, для обогрева больших площадей или даже всего дома. Однако, поскольку они обычно включают в себя котел, насос и газовые линии, гидравлические системы более сложны, чем электрические системы. Вы можете установить водяной теплый пол самостоятельно, но вам потребуются базовые знания в области электрики и сантехники, а также помощь профессионального дизайнера.

Стоимость установки водяного теплого пола:

Материалы для небольшого проекта водяного отопления будут стоить не менее 600 долларов.

Самый простой и наименее дорогой способ укладки PEX — это проложить его под черным полом между балками с использованием переходных пластин и изоляции (Фото 1). Этот метод стоит менее 2 долларов за квадратный фут для труб, пластин и изоляции. Чтобы установить PEX поверх деревянного или бетонного пола, необходимо уложить на пол систему желобков (Фото 2) или залить трубу самовыравнивающейся смесью (см. Рисунок B). Покрытие PEX требует больше SLC, чем вы можете смешать самостоятельно; оставьте это профессионалам, у которых есть специальное смесительное и насосное оборудование (не менее 2 долларов за квадратный фут только для SLC). В случае бетонного пола вам, возможно, придется уложить пенопластовую изоляцию поверх плиты перед установкой PEX. В новом строительстве трубу часто устанавливают поверх изоляции, а поверх нее заливают бетонную плиту.

Гидравлическая система требует нескольких дорогостоящих компонентов. Но несколько комнат имеют общие компоненты, поэтому чем большую площадь вы отапливаете, тем ниже стоимость квадратного метра. Если вы хотите обогреть 200 квадратных футов или более пола, установка водяной системы может стоить меньше, чем электрическое отопление.

Источником тепла для водяной системы может быть бойлер или стандартный водонагреватель. Если ваш дом уже отапливается радиаторами горячей воды или плинтусами, есть большая вероятность, что ваш существующий котел также может работать с водяной системой. Если у вас нет бойлера, водонагреватель может обогревать одну комнату или несколько, в зависимости от размера водонагревателя. Если вы строите пристройку, вы можете обнаружить, что установка водяного пола с водонагревателем дешевле, чем расширение существующей системы центрального отопления.

Помимо PEX, источника тепла и насоса, для гидравлической системы могут потребоваться такие компоненты, как электрические зональные клапаны. Также могут потребоваться дополнительные насосы. Вы можете установить эти компоненты самостоятельно, но не пытайтесь самостоятельно спроектировать систему. Ищите компанию, которая специализируется на оказании помощи домовладельцам в планировании и установке гидравлических систем. Прежде чем вы решите установить систему самостоятельно, получите предложения от профессионалов. Это поможет вам решить, стоят ли сэкономленные деньги вашего времени и усилий.

Рисунок B: Водяной обогрев пола

Техника нанесения самовыравнивающейся смеси. Бойлер или водонагреватель нагревает воду, которая затем прокачивается через петлю встроенных трубок. Теплая вода нагревает пол.

Рисунок B: Детали водяного обогрева пола

Дополнительная информация по данному проекту системы лучистого отопления

Первоначально опубликовано: 30 сентября 2019 г. Описание коллекторов

UFH — многотрубный

По мере роста популярности напольного отопления важно понимать критически важные части системы UFH и то, как они работают. Этот пост объяснит, что такое коллектор и как он работает.

Коллекторы являются центральными узлами управления водой в системах напольного отопления. Они управляют расходом воды и любым зонированием помещения. Кроме того, коллекторы работают для циркуляции нагретой воды по трубам UFH, чтобы обеспечить комфортный и энергоэффективный обогрев каждой зоны системы.

Что такое коллектор UFH?

Коллекторы являются важными частями системы водяного теплого пола. Они соединяют источник тепла с трубопроводом внутрипольного отопления и служат в качестве конечной точки для контуров пола (трубопроводов). Коллекторы обеспечивают циркуляцию нагретой воды от источника тепла (например, котла) по трубам, расположенным под полом, при этом контролируя скорость потока. Если используется смесительный узел, они также контролируют температуру контура.



Водяные системы напольного отопления обычно состоят из трубопроводов, установленных на специальных изоляционных плитах UFH или в стяжке. Трубопровод UFH можно прокладывать по разным схемам (например, бифилярно) для формирования контуров. Один контур будет использоваться для отдельной комнаты или зоны, а несколько контуров — для больших комнат или открытых площадок — эти области называются зонами. Каждая зона подключается к центральному коллектору, что позволяет независимо управлять зонами. Кроме того, коллекторы могут управлять несколькими контурами одновременно, позволяя нагревать разные помещения до разной температуры. Каждая зона обычно управляется зональным термостатом, установленным в отапливаемой зоне.

Multipipe предлагает ряд коллекторов, которые могут управлять подогревом пола до 12 контуров, каждый из которых имеет до 120 метров подсоединенных трубопроводов. Наши коллекторы будут поддерживать постоянное и равномерное распределение воды по контурам пола при правильной температуре и скорости потока.

  Составные части многотрубного коллектора

Коллекторы состоят из шести основных частей, каждая из которых выполняет жизненно важную функцию в эффективной работе системы напольного отопления.



Центр электромонтажа

  Центр электромонтажа управляет электрическим аспектом системы подогрева пола. Он обеспечивает соединение между источником тепла, термостатом и коллектором. Центр коммутации координирует работу системы отопления, поскольку он обычно соединяет комнатные термостаты с отдельными комнатами (с помощью приводов) и централизует работу насоса и котла.

  Смесительный блок коллектора

  Смесительный узел (если установлен) состоит из трех основных частей: смесительного клапана, циркуляционного насоса и верхнего узла (состоящего из воздухоотводчика и датчика температуры). Он помогает привести температуру поступающей в бойлер воды к безопасной рабочей температуре для контуров пола. Это помогает поддерживать заданную температуру. Основная причина использования этого заключается в том, что у вас есть система, которая должна работать при разных температурах воды, то есть радиаторы, которые не могут работать при низких температурах. Вы устанавливаете источник тепла на желаемую температуру потока для работы радиационной системы, затем локально смешиваете воду для контура UFH.

  Вентиляционные отверстия и дренажные клапаны

  Вентиляционные отверстия и дренажные клапаны расположены на «поточной» и «возвратной» планках коллектора, и их функция заключается в помощи при первоначальном заполнении и выпуске воздуха из системы UFH. .

  Расходомеры

Расходомеры устанавливаются на стержне потока коллектора, по одному на контур. Это поможет вам увидеть скорость потока через каждую зону. Расходомеры настраиваются во время установки, чтобы настроить правильный расход для контура и обеспечить расчетную тепловую мощность для этого контура, которая определяется нарастанием пола и тепловыми потерями помещения.

  Запорные клапаны коллектора и штифты клапанов

  Запорные клапаны позволяют изолировать и тестировать коллектор, не затрагивая остальную часть системы. Эти клапаны подсоединяются к коллекторным стержням или смесительному блоку (если он используется).

Штифты клапанов (они находятся на возвратной планке коллектора) позволяют наполнять и опорожнять систему, а также проверять давление, контролируя поток воды через отдельные контуры пола. После завершения этой операции крышки клапанов снимаются и заменяются приводами для обеспечения индивидуального управления контуром.

  Привод

Приводы подключаются к центру проводки и крепятся к штифтам клапана коллектора. Это соединение позволяет приводам открывать и закрывать каждый контур, чтобы вода могла проходить через систему. Возможность индивидуального управления помещением.



Как работает многотрубный коллектор UFH?

  Коллектор соединяет источник тепла (например, котел или тепловой насос) с трубами теплого пола и регулирует температуру поступающей воды через смесительный узел. Затем коллектор направляет эту теплую воду по всем контурам пола, создавая энергоэффективное решение для отопления.

Коллектор UFH состоит из стержня подачи (с расходомерами) и стержня возврата (со штифтами клапана). Это позволяет воде стекать по отдельным контурам труб, установленным в отдельные зоны. Каждая область может быть сбалансирована и управляться индивидуально в соответствии с требованиями конечного пользователя.

Верхний ряд имеет регулируемые клапаны с прозрачной крышкой, показывающей скорость потока. Скорость потока увеличивается или уменьшается при повороте клапана. Это позволяет системе иметь желаемый расход в каждом контуре.

Например, если 100-метровый змеевик находится в гостиной, а отдельный 80-метровый контур находится на кухне, оба набора труб вернутся к кранам на коллекторе. Из-за разной длины труб необходимо будет внести коррективы, чтобы обеспечить их баланс, поскольку вода всегда будет идти по более легкому маршруту и ​​приведет к голоданию контура гостиной.

Нижняя полоса — это место, где находится наш блок управления приводом для управления каждым контуром.

Подключение источника тепла к контурам

Первичный контур отопления подключается к источнику тепла, который подает воду в коллектор (через смесительный узел, если он используется). Источник тепла подает воду к смесительному клапану коллектора, чтобы гарантировать заданную температуру воды (обычно 20 – 60°C). Однако, если источник тепла может постоянно обеспечивать необходимую температуру воды без перегрева, вам, вероятно, не понадобится смесительный узел, который помогает повысить эффективность вашего источника тепла.

Смесительный узел регулирует температуру воды с помощью заполненной воском термостатической головки по мере того, как тепло проходит через расплавленный воск; как жидкость, он занимает меньше места, поэтому он закрывает клапан, когда он снова затвердевает, воск расширяется, снова открывая клапан. Затем вода для отопления из первичного контура смешивается с более холодной водой из контуров пола для достижения желаемой температуры отопления. Эта температура настраивается во время установки в соответствии с проектными потребностями в тепле, на которые влияют тепловые потери, конструкция пола и тепловая мощность.

  Распределение нагретой воды

При правильном расходе распределительная планка подает оптимально нагретую воду в трубы пола. После циркуляции вода возвращается в коллектор через возвратную планку. Возвратная планка имеет циркуляционные клапаны, обычно с приводами. Термостат дает команду исполнительным механизмам открываться и закрываться, позволяя воде течь в контуры пола, чтобы обогревать помещение по мере необходимости.

  Управление коллектором

Центр коммутации эффективно управляет коллектором и его электрическими компонентами. Центр проводки соединяет источник тепла, термостаты, приводы коллектора, насосы и зональные клапаны. Например, если термостат требует тепла в определенной зоне, Центр коммутации подаст напряжение на соответствующие приводы. При открытии штифта клапанов теплая вода может течь по контурам. Коммутационный центр также требует тепла от котла, открывает все установленные зональные клапаны и приводит в действие насос смесительного узла.

Multipipe предлагает ряд интеллектуальных программируемых термостатов, которые позволяют пользователям дистанционно управлять своим отоплением в сочетании с интеллектуальным шлюзом. Использование интеллектуальных термостатов помогает уменьшить углеродный след конечных пользователей и обеспечивает долгосрочную экономию на счетах за электроэнергию.



Где разместить коллектор UFH?

  Положение коллектора может сильно повлиять на эффективность системы UFH. Идеальным местом для коллектора является центральная часть нагревательных зон. Место должно быть таким, чтобы можно было легко получить доступ для будущего обслуживания. Кроме того, центральное расположение коллектора поможет свести длину трубопровода к минимуму, что обеспечит равномерное и эффективное попадание воды в каждую зону системы без перегрева.

Для более крупных проектов может потребоваться более одного коллектора. Например, если полы с подогревом должны быть установлены на нескольких этажах, мы рекомендуем установить отдельный коллектор на каждом этаже.

Нужно ли мне более одного коллектора UFH?

При стандартной установке обычно используется отдельный коллектор для каждого этажа здания.

Однако, если в доме есть полы с подогревом внизу и радиаторы наверху, можно использовать только один коллектор, если контур радиаторов подключен к традиционной ответвленной системе.

Если выбрать коллектор контура радиатора, то можно;

• обеспечивают тот же уровень контроля, что и схема UFH внизу,
• разрешить управление отдельными комнатами
• сопоставьте его с той же умной системой.

Предположим, вы можете подобрать размеры радиаторов для работы при более низкой температуре (обычно за счет увеличения их размеров). Тогда вам не придется устанавливать смесительные клапаны. Тогда переключение теплового насоса/котла на более низкую кривую температура/тепло может значительно повысить эффективность вашей системы.

Однако необходимо позаботиться о балансировке системы, поскольку две системы работают по-разному. Например, радиаторы могут иметь гораздо меньшее сопротивление, чем контуры теплого пола, и, следовательно, получать львиную долю тепла, оставляя контуры теплого пола голодными.

Большинство новых установок представляют собой невентилируемые системы. Следовательно, на него распространяется часть G Строительных норм и правил, которая требует, чтобы коллектор устанавливался опытным и квалифицированным специалистом. Установщик должен учитывать пожелания конечных пользователей относительно местоположения. В конечном счете коллектор должен быть установлен в безопасном и эффективном месте.



Компания Multipipe занимается проектированием и поставкой заказных систем напольного отопления и коллекторных радиаторов. Мы будем работать с вами, чтобы обеспечить установку оптимальной системы, включая рекомендации по расположению коллектора.

Купить сейчас

На нашем канале YouTube вы найдете полезные видеоролики об установке UFH

Трубопровод для теплого пола

• Форум
• Обратитесь за помощью к нашим профессионалам-владельцам – НИКАКИХ советов по самостоятельному изготовлению даваться не будет.
• AOP Жилой HVAC
• Трубопровод системы теплого пола

---

1. Согласие на использование файлов cookie

   Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.

2. Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, и главный источник информации и знаний в области HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений

   Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; для бесплатной учетной записи . Как зарегистрированный гость вы сможете:

   • Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
   • Размещайте фотографии, отвечайте на опросы и получайте доступ к другим специальным функциям
   • Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
   Все это и многое другое доступно вам абсолютно бесплатно при регистрации ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!

   Мы рекомендуем не регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.

1. 06. 10.2020, 11:57 #1

   Здравствуйте, я пытаюсь разобраться с моей нынешней системой отопления в доме, который я недавно купил. Это система масляной печи с 3 зонами радиаторов и 2 зонами лучистого пола. Вот текущая раскладка:
   Такая схема мне неверна, так как зоны лучистого пола тянут воду отопления с обратки, и я не вижу четкой петли для обратки воды в котел из зон лучистого пола.
   Вот как я предлагаю переделать трубопровод:
   По сути, я хочу переместить возврат тепла в радианах на другую сторону смесительных клапанов и иметь «тройник» на стороне возврата, а не на стороне подачи.
   Я ищу проверку на вменяемость. Будет ли работать предложенное мной решение или я что-то упустил? Я не профессионал, просто домовладелец без опыта работы с системами теплого пола.
   На мой взгляд, предлагаемое решение позволит смешивать подаваемую и обратную воду посредством смесительных клапанов, а также позволит возвращать воду в котел. Заранее спасибо за любую информацию.

   Ответить с цитатой

   ---

2. 06.10.2020, 21:35 #2

   Предложенный вами рисунок верен.

   Боб Боан

   ​Вы можете делать то, что хотите, но не можете выбирать последствия.​

   Ответить с цитатой

   ---

3. 06.10.2020, 09:36 вечера #3

   Какие смесительные клапаны и термостаты вы используете для полов?

   Боб Боан

   ​Вы можете делать то, что хотите, но не можете выбирать последствия. ​

   Ответить с цитатой

   ---

4. 07.10.2020, 06:27 #4

   Спасибо, Боб.

   Я использую смесительные клапаны Taco с датчиком температуры на смесительном порту (подача на пол).
   Термостаты цифровые Honeywell. Я слышал, что есть статистика, сделанная специально для лучистого тепла пола, чтобы предотвратить превышение заданного значения, но я не уверен, делают ли они это или нет. Я думал о приобретении этих термостатов Nest.

   Я надеюсь, что благодаря новой схеме трубопровода я смогу более точно контролировать температуру пола. Я стремлюсь к 120-140 градусам с подачей 180 градусов. При предыдущей планировке, когда звонили плинтусные радиаторы, температура лучистого пола падала со 140 до 100 или меньше, пока насосы для других зон не отключались. Я надеюсь, что новая схема трубопровода предотвратит кражу горячей воды зонами друг у друга. Моя конечная цель — поддерживать постоянную температуру на сияющем полу, так как я только что переложил его плиткой, и хочу предотвратить его растрескивание, а также согреть нас этой зимой.

   Ответить с цитатой

   ---

5. 07.10.2020, 09:12 #5

   Нет гнезда! Это наихудший возможный показатель для водяного или лучистого тепла. Вы не должны использовать отступ с лучистым полом. Tekmar 518 или 519, Honeywell TH6100AF — гидростатические.

   Какой тип излучателя: плита, дерево со скрепкой вверх, гипсокартон? Тип пола определяет тип необходимой смесительной системы.

   Когда я спросил о смесительном клапане, я спросил о типе, а не о марке. Я так понимаю это термостатические клапаны?

   Как правило, лучистый пол не должен видеть SWT выше 120*; точно не 140*. Если плита, то еще ниже. Плита должна иметь какую-либо форму «умного смешивающего устройства», которое включает сброс вне двери (ODR) для предотвращения перегрева.

   Боб Боан

   ​Вы можете делать то, что хотите, но не можете выбирать последствия.​

   Ответить с цитатой

   ---

6. 07. 10.2020, 10:31 #6

   Honeywell T8400B1018 — статистика, используемая в настоящее время:

   Они подключены к коммутационным релейным коробкам Taco SR 501:


   Теплый пол «закрепляется» под черным полом. Каждая зона обслуживает 2 комнаты. Зона 1: кухня, выложенная плиткой, и гостиная с ковровым покрытием (насколько мне известно, сияющий пол не использовался). Зона 2: основная ванная комната и основная ванная комната, выложенная плиткой.

   Смесительные клапаны Taco 5003-HX-C3-G


   Я планирую установить клапаны полностью закрытыми для подачи в котел, запустить котел, подождать, пока он нагреется до 180 градусов, затем медленно открыть смесительные клапаны, пока не будет поддерживаться 120-градусная смешанная вода для сияющего пола. Насколько мне известно, нет датчика температуры плиты или внешнего сброса. Мой котел управляется циферблатом, который установлен на 180 градусов.

   Ответить с цитатой

   ---

7. 07.10.2020, 11:08 #7

   Первоначально отправлено zkt4

   Honeywell T8400B1018 – это статистика, используемая в настоящее время:

   Они подключены к коммутационным коробкам реле Taco SR 501:

   Излучающий пол «закрепляется» под черным полом.
