Низкотемпературные магистрали отопления становятся очень популярными. Благодаря современным системам и приборам отопления жилье можно прогреть при температуре теплоносителя 80⁰С.

Поэтому повысился спрос потребителей на недорогие и легкие в укладке трубы из сшитого полиэтилена для отопления. Данные материалы превосходно подходят для обустройства теплого пола в помещениях. Они удобные и производятся в бухтах.

Используя полиэтиленовые трубы для отопления, технические характеристики которых дают возможность свести к минимуму количество узлов соединения, можно провести очень герметичный трубопровод.

Трубы из сшитого полиэтилена очень гибкие, и с ними можно создать любую систему водоснабжения или отопления повышенной сложности. А применение фена для строительства экономит расход материалов на сгибах.

Разогретая до высокой температуры труба запросто принимает любые формы, а остывая, сохраняет ее.

Способы изготовления и различия материала

Сырьевой материал, который используют для труб сшитого полиэтилена, различается по способу изготовления на:

• Полиэтилен высокого давления. Химически нейтральный, может выдержать высокое давление. Изделия из ПЭ применяют как обсадку для скважины при прокладке трубопровода, для создания технологического проема в монолитных конструкциях, и при укладке электромагистрали.
• Полиэтилен низкого давления. Он лучше противостоит механическому влиянию. Часто применяют в водопроводах и газопроводах. Также для подачи питьевой и холодной воды до 40 градусов. Так же может использоваться для транспортировки жидких и газообразных веществ, отличающихся инертностью к полиэтилену. А для электрической сети эти трубы применяются в качестве короба.

Технические характеристики данных материалов

Эти изделия имеют большой ряд положительных характеристик:

1. Высокий показатель усталостной прочности. Он сохраняется даже при рабочей температуре 95С;
2. Возможность сохранять стабильную форму;
3. Полиэтиленовая труба стойкая к образованию трещин;
4. Отличная переносимость ударов, и прочность в надрезанных местах. Эти характеристики сохраняются даже при очень низкой температуре -50 градусов.
5. В полиэтиленовых трубах прочность превосходно сочетается с гибкостью;
6. Отличные показатели износостойкости к истиранию;
7. Хорошие характеристики усадки;
8. Устойчивость к влиянию химических веществ;
9. Устойчивость к коррозии;
10. Не содержит галогенов и тяжелых металлов.

Смотреть видео

Сшитый полиэтилен. Аварийный случай с PEX

Смотрите это видео на YouTube

Полиэтиленовые трубы для отопления, технические характеристики которых имеют целый ряд положительных моментов, все-таки не лишены некоторых недостатков:

1. Труба из сшитого полиэтилена чувствительна к ультрафиолету. На свете ее материал быстро разрушается, и труба трескается и обрывается;
2. Не рекомендуют к ПЭ трубам, спрятанным под стяжку или штукатурку, применять фитинги из латуни;
3. Нельзя превышать возможности эксплуатации данных изделий.

На что необходимо обратить внимание при выборе

Смотреть видео

Отопление на трубах из сшитого полиэтилена Rehau и полезные советы.

Смотрите это видео на YouTube

Покупая трубы из сшитого полиэтилена, следует обратить внимание на:

1. Метод сшивки. Такие показатели маркируют буквой Е, когда молекулы сшиваются реагентами или облучением. Буква Р указывает на присутствие пероксидов, органосиланты обозначают буквой S, а азот – N. Самая большая степень сшивки у изделий с маркировкой РЕХ– Р. Чаще всего используют для магистралей обогрева.

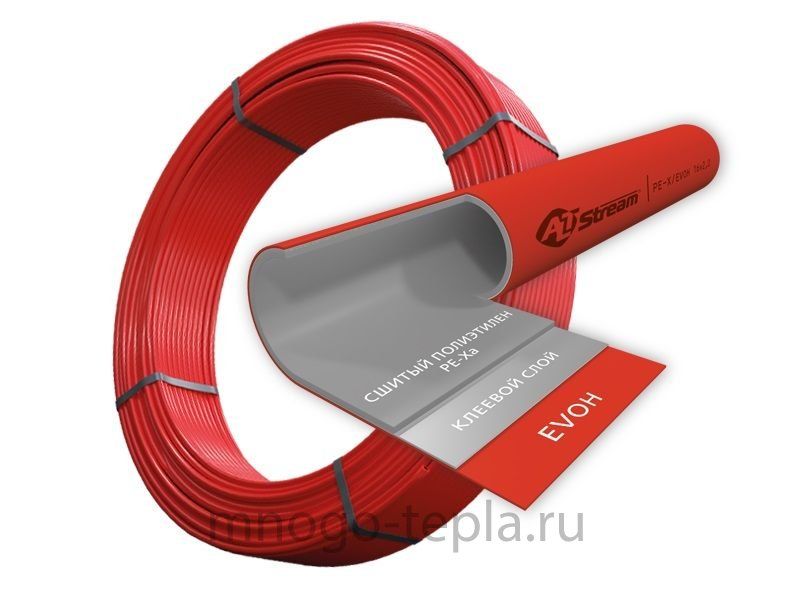

2. Присутствие защиты от попадания кислорода. Ею является алюминиевый слой или покрытие этиленвинилового спирта.
3. Обратите внимание на защиту от ультрафиолета. Это маркируют – UV( это частичная защита). Показатель UV-1 указывает на полную защиту, а добавление дополнительных стабилизаторов указывают буквами UV-2. Для сети обогрева лучше остановить свой выбор на изделиях с самой высокой степенью защиты, чем она выше, то ниже возможности размножения бактерий в воде.
4. Диаметр. Диаметр у выпускаемой продукции может быть от 10 до 280мм, а толщина стенок от 1,7 до 29,9мм. Для отопительной системы рекомендуют использовать изделия с диаметром от 16 до 20мм.

Сферы применения

Полиэтиленовые трубы для отопления, технические характеристики которых идеально подходят для трубопроводов разных назначений, зарекомендовали себя универсальностью и надежностью. Поэтому применяются для:

• Обустройства системы «теплый пол» в жилых и промышленных зданиях;
• Проведения магистрали холодного и горячего водоснабжения.

Такие трубопроводы на протяжении длительного срока эксплуатации работают надежно и без аварий.

Основные преимущества таких водопроводов:

• Длительный сток службы — почти 50 лет. Потому, что все детали изготовлены по самым высоким стандартам.
• Надежность соединений, благодаря тому, что фитинги не требуют вспомогательных уплотнений.
• Универсальность. Трубы устойчивы к большому давлению. Они отлично переносят перепады температур. Это позволяет применить их в частном и промышленном строительстве.
• Небольшие потери давления. Зауженный диаметр этого вида трубопроката компенсируется расширением на срезанном конце заготовки.
• Совместимость. Если нужно, то для соединения однородного и многослойного изделия можно использовать полиэтиленовые или латунные фитинги.
• Абсолютная безвредность. Все элементы изготовлены из натуральных материалов.
• Новые технологии изготовления. Все способы производства этих материалов безопасные и направляются на повышение прочности продукции. Сшивку выполняют действием электронного потока. Поэтому, они лучше других подходят для отопительной сети, для устройства «теплых полов» и для водоснабжения.
• Возможность скрыть разводку. Всю магистраль можно замаскировать штукатуркой в стене или в полу.

Смотреть видео

Установка радиатора и работа с трубами из сшитого полиэтилена // FORUMHOUSE

Смотрите это видео на YouTube

Монтаж

Укладка труб из сшитого полиэтилена для отопления производиться таким образом:

1. Специальными ножницами отрезается труба нужной длины;
2. Выполняется раскалибровка заготовок;
3. На заготовку надевается соединительное кольцо;
4. При помощи пресса делается соединение.

Получившееся соединение выходит герметичным и надежным, протекания в нем исключаются.

Почему сшитый полиэтилен лучше полипропилена и металлопластика

Проблема выбора материала беспокоит многих потребителей. И сразу нужно сказать, что полиэтиленовые трубы, технические характеристики которых столь многогранны, являются самым лучшим решением, потому, что:

• При помощи этих труб создаются долгослужащие коммуникации, которые используются больше 50 лет;
• Создавать соединения с такими изделиями удобно и это занимает немного времени. Укладка производится при помощи фитингов без вспомогательных уплотнений;
• Эти трубы очень удобны в хранении, так, как занимают не много места;
• Изготавливают в бухтах, которые не трудно перевозить;
• Абсолютная экологическая безвредность.

Трубы из сшитого полиэтилена для отопления обладают высоким показателем надежности, и длительным периодом использования. Эти изделия отвечают всем стандартам качества, и отлично подходят для обустройства сети отопления, водоснабжения и газоснабжения.

Поделиться

Оцените автора

( Пока оценок нет )

преимущества и советы по монтажу



Трубы из сшитого полиэтилена, либо как их сокращенно называют еще трубы ПЭ, имеют высокую чувствительность к механическому воздействию, что значительно сокращает сферы их применения. Но при этом они обладают целым рядом положительных качеств, которые способствуют выбору в пользу этого материала, когда существуют подходящие условия.

Содержание

• 1 Преимущества труб ПЭ перед другими типами
• 2 Установка системы из ПЭ с помощью фитингов
• 3 Инструкция по монтажу труб с помощью компрессионного метода:
• 4 Инструкция по монтажу напрессовочным методом

Преимущества труб ПЭ перед другими типами

Наиболее популярными являются системы водоснабжения ТМ «Rehau», которые разрабатывались специально для организации подачи горячей и холодной воды в жилые помещения. Именно поэтому системы водоснабжения можно устанавливать в любом доме, невзирая на температуру воды.

Сшитый полиэтилен в отопительных системах

Основным преимуществом есть то, что, двигаясь по трубам ПЭ, вода остается чистой. Также можно выделить еще ряд положительных моментов:

Замечание! Под химикатами, к которым ПЭ устойчив, имеются в виду не все вещества. Например, контакт с азотной кислотой не только не рекомендован, но и воспрещен.

Установка системы из ПЭ с помощью фитингов

Для системы водоснабжения из сшитого полиэтилена можно применять 3 наиболее распространенных методов установки:

1. Компрессионный. Подразумевает соединение труб между собою за счет зажима фитингами. Может применяться как для «холодных» систем, так и для «горячих».
2. Напрессованный. Для этого метода используются пресс-фитинги и применяется способность ПЭ к восстановлению формы (молекулярная память).
3. Электросварный. К этому методу прибегают очень редко, ведь для него нужно иметь специализированное сварочное оборудование и навыки. При этом такой метод является наиболее надежным.

   Трубы из сшитого полиэтилена на для теплого пола

Монтаж труб из сшитого полиэтилена чаще всего осуществляется с помощью переходников и дополнительных приспособлений. Это может быть фитинг, расширитель, крестовина либо другой элемент. Основным преимуществом такого способа установки есть то, что для него почти не нужен нестандартный инструмент, ведь он не предусматривает пайки. Для соединения достаточно использовать механический способ монтажа.

Важно! Нельзя приступать к монтажным работам, заранее не разработав схему отопления для дома. Необходимо учитывать и мероприятия, которые могут быть выполнены в будущем. К примеру, монтаж теплых полов. Кстати, сшитый полиэтилен «Rehau» также подходит для такой системы отопления.

Инструкция по монтажу труб с помощью компрессионного метода:

1. Надеть обжимную гайку на срез трубы таким образом, чтобы резьба пыла повернута в сторону соединения.
2. Натянуть срезное кольцо и зафиксировать его за 1 мм от среза трубы.

   Расширитель для полиэтиленовых труб

3. На полученную конструкцию до упора натянуть фитинг.
4. Используя простой инструмент — 2 ключа — надежно затянуть гайки. Важно не переусердствовать, т.к. излишняя сила может привести к повреждению трубки.

Применяя фитинг, его нельзя разбирать, а также устанавливать под натиском сторонних предметов. Также важно заранее порезать трубы на необходимые размеры, а лишь тогда надевать фитинги и любые другие приспособления.

Фитинг Rehau для труб из сшитого полиэтилена

Важно! Даже дорогие трубы «Rehau» нельзя сразу после заноса в помещение монтировать. Из-за резкого перепада температур приспособления для водоснабжения могут потрескаться либо утратить свои положительные свойства. Именно поэтому им необходимо несколько часов отлежаться, чтобы «запомнить» новую температуру.

Инструкция по монтажу напрессовочным методом

• Необходимо надеть пресс-гильзу на трубу.
• Конец трубы нужно растянуть, для этого применяется расширитель. Растягивать необходимо пока на конец трубки не будет свободно одеваться фитинг.
• Далее фитинг нужно натянуть на трубу до упора.

В таком положении конструкцию необходимо оставить на несколько минут. Благодаря «молекулярной памяти» она вскоре вернется в изначальное положение.

В отличие от предыдущего метода при напрессовании необходимо иметь расширитель. Во всем остальном эта техника простая и не требует специализированных знаний.

Инструкция установки электросварочным способом:

Фитинги для труб из сшитого полиэтилена

• На окончание трубы необходимо надеть электросварочную муфту.
• К сварочному фитингу подсоединяется специальная сварка.
• Под температурой 170°С разогревается труба и внутренняя спираль фитинга.

Сварочное устройство необходимо отключить и подождать до полного остывания фитинга. В результате получается надежное соединение, которое способно выдерживать нагрузки до 12 Атм.

В этом методе уже необходимо иметь прибор более специализированный, нежели расширитель. Учитывая, что не у всех есть сварочный аппарат и не все умеют им пользоваться, этот метод менее востребован, когда речь идет о самостоятельной установке труб «Rehau» или любых других.

Внимание! Обработка ПЭ с помощью сварочного аппарата может быть опасной для здоровья, если нет определенного опыта использования этого оборудования. Поэтому такой вид установки труб на основе сшитого полиэтилена лучше доверить профессионалам.

Стоит отметить, что качество материала отыгрывает более важную роль, нежели то, какую методику решили выбрать для монтажа. Такая тенденция связана с тем, что нас сегодня существует большое количество некачественного сырья. Именно поэтому эксперты рекомендуют использовать проверенные ПЭ трубы «Rehau», хоть они и имеют немного большую стоимость.
