Трехходовой клапан – Энциклопедия отопления

Трехходовой клапан используется в модулях отопления, водоснабжения и тёплый пол для смешивания теплоносителя. Смесительные только соединяют потоки, термостатические делают это в определённом температурном режиме. Как устроен трехходовой клапан, на какие особенности следует обратить внимание при покупке, читайте в очередной статье Энциклопедии отопления.



Особенности конструкции



Трехходовой клапан представляет собой сборно-разборный тройник с отводами. По бокам впускающие входы для холодной и горячей воды, внизу выход для смиксованного потока. Такая схема применяется при проектировании смесительных клапанов.





Смесительные и разделительные клапаны



Разделительные имеют схожее устройство, за исключением отводов. Принимающий патрубок будет всего один, под ним располагаются выпускающие отверстия. Теплоноситель попадает сначала в верхний отсек, затем разводится по контурам. Данная система применяется в горячем водоснабжении, кондиционировании, в частности воздухонагревателях.



Смесительный клапан





Разделительный клапан



Внешне практически не отличаются. Достаточно повнимательнее рассмотреть чертежи, чтобы понять, разница есть, причем весьма существенная. Смеситель укомплектован штоком с одним шаровым клапаном. Именно он закрывает проход. Разделительные имеют два клапана, располагаются в патрубках. Работают попеременно. Когда первый блокирует проход, второй наоборот открывается, пуская рабочую жидкость в другой проход.



Виды трёхходовых клапанов



Трехходовой клапан выпускают в различных модификациях, отсюда и такое количество классификаций. Мы рассмотрим самые популярные. Первая основывается на управлении. Клапаны делают ручными или автоматическими. Стандартный вариант, конечно, ручной. Внешне напоминает обычные шаровой кран, только с тремя отводами. Поворотную ручку заменяет вращающаяся рукоятка.







Смесительные клапаны легко преобразовывают в электрические, при условии совместимости с приводами. В результате получается своеобразный моторчик, который вращается с заданной скоростью, на выходе образуется поток с фиксированной температурой, что является оптимальным решением в многоконтурном отоплении.





VRG 131 с сервоприводом



В такой системе важно правильно распределить теплоноситель по потребителям. К примеру, в детской комнате надо повысить температуру, а в гостевой убавить. Сделать это с минимальными потерями, не нарушив общих настроек, можно с помощью термостатического клапана, совмещённого с сервоприводом, который также подходит для системы тёплый пол.









Читаем и расшифровываем маркировку



Производители запорной арматуры очень любят составлять мудреные названия с множеством цифр и буквенных обозначений. Чтобы не рассуждать пространно, возьмём конкретный пример.





Термостатический клапан ESBE VTA 321 DN 20 20-43C, kvs 1,6



Эсби известен своей педантичностью и фанатичностью в хорошем смысле. Инженеры компании проектируют одни из самых надёжных клапанов. Звание завоёвано упорным трудом и детальной проработкой всех элементов.



VTA занимает нишу термостатических клапанов, применяются в ГВС и холодном водоснабжении. Это современные и безопасные устройства. Последнюю характеристику обеспечивает функция против ошпаривания, поэтому вта успешно применяется в отоплении.



Серия 300, именно к ней относится 321 моделька, соответствует разнице температур плюс-минус 2 градуса. Максимальная температура теплоносителя не должна превышать 95 градусов. 521 модификация, побратимая 300, менее точная и более гарабаритная. Стабильность 4 градуса, предельная температура до 100 градусов. Длина 60 миллиметров против 46.



DN 20 это условный проход, равен 3/4 дюймам и далее до 2. Типоразмеры зависят от диаметра трубы и соединений. Например, балансировочные коллекторы и гидрострелки, к которым подключается клапан, имеют типовую резьбу. К ней подбираются подводки и запорная арматура.



KVS характеризует пропускную способность, сколько кубов теплоносителя может пройти через клапан за час, при условии, что он в открытом состоянии. Чем больше, тем эффективнее работает система.



Данные о температуре показывают диапазон настройки. VTA 321 рассчитаны на режим от 20 до 43 градусов.



Материал. Как правило, используется латунь. Термостойкий сплав отлично показал себя в испытаниях на износостойкость. Ржавчины не боится, как и резкой смены условий. Специальная обработка укрепляет металл, усиливает сопротивляемость внешним факторам.



Найди свой клапан



Купить  трехходовой качественный клапан просто, если знать где и у кого. Обращайтесь в профильные компании. Это фирмы, специализирующиеся на тепловом или сантехническом оборудовании. У нас клапаны приобретают для модулей котельных и теплого пола.



Вы можете заказать любую модель из каталога. Наш специалист уточнит наличие и сроки поставки. Главное, удостовериться, что именно этот клапан нужен вашему котлу, а точнее смесительной группе. Для начала просмотрите в проектных документах схему обвязки, узнайте, сколько теплоносителя “съедает” система. Также можно воспользоваться формулой расчёта.





Температуру на обратной линии можно посмотреть в паспорте котла. Средний показатель 45-50 градусов, поэтому к ним предпочтительнее заказывать клапаны с диапазоном регулировки 35-60 С.



Перед установкой проверяем клапан. Задаём минимальную температуру и заливаем в патрубок горячую воду. Исправный клапан перекроет поток. Смонтированный смеситель также можно протестировать. Сравните температуру на термостате с актуальной на обратке, значения должны быть одинаковыми.







Обязательно осмотрите клапан. Корпус цельный, без вмятин, царапин и прочих повреждений. Разборные элементы прочно зафиксированы. Изделие упаковано в фирменную коробку, внутри инструкция. Если всё перечисленное верно, поздравляем, вы купили действительно качественный клапан.

Трехходовой клапан для отопления — работа в системе, подключение, схема



Трехходовой клапан для отопления регулирует поток теплоносителя. Это возможно двумя способами: тепловые потоки прямой и обратной линий отопления (подачи и обратки) смешиваются, как результат температура потока уменьшается. И второй – поток разделяется, часть его с подачи сбрасывается в обратку.



Что из себя представляет трехходовой клапан

Содержание

Трехходовой клапан для отопления с терморегулятором внешне выглядит как латунный тройник (иногда стальной или чугунный). Но работает иначе. Внутри него находится специальный терморегулирующий механизм. По устройству механизма различают два типа подобного механизма: поворотный и седельный.



В первом за счёт поднятия штока открываются патрубки, холодный с горячим потоки перемешиваются, общая температура выходящей жидкости снижается.

В основе другого (поворотного) – вращение сферической формы. Пространство между патрубками открывается полностью или частично поворотом шара с проёмом (напоминая шаровой кран).



            Схема работы клапана с седельным механизмом:

С седельным исполнительным механизмом



Конус (3), закреплённый на штоке (4) перекрывает седло (5).



Различающиеся по исполнительному механизму клапаны могут быть двух типов: разделительными и смесительными.

Смесительный клапан (СК) на один выход имеет два входа. Основное применение – для тёплых полов. На входы приходят разнотемпературные потоки, которые, смешиваясь, выравнивают температуру до задаваемого уровня.



Разделительный клапан (РК) имеет обратную ситуацию: на один вход приходится два выхода. Поток разделяется клапаном на два различных направления.

Различия связаны с количеством шариков: один – в СК, в РК – два. Они встроены в выходные патрубки. Сколько выходов – столько и шаровых клапанов. Движение воды указано стрелками.



СК используются больше в отопительных линиях.  Разделительные – для ГВС. Один разделённый поток будет иметь постоянный тепловой режим (здесь важно качество жидкости), во втором потоке режим может меняться (важно только количество).



Регулировка штока позволяет достичь в постоянном контуре необходимую температуру. Переменный же контур может полностью перекрываться.



Принцип работы клапана в системе отопления

Поток приходит в устройство слева. Он постепенно нагревается, с какого-то момента начинается расширение специальной жидкости в термоголовке. Что, в конечном счёте, приводит к опусканию штока с открыванием патрубка внизу для менее горячей воды из обратной линии отопления. Она смешивается с горячей водой приточки. На тёплые полы уже идёт менее горячий поток. Термоэлемент сжимается, шток опускается.



Пока теплоноситель нагревается, шток продолжает опускаться. Может опуститься до самого низа, прекратив поступление горячей воды, максимально открыв патрубок с тёплой. Это продолжится до момента охлаждения теплоносителя до необходимого уровня. Тогда откроется верхний клапан и опять пойдёт горячая вода из приточки.



Предназначение устройства

Даже при точном тепловом расчёте при проектировании домов микрорайона в квартире может появляться избыток тепла за счёт внешних факторов: жаркого солнца, сильного ветра, купленных хозяевами бытовых приборов, выделяющих тепло. Нет возможности для отдельных квартир уменьшить температуру теплоносителя, так как у простых котлов слабым местом является теплообменник, не выдерживающий низкую температуру. Нужен другой тип котла – конденсационный, но он существенно дороже. При наличии простого котла можно уменьшить количество горячей воды к радиатору.

Для чего и предусмотрен в подключение трехходовой клапан отопления.



Конкретные случаи использования трёхходового клапана:

• Обогрев полов (тёплые полы). На два входа клапана подаётся соответственно обратка и подача. Через выход идёт перемешанный (охлаждённый) поток. На остальном контуре это никак не отражается.



• Поддержание температуры в обратке. Котёл работает нормально, пока вода, приходящая в него, не холоднее выходящей больше, чем на 60⁰. Для этого вода из подачи разделяется, и часть её направляется в обратку для её подогрева.



• Чтоб не собирался конденсат. Вода в теплообменнике не должна пройти точку росы. Поэтому она охлаждается.



• Чтобы котёл не перегревался. Достигается аналогичным охлаждением.



• Совместная работа бойлера с котлом — терморегулятор клапана срабатывает, когда вода в бойлере охлаждается ниже заданного уровня, механизм открывается.



• Если нужен байпас — параллельный путь, то проще всего задействовать клапан.

Как выбрать трехходовой клапан терморегулятором

Существует несколько критериев выбора:

• по способу регулировки температуры;
• по пропускной способности;
• по материалу.

По способу регулирования температуры

Есть ручные трехходовые клапаны:

Шток подсоединён к ручке или вентилю, которые выставляют на отметки, задающие температуру. Самый дешёвый и надёжный вариант, но сам реагировать на меняющуюся внешнюю среду не может, необходимо вмешательство человека.



В термостатических клапанах за регулировку t отвечает встроенный терморегулятор.

Его настраивают, далее он сам связывает положение штока с температурой проходящего потока. Принцип действия основан на специальной жидкости или газе, меняющих объём при малейшем изменении температуры. При повышении последней они увеличивают размеры и толкают шток.



Термостатические клапаны делятся на механические и электронные. Два их главных преимущества перед ручными клапанами: автоматическое отслеживание установленнойtи одинаковая прогретость воды во всей системе. Но гораздо дороже.

Самые точные регуляторы – электронные, с электроприводом. От термостата сигнал попадает на контроллер, который двигает шток по вертикали.

Для жилых домов и прочих случаев, не требующих особой точности терморегулировки, оптимальным считается более простой термостатический клапан – механический.



Материал изготовления

Силуминовые устройства лучше исключить из рассмотрения, слишком материал (низкопрочный сплав алюминия с кремнием) плох.

Чёрная сталь — изделия из неё отличаются прочностью и не дороги, но ржавеют. А хромированные или никелированные – значительно дороже. То же и с нержавейкой.

Чугун — прочный, по сути вечный, не боится коррозии, но хрупкий, может треснуть от резкого перепада температур. Область применения – с твёрдотопливными котлами.

Латунь и бронза — тоже всем хороши, но к промышленным условиям (tдо 200⁰С) не подходят. Зато для бытовых нужд подходят лучше остальных. В основном используется латунь, так как бронза дороже.



Пропускная способность

У клапана она должна немного превосходить расчётную способность общей системы отопления. При прохождении через контур 2 м³/час нужен клапан на 2,5 м³/час. Но влияет и состояние клапана – насколько он открыт или закрыт. Идеальной считается стократная разница потоков при этом. Но достаточно отношений 50:1 и даже 30:1.



Функциональные особенности

Аналогом является двухходовой клапан. Тоже считается запорной арматурой. Но трехходовой работает принципиально иначе. Постоянный поток  не перекрывается полностью.

А вот с переменным потоком это вполне возможно. Благодаря таким особенностям и возможно регулировать расход/давление.

Из двух двухходовых клапанов можно получить один трёхходовой, если соединить их реверсно, то есть при закрытии одного должен открываться другой.

Популярные производители клапанов

Установка трехходовых клапанов в системе отопления

Монтаж смесительного клапана

При монтаже СВ следует соблюдать несколько правил:

1. Следовать стрелкам на вентиле, показывающим направление потока. Также необходимо знать обозначения направлений: А – прямое, В – перпендикулярное, АВ – общий вход/выход.
2. Учитывать существование двух трехходовых моделей:

• симметричные;
• ассиметричные.

У симметричных потоки приходят с боковых торцов. На выходе через центральный торец поток уже смешанный. В случае ассиметричных – более тёплый поток поступает с торца, а  тот, что холоднее – снизу. Выход уже смешанного потока – через второй торец.

3. Производить  подключение клапана термоголовкой (приводом) вверх.

Врезка

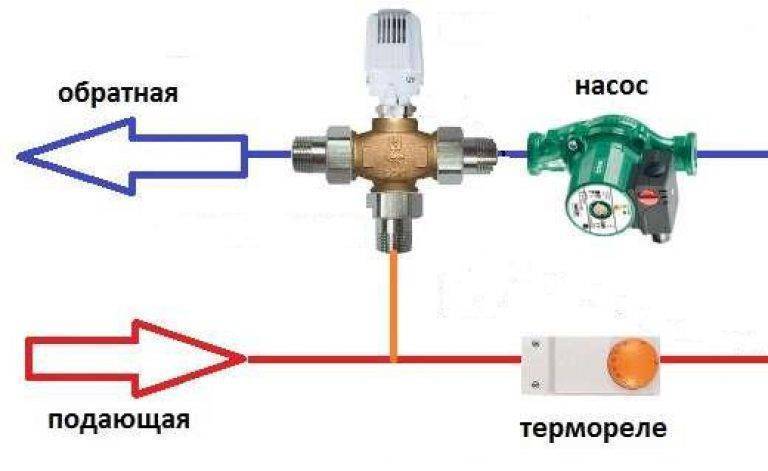

Варианты врезки СК зависят от компоновки системы отопления.

1. Излишний нагрев теплоносителя в обратной линии отопления приводит к избыточному давлению в системе. Оно устраняется монтированием перемычки (к входу В).

Соединённые вершинами синие треугольники обозначают насос, благодаря которому происходит циркуляция воды в системе.

В автономных системах отопления клапан обычно присоединяется к котлу. Тогда врезается балансировочный клапан (синим цветом на схеме).

2. При возможности перепуска теплоносителя в обратку (обычно при автономной котельной) смесительный клапан выполняет и разделительные функции. Тогда врезается ещё один балансировочный клапан (ко входу В трёхходового клапана).



Монтаж разделительного клапана

Разделительный клапан используется при необходимости снизить температуру теплоносителя из источника. После разделения потока теплоноситель попадает к потребителю без перегрева.

Такая ситуация требует наличия насоса.



Рекомендации

Обязательные правила при монтаже любого трёхходового клапана:

• Обязательна установка манометров с обеих сторон клапана;
• перед устройством монтируется фильтр, чтобы защитить от всяких примесей;
• корпус устройства не нагружен;
• перед клапаном врезать приспособления, снижающие избыточное давление;
• клапан не располагают над приводом;
• с обеих сторон устройства выдерживать прямые участки, если это рекомендовано производителем.

Схемы расположения

1. Простейшая схема с твёрдотопливным котлом:

Трёхходовой клапан в такой схеме отопления защищает от конденсата и перегрева, поддерживает температуру в контуре.



2. Более сложная схема – с электрокотлом и тёплыми полами:



Для организации нескольких контуров полов применены гидроколлекторы.



3. Бойлер с трёхходовым клапаном и котлом позволяют обойтись одним контуром:

Проверка на работоспособность

1. Внешний осмотр корпуса на наличие трещин.
2. Плавная прокрутка регулятора во все стороны.
3. Проверка термоголовки – она нагревается строительным феном, проверяется соответствие движения штока показателям.
4. При необходимости проверяется электропривод (при наличии) – тестером, с соответствующей разборкой электропривода.

Трехходовой клапан. Устанавливаем правильно.

Смотрите это видео на YouTube

Трехходовой привод теплового клапана для системы отопления, вентиляции и кондиционирования воздуха

Термоклапан HTW-TV02. pdf

Привод термоклапана HTW-TV02-VA предназначен для управления открытием/ закрытие трубы охлажденной/горячей воды для системы HVAC, чтобы контролировать температуру в помещении и поддерживать тепловую температуру в помещении.

Устанавливается на трубу холодной/горячей воды, и клапан управляется на открытие или закрытие по сигналу, посылаемому от термостата. Термостат посылает сигнал на открытие термоклапана для охлаждения/обогрева помещения посредством теплообмена с охлаждающей/нагревающей средой, такой как охлажденная/нагревающая вода.

2 модели на выбор:

HTW-TV02-VAC

HTW-TV02-VAO

HTW-TV02-VAC подходит для нормально закрытых корпусов клапанов серии HTW-TV02-VBC

900 02 Подходит для HTW-TV02-VAO для нормально открытых корпусов клапанов серии HTW-TV02-VBO

  >> Спецификация

90 038

Корпус	Материал		ПА6110
	Цвет		Белый
Элемент управления			Электротермический датчик парафина
Интенсивность рабочей силы (F) и направление			80n≤f<130n; направление: вниз
Соединитель	Для клапанов HTW-TV02-VB1/VB2		М30×1,5
Рабочая температура окружающей среды			-0,5℃~60℃
Первое полное открытие			5~6,5 минут (при 25℃)
Класс защиты			IP40
Потребляемая мощность			1,1 ВА
Макс. Ударный ток		24В	1,2 А
		110В	0,9 А
		220В/230В	0,7 А
Провод			Длина 1 м (2 ядра)
Вес нетто			94 г

  >> Размеры

  >> Корпус клапана

Корпус клапана серии HTW-TV02-VB предназначен для регулирования температуры в условиях ОВКВ.

Имеется три модели с портами:

–HTW-TV02-VB*-2** Корпус 2-ходового клапана

–HTW-TV02-VB-3** Корпус 3-ходового клапана

–HTW -TV02-VB-4** Корпус 4-ходового клапана

HTW-TV02-VB*-2** Корпус 2-ходового клапана варьируется от 2 типов, как показано ниже:

–Нормально закрытый (Н.З.) HTW-TV02-VBC-2**

Для нормально закрытого клапана привод приводит в движение поршень, открывая клапан прямо и закрывая его под углом.

–Нормально открытый (Н.О.) HTW-TV02-VBO-2**

Для нормально открытого 2-ходового клапана привод закрывает его. Пружина используется для возврата поршня.

Эти корпуса клапанов отличаются компактной конструкцией, надежностью и удобством установки.

  >> Спецификация

Материалы	Корпус клапана	Ковка из латуни
	Шток клапана	Нержавеющая сталь (1cr18ni9)
	Пружина	Проволока из нержавеющей стали (1cr18ni9)
	Внутренняя крышка	ПБТ
	Поршень	Фрпа-66
	Уплотнительное кольцо	Нитриловый каучук
Номинальное давление корпуса клапана		1,6 МПа
Ход		4,5 (мм)
Макс. Допустимая скорость потока		3 м/с
Допустимая жидкость		Вода, вода + гликоль
Температура		5～95℃
Утечка		0 (плотное закрытие на прямом и наклонном пути)

  >> Модель Описание

HTW-TV02-VB*-	С/О	2002-3-4	2/3/4 порт	09	А40
Корпус клапана Код	Н.З./Н.О.	Порт клапана Тип	Ду15/Ду20	Квс Код	Расстояние между центрами
					(только для 4-го выпускного клапана)
Корпус клапана	C=Нормально закрытый O=Только нормально открытый Доступно в 2-ходовом клапане	2—2-ходовой 3—3-ходовой 4—3-ходовой,           4 выхода	15=G1/2    20=G3/4	09—Kv=0,25 10—Kv=0,40 11—Kv=0,60 12—Kv=1,00 13—Kv=1,60 20—Kv=2,00     23—Kv=2,50	A35 — расстояние между центрами 35 мм A40 — расстояние между центрами 40 мм A50 — расстояние между центрами 50 мм

  >> Установка

Перед установкой убедитесь, что труба чистая (без остатков пайки), что поршень клапана не блокируется, а направление потока, указанное на корпусе клапана, правильное.

Привод должен быть установлен над корпусом клапана. Мы рекомендуем использовать 3-ходовой клапан в качестве смесительного клапана.

*2-ходовой клапан:

A→AB нормально открытый или нормально закрытый

*3-ходовой клапан:

A→AB нормально закрытый B→AB нормально открытый

Информация о направлении потока представлена ​​на рисунках ниже 9 90 003

Термостат радиатора | Электрический термостатический клапан | HVAC Supplier

Трехходовой смесительный клапан Womix Mix M 3

На складе: 34 шт.

Принадлежности



Трехходовой смесительный клапан Серия WOMIX MIX M подходит для любой низкотемпературной системы центрального отопления. Серия смесительных клапанов WOMIX MIX M состоит из 3-ходовых и 4-ходовых клапанов. M3 представляет собой трехходовой клапан с внутренней резьбой и 5 размерами на выбор.

Трехходовой смесительный клапан используется, в основном, в контурах теплого пола для снижения температуры воды на подаче или в качестве защиты от температуры обратной воды котла (быстрое повышение температуры до минимизирует побочный эффект низкотемпературной коррозии).

Смесительный клапан WOMIX MIX M3 и отдельные модели на выбор (в качестве атрибута продукта):

• Трехходовой смесительный клапан WOMIX MIX M 3-20 с соединением с внутренней резьбой размером 3/4″
• WOMIX MIX M 3- 25 трехходовой смесительный клапан с внутренней резьбой размер соединения 1″
• WOMIX MIX M 3- 32 трехходовой смесительный клапан с внутренней резьбой размер соединения 1 1/4″
• Трехходовой смесительный клапан WOMIX MIX M 3- 40 с присоединительной внутренней резьбой, размер 1 1/2″
• Трехходовой смесительный клапан WOMIX MIX M 3- 50 с присоединительной внутренней резьбой, размер 2″

отличаются в основном из-за доступного размера резьбы и коэффициента потока клапана (параметр Kv).

Достижение полностью автоматизированной работы смесительного клапана возможно после приобретения сервопривода WOMIX MP 06 или MP 10 (аксессуары).

Пример использования трехходового смесительного клапана в системе центрального отопления

Трехходовой смесительный клапан Практическое решение

1. Форма смесительного тарельчатого клапана в трехходовом смесительном клапане
2. Форма смесительного тарельчатого клапана в четырехходовой смесительный клапан (для сравнения)

9004 9 C 9004 9 18 90 049 110

Тип	кв	Розмер	А	Б	D	S	M	E
MIX M 3-20	8	3/4″	74	50	35,4	18	32	6	80
MIX M 3-25	12	1″	80	50	35,4	20	40	6	82
MIX M 3-32	1 1/4″	86	50	35,4	25	50	6	87
MIX M 3-40	28	1 1/2″	70	39,4	27	55	6	97

Технические характеристики:
Диаметр:	от 3/4″ до 2″
Прокладка: 9 0046	Два уплотнительных кольца EPDM
Корпус:	латунь CW617N
Грибок, крышка:	латунь CW617N
Угол поворота:	90º
