Схема теплого пола и его подключение

Содержание:

• 1 Установка смесительного узла
  • 1.1 На прямой подаче
  • 1.2 На обратной подаче
  • 1.3 Установка байпаса
• 2 Схема для расчета труб
• 3 Укладка
  • 3.1 Особенности укладки в деревянном доме
    • 3.1.1 Под стяжку
    • 3.1.2 Настильный
• 4 Теплые стены

При установке системы отопления в загородном доме вам не потребуется разрешения на укладку теплого пола.

Эта система ваша и вам решать, куда направить теплоноситель.

Но что вам потребуется, так это схема укладки теплого пола. Вы должны чётко представлять как организовать такое подключение, и лучше всего это будет видно на схеме.

После того как вы спрячете трубы под стяжку, по схеме вы найдёте необходимый узед, если потребуется ремонт или переделка.

Установка смесительного узла

В частном доме водяные теплые полы обычно подключаются оттого же котла, что отопление и горячее водоснабжение. Это означает то, что температура горячей воды и температура воды в системе «теплый пол» будет одинаковой. Если бы это существовало на практике, то ступать по такому полу было бы невозможно горячо. Чтобы этого избежать, необходимы узлы для снижения температуры подачи.

Коллектор подключения системы

На прямой подаче

Установить такие узлы можно на прямой подаче воды. В этом случае в отопительный контур вставляют двухходовые термостаты, а также трехходовые и четырехходовые смесители.

На обратной подаче

Если ставите узел на обратную подачу, то монтируете трехходовые краны.
Смесительный узел для теплого пола своими руками можно поставить или в котельной при обвязке котла или перед коллекторами разводки водяного пола. На обратных коллекторах устанавливаются балансировочные вентили.

Установка байпаса

Для большей безопасности в смесительный узел добавляется байпас с перепускным клапаном. Это необходимо в случае незапланированного увеличения давления. Клапан среагирует и произойдет сброс давления в обратку. Особенно наличие байпаса обязательно для узлов с двухходовыми смесителями. В таких узлах также необходимо наличие встроенного балансировочного вентиля, который регулирует количество охлажденной воды, проходящей через байпас. Сколько воды зашло, столько должно и выйти. Вода смешивается в тройнике и с помощью насоса уходит в коллектор водяного пола.

Если у вас котел с небольшой мощностью, то воду до коллектора можно не смешивать, а установить на каждый отвод коллектора свой балансировочный клапан и термостат. Такие регулировочные узлы позволяют присоединить к одному коллектору несколько отопительных контуров с различным температурным режимом.

Количество насосов в каждом частном деревянном доме определено по-разному. У кого-то один насос перегоняет носитель и в радиаторы отопления и в систему «теплый пол» и для горячего водоснабжения, а кто-то устанавливает по одному насосу для каждого прибора.

Схема для расчета труб

Если делаете отопление пола водяное, то сначала надо нарисовать схему. Для этого лучше взять схему того помещения, где будете устанавливать это отопление и нарисовать схему от руки самому. Сначала должна быть нарисована схема труб в виде «спирали», а там, где она не помещается, выровнять отопление «змейкой». Схема наглядно покажет, какое место выбрать для коллектора теплого пола. Лучше, конечно, его поместить в центре дома. Постепенно комнату за комнатой надо обрисовать своими руками все помещения, которые будете отапливать.

Способ укладки

В маленьких помещениях шаг между трубами будет 100 мм, в больших – 150 мм. При составлении схемы надо учесть, где в деревянном доме будут стоять кухонные гарнитуры, шкафы –купе, проходить лестницы, а также где будет расположены ванна, раковина и унитаз. В этих местах трубы укладывать не надо. А вот на другую мебель внимание обращать не стоит, так как ее обычно передвигают, или делают перестановку. Схема может впоследствии пригодиться вам, если будете ремонтировать водяное отопление пола своими руками.

Укладка

В деревянном доме магистральные трубы для прямой и обратной воды будут находиться в пироге «теплого пола». На черновую стяжку укладывается магистральная труба, которая выходит из котельной к распределителю. Но ее обязательно надо изолировать. Сначала изолируем трубу, затем прикрепляем ее к полу. Сверху укладываем своими руками утеплитель ЭППС, затем гидроизоляционную пленку.

Водяной теплый пол в частном деревянном доме, если вы устанавливаете своими руками, должен укладываться на хорошо подготовленной основе.

Особенности укладки в деревянном доме

Если делаете основание под систему «теплый пол» в деревянном доме по лагам, то в этом случае нужно предусмотреть разборный черновой пол, потому что конденсат будет на нем скапливаться и есть вероятность, что он сгниет через 10-15 лет. А если он будет разборным, то его можно будет поменять. В этом случае предлагается такой вариант укладки . На лаги укладывается черновая доска, которую можно поменять при необходимости, затем утеплитель. На утеплитель обрезная доска, затем гидроизоляционный слой, стяжка, водяной пол, стяжка, покрытие. Но еще надо знать, что по прошествии определенного времени, лаги усохнут и подогнуться.

Под стяжку

Поэтому лучше будет делать утепление под систему водяного пола по грунту. В этом случае на грунт насыпается щебень, затем песчаная подушка, следом заливается бетонная стяжка, утеплитель, гидроизоляция, трубы, стяжка, толщиной 5 см, напольное покрытие. Делая стяжку сверху теплого пола, помните, что она будет сохнуть около месяца. И за стяжкой надо ухаживать, поливать первые две недели. Очень важно, чтобы она не потрескалась.

Настильный

Водяной теплый пол можно уложить в частном и без стяжки. Вместо стяжки на трубы системы применяется настильный вариант. В этом случае используются алюминиевые пластины. Эти пластины вставлены в пластиковые плиты. Плиты укладываются на трубы водяного пола. Прямо на эти пластиковые плиты можно стелить любое напольное покрытие. Таким полом можно пользоваться сразу.

Укладка водяных стен

Теплые стены

Когда еще основная часть населения проживала в деревянных домах, то для обогрева дома использовался такой прием: рядом со стеной устанавливался бак с горячей водой, этим обогревались стены. Сейчас эта идея активно используется. По принципу укладки пола делаются еще теплые стены тоже водяные. Трубы укладываются своими руками по стенам змейкой, хорошо крепятся к стене и закрываются штукатуркой или керамической плиткой. Такие стены можно использовать, например, в ванной комнате.

схема и конструкция, нюансы монтажа своими руками, цены

При организации искусственного подогрева в помещениях используются различные материалы, технологии, схемы. Наиболее распространенной системой для теплого пола пока еще остается водяная. Если контур подключен к общедомовому котлу (а именно так и делается в частном секторе), то в обязательном порядке монтируется смесительный узел. Что он собой представляет, зачем нужен, что обеспечивает, как функционирует и возможно ли его изготовить своими руками – эти и другие вопросы, касающиеся теплых полов, станут темой статьи.

Оглавление:

1. Особенности смесительного устройства
2. Из чего состоит узел?
3. Нюансы монтажа
4. Советы и рекомендации
5. Цена разных моделей

Можно ли обустроить в квартире?

Для подогрева полов в квартире водяную систему использовать не рекомендуется, хотя в интернете встречается множество советов по ее обустройству своими силами. При монтаже возникнет слишком много сложностей, причем еще на этапе проектирования. Это связано как с дополнительной нагрузкой на перекрытия (полы), так и с вероятными протечками контура. Поэтому придется оформлять разрешительные документы в надзорных инстанциях, и не факт, что «добро» ими будет дано. На практике в многоэтажных зданиях реализуются другие варианты подогрева – с помощью термоматов, ИК-пленок, греющих кабелей.

Назначение

Если в доме устанавливается система подогрева, это априори означает, что к котлу по факту присоединяется два контура – высоко- и низкотемпературный. И хотя оба они водяные, но все-таки есть существенная разница, заключающаяся в степени нагрева циркулирующего теплоносителя. Температура жидкости в первом – отопительном – регулируется в пределах от 75 до 95 (в зависимости от вида радиаторов и других условий), во втором – теплого пола – не более 35.

С учетом потерь в стяжке только так можно выполнить требования СНиП, СанПиН для финишного покрытия – до 31°C, не более. Кроме того, она ограничивается и свойствами используемых материалов – финишной отделки, труб (особенно если это полипропилен) и ряда иных. Да и на состоянии стяжки перегрев сказывается отрицательно. Разница величин получается существенная; в среднем примерно в 2,8 раза. Как понизить температуру теплоносителя системы отопления до значения, позволяющего направлять его в контур теплого пола? Эту задачу и решает смесительный узел, в котором в горячую воду подмешивается охлажденная, из «обратки».

В принципе, можно обойтись и без этого устройства, что упростит монтаж всей системы и снизит цену работ. Но только если в строении нет высокотемпературного контура. Вариант – сделать обогрев помещений с помощью тепловых насосов, а котел пусть «работает» на теплый пол. Но такие схемы для частных домов не практикуются. Они более подходят для ангаров и иных габаритных сооружений (производственных, административных и так далее).

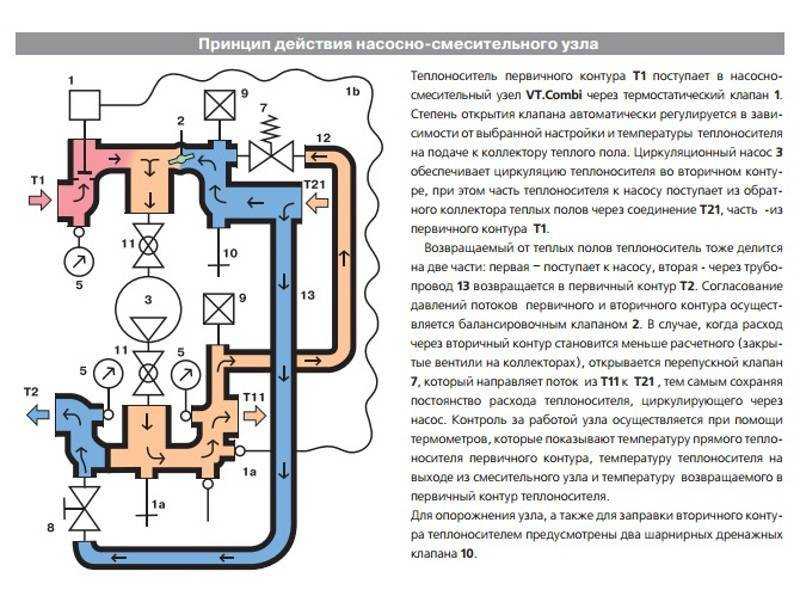

Конструкция смесительного узла

• Насос. Назначение понятно – обеспечение циркуляции воды по контуру (замкнутому) теплого пола. Не путать с аналогичным устройством, которое является составной частью принудительной системы обогрева! «Отопительный» насос или находится под кожухом котла, или устанавливается на трубе (в зависимости от модели теплогенератора и особенностей схемы).
• Терморегулятор. Он отвечает за поддержание требуемой температуры теплого пола и управляет работой смесительного узла.
• Клапан. Его называют регулирующим, предохранительным, питающим. Встречается в двух модификациях.

1. Двухходовой клапан.

Для частных строений целесообразно использовать именно такой вариант устройства в узле смешения для системы теплых полов (например, Valtec), так как оно эффективно на площадях, не превышающих 180 м2. К тому же его цена ниже, чем более сложных аналогов. Принцип работы довольно простой. Терморегулятор контролирует уровень нагрева жидкости в контуре теплого пола. При его снижении меньше установленного значения открывается заслонка клапана, и подается горячая вода, которая перемешивается с охлажденной, циркулирующей по трубам. Этим и повышается ее температура. Когда она поднимается до оптимальной величины, смесительный узел для теплого пола перекрывает канал поступления жидкости из общедомового контура. Схема подключения с двухходовым клапаном для небольших площадей является лучшим решением, и именно ее специалисты рекомендуют для жилых помещений.

Преимущества:

• Дозированный «подмес». Как результат, перегрев труб теплого пола исключается.
• Выравнивание температуры происходит плавно, без резких ее колебаний.

2. Трехходовой клапан.

Его принципиальное отличие от 2-х ходового аналога в том, что перемешивание горячей и охлажденной воды происходит непосредственно в самом смесительно-насосном узле для теплого пола. То есть процесс протекает постоянно, так как в зависимости от изменений температуры воды положение заслонки также меняется. Подобные модификации клапанов более универсальны, но их применение имеет ряд недостатков.

• При сбое в работе термостата в смесительный узел может поступить избыточное количество горячей жидкости. Для труб полипропиленовых это бывает губительно.
• Сложность регулирования. Даже незначительное изменение положения заслонки в ряде случаев инициирует резкий скачок температуры. Поэтому такие клапана включаются в схему только совместно с контроллерами.
  Ее усложнение влечет повышение стоимости всей системы.

Остается добавить, что независимо от выбранной схемы теплого пола, она собирается на основе коллектора, чаще в обиходе именуемого «гребенкой». В зависимости от типа смешивания их может быть 1 или 2. Иногда происходит подмена понятий, и именно коллектор называют смесительным узлом. Это не совсем верно, так как он является лишь составной частью монтажного комплекта для теплого пола. Его модификация зависит от того, какой клапан – 2-х или 3-х ходовой – предполагается использовать в системе.

В интернете встречаются советы, что при сборке такого смесительного узла для теплого пола своими руками лучше конструкцию упростить, заменив клапан на трехходовой кран. В принципе, сделать можно что угодно. Но насколько это целесообразно в данном случае? В режиме ручного управления ошибок не избежать. Вряд ли следует тратить свои силы и время, если конечный результат не гарантирован, проще купить. Например, хорошо себя зарекомендовавшую в частных домах продукцию под брендами Valtec, IVR, Pro Factor, хотя это и не единственные модели, характеризующихся высокой эффективностью.

 Дополнительно в систему могут включаться и другие устройства – клапана отсечки, воздухоотводчики, байпас и так далее, в зависимости от схемы контура теплого пола.

Порядок установки

Алгоритм действий подробно расписан в инструкции на устройство. Далее для общего ознакомления с организацией системы теплый пол приводятся лишь основные этапы.

1. Установка коллекторного шкафа. Раз все делается своими руками, то есть свобода выбора. Его можно поместить в той же комнате, в смежном помещении, даже в топочной. Желательно в нишах, но с учетом протяженности труб (это теплопотери). А изделия из полипропилена несложно изогнуть по любому радиусу (не меньше допустимого).

2. Присоединение труб к коллектору. Подразумеваются контура отопления и теплого пола.

3. Крепление регулирующих элементов. Только в случае, когда монтаж производится своими руками из отдельных комплектующих. Если куплен узел теплого пола в сборе (коллектор, насос и так далее), данный пункт не актуален.

4. Проверка герметичности системы и настройка.

Практические советы

1. Существуют 3 типовые схемы смешивания воды – последовательная, комбинированная и параллельная. Первый вариант считается наиболее эффективным при установке смесительного узла для теплого пола в жилом здании.

2. При монтаже системы подогрева в индивидуальном строении чаще всего рекомендуются полипропиленовые трубы. Они податливы в обработке, легко гнутся, и их несложно самому уложить по любой схеме, то есть сделать так, как удобнее самому, исходя из специфики помещения. Нужно учесть, что покупая продукцию, необходимо выбирать для контура сшитый полипропилен.

3. Выражение «узел своими руками» трактуется по-разному. Вариант 1: сделать сборку системы из отдельных изделий. Например, приобрести популярный в частном секторе узел Valtec и дополнительно к нему – насос (в состав не входит). Способ 2: купить комплект – смесительную группу для теплого пола.

Экономическую целесообразность того или иного решения автор рассматривать не берется, так как у каждого свое мнение. Но если выбран первый метод, то необходимо учесть, с какой сложностью придется столкнуться – точные расчеты параметров и характеристик, в первую очередь, насоса.

4. На рынке встречаются коллекторы для полов с подогревом из нержавейки, пластиков и латуни. С практической точки зрения первый вариант предпочтительнее.

5. Водяная система теплого пола в основном укладывается в стяжку. Ошибку совершают те, кто хочет при помощи нагрева труб добиться ускорение процесса ее отвердевания. Ни к чему хорошему это не приведет, а вот неравномерность структуры искусственного камня будет обеспечена. Как результат – снижение его прочности, что часто является причиной повреждения на отдельных участках.

Стоимость

Наименование	Площадь подогрева, м2	Специфика	Розничная цена, рубли
IVR 711	50		14 190
Valtec	60		от 17 360
Royal MIX		без насоса	19 980
Pro Factor			8 570
ISOTHERM	150		27 990
Tmix-ХXL	200		26 780
	1 200		110 990

*Ориентировочные данные по московскому региону.
