Как сделать теплый пол своими руками под плитку

Не секрет, что большая часть населения делает ремонт своего жилья своими силами. У кого-то хватает мастерства сделать, почти все, своими руками. Кто-то продолжает осваивать новые профессии во время проведения ремонта.

И это делается не потому, что всем так хочется, а потому что ремонтные работы не дешевы и не всем бывают «по карману».  И, чтобы, начинающим мастерам было проще осваивать работы по ремонту, мы на своем сайте даем рекомендации по различным ремонтным работам. И сегодня мы рассмотрим основные моменты по монтажу электрического теплого пола под плитку.

     Какие бывают теплые полы

Теплые полы, которые можно использовать под керамическую плитку, бывают кабельные и матовые – здесь названия говорят сами за себя. Кабельные, в свою очередь, могут быть одно или двухжильные. Для жилых помещений, как более безопасные, в основном применяются двухжильные.

Бывают еще и саморегулирующиеся кабели, в которых при повышении температуры сопротивление в нагревательном кабеле увеличивается и ток уменьшается, за счет чего происходит уменьшение температуры в этом участке кабеля. Но они и значительно дороже.

Правила монтажа теплого пола

Перед тем, как начать монтировать теплый пол, следует подготовить основание. В чем оно заключается? В создании теплоизолирующего слоя, чтобы излучаемое тепло не тратилось на нагрев бетона снизу от кабеля, а было направлено вверх, в помещение.

Для этого используют пенополистирол или пенопласт, если есть возможность поднять полы на определенную высоту. А если высота пола критична, то можно использовать фольгированный пенофол – у него достаточно низкая теплопроводность и при небольшой толщине позволяет создать хороший барьер теплу.

Сверху утеплителя следует произвести выравнивающую стяжку, на которую будет укладываться нагревательный кабель или мат. Кабель укладывается зигзагообразно равномерно на нужную площадь и крепится к полу при помощи специальных монтажных лент с лепестками, которыми кабель фиксируется в нужном месте.

Можно закрепить кабель и к ранее настеленной металлической сетке, которая создаст дополнительную прочность стяжке.

В матах кабель уже зафиксирован, их только следует раскатать и зафиксировать к полу при помощи скотча. При укладке полов не допускается перехлеста кабеля – он укладывается на равномерном расстоянии.

Также, перед укладкой кабеля нужно подготовить штробу –углубление в полу и стене для датчика, который должен располагаться между «зигзагами» кабеля. Датчик устанавливается в гофрированной трубе, недалеко от места установки регулятора температуры (смотри рисунок выше).

Это дает возможность вытащить его за кабель при необходимости замены без демонтажа пола. Питающий кабель теплого пола от регулятора температуры соединяется с нагревательным кабелем с помощью муфты.

После этого весь пол накрывается цементной стяжкой, а сверху укладывается керамическая плитка. Кстати, можно использовать полусухую стяжку — это удобнее, так как используется минимум воды. Как это делается — смотрите здесь.

Иногда, если не требуется толстая стяжка, ее делают из плиточного клея или наливного пола. В некоторых случаях, сразу укладывают плитку на слой, превышающий толщину кабеля или мата. Все зависит от прочности подготовительного основания и высоты чистого пола в данном конкретном случае.

Здесь нужно смотреть по обстоятельствам и выбирать самый оптимальный вариант. Включать и пользоваться теплым полом можно после того, как высохнет стяжка. Если это цементно-песчаная, то 2-3 недели, как минимум., а если использовать технологию полусухой стяжки, то гораздо меньше.

Если использовать другие виды материалов, как наливной пол, то еще меньше — согласно техническим характеристикам этих материалов. Удачи, вопросы в комментарии!

Электрический теплый пол под плитку своими руками — ВикиСтрой

Выбор мощности

Расчет мощности теплых полов дело несложное, но здесь решим этот вопрос по-другому. Будем считать не мощность как таковую, а необходимую длину кабеля электрического пола. Примем за данность, что шаг укладки кабеля равен пятнадцати сантиметрам. Это наиболее оптимальное значение. Также будем считать, что на одну петлю при укладке уходит около двадцати пяти сантиметров кабеля. Теперь, зная размеры площади, на которую будем укладывать теплый пол (ширину и длину), можно посчитать количество веток кабеля, число поворотов и всю его длину. Не забудем учесть часть кабеля для вывода его из-под будущей стяжки на стену, для подключения к терморегулятору. Чтобы правильно определиться с площадью укладки теплых полов, рассмотрим некоторые правила расположения кабеля в комнате.

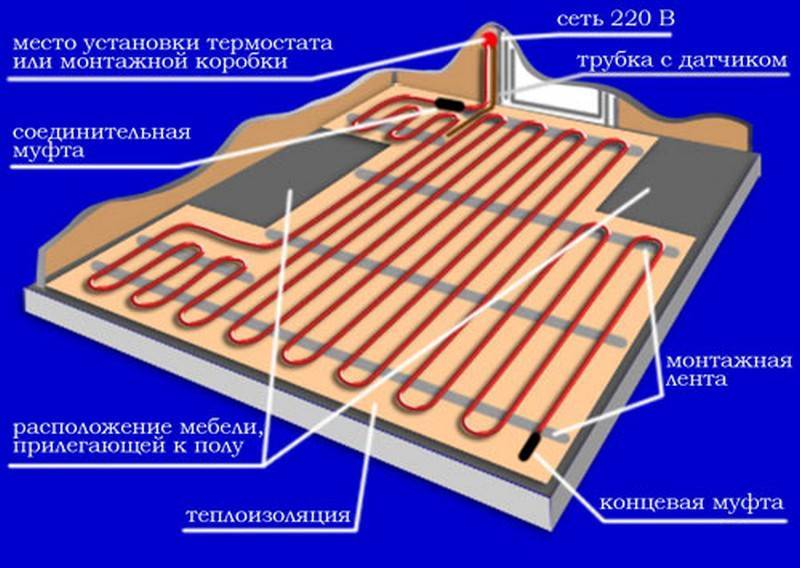

Схема расположения секций

Раз разговор ведется о теплых полах под плитку, значит чаще всего это коридор, ванная комната, кухня. Для примера рассмотрим укладку электрических теплых полов в ванной комнате. Укладка в других случаях будет отличаться только нюансами. В ванной комнате могут быть установлены сантехнические приборы (ванна, рукомойник и др.), стиральная машина, тумбочка. Площадь пола, занимаемая этими предметами, должна быть исключена из площади укладки теплого пола. Также отступим по пять сантиметров от стен и порогов. Ничего, если площадь получается не прямоугольная, гибкий кабель теплого электрического пола позволяет выполнить укладку на площади любой конфигурации.

1 — муфта; 2 — терморегулятор; 3 — гофрированная трубка; 4 — датчик температуры; 5 — концевая муфта; 6 — нагревательный кабель; 7 — монтажная лента

При выполнении работ в ванной комнате лучше концы проводов, не самого греющего кабеля, а именно соединительных проводов теплого пола, вывести в коридор для удобства пользования терморегулятором и предохранения попадания в него влаги.

Необходимые инструменты и материалы

Нагревательная секция электрического теплого пола (кусок провода с запаянными концами).

Металлическая перфорированная полоса с просечкой для крепления кабеля.

Гофрированная трубка (для вывода проводов из-под стяжки к терморегулятору и расположения датчика температуры).

Комнатный терморегулятор (его выбирают в зависимости от необходимой сложности регулирования нагрева). Можно выбирать наиболее простой и дешевый из доступных.

Теплоизоляция. Обычно выбирают фольгированный вспененный листовой полиэтилен различных производителей («Фольгоизол», «Экофол» и др.).

Скотч-лента для скрепления стыков теплоизоляции.

Некоторое количество дюбель-гвоздей и перфоратор для крепления монтажной ленты к черновой стяжке.

Молоток, отвертка, нож.

Монтаж

Сначала обратим внимание на основание. Лучше если это будет черновая стяжка. Она должна быть относительно ровной, без глубоких рытвин, сухой и чистой. Рытвины следует заделать цементным раствором и дать ему высохнуть, а выступы сбить. Далее укладываем теплоизоляцию. Ее обычно укладывают по всей площади комнаты, где будет укладываться плитка, от стены до стены. Стыки листов теплоизоляции проклеивают скотчем, желательно фольгированным.

Укладку металлической крепежной ленты ведут уже на площади укладки теплого пола, только там, где будет лежать греющий кабель.

Шаг укладки ленты выбирается, исходя из ее количества в комплекте с теплым полом, так, чтобы по всей площади укладки кабель был закреплен. Закрепите ленту на несколько дюбель-гвоздей, не слишком часто.

Просверлим отверстие в стене, на уровне пола, для вывода концов соединительных проводов на наружную поверхность стены ванной комнаты. В отверстие пропустим гофрированную трубку. Ее конец заводится в будущую стяжку на расстояние около полметра от стены. Выполним участок штробы по наружной поверхности стены, куда спрячем конец трубки. Штроба проделывается от отверстия до места установки терморегулятора. Впоследствии штроба с гофротрубой заделывается гипсовой шпаклевкой или цементным раствором.

Укладка греющего кабеля ведется, начиная от конца пропущенной через отверстие в стене гофрированной трубки. У обреза трубки должна находится концевая муфта греющего кабеля (запаянный конец с соединительными проводами). При укладке соблюдаем шаг в пятнадцать сантиметров, следим за тем, чтобы ветки кабеля лежали ровно, при выполнении поворотов кабеля не было заломов.

Опасайтесь повредить кабель. По ходу укладки кабель следует крепить специальными крючками на металлической ленте. Кабелю нужно придать прямолинейность, но не следует слишком натягивать его.

Следует отметить, что бывают варианты исполнения кабеля, на котором соединительные провода выходят с обеих концевых муфт. Тогда укладку следует вести таким образом, чтобы обе концевые муфты оказались у конца гофрированной трубки.

Пропускаем концы соединительных проводов в гофротрубку таким образом, чтобы они вышли с другого ее конца, за стеной. С наружной стороны в гофротрубку опускаем датчик температуры, до конца гофротрубы, но так, чтобы он остался внутри нее. Заматываем край трубки изолентой, чтобы в нее не попал раствор.

Выполнив подключение термостата и опробовав кратковременно работу всего электрического пола, можно выполнять стяжку. Стяжку следует вести по направляющим, установленным по уровню. Для прочности стяжки применяйте армирование доступными сетками, а лучше используйте специальные смеси для теплых полов. Толщина стяжки — пять сантиметров. После высыхания стяжки укладываем плитку.

Подключение к электросети

Определившись с местом установки терморегулятора, закрепляем его на стене. Терморегуляторы могут быть как наружного исполнения, так и встраиваемые. Во втором случае будет нужно установить подрозетник (установочную коробку), и в него установить терморегулятор.

Провод от электрической сети дома (из ближайшей распредкоробки) подключается к контактам терморегулятора L и N (линия и ноль). Концы провода, подсоединенные к нагревательным жилам кабеля теплых полов (обычно они белые), подсоединяем к контактам на терморегуляторе 3 и 4. Провода, соединенные с защитным экраном кабеля нагревательной секции (они чаще желто-зеленые), необходимо соединить с заземляющим контуром домашней электрической сети. При выполнении этих работ не забудьте отключить электричество.

рмнт.ру

прокладка и монтаж своими руками

Отопление и сохранение тепла в жилом помещении – актуальный вопрос на сегодняшний день. Поверхность пола кухни, ванной, санузла или прихожей чаще всего представляет собой прохладное керамическое покрытие. Летом этот фактор может быть приятным, но зимой холодный пол становится проблемой, особенно для семей с маленькими детьми. Электрический теплый пол является приемлемым методом решения этой проблемы. Установить теплые полы самостоятельно несложно, если знать основные приемы, как укладывать под плитку нагревательные элементы.

Содержание

• 1 Какие есть варианты
• 2 Подготовка поверхности
  • 2.1 Утепление поверхности
• 3 Разработка схемы
• 4 Расчет материал
• 5 Проверка проводки
• 6 Температура монтажа датчик
• 7 Установка кабеля или мата
• 8 Заливка стяжки и укладка плитки

Возможные варианты

Высокая теплоотдача керамической плитки является ее преимуществом при напольном отоплении в любом случае.

Устройство электрического пола может быть нескольких видов:

• кабель;
• пленка;
• нагревательные маты;
• стержень.

При кабельном способе монтаж электрических теплых полов под плитку заключается в прокладке нагревательного резистивного кабеля, который крепится специальными клипсами на планках. Более дешевым кабелем является одножильный кабель, но чаще используется двухжильный кабель, обладающий высокой надежностью. Иногда применяют кабель с полимерной матрицей между двумя проводниками, выделяющими тепло.

Вы можете купить готовые комплекты для этого способа обогрева, цена которых зависит от комплектующих, длины и мощности кабеля. Полный набор комплектов может даже содержать инструменты. Экономнее самостоятельно подобрать элементы отопления и установить теплый пол своими руками.

Инфракрасный пленочный метод – дорогой, но самый безопасный метод, при котором используется гибкая полимерная ткань со встроенными инфракрасными нагревательными элементами.

Инфракрасный пленочный теплый пол

Нагревательные маты состоят из монтажной сетки с прикрепленным к ней кабелем. Их укладка не требует использования заливки бетонной смеси, что увеличивает нагрузку на потолок и уменьшает высоту потолка. Метод прост в установке, поэтому он очень популярен. Окончательный выбор теплого пола под плитку связан с расчетом оптимальной теплоотдачи. В этом случае расчет теплопроизводительности матов намного проще, чем длины нагревательных кабелей.

В стержневом методе используются последовательно соединенные угольные стержни. В монтажный комплект входят стержневые маты, провода и соединительные комплекты, а остальные элементы (термостат, теплоизоляция, битумная изоляция, скотч и т.д.) покупаются отдельно.

Подготовка поверхности

Технология монтажа теплых полов требует тщательной подготовки поверхности перед укладкой нагревательных элементов. Нагревательные маты или кабели можно укладывать только на чистый и ровный пол без выступов и трещин. Можно использовать грунтовку, бетонную стяжку или наливной пол.

Теплоизоляция поверхности

Для минимизации потерь тепла и достижения эффективного обогрева помещения при подготовке используется слой теплоизоляции. В зависимости от требуемой толщины утеплителя используются следующие материалы:

• Пенопласт;
• пенополистирол;
• Пенополистирол фольгированный.

На балконах, лоджиях, над неотапливаемыми помещениями или подвалами применять толстые изоляционные материалы до 100 мм (например, пенопласт и пенополистирол). Для тонкого слоя изоляции используйте фольгу с фольгированным покрытием (отражающая поверхность фольги должна быть направлена ​​вверх). Все стыки и швы герметизируются фольгированным скотчем. Теплый пол под плитку в ванной дополнительно оборудован слоем гидроизоляции.

Разработка схемы

Перед монтажом системы отопления необходимо разработать план-схему на бумаге. В нем выделены буферные зоны с массивной мебелью, техникой, батареями отопления и трубами. Отопительные системы нельзя прокладывать под мебелью или бытовой техникой, так как это создает дополнительную нагрузку на кабель (кабель перегревается, так как тепло не может уйти вверх).

Получается неправильный многоугольник, вписанный в прямоугольник комнаты. На схеме отмечены контуры будущего электрического пола, подвод питания и расположение терморегулятора на стене (на высоте около метра). Также необходимо сделать отступ от стен до 20 см и рассчитать, чтобы расстояние между витками кабеля было не менее 10 см. С бумажного чертежа разметка переносится на подготовленную поверхность пола. Правильно спроектированная схема уменьшит затраты на покупку системы обогрева и защитит кабель от перегрева.

Расчет материала

Требуемая удельная мощность кабеля рассчитывается исходя из площади пола, покрываемой системой отопления. Перед закупкой материалов необходимо сделать расчет площади обогрева и мощности кабеля. Все замеры можно сделать с помощью компьютерной программы, а можно воспользоваться услугами продавца-консультанта. Самостоятельно рассчитать длину кабеля можно, умножив площадь обогреваемой поверхности на выбранную удельную мощность и разделив результат на мощность кабеля.

В зависимости от характеристик помещения потребляемая мощность электрического пола может составлять от 100 до 180 Вт/м². Для сухого отапливаемого помещения, обогреваемого от другого источника, потребуется до 120 Вт/м². Если влажность высокая, т.е. в ванной используется до 150 Вт/м². На балконе, лоджии или в неотапливаемом помещении мощность может достигать 180 Вт/м². Теплый пол под плитку может быть основным источником тепла, это влияет на удельную мощность отапливаемого помещения.

Шаг прокладки кабеля рассчитывается следующим образом: требуемую удельную мощность нагрева умножить на 100 и разделить на мощность кабеля. Расчеты сделаны таким образом, чтобы в дальнейшем не перерезать кабель (это категорически запрещено). При использовании одножильного провода необходимо учитывать, что его конец должен возвращаться к началу монтажа, тем самым увеличивая его длину. Для укладки нагревательных матов шаг кабеля рассчитывать не нужно. Мощность системы рассчитывается по площади обогрева.

Проверка электропроводки

Электрический теплый пол под плиткой требует большого энергопотребления. Перед его установкой необходимо проверить, подходит ли существующая проводка для новой нагрузки. Если при расчете сечения кабеля обнаруживается, что диаметр жилы не соответствует требованиям, его заменяют. Запрещается подключать систему отопления к розетке. Оптимальный вариант – провести дополнительную линию электропроводки к распределительному щиту.

При проектировании электропроводки учитывается мощность бытовых электроприборов. Если потребляемая мощность превышает 2 кВт, они должны быть подключены к отдельным блокам предохранителей. Для защиты электрической изоляции используется устройство УЗО, срабатывающее при номинальном токе до 30 мА. Заземляющие проводники, соединенные с крупными металлическими предметами, применяют в помещениях с повышенной влажностью.

Монтаж датчика температуры

Особое внимание следует уделить правилам подключения терморегулятора и датчика температуры. Термостат является блоком управления электрическим полом и обрабатывает информацию от датчика температуры, а также включает и выключает отопление. Регулятор может быть программируемым или без заданной программы; крепится на стене на высоте около метра в доступном месте.

Кабель, соединяющий регулятор с системой отопления, помещается в гофрированную трубку и специальную трубу. Провод от термостата подключается к термодатчику, расположенному на расстоянии до 40 см от стены между витками кабеля. Трубопровод должен быть уложен без перегибов; его край соединения с системой отопления изолирован герметиком для предотвращения проникновения раствора, используемого в стяжке. Датчик температуры также должен быть установлен в гофрированной втулке, чтобы обеспечить доступ к нему в случае необходимости ремонта.

Монтаж кабеля или термомата

Перед тем, как приступить к монтажу кабеля теплого пола, необходимо измерить сопротивление кабеля. Кабель укладывается петлей на расчетном расстоянии (не менее 10 см) с помощью специальной фиксирующей ленты. Иногда устанавливается армирующая сетка, к которой трос крепится пластиковыми хомутами. Для укрепления кабельной змейки можно использовать монтажные планки с отверстиями. Необходимо оставить до 20 см расстояния от стен.

При монтаже одножильного кабеля необходимо его конец подвести к исходному месту прокладки, не пересекая остальные витки. В двухжильном кабеле один провод служит источником тепла, второй замыкает цепь, поэтому на конце кабеля делают соединительную муфту. Кабель укладывается после подготовки поверхности, укладки теплоизоляции (и гидроизоляции при необходимости) и небольшого слоя бетонной стяжки. Иногда кабель укладывают прямо в бетонную стяжку. Сборка контура поверхности нагрева производится перпендикулярно стене, на которой расположен термостат.

Сетчатые термоматы состоят из тонкого троса, прикрепленного к сетке из стекловолокна. Маты можно устанавливать без предварительной бетонной стяжки, укладывая их на плиточный клей, увеличив его толщину до 10 см. Есть модели термоматов, которые имеют самоклеящуюся нижнюю поверхность, которую достаточно прижать к полу для надежной фиксации. Маты с эластичной основой могут быть натянуты для сложной конфигурации схемы отопления.

Нагревательные маты проще в установке, чем кабельные нагревательные маты: нет необходимости рассчитывать шаг между витками, нет перегибов кабеля. Тем не менее, необходимо знать, как правильно установить теплый пол под плитку этим методом. Маты следует прикрепить к слою утеплителя скотчем, соблюдая расстояние между фрагментами обогрева до 10 см и около 20 см от стены. При выполнении поворотов маты можно подрезать, не касаясь троса, и сделать необходимые повороты. После установки электрическая система должна быть проверена на сопротивление.

Заливка стяжки и укладка плитки

Монтаж электрического теплого пола завершается нанесением защитного слоя. Это может быть бетонная стяжка пола или наливной пол. Чаще всего для непосредственной укладки керамической плитки используют специальную клеевую смесь. Толщина слоя стяжки или клея должна быть от 3 до 5 см. Иногда клеевой слой наносят дважды: сначала покрывают маты или кабельные петли, затем наносят следующий слой для укладки плитки.

Клей для керамической плитки должен быть предназначен для теплых оснований, такие смеси продаются со специальной маркировкой или с указанием диапазона температур при эксплуатации. Нанесение клея на нагревательную часть не должно вызывать механических повреждений и воздушных пустот. Слой плиточного клея должен быть в 3 раза больше диаметра нагревательного провода. Эксплуатируйте пол, когда стяжка и клей полностью высохнут.
