как правильно подключить, установка и монтаж пленочного пола, схема подключения

Наличие в помещении теплого инфракрасного пола создает особую уютную атмосферу. Преимущества ИК-покрытия в том, что заметно увеличивается теплоотдача пола, снижаются денежные затраты на электроэнергию. Монтаж теплого пола под плитку дело непростое, оно имеет ряд особенностей. В этом материале рассмотрим технологии, которые используются в этой сфере.

Особенности

Инфракрасное излучение теплого пола равномерно распределяется по стенам, потолку, предметам в помещении, нагревая их. Технология работает без использования проволоки и подходит для полов с покрытием:

• Ламинат;
• Линолеум;
• Ковер.

Инфракрасный теплый пол под плитку чаще всего нужен в таких помещениях:

• Теплицы;
• Бассейны;
• Кухни;
• Ванные комнаты;
• Технические помещения.

Существует два типа инфракрасных полов, которые используются под плитку:

• Стержень;
• Пленка.

Второй примечателен тем, что в его производстве используются плоские элементы, в которых присутствует карбоновая взвесь. С двух сторон на нее монтируется пленочное полимерное покрытие толщиной 0,5 миллиметра, ширина полосы может быть от 30 до 120 сантиметров.

При укладке пола обязательно соблюдайте правила техники безопасности и используйте заземление. Такая конструкция создает комфорт и уют в помещении, что не может не сказаться на психическом и эмоциональном состоянии человека.

Преимущества и недостатки

Преимущество инфракрасной системы обогрева пола:

• Отсутствие электромагнитного излучения;
• Простота эксплуатации;
• Эффективность;
• Не сушит воздух;
• Нет опасности возгорания;
• Не вызывает накопления пыли;
• Универсальность – ИК пленку можно крепить даже на стену или потолок.

Высота инфракрасной конструкции не превышает трех сантиметров, и даже в помещениях, где потолки всего два с половиной метра, пленка практически незаметна.

Преимуществом ИК-пленки можно также назвать то, что

Недостатки:

• Для установки ИК оборудования требуется высокая квалификация. За мастера без солидного практического опыта в таких проектах лучше не браться;
• Запрещается устанавливать такие устройства под мебелью. Плитку следует тщательно проверять на наличие дефектов, так как инфракрасное излучение может вызвать расслоение этого материала. Керамическое напольное покрытие лучше покупать известных марок, так как, например, китайская плитка некачественная и не выдерживает даже небольших нагрузок.

Схема работы

Пол с инфракрасной пленкой под плитку – довольно распространенный вариант. Подключить инфракрасную пленку к полу электричеством вполне возможно, она будет нормально работать, если сверху сделать стяжку, а на нее положить плитку. Эти работы несложные, их можно сделать если не самостоятельно, то с привлечением мастера.

Возможны два способа укладки плитки на пленку:

• Поверх пленки монтируется малярная сетка для повышения адгезии. На нее заливается стяжка или специальная самовыравнивающаяся смесь. Толщина слоя – не более 10 мм.
Листы ГВЛ
• укладываются на пленку, фиксируются шурупами, которые проходят между планками нагревательных элементов; от мастера требуется большая аккуратность, так как хрупкие конструкции можно легко повредить.
• Далее плитка монтируется по стандартной технологии с использованием клея для теплых полов.

В начале работы необходимо нарисовать схему с размерами, в которой будут отражены все кабели и нагревательные элементы.

Стержневой пол специально разработан для плиточного покрытия, поэтому в этом случае стяжку делать не надо. Для керамической плитки созданы стержневые инфракрасные обогреватели, которые подключаются к термостату. На них монтируется керамическое покрытие.

Между двумя проводниками расположены стержни (выглядят как ступеньки), которые изготовлены из графита и углеродистого серебра.

• Ширина – 82 см;
• Расстояние между стержнями до 10 см.
• Длина – до 20 метров.

При прохождении тока от стержней испускается ИК излучение, оно имеет длину волны от 8 до 14 мкм. Эта технология экономит значительные средства. Схема разработана таким образом, что при работе расходуется минимальное количество энергии.

Как подключиться?

Перед началом работ по монтажу пленочного инфракрасного пола необходимо:

• Подготовить основание;
• Расположить теплоотражающий материал по всей плоскости;
• Подготовьте место для термостата.

Монтаж начинается с того, что материал распределяется по всему помещению. Его необходимо закрепить скотчем или изолентой, загерметизировать стыки.

Пленку рекомендуется свернуть на максимальную длину – чем меньше лишних контактов, тем лучше.

Можно уменьшить расход проводов, если контакты направить в сторону регулятора. На медной полосе закреплен зажим, его сторона находится внутри покрытия, вторая сверху медной полоски. Линии разреза изолируются битумом. Пленка фиксируется с помощью изоленты. Для этого необходимо выровнять основание, положить на пол теплоотражающий материал.

Этапы работ:

1. Монтаж теплоотражающего материала;
2. Монтаж пленки;
3. Соединение блоков, подключение их к термостату;
4. Датчик температуры устанавливается между первым и вторым слоями стяжки в гофрированной трубе.
5. Укладка слоев, фиксация их шурупами
6. Заливается стяжка, можно сделать самому
7. Плитка уложена на стяжку.

При работе необходимо учитывать следующее:

1. Установка ИК-системы под мебелью возможна только при ее расположении на ножках на высоте не менее трех сантиметров;
2. Необходимо правильно уложить утеплитель, он защитит от перерасхода электроэнергии;
3. Нельзя использовать изоляцию, в которой присутствует фольга, она подвержена коррозии;
4. Чтобы положить крышку на нужную сторону, следует внимательно изучить инструкцию-памятку.

Допускается применение пленочной теплоизоляции:

• Лавсанова;
• Полипропилен.

Терморегулятор устанавливается на стену, к нему подводится электропроводка

Провода нельзя прокладывать по полу, их следует укладывать в пластиковый короб. Провода не должны создавать неровностей. Необходимо выполнить следующее:

• Вырезать вырез для провода в теплоотражающей изоляции;
• Очистите провода на концах перед их установкой;
• Кончик провода вставляется в контактный зажим, фиксируется;
• Место примыкания изолировано битумной мастикой.

Затем необходимо закрепить термостат, рекомендуется делать это внутри гофры; затем устройство подключается к регулятору температуры. Его верхняя часть крепится снизу к черной силиконовой полосе блоков, которые нагреваются с помощью битумной мастики. В месте, где происходила установка, следует сделать разрез, это будет гарантией того, что не появится деформация.

Датчик может выйти из строя, поэтому нужно поставить его таким образом, чтобы можно было легко его снять.

Монтажные работы следует доверить опытному специалисту.

Советы по выбору

Правильно подобранный материал – залог нормальной работы оборудования. Рекомендуется знать его основные технические характеристики:

• Пленка способна меньше нагреваться и отдавать больше тепла;
Пленка
• Standard выдерживает температуру до 80 градусов Цельсия;
• Можно соединять между собой серебряные и медные шины, за счет этого можно уменьшить толщину прослойки, а значит продлить срок службы устройства;
• Токопроводящие полосы изготовлены из сплавов, в которых присутствует серебро. На пленке они хорошо просвечивают, и чем больше серебра, тем качественнее будет пленка. Если основная основа белая, то это подтверждает, что в составе присутствует качественный, прочный полимер.

• На лентах не должно быть следов окисления;
• Плохой считается пленка, у которой ширина медной полосы менее 14 мм.
• Система потребляет мощность от 125 до 440 Вт/м2. Если пленка будет лежать под ковром, ей будет достаточно мощности до 160 Вт/м2. Если пленка расположена под плиткой или керамогранитом, то потребуется мощность не менее 215 Вт/м2. Если теплый пол будет в сауне, то мощность понадобится более 220 Вт/м2;
• Минимальная толщина пленки 0,3 мм. Чем толще покрытие, тем дольше оно прослужит, поэтому при выборе необходимо использовать пленку толще 0,3 мм.
• Пленка устанавливается таким образом, чтобы соседние листы плотно прилегали друг к другу, но не накладывались друг на друга. Если вы выберете ширину рулона таким образом, это уменьшит количество отходов и сэкономит деньги.

Модели повышенной мощности применяются в лакокрасочных цехах, саунах и т. д. В таких устройствах графитовые стержни запаиваются в сверхпрочное покрытие.

Вы должны знать, что углерод и графит имеют схожую молекулярную структуру, но их свойства заметно различаются. Углерод более устойчив к нагрузкам, а графит менее прочен.

Рекомендуется подключать ИК-устройство с помощью специалиста с практическим опытом. Укладка плитки может производиться своими руками, особенно если это небольшая площадь, например, в ванной или на балконе. Если самые сложные работы доверить профессионалам, а более простые сделать самостоятельно, то обустроить квартиру можно, не затрачивая лишних денег.

Производители

Пленка Heat Life популярна во всем мире. Heat Life — производитель пленки с углеродным покрытием. Аналогов на рынке много, но все они уступают по качеству продукции южнокорейской компании. Также Heat Life производит уникальную ИК-пленку, которую можно укладывать прямо на стяжку. Пленка выдерживает температуру свыше двухсот градусов по Цельсию, технология ее изготовления является ноу-хау компании.

Heat plus – Это еще одна южнокорейская компания, которая уже десятилетие уверенно присутствует на российском рынке. Компания Heat Plus открыла множество сервисных центров по всей стране и производит как полосатую, так и сплошную пленку мощностью от 85 до 460 Вт

Фирма Caleo (Южная Корея) производит ИК-пленку с 2006 года. Она считается одной из лучших, на счету компании много разработок и инновационных ноу-хау. Например, именно Caleo изобрел полы с сеткой что предотвращает появление искр.

Компания имеет производственные мощности на трех континентах (Европа, Америка и Азия) и уверенно продолжает завоевывать рынок. Использование пленки Caleo позволяет сэкономить до 20% электроэнергии по сравнению с обычными нагревательными приборами.

Ассортимент ИК пленок от компании очень широк: от дешевых моделей до очень дорогих. Гарантия Caleo предоставляется на срок до 15 лет, что само по себе уже говорит о качестве товара. Также южнокорейская компания выпускает различные комплектующие и системы, обеспечивающие отопление труб и крыш.

Средняя цена на покупку и установку пленки составит от 5 до 10 долларов США. Инфракрасная пленка из США Carolique также очень популярна в России и подходит практически для любого покрытия.

Пленка недорогая и представляет инновационное поколение систем ИК-обогрева. Инфракрасная энергия равномерно и быстро распределяется по помещению. Производители уверяют, что такого рода технологии позволяют снизить счета за электроэнергию минимум на пятьдесят процентов. Отзывы об ИК-пленке от Carolique только положительные.

При покупке инфракрасной пленки рекомендуется обращать внимание на наличие сертификатов качества, ведь очень часто продукция известных брендов подделывается. Лучше немного переплатить, приобретя брендовый товар, чем тратить большие деньги на ремонт.

Теплотекс – еще один южнокорейский производитель, выпускающий качественную продукцию толщиной 0,36 мм. Ширина рулонов 0,5 и 1 метр. Пленка может нормально работать три десятка лет.

Rexva – эта фирма больше известна на родине, в Южной Корее, где занимает более 50% рынка. В России о пленке этого производителя мало что известно. Эта компания лидирует в отрасли по количеству научных разработок. Компания применяет специальную ламинацию, которая гарантирует 100% изоляцию от влаги.

Eastec – Это компания, которая разработала и внедрила технологию инфракрасных полов. Она продолжает предлагать новые оригинальные модели, пользующиеся постоянным спросом у потребителей. Мощность пленки – от 60 Вт, ширина – от 30 см.

Монокристалл (Украина) – компания, которая позиционирует свою продукцию как лучшую в Европе. У компании действительно есть уникальная разработка, например, пленка с низким содержанием серебряной пасты, но более массивным углеродным слоем. Есть интересная модель, которая предназначена специально для керамической плитки. Эта пленка имеет высокий коэффициент адгезии.

Компания производит как полосатую пленку, так и сплошную. Толщина рулона – 30 и 64 см. Мощность – от 130 до 620 Вт. Такую пленку хорошо использовать для утепления лоджий, для крепления по периметру окон и дверей.

Отзывы

Отзывы об инфракрасных полах в основном положительные. Особенно активно обсуждается тема, касающаяся сложности монтажа теплых полов. Многие пользователи выступают за самостоятельную установку таких конструкций, это сулит существенную экономию денежных средств.

Некоторые домовладельцы утверждают, что сделать правильное подключение техники своими руками не представляется возможным. Следует признать, что когда речь идет об укладке плитки, здесь требуется определенная квалификация. – новичок не сможет ровно нанести это покрытие даже на маленьком участке.

Очень хвалят фирму Heat Life. Южнокорейские производители умеют делать качественную продукцию. Особенно мне нравится недорогая пленка, которую можно монтировать прямо в бетонную стяжку. Простота надежности этой техники вызывает множество положительных эмоций.

В отзывах часто возникает вопрос, как распознать контрафактную продукцию. Это очень важный момент, так как от качества изделия напрямую зависит срок службы инфракрасного теплого пола.

Если вы решили сэкономить и приобрести продукцию у неизвестного продавца, предлагающего хорошую скидку, несколько раз перепроверьте сертификат соответствия на ИК-оборудование и по возможности сверите его с образцами, представленными на официальном сайте компании. .

Успешные примеры и варианты

Инновационная пленка от Heat Life, одна из лучших на рынке.

Конструкция теплого пола.

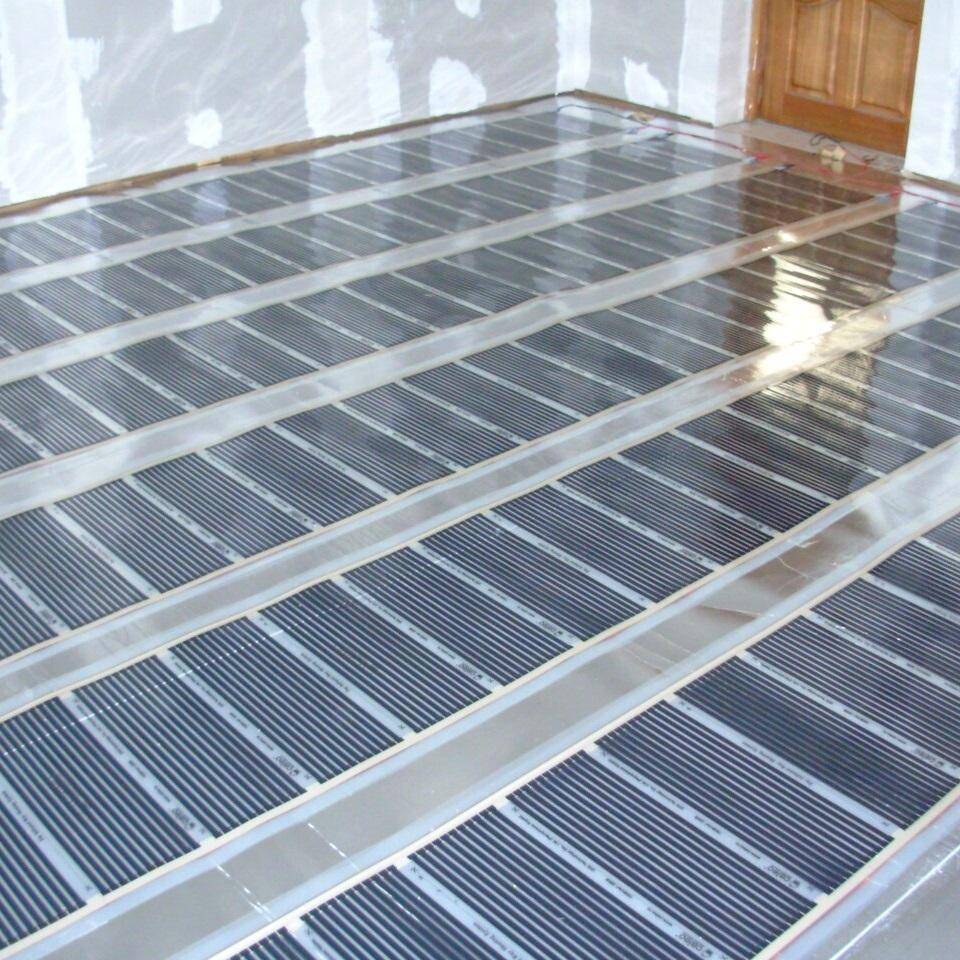

Результат покрытия ИК пленкой спортзала.

Схема теплого пола в секции.

Монтаж теплого пола в спальне. Такую работу можно выполнить своими руками.

О том, как установить инфракрасный теплый пол, смотрите в следующем видео.

HexHeat – HexHeat

О HexHeat

Представляем HexHeat — единственную запатентованную термопленку Plug & Play для дальнего инфракрасного излучения, устанавливаемую в пол, от HexCore Industries. Благодаря нашим запатентованным соединителям HexHeat Plug & Play Heat Film произвела революцию в процессе установки теплого пола в дальнем инфракрасном диапазоне до 3 простых шагов:

1. Установка подложки

• Очистка и подготовка пола
• Планировка и надежная подложка

• Раскатайте и обрежьте по длине каждый рулон термопленки
• Соедините пленки вместе
• Установите сертифицированный UL встраиваемый в пол термостат
• Выполните тест OHM, чтобы убедиться, что продукт не был поврежден во время установки

• Проверьте тепло пола и наслаждайтесь

HexHeat разработан специально для того, чтобы быть наиболее энергоэффективной системой обогрева для использования под ламинатом, роскошной виниловой доской и другими плавающими полами. Не рекомендуется использовать под ковром, мягким полом или плиткой.

Технология термопленки

1. Углеродный нагревательный элемент
2. Медная шина
3. Серебряная шина с террасами
4. Базовая ПЭТ-пленка
5. Запатентованная пленка Laminex

Польза для здоровья

Наше тепловое излучение в дальнем инфракрасном диапазоне дает более продолжительный и более полный эффект обогрева, чем другие системы обогрева, и, как известно, эффективно подавляет запахи и рост микробов, обеспечивая более здоровую окружающую среду.

Мы все испытали на своей коже успокаивающее тепло летнего солнца. Наша технология тепловых пленок, подобно солнцу, производит почти идентичные лучистые тепловые волны, которые нагревают воду. Учитывая, что человеческое тело в основном состоит из воды, это инфракрасное тепло передается чрезвычайно эффективно и может помочь мягко увеличить кровообращение, вывести из организма токсины и даже облегчить боль.

Преимущество HexHeat

Невероятная простота

Установка HexHeat представляет собой простой трехэтапный процесс. Раскатать подложку – Уложить термопленку – Уложить финишное напольное покрытие.

Ультратонкий профиль

При толщине менее 0,016 дюйма HexHeat позволяет поддерживать одинаковую высоту пола в разных комнатах.

Обеспечивает

Меньше затрат

Благодаря равномерному распределению тепла в углеродной пленке система HexHeat работает быстрее и потребляет меньше энергии, чем системы излучающих кабелей.

Практически

В отличие от водяных или плинтусных систем отопления, здесь нет механических нагревателей или насосов, которые могли бы вызвать проблемы с техническим обслуживанием.

Здоровье

В отличие от системы принудительного воздушного отопления, наша технология обогрева не выдувает пыль и аллергены, что делает ее безопасной для людей, страдающих астмой и аллергией.

Чем мы отличаемся?

• Наша тепловая пленка предназначена для обеспечения равномерного нагрева по всей площади поверхности и поэтому гораздо эффективнее обогревает все помещение, а не только первые 12–24 дюйма над полом и рассеивается от остальной части помещения. окружающее пространство помещения (именно поэтому большинство электрических систем обогрева пола позиционируются как «комфортное тепло»).
Тепловая пленка
• HexHeat представляет собой уникальную запатентованную конструкцию, доступную шириной 60 и 100 см и длиной от 3 до 7 метров. Мы разработали нагревательный материал, обеспечивающий обогрев всей поверхности без каких-либо холодных участков, характерных для менее эффективных систем лучистого отопления.
Кабельные системы
• Radiant устанавливаются на расстоянии 3 дюйма (7,5 см) или больше, что допускает возможность возникновения холодных участков. Для этих систем требуется мембрана и тонкий затвердевший материал, который по своей конструкции требует дополнительной энергии для нагрева дополнительного материала и прохождения через пол для обогрева помещения.

Пленка HexHeat может быть уложена за один день и не должна проходить через источник тепла перед нагревом пола, что позволяет использовать меньше энергии.

Сравнение процесса установки

Как видно, затраченное время и связанные с этим трудозатраты на установку внутрипольного отопления значительно сокращаются благодаря использованию тепловой пленки HexHeat Plug & Play.

Технические характеристики

Стандартные размеры для 120 В

Стандартные размеры для 240 В

Артикул	ШИРИНА	ДЛИНА	КВ. ФУТОВ	МАКС. МОЩНОСТЬ
ШК-306-ДИЙ3	60см | 24”	3м | 9’10”	19 кв. футов	144 Вт
ШК-306-ДИЙ5	60см | 24”	5 м | 16 футов 5 дюймов	32 кв.фута	240 Вт
ШК-306-ДИЙ7	60см | 24”	7м | 22’11”	45 кв. футов	336 Вт
ШК-310-ДИЙ3	100см | 39 дюймов	3м | 9’10”	32 кв.фута	240 Вт
ШК-310-ДИЙ5	100см | 39 дюймов	5 м | 16 футов 5 дюймов	53 кв.фута	400 Вт
ШК-310-ДИЙ7	100см | 39 дюймов	7м | 22’11”	75 кв. футов	560 Вт

Соединения

Другие размеры и индивидуальные заказы доступны по запросу.

Для установки в помещении средней планировки требуется 4 рулона пленки HexHeat Plug and Play

Коммерческая пленка Bulk

Поскольку пленка Plug and Play запущена в продажу по всей Северной Америке, доступна наша версия пленки для лучистого тепла Bulk. Наши сертификаты UL в Канаде требуют очень специфических процедур установки, поэтому нам требуются сертифицированные установщики. Если вы являетесь генеральным подрядчиком и заинтересованы в том, чтобы стать сертифицированным установщиком, свяжитесь с нами, чтобы начать регистрацию.

Модульные OEM и встраиваемые приложения

В процессе производства и проектирования этой технологии термопленки было признано, что она должна соответствовать определенным требованиям к производству напольных покрытий, таким как время до температуры, отказоустойчивость при максимальной температуре. Мы приветствуем сотрудничество в крупномасштабных приложениях, требующих индивидуальных требований OEM-приложений для встроенных технологий в интегрированных жилых автофургонах, солнечных батареях, разработке коммерческих зданий, промышленных или других отраслях и секторах.
