Водяной Тёплый Пол в Квартире

• Преимущества теплого пола
• Водяной теплый пол от центрального отопления
• Водяной теплый пол от индивидуального отопления
• Как сделать монтаж водяного теплого пола
• Подключение теплого пола к источнику тепла
• Водяной теплый пол от батареи

В данной статье мы рассмотрим, как сделать теплый пол в квартире, потому что данная система показала свою практичность и эффективность, как основное отопление в частных домах и промышленных объектах.

Для начала рассмотрим, что представляет собой водяной теплый пол. В отличие от радиаторных систем отопления, системы водяного напольного (или другое название панельное, поверхностное, излучающее) используют для обогрева плоские поверхности внутренних конструкций – пол, потолок или стены. При этом сама стяжка пола является элементом, распределяющим тепло по всей своей поверхности. Получая тепло от труб, проложенных непосредственно внутри конструкций, нагреваемые поверхности позволяют получить равномерный нагрев и достичь максимально комфортных условий в результате отсутствия такого явления, как холодный пол и стены, которые всегда присутствуют при использовании радиаторов отопления.

Такая конструкция обогрева дает следующие преимущества:

• значительно экономится пространство, из-за отсутствия радиаторов на стенах
• улучшается эстетика помещений благодаря скрытому расположению всех компонентов
• достигаются оптимальные санитарно-гигиеничные условия (более чистые помещения в результате уменьшения циркуляции пыли, а за счет регулирования температуры нагреваемых поверхностей не «пересушивается воздух», улучшается естественная вентиляция и внутренний климат)
• так как в системе используется теплоноситель с низкой температурой (по нормам СНиП не более 55°C) значительно снижаются затраты на энергоносители

Таким образом водяной теплый пол в квартире – это современное энергосберегающее и экономически выгодное решение обогрева помещений.

Есть множество утверждений почему нельзя использовать теплый пол от центрального отопления – это затопление соседей (так как трубы будут проложены в полу), уменьшение температуры в близлежащих квартирах, тепловая нагрузка на весь дом и др. Обратимся к строительным нормам чтобы ответить на вопрос – можно ли делать водяной теплый пол в квартире. На самом деле в нормативных актах (СНиП, ДБН или Жилищный кодекс Украины) нет прямого запрета на монтаж теплого пола. Строительные нормы гласят, что должно быть организовано равномерное нагревание воздуха помещений и обеспечена гидравлическая и тепловая устойчивость, а нагревательные элементы системы должны компенсировать возникающие теплопотери. А отклонения в расчетных потерях давления и температуры должны быть в допустимых нормах (это касается как однотрубных систем в старых домах, так и современных двухтрубных систем в новостроях) (СНиП 3.17, ДБН 6.3.10, 6.4.7.9). Так как врезка водяного теплого пола подразумевает изменения технических параметров (это и тепловой режим и гидравлические характеристики) пункт 6.3.11 ДБН гласит, что при замене элементов системы необходимо пересчитать и учесть новые появившиеся характеристики. Таким образом (это указывается и в статье 152 Жилищного Кодекса Украины) необходимо согласовать и утвердить все изменения, которые вносятся в инженерные системы.

Отдельно необходимо отметить, будет ли вероятность затопления соседей, так как трубы водяного теплого пола прокладываются непосредственно в стяжке. Пункт ДБН 6.6.5 четко указывает что полимерные трубы, а трубы теплого пола именно полиэтиленовые, можно замоноличивать в строительные конструкции при условии, что расчетный срок эксплуатации таких элементов 40 лет и более. Так же в новых дополнениях (таблицы П.1 и С.1) регламентируются срок службы, эксплуатационные характеристики и температурный режим водяного теплого пола.

Организовать монтаж теплого пола от центрального отопления можно, главное сделать это законно с учетом всех необходимых норм и требований.

Согласно новым требованиям по энергоэффективности многие многоквартирные дома изначально проектируются с автономным отоплением, а владельцы старых домов с существующим централизованным могут в частном порядке, оформив всю необходимую документацию, также установить индивидуальное отопление. В таком случае обогрев отдельного помещения не влияет на общую систему, и применять теплый пол, как основное отопление в квартире, целесообразно экономически (при правильно подобранном оборудовании значительно уменьшаются затраты на энергоносители) и полученный тепловой комфорт значительно отличается от применения обычных радиаторов.



Как производится монтаж водяного теплого пола

Независимо от источника отопления для подключения системы водяного теплого пола в квартире необходимо провести следующие работы:

1. На плитах перекрытия или черновой стяжке необходимо сделать гидроизоляцию. Это может быть полиэтиленовая пленка или же специальная гидроизоляционная смесь. Гидроизоляция необходима для того, чтобы исключить такое явление, как образование конденсата между теплоизоляционным слоем и основанием.

2. Далее укладывается слой теплоизоляции. Он необходим для компенсации теплопотерь вниз, увеличивая таким образом эффективность напольного отопления. Применяются для теплоизоляции различные пенополистирольные плиты, толщина изолятора может быть 20, 30, 50 или 100 мм, в зависимости от помещения, расположенного внизу. Главное условие для теплоизоляционных материалов — это достаточная прочность, обеспечивающая выдержать нагрузки от веса стяжки.

Следует обратить внимание, что в некоторых случаях (сделан ремонт или не хочется увеличивать высоту стяжки) человек задается вопросом – нужен ли теплоизояционный слой, ведь трубы можно проложить в готовом напольном покрытии, просто сделав штробы. Необходимо учитывать, что в таком варианте Вы будете дополнительно обогревать соседей, так как тепловой поток распределяется во все стороны.

3. Следующий этап — укладка и фиксация труб теплого пола. Чтобы получить максимальный тепловой комфорт от равномерно нагретой поверхности пола, трубы необходимо раскладывать таким образом, чтобы шаг (расстояние между трубами) составлял 15-20 см. В местах больших теплопотерь (рядом с панорамными окнами, наружные стены) шаг уменьшается до 7-10 см. В зависимости от формы и назначения комнат применяют следующие способы расположения труб:

• Змейка. При таком способе необходимо учитывать, что максимальная температура будет в начале контура, а далее будет происходить линейное понижение нагреваемой поверхности.

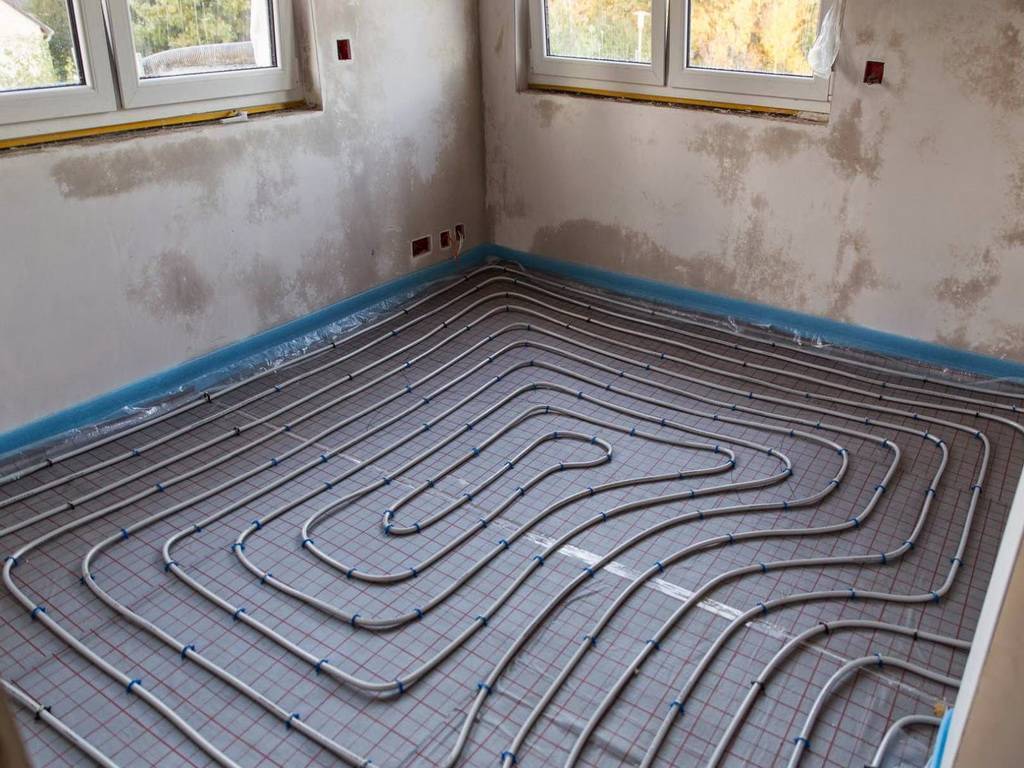

• Улитка или спираль. При таком расположении труб поверхность будет прогрета равномерно по всей площади, также используется меньший метраж трубы и соответственно гидравлическое сопротивление снижается на 10-15%.
• Комбинированный. Иногда есть необходимость соединить два способа, например, сначала змейкой с более горячим теплоносителем производится укладка труб вдоль стен, а в середине помещения трубы размещаются спиралью.

Какой бы метод не был выбран, необходимо соблюдать правило, что длина одного контура не должна превышать 100 метров.

Крепление труб можно производить различными способами. Самый простой — укладывается армирующая сетка и к ней при помощи кабель-стяжек крепятся трубы. Надежно фиксируют к теплоизоляционным плитам трубу специальные якорные или гарпунные скобы. Фиксацию можно производить вручную или с применением специального степлера, который значительно ускоряет монтаж. Трубы можно проложить в монтажные планки, которые имеют уже готовые ячейки с шагом 2,5 см, что значительно упрощает монтаж. Применяются полимерные панели с бобышками, позволяющие укладывать трубы в прямом направлении и по диагонали без каких-либо дополнительных крепежных элементов.

Перед тем как будет сделана стяжка пола (или непосредственно греющая плита) необходимо организовать разделительные швы. Такие швы необходимо предусмотреть в следующих случаях:

• в местах соединения пола и стен;
• поверхность стяжки более 30 метров квадратных,
• соотношение сторон комнаты более чем 2/1,
• конфигурация комнаты имеет сложную, отличную от прямоугольной, форму.

Для чего это необходимо? Под воздействием повышенной температуры происходит тепловое расширение нагреваемых элементов, в частности стяжки пола. Чтобы предотвратить деформации, которые могут возникнуть в процессе эксплуатации и компенсировать тепловое расширение, в конструкции теплого пола предусматривают разделительные или демпферные швы. Для это применяется полимерная лента, обычно шириной 150 мм и толщиной 8-10 мм. Перед заливкой стяжки необходимо всю трубную систему протестировать на герметичность. В качестве материала стяжки водяного теплого пола применяется песчано-цементная смесь с добавлением пластификатора и стекловолоконной фибры, или же готовые смеси для заливки пола. Главное, чтобы готовая стяжка имела прочность к механическим нагрузкам, обладала низкой пористостью и имела отличную теплопроводность.

Варианты подключения теплого пола к источнику тепла

Для подключения трубопроводов (контуров панельного отопления) к теплогенерирующему источнику применяют такие элементы, как коллекторные группы теплого пола и терморегулирующее оборудование. Коллекторы (распределительные гребенки) позволяют оптимально распределить и отрегулировать количество теплоносителя по контурам теплого пола. А терморегулирующие элементы (клапаны и насосно-смесительные узлы) обеспечивают поступление в систему нагретой воды с температурой, необходимой для эффективной работы напольного отопления.

Подключение к высокотемпературному центральному отоплению подразумевает уменьшение температуры поступающего теплоносителя, так как высокая температура (выше 55 градусов) недопустима в системе теплого пола. Это можно сделать несколькими способами.

Подключение при помощи трехходового смесительного клапана.

Смесительный клапан позволяет установить температуру теплоносителя в необходимом значении. Смешение происходит следующим образом — в один патрубок подается горячая вода с подающей магистрали, в другой отбирается охлажденная с обратной магистрали (вторичного контура), в центре расположена зона смешивания, из которой на выход подается теплоноситель нужной температуры. Термостатический клапан имеет ручную настройку, а для автоматической регулировки устанавливается термостатическая головка с накладным датчиком температуры. Применение такого регулирования позволяет получить стабильную и корректную температуру теплоносителя независимо от перепадов в системе центрального отопления.

Подключение через насосно-смесительный узел.

В данном случае происходит аналогичный процесс, как и с применением смесительного клапана (трехходовой терморегулирующий клапан входит в комплект). Отличие заключается в том, что смесительный узел – это готовый модуль, который значительно упрощает монтаж и оптимизирует рабочее пространство. Также в насосно-смесительных модулях предусмотрены дополнительные функции:

• Встроенный байпас позволяет перепускать теплоноситель в первичном контуре, обеспечивая таким образом постоянный расход теплоносителя.
• Предохранительный термостат в случае превышения температуры теплоносителя, подаваемого в систему теплого пола, выключает насос. Таким образом останавливается циркуляция и не произойдет перегрев напольного отопления.

Подключение теплого пола при индивидуальном отоплении. В данном случае подключение панельного отопления производится к котлу в квартире, и, если теплый пол используется как основной вид отопления, систему можно подключить непосредственно к распределительным гребенкам. В данном случае всю регулировку температуры можно организовать непосредственно отопительным котлом.
Иначе дело обстоит если комбинируется радиаторное отопление и водяной теплый пол в доме. В данном случае необходимо разделить систему на две ветки. Как и при центральном отоплении на систему теплого пола устанавливается трехходовой смесительный клапан или же применяется насосно-смесительный узел. Схема будет та же.

Водяной теплый пол от батареи (радиатора отопления)

Иногда возникает необходимость организовать теплый на небольших площадях или сделать один-два контура, и возникает вопрос: нужно ли применять распределительную гребенку? В данном случае есть иные решения для подключения теплого пола без коллекторных блоков. Для этого применяются клапана – RTL или модули, встраиваемые в стену, которые имеют несколько названий: мультибокс, унибокс, ограничитель температуры теплого пола. Если площадь до 10 кв. метров можно установить клапан, если более – то монтируется унибокс.

Данные элементы работают в основном по изменениям температуры воды, циркулирующей в контуре (встречаются модели у которых регулировка предусмотрена по температуре воздуха, и есть комбинированные унибоксы с двойной регулировкой – по температуре теплоносителя и дополнительно по воздуху). Клапаны ограничения температуры теплого пола состоят из двух элементов – непосредственно термостатический клапан и терморегулятор. При достижении заданных параметров терморегулятор начинает воздействовать на клапан, ограничивая поступление теплоносителя. При охлаждении системы напольного отопления термоголова отпускает клапан, увеличивая таким образом количество нагретой воды. Элементы подключения теплого пола к батареям отопления монтируются всегда в конце петли обогреваемого контура.

Подводя итог, хочется отметить, что при организации водяного теплого пола в квартире необходимо правильно рассчитать технические характеристики напольного отопления и подобрать качественные материалы, так как вся система практически спрятана в несущих элементах. В нашем интернет магазине представлен широкий выбор материалов для монтажа теплого пола, а наши консультанты помогут правильно подобрать все необходимые комплектующие.



Водяной теплый пол в квартире с индивидуальным отоплением в Заокском

Главная Статьи

  Теплые полы водяного типа уже доказали свою практичность и эффективность в качестве основного или вспомогательного отопления для частных домов. Однако жители городских квартир тоже хотят наслаждаться комфортом и экономить на обогреве. Давайте же разберемся, реально ли устроить в квартире водяные теплые полы.

  Практика показывает, что хотя в принципе квартиру в доме с центральным отоплением возможно снабдить теплыми водяными полами, на деле получить разрешение на их монтаж нереально: слишком велика опасность того, что использование теплых полов нарушит теплоснабжение соседних квартир.

  Впрочем, сейчас все чаще возводятся многоквартирные дома, в которых реализовано индивидуальное (автономное) отопление, то есть имеется собственный настенный котел в каждой из квартир. Наличие отдельного контура отопления означает, что ваши действия никак не повлияют на отопление жилья соседей – поэтому монтаж теплого пола в такой квартире станет вполне разумным решением.

Теплый водяной пол в квартире: нетрудно и выгодно

  Отопление квартиры теплым полом – это современное решение, отличающееся комфортностью и экономичностью. Принцип его работы очень прост: по контуру из труб, уложенных в черновой пол и скрытых под чистовым напольным покрытием, циркулирует вода из котла, нагревая тем самым поверхность пола. При таком отоплении пыль не сгорает (поскольку в отличие от радиаторов, пол не становится слишком горячим) и не поднимается в воздух конвекционными потоками. А в помещении обеспечивается идеальное распределение температур: чуть прохладнее на уровне головы и тепло на уровне ног.

  Водяной теплый пол можно устраивать в любых помещениях квартиры на любом этаже. Современные гидроизоляционные материалы позволяют гарантировать отсутствие ущерба даже в случае маловероятных поломок и протечек. Вдобавок – в системе такого теплого пола циркулирует совсем небольшое количество воды, буквально несколько литров, так что ничего катастрофического не произойдет в любом случае.

  А вот о чем стоит побеспокоиться особо, так это о теплоизоляции. Чтобы отопление квартиры теплым полом было действительно экономичным, следует предотвратить утечки тепла: обогревать потолок соседей снизу или подвал – занятие неэффективное и неразумное. Под трубы теплого пола следует укладывать слой пенополистирола с особым покрытием. Тогда все тепло будет направлено лишь на обогрев вашего жилья и обеспечение вашего комфорта.

  Теплый водяной пол в вашей квартире с индивидуальным отоплением – это максимально надежный и выгодный вариант, обеспечивающий удовольствие от хождения босиком и отменяющий необходимость переживать за играющих на полу детей. Стоимость монтажа такого теплого пола при грамотном подходе к его устройству окупается очень быстро благодаря экономии энергии.

  Обеспечьте себя и близких комфортным, здоровым теплом, эффективным и удобным» Ведь водяные теплые полы в квартире – это вполне реально!

Теплое пятно на полу? Это может быть протечка плиты

Теплое пятно на полу часто не является поводом для беспокойства. Это если только это не протечка плиты, и в этом случае вам нужно устранить ее, прежде чем вы понесете серьезный ущерб от воды. Проблема в том, что не всегда легко определить причину появления теплой или горячей точки на полу.

В этой статье мы рассмотрим, что такое протечка плиты, признаки протечки плиты, как ее можно устранить и покрывает ли ремонт страховой полис вашего домовладельца.

Теплые пятна на полу не редкость

Многие люди в какой-то момент времени чувствовали теплое пятно на полу в своем доме. Хотя это происходит не часто, это тоже не редкость.

Объяснений появления теплых пятен может быть несколько, и часто не о чем беспокоиться. Теплые пятна часто возникают из-за линии горячей воды, которая проходит близко к поверхности бетонной плиты.

Однако это может быть предупреждающим признаком более серьезной основной проблемы, такой как утечка плиты.

Что такое протечка плиты?

Многие дома построены на фундаменте из бетонных плит, толщина которого обычно составляет 4 дюйма. Обычно его укладывают на слой дробленого гравия или песка, который действует как опорная подушка. Водопроводные и канализационные линии прокладываются под фундаментом до заливки бетонной плиты.

Утечка в перекрытии происходит, когда протекает водопровод под или внутри бетонного фундамента вашего дома.

Если его не обработать, это может привести к значительному ущербу от воды.

Обычно это вызвано протечкой медной трубы горячей воды в плите или под ней.

Существует несколько факторов, которые могут привести к протечке линии горячей воды. Он включает:

Долговременная коррозия медных труб

Домовладельцам часто говорят, что медные трубы должны служить более 50 лет. На самом деле они часто служат всего около 20 лет. Сколько они прослужат, во многом будет зависеть от толщины стенки трубы. Труба с тонкой стенкой будет подвергаться коррозии намного быстрее, чем труба с большей толщиной стенки.

По мере старения меди внутренняя облицовка трубы становится тоньше из-за износа. Это делает трубу склонной к точечным утечкам.

Перемещение фундамента

Неправильно уплотненная почва или песок могут вызвать смещение бетонной плиты фундамента вашего дома. Это также может произойти, когда плита не была достаточно сухой, когда началось строительство.

Когда весь дом давит на плиту, может произойти некоторое движение, которое может привести к повреждению водопроводных линий.

Кроме того, бетон нормально расширяется и сжимается в зависимости от температуры и уровня влажности. Это может усугубиться, если плита не имеет швов.

Проблемы при установке

Водопровод, случайно поврежденный во время установки, будет иметь сокращенный срок службы и может начать протекать под давлением. Водопроводные линии также не всегда правильно установлены.

Признаки протечки плиты

Если вы не уверены, что теплое пятно на полу вызвано протечкой плиты, вот несколько признаков, которые могут указывать на протечку плиты.

• Внезапный скачок в счетах за воду и газ.
• Падение давления воды.
• Тёплого места раньше не было.

Вышеуказанные признаки могут указывать на протечку плиты, но этому могут быть и другие объяснения.

Как только вода попадет на поверхность бетонной плиты, это только вопрос времени, когда она повлияет на ваш пол.

– На линолеуме часто образуются пузыри, если плита под ним мокрая.
– Ковры становятся влажными и начинают плохо пахнуть.
— Между досками из цельного или инженерного дерева появятся небольшие зазоры.
— LVP (роскошные виниловые доски) начнут подниматься вверх (подниматься по краям).
— Большинство ламинированных напольных покрытий не переносят воду и быстро повреждаются водой.
— Затирка между плитками может потемнеть из-за просачивания в нее воды.

Примечание : вода может стекать с пола вверх по стенам. Первым признаком часто бывает появление на стене плесени или грибка.

Плесень или грибок сначала могут быть незаметны на ваших полах, но вы можете заметить их сразу, как только поднимете пол.

Лучший способ подтвердить течь в плите — нанять компанию по обнаружению утечек или опытного сантехника.

Устранение протечки в плите

Устранение протечки в плите — дело непростое, и его следует доверить профессионалам. Не пытайтесь сделать это самостоятельно. Помните, что в большинстве случаев ваш пол также нуждается в замене.

Страховые компании обычно выбирают то, что они считают самым дешевым вариантом. Обычно это перекопать плиту, найти причину утечки, а затем устранить ее.

Альтернативным вариантом является отключение протекающего водопровода и прокладка новой линии над головой.

Покрывается ли страховкой протечка плиты?

Требования о возмещении ущерба водой могут быть очень сложными. Например, большинство страховых полисов домовладельцев ограничивают покрытие ущерба от воды водой, которая не попала в ваш дом с земли.

Это особенно важно, если повреждение водой не было вызвано внезапным и случайным прорывом трубы, а произошло постепенно.

Примечание : Борьба со страховым случаем за ущерб от воды со страховым агентом может быть очень сложной. Настоятельно рекомендуется, чтобы на вашей стороне был авторитетный общественный контролер, который будет бороться от вашего имени.

Нажмите здесь, чтобы посмотреть наше видео.

Заключение

Есть несколько причин, по которым у вас может появиться теплое пятно на полу. Хотя часто не о чем беспокоиться, это может быть признаком серьезной основной проблемы. Протекающая водопроводная труба внутри или под фундаментом из бетонной плиты в вашем доме может привести к протечке плиты.

То, что может начаться как теплое место, может быстро превратиться во влажный или мокрый пол, что приведет к повреждению водой. И когда плита становится насыщенной, ее структурная целостность может быть нарушена.

Что еще хуже, ваша страховая компания может отклонить требование, которое не было вызвано внезапным и случайным прорывом трубы.

Avner Gat, Inc. имеет более чем 15-летний опыт работы в качестве государственного аудитора. Мы защищаем домовладельцев от игр и мелкого шрифта, которыми славятся страховые компании.

Позвоните нам по телефону (818) 917-5256, чтобы узнать, как мы можем помочь вам получить максимально возможную компенсацию от вашей страховой компании.

Теплый пол от центрального отопления в квартире

• Вода или электричество?
• Преимущества водяного пола
• Чем плох водяной теплый пол?
• Получить разрешение
• Сделать проект
• Определяется с соединением
• Производим расчеты
• Классика жанра – подключение к системе отопления
• Если вы живете в собственном доме
• Монтируем теплый пол
• Стоковая видеозапись

Центральное отопление – это прекрасно, но иногда системы отопления в домах устроены так, что пол все равно остается холодным. Его можно нагревать. Как? Например, соорудив теплый пол от центрального отопления в квартире – своими руками или с привлечением специалистов из коммунальной службы. Как это сделать, вы можете узнать из статьи.

к оглавлению ↑

Вода или электричество?

Еще до того, как сделать теплый пол в квартире, нужно решить один важный вопрос: какова будет основная функция вашей системы? Теплый пол может быть:

• основным источником тепла;
• дополнительный обогреватель.

Исходя из этого, вы можете выбрать, какая система нижнего отопления вам больше подходит:

• вода;
• электрический;
• инфракрасный.

Важно! Если планируется полная замена батарей центрального отопления, можно рассмотреть возможность установки водяного теплого пола. Иногда основной системой отопления в доме может стать электрический пол, но гораздо чаще его используют как средство дополнительного обогрева.

Электросистемы тоже разные – в каталогах можно увидеть:

• кабельные полы;
• нагревательные маты.

Важно! Многие отдают предпочтение инфракрасным обогревателям. Они тоже питаются от сети, но их принято выделять в отдельный класс, потому что в них используется особый тип нагревательных элементов.

Каждый вариант имеет свои преимущества и недостатки.

к оглавлению ↑

Польза водяного пола

Пытаясь разобраться, как сделать теплый пол из отопления в квартире, подумайте, действительно ли он вам нужен. У него много преимуществ:

• такая система дает возможность равномерно распределять тепло по квартире, это особенно важно, если в доме есть маленькие дети, которые любят играть на полу;
• по своей сути теплый пол это те же трубы, только уложенные горизонтально, поэтому ваша квартира будет получать столько же тепла, сколько и раньше;
батареи
• можно полностью снять – и этот момент всегда интересует тех, кто стремится создать оригинальный интерьер;
• такой пол может служить очень долго, если его правильно уложить и сделать из качественных материалов.

к оглавлению ↑

Что такое плохой водяной теплый пол?

Теплый пол в квартире имеет недостатки? Увы, есть и минусы:

1. Не каждое помещение можно оборудовать такой системой.
2. В любом случае вам придется проконсультироваться с муниципальной службой, а то и получить согласование с местной администрацией.
3. Если всю работу делать по правилам, то удовольствие довольно дорогое.
4. При монтаже необходимо соблюдать технологические требования, что под силу не каждому хозяину.
5. Никто не застрахован от протечек, а если они возникнут, то придется делать капитальный ремонт всей конструкции, включая замену финишного покрытия и бетонной стяжки.
6. Если вовремя не заметить протечку, могут возникнуть серьезные неприятности с соседями.
7. У соседей также могут возникнуть вопросы, если установка водяного пола в вашей квартире сделала их дома холоднее.

Конечно, многие недостатки автоматически исчезают, если устроить в квартире теплые полы с индивидуальным отоплением. Но лучший вариант – делать такие полы в частном доме с собственной котельной, где нет ни соседей, интересы которых могут быть нарушены, ни необходимости что-либо согласовывать с властями.

к оглавлению ↑

Получить разрешение

Итак, возможные затраты вас не пугают и вы все еще мечтаете уложить теплый пол для отопления в квартире? Ну, вы должны начать с посещения коммунальной компании, обслуживающей ваш дом. Найти ее работу не составит труда – адрес и телефоны написаны в квитанции об оплате коммунальных услуг.

Важно! Туда необходимо обратиться, чтобы избежать больших штрафов за незаконную врезку. А в худшем случае нарушителя ждет суд, итогом которого, скорее всего, станет требование вернуть все в исходное состояние. За счет нарушителя, разумеется.

Получение разрешения не всегда возможно. Системы отопления в многоэтажных домах рассчитываются так, что запас прочности очень мал. Если вы опередили своих соседей и первыми решили установить теплый водяной пол – возможно, вам повезло. Разрешат вам или нет зависит от многих факторов:

• тип системы отопления в доме – при наличии двух стояков, прямого и обратного, могут дать разрешение, а если один нет;
• температурный режим – ваша вставка неизбежно повлияет на температуру в соседних квартирах, так что ваше новшество будет согласовано только в том случае, если теплоноситель имеет экстремально высокую температуру;
• мест, где расположен теплообменник – вверху или внизу, если он вверху – больше шансов получить разрешение у жителей нижних этажей, и наоборот.

Практически все зависит от типа проводки в доме. Бывает:

• вертикальный
• горизонтальный.

В первом случае получить разрешение, скорее всего, невозможно. А вот при горизонтальной разводке согласование становится вполне реальным. Так что ответ на вопрос, можно ли сделать теплый пол из центрального отопления в квартире, не так прост, как кажется.

Важно! Обычно разрешение дается, если вы полностью убираете радиаторы – то есть практически меняете вертикальную систему отопления на горизонтальную, а температура теплоносителя и мощность всей системы в доме остаются прежними. Если ваша заявка была отклонена, остановите свой выбор на других системах.

к оглавлению ↑

Сделать проект

Не стоит обращаться в управляющую компанию, если вы плохо представляете, чего хотите. Поэтому для начала вам все же нужно сделать хотя бы черновик:

1. Начертить план своей квартиры.
2. Положите на него трубы, которые вы собираетесь проложить.
3. Укажите тип соединения.
4. Укажите материалы, которые вы собираетесь использовать для стяжки, гидроизоляции и других работ.

Даже при таком примитивном плане поговорить с техником будет намного проще. В то же время он поможет скорректировать вашу задумку, если одни материалы недостаточно прочны, а другие вообще нельзя использовать в жилых помещениях.

Важно! Если вы собираетесь делать теплый водяной пол своими руками, хорошо подумайте – должны ли везде пролегать трубы? Некоторые участки не нуждаются в прогреве. Например, под шкафами пол не нужно греть, а под холодильником даже вредно.

к оглавлению ↑

Определяемся с подключением

Если вы все же решили преодолеть все преграды и уже почти знаете, как сделать водяной теплый пол в квартире, вам необходимо определиться с типом подключения. Для городской квартиры в обычной многоэтажке их всего два:

• через полотенцесушитель;
• непосредственно в систему отопления.

Самый популярный способ подключения к источнику тепла – это полотенцесушитель. Это обратная связь, то есть теплоноситель, уже успевший частично выполнить свои функции. Температура будет вполне приемлемой – не более 50°С, а чаще чуть меньше, около 35-40°С. Если у вас уже установлена ​​запорная арматура, ситуация значительно упрощается.

Важно! Самый большой недостаток подключения к системе центрального отопления – слишком высокая температура. Теплоноситель подается через теплообменник, его температура около 70°С, так что даже любитель тропической жары будет чувствовать себя в такой квартире не очень комфортно. Если вы все-таки решились на такой шаг, придется ставить коллекторную группу.

к оглавлению ↑

Производим расчеты

Следующий шаг после получения разрешения и определения типа подключения – расчеты:

1. Рассчитайте общую мощность, которая будет отведена на дополнительный обогрев (если пол является основным источником тепла, мощность не меняется).
2. Учитывайте потери тепла.
3. Не забудьте также принять во внимание тип радиатора.
4. Узнать мощность циркуляционного насоса.
5. Подсчитайте, на сколько вам нужно поднять базу.

Расчеты достаточно сложные, не каждый хозяин справится с такой задачей. Поэтому есть смысл обратиться в ту же коммунальную службу или сертифицированную проектную организацию.

Важно! Теплые полы в сочетании с натяжными потолками могут значительно уменьшить вашу жилую площадь, поэтому лучше все делать в соответствии с нормами СНиП.

к оглавлению ↑

Классика жанра – подключение к системе отопления

Для того чтобы подключить теплый пол по классической схеме нужно много:

• циркуляционный насос;
• блок распределительный;
9коллекторная группа 0059; Датчики температуры
• .

Распределительный блок

Наиболее важной частью является распределительный узел. Он отвечает за температуру воды в системе. Воду нужно охладить до приемлемой температуры, то есть до 30-35°С, иначе система долго не протянет.

Важно! Диаметр труб 12-20 мм.

Трехходовой клапан

Основной частью системы распределения является трехходовой клапан, от которого зависит распределение температуры. У него датчик – термоголовка. Температуру регулируют изменением положения штока. Это работает так:

1. Температура охлаждающей жидкости превышает установленную температуру.
2. Заслонка перекрывает поток – иногда полностью, иногда частично.

Важно! В квартирах на средних этажах обычно используется двухходовой клапан.

Циркуляционный насос

Без этой детали система вообще не будет работать, т.к. вода течет там, где нет сопротивления. Нужно направить его на конкретные трубы, но без принудительной циркуляции этого не сделать. Ставится после распределительного узла, но перед коллекторной группой. Процесс подачи воды выглядит следующим образом:

1. Термоголовка подает охлажденную воду к насосу.
2. Охлаждающая жидкость направляется в коллекторную группу.
3. Жидкость распределяется по трубам.

Коллекторная группа

Это тоже важный узел, в который обязательно входят:

• кран дренажный;
• выход воздуха.

Вверху воздуховыпускное отверстие, внизу кран.

Грязевые фильтры

Чтобы продлить срок службы вашей системы напольного отопления, вам необходимо установить фильтры. Дело в том, что вода в системах отопления не отличается высоким качеством. Она, конечно, очищается, но не до питьевого качества. Грязь имеет свойство забивать трубы, что может привести к очень серьезным неприятностям. Поэтому частицы должны быть отфильтрованы.

к оглавлению ↑

Если вы живете в собственном доме

Счастливым обладателям индивидуальных домов будет намного проще справиться с теплым полом. Есть два основных варианта:

1. Подключить теплый пол к системе горячего водоснабжения.
2. Поставить котел, и залить трубы антифризом.

к оглавлению ↑

Монтируем теплый пол

Пройдены все согласования, разработан план и произведены расчеты. Пора браться за дело, то есть за установку. Сначала нужно прибраться в квартире:

• полностью закрыть отопительный контур;
• на остекление балкона;
• заменить рамы;
• утеплить стены.

После этого можно начинать заниматься сексом. У специалистов схема укладки называется пирогом, который состоит из нескольких слоев:

• гидроизоляционный;
изоляция
• ;
светоотражающая пленка
• ;
• трубы;
• стяжки;
• верхнее покрытие;
Плинтус
• .

Гидроизоляция

Пол должен быть хорошо изолирован. Это необходимо не только для избежания неприятностей с соседями, но и для безопасности вашей квартиры. Как говорится, вода точит камень, и даже самая слабая течь в итоге приведет к разрушению всей системы. Поэтому возможный ущерб должен быть сведен к минимуму.

Утеплитель и рефлектор

Может быть лист, но сейчас многие используют специальные маты, разработанные специально для теплых полов. Толщина зависит от того, где находится квартира. Например, если внизу есть неотапливаемые помещения, слой лучше сделать толще. В качестве отражателя используется фольга. Без него часть тепла обязательно уйдет вниз.

Какие трубы взять?

Идеальный материал для теплого пола – металл. Потери тепла минимальны – он не подвержен коррозии и служит достаточно долго. Как правило, берется труба диаметром 1,5-1,6 см – это самый популярный вариант, но встречаются и другие.

Стяжка

Поверх труб укладывается бетонная стяжка, особенно при утеплении листовыми материалами. Но вы должны быть осторожны. Стяжка делается из бетона – она имеет большой вес, поэтому очень важно сделать правильные расчеты, иначе – все содержимое вашей квартиры вместе с теплым полом может попасть к соседям или в подвал.

Важно! Использование профильных матов позволяет обойтись без стяжек, поэтому владельцы квартир часто отдают предпочтение именно им.

Финишная отделка

Последний слой – финишный пол, то есть покрытие, которое вы укладываете в комнатах. Есть одна тонкость. Если вы используете плитку или рулонные материалы, укладывать их прямо на стяжку нельзя. Поэтому сначала делается основа из фанерных листов, а уже на ней — финишное покрытие. А ламинат можно укладывать прямо на маты профиля.

Схемы прокладки труб

Как прокладывать трубы? Вариантов немного, всего два:

• змейка;
• спираль.

Вовсе не обязательно, что все трубы в комнате будут уложены только зигзагами или только по спирали – можно придумать и комбинации этих фигур. Например, укладка змейкой позволяет регулировать температуру так, чтобы участок у наружной стены лучше прогревался.

А сколько труб можно поставить? Тоже важный вопрос.
