Теплый пол под плитку – какой лучше выбрать: водяной, электрический или инфракрасный?

Немаркая, износостойкая и хорошо проводящая тепло кафельная плитка – это буквально идеальный вариант отделочного покрытия для систем отопления типа «теплый пол». Однако эффективность взаимодействия «пола» и плитки  зависит, в первую очередь, от конструкции самой системы отопления. Поэтому в данной статье мы подберем оптимальный теплый пол под плитку, конструкция которого «уживется» с кафелем, демонстрируя, при этом, наибольшую теплоотдачу.

Теплый пол под плитку

Разновидности «теплых» полов

Любой «теплый пол» — это всего лишь нагревательный контур, интегрированный в верхний слой цокольного или межэтажного перекрытия. Поэтому в основе классификации систем отопления типа «теплый пол» лежит разновидность нагревательного контура, используемого в конструкции такого отопительного прибора.

Причем к типовым разновидностям нагревательных контуров относятся следующие варианты:

Разновидности нагревательного контура в системе теплый пол
  • Трубчатый контур, который встраивается в тело перекрытия и черпает тепловую энергию от циркулирующего по его «внутренностям» теплоносителя.
    Такие контуры используются в конструкции «водяных» теплых полов.
  • Кабельный контур, который встраивается в тело перекрытия точно так же, как и трубчатый вариант. Вот только источником тепловой энергии в данном случае является токопроводящая матрица, разогреваемая электричеством.
  • Пленочный контур, который подкладывают под отделку перекрытия. Источник тепловой энергии в таком контуре – это генератор электромагнитного излучения (в инфракрасном спектре).

Таким образом, в классификаторе конструкций теплых полов можно выделить трубчатые (водяные), кабельные (электрические) и пленочные (инфракрасные) разновидности конструкций.

Причем, решая какой теплый пол под плитку лучше, а какой – хуже, нужно обратить внимание на следующие свойства самого отделочного материала:

  • Способ монтажа плитки. Тут возможен только «мокрый» вариант, предполагающий наклеивание на жесткую основу.
  • Теплопроводность плитки. С этой характеристикой проблем не будет. Плитка проводит тепло сравнительно хорошо. Ведь она создана из керамики.
  • Прочность плитки, которая зависит от жесткости основы. Проще говоря: если плитку наклеить на жесткую поверхность, то проблем с прочностью покрытия не будет. Ну а если нет, то плитка лопнет от первого же удара.

И ниже по тексту мы примерим эти свойства к каждой разновидности конструкции теплого пола, отделываемого кафелем.

Водяные теплые полы под плитку

В разрезе водяной пол состоит из трех слоев:

Водяные теплые полы под плитку
  • Термостойкой подложки, снижающей тепловые потери (подложка препятствует ненужному прогреву самой плиты перекрытия).
  • Рабочей области – верхнего слоя плиты перекрытия, пронизанного трубчатыми нагревательными элементами. По сути, рабочая область – это один габаритный радиатор, экранируемый подложкой.
  • Облицовки – слоя отделочного материала, уложенного поверх рабочей области.

И если в качестве облицовки будет использована кафельная плитка, то сочетание этого материала с «водяной» конструкцией подарит будущему владельцу следующие преимущества:

  • Такой пол будет очень прочным. Ведь рабочая область «водяной» конструкции – это обычная бетонная стяжка, пронизанная полимерными или металлическими трубами (нагревательным контуром). А прочность бетонной плиты всегда высока. К тому же, уложенный на ровную поверхность кафель никогда не лопнет.
  • Такой пол будет очень теплым. Ведь рабочую область (бетонную стяжку) в данном случае заливают поверх экрана из экструдированного пенополистирола – материала с очень высокой тепловой инерцией. А сама кафельная плитка отличается высокой теплопроводностью. Следовательно, вся энергия, снимаемая с циркулирующего по трубчатому контуру теплоносителя, будет транслироваться в отапливаемое пространство почти без потерь.

Среди недостатков этой системы нужно отметить чрезмерную толщину сэндвича подложка — рабочая область – облицовка.

То есть, теплый пол водяного типа, да еще и облицованный кафелем, крадет около одного кубического метра пространства на каждых 10 квадратных метрах площади жилища, оборудованного таким нагревателем.

Кроме того, теплый пол водяного типа черпает теплоноситель от основной системы отопления. Поэтому в квартирах с центральной системой отопления такую конструкцию можно смонтировать только с согласия коммунальщиков.

Электрический теплый пол под плитку

Теплый пол на электрике состоит из следующих слоев:

Кабель под плитку
  • Экранирующей подложки-диэлектрика, препятствующей не только утечкам тепла, но и возможному «пробою» на плиту перекрытия, которую пронизывает армирующий каркас из металлических прутьев.
  • Рабочей зоны – стяжки, в которую вмурован шнур или панели на основе нагревательного мата рулонного типа.
  • Слоя отделки, которую наклеивают прямо на рабочую зону.

Использование в качестве отделочного материала кафельной плитки наделяет «электрический» теплый пол следующими положительными свойствами:

  • Относительно скромными габаритами. Причем кабельный теплый пол под плитку по глубине тоньше «водяного» аналога в два раза, а панельный пол – в двадцать раз!  Ведь глубина кабельного пола, с учетом отделки и подложки, не может быть больше 50-60 миллиметров, а толщина рабочей области панельного или рулонного пола, собранного из термоматов равна 3-5 миллиметрам. В итоге, «электрический» теплый пол бережет жилое пространство дома.
  • Высокой прочностью. Панельный пол собирают из рулонов или матов, состоящих из кабеля, наклеенного на армирующую сетку. То есть, панель электрического пола усиливает прочность верхних слоев перекрытия, за счет дополнительного армирования. Да и сцепление кафельной плитки с армирующей сеткой будет намного выше, чем с обычным бетоном рабочей зоны — стяжки
  • Доступностью – такой пол можно собрать где угодно, не спрашивая позволения ни у коммунальщиков, ни у энергетиков. Поэтому монтажные работы по обустройству «электрического» пола обойдутся вам дешевле строительства «водяного» аналога, за счет исключения этапа «согласования с инстанциями».

К негативным сторонам «электрического» пола можно отнести безопасность – риск короткого замыкания есть всегда. Правда он «лечится» интеграцией в сеть УЗО – устройства защитного отключения. А еще один недостаток – толщину сэндвича теплого пола на кабельном нагревателе – можно нивелировать за счет перехода на рулонный или термоматный контур, высотой 0,5 сантиметра.

Инфракрасный теплый пол по плитку

Теплый пол на инфракрасных панелях состоит из следующих слоев:

Инфракрасный теплый пол по плитку
  • Отражающей пленки, укладываем поверх идеально ровной бетонной стяжки.
  • Рабочей зоны – слоя инфракрасной панели, толщиной не более пары миллиметров.
  • Слоя отделки, который накладывается поверх рабочей зоны только сухим способом.

Поэтому с «мокрой» плиточной отделкой инфракрасный пол сочетается только после предварительной подготовки, заключающейся в монтаже полимерной гидроизоляционной мембраны и установки жесткой основы под монтаж – плиты гипсокартона.

В итоге, инфракрасный теплый пол под плитку обустраивается очень долго и хлопотно. Но все окупается минимальным энергопотреблением отопительной системы. На обогрев квадратного метра помещения расходуется не более 40-60 Ватт электроэнергии.

К тому же, этот далеко не самый лучший теплый пол под плитку, получается намного безопаснее малогабаритного электрического варианта и намного тоньше безопасного «водяного» аналога. Поэтому данный вариант выбирают все рачительные домовладельцы.

Теплый пол электрический под плитку, характеристики материалов

Использование кафельной плитки в ванной для пола всегда вызывает сомнения, вызванные тем, что она имеет холодную поверхность и в этом случае придет на помощь теплый пол электрический под плитку, который может быть разных видов. Данная система обогрева имеет несколько преимуществ, это обогрев не только пола, но и всего помещения, с сохранением нормальной влажности и равномерного распределения тепла.

Виды теплого пола

Теплый пол в ванной можно организовать при помощи специальной системы обогрева, которую можно разделить на два основных вида:

  • электрический теплый пол, который, в свою очередь, делится еще на некоторые виды, в зависимости от составляющих элементов и способов укладки — кабельный теплый пол, инфракрасный теплый пол под плитку, который делится на пленочный и стержневой, нагревательные маты;
  • для подогрева пола используется не только электрический, но и водяной теплый пол под плитку, но применять его в большинстве случаев можно, только в частном секторе, так как данная установка запитывается и работает от системы центрального теплоснабжения, что значительным образом может повлиять на качество обогрева соседних квартир в многоэтажных домах.Также данная система имеет большой вес, так как состоит она из труб для циркуляции воды заложенные в стяжку пола, толщина которой около 10 см, придавая дополнительную нагрузку на плиты перекрытий.
ВодянойЭлектрический

Конечно, технология подключения может быть и от газового котла, такой вариант лучше в плане того, что нет прямой зависимости от сезонных отключений тепловой сети и, естественно, не будет влиять на отопление соседних квартир. Но что касается веса, он никуда не денется и по-прежнему будет давать нагрузку на перекрытия. Есть еще одна весомая причина отказа от этого вида обогрева в многоквартирных домах, это возможность затопления соседей, в случае прорыва трубы. Ведь на то, чтобы отключить водоснабжение и определить место порыва с дальнейшим его устранением потребуется время.

Преимущества электрического теплого пола

Каждая система обогрева имеет свои плюсы и минусы, так и электрического пола есть свои преимущества:

  • этот вид обогрева создает в ванной комфортные условия. По мнению специалистов, оптимальная температура помещения должна быть в пределах 20–24 градусов, во время использования теплого пола температурный режим соответствует этим показателям. Даже немного лучше, так как температура в нижней части комнаты в пределах 24 градусов, а в верхней от 18 до 20, что благотворно влияет на самочувствие человека. Но вначале рекомендуем узнать, сколько потребляет теплый пол, для того чтобы произвести расчет;
  • благодаря датчикам и терморегуляторам в составе системы теплого пола, температурный режим помещения регулируется в зависимости от наличия в нем людей, тем самым экономя электроэнергию;
  • все виды электрического теплого пола невидимы и не влияют на интерьер комнаты, не занимают пространства в комнате, работают абсолютно бесшумно;
  • обогрев при помощи теплого пола не пересушивает воздух;
  • такая система обогрева считается долговечной, за счет использования качественных материалов для ее изготовления;
  • не требует ежегодного обслуживания и может обойтись без него до 10 лет эксплуатации;
  • большое разнообразие видов теплого пола, благодаря чему каждый может подобрать для себя наиболее подходящий и доступный вариант.
Преимущества электрического теплого пола в квартире

Классификация обогревательных электрических систем

Электрический теплый пол делится на виды в зависимости от составляющих элементов и способов их укладки:

  • кабельный;
  • нагревательные маты;
  • пленочный;
  • стержневой.

Каждый из видов теплого пола обладает как преимуществами, так и недостатками.

КабельныйНагревательные матыПленочныйСтержневой

Кабельный

Данный вид основан на применение резистивного кабеля или саморегулирующегося. Резистивный кабель может быть как одножильным, так и двужильным.

Особенности кабельного теплого пола:

  • кабельный электрический теплый пол может быть с терморегулятором и без него либо может использоваться саморегулирующийся кабель, при котором температурный режим пола регулируется в зависимости от условий помещения, например, под мебелью обогрев будет меньше, а возле окна (если таковое имеется) или двери, больше;
  • способность оболочки кабеля выдерживать температуру нагревания до 70 градусов;
  • укладка электрического теплого пола производится в бетонную стяжку имеющая размер около 4 см, из-за чего пол ванной приподнимется на 5–6 см и давая дополнительную нагрузку на перекрытия, что нежелательно для многоквартирных домов.

Преимущества теплого кабеля следующие:

  • равномерная реализация подогрева по всей площади ванной комнаты;
  • быстрота нагрева при вновь включенной системе;
  • наличие программных или простых терморегуляторов;
  • хорошая совместимость с кафельной плиткой;
  • возможность отрегулировать шаг при укладке тепло кабеля в ванной, сохраняя при этом теплоотдачу, за счет того, что в более прохладных местах, таких как дверной проем или участок под окном, можно уложить более плотно, а под мебелью немного реже.

Среди основных недостатков следует отметить:

  • значительный расход электроэнергии, особенно если система используется как основной источник тепла;
  • сложный монтаж своими руками;
  • высота и вес стяжки, требуемой для размещения тепло кабеля подходит, увы, не везде. В многоквартирных домах использование этой системы не рекомендуется.

Маты нагревательные

Слово «маты» сразу ассоциируется со спортивным толстым инвентарем, но электрический вариант, это армированная сетка с вмонтированным тонким тепло кабелем.

Нагревательные маты и их особенности:

  • маты имеют небольшую толщину, не превышающую 3 мм и, естественно, небольшой вес;
  • оболочка тепло кабелей имеет прочную поверхность и предназначена для выдерживания больших температурных нагрузок;
  • при укладке нагревательных матов под кафельную плитку, для достижения лучшего эффекта, первым слоем нужно укладывать теплоизоляционный слой;
  • нагревательные маты имеют разновидности в зависимости от полотна, на котором крепится кабель. Самые простые и наиболее дешевые, это маты, состоящие из стекловолокна и иногда с нанесением клеящего состава с защитной пленкой, для простоты их укладки. Также электрический нагревательный мат отличается видом самого кабеля одножильного и двужильного. Если с кабельным электрическим полом, лучшим вариантом было использование двужильного провода, за счет его эластичности, то в случае с матами без разницы, так как кабель уже уложен. Выбор зависит исключительно от финансовых возможностей, так как полотно с двужильным кабелем стоит дороже;
  • нагревательные маты имеют терморегулятор.

Преимущества нагревательных матов:

  • простота монтажа, не требующий специальных навыков и привлечения специалистов;
  • быстрое нагревание всего помещения;
  • толщина и вес покрытия дает возможность использовать его в многоэтажных домах;
  • возможность регулировки теплового режима помещения.

Недостатки матов для нагревания пола:

  • стоимость значительно больше, по сравнению с кабельным обогревом;
  • такой тип отопления применять в качестве основного нельзя.
Укладка кабельных матов

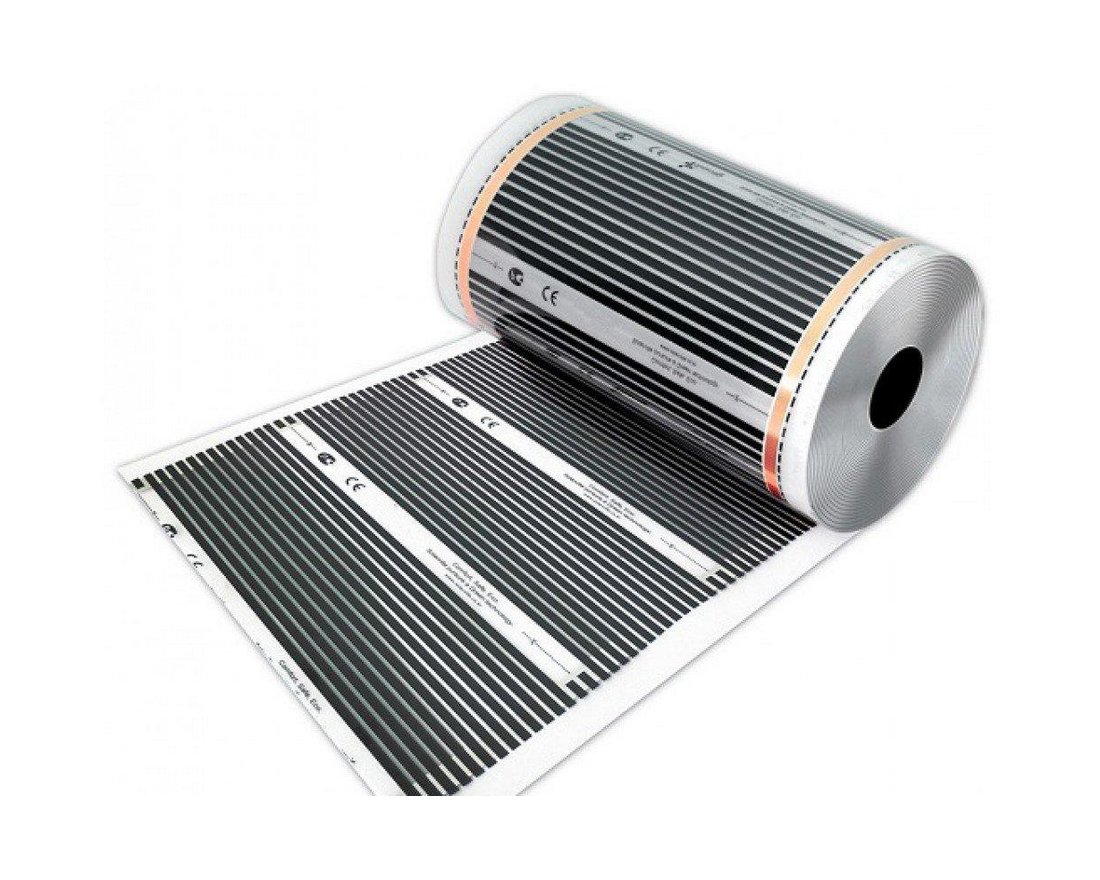

Пленочный

Пленочный теплый пол под плитку, один из популярных типов электросистемы обогрева. Представляет собой инфракрасную пленку со встроенными в нее карбоновыми пластинами. По мнению специалистов, считается такой вид обогрева самым теплосберегающим и эффективным.

Особенности пленочного пола:

  • толщина покрытия очень тонкая;
  • качество материала плохо соединяется с плиточным клеем, поэтому необходимо использовать дополнительную монтажную сетку из стекловолокна с небольшими ячейками до 3 см;
  • используя пленочный теплый пол под плитку в ванной, нагревание происходит не воздуха, а самого человека, предметов в помещении, напольной плитки, которые, в свою очередь, отдают тепло окружающему воздуху прогревая его. Тем самым формируется комфортный и благоприятный микроклимат, без пересушивания воздуха;
  • инфракрасное полотно имеет большую прочность, выдерживая большие физические, температурные и механические нагрузки. Все необходимые нюансы о инфракрасной пленке под теплый пол лучше знать заранее;
  • если происходит повреждения одной из нагревательных нитей, работа всего полотна не прекращается, благодаря параллельному соединению.

Преимущества пленочного пола:

  • простота монтажа;
  • быстрый подогрев пола и помещения;
  • выходя из строя одной секции покрытия, другие работать не перестают;
  • благодаря небольшой толщине и маленького веса покрытия, можно использовать его везде;
  • невысокое электромагнитное поле.

Недостатки данного виды теплых полов:

  • высокая стоимость продукта;
  • несовместимость пленки с клеем керамической плитки, из-за чего необходимо дополнительное использование стекловолокна;
  • при использовании этой системы обогрева под плитку, при ее укладке должно быть сплошное основание, материал которого должен быть фанера или гипсокартон, что отрицательно влияет на теплоотдачу, так как теплопроводность у этих материалов низкая. А лучше изучить как производиться укладка пленочного теплого пола, чтобы понять все важные моменты.

Стержневой

Стержневой теплый пол, это разновидность инфракрасных пленочных полов. Состоит он из карбоновых стержней, вмонтированных в полимерную пленку. Функционирует он по то муже принципу, за счет инфракрасного излучения.

Особенности стержневого пола:

  • более высока механическая прочность материала, по сравнению с пленочным видом;
  • стержневой пол подходит для укладки под любой вид напольных покрытий, без дополнительных подложек.

Преимущества стержневого пола:

  • за счет механической прочности, этот вид нагревателя можно смело стелить даже под массивную мебель, не боясь за перегрев или внешнее повреждение полотна;
  • при укладке пленки не требуется дополнительных подложных покрытий, у нее полная совместимость со всеми материалами и клеящими составами;
  • работа всех секций покрытия работает непрерывно, даже если одна из них вышла из строя, за счет параллельного их подключения. Выявить эту секцию просто место где она перегорела при включении системы, будет оставаться холодным.

Данный вид теплых полов является самым дорогостоящим.

Подводя итог, можно сказать, что электрический теплый пол под плитку в ванной имеет массу преимуществ, благодаря которым создается уют и комфорт. Он делится на разные виды, выбор которых нужно производить исходя из особенностей помещения, финансовых возможностей, личных предпочтений.



Устройство

Видео

Видео по монтажу теплого электрического пола на основе тонкого нагревательного мата.

какой лучше и как положить своими руками?

Теплые полы помогают создать в доме уют и комфорт. Их можно укладывать под плитку частично в коридоре, в помещении кухни, на балконе, веранде.

Существует несколько типов подогрева полов в доме, каждый из них отличается особенностями монтажа. Среди них электрические полы характеризуются простотой установки и ухода за ними.

Обустроить теплый пол можно установкой греющих элементов в виде электрических кабелей, нагревательных матов и инфракрасной пленки, монтаж которых можно сделать своими руками, руководствуясь прилагаемой к товару инструкцией.

Какой лучше, определить должен каждый пользователь, исходя из своих возможностей. В данной статье речь пойдет об установке теплого пола с помощью нагревающего кабеля.

Необходимые инструменты для монтажа

Для выполнения электромонтажных работ надо запастись необходимыми инструментами.

Понадобятся:

  1. изоляционный материал в виде изолирующей ленты или лучше всего применить термоусадочные трубки;
  2. паяльник для резки проводов, зачистки изоляции, напрессовывания их в медные наконечники;
  3. строительный фен;
  4. мультиметр необходим для проверки правильности и надежности параметров электрической цепи;
  5. мегометр для тестирования изоляционных материалов.

При установке электрических теплых полов проводятся и общестроительные работы, во время которых не обойтись без:

  • шлифмашины-«болгарки или штробореза для прокладки проводов или термодатчика на стене и полу;
  • перфоратора по бетону;
  • зубчатых шпателей при заливке бетонной стяжки;
  • миксера для замешивания клеящего состава для плитки;
  • валиков и кистей для предварительной грунтовки поверхности;
  • строительного уровня.

После приобретения всех нужных стройматериалов, электрического нагревателя можно приступить к монтажу теплого пола.

Обустройство электрических теплых полов

Когда обустраивается теплый пол под плитку, электрический нагревающий кабель заливается бетонной стяжкой, которая после застывания будет служить основанием для отделки керамической плиткой.

Есть два типа греющих кабелей.

Одножильный кабель

Один провод, уложенный под цементную стяжку будет одновременно играть роль и проводника тепла, и нагревательного элемента. Проводник с высоким сопротивлением имеет способность резистивного разогрева, то есть в проводе электричество превращается в тепло.

Такие одножильные типы отличаются невысокой стоимостью. Но их монтаж вызывает некоторые трудности. Так как такой кабель имеет один только провод, для получения замкнутой цепи следует его выкладывать так, чтобы оба конца провода сошлись там, где будет находиться блок управления.

Но в маленьких помещениях с особой конфигурацией сделать правильную укладку очень сложно. Надо соблюдать при этом условие: при укладывании одножильного провода петли нагревательного элемента не должны соприкасаться друг к другу.

Двужильный кабель

Двужильные кабели имеют два проводника. Нагревать могут оба, или один будет источником тепла, а второй служить для замыкания электроцепи. Конец кабеля оснащен контактной муфтой для подсоединения.

Оба типа греющего кабеля резистивного действия, то есть они одновременно нагреваются по всей своей длине, регулируется нагрев термостатом, который включает выработку тепла при необходимости и выключает.

Любой кабель имеет не греющийся холодный конец и рабочую греющую часть, соединяются они соединительным проводом, который служит для коммутации. Свободный конец соединяется с клеммами термостата.

Монтаж электрического греющего кабеля

Работа по созданию «теплого пола» всегда надо начинать с составления схемы раскладки нагревательного элемента.

Равномерное распределение тепла по обогреваемой площади зависит правильности укладки кабеля.

На схеме должно отражаться место установки терморегулятора. Он должен находиться не выше 30 см от уровня будущего пола, сюда входит толщина стяжки с укладываемой керамической плиткой.

Надо его установить так, чтобы можно было визуально контролировать показания регулятора, был быстрый доступ к прибору. Он должен быть виден, закрывать пульт блока управления запрещается.

Нельзя укладывать кабель в местах, где будет находиться крупная мебель, бытовая техника, которые приводят к нарушению нормального теплообмена пола с воздухом в помещении.

Термодатчик надо разместить точно по центру петли кабеля, оставляя расстояние от стены 50 – 60 см.

Чтобы не было перегрева кабелей, тепло от них постоянно должно отводиться, без соблюдения этого условия при эксплуатации вся система может выйти из строя.

Работа по обустройству начинается с подготовки гнезда для размещения термостата. Для этого в выбранном месте надо бурить гнездо, от которого прочерчивается линия до пересечения с полами.

По этой линии вырезается канавка (штроба)20 на 20 мм для того, чтобы разместить там гофротрубу с термодатчиком и холодный конец провода. Для фиксирования кабеля в штробе надо закрепить хомуты из проволоки или пластика, с помощью которых потом можно будет стянуть кабель и гофру в один пучок.

После этого проводится грунтовка специальным составом черновой отделки поверхности пола для хорошей адгезии стяжки.

Фольгированный утеплитель для термоизоляции укладывают на основание полосами встык. Тепловой поток в этом случае устремится кверху.

Затем устанавливаются монтажные планки для фиксирования кабеля. Можно вместо монтажных планок стелить армирующую стеклосетку.

Начинают укладывание кабеля, закрепляя его ближе к соединительной муфте. Надо сделать так, чтобы оставшейся длины холодного конца без натягивания хватило для соединения с термостатом.

Кабель прокладывается и фиксируется с помощью отгибающихся усиков на монтажных планках или хомутов. В конце укладки закрепляется концевая муфта. Отрезают нужную длину гофры, укладывают в нее термодатчик, заталкивая его до противоположного конца.

Пробкой плотно закрывают трубку, чтобы раствор при заливке не попал в нее. Гофру закрепляют между двумя кабелями, чтобы она оказалась в 50 см от изгиба уложенного кабеля. Другой конец трубки заводится в штробу, потом протягивается до гнезда для установки термостата. Труба при этом не должна изгибаться.

После этого укладывается в штробу холодный конец кабеля. Гофротруба и остальные элементы фиксируются специальными хомутами в штробе. После этого уже этот канал(канавку) можно заделать раствором цемента.

Перед заливкой обязательно надо проверить правильность проделанных операций. Для этого выполняют промер общего сопротивления, показатель при этом не должен отличаться от паспортных данных кабеля.

Мегометром измеряют безопасность изолировочных элементов. После проведения тестирования системы можно подключить ее для проверки работоспособности.

Перед стяжкой надо еще раз проверить техническую безопасность всей системы. После всех процедур проверки можно выполнить заливку бетонного раствора.

Для хорошего контакта с основанием на утеплителе поверх кабелей надо прорезать окошки в форме ромбиков или прямоугольника с размерами 200 на 50 мм. По периметру помещения наклеивается демпферная лента для компенсации расширения стяжки при высыхании.

Устанавливаются маячки для контроля стяжки, толщина которой должна быть от 30 до 50 мм. Готовый раствор выкладывается поверх кабеля, разравнивается правилом.

В толще бетонного раствора воздушных пузырей не должно оставаться, они могут привести к снижению эффективности работы всей системы обогрева.

Электрические полы нельзя укладывать на деревянное основание, а также под паркет, натуральный материал под воздействием теплой температуры будет рассыхаться.

Срок застывания раствора около недели, за это время надо периодически поливать водой поверхность, чтобы бетон не дал трещину при высыхании. После полного высыхания поверхности можно укладывать плитку.

Установку электрического теплого пола под плитку без знаний и опыта работы самостоятельно проводить не рекомендуется.

Теплые полы в Москве можно заказать на сайте компании, занимающейся обустройством электрическим обогревом жилищ.

Загрузка…

Электрический теплый пол под плитку: виды, технология укладки

В последнее время все популярнее становится делать подогрев теплого пола. Дело не столько в моде, сколько в комфортных ощущениях — очень приятно в морозную или слякотную погоду ощущать тепло под ногами. Особенное удовольствие — становиться на теплую плитку. Теплый пол под плитку делают на основе водяного или электрического теплого пола. В этой статье речь пойдет об электрических нагревательных элементах, правилах и особенностях их укладки.

Содержание статьи

Устройство теплого пола под плитку

Кроме нагревательного элемента теплый пол комплектуется датчиком температуры и терморегулятором. Терморегулятор устанавливается на стену, к нему подключается датчик температуры, чувствительный элемент которого заливается в стяжку на расстоянии не менее 60 см от стены.

Устройство электрического теплого пола

Может ли работать теплый пол без терморегулятора? Может, но расход электроэнергии будет большим, и очень высока вероятность того что из-за перегрева он выйдет из строя. Такой теплый пол под плитку будет неэкономичным и недолговечным. Потому лучше потратить некоторое количество денег при монтаже, но сэкономить при эксплуатации. Кстати, терморегуляторы есть простые — механические, есть посложнее — электронные, есть программируемые. Последние — самые дорогие, но именно они дают более высокий уровень комфорта — вы можете выставить время включения подогрева пола под свой график. Будете экономить деньги, но жить с комфортом.

Какой нагревательный элемент лучше укладывать под плитку

Под напольную плитку лучше всего уложить греющий кабель или кабельные маты. По сути это одно и тоже, но в разном исполнении. Еще можно использовать карбоновые маты, но они дороги, а технология изготовления отработана плохо — они быстро выходят из строя. Давайте чуть подробнее остановимся на всех вариантах.

Основные виды теплого пола под плитку

Греющий кабель под плитку

Греющие кабели бывают двух видов — резистивные и саморегулирующиеся. Резистивные всегда выделят на всем своем протяжении одинаковое количество тепла, а при перегреве могут перегореть. Потому необходимо следить чтобы сверху над кабелем не было ковров, не ставились надолго сумки, другие объемные предметы, ухудшающие теплоотвод. Для кабеля, уложенного в стяжку, это не так критично, потому что тепло распространяется по всей стяжке, но перегрев все-таки возможен, так что за этим надо следить. Тем не менее, если не знаете каким сделать теплый пол под плитку, подогрев которой будет служить основным источником тепла, один из вариантов — резистивный кабель. Это — самый недорогой вариант.

Теплы пол под плитку можно сделать с использованием нагревательного кабеля (резистивного однопроводного или двух проводного)

Еще стоит помнить, что резистивный греющий кабель бывает однопроводным и двухпроводным. Второй вариант несколько дороже, но проще в укладке — на терморегулятор надо заводить только один конец (у однопроводных — два).

Саморегулирующиеся греющие кабели способны изменять количество выделяемого тепла в зависимости от собственной температуры. Чем сильнее они нагреваются, тем меньше тепла выделяют. Потому перегреться, в принципе, не могут. Но могут выйти из строя. Так что сделать теплый под под плитку из саморегулирующегося кабеля — неплохой вариант, если вы согласны заплатить за греющий элемент немного больше (примерно на 30%).

Использовать можно резистивные или саморегулирующиеся термокабели

Недостатком обоих вариантов является необходимость раскладывать и закреплять кабель по схеме, что увеличивает время монтажа.

Наиболее распространенные схемы укладки греющих кабелей — змейка и улитка. Если делать теплый пол пол под плитку, скорее всего вам придется укладывать его змейкой. Только надо помнить об особенностях каждого их кабелей — при использовании резистивного кабеля план раскладки разрабатывается таким образом, чтобы под мебелью или крупной бытовой техникой кабель не проходил. С саморегулирующимся кабелем это не критично, но помогает уменьшить расходы — смысла подогревать мебель или технику нет.

Есть еще один отрицательный момент использования греющего кабеля — при повреждении греться перестает весь кусок кабеля целиком. При этом поиск неисправностей практически невозможен — все спрятано под плиткой. Но, надо сказать, что качественные кабели просто так не перегорают. Их можно повредить во время каких-либо работ. Это да. По другим причинам выход из строя — скорее исключение. Сделанный по правилам кабельный теплый пол под плитку работает на протяжении многих лет без сбоев.

Кабельные маты

Кабельные маты — это те же греющие кабели, но меньшего диаметра (4 мм против 7 мм обычных греющих кабелей), закрепленные на полимерной сетке. Такая форма выпуска значительно ускоряет монтаж. Маты просто раскатывают на подготовленное основание по разработанному плану, по ним сверху можно класть плитку на плиточный клей. В таком случае сделать теплый пол под плитку можно за день (если основание готово).

Основное правило укладки кабельных матов — резать кабель нельзя, сетку — можно

Принцип создания плана раскладки кабельных матов такой же — подогрева под бытовой техникой и мебелью не делают. раскатывать маты можно как вдоль длинной стены, так и поперек. Больше зависит это от выбранного места расположения терморегулятора.

Недостаток этого способа — система получается не очень инерционной. С одной стороны это хорошо — быстро пол нагревается. С другой — плохо. Также быстро он и остывает при выключении. Вывод — кабельные маты лучше использовать для повышения комфорта, а не для основного отопления. Если теплый пол под плитку вам нужен для повышения комфорта — выбор однозначный. Вам лучше использовать кабельные маты.

Карбоновые маты

Можно сделать теплый пол под плитку с инфракрасным подогревом. Для этого используют карбоновые маты. Внешне они похожи на связанные между собой стержни. Внутри стержней находится карбоновая паста. Если через нее пропустить ток, она излучает тепло в инфракрасном диапазоне.

Карбоновые маты

Способ укладки такой же, как у кабельных матов, да и технология такая же. Надежность таких матов должна быть выше, так как подключены к проводникам они параллельно, и при выходе их строя одного из стрежней, остальные продолжают работать. Но, по опыту эксплуатации, оказалось, что карбоновые стержни очень быстро отгорают в местах их крепления к электрическим проводникам. Так что через какое-то время подогрев становится неэффективным. Именно этот факт и высокая цена, являются основным недостатком. Возможно, через некоторое время проблему решат, и можно будет делать теплый под под плитку с карбоновыми матами. Пока этот вид обогревателя лучше не использовать.

Почему не стоит использовать инфракрасную пленку

Еще один вариант электрического подогрева пола — карбоновая пленка. Она тоже излучает тепло в инфракрасном диапазоне, но класть ее под плитку не стоит. Есть несколько причин. Первая — пленка отделяет слой клея и уложенную на него плитку от основания. В результате, при изменениях температуры, могут появиться взбухшие участи, плитка отвалится. Некоторые производители делают карбоновую пленку с перфорацией. Это улучшает ситуацию, но полностью проблему не решает- плитка отваливается.

Инфракрасная пленка — обычная и перфорированная

Вторая причина — цементно-песчаный раствор и плиточный клей разъедают пленку. Через некоторое время от нее остаются лишь лохмотья. Разрушение пленки ведет к нарушению электрических цепей, подогрев просто перестает работать. Пленочный пол — отличный вариант под ламинат или линолеум, но не под плитку.

Пирог теплого пола под плитку

Чтобы подогрев пола был эффективным и экономным, необходимо основание хорошо утеплить. Утепление необходимо независимо от того, частный дом или квартира в многоэтажке, бетонное основание или деревянное. Без утеплителя расходы на подогрев пола будут высокими, так как придется еще отапливать подпол или соседей снизу.

Утепление — обязательный этап, если требуется экономный обогрев

На бетонном основании

Лучший вариант утеплителя в стяжке — вспененный пенополистирол. Он дороже, чем пенопласт, но в разы лучше по характеристикам. Также подойдет вспененное стекло в любом его варианте — плиты, гранулы, стружка.

Толщина утеплителя зависит от условий (в частном доме зависит от устройства пола, климатической зоны, в квартирах — отапливаемое внизу помещение или нет), высчитывается в каждом конкретном случае. В среднем, для частных домов требуется пенополистирол толщиной 5-7 см, для квартир от второго этажа и выше — 2-3 см.

Сравнительная эффективность пенополистирола с другими материалами

Бетонное основание подготавливают — удаляют сор, пыль. Пенополистирол и вспененное стекло в плитах укладываются на ровное основание, потому, если ест перепады более -3 мм на квадратный метр, их удаляют (стесывают, замазывают) или заливают выравнивающую стяжку.

Подготовленное основание покрывают слоем гидроизоляции (обмазочные или пленочные материалы — по выбору), сверху кладут утеплитель. Плиты укладывают плотно, так чтобы швы не совпадали (вразбежку, как при кирпичной кладке). Если слоев утеплителя два, швы первого ряда должны перекрываться плитами второго.

На уложенный утеплитель кладут армирующую сетку (из проволоки диаметром 3 мм, с ячейкой 10*10 см), заливают стяжкой. Минимальная толщина стяжки 3 см. После созревания стяжки можно приступать к укладке теплого пола и плитки.

По лагам

В частных домах пол чаще всего делают на лагах. В этом случае под теплый пол под плитку также лучше использовать утеплитель — пенополистирол или вспененное стекло. Эти материалы не гниют, не проводят влагу, не деформируются под нагрузкой. Ими заполняют пространство между лагами, покрывается все слоем гидроизоляции (пленочной).

Устройство электрического теплого пола под плитку по лагам

На лаги настилают черновой пол, поверх которого кладут влагостойкий листовой материал (фанеру, ГВЛ или ОСБ). Желательно — в два ряда с разбежкой швов. Во влажных помещениях (ванная, баня, кухня) нужна дополнительная гидроизоляция. Лучше — обмазочная. При выборе состава необходимо смотреть, чтобы он был совместим с древесными изделиями и строительными клеевыми смесями.  На подготовленное таким образом основание можно укладывать греющие элементы теплого пола и плитку.

Расчет мощности теплого пола

Теплый пол может быть использован как дополнительный источник тепла — для повышения комфорта, а может быть основным отоплением. Подход к выбору мощности при этом разный. В первом случае берут нагревательные элементы средней мощности — чтобы даже в холода они не работали на пределе возможностей.

В случае использования теплого пола как основного источника тепла требуется расчет. Для него необходимо знать два параметра:

  • потери тепла в помещении;
  • площадь, на которой будет расположен греющий элемент.

Определить потери тепла в помещении можно по специальной методике расчета. Эта услуга предоставляется специализированными конторами. Но можно ориентироваться на средние показатели. Они приведены в таблице. Только стоит учесть, что это — для помещений со средними теплопотерями в средней полосе России.

Нормы подогрева теплого пола

Площадь обогрева обычно меньше общей площади помещения, так как нагревательные элементы не располагаются под мебелью и бытовой техникой. Потому занимаемое ими пространство просто вычитается.

Как найти количество и мощность матов под плитку

Далее берем теплопотери помещения, делим на найденную отапливаемую площадь, получаем минимальную мощность, которую должен выдавать квадратный метр теплого пола. В соответствии с этим выбираем нагревательный элемент. В случае с матами это просто — производители указывают какое количество тепла выдает квадратный метр. Необходимо брать с запасом 25-30% от найденного числа. Этот запас нужен на время аномальных холодов, а также для того, чтобы нагревательные элементы не работали на пределе возможностей. Такой режим работы сокращает срок их эксплуатации.

Под крупной бытовой техникой и мебелью греющий кабель и маты не раскладываем

Как найти длину греющего кабеля

Если использовать решено греющий кабель, надо высчитать какое его количество потребуется. Для этого теплопотери помещения умножаем на 1,3 (это запас в 30%), затем делим на мощность одного метра выбранного греющего кабеля (есть в технических характеристиках). Получаем необходимый метраж. Эту цифру надо будет использовать при разработке схем укладки — кабеля должно быть не меньше.

Метраж зависит от мощности

Технология монтажа теплого пола под плитку

Если основание готово — пол утеплен, поверхность ровная, очищенная от пыли и мусора, можно начинать монтаж теплого пола. Клей для плитки нужно брать специальный — для теплого пола. Он имеет лучшие характеристики по теплопроводности. В технологии укладки кабельных/карбоновых матов и кабеля в муфтах есть разница.

Технология монтажа теплого пола под плитку зависит от типа используемого элемента

Если используем маты

Есть два способа сделать теплый пол под плитку с кабельными матами. Первый — более правильный, но затратный и инерционный, второй — требует меньше денег, но больше времени. Сначала опишем «правильный» монтаж матов:

  • На стене подготовить место под установку термостата. Он устанавливается как обычная розетка: делают отверстие в стене, устанавливают подрозетник. Разница в том, что для подключения терморегулятора требуется две штробы — одна идет сверху, по ней подводится питание от электрошкафа, вторая идет вниз — по ней прокладываются соединительные кабели от матов/кабеля.
  • Для улучшения сцепления стяжки и плиточного клея поверхность обрабатывают грунтовкой.
  • На подготовленное основание согласно плану раскладываются кабельные маты теплого пола. Провода выводят к установленному термостату.

    Разница в порядке монтажа греющих матов и кабелей

  • Укладывается датчик температуры. Чтобы была возможность его заменить, его лучше засунуть в гофрошланг, конец которого заизолировать — чтобы не попал в него раствор. При проблемах с датчиком, его можно будет вынуть, заменить исправным.
  • Разводится клеевой состав, он равномерно наносится на пол слоем в 2,5-3 см. При этом надо следить чтобы не образовывалось воздушных карманов. Их наличие — гарантированный выход нагревательного кабеля из строя.
  • При помощи зубчатого шпателя с широким зубом на поверхности клея делают бороздки, затем укладывают плитку.

В описанном случае идет большой расход плиточного клея, а он недешевый. Система получается инерционной — греться будет долго. Есть другой вариант — нанести на обработанный пол 4-5 мм клея, расстелить мат, «утапливая» его в клее. Сверху нанести еще слой 3-4 мм. Через двое суток или больше можно класть плитку. Этот способ требует большего количества времени, но снижается расход плиточного клея, прогреваться пол будет быстрее.

Особенности укладки греющего кабеля

По той же технологии укладывается греющий кабель. С той только разницей, что можно использовать не клей, а цементно-песчанный раствор (лучше — с добавками для повышения теплопроводности). Толщина слоя — не менее 3 см (максимальная — 7 см). После схватывания стяжки (порядка 7 дней при температуре выше +20°C) можно класть плитку.

Сначала прибить фиксирующие ленты, затем установить маяки, и потом укладывать кабель -ходить по нему нельзя

Кабель надо выкладывать по выбранной схеме, с определенным расстоянием, для этого используют полосы-фиксаторы. Их прибивают к основанию с шагом 50 см, раскладывая кабель, зажимают его при помощи лепестков-фиксаторов. При раскладке кабеля сначала монтажные концы выведите к терморегулятору, закрепите их там. Потом можно укладывать все оставшееся.

Теплый пол под плитку: электрическое подключение

Перед началом монтажа греющих кабелей или матов первым делом проверяете сопротивление. Оно должно совпадать с указанным в паспорте. Допустимы небольшие отклонения — погрешность приборов и разная температура. Но разница не должна быть критической. Если все нормально, можно начинать монтаж.

Как уже говорили, сначала заводятся «холодные» концы греющих кабелей к установленному терморегулятору, затем раскладывается кабель или маты. При этом надо продумать порядок действий так, чтобы не пришлось ходить по кабеля — делать это категорически нельзя. Кстати, ходить надо в обуви на мягкой подошве и следить за инструментами.

Теплый пол под плитку — подключение к терморегулятору

На каждом терморегуляторе гнезда подключения подписаны. Кроме того есть подробная инструкция, где написано что и куда подключать. В общем, порядок такой:

  1. Подключается датчик температуры к гнездам NTC.
  2. К клеммам подписанным «LOAD» или со схематическим изображением сопротивления подключаем холодные концы кабеля. Если их несколько — «садим» параллельно.
  3. К клеммам обозначенным L и N подключаем фазу и ноль соответственно.

Порядок подключения именно такой — питание подаем в последнюю очередь, предварительно убедившись что автомат на щитке отключен. Теперь вы знаете, какой теплый пол под плитку лучше в каком случае, как его укладывать и подключать.

Теплый пол в ванной – плюсы и минусы | Какой теплый пол лучше под плитку



Какой теплый пол в ванную лучше выбрать – кабельную систему, термоматы или инфракрасную пленку? Каковы плюсы и минусы этих разновидностей теплых полов применительно к установке под плитку в ванной комнате. Давайте разберемся…

Теплый пол в ванную – плюсы и минусы

После банных процедур всегда хочется уюта. Но об этом не может быть и речи, если из горячей ванной вы ступаете на ледяной кафель. Хотите избавиться от подобной проблемы? Значит, стоит задуматься над обустройством теплых полов. Ведь это оборудование способно добавить комфорта в привычный быт, улучшив состояние иммунной системы и общее самочувствие.

Создание такого дополнительного отопления в банной комнате уже давно вызывает массу споров. Кто-то рассказывает о высоком риске травматизма и о заоблачных ценах. Другие же напротив восхваляют вымышленные «достоинства». Поэтому все преимущества и недостатки теплых полов следует рассмотреть более детально.

В чем минусы?

Об отрицательных качествах данного оснащения слагают массу легенд. Но насколько они правдивы? Так, наиболее распространенным мифом являются слухи о том, что пол бьется током. На самом деле – это не так. Ведь даже из уроков физики понятно, что надежность изолирующего материала неоспорима, а керамическая плитка и вовсе не является проводником. Если же сомнения не покидают – не стоит использовать кабельные системы, выбрав максимально безопасные нагревательные маты и инфракрасное оборудование.

Вторым по популярности является слух об электромагнитном излучении. Спешим разочаровать: от теплых полов ЭМИ намного меньше, чем от простого телевизора. Соответственно, никакого вреда.

Единственным реальным минусом является необходимость в установке оборудования под плитку. То есть, если у вас свежий ремонт – пол придется снимать и монтировать вновь. Но такую проблему легко решить банальным планированием. Ведь задумываться о необходимости подогрева напольной плитки лучше еще до начала ремонта. Так вы избежите дополнительных затрат и лишних хлопот.

Вывод очевиден: большинство «недостатков» теплого пола – вымыслы людей, которые абсолютно ничего не знают о данном оборудовании. Так стоит ли идти на поводу у лиц, живущих прошлым? Ведь можно уже сегодня абсолютно безопасно наслаждаться всеми благами цивилизации!

Неоспоримые плюсы

Среди преимуществ теплых полов стоит выделить такие факты:

  • Снижение уровня влажности.
  • Равномерный нагрев всей толщи воздуха, а не только его верхних слоев.
  • Отсутствие дискомфорта при выходе из ванной.
  • Безопасность.
  • Полноценный контроль за уровнем нагрева.

Ванная имеет особый микроклимат, насыщенный влагой и жаром. Это идеальные условия для образования плесени и грибка. Но качественные теплые полы эффективно подсушивают воздух, препятствуя развитию и размножению патогенных микроорганизмов. Поэтому польза от такого оборудования неоспорима.

Какой теплый пол выбрать под плитку в ванную?

Данное помещение имеет особую специфику, поэтому здесь можно использовать далеко не все типы оборудования. Специалисты рекомендуют остановиться на одной из таких систем:

  • Кабельная.
  • Нагревательные маты.
  • Инфракрасная.

Каждая разновидность имеет свои особенности.

Кабельный теплый пол. Это оборудование предстает в виде нагревательного кабеля, термостата и термодатчика. Среди его преимуществ стоит выделить относительно невысокую стоимость при достаточной эффективности. Однако регуляция нагрева весьма проблематична.

Отдельного внимания заслуживает монтаж данной системы. Ведь установка кабеля должна осуществляться под стяжку, а не под плитку. Сначала следует расчистить основание и разместить на его поверхности слой теплоизоляции. Затем, укладывается и фиксируется кабель, устанавливается термостат и термодатчик. После тестирования системы, делается стяжка пола, толщиной от 3 до 10 см. Лишь после высыхания раствора можно осуществлять укладку плитки или кафеля. На монтаж потребуется несколько суток.

Нагревательные маты. Это упрощенная версия кабельного теплого пола. Здесь нагревательный элемент уже закреплен на специальной сетке. Размещение подобного оборудования отличается относительной простотой, так как не требует создания стяжки пола. Установка матов осуществляется под кафель или плитку. Однако не стоит забывать о профилактике перегрева. Обычно для этого на сами маты укладывают слой плиточного клея толщиной в 5-8 мм. Монтаж осуществляется всего за несколько часов.

Инфракрасный теплый пол. Эта система пользуется наибольшей популярностью. Ведь помимо подогрева, вы получаете легкое воздействие полезным ИК-излучением. В медицине его активно применяют для лифтинга и в процедурах, направленных на омоложение и оздоровление организма. Также подкупает пожаробезопасность и надежная изоляция нагревательной пленки. Такое оборудование имеет высокий уровень безопасности при эксплуатации в помещениях с повышенной влажностью.

Монтаж ИК-систем похож на процедуру установки нагревательных матов. Но под саму пленку следует положить слой изолирующего материала. Затем, укладываем нагревательные элементы, подключаем термостат и тестируем работу всех компонентов. После этого можно наносить клей под кафель, слоем в 10 – 15 мм и приступать к монтажу плитки. Установка длится всего несколько часов.

Как видите, оптимальным решением для организации теплого пола в ванной являются нагревательные маты и инфракрасные системы. Они просты и максимально безопасны.

Как избавиться от излишков влаги в ванной?

К сожалению, теплые полы можно монтировать далеко не по всей площади помещения. Поэтому в углах и в точках соприкосновения сантехники со стенами и другими поверхностями часто остаются капельки конденсата, создающие оптимальную среду для развития плесени и грибка.

Хотите предотвратить скопление жидкости в данных местах? Значит, стоит приобрести осушитель воздуха «Доктор Сухов». Он отличается высокой эффективностью, а установка нагревательных элементов возможна как на горизонтальных, так и на вертикальных поверхностях.

Осушитель предстает в виде кабеля, зафиксированного на сетке. Его легко монтируют под кафель или плитку. Оборудование оснащено таймером. Поэтому вы можете включать его сразу после завершения банных процедур, а после нагрева покрытия до 35 °C, прибор автоматически отключается. Минимум хлопот и максимум эффективности.

Благоприятная среда в ванной комнате – залог здоровья всех членов вашей семьи. Поэтому так важно сделать это помещение максимально комфортным! В этом помогут современные теплые полы и осушители воздуха.



Какой теплый пол лучше класть под плитку

Пол, покрытый керамической плиткой, всегда считался холодным. Однако с появлением теплых полов данная проблема была успешно решена. Среди нескольких вариантов, довольно часто используется электрический теплый пол под плитку. С помощью такой инновационной технологии стало возможным обеспечение в помещении стабильной и равномерной температуры.

Положительные качества теплых электрических полов

Теплые электрические полы могут применяться не только в квартирах и частных домах, но и в офисах. Они хорошо сочетаются практически со всеми напольными покрытиями, в том числе и с керамической плиткой, линолеумом, ламинатом и другими полами. Технология скрытого монтажа позволяет спрятать всю систему и не портить интерьеры помещений.

В комплекте теплых полов обязательно присутствует терморегулятор, обеспечивающий настройку температурного режима с точностью до 0,1 градуса. Данный прибор может включать и выключать нагревательные элементы в точно заданное время. Мощность системы теплых полов позволяет использовать их не только в качестве вспомогательного, но и основного отопления.

Для укладки теплого пола под керамическую плитку не требуется специальных знаний и практических навыков. Среди других преимуществ следует отметить равномерный прогрев поверхности по всей площади полов. Вся система может нормально функционировать без установки дополнительного оборудования, в отличие от других видов отопления с использованием газовых или электрических котлов.

В случае какой-либо поломки, ее достаточно легко определить. Большое значение имеет безопасная эксплуатация теплых электрических полов за счет сравнительно низкой температуры нагревательного элемента. Все эти преимущества позволяют данным системам успешно конкурировать с другими видами отопления.

Минусы теплого электрического пола

При выборе того или иного вида отопления следует помнить, что абсолютно идеальных систем не бывает. Это в полной мере касается и теплых электрических полов, обладающих собственными специфическими недостатками. Прежде всего теплые полы отличаются высокой стоимостью эксплуатации. При использовании нагревательного кабеля для отопления больших площадей, его общая мощность может составлять от 15 до 20 кВт. Такие показатели существенно повышают ежемесячный расход электрической энергии.

Все электронагреватели обладают повышенной опасностью поражения током и данный вид теплых полов также попадает под эту категорию, особенно в помещениях с высокой влажностью. Чтобы повысить электробезопасность, нужны дополнительные средства для создания надежной системы заземления и приобретения устройства защитного отключения. Следует учитывать негативный фактор электромагнитного поля, создаваемого нагревательным кабелем. Оно оказывает постоянное отрицательное воздействие на организм человека.

Следует учитывать и отрицательные моменты технического плана. В частности, в процессе постоянного нагревания может пострадать напольное покрытие. Особенно это касается деревянных полов, которые наиболее подвержены деформации под действием повышенной температуры. Укладка подобных отопительных систем осуществляется в несколько слоев, что при определенных условиях может уменьшить высоту помещения до 10 см. Таким образом, теплый электрический пол под плитку, плюсы и минусы имеет в зависимости от обстоятельств и условий эксплуатации. Правильно выполненные монтажные работы позволяют избежать большинства недостатков.

Лучший электрический теплый пол

Теплые электрические полы являются одним из наиболее распространенных вариантов домашнего отопления. Эти системы постоянно совершенствуются, с каждым годом становятся лучше и эффективнее. Поэтому когда рассматривается вопрос, какой теплый пол под плитку лучше, следует остановиться на всех основных вариантах, чтобы сделать правильный выбор и подобрать наиболее оптимальный вариант. Если иметь представление об электрических теплых полах хотя-бы в общих чертах, будет значительно проще выполнять монтажные работы.

Несомненным лидером являются различные кабельные системы. Принцип работы здесь такой же, как и у водяных полов, только трубы с теплоносителем в данном случае заменены нагревательным элементом – кабелем. Точно также укладывается контур, закрываемый стяжкой и финишным покрытием. В рабочем режиме происходит нагрев всей поверхности пола до температуры, заданной в термостате. В свою очередь, работа терморегулятора осуществляется по сигналам температурного датчика, вмурованного в стяжку или внешнего устройства, реагирующего на температуру воздуха в помещении.

Одной из разновидностей кабельных систем являются нагревательные маты, также укладываемые под стяжку. Они выполнены в виде сетки с прикрепленным греющим кабелем. Вся конструкция свернута в рулон, раскатываемый поверх основания в процессе монтажа. Во всех случаях существует возможность выбора нагревательных кабелей с различной теплоотдачей для обеспечения требуемой мощности теплых полов.

Современные электрические полы выполнены в виде тонкой и прочной полимерной пленки, на поверхность которой нанесены нагревательные элементы. Изделие выпускается рулонами, шириной 0,5-1,0 м, толщиной не более 3 мм. Нагревательные элементы этого типа могут монтироваться без стяжки под любое покрытие, кроме кафельной плитки. Данные системы обогрева выделяет тепло, наиболее благоприятное для человеческого организма.

Стержневые теплые полы состоят из угольных нагревательных элементов, соединенных проводниками, образующих цельную сетку, представляющую собой рулонный материал. Каждый из карбоновых стержней является отдельным устройством, способным функционировать автономно. При выходе из строя одного из них, остальные будут работать в обычном режиме.

Самой новой и современной системой считаются электрические жидкостные теплые полы, совместившие в себе качества электрического и водяного отопления. В полиэтиленовые трубы помещается изолированный кабель с нихромовыми жилами, выполняющий функцию греющего сердечника. Остальное пространство заполняет теплопроводящая незамерзающая жидкость. Один конец трубы заканчивается соединительной муфтой, а другой – демпферным устройством для компенсации теплового расширения жидкости в замкнутом пространстве. Монтаж данной системы осуществляется по технологии водяных полов с подключением в электрическую сеть через терморегулятор.

Как выбрать теплый пол под плитку

Не каждый электрический теплый пол подходит для использования вместе с кафельной плиткой. Поэтому прежде чем приступать к монтажу, нужно сделать правильный выбор наиболее оптимальной системы.

Все виды теплых полов имеют одинаковые принципы монтажа. При укладке системы используется один и тот же порядок действий:

  • При подготовке поверхности пол очищается от старой плитки и других неровностей, после чего пол выравнивается по уровню.
  • Установка терморегулятора производится на стене, на высоте примерно 1 м от пола. После этого он соединяется со всей системой с помощью кабеля.
  • По периметру помещения внизу стены укладывается усадочная лента, далее выполняется заливка первого слоя стяжки.
  • Когда стяжка высохла, на нее укладывается монтажная лента на расстоянии 0,5 м между собой. Затем размещается кабельная сетка по схеме, составленной заранее. Далее монтируются термодатчики и проверяется работоспособность системы.
  • По завершении основных работ, полы покрываются финишным слоем стяжки, которую нужно заливать аккуратно, чтобы не повредить кабель.

Зная технологию укладки, можно решать вопрос, какой теплый пол выбрать под плитку, чтобы вся система работала максимально эффективно. Наиболее оптимальным вариантом считаются электрические маты, состоящие из стекловолокна с вмонтированным внутрь электрическим кабелем в виде сетки. Общая толщина такого пола не превышает 4 мм.

Благодаря особенностям конструкции, такие полы могут устанавливаться не только с цементной стяжкой, но и непосредственно на клей для плитки. После этого плитка может укладываться прямо на поверхность, покрытую клеем. Отпадает необходимость работы с цементом, а высота помещения увеличивается незначительно за счет очень тонкого слоя используемых материалов.

Вместе с кафельной плиткой допускается использование пленочного пола, осуществляющего нагрев с помощью инфракрасного излучения. Монтаж пленки осуществляется непосредственно под кафельную плитку, как и в предыдущем случае с использованием матов. Укладка производится на заранее подготовленную поверхность или на клей для плитки. Легкая и тонкая пленка может устанавливаться не только на полы, но и на стены, облицованные декоративными панелями.

Основным недостатком такой пленки считается ее слишком гладкая поверхность. При непосредственном контакте в связи с низким коэффициентом трения, может произойти смещение плитки и повреждение пленки. Во избежание подобных ситуаций, пленка должна обязательно размещаться под слоем стяжки.

Особенности монтажа электрического теплого пола под плитку

Утепление пола в условиях русской зимы является важным этапом в строительстве частных и многоквартирных домов.

И если раньше это было предметом роскоши, то сейчас, все чаще выбор проектировщиков падает на вид утепления полов, где всю систему есть возможность регулировать.

Плитка, обладая хорошей теплопроводностью является идеальным материалом под систему отопления теплый пол. Среди разнообразия видов утепления стоит выделить электрический.

Что такое электрический теплый пол? Это вид отопления полов, при котором пол греется от кабеля или пленки, проходящей под покрытием. Питание такой пол получает от электрической системы дома.

Почему лучше выбрать электрический теплый пол:

  • Электрический пол – самый “регулируемый”. Система управления позволяет не только увеличить или уменьшить мощность, температуру поступающего тепла, но и отключить/включить обогрев в каждой комнате по отдельности.
  • Электрические теплые полы долговечны.
  • Скорость нагрева значительно выше, в сравнении с остальными типа теплых полов, это означает, что не нужно долго ждать, пока помещение прогреется.
  • Возможность найти место разрыва кабеля нагревательного элемента с помощью отвертки-индикатора без необходимости вскрывать все покрытие пола для его поиска.
  • Безопасность при эксплуатации и при повреждении элементов. В каждую систему встраивается устройство защитного отключения, на случай аварии или мелком повреждении системы.
  • Главный критерий выбора укладки именно электрического теплого пола под плитку состоит в свойствах самой плитки. Имея отличную теплоотдачу, плитка практически на 100 % передает тепло, полученное от системы отопления.

Виды, их преимущества и недостатки

Электрические полы классифицируют в зависимости от вида нагревательного элемента:

  • Кабельные (традиционные).
  • Нагревательные маты.
  • Пленочные (инфракрасные).

Для утепления пола под керамическую плитку одинаково подходят два варианта утепления – кабельный и с помощью нагревательных матов. Но у каждого вида материала есть свои преимущества и недостатки.

Плюсы кабельного утепления – это низкая стоимость (если не учитывать затраты материала на толщину стяжки и стоимость работ по ее заливке) и “остывание” после отключения происходит не сразу, тем самым сохраняется тепло еще некоторое время.

Минусы кабельного утепления:

  • Увеличение толщины пола из-за необходимости заливать толстый слой стяжки.
  • Затруднителен монтаж и расчет необходимой длины проводника при укладке.
  • Проводник слишком чувствителен. При неправильной установке и не плотном прилегании к стяжке происходит перегрев и система выходит из строя.
  • Долгое “Разогревание” по сравнению с термоматами из-за толщины стяжки.

Достоинства нагревательных матов:

  • За счет конструкции материала проводник устанавливается витками с равномерным шагом.
  • Простая установка, так как он уже “собран и готов” к работе.
  • Находясь ближе к поверхности, термоматы быстро нагреваются.
  • Установка возможна “сухим” или “мокрым” способом, за счет чего толщина пола гораздо меньше, чем при установке кабеля.

Недостатки термоматов:

  • Значительно более высокая стоимость материала.
  • Не используют в качестве основного отопления.

Так какой материал выбрать? Выбор неоднозначный, ведь придется выбирать между удобством установки и экономичностью. Но важно, что у нагревательных матов все-таки достоинств немного больше, а недостатков меньше.

Так как термомат – материал тонкий и прочный и его удобнее всего уложить в слой клея под плитку, вариант выбора его, как материала для теплого пола получается более целесообразным.

Третий вид электрического теплого пола – инфракрасная пленка. Самое главное ее качество – это энергосбережение.

Этот вид имеет и другие достоинства. Такие, как способность выполнять функцию отопления всего дома и положительное влияние на здоровье людей (за счет инфракрасного излучения).

Нагревательные элементы такой пленки запаяны в термостойкую пленку. Этот вид материала не рекомендуют укладывать под плитку, так как плиточный клей плохо связывается с поверхностью пленки при взаимодействии. Инфракрасную пленку лучше всего укладывать под ламинат или линолеум.

Технология укладки электрического теплого пола под керамическую плитку

Подготовительные работы:

  • Проектирование схемы выполнения работ для каждого помещения. Учитывается месторасположение мебели, будущего терморегулятора, намечается расположение канавок в стене и в основании пола для соединительных проводов, месторасположение датчика температуры. Учитывается шаг укладки проводов.
  • Очистка пола от лишних предметов, мелкого мусора, если необходимо – удаление старого напольного покрытия.
  • Выравнивание поверхности, грунтование пола, необходимое для лучшей связи основания с плиточным клеем.

Совет: не укладывать кабель для теплого пола вплотную к стене. Рекомендуемый отступ – 10 см.

Необходимо учесть расположение мебели без ножек при проектировании схемы и не назначать укладку кабеля в эти места, так как теплоотдача будет затрудняться, что в итоге приведет к неисправности системы.

При укладке теплого пола только в одной в конкретной комнате, а не во всем доме, нужно учитывать мощность уже существующей электропроводки. Она может оказаться слабее и ее нужно будет заменить.

Подготовка основания. Укладка теплоизоляционной подложки проводится при кабельном способе утепления пола. Под термоматы не используют. Теплоизоляция бывает фольгированной, пробковой, полиуретановой и т.д.

Важно: нельзя укладывать кабель, не уложив теплоизоляцию, так как она предотвращает переход тепла вглубь перекрытий и задерживает его на покрытии пола. Такая конструкция делает теплый пол по-настоящему функциональным и не дает энергии расходоваться зря.

Термоматы не требуют теплоизоляционного слоя, так как кабель уже уложен и закреплен на специальной поверхности. Далее проводится укладка металлической сетки на теплоизоляционный слой.

Установка электрооборудования:

  • Установка терморегулятора в стену, рядом с розетками (минимальная высота – 30 см, максимальная рекомендуемая 60 см от поверхности пола).
  • Установка термодатчика в гофротрубе шириной до 20 мм, для свободного перемещения датчика и в случае его неисправности – возможности легкой замены. Датчик устанавливается в полу (в теплоизоляционном слое).
  • Термодатчик нельзя располагать близко к нагревательному кабелю, так же они не должны пересекаться.

Укладка теплого пола:

  • Укладка кабеля теплого пола с шагом, согласно схеме раскладке, согласованной в начале и с учетом рекомендаций производителя кабеля. Кабель закрепляется монтажной лентой. Термоматы удобны тем, что кабель закреплен на их полотне уже с нужным шагом. Обязательна проверка сопротивления кабеля с помощью мультиметра. Разница величины сопротивления не должна отличаться от паспортной более чем на 10 %. Проверку стоит провести до и после укладки кабеля.
  • Подводка концов проводника к клеммам установленного терморегулятора.
  • Заливка стяжки.

Важно: перед конечной заливкой стяжки теплого пола необходимо проверить кабель на отсутствие короткого замыкания и разрывов. Это можно сделать омметром.

  • Укладка плитки. Подключение, проверка теплого пола.
  • После того, как стяжка схватилась (2-3 дня), можно приступать к отделке пола плиткой. Плитка сажается на плиточный клей.
  • Включение теплого пола рекомендуется производить через 28 дней (время твердения бетона) после полного монтажа.

Рекомендации по укладке электрического пола своими руками

При укладке своими руками теплого электрического пола под плитку нужно:

  • Строго следовать технологии его монтажа.
  • Убедиться в исправности термостата и датчика температуры.
  • Перед укладкой проверить греющие материалы (кабель, маты, пленку) на предмет неисправности.
  • Учитывать значительное увеличение толщины пола после конечного этапа монтажа. Рассчитывать толщину пирога покрытия пола заранее, чтобы плитка вышла в один уровень с покрытием в других комнатах.
  • Со строгой точностью устанавливать тяжелую мебель, чтобы ее ножки не попадали на место прокладки кабеля. Постоянно давление создаст разрыв кабеля, придется менять целый участок.
  • Выдержка полного высыхания стяжки, чтобы в дальнейшем она не начала растрескиваться и крошиться под покрытием.
  • Стяжка и плиточный клей под покрытием должны быть толщиной не менее 1 см, иначе тепло не будет распространяться по всей поверхности покрытия, задерживаясь только в местах прокладки кабеля.
  • Недопустимо замуровывать датчик температуры в стяжке пола.
  • Нельзя резать кабель “на месте”, выбрав длину кабеля при закупке, помните, что уменьшить ее потом будет невозможно.
  • Исключить возможность “хождения” по кабелю. Это может его повредить.

Отзывы об электрическом теплом поле под плитку

Большинство тех, кто имеет в доме теплый пол очень довольны этим качеством своего пола. Особенно он хорош в доме, где живет большая семья, с маленькими детьми.

Ведь дети часто любят сидеть на полу. И в то время когда мама готовит на кухне, ребенок может играть на полу рядом с ней.

Где, как ни здесь выручит теплый пол под плиткой? Родители особенно отмечают удобство таких полов в ванной комнате, когда ребенку приятно вылезти из ванны.

Теплый пол – это прежде всего неописуемый комфорт, приятное дополнение к красивому интерьеру в доме. Но также все те, кто говорит о комфорте такого вида пола, отмечает дороговизну его эксплуатации, говоря, что электричество «жрет» прилично.

Не стоит забывать также об электромагнитном излучении, которое идет от такого вида пола. Но оно не настолько сильное, чтобы отказаться от электрического теплого пола.

Про укладку электрического теплого пола под плитку смотрите видео ниже:

Мастер-класс по монтажу сверхтонкого электрического тёплого пола под плитку посмотрите на видео:

видов плитки и камня, совместимых с электрическими системами теплого пола


Важность R-ценности

При выборе типа напольного покрытия важно учитывать его совместимость с электрической системой теплого пола. Общее практическое правило заключается в том, чтобы убедиться, что суммарное значение R покрытия пола над нагревательным кабелем или матом не превышает 1,0
. Толщина напольного покрытия может сильно различаться – от 1/4 дюйма до 3/4 дюйма или более, и ее следует учитывать при определении значения R.
Эти данные обычно можно получить у производителя продукта, дистрибьютора или архитектора.

Совместимые типы полов

Чтобы система отопления могла эффективно передавать тепло поверхности пола, материал должен хорошо проводить тепло, быть структурно устойчивым, водостойким и иметь соответствующую толщину. Обычный выбор включает керамику (включая фарфор), натуральный камень и стеклянную плитку.

Керамическая и фарфоровая плитка

Наиболее широко используемый и практичный выбор напольных покрытий для систем теплого пола.Керамогранит более плотный и непроницаемый для воды, поэтому он лучше подходит для помещений, подверженных сильному воздействию влаги, таких как душевые и сауны. При покупке керамогранита такие организации, как PTCA (Агентство по сертификации керамогранита), могут быть полезным источником для проверки заявлений производителя плитки о водонепроницаемости. Керамическая плитка – хороший выбор для кухонь, ванных комнат, вестибюлей и других помещений с низкой влажностью или без нее.

Плитка из натурального камня

Самыми распространенными типами напольных покрытий из натурального камня являются гранит, мрамор, сланец, травертин и известняк – все с множеством отделок, текстур и характеристик.Согласно различным научным источникам, их плотность примерно одинакова: 2,4-2,7 г / см3 (граммов на кубический сантиметр), однако их твердость по шкале MOHS сильно варьируется: от 6,5 для гранита и всего 3,0 для мрамора.
Несмотря на то, что все вышеперечисленное может быть успешно использовано с системой подогрева пола, гранит будет оптимальным выбором напольного покрытия как из-за долговечности (устойчивость к растрескиванию, царапинам и пятнам), так и из-за хорошей теплопроводности.
Мрамор более мягкая порода и имеет относительно высокую водопроницаемость, поэтому не рекомендуется для помещений, подверженных воздействию влаги – кухонь, ванных комнат, душевых и т. Д.Точно так же сланец и известняк имеют только 3,0–4,0 балла по шкале твердости, склонны к появлению пятен и царапин и подходят только для сухих участков с низкой проходимостью.

Клей для плитки (тонкий)

В настоящее время на рынке существует два основных типа тонкосилок – модифицированные и немодифицированные (также известные как сухие отверждения). Модифицированный тонкий набор обычно содержит латекс, акрил, EVA, PVA или другие добавки для улучшения его свойств, таких как эластичность, влагонепроницаемость, морозостойкость и другие. По данным TCNA (Tile Council of North America), количество различных полимерных добавок, производимых для тонкого отверждения, превышает 10 000.
Немодифицированное тонкое отверждение часто называют сухим отверждением и не содержит каких-либо добавок.
Для влажных помещений, таких как душевые, ванные комнаты, кухни и т.п., модифицированная (водонепроницаемая, латексная или акриловая) тонкая насадка является обязательной, чтобы защитить электрическую систему подогрева пола от контакта с водой. Сухое отверждение, как правило, не рекомендуется для использования с системой HeatTech, так как она не обладает необходимой стабильностью, трещиностойкостью и влагостойкостью. Всегда уточняйте у производителя тонкослойных материалов совместимость его продукта с системой электрического отопления пола.

Коврики или кабель

Если вы не уверены, нужны ли вам маты или кабель HeatTech для вашего проекта, свяжитесь с нашей командой дизайнеров для консультации или запросите бесплатное ценовое предложение и макет.

Другие варианты:

Деревянные полы – включая твердую и мягкую древесину.

Стоимость и стоимость установки плитки с подогревом

Последний полярный вихрь заставил вас задуматься, сколько будет стоить установка плитки с подогревом в вашем доме? Этот пол существует со времен римлян и набирает популярность среди реставраторов.Это также прекрасный способ повысить стоимость дома при перепродаже и повысить энергоэффективность.

Существует двух типов систем теплых полов. Один использует электрическое тепло, а другой подключается к вашей горелке через серию шлангов. Вы можете использовать любой метод с керамической, фарфоровой и даже каменной плиткой.

Есть споры о том, что лучше, но решение сводится к тому, что лучше всего работает в вашем доме.

Плитка для полов с электрическим подогревом

Электрические лучистые полы часто поставляются в предварительно собранных рулонах сетки разных размеров.Большинство брендов поставляются с двусторонним скотчем, который приклеивается к черному полу без клея. Вы можете разрезать циновки вдоль сетки, чтобы обходить препятствия, такие как туалетные столики или вырезы.

Укладывать плитку поверх матов просто, так как раствор проникает в сетку и прилипает к черному полу. Рулоны предварительно измеряются по площади в квадратных футах, поэтому вы можете определить, сколько вам потребуется, перед покупкой. Вам также придется приобрести отдельный термостат и монитор.

Некоторые интернет-магазины продают полный комплект, включающий все необходимое для установки этой системы.Они начинаются от 400 долларов за 10 квадратных футов покрытия.

Электрические коврики можно дорого купить, но затраты на установку минимальны. Эта система проста и проста в использовании. Вы можете окупиться, установив коврики самостоятельно, но для подключения проводов требуется квалифицированный электрик.

Еще один способ сэкономить деньги – зарядить сияющий пол в непиковые часы. Ваша электрическая компания может посоветовать вам точное время.Плитка будет сохранять температуру в течение 8-10 часов, поэтому они останутся теплыми даже в выключенном состоянии.

Плитка с электрическим обогревом – идеальный выбор для дополнения и фантастический способ дополнить систему отопления вашего дома.

В начало

Плитка для полов с водяным обогревом

Если электрические полы не подходят для вашего дома, подумайте о гидронной системе. Гидравлические системы используют комбинацию трубопроводов и трубок. Не пытайтесь смонтировать эту систему самостоятельно; это сложная работа.

Гидравлические системы на эффективнее электрических . Они работают от насоса, подключенного к вашей печи, и нагревают плитку горячей водой. Весь пол действует как проводник и лучше поддерживает температуру в помещении, чем обычные радиаторы.

Ваша плитка будет казаться теплой даже при более низких настройках, а ваша горелка будет работать меньше, поскольку ей не нужно постоянно рециркулировать горячую воду. Ваши полы останутся поджаренными, не нарушая при этом денег.

Эти регуляторы отопления должны быть размещены в отдельной зоне и должны быть подключены лицензированным подрядчиком HVAC.Перед укладкой плитки система должна быть в рабочем состоянии.

Гидравлические системы стоят около 6 долларов за квадратный фут , но они являются экономичным способом обогрева вашего дома в течение многих лет.

В начало

Преимущества плитки с подогревом

Установка полов с подогревом в доме дает множество преимуществ. Лучистое отопление можно использовать под плиткой любого типа и в большинстве помещений. Некоторые системы предназначены для использования во влажных помещениях, но из соображений безопасности такую ​​установку лучше оставить на усмотрение профессионалов.

Если у вас натуральный камень или керамогранит, вы знаете, как холодно зимой. Ступать на нагретую поверхность в холодное время года – это потрясающе. Вы можете даже оказаться, что стоите или сидите на полу, просто чтобы согреться.

Если вы планируете состарить на месте, полы с подогревом особенно полезны для пожилых людей. С возрастом мы теряем способность поддерживать температуру тела и теряем тепло тела через конечности. Плитка с подогревом может согреть вас, когда вы станете старше и будете получать фиксированный доход для обогрева дома.

Полы с подогревом желательны на вторичном рынке. Агенты перечисляют этот вид отопления в качестве отдельной функции для привлечения покупателей жилья. Это разумное вложение, поскольку плитка с подогревом считается обновлением, а не прихотью.

Электрические системы являются перезаряжаемыми и удерживают тепло, не вращая счетчик постоянно. Гидравлические системы позволяют установить термостат на более низкое значение без ущерба для вашего комфорта. Оба метода могут повысить энергоэффективность вашего дома.

В начало

FAQ

Какую плитку вы используете для полов с подогревом?

Для обогрева полов используются две разные системы излучающих полов.Один использует электрическое тепло, а другой представляет собой гидравлическую систему, прикрепленную к горелке с помощью шлангов. Эти системы можно использовать с керамической, фарфоровой и каменной плиткой. Эти типы напольной плитки отлично проводят тепло и быстро рассеивают тепло по полу.


Как установить пол с подогревом плитки?

Электрические лучистые полы поставляются в предварительно собранных рулонах сетки различных размеров. Коврики имеют двусторонний скотч для крепления к черному полу.После того, как циновки уложены, можно класть плитку сверху. Раствор для плитки пройдет сквозь сетку, обеспечивая прилегание плитки к черному полу.

Гидравлические системы должны устанавливаться лицензированным специалистом по HVAC, так как установка включает в себя подключение труб к горелке и настройку регуляторов нагрева в их собственной зоне. Укладывать плитку можно только после завершения этой работы.


Сколько стоит плиточный пол с подогревом?

Стоимость полов с подогревом составляет от 6 до 12 долларов за квадратный фут.Эта цена может увеличиться, если вы используете нагревательные маты на заказ; Вы можете оценить этот вид отопления примерно в 30 долларов за квадратный фут.

Полный комплект, включающий электрические коврики, термостат и монитор, будет стоить до 400 долларов за 10 квадратных футов покрытия. Установка системы водяного отопления обычно стоит около 6 долларов за квадратный фут.


Каковы плюсы и минусы плиточного пола с подогревом?

Самым большим преимуществом плиточного пола с подогревом является тепло в холодные зимние месяцы.Натуральный камень или керамогранит становятся очень холодными, а лучистое отопление сохраняет тепло в ваших комнатах. Плитка с подогревом полезна для пожилых людей, которые склонны быстрее терять тепло тела при низких температурах.

С полом из плитки с подогревом легче удовлетворить потребности вашего дома в отоплении, и обе системы энергоэффективны. Полы из плитки с подогревом также увеличивают стоимость вашего дома для перепродажи. Первоначальная стоимость укладки полов с подогревом высока, но со временем окупается.


Много ли электроэнергии потребляют полы с подогревом?

Полы с подогревом потребляют много электроэнергии; Однако стоит отметить, что нагретая плитка сохраняет тепло от 8 до 10 часов. Если за систему лучистого отопления взимается плата в непиковое время, стоимость использования этого типа полов может быть минимальной.

Умные термостаты могут быть установлены для измерения температуры в помещении, отключая систему, когда в помещении достаточно тепло; это может сэкономить до 5% затрат на электроэнергию.Электрические системы являются перезаряжаемыми, что делает их более энергоэффективными. Установка термостата на более низкое значение для гидравлических систем также означает меньшее потребление электроэнергии.

Подводя итоги

Если вы все равно планируете переделать пол, а ваш бюджет позволяет разориться, пол из плитки с подогревом стоит вложенных средств.

Вы никогда не заметите разницы в высоте вашего пола, и вы сможете чистить его, как любой другой кафельный пол. Светлый пол не обожжет ноги, так как датчики температуры предотвращают перегрев плитки.

Плитка с подогревом может показаться излишней роскошью, но исследования доказали, что лучистое отопление окупается со временем. Многие домовладельцы считают, что излучаемое тепло – это одна из тех вещей, что, получив его, вы удивитесь, как вы жили без него.

Есть ли у вас плиточные полы с подогревом? Если да, то какую систему вы выбрали?

О Джанин Хинтце

Джанин Хинтце – профессиональный автор материалов и энтузиаст по обустройству дома из Лонг-Айленда.

Вернуться к началу

Система обогрева пола Easy Heat Warm Tiles

Система обогрева пола Easy Heat Warm Tiles

EASYHEAT WarmTiles Система обогрева полов

Керамическая плитка, шиферные и мраморные полы – привлекательная и долговечная альтернатива деревянным, ковровым или виниловым полам.К сожалению, эти полы могут быть холодными даже при комнатной температуре. Электрические системы утепления пола Warm Tiles от EASYHEAT делает холодные полы приятно теплыми. Теплая плитка электрическая система утепления пола разработана для бережного обогрева напольных покрытий такие как мрамор, керамическая и керамогранитная плитка, ламинат, шифер, гранит и литье или мерный камень.Подходящая для нового строительства или реконструкции, система Warm Tiles излучает мягкое тепло через сеть низкопрофильных кабелей. Включенный в список UL и сертифицированный CSA, он помещается в раствор сразу под плиткой, что не мешает укладке плитки. Хотя установка системы Warm Tiles – простая задача, мы рекомендуем использовать опытный установщик. Warm Tiles был назначен легкой рекламой. Рейтинг обслуживания полов в соответствии со стандартом ASTM C627 для оценки керамической напольной плитки Системы инсталляции (испытание пола Робинзона). При установке необходимо разместить розетку в стена прямо над утепляемым участком и внесение в коробку соответствующей мощности. Определение правильное размещение и расстояние между обвязками для крепления кабеля и крепление обвязки к полу. Плетем кабель WarmTiles так, чтобы он покрыл область, защелкнув его прорези для обвязки для сохранения правильного расстояния.Укладка напольного покрытия кабельная разводка WarmTiles. Установка термостат, включая датчик температуры пола, ранее установленный с кабелем WarmTiles, и питание схема.

Теплая плитка подходит для любого помещения: ванных комнат, кухонь, детские, жилые комнаты – везде, где хотите кафельные полы. Работает на обыкновенный ток, теплая плитка комфорт стоит меньше цента за квадрат фут в день при прокладке кабелей вместе со специально разработан термостат. EASYHEAT предлагает все материалы, необходимые для полной системы электрического обогрева пола Warm Tiles.

Зарегистрировано в UL Сертификат CSA


Индикатор неисправности кабеля DT-1 Detecto


Определяет повреждение кабеля во время установки на черновой пол ДО укладки плитки.
Избегайте ошибок, требующих поднятия плитки.


Рассчитайте общую площадь в квадратных футах. согревается.Не включайте места под туалетными столиками, шкафчиками и напольными приборами, сантехническими приборами или недоступные места.

каждый набор кабелей охватывает широкий диапазон областей, регулируя расстояние в областях с НИЗКИМ ДВИЖЕНИЕМ помещения и / или путем размещения кабеля на расстоянии до 6 дюймов от стен.



Подберите реальную площадь пола (проходимость) с помощью средства выбора продуктов ниже.

Используйте Warm Tiles Селектор продуктов Приведенные ниже диаграммы позволяют рассчитать, какой кабель Warm Tiles купить. У вас может быть обычная установка, например, над деревянным черным полом, поэтому следуйте за 3-дюймовым столбцом вниз до нужной вам области. Для особых требований к площади пола (площади пола большие потери тепла) – бетонные плиты, подвалы, солярии, солярии, площадки над неотапливаемыми помещениями, такими как гаражи, подвалы – следуйте 3 “/ 1.5 ” столбец к области, которая у вас есть. Даже если у вас нет площадь пола с большими потерями тепла, вы можете выберите 3 дюйма / 1,5 дюйма Расстояние, если вы считаете, что предпочтет потенциально более теплый пол, чем обычно. (Вы всегда можете отказаться термостат.) Затем, в зависимости от размера вашей системы, выберите один или несколько термостатов.

Безопасный Онлайн-заказ

Срок доставки: обычно доставляется в течение за 1 рабочий день или меньше, плюс допускается дополнительное время для выбранного вами способа доставки UPS или FedEx. Стоимость доставки отобразится в вашей корзине покупок.

Код товара Каталожный номер Комплект Код

Покрытие Площадь обогрева в Ft 2 (без шкафов, приспособлений и низкой посещаемости площадей.)

Вт Длина (фут.) Ампер Нажмите «Выбрать» ниже, чтобы увидеть нашу цену и фактическое количество в реальном времени на складе
Стандартный интервал (3 шаг) Чередование интервалов (3-1-3-1 и т. Д.)
Комплекты на 120 В:
EASY10295 DFT1011 Синий комплект 9-13 7-9 132 42 1.1
ЛЕГКО10296 DFT1016 красный Комплект 14–18 10-13 193 62 1,6
EASY10297 DFT1022 Зеленый Комплект 19–26 14–19 260 86 2.2
ЛЕГКО10298 DFT1030 Желтый Комплект 27–34 20–26 363 121 3
EASY10299 DFT1039 Фиолетовый Комплект 35 – 42 27 – 33 480 155 4
EASY10300 DFT1048 апельсин Комплект 43–54 34 39 616 190 5
ЛЕГКО10294 DFT1059 коричневый Комплект 55–65 40–48 766 235 6.4
EASY10449 DFT1069 Бежевый Комплект 66-72 49-54 895 275 7,5
EASY10450 DFT1079 белый Комплект 73-82 55-62 1022 313 8.5
EASY10451 DFT1088 Розовый Комплект 83-92 63-69 1055 350 8,8
EASY10452 DFT1098 Серебряный Комплект 93-102 70-76 1154 390 9.6
ЛЕГКО 10453 DFT1108 Чернить Комплект 103-113 77-85 1288 430 10,7
Комплекты на 240 В:
EASY10301 DFT2021 А Комплект

18–25

13–19

264 84

1.1

EASY10302 DFT2031 B Комплект

26–35

20–27

386 124

1,6

EASY10303 DFT2053 C Комплект

48–55

35–44

631 210

2.2

EASY10304 DFT2065 D Комплект

60–70

45–54

783 258

3,3

EASY10305 DFT2078 E Комплект

71–83

55–63

963 310

4.0

EASY10306 DFT2095 F Комплект

90–100

64–75

1232 380

5,1

EASY10307 DFT2118 грамм Комплект

110–130

84–94

1522 473

6.3

EASY10308 DFT2137 ЧАС Комплект

131–145

95 – 108

1790 549

7,5

EASY10309 DFT2157 я Комплект

146–165

109–125

2027 626

8.4

EASY10310 DFT2175 J Комплект

166–184

126–138 2109 700 8,8
EASY10311 DFT2195 K Комплект

185–204

139–153 2307 780 9.6
EASY10312 DFT2215 L Комплект

205–225

154–169 2576 860 10,7
Дополнительные аксессуары:
EASY10584 ДТ-1 Индикатор неисправности кабеля Detecto
EASY10317 ДФТРК Ремонт кабелей WarmTiles Комплект (может использоваться с новой системой DFT или снятой с производства системой FT.)
EASY10221 10739-001 Замена или резервный термисторный датчик (Установка второго датчика в качестве резервного на случай, если датчик, входящий в комплект рекомендуется отказ термостата.)
EASY10254 DFTCK Металлический ремешок Комплект: рулон 1-25 футов
EASY10322 CKT Лента для набора бетона (25 футов)

EasyHeat и WarmTiles являются зарегистрированные торговые марки EasyHeat, Inc.

[На главную] [Наверх] [Коврики EasyHeat WarmTiles для обогрева пола]

Мы Дистрибьютор промышленных, коммерческих и Жилые обогреватели и элементы управления. Всегда консультируйтесь инструкции производителя по установке для правильной установки продукты или системы, представленные на этом сайте. © Авторские права 1999-2019 Mor Electric Heating Assoc., Inc.

MOR ЭЛЕКТРИЧЕСКОЕ НАГРЕВАНИЕ ASSOC., INC.
5880 Alpine Ave. NW – Comstock Park, MI 49321 USA
Тел. 616-784-1121-800-442-2581 – Факс 616-784-7775
Эл. Почта: [email protected]

Лучшие теплые полы для уютного дома

Излучающий пол с подогревом придает совершенно новое значение комфорту и дизайну, создавая ощущение роскоши и тепла во всех помещениях вашего дома.Это не только разумная стратегия, позволяющая эффективно обогревать весь дом в холодное время года, но и фантастическое обновление для новых домов, особенно для тех, кто начинает перепродавать или продавать недвижимость на рынке с требовательными покупателями!

Полы с подогревом воздействуют на все поверхности комнаты, обеспечивая равномерное распределение тепла. Этот элегантный Sospiro Smoke Ceramic хорошо передает тепло и легко очищается.

Система подогрева полов предлагает время нагрева за считанные минуты, чтобы быстро, но мягко нагреть поверхности, включая стены, мебель и, конечно же, вас, человека, при той же температуре, что и пол.

Удивительно, но его можно устанавливать под самые разные напольные покрытия! Это отличная функция для установки под полами в ванных комнатах, где обычно используются такие материалы, как керамика и натуральный камень, и под ногами может быть невыносимо холодно.

Система лучистого отопления может существенно повлиять на ваше удовольствие от дома: от уютного напольного покрытия, согревающего пальцы ног по утрам, до создания идеальной атмосферы без высоких затрат на электроэнергию. Материал вашего пола также может иметь огромное влияние на эффективность и удовольствие от использования ваших полов с подогревом – поэтому имеет смысл подумать о том, как оба этих элемента работают вместе, если вы планируете установить системы лучистого отопления дома или на работе!

Что нужно для установки полов с подогревом в доме?

Для обогрева напольного покрытия существует два наиболее распространенных типа систем лучистого теплого пола, которые могут быть установлены внутри помещения;

  • Тепловодные лучистые полы.Этот тип, также называемый водяным отоплением, использует горячую воду через сеть труб для передачи тепла.
  • Электрические теплые полы. Использует провода электрического сопротивления под твердым полом для выработки тепла.
  • Благодаря зонированию помещений за счет лучистого теплого пола – возможна частичная установка вашего нагревательного элемента; например, вокруг умывальника в ванной. И у вас по-прежнему есть возможность выложить всю комнату великолепным полом в ванной, например, плиткой из каррарского мрамора 12 x 12 дюймов!

    Обе излучающие системы обеспечивают максимальный комфорт, а также контроль температуры в помещении для всего дома или возможность дополнить только одну или две комнаты.Это означает, что в ваших регулярно используемых жилых помещениях можно поддерживать тепло и комфорт, в то время как вы снижаете температуру в менее используемых частях дома.

    Какие напольные покрытия лучше всего подходят для лучистого отопления?

    Хотя все напольные покрытия прекрасно сочетаются с полом с подогревом, есть определенные свойства, которые делают другие гораздо более эффективными в том, что касается распределения тепла.

    Если вы хотите модернизировать проект ремонта или нового строительства с помощью лучистого отопления, важно учитывать теплопроводную природу материала – то есть, насколько быстро и эффективно выделяемое тепло передается на поверхность пола, и насколько эффективно теплая напольная плитка удерживает тепло. тепло, выдерживая при этом высокие температуры.

    Это часто определяется по:

    • толщина отделки пола
    • возможность расширения и сжатия при колебаниях температуры
    • и его способность противостоять воздействию воды и тепла

    Лучшая отделка поверхности для полов с подогревом, такая как эта потрясающая Hexagon Thassos White Honed Floor Tiles имеет отличную теплопроводность и лучше справляется с регулировкой колебаний температуры, чем другие типы материалов, такие как дерево и ковровые покрытия.

    Ковровое покрытие, с другой стороны, может оказаться сложным материалом для укладки на пол с подогревом. Процесс обогрева может быть менее эффективным из-за того, что ковер изолирует тепло от достаточного проникновения в комнату и быстрого ее нагрева, особенно если под ним имеется толстая набивка.

    Однако это не означает, что ковровое покрытие – не идеальный выбор. В этом случае, чтобы лучистое отопление действительно имело смысл, поскольку вы продолжаете наслаждаться комфортом коврового покрытия под ногами, разумно установить тонкий ковер с плотной набивкой или выбрать водяное отопление для достижения требуемой мощности пола.

    Лучшее напольное покрытие для лучистого отопления –

    Итак, давайте перейдем к большому вопросу – какой материал лучше всего укладывать поверх системы теплого пола?

    Согласно Warmup, лучшим материалом для теплого пола является:

    «Плиточные и каменные полы идеально подходят для использования с системой теплых полов, поскольку они быстро нагреваются и хорошо сохраняют тепло, что делает систему эффективной в эксплуатации».

    Среди лучших и эффективных покрытий для полов с подогревом можно выделить:

    Эти три напольных покрытия обладают высокой проводимостью, что означает, что они значительно увеличивают время безотказной работы.Кроме того, как только тепло отводится от нагревательных труб или кабелей, их превосходные теплопередающие свойства помогают повысить эффективность вашей системы теплого пола. Они эффективно работают как с электрическими, так и с водными системами лучистого отопления

    Полы из керамики и керамогранита –

    Полы из керамической или керамогранитной плитки лучше всего подходят для использования с лучистыми полами. Во-первых, они обладают высокой теплопроводностью, что позволяет очень легко и быстро передавать тепло от подслоя к поверхности пола, в то же время обеспечивая постоянную температуру по всему полу.Проще говоря, они прогреваются, как только включается система лучистого отопления.

    Представьте, что вы встаете с кровати на теплую напольную плитку – эта фарфоровая напольная плитка в виде шеврона под дерево идеально подходит для пола с подогревом в спальне и создает идеальную уютную атмосферу!

    У них тонкий профиль, который мало влияет на тепловую мощность, но дает наилучшие результаты. В идеале вы можете использовать плитку толщиной три четверти дюйма или меньше. Обратной стороной более толстой плитки для пола в ванной комнате является то, что она, как правило, немного дольше нагревается, что может быть недостатком для тех, у кого плотный утренний график.Независимо от того, доставляются ли они через электрическую систему или систему на основе горячей воды, они могут нагреваться до 84 ° F или более.

    Керамогранит и керамическая напольная плитка идеально подходят для оформления ванных комнат, поскольку они обладают естественной водостойкостью, а также могут быть выбраны с противоскользящими свойствами – это идеальный пол, способный противостоять повреждениям от воды или другим проблемам, которые могут повлиять на вашу ванную комнату. пол. Благодаря мгновенному подогреву пола в ванной, быстрое нагревание может легко превратить эти материалы в уютные полы, по которым вы предпочтете ходить босиком!

    Натуральный камень

    Естественная красота 10-дюймовая шестигранная плитка Carrara и простота использования с лучистым обогревом делают ее блестящей отделкой как в жилых, так и в коммерческих помещениях.

    Хотите добавить естественности и естественности своему интерьеру, наслаждаясь роскошью полов с подогревом? Плитка из натурального камня идеально подойдет! Они являются гарантией того, что вы получите желаемый эстетический вид и добьетесь успеха при использовании теплого пола.

    При нагревании каменная плитка мгновенно нагревается, оставаясь при этом достаточно прочной, чтобы выглядеть привлекательно на долгие годы. Это поверхностное покрытие является разумным решением для соляриев или участков, которые плохо изолированы, потому что они продолжают удерживать тепло даже после выключения системы намного дольше, чем керамическая или керамогранитная плитка.

    Ламинат

    Тот факт, что ламинат может имитировать внешний вид массивной древесины твердых пород за небольшую часть цены, делает его невероятно популярным выбором для домовладельцев. Этот синтетический пол сконструирован таким образом, что слои дерева проходят в чередующихся направлениях.

    Именно этот процесс придает ему стабильный состав. Если вам нужен именно тот вид дерева, то вы можете использовать его для полов с подогревом, поскольку он с меньшей вероятностью расширяется и сжимается, как пол из твердой древесины.Очень важно ознакомиться с подробными инструкциями производителя, поскольку не весь ламинат создается одинаково.

    Один недостаток использования ламината в ванной комнате? Материал легко повреждается водой, что может привести к разбуханию или деформации досок. Многие подрядчики предостерегают от установки ламинатных полов в ванных комнатах или использования их в других местах, которые могут быть подвержены воздействию влаги, например, на кухнях и в прихожих.

    Виниловые полы

    Хотя это не идеальный выбор для теплопроводности, некоторые виниловые полы, такие как листовой винил, виниловая плитка и роскошные виниловые планки с более качественной жесткой сердцевиной, теперь могут безопасно использоваться с теплыми полами с температурным пределом, на который материал был сертифицирован. работать с.Тепло может привести к обесцвечиванию некачественного винилового покрытия или к появлению неприятного химического запаха.

    Для виниловых полов температура поверхности не должна превышать 85 ° F, чтобы сохранить целостность материала и обеспечить эффективную работу системы. Из-за ограниченного тепловыделения и того, насколько быстро материал пола теряет тепло, это затрудняет его использование в зонах с высокими потерями тепла.

    На что следует обратить внимание при выборе правильного напольного покрытия для системы лучистого отопления

    Мы уже выяснили, как лучистые полы с подогревом работают практически с любыми напольными покрытиями; от керамики и фарфора до отделки из натурального камня.

    Красота сочетается с функциональностью … Воистину то, что олицетворяет этот ректифицированный керамогранит Kasai Carta Sakura . Фарфор является отличным проводником тепла, а это значит, что этот красивый пол в ванной комнате будет быстро нагреваться с помощью змеевиков для подогрева пола!

    Итак, вы решили установить пол с подогревом. Возможно, следующий лучший вариант – сосредоточиться на потребностях вашего дома и оценить возможные варианты, прежде чем выбирать идеальное напольное покрытие.

    Например, если в вашем доме есть маленькие дети, но вы хотите выглядеть современно, вам подойдет керамогранит! Чтобы сохранить тепло и уют, особенно в холодное время года, лучше всего подобрать в доме пол с подогревом.

    Ниже приведены несколько моментов, которые следует учитывать при выборе правильного типа полов для систем лучистого отопления:

    • Разберитесь в потребностях вашего образа жизни. В какой части вашего дома вы собираетесь установить теплые полы? Это весь дом, комната или две или небольшая часть пространства, такая как туалетный столик в ванной? Вы ищете напольное покрытие, которое мгновенно обеспечивает тепло и одинаково простое в уходе? Эти вопросы помогут вам сузить круг возможных вариантов.
    • Исследование плюсов и минусов всех типов напольных покрытий. Когда вы работаете над новым строительством или хотите отремонтировать дом, важно, чтобы вы узнали о различных вариантах напольных покрытий, доступных сегодня на рынке, и о том, насколько эффективно они работают при укладке полов с подогревом.
    • Учитывайте желаемый стиль интерьера. Помимо того, насколько хорошо пол функционирует, не менее важно, насколько хорошо он выглядит или дополняет архитектуру вашего дома.Можно найти правильный баланс и насладиться лучшим из обоих миров.
    • Обратитесь за профессиональной помощью. Сегодня, когда так много технологических достижений, не все напольные покрытия создаются одинаково. Он может выглядеть и ощущаться одинаково, но работать по-разному. Если запросить дополнительную информацию у производителя, вы сэкономите время, деньги и, конечно же, избавитесь от головной боли.

    Плюсы и минусы теплых полов –

    Плюсы полов с подогревом –
    • Отапливайте помещения от пола вверх! Повышается тепло, что делает это эффективным (и энергоэффективным) способом согреть ваше пространство, а не ждать, пока вентиляционные отверстия или настенные блоки полностью нагреют комнату.Не говоря уже о том, что эти системы работают при более низкой температуре, чем традиционный радиатор, потребляя меньше энергии для достижения таких же уютных результатов. Больше никаких горячих точек или холодных уголков – у вас будет прекрасная, ровная температура. В среднем домовладельцы сэкономили 15% затрат на электроэнергию для обогрева помещений с помощью теплых полов!
    • Легко бежать! По словам установщиков WarmUp, на блоки теплого пола предоставляется 30-летняя гарантия на работу и они не нуждаются в минимальном техническом обслуживании! Программируемые термостаты предлагают тот же уровень контроля, что и системы центрального воздушного отопления, обеспечивая мягкое лучистое тепло при заданной температуре.
    • Экономьте место! Нет необходимости оставлять вентиляционные отверстия открытыми или очищать угол с радиатором – у вас есть безграничные возможности украшения И поджаренные теплые пальцы ног. Поговорим о победе / победе!
    • Неограниченные возможности напольного покрытия! Поскольку лучистое отопление работает с широким спектром напольных покрытий, вы не ограничены ни стилем, ни отделкой вашей комнаты. Однако, как мы уже говорили, некоторые материалы для полов с подогревом оптимальны для обеспечения наилучшей теплоизоляции и энергоэффективности.
    • Надежно и удобно! Вы избегаете риска ожога, связанного с обогреваемыми агрегатами, особенно с маленькими детьми в доме! В качестве дополнительного бонуса люди, страдающие аллергией, часто считают, что лучистые полы с подогревом являются гипоаллергенным обновлением дома, поскольку они позволяют избежать рециркуляции воздуха и пыли, которые вы обнаруживаете при центральном отоплении.
    • Простота установки и обслуживания! Если вы переделываете полы в своем доме в рамках модернизации и реконструкции, добавляете роскошный штрих в новую конструкцию или занимаетесь улучшением дома своими руками, это простой шаг перед установкой полов.После установки напольного коврика или трубопровода с подогревом он обеспечивает отопление, не требующее особого ухода, на долгие годы!

    Минусы полов с подогревом –

    • Единовременная стоимость установки. Первоначальная стоимость установки системы лучистого отопления может отпугнуть тех, кто начинает новое строительство или планирует реконструкцию, но экономия энергии может окупить эти затраты со временем!
    • Добавлено время. Если вы ждете высыхания чернового пола перед установкой электрической системы или электриком, который подключит вашу систему к электросети, установка лучистого отопления добавит как минимум несколько дней к срокам ремонта или строительства.
    • Добавлена ​​высота этажа. Некоторые системы могут увеличивать высоту вашего пола. В зависимости от выбранного вами нагревательного устройства и от того, устанавливаете ли вы изоляционные панели, увеличенная высота может составлять от ½ дюйма до 1 дюйма. Это не может быть поводом для беспокойства при строительстве нового дома и может компенсировать высоту пола с нуля, но может оказаться сложной задачей при ремонте, если вам нужно учесть отделку пола, закрытие дверей и другие варианты размещения. комната.

    Выйдите из ванны и почувствуйте себя комфортно с мраморными полами в ванной с подогревом! Эта великолепная нейтральная главная ванная комната с полами из мраморной мозаики Sand Valley и Thassos Wave сочетает в себе лучшее из стиля и комфорта.

    У установки лучистого отопления дома есть свои плюсы и минусы – как и любое обновление интерьера, которое вы могли бы рассмотреть! Это может полностью сводиться к личному выбору – стоит ли немного дополнительного времени и денег, чтобы держать пальцы ног поджаренными каждый раз, когда вы встаете с постели, или чтобы помочь высушить ванную после особенно горячего душа. Улучшенная изоляция, энергоэффективное отопление и улучшенное распределение тепла могут быть очень заманчивыми при планировании нового ремонта пола!

    Еще больше вдохновения для создания красивых и долговечных напольных покрытий!

    Плитка с подогревом на кнопке

    Уложите пол из керамогранита с излучаемым излучением – за один уик-энд.

    Ремонт кухни был лишь частью ремонта всего дома, который мы с женой проводили. Мы хотели сделать несколько существенных обновлений, но у нас было мало времени, и мы внимательно рассмотрели десятки будущих проектов. Это повлияло на наш выбор материалов. Пока мы покрывали кухонный пол плиткой, мы думали, что было бы неплохо добавить систему лучистого обогрева, но нуждались в удобной для самостоятельной настройке настройке, которую мы могли бы быстро установить без большой капитальной реконструкции.Поэтому мы обратились к MP Global Products, компании, которая занимается распространением двухкомпонентной системы для полов с подогревом своими руками.

    Первый компонент называется QuietWarmth и представляет собой систему низкопрофильных подложек с электрическим лучистым теплом. Подкладочные маты выстилают пол и стыкуются по швам, чтобы работать как скрытое электрическое одеяло под плиткой. Коврики заменяют типичные покрытия плавающего пола, в результате чего общая общая толщина от основания до поверхности пола составляет всего около 3/8 дюйма.Quietwarmth не только заглушает звук удара от твердого покрытия пола, но также делает поверхность достаточно теплой для босых ног и помогает обогревать комнату.

    Второй компонент – блокирующая плитка Avaire. Avaire – это настоящий керамогранит, который прочно прикреплен к нескользящей звукоизоляционной решетке. Это система плавающей плитки, поэтому не требуется тонкослойная или цементная плита, что экономит много труда. Он укладывается непосредственно на твердые плоские черновые полы, включая винил, дерево и бетон, а прорезиненная сетка поглощает мелкие неровности поверхности.Даже новичок может выложить плиткой всю комнату за один день, потому что плитка просто соединяется вместе с небольшой помощью молотка и блока.

    Шаги подготовки

    Как и в случае с любой новой системой пола, подготовьте черновой пол. И QuietWarmth, и Avaire могут быть установлены на поверхности или ниже поверхности большинства деревянных, виниловых, бетонных и керамических полов. Перед укладкой плитки Avaire Tile пол должен быть чистым, гладким, сухим и прочным. Он должен быть плоским с допуском 1/4 дюйма на 10 футов.Я использовал линейку, чтобы проверить ровность пола, и, к счастью, не обнаружил никаких проблем. Высокие места следует отшлифовать, а низкие места заполнить выравнивающей массой на цементной основе.

    Затем удалите со стены ковровое покрытие, плинтус или молдинг обуви. Сохраните обшивку нетронутой, и вы сможете переустановить ее позже. Или, как и мы, вы можете воспользоваться возможностью перейти на другой стиль.

    Также воспользуйтесь возможностью устранить скрипы в полу.Используйте инструмент для поиска шпилек, чтобы найти балки пола, и вбейте 3-1 / 2-дюймовые винты через черновой пол в каркас, чтобы затянуть все шумные участки.

    Выше показан вырез в пластине пола для проводов отведений и датчиков.

    Электрическая предварительная

    Следующим этапом установки является подготовка домашней электросистемы. Хотя лучистое тепло QuietWarmth предназначено для самостоятельной установки, если вы плохо разбираетесь в электромонтажных работах, проконсультируйтесь с профессиональным электриком для подключения системы.Вкратце, QuietWarmth работает от термостата со встроенной розеткой GFCI (настоятельно рекомендуется). Термостат включает в себя провод датчика, который вставляется в систему пола для определения температуры. У каждого нагревательного мата есть пара выводных проводов, идущих до термостата (через кабелепровод в стене), где каждый мат подключается индивидуально. И все это контролирует термостат.

    При установке соблюдайте все местные строительные и электрические нормы. Хотя можно отделить систему отопления от существующего контура, производитель не советует этого.Размер необходимого блока питания зависит от общей площади прокладки с подогревом в квадратных метрах. Например, для одной панели размером 3 на 10 футов требуется 2,2 ампера, для одной панели размером 3 на 5 футов требуется 1,1 ампера и т. Д. Для семи пэдов в моей установке требовалось 9 ампер, поэтому мы установили новый специальный 15-амперный выключатель для системы отопления. Мы провели линию электропитания от блока выключателя, который оказался в подвале прямо под полом кухни. Поскольку ситуация с электропроводкой у всех может быть разной, я не буду уделять много времени деталям электропроводки, но буду готов просверлить отверстия и выловить проволоку.В зависимости от требований к силе тока нескольких контактных площадок может потребоваться реле. Тем не менее, QuietWarmth предоставляет подробные инструкции, а также установочные DVD-диски для помощи в электромонтажных работах.

    Размещение грелки

    Установка грелок QuietWarmth – довольно простая процедура. Разверните маты так, чтобы провода в подкладке смотрели вверх. Расположите площадку так, чтобы подводящие провода доходили до ближайшей стены с электрической коробкой (соединения вы сделаете позже).Оставьте примерно 1 дюйм пространства на полу между контактными площадками и окружающими стенами, чтобы было место для подводящих проводов к кабелепроводу. Закрепите провода тонкими полосками изоленты и избегайте прокладки выводных проводов над матами или под ними. Кроме того, избегайте установки нагревательных матов под шкафами, встроенными элементами или какой-либо мебелью с прочным основанием, поскольку чрезмерное тепловыделение может повредить элементы.

    Прикрепите каждую последующую подушку друг к другу, стараясь не перекрывать подушечки, что приведет к неровной поверхности, на которой будет сидеть плитка.Заклейте стыковые швы изолентой, но будьте осторожны, чтобы не закрыть изолентой нагревательные провода. Обязательно используйте универсальную ленту с агрессивным клеем – в нашем случае это Gorilla Tape. Никогда не используйте скобы для крепления подушек QuietWarmth или проводки.

    Для участков, где не устанавливаются подушки с подогревом, вам понадобится шпатлевка, которая удержит пол даже под плитку. Я вырезал несколько листов подрядной бумаги по размеру, чтобы заполнить пробелы. Это было настоящим хлопотом и заняло больше времени, чем я ожидал.Если бы я использовал эту систему, я бы использовал продукт QuietWarmth «Insulayment», который представляет собой ненагреваемую подкладку, разработанную специально для этой работы.

    После того, как все прокладки и провода приклеены, можно проложить провод датчика термостата примерно на 6–12 дюймов в подкладку, равномерно распределив между двумя нагревательными проводами. Можно сделать надрез на прокладке размером 1/4 на 1 дюйм, чтобы вставить датчик (но не обматывайте датчик липкой лентой).

    Планировка компоновки

    Перед укладкой плитки проверьте окружающие дверные косяки и кожухи на наличие необходимого зазора.Если недостаточно места для размещения плитки по толщине, придется подрезать косяки. В таком случае используйте обрезок плитки, чтобы направить механизированную ножовку – или протяжную пилу в японском стиле – и обеспечить надлежащий зазор между дверьми.

    Следующим шагом является создание макета вашего дизайна. Плитку Avaíre можно укладывать по прямой, диагональной или шахматной схеме. Мы остановились на прямой схеме. Затем я измерил всю комнату спереди назад, слева направо, включая области, где столешницы заходят в пространство пола.Разделите эти измерения на открытую поверхность 12-дюймовых плиток. Идея состоит в том, чтобы спланировать вашу планировку так, чтобы у вас не было тонкой, неудобной плитки на краю стены.

    Например, если вы начинаете ряд с полной плитки на одном конце 10-футовой 4-дюймовой стены, тогда у вас будет достаточно места для 10 полных плиток и тонкой плитки в конце. Если это так, то начните этот ряд с полной плитки в центре, а не заканчивайте, двигаясь к обеим стенам. Это позволит отказаться от единственной тонкой конечной плитки в пользу двух более крупных обрезных плиток, которые будут загибать ряд.Делайте измерения во всех направлениях и против каждого препятствия в комнате, соответствующим образом планируя планировку.

    Укладка плитки

    Каждая плитка со всех сторон окаймлена пластиковыми фиксирующими язычками, которые зацепляются за язычки ответной плитки. Выровняйте выступы в углу каждой плитки и поверните плитки вместе, чтобы оставшиеся вкладки «щелкнули» друг за другом по очереди. Плитка является ненаправленной и может быть установлена ​​справа или слева, но фиксирующие выступы не позволяют вставить плитку между двумя плитками.Два больших преимущества системы язычков: каждый шов имеет одинаковую ширину, и вся система плитки остается квадратной. Кроме того, поскольку плитки Avaire не прикреплены к основному полу постоянно, система сопротивляется растрескиванию при смещении основания.

    Мне было легко соединить первый край плитки вручную. Но при соединении второго края плитки с выступами в соседнем ряду мне понадобились резиновый молоток и блок для ударов в качестве дополнительной поддержки.Будьте осторожны, вставляя плитки на место. Разместите блок для постукивания прямо напротив плитки, но не против пластикового лотка. Я сделал свой блок из мягкого блока тополя и вырезал по его нижнему краю выемку, чтобы блок касался фарфора без пластиковых выступов.

    Плитку можно укладывать по частям или по очереди. Вы также можете использовать молоток и блок, чтобы отрегулировать размещение ряда после того, как они были заблокированы.

    Возможно, вам нужно будет отрезать плитку, чтобы она подходила к концам рядов.Для этого вам понадобится пила с алмазным диском. Вы можете купить их в хозяйственном магазине или взять напрокат в большинстве пунктов проката. Я позаимствовал один у моего нового соседа, который, оказывается, подрядчик по плитке (спасибо, Фрэнк). Определите размер пропила, положив плитку непосредственно на последний уложенный кусок. Отметьте нижнюю часть, используя верхние выступы лотка в качестве направляющих, и отрежьте по линии.

    При размещении обрезанной торцевой плитки у стены недостаточно места, чтобы врезаться в нее молотком.В этом случае осторожно используйте монтировку (желательно с резиновым покрытием), чтобы зацепить край плитки и отвести ее от стены, пока фиксирующие язычки не защелкнутся.

    Гибкий раствор

    Плавающий характер плитки Avaire означает, что пол обладает некоторой степенью гибкости. В этом случае использование гибкой затирки Avaire является важной частью установки плитки. Никакой другой раствор использовать нельзя, так как он треснет при прогибе пола.Гибкий раствор готов к использованию прямо из ведра. Ведро весом 9 фунтов покрывает примерно 50-65 квадратных футов 12-дюймовой плитки

    .

    Удерживая резиновую терку с острыми краями под углом 45 градусов, распределите раствор по диагонали, плотно прижимая к нему, чтобы обеспечить полное заполнение швов. Затем, удерживая терку под углом 90 градусов, потяните по диагонали через швы, удаляя излишки раствора с плитки, используя край как ракель. Угловой ход помогает предотвратить врезание поплавком в заполненные швы и вытягивание раствора.

    Для достижения наилучших результатов удаляйте дымку от раствора во время работы, используя губку и 5-галлонное ведро воды. Просто вытрите пленку для затирки, промойте губку, отожмите до влаги и повторите. Слегка потрите губку круговыми движениями, удаляя остатки раствора и делая швы гладкими. Часто меняйте чистящую воду. По мере чистки проверяйте работу и устраняйте углубления с помощью дополнительной затирки.

    Защищайте готовую поверхность от уличного движения в течение как минимум 24 часов для высыхания, а затем используйте губку и воду, чтобы удалить последнюю оставшуюся дымку от затирки.Для полного излечения требуется 72 часа.

    Готов к нагреву

    После укладки пола используйте омметр, чтобы записать окончательное измерение сопротивления подушек QuietWarmth. Сопротивление должно быть в пределах 10 процентов от заводского значения сопротивления. В противном случае позвоните в службу поддержки клиентов – возможно, повреждение произошло во время укладки пола).

    Проложите выводные элементы вверх по кабелепроводу в 4-дюймовую квадратную коробку термостата.Подключите провода параллельно (не последовательно), черный к черному и белый к белому. После того, как все термостатические регуляторы установлены, включите систему, чтобы проверить ее работу. Все, что вам осталось, – это насладиться элегантной привлекательностью настоящего фарфора и комфортом пола с подогревом.

    Крокодил откусывает плитку

    Для небольших вырезов в плитке, например, для установки деталей вокруг вентиляционного отверстия, я использовал новую мини-пилу Croccodile от Clarke Power, оснащенную алмазным диском.Эта мини-дисковая пила в форме угловой шлифовальной машины способна резать различные материалы, включая настоящий фарфор, путем простой замены полотна диаметром 3-1 / 4 дюйма. Полотно вращается со скоростью 4000 об / мин, что почти в два раза быстрее, чем у обычной циркулярной пилы. Пила Crocodile весит всего 4 фунта и имеет регулируемую глубину пропила от нуля до 1-1 / 16 дюйма. Крокодиловая пила входит в комплект, загружаемый в сумку для инструментов с мягкими стенками и несколькими карманами для хранения. В наличии 24-дюймовый лазерный уровень, адаптер для пылесоса для сухой и влажной уборки, вспомогательная направляющая кромки, множество лезвий и многое другое.Для получения дополнительной информации о циркулярной пиле Crocodile посетите страницу Clarke Power products по адресу www.clarkeusa.com.


    Рекомендуемые статьи

    Электрическое отопление в полу – Carolina Country

    Электрический подогрев пола, который можно использовать под плиткой, ковровым покрытием и древесиной твердых пород, точно определяет и повышает комфорт. Мало того, это может позволить вам снизить температуру на термостате и по-прежнему чувствовать себя уютно и тепло.

    Дом теряет меньше тепла через стены, потолок и окна, когда температура в помещении ниже. Количество потребляемой электроэнергии обычно на несколько процентных пунктов меньше на каждый градус, установленный на термостате ниже. Благодаря повышенному комфорту за счет теплого пола вы сможете значительно снизить настройку термостата и не чувствовать холода.

    Еще одно преимущество теплых полов с точки зрения экономии энергии заключается в том, что в каждой комнате может быть установлен термостат, позволяющий устанавливать разную температуру в разных комнатах и ​​нагревать их по мере необходимости.

    Теплый пол не нагревает воздух в помещении, а излучает тепло вверх к вашему телу. Когда ноги теплые, все тело становится теплым. Напольное отопление снижает степень теплового расслоения, когда горячий воздух из системы приточного воздуха естественным образом собирается вверх, около потолка.

    Напольное отопление чаще всего используется в бетонном или кафельном полу с высокой тепловой массой, но некоторые типы предназначены для использования под ковровым покрытием, паркетом или ламинатом. На самом деле он может обеспечить больший комфорт под ковром и твердой древесиной, потому что их низкая тепловая масса позволяет системе быстрее реагировать на изменения термостата.

    В бетонной плите или под плиточным полом электрический нагревательный кабель обычно укладывают змеевидным способом. В одной конструкции Nuheat длинные кабельные направляющие прибиты к внешним краям пола. Выбор количества слотов, пропускаемых между кабелями, определяет общую длину кабеля и тепловую мощность. Это также упрощает равномерный интервал.

    После того, как кабель вставлен, его покрывают бетоном или тонким слоем для плитки.

    Для использования с ковровым покрытием тонкие маты или листы с заделанным в них электрическим кабелем кладут на пол перед укладкой коврового покрытия.Производитель может рассчитать количество, необходимое для вашей комнаты, и кабель доступен на 120 или 240 вольт.

    WarmlyYours имеет уникальный дизайн с тонкими электрическими нагревательными кабелями, встроенными в прочную сетку из стекловолокна. Это особенно эффективно для использования под паркетом и ламинатом. Сначала проконсультируйтесь с производителем паркета о максимально допустимой температуре, чтобы избежать чрезмерного высыхания древесины. Рассмотрите возможность установки специального программируемого термостата с настройками из ламината и дерева для защиты материалов.

    В другой конструкции Heatizon используется низковольтная нагревательная сетка. Эта сетка имеет толщину всего около одной восьмой дюйма и крепится прямо к основанию пола. Он низковольтный и относительно прост в установке. WarmlyYours также предлагает тонкий нагревательный комплект, который помещается между подушкой и ковром.

    Благодаря системе «теплый пол» вам не нужно покрывать весь дом (или даже всю комнату), поэтому вы можете добавлять в систему, если позволяет ваш бюджет. Иногда люди добавляют небольшие коврики или простыни в гардеробную или рабочее место.В магазине домашнего центра нагревательный мат размером 10 футов на 30 дюймов стоит около 200 долларов, а соответствующий программируемый термостат – около 140 долларов.

    Плюсы и минусы полов с подогревом с плиткой и затиркой

    С наступлением холодов это означает, что вы, вероятно, включили тепло. Ваш дом может быть красивым и уютным, однако ваш кафельный пол, вероятно, будет холодным каждый раз, когда вы наступаете на него. Возможно, вы подумываете о том, чтобы у вас дома были полы с подогревом из плитки. Их обычно рассматривают в ванных комнатах из-за их размера.Когда вы думаете о домашнем проекте, всегда есть свои плюсы и минусы. Ваши ведущие специалисты по затирке и плитке хотят поделиться с вами, что это такое, когда речь идет как о лучистом, так и о водяном отоплении.

    Разница

    Оба хороши, однако один может подойти вашему дому лучше, чем другой. Лучистое отопление для плиточных полов – это когда под плиткой проходят спирали, питаемые электрическим током. В то время как водяное отопление включает трубы, которые также проходят под плиткой.Эти трубки несут в себе жидкость, чаще всего воду. Чтобы иметь водяную систему отопления, вам необходим бойлер. Котел нагревает воду и отправляет ее по трубкам. Затем это выделяет тепло, которое передается через плитку, чтобы ваши ноги чувствовали себя.

    Плюсы

    Есть много плюсов в использовании плиточных полов с подогревом, самый большой из которых заключается в том, что, когда вы идете по нему, вам и вашим ногам нравится, потому что он теплый. Это означает, что вы можете поддерживать в доме немного холоднее в зимние месяцы без необходимости использования холодных полов.В дополнение к этому, если вы когда-нибудь решите продать свой дом, это станет ключевым моментом для продажи, потому что это роскошь. Многим потенциальным покупателям понравится эта дополнительная функция в вашем доме. Не говоря уже о том, что со временем это может увеличить общую ценность вашего дома при перепродаже.

    Минусы

    Один из самых больших минусов – это сумма денег, которую он стоит. Средняя стоимость системы без учета рабочей силы составляет 600 долларов. Первоначальный результат для большинства людей может отпугнуть.Еще одна проблема, связанная с полом из плитки с подогревом, заключается в том, что работы по техническому обслуживанию для них очень трудны. Когда появляются потрескавшиеся линии затирки или треснувшая плитка, их замена очень сложна. Если в процессе удаления раствора или плитки случайно разрезать змеевик или линию, весь пол потеряет свою мощность. Ремкомплекты есть, но, к сожалению, он уже не работает как новый.

    Плитка с подогревом – это роскошь.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован.
