Водяной тёплый пол по деревянному перекрытию

Тепло-легко

Количество этажей большее, чем один, в практике малоэтажного строительства стало весьма распространённым явлением. Однако все добавочные площади надо ещё как-то отапливать, иначе проку от них мало.



Одно дело, когда перекрытия зданий из кирпича или ячеистого бетона проектируются и строятся из сборных железобетонных конструкций или монолита. Тогда проблем с укладкой полюбившихся многим систем водяных теплых полов проблем не должно возникать в принципе, поскольку запас прочности таких перекрытий достаточен для устройства водяного теплого пола мокрым методом.

Технология давно отработана и многократно описана в различных источниках. Необходимо получить монолитную бетонную прослойку, которая будет эффективно распределять тепло по своему объёму, накапливать его и излучать в помещение. Физически всё достаточно просто: чем мощнее стяжка, то есть большая высота бетона накрывает трубы водяного тёплого пола, тем лучшего распределения тепла можно добиться.

Соответственно исчезает «полосатость» в нагреве пола, когда явно выделяются чередующиеся нагретые и холодные участки.

Однако случаются ситуации, когда стандартные методы не применимы. Например, когда необходимо обогреть надстроенный к старому дому этаж или оборудованную вместо заброшенного чердака новомодную мансарду. Чаще всего подобные изменения конструкции дома предусматривают наличие облегчённых перекрытий по деревянным балкам. Большой вес старые стены могут просто не выдержать.

Что же делать владельцам деревянных коттеджей или домов, построенных по технологиям быстровозводимых зданий. Отказаться от столь полюбившегося недорогого водяного тепла и переходить на электричество? Ведь традиционная схема из-за своего большого веса не подходит для домов с деревянными перекрытиями.



Фирменное решение водяного тёплого пола

Основной задачей грамотного устройства тёплого пола всегда является правильное распределение получаемого от нагретых труб тепла по всей плоскости пола.

В отсутствии мощной стяжки с этой задачей способен справиться только металл.

Существует определённое типовое решение, которое рекомендуют сами производители систем тёплого пола для укладки по деревянным перекрытиям. Система собирается из отдельных элементов по принципу детского конструктора и представляет собой систему пластин с пазами специального профиля, в которые и монтируется полиэтиленовая труба тёплого пола. Прочность алюминиевой раскладки позволяет сразу поверх смонтированной системы укладывать напольное покрытие.

Простота стыковки и качество фирменного материала имеют обратной стороной достаточно высокую цену. Другая проблема в том, что продавцы в регионах не желают себя особо обременять поставками редко пользующихся спросом комплектующих. И встретить такую систему в продаже невозможно, а доставка её под заказ поднимает и так не малую цену до заоблачных высот.



Воздушный способ укладки труб тёплого пола

Адекватное по простоте и стоимости решение, исходя из имеющихся в наличии доступных материалов в ответ на изобретения западных «фирмачей», могло появиться только в России.

В отличие от железобетонных плит, сборные деревянные перекрытия с теплозвукоизоляционным заполнением (4) между несущими балками (3) сами по себе являются хорошим теплоизолятором, а значит, проблема утечки тепла вниз снимается полностью. Прямо на балки перекрытий можно настелить либо фанеру (6), либо популярную сегодня плиту OSB. Тут никаких особых открытий не предвидится. А вот дальше становится уже интереснее.

Роль основного теплоотводящего и одновременно теплораспределяющего элемента пола будет играть обычная алюминиевая фольга

(8), которая используется в банях и саунах. И раз уж на неё возложена такая серьёзная задача – стоит поискать фольгу потолще. Пароизоляция (2) и гидроизоляция (5).

В качестве основного элемента тёплого пола лучше всего взять гофрированную трубу из нержавеющей стали (9). Она обладает наилучшим из всех используемых в подобных системах водяного обогрева труб показателем теплопроводности. К тому же гофротруба не боится ни местных перегревов, возможных при не очень аккуратной укладке, ни подвижек самой конструкции пола.

Труба укладывается с заданным шагом в промежутки между вставками (7) из фанеры или той же OSB. Важно обеспечить полное прилегание фольги (8) к трубе, для чего её обжимают руками прямо на месте. Высота фанерных вставок, чтобы не допускать поперечного сдавливания трубы, может быть равна или чуть больше её толщины.

В данном случае применяется стандартная гофрированная нержавеющая труба, используемая в системах водяного тёплого пола. Обязательно без полиэтиленовой оболочки. Труба диаметром 16 миллиметров имеет 50 метров длины в бухте, а 20 миллиметровая – 30 метров. Исходя из условия, что на 1 м² теплого пола требуется 3,8-4 погонных метра трубы, можно высчитать площадь, которую может занимать один контур.

Скорость монтажа описанной системы является преимуществом подобного метода. Укладывать чистовой пол (10) и запускать систему в работу можно сразу по окончании монтажа трубы. В качестве покрытия для пола можно использовать ламинат, линолеум или ковролин. Если в качестве напольного покрытия планируется использовать ламинат, его укладывают прямо поверх получившейся конструкции. Для рулонных покрытий потребуется дополнительный выравнивающий слой фанеры. Гипсовую плиту лучше не использовать, так как она будет проминаться и со временем разрушится.



Укладка трубы тёплого пола в стяжку

Если возникает необходимость уложить тёплый пол в санузле, а расчётная нагрузка деревянных перекрытий позволяет выполнить бетонную стяжку, тёплый пол можно уложить по «мокрой» технологии. По сути, она полностью повторяет стандартную технологию монтажа системы водяного тёплого пола. Однако залить стяжку стандартной толщины невозможно (допустимо максимум 3-5 см), а задача отведения тепла от трубы стоит остро.

Для этого также применяют фольгу, которую укладывают под стяжку сплошным слоем с перехлёстом полос, проклеивая стыки специальным скотчем. Для придания монолитной конструкции дополнительной прочности используют сварную арматурную сетку, которая к тому же поможет распределять тепло.

Перед заливкой стяжки трубы необходимо заполнить водой, чтобы они приняли естественное для себя положение. Начинать укладку напольного покрытия и запускать систему в работу можно будет не раньше, чем через месяц. Небольшие участки пола можно облицевать плиткой, однако к выбору клея необходимо подойти тщательнее, так как перекрытие будет «гулять» под действием температурных изменений.



по деревянным лагам и реечный варианты

Способом обогрева банных помещений посредством циркулирующей «под ногами» нагретой воды пользовались еще в древности турки и римляне. «Подпольный» метод был не нов, но недостаточно изучен и проработан. Долгое время считали, что систему теплый пол на деревянный пол класть бессмысленно из-за специфических свойств натурального стройматериала. Помехой признавали главенствующие достоинства древесины — превосходные изоляционные качества и легкость. Затруднение вызывали характерные подвижки органики, вызванные колебаниями температурного фона и перепадами уровня влаги.

Неразрешимость совмещения водяных теплых полов с деревянным основанием заставила найти технологический «выход», обеспечивающий их рабочий союз.

Видео о настильной системе теплых полов

С чем придется столкнуться при работах?

Принцип действия семейства конструкций «теплый пол» основан на передаче энергии теплоносителя через окружающий материал напольному покрытию. Далее нагретый пол передает тепло в помещение. Традиционная бетонная стяжка, окружающая трубы с движущейся по ним водой или раствором этиленгликоля, отлично справляется с данной функцией. Чего нельзя сказать о препятствующей распространению тепловой энергии древесине.

Она, конечно, не пропускает полученную при нагреве энергию в подпол, но и пользователям отдавать не торопится.

Вопрос: а почему бы тогда банально не залить бетонной стяжкой деревянный настил? Ответ: тогда на 1м² деревянного перекрытия давить будет около 300 кг бетонной прослойки. Сомнений нет, древесине не выдержать столь тяжкой ноши, даже если бы балочная конструкция была сверхнадежной, такой, какую под русскую баню или бревенчатый дом делать неразумно.

Еще одна загвоздка – подложка, без которой стелить напольное покрытие на деревянный пол не принято. Большинство материалов, используемых в качестве подложки, ведь тоже относятся к разряду утеплителей, создающих барьер для прохождения тепла.

Весь диапазон проблем и препятствий исключит усовершенствованная технология, согласно которой сооружают сейчас водяной теплый деревянный пол. Благодаря особенностям его устройства:

• на порядок сокращен вес обогревательной «подпольной» конструкции;
• полученное от нагревательных труб тепло полностью передается напольному покрытию и опосредованно пользователям;
• подложка стелется только под ковролин, линолеум или под напольную плитку;
• предельно сокращен срок обустройства;
• исключен период ожидания 28 дней, требующихся для полного затвердения стяжки.

После укладки чистового покрытия над водяным теплым полом, сооруженным по деревянной системе, к его использованию можно приступать сразу. Немаловажное преимущество – возможность без ощутимых проблем ремонтировать и заменять поврежденные участки, что совершенно нереально при наличии цементной стяжки.

Конструктивные особенности деревянной водной системы

Разработанная специально для загородных строений с балочными перекрытиями деревянная систем водяного теплого пола укладывается своеобразным настильным способом:

• трубопровод с циркулирующим теплоносителем располагается не в цементной стяжке, а монтируется поверх лаг или чернового дощатого пола в специально сформированных каналах;
• для аккумуляции и передачи тепла каналы оснащают теплораспределительными пластинами с продольной выемкой для укладки труб нагревательного контура;
• металлические пластины одновременно с обязанностями по распределению тепла выполняют функцию элементов, повышающих жесткость конструкции, благодаря чему отпадает необходимость в использовании подложки.

Обратите внимание. В бюджетных самодельных вариантах вместо дорогостоящих пластин применяют фольгу с толщиной 200 мкм.

Если подложка все же нужна, например, для отделки пола керамической плиткой или линолеумом, используются гипсоволокнистые (ГВЛ, ГВЛВ) или цементно-стружечные (ЦСП) плиты с минимальными изоляционными показателями.

Два технологически разных варианта на выбор

Все различия заключаются в методе формирования каналов для расположения трубопровода, отсюда деление на две методики:

• Для укладки теплого пола по деревянным лагам можно сейчас приобрести специальные модули из ДСП с заранее отфрезерованными на заводе «бороздками», шаг между которыми определен запланированной теплоотдачей системы. Фабричный набор поставляется в полной комплектации со всеми составляющими: модулями с имеющимися каналами, металлическими теплораспределяющими пластинами, крепежом и трубами. Их нужно просто собрать воедино в соответствии с приложенным проектом-инструкцией. Существенный недостаток модульного настила из ДСП – стоимость, порой равнозначная цене сруба. Потому ушлыми народными умельцами, опирающимися на фабричные разработки, была придумана дешевая реечная альтернатива.

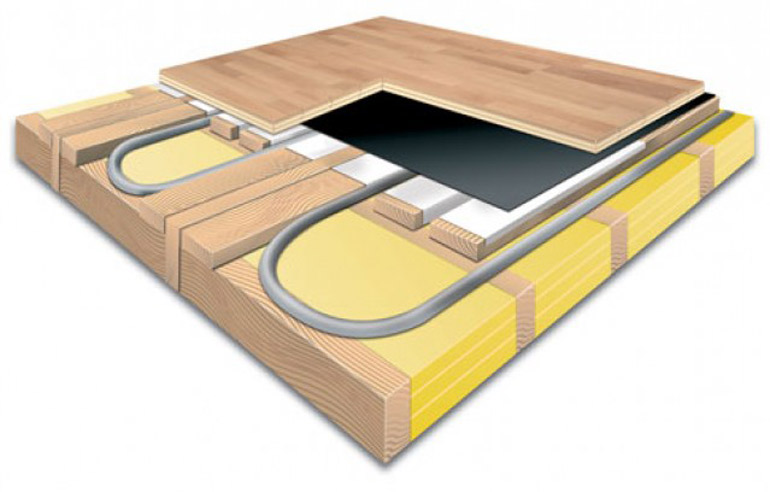

• Реечный вариант предопределяет формирование каналов не путем фрезеровки в древесно-стружечной плите, а посредством набивки реек. Для изготовления реек используют обрезную строганную доску, влагостойкую фанеру или вышеупомянутые плиты толщиной не меньше 21 мм, максимум 28 мм. Расстояние между рейками обычно равно толщине рейки, так как в созданных путем набивки бороздках трубы с наружным диаметром 17 мм должны не просто свободно лежать, но и не деформироваться от подвижек древесины. Ширину направляющих реек определяет расстояние между трубами сооружаемого контура. Например, при укладке трубопровода змейкой с шагом 300 мм, ширина 22миллиметровой доски должна быть 278 мм.

Есть еще одна остроумная народная технология – некий гибрид реечного и модульного принципа. Согласно ей укладка настильного теплого пола по деревянным балкам производится довольно быстро и весьма экономно.

Для этого в обрезной доске с одной стороны выбирают четверть с размерами канала. Еще на расстоянии не менее 7 см от стены фрезеруют сплошную полосу на равнозначную глубину для того, чтобы трубу можно было подвести к следующему ряду. Толщина доски, естественно, должна быть больше размера выборки, а вот ширина доски в данном случае равна шагу укладки. Доски с каналами крепят саморезами непосредственно к балкам или к лагам, потому что в сооружении чернового пола нет необходимости.

Монтаж системы на легком реечном полу

Перед сооружением теплого пола под послужившим деревянным полом необходимо тщательно проверить состояние всех элементов. Желательно разобрать половицы и осмотреть лаги, при необходимости заменить составляющие, вызывающие сомнение. Если конструкция была недостаточно утеплена к балкам или к лагам на уровне нижней линии нужно прибить бруски и уложить на них плитный утеплитель. Затем надо настелить изоляционный рулонный материал с нахлестом (лучше всего полиэтилен 200 мкр) и прикрепить к стене по периметру пола демпферную ленту шириной 5 см.

Желающие узнать, как сделать деревянный пол теплым посредством установки водяного контура, наверняка поняли, что самым простым вариантом укладки трубопровода будет змейка. На сделанном по размерам помещения плане отметим место для подводки труб и установки регулировочного оборудования, вычертим расположение направляющих с необходимым шагом. Для наших широт шаг между трубами варьирует от 150 мм до 300 мм. Трубы рекомендуют брать гофрированные с диаметром 16 или 17 мм. По полученным данным рассчитываем размеры реек и делаем их.

Основание подготовили, рейки заготовили — можно приступать к монтажу:

• в соответствии с личным проектом укладываем заготовленные направляющие, между которыми оставляем борозду-канал для труб;
• крепим направляющие саморезами к черновой основе;
• углы реек в зоне поворота трубопровода скругляем;
• в созданные таким методом каналы укладываем фольгу с толщиной как минимум 50 мкм, прижимаем ее, старательно огибая углубление, местами фиксируем к рейкам степлером;

Совет. Для повышения теплоотдачи мастера рекомендуют дополнительно обернуть фольгой еще и сами трубы.

• по сформированным бороздам прокладываем трубопровод, периодически крепим его металлическими пластинами к черновому полу или к рейкам;
• подключаем к отопительному контуру и проводим опрессовку обогревательной системы;
• убедившись в работоспособности, кладем или сразу напольное покрытие, или подложку под кафель или линолеум, в качестве которой настоятельно советуют плиты ЦСП, не содержащие формальдегид.

Вот так можно самостоятельно соорудить водяные теплые полы без лишних затрат и ненужного фанатизма. Принципами, внедренными западными инженерами, можно практично воспользоваться, оставив деньги в собственном кошельке. Что предпочтительней: совсем недешевый заводской «конструктор» или демократичная самоделка?

Теплый пол в деревянном доме

Выбор системы отопления – головная боль владельцев только что построенных домов. Дома с деревянными перекрытиями – особый случай. От высоких температур дерево трескается и деформируется, а из-за возможного конденсата – отсыревает и гниет.

Чтобы избежать таких проблем, в деревянных домах устанавливают теплый пол. Он позволяет исключить конденсат, обеспечивает щадящий обогрев помещения, а низкие рабочие температуры предотвращают риск возникновения пожара. Теплые полы в деревянном доме – это тепло, уют и отсутствие в интерьере массивных батарей или конвекторов.

Теплый пол в деревянном доме – альтернатива привычному громоздкому газовому и водяному отоплению. Устанавливать его легко: на черновой пол укладывают теплоизоляцию, затем – систему теплого пола, и на неё – финальное покрытие.

Теплые полы безопасны для деревянного перекрытия: невысокие рабочие температуры исключают перегрев. Самые пожаробезопасные теплые полы – это жидкостный и пленочный, поэтому они наиболее хорошо подходят для деревянных домов.

Теплый пол по лагам в деревянном доме

Лаги – это деревянный брус, который служит основой для пола в доме.

Для лаг выбирают жидкостный теплый пол XL-PIPE или пленочный теплый пол ЗЕБРА ЭВО-300 WF.

Рассчитать стоимость Заказать звонок Отправить заявку

В результате получаем такую схему расположения элементов:

ЗЕБРА ЭВО-300 WF

Зебра ЭВО-300 WF – это секции из пленки толщиной 1 мм, площадью секции 500*600 мм. Каждая секция – это самостоятельный обогреватель, которые укладываются в комнате в любом количестве. Группа горючести – Г1, то есть пленка не поддерживает горение и является пожаробезопасной.

На лаги этот теплый пол укладывают по схеме:

Теплый пол для чернового деревянного перекрытия

Черновой деревянный пол – это плоское перекрытие в доме, служащее основной для дальнейших отделочных работ по полу.

На черновой деревянный пол кладут пленочные напольные системы отопления.

Пленочный теплый пол для деревянных перекрытий:

ЗЕБРА ЭВО-300 WF

Подходит и для лаг, и для чернового деревянного пола. Пленка не поддерживает горение и не перегревается, поэтому ее смело укладывают на дерево.

Рассчитать стоимость Заказать звонок Отправить заявку

ХитЛайф

Многослойная пленка, устойчивая к давлению и механическим повреждениям. Не горит при температурах 150-200 °C и укладывается под все типы покрытий

Рассчитать стоимость Заказать звонок Отправить заявку

Пленочный корейский теплый пол

Это карбоновая лента, которая подходят для всех типов чистовой отделки. Пленка раскатывается на нужную длинну и кроится с шагом 25 см. Рабочая температура эксплуатации невысокая: 45-50 °C. При таких температурах перегрев и возникновение искры исключено – теплый пол для деревянного перекрытия пожаробезопасен.

Рассчитать стоимость Заказать звонок Отправить заявку

Плоский греющий кабель (ПГК)

Это инфракрасный обогрев помещения. Заземление системы делает ее безопасной для деревянных перекрытий.

Рассчитать стоимость Заказать звонок Отправить заявку

Особенности монтажа пленочных систем отопления

• Перед тем, как укладывать теплый пол, помещение утепляют;
• Чтобы контролировать температуру в помещении устанавливают терморегуляторы. Они отслеживают температуру помещения и отключают систему отопления, когда температура достигнет установленного значения. Это помогает экономить деньги на электроэнергии;
• Чтобы избежать утечку тока из электросети и защитить человека от удара током, монтируют устройство защитного отключения (УЗО).

Чистовые покрытия для теплого пола

Укладывают теплые полы в деревянном доме под линолеум, под ламинат, под плитку и под ковролин.

Для линолеума подходят: жидкостный теплый пол XL-PIPE.

Для ламината: жидкостный теплый пол XL-PIPE, ЗЕБРА ЭВО-300 WF, ХитЛайф, Хит Плюс, корейский пленочный теплый пол.

Для плитки: ПГК, жидкостный теплый пол с использованием плиточного клея.

Для ковролина: жидкостный теплый пол XL-PIPE, при условии монтажа фанеры перед укладкой финишного покрытия.

Рассчитать стоимость Заказать звонок Отправить заявку

Цена на теплый пол в деревянном доме зависит от:

• типа отопления: основное оно или дополнительное;
• площади, которую нужно отопить;
• вида теплого пола;
• утепления помещения.

Специалисты компании “ЛУЧ” подберут для вас подходящий вариант теплого пола по дереву и рассчитают его стоимость.

Звоните нам по телефону +7 (3452) 564 132, пишите нам или заказывайте звонок.

Рассчитать стоимость Заказать звонок Отправить заявку

Водяной теплый пол в деревянном доме

Напольные системы обогрева благодаря своим многочисленным достоинствам обрели широкую популярность среди домовладельцев, в том числе и хозяев деревянных частных коттеджей. Но в этом случае устройство теплых полов имеет свои нюансы, поскольку в таких домах редко выполняются бетонные основания, на которые они укладываются традиционным способом. В данной статье мы расскажем об этих нюансах и о том, как лучше устроить водяной теплый пол в деревянном доме.

Способы устройства напольного обогрева

В деревянных зданиях теплые полы с теплоносителем можно смонтировать 2 способами:

• Традиционным, под стяжку из цементно-песчаного раствора.
• «Сухим» способом, по деревянным лагам или балкам

Поскольку в домах из деревянного бруса полы первого этажа или перекрытие над подвалом зачастую бывает бетонным, то традиционный способ монтажа напольных водяных систем полностью отметать нельзя. Больше того, не стоит мудрить на подобных основаниях теплый пол по деревянным лагам, это приведет к лишним затратам, а результат может не оправдать ваших ожиданий. Лучше на черновых бетонных полах устраивать систему обогрева под стяжку, а уж потом настилать напольное покрытие из дерева.

Совсем другая ситуация, когда дом с деревянными перекрытиями. Выполнять по ним стяжку с греющим контуром не следует, и вот почему:

• Цементно-песчаная стяжка оказывает дополнительную нагрузку, на которую перекрытие не всегда рассчитано.
• Хороший деревянный дом постоянно «дышит», вследствие чего слой раствора может пойти трещинами, поскольку амплитуда его расширения не совпадает с процессами в деревянных конструкциях. Потребуется обеспечить компенсацию расширения греющего контура, что довольно сложно и затратно.

Для справки. Иногда деревянные дома зачастую строятся из недостаточно просушенного профилированного бруса, из-за чего в первое время в толще конструкций происходят изменения, приводящие к трещинам материала. В таких условиях стяжка непременно пострадает.

Не исключается и применение различных электрических систем напольного обогрева, из них самым приемлемым вариантом является использование инфракрасного теплого пола для отопления деревянного дома. Тонкая полимерная пленка с нанесенными на ней нагревательными элементами закладывается прямо под напольное покрытие, стяжку делать не требуется, что значительно упрощает монтажные работы. Однако, в этом случае выбор энергоресурсов для обогрева жилища ограничивается электроэнергией, в то время как теплоноситель водяных теплых полов может нагреваться от газового, твердотопливного или дизельного котла.

Некоторые домовладельцы, отдавая дань традициям, возводят в деревянных домах печи из кирпича, встраивая в них нагревательный контур для воды. В этой ситуации альтернативы греющим напольным контурам с теплоносителем просто не существует.

Устройство водяных теплых полов «сухим» способом

В качестве несущих конструктивных элементов пола в домах применяются лаги и деревянные балки перекрытий. Лаги устанавливаются на твердое основание либо на множество точечных опор, в то время как балки имеют 2 точки опоры по краям и в некоторых случаях дополнительно опираются на перегородки. Поскольку балка – это несущая конструкция перекрытия, то выполнять в ней какие-либо пазы или пропилы не допускается, в этом и заключается основная сложность при устройстве теплого пола в деревянном доме. Единственный выход – настелить черновой пол из досок или листов ДСП, а от него уже начинать устройство «пирога» напольного отопления.

Ситуация с лагами несколько иная. Когда брус уложен на сплошное твердое основание, то в нем есть возможность пропиливания пазов для труб водяного контура и делать черновой пол не нужно. Если же лаги опираются в нескольких точках, то пропилы в них делать крайне нежелательно, как и в несущих балках. Но в любом случае до того как устраивать поверх балок или лаг черновой пол, между ними укладывается слой теплоизоляционного материала. Для укладки теплого пола по деревянным лагам первого этажа толщина утеплителя должна быть не менее 80 мм, а для перекрытия достаточно 20—30 мм. При этом под теплоизоляционный материал на первом этаже следует проложить гидроизоляционный слой из полиэтиленовой пленки.

Под тем предлогом, что все этажи частного дома составляют единое пространство, во многих руководствах по монтажу теплого пола указывается, что перекрытия утеплять не требуется. Мол, ничего страшного нет в том, чтобы часть тепла греющего контура уходила вниз. В действительности это нарушает сам принцип действия теплых полов, поскольку тепло, идущее от потолков помещения, так и останется в верхней зоне, а в комнате, где находится система напольного обогрева, его может и не хватать. Чтобы тепло равномерно распространялось по тем помещениям, для которых оно предназначено, укладывайте небольшой слой утепляющего материала, устраивая теплый сухой пол в перекрытии.

После того как уложен теплоизоляционный материал и смонтировано черновое основание из досок или ДСП, нужно обеспечить отражение всей теплоты греющего контура вверх. Это делается 2 способами:

• Нужно начинать устройство теплых деревянных полов с укладки по всей поверхности фольгированного отражающего слоя.  В случае, когда трубы контура планируется класть прямо на утеплитель и через пропилы в лагах, то фольга прокладывается только между ними.
• Более дорогостоящий способ – с помощью плитных древесных материалов и профилированных листов оцинкованного металла. Начертив схему раскладки контуров теплых полов на деревянном основании, в промежутках между трассами труб к нему саморезами крепят детали из ДСП. В получившиеся канавки вставляют листы оцинкованной стали.

Продолжается монтаж водяных теплых полов раскладкой труб греющего контура. Для этой цели чаще всего применяются трубы из металлопластика диаметром 16 мм (ДУ10). Шаг укладки здесь надо соблюдать меньше, чем в теплых полах под стяжку, поскольку теплоотдача в нашем случае будет не так эффективна. Труба с теплоносителем передает тепло покрытию не напрямую, а через воздушную прослойку, отсюда и снижение теплоотдачи. Соответственно, шаг укладки трубы в среднем должен составлять 150 мм, максимум – 200 мм. После этого контур подключается к коллектору, проверяется на герметичность и можно стелить финишное покрытие для деревянного пола.

Напольное отопление «под стяжку»

Технология монтажа напольного отопления, предусматривающая замоноличивание контуров в стяжку из цементно – песчаного раствора, широко распространена и достаточно известна, пирог пола представлен на рисунке:

Для начала надо обеспечить гидроизоляцию будущей плиты, проложив полиэтиленовую пленку поверх бетонной подготовки. Затем, с целью компенсации теплового расширения стяжки, по всему периметру комнаты вдоль стен крепится демпферная лента, после чего по всей поверхности основания укладывается утеплитель.

Чтобы водяные теплые полы имели хорошую теплоотдачу, поверх теплоизоляции ложится фольгированная пленка с разметкой, по которой раскладываются трубы. Шаг укладки здесь варьируется от 150 мм (для паркета с ковром) до 350 мм (для кафельной плитки). Необходимо проследить, чтобы длина каждого контура не превышала 100 м. Крепеж труб осуществляется с помощью специальных планок либо пластмассовых «гарпунов». В конце контур присоединяется к распределителю и проверяется на герметичность.

Последний этап – заливка стяжки. Оптимальная толщина слоя раствора – 3—5 см над верхом трубы, время полного застывания – 3 недели. После этого можно окончательно сделать теплый пол в деревянном доме, настелив поверх стяжки финишное покрытие.

Заключение

Монтировать теплый водяной пол на деревянном покрытии несколько сложнее, чем под стяжку, да и теплоотдача его меньше. Но пусть это вас не беспокоит, на расход энергоносителей это не повлияет никак. Только надо учесть, что напольных контуров будет недостаточно для полноценного обогрева и понадобится предусмотреть систему радиаторного отопления.

как сделать на деревянном полу водяной, монтаж по балкам под доску, укладка на фото и видео

Содержание:

На сегодняшний день имеется устойчивая тенденция к осовремениванию оснастки каждого жилища, потому владельцы стремятся к повышению производительности различных функциональных частей и увеличению свободного пространства в своем доме. В статье речь пойдет о том, как заменить в частном доме привычный отопительный контур на водяной теплый пол по деревянным лагам, выполнив все работы самостоятельно.

Особенности и нюансы водяного теплого пола

Существенное отличие водяного теплого пола от электрического заключается в зависимости от подачи теплоносителя. Если электрическая разновидность требует лишь подключения к электрической цепи, то водяной пол должен подключаться к отопительной системе всего дома, что значительно усложняет процесс монтажа и эксплуатации. Важно то, что на поверхности такая система не видна, а потому фото помещения не будут испорчены торчащими трубами и различными крепежными элементами, создающими дискомфорт при эксплуатации.

По стандарту структура такой системы включает:

• водонагревательный котел, осуществляющий нагрев и подачу теплоносителя;
• насос, обеспечивающий циркуляцию теплоносителя в отопительном контуре;
• сеть трубопроводов, устраиваемая таким образом, чтобы теплоноситель поступал во все уголки помещения и обогрев при этом был равномерным;
• система вентилей, задвижек и байпасов, каждый из которых предназначен для контроля и регулировки циркуляции теплоносителя. Очень важен в этом списке байпас, поскольку он позволяет теплоносителю обходить насос во время ремонтных работ в случае нарушения его функционирования;
• контроллеры и датчики, позволяющие отслеживать температуру, давление, скорость циркуляции и другие параметры системы.

Исходя из вышесказанного, владельцу должно быть понятно, что уложить качественный водяной теплый пол под деревянный пол – это задача локальная, а вот организоваться надежную отопительную систему во всем доме очень важно. Естественно, упор при этом делается на укладку отопительного контура в перекрытие на лаги, поскольку данный процесс труднее всего осуществить.

Подготовка основания под теплый пол

Чтобы монтировать теплый пол по лагам необходимо осуществить подготовку основания под укладку всех последующих слоев в «пирог» перекрытия.

Процесс этот состоит из следующих этапов:

• черновой пол должен быть идеально выровнен: все трещины, выбоины и другие дефекты устраняются посредством зачистки, шлифования и шпаклевания. Недопустим уклон поверхности, превышающий 0,2%, что означает: при расстоянии между определенными участками пола в 4 метра уклон не должен превышать 8 миллиметров;
• поверх подготовленного основания укладывается гидроизоляционный слой из полиэтиленовой пленки или специальных материалов, защищающих перекрытия от проникновения влаги. Важно, чтобы листы используемого материала надежно были закреплены при помощи клеящейся ленты;
• следом начинается установка деревянных лаг, а между ними производится укладка утеплителя.

Теперь можно начинать монтаж теплого пола на деревянный пол по одному из описанных ниже способов.

Простейшие способы монтажа

Простыми способами укладки считаются следующие разновидности:

• прямо на теплоизоляционный слой из материала, уложенного между лагами;
• на теплоизоляционный слой, который поднят над каркасом из лаг при помощи жесткого основания.

Конструкция системы в обоих случаях имеет следующие структурные элементы (сверху вниз):

• контур водяного отопления из труб, уложенных с интервалом в 20 сантиметров, но может быть выбран и другой шаг, если того требуют особенности монтажа лаг;
• теплоизоляционный слой;
• жесткое основание;
• пол.

Усложненный способ

Описанная выше система становится более эффективной, но и сложнее в укладке за счет увеличения количества функциональных элементов.

Начинается все также с теплоизоляционного слоя, но сверху его покрывают алюминиевой фольгой. Использование данного материала повышает степень отражения тепла, что обуславливает концентрацию выделяемого тепла и направление его в помещение. Если не удается покрыть всю поверхность единым листом фольги, то потребуется дополнительно использовать двухстороннюю клеящуюся теплоизоляционную ленту, чтобы соединять нарезанные куски.

Далее укладывается металлическая сетка, используемая обычно для армирования стяжки по деревянным лагам, чтобы упрочнить создаваемую конструкцию. Современный теплый водяной пол по деревянным лагам подразумевает использование не только труб, но и нагревательного кабеля. Использование данного элемента в комплексе с полиэтиленовыми трубами является высокоэффективным. Нагревать такой отопительный контур можно гораздо выше той температуры, которую имеет теплоноситель в основной отопительной системе дома. Также иногда делают теплый пол по грунту в частном доме, что является достаточно неплохим вариантом.

Автономный контроль температуры теплоносителя в отопительном контуре теплого пола осуществляется при помощи собственного датчика, устанавливаемого в гофрированную трубку и подключаемого в специально отведенном месте. Помимо этого в общей системе отопления имеется целый ряд разнообразных датчиков. Они касаются не только теплого пола, но и основного отопительного контура.

Каркас из лагов специально обрабатывается под укладку труб отопительного контура. Сделав прорези соответствующих размеров, владелец значительно облегчит себе процесс укладки. Далее начинается укладка выбранного напольного покрытия и по завершению работ можно дополнить систему внешним регулятором температуры. Последний элемент может быть, как автоматическим, так и ручным.

Использование теплоотражающих пластин

Вне зависимости от того, какой способ укладки контура водяного отопления был выбран, существует проблема потери выделяемого тепла. Можно повысить эффективность системы и минимизировать возможные потери тепла.

Для этого водяной пол по деревянным лагам укладывается с использованием следующих элементов:

• отопительные трубы;
• теплоизоляционный слой толщиной не менее 10-15 сантиметров;
• каркас из лаг, установленных горизонтальным образом, а не вертикальным, как при стандартном способе монтажа. Таким образом, на лагах удобно размещать крылья теплоотражающих пластин. Причем каждая пластина имеет пазы, соответствующие диаметру укладываемых труб, что также облегчает монтаж отопительного контура.

Нюансы процесса укладки водяного пола

Если укладывается водяной теплый пол по деревянным балкам, то следует знать ряд правил:

• шаг между соседними лагами должен составлять не менее полуметра, чтобы теплоизоляционные плиты укладывались в него с ощутимой натяжкой, но без необходимости прикладывать лишние усилия. Контролировать это можно по изгибу плиты, создаваемому при ее «запихивании» в пространство между лагами;
• использовать для укладки лучше всего трубы диаметром в1,6 сантиметра, поскольку на практике теплоноситель циркулирует в них лучше всего;
• относительно того, как сделать теплый пол на деревянном полу более эффективным, специалисты утверждают, что обмотка труб из фольги значительно снизит потери выделяемого тепла;
• длина отопительного контура не должна быть более 100 метров, поскольку большее расстояние увеличивает потери тепла, выделяемого теплоносителем, которому приходится преодолевать весь этот маршрут;
• если же требуется более длинный отопительный контур, то его можно разбить на отдельные участки с площадью, не превышающей 40 квадратных метров по отдельности (подробнее: “Как сделать теплый пол своими руками в частном доме”).

Когда осуществляется укладка теплого водяного пола на деревянный пол, между одиночным 80-метровым отопительным контуром и двумя 40-метровыми лучше сделать выбор в пользу раздельного вариант. Потратить на укладку придется в 2 раза больше денежных средств, но совокупно два участка будут более производительными, чем цельная система.

Не нужно укладывать систему так, чтобы площадь контура полностью соответствовала площади помещения. Достаточно грамотно рассчитать эффективность системы с учетом используемого напольного покрытия. К примеру, если уложен теплый пол под деревянную доску, нужно проклеить по периметру помещения зазоры между напольным покрытием и стенами. Это позволит компенсировать расширение дощатого настила при нагревании.

В качестве теплоизоляционного слоя лучше всего использовать минеральную вату и отказаться от полимерных материалов, плохо взаимодействующих с высокими температурами. Не стоит бояться использовать различные грязные материалы, поскольку на фото и при визуальном осмотре слой, находящийся в глубине перекрытия, виден не будет, а вот его эффективность сыграет важную роль в работе отопительной системы. Читайте также: “Как сделать теплый пол в деревянном доме – примеры реализации своими руками”.

Итог

Укладка водяного пола не так сложна, как может показаться неопытному в строительных работах владельцу. При правильном подсоединении к общей системе отопления дома качественный обогрев гарантирован. Важно производить работы четко, аккуратно и с соблюдением всех профессиональных рекомендаций.

При возникновении каких-либо трудностей всегда можно обратиться к специалистам, которые возьмут на себя ответственность за все этапы – от покупки необходимых материалов до тестирования и введения системы в эксплуатацию.

Теплый пол на втором этаже деревянного дома

<index>

Нередко частные дома строят двухэтажными. Обустройству полов второго этажа придается важное значение, ведь конструкция должна быть качественной, выдерживать все нагрузки. Еще при строительстве возникает вопрос об отоплении – как сделать второй этаж теплым, комфортным. Решает эту задачу обустроенный водяной теплый пол на втором этаже.

Укладка теплого пола на втором этаже

Можно ли укладывать теплый пол на второй этаж дома?

Теплый пол для многих считается обязательным, такая система отопления обеспечивает комфорт жильцам дома. Особенно актуальны обогреваемые полы, если пол отделан плиткой, керамогранитом и другими «холодными» материалами.

На втором этаже допускается создание теплого пола, который обеспечивает равномерный прогрев любого помещения. Однако иногда хозяева сталкиваются со сложностями.

Часто выбирают водяную конструкцию теплого пола, которая состоит из труб, уложенных на основание пола, и залитых сверху бетонной стяжкой. Такую конструкцию используют, как основной вид отопления. Дополнительно делают электрический, инфракрасный теплый пол, которые укладывают на любое основание.

Теплый пол делают на второй этаж строения независимо от того, какой пол: бетонный или деревянный, главное – правильно выбрать тип конструкции. А нужен ли теплый пол, решает владелец дома самостоятельно, изучив положительные, негативные стороны системы.

Преимущества, недостатки теплого пола

Система отопления в виде теплых полов имеет и положительные, и отрицательные моменты. Выделяются достоинства, которые присущи всем видам конструкций для отопления пола:

Комфорт проживания

• высокий уровень комфорта: по полу приятно ходить, сидеть на нем, играть детям;
• сравнительно низкая температура теплоносителя;
• нет радиаторов, требующих дополнительного декорирования;
• возможность терморегулирования;
• теплый пол на 20% экономичнее радиаторов;
• конструкция медленно набирает тепло, но и медленно его отдает, поэтому температура в доме стабильней, равномерней;
• нет сквозняков в помещении.

Каждой конструкции присущи свои плюсы, к примеру, для электрических полов характерен быстрый нагрев и точная регулировка температуры, у водяных систем нет электромагнитного излучения.

Но у теплого пола, кроме множества положительных характеристик, отмечаются и недостатки. Электрический пол имеет некоторые ограничения по финишному напольному покрытию. В зимнее время существенно повышается расход электроэнергии, присутствует электромагнитное излучение. Кабели не располагают под сантехническим оборудованием.

К недостаткам водяного теплого пола относят возможность протечки трубопровода при нарушении технологии укладки. После установки водяного отопления пол поднимается за счет бетонной стяжки минимум на 10 см. Для обустройства системы требуется дополнительное оборудование (водяной насос), обустройство коллекторного шкафа. Управление температурой затруднительно.

Устройство теплого пола в частном доме

При создании обогреваемого пола в загородном доме можно столкнуться с некоторыми сложностями.

При обустройстве отопления не стоит использовать металлические трубы – они подвергаются коррозии, чем уменьшают срок эксплуатации, приводят к протечкам. Лучше использовать альтернативные варианты: полибутиленовые, металлопластиковые трубы – срок использования достигает 50 лет.

Для функционирования системы водяных теплых полов придется приобрести коллекторный шкаф, соответствующие запчасти к нему. Коллекторный ящик устанавливают ближе к центру помещения в нижней части стены, что обеспечит равномерный нагрев пола.

Подключение к коллектору

Внимание! Если коллектор находится на первом этаже, то для водяного пола на второй этаж трубы выводят выше верхней ветки, а на каждую трубку устанавливают автоматический воздухоотводчик – система не завоздушиться, будет правильно функционировать.

К нему подключают подающую и возвратную трубу. Функция первой трубы – подача горячего теплоносителя в систему контуров, а второй – перемещение остывшей воды к котлу, где та снова подогревается. Чтобы вся система домового отопления работала, устанавливают насос, который перекачивает воду.

Системы обустройства водяных полов

Для обустройства системы теплых полов с водяным теплоносителем используют два вида. Первая технология заключается в укладке труб с последующим покрытием их слоем стяжки из бетона. Такая технология требует больших затрат. Да и вес пола намного увеличивается за счет бетона, что дает большую нагрузку на второй этаж.

Теплый пол без бетона

Вторая технология устройства водяного пола практичней, проще, легче, так как стяжка не применяется, не требует времени на застывание, нагрузки на перекрытие значительно меньше. Способ более затратный, но именно его чаще используют для устройства деревянных полов на второй этаж.

При укладке теплоизоляционный материал (полистирол, минвата) укладывают между деревянными лагами. Деревянные доски (толщиной 28 мм и более) укладывают, оставляя пазовое пространство в 2 см, куда размещают компоненты обогреваемого пола (контуры, алюминиевые пластины). Далее устанавливают деревянное черновое покрытие, делают финишную отделку.

Внимание! На каждую ветку труб устанавливают вентили, которые смогут в любой момент остановить подачу воды в контур для проведения ремонта, экономии средств на отоплении.

Пол с подогревом обстроить на втором этаже возможно, только при выполнении работ требуется соблюдать технологию. А главное – правильно подобрать вид системы обогреваемых полов, учитывая конструкцию основания, вид напольного финишного покрытия, обеспечить безопасность и требуемый уровень прогрева.

Устройство теплого пола на втором этаже:

<center>

При возникновении каких-либо трудностей всегда можно обратиться к специалистам, которые возьмут на себя ответственность за все этапы – от покупки необходимых материалов до тестирования и введения системы в эксплуатацию.

Теплый пол на втором этаже деревянного дома

<index>

Нередко частные дома строят двухэтажными. Обустройству полов второго этажа придается важное значение, ведь конструкция должна быть качественной, выдерживать все нагрузки. Еще при строительстве возникает вопрос об отоплении – как сделать второй этаж теплым, комфортным. Решает эту задачу обустроенный водяной теплый пол на втором этаже.

Укладка теплого пола на втором этаже

Можно ли укладывать теплый пол на второй этаж дома?

Теплый пол для многих считается обязательным, такая система отопления обеспечивает комфорт жильцам дома. Особенно актуальны обогреваемые полы, если пол отделан плиткой, керамогранитом и другими «холодными» материалами.

На втором этаже допускается создание теплого пола, который обеспечивает равномерный прогрев любого помещения. Однако иногда хозяева сталкиваются со сложностями.

Часто выбирают водяную конструкцию теплого пола, которая состоит из труб, уложенных на основание пола, и залитых сверху бетонной стяжкой. Такую конструкцию используют, как основной вид отопления. Дополнительно делают электрический, инфракрасный теплый пол, которые укладывают на любое основание.

Теплый пол делают на второй этаж строения независимо от того, какой пол: бетонный или деревянный, главное – правильно выбрать тип конструкции. А нужен ли теплый пол, решает владелец дома самостоятельно, изучив положительные, негативные стороны системы.

Преимущества, недостатки теплого пола

Система отопления в виде теплых полов имеет и положительные, и отрицательные моменты. Выделяются достоинства, которые присущи всем видам конструкций для отопления пола:

Комфорт проживания

• высокий уровень комфорта: по полу приятно ходить, сидеть на нем, играть детям;
• сравнительно низкая температура теплоносителя;
• нет радиаторов, требующих дополнительного декорирования;
• возможность терморегулирования;
• теплый пол на 20% экономичнее радиаторов;
• конструкция медленно набирает тепло, но и медленно его отдает, поэтому температура в доме стабильней, равномерней;
• нет сквозняков в помещении.

Каждой конструкции присущи свои плюсы, к примеру, для электрических полов характерен быстрый нагрев и точная регулировка температуры, у водяных систем нет электромагнитного излучения.

Но у теплого пола, кроме множества положительных характеристик, отмечаются и недостатки. Электрический пол имеет некоторые ограничения по финишному напольному покрытию. В зимнее время существенно повышается расход электроэнергии, присутствует электромагнитное излучение. Кабели не располагают под сантехническим оборудованием.

К недостаткам водяного теплого пола относят возможность протечки трубопровода при нарушении технологии укладки. После установки водяного отопления пол поднимается за счет бетонной стяжки минимум на 10 см. Для обустройства системы требуется дополнительное оборудование (водяной насос), обустройство коллекторного шкафа. Управление температурой затруднительно.

Устройство теплого пола в частном доме

При создании обогреваемого пола в загородном доме можно столкнуться с некоторыми сложностями.

При обустройстве отопления не стоит использовать металлические трубы – они подвергаются коррозии, чем уменьшают срок эксплуатации, приводят к протечкам. Лучше использовать альтернативные варианты: полибутиленовые, металлопластиковые трубы – срок использования достигает 50 лет.

Для функционирования системы водяных теплых полов придется приобрести коллекторный шкаф, соответствующие запчасти к нему. Коллекторный ящик устанавливают ближе к центру помещения в нижней части стены, что обеспечит равномерный нагрев пола.

Подключение к коллектору

Внимание! Если коллектор находится на первом этаже, то для водяного пола на второй этаж трубы выводят выше верхней ветки, а на каждую трубку устанавливают автоматический воздухоотводчик – система не завоздушиться, будет правильно функционировать.

К нему подключают подающую и возвратную трубу. Функция первой трубы – подача горячего теплоносителя в систему контуров, а второй – перемещение остывшей воды к котлу, где та снова подогревается. Чтобы вся система домового отопления работала, устанавливают насос, который перекачивает воду.

Системы обустройства водяных полов

Для обустройства системы теплых полов с водяным теплоносителем используют два вида. Первая технология заключается в укладке труб с последующим покрытием их слоем стяжки из бетона. Такая технология требует больших затрат. Да и вес пола намного увеличивается за счет бетона, что дает большую нагрузку на второй этаж.

Теплый пол без бетона

Вторая технология устройства водяного пола практичней, проще, легче, так как стяжка не применяется, не требует времени на застывание, нагрузки на перекрытие значительно меньше. Способ более затратный, но именно его чаще используют для устройства деревянных полов на второй этаж.

При укладке теплоизоляционный материал (полистирол, минвата) укладывают между деревянными лагами. Деревянные доски (толщиной 28 мм и более) укладывают, оставляя пазовое пространство в 2 см, куда размещают компоненты обогреваемого пола (контуры, алюминиевые пластины). Далее устанавливают деревянное черновое покрытие, делают финишную отделку.

Внимание! На каждую ветку труб устанавливают вентили, которые смогут в любой момент остановить подачу воды в контур для проведения ремонта, экономии средств на отоплении.

Пол с подогревом обстроить на втором этаже возможно, только при выполнении работ требуется соблюдать технологию. А главное – правильно подобрать вид системы обогреваемых полов, учитывая конструкцию основания, вид напольного финишного покрытия, обеспечить безопасность и требуемый уровень прогрева.

Устройство теплого пола на втором этаже:

<center></center></index>Поделиться ссылкой

Нужные товары

Всего более 200 товаров в каталоге

Ковролин Рекос Степь 360-74, средний ворс 3 мКовры520РКовролин Шегги SH60, кофейный, 4 м, высокий ворсКовры1000РЛаминат TARKETT ROBINSON Cпирит белыйКовры620РВыставочный ковролин Office Floor (с подложкой) 02029Ковры250РВыставочный ковролин Exporadu (Бельгия) r035s 2 мКовры160РЛинолейм Glory ДРИФТВУД-166 3 мМир покрытий1650РКовролин детский КП ПРИНТ 4 М. ЛУНАПАРК-610Мир покрытий1278РКовролин детский КП ПРИНТ 3 М. ХЭППИ-011Мир покрытий1278РИскусственная трава EVERGREEN ГаваннаМир покрытий816РПВХ плитка FINE FLOOR дуб винтерМир покрытий3254РЛинолеум Супер С Павловск 1 ширина 3,0 м бытовойРемонт Дома420РПаркетная доска Ясень брашированный черный лак «Grabo»Ремонт Дома939Р

Построив частный дом, владелец получает возможность не только жить за городом, но и обустраивать свое жилье по собственному вкусу. Уровень комфорта может быть повышен благодаря предметам мебели, необычному дизайну или теплому полу.

Двухэтажное строение позволяет сделать теплый пол на втором этаже, при этом при правильном монтаже не будет распространенной ошибки, когда первый этаж перегревается, а на втором слишком прохладно. Рассмотрим подробнее, как сделать теплый пол на первом этаже с обогревом второго без лишних расходов ресурсов.

Какую систему отопления выбрать для второго этажа дома?

Для обогрева основных и вспомогательных помещений в доме нужно выбрать правильную схему разводки. Это предполагает выбор оптимального варианта системы отопления по множеству параметров: тип теплоносителя, характеристики подогрева пола, площадь дома и необходимые параметры тепла.

Наибольшую популярность приобрела система водяного теплого пола, как альтернатива электрической или воздушной.

За основу принимают общую схему отопления дома с 2 этажами, которую переделывают по необходимости. Рекомендуется привлечь специалиста, поскольку изменение существующего проекта или создание нового своими руками слишком ответственное мероприятие, чтобы допустить возможность ошибки.

Система отопления жилого дома – комплекс оборудования, в состав которого входит трубопровод и котел, несколько радиаторов, датчики, терморегуляторы, фитинги и многое другое. Правильный расчет и сочетание этих устройств позволяет устроить максимальный уровень теплового комфорта.

Системы разводки для двухэтажных домов

Существующие схемы разводки систем отопления:

• с одной или двумя трубами;
• с разводкой верхнего или нижнего типа;
• со стояками, расположенными вертикально или горизонтально;
• с движением воды по магистрали или по тупиковой ветке;
• с циркуляцией естественного или принудительного типа.

Тёплые полы в двухэтажном доме будут наиболее производительными при выборе разводки с принудительным типом циркуляции теплоносителя. Комплекс оборудования состоит из коллектора и трубопровода, расширительного бачка, котла и отопительных приборов. Насос обеспечивает подачу воды.

Профессионалы обычно делают коллекторные разводки, однотрубные или двухтрубные схемы. При выборе системы с одной трубой, регулировать тепло в разных комнатах будет довольно сложно – перекрыть один радиатор отдельно от остальных невозможно.

Двухтрубная схема универсальна и идеально впишется в двухэтажный дом, позволив установить циркуляционный насос для контура теплого пола. Мощности обогрева хватит для полотенцесушителей на каждом этаже и других приборов.

Выбор места для расширительного бака

Как правильно выбрать место для расширительного бака? Этот вопрос часто возникает у владельцев, которые планируют провести тёплые полы на второй этаж своими руками. При наличии чердака и подвала отопительный контур нужно делать с нижней и верхней разводкой.

Расширительный бак для отопления

Специалисты рекомендуют учитывать несколько особенностей:

1. Вариант с нижней разводкой труб предполагает установку бака в подвале. Оттуда вода будет поступать в систему благодаря насосу;
2. При верхней разводке котел ставят на чердаке, откуда по стояку горячий теплоноситель будет подаваться в батареи и отопительное оборудование.

Выбор комплектующих для теплого пола частного дома

Водяной теплый пол делается из множества труб, соединенных фитингами и другими элементами. Рекомендуется выбрать металлопластиковые трубы из-за их долговечности и надежности. Монтаж этих материалов не требует привлечения специалистов, поэтому все работы могут быть выполнены собственноручно.

Трубы из металлопластика доступны по цене, прочны и неуязвимы к коррозии, полимерный контур не засоряется, соединения контура проводится резьбовыми соединениями, поэтому нет необходимости покупать паяльник.

Недостатком считается коэффициент расширения от нагрева, поскольку неправильный монтаж вызывает сбой работы системы.

Существует аналог – полипропилен, но в работе с ним потребуется паяльник и опыт проведения таких работ. Нельзя допустить огрех и недочетов в работе. Трубы из стали используются очень редко, поскольку ржавеют.

Трубопровод из нержавейки или оцинковки требует соединений резьбового типа, выполняемых специальным оборудованием. Медные трубы очень долговечны и надежны, но стоят дорого.

Котел покупается исходя из финансовой возможности, при этом ориентируются на тот вид топлива, которое более доступно и недорого при условии регулярного потребления. Все чаще в частных домах используется газ, как топливо с высокими показателями экологичности.

При небольших размерах котла его можно установить в кладовке или другом малоиспользуемом помещении дома. Подвесные модели размещаются на стене, что экономит полезную площадь. Большие котлы располагаются снаружи, в пристройке или отдельном строении.

Установка коллекторной системы

В обогреве жилых домов с двумя и более этажами часто используется двухтрубная коллекторная система, когда прямая и обратная подача теплоносителя в коллектор расположена в специальном шкафу. Коллектор подающего типа собирает воду и передает ее порциями по трубам на стене к радиатору.

Главное достоинство этого варианта – возможность замаскировать установку и не портить интерьер.

Отопление коллекторного типа проводится на одном этаже или на двух, но при двухэтажном варианте придется сделать на 2 этаже расширительный бак. Трубы с горячей водой устанавливают под потолком или подоконником, на радиаторах делают регулирующие краны.

Монтаж предполагает использование лучевой или коллекторной схемы, при которых настраивается разная температура в каждой комнате дома. Радиаторы соединяют с коллекторами, обустраивая циркуляцию принудительного типа.

Так удастся минимизировать разницу температур на выходе и входе и сделать систему обогрева компактной.

Краны шарового типа позволят исключить из общего контура отдельный радиатор, а работа системы остается стабильной. Установка системы коллекторного типа означает, что каждый контур независим и может быть оснащен отдельным насосом, автоматическим оборудованием и несколькими кранами.

Система теплого пола на втором этаже

Отапливаемый жилой дом должен быть с рациональным разделением тепла. Нередки случаи, когда на первом этаже жара, а на втором – холодно. Чтобы не допускать подобной ошибки рекомендуется сделать теплый пол и включить его в общую схему отопления.Теплые потоки поднимаются кверху, на второй этаж, а холодный остается внизу, где нагревается напольным покрытием.

Когда проводить укладку системы теплого пола? На стадии капитального ремонта или при строительстве, поскольку контур находится внутри стяжки из цемента с песком.

Если обогрев пола делается после ремонта или строительства, алюминиевые пластины для распределения тепла помогут сделать равномерное распределение тепла. Коллекторное подключение на одном этаже нескольких помещений позволяет добиться максимального комфорта зимой, тепловые потоки равномерно прогревают помещение, а для функционирования системы нужна не очень горячая вода.

Готовая отопительная система должна соответствовать нормам теплотехники, для этого стоит проконсультироваться с профессионалами.

Заключение

Обогрев пола в жилом доме может доставить владельцу удобство и комфорт проживания, если на начальном этапе был учтен объем отапливаемого помещения, стяжка – ее вид и толщина, климат местности проживания хозяина дома, а также собственные предпочтения владельца.

В процессе постройки и обустройства двухэтажного дома из древесины важно правильно выбрать способ обогрева второго этажа. Стандартные радиаторы не всегда дают приемлемый уровень тепла, приходится повышать температуру котла, но это чревато дискомфортом и лишними тратами — на первом этаже слишком жарко, а общий расход ресурсов возрастает.

Содержание статьи:

Оптимальным решением проблемы станет водяной пол 2 этажа в деревянном доме. Его монтаж, при правильных расчетах, учитывающих теплопотерю здания и среднегодовые температуры холодного сезона в конкретном регионе, решает массу проблем:

• Снижаются текущие коммунальные расходы, за счет понижения температуры теплоносителя в системе отопления.
• Тепло равномерно распределяется по всей площади помещений.
• Повышается коэффициент безопасности, надежности и долговечности.

Благодаря этим выгодам, система «теплый пол» в подавляющем большинстве случаев предпочтительнее радиаторного или комбинированного отопления.

Теплый пол с температурным датчиком

Что необходимо учесть заранее

Совет: Чтобы уменьшить ущерб в случае прорыва трубы «теплого пола», следует каждый контур снабдить перекрывающим вентилем.

Чтобы понять, как можно сделать в деревянном доме на втором этаже водяное отопление в полу, следует знать, что существует ряд факторов, оказывающих прямое влияние на схему монтажа, способ укладки труб и выбор материалов для работы.

1. Теплый пол имеет одно ограничение, которое определяет весь ход будущего монтажа: один контур способен обогреть не более 30м² площади. Превышение этого значения ведет за собой неоправданные траты на поддержание необходимого уровня давления и температуры в сети, поэтому при расчетах общая площадь разбивается на сектора, каждый из которых отапливается отдельно, но с подключением к общему распределителю.
2. Технология монтажа предусматривает прокладку демпферной ленты, которая будет «гасить» температурные расширения, подвижки строительной конструкции и предохранит напольное покрытие от деформации. В небольших помещениях лента прокладывается возле стен, при внушительной площади, отапливаемой несколькими контурами — дополнительно оборудуется демпфер, разделяющий каждый из них.
3. «Теплый пол» плохо сочетается с паркетом. У толстой доски слишком низкая теплопроводность и для поддержания нормальной температуры потребуется излишняя мощность нагревания котла. Идеальным вариантом станут напольные плиты из керамогранита, ламинат без подложки или линолеум. Они в достаточной степени пропускают тепло и долго удерживают его, распределяя по всему помещению.
4. Для водяного отопления специалисты не рекомендуют выбирать металлические трубы. Срок их службы существенно ниже металлопластиковых и полипропиленовых аналогов, при более высокой массе и стоимости. Хотя в пользу первого варианта говорит высокая теплопроводность металла, что сказывается на общей температуре в комнате.

Теплый пол в разрезе

Принимая во внимание данные факторы, легко избежать лишних трат на обустройство и поддержание функционирования всей системы.

Выбор схемы укладки

Существует четыре основных варианта схемы теплого водяного пола в 2х-этажном деревянном доме: «улитка», «двойная змейка», «змейка» и комбинированная система. Выбор определенного способа монтажа зависит от площади помещения и наличия в нем холодных зон.

• «Улитка». Трубы укладываются по спирали, где «горячая линия» чередуется с «холодной», что позволяет равномерно распределить тепло по всей комнате.
• «Двойная змейка». Является разновидностью предыдущей схемы, где трубы чередуются, но они монтируются «петлями». Обычно применяются в длинных и узких комнатах, где укладка спиралью невыгодна из-за ограничения ширины, что не позволяет соблюсти необходимую величину шага между линиями.
• «Змейка». Используется, если в комнате присутствуют места, которые сильнее других охлаждаются, например возле окон. Это последовательная схема, которая позволяет сконцентрировать трубы с нагретым теплоносителем в зонах с более низкой температурой.
• Комбинированная система. В ней часть труб укладывается спирально, а часть — последовательно. Чаще всего ее применяют в помещениях неправильной формы.

Выбор определенной схемы зависит от совокупности ряда факторов, куда входит геометрия отапливаемой комнаты, материал и толщина стен (от чего зависит теплопотеря), диаметр используемых труб и сходные факторы.

Различные схемы укладки

Подключение отопительного контура

Теперь рассмотрим, как сделать водяной теплый пол на втором этаже деревянного дома частью единой системы. Ее главным элементом является нагревательный котел, мощность которого должна превышать аналогичный показатель горизонтальных радиаторов на 15-20%. Котел соединяется с расширительным баком, который нивелирует увеличение давления в системе, забирая излишки образовавшегося в процессе эксплуатации газа и выводя их.

Совет: Если в комнате будет располагаться массивная мебель, которую не планируется двигать, то прокладывать под ней трубы не обязательно.

Следующий крупный узел — коллектор. Он монтируется в той же комнате, что и «теплый пол», в специальном шкафу, который располагается в доступном месте, чтобы хозяин всегда имел возможность перекрыть поступление воды или отрегулировать температуру.

Между котлом и коллектором находятся терморегулятор и насос, которые отвечают за поддержание указанной температуры воды в системе и ее принудительную циркуляцию по трубам.

Помимо указанных элементов в системе используются температурные датчики, смесители и прочие части отопительного контура, необходимые для обеспечения правильного функционирования.

Процесс прокладки системы

Обустройство теплого пола в деревянном полу

В отличие от бетонных или кирпичных, дома из дерева способны выдержать существенно меньшую нагрузку. Особенно это касается перекрытий между этажами. Поэтому предъявляются определенные требования к конструкции.

Совет: Для «теплого пола» рекомендуется выбирать электрический отопительный котел. Он существенно облегчает процедуру тонкой настройки температуры в помещении и обладает лучшим балансом отношения стоимости покупки и расходов на поддержание функционирования.

Рассмотрим, как сделать водяной теплый пол на втором этаже частного дома в перекрытии балки:

1. На черновое покрытие пола монтируются лаги. Рекомендуется брать брус 150х50 мм с шагом 600 мм. Это обеспечит должную прочность без существенного увеличения стоимости.
2. Чтобы уменьшить теплопотери, между лагами укладывается слой утеплителя, который предотвращает рассеивание тепла вокруг трубы, направляя его вверх. Для этого рекомендуется брать минеральную вату, пенополистерол или другой утеплитель малого веса, который защищается слоем пароизоляции от образования конденсата.
3. Сверху настилается теплоотражающий экран из фольги, который предотвратит перегрев нижней части перекрытий.
4. Трубы прокладываются в гофрированном металле, сетке, крепятся на специальных фиксаторах, которые надежно удерживают их в определенном положении или монтируются в пропиленных в лагах инженерных каналах.
5. Четвертый слой — теплораспределяющие пластины, которые изготавливаются из алюминия или оцинкованной стали. Они позволяют равномерно нагреть всю площадь помещения без резкого перепада температур в отдельных зонах.

Теплый пол в перекрытии между этажами

После обустройства такого «пирога», необходимо провести «прогонку», чтобы убедиться в отсутствии течей. Для этого в систему нагнетается воздух под давлением около четырех атмосфер. Если проверка не обнаружила микротрещины — трубы заполняются водой под давлением в 0,6 МПа, которое удерживается в течение получаса. После этого давление поднимается до 1 МПа и поддерживается два часа. В случае отсутствия влаги вне отопительного контура, помещение застилается чистовым напольным покрытием.

При соблюдении правил монтажа, использовании качественных расходных материалов и верных расчетах мощности системы, «теплый пол» на втором этаже деревянного частного дома способен обеспечить комфортное проживание жильцам, заменив стандартные настенные радиаторы.

>>> Все про аренду авто на Кипре <<<

Строительный материал

Перед тем, как приступить к устройству пола на втором этаже по деревянным балкам, следует составить список всех необходимых материалов. Это позволит во время работы избежать непредвиденных простоев и задержек, вызванных необходимостью докупать какие-то стройматериалы.

Балки

Основа всей конструкции межэтажных деревянных перекрытий – балки. Они исполняют роль несущих элементов, и от них зависит прочность конструкции. Для них обычно берётся брус или лафет с сечением 15 х 15 см, либо 18 х 18 см.

Такого сечения обычно хватает, чтобы обеспечить достаточную жёсткость при удельной нагрузке 400 кг на кв.м. При этом необходимо соблюдать рекомендуемые строительными нормативами параметры: длина пролёта 4 м, а шаг между балками – 60 см. Исходя из этих параметров можно также высчитать необходимое количество бруса.

В таблице даны рекомендуемые размеры поперечного сечения несущего бруса при определённой длине пролёта.

№	Длина пролёта (мм)	Поперечное сечение балки (мм)
1	2000	75×150
2	2500	100×150
3	3000	100×175
4	3500	125×175
5	4000	125×200
6	4500	150×200
7	5000	150×225

Впрочем, при отсутствии бруса и малых значениях предполагаемых нагрузок на перекрытие, вполне можно использовать сколоченные попарно и поставленные на ребро доски толщиной 50 или 40 мм. Этот вариант подойдёт для устройства полов на чердаке или в небольшом дачном домике.

Брусья из древесины более крепких пород (лиственница, дуб) редко можно встретить в свободной продаже, да и цена на них несравнимо выше, а древесина сосны после соответствующей обработки антисептиками мало будет уступать по долговечности использования той же лиственнице.

Настил

Обычно настил межэтажных перекрытий выполняют двухъярусным: снизу идут черновые полы, на которые укладывается утеплитель, а сверху – предфинишный настил, монтируемый поверх несущих брусьев. Непосредственно на него укладывается декоративное напольное покрытие.

Чтобы определиться с характером и количеством материала для настила, следует чётко продумать конструкцию перекрытий.

В устройстве чернового пола в качестве опоры для досок настила могут использоваться либо бруски 5 х 6 см, набитые на несущие балки, либо пазы, сделанные в балках. Последний вариант достаточно трудоёмок, поэтому чаще всего для создания опоры используют бруски 5 х 6 см.

Чтобы вычислить необходимое количество брусков, достаточно посчитать количество балок и умножить их на длину каждой из них. Полученный метраж (общую длину всех балок) умножаем ещё на два (так как бруски будут набиваться с двух сторон каждой балки).

Для чистового настила можно использовать широчайший спектр материалов. Это может быть дощатый настил, фанера, панели ДСП, МДФ, ОСБ и т.д. Каждый из этих материалов имеет свои преимущества и недостатки, ознакомившись с которыми вы сможете остановить свой выбор на одном из них. Для вычисления необходимого количества материала достаточно просто вычислить площадь помещения.

Это избавит вас от необходимости прерывать работу и докупать недостающую часть.

Пропитки

Чтобы максимально увеличить срок службы деревянных конструкций, их обязательно следует обработать антисептическими материалами.

Также нелишним будет обработать древесину антипиренами, повышающими её пожарную безопасность.

Для вычисления нужного количества пропиток следует ознакомиться с инструкцией по её применению – там всегда указывается приблизительный расход смеси на кв.м.

Гидроизоляция

Поскольку древесина боится влаги, при строительстве всегда используется гидроизоляционные материалы.

Это может быть рулонная гидроизоляция, применяемая для создания водоотталкивающего слоя между деревянными конструкциями перекрытий и финишным покрытием, либо между деревом и кирпичом (камнем, шлакоблоком и т.д.).

Тепло- и шумоизоляция

При необходимости создания барьера для шума или холода в конструкции перекрытий используются изоляционные материалы. Чаще всего для этих целей используют минплиту или пенопласт. Общее их количество по площади должно быть приблизительно равно площади помещения. Подробнее об утеплении перекрытий смотрите в этом видео:

Крепёжные материалы

Для крепления деревянных элементов перекрытий следует закупить саморезы, гвозди, стальные уголки, анкерные болты и прочий расходный материал

При закупке саморезов и гвоздей следует уделять внимание их длине

Т.е. для надёжного крепления к балке доски-«сороковки» понадобятся гвозди на 120 мм или саморезы длиной 80 мм.

Текст видео

Компания «Загород» делает отопление в загородном доме площадью 170 м² для большой семьи. Мы применили интересное техническое решение: дом будет отапливаться без радиаторов, только с помощью системы «теплый пол». Такой способ используется редко и в нашей многолетней практике он встречался всего 5-6 раз. Мы решили снять для вас видео об этом интересном проекте, рассказать об устройстве теплых полов и об особенностях их монтажа.

Мы постарались дать в маленьком обзоре максимум информации:

-Какие преимущества есть у «теплых полов»? Почему они так популярны, несмотря на высокую стоимость? Небольшой экскурс в историю: где впервые стали использовать систему «теплый пол»?-В чем сложность установки теплого пола на втором этаже? Как мы решаем эту проблему?-Как укладывают трубы, чтобы прогрев пола был равномерным. В каких случаях надо уложить трубы ближе друг к другу?-Надо ли предварительно делать проект системы отопления? Почему проект должны рассчитывать не менеджеры компании, а опытные инженеры по теплосетям?-Что делать, если произошел пробой трубы? По каким признакам это можно понять и как исправить ситуацию?-Способы укладки теплого пола: в чем их особенности и какой более предпочтителен?-Какие есть варианты крепления теплого пола и как соотносятся время работы и стоимость для каждого варианта?

Компания ООО «УютТепло» осуществляет комплексное обслуживание систем отопления системе загородного дома в Заокском районе.

Бывает так, что один, или несколько контуров водяного тёплого пола нужно смонтировать выше коллектора.

Например, коллектор обеспечивает основной тёплый пол первого этажа, а на второй этаж нужно протянуть ветку в туалет и ванную комнату.

Возникает опасность, что контур второго этажа заполнится пузырьками воздуха, и не будет работать.

Так вероятней всего и произойдёт, если не применить простую фишку.

Компания ООО «УютТепло» осуществляет комплексное обслуживание систем отопления системе загородного дома в Заокском районе.

Бывает так, что один, или несколько контуров водяного тёплого пола нужно смонтировать выше коллектора.

Например, коллектор обеспечивает основной тёплый пол первого этажа, а на второй этаж нужно протянуть ветку в туалет и ванную комнату.

Возникает опасность, что контур второго этажа заполнится пузырьками воздуха, и не будет работать.

Так вероятней всего и произойдёт, если не применить простую фишку.

Трубы, поднимающиеся от коллектора нужно вывести выше, чем будет эта верхняя ветка. На каждую из труб нужно установить по автоматическому воздухоотводчику. Через тройники продолжить контур. Таким образом верхняя ветка водяного тёплого пола будет оснащена собственными воздухоотводчиками, не завоздушится и будет работать нормально.

На основном коллекторе нужно смонтировать отводы, направленные вверх.

Вот так нужно организовать отвод воздуха

Вот комплектация

Заказать профессиональный монтаж тёплого пола под ключ вы всегда можете в компании ООО УютТепло по телефону +7 (906) 627-69-64

Устройство балок

Стоит заметить, что замена пола в деревянном доме своими руками вполне реальна, необходимо лишь понять принцип выполнения работ. Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.

Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:

• Выбирается брус с сечением 150х150 мм или 200х200 мм.
• Балки располагаются на расстоянии 0,6 м друг от друга.

Этот процесс требует особого подхода, который может опираться на определенные правила:

• Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.
• Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.
• Первый брус должен быть установлен на расстоянии 5 см от стены и не более.

Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.

Преимущества, недостатки теплого пола

Система отопления в виде теплых полов имеет и положительные, и отрицательные моменты. Выделяются достоинства, которые присущи всем видам конструкций для отопления пола:

Комфорт проживания

• высокий уровень комфорта: по полу приятно ходить, сидеть на нем, играть детям;
• сравнительно низкая температура теплоносителя;
• нет радиаторов, требующих дополнительного декорирования;
• возможность терморегулирования;
• теплый пол на 20% экономичнее радиаторов;
• конструкция медленно набирает тепло, но и медленно его отдает, поэтому температура в доме стабильней, равномерней;
• нет сквозняков в помещении.

Каждой конструкции присущи свои плюсы, к примеру, для электрических полов характерен быстрый нагрев и точная регулировка температуры, у водяных систем нет электромагнитного излучения.

Но у теплого пола, кроме множества положительных характеристик, отмечаются и недостатки. Электрический пол имеет некоторые ограничения по финишному напольному покрытию. В зимнее время существенно повышается расход электроэнергии, присутствует электромагнитное излучение. Кабели не располагают под сантехническим оборудованием.

К недостаткам водяного теплого пола относят возможность протечки трубопровода при нарушении технологии укладки. После установки водяного отопления пол поднимается за счет бетонной стяжки минимум на 10 см. Для обустройства системы требуется дополнительное оборудование (водяной насос), обустройство коллекторного шкафа. Управление температурой затруднительно.

Тёплые полы водяные монтажные схемы, способы укладки, правила монтажа

Устанавливать теплые полы рекомендуется в загородных домах, квартиры имеют проблемы с присоединением к общедомовой системе обогрева. Это правило касается не только домов старых типовых проектов, многие новостройки, особенно в элитном исполнении, имеют такую систему отопления. Перед тем как перейти к рассмотрению существующих монтажных схем, следует кратко остановиться на их преимуществах и недостатках, эти знания помогут осознанно определиться с целесообразностью установки теплых водяных полов.

Водяной теплый пол своими руками

1. Преимущества. Равномерный прогрев помещений, увеличение жилой площади за счет отсутствия отопительных радиаторов, улучшение интерьера помещения. Кроме того, обогрев помещения теплыми полами по экономичности считается самым выгодным в настоящее время, разовые вложения могут окупиться уже на второй–третий год после ввода в эксплуатацию.
2. Недостатки. Довольно сложные, с инженерной точки зрения конструкции, требуют дорогого дополнительного оборудования. Очень серьезный недостаток – большие проблемы в случае необходимости выполнения ремонтных работ.

Если вы приняли положительное решение и желание монтировать теплые водяные полы не пропало, то можно переходить к рассмотрению возможных монтажных схем.

3D-схема обустройства водяного теплого пола в частном доме

<index>

Частное малоэтажное строительство в последние годы становится всё более популярным.

Загородные дома и дачные домики, возведённые своими руками, занимают всё большую долю в общем объёме вводимого в эксплуатацию жилья.

Наиболее востребованным материалом в частном строительстве является древесина, что обусловлено её доступной стоимостью и простотой обработки. Но не все индивидуальные застройщики обладают достаточным опытом и познаниями, чтобы самостоятельно произвести весь спектр строительных работ. Так, часто возникает вопрос, как правильно настелить пол второго этажа с соблюдением всех строительных нормативов и технологий.

Строительные требования к деревянным перекрытиям

Чтобы смонтировать своими руками долговечное и безопасное деревянное перекрытие между 1 и 2 этажом, следует строго соблюдать предъявляемые к ним технические требования.

Теплоизоляционный слой

Теплоизоляция пола улучшит температурные показатели в комнате на втором этаже

Если деревянный пол будет разделять собой верхнее и нижнее помещение с разницей температур между ними свыше 10°С, нужно будет сооружение теплоизоляционного слоя.

Это необходимо, например, при обустройстве перекрытий между первым этажом и подполом, цоколем или между первым/вторым этажом и неутеплённой мансардой.

Прочность балок

Балки и перекрытия должны выдержать до 180 кг/кв.м нагрузки

При сооружении пола второго этажа по деревянным балкам следует уделять особое внимание прочности несущих конструкций. От того, насколько прочны деревянные балки перекрытий, зависит безопасность эксплуатации здания.

Согласно строительным нормативам для деревянных малоэтажных построек предельная нагрузка на перекрытия первого этажа не должна превышать 210 кг на кв.м., давление на деревянный пол второго этажа – не более 180 кг/кв.м., а для чердаков и мансард этот показатель должен составлять менее 105 кг/кв.м.

Максимальный прогиб

Кроме того, строительные нормативы предъявляют требования и к значениям прогиба деревянных балок перекрытий. Согласно СНиП этот коэффициент не должно превышать 1 к 250. То есть, максимальный прогиб деревянных несущих конструкций при эксплуатации должен быть менее 4 мм на метр длины балки.

Согласно этому нормативу прогиб балочной конструкции длиной 4 м в центре не должен быть более 1,6 см (4 м : 250 = 0,016 м). Если же в комнате планируется размещение массивной мебели и бытовой техники, настил в качестве напольного покрытия кафельной плитки и т.п., то требования к жёсткости конструкции увеличивается до 1 к 400.

То есть, прогиб не должен превышать 2,5 мм на каждый метр. Для нежилых мансард и чердачных помещений допускается больший коэффициент прогиба – 1 к 200 (5 мм на 1 метр).

Звукоизоляция

Пятидесятимиллиметровая минвата не только утеплит пол, но и станет хорошим звукоизолятором

Согласно строительным нормативам порог звукоизоляции для межэтажных перекрытий жилых зданий должен составлять 50 дБ.

Для обеспечения этого требования вполне достаточно будет застелить пол второго этажа под финишным покрытием минватой толщиной 50 мм.

Длина несущих балок

Длина балки должна быть не более 5 м

Максимально допустимая длина свободного провиса деревянных балок не должна превышать 5 м для межэтажных и 6 м – для чердачных перекрытий. Если проектная длина комнаты больше 5 м, необходимо будет установка под несущим брусом дополнительной опоры. Дело в том, что оптимальная длина несущей деревянной конструкции составляет 4 м.

При дальнейшем увеличении её длины резко снижается жёсткость и прочность несущей конструкции и непропорционально возрастают требования к толщине сечения балки. Так, чтобы показатели прогиба для 8 м бруса «вписывались» в нормативы СНиП, толщина его должна быть порядка 40 см. Для примера: такой же показатель прогиба показывает 4 м брус сечением всего 15 х 15 см.

Дерево – материал достаточно уязвимый для внешнего воздействия, прежде всего сырости и огня, поэтому перед тем, как преступить к возведению несущих конструкций, все деревянные элементы должны быть обработаны антисептическими материалами и антипиренами.

Строительный материал

Перед тем, как приступить к устройству пола на втором этаже по деревянным балкам, следует составить список всех необходимых материалов. Это позволит во время работы избежать непредвиденных простоев и задержек, вызванных необходимостью докупать какие-то стройматериалы.

Балки

Сечения балки 15 х 15 будет достаточно

Основа всей конструкции межэтажных деревянных перекрытий – балки. Они исполняют роль несущих элементов, и от них зависит прочность конструкции. Для них обычно берётся брус или лафет с сечением 15 х 15 см, либо 18 х 18 см.

Такого сечения обычно хватает, чтобы обеспечить достаточную жёсткость при удельной нагрузке 400 кг на кв.м. При этом необходимо соблюдать рекомендуемые строительными нормативами параметры: длина пролёта 4 м, а шаг между балками – 60 см. Исходя из этих параметров можно также высчитать необходимое количество бруса.

В таблице даны рекомендуемые размеры поперечного сечения несущего бруса при определённой длине пролёта.

№	Длина пролёта (мм)	Поперечное сечение балки (мм)
1	2000	75×150
2	2500	100×150
3	3000	100×175
4	3500	125×175
5	4000	125×200
6	4500	150×200
7	5000	150×225

Впрочем, при отсутствии бруса и малых значениях предполагаемых нагрузок на перекрытие, вполне можно использовать сколоченные попарно и поставленные на ребро доски толщиной 50 или 40 мм. Этот вариант подойдёт для устройства полов на чердаке или в небольшом дачном домике.

Для первого этажа жилого дома такой вариант не подойдёт из-за малой несущей способности досок: для обеспечения необходимой жёсткости придётся значительно уменьшить шаг между дощатыми балками, что приведёт к неоправданному перерасходу материала.

В качестве материала для балок чаще всего используется сосна. Это наилучший вариант по критерию «цена-качество»: её древесина вполне доступна по цене и при этом обладает неплохими техническими характеристиками.

Брусья из древесины более крепких пород (лиственница, дуб) редко можно встретить в свободной продаже, да и цена на них несравнимо выше, а древесина сосны после соответствующей обработки антисептиками мало будет уступать по долговечности использования той же лиственнице.

При покупке бруса следует выбирать материал с сухой древесиной. В противном случае после монтажа балок возможна их деформация в процессе высыхания – изгиб и скручивание.

Настил

Деревянный настил, укладываемый на балки будет черновым основанием под напольное покрытие

Обычно настил межэтажных перекрытий выполняют двухъярусным: снизу идут черновые полы, на которые укладывается утеплитель, а сверху – предфинишный настил, монтируемый поверх несущих брусьев. Непосредственно на него укладывается декоративное напольное покрытие.

Чтобы определиться с характером и количеством материала для настила, следует чётко продумать конструкцию перекрытий.

В устройстве чернового пола в качестве опоры для досок настила могут использоваться либо бруски 5 х 6 см, набитые на несущие балки, либо пазы, сделанные в балках. Последний вариант достаточно трудоёмок, поэтому чаще всего для создания опоры используют бруски 5 х 6 см.

Чтобы вычислить необходимое количество брусков, достаточно посчитать количество балок и умножить их на длину каждой из них. Полученный метраж (общую длину всех балок) умножаем ещё на два (так как бруски будут набиваться с двух сторон каждой балки).

Для чистового настила можно использовать широчайший спектр материалов. Это может быть дощатый настил, фанера, панели ДСП, МДФ, ОСБ и т.д. Каждый из этих материалов имеет свои преимущества и недостатки, ознакомившись с которыми вы сможете остановить свой выбор на одном из них. Для вычисления необходимого количества материала достаточно просто вычислить площадь помещения.

При закупке строительного материала следует всегда приобретать его с запасом в 10 – 15%, поскольку во время строительства неизбежны непредвиденные перерасходы материала.

Это избавит вас от необходимости прерывать работу и докупать недостающую часть.

Пропитки

Антисептик продлит срок службы дерева

Чтобы максимально увеличить срок службы деревянных конструкций, их обязательно следует обработать антисептическими материалами.

Также нелишним будет обработать древесину антипиренами, повышающими её пожарную безопасность.

Для вычисления нужного количества пропиток следует ознакомиться с инструкцией по её применению – там всегда указывается приблизительный расход смеси на кв.м.

Гидроизоляция

Поскольку древесина боится влаги, при строительстве всегда используется гидроизоляционные материалы.

Это может быть рулонная гидроизоляция, применяемая для создания водоотталкивающего слоя между деревянными конструкциями перекрытий и финишным покрытием, либо между деревом и кирпичом (камнем, шлакоблоком и т.д.).

Для защиты дерева от сырости можно также применить обмазочную гидроизоляцию, созданную на основе полимеров или жидких битумов.

Тепло- и шумоизоляция

При необходимости создания барьера для шума или холода в конструкции перекрытий используются изоляционные материалы. Чаще всего для этих целей используют минплиту или пенопласт. Общее их количество по площади должно быть приблизительно равно площади помещения. Подробнее об утеплении перекрытий смотрите в этом видео:

В качестве изолирующего материала можно применить также керамзит или обычный шлак, смешанный с опилками.

Крепёжные материалы

Для крепления деревянных элементов перекрытий следует закупить саморезы, гвозди, стальные уголки, анкерные болты и прочий расходный материал. При закупке саморезов и гвоздей следует уделять внимание их длине.

По нормативам для прочного соединения гвоздь должен быть на 2/3 длиннее, чем толщина прикрепляемого элемента (доски, бруска). Для саморезов и шурупов этот показатель может быть уменьшен до 50%.

Т.е. для надёжного крепления к балке доски-«сороковки» понадобятся гвозди на 120 мм или саморезы длиной 80 мм.

Монтаж перекрытий

После того, как все необходимые материалы закуплены, а вся подготовка завершена, можно приступать непосредственно к строительным работам. Строительство межэтажных перекрытий можно разбить на несколько основных этапов.

Монтаж балок

Часть балки, вставляемая в стену, обматывается тремя слоями гидроизолирующего материала

Установка несущих балок чаще всего производится на этапе возведения стен здания. Перед укладкой несущих брусьев их поверхность обрабатывается всеми необходимыми пропитками.

Затем их концы обрезаются под углом в 60° и та их часть, что будет замурована в стене, оборачивается в 2-3 слоя рулонной гидроизоляции.

Торцы брусьев обычно также обмазываются гидроизолирующими составами, но некоторые специалисты советуют оставлять их открытыми, чтобы дать свободный выход содержащейся в древесине влаге.

Глубина заводки брусьев вглубь стены должна составлять не менее 15 см. Шаг укладки брусьев обычно принимают в 0,6 м, но в зависимости от предполагаемой нагрузки на полы, а также от толщины сечения бруса этот показатель может быть уменьшен или увеличен.

На выбор интервала между балками влияет и технические показатели материала, применяемого для чистового пола.

Если верхний настил предполагается сделать из доски-дюймовки, фанеры или ДСП, то расстояние между балками не должно превышать полуметра, иначе полы будут прогибаться при ходьбе. Подробнее о монтаже балок смотрите в этом видео: Лаги перекрытий должны лежать в одной плоскости

Монтаж несущих брусьев начинают от двух крайних стен, при этом балки должны располагаться на расстоянии 5 – 10 см. После установки двух крайних брусьев монтируем остальные, соблюдая необходимый интервал.

Особое внимание при укладке балок следует уделять горизонтальному уклону: все брусья перекрытий должны лежать в одной плоскости. Для этого между двумя крайними брусьями ставят на ребро обрезную доску, либо туго натягивают шпагат.

Если же основание, на которое укладываются брусья, неровное, то для выравнивания горизонтального уровня под концы балок следует устанавливать закладные. Для закладных используется материал, устойчивый к гниению и физическим нагрузкам – металлические пластинки, кусочки кафеля и т.д.

Применять для регулировки уровня балок деревянные клинышки не рекомендуется, так как они могут достаточно быстро сгнить, что вызовет опускание отдельных балок перекрытий и искривление линии полов.

К стене несущие брусья крепятся при помощи анкерных болтов и стальных уголков.

Крепление опорных брусков

После того, как выставлены все балки перекрытий, к ним крепятся бруски сечением 5 х 6 см (так называемые «черепные» бруски). Они служат опорой для укладки чернового пола и крепятся по всей длине несущего бруса, с обеих его сторон.

Прибивать их следует таким образом, чтобы их нижняя часть находилась заподлицо с нижней частью балок.

Монтаж чернового пола

Чаще всего черновой пол делают из доски-дюймовки

Для устройства чернового пола берутся обрезные доски и укладываются поперёк балок на опорные бруски. Поскольку расстояние между балками обычно не превышает 0,6 – 0,8 м, то для черновых полов вполне подойдёт доска-дюймовка или тридцатка: давление на них будет ограничиваться лишь весом утеплителя.

Также для этих целей можно использовать обрезной горбыль. Можно также совместить черновые полы второго этажа с чистовыми потолками первого этажа или цоколя. В этом случае обрезные доски подшиваются снизу, со стороны первого этажа к балкам. Подробнее о черновом поле смотрите в этом видео:

Настил теплоизоляции

После устройства черновых полов между балками образуются отсеки, которые при необходимости можно заполнить теплоизоляционными материалами.

Для этого поверх досок чернового пола настилается гидро- или пароизоляция (рубероид, изоспан ит.д.), а затем укладывается минвата, пенопласт, шлак с опилками и т.д..

При этом всё пространство между брусьями должно быть плотно заполнено. Щели между балками и листами пенопласта заполняем герметиком.

Поверх утеплителя также желательно застелить гидроизоляцию, которая будет защищать его от протечек влаги сверху.

Настил чистовых полов

Заключительным этапом будет настил чистовых полов, который крепится поверх несущих балок при помощи саморезов или гвоздей.

Для этого материал (доски, ОСБ, фанера) раскраиваются таким образом, чтобы их стык приходился на середину бруса. Чистовой пол является основой для финишного покрытия – ламината, линолеума, паркета.

</index>Похожие статьи:Устройство лаг для пола в деревянном домеКак сделать пол из спилов дереваКрепление балясин к полуКак стелить фанеру на полКак снять краску с полаИз какой доски делать полИспользуемые источники:

• https://laminatepol.ru/24481-teplyie-polyi-na-vtorom-etazhe.html
• https://seti.guru/teplyj-pol-na-vtorom-etazhe
• http://ventilationpro.ru/sistemy-otopleniya/sistema-teplyjj-pol/skhema-teplogo-vodyanogo-pola-v-2kh-ehtazhnom-derevyannom-dome-osobennosti-montazha-varianty-ukladki-poleznye-sovety.html
• https://mr-build.ru/newteplo/teplyj-pol-na-vtorom-etaze.html
• https://gurupola.ru/napolnye-pokrytiya/derevyannyy/pol-vtorogo-etazha-po-derevyannym-balkam.html

Теплый пол в деревянном доме: как сделать стяжки на даче и в частном доме с деревянными перекрытиями, что лучше

Особенности настильной системы

Традиционный вариант  пола водяного типа предполагает монтаж труб в стяжку. Заливают ее раствором из бетона с особыми присадками, увеличивающими его теплопроводность.

В результате бетонная подушка становится своеобразным теплоаккумулятором, что дает возможность использовать такое отопление максимально эффективно. Однако у традиционного способа обустройства есть недостатки.

Деревянное основание обладает низкой тепловой инертностью, что мешает системе нормально функционировать. Чтобы исправить этот недостаток монтируются теплоотражающие пластины из металла, обладающего высокой теплопроводностью

Самый очевидный – слишком большой вес бетонной стяжки. При плотности раствора порядка 2000 кг/кв. м она дает значительную дополнительную нагрузку на основание и несущие.

Для железобетонных плит такая нагрузка вполне посильна. Для деревянных перекрытий – запредельна. По этой причине традиционный способ укладки в таких случаях запрещен. Здесь используется так называемая настильная система.

Она выполняется в виде невысокого настила, внутри которого располагаются трубы. Для его обустройства чаще всего используется дерево, но относительно недавно появились и выпускающиеся промышленным способом настилы из полистирола.

Трубы размещаются в пазах, где и закрепляются. Известно, что дерево проводит тепло очень плохо. По этой причине деревянные системы не могут быть эффективным источником тепла.

Для исправления этого недостатка в каждый паз вставляются металлические проводящие тепло элементы. Они же и укрепляют конструкцию. Аналогичные детали есть и в полистирольных настилах с металлическими вставками, материал которых тоже плохой проводник тепла. Таким образом собирается надежная и долговечная отопительная система.

Ее преимуществами перед традиционным аналогом можно считать:

• Небольшой вес настила, который способны выдержать даже деревянные перекрытия.
• Относительно простая сборка, особенно если речь идет о промышленных моделях настилов.
• Отсутствие необходимости ожидания затвердевания бетонной стяжки. Отделочные работы можно производить сразу же по окончании монтажа.
• Полная ремонтопригодность. Для проведения ремонтных работ достаточно поднять фрагмент настила, чтобы обеспечить доступ к участку с неисправностью.

Еще одно неоспоримое достоинство настильной системы – многовариантность, что дает возможность реализовывать самые разные ее модификации. Большинство из которых – самоделки. Основной недостаток настильной схемы – быстрое остывание. Пол за короткое время разогревается и так же быстро отдает тепло.

Большой плюс настильного водяного пола – возможность относительно простого ремонта. Чтобы добраться до поврежденного фрагмента, достаточно снять участок напольного покрытия и убрать под ним настил

Собственно, запас тепла ограничен тем, которое находится в жидком теплоносителе в трубах. Поэтому при остановке котла помещение скоро остынет. По этой причине настильные системы чаще используют как дополнение к основному отоплению, особенно в холодных регионах.

Установка плёночного отопления на деревянные перекрытия

При подготовке основы для монтажа плёночной системы не требуется демонтаж старого покрытия. Он необходим лишь в случае значительного физического износа.

Необходимые материалы и инструменты

При монтаже инфракрасного тёплого пола потребуются следующие инструменты и материалы:

• Нагревательная плёнка.
• Полиэтиленовая плёнка.
• Теплоизоляционная подложка.
• Термостат и температурный датчик.
• Провод (сечение — от 2,5 кв.мм).
• Инструменты: ножницы, нож (можно канцелярский), индикаторная отвёртка, рулетка, плоскогубцы.

Технология монтажа

Листы инфракрасной плёнки должны размещаться равномерно по полу, но ни в коем случае не накладываться друг на друга

Самостоятельный монтаж и подключение инфракрасного пола производится по следующему алгоритму:

1. Очистка пола от пыли и прочих загрязнений. Работа проходит на сухой, очищенной поверхности.
2. При влажном черновом слое проводится гидроизоляция термоплёнки. Для этого используется полиэтиленовая плёнка толщиной до 50 мкм.
3. В качестве теплоотражателя используется плёнка из полипропилена или металлизированного лавсана (алюминиевую фольгу для этих целей применять нельзя). Предварительно нужно нарезать материал. Если тёплый пол монтируется в большом помещении, нужно следить за тем, чтобы длина плёнки была не более 10 метров.
4. Укладывается материал на расстоянии 25–30 см от каждой стены. Термоплёнка раскладывается по полу медными шинами вниз.На плёнку запрещается наступать, ронять инструменты. Также не допускается наложение двух листов друг на друга. Перед укладкой следует разметить помещение, определить, где будет стоять тяжёлая мебель и аппаратура, и избегать этих мест. В противном случае из-за постоянного давления термоплёнка испортится.

Для подключения системы к электрической сети лучше пригласить компетентного электрика. Если же есть желание выполнить это самостоятельно, то работу следует организовать так:

1. Зачистить провод (8–10 мм) и ввести конец в контактный зажим.
2. Контакт устанавливается на листе плёнки. Места подсоединения и линии среза изолируются винил-мастичным скотчем.
3. После подключения всех листов измеряется сопротивление на концах проводов, подключаемых к термостату.
4. Далее рассчитывается нагрузка. Для этого используется формула W=V2/R, где V — напряжение в сети, R — сопротивление. Итоговая цифра должна быть примерно на 20–25% ниже той, которая указана на термостате. После этого можно подключать устройство.
5. Полосы термоплёнки подключаются к термостату параллельно. Чтобы избежать возможных повреждений проводки, отдельные участки скрываются под теплоизоляцию.
6. Затем размещается температурный датчик. Устройство входит в комплект к термостату. Место установки зависит от того, какой материал планируется использовать в качестве финишного покрытия: если мягкий, то датчик устанавливается в месте с минимальной нагрузкой.
7. Подключение термостата к сети и тестирование системы на предмет перегрева контактов, искрения и так далее.

После завершения всех работ по монтажу плёночного пола укладывается финишное покрытие. Если планируется использование керамической или керамогранитной плитки, на полу предварительно раскладывается монтажная сетка и крепится в местах, где нет термоплёнки. После укладки клеевой раствор, с помощью которого монтируется плитка, должен просохнуть. Это займёт около месяца. Включать тёплый пол до этого момента не рекомендуется.

Видео: Как сделать плёночное отопление на деревянном основании

https://youtube.com/watch?v=Bh3vxdQV2rw

Идеальный микроклимат в помещении достигается с помощью отопительных приборов. Для получения оптимальной температуры в помещении нужно следовать правилам выбора и монтажа тёплого пола на деревянное основание, которые позволяют любому домовладельцу без труда установить выбранную систему.

Как же сделать теплый пол по деревянному перекрытию?

Как и в любом доме для того, чтобы положить трубы нам необходимо положить на перекрытие материал, который будет отражать тепло наверх. В нашем случае это готовые маты из пенопласта с уже имеющимися ламелями под трубы.

Первое с чего нужно начать – это с укладки этих самых мат на подготовленное основание. Маты можно укладывать на специальный клей или пену. Она очень качественно приклеит пенопласт.

Маты укладываются на клей или пену

Когда маты уложены следующим шагом необходимо будет пройти и разметить ламели, где пойдут трубы

Какие трубы использовать для водяного теплого пола можно почитать

Труба для теплого пола из сшитого полиэтилена

Затем в места, где пройдет труба теплого пола необходимо уложить теплораспределяющие пластины. Применение клея или другого крепежа не требуется, пластины плотно входят в пазы утеплителя и удерживаются там.

Укладка пластин под схему улитка

Это достаточно сложный процесс особенно, когда вы делаете это впервые.

После укладки теплораспределительных пластин необходимо собрать коллектора, подключить к ним смесительные узлы и установить их на место постоянной дислокации.

Сборка распределительного коллектора

При размотке труб необходимо начинать и заканчивать её укладку в коллекторе и сразу соединять.

Монтаж теплого пола с помощью модульных систем из дерева

ДСП модули предназначаются для создания устойчивой и жесткой поверхности. Они монтируются на деревянный пол, а на них водяной теплый пол под ламинат без стяжки и дополнительной фиксации. Именно 22 мм по толщине элементы будут надежно удерживать распределительные пластины. Монтаж системы нагрева воздушных масс снизу помещения выполняют так:

Укладка ДПС модулей с отступом 20 мм.

Процедура выполняется в строгом соответствии с проектом монтажа водяного теплого пола без бетонной стяжки на деревянные лаги. Размер модулей подбирается под ширину пластин для распределения тепла. То есть шириной 130 мм,180 мм и 280 мм.

Укладка пластин.

Монтаж выполняется в промежутки между модулями. При этом сухая стяжка для теплого водяного пола не накладывает ограничений на габариты элементом. Они рассчитываются с учетом шага. Выпускают изделия шириной 150 мм, 200 мм и 300 мм.

Прокладка труб в соответствии со схемой.

Элемент плотно входит в паз пластины до щелчка.

Укладка подложки под декоративный настил.

Приведенная сухая технология монтажа теплого водяного пола считается наиболее простой и наименее трудоемкой. Проконтролировать правильность выполнения работ очень просто. При необходимости уложенные элементы системы можно демонтировать и уложить снова. Организовывая теплый пол на сухую стяжку, никаких фиксирующих и крепежных элементов не используют.

Схемы устройства пола по грунту в доме, подвале, гараже или бане

В домах без подвалов, пол первого этажа может быть выполнен по двум схемам:

• с опорой на грунт — со стяжкой по грунту или на лагах;
• с опорой на стены — как перекрытие над вентилируемым подпольем.

Какой из двух вариантов будет лучше и проще?

В домах без подвала полы по грунту — это популярное решение для всех помещений первого этажа. Полы по грунту — дешевые, простые и легкие в исполнении, также выгодно устраивать в подвале, гараже, бане и в других хозяйственных помещениях. Простая конструкция, применение современных материалов, размещение в полу греющего контура (теплый пол), делают такие полы комфортными и привлекательными по стоимости.

Зимой засыпка под полом всегда имеет положительную температуру.  По этой причине грунт в основании фундамента меньше промерзает — снижается риск морозного пучения грунта. Кроме того, толщина теплоизоляции пола на грунте может быть меньше, чем у пола над вентилируемым подпольем.

От пола по грунту лучше отказаться в случае, если требуется засыпка грунтом на слишком большую высоту, более 0,6-1 м. Затраты на засыпку и уплотнение грунта в этом случае могут оказаться слишком большими.

Пол по грунту не подойдет и для построек на свайном или столбчатом фундаменте с ростверком, который расположен над поверхностью земли.

Три принципиальных схемы устройства полов по грунту

В первом варианте бетонная монолитная армированная плита пола опирается на несущие стены, Рис.1.

Рис.1. Монолитное перекрытие по грунту (подвесной пол)

После твердения бетона вся нагрузка передается на стены. В этом варианте монолитная железобетонная плита пола исполняет роль плиты перекрытия и должна рассчитываться на нормативную нагрузку перекрытий, иметь соответствующую прочность и армирование.

Грунт фактически здесь используется только как временная опалубка при устройстве железобетонной плиты перекрытия. Такой пол часто называют «подвесной пол по грунту».

Подвесной пол по грунту приходится делать, если велик риск усадки грунта под полом. Например, при строительстве дома на торфяниках или при высоте насыпного грунта более 600 мм. Чем толще слой засыпки, тем выше риск с течением времени значительной просадки насыпного грунта.

Второй вариант — это пол по фундаменту — плите, когда железобетонная монолитная плита, залитая на грунт по всей  площади здания, служит опорой для стен и основанием для пола, Рис.2.

Рис.2. Пол на плитном фундаменте

Третий вариант предусматривает устройство монолитной бетонной плиты или укладку деревянных лаг в промежутках между несущими стенами с опорой на насыпной грунт.

Рис.3. Полы на грунте

Здесь плита или лаги пола не связаны со стенами. Нагрузка пола полностью передается на насыпной грунт, Рис.3.

Именно последний вариант правильно называть полом по грунту, о котором и пойдет наш рассказ.

Полы по грунту должны обеспечивать:

• теплоизоляцию помещений из условий энергосбережения;
• комфортные гигиенические условия для людей;
• защиту от проникновения внутрь помещений грунтовой влаги и газов — радиоактивного радона;
• предотвращать накопление конденсата водяных паров внутри конструкции пола;
• снижать передачу ударного шума в соседние помещения по конструкциям здания.

Виды

Одна из разновидностей электрического тёплого пола — маты

Модели тёплых полов делятся на две группы:

• Электрические полы — специализированные токоведущие системы, состоящие из обогревательных матов, кабелей или специальной обогревающей плёнки.
• Водяные полы — конструкции из трубок с циркулирующим внутри теплоносителем, которые крепятся к основанию и подключаются к централизованному отоплению или собственному котлу с насосом.

Электрические полы, в свою очередь, делятся на три вида:

• Тепловой кабель. Реализуется он в мотках, модели различаются по степени нагрева и количеству вырабатываемого тепла. Диапазон мощности — 120–180 Вт/кв.м.
• Маты. Это аналог кабельного пола, в котором нагревательный элемент крепится на основе с заданным шагом.
• Инфракрасная плёнка, по краям которой расположены контакты. Мощность — 150–220 Вм/кв. м.

Полы электрического типа проще в плане монтажа и меньше по габаритам, при их укладке не всегда необходим демонтаж старого напольного покрытия. Нагреваются они быстрее, а с помощью настраиваемой системы управления в каждой комнате можно установить ту или иную температуру. Кроме того, электрические конструкции долговечны и могут служить до 50 лет.

Но при установке на деревянное основание необходимо помнить, что существует риск пожара в случае короткого замыкания. Другим недостатком электрических полов является высокое потребление электроэнергии. При укладке таких конструкций также необходимо проверять, выдержит ли дополнительную нагрузку электропроводка.

Водяные системы безопаснее. Все элементы таких полов скрываются верхним напольным покрытием, благодаря чему трубы не занимают лишнее пространство внутри помещения и не портят интерьер. При установке на деревянный пол водяные системы прогревают помещение равномерно, но слабее, чем электрические конструкции, потому что теплопроводность древесины небольшая. Также следует учитывать, что есть риск протечек, особенно в местах стыков.

Выбор способа обогрева зависит также от того, какое верхнее покрытие будет использоваться в доме. Если планируется укладывать керамические или керамогранитные плиты, для отопления лучше выбрать маты или стандартный тепловой кабель. Для паркетной доски или ламината используется плёночная отопительная система. Водяной тёплый пол может использоваться со всеми типами напольных покрытий.

При правильном монтаже и соблюдении основных правил техники безопасности и эксплуатации все типы конструкций пригодны для установки на деревянный пол.

Водяные тёплые полы аккуратнее и безопаснее электрических

Пол по лагам на промежуточных стенках

Пол по лагам на промежуточных стенках

В современных конструкциях полов балки-лаги находятся на небольшом расстоянии друг от друга, что позволяет применять пиломатериалы меньшего сечения, а значит и стоимости, а также удобно размещать плиты утеплителя.

Вместо кирпичных столбиков лаги бывает выгодно опереть на промежуточные стенки, выложенные поперек лаг с интервалом около 2 м. Кирпичи или блоки в стенке кладут способом сотовой кладки толщиной в пол-кирпича, оставляя увеличенные промежутки 1/4 кирпича в вертикальных швах для вентиляции подпольного пространства. Если стенка имеет высоту более 0,4 м., то не реже, чем через каждые 2 м. длины стенки, выкладывают пилястры — столбики толщиной в кирпич, для повышения устойчивости стенки.

Если шаг лаг не более 600 мм. и пролет менее 2 м., то сечение деревянной лаги достаточно иметь 100х50 мм.

Основная идея и практическое решение

Довольно длительное время было принято считать, что монтировать водяные контуры обогрева непосредственно на деревянные полы, идея не совсем удачная. Главным образом, причина такого мнения крылась в характеристиках строительного материала. Строительная древесина, несмотря на массу технологических достоинств, сильно подвержена эффекту теплового деформирования. К тому же, чрезмерное воздействие влаги тоже негативно сказывается на древесине. Легкость деревянных конструкций и изоляционные свойства считались недостатками, если речь шла о монтаже более сложных тепло и гидротехнических конструкций в здании.

Несмотря на очевидные препятствия, попытки найти разумный выход из сложившейся ситуации привели к тому, что появились новые технологии, позволяющие монтировать водяной теплый пол по деревянному перекрытию, создавать отопительные водяные системы в деревянных строениях. Главное, правильно подобрать расходные материалы и придерживаться определенной технологии.

На сегодняшний день существует два типа теплых полов, используемых в жилых объектах в качестве элемента обогрева. Об электрической схеме мы говорить не станет, так как она, не нашла своего развития в сочетании с деревянными конструкциями

Обратим внимание на водяную систему отопления — теплый водяной пол, в котором по трубам отопительного контура бежит горячая вода

Какие с точки зрения технологии трудности в данном случае нас ожидают? Принцип действия, который лежит в основе этой отопительной системы, хорошо известен и понятен. Нет никакой разницы, лежит ли водный контур в бетонной стяжке, или же искусно спрятан в деревянном полу. Вода, циркулирующая по трубопроводу, нагревает поверхность пол, отдавая тем самым драгоценное тепло внутреннему пространству отапливаемого помещения.

Здесь следует сказать пару слов о том, что с технической точки зрения укладка греющих труб на деревянное перекрытие не представляет трудностей. Если вы имеете на начальной стадии четкое представление о том, каким должен быть ваш теплый пол, какого типа будет у вам напольное покрытие, сделать водяное напольное отопление вполне по силам.

Электросистемы

Мат XL-PIPE

К электрическим системам «теплый пол» существуют определенные технические требования:

• Нагревательный кабель — основной элемент электросистемы — должен быть уложен равномерно.
• Система должна иметь встроенный термостат с предельной регулируемой температурой 40 градусов.
• Пол должен иметь качественную гидроизоляцию.
• Максимальная толщина деревянного пола составляет 24 мм.
• Кабель запрещено прокладывать на участках, где расставлена тяжелая мебель.
• Не рекомендуется использовать в качестве финишной отделки ковровые покрытия.

Существует несколько разновидностей электрических теплых полов:

• Греющий кабель.
• Нагревательные маты.
• Пленочные инфракрасные полы.
• Карбоновые стержни.

Особенности монтажа электрического теплого пола

Монтаж нагревательного кабеля

Наиболее целесообразно укладывать электрические системы под тонкую цементную стяжку. В качестве финишного покрытия пола идеально подойдет керамическая плитка, но можно применять и любые другие материалы.

Обязательно требуется обустройство подстилающего слоя из теплоизолирующих материалов с металлизированной поверхностью. На этом этапе укладка электросистемы ничем не отличается от монтажа водяных полов. На подстилающий слой укладывается теплый пол независимо от его разновидности. Система кабелей подключается к датчикам, электросети и закрывается половой доской.

Можно обойтись без цементной стяжки, утяжеляющей конструкцию. В этом случае делается черновой пол. Сначала на перекрытие укладываются направляющие из бруса. В промежутках между ними обустраивается теплоизолирующий слой. Далее вся поверхность покрывается сварной сеткой. После подготовки поверхности прокладывается силовой кабель.

Тепло и уютно

Кабель должен быть проложен на одном уровне, поэтому в местах, где он будет пересекать брусья, выполняются пазы-пропилы. В пропилах укладывается металлическая фольга. К поверхности пола кабель крепится монтажной лентой, а к стенам — хомутами. После этого можно обустраивать чистовой пол. Для этого подойдет доска или брус с соединением шип-паз, а также шпунтованные доски.

Прежде чем закреплять чистовой пол, необходимо подключить электросистему к сети и оставить так на двое суток. После этого чистовой пол закрепляется. На его поверхности выполняется финишное покрытие.

Завершающий этап. Подключение к автономной отопительной системе отопления

После того, как вы уложили водяной контур, можно приступать к его подключению. Для ручного регулирования подключение выполняется просто к магистральному трубопроводу посредством обычного крана. При желании сделать систему регулируемой, теплые водяные полы под деревянный пол оснащают смесительными узлами и коллектором. В данном случае вы получаете удобную, эффективную и регулируемую систему отопления.

Для тех, кто хочет импровизировать следует запомнить! Теплые водяные полы ни в коем случае нельзя подключать к магистрали централизованного отопления. Подключения дополнительных отопительных приборов, включая теплые полы к централизованной системе отопления и ГВС не законно.

Исходя из этого, водяной пол монтировать в городской квартире нецелесообразно и рискованно. Для частного дома или для дачи такой вариант вполне приемлем и эффективен. После подключения, водяные контуры необходимо опрессовать. Процедура является обязательной и позволяет выявить места протечки теплоносителя, выявить зоны слабого нагрева. Только после этого можно приступать к работам с напольным покрытием.

Автоматическое управление температурой в доме

В домах рачительных европейцев, системы отопления обязательно изначально проектируются, а затем сразу делаются с системой автоматического управления температурой в доме. Немец или поляк знают и понимают, что без автоматики невозможно обеспечить экономное расходование газа и приемлемый уровень теплового комфорта в доме.

В России, часто хозяева начинают осознавать необходимость автоматического управления температурой уже после того, как дом построен, система отопления уже смонтирована и работает, и начинают приходить счета на оплату газа.

Оказывается, снаружи дома температура воздуха, направление и сила ветра постоянно меняются. Днем и ночью температура наружного воздуха даже в течении суток часто меняется на десяток градусов. Дом то продувает, то нет, переменчивый ветер. Непостоянное солнце, то нагревает дом, то нет. Теплопотери дома  постоянно скачут на разную величину. Чтобы не заморачиваться со всей этой чехардой по несколько раз в день, хозяин дома вручную устанавливает на котле температуру побольше, так, чтобы температура в доме была потеплее, с запасом. А в конце месяца с тоской смотрит на счет за газ и чешет репу.

Хозяин узнает, что для того, чтобы оснастить дом автоматическим управлением температурой, необходимо кое-что выбросить, заменить и переделать в системе отопления, а также установить дополнительное оборудование. А для этого придется опять сверлить, долбить, прокладывать. Что вся эта автоматика обошлась бы намного дешевле, если бы устанавливалась сразу, при строительстве дома.

В доме с сухим теплым полом необходимо иметь три системы автоматического управления температурой: теплым полом по температуре воздуха в помещении с ограничением температуры пола; радиаторами по температуре воздуха в помещении; котлом по температуре наружного воздуха .

Как известно, теплый пол может быть или «комфортным» или «отопительным».

«Комфортный» теплый пол немного подогревает поверхность и обеспечивает приятные ощущения при нахождении человека на полу. Основное поступление тепла в помещение обеспечивают радиаторы. Для комфортного теплого пола необходимо поддерживать постоянную, температуру теплоносителя.

«Отопительный» теплый пол, помимо комфорта, обеспечивает полноценное отопление помещения.

Сравнительно небольшая тепловая мощность сухого теплого пола делает его пригодным чаще всего только для комфортного отопления.

Датчик температуры воздуха в помещении находится в корпусе термостата.

В доме с комфортным сухим теплым полом для управления температурой необходимо иметь три системы автоматического управления.

Одна система, регулирующая работу теплого пола, должна управляться по температуре воздуха в помещении до тех пор пока температура поверхности пола не достигнет комфортного уровня. То есть, в межсезонье дом будет отапливаться теплом теплого пола.

Если температуре пола достигла верхнего предела, а температура воздуха в помещениях снижается, то вступает в действие автоматическая система управления радиаторами. Радиаторы будут догревать воздух в помещении, добавлять свое тепло к тому теплу, которое будет постоянно поступать от теплого пола.

Режим нагрева теплоносителя котлом должен регулироваться еще одной автоматической системой, реагирующей на температуру наружного воздуха.

Учитывая то, что система теплых полов обладает высокой инерционностью (медленно нагревается и медленно остывает) для управления ее работой рекомендуется использовать погодную автоматику. Тогда температура теплоносителя, подаваемого в систему, будет адаптирована к наружной температуре. Благодаря этому вместе с изменением наружной температуры меняется температура теплоносителя, циркулирующего в полу.

При регулировке с помощью комнатного термостата температура теплоносителя в системе не будет изменяться до момента, пока она не начнет повышаться в помещении (из-за потепления на улице). Только после этого температура теплоносителя начнет снижаться, но из — за инерционности системы в помещении уже станет жарко (т. е. нерациональное расходование энергии).

Поэтому, чтобы отопление дома было экономичным, в системе теплых полов нужно использовать для ее управления погодный регулятор.

Для регулирования температуры теплого пола необходимо выбрать и установить коллектор, оснащенный сервоприводами на регулирующих вентилях.

Сервопривод, это устройство, которое при подаче на него электрического тока от термостата воздействует на вентиль, открывает или закрывает его. Сервопривод работает как выключатель, полностью открывая или закрывая вентиль. Температура поверхности теплого пола будет поддерживаться с точностью +/- 0,5 — 1 оС.

Полы с подогревом для домов с деревянными полами

В наши дни удовлетворение двойных потребностей комфорта и поддержание эстетической ценности собственности становится более важным, чем когда-либо. В этом контексте теплый пол для деревянных полов как никогда актуален. Поэтому для владельцев недвижимости, которые хотят насладиться максимальным комфортом и энергоэффективностью, не жертвуя при этом дизайном интерьера, какие факторы являются наиболее важными? Выбрана ли это половая доска? В какую систему отопления вложили деньги?

В нашем блоге на этой неделе рассказывается о том, что нужно знать всем, кто хочет установить системы водяного отопления в доме с деревянным полом.Продолжайте читать, чтобы узнать!

Подходит ли теплый пол для деревянных полов?

К счастью для владельцев недвижимости, склонных к эстетике, полы с подогревом отлично сочетаются с деревянными полами. Независимо от того, выберете ли вы гидравлические системы или те, которые основаны на электричестве, у вас мало возможностей для сочетания напольного покрытия вашей мечты и этих превосходных решений для обогрева.

Ключом к лучистому отоплению для деревянных полов является выбор дерева с оптимальной теплопроводностью.Более тонкая и плотная древесина делает полы с подогревом более энергоэффективными. Это связано с тем, что время, необходимое для нагрева такой древесины, относительно невелико.

Однако следует также помнить, что такая теплопроводность также может быть опасной, если она превышает 27 ° C. Поэтому использование термостата в сочетании с системами такого типа является хорошей идеей.

В этом процессе также важно обсудить установку теплого пола с производителем напольного покрытия или поставщиком услуг.При профессиональном укладке можно наслаждаться классическим и долговечным деревянным полом, при этом в высшей степени теплым и комфортным.

Уровень влажности

Еще один фактор, о котором следует помнить, это то, что полы с подогревом более чувствительны к влаге. Такие системы также могут вызвать чрезмерное высыхание, что может привести к сжатию и усадке половиц. Со временем вы можете увидеть зазоры между полосами, а также доски, которые выглядят слегка вогнутыми.Поэтому важно уточнить у производителя напольного покрытия, какие породы дерева больше подходят, чтобы избежать усадки и образования зазоров.

В этом отношении паркет из бука и твердого клена расширяется и сжимается больше, чем большинство других пород дерева. Поэтому рекомендуется избегать этого типа напольного покрытия, когда дело доходит до выбора древесины для вашей собственности.

Установка

В процессе укладки половые доски необходимо укладывать как можно ближе к черному полу без каких-либо воздушных зазоров.Воздушные зазоры могут привести к очень быстрому высыханию древесины, поэтому их следует избегать любой ценой

При укладке пола поверх контуров теплого пола рабочая температура должна быть как минимум 18 ° C. Это касается полов, чернового пола, а также комнатной температуры. Относительная влажность воздуха также должна составлять 30-60% до, во время и после укладки пола.

Что касается промежуточного слоя между этажами, картон – это, как правило, выбор номер один.

Особые соображения, о которых следует помнить

Владельцам, которые хотят использовать водяное отопление и деревянные полы в своей собственности, необходимо учитывать несколько дополнительных факторов. Во-первых, конструкция пола должна иметь теплораспределяющий слой, обеспечивающий равномерную температуру по всей поверхности пола. Это предотвращает образование высоких температур в определенных локализованных местах. Кроме того, вы также должны уметь точно контролировать температуру поверхности.

Во-вторых, очень важно ограничить температуру нагрева поверхности ниже 27 ° C. Если у вас есть несколько систем отопления, убедитесь, что пол не превышает этот базовый уровень. Это сделано для того, чтобы предотвратить любой материальный ущерб, особенно в виде усохших половиц, как упоминалось ранее.

Наконец, уложенный пол, включающий промежуточный слой, должен обладать низким термическим сопротивлением. Это сделано для того, чтобы вы могли наслаждаться высокой энергоэффективностью в своей собственности. Это можно еще больше повысить, включив в вашу систему водяного отопления тепловой насос.Здесь горячий воздух забирается из внешней среды, помимо прочего, для обеспечения потребностей в отоплении.

Основные выводы

Хотя многим может показаться, что выбор систем обогрева полов для помещений с деревянными полами требует значительного технического обслуживания, это не обязательно.

Если установка произведена умело и с небольшой осторожностью, чтобы гарантировать, что ваша система работает в тесном тандеме с деревянной окружающей средой, мало что может помешать насладиться комфортом и эстетикой.

Следуя приведенным выше советам, теперь можно наслаждаться большей энергоэффективностью, удобством, а также потрясающей собственностью, изобилующей новейшими удобствами.

Теплый пол

Если не следовать приведенным ниже советам, то любые гарантии на наши напольные покрытия будут недействительными. Пожалуйста, ознакомьтесь с нашими условиями и инструкциями по хранению, установке и техническому обслуживанию. Все продажи основаны на наших стандартных условиях.Вы также должны подтвердить, что прочитали лист технических данных продукта и инструкции по хранению и техническому обслуживанию. Их можно найти в описании продукта на веб-сайте.

Эта статья была подготовлена ​​после обширных исследований и, что еще более важно, нашего собственного опыта в установке деревянных полов поверх полов с подогревом (UFH). Все наши деревянные полы подходят для любого типа UFH. В конце этой публикации есть очень интересная статья из Brain Sensecall, в которой дается независимый взгляд на деревянные полы с UFH.Поскольку ковры являются изоляционным материалом, они не так эффективны с UFH.

Ниже приведены основные этапы выбора UFH с деревянным полом. Деревянный пол – лучший материал и выбор для UFH, поскольку он натуральный, теплый на ощупь (не похож на камень) и экологически чистый, поскольку это возобновляемый источник, который помогает окружающей среде и снижает глобальное потепление. Вы должны получить сертификат от компании, установившей систему UFH, чтобы убедиться, что она полностью работает при контролируемых температурах, чтобы температура поверхности не превышала 27 градусов по Цельсию.Единственный способ контролировать температуру поверхности стяжки – это регулировочные клапаны, а не термостаты.

• Если у установщика нет сертификата. Перед укладкой пола необходимо провести калибровку системы теплого пола для котла, чтобы обеспечить правильную температуру поверхности черного пола.
• Отсутствие сертификации может привести к аннулированию любых гарантий, относящихся к деревянному полу, и вам следует обратить внимание на проблемы UFH.

Выбор системы

Ваш выбор системы UFH будет зависеть от ваших текущих черновых этажей, ограничений по высоте и того, что вы хотите, чтобы система делала для вас. Хороший источник информации можно найти на этом веб-сайте http://www.uhma.org.uk/ Системы с использованием углеродных пленок и матов приемлемы для фонового нагрева, и многие из них сейчас становятся более эффективными, но системы горячего водоснабжения, как правило, более эффективны. а когда вы приклеиваете деревянный пол непосредственно к стяжке с подогревом, вы получаете самый лучший пол с самым теплым прикосновением.

Доступно большое количество систем, но мы всегда советуем нашим клиентам тщательно выбирать и обеспечивать, чтобы тот, кто подходит для этой системы, имел квалификацию и выполнял требования и рекомендации производителя. Многие системы горячего водоснабжения не контролируют температуру бойлера должным образом, что может привести к возникновению горячих точек и другим проблемам, влияющим на то, что вы кладете на пол. Типичный бойлер нагревает воду примерно до 82 градусов, что слишком жарко для труб в системе теплого пола.

В любой устанавливаемой системе температура трубы должна регулироваться клапанами, а не термостатами.В системе John Guest и Nu Heat горячая вода, перекачиваемая из бойлера, поступает в насосную стойку, где она смешивается до температуры примерно 50 градусов по Цельсию и затем распределяется через коллектор в контуры отопления.

Температура поверхности стяжки для деревянных полов не должна превышать 27 градусов по Цельсию.

Системы на водной основе взяты с http://www.underfloorheating.co.uk/

Выбор деревянного пола

Всегда выбирайте инженерный пол, просушенный до не менее 8% влажности.Спроектированные деревянные полы от компании Solid Wood Flooring Company идеально подходят для UFH, и выбор будет основываться исключительно на личном вкусе и соответствии с вашим бюджетом и декором. У нас есть более 90 различных деревянных полов в нашем ассортименте высококачественных инженерных полов, поэтому, пожалуйста, выберите несколько образцов из нашего руководства по продукции для деревянных полов, и мы отправим их вам первоклассно, бесплатно, чтобы вы могли выбрать наиболее подходящий цвет и отделку. для вашего проекта.

Бетонные и ангидридные стяжки

В последние месяцы подрядчики по укладке полов активно обсуждают острый вопрос ангидритных стяжек.Многие установки терпят неудачу, по-видимому, из-за очень специфических требований, необходимых для обеспечения успеха. Настолько, что Contract Flooring Association опубликовала технический документ по типовой установке напольных покрытий на эти стяжки на основе сульфата кальция, дополнительную информацию см. Здесь: http://www.schluter.co.uk/tiling-on- anhydrite-screeds.aspx Ангидритные стяжки представляют собой смесь песка для стяжки и вяжущего и обладают большей пористостью, чем бетонные стяжки; Поэтому их НЕ следует герметизировать с помощью DPM перед укладкой деревянных полов, поскольку ангидритные стяжки сделаны на основе гипса, любая влага, оставшаяся в стяжке, разрушит ее структуру.Мы всегда предпочитаем, чтобы у клиентов была бетонная стяжка, которая в идеале должна составлять от 60 до 70 мм, что обеспечивает более равномерное рассеивание тепла. Общие цементные и ангидридные стяжки высыхают со скоростью 1 мм в день.

Вы можете увидеть документ Contract Flooring Association здесь:

http://www.cfa.org.uk/userfiles/members/Installation%20of%20Floorcoverings%20on%20Anhydrite%20Screeds.pdf

Наш технический документ по ангидритовым стяжкам можно увидеть здесь:

https: // www.thesolidwoodflooringcompany.com/technical-woodflooring-library/Understanding_The_Requirements_Of_Gypsum_Anhydrite_Calcium_Based_Screed_And_Wood_Flooring.Pdf

Мы всегда считаем, что обычная бетонная стяжка лучше всего подходит для UFH, см. Дополнительную информацию от специализированной компании здесь http://www.ocscreeding.co.uk/Choosing-Screed-for-Under-Floor-Heating.html

Если у вас стяжка из песка и цемента, вы должны всегда покрывать поверхность гидроизоляционной мембраной (DPM) . Он защищает стяжку от проникновения влаги с поверхности и предотвращает возможные долгосрочные проблемы.

Черновые перекрытия и балки

Все черновые полы должны быть подготовлены в соответствии с обычными процедурами подготовки черновых полов и принятыми допусками в отрасли напольных покрытий, в идеале SR1. Если вы используете наш MS-полимер SW890, вы можете приклеивать наши полы к стяжке SR 2. Перед укладкой деревянного пола необходимо обратить особое внимание на то, чтобы:

• Влажность деревянных полов не должна превышать 10% (у нас меньше этого)
• Влажность бетонной стяжки не должна быть выше 1.8%
• Ровность – максимальный допуск 3 мм на погонный метр, при этом максимальное отклонение плоскостности в любом направлении составляет 3 мм под 3-метровой прямой кромкой.
• Грузоподъемность – черный пол должен быть закрытой и самонесущей поверхностью
• Чистота – черный пол должен быть чистым и пропылесосен.
• Любой черновой пол из фанеры или ДСП должен быть качественным и герметичным.
• Балки должны быть в хорошем состоянии, расстояние между центрами не более 350 мм.

Установка UFH

Это должно быть предоставлено квалифицированным установщикам, рекомендованным производителем системы UFH, и вы должны иметь регулирующие клапаны «потока», чтобы гарантировать, что температура никогда не превышает 27 градусов в местах, где деревянный пол соприкасается со стяжкой или подложкой.Вы не можете добиться этого с помощью термостатов. Лучшая система – это установить в стяжку датчики, которые отключат систему, если температура поверхности превысит 27 градусов.

Сегодня на рынке представлено так много систем UFH, что означает, что мы не можем охватить здесь все аспекты установки UFH. Есть несколько релевантных ссылок и основные моменты, на которые следует обратить внимание:

• Трубы с горячей водой должны находиться минимум на 65 мм ниже верхней поверхности стяжки, чтобы обеспечить равномерное распределение тепла и отсутствие «горячих точек».
• Должна быть достаточная изоляция ниже UFH, а также хороший DPM, чтобы предотвратить потери тепла и влагу через стяжку
• Убедитесь, что вы соответствуете всем строительным нормам и условиям производителя систем UFH, не пытайтесь сократить расходы, чтобы сэкономить деньги, поскольку в долгосрочной перспективе затраты могут быть огромными.
• НИКОГДА не сушите стяжку, используя систему теплого пола, вы нарушите целостность цементной стяжки.
• Если вы уменьшили расстояние между трубами теплого пола по периметру, например, там, где много окон, рекомендуется иметь высококачественный паркетный пол, чтобы предотвратить любые проблемы в будущем, кроме того, оставьте дополнительное пространство вокруг периметр,

Ввод в эксплуатацию системы UFH перед установкой деревянного пола.Никогда не устанавливайте деревянный пол перед вводом системы в эксплуатацию, как описано ниже.

• Чтобы обеспечить максимальную производительность вашей системы отопления и готового пола, важно, чтобы все компоненты работали вместе.
• Система водяного водяного лучистого теплого пола должна быть установлена ​​в соответствии с инструкциями производителя, а также введена в эксплуатацию и проработана в течение 21 дня, чтобы обеспечить полную работоспособность системы.
• Стяжка должна иметь влажность менее 1.8% до пуска системы теплого пола. Если стяжка толщиной 75 мм, то при нормальных погодных условиях для ее высыхания потребуется не менее 75 дней.
• Установите температуру воды в трубах на 20 градусов Цельсия в первый день, а затем постепенно увеличивайте максимум на 5 градусов Цельсия каждые 24 часа, вплоть до макс. 45 градусов по Цельсию. Затем эта максимальная температура должна поддерживаться прибл. 8 дн. Это контролируется клапанами потока, а не термостатами.
• Затем снизить температуру воды в трубах в обратном порядке в течение 8 дней.Общая процедура займет 21 день.
• Во время этой процедуры убедитесь, что в помещении есть хорошая вентиляция, чтобы вся влага, которая там находилась, была выпущена и могла быть правильно отведена.
• После ввода в эксплуатацию установщик должен предоставить документальное подтверждение ввода в эксплуатацию; особенно температуры, достигаемые на чистом черновом полу, и они должны быть доступны для последующих торговцев. Эта документация должна полностью объяснять, как температура поверхности стяжки регулируется клапанами потока.
• ВАЖНО: Температура поверхности не должна превышать 27 градусов по Цельсию.
• Шкала времени: работа в режиме нагрева в течение 21 дня

Регуляторы температуры потока.

Если не установлен конденсационный котел с регулятором низкой температуры, то используется смесительный клапан для понижения температуры обычного котла с 82 градусов до примерно 50 градусов, что даст температуру поверхности стяжки примерно 25 градусов в зависимости от по расстоянию между трубами.Это безопасный способ управления системой. В более продвинутых контроллерах, называемых погодными компенсаторами, используйте внешний датчик и программатор для регулировки расхода и температуры для компенсации внешних условий. Крайне важно иметь устройство для управления котлом и насосом, чтобы температура подачи не превышала безопасные пределы. Есть новые датчики, которые являются частью черного пола и отключают систему, если температура на поверхности достигает 27 градусов.

Акклиматизация деревянного настила

Перед началом установки 20-миллиметровые инженерные доски пола необходимо внести в комнату, где они будут устанавливаться после 21-дневного начального периода эксплуатации, и подвергнуть воздействию климатических условий.В акклиматизацию войдут: –

человека.

• Все мокрые покрытия должны быть закончены и стяжки должны быть высохшими при влажности ниже 8% и влажности ниже 65%
• Система UFH должна быть введена в эксплуатацию и включена.
• Оставить доски в картонных коробках с открытыми концами.
• Хранение досок не менее 14 дней.
• Доски следует укладывать ровно на расстоянии не менее 300 мм от ближайшей стены.
• Под нижним слоем картонных коробок должно быть несколько реек, чтобы воздух мог циркулировать..
• Температура в помещении должна быть не ниже 18 ° C.
• Температура поверхности пола должна быть не менее 15 ° C.
• Относительная влажность воздуха должна быть от 40% до 65%.

ВАЖНО: температура поверхности стяжки не должна превышать 27 ° C.

Способы устройства деревянного пола с UFH

• Бетонные и ангидридные стяжки: приклейте полимерным клеем SW890 MS и дайте высохнуть в течение 48 часов после укладки перед включением системы отопления.
• Floating Floors для другой отделки поверхностей: по возможности всегда следует приклеивать пол, так как вы не получите такой эффективной теплопередачи, если будете использовать деревянный пол. Убедитесь, что у вас есть рекомендованная подложка или там, где у вас есть электрический обогреватель, установлен соответствующий барьер между угольными нагревательными проводами, а затем уложите доски, склеив шпунт и пазы с помощью высококачественного клея для дерева. Мы рекомендуем и поставляем подложку Timbermate Heat Flow Underlay.
• Секретное крепление гвоздями или секретное привинчивание к балкам: убедитесь, что между поверхностью плит и системой отопления нет воздушных зазоров, поскольку воздух является изолятором, и вы не получите эффективного теплообмена с потенциальными горячими точками. ПЛАТЫ НИКОГДА НЕ ДОЛЖНЫ ПРИКАСАТЬСЯ К ТРУБОПРОВОДУ ГОРЯЧЕЙ ВОДЫ.

Ввод в эксплуатацию системы УВГ после укладки древесины

Важно не сотрясать пол из-за слишком быстрого ввода тепла и после запуска системы отопления:

В ячеистой структуре деревянных полов будет некоторое количество влаги, и натуральные масла помогают поддерживать ее.если пол перегреть и дать ему слишком сильно высохнуть, то волокнистая структура ячеистой структуры начнет расщепляться. Отделку на водной основе следует наносить профессионально, чтобы не создавать проблем при повторном включении системы отопления.

После укладки пола систему нельзя снова включать в течение 48 часов, а если полы были смазаны маслом, перед повторным включением системы важно соблюдать указанное производителем время отверждения. Важно не высохнуть масла при повторном включении системы.Для натуральных масел это может означать отказ от повторного включения системы в течение 14 дней.

Также после того, как масла застынут, вы должны снова включить систему и повышать температуру на 1-2 градуса в день, используя регуляторы потока и удерживая термостаты на очень низком уровне. Деревянные полы – это живое существо, на промасленных полах всегда следите за ними.

Более подробная информация доступна на специализированных веб-сайтах по системам теплого пола, таких как John Guest. Щелкните элемент управления термостатом, чтобы увидеть всю информацию здесь: http: // www.jgspeedfit.com/Home/Products/Underfloor-Heating/Network-Control-System—Controls/TOUCHPAD-NETWORK-CONTROLLER-(1).aspx Вы также можете посетить сайт Nu-Heat для получения дополнительной информации http: // www .nu-heat.co.uk / s.nl / it.I / id.395 / .f

Текущее обслуживание и использование пола и системы UFH

Как правило, температура не должна сильно меняться, и в идеальном мире нельзя выключать УВГ, просто сохраняя при этом очень низкую температуру. Всегда старайтесь не переводить пол из одной экстремальной температуры и влажности в другую за очень короткое время.В идеале температура в помещении должна быть от 20 до 18 градусов Цельсия. Относительная влажность воздуха должна быть от 35% до 60%.

Если вы выключили систему, а пол стал холодным летом, то вы должны снова включить систему контролируемым образом, как при вводе системы в эксплуатацию после установки деревянного пола. Если вы снова включите его на полную мощность, это «сотрясет» деревянный пол и может вызвать подъем или расслоение верхнего слоя инженерных плит.

Максимальная температура деревянного пола не должна превышать 27 градусов по Цельсию, чтобы избежать чрезмерного высыхания, которое может вызвать напряжения в деревянном полу.

Вы также должны использовать рекомендуемый набор для ухода за полом и ухаживать за ним.

Мы живем в тяжелые времена – по крайней мере, когда дело касается напольных покрытий. Во многих британских домах ковры были прикованы к спальням, в то время как публика потакает своим нынешним вкусам к твердой отделке пола – камню, керамике, сланцу и, нынешнему фавориту, дереву.

Продажи полированных деревянных полов резко выросли, что соответствует быстро растущему спросу на системы теплого пола. Но подходят ли они? Есть те, кто не имеет достаточного опыта работы с теплыми полами и / или деревянными панелями, которые сомневаются в этой взаимосвязи. Их умы можно и нужно успокоить.

Однако, поскольку успех и неудача часто идут рука об руку, стоит переформулировать несколько основополагающих принципов, чтобы сделать «успех» неизбежным результатом.

Многие типы деревянных полов подходят для полов с подогревом (и охлаждением), но не все. В случае сомнений первым делом следует проконсультироваться со специализированным поставщиком, Ассоциацией исследований и разработок древесины (TRADA), Британским стандартом 8201: 2011 или всеми тремя относительно характеристик рассматриваемого типа.

Самым важным условием перед обогревом деревянного пола является контроль влажности. Как природный органический материал, древесина имеет плотность в районе 500-700 кг / м ³ , что составляет около 33% от веса бетона.Свежесрубленная древесина состоит из длинных целлюлозных нитей, связанных лигнином с «прожилками» и «артериями». Содержание сока и водяного пара составляет более 50% массы бревна.

Спелые «выдержанные» пиломатериалы от специализированных поставщиков имеют контролируемое содержание влаги в диапазоне от 28% насыщения (ниже которого эффект усадки становится заметным) до 6%, когда «сухая кость», когда усадка перестает быть фактором.

Законы термодинамики неразрывно связывают содержание влаги, давление пара и температуру, поэтому, когда древесина используется для отвода тепла, передовая практика требует, чтобы температура верхней поверхности пола не превышала 27 ^o C (75 Вт / м ² ).Практическое руководство по содержанию влаги можно найти в BS; 8201: 2011.

Практически вся усадка происходит поперек волокон (не по длине), где изменение содержания влаги на 1% или +/- 5% относительной влажности = примерно 2 мм на метр движения древесины. Однако это не следует путать с тепловым линейным расширением древесины, которое примерно вдвое меньше, чем у бетона.

Важно отметить, что если плиты изначально укладываются, скажем, на 9-10%, то во время эксплуатации можно ожидать падения влажности до 6-8% с ​​сопутствующей усадкой.

Очевидно, что не все деревянные полы нагреваются непрерывно, но во всех случаях должен существовать подходящий зазор для обеспечения эффектов расширения и сжатия, вызванных воздействием тепла и влажности, по всему периметру комнаты, внутренним углам, каналам пола, столбам, люкам и соседним этажам. . Величина расширительного зазора никогда не должна быть меньше 8 мм, а часто от 13 до 15 мм (в случае сомнений проконсультируйтесь со специалистом по дереву) ».

Термостойкость деревянных полов

Ниже приведены результаты измерений термического сопротивления систем теплого пола со стяжкой при использовании паркетных полов.

Инженерные плиты толщиной 15 мм с верхним слоем 4 или 6 мм 0,08 м2 K / W / 0,8 TOG

Инженерные плиты толщиной 20 мм с верхним слоем 4 или 6 мм 0,10 м2 K / W / 1,0 TOG

Клей MS Polymer, который мы используем для приклеивания плит к стяжке, сохнет как твердая резина и обеспечивает хорошую теплопередачу. Он произведен для нас Sika и имеет обозначение SW 890.

У нас никогда не было проблем с нашими плитами толщиной 20 мм с системами теплого пола, особенно с теми, которые имеют систему горячей воды для стяжки толщиной 70 мм с регулирующим клапаном, который максимально ограничивает температуру воды, выходящей из котла в трубы отопления. 55 градусов и межосевое расстояние 200 мм.

Меры перед установкой

Очень важно, чтобы команда на объекте продумала, как создать подходящую среду для высушенной в печи древесины во время установки в любом недавно построенном или отремонтированном здании. Необходимо будет предварительно кондиционировать комнату, тщательно нагревая пол, повысив температуру встроенных труб или кабелей.

Современные деревянные полы – должны соответствовать Части L: 2006 и Части Е строительных норм и правил, согласно которой между балками балок должен быть уложен слой изоляции из минеральной ваты толщиной не менее 100 мм в качестве акустического барьера.Это также действует как дополнительная теплоизоляция, позволяя системе теплого пола работать еще более эффективно. Когда речь идет о деревянном полу / электрическом UFH, следует также обратить внимание на электрические правила BS 7671: 2001 (см. Параграф 5.2), где ограничения температуры кабеля требуют, чтобы кабели были большего размера, чтобы выдерживать необычные температуры.

Предупреждение – добавление ковров на деревянные полы может увеличить температуру между полом и ковром на 15 ^o ° C.Таким образом, для достижения температуры поверхности пола 27 ^o C (мощность 75 Вт / м ² ) могут потребоваться водопроводные трубы для работы при 50-55 ^o C

Поэтому проектировщики должны убедиться, что теплопотери конструкции не превышают 75 Вт / м. ² , чтобы деревянный пол мог работать при максимально допустимой температуре контакта 50 ^o C для древесины и изделий из дерева или ниже. .

Наконец, установка удаленного термостатического датчика под деревянным полом ограничит температуру и соответствующую влажность, тем самым защищая интересы клиента.

Как избежать потенциальных проблем с деревянными полами и теплым полом

Мы тщательно изучили рынок, и эта статья призвана помочь вам при рассмотрении вопроса об установке теплых полов (UFH). Деревянный пол – лучший материал для установки поверх любой системы из-за его теплоты и тепловых свойств. Когда деревянный пол в идеальном мире, систему UFH следует всегда оставлять включенной даже при низкой температуре. Дерево остается живым материалом даже после того, как его спилили, высушили в печи и обработали.Ячеистая структура всегда будет реагировать на окружающую среду, и если вы хорошо относитесь к своему полу, она будет доброй и к вам. Помните, что бумага сделана из дерева, и когда она намокнет, она станет сырой, и вы можете снова высушить ее, но она никогда не будет иметь тех же характеристик. Если вы выключите систему UFH, доски станут холодными, и если оставить их на некоторое время зимой или летом, когда воздух влажный, деревянный пол будет собирать влагу. Когда затем снова включается отопление, среда, в которой находится древесина, резко изменится, и это может вызвать напряжение внутри доски, точно так же, как когда мы заходим в горячую ванну в морозную погоду.Мы не можем гарантировать качество наших полов, если вы это сделаете.

Большинство проблем, связанных с деревянными полами и УФН, возникает из-за следующих условий:

• Резкое изменение температуры поверхности
• Горячие точки
• Отсутствие распределения тепла
• Повышенная влажность в помещении
• Работа обогрева при температуре поверхности выше 27 градусов
• Мойка пола водой

Если применимо любое из вышеперечисленного, вы можете получить следующие реакции деревянного пола:

• деформированные доски
• инженерный пол, который отслаивается, это верхний слой, который отслаивается
• появляются зазоры
• при неправильной установке вы также обнаружите подъем всего пола
• Отсутствие эффективного теплообмена через пол

Как избежать проблем

• Всегда используйте профессиональный установщик UFH
• Убедитесь, что у вас есть подходящая система для достижения желаемого, см. Здесь несколько советов
• Никогда не покупайте паркет дешево
• Никогда не укладывайте пол из массивной древесины
• Всегда используйте лучшие клеи для приклеивания деревянного пола к стяжке, такие как Bona R850, который был разработан для деревянных полов с UFH
.
• Если вам нужна электрическая система, вы должны соблюдать требования производителя к установке и следить за тем, чтобы у вас не возникали горячие точки, некоторые дешевые системы вызовут это.
• Горячие точки возникают там, где нет эффективных отражающих пластин, которые распространяют тепло, или там, где стяжка слишком тонкая
• Всегда оставляйте UFH-систему включенной и не повышайте и не понижайте чрезмерно температуру
• Деревянный пол необходимо мыть с помощью соответствующих наборов для ухода и в соответствии с инструкциями производителя.Для наших полов всегда используйте рекомендуемый набор для ухода, если вы этого не сделаете, тогда все наши гарантии и гарантии недействительны.

Для получения более подробной информации о UFH перейдите по этой ссылке http://www.uhma.org.uk/

Основные сведения о системе UFH

Большинство современных систем UFH – это системы горячего водоснабжения, в которые встроены высокотехнологичные пластиковые трубы внутри или чуть ниже пола.

Обычно по этой трубе циркулирует вода с температурой 47-62 ° C, и это нагревает пол до температуры поверхности 25-28 ° C, примерно такой же, как температура ладони.

Тепло, выделяемое радиаторами, передается с небольшой поверхности, которая намного горячее, чем обогреваемое помещение. Для сравнения, UFH передает тепло с очень большой площади поверхности, которая лишь немного теплее комнаты.

Современные системы УВГ экономичны в эксплуатации, практически не требуют технического обслуживания и используют эффективные средства контроля. Они обеспечивают наиболее комфортное всестороннее тепло среди любой системы отопления.

В бетонных полах обычно прокладывают нагревательную трубу или кабель поверх изоляции до того, как стяжка покроет трубу и завершит конструкцию пола.

Таблица 2 Плитка / твердая древесина В таблице на следующей странице показана температура поверхности стяжки в зависимости от температуры воды в трубах.

Максимальная тепловая мощность, достижимая при настройках температуры потока (Вт Вт / м²)

Комната Температура (° C)	Труба Центры (мм)		Расход Температура 47 ° C	Пол Температура (° C)		Расход Температура 50 ° C	Пол Температура (° C)		Расход Температура 55 ° C	Пол Температура (° C)
18
	100		92	26		104	27		123	29
	200		75	25		84	26		100	27
20
	100		85	28		86	28		115	30
	200		69	26		76	27		93	28
22
	100		77	29		89	30		108	32
	200		63	28		72	28		87	30

Примечания	При перепаде температур между подающей и обратной линиями на 8 ° C
	Стяжка толщиной 45 мм над концом трубы
	Типичное тепловое сопротивление = 0.10

Для получения дополнительной информации от одного производителя щелкните ссылку ниже, откуда эта информация взята из ИСТОЧНИКА http://www.johnguest.com/speedfit/underfloor-heating/

СМОТРИТЕ НАШИ ИНСТРУКЦИИ ПО ХРАНЕНИЮ, УСТАНОВКЕ И ОБСЛУЖИВАНИЮ ЗДЕСЬ:

Инструкции по хранению, установке и техническому обслуживанию

советов по укладке деревянных полов поверх лучистого тепла

Паркетные полы красивы и создают ощущение комфорта в вашем доме.Тот факт, что вы выбираете систему лучистого обогрева, не означает, что вам нужно отказываться от красоты, долговечности и комфорта деревянного пола. Следуйте нашим рекомендациям, чтобы получить самый замечательный пол, которым вы будете восхищаться через 10 лет со дня его укладки.

Прочтите ниже советы о том, как идеально укладывать паркетные полы поверх систем лучистого отопления.

При использовании систем лучистого обогрева не только профессионалы в области паркета должны быть на высоте.Генеральный подрядчик, сантехник и специалист по системам отопления, вентиляции и кондиционирования воздуха также несут ответственность за установку системы лучистого отопления, чтобы все основания пола работали хорошо и отлично выглядели в течение многих лет.

Поговорите с каждым человеком, который занимается установкой системы лучистого обогрева. Убедитесь, что все знают, что паркетный пол будет установлен поверх системы лучистого отопления. Если все будут сотрудничать, то вы на пути к успешной установке деревянного пола над системой лучистого отопления.Вы должны знать обо всех типах полов, устанавливаемых над системой лучистого отопления. Различные материалы полов имеют разные значения R, и, если в одной и той же зоне нагрева используются разные материалы, проконсультируйтесь с инженером-механиком HVAC.

Вы должны связаться с домовладельцем и сообщить ему, какие условия лучше всего подходят для стабильного деревянного пола на тепловом излучении. Сообщите домовладельцу, что паркетные полы будут работать лучше всего, если они будут поддерживать относительную влажность 30-50% и внутреннюю температуру 60-80F.

Как установщик паркетных полов, вы несете ответственность за то, чтобы они идеально соответствовали системе лучистого тепла. После того, как вы установили его, покупатель должен знать обо всех тонкостях системы лучистого тепла. Часто общайтесь со своим клиентом о лучших способах поддержания влажности и температуры.

Одна из наиболее распространенных причин выхода из строя паркетных полов с лучистым обогревом – это слишком быстрое включение системы. Пользователи будут увеличивать нагрев, когда становится холодно.Это вызывает у деревянного пола своего рода «шок».

Лучший способ бороться с этой формой неудач – поговорить со своим клиентом. Объясните им, что системы лучистого обогрева нужно включать постепенно. В интересах заказчика, чтобы внешний термометр / термостат контролировал инициирование запроса на тепло. Таким образом они могут медленно включать систему лучистого обогрева по мере того, как температура постепенно падает. Кроме того, поговорите со своими клиентами об установке увлажнителя для добавления или удаления влажности.Лучистое тепло считается сухим теплом, и если отопительный сезон длится несколько месяцев, необходимо установить систему увлажнения, чтобы поддерживать относительную влажность выше 30%.

В процессе установки одним из наиболее важных шагов является включение системы лучистого отопления за 1-2 недели до доставки древесины. Этот шаг поможет удалить влагу с чернового пола. Он также покажет, есть ли какие-либо проблемы с самой системой излучающего тепла (например, утечка воды).Этого шага не следует избегать независимо от времени года.

Еще одним важным шагом во время укладки является измерение температуры поверхности чернового и деревянного пола. Температура поверхности чернового пола не должна превышать 85 ° F. Если температура поверхности превышает 85 ° F, древесина может высохнуть больше, чем следовало бы, и это может вызвать трещины.

Крайне важно следить за тем, чтобы показания влажности вашего чернового пола были правильными. Регулярно снимайте показания черного пола перед установкой и доставкой деревянного пола.Вы должны измерить показания на всех частях черного пола. В некоторых системах лучистого отопления используется комбинация шпал из гипсокартона и дерева. Прежде чем начинать укладку паркетного пола, узнайте содержание влаги в каждом из этих компонентов и убедитесь, что они соответствуют спецификации.

Независимо от того, какой черновой пол уложен, важно, чтобы показания влажности чернового пола не превышали 3% от самого деревянного пола. Допустимая влажность деревянного пола зависит от вашего местоположения.Пол в Нью-Йорке имеет приемлемое содержание влаги, которое отличается от пола из твердой древесины во Флориде.

Помогите домовладельцу выбрать паркетный пол, подходящий для его сценария. Один из лучших способов избавиться от излучаемого тепла – использовать паркетный пол. Стабильность размеров, присущая паркетным полам, делает их отличным выбором для систем лучистого отопления. Также уместны полы из твердых пород дерева. Подойдут североамериканский дуб, американская вишня и американский орех.Некоторые производители даже делают паркетные полы специально для систем лучистого отопления.

Solid паркетные полы можно использовать над системами лучистого отопления. Однако при использовании чего-либо шире 4 дюймов учитывайте дополнительную акклиматизацию и используйте клей для деревянных полов, рекомендованный производителем деревянных полов. Quartersawn или riftsawn также считаются лучшим выбором для деревянного пола.

Если вы хотите узнать больше об укладке паркетных полов поверх систем лучистого отопления, позвоните в City Floor Supply по телефону (800) 737-1786 или напишите нам по адресу info @ cityfloorsupply.com.

Как установить электрическое лучистое тепло под деревянными полами | Руководства по дому

Электрические системы лучистого теплого пола можно установить под деревянными полами, работая из подвала или из подвального помещения. Это самый простой и экономичный способ установки лучистого электрического тепла под готовые деревянные полы; это также наименее трудоемко. Вам придется удалить изоляцию, если она есть, но это легко сделать, поскольку она удерживается на месте только скобами.

Определение площади, подлежащей обогреву

Системы теплого пола бывают двух типов – нагревательный кабель и нагревательные маты. Самостоятельным мастерам проще всего установить комплекты нагревательных матов, поскольку они объединяют нагревательный кабель с фольгированным теплоотражателем и сеткой, которая позволяет легко прикрепить их к сторонам балок пола с помощью простого скобозабивного пистолета. Коврики с подогревом бывают трех стандартных размеров для размещения между балками пола: 12, 16 и 21,5 дюйма по центру. Они доступны в длине от 5 футов до 30 футов.Выберите один мат в зависимости от расстояния между балками и длины прогона для каждого обогреваемого пролета.

Установите нагревательные маты

Для наиболее эффективной установки установите нагревательные маты так, чтобы между матами и полом оставался воздушный зазор в 2 дюйма. Самый простой способ обеспечить равномерный зазор в 2 дюйма – провести линию по внутренней стороне балки пола на расстоянии 2 дюймов от пола, а затем разместить отражатель из фольги на одном уровне с линией. Закрепите нагревательные коврики на месте, установив скобы через каждые 4–6 дюймов.Этот проект может выполнить один человек, но помощник сделает его менее неудобным.

Электрические соединения

Подключите все нагревательные маты параллельно, соединив вместе все черные холодные провода и все белые холодные провода. Количество матов, которые вы можете подключить к одной ответвленной цепи, будет зависеть от их индивидуальных значений силы тока. Нагревательные маты считаются непрерывной нагрузкой, поэтому потребляемый ток всех матов в любой данной ответвленной цепи не может превышать 80 процентов от номинального значения этой цепи.Другими словами, если они подключены к ответвленной цепи, защищенной 20-амперным автоматическим выключателем или предохранителем, общий потребляемый ток не может превышать 16 ампер. Максимальная нагрузка 80% – это требование Национального электротехнического кодекса. Другое требование кодекса – все соединения должны выполняться в утвержденной распределительной коробке.

Инструкции производителя

Изучите инструкции, прилагаемые к приобретенным вами комплектам теплоизоляционных ковриков, потому что у каждого производителя немного разные требования, когда дело касается таких деталей, как установка термочувствительной лампы для пола.

Разрешения и проверки

Свяжитесь с местным строительным отделом перед началом этого проекта, потому что в большинстве юрисдикций вам необходимо приобрести разрешение на электромонтаж перед установкой любой новой электропроводки. Как правило, вам необходимо будет провести осмотр вашей работы – грубый осмотр и окончательный осмотр. Деньги, которые вы потратите на разрешение и на проверки, того стоят, потому что они предназначены для вашей защиты. После прохождения обеих проверок можно установить изоляцию под нагревательными матами, используя изоляцию от R-13 до R-19.Не используйте изоляцию с R-Value, превышающим R-19.

Предупреждения

Хотя установка тепловых матов – простая задача, с которой даже новичок может справиться безопасно, есть несколько мер предосторожности, которые необходимо соблюдать. 1. НИКОГДА не кладите скобы ближе 1/4 дюйма к нагревательному проводу. 2. НИКОГДА не допускайте, чтобы нагревательные маты перекрывали друг друга или собирались вместе. 3. НИКОГДА не позволяйте нагревательным матам приближаться ближе чем на 8 дюймов к электрическому кабелю или электрической коробке. 4. НИКОГДА не допускайте контакта нагревательного мата с металлическими трубами или металлическими подвесными ремнями.5. НИКОГДА не позволяйте нагревательному мату приближаться к деревянному полу ближе, чем на 2 дюйма.

Ссылки

Биография писателя

Джерри Уолч из Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 1974 года. Его работы были опубликованы в журналах «Family Handyman», «Popular Science», «Popular Mechanics. «Handy» и другие издания. Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста по прикладным наукам в области прикладных технологий электротехники в колледже Элвина.

Как соединить деревянный пол с полом с подогревом?

Деревянные полы и теплые полы (UFH) – это брак, заключенный на небесах. С одной стороны, нет ничего лучше деревянного пола, чтобы придать дому естественную, вневременную отделку, возвышая его эстетику до уровня роскоши и богатства. С другой стороны, УФН – это превосходный метод эффективного обогрева вашего дома и обеспечения того, чтобы холодные ноги стали злом, с которым вам больше никогда не придется сталкиваться.

К счастью, эти две концепции замечательно дополняют друг друга.Дерево – фантастический выбор материала для системы теплого пола. В отличие от плитки или камня, он естественно теплый на ощупь и обеспечивает лучшую теплоотдачу, чем более изоляционные ковровые материалы. Как экологически чистый материал, древесина также более экологична, чем альтернативы, в то время как обогрев помещения с нуля более эффективен, чем обычные системы отопления.

Как видите, сочетание деревянного пола с полом с подогревом кажется идеальным решением во всех отношениях.Тем не менее, есть некоторые соображения, которые необходимо учитывать при установке системы UFH под деревянным полом вашего дома.

Конструкция или дерево?

Когда дело доходит до объединения деревянного пола с UFH, есть два варианта для первого: инженерная система или деревянное решение. Инженерная древесина – это искусственный продукт, который объединяет несколько базовых слоев фанеры под натуральным деревянным шпоном. Между тем, деревянный пол состоит именно из этого: натуральной твердой древесины, заготовленной и обработанной специально для изготовления полов.

В Greyspace Flooring мы обычно рекомендуем выбирать изделия специальной конструкции, поскольку они менее подвержены движению при нагревании и охлаждении пола. Это обеспечивает более стабильный конечный результат, в то время как более мягкое внутреннее ядро ​​системы может означать, что инженерные продукты становятся более доступными и простыми в установке. При этом существуют решения из натуральной древесины, которые также совместимы с полом с подогревом.

Новые установки или существующие обновления

Процесс сочетания теплого пола с деревянным полом также будет зависеть от того, является ли проект новой установкой, где все создается с нуля, или система UFH устанавливается под уже существующим деревянным полом.Первый вариант более простой, так как не нужно проводить никаких подготовительных работ для доступа к пространству, где будет лежать система теплых полов.

С другой стороны, если это модернизация существующего деревянного пола, есть два метода, которыми это может быть достигнуто: установка сверху или снизу. Сверху потребуется удалить все половицы, чтобы можно было установить систему подогрева пола, а затем установить эти доски обратно на место. Снизу требуется вырвать потолок комнаты внизу и получить доступ к пространству снизу вверх.Установка сверху обычно предпочтительна для проектов первого этажа, в то время как установка снизу больше подходит для проектов, расположенных на первом этаже или выше.

Независимо от того, какой метод укладки требуется, мы обычно рекомендуем укладывать твердую поверхность (например, лист фанеры или стяжку) поверх UFH и под самим деревянным полом.

Звоните к профессионалам

Хотя модернизация существующего деревянного пола с добавлением UFH может быть более сложной задачей, чем простой монтаж нового, это легко осуществимо в руках обученных профессионалов.В Greyspace Flooring мы являемся экспертами в надзоре за всем процессом в каждом конкретном случае, гарантируя, что вы получите желаемые результаты в ваших уникальных обстоятельствах.

Почему бы не связаться с нами, чтобы узнать больше об услугах, которые мы предлагаем, и доступных вам вариантах? Вы можете написать нам письмо по адресу [email protected] или позвонить по телефону 0114 258 1256, и мы будем рады помочь любым доступным нам способом.

Деревянные полы и теплые полы

Как укладывать паркет поверх теплого пола

Благодаря энергоэффективности и способности экономить драгоценную площадь пола, легко понять, почему полы с подогревом становятся все более популярным способом обогрева домов.К счастью, нет причин, по которым система теплых полов должна стоять между вами и деревянным полом вашей мечты. При правильном выборе досок и подходящем методе монтажа у вас все еще может быть красивый деревянный пол, чтобы добиться идеальной эстетики интерьера. Однако есть несколько важных моментов, которые следует учитывать при укладке деревянных полов на пол с подогревом.

Итак, какой паркет выбрать? И как его подобрать?

Выберите инженерный картон

Почему паркет из паркетной доски e – лучший вариант?

Паркет из паркетной доски не только придаст вам теплый вид натурального дерева, но также позволит системам теплого пола создать дополнительный уют под ногами.

Инженерные плиты, такие как наши доски Bristol Tectonic®, спроектированы так, чтобы быть очень стабильными и противостоять любому значительному расширению и сжатию из-за изменений окружающей среды. Поэтому мы рекомендуем наши инженерные полы для ванных комнат и кухонь, а также для укладки над полами с подогревом.

Почему следует избегать полов из массивной древесины при укладке полов с подогревом ?

Мы настоятельно не рекомендуем укладывать массивные доски поверх теплого пола.Полы из массива дерева более восприимчивы к нежелательным движениям: они могут деформироваться, коробиться или сгибаться при значительных перепадах температуры.

Изменения содержания влаги из-за постоянно меняющихся температур, создаваемых системами теплого пола, заставят сплошные половицы расширяться и сжиматься до недопустимых уровней. Это движение создает нагрузку на пол и повреждает его.

Кроме того, древесина является естественным изолятором, а толстые твердые доски из твердых пород древесины не позволяют эффективно переносить тепло через деревянный пол.

Какие теплые полы?

Обычно существует два типа систем теплого пола: мокрые системы и электрические системы. Системы водяного теплого пола работают так же, как и стандартное центральное отопление, перекачивая теплую воду по напольным трубам. В системах электрического теплого пола в качестве источника тепла используются электрические змеевики, проложенные под полом.

Мокрые системы, в которых трубы проложены в бетонной стяжке, являются наиболее эффективными и более простыми в управлении.

Электрические системы проще в установке, и они идеально подходят для установки, где вы не хотите использовать дорогостоящие работы по черновому полу. Они работают независимо от существующей системы центрального отопления. Хотя электрические полы с подогревом более доступны в установке, они, как правило, дороже в эксплуатации.

Наши инженерные плиты совместимы с обоими видами систем теплого пола.

Контроль температуры

Какая бы система у вас ни была, вы должны уметь ее точно контролировать; система должна позволять поддерживать в комнате постоянную температуру.

Всегда старайтесь менять температуру постепенно, в основном, когда пол был впервые уложен или после долгих периодов неиспользования системы теплого пола. Поддерживайте постоянный нагрев, насколько это возможно, и избегайте экстремальных температур – они не должны превышать 27 ° C. Этот предел температуры является общеотраслевой рекомендацией; существует вероятность чрезмерной усадки деревянного пола, когда поверхность пола становится слишком горячей.

Перед укладкой деревянного пола следует провести любые испытания системы теплого пола (особенно, работающую при очень высоких температурах).

После ввода в эксплуатацию рекомендуется поддерживать теплый пол на той температуре, на которой он обычно установлен. Держите его при этой температуре в течение нескольких недель до получения досок. Перед укладкой деревянных полов мы рекомендуем поддерживать температуру 15–24 ° C и относительную влажность 40–65% в течение 14 дней.

Акклиматизация

Всегда важно приучить пол к новому окружению; акклиматизация особенно важна там, где есть теплые полы.

Когда ваш деревянный пол доставлен, лучше всего удалить всю обертку и сложить доски на деревянных планках, чтобы обеспечить поток воздуха вокруг них. Хотя наши инженерные доски чрезвычайно устойчивы и очень хорошо справляются с изменениями относительной влажности, мы рекомендуем как минимум 72 часа акклиматизации перед установкой.

Приблизительно за 48 часов до монтажа следует отключить систему теплого пола. Когда установка будет завершена, вы должны снова включить его при низкой температуре и постепенно увеличивать температуру (например,грамм. 1 ° C в день) во избежание слишком быстрой усадки плит; слишком быстрый нагрев может привести к появлению трещин на поверхности верхнего слоя твердой древесины.

Избегайте горячих точек

Во избежание проблем тепло должно распределяться по полу как можно более равномерно. Также стоит помнить, что толстые коврики и бегунки могут задерживать тепло, поэтому вы должны использовать их осторожно (кому все равно хочется спрятать красивый деревянный пол под ковриком?).

Как следует укладывать напольное покрытие?

Для укладки пола мы всегда рекомендуем использовать профессиональную компанию по установке полов, например, Chaunceys.В зависимости от метода подогрева полов, они рекомендуют потайную гвоздь, приклеивание или всплытие досок.

Крепление к бетонной стяжке

Если использовалась бетонная стяжка, приклеивание плит с помощью гибкого клея обычно является лучшим методом и обеспечивает быструю и более эффективную теплопередачу. Мы настоятельно рекомендуем полностью приклеить к черному полу. Компания Chaunceys рекомендует и поставляет клей для деревянных полов Sikabond T2 в картриджах.

Бетонный пол должен быть полностью сухим.Перед укладкой необходимо проверить влажность чернового пола и при необходимости нанести подходящую влагонепроницаемую мембрану.

Крепление к рейке

Если были уложены рейки, можно скрыть гвоздь и / или приклеить к ней пол. Соблюдайте особую осторожность в любых областях, близких к трубам.

Ваш установщик может посоветовать использовать клей Sikabond T2 для крепления досок к любым обрешеткам, которые находятся рядом с трубами. Это гарантирует отсутствие повреждений труб от гвоздей.

Плавающий

Наши дубовые полы Tectonic® можно укладывать как «плавающий пол». Этот метод включает в себя склеивание стыков Tongue и Groove вместе для образования плавающего слоя на твердом черновом полу. Возможно, это не лучший выбор для установки поверх теплого пола, потому что любые воздушные зазоры, оставшиеся при установке плавающих панелей, будут действовать как барьер для теплопередачи.

Если у вас идеально ровный черновой пол, то плавающий вариант может быть приемлемым вариантом с использованием специальной подложки, которая будет способствовать передаче тепла.

Более подробную информацию о методах монтажа см. В нашем руководстве по монтажу полов с подогревом.

Почему стоит выбрать паркет с подогревом?

Дерево, естественно, теплее под ногами, чем камень или плитка, и хорошо проводит тепло по сравнению со многими другими типами полов. Дерево также хорошо сохраняет тепло, что делает его энергоэффективным.

В качестве напольного материала его тепловые свойства и присущая ему роскошь делают деревянные полы идеальным выбором для полов с подогревом.

Деревянные полы экологически безопасны и легко доступны у экологически сознательных поставщиков. В Chaunceys почти вся наша древесина закупается в лесах, управляемых FSC® (FSC-C131323), где высаживаются новые деревья взамен вырубленных.

Установка системы электрического лучистого отопления под паркетные полы

Когда в качестве материала для отделочного напольного покрытия выбирается древесина, могут возникнуть вопросы и опасения относительно ее совместимости с системой теплого пола.

Влажность

Перед укладкой древесину необходимо акклиматизировать к внутренней части дома и убедиться, что она достаточно сухая.Этот процесс может занять от 4 до 14 дней в зависимости от породы дерева. Поверхность цемента, в которую погружен нагревательный кабель, также должна быть сухой. Время высыхания цемента зависит от типа и толщины, и его следует уточнять на этикетке продукта или у производителя.

Обычный пиломатериал против четвертичного пиломатериала

Обычные пиломатериалы обычно не рекомендуются для покрытия полов, потому что их радиальная ориентация волокон позволяет дереву со временем деформироваться, придавая им дугообразную форму. Пиломатериалы на четверть являются предпочтительным выбором для укладки полов, поскольку направление волокон делает его более устойчивым к усадке и деформации с течением времени.Кроме того, более узкие доски имеют меньше зазоров из-за износа и изменений влажности, чем более широкие.

Твердая древесина и хвойная древесина

Твердая древесина – более распространенный и практичный выбор напольных покрытий из-за ее устойчивости к износу и усадке / расширению из-за изменений влажности. Среди твердых пород дерева, используемых для полов, наиболее распространены следующие: дуб, вишня, клен, орех и береза.
Древесина хвойных пород (сосна, ель, кедр) не является обычным выбором для напольных покрытий, так как они легко повреждаются и требуют особого ухода.Мягкая древесина также является гораздо менее практичным выбором для использования с подогревом пола, потому что она менее плотная и, следовательно, менее эффективна в передаче лучистого тепла.

Плюсы и минусы деревянных полов для лучистого отопления

Плюсы: Дерево – красивый и чистый строительный материал с отличными акустическими и износостойкими свойствами. Он гипоаллергенен и не содержит химикатов, вызывающих или осложняющих респираторные заболевания. Правильно обработанная древесина легко чистится и обслуживается, и это хорошее вложение, которое увеличивает стоимость недвижимости.
Минусы: несмотря на то, что можно выбрать деревянные полы правильного типа и толщины для использования с системой лучистого отопления, необходимо внимательно изучить приведенную выше информацию, чтобы обеспечить совместимость, эффективность и бесперебойную работу системы.

Почему значение R важно

Прежде всего, важно уточнить у производителя или дистрибьютора продукции R-значение напольного покрытия в зависимости от породы дерева и его толщины. Значение R
является критическим фактором, поскольку указывает на термическое сопротивление конкретного материала или, в нашем случае – деревянного пола, передаче тепла.Для большинства систем электрического теплого пола, включая допустимое комбинированное значение R ^* для пола над нагревательным кабелем или ковриком, не должно превышать в сумме 1,0. Слишком толстый пол или пол с высоким значением R может действовать как изолятор, снижая температуру поверхности пола и эффективность системы.
^* Комбинированное значение R материалов (твердая древесина, фанера и т. Д.) Над нагревательным кабелем рассчитывается путем сложения значений R каждого отдельного слоя.

Установка

: проблемы и решения

Одной из основных проблем при установке деревянных полов над системой лучистого теплого пола является риск проникновения в нагревательный элемент шурупами или гвоздями.
Так как деревянные полы нельзя прибивать к цементным полам, решением является установка так называемых «деревянных шпал». Это деревянные полоски (или фанеры), обычно толщиной от 3/8 до 1/2 дюйма и шириной 1-2 дюйма, которые устанавливаются между (параллельно) трассами нагревательного кабеля, чтобы создать поверхность для прибивания деревянного пола. на. Расстояние между шпалами может варьироваться в зависимости от длины доски из твердой древесины, и рекомендуемый минимум составляет 12 дюймов OC (по центру). Затем каналы между шпалами заполняются самовыравнивающимся цементом, и когда он высыхает, поверх укладывается настил.В зависимости от типа черного пола под нагревательным кабелем (например, на уровне земли или цокольной плите) может потребоваться гидроизоляция.

Другие варианты:

Плитка для полов – включает керамику, фарфор и натуральный камень.

.
