Теплый пол под ламинат монтаж своими руками: Теплый пол под ламинат. Укладка своими руками: видео монтажа

Содержание

монтаж своими руками, видео уроки, схемы

Ламинат пользуется популярностью благодаря эстетической привлекательности, хорошей прочности и устойчивости механическим повреждениям. Напольное покрытие на 90 % состоит из древесины, которая требует повышенного внимания при эксплуатации. Благодаря современным технологиям, укладка ламинированных панелей на бетонное основание осуществляется вместе с электрическим ИК-полом. Схема не выглядит слишком сложной, поэтому с работой можно справиться своими силами.

Оглавление:

  1. Преимущества и недостатки ИК-пленки
  2. Технология монтажа своими силами
  3. Рекомендации по укладке
  4. Цена популярных марок

Особенности инфракрасного теплого пола

В основу положен принцип ИК-излучения. Структуру пленки составляет тонкое полотно из полиэстера с нанесением меди, серебра и карбона (графитовой пасты). Сверху находится защитное покрытие. Электрический ток проходит через медный слой и попадает на графитовую полосу (термические элементы), испускающую инфракрасные волны.

Длинноволновое излучение нагревает окружающие предметы, а они отдают тепло в воздух.

ИК-пленку размещают на бетон, укрытый теплоизолирующим материалом. Сверху накрывают полиэтиленом, после чего монтируют ламинат. Пол равномерно нагревает помещение, и комфортная температура сохраняется в том месте, где находится человек.

Плюсы и минусы теплых полов

Достоинства:

1. Простая схема – при подключении системы не требуется приобретение дополнительного оборудования. С монтажными работами может справиться даже непрофессиональный человек.

2. Безопасность – риск короткого замыкания или пожара сводится к нулю. Электромагнитное излучение отсутствует.

3. Высокая скорость монтажа – чтобы уложить теплый пол на бетон, понадобится не более 2 часов. Выполняется без использования клея, заливки стяжки и укладки подложки на перекрытие.

4. Незначительное уменьшение высоты потолков – минимальная толщина пленки и отсутствие стяжки не сокращают полезную площадь комнаты.

5. Универсальные условия эксплуатации – теплый ламинат можно уложить на бетонный пол даже в помещениях с высоким уровнем влажности (кухня, ванна, санузел, бассейн). Во время работы не требует специального ухода.

6. Широкие возможности установки – можно смонтировать на любом основании: на стене, потолке, зеркале, картине, ковре.

7. Высокий уровень КПД – показатель достигает 97 %, что несравнимо с другими видами отопительных систем.

8. Стабильность – параллельное соединение нагревательных элементов обеспечивает бесперебойную работу. В случае механических повреждений из строя выходит только определенная секция или полоса.

9. Долговечность – не боится коррозии и разрушений. Минимальный срок эксплуатации составляет 50 лет.

10. Экологическая чистота – ламинат, уложенный на бетонную стяжку с теплым электрическим полом, не выделяет токсические вещества. Отопительная система обеспечивает в помещении микроклимат, благоприятно влияющий на здоровье обитателей.

По отношению к ламинату инфракрасная пленка является наиболее щадящим вариантом. Ее можно уложить прямо на бетонное основание и сразу запускать в работу. При эксплуатации полностью исключаются резкие перепады температур, которые пагубно отражаются на покрытии.

Недостатков немного, приложив небольшие усилия, их можно частично нейтрализовать или свести на нет.

  • Дороговизна оборудования – укладка покрытия на бетон обходится значительно дороже других отопительных систем, зато окупается всего за 2-3 года.
  • Высокие ежемесячные расходы – конструкция настроена на экономичное потребление энергии. Суммы платежек можно снизить на 25-30 %, если подобрать рациональный режим обогрева для каждой конкретной ситуации.
  • Повышенные требования к основанию – чтобы не повредить тонкую пленку, бетонный пол под ламинат должен быть безупречно ровным.

Инструкция по монтажу

1. Подготовка:

  • Снять старое напольное покрытие и выровнять, плоскость должна быть чистой и сухой. При необходимости демонтировать трубы и радиаторы.
  • Уложить тонкий слой пароизоляции, располагая полотна с захлестом на 15-20 см. Закрепить при помощи скотча.
  • Сверху расположить плотный теплоизоляционный материал отражающей стороной вверх, прикрепить двухсторонним скотчем. Соединить термополосы между собой. Для инфракрасного пола нельзя использовать подложку на основе алюминиевой фольги.
  • Определить место для терморегулятора. Он должен находиться рядом с проводкой. Если проектом предусмотрен встраиваемый прибор, то для него и подводящих проводов в бетоне делаются штробы. Для накладного прибора требуется установка пластикового короба.

2. Укладка:

  • Разрезать на части инфракрасную пленку. При ширине 0,5 м допускается максимальная длина полотна 13 м, для 0,8 – 10, для 1 – 7 м. Чтобы количество разрезов и точек подключения было минимальным, рекомендуется располагать термополосы по длине помещения.
  • Уложить термопленку медной стороной вниз, отступив от стены на 50-100 мм. Допустимое расстояние между элементами составляет не менее 10 мм, нельзя накладывать их друг на друга. Чтобы сократить длину проводов, полосы желательно располагать контактами к той стене, на которой запланирован терморегулятор.
  • Прикрепить полотно к термоотражающему материалу малярным скотчем. Это делается для того, чтобы в дальнейшем не допустить смещения при монтаже ламината на бетонный пол. Боковые срезы закрепить скобами или саморезами.

3. Размещение проводов.

Их укладывают параллельно полосам и закрепляют в точках прохождения медных прожилок пленки. Места соединений вывести под монтажный короб или под плинтус и заизолировать. Для большей безопасности медные концы проводников залить силиконовым герметиком.

4. Подключение к сети.

Присоединить провода к терморегулятору. Для этого удобно использовать жилы разного цвета. Датчик температуры пола установить поблизости от терморегулятора и закрепить скотчем на темной стороне пленки. Кабель от прибора желательно уложить в гофрированную трубку.

Запустить терморегулятор и подождать несколько минут. За это время все сегменты должны прогреться. Если обнаружились холодные участки, нужно проверить их подключение. При помощи тестера провести дополнительный контроль всех срезов и соединений.

5. Заземление.

Операция проводится с фольгированным скотчем, которым закрепляют полотно по всей длине и диагонали. Клейкий конец закрепить на проводе.

6. Защита от повреждений.

Для этой цели используется пленка из вспененного поливинила.

7. Размещение ламинированных панелей.

После проверки системы и устранения всех неполадок можно приступать к укладке финишного покрытия. Подложка под него не требуется.

Советы по монтажу

1. Составьте план работ. Любые сомнения и вопросы лучше прояснить сразу с помощью профессионалов. Можно также воспользоваться компьютерными программами.

2. Для укладки своими руками выбирайте варианты, не требующие привлечения специалистов.

3. В каждой комнате устанавливается отдельная система отопления на перекрытие из бетона под ламинат. Например, нельзя одной секцией отапливать комнату и балкон.

4. Теплый пол не нужно монтировать в местах, занятых мебелью. Считается нормой, когда укрыто две трети площади помещения.

5. Разрезают термопленку только по специальным меткам.

6. Выполняя установку ИК-пола, не рекомендуется ходить по нему в обуви и ставить тяжелые предметы. Это может повредить полотно или соединительные провода.

7. Если бетонный пол граничит с сырым подвалом или грунтом, используют дополнительную гидроизоляцию.

8. Нельзя монтировать при помощи шурупов или гвоздей.

9. Запрещено размещать возле печки, камина или электрического обогревателя.

10. Не рекомендуется укладывать ИК-пленку при минусовой температуре.

11. В целях экономии проводов термодатчик лучше располагать в центральной части конструкции.

12. После монтажа ламината на бетон следует в течение трех дней поддерживать в помещении постоянный терморежим.

С наступлением отопительного периода температуру нужно поднимать на 5-6 градусов ежедневно, пока она не достигнет оптимального значения. Поддерживать ее в течение 4 дней, затем снижать по такой же схеме – по 5-6 градусов в день до тех пор, пока температура не станет 17-20 градусов.

Стоимость пленочного пола

Марка Цена, рубли
Thermo TVK-130 2820-4150
Caleo GOLD 170 1990-3250
Global Heating Film 500-1800
Q-Term 220 225-450
Caleo GRID 1400-2530

Инфракрасный теплый пол под ламинат монтаж своими руками. Монтаж пленочного теплого пола под ламинат — подготовка и особенности устройства

ГлавнаяПолИнфракрасный теплый пол под ламинат монтаж своими руками

Инфракрасный теплый пол под ламинат – особенности и монтаж

Основным качеством многих ламинированных покрытий можно назвать, то, что они не любят влагу и резкие перепады температур, для них это губительно. В результате при выборе монтажа теплого пола необходимо подобрать правильную систему обогрева, которая не будет вредить напольному покрытию.

В современном мире много таких вариантов необходимо просто правильно подобрать для своего дома. Некоторые специалисты самым подходящим вариантом называют — инфракрасный теплы пол под ламинат.

И этот выбор можно оправдать тем, что инфракрасный теплый пол, это более щадящий прогрев, а в итоге не пагубное воздействие на ламинированное покрытие в отличи от водяного пола. И это проверенно на практике, что немало важно.

Важно! Теперь необходимо подробно изучить весь процесс укладки и учесть всё нюансы этой технологии, чтобы смонтировать самый подходящий теплый пол.

Особенности ИК теплого пола

Инфракрасный теплый пол под ламинат производит свой нагрев за счет излучения, что имеет большое отличие от водяного и электрического теплого пола.

Карбоновая паста, нанесенная на прозрачную пленку, образует эти волны, в результате подключения к электричеству. Электрический ток проходит через медно-серебряному проводнику.

Углерод относится к материалам с высокой теплопроводностью, что его отличает от других, в итоги вся эта система будет потреблять электроэнергии значительно меньше своих аналогов.

Результат — эта система имеет положительное и эффективное отличие от тех, у которых обогрев за счет конвекции воздуха.

Инфракрасные теплые полу имеют ряд плюсов, они следующие:

  • Смонтировать всю системы такого теплого пола можно своими руками без привлечения специалиста
  • Весь процесс укладки достаточно прост и не требует дополнительных манипуляций, таких как стяжка или дополнительная подложка
  • На ламинат плохое оказывают влияние резкие перепады температур, с этим теплым полом это исключено
  • Расход энергии экономичен, т.к. не идет подъем тепла вверх. Т.е. не происходит обогрев крыши дома, всё тепло находится на полу.
  • Единственное что многих пугает, это цена, но эта проблема станет не заметной, т. к. идет экономия на электроэнергии.

Монтаж

Основные составляющие для укладки ИК теплый пол под ламинат:

  • Пленка ИК
  • Зажимы для крепления и изоляция для пленки
  • Датчики и терморегуляторы
  • Материал для теплового отражения
  • Электрические провода.

Необходимо знать: Вместо изоляционной пленки можно использовать гидроизоляцию.

Схема устройства системы отопления

Даже если весь процесс монтажа не составит труда, некоторые этапы необходимо знать. Приведем ниже инструкцию при помощи которой можно сделать укладку всей системы теплого пола:

  • Как и везде всё начинается с очистки и выравнивания поверхности пола, т.к. ламинат не терпит любых неровностей.
  • Далее на основание выкладываем слой парогидроизоляции
  • Теперь пришло время для настилания пенополиэтиленового фольгированного утеплителя, помните, отражающая сторона должна лечь вверх. Материал необходимо соединить между собой и закрепить при помощи скотча.
  • Укладываем изолирующую пленку.
  • Наконец дело дошло до ИК пленки лицевая сторона вверх, а медный проводник ляжет вниз. Всю пленку режим на куски, место отреза указано. Раскладываем по всему периметру на расстоянии 10-ти сантиметров друг от друга.
  • Пленка может сдвинуться, чтобы этого не случилось, закрепите её с помощью того же скотча.
  • Пришло время установки контактных зажимов, помните их необходимо заизолировать.
  • Выбираем подходящее место терморегулятору и устанавливаем его. Он может быть стационарным, а так же подключаться к розетки.
  • Все электрические провода выводите, и укладывайте в специальные короба или под плинтус. Помните, что термопленка будет иметь подключение к сети параллельно, так что все соединения лягут с одной стороны.
  • В инструкции по эксплуатации и настройки всё подробно описано, так же там можно найти, как соединить все провода с терморегулятором. Инструкция всегда прилагается к любому процессу настройки и монтажу.
  • Не забудьте про датчик температуры, который лучше прикрепить ближе к регулятору, закрепите его при помощи скотча.
  • Но без специалиста не обойтись — он должен подключить терморегулятор к сети.

Необходимо знать — монтаж термопленки не делается внахлест, это может привести к замыканию электропроводки.

Все медные полосы, которые проводят ток, должны быть удалены друг от друга примерно на 2 сантиметра.

На рисунке изображена схема подключения ИК пола

Вот и всё этапы системы инфракрасного теплого пола выполнены, остается только проверить его работоспособность, но это сделать не так уж и сложно

Если вся система инфракрасного теплого пола работает без нарушений можно начинать монтаж напольного покрытия:

  • Ложем изоляционный материал. Его укладка делается поверх пленки.
  • Теперь можно уложить сами панели ламината, этот процесс выполняется по стандартным этапам.

Вывод

Как можно понять из всего выше перечисленного и описанного весь процесс и монтаж теплого инфракрасного пола можно выполнить самому без специалиста. Просто необходимо всё изучить и при выполнении работы придерживаться всем рекомендациям и правилам.

Итогом вашей не сложной работы будет надежная и долговечная система подогрева полов, благодаря которой в доме станет ещё уютнее и комфортнее. При всём этом не потребуется слишком больших затрат, а так же все они будут оправданы в течение определённого времени, что не мало важно для многих людей.

Так же система инфракрасного теплого пола позволит напольному покрытию служить на много дольше, т.к. не способна навредить ему.

К этой статье есть видео, где все поэтапно и подробно показано. Если что-то не понятно их статьи, то просмотрев видео можно получить дополнительную информацию.

Похожие статьи

Автор статьи:Владимир Денисов

www.laminatguru.com

Пленочный теплый пол под ламинат

Устройство рационального обогрева жилых помещений является одним из насущных вопросов, возникающих при отделке или ремонте квартиры. Для этого могут быть использованы различные подходы от монтажа секционных радиаторов, до обустройства специальных нагревательных приборов.

Пленочный теплый пол — это современное решение, позволяющее произвести монтаж специальной термопленки под ламинат, толстый ковролин или линолеум.

Общие сведения о конструкции

Пленочный теплый пол под ламинат является отличным решением, так как обеспечивает прекрасный нагрев помещения и простоту монтажа

Под пленочным теплым полом принято понимать покрытие с нагревательным элементом, находящийся между верхним и нижним слоем полимерного вещества. Впервые данный вид нагревательных систем был разработан и введен в эксплуатацию в Южной Корее, где и по сей день массового применяется для отопления и поддержания заданной температуры в жилых постройках.

Основный принцип работы нагревательной пленки заключается в извлечении тепла посредством инфракрасной волны длинной 5-20 мкм. Инфракрасное излучение нагревает только предметы и поверхности, находящиеся на пути следования исходящих волн.

За счет этого удается сократить затраты на обогрев помещения, снизить неконтролируемый расход мощностей отопительной системы на нагрев мебели и предметов интерьера.

Общая конструкция термопленки, независимо от вида или типа, представляет под собой карбоновые нагреватели линейной формы, соединенные медными шинами. Ширина токопроводящих шин варьируется в диапазоне 10-20 мм и влияет на длину пленочного полотна.

Для безопасности и исключения рисков искрообразования, соединение шины и углеродных нагревателей выполняется при помощи антиискровой сетки, выполненной из серебра.

С конструктивной точки зрения, конечная форма не имеет принципиального значения. Пленка может содержать, как линейные или волнистые карбоновые дорожки небольшого размера с фиксированным расстоянием между ними, так и быть выполнена в виде монолитного полотна.

Для придания форм-фактора конечному изделию применяется пленка из полиэстера, которая фиксирует карбоновые нагреватели и шину с обеих сторон.

Включение и регулирование температуры выполняется со специального терморегулятора, который монтируется непосредственно на плоскость стены, подключается к сети постоянного тока и медной шине. Для снятия температурных показаний используется температурный датчик, устанавливающийся к внутренней стороне плёночного полотна.

Наиболее часто монтаж пленочного теплого пола выполняется под ламинат, паркет или толстый линолеум. Под плитку и другие облицовочные покрытия, укладка которых осуществляется на жидкие растворы, применяется редко и с вынужденными ограничениями, обусловленными конструктивными особенностями нагревательной пленки.

Виды и эксплуатационные преимущества

Общая схема устройства под большинство типов напольной облицовки

Общая конструкция элементов, зафиксированных между двумя полотнами пленки, предполагает применения различных подходов для изготовления нагревательных полос. Это влияет не только на технические нюансы и технологию монтажа, но и на возможность укладки того или иного напольного покрытия.

По общей классификации, основанной на используемых компонентах, пленочный инфракрасный теплый пол делится на два основных вида – углеродный и биметаллический.

Углеродный пленочный пол – это резистивный теплоэлемент, зафиксированный между полотнами лавсановой пленки. Данная разновидность является традиционной и может быть использована, как основной источник тепла в помещении, так и для дополнительного обогрева жилого пространства.

Устройство углеродной термопленки выполняется под большинство типов напольных покрытий, включая плитку. При соблюдении технологии устройства возможен монтаж на различные плоскости – стены, потолок, под зеркала, керамику и т.д.

Конструкция на основе биметаллических элементов выполнена из полиуретановой пленки, между которой располагаются алюминиевый и медный слой с добавление различных присадок. Данный вид выпускается в аналогичном форм-факторе в виде рулона с сравнительно большими нагревательным секциями.

Основное отличие биметаллической термопленки от углеродного полотна – это отсутствие заземления и невозможность укладки под плитку. Проблема с заземление решается путем подключения системы к устройству защитного отключения или защитным электрическим автоматам.

Среди технических и эксплуатационных особенностей пленочной нагревательной системы, можно выделит следующие преимущества:

  • Простота устройства – технология монтажа не представляет особой сложности. При наличии навыков в электрике, укладку и подключения пола можно выполнить собственноручно, не обращаясь в специализированные организации;
  • Удобство использования – небольшая толщина пленочного мата не оказывает заметного влияния на общую толщину пола, которая даже после монтажа нагревательной системы и облицовки не превышает 3 см;
  • Равномерность прогрева – инфракрасные волны обеспечивают относительно равномерный прогрев всего объема жилого помещения с небольшой разностью температур. Простое включение и быстрый нагрев резистивных элементов, позволяет почувствовать эффект от работы систему уже через несколько минут;
  • Безопасность – инфракрасное излучение не оказывает какого-либо вреда и способствует улучшению общего самочувствия. Инфракрасные волны не влияют на влажность воздуха, позволяют получить легкий эффект ионизации и устранения посторонних запахов.

При использовании на относительно небольших площадях, например при укладке пленочного пола под ламинат в типовой гостиной или под линолеум в прихожей, позволяет добиться сокращения затрат на электроэнергию до 20-25% при сравнении с другими типами теплых полов.

Применение на больших площадях, более 30-50 м2, потребует использование термопленки большей мощности, что непременно повлечет большие затраты электроэнергии – это и является главным минусом таких покрытий. Для больших пространств и объемов лучше использовать комплексные решения на основе различных типов отопительных систем.

Какой пол выбрать – пленочный или кабельный?

При выборе между различными типами нагревательных систем, в первую очередь, стоит исходить из типа и площади помещения

Выбор любого типа теплого пола должен основываться на целом ряде требований – это тип и площадь помещения, количество мебели и посторонних предметов быта, степень интенсивности движения, тип напольного покрытия и т. д.

То есть для того, чтобы определиться какой теплый пол лучше – пленочный или кабельный, следует знать, в каком помещение предполагается его укладка, какова его полезная площадь, в каком техническом состоянии находится несущая основа и является ли помещения проходным.

Далее следует выяснить, каким источником тепла будет являться теплый пол, какое напольное покрытие будет использоваться для облицовки и каковы общие требования к напольному пространству.

К примеру, для ванной комнаты площадью 10 м2 под облицовочную плитку, лучше использовать кабельный теплый пол или нагревательные маты, так как данные системы отличаются простотой устройства и монтажа. Тем более, в ванной комнате не требуется монтаж особо мощного отопления, так как в помещении присутствуют трубы центрального водоснабжения.

В гостиной или детской комнате площадью 12-16 м2, в качестве дополнительного отопления и с дальнейшей укладкой ламината лучше подойдет термопленка, так как данная система удобно монтируется под деревянные напольные покрытия, безопасна и наиболее рационально прогревает заданный объем.

При прочих равных и невзирая на общую стоимость, делая выбор между двумя данными типами теплых полов, следует исходить из их принципа работы и ремонтопригодности.

Так, нагревательные кабели используют более привычный способ обогрева пространства путем нагрева напольной облицовки и дальнейшего теплообмена. Пленочные типы наоборот являются более современной технологией и нагревают помещение более равномерно, за счет прогревания всех плоскостей, в том числе стены и потолок.

Подготовка поверхности и инструментов к работе

Терморегулятор с механический правление — слева, программируемый с сенсорным управление — справа

Технология устройства пленочного теплого пола предполагает устройство нагревательной системы на относительно ровное и технически пригодное для этого основание. Максимально допустимый перепад высота на 2 метра поверхности должен быть не более 2-3 мм. В ином случае, возрастает риск повреждение полотна и снижение срока его эксплуатации.

Под технической стороной понимают то, что поверхность не будет иметь выраженных углублений и сырости, выбоин или каких-то изъянов и повреждений. Это касается и старого напольного покрытия – оно должно крепко лежать на поверхности, не прогибаться под нагрузкой, не скрипеть и т.д.

При выраженных изъянах и явной непригодности несущего основания, рекомендуется провести демонтаж старой облицовки, выполнить затирку углублений и повреждений на поверхности или вовсе залить выравнивающую тонкослойную стяжку.

На этапе подготовки желательно произвести разметку основания и определить место для терморегулятора, основываясь на расположении мебели и предметов быта. В процессе нанесения разметки важно помнить, что монтаж и укладки под низкостоящую мебелью не выполняется.

Для выполнения монтажа своими руками потребуется подготовить следующие инструменты – перфоратор, болгарку с диском по бетону, дрель с насадкой для отверстий, крестовую отвертку, пассатижи, ножницы, рулетку и карандаш. В зависимости от типа регулятора и способа устройства проводки, перфоратор и дрель может не потребоваться.

Последовательность работ при укладке под ламинат

Общая схема параллельного подключения к терморегулятору

Выполнение основных работ по устройству пленочного пола выполняется согласно инструкции, прилагаемой к комплекту теплого пола. Стандартный набор, помимо термопленки, будет включать в себя необходимое количество проводов и контактный клемм, комплект битумной изоляции и датчик для снятия температуры.

Регулятор температуры в набор не входит. Его выбор полностью лежит на плечах исполнителя работ или заказчика. При самостоятельном выборе стоит учитывать тип управления (механический, кнопочный или сенсорный), способ монтажа (накладной или в монтажную коробку) и общую мощность системы.

Общая мощность пола высчитывается исходя их покрываемой площади и мощности пленки на 1 м2. К примеру, общая мощность для пленки 130 Вт/м2 уложенной на площади в 10 м2 будет равна 1,3 КВт.

Помимо подготовленного инструмента, стандартного набора теплого пола и терморегулятора потребует отражающая лавсановая положка, термоскотч и полиэтиленовая пленка.

Общая последовательность по монтажу пленочного теплого пола своими руками будет выглядеть следующим образом:

  1. Согласно проведенной разметке производится подготовка коммуникация под терморегулятор. При использовании накладного терморегулятора достаточно произвести разметку и монтаж пластикового короба, способного скрыть гофру;
  2. Укладка теплоизоляции и подложки на основе вспененного полиэтилена

  3. При использовании открытого регулятора и скрытого способа монтажа проводки, потребуется просверлить отверстие в стене на заданной высоте от поверхности пола (30-150 см). Для этого используется электрическая дрель с насадкой. Для обустройства штрабы под проводку на стене, можно использовать болгарку с диском по бетону и перфоратор;
  4. На поверхность основания выполняется укладка полиэтиленовой пленки и теплоотражающего покрытия глянцевой стороной вверх. При необходимости стыковки полотен используется металлизированный или термостойкий скотч;
  5. Подгонка и укладка термопленки согласно нанесенной разметке

  6. Производится укладка и подгонка пленочного пола исходя из ранее проведенной разметки. Для подгонки материала используется специальная линия отреза. Раскладка полотен выполняется медной шиной вниз. Укладка осуществляется с соблюдением технологических зазоров и расстояния между соседними пленочными полотнами, которое указано в инструкции;
  7. Выполняется монтаж и фиксация контактных зажимов на поверхность медной шины. Зажим должен располагаться так, чтобы одна его сторона контактировала с медной шиной, а вторая находилась поверх термопленки. Для надежной фиксации зажимов используются пассатижи;
  8. Подключение контактным зажимов к медной шине

  9. Осуществляется подсоединение и фиксация проводов на контактных зажимах. Подсоединение выполняется параллельным способом, указанным в инструкции. Для подвода провода необходимо снять изоляцию на 1-1,5 см и вложить оголенный провод в зажим. Фиксация выполняется посредством зажима фиксирующего кольца на зажиме;
  10. Выполняется изоляция оголенных участков. Места соединения проводки с зажимами изолируются при помощи битумной изоляции, входящей в комплект. Изоляция осуществляется с внутренне и внешней стороны. Участки медной полосы на линии отреза изолируются при помощи термостойкого скотча или аналогичной битумной изоляции;
  11. Подключение проводов к контактным зажимам и защита контактов битумной изоляцией

  12. Производится установка температурного датчика, который фиксируется недалеко от терморегулятора с обратной стороны термопленки. Для фиксации применяется битумная изоляция и скотч;
  13. Для скрытия выпирающих участков (подсоединённые клеммы и термодатчик) в поверхности отражающей подложки вырезаются равные по площади участки. Для устранения риска повреждения проводов, по пути их следования, в теплоизолирующей подложке можно вырезать небольшие канавки;
  14. Установка датчика снятие температуры на внешнюю сторону термопленки

  15. Выполняется аккуратная укладка проводки в канавки и фиксация при помощи термостойкого скотча. Все провода и провод термодатчика пропускаются через специальную гофру, которая монтируется в короб или подготовленную штробу;
  16. Производится подключение системы теплого пола к терморегулятору. Схема подключения прилагается в инструкции к регулятору. В общем виде – это подсоединение проводов от центральной сети, два контакта от термопленки и контакты от термодатчика;
  17. Устройство подложки под выпирающими элементами конструкции

  18. Осуществляется проверка работоспособности системы на низкой мощности. При первом включении желательно проверить каждое отдельно полотно. При отсутствии проблем, питание отключается, поверхность застилается полиэтиленовой пленкой, укладывается положка и ламинат.

При необходимости обустроить пленочный теплый пол под плитку используется углеродный тип термопленки, специальный термостойкий плиточный клей и армирующая сетка, которая укладывается непосредственно на термопленку.

Дальнейшие работы по монтажу плитки выполняются привычным образом – наносится необходимое количество клея на поверхность основания и плитку. Производится равномерное распределение клея при помощи зубчатого шпателя и монтаж керамической плитки.

В большинстве случаев, при необходимости устройства именно под керамическую плитку, желательно произвести замену нагревательной системы на кабельную.

Перед самостоятельной укладкой рекомендуем ознакомится с видео по монтажу. В качестве примера, мы привели видео-инструкцию от двух различных производителей.

Читайте также:

otdelkaexp.ru

электрический кабельный и ИК, монтаж своими руками

Оглавление статьи:

В квартирах и частных домах, где установлены традиционные системы отопления, в зимний период времени воздух в комнатах не может прогреваться равномерно. Из-за конвекции теплый воздух уходит вверх, под потолок. Холодные воздушные потоки устремляются к полу – у многих людей даже в обогреваемых центральным отоплением помещениях мерзнут ноги. Чтобы создать комфортные условия, укладывают теплые полы. Например, пленочный теплый пол под ламинат – это идеальное решение для квартиры. По такому полу можно ходить босиком. Это очень актуально для семей, где есть дети. Но ламинат – это достаточно капризное напольное покрытие. Давайте рассмотрим, как «подружить» систему теплого пола и ламинат.

Зачастую, на современном рынке предлагаются два вида систем. Это водяные полы и электрические. Электрические системы монтируются в квартирах – монтаж таких систем достаточно простой, а объем работ – небольшой. Что касается водяных полов, то здесь все немного сложней. Такой системе для работы необходим котел.

Принцип работы системы

Теплый пол – это очень эффективная отопительная система. Его можно использовать и как дополнительный источник тепла, и в качестве основного отопления. Принцип действия заключается в том, что воздух, разогретый снизу, поднимется вверх, холодный опускается вниз и нагревается.

Благодаря теплому полу холодный воздух будет находится под потолком, а вот теплый находится внизу. Это позволят легче дышать и воздух не столь сухой, как при «традиционном» отоплении.

Подобные отопительные системы помогают эффективно разогреть, а затем и поддерживать оптимальный температурный режим в любом помещении. Такие полы можно оборудовать в любых помещениях. И водяные, и электро полы часто укладываются под ламинат, но вместо ламината можно использовать самые различные напольные покрытия.

Вода или электричество

Среди достоинств водяных систем – малые затраты на производство тепла. Система подключается к центральной отопительной системе, либо к отопительному котлу. Нагрев с помощью водяных систем происходит более равномерно, что позволяет использовать такие системы с любыми типами напольных покрытий.

К недостаткам относят отсутствие какой-либо возможности по регулировке температурного режима, если пол подключен к центральному отоплению. Чтобы получить возможность настойки, необходим отдельный котел.

Существуют большие проблемы с монтажом водяных систем в многоэтажках. Так, чтобы прокачать трубы, в центральной системе может не хватать давления. Кроме этого, при монтаже существуют риски повреждения труб отопления, что может повлечь за собой залитие соседей. Именно поэтому профессионалы не советуют устанавливать водяные полы на любых этажах, кроме первого. Совсем другое дело – электрические и пленочные теплые полы под ламинат. Здесь полностью отсутствуют любые риски, монтаж системы – быстрый и простой.

Электрические системы более удобны в эксплуатации. Установить оборудование можно в любых типах помещений, а зависимость от центрального отопления полностью отсутствует. Температуру можно регулировать в самых различных вариантах – для этого предусмотрен терморегулятор. Современный электрический пол под ламинат может работать в самых разных режимах, в том числе и в режиме экономного расхода электроэнергии.

Среди недостатков выделяют быстрый нагрев пола, что может повредить финишные напольные покрытия. Но такие покрытия, как ламинат, укладываются на специальную подложку, которая позволит полу нагреваться до оптимальных температур и не повредить покрытие.

Виды электрических теплых полов

Существует несколько вариантов электрических полов. У разных систем – один принцип, но разное исполнение и технологии. Так, различают кабельный теплый пол, который можно укладывать под ламинат, нагревательные маты, инфракрасные системы.

Кабельная система

В системах кабельного типа применяется специальный нагревательный кабель. Он укладывается в стяжку пола, далее настилается подложка и можно укладывать финишное покрытие. Недостаток этого решения в определенных трудностях по укладке кабеля. Также он не должен монтироваться в тех местах, где будет стоять мебель, либо сантехническое оборудование. Такое кабельное решение отлично подходит для любых типов деревянных напольных покрытий, но необходимо соблюдать определенные правила монтажа.

Так, в случае с ламинатом, следует использовать кабель с пониженной мощностью. А вообще, мощность лучше подбирать исходя из требований производителя ламината. Если пол укладывается не по лагам, а на стяжке, тогда толщина подложки должна быть минимальной. Иначе пол не будет достаточно прогреваться.

Нагревательный мат

Это еще одна кабельная система, но здесь все отличие в том, что кабель уложен на специальной сетке. Такой электрический теплый пол можно легко и без особых усилий установить своими руками под ламинат и другие деревянные покрытия.

Существуют одножильные и двухжильные системы. В случае с одножильным, оба конца кабеля необходимо подсоединить к терморегулятору. Особенность этого нагревателя в магнитном поле, которое он излучает. Такой мат стоит гораздо дешевле, чем двухжильный, и актуален в ванных и кухнях.

Более современный вариант – двухжильный мат. Здесь в кабеле не только нагревательная жила, но и электрический кабель. Это значительно упрощает монтаж и гасится электромагнитное излучение.

Маты устанавливаются очень просто – достаточно расстелить такой мат по площадке, и залить стяжку. Ламинат укладывается на тонкую подложку.

Монтаж электро-пола

Первым делом необходимо размерить помещение, определить места установки датчиков, терморегуляторов и другого оборудования. Также необходимо тщательно подготовить основание. Далее укладывают термоотражающий материал, а затем раскладывают термопленку. На следующем этапе устанавливают терморегулятор, раскладывают провода, подключают их и изолируют. Затем проверяют надежность изоляции и устанавливают термодатчик. На последнем этапе – система полностью проверяется. Если все хорошо, укладывают полиэтиленовую пленку и защитную подложку.

Инфракрасные теплые полы

ИК теплый пол под ламинат – это два слоя специальных плотных полимерных материалов. Между ними расположены нагревательные элементы. Они представляют собой углеродную нано-структуру, которая обладает уникальными свойствами. Так, система может излучать тепло в дальнем инфракрасном спектре. Это излучение и нагревает пол до комфортной температуры.

Преимущества ИК-полов

Такое решение гораздо удобней в монтаже, чем все остальные системы теплых полов. Монтаж можно осуществить без необходимости покрытия стяжкой.

Такая система практически не имеет ограничений по напольным покрытиям. Использование пленочных теплых полов под ламинат – это отличное решение. Пленочные полы гораздо безопаснее для ламината, чем все остальные системы.

Пленка имеет толщину в 0,4 мм. Пол с подобным нагревателем практически не меняет высоты. Нет необходимости делать пороги и ступеньки.

Еще одно достоинство данных систем – высокая скорость как и нагрева, так и охлаждения в случаи необходимости. ИК Излучение позволяет максимально равномерно прогревать помещение, поэтому не будет перепадов температур в районе потолка и пола.

Пленочный пол – идеальное решение для тех помещений, где на напольное покрытие приходятся серьезные нагрузки. Из-за особой конструкции монтаж такого пола не сложен, а нагревательный элемент позволяет значительно сэкономить.

Выбор теплого пола под ламинат

Выбирая подходящую конструкцию обогрева, очень важно учесть особенности ламината. В составе ламинатного покрытия содержатся формальдегиды. Если ламинат нагреется свыше 27 градусов, эти вещества будут выделяться в атмосферу и могут нанести существенный вред для здоровья человека. Не всякий ламинат подходит для монтажа на теплый пол. Перегрев ламината, а это нагрев до 28 градусов и выше, приводит к порче данного покрытия. В этом случае характеристики пленочного пола под ламинат подходят как нельзя лучше. Такая система наиболее оптимальна для ламината.

Монтаж инфракрасного пола

Перед тем, как приобретать все необходимое оборудование, подсчитывают, сколько понадобится термопленки, а также отражающей подложки. Подложку устилают по всей площади комнаты, а пленка укладывается только на свободные места.

Пленка укладывается на идеально обработанную поверхность, которая тщательно очищена. Но в начале кладут теплоотражающие материалы. Обязательно, чтобы этот материал обладал достаточно плотной прокладкой. Листы соединяют скотчем, а затем устанавливают терморегулятор.

Прежде чем начать работы по монтажу, заливают стяжку. Затем на полученную основу укладывают фольгаизол или же полипеноуретан. Такая подкладка уменьшит теплопотери. Нагревательные элементы укладываются отдельно для каждого помещения, а затем заливается слой бетона. Толщина должна составлять минимум 2, максимум 4 см.

Также можно произвести монтаж и без стяжки. Для этого пленку укладывают на подложку, затем накрывают подложкой под ламинат, после чего можно укладывать финишное покрытие. Многие производители сегодня предлагают специальную. более пористую подложку, которая лучше проводит тепло и благодаря своей пористой структуре не мешает движению воздуха.

А для тех, кто по каким-то причинам опасается использовать ламинат и теплый пол, производители предлагают особый ламинат, который уже оснащен встроенной системой подогрева.

pol-inform.ru

Электрический теплый пол под ламинат своими руками

Не опасно ли укладывать электрический теплый пол под ламинат своими руками? Опасения обоснованы, учитывая тот факт, что некоторые материалы напольных покрытий имеют ограничение по температуре их нагрева. При превышении допустимых температур начинается выделение из материала токсичных веществ. Кроме того, напольное покрытие подвергается риску повреждения. Есть определенные оговорки и для укладки ламината на теплый пол.

к оглавлению ↑

Можно ли класть электрический теплый пол под ламинат?

Дать ответ на этот вопрос, возможно из рекомендаций изготовителя конкретного ламинированного материала. Следует внимательно рассмотреть маркировку на упаковке ламината:

Для монтирования на теплые полы подойдет покрытие с соответствующим знаком. Но даже для такого материала есть ограничения по температурному режиму. При достижении значения температуры нагрева 30° начинается выделение токсичных веществ из состава материала, это может иметь последствия для состояния людей. Т.е. показатель нагрева кабельного теплого пола под ламинатом не должен превышать 28°, это вполне нормальные комфортные условия в помещении.

к оглавлению ↑

Какой электрический пол лучше под ламинат

Электрические тонкие маты

Представляют собой проводник, выложенный в виде змейки и укрепленный на стекловолоконную сетку. Сетка допускает разрезание на секции (при этом нельзя нарушать целостность кабеля), обеспечивая свободу в покрытии поверхности пола разных размеров и форм. Нижняя поверхность сетки покрыта клеевым слоем, что обеспечивает быструю фиксацию конструкции к основанию. Укладка такого теплого пола выполняется, не применяя монтажную ленту. При завершении укладки и закрепления греющих матов выполняются необходимые соединительные операции и тестирование конструкции.

Это электрический теплый пол под ламинат без стяжки, что возможно благодаря уменьшенной толщине лежащего в его основе кабеля. Подложка под ламинированные панели сможет сгладить маленькие неровности, вызванные присутствием нагревающих пол матов. Еще одно преимущество тонких матов: монтаж не сложен, его вполне возможно выполнить своими силами.

Но эта система нагрева не пригодна для линолеума.

к оглавлению ↑

Традиционный тепловой кабель

Подойдет под любое из напольных поверхностей. Кабель бывает одножильный и двухжильный. Чаще применяется для нагревания полов двухжильный кабель. Объясняется этот факт его способностью уменьшать величину электромагнитных излучений, возникающих в процессе работы электрической схемы для нагрева пола.

В данной системе обогрева обязательное подключение к термостату. Тепловой кабель укладывается в слой стяжки. Рассматриваемая разновидность теплого пола подойдет и для ламинированного покрытия, и линолеума.

к оглавлению ↑

Тепловой кабель с саморегулированием

Завязан на особую матрицу, регулирующую процесс обогрева. Она определяет участки, где происходит перегрев и снижает, или совсем отключает питание. Такая модель сложнее обычного теплового кабеля. Терморегулятор не задействован, режим работы включает в себя автоматический выбор оптимальной температуры нагрева.

Данная система обогрева — отличный вариант для линолеума.

Монтаж кабельного теплого пола под ламинат

  1. Подготовка основания: выравнивание поверхности, гидроизоляция.
  2. Укладка теплоизоляции.
  3. Определение места расположения термостата. В стене нужно проштробить канал для терморегулятора и проводов, обеспечивающих электричеством систему обогрева. В него укладывается и провод для подключения датчика.
  4. Раскладка нагревательного провода по подготовленному плану. Заранее рассчитываются длина, толщина кабеля, мощность для обогрева площади помещения.
  5. Соединение между электрическими проводами.
  6. Размещается внутренний температурный датчик в гофрированную трубку для защиты от повреждений. Трубку и подсоединенный к датчику провод размещают между волнами теплового кабеля.
  7. Тестирование работоспособности системы.
  8. Смонтированный кабельный пол заливается цементно-песчаным слоем.
  9. Высыхание.
  10. Укладка ламинированных панелей.

Видео: как уложить теплый кабельный пол

Технология работ может иметь небольшие отличия, это зависит от рекомендаций изготовителя проводника и выбранного элемента нагрева. Например, если вы укладываете тонкие электрические маты, отпадает этап выполнения стяжки:

  1. Определите площадь теплого пола и места укладки.
  2. Выберите место расположения терморегулятора.
  3. Расстелите кабельные маты по разметке.
  4. Установите датчик температуры на полу.
  5. Произведите подключение теплого пола к системе теплорегулирования.
  6. Настелите подложку.
  7. Смонтируйте ламинат.
к оглавлению ↑

Пленочный инфракрасный пол

Выручит, когда ремонт сделан ранее, но про утепление пола не подумали. Водяной и кабельный обогрев затребуют кладки цементной стяжки. Рассмотрим хорошую альтернативу — монтаж инфракрасного теплого пола под ламинат.

Принцип работы инфракрасного обогрева

Пленочный инфракрасный пол с элементами нагрева внутри пленки делается хорошим соперником остальным видам электрического утепления пола. Это еще и полезный для самочувствия людей способ поддержания комфорта в квартире. Отзывы о таком виде обогрева по большей части хорошие и отличные.

Структура термопленки

Преимущества инфракрасного нагрева:

  • простота и легкость монтажа;
  • это электрический теплый пол под ламинат без стяжки. Укладку выполнить возможно в удобное для вас время, даже без выполнения ремонтных работ;
  • инфракрасный пленочный теплый пол может использоваться для ламинированного пола;
  • толщина инфракрасного теплого пола под ламинат очень мала: от 0,23 мм до 0,47 мм. Как видим, подобное утепление совершенно не уменьшает высоту помещений, это немаловажно;
  • инфракрасный подогрев пола происходит равномерно;
  • подходит для использования при усиленной нагрузке на покрытие пола: офисы, общественные помещения;
  • экономичное потребление электроэнергии при эксплуатации.

Недостаток у пленочного обогревающего пола один:

Вариант применения термопленки (для стен и потолков)к оглавлению ↑

Параметры пленочного теплого пола под ламинат

Если будете использовать инфракрасный пленочный теплый пол под ламинат, тогда параметры термопленки помогут вам в расчете необходимого метража изделия и размера последующих затрат при эксплуатации:

Параметр

Значение

Ширина пленки 0,5-1 м
Длина рулона 50 м
Толщина пленки 0,23-0,47 мм
Потребляемая мощность на м2 пленки 25-35 Вт/ч

Знайте, если вы хотите применить такую термопленку в роли основного теплового генератора, то пленкой надо покрыть не меньше 70% площади пола. При суровых зимах пленочный теплый пол под ламинат возможно применять лишь в роли добавочного обогревания. В моменты повреждения отопления, монтаж теплого пленочного пола вас очень выручит даже в сильные морозы.

Резать термопленку возможно лишь по нанесенным отметкам, учтите это в своих расчетах. Отметки нанесены на расстоянии приблизительно 25 см.

Монтаж инфракрасного теплого пола возможен в подсобных строениях, где нет основного отопления: гараж, теплица и т.п.

к оглавлению ↑

Монтаж инфракрасного пленочного теплого пола под ламинат

Есть вариант: обратиться к специалисту, и тогда вы получаете гарантию сроком примерно 1 год. Возможно самим попробовать выполнить установку инфракрасного теплого пола, что не очень трудно. Если вас пугает перспектива подключения схемы к электричеству, монтируйте пленку своими силами и потом обратитесь к электрику за помощью в выполнении подсоединения к электросети.

Сначала следует выбрать точку нахождения терморегулятора, установить его. Далее важно вычистить основание от любого загрязнения. Установка пленочного теплого пола под ламинат выполняется на подготовленное очищенное основание. Сначала укладывается слой теплоизоляции, чтобы металлизированная поверхность смотрела кверху, и клеится с использованием скотча.

Далее производится нарезка пленки на полосы нужного размера. Длина самого большого отрезка не может превышать 10 м. Отступая от стен на 20см, раскладывается по ранее составленной схеме пленка на пол (медными шинами вниз), по направлению к стене с термостатом и закрепляется с использованием скотча.

Выполнять работу следует аккуратно, не торопясь, не совершая перекрытия листов пленки, нельзя наступать на термопленку.

К краям медных полос прикрепляются зажимы, далее подсоединяются провода. Участки присоединения зажимов изолируются при помощи изоляционной ленты.

Датчик температуры подсоединяется с нижней стороны пленки, к черной полосе. Его надо тоже изолировать.

Видео: монтаж теплого пола под ламинат

Система ИК-обогрева подключается к терморегулятору и управляется через него.

Самый простой терморегулятор поддерживает в комнате определенную температуру: при превышении ее он выключает питание и «теплый пол» немного остывает.

Программируемый терморегулятор для электрического теплого пола выполняет алгоритм, заданный человеком. Это позволяет жильцам задавать свой режим тепла и комфорта.

Определенные модели наполнены программами, различающими ночь и день, выходные и будни. Они сами включают нагрев незадолго до прихода жильцов и отключают его на время отсутствия их. Есть терморегуляторы, с дистанционным управлением с помощью мобильного телефона. Хозяева могут корректировать программу при разных обстоятельствах.

Обычный термостат и сенсорный терморегулятор с программным набором

Цена таких термостатов сильно различается, но и сервис отличается тоже, а расходы с программируемым терморегулятором в дальнейшем окупаются за счет более рационального расходования электроэнергии.

к оглавлению ↑

Укладка финишного покрытия

Ламинированные панели монтируются на инфракрасную пленку стандартно, на подложку, под линолеум сначала настилается слой фанеры и аккуратно, не повреждая термопленку, крепится к основанию.

Укладка напольной плитки на инфракрасный теплый пол делается немного по-другому. Гладкая пленка помешает сцеплению клеевого слоя для плитки с основанием. Поэтому на полу укладывается мелкоячеистая сетка и закрепляется к основанию, где нет ИК-пленки. По окончании монтажа плитки выжидается примерно месяц, чтобы полностью высох клеевой слой. Лишь тогда возможно включать подогрев пола.

к оглавлению ↑

Какой ламинат и линолеум можно использовать

К перечисленным выше разъяснениям о применении ламината, линолеума на теплый электрический пол, добавим еще немного:

  • ламинат для инфракрасного теплого пола должен иметь толщину не меньше 6-8 мм;
  • класс ламинированного пола: 32 и 33;
  • монтаж ламината на пленочный тёплый пол производится с применением подложки. Пробковая подложка не применяется по причине низкой теплопроводности;
  • линолеум лучше стелить многослойный. Категорически нельзя стелить утепленные и однослойные линолеумы.

При дальнейшей эксплуатации важно строго соблюдать инструкцию изготовителя. В случае выполнения данных рекомендаций монтаж электрического теплого пола под ламинат своими руками не составит большого труда.

Похожие записи

водяной, без стяжки, пленочный, инфрокрасный, установка, монтаж, укладка. своими руками,

Из данной статьи вы узнаете, как правильно выполняется укладка ламината на бетонный пол с подложкой с пошаговым рассмотрением каждого из этапов этой технологии: научитесь выбирать материал покрытия, подготавливать основание для дальнейшей работы, определять какой настил подойдет в качестве подложки и выполнять укладку напольного покрытия. Кроме этого будет рассмотрена возможность монтажа системы теплых полов под ламинат.

Ламинат на теплые полы — эффективный способ привнести комфорт в любое помещение, особенно подходит для детских, спален, кухонь. Монтаж любой системы, будь то плиточная, электрокабель или водяная доступен для любого домовладельца, но требует времени и учета особенностей материалов.

На выбор системы влияют экономические факторы и инженерное оснащение жилья: пленочный теплый пол экономно расходует электроэнергию, однако стоимость материалов выше, чем в кабельной или водяной системе. У водного теплого тола самые низкие эксплуатационные расходы и стоимость материалов.

Определившись с системой теплоснабжения, выбираем ламинат с определенными качествами: ламинат для теплого пола водяного отличен от ламината для электрического теплого пола.

Выполняем работы, соблюдая технологию и правила монтажа: под любой из видов теплого пола подготавливаем поверхность самонивелирующей стяжкой. Нагревательные элементы (трубы, стержни, маты) так же укладываем в стяжку. Стяжки должны вызреть.

Долговременная эксплуатация теплого пола возможна в допустимом диапазоне температур.

Выполнив эти условия, мы получим покрытие, которое прослужит больше гарантированных производителем 10 лет. И на вопрос соседа: «Можно ли укладывать ламинат на теплые полы?» Вы ответите: «Конечно, можно! Я сделал это сам!»

Определяемся с видом нагревателя

Недавно мы рассматривали виды электрического теплого пола, где немного касались вопроса об использовании различных нагревателей для плиточного и деревянного напольного покрытия.

В случае с деревянным полом использовать нагревательные маты и кабель не рекомендуется, по следующим причинам:

  1. Электрические проводники могут неравномерно излучать тепло, что негативно сказывается на деревянном покрытии.
  2. Подогрев электрическим кабелем (либо матом) расходуют больше электроэнергии, поэтому со стороны экономии средств укладка пленочного теплого пола под ламинат, опять-таки, выигрывает.
  3. Для инфракрасного покрытия наличие бетонной стяжки не является обязательным, чего не скажешь про альтернативные варианты.
  4. Толщина пленки меньше миллиметра, что позволит сохранить высоту потолка после монтажных работ. В случае с электрическим проводником из-за стяжки высота потолка может сократиться вплоть до 10 см.
  5. Так как ламинат имеет низкую теплопроводность, использовать кабельный нагрев не рекомендуется. Это связано с тем, что проводник сначала нагревает стяжку, которая передает тепло уже самому напольному покрытию. В результате такого теплообмена эффективность на порядок ниже, чем при инфракрасном излучении, которое сразу же прогревает все объекты в комнате.

Именно по этим причинам используется укладка пленочного теплого пола под ламинат и паркетную доску.

Несколько слов о материале

Ламинат — древесно-волокнистое покрытие, состоящее из 1 или нескольких слоев основания, крафт-бумаги, декоративной, а также полимерной защитной пленки, от прочности и толщины которой зависит категория износостойкости материала.

Классифицируют панели согласно их пригодности для настила в жилых и офисных помещениях. Классы «31-34» соответствуют коммерческому варианту, «21-23» — бытовому. Кроме этого, ламинат подразделяют по строению и физическим свойствам. Самыми распространенными считаются изделия на основе НДФ или ДСП.

Виды замков и способы соединения

Каждая доска имеет замок «шип-паз», который скрепляет панели в единое покрытие. Существует два типа такого соединения — Lock и Click. Отличаются они расположением панели во время монтажа.

В первом случае листы соединяются параллельно полу. Расположенный на торце шип входит в паз уложенной плиты. Затем доску подбивают резиновым молотком по приставленному к ней бруску. Фиксация покрытия может сопровождаться характерным щелчком. Иногда для того, чтобы усилить замок по всей длине, наносят клей или герметик.

Замки для соединения ламината.

При втором варианте стыковка происходит под углом 45⁰. После установки шипа в паз плита распрямляется и замок защелкивается. Таким видом соединяются боковые грани листов. Материал укладывают порядно, собирая цельные полосы. Затем их присоединяют к уже уложенным панелям.

Выбираем ламинат для укладки поверх теплого пола правильно

Итак, первое и главное в этом вопросе — брать в рассмотрение только те виды ламината, которые подходят под водяной или электрический пол по рекомендациям самого производителя. Также стоит обратить внимание на следующие два параметра:

  1. Коэффициент теплового сопротивления. Он должен быть как можно меньше, чтобы покрытие пропускало тепло в помещение и не деформировалось. Поскольку на теплый пол ламинат практически никогда не укладывается без подложки, необходимо учитывать и ее коэффициент тоже. Сумма этих двух коэффициентов не должна составлять более 0,15 кв.м.*К/Вт.
  2. Класс. От него зависит степень прочности и износостойкости материла. Очень желательно стелить поверх греющегося пола ламинат достаточно высокого класса, поскольку он будет регулярно подвергаться повышенным нагрузкам. Оптимальный вариант — классы 32 и 33.

Установка тёплого пола под ламинат: обзор процесса

Технология монтажа пленочного теплого пола под ламинат предполагает следующий порядок работ:

Установка тёплого пола под ламинат

  • Вначале готовится перекрытие – трещины расширяются и заполняются бетоном, ликвидируются сквозные и глухие отверстия, выравнивается «под уровень» профиль основы будущего теплого пола. В идеале, было бы неплохо использовать на финальном этапе подготовки покрытие типа «наливные полы». Ведь инфракрасная пленка нуждается в идеально ровной основе.
  • Далее на подготовленный пол настилается пенофол или пеноизол, фольгированной стороной вверх. При этом монтаж экранирующего теплоизолятора начинают только после полного отвердения выравнивающей стяжки.
  • После этого можно установить само пленочное покрытие. Причем монтаж теплого пола под ламинат, в данном случае, осуществляется по следующим правилам: рулон разделяют на полосы, длина которых должна совпасть с габаритами утепляемой зоны, далее эти полосы укладывают на изоляцию медной стороной вниз. При этом расстояние между полосами должно равняться, как минимум, 10 миллиметрам, а зазор между полосой и стеной – 50 миллиметрам. Максимальная длина полосы тоже имеет свои ограничения – 10 метров для 80-сантиметровой ширины пленки или 13 метров для 0,5-метровой ширины.
  • Следующий шаг – подключение контактных зажимов. Обычно они располагаются на медной полосе, у самого плинтуса. Причем обжим контактов можно выполнить обычными плоскогубцами. А неиспользованные контакты нужно изолировать особой битумной мастикой.
  • Далее нужно закрепить на нижней стороне пленки, мастикой, датчики температуры и закрепить на контактных зажимах провода, убрав линию под плинтус.
  • В конце все линии от медных полос стягивают к блоку правления, подключая к этой точке еще и провода от температурных датчиков.
  • После этого можно настилать ламинат, руководствуясь традиционными технологиями. Причем инфракрасную пленку стоит зафиксировать обычным скотчем, а между нагревателем и облицовкой – проложить полиэтиленовую мембрану, защищающую контакты от воды, просачивающейся сквозь щели ламината во время влажной уборки.

Выбор напольного покрытия

Выбирая напольное покрытие, следует учесть тот факт, что оно не должно выступать в качестве барьера для прохождения тепла. Самым лучшим вариантом является керамическая плитка. Но укладывать ее во всем помещении нецелесообразно. Она смотрится достаточно холодно. К тому же, такое покрытие является скользким и твердым. При падении существует высокий риск получения травмы.

Для гостиной, прихожей или спальни следует выбрать что-то более приятное и красивое. Во все времена самым элитным строительным материалом считалось дерево. Оно действительно выглядит презентабельно и богато. Но стоимость натурального дерева весьма велика.

Производители сегодня предлагают материал, который похож на натуральное дерево и при этом имеет приемлемую ценовую политику. Это ламинат. При его изготовлении используют дерево, что и обеспечивает их внешнее сходство.

Остается один вопрос. А можно ли под ламинат укладывать системы теплого пола? Ответ положительный. Но перед покупкой следует внимательно ознакомиться с маркировкой, нанесенной на ламинат. В состав ламината входят формальдегиды. Эти вещества при повышении температуры способны выделяться в воздух.

При этом для начала процесса достаточно 260. Для здоровья такие испарения могут быть опасны. Поэтому следует поинтересоваться у консультанта магазина, какой товар предназначен для укладки на теплые полы. Желательно параллельно ознакомиться с документацией, которую должен при необходимости предоставить сотрудник магазина.

Если приобрести товар, который не предназначен для установки на теплые системы, то в скором времени на ламинате появятся дефекты в виде трещин, зазоров, пузырьков и т. д. Эти дефекты станут следствием постоянных перепадов температуры. Под ламинат лучше всего стелить инфракрасную пленку. Но есть одно «но». Ее цена достаточно высока.

Виды ламината

Чем отличаются панели разные по толщине?

  • 6 миллиметровые доски- хуже всех противостоят ударам и влаге. У такого ламината не очень прочное соединение между панелями. Чаще всего, этот ламинат попадает на рынок строительных материалов из Китая.
  • 7 миллиметровые- несколько лучше предыдущих, но кроме небольшой экономии, вы можете получить и некоторые проблемы. Эти панели можно укладывать только на идеально-ровный пол.
  • 8 миллиметровые- панели отличаются надежностью, прочностью, а точки соединения благополучно выдерживают нагрузки. Чаще всего приобретают именно этот ламинат.

В зависимости от основания, ламинат подразделяют на обычный и влагостойкий (на базе HDF). Второй можно с легкостью укладывать в кухне и прихожей.

Так же ламинат делится на три класса, в зависимости от показателя износостойкости:

  • 31 класс имеет самый низкий показатель. При покупке обратите внимание на ламинат из Германии.
  • 32 класс со средним показателем. По цене он будет дороже, но это не влияет на его востребованность.
  • 33 класс обладает самым высоким показателем. Его можно монтировать в офисных помещениях, где огромное количество людей. Для использования в домашних условиях, довольно дорогой.

В зависимости от дизайнерского решения есть:

  • гладкие (глянцевые) доски – на них вы можете легко подскользнуться и оставить отпечатки своих рук или стопы;
  • матовые доски – очень походи на естественное дерево, как правило, на них не остаются следы;
  • текстурированные доски – практически ничем не отличаются от деревянного покрытия;
  • ламинат со скруглёнными углами – придает натуральность.

Под какое покрытие использовать обогревающую пленку

Монтаж под ламинат

Чаще всего инфракрасное отопление пола устанавливается под ламинат. С одной стороны – такой монтаж выполнить очень просто, к тому же имеется возможность дорастить или демонтировать систему. А с другой стороны – покрытие очень быстро прогревается и уже через пять минут можно будет почувствовать тепло.

Однако, имеются и минусы такого пола. Дело в том, что быстро нагревающийся материал, точно так же быстро и остывает. Ламинат не накапливает тепло так, как, к примеру, кафельная плитка.

Поэтому в помещениях, где на полу настелен ламинат, использовать пленочный пол как основное отопление практически невозможно.

Схема укладки пленки

Монтаж под кафель

Многие люди боятся класть кафель поверх пленки, так как уверены, что он плохо будет держаться и могут потрескаться швы. В действительности же кафель на пленке держится также хорошо, как и на бетонной стяжке, но только при условии правильного монтажа.

Схема укладки пленки под кафель

Под правильным монтажом подразумевается:

  • Использование армирующей сетки;
  • Сетка должна быть прибита ударными дюбелями к первичному полу по всей площади;
  • Укладывать кафель необходимо при помощи клея для теплых полов, а толщина клеевого слоя должна составлять не менее 15 мм.

Какой лучше ламинат и подложку на инфракрасный пленочный пол

Известные производители ламинированных покрытий подтверждают, что пленочный подогрев прекрасно сочетается с продукцией, если соблюдаются несколько несложных рекомендаций:

  1. Предельная мощность нагревательных элементов не должна превышать 60 Вт/м².
  2. Температура теплого пола – до +27 ºС (80 ºF).
  3. Если система подогрева установлена на локальных участках под ламинатом, то обогреваемые зоны желательно отделить от холодных при помощи расширительных профилей.
  4. Между ИК-полами и ламинированным настилом должна быть проложена гидроизоляционная пленка.

Таким образом, все замковые ламинированные покрытия можно укладывать на основание с инфракрасным комплектом подогрева. Для полной уверенности можете проверить – на коробке ламината обязательно будет соответствующая маркировка.

Поговорим о подложках. Одной из грубейших ошибок считается выбор теплоотражающего слоя, кашированного алюминиевой фольгой. Дело в том, что алюминий – хороший проводник электроэнергии. Он накапливает емкостные токи, которые будут ощущаться как неприятная вибрация и/или постоянные удары статического электричества (электромагнитная индукция). А там, где одна ошибка, возможны и другие, связанные с соединением элементов и их изоляцией. Если нарушится герметизация контактов, то в сочетании с токопроводящим слоем владельцы жилья будут удивляться постоянным коротким замыканиям. А при самом негативном развитии событий с участием влаги рискуют получить сильные удары током. Поэтому под ИК-полы следует использовать подложки с лавсановым отражающим слоем. Внешне он похож на алюминиевую фольгу, но его структура более мягкая и не проводит электроэнергию (диэлектрик). Чтобы точно знать, какой именно у вас подстилающий слой, проверьте его тестером на «прозвон».

Монтаж кабельного теплого пола под ламинат и линолеум

Система электрического обогрева пола на основе нагревательного кабеля в своей основе монтируется в стяжке пола, на которую далее укладывается финишное напольное покрытие. Иногда применяют специальные монтажные пластины с алюминиевой поверхностью. В любом случае используется материал, аккумулирующий и распределяющий тепло под поверхностью пола.

Так как нагревательный кабель для теплых полов не имеет функции саморегуляции – неравномерное распределение температуры может привести к перегреву кабеля и нарушению работы системы обогрева, вплоть до выхода ее из строя.

Не рекомендуется укладывать нагревательный кабель непосредственно под декоративное покрытие без стяжки (плиточного клея, металлических платин), так как во-первых, температура нагрева кабеля может достигать 70С, что является недопустимой для многих видов напольного покрытия, во-вторых, при таком способе монтажа возникает повышенные механические нагрузки на сам кабель, что может привести к повреждению как самого нагревательного кабеля, так и напольного покрытия.

В качестве нагревательного элемента используется резистивный нагревательный кабель в секциях, либо матах. Для матов необходимо выполнить условие, что слой плиточного клея (стяжка) не превышает 1-2 см, в противном случае мощности кабеля на мате будет недостаточно для прогрева поверхности.

Сухой монтаж нагревательного кабеля под ламинат

В случае сухого монтажа используются секции нагревательного кабеля, при этом кабель раскладывается в канавки на специальных монтажных пластинах, которые представляют собой пенополистирол с алюминиевым покрытием. Шаг укладки – 100мм, толщина – 13мм, размер каждой пластины 1000х500мм.

Пластины укладываются на бетонное основание, опционально между пластинами и бетоном может быть проложен слой гидроизоляции. Поверх пластин укладывается нагревательный кабель линейной мощностью 10-14 Вт/м. Сверху прокладывается подложка (полиэтиленовая пленка), и затем финишное покрытие.

При монтаже нагревательного кабеля необходимо следовать правилам укладки выбранной модели, указанным в руководстве по монтажу и эксплуатации на данный вид кабеля.

Монтаж нагревательного кабеля под ламинат и линолеум в стяжку пола

В качестве аккумулирующего слоя при монтаже кабельного теплого пола под легкое напольное покрытие можно использовать цементно-песчаную бетонную стяжку, либо плиточный клей. При укладке возможно использовать как нагревательные секции, так и нагревательные маты.

Монтаж теплого пола производится согласно правилам, приведенным в инструкции к выбранной модели. Нагревательные секции монтируются в стяжку пола, нагревательные маты в клеевую смесь. Универсальный теплый пол применяется и в стяжку и в слой плиточного клея.

Укладка нагревательной секции в стяжку

Нагревательная секция укладывается на фольгированную теплоизоляцию. В качестве крепления используется монтажная лента, которая позволяет соблюдать одинаковый шаг укладки. Поверх греющего кабеля заливается бетонная стяжка.

Укладка нагревательного мата в плиточный клей

Нагревательный мат имеет клейкую основу и раскладывается непосредственно на теплоизоляции. Далее укладывается клеевая смесь, толщина которой зависит от типа раствора, не менее 8мм.

Электрическое подключение нагревательной секции или мата производится после высыхания раствора, согласно инструкции по его применению. После проверки системы обогрева производится укладка декоративного напольного покрытия.

Кабельный теплый пол от производителя

Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)

  • Общая мощность системы: 100 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев теплиц / обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный / основной
  • Экран: алюминиевая фольга + дренажная жила из медных проволок

Цена производителя Нагревательный мат Gulfstream МГС2 (0,5 м²)

  • Общая мощность системы: 75 Вт
  • Линейная мощность: 14 Вт/м.п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный
  • Экран: алюминиевая фольга

Цена производителя Теплый пол Gulfstream КГС2 (0,75 м²-1,2 м²)

  • Общая мощность системы: 150 Вт
  • Линейная мощность: 20 Вт/м.п.
  • Назначение: обогрев пола
  • Страна производства: Южная Корея
  • Тип обогрева: комфортный / основной
  • Экран: оплетка из луженых медных проволок

Цена производителяПроверил: Евгений Щипунов Главный инженер ООО «СКО Альфа-проджект»

Покрытие из ламината: как правильно стелить подложку и укладывать панели

Перед тем как уложить подложку, для обеспечения дополнительного комфорта можно выполнить монтаж «теплых полов» под ламинат на бетонный пол. Этой системой осуществляется обогрев помещений в качестве основного или дополнительного источника тепла к уже имеющемуся в доме отоплению. Существует несколько вариантов таких систем.

Различают следующие виды теплых полов:

  • водяные;
  • воздушные;
  • электрические (пленочные инфракрасные, на основе нагревательных матов или кабельные).

Пленочный инфракрасный теплый пол под ламинат

После установки системы теплых полов выполняется монтаж подложки и покрытия. Делать это рекомендуется одновременно, чтобы не повредить пробку или другую поверхность в процессе укладки ламината.

Система теплых полов под ламинат на бетонный пол: как положить пленочный обогрев

Инфракрасные пленочные полы хороши тем, что не наносят вред напольному покрытию. Этот вид материала может быть демонтирован и повторно использован, чего не могут обещать другие системы теплых полов.

Схема установки системы:

  • на основание рекомендуется уложить фольгированное отражающее покрытие;
  • пленочные полы нарезаются с учетом размера комнаты;
  • полученные полосы распределяются по основанию на фольгированном материале, а затем фиксируется с помощью скотча;
  • пленочные полоски соединяются между собой с помощью контактов и проводов в указанных местах. Эти контакты бывают медными и латунными, предварительно их нужно заизолировать с помощью ленты, имеющей покрытие из битума. Делается это так: лента складывается двое, внутрь помещается контакт и зажимается с помощью плоскогубцев;
  • на одной из стен на высоте 120-150 см от пола выполняется установка терморегулятора;

Инфракрасный теплый пленочный пол – практичное решение для тепла в доме

  • укладку пленки выполняют так, чтобы завершающие провода выходили к стене к термостату. Потребуется установка термодатчика, который будет фиксировать температуру теплых полов. Между ним и терморегулятором выполняется проводное соединение.

Особенности укладки ламината на бетонный пол

Процесс монтажа напольного покрытия стоит начинать с дальнего угла помещения. Расстелив полосу подложки, в угловую зону комнаты нужно установить первую панель. Покрытие не должно примыкать вплотную к стене. Между ним и стеновой поверхностью нужно оставить зазор примерно в 1-1,2 см. Можно использовать для этих целей распорки, которые монтируются вдоль пролегания первого ряда, а также на торцовых частях.

Сразу же накладывается первый элемент второго ряда. При этом панель распиливается пополам. Раскрой материала нужно сделать так, чтобы со стороны прилегания следующего элемента остался торцевой замок.

Далее нужно уложить первый ряд панелей до стены, соединяя элементы между собой с помощью торцовых замков. Если последняя панель у стены не помещается, выполняется распил материала с помощью лобзика.

Укладка ламината на бетонный пол – процедура довольно распространенная и относительно простая для самостоятельного выполнения

Второй ряд выполняется аналогичным способом. Эта технология применима, если вы используете материал с замковой системой «Lock». Ламели с защелкой типа «Click» устанавливаются порядно, то есть к укладке второго ряда не приступаем, пока не смонтирован первый.

Используйте для более наглядного изучения особенностей укладки ламината на бетонные полы видео материал, который размещен ниже.

Аналогичная схема укладки используется при монтаже винилового покрытия. Только в этом случае гибкие панели укладываются на твердое основание в виде фанерных листов или очень плотной подложки из пробки.

Технология монтажа покрытия достаточно проста, чтобы с ней можно было справиться без помощи специалистов. Самый сложный этап – выравнивание бетонного основания, однако и его можно легко осилить.

Выводы

В заключении хотелось бы сказать следующее. Работоспособность домашней системы отопления «теплые водяные полы», которая взаимодействует с ламинатом, довольно успешна и эффективна. Соблюдая все правила и особенности технологии укладки, придерживаясь строго критериев выбора материала, вы сами себе можете гарантировать необходимый комфорт и уют внутри отапливаемого помещения.

Не следует устраивать экспериментов с ламинированным напольным покрытием. Перегрев, заливка водой могут негативно сказаться на качестве вашего пола. При желании иметь в доме красивые и приятные на ощупь полы, позаботьтесь о том, что бы влажность внутри помещений не была ниже 50-60%.

Монтаж водяного теплого пола

Укладка водяного теплого пола требует определенных навыков, если вы обладаете умениями и знаниями в сантехнических работах, это может быть вам под силу. Однако даже если вы решили обратиться к профессионалам, не лишним будет знать алгоритм проведения монтажа теплого пола под ламинат. Водяной теплый пол требует особого контроля качества исполнения работ.

При оборудовании системы отопления на основе водяного теплого пола, придерживаются такой последовательности действий:

  • На систему отопления устанавливается распределительный коллектор с регуляторами, к которому подключаются все элементы отопления. Регуляторы дают возможность устанавливать температуру нагрева воды в конкретном контуре.
  • На качественную черновую стяжку укладывается гидроизоляция и теплоизоляция — это необходимо для того, чтобы избежать лишних теплопотерь и защитить нижнее помещение от возможных протечек.
  • На данном этапе, согласно проекту, проводится монтаж теплового контура. Трубы монтируются выбранным способом на армирующую сетку. Способ укладки — змейка или улитка, существенно не влияет на конечный результат. Шаг укладки труб определяется, в зависимости от места расположения. Предпочтительно уменьшать шаг возле наружных стен и увеличивать по центру или ближе к выходу.

Важно! Длина труб в одной системе не должна превышать 100 метров, так как насосное устройство может попросту не справиться. Лучше всего, чтобы один контур прогревал помещение общей площадью не более 40 квадратных метров.

  • После монтажа труб их подключают к коллектору и проверяют всю систему на качество работы. Стоит уже на этом этапе устранить все возможные неполадки и утечки.
  • По всему периметру помещения приклеивается специальная демпферная лента.
  • Далее на пол заливается цементная стяжка. При заливке трубы должны быть заполнены водой, но не включены на отопление. Не стоит включать систему отопления до полного высыхания стяжки. В процессе сушки лучше всего периодически смачивать поверхность водой — это предотвратит появление трещин на поверхности. Пол должен сохнуть медленно и качественно, без использования специальных сушек.

Важно! Общая толщина стяжки пола не должна быть толще 5-7 сантиметров, иначе — эффективность обогрева снижается. А вот расстояние от поверхности пола в финальном исполнении до трубы не может быть более 3 сантиметров.

  • После высыхания стяжки, на пол укладывается подложка и ламинат. Укладка подложки и ламината осуществляется обычным, предусмотренным производителем способом. Предварительно стоит дать ламинату прогреться до температуры помещения, приобрести влажность помещения. Для этого нужно завезти его в помещение за 2-3 дня до начала работ по его укладке.

На данном этапе процесс монтажа теплого пола можно считать завершенным. При надлежащем исполнении работ система должна работать без сбоев.

Установка инфракрасного теплого пола своими руками

Для укладки инфракрасной пленки, необходимо ровное и чистое основание, допускается изменение плоскостности поверхности не более 3 мм. После подготовки поверхности, укладывают слой гидроизоляции и теплоизоляции, которая не даст теплу уходить вниз, поэтому оно все будет направляться в помещение. При укладке теплоизоляции, металлизированная сторона обращается в сторону комнаты.

Составляют схему укладки и выбирают место для установки терморегулятора, обычно его размещают на высоте 15-20 см от пола. Во время составления схемы, необходимо знать размещение мебели, так как под ней пленку не укладывают.

Первый ряд пленки укладывают на расстоянии 10-40 см от стены, если это будет основной обогрев, то обогреваемая поверхность пола должна составлять не меньше 70%, а если дополнительный, то хватит и 40%.

В соответствии со схемой, на теплоизоляцию раскладывают инфракрасную пленку, при этом медные контакты располагают вниз, по направлению к терморегулятору. При необходимости, пленку можно резать по линиям. Провода при помощи зажимов подключают к медным контактам, места соединения изолируют специальной мастикой. Длина полосы не должна превышать 8 метров.

Термодатчик подключают к нижней части пленки, а терморегулятор подключают после того, как пленка будет уложена по всей комнате. Осталось подключить теплый пол к сети.

Греющие полосы размещают на расстоянии 5-10 мм друг от друга и подключаются они параллельно, поэтому в случае выхода из строя одной из них, остальные продолжают обогревать помещение.

После подключения системы обогрева к сети, проводится проверка ее работоспособности: не должно быть искрения, перегревания мест соединения, нагрев должен происходить равномерно. Если все нормально, то греющая поверхность накрывается слоем пленки и можно приступать к укладке ламината.

Расчет энергопотребления

Для инфракрасного пленочного пола максимальная мощность составляет 220 Вт/м2. Чтобы рассчитать потребление энергии, необходимо учитывать полезную площадь пола, то есть ту, под которой находится греющая пленка и значение, выставленное на терморегуляторе.

Размер полезной площади комнаты умножают на мощность инфракрасной пленки и на коэффициент, который выставлен на терморегуляторе. Вы получите количество энергии, которая тратится в течение часа, а зная стоимость электроэнергии, сможете рассчитать, во сколько вам обойдется такой тип обогрева.

Монтаж теплого пола

Заливку стяжки под водяной контур следует производить на слой гидроизоляции Помимо правильно выбранного материала понадобится также соблюдать определенные правила во время работы. К тому же необходимо придерживаться порядка выполнения работы, установленного производителем:

  1. Во время работы учитывайте, что отклонение от плоскости не должно превышать 2 мм. Порог водяного пола необходимо начинать с заливки стяжки. Перед этим укладывают гидроизоляцию. Затем, на изоляционный материал производят заливку стяжки и растягивают ее по маякам.
  2. После высыхания кладут теплоизоляцию. В качестве материала лучше всего применить полистирол. Чтобы улучшить подогрев, сверху стелют слой фольги.
  3. Затем переходят к армирующему слою. Его применяют для укрепления стяжки и в качестве основания для установки водяного контура. Чаше всего использую ячейку 15 на 15 см. При желании можно воспользоваться специальными матами, чтобы избежать армирования.
  4. Установка водяного контура. Необходимо использовать специальные пластины и фиксаторы в виде защелок. Также нужно учитывать предельную длину контура и углы поворота.
  5. Процедура повторного нанесения стяжки. Для создания смеси нужно применять специальные добавки, разработанные для водяных поверхностей. Если применить готовую продукцию, можно уменьшить время высыхания раствора.
  6. Создание подложки. Напольный ламинат стелется на заранее подготовленное покрытие. Этот слой позволит избежать неровностей, которые могут появиться во время работы. Толщина подложки может варьироваться от 2 до 5 мм. Выбор также напрямую зависит от способа установки покрытия. Так, если ламинат будет клеиться на стыках, лучше выбрать минимальную толщину.
  7. Монтаж ламината. Подробная инструкция указана в каждой упаковке с материалом. Там подробно изложен каждый шаг, поэтому никаких осложнений возникнуть не должно.

Рекомендуем воспользоваться помощью профессиональной строительной бригады. Хоть монтаж ламината и выглядит простым, существуют определенные нюансы, которые новички зачастую не учитывают. Из-за этого могут появиться скрипы во время ходьбы или конструкция может дать усадку.

Оборудование теплого пола под ламинатом не прощает ошибок, поэтому к установке необходимо относиться крайне серьезно.

Схема установки теплого пола выглядит следующим образом.

Утепление пола под бетонную стяжку

К вопросу того, как утеплить бетонный пол в квартире, например, под ламинат или же линолеум, необходимо подойти максимально ответственно. Для того чтобы пол был теплым и не было сквозняков, требуется использовать теплоизоляцию с несколькими слоями.

Утепление обязательно, если квартира находится на первом этаже дома. Выбирать основной материал для теплоизоляции нужно тщательно и согласно рекомендациям. Технологический процесс должен осуществляться строго поэтапно и с использованием качественных строительных средств, обеспечивающих хорошее утепление пола.

При ответственном подходе, трудностей в работе возникать не должно.

Правильно утеплить бетонную стяжку на первом этаже можно под любое покрытие, в том числе линолеум и ламинат.

Важные характеристики теплоизоляционных материалов

Теплоизоляция пола, отличающаяся надежностью и качеством, напрямую связана с применяемыми материалами, различающимися по показателям эксплуатационного срока, а также условиям использования. Утепление сяжки пола в квартире на первом этаже под линолеум или же ламинат, в первую очередь, должно начинаться с выбора материалов. Акцентировать внимание нужно на следующем:

  • На плотности. От нее зависит и вес материала, и пористость. Чем меньше плотность, тем лучше материал будет сохранять тепло. Это особенно важно для обустройства стяжки на первом этаже многоквартирного или частного дома.
  • Степень теплопроводности должна быть незначительной, чтобы накопленное в помещении тепло не уходило.
  • Показатель прочности должен быть высоким, что очень важно для утепления пола из бетона.
  • Устойчивость к влаге. Это важный параметр, который должен быть максимально высоким, в обратном случае, утеплительный материал довольно быстро потеряет все свои свойства.
  • Долговечность материала для утепления пола под ламинат или линолеум.
  • Минимальная влагопроницаемость.
  • Натуральность/экологичность материалов. Особенно важный показатель для желающих построить дом из элементов природного происхождения.

Вышеперечисленные параметры могут помочь, так как утеплить бетонный пол максимально правильно и с минимальными потерями в процессе эксплуатации, может далеко не каждый. В большинстве случаев утепление используют, если планируется укладка ламината, паркета, ковролина или линолеума.

Материалы

Утепление пола на первом этаже в доме требует использования определенных материалов. Самыми распространенными являются:

  • пенопласт/ пенополистирол;
  • вата минеральная, а также базальтовая;
  • пенополиуретан;
  • пеностекло;
  • керамзит;
  • пробка.

Утепление пола из бетона под ламинат или же линолеум при помощи пенопласта довольно распространено. Популярность обуславливается хорошими показателями устойчивости к влаге, проводимости тепла и влагопроницаемости. Однако материал отличается хрупкостью и неэкологичностью.

Утеплить бетонную стяжку ватой – значит придать полу низкую проводимость тепла и плотность, а также отличную звукоизоляцию. С экологической точки зрения материал непригоден, сильно впитывает всю возможную влагу. Использовать виды ваты для утепления правильно будет лишь в том случае, если выбран фальшпол.

Пенополиуретан отличается идеальным показателем проводимости тепла, устойчивостью к скачкам температуры и стойкостью к влажной среде. Кроме того, материал способен переносить нагрузки механического характера, не теряя свойств изоляции тепла. Единственным «минусом» считается плохая экологичность.

Отличным теплоизолятором считается пеностекло. Его преимущества перед другими:

  • незначительный удельный вес;
  • экологичность;
  • низкая проводимость тепла;
  • стойкость во влажной среде;
  • длительный срок службы.

Однако из недостатков отмечается плохая переносимость механических воздействий из-за своей хрупкости. Для утепления стяжки из бетона идеален керамзит, так как свойства изоляции тепла материала уменьшают проводимость самого бетона. Обладает хорошей экологичностью и низким коэффициентом теплопроводности. Недостатки материала – впитывание и удерживание влаги, а также значительная масса слоя для теплоизоляции пола.

Пробка считается абсолютно безопасным для окружающей среды и человека материалом, который идеален для того, чтобы утеплить бетонную стяжку в квартире. Оптимальный вариант использования – фальшпол, а также финишное покрытие.

Чаще всего используется ламинат и линолеум для создания теплого дома. При выборе стоит ориентироваться не только на финансовую сторону вопроса, но и на качество. Особо важны экологические показатели, гигиенические, а также прочность материала. На сегодняшний день выбрать ламинат не составляет труда из-за широкого ассортимента этого изделия в различной ценовой категории. Утепление пола из бетона подразумевает и присутствие специальных наполнителей, которые влияют на теплопроводность.

Подготовка основания

Ламинат требовательно относится к ровности основания и его чистоте, а значит, бетонный черновой пол нуждается в подготовке перед тем, как будет производиться монтаж покрытия. Сроки подготовки могут варьироваться от 3 до 28 суток и сильно зависят от того, какие работы нужно выполнить. Первым делом нужно удалить старое покрытие и осмотреть открывшееся основание на наличие дефектов.

Так, если старая стяжка никуда не годится, то есть разрушается и не является ровной, то ее придется демонтировать и заливать новую. Если же старая стяжка находится в относительно ровном состоянии, но имеет незначительные дефекты и искривления поверхности, то можно обойтись выравниванием при помощи самовыравнивающейся смеси. Если же стяжка в идеальном состоянии, то ее можно просто очистить и после этого закрывать ламинатом.

Ламинат укладывают только на выровненное основание

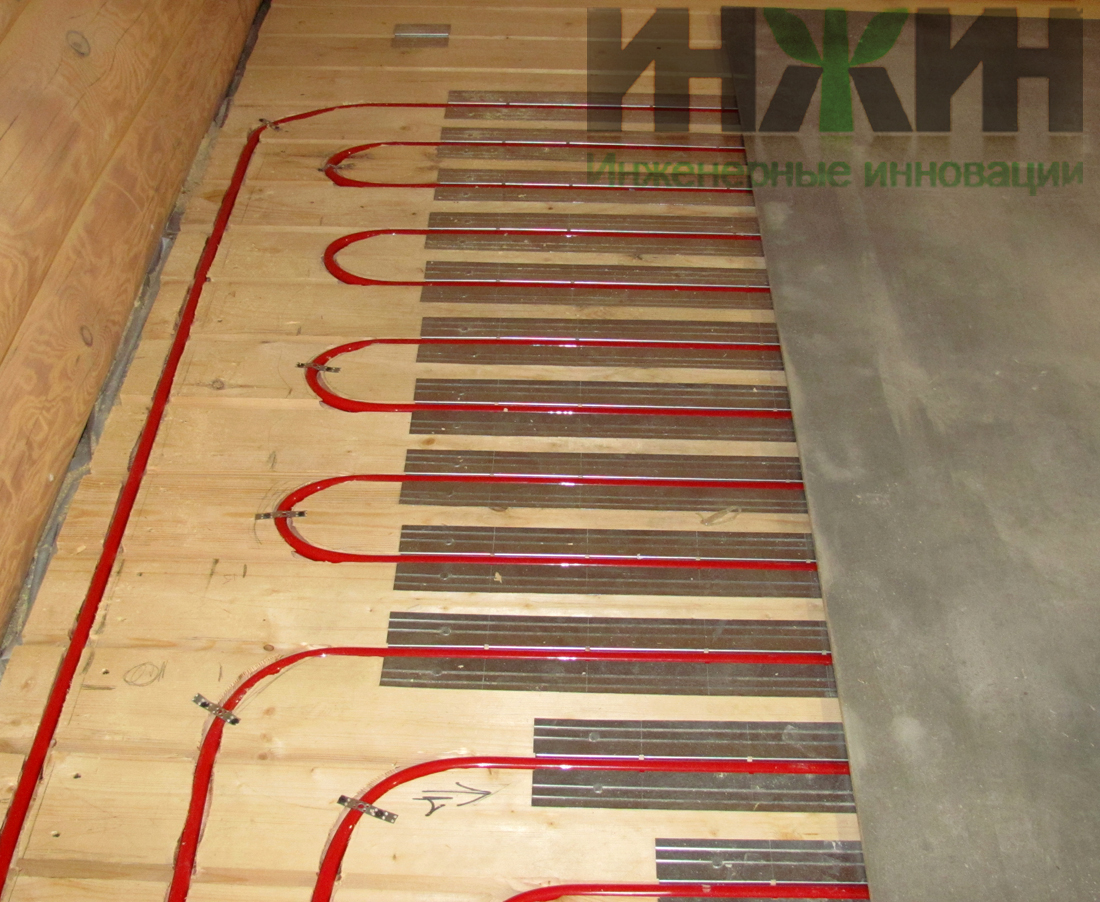

Особенности укладки греющего контура

Если монтаж ведется по профильной теплоизоляционной трубе, то дополнительные материалы, инструменты не требуются. Все можно сделать своими руками быстро и качественно. Но необходимо придерживаться ряда правил:

Схема утепленного бетонного пола.

  • тепловая мощность пола, в котором используется бетон, будет более высокой, если вдоль стен, которые выходят наружу, будет произведена более плотная укладка труб;
  • минимальная плотность расположения труб – от 10 см, дальнейшее уплотнение может привести к перерасходу труб при отсутствии эффекта увеличения теплоотдачи. Максимальная – 25 см. Это обеспечит равномерное распределение тепла.
  • от стен тепловой контур должен отстоять на расстояние от 15 см.;
  • одна петля греющего контура не должна быть длиннее 100 м, иначе будут значительные гидравлические потери;
  • не допускается монтаж контура на стыке перекрывающих плит. В данном случае необходимо уложить 2 отдельных контура по обе стороны шва. Если труба пересекает стык, то ее нужно «упаковать» в металлическую гильзу, имеющую длину 0,3 метра.

Опрессовка готового контура

Она выполняется перед заливкой стяжки, содержащей бетон. Если контуров несколько, то в каждый заливается вода, чтобы полностью удалить воздух. Автоматические воздухоудалители должны находиться в закрытом положении. Для удаления воздуха следует использовать сливные краны. Воздухоотводчики можно открыть только после окончания процесса опрессовки. Он имеет разный режим, зависящий от материала труб:

  • 6 бар в 24 ч для металла;
  • 3 раза по 6 бар в течение 3-х часов для труб из сшитого полиэтилена. Затем система оставляется на сутки.

Систему можно считать пригодной к работе, если в течение суток давление понизилось меньше чем на 1,5 бара. После этого можно лить бетон, делать стяжку. Не всегда рекомендуется все сделать своими руками; для выполнения ответственных работ, например, монтажа отопительного контура, лучше позвать профессионалов. Остальное можно подготовить самостоятельно. Наградой будет теплый бетонный пол, в создании которого вы тоже принимали участие.

Утепление деревянных полов

Утепление деревянного пола можно выполнить при помощи минваты.

Чаще всего используется метод теплоизоляции пола по лагам. Следует помнить, что такой вариант утепления украдет до 10 см высоты помещения, поэтому нужно тщательно обдумать выбор теплоизоляционного материала и его толщины. Этапы работы по укладке утеплителя следующие.

  1. На черновой пол ставят каркас из деревянных брусьев (лаг). Если лаги уже были установлены, но просели или потрескались от времени, их можно либо заменить, либо срезать до одного уровня. Расстояние между брусьями — 50- 60 см.
  2. Промежутки между лагами заполняют утеплителем. Это может быть керамзит, пенопласт, минеральная вата. Если используется материал в плитах, их обязательно нужно закрепить. Минвата в рулонах в этом не нуждается.
  3. Поверх утеплителя укладывают пароизоляционный слой. Можно использовать обычную полиэтиленовую пленку. Для герметизации стыков рекомендуется закрепить их скотчем.
  4. Чтобы пол был максимально ровным, сверху можно уложить плиты OSB либо ДСП.
  5. На плиты или сразу на слой пароизоляции укладываются доски деревянного пола, а уже на них — ламинат.

Теплый пол без стяжки под ламинат: кабель и маты

Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру 8 812 907-03-77

Существует мнение, что делать обогреваемый пол с данным покрытием нельзя. Это не так. Из-за низкой теплопроводности, теплоизолирующей подложки и самого состава покрытия добиться высокой температуры на нем труднее, чем, например, на кафеле. Но если теплый пол смонтирован правильно, то он не повредит ламинат и сможет обогреть его до комфортной температуры.


Электрические теплые полы без стяжки под ламинат

С ламинатом применяются различные виды теплых полов, в том числе и электрические. Если вы не хотите тратить на их монтаж много времени, приобретайте разновидности для укладки без стяжки – в плиточный клей. Такие нагревательные системы легко смонтировать, и к работе они готовы быстро – после полного высыхания клея (точные сроки смотрите у производителей клеевого раствора, обычно клей высыхает примерно за 14 дней).

Теплый пол Energy Universal

Компания Energy предлагает две такие разновидности:

Energy Universal – универсальный греющий кабель, который крепится на монтажной ленте и заливается либо плиточным клеем, либо стяжкой. Сниженная мощность кабеля (10 Вт/п.м) позволяет использовать его с покрытиями с плохой теплопроводностью, к которым как раз относится ламинат. При этом покрытие не перегреется, а тепло будет распределяться равномерно. Мощность модели – 100 Вт/кв.м.

Energy Universal – двужильный кабель, который удобно подключать, поскольку второй его конец не нужно возвращать к электросети.

Energy Light – одножильный греющий мат, который также можно использовать с ламинированными полами. Мат удобен тем, что кабель уже закреплен на сетке, а сама сетка крепится на основании с помощью клеящей ленты. Поэтому при его монтаже вы опускаете сразу несколько этапов: расчет шага укладки, крепление монтажной ленты к полу и фиксация кабеля в ней.


Что нужно знать перед монтажом теплых полов под ламинат

1. Удельная мощность теплого пола – не более 100 Вт/кв.м
При слишком высоких температурах ламинат, как и любое деревянное покрытие, может рассыхаться, деформироваться, из-за чего он начнет «ходить» и будет выглядеть неприглядно. Чтобы этого не произошло, выбирайте не слишком мощные системы обогрева.

2. Максимальная температура нагрева +26 °С
По этой же причине, а также из-за вредных испарений формальдегида, которые могут выделяться при сильном (от +30°С) нагреве некоторых видов ламината , его нельзя нагревать выше +26°С. Используйте с теплым полом только покрытия класса E1 и E0 (класс указывает на содержание формальдегида в составе) и обязательно устанавливайте на терморегуляторе отметку не более +26°С.

Монтаж нагревательного кабеля под ламинат

3. Смотрите на маркировку покрытия
На упаковке покрытия должна быть отметка о том, что его можно использовать с теплыми полами, а также о максимальной температуре прогрева. Проверяйте и состав изделия – оно должно быть как можно более натуральным.

4. Только для обогрева пола
Поскольку системы обогрева, используемые под данный напольный материал, имеют невысокую мощность, они не смогут полноценно обогреть помещение. Они применяются только для создания тепла под ногами.

5. Оптимальная толщина слоя плиточного клея (стяжки) – 10-20 мм
Если толщина будет выше, то покрытие просто не сможет прогреться. Если ниже – может перегреться кабель.

6. Толщина самого покрытия – не более 25 мм
Согласно инструкциям производителей, при большей толщине кабель может перегреться и выйти из строя. К счастью, толщина ламината редко превышает 10-12 мм.

7. Используйте терморегулятор
Это устройство поможет вам контролировать температуру нагрева покрытия, отключит теплый пол при ее превышении и не позволит кабелю выйти из строя.

На нашем сайте вы можете купить теплые полы под ламинат для укладки без стяжки. Гарантия на теплый пол Energy – 20 лет.

монтаж своими руками с видео

Укладка теплого пола под ламинат — вполне осуществимая задача для любого мужчины. Эта подробная инструкция поможет вам выполнить монтаж пленочного пола на бетонный или деревянный пол, предусмотрев при этом укладку на него ламината. Фото и видео материалы придадут наглядности.

Содержание статьи:

О теплых полах в странах, где морозные снежные зимы являются не экзотикой, а суровой повседневностью, известно давно. Система отопления играет достаточно важную роль в обустройстве не только жилых, но и рабочих помещений. В последние годы теплые полы приобрели огромную популярность среди разных слоев населения, перестав восприниматься как показатель роскоши.

Современные производители предлагают различные системы обогрева, поэтому с выбором проблем не возникает. Они могут применяться не только в качестве основного или единственного источника тепла в помещениях, но также и для дополнительного обогрева напольных покрытий, среди ассортимента которых большой популярностью пользуется ламинат. Этот материал является влагоустойчивым и мало подвержен механическим повреждениям. Его можно укладывать на уже смонтированные теплые полы. Однако систему обогрева под ламинат нужно выбирать с учетом его особенностей, одной из которых является низкая теплопроводность.

Какой тип теплого пола лучше подойдет для ламината

На сегодняшний день существуют системы теплых полов трех типов: водяной, кабельный, инфракрасный. Все они имеют свои особенности, и мы расскажем как выбрать лучший вариант.

Водяная система по отзывам считается достаточно надежной, однако при резких перепадах температуры способна привести к деформации ламинированного покрытия. Кроме того, потребуется подложка, защищающая ламинат от негативного воздействия влаги. Водяные теплые полы больше подходят для керамической плитки. Если все же использовать ламинированное покрытие, то сам ламинат должен быть высокопрочным, а изоляционный материал тонким, позволяющим полу хорошо прогреваться. Конструкция водяной системы состоит из нагревательного элемента в виде гибкой трубки и коллектора, распределяющего потоки.

Кабельный теплый пол больше подходит для локального обогрева и применяется чаще всего в качестве дополнительной системы отопления. Как основной источник тепла его можно использовать, например, на балконе. Но в большинстве случаев такие системы служат лишь дополнительным отоплением в отдельных помещениях со значительными теплопотерями. Кабельный пол достаточно просто монтируется под ламинированное покрытие. Укладку на готовую стяжку может осуществить человек, не владеющий специальными навыками.

Функционирует данная система благодаря нагреванию кабеля, питающегося от электрической сети. Однако нужно помнить, что электроэнергия – ресурс не из дешевых, поэтому такой тип системы отопления практически не используют в качестве основного. К тому же техника безопасности требует, чтобы над электропроводкой не устанавливалась мебель, а это может создать массу неудобств. Предпочтительна укладка на бетонный пол.

Пленочный инфракрасный пол – наиболее популярная система, обеспечивающая равномерный режим обогрева и не несущая угрозы ламинированному покрытию. Нагревательные элементы такой конструкции расположены с частотой 5 мм, благодаря чему ламинат не будет деформироваться. За счет инфракрасной пленки поддерживается оптимальный температурный режим, не позволяющий напольному покрытию перегреваться.

Экономическая выгода при использовании пленочных теплых полов обусловлена высокой скоростью прогрева и достаточно экономным энергопотреблением.

Кроме того, если происходит механическое повреждение, то из строя выходит только отдельная секция, а система в целом продолжает функционировать. Это вызвано тем, что все нагревательные элементы имеют параллельные соединения. Сама пленка не подвержена коррозии и разложению, поскольку полиэтилен относится к достаточно долговечным материалам. Как показывают отзывы, прекрасно подходит для деревянных полов.

Инфракрасный теплый пол также имеет ряд других преимуществ:

  • монтажные работы проводятся в течение буквально нескольких часов;
  • отсутствует необходимость в устройстве стяжки;
  • систему можно начинать эксплуатировать сразу же по окончании монтажа;
  • микроклимат в помещении не подвержен негативному влиянию, поскольку материалы не выделяют вредных веществ;
  • толщина пленки настолько минимальна, что полезная высота комнаты фактически не уменьшается;
  • система не требует какого-либо ухода и может прослужить более 50 лет;
  • финансовые средства, тратящиеся на отопление, можно снизить на треть, благодаря использованию рационального режима обогрева в зависимости от конкретных ситуаций.

Не смотря на то, что цена пленочного теплого пола выше, чем кабельного или водяного, в итоге такая система достаточно быстро окупается. Инфракрасные теплые полы под ламинат были разработаны с применением современных энергосберегающих технологий. В комплектацию такой системы включены:

  1. Инфракрасная пленка;
  2. Крепежные элементы;
  3. Терморегулятор и датчики температуры;
  4. Электрическая проводка;
  5. Изоляционный и теплоотражающий материалы.

Как положить такую систему на пол грамотно и по технологии, читайте ниже.

Выбор ламината для теплых полов

Для того чтобы эксплуатация теплый электрический пол под ламинат не привел к нежелательным последствиям и разочарованию, необходимо знать, что далеко не любое напольное покрытие можно совмещать теплыми полами. Даже если неправильно выбранное покрытие не деформируется под воздействием температур, то это еще не гарантирует, что оно не будет пропускать тепло или очень медленно нагреваться.

Для того чтобы свести подобные риски к минимуму, производителями были разработаны такие технологии изготовления ламината, которые позволяют эксплуатировать его в комплексе с современными системами обогрева полов. Усовершенствованный материал был отмечен специальной маркировкой, которую можно найти в инструкции или на внешней стороне упаковки изделия.

Рядом также указывается разрешенный температурный предел, при котором позволена эксплуатация покрытия. Кроме того, отмечается и тип системы обогрева, с которой можно совмещать данный материал. Например, под ламинат, который предназначен для водяного пола, категорически запрещается устанавливать электрическую систему.

Важным показателем в характеристиках ламината является коэффициент теплового сопротивления. Чем он выше, тем более высокими теплоизоляционными свойствами обладает материал. Коэффициент сопротивления напрямую зависит не только от толщины изделия, но и от его плотности. Для теплого пола лучше приобретать ламинат с минимальной плотностью, толщина которого должна быть в пределах 8-10 мм.

При более высоких показателях коэффициента сопротивления существует риск внезапного перегрева не только нижней поверхности покрытия, но и самой конструкции теплого пола. В конечном итоге это может привести к таким плачевным последствиям, как деформация ламината или выход системы обогрева из строя.

Линолеум для теплого пола обычно обозначается такими значками

Отметим, что для укладки ламината, деревянные полы предварительно должны быть выровнены фанерой, а бетонные стяжкой.

Износостойкость ламината определяется его классом. Материал, используемый в комплексе с системой обогрева, постоянно подвержен тепловым нагрузкам, то есть эксплуатируется в экстремальных условиях. Обычно такие изделия имеют класс прочности 32 или 33.

Выбор ламината для теплых полов зависит еще и от помещения, в котором его предстоит использовать:

  • кухня является тем местом, где происходит постоянное передвижение людей и существует высокая вероятность проливания жидкости на поверхность напольного покрытия. Поэтому здесь на теплый электрический пол рекомендуется стелить влагостойкий материал, обработанный специальным водоотталкивающим составом. Кроме того, межпанельные стыки должны быть надежно защищены при помощи специального герметика;
  • чаще всего системы подогрева полов устанавливают в санузлах. Однако необходимо помнить, что при использовании ламината не рекомендуется нагревать покрытие до температуры, превышающей 29 градусов. Важно также исключить резкие тепловые перепады, от которых материал может деформироваться. Большинство ламинированных напольных покрытий, существующих сегодня в продаже, не рассчитаны на постоянный контакт с водой. Но выход есть – специальный «аква-ламинат», который был разработан именно для ванных комнат;
  • в прихожей, спальне или детской комнате может быть использовано ламинированное покрытие с матовой поверхностью. Такие материалы имеют множество цветовых оттенков, позволяющих гармонично украсить практически любой интерьер. Пленочный теплый пол в таких помещениях, по отзывам, создает ощущение комфорта и защищает детишек от простудных заболеваний.

Монтаж инфракрасного теплого пола

Прежде чем приступить к монтажным работам по устройству пленочного теплого пола, из помещения нужно убрать все трубы и радиаторы, после чего снять старое напольное покрытие и тщательно выровнять основание. Если монтаж производится на деревянный пол, то его стоит выровнять при помощи листов фанеры или ОСБ. Бетонный пол потребует выравнивающей стяжки.

Утеплитель лучше всего выбирать из фольгированных материалов. Теплоизоляция укладывается металлизированной стороной к верху. Не лишним будет соединить полосы изоляционного слоя при помощи скотча.

Инфракрасная пленка укладывается не по всей поверхности основания. Отступ от стен должен составлять не менее 10 см. Запрещается укладка пленки внахлест. Разрезать ее можно исключительно в светлых участках между секциями. Крайние стороны всех полос должны быть приклеены к теплоизоляции, для чего используется монтажный скотч. Пленка укладывается так, чтобы медные нагреватели были расположены снизу. В местах, где был произведен разрез, все открытые медные участки необходимо заизолировать с обеих сторон.

<img class=»aligncenter size-large wp-image-65″ src=»http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-534×400.jpg» alt=»инфракрасный пол под линолеум» width=»534″ height=»400″ srcset=»http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-534×400.jpg 534w, http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-250×187 bupropion xl.jpg 250w, http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni.jpg 650w» sizes=»(max-width: 534px) 100vw, 534px» />

Контактные зажимы теплого пола под ламинат крепятся к краю медной полосы, после чего к ним подключаются провода. Все места соединений должны быть заизолированы специальной битумной мастикой. Чем длиннее нагревательные элементы, тем меньшее число контактов будет задействовано. Однако следует помнить, что длина одной полосы не должна составлять более 8 м.

Термодатчик должен быть подключен с нижней стороны пленки и тщательно заизолирован. Когда все провода и контакты будут соединены, можно приступать к установке терморегулятора. Специалисты рекомендуют подключать его стационарно, однако допускается и использование розетки, как для обычного электроприбора. Провода, которые соединяют пленку с терморегулятором, удобнее всего будет спрятать под плинтусом.

Сам терморегулятор электрического пола крепится в предварительно подготовленном месте на стене. Он может быть встраиваемым, для монтажа которого потребуется сделать отверстия в стене, или накладным, который устанавливается в закрепленную на стене монтажную коробку. После этого можно подключать инфракрасную систему обогрева к электросети.

Полезные советы:

  • если вы хотите сэкономить на оплате монтажных работ, то выбирайте такую систему обогрева, которая предполагает самостоятельную непрофессиональную установку;
  • если сомневаетесь, можно ли делать теплые пола именно в вашем случае — воспользуйтесь формой вопросов и ответов на нашем сайте;
  • используйте дополнительный слой гидроизоляции в помещениях, где под полом располагается сырой погреб;
  • при выполнении монтажа конструкции предусмотрите возможность ее вынужденной замены или ремонта.

Укладка ламината на теплый пол

Перед тем как приступить к укладке ламинированного покрытия на теплый пол, нужно произвести пробный запуск и протестировать систему обогрева. Показателями нормального функционирования считается отсутствие искрения или перегрева в местах контактных соединений, а также равномерное нагревание пленки. Если тест был пройден успешно, то можно начинать монтировать покрытие.

На теплый пол под ламинированное покрытие обязательно настилают слой пленки из полиэтилена. Ламинат, который укладывается на основание с системой обогрева, может быть только с замковым типом соединений. Соединять ламели с помощью клея нельзя, потому что при достаточном нагревании снизу такую соединительную конструкцию может «повести», что приведет к деформации поверхности.

Замки бывают двух видов – Lock и Click. Первые представляют собой достаточно распространенный тип соединения «шип-паз». Второй вид замка, который защелкивается, является более сложным, но и более надежным. Покупая ламинат для теплых полов, можно приобрести любое из двух соединений. Однако профессионалы советуют Click по причине его более высоких показателей прочности. При таком соединении напольное покрытие менее подвержено деформации. К тому же ламели с защелкивающимися замками не особо нуждаются в идеальном выравнивании основания.

Варианты монтажа

При укладке теплого пола CALEO под ковролин своими руками, ламинат и паркетную доску финишное напольное покрытие необходимо укладывать поверх полиэтиленовой пленки, которая будет служить защитой термопленки.

Варианты монтажа

1. Теплый пол под ламинат и паркетную доску

При укладке теплого пола CALEO под ковролин своими руками, ламинат и паркетную доску финишное напольное покрытие необходимо укладывать поверх полиэтиленовой пленки, которая будет служить защитой термопленки.
Обратите внимание, что при установке теплого пола под ламинат или паркетную доску, подложку (продается в комплекте с покрытием) использовать при монтаже теплого пола не нужно, так как ее функции выполняет теплоотражающий материал Изолон.

Монтаж теплого пола под ламинат и паркетную доску
Спектр услуг нашей компании очень широк, и мы удовлетворим даже самых требовательных клиентов. Мы осуществляем как монтаж теплых полов, так и сервисное обслуживание. Вы будете приятно удивлены сроками и качеством нашего сервиса. Вам стоит только оформить заказ, и уже в ближайшее время Вам в дверь позвонят наши мастера. Установка пройдет в максимально короткий срок, ведь мы знаем цену времени.

2. Теплый пол под ковролин и линолеум

При укладке под мягкие напольные покрытия (ковролин или линолеум) пленочный пол CALEO монтируется с использованием ДВП или фанеры (толщиной 3-5 мм) во избежание повреждений термопленки из-за мягкости напольного покрытия.
Теплый пол под линолеум рекомендуется монтировать особым образом: полосы термопленки CALEO желательно укладывать внахлест прозрачными краями, не допуская при этом пересечения токонесущих шин. Такой способ укладки позволяет избежать эффекта “тепловой зебры” и обеспечить более равномерный прогрев поверхности.

Монтаж теплого пола под ковролин и линолеум

Последовательность монтажа теплого пола Caleo своими руками:

1. Подготовьте все необходимые материалы

Комплект теплого пола CALEO:

  • термопленка
  •  контактные зажимы
  •  терморегулятор (приобретается отдельно)
  •  сенсор температуры пола (приобретается отдельно)
  •  комплект электрических проводов
  •  набор изоляции
  •  инструкция и гарантийный талон

Монтажный материал:
  • материал с теплоотражающим эффектом*
  •  скотч (обычный или двусторонний)
  •  полиэстеровая пленка или шумоподавляющая подложка, в случае укладки ламината или паркетной доски
  •  ДВП, в случае укладки под мягкие покрытия (линолеум, ковролин)
Обязательным условием использования термопленки является применение материала с теплоотражающим эффектом, снижающего потери тепла. Разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой. Запрещается применение теплоотражающего материала на основе алюминиевой фольги.

2. Определите площадь и конфигурацию поверхности, на которую будете укладывать теплый пол

3. Определите Уложите теплоотражающий материал

4. Разложите листы термопленки на теплоотражающий материал (без воздушного зазора)

5. Установите терморегулятор

6. Уложите монтажные провода и определите места для снятия изоляции

7. Соедините термопленку с проводом

8. Изолируйте места подключения

9. Подключите соединительные провода к терморегулятору

10. Установите и подключите датчик пола к терморегулятору

11. Подключите терморегулятор к электрической сети

12. Протестируйте систему обогрева

13. Уложите поверх теплого пола полиэтиленовую защитную пленку

14. Уложите финишное напольное покрытие

QuickHeat теплый пол для ламината и деревянных полов

1. Быстрое, комфортное тепло

Система QuickHeat состоит из нескольких слоев : нагревательной фольги, выделяющей тепло, изолирующих пластин, помогающих излучать тепло вверх, и двух влагонепроницаемых разделительных слоев (= пароизоляция), которые помогают блокировать любую влагу, которая может подниматься с пола.

2. Встроенная функция безопасности

QuickHeat имеет встроенную функцию электробезопасности (устройство остаточного тока УЗО), которая автоматически отключает питание в случае отказа.Естественно, система сертифицирована для самостоятельной установки и соответствует международным стандартам для съемных полов.

3. Беспроводной термостат в каждой комнате

С помощью QuickHeat вы можете легко настроить температуру в каждой комнате . После того, как фольга развернута, просто подключите контроллер и установите беспроводной термостат на желаемую температуру. Гибкий таймер позволяет настраивать подогрев пола отдельно для будних и выходных дней.Четыре индивидуальных часовых пояса поддерживают ваш ежедневный режим (утро, день, вечер и ночь), и каждый период может быть установлен с уникальной температурой.

Расчет материалов и необходимой электроэнергии

1. Материалы

Перед установкой системы QuickHeat советуем тщательно спланировать схему расположения установки. Создание эскиза комнаты, в которой вы будете размещать систему, даст хорошее представление о том, какие размеры нагревательной фольги и других материалов следует использовать.

Контрольный список для помещения площадью 30 м² (6 м x 5 м)

  • 1 Комплект контроллера
  • 1 удлинительный кабель QuickHeat (1 м или 3 м)
  • 2x PE пароизоляция
    • 2 рулона 12,5 м x 2,7 м = 33,75 м²
  • Изоляционные плиты
  • Лента
  • Пленка QuickHeat
    • 5 нагревательных пленок (5 м) шириной 1,2 м; или
    • 6 нагревательных пленок (5 м) шириной 1 м; или
    • 10 нагревательных пленок (5 м) шириной 0,6 м

Перед установкой системы QuickHeat настоятельно рекомендуем ознакомиться с более подробной информацией по подбору и расчету материалов здесь .Это поможет вам создать контрольный список, аналогичный приведенному выше примеру, для размеров вашей комнаты.

2. Требуемая электрическая мощность

Каждый предохранитель в распределительном щите сетевого питания имеет значение защиты, указанное в амперах (например, 10, 13 или 16 А). При расчете мощности, доступной для системы QuickHeat, вы должны принять во внимание все ваши электроприборы, подключенные к этому предохранителю. Перед установкой системы QuickHeat мы настоятельно рекомендуем прочитать более подробную информацию о расчете необходимой электрической мощности здесь .

Лучший пол с подогревом для ламината

Подобрать лучший теплый пол для ламината может быть непросто. Будет ли мой ламинат работать с подогревом пола? Как долго это будет продолжаться? Обесцвечивает ли мой пол, если под ним будет тепло. В этой статье мы объясняем, почему мы считаем, что системы лучистого теплого пола QuietWarmth – лучший теплый пол для ламината.

Обеспечивает постоянное тепло

Ваш пол нагревается равномерно, без зазоров, а лучистое тепло равномерно распределяется по комнате.Равномерное распределение тепла позволяет QuietWarmth работать быстрее, что снижает потребление энергии.

Температура никогда не превышает 85 градусов по Фаренгейту, что позволяет ногам поддерживать идеальную температуру, а пол не перегревается.

Без обесцвечивания

QuietWarmth работает с любыми напольными покрытиями толщиной 4 мм и более. Толщина покрытия более 4 мм позволяет избежать обесцвечивания пола под воздействием тепла.

Установка очень проста

Обычный воин своими руками сможет установить теплый пол за пару часов.Раскатайте пленку, отрежьте мат до нужной длины и подключите к электропроводке. Обеспечивает укладку напольных покрытий в тот же день. Никакого строительного раствора и ожидания высыхания подложки.

Возможность обрезки до длины

У вас есть уникальное пространство, но можно ли вставить в него сетчатый или кабельный коврик для обогрева пола? QuietWarmth бывает двух вариантов ширины и может быть обрезан по длине, чтобы соответствовать вашему пространству.

Тоньше кредитной карты

Пленочные коврики тоньше кредитной карты, что позволяет избежать разницы в высоте с существующим полом.

Работает с ламинатом, например QuietWalk

Прекрасно сочетается с подкладкой QuietWalk для утолщения кабелей и обеспечения ровности пола.

Гарантия 25 лет

Не беспокойтесь, эти коврики прослужат вам долго. Отсутствие движущихся частей, отсутствие необходимости в обслуживании и легкодоступный доступ под ламинатным полом в случае возникновения проблемы. Не нужно рвать строительный раствор или самовыравнивающуюся основу.

Отличные обзоры

У нас есть масса отличных отзывов от профессионалов, которые написали, что они любят эту систему.

Мы считаем, что QuietWarmth – лучший пол с подогревом для полов из ламианте, и если вы хотите узнать больше о наших системах, вы можете щелкнуть следующую ссылку:

Тихий теплый пол с подогревом для ламината

Если у вас есть вопросы, не стесняйтесь обращаться к нам.

Как установить теплый пол в гараже

Установите лучистую систему обогрева пола в гараже, чтобы сделать зиму еще более приятной.Самый популярный вид лучистого теплого пола – это электрическое лучистое тепло. Система погружена в тепловые массы (например, бетон) и может сохранять тепло в течение длительного времени даже после отключения питания. Выполните следующие простые шаги, чтобы эффективно установить собственную систему лучистого обогрева пола в гараже.

Шаг 1 – Измерьте маты лучистого обогрева

Измерьте и составьте план пола, чтобы избежать установки всех постоянных приспособлений и предотвращения блокировки отапливаемой области, поскольку это приведет к накоплению локального тепла и, возможно, к повреждению напольное покрытие.Если вы не уверены, обсудите свои требования с поставщиком, и он рассчитает необходимое вам количество материала.

Они даже пройдутся по всем деталям вашего макета, показывая вам, где разрезать и расположить сетку для лучшего покрытия и простейшей установки.

Шаг 2 – Выполните электрические требования
