Теплый водяной пол — устройство системы и монтаж

Во всех странах мира уже давно и привычно используется для комфорта человека и обогрева домов теплый пол, его уже нельзя назвать новинкой. Особенно активно такие системы применяются в странах Северной Европы, а в последние десятилетия и в нашей стране. Они воплощаются в разных вариантах, и каждый из вас может сделать для себя подходящий выбор. Но сегодня мы рассмотрим подробно систему водяного теплого пола, поскольку она зарекомендовала себя, как идеальная, максимально отвечающая требованиям пользователей.

Я предполагаю, что многие из вас заметили, что батареи центрального отопления согревают воздух рядом с собой, а в удаленных местах комнат температура остается более низкой. Объяснить это весьма просто: теплый воздух от батарей не распространяется в горизонтальном направлении, а поднимается вверх. Как же осуществить равномерное прогревание всех комнат? С разработкой систем теплых полов такая возможность появилась, поскольку обогревательным элементом стала вся площадь пола. Более того, теплый пол показал преимущество даже перед современным конвекторным отоплением, поскольку при таком обогреве отсутствует перемещение частиц пыли, в помещении нет сквозняков. Примерная схема подключения теплого пола с водяными трубами

Еще несколько преимуществ водяного теплого пола это:

• экономия до 20-30% энергии, благодаря достаточно низкой температуре теплоносителей, всего 30-50оС;
• идеальное сочетание системы теплого пола с современными отопительными приборами и технологиями: тепловыми насосами, конденсатными теплообменниками, солнечными батареями;
• сохранение здоровья человека из-за отсутствия пыли и плесени, легкого поддержания гигиены в комнатах;
• удобство — отсутствие, нередко мешающих планировке комнат, отопительных батарей;
• безопасность для детей: ребенок не получит ожогов и ушибов;
• долговечность — системы рассчитаны на срок не менее 50 лет.

К недостаткам использования систем теплого водяного пола можно отнести отсутствие обогрева на лестничных площадках, невозможность применения в городских квартирах, где прокладка дополнительных труб с водой запрещена: гидравлическое сопротивление системы может увеличиться.

Из существующих типов водяных теплых полов “бетонных”, “облегченных” (деревянных или полистирольных), “тонких” (с трубами малого диаметра), мы рассмотрим самую надежную бетонную систему заливки. Только бетонную конструкцию можно использовать, как самостоятельное отопление для дома. В ее пользу говорит и прочность, поскольку нагрузка на 1 м2 может равняться 500 кг.

В качестве несущего слоя в ней служит стяжка из песчано-цементной смеси с добавлением пластификатора, например, стяжка базовая усиленная Perfekta Фиброслой. Пластификатор способствует лучшей проводимости тепла, а также за счет него можно уменьшить толщину заливки труб на 3 см, повысить прочность на сжатие и равномерность прогрева пола.

Кроме пластификатора, о целостности стяжки над трубами заботятся компенсационные (деформационные) швы — это зазоры, заполненные эластичным материалом. Перед заливкой труб бетонной стяжкой следует пометить место, где будет находиться деформационный шов для компенсации расширения бетона от температуры, особенно это касается комнат сложной конфигурации или вытянутых.
В качестве такого шва может служить эластичная лента толщиной около 10 мм, проложенная по всей ширине и глубине стяжки. Трубы в местах пересечения деформационного шва прокладывают в пластиковых или металлических гильзах.

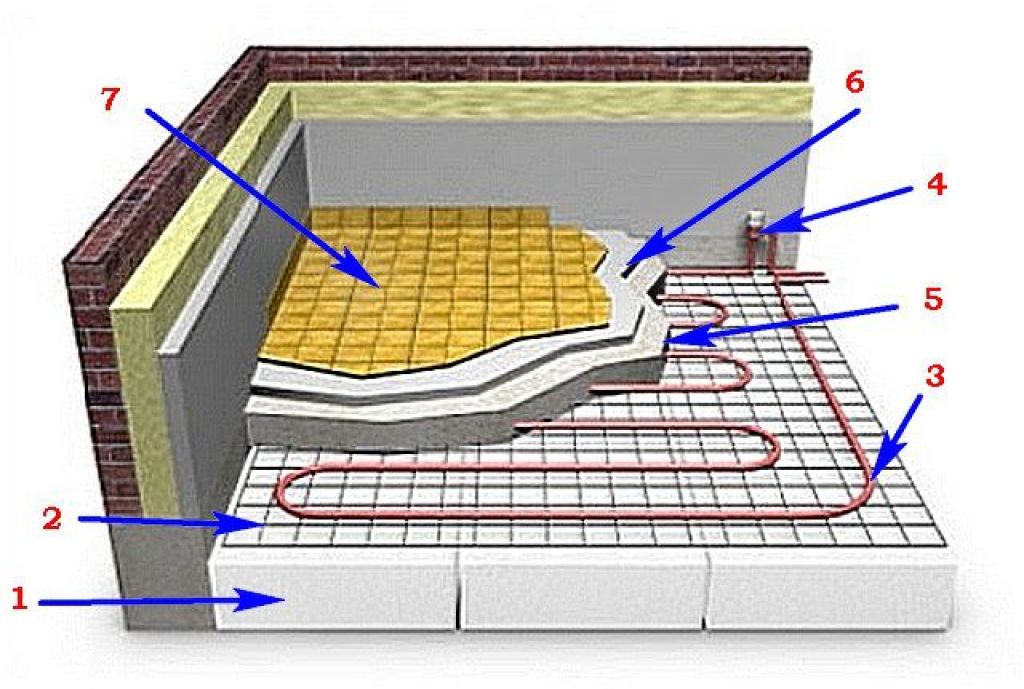

Структура и технология укладки бетонных теплых полов

Бетонный пол с водяным обогревом может быть создан на монолитном фундаменте или железобетонном перекрытии. На их выровненной поверхности сначала укладывается гидро- или пароизоляционное покрытие, а по периметру — клейкая демпферная лента. В качестве гидроизоляции служит полиэтиленовая пленка толщиной 0,2 мм. Ее укладывают внахлест (на 8-10 см), проклеивая швы липкой лентой. Края пленки должны заходить на низ стены под демпферную ленту.

Между стенами и стяжкой теплого пола может образовываться тепловой мост. Чтобы предотвратить это, компенсировать расширение стяжки от температуры, и применяется демпферная лента. Это полоска шириной 12-18 см и толщиной 6 мм, выполненная из вспененного полиэтилена. Уложенная по периметру, лента должна быть выше всей конструкции теплого пола на 2 см. На поверхности ленты есть полиэтиленовая пленка, которой надо прикрыть стык стены с теплоизоляционной плитой, тогда при заливке стяжки бетон никуда не затечет.

Следующий важный шаг — размещение теплоизоляции. Чтобы внизу, под конструкцией пола не происходили потери тепла, следует подобрать правильно утепляющий материал, который сверху также должен быть укрыт гидроизоляционным материалом. Именно после него и крепится труба для теплоносителя.

Крепят ее разными способами, применяя пластиковые хомуты, дюбель-крюки, скобы, крепежные планки. Но сегодня считается самым современным и удобным применение формованных теплоизоляционных плит с «бобышками» для крепления, и заранее предусмотренным гидроизоляционным слоем.

От того, какой будет теплоизоляция теплого пола, зависит его несущая способность, экономичность и, самое главное, тепловая мощность. Совсем недавно эту роль, в основном, играл фольгированный полистирол, но российские производители предлагают современные материалы — профильные теплоизоляционные плиты. Боковые замки таких плит своим надежным сцеплением позволяют создавать сплошную напольную поверхность без термоакустических швов.

Укладывают такие плиты по определенной схеме на всю площадь пола независимо от наличия или отсутствия греющих труб в каких-то местах. На поверхности плит cформованы «бобышки», между которыми надежно и удобно укладываются трубы для теплоносителя, диаметром 16, 17 и 18 мм.

Труба, подающая теплоноситель и “обратка” выводятся в коллекторный шкаф, который размещается в стене. В нём также монтируются вентили, позволяющие регулировать подачу горячей воды в трубы.

В больших помещениях перед заливкой бетонной смеси накладывается армирующая сетка, тогда как в обычных комнатах ее можно не использовать.

Завершается весь «пирог» укладкой несущего слоя цементно-песчаной смеси. Здесь же могут быть применены выравнивающие наливные полы NIVELIR тонкослойный или «Юнис Горизонт» универсальный, которые обладают свойствами, позволяющими применять их при создании системы теплого пола.

Чистовые напольные покрытия — это керамическая или каменная плитка, специально изготовленный ламинированный паркет. Общая толщина теплого пола 100-150 мм, она определяется индивидуальными требованиями к диаметру трубы, толщине изоляции, стяжки, которые находятся в зависимости от мощности теплого пола, теплоизоляционных свойств фундамента или перекрытия.

После полного высыхания стяжки (в течение 30 дней) можно запускать всю систему в рабочий режим, предварительно удалив остаточный воздух. Затем постепенно прогревать теплый пол, начиная с температуры 20-25оС, ежедневно прибавляя по 5 градусов до достижения необходимых значений.

Немного информации о трубах

Трубы для теплого пола могут использоваться самые разные: полиэтиленовые, металлопластиковые, медные, из нержавеющей стали и так далее. Прокладка по профильной теплоизоляции весьма несложная, трубу можно зафиксировать между «бобышками» просто нажимая на нее ногой.

Чтобы увеличить тепловую мощность пола, трубы можно проложить плотнее, и наоборот. Но чаще, чем через 10 см укладывать трубы не рекомендуется. Максимальное расстояние между ними должно быть не более 25 см. От наружных стен следует отступить не менее 15 см.

Чтобы не было больших гидравлических потерь, петли труб (греющие контуры) укладывают длиной не более 80 метров при диаметре трубы 16 мм, и не более 120 метров — при 20-миллиметровом диаметре. Если труба пересекает стык плит перекрытий, то надо защитить ее металлической гильзой, а вдоль по стыку вообще прокладывать трубы нельзя.

Трубы можно проложить спиралью или зигзагом, но более равномерное прогревание пола достигается при первом варианте. Если вместо теплоизоляционных плит вы используете листы экструдированного полистирола, то крепление трубы можно осуществлять якорными скобами или фиксирующими шинами.

Ваш Кузьмич.

Устройство теплых водяных полов cвоими руками

27 сентябряПубликации

Теплые полы уже давно стали популярными и довольно широко распространенными в жилых помещениях. Это можно объяснить рядом преимуществ такого типа отопления по сравнению с обычным. В первую очередь, надо обратить внимание, что обогрев помещения от теплых полов происходит более равномерно, чем от радиаторов.

При этом в помещении создается оптимальный и комфортный температурный режим – на уровне ног теплее, а на уровне головы человека температура уже немного ниже. Таким образом, уменьшается вероятность сквозняков и «мертвых зон», куда не поступает теплый воздух.

Можно отметить несколько видов теплых полов. Различаются они используемыми материалами и технологией монтажа. Одним из популярных вариантов можно назвать водяной вариант теплых полов.

Устройство водяного теплого пола обходится немного дороже, однако в обслуживании такие полы обходятся дешевле. Еще одним плюсом в пользу данного варианта является отсутствие электромагнитного излучения, в отличие от электрического теплого пола.

При монтаже пола выполняется установка нескольких слоев различного материала. Специалисты рекомендуют соблюдать следующую структуру:

• первоначальный слой или основание – чаще всего это бетонная плита, либо черновой пол из дерева;
• гидроизолирующий материал в дополнении с демпферной лентой, проложенной по периметру;
• теплоизолирующие материалы;
• непосредственно теплый пол, выполненный из труб с тепловым носителем – водой;
• бетонный раствор;
• напольное покрытие.

Толщина всей конструкции может быть в пределах от 7 до 15 см. Зависит она от толщины стяжки, объема утеплителя, диаметра проложенного трубопровода.

Подготовка основания

Перед началом работ выполняется полный демонтаж старого пола до основания. После этого производится зачистка основания, удаление мусора. Первоначальный слой должен быть сухим и чистым в этом состоит его подготовка. Важно, чтобы основание было максимально ровным.

Допускается небольшие отклонения, но не более 5 мм. В случаях, когда есть сильные неровности, основание следует предварительно выровнять или же выполнить новую стяжку.

Устройство теплого пола водяного на бетонном основании – это наиболее удобный и качественный вариант. Чтобы выполнить его, следует провести демонтаж старой стяжки. Можно сделать дополнительный слой теплоизоляции.

Иногда устройство водяного теплого пола на бетонном основании предполагает выполнение черновой стяжки по грунту. В этом случае надо соблюдать определенную технологию процесса:

• первым слоем должна быть выполнена присыпка из песка;
• далее укладывается слой щебня;
• заключительный этап – черновая стяжка.

Щебень можно заменить керамзитом. После его укладки также выполняется трамбовка. Насыпь песка вместе не должна превышать более 30 см вместе со щебнем. Перед выполнением заливки черновой стяжки должна укладываться армирующая сетка.

При большой площади поверхности следует выполнить определенные расстояния между зонами (компенсационные). Это необходимо для компенсирования и распределения нагрузки. При невыполнении данного правила возможно растрескивание стяжки в процессе высыхания.

Устройство стяжки основания занимает больше времени, чем укладка на бетонные плиты. Однако, такой вариант более прочный и надежный.

Гидроизоляционный слой

Вторым этапом является укладка гидроизоляции. Обычно для этого используется полиэтиленовая толстая пленка. Ее толщина должна быть не менее 250 мкм. Желательно подобрать полотнище, соответствующее размеру помещения. Если сделать это невозможно, то небольшие полотнища следует накладывать с нахлестом друг на друга. Нахлест следует соблюдать более 12 см. соединить швы пленки можно при помощи скотча. Напуск из пленки надо выполнить и на стены. По периметру стен следует наклеить демпферную ленту.

Выполнение теплоизоляции

Далее следует теплоизоляционный слой, не позволяющий уходить теплу вниз. Толщина его зависит от того, на каком этаже находится помещение. Если речь идет о первом этаже, то рекомендовано сделать слой теплоизоляции толщиной не менее 5 см. В других случаях будет достаточно и 2 см.

Рекомендованным материалом для данного слоя является пенофол. Это экологически чистый материал, трудновоспламеняющийся и не пропускающий влагу. Он хорошо отражает тепло.

Иногда в качестве теплоизоляции используются специальные плиты из полимерных материалов. Они достаточно плотные, хорошо выдерживают нагрузки и не пропускают тепло. Установка плит схожа с монтажом ламината. Плиты имеют соединения между собой в виде «замка».

Монтаж трубопровода

Для укладки теплого пола рекомендуется использовать два вида трубопровода, которые являются наиболее подходящими для такого вида работ – металлопластиковый или из полиэтилена.

По мнению специалистов, полиэтиленовые трубы для выполнения теплого пола подходят больше, благодаря некоторым преимуществам в сравнении с металлопластиковым трубопроводом. Они более прочные и гибкие, что исключает вероятность перегиба и перелома трубы.

Такой трубопровод практически не подвержен деформации, на нем не образуются трещины. Однако металлопластиковые изделия нагревают пол несколько эффективнее.

Можно отметить несколько правил, которые обязательно учитываются при прокладке трубопровода для теплого пола. Ими являются следующие моменты:

• отступать при монтаже от стен необходимо не менее чем на 15 см;
• на поверхности, где в основании пола находятся стыки плит, трубы следует защитить специальной металлической гильзой;
• разбег между уложенными трубами должен быть в пределе 10-30 см;
• общая длина контура должна не превышать более 100 метров.

Необходимо выявить наиболее холодную часть помещения. В таких местах можно укладывать трубы более плотно, но соблюдать правило – не плотнее 10 см.

Чтобы правильно уложить трубопровод надо пользоваться специальными схемами. Существует несколько разнообразных способов укладки. Схема устройства водяного теплого пола «змейка» является одной из самых популярных. Также пользуются большим вниманием схемы «спираль» и «зигзаг». Все они различны по плотности укладки. Есть схемы устройства водяного теплого пола с переходами различной плотности, также существуют варианты укладки сдвоенного трубопровода и другие.

Проверка работоспособности системы

После укладки трубопровода следует проверить работоспособность. В установленные контуры поступает горячая вода через коллекторную систему. Поскольку в трубах находится воздух, его необходимо выпустить при помощи специальных кранов. Такие краны также используются для слива воды из системы. Функционирование системы должно осуществляться в течение суток. За это время необходимо выявить места протечки, если таковые есть. Если же система работает исправно, то можно приступать к финишной стяжке пола.

Финишная бетонная стяжка

Перед выполнением стяжки, надо обратить внимание на некоторые правила:

1. Сверху труб должна быть помещена специальная сетка из металла. Размер ячейки должен составлять 10/10 см, а сечение проволоки – 0,3 см или немного больше.
2. Сетка не должна пересекать швы из декомпрессионной ленты.
3. Стяжку лучше всего выполнять, используя специальные растворы пластификатора в сочетании с бетонной смесью или смеси для выравнивания пола. При этом толщина стяжки с пластификатором не должна превышать более 3,5 см. Без пластификатора можно выполнять стяжку в 5 см толщины. Пластификаторы используются для предотвращения появления трещин в стяжке.
4. Рабочее давление в трубопроводе обязательно должно быть включено.

После выполнения стяжки, ее следует накрыть водоудерживающим материалом и оставить на неделю. Затем стяжка раскрывается и оставляется для просыхания минимум на 28 дней. После этого можно приступить к укладке напольного покрытия.

Оптимальное покрытие для пола

Можно использовать различные материалы в качестве покрытия для полов. Например, нередко это может быть ламинат, паркетная доска, ковролин, пробковое покрытие, линолеум. Однако самым популярным вариантом в данном случае можно назвать керамическую плитку.

Сочетание ее с водяным полом очень удачное, благодаря гигроскопичности материала. Это значит, что плитка не впитывает влагу и не пропускает ее. Смена температурного режима, например, при включении и выключении водяного пола, не оказывает отрицательного воздействия на плитку. Кроме того, такой материал обладает высокой теплоотдачей. Плитка при нагреве отдает значительную часть тепла в помещение.

Наиболее популярна плитка в качестве напольного покрытия для теплого пола в санузлах, ванной комнате, прихожей и кухне. Устройство водяного теплого пола под плитку практически ничем не отличается от стандартного плана укладки. Единственное различие состоит в том, что это займет чуть больше времени – сама укладка плитки более трудоемкий процесс, чем настил ковролина, например. К тому же придется дополнительно ждать после выполнения укладки плитки.

Устройство под плитку водяного теплого пола выполняется в случаях, когда предполагаются высокие механические нагрузки на напольное покрытие и пол в целом. Также, специалисты не рекомендуют использовать слишком толстую плитку – мрамор или керамогранит. Лучше всего обойтись обычной керамикой.

Нередко возникает вопрос о том, насколько сложно выполнить обустройство теплого водяного пола собственными силами и возможно ли это. Устройство теплых полов водяных своими руками выполнить вполне реально, однако, не имея необходимого опыта и знаний, это может быть достаточно сложно. Нужно учитывать, что выполнить такую трудоемкую работу одному человеку практически невозможно.

Устройство водяных теплых полов своими руками не принесет положительного результата, если не соблюдать определенную технологию. Поэтому, если нет уверенности в своих силах, то лучше доверить обустройство теплых полов профессионалам.
