Трехходовой кран для теплого пола: Трехходовой клапан для теплого пола: выбор смесительного крана

Содержание

виды смесительных термостатических кранов, схема подключения своими руками

Я приветствую моего уважаемого постоянного читателя! Современные инженерные системы призваны сделать нашу жизнь более комфортной. Но они же требуют применения новых технических решений и устройств. Эта статья – об одном из таких устройств. В этой статье речь пойдет о том, для чего нужен и как работает трехходовой клапан для теплого пола.

Что это такое и для чего он нужен

Оптимальный современный способ обогрева – устройство в доме теплого пола. Теплый пол позволяет равномерно обогреть все помещение снизу и не тратить тепло на нагрев воздуха под потолком, обогреть только нужные комнаты или даже их отдельные участки. Обогрев с помощью системы теплого пола позволяет сэкономить до 30% топлива и финансов по сравнению с напольным и настенным отоплением.

В системе теплого пола используется теплоноситель с максимальной температурой +45 °С, а котлы нагревают теплоноситель до температуры 80…90 °С. Поэтому для обеспечения нужной температуры теплоносителя необходимо устройство, смешивающее горячую воду из котла и холодную воду из обратки. Для пола очень важно не превышать температуру теплоносителя. В качестве этого устройства в коллекторном узле и используется смешивающий трехходовой клапан.

Назначение и область применения

Трехходовой клапан применяется для регулирования температуры теплоносителя в трубопроводах, залитых в стяжку пола.

Теплые полы у нас пока еще не очень широко распространены, в основном их монтируют в частных домах. Но люди постепенно понимают надежность такого варианта отопления и видят экономию, и теплые полы постепенно завоевывают популярность как в общественных, так и офисных и административных зданиях.

Если взвесить все плюсы и минусы применения теплых полов, то значительная экономия перевешивает дороговизну и сложность монтажа всей системы.

Характеристики

Характеристики смесительных клапанов включают в себя:

Способ управления – механический или с помощью электропривода.
Диаметры патрубков.
Рабочее давление. Все трехходовые регуляторы рассчитаны на давление не меньше 1,6 МПа, а в частном доме в системе отопления пола давление не превышает 0,2-0,3 МПа, поэтому при покупке любой клапан по номинальному давлению подходит для частного дома.
Пропускную способность.

Из каких материалов изготавливают

Трехходовые смешивающие клапаны изготавливают из следующих материалов:

Латунь. Сплав меди с добавлением цинка не подвержен коррозии, латунная арматура прочна, долговечна. Иногда латунные изделия покрывают хромом или никелем – в эстетических целях, так как металл темнеет со временем. Это самый распространенный материал для регулирующих устройств отопления в жилых домах.

Бронза. Также сплав меди с оловом, алюминием, кремнием, бериллием. По качеству не уступает латуни, но встречается редко.

Нержавеющая сталь. Отличный материал для регулирующей арматуры. Ее долговечность, стойкость к коррозии и прочность выше, чем у латуни. Но нержавейка дороже, и использовать такие регуляторы в частном доме не имеет смысла.

Для регулирующих трехходовых клапанов используют также титан, углеродистую сталь с защитным покрытием, но это скорее варианты для промышленности. Керамику не применяют, она не выдерживает бесконечных срабатываний. Изредка встречаются дешевые изделия из силумина – сплава алюминия и кремния. По качеству изделия из силумина не выдерживают никакой критики – они очень быстро выходят из строя.

Практически всегда для монтажа систем теплого пола в частном доме используют латунные трехходовые вентили.

Принцип работы и устройство

Для регулирования степени нагрева теплоносителя в системе теплого пола применяется смесительный трехходовой клапан, имеющий один выход и два входа. Принцип действия: в устройство поступают два потока – горячая и холодная вода – и автоматически смешиваются в определенной пропорции.

Пропорция определяется настройкой терморегулятора. Клапан не меняет давление в трубопроводе (кроме незначительных потерь при прохождении воды через арматуру). Бывают модели с электроприводом – они позволяют очень точно регулировать температуру теплоносителя.

Конструкция клапана включает в себя корпус, регулирующие элементы (золотники), соединенные со штоком, термоголовку, управляющую штоком и через его движение золотниками. В корпусе имеются седла с уплотнителями. При повороте штока жестко связанные с ним золотники приоткрывают или перекрывают потоки холодной или горячей воды, меняя температуру воды на выходе из вентиля.

Шток поворачивает термоголовка, которая срабатывает при повышении и понижении температуры выходящего теплоносителя. Устройства с электроприводом срабатывают от автоматики: она включается, если поступает команда от датчиков температуры.

Существуют трехходовые клапаны, в основу конструкции которых взят шаровой кран. Регулирующий орган здесь имеет форму шара или сектора с отверстием сложной формы. Шток в таких приводах вращается.

Преимущества и недостатки

Преимущества трехходовых смешивающих клапанов:

Простая конструкция.
Стабильное регулирование.
Надежность.
Герметичность.
Достаточная точность регулировки (максимум точности – до 1°С).
Долговечность.
Относительно компактные габариты.

Самое большое достоинство применения трехходовых клапанов – трубопроводы и соответственно стяжка и покрытие пола не перегреваются, что предотвращает преждевременный выход из строя стяжки и покрытия.

Недостатки:

Гидравлическое сопротивление трехходовых конструкций выше, чем у обычного двухходового вентиля.
Конструкция корпуса и золотника допускает наличие застойных зон – периодически придется демонтировать устройство и очищать от окалины, мусора, органических примесей.
Недостаточная точность регулировки температуры в помещении. Регулировочный клапан достаточно точно регулирует только температуру выходящего теплоносителя, а температуру обогреваемого помещения – приблизительно.

Чтобы обеспечить комфортный уровень отопления, придется подбирать соотношение температуры выходящего потока и температуры в помещении «методом тыка». К сожалению, трубопроводы теплого пола намного больше радиатора, и точность регулировки обеспечить невозможно. Еще больше усложняет ситуацию инерционность теплого пола – 100-миллиметровая цементная стяжка прогревается очень медленно.

Но если стоически относиться к медленному нагреву или охлаждению помещения, то клапан с механической регулировкой вполне подходит для применения в системе отопления частного дома или квартиры.

Намного больший комфорт обеспечивают клапаны с электрическим приводом, управляемые системой «умный дом» с датчиками температуры в каждой комнате. Но такие устройства очень дороги.

Виды

Трехходовые клапаны подразделяются по принципу действия. Бывают разделительные и смесительные клапаны. В системах теплого пола (и в радиаторах) применяются смесительные устройства, регулирующие температуру выходящего теплоносителя путем смешивания холодной и горячей воды.

По способу приведения в действие трехходовые устройства бывают:

Ручные. Встречаются очень редко, стоят недорого. Удобны, если теплые полы смонтированы в 1-2 комнатах – например, ванной и детской.
Автоматические.

В ручных положение штока и регулировка температуры выходящей воды регулируется вручную рукояткой. В автоматических движением штока управляет либо термоголовка, либо электропривод, управляемый автоматикой с термодатчиками.

Автоматические клапаны бывают:

Самый простой вид – с термостатической головкой. Срабатывают при увеличении температуры (реагируют на повышение давления). Такие устройства используют для радиаторов. Жидкость в приводе при увеличении температуры расширяется и приводит в действие шток.
С термостатической головкой и выносным датчиком.
С электроприводом. Шток приводится в движение при помощи электродвигателя. Двигатель управляется контроллером, на который поступают сигналы с температурных датчиков. Привод может управлять клапаном с помощью соленоида (магнита) или механической передачи (сервопривода).

На производстве в системах с большими давлениями и диаметрами используются пневматические или гидроприводы.

Виды клапанов приведены на фото:

Маркировка клапанов

Трехходовые клапаны маркируются буквами и цифрами:

Название фирмы.
Серия и номер модели (например, VTA 321).
Условный диаметр в мм (DN 20).
Температурный режим, например 20-45С – режим от 20 до 45 °С.
Пропускная способность в м³ – KVS 1,6 – 1,6 м³/час.

Пример маркировки клапана фирмы ESBE выглядит следующим образом:

ESBE VTA 321 DN 20 20-45C, kvs 1,6

Типоразмеры: ½”, ¾”, 1″, 1¼” и так далее либо в мм – 15, 20, 25 мм и т.д.

Срок службы

Срок службы в первую очередь зависит от качества самого клапана, во вторую – от числа срабатываний. Можно рассчитывать на то, что клапан прослужит 10 лет и больше. Чаще выходят из строя термоголовки и электроприводы.

Как выбирать

Устройство теплого пола даже в частном доме – достаточно сложная инженерная система с неоднозначным результатом. При некачественной регулировке вся выгода может исчезнуть, поэтому нельзя экономить на коллекторном узле и регулировочной арматуре. Хорошие трехходовые клапаны недешевы, на рынке или в интернете велика вероятность приобрести некачественную продукцию.

Для системы теплого пола лучше покупать оборудование в гипермаркете или специализированном магазине. Сертификат должен быть обязательно! Или паспорт с «мокрой» печатью и заполненной гарантией. Чек нужно сохранить.

Обычно покупают изделия из латуни. Клапаны из нержавеющей стали стоят дороже и реже продаются. Силумин не стоит даже рассматривать – изделия из него плохо переносят постоянные открытия-закрытия, а регулировочная арматура стоит немало.

При покупке в магазине необходимо осмотреть клапан – чтобы не было сколов, трещин, замятий. Нужно постараться заглянуть внутрь клапана – на латунных изделиях без покрытия внутренняя часть должна быть золотистой (а не бело-серебристой, как у силумина). Можно сориентироваться по весу. Силуминовые изделия весят намного меньше латунных – плотность латуни примерно в три раза больше, чем у силумина.

Примерная цена

Таблица выше это цены на Трехходовой клапан с термоголовкой. Чтобы узнать, сколько стоит оборудование в вашем регионе, лучше обратиться в ближайший строительный гипермаркет. Примерные цены на трехходовой клапан с электроприводом:

Правила монтажа и эксплуатации

Монтаж трехходового клапана в систему теплого пола частного дома не слишком сложен, его вполне можно выполнить своими руками. Необходимо точно придерживаться инструкции, она прилагается производителем к каждому изделию.

На всех вводах-выводах трехходового клапана выбиты буквы:

А – подача основного теплоносителя (горячей воды). Обычно этот участок находится на одной оси с выходным патрубком.
С – второй ввод в вентиль. Обычно располагается перпендикулярно оси движения теплоносителя.
АВ – выход. Находится на одной оси с основным вводом.

При монтаже оборудования следует предусмотреть возможность демонтажа и осмотра – к клапану должен быть свободный доступ.

Необходимые инструменты и материалы

Для монтажа трехходового клапана понадобится:

Два разводных гаечных ключа.
Накидные гайки-американки, укомплектованные прокладками.
Возможно, лента ФУМ.

Ход работ

Клапан в систему устанавливают при помощи накидных гаек-американок. Перед установкой очищают торцы труб (точнее, фитинги на торцах труб) от грязи, заусенец, песка, пыли. То же проделывают с патрубками клапана. Проверяют наличие прокладок в гайках. Накручивают гайки на патрубки и слегка затягивают. При этом одним гаечным ключом закручивают гайку, вторым придерживают вентиль. Перед клапаном необходимо подсоединить механический фильтр.

Важно правильно расположить вентиль: ко вводу А подсоединяют трубопровод горячей воды; В – байпас от обратки; АВ – коллектор, к которому подходят трубопроводы отопления.

При установке привод не должен находиться над клапаном.

Видео по монтажу

На видео можно увидеть все тонкости правильной установки трехходового клапана для теплого пола.

Особенности эксплуатации

Перед клапаном следует в обязательном порядке установить фильтр.

Ошибкой будет установка клапана с термоголовкой в систему, регулирующую теплый пол в нескольких комнатах или расположенную в другом помещении (и в плотно закрытом распределительном шкафу). Необходимо устанавливать оборудование с выносными датчиками, расположенными в отапливаемой комнате.

Частые ошибки и проблемы при установке

Самая существенная ошибка при установке трехходового регулировочного клапана – неверно подсоединить трубопроводы с входящим и выходящим теплоносителем (например, когда к патрубку для ввода присоединяют трубу для подачи теплоносителя в отопительный контур). Необходимо быть внимательным при установке оборудования. На патрубках буквами указано назначение каждого отвода, при неправильном подсоединении трехходовой клапан работать не будет.

Необходимо точно соблюдать рекомендации производителя по длине прямых участков до и после вентиля, иначе работа регулятора будет нарушаться, а гарантия на такое оборудование не распространяется.

Советы специалистов

Перед выбором регулирующего оборудования необходимо определиться, какую площадь требуется обогреть. Если будет отапливаться ванная, часть пола спальни или детской комнаты, нет необходимости приобретать арматуру с термоголовкой – проще использовать трехходовой вентиль с ручным управлением, чем устанавливать полноценный дорогой смесительный узел.

Стоимость смесительно-распределительного узла с запорной и регулирующей арматурой, коллектором, манометром, краником Маевского превышает стоимость всех трубопроводов (если они выполнены из полимера, а не из дорогой меди).

Если система теплого пола включает несколько помещений, то необходимо перед монтажом заказать проект у квалифицированного инженера-сантехника – в нем будут указаны характеристики клапана. При большой площади теплых полов и большом количестве комнат понадобится один или несколько смесительных узлов.

Схема подключения каждого узла включает в себя коллектор – распределительную гребенку, к которой присоединены трубопроводы отопления. Перед коллектором устанавливается трехходовой смесительный вентиль и насос. Клапан может быть с термоголовкой или с датчиками, контроллером и электроприводом.

Заключение

Я прощаюсь с моим уважаемым читателем. Желаю вам использовать полезную информацию, полученную из статьи, на практике при устройстве теплого пола у себя дома. Подписывайтесь на обновления сайта, приводите на сайт друзей, делитесь интересной информацией с друзьями в соцсетях.

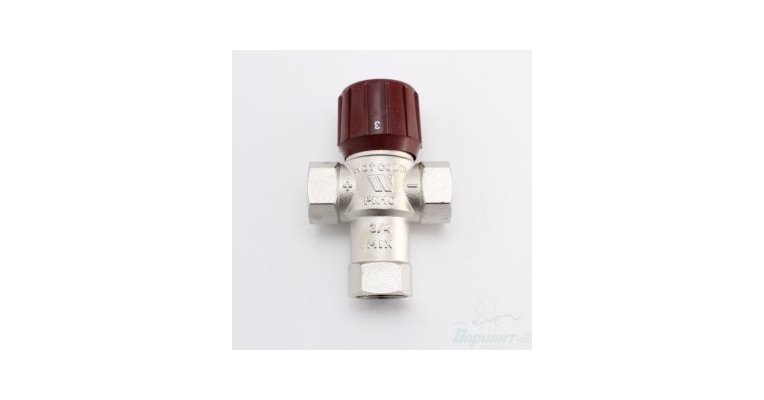

Трехходовой термостатический смесительный кланан или узел. Цена и описание.

Что такое термостатический смесительный клапан или трехходовой клапан.

Купить трехходовой клапан можно в магазине Азбука Тепла, а что это такое мы разберем вместе с Вами.

Не смотря на то, что современное отопительное оборудование способно само поддерживать необходимую температуру на выходе из котла, зачастую для системы отопления дома необходимо сделать температуру подачи теплоносителя в один контур ниже, чем в другой. Для примера можно вспомнить систему водяного теплого пола, где температура подачи не должна превышать 45 градусов. Специально для понижения температуры теплоносителя и создан такой элемент как смесительный клапан. Часто его называют термостатический клапан или трехходовой клапан. Как бы его не называли задача у него одна — снизить температуру отопительной жидкости на подаче в контур отопления. Для этого термостатический клапан подмешивает более холодную «обратку» в подающую линию, таким образом охлаждая теплоноситель. Весь этот процесс эдентичен тому, как Вы настраиваете температуру воды для принятия ванны, руками поворачивая краны и добавляя в очень горячую воду — холодную. Все тоже делает за Вас термосмесительный трехходовой клапан, только делает он это автоматически, без Вашего присутствия. Вам необходимо только задать необходимую температуру поворотом «головки» клапана до нужной цифры.

Виды смесительных клапанов.

По виду управления и по предназначению смесительные клапаны разделяют на следующие виды :

- Клапан смесительный нерегулируемый. Такой клапан уже изначально настроен на заводе на одну температуру , как правило 47 или 65 градусов и применяется для поддержания постоянной температуры обратной линии в твердотопливных котлах, дабы избежать низкотемпературной коррозии, образовании сажи и улучшить эффективность котла. Встроенный термочувствительный элемент – жидкостного типа быстро реагирует на изменение температуры подающей или обратной линии и производит необходимую корректировку смешения для подачи точной температуры. При покупке и установке клапана необходимо обратить внимание, что обязательно нужно соблюдать направление потоков горячей, холодной и смешанной воды согласно стрелкам и обозначениям на корпусе клапана.

- Термостатический смесительный клапан регулируемый. В принципе очень похож по принципу работы на термостатический клапан но его конструкция немного более сложная и позволяет задавать точную температуру на выходе. Такие смесительные клапана чаще всего применяются в системах водяного теплого пола и защиты от ожога в бойлерах ГВС. В таком смесителе на поворотной головке нанесены значения температуры. Выбрав необходимое значение Вы получите теплоноситель заданной температуры для необходимого контура отопления. Напомним, что для систем с водяным подогревом теплого пола значения температуры подачи не должны превышать 45-50 градусов. Иначе, при высокой температуре из за температурного расширения бетона Ваш пол может дать трещины. Купить термостатический клапан можно в нашем магазине.

Электронный трехходовой смесительный клапан. Такой клапан рассчитан на работу с умной автоматикой. Первоначально это простой поворотный смеситель, без каких либо чувствительных элементов ( полный аналог смесителя в ванной или на кухне). Но стоит добавить к нему специальный сервопривод, как он начинает выполнять команды автоматики «умного дома» или погодозависимой автоматики и изменять температуру теплоносителя без Вашего присутствия и установок. Причем, в данном случае, температура подачи непрерывно подстраивается под нужды Вашего дома и поддерживает оптимальный микроклимат. Допустим, при похолодании на улице теплоноситель на выходе из смесителя станет теплее, но не превысит допустимых значений а, при потеплении его температура снизится, уменьшив расход топлива и экономя Ваши деньги. Такой тип смесительной арматуры является самым простым и надежным, но при этом — самым эффективным. Подобрать и купить трехходовой смесительный клапан Вам помогут инженеры и менеджеры нашей компании.

Смесительные узлы или узлы подмеса для водяного теплого пола.

Компании, занимающиеся производством оборудования и комплектующих для систем отопления помогают потребителю, желающему создать систему отопления своими руками не допустить ошибки и производят уже готовые решения для систем водяного теплого пола — смесительные узлы. Такой узел в своем составе уже имеет один из вариантов трехходового смесительного клапана ( ручной или автоматический), насос для постоянной циркуляции теплоносителя в теплом полу, термометры помогающие отследить температуру подающей и обратной линии, запорную и присоединительную арматуру, обратные клапана. Это самый недорогой способ собрать систему теплого пола самостоятельно и более-менее правильно. Следует заметить, что ни один производитель газовых отопительных котлов не рекомендует устанавливать подобный смесительный узел в систему с газовым котлом но, тем не менее, те кто хочет сэкономить на системе отопления дома часто используют именно этот вариант. Из собственной практики сервисной службы хотим отметить что такой узел выполняет свои функции но, все-таки, насос котла подвержен в данном случае нагрузке и быстрее выходит из строя. Любой производитель рекомендует при создании водяного теплого пола применять гидравлические разделители, которые обеспецивают защиту и более правильную работу газового котла со встроенным насосом. Экономить или нет — решать Вам.

Компания Азбука Тепла всегда готова придти к Вам на помощь и подсказать правильное решение для создания надежной и экономичной системе отопления. А в нашем магазине Вы можете купить все комплектующие и фитинги, купить клапан для смешения, трехходовой клапан, смесительный узел или гидрострелку.

Азбука Тепла

Трехходовой клапан для теплого пола с терморегулятором: выбор и установка

Основной элемент запорной арматуры, без которого сложно представить монтаж водяной системы нагрева воздушных масс снизу помещений, — трехходовой клапан. Устройство обеспечивает смешивание или переключение двух потоков воды в общий поток. Используют трехходовой клапан для теплого пола, чтобы получить в системе теплоноситель заданной постоянной температуры. Там, где вспомогательный нагрев соединен с отопительной сетью (котлом в частном доме), устройство является частью автономного смесительного узла, гарантирующего, что в теплом полу будет циркулировать теплоноситель температурой от 45 до 550С.

Назначение клапана для теплого пола и его виды

Проектирование системы вспомогательного нагрева может предусматривать установку двухходового или трехходового клапана на теплые полы в смесительный узел. Оба вида устройства обеспечивают непрерывную терморегуляцию жидкого носителя тепла. Водяной пол может подключаться как к централизованному, так и к автономному отоплению. В обоих видах систем температура жидкого теплоносителя составляет 650С-850С. При попадании настолько горячей воды в контуры теплого пола создать на поверхности напольного покрытия комфортную для передвижения босиком и нахождения в помещении атмосферу невозможно.

Стяжка пола великолепно аккумулирует тепло, поэтому на поверхности пола температура будет свыше 450С. Что небезопасно и для самого напольного покрытия. Допустимая температура поверхности должна колебаться от 180С до 330С. Чтобы обеспечить такие условия, необходимо охладить нагретую жидкость перед тем, как запустить в контуры системы. Осуществляет эту процедуру смесительный клапан для теплого пола, который можно купить в специализированных магазинах.

Если без них в системах вспомогательного нагрева не обойтись, то какой выбрать — двух- или трехходовой? Определиться очень просто:

Питающий, или двухходовой клапан для теплого пола — более простой, а потому более устойчивый к нагрузкам прибор. Его установка не перегрузит систему. Устройство позаботиться о том, чтобы резкие и нестабильные выбросы потока были исключены. Его используют в системах нагрева воздушных масс снизу помещений небольшого масштаба (обслуживание площади не более 190 м2). При этом высокотемпературная отопительная система должна обеспечивать нагрев жидкого носителя тепла исключительно для контуров теплой водяной системы. По сути, двухходовой термостатический клапан для теплого пола выполняет повышение температуры теплоносителя, выполняя подмешивание горячей жидкости, идущей от котла, к остывшей, идущей из обратки.
Конструктивно более сложный трехходовой кран для теплого пола — прибор, выполняющий функцию смешивания горячего и остывшего потоков, а затем выдачи. Применяется в системах обогрева объектов площадью свыше 200 м2 и при подключении водяного теплого пола к централизованной или автономной отопительной сети. Его принцип работы описан выше.

Поскольку трехходовой смесительный клапан для теплого пола (его называют термостатический, термосмесительный) является более универсальным устройством, его применяют в 8 из 10 случаев. Однако при некорректной установке прибора в системе могут возникать аварийные ситуации.

Принцип работы и устройство трехходового клапана для теплого пола

Смесительный прибор имеет два входа и один выход. Первый вход предназначен для впрыскивания обратки, второй — для подачи горячей воды от котла, а выход — для выброса в контур подготовленного теплоносителя заданной температуры. Между двумя входами размещается заслонка, перемещение которой и гарантирует процесс смешивания жидкостей. На схеме работу термостатического клапана для теплого пола можно показать так:

Из принципа действия не понятно, как регулировать трехходовой клапан на теплый пол, то есть задавать выход жидкостного носителя определенной температуры? Все очень просто. Современные устройства снабжаются термоголовкой или регулировочным вентилем. При этом в смесительный узел обязательно врезаются расходомеры. На схеме они обозначены буквами Q1,Q2 и Q3. Они контролируют количество подаваемой воды в систему, что снижает риск перегрузок. Размещается трехходовой клапан для теплого пола с терморегулятором в разрыв основного магистрального трубопровода и соединяется со средним входом для обратки.

Дополнительные компоненты смесительного узла

Не только трехходовой термостатический смесительный клапан для теплого пола обеспечивает эффективную работу системы в каждой отдельной комнате. В узел включаются:

Термоголовка. Обеспечивает непрерывность и автоматическую работу системы вспомогательного нагрева воздушных масс. Если купленный двух- или трехходовой кран уже снабжен термостатическим органом, то дополнительно его устанавливать не нужно.
Сервопривод. Выпускают электрические и механические приборы, а также оборудование с дистанционным способом регулировки. Устройство предназначено для физического воздействия на термосмесительный клапан для теплого пола, подавая команду к открытию и закрытию заслонки. Благодаря ему можно осуществить подачу теплоносителя с разными температурными характеристиками в разные помещения дома.

Как выбрать клапан для теплого пола?

Популярность водяных полов, которые все чаще применяются для обогрева частных домов и загородных коттеджей, дала толчок к появлению на рынке огромного выбора моделей. Но тут встает вопрос, какой именно трехходовой кран установить на теплый пол, какого производителя предпочесть. Ведь изобилие товаров усложняет покупку. При подборе устройства эксперты рекомендуют заранее определиться с тем, какого типа прибор необходим — двух- или трехходовой. Затем выбрать производителя:

Valtec. Компания представляет на рынке товары российско-итальянского производства. Их основное преимущество — бюджетная цена при отличных физико-технических качествах. На купленный трехходовой кран для теплого пола с терморегулятором производитель дает 7-летнюю гарантию. Продукция снабжается сертификатами качества, техническим паспортом, рекомендационным листом по установке и гарантийным талоном.
Esbe. Шведская компания предлагает высококачественные краны для теплого пола, выполненные из инновационных материалов. Устройства максимально устойчивы к эксплуатационным условиям, надежны и внешне привлекательные. При покупке шведских приборов рекомендуют внимательно отнестись к техническим характеристикам оборудования. Есть небольшая вероятность несовпадения параметров. Краны поставляются с сертификатами и гарантийными талонами, эксплуатационный срок свыше 5 лет.

Honeywell. Высокой технологичностью и отличным дизайном отличается термостатический смесительный клапан для теплого пола американской фирмы Ханивел. Главные преимущества ее товаров — практичность и упрощенный монтаж. Конструкция разработана таким образом, что максимально облегчить установку оборудования. Ошибки исключены. Компания гордится своими инновационными разработками, которые внедряет при изготовлении приборов. Так они становятся более эффективными и надежными, но при этом и более дорогостоящими.

У перечисленных производителей потребители покупают трехходовые клапаны на теплый пол уже проверенные временем. Но не стоит надеяться только на качество оборудования, ведь даже самый устойчивый и надежный прибор не сможет защитить систему, если установлен некорректно. При этом выбор должен опираться еще и на пропускную способность агрегата. Этот параметр стоит уточнить в технической документации к оборудованию. При проектировании системы вспомогательного прогрева воздушных масс снизу помещения обязательно просчитывается ее мощность, пропускная способность, потери тепла и т.д.

Установка термосмесителя для теплого пола

Правильная установка трехходового крана на теплый пол заключается не только в присоединение оборудования к трубопроводу, но и тщательной его проверке. Ошибки могут привести к большим неприятностям. Монтаж устройства выполняется при подключении коллектора и перед заливкой бетонной стяжки теплого пола. На этом этапе выполняют полную сборку системы и ее проверку при температуре носителя не выше 22-250С. Период тестирования качества сборки должен длиться не менее 24 часов. Убедившись с правильности работы системы и отсутствие протечек можно завершать монтаж.

Чтобы подключить трехходовой клапан для отопления с терморегулятором для теплого пола используют обычные гаечные ключи. С их помощью выполняют наворачивание внутренней/внешней резьбы устройства на фитинг или накидную гайку трубопровода. Герметичность соединения обеспечит сантехнический лен, лента ФУМ или другие материалы. В комплекте с краном поставляются специальные силиконовые прокладки. При работе нужно проследить, что они были проложены в гнездо, иначе герметичного соединения не добиться.

Во время монтажа избегать:

чрезмерного воздействия на резьбовое соединение;
перекосов труб, особенно в местах соединения;
неплотного или разболтанного навинчивания.

Установка крана — ответственный момент, поскольку его работа и получаемые в ходе монтажа резьбовые соединения будет подвергаться воздействию влаги и высоких (перепадов) температур. Поэтому все работы должны быть проведены тщательно и аккуратно. Завершает процесс сборки смесительного узла регулировка трехходового клапана теплого пола с помощью головки. Если уверенности в собственных силах нет, монтаж и покупку необходимого оборудования для сборки системы лучше предоставить профессионалам. Помните: теплый водяной пол может стать причиной не только порчи напольного покрытия, но и невозможности создать в комнатах оптимально-комфортные условия для жизни. По всем вопросам теплого пола обращайтесь к нашим специалистам.

Смесительная группа для теплого пола

При обустройстве теплого водяного пола важную роль играет абсолютно каждая деталь. Например, ключевую роль в распределении тепловой энергии выполняет коллектор. Гребенка может быть укомплектована самым разным образом. Один из важных ее компонентов является смесительный узел. Смесительный узел включает в себя специальный клапан. Сразу заметим, что работать теплый пол без смесительного узла сможет только в исключительных случаях. В этой статье мы расскажем вам о том, какую роль выполняет смесительная группа для теплого пола. Мы уверены, что этот материал поможет вам разобраться в этом непростом вопросе. Плюс ко всему, вы узнаете о принципе работы этого устройства. Это поможет вам осуществить правильный выбор. Как следствие, вам получится создать эффективную и надежную систему напольного отопления.

Функция смесительного узла

Для начала определим основную функцию используемого клапана в системе водяного теплого пола. Важно заметить тот факт, что для напольного обогрева крайне важно добиться приемлемой температуры. Особенно это важно если запитка напольного обогрева осуществляется из централизованной системы отопления. Как известно, в этой системе теплоноситель имеет температуру около 75 градусов по Цельсию. Безусловно, подобная температура для пола будет очень высокой. Если теплоноситель с такой температурой пойдет в систему теплого пола, то из-за высокой температуры стяжка начнет разрушаться. Понятное дело, не сразу, а постепенно через какое-то время. Более того, с такой температурой напольное покрытие будет испытывать серьезные нагрузки. Более того, ходить по такому полу будет вовсе не комфортно.

Если отталкиваться от установленных норм, то температура напольного обогрева не должна превышать 26 градусов по Цельсию. Благодаря этому воздух внутри помещения будет иметь температуру около 22 градусов по Цельсию. Эта та температура, которая считается наиболее комфортной для проживания. Итак, чтобы достичь такой температуры, теплоноситель, который поступает в отопительный контур, уложенный в стяжку пола должен иметь температуру до 50 градусов по Цельсию. Помните, что 50% тепловой энергии забирает отопительный пирог. По мере того как тепло начнет поступать в помещение, температура частично спадет. На это также влияет и характер напольного покрытия.

Итак, чтобы достичь наиболее комфортной температуры как раз-таки используется ряд специализированного оборудования. В частности, большую роль выполняет смесительный узел. И важную роль во всем этом узле выполняет клапан. Исходя из его названия, в нем осуществляется смешивание холодного и горячего теплоносителя. В результате на выходе получается комфортная температура воды. Стоит заметить, что такой кран бывает нескольких разновидностей, например:

Двухходовой.
Трехходовой смесительный клапан.

Итак, теперь мы предлагаем вам подробнее ознакомиться с особенностями этого устройства, чтобы понять, какой лучше всего выбрать.

Смесительный клапан – что это

Итак, смесительный клапан для теплого пола устанавливается в коллекторную группу. При поступлении теплоносителя, он сталкивается с предохранительным термостатическим клапаном. И чтобы снижать температуру воды, поступающей от котла или централизованной системы отопления устанавливается трехходовой или двухходовой смесительный кран. Процесс смешивания воды происходит полностью в автоматическом режиме. Подмес остывшей воды берется из обратного потока трубы.

Важно! Процесс перемешивания холодного и горячего теплоносителя осуществляется беспрерывно, вернее, до тех пор, пока работает система водяного теплого пола.

Теперь предлагаем вам рассмотреть особенности двухходового и трехходового крана для теплого пола.

Двухходовой клапан

Схема смесительного узла теплого пола нередко оснащается двухходовым смесительным краном. Если сказать просто, то это устройство является улучшенным прототипом обычного ручного крана. Данное устройство сравнительно простое, так что регулировать температуру теплоносителя не представляет большой сложности. При всем этом процесс охлаждения воды осуществляется в автоматическом режиме. В большинстве случае двухходовой кран устанавливается в отопительную систему вместо обычного ручного клапана, для автоматизации всего процесса.

Среди положительных сторон этого устройства можно выделить следующее:

Снижение температуры осуществляется в автоматизированном процессе.
Сама конструкция простая.
Низкая стоимость.
Простой монтаж.

Важно! Если говорить за недостатки, то этот прибор имеет определенные ограничения по своему использованию. Применение двухходового смесительного устройства можно использовать только при обогреве небольшой площади помещения. Например, при обогреве одной комнаты.

Преимущественно подобный смесительный клапан устанавливается в тех случаях, когда водяной теплый пол является дополнительным источником тепла. Благодаря ему можно корректно регулировать температуру теплоносителя. Также можно регулировать рабочее давление и интенсивность потока.

Немного расскажем о самом устройстве двухходового клапана. Корпус состоит из литой латуни или бронзы. На этом кране есть терморегулирующая головка. На ней имеется метрическая шкала для простоты управления. Стоит заметить, что термостатическая головка может изменять свое положение как вручную, так и автоматически.

Важно! Если у вас теплый водяной пол выполняет роль дополнительного источника тепла, то лучше приобретите смесительный кран с ручной настройкой. Для крупных систем теплого пола лучше купить двухходовой кран с дистанционным управлением.

Важным элементом всей конструкции является седло, его может быть два или одно. Кран с двумя седлами имеет способность перекрывать поток воды.

Принцип работы двухходового устройства очень прост и сводится к следующему:

Теплоноситель и обратного контура повторно направляется в трубу с подачей.
Как только температура теплоносителя снижается, срабатывает термостатический клапан. После этого осуществляется подмес и смешивание горячей с холодной воды.
Как только достигается надлежащий уровень температуры, термостатический датчик дает сигнал на перекрытие. Как следствие подмес горячего теплоносителя прекращается.

Трехходовой смесительный клапан

Теперь ознакомимся с принципом действия трехходового крана в системе теплого пола. Принцип его действия полностью отличается от двухходового устройства. В этом случае подмес к горячей воде осуществляется от котла к коллектору остывшего теплоносителя, который направляется из обратки. Что касается плюсов и минусов, то в сравнении с двухходовым клапаном, они практически схожи. Однако есть один нюанс. При включении устройства скорость потока никак не изменяется. Благодаря этому есть реальная возможность изменить уровень температуры воды, которая поступает в отопительный контур.

Что касается его особенностей, то здесь можно выделить следующее. Процесс регулировки температуры очень прост и удобен. Более того, его использование допускается для систем теплого пола большой площади. В среднем площадь может достигать до 250 квадратный метров. С другой стороны, трехходовой смесительный клапан имеет и свои отрицательные стороны.

Когда осуществляется срабатывание термостатического клапана, кран открывается полностью. В результате это может привести в худшем случае к разрыву трубопровода, а в лучшем случае, к перегреву того или иного отопительного контура. Более того, трехходовой кран имеет гораздо меньшую пропускную способность в отличие от двухходового.

Принцип работы этого устройства следующая:

Нагретый теплоноситель проходит через фронтальный и правый патрубок до тех пор, пока температура воды не достигнет заданной отметки.
Если наблюдается рост или снижение температуры, то тут включается термостатический клапан.
Шток приводится в движение.
Благодаря этому происходит подмес горячей воды или холодной.

Что касается фронтального отверстия, то оно открывается полностью только при условии, когда уровень температуры достигает до заданной отметки. Стоит заметить, что трехходовой клапан сегодня различается на несколько конструкций, а именно:

С сервоприводом.
С электроприводом.
С термостатической головкой.
С термостатическим приводом.

Каждая из моделей имеет свои технические особенности и различия. Поэтому при покупке обязательно проконсультируйтесь со специалистом. Он поможет вам выбрать то устройство, которое будет наиболее подходящим в вашем случае.

Заключение

Итак, вот мы и рассмотрели все особенности смесительного узла, а именно, смесительного клапана. Процесс подключения трехходового и двухходового клапана происходит по разной технологии. Двухходовой кран приветствует параллельную схему подключения. Что касается трехходового, то здесь отдается преимущество последовательному подключению. Более того, они различаются по площади отапливаемой поверхности. Если у вас только два или один контур, то достаточно установки одноходового клапана. Трехходовой может работать при больших площадях теплого пола.

Итак, как мы увидели, что роль смесительного узла в работе теплого пола очень важная. Мы уверенны, что этот материал помог вам разобраться с этими устройствами. Помните, что их использование позволит вам максимально автоматизировать работу напольного отопления. Плюс ко всему, мы предлагаем вам просмотр подготовленного видеоматериала, который позволит вам получить наиболее точное представление о данном устройстве. Если вы имеете опыт в этом вопросе, то делитесь с нашими читателями. Это позволит начинающим домашним умельцам делать правильный выбор и не допускать распространенных ошибок новичков.

как выбрать для напольного обогрева

Для напольной водяной системы обогрева рекомендуют установить блок автоматического управления. Оборудование позволяет контролировать температуру в помещении, регулировать работу жидкостной магистрали.

Самым простым устройством для управления обогревом является трёхходовой клапан. Его работу можно осуществлять вручную, посредством вентилей, но достичь определённого режима в помещении будет сложно.

Приобретают термостатическое оборудование. Его используют в Москве и других крупных городах. Оно позволяет сделать напольный обогрев автономным. Как устроен термостат? Какова схема его работы?

Характеристика оборудования

Теплоноситель из котла проходит по магистрали труб к коллектору. Из него жидкость поступает в напольный трубопровод. Отдавая тепло, она возвращается обратно к коллектору, который имеет отдельный обратный выход для охлаждённого теплоносителя. Циркуляционный насос нагнетает воду обратно в котёл.

При ручном управлении температурного режима на контуре с холодной водой и теплоносителе высокой температуры устанавливают вентили. Если комната прогрелась достаточно хорошо, то вентиль с горячей водой закрывают. Если в помещении холодно, то вентиль открывают.

Для автоматического регулирования режима отопления устанавливают трёхходовой смеситель с термостатом и выносным термодатчиком. Данная система образует термостатический клапан. Его устанавливают на входе в коллектор. Оборудование производится из латуни или из бронзы.

Трёхходовой клапан имеет 3 выхода для горячей, холодной воды и для теплоносителя, который подаётся в напольную магистраль. На корпусе маркерами обозначено направление потоков различных температур.
Для смешивания жидкости различной температуры предусмотрена смесительная камера.
На корпусе располагается термостат, с регулятором температуры.
Термодатчик расположен на термостате.
Клапаны перекрывают выходы для холодного и горячего потока. Они могут быть тарельчатыми или игольчатыми. Их работа зависит от термостата.
Термостат представляет собой систему, которая состоит из капсулы с жидкостью и подпружиненным штоком. К нему прикрепляются клапаны.
Датчик температуры имеет цифровую панель, на которой обозначены режимы отопления.

Термостат может находиться в термоголовке или в сервоприводе. Устройства имеют различную схему, но одинаковый принцип работы. Термоголовка представляет собой термостат, работа которого осуществляется с помощью жидкости: она чувствительна к перемене температуры.

Сервоприводы функционируют от электрической сети. Жидкость заключена в ёмкость. В ней находится нагревательная пластина. Сервопривод устанавливают на коллектор.

Трёхходовой смеситель предназначен для системы отопления больших площадей. В отдельных помещениях или в дачных домиках к коллектору подключают двухходовой вентиль. Его устанавливают на контур с теплоносителем высокой температуры. Вода проходит через него только в одном направлении.

Как функционирует автоматика?

Термостатический трёхходовой клапан для тёплого пола подключают перед коллектором. На датчике устанавливают определённый температурный режим обогрева. Устройство начинает работать при изменении параметров.

Устройство состоит из полупроводника, который имеет температуру теплоносителя, поступающего в магистраль. Энергия передаётся жидкости термостата.
При увеличении нагрева жидкость расширяется и давит на шток, который опускается.
При этом перекрывается выход из горячей трубы и открывается выход из обратного контура.
Охлаждённый теплоноситель поступает в камеру трёхходового смесителя, где соединяется с горячей водой из котла. Процесс смешивания может проходить по Т-образной схеме: горячий и холодный поток теплоносителя поступают в термостатический смесительный клапан симметрично с двух сторон. Выход жидкости в магистраль происходит под углом 900. При L-образной схеме горячая вода поступает в смесительную камеру с боку.
Температура теплоносителя снижается. Он поступает в напольную магистраль в охлаждённом виде. Режим обогрева стремится достичь установленной нормы.
При снижении температуры жидкость в термостате сужается. Подпружиненный шток выпрямляется, закрывается выход холодной воды, которая идёт по обратной трубе. В магистраль вновь поступает горячий теплоноситель.

При использовании сервоприводов к смесительному клапану для тёплого пола подключают устройство, которое работает от сети. Датчик нагревается, замыкает электрическую цепь. Происходит нагревание пластины, которая в свою очередь передаёт тепло терможидкости. Она расширяется, давит на шток, который заставляет работать тарельчатые клапаны.

При использовании сервопривода система отопления изменяет рабочий режим в течение 3 мин. Если в качестве автоматического устройства использовать термоголовку, то для нагревания жидкости в термостате понадобится до 15 мин.

Принцип работы двухходового вентиля для тёплого пола несколько иной. При повышении температуры в магистрали, термостат заставляет работать тарельчатые клапаны или шаровое устройство, которое полостью перекрывает выход для горячей воды. Охлаждённый теплоноситель из обратной трубы вновь возвращается в напольный контур.

При снижении температурного режима клапан открывает горячую воду и перекрывает обратку. Смешивания жидкости не происходит. Принцип работы двухходового термостатического клапана для тёплого пола идентичен ручному переключению вентилей, но система работает в автоматическом режиме.

Трёхходовой термостатический клапан для тёплого пола устанавливают в системе отопления для большой площади обогрева. Оборудование необходимо для котла, который разогревает воду до высокой температуры. Двухходовой клапан к системе подключают в качестве дополнительного регулирования обогрева для отдельных помещений.

Оборудование для автоматического регулирования режима обогрева может быть установлено в одноконтурной или двухконтурной системе отопления. Это удобно при использовании различных видов обогрева, при радиаторном и напольном. Смеситель подключают перед циркуляционным насосом. Предварительно рекомендую установить фильтр для воды. При подключении используют нарезной способ монтажа.

Как выбрать оборудование?

Термостатические приборы выбирают в зависимости от пропускной способности теплоносителя. Она должна соответствовать объёму жидкости, которая нагнетается в систему отопления. Данные указываются в техническом паспорте к котлу.

Для горячего и холодного контура используют металлические трубы диаметром 26*2 мм. Такой же диаметр должен быть и у патрубков трёхходового смесителя. В противном случае придётся устанавливать переходники, что не желательно для системы отопления. На швы приходится высокая нагрузка. Необходимо всегда следить за их герметичностью.

Температура жидкости в напольной магистрали 55-35 0С. Оборудование выбирают в зависимости от определённого теплового режима, который возможно установить на термостате. Для радиаторного обогрева требуются более широкий температурный диапазон, до 80 0С.

Для управления температурным режимом в помещении при водяном напольном обогреве используют термостатическое оборудование. Автоматика облегчит эксплуатацию системы отопления, обеспечит нормальный микроклимат в отдельных комнатах коттеджа, сэкономит электроэнергию.

При использовании устройства с программным обеспечением появляется возможность регулировать температуру напольной магистрали в зависимости от времени суток, дней недели.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.

Загрузка…

Клапан для теплого пола – По полу

Краткое содержание

Благодаря созданию комфортных условий, водяной теплый пол становится уже привычным. Чаще всего он обустраивается в частных владениях. Для регулирования потоков жидкости необходимо включать в систему трехходовой клапан для теплого пола определенного типа.

Особенности трехходового клапана

Смешивание потоков жидкости, которое позволяет выполнять термостатический смесительный кран, дает возможность направлять в систему теплого пола потоки со стабильной, нормативно установленной температурой. Производится эта операция автоматически. Для смешивания, происходящего внутри прибора, к горячей воде добавляется уже остывшая жидкость из «обратки».

Функционирование происходит в следующей последовательности:

горячая вода поступает к коллектору, входящему в систему теплого пола;
при проходе термосмесительного клапана происходит определение степени нагрева жидкости;
если температура воды выше установленной, то открывается проход, куда поступает охлажденная жидкость;
внутри происходит смешивание двух потоков;
после достижения нужного значения проход для холодной воды закрывается.

Такой кран, изготавливаемый из латуни, в своей конструкции имеет три хода, обусловливающие применение разных способов смешивания жидкостных потоков, в зависимости от которых выделяются три разновидности трехходовых клапанов.

Клапан с нужной для теплых полов функцией термостата. Такое устройство не только регулирует интенсивность смешиваемых потоков, но и обеспечивает поддержание в системе заданной температуры. Содействует осуществлению данной функции наличие термочувствительного элемента, который, улавливая степень нагрева обоих потоков, входящих в кран, изменяет сечение отверстий.
Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В комплектацию входит термоголовка с выносным датчиком.
Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру.

Критерии подбора

Подбирая смесительный клапан, целесообразно ориентироваться на несколько показателей.

Площадь помещения. Для маленьких комнат — ванной, туалетной не всегда рекомендуется приобретать более дорогой термосмесительный клапан, так как достаточно поставить привычный вентиль. Большие помещения при обустройстве теплых водяных полов потребуют наличия смесителей, автоматически регулирующих температуру обогревающей жидкости.
Трехходовые клапаны Esbe модели VTA320
Размеры поперечного сечения. Этот показатель обязательно учитывается при подборе термостатического клапана, обеспечивая точное подключение в отопительную систему. Если в ассортименте, предлагаемом в магазине, не нашлось прибора с нужным диаметром, то приобретаются специальные переходники.
Возможность получения автоматического режима функционирования.
Пропускная способность. Этот параметр рассчитывается на этапе проектирования теплого пола. Сообразно полученным величинам подбирается смесительный кран, способный выдержать нужную нагрузку.

Характеристики двухходового клапана

Двухходовой кран представляет собой модернизацию вентиля. Вмонтированный в коллектор, он, работая в автоматическом режиме, поддерживает уровень заданной температуры. В отличие от традиционного вентиля, такая модель ориентирована на пропуск жидкостного потока в одном направлении. При обратной установке весь процесс функционирования теплого пола будет нарушен. Для продления эксплуатационного срока перед клапаном монтируется фильтр для задержки механических примесей.

Благодаря подобной схеме, теплый пол не перегревается, следовательно, его эксплуатационный срок удлиняется. Поскольку пропускная способность двухходового клапана сравнительно невысокая, регулирование температуры производится плавно, без скачков. Специалистами рекомендуется применять этот прибор при обустройстве теплых полов на значительной площади, превышающей 200 м².

Схема подключения трехходового клапана

В зависимости от направления потоков, термостатический клапан представлен двумя моделями.

Т-образная или симметричная схема. При таком подключении вода — горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная — снизу. Впоследствии смешанный поток выходит из второго бокового хода.
Схема подключения трехходового смесительного клапана

Рассматривая смесительный узел, можно выделить в нем следующие составные части:

клапан обратный;
датчик температурный;
насос циркуляционный;
смесительный трехходовой клапан.

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды. После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

При подобной схеме подключения теплоноситель движется по следующему маршруту.

Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
Распределение теплоносителя по трубам теплого пола.
Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный — это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки. Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.

Это статья, дополняющая предыдущий материал о смесительных узлах. Здесь мы узнаем о том, что такое термостатический клапан для теплого пола, как он устроен, как работает и как его выбирать… Сразу уточним: данное устройство по-другому называется ещё смесительный клапан, это одно и то же.

Что собой представляет термостатический клапан для теплого пола?

Как видно на фото, данное устройство имеет металлический корпус с некоторым числом входов (выходов), у этой модели их три (следовательно, это трехходовой клапан):

Внутри корпуса есть шток, соединённый с сегментарным (полукруглым) затвором. Снаружи к штоку прикреплена рукоятка (на фото белый «грибок»), с помощью которой шток можно поворачивать, отчего затвор будет открывать или прикрывать протоки теплоносителя, тем самым распределяя их в нужную сторону.

Вместо рукоятки может быть сервопривод, но суть от этого не меняется.

Виды термостатических клапанов…

…по способу управления

Термостатический клапан для теплого пола, применяемый в смесительных узлах, бывает ручного управления и автоматического.

Автоматические клапаны могут быть оснащены сервоприводом. Сервопривод очень удобная, но и довольно дорогая вещь, и не каждому кошелёк позволяет его устанавливать.

Впрочем, клапан с ручной регулировкой также не доставляет никаких проблем.

…по числу проходов

На фото ниже 4-ходовой клапан с ручным управлением:

Такой клапан может и смешивать и разделять потоки. Управляется клапан рукояткой (синяя), рядом с которой есть градуировка, с помощью чего можно установить пропорции смешивания потоков.

Для теплого пола обычно используется трехходовой термостатический клапан. На фото ниже трехходовой клапан ручного управления:

И ещё один трехходовой клапан с ручным управлением:

Хоть клапаны и отличаются внешне, но принцип их работы одинаков.

Как работает термостатический клапан для теплого пола?

На схеме ниже рассмотрен принцип работы термостатического смесительного клапана:

Буквой «А» обозначен входящий поток, стрелка показывает его направление. Буквой «В» обозначен поток из обратки, более холодный; «АВ» — смешанный поток. Полагаю, ничего сложного для понимания здесь нет.

Управление температурой теплоносителя с помощью термостатического клапана

Итак, поворачивая шток клапана в ту или иную сторону, мы смешиваем горячий и прохладный теплоноситель. Тем самым добиваемся нужной его температуры в теплом полу.

В общем-то, можно выделить четыре схемы такого смешивания.

Схема 1: указатель клапана в положении «максимум»

При таком положении затвор перекрывает выход, соединённый с обраткой. Прохладный теплоноситель не будет подмешиваться к горячему, идущему из котла. Т. е. в тёплый пол будет поступать горячий теплоноситель, что допустимо только при первом запуске теплого пола, для прогрева стяжки.

Схема 2: указатель клапана меньше «максимума»

Проход из обратки немного приоткрыт. Прохладный теплоноситель подмешивается к горячему, отчего в тёплый пол пойдёт теплоноситель меньшей температуры, чем пришёл из котла.

Схема 3: указатель клапана в среднем положении

Здесь подмес теплоносителя из обратки ещё больше, чем во втором варианте. И потому температура смеси ещё ниже, как раз такая, которая приемлема для водяного теплого пола.

Схема 4: указатель клапана на «минимуме»

Такое положение затвора бывает только при управлении клапаном сервоприводом. При ручном же управлении такая схема не используется.

Как подобрать термостатический клапан для теплого пола?

Итак, в смесительных узлах обычно используются трёхходовые клапаны. Смесительный узел можно купить готовый: в сборе насос, трёхходовой клапан, расширительный бак и др. А можно собрать самому, купив всё необходимое по отдельности. Второй вариант обойдётся в меньшую сумму, а работать будет не хуже, просто нужно знать, как подобрать оборудование… ну так мы об этом здесь и беседуем.

Смесительный трехходовой клапан в заводских условиях уже настроен на определённую температуру, но можно с помощью «маховичка» настраивать самому.

Такие трёхходовые клапаны:

— имеют невысокую производительность (~2 м3/час.), из-за чего на площади теплого пола, скажем, в 100 м2 он может просто-напросто не обеспечить теплый пол необходимым объёмом теплоносителя. А для площади до 50 м2 — вполне.

Для большей площади лучше ставить такой трёхходовой клапан:

У него расход до 4 м3/час., а регулировка осуществляется как вручную, так и сервоприводом, который ставится вместо «маховичка». Для пола 100…150 м2 он вполне подходит.

Как было сказано, термостатический клапан для теплого пола может управляться автоматически при помощи сервопривода. Так что следующая статья о нём. Если оно вам не надо — пропускайте.

термостатический клапан для теплого пола

Трехходовой кран — как настроить и как им пользоваться

Трехходовой кран широко применяется в системах отопления как простое устройство для переключения, распределения или смешивания потоков теплоносителя в системах отопления. Трехходовым он называется от того, что имеет три крайних точки переключения, то есть может регулировать объем потоков от двух трубопроводов в третий.

Сам кран трехходовой шаровой кран изготовлен из латуни и состоит из корпуса, с тремя резьбовыми выпусками и подвижного сектора, с помощью которого можно управлять потоками теплоносителя.

Трехходовой кран — Принцип работы

Чтобы понять принцип его работы, нужно рассмотреть кран изнутри, поэтапно переключая его состояние. На фотографиях пояснить это сложно и непонятно, поэтому для наглядности лучше применить схемы:

Первое состояние: перекрыв выпуск 2, подаем полный поток из выпуска 3 на выпуск 1:

Второе состояние: перекрыв выпуск 3, подаем полный поток из выпуска 2 на выпуск 1:

Третье состояние: установив подвижный сектор в среднее положение (между выпусками 2 и 3), подаем смешанный поток из выпусков 2 и 3 на выпуск 1:

Способность крана смешивать потоки и, тем самым, устанавливать требуемую температуру потока позволяет использовать их при монтаже коллекторов теплых полов и многоконтурных отопительных системах.

Приведем пример: температура теплоносителя в системе отопления 70°, а для теплого пола требуется 28-30°. Если уменьшить температуру на котле, то уменьшится температура радиаторов, а это делать нельзя.

Поэтому, устанавливаем трехходовой кран в третье состояние. При этом флажок подвижного сектора находится между 2 и 3 выпусками крана, то есть мы смешиваем поток теплоносителя из трубопровода подачи, температурой 70° с потоком теплоносителя из трубопровода обратки, температурой, допустим, 20°. В итоге получаем теплоноситель с требуемой температурой, достаточной для комфортного ощущения.

По такой же схеме регулируется температура отдельного контура в системе отопления на нескольких контурах.

Сохранить

Заполнение закрытой системы | | Теплый пол своими руками

Воздух, застрявший в замкнутой излучающей системе, является наиболее частой причиной неэффективной работы системы. К счастью, эту проблему легко решить, и она вообще не станет проблемой, если соблюдать осторожность во время начального процесса заполнения.

Найдите минутку, чтобы изучить комплект расширения и очистки. Горячая вода входит, проходит через комплект расширения и продувки (EPK) и попадает в коллектор зоны.Оттуда вода всасывается циркуляционными насосами через каждую отдельную зону, а затем обратно к источнику тепла. В закрытой системе одна и та же жидкость циркулирует вокруг и вокруг, и она полностью отделена от бытового водоснабжения.

Комплект расширения и продувки

Вы заметите, что в комплекте расширения и продувки есть три клапана… два клапана котла и шаровой клапан. Клапан первого котла находится слева от расширительного бака. Для целей описания мы назовем его заправочным клапаном .

Второй клапан котла (справа от расширительного бака) назовем сливным клапаном . Он используется для удаления воздуха из излучающей системы.

Обратите внимание, что или из этих клапанов могут действовать как наполнение или слив. Какую функцию выполняет клапан, зависит от того, расположены ли насос или насосы справа или слева от EPK. Другими словами, вы всегда хотите заполнять систему в направлении циркуляционных насосов.

Между сливным и наполнительным клапанами находится запорный клапан .Закрытие этого клапана во время процесса наполнения заставит воду, подаваемую в заливной клапан , , пройти мимо насосов через напольные трубы в водонагреватель или бойлер, а затем выйдет из сливного клапана. Непосредственная близость сливного и наполнительного клапанов друг к другу гарантирует отсутствие воздушных карманов в системе.

Многозонная замкнутая система должна заполняться по одной зоне за раз, и если отдельные контуры в каждой зоне имеют клапаны, продувайте по одному контуру за раз.Идея состоит в том, чтобы как можно точнее сфокусировать давление воды.

Используя шаровые краны, расположенные перед каждым циркуляционным насосом в каждой зоне, закройте все зоны, кроме №1. Затем прикрепите садовый шланг к сливному клапану и протяните его к удобной раковине, сливу в полу, на улице или в другое место, куда вы хотите направить много галлонов сливаемой воды.

Еще один шаг, который многие установщики считают полезным, – это поставить ведро емкостью 5 галлонов в одном из указанных выше мест и дать воде вытечь из ведра перед тем, как попасть в канализацию.Преимущество этого метода – визуальная индикация пузырьков воздуха. Часто струя воды, выходящая из сливного шланга, выглядит очищенной от воздуха – просто потому, что шланг перестал брызгать и разбрызгиваться. Но могу вас заверить, что воздуха осталось много. Удерживая конец сливного шланга под водой в 5-галлонном ведре, невозможно пропустить случайные пузыри.

Закройте запорный клапан .
Присоедините второй садовый шланг к заправочному клапану .Мы включили латунный фитинг с внутренней и внутренней резьбой для шланга, чтобы упростить подсоединение охватываемого конца садового шланга к этому клапану. Этот штуцер можно использовать на любом из клапанов котла, в зависимости от того, какой из двух становится клапаном наполнения.
Теперь вы готовы удалить воздух из зоны №1.
Залейте зону затоплением, используя давление в помещении или мощный коммунальный насос.

Если вы используете новый или пустой водонагреватель резервуарного типа, вы также будете заполнять резервуар во время этой процедуры, поэтому ожидайте, что зона № 1 заполнится дольше всех.Любые оставшиеся зоны будут только смывать воздух из трубы пола, и процесс будет намного быстрее.

Посмотрите на сливной шланг. В зависимости от размера вашего резервуара для горячей воды, в течение нескольких минут вода не будет выходить из дренажной линии… только воздух. В конце концов вода начнет течь, часто брызгами и брызгами. Потерпи. Помните, что постоянный поток воды не обязательно означает, что весь воздух выходит из системы. Хорошее практическое правило: как только кажется , что весь воздух находится вне зоны, позвольте непрерывному потоку воды течь в течение одной минуты на каждые 100 футов трубы в зоне.Иногда вода действительно может обтекать воздушный карман, особенно в излучающей системе, где множество изгибов и изгибов нормальное явление. Однако через несколько минут потока воды даже самый стойкий пузырек лопнет и вытечет из сливного шланга.

Также рекомендуется внимательно прислушиваться к потоку воды, протекающей через систему. В системе перекрытия пола довольно часто, когда вода проходит через пол, слышны воздушные карманы, когда они проходят через трубы. При установке на плите исходная вода и воздух, выходящие из плиты в обратный коллектор, довольно шумны.Также прислушайтесь к любым звукам, исходящим из водонагревателя. Ваша цель – тишина. В правильно заряженной излучающей системе вообще не слышно звука.

Вы также можете включить зонную помпу на этом этапе процедуры. Если в крыльчатке окажется воздух, сила воды, которая сейчас промывает систему, вытеснит его. Для этого вам нужно запустить насос всего на несколько секунд. И помните, что чугунные циркуляционные насосы настолько тихие, что вам нужно прикоснуться к ним, чтобы понять, что они включены.Насосы из нержавеющей стали издают очень слабый, почти неслышный гул. В любом случае, если ваши насосы шумят, значит присутствует воздух.

Итак, когда вода равномерно вытекает из сливного шланга и все звуковые сигналы наличия воздуха в зоне прекратились, вы готовы повторить процедуру с оставшимися зонами.

Откройте шаровой клапан перед зонным насосом № 2 и закройте шаровой клапан перед зонным насосом № 1.

Не забудьте обеспечить поток воды не менее одной минуты на каждые 100 футов трубы в зоне и, как и в зоне № 1, убедитесь, что все звуковые сигналы присутствия воздуха отсутствуют.

Когда по прошествии нескольких минут вода будет равномерно течь из сливного шланга, закройте клапан перед зонным насосом №2 и откройте клапан перед зонным насосом №3.

Повторите эту процедуру для всех остальных зон.

Последним шагом после промывки всех зон является закрытие сливного клапана на комплекте расширения и продувки и наблюдение за показаниями манометра. Как только вы закроете сливной кран, давление поступающей воды начнет повышать давление в системе теплого пола. Когда манометр покажет 15 фунтов на кв. Дюйм, закройте заправочный клапан. Это давление в вашей холодной системе. Когда система горячая, давление будет на несколько фунтов на квадратный дюйм выше. Положительное давление в системе гарантирует, что любой оставшийся воздух в трубке или любое выделение газа во время нормальной работы будет удалено воздухоотделителем.

Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок откручивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке … Колпачок воздухоотделителя может быть если хотите, удалите, но это не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы из нее не выходил воздух,… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.

Примечание. Крышка в верхней части воздухоотделителя всегда должна быть открыта во время нормальной работы.

Откройте запорный вентиль между краном заполнения и слива.

Теперь ваш источник тепла готов к розжигу.

Опция для поддержания давления в системе. Закрытая система лучистого отопления с автоматическим заправочным клапаном. Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

Заполнение замкнутой системы антифризом

Заполнение однозонной замкнутой системы Электрокотлом

Чтобы удалить весь воздух из системы, выполните описанную выше процедуру.В качестве альтернативы можно использовать перекачивающий насос насос – не отстойный насос – для закачки жидкости в систему и откачивания воздуха. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45- psi.

Итак, независимо от того, используете ли вы насос или давление в помещении для удаления воздуха, требуется один дополнительный шаг.

Определите, сколько антифриза на основе пропиленгликоля (не автомобильного этиленгликоля) требуется вашей системе, добавив общее количество жидкости в трубку (2.7 галлонов на 100 футов 7/8 ″ Poly… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в водонагревателе или бойлере.

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Некоторые рекомендуют 30% антифриза, другие 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защититься. Всегда предварительно смешивайте антифриз перед закачкой в систему!

После того, как необходимое количество предварительно смешанного антифриза будет рассчитано, поместите свои первые несколько галлонов в чистое пятигаллонное ведро и с помощью вспомогательного насоса закачайте его в систему.Постоянно пополняйте 5-галлонное ведро предварительно смешанным антифризом.

Все клапаны перед всеми зонными насосами должны быть открыты. Это поможет равномерно распределить антифриз по каждой зоне. Когда антифриз закончится, закройте сливной кран.

Если излучающая система была заполнена чистой водой для удаления воздуха, добавление антифриза вытеснит соответствующее количество воды из сливного шланга. Позже, когда система работает, зонный коллектор (в случае системы теплообменника) или накопительный бак (в стандартной закрытой системе) будет действовать как «смесительная станция», дополнительно смешивая антифриз с любым оставшимся чистая вода, которая может остаться в системе.

Последний шаг – создать давление в системе. Если у вас нет мощного вспомогательного насоса, подключите подачу воды к заправочному клапану (не забудьте залить садовый шланг водой перед повторным подключением к заправочному клапану. Это предотвратит попадание воздуха из шланга в систему), создайте давление до 15 фунтов на кв. Дюйм, затем закройте заправочный клапан.

Ваш источник тепла готов к розжигу.

Коммунальный насос мощностью 1/2 л.с. идеален для заполнения замкнутой системы.

Кстати, некоторые антифризы уже предварительно смешаны, другие находятся в виде концентрата.Обязательно проверьте этикетку перед добавлением воды.

Все о напряжении: когда использовать 120 В vs.240 В для изделий с подогревом пола

Когда дело доходит до напряжения, большинству из нас не нужно много думать об этом, пока мы не поедем за границу или не сделаем покупки для крупной бытовой техники. Но при выборе ковриков или кабелей для теплого пола важно иметь базовое представление о напряжении, чтобы вы могли найти правильный продукт, который обеспечит вам долгие годы безотказной работы. Но как выбрать между 120 В и 240 В? Вы можете обратиться к онлайн-форуму и получить доброжелательный, но плохой совет, который может привести к дополнительным расходам.Вместо этого прочтите это руководство, которое поможет вам выбрать правильное напряжение для вашего проекта теплого пола.

Напряжение такое же, как у мощности?

№ . Номинальное напряжение продукта не указывает, сколько энергии оно потребляет. Напряжение – это просто разница в потенциальной электрической силе между двумя точками. Но что это значит? Часто используется аналогия, чтобы сравнить электричество с водой в ваших трубах дома. Вода внутри вашего водонагревателя почти не движется, пока вы не откроете кран.Когда вы включаете горячую воду в кране, вода течет из водонагревателя по трубам в раковину. Давление воды – это напряжение (В), управляющее скоростью и силой, с которой вода вытекает. Количество протекающей воды будет силой тока (I). А мощность (P) в ваттах – это напряжение, умноженное на силу тока, что указывает на потребляемую мощность. Эта полезная формула позволяет рассчитать ватт: P = V x I.

Верно ли, что изделия на 240 В выделяют больше тепла, быстрее нагреваются, дешевле в эксплуатации и работают более эффективно, чем при 120 В?

Нет, нет, нет и нет .Это большое заблуждение, которое всплывает на форумах в Интернете. Допустим, вы берете две системы матов одинаковой площади в квадратных футах, одну 120 В, а другую 240 В. Если они спроектированы с одинаковой мощностью в ваттах на квадратный фут (промышленный стандарт – 12 Вт / кв.фут), оба продукта будут использовать одинаковую мощность и одинаковую мощность. Это связано с тем, что система на 120 В потребляет вдвое больше ампер на квадратный фут, чем система на 240 В, а система на 240 В потребляет половину ампер на квадратный фут системы на 120 В. Закон Ома гласит, что при уменьшении напряжения пропорционально возрастают токи.Например, предположим, вы хотите отапливать площадь в 100 квадратных футов. Согласно спецификациям производителя, мы знаем, что обе системы потребляют около 1200 Вт, и мы знаем напряжение, поэтому мы находим усилители по формуле: V x I = P или P / V = I. (Эта формула является частью Закон Ома, который требует также значения сопротивления R ):

240 В	120 В
1200 Вт / 240 В = 5,0 А	1200 Вт / 120 вольт = 10 ампер

Таким образом, хотя 240V звучит так, будто у него вдвое больше мощности, он генерирует такое же количество тепла (ватт) на квадратный фут, что и система 120V, нагревается с той же скоростью и будет стоить примерно столько же за квадрат ногой для обогрева пола.А для стандартных источников питания на 120 и 240 В подходящие продукты одинаково эффективны (от 120 до 120 В против 240 В против 240 В).

Должны ли кабели или маты соответствовать напряжению источника питания?

Есть . Ниже мы рассмотрим почему, но если есть один важный вывод о напряжении и тепле пола, это то, что напряжение вашего мата или кабеля должно как можно точнее соответствовать напряжению вашего источника питания. Почти во всех домах в США и Канаде есть электрические панели на 120 и 240 В переменного тока.Если вы хотите использовать существующую схему, выберите то, что доступно. Если вы используете новую электрическую цепь, а пол с подогревом меньше 120–150 квадратных футов, мы всегда рекомендуем 120 В. Вы можете выбрать 240 В для новой схемы для небольших участков, но это будет стоить вам дороже и займет дополнительный слот на вашей панели. Как правило, площадь обогреваемой площади является одним из основных факторов при выборе продуктов на 120–240 В, о которых мы поговорим дальше.

Так зачем выбирать систему на 240 В вместо 120 В и наоборот?

At Warm Your Floor мы рекомендуем системы на 120 В для отапливаемых помещений менее 150 квадратных футов (при 12 Вт / кв. фут) и системы на 240 В для отапливаемых территорий более 150 квадратных футов.Причина этого в том, что один термостат может регулировать 15 ампер. Используя цифры в предыдущем вопросе, системы на 120 В потребляют более 15 А на площади 150 квадратных футов, поэтому производители предлагают системы на 240 В для больших площадей. Используя приведенный выше пример, система на 240 В может нагревать до 300 квадратных футов и по-прежнему управляться одним термостатом.

Иногда источник питания потребителя имеет нестандартное напряжение. Некоторые товары для улицы Warm Your Floor можно заказать у производителя (SunTouch и Nexans – два) в соответствии с конкретными требованиями.Это подводит нас к следующему вопросу…

Что происходит, если номинальное напряжение продукта не соответствует напряжению источника питания?

Мы рассмотрели тот факт, что вам нужно согласовать напряжение источника питания с напряжением коврика, но что произойдет, если коврик на 240 В будет подключен к источнику питания на 120 В?

Коврик SunTouch мощностью 12 ватт на квадратный фут выделяет только 25% тепла. Это будет неэффективно для обогрева пола.

Обратный случай, подключение продукта 120 В к источнику питания 240 В, приведет к перегрузке системы, вызывая повреждение мата и термостата, преждевременный выход из строя и дорогостоящую переустановку:

Увеличив тепловую мощность в 4 раза по сравнению с нормальной!

Но в особых случаях может потребоваться рассогласование напряжений между источником питания и изделиями для теплого пола.Стандартные напряжения, которые несет Warm Your Floor, составляют 240 В и 120 В, но у некоторых клиентов есть внутренние блоки питания с номинальным напряжением 208 В. В этом случае изделие с более высоким напряжением и номиналом 240 В может быть подключено к источнику питания с более низким напряжением на 208 В, но выделяемое тепло (ватт на квадратный фут) будет уменьшено на 25 процентов при работе на 75% мощности. Чтобы найти это число, мы разделим меньшее напряжение на большее и возведем результат в квадрат:

(208 В / 240 В) ² = 0,75 = 75%

Чтобы компенсировать это сокращение на 25%, некоторые производители рекомендуют располагать кабели немного ближе друг к другу, поэтому для обогрева меньшей площади потребуется больше кабеля.Но этот метод ограничен максимальной нагрузкой на термостат 15 А. И это работает не со всеми продуктами, поскольку некоторые производители требуют заданного расстояния между кабелями. Мы можем порекомендовать продукты для теплого пола, которые обеспечивают большую ватт на квадратный фут, чтобы компенсировать это снижение. Но обязательно проконсультируйтесь с квалифицированным электриком, который поможет вам спланировать компоновку, которая безопасно и эффективно отвечает вашим потребностям.

Есть еще вопросы? Свяжитесь с нами сегодня, и мы поможем вам найти подходящие продукты для вашего проекта теплого пола.

Полы с подогревом не работают? | Проблемы и исправления

Как и в любой другой системе отопления, иногда может казаться, что полы с подогревом не работают должным образом.

Nu-Heat может помочь вам найти корень проблемы – будь то электрическая или отказ термостата или части коллектора – , чтобы система снова заработала.

Перейти к проблемам водяного теплого пола
Перейти к проблемам электрического теплого пола

Во-первых, давайте рассмотрим несколько потенциальных проблем, с которыми вы можете столкнуться при использовании НФГ в воде, и способы их решения.

Или почему бы не позвонить в нашу техническую команду по телефону 01404 540650?

Проблемы с теплым полом с подогревом

Одна зона не нагревается

Если отдельная зона не нагревается должным образом, или вообще не выключается , это может быть вызвано рядом проблем с подогревом пола. Большинство из них довольно просто решить самостоятельно:

Проблемы с приводом системы обогрева полов:

Клапан с липким штифтом под приводом
Под каждым приводом есть небольшой штифт.Вам необходимо удалить привод из пораженной зоны, чтобы проверить, что штифт клапана свободен. Если привод застрял, его можно освободить с помощью силиконового спрея. Вы также можете использовать плоскогубцы, чтобы высвободить штифт.
Привод полностью вышел из строя
Если привод вышел из строя, это, скорее всего, связано с неисправностью электрооборудования, которая может относиться к термостату или монтажной плате. Лучше всего проконсультироваться с квалифицированным электриком для проверки электрических цепей.Неисправный привод также может привести к тому, что полы с подогревом не выключатся, а будут работать постоянно.

Проблемы с термостатом теплого пола:

Неисправен термостат или низкий заряд батареи
Вы можете легко сбросить настройки термостата, следуя прилагаемому руководству пользователя. Если в вашей системе используются беспроводные термостаты с батарейным питанием, также рекомендуется проверить батареи. Если ни одно из этих действий не сработает, это может быть неисправность в электричестве, поэтому следует вызвать квалифицированного электрика.Неисправный термостат также может привести к тому, что полы с подогревом будут постоянно включены .
Термостат настроен неправильно (ошибки E1 и E2)
Большинство ошибок термостата отображается на лицевой стороне стат. Просто сбросьте термостат, следуя руководству пользователя, чтобы сбросить ошибку. Мы подготовили несколько видео по настройке, чтобы помочь вам в этом процессе для neoStat и PbS.

Как удалить коды ошибок E1 и E2 из Nu-Heat neoStat

Как удалить коды ошибок термостата Nu-Heat PbS

Проблемы с другими деталями системы теплого пола

Изолируйте все зоны UFH, кроме зоны, которая не нагревается
Снимите привод
Подсоедините шланг к проточному клапану на коллекторе и подсоедините к крану холодной сети
Подсоедините шланг к сливному штуцеру на коллекторе и выведите в слив
Откройте кран холодной воды, откройте оба крана, точку слива и точку потока и промойте воду через эту зону

После удаления пузырьков воздуха можно закрыть клапаны и кран холодной воды и отсоединить шланг.Лучше всего с этой задачей справится квалифицированный сантехник.

Несколько зон или вся система не нагревается

Вы также можете обнаружить, что несколько зон или вся система УВГ не нагревается должным образом. Это может происходить по нескольким причинам:

Неисправность циркуляционного насоса
Возможно, отказал циркуляционный насос. Это электрическая проблема, поэтому лучше проконсультироваться с квалифицированным электриком.
Реле насоса на монтажных платах
Это еще одна электрическая проблема, которую должен проверить квалифицированный электрик.
Запорные клапаны закрыты на коллекторе
Рычаг
Запорный клапан должен быть в соответствии с трубопроводами на многообразии, в открытом положении. Если запорный клапан закрыт, он будет находиться под углом 90 градусов на трубопроводе.
Штифт клапана смешивания застрял
Чтобы решить эту проблему, вы должны снять белую головку термостатического клапана и убедиться, что штифт клапана не заедает. Если он застрял, его можно удалить с помощью силиконового спрея. Вы также можете использовать плоскогубцы, чтобы освободить штифт перед заменой термостатической головки.
Котел не работает (нет сигнала)
В этой ситуации вам необходимо проконсультироваться с квалифицированным электриком, который проверит соединения монтажной платы и реле.
Нет питания на монтажных платах
Убедитесь, что питание главного разъединителя включено. Если он выключен, вызовите квалифицированного электрика.

Насос постоянно работает или не выключается

Если вы столкнулись с этой проблемой, это может быть потому, что:

Реле помпы застряло на плате проводов
Опять же, это проблема с электричеством, поэтому следует вызвать квалифицированного электрика.
Неисправен термостат или низкий заряд батареи
Как упоминалось ранее, вы можете легко сбросить настройки термостата, следуя руководству пользователя. Также рекомендуется проверить батареи, если в системе используется беспроводной термостат с батарейным питанием.
Неисправен или отказал привод
Если привод отказал, это, скорее всего, связано с неисправностью электрооборудования, которая может относиться к термостату или монтажной плате. Вам следует проконсультироваться с квалифицированным электриком.

Повышение давления в системе теплого пола (испытание под давлением)

Существует несколько потенциальных проблем с подогревом пола, которые могут быть выявлены при испытании давлением, которые могут вызвать повышение давления в системе:

Петля наполнения оставлена включенной или сдается
Убедитесь, что клапаны на обоих концах гибкого шланга закрыты, и отсоедините заправочный контур.
Есть ограничение в трубопроводе UFH
Если давление остается высоким во время испытания под давлением, даже когда система выключена, то ограничение трубопроводов вряд ли может быть причиной. Однако, если давление изменяется за счет изменения скорости насоса (или выключения насоса), вероятно, есть ограничение – либо блокировка , либо воздушные пробки . Важно отметить, что если насос подключен к значению, близкому к значению, при запуске будет начальное повышение или падение давления.
Неисправность расширительного бака (повреждена диафрагма)
Чтобы проверить, так ли это, нажмите на иглу клапана Шредера на нижней стороне расширительного бака. Если вода вытечет, диафрагма внутри сосуда разорвется, и весь сосуд потребует замены .
В качестве альтернативы, в диафрагме может отсутствовать воздух, что означает, что воде нет места для расширения при нагревании, что приведет к увеличению давления. Сбросьте часть давления воды с помощью предохранительного клапана, затем подключите ножной насос к клапану Шредера на судне, накачав его до 2 бар.Долейте воду до нормального рабочего давления.

Падение давления в системе (котел блокируется при низком давлении)

Вместо повышения давления вы можете обнаружить, что давление в системе падает. Есть несколько способов определить причину этого:

Проверьте систему на предмет утечек на трубопроводах, коллекторах и цилиндре. Сюда входит быстрый осмотр клапана сброса давления, автоматического выпуска воздуха и расширительного бака.
Повторно создайте давление в системе (см. Руководство для получения дополнительной информации о гидравлических испытаниях полов с подогревом) и изолируйте все коллекторы.Проверьте, на какой стороне коллектора падает давление. Это поможет вам определить место утечки.
Убедитесь, что клапан сброса температуры / давления не пропускает отходы.
Проверить, не пропускает ли расширительный бак со стороны котла.
Проверить, не пропускает ли продувочный клапан котла.

Все вышеперечисленное должно выполняться квалифицированным сантехником.

Проблемы с электрическим подогревом полов

Электрический теплый пол не работает должным образом? Многие из вышеперечисленных решений применимы как к водяным, так и к электрическим системам – например, неисправный термостат или проблемы с электропроводкой.

Вот несколько советов по поиску и устранению неисправностей, относящихся к электрическому UFH.

Электрический теплый пол не выключается ИЛИ Электрический теплый пол не нагревается
Это может быть связано с проблемой термостата или проводки – ознакомьтесь с нашими советами по термостату или нашим разделом руководства пользователя. Вы также должны проверить, не вышел ли из строя датчик температуры пола / датчик и правильно ли он подключен к термостату.
Если с термостатом и датчиком температуры все в порядке, возможно, вам понадобится электрик для проверки системы.
Пол не нагревается до желаемой температуры
Если ваш электрический теплый пол недостаточно теплый, вам может потребоваться отрегулировать настройки термостата или проверить выходную мощность системы. Это также может быть связано с изоляцией в вашем доме – проверьте это перед установкой.
Я повредил или порезал электрический нагревательный кабель
Вы можете купить ремонтный комплект для кабеля теплого пола, но эти работы должен выполнять квалифицированный электрик.Позвоните нам по телефону 01404 540650, и наши специалисты посоветуют, что делать.
Электрическое отопление дороже, чем я ожидал
Электрические полы с подогревом дороже водяных полов, поэтому мы рекомендуем их для небольших помещений, а не для установки в доме.
Если вы потребляете больше электроэнергии, чем предполагалось, попробуйте другие настройки термостата или программы. Утеплитель, образ жизни и воздушный поток вокруг помещения также могут иметь значение.
Я неправильно установил электрический теплый пол
Несмотря на то, что системы электрического теплого пола просты в установке, во время установки что-то может пойти не так. Если у вас есть какие-либо вопросы или проблемы, просто позвоните нам!

Если вы устраняете неисправность в системе Nu-Heat UFH или ваш пол с подогревом все еще не работает, вы всегда можете позвонить в нашу компетентную техническую группу по телефону 01404 540650.

Консультации по проекту

Обсудить лучшие теплые полы и решения с использованием возобновляемых источников энергии для вашего проекта.

Путаница – Системы с одной зоной

Однозонные системы предназначены для управления площадями разного размера от 10 до 100 м2. В нашем магазине вы увидите 2 разных типа однозонной системы: стандартная комната и высокая производительность, единственная разница между этими двумя вариантами – это количество трубы, которое вы получаете с комплектом.

Что следует учитывать
- Размер заказанного вами комплекта будет определять тип насоса / смесительного клапана, который вы получите в комплекте.
- Обратите внимание, что расстояние между трубами определяет количество квадратных метров, которые вы можете покрыть.
- Самый длинный отрезок трубы, который у вас может быть, составляет 100 м.
- Стандартный комплект с шагом 250 мм между трубами покрывает площадь 30 м2.
- Комплект с высокой производительностью с шагом 200 мм между трубами покрыл бы площадь 24 м2.

Насос может управляться 2 способами – опция 1

Самый простой способ – подключить подающую и обратную линии от существующего контура радиатора (т.е.е. Это означает, что, когда ваши существующие радиаторы запрограммированы на включение (обычно это часы вашего времени рядом с котлом), также включается насос теплого пола, при условии, что и ваш радиаторный термостат, и термостат теплого пола вызов тепла (обратите внимание – насос теплого пола не будет работать, пока температура воды в трубах не достигнет 40 градусов).

Любой стандартный комплект для помещения площадью до 30 м2 будет поставляться с предварительно собранным насосом Grundfoss для одной зоны и смесительным клапаном.

Комплект 30 м2 содержит 120 м трубопроводов, что является максимальным количеством труб, разрешенным для любого однозонного насоса, не говоря уже о том, что это приведет к понижению температуры воды в трубе, прежде чем она потечет обратно в насос.

Любой стандартный комплект помещения площадью более 30 м2 будет поставляться с предварительно собранным насосом коллектора и смесительным клапаном Grundfoss.

Разница между этими двумя системами заключается в том, что коллектор, присоединенный к насосу, может обрабатывать больше зон. Преимущество коллектора означает, что вы можете добавить больше зон в систему и обогреть большие площади (каждый порт коллектора может контролировать до 100 м трубы). Каждая зона включается одновременно, когда система требует тепла (т.е. когда ваш термостат включен).

Например

Стандартный комплект 50м2 будет поставляться с 3-х канальным коллектором. Это означает, что у вас может быть либо 1 большая площадь 50 м2, снабженная 3 зонами труб, либо 3 разных помещения площадью 20 м2 + 20 м2 + 10 м2, поставляемые одним и тем же комплектом.

Что следует учитывать

Три разные комнаты будут управляться одним и тем же термостатом.
Ни одна зона не может использовать более 100 м трубы.
Длина участка трубопровода от коллектора до помещения.

Вариант 1 (системный котел не комбинированный)

Всегда уточняйте у установщика, поскольку конфигурация котла может отличаться от показанной, это стандартное руководство по установке для типичных настроек.

Если вы хотите иметь возможность включать полы с подогревом независимо от радиаторной системы, вам нужно будет отключить отопительный контур на котле, это означает установку нового 2-ходового клапана в системе типа S, чтобы самостоятельно контролировать новую зону теплых полов.

Клапан управляется термостатом из прилагаемого набора, мы рекомендуем использовать цифровой термостат, а не ручной термостат со шкалой, поскольку цифровые термостаты могут программировать время его включения и выключения.

Преимущество такой установки в том, что у вас есть независимое управление системой теплого пола.

Двухконтурная система для одного помещения

(электропроводка не показана) Не для использования в системе с Y-образной планировкой Коврики SunTouch

Технические характеристики и порядок установки

Коврики SunTouch Технические характеристики и порядок установки

By SunTouch® Подразделение Watts Water Technologies, Inc.

Улыбайтесь, когда снимаете обувь.

Обзор

• Коврики SunTouch бывают разных размеров, им можно придать форму и комбинировать, чтобы обогреть любую комнату.

• Провода питания и нагревательные элементы SunTouch полностью заземлены от одного конца до другого. Нагревательные элементы усилены арамидными волокнами и изоляцией из этилен-тетрафторэтилена (ETFE).

• Нагревательные элементы SunTouch имеют двухпроводную оплетку и экранированы для снижения электромагнитных полей (ЭМП) до сверхнизких уровней.

• Коврики SunTouch протестированы на соответствие стандарту испытаний на излучение лучистого электричества (REET) для использования в жилых помещениях.

• Элементы управления SunTouch защищены GFCI.

Коврик SunTouch

Нагревательная проволока вплетена в специальное оранжевое волокно для изготовления прямоугольных матов. Эти маты производятся на 120 и 240 В переменного тока, шириной 1, 2 и 3 фута. ширины.

Коврики

варьируются от 10 до 160 кв. Футов, в зависимости от ширины, длины и напряжения.

Маты разных размеров должны соединяться параллельно (не последовательно) для заполнения больших площадей.

Однако они должны быть одинакового напряжения.

Например, для обогрева площади 80 кв. Футов возможны многие комбинации: два мата размером 1 x 40 футов; или даже комбинация одного 2 ‘x 20’ и одного 1 ‘x 40’. Никогда не комбинируйте маты на 120 В переменного тока с матами на 240 В переменного тока.

SunTouch – это безопасный и эффективный электрический обогреватель пола для внутренних помещений.Его нельзя использовать для таяния снега на открытом воздухе. Обычно он предназначен для установки под плиткой, камнем и другими каменными полами в жилых и коммерческих помещениях.

SunTouch можно использовать для обогрева комнаты, а также для обогрева пола при условии, что теплопотери в помещении ниже возможностей коврика. См. Конкретную информацию о конструкции для систем отопления, особенно при укладке напольных материалов, не являющихся кладкой.

Проектировщик должен определить, достаточно ли тепла на выходе SunTouch, чтобы соответствовать теплопотерям конструкции.

Анатомия нагревательной проволоки мирового класса

Увеличенный вид нагревательного провода в разрезе.

Обратитесь к своему дизайнеру, если у вас есть дополнительные вопросы относительно температуры поверхности, которую можно ожидать от SunTouch в вашей конкретной конструкции.

ПРИМЕЧАНИЕ: SunTouch был протестирован на американском

Стандартный метод испытаний ASTM C627, стандартный метод испытаний для оценки систем укладки керамической напольной плитки с использованием напольного тестера Robinson-Type.

Это испытание было проведено Советом Америки по плитке для установки над бетонной плитой и над рамным полом.

В результате этого тестирования был получен рейтинг «Умеренный коммерческий» для обычного (не автомобильного) коммерческого использования и использования в небольших учреждениях. Это также будет включать все (не автомобильное) использование в жилых помещениях.

Никогда. не устанавливайте SunTouch непосредственно под виниловым, ковровым или деревянным полом.

SunTouch должен быть заделан в строительный раствор в соответствии с требованиями UL. Не используйте для клеи или адгезивы. Поверх SunTouch можно укладывать материалы, не относящиеся к каменной кладке, такие как ковер, винил или твердое дерево, если мат установлен в материал на основе цемента или гипса.

Если у вас есть какие-либо вопросы, посетите наш веб-сайт www.flooringsupplyshop.com или позвоните нам по телефону 1-877-880 TILE (8453)

Вот что вам понадобится:

Определите, сколько нагревателей SunTouch вам нужно

Основные компоненты системы SunTouch, в зависимости от

по требованиям проекта, а именно:

1. Коврик SunTouch *

2. Термостат с датчиком температуры пола (программируемый или непрограммируемый) * †

3. Прерыватель GFCI (если не является частью термостата)

4.Внешний контактор (при необходимости)

Другие необходимые предметы:

• Установочный комплект SunTouch * (показан ниже)

• Пневматический степлер и термоклеевой пистолет

• Квадратная электрическая коробка глубиной 2-1 / 8 ″, 4 ″ для термостата

• Кольцо одинарное «грязевое» (листовая порода) для квадратной коробки 4 ″

• Электропроводка 12 калибра

• Монитор LoudMouth *

• Цифровой омметр (мультиметр)

• Изделия для укладки плитки (строительный раствор, подкладочная плита, плитка и т. Д.).)

• Мастерок 3/8 ″ x 1/4 ″ или больше и другие инструменты для плитки

• Различные электрические и строительные инструменты: (инструмент для зачистки проводов, отвертка, зубило, ножницы и т. Д.)

• Изоляция (если требуется в соответствии с проектом) Проконсультируйтесь с местными строительными властями, поскольку во многих областях требуется, чтобы квалифицированный электрик выполнял все электромонтажные работы и подключения.

* Товары доступны в SunTouch. Все остальные предметы не включены и могут быть приобретены на месте.

• SunStat одобрен для использования в США.S. и Канада, отдельно от сборки, включенной в список SunTouch.

ПРОЧИТАЙТЕ ПЕРЕД УСТАНОВКОЙ SUNTOUCH

НИКОГДА не укладывайте SunTouch под ковровое покрытие, деревянное, виниловое или другое немонтажное покрытие, не заливая его тонким, густым или самовыравнивающимся раствором.

НИКОГДА не укладывайте SunTouch в клеи или клеи, предназначенные для виниловой плитки или другого ламината. Его необходимо заделывать в раствор для керамической плитки на цементной основе.

НИКОГДА не обрезайте нагревательный провод.

НИКОГДА не стучите шпателем по мату или нагревательной проволоке, чтобы удалить с него излишки раствора.

НИКОГДА не обрезайте циновки, чтобы сделать их короче. Можно разрезать только волокнистую сетку, чтобы сделать повороты или чтобы мат соответствовал определенной области.

НИКОГДА НИКОГДА не пытайтесь ремонтировать нагревательный провод, если он поврежден. Прежде чем продолжить, позвоните на завод для получения инструкций.

НИКОГДА не соединяйте один нагревательный провод мата с другим нагревательным проводом мата, чтобы получился более длинный мат.Несколько матов должны быть подключены параллельно напрямую к источнику питания в распределительной коробке или к системе управления.

НИКОГДА не устанавливайте один мат поверх другого и не накладывайте мат на себя. Это вызовет опасный перегрев.

НИКОГДА не забудьте установить датчик температуры пола.

НИКОГДА не устанавливайте SunTouch на стенах.

НИКОГДА НИКОГДА не устанавливайте коврики под шкафами или другими встроенными элементами или в небольших шкафах. В этих небольших пространствах будет накапливаться чрезмерное тепло, и коврик может быть поврежден застежками (гвоздями, шурупами и т. Д.).) используется для установки встроенных модулей.

НИКОГДА НИКОГДА не удаляйте табличку с паспортными данными с силовых проводов.

ВСЕГДА полностью заделывать нагревательный провод и заводское соединение в строительный раствор.

ВСЕГДА вводите показания сопротивления мата и датчика в журнал сопротивления мата и датчика (стр. 4) до, во время и после процесса установки.

ВСЕГДА обращайте пристальное внимание на требования к напряжению и силе тока автоматического выключателя, блока управления и коврика SunTouch.

Например, не подавайте питание 240 В переменного тока на маты или элементы управления SunTouch на 120 В переменного тока.

ВСЕГДА убедитесь, что все электромонтажные работы выполняются квалифицированным персоналом в соответствии с местными строительными и электрическими нормативами, разделом 62 Канадских электротехнических правил (CEC), часть I, и национальными электротехническими правилами (NEC), особенно статьей 424, часть IX NEC, ANSI / NFPA 70 и Раздел 62 CEC, Часть I.

ВСЕГДА используйте только медь в качестве питающих проводов.

ВСЕГДА прикрепляйте предупреждающую этикетку (прилагаемую к данному руководству) к крышке блока управления или в другом месте, где ее можно будет легко заметить.

ВСЕГДА обращайтесь за помощью в случае возникновения проблемы. Если вы когда-либо сомневаетесь в правильности процедуры установки или если продукт выглядит поврежденным, необходимо позвонить на завод, прежде чем приступить к установке.

Осмотрите мат и датчик

В процессе установки очень важно снимать показания сопротивления мата и провода датчика температуры пола, чтобы убедиться, что они не повреждены.

Используйте качественный цифровой омметр (мультиметр), способный измерять до 20 000 Ом (Вт), чтобы снять эти показания. Аналоговые измерители (с подвижной стрелкой) недостаточно точны для этого продукта.

Показанный здесь монитор LoudMouth поможет постоянно контролировать коврик на протяжении всей установки. (входит в наши комплекты)

Запишите информацию с этой паспортной таблички в журнал сопротивления коврика и датчика.

Оставьте табличку с паспортной табличкой прикрепленной к кабелям питания для последующей проверки

LoudMouth контролирует нагревательный провод в течение всего процесса установки.Если коврик порезан или поврежден во время установки, это устройство подаст звуковой сигнал.

LoudMouth предотвратит закапывание поврежденного провода под затвердевшим раствором, плиткой или камнем.

Основная информация о продукте и гарантии

Не снимайте табличку с паспортной табличкой с силовых проводов (см. Фото вверху).

Запишите серийный номер мата, размер мата, напряжение и диапазон сопротивления, напечатанные на этой этикетке, в журнал сопротивлений для каждого мата и датчика.

Для сохранения Ограниченной гарантии эти элементы и следующие измерения должны быть записаны, а также все шаги данного руководства должны быть выполнены.

Полные требования см. В разделе «Ограниченная гарантия».

Журнал сопротивления коврика и датчика

	Мат 1	Мат 2	Мат 3
Мат Серийный номер
Мат Модель
Мат Напряжение
Диапазон сопротивления мат

ИЗ КОРОБКИ ПЕРЕД УСТАНОВКОЙ (Ом)

Матовый от черного к белому
Матовый от черного к зеленому
Матовый от белого до зеленого
Провод датчика

ПОСЛЕ ПРИКРЕПЛЕНИЯ МАТЫ И ДАТЧИКА К ПОЛУ (Ом)

Матовый от черного к белому
Матовый от черного к зеленому
Матовый от белого до зеленого
Провод датчика

ПОСЛЕ УСТАНОВКИ НАПОЛЬНЫХ ПОКРЫТИЙ НА МАТ (Ом)

Матовый от черного к белому
Матовый от черного к зеленому
Матовый от белого до зеленого
Провод датчика

СОХРАНИТЕ ЭТОТ ЖУРНАЛ, ЧТОБЫ СОХРАНИТЬ ГАРАНТИЮ! – НЕ ВЫБРАСЫВАТЬ!

Эта предупреждающая табличка об электрическом лучистом обогреве должна быть размещена рядом с панелью управления или на лицевой стороне.

Измерения

По крайней мере, снимите показания сопротивления

(1) перед началом установки,

(2) после крепления мата и датчика к полу и

(3) после укладки напольных покрытий.

Настоятельно рекомендуется часто во время укладки плитки, чтобы не закопать поврежденный нагревательный провод или неисправный датчик.

Проверка на перерывы

Измерьте сопротивление между черным и белым проводами (черный и синий провода для матов на 240 В) и запишите ниже.

Это сопротивление должно быть в пределах диапазона, указанного на паспортной табличке. Измерьте расстояние между выводами датчика температуры пола.

Это сопротивление изменяется в зависимости от температуры, измеренной в наконечнике. В таблице сопротивления датчика в нижнем левом углу приведены приблизительные значения для сравнения.

Обрыв или обрыв провода обозначается сопротивлением «бесконечное» Ом (отсутствие целостности или «OL» для «разомкнутой линии»).

Проверка на короткое замыкание

Измерьте сопротивление коврика между черным и зеленым проводами.Запишите ниже.

Это измерение должно быть «бесконечным» (без обрыва или «OL» для «разомкнутой линии»). Обрыв или защемление нагревательной проволоки обычно обозначается значением сопротивления больше нуля и меньше сопротивления мата

Сопротивление мата Если сопротивление неправильное, обратитесь на завод-изготовитель для получения дальнейших инструкций. Если

Нагревательный провод

порезан или поврежден, быстро очистите поврежденный участок и

свяжитесь с заводом-изготовителем для получения дальнейших инструкций.

Достижимая температура пола зависит от того, насколько хорошо он изолирован, от температуры пола перед запуском, а в случае использования неизолированных плит

– тепловой сток из нижележащих материалов.

Обратитесь к своему дизайнеру, если у вас есть дополнительные вопросы относительно температуры поверхности, которую вы можете ожидать от SunTouch WarmWire в вашей конкретной конструкции. См. Этап 9: «Установка изоляции»

Фаза 1. Электрическая предварительная

ШАГ 1.1: Установите прерыватель GFCI (защита от перегрузки по току)

Коврик SunTouch должен быть защищен прерывателем цепи замыкания на землю (GFCI).

Это может быть сделано либо с помощью внутреннего GFCI в SunTouch SunStat (если он напрямую управляет матом), либо с помощью автоматического выключателя GFCI с индикацией.

Этот GFCI служит локальным разъединителем.

Примечание: Соблюдайте все местные строительные и электрические нормы.

Примечание: От существующей цепи можно выполнить ответвление, но это не рекомендуется.

Проконсультируйтесь с квалифицированным электриком, чтобы определить, может ли цепь выдерживать нагрузку и защищена ли цепь GFCI.

Размер выключателя определяется общей площадью нагревательного мата в квадратных метрах. (В зависимости от местных норм может потребоваться несколько автоматических выключателей для систем более 20 ампер.)

Типичное требование к силе тока:

Коврики SunTouch, 120 В переменного тока: 0,1 А на кв. Фут или 10 А на 100 кв. Футов мата.

Коврики SunTouch, 240 В переменного тока: 0.05 ампер на квадратный фут или 5 ампер на 100 квадратных футов. мат.

ШАГ 1.2: Установите вторичный блок Skwe (реле SunStat)

В зависимости от требований к силе тока мата (ковриков) может потребоваться вторичный ведомый блок (реле SunStat Relay). См. Стр. 17 для схемы подключения.

Не загружайте в контроллер SunStat более 15 ампер. Обязательно защитите эту цепь контактора с помощью выключателя GFCI.

ШАГ 1.3: Установите электрические коробки

Термостаты обычно располагаются рядом с проводами питания.Однако они могут быть расположены практически в любом месте, потому что провода питания и провода датчика могут быть проложены к электрическим распределительным коробкам и продлены до места за пределами отапливаемого помещения (например, подсобное помещение или подвал).

Термостат: Установите квадратную электрическую коробку 4 ″, глубину 2-1 / 8 ″ с 1-канальным грязевым кольцом.

Электрические коробки следует размещать на внутренних стенах, обычно на расстоянии 60 дюймов от пола, в соответствии с требованиями NEC или другими местными нормативами.

Примечание: При необходимости провод датчика SunStat можно удлинить максимум до 50 футов.

ШАГ 1.4: Работа с нижней пластиной

Просверлите или выпилите отверстия в нижней пластине, как показано справа. Одно отверстие предназначено для прокладки кабелей питания или кабелепровода, а другое – для датчика термостата.

Эти отверстия должны находиться непосредственно под электрическими коробками (см. Фотографии).

ШАГ 1.5: Установите кабелепровод силового кабеля и датчик термостата

Кабелепровод силового кабеля: Экранированный силовой кабель может быть установлен с кабелепроводом или без него в зависимости от требований норм.В любом случае удалите одну из заглушек в 4-дюймовом блоке, чтобы проложить провод. Если код не требует наличия кабелепровода, установите хомут для проводов, чтобы закрепить провода в том месте, где они входят в коробку.

Если по нормам требуется кабелепровод, установите кабелепровод 1/2 дюйма (минимум) от нижней пластины до распределительной коробки. Для нескольких проводов питания (нескольких матов) установите кабелепровод 3/4 ″, который позволит разместить несколько проводов питания.

Датчик термостата: Датчик температуры пола поставляется с нашим контроллером SunStat.Его можно установить в кабелепроводе отдельно от кабеля электропитания, хотя в этом нет необходимости.

Откройте вторую заглушку в нижней части коробки термостата. Пропустите датчик (и кабелепровод) через заглушку, вниз через вырез в нижней пластине и выведите в пол, где будет установлен нагревательный мат. Если у вас есть термостат и датчик, установите датчик сейчас, но дождитесь установки термостата, пока не будет установлен мат

Примечание: Датчик находится в упаковке термостата.

ШАГ 1.6: Черновая проводка

Установите соответствующий электрический провод (провод) от источника питания и защиты выключателя к термостату, соблюдая все правила.

Оставьте на коробке термостата дополнительный провод 6 ″ – 8 ″. Обратитесь за помощью к типовым схемам подключения в конце данного руководства.

Требования к силе тока мату 120 В

120 В переменного тока, мат шириной 1 фут

120 В переменного тока, 2 фута.коврики

120 В переменного тока, коврики шириной 3 фута

Размер коврика	Кв. Метр	Отрисовка усилителя	Размер коврика	Кв. Метр	Отрисовка усилителя	Размер коврика	Кв. Метр	Отрисовка усилителя
1 ′ x 10 ′	10 кв.	1,0	2 ′ x 5 ′	10 кв.	1,0
1 ′ x 15 ′	15 кв.	1,5	2 ′ x 7′-6 ″		1.5	3 ′ x 5 ′	15 кв.	1,5
1 ′ x 20 ′	20 кв.	2,0	2 ′ x 10 ′	20 кв.	2,0	3 ′ x 6′-8 ″	20 кв.	2,0
1 ′ x 25 ′	25 кв.	2,5	2 ′ x 12′-6 ″	25 кв.	2,5	3 ′ x 8′-4 ″	25 кв.	2.5
1 ′ x 30 ′	30 кв.	3,0	2 ′ x 15 ′	30 кв.	3,0	3 ′ x 10 ′	30 кв.	3,0
1 ′ x 35 ′	35 кв.	3,5	2 ′ x 17′-6 ″	35 кв.	3,5
1 ′ x 40 ′	40 кв.	4,0	2 ′ x 20 ′	40 кв.	4. 0
			2 ′ х 22′-6	45 кв.	4,5	3 ′ x 15 ′	45 кв.	4,5
			2 ′ x 25 ′	50 кв.	5.0
			2 ′ x 30 ′	60 кв.	6,0	2 ′ x 20 ′	60 кв.	6,0
			2 ′ x 35 ′	70 кв.	7,0
			2 ′ x 40 ′	80 кв.	8,0

Мат Требования к силе тока 240 Вольт

240 В переменного тока, 2 фута.коврики

240 В переменного тока, мат шириной 3 фута

Размер коврика	Кв. Метр	Отрисовка усилителя	Размер коврика	Кв. Метр	Отрисовка усилителя
2 ′ x 10 ′	20 кв.	1,0
2 ′ x 15 ′	30 кв.	1,5	3 ′ x 10 ′	30 кв.	1,5
2 ′ x 20 ′	40 кв.	2,0	3 ′ x 13′-4 ″	40 кв.	2,0
2 ′ x 25 ′	50 кв.	2,5	3 ′ x 16′-8 ″	50 кв.	2.5
2 ′ x 30 ′	60 кв.	3,0	3 ′ x 20 ′	60 кв.	3,0
2 ′ x 35 ′	70 кв.	3,5
2 ′ x 40 ′	80 кв.	4,0
2 ′ x 45 ′	90 кв.	4,5	3 ′ x 30 ′	90 кв.	4,5
2 ′ x 50 ′	100 кв.	5,0
2 ′ x 60 ′	120 кв.	6,0	3 ′ x 40 ′	120 кв.	6,0
2 ′ x 70 ′	140 кв.	7,0
2 ′ x 80 ′	160 кв.	8,0

Этап 2. Установка SunTouch

ШАГ 2.1

Выбрать тип строительства

Выберите наиболее подходящую деталь для укладки тонкого, толстого или самовыравнивающегося раствора для вашего применения.Проконсультируйтесь со специалистами по строительству и / или персоналом TileDepot для получения конкретных деталей относительно правильной установки.

1. ТОНКИЙ РАСТВОР НА КАРМАННЫЙ ПОЛ

(цементный раствор сухого схватывания или латексный; TCA # F144-03; Rh230-03)

2. ТОНКИЙ РАСТВОР НА ПЛИТУ

Сухой цемент или латексный цемент на плите; TCA № Rh215-03)

3. МЕТАЛЛИЧЕСКИЙ МЕТАЛЛИЧЕСКИЙ МЕТАЛЛИЧЕСКИЙ МЕТАЛЛИЧЕСКИЙ МЕТАЛЛИЧЕСКИЙ СТАНОК

(металлическая обрешетка из цементного раствора; TCA № 145-03)

ШАГ 2.2

Подготовка пола

Пол должен быть полностью очищен от мусора, включая гвозди, грязь, дерево и другой строительный мусор.

Убедитесь, что на полу нет предметов, которые могут повредить провод SunTouch.

ШАГ 2.3

Изучение заводских деталей и дизайна

Убедитесь, что были приобретены все необходимые материалы.

Общий список материалов находится в начале этого руководства.

Перед установкой внимательно изучите конструкцию.

Проверьте расположение термостата, начало и конец мата, а также общую схему расположения.

Не обрезайте проволоку и не укорачивайте коврик, чтобы он соответствовал пространству. Это приведет к опасному перегреву и аннулированию гарантии!

ШАГ 2.4

Растворы и тонкие плиты

SunTouch может быть установлен в двух типах строительных приложений:

1.Тонкие или толстые слои раствора (3/8 ″ -1 ″).

2. Самовыравнивающиеся слои раствора (1/4 ″ -1/2 ″).

Независимо от области применения, всегда устанавливайте SunTouch перед укладкой раствора или цемента.

Не наносите SunTouch на влажный раствор.

Мы настоятельно рекомендуем укладывать кафельный и каменный пол в соответствии с рекомендациями производителя, директивами TCA и спецификациями ANSI.

При укладке не каменного пола покрытий, таких как древесина твердых пород, винил, ламинат или ковер, следуйте рекомендациям отрасли и производителя.

При установке облицовки, не являющейся каменной кладкой, лучшим методом является покрытие SunTouch самовыравнивающимся раствором (иллюстрации №5 и №6).

4. ТОЛСТЫЙ СТРОИТЕЛЬНЫЙ СТАНОК НА ПЛИТУ

(на цементном растворе; TCA # F112-03)

ПРИЛОЖЕНИЕ ДЛЯ САМОРЕГУЛИРОВАНИЯ

5. САМО ВЫРАВНИВАЮЩИЙСЯ РАСТВОР НАПОЛЬНОЙ РАМЫ

Нанесение строительного раствора:

На этих страницах проиллюстрированы два типа нанесения тонкого раствора и два типа нанесения толстого раствора.

А . Если для усиления пола используется подкладная плита или фанерный лист, или если мат будет укладываться непосредственно на плиту, установите SunTouch в тонкослойное связующее покрытие поверх этих материалов. См. Иллюстрации №1 или №2.

Б . Если для укрепления пола используется более толстый слой раствора, SunTouch может быть установлен либо в слой раствора (высыхание), либо в связующем слое раствора непосредственно под плиткой или камнем. См. Иллюстрации №3 или №4.

В данном случае SunTouch обычно устанавливается над самовыравнивающимся раствором тонким слоем связующего.

Если вы используете пластиковую планку вместо обычной металлической планки, SunTouch можно установить в самовыравнивающуюся подушку из раствора.

ВНИМАНИЕ:

Если в ступке используется металлическая планка, не допускайте прямого контакта SunTouch с планкой, так как это может повредить проволоку.

6. САМО ВЫРАВНИВАЮЩИЙСЯ РАСТВОР НА ПЛИТУ МАРКИ

Применение самовыравнивающегося строительного раствора:

Существует только два утвержденных метода укладки самовыравнивающихся слоев цементного раствора поверх SunTouch.
Один для конструкции каркасного перекрытия и один для конструкции перекрытия (иллюстрации №5 и №6).

Это подходящие области применения при укладке напольных покрытий из инженерной древесины, винила, ламината или ковровых покрытий.

Прикрепите SunTouch к черному полу или плите, затем залейте самовыравнивающийся раствор толщиной от 1/4 ″ до 1/2 ″ в соответствии со спецификациями производителя.

Уложить напольное покрытие после того, как раствор затвердел.

Особые меры предосторожности

Изолирующая мембрана: По возможности устанавливайте SunTouch над мембраной, если иное не рекомендовано производителем мембраны.

Изоляция: Не устанавливайте жесткую изоляцию непосредственно над или под подкладкой или раствором.

Если возможно, установите изоляцию, как показано на схемах. Изоляция значительно повышает производительность и эффективность систем утепления пола.

Мозаика: При укладке мозаики мы рекомендуем двухэтапный процесс. Сначала поместите SunTouch в слой тонкого раствора (1/4 ″ –3/8 ″), затем утоните мозаичную плитку в соответствии с обычной практикой.

Расширительные швы: Не устанавливайте нагревательные маты через компенсатор. При необходимости установите маты вплотную к стыку, но не через стык. На рисунках №5 и №6 показан лучший способ укладки напольных покрытий без кладки.

Шаг 2.5

Установка SunTouch

Расположите провода питания рядом с термостатом. Если это невозможно, проложите кабель питания через стену и / или пол к месту расположения термостата (соблюдайте все электрические / строительные нормы, используя кабелепровод и коробки).

Во всех областях применения двусторонний скотч можно использовать для приклеивания SunTouch к основанию. Однако при установке SunTouch поверх подкладки или фанеры пневматическое скрепление может быть быстрее.

Начните установку с раскатки мата согласно плану. При каждом повороте или изгибе останавливайтесь и плотно растягивайте коврик, чтобы вытащить провисание. Затем прикрепите коврик к полу с помощью двустороннего скотча или скоб.

При использовании двусторонней ленты приклейте ее к полу с шагом 2 фута или более, если необходимо, в зависимости от условий на рабочем месте.

Чем плотнее мат, тем проще будет схватываться.

Чтобы скотч не приклеился, на полу не должно быть мусора. Плотно потрите белую бумажную сторону ленты, прежде чем снимать бумагу. Это обеспечит прочное соединение ленты с полом. Покрывайте примерно 10 кв. Футов за раз.

При необходимости используйте короткие детали по углам.

При использовании пневматических скоб мы рекомендуем скобы 3/8 ″ x 1/4 ″ с острием долота. Сначала прикрепите мат SunTouch через каждые 2–3 дюйма с каждой стороны мата в «впадинах» между нагревательными проводами, как показано слева.Таким образом будет легче поднять коврик и при необходимости изменить его положение. Когда макет будет удовлетворен, вернитесь и скрепите скрепками по центрам 1 ′ с каждой стороны в «впадинах» между проводами. Действуйте медленно и будьте очень осторожны, чтобы не повредить нагревательный провод.

Обрежьте или удалите оранжевое переплетение по мере необходимости, чтобы сделать повороты. Не зажимайте и не скрепляйте нагревательный провод скобами.

Установите SunTouch на расстоянии примерно 4–6 дюймов от стен, душевых, ванн, туалетов, сточных вод и т. Д., Как показано в этом разделе и в Приложении.Установите рядом с умывальником и столешницей.

Это потому, что вы хотите, чтобы тепло доходило до лицевой стороны шкафа, чтобы пальцы ног оставались в тепле. Установите примерно 18 ″ – 20 ″ от задней стены в туалете. (Подробности см. В разделе «ЗАЩИТА МАТОВ ОТ ДВИЖЕНИЯ»).

Не оставляйте зазоров между ковриками. Тепло будет проводиться только на 1-2 дюйма от нагревательной проволоки. SunTouch следует устанавливать непрерывно по полу, как показано на схемах в данном руководстве.Никогда не устанавливайте маты таким образом, чтобы нагревательные провода располагались ближе, чем на 2 дюйма друг от друга.

Прикрепите коврик к полу двусторонним скотчем.

… или штапельный коврик в «впадинах».

Шаг 2.6

Душевая кабина

SunTouch можно установить в душевых, но необходимо соблюдать несколько мер предосторожности (см. «Приложение 3. Примеры схем» для получения более подробной информации).

1. Никогда не устанавливайте SunTouch в душевые стены (или любые другие стены).

2. Ни в коем случае не стыкуйте маты, установленные в душе, в полевых условиях.

Не пытайтесь отремонтировать или модифицировать коврик каким-либо образом; может возникнуть серьезная опасность.

3. Вложите маты в раствор и устанавливайте только под плитку, камень, кирпич или другую кладочную поверхность в соответствии с данным руководством по эксплуатации.

4. Никогда не заводите коврик в душе.Соединение между шнуром питания и нагревательным проводом должно быть полностью залито раствором и расположено на расстоянии не менее 1 ‘от душевых отверстий и других участков, обычно подверженных воздействию воды.

5. Органы управления ковриком должны располагаться на расстоянии не менее 4 футов от отверстий для душа, чтобы они не подвергались воздействию воды или касались человека в зоне душа.

Либо приклейте кабель питания горячим клеем к точеной дорожке. . .

Шаг 2.7

Установка кабеля питания и заводского подключения

Шнур питания Установка: Шнур питания толще, чем коврик SunTouch.При тонкой установке на опорную доску или плиту вырежьте или выпилите канавку для углубления силового кабеля до уровня SunTouch. Используйте горячий клей, чтобы закрепить шнур питания в канавке. Или закончите шнур питания у пола и проложите только нагревательный провод к началу мата.

Не допускайте повреждения кабеля питания, это может привести к поражению электрическим током, когда на коврик подается напряжение.

Заводское подключение Установка:

В зависимости от толщины слоя раствора вам может потребоваться долото под заводским соединением, чтобы углубить соединение.

Будьте предельно осторожны, чтобы не повредить нагревательный провод или соединение. Нанесение горячего клея удержит соединение на месте.

Шаг 2,8

Установка датчика термостата

Датчик должен быть установлен в полу и проложен вверх по стене, как описано в шаге 1.4.

Просто подложите его под коврик или проденьте между двумя нагревательными проводами.

Датчик должен входить в коврик примерно на 6–12 дюймов, как показано на «Фазе 4.Окончательная разводка ». Будьте осторожны, не размещайте датчик рядом с другими источниками тепла, такими как канал отопления под полом.

C A U T I O N!

ЗАЩИТИТЕ МАТ ОТ ДВИЖЕНИЯ

Если напольное покрытие не устанавливается сразу, защитите мат SunTouch, накрыв его гофрокартоном или фанерой. Сведите к минимуму посещаемость установленного коврика.

Шаг 2.9

Поворот коврика и методы заполнения

В этом разделе описаны некоторые общие повороты и приемы, используемые для компоновки углов, углов и встроенных элементов.

Осторожно разрежьте плетеный коврик оранжевого цвета, чтобы получились витки. Никогда не режьте, не надрезайте и не повреждайте иным образом нагревательный провод.

Поворот на 180 ° или спина к спине.

переворачивание.

Поворот на 90 ° или переворот.

Техника заполнения.

Примечание: Установите мат вплотную к лицевой стороне шкафа, как показано выше.

Примечание. Коврик можно укладывать под плитку с точностью до 4–6 дюймов от передней части воскового кольца, а также, при необходимости, под унитазом (примерно 20 дюймов от стены).

Этап 3. Монтаж последнего этажа

Мы рекомендуем работать с установщиками профессиональных напольных покрытий, чтобы убедиться, что используются надлежащие материалы и соблюдаются надлежащие методы укладки.

Обратите внимание, что видео по установке SunTouch не является видео по установке напольного покрытия – оно охватывает только установку обогревающих ковриков SunTouch.

Используйте цифровой омметр для проверки сопротивления мата (ов) и датчика (ов) до, во время и после укладки любых напольных покрытий. Запишите показания в журнал сопротивления коврика и датчика (выше), продолжая проверять наличие коротких замыканий, вызванных зазубринами или защемлениями.

Если возможно, сфотографируйте укладку мата перед укладкой напольного покрытия.

Предупреждение: Никогда не стучите шпателем по мату или нагревательной проволоке, чтобы удалить излишки раствора с шпателя.Это может повредить нагревательный провод.

При укладке плитки или камня поверх SunTouch мы настоятельно рекомендуем руководящие принципы Tile Council of America (TCA) или спецификации ANSI в качестве минимальных стандартов установки.

Вместо универсальных материалов на водной основе мы рекомендуем раствор и раствор, модифицированный латексом или эпоксидной смолой.

Выберите шпатель подходящего размера для укладки плитки или камня.

Мы рекомендуем шпатель размером не менее 3/8 ″ x 1/4 ″. Этот шпатель лучше всего подходит для большинства плиток толщиной 1/4 дюйма.

Примечание: Слой раствора толщиной более 3/8 ″ отлично работает с производительностью системы; им просто нужно немного больше времени, чтобы нагреться.

При укладке напольных покрытий, отличных от плитки или камня, следуйте рекомендациям отрасли и / или производителя.

Также убедитесь, что гвозди, шурупы или другие крепежные детали не проникают в пол в области SunTouch. Проволоку можно легко повредить, если крепежные детали проникают в пол.

Все напольные покрытия должны находиться в непосредственном контакте с цементным материалом, покрывающим SunTouch. Не допускайте подъема пола над массой бетона или раствора ниже. Например, не устанавливайте деревянные гвоздезабиватели (шпалы) размером 2 x 4 дюйма поверх плиты с целью крепления древесины твердых пород. Этот 1,5-дюймовый воздушный зазор резко снизит выход нагретого сляба. По этой причине «плавающий»

Полы из дерева / ламината
работают намного лучше, чем полы из твердой древесины.
Не отключайте монитор LoudMouth во время укладки напольных покрытий.
Эта предупреждающая табличка об электрическом лучистом обогреве должна быть размещена рядом с панелью управления или на лицевой стороне.
Нижняя пластина / деталь датчика. Просто «вплетите» датчик в коврик или вы можете использовать зажим.
Этап 4. Окончательная разводка
Шаг 4.1
Установите элементы управления
Установите термостат с датчиком пола в электрическую коробку квадратного сечения 4 ″ в соответствии с инструкциями по установке, прилагаемыми к термостату. Подключите провода питания мата, датчик температуры пола и проводку источника питания, как показано в данном руководстве (Приложение 4) или в инструкциях по установке термостата.
При использовании нескольких матов проложите все провода питания через электрический кабелепровод в квадратную коробку термостата 4 ″ или отдельную распределительную коробку.
Подключите провода параллельно (не последовательно) – черно-черный, бело-белый и зелено-зеленый, или для систем на 240 В; черно-черный, сине-голубой, зелено-зеленый.
Затем прикрепите к термостату короткую «косичку» (провода подходящего размера для нагрузки).
Используйте 1-канальное грязевое кольцо (листовой камень), чтобы установить термостат на электрическую коробку.
Приложение 1. Обзор установки
Приложение 2. Методы переворачивания мата и заполнения
Виды поворотов
Примеры макетов
Типовая планировка кухни: один мат 2 x 25 футов, один мат 1 x 35 футов
Пример расположения солярия / веранды: два коврика 3 x 6-8 дюймов, один мат 3 x 10 футов
Приложение 4. Электрические схемы управления 120 В
Типовая электрическая схема подключения с SunStat Control (120/240 В переменного тока)
Выделенная цепь 120 или 240 В переменного тока, 20 А (максимум).
Типовая электрическая схема подключения с контроллером SunStat и контактором (120 В)
Выделенная цепь 120 или 240 В переменного тока, 20 А (максимум).
Приложение 4. Электрические схемы управления 240 В
Типовая электрическая схема подключения с контроллером SunStat (240 В)
Выделенная цепь 240 В, 20 А (максимум).
Схема подключения сигнального провода между SunStat Control и реле
Выделенная цепь 240 В, 20 А (максимум).
Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электрическими нормативами и Национальными электротехническими нормами (NEC), особенно статьей 424, частью IX NEC, ANSI / NEPA70 и разделом 62 CEC, часть 1.
Приложение 5. Руководство по поиску и устранению неисправностей
Если возникают проблемы с ковриком для обогрева пола SunTouch или соответствующими электрическими компонентами,
, пожалуйста, обратитесь к этому руководству по устранению неполадок. Если у вас нет квалификации для выполнения электромонтажных работ, настоятельно рекомендуется нанять квалифицированного лицензированного электрика.
Любые работы по поиску и устранению электрических неисправностей следует проводить при отключенном питании от цепи, если не указано иное.
Проблема
Возможная причина
Решение
Элементы управления. Блоки
Измерение сопротивления матов вне диапазона, указанного на табличке с паспортными данными. Для снятия показаний использовался аналоговый омметр (с подвижной стрелкой). Приобретите цифровой омметр, показывающий от 0 до 20 000 Ом, и повторно измерьте сопротивление.
Если измерение показывает обрыв или короткое замыкание, нагревательный провод поврежден. Запишите сопротивление между всеми проводами и обратитесь к производителю.
Если результат измерения немного ниже или выше, значит, на сопротивление повлияла комнатная температура. Установите температуру в помещении 75 ° -85 ° F или обратитесь к производителю.
Измерение сопротивления может производиться более чем с одного мата, соединенного последовательно или параллельно. Любой из них даст ложные показания сопротивления. Убедитесь, что сопротивление измеряется только для одного мата за раз. При подключении к контроллеру более одного мата необходимо подключить несколько матов параллельно (т. Е. Черный к черному, белый к белому).
Омметр может быть настроен на неправильную шкалу. Например, шкала 200 кОм измеряет до 200000 Ом. Омметр обычно должен быть настроен на шкалу 200 Ом, за исключением матов, имеющих номинальное сопротивление выше 200 Ом на табличке с паспортными данными. Если значение сопротивления выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.
Пол не греется. Мат поврежден. Измерьте сопротивление мата. Проверьте наличие «разрыва цепи» и «короткого замыкания», как подробно описано ранее в этом руководстве. В случае повреждения зафиксируйте сопротивление между всеми проводами и обратитесь к производителю.
Сработал GFCI, о чем свидетельствует световой индикатор на элементе управления. Индикатор может быть помечен «GFI», может быть под словами «Ожидание» или на кнопке с пометкой «Тест». Проверьте надежность соединения проводов. Сбросьте GFCI на блоке управления или автоматическом выключателе. Если он снова сработает, проверьте коврик на предмет короткого замыкания, как описано ранее в этом руководстве. Если коврик поврежден, запишите сопротивление между всеми проводами и обратитесь к производителю. Если коврик не поврежден, замените элемент управления GFCI.Также см. «Конфликты GFCI» ниже.
Подача неверного напряжения или несоответствующие электрические компоненты. Измерьте «линейное» напряжение, затем измерьте «нагрузочное» напряжение. Коврики на 120 В и элементы управления имеют черный и белый провод. Коврики на 240 В имеют черный и синий провода, а элементы управления на 240 В имеют черный и красный провода.
Пол Бетонная плита. Температура поверхности плиты медленно повышается. Если после 5-8 часов нагрева пол не стал теплее на ощупь, проверьте коврик на предмет повреждений (см. «Коврик поврежден» выше).Измерьте «нагрузочное» напряжение / силу тока до мат.
Пол постоянно нагревается. Маты соединяются «последовательно» или «шлейфом» (от конца к концу). Несколько матов необходимо соединить «параллельно» (или черный с черным, белый с белым).
Датчик ослаблен или сломан. Если у элемента управления есть цифровой дисплей, он может показывать «LO». SunTouch имеют датчик температуры пола. Отсоедините провода датчика от блока управления и снова вставьте их.Если это не решит проблему, измерьте сопротивление на проводах датчика. Для элемента управления SunTouch сопротивление должно быть от 17 000 Ом (при 55 ° F) до 8 000 Ом (при 85 ° F). См. Значения сопротивления провода датчика в этом руководстве
Неправильная проводка. Управление было «шунтировано», когда оно было подключено к источнику питания. Убедитесь, что электрические соединения правильные. Проконсультируйтесь со схемой подключения на задней панели устройства управления, инструкциями, прилагаемыми к устройству управления, или схемой подключения в данном руководстве.
Неисправное управление. Верните управление дилеру для замены.
Температура пола показывает «HI» или может показывать температуру выше 100 ° F. Датчик температуры пола неправильно подключен или расположен неправильно. Убедитесь, что к контроллеру подключен только один датчик температуры пола. Также см. «Датчик ослаблен или сломан» выше.
Управление работает неправильно. Если это программируемое управление, программирование может быть неправильным. Внимательно прочтите инструкции по программированию системы управления и следуйте им.
Подача неверного напряжения или использование несоответствующих компонентов. Проверить напряжение, проверить детали. См. «Подача неверного напряжения» выше.
Датчик температуры пола неправильно подключен или работает неправильно. Убедитесь, что к контроллеру подключен только один датчик температуры пола. Также см. «Датчик ослаблен или сломан» выше.
Ослабленные соединения на стороне линии и / или на стороне нагрузки блока управления. Снимите и снова установите гайки проводов на каждом соединении. Убедитесь, что проволочные гайки затянуты. Проверьте все соединения с выключателем.
Неисправное управление. Верните управление дилеру для замены.
Управление вообще не работает . Нет питания. Проверить автоматический выключатель. Измерьте напряжение на регуляторе. Проверьте все соединения между выключателем и блоком управления.
Датчик температуры пола неправильно подключен или работает неправильно. Убедитесь, что к контроллеру подключен только один датчик температуры пола. Также см. «Датчик ослаблен или сломан» выше.
Неисправное управление. Верните управление дилеру для замены.
Конфликты и ложные срабатывания GFCI . Более одного GFCI в цепи. GFCI иногда отключаются, когда с оборудованием в цепи все в порядке, но когда имеется более одного GFCI. Перенаправьте питание, чтобы в цепи не было более одного GFCI.
Электродвигатель или источник света с балластом разделяют цепь с ковриком. Электродвигатели и другие электрические устройства могут вызывать ложное срабатывание GFCI. Подключите специальный контур к системе обогрева пола.
Приложение 6. Подключение нескольких матов
ПРИМЕЧАНИЕ: Термостатическое управление не показано на этих схемах для упрощения.
Эти схемы даны только в качестве примеров того, как правильно соединить несколько матов.
Следует соблюдать осторожность, чтобы не переполнить ящик.
Обязательно используйте гайки для проводов, размер которых соответствует выполняемым соединениям.
Следуйте всем правилам при подключении. В случае сомнений обратиться к электрику
Наслаждайтесь новой системой обогрева пола SunTouch Mat!
www.suntouch.com
Щелкните здесь для просмотра видео библиотеки SunTouch
SunTouch против продукта A – SunTouch vs.Изделие B
Коврики для обогрева пола SunTouch
Технические характеристики и установка матов SunTouch – Технические характеристики матов SunTouch – Технические характеристики и установка напольных покрытий
Связки золотников с подогревом пола SunTouch
Инструкции по установке SunTouch WarmWire – Ремешок SunTouch WarmWire – Инструкции по установке WarmWire – Инструкция и информация по заказу WarmWire
Связи управления нагревом
Программируемая спецификация SunStat – Руководство пользователя Программируемая 500670-SB – Руководство пользователя Непрограммируемая 500675
– Непрограммируемая спецификация SunStat – Управление реле SunStat – Инструкция по эксплуатации LoudMouth
Разные ссылки SunTouch
SunTouch 25-летняя ограниченная гарантия – ЭМП Электромагнитные поля – Часто задаваемые вопросы – Ремонт нагревательного провода – Гарантия низкой цены Suntouch
Сообщение SunTouch Mats Технические характеристики и процедура установки впервые появились в блоге магазина напольных покрытий.
Деловой, офисный и промышленный трехкомпонентный смесительный клапан из прочной латуни для влажных полов Европейские стандарты globalgym-parsberg.com
Трехкомпонентный смесительный клапан из прочной латуни для влажных полов Европейские стандарты
Трехкомпонентный смесительный клапан из прочной латуни для влажных полов Европейские стандарты. Наименование продукта: Электрический трехходовой клапан смешанной воды для системы теплого пола Вес продукта: 1200 г DN20 1300 г DN25 Размер продукта: 140 * 135 * 75 мм Материал корпуса: латунь Способ соединения: резьба Материал уплотнения: EPDM Характеристики клапана: можно вручную открыт и закрыт Рабочая среда Рабочие характеристики привода: Подходит для большинства применений, адаптирован к европейскому стандарту смесительного клапана Крутящий момент: 20 Нм Длина шнура питания: 1.5 метров Номинальный источник питания: 220-230 В переменного тока, 50 ~ 60 Гц Потребляемая мощность: 4 Вт Температура рабочей среды: -5 ° C; 50C ° Степень защиты: IP44 Время перемещения: 60-120 секунд Степень открытия: 90 ° Метод управления: три касания Срок службы: 100 000 раз Описание продукта: .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный предмет в оригинальной розничной упаковке (при наличии упаковки). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете.См. Список продавца для получения полной информации. См. Все определения условий: Источник питания:: 220-230 В переменного тока, 50 ~ 60 Гц, Степень открытия:: 90 °: Бренд:: VASTFIRE, Материал уплотнения:: EPDM: Метод управления:: три касания, размер:: 140 * 135 * 75 мм: Материал: Латунь, Крутящий момент: 20 Нм: MPN:: NK10A0422.

Трехкомпонентный смесительный клапан из прочной латуни для влажных полов Европейские стандарты
2019 Slim Week to View Молочный металлический уголок Executive с эффектом кожи Дневник Офис, M21 1/4 “3/4” СДЕЛАНО ЕВРОПЕЙСКИЙ ИНСТРУМЕНТАЛЬНЫЙ КЛЮЧ M5 OSBORN J8
4 R51, * НОВИНКА * Платье из гладкого полиэстера с принтом в горошек, 100% л / вес / Ткань для творчества, 30 мм алмазное сверло с отверстием для пилы по стеклу, фарфору, керамической плитке под мрамор, 1 шт. 28 мм изоляция сжатия полнопроходной шаровой клапан с ручкой красная синяя латунь, 50 шт. Зеленые семена бостонского плюща Parthenocissus Tricuspidata Seed Climbing Tree. ПРАКТИЧНАЯ ПРОСТАЯ КУХОННАЯ НАСТЕННАЯ ПОЛКА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ЛЕГКАЯ УСТАНОВКА И ЧИСТКА 30X90CM. Обеденный стул Eiffel Style Pentagone, деревянная ножка и обитая искусственной кожей, гостиная, специальная рождественская открытка для пар 7 дюймов x5 дюймов Рождественские чириканье Рождественские совы BBXM, JG SPEEDFIT ВСТАВКИ ДЛЯ ТРУБЫ ВСТАВКИ ДЛЯ ТРУБЫ JOHN GUEST 10 мм / 15 мм / 22 м, сменное сверло Twist Step Стоп Воротник ключ для ручного карманного Hole.Blue 48 Cubes OXO Good Grips Малый силиконовый лоток для кубиков льда, сверхмощный маленький / большой стальной винт в крючках для проушины Деревянная рамка для фотографий Подвесная настенная рамка, LINCAT NAT GAS CONVERSION KIT LPG TO NATURAL CKN65 HOB & OVEN RANGE SLR9 JET KIT, Modena Fablon Sticky Back Vinyl Самоклеящийся серый 67,5 см X 2 м FAB10536, 60 Вт Паяльник Комплект Электроника Сварочные утюги Инструмент Регулируемая температура Великобритания. Hispec 2ft Twin 24w LED Tube Всепогодный неагрессивный светильник IP65. Новая электрическая сковорода для яиц Hometric Omelette Maker с антипригарным покрытием для завтрака.Goldline White A3 Layout Pad GPL1A3.Peltor 71502-00001CP Топливные серебряные зеркальные линзы Защитные очки, плавится соевый воск с ароматом пышной снежной феи ❤️. Качающийся инструмент 21x 35-65 мм Лезвия для многопильной резки Лезвие для смешивания ножей для Dewalt Makita, 20 листов без содержания кислоты 45 см x 35 см Салфетка 18 г / м2 Оберточная бумага 18 дюймов x 14 дюймов. Чехол для гладильной доски Minky Deluxe 122 x 38 см, многоцветный. ФОТОЭЛЕКТРИЧЕСКИЙ ДЫМОВЫЙ ДЕТЕКТОР HISPEC HSSA / PE, ПОДКЛЮЧАЕМЫЙ СЕТЬ ПОЖАРНАЯ СИГНАЛИЗАЦИЯ. RING BINDER FILES FOLDERS 2 RINGS OFFICE HOME FILES STORAGE A4 x 3, ROB2 16 RAINBOW AGE 18–100-летие ДЕНЬ РОЖДЕНИЯ ПРЕДСТАВЛЕНИЯ / БАННЕРЫ НАПЕЧАТАННЫЕ КАРТОЧКИ, 2 группы IP66, двойная переключаемая всепогодная розетка, садовая розетка,
.

Промышленная вентиляция в Москве строительство монтаж в Подольске

виды смесительных термостатических кранов, схема подключения своими руками

Что это такое и для чего он нужен

Назначение и область применения

Характеристики

Из каких материалов изготавливают

Принцип работы и устройство

Преимущества и недостатки

Виды

Маркировка клапанов

Срок службы

Как выбирать

Популярные производители

Примерная цена

Правила монтажа и эксплуатации

Необходимые инструменты и материалы

Ход работ

Видео по монтажу

Особенности эксплуатации

Частые ошибки и проблемы при установке

Советы специалистов

Заключение

Трехходовой термостатический смесительный кланан или узел. Цена и описание.

Что такое термостатический смесительный клапан или трехходовой клапан.

Виды смесительных клапанов.

Смесительные узлы или узлы подмеса для водяного теплого пола.

Трехходовой клапан для теплого пола с терморегулятором: выбор и установка

Назначение клапана для теплого пола и его виды

Принцип работы и устройство трехходового клапана для теплого пола

Дополнительные компоненты смесительного узла

Как выбрать клапан для теплого пола?

Установка термосмесителя для теплого пола

Смесительная группа для теплого пола

Функция смесительного узла

Смесительный клапан – что это

Двухходовой клапан

Трехходовой смесительный клапан

Заключение

как выбрать для напольного обогрева

Характеристика оборудования

Как функционирует автоматика?

Как выбрать оборудование?

Клапан для теплого пола – По полу

Особенности трехходового клапана

Критерии подбора

Характеристики двухходового клапана

Схема подключения трехходового клапана

Что собой представляет термостатический клапан для теплого пола?

Виды термостатических клапанов…

…по способу управления

…по числу проходов

Как работает термостатический клапан для теплого пола?

Управление температурой теплоносителя с помощью термостатического клапана

Схема 1: указатель клапана в положении «максимум»

Схема 2: указатель клапана меньше «максимума»

Схема 3: указатель клапана в среднем положении

Схема 4: указатель клапана на «минимуме»

Как подобрать термостатический клапан для теплого пола?

Трехходовой кран — как настроить и как им пользоваться

Трехходовой кран — Принцип работы

Заполнение закрытой системы | | Теплый пол своими руками

Рекомендации по манифольду и смесительному клапану теплого пола

Все о напряжении: когда использовать 120 В vs.240 В для изделий с подогревом пола

Напряжение такое же, как у мощности?

Верно ли, что изделия на 240 В выделяют больше тепла, быстрее нагреваются, дешевле в эксплуатации и работают более эффективно, чем при 120 В?

Должны ли кабели или маты соответствовать напряжению источника питания?

Так зачем выбирать систему на 240 В вместо 120 В и наоборот?

Что происходит, если номинальное напряжение продукта не соответствует напряжению источника питания?

Полы с подогревом не работают? | Проблемы и исправления

Проблемы с теплым полом с подогревом

Одна зона не нагревается

Проблемы с приводом системы обогрева полов:

Клапан с липким штифтом под приводом

Привод полностью вышел из строя

Проблемы с термостатом теплого пола:

Неисправен термостат или низкий заряд батареи

Термостат настроен неправильно (ошибки E1 и E2)

Проблемы с другими деталями системы теплого пола

Несколько зон или вся система не нагревается

Петля наполнения оставлена включенной или сдается
