Установка и подключение полотенцесушителя своими руками

Важными составляющими ванной комнаты являются, помимо самой ванны, раковины, душа и зеркала, и множество других вещей, в том числе и полотенцесушитель. Это чрезвычайно удобное устройство, не только позволяющее делать влажные полотенца и белье сухими, но и предотвращающее сырость. Словом, служит неким подобием системы отопления для данной комнаты. И если монтаж ванной или раковины лучше доверить профессионалам, то установку и подключение полотенцесушителя можно сделать своими руками. Главное – знать, как это делается.

Установка и подключение полотенцесушителя своими руками

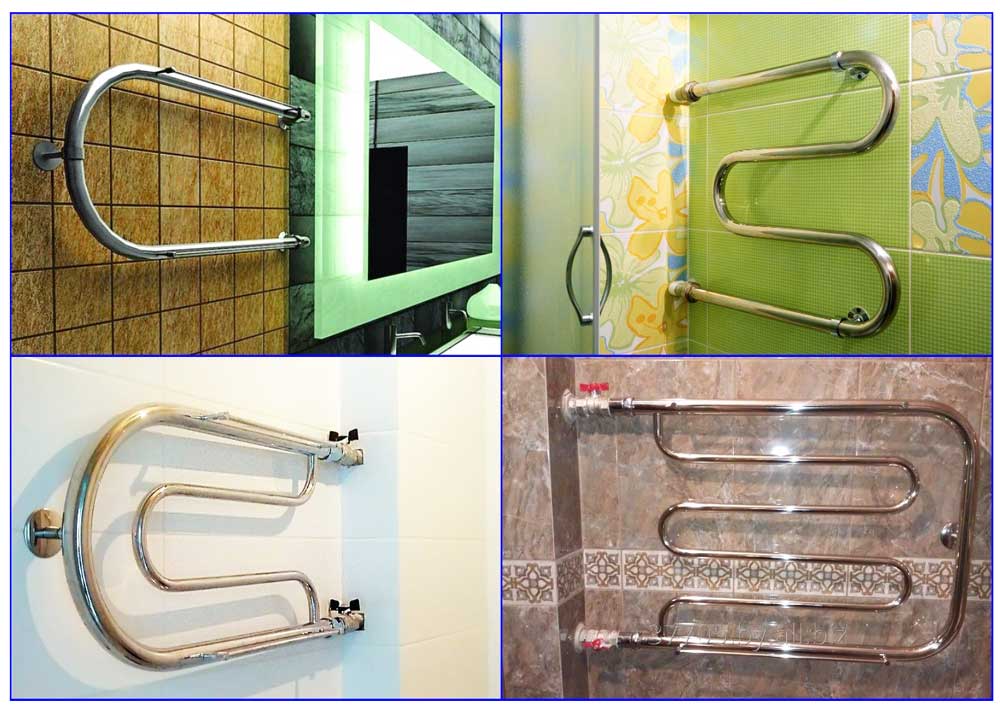

Виды полотенцесушителей

Содержание статьи

• 1 Виды полотенцесушителей
• 2 Выбор схемы подключения водяного полотенцесушителя
  • 2.1 Цены на водяной полотенцесушитель
• 3 Демонтаж старого полотенцесушителя, монтаж байпаса и кранов
  • 3.1 Видео — Монтаж полотенцесушителя своими руками
• 4 Установка и подключение водяного полотенцесушителя – пошаговая инструкция

Вначале кратко ознакомимся с тем, какими бывают полотенцесушители, также известные как «полотенчики», и из каких материалов они изготавливаются.

Таблица. Виды полотенцесушителей по принципу работы.

Название и фото	Описание
Водяные	Наиболее распространенный вид полотенцесушителя, «классика». Представляет собой змеевик U-образной или любой другой формы, через который пропускается горячая вода. Она нагревает трубы, а те, в свою очередь, способствуют быстрому высыханию полотенец и белья. Подключается либо к водопроводному стояку, либо к системе отопления. Последнее более распространено в частных домах и коттеджах, так как в городской квартире подключенный подобным образом полотенцесушитель большую часть времени работать не будет.
Электрические	Для таких полотенцесушителей подключение к горячей воде или отоплению не нужно – они нагреваются за счет электричества. Очень удобны в плане расположения – нет необходимости перемещать стояк или подводить трубы, достаточно протянуть розетку. Можно включать только на время использования, тем самым экономя электроэнергию. Многие модели подобных полотенцесушителей снабжаются возможностью регулировки.
Комбинированные	Представляют собой два предыдущих варианта, соединенных вместе. Один из змеевиков греется при помощи горячей воды или парового отопления, другой – от электричества. За увеличенную стоимость покупатель получает высокую эффективность. Некоторые модели комбинированных полотенцесушителей снабжены поворотными змеевиками, как тот, что представлен на изображении.

Изготавливаются полотенцесушители из следующих материалов:

• сталь;
• латунь;
• медь;
• нержавеющая сталь.

Первый вариант является простым и дешевым. Обычно подобные полотенцесушители являются самыми тяжелыми и массивными. Они редко могут похвастаться красивым внешним видом, но при должной обработке являются чрезвычайно надежными и долговечными.

Стальной полотенцесушитель

Изделия из латуни или цветных металлов нередко отличаются сложной формой, привлекательностью и стойкостью к воздействию коррозии.

Но, в отличие от моделей из стали, менее устойчивы к резким перепадам давления в системе. Медные полотенцесушители привлекают своей эффективностью – за счет своих свойств металл очень быстро прогревается и с такой же скоростью сушит влажные полотенца. Обратная сторона этого – высокая стоимость изделия.

Медный полотенцесушитель

Оптимальной с точки зрения соотношения цены и качества являются полотенцесушители из нержавеющей стали – они красивы, надежны, долговечны, не боятся коррозии, при этом устойчивы к резким перепадам температуры и давления.

Полотенцесушитель из нержавеющей стали

Важно! Выбирая полотенцесушитель, обращайте внимание не только на принцип работы и материал, но и на максимально допустимое давление в системе – в водопроводных и отопительных трубах иногда возникают гидроудары, потому желательно, чтобы «полотенчик» был способен их выдержать.

Выбор схемы подключения водяного полотенцесушителя

До начала непосредственно сантехнических работ важнейшим этапом установки полотенцесушителя является выбор схемы, по которой он будет подключен.

Без этого повышается вероятность допущения ошибки, из-за которой система будет неэффективной либо не будет работать вообще. Изучим основные схемы подключения полотенцесушителей, правила исполнения и типичные недочеты, допускаемые при неграмотном монтаже.

Самой простой и надежной схемой считается та, при которой «полотенчик» является неотъемлемой частью стояка, и, по сути, его ответвлением U-образной или какой-либо еще формы. Таким образом полотенцесушители подключены в большинстве домов со старой системой водоснабжения (если хозяева квартир не заменяли их на более совершенные модели).

Схема прямого и наиболее простого подключения полотенцесушителя к стояку

Исполнение схемы, представленной выше, на практике

При использовании такого способа подключения полотенцесушителя, монтаж на него шаровых кранов или других запорных элементов недопустим, так как при их запирании перекрывается стояк, а соседи остаются без горячей воды. Кроме того, это снижает напор воды и температуру для следующих квартир

Чтобы иметь возможность отключать полотенцесушитель или регулировать температуру его работы без вмешательства в деятельность стояка, необходимо подключать байпас. Про него более подробно будет рассказано в следующем разделе статьи.

Примеры подключения байпаса

Теперь рассмотрим первую схему подключения полотенцесушителя вместе с кранами и байпасами – с боковым или диагональным подводом. Разница между ними несущественна и выбор зависит от ваших личных предпочтений. Эффективная работа подобной схемы подключения обеспечивается при выполнении следующих правил.

1. При расположении полотенцесушителя в 2 и более метрах от стояка врезка верхнего отвода должна быть выше точки подключения к полотенцесушителю, а нижняя, соответственно, ниже. Если расстояние меньше – допустимы прямые подводы, без уклона.
2. Трубы, соединяющие полотенцесушитель с отводами, не должны иметь «горбов» – в них начнет накапливаться воздух.
3. Подводящие трубы желательно укрыть теплоизоляцией.

Схемы подключения полотенцесушителя с прямым байпасом и кранами с боковым и диагональным подводами соответственно

Допустимый вариант схемы, представленной выше

Наиболее частая ошибка при боковой или диагональной схеме подключения – в верхней подводящей трубе сформирован «горб», в котором со временем образуется воздушная пробка. Она перекроет циркуляцию воды в полотенцесушителе, и тот перестанет быть эффективным

Если расположить подводящие трубы без «горба» невозможно – смонтируйте на полотенцесушителе кран Маевского. Он поможет стравливать воздух из системы после отключения горячей воды или образования пробки

Еще одна ошибка, нередкая при боковом подключении полотенцесушителей – в нем под нижним отводом циркуляция воды будет нарушена и со временем эффективность работы снизится до минимума

Для некоторых полотенцесушителей Н-образной формы и больших размеров используется схема подключения с нижним подводом, показанная на изображении ниже. Как и для боковое или диагональное подсоединение, для нее существует несколько правил, исполнение которых обеспечит эффективность работы всей сантехнической системы.

1. Если диаметр стояка больше диаметра байпаса или последний смещен, то верхняя врезка отвода должна обязательно располагаться ниже самого полотенцесушителя.
2. Нижняя врезка в стояк должна располагаться ниже полотенцесушителя вне зависимости от условий.
3. Подводящие трубы желательно укрыть теплоизоляцией.
4. Наличие горбов в подводящих трубах нежелательно – в этих местах достаточно быстро возникнут воздушные пробки.
5. На полотенцесушителе необходимо смонтировать кран Маевского.

Схема подключения полотенцесушителя с нижним подводом

Пример нижнего подключения полотенцесушителя. Так как байпас имеет тот же диаметр, что и стояк, и не смещен – расположение верхней врезки отвода выше нижней части полотенцесушителя допустимо

При таком подключении нижнего отвода циркуляция воды в полотенцесушителе будет нарушена, со временем он остынет и перестанет работать

Цены на водяной полотенцесушитель

водяной полотенцесушитель

Демонтаж старого полотенцесушителя, монтаж байпаса и кранов

Непосредственные сантехнические работы по установке «полотенчика» начинаются с демонтажа старой конструкции, в большинстве случаев представляющую собой U- или M-образную трубу, которая принадлежит к основному стояку и имеет общий с ним диаметр.

При своей простоте и дешевизне, подобный полотенцесушитель не отличается привлекательным внешним видом.

Пример полотенцесушителя старого образца, установленный еще при строительстве дома

Процесс его демонтажа выглядит следующим образом.

Шаг 1. Для начала отключите подачу горячей воды в стояке. Для этого обратитесь в ЖЭК или товарищество, обслуживающее ваш дом, подайте соответствующее заявление и, если надо, внесите плату за оказание услуги. Сантехник, пришедший по вашему вызову, произведет временное перекрытие стояка.

Шаг 2. Проверьте, отключена ли подача горячей воды. Для этого необходимо открыть соответствующий кран на раковине или ванной.

Шаг 3. Если старый полотенцесушитель соединен со стояком резьбовым соединением – открутите его сантехническим ключом.

Важно! Будьте готовы к тому, что внутри полотенцесушителя может оставаться часть воды. Желательно заранее подстелить под него тряпку или поставить под место соединения со стояком емкость.

Шаг 4. Демонтаж старого полотенцесушителя с помощью сантехнического ключа является большим везением – чаще всего «полотенчик» приварен к стояку либо резьбовые соединения за множество лет «прикипели». В таком случае используйте болгарку. В процессе работы с ней не срежьте лишнего – оставшейся части трубы должно хватить для нарезания резьбы под будущие фитинги.

Шаг 5. После обрезки или откручивания от стояка «полотенчик» снимите со своих крепежей к стене и уберите куда-нибудь подальше. Следующий этап работ – создание байпаса, монтаж кранов и подводов к будущему полотенцесушителю.

Демонтированный полотенцесушитель

Байпас (или в переводе «обход») – это участок трубы между отводами на полотенцесушителе, дающий воде в стояке возможность идти «мимо» полотенцесушителя в тех случаях, когда тот перекрыт. Его наличие решает сразу несколько задач.

1. Байпас позволяет смонтировать на входе и выходе из полотенцесушителя вентили для регулирования температуры. Кроме того, с его помощью можно полностью перекрыть подачу воды в «полотенчик» без отключения стояка, что особенно удобно в случае ремонта или замены подобного оборудования.
2. Байпас разделяет потоки горячей воды в стояке – один идет в полотенцесушитель, а второй дальше, к соседям, сохраняя при этом свою температуру без изменений.
3. Обход на полотенцесушителе обеспечивает нормальную циркуляцию горячей воды в стояке по всей своей высоте.

Примеры различных схем установки байпасов между отводами представлены на изображениях ниже.

Классический пример, подходящий для большинства квартир – на отводах ранее демонтированного полотенцесушителя нарезана резьба, на нее, в свою очередь установлены два тройника. Между ними – короткая труба, которая и является байпасом. Далее – два крана для перекрытия потока воды в полотенцесушитель. Подобные байпасы, установленные в стороне от стояка, называются смещенными

В данном примере смещенный байпас соединяется с отводами полотенцесушителя при помощи сварки

В данном случае вы наблюдаете прямой байпас, не смещенный в сторону от стояка. В его трубах сверху и снизу нарезаны резьбы и смонтированы краны. Затем установлен сам полотенцесушитель

То же самое, что и на предыдущей картинке – прямой байпас, созданный при помощи врезки тройников в стояк. Но при этом сам обход и отводы собраны из пластиковых труб

Важно! Среди сантехников спорным вопросом является диаметр и расположение трубы байпаса для полотенцесушителя. Некоторые уверены, что он будет эффективно работать только при зауженном и смещенном обходе. Но это не так – прямой байпас с диаметром, равным таковому у стояка, прекрасно себя проявляет как при верхней, так и при нижней подаче. Изображение ниже является тому доказательством.

Термограмма, иллюстрирующая температуру воды внутри полотенцесушителя при прямом байпасе с диаметром, равным таковому у стояка

Нередко в Интернете можно встретить такие схемы и фотографии, где байпас снабжен краном-задвижкой. Наличие этого крана – еще один предмет спора среди сантехников. С точки зрения строительных норм, самовольный монтаж в стояке (а в таком случае байпас формально считается им) подобных устройств, не предусмотренных проектом, является грубейшим нарушением. Кроме того, установка крана на обходе снижает напор и температуру горячей воды в следующих квартирах. Потому его наличие может быть предметом претензий к вам со стороны управляющей компании или соседей.

Байпас снабжен краном-задвижкой

Видео — Монтаж полотенцесушителя своими руками

Установка и подключение водяного полотенцесушителя – пошаговая инструкция

Итак, снятие старого змеевика выполнено, байпас, краны и подводящие трубы установлены. Теперь рассмотрим пошаговую инструкцию по установке и подключению водяного полотенцесушителя своими руками.

Шаг 1. Подберите фитинги, необходимые для соединения полотенцесушителя с отводами под него. В данном случае используются угловые модели. Помимо самих фитингов, подберите декоративные чашечки (также называемые отражателями), которые закрывают место соединения.

Фитинг указан на фото красной стрелкой

Шаг 2. На резьбовую поверхность фитингов наклейте ФУМ-ленту – она необходима для герметизации соединения. При желании используйте вместо нее паклю.

Наклеивайте ФУМ-ленту на резьбовую поверхность фитинга таким образом, чтобы при его вворачивании в трубу ее конец не задирался

Шаг 3. Завершите нанесение ФУМ-ленты следующим образом: сверните ее в своеобразную «нить» и нанесите у сбега резьбы. Таким образом, при монтаже фитинга эта часть ленты прижмется к стене и будет играть роль уплотнительного кольца.

Нанесение ФУМ-ленты

Завершение ее нанесения

Шаг 4. Закрутите фитинг вместе с надетым декоративным отражателем во внутреннюю резьбу трубы, соединенной с отводами под полотенцесушитель. Вследствие использования ФУМ-ленты для этого потребуется приложить некоторые усилия. При этом будьте аккуратны и не сорвите резьбу.

Закручивается фитинг с декоративным отражателем во внутреннюю резьбу трубы

Все готово

Шаг 5. Таким же образом нанесите на второй фитинг ФУМ-ленту или паклю и закрутите его, соединив с отводом от стояка.

Второй фитинг подсоединен

Шаг 6. Внутрь фитингов установите уплотнительные кольца из резины или полиуретана.

Установка уплотнительных колец

Шаг 7. Приложите сам полотенцесушитель к фитингам и стене, «наживите» его, чтобы проверить, соответствует ли расстояние между фитингами необходимому. Затем отметьте на стене точки, где необходимо выполнить отверстия под кронштейны или держатели.

Идет процесс «наживления» и выравнивания полотенцесушителя

Отверстия под крепеж разметьте с помощью карандаша или маркера

То же самое, но для нижнего крепежа полотенцесушителя

Шаг 8. Теперь необходимо проделать отверстия в керамике и бетоне за ней для установки крепежа под полотенцесушитель. Для начала накерните плитку с помощью самореза – приложите его к поверхности и несколько раз легонько постучите молоточком. Это действие необходимо для того, чтобы сверло в процессе создания отверстия не соскочило в сторону.

Важно! Подобное действие требует особой аккуратности – при неосторожности на плитке можно оставить трещины или сколы. В некоторых случаях строители советуют вместо накернивания просто наклеивать на место сверления крест-накрест пластырь или бумажный скотч.

Места расположения будущих отверстий

Процесс накернивания плитки

Шаг 9. На малых оборотах, с особой осторожностью сделайте в керамической плитке отверстия под крепеж полотенцесушителя. Для этого желательно использовать либо специальное копьевидное сверло, либо хорошо заточенное по бетону.

Сверление на малых оборотах

Копьевидное сверло, созданное специально для работы с плиткой

Шаг 10. После этого на больших оборотах сделайте отверстие под крепеж в бетоне, расположенном за плиткой.

Сверление на больших оборотах

Шаг 11. В получившиеся отверстия введите пластмассовые дюбели.

В отверстия забиваются дюбели

Шаг 12. Если концы дюбелей торчат из отверстий – срежьте при помощи ножа, иначе плотного прилегания держателя или кронштейна добиться будет невозможно.

Срезается выступающий конец дюбеля

Шаг 13. Снова наживите полотенцесушитель на фитинги, при этом проверив, не изменилось ли положение уплотнительных колец в нем за то время, пока вы создавали отверстия под держатели.

Полотенцесушитель наживляется на фитинги

Шаг 14. Зафиксируйте полотенцедержатель на фитингах, закрутив соответствующие гайки вручную.

Процесс закручивания гаек

Шаг 15. Теперь доверните эти гайки, чтобы «полотенчик» надежно зафиксировался. Для этого используйте сантехнический ключ и тряпку – последняя защитит никелированную поверхность от царапин. Достаточно совершить два оборота.

Гайки докручиваются сантехническим ключом

Шаг 16. Отодвиньте от стены декоративные чашечки и поверните краны-задвижки на отводах, чтобы в полотенцесушитель пошла вода. Проверьте герметичность соединений – не капает ли оттуда.

Откручивается кран

Шаг 17. Если все в порядке, остается последний штрих – закрутите в отверстия под крепеж, куда ранее были вставлены дюбели, саморезы. Проверьте, насколько крепко держится полотенцесушитель. На этом его установку и подключение своими руками можно считать полностью и успешно завершенной.

Закручивание саморезов

Монтаж электрического полотенцесушителя происходит схожим образом – по инструкции изделие собирается, в стене создаются отверстия под держатели или кронштейны и «полотенчик» устанавливается на них. Отличие состоит в том, что для подобных моделей необходима розетка, которую желательно располагать подальше от ванной. При желании и возможностях можно произвести скрытый монтаж, когда кабель питания будет уходить в стену и там подключаться к электропроводке.

Выбор места для размещения электрического полотенцесушителя (схема)

Способы крепления электрического полотенцесушителя к стене (схема)

Электрический полотенцесушитель

Вне зависимости от типа полотенцесушителя и материала, из которого он изготовлен, надежность, долговечность и эффективность прибора напрямую зависят от выбора правильного способа подключения и грамотного монтажа. При должном подходе к делу с этим может справиться каждый!
