В современном строительстве большую популярность снискало напольное ламинированное покрытие. Ламинат имеет вид дерева, но в несколько раз дешевле него. Кроме того, благодаря достаточной теплопроводности, он идеально подходит для создания обогревательной системы «теплый пол». Исходящее из пола тепло создает комфорт в доме даже в самую холодную погоду. Какой бывает теплый пол под ламинат на деревянный пол и подходит он или нет? Эти вопросы задает себе каждый, кто решил устроить у себя дома эту систему.

Теплый пол можно устроить в любом помещении

Что такое теплый пол под ламинат на деревянный пол или на бетонное основание

Сегодня известно 3 типа теплого пола. Все они основаны на совершенно различных принципах:

1. Водяная система.
2. Электрический кабельный.
3. Инфракрасный электрический.

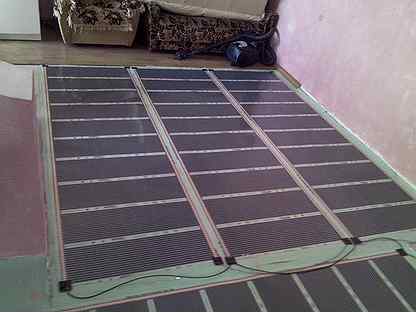

Пленочный инфракрасный теплый пол прекрасно сочетается с ламинатом

Главной особенностью этой системы является то, что источники тепла находятся под поверхностью покрытия пола. Выделяемое ими тепло согревает покрытие, которое передает энергию в окружающий воздух. Для каждого вида справедливо любое из следующих утверждений:

• тепло распределяется равномерно;
• система очень эффективна;
• отсутствие нагревательных элементов на видных местах;
• пыль не циркулирует по помещению, как в случае с радиаторным типом отопления.

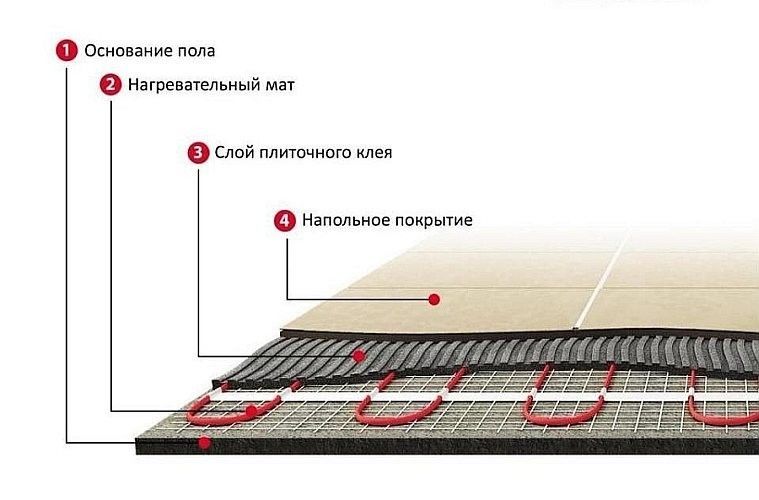

Мат электрического теплого пола — компактный и легкий, но он способен эффективно обогреть просторные жилые помещения

Любой из них может быть смонтирован на бетонное основание или на деревянный пол. Теплый пол под ламинат каждого из перечисленных видов обладает своими достоинствами и недостатками.

Трубы водяного теплого пола, перед укладкой верхнего покрытия, заливаются бетонной стяжкой

Полезный совет! Чтобы водяной пол функционировал более эффективно, нужно создать не один контур, а 6 или даже 8. Это позволит более равномерно распределить тепло. Трубки будут короче, поэтому тепловые потери снизятся.

Теплый пол: плюсы и минусы (видео)

Устройство водяного теплого пола на деревянный пол абсолютно безопасно

Источником тепла при таком устройстве является нагретая вода, циркулирующая по трубкам, которые расположены непосредственно под ламинатом. Современная промышленность выпускает трубную продукцию для этих целей, изготовленную из новейших материалов с применением инновационных технологий. Благодаря этому полиэтиленовые и металлопластиковые трубы обеспечивают полную безопасность эксплуатации системы. Любые протечки воды исключены.

Начальный этап обустройства водяного теплого пола — укладка трубы из сшитого полиэтилена на теплоизоляционную подложку

Для укладки водяного теплого пола необходимо по периметру комнаты уложить демпферную ленту. Потом поверх чернового основания устроить гидро- и теплоизоляцию, разложить арматурную сетку. Затем трубы укладываются параллельным либо спиральным способом. В первом случае рисунок похож на змейку, а во втором на спираль. Концы трубы замыкаются на отопительный контур, так, чтобы вода свободно циркулировала внутри.

Варианты укладки труб водяного теплого пола

Следующий этап – это заливка всей конструкции песчано-цементной смесью. Получившаяся стяжка выравнивается под укладку ламината. В процессе циркуляции теплоносителя по трубам, цемент будет прогреваться, равномерно передавая тепло ламинату.

Данный тип теплого пола имеет ряд преимуществ:

• безопасная эксплуатация;
• надежное функционирование;
• не нужно электроснабжение, если циркуляция теплоносителя происходит естественным образом.

Комбинирование различных вариантов обустройства «пирога» водяного теплого пола внутри одного жилого пространства

Недостатков он тоже не лишен:

• сложный монтаж;
• уменьшается высота потолков из-за устройства бетонной стяжки;
• при повреждении трубы, достаточно сложно будет отремонтировать систему.

Такая система абсолютно безопасна и для монтажа на деревянном полу. Теплый пол под ламинат, устроенный этим способом прослужит длительное время.

Водяной тёплый пол своими руками (видео)

Устройство электрического типа теплого пола

Принцип действия системы основан на свойстве проводников нагреваться при прохождении по ним электрического тока. Нагревательным элементом является специальный саморегулирующий электрический кабель. Он способен автоматически менять сопротивление на тех участках, где зафиксирован перегрев. Это необходимо во избежание перегорания. Кабель выпускается одножильным и двужильным.

Чаще всего маты электрического теплого пола укладывают рядом и параллельно друг другу

Перед началом монтажа, поверхность выравнивают и делают тонкую песчано-цементную стяжку до 0,3 см. толщиной. Если необходимо, под нее устраивают теплоизоляцию. Высыхание произойдет через 3 дня. Только после этого можно крепить монтажную ленту. Затем необходимо закрепить терморегулятор в удобном месте и уложить кабель согласно инструкции, имеющейся на упаковке.

По завершении укладки, вновь делается стяжка от 3 до 10 см. толщиной. Полного высыхания она достигнет только через месяц. Только тогда можно уложить напольное покрытие. Для этого очень хорошо подойдет, производимый в Германии водостойкий ламинат 33 класса 12 мм толщиной.

Поверх электрических матов необходимо сделать бетонную стяжку толщиной от 3 до 10 см

Главные преимущества:

• надежность при эксплуатации;
• долгий, более 20 лет срок службы;
• простой монтаж и обслуживание;
• электронный контроль оптимальной температуры.

Из недостатков необходимо указать следующие:

• наличие хоть и слабого, но электромагнитного излучения;
• высокая стоимость электроэнергии.

Этапы обустройства электрического теплого пола

Произведенный в Германии, водостойкий ламинат 33 класса 12 мм прекрасно сочетается с электрическим типом теплого пола.

Полезный совет! Для устройства теплого пола у себя дома лучше покупать двужильный кабель. Его гораздо легче укладывать.

Особенность использования электрического типа теплого пола заключается в выборе оптимального режима, при котором обеспечивается достаточный нагрев при оптимальном использовании электроэнергии.

Электрические теплые полы своими руками (видео)

Инфракрасный пленочный теплый пол

Это самая инновационная система теплого пола. Представляет собой пленку, которая в результате воздействия электрического тока, способна излучать инфракрасный диапазон электромагнитных волн. Данный диапазон спектра невидим человеческому глазу, но ощущается кожей, как тепло. Половина солнечной энергии – это инфракрасные лучи. Отсутствие накаливающихся элементов – главная особенность этого материала.

Инфракрасный пленочный теплый пол — современная система эффективного отопления в доме

В монтаже такая система является самой удобной. Достаточно на выравненное основание уложить теплоотражающее покрытие, а уже на него инфракрасную пленку. Финишное покрытие, которым может быть, произведенный в Германии водостойкий ламинат 33 класса 12 мм толщиной, укладывается непосредственно на саму пленку. Нет необходимости устраивать стяжку, что является длительным и трудоемким процессом.

Полезный совет! Под ламинат лучше класть подложку не из вспененного полиэтилена, как это чаще всего делается в обычных условиях, а туплекс или изоплат. Эти материалы обладают водонепроницаемыми свойствами.

Схема обустройства «пирога» инфракрасного теплого пола

Достоинства инфракрасной пленки:

• очень надежная и долговечная система;
• монтаж такой системы самый легкий из всех видов теплого пола;
• отсутствие накаливающихся элементов снижает потребление электроэнергии очень значительно.

Недостатками являются:

• слишком высокая цена;
• боязнь влаги;
• риск повреждения при монтаже.

Укладка ламината на пленочный инфракрасный теплый пол

Особенностью эксплуатации такого пола является крайняя осторожность. Он боится грубого механического воздействия. Поэтому не стоит ставить на такую поверхность тяжелую мебель. Это может повредить пленку и вывести ее из строя. Лучше использовать такую систему в открытых помещениях.

Каждый хозяин самостоятельно выбирает тип теплого пола для устройства у себя дома. Решение принимается в зависимости от предпочтений и наличия финансовых возможностей.

Монтаж инфракрасного теплого пола под ламинат (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

укладка и подключение инфракрасного пленочного пола

Установив теплый пол под ламинат в качестве единственного или дополнительного способа обогрева помещения, можно существенно увеличить степень комфорта по сравнению с другими вариантами. Чтобы составить схему размещения элементов и выполнить монтаж всей системы, необходимо ознакомиться со спецификой проводимых работ. Согласны?

Мы расскажем, как подобрать напольное покрытие, способное работать в тандеме с греющей пленочной системой. У нас вы узнаете, как грамотно расположить составляющие теплого пола и как их правильно подключить. С учетом наших советов вы сможете самостоятельно выполнить все этапы непростой, но вполне доступной работы.

Содержание статьи:

Основные положения о материалах

Качество работы и срок эксплуатации теплого пола, уложенного под ламинированные панели, зависит от параметров приобретаемого оборудования и материала вкупе с пониманием особенностей их сочетания.

Для самостоятельной разработки схемы размещения инфракрасных полос необходимо учитывать физические особенности такого обогрева.

Параметры инфракрасного пленочного пола

Пленочный обогреватель представляет собой гибкое узкое полотно, размещаемое под напольным покрытием и содержащее нагревательный элемент. Он производит преобразование электрической энергии в тепловые волны инфракрасного диапазона.

Нагрев ламината или другого материала происходит снизу по причине попадания на него излучения. После прогрева поверхности пола по толщине происходит отдача тепла в воздушную среду отапливаемого помещения.

Галерея изображений

Фото из

Устройство ИК напольного обогрева под ламинат

Укладка инфракрасных полотнищ в помещении

Составляющие пола с ламинатом и системой обогрева

Простая в раскрое и укладке система

В качестве нагревательного элемента ИК систем используется карбоновое сплошное или полосатое напыление, закрытое с обеих сторон лавсановой или полиуретановой пленкой. По краям полотен установлены токоведущие биметаллические шины, передающие энергию нагревательному элементу.

Толщина такой конструкции варьируется в пределах от 0,2 до 2 мм, наиболее часто в продаже присутствуют полотнища толщиной от 0,3 до 0,5 мм. Стандартные размеры ширины одной полосы составляет 50, 60, 80 и 100 см.

Возможность приобретения по метражу инфракрасного теплого пола различной ширины позволяет реализовать практически любую схему расположения нагревательных полос

Любая пленка может быть разрезана по длине в специально предназначенных и маркированных для этого местах. Величина шага отреза приблизительно равна 20 см, поэтому без труда можно получить полотнища нужной длины.

Максимальная мощность под ламинат составляет от 120 до 230 Вт/кв.м. Устройства с большим тепловыделением не применяют по причине ограничения температуры нагрева ламината. Иногда, производитель указывает мощность в зависимости от погонного метра. В этом случае, разделив ее на ширину полосы можно вычислить искомое значение.

Требования к ламинату как покрытию

Обыкновенный ламинат может обладать тремя свойствами, препятствующими его использованию в качестве финишного покрытия в комплекте с теплым полом:

• искривление геометрии пластин под действием высокой температуры;
• продавливание пластин при действии на них тяжелых предметов;
• высокие теплоизоляционные свойства материала.

Поэтому для совместного использования ламината и расположенного под ним пленочного теплого пола разработаны усовершенствованные модели. Их помечают специальными символами, размещаемыми на упаковке материала или в инструкции к нему.

Единый стандарт маркировки отсутствует, поэтому при покупке необходимо уточнить этот вопрос у продавца, так как существуют решения только для водяного или электрического кабельного теплого пола.

Схематичное изображение теплого пола показывает возможность совместного использования с ним ламинированных панелей этой партии. Также рекомендовано использовать материал класса безопасности E1 или E0 с минимальным содержанием свободных формальдегидов

Суммарное значение коэффициента теплового сопротивления ламината и подложки, на который его укладывают, не должно превышать 0,15 кв.м*К/Вт. Поэтому при выборе материала необходимо убедиться в соответствии этой технической характеристики нормативным требованиям, иначе существует риск перегрева и поломки системы теплого пола.

Соединение ламелей может быть выполнено с помощью клея или замков, расположенных на торцах пластин. Совместно с теплым полом разрешена только плавающая схема устройства ламинированного пола из панелей замкового типа.

Т.е. собранное из панелей покрытие не должно иметь жесткого сцепления с основой, а по периметру помещения, вокруг архитектурных деталей и проходки труб необходимо оставить зазор в качестве резерва для линейного расширения материала.

Ламинат получают методом прессования опилок с включением смол, содержащих формальдегид. Производитель указывает максимально допустимую температуру нагрева, при превышении которой начинается испарение ядовитого вещества. Обычно это происходит при достижении 28-30 градусов Цельсия. При расчете тепловыделения необходимо учитывать этот фактор.

Аргументы в пользу устройства инфракрасной обогревающей системы под ламинат и сравнение преимуществ ИК пленки с водяными вариантами подробно изложены , с которой мы рекомендуем ознакомиться.

Правила размещения полос теплого пола

Площадь отдельной комнаты, которую следует снабдить теплым полом, вычисляют исходя из потребности этого помещения в отоплении.

В случае отсутствия других систем обогрева, достаточно в среднем 70% покрытия от общей площади. При наличии радиаторов, каминов необходимость в тепле от пола снижается, что приводит к уменьшению количества укладываемых полос или меньшим расходом электроэнергии на обогрев.

По причине существования ограничений на максимальную мощность подаваемой к жилому объекту электроэнергии, необходимо провести расчет нагрузки на сеть

Отсутствие необходимости размещать под ламинатом инфракрасный теплый пол по всей площади помещения позволяет, как правило, при проектировании легко обойти следующие ограничения:

• Нельзя размещать теплый пол под тяжелыми предметами, такими как шкафы или диваны на ножках. Они продавливают ламинат, что приводит к неравномерному прилеганию и избыточному давлению на пленку.
• Нельзя закрывать сверху обогреваемый ламинат теплоизолирующим материалом, таким как ковры или мебель без ножек. Это приводит к нарушению отдачи тепла в воздух и перегреву системы.
• Необходимо избежать нагрева ламината одновременно со стороны инфракрасной пленки и другого источника тепла. Величина зоны пола, под которую нельзя подкладывать пленку для каждого типа расположенного рядом нагревательного прибора определяют индивидуально.
• Необходимо отступить от стен и стационарных предметов не менее 3 – 10 см в зависимости от рекомендаций изготовителя, так как зона нагрева в плане немного выходит за границы пленки. Повышенная температура может плохо подействовать на плинтуса и обои.

При планировании размещения инфракрасной пленки часто отступают от стен на расстояние 50-60 см. Это обусловлено возможной в будущем перепланировкой или проведением перестановки мебели.

Значительный отступ от стен оставляет более широкий спектр решений по изменению дизайна помещения. Кроме того, жители дома гораздо реже используют пространство около стены, чем в середине комнаты.

В жилых комнатах часто располагают инфракрасную пленку посередине. Такое размещение закрывает зоны частого пребывания людей и позволяет менять расстановку мебели вдоль стен

Если зона обогреваемого пола прямоугольная, то расположение фрагментов пленки лучше планировать вдоль длинной стороны. В этом случае уменьшается количество полос и, как следствие, – операций по их укладке, изоляции и подключению.

Дополнительная информация по структуре

В вертикальном разрезе устройство теплого пола состоит из пяти слоев, к каждому из которых предъявляют определенные требования. Основание пола должно быть твердым и как можно более ровным. Для бетонного основания рекомендуют провести выравнивание с помощью заливки нивелирующей смеси, а для деревянного – посредством настилания фанеры.

Изоляция между основанием и обогревательными элементами предназначена для предотвращения потерь тепла. С учетом того, что теплый пол работает от электричества, подложка не должна проводить ток.

Поэтому не используют утеплитель с отражающей поверхностью на основе алюминиевой фольги. Чаще всего применяют рулонную пенополиэтиленовую изоляцию или пробковую подложку в комплекте с отражающим слоем.

Структура инфракрасного пола под ламинат (на строительном сленге – “пирог”) достаточно проста. Укладка любого слоя не предполагает наличие специфических знаний или тяжелого физического труда

Перед укладкой полос теплого пола с электрической разводкой и термодатчиком необходимо прочитать инструкцию, прилагаемую к комплекту. Общие принципы монтажа одинаковые, но есть некоторые нюансы по величине расстояния между размещаемыми элементами, а также по методу подключения к электросети.

В качестве подложки, расположенной между элементами обогрева и ламинатом нужно использовать полиэтиленовую или виниловую пленку. Она хорошо пропускает тепло, но служит барьером для воды и пыли, попадание которой на нагревательные полосы нельзя допустить.

Одним из характерных представителей пленочных греющих систем является , особенности установки и эксплуатации которой подробно описаны в рекомендуемой нами статье.

Этапы работ по монтажу системы

Одним из серьезных преимуществ инфракрасных полос перед или водяными трубами заключается в возможности самостоятельного монтажа теплого пола под ламинат. Поэтому установка такой системы обходится дешевле, что оправдывает более дорогую стоимость ее элементов.

При правильном выполнении всех стадий работ обогрев будет качественно функционировать заявленный производителем период времени.

Выравнивание основания и укладка теплоизоляции

Гидроизоляцию и выравнивание основания пола для последующей укладки инфракрасных полос под ламинат выполняют по стандартным правилам. Покрытие должно быть ровным, жестким, с уклоном не более 2 мм на 1 метр.

Общие требования к основанию для подготовки укладки ламината в комплекте с пленочным полом такие же, как и при монтаже без обогрева

Перед началом укладки теплоизоляции необходимо обеспечить удаление пыли из помещения. Если работы по организации теплого пола проводят в период строительства или капитального ремонта, желательно выполнить процедуры по устройству теплоизоляции, нагревательных полос и верхней гидроизоляции за один заход. В этом случае будет минимизировано загрязнение пылью элементов обогрева.

Теплоотражающий материал стоит недорого, поэтому его укладку производят по всей площади помещения вплотную к стенам, даже если инфракрасные полосы будут расположены не под всей поверхностью пола. Толщина изоляционной подложки под теплый пол составляет 3-4 мм и таким размещением исключают незначительный перепад высоты, нежелательный при монтаже ламината.

Чтобы избежать сдвига материала при дальнейших работах его крепят к полу степлером или двусторонним скотчем. Между собой полосы изолона или другого утеплителя фиксируют скотчем.

Фото-руководство по сборке ИК системы

В укладке теплого пленочного пола выполняется ряд стандартных действий, представленных следующей подборкой фото:

Галерея изображений

Фото из

Шаг 1: Раскрой ИК полотнища на полосы по размеру

Шаг 2: Установка зажима на токоведущую шину

Шаг 3: Фиксация зажима на пленке

Шаг 4: Подготовка изоляционного скотча к приклеиванию

Шаг 5: Оклеивание шины изоляционным скотчем

Шаг 6: Уплотнение золяционного скотча на месте приклеивания

Шаг 7: Подключение проводов к зажиму

Шаг 8: Фиксация проводки в зажиме

Завершив подготовку инфракрасных полос к сборке теплого пола, приступаем к основной работе:

Галерея изображений

Фото из

Шаг 9: Оклейка зажимов с подключенными проводами

Шаг 10: Удаление воздушных пузырьков из-под скотча

Шаг 11: Подготовка датчика к подключению к системе

Шаг 12: Вырезка места под датчик в теплоизоляции

Шаг 13: Битумный скотч для изоляции датчика

Шаг 14: Уплотнение соединения скотча с пленкой

Шаг 15: Сборка инфракрасной обогревающей системы

Шаг 16: Установка терморегулятора и подключение к нему системы

Размещение фрагментов термопленки

Полосы термопленки разрезают на фрагменты нужного размера и укладывают медной полосой вниз или вверх в зависимости от указаний производителя. Необходимо их расположить таким образом, чтобы осуществить подводку электрического кабеля только с одной стороны.

При простой геометрии схемы укладки инфракрасной пленки, подключение ее к электрической сети осуществляют с одной стороны, чтобы уменьшить общую длину проводов

Как правило, укладку под ламинат нагревательных полос тёплого пола выполняют встык. Однако для некоторых моделей существует минимально допустимое расстояние между ними, которое указывают в инструкции. Его необходимо соблюдать во избежание перегрева системы. Ни в коем случае недопустимо накладывать полосы внахлест токоведущих шин друг на друга.

Увеличение расстояния между полосами больше минимально допустимого не станет причиной неправильной работы теплого пола. В этом случае нагрев ламината будет неравномерным, что приведет к созданию теплых и холодных зон на полу. Однако такие зоны практически не ощутимы вследствие небольшого перепада температур и существования эффекта рассеивания тепла.

Изоляция и подключение к электричеству

Обычно помимо термопленки в комплектацию входит самоклеющаяся изоляционная битумная (бутилкаучуковая) лента и контактные зажимы для подключения пола к электросети. Иногда набор включает также провода с сечением, необходимым для пропуска тока заданной мощности.

Битумной самоклеящейся изоляцией закрывают те места разреза медно-серебряной шины и с противоположной стороны полосы ее “открытых” контактов, которые не будут использованы при подключении к электросети. Важно не допустить образования воздушных пузырей между изоляцией и шиной.

Преимущество битумной изоляции заключается в том, что при первом включении в электрическую сеть она нагревается и, принимая форму защищаемого соединения, максимально герметизирует его

В каждое место подсоединения проводов на медную шину устанавливают контактную клипсу таким образом, чтобы одна ее сторона зашла внутрь термопленки, а вторая осталась снаружи, поверх медной полосы. Затем с применением пассатижи производят плотный обжим клипсы.

После этой процедуры полосы термопленки фиксируют скотчем между собой, а также соединяют с теплоотражающим материалом, чтобы избежать сдвига при последующих работах.

Зачищенные концы проводов подсоединяют к клипсам методом обжима. Каждое такое место необходимо закрыть битумной изоляцией, наложив ее сверху и снизу соединения.

Подключение терморегулятора и тестирование системы

Устройство управления редко входит в комплект поставки, поэтому нужно приобрести отдельно. Так как требуется высокая точность регулировки температуры нагрева ламината, то необходимо использовать прибор электронного, а не механического типа.

Датчик температуры пола прикрепляют снизу пленки к черной полосе нагревательного элемента. Эту процедуру можно выполнить с применением битумной изоляции.

В теплоотражающем материале делают специальные вырезы под датчик температуры, а также места установки клипс и . Это необходимо для сохранения гладкости поверхности для выполнения работ по укладке ламината. Поместив датчик в углубление, его необходимо заклеить битумным изоляционным скотчем.

Толщина теплоотражающего материала не менее 3 мм, поэтому размещенные в вырезах провода, зажимы и термодатчик не создают бугры, что важно для укладки ламината

Терморегулятор монтируют на стене в месте, наиболее удобном для жильцов квартиры. Подключение проводов проводят согласно инструкции к устройству.

Если максимальная мощность теплого пола превышает 2 кВт, то подключение к электросети производят через отдельный автомат. Для влажных помещений, таких как ванна или санузел, при отсутствии заземления необходимо включить в электрическую цепь устройство защитного отключения.

До укладки гидроизоляционного слоя и ламината необходимо провести тестирование системы. Температура тестирования может быть небольшой, так как основная цель заключается в проверке соединений проводов с элементами инфракрасного пола на отсутствие искрения, а также факта нагрева каждого фрагмента.

Настил гидроизоляции и ламината

Сверху теплого пола производят укладку защитного гидроизоляционного покрытия в виде пленки. С учетом ее незначительной толщины, не влияющей на рельеф поверхности, достаточно закрыть только нагревательные элементы с небольшим выступом по краям, равным 10-20 см.

Полосы пленки соединяют между собой с помощью обыкновенного скотча, чтобы избежать их сдвига при последующем монтаже ламината.

Так как теплопроводность скотча не известна, то желательно чтобы места соединения им рулонов пленки и стыки нагревательных полос, где отсутствует инфракрасное излучение, совпадали

Панели ламинированного пола укладывают сразу поверх полиэтиленовой пленки, без какой либо дополнительной подложки. Эти процедуры желательно осуществлять в мягкой обуви, а также соблюдать другие меры безопасности, чтобы не повредить гидроизоляцию и нагревательные элементы.

Нюансы эксплуатации инфракрасного пола

Необходимо зарисовать план устройства теплого пола под ламинат, включающий схему расположения полос и проводки. Это поможет не допустить в будущем неправильной перестановки мебели и создания сильного давления на поверхность в местах монтажа теплого пола.

Также нужно будет исключить вероятность повреждения пленки или электропроводки при установке предметов интерьера, требующих сквозного крепления к черновому полу.

Наличие подробной схемы расположения нагревательных полос позволит без снятия ламината определить место, безопасное для сквозного сверления. Проводя такие работы наугад можно испортить систему обогрева и получить удар электрическим током

Электронные терморегуляторы часто снабжены двумя приборами для измерения температуры пола и воздуха. Использовать при программировании системы только датчик воздуха нельзя по причине ограничений по нагреву ламината.

Существует два способа правильно задать алгоритм режима работы теплого пола:

• Использовать только показания датчика пола. Например, задать включение обогрева при температуре ниже 25 градусов, а выключение – при достижении 29 градусов.
• Использовать показания обоих приборов. Например, задать включение обогрева при температуре в помещении 23 градуса, а выключение – при достижении или показаний датчика воздуха 26 градусов или показаний датчика пола 30 градусов.

Поломка датчика пола приводит к необходимости его замены с разбором части ламинированных панелей, поднятием гидроизоляционной пленки и поврежденного полотнища обогрева. Чтобы избежать этих трудоемких работ, можно приобрести дополнительный датчик, установить его при монтаже пола в качестве запасного варианта и вывести провод от него к терморегулятору.

Тогда при выходе из строя основного прибора достаточно всего лишь вывернуть в терморегуляторе два провода от неработающего датчика и подсоединить контакты от запасного варианта.

С правилами и особенностями организации ознакомит рекомендованная нами статья.

Выводы и полезное видео по теме

Пошаговое выполнение работ по монтажу инфракрасного пола под ламинат. Припаивание проводов к медным жилам вместо использования клипс:

Установка инфракрасного пола под ламинат в помещении со сложной геометрией. Показаны все этапы работ. Дан расклад по ценам на конец осени 2016 года:

Установка инфракрасной пленки под ламинат позволяет реализовать наиболее комфортный для человека способ обогрева помещения “снизу вверх”.

Понимание физических законов функционирования такой системы и соблюдение правил ее монтажа способствует правильному выбору расположения и мощности нагревательных элементов, а также длительной и качественной работы теплого пола.

Хотите рассказать о том, как своими руками стелили и подключали инфракрасный пленочный пол? Возникли вопросы во время ознакомления с представленной информацией, есть полезные сведения для нас и посетителей сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке.

монтаж и технология укладки пошагово

Особенности отопительной системы

Грамотная укладка пленочного теплого пола под ламинат предполагает, что она будет выполнена с учетом всех нюансов комбинирования двух конструкций. В своей работе греющее оборудование использует ик-волны. Внутри тонкого многослойного полотнища запаяны излучатели, испускающие волны инфракрасного диапазона. Они движутся вверх, где задерживаются массивными предметами. В данном случае напольным покрытием. Оно аккумулирует в себе тепло, постепенно отдавая его воздуху.

Излучение генерируют собранные в несколько полос карбоновые излучатели. В более мощных системах полотно сплошное. В любом случае по его краю располагаются токопроводящие шины из биметалла, которые отвечают за передачу электроэнергии на нагреватель. Мощность оборудования варьируется в пределах от 120 до 230 Вт. Разнятся размеры и толщина полотнищ.

Последний показатель не превышает 2 мм, что позволяет без проблем монтировать материал под любым покрытием. Ширина стандартной пленки может быть 100, 80, 60 и 50 см. Для удобства использования полотно поделено на сегменты, между которыми его можно разрезать. Средняя длина такого фрагмента составляет 20 см. Таким образом, при необходимости можно смонтировать греющий пол любой, даже очень сложной формы.

Пленочный пол под ламинат: что учесть при выборе покрытия

Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:

• Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.
• Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.
• При нагреве искусственное покрытие может выделять токсичные вещества.

Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель. Для них разработана особая маркировка, которую обязательно наносят на упаковку. Еще один важный момент: обязательное наличие замков на ламелях. Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать ламинат в этом случае нельзя.

Правила размещения греющего полотна

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

• На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные ковры и т.п. Система на таких участках перегревается и может выйти из строя.
• Тяжелые предметы, вроде габаритной бытовой техники и мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
• Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
• Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.

Инфракрасный пленочный теплый пол под ламинат: технология грамотной укладки

Отопительная система представляет собой своеобразный слоеный пирог, который важно правильно уложить. Рассмотрим пошагово, как это сделать.

Шаг 1. Обустраиваем основание

Оно должно быть сухим, ровным и твердым. Ламинат можно укладывать только на выровненную основу. Поэтому, если перепады высоты превышают 2 мм на погонный метр, придется провести дополнительные работы. Для выравнивания бетонной стяжки оптимально залить ее нивелирующей смесью и дождаться полного высыхания. Деревянную поверхность проще всего выровнять фанерой.

Шаг 2. Кладем теплоизоляцию

Для нормального функционирования системы необходимо обустроить теплоотражающий слой. Стандартная в таких случаях алюминиевая фольга не подходит. Это объясняется тем, что нагреватель электрический, следовательно, подложка не должна проводить ток. Иначе возможны несчастные случаи. В качестве изолятора выбирают пенополиэтилен или пробку с нанесенным на нее отражающим слоем.

Перед укладкой материала тщательно очищаем основу от мусора и пыли. Использование пылесоса обязательно. На чистую поверхность расстилаем полосы изолятора. Закрываем всю площадь помещения, даже если ик-пленка будет уложена не везде. Полотнища укладываем встык одно к другому с небольшим заходом на стены. Во избежание подвижек изолятора фиксируем его скотчем или закрепляем прямо к основе степлером.

Шаг 3: Раскладываем пленку

Раскатываем полосы, ориентируя их вдоль самых длинных сторон комнаты. Таким образом удастся минимизировать количество соединений контактов. При необходимости отрезаем полотно, но только по специальным участкам, которые обозначены маркировкой. В процессе укладки следим, чтобы целостность элементов не нарушалась. Полотно следует стелить так, чтоб не получалось нахлестов.

Медные токоведущие шины при укладке должны лечь вниз блестящей стороной. Это необходимо для дальнейшего соединения контактов. Полотнища обязательно фиксируются к подложке с помощью скотча.

После того, как все нагреватели будут разложены, определяем, какие шины будут соединяться с кабелем. Все незадействованные в коммутации участки сразу же тщательно изолируем. Для этого закрываем их битумной лентой, которая должна входить в комплект оборудования.

Шаг 4: Ставим термодатчик

Для корректной работы системы элемент располагают в наиболее холодной точке помещения. Причем он должен находиться на середине ширины полосы, так, чтобы расстояние от ее краев было одинаковым. Нельзя ставить датчик близко к стене. Между ними должно быть минимум 500 мм. Еще один важный момент. Если штатного кабеля устройства недостаточно для того, чтобы уложить его в выбранном месте, следует подобрать другое. Наращивать провод запрещено.

Вырезаем в подложке паз под корпус датчика и канал под монтаж его кабеля. Ставим элемент на место так, чтобы он располагался на карбоновом нагревателе. Фиксируем прибор битумной лентой, протягиваем от него кабель до терморегулятора. Пленку раскладываем и закрепляем к подложке.

Шаг 5. Устанавливаем клеммы

На участках, где излучающее оборудование будет подключаться к цепи, нужно поставить особые зажимы-клеммы. Чаще всего они имеют вид клипсы. В этом случае верхний лепесток элемента вставляем в контактный разрез пленки, а нижний заводим под нее. Затем берем плоскогубцы и плотно, но аккуратно обжимаем клемму, обеспечивая ей надежный контакт с медной шиной. Иногда встречаются другие типы соединений, правила их сборки нужно посмотреть в инструкции к оборудованию.

Шаг 6. Подключаем кабель

Протягиваем провод, размещая его около участков подключения. Обычно кабели выводятся на одну сторону системы: так удобнее соединять их с нагревателями. Хотя возможен и вывод нулевого и фазного провода на противоположные стороны комнаты. В этом случае нужно особенно внимательно проводить подключение, чтобы не выбрать одну токопроводящую шину для коммутации обоих контактов.

Концы уложенных кабелей зачищаем от изоляции примерно на 1 см и вставляем в контактную клемму. Обжимаем получившееся соединение плоскогубцами. Надежно изолируем его с помощью битумной ленты. Наклеиваем полоски сверху и снизу контакта, аккуратно обжимаем. В результате должна получиться водонепроницаемая капсула, защищающая соединение от возможного попадания воды.

Шаг 7. Подключаем терморегулятор

Технология укладки греющего пола предполагает, что все кабели должны сойтись в одной точке. Там, где они подходят к терморегулятору. Он может обслуживать сразу несколько участков системы, в этом случае крайне важно грамотно выбрать фурнитуру для подключения. Это должны быть только сертифицированные клеммные узлы, самодельные скрутки недопустимы.

Блок управления терморегулятора оснащен специальными разъемами, к которым присоединяются провода. Для предупреждения ошибок разработаны пиктограммы, обозначающие участки коммутации заземления, нагрузки и напряжения питания. После соединения каждый кабель укладываем в специальный канал и закрепляем терморегулятор на место.

Шаг 8. Пробный запуск системы

Проверяем целостность и правильность всех выполненных соединений и проводим пуск греющего пола. Если все сделано правильно, он должен нормально работать. При выявлении каких-либо проблем, следует исправить все недочеты и повторно запустить оборудование. Для наглядности предлагаем видео монтажа пленочного теплого пола под ламинат.

Шаг 9. Укладываем покрытие

Нагреватели не переносят воздействие воды, поэтому необходимо положить на полотно  изоляцию. Достаточно будет пластиковой пленки в 200 мкм, которая защитит от влаги и не задержит ик-излучение. Материал режем на полосы нужной длины и раскладываем поверх греющей конструкции с небольшим нахлестом. Обязательно проклеиваем их скотчем.

Теперь можно начинать монтировать покрытие. Как укладывать выбранную модель ламината, нужно посмотреть на упаковке. Производитель обязательно дает рекомендации для получения лучшего результата. При работе следует соблюдать определенную осторожность, чтобы случайно не испортить пленочный обогреватель.

Отзывы про пленочный теплый пол под ламинат хорошие. Покрытие, несмотря на то, что является неплохим теплоизолятором, при правильном подборе материалов и грамотном монтаже активно аккумулирует ик-излучение и быстро нагревает помещение. А его привлекательный вид и приятная фактура делают обогревающий пол не только функциональным, но и красивым.

• Материал подготовила: Инна Ясиновская

---

монтаж и технология укладки пошагово —

монтаж своими руками с видео

Укладка теплого пола под ламинат — вполне осуществимая задача для любого мужчины. Эта подробная инструкция поможет вам выполнить монтаж пленочного пола на бетонный или деревянный пол, предусмотрев при этом укладку на него ламината. Фото и видео материалы придадут наглядности.

Содержание статьи:

О теплых полах в странах, где морозные снежные зимы являются не экзотикой, а суровой повседневностью, известно давно. Система отопления играет достаточно важную роль в обустройстве не только жилых, но и рабочих помещений. В последние годы теплые полы приобрели огромную популярность среди разных слоев населения, перестав восприниматься как показатель роскоши.

Современные производители предлагают различные системы обогрева, поэтому с выбором проблем не возникает. Они могут применяться не только в качестве основного или единственного источника тепла в помещениях, но также и для дополнительного обогрева напольных покрытий, среди ассортимента которых большой популярностью пользуется ламинат. Этот материал является влагоустойчивым и мало подвержен механическим повреждениям. Его можно укладывать на уже смонтированные теплые полы. Однако систему обогрева под ламинат нужно выбирать с учетом его особенностей, одной из которых является низкая теплопроводность.

Какой тип теплого пола лучше подойдет для ламината

На сегодняшний день существуют системы теплых полов трех типов: водяной, кабельный, инфракрасный. Все они имеют свои особенности, и мы расскажем как выбрать лучший вариант.

Водяная система по отзывам считается достаточно надежной, однако при резких перепадах температуры способна привести к деформации ламинированного покрытия. Кроме того, потребуется подложка, защищающая ламинат от негативного воздействия влаги. Водяные теплые полы больше подходят для керамической плитки. Если все же использовать ламинированное покрытие, то сам ламинат должен быть высокопрочным, а изоляционный материал тонким, позволяющим полу хорошо прогреваться. Конструкция водяной системы состоит из нагревательного элемента в виде гибкой трубки и коллектора, распределяющего потоки.

Кабельный теплый пол больше подходит для локального обогрева и применяется чаще всего в качестве дополнительной системы отопления. Как основной источник тепла его можно использовать, например, на балконе. Но в большинстве случаев такие системы служат лишь дополнительным отоплением в отдельных помещениях со значительными теплопотерями. Кабельный пол достаточно просто монтируется под ламинированное покрытие. Укладку на готовую стяжку может осуществить человек, не владеющий специальными навыками.

Функционирует данная система благодаря нагреванию кабеля, питающегося от электрической сети. Однако нужно помнить, что электроэнергия – ресурс не из дешевых, поэтому такой тип системы отопления практически не используют в качестве основного. К тому же техника безопасности требует, чтобы над электропроводкой не устанавливалась мебель, а это может создать массу неудобств. Предпочтительна укладка на бетонный пол.

Пленочный инфракрасный пол – наиболее популярная система, обеспечивающая равномерный режим обогрева и не несущая угрозы ламинированному покрытию. Нагревательные элементы такой конструкции расположены с частотой 5 мм, благодаря чему ламинат не будет деформироваться. За счет инфракрасной пленки поддерживается оптимальный температурный режим, не позволяющий напольному покрытию перегреваться.

Экономическая выгода при использовании пленочных теплых полов обусловлена высокой скоростью прогрева и достаточно экономным энергопотреблением.

Кроме того, если происходит механическое повреждение, то из строя выходит только отдельная секция, а система в целом продолжает функционировать. Это вызвано тем, что все нагревательные элементы имеют параллельные соединения. Сама пленка не подвержена коррозии и разложению, поскольку полиэтилен относится к достаточно долговечным материалам. Как показывают отзывы, прекрасно подходит для деревянных полов.

Инфракрасный теплый пол также имеет ряд других преимуществ:

• монтажные работы проводятся в течение буквально нескольких часов;
• отсутствует необходимость в устройстве стяжки;
• систему можно начинать эксплуатировать сразу же по окончании монтажа;
• микроклимат в помещении не подвержен негативному влиянию, поскольку материалы не выделяют вредных веществ;
• толщина пленки настолько минимальна, что полезная высота комнаты фактически не уменьшается;
• система не требует какого-либо ухода и может прослужить более 50 лет;
• финансовые средства, тратящиеся на отопление, можно снизить на треть, благодаря использованию рационального режима обогрева в зависимости от конкретных ситуаций.

Не смотря на то, что цена пленочного теплого пола выше, чем кабельного или водяного, в итоге такая система достаточно быстро окупается. Инфракрасные теплые полы под ламинат были разработаны с применением современных энергосберегающих технологий. В комплектацию такой системы включены:

1. Инфракрасная пленка;
2. Крепежные элементы;
3. Терморегулятор и датчики температуры;
4. Электрическая проводка;
5. Изоляционный и теплоотражающий материалы.

Как положить такую систему на пол грамотно и по технологии, читайте ниже.

Выбор ламината для теплых полов

Для того чтобы эксплуатация теплый электрический пол под ламинат не привел к нежелательным последствиям и разочарованию, необходимо знать, что далеко не любое напольное покрытие можно совмещать теплыми полами. Даже если неправильно выбранное покрытие не деформируется под воздействием температур, то это еще не гарантирует, что оно не будет пропускать тепло или очень медленно нагреваться.

Для того чтобы свести подобные риски к минимуму, производителями были разработаны такие технологии изготовления ламината, которые позволяют эксплуатировать его в комплексе с современными системами обогрева полов. Усовершенствованный материал был отмечен специальной маркировкой, которую можно найти в инструкции или на внешней стороне упаковки изделия.

Рядом также указывается разрешенный температурный предел, при котором позволена эксплуатация покрытия. Кроме того, отмечается и тип системы обогрева, с которой можно совмещать данный материал. Например, под ламинат, который предназначен для водяного пола, категорически запрещается устанавливать электрическую систему.

Важным показателем в характеристиках ламината является коэффициент теплового сопротивления. Чем он выше, тем более высокими теплоизоляционными свойствами обладает материал. Коэффициент сопротивления напрямую зависит не только от толщины изделия, но и от его плотности. Для теплого пола лучше приобретать ламинат с минимальной плотностью, толщина которого должна быть в пределах 8-10 мм.

При более высоких показателях коэффициента сопротивления существует риск внезапного перегрева не только нижней поверхности покрытия, но и самой конструкции теплого пола. В конечном итоге это может привести к таким плачевным последствиям, как деформация ламината или выход системы обогрева из строя.

Линолеум для теплого пола обычно обозначается такими значками

Отметим, что для укладки ламината, деревянные полы предварительно должны быть выровнены фанерой, а бетонные стяжкой.

Износостойкость ламината определяется его классом. Материал, используемый в комплексе с системой обогрева, постоянно подвержен тепловым нагрузкам, то есть эксплуатируется в экстремальных условиях. Обычно такие изделия имеют класс прочности 32 или 33.

Выбор ламината для теплых полов зависит еще и от помещения, в котором его предстоит использовать:

• кухня является тем местом, где происходит постоянное передвижение людей и существует высокая вероятность проливания жидкости на поверхность напольного покрытия. Поэтому здесь на теплый электрический пол рекомендуется стелить влагостойкий материал, обработанный специальным водоотталкивающим составом. Кроме того, межпанельные стыки должны быть надежно защищены при помощи специального герметика;
• чаще всего системы подогрева полов устанавливают в санузлах. Однако необходимо помнить, что при использовании ламината не рекомендуется нагревать покрытие до температуры, превышающей 29 градусов. Важно также исключить резкие тепловые перепады, от которых материал может деформироваться. Большинство ламинированных напольных покрытий, существующих сегодня в продаже, не рассчитаны на постоянный контакт с водой. Но выход есть – специальный «аква-ламинат», который был разработан именно для ванных комнат;
• в прихожей, спальне или детской комнате может быть использовано ламинированное покрытие с матовой поверхностью. Такие материалы имеют множество цветовых оттенков, позволяющих гармонично украсить практически любой интерьер. Пленочный теплый пол в таких помещениях, по отзывам, создает ощущение комфорта и защищает детишек от простудных заболеваний.

Монтаж инфракрасного теплого пола

Прежде чем приступить к монтажным работам по устройству пленочного теплого пола, из помещения нужно убрать все трубы и радиаторы, после чего снять старое напольное покрытие и тщательно выровнять основание. Если монтаж производится на деревянный пол, то его стоит выровнять при помощи листов фанеры или ОСБ. Бетонный пол потребует выравнивающей стяжки.

Утеплитель лучше всего выбирать из фольгированных материалов. Теплоизоляция укладывается металлизированной стороной к верху. Не лишним будет соединить полосы изоляционного слоя при помощи скотча.

Инфракрасная пленка укладывается не по всей поверхности основания. Отступ от стен должен составлять не менее 10 см. Запрещается укладка пленки внахлест. Разрезать ее можно исключительно в светлых участках между секциями. Крайние стороны всех полос должны быть приклеены к теплоизоляции, для чего используется монтажный скотч. Пленка укладывается так, чтобы медные нагреватели были расположены снизу. В местах, где был произведен разрез, все открытые медные участки необходимо заизолировать с обеих сторон.

<img class=»aligncenter size-large wp-image-65″ src=»http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-534×400.jpg» alt=»инфракрасный пол под линолеум» width=»534″ height=»400″ srcset=»http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-534×400.jpg 534w, http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni-250×187 bupropion xl.jpg 250w, http://comfortpola.ru/wp-content/uploads/montazh-infrakrasnogo-teplogo-pola-ne-zanimaet-mnogo-vremeni.jpg 650w» sizes=»(max-width: 534px) 100vw, 534px» />

Контактные зажимы теплого пола под ламинат крепятся к краю медной полосы, после чего к ним подключаются провода. Все места соединений должны быть заизолированы специальной битумной мастикой. Чем длиннее нагревательные элементы, тем меньшее число контактов будет задействовано. Однако следует помнить, что длина одной полосы не должна составлять более 8 м.

Термодатчик должен быть подключен с нижней стороны пленки и тщательно заизолирован. Когда все провода и контакты будут соединены, можно приступать к установке терморегулятора. Специалисты рекомендуют подключать его стационарно, однако допускается и использование розетки, как для обычного электроприбора. Провода, которые соединяют пленку с терморегулятором, удобнее всего будет спрятать под плинтусом.

Сам терморегулятор электрического пола крепится в предварительно подготовленном месте на стене. Он может быть встраиваемым, для монтажа которого потребуется сделать отверстия в стене, или накладным, который устанавливается в закрепленную на стене монтажную коробку. После этого можно подключать инфракрасную систему обогрева к электросети.

Полезные советы:

• если вы хотите сэкономить на оплате монтажных работ, то выбирайте такую систему обогрева, которая предполагает самостоятельную непрофессиональную установку;
• если сомневаетесь, можно ли делать теплые пола именно в вашем случае — воспользуйтесь формой вопросов и ответов на нашем сайте;
• используйте дополнительный слой гидроизоляции в помещениях, где под полом располагается сырой погреб;
• при выполнении монтажа конструкции предусмотрите возможность ее вынужденной замены или ремонта.

Укладка ламината на теплый пол

Перед тем как приступить к укладке ламинированного покрытия на теплый пол, нужно произвести пробный запуск и протестировать систему обогрева. Показателями нормального функционирования считается отсутствие искрения или перегрева в местах контактных соединений, а также равномерное нагревание пленки. Если тест был пройден успешно, то можно начинать монтировать покрытие.

На теплый пол под ламинированное покрытие обязательно настилают слой пленки из полиэтилена. Ламинат, который укладывается на основание с системой обогрева, может быть только с замковым типом соединений. Соединять ламели с помощью клея нельзя, потому что при достаточном нагревании снизу такую соединительную конструкцию может «повести», что приведет к деформации поверхности.

Замки бывают двух видов – Lock и Click. Первые представляют собой достаточно распространенный тип соединения «шип-паз». Второй вид замка, который защелкивается, является более сложным, но и более надежным. Покупая ламинат для теплых полов, можно приобрести любое из двух соединений. Однако профессионалы советуют Click по причине его более высоких показателей прочности. При таком соединении напольное покрытие менее подвержено деформации. К тому же ламели с защелкивающимися замками не особо нуждаются в идеальном выравнивании основания.

Инфракрасный пленочный теплый пол под ламинат. Секреты монтажа

Любой владелец квартиры, дома или дачи стремится сделать проживание семьи в комфортных условиях. Немаловажную роль в обустройстве любого помещения играет система отопления полов. Современные разработки насчитывают несколько вариантов тёплого пола. В этой статье речь пойдет о применении инфракрасной плёнки для обогрева полового покрытия помещения.

Выгодный вариант подогрева

Инфракрасная отопительная плёнка считается наиболее простым вариантом для монтажа тёплого пола. Принцип действия заключается в применении физических свойств инфракрасного излучения. Тепло от излучающих карбоновых элементов равномерно распространяется по поверхности, в то же время, нагревая все окружающие предметы.

Плёночный пол можно укладывать с любыми видами напольного покрытия. Это могут быть ламинат, ковролин, паркет, линолеум. Основным преимуществом перед другими системами (кабельными, водяными) считается возможность быстрого монтажа, не требующего особых знаний в области строительства.

Основные преимущества:

1. Бесшумная работа.
2. Простота установки (монтажа) монтажа.
3. Не снижает кислород в помещении.
4. Не издаёт запахов и вибрации.
5. Экономия электроэнергии. Потребление мощности составляет не более 50-60 Вт на 1м площади.

Так же стоит отметить, что инфракрасное излучение не оказывает никакого вреда на организм человека. Не вызывает запылённости помещения (движения пыли) при её оседании. Тем самым считается безвредным вариантом для аллергиков.

Виды плёночных полов

На данный момент существует три вида инфракрасных плёночных теплых полов. Каждый из них применяется в зависимости от метода установки, потребностей заказчика или необходимостью соблюдения схемы установки согласно строительному плану.

Основные виды следующие:

• Полосатый вариант с секциями 50, 80, 100 сантиметров. Нагревается медленно, но всегда доступная цена.
• Сплошная (ИК плёнка) стандартной ширины 50 сантиметров. Греется гораздо быстрее, имеет более плотную структуру, не подвергается, механическим воздействиям.
• Саморегулирующаяся инфракрасная плёнка представляет собой набор карбоновых нанотрубок (полос) с функцией регулировки мощности нагрева, а также потребления электроэнергии по необходимости.

Оба последних варианта представляют собой сплошную полосу ИК, определенной длинны. Можно отрезать отрезки (куски) любой конфигурации. Это удобно при монтаже полов в нестандартных помещениях.

Установка под ламинат

В последнее время установка инфракрасных тёплых полов под ламинат набирает всё большую популярность. Обогрев полов с помощью ИК плёнки считается самым выгодным и доступным вариантом. Монтаж нагревательной конструкции под ламинат можно сделать самому при наличии инструкций и нехитрых подсказок.

У многих владельцев жилых помещений в частых случаях возникает естественный вопрос: можно ли укладывать инфракрасный плёночный обогрев под ламинат. Ответ на вопрос да. Конструктивные особенности ИК обогрева предусматривают эффективное и безопасное использование в паре со многими материалами.

Ламинатное покрытие никоим образом не влияет на работу системы с ИК излучением. Механические свойства плёнки позволяют не допускать разрывов или внутренних повреждений при укладке и дальнейшей эксплуатации. В процессе работы терморегуляторов соблюдается установленная допустимая температура нагрева. Это способствует отсутствию недопустимого перегрева, тем самым структура ламинатного покрытия не подаётся деформированию от перепада температур.

Плюсы и минусы

Несколько лет назад под понятием тёплый пол подразумевалась установка громоздких конструкций из водяных труб или толстых кабелей. При этом требовалось наличие бетонной стяжки или дополнительной подушки для укладки. Использование плёночных инфракрасных нагревателей предоставляет возможность установки экономичной, системы подогрева, за короткий промежуток времени.

Данную систему нельзя назвать совершенной по всем параметрам. В некоторых случаях ИК плёнка проигрывает традиционным системам. Но очевидные достоинства и плюсы весьма впечатляют. Например, такие, как:

• Установка нагревателей в локальных зонах. Возможность размещения плёнки в труднодоступных местах (порогах, игровых зонах, проходах, и т.д.), что даёт возможность рационального использования материала при монтаже. А так же экономить электричество во время эксплуатации.

• Отсутствует осушение воздуха от длительного нагрева всего помещения. Инфракрасное излучение по физическим принципам равномерно нагревает поверхность окружающих предметов вокруг себя. Поэтому как нельзя лучше подходит для установки в жилых помещениях.

• Цена всего комплекта (плёнка, терморегулятор, провода, подложка, термодатчик) в совокупности ниже, чем комплектация водяной или кабельных систем. А если учесть отсутствие дополнительных работ при монтаже и того дешевле.

• Одним из достоинств можно назвать неподатливость к замерзанию в зимних условиях. Если вода превращается в лёд при долгом отключении системы отопления, то инфракрасный пол может стоять в таких условиях годами.

• Основным плюсом в процессе эксплуатации необходимо назвать экономию электроэнергии. Благодаря карбоновым нагревателям (КПД 80%) и ИК- излучению значительно снижаются показатели потребления электричества

При установке теплого пола в частном доме или квартире не требует специального разрешения от проектных организаций. В квартирных условиях отсутствует риск затопления соседей. Возможность быстрого монтажа самостоятельно без привлечения дорогостоящих специалистов. Нет необходимости использования специального инструмента и других технических средств.

К основным минусам можно отнести саму схему устройства. Так как работа инфракрасной пленочной системы основана на использовании электрических сетей 220 вольт, то есть небольшая вероятность поражения током. При монтаже необходимым условием считается установка обогревателей на свободном пространстве. То есть, под интерьером (мебель, шкаф, сервант) ИК-плёнку нет смысла устанавливать. А также укладка под мягкие напольные покрытия (ковролин и др.) требует использования промежуточного слоя жёсткости. Это может быть ДВП, ДСП и другие дополнительные материалы. Но в случае установки с ламинатом всё становится по-другому.

Важно отметить, что пленочные полы не заменяют на 100% другие системы отопления, а выступают в роли дополнительного источника тепла.

Особенности монтажа

Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения. Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.

Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:

1. Приобрести термоплёнку в рулоне.
2. Теплоотражающий материал и защитную полиэтиленовую плёнку.
3. Скотч и ножницы.
4. Битумная изоляция (комплект) и контактные зажимы.
5. Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.

Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.

Подготовительные работы

Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится. Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки.

Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера. Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем. Использование теплоотражающего материала на основе фольги запрещается.

Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.

Подключение и изоляция

После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.

Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.

Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.

Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.

После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.

Полезное видео по теме

Какой электрический пол лучше?

Монтаж пленочного теплого пола

Читайте так же:

Монтаж инфракрасного теплого пола под ламинат своими руками

Ламинат считается самым востребованным напольным покрытием, благодаря своей долговечности, комфорту и эстетичности, а главное не сильно высокой цене. Однако не имеет нужного уровня теплоизоляции. Следовательно, если уложить его без утеплителя на холодный бетон, то пол будет холодным. Поэтому, необходимо монтировать только инфракрасный теплый пол под ламинат.

Монтаж инфракрасного теплого пола своими руками.

Перед началом обязательно надо решить, как будет применяться пленка: как основной источник обогрева либо как дополнительный к нагревательным приборам – радиаторам и батареям. А потом все скрупулезно рассчитать, и наметить нужную схему:

1. Определить где будет находиться терморегулятор, к которому пойдут все провода. Кабель необходимо спрятать в стену, в гофротрубу, либо оставить на поверхности, в пластиковой коробке.

2. Начертить схему обогревательных пленочных элементов, причем учитывать все необходимые нюансы:

• раскрой пленки следует проводить только по отрезкам, которые предусмотрены и обозначены изготовителем.
• чтобы было меньше контактных соединений, пленку желательно разложить вдоль комнаты.
• приблизительный отступ от стены, примерно 25-30 см.
• элементы системы не стоит размещать под мебелью, чтобы не вызвать перегрев либо перерасход электроэнергии.
• обязательно следить, чтобы расстояние между параллельными элементами было примерно 5 см. Нахлесты либо пересечения не рекомендуются.
• пленочное покрытие должно закрывать до 50 процентов от всей площади пола.

3. Графическая схема обязана содержать верный план подключения проводов. Например, двоякий подход.

Для того чтобы не пересекались «фазные», а также «нулевые» провода, их требуется подключать с противоположных сторон пленки. И к тому же все это следует выполнять очень внимательно, чтобы не было короткого замыкания.

Также стоит определить, где будет располагаться термодатчик. Это должен быть самый холодный участок комнаты, но при этом надо правильно рассчитать, чтобы кабеля хватило для подключения блока терморегулятора.

Укладка инфракрасного теплого пола под ламинат.

Когда схема хорошо перепроверена, то можно сразу же переходить к укладке инфракрасного теплого пола. Потребуется:

• теплоотражающее покрытие;
• термостат;
• инфракрасная пленка.

Подготовка к укладке инфракрасного теплого пола под ламинат.

1. Хорошо очистить поверхность.

2. Покрыть теплоизоляцией.

3. Разрезать и уложить инфракрасную пленку.

4. Подключить к питанию.

5. Подключить датчики регуляции температуры, а затем тщательно изолировать все места соединения.

6. Тщательно все перепроверить.

7. Провести подключение пленочного теплого пола к электроэнергии. После этого данный пол готов к применению.

Пошаговая инструкция укладки инфракрасного теплого пола под ламинат.

Кроме того, для монтажа инфракрасного теплого пола под ламинат своими руками потребуется выполнить следующее:

1. Раскроить пленочные элементы, так как показано на схеме. При этом нельзя допускать, чтобы разрезались токовыводящие части.

2. Пленка обязана лежать лицевой стороной сверху. Расстояние не больше 10 см.

3. Контактные соединения склеить при помощи герметизирующей ленты.

4. Скотчем зафиксировать пленку с отражающим материалом, а также между собой.

5. Клеммы расположить в разрезе одной половиной, а другая должна находиться ниже пленки. Потом хорошо сжать плоскогубцами и отделить.

6. Терморегулятор расположить под пленкой и аккуратно зафиксировать битумной изоляцией. Причем желательно по центру, стараясь прикасаться рабочей стороной к черной излучающей полоске.

7. Провода, а также клеммы уложить в нишу, находящуюся в отражающем материале, закрепить скотчем.

Укладка ламината своими руками должна производиться согласно инструкции. И как только все будет окончено, выставить нужную температуру и наслаждаться теплом.

Причем следует помнить, что благодаря пленочному теплому полу, расход электроэнергии сводится, к самому минимуму, обеспечивая помещению максимальный комфорт. Затраты снижаются почти до 40 процентов. Да и сама установка минимальная. Так как приходится тратиться только на одну пленку.

Монтаж инфракрасного теплого пола под ламинат видео урок.

укладка и установка системы, видео, как положить ее своими руками

Оглавление статьи:

С традиционными системами отопления в квартирах и домах воздух прогревается неравномерно. Из-за конвенции, теплый воздух уходит под потолок, а холодный устремляется к полу. У большинства людей в помещениях, отапливаемых центральным отоплением, замерзают ноги. Для создания комфортных условий в жилых помещениях можно выполнить монтаж теплого пола. Это нагревательная система, которая прогревает напольное покрытие. Теплый пол укладывают под ламинат, паркет, линолеум и другие финишные напольные покрытия.

Принцип работы теплых полов

Теплый пол – это одна из самых эффективных и очень экономичных систем отопления в квартирах и частных домовладениях. Принцип работы заключается в нагреве воздуха внизу, который благодаря процессам конвенции поднимается к потолку. Холодный воздух уходит вниз и снова нагревается. Укладка теплого пола под ламинат обеспечит комфорт и поможет сэкономить – часто это оборудование используют в качестве основного источника тепла.

Преимущество в том, что над полом воздух всегда теплый, а вот под потолком будет прохладнее. В комнатах, оснащенных теплым полом, будет значительно легче дышать, а дыхательные пути не будут пересыхать.

Разновидности систем

Среди разновидностей теплых полов различают электрические и водяные системы. Все они могут использоваться вместе с напольным покрытием на основе ламинированной доски. Водяные полы рекомендуются для частных домов, электрические станут оптимальным решением для городских квартир.

Водяные системы

Среди достоинств, которыми обладает водяной пол, выделяют высокую экономичность, а также эффективность. Оборудование подключается к центральной отопительной системе, а еще его может использоваться стационарный котел. Водяной пол равномерно прогревает поверхность и может работать в паре с любыми типами напольных покрытий.

К недостаткам относят отсутствие регулировок температурных режимов, если оборудование подключено к трубопроводу теплосети. Выйти из ситуации можно, сделав подключение к стационарному автономному котлу. Установка теплого пола в городской квартире многоэтажных домов под ламинат, линолеум или же любой другой пол может быть сопряжена с другими трудностями. Часто ЖКХ против врезания в теплосеть, а для согласования проекта по обустройству теплого пола придется потратить немало времени.

Несмотря на все трудности, эти системы все-таки популярны и многие оценили комфорт, который дарит теплый пол с водяным теплоносителем.

Устанавливаем водяной теплый пол под ламинат

Прежде чем выполнять монтаж, необходимо отправится в магазин и приобрести комплектующие. В зависимости от того, что предлагается в магазинах, торгующих сантехникой, детали могут отличаться. Однако, в целом для монтажа понадобится:

• Трубы для водяных теплых полов из расчета – 7 м трубы на 1 кв. м. комнаты;
• Коллектор для теплых полов;
• Коллекторный щиток;
• Индивидуальные комплектующие к коллектору;
• Арматурная сетка, а также строительные материалы для обустройства стяжки;
• Пластиковые хомуты.

Трубы могут быть двух видов. Либо это металлопластик, либо это ПВХ. Проще всего в работе именно металлопластиковая труба. Эти изделия очень легко выгибаются и принимают любую форму. Также подобная труба отличается доступной стоимостью. Однако, изделия для водопровода, несмотря на схожесть, не подойдут. Труба для теплого пола имеет другие технические характеристики.

Кроме перечисленного оборудования, также приобретается подложка, теплоотражающие материалы. Это необходимо для правильного монтажа и долговечной работы оборудования.

Сегодня существует два варианта установки водяного пола. Так, можно обустроить стяжку, а можно обойтись и без нее. Первый способ предусматривает, что трубы будут находиться внутри стяжки.

Для этого поверхность тщательно очищается. Далее укладывают теплозащитный материал и армирующую сетку. Затем на ней закрепляют монтажные планки и монтируют заранее заготовленные трубы. При этом важно, чтобы они располагались параллельно.

На следующем этапе очень важно проверить систему на герметичность. Все отлично? Значит, стяжку можно заливать. Слой делают таким, чтобы труба была полностью покрыта раствором. На полученную поверхность после засыхания стяжки устилают специальную пленку, которая защитит от воздействия влаги и образования конденсата. Прежде, чем приступать к укладке ламинита, необходимо постелить подложку для данного покрытия. Ламинат не отличается высокой теплопроводностью. Поэтому толщина подложки должна составить не более 3 мм. Такая подложка не испортит дорогую ламинированную доску, а ламинат не будет слишком перегреваться.

Второй способ предусматривает прокладку трубопровода под финишное покрытие без необходимости в стяжке. Для крепежа применяют специальные планки, а также клипсы.

Специалисты советуют, что монтаж по первому способу более надежен, хоть процесс достаточно трудоемкий. Все дело в том, что ламинат имеет плохую термопроводность. Поэтому пол в стяжке будет прогревать поверхность более равномерно. Также обычная песчано-цементная стяжка позволяет защитить трубы пола от различных механических повреждений. Вы можете посмотреть, как проводится монтаж теплого пола. Специалисты расскажут и покажут, как осуществляет установка под ламинат. Это видео содержит весь процесс.

Электрические полы

В качестве рабочего элемента используется специальный нагревательный кабель. Различают два вида кабелей. Так, это резистивные и саморегулирующиеся нагревательные элементы. Резистивные кабели могут быть как с одной жилой, так и с двумя. При монтаже такого кабеля следует помнить, что его нельзя укладывать под мебелью или в любых местах, где существует риск перегрева.

В саморегулирующихся кабелях недостатка с риском перегрева попросту нет. Основной элемент – специальная матрица на основе полимерных материалов. Сопротивление такого кабеля сильно зависит от температуры воздуха. Нагреватель может менять потребление и ток.

Приобретаем кабель

Он продается в фиксированном размере – начало его должно соединятся с питающими проводами посредством муфты, посольку производители не доверяют соединение обычным покупателям.

Прежде, чем покупать кабель, необходимо определиться с мощностью. Для небольших помещений будет достаточно 150 Вт/кв. м, для больших комнат – 200 Вт/кв. м. Но мощность также должна подбираться исходя из рекомендаций производителя ламината. Ламинированную доску ни в коем случае нельзя перегревать. В ней содержатся вредные для человека формальдегиды, которые выделяются в атмосферу после нагрева доски свыше 28 градусов.

Монтаж

Процесс практически ничем не отличается от водяного пола. Первым делом решают, где будет установлен термостат. Затем, к месту монтажа поводят питающие провода и провод для термодатчика.

Перед тем, как уложить кабельный теплый пол, необходимо подготовить основание. Здесь все делается так же, как и в случае с водяной системой под ламинат. Кабель необходимо укладывать по заранее выбранной схеме. Важно, чтобы нагреватель не проходил под тяжелой мебелью или сантехническим оборудованием.

На поверхности теплоизоляционного материала размещают специальную ленту, с помощью которой будет фиксироваться нагревательный элемент. Кабель лучше всего укладывать змейкой, монтажная лента в этом случае закрепляется через каждые 50 см. Затем устанавливается термодатчик, выполняется проверка, укладывается подложка. Теперь можно переходить к монтажу финишного покрытия.

Нагревательные маты

Это все тот же кабельный вариант, но здесь кабель закреплен на специальной пленке с фиксированным шагом. Укладка производится посредством расстилания мата по подготовленной поверхности. Но теплоизоляционные материалы при этом не используются – есть риск перегрева кабеля. Маты укладывают с расстоянием в 5 см между полосками. Принцип предварительной подготовки такой же, как и для водяного пола. Что касается стяжки, то здесь можно обойтись и без нее. Но в любом случае, толщина слоя будет значительно тоньше. После проверки работоспособности можно переходить к монтажу ламината.

Инфракрасные полы

Это оборудование отлично подойдет под любые чистовые покрытия, в том числе и под ламинат. Универсальность и эффективность этого решения обусловили широкую популярность подобных отопительных систем в большинстве домов и квартир.

Инфракрасное оборудование отличается отличными показателями теплоотдачи, и при этом температура нагрева невысока. Обогрев поверхности пола происходит более равномерно, что очень важно для комфортной атмосферы в помещении.

Чтобы установить ИК-пол не нужно никаких специальных навыков. Монтаж системы – гораздо проще, чем всего остального, что предлагает рынок. Установку можно осуществить самостоятельно и получить очень качественные результаты.

Монтажные работы

Процесс монтажа не займет много времени, но все же, лучше заранее подготовиться к этому. Перед тем, как положить инфракрасный теплый пол, поверхность тщательно очищают, а также устраняют все неровности. Далее – настилают слой гидроизоляционных материалов, а затем подложку под ламинат. Эта подложка позволит полностью сохранить то тепло, которое излучается пленочной системой.

Важно правильно составить проект. ИК-пол также не стоит стелить там, где будет стоять мебель либо бытовая техника. Пленочный пол режут в соответствии с проектом и укладывают. Термодатчик можно уложить прямо на поверхность пленки. Затем полосы соединяются между собой параллельно. Чтобы можно было контролировать режимы работы этой отопительной системы, предусмотрен термостат.

После укладки, инфракрасный пол снова накрывают не толстой подложкой для ламината и укладывают финишное напольное покрытие.

Таким образом можно сделать жизнь в квартире комфортнее. Теперь вы знаете, как укладывать теплый пол. Вы можете это сделать самостоятельно как и под ламинат, так и под линолеум и другие покрытия.

Монтаж теплого пола под ламинат своими руками

Устройство теплых полов, плюсы и минусы системы

Один из вариантов организации благоприятного микроклимата помещения — обустройство теплого пола. Отопление данного вида во многих случаях функционирует намного эффективнее распространенных и традиционных радиаторов. Статистически доказано, что люди чувствуют себя намного комфортнее, если температура облицовки пола немногим больше температурных маркеров воздуха.

Монтаж теплого пола под ламинат кардинально не разнится с аналогичной процедурой под другие напольные покрытия, но имеет некоторые нюансы. Во многом количество особенностей и их технологическое решение зависит от типа пола и самого ламината, который будет отличаться максимальной совместимостью с выбранной системой.

Водяной теплый пол

Состоит из нескольких функциональных слоев, первым из которых является гидроизоляция, укладываемая непосредственно на бетонное основание. Далее – демпферная лента, которая фиксируется по периметру помещения. Именно она впоследствии будет выполнять своеобразную защитную роль от различных линейных температурных расширений.

На следующем этапе следует укладывать теплоизоляцию, а на не уже можно смонтировать систему греющих труб с теплоносителем. В качестве несущего слоя выступает либо бетонная стяжка, либо (достаточно редко) гипсоволоконные материалы. Сверху кладется ламинат. В зависимости от вида выбранных материалов и способов укладки толщина готового «пирога» водяного пола может составлять до 15 см.

Стоит отметить, что систему трубных контуров следует класть исключительно на бетонные перекрытия. Деревянная основа не подойдет в силу достаточно большого веса всей отопительной конструкции.

Существует альтернативный вариант обустройства теплых водяных полов для деревянного дома – метод «сухой» стяжки с применением профильных теплообменных металлических пластин. Однако следует оговориться, что такой способ имеет пониженные показатели эффективности, а монтаж своими руками потребует больше времени и денежных затрат.

Уложить систему нагревательных труб и подключить его к системе отопления – это еще далеко не вся процедура монтажа. Потребуется приобрести и установить специальные термодатчики и регуляторы, которые будут обеспечивать корректное движение теплоносителя в контуре.

К тому же, если система имеет сложную геометрическую конструкцию, то для того, чтобы правильно ее смонтировать и запустить, возможно, потребуется привлечение профессионалов. Все это приводит к тому, что статья сметы «Сколько стоит» может значительно увеличиться. Таким образом, несмотря на все имеющиеся преимущества, систему водяного теплого пола установить под ламинат можно, но вот целесообразность этого остается под вопросом.

Электрообогрев пола

Основным элементом системы электрического теплого пола является кабель. Повышение температуры воздуха происходит за счет того, что карбоновый кабельный стержень трансформирует электрическую энергию в тепловую. Происходит нагрев слоя стяжки и/или напольного покрытия, которое в свою очередь отдает тепло в воздух.

Электрополы можно использовать не только для комнаты, кухни, прихожей, но и для лоджий или балконов как источник обогрева, так как по понятным причинам обогрев центральным водоснабжением либо водяным теплым полом в этом случае невозможен.

Для квартир и помещений жилого назначения отлично подходит система, в качестве нагревательного элемента которой выступает саморегулирующийся кабель. Если по каким-либо причинам на определенном отрезке кабельного провода произошло нарушение его целостности и, как следствие, перегрев, то саморегулирующийся элемент воспрепятствует аварийному повышению температуры, увеличивая показатель сопротивления.

Конструкция теплого электрического пола состоит из теплоизоляционного слоя, укладываемого на очищенное и выровненное основание. Следующий слой – тонкая (до 0,3 см) стяжка с армирующей сеткой. Именно на сетку затем фиксируется монтажная лента, к которой прикрепляется с определенным шагом кабель, расположенный «змейкой» либо «улиткой».

Если для обогрева используется тепловые маты, то монтаж значительно упрощается, так как они уже закреплены на армировании. Их следует лишь правильно расположить относительно друг друга в соответствии с выбранной схемой укладки.

Завершающий слой – стяжка, толщина которой может быть от трех до десяти сантиметров. И только после ее полного высыхания и обретения прочности (около месяца)  следует положить ламинат.

Стоит заметить, что кабельная система либо технология использования тепломатов по технологии обустройства значительно проще монтажа системы водяного теплого пола. Однако и здесь в качестве функционального слоя присутствует бетонная стяжка, выполнение которой не только требует дополнительных трудовых, временных и денежных ресурсов, но и «съедает» ценные сантиметры высоты помещения.

В случае, когда каждый сантиметр на счету, либо все работы надо провести в короткие сроки без «утяжеления» монтажа, то отличной альтернативной предыдущим системам обогрева станет пленочный теплый пол.

ИК-обогрев

Представляет собой конструкцию, состоящую из двух слоев очень тонкой, но достаточно прочной пленки, выполненной из полиэстера. Между пленками пропущены две токонесущие шины из меди, «ноль» и «фаза» соответственно. Все шины соединяются между собой элементами нагрева. Они выполнены в качестве карбоновых полос и расположены параллельно относительно друг друга.

Параллельное расположение выбрано не случайно. Благодаря такой «географии» обеспечивается равномерность и «плотность» нагрева с сохранением независимого положения каждого элемента. Если один элемент по каким-либо причинам оказался в неисправном состоянии, то это ни в коем случае никак не повлияет на функциональность всей системы в целом.

Сетевое напряжение питание поступает на медную шину, проходит через нагревательный элемент переменного тока. При этом сам элемент особо не нагревается, а преобразует инфракрасный поток, длина волны которого достигает 20 мкм.

Такая волна лучевой энергии способна легко нагреть все предметы, встречающиеся на ее пути. Соответственно, расходуемая энергия не тратится впустую для передачи тепловой энергии на определенное расстояние, что делает такой вариант наиболее экономичным в сравнении с другими системами.

Полоски нагрева сгруппированы в блоки, расстояние между которыми обычно составляет 25 см. в этих промежутках нанесены специальные линии, по которым разрешается разрезать пленку при необходимости.

Система ИК-полов не оказывает на высоту конструкции пола абсолютно никакого влияния, так как толщина самой инфракрасной пленки не больше 0,4 мм. Несмотря на такой показатель, мощность обогрева такого типа может достигать 300 Вт/м². Для ламинированных полов достаточно использовать нагрев в 27-28⁰С. Максимум, который может достигнуть электрический пол – 50⁰С. При всем при этом система остается абсолютно безопасной, как с точки зрения пожарной, так и электробезопасности.

Стоит заметить, что хорошими показателями не только мощности, но и другими, не менее отличными эксплуатационными характеристиками обладают лучшие системы теплых полов всемирно известного бренда «Caleo». Интересен тот факт, что само слово «калео» в переводе с корейского означает «Не желаете ли стелить (теплый пол)?».

Таким образом, согласно всем соответствующим техническим показателям инфракрасные теплые пленочные полы оптимально подходят для обогрева пола жилого помещения. К тому же процесс их монтажа не представляет ничего сложного, его вполне можно выполнить самостоятельно за короткий промежуток времени.

Ламинат на ИК-пол: критерии выбора

Прежде чем приступить к укладке ИК-пленки следует определиться с выбором самого ламината. Несмотря на визуальную или ценовую привлекательность, следует точно знать, какой тип ламината выбрать. Дело в том, что не каждый тип этого напольного покрытия можно постелить на теплый пол в силу того, что древесная компонента ламината (70-90%) очень чувствительна к различным повышениям, а тем паче перепадам температуры.

Фото ассортимента ламината

Но так как теплые с каждым годом становятся все востребованными, то многие производители ламината усовершенствовали технологию производства, тем самым сделав его совместимым с различными системами обогрева.

При выборе той или иной марки ламината, следует тщательно рассмотреть следующие критерии самой доски:

• Тепловое сопротивление. Чем больше коэффициент, тем теплоизоляционные свойства ламината будут выше. Показатель зависит от вида и толщины самого материала. Визуально его можно определить по степени пористости, большая пористость – маленький коэффициент.
• Толщина ламинированной доски. Изначально влияет на способность материала прогреваться. Если ламинат тонкий, то тепло будет быстрее передаваться от нагревательных элементов непосредственно в помещение.

  Но при этом тонкая ламель не обладает показателями высокой прочности, особенно в помещениях с интенсивным потоком движения. Поэтому целесообразнее выбирать среднее значение данного показателя.

• Способ соединения ламелей. Оптимальным вариантом является комбинированное замковое сочетание «click-lock», при котором соединение идет как по длине, так и по ширине доски. Клеевой метод соединения практически утратил свою актуальность.
• Маркировка. Большинство производителей для того, чтобы облегчить своему покупателю процедуру выбора, стали маркировать продукцию специальным знаком.

Что входит в комплект ИК-пола?

Пленочные теплые полы поступают в продажу в необходимой комплектации, которая включает в себя следующие компоненты:

1. Нагревательная пленка. Выпускается стандартной шириной в 50 или 100 см, при этом длина рулона может быть разной (не рекомендуется свыше восьми метров). Пленку можно разрезать на ленточные полотна необходимой длины, но строго в маркированных (пунктир + ножницы) местах. дело в том, что именно в этих точках располагаются посеребренные контактные площадки, на которых происходит подключение клемм и кабеля питания.
2. Клеммы для подключения. Некоторые производители также включают сам кабель и изоляционный материал, например, битумная лента.
3. Термодатчик для контроля нагрева системы.
4. Терморегулятор. Может быть в электромеханическом либо полностью электронном исполнении.

Также дополнительно нужен будет еще один компонент – подложка. Ее толщина должна быть больше либо равна 3 мм. Лучше отдавать предпочтение материалу, ода из сторон которого фольгирована, но при этом не является токопроводящей. Это поможет отразить от бетонного основания инфракрасный поток и направить его в нужном направлении. Для фиксации отдельных полотен подложки между собой потребуется обычный строительный скотч.

Как монтировать ИК-пленку под ламинат?

Составление схемы

Предварительно следует тщательно продумать схему расположения ИК-нагревателей, а также способ подключения к блоку управления и коммутации с источником переменного тока.

При составлении подобной схемы берутся во внимание следующие базовые принципы:

1. Не рекомендуется закрывать поверхность пола пленкой полностью по всей площади. Ни в коем случае нельзя располагать пленочные полотна в тех местах, где планируется поставить мебель крупных габаритов.

   Дело в том, что закрытое пространство может привести к перегреву нагревательных элементов, нарушению теплообмена между поверхностями, деформации ламината и отдельных частей самой мебели. К тому же результатом некорректного расположения пленки станет снижение качества обогрева, уменьшение эксплуатационного срока и сокращение энергосберегающих свойств всей системы.

2. Также во избежание перегрева и нарушений работы теплого ИК-пола при укладке пленки следует сохранять отступ от стен помещения и стационарных радиаторов отопления, как минимум 25 см.
3. В процессе раскатывания рулона пленочные обогреватели должны быть ориентированы по длине помещения, то есть располагаться вдоль самой длинной стены. Можно ли наоборот? Да. Но в этом случае значительно увеличится число контактных соединений.
4. Как отмечалось ранее, разрезывание полотна на отдельные полосы должно производиться строго по маркированным местам.
5. Между соседними полотнами при укладке следует соблюдать шаг в 5 см. Строго исключается перекрывание (нахлест) одного нагревательного элемента другим.
6. Как показывает практика, для полноценного обогрева помещения достаточно закрыть около 70% площади пола.

Кабельной коммуникации инфракрасного пола также следует отнестись внимательно. Предусмотреть оптимальную точку для размещения и установки термодатчика. Рекомендуемая высота размещения от уровня пола – не менее полуметра. Также следует учитывать наиболее выгодный вариант подведения кабеля питания (в 220 В) и всех без исключения проводов, идущих от пленочных полос.

Обычная бытовая розетка для подключения системы не подойдет, так как суммарный показатель мощности ИК-пола достаточно высокий. Целесообразно заранее позаботиться о прокладке выделенной линии питания, а также предусмотреть установку отдельного автомата. Наилучший вариант – дополнительное подключение УЗО (специального защитного устройства) с целью повышения безопасности функционирования всей системы.

Как правило, многие модели терморегуляторов подходят для установки в обычное розеточное гнездо. Кабели же можно подвести, проделав штроб в поверхности пола и убрав в него гофру, а в нее, соответственно, все коммуникации. Еще один вариант – закрепление на стене декоративного ПВХ-короба.

Прокладку проводов на поверхности пола следует проводить так, чтобы они не пересекались. Востребованной является схема, при которой кабели соединяются с пленочными элементами по одной стороне.

Если же помещение имеет сложную геометрическую конфигурацию, то возможен вариант, когда «фаза» и «ноль» подключаются к нагревательной полосе с разных сторон. В этом случае следует быть максимально внимательным, иначе не избежать короткого замыкания.

Также следует определиться с месторасположением термодатчика. Главное условие – расположение по центру ширины пленочного нагревательного элемента, но не ближе к стене более чем на 50 см. Оптимальный вариант – поместить датчик в самом холодном месте помещения, если длина штатного кабеля это позволяет (удлинять его категорически запрещено).

Базовое основание

Монтаж теплого инфракрасного пола изначально предполагает, что поверхность, на которую будет устанавливаться система, должна быть ровной, чистой и отремонтированной.

Выровнять пол можно либо при помощи бетонной стяжки, либо обычными плитами фанеры, ДВП или ГВЛ при условии незначительных деформаций пола и его перепадов высоты. После выравнивания поверхность следует вторично очистить от пыли и мусора, чтобы избежать случайного повреждения не только подложки, но и самой нагревательной пленки.

Далее пол покрывается фольгированной подложкой. При этом следует покрывать именно всю площадь, а не только те участки, которые планируется обогревать. В противном случае такое пренебрежение может отразиться на эффективности работы системы.

При укладке подложки необходимо соблюдать условия:

• подложка должна располагаться так, чтобы ее фольгированная сторона была сверху;
• полотна укладываются встык, внахлест это делать нецелесообразно;
• фиксирование подложки к поверхности пола производится двухсторонним скотчем;
• соседние полотна скрепляются между собой также скотчем, но имеющим одну отражающую фольгированную сторону.

Толщина подложки играет немаловажную роль для бесперебойной работы ИК-системы для теплого пола. Дело в том, что в самом фольгированном полотне будут при монтаже прорезаться рабочие отверстия (пазы).

Именно в них будут укладываться кабели, соединительные клеммы, термодатчик и точки изоляции контактов. Все перечисленные составляющие электроцепочки ни в коем случае не должны приподнимать пленочное инфракрасное покрытие и служить помехой для ровной укладки ламинированных ламелей.

Укладка инфракрасных нагревателей

Все работы должны производиться с предельной аккуратностью. Не допускается разрыв целостности виниловой пленки при ее раскрое, укладке, а также при обустройстве финишного покрытия. Участки материала, целостность которых была все же нарушена либо допущен надрез на карбоновых полосах, должны быть в обязательном порядке заменены.

Далее соблюдается следующий алгоритм действий:

1. Пленочные элементы укладываются таким образом, чтобы медные шины блестящей стороной «смотрели» вниз. При этом саму ИК-пленку можно закрепить к подложке обычным скотчем.
2. По завершению укладки пленки необходимо произвести изоляцию точек разрыва токоведущих шин, которые не планируется использовать при функционировании системы.

   Изолировать такие участки можно битумной лентой, которая обычно входит в комплект поставки инфракрасного теплого пола. Наклеивать ее необходимо методом плотного обжима, чтобы создать полную герметизацию элемента, тем самым защищая его со всех сторон.

3. В месте, где предполагается расположить термодатчик, в фольгированной подложке следует сделать монтажный разрез (паз), а также канал для последующей укладки кабеля питания. Корпус датчика необходимо расположить на карбоновом черном излучающем участке, желательно в центре всего полотна.

   Фиксация термодатчика производится при помощи той же битумной изоляционной ленты. После того, как датчик был уложен, а кабель выведен к терморегулятору, элемент пленки, покрывающий эти устройства, укладывается и фиксируется на подложке.

4. Далее устанавливаются клеммы в тех местах, где происходит подключение пленочных элементов непосредственно к электроцепи. Как правило, производители комплектуют системы теплого ИК-пола клеммами-клипсами.

   В специальный контактный разрез вводится верхняя пластина клеммы таким образом, чтобы ее вторая часть оказалась снизу от пленки. Затем плотно, но предельно аккуратно клипса обжимается плоскогубцами. Именно так можно достичь надежного контакта с посеребренной поверхностью самой медной шины.

5. Укладка кабелей. Их конца зачищаются от изоляции приблизительно на один сантиметр. После этого вставляются в уже подготовленную и соединенную с пленкой клемму.
6. Изоляция каждой контактной группы. Полоски битумной ленты следует наклеивать сверху и снизу пленочного элемента таким образом, чтобы все металлические части оказались в плотной, практически герметичной изоляции. Это предотвратить случайное попадание влаги на контакт.
7. В завершении кабеля и клеммы осторожно укладываются в пазы на подложке и надежно фиксируются клейкой лентой.

Подключение к терморегулятору

Все провода должны быть собраны в одной точке – у регулятора температуры. При этом если подключается несколько участков теплого инфракрасного пола, то следует исключать возможной скрутки проводов. Целесообразнее использовать сертифицированные клеммные соединения.

Подключать провода к разъемам терморегулятора следует в строгом соответствии с инструкциями, приведенными в технической документации прибора. Как правило, на схеме четко обозначаются точки подключения напряжения, места заземления, нагрузки и термодатчика. После этого все провода аккуратно убираются в специально отведенный для этого канал, а регулятор температуры монтируется на свое место.

Далее рекомендуется еще раз тщательно осмотреть все соединения и после этого можно произвести первичный запуск системы для оценки эффективности работы теплого инфракрасного пола.

Финишное покрытие

Перед укладкой ламината в целях безопасности функционирования системы можно настелить дополнительный слой из полиэтиленовой пленки. Если ее толщина не будет превышать показатель в 200 мкм, то она никак не будет препятствовать прохождению инфракрасных лучей. Пленка может укладываться как единым полотном, так и отдельными частями внахлест (15-20 см) фиксацией краев скотчем.

В качестве лицевого напольного покрытия на ИК-систему следует выбирать ламинат со специальной производственной маркировкой. После вскрытия упаковки рекомендуется выдержать панели в течение двух суток при комнатной температуре.

Для обеспечения равномерной нагрузи на ламели при эксплуатации пола, их следует укладывать со смещением центра относительно предыдущего ряда (принцип кирпичной кладки). Планки могут крепиться между собой двумя способами: Lock-замки либо Click-защелки. Клеевой метод сегодня практически не применяется.

После завершения работ по настилу ламинированных панелей рекомендуется вновь запустить инфракрасный обогрев. Но для того, чтобы случайно не деформировать ламели следует выбрать режим работы с показателем не более, чем в 20⁰С. А затем с каждым днем увеличивать температуру на несколько градусов. Это не только позволит ламинату адаптироваться, но и выбрать оптимальный для помещения температурный режим.

Предлагаем Вашему вниманию видео о монтаже теплого пола ИК под ламинат:

Инфракрасный теплый пол под ламинат

Статью опубликовал: Николай Стрелковский

Обновлено: 25.01.2019

Ламинированные полы обретают все большую популярность. Это объясняется доступной их ценой, относительно простотой и быстротой монтажа, эстетичным внешним видом, хорошими эксплуатационными характеристиками, долговечностью. Но есть у них и существенный недостаток. Материал хоть и декорирован под натуральное дерево, но отнюдь не является столь же тёплым, как настоящая древесина. Если застелить его на бетонный пол без соответствующего утепления, он быстро передаст холод такого основания. Лучшее решение такой проблемы – уложить под ламинат инфракрасный теплый пол.

Инфракрасный теплый пол под ламинат

Процесс монтажа такого вида теплого пола, хоть и имеет ряд существенных тонкостей, все же не отличается чрезмерной трудоемкостью, и вполне посилен для самостоятельного выполнения.

Содержание статьи

Почему именно инфракрасный пол – оптимальное решение для подогрева?

Теплопроводные качества ламината так и просят установки под него системы подогрева. Но почему именно инфракрасный пол становится оптимальным решением, ведь существуют водяные контуры и электрические схемы и использованием греющих кабелей или обогревательных матов? Давайте разбираться…

1. Водяной пол под ламинатом будет уместен лишь при автономной системе отопления, когда будет возможность самостоятельной точной регулировки температуры теплоносителя. Дело в том, что ламинат достаточно «капризен» в смысле термических перепадов – они могут вызвать его деформацию, появление щелей, скрипов и т. п. Кроме того, монтаж водяного пола – это обязательное устройство поверх него стяжки, а это значительно поднимет уровень поверхности, что далеко не всегда возможно.
2. Электрический пол резистивного действия (кабель или обогревающие маты) также для ламината нежелателен. Отчасти, по той же причине – необходимость стяжки поверх смонтированного пола, а отчасти – из-за довольно неравномерного прогрева поверхности.

Всех этих недостатков лишен пленочный инфракрасный пол. Толщина его – менее 1 мм, ему не нужны стяжки с их трудоемкостью, а его установка практически не утолщает общее покрытие. Обогрев происходит за счет инфракрасного излучения с длиной волны от 5 до 20 микрон, невидимого для глаз, но эффективно нагревающего все предметы на своем пути – прямая аналогия с солнечным светом.

Примерная схема расположения элементов инфракрасного теплого пола

Какие еще достоинства присущи этому типу теплого пола:

1. Создается наиболее комфортное распределение температуры в помещении за чет нагрева поверхности предметов.
2. Подобный принцип передачи тепла – наиболее эффективный и экономичный – расходы на потребление электроэнергии ниже примерно на 30%, по сравнению с резистивными электрообогревателями.
3. Сама пленка прогревается до невысоких температур – порядка 30 – 40ºС, что никак отрицательно не сказывается на целостности поверхности ламината.
4. Высокая плотность излучающих полос обеспечивает отличную равномерность прогрева по площади.
5. Нагрев начинается практически мгновенно.
6. Система легко монтируется, демонтируется и переустанавливается. Срок службы ее исчисляется десятилетиями – она чрезвычайно надежна.
7. Такая система обогрева абсолютно не сушит воздух, и, по мнению многих специалистов-медиков, обладает противоаллергическим эффектом за счет ионизации воздуха и удаления неприятных запахов.

Единственным значимым недостатком инфракрасного пола считают достаточно высокую цену при его покупке, но она обязательно оправдается буквально через пару лет эксплуатации.

Как устроен пленочный инфракрасный пол

Главным элементом системы теплого инфракрасного пола являются пленочные нагреватели. Между двумя листами прозрачной полиэстеровой пленки герметично впаяны параллельные, часто расположенные полоски карбоновой пасты, которая при подаче на нее напряжения становится излучателем ИК-энергии. Каждая их таких полосок «опирается» с обеих сторон на медный проводник-шину с посеребренными контактами, для подключения к сети питания. Параллельное подключение как излучающих полосок, так и самих пленочных элементов между собой, обеспечивает высокую надежность системы – даже в случае выходя из строя какого бы то ни было элемента, общая работоспособность инфракрасного пола не пострадает.

Рулон пленочного инфракрасного нагревателя

Обогревательные инфракрасные пленки имеют стандартную ширину 50 см или 1 м. Реализуются они разной длиной – выбор производится исходя из размеров помещения. Предусмотрен раскрой пленок по длине – через каждые 25,7 см расположена линия возможного отреза – оба обязательно обозначена советующим символом. Раскраивать пленки в других местах не разрешается.

Удельная мощность пленочных обогревателей – 150, 220 или, значительно реже – 440 Вт/м². Это важно знать при общем расчете теплого пола, чтобы предусмотреть общую нагрузку на электросеть. Для обогрева под ламинат обычно применяют нагреватели с мощностью 150 Вт/м² – это дает максимальный нагрев до 40-45º, а более высокие температуры для ламината не рекомендуются.

Обычный комплект поставки пленочного теплого пола

В комплект теплого пола также входят термодатчик с кабелем – для контроля за температурными параметрами, набор проводов для коммутации, клеммы-клипсы для подключения пленочного элемента, изоляционные материалы. Для каждой комнаты потребуется приобрести блок терморегулятора, который будет размещен на стене в удобном для владельца месте. К нему подводится электропитание, и отсюда же уходит проводка, подающая напряжение непосредственно на нагревательные элементы.

Монтаж теплого инфракрасного пола под ламинат

Составление схемы монтажа

Прежде чем браться за сам процесс монтажа, необходимо тщательно рассчитать и спланировать всю структурную схему будущей системы.

1. Следует сразу предусмотреть место расположения элемента управления, терморегулятора – именно к нему будут сходиться все провода. Кабельную часть можно спрятать в штроб в стене, заключив ее в гофротрубу, либо пустить по поверхности, закрыв пластиковым коробом.
2. Потребуется вычертить графическую схему расположения на полу обогревательных плёночных элементов с учетом всех требуемых нюансов:
3. Раскрой пленки может проводиться только по предусмотренным производителем и обозначенным линиям отреза.
4. Чтобы минимизировать количество контактных соединений, пленку рекомендуется раскладывать вдоль комнаты.
5. Отступ от стен, обогревательных стационарных приборов должен быть не менее 25÷30 см.
6. Не планируется размещение элементов под предметами мебели – это вызовет их перегрев, перерасход энергии и, в самом худшем варианте – перегорание.
7. Расстояние между соседними параллельными пленочными элементами – 5 см. Не допускается их нахлестов, пересечений и т. п.
8. Нормальным считается покрытие пленочными элементами до 40 ÷ 60% площади пола.
9. На графической схеме обязательно вычерчивается схема подключения проводов. Здесь может быть двоякий подход. Кабеля могут подключаться с одной стороны пленочных элементов:

Провода подключены с одной стороны пленочных элементов

Иногда, чтобы исключить пересечение «фазного» и «нулевого» провода, их подключат с противоположных сторон пленки. Это потребует особой внимательности при монтаже – чтобы случайно по ошибке не допустить короткого замыкания:

Провода заведены с противоположных сторон

• Предусматривается расположение термодатчика – он должен находится посредине пленочного элемента, желательно, на самом холодном участке комнаты, но с тем расчетом, чтобы его штатного кабеля хватило для подключения к блоку терморегулятора.

Если схема готова, тщательно продумана и проверена, можно переходить к монтажу.

Подготовка основания

В данной публикации внимание акцентировано на монтаже именно пленочного инфракрасного теплого пола, поэтому будем исходить из того, что само бетонное основание уже предварительно подготовлено к будущему застилу ламината. Ему придана требуемая ровность, горизонтальность, проведен необходимый ремонт «слабых» мест, произведена обработка пропитывающими упрочняющими и обеспыливающими составами.

1. Работу начинают с тщательной уборки основания – убирается весь возможный мусор, поверхность тщательно пылесосится.
2. Чтобы не расходовать электроэнергии впустую, обогревая бетонную стяжку, обязательно проводится настил термоотражающего фольгированного материала. Минимальная его толщина – 2 ÷ 3 мм.
3. Настил термоотражателя производится обязательно фольгированной частью наружу. Полосы крепятся к основанию пола на двусторонний скотч, укладываются встык и соединяются между собой специальной клейкой лентой.

Настил термоотражающей подложки

• Толщина материала позволит вырезать в нем углубления для проводов, клемм, термодатчика – так, чтобы они после монтажа теплого пола не поднимались над общим уровнем пленочного покрытия и не мешали тем самым нормальной укладке ламината.

Монтаж пленочных инфракрасных элементов

• Раскрой и расстилка пленочных обогревателей производится строго по заранее составленной схеме. Следует проявлять особую осторожность при резке элементов, их монтаже, возможному перемещению по ним. Ни в коем случае нельзя допустить случайных порезов или разрывов токопроводящих и излучающих частей. Если такое случилось, этот сегмент подлежит выбраковке.
• Раскрой пленочного элемента в нужный размер
• Места контактных соединений по линии отреза, те, которые не будут задействованы в коммутации, сразу тщательно изолируются входящей в комплект пола битумной герметизирующей лентой.
• Изоляция неиспользуемых контактов на местах срезов.
• Пленочные обогреватели расстилаются на поверхности пола медной полоской вниз. Фиксация их к поверхности отражательной подложки и между собой проводиться с помощью обычного скотча.
• Устанавливаются контактные клипсы. Для этого они вводятся в технологический разрез пленки так, чтобы одна половина клеммы оказалась внутри, а вторая – ниже пленочного элемента. После этого плоскогубцами производится обжатие клипсы для получения надежного контакта.

Клемма-клипса вставляется в предусмотренный разрез

• Разводится кабельная часть, согласно разработанной схеме. Зачищенные концы проводов вставляются в установленную клемму, которая также тщательно обжимается плоскогубцами. Клемма тщательно обжимается плоскогубцами
• Не забываем установить терморегулятор. Он должен быть размещен под пленочным покрытием, примерно по центру листа, так, чтобы его рабочая часть приходилась на черную излучающую полоску. Крепиться он битумной изоляцией, входящей в комплект поставки.
• Все места присоединения клемм полежат тщательному изолированию той же битумной лентой. Она наклеивается и сверху, и снизу и тщательно соединяется между собой, обеспечиваю полную герметизацию всего клеммного узла.

Изолирование мест клеммных подключений

Изоляция должна быть полной, и сверху, и снизу

• Провода и клеммы укладываются в проделанные для них углубления в подложке, фиксируются скотчем.

Электрическое подключение и пробный пуск

1. Все кабеля подводятся к установленному на стене в выбранном месте блоку терморегуляции. Если схемой предусматривается подключение нескольких участков пола разными проводами, то следует избегать каких бы то ни было скруток кабеля – это даст ненадежный контакт и может привести к искрению и перегреву. В этом случае лучше воспользоваться штатными соединителями, например, надежными в эксплуатации клеммами «Wagо». Избегать скруток! Использовать только стандартные соединения.
2. Электрическое подключение пола лучше согласовать со специалистом в этой области. Он посоветует мощность требуемого отдельного автомата, поможет с проводкой силового кабеля к блоку управления. Подключение системы теплого пола к обычной сетевой розетке не разрешается.
3. Для обеспечения безопасности эксплуатации необходимо проводить подключение системы через специальное защитное устройство – УЗО.

После полной коммутации всех кабелей и тщательной проверки ее правильности можно произвести пробный пуск. Если все функционирует правильно, переходят к настилу ламинированного покрытия.

Между пленочным теплым полом и ламинатом обязательно простилается слой гидроизоляционного материала – обычной плотной полиэтиленовой пленки или же штатной подложки под ламинат, которая может идти с ним в комплекте. Полотна пленки ложатся внахлест, с перекрыванием 15 ÷ 20 см, проклеивается между собой скотчем Подобная мера обезопасит эксплуатацию пола в случае непредвиденных обстоятельств – например, обильного разлива воды на поверхности ламината.

Монтаж ламината производится в соответствии с установленной для конкретной модели технологией. Эти вопросы подробно рассматриваются в соответствующих разделах сайта.

Можно переходить к монтажу ламинированного покрытия

После полного завершения монтажа ламинированного покрытия можно включить систему обогрева, выставить оптимальную температуру – порядка 25 ÷ 28ºС, и наслаждаться комфортностью теплого пола.

Видео – Монтаж инфракрасного теплого пола под ламинат

Видео – Как сделать инфракрасный пол под ламинат за 1 час

Как сделать ламинат на инфракрасном теплом полу в доме

Каждое стремление создать в жилом районе максимум комфорта и расслабления. Первым делом стоит подумать о качественном отоплении, где предпочтение отдается инфракрасному теплому полу. Это связано с проявлением большого количества его положительных черт, а также с возможностью обогрева воздуха в помещении от пола. Но одного пола мало, так как необходимо продумать выбор напольного покрытия.Оптимальный вариант устройства теплого пола с использованием инфракрасной пленки – ламинат. Но здесь очень важно знать последовательность всех работ по устройству пола под пленку ламината, чтобы получить качественный результат.

набор инструментов

Перед стыковкой стоит подумать о покупке необходимого материала, из которого будет не только система теплого пола, но и укладка напольного покрытия в виде ламината. Не теряйте время и приобретайте все комплектующие инфракрасного теплого пола по отдельности.В настоящее время можно приобрести все в комплекте, где есть даже небольшие детали, необходимые при установке.

В комплект входит множество нагревательных элементов:

• Инфракрасная пленка по длине. Расчет следует производить заранее, чтобы в дальнейшем не отвлекаться от работы.
Терморегулятор
• , Позволяет пользователю настроить необходимый уровень температуры или включить в работу всю систему отопления в определенное время.
Датчик температуры
• , который устанавливается под ламинатом пола.Основное его предназначение – определение уровня температуры в помещении.
• терминалов.
• Комплект утеплителя.
• Проводка для соединения всех основных компонентов друг с другом и подключения их к сети.
• Инструкция по эксплуатации теплого пола, а также гарантийный талон.

Кроме того, необходимо закупить определенные материалы для процесса монтажа пола под пленку ламината. Сюда входит система подогрева пола и полиэтиленовая пленка, размещенная под напольным покрытием.Нельзя забывать и о ленте, с помощью которой можно пополнить ряды теплоизоляционного материала или пленки, контактирующей с полом, устроить ламинат.

при укладке ламината на пленочный пол также придется покупать полиэфирную пленку или альтернативный материал – подложку, поглощающую шум и звук.

Дизайн

Чтобы добиться желаемого результата и получить теплое помещение с отличной отделкой пола, придется заранее все правильно спланировать и установить схему разводки компонентов теплого пола, при необходимости, под ламинат.

Первоначально определенная рабочая зона, где будет производиться установка пленочного пола. В него не будут входить участки под громоздкой мебелью, а также другие предметы, которые будут создавать препятствия для нормальной теплопередачи.

Дополнительно схема появляется на бумаге, где вы хотите расположить ламинированный пол из пленки. В дальнейшем полученная схема применяется ко всем документам теплого пола, чтобы можно было не только контролировать его работоспособность и при необходимости производить ремонт, но и проводить монтаж всех остальных компонентов «пирога» чернового пола внутри помещения. Ведь при прикручивании отдельных элементов или других видах монтажных работ можно повредить нагревательный элемент пола.

Подготовка к установке

Начинать производство по монтажу плёнки пола под ламинат можно и самостоятельно. Достаточно прочитать инструкцию от производителя, а также технологию нагревательных элементов устройства. Это позволяет сэкономить на вызове специалистов.

Любой мусор следует удалить с поверхности, чтобы он не мешал размещению всех компонентов.При наличии неровностей чернового пола следует от них избавиться. Если они незначительные, достаточно оформить заливной слой наливными составами. При значительных перепадах отметок и дефектах поверхности необходимо производить выравнивание пола бетонной стяжкой. К дальнейшим подготовительным работам можно приступать только, когда раствор полностью высохнет и схватится. В противном случае качественный теплый пол не получить.

После этого в основание произведена укладка гидроизоляционного слоя, имеющего полипропиленовое покрытие. Это будет своего рода и подложка для системного фильма о сексе. Монтаж теплого пола под ламинат выполняется впоследствии качественно уложенного на слой утеплителя. Укладку теплого пола под ламинат необходимо производить металлизированной стороной вверх. Причем все стыки соседних рядов теплоизоляционного материала необходимо проклеить изолентой.

Внимание к подложке

Под пленочный теплый пол, уложенный под ламинат, лучше всего использовать подложку в виде вспененного полиэтилена или полипропилена.Он покрыт майларовой пленкой, имеющей металлизированный слой. Все это вместе позволяет равномерно распределять тепло по всей поверхности.

Если качественно обставить пленочный пол, то снизятся затраты на электроэнергию. После заказа сохраняется 80-90 процентов общего теплового излучения от нагревательных элементов.

Кроме того, какую прокладку устраивают под систему теплого пола, такой материал следует подкладывать под другие полы и пол, которым в нашем случае является ламинат. Его необходимо обязательно отделить от нагревательных элементов. В противном случае в течение срока службы «пирога» теплого пола, между ламинатом и полом будет проявляться базовый слой, называемый, приводящий при ходьбе к появлению ударов и звуков.

Толщина подложки под ламинат на пленку должна иметь толщину в пределах 2-5 мм. Есть вариант и специализированная опора, имеющая повышенный уровень нагрева во время работы системы отопления. Он также выполняет роль дополнительного слоя утеплителя и чернового пола, является своеобразным амортизатором, позволяет избавиться от возможных мелких перепадов уровня поверхности плоскости.

Лучший вариант подложки под пленочный ламинат – полиэтилен в рулонах. Прекрасно сочетается с такими строительными материалами, как бетон, цементные составы, способен противостоять возникновению грибкового поражения и появлению бактерий. Главное требование – это реализация и качество ухода за поверхностью.

последовательных работ

После того, как поверхность пола в квартире выровнена по горизонтали и образуется укладка подложки «Теплый пол», можно подумать о распределении нагревательных элементов. Их следует размещать по заранее установленной схеме, исходя из «рабочей» площади пола. Полоса пленки под ламинатный пол можно обрезать до нужной длины и при необходимости создать изгиб. Это увеличивает эффективность нагревательной базы.

Также производит термостат для оборудования и датчик температуры, которые в совокупности создают условия, благоприятные для поддержания желаемого уровня температуры. Вы можете установить предел, а также включить или выключить нагревательные элементы.

По окончании работы с теплым полом останется только подключить все комплектующие к электросети. Главное, напряжение на кабель соответствует мощности ТЭНов. Если такой меры нет, вам придется заменить ее на новую, исходя из требуемых параметров. Не стоит забывать об обязательном заземляющем устройстве.

Укладка ламината

После проверки системы теплых полов, протестируйте ее, можно переходить к укладке на ламинатный пленочный пол.Но не все будут знать, как правильно и с соблюдением всех требований уложить теплый пол под ламинат. Обязательна уложенная подложка, служащая промежуточным слоем между двумя компонентами. Остается только выбрать напольное покрытие пола (параллельное, перпендикулярное, диагональное) и приступить к работе.

Стоит отметить, каждый вариант распределения поверхности ламината в комнате имеет свои особенности. Об этом говорит инструкция по укладке ламинатной пленки на пол, в которой определяется последовательность действий, а также основные рекомендации, тонкости, на которые следует обратить особое внимание.

При загрузке ламината укладывается вдоль стен в помещении по периметру плинтуса, которые крепятся к анкерам с замками. Конечно, можно выбрать и совершенно разные варианты, в том числе качественные пороги для сглаживания перехода между комнатами, в дверном проеме. Все будет зависеть от требований и финансовой составляющей вопроса.

Советы профессионалов

При укладке ламината на пленочный пол, а также разводке нагревательных элементов и подключении всех компонентов сети лучше всего следовать рекомендациям профессионалов, которые обеспечат качественный и комфортный обогрев чернового пола.

• При выполнении работ своими силами необходимо выбрать те системы, которые для этого предназначены и производятся. В них есть подробные инструкции по ведению работ.
• Использование дополнительного слоя изоляции под нагревательными элементами сократит затраты на электроэнергию, так как нагрев будет наиболее эффективным. Никаких потерь не произойдет, все тепло уйдет в комнату.
• Если в разных помещениях климат разный, то систему отопления лучше комбинировать, чем выбирать один конкретный вариант.Кроме того, одну петлю нельзя располагать в разных комнатах (в комнате и на балконе одновременно). Следует производить отдельное подключение, где выставляется отчетливая температура. В этом случае будет проще подобрать ламинат для пола.
• При наличии днища подвала или погреба без обогрева, необходимо выполнить дополнительный слой гидроизоляции для ТЭНов.
• Экономия на проводе достигается в том случае, если датчик температуры расположен ближе к центральной части всей конструкции. Место необходимо выбрать такой, который, вероятно, будет самой низкой температурой. Провода обязательно помещаем в гофрированную трубку.
• Помещения с повышенным уровнем влажности не любят пленочные полы, а также такие напольные покрытия, как ламинат. Все эти конструкции быстро выйдут из строя и никак не повлияют на работу системы отопления. По этой причине укладка инфракрасного теплого пола под ламинат не проводится.
• Максимальная длина пленки теплого пола должна быть не более 15 м.При установке пленочного теплого пола под ламинат обязательно должна быть устроена земля.

Что позволит качественно прогреть комнату без уменьшения расстояния от пола до потолка. Кроме того, использование ламината может быть прекрасно дополнено любым вариантом интерьера за счет разнообразия цветов и изображений на поверхности. Статья написана для https://sdelalremont.ru.

Видео:

Видео:

Видео:

Видео:

Видео:

.

Труба теплого пола. Монтаж инженерных систем в здании. Стоковое изображение

Похожие изображения

Труба напольного отопления. Монтаж инженерных систем

Труба напольного отопления на черной крышке. Монтаж инженерных систем в здании.

Системы теплого пола

Теплый пол

Устройство теплого пола с гибкими трубами.Монтаж теплого пола

Молодой рабочий-плиточник укладывает керамическую плитку с помощью рычага на цементный пол с системой обогрева красного электрического кабеля. Дом

Прокладка трубы для теплого пола на стройплощадке

ч.

Теплый пол

Теплый пол

Мастер уложил в пол трубы для отопления и теплого пола

Теплый пол

Современная система теплого пола.

Система теплых полов

Система теплого пола

.

Теплый пол. Инфракрасная система подогрева пола под ламинатным полом Stock Photo

Дизайнеры также выбрали эти стоковые фото

Счастливый ребенок, играющий с электричеством дома

Поперечное сечение дерева

Ботинки фетиш

Отец и сын устанавливают новый деревянный ламинат.инфракрасный

Строитель наносит цементную штукатурку

Опилки изолированные деревянные

Холод в офисе

Автоклавные стеновые панели из пенобетона на открытом складе

Красивое оформление серого одноэтажного дома.

Стружка в движении при повороте деревянной чаши

Большой круглый кусок дерева в поперечном сечении с кольцевым рисунком текстуры и трещинами на деревянном фоне.

Управление нагревателем на нагревателе для экономии затрат на отопление

Строительство коммерческих зданий в соответствии со Строительным кодексом Австралии Национальным строительным кодексом

Установка теплого пола

Похожие изображения

Инфракрасная система подогрева пола под ламинатом

Мужчина устанавливает новый деревянный ламинат.система инфракрасного теплого пола под ламинатом

Рабочий устанавливает новый деревянный ламинат на теплый пленочный пол. система инфракрасного теплого пола под ламинатом

Шероховатый текстурированный красный кирпич и каменная стена с теплым коричневым деревянным полом внутри старого заброшенного и заброшенного интерьера, кирпичной кладки и карпа

Женские ступни, идущие по теплому полу с подогревом, крупным планом

Очаровательные кот и собака лежат под клетчатым полом.Теплая и уютная зима

Молодая женщина, сидящая на деревянном полу с чашкой кофе, пледом, печеньем и книгой. Крупный план женских ножек в теплых носках с

Концепция теплого пола. Крупным планом женские ножки шагают по паркету дома

Трубопроводы и сантехника в домашнем хозяйстве современной эпохи. Подключение трубы теплого водяного пола к коллектору отопления.

Наружная рука с кельмой для нанесения раствора на нагревательный кабель для устройства теплого пола

Белый регулятор температуры теплого пола на серой стене.

Теплый фон с деревянным полом и звездой

Уютная детская спальня с синим постельным бельем и теплым пледом на кровати, реальное фото с макетом постера на полу

Панель управления розеткой и теплым полом на стене

.

Кабель для теплого пола из ламината Идеи для теплого пола для дома

Обзоры продуктов

Кабель для теплого пола из ламината для дома

Введение в товар

Т-кабель для обогрева спроектирован как можно более тонким, диаметром всего 3,6 мм, имеет два типа выходной мощности, обеспечивает экономию и энергосбережение, а также максимально снижает уровень пола. Предназначен для установки под плитку, деревянный пол, мраморный пол, обычно устанавливается установка 100 Вт / м2, 150 Вт / м2 и 200 Вт / м2.

Характеристики

* Двухжильный нагревательный кабель

* Гибкая установка

* Нулевое излучение ЭДС (электромагнитные поля)

* Долговечная конструкция

* Одноточечное безопасное соединение

Технические характеристики 9

Конструкция кабеля Двойной провод

Проводник Твердый нагревательный сердечник

Изоляция проводника Фторполимер

Экран Алюминиевая фольга

Наружная изоляция ПВХ

Разъем Наружное соединение

Наружный диаметр 3.6 мм

Номинальное напряжение 230 В перем. Тока

Выходная мощность 12 Вт / м, 18 Вт / м

Допуск сопротивления + 10 / -5%

Холодный конец длиной 2,5 м

Сертификаты CE / EAC / TUV / CSA

Номер детали	Мощность (Вт)	Длина (м)	Ом
Т-образный кабель 12-150	150	12. 5	352,7
Т-образный кабель 12-225	225	18,8	235,1
Тройник 12-300	300	25	176,3
Т-образный кабель 12-375	375	31,3	141,1
Т-образный трос 12-450	450	37,5	117,6
Т-образный трос 12-525	525	43,8	100,8
Т- кабель 12-600	600	50	88.2
Т-образный кабель 12-675	675	56,3	78,4
Т-образный кабель 12-750	750	62,5	70,5
Т-образный кабель 12-900	900	75	58,8
Т-образный кабель 12-1050	1050	87,5	50,4
Т-образный кабель 12-1200	1200	100	44,1
Т-образный кабель 12-1350	1350	112. 5	39,2
Трос 12-1500	1500	125	35,3
Трос 12-1800	1800	150	29,4

Номер детали	Мощность (Вт)	Длина (м)	Ом
Т-образный кабель 18-135	135	7,5	391.9
Тройник 18-200	200	11,1	264,5
Тройник 18-270	270	15	195,9
Тройник 18-400	400	22,2	132,3
Т-образный кабель 18-535	535	29,7	98,9
Т-образный кабель 18-600	600	33,3	88,2
Т-образный кабель 18-680	680	37.8	77,8
Т-образный кабель 18-800	800	44,4	66,1
Т-образный кабель 18-935	935	51,9	56,6
Т-образный кабель 18-1100	1100	61,1	48,1
Трос 18-1220	1220	67,8	43,4
Тройник 18-1340	1340	74,4	39,5
Т- кабель 18-1500	1500	83. 3	35,3
Т-образный кабель 18-1625	1625	90,3	32,6
Тройник 18-1900	1900	105,6	27,8
Т-образный кабель 18-2135	2135	118,6	24,8
Т-образный кабель 18-2295	2295	127,5	23,1
Т-образный кабель 18-2775	2775	154,2	19.1

Упаковка и доставка

Упаковка: обычно сначала упаковывается в белую коробку, а затем упаковывается в картонную коробку. Если это большой заказ с большим количеством, мы можем предоставить индивидуальные услуги, такие как маркировка кабеля, клейкая лента с логотипом, индивидуальная цветная коробка или другие требования к заказу.

Доставка: Заказчик может выбрать упаковку в картонную коробку на поддоне или без поддона; способ доставки может быть морским, воздушным, железнодорожным, автомобильным или международным экспрессом.

.

монтаж своими руками, видео уроки, схемы

Ламинат пользуется популярностью благодаря эстетической привлекательности, хорошей прочности и устойчивости механическим повреждениям. Напольное покрытие на 90 % состоит из древесины, которая требует повышенного внимания при эксплуатации. Благодаря современным технологиям, укладка ламинированных панелей на бетонное основание осуществляется вместе с электрическим ИК-полом. Схема не выглядит слишком сложной, поэтому с работой можно справиться своими силами.

Оглавление:

1. Преимущества и недостатки ИК-пленки
2. Технология монтажа своими силами
3. Рекомендации по укладке
4. Цена популярных марок

Особенности инфракрасного теплого пола

В основу положен принцип ИК-излучения. Структуру пленки составляет тонкое полотно из полиэстера с нанесением меди, серебра и карбона (графитовой пасты). Сверху находится защитное покрытие. Электрический ток проходит через медный слой и попадает на графитовую полосу (термические элементы), испускающую инфракрасные волны. Длинноволновое излучение нагревает окружающие предметы, а они отдают тепло в воздух.

ИК-пленку размещают на бетон, укрытый теплоизолирующим материалом. Сверху накрывают полиэтиленом, после чего монтируют ламинат. Пол равномерно нагревает помещение, и комфортная температура сохраняется в том месте, где находится человек.

Плюсы и минусы теплых полов

Достоинства:

1. Простая схема – при подключении системы не требуется приобретение дополнительного оборудования. С монтажными работами может справиться даже непрофессиональный человек.

2. Безопасность – риск короткого замыкания или пожара сводится к нулю. Электромагнитное излучение отсутствует.

3. Высокая скорость монтажа – чтобы уложить теплый пол на бетон, понадобится не более 2 часов. Выполняется без использования клея, заливки стяжки и укладки подложки на перекрытие.

4. Незначительное уменьшение высоты потолков – минимальная толщина пленки и отсутствие стяжки не сокращают полезную площадь комнаты.

5. Универсальные условия эксплуатации – теплый ламинат можно уложить на бетонный пол даже в помещениях с высоким уровнем влажности (кухня, ванна, санузел, бассейн). Во время работы не требует специального ухода.

6. Широкие возможности установки – можно смонтировать на любом основании: на стене, потолке, зеркале, картине, ковре.

7. Высокий уровень КПД – показатель достигает 97 %, что несравнимо с другими видами отопительных систем.

8. Стабильность – параллельное соединение нагревательных элементов обеспечивает бесперебойную работу. В случае механических повреждений из строя выходит только определенная секция или полоса.

9. Долговечность – не боится коррозии и разрушений. Минимальный срок эксплуатации составляет 50 лет.

10. Экологическая чистота – ламинат, уложенный на бетонную стяжку с теплым электрическим полом, не выделяет токсические вещества. Отопительная система обеспечивает в помещении микроклимат, благоприятно влияющий на здоровье обитателей.

По отношению к ламинату инфракрасная пленка является наиболее щадящим вариантом. Ее можно уложить прямо на бетонное основание и сразу запускать в работу. При эксплуатации полностью исключаются резкие перепады температур, которые пагубно отражаются на покрытии.

Недостатков немного, приложив небольшие усилия, их можно частично нейтрализовать или свести на нет.

• Дороговизна оборудования – укладка покрытия на бетон обходится значительно дороже других отопительных систем, зато окупается всего за 2-3 года.
• Высокие ежемесячные расходы – конструкция настроена на экономичное потребление энергии. Суммы платежек можно снизить на 25-30 %, если подобрать рациональный режим обогрева для каждой конкретной ситуации.
• Повышенные требования к основанию – чтобы не повредить тонкую пленку, бетонный пол под ламинат должен быть безупречно ровным.

Инструкция по монтажу

1. Подготовка:

• Снять старое напольное покрытие и выровнять, плоскость должна быть чистой и сухой. При необходимости демонтировать трубы и радиаторы.
• Уложить тонкий слой пароизоляции, располагая полотна с захлестом на 15-20 см. Закрепить при помощи скотча.
• Сверху расположить плотный теплоизоляционный материал отражающей стороной вверх, прикрепить двухсторонним скотчем. Соединить термополосы между собой. Для инфракрасного пола нельзя использовать подложку на основе алюминиевой фольги.
• Определить место для терморегулятора. Он должен находиться рядом с проводкой. Если проектом предусмотрен встраиваемый прибор, то для него и подводящих проводов в бетоне делаются штробы. Для накладного прибора требуется установка пластикового короба.

2. Укладка:

• Разрезать на части инфракрасную пленку. При ширине 0,5 м допускается максимальная длина полотна 13 м, для 0,8 – 10, для 1 – 7 м. Чтобы количество разрезов и точек подключения было минимальным, рекомендуется располагать термополосы по длине помещения.
• Уложить термопленку медной стороной вниз, отступив от стены на 50-100 мм. Допустимое расстояние между элементами составляет не менее 10 мм, нельзя накладывать их друг на друга. Чтобы сократить длину проводов, полосы желательно располагать контактами к той стене, на которой запланирован терморегулятор.
• Прикрепить полотно к термоотражающему материалу малярным скотчем. Это делается для того, чтобы в дальнейшем не допустить смещения при монтаже ламината на бетонный пол. Боковые срезы закрепить скобами или саморезами.

3. Размещение проводов.

Их укладывают параллельно полосам и закрепляют в точках прохождения медных прожилок пленки. Места соединений вывести под монтажный короб или под плинтус и заизолировать. Для большей безопасности медные концы проводников залить силиконовым герметиком.

4. Подключение к сети.

Присоединить провода к терморегулятору. Для этого удобно использовать жилы разного цвета. Датчик температуры пола установить поблизости от терморегулятора и закрепить скотчем на темной стороне пленки. Кабель от прибора желательно уложить в гофрированную трубку.

Запустить терморегулятор и подождать несколько минут. За это время все сегменты должны прогреться. Если обнаружились холодные участки, нужно проверить их подключение. При помощи тестера провести дополнительный контроль всех срезов и соединений.

5. Заземление.

Операция проводится с фольгированным скотчем, которым закрепляют полотно по всей длине и диагонали. Клейкий конец закрепить на проводе.

6. Защита от повреждений.

Для этой цели используется пленка из вспененного поливинила.

7. Размещение ламинированных панелей.

После проверки системы и устранения всех неполадок можно приступать к укладке финишного покрытия. Подложка под него не требуется.

Советы по монтажу

1. Составьте план работ. Любые сомнения и вопросы лучше прояснить сразу с помощью профессионалов. Можно также воспользоваться компьютерными программами.

2. Для укладки своими руками выбирайте варианты, не требующие привлечения специалистов.

3. В каждой комнате устанавливается отдельная система отопления на перекрытие из бетона под ламинат. Например, нельзя одной секцией отапливать комнату и балкон.

4. Теплый пол не нужно монтировать в местах, занятых мебелью. Считается нормой, когда укрыто две трети площади помещения.

5. Разрезают термопленку только по специальным меткам.

6. Выполняя установку ИК-пола, не рекомендуется ходить по нему в обуви и ставить тяжелые предметы. Это может повредить полотно или соединительные провода.

7. Если бетонный пол граничит с сырым подвалом или грунтом, используют дополнительную гидроизоляцию.

8. Нельзя монтировать при помощи шурупов или гвоздей.

9. Запрещено размещать возле печки, камина или электрического обогревателя.

10. Не рекомендуется укладывать ИК-пленку при минусовой температуре.

11. В целях экономии проводов термодатчик лучше располагать в центральной части конструкции.

12. После монтажа ламината на бетон следует в течение трех дней поддерживать в помещении постоянный терморежим.

С наступлением отопительного периода температуру нужно поднимать на 5-6 градусов ежедневно, пока она не достигнет оптимального значения. Поддерживать ее в течение 4 дней, затем снижать по такой же схеме – по 5-6 градусов в день до тех пор, пока температура не станет 17-20 градусов.

Стоимость пленочного пола

Марка	Цена, рубли
Thermo TVK-130	2820-4150
Caleo GOLD 170	1990-3250
Global Heating Film	500-1800
Q-Term 220	225-450
Caleo GRID	1400-2530

Можно ли класть ламинат на теплый пол: Ответ на вопрос, отзывы

Современный ламинат — это материал, который вполне может быть совместим с технологией теплого пола.

Другими словами, отвечая на вопрос «Можно ли класть ламинат на теплый пол?» — да, можно.

Однако не каждый вид ламината, и не на каждый вид теплого пола. Тут нужно четко следовать рекомендациям производителя, иначе стремление с комфортом ходить по полу босиком может обернуться необходимостью укладывать новый материал.

Какой ламинат можно использовать вместе с теплым полом

Современные технологии позволяют изготавливать ламинат так, чтобы он не рассыхался, не трескался и не деформировался от воздействия повышенных температур, и хорошо пропускал тепло внутрь комнаты.

О том, что ламинат обладает подобными свойствами, говорит соответствующий значок на его маркировке, размещенный производителем. Порой к нему добавляется еще и конкретизация того, с каким теплым полом лучше всего использовать материал: с водяным или электрическим.

Не стоит укладывать покрытие, предназначенное для сочетания с водяным теплым полом, поверх электрического, и наоборот. Не стоит также использовать с теплым полом ламинат, который в принципе для этого не предназначен. Подобное решение грозит не только быстрым выходом покрытия из строя, но и выделением в воздух формальдегидных смол, которые очень вредны для здоровья человека и животных.

Выбираем ламинат для укладки поверх теплого пола правильно

Итак, первое и главное в этом вопросе — брать в рассмотрение только те виды ламината, которые подходят под водяной или электрический пол по рекомендациям самого производителя. Также стоит обратить внимание на следующие два параметра:

1. Коэффициент теплового сопротивления. Он должен быть как можно меньше, чтобы покрытие пропускало тепло в помещение и не деформировалось. Поскольку на теплый пол ламинат практически никогда не укладывается без подложки, необходимо учитывать и ее коэффициент тоже. Сумма этих двух коэффициентов не должна составлять более 0,15 кв.м.*К/Вт.
2. Класс. От него зависит степень прочности и износостойкости материла. Очень желательно стелить поверх греющегося пола ламинат достаточно высокого класса, поскольку он будет регулярно подвергаться повышенным нагрузкам. Оптимальный вариант — классы 32 и 33.

Отзывы владельцев теплых полов под ламинат

• «Изначально мы собирались уложить поверх стяжки ковролин, но потом выяснилось, что у ребенка на него аллергия. Пришлось быстро корректировать планы, и наш выбор пал на ламинат. В общем-то, за прошедшее время не пожалели ни разу: тепло, сухо, удобно.» Инна
• «Самое главное здесь — выбрать ламинат, который подходит для теплого пола. Мы чуть ни купили обычный, но нам вовремя подсказали, что нужно искать вариант со специальной маркировкой. С тех пор прошло 3 года, полет нормальный (устанавливали на водяной теплый пол, поверх стяжки и подложки).» Анна
• «Мы доверили ремонт в квартире команде специалистов, и когда узнали, что они будут класть ламинат поверх электрического теплого пола — были шокированы. Нам казалось, что он рассохнется и потрескается в первые же месяцы. Но прошло уже полгода, ничего подобного не случилось. Надеюсь, и не случится.» Владимир

Особенности укладки ламината поверх теплого пола

Чтобы ламинат быстрее адаптировался к новому температурному режиму, рекомендуется прогреть стяжку в комнате, после чего отключить теплый пол и оставить материал в помещении на 2-3 дня. После его установки желательно примерно на протяжении такого же времени не включать систему. Затем рекомендуется начать с достаточно слабого прогрева, ежедневно повышая его на 3 градуса по Цельсию. Так необходимо делать до тех пор, пока в комнате не установится комфортный температурный режим.

20 голосов , пожалуйста, оцените статью:

укладка и монтаж своими руками

Теплый пол

Один из наиболее популярных видов напольных покрытий сегодня – ламинат, но можно ли сделать теплый пол под ламинат? Это вполне реально! Ламинированное покрытие привлекает высокой стойкостью к влаге, устойчивостью к механическим повреждениям и высоким эстетическим качествам.

Еще недавно о теплых полах с ламинатом практически не задумывались: этот материал не слишком хорошо проводит тепло. Это было просто невыгодно. Современные технологии позволили решить этот вопрос.

Как сделать теплый пол?

Электрический теплый пол бывает кабельным, инфракрасным или пленочным. Каждый вид имеет свои особенности. Электрический с использованием кабеля достаточно редко используется под ламинат. Причина в небольшой теплоотдаче этого материала. Кабель успевает прогревать стяжку, а от стяжки нагревается сам ламинат. Подобная система невыгодна и неэффективна. Да и расход электроэнергии достаточно высокий. Такой теплый пол больше подходит под керамическую плитку, обладающую высокими теплопроводными качествами.

Монтаж инфракрасного пола

Инфракрасный  из всех названных систем больше остальных подходит для использования под ламинат. Это самый эффективный и экономичный (как в монтаже, так и при эксплуатации) вариант. Такие полы будут экологичными, безопасными для здоровья людей и для сохранности материала. Этот вариант подходит для всех типов ламината.

Инструкция по монтажу

Пленочный пол

Подготовительные работы: при необходимости убираем все трубы и радиаторы из комнаты. Снимаем старые напольные покрытия и выравниваем основание.

Теплоизоляция может быть выбрана на основе фольгированных, отражающих или других материалов. Подготовьте теплоизоляционный материал по размерам помещения и уложите металлизированной стороной вверх. Желательно соединить полосы скотчем.

Укладка инфракрасной пленки: она может лежать не на всей поверхности основания. От стен отступите около 10 сантиметров. Нельзя укладывать термопленку внахлест. Выберите наиболее удобное место для подсоединения терморегулятора. Он должен находиться рядом с проводкой. Максимальная площадь расположения терморегулятора – пятнадцать квадратных метров.

Провода должны быть уложены параллельно пленке и закреплены плоскогубцами в местах расположения медных прожилок пленки. На все места соединений выполните изоляцию. Дополнительно можно залить концы медных проводников герметиком силиконовым.

Подключение терморегулятора может быть внутренним или наружным. Для первого варианта необходимо сделать в стене углубление. Также придется проштробить в стене отверстия для проводов. Если располагать терморегулятор снаружи, потребуется установка специального пластикового короба на стене.

Активируйте терморегулятор, подсоединенный к теплому полу. Подождите несколько минут и проверьте все сегменты пола: они должны нагреться. Если есть холодные сегменты, проверьте их подключение. Дополнительно тестером проверьте все места срезов и соединений.

Заземление производят фольгированным скотчем по всей длине пленки и по ее диагонали. Конец скотча соединяется с проводом. Установка защиты  от повреждений: для этого используется поливиниловая вспененная пленка..

Советы по укладке

Предлагаем вам некоторые советы профессионалов, которые помогут при самостоятельной укладке теплого пленочного пола.

Сначала подготовьте план, по которому будете производить укладку. В этом случае лучше попросить профессиональных мастеров. Они укажут важные моменты, которые необходимо учитывать. Также можно воспользоваться специальными компьютерными программами или заказать специально выполненный под ваше помещение комплект инфракрасных полов.

• В квартирах с невысокими потолками лучше использовать системы с небольшой высотой конструкций. Вариантов подобных систем достаточно много.
•  Выбирайте именно те системы, которые предполагают возможность непрофессионального монтажа.
• Обязательной используйте дополнительный слой теплоизоляции под системой подогрева пола. Это позволит теплу подниматься наверх, а не уходить вниз.
• Используйте дополнительную гидроизоляцию пола, если он граничит с сырым погребом или грунтом.
• Термодатчик располагайте в середине конструкции в целях экономии проводов. К тому же он должен быть в наиболее прохладном месте. Используйте для термодатчика с проводами гофротрубу.
• Выполняйте монтаж всей конструкции, заранее учитывая возможность замены системы или ее ремонта.
• Не используйте в разных по климату помещениях одну систему нагрева полов. Например, нельзя одной секцией прогревать комнату и балкон или лоджию.

Важные предостережения при работе с пленочными теплыми полами под ламинат:

•  Не рекомендуется устанавливать термопленку в помещения с сильно высокой влажностью.

  Укладка ламината на нагревательные маты

• Нельзя крепить пленочные материалы с помощью гвоздей или шурупов.
• При установке на инфракрасный пленочный пол тяжелой мебели необходимо позаботиться о воздушных карманах.
• Нельзя монтировать пленочный пол рядом с печкой, электрическими обогревателями, каминами и пр.
• Нельзя в термопленке самостоятельно проделывать отверстия.
•  Выполнять монтаж при минусовой температуре.
• Нельзя сгибать пленку под углом 90 градусов на пятисантиметровом участке.
• Отрезок пленки не должен превышать 15 метров.
• Недопустим монтаж без заземления.

Как установить электрическое лучистое отопление под ламинат

Полы с подогревом обычно ассоциируются с плиткой, особенно в ванной комнате. Но электрический подогрев пола может работать практически с любым типом пола и имеет преимущества, которые выходят за рамки традиционно облицованных плиткой комнат, таких как ванная или кухня. В частности, ламинат стал популярным выбором для домовладельцев, желающих установить пол с подогревом. В этом посте мы кратко рассмотрим, что такое электрический подогрев пола и насколько хорошо он работает с ламинатом, а затем расскажем вам, как установить систему электрического подогрева пола в вашем собственном доме.

Что такое электрический теплый пол?

Традиционные домашние системы отопления основаны на нагнетании нагретого воздуха по всему дому, чтобы согреть его. Электрический подогрев пола – это другое дело – подумайте о нем как об электрическом одеяле для пола. Провода используют электрическое сопротивление, чтобы нагреваться и излучать тепло вверх в материал пола. По мере того, как пол нагревается, он излучает тепло твердым предметам в комнате. В отличие от печи или другой системы принудительного воздушного отопления, в каждой комнате с установленным электрическим теплым полом обычно есть собственный термостат.Это означает, что вам будет проще настроить уровень отопления в той или иной комнате. Подогрев пола можно установить в каждой комнате в доме, но чаще всего его устанавливают только в тех комнатах, которые выиграют от дополнительного обогрева или которые особенно трудно отапливать с помощью традиционной системы принудительной вентиляции.

Какие преимущества у электрического теплого пола?

Помещения с электрическим подогревом пола получают больше, чем просто дополнительное отопление. Воздух в системе воздуховодов плохо проводит тепло.Напротив, твердые предметы (которые нагреваются лучистым нагревом) намного лучше проводят тепло. Это делает электрический подогрев пола более энергоэффективным способом обогрева дома.

Помимо того, что они неэффективны, системы принудительной подачи воздуха обдувают ваш дом аллергенами и загрязняющими веществами и могут негативно повлиять на ваше здоровье. Поскольку электрический обогрев пола не зависит от нагнетания воздуха, это не проблема. Это делает электрический теплый пол отличным вариантом для страдающих аллергией.

Будет ли работать электрическое лучистое отопление с моим ламинатным полом?

Ламинат состоит из множества слоев синтетического материала, соединенных вместе. В последние годы технологии настолько улучшились, что ламинат стал доступным, долговечным, а некоторые ламинаты даже водонепроницаемы. Хотя, чтобы быть уверенным, вам следует проконсультироваться у производителя напольных покрытий, большинство ламинатных полов в настоящее время достаточно прочны, чтобы выдерживать электрический подогрев пола. Если вы покупаете правильный тип системы электрического теплого пола (обсуждается ниже) и подтверждаете совместимость с вашим производителем, ламинат является прекрасным выбором для вашей системы лучистого теплого пола.

Как установить электрический теплый пол под ламинат?

Ламинированные полы обычно устанавливаются как плавающая система, что означает, что они никаким образом не крепятся к черному полу. Как и напольные покрытия, системы электрического теплого пола бывают разных стилей, для которых требуется клей (например, тонкослойная или самовыравнивающаяся смесь), и тех, для которых нет необходимости. Система плавающего пола, такая как ламинат, должна сочетаться с бесклеевым продуктом для подогрева пола. Эти изделия обычно бывают в виде свернутых циновок, которые разматывают на пол и аккуратно режут, чтобы придать им форму, соответствующую комнате, в которой они установлены.К счастью, этот тип напольного отопления является одним из самых простых в установке, поскольку он не требует тонкого или самовыравнивающегося состава. Это также позволяет сэкономить на материальных и трудовых затратах.

Теперь перейдем к фактическим этапам установки.

Шаг 1. Подготовить черный пол

Если проект представляет собой реконструкцию, то установку системы электрического теплого пола можно начинать сразу после удаления старого напольного покрытия.Первый шаг в этом процессе, независимо от того, предназначена ли ваша установка для реконструкции или нового строительства, – это очистить черновой пол от любого мусора и тщательно очистить место. После того, как все старые полы или строительные материалы будут удалены с участка и вы уверены, что вся пыль, грязь или опилки удалены, вы можете переходить к следующему шагу.

Шаг 2 – Проверка нагревательного элемента

Первое, что вы должны сделать перед тем, как положить нагревательные маты, – это проверить нагревательный элемент, чтобы убедиться, что он работает правильно.Чтобы проверить нагревательный элемент, вам понадобится омметр и вы увидите этикетку UL на тестируемом коврике. Сама проверка представляет собой двухэтапный процесс.

С помощью омметра измерьте сопротивление нагревательного элемента между двумя жилыми проводами. Запишите этот номер на бирке UL мата, а также в предоставленных вам установочных материалах. Сравните значение с тем, что указано в теге UL. Допускается некоторое отклонение, но оно не должно превышать 15 процентов в любом направлении.

Затем измерьте непрерывность между сердечником и заземляющим проводом. Показание должно быть либо O / L, либо «Infinity». Если нагревательный элемент не прошел этот или предыдущий тест, устанавливать его не следует. Неправильно функционирующий нагревательный элемент вызовет проблемы в будущем или вообще помешает работе системы.

Шаг 3 – Установите подкладку

Теперь вам нужно установить подкладку, которая проходит между черным полом и нагревательными матами.Подложка обычно представляет собой квадратные или прямоугольные куски синтетической или настоящей пробки. Укладывая листы, обязательно располагайте их в шахматном порядке, чтобы не было нахлеста швов. Если ваша подложка имеет идеальную форму сетки, вы неправильно ее установили. При необходимости отрежьте прокладки, чтобы покрыть весь пол. Затем склейте все части подкладки вместе, чтобы они соединились друг с другом. Однако подкладку не следует крепить к самому черному полу.

Шаг 4 – Установите маты подогрева пола

Разместите маты так, чтобы холодные кабели легко доходили до места расположения термостата (расположение термостата должно быть определено задолго до фактической установки и обычно определяется тем, где в стене имеется электропитание). Скорее всего, вам придется обрезать коврики по размеру комнаты, но будьте осторожны, чтобы не порезать нагревательные кабели, которые находятся внутри них. Вместо этого отрежьте материал мата до кабеля, а затем согните мат, чтобы начать новый ряд.Этот метод установки известен как «токарный».

После того, как вы дважды проверили, достигают ли холодные провода термостата, вам, возможно, придется прорезать каналы в подкладке для холодных проводов, чтобы они оставались на той же высоте, что и нагревательный мат. Это важно, чтобы у вас не было неровной поверхности для укладки напольного покрытия. Кроме того, вам нужно будет прорезать канал в подкладке для датчика температуры пола. Этот канал должен иметь ширину около 1/2 дюйма и входить в коврик примерно на 6 дюймов.Между нагревательными элементами должно быть одинаковое расстояние. Если он расположен слишком близко к нагревательному элементу, показания будут неточными, и термостат не будет работать должным образом.

Теперь приклейте маты к подкладке, чтобы они не двигались.

Наконец, запустите еще один ом-тест, аналогичный тому, который вы выполнили на первом шаге, чтобы убедиться, что нагревательный элемент по-прежнему работает правильно.

Шаг 5 – Установите ламинат

Теперь вы готовы к установке ламината.Делать это нужно в точном соответствии с инструкциями производителя. Нагревательные элементы не влияют на этот процесс, поэтому укладывайте пол так, как будто их там не было. После того, как вы закончили укладку ламината, пора еще раз проверить работу нагревательного элемента, чтобы убедиться, что нагревательные элементы не были повреждены во время укладки. Проведите третий омический тест и запишите результаты теста в свою гарантийную регистрационную карточку.

Шаг 6 – Выполните электрические соединения

Вы почти закончили установку.Последнее, что вам нужно сделать, это подключить провода от нагревательного элемента к термостату. Правильный способ подключения термостата к коврику варьируется от термостата к термостату, поэтому вы должны следовать инструкциям, прилагаемым к вашему комплекту, при подключении проводов. Работа с электричеством опасна, поэтому рекомендуется, чтобы этот шаг за вас сделал профессиональный лицензированный электрик, а не пытаться делать это самостоятельно.

Чтобы узнать больше об установке лучистого теплого пола под ламинатный пол, вы можете посмотреть это видео или прочитать эту страницу.

Электрический подогрев пола для ламината

Когда люди думают о полах с подогревом, они представляют себе плитку с подогревом в ванной комнате. Плитка – самый популярный вид полов для обогрева, но это не единственный вариант. Системы лучистого отопления можно установить практически под любой тип пола, включая более чувствительные, например, ламинат.

Ламинированные полы становятся все более конкурентоспособными по сравнению с паркетными полами благодаря своему высококачественному виду и доступной цене.В результате домовладельцы, заинтересованные в полах с подогревом, захотят узнать об электрическом лучистом тепле под ламинатными полами, включая эксплуатацию, установку и стоимость.

Лучистое тепло является прекрасным дополнением к ламинатному полу.

Можно ли положить ламинат поверх системы лучистого отопления?

Как правило, да, но вам нужно дважды проверить у производителя напольного покрытия. Лучистое отопление WarmlyYours специально разработало свою систему теплого пола Environ ™, чтобы она была достаточно мощной, чтобы обогреть комнату, но достаточно щадящей, чтобы работать под чувствительными типами полов, такими как ламинат.Коврики для электрического подогрева пола имеют усиленную ламинированную алюминиевую фольгу, которая защищает верхний пол от тепла кабеля.

Если вас беспокоит деформация ламинатного пола из-за его перегрева, термостат для теплого пола поможет вам облегчить беспокойство. Программируемые термостаты, такие как nSpire Touch, обычно поставляются с настройкой для ламинатного пола, поэтому температура не будет превышать допустимую для пола.

Как установить ламинат с электрическим подогревом пола

Чтобы установить электрический теплый пол под ламинат, вам понадобятся нагревательные маты WarmlyYours’s Environ ™, термостат с сенсорным проводом, подложка, цифровой омметр, клейкая лента и универсальный нож.

Шаг 1: Подготовьте черновой пол.

Прежде чем что-либо делать, необходимо убедиться, что черновой пол чистый и на нем нет мусора, такого как гвозди и скобы.

Нагревательный элемент Environ должен быть зажат между подкладкой и ламинатом.

Шаг 2: Проверьте нагревательный элемент.

Затем с помощью цифрового омметра проверьте нагревательный элемент от жилы до жилы. Запишите значение сопротивления мата на этикетке UL и в индивидуальном плане установки (предоставленном WarmlyYours).Показание в сопротивлении должно находиться в пределах плюс-минус 15% от значения сопротивления, уже указанного на бирке UL. Затем измерьте непрерывность между сердечником и заземляющим проводом. Показание должно быть равным нулю или бесконечности.

Шаг 3: Установите подкладку.

Если показания в сопротивлении совпадают, пора устанавливать подкладку. Вы можете выбрать подкладку из пробки или синтетической пробки. Каждый вариант поставляется в виде квадратных или прямоугольных листов, которые следует располагать в шахматном порядке, чтобы швы не перекрывались.Вместо того, чтобы приклеивать эти листы к земле, вы просто приклейте их друг к другу, чтобы они «парили» над черным полом, как и ваш ламинат.

Ламинатный пол с шпунтованным профилем укладывается поверх системы теплого пола Environ.

Шаг 4: Установите маты для подогрева пола.

Разверните коврики для подогрева пола Environ ™ и положите их на подкладку. Перед приклеиванием матов к черному полу убедитесь, что все провода холодного ввода доходят до термостата или распределительной коробки при правильном расположении.В этом случае можно прикрепить нагревательные маты к подкладке с помощью ленты. Вырежьте ½-дюймовый канал в подкладке, где будет проходить холодный конец. Также вырежьте канал для датчика температуры пола. Датчик следует поместить на 6 дюймов в коврик, прямо по центру между нагревательными проводами (не перекрывая их) с помощью ленты. Как только это будет сделано, выполните второй тест на сопротивление.

Шаг 5: Установите ламинатный пол.

После того, как вы успешно установили электрический пол с подогревом, самое время приступить к укладке ламината.Установите деревянный пол из ламината в соответствии с рекомендациями производителя. После того, как пол будет полностью уложен, проведите третий тест на сопротивление и запишите результаты в свою карту регистрации гарантии.

Шаг 6: Подключите электрические цепи.

Наконец, подсоедините нагревательные маты к термостату, следуя инструкциям, приведенным в руководстве к термостату. Мы рекомендуем, чтобы ваш термостат устанавливал лицензированный сертифицированный электрик.

Лучшие помещения для ламинатных полов с подогревом

Ламинатные полы с подогревом обычно наиболее популярны в спальнях и на кухнях.Везде, где вы обычно кладете паркетные полы или паркетные полы, вы можете положить ламинат с подогревом – даже в ванных комнатах.

Ламинированные напольные покрытия для ванных комнат

Ламинированные напольные покрытия становятся все более популярными в ванных комнатах благодаря новым достижениям производителей напольных покрытий. Сегодняшний ламинат прошел долгий путь от своего водочувствительного прошлого. Например, Pergo разработала новую линию ламината под названием Outlast +, который чувствителен к проливам жидкости в течение 24 часов. В напольном покрытии используется запатентованная технология блокировки UniClic, предотвращающая проникновение воды в пространство между досками, что могло бы вызвать расширение пола и пузыри.Чтобы сделать ламинат водонепроницаемым, установщики могут закрыть края пола плинтусом.

С более прочным ламинатом, доступным для помещений с повышенной влажностью, таких как ванные комнаты, установка лучистого напольного отопления под ламинатом как никогда желательна.

Затраты на обогрев полов для ламинатных полов

Чтобы узнать, сколько будет стоить обогрев ламинатных полов в вашем доме, воспользуйтесь калькулятором эксплуатационных расходов WarmlyYours.

Сама система теплого пола Environ ™ стоит от 10 до 12 долларов за квадратный фут.

Чтобы рассчитать стоимость системы, необходимой для вашей конкретной комнаты, мгновенно получите расчет стоимости с помощью калькулятора стоимости лучистого тепла WarmlyYours

Коврики для подогрева пола ThermoFilm | ThermoSoft

Электрическая пленка для обогрева пола

Купить сейчас

Найти ближайшего дилера

• Выходная мощность 11 Вт / фут² для ламината, винила или ковра
• Совместимость с ламинатом со встроенной основой
• Предназначен для комбинирования со многими вариантами подложки
• Укорачивается на месте и доступен с шагом 1 фут
• Размещается просто под плавающими полами

1:00 мин

ThermoFilm идеально сочетается с плавающим виниловым, ламинатным или ковровым полом .Равномерное распределение тепла и маты разного размера означают, что вы можете рассчитывать на надежное тепло, идеально подходящее для вашего проекта. ThermoFilm – единственная система нагрева, которую можно сократить в полевых условиях.

подробнее »

Пленка для обогрева пола

Комбинируйте маты по мере необходимости, чтобы они соответствовали открытому проходному пространству, избегая областей, закрытых шкафами, туалетными столиками или другими постоянными приспособлениями. Нагревательные маты можно укорачивать, но нельзя менять форму. Каждый коврик подключается к термостату, поэтому маты большего размера уменьшают количество необходимых соединений.На одном термостате маты на 120 В покрывают до 163 кв. Футов; Коврики на 240 В покрывают до 327 футов². НЕ СМЕШАТЬ НАПРЯЖЕНИЯ. Свяжитесь с нами для получения помощи по проекту.

6 футов²

$ 37,58 167,04 $ 75,17 $ .0 ‘x 6,0’

18 футов²

Артикул	Размер	Мощность	Цена	Кол-во
36TFLM120-2	3,0 ‘x 2,0’ 6 футов²	Добавить
36TFLM120-3	3,0 ‘x 3.0 ‘ 9 футов²	0,8A 99W	125,28 $ 56,38 $	Добавить
36TFLM120-4	3,0′ x 4,0 ‘ 90²1329W	2	Добавить
36TFLM120-5	3,0 ‘x 5,0’ 15 фут²	1.4A 165W	208,80 долл. США		1,7A 198W	$ 250,56 $ 112,75	Добавить
36TFLM120-7	3,0 ‘x 7,0’ 9192	3,0 ‘x 7,00003	292,32 долл. США 131,54 долл. США	Добавить
36TFLM120-8	3,0 ‘x 8,0’ 24 фута²	2.2A 264W		264W		3.0 ‘x 9,0’ 27 футов²	2.5A 298W	$ 375,84 $ 169,13	Добавить
36TFLM120-10	3,0 ‘x 10,02	3,0′ x 10,02	$ 417,60 187,92 $	Добавить
36TFLM120-11	3,0 ‘x 11,0’ 33 фут²	3,0A 364W	9019 9018 9018 9018 9018 Пред. 10Стр. 1 / 3След. 10 ›

Подкладка – 3 ‘x 10’

NEUP10-0

Обеспечивает звукоизоляцию при сохранении уровня пола.

39,95 $ Добавить Подложка – 3 фута x 40 футов

NEUP40-0

Обеспечивает звукоизоляцию при сохранении уровня пола.

$ 99,95 Добавьте влагозащитный барьер

FLX-MB100

Защитные экраны от возможной влажности на черновом полу.

$ 15,95 Добавить ДВП (5 шт.)

TH-180408X5

Защищает нагревательные провода (4 x 2 x 1/8 дюйма).

$ 69,95 Добавить

Термостаты и критические компоненты

A Напольное отопление необходимо для управления вашей системой лучистого тепла.Большинство наших термостатов для подогрева пола имеют двойное напряжение и включают 5 мА GFCI, в отличие от моделей, предлагаемых онлайн-складами. Термостат рассчитан на нагрузку 15 ампер; добавление силового модуля или реле увеличит нагрузочную способность системы. В каждом есть датчик температуры пола, но рекомендуется резервный. Выберите 1 термостат для каждой желаемой зоны.

Резервный датчик

AC112-01 / U

Избегайте головной боли при замене в будущем (15 футов). Включите 1 на термостат.

19,95 $ Добавить Монтажный комплект

IK-CON

Распределительная коробка на 2 группы, кабелепровод и соединители.Включите 1 на термостат.

44,95 $ Добавить

Электрооборудование

InstAlarm

INSTALRM

Подложки для контроля неисправностей во время установки

19,95 долларов США Добавить мультиметр

MULTIMTR

MULTIMTR

шт)

FLX-BLOCK

Улучшенная гайка для нескольких проводов

4,95 $ Добавить Модуль питания OJ

USG-4000

Удваивает емкость 1 термостата

109 долларов.95 Добавить

Инструменты и комплекты

Наколенники из вспененного материала

KNPD-318

Защитите нагревательные провода

5,95 долларов США Добавьте TacTape

DT-105

шириной 1 дюйм, длиной 10 ярдов долларов США долларов США Лента

DT-17860

Ширина 1-7 / 8 дюймов, длина 60 ярдов

$ 5,95 Добавить

Как установить нагревательные маты ThermoFilm

Этот обзор не заменяет полное чтение Руководства по установке.

Следующие ниже шаги помогут вам легко пройти от начала до конца, но, пожалуйста, обратитесь к полному руководству по установке или позвоните нам, чтобы получить более подробный план установки.

Коврики ThermoFilm – это простой способ добавить тепла любому плавающему полу и даже работать с почти любым другим типом напольного покрытия при заделке в цемент!

Перед началом укладки:

• Убедитесь, что у вас есть структурно прочный черновой пол

Коврики ThermoFilm Документы

Часто задаваемые вопросы о матах ThermoFilm

Что такое ThermoFilm? любой плавающий пол.ThermoFilm сочетается с большинством вариантов подложки и даже может быть укорочена в полевых условиях, чтобы идеально вписаться в любое пространство! Купить сейчасЭто безопасный продукт для дома или бизнеса? Да. Все наши решения для теплого пола проходят тщательную разработку и проверку качества, чтобы убедиться, что ваша система теплого пола является надежной и безопасной. Купить сейчас Могу ли я использовать ThermoFilm с моим материалом для пола? Что делать, если в моем проекте используется подложка? ThermoFilm совместим с широким спектром напольных материалов, таких как винил, ламинат и ковер.Дайте нам знать, если у вас возникнут вопросы, потому что мы здесь, чтобы помочь. Следует иметь в виду, что ThermoFilm не предназначен для влажных помещений, таких как ванные комнаты. У нас есть и другие варианты для влажных помещений, такие как ThermoTile и WarmStep, которые идеально подходят, например, для плиточного или паркетного пола в ванной комнате. ThermoFilm совместим с любой подложкой, которую вы будете использовать при укладке, включая предварительно прикрепленную подложку, как некоторые виниловые полы. Купить сейчас Как установить ThermoFilm? Как все это соединяется? ThermoFilm устанавливается прямо под плавающим полом и совместим с различными вариантами подкладки.Просто выложите подложку, а затем поместите ThermoFilm над подложкой. Вы также можете установить ThermoFilm под слоем МДФ. Коврики ThermoFilm подключаются параллельно к термостату теплого пола. Количество ковриков и расположение в комнате повлияют на точный процесс соединения нагревательных матов. Подробные инструкции см. В Руководстве по установке или позвоните нам в любое время для получения помощи. Купить сейчас Будет ли это увеличивать высоту моего пола? ThermoFilm прибавит примерно 1/32 дюйма к высоте вашего пола.В зависимости от типа напольного покрытия или потенциального наличия подкладки эта высота может оказаться незначительной в соответствии с отраслевыми стандартами допусков на отклонение высоты пола.Купить сейчас Могу ли я комбинировать более одного мата или кабеля, чтобы соответствовать пространству? Большинство проектов подразумевают использование более одного мата, но это означает, что несколько матов подключаются параллельно термостату. Следует помнить, что вы не соединяете гирляндой в последовательную проводку или удлиняете маты, а, скорее, комбинируете их, чтобы покрыть соответствующий квадратный метр.Купить сейчасМогу ли я вырезать, укоротить или изменить форму ThermoFilm? ThermoFilm можно укоротить, вырезав на матах указанные промежутки. Утвержденные для резки участки будут четко описаны в прилагаемой документации. Хотя вы можете укоротить маты в полевых условиях, вы не можете изменить их форму, поэтому маты останутся прямоугольными по форме, и необходимо будет соответствующим образом спланировать свою компоновку. Можно ли укоротить подводящие провода? Отводящие провода, также известные как холодные провода, потому что они не выделяют тепло, их можно разрезать, укорачивать или соединять с дополнительными проводами холодного вывода для их удлинения.Что мне делать с участками, не охваченными системой обогрева? ThermoFilm имеет такой низкий профиль, что нет необходимости заполнять не отапливаемые участки каким-либо материалом. ThermoFilm производит 11 ватт на квадратный фут отопления. Купить сейчас Сколько будет стоить эксплуатация этой системы? Стоимость эксплуатации – сложный вопрос, на который нужно ответить, поскольку тарифы на электроэнергию зависят от площади, изоляции дома и даже от времени суток . Кроме того, стоимость эксплуатации еще больше усложняется, потому что деньги, потраченные на ваше лучистое тепло, могут привести к чистой экономии общих затрат на коммунальные услуги за счет сокращения использования вашего традиционного HVAC, к которому добавляется тот факт, что вы будете тратить меньше на техническое обслуживание системы HVAC, полагаясь на электрическое лучистое тепло.Итак, учитывая нюансы описания эксплуатационных расходов системы электрического лучистого отопления, мы рекомендуем поговорить с одним из наших экспертов об эксплуатационных расходах вашего индивидуального проекта. Купить сейчас Насколько горячее становится ThermoFilm? Иногда мы хотели бы ответить на вопрос вопрос с дополнительным вопросом. Обычно нас спрашивают, насколько нагревается система по нескольким причинам, поэтому важно понимать, почему вы спрашиваете. Вы беспокоитесь о том, чтобы обеспечить достаточно тепла для адекватного обогрева вашего помещения? Если это так, правильно установленная ThermoFilm может обеспечить разницу температур примерно на 10-15 градусов по Фаренгейту выше температуры окружающей среды в комнате.На практике этого более чем достаточно даже в очень холодном климате. Мы уверены, что вы будете полностью удовлетворены теплом, производимым ThermoFilm. Вы беспокоитесь о том, что выбранный вами материал пола будет подвергаться слишком сильному нагреву? Если так, не бойтесь! ThermoFilm обеспечивает бережную, надежную и постоянную подачу тепла к материалу пола. Если вы нагреваете пол из более чувствительного к температуре материала, вы можете обеспечить здоровый пол с помощью соответствующего термостата.Просто позвоните нам, если вам нужны рекомендации. Наконец, мы настоятельно рекомендуем выбрать термостат с ограничителем температуры, если это одна из ваших проблем! Купить сейчас Как долго прослужит ThermoFilm? Как долго длится гарантия? ThermoFilm не требует регулярного обслуживания после правильной установки и если ее не трогать (помните, что ваша излучающая система находится внизу, когда планируете реконструкцию!). Гарантия на нагревательные маты составляет 10 лет, но после 17 лет нахождения на рынке мы еще не видели, чтобы мат ThermoFilm выходил из строя из-за старости.Гарантия на термостаты, которые мы предлагаем, составляет 3 года, потому что мы используем только термостаты с защитой GFCI, которые в соответствии с национальными электрическими правилами рекомендуется заменять каждые 3 года. Заменить термостат просто, легко и недорого. Купите сейчас, я все еще не понимаю. Позвоните нам, напишите нам по электронной почте или напишите нам через наш веб-сайт! Наши штатные специалисты по обслуживанию клиентов будут рады помочь вам с вашим проектом. Купить сейчас

Характеристики матов ThermoFilm:

• Сделано в США
• Разработано для минимизации времени и труда
• Совместимо с большинством плавающие напольные покрытия
• Низкий профиль исключает необходимость в переходах
• ETL Перечислено в U.Южная и Канада
• Подогрев пола добавляет комфорта и ценности
• Умный в сочетании с термостатом WiFi
• Создан для жизни
• Умный в сочетании с термостатом WiFi
• Поддерживается 10-летняя гарантия

Наши обязательства перед вами

При поддержке реальных людей

Мы знаем, что быть лучшими не означает просто превосходные продукты, это означает их подкрепление превосходным обслуживанием.

Приоритет 1: сделать вас счастливыми

Создание радости и комфорта с помощью наших тепловых приложений – наша основная мотивация.

Лучшее в отрасли соотношение цены и качества

Качество американского производства, простая установка и безопасная работа. Все это по конкурентоспособным ценам, что обеспечивает лучшую ценность для лучистого отопления.

Инновационная и надежная конструкция

Продвижение отрасли вперед с помощью инноваций, и здесь для долгосрочных целей с максимальной надежностью. Вот почему наши системы есть и у нас дома.

Понимание ваших потребностей

ThermoSoft – лучший партнер для вашего проекта, потому что мы знаем, когда слушать, а когда давать рекомендации.

Постоянная целостность

Наша репутация – один из наших лучших активов. Мы заработали эту репутацию, выполняя все обещания.

Полы из ламината поверх лучистого тепла

Ламинат Shaw’s идеально сочетается с системами лучистого отопления.
Наши ламинатные полы одобрены для использования в системах лучистого отопления.Чтобы помочь вам добиться идеальной установки, мы даем вам несколько советов, прежде чем вы начнете. Если вы устанавливаете наш ламинат в доме, где используется лучистое тепло, важно соблюдать все инструкции по установке и использовать утвержденные подкладки. Система лучистого отопления должна быть разработана специально для использования с ламинатом. Он также должен включать датчик температуры поверхности и элементы управления термостатом.

В следующем списке содержится важная информация об укладке ламинатного пола на лучистое тепло, так что не пропустите! Прочтите и внимательно следуйте каждому шагу для достижения наилучших результатов.

Рекомендации по успешной установке:

• Вновь установленные системы водяных полов с водяным обогревом должны проработать при температуре 64-72 ° F как минимум 4 недели. Это гарантирует, что влага на черновом полу полностью высохнет.
• Старые / существующие системы водяного водяного обогрева пола должны быть полностью испытаны давлением, должным образом поддержаны и установлены на минимум 64 ° F в течение как минимум 4 дней до начала доставки, акклиматизации или укладки напольного покрытия.
• Электрические маты или сетчатые системы лучистого отопления должны быть специально обозначены производителем как подходящие для использования с системами ламината.
• Всегда проверяйте деревянный черновой пол, чтобы убедиться, что содержание влаги составляет менее 12%, используя точный измеритель влажности древесины. Бетонные полы должны регистрироваться «сухими» с помощью надежного измерителя влажности бетона.
• Уровень PH бетонных полов должен составлять от 6 до 9.
• Черновой пол должен полностью соответствовать всем вышеперечисленным требованиям к «сухости», прежде чем приступить к доставке, акклиматизации, укладке и другим необходимым процессам отверждения.
• Отрегулируйте рабочее место, чтобы обеспечить относительную влажность от 35 до 65 процентов и температуру от 60 до 80 градусов по Фаренгейту во время доставки, акклиматизации и укладки напольного покрытия.
• После завершения установки не изменяйте / регулируйте настройки лучистого тепла в течение как минимум 48 часов. В любой момент времени после начального 48-часового периода домовладелец должен только увеличивать или уменьшать настройки температуры на 4–5 градусов в день, чтобы ламинат мог постепенно адаптироваться к изменениям температуры.
• Никогда не повышайте температуру поверхности пола выше 85 градусов F.

Важно отметить, что при использовании ламината поверх системы лучистого отопления могут возникнуть небольшие зазоры, которых следует ожидать. Поддержание постоянного уровня относительной влажности поможет свести к минимуму это явление. Сезонные изменения также могут иметь такое же влияние на ламинат, поэтому всегда следует контролировать контроль температуры и влажности, чтобы обеспечить наилучшую производительность.

Как установить теплый пол под дерево или ламинат

Плоская ленточная система подогрева пола подходит непосредственно под ламинат, не требуя дополнительной подготовки основания.Это одна из немногих систем, которая будет работать в качестве первичного обогрева без стяжки.

Нагревательные маты с плоской лентой отличаются от нагревательных матов других типов. Ленты шире, чем средние нагревательные элементы, а промежутки между ними очень узкие, это означает, что вы можете получить большую площадь покрытия, работая при более низких температурах.

Рабочая температура этой конкретной системы может составлять всего 25 градусов по Цельсию. Это все равно будет основным источником тепла.

Преимущества установки наших ламинатных полов с подогревом

Есть много преимуществ в установке такого рода системы по всему дому, и возвращение части радиаторного пространства является одним из них! Эта система обогрева с металлическими лентами не требует никаких других источников тепла, чтобы согреть вас и вашу семью.

Система теплых полов Allbrite не вызовет неудобств:

• Вы не должны выкапывать полы
• Вам не нужно наносить наливной слой или цемент
• Вам не нужно беспокоиться о наращивании высоты пола

Подготовка пола:

При укладке ламинатных полов с подогревом требуется небольшая подготовка.Если поверхность ровная и гладкая, а также очищенная от мусора и пыли, вы готовы к работе.

Эта универсальная система может быть эффективно установлена ​​поверх любого типа основания пола – бетонного, деревянного, блочного и балочного, а также изолированного настила.

Этапы установки

• Раскатайте 6-миллиметровую теплоизоляцию и разрежьте ее так, чтобы она покрывала весь пол
• Положите ленточные маты для теплого пола на изоляцию
• Используйте двустороннюю ленту на ковриках для теплого пола, чтобы приклеить их к изоляции
• При необходимости используйте липкую ленту с высокой плотностью, чтобы обеспечить фиксацию нагревательных матов.
• Проложите холодные провода (под напряжением и нейтраль) к распределительной коробке чуть выше уровня плинтуса
• Убедитесь, что сопротивление нагревательных элементов соответствует диаграмме сопротивления в установке руководство
• Подсоедините холодные провода с помощью наших быстроразъемных соединителей с 5 рычагами
• Положите ламинат непосредственно поверх нагревательных матов
• См. раздел «Электрооборудование» для настройки электрооборудования, мы рекомендуем вам обратиться к квалифицированному электрику.

Как установить ламинатный пол

Снимите плинтусы

Перед началом установки снимите все плинтусы и обшивку по периметру комнаты, а также любые нагревательные элементы или крышки воздуховодов, установленные в полу. Тщательно подместите и / или пропылесосьте весь пол.

Подготовить черный пол

Для правильной укладки черный пол или поверхность старого покрытия должны быть ровными, гладкими и чистыми.Ламинированный пол обычно можно успешно укладывать прямо поверх старых напольных покрытий, таких как листовой винил, при условии, что поверхность ровная и гладкая, а не мягкая или мягкая. В качестве основы для ламинатных досок обычно достаточно простой основы из пенопласта. Если поверхность пола имеет повреждения или неровности, возможно, вам придется удалить ее и уложить жесткую подложку из тонкой фанеры перед укладкой листов пенопласта и укладкой ламината.

Проверка планировки пола

Установите несколько ламинатных досок, чтобы увидеть, как они будут располагаться в комнате.Для комнаты маленького и среднего размера проще использовать сам пол, а не измерять и рассчитывать.

Разложите доски бок о бок в комнате. Вы можете соединить боковые стыки вместе или просто стыковать доски друг с другом; только будьте осторожны, чтобы не ходить по полу, если стыки не соединены вместе.

Затем расположите отрезки досок встык, не скрепляя их вместе. Это может создать замок, который будет трудно отменить, и он может повредить края.

Как только вы получите представление об общей планировке, поднимите доски и сложите их рядом.

Ли Валлендер

Установите подложку или пароизоляцию

Производители напольных покрытий всегда рекомендуют перед укладкой ламината стелить стяжку. Этот тонкий и плотный слой вспененного материала помогает поглощать звук, обеспечивает тепловой барьер, облегчает ходьбу по ламинату и помогает перекрытию небольших зазоров и неровностей пола.

Кроме того, если вы кладете пол на бетонную плиту или другую поверхность, подверженную воздействию влаги, производитель может порекомендовать установить какой-либо тип влаго- или пароизоляции для защиты пола от влаги. Некоторые типы подкладки служат барьером для влаги. В противном случае вы можете установить толстую пластиковую пленку и заклеить швы лентой, чтобы обеспечить влагоизоляцию. Как правило, это меньше размера подстилки.

Раскатайте листы подложки и соедините края вместе так, чтобы они соприкасались, но не перекрывали друг друга.Закрепите швы скотчем, как рекомендует производитель. Некоторые подложки имеют клейкие кромки, которые можно отслаивать и прилипать, которые используются для соединения частей. Обрежьте подложку канцелярским ножом, чтобы она подходила к стенам и препятствиям.

Ли Валлендер

Начало первого ряда досок

Обрежьте язычки (а не пазы) от досок, которые будут окаймлять первую стену. Часто это достаточно просто сделать с помощью острого универсального ножа, или вы можете использовать настольную или циркулярную пилу.

Начните укладывать первый ряд на самой длинной стене так, чтобы обрезанные края досок прилегали к стене. Начните с правой стороны и двигайтесь налево. Приложите к стене полноразмерную доску, расположив ее на расстоянии примерно 1/4 – 3/8 дюйма (как указано производителем) от стены и убедившись, что край канавки обращен наружу. Поместите распорки из обрезков древесины между полом и стеной, чтобы сохранить зазор.

Всегда полезно провести меловую линию там, где край канавки будет в первом ряду.Измерьте расстояние до линии в разных точках стены, на которой будут начинаться доски. Стены не всегда прямые, и может потребоваться отрегулировать ряд внутрь (к стене) или наружу (от стены). Обязательно соблюдайте рекомендованный зазор, а также убедитесь, что повторно установленное основание закроет зазор. Важно, чтобы край паза в первом ряду лежал по прямой линии.

Продолжайте с дополнительными досками во всю длину, двигаясь влево до конца комнаты.Во время работы прикрепляйте каждую деталь к соседней с помощью молотка и бруска для ударов или тяги, чтобы зафиксировать стыки. Концевые стыки должны быть плотными, без зазоров. Некоторые производители предлагают постучать по доскам резиновым молотком, чтобы закрыть торцевые соединения.

Ли Валлендер

Закончите первый ряд

Как только вы дойдете до левого конца первого ряда, последняя доска, скорее всего, будет слишком длинной. Измерьте необходимую длину и перенесите это измерение на полноразмерную доску, , измеряя справа налево, , так, чтобы язычок доски сохранялся для прикрепления к последней полной доске.Обязательно учтите компенсационный зазор у стены.

Отрежьте доску нужной длины циркулярной пилой или лобзиком. Сохраните обрезанный конец; это сформирует первую доску во втором ряду, начиная с правой стороны комнаты.

Вставьте последний отрезанный кусок в первый ряд пола и закрепите концевое соединение с пазом и пазом, как и раньше. Штанга особенно удобна в конце ряда.

Планирование следующих рядов

При движении справа налево последний кусок в каждом ряду всегда будет отрезан, причем отрезанный кусок слева сдвигается вниз, чтобы начать следующий ряд напольного покрытия справа.

Ряды ламинатных досок должны иметь ступенчатый, зубчатый вид, чтобы швы никогда не совпадали в соседних рядах. Это не только будет некрасиво, но и поставит под угрозу структурную устойчивость пола.

Лучше всего, чтобы отрезанные куски были не менее 16 дюймов в длину, но с хорошим устойчивым ровным черным полом отрезанные отрезки могут достигать 1 фута. Если вы обнаружите, что ваш первый ряд оставляет вас с очень коротким отрезком на левом конце, лучше перенастроить ряд так, чтобы он начинался с частичной доски на правом конце.Это обеспечит приемлемую длину обрезанной доски слева.

Ли Валлендер

Продолжить укладку дополнительных рядов

Установите доски для второго и последующих рядов, используя ту же технику, но немного отличающуюся от того, что вы использовали для первого ряда. Для этих рядов держите каждую деталь под углом 45 градусов и вставьте длинный гребешок в паз на досках предыдущего ряда, затем опустите деталь на пол, чтобы зафиксировать соединение. Наконец, ударьте деталью по соседнему предмету в том же ряду с помощью молотка и метательного блока или тяги (по всем, кроме первой детали в каждом ряду).

Ли Валлендер

Установить последний ряд

Если вам не повезет, вам нужно будет разорвать последний ряд досок, чтобы завершить укладку пола в комнате. Отметьте доски в этом последнем ряду для разрыва, оставив зазор в 1/4 дюйма между полом и стеной. Разрежьте последний ряд досок с помощью циркулярной пилы, настольной пилы или лобзика.

Установите последний ряд разорванных досок, используя ту же технику крепления «гребень и паз».Это может быть немного сложно с последним рядом досок, так как вы плотно прилегаете к стене. Но даже в ограниченном пространстве, например, под свесом шкафа, у вас должно быть достаточно места, чтобы наклонить доску и зафиксировать ее.

Завершите установку, удалив все распорки, а затем установив плинтус по периметру комнаты. Щели вдоль стен должны быть полностью скрыты молдингом.

Используйте длинную линейку, Т-образный угольник или меловую линию, чтобы отметить длинные линии разреза для продольных надрезов по длине доски пола.Используйте квадрат скорости или попробуйте квадрат, чтобы отметить линии для поперечных разрезов.

Ли Валлендер

Не беспокойтесь о своей технике резки или разрыва ламинатных досок. Доски очень тонкие, с сердцевиной из ДВП, которая очень легко режется. Обрезанные края будут скрыты при установке плинтусов и молдинга, поэтому безупречный разрез не является обязательным.

Настольные пилы всегда обеспечивают лучший пропил, но вы также можете использовать циркулярную пилу, лобзик или даже ручную пилу. Пильные полотна с мелкими зубьями обеспечивают лучший рез с меньшим количеством сколов на поверхности ламината.Для вырезов, кривых и других нестандартных разрезов лучше всего подходит лобзик.

Циркулярные пилы и лобзики разрезают материал, поэтому сколы чаще всего возникают на верхней стороне заготовки. Чтобы свести к минимуму сколы на поверхности пола, сделайте рез с тыльной стороны доски. Настольные пилы разрезают, поэтому в этом случае вы разрезаете доски лицевой стороной вверх.

Можно ли положить ламинат поверх теплого пола?

Если вы установили в доме лучистое отопление, вы можете задаться вопросом, какой тип пола можно установить поверх него.Полы из ламината поверх теплого пола – идеальное решение. Если приняты надлежащие меры предосторожности, ламинат можно укладывать поверх теплого пола.

Правильная установка

Для успешной установки вам необходимо:

• Запустить систему подогрева пола не менее 4 дней при температуре 64-72 градуса
• Акклиматический пол в помещении, в котором он будет установлен не менее 48 часов
• После завершения установки не меняйте лучистое тепло в течение как минимум 48 часов
• Никогда не повышайте температуру поверхности пола выше 82 градусов

Имейте в виду, что небольшие зазоры между досками во время отопительного сезона – нормальное явление, когда ламинат покрывает черновой пол с подогревом.Правильный контроль влажности поможет свести к минимуму эту естественную реакцию на сезонные изменения климата.

Используйте подходящую подложку

При установке лучистого отопления узнайте, какую подложку использовать. Некоторые виды лучистого отопления имеют форму мягкого покрытия, в то время как другие типы лучистого отопления требуют специальной подкладки перед укладкой напольного покрытия. Также ознакомьтесь с гарантией производителя на ламинат поверх теплого пола.У некоторых производителей есть особые руководства по процессу установки. Некоторые могут даже рекомендовать против этого.

В следующий раз, когда кто-то спросит, какой тип пола можно укладывать поверх теплого пола, покажите ему эту статью и расскажите, как пол из ламината! Надеюсь, это поможет с правильной установкой и успешным проектом ремонта дома.

Есть еще вопросы о полах с подогревом и ламинате? Напишите их в комментариях ниже!

Узнать больше:

.
