Установка термосмесительного клапана на теплый пол

Содержание

1. Особенности конструкции и функции устройства
2. Варианты использования трехходового клапана для теплого пола
3. Недостатки смешивающих узлов
4. Особенности автоматических устройств
5. Как правильно выбрать трехходовой клапан
6. Установка термосмесителя для теплого пола
7. Где применяется?
8. В чем особенность этого клапана?
9. Настройка температуры смешанной воды
10. Какую площадь теплых полов может обслужить?
11. Место и роль смесительных клапанов в отопительной системе «теплые полы»
12. Что собой представляет смесительный термостатический клапан
13. Двухходовой термостатический смесительный клапан
14. Трехходовой смесительный клапан
15. Заключение

Если воду из отопительного котла (ее температура зачастую доходит до 90-95°С) напрямую заводить в контуры системы теплого пола, в помещении будет слишком жарко. По нормативам, теплоноситель, поступающий в контуры, должен иметь температуру из определенного диапазона – 40-45°С. Чтобы обеспечить такие условия функционирования используется специальное устройство – трехходовой клапан.

Особенности конструкции и функции устройства

Главное функциональное назначение клапана – смешивание в определенной пропорции остывшей жидкости из обратного контура с горячей водой, идущей в контур из нагревательного котла. Трехходовой клапан также называют термостатическим, термосмесительным, либо узлом подмеса.

Устройство оборудовано тремя рабочими отверстиями:

• Вход для горячего носителя, поступающего от котла.
• Средний вход, куда поступает остывшая жидкость из обратного контура.
• Выход, откуда в контур идет смешанный поток воды, имеющий необходимую температуру.

В пространстве между входами предусмотрена термочувствительная заслонка, регулирующая интенсивность прямого и обратного потоков посредством сжимания или расширения под действием температуры.

Обратите внимание! Определить правильную последовательность подключения помогут метки, нанесенные на корпус изделия.

Клапан работает в непрерывном режиме, обеспечивая постоянный цикл движения теплоносителя. Пошаговый принцип работы устройства можно представить следующим образом:

• Горячий теплоноситель от котла доходит до термосмесительного клапана.
• Устройство определяет уровень нагрева жидкости.
• Если температура носителя оказывается больше заранее установленного порога, узел подмеса открывает путь для поступления воды из обратного контура.
• Внутри устройства происходит смешивание двух потоков – нагретого и охлажденного.
• Когда температура смешанного потока жидкости достигает порогового значения, вход от обратного контура перекрывается.

Для эффективного и полноценного функционирования клапана в контурах теплого пола должен поддерживаться постоянный уровень давления. Для этой цели в схему включается циркуляционный насос.

Варианты использования трехходового клапана для теплого пола

В помещениях малой площади (ванная, кухня, санузел) монтировать полнофункциональный смесительный узел вовсе необязательно. Затраты на него могут превысить совокупную стоимость прочих элементов теплого пола. Здесь вполне можно обойтись обычным трехходовым вентилем. Контроль за температурным режимом обеспечивает термостат. Существуют также варианты ручной регулировки потоков теплоносителя. Для этого используются устройства с рукояткой, но их точность, эффективность и удобство использования оставляют желать лучшего.

Для более габаритных систем включение в схему узла подмеса уже считается обязательным.

Устройство теплых полов в больших помещениях или многоэтажных домах предполагает монтаж нескольких отопительных контуров различной длины. Соответственно, и смесительных узлов придется установить несколько.

В таких схемах можно использовать совместную работу нескольких устройств:

• Сервопривод. Устройство, способное подавать команды на открытие или закрытие заслонки по сигналам, идущим от датчиков. Позволяет осуществлять подачу теплоносителя различного уровня нагрева в те или иные зоны отапливаемого помещения.
• Трехходовой клапан.
• Контроллер.

Контроллер задает граничные значения температурного диапазона. Теплоноситель после прохождения узла может поступать в нужную комнату, либо проходить через коллектор, который распределит потоки по контурам.

Несмотря на очевидную пользу, трехходовые клапаны не лишены некоторых недостатков:

• Увеличение гидравлического сопротивления системы. Это может оказаться особенно заметным в сложных сетях, имеющих несколько коллекторов, насосов и узлов смешивания.
• Вероятность резкого заброса больших объемов горячей воды в контуры отопления. Это чревато завоздушиванием системы и может даже привести к образованию протечек. Такая проблема чаще проявляется на этапе запуска системы, поэтому к данному этапу работ стоит относиться очень ответственно.

Особенности автоматических устройств

Для обеспечения эффективной работы термосмесительного клапана процесс образования смешанного потока жидкости должен непрерывно контролироваться. Лучше, если это делается в автоматическом режиме.

Устройства с автоматическим управлением регулируются электрическими или пневматическими узлами.

• Электрические приводы сравнительно недороги и просты в подключении. Этим во многом объясняется их популярность и широкое распространение. С другой стороны, зависимость от электропитания и потребность в периодическом обслуживании делают их недостаточно надежными.
• Пневматические приводы стоят дороже, а процедура их подключения – сложнее. Впрочем, эти недостатки окупаются большим сроком службы и полной автономностью.

Как правильно выбрать трехходовой клапан

Ключевой параметр любого трехходового клапана – пропускная способность, т.е. объем воды, который устройство способно пропустить через себя в единицу времени. При выборе устройства следует соотносить этот параметр с производительностью котла.

Здесь стоит принимать во внимание еще один нюанс. Даже если диаметр входов и выходов клапана кажется подходящим по габаритам, это ни в коем случае не свидетельствует о реальной пропускной способности устройства. Данный параметр целиком и полностью определяется внутренним сечением отверстий, которые, в зависимости от конструкции, перекрываются шаровым запором или регулирующей головкой.

В некоторых моделях габариты этого отверстия могут быть меньше входного диаметра в 4 раза.

Чтобы не ошибиться и не оказаться перед необходимостью переделки дорогостоящего узла, следует перед покупкой внимательно изучить сопроводительную документацию.

Другой важный параметр устройства – поперечное сечение. В идеале клапан должен точно подходить по габаритам к размерам труб отопительной системы. Если точного соответствия достичь не удается, придется докупать переходники.

Кроме этого, стоит обратить внимание на такие нюансы:

• Обязательно проверять наличие сопроводительной документации: гарантийных талонов, инструкций по монтажу и эксплуатации, сертификатов и лицензий.
• При выборе материала стоит отдать предпочтение латуни или бронзе. Именно эти металлы наилучшим образом сочетаются с горячими жидкостями, а также имеют малый уровень теплового расширения.
  Отличить изделия из цветных металлов можно по весу – они значительно тяжелее дешевой «штамповки» из порошковых прессованных материалов, которые не обладают должным уровнем прочности.

Что касается конкретных моделей, на рынке можно найти продукцию нескольких компаний, давно зарекомендовавших себя в качестве надежных производителей:

• Esbe. Шведская компания, продукция которой отличается надежностью, хорошими эксплуатационными качествами и привлекательным внешним видом. Гарантийный срок эксплуатации – не менее 5 лет.
• Valtec. Совместное российско-итальянское предприятие, выпускающее термосмесительные клапаны, совмещающие доступную стоимость и хорошие технические характеристики. Гарантия на весь ассортимент устройств – 7 лет.
• Honeywell. Американский производитель, во главу угла поставивший удобство монтажа выпускаемых изделий. Трехходовые клапаны этой марки имеют яркий дизайн, высокую надежность, но и не менее высокую стоимость.

Установка термосмесителя для теплого пола

Трехходовой клапан монтируется в разрыв основного трубопровода и соединяется с обратным контуром системы. Установка осуществляется с использованием стандартного набора инструментов: гаечных ключей, пассатижей, подмотки, подходящих по размеру прокладок.

Это важно! Монтаж устройства осуществляется на этапе установки коллектора, до заливки бетонной стяжки.

В зависимости от конструкции, клапан имеет внутреннюю, либо внешнюю резьбу. На нее накручивается стандартная накидная гайка или фитинг (чрезмерных усилий при закручивании резьбы прилагать не следует, это может повредить прокладки).

Предварительно на резьбу наматывается подходящий уплотнитель. Места стыковки должны быть плотными и ровными, не иметь перекосов резьбы.

В зависимости от хода потоков теплоносителя, схема включения устройства в систему может различаться:

• Симметричное подключение (Т-образная схема). Разогретый и охлажденный потоки поступают в боковые отверстия изделия, смешанный поток идет из центрального отверстия.
• Асимметричное (L-образное) подключение. Горячий носитель и охлажденный поступают в два соседних отверстия, выходной поток идет через боковое.

При выборе того или иного варианта подключения, необходимо учитывать, как изделие будет вписываться в существующую обвязку трубопровода.

После завершения процедуры монтажа, система подвергается испытаниям. Тестирование должно продолжаться не менее 24 часов. Если все узлы функционируют исправно, можно осуществлять заливку и пользоваться системой в штатном режиме, наслаждаясь комфортом и уютом в исправно отапливаемых помещениях.

Смесительный клапан – один из главных узлов системы теплого пола. От его правильной работы зависит качество и точность регулировки температуры, что накладывает повышенную ответственность на проведение работ по его монтажу и обслуживанию.

Где применяется?

Когда в коттедже комбинированная система отопления: радиаторы + теплый пол;

Когда мощность теплых полов не превышает 11кВт.;

Когда нужно сэкономить на готовом насосно-смесительном модуле;

В чем особенность этого клапана?

Поддерживает температуру смешанной воды с точностью от 1 до 2°С, в диапазоне от 25 до 50°С;

Постоянный байпас между обратной и смешанной водой;

Внутренняя поверхность покрыта тефлоном для уменьшения накипи при жесткой воде;

Встроенная защита от перегрева при аварийных ситуациях;

Два сетчатых фильтра для защиты от механического загрязнения;

Монтаж в любом положении;

Режим работы в процессе подмеса горячей воды	Режим циркуляции через ТП без подмеса

Настройка температуры смешанной воды

Таблица настройки температуры смешивания приведена для температуры 60 градусов на входе “плюс”, и температуры 25 градусов на входе “минус”. Контролируйте температуру смешанной воды с помощью термометра.

Какую площадь теплых полов может обслужить?

Это зависит от мощности циркуляционного насоса в системе «теплый пол» и от того, какую теплоотдачу вы хотите получить с 1 м 2 пола

Ниже приведена таблица с указанием мощности различных вариантов совместного применения термосмесителей и циркуляционных насосов.

Расчет произведен при стандартном подключении теплых полов к насосному модулю (через коллектор для теплого пола WATTS) и сопротивлении каждой ветви теплого пола 2 , температуру пола 28°С, температуру воздуха в помещении 20°С. Согласно нашей методике расчета, для достижения этих условий, мы укладываем трубу с шагом 200 мм, и задаем температуру подачи в теплый пол 45°С. У нас 5 помещений по 15м 2 . Если для каждой ветки теплого пола мы обеспечиваем расход 2 л/мин., то общий расход будет равен 10 л/мин.

Для решения этой задачи выбираем клапан 6310C34 3/4″ВР 25-50°С (kvs1. 9, артикул 10017420) и насос WILO 25/4. Для обвязки применяем трубы диаметром 1”. Так как мы знаем, что температура в контуре радиаторов равна 60°С., то на смесительном клапане Aquamix устанавливаем маховик в положение 8, соответствующее значению смешанной воды 44,4°С.

На сегодняшний день среди используемых систем отопления жилых помещений значительное место отводиться теплым полам. По сложности конструкции и способу монтажа теплый пол трудно назвать легким и доступным вариантом обогрева. Другое дело эффективность. Использование для отопления подогрев полов обеспечивает в жилых помещения максимально комфортный температурный баланс. Сравнивая работу водяных полов с традиционным радиаторным отоплением, первые значительно выигрывают, как в плане эффективности, так и в эстетическом плане. Единственное препятствие, которое не позволяет более широко использовать греющие водяные трубы для подогрева пола – это существенная разница температур теплоносителя.

Автономный котел или центральная система отопления дают воду для обогрева с температурой 75-95 0 С. Теплый пол является низкотемпературной системой, оптимальная температура воды в отопительных трубах водяного контура составляет 35-55 0 С. Как в такой ситуации получить воду для теплого пола нужной температуры? С этой задачей успешно справляется смесительный клапан для теплого пола. Устройство осуществляет смешивание горячей и холодной воды, циркулирующей в системе, т.е. подготовку теплоносителя для последующей подачи в трубопровод вашего пола. Какие бывают смесительные клапаны и какова их работа, рассмотрим все существующие модели и варианты установки.

Место и роль смесительных клапанов в отопительной системе «теплые полы»

Основная задача, с которой приходится сталкиваться потребителям, решая вопрос монтажа теплых полов в своем доме, добиться необходимой температуры теплоносителя. Для радиаторов вода, температурой 75 0 С вполне приемлема, чего не скажешь о трубах, которые уложены в толще бетонной стяжки.

Важно! Чрезмерный нагрев бетонной стяжки приводит к ухудшению температурного баланса внутри отапливаемого помещения. Напольное покрытие (в большинстве случаев на древесной основе) при высоких температурах быстро утрачивает свои эстетические и технологические качества, приходя в негодность.

В соответствии с санитарными нормами, нормальная температура нагрева теплых полов не должна превышать 26 0 С. Тогда срединные слои воздушной массы внутри помещения прогреваются до комфортных значений 20-22 0 С. Для того, что бы получить такие температурные параметры, вода, поступающая в петли водяного контура должна быть нагрета до 50 0 С. Чуть менее 50% тепловой энергии нагретой воды уходит на прогрев слоеного пирога теплого пола. С учетом толщины слоя бетона, материала и разновидности напольного покрытия, происходит снижение температуры на поверхности пола.

Добиться существенного снижение температуры котловой воды на входе в отопительные водяные контуры помогает смесительный узел, представляющий собой комплект взаимосвязанных приборов и устройств. Одну из главных ролей в работе смесителя играет клапан термосмесительный, смешивающий воду для теплого пола. Благодаря этому небольшому приборчику осуществляется смешение двух поток воды, холодной и горячей для того, что бы на выходе получился вода необходимой температуры. Клапаны, устанавливаемые в смесительные узлы, бывают двух типов, трехходовые и двухходовые. Каждый из типов кранов выполняет свои, определенные технологическим процессом задачи и функции. Какой прибор лучше использовать для ваших теплых полов? Что стоит за выбором типа смешивающего и регулирующего устройства?

Процесс работы теплых полов заключается в подаче горячей воды из нагревательного прибора или другого источника нагрева в смесительный узел. Первое устройство, с которым вступает в контакт горячая вода предохранительный смесительный термостатический клапан. Двухходовой или трехходовой кран специально установлен для того, что бы снижать температуру котловой воды перед тем как она поступит в коллектор. Охлаждение теплоносителя осуществляется в автоматическом режиме, за счет подмеса остывшей воды из трубы обратного потока. Этот процесс происходит постоянно и беспрерывно на протяжении того времени, когда включено отопление.

Выше уже было сказано, что для этих целей используются вентили подмеса двух типов.

Двухходовой термостатический смесительный клапан

Двухходовой термостатический клапан, если говорить обычными словами, представляет собой улучшенный вариант ручного вентиля.

Несложное и понятное устройство вентиля позволяет достаточно эффективно осуществлять регулировку температуры теплоносителя в автоматизированном режиме. Обычно такой прибор ставится в отопительную систему, заменяя ручные краны. К основным достоинствам двухходового типа устройства можно смело отнести:

• автоматизированная работа по снижению температуры воды;
• простая и недорогая конструкция;
• легкий монтаж.

На заметку: Недостатком подобного прибора являются ограничения использования. Такой тип вентилей рассчитан на работу теплых полов небольшой площади. Обычно двухходовой клапан ставится на водяные отопительные контуры небольшой длины (для ванной комнаты, в детской).

Это тип смесительного прибора используется чаще всего, когда речь идет об оборудовании теплых полов в качестве вспомогательной системы отопления. С помощью этого прибора осуществляется корректная регулировка температуры теплоносителя, рабочего давления в системе и интенсивность водяных потоков.

Устройство состоит из цельного, литого корпуса (латунь или бронза). На кране имеется терморегулирующая головка с метрической шкалой. Положение головки может меняться в ручном и в автоматическом режиме. Для простых и недорогих систем отопления обычно используется оборудование с ручной настройкой. В сложных системах принято устанавливать термостатические вентили с дистанционными датчиками температуры. Основной деталью конструкции прибора – седла, одно или два. Двухседельные краны способны перекрывать поток воды полностью в отличие от трехходовых устройств.

Принцип работы устройства заключается в следующем:

• вода, поступающая из обратного контура, снова направляется в петлю теплого пола;
• снижение температуры нагрева отработанной воды ниже установленных параметров, приводит к срабатыванию устройства. В систему запускается горячая вода, смешиваясь внутри прибора с остывшей водой;
• при достижении температуры воды заданных параметров, срабатывает термостатический датчик, вентиль автоматически перекрывает подачу горячей воды в систему.

Другими словами, затвор, состоящий из седла и плунжера, реагирует на механическое действие термостатической головки. Плунжер, опуская вниз, перекрывает поток воды, снижая давление. Опущенный вниз затвор означает полную герметизацию проходных отверстий крана, соответственно вода в систему не поступает. Плунжер установлен перпендикулярно направлению движения воды и может быть игольчатым, тарельчатым или стержневым.

На заметку: если использовать этот тип оборудования при отоплении помещений большой площади, термостат будет работать со сбоями. Вода в длинных контурах быстрее остывает, поэтому термостат вентиля будет срабатывать чаще, добавляя в систему горячую воду.

На практике сегодня применяются вентили трех видов:

• Гидравлические;
• Пневматические;
• С электроприводом.

На рисунке указана схема подключения двухходового смесительного клапана в систему отопления «теплые полы».

Трехходовой смесительный клапан

Что касается трехходового смесительного клапана, то его работа в принципе отличается от принципа действия двухходового устройства. Здесь идет речь о подмесе к горячей воде, поступающей от котла к коллектору, остывшей воды, поступающей из обратки. Плюсы и минусы данного устройства аналогичны двухходовому крану за исключением одной детали:

Во время включения устройства в работу, интенсивность потока теплоносителя никак не меняется. За счет этого достигается равномерное изменение температуры воды, поступающей в петли водяного контура.

К основным особенностям этого устройства следует отнести максимально удобную регулировку температурного режима нагрева водяного пола. Этот тип смесительного устройства рассчитан на работу с масштабными системами отопления (помещения площадью более 250 м 2 ). Однако, несмотря на очевидные преимущества, трехходовой клапан имеет ряд недостатков.

Важно! При срабатывании термостата, кран открывается полностью, давая доступ в систему теплого пола горячего теплоносителя. Это может стать причиной перегрева отопительного контура в лучшем случае, а в худшем варианте, к разрыву трубопровода.

В отличие от двухходового типа, трехходовое устройство подмеса имеет низкую пропускную способность.

Изделие изготавливается из латуни или из бронзы. Оснащается изделие термочувствительной головкой или термостатом. Схема работы этого устройства следующая:

Горячая вода следует через правый и фронтальный патрубки до того момента, пока температура воды отвечает заданным параметрам. При снижении или росте температуры теплоносителя в работу вступает термостат, приводящий в движение шток. В результате движения штока происходит подмес горячей или охлажденной жидкости из других магистралей. Фронтальное отверстие открывается полностью в том случае, когда температура воды снова достигла желаемых параметров.

В зависимости от привода, трехходовые клапаны могут быть следующей конструкции:

• с термостатическим приводом;
• с термостатической головкой;
• с электроприводом;
• с сервоприводом.

Каждая модель имеет свои отличия и особенности, специально рассчитанные для использования в различных гидравлических системах коммуникаций.

Подключается трехходовой клапан следующим образом.

Заключение

Подключаются оба типа смесительных термостатических клапана по-разному. Для двухходового крана характерной является параллельная схема подключения. Для трехходового вентиля используется последовательное подключение.

Первый тип, двухходовой клапан в основном используется для работы с одним или с двумя водяными отопительными контурами. Для этого варианта и используется параллельное подключение.

Трехходовой тип устройства рассчитан на работу с длинными водяными контурами. При последовательном подключении вентиля достигается максимальная производительность теплых полов. Оба устройства монтируются в систему перед смесительным узлом, перед циркуляционным насосом. Надежность работы кранов проверяется во время пробного пуска системы отопления. Правильный монтаж и настройка приборов позволят вашим полам работать длительное время и максимально эффективно.

Трехходовой клапан для отопления с терморегулятором, как работает

Трехходовой клапан для отопления с терморегулятором имеет такую форму, которая напоминает тройник, отсюда и название. Функции же у него совсем другие, он поддерживает в доме комфортный тепловой баланс и равномерно распределяет тепло по всему помещению.

Трехходовой клапан особенно применяется для водяного теплого пола. Обычно температуры в радиаторе подогрева и пола не совпадают, для регулирования этого процесса и применяют устройство.

В данной статье мы поговорим об трехходовом клапане, его устройстве, установке, принципе работы и разновидностях. Применение такого агрегата просто необходимо в системе ГВС.

Содержание

• 1 Устройство трехходового клапана
  • 1. 1 Виды
• 2 Установка трехходового клапана в системе отопления
  • 2.1 Выбор
• 3 Как работает трехходовой клапан в системе отопления
  • 3.1 Виды трехходовых клапанов по принципу работы
• 4 Схема теплого пола с трехходовым клапаном
  • 4.1 Схема установки разделяющего трёхходового клапана
  • 4.2 Схемы установки смешивающего трёхходового клапана на разделение
• 5 Трехходовой смесительный клапан с термоголовкой
• 6 Сервопривод для трехходового клапана
  • 6.1 Клапан трехходовой регулирующий с электроприводом

Устройство трехходового клапана

Конструктивно он представляет два соединенных двухходовых крана в одном корпусе. Но в отличие от них полностью водяной поток горячей воды не перекрывается, а регулируется интенсивность его прохождения. За счет этого меняется температура горячей воды.

Основные детали клапана:
• корпус;
• шток с запорной шайбой или металлический шарик;
• гайки крепления (муфты).

Клапаны со штоком позволяют автоматизировать управление посредством электромеханического привода. Это позволяет автоматически регулировать температуру воды. Шариковый клапан по принципу действия можно сравнить со смесителем на кухне. Они используются только в клапанах с ручным управлением.

Примите к сведению: выбирая кран, следует обратить внимание на материал, из которого сделан корпус. Латунный более легкий и долговечный в сравнении с чугунным.

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему.

Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

Виды

Они различаются по способу управления. Условно можно поделить на клапаны:
1. с ручным управлением;
2. с термоголовкой;
3. с электроприводом;
4. гидравлические;
5. пневматические.

В частном доме наиболее приемлемым будет клапан с электроприводом. Установленные внутри датчики выдают команду через контроллер на привод, если изменяются контролируемые параметры воды.

В результате становится теплее, или наоборот, прохладнее. Термосмесительный эффект происходит автоматически. При этом не важно, какой котел установлен в системе – газовый или твердотопливный.

Если нет возможности в системе отопления установить регулируемый клапан, то лучшим решением в этом случае станет клапан с термоголовкой.

Установка трехходового клапана в системе отопления

Термостатический смеситель устанавливают в систему отопления в смесительном узле при одно – или многоконтурном распределении тепла. Таких контуров может быть несколько. Принципиальная схема не изменится. Добавятся лишь новые элементы.

Например, смесительный узел. Наличие дополнительного контура распределения теплоносителя является его главной отличительной особенностью. Зачем он нужен? Для подключения дополнительных теплопотребителей. Например, теплого пола.

При выполнении монтажных работ по установке клапана необходимо помнить, что он устанавливается перед насосом системы. От соблюдения этого требования зависит работоспособность всей системы.

Во время врезания клапана нужно следить, чтобы в него не попали отходы сварки (шлак, капли расплавленного металла). Так же необходимо предусмотреть возможность легкого снятия клапана в процессе его эксплуатации. Такое действие понадобится при периодической проверке его работоспособности.

Выбор

Чтобы правильно выбрать клапан нужно учитывать очень много различных нюансов.

В первую очередь:
• количество контуров в отопительной системе;
• конструктивная особенность управления клапаном;
• диаметр входного патрубка;
• пропускная способность трубопроводов системы отопления;
• материал, из которого изготовлен клапан.

С количеством контуров системы отопления легко разобраться самостоятельно. С остальными моментами выбора все обстоит намного сложнее. Чтобы узнать, как устроен и работает трехходовой клапан, достаточно вникнуть в этот вопрос.

А для того, чтобы правильно определить даже его размеры, необходимо иметь понятие в термодинамике.

По своей сути 3-ходовой клапан является вентилем с термостатической головкой. При автоматизированном приводе управления он в состоянии распределять потоки горячей воды в нужном направлении и в необходимом количестве.

Вентили с подобной задачей справиться не в состоянии, что говорит о необходимости наличия трехходового клапана в системе отопления. Используя клапан в системе отпадает необходимость придумывать какой-то выносной пульт управления ею. Все делается без участия человека.

Как работает трехходовой клапан в системе отопления

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать? Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

Такой клапан устанавливается в тех местах трубопровода, где необходимо разбить циркуляционный поток на два контура:
1. С постоянным гидравлическим режимом.
2. С переменным.

Обычно постоянный гидравлический поток используют потребители, для которых подается качественный теплоноситель определенного объема. Регулируется он в зависимости именно от качественных показателей.

Переменный поток потребляют те объекты, для которых качественные показатели не являются главными. Им важен количественный коэффициент. То есть для них регулировка подачи производится по требуемому количеству теплоносителя.

Есть в категории запорной арматуры и двухходовые аналоги. В чем отличие этих двух видов? Трехходовой клапан работает совершенно по-другому. В его конструкции шток не может перекрыть поток с постоянным гидравлическим режимом.

Он всегда открыт и настроен на определенный объем теплоносителя. А значит, потребители будут получать необходимый объем как в количественном, так и в качественном эквиваленте.

По сути, клапан не может перекрыть подачу на контур с постоянным гидравлическим потоком. А вот переменное направление он перекрывать способен, тем самым позволяя регулировать напор и расход.

Если совместить два двухходовых клапана, то получится трехходовая конструкция. При этом оба клапана должны работать реверсивно, то есть при закрытии первого обязательно открывается второй.

Виды трехходовых клапанов по принципу работы

По принципу действия этот вид делится на два подвида:
• Смесительные.
• Разделительные.

Уже по названию можно понять, как работает каждый тип. У смесительного один выход и два входа. То есть он выполняет функцию смешивания двух потоков, что необходимо для понижения температуры теплоносителя. Кстати, для создания нужной температуры в системах теплых полов это идеальное устройство.

Регулировать температуру выходящего потолка достаточно просто. Для этого необходимо знать температуру двух входящих потоков и точно рассчитать пропорции каждого, чтобы на выходе получить требуемый температурный режим. Кстати, этот вид устройства, если его правильно установить и отрегулировать, может работать и по принципу разделения потоков.

Трехходовой кран разделительного действия разбивает основной поток на два. Поэтому у него два выхода и один вход. Этот прибор обычно используется для разделения горячей воды в системах горячего водоснабжения. Нередко специалисты устанавливают его в обвязках воздухонагревателей.

По внешнему виду оба устройства ничем не отличаются между собой. Но если рассмотреть их чертеж в разрезе, то есть одно различие, которое сразу же бросается в глаза. В смесительном приборе установлен шток с одним шаровым клапаном.

Он располагается в центре и перекрывает седло главного прохода. В разделительном таких клапанов два на одном штоке, и они устанавливаются в выходных патрубках. Принцип их действия таков — первый закрывает один проход, прижимаясь к седлу, а второй в это время открывается другой проход.

Современный трехходовой кран делится на два типа по способу управления:
1. Ручной.
2. Электрический.

Чаще приходится сталкиваться с ручным вариантом, который похож на обычный шаровой кран, только с тремя патрубками — выходами. Электрические автоматические системы чаще всего используются для распределения тепла в частном домостроении.

К примеру, можно настроить температуру по комнатам, распределяя теплоноситель в зависимости от удаленности помещения от нагревательного котла. Или обеспечить совмещение с системой теплого пола. Большие по проходимости приборы устанавливают на теплопроводах между зданиями.

Как и любое устройство, трехходовой кран определяется по диаметру подводящей трубы и давлению теплоносителя. Отсюда и ГОСТ, который позволяет провести сертификацию. Несоблюдение ГОСТа является грубым нарушением, особенно, когда дело касается давления внутри трубопровода.

Схема теплого пола с трехходовым клапаном

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома.

Установка термосмесительного клапана производится в таких случаях:
• Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
• Теплоноситель в контурах теплых полов должен прогреваться не более чем до 45 °С, что обеспечивается смесительным узлом с трехходовым краном.
• Для поддержания необходимой температуры теплоносителя в разных местах системы.
• Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети.

Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы.

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла.

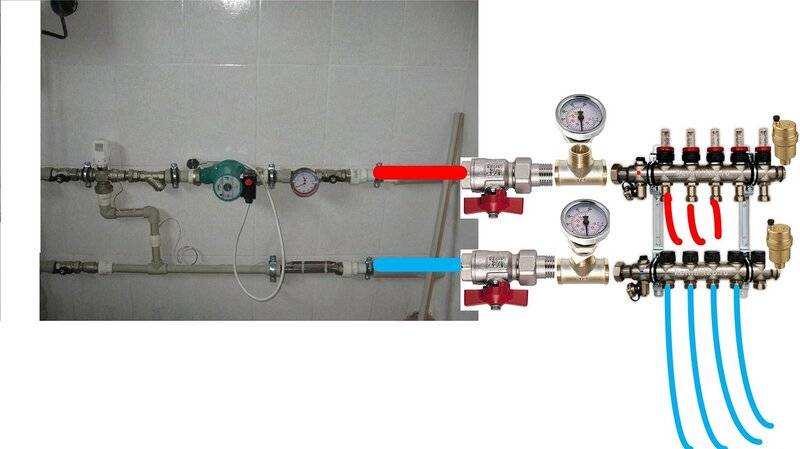

Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости, являющейся аккумулятором тепла.

Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора.

Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

В зависимости от направления потоков, термостатический клапан представлен двумя моделями:
1. Т-образная или симметричная схема. При таком подключении вода – горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
2. L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная – снизу. Впоследствии смешанный поток выходит из второго бокового хода.

Схема подключения трехходового смесительного клапана.

Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.

Рассматривая смесительный узел, можно выделить в нем следующие составные части:
• клапан обратный;
• датчик температурный;
• насос циркуляционный;
• смесительный трехходовой клапан.

Схема смесительного узла для теплого пола

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды.

После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

При подобной схеме подключения теплоноситель движется по следующему маршруту:
1. Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
2. Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
3. Распределение теплоносителя по трубам теплого пола.
4. Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки.

Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов.

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.

Схема установки разделяющего трёхходового клапана

Обеспечивает количественное регулирование у потребителя — за счёт изменения расхода теплоносителя. Применяется, если по условиям эксплуатации источника тепла допускается перепуск теплоносителя в обратный трубопровод и не допускается прекращение циркуляции в контуре источника.

Данная схема установки трёхходового клапана, получила широкое применение в узлах нагрева воды и воздуха, подключённых от автономной котельной. Для увязки гидравлических контуров, потери напора на балансировочном клапане в байпасной линии, должны равняться потерям напора у потребителя.

Данная схема установки трёхходового клапана предназначена для подключения к трубопроводу с избыточным напором. Циркуляция теплоносителя в контуре потребителя обеспечивается за счёт избыточного напора, созданного циркуляционным насосом в контуре источника тепла.

Схема установки разделяющего трёхходового клапана

Схемы установки смешивающего трёхходового клапана на разделение

Обеспечивает количественное регулирование у потребителя с использованием смесительного трёхходового клапана. Применяется если по условиям эксплуатации не допускается прекращение расхода в контуре источника, а перепуск теплоносителя из подающего трубопровода в обратный — допустим.

Подобные схемы подключения трёхходовых клапанов получили широкое распространение в обвязке воздухонагревателей и воздухоохладителей, а также в узлах подогрева воды установленных в автономных котельных.

На подмешивающем патрубке трёхходового клапана рекомендуется установить балансировочный клапан с гидравлическим сопротивлением равным, сопротивлению потребителя. Циркуляция через потребителя и байпас осуществляется за счёт избыточного напора в контуре источника.

При правильном подборе клапана и гидравлической увязке байпаса с контуром потребителя, расход через источник тепла постоянный, а в контуре потребителя — переменный.

Схема подключения смешивающего трёхходового клапана для разделения потока, к напорному коллектору

Так как, поток воды движется в направлении противоположном направлению потока в смешивающем клапане, на некоторых клапанах возможно увеличение шума и вибрации, а также снижение допустимого перепада давлений на клапане.

Схема установки смешивающего трёхходового клапана для разделения к гидравлической стрелке При подключении узла с разделяющим трёхходовым клапаном к источнику тепла непосредственно или безнапорному коллектору, в подающем или обратном трубопроводе необходимо установить циркуляционный насос. Насос может быть общим для нескольких контуров.

Схему подключения трёхходового клапана, разделяющего поток, с дополнительным байпасом в контуре потребителя, параллельным подмешивающей линии, используют при условии превышения температурного режима источника над температурным режимом потребителя.

Особенность данной схемы в том, что расходы в контуре источника и потребителя будут постоянными, а к потребителю не поступит перегретый теплоноситель. У потребителя будет обеспечено качественное регулирование. Для работы данной схемы необходима установка насоса в контуре потребителя и в контуре источника.

Трехходовой смесительный клапан с термоголовкой

Клапан с терморегулятором гарантирует практичность и эффективность функционирования системы. Трехходовые клапаны для отопления призваны регулировать тепловой поток, что обеспечивает комфорт в помещении и экономичность использования.

Прежде чем приступать к проектировке отопительной системы, производится тепловой расчет. На основе его результатов выбирается подходящая мощность и тип отопительных приборов, способных поддерживать оптимальный температурный режим в помещении.

В расчет берется площадь помещения, после чего анализируют возможные теплопотери. Исходя из этого, рассчитывается производительность отопительной системы, необходимая для создания в комнатах комфортного микроклимата. После чего для всех помещений составляется тепловой баланс.

Однако, данные расчеты производятся при конкретных условиях, которые могут меняться в процессе эксплуатации.

Факторы, влияющие на работу радиатора, различны:
• температурные перепады на улице;
• солнечная активность;
• сила ветра;
• наличие бытовых приборов, генерирующих тепло.

В результате, просчитанный температурный баланс нарушается, и в помещении становится жарко. Однако, изъять из комнаты части радиатора или заглушить тепловое излучение невозможно. Таким образом, возникает необходимость управлять генерируемой тепловыми приборами энергией, чтобы поддерживать в помещении комфортный микроклимат.

Есть два пути регулировки выделяемой радиатором энергии:
1. Качественное изменение свойств радиатора.
2. Количественное регулирование выделяемого тепла.
3. В обоих случаях необходимы манипуляции с циркулирующей по трубам жидкостью.

В случае, когда вы не можете повлиять на температуру воды, поступающей к радиатору, можно регулировать ее количество. Для этого и необходимо купить трехходовые клапаны для отопления с терморегулятором.

Эти устройства позволяют ограничить количество воды, проходящей через радиатор, и в результате при одной и той же площади батареи в комнату будет поступать больше или меньше тепла, разумеется, в пределах, ограниченных мощностью системы.

Устройство трехходового смесительного клапана с термостатом

Трехходовой клапан для отопительной системы и регулятор температуры, устанавливаемый на радиаторе, могут использоваться по отдельности, однако в автономных отопительных системах современных квартир и частных коттеджей зачастую применяют комбинированный способ для повышения эффективности.

Таким образом, целесообразна покупка трехходового клапана для отопления с терморегулятором.

Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах. Пределы эти продиктованы техническими характеристиками теплового прибора, а именно, значением его максимальной теплоотдачи, и зависят от каждого конкретного радиатора.

Сервопривод для трехходового клапана

Сервопривод — это электродвигатель, управляемый через отрицательную обратную связь. В данном случае отрицательной обратной связью будет датчик угла поворота вала, который прекращает движение вала при достижении нужного угла.

Для наглядности рассмотрим устройство сервопривода по рисунку:

Как видно, внутри сервопривода расположены следующие составные части:
• Электрический мотор.
• Редуктор, состоящий из нескольких шестеренок.
• Выходной вал, которым привод вращает клапан или другое устройство.
• Потенциометр — эта та самая отрицательная обратная связь, с помощью которой осуществляется управление углом поворота вала.
• Управляющая электроника, которая расположена на печатной плате.
• Провод, по которому подводятся напряжение питания (220 или 24 В) и управляющий сигнал.

Давайте теперь подробно остановимся на управляющем сигнале. Сервопривод управляется импульсным сигналом с изменяемой шириной импульса. Для тех кто не знает о чем идет речь, привожу еще одну картинку:

То есть ширина импульса (по времени) определяет величину угла поворота вала. Настройка таких управляющих сигналов дело нетривиальное и зависит от конкретного привода. Количество управляющих сигналов зависит от того, сколько положений может занимать выходной вал.

Сервопривод может быть двухпозиционным (2 управляющих сигнала), трехпозиционным (3 управляющих сигнала) и так далее.

Клапан трехходовой регулирующий с электроприводом

В качестве электрического привода трехходовых регулирующих кранов с электроприводом выступают различные элементы.

Существует две разновидности:
1. трехходовые краны для отопления с электроприводом в виде электрического магнита;
2. трехходовые клапаны с сервоприводом на базе электрического мотора.

Исполнительный механизм получает команду прямиком от температурных датчиков или от управляющего контроллера. Модели трехходовых кранов для отопления с электроприводом наиболее эффективны, так как позволяют обеспечивать максимально точную регулировку тепловых потоков.

Трёхходовой регулирующий клапан — предназначен для смешения или разделения потока теплоносителя, поэтому их ещё называют смесительными и разделительными клапанами. Трёхходовые регулирующие клапаны имеют три патрубка для присоединения к трубопроводу.

Наиболее широкое распространение получили в системах теплоснабжения подключённых от автономных котельных, в которых нет необходимости в ограничении расхода при сохранении коэффициента смешения.

Они устанавливаются для управления теплоотдачей калориферов системы вентиляции, теплообменных аппаратов систем горячего водоснабжения и отопления подключённых по независимой схеме, управления процессом смешения в системах отопления с зависимым подключением в котельной.

Трёхходовой клапан с электроприводом — это трубопроводная арматура, предназначенная для качественного и количественного регулирования. Трёхходовые клапаны выполняют функцию исполнительного устройства в схемах автоматизации систем теплоснабжения зданий.

Управляют клапаном с помощью электропривода, по сигналу электронного регулятора, либо от центральной системы диспетчеризации. Работа трёхходового клапана основана на создании в циркуляционном кольце контуров с постоянным и переменным гидравлическим режимом, за счёт разделения одного потока или смешения двух потоков теплоносителя.

Вне зависимости от положения штока в трехходовом клапане, циркуляция не прекращается, поэтому такой тип устройства не годится для уменьшения расхода теплоносителя. В этом основное отличие шарового трехходового крана с электроприводом от двухходовых кранов, регуляторов и других устройств.

Данный клапан предназначен для смешивания или разделения, распределения потоков. Разделительный клапан регулирует количество воды, пуская часть жидкости по байпасному пути вместо прямого. Два патрубка устройства служат для выхода, а один – для входа.

Принцип действия трехходового смесительного клапана с термоголовкой основан на подмешивании к горячему теплоносителю более холодного или к холодному более горячего. В результате качественная характеристика, а именно температура теплового потока изменяется, при этом уровень этого изменения зависит от установленной пропорции соединяемых струй.

Два порта для входа и один для выхода могут также выполнять разделительную функцию. Такие клапаны могут использоваться в различных съемах.

Часто актуально использование трехходовых клапанов для твердотопливных котлов, в камере которых выпадает конденсат в начале топки. В таком случае клапан помогает временно отсечь холодную воду, а по короткому контуру пустить часть нагретой жидкости.

Теплый пол не работает? | Проблемы и исправления

Как и в любой системе отопления, могут быть случаи, когда ваш теплый пол (UFH) не работает должным образом.

Nu-Heat может помочь вам найти первопричину ваших проблем с подогревом пола — будь то электрическая причина или неисправный термостат или часть коллектора — мы поможем вам снова запустить систему.

Переход к проблемам с водяным теплым полом
Переход к проблемам с электрическим теплым полом

Во-первых, давайте рассмотрим несколько потенциальных проблем с подогревом пола, с которыми вы можете столкнуться при использовании воды UFH, и способы их решения.

Или почему бы не позвонить в нашу техническую команду по телефону 01404 540650?

Проблемы с подогревом пола с подогревом воды

Одна зона не нагревается

Если одна зона не нагревается, как ожидалось, или вообще не выключается , это может быть вызвано несколькими системами подогрева пола проблемы. Большинство из них довольно просто решить самостоятельно:

Проблемы с исполнительным механизмом теплого пола:

• Клапан с липким штифтом под приводом

  Под каждым приводом находится небольшой штифт. Вам необходимо удалить привод из пораженной зоны, чтобы убедиться, что штифтовой клапан свободен. Если привод застрял, его можно освободить с помощью силиконового спрея. Вы также можете использовать плоскогубцы с длинными губками, чтобы попытаться освободить штифт.

• Привод полностью вышел из строя

  Если привод неисправен, это, скорее всего, связано с электрической проблемой, которая может быть связана с термостатом или монтажной платой. Для проверки цепей лучше обратиться к квалифицированному электрику. Неисправный привод также может вызвать теплый пол, который не выключается и остается включенным постоянно.

Термостат теплого пола Проблемы:

• Неисправность термостата или низкий заряд батареи

  Вы можете легко сбросить настройки термостата, следуя предоставленному руководству пользователя. Если в вашей системе используются беспроводные термостаты с батарейным питанием, рекомендуется также проверить батарейки. Если ни один из этих способов не работает, это может быть связано с электрической неисправностью, поэтому следует вызвать квалифицированного электрика. Неисправный термостат также может привести к тому, что теплый пол будет 9.0007 постоянно включен .

• Термостат настроен неправильно (ошибки E1 и E2)

  Большинство ошибок термостата будут отображаться на лицевой стороне стат. Просто перезагрузите термостат, следуя руководству пользователя, чтобы устранить ошибку. Мы подготовили несколько видеороликов по настройке, которые помогут вам в этом процессе для neoStat и PbS.

Как удалить коды ошибок E1 и E2 из Nu-Heat neoStat

Как удалить коды ошибок с термостата Nu-Heat PbS

Проблемы с другими деталями напольного отопления

1. Изолировать все зоны UFH, кроме зоны, которая не нагревается
2. Снять привод
3. Подсоедините шланг к проточному клапану на коллекторе и подсоедините к водопроводному крану холодной воды
4. Подсоедините шланг к сливному отверстию на коллекторе и выведите в слив
5. Включите холодный кран, откройте оба крана, точку слива и точку подачи и пропустите воду через эту зону

После того, как пузырьки воздуха будут удалены, вы можете перекрыть вентили и холодный кран и отсоединить шланг. Лучше всего с этой задачей справится квалифицированный сантехник.

• Проблема с проводкой: неправильное соединение или сухое соединение

  Это может быть связано с приводом, термостатом или монтажной платой. Что касается электрической проблемы, лучше всего обратиться к квалифицированному электрику для решения проблемы.

• Расходомеры неправильно открыты на коллекторе

  Вам нужно будет отрегулировать скорость потока на коллекторе. Для этого обратитесь к руководству UFH по системе, так как коллекторы могут различаться.

Несколько зон или вся система не нагревается

Еще одна проблема с подогревом пола, с которой вы можете столкнуться, — система не нагревается должным образом. Это может повлиять на несколько зон или на всю систему. Это может происходить по нескольким причинам:

• Отказ циркуляционного насоса

  Возможно, вышел из строя циркуляционный насос. Это электрическая проблема, поэтому лучше проконсультироваться с квалифицированным электриком.

• Реле насоса на монтажных платах

  Это еще одна электрическая проблема, которую должен проверить квалифицированный электрик.

• Запорные клапаны закрыты на коллекторе

  Рычаг запорного клапана должен находиться на одной линии с трубопроводом на коллекторе в открытом положении. Если запорный клапан закрыт, он будет находиться на трубопроводе под углом 90 градусов.

• Штифт смесительного клапана застрял

  Для решения этой проблемы необходимо снять белую головку термостатического клапана и убедиться, что игольчатый клапан не заедает. Если он застрял, его можно освободить с помощью силиконового спрея. Вы также можете использовать плоскогубцы с длинными губками, чтобы попытаться освободить штифт перед заменой термостатической головки.

• Котел не работает (нет сигнала)

  В этой ситуации вам необходимо обратиться к квалифицированному электрику, который проверит соединения платы электропроводки и реле.

• Нет питания на монтажных платах

  Убедитесь, что питание главного выключателя включено. Если он не горит, вызовите квалифицированного электрика.

Насос работает все время или не выключается

Если вы столкнулись с этой проблемой напольного отопления, это может быть связано с:

• Реле насоса заело на монтажной плате

  Опять же, это проблема с электричеством, поэтому следует вызвать квалифицированного электрика.

• Неисправность термостата или низкий заряд батареи

  Как упоминалось ранее, вы можете легко сбросить настройки термостата, следуя руководству пользователя. Также рекомендуется проверить батарейки, если в системе используется беспроводной термостат с батарейным питанием.

• Неисправный или неисправный привод

  Если привод неисправен, это, скорее всего, связано с электрической проблемой, которая может быть связана с термостатом или монтажной платой. Вам следует проконсультироваться с квалифицированным электриком.

Повышение давления в системе напольного отопления (испытание давлением)

Существует несколько потенциальных проблем с напольным отоплением, которые могут быть выявлены с помощью испытаний под давлением, которые могут вызывать повышение давления в системе:

• Заправочная петля была оставлена ​​включенной или пропускает

  Убедитесь, что клапаны на обоих концах гибкого шланга закрыты, и отсоедините заправочный контур.

• В трубопроводе UFH имеется ограничение

  Если давление остается высоким во время опрессовки, даже когда система выключена, то маловероятно, что причиной является засорение трубопровода. Однако, если давление меняется за счет изменения скорости насоса (или отключения насоса), то, вероятно, имеется ограничение – либо засор , либо воздушные пробки . Важно отметить, что если насос находится близко к заданному значению, при запуске произойдет начальное повышение или падение давления.

• Расширительный бак вышел из строя (повреждена мембрана)

  Чтобы проверить, так ли это, нажмите на иглу клапана Шредера на нижней стороне расширительного бака. В случае утечки воды диафрагма внутри сосуда разорвется, и потребуется замена всего сосуда .

  В качестве альтернативы диафрагма может быть пуста от воздуха, что означает, что вода не может расширяться при нагревании, что приводит к увеличению давления. Сбросьте часть давления воды через предохранительный клапан, затем подсоедините ножной насос к клапану Шредера сосуда, накачав его до 2 бар. Заполните водяную сторону до нормального рабочего давления.

Падение давления в системе (котел блокируется при низком давлении)

Вместо повышения давления вы можете обнаружить, что система теряет давление. Есть несколько способов определить причину этого:

1. Проверьте систему на наличие утечек в трубопроводах, коллекторах и цилиндрах. Это включает быстрый осмотр предохранительного клапана, автоматического воздухоотводчика и расширительного бака.
2. Повторно создайте давление в системе (см. руководство для получения дополнительной информации об опрессовке полов с подогревом) и изолируйте все коллекторы. Проверьте, с какой стороны коллектора падает давление. Это поможет определить место утечки.
3. Убедитесь, что предохранительный клапан температуры/давления не пропускает воздух.
4. Проверить, не пропускает ли расширительный бак со стороны котла.
5. Убедитесь, что продувочный клапан котла не пропускает.

Все вышеперечисленное должен выполнять квалифицированный сантехник.

Проблемы с электрическим теплым полом

Возникли проблемы с электрическим теплым полом? Многие из вышеперечисленных решений применимы как к водяным, так и к электрическим системам — например, неисправный термостат или проблемы с электропроводкой. Тем не менее, вот несколько советов по устранению неполадок, характерных для электрического UFH.

• Электрический теплый пол не выключается ИЛИ Электрический теплый пол не нагревается

  Проблема с подогревом пола может быть связана с термостатом или проблемой с проводкой — ознакомьтесь с нашими советами по термостату или разделом нашего руководства пользователя. Вы также должны проверить, не вышел ли из строя напольный датчик/датчик и правильно ли он подключен к термостату.

  Если с термостатом и датчиком температуры все в порядке, может потребоваться приезд электрика для проверки системы.

• Пол не нагревается до нужной температуры

  Если ваш электрический теплый пол недостаточно теплый, вам может потребоваться отрегулировать настройки термостата или проверить выходную мощность системы. Это также может быть связано с изоляцией в вашем доме — проверьте это перед установкой.

• Я повредил или перерезал электрический нагревательный кабель

  Вы можете купить комплект для ремонта кабеля теплого пола, но эту работу должен выполнять квалифицированный электрик. Позвоните нам по телефону 01404 540650, и наши специалисты смогут посоветовать, что делать.

• Электрическое отопление дороже, чем я ожидал

  Электрический теплый пол дороже, чем водяной теплый пол, поэтому мы рекомендуем его для небольших помещений, а не для установки во всем доме.

  Если вы используете больше электроэнергии, чем предполагалось, попробуйте изменить настройки термостата или программы. Изоляция, образ жизни и поток воздуха в помещении также могут иметь значение.

• Я неправильно установил электрический теплый пол

  Несмотря на то, что электрические системы обогрева пола просты в установке, во время установки могут возникнуть проблемы. Если у вас есть какие-либо вопросы или проблемы, просто позвоните нам!

Если вы занимаетесь устранением неполадок в системе Nu-Heat UFH или после прочтения этого руководства у вас все еще возникают проблемы с подогревом пола, вы всегда можете позвонить в нашу компетентную техническую группу по телефону 01404 540650.

Консультация по проекту

решения для отопления и возобновляемых источников энергии для вашего проекта.

• Свяжитесь с нами по телефону 01404 540650
• Откройте для себя весь наш ассортимент продукции Nu-Heat для теплого пола.
• Вы также можете отправить нам свои планы проекта для бесплатного индивидуального расчета.

Руководство по установке | Компактный коллектор

Компактный коллектор

Руководство по установке

Описание устройства



до 6 этажных цепей. Агрегат может подавать теплую воду с температурой подачи от 20 до 70 в контуры теплого пола длиной не более 100 погонных метров (размер трубы 16 x 2 мм).



Содержимое коробки



Кроме стационарного оборудования в коробке находятся незакрепленные компоненты. Для каждого контура поставляется пара соединений трубы Eurokonus с коллектором.



Соединительный трубопровод



Первичная подача должна быть подключена через красный шаровой кран к верхнему коллектору, а первичная обратка должна быть подключена через синий шаровой кран, расположенный на нижнем коллекторе. Трубу ЮПИТЕР диаметром 16 мм, идущую от пола, следует соединить с помощью отдельно упакованных коннекторов Евроконус. Убедитесь, что на трубе снята фаска j, прежде чем вставлять ее в фитинг , поскольку невыполнение этого требования может привести к повреждению уплотнительного кольца. Проверьте герметичность соединений между насосом и коллектором, так как они могли ослабнуть при транспортировке.

Электрическое подключение и установка



Существует два варианта подключения мини-микшерной станции JUPITER.



Вариант А заключается в простом контроле температуры в помещении путем подключения комнатного термостата на 240 В к термостату перегрева и насосу. Питание должно подаваться через серую соединительную коробку, расположенную в верхнем левом углу (см. электрическую схему). Электроэнергия должна быть независимой и не привязанной к котлу. Насос просто включится, когда термостат потребует потребности, независимо от того, есть горячая вода или нет. В этом варианте клапаны на нижнем коллекторе должны быть полностью открыты, отвинтив синие колпачки . Температуру воды можно определить, установив значение на термостатическом вентиле . Следует соблюдать осторожность при регулировке этой температуры, чтобы не превысить температуру поверхности пола, особенно для деревянных полов, для которых рекомендуемый предел составляет 27°C.

Термостат перегрева установлен на заводе на 60°C.



Вариант B. Если предполагается эксплуатация системы с управлением отдельными контурами этажей (приводы на контур), что может быть в случае использования более двух контуров, рекомендуется использовать дополнительный центр коммутации. Эта установка также позволяет передавать сигналы запроса от отдельных термостатов для управления насосом, а также сигнал запроса обратно в котел.



Заполнение и эксплуатация



Заполнение системы осуществляется с помощью клапанов заполнения и слива , расположенных на каждом коллекторе. Используя стандартное шланговое соединение, каждый контур можно заполнять и удалять воздух независимо друг от друга с помощью синих колпачков на каждом клапане.



Расход от 1,5 до 2,5 л/мин расходомеров подходит для нормальной работы.

Снимите термостатический клапан

Установите синий колпачок с верхнего клапана и затяните

Снимите колпачок фильтра, чтобы использовать его в качестве ключа клапана

Используйте колпачок в качестве ключа, чтобы закрыть первичный 2-ходовой клапан

Используя тот же ключ, откройте (отвинтите) верхний обратный клапан. ..

…и нижний клапан заполнения

Присоедините фитинги Hozelock к клапанам заполнения и слива

Присоедините наполнение (нижний) и обратный (верхний) шланги и включите подачу воды. Дать стечь в ведро.

Через 20-30 секунд закройте красный и синий вентили

Закройте все синие заглушки на верхнем коллекторе, кроме контура, который вы хотите заполнить.

Как только пузырьки воздуха перестанут появляться, откройте следующий контур и используйте синюю крышку, чтобы закрыть предыдущий контур.

После того, как все контуры будут промыты, закройте клапаны наполнения и слива с помощью крышки. Сначала закройте верхний обратный клапан, затем нижний наполнительный клапан. Только после этого отключите подачу воды.

Повторно открыть красный и синий клапаны.

Подсоедините опрессовку к нижнему наливному клапану. Откройте нижний наполнительный клапан с прикрепленным ключом и испытайте давление до 6 бар. Убедившись в отсутствии утечек, оставьте тест минимум на 1 час.
