выбор внутрипольного конвектора по длине, глубине, ширине. Советы от Radiators
Содержание:
- Диапазон используемых размеров внутрипольных конвекторов
- Для чего необходимо производить предварительный расчет оборудования?
- Делаем правильный выбор по размерам
- Вывод
Внутрипольные конвекторы все чаще используют наши соотечественники при обустройстве городских квартир и загородного жилья. Такие сантехнические устройства используются во всех типах помещений с высокими панорамными окнами (в пол). В такой ситуации никакие другие типы радиаторов и батарей не подойдут. В то же время важно правильно подобрать на внутрипольные конвекторы размеры. Правильно подобранные изделия станут отличным решением, позволяющим одновременно решить 2 важные задачи:
- Обогреть помещение до комфортных температур.
- Поставить надежную воздушную завесу на пути холодного воздуха от окна в комнату.
Но все эти задачи успешно будут решены только в том случае, если правильно подобрать для внутрипольных конвекторов размеры, а также рассчитать их технические характеристики.
Диапазон используемых размеров внутрипольных конвекторов
Одним из важнейших параметров, на которые покупатели обращают внимание, является размер конвектора. От этих величин напрямую зависит величина площади и объема, который способен обеспечить теплом такой отопительный прибор. Для наиболее полного удовлетворения запросов пользователей, предоставлении возможность выбора оборудования с учетом параметров и особенностей помещений, производители предлагают следующие внутрипольные конвекторы размеры:
- Длина – 50 – 700 см.
- Ширина – от 15 до 42 см.
- Глубина – 6 – 54 см.
Чтобы правильно подобрать прибор, недостаточно просто выбрать размеры, подходящие под помещение, важно обеспечить оптимальное сочетание площади и теплоотдачи.
Для чего необходимо производить предварительный расчет оборудования?
Важно понимать: мощность любого отопительного прибора, в том числе и внутрипольного конвектора напрямую зависит от его габаритов.
Чем крупнее радиатор в пол по размерам, тем площадь теплообменника выше, соответственно, характеристики тепловой отдачи – лучше! Конечно, устанавливать огромные и громоздкие конвекторы, добиваясь максимального наполнения теплом, нецелесообразно.
- Во-первых, это приведет к лишним расходам.
- Во-вторых, это может ухудшить внешний вид помещения.
Пропорции и размеры следует подбирать таким образом, чтобы интерьер помещения оставался стильным и привлекательным, а еще – удобным для жизни.
Делаем правильный выбор по размерам
- Определяем оптимальную длину конвектора
В идеале, размеры внутрипольных конвекторов в длину должны составлять от 80 до 100% ширины установленного в помещении панорамного окна.
В любом случае, размер конвектора в длину не должен быть менее 70%.
- Выбираем прибор по глубине
Внутрипольный конвектор устанавливается ниже уровня пола в помещении. Поэтому глубину контролировать и определять непросто. Можно, конечно, учесть размеры и особенности фундамента, межэтажных перекрытий и т.п. Зачастую именно толщина слоя стяжки является определяющей при определении глубины конвектора. Оптимальный размер от 90 до 120 мм. В этом случае конвекция будет работать на максимальных параметрах.
Если же конструкция дома не позволяет изготавливать такие глубокие ниши, придется доукомплектовать устройство вентилятором.
- Последний шаг – подбираем модель по ширине
Этот размер необходимо рассматривать в последнюю очередь, после того, как выбрана длина и глубина.
Как правило, производители изготавливают внутрипольные конвекторы, размеры которых заранее продуманы с учетом оптимального соответствия конструкции и особенностям помещений. Так, например, при малой глубине прибора не следует пытаться расширить площадь теплообменника за счет увеличения ширины. В низких конвекторах используются уменьшенные по размерам теплообменники, так что никакого эффекта от приобретения более габаритных изделий не получится. А вот сложности с монтажом коммуникации и общим стилем оформления помещения можно получить!
Оптимальными считаются следующие размеры по ширине:
- для естественной конвекции 23 – 25 см;
- если конвектор оснащается дополнительно вентилятором (принудительная конвекция), то размер по ширине должен быть увеличен в пределах 25 – 30 см.
Производители для решения задачи по качественному обеспечению теплом, предлагают усиленные виды внутрипольных конвекторов. Здесь теплообменники устанавливают в 2 ряда, повышая величину теплоотдачи практически вдвое.
Естественно, для таких устройств потребуется изготавливать и монтировать увеличенный короб.
Вывод
Правильный выбор размеров радиатора в пол обеспечит тепло и уют в доме, а также позволит рационально расходовать деньги на ремонт. Руководствуйтесь параметрами, приведенными выше – не ошибетесь!
0.00 всего
Написать отзыв
Рейтинг:ВНУТРИПОЛЬНЫЙ КОНВЕКТОР Helios THERM CIAD 130 БОЛЬШАЯ СКИДКА
ВНУТРИПОЛЬНЫЙ КОНВЕКТОР Helios THERM CIAD 130 конвектор встраиваемый с естественной конвекцией с двухрядным теплообменником.
Радиатор внутрипольный конвектор предназначен для систем водяного отопления жилых, общественных, и административных зданий. Конвекторы внутрипольный могут использоваться также для помещений с повышенным уровнем влажности, например бассейны, оранжереи и пр. Они позволяют решать задачи отопления помещений с витражными окнами и остеклением большой площади. Рекомендуется применять только в закрытые системы водяного отопления, т.
е. теплоноситель постоянно циркулирует в замкнутом пространстве, не контактируя с воздухом.
Конвектор внутрипольный допускается использовать в системах водяного отопления с температурой теплоносителя до 120 С и рабочим избыточным давлением до 1,6 МПа, при испытуемым избыточным давлении не менее 2,4 МПа.
цена на радиаторы внутрипольные Helios THERM CIA (глубиной 130 мм., длинной от 0,8 до 5 метров., шириной от 200 мм до 400 мм).
Встраиваемые внутрипольные конвекторы Helios THERM CIAD 130
Helios THERM CIAD 130 – встраиваемый конвектор с естественной конвекцией, окрашенный короб из оцинкованной стали 0,9 мм., двухрядным теплообменник, с рамкой, декоративная решетка на выбор.
Декоративная решетка для встраиваемого конвектора Helios CIAD 145
- RLA-поперечная (рулонная) решетка из алюминиевого профиля.
- RLW-поперечная (рулонная) решетка из ценных пород дерева.
Алюминиевые решетки покрытые методом анодирования и могут быть следующих цветов:
- S (silver) – серебро
- G (gold) – золото
- B (black) – черный
- C (chocolate) – шоколад
Деревянные решетки изготавливаются из ценных пород дерева (дуб, бук) и могут быть окрашены в следующие цвета:
- DW (dark wood) – темное дерево (венге)
- LW (light wood) – светлое дерево (орех)
Высота всех решеток составляет 23 мм.
Технические данные Радиатор внутрипольный конвектор с естественной конвекцией с двухрядным теплообменником Helios CIAD 145
Встраиваемый внутрипольный конвектор с естественной конвекцией, с двухрядным теплообменником CIAD |
|
| Характеристики | CIAD |
| Дополнительные характеристики | |
| Торговая марки | Helios |
| Высота (мм) | 130, 180 |
| Ширина (мм) | 200, 250, 300, 350, 400 |
| Длина (мм) | от 800 до 5000 мм |
| Мощность | от 340 Вт до 6063 Вт |
| Корпус | оцинкованная сталь 0,9 мм |
| Диаметр медных труб | медная труба – 5/8” |
| Толщина алюминиевых ламелей | 0,35мм |
| Расстояние между ламелями | 5мм |
| Температура теплоносителя | до 120°C |
| Рабочее давление | 16Атм |
| Опрессовочное давление | 24Атм |
| Способы присоединения | справа,
слева, спереди, сзади. Латунные фитинги в снутренней резьбой 1/2″ |
| Монтаж | однотрубная и двухтрубная система отопления (убедиться в соответствии параметров конвекторов параметрам системы, в которой они будут использоваться) |
| Комплект поставки | Короб
с установленной рамкой Съемный теплообменник Декоративная решетка на выбор (входит в стоимость конвектора) Крепежно-регулировочный комплект Паспорт Гарантийный талон Инструкция по монтажу |
| Решетка | Решетка рулонная, представлена в четырех цветах (chocolate, silver, gold, black), входит в стоимость конвектора. Расстояние между профилем – 9 мм.Площадь живого сечения 66,5%. Высота решетки 23 мм. |
Монтаж встроенного конвектора Helios THERM CIAD 130
Монтаж конвектора должен выполнять квалифицированный специалист согласно требованиям СНиП 3.
05.01-85 “Внутренние санитарно-технические системы”, по технологии, обеспечивающей их сохранность и герметичность соединений в соответствии со строительными нормами и правилами.
Во время монтажа необходимо соблюдать следующие правила:
- пред монтажом необходимо убедится в отсутствии повреждений при транспортировке или хранении;
- убедится в соответствии параметров конвекторов параметрам системы, в которой они будут использоваться.
Параметры эксплуатации встраиваемых конвекторов Helios CIAD 145
- эксплуатационная температура теплоносителя не более 120 С.
- рабочее избыточное давление теплоносителя до 1,6 МПа (16 кг/см2).
- испытательное избыточное давление не менее 2,4 МПа (25 кг/см2).
Комплект поставки встроенного конвектора Helios CIAD 145
- короб с установленной рамкой
- съемный теплообменник
- декоративная решетка
- тангенциальный вентилятор (в моделях с принудительной конвекцией)
- крепежно-регулировочный комплект
- паспорт с гарантийным талоном
- инструкция по монтажу

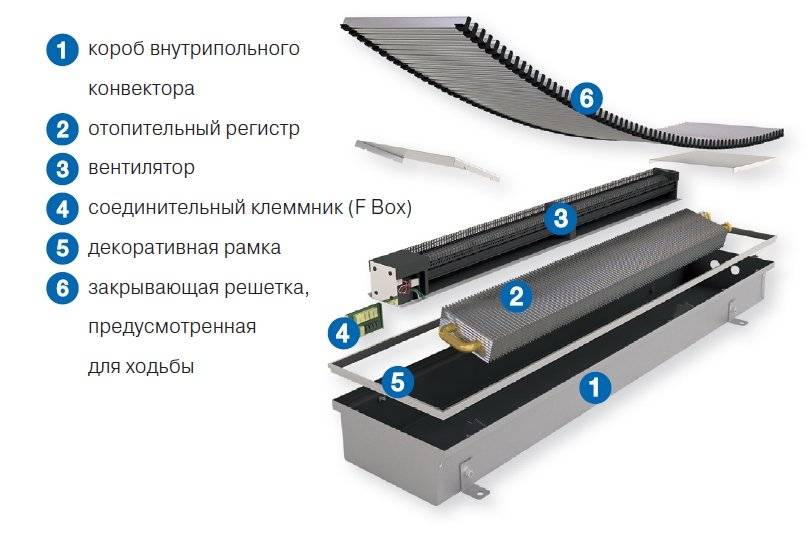

Конструкция Радиатор внутрипольный конвектор с естественной конвекцией с двухрядным теплообменником Helios THERM CIAD 130
Типоразмер Радиатор внутрипольный конвектор с естественной конвекцией с двухрядным теплообменником Helios THERM CIAD 130
В нашем магазине всегда большой выбор” Скважинные насосы для воды с содержание песка” , “Насос Водолей”, дренажные насосы Vodotok, Leo, Grundfos, фекальные насосы Leo, Vodotok, Speroni, автоматика для насоса АКВАРОБОТ ТУРБИПРЕСС, Grundfos PM, Wilo Fluidcontrol, Pedrollo EASY, Vodotok PW, большой выбор” Баки и расширители” Водонагреватели, Промышленные насосы, Задвижки.
Есть выбор ” Котлы отопления ” Котлы твердотопливны, Котлы газовые, Дизельные котлы, Котлы электрические.
Купить Внутрипольный конвектор вы можете в нашем магазине либо заказать на сайте.
Благодарим вас за выбор нашего оборудования. Желаем вам приятного использования. Надеемся, что использования нашего оборудования будет приносить вам радость многие годы. Будем рады дальнейшему сотрудничеству.
Для сохранения гарантии продукта необходимо установить и использовать в соответствии с приложенным руководством. Это относится к специалисту, выполняющему установку, так и к тому, кто использует это устройство. В руководстве также представлены технические характеристики и сведения по поиску и устранению неисправностей.
Гарантия на Внутрипольный конвектор 12 месяцев .
Доставка оборудования по всей России .
ВНУТРИПОЛЬНЫЙ КОНВЕКТОР Helios THERM CIAD 130 конвектор встраиваемый с естественной конвекцией с двухрядным теплообменником.
Радиатор внутрипольный конвектор предназначен для систем водяного отопления жилых, общественных, и административных зданий.
Конвекторы внутрипольный могут использоваться также для помещений с повышенным уровнем влажности, например бассейны, оранжереи и пр. Они позволяют решать задачи отопления помещений с витражными окнами и остеклением большой площади. Рекомендуется применять только в закрытые системы водяного отопления, т.е. теплоноситель постоянно циркулирует в замкнутом пространстве, не контактируя с воздухом.
Конвектор внутрипольный допускается использовать в системах водяного отопления с температурой теплоносителя до 120 С и рабочим избыточным давлением до 1,6 МПа, при испытуемым избыточным давлении не менее 2,4 МПа.
цена на радиаторы внутрипольные Helios THERM CIA (глубиной 130 мм., длинной от 0,8 до 5 метров., шириной…
Конвекторы внутрипольного отопления VCF.100.150.2PH
+37067100077
info@vitron.
lt
Высота: 100 мм.
Ширина: 150 мм.
Естественная конвекция
Тепловая мощность: (95/85/20 °C) 328–1638 Вт.
Теплообменник 2-трубный, горизонтальный (2PH)
Стандартная длина (мм): 600–3000 мм. (шаг 100 мм)
| Тип | Высота (мм) | Ширина (мм) | Тепловая мощность | Стандартная длина [мм] | |||
| (95/85/20 °С) (Вт) | |||||||
ВКФ. 100.150. 2PH | 100 | 150 | 328 – 1638 | 600 – 3000 (шаг 100 мм) | |||
| Конвекторы внутрипольного отопления | |||||||
| 9 0069 | |||||||
VCF.100.150.2PH
(Теплообменник 2-трубный, горизонтальный)
| Теплообменник | 2-трубный, горизонтальный |
| Длина теплообменника | 900 98 л- 250 мм.|
| Ширина теплообменника | 100 мм. |
| Высота теплообменника | 50 мм. |
| Диаметр трубы | 15 |
| Рабочее давление | 16 бар (1,6 МПа) |
| Соединение | 2 х G1/2′ (внутренняя резьба) |
| Межосевое расстояние труб теплообменника | 50 мм. |
| Максимальная температура теплоносителя | 95 °С |
Описание Данные конвектораЦенаЗаказать
Конв. Сектор ВКФ.100.150.2ПХ состоит из корпуса, опорных ножек, решетки и медно-алюминиевого теплообменника.
Корпус изготовлен из листовой стали толщиной 1 мм и покрыт порошковой краской. Длина корпуса L от 600 до 3000 мм., шаг 100 мм. Верхняя часть корпуса имеет алюминиевую решетку, обеспечивающую конвективный теплообмен. Теплообменник покрыт износостойким порошковым покрытием.
Штуцеры для подключения теплообменника к системе отопления имеют внутреннюю резьбу G1/2” и воздухоотводчик для удаления воздуха из системы отопления. Расстояние между точками подключения 50, 150 и 250 мм. – боковое подключение и 50 мм. – нижнее подключение.
- сбоку
- снизу
- сбоку
- снизу
сбоку
Внутрипольные конвекторы с естественной конвекцией (боковое подключение)
| Конвектор Артикул | Длина | Масса с упаковкой, кг. | Тепловая мощность(95/85/20), Вт | Боковое подключение, евро с НДС | Нижнее подключение, евро с НДС |
|---|---|---|---|---|---|
| VCF.100.150.600.2PH | 600 | 4,35 | 328 | 116 | 148 |
| ВЦФ.100.150.700.2PH | 700 | 4,88 | 382 | 127 | 160 |
| ВКФ.100.150.800.2PH | 800 | 5,4 | 437 | 9 0231 139171 | |
ВКФ. 100.150.900.2PH | 900 | 5,93 | 491 | 150 | 182 |
| ВКФ.100.150.1000.2PH | 1000 | 6,46 | 546 900 27 | 161 | 194 |
| ВЦФ.100.150.1100.2РН | 1100 | 6,99 | 601 | 173 | 206 |
| VCF.100.150.1200.2PH 9002 7 | 1200 | 7.51 | 655 | 185 | 217 |
VCF. 100.150.1300.2PH 900 27 | 1300 | 8.04 | 710 | 196 | 229 |
| VCF.100.150.1400.2PH 900 27 | 1400 | 8,57 | 764 | 207 | 240 |
| VCF.100.150.1500.2PH | 1500 | 9.51 | 819 | 227 | 25 9 |
| ВЦФ.100.150.1600.2PH | 1600 | 10.04 | 874 | 240 | 272 |
ВКФ. 100.150.1700.2PH | 1700 | 10,57 | 928 | 251 | 283 |
| ВЦФ.100.150.1800.2PH | 1800 | 11.09 | 983 | 262 | 294 |
| VCF.100.150.1900.2PH | 1900 900 27 | 11,62 | 1037 | 273 | 306 |
| ВЦФ.100.150.2000.2РН | 2000 | 12,15 | 1092 | 285 | 318 |
VCF. 100.150.2100.2PH | 2100 9 0027 | 12,68 | 1147 | 297 | 329 |
| ВКФ.100.150.2200.2PH | 2200 | 13.2 | 1201 | 308 | 340 900 27 |
| ВЦФ.100.150.2300.2PH | 2300 | 13,73 | 1256 | 319 | 351 |
| ВКФ.100.150.2400.2PH | 2400 | 14,26 | 1310 | 330 | 363 9 0027 |
ВКФ. 100.150.2500.2PH | 2500 | 15,2 | 1365 | 348 | 381 |
| VCF.100.150.2600.2PH | 2600 | 15 .73 | 1420 | 360 | 392 |
| ВЦФ.100.150.2700.2PH | 2700 | 16.26 | 1474 | 372 | 404 |
| VCF.100.150.2800.2PH | 2800 | 1 6,78 | 1529 | 383 | 415 |
ВЦФ. 100.150.2900.2PH | 2900 | 17,31 | 1583 | 394 | 426 | ВКФ.100.150.3000.2PH | 3000 | 17,84 | 1638 | 405 | 438 |
