Как сделать дымоход для бани через потолок?

Бани традиционно отапливаются твердыми видами топлива. Это могут быть дрова или уголь, но, главное не меняется – необходим проход, через который будет выходить дым и остальные продукты сгорания топлива. Монтаж основных составляющих, обычно, не вызывает вопросов – все достаточно просто, а вот как правильно сделать дымоход для бани, особенно, в том месте, где он проходит через потолок, знают далеко не все. Нужно не просто пропилить дырку в потолке, а соорудить пожаробезопасную систему и обеспечить печи достаточную тягу.

Проект

Перед тем, как начать закупку материалов и монтаж, необходимо все рассчитать. Это избавит от ненужных трат и позволит понять более точно, какие нужны будут детали. На самом деле, устройство для вывода дыма является довольно непростой системой со своими требованиями к обустройству.

Хитрость: если сделать трубу разъемной, состоящей из двух частей, это позволит со временем поменять нижнюю часть, которая прогорает быстрее верхней. Кроме того, ее будет легче установить.

Общая высота сооружаемого устройства определяется достаточно просто: необходимо отмерить расстояние от выходного патрубка печи до конька крыши и прибавить к полученной цифре еще полметра. На эти пятьдесят сантиметров труба должна быть выше конька.

Длину обоих частей делают такой, чтобы соединились они примерно посередине высоты чердачного помещения. Необходимо учесть, что часть длины нижней детали уйдет в соединение с патрубком печи, так что, потребуется небольшой запас в 10 – 15 сантиметров.

Особенности

Дым, выходя из печи, имеет довольно высокую температуру. Это нужно использовать, для увеличения отдачи тепла в помещении бани, но, при этом, необходимо тщательно утеплить верхнюю составляющую, чтобы она не слишком нагревала пространство вокруг себя и не подожгла перекрытие.

Для этого, нижний элемент оставляют неутепленным, так как он пройдет в помещении, которое требуется нагревать, а в верхней части, он будет покрыт утепляющим негорючим материалом. На нижнем элементе утепление начинается на небольшом расстоянии от поверхности потолка и выходит на чердак. Верхний элемент утепляется полностью.

Установка

Главное в процессе монтажа – знать, как правильно сделать раскладку для того места, где дымоход бани будет проходить через потолок. Все начинается с отверстия в перекрытии. Оно выпиливается в том месте потолка, где предполагается сделать вывод для дыма.

Размеры выпиливаемой дыры – 45 на 45 сантиметров. Этого достаточно для устройства любой конфигурации и размера. Располагаться проем должен строго над выходным патрубком печи. Нужно подобрать место таким образом, чтобы труба прошла точно через центр выпиленной дыры.

Далее, начинается изготовление квадратных металлических заготовок для крепления всей конструкции к потолку. На одной нужно прорезать круглое отверстие, равное по диаметру самой трубе, а на второй, отверстие должно быть овальной формы, так как она будет установлена на скате крыши и располагаться под наклоном. Размер квадратов – 50 на 50 сантиметров.

Нижняя деталь одевается одной стороной на патрубок печки, а второй вставляется в заготовку с прорезанным круглым отверстием. Оставив по всем сторонам соединения дымохода с заготовкой одинаковые зазоры, квадратная деталь прикручивается к перекрытию со стороны внутреннего помещения бани.

Далее, к нижней составляющей присоединяется ее вторая часть. Они соединяются хомутом из металла. Второй квадратной заготовкой, с отверстиями овальной формы, труба крепится к скату крыши со стороны чердака.

Пространство, между металлическим листом, прикрученным со стороны внутреннего помещения и поверхностью пола чердака, заполняется глиной, асбестом или керамзитом. Можно использовать и другие негорючие материалы, которые обеспечат достаточную тепловую изоляцию.

Нередко, для этих целей используют кирпич. Однако, необходимо позаботиться о том, чтобы все пространство между кирпичами и самим выводом для дыма, было заполнено негорючим материалом.

Проход трубы через потолок в бане: как сделать своими руками

Появление дымоходной печи автоматически переводит помещение в разряд «белых бань». Да и, говоря откровенно, почитателей настоящей черной баньки найдется немного. Однако обустройство дымоходной трубы сопряжено с многочисленными трудностями.

В абсолютном большинстве случаев это дровяная, чугунная или стальная конструкция, зачастую оборудованная еще и водонагревателем. Порой изделие обкладывается камнем, но обычно обходятся и без такой обшивки: корпус и труба в этом случае также выступают элементами обогрева.

• Самый распространенный вариант дымоходной трубы – стальной. Во-первых, материал довольно стоек к химически агрессивным веществам. Во-вторых, обладает сравнительно малым весом. А в-третьих, высокая теплопроводность металла в помещении парилки является достоинством: тепло от дымохода идет на поддержку высокой температуры в комнате или используется для подогрева воды в баке.

Однако это же свойство является и главным недостатком: труба раскаляется настолько сильно, что существует опасность воспламенения. Даже слишком близкое расположение дымоотводящего канала к деревянной стене и то заметно увеличивает угрозу пожара.

Проход трубы через потолок бани: особенности

Место прохода дымоотводного канала через перекрытие должно быть выбрано и отмечено в проекте. Это значительно облегчает работы, так как позволяет заранее вырезать отверстие необходимой величины.

При обустройстве дымохода необходимо соблюдать еще несколько правил.

• Проход трубы через потолок не только не должен затрагивать несущие конструкции, но и находиться на определенном расстоянии от них: минимальная дистанция дымохода от несущей потолочной балки или стены составляет 13 см.

• Между стенками дымохода и перекрытием не допускается контакт, вне зависимости от того какой материал используется – сталь, керамика и прочее.

• Зазор между краями отверстия и дымоходным каналом должен быть тщательно теплоизолирован, в противном случае поддерживать высокую температуру в парилке не удастся. В качестве теплоизолятора не допускается применение материалов с синтетическими составляющими. Например, базальтовая вата с фольгированным покрытием используется, а с лавсановым – категорически нет.

• Участок прохода заделывается снизу листом из нержавеющей стали. Оцинкованное железо применять не рекомендуется.

• Улучшить теплоотводящую функцию дымохода, а заодно и обезопасить стену возле печи можно при помощи теплового экрана. Сделать его можно своими руками – это лист нержавеющей стали отполированной до зеркального блеска. На фото – тепловой экран в бане.

Баня: проход трубы через потолок

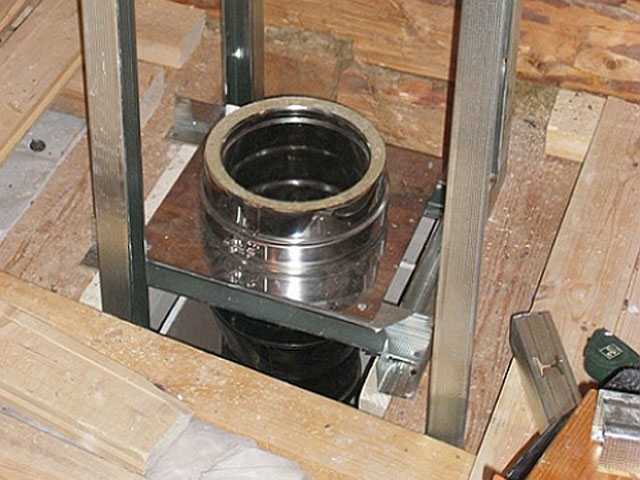

Лучшим способом обеспечить выполнение всех правил по пожарной безопасности обеспечению должной теплоизоляции парилки будет монтаж и установка ППУ – потолочно-проходного узла.

ППУ представляет собой жестяной короб с отверстиями по размерам дымоходной трубы. Готовое изделие, которое можно купить в магазине является разборным, так как его установка проводится параллельно с дымоходом. Однако приспособление можно сделать и своими руками.

Стороны короба с отверстиями имеют большую величину, поскольку закрепляются на перекрытии. Как правило, нижняя часть заранее фиксируется на коробе.

1. Перед монтажом изделие обтягивают алюминиевой фольгой для герметизации швов.

2. ППУ вставляют в отверстия в потолке, закрепляют саморезами к поверхности. Затем выводят отрезок дымохода, а в пространство короба засыпают керамзит. Можно использовать и базальтовую вату, хотя керамзит доступней по цене.

3. Надевают съемную часть короба и привинчивают к перекрытию.

4. Труба в баню через потолок и крышу должна быть точно вертикальной, а отверстие в крыше, соответственно, нужно сделать точно над отверстием в перекрытии. После установки дымоход теплоизолируют минеральной или базальтовой ватой, обязательно фольгированной.

5. Для теплоизоляции прохода через крышу используют стальные накладки.

На видео демонстрируется процесс сооружения дымоходного канала своими руками.
