Проход трубы через потолок бани

Правила безопасности диктуют необходимость исключения незащищенного контакта между горячей трубой и легко воспламеняющимися материалами. Для их соблюдения при монтаже дымохода в бане нужно соорудить специальный узел прохода потолка в виде короба с использованием огнезащитных материалов, и выполнить его в точном соответствии с нормативами.

Изготовить узел прохода через потолок можно своими руками

Содержание материала

• 0.1 Нормы и правила пожарной безопасности
• 0.2 Какие материалы можно использовать для огнезащиты при устройстве ППУ?
• 0.3 Цены на базальтовую вату
• 0. 4 Видео – Как самостоятельно поставить дымоход. Расчеты и чертежи
• 0.5 Особенности использования дымохода «сэндвич» при проходе потолка бани
• 1 Этапы устройства потолочной разделки
  • 1.1 Готовим место для узла прохода дымохода через потолок
  • 1.2 Монтаж готового узла разделки – проходного патрубка
  • 1.3 Самодельный проход трубы через потолок бани – пошаговая инструкция с фото
  • 1.4 Цены на лист нержавеющей стали
  • 1.5 Видео – Проход трубы через потолок бани
  • 1.6 Видео – Монтаж дымохода сэндвич своими руками

Нормы и правила пожарной безопасности

Любой застройщик может ознакомиться с тем, какое оборудование дымохода считается безопасным, по СНиП 41-01-2003.

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

Строительные нормы и правила РФ СНиП 41-01-2003

Нас интересует пункт 6.6.22, который диктует отступ в 130 мм в области прохода через этажи для выполненной с защитой дерева кирпичной трубы. Известно, что кирпичные и бетонные трубы имеют более низкую теплоотдачу, чем современные металлические, которые чаще всего применяют в банях. Это означает, что обустраивая разделку одностенной металлической трубы без теплозащиты, следует ориентироваться на другие цифры отступок, которые указаны в приложении «К»:

• 500 мм до дерева без термозащиты;
• 380 мм от нагретой трубы до легковоспламеняемых за слоем термоизоляции.

Данные цифры следует рассматривать как расстояния от дыма внутри трубы до дерева.

Ошибки обустройства потолочно-проходного узла

Производители печей и дымоходов предоставляют документацию, в которой обязательно указывается возможное значение расстояний до перекрытий из различных материалов. Ими и следует руководствоваться при самостоятельном сооружении прохода банной трубы через потолок.

Размещение печи и дымохода

Расположение от труб и открытых дымоходов до деревянных частей зданий

Какие материалы можно использовать для огнезащиты при устройстве ППУ?

И кирпичные, и керамические, и металлические части узлов межэтажной разделки нагреваются до температур, вызывающих риск возгорания древесины. Для надежной изоляции горючих элементов потолочного пирога нужно выполнить прокладку из защитных материалов.

Материал	Описание
Минерит	Плитный несгораемый материал на основе цемента с добавлением известняка, слюды и целлюлозы. Выдерживает постоянное нагревание до 150 °С. При воздействии более высоких температур органический наполнитель минерита выгорает, и он становится хрупким.
Минеральная вата	Под этим общим наименованием подразумевается волокнистый утеплитель, состоящий из расплавленных нитей различной неорганической природы. Это могут быть как минералы (базальт, доломит и др.), так и отходы доменного производства, шлаки. Шлаковата не теряет свойств до температур 300°С, в более горячей среде происходит спекание волокон – связующие и гидрофобизирующие присадки не так устойчивы к огню, как минеральный компонент. В результате резко увеличивается теплопроводность. Как огнестойкий материал, позиционируется жесткая минеральная плита марки ПЖ-175. Она способна сохранять изолирующие свойства до 1000°С.
Асбестокартон	Выпускается толщиной от 2 до 10 мм. Это материал, который отлично защищает от огня, он не только не горит, но и не тлеет. Ограничением по его использованию может считаться вредность – пары асбеста нежелательны в бане. Все прокладки из асбеста со стороны парной нужно закрывать металлом.
Базальтовый картон	Высокоэффективный и абсолютно экологичный теплоизолятор, который относится к группе негорючих материалов. Его толщина 5 мм, коэффициент теплопроводности незначительно растет с повышением температуры, он надежно работает при температурах до 900°С.

Это материалы, способные защитить деревянные детали от обугливания и возгорания при высоких температурах в зоне сильного нагрева. Но первичную облицовку торцов перекрытия, если соблюдены необходимые отступы, можно проводить не только ими. Для этих целей допускается использование материалов, имеющих класс горючести Г1 (слабогорючие).

Материал	Описание
Огнестойкий гипсокартон	Имеет обозначение ГКЛО, листы серого цвета с красной маркировкой. От обычного отличается наличием внутреннего армирования с более плотным сцеплением слоев. Это препятствует проникновению кислорода в толщу материала, горение не поддерживается и даже в открытом огне материал не разрушается в течение 20 минут.
Стекломагниевый лист (СМЛ)	Огнеупорными свойствами степени НГ обладает только изделие с маркировкой, относящийся к классу Премиум. Лист класса Стандарт , который никак не маркируется, использовать для защиты дерева нельзя.

Выбор теплоизолятора может сыграть решающую роль. Следует помнить, что обычная минеральная вата, которую иногда рекомендуют использовать для набивки узла прохода, при нагревании спекается и быстро теряет огнезащитные свойства.

У каменной ваты температура спекания волокон – свыше 1000ºС

Высокая температура приводит к изменению ее структуры – оставаясь неизменной по виду, она может значительно нагреваться и уже не справляется с теплоизоляцией. Для уверенности в надежной термоизоляции дымохода необходимо использовать базальтовую вату, рассчитанную на эксплуатацию при температурах 800-1000°С.

Пример изоляции потолочной разделки базальтовой ватой

Короб ППУ набит теплоизолирующим базальтоволокном

Так же безопасно прокладывать минерит, асбестовый или базальтовый картон. Существует и проверенный временем бюджетный вариант теплозащиты – для нее использовали песок (им засыпали проходной короб) и глину. К примеру, достаточная теплоизоляция части потолка, к которой крепится короб, достигается нанесением на металлический лист с отбортовкой ровного слоя глины толщиной около 2 см.

Сравнение материалов на огнестойкость

Цены на базальтовую вату

базальтовая вата

Видео – Как самостоятельно поставить дымоход. Расчеты и чертежи

Особенности использования дымохода «сэндвич» при проходе потолка бани

Современные металлические банные печи очень часто дополняются стальными трубами из черного или нержавеющего металла. Желая уменьшить жесткое ИК излучение и сделать более безопасным место контакта дымохода и потолка над печью, владельцы бань применяют «сэндвич» – двойную трубу с прокладкой термоизоляционного слоя.

Схема дымохода

Устройство трубы

Элементы сэндвич трубы

Фото труб дымохода

Важно! Соединение элементов дымохода ни в коем случае не должно попадать на уровень прохода потолочного перекрытия.

В отличие от устоявшегося мнения, наружный кожух сэндвича из нержавеющей стали не намного холоднее основного дымохода. Такая конструкция трубы в принципе служит не для того, чтобы защищать баню от пожара – сэндвич обеспечивает наилучшие условия для устойчивой тяги, именно в этом его основная задача. Рассматривая меры огнезащиты, не стоит надеяться на то, что применение сэндвича в месте прохода дает возможность уменьшить расстояния отступов.

Известно, что вследствие догорания летучих соединений в самой трубе, температура в ней некоторое время растет по мере увеличения высоты. Если на уровне выхода из печи газы имеют температуру 800°С, на уровне 1,5-2 м замеры покажут уже 850°С. Внешний кожух в этих условиях бывает нагрет до 300°С, о чем свидетельствуют цвета побежалости на его поверхности.

Неправильный монтаж дымохода

Неправильный монтаж дымохода

Желая быстрее натопить баню, перегревая печь, легко превысить оптимальный режим прохождения продуктов сгорания по трубе. По нормам МЧС температура в дымоходах из нержавеющей стали не должна превышать 400°С, испытания для сертификации проводят именно на эти значения. Большинство любителей пара намного превышают эти параметры. От перегрева металл быстро прогорает, и нужно понимать, что сэндвич в любой момент может превратиться в одностенку. Утеплитель, которым забивается сэндвич, тоже не служит панацеей от пожара. Если собирать дымоход «на дым», а не «на влагу», термоизолятор раскаляется во время топки, а после остывания напитывается конденсатом – в результате со временем теряет полезные свойства.

Все вышесказанное приводит к определенному выводу – не стоит легкомысленно уменьшать рекомендованные отступы, надеясь на защитный кожух сэндвича.

[adrotate group=”5″]

Чертеж потолочно-проходного узла

Важно: при использовании металлических печей и дымоходов из нержавеющей стали при устройстве прохода потолка оптимальный отступ от дыма до деревянных конструкций составляет 380 мм!

Главные задачи, которые стоят перед строителем при обустройстве прохода дымохода через потолок бани, – это защита от возгорания перекрытия и ровная вертикальная установка трубы. Работы проходят в три этапа:

• определение и обустройство места расположения узла разделки;
• монтаж готового или самостоятельного изготовленного защитного кожуха;
• финишная прокладка теплозащиты.

Это общие правила, а конкретные методы работы зависят от многих факторов – выделенного бюджета, предпочтений в выборе материалов, даже от того, были ли соблюдены технологии при возведении бани.

Готовим место для узла прохода дымохода через потолок

Готовим место для узла прохода дымохода через потолок

Центр прохождения трубы определяют с помощью отвеса. Вырез делают по разметке, немного уменьшив размеры сторон для того, чтобы будущая декоративная панель полностью его закрывала.

Самостоятельно изготовленный проход, как правило, со стороны парной декорируют листом металла – оцинкованной или нержавеющей стали, который одновременно служит тепловым экраном. Размеры листа должны превышать размер выреза под трубу.

1. Вертикально расположенная печная труба будет проходить и сквозь потолочное перекрытие, и через крышу. Выполняя разметку для дымохода, следует начинать с самой верхней точки и пользоваться отвесом.
2. Применяя готовые конструкции ППУ, ориентируются на рекомендованные производителем размеры отверстий.
3. Проводя дымоход через перекрытие самостоятельно, без промышленно изготовленного узла, производят предварительный расчет проходного короба. Строго над местом прохождения трубы в потолочном пироге необходимо проделать сквозное отверстие, по габаритам позволяющее соблюсти требуемые отступы. Рассчитывают их так: к примеру, диаметр трубы 120 мм, через перекрытие будет проходить сэндвич с утеплителем 50 мм. Получившийся наружный размер-230 мм. Допустимое расстояние найдем, сложив два расстояния отступов с внутренним диаметром, до дыма. По нормам безопасности это 2*380+120=880 мм.

Важно! Хорошо, если точное расположение банной печи и дымохода продумывается еще во время составления проекта. В этом случае легко рассчитать такую установку несущих балок перекрытия, чтобы обеспечить необходимое пространство для безопасного прохода трубы между ними.

Устройство проема под дымоход

В противном случае первое, с чего надо начинать работу – изменение конструкции перекрытия над печью. Часть балки, слишком близко расположенной к горячему дымоходу, вырезают и укрепляют установкой прочно прикрепленных к получившимся торцам перемычек. Затем перекрывают потолок.

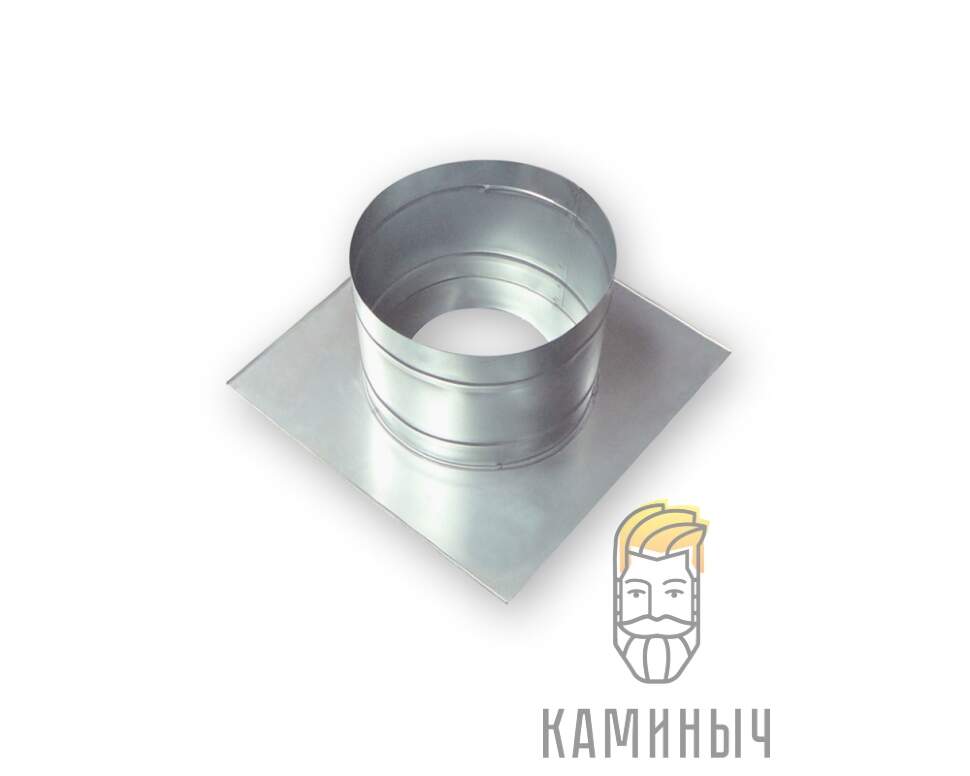

Монтаж готового узла разделки – проходного патрубка

Преимущества использования фабричной конструкции в простоте монтажа и заведомо эстетичном виде потолка в парной.

Пример обустроенного узла

Разделка своим специально создаваемым утолщением защищает стропильную систему и другие уязвимые элементы крыши от пожара

Предполагается, что в качестве дымохода при закладке в готовый ППУ будет использоваться сэндвич. Размеры стандартных устройств малы для обеспечения надежной изоляции одностенного дымохода.

В продаже имеются узлы прохода потолка различных конфигураций. В основе конструкции коробка прямоугольного или круглого сечения, жестко соединенная с листом, служащим как для защиты от жара снизу, так и для декоративной отделки. В центре имеется вырез для трубы, узел подбирают по ее диаметру. Готовые проходные конструкции делают из металла, чаще всего из нержавеющей стали, и минерита, с прокладкой термоизолятора и без нее. Наилучшие по своим свойствам – комбинированные, имеющие внутренний металлический короб и внешний минеритовый с воздушной огнезащитной прослойкой между ними.

Готовые проходные конструкции

Готовые проходные конструкции

Устанавливают узел прохода перекрытия таким образом.

1. Торцы вырезанного в потолке отверстия закрывают слоем теплоизолятора, оббивая им дерево по периметру.
2. Нижний лист устройства и все места возможного соприкосновения металла с деревом прокладывают слоем негорючего листового материала. Здесь хороши: минерит, асбестовый и фольгированный базальтовый картон.
3. На колено, которое будет находиться в узле прохода, надевают готовую конструкцию и доводят ее до вырезанного в потолке отверстия. Из помещения парной снизу закрепляют готовый узел в потолке саморезами, обычно отверстия под них заранее предусматривает изготовитель.
4. Диаметр отверстия проходного патрубка всегда больше диаметра трубы. Жесткая привязка недопустима из-за тепловых деформаций, необходим зазор не менее 5 мм. Исходя из того, какой материал будет применяться в качестве огнезащиты возле трубы, принимают решение о целесообразности изоляции зазора. Если нужно, трубу в месте стыка обматывают асбестовым шнуром.
5. Сверху, на перекрытии чердака проводят дополнительную теплоизоляцию. Короб заполняют керамзитом или огнестойкой минеральной ватой.
6. В чердачном помещении узел разделки оставляют без внешней отделки. Если верхний этаж жилой, конструкцию прохода декорируют металлическим листом.

Подготовка проходного патрубка к монтажу

Подготовка проходного патрубка к монтажу

Выпиливание потолочного отверстия

Выпиливание потолочного отверстия по разметке

Отверстие для установки проходного узла

Короб вставлен в проем и изолирован от него базальтовой ватой

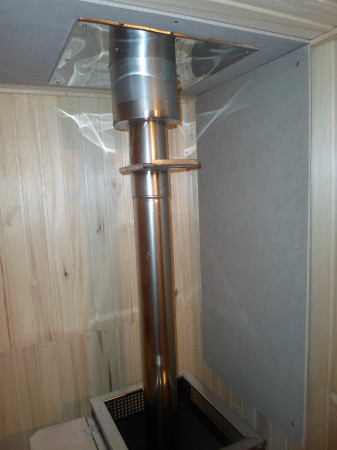

На фото – крепление короба к потолку саморезами и вставленная труба дымохода

Монтаж трубы дымохода через потолочную разделку

Фиксация верхнего стального листа

Проверка вертикали

Самодельный проход трубы через потолок бани – пошаговая инструкция с фото

Необходимые материалы:

• жесть для изготовления короба разделки;
• минерит;
• лист нержавеющей стали;
• лист ГКЛО или базальтокартона;
• Материал для засыпки короба – керамзит, но может подойти и сухая глина.

Проход трубы в данном примере выполняется на этапе перед чистовой отделкой потолка. Это не принципиально, последовательность операций не меняется.

Иллюстрация	Описание
	Изготавливается жестяной короб – для шаблона сгибов берется доска, края скрепляют заклепками. Габариты короба соответствуют расстоянию между балками потолка, если их расположение продумывалось с учетом будущего монтажа дымохода. Отступы рассчитываются по нормам, 380*2+диаметр внутренней трубы сэндвича.
	С помощью отвеса определяется центр прохождения трубы. Там, где опущенный с потолка груз попадает в центр отверстия для трубы, отмечают точку. Это и будет центр дымохода и узла прохода перекрытия. Над трубой вырезается отверстие. При его разметке учитывается слой минерита, который пройдет по периметру. После его укладки короб должен свободно садиться на потолок. Полосами минерита прокладываются торцы отверстия, достаточно обеспечить термоизоляцию по краю, там, где металл будет соприкасаться с конструкцией перекрытия.
	Жестяной короб не имеет достаточной жесткости, и для сохранения его формы устанавливаются распорки из оцинкованного профиля.
	Раскраивается лист нержавейки. До снятия защитной пленки фиксируют точное расположение отверстия под трубу. Диаметр выреза оставляет зазор между трубой и отверстием. Дополнительно готовят декоративный щиток из того же материала, который прикроет место стыка. С помощью ножниц по металлу аккуратно по секторам вырезают центр получившегося круга.
	Приступают к раскрою теплоизолирующей прокладки под лист. Шаблоном для него служит готовый лист металла. Из инструментов понадобится лобзик.
	Приступают к раскрою теплоизолирующей прокладки под лист. Шаблоном для него служит готовый лист металла. Из инструментов понадобится лобзик. Вставляют короб на свое место и закрывают отверстие листом нержавейки. Для уверенности в том, что в месте, примыкающем к коробу, потолок не обуглится и не загорится, это делается через лист теплозащиты. Декоративная накладка закрепляется к листу. В результате над печью возле трубы получается надежный и красивый экран.
	Последним этапом работы по устройству прохода через потолок бани станет термоизоляция трубы в коробе. Для этого огнеупорный материал засыпается в него до самого верха. Опыт показывает, что и песок, и глина с успехом применялись для этих целей. Но так как размеры короба не слишком малы, предпочтение следует отдать более легкому керамзиту.

Цены на лист нержавеющей стали

лист нержавеющая сталь

Видео – Проход трубы через потолок бани

Видео – Монтаж дымохода сэндвич своими руками

Дымоходы Теплодар d115 – Дымоходы Теплодар – Дымоходные системы

О компанииНовостиУсловия оплаты и доставкиАдреса магазиновНанесение OSMOПерсональные данные

Видео Монтаж дымохода “Вулкан” Утепление бани и сауны

Главная страницаДымоходные системыДымоходы ТеплодарДымоходы Теплодар d115  Модуль трубы d115 500 мм Заказать Модуль трубы d115 1000 мм Купить Модуль трубы d115 1000 мм Профи 1 580 ₽ Заказать Сэндвич d115/200 нерж/оцинк 500 мм 1 740 ₽ Заказать Сэндвич d115/200 нерж/оцинк 1000 мм 2 670 ₽ Заказать Сэндвич d115/200 нерж/зерк. 500 мм 1 870 ₽ Купить Сэндвич d115/200 нерж/зерк. 500 мм Профи 2 170 ₽ Купить Сэндвич d115/200 нерж/зерк. 1000 мм 3 770 ₽ Купить Сэндвич d115/200 нерж/зерк. 1000 мм Профи 4 270 ₽ Купить Сэндвич d115/200 нерж/нерж 1000 мм Профи 2 800 ₽ Заказать Сэндвич-сетка d200/115 580 мм Профи 2 470 ₽ Купить Сэндвич-сетка d200/115 1000 мм Профи 3 870 ₽ Купить Колено 45 d115 Профи Купить Сэндвич-колено 45 d115/200 Профи 2 170 ₽ Купить Колено 90 d115 Профи 1 370 ₽ Купить Колено 90 d115 с ревизией 1 570 ₽ Купить Тройник-сэндвич 45 d115 3 470 ₽ Купить Тройник-сэндвич 90 d115 3 000 ₽ Заказать Тройник-сэндвич 90 d115/200 Профи 3 970 ₽ Купить Шибер поворотный d115 Заказать Шибер задвижка d115 1 170 ₽ Заказать Заглушка верхняя d200/115 Купить Заглушка-сэндвич нижняя d115/200 нерж/нерж Купить Заглушка с конденсатосборником d115/200 1 140 ₽ Купить Зонтик d115 Заказать Заглушка верхняя с зонтом d200/115 1 470 ₽ Купить Дефлектор d115 1 440 ₽ Заказать Дефлектор-заглушка d115/200 2 070 ₽ Заказать Опора нижняя d115 Заказать Кронштейн d115 Купить Опора угловая d115 1 770 ₽ Заказать Кронштейн d200 Купить Опора угловая d200 1 970 ₽ Купить

Монтаж дымохода своими руками из сэндвич-труб

Сэндвич-дымоходы сегодня очень популярны. И это неспроста, так как они практичны, функциональны и имеют хороший эстетический вид. Приятно и то, что монтаж дымохода из сэндвич-трубы своими руками может выполнить даже непрофессионал, так как его установка достаточно проста и безопасна. Все пройдет гладко и быстро, если вы приобретете действительно сертифицированные и качественные материалы. У этих дымоходов много преимуществ, о которых мы упомянем отдельно, так что если вы хотите сделать из них свой дымоход, вы не ошибетесь. Такие изделия станут идеальным выбором как для деревянных строений, так и для обычных кирпичных строений. Но как сделать редактирование самостоятельно? В каком порядке должна производиться установка, и что нужно о ней знать? Давайте посмотрим на это.

Сэндвич-труба и ее конструктивные особенности

Свое название такие трубы получили благодаря своей уникальной структуре, которая делает трубы идеальными для своих целей. В основном в конструкции дымовой сэндвич-трубы присутствуют две трубы разного диаметра – одна внешняя, другая – внутренняя. При их изготовлении используются листы из высоколегированной цельной нержавеющей стали, которые соединяются с помощью плазменной сварки в атмосфере аргона. Благодаря этому методу получаются специальные сварные швы, очень похожие по свойствам на свойства и структуру самой стали.

Теплоизоляционный материал укладывается в свободное пространство между одной и другой трубой. Обычно для этого используют базальтовое волокно, которое не горит. Он содержит различные соединительные элементы. Какой будет толщина теплоизоляционного слоя, зависит от диаметра как самого дымохода, так и диаметра всех труб, участвующих в монтаже. Также толщина утеплителя может зависеть от температурного диапазона, в котором будет использоваться дымоходная сэндвич-труба.

Сэндвич-трубы могут быть разными. Некоторые из оцинкованной стали, другие из нержавеющей стали. Кроме того, они отличаются друг от друга диаметром, а также толщиной теплоизоляционного слоя внутри труб. Благодаря этим параметрам можно подобрать такую ​​трубу, чтобы она использовалась в разных тепловых условиях. К тому же изделия из нержавейки достаточно жаропрочны, и, как правило, такие дымоходы используют для того, чтобы отводить газы от массивных твердотопливных котлов и печей.

Внимание! Чтобы правильно выбрать дымоход из сэндвич-труб, необходимо узнать условия его эксплуатации и тип нагревательного элемента. Когда отопление в помещении, будь то баня или дом, осуществляется с помощью твердого топлива, лучше установить дымоход сэндвич-типа из жаропрочной нержавеющей стали. Если для отопления используются газовые теплоносители, то можно обойтись обычной стальной трубой.

Преимущества и недостатки

Как упоминалось ранее, эти дымоходы стали очень популярными, и все больше и больше людей предпочитают их использовать по многим причинам. Наверняка одним из главных преимуществ является привлекательная стоимость. Если учесть дымоходы из других материалов, их стоимость будет дороже. Тем не менее, несмотря на их доступную цену, они являются отличным вариантом и выполняют свою работу. Разберемся подробно, почему многие домовладельцы выбирают сэндвич-трубы:

1. Небольшой вес конструкции, а также ее универсальность, благодаря которой возможно использование дымоходов из сэндвич-труб как снаружи здания, так и внутри него.
2. Простота конструкции трубы. Готовый дымоход состоит из нескольких секций труб, которые очень легко собрать и установить. Со сборкой и установкой сможет разобраться даже простой мастер, не имеющий опыта монтажа таких труб.
3. Благодаря своей гладкости и многослойности дымоход становится менее подвержен образованию копоти и конденсата на поверхности.
4. Компактность. В отличие от больших и громоздких кирпичных или других дымоходов, сэндвич-дымоход не займет много драгоценного места внутри вашего помещения. Особенно это пригодится тем, кто устанавливает дымоход в маленькой бане.
5. Высокая пожаробезопасность и надежность. И гидроизоляционный материал, и сама сталь не подвержены горению, что защитит помещение и вас.
6. Когда вы выводите дымоход на крышу, такие конструктивные элементы, как балки, стропила и сама крыша не будут вам мешать при монтаже дымохода.
7. Нет необходимости строить дополнительный фундамент под дымоход, что значительно упрощает вашу работу и связанные с ней расходы.

Правда, среди всех этих достоинств стоит отметить один небольшой недостаток – срок эксплуатации дымохода из сэндвич-трубы составляет максимум 10-15 лет, что не так уж и много по сравнению с другими. Тем не менее, это можно компенсировать тем, что цена материала не так высока, и установить его заново самостоятельно не составит труда. Если вы еще не уверены, стоит ли использовать бутерброд с дымоходом, взвесьте все за и против.

Некоторые нюансы при установке

Прежде чем приступить непосредственно к подключению и монтажу дымохода, давайте рассмотрим некоторые правила, которые необходимо учитывать при работе:

Придерживаясь этих правил, вы сможете легко и качественно установить сэндвич-трубу дымоход в вашем доме или бане. Это не будет иметь большого значения, но вы, конечно, не пожалеете, выбрав этот материал (в отличие от людей, выбирающих асбестовые трубы), поскольку эта конструкция может дать вам все, что нужно каждому владельцу дымохода. Итак, выяснив все преимущества и недостатки сэндвич-труб, а также зная правила их монтажа, давайте рассмотрим, как правильно установить их в своем помещении.

Как правильно подобрать размер

Перед тем, как приступить к монтажу дымохода, сначала необходимо решить, какого размера трубы вам нужны, и приобрести необходимое количество. Только после определения размеров можно приступать к работе. Чтобы их узнать, необходимо:

1. Узнать размер сечения труб.
2. Рассчитать длину всего дымохода.

Для определения размера сечения труб необходимо ознакомиться с рекомендациями, которые указаны в СНиП (строительные нормы и правила). Как указано в правилах, размеры должны быть следующими:

• 0,14 м × 0,14 м при тепловой мощности не более 3,5 кВт;
• 0,14 м × 0,20 м при тепловой мощности от 3,5 кВт до 5,2 кВт;
• 0,14 м × 0,27 м, при тепловой мощности от 5,2 кВт до 7 кВт.

Как вы понимаете, размер сечения труб зависит от мощности. Учитывая параметры, которые указаны выше, вы сможете подобрать оптимальный размер сечения трубы для вашего дымохода.

• В соответствии со СНиП (СНиП 41-01-2003) минимальная высота дымосборных труб должна быть 50 см.
• Конец дымохода должен находиться не менее чем на 50 см выше конька крыши.
• В случае, когда кровля выполнена из материала, подверженного горению, высота трубы от парапета или конька должна быть от 1 м до 1,5 м.

Внимание! Важным фактом является то, что когда рядом есть дополнительные хозяйственные постройки, например, вы делаете дымоход в бане или беседке, то высота трубы должна превышать высоту такого строения, будь то дом или дача .

Обратите внимание, что расположение трубы также будет зависеть от ее высоты. Как? Мы уже выяснили, что высота трубы над крышей должна быть не менее 50 см. Но в зависимости от места расположения этот показатель может меняться:

• При расположении трубы до 150 см от конька минимальная высота 50 см над парапетом или коньком.
• При расположении трубы на расстоянии от 150 см до 300 см от парапета или конька допускается высота трубы равная коньку или парапету.
• При расположении трубы на расстоянии более 300 см оптимальная высота трубы будет рассчитываться по линии, проходящей от конька вниз к горизонту под углом 10˚.

Учитывая все вышеизложенное, вы сможете выбрать сэндвич-трубу, которая будет соответствовать строительным требованиям и полностью удовлетворит ваши потребности. А рассчитав необходимую длину, вы сможете приобрести их в необходимом количестве, не переплачивая за ненужные детали. Теперь, когда у вас есть трубы и вы готовы их установить, давайте рассмотрим, как соединить сэндвич-трубы и установить их в нужном месте.

Пошаговый монтаж

Если вы не имеете большого опыта в строительстве, но хотите обустроить свой дом, дачу или баню, то сэндвич-трубы именно для вас. Ведь благодаря своей конструкции монтаж такого дымохода прост и выполнить его может любой человек. Вся работа заключается в том, чтобы надеть трубы одну на другую, соединить их и закрепить. Рассмотрим подробнее, как и что делать.

Этап 1: подключение элементов дымохода

Итак, давайте узнаем, как сэндвич-трубы будут соединяться друг с другом. При покупке сразу можно заметить, что один конец трубы будет чуть меньшего радиуса, он называется нагруженным. Затем он вставляется в предыдущую трубу. А вот как именно соединить элементы, вы решаете сами. Уже упоминалось, что это можно сделать «дымовым» или «конденсатным» способом. Для отвода конденсата лучше дополнительно установить тройники.

Работа начинается с того, что нужно подключить первую трубу к отопительному прибору. Делается это с помощью специального переходника, размер которого зависит от насадки устройства и вашей трубы. Переходник вставляется в розетку, а в него устанавливается заглушка, которая предотвратит попадание открытого огня в трубу. Затем установите стартовую трубку и закрепите ее на адаптере с помощью хомута. Когда первая труба будет готова, можно приступать к подключению второй. Только здесь есть один нюанс: конструкция труб предполагает наличие внутренней и наружной трубы, поэтому важно, чтобы обе были состыкованы правильно. Сразу сделать это не так-то просто. Но есть простой способ:

1. Вытяните внутреннюю трубу примерно на 10–15 см и сначала соедините ее с другой внутренней трубой.
2. Только потом таким же образом соедините наружные трубы, опустив его вниз.

Как обычно, соединение должно быть усилено стальной лентой, закрепленной болтами и гайками или проволокой. Все такие соединения должны быть усилены хомутами. Когда есть большая вероятность повышения давления в дымоходе, все стыки лучше заделать герметиком. Помните – чем герметичнее ваш дымоход, тем сильнее в нем тяга. Непосредственно в этой части (обычно под потолком) рекомендуется установить трубу с заслонкой для регулирования уровня тяги.

Этап 2: прохождение трубы через перекрытие

Несмотря на то, что сэндвич-трубы обладают высокими теплоизоляционными свойствами, места прохода труб через перекрытие необходимо дополнительно закрепить, особенно при прохождении трубы через перекрытие. потолок из дерева. Из-за неправильно выполненной работы вы можете нанести ущерб как имуществу, так и себе, ведь всегда есть опасность, что это место возле трубы сильно нагреется и материал воспламенится.

Чтобы этого не произошло, нужно соблюдать несколько правил:

1. В таких местах дополнительно укладывается дополнительный слой теплоизоляционного материала.
2. Отверстие в деревянном полу, в которое войдет труба, не обязательно должно совпадать с диаметром трубы. Крайне важно, чтобы расстояние от внутренней трубы сэндвича до деревянного пола было не менее 38 см, и это пространство необходимо заполнить негорючим материалом.
3. Расстояние от стены до трубы дымохода должно быть 25 см и более.
4. Место прохождения трубы через потолок должно быть закрыто оцинкованным листом. Он выполняет несколько функций: препятствует распространению огня по потолку, обеспечивает равномерный отвод тепла по поверхности, а также экранирует и отражает тепловое излучение, идущее от трубы. В этом экране вырезается отверстие, идентичное диаметру трубы, в него вставляется сама труба, после чего она крепится к потолку.
5. Когда вы устанавливаете дымоход в межэтажном перекрытии, то еще на этапе проектирования нужно учитывать, что труба проходит через перекрытие целиком, без стыков с другими элементами.

Резка выполняется поверх нахлеста. Для этого нужно установить специальное звено дымохода в виде металлического короба, внутри которого есть отверстие, либо это может быть проходная труба. Эта канавка должна быть на 7 см больше толщины перекрытия. Он служит для предотвращения воспламенения легковоспламеняющегося потолка как снизу, так и сверху. Далее труба монтируется уже известным вам способом.

При необходимости вывода дымохода через стену необходимо сделать в ней необходимое отверстие и усилить место установки посадочного кронштейна, который будет удерживать трубу. Для этого вам понадобится перфоратор. Для крепления кронштейнов к стене проделайте отверстия и установите их с помощью анкерных болтов. Проверьте крепление, сильно нажав на него. Теперь вы можете установить горизонтальную трубу через потолок и вставить внешнее колено. Как обычно, стены должны быть покрыты асбестовым листом. Прикрепите само колено к кронштейну струбцинами. Дополнительно сделайте еще одно крепление (кронштейн) в стене выше, на котором будет держаться вся конструкция. В конце все детали собираются воедино, а в конце устанавливается дефлектор, грибок или искрогаситель. Для надежности дымоход закрепляют скобами как у основания, так и у свеса крыши.

Внимание! Важно учитывать отступ – пространство, оставленное между стеной и дымоходом, которое необходимо сохранить вдоль всей стены.

Все элементы конструкции, такие как тройники, колена и переходники, скрепляются между собой хомутами. Только теперь сэндвич-трубы соединяются друг с другом обжимными хомутами в месте стыка, а вот тройники и переходники должны соединяться такими хомутами с обеих сторон. Кстати, если вы не хотите покупать готовые кронштейны, вы можете сделать их сами, сэкономив свои деньги. Возьмите два уголка 30 мм и 50 мм, болгарку, дрель и болты М10 и М8 и соорудите их.

Этап 3: вывод дымохода на крышу

Новичкам особенно сложно разобраться, как вывести трубу на крышу, ведь это, пожалуй, самый сложный этап работы. Ведь конструкцию нужно не просто вынести из комнаты, это нужно сделать правильно. В этом вам поможет специальный элемент под названием срез крыши. Именно его необходимо использовать для вывода трубы. Кровельная разделка представляет собой металлоконструкцию, не позволяющую трубе соприкасаться с кровельным материалом и остальными слоями кровельного пирога, предохраняя их от перегрева. При покупке этого предмета важно учитывать уклон вашей крыши. Стандартные изделия помогут вывести трубу на уклон крыши 15–35˚ или 35–55˚.

1. Сначала нужно отметить место выхода дымохода в крышу строительным карандашом или маркером.
2. На основе сделанных вами отметок проделайте отверстие на внутренней стороне крыши. Его размер должен позволять свободно проходить дымоходу.
3. Изнутри прикрепите специальный подкровельный лист, а снаружи установите кровельный вырез. Его коническая часть может регулироваться в зависимости от желаемого угла наклона крыши.
4. Осталось завести края вырубки под лист рубероида или под конек крыши.

Внимание! Для улучшения герметичности стыка и разреза дымохода используйте специальный регулируемый фартук. Тогда дождь или снег не попадут внутрь.

Наконец, когда все установлено, можно монтировать следующий, последний элемент конструкции. Удлинить трубу до необходимого размера с учетом особенностей вашей кровли, а на конце установить необходимый элемент: дефлектор, грибок, флюгер, искрогаситель и т. д.

Этап 4: окончание монтажа

Когда все работы уже выполнены, конструкция собрана и прочно укреплена, со всех труб можно снять защитную пленку, если она есть. Все зазоры и швы должны быть заделаны. Для этого используйте термостойкий герметик, который применяется для дымоходов и рассчитан на температуру не ниже 1000˚С. Если все готово, остается проверить наиболее опасные зоны дымохода по температуре нагрева.

Внимание! Для того, чтобы легко и быстро прочистить дымоход, заранее предусмотрите специальную ревизию. Это съемная часть конструкции или простой проем с дверцами.

Как видите, монтаж дымохода из сэндвич-труб под силу каждому. Это связано с малым весом, который вы легко сможете поднять самостоятельно, а также с простотой самой конструкции. А если вы внимательно прочитаете эту статью, посмотрите дополнительные материалы и видео, то легко сможете сделать это самостоятельно. Главное определиться с проектом, купить материал, а дальше все пойдет как по маслу, засучивайте рукава и принимайтесь за работу.

Если эта статья помогла вам разобраться, как установить дымоход из сэндвич-трубы, и вы смогли это сделать, напишите нам в комментариях. Может вы столкнулись с какой-то проблемой или чего-то не поняли? Наши специалисты будут рады помочь вам решить ваши проблемы!

Видео

Узнайте больше об установке сэндвич-дымохода в видео:

Программное обеспечение BIM для вырезания точных отверстий для инженерных сетей и строительных конструкций в модели Revit®

Проем используется для создания и управления элементами проема в моделях Revit®. Отверстия могут быть созданы там, где воздуховоды, трубы, кабельные лотки и кабелепроводы пересекают стены, полы, крыши, потолки, балки или колонны. Это передовое решение BIM позволяет создавать модифицированные проемы с удерживающими деталями для несущих балок. Вы получаете гораздо более быстрое проектирование и чертежи, а также повышенную точность, чтобы гарантировать точную спецификацию материалов и работу строителей.

      Совместимость с Autodesk® Revit® 2023, 2022, 2021, 2020

Cut Opening обрабатывает информацию о проверке пересечений между текущими, связанными файлами или файлами IFC, чтобы получить расположение, тип и глубину конфликтов. Он применяет заранее заданные смещения вырезов и смещений для соединения проемов, а затем автоматически заполняет вашу модель Revit® десятками, сотнями или даже тысячами проемов одним щелчком мыши. Как и в любом другом инструменте, предоставляемом AGACAD, все конфигурации можно сохранить для последующего использования и совместного использования между пользователями.

Программное обеспечение позволяет инженерам-проектировщикам, инженерам-строителям и архитекторам резервировать места для проемов, размещая в проекте определенные семейства полых или сплошных элементов. Это позволяет вам контролировать все открытия с помощью одного окна управления, а также позволяет другим участникам проекта просматривать, принимать или отклонять их и оставлять комментарии по мере необходимости.

---

ОТЗЫВЫ КЛИЕНТОВ:

Другие истории клиентов >>

---

Прорези вставляют противопожарные клапаны в соответствии с данными обнаружения коллизий и классом огнестойкости конструктивных элементов. Он также может вставлять несущие проемы в несущие стены даже в тех случаях, когда архитектурные стены, окна и двери отделены от несущей модели.

• Автоматически создает проемы там, где воздуховоды, трубы, кабельные лотки или каналы пересекают стены, полы, крыши, потолки, балки или колонны.
• Автоматически добавляет проемы с предопределенными размерами в соответствии с размерами элементов на основе линий MEP, категориями и системными классификациями.
• Автоматически объединяет проемы в соответствии с предопределенными конфигурациями.
• Автоматически вставляет противопожарные клапаны в местах, где воздуховоды соприкасаются со стенами, полами, потолками или крышами с классом огнестойкости.
• Автоматически вставляет структурные проемы для отдельных архитектурных и структурных моделей.
• Улучшает командную работу BIM и результаты для интегрированной реализации проекта (IPD).

Cut Opening был разработан и постоянно совершенствуется на основе передового международного опыта и опыта лучших пользователей Revit. Это расширение Revit обнаруживает конфликты и вставляет в модель необходимые проемы. Он вставляет противопожарные клапаны в стены с классом огнестойкости и проемы в структурных моделях, где размещаются архитектурные окна или двери. Просто установите конфигурации, и пусть Cut Opening сделает все остальное!

Идеально для:

Architects, Structural & MEP -инженеры Расширенные процессы обнаружения столкновения и разрезания отверстий

Опытный менеджер BIM В контроле модели BIM и Clash Detection

2 В контроле модели BIM Model и Clash Detection

2 .
