Диагональное подключение радиаторов: Диагональное подключение радиаторов отопления – схемы, монтаж

Содержание

Диагональное подключение радиаторов отопления. Блог компании Heizer

Эффективная работа системы водяного отопления зависит от многих показателей. Одним из главных факторов, влияющих на КПД комплекса, является способ подключения (обвязки) приборов отопления. Наиболее эффективной считается диагональная схема подключения радиаторов отопления.

Виды подключения радиаторов

Выделяют следующие основные виды подключения радиаторов водяного отопления:

1.       Диагональное;

2.       Боковое;

3.       Нижнее;

4.       Верхнее.


Диагональное подключение радиаторов отопления реализует 100% мощности отопительного прибора. Боковое присоединение использует возможности устройства на 95 – 96%. Чаще всего оно используется в однотрубных системах централизованного отопления многоквартирных жилых домов или при вертикальном построении стояков в индивидуальном отоплении.

Боковое подключение делят на 2 типа – с установкой байпаса и без него. Наличие байпаса несколько снижает эффективность батареи, так как часть теплоносителя проходит мимо. Кроме того, встречаются случаи обратного бокового присоединения подводок – подача включается в нижнюю часть устройства, выход подключают к верхней части. В этом случае КПД прибора снижается до 70 – 75%.


Нижнее подключение выдает 85 – 89% теплового потенциала батареи. Реализуют его обычно при нижнем способе прокладки трубопроводов системы. Верхнее присоединение подводок использует около 80% потенциала отопительного прибора и считается самым малоэффективным.

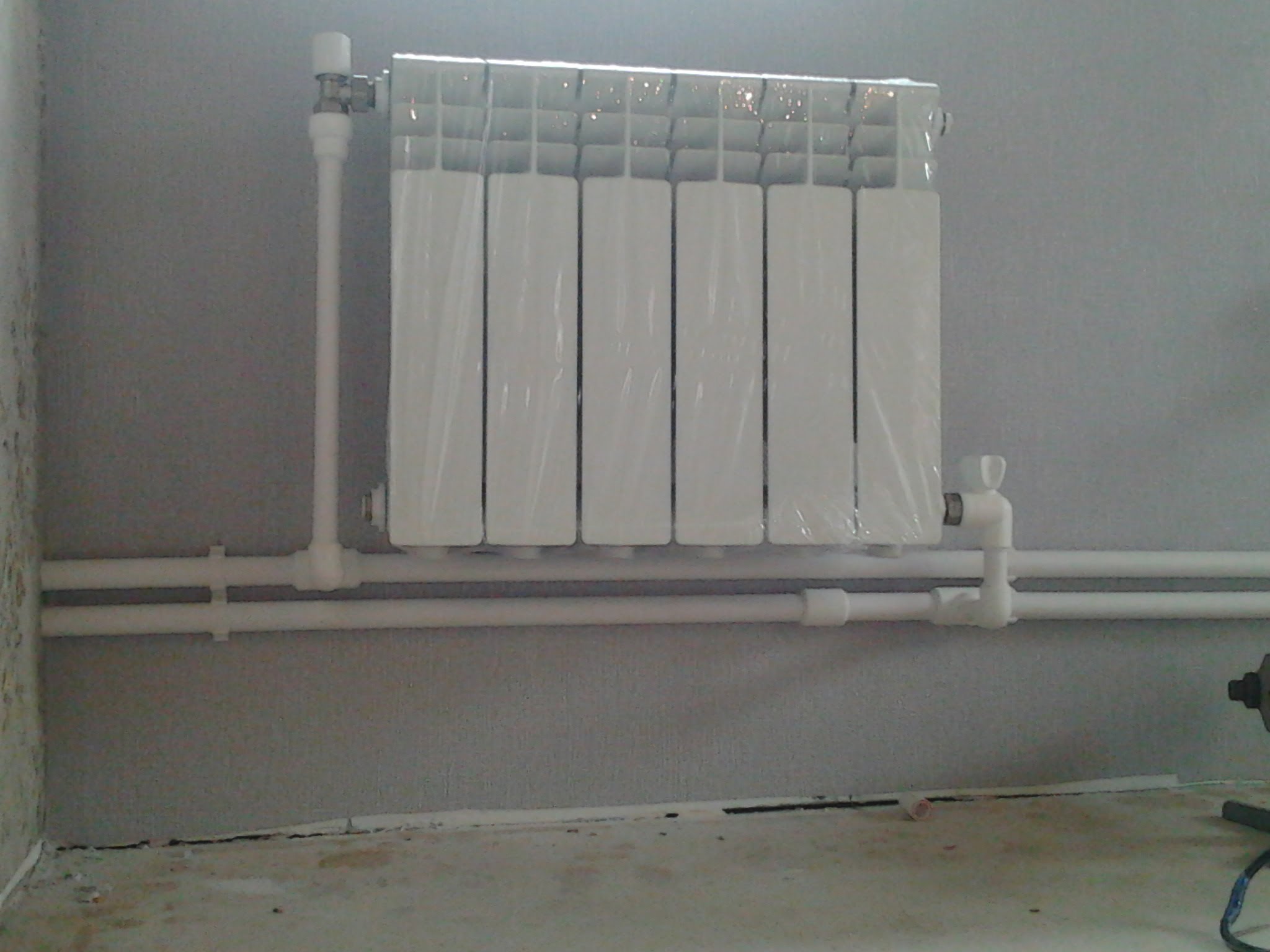

Диагональное подключение радиатора

Схема диагонального подключения устройства заключается в следующем. Подающий трубопровод подключается к верхней проходной заглушке радиатора (диаметр прохода обычно составляет 1/2″ или 3/4″). Трубопровод обратного теплоносителя присоединяется к нижней проходной заглушке, расположенной на противоположной стороне устройства по диагонали.


Трубы рекомендуется присоединять к радиаторам через запорную арматуру, имеющую сгон для организации разборного соединения. В некоторых случаях (по различным причинам) монтируется обратная диагональная схема – подача включается в низ изделия, обратный трубопровод выходит из верхней проходной заглушки, расположенной напротив (по диагонали).

Такой метод присоединения не использует возможности радиатора с максимальной рациональностью. Это обусловлено внутренней гидравлической конфигурацией секций устройства. Протоку теплоносителя препятствует повышенное гидравлическое сопротивление. Эффективность работы прибора при этом типе диагональной схемы снижается до 78 – 80%.


Следует отметить, что при наличии в составе радиатора более 10 – 12 секций, ввиду увеличения суммарного сопротивления, диагональный способ не может реализовать 100% потенциала батареи – показатель этот становится меньше.

Способ подключения радиатора напрямую влияет на качество его работы. Качественная работа устройства обеспечивает номинальный расход топлива в автономных системах отопления, реализует максимально возможный отбор теплоты в сетях централизованного отопления многоэтажных жилых домов. Специалисты рекомендуют использовать именно диагональный метод, как самый оптимальный для реализации возможностей комплекса отопления и повышения общего КПД системы.

Диагональное подключение радиаторов отопления | ГрейПей

На эффективность работы системы водяного отопления влияет несколько факторов – КПД теплогенератора, правильная гидравлическая обвязка оборудования, верный подбор оборудования, выбор основной схемы прокладки трубопроводов, способ подключения радиаторов. Одним из самых эффективных методов обвязки считается диагональное подключение радиаторов отопления.

Основными схемами обвязки отопительных радиаторов являются:

  1. Диагональная;
  2. Боковая;
  3. Нижняя;
  4. Верхняя.

Диагональная схема подключения радиаторов отопления наиболее качественно реализует внутреннее гидравлическое устройство батарей отопления. Подача теплоносителя подключается к верхней проходной заглушке (проход составляет ½ или ¾ дюйма), выход остывшей воды присоединяется к противоположной, расположенной по диагонали (нижней), проходной заглушке.

Теплоноситель подается в верхний коллектор радиатора, часть его направляется вниз по внутренней полости первой секции, оставшаяся часть движется дальше, поэтапно разделяясь. Основной поток направлен горизонтально, от него определенные части движутся вниз по секциям. При этом основная часть потока постепенно уменьшается ближе к концу коллектора батареи.

Такой алгоритм движения максимально задействует всю поверхность теплоотдачи устройства. Диагональная обвязка реализует до 100% КПД радиатора. Встречаются ситуации, когда диагональное подключение производится снизу вверх – подача включена в нижний переходник, обратный трубопровод подключен к верхнему противоположному переходнику, расположенному по диагонали.

Такое техническое решение может быть вызвано несколькими причинами – решение дизайнера, ошибки при разработке системы отопления, подача теплоносителя в стояк центрального отопления с нижнего розлива. Эффективность работы устройства при этом снижается, реализуется не более 80% теплового потенциала батареи. В основном падение эффективности вызвано внутренним гидравлическим устройством батареи.

Кроме того, следует отметить, что при числе секций в отдельном радиаторе более 10 – 12 даже классическая (прямая) диагональная схема не может реализовать КПД на все 100% — это обусловлено увеличением общего гидравлического сопротивления устройства.

Другие методы подключения радиаторов уступают по эффективности диагональной схеме. Боковое подключение реализует около 95 – 97%, нижнее – до 90%, верхнее – в среднем около 80 – 85%. При обратном подключении батарей или наличии байпасов эти показатели снижаются еще больше.

Поэтому специалисты в области теплотехники рекомендуют использовать именно диагональное присоединение батарей отопления к трубопроводам системы. Эффективность теплоотдачи радиаторов напрямую влияет на потребление топлива в автономных системах, в централизованном отоплении достигается максимальный теплосъем – особенно это актуально при низкой температуре теплоносителя или некачественной циркуляции.

(Просмотров 279 , 1 сегодня)

Рекомендуем прочитать:

Как исправить диагональное подключение радиатора



Подключение радиаторов отопления имеет множество вариантов из различных комбинаций подвода труб для достижения наиболее высокого коэффициента  забора тепла батареей отопления из системы отопления.  Если вы читаете этот материал по теории обвязки радиаторов отопления то наверное у вас есть реальная потребность в исправлении ошибок из за которых ваша батарея плохо греет или хуже того вообще отказывается это делать..

С чего начать выяснение правильного способа подключения радиатора в вашей квартире?

Первым делом потрогайте все стояки отопления и определите те которые греют лучше и те которые греют хуже.  Очень часто встречается ситуация когда в одной комнате батарея греет хорошо а в другой плохо. Соответственно и стояки отопления тоже такой же температура как и батареи – одна холоднее а другая которая в соседней комнате теплее.  Обычно в хрущевках сделано так что в зале проходит стояк с подающим стояком, поэтому в зале батарея горячая. А в маленькой комнате и в кухне батареи греют чуть хуже, потому что они подключены к обратке.

Для того что бы переподключить радиатор  маленькой комнаты к стояку проходяшему по залу. Нужно проложить трубы сквозь стену зала для того и врезаться в стояк который проходит по залу. Таким образом получится что на подаче у вас теперь будет запитано уже не одна а две батареи из залаи и маленькой комнаты. А тот стояк который проходит в маленькой комнате можно пропустить транзитом через комнату.

Внимание! Оба радиатора должны быть подключены по диагонали для достижения наилучшего забора тепла из системы отопления через подающий стояк отопления.

Это диагональное подключение при подаче теплоносителя снизу.



В гидравлических системах нет разницы в какую сторону подавать тепло, однако батарея отопления сама по себе представляет в своей конструкции термосифонную систему поэтому важно выяснить направление теплоносителя в стояках перед установкой самого радиатора для того что бы не ошибиться при обвязке/подключении.

Дополнительный материал о том как удлинить поток теплоносителя при боковом подключении радиатора и варианты обвязки радиаторов при подаче теплоносителя при подаче снизу.

      Рекомендации

Диагональное подключение радиаторов отопления: плюсы и минусы

Подключение радиаторов по диагонали — самый распространенный способ монтажа. Как правило, используется в частных домах, где необходима высокая теплоотдача. Имеет множество преимуществ, при этом не лишено недостатков.

Диагональное подключение радиаторов отопления

Схема предполагает подключение трубы, по которой будет входить горячая вода вверху. Отток монтируется в нижней части. Место распределения теплоносителя — равномерно внутри батареи.

В частных домах внешний вид отходит на второй план. Главным фактором выступает теплоотдача. А в данной схеме коэффициент полезного действия имеет максимальное значение. Эффективность подключения составляет около 100%.

Схема предполагает комплектацию батареи

. Для этого используется кран Маевского, он помогает спускать воздух. Представляет собой изделие, предназначение которого – отвод воздушных пробок из сети отопления. Открывается при помощи ключа либо отвертки. Кран Маевского защищает от коррозии. Поэтому его целесообразно устанавливать в местах, подверженных появлению ржавчины.

Кроме того, важным элементом являются металлические муфты (другое название – американки). Места их установки – патрубок. Затем на каждый патрубок крепятся вентили. Все это позволит убрать одну батарею от всей отопительной системы в случае необходимости. При этом вся схема будет работать в обычном режиме.

Для грамотного монтажа важно соблюдать некоторые нормы и правила. Первоначальный этап – нанесение соответствующей разметки. Именно по ней и будут производиться все действия.

Требуемые метки представлены в таблице.

Расстояние от низа подоконника до самой верхней границы батареи 5-10 сантиметров (данное значение позволит воздуху нормально циркулировать по помещению)
Расстояние между полом и нижней частью радиатора 8-12 сантиметров (это необходимо для конвекционных потоков нагретых воздушных масс)
Расстояние между секциями и стеной От 2 до 5 сантиметров

Батареи необходимо устанавливать строго по горизонтали. Это поможет предотвратить излишнее образование воздуха. Также мера позволит избежать кальциевого осадка и ржавчины. Поэтому нанесение разметки – один из самых важных этапов перед монтажом радиаторов.

Чаще всего используется естественная циркуляция. В какой последовательности происходит процесс:

  1. Подается теплоноситель под давлением (от насоса).
  2. Далее теплоноситель идет самотеком по контуру в направлении сверху вниз.
  3. Заключительный этап – диагональное направление теплоносителя. Таким образом, происходит распределение тепла по всему прибору.

Виды действий, которые можно осуществить с радиаторами:

  1. Присоединить – означает подвести тубу подающей магистрали. В качестве примера можно привести боковой вариант (трубы находятся в одном направлении).
  2. Подключить – означает создать узел, в котором имеется подача. Кроме того, в таком варианте используются шаровые краны и другие похожие детали.

Эффективная система отопления в значительной мере экономит средства на закупку топлива. Поэтому на этапе проектирования важно взвешенно принимать каждое решение. В данном случае советы знакомых не подходят, нужна консультация грамотного специалиста.

Плюсы

Достоинства:

  • Высокая эффективность метода. Его используют в частных домах.
  • Коэффициент полезного действия превышает 90%.
  • Возможность установки батареи с различным количеством секций.
  • Обеспечивает движение теплоносителя внутри батареи, образуя при этом контур градиента.
  • Возможность установки большого количества секций (до 24 штук). Боковое подключение – это максимум 12 секций. Разница ощутимая.
  • Применение длинных радиаторов.

Отрицательные стороны

Недостатки:

  • Недостаточно эстетичный внешний вид изделия (видны 2 трубы, выходящие из разных сторон).
  • Не имеется возможность присоединять в будущем дополнительные секции.
  • Высокие денежные затраты на приобретение и сборку конструкции.
  • Не во всех квартирах можно обеспечить данный вид подключения.
  • Нежелательно при однотрубной системе.
  • Для увеличения уровня теплоотдачи необходимо брать повышающий коэффициент (частое значение – 1,2). Это означает, что паспортную теплоотдачу следует увеличить на 20 процентов.

Рекомендации по поводу подключения

Первоначальный этап — подготовка инструмента и необходимых материалов. Что понадобится для монтажа:

  1. Радиатор, который имеет кронштейны (для крепления на стене).
  2. Трубы (задача — подача теплоносителя).
  3. Специальные муфты и переходники (это детали для крепления).
  4. Уровень.
  5. Мел (для разметки).
  6. Дополнительное оборудование (реле для регулирования температурного режима, термоголовки, счетчики тепла).

Для увеличения теплоотдачи рекомендуется за радиатором крепить экран из фольги. Мера сделает помещение теплым. Коэффициент полезного действия возрастает на 30 процентов.

Лучше всего устанавливать батарею в центре, это поможет уменьшить давление, оказываемое на стены. Примерное расстояние до стены — 5-7 см (в данном случае допустимы отклонения от заданных параметров).

В некоторых моделях имеется дополнительная деталь — ножки (снижают давление на стенку).

Важно обязательно устанавливать отсекающие вентили, они необходимы для отключения какого-либо прибора от общей схемы отопления. Таким образом, если убрать одну батарею в сезон отопления, остальные радиаторы будут работать в нормальном режиме. Функция также пригодится в следующих случаях: чистка батареи, устранение течи, ремонт какой-либо части контура.

В городских квартирах схема используется достаточно редко. Важно, чтобы число секций в одном радиаторе превышало 12 штук.

Вывод

Диагональное подключение радиаторов — эффективный способ обогрева дома. Существенный недостаток — затраты на монтаж оборудования.

Похожие записи

Способы подключения радиаторов отопления – Услуги сантехника

Содержание

Последовательное соединение батарей отопления

Последовательное соединение

Последовательное соединение батарей отопления практикуется в многоэтажных домах. Принцип действия отопительной системы сводится к подключению радиаторов один за другим, когда теплоноситель идет по кругу. Ввод трубы производится снизу радиатора, а вывод осуществляется снизу или сверху. Такая схема подключения способствует тому, что первые батареи в системе нагреваются сильнее последних. Возможна даже довольно существенная разница температур в них, а поэтому те радиаторы, которые греют сильнее, рекомендовано устанавливать в более холодных помещениях.

Последовательное подключение радиаторов отопления предполагает их непосредственное соединение к системе. Регулировка теплоотдачи в таких радиаторах  невозможна, а их замена и обслуживание производится с полным отключением всей отопительной системы.

Параллельное подключение радиаторов отопления

Параллельное подключение батарей

Параллельное соединение радиаторов используют чаще всего в многоквартирных домах. Отопительная система с таким видом подключения работает по следующему принципу: горячая вода по всем этажам идет по одной трубе вверх, и по другой – вниз. При этом теплоноситель последовательно проходит все радиаторы дома.

Минус подобной конструкции состоит в необходимости при ремонте одного радиатора отключения системы отопления во всем подъезде. Проблема решается установкой на отводах шаровых кранов, одновременно предоставляющих возможность регулирования уровня теплоотдачи отдельных радиаторов.

Следует отметить и другой недостаток параллельного подключения радиаторов отопления – снижение давления теплоносителя в магистрали приводит к недостаточному прогреванию батарей, что сокращает эффективность такой системы отопления.

Диагональное подключение радиаторов отопления

Диагональное соединение батарей с магистралью теплоподачи

Диагональное подключение радиаторов – наиболее эффективный вариант функционирования отопительной системы. При таком соединении подача горячего теплоносителя осуществляется через верхнюю трубу с одной стороны батареи, а возврат охлажденной воды в стояк – по нижней трубе с другой стороны. Такое соединение обеспечивает максимальный уровень теплоотдачи радиатора и рекомендовано к применению по отношению к многосекционным конструкциям.

Несовершенство диагонального подключения радиаторов отопления – в его непривлекательном дизайне. Появление дополнительной отопительной трубы, огибающей радиатор, выглядит не очень эстетично, особенно в интерьере офисных и презентационных помещений. Чаще всего такой тип соединения реализуется в частном домостроении, где большое значение придается именно повышению эффективности отопительной системы, а вопросам дизайна отводится второстепенная роль.

Нижнее подключение радиаторов отопления

Нижнее подключение батареи отопления

Подобная схема подключения радиаторов отопления считается наименее эффективной с точки зрения теплоотдачи. Тепловая мощность радиаторов при ее использовании значительно снижается, а теплопотери достигают 10-15%. По этой причине применения радиаторов отопления с нижним подключением стараются избегать. Но в тех случаях, когда в интерьере помещения важная роль отведена эстетической стороне вопроса, например, в помещениях офисов компаний, подобная схема весьма удобна. Либо при монтаже дизайнерских радиаторов сложной формы или нестандартного размещения. Она эффективно скрывает трубопроводы, которые чаще всего маскируют плинтусами либо встраивают в стяжку пола.

Оправдана такая обвязка при использовании биметаллических или алюминиевых радиаторов, в которых высокая теплопроводность материала изготовления способствует сокращению потерь теплоотдачи.

Однотрубное подключение радиаторов отопления

Однотрубная схема подключения радиаторов является наиболее простой. Подача теплоносителя и его вывод осуществляет в одну и ту же трубу. Но простота монтажа декомпенсируется недостатками такой системы – все радиаторы сети нагреваются неравномерно, первый из них получает больше тепла, последний – меньше. Разница температур на радиаторах разных концов сети может быть весьма ощутимой и достигать десяти градусов.

По этой причине однотрубное подключение радиаторов отопления лучше применять на чугунных батареях. При монтаже алюминиевых или биметаллических радиаторов перепад температур увеличивается.

Недостаток системы можно частично исправить установкой байпаса, который переносит теплоноситель из верхней подводящей трубы в отводящую нижнюю. Между входным отверстием радиатора и байпасом для автоматизации управления помещают вентиль или терморегулятор.

Двухтрубное подключение радиаторов отопления

Двухтрубные системы имеют в своей конструкции два трубопровода – прямой и обратный. Охлажденная вода из радиатора возвращается в котел по выходной трубе. Такая система отопления очень удобна тем, что позволяет обеспечивать равномерный нагрев всех радиаторов сети и регулировать их мощность по отдельности.

Двухтрубные системы могут быть горизонтальными или вертикальными. В горизонтальных подключение осуществляет с верхней или нижней разводкой. Вертикальные системы удобны в домах, имеющих переменную этажность.

Двухтрубное подключение радиаторов отопления на сегодняшний день считается более прогрессивным и способствует повышению комфорта проживания людей. Кроме того, они обеспечивают более современный дизайн интерьера и удобны при выполнении скрытой прокладки.

Как регулировать батареи отопления: особенности и полезные советы


Плюсы и минусы диагонального подключения радиаторов отопления

Отличительной особенностью диагональной схемы является подвод трубопровода к радиаторам. Чтобы отопление было максимально эффективное, нужно ознакомиться с положительными и отрицательными сторонами такого подключения.

Диагональная схема отличается особым подводом трубопровода к радиаторам

Плюсы:

  1. Схема обладает высокой эффективностью, считается оптимальным выбором для частного дома. КПД отопления превышает 90%.
  2. При диагональном способе подключения можно устанавливать на отопительном приборе обогрева большое количество секций – оптимально до 24 штук.
  3. Во время циркуляции теплоносителя по секциям образуется контур градиента.

Минусы:

  1. Эффективность отопления достигается, когда подключение способом по диагонали выполнено в двухтрубной системе. Для однотрубной схемы такой вариант плохо подходит.
  2. Подвод двух труб к отопительному прибору обогрева с разных сторон не эстетично смотрится внутри помещения.
  3. При диагональной схеме подвод патрубков к прибору обогрева происходит с двух сторон. В будущем, если надо добавить или уменьшить количество секций, трубопровод придется разрезать.
  4. Для квартир диагональная схема используется редко, а в некоторых случаях вовсе не доступна.
  5. Монтаж отопительного контура по диагональной схеме затратный, так как требует больше материалов и работы.

Чтобы иметь четкое представление о диагональном способе подсоединения, надо разобраться с его особенностями и нюансами.

Как подключить стальной радиатор

Существует три способа подключения батарей:

  • диагональное – подающая труба соединена с верхним патрубком, отводящая — с нижним по диагонали. Такое подключение обеспечивает максимальную теплоотдачу, а потери тепла составляют всего 2%. Недостатками являются неудобство монтажа и не эстетичный вид, поэтому в многоэтажных домах такое подключение почти не используется;
  • боковое (одностороннее) – подающая/отводящая трубы подключаются сверху и снизу с одного бока. Используется в многоэтажных домах наиболее часто. Оно достаточно эффективно, а теплопотери составляют 2…5%. Однако при увеличении количества секций более 15, тепловая эффективность понижается из-за неравномерного прогрева;
  • нижнее (седельное) – подающая/отводящая трубы подключаются снизу радиатора с разных сторон. Теплопотери в этом случае возрастают до 15% из-за неравномерного нагрева изделия. Такое подключение применяется в домах, где потери тепла почти незаметны.

Особенности подключения радиатора по диагонали

Благодаря подключению подводящих патрубков с двух сторон, нагретый теплоноситель равномерно распределяется по всем секциям. Самой эффективной считается схема, когда подача подсоединена вверху, а отток – внизу. Ведь по законам физики горячая жидкость всегда располагается выше холодной. Однако бывает диагональное подключение радиаторов отопления с нижней подачей теплоносителя. КПД такой системы меньше. Связано это с тем, что по тем же законам физики остывающему теплоносителю в нижней части секций сложнее направляться вверх к отводящему трубопроводу.

Большим КПД обладает система, у которой подающая труба подключена к верхнему коллектору отопительного прибора

Увеличенное количество трубных линий портит внешний вид, но в частном доме эстетика уходит на задний план. Подключение приборов обогрева по диагонали с верхней подачей обладает большим КПД, и это главное для потребителя.

Схема комплектации отопительного прибора при диагональном способе подсоединения тоже отличается. Батарею обязательно оснащают краном Маевского. Устанавливают его на свободном от трубопровода верхнем коллекторе. Кран помогает стравливать воздух, иначе при завоздушивании часть секций не прогреется.

Важно! Конструкция кранов Маевского разнообразна. Существуют модели с рычажками, рукоятками, под отвертку или ключ.

Независимо от того, что у диагонального подключения радиаторов подача снизу или сверху, отводящая труба всегда подходит. Снять при необходимости батарею невозможно без разрезания трубопровода. Чтобы избежать таких неудобств, подключение выполняют разъемными муфтами. Раньше использовались так называемые резьбовые сгоны. Их недостаток в том, что металл быстро поддается коррозии. Через пару лет раскрутить такой сгон сложно. В современном отоплении ставят «американки». Муфта состоит из двух частей, между которыми расположено уплотнительное кольцо. «Американка» легко раскручивается ключами, после чего можно свободно демонтировать прибор обогрева.

Вместе с «американками» на каждый патрубок ставят запорную арматуру. Если радиатор зимой потек, его кранами перекрывают и демонтируют для ремонта. Остальная система продолжает функционировать.

В отоплении с диагональным способом подсоединения важно правильно расположить на стене радиатор. По установленным нормам соблюдают следующее расстояние:

  • от нижней поверхности подоконника до верхней части секций 5-10 см;
  • от пола до нижней части секций 8-12 см;
  • от стены до секций тыльной стороны отопительного прибора 2-5 см.

Соблюдение зазоров обеспечивает оптимальные условия для конвекции воздушных масс вокруг батареи.

Важно! Радиаторы устанавливают строго горизонтально по уровню, чтобы уменьшить вероятность завоздушивания секций и образования кальциевого осадка.

Принцип подключения радиаторов

Отопительные приборы могут подключаться к системе разными способами. Рассмотрим примеры подключения радиаторов отопления. Во многом выбор типа радиатора зависит от его размера и расположения относительно иных радиаторов системы, а также типа самой системы.

Существуют такие способы подключения радиаторов отопления: боковое, диагональное, радиаторы отопления с нижней подводкой, последовательное соединение радиаторов отопления и параллельное.

К наиболее распространенным можно отнести боковое подключение и радиаторы отопления с нижним подключением. Рассмотрим детальнее эти типы:

  • боковое подключение. Для такого метода характерно подключение подводящей трубы к верхнему патрубку, а отводящей – к нижнему. То есть, обе трубы – и подачи, и оттока теплоносителя, – расположены с одной стороны радиатора. Этот метод достаточно распространен по той причине, что позволяет добиться максимального прогрева радиатора, и соответственно – максимальной теплоотдачи. Однако радиаторы отопления с боковым подключением не следует применять для большого количества секций – в таком случае, последние могут быть недостаточно прогретыми. Однако если иного способа подсоединения нет, то для устранения проблемы следует воспользоваться удлинителем протока воды.
  • батареи отопления с нижней подводкой. Применяется такой вариант в том случае, если батареи отопления с нижней разводкой проходят под плинтусами или полом. Нижнее подключение называют самым красивым – батареи отопления с нижним подключением и подачи теплоносителя, и его оттока спрятаны под пол и подключаются к радиатору при помощи патрубков, направленных в пол.


Варианты подключения радиаторов отопления

Виды диагонального подключения батареи

Существует несколько видов схем, по которым происходит диагональное подсоединение приборов обогрева в системе отопления. Общее у них то, что в любом варианте подвод трубопровода осуществляется с двух сторон. При двухстороннем присоединении КПД радиатора больше, чем при одностороннем подключении.

Двухстороннее присоединение труб способствует повышению теплоотдачи по сравнению с односторонним подключением

Важным различием у диагональной системы является подвод подающей и отводящей трубы. Эффективной считается схема, где подача подключена к верхнему коллектору батареи, а обратка – подходит снизу. Такой вариант подходит для самотечных систем автономного отопления, где не предусмотрен циркуляционный насос. При обратном подводе (подача снизу, а обратка сверху), КПД уменьшается. Схема подходит для закрытого типа отопления, где перекачкой теплоносителя занимается циркуляционный насос.

Еще одним различием является то, что подключение приборов обогрева по диагонали можно выполнять в однотрубном и двухтрубном отопительном контуре.

Диагональное подключение радиатора отопления при однотрубной системе

Схема подразумевает использование в контуре одной трубы. Из нее сформировано кольцо. Другими словами, закольцованная одна линия исполняет роль подачи и обратки. К ней отводящими патрубками по диагонали подведена батарея.

Диагональное подключение радиаторов в двухтрубной системе отопления

У двухтрубной системы аналогично контур выполнен кольцом, но трубы идет две. По подающему трубопроводу направляется нагретый котлом теплоноситель. По обратной трубе (обратке) теплоноситель отводится от радиаторов и направляется в котел для прогрева. Обогревательный прибор у двухтрубной системы подключают отводящими патрубками к обеим линиям общего контура.

Настройка отопления в частном доме

Наталья Роки написал: Мне кажется что из-за этого у нас слишком часто включается котёл, причем не особо и жарко +23 в доме, а на улице +12, при том что температура воды установлена на котле 60 градусов.

Тактование котла это штатная плата за простоту подключения котла.

Установка специальных балансировочно-запорных клапанов, термоклапанов на радиаторы вместо шаровых клапанов НЕ уменьшит тактование котла!

Только упростит балансировку радиаторов.

Минимизировать тактование котла, не во всех котлах, можно уменьшением мощности горелки в режиме отопления.

Делается, в зависимости от котла, регулировкой в самом котле или через панель управления, обычно с входом в специальное меню через код.

Не самый эффективный, но самый простой способ уменьшить тактование котла и уменьшить расход газа поставить комнатный термостат.

В котлах обычно есть специальная перемычка вместо которой подключается комнатный термостат. .

Наталья Роки написал: Объясните пожалуйста как регулировать температуру во всех комнатах

Балансировочно-запорные клапана, термоклапана для бюджетного варианта не обязательны, дольше поигравшись, пару дней, недельку, можно и шаровыми клапанами настроить, что при ограниченном бюджете позволит сэкономить деньги и поберегти нервы.

Без опыта, хоть и на много меньше, будете играться и специальными балансировочно-запорными клапанами, термоклапанами!

Так же специальных балансировочно-запорных клапанов, термоклапанов много разновидностей и если существующая разводка радиаторов в притырочку, то установив специальные балансировочно-запорные клапана можете УСУГУБИТЬ ситуацию!

Специальные балансировочно-запорные клапана, термоклапана для систем в притырочку стоят существенно дороже!

Это не говоря, что без опыта можно купить не то, так как производители бывает предоставляют НЕ верную информацию, а за бывшее установленное деньги не возвращают.

Специальные балансировочно-запорные клапана, термоклапана правильно может купить только опытный мастер взявши предварительно их в руки и позаглядывавши, перемерив все отверстия, зазоры и то бывают подводные камни.

На последних, тупиковых, радиаторах все шаровые клапана откройте и не трогайте больше, на остальных на подаче откройте, балансируйте на обратке, как отбалансируюте тоже больше не трогайте. Просто учитывайте, что у шаровых клапанов малый диапазон регулировки, так что сразу можете прикрыть на 45° и потом пробовать поджимать, прикрывать, больше, чтоб радиаторы грели как надо по помещениям. Теоритически чем ближе к котлу, тем сильней должен быть поджат клапан на обратке радиатора, так как чем ближе к котлу тем больше напор.

Где размещать диагональную систему подключения радиатора

Систему используют в автономном и централизованном отоплении. Больше она подходит для частных домов, чем квартир. Автономное отопление бывает открытого и закрытого типа.

У открытого типа отопления циркуляция теплоносителя происходит самотеком

Если подсоединение по диагонали выбрано для самотечной системы, трубопровод укладывают под уклоном. Подача всегда идет на возвышение, а обратка – на понижение. Отсутствие циркуляционного насоса не позволяет равномерно распределять теплоноситель. Дальние по кольцу радиаторы всегда будут холоднее тех, которые расположены ближе до котла. Проблему решают параллельным двухтрубным подсоединением. Подающая труба от котла и расширительного бака подходит патрубками к верхнему коллектору каждой батареи. Аналогично от нижнего коллектора каждого прибора обогрева отходит патрубок к обратной трубе, подсоединенной к нижней части котла. Сам отопительный прибор устанавливают в приямке, чтобы основной контур был выше по уровню.

Важно! Самотечную систему можно устанавливать в здании максимум с двумя этажами. Вдобавок ограничивается длина контура, количество батарей. Минусом является невозможность подключить «теплый пол».

Принудительное отопление оснащено циркуляционным насосом

Централизованное и автономное отопление закрытого типа предполагает использование циркуляционного насоса. Теплоноситель подается под давлением. Отпадает необходимость соблюдения уклонов, вывода расширительного бака большого объема в верхнюю точку. В принудительном отоплении диагональ подходит для однотрубной и двухтрубной системы. Вдобавок подающий трубопровод можно подвести к верхнему или нижнему коллектору прибора обогрева.

На видео больше информации о подсоединении радиаторов:

Схемы диагонального подключения радиаторов отопления

Самой эффективной и правильной считается двухтрубная схема, когда дело касается диагонального способа подключения. Подающую ветку лучше подводить к верхнему коллектору с одной стороны, а обратку – к нижнему коллектору с другой стороны радиатора. Двухтрубная схема отлично работает в самотечной и принудительной системе. Однако важно правильно расположить подающую и отводящую линию.

Если циркуляция принудительная, две трубы можно располагать снизу радиатора

Так как при принудительной циркуляции теплоноситель подается под давлением, подающую и обратную линию можно расположить по полу ниже батареи. Схема выигрывает в эстетичности, так как на стене видны только подходящие к коллектору патрубки.

Если циркуляция естественная, подающую трубу располагают выше приборов обогрева

При естественной циркуляции двухтрубная схема выглядит не эстетично, так как выше радиаторов по стене пролегает подающая ветка. От нее идут отводные патрубки к верхним коллекторам каждой батареи. Обратная линия пролегает по полу. По-прежнему она остается менее заметной.

Однотрубная схема предполагает прокладку по полу только одной трубы, от которой патрубки подводят к нижнему и противоположному верхнему коллектору

По эффективности однотрубная схема проигрывает во всем, но есть один плюс. При нижней разводке диагональный способ подключения позволяет увеличить теплообмен на 15%, чем у других систем, например, «ленинградки», где оба подводящих патрубка от одной трубы подключены только к пробкам нижних противоположно расположенных коллекторов.

Как диагонально установить радиатор

Прежде чем приступить к монтажу, необходимо точно определиться со схемой. Она будет отличаться в зависимости от вида отопления. Важным нюансом является тип жилья: частный дом или квартира в многоэтажном здании.

Диагональное подключение радиаторов отопления в квартире

Для квартир редко принято подключать батареи по диагонали. В многоквартирных домах чаще встречается боковой подвод. То есть, в однотрубной и двухтрубной системе отводящие патрубки от стояков подсоединяют к верхнему и нижнему коллектору с одного бока.

Для квартир приемлем боковой подвод от стояков

Недостатком является невозможность прогрева длинных батарей. Если набрано от 12 и больше секций, то каждый последующий элемент будет холоднее предыдущего. Только по этой причине диагональное подключение радиаторов отопления в многоквартирном доме специалисты рекомендуют использовать. Даже если у батареи больше 12 секций, теплоноситель равномерно будет циркулировать по каждой из них.

Диагональное подключение радиаторов отопления в частном доме

Совсем иначе обстоят дела с частным домом. Отопительный контур здесь обычно небольшой. Теплоноситель отлично циркулирует по всем секциям в однотрубной и двухтрубной схеме. Однако оптимально отдать предпочтение второму варианту.

Технология монтажа требует использование дополнительных деталей

Монтаж происходит в следующем порядке:

  1. На стене наносят разметку, монтируют кронштейны. Участок стены, прилегающий к тыльным секциям, обклеивают фольгированным материалом. Отражающий экран увеличит теплоотдачу отопительного прибора на 30%.
  2. Следующим этапом комплектуют батарею. На один верхний коллектор ставят кран Маевского. К противоположному верхнему коллектору будет подходить подающая труба. Здесь ставят «американку» и запорный кран. Аналогичный комплект ставят на нижний коллектор с противоположной стороны. Здесь будет подходить обратка. Оставшийся свободный второй коллектор снизу закрывают заглушкой.
  3. Укомплектованную батарею навешивают на кронштейны, подсоединяют к общему контуру. Способ подсоединения зависит от выбранных труб (пластик, металл).

По аналогичному принципу монтируют все радиаторы. По окончании работ закачивают теплоноситель, проверяют отсутствие протечек.

Где лучше устанавливать радиатор?

Отопительные радиаторы, устанавливаемые в любом помещении, помимо отопительной функции, имеют еще одну, не менее важную – защитную. То есть, поток теплого воздуха, идущий от отопительного прибора, создает своеобразный щит, который защищает помещение от проникновения холодного воздуха. И, в таком случае, не имеет значения, каким образом подключены радиаторы – параллельное подключение радиаторов отопления или это последовательное подключение радиаторов отопления.

Именно создание такого заслона от холода и заставляет нас устанавливать радиаторы там, где возможно просачивание холодного воздуха – в нише под окнами.

Поэтому – параллельное или последовательное подключение батарей отопления будет в таком случае – не имеет значение.


Установка батареи отопления под окном

Для того чтобы помещение было максимально защищено от холода, прежде чем приступать непосредственно к установке радиаторов, необходимо правильно определить места, где они будут располагаться. Это не лишняя мера предосторожности – ведь в дальнейшем изменить что-либо возможности не будет.

Еще одна важная особенность – вам следует не только знать, где именно расположить батареи, но и как это правильно сделать, а в дальнейшем – какая будет схема подсоединения радиаторов отопления.

В частности, есть несколько правил относительно того, на каком расстоянии от поверхностей должен быть установлен отопительный прибор:

Правила установки радиаторов отопления

  • от нижней точки подоконника до верхней точки радиатора должно быть не менее 10 см;
  • от поверхности пола до нижней точки радиатора должно быть не менее 12 см;
  • от задней стенки радиатора до стены должно быть не менее 2 см.


Требования к установке радиаторов отопления

Советы профессионалов

Несколько полезных рекомендаций помогут точнее определиться с выбором схемы:

  • для квартир подключение по диагонали выгодно, если у прибора обогрева 12 и больше секций;
  • оптимально отдать предпочтение диагонали, если разводка двухтрубная;
  • подачу всегда надо стараться подводить к верхнему коллектору, а обратку – к нижнему.

В отоплении с принудительной циркуляцией можно отдать предпочтение диагонали при однотрубной системе, а подающую трубу подводить к нижнему коллектору. Однако эффективность обогрева снижается.

Способы подключения радиаторов отопления

Очень важным моментом выполнения монтажа системы отопления будет правильное подключение радиаторов отопления с учетом их преимуществ и недостатков, ведь мы уже знаем, как выбрать радиатор отопления, и теперь рассмотрим, как его подключать.

Виды систем отопления

Уточним для начала, что системы отопления могут быть двух видов: двухтрубная и однотрубная.

  1. Основным отличием однотрубных систем отопления является то, что подача горячей воды в здание осуществляется сверху, затем она течет вниз, отдавая тепло через отопительные приборы, которые установлены в квартире. Такой способ доставки теплоносителя используется в большинстве типовых квартир. К недостаткам можно отнести невозможность регулирования температуры приборов отопления. Для этого понадобится установка специальных конструктивных элементов. Также нужно учитывать, что в этом случае вода, поступающая в отопительные приборы на нижних этажах будет значительно холоднее, чем на верхних.
  2. При двухтрубной системе отопления подача горячей воды осуществляется по одной трубе, а обратки — по другой. Подключение радиаторов в таком случае производится параллельно. Эта система весьма успешно используется в коттеджах, частных домах. К положительным моментам следует отнести тот факт, что она она обеспечивает одинаковую температуру всех нагревательных приборов в доме. Регулировка температуры в этом случае осуществляется с помощью установки одного терморегулятора в подающей трубе.

Перед тем, как приступить к разбору схем подключения батарей следует вспомнить еще один дополнительный элемент, который называют байпас. По сути это обычный отрезок трубы, устанавливается он межу обраткой и подводящей трубой. Диаметр байпас должен иметь меньший, чем основные трубы. Установка его понадобится в том случае, если в однотрубной отопительной системе будет устанавливаться терморегулятор.

Схемы подключения

Что касается непосредственно схем подключения радиаторов отопления, то их существует несколько.

Одностороннее

Наиболее распространенным способом разводки батарей считается одностороннее боковое подключение. Подключение подводящей трубы производится в верхний патрубок, а отводящей — в нижний. Это способствует получению максимальной теплоотдачи. Выполненное в обратном порядке подключение, когда подача горячей воды осуществляется снизу, приводит к потере приблизительно 7% мощности.

Одностороннее подключение радиатора

Диагональное

Максимальный эффект от диагонального подключения батарей получают в случае установки радиаторов большой длины. Этот способ дает возможность равномерного прогрева всего радиатора. При диагональном подключении производится подключение питающей трубы к верхнему патрубку с одной стороны, а отводящей — к нижнему, но на другой стороне батареи. Подача горячей воды снизу даст потери 10% мощности радиатора.

Диагональное подключение радиатора

Нижнее

Нижний способ подключения батарей приемлем только в случае, если система отопления спрятана в пол. Теплоотдача в этом случае будет меньше, чем при боковой схеме подключения на 10%.

Нижнее подключение радиатора

В заключение следует еще раз вспомнить самые важные правила монтажа радиаторов.

Установка батарей непосредственно под окнами будет препятствовать проникновению в комнату холодного воздуха.

Оптимальную теплоотдачу можно получить при выполнении следующих требований к установке:

  • расстояние от батареи до пола не должно быть меньше 10-12 см,
  • радиатор должен быть расположен в 3-5 см от стены,
  • верхняя часть ниши или подоконник должны быть на расстоянии примерно 10 см от радиатора.



схема, плюсы и минусы

Отопительные батареи можно подключать по одной из трех схем. При выборе необходимо учитывать, что у каждого есть свои плюсы и минусы. За основу выбора берется схема разводки труб. Диагональное подключение радиатора отопления в городских квартирах не применяется, так как обычно у них есть боковое подключение. Однако некоторые домашние мастера и специалисты при выборе эффективной системы отдают предпочтение диагональному варианту.

Диагональная схема подключения Особенности

Если вам тоже интересно, почему диагональное подключение наиболее эффективно, то этот вариант следует рассмотреть более подробно.Если мы примем во внимание процесс, в котором задействован горячий воздух или вода, то действие будет происходить по единому физическому закону: теплые массы поднимаются вверх, а холодные опускаются.

Для равномерного распределения тепла по объему радиатора необходимо распределить охлаждающую жидкость по батарее. Как уже было сказано выше, в городских квартирах основной схемой выступает боковое подключение. Ведь здесь используется принудительная циркуляция под высоким давлением.Диаметр выходных и выходных патрубков всего 20 мм. Через них вода под высоким давлением попадает в аккумулятор, что позволяет равномерно и быстро наполнять устройство.

Если мы говорим о частном домостроении, где циркуляция естественная, то заполнение радиаторов отопления происходит под действием указанного выше закона физики. Именно поэтому горячие потоки проникают через верхнюю ветвь, выталкивая холодную воду через нижнее выходное отверстие с противоположной стороны. Две насадки расположены по диагонали, если рассматривать устройство.Отсюда и название соединения. Теплоноситель наполняет аккумулятор постепенно, отдавая тепло всему объему. Необходимо учитывать не только закон теплопередачи, но и физический закон. Поэтому эта схема наиболее эффективна.

Особенности реализации диагональной схемы

Диагональное подключение радиатора отопления вы можете осуществить самостоятельно. Работу следует начинать с подготовки аккумулятора. Для этого нужно позаботиться о наличии:

  • самих отопительных приборов;
  • запорная арматура;
  • трубы;
  • фитинги;
  • прочие дополнительные устройства по типу теплосчетчиков, крана Маевского и термоголовки.

На первом этапе работ радиатор. Необходимо учитывать правила. Это связано с тем, что от них будет зависеть эффективность теплопередачи. При диагональном подключении радиатора часть оконного проема должна совпадать с осью радиатора. Максимальное расстояние 15 см от подоконника до верхнего коллектора. Что касается шага от пола до низа коллектора, то он должен быть таким же. От стены до аккумулятора нужно выставить расстояние 5 см.Точность может иметь место быть. Если речь идет о расстоянии до подоконника или пола, погрешность может достигать 4 см, при этом шаг между батареей и стеной можно увеличить или уменьшить на 1 см.

Если вы решили использовать диагональное подключение радиатора отопления, необходимо принять во внимание некоторые допущения, которые повлияют на скорость теплопередачи. Например, если в комнате нет подоконника, этот показатель можно увеличить максимум на 20%. Приближение батареи к полу снизит теплоотдачу на 7%.Для повышения эффективности рекуперации тепла профессионалы рекомендуют дополнить радиатор светоотражающим экраном, который крепится на стене. Используйте для этого лист ДВП или картона, каждый из которых покрыт фольгой. В этом случае теплоотдача увеличится на 25%.

Рекомендации по реализации диагональной схемы подключения

Если вы хотите получить именно правильный радиатор, то вам следует подойти к установке и установке с максимальным вниманием.Важно установить устройство горизонтально. Избавиться от перекосов можно с помощью уровня. На этом этапе важно будет нанести разметку. После того, как разметка будет применена, вы можете установить кронштейны.

В качестве крепежа использован саморез, закрепленный на пластмассовых дюбелях. В продаже сегодня можно найти кронштейны, которые имеют форму штифтов. Их вкручивают в дюбель внушительного диаметра. Теперь все готово для установки радиатора и подключения его к трубопроводной системе.

Комплектный радиатор по диагональной схеме

Диагональная схема подключения радиатора отопления обязательно предполагает доработку аккумуляторной батареи.Для этого его дополняют краном Маевского, с помощью которого можно выпустить воздух. Нам нужно позаботиться о наличии металлических муфт, которые до сих пор известны как американские. Устанавливаются в трубу, для этого нужно использовать резьбовые металлические муфты. К последним арматуры усилены, на каждую насадку должен приходиться по одному такому элементу. Это позволит отключить аккумулятор от тепловой сети, если возникнет необходимость в ремонте. Сама система будет работать в штатном режиме.

Дополнительная информация по диагональному подключению

Диагональная схема подключения радиаторного отопления в городских квартирах используется довольно редко. Однако, по мнению специалистов, этот прием можно использовать, если количество секций в одной батарее превышает 12 штук. При нижнем боковом подключении, а также при циркуляции воды под давлением напор не сможет управлять таким количеством секций. Крайние останутся немного теплыми, и толку от них не будет.

Данная схема используется в двухтрубной системе электропроводки. Нисходящую петлю необходимо соединить с верхним патрубком, а обратную – с нижним. Если циркуляция принудительная, подключение может быть изменено, но в этом случае вы столкнетесь со снижением эффективности.

Для справки

При диагональном подключении радиаторов отопления в частном доме потери тепла через батарею составляют 2%. Поэтому при выполнении тепловых расчетов в данном случае принимается коэффициент, равный 1.1.

Основные виды подключения

Также существует одностороннее подключение, при котором труба горячего водоснабжения и обратная труба будут подключены к одной стороне радиатора. Применение этого принципа рационально для одноэтажных домов. Схема подойдет, если вы хотите подключить длинный радиатор с количеством секций до 15. Но если этот параметр увеличить, то эффективность нагрева снизится, потому что последние секции будут холоднее.

Рассматривая основные варианты подключения радиаторов отопления, следует также обратить внимание на нижнее подключение, которое подходит для тех систем, у которых трубы проходят под поверхностью пола. В этом случае над поверхностью будет небольшой отрезок трубы, подводимой к нижнему патрубку. Подающая труба устанавливается с одной стороны батареи, а выпускная труба – с другой. Недостатком метода являются значительные тепловые потери, которые достигают 15%. Вверху аккумулятор может не полностью нагреться.

Важно помнить

Однотрубное диагональное подключение радиатора отопления применяется достаточно редко, поскольку такая схема имеет существенный недостаток, выражающийся в отсутствии возможности регулировки подачи тепла.Таким образом, пользователь не сможет регулировать степень нагрева радиаторов, в некоторых случаях эта особенность является существенным недостатком. Однако теплопередача рассчитывается еще при создании проекта отопления, и в дальнейшем она должна соответствовать заданным параметрам.

Основные преимущества диагонального подключения

Диагональный метод хорош тем, что с его помощью может обеспечить самый высокий коэффициент теплоотдачи. Это верно, если сравнивать с остальными вышеперечисленными схемами.Другими словами, при диагональном подключении можно обеспечить помещение максимальным количеством тепла. Диагональное подключение радиаторов отопления в квартире должно обеспечивать движение теплоносителя внутри батареи с образованием градиентного контура.

Эффективность этой схемы может снизиться, что произойдет при большом количестве секций. Но даже в этом случае их предельное количество может составлять 24, тогда как при боковой схеме этот параметр составляет всего 12. Эту особенность можно считать важным преимуществом, ведь можно использовать более длинные радиаторы.При боковом подключении увеличение количества секций будет сопровождаться менее эффективной работой элементов, расположенных по бокам.

Основные недостатки

Диагональное подключение радиаторов, плюсы и минусы которого описаны в статье, могут быть вам полезны. Важный недостаток этой схемы – не слишком привлекательный дизайн. Ведь нельзя поспорить с тем, что дополнительная труба выглядит не очень эстетично. Он соединяет обратный патрубок и верхнюю насадку радиатора, первая из которых проходит снизу.Обратной стороной можно считать то, что не во всех городских квартирах есть возможность обеспечить такое подключение. Ведь при строительстве советских многоэтажек стремились минимизировать расход материалов, а отдельный обходной путь зачастую не устанавливали.

Заключение

Диагональное подключение радиатора, когда однотрубная система, хотя и нежелательна, все же возможна. Но при этом следует учитывать, что для повышения уровня теплоотдачи важно учитывать коэффициент повышения, который иногда достигает 1.2. Таким образом, паспортную теплоотдачу необходимо увеличить на 20%.

Диагональное подключение радиатора: схема, плюсы и минусы

Подогрев батареи можно подключить по одной из трех схем. При выборе нужно учитывать, что у каждого есть свои плюсы и минусы. В основе выбора лежит штыревое расположение труб. Диагональное подключение радиатора в городских квартирах не используется, потому что обычно приходится подключение бокового радиатора. Однако некоторые домашние мастера и специалисты при выборе эффективной системы отдают предпочтение диагональному варианту.

Особенности схемы диагонального подключения

Если вам тоже интересно, почему диагональное подключение наиболее эффективно, вам стоит рассмотреть этот вариант более подробно. Если принять во внимание процесс с участием горячего воздуха или воды, действие будет происходить по единому физическому закону, который требует поднять теплую массу вверх, а затем – опустить вниз.

Для равномерного распределения тепла по объему радиатора для распределения теплоносителя на батарее.Как уже было сказано выше, в квартирах основной схемой выступает боковое подключение. Ведь есть принудительная циркуляция высокого давления. Диаметр входящих и исходящих соединений всего 20 мм. Через них в аккумулятор под высоким давлением подается вода, позволяющая равномерно и быстро наполнять устройство.

Если мы говорим о частном строительстве, где естественная циркуляция, наполнение радиаторов находится под действием упомянутого выше физического закона. Именно поэтому горячие потоки проникают через верхнюю трубу, выталкивая холодную воду через нижний выход с противоположной стороны.Две трубы расположены по диагонали, если рассматривать устройство. Отсюда и название соединения. Охлаждающая жидкость медленно наполняет аккумулятор, отдавая тепло всему объему. Необходимо учитывать не только закон теплопередачи, но и физический закон. Поэтому эта схема наиболее эффективна.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов.Посадка семян в открытый грунт – простой и удобный метод, но эффективен только в определенных климатических зонах. I …

Светоотражающая краска. Сфера применения

Когда автомобили начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска – лакокрасочный материал, из …

Особенности реализации диагональной схемы

Диагональное подключение радиатора вы можете реализовать самостоятельно.Работу следует начинать с подготовки аккумуляторной батареи. Для этого необходимо обеспечить наличие:

  • самих отопительных приборов;
  • Клапаны;
  • Этаж;
  • Фитинги;
  • Необходимость в дополнительном оборудовании для счетчиков типа, крана Маевского и термоголовки.

На первом этапе работ установлен радиатор. Необходимо учитывать правила. Это потому, что они будут зависеть от эффективности теплопередачи. При использовании диагонального подключения радиатора часть оконного проема должна совпадать с осью радиатора.Чтобы верхний коллектор от подоконника выдержал расстояние в пределах 15 см, как и для шага от пола до низа коллектор, он должен быть таким же. От стены до АКБ нужно ставить на расстоянии 5 см, в дефекте может быть место. Если говорить о расстоянии до подоконника или пола, погрешность может достигать 4 см, тогда как шаг между батареей и стеной можно увеличить или уменьшить на 1 см

Если вы решили использовать диагональное соединение радиатора необходимо учитывать некоторые допущения, которые повлияют на интенсивность теплоотдачи.Например, если в комнате нет подоконника, показатель можно увеличить до 20%. Приближение батареи к полу снизит теплоотдачу на 7%. Для повышения эффективности теплопередачи профессионалы рекомендуют добавить к радиатору светоотражающий экран, который крепится на стене. Для этого использовать лист ДВП или картона, каждый из которых покрыт фольгой. В этом случае теплоотдача увеличится на 25%.

Рекомендации по применению диагональных схем подключения

Если вы хотите добиться правильной работы радиатора, при его изготовлении и установке необходимо проявлять особую осторожность.Важно установить прибор горизонтально. От перекосов можно избавиться с помощью уровня. На этом этапе будет важно применить разметку. Как только раскладку можно будет наносить, можно будет устанавливать кронштейны.

В качестве крепежа использованы саморезы, закрепленные на пластиковых дюбелях. В продаже сегодня можно найти кронштейны, имеющие форму штифтов. Они вкручиваются в дюбель внушительного диаметра. Теперь вы готовы установить радиатор и подключить его к системе трубопроводов.

Пакет радиатора для диагональных схем

Диагональная схема подключения радиаторов обязательно подразумевает полный комплект аккумуляторов. Для этого его дополняет кран Маевски, с помощью которого вы сможете тянуть воздух. Вам нужно позаботиться о металлическом клатче, который еще называют американским девчонкам. Они устанавливаются в трубу, для этого необходимо использовать резьбовую металлическую муфту. Чтобы арматура была прочнее, на каждую трубу должен приходиться один такой элемент. Это позволит вам отключить аккумулятор от системы отопления, если возникнет необходимость в ремонте.Система будет работать нормально.

Подробнее о диагональной схеме подключения

Диагональная схема подключения радиаторов в квартирах применяется редко. Однако, по мнению специалистов, этот метод можно использовать, если количество секций в одной батарее более 12 штук. При нижнем боковом подключении, а также при циркуляции воды под давлением напор не удастся освоить такое количество участков. Экстрим останется немного теплым, и толку от них не будет.

Эта схема используется в двухсистемной проводке. Падающий контур необходимо соединить с верхним патрубком, а противоположный – с нижним. Если циркуляция принудительная, подключение может быть противоположным, но в этом случае эффективность снижается.

Артикул

При диагональном подключении радиаторов в частном доме потери тепла через аккумулятор составляют 2%. Следовательно, при выполнении теплотехнических расчетов в данном случае выступает коэффициент, равный 1.1.

Основные типы подключения

Существует также одностороннее соединение, при котором обратная труба горячей воды соединяется с одной стороной радиатора. Применение этого принципа рационально для одноэтажных домов. Подходящая схема в том случае, если вы хотите использовать длинный радиатор, количество секций до 15. Но если этот параметр увеличить, то эффективность нагрева снизится, так как последняя секция будет холоднее.

Рассматривая основные варианты подключения радиаторов, следует обратить внимание на нижнее подключение, которое подходит для тех систем, трубы находятся под поверхностью пола.В этом случае над поверхностью будет небольшой отрезок трубы, подводимой к нижнему патрубку. Впускной патрубок устанавливается с одной стороны аккумулятора, а разгрузочный – с другой. Обратной стороной этого метода являются существенные потери тепла, которые достигают 15%. В верхней части аккумулятор может полностью прогреться.

Важно помнить

Однотрубное диагональное соединение радиаторов применяется редко, поскольку такая схема имеет существенный недостаток, выражающийся в невозможности регулировки подачи тепла.Таким образом, пользователь не сможет регулировать степень нагрева радиаторов, в некоторых случаях эта функция является существенным недостатком. Однако тепловыделение рассчитывается при создании проекта отопления, и в дальнейшем оно должно соответствовать заданным параметрам.

Основные преимущества диагональных соединений

Диагональный метод хорош тем, что с его помощью можно обеспечить наивысший коэффициент теплопередачи. Правильно, если сравнивать с остальными вышеперечисленными схемами.Другими словами, в случае диагонального подключения может быть максимальное количество тепла. Диагональное соединение радиаторов в квартире должно обеспечивать движение теплоносителя внутри батареи с образованием контура уклона.

Эффективность этой схемы может снизиться, что будет при большом количестве секций. Но даже в этом случае ссылочный номер может быть 24, тогда как сбоку диаграммы этот параметр всего 12. Эту особенность можно рассматривать как важное преимущество, ведь можно использовать более длинные радиаторы.При боковой связности увеличение количества секций будет сопровождаться менее эффективной работой, расположенной по бокам элементов.

Основные недостатки

Как лучше подключить радиаторы отопления. Диагональное подключение радиатора отопления: схема, плюсы и минусы

Лето – традиционная пора не только отпусков, но и монтажа систем отопления. В наших широтах надежное обеспечение теплом – это первый вопрос при строительстве и реконструкции дома.Решается в следующем порядке:

  • подбор системы отопления;
  • определение мест установки аккумуляторных батарей;
  • подборка радиаторов отопления по схеме подключения;
  • класс, тип и модели приборов.

Есть два способа устройства водяного отопления: однотрубный и двухтрубный. Рассмотрим их подробнее.

Модель первая

В однотрубной системе отопления, нагреваемой в котле, теплоноситель поднимается вверх и, вытесняя по столбу холодную воду, поочередно поступает во все отопительные приборы.А потом опускается, попадая в котел для последующего нагрева. Способ экономичный, часто применяется при отоплении многоэтажных домов.


Плюсы и минусы

Достоинства такой схемы – простота монтажа и небольшой расход. Однако есть и существенные недостатки:

  • при последовательном подключении нескольких радиаторов разница температур между первым и последним будет значительной;
  • теплоснабжение не регулируется.Теплопередача однотрубной системы определяется расчетной нормой, заложенной в проекте;
  • возможно только нижнее подключение батарей.

Методы устранения недостатков

Существует ряд приемов, позволяющих компенсировать недостатки однотрубной системы:

  • каждый последующий блок должен состоять из большего количества секций, чем предыдущий;
  • можно увеличить количество аккумуляторов в комнате;
  • первым, подключившим помещения с наибольшими тепловыми линиями;
  • установить вентили для диагонального подключения радиаторов;
  • оснастить систему циркуляционным насосом.

Модель Вторая


При двухтрубной системе подача горячей воды осуществляется по одной трубе, а отвод в охлажденном виде – по другой. На схеме этого типа нагревательные приборы включены параллельно.

плюсы

Достоинствами такой схемы подключения являются следующие факторы:

  • все отопительные приборы нагреваются одинаково;
  • перед радиаторами может быть установлена ​​установка клапанов для контроля количества подаваемого теплоносителя.

Минусов у системы всего два: для устройства стояков и подводки требуется большее количество труб и соответственно выше трудозатраты на установку системы.

Поселок

Точное количество секций радиаторов определяется при теплотехническом расчете. Грамотно выполненный расчет позволит восполнить потери тепла, повысить энергоэффективность. Исходными данными для расчета являются величина теплопотерь для каждого отдельного помещения и мощность теплопередающей части батареи.


Рассмотрим расчет секций на примере радиаторов Кондор

Общая теплопередача батарей должна компенсировать тепловые потери. Также при расчете определяется желаемое сечение труб для каждой системы. Существуют типовые варианты размещения отопительных приборов.

Принципы размещения

Правильно будут дополнительные батареи В угловых помещениях и на крайних этажах: теплопотери в этих помещениях намного выше, чем в середине здания.Это связано с наличием контакта с внешней средой: холодными стенами угловых помещений, полом и потолком крайних этажей.

Традиционное расположение радиаторов отопления – под окнами, основными источниками теплопотерь. Это позволяет создать защиту (экран) от холодного воздуха.

Тепло, уходящее через световое отверстие в результате воздухообмена, немедленно пополняется, тем самым предотвращая сквозняки и значительные перепады температур.

Параметры

Типы систем отопления не влияют на способы размещения аккумуляторов: они устанавливаются согласно строительным нормам.Главное – обеспечить эффективную циркуляцию воздуха вокруг аккумулятора. Это позволит пропускать большее количество тепла от теплоносителя помещения.


Параметры радиаторов в нише, обеспечивающих нормальную циркуляцию воздуха:

  • 10 см от низа подоконника;
  • 12 см от уровня пола;
  • 5 см – зазор между заполнителем и стенкой или слоем теплоизолятора.

Тираж

Теплоносителем системы отопления является вода – может быть естественной или принудительной.Естественная циркуляция происходит за счет вытеснения теплой воды холодным теплоносителем – это происходит по законам физики.


Естественная циркуляция

Это правильное решение при частых перебоях в подаче электроэнергии, поскольку оно энергонезависимо. Длина ответвлений естественной Системы Обращение ограничено. Для работы принудительной системы отопления, установка насоса возле котла отопления или наличие насоса в самой конструкции.

Способы принудительной циркуляции

Подключение радиаторов отопления зависит от длины теплотрассы и особенностей ее прохождения.При наличии циркуляционного насоса могут применяться следующие схемы:


  • односторонний;
  • сидельная;
  • Диагональ
  • ;
  • ниже.

Первый тип

Боковое или одностороннее подключение предполагает, что подающая (подающая) труба и редукционная (обратная) монтируются с одной стороны радиатора (к одной секции). Боковое подключение Эффективно при количестве секций не более 15. Недостатком является плохая циркуляция на дальних участках, а также быстрое засорение, что еще больше усугубит ситуацию.


по диагонали

Диагональное подключение радиаторов отопления способно обеспечить теплый аккумулятор с большим количеством секций. Подача осуществляется сверху, отвод снизу по диагонали. Такая схема обеспечивает равномерное распределение теплоносителя внутри радиатора и максимальную теплоотдачу. В нижнем патрубке секции, в которую осуществляется подача воды, монтируется кран Маевского по диагонали.


Тепловые и диагональные подключения не превышают 2%.При указании мощности АКБ именно такой тип подключения. Единственный недостаток диагонального соединения – внешний вид: трубы подходят с двух сторон, и их сложно скрыть.

Сидельно

Сидельна подключение батарей отопления выполняется в тех случаях, когда трубопровод отопления скрыт под полом. К нижним патрубкам секций с разных сторон подсоединены трубы подачи и арматуры. Недостатком такого варианта является неравномерное распределение теплоносителя и, как следствие, низкая теплоотдача.


Несмотря на значительные тепловые потери – 10-15% – такое соединение применяется довольно часто из-за возможности скрыть практически все трубы. Нижнее подключение аналогично уплотнению, но подающая и реверсивная форсунки расположены рядом с нижней частью радиатора. Эффективность такой схемы даже ниже, чем у предыдущей.


Приложение

Все перечисленные схемы применимы в частном доме. При желании можно использовать два источника тепла: котел, установленный в топке, и газовый или электрический котел, который подключается параллельно.

Установка

Рассмотрим правильно выполненную последовательность монтажа однотрубной системы отопления в частном доме:

  • установка котла отопления;
  • Отделка стен в местах установки аккумуляторов, по необходимости теплоизоляция;
  • установка на стены радиаторов отопления;
  • определение мест крепления труб и вставок отводов;
  • Заполнение системы водой и проведение пробного запуска.

Присоединение радиаторов отопления бывает проточным и закрытым.Первый способ более простой, требует меньших затрат материалов и рабочей силы, применяется для небольших систем. Второй способ позволяет регулировать расход теплоносителя для каждого отдельного радиатора, но требует устройства дополнительного обхода отложений – байпаса. Также требуются дополнительные запорные клапаны.












Комфортные условия проживания в загородном коттедже невозможно создать без качественной системы отопления.Он должен быть достаточно эффективным и экономичным, чтобы в отопительный период в жилых помещениях было тепло, а затраты на энергоресурсы не были слишком высокими. Для этого нужно правильно выбрать вид системы отопления, а затем подобрать наиболее подходящий вариант подключения радиаторов отопления в частном доме.

Типы систем отопления

Система отопления в частном доме может быть:

Воздушная система

Эта опция работает без охлаждающей жидкости.Воздух в доме прогревается прямо от отопительных приборов – печей или конвекторов. При такой системе не используются радиаторы отопления. Воздушное отопление удобно для компактного обогрева загородных домов. Для больших коттеджей встречается крайне редко.

Электросистема

В такой системе тепло передается по токопроводам. По такому принципу делается электрический теплый пол. Отопление с помощью электрической системы может быть довольно удобным. Но его обустройство требует повышенного внимания к правилам безопасности, а при эксплуатации дома он обходится хозяевам дорого.

Водопровод

Тип системы отопления, при которой тепло передается водой (иногда паром) в качестве теплоносителя. От отопительного прибора теплоноситель по трубам поступает в радиаторы отопления. Этот вариант считается наиболее удобным и практичным. Чаще всего Б. дачными домами отключают отопление таким способом.

Типы котлов отопления

Центральным элементом системы отопления является котел – отопительный прибор, в котором теплоноситель достигает заданной температуры.Отопительный контур в частном доме во многом зависит от того, какой в ​​нем котел.

По назначению котлы делятся на двухконтурные и одноконтурные. Первый вариант – это оборудование, предназначенное как для отопления, так и для нагрева воды. Одноместный котел греет только теплоноситель системы отопления. По способу установки они делятся на напольные и настенные.

Котлы различаются и видом топлива, которым нагревается теплоноситель. Бойлеры бывают следующих типов:

  • электрические;

    твердое топливо;

    жидкое топливо;

    вместе взятых.

Для работы твердотопливных котлов используют уголь, дрова, реже торф и другие варианты твердых горючих материалов. Дизельное топливо или отработанные масла используются в качестве жидкого топлива для котлов.

Большинство загородных коттеджей отапливаются газовыми котлами. В негазифицированных населенных пунктах часто используется электричество для отопления. Полностью независимы от коммуникационных сетей твердотопливные и жидкостные котлы. Первый вариант более привлекателен тем, что для него нужны традиционные дрова и уголь, а не опасные горючие жидкости.

Наиболее расчетливые домовладельцы устанавливают в своих домах комбинированные котлы, рассчитанные на работу на разных видах топлива. Например, можно установить электрокон, дополненный камерой сгорания на твердом топливе, чтобы в случае выхода из строя электросети дровяное отопление.

Котлы двухконтурные, обеспечивающие жилище теплой и теплой водой, это преимущественно газовые устройства. Они универсальны, так как избавляют домовладельцев от необходимости покупать и устанавливать отдельный водогрейный котел.

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услуги по утеплению дома

Устройство радиатора отопления

Радиатор отопления состоит из нескольких теплообменных секций. Чем больше разделов, тем соответственно выше заряда батареи. Есть такие модели радиаторов, которые при необходимости в процессе эксплуатации можно «нарастить» новыми секциями.

Через все секции проходит один коллектор вверху и один внизу.Каждая секция имеет вертикальный канал, соединяющий верхний и нижний коллектор. Это касается всех разделов, в том числе экстремальных. Следовательно, у радиатора 4 выхода, но используются только два из них. Один подключается к патрубку подачи, а второй служит для отвода остывшей воды обратно в котел. Неиспользуемые выходы закрыты заглушками. Так устроено большинство радиаторов.

Типы трубопроводных систем

В системе отопления принципиальное значение имеет подача теплоносителя и выброс «отдачи».Это зависит от направления теплоносителя и от типа системы трубопроводов.

Однотрубная система

Это упрощенный вариант рекуперации тепла в коттедже. Этот вариант достаточно экономичен, так как требует меньше труб для разводки и выполняется с меньшими трудозатратными монтажными работами. Система представляет собой цепочку радиаторов, соединенных одной трубой. Нагретый в котле теплоноситель поступает поочередно в каждый радиатор, перетекая от одного к другому. То есть «отдача» от одной батареи становится питанием для следующей и т. Д.

Однотрубная схема подключения радиаторов отопления в частном доме имеет один существенный недостаток – при ней радиаторы нагреваются неравномерно. Самый горячий радиатор всегда будет тем горячее, а затем температура будет постепенно снижаться от батареи к батарее. Следовательно, при однотрубном отоплении невозможно поддерживать одинаковую температуру во всех помещениях.

При определенных особенностях проектирования однотрубная система может быть вполне подходящей. Так что если в небольшом доме цепочка радиаторов будет начинаться жилыми комнатами и заканчиваться техническими помещениями, этот вариант может быть оптимальным.Но в просторных коттеджах лучше установить двухтрубное отопление.

Двухтрубная система

Более дорогой по конструкции, но простой и удобный вариант. В этой системе одновременно работают два трубопровода. Первый подает горячую воду на каждую батарею. То есть есть одна труба с подходом к каждому радиатору. Охлаждающая жидкость до попадания в радиатор, независимо от его расположения в цепи, не попадает в соседние радиаторы, а попадает напрямую. Вторая труба собирает реверс со всех радиаторов и подает в коллектор отопления.

Плюсы нижнего типа разводки в том, что во всех точках теплообмена достигается практически одна температура. Такая система лучше регулируется и обеспечивает равномерный обогрев всего здания.

Система Raewi (коллектор)

Коллекторный контур – двухтрубный вариант подключения, но с более сложной компоновкой. Применяется в тех случаях, когда необходимо скрыть трубы, например, под напольным покрытием. В этом случае оборудуют два коллектора – под подачей и под обратку, причем от каждого радиатора к первому коллектору протягивают по одной трубе, а по второму – по одной.

В некоторых схемах подключения используются два типа системы. Весь дом можно отапливать по двухтрубному принципу, но для отдельной секции, например веранды или большой гостиной, используется связка из нескольких радиаторов по однотрубному принципу. При разработке двухрядной схемы подключения батарей отопления в частном доме главное не запутаться в подающем и обратном коллекторах.

Схема подключения радиаторов к системе отопления

Охлаждающая жидкость движется по трубам и каналам аккумуляторной батареи благодаря двум факторам.Первый – это желание жидкости заполнить пустоты. При отсутствии пробок создается естественное динамическое давление теплоносителя. Второй фактор – это движение потоков разной температуры. Горячая вода стремится вверх к нижнему потоку холодной.

Диагональный верхний подвод

Диагональное подключение радиаторов с верхним подводом позволяет оборудовать наиболее эффективное отопление помещения. Горячая вода подается на верхний ввод, внутри она разливается по секциям и, охлаждая, опускается вниз, после чего подается на нижний ввод в коллектор повторения, расположенный с другой стороны радиатора.

Двустороннее нижнее соединение

Подача осуществляется через нижний ввод с одной стороны, а обратная – через нижний ввод с другой стороны аккумулятора. КПД в этом случае ниже, чем в предыдущем варианте. Но такое соединение позволяет максимально расширить трубы.

Одностороннее нижнее верхнее соединение

Используется в основном в многоэтажных домах. В коттеджах в 2 или 3 этажа также иногда применяется однотрубное отопление.Разница между нижним и верхним подключением в том, что в первом случае горячая вода подается на нижний ввод, а отображается под давлением через верхний ввод, а во втором случае происходит обратное. В обоих случаях завод и отвод теплоносителя находится с одной стороны. Стоит отметить, что из всех существующих вариантов самый малоэффективный – односторонний по подключению.

Описание видео

Какие радиаторы подключают к радиаторам

Прочие опции

Теоретически можно также применить диагональное соединение с подводом снизу или двустороннее соединение с подводом сверху.Эти два варианта тоже подойдут, если все сделать правильно. Однако функционирование системы будет очень затруднено из-за пересечения потоков. Поэтому лучше не экспериментировать и взять диагональное верхнее подключение или двухстороннее нижнее.

Расположение радиаторов

Для качественного отопления коттеджа необходимо не только грамотно подобрать схему отопления, но и правильно расположить батареи в помещении. Монтаж батарей отопления в частном доме осуществляется на основании расчетов, сделанных специалистами.Количество радиаторов и секций для каждого радиатора определяется с учетом различных факторов:

    объем помещений;

    уровень теплопотерь здания;

    цепь пульсации радиатора;

    на какой высоте будут установлены батареи и многое другое.

Описание видео

Обычно радиаторы располагаются под окнами. Это создает барьер для холода для окна. Кроме того, воздух, выходящий из оконного проема, «осушается» теплом от радиатора, в результате чего конденсат не уходит на поверхности в помещении.Батарея должна быть чуть-чуть уже окошком, причем необходимо, чтобы она располагалась по центру относительно оконного проема.

Радиатор не должен подгонять верхнюю часть к подоконнику, так как процесс распределения тепла затруднен. От пола до нижнего уровня батареи должно быть около 100 мм. Более высокое расположение приведет к тому, что воздух прямо над полом будет теплым. Если установить радиаторы слишком низко, с них будет сложно удалить скопившуюся пыль.

Планируя установку батарей, необходимо учитывать особенности стены. Современные батареи не очень тяжелые, но в некоторых случаях характеристики стены требуют увеличения поверхности для крепления кронштейна для нагревательных элементов.

Описание видео

Установка радиаторов отопления

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услуги по установке водопровода, канализации и отопления .Непосредственно пообщаться с представителями вы можете посетив выставку домов «Малоэтажная страна».

Заключение

Доверить процесс расчета, проектирования и монтажа системы отопления могут только квалифицированные специалисты. Но очень простые правила подключения радиаторов отопления должен знать каждый домовладелец. Действенный принцип подключения и расположение отопительного оборудования – залог того, что в доме всегда будет царить благоприятный и комфортный микроклимат.

Радиаторные системы отопления бывают двух видов: однотрубные и двухтрубные.

Однотрубный требует меньшего количества трубок, но его главный недостаток: другая температура теплоносителя на входе в радиаторы. Получается, что тот, что ближе к котлу, нагревается сильнее, следующий – слабее. В сетях большой протяженности может случиться так, что на последний радиатор попадет совсем холодный теплоноситель. Часто это можно наблюдать на первых этажах многоэтажных домов.Обычно это однотрубная система, и теплоноситель подается верхними этажами вниз.

На рисунке представлена ​​горизонтальная схема последовательного подключения радиаторов отопления, ее еще называют «Ленинградская». Для возможности ремонта с обеих сторон отопительного прибора устанавливаются запорные краны. Закрыв их, можно снимать, менять и ремонтировать радиатор, не останавливая всю систему. Подобная схема часто используется при подключении аккумуляторов. Он просто монтируется, а при небольшой длине теплоотдачи каждого радиатора регулируется с помощью игольчатых кранов, способных изменять интенсивность потока теплоносителя.

Однотрубная система называется очередным «последовательным подключением радиаторов отопления»

Двухтрубная система – параллельное подключение нагревательных приборов

Подготовка радиаторов отопления

В любой из систем радиаторы можно подключать несколькими способами. Основных существует три.

Диагональ

В этом случае чаще всего поток теплоносителя идет сверху, «обратка» подключается снизу. Теоретически это считается лучшей схемой подключения радиаторов отопления.Расчетные тепловые потери более 2-5%. Получается, что горячая вода распределяется по всем участкам более равномерно. В паспортных данных к каждому разделу указана тепловая мощность. Итак, при тестировании это такая схема.

Диагональное подключение – одно из самых эффективных (что осталось)

Иногда можно встретить и другую картину – когда корм идет вниз, а обратный трубопровод подключается сверху. Хотя это диагональное подключение, но при таком порядке теплоносителя расчетные потери составят 20-25%.В некоторых ситуациях эта схема показывает себя хорошо, и если у вас при таком диагональном подключении вся поверхность устройства изделия более-менее нормальная, то для вашей системы это работает.

Но практика часто опровергает теорию. И не всегда даже правильная диагональная схема подключения радиаторов отопления оказывается самым лучшим вариантом. В однотрубных системах При принудительной циркуляции нижнее соединение часто работает лучше.

Нижний

По теории теплопотери при этом варианте большие – до 15-20%.Но при достаточно большом давлении, создаваемом циркуляционным насосом, вся поверхность радиатора, расположенная внизу, получается хорошо прогретой. А все потому, что возникают вихревые течения. Эта часть теплотехники (распределение и поведение вихревых потоков) еще недостаточно исследована, предсказать поведение этих самых вихревых потоков пока невозможно. Но факт остается фактом: в некоторых случаях нижнее подключение радиаторов отопления оказывается наиболее эффективным.

Схема популярна еще и потому, что при скрытой прокладке труба в полу практически незаметна.Но и нижних вариантов подключения тоже два. Седло – это когда трубы соединяются с противоположных сторон. Обычно используется на секционных радиаторах. И это нижнее соединение – когда ввод и вывод нагревательной панели находятся внизу на небольшом расстоянии друг от друга. Такой вариант подключения используется для панельных радиаторов.

Боковая или односторонняя

Чаще всего такой вид радиаторов отопления можно увидеть в многоэтажных домах с вертикальной разводкой. Это когда стояки падают сверху вниз, проходя через все этажи.На каждом этаже подключены радиаторы. Чаще в этом случае однотрубная система (одна), но есть двухтрубные соединения (рядом с двумя стояками).

Этот тип радиаторов отопления имеет средние потери. Они могут составлять 5-10%. Применяется часто из-за минимального расхода труб при подключении и неплохой в принципе КПД.

Где установить

Со схемой подключения радиаторов отопления разобрались, но также важно правильно выбрать место для размещения.Традиционно их ставят под окнами. Это оправдано с точки зрения теплотехники. В комнатах самые большие потери тепла через окна. Устанавливая под них радиаторы, мы создаем тепловой жилет, предотвращающий утечку тепла из помещения. Будут применены радиаторы, расположенные у входных дверей.

Но также необходимо установить радиатор, выдерживая рекомендуемое расстояние от пола и подоконника. При определении высоты нагревательных приборов необходимо исходить не только из необходимой мощности, но и из того, какой будет аккумулятор такого размера ».

Кроме того, стоит учесть, что закрывая радиаторы декоративными экранами, пряча их в нишах или под полками, мы также уменьшаем количество тепла от них.

Лучшая схема подключения радиаторов отопления и поиск неисправностей

Все эти потери, которые могут возникнуть на отопительных приборах, нужно учитывать только на больших системах. Подключение батарей отопления в частном доме в систему с принудительной циркуляцией (с насосом) может быть любым.По количеству отданного тепла оно если и отражается, то совершенно несущественно. Выбирайте тот тип радиаторов отопления, который наиболее удобен в вашем случае. Он будет лучшим. Важно правильно рассчитать количество секций, и снижения теплоотдачи на 7% или 15% вы не ощутите: все расчеты ведутся с запасом, округление – в самую сторону. Так что особо не беспокоит без причины.

Надо побеспокоиться, когда «батарейки не греются», либо нагреваются неравномерно.Но здесь нужно учитывать конкретную ситуацию в каждом конкретном случае: подключение, тип системы и разводку. Но есть несколько стандартных ситуаций, в которых причины также часто бывают стандартными:


В общем ситуаций и причин много. Но чаще всего, если раньше температура на приборе была нормальной, а вдруг стало холодно, причина кроется в засорении трубки или клапана в заросшей трубе. Все проверить, почистить. Должен заработать. Если результата нет – звоните в спец. Но он, скорее всего, повторит ваши манипуляции.

Слабо теплые радиаторы – одна проблема. Не менее дискомфортно ощущается, когда в помещении слишком жарко. И это часто чувствовали те люди, которые ставили металлопластиковые окна. Сразу становится очень тепло, временами при умеренных температурах «за бортом» невыносимо жарко. Вы должны открывать окна или часто закрывать клапаны для корма. Комфортным такое существование назвать сложно. Но все можно исправить.

Отрегулировать температуру (уменьшить или увеличить) температуру, а не закрыть полностью, можно несколькими способами.Есть игольчатые клапаны, позволяющие вручную изменять расход теплоносителя. Вы частично перекрываете поток, тепла выделяется меньше. Жарка – кран еще приоткрылся – стало больше выделяться жара. есть автоматика – терморегуляторы на батареях (радиаторах), они называются «термокранте», «термостат», «регулятор». От этого суть не меняется. Поворачивая головку этого термостата, вы показываете температуру, которую хотите поддерживать в комнате. А сам прибор регулирует подачу теплоносителя.Точность поддержания температуры плюс-минус 1 o C.

РЕЗУЛЬТАТЫ

Потери теплопередачи радиаторов могут сказаться на неправильно рассчитанной системе или при ее большой длине. Если расчет верный, и в системе есть определенный блок питания, то подключайте радиаторы, как удобнее. Гораздо важнее выдержать правильный уклон: сторона радиатора, на которой установлен кран Маевского, должна быть немного выше его противоположного конца.

Какая оптимальная схема подключения радиаторов отопления при однотрубной системе? Вам нужен байпас между вставками или нагревательные приборы можно подключать последовательно? Какие бывают ямки и диаметр подводки? Что из запорного клапана крепить на подводку? Попробуем ответить на эти вопросы.

Ее Величество Ленинградка

Это самый простой и, наверное, самый популярный.

Чем она завоевала симпатию знатоков?

  • Чрезвычайно высокая отказоустойчивость. Если двухтрубные схемы позволяют обеспечить неравномерный нагрев отопительных приборов и даже замерзнуть на сильном морозе, то вызвать какие-то отклонения в стандартной работе Ленинградский может только осознанно.
    Винтовые клапаны винтовых клапанов, кожух или неправильная балансировка ни при каких обстоятельствах не приведут к остановке контура или отдельных его участков.
  • Простота исполнения. Спроектировать и смонтировать «Ленинградку» сможет даже дилетант: для понимания принципа ее работы достаточно минимума здравого смысла и пространственной фантазии.
  • Возможность работы как с принудительной циркуляцией, так и с естественной, за счет расширения нагретого теплоносителя.

Рециркуляция: по-прежнему потребуются минимальные модификации для перехода с принудительной естественной циркуляцией.
Гравитационная система включает ускоренный коллектор (вертикальный участок розлива) сразу после котла.
Кроме того, между насосами насоса должен быть байпас диаметром, равным диаметру жидкости: он снизит гидравлическое сопротивление площадки до минимума.

Радиаторы

Выбор

Начнем с того, какими должны быть отопительные приборы в автономном контуре. Для начала оценим условия, в которых у них есть свои функции:

Как легко видеть, в требованиях автономных систем характеристики недорогих чугунных и алюминиевых секционных аккумуляторов складываются в требования автономных систем.Дорогие биметаллические изделия тут наглядны: их устойчивость к высоким давлениям и температурам не будет востребована.

Next: Чугунные и алюминиевые профили сильно различаются по массе и внутреннему объему. На оба напрямую влияет инерционность системы обогрева – сколько времени потребуется для ее прогрева до рабочей температуры и последующего охлаждения.


Щебень

Дано: Помещение ищет розлива. В нем нужно обрезать отопительные приборы.Как это сделать?

Единственно правильное соединение радиаторов отопления с однотрубной системой осуществляется параллельно розливу, без него и уменьшения диаметра. Подчеркнем еще раз: между ковриками радиатора есть постоянно открытый байпас диаметром, равным диаметру заливки.

Почему? Ведь, казалось бы, это должно снизить теплопередачу отопительных приборов, ведь большая часть теплоносителя циркулирует по розливу?

На практике падение температуры в любой точке радиатора относительно температуры розлива будет минимальным.

Но зазор или уменьшение диаметра заливки создаст гораздо больше проблем, чем они решают:

  • Отсечные и последовательно подключаемые нагревательные приборы поставим на их самостоятельную регулировку. Любая дроссельная арматура будет регулировать проницаемость всего розлива.

  • Уменьшение диаметра даст увеличение гидравлического сопротивления контура, что неизбежно отразится на скорости циркуляции теплоносителя в гравитационном режиме при отключенном насосе.

Это полезно: на каждом байпасе шарового крана полной опасности можно установить промежуточное решение.
Такая схема не увеличит гидравлическое сопротивление розлива, но допустима только в том случае, если разбирающийся в ее устройстве человек будет обслуживаться системой.
Достаточно перекрыть клапан на облицовке радиатора при закрытии байпаса – и весь контур будет сброшен.

Подключение подкаста

Подключение радиаторов отопления к однотрубной системе отопления может быть выполнено по одной из трех схем:

  1. Односторонняя .Оба очка подключаются к паре пробок радиатора на одной (правой или левой) стороне нагревательного устройства.

  1. Двусторонний нижний : соединение выполняется через пару нижних стопоров слева и справа.
  2. Диагональ : Подход включен в верхнюю и нижнюю трубки с противоположных сторон батареи.

Каковы преимущества и недостатки каждой схемы?

Односторонняя схема практична при небольшом количестве радиатора (до 7 секций).В этом случае все секции располагаются довольно равномерно. Но при количестве секций 10 и более на конце нагревательного устройства будет заметно холоднее подача.

Подключение радиатора отопления к однотрубной системе снизу вниз обеспечивает циркуляцию теплоносителя через любое количество секций. Однако большая его часть в этом случае проходит через нижний коллектор; Верх секций нагревается в основном за счет теплопроводности их материала.

Наконец, диагональное соединение радиатора отопления с однотрубной системой обеспечивает максимально возможную теплопередачу при любой длине радиатора.

Размеры труб

Принудительная циркуляция

Если в системе установлен постоянно работающий циркуляционный насос При проектировании контура используются следующие условные проходы труб:

  • розлив – 25 мм;
  • Лайнер
  • на длину радиатора до 10 секций – 15 мм;
  • подходят с радиатором длиной более 10 секций – 20 мм.

Примечание: для стальной трубы Условный проход (DH) приблизительно соответствует внутреннему диаметру.Полимерные и металлополимерные трубы маркируются внешним диаметром; Как правило, это на ступеньку больше внутренней. Так, для полипропилена следует использовать диаметры 32, 20 и 25 соответственно.

Естественная циркуляция

Если контур рассчитан на работу в режиме естественной циркуляции, основная задача проектировщика – минимизировать его гидравлическое сопротивление. Как этого добиться?

Инструкция не отличается сложностью:

  • с минимальной шероховатостью – металлопластик или полипропилен;
  • диаметр розлива увеличивается минимум до 40 миллиметров.

Элементы обвязки

Однотрубное соединение радиаторов отопления не требует их обязательной балансировки; Однако возможность отключения отдельных устройств и регулировки их теплоотдачи лучше предусмотреть.

Оптимальный комплект запорно-регулирующей арматуры:

  • шаровой кран установлен на обратном вкладыше;
  • Подача питания снабжена дроссельной заслонкой или термостатической головкой. Дроссель позволяет регулировать теплоотдачу вручную; Термоголовка автоматизирует регулировку, поддерживая постоянную температуру в помещении;
  • , если радиатор расположен над заливкой, в одной из его верхних пробок устанавливается воздухозаборник – кран Маевского.

Заключение

Надеемся, что информация, предложенная читателем, поможет ему в проектировании собственной системы отопления. Узнать больше о том, как подключаются радиаторы к однотрубной системе отопления, позволит видео в этой статье. Успехов!

Заставляет решить массу вопросов, начиная от выбора схемы подключения и заканчивая подбором оборудования. Как подключить, чтобы обеспечить качественный и равномерный обогрев всех помещений? Для этого рассмотрим основные схемы подключения радиаторов отопления в частном доме.

Однотрубная и двухтрубная схемы

Выбор схемы подключения радиаторов зависит от площади отапливаемых помещений, а также от применяемой системы трубопроводной разводки. Может быть однотрубным или двухтрубным:

В двухтрубной системе отопления, в отличие от однотрубной, все радиаторы имеют одинаковую температуру и равномерно обогревают дом.

  • В однотрубных системах теплоноситель проходит через батареи последовательно;
  • В двухтрубных системах теплоноситель распределяется по батареям по индивидуальным отказам.

Однотрубные системы принято использовать в зданиях небольшой площади. Они просты в установке и отличаются предельной простотой. Теплоноситель выходит из котла отопления подходит к первой батарее, проходит и уходит к следующей батарее. После прохождения последней батареи теплоноситель по прямой трубе направляется обратно в котел отопления.

Очевидным преимуществом схемы является ее простота – не нужно делать изгибы, тратить на лишние трубы.Отопление дешевое, но не всегда эффективное. Все дело в том, что охлаждающая жидкость, проходя через аккумуляторы и отдавая в них тепло, остывает. И до последней батареи он дойдет до уже остывшего – в последней комнате будет прохладно. Эта проблема решается установкой циркуляционного насоса, который заставит теплоноситель циркулировать быстрее.

Двухтрубные системы построены таким образом, что каждая батарея подключается отдельной трубкой. По помещению проходит труба с горячим теплоносителем, от нее идут отводы к батареям.После выхода из батареи теплоноситель по другой трубе направляется обратно в котел. Преимущество этой системы в том, что все помещения будут равномерно нагреваться. – Будет тепло даже в самом длинном помещении.

Недостатком двухтрубных систем является их сложность – нужно больше труб, больше трудозатрат. Также необходимо предусмотреть циркуляционный насос, так как естественная циркуляция здесь работать не будет. Кроме того, пользователи и специалисты отмечают снижение затрат на отопление – двухтрубные системы получаются более экономичными.

Подключение радиаторов отопления в частном доме через индивидуальные краны, при использовании двухтрубной схемы поможет регулировать температуру в каждой комнате. В однотрубных системах это невозможно.

Варианты подключения радиаторов отопления в частном доме

Мы поговорили о способах прокладки труб в помещениях и выяснили, что наибольшей эффективностью обладают двухтрубные системы, так как они обеспечивают более равномерный прогрев всего здания. Если постройка небольшая, можно ограничиться однотрубной системой – будет дешевле.Теперь поговорим о том, как подключить радиаторы отопления в частном доме. Существуют следующие схемы:

  • Боковая схема;
  • Нижняя схема;
  • Нижний для двухтрубных систем;
  • Диагональ.

Рассмотрим подробнее способы подключения радиаторов отопления в частном доме.

Схема сбоку

Боковая схема подключения часто используется в многоквартирных домах, когда теплоноситель спускается сверху вниз, проходя через радиаторы в квартирах.Для того, чтобы частично компенсировать кулер кулер, перемычка подключена. Боковыми способами подключаются радиаторы и в частных домах по двухтрубной схеме – теплоноситель подается сверху, после чего проходит через радиатор и спускается в обратную трубку.

Иногда боковую схему называют односторонней – по сути, это одна и та же схема. Рекомендуется использовать при установке крупногабаритных отопительных батарей для обогрева помещений большой площади.

Схема нижняя

Рассматривая схемы подключения батарей отопления в частном доме, нельзя не упомянуть нижнюю схему.В нем теплоноситель подается снизу с одной стороны и идет с другой. Схема достаточно эффективная, но ориентирована на однотрубные системы с последовательным подключением радиаторов. В двухтрубных системах такое соединение практически не используется. Часто такую ​​схему подключения радиаторов называют седловой.

Нижний для двухтрубных систем

Некоторые батареи отопления расположены так, что входы и выходы располагаются рядом (как правило, внизу).Такие батареи ориентированы на использование в двухтрубных системах отопления. Схема не лишена определенных недостатков, связанных с неравномерным нагревом. То есть самая дальняя часть батареи будет охлаждаться, чем остальная поверхность. Поэтому использование таких радиаторов не оправдано.

Диагональная схема

Диагональная схема подключения – одна из самых распространенных. Его главное преимущество – равномерное распределение нагретого теплоносителя по аккумулятору. Сама охлаждающая жидкость подается с правой верхней части и выводится через левую нижнюю часть (или наоборот).За счет того, что он идет по диагонали (и обязательно сверху вниз), обеспечивается равномерный прогрев всей батареи.

Данная схема ориентирована на использование в двухтрубных системах. В однотрубных системах наличие лишнего изгиба приведет к увеличению гидравлического сопротивления.

Выбор подходящей схемы

Какая схема подключения радиаторов отопления подходит для тех или иных случаев? Если вы создаете в небольшом доме систему водяного или парового отопления, смело выбирайте однотрубную разводку с нижним подключением – другие способы здесь не подойдут.Такие системы отопления создаются в одноэтажных одно- и двухкомнатных домах, а также в малогабаритных загородных домах.

Если вам необходимо организовать систему отопления в большом доме, следует выбрать двухтрубную схему. Для подключения батарей отопления можно использовать сразу две схемы:

  • Сторона – Когда трубы отопления проходят сверху вниз и нужно подключить только одну батарею;
  • Диагональ – Рекомендуемая схема для многоквартирных домов Большая кв.В этом случае охлаждающая жидкость будет идти сверху одной стороны батареи и покидать нижнюю часть другой стороны.

Что касается нижнего контура для двухтрубных систем, то он эффективен только тогда, когда трубы скрыты в полу. Но даже в этом случае рекомендуем использовать аккуратное диагональное соединение.

Схема подключения радиаторов отопления дома. Принципиальные схемы подключения радиаторов отопления. Диагональное подключение

Эффективная работа системы отопления – залог комфортного проживания в частном доме.Прекрасно, если такая система уже подключена к сетям центрального отопления. В противном случае возникает необходимость в использовании автономного отопления, которое также должно обеспечивать жильцам комфортные условия проживания. В этом случае важнейшим моментом является выбор схемы подключения радиаторов отопления в частном доме.

Многие даже не догадываются, что такая схема подключения существенно влияет на теплоотдачу отопительного прибора, циркуляцию теплоносителя внутри него и интенсивность движения горячей воды.Это моменты, которые влияют на эффективность отопительной системы в целом.

Схемы разводки труб

Для начала необходимо понять схему расположения труб. Это актуально потому, что жители частного дома на этапе его строительства или при проведении капитального ремонта не могут правильно рассчитать затраты, понесенные на строительство системы отопления. Поэтому часто приходится экономить непосредственно на материалах.

Частные дома характеризуются однотрубной и двухтрубной проводкой … В чем разница между ними?

Однотрубная разводка

Наиболее экономичный вариант. Благодаря схеме у вас должно получиться следующее:

  • От котла отопления по низу пола протягивается труба, проходящая через все помещение и возвращающаяся обратно в котел.
  • Радиаторы устанавливаются сверху на трубу, а подключение осуществляется по нижним трубам. При этом из трубы внутри водонагревателя течет горячая вода, которая полностью его заполняет.Отдавшая тепло часть теплоносителя начинает спускаться и выходит через второй патрубок, снова попадая в трубу.

В результате получается поэтапное подключение радиаторов с нижним подключением аккумулятора. В этом случае стоит обратить внимание на один отрицательный момент, влияющий на эффективность теплопередачи. В результате такого последовательного подключения однотрубной разводки происходит постепенное снижение температуры теплоносителя в каждом последующем ТЭНе.Это сделает последнюю комнату самой холодной.

Эта проблема решается двумя способами:

  • к системе подключается циркуляционный насос, который равномерно распределяет горячую воду на все отопительные приборы;
  • Радиаторы
  • можно установить в последнем помещении, в результате увеличится площадь теплопередачи.

Данная схема имеет такие достоинства, как:

  • простота подключения;
  • высокая гидродинамическая устойчивость;
  • мелкие затраты на оборудование и материалы;
  • можно использовать разные типы охлаждающей жидкости.

Двухтрубная разводка

Для частного дома такая схема отопления считается наиболее эффективной. Однако стоит учесть тот факт, что затраты на первых порах будут немалыми, ведь нужно будет проложить две трубы для подачи и отвода горячей воды. Но все же такая схема имеет определенные преимущества перед однотрубной:

  • теплоноситель равномерно распределяется по помещению;
  • можно контролировать и регулировать определенный температурный режим в каждой комнате;
  • Возможен ремонт любого элемента системы отопления без его отключения;
  • расходуется очень мало топлива.

Схемы подключения радиаторов отопления

После того, как вы разобрались с разводкой, следует перейти к основному пункту – схеме подключения радиаторов отопления.

Боковое подключение Радиаторы являются наиболее распространенными применительно к системе отопления в городской квартире. Для правильного подключения аккумуляторов по этой схеме в частном доме трубы выводят сбоку вдоль стены и соединяют с двумя патрубками аккумулятора сверху и снизу.К верхней трубе, по которой подается теплоноситель, обычно присоединяется труба, а к нижней трубе – обратный контур. Часто поступают наоборот, однако эффективность теплопередачи устройства снижается на 7%.

Диагональное подключение аккумуляторов считается наиболее эффективным. Для подключения аккумуляторов по этой схеме выполните следующие действия: сначала подвод теплоносителя подключают к верхнему патрубку, а обратку – к нижнему, который находится с другой стороны устройства.Таким образом, теплоноситель внутри аккумулятора начинает двигаться по диагонали, отсюда и название схемы. Его эффективность зависит от того, насколько равномерно вода распределяется внутри радиатора. Очень редко несколько аккумуляторных секций остаются холодными. Это происходит, если напор или расход слишком мал.

Нижнее присоединение к радиатору можно встретить не только в однотрубных схемах. В двухтрубных это тоже применяется, но только в частных домах в один-два этажа. Такая схема подключения радиаторов отопления считается недостаточно эффективной.По мнению специалистов, такая разводка позволяет снизить теплоотдачу радиаторов отопления на 20-30%. В этом случае потребуется установка циркуляционного насоса, что приведет к удорожанию всех процессов, и потребуются дополнительные затраты на электроэнергию, затраченную при работе такого насоса. Для расчета необходимой мощности радиаторов требуется большое количество самых разнообразных коэффициентов.

Ошибки, возникающие при установке радиаторов отопления

Часто при подключении радиаторов отопления возникают следующие ошибки:

Вывод

Таким образом, установка радиаторов отопления в частном доме осуществляется на основании схемы их подключения.Мы должны быть благодарны специалистам, разработавшим эти методы до мелочей. При внимательном изучении данной схемы и использовании на практике можно качественно подключить радиаторы отопления.

Обычно система отопления в частных домах автономная, поэтому для ее организации нужно приобрести котел достаточной мощности и определить, какой должна быть теплопередача радиаторов отопления. Дальше дело за малым – нужно просто подключить отопительные приборы к котлу с помощью трубопровода и залить все теплоносителем.Самая оптимальная схема подключения – двухтрубная, когда есть и подача, и обратка.

Виды систем отопления

Используются однотрубные и двухтрубные варианты, которые могут иметь как достоинства, так и недостатки. Конструкцию можно монтировать как с нижней разводкой, так и с верхней. Однако чаще всего используется последний, так как он более удобен и практичен.

Как известно, принцип работы автономной системы отопления заключается в постоянной циркуляции воды или другого теплоносителя от котла к приборам и наоборот.При этом он может двигаться самотеком или принудительно, что достигается подключением насоса.

Вариант двухтрубного подключения

Рассмотрим его особенности:

  1. Инструкция по установке схемы подразумевает наличие двух отдельных трубопроводов, к которым подключается каждое из устройств.
  2. В данном случае одна водопроводная система является подающей, откуда поступает горячая вода, а другая – обратной, давая уже остывшую воду.
  3. Поскольку пути прохождения теплоносителя как в подающем, так и в обратном трубопроводе равны, их гидравлическое сопротивление одинаково.То есть такая схема гидравлически сбалансирована, что делает ее применение наиболее оптимальным.

Правильное подключение радиаторов отопления по двухтрубной системе – диагональный метод

Совет: использование в этом случае диагонального способа подключения нагревательных приборов сделает систему более эффективной.

  1. Однако схемы могут быть тупиковыми, а это значит, что больше всего:
    • длинный путь проделывает уже остывшая вода, оставляя последнюю в цепи нагревательного устройства;
    • короткие – пробегает с первого раза.

По этой причине придется регулировать подачу горячей воды своими руками в каждую батарею с кранами или использовать термостатические вентили.

Электропроводка

Схема может быть принудительной (встраивается насос) и гравитационной, главное преимущество последней – не требует электричества. Для этого делается верх, как и в предыдущем случае, их соединяют по диагонали.

Чаще всего применяется в небольших жилых домах не более двух этажей.Хотя он будет идеальным в населенных пунктах, испытывающих перебои в подаче электроэнергии, его не часто используют из-за большого количества требуемых материалов и неэстетичного внешнего вида.

Применяется не только в жилых домах, но и в любых других постройках, независимо от их назначения. Для ее организации требуется много материалов и усилий, но все же преимущества такой системы неоспоримы.

Совет: вы легко можете подобрать его для любых построек, какими бы сложными они ни были.

На одном ответвлении может быть размещено большое количество нагревательных приборов, при этом не требуется дополнительная установка регуляторов гидравлического давления. Подача воды и обратный отвод в таких контурах подключаются раздельно, что дает возможность регулировать обогрев всех комнат в доме в автоматическом режиме. В этом случае термостаты никак не повлияют на другие устройства, а их цена лишь незначительно увеличит стоимость установки.

Варианты подключения ТЭНов к системе

Мы часто говорим слова «подключить» и «подключить», подразумевая выполнение одного и того же действия – подключить радиатор.

Однако это дилетантский подход, поскольку между ними есть определенная техническая разница:

  • прикрепить радиатор – подвести к нему трубку подающей и «обратной». Примером может служить боковой вариант радиатора, когда трубы подходят к устройству одной стороной вверху и внизу, либо по диагонали.
  • подключаем нагревательный прибор – для создания узла подключения, в котором есть подающий или обратный поток, а также используются регулирующие шаровые краны, краны или другие подобные элементы.

Существует два основных варианта системы отопления, от которых зависит окончательная сборка схемы отопления дома или квартиры:

  1. Верх – подводящая магистраль находится над верхним уровнем радиатора.
    В этом случае используются следующие варианты подключения радиатора:
    • односторонняя (нижняя и верхняя) – метод наиболее эффективен при использовании в батарее не более 10 секций. В противном случае нагрев дальних не происходит полностью, из-за чего КПД устройства значительно снижается;

    • Диагональ (верхняя и нижняя) может быть двух направлений, каждая из которых считается наиболее эффективной в данном способе трассировки.Можно использовать устройства с более чем 10-ю количеством секций и все они будут прогреваться по максимуму.
  1. Снизу – подводящий трубопровод подходит к радиатору снизу, обычно используется при установке помпы:
    • односторонняя (верхняя и нижняя) – в этом случае, как и в предыдущем, максимальный эффект от этого метода можно получить только при количестве секций в отопительных приборах не более 10, иначе теплоноситель просто не успеет их согреть;

    • диагональ (вверху и внизу) – эффект такой же, как и с верхней разводкой;

Радиаторные системы отопления бывают двух типов: однотрубные и двухтрубные.

Однотрубный требует меньшего количества труб, но его главный недостаток: разные температуры теплоносителя на входе в радиаторы.Получается, что тот, что ближе к котлу, нагревается больше, тот, что дальше – слабее. В сетях дальней связи может случиться так, что в последний радиатор попадет совсем холодный теплоноситель. Это часто можно увидеть на первых этажах многоэтажных домов. Здесь обычно применяется однотрубная система, а теплоноситель подается с верхних этажей вниз.

На рисунке изображена горизонтальная схема последовательного подключения радиаторов отопления, ее еще называют «Ленинградская».Для возможности ремонта с обеих сторон ТЭНа устанавливаются запорные краны. Закрыв их, вы можете снять, заменить и отремонтировать радиатор, не выключая всю систему. Подобная схема часто используется при подключении аккумуляторов. Он прост в установке, а при небольшой длине теплоотдача каждого радиатора регулируется с помощью игольчатых кранов, которые можно использовать для изменения расхода теплоносителя.

Однотрубная система также называется «последовательное соединение радиаторов отопления»

Двухтрубная система – параллельное подключение нагревателей

Варианты подключения радиатора отопления

В любой из систем радиаторы можно подключать несколькими способами.Выделяют три основных.

Диагональ

В этом случае чаще всего подача теплоносителя идет сверху, «обратка» подключается снизу. По идее, это считается лучшей схемой подключения радиатора. Расчетные потери тепла более 2-5%. Получается, что горячая вода распределяется по всем участкам более равномерно. Тепловая мощность указывается в паспортных данных для каждой секции. Итак, во время тестов они используют именно эту схему.

Диагональное подключение – одно из самых эффективных (слева)

Иногда можно встретить другую картину – когда подача внизу, а обратный трубопровод подключается вверху.Хоть это и диагональное подключение, но при таком потоке теплоносителя расчетные потери составят 20-25%. В некоторых ситуациях эта схема хорошо себя показывает, и если при таком диагональном подключении вся поверхность устройства прогревается более-менее нормально, то на вашей системе работает.

Но практика часто опровергает теорию. И даже правильная диагональная схема подключения радиаторов отопления – далеко не всегда лучший вариант. В однотрубных системах с принудительной циркуляцией часто лучше работает нижнее соединение.

Нижний

По теории тепловые потери при таком варианте велики – до 15-20%. Но при достаточно большом напоре, создаваемом циркуляционным насосом, вся поверхность радиатора получается хорошо прогретой снизу вверх. А все потому, что возникают вихревые течения. Эта часть теплотехники (распределение и поведение вихревых течений) еще недостаточно изучена, предсказать поведение именно этих вихревых течений пока невозможно. Но факт остается фактом: в некоторых случаях нижнее подключение радиаторов отопления оказывается наиболее эффективным.

Схема популярна еще и тем, что она практически незаметна при скрытой прокладке трубы в полу. Но есть еще два варианта нижнего подключения. Седло – это когда трубы соединяются с противоположных сторон. Обычно используется на секционных радиаторах. И это нижнее соединение – когда ввод и вывод нагревательной панели находятся внизу на небольшом расстоянии друг от друга. Такой вариант подключения используется для панельных радиаторов.

Боковое или одностороннее

Чаще всего такой вид подключения радиаторов отопления можно увидеть в многоэтажных домах с вертикальной разводкой.Это когда стояки спускаются сверху вниз, проходя через все этажи. Радиаторы подключены на каждом этаже. Чаще в этом случае система однотрубная (один стояк), но есть и двухтрубные соединения (рядом два стояка).

Данный вид подключения радиаторов отопления средний по потерям. Они могут составлять 5-10%. Его часто используют из-за минимального расхода труб при подключении и в принципе хорошего КПД.

Где установить

Со схемами подключения радиаторов отопления разобрались, но также важно правильно выбрать место их расположения.Традиционно их ставят под окнами. Это оправдано с точки зрения отопительной техники. В комнатах наибольшие потери тепла происходят именно через окна. Устанавливая под них радиаторы, мы создаем тепловую завесу, не позволяющую уйти теплу из помещения. Аналогично будут действовать радиаторы, расположенные возле входных дверей.

Но также нужно правильно установить радиатор, соблюдая рекомендуемые расстояния от пола и подоконника.При определении высоты нагревательных приборов нужно исходить не только из необходимой мощности, но и из того, как батарея такого размера будет «стоять».

Кроме того, следует учитывать, что, закрывая радиаторы декоративными экранами, пряча их в нишах или под полками, мы также уменьшаем количество исходящего от них тепла.

Лучшая схема подключения радиаторов отопления и поиск неисправностей

Все эти потери, которые могут возникнуть в нагревательных устройствах, следует учитывать только в больших системах.Подключение батарей отопления в частном доме в системе принудительной циркуляции (с насосом) может быть любым. Если это действительно влияет на количество отдаваемого тепла, это абсолютно несущественно. Выбирайте наиболее удобный в вашем случае вид подключения радиатора отопления. Он будет лучшим. Важно правильно рассчитать количество секций, и вы не почувствуете снижения теплоотдачи на 7% или 15%: все расчеты ведутся с запасом, округляя в большую сторону. Так что нет причин для беспокойства.

Приходится беспокоиться, когда «батарейки не нагреваются» или нагреваются неравномерно. Но здесь нужно учитывать конкретную ситуацию в каждом конкретном случае: подключение, тип системы и проводку. Но есть несколько стандартных ситуаций, в которых причины также часто бывают стандартными:


В общем, ситуаций и причин много. Но чаще всего, если раньше температура на приборе была нормальной, а вдруг стало холодно, причина кроется в засорении трубы или клапана, в заросшей трубе.Все проверить, почистить. Он должен работать. Если результата нет, вызовите специалиста. Но он, скорее всего, повторит ваши манипуляции.

Плохие радиаторы отопления – одна проблема. Не менее неудобно чувствуешь себя, когда в комнате слишком жарко. И это часто ощущают те, кто установил металлопластиковые окна. Сразу становится очень тепло, временами при умеренных температурах «за бортом» невыносимо жарко. Либо приходится часто открывать окна, либо закрывать краны на подаче.Комфортным такое существование назвать сложно. Но все можно исправить.

Есть несколько способов отрегулировать (понизить или повысить) температуру, но не закрывать ее полностью. Есть игольчатые клапаны, позволяющие вручную изменять расход теплоносителя. Вы частично перекрываете поток, выделяется меньше тепла. Стало холоднее – кран открывался больше – выделялось больше тепла. Есть автоматические устройства – термостаты для батарей (радиаторов), они называются «термокран», «термостат», «регулятор».Это не меняет сути. Поворачивая ручку этого термостата, вы устанавливаете температуру, которую хотите поддерживать в комнате. А сам прибор регулирует подачу теплоносителя. Точность поддержания температуры плюс-минус 1 o C.

Результатов

Потери теплопередачи от радиаторов могут иметь влияние, когда система неправильно рассчитана или когда она длинная. Если расчет верен, а система имеет определенный запас мощности, то подключайте радиаторы так, как вам удобнее.Гораздо важнее выдерживать правильный уклон: сторона радиатора, на которой установлен кран Маевского, должна быть немного выше его противоположного конца.

Как выглядит правильное подключение радиатора отопления? Разберем схемы подключения, используемые в частных домах и городских квартирах, а также трубы, фитинги и арматуру, применяемые для этих целей. Кроме того, мы узнаем, какие ошибки можно допустить при проектировании и установке системы отопления.

Габаритные чертежи

Если в городской квартире схема системы отопления в целом или ее отдельный контур не зависит от наших усилий, то в частном доме схема проектируется с нуля.

Можно выделить две принципиально разные схемы:

  • Однотрубная , единственная заливка по периметру отапливаемого здания. Нагреватели разрезают параллельно начинке.

Примечание. Также практикуется последовательная установка батарей; неудобен тем, что не допускает самостоятельной настройки устройств.

  • Двухтрубный – независимая подача и возвратное наполнение. Каждый радиатор выполняет роль перемычки между ними.

Преимущества однотрубной системы – низкая стоимость, простота монтажа и исключительная отказоустойчивость. Недостатки – значительный перепад температур между первым и последним отопительным прибором, а также проблема укладки по периметру дома при наличии высоких проемов и панорамных окон.

Двухтрубная схема лишена этих недостатков, однако при определенных условиях может создать для владельца гораздо более серьезные проблемы.Ближайшие к котлу батареи гасят разницу между заправками, что замедляет циркуляцию в удаленных устройствах. Поэтому двухтрубная система требует обязательной балансировки – дросселирования подводящих магистралей и регулировки их пропускной способности для выравнивания температур.

Эта проблема изящно обходится в проходной двухтрубной системе – схеме Тихельмана, все петли которой имеют одинаковую длину.

Вставка радиатора

Какими могут быть способы подключения радиаторов отопления к днищам и стоякам?

Радиаторы отопления.Способы подключения радиаторов отопления. Свойства и параметры.

В этой статье вы узнаете:

Go …

При виде различных радиаторов разбегаются глаза …

Помогу быстро разобраться в типах и расскажу, как для подключения некоторых типов радиаторов отопления.

Конвекторы и чугунные радиаторы рассматривать не будем …

О них вы можете узнать из этой статьи:

Продолжить…

На сегодняшний день наиболее популярных радиаторов – это секционные: алюминиевые и биметаллические.

Алюминиевые радиаторы

Рабочее давление до 16 бар.

Биметаллические радиаторы

Рабочее давление до 20-40 бар.

Чем отличаются алюминиевые радиаторы от биметаллических?

Некоторые биметаллические радиаторы внешне очень похожи на алюминиевые.

Т.к. в биметаллических радиаторах спрятана стальная, покрытая алюминиевой оболочкой.

Многие пишут в своих статьях, что нет смысла устанавливать больше 10 разделов, но я говорю обратное. Есть смысл, теплоотдача от радиатора с большим количеством секций намного больше. Закон о теплотехнике.

Радиатор 20 секций. Пример из жизни! Согревает отлично!

Если вы решили поставить до 20 секций, то обратите внимание на крепеж, четырех может не хватить.В природе существует два типа креплений:

1. Угловой кронштейн

2. Штыревой кронштейн

Угловой кронштейн подходит для плоских оштукатуренных стен.

Кронштейн со шпилькой – для всех стен. Единственный недостаток – штифтовая скоба плохо держится в пустотелом кирпиче.

Лучший угловой кронштейн – это кронштейн с наибольшей площадью стены. Такой угловой кронштейн лучше держит горизонтальное положение, не деформируясь при изгибе вниз.

Из скоб для штифтов лучше всего подходят те, у которых более толстый диаметр штифта и лучше расширяется в пробке.На данный момент мне нравится от компании «Омек».

Способы подключения радиаторов.

Рассмотрим другой набор соединений. Ниже мы рассмотрим, какое подключение подходит для различных схем. Например, для многоквартирных домов с однотрубной системой и двухтрубной системой.

Преимущества и недостатки каждой схемы.

1 место. Диагональное соединение. Наиболее эффективный способ, при котором происходит максимальное потребление тепловой энергии от теплоносителя.Недостаток – невозможность изменить количество секций радиатора.

2 место. Боковое соединение. Он не сильно теряет в эффективности от диагонального подключения. Если вопрос стоит между вариантами 1 и 2, я выбираю боковое подключение. Так как если по каким-то причинам меня не устраивает мощность, то можно добавить (или уменьшить) количество секций без переделки узлов подключения.

3 место. Нижнее соединение. Об этой связи ходит много мифов.А теперь я расскажу о минусах этого подключения.

Дефект. Для частного дома. Когда вы начинаете заливать в систему незамерзающую жидкость, не перемешивая ее тщательно с порцией дистиллированной воды, появляется слой по высоте (вода / незамерзающая). А поскольку незамерзающая жидкость тяжелее воды, она ниже обычной воды. Поэтому в радиаторе по весу появляется слоеный пирог в виде двух разных сред: воды и незамерзающей.Этот несмешанный слоеный пирог загораживает внутреннюю часть радиатора. Это явление похоже на то, как вы пытаетесь смешать масло с водой, и, естественно, из-за разной плотности эти две среды (вода и масло) будут находиться друг над другом.

Поступающая незамерзающая жидкость в радиатор не может подниматься и смешиваться с водой, так как она движется по прямой линии. Смотреть изображение:

Очень часто я лично сталкивался с такой проблемой, что верхняя часть радиатора оставалась холодной.Даже охлажденная на 100 градусов вода не станет тяжелее незамерзающей.

Эта проблема решается следующим образом.

Через кран Маевского нужно слить всю верхнюю (легкую) воду. И, в самом конце, вы увидите, когда пойдет антифриз определенного цвета (синий, розовый или зеленый).

Что касается плавного нагрева в радиаторе при таком подключении, то это полная чушь. И не зацикливайтесь на этом.

Подключение радиатора сверху вниз

Лучшее для системы отопления.Доверьтесь моему опыту в области гидравлики и отопительной техники.

В нашей компании при установке систем центрального отопления мы использовали только стальные трубы для обвязки. И это не обсуждалось, так как они закладываются.

Преимущество стальных трубопроводов для центрального отопления.

Для не в курсе. Стальной трубопровод – это обычный железный трубопровод. Есть оцинкованная труба – она ​​стальная (чугунная), покрытая снаружи тонким слоем цинка.Цинк вреден для организма, то есть для нашего здоровья. Цинк защищает сталь от коррозии, но даже отложения цинка имеют отложения. Существуют химические промывки для удаления отложений.

Попробуйте найти пластиковый трубопровод с такими параметрами!

А в системах центрального отопления могут возникнуть обвалы, например:

Следовательно, для систем центрального отопления необходимо установить стальную трубу.

Пластик не любит температуры уже выше 80 градусов. Особенно полипропилен.Кстати, рекордсмен по устойчивости к высоким температурам. Можно, конечно, выбрать медь, но с медью тоже были проблемы. Медь может быть разрушена блуждающими токами в трубопроводе от прикосновения к некоторым металлам. Примером может служить стальная арматура в стене. Также вреден контакт меди с алюминием и сталью. Оловянный припой на стыках не любит щелочь, которая присутствует в центральных системах. На практике случались случаи, когда в медной трубе образовывались отверстия из-за контакта медной трубы со стальной арматурой.Поэтому, как ни крути, для центрального отопления лучше подходят стальные трубы. Плюс дешевле.

Во избежание отложений в стальном трубопроводе добавляются различные добавки.

Но все не так страшно, как кажется !!!

Выше я рассказал байку обо всех преимуществах стального трубопровода.

Для систем центрального отопления можно использовать XLPE, полипропилен, медь. Однако нужно знать их особенности в полной мере.

Есть дома, которые имеют свою собственную закрытую систему. Поэтому, если вы остановились на пластиковых трубах или медных, то вам нужно проконсультироваться с жилищно-управляющей компанией. Кроме того, во многих котельных установлена ​​автоматика, не допускающая высоких температур и высокого давления в системе отопления.

Жизнь не стоит на месте, а автоматизация облегчает нам жизнь. Но всегда есть риск, что автоматика не сработает.

Поэтому при установке пластика в систему отопления вы действуете на свой страх и риск.Хотя с каждым десятилетием эти риски становятся все меньше и постепенно сводятся к нулю.

Как заменить старый радиатор на новый в системах центрального отопления?

Если это однотрубная система, то стояк перемычкой лучше не трогать и оставить как есть!

На стальных трубопроводах, идущих от стояка за перемычкой, необходимо поставить ремонтную арматуру для ремонта радиатора. Это могут быть обычные шаровые краны. После кранов продолжайте работу со стальными или другими трубопроводами до тех пор, пока.На радиатор лучше поставить термостатические вентили, чтобы регулировать температуру в помещении.

Термостатический клапан на радиаторе.

Термостатический клапан с термоголовкой обеспечивает контроль микроклимата в помещении. То есть сама термоголовка, считывая температуру в помещении, изменяет положение штока у термостатического клапана, шток, в свою очередь, закрывает или открывает проход клапана. Если нагревается, то клапан закрывает проход для теплоносителя.Если холодно, клапан открывает проход для входа охлаждающей жидкости.

Установка радиатора

Что касается установки радиатора, то минимальное расстояние от пола по стандарту составляет 10-12см.

От стены 2-3 см.

Все эти зазоры влияют на отвод тепла от радиатора. Чем дальше от стены, тем больше тепла. Если вы погрузитесь в пол, это также уменьшит тепловыделение радиатора.Минимальное расстояние от пола должно составлять 10 см. Максимум – 15 см. Также от верха радиатора до подоконника должен быть проем для вентиляции.

При этом не нужно перемещать кресло и кровати со спинкой на себе – это снижает тепловыделение.

Если в вашем доме холодно, то в вашем случае закрывать радиатор декоративными решетками противопоказано.

Эта система создает трубы равной длины, идущие к радиатору.Это условие помогает создать равномерное распределение расхода между радиаторами.

Дело в том, что по длине трубопровода есть сопротивления, которые влияют на скорость потока.

Если вы хотите более глубоко разобраться, какое сопротивление в системе отопления, то вам стоит ознакомиться с такими разделами как:

Сборник фотографий для размышлений:

Все схемы рабочие, есть некоторые недостатки. Эти диаграммы просто для размышления…

000

000

000

000

000

000

000

000

000

000

.
Имя Описание Особенности
Боковое одностороннее Трубки подсоединяются к верхнему и нижнему коллекторам с одной стороны нагревателя Обеспечивает максимальную теплоотдачу с небольшим количеством секций.При количестве секций более десяти остывает край радиатора, наиболее удаленный от соединений. Шлам накапливается во внешних секциях с течением времени
снизу вниз Линии подсоединены к обеим заглушкам нижнего коллектора Теплоотдача устройства немного снижена из-за медленной циркуляции через верхний коллектор. Радиатор не требует промывки: секции не заилены
Диагональ Выводы подключаются от верхнего штекера с одной стороны радиатора и нижнего – с другой стороны Максимальное тепловыделение при любой длине радиатора.Дно секций заилено со стороны глухой нижней заглушки

Обратите внимание: в закрытой автономной системе отопления можно забыть о проблеме заиливания аккумуляторов.
Небольшое количество взвешенных частиц, содержащихся в охлаждающей жидкости, быстро собирается в поддоне и не создает проблем в будущем.
Соответственно, имеет смысл выбирать те виды подключения радиаторов отопления, которые обеспечат максимальную теплоотдачу.

ошибок

Неправильное подключение радиаторов отопления может привести к сбоям в системе центрального отопления, автономной цепи или серьезно снизить теплопередачу устройства.

Какие ошибки можно допустить при установке аккумуляторов?

  • Размещение радиатора между подающим и обратным стояками на любом этаже, кроме верхнего, приведет к замерзанию соседей по стояку. Охлаждающая жидкость будет циркулировать по небольшому кольцу – через вашу батарею, но теплоотдача всех устройств над импровизированной перемычкой резко упадет.
  • Вкладыш радиатора с любыми запорными или дроссельными клапанами на соединениях без перемычки перед кранами или дросселями. В этом случае закрытый кран остановит циркуляцию во всем стояке.

  • Боковое подключение многосекционного радиатора, как уже было сказано, приведет к падению теплоотдачи от внешних секций.
  • Подключение радиаторов отопления с подводом заниженного диаметра также приведет к падению тепловой мощности относительно номинальной.Нормой является труба DN15 (1/2 дюйма) с семью секциями и DN20 (3/4 дюйма) с большим количеством секций.

Выбор материалов

Выбор труб, батарей и арматуры влияет на эффективность и безопасность системы отопления не меньше, чем ее схема. Каким материалам отдать предпочтение в разных случаях?

Центральное отопление

Стандартные параметры центрального отопления (4-6 кгс / см2, 40-95 C) вроде бы позволяют использовать в нем любые современные трубы, батареи и арматуру.

Однако практика показывает, что от некоторых их видов лучше отказаться:

  1. Расчетное значение температуры охлаждающей жидкости часто бывает превышено в сильные морозы. При массовых жалобах на холода в квартирах иногда практикуется эксплуатация лифтовых агрегатов без форсунки, с приглушенным всасыванием. В этом режиме батареи могут нагреваться до 130 – 140 С.
  2. Резкое закрытие любого элемента запорной арматуры по некомпетентности слесаря ​​или поломке приведет к гидроудару с кратковременным повышением давления до 20-25 атмосфер.

Радиаторы чугунные рассчитаны на давление 9-15 атмосфер и могут разрушиться от гидроудара.

Именно вероятность аварийных ситуаций накладывает свой отпечаток на выбор оборудования для центрального отопления.

Трубы

Для установки соединений можно использовать:

  • Труба стальная ВГП (вода и газ) со сварными соединениями;
  • ВГП труба оцинкованная с резьбой. Сварным швам противопоказано его антикоррозийное покрытие: цинк выгорает при высоких температурах;
  • Гофрированная труба из нержавеющей стали с компрессионными фитингами.

Последний вариант привлекателен тем, что легко собирается своими руками с помощью простейшего инструмента – пары разводных ключей. Цена на гофрированную трубу диаметром 1/2 дюйма около 200 рублей за погонный метр.

Радиаторы

Использование систем центрального отопления:

  • , представляющие собой моток трубы с оребрением, увеличивающим теплоотдачу;
  • Биметаллические радиаторы. Стальной сердечник делает их устойчивыми к скачкам давления до 25-40 кгс / см2;
  • В помещениях, в которых эстетика не играет решающей роли, практикуется установка самодельных цельносварных трубчатых радиаторов (регистров).Как правило, соединение стальных радиаторов отопления осуществляется черной стальной трубой на сварных стыках.

Система отопления

Трубы

Полностью контролируемые параметры автономных цепей позволяют использовать в них недорогие и прочные полипропиленовые и металлопластиковые трубы.

С их установкой связана пара тонкостей:

  • Для металлопластика предпочтительнее не компрессионные, а пресс-фитинги, которые лучше переносят многократные циклы нагрева и охлаждения;
  • Для полипропилена желательно армирование, чтобы уменьшить удлинение трубы при нагревании.
Радиаторы

Здесь все просто: наш выбор – недорогие, эстетичные алюминиевые батареи с высоким тепловыделением.

Алюминиевые секционные батареи – отличный выбор для автономной схемы.

Фитинги и фитинги

В последнее время американки массово применяют для подключения нагревательного прибора к кранам и соединениям – штуцеры с накидной гайкой, позволяющие сделать соединение быстросъемным.

В качестве регулирующей и запорной арматуры могут использоваться:

  1. Краны шаровые;
  2. Отводы конические (дроссели), позволяющие регулировать теплоотдачу в ручном режиме;
  3. Термостатические клапаны с термоголовками, позволяющие автоматически поддерживать заданную температуру воздуха.

На верхних этажах многоквартирных домов и в тех случаях, когда верхний коллектор радиатора является верхней точкой отдельного шлейфа контура, пробка радиатора оснащается краном Маевского – простым устройством для удаления воздуха из пробок.

Заключение

Надеемся, что наш обзор схем подключения и материалов, используемых в системах отопления, поможет читателю принять правильное решение при планировании собственного ремонта или строительства. Видео в этой статье предложит ему дополнительную тематическую информацию. Удачи!

Современная плавающая белая крышка нагревателя радиатора DIAGONAL Встроенная полка – RadiatorCoversShop.com

Стильный шкаф для радиатора с элегантным рисунком из линий DIAGONAL , чтобы добавить дизайнерский штрих вашему радиатору в любой комнате вашего дома, офиса или коммерческого помещения, такого как ресторан, гостиница, конференц-зал и т. Д.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

  • Современный дизайн: Современный дизайн с современным эффектом плавания, подходящий для многих стилей и цветовых схем интерьера
  • Производство по индивидуальному заказу: каждое устройство построено в точном соответствии с техническими требованиями заказчика, чтобы обеспечить идеальную посадку.
  • Легко устанавливается : поставляется в полностью собранном виде с простым шаблоном для настенного крепления и всеми необходимыми креплениями
  • Защищает от ожогов: создает барьер от прямого контакта с радиатором, предотвращая ожоги
  • Optimal Heat: расположен вдали от радиатора, без дна или боковых сторон и с зазорами по диагонали 20 мм для хорошей циркуляции воздуха по сравнению с традиционными моделями
  • Долговечность: прочная стальная конструкция и картон высокой плотности для прочности и долговечности
  • Простое обслуживание: клапанов доступны сбоку для легкого управления, расположены над полом для легкой очистки
  • Широкий выбор цветов и размеров : Ширина от 60 см до 140 см, Высота от 60 см до 115 см Глубина от 10 см до 30 см, в чистом белом цвете, а также выбор отделки под дерево и лак по шкале RAL (доступно на запрос, за дополнительную плату)
  • Стандартная доставка: на заказ в Европе и доставка в течение 6-10 недель
  • БЕСПЛАТНАЯ доставка: Мы предлагаем БЕСПЛАТНУЮ доставку по Великобритании для заказов на £ 200 + см. Доставка и возврат на странице для более подробной информации

Сплошная стальная конструкция, окрашенная эпоксидной краской, обеспечивает стабильность, но при этом создает привлекательный плавающий эффект для соединенных компонентов конструкции и встроенной полки радиатора, которая увеличивает полезное пространство на верхней части радиатора.

Для облегчения доступа к клапанам, элементам управления и т. Д. Эти крышки стандартно поставляются без боковых сторон, а с обеих сторон или только с одной стороны (справа или слева). По запросу (за дополнительную плату) возможна поставка только одной стороны.

В идеале, крышку радиатора следует повесить над плинтусом или плинтусом, а это значит, что нет необходимости в резке, но мы можем сделать любую выемку для труб, кабелей, если это необходимо.

Поставляется в полностью собранном виде, что означает, что вы можете установить крышку радиатора менее чем за 10 минут, все, что вам нужно, – это простое сверло и сверло диаметром 8 мм; а удобный шаблон для установки, который мы поставляем, позволяет легко повесить картину – см. подробности установки здесь.

ИНФОРМАЦИЯ ОБ ИЗМЕРЕНИЯХ:

ШИРИНА: добавьте минимум 6 см к ШИРИНЕ радиатора (включая элементы управления), что дает 3 см с каждой стороны. Если используется, добавьте ширину сторон (например, один или два x 2 см), чтобы мебель поместилась над вашим радиатором

ВЫСОТА : добавьте не менее 8 см к ВЫСОТЕ радиатора, что позволяет на 6 см выше радиатора и на 2 см ниже. Если вы хотите, чтобы крышка радиатора доходила до пола, используйте ПОЛНУЮ ВЫСОТУ и добавьте 6 см.

ГЛУБИНА : добавьте минимум 4 см, толщину мебели, фурнитуры и минимальное расстояние между радиаторами, укажите ГЛУБИНУ в комментариях, но мы также позвоним вам, чтобы подтвердить это.

См. Дополнительную информацию на странице Инструкций по измерению или используйте этот лист , чтобы добавить все измерения радиаторов в разных комнатах или областях, и отправьте его нам по электронной почте , и мы порекомендуем размер вашего шкафа радиатора.

ОБЕСПЕЧЕНИЕ КАЧЕСТВА:

Все материалы, которые мы используем в процессе производства крышек радиаторов, такие как массив дерева и шпон, проходят строгий контроль качества, сертифицированы для термических испытаний при высоких температурах и устойчивости к царапинам.

Нужен другой цвет или размер? Не знаете, как измерить, просто , свяжитесь с нами , и мы даже сможем найти подходящую для вашей существующей цветовой схемы

См. Страницу FAQs для получения дополнительной информации, инструкций по измерению и альтернативных фитингов.

T6 – Радиаторы с центральным подключением

ВxШ = Выход – 600×400 = 375,6

ВxШ = Выход – 600×600 = 563,4

ВxШ = Выход – 600×800 = 751,2

ВxШ = Выход – 600×1000 Выход = 939

=

– ВxШ = 939

= 600×1200 – ВxШ 1126,8

ВxШ = Выход – 600×1400 = 1314,6

ВxШ = Выход – 600×1600 = 1502,4

ВxШ = Выход – 600×1800 = 1690,2

ВxШ = Выход – 400×600 = 628,2

Hx800 = Выход – 400×800.6

ВxШ = Выход – 400×1000 = 1047

ВxШ = Выход – 400×1200 = 1256,4

ВxШ = Выход – 400×1400 = 1465,8

ВxШ = Выход – 400×1600 = 1675,2

ВxШ = Выход – 400,6×1800 = 1884 Выход – 400×2000 = 2094

HxW = Выход – 400×2200 = 2303,4

HxW = Выход – 400×2400 = 2512,8

HxW = Выход – 500×400 = 490,8

HxW = Выход – 500×600 = 736,2

– 500×600 = 98

ВxШ = Выход – 500×1000 = 1227

ВxШ = Выход – 500×1200 = 1472.4

ВxШ = Выход – 500×1400 = 1717,8

ВxШ = Выход – 500×1600 = 1963,2

ВxШ = Выход – 500×1800 = 2208,6

ВxШ = Выход – 500×2000 = 2454

ВxШ = Выход – 500×22003 Выход – 500×2400 = 2944,8

HxW = Выход – 500×2600 = 3190,2

HxW = Выход – 500×2800 = 3435,6

HxW = Выход – 500×3000 = 3681

HxW = Выход – 600×400 = 542,8

– 600×400 = 542,8

– 600×400 = 542,8

– 600×400 = 542,8

– Hx600

HxW = Выход – 600×800 = 1085.6

ВxШ = Выход – 600×1000 = 1357

ВxШ = Выход – 600×1200 = 1628,4

ВxШ = Выход – 600×1400 = 1899,8

ВxШ = Выход – 600×1600 = 2171,2

ВxШ = Выход – 600,642

= 24 Выход – 600×2000 = 2714

ВxШ = Выход – 600×2200 = 2985,4

ВxШ = Выход – 300×400 = 438

ВxШ = Выход – 300×1000 = 1095

ВxШ = Выход – 300×1200 = 1314

Hx1400 = Выход – 300x

ВxШ = Выход – 300×1600 = 1752

ВxШ = Выход – 400×600 = 814.2

ВxШ = Выход – 400×800 = 1085,6

ВxШ = Выход – 400×1000 = 1357

ВxШ = Выход – 400×1200 = 1628,4

ВxШ = Выход – 400×1400 = 1899,8

ВxШ = Выход – 400×1600 = 2171,2 Мощность – 400×1800 = 2442,6

ВxШ = Выход – 400×2000 = 2714

ВxШ = Выход – 400×2200 = 2985,4

ВxШ = Выход – 600×600 = 1027,8

ВxШ = Выход – 600×800 = 1370,4

32 – ВxШ = 600×800 = 1370,4

32 – ВxШ

HxW = Выход – 600×1200 = 2055.6

ВxШ = Выход – 600×1400 = 2398,2

ВxШ = Выход – 600×1600 = 2740,8

ВxШ = Выход – 600×1800 = 3083,4

ВxШ = Выход – 600×2000 = 3426

ВxШ3 = 370002

ВxШ3 = 370002

Выход – 900×400 = 918,4

HxW = Выход – 900×600 = 1377,6

HxW = Выход – 900×800 = 1836,8

HxW = Выход – 600×600 = 1471,8

HxW = Выход – 600×720 = 1766,16

9000 6002 Hx800 = 1962,6

ВxШ = Выход – 600×1000 = 2453

ВxШ = Выход – 600×1200 = 2943.6

ВxШ = Выход – 600×1400 = 3434,2

ВxШ = Выход – 600×1600 = 3924,8

ВxШ = Выход – 600×1800 = 4415,4

Диагональное соотношение, металлический характер и точка кипения – Стенограмма видео и урока

Диагональные отношения

Сначала мы собираемся обсудить диагональные отношения.

Помните эти периодические тенденции – атомный радиус, энергия ионизации и электроотрицательность? Обычно нисходящий тренд в периодической таблице обычно прямо противоположен движущемуся тренду.Например, атомный радиус имеет тенденцию увеличиваться при перемещении вниз по группе и имеет тенденцию уменьшаться при перемещении по периоду. Это противостояние поддается нескольким диагональным отношениям. Например, литий и магний, бериллий и алюминий и некоторые другие будут иметь аналогичные атомные радиусы, аналогичные энергии ионизации и многие другие аналогичные физические и химические свойства.

Электроны в металлах легче возбуждаются, в результате чего энергия возвращается в виде видимого света или тепла.

Далее мы исследуем металлический характер различных элементов. Когда вы слышите слово металл , на ум приходят несколько слов или изображений: блестящий, серебристый, хороший проводник тепла и электричества, способный сгибаться без трещин. Вы можете не знать о металлах, почему они обладают всеми этими свойствами. Как вы думаете, какая субатомная частица отвечает за характеристики металлов? Если вы угадали электроны, то вы правы.Электроны могут взять на себя большую часть работы в химии.

Так что насчет этих электронов делает металлы такими блестящими и проводящими? Ключевым моментом здесь является то, как эти электроны прикреплены к ядру. Чем слабее притяжение, тем они более делокализованы, что означает, что они не чувствуют сильного притяжения к ядру и могут свободно блуждать. Итак, если у меня есть кусок меди, эти ядра могут иметь сильное притяжение к внутренним электронам, но внешние – валентные электроны – удерживаются слабо.Это означает, что они могут перемещаться по куску меди сколько угодно с очень небольшим сопротивлением. Эта способность электронов двигаться – причина того, почему металлы обладают такой проводимостью тепла и электричества. В конце концов, электричество – это просто движение электронов.

Почему же тогда металлы блестят? Помните, как производится свет? Энергия поступает, электроны возбуждаются, электроны «падают» обратно вниз, а энергия уходит. Что ж, поскольку металлы не очень сильно «удерживают» свои электроны, эти электроны могут быть возбуждены намного легче.Даже если бы я посветил тусклым светом на кусок алюминия, у него было бы достаточно энергии, чтобы возбудить слабосвязанные электроны, а затем они возвращают эту энергию обратно. (Имейте в виду, что не весь свет возвращается в виде видимого света; часть его преобразуется в тепло.)

По мере того, как вы перемещаетесь вправо по таблице Менделеева, элементы становятся менее металлическими.

Теперь, когда у нас есть понимание того, что такое металлический характер и почему он существует, мы можем понять тенденцию в металлических свойствах элементов.Элементы, которые слабее удерживают свои электроны, будут иметь более металлический характер. Таким образом, металлический характер уменьшается слева направо в течение периода и увеличивается по мере продвижения группы вниз. Элементы справа – неметаллы – имеют такое сильное притяжение к своим электронам из-за того, что большее количество протонов в ядре притягивает электроны, что они очень тупые и очень плохо проводят тепло и электричество. Вот почему их часто используют в качестве изоляторов.

Точка кипения

Наконец, мы сравним точки кипения различных элементов.Это одна из самых странных тенденций, с которыми мы столкнулись. Прежде всего, точка кипения вещества – это температура, при которой вещество переходит из жидкой фазы в газовую. В таблице Менделеева наблюдается не такая близкая тенденция для точек кипения, как для других характеристик, но, надеюсь, вы знаете из своего повседневного опыта, что металлы (такие как железо, медь и серебро) при комнатной температуре являются твердыми телами, и они будут иметь более высокие температуры кипения, чем неметаллы (кислород, водород и гелий), которые при комнатной температуре являются газами.

Тем не менее, как правило, вы обнаружите, что точки кипения имеют тенденцию к увеличению, а затем к снижению по мере того, как вы перемещаетесь слева направо через период в периодической таблице. Наивысшая точка приходится на середину таблицы Менделеева (в области вольфрама). Сейчас групповые тенденции, за многими исключениями, более неясны, поэтому мы не будем их рассматривать.

Изменения температуры кипения элементов по периодической таблице

Резюме урока

Здесь обсуждались несколько последних периодических тенденций и взаимосвязей.Все сводится к тому, что элементы, расположенные по диагонали (вверху слева направо) друг от друга, будут иметь схожие черты. Кроме того, металлический характер (блеск и проводимость) элементов уменьшается слева направо в течение периода и увеличивается сверху вниз по группе, а точка кипения делает что-то странное: она увеличивается, а затем уменьшается по периодической таблице с очень небольшими затратами. предсказуемая тенденция среди групп. Последний, но важный отказ от ответственности в отношении всех периодических тенденций заключается в том, что они всего лишь обобщения.Есть несколько исключений.

Надеюсь, после того, как вы собрали все, что вы знаете о периодических тенденциях, эта таблица с кажущимися случайными квадратами теперь должна выглядеть немного менее пугающей и немного более привлекательной.

Результаты обучения

После просмотра этого урока вы должны уметь:

  • Объяснять диагональные отношения в периодической таблице
  • Обсудите, почему металлы являются блестящими и хорошими проводниками электричества, а также тенденцию к металлическому характеру в таблице Менделеева.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
