Консультации по установке компрессионных фитингов | Trading Depot

Эта информация представляет собой удобное руководство, созданное John Guest Speedfit, по использованию их компрессионных фитингов и трубопроводов.

Системные соединения

Соединение с компрессионным фитингом

Многие, но не все, компрессионные фитинги подходят для использования с пластиковыми фитингами и трубами. Поэтому пользователям следует проверить совместимость. Компрессионные фитинги с короткой глубиной упора или жесткими оливками не следует использовать с пластиковыми фитингами или трубами.

При использовании компрессионных фитингов с трубой Speedfit необходимо использовать стандартную трубную вставку (префикс TSM), чтобы выдерживать сжимающее давление оливы. Оливка должна располагаться в пределах длины вставки трубы, а труба должна быть полностью вставлена ​​в фитинг. Соединение не должно требовать более 2 полных оборотов после захвата трубы оливой. Медные оливки предпочтительнее латунных.

Прежде чем вставлять трубную вставку, убедитесь, что гайка и выступ на месте.

Соединение с дюймовой трубой и фитингами

Ассортимент Speedfit включает муфты для соединения трубы Speedfit с 1/2″ до 1″ BSP и BSPT.

Для соединения 1/2″ британской медной трубы с метрической 15 мм необходимо использовать Speedfit, номер детали NC471.

Соединение с хромированной медной трубой

Фитинги Speedfit можно соединить с хромированной медной трубой, если хромирование полностью удалено на всю глубину фитинга. Для обеспечения максимального захвата рекомендуется установка цангового зажима.

Невозможно соединить фитинги Speedfit с трубой из нержавеющей стали.

Подключение к электросети

В современных домах вода поступает в здание обычно по синей трубе из MDPE (полиэтилена средней плотности). В соответствии с Приложением 2.10 Водных правил, внутренняя водопроводная система должна быть подключена через запорный клапан Speedfit (номер по каталогу 15STV и 22STV) в сочетании с медным полиэтиленовым соединителем из ассортимента подземных фитингов Speedfit.

Соединение трубы Speedfit с подающей трубой из других материалов должно осуществляться через запорный кран с компрессионным выходом 15 мм или 22 мм.

Циркуляционные системы непрерывного действия (вторичная циркуляция горячей воды/кольцевые магистральные установки)

Циркуляционная система непрерывного действия представляет собой пополняемую циркуляционную систему, в которой поддерживается постоянно высокая температура для обеспечения постоянного источника горячей воды. Системы рециркуляции непрерывного действия используются для распределения постоянной горячей воды к точкам водозабора, которые могут быть удалены от источника или резервуара для хранения горячей воды. Непрерывно работающие рециркуляционные системы сильно отличаются от обычных систем горячего водоснабжения и центрального отопления, применяемых в жилых домах, для которых наша продукция была протестирована в соответствии со стандартом BS729.1 Class S или WRAS, и по этой причине продукты Speedfit нельзя использовать в системах рециркуляции непрерывного действия, поскольку они не одобрены в соответствии с текущей версией этих стандартов.

Труба Speedfit никогда не должна подсоединяться непосредственно к котлу.

Хотя большинство современных котлов имеют термостат верхнего предела, остаточное тепло может отводиться теплообменником. Поэтому компания Speedfit рекомендует провести медную трубу на расстоянии не менее 1 метра от корпуса котла, если иное не указано в документации производителя котла по установке.

Самотечный первичный контур, работающий на нерегулируемой плите для приготовления пищи или котле на твердом топливе, должен быть полностью медным, а отопительный контур на первом метре должен быть медным.

Дополнительные разъяснения см. в BS 5955: часть 8.

Все приборы должны быть оснащены защитными устройствами, чтобы убедиться, что они не могут работать выше рабочей температуры и диапазона давления, указанного в нашем Техническом контрольном перечне. Если устройства безопасности не встроены в прибор, тогда потребуются внешние средства управления.

Счетчики воды (и другие устройства) могут содержать обратные клапаны, которые предотвращают расширение нагретой воды обратно в основную подачу из комбинированного котла. Если планируется использовать пластиковую трубу, необходимо установить подходящий расширительный бак. Это особенно важно учитывать, если водомер устанавливается задним числом. Speedfit не рекомендует использовать пластиковую трубу на главном водопроводе между счетчиком воды и комбинированным котлом, если не установлен расширительный бак.

Изделия Speedfit не следует устанавливать на жидкотопливный котел с герметичной системой, бойлер с обратным нагревом или другие неконтролируемые источники тепла.

См. также разделы «Системы отводных труб» и «Ввод в эксплуатацию и промывка системы» в этом документе.

Соединение с другими сантехническими приборами

Ассортимент фитингов Speedfit включает в себя клапаны, краны, адаптеры и соединители для подключения всех типов бытовых приборов и фитингов.

Подключение к водонагревателям и водонагревателям

Speedfit может использоваться в герметичных и открытых системах отопления, где бойлеры либо нагревают водонагреватель, либо нагревают горячую воду, например, комбинированный бойлер. Предельные значения температуры и давления в системе не должны превышать максимальные значения, указанные в разделе «Рабочие температуры и давления».

При использовании традиционного медного вентилируемого цилиндра трубы Speedfit и фитинги могут быть установлены с прямым соединением с цилиндром.

Невентилируемые баллоны под давлением могут быть установлены с использованием трубы и фитингов Speedfit. Тем не менее, перед установкой необходимо проверить глубину вставки на компрессионных соединениях, которые являются частью цилиндра, и рекомендуется использовать стандартные трубные вставки (префикс TSM).

В соответствии с действующими строительными нормами и правилами Великобритании (часть G), выпускные трубы от предохранительных клапанов температуры и/или давления должны быть проложены в металлических трубопроводах. Быстроразъемные соединения с комбинированными блоками цилиндров/котлов и теплоаккумулирующими блоками должны выполняться снаружи корпуса, если иное не указано в документации производителя по установке.

Системы с отводной трубой

Следует соблюдать осторожность при проектировании и установке системы центрального отопления, в которой радиаторы питаются от трубопровода, спускающегося с верхнего этажа.

С помощью такой системы можно задерживать воздух в трубопроводах верхнего этажа. При топке котла повышение давления в трубе, вызванное расширением воздуха, может привести к разрыву трубы.

Поэтому очень важно, чтобы система была спроектирована таким образом, чтобы любой воздух мог удаляться из системы автоматически или вручную путем установки автоматических или ручных воздухоотводчиков в самых высоких точках системы.

Сливные трубы

Труба Speedfit не должна использоваться для обеспечения слива из невентилируемых цилиндров, невентилируемых водонагревателей или герметичных систем через предохранительные клапаны температуры и давления.

Водонагреватели

Компания Speedfit рекомендует, чтобы трубопроводы подачи воды к невентилируемым водонагревателям (объемом до 15 литров) прокладывались в металлических трубах.

Герметичные баллоны без вентиляции

Герметичные баллоны без вентиляции могут быть установлены с использованием трубы Speedfit и фитингов. Однако, если параметры безопасности баллона превышают параметры трубы и фитингов, можно установить редукционный клапан на отходящем трубопроводе горячего водоснабжения.

Это не будет мешать другим предохранительным устройствам баллона, требуемым правилами, поскольку все они установлены на входной стороне баллона. Проведите небольшой отрезок медной трубы от соединения с цилиндром (около 150–300 мм), затем установите редукционный клапан Honeywell DO5F. Это защитит трубу и фитинги от избыточного давления в случае неисправности котла/баллона. Предохранительный клапан температуры/давления, установленный на цилиндре на заводе, будет сбрасывать воду при температуре ниже 100°C, тем самым защищая трубу от чрезмерной температуры.

Соединение с насосами и клапанами

Труба Speedfit должна быть подсоединена к циркуляционным насосам и клапанам с электроприводом в соответствии с приведенным выше разделом «Подключение к компрессионному фитингу». Если труба Speedfit не монтируется на опорной конструкции, трубу необходимо закрепить рядом с соединениями компонентов, чтобы обеспечить достаточную опору и уменьшить вибрацию.

Для более тяжелого оборудования убедитесь, что соответствующие металлические кронштейны обеспечивают полную и независимую поддержку компонентов и что оборудование не опирается исключительно на трубопроводы для поддержки.

Соединение с медной трубой

450 мм (18 дюймов) — это минимальное расстояние для соединения пайкой медной трубы, вставленной в фитинг Speedfit. Убедитесь, что остатки припоя не попали на фитинг. Это же расстояние является безопасным расстоянием для использования комплекта морозильной камеры до трубы Speedfit.

Соединение с баком для хранения холодной воды

Для установки коннектора Speedfit Tank Connector отвинтите гайку и протолкните корпус фитинга через отверстие бака с шайбой внутри бака.

Вручную затяните гайку на корпусе. Вставьте трубу в соединитель.

Примечание: достаточно сильно затянуть гайку на корпусе. Дальнейшее механическое затягивание повредит фитинг.

Предотвращение обратного потока

Ассортимент Speedfit включает в себя двойной обратный клапан (деталь № 15DCV), который позволяет монтажникам соблюдать водные правила, Приложение 2.15, тем самым предотвращая загрязнение воды в результате обратного сифона, обратного потока или перекрестного соединения.

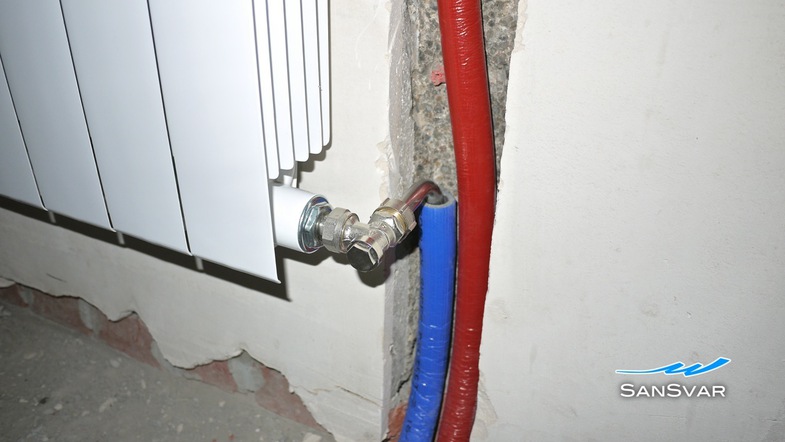

Соединения радиатора

Наиболее распространенный способ прокладки трубопровода к радиатору — прокладка подающей и обратной труб по центру радиатора.

Трубы выходят из одиночной коробки (оснащенной резиновыми втулками), расположенной на средней высоте готового радиатора. Это также обеспечивает фиксированную точку для работы других специалистов и снижает риск повреждения трубопровода.

После установки гипсокартона трубы проходят через выпускную пластину радиатора Speedfit, чтобы выйти из гипсокартона, не создавая неприглядных отверстий.

Металлические переходники, которые преобразуют радиаторные клапаны с 15 мм на 10 мм, не подходят для использования с фитингами или трубами Speedfit, поскольку они могут повредить пластик.

Непрерывность электрической цепи

Установщик сантехнических или отопительных систем должен проверить эти аспекты, чтобы обеспечить соответствие действующим нормам IEE. Если вы сомневаетесь, обратитесь в службу технической поддержки Speedfit или обратитесь в местное управление электроснабжения.

IEE Guidance Note 7 содержит полезные рекомендации по проектированию электроустановок, где существует повышенный риск поражения электрическим током. Он признает, что требования к дополнительному соединению могут быть ослаблены, если металлические краны и пластиковые трубы используются в качестве других фитингов для ванных комнат.

Аналогичным образом металлическую партию или радиатор, не подключенный к посторонней токопроводящей части, не требуется подключать к местным дополнительным проводникам.

Дополнительное приклеивание к ванным комнатам

Материал трубы

Требуется дополнительное приклеивание между
Комментарии

Материал трубы			Требуется дополнительное соединение между	Комментарии
Холодная вода	Горячая вода	Центральное отопление
П	Р	Р	Заземляющие зажимы защитных проводников оборудования класса I и класса II и доступные открытые токопроводящие части строительных конструкций.	Приклеивание металлических кранов и металлических радиаторов или металлических ванн не требуется, если только ванна не соединена с металлической конструкцией здания.
П	М	М	Трубы горячей воды, трубы центрального отопления, заземляющие клеммы защитных проводников оборудования классов I и II и доступные открытые токопроводящие части строительных конструкций.	Крепление к кранам (горячим или холодным) или к металлическим ваннам не требуется, если они не соединены с металлической конструкцией здания.
П	Р	М	Трубы центрального отопления, заземляющие клеммы защитных проводников оборудования класса I и класса II и доступ к открытым токопроводящим частям строительных конструкций.	Приклеивание металлических водопроводных кранов и металлических ванн не требуется, если они не соединены с металлической конструкцией здания.
М	М	М	Все металлические трубы, заземляющие клеммы защитных проводников оборудования классов I и II и доступные открытые токопроводящие части строительных конструкций.	Металлические трубы сами по себе могут использоваться в качестве соединительных проводников, если соединения металл-металл и электрически непрерывны.
М	М	Р	Все металлические трубы, заземляющие клеммы защитных проводников оборудования классов I и II и доступные открытые токопроводящие части строительных конструкций.	Металлический радиатор центрального отопления не требует склейки.

• Дополнительное присоединение к клемме заземления защитных проводников оборудования класса I и класса II в пределах ванной комнаты.
  Дополнительная связь не возвращается к основной земле.
• Металлические оконные рамы не требуют дополнительного склеивания, если только они не соединены электрически с металлической конструкцией склеивания.
• Металлические ванны, снабженные металлическими трубами, не требуют дополнительного соединения, если все трубы соединены и нет другого соединения ванны с землей.
• Все соединительные соединения должны быть доступны и иметь маркировку «Безопасное электрическое соединение — не снимать».

Стоит ли выбирать металлические трубы вместо пластиковых?

Металлические и пластиковые трубы являются двумя наиболее распространенными типами труб для установки в вашем доме. Что явно лучше другого? Продолжайте читать, чтобы узнать, во что мы верим, или просмотрите данные и примите собственное решение!

Металл

Металл используется в сантехнике с момента зарождения современной сантехники, поскольку он надежен, прочен и эффективен. Наиболее популярными металлами, используемыми для изготовления труб, являются свинец (больше не используется), медь, латунь, железо и сталь. В настоящее время медь является популярным материалом из-за ее легкого веса и прочной конструкции. Кроме того, медь служит дольше и меньше ржавеет. С другой стороны, сталь — отличный выбор для тяжелых трубопроводов.

Коррозия является наиболее серьезным недостатком металлических труб. Воздух и вода со временем вступают в реакцию с металлическими компонентами, в результате чего они отслаиваются внутри. Внутреннее отслаивание может привести к износу труб с течением времени, а их накопление может привести к закупорке. Металлические трубы намного дороже пластиковых.

Латунь — древний материал, довольно хорошо сопротивляющийся коррозии; тем не менее, имейте в виду, что некоторые виды латуни не содержат свинца и могут нанести вред организму. Оцинкованная сталь дешевле других металлов и покрыта цинком для увеличения срока службы. Недостатком этого материала является то, что он имеет очень вялый поток воды по сравнению с другими материалами для труб.

Пластик

Пластик был представлен в качестве альтернативы металлической сантехнике, но в настоящее время является основным продуктом отрасли. Самым большим плюсом пластиковых труб является то, что они легкие и практичные. Пластиковые трубы также легче монтировать, чем металлические; Единственным недостатком является то, что он не может выдерживать такое большое давление, поэтому он подходит для небольших светильников.

Пластиковые трубы также со временем изнашиваются. Материал будет выделять в воду химические вещества, которые могут нанести вред организму. Вот почему рекомендуется использовать пластиковые трубы только для 50% трубопроводов в вашем доме. Это дает время для медленной деградации пластика и предотвращает замену всей системы трубопроводов.

Если вы выбираете пластиковые трубы, они должны быть из полибутилена или хлорированного поливинилхлорида (ХПВХ). Хлор добавляется в трубы из ХПВХ, что повышает термостойкость, делает их пригодными для питьевой воды и обеспечивает превосходную изоляцию. PEX (сшитый полиэтилен) также может быть отличной и долговечной альтернативой для использования в трубопроводах питьевой воды. Тем не менее, если он используется для нагревателя горячей воды, он должен быть соединен отрезком медной трубки. Трубы из ПВХ могут использоваться для быстрого и эффективного дренажа участков водопроводной системы.

Еще одно существенное преимущество пластиковых труб перед металлическими заключается в том, что они не ржавеют и не подвергаются коррозии. Пластиковую трубу легко соединить, так как существует множество способов монтажа и не требуется сварка, что экономит время и усилия.

Что выбрать?

Сталь является лучшим материалом по сравнению с трубами из ПВХ. Трубы из ПВХ более прочные, долговечные и менее дорогие по сравнению с трубами из ПВХ. Выбирая между этими двумя материалами, имейте в виду условия окружающей среды, которые они должны выдерживать. Сталь, несомненно, лучше всего подходит для сантехнических, нефтехимических и строительных применений.
