Соединение секций алюминиевых радиаторов

Для обеспечения оптимальных показателей отопительной системы проводится расчет количества секций радиатора на отапливаемую площадь. Довольно часто выясняется, что стандартного радиатора недостаточно и секции необходимо добавить, иначе, отопление не будет эффективным. Рассмотрим, как правильно соединить секции между собой.

Соединение секций алюминиевых радиаторов

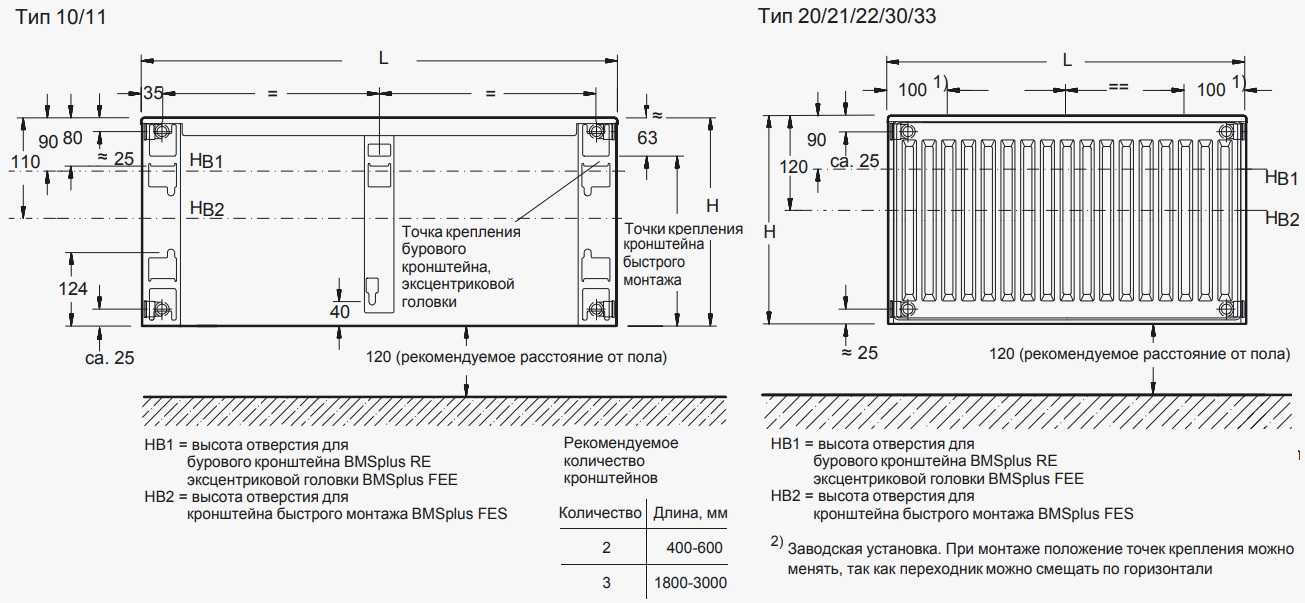

Соединение секций алюминиевых радиаторов предусмотрено конструкцией этого оборудования и выгодно отличает его от монолитных, панельных батарей. Кроме добавки дополнительных сегментов, есть возможность замены секции, если она дала течь. Получится значительно дешевле, чем приобретать батарею полностью. Сам процесс присоединения отличается простотой и доступностью и посилен для непрофессионала.

Необходимые материалы и инструменты для монтажа секций

Все необходимое для наращивания секций имеется в монтажных наборах, которые можно приобрести в каждом профильном магазине.

• Радиаторный ключ – типовой инструмент, используемый для монтажа всех радиаторов.
• Радиаторные ниппеля – короткие патрубки с двухсторонней правой и левой резьбой.
• Прокладки – паронитовые или силиконовые. Не рекомендуется замена специальных прокладок подручными обмотками или прокладками собственного изготовления. Подобные замены могут привести к разгерметизации оборудования.

Алгоритм соединения секций алюминиевых радиаторов

Соединение секций удобнее осуществлять на плоской ровной поверхности (на полу), расположив их лицевой стороной к себе.

• Соединительные торцевые отверстия освобождаются от заглушек.
• На свободную от резьбы часть ниппеля одевается прокладка.
• Ниппель осторожно вкручивается в алюминиевый коллектор на несколько витков.
• Отверстия подсоединяемой секции точно совмещаются с ниппелем посредством легкого нажима.
• Ключом выполняется затягивание ниппеля, который, благодаря разнонаправленной резьбе, будет стягивать обе части радиатора. По достижении предела соединения прокладка надежно герметизирует стык.
• Верхний и нижний ниппели необходимо закручивать поочередно, на одинаковое количество витков, чтобы избежать перекоса.

Перед установкой батареи в систему можно проверить ее герметичность, наполнив водой через шланг. Если по прошествии некоторого времени в местах соединения не выступила влага, все манипуляции проведены правильно.

Последовательное соединение радиаторов отопления

Последовательное соединение радиаторов отопления чаще всего требует увеличения количества секций, для повышения мощности батарей ближе к концу магистрали. Способ последовательного подсоединения предполагает неравномерное распределение тепла: радиатор, находящийся в начале ветки, будет нагреваться сильнее последующих. Несмотря на это неудобство, способ востребован благодаря своей простоте, а корректировку теплообмена проводят именно посредством наращивания секций радиаторов в разных частях системы.

Рейтинг: 0 Голосов: 0

Чтобы получить максимально эффективную отопительную систему с высоким КПД и минимальными энергозатратами, необходимо не только подобрать наиболее подходящие радиаторы, но и выполнить правильный монтаж. Учитывая возросшую популярность биметаллических батарей, рассмотрим подробнее их подключение. П.

Умение правильно подобрать радиаторы отопления дорого стоит. Если в вашей квартире ранее не хватало тепла, а батареи буквально сами просили укрыть их одеялом, дабы спасти от зимнего холода – это значит, что вами изначально был не правильно выбран тип отопительной системы. Если вы не знаете, как в.

Выбирая радиатор отопления, в первую очередь обращают внимание на материал, из которого он изготовлен и на его мощность. От этих факторов зависят эксплуатационные и технические характеристики батареи. Другим немаловажным при выборе критерием является стоимость оборудования. Разберемся с показател.

В данной статье мы рассмотрим что лучше радиатор или конвектор для надежного и экономного варианта обогрева как Вашей квартиры так и частного дома, мы приведем несколько надежных и проверенных производителей которым можно доверить отопление своего дома. Вопрос надежного отопления встает перед мно.

Соединение секций алюминиевых радиаторов: подготовка к работе и последовательность действий

Даже выполнив правильно все расчеты по определению количества секций батареи отопления, может случиться так, что они дают недостаточно тепла.

Так происходит, если производитель завысил параметры изделия в техпаспорте или потребитель не учел всех теплопотерь в помещении.

Добавление секций на алюминиевые радиаторы позволяет решить эту проблему.

Типы подключения батареи к отопительной системе

Когда возникает необходимость нарастить радиатор. очень важно соблюсти все правила демонтажа старой секции в случае ее поломки или установки новой для увеличения его теплоотдачи. Если новый элемент будет подсоединен неправильно, то эффективность всей конструкции может уменьшиться на 40-50%. Это проявится в виде неравномерного прогрева всех секций или даже прорыва в местах их соединения.

Важным фактором является то, каким способом подключена батарея к отопительной системе, потому что нарушение схемы всегда приводит к теплопотерям. Как правило, алюминиевые радиаторы отопления подключаются:

• Последовательным подсоединением, которое применяется в однотрубных системах отопления. Считается самым финансово выгодным типом подключения, так как при нем задействовано меньше стройматериалов, но менее эффективным в качестве обогрева жилья. Как правило, в этом случае те обогреватели, что находятся ближе к котлу, будут горячими, а по мере удаления от него все холоднее.
• При параллельном типе используются две трубы, которые подсоединяются к радиатору через верхний и нижний отделы. Обеспечивает самый лучший нагрев, так как теплоноситель равномерно распределяется по всем элементам системы. Этот тип подключения позволяет устанавливать терморегуляторы, что дает пользователю возможность самому решать, какое количество тепла ему нужно.
• Сквозное подсоединение обеспечивает теплоносителю беспрепятственный проход через всю систему без «остановок» в батареях отопления.

Соединение секций алюминиевых радиаторов и последующее подключение к теплосети должны проводиться строго по схеме в определенной последовательности, чтобы они были не только эффективными, но и экономичными.

Необходимые для работы инструменты

Если наращивание производить своими руками, то предварительно следует позаботиться о наличии необходимых инструментов. В набор входят:

• Радиаторный ключ, стандартный для всех типов батарей.
• Специальные ниппеля, с помощью которых производится соединение алюминиевых радиаторов отопления между собой.
• Трубный ключ.
• Заглушки для боковых отделов с левой и правой нарезкой.
• Паронитовые или другие межсекционные сальники для батарей отопления.
• Наждачная шкурка.

Приобрести эти инструменты можно в любом магазине стройматериалов.

Узнайте полезную информацию об алюминиевых батареях на нашем сайте:

Подготовка к работе

Чтобы присоединить секции алюминиевого радиатора, владельцам квартир с централизованной системой обогрева придется подать заявление в управляющее хозяйство с просьбой на проведение работ. Обладателям автономного обогрева подобная процедура не нужна.

Перед тем, как соединять секции, следует провести подготовительные работы.

• Во-первых, слить весь теплоноситель из батареи.
• Во-вторых, демонтировать ее.
• В-третьих, проверить на наличие мусора или накипи, и в случае обнаружения удалить их.
• В-четвертых, проверить места соединения радиатора с трубой отопительной системы. Если есть какая-либо накипь или наросты, их следует удалить при помощи наждачной бумаги.

Только после проведения подготовительных работ можно приступать к наращиванию радиатора с полной уверенностью, что все его элементы будут соединены герметично.

Соединение секций

Чтобы все элементы были подсоединены правильно, радиатор нужно положить на ровную поверхность внешней стороной к себе. Последовательность действий наращивания следующая:

• Заглушки откручиваются от торцевых соединительных отделений.
• На ту часть ниппеля, где нет резьбы, нужно надеть прокладку.
• Вставить ниппель в коллектор алюминиевого радиатора и слегка провернуть несколько раз.
• Подготовленную для подсоединения секцию соединить с другой стороной ниппеля.
• Взять ключ и не спеша затянуть ниппель. Благодаря тому, что у него на разных концах находится противоположная резьба, его стороны будут закручиваться одновременно.
• Довести закручивание до предела, пока он не упрется в прокладку.

Следует ниппеля верхнего и нижнего коллектора закрутить одинаковое количество раз, чтобы не получился перекос в одну из сторон. Для этого подсчитывается, сколько было сделано витков.

Перед тем как монтировать увеличенный радиатор к трубе отопления, нужно проверить, насколько герметично проведено наращивание. Для этого необходимо наполнить батарею подкрашенной водой и пару часов проследить, нет ли утечки.

Повесив конструкцию на стену, можно приступать к последнему этапу работ.

Испытательные работы

Как правило, при каждом ремонте или демонтаже (установке) радиаторов, они должны пройти тестирование на качество проделанной работы и целостность системы. Для этого места соединения батареи с трубопроводом плотно закручиваются трубным ключом, и система тщательно проверяется на наличие дефектов, после чего можно пускать теплоноситель.

Первичная проверка проводится под небольшим напором, чтобы проследить, не проявится ли где-то течь. Если будет обнаружен дефект, то теплоноситель отключается, и проводятся работы по его устранению.

При следующей попытке вода в систему подается под обычным напором и остается в ней на пару-тройку часов. Когда они пройдут, нужно проверить все места соединений на герметичность.

Если вы решили установить алюминиевые радиаторы отопления важно знать следующее:

Без специальных навыков иногда демонтаж и наращивание новых секций трудно правильно произвести с первого раза, поэтому этап проверки качества сделанной работы игнорировать нельзя. В целом, при наличии всех инструментов и выполнении последовательности работ, можно даже соединить два алюминиевых радиатора между собой своими руками.

Полезное видео

Как соединить секции алюминиевого радиатора

Вопрос о том, как соединить секции алюминиевого радиатора, обычно возникает при создании собственных проектов. Даже если дом и частный, и проектирует его организация из состава СРО, все же предпочтения клиентов остаются самым главным критерием. В этом случае и окна, и стены могут иметь самый замысловатый вид, вплоть до арок и треугольников. Понятно, что часто стандартные радиаторы не подойдут. Вот здесь и приходится прибегать к различным ухищрениям. Почему мы заговорили именно про частные проекты? Алюминий очень уязвим к электрохимической коррозии. В системе стояков многоквартирных домов могут присутствовать самые разные металлы, в том числе медь. А это значит, что вопрос о том, как соединить секции алюминиевого радиатора, не должен стоять перед жильцами, соседи которых нечаянно или намеренно могут поставить оборудование, входящее в конфликт с рассматриваемым.

Когда можно и когда нельзя применять алюминиевые радиаторы отопления

Алюминий в гальваническом ряду стоит на самом краю. Это значит, что при контакте с любыми металлами практически он будет разрушаться. В результате этого сборка секций алюминиевых радиаторов быстро придет в негодность. Вот почему не стоит ставить такие изделия у себя в многоквартирных домах: (См. также: Радиаторы отопления )

1. Соседи могут по незнанию поставить биметаллические радиаторы с медной начинкой.
2. Обычная сталь даже плохо влияет на алюминий, исключением являются оцинкованные трубы.
3. Оборудование в доме может включать в себя котел с медным резервуаром или теплообменником.

На это можно возразить, что батареи Нова Флорида также окрашены и изнутри, что препятствует контакту металла с водой. А мы на это спросим: знаете о правилах выбора площадей анода и катода при электрохимической реакции? Обычно красить нужно как раз медь, потому что именно ее площадь соприкосновения с водой является критичной. А если на добротном листе (трубе) алюминия возникает малая царапина, то на этом месте ударно быстро (гораздо быстрее, нежели обычно без покраски) развивается коррозия. Вот почему такие батареи нужно с удвоенной осторожностью монтировать.

Давайте посмотрим, как производится соединение секций алюминиевых радиаторов. Для этого служит обыкновенный ключ. Тот самый, которым собираются и чугунные батареи советских времен. Это такая длинная фомка, на конце которой с одной стороны имеется утолщенный цилиндр, стесанный с одного края. На другой стороне расположено ушко под монтировку или любой другой стальной прут подходящего размера. На ручке обычно имеются насечки по длине секции, вот почему все производители сборных радиаторов стараются этот параметр выдерживать постоянным. В противном случае стандартный инструмент не подойдет к изделиям, что вызовет целый ряд проблем у организаций, занимающихся монтажом. Как следствие, они начнут заниматься черным пиаром таких неудобоваримых изделий, результат такой акции очевиден — падение продаж.

Итак, на одной стороне секции резьба левая, а на другой правая. В результате ниппель, который имеет также различную нарезку на концах, вращаясь в определенном направлении, стягивает друг с другом две части. Так можно собрать алюминиевый радиатор 12 секций длиной и более. Монтаж ведется сборками. В каждую входит от 1 до 6 секций. Дело в том, что ручка стандартного радиаторного ключа в длину составляет именно столько. Напомним, что напротив каждого ниппеля будет засечка. Это позволяет безошибочно найти глубину, до которой вставлять ключ внутрь. (См. также: Карта сайта 2 )

Что представляет из себя ниппель? Для алюминиевых батарей эта деталь тоже должна быть сделана из алюминия, либо оцинкованной стали. Мы полагаем, что в первом случае возможно прикипание деталей, а это отдельная проблема. Вес секции алюминиевого радиатора сравнительно мал, но и хрупкие они тоже. Очень легко сорвать резьбу. Каждый ниппель представляет собой короткий патрубок с двумя резьбами:

Между ними одевается прокладка из силикона или другого материала. В частности, в СССР это место могли заматывать сантехнической паклей. Внутри ниппель имеет выступ под ключ, куда входит головка. Перед началом сборки/разборки необходимо правильно определить, в какую сторону крутить. Обычно это делается так.

Как правильно разобрать или собрать алюминиевый радиатор

Бывалые люди советует не пытаться на глаз разобраться, как демонтировать алюминиевые радиаторы 10 секций. Перед нами обычно установленная на стену батарея, которая со всех сторон выглядит одинаково. Но это не совсем так. Если старые чугунные радиаторы были действительно идеально симметричны, то новые как раз-таки показывают своей формой, куда крутить. Обычно имеется в верхней части на фронтальной поверхности зубец, который загибается, исходя сзади, в сторону комнаты. Вот если смотреть прямо на него, то резьба слева будет левой, а справа – правой. Мы не настаиваем, что так делает каждый производитель, более того, можем ошибаться. Однако все эти догадки возможно проверить, позвонив дилеру. (См. также: Какие бывают радиаторы отопления )

Только так можно гарантировать, что стоимость секции алюминиевого радиатора не придется оплатить еще раз из-за сорванной резьбы. На самом деле к каждой батарее поставляется четыре футорки, две с левой и две с правой нарезкой. А вот в отверстии у них всех стандартная резьба. Поэтому демонтаж со стены ничего не стоит произвести, а как определить, в какую сторону крутить, мы уже пояснили. Когда футорки сняты (необязательно делать это с обоих боков, смотрите по ситуации), через отверстия можно начинать орудовать ключом. И вот здесь радиаторы Нова Флорида демонстрируют свою уязвимость. Достаточно неаккуратно задеть фомкой или ключом внутреннее покрытие, чтобы получить результат, которого мы и опасались – трещина, которая вызовет ударную электрохимическую коррозию. Не очень приятно.

Как этого избежать? Мы не знаем. И даже не скажем, как оценить, появилась ли царапина. Она может быть и не видна глазом даже с фонариком в руке. Ширина секции алюминиевого радиатора невелика (стандартная), но учитывая, что канал даже не всегда бывает круглый (напоминает ромб или эллипс), оценка состояния поверхности резко усложняется. Вот поэтому мы и рекомендуем, чтобы ударная теплоотдача 1 секции алюминиевых радиаторов (больше, нежели у всех других материалов)использовалась только при реализации полных проектов домов от фундамента и до крыши. Разумеется, можно было бы изготовить все из меди. Но таких конструкций что-то в продаже не видно. Мы полагаем, что они были бы тяжелые и дорогие, при это медь достаточно хорошо окисляется в воде. Что не всегда полезно для здоровья.

В конечном итоге мы полагаем, что все же дело больше в цене. К тому же температура плавления алюминия вдвое меньше, что делает производство сравнительно дешевым. Но в свете того, сколько стоят чугунные модели, выполненные под произведения искусства, все это кажется мелочами. В итоге нужно признать, что мы не располагаем точным ответом на вопрос, почему сразу всю секцию не отлить из меди. Все же тут экономические соображения. По некоторым данным биметаллические батареи с медными вставками уже имеются, а долговечные изделия сегодня производить не принято. Вот, пожалуй, две причины: долговечность и цена. Вы удивились? А некоторые считают, что от Калгона только вред, и его специально рекламируют, чтобы стиральные и посудомоечные машины чаще ломались (мы склонны думать, что просто нужно правильно дозировать средство). (См. также: Как выбрать отопительные радиаторы )

А в целом медная посуда, например, служит дольше. Проволока уже повсеместно изготавливается из меди, которая имеет лучшую электрическую и тепловую проводимость. Сколько весит секция алюминиевого радиатора? Порядка 1,4 кг. При этом емкость одной секции алюминиевого радиатора колеблется в районе 0,4 литра. Да, медь весит в три раза больше и стоит дороже. Она даже тяжелее железа, которое является основой стали. Зато из чего делают памятники и вентили для горячей воды? Нам представляется, что бронзовый радиатор был бы дорогим, но кто хоть раз видел, чтобы чугунный или алюминиевый вентиль ставили на стояк, где температура доходит хотя бы до 60 ºС?

Тем не менее малая стоимость именно за алюминием. Но кто-то сказал однажды, что он не так богат, чтобы покупать дешевые вещи. По нашим соображениям это был Ротшильд. Дешевая реклама? Точно сказать не беремся. Но если учесть, что теплопроводность меди в полтора раза превышает алюминий, то и количество теплоносителя можно было бы уменьшить. А это значительное снижение затрат на монтаж и обслуживание системы. Сколько нужно секций алюминиевого радиатора на одну комнату? Каков бы ни был ответ, при той же форме меди потребуется на половину меньше, а это как-то оправдывает большой вес. К тому же при головных болях рекомендуется прикладывать медные монеты к руками. Они оставляют зеленый след и оказывают целебное воздействие. А кто-нибудь слышал нечто подобное про алюминиевые или стальные ложки?

Что нужно помнить об алюминиевых радиаторах отопления

Вот несколько вещей, который должен знать каждый, кто хочет иметь дело с алюминием:

1. Размер секции алюминиевого радиатора по ширине ничем не отличается от любого другого.
2. Конструкция у всех разборных батарей одинаковая с точки зрения сборки.
3. Алюминий легко образует гальванические пары, где является донором, разрушаясь. Исключение составляют магний, цинк, оцинкованная сталь. (См. также: Какой радиатор отопления выбрать )
4. Монтаж и демонтаж нужно проводить предельно осторожно, чтобы не сорвать резьбу.
5. Этот обзор нужно прочесть хотя бы ради интереса. Мы не пишем заезженных вещей!

Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом. По всем вопросам обращайтесь на [email protected]

Источники: http://otoplenie-vdome.ru/radiatory-otopleniya/soedinenie-sekciy-alyuminievyh-radiatorov.html, http://netholodu.com/elementy-otopleniya/radiatory/alyuminievye/soedinenie-sektsij.html, http://www.otopimdom.ru/index.php?id=1275





Как вам статья?

Как разобрать алюминиевый радиатор: инструменты и демонтаж

Теоретическая часть

Ниппель-гайки представляют собой кольцевые уплотнения, снабженные наружной резьбой на обоих концах элемента. Во внутренней части имеются специальные пазы для установки ключа радиатора. Вращая его в ту или иную сторону, можно закрывать или открывать отдельные секции.

Батареи отопления разбираются на секции, как правило, в таких случаях:

1. При монтаже системы отопления.
2. При наращивании батареи дополнительными секциями.
3. Если радиатор начинает течь.

Конструкция изделия

Алюминиевый радиатор представляет собой конструкцию из отдельных секций, соединенных между собой при помощи ниппельных гаек. По сути, этот соединительный элемент представляет собой цилиндр, с каждой стороны которого выполнена внешняя резьба. Цилиндр внутри пустой. На каждую ниппель-гайку с двух сторон навинчены секции радиатора.

Разъемы расположены как в верхней, так и в нижней части аккумулятора. Таким образом, каждая секция радиатора крепится к соседней в четырех точках. Ниппель-гайка изготовлена ​​таким образом, что совершенно незаметна в собранном изделии.

На внутренней стороне каждого разъема имеются выступы, служащие для процедуры установки. К ним цепляется специальный инструмент, с помощью которого гайка откручивается и затягивается. При этом следует учитывать направление резьбы – на одних элементах она правосторонняя, на других – левосторонняя.

Чтобы не играть в угадайку, просто обратите внимание на маркировку в соответствующих областях. Если там указана буква D, значит, резьба правая. S указывает на левый. Очень важно не запутаться, так как попытка открутить гайку в обратную сторону может привести к срыву резьбы и, как следствие, к повреждению элемента.

Читайте также: Температура плавления резины в градусах Цельсия

Биметаллические и алюминиевые батареи

Перед разборкой алюминиевого радиатора необходимо подготовить необходимые приспособления.

Роль основного инструмента отведена ниппельному ключу:

• Это стальной стержень длиной около 70 см. К одному его концу необходимо приварить рабочую часть ключа 24х40 мм, а другой оснастить сквозным отверстием.
• Металлический стержень. Он вставляется в отверстие на конце планки, что значительно упрощает процедуру откручивания гаек.

Ключ имеет ряд насечек, шаг между которыми указывает ширину одной секции.

Перечень операций, как разобрать радиатор отопления своими руками:

1. Перед разборкой биметаллического радиатора необходимо решить, в какую сторону поворачивать ключ. Для этого радиатор кладут на поверхность пола так, чтобы его лицевая часть находилась вверху. В этом положении правая нить будет справа, а левая — слева.
2. Есть и более простой способ. Нужно взять соску и надеть ее по очереди слева и справа. Если стороны перепутаны, это может привести к срыву нити и поломке секции.
3. На радиаторах западного производства лапка и заглушки с лицевой стороны маркируются следующим образом: левая резьба обозначается S, правая резьба обозначается D.

Как разобрать радиатор отопления: инструменты, советы | Тепломонстр

Необходимость в разборке радиаторов отопления возникает в случаях, когда они начали протекать, треснуло или лопнуло одно из ребер. В старых зданиях, когда об энергосбережении еще не было и речи, устанавливались радиаторы, в которых было установлено больше ребер, чем требовалось, поэтому лишние ребра необходимо удалить.

Устройство радиатора отопления.

Перед разборкой радиаторов отопления, независимо от их типа, убедитесь, что в трубы не подается вода. Работу желательно выполнять вдвоем.

Если система отопления монтируется на полипропиленовые или металлопластиковые трубы, муфты разбираются.

Если система отопления собирается из стальных труб, нужно постараться размотать изгибы на входе и выходе секций. Если не получается, а это часто бывает в квартирах старой постройки, швабры необходимо срезать болгаркой или автогенной машинкой.

Осталось снять аккумулятор с крючков, которыми он крепится к стене, и поставить на ровную поверхность.

Демонтаж чугунных радиаторов отопления

Демонтаж чугунных радиаторов иногда становится очень трудоемким процессом, но необходимым.

Схема разборки чугунных радиаторов отопления: а – захват резьбы секций на 2-3 нити ниппелями; б – вытачивание ниппелей и соединение секций; в – соединение третьей секции; г – группировка из двух радиаторов; 1 – разрез; 2 – ниппель; 3 – прокладка; 4 – короткая радиаторная шпонка; 5 – лом; 6 – длинный радиаторный ключ.

Установите новый или старый радиатор на ровное место. Хотя бы с одной стороны нужно снять обычную обувь или заглушки. На разных участках радиаторы могут быть левосторонними или правосторонними. Обычно чугунные фитинги имеют правую резьбу, а заглушки – левую. Если навыков разборки нет, а есть свободный участок, то лучше перед применением силы выяснить, что это за резьба и в какую сторону надо крутить ключ. Если резьба левая, при разборке чугунных батарей поворачивайте ключ по часовой стрелке.

Как и при откручивании любых гаек, сначала нужно “сорвать” обувь с места, т.е. поверните их на четверть оборота с обеих сторон батареи. Затем ножки откручиваются так, чтобы между секциями образовался зазор в несколько миллиметров. Если отпустить обувь сильнее, вся конструкция начнет прогибаться под собственным весом и за счет приложенных сил. Это может зажать нити. Чтобы этого не произошло, на разобранной батарее должен стоять помощник, который своим весом предотвратит сгибание.

Обычно демонтаж старых радиаторов отопления осложняется тем, что подножки и секции «залипают». Для того чтобы разобрать такой аккумулятор, придется воспользоваться автогеном или паяльной лампой. Место соединения прогревается круговыми движениями. Как только он достаточно прогреется, шорты откручиваются. Если с первого раза открутить не удалось, действия повторяются.

Если не хватает сил разобрать аккумулятор, нужно увеличить длину ключа. Используется обычная труба, которая служит ступенькой.

Таким же образом откручиваются встроенные ниппели для вентиляции чугунных радиаторов.

Если разобрать чугунную батарею рассмотренными способами не удалось, остается разрезать ее болгаркой или автогенным пистолетом или разбить в лежачем положении кувалдой. Вам нужно аккуратно разделить или вырезать одну секцию. После этой операции сцепление между секциями может ослабнуть, батарею можно разобрать, остальные секции будут сохранены.

Использование “жидкого ключа” или жидкости WD не дает эффекта, так как в старых чугунных батареях арматура была заклеена льном и краской, и жидкости не попадали на резьбу.

Демонтаж алюминиевых радиаторов

Схема алюминиевых радиаторов отопления.

Алюминиевые или биметаллические радиаторы отопления разбираются так же, как и чугунные, но есть небольшие отличия:

teplomonster.ru

Порядок откручивания правой секции радиатора

Как разбирается правосторонний биметаллический радиатор отопления:

• Ключ вставляется так, чтобы его “лезвие” вошло в верхнее отверстие: там есть специальный паз для фиксации.
• Далее, прилагая усилие, поверните инструмент против часовой стрелки. В результате необходимо добиться смещения гайки со своего места.
• На данном этапе разборки биметаллического радиатора вам понадобится упомянутая выше планка. Он вставляется в кольцо на ниппельном ключе, образуя таким образом рычаг. Это значительно облегчит работу, для реализации которой потребуются значительные усилия.
• После двух полных оборотов ключ необходимо переместить в нижнюю часть радиатора. После этого процедура повторяется.
• Снова установив ключ сверху, делают два оборота: последовательность действий повторяется до полного вывинчивания секции. Такой алгоритм действий, как разобрать алюминиевый радиатор отопления, позволяет обезопасить себя от перекосов.

Как собрать и разобрать радиатор отопления?

При монтаже или ремонте отопления обязательно нужно рассчитать, сколько секций радиаторов отопления потребуется на каждое отдельное помещение. Вот только при покупке радиаторов отопления иногда невозможно найти радиатор с необходимым количеством секций, а покупка дополнительных секций может обойтись достаточно дорого. Что делать в этом случае?

Вывод напрашивается сам собой – надо переделывать радиаторы под любую комнату, добавляя или убирая секции. На видео ниже подробно показано, как разобрать и собрать алюминиевый радиатор отопления. Этот способ можно использовать при разборке секций и для других моделей радиаторов, даже чугунных.

На видео можно проследить все этапы разборки и сборки радиатора отопления с использованием небольшого количества инструментов, заменяющих радиаторный ключ – строительное зубило и газовый ключ. При сборке и разборке чугунного радиатора (если нет радиаторного ключа) уже давно используется строительный лом в связке с газовым ключом. Все необходимые для радиаторов запчасти (соединительные ниппели, прокладки) можно смело покупать на строительном рынке.

Демонтаж алюминиевого радиатора отопления

Сборка алюминиевого радиатора

prostostroy.com

Как разобрать чугунные батареи своими руками

Чаще всего дома и квартиры старого образца оборудуются чугунными батареями МС-140 . Ниппельные гайки и прокладки также используются для сборки их секций. Особенно сложно разобрать старый аккумулятор. в процессе его длительной эксплуатации зазоры между секциями закипели ржавчиной. Как правило, в таких случаях ключевые ниши проедаются охлаждающей жидкостью. Также важно иметь в виду значительную массу чугуна. Например, вес одной батареи на 12 секций 9 г.0 кг: в одиночку справиться с таким продуктом будет сложно.

Для выполнения процедуры потребуются следующие инструменты:

• Ниппельный радиаторный ключ.
• Приспособления сантехнические для отвинчивания гильз и заглушек.
• Небольшая кувалда и долото.
• Паяльная лампа (можно заменить строительным феном).
• Стальная щетка.
• Деревянные бруски для установки батареи на пол.

В роли радиаторного ключа используется круглый металлический стержень диаметром 18-20 мм, уплощенный с одного конца. Размеры сплющенной части 28×40 мм, толщина 6 мм. К противоположному краю стержня приварено кольцо, через которое продевается рычаг. Длина радиаторного ключа должна быть равна половине самой большой 12-секционной батареи плюс 30 см.

Как скручены между собой секции радиатора?

Все они секционные и поэтому их можно собирать и разбирать. Хотя некоторые производители специально меняют ниппель, чтобы их радиатор нельзя было разобрать обычным ключом. Итак, я сказал непонятное слово – сосок. Сейчас покажу что это такое:

Это обычная железяка с левой резьбой с одной стороны и правой с другой. Белое кольцо посередине является прокладкой между секциями. В данном случае он сделан из силикона, но может быть и из паронита. Диаметр ниппеля для алюминиевых и биметаллических радиаторов один дюйм, а вот для советских чугунных радиаторов ниппели имеют диаметр 1¼ дюйма. Это означает, что для этих обогревателей требуются разные ключи. Теперь поговорим о ключах.

Процедура разборки

Очень трудно отделить застрявшие стыки. В некоторых случаях они прилипают к ней настолько, что даже значительные физические усилия оказываются бессильными. В таких ситуациях стыки перед разборкой прогреваются паяльной лампой или феном.

Как разобрать чугунный радиатор отопления:

• Чугун нагревают паяльной лампой до тех пор, пока он не начнет излучать малиновое свечение. После этого можно приступать к процедуре разборки.
• Первым делом нужно открутить пробки.
• Радиаторный ключ подносят к верхней части аккумулятора: его головка должна приходиться на область откручивания ниппеля-гайки. В конце раздела отметьте мелом круг, в котором находится стержень инструмента.
• Плоская часть вставляется в нижний внутренний паз. Далее, двигая инструмент в нужном направлении, подведите его к отмеченной окружности.

Перед началом работы важно выяснить, в каком направлении необходимо скручивать секции. При наличии ниппельной гайки ее накручивают поочередно на правый и левый концы батареи: это позволяет определить направление вращения ниппеля. Если нить движется, не ослабляйте ее полностью. Во избежание перекоса верхний и нижний ниппели необходимо отвинчивать на один полный оборот по очереди.

Разборка и сборка алюминиевого радиатора своими руками

Участок, где будет восстанавливаться радиатор, обтянут плотной тканью … Если это поверхность стола, то основная работа на весу не будет проходить. Подготовленное место защитит мягкий алюминий от получения ненужных деформаций и царапин.

Важно ! Перед снятием скользящих муфт под радиатор подстилают ветошь для защиты пола от грязной жидкости, которая может вытечь при демонтаже. У вас должна быть тряпка под рукой, чтобы впитать оставшуюся влагу внутри секций.

Отключение от тепловой сети

Перед началом разборки радиатор отключается от тепловой сети запорная арматура … Если радиатор не имеет запорной арматуры, то пригласить работника ЖКХ чтобы он отключал стояк отопления на ремонтные работы.

В отопительный сезон после закрытия радиатора сделать паузу. Так как вода еще горячая подождите некоторое время, пока жидкость не остынет , а затем отсоедините радиатор от труб отопления.

Теплоноситель оставшийся в батарее сливаем в подготовленный ковш и приступаем к разделению секций. Сразу после демонтажа внутреннюю поверхность батареи промывают проточной водой.

Как разобрать и собрать аккумулятор

Алюминиевые профили, соединенные ниппельные гайки … Внутренняя часть такого разъема имеет выступы, за которые гайка захватывается ниппельным ключом и откручивается. Гайка как муфта, только резьба у нее наружная … Одна ниппельная гайка имеет как правую, так и левую резьбу. Они изготавливаются попарно для верхнего и нижнего подключения. При откручивании ниппеля участки расходятся, при затягивании стягиваются.

Предварительный все штекеры и переходники закручены с концов … Разъем должен быть доступен со всех сторон для ниппельного ключа.

Фото 1. Крепление секций алюминиевого радиатора между собой: при разъединении откручиваются ниппель-гайки.

Для разборки аккумуляторной батареи лезвие инструмента вводят через открытый конец радиатора в пазы открученной верхней ниппельной гайки и с некоторым нажимом делают пробную прокрутку против часовой стрелки для перемещения соединения. крутит гайку нормально, затем ее вставляют в пазы нижней ниппельной гайки и, как и в первом случае, пробуют провернуть ее на пару оборотов.

Важно ! При откручивании разъемов соблюдайте последовательность действий во избежание перекоса.

После разъединения оголенную резьбу тщательно осматривают на наличие трещин и сколов , на целостность резьбы … При необходимости места соединений зачищают мелкой наждачной бумагой.

Приступая к сборке секций радиатора, на верхнюю и нижнюю ниппельные гайки надеть уплотнительные кольца из паронита , расположенные между секциями. Слегка прижимаю секции друг к другу и поочередно завинчиваю. Поворачивание гаек , чтобы не перекосить, ограничивается двумя оборотами ключа .

Если что-то пошло не так

В процессе эксплуатации стыки между секциями и стальными гайками слипаются … Это происходит от качества теплоносителя, подаваемого в систему отопления. Иногда даже значительные физические усилия бесполезны.

Несмотря на то, что с налипанием нужно бороться, алюминий легко деформируется , так как это мягкий металл.

Нагревом строительным феном стыки можно побороть застрял на ржавчине … Если и это не помогло слишком сильно проржавев, то за дело берется кромкообрезной станок.

Консультация. Если гайка ниппеля не освобождается при сильном надавливании, то не нужно увеличивать прилагаемое усилие чрезмерным рычагом … В худшем случае сломается не только сама гайка, но и оба участка, которые плотно сидят на этом орех, треснет.

Болгарка подрезается негерметичный участок , причем с обратной стороны и отступив от края соединения не менее чем на половину длины муфты. Это предохраняет рабочий участок от разрушения и не срезает соединительную гайку. Ржавчина отскакивает во время обрезки, что облегчает разматывание неповрежденной секции.

При сборке желательно заменить старые прокладки новыми и очистить стыки обращая внимание на дефекты и неровности. Герметичное соединение защищает от преждевременных утечек .

Старый аккумулятор

Процесс разборки самого оборудования осуществляется так же, как и в предыдущем случае. Но вы столкнетесь с двумя дополнительными шагами. Во-первых, после отсоединения от патрубков радиатор необходимо тщательно промыть проточной водой. Вы будете удивлены, увидев, сколько грязи скопилось внутри. Особенно, если радиатор использовался в системе централизованного отопления – теплоноситель в нем обычно не очень чистый.

Во-вторых, все соединительные элементы в чугунной батарее со временем обрастают накипью и прочно сцепляются друг с другом. Поэтому для их разделения требуется много усилий. Дело усугубляется тем, что чугун, несмотря на всю его внешнюю брутальность, является достаточно хрупким материалом. Поэтому действовать нужно решительно, но осторожно. Есть три способа сделать это:

• тепло. Прогрейте все прикипевшие места строительным феном или паяльной лампой, а затем сразу же открутите гайку. Будьте осторожны при обращении, чтобы не обжечься.
• спил. Если нагрев не помогает, то воспользуйтесь ножовкой по металлу. Болгаркой лучше не пользоваться из-за той же хрупкости материала,
• раскол. Бывают совсем безвыходные ситуации, когда нужный отрезок никак нельзя отделить. И осталось только взять кувалду, аккуратно расколоть и удалить все лишнее. Естественно, так раздел вы не сохраните, но сможете подготовить поле для последующей работы.

Чтобы еще подробнее ознакомиться с деталями предстоящей вам работы, посмотрите видеоролик, ссылка на который указана ниже. Удачи!

Выход

Процесс разборки радиаторов достаточно прост, однако с чугунными батареями могут возникнуть сложности, из-за «слипания» деталей. поставленная задача. Единственное, для этого нужно иметь все необходимые инструменты, которые перечислены выше.

Дополнительную полезную информацию по озвученной теме вы можете получить из видео в этой статье.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

радиаторы алюминиевые – G500F/D/1 секция радиатора правая с нижним подключением и узлом прямого поперечного подключения, графит

Евросоюз

RU PL RU

алюминиевые радиаторы

арматура центрального отопления

аксессуары для радиаторов

муфты

Описание:

Радиатор также может быть декоративным элементом интерьера. У радиатора есть одна ключевая задача: обогревать помещения. Но он также может быть декоративным элементом вашего интерьера, а графитовый цвет прекрасно подчеркнет индустриальный стиль каждой комнаты. Отличная функциональность. Быстрый нагрев: благодаря небольшому весу и отличной теплопроводности алюминия. Радиаторы нагреваются даже в несколько раз быстрее, чем стальные панельные и чугунные модели аналогичной тепловой мощности, и более чем в десять раз быстрее, чем теплые полы. Специальная форма дефлекторов: нагретый воздух направляется прямо в центр помещения, а не вверх, что предотвращает его отражение от подоконника.

Как производятся алюминиевые радиаторы KFA Armatura?

Все начинается с маленьких алюминиевых стержней, называемых свиноматками. Для производства наших алюминиевых радиаторов мы используем высококачественное сырье с повышенными требованиями к группе элементов химического состава по стандарту Armatura на основе стандарта PN-EN 1676. Мы тестируем этот состав для каждого процесса плавки с помощью спектрометра типа Spectromax и проверяем кристаллографическую структуру с помощью микроскопа.

Затем алюминиевые свиноматки помещают в плавильную печь, где они плавятся при температуре около 850°С. После этого материал транспортируется к нагревательным печам, установленным на литейных машинах. После завершения процесса слепки строго контролируются как визуально, так и с помощью рентгеновского аппарата. Далее, после механообработки, включающей в себя ряд операций, связанных с точным шлифованием поверхности, сваркой заглушки, нарезания резьбы и болтового соединения, мы проверяем герметичность наших радиаторов.

Следующий этап производственного процесса связан с защитой радиаторов от коррозии при обработке фтороцирконом и анафорезом. Благодаря анафорезному лакированию мы получаем прочное покрытие с высокой устойчивостью к коррозии. На последнем этапе радиаторы покрывают электростатическим порошковым покрытием и помещают в печи, где происходит полимеризация лака (при температуре около 200°С). После этого радиаторы упаковываются и транспортируются к нашим клиентам.

КФА Арматура КФА Арматура

Радиатор также может быть декоративным элементом интерьера. У радиатора есть одна ключевая задача: обогревать помещения. Но он также может быть декоративным элементом вашего интерьера, а графитовый цвет прекрасно подчеркнет индустриальный стиль каждой комнаты. Отличная функциональность. Быстрый нагрев: благодаря небольшому весу и отличной теплопроводности алюминия. Радиаторы нагреваются даже в несколько раз быстрее, чем стальные панельные и чугунные модели аналогичной тепловой мощности, и более чем в десять раз быстрее, чем теплые полы. Специальная форма дефлекторов: нагретый воздух направляется прямо в центр помещения, а не вверх, что предотвращает его отражение от подоконника.

Как производятся алюминиевые радиаторы KFA Armatura?

Все начинается с небольших алюминиевых стержней, называемых свиноматками. Для производства наших алюминиевых радиаторов мы используем высококачественное сырье с повышенными требованиями к группе элементов химического состава по стандарту Armatura на основе стандарта PN-EN 1676. Мы тестируем этот состав для каждого процесса плавки с помощью спектрометра типа Spectromax и проверяем кристаллографическую структуру с помощью микроскопа.

Затем алюминиевые свиноматки помещаются в плавильную печь, где они плавятся при температуре около 850°С. После этого материал транспортируется к нагревательным печам, установленным на литейных машинах. После завершения процесса слепки строго контролируются как визуально, так и с помощью рентгеновского аппарата. Далее, после механообработки, включающей в себя ряд операций, связанных с точным шлифованием поверхности, сваркой вилки, нарезания резьбы и болтового соединения, мы проверяем герметичность наших радиаторов.

Следующий этап производственного процесса связан с защитой радиаторов от коррозии при обработке фтороцирконом и анафорезом. Благодаря анафорезному лакированию мы получаем прочное покрытие с высокой устойчивостью к коррозии. На последнем этапе радиаторы покрывают электростатическим порошковым покрытием и помещают в печи, где происходит полимеризация лака (при температуре около 200°С). После этого радиаторы упаковываются и транспортируются к нашим клиентам.

алюминиевые радиаторы

0 0 0 0

индекс:

878-051-61

цвет:

графит

RAL:

RAL 9007

EAN:

9 0004 5907571870382

ПКВиУ:

25. 99.29-55.01

в сборе:

настенный

материал:

алюминий

Производство:

Польша

Общая высота секции [мм]:

572

Общая ширина [мм]:

82

Глубина сечения [мм]:

90

Объем воды в одной секции [дм3]:

0,29

Рабочее давление до [МПа]:

2.0

Работает с медной системой:

да

связь:

нижний

Тепловая мощность одной секции при Δt=30°C [Вт]:

57,0 Вт

Тепловая мощность одной секции при Δt=50°C [Вт]:

111,1 Вт

Упаковка содержит:

секция радиатора правая с нижним подключением, узел прямого поперечного подключения, радиаторные муфты 3/8″x3/4″ (2 шт), сквозная заглушка

Гарантия:

20 лет

Сертификаты и декларации:

Изделие изготовлено по стандарту PN-EN 442, имеет Гигиеническую аттестацию, Декларацию о соответствии.

Загрузите файлы:

• picture_G500F_D_1_right_radiator.
