Какой счетчик воды лучше поставить в квартире – рейтинг водосчетчиков

Содержание:

• Зачем устанавливать счетчики воды в квартире?
• Какие виды счетчиков для воды существуют?
• Какой счетчик воды выбрать?
• Рейтинг ТОП 10 счетчиков воды для квартир по мнению экспертов
• Рейтинг ТОП 3 счетчиков воды для квартир по оценке otzovik.com
• Как правильно подключить счетчик?
• Где покупать счетчик?
• Выводы
• Опрос «Выбор пользователей»

Любому современному человеку ежедневно требуется горячая и холодная вода. Ее используют для питья, приготовления пищи, поддержания личной гигиены и бытовых нужд. Разумно, что подавляющая часть жителей Российской Федерации обладает свободным доступом к водным ресурсам. Крупные города, поселки и большие деревни обеспечены возможностью подключения к системе центрального водоснабжения. А значит, люди могут пользоваться как горячей, так и холодной водой.

Стоит понимать, что за комфорт и удобство нужно платить. Просматривая квитанции за квартплату без труда можно найти пункты с суммами за водоснабжение и водоотведение. Существуют две основных схемы формирования стоимости воды. Обычно жилищно-коммунальные службы и поставщики водных ресурсов высчитывают тариф по норме потребления. Но судя по статистике и отзывам среднестатистический человек не расходует положенную ему норму и просто переплачивает.

Реже используется второй метод, когда коммунальные службы замеряют общий расход воды определенным домом и делят получившуюся сумму на всех жильцов. Подобный расчет совершенно невыгоден для обычных жильцов и практически не прозрачен.

Однако не торопитесь с выводами о безысходности и несправедливости, ведь существует еще и третий вариант расчетов, объективно считающийся лучшим для владельцев квартир. С помощью него можно значительно экономить на оплате счетов. Для этого достаточно установить приборы учета воды.

Зачем устанавливать счетчики воды в квартире?

У водосчетчиков есть ряд достоинств, которые не только помогут вам, но и природе. Водомеры будут замерять сколько кубометров горячей и холодной воды вы израсходовали. А значит, платить вы будете только за фактическое потребление. При этом стоимость водоотведения также снизится, ведь она напрямую зависит от расхода воды. Также не возникнет никаких проблем при отъездах, ведь счетчикам нечего будет фиксировать. Платить за услугу не придется.

В свою очередь, подобный подход лучше еще и тем, что помогает бережней относиться к природным ресурсам на сознательном уровне из-за возможности мониторинга расхода воды. Таким образом, запасы пресной воды истощаются гораздо медленнее.

Какие виды счетчиков для воды существуют?

Несмотря на кажущуюся простоту и понятность, выбор лучшего счетчика воды – достаточно сложная задача. Желающие поставить в квартиру ИПУ первым делом отправляются в гипермаркеты или мониторят сайты интернет-магазинов. И там сталкиваются с приборами разных видов. Можно выделить четыре типа счетчиков:

• Ультразвуковые счетчики воды – работа водосчетчика основана на сенсорах, выпускающих и принимающих ультразвуковые колебания, проходящие по течению воды и против. Вся информация передается и обрабатывается процессором, а после выводится на дисплей.

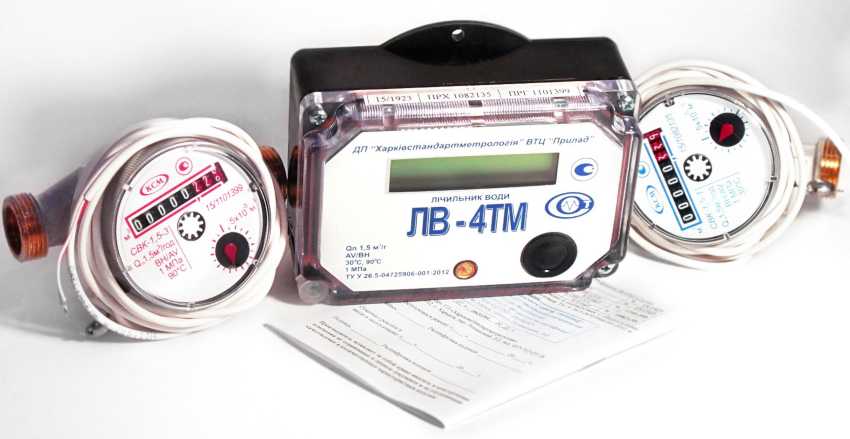

• Электромагнитные счетчики воды – измеряют потребление воды за счет индукционной катушки, создающей магнитное поле и механизма, считывающего скорость прохождения воды между двумя полюсами магнита.
• Тахометрические (крыльчатые) счетчики воды – измерения проводятся благодаря движению водяного потока. Вода, проходя через счетчик, вращает крыльчатку, а специальный ролик передает показатели на счетную панель. Также существуют модели с импульсным выходом, позволяющие автоматизировать процесс передачи показаний.
• Суперстатические счетчики воды – учет ресурса рассчитывается за счет прохода воды через специальный завихритель. После измерение скорости показания передаются на сенсор, а далее выводятся на электронное табло.

Также счетчики воды производятся в двух вариантах – механическом и электронном.

«Так какой счетчик воды лучше поставить и почему?» – спросите вы. Электронные водомеры практически не получили популярности за счет большей цены и меньшей надежности. А вот бытовые механические измерители «прижились» в России.

Что же касается конкретного вида, то для квартир и домов лучшим выбором станет тахометрический (крыльчатый) механический счетчик. Он обладает максимальной надежностью за счет относительной простоты всей конструкции, огромным рабочим ресурсом и невысокой стоимостью.

Какой счетчик воды выбрать?

Количество производителей счетчиков горячей и холодной воды и модельный ряд водосчетчиков постоянно растут. 2019 год не стал исключением и на рынке появилось много новинок. Иногда из-за огромного количества предложений покупатель просто теряется и не может правильно выбрать лучшее устройство. Рассмотрим критерии и нюансы, которые важны при выборе ИПУ для бытового использования в квартирах.

1. Стоимость – ведущий показатель для среднестатистического потребителя. Если конкурирующая модель имеет некоторые функции, никак не влияющие на стабильность и срок службы, а в остальном у приборов по характеристикам паритет, то предпочтение всегда отдается более дешевому варианту.
2. Качество – второй по списку критерий. Хотя справедливо рассматривать общий показатель цены и качества. Например, сейчас на рынке присутствуют излишне надежные устройства. При этом срок их службы идентичен конкурентам, но стоимость значительно выше.
3. Гарантия и межповерочный интервал – это два показателя, косвенно говорящих о качестве и надежности водосчетчиков. Важно понимать, что срок гарантии никак не регламентируется правительством или надзорными органами. Его устанавливает сам завод-изготовитель. А значит готов нести обязательства по устранению любого заводского брака.
4. Ориентация на российский рынок – многие владельцы считают, что импортные водосчетчики – лучшие. Однако на практике часто все оказывает наоборот. Счетчики, разработанные для европейского рынка просто не рассчитаны на достаточно низкое качество и наличие примесей в нашей воде. Поэтому поломки у зарубежных приборов учета происходят значительно чаще.

Рейтинг ТОП 10 счетчиков воды для квартир по мнению экспертов

1 – Эконом

eckonom. ru

100% российская разработка, адаптированная к условиям отечественного водоснабжения. Благодаря точной сборке, постоянному контролю на производстве и надежности материалов процент брака минимален.

При этом стоимость счетчиков остается на достаточно низком уровне. Из-за лучшего среди всех аналогов соотношения цены и качества счетчики фирмы Эконом заняли почетное первое место в рейтинге экспертов.

Плюсы:

• Отличное соотношение цены и качества
• Долговечность и надежность
• Большая гарантия
• Демократичный прайс
• Точность показаний

Минусы:

• Есть не во всех магазинах

2 – Itelma

itelma.ru

Эти счетчики воды создаются по немецким стандартам, но собираются в России. К качеству материалов нет никаких претензий. И пластик, и металл соответствуют регламентам. Разработчики действительно пытались найти золотую середину, но за последние несколько лет стали все чаще появляться отзывы о браке и неудовлетворительной работе. Именно поэтому Itelma потеряла первое место в рейтинге лучших, которое долгое время занимала по праву.

Плюсы:

• Узнаваемый бренд
• Немецкая разработка
• Неплохое качество

Минусы:

• Завышенная цена
• Встречается брак

3 – Бетар

betar.ru

Изначально изготовитель пошел верным путем, стараясь предложить клиенту лучший продукт на рынке. Разработки действительно оказались долговечными и точными. Однако из-за затрат на производство выросла конечная стоимость. Все последующие недостатки появились именно из-за этой ситуации.

Плюсы:

• Хороший механизм
• Простота установки
• Неплохой диапазон рабочего давления

Минусы:

• Излишняя надежность конструкции
• Высокая цена
• Агрессивная реклама
• Отсутствие универсальных приборов учета

4 – Valtec

valtec.ru

Валтек – это результат труда итальянских инженеров. Несмотря на то, что механизм ориентирован под европейскую воду, данные счетчики воды вполне неплохо работают и в наших условиях. Разумеется, за бренд и зарубежное производство потребителю придется заплатить из своего кошелька. При этом в продаже часто встречаются недорогие китайские подделки, которые доверчивым людям продают на 40-50% дешевле оригинала.

Плюсы:

• Продуманная конструкция
• Универсальность
• Качество сборки

Минусы:

• Устаревший дизайн
• Встречается много подделок
• Высокая цена

5 – Zenner

zenner.ru

Настоящее немецкое качество! Эти счетчики воды могут смело поспорить с любыми конкурентами по поводу точности сборки, подогнанности деталей и серьезности рабочего ресурса. Однако в Европе активно работает дистанционная передача показаний и Zenner ориентируясь на родной рынок внедряет технологии, которые в России пока бесполезны.

Плюсы:

• Отличное качество сборки
• Хорошая точность измерения
• Стойкость к скачкам давления

Минусы:

• Высокая цена
• У некоторых моделей межповерочный интервал составляет 4 года
• Большинство моделей уже рассчитаны на Wi-Fi и дистанционную передачу показаний (но даже в Москве далеко не все новостройки могут похвастаться нужным оборудованием для правильной работы этой системы).

6 – Метер

meter.ru

Крепкий «середнячек». При правильной работе системы водоснабжения станет достойным выбором. Проблемы могут начаться при перепадах давления воды. Протечка, конечно, вряд ли случится, но поломка вполне вероятна.

Плюсы:

• Компактность
• Демократичная цена
• Хорошая устойчивость к высоким температурам

Минусы:

• Проблемы с работой при низком давлении воды
• Встречается брак

7 – Декаст

decast.com

Достаточно крепкий, внушающий доверие счетчик воды. Работа механизма происходит корректно на любых типах труб и с любым давлением. Но при покупке таких счетчиков готовьтесь к тому, что придется докупать все комплектующие и расходники отдельно. Также стоит подчеркнуть вес – 500гр и возможность установки только на горизонтальные трубы.

Плюсы:

• Низкая цена
• Неплохие общие показатели

Минусы:

• До сих пор в продаже присутствуют модели с межповерочным интервалом в 4 года
• Бедная комплектация
• Есть особенности при установке

8 – Пульс

www. водочет.рф

Один из самых известных в России производителей счетчиков. Распространение получил во многом из-за низкой цены. В рейтинге имеет самую противоречивую позицию, т.к. ряд пользователей заявляет о браке и отрицательных результатах поверки, а другие, напротив, довольны.

Плюсы:

• Низкая стоимость
• Можно найти в большинстве магазинов

Минусы:

• «Плавающее» от партии к партии качество
• Бюджетные материалы

9 – Норма

normais.ru

По сути, классический крыльчатый механический счетчик без каких-либо доработок или особенностей. Корпус выполнен из латуни и прочного пластика. А вот механизм – слабое место устройства. Помимо выхода из строя, он славится свистяще-стонущим звуком, раздающимся при включении воды.

Плюсы:

• Удобство подключения
• Вращающееся табло

Минусы:

• Излишняя надежность корпуса
• Посторонние звуки при старте измерения расхода воды
• Недостаточная надежность механизма

10 – Gerrida

gerrida. com

Российский бытовой прибор учета, который может похвастаться одним из лучших дисплеев среди всех участников ТОПа. Удобен в использовании в квартире. Слабым местом счетчика является встроенный механизм, который со временем приходит в негодность.

Плюсы:

• Универсальность
• Легкий монтаж и демонтаж

Минусы:

• Хрупкий корпус
• Встречается брак

Рейтинг ТОП 3 счетчиков воды для дома по оценке otzovik.com

Предыдущий рейтинг был составлен экспертами и мастерами. Чтобы обеспечить максимальную объективность приведем статистику одного из самых популярных интернет-ресурсов. Исходя из отзывов мы выделили ТОП3 лучших бытовых счетчиков на рынке, которые устанавливают в обычных квартирах.

Первое место в рейтинге занимает «Эконом», уже известный нам по положительным отзывам мастеров и самым лучшим показателям среди конкурентов. 100% покупателей, которые выбрали и поставили этот бренд в квартиру или дом довольны, что установили счетчик воды именно этой фирмы.

На второе место в рейтинге Отзовика вырывается компания «Бетар». 87% владельцев, которые выбрали эту компанию рады установке и эксплуатации в квартире или доме. Но после установки отмечаются также и недостатки.

Третьими в рейтинге сегодня оказались счетчики воды от фирмы «Novator». Решение достаточно неожиданное. Но клиенты выбрали, купили, установили и оставили отзывы именно об этих устройствах учета. А значит эти приборы заслужили свое место в рейтинге лучших.

Как правильно подключить счетчик

Выбирая или покупая счетчик, многие владельцы или арендаторы квартир интересуются какие работы потребуется проводить для подключения и регистрации прибора. Конечно, в интернете можно найти целый ряд отзывов, статей, обзоров, видео и инструкций по самостоятельному монтажу водосчетчиков в квартире или доме. Но спешить не стоит. Трезво оцените свои навыки, знания, умения и наличие всего необходимого инструмента для установки. Если опыт сантехнических работ у вас есть, то можете смело изучать нюансы, искать советы и читать обзоры о том как поставить ИПУ своими руками. Если же монтировать подобные устройства предстоит впервые, то задумайтесь о последствиях. Посмотрим, какие неприятности можно допустить по неосторожности можно при установке:

• Сорвать резьбы на трубах;
• Поломать водопровод в квартире или доме;
• Неправильно поставить водоприбор и как следствие получить его неисправность;
• Затопить собственную квартиру, соседей или весь дом.

Если вы не готовы рисковать, то лучший совет – рассмотрите платную услугу по установке или замене прибора учета воды. Самое главное – ответственно подойти к выбору исполнителя. Не стоит тратить время и нервы на частников. Обратитесь в крупную компанию, которая давно предоставляет услуги. Так вы 100% обезопасите себя и получите гарантию не только на счетчик горячей или холодной воды, но и на работу.

Где покупать счетчик?

По сути, данный вопрос зависит от принятого решения о самостоятельной установке или вызове мастера. Если устанавливать счетчик в квартире будет мастер, то о водомере он позаботится сам. Поскольку поток клиентов в таких организациях достаточно большой, склады обновляются постоянно и устройства всегда «свежие» (с недавней датой производства).

Если же вы хотите купить и установить водомер сами, то есть один важный совет. Выбрать стоит известный, проверенный и крупный магазин. Это хотя бы даст надежду на оригинальность и гарантийные обязательства. Но при осмотре товара внимательно смотрите на дату изготовления. Дело в том, что межповерочный интервал начинается с момента производства и тестирования счетчика воды на заводе. По прошествии интервала устройство придется поверять. Так, поленившись при обзоре водомера перед покупкой, многие теряют несколько лет беспроблемной работы.

Выводы

Несмотря на постоянно развивающиеся технологии, растущую функциональность и обновление моделей, в 2019 году лучшими оказались достаточно простые, но надежные и недорогие счетчики воды. Их проще поставить и легче обслуживать.

Благодаря оценке экспертов и рейтингу пользователей мы можем выделить явное лидерство продукции компании Эконом. Отечественный производитель смог покорить российский рынок, вытеснив не менее именитых конкурентов.

Второе место присуждается компании Бетар. По мнению некоторых мастеров и части пользователей, данный изготовитель уверенно обходит слабых конкурентов, но все же не дотягивает до первого места по всем показателям.

Третье место занимает Itelma, значительно потерявшая свои позиции за последние несколько лет. Мы не будем строить догадки о причинах или давать советы. Просто пожелаем производителю удачи в непростое для них время.

Опрос «Выбор пользователей»

Если вы не согласны с выбором экспертов и рейтингом пользователей на сайте Отзовик за 2019г. или хотите оставить свой отзыв – проголосуйте за компанию, которую считаете лучшей. Это дополнит картину и позволит читателям понять, какой счетчик воды стоит купить и поставить.

Как выбрать счетчик воды в квартиру или дом | Виды водомеров

Нормы потребления энергоресурсов, в частности холодного и горячего водоснабжения, действующие сегодня в Украине, существенно завышены. Получается, что потребитель платит значительно больше, чем использует. Устранить эту проблему можно только единственным способом – установить у себя в квартире или частном доме приборы учета и платить уже за фактически использованные кубометры воды.

Ознакомимся более подробно с тем, какие счетчики воды бывают, какие из них оптимальны для бытового применения. Это поможет в выборе хорошего водомера для вашего дома.

Виды счетчиков воды

Одна из основных классификаций водомеров основана на их принципе действия. Так, исходя из данного показателя, выделяют следующие виды водяных счетчиков:

1. Тахометрические
2. Вихревые
3. Электромагнитные
4. Ультразвуковые

Каждый из них имеет свою область применения, сильные и слабые стороны. Так как выбрать счетчик воды для квартиры или частного дома, чтобы он был надежным, недорогим, точным. Также важно обратить внимание и на особенности его подключения. В ряде случаев установка водяного счетчика может выполняться только в одном положении, что станет ключевым критерием в процессе выбора.

Тахометрические

В механических (тахометрических) счетчиках в качестве рабочего механизма используется крыльчатка или турбина, установленная перпендикулярно движению рабочего потока. Такие счетчики могут монтироваться на трубопроводы с условным диаметром прохода до 50 мм для холодной воды и 15-30 мм для горячей. Работают по простому принципу: чем выше давление воды, тем быстрее вращается крыльчатка или турбина, и, соответственно, быстрее меняются показания на циферблате.

В зависимости от особенностей механизма работы, такие счетчики разделяют на:

• крыльчатые
• турбинные
• комбинированные

Благодаря простой конструкции и невысокой цене отличным вариантом для квартиры и дома являются крыльчатые счетчики. Среди недостатков таких счетчиков следует отметить инерционное вращение крыльчатки после остановки движения потока воды. Но на небольших объемах это не влияет на общий показатель расхода.

Конструктивно различают одноструйные и многоструйные счетчики. Первыми оборудовано большинство квартир, они работают за счет того, что лопасть крыльчатки вращается под действием одной струи жидкости. Во втором случае струя перед крыльчаткой разделяется на несколько потоков и подается на несколько лопастей крыльчатки сразу. Данная конструкция позволяет уменьшить давление потока и сбалансировать крыльчатку, что дает более точные результаты и продлевает срок службы счетчика.

Еще одним видом механических счетчиков являются турбинные счетчики. Они имеют конструкцию, где крыльчатка заменена на турбину, которая установлена ​​не походу потока, а перпендикулярно. Это позволяет избежать лишних оборотов при сильном потоке воды, что позволяет точно измерять расход воды. Турбинные счетчики особенно актуальны для предприятий.

Существуют и комбинированные счетчики, которые в одном компактном корпусе объединяют три устройства: объемный или крыльчатый счетчик для малых расходов, турбинный счетчик для больших затрат и переключающий клапан с малой потерей давления. Они используются для измерения объема холодной питьевой или технической воды, расход которой может изменяться в очень широких пределах.

Зависимо от места расположения, используют сухоходные и мокроходные механические счетчики. В мокрохидних счетчиках крыльчатка счетчика непосредственно находится в потоке жидкости, что может негативно сказаться на сроке службы устройства и требует дополнительного фильтрующего элемента. В сухоходных конструкция отличается тем, что считывающие элементы не имеют прямого контакта с водой. Информация об оборотах передается через магнитную муфту. Счетчик надежно защищен от влаги и имеет больший срок службы.

Это основные разновидности механических водомеров, то есть энергонезависимых. Для их работы не требуется никаких посторонних источников энергии. Такие приборы недорогие, простые в конструктивном плане, имеют незначительную погрешность показаний. Еще одно очень весомое преимущество заключается в том, что можно поверить счетчик воды на дому, без демонтажа и транспортировки в лабораторию. Это существенно экономит время и средства.

Но размышляя над тем, какой счетчик воды выбрать, следует обратить внимание и на его недостатки:

• износ лопастей
• высокая чувствительность к примесям, механических включений, которые могут присутствовать в воде;
• влияние магнитного поля на показания;
• отсутствие возможности зафиксировать мгновенный расход;
• наличие подвижных элементов: повышают сопротивление и по статистике чаще всего выходят из строя.

Но, если выбрать счетчик от хорошего производителя, поставить на входе в прибор самый обычный сетчатый фильтр, то он прослужит более 10 лет.

Вихревые

Особенность таких счетчиков воды – наличие в корпусе обтекаемого тела, которое играет роль препятствия на пути потока. За ним установлен датчик повышенной чувствительности, реагирующий на малейшие колебания среды. При определенной скорости воды образуются вихри с зонами низкого и высокого давления. Частота их появления напрямую зависит от скорости движения потока, на чем и основан принцип работы. В среднем, срок службы такого прибора 8 лет. Преимущественно используется в технологических процессах, но не в быту. Очень чувствителен к загрязнениям среды.

Электромагнитные

Энергозависимый прибор, то есть требует питания. Работает на основании свойства воды пропускать ток. К преимуществам электромагнитных приборов относят:

• широкий диапазон и высокую точность измерений;
• отсутствие подвижных, сильно изнашиваемых элементов;
• возможность отображения мгновенного расхода;
• наличие опции архивирования данных;
• минимальное сопротивление сети.

Но следует понимать, что такие приборы дорогие, восприимчивы к турбулентности потока, очень сложные в установке (требуют подвода электропитания), негативно реагируют на появление накипи в трубах. В быту применяются редко.

Ультразвуковые

Также относятся к энергозависимым. Измерения осуществляются путем воздействия на поток воды ультразвуковых волн. Могут устанавливаться как на поверхности трубы, так и внутри нее. Среди их преимуществ выделяют:

• высокую надежность: нет деталей, которые могут сломаться;
• повышенная точность: погрешность измерений не более 1%;
• питание от батареи, сроком службы 5 лет;
• автоматическая регулировка через определенный период времени.

Но следует знать, что наличие воздуха в воздушном потоке существенно снижает точность их показаний. Средний срок службы – 15 лет. Достаточно дорогие водяные счетчики. Наибольшее применение получили в промышленности.

Оптимальный водомер для квартиры, частного дома

Сравнение счетчиков воды показало, что лучшее решение для бытового применения по надежности и цене – тахометрические приборы учета. Но в процессе выбора важно обратить внимание на класс точности: от «А» до «D». «А» используется при вертикальной установке, «В» – при горизонтальной. А вот счетчики воды «С» класса имеют электронный вывод и могут устанавливаться в любом положении.

Специалисты нашей компании подберут подходящие приборы учета холодного и горячего водоснабжения для вашей квартиры или дома из лицензированных каталогов, выполнят монтаж водяного счетика, предоставят гарантии. Также к нам можно обращаться и за периодической поверкой водомеров. Работы выполняются как без демонтажа прибора, так и со снятием.

Узнать стоимость поверки и установки счетчика воды, получить дополнительные консультации можно по телефону или через онлайн-форму.

Знакомство с системами водоснабжения и счетчиками воды

Об авторе:

Дон Реннер — бывший оператор завода и автор книги «Практическое обслуживание оборудования для водоснабжения и водоотведения». Он также является членом редакционно-консультативного совета Water Engineering & Management.

Обновлено 03.08.21

Универсальных вариантов нет в лексиконе большинства предприятий водоснабжения, когда речь идет о входных линиях водоснабжения. Вход водопровода в здание может быть простым или сложным в зависимости от здания и того, что в нем находится. Даже водоснабжение жилых домов может стать предметом разногласий при определенных условиях. Звучит запутанно? На самом деле этого не должно быть, если местный муниципалитет / коммунальное предприятие имеет набор правил, в которых четко прописано, как должна быть установлена ​​​​водопроводная система и какие компоненты размещаются в водопроводной линии, а также кем и по какой цене.

Есть три важных компонента, которые необходимо учитывать при вводе водопровода: счетчик воды, локальное/дистанционное считывающее устройство и устройство предотвращения обратного потока. Обычно устройства предотвращения обратного потока рассматриваются только для коммерческого/промышленного применения, но их также следует размещать на линиях обслуживания жилых помещений, когда жилое помещение используется в качестве коммерческого учреждения (например, парикмахерская, стрижка собак, обработка фотографий и т. д.). При правильных условиях эти жилища могут быть источником заражения. Однако найти эти домашние предприятия может быть сложно, поскольку они часто не вешают вывеску, рекламирующую их присутствие.

СВЯЗАННЫЕ: Выбор подходящего счетчика воды

В этой серии статей каждая из отдельных функций или компонентов входной линии будет описана как отдельные элементы и подробно описано, как каждый из них можно использовать или разместить. Дополнительная информация в каждой статье будет содержать описание рабочих характеристик каждого устройства, а также некоторые советы по обслуживанию и ремонту. В статьях не рассматриваются водозапорные клапаны или устройства.

Коммерческие счетчики воды

Счетчики воды всегда вызывают наибольший интерес, потому что все знают об их важности для получения дохода коммунальным предприятием. (По крайней мере, автор надеется, что ваши счетчики приносят доход.) Однако счетчики воды также предоставляют такую ​​важную информацию, как запись расхода, обеспечение соотношения производства и потребления, помощь в выявлении утечек в собственности и выявление незаконного использования воды. Последнее происходит, когда владелец собственности использует воду не от подключения к питьевой воде.

Счетчики воды производятся рядом различных компаний и в различных стилях. Следует помнить, что большинство счетчиков воды изготавливаются в соответствии со стандартами, разработанными в отрасли. Счетчики, изготовленные для использования в Соединенных Штатах, изготавливаются в соответствии со стандартами Американской ассоциации водопроводных сооружений (AWWA) (таблица 1). Это означает, что физическая конструкция имеет одинаковые размеры и что внутренние части каждого типа также имеют некоторые сходные характеристики, хотя они не являются ни одинаковыми, ни взаимозаменяемыми.

Выбор счетчика всегда основывается на предпочтениях и опыте коммунальных служб. В большинстве утилит используются два или три разных типа от одного или нескольких производителей. Выбранный тип должен основываться на максимальном расходе холодной воды через коммуникационную линию к зданию. Бытовые счетчики обычно имеют размер 3/4 дюйма (или немного меньше) и подключаются к линии обслуживания 1 дюйм. Счетчик меньшего размера приемлем, поскольку расход воды в жилых помещениях редко превышает 25 галлонов в минуту (номинальный расход для счетчика). В случаях, когда расход больше, можно установить расходомер 1 дюйм, но это часто снижает способность расходомера точно регистрировать утечки или очень малые расходы (1/8 галлонов в минуту или меньше). может работать с двумя водяными шлангами и смывным унитазом без какого-либо отрицательного воздействия на поток и давление воды.

Многоквартирные, коммерческие и промышленные счетчики воды должны быть рассчитаны на максимально ожидаемый расход, а не на размер линии обслуживания, входящей в здание. Имеются опубликованные таблицы, которые могут помочь коммунальным предприятиям определить правильный размер для различных свойств и приложений в зависимости от количества приспособлений и приблизительного использования.

Услуги водоснабжения, для которых требуются счетчики диаметром более 2 дюймов, нуждаются в составном счетчике. Составные счетчики состоят из небольшого счетчика (от 3/4 до 1 дюйма) для малых потоков и большего счетчика для больших потоков. Такое расположение позволяет утилита для регистрации всего использования низкого расхода, которое происходит, когда один кран включается на короткие промежутки времени.

Здания, построенные с системами пожаротушения, также должны быть оборудованы счетчиками воды на системе противопожарной защиты. В некоторых случаях противопожарная линия отделена от водопровода питьевой воды, в то время как в других случаях к зданию подключается только одна большая коммуникационная линия, обеспечивающая обе потребности.

Здания с отдельными системами противопожарной защиты должны быть оборудованы контрольным извещателем, регистрирующим расход пожарной линии. Кроме того, расходомер должен быть сконструирован с малым расходомером для регистрации любого используемого небольшого расхода. Другим вариантом является использование комбинации составного и пожарного расходомера.

Конструкция малых водомеров

Водосчетчики бывают четырех основных типов: объемные, многоструйные, одноструйные и турбинные (рис. 1). Кроме того, есть некоторые электронные счетчики, но их использование не так широко распространено. Обозначения относятся к расходу воды через счетчик и способу измерения и регистрации расхода.

Корпус счетчика может быть изготовлен из бронзы, латуни или пластика и обычно доступен из различных материалов от любого производителя. Внутренняя измерительная камера изготовлена ​​из термопластичного компаунда и может быть заменена как единое целое. Регистр или записывающий компонент монтируется снаружи корпуса и часто приводится в действие магнитом. До сих пор могут использоваться очень старые счетчики с механическим приводом, но они редки.

Работа измерительной камеры зависит от типа конструкции счетчика. Счетчики объемного типа обычно имеют нутирующий диск или колеблющийся поршень в измерительной камере. Вода поступает в камеру через отверстие сбоку и течет через диск или поршень, высвобождаясь через другое боковое отверстие.

Каждое устройство, измеряющее расход воды, выполняет разные действия. Осциллирующие поршневые расходомеры передают свое движение шпинделю, установленному в верхней части корпуса и снабженному магнитом. Вода, протекающая через поршень, вращает магнит, который затем приводит в действие записывающий механизм.

Измерительные устройства с нутирующими дисками качаются внутри камеры и не вращаются. Однако колебательное движение сдерживается нижним шаром и гнездом, и только маленький шпиндель наверху совершает круговое движение. Это круговое движение передается соединительным звеном во вращательное движение, которое приводит в движение магнит, установленный на шпинделе, снаружи камеры. Этот магнит приводит в действие вторичное устройство в записывающем механизме.

Многоструйные счетчики также изготавливаются со съемной термопластовой измерительной камерой. Однако в этих счетчиках вода поступает в нижнюю часть камеры и течет вверх мимо рабочего колеса (или ротора), которое выглядит как ряд лопастей, отходящих от ступицы, установленной на опорных валах. Вода, протекающая мимо лопастей, заставляет их вращаться вокруг своей оси. Верхний вал имеет на своем конце магнит, который передает вращательное движение крыльчатки другому устройству в записывающей головке.

Некоторые новые типы многоструйных расходомеров имеют специальный внешний корпус, расположенный под прямым углом к ​​резьбовым соединениям линии обслуживания. Эта установка позволяет воде входить сбоку корпуса, а затем течь вверх через рабочее колесо. Преимущество состоит в том, что линия обслуживания счетчика не должна быть горизонтальной, при этом расход воды измеряется так, как если бы он находился на горизонтальной плоскости.

Одноструйные счетчики состоят из корпуса из бронзы, латуни или сплава, в котором находится измерительная крыльчатка и камера, расположенная немного не по центру по отношению к патрубкам потока воды. Вода, поступающая в корпус, направляется через одно отверстие в камеру рабочего колеса. Вода, обтекающая крыльчатку по касательной, заставляет ее вращаться вокруг опорной оси. Это вращение приводит в действие магнитную муфту записывающей головки.

Турбинные счетчики обычно изготавливаются из бронзы или латуни, хотя могут использоваться и некоторые другие сплавы. Измерительная камера изготовлена ​​из термопластичного материала и вынимается из основного корпуса. Рабочее колесо (ротор) установлено горизонтально внутри измерительной камеры на наборе опорных шпинделей/валов. Измерительная камера часто оснащена рядом выпрямляющих лопастей, которые контролируют направление воды, поступающей в камеру рабочего колеса.

Вода, проходящая через камеру, заставляет вращаться рабочее колесо. Поскольку это вращение параллельно потоку воды, необходим набор червячных или конических шестерен, чтобы изменить направление движения таким образом, чтобы оно было перпендикулярно потоку воды. Это изменение направления позволяет магниту, расположенному на конце вала, магнитно соединяться с записывающим устройством в верхней части корпуса.

Разновидностью турбинного счетчика является пропеллерный счетчик. В счетчике этого типа используется коническая изогнутая крыльчатка, помещенная в открытую трубу для регистрации расхода воды. Эти счетчики используются в качестве счетчиков продукции (колодцев и заводских стоков) или счетчиков пожарных гидрантов, а не счетчиков потребления из-за их неспособности регистрировать низкие расходы.

Конструкция большого счетчика воды

Существует несколько различных типов больших счетчиков, используемых в коммерческих, многоквартирных и промышленных целях. Однако эти счетчики не имеют специальных или иных методов измерения расхода воды. Вместо этого они используют комбинацию одного или нескольких из тех типов расходомеров (прямого смещения, турбины и т. д.), которые обсуждались ранее.

Некоторые счетчики (11/2 дюйма и 2 дюйма), используемые в четырех- и шестиквартирных многоквартирных домах, по-прежнему могут представлять собой единый счетчик, как описано ранее. Единственная разница заключается в их физических размерах, максимальной пропускной способности (120-170 галлонов в минуту) и потере низкой точности потока. Однако, если в здании есть другие жилые помещения или более высокий расход, то обычно используется составной счетчик.

Преимущество составного расходомера по сравнению с одиночным расходомером заключается в его способности более точно фиксировать малые расходы, но при этом обеспечивать такой же высокий расход и вписываться в то же общее пространство. Например, один 2-дюймовый дисковый расходомер имеет диапазон расхода от 1 1/2 галлонов в минуту до 170 галлонов в минуту с непрерывной производительностью 100 галлонов в минуту. 2-дюймовый составной расходомер того же производителя имеет диапазон расхода от 1/4 галлонов в минуту до 170 галлонов в минуту. непрерывный поток. Если бы это была шестиквартирная квартира, от 15 до 20 процентов используемой воды составляли бы менее 11/2 галлонов в минуту.

Составные расходомеры обычно изготавливаются размерами от 2 до 6 дюймов и имеют разные диапазоны расхода для каждого размера. Как правило, диапазон измерения низкого расхода находится где-то между 1/4 и 1/2 галлона в минуту, а высокий расход простирается примерно до 1500 галлонов в минуту. Некоторые производители также выпускают 8-дюймовые расходомеры с расходомером от 1 до 2000 галлонов в минуту.

Счетчики смешанного типа (рис. 2) обычно состоят из небольшого расходомера, который может измерять до 25 галлонов в минуту, и турбинного расходомера, который обрабатывает остальную часть расхода. производители помещают их в единый литой бронзовый или латунный корпус, выполненный с фланцевыми соединениями.Поскольку все они изготавливаются в соответствии со стандартами AWWA, внешние размеры обычно одинаковы, с некоторыми физическими отличиями. Кроме того, некоторые производители изготавливают составные счетчики с другими чем один корпус, чтобы они могли вместить свои индивидуальные стили измерителя.0005

Те счетчики, которые имеют общий корпус, обычно имеют какую-либо отводящую пластину или клапан, расположенный внутри основного корпуса счетчика. Назначение отводящего устройства – направить поток воды в нужную часть счетчика. Поэтому, когда поток становится больше, чем верхний предел малого расходомера, ворота открываются, и вода направляется в турбину с большим расходом или записывающее устройство. В некоторых случаях составной счетчик имеет отдельные записывающие головки для отдельных измерительных устройств, в то время как в других случаях поставляется одно записывающее устройство.

Противопожарные счетчики — это еще один счетчик большого типа, который обычно можно найти в промышленных, коммерческих и многоквартирных (квартирных или многоквартирных) зданиях, в которых есть системы пожаротушения. Однако эти счетчики изготавливаются самых разных типов (рис. 3). Тот, который выбирается для любого конкретного приложения, будет зависеть от коммунального предприятия, обслуживающего имущество, и правил, которым они следуют. Не у всех одинаковые требования.

Например, некоторые коммунальные службы не заботятся о том, сколько воды используется в системе орошения здания. Для этих применений простая проверка детектора с помощью небольшого байпасного расходомера зафиксирует только небольшое количество воды, используемой для тестирования или промывки, и практически не зарегистрирует воду, если система активирована. Другим коммунальным службам нужен точный учет всей использованной воды, и им требуются счетчики пожарной линии, оснащенные счетчиками составных и магистральных линий. Обычно это от 6 до 12 метров.

Как правило, измерительная камера пожарного счетчика является счетчиком пропорционального типа и не изготавливается с индивидуальным корпусом или камерой. Вместо этого измерительная секция похожа на многоструйную камеру, расположенную в верхней части корпуса. Расположение измерительной секции обеспечивает беспрепятственный проход воды из системы пожаротушения через счетчик. Это также предотвращает повреждение измерительной секции в случае, если подрядчик оставил что-то крупное в трубе. Однако во многих новых установках перед расходомером необходимо установить сетчатый фильтр, чтобы предотвратить такое повреждение. Эти сетчатые фильтры рассчитаны и изготовлены таким образом, чтобы не было ограничений для потока воды. Вот как обойти счетчик воды с помощью трубы.

Размер и выбор коммерческого водомера

Выбор водомера для здания обычно основывается на предыдущем опыте или существующих критериях. Если нет доступных предыдущих данных, выбор должен быть основан на спросе или предполагаемом потреблении здания с использованием некоторых существующих формул потока устройств. Этот счетчик никогда не должен основываться на размере линии водоснабжения, если только здание не имеет противопожарной защиты.

Рассчитать потребность в воде для приложения несложно, но для этого требуется набор строительных планов или проверка на месте. Поскольку инспекция на месте может быть проведена только при почти завершенном здании (немного поздно выбирать счетчик), обычно необходимы планы. Лучшее время для рассмотрения плана — во время подачи заявки на разрешение и до начала любого строительства.

У большинства производителей счетчиков, а также у AWWA есть таблицы, в которых указаны нормы потребления различных строительных приспособлений. Использование этих таблиц и подсчет количества светильников обеспечит максимальный спрос на здание. Затем эту сумму можно изменить в соответствии с фактическим спросом, оценив количество светильников, которые будут использоваться в любой момент времени.

Например, если здание представляет собой многоквартирный дом из четырех квартир, потребность в воде может основываться на трех из четырех квартир, использующих одно и то же оборудование, например, утренний душ в сочетании с парой туалетов. (туалеты) и уборные (умывальники). Затем этот прогнозируемый максимальный расход в галлонах в минуту можно сравнить с пропускной способностью производителя расходомера для данного размера расходомера. Если прогнозируемый расход составляет 50 галлонов в минуту, то потребуется расходомер со стандартной пропускной способностью выше этого значения.

Большинство счетчиков имеют избыточную мощность по сравнению с нормальным рабочим диапазоном. Однако это превышение никогда не должно использоваться в качестве основы для выбора расходомера. Он лишь обеспечивает подушку для пиковых потоков, которые не имеют большой продолжительности. Опять же, не забудьте проверить низкий рейтинг расхода на расходомере. Улавливание утечек, происходящих в старых зданиях, не только обеспечивает доход, но также может помочь коммунальным предприятиям предупредить владельца здания о проблеме и сэкономить воду.

Полноразмерные счетчики могут использоваться для промышленных применений с большими линиями обслуживания. Даже если в настоящее время в здании нет внутреннего спроса на 8-дюймовую линию, проще установить 8-дюймовую противопожарную линию или составной счетчик, чем пытаться рассчитать, каким станет потребление здания в ближайшие годы. Когда линия обслуживания (от 16 дюймов до 24 дюймов) больше, чем размер счетчика, линия обслуживания может быть объединена для размещения двух или более счетчиков небольшого размера, которые будут обеспечивать такой же объем потока, как и линия обслуживания.

Здания (коммерческие счетчики воды), которые имеют системы противопожарной защиты, но имеют лишь небольшую потребность в воде, требуют другого метода выбора счетчика воды. Для этих применений питьевая вода для здания часто отводится от основной линии и не требует полноразмерного счетчика. Чтобы быть наиболее эффективной, система противопожарной защиты должна быть оснащена контрольным счетчиком извещателя (включая сетчатый фильтр), а на малой линии должен быть счетчик, соответствующий требованиям светильников.

Установка коммерческого счетчика воды

Все счетчики воды должны быть установлены в соответствии с инструкциями производителя. Они должны быть расположены в доступном месте, защищенном и имеющем достаточно места для работы. Если счетчик представляет собой составной или более крупный тип, то необходимо учитывать размер или тип испытательного оборудования, которое будет использоваться. Он должен учитывать возможность безопасного сброса испытательной воды без причинения ущерба зданию водой.

Поскольку многие электрики заземляют электрическую систему на водопроводные трубы, необходимо уделить некоторое внимание обеспечению защиты счетчика и всех, кто работает с системой, от блуждающих электрических токов. Обычно это достигается установкой перемычки через счетчик, а также заземлением электрической линии на входящей стороне линии обслуживания. Во многих новых постройках из-за изменений в электротехнических нормах требуется отдельный заземляющий стержень для электроснабжения, расположенного за пределами здания. В некоторых случаях это необходимо, поскольку устанавливаемые новые пластиковые коммуникации не обеспечивают возможности заземления.

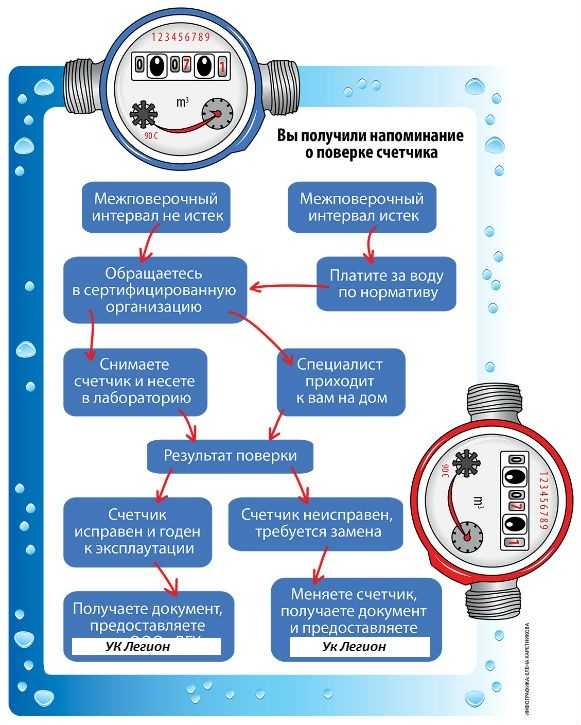

Проверка счетчиков воды

Проверка счетчиков часто вызывает споры. Для начала нужны деньги. Это также доставляет неудобства владельцу недвижимости, а также мешает нормальному распорядку дня. Однако почти во всех случаях затраты на проверку и замену счетчика (при необходимости) более чем компенсируются увеличением дохода в течение срока службы счетчика. Это особенно актуально для районов со средним или более высоким расходом воды. Тщательный и хорошо продуманный план – лучший подход.

Частота проверки счетчика зависит от нескольких факторов: размер счетчика, качество воды, использование, обращения в службу поддержки и область применения. Производители и другие ассоциации (AWWA) рекомендовали стандартное время циклов испытаний счетчиков, которое за многие годы оказалось удовлетворительным. Многие утилиты также имеют установленные программы, которыми они с удовольствием поделятся с заинтересованными лицами.

Как правило, большинство счетчиков в жилых помещениях следует проверять с интервалом в 10 или 15 лет. Тестовый образец из нескольких метров в заданной области поможет вам определить текущую точность счетчика. Это может быть выполнено с помощью портативного контрольного счетчика в любое время, когда поступает вызов службы для проверки счетчика с низкой регистрацией или жалоба на высокий счет за воду (при условии отсутствия утечек).

Если показания счетчиков относительно точны (95 процентов), то общая программа тестирования может быть отложена. Более низкая точность является катализатором для общей программы испытаний. Если коммунальное предприятие получает много обращений в службу поддержки остановленных счетчиков, следует запустить программу тестирования. Кроме того, если многие из счетчиков показывают большие неточности, то следует инициировать программу замены и ремонта без прохождения программы тестирования.

Большие счетчики следует проверять чаще, особенно если в здании используется большое количество воды. Обоснование заключается в том, что счетчики с малым расходом часто отстают в своей регистрации, в результате чего коммунальное предприятие имеет повышенный объем неучтенной воды и приводит к потере доходов. В некоторых случаях стоимость тестирования и последующего ремонта может превышать прибыль от упущенной выгоды, но частота программы тестирования не должна меняться.

Тестирование более крупных расходомеров с интервалом в два-три года может показаться чрезмерным для некоторых, но в большинстве случаев это должно быть экономически эффективным. Это особенно актуально для многоквартирных домов (или квартир/кондоминиумов), где часто используется низкий расход воды (например, смыв в туалете и умывальники/раковины). Если есть какие-либо опасения по поводу экономической выгоды, запись о затратах на тестирование по сравнению с прибылью может использоваться в качестве основы для программы тестирования. Время тестирования также даст коммунальному предприятию возможность провести жизненно важную проверку счетчика на наличие фальсификации или других проблем.

Счетчик воды проверяется различными способами. Для жилых счетчиков проще заменить и протестировать счетчик на стенде, чем пытаться проверить в доме. Однако существуют портативные измерительные приборы, которые можно использовать дома и которые дают точные результаты. Счетчики большего размера обычно можно проверить только на месте, что означает необходимость отключения воды или предоставления каких-либо других средств для подачи воды на время проведения испытания. Наличие заблокированной байпасной линии вокруг счетчика позволит снабжать здание водой во время проведения теста.

В других случаях здание может обслуживаться двумя или более линиями (обычно в больницах), что позволяет отключить одну из них за раз. Если нет другого способа обеспечения водой во время проверки счетчика, то необходимо принять меры для проведения проверки в нерабочее время, отличное от обычного. Обычно это включает в себя большую координацию и оплату сверхурочных. Тем не менее, это испытание нельзя игнорировать или откладывать. В конце концов, на карту поставлены доходы и неучтенная вода.

Фотографии предоставлены Hersey Meters, Cleveland, N.C.

Скачать: здесь

Какие существуют три типа расходомеров?

Современные счетчики воды бывают трех типов расхода. Они по-разному функционируют для измерения количества воды, протекающей по трубе, что означает, что они предназначены для разных применений.

Счетчики воды измеряют объем воды, использованной в коммерческих и жилых зданиях. Существует два общепринятых подхода к измерению расхода воды – водоизмещение и скорость. Они различаются по методу, используемому для измерения объема воды, а также по устройствам контроля и измерения потока в счетчике воды.

Счетчики воды

Счетчики воды измеряют, сколько воды занимает пространство. Поток воды вытесняет измерительное устройство в соответствии с объемом воды в галлонах или кубических футах, который проходит через счетчик. Мутирующий диск или поршень управляет магнитом, который активирует регистр объема воды.

Счетчики прямого вытеснения

Чаще всего их можно найти в домах и небольших зданиях. Они могут очень точно измерять небольшое количество воды при низком расходе. Водопроводные трубы различаются по размеру от 5/8 дюйма до 2 дюймов в диаметре. Изготовлен из ударопрочного пластика, латуни и нержавеющей стали. Регистр измерений состоит из прозрачного пластикового пузыря над одометром или ЖК-датчиком. Эти счетчики также могут быть установлены в отдельных помещениях квартиры для учета индивидуального расхода воды.

Измерители скорости

Измерители скорости воды измеряют скорость, с которой движется вода. Они могут быть откалиброваны для регулировки точности измерения. Вот различные типы счетчиков воды, основанных на скорости:

1. Одноструйные и многоструйные счетчики воды

Эти счетчики используют скорость для измерения объема воды. Поток вращает рабочее колесо, которое вращается с известной скоростью по сравнению со скоростью воды. Эти счетчики воды имеют внутренние сетчатые фильтры для предотвращения засорения форсунок частицами воды. Они используются для измерения малых объемов.

2. Турбинные счетчики воды

Эти счетчики воды используются для водопроводных труб диаметром до 12 дюймов. Они используются для больших коммерческих объектов, таких как большие офисные комплексы и заводы, и даже для частей города или города. Пожарные счетчики воды относятся к турбинным счетчикам воды.

3. Комбинированные счетчики воды

Эти счетчики могут точно измерять потребление воды в случаях, когда скорость потока воды может варьироваться от высокой скорости до низкой скорости. Они имеют два измерительных компонента и клапан для контроля скорости потока. Турбинный расходомер работает с большим расходом, а многоструйный расходомер — с самым низким расходом. Затем считыватель коммунальных услуг определяет общее потребление воды.

4. Электромагнитные и ультразвуковые счетчики

Пара электромагнитов может измерять расход воды в системе или из нее в «магнитном счетчике», основанном на принципах индукции жидкости. Ультразвуковые счетчики посылают звуковые волны через воду, чтобы измерить ее скорость и получить показания объема воды.
