Обзор терморегулирующей арматуры для систем отопления

Задача обеспечения функционирования системы отопления в оптимальном, обеспечивающем заданные параметры микроклимата режиме, решаема лишь при ее регулировании. Оно может осуществляться различными способами с тем, чтобы изменять объем и/или температуру поступающего к отопительным приборам теплоносителя.

Сегодня достижение теплового комфорта в тренде энергоэффективности практически невозможно без использования современных технологий и оборудования, позволяющих оперативно и с высокой точностью поддерживать заданную температуру.

Комфортные условия внутри помещений обеспечиваются генерацией, дозированием и перемещением требуемого количества тепла или холода в нужное место. В установках, использующих жидкий теплоноситель, непосредственно за объем «отпуска тепла» отвечает терморегулирующая арматура.

Типы регулирования

В соответствии с источником детекторного сигнала различают три способа регулирования работы отопительной системы: по температуре теплоносителя, воздуха в помещении и наружного воздуха – так называемое погодозависимое.

В первом случае термостат регулирует теплопроизводительность котла или подачу теплоносителя в зависимости от показаний датчика его температуры. Из-за того, что параметры воздуха в помещении не учитываются, такие системы инерционны, неэкономичны и не обеспечивают высокий уровень комфортности.

Во втором случае термостаты регулируют отопление по показаниям датчика температуры воздуха, установленного в помещении. Такое регулирование обеспечивает большую экономичность и уровень комфорта, оперативную коррекцию параметров внутреннего климата.

Оптимальных результатов позволяет добиться регулирование работы отопления по температуре наружного воздуха. В этом случае оно осуществляется по сигналу датчика снаружи здания. Важное преимущество таких систем – опережающий характер воздействия на отопительную систему и поддержание заданных параметров воздуха в помещении.

Опережение позволяет снизить расход энергоресурсов. Система регулирования может объединять все способы, дополняющие друг друга.

Терморегуляторы прямого действия

При использовании терморегуляторов прямого действия изменяется объем теплоносителя, поступающего в отопительный прибор. Такие терморегуляторы могут быть ручными и автоматическими.

В первом случае поступающий объем теплоносителя регулируется за счет установленной пропускной способности клапана.

Ручные термостатические головки работают как обычный кран: поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу, надо вручную крутить вентиль.

Данные устройства совсем недороги, их можно поставить на входе и выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Во втором – им управляет термостатическая головка или исполнительный механизм  электронного термостата.

Основные элементы термостатической головки (рис. 1) – сильфон, реагирующий на изменение температуры и сочетающий в себе сенсор и исполнительный механизм: шток и пружина. Сильфон заполнен парафином, жидкостью или газом, расширяющимися при повышении температуры воздуха в помещении и перемещающими шток, который закрывает клапан. При ее снижении сильфон сжимается, и пружина возвращает шток обратно, открывая клапан. Пороговая температура срабатывания регулятора задается положением термостатической головки.

Рис. 1. Основные элементы термостатической головки

Существуют четыре основных их типа. Первый – сильфон с расположенным в корпусе прибора, второй – с расположенным на расстоянии от головки, третий и четвертый типы – дистанционного регулирования, при котором головка установлена отдельно от отопительного радиатора и управление осуществляется по сигналу выносного датчика.

В последнем случае обеспечивается более точное регулирование по температуре воздуха в помещении. При дистанционном управлении клапаном облегчается задание установки в случае расположения отопительного прибора в ограниченном пространстве или применении декоративного экрана.

Чаще всего терморегуляторы используются в системах радиаторного отопления и устанавливаются непосредственно на отопительные приборы, регулируя их работу в зависимости от температуры воздуха в помещении. Иногда, чтобы обеспечить более точное регулирование, используют терморегуляторы с выносным сенсором (наполненная рабочим веществом капсула устанавливается на некотором расстоянии от регулятора и соединяется с ним тонкой металлической трубкой). Другие области применения терморегуляторов прямого действия – узлы управления контурами напольного отопления и ГВС, в которых используются выносные погружные или накладные датчики.

Во многих случаях (например, если от одного узла распределения и регулирования отходят контуры теплоснабжения разных помещений) применяются клапаны электрическим приводом. Обычно каждый из них регулируется соответствующим отдельным электромеханическим или электронным термостатом. При изменении объема чувствительного элемента (например, сдвоенной диафрагмы) электромеханического термостата происходит замыкание или размыкание контактов цепи управления клапана. В прибор может устанавливаться терморезистор, подогревающий чувствительный элемент в режиме нагрузки. В этом случае обеспечивается небольшое опережение при размыкании контакта, приводящее к уменьшению температурной инерции системы. Сигнал на выходе простых электронных термостатов с функцией поддержания заданной температуры может быть дискретным или модулированным.

В более сложных современных электронных и электромеханических моделях предусматривается возможность переключения режимов (например, «дневной-ночной») и их программирования на определенный промежуток времени. Термостаты, реализующие такую функцию, называются хронотермостатами.

Производители непрерывно работают над совершенствованием дизайна, адаптацией устройств к различным условиями эксплуатации. Существуют и специфические требования потребителей, учет которых вызывает необходимость внесения изменений в конструкции. Например, при установке такой арматуры в открытом доступе часто нужны антивандальные исполнения и/или защита от вмешательства в уставки, их фиксация или ограничения.

Терморегулятор для радиаторов отопления – изобретение датского предпринимателя Мадса Клаузена, основателя концерна Danfoss. Уже к середине XX века компания наладила выпуск радиаторных терморегуляторов и сегодня продолжает постоянно совершенствовать решения, которые повышают комфорт для пользователя и снижают потребление энергоресурсов.

Современными трендами радиаторных терморегуляторов являются динамические и электронные решения. Новейший динамический клапан RLV-KDV предназначен для нижнего подключения радиаторов в двухтрубных горизонтальных системах. Он оснащен встроенным регулятором перепада давлений, который обеспечивает требуемый расход и не требует установки дополнительных автоматических балансировочных клапанов.

Технические характеристики запорного клапана RLV-KDV со встроенным регулятором перепада давлений:

• рабочее давление – 10 бар;
• температура рабочей среды – 95°С;
• требуемый перепад давлений на клапане – 0,15–0,60 бар;
• подключение к радиаторам ½² и ¾².

Главной особенностью клапана является то, что он поддерживает постоянный перепад на радиаторе со встроенной клапанной вставкой. Постоянный перепад на преднастройке и на регулирующей части обеспечивает требуемый расход не только при полной нагрузке, как у любого другого ограничителя расхода, но и при частичной нагрузке, когда не требуется полная мощность радиатора, что происходит в 90% случаев.

Портфолио электронных термоэлементов представляет флагман Danfoss Eco™, обеспечивающий максимально точное и экономичное регулирование.

Технические характеристики электронного терморегулятора Danfoss Eco™:

• диапазон настройки – 6–28°С;
• уровень шума – менее 30 дБА;
• питание от двух батареек АА, замена батареек раз в два года.

Интуитивно понятное управление через приложение на смартфоне с возможностью настройки расписания под индивидуальный график делает задачу поддержания комфорта в помещении простой и приятной. Расширенный функционал позволяет максимально эффективно нагревать помещение (адаптивная подстройка, определение открытого окна) и защищать систему от неисправностей (защита от замерзания, тестирование клапана).

Компания FAR Rubinetterie S.p.A. имеет более чем 40 летний опыт производства трубопроводной арматуры. C 1996 года FAR Rubinetterie S.p.A. предлагает широкий спектр запорной и регулирующей трубопроводной арматуры для установки на объектах индивидуального и массового строительства в Российской Федерации.

 Новые Н-образные узлы имеют отделку серебристый металлик.

Терморегулирующие узлы дизайн-серии TopFAR используются для подключения дизайн-радиаторов с целью регулировки отдаваемой тепловой мощности (температуры в помещении) в автоматическом режиме. Узлы используются для подключения отопительных приборов с межосевым расстоянием 50 мм, с выходами 1/2″ВР или 3/4″НР.

Узлы нижнего подключения с терморегулирующим и запорным вентилем имеют автономно регулируемый байпас. При полностью закрытом байпасе узлы устанавливаются в двухтрубную систему. При частичном или полностью открытом байпасе – в однотрубную систему. При закрытом канале байпасной линии (двухтрубная система) подключение к трубам отопительной системы должно быть строго таким: подающий трубопровод должен подключаться к отводу рядом с термостатическим вентилей, обратный – под запорным вентилем.  При открытом канале байпасной линии (однотрубная система) подключение узла к трубам отопительной системы – реверсивное, т.е. подача и обратка взаимозаменяема.

Регулирование температуры в помещении можно осуществлять в ручном режиме при помощи регулирующей ручки или в автоматическом режиме (при установке термоголовки). Комплект соединений – вентили Deco-Pro для радиаторов Iguana и всех радиаторов с подсоединением MM, LL или RR. Комплект соединений – вентили Deco-Pro для радиаторов Iguana и всех радиаторов с подсоединением MM, LL или RR.

Технические характеристики:

• давление – 10 бар;
• максимальная температура – 95°С;
• межосевое расстояние – 50 мм.

Трубопроводная арматура Gekon производится на высокотехнологичных предприятиях Италии и соответствует современным и международным стандартам качества. Технологии и материалы, используемые при производстве, позволяют гарантировать безотказную эксплуатацию трубопроводной арматуры на протяжении всего срока службы.

Для подключения отопительных приборов в систему отопления рекомендуется применение регулирующей арматуры, это позволяет обеспечить в помещении комфортные условия пребывания и уменьшить расходы на энергию. Для автоматического управления температурой предлагается использовать термостатические клапаны и термоголовки, ручное управление может быть обеспечено комплектом вентилей-ручного и запорного. Оба варианта возможно реализовать с применением арматуры Gekon.

Арматура Gekon для обвязки отопительных приборов представлена ручными, термостатическими и запорными вентилями, термоголовками с жидкостным заполнением, а также H-образными узлами для радиаторов с нижним подключением.

Вентили могут использоваться для подключения к радиаторам отопления различных типов, для двухтрубных или однотрубных систем, H-образные узлы могут использоваться только в двухтрубных системах.

Технические характеристики:

• подключение к радиатору и трубопроводу 1/2”, 3/4″;
• максимальное рабочее давление в ручном режиме – 1,6 МПа;
• максимальное рабочее давление в комплексе с термостатической головкой – 1 МПа;
• максимальная температура теплоносителя –   +110°С;
• максимальное дифференциальное давление –  0,14 МПа;
• допустимая концентрация гликоля – 50%;
• рабочая температура воздуха +50°С;
• допустимая относительная влажность воздуха –  85%;
• Нормативный срок службы – 30 лет.

Арматуру Gekon отличает оптимальное соотношение привлекательной цены и соответствие продукта самым высоким требованиям потребителя.

Компания Giacomini имеет более чем 60 летний опыт производства запорной и регулирующей арматуры, располагая четырьмя собственными фабриками, которые расположены исключительно в Италии.  Одна из областей, где производственный потенциал компании реализовался наиболее широко, – это разработка и создание регулирующей арматуры для отопительных приборов. Основную ставку компания делает на устройства терморегулирования, обеспечивающих автоматическое поддержание температуры воздуха в помещениях на заданном уровне. Изделия Giacomini отличаются передовым дизайном, высочайшим качеством, доступной ценой при 100% итальянском происхождении.

Новые динамические термостатические клапаны Giacomini серии DB обеспечивают автоматическое регулирование расхода теплоносителя, поступающего в отопительные приборы – радиаторы и конвекторы.

Использование клапанов DB позволяет сохранять постоянным расход теплоносителя через отопительные приборы в случае изменений нагрузки внутри системы, без использования балансировочных клапанов. Это решение позволяет упростить настройку и уменьшить время ввода в эксплуатацию системы отопления.

Динамические термостатические клапаны имеют широкий рабочий диапазон – показатель перепада давления, при котором обеспечивается поддержание постоянного значения расхода. Для серии DB максимальный перепад давления составляет 150 кПа, что намного превосходит параметры аналогичной арматуры, присутствующей на рынке. Широкий рабочий диапазон клапанов значительно расширяет область их применения и упрощает проектирование систем с использованием этих клапанов.

Клапаны серии DB выпускаются в прямом, угловом и угловом осевом исполнении в размерах 3/8″, 1/2″ и 3/4″, имеют компактные размеры и невысокую, по сравнению с аналогами, стоимость.

HERZ Armaturen Ges.m.b. H. – это ведущий мировой производитель арматуры, фитингов, регулирующих и балансировочных клапанов для монтажа в системах отопления, водоснабжения и холодоснабжения.

Радиаторные терморегуляторы HERZ обеспечивают снижение затрат на отопление и тем самым способствуют охране окружающей среды.

Термостатический клапан HERZ TS-90-V

Со скрытой плавной преднастройкой. Имеет повышенную защиту от несанкционированного доступа. Установить преднастройку клапана сможет лишь специалист при помощи специального ключа, таким образом риск разрегулирования системы некомпетентным человеком минимальный.

Диапазон выставляемых значений Kv – от 0,03  до 0,55 м3/ч, что  позволяет регулировать расход теплоносителя от минимального  до  значительного. Настройка изменяется плавно, что обеспечивает более точное регулирование.

В качестве термостатической головки можно выбрать любую из многих, предлагаемых HERZ. Все термоголовки HERZ, с резьбой М28х1,5, совместимы с клапанами HERZ. Например, головка HERZ Design 9230 с функцией теплого запирания, с защитой от замораживания и диапазоном регулирования 6-30°С,  дизайн которой разработан совместно с Porsche Design GmbH и признан во всем мире одним из лучших.

HERZ предоставляет  на всю свою продукцию безусловную  пятилетнюю гарантию. Ежегодно изделия с маркой  HERZ изготавливаются миллионами и монтируются в бесчисленных зданиях по всему миру.  Установленная однажды, арматура HERZ работает долгие годы, не требуя сервисного обслуживания.

Компания «Oventrop» является одним из ведущих европейских производителей запорной и регулирующей арматуры, комплектующих для систем отопления, вентиляции и кондиционирования зданий любого назначения.

Сотрудничая с известными дизайнерами, компания «Oventrop» является лидером в дизайне отопительной арматуры и завоевывает наибольшее количество наград среди фирм в своей отрасли и представляет:

Электронный беспроводной термостат „mote 200“ с bluetooth и управлением через приложение, арт. 1150961.

Данный термостат предназначен для регулирования температуры помещения по временным программам. Значение температуры может быть легко установлено или запрограммировано с помощью сенсорных кнопок на термостате или через приложение.  Повременное регулирование отопительных приборов программируется через смартфон/планшет.

Основные характеристики:

• управление через приложение на смартфоне или планшете;
• временное программирование;
• функция самообучения;
• защита от детей;
• распознавание открытого окна;
• индикатор уровня заряда батареи;
• резьбовое соединение: M 30 x 1,5;
• работает от двух стандартных батареек (AA).

Вентиль “AQ” сочетает в себе функции термостатического и балансировочного вентиля. С его помощью вы можете быстро и удобно сбалансировать систему, повысить эффективность ее работы, тем самым снизив затраты на отопление.

Для правильной работы системы вам достаточно лишь установить вентиль на каждый прибор отопления и выбрать значение расхода теплоносителя. Балансировочные вентили и, соответственно, их настройка в данной системе не требуются

Новинка имеет ряд уникальных технических преимуществ и характеристик:

• рабочий диапазон перепада давления на вентиле от 100 до 1500 мбар;
• плавная бесступенчатая настройка и автоматическое поддержание расхода от 10 до 170 л/ч.

SALUS Controls представляет свое оборудование для управления радиаторами отопления – беспроводные привода для клапанов радиаторов. Продукция SALUS Controls выпускается на заводах группы компаний COMPUTIME (Гонконг).

Одна из популярнейших линеек оборудования этого производителя – SALUS Smart Home – беспроводная система зонального (покомнатного) управления отоплением с контролем через интернет и элементами «умного дома». Эта система включает в себя возможность управлять температурой воздуха в помещении с помощью беспроводных приводов клапанов радиаторов SALUS TRV.

Данные устройства, имеющие питание от батареек,  устанавливаются на клапан радиатора любого производителя (в ассортименте приводы с возможностью установки на клапаны с резьбой M30×1,5, М28×1,5, на клапаны RA) в любой системе отопления (одно- или двухтрубной) и осуществляют плавную регулировку поступления теплоносителя в радиатор по сигналу от комнатного терморегулятора, поддерживая необходимую пользователю температуру в помещении. Измерение температуры происходит не в непосредственной близости от самого радиатора – терморегулятор измеряет реальную температуру в помещении. Даже если радиаторы находятся за экранами, плотными занавесками или другими предметами, затрудняющими свободную конвекцию воздуха, в помещении будет поддерживаться заданная пользователем температура. Плавное изменение и поддержание положения клапана обеспечивает экономный режим работы: теплоносителя в радиатор поступает ровно столько, сколько нужно для поддержания необходимой температуры.

Возможность управлять температурой в помещении дистанционно, через интернет является важным для пользователя параметром. Благодаря удобному мобильному приложению SALUS Smart Home пользователи могут изменять температуру, программировать изменения температуры в зависимости от времени суток и дня недели, получать оповещения об изменениях температуры, настраивать взаимодействие различных элементов системы отопления.

STOUT –   бренд высококачественного оборудования для инженерных систем зданий от компании ООО «ТЕРЕМ».

Продукция STOUT производится на ведущих заводах Европы. Она адаптирована к российским условиям эксплуатации и отвечает требованиям отечественных и зарубежных технических нормативов.

В широком ассортименте STOUT представлен автоматический радиаторный терморегулятор, состоящий из нескольких модификаций клапанов и термостатических элементов.

Ассортимент клапанов терморегулятора дает возможность установки на радиаторе при любой конфигурации подводящих трубопроводов. Клапаны снабжены устройством для настройки их пропускной способности, а конструкция блока сальника обеспечивает его замену без опорожнения системы отопления.

Две разновидности термостатического элемента позволяют подобрать его для различных температурных режимов и оптимального энергосбережения.

Основные характеристики радиаторного терморегулятора STOUT:

– регулирующие клапаны:

• номинальный диаметр – 15 и 20 мм;
• исполнения – прямой, угловой и осевой;
• номинальное давление – 10 бар;
• макс. температура теплоносителя –  100°С;
• условная пропускная способность открытых клапанов – от 1,25 до 2,7 м3/ч;

– термостатические элементы:

• тип – со встроенным температурным датчиком;
• разновидности – с газожидкостным и жидкостным заполнением сильфона температурного датчика;
• диапазон температурной настройки – от 6  до 28 °С с возможностью ограничения.

Немецкий бренд TЕСЕ существует с 1955 г. Изначально компания была организована как конструкторское бюро, чей инженерный подход к разработке  и усовершенствованию новых технологий сохранился и до наших дней.

Продукция  TECE отличается долгим сроком эксплуатации и простотой в установке и обслуживании. В ассортименте компании есть и терморегулирующая арматура.

Термостатический вентиль угловой, с предварительной настройкой:

• размер – R 1/2″ × Rp 1/2″;
• исполнение – угловой;
• присоединение термостатической головки – М30×1,5;
• макс. рабочая температура – 120°C;
• макс. рабочее давление – 10 бар;
• габаритные размеры согласно DIN EN 215 D;

оснащен защитным колпачком для:

– защиты механизма регулирования во время строительства;

– для открытия и перекрытия вентиля;

– для отключения радиатора.

Термостат TECE для вентилей с резьбой M30×1,5:

• простой монтаж и удобное обслуживание;
• эргономичный дизайн с удобным регулированием температуры;
• интегрированный парафиновый датчик;
• точная регулировка заданной температуры;
• устройство ограничения и фиксации;
• зажимное кольцо М30х1,5;
• резьба – никелированная латунь;
• регулирование температуры – 5-29°C;
• защита от замерзания – 5°C;
• энергоэкономичная: гистерезис всего 5°C.

VALTEC – инженерная сантехника, адаптированная к сложным условиям эксплуатации российских систем тепло- и водоснабжения. C 2003 г. VALTEC предлагает уникальный по широте спектр комплектующих для оснащения объектов индивидуального и массового строительства.

В ассортименте радиаторной арматуры VALTEC выделяются термостатические клапаны с осевым управлением: клапан VT.179 в стандартном исполнении и VT.180 с функцией предварительной настройки. Для автоматизации работы клапанов предназначена термостатическая головка модели VT.1500.

VT.179 – угловой термостатический клапан с осевым управлением для регулирования расхода теплоносителя через отопительный прибор. Устанавливаемая на нем термоголовка располагается вне зоны влияния тепловых потоков от нагревательного прибора и подводящих трубопроводов, что повышает точность регулирования.

VT.180 – термостатический угловой клапан с осевым управлением. Благодаря выносному положению термоголовки, как и VT.179, позволяет точно регулировать расход теплоносителя.

Обладает функцией предварительной настройки, что позволяет отказаться от настроечного клапана на выходе из отопительного прибора. Оснащен уплотнением на патрубке подключения к отопительному прибору и не требует использования специальных уплотнительных материалов при установке (лен, ФУМ и т.п.)

Технические характеристики	VT.179	VT.180
Рабочее давление, МПа Температура рабочей среды, ºС                 Максимальный перепад давления на клапане, МПа Номинальный перепад давления на клапане, МПа Номинальный расход, кг/ч             Резьба под термостатическую головку                Предварительная настройка                      Тип присоединения со стороны трубопровода	1 110 0,1 0,01 200 М30×1,5 нет 1/2″ вн. р.	1 110 0,1 0,1 200 М30×1,5 есть 3/4″ н.р. евроконус

VT.1500 – самая компактная среди жидкостных термоголовок VALTEC. Предназначена для регулировки температуры в диапазоне от 6,5 до 28 °С. Обладает высокой точностью поддержания заданной температуры – максимальное отклонение не превышает 0,5°С.

Технические характеристики:

• Нижний предел регулирования температуры воздуха – 6,5°С;
• Верхний предел регулирования температуры воздуха – 28°С;
• Гистерезис <=0,5°С;
• Присоединительная резьба накидной гайки –  М30×1,5.

Материал из журнала “Аква-Терм” №6/2019г.

Опубликовано: 19 декабря 2019 г.

вернуться назад

Радиаторный клапан | Heimeier

Термостатический клапан Eclipse оснащен уникальным встроенным ограничителем, который регулирует избыточный расход. Расход регулируется непосредственно на клапане. После корректировки он не будет превышен даже при наличии изменений нагрузки в системе. Клапан контролирует расход независимо от перепада давления. Следовательно, сложные расчеты, чтобы определить настройку не требуется.

Подробнее…

Термостатический клапан – элемент отопительной системы, позволяющий существенно снизить расход энергии. За поддержание необходимого температурного режима в помещении отвечает термоголовка. Она располагается в середине устройства и в автоматическом режиме открывает или закрывает задвижку. Уровень экономии тепловой энергии достигает 25%. Получить такие результаты можно, правильно подобрав и установив клапан.

Целесообразность использования

Огромный ряд факторов оказывает влияние на экономичность отопительной системы, установленной в помещении. И терморегулятор не является исключением. Его использование актуально во многих бытовых ситуациях, с которыми сталкивается каждый человек.

Ежедневно члены семьи покидают свои квартиры, отправляясь на учебу или на работу. Одновременно с этим, в течение дня кардинальным образом меняются и погодные условия. Даже во время отопительного сезона солнце днем может быть настолько ярким, что выделяемого им тепла будет вполне достаточно для поддержания в жилище нужного температурного режима. А если еще будут работать радиаторы, то в комнатах станет очень жарко. Стоит отметить, что лишняя температура уходит через окна и стены на улицу, то есть расходуется неэффективно.

Безусловно, если в квартире находится человек, то он отрегулирует радиатор или же откроет окно, чтобы проветрить помещение. Но, если никого не окажется дома, то отопление будет работать впустую. Предотвратить возникновение столь нежелательной ситуации можно, установив специальные термостатические клапаны. В нужный момент устройства будут открывать или закрывать радиаторы, предотвращая перерасход энергии.

При монтаже терморегуляторов нужно учитывать строительные нормы, прописанные в СНиПе 2.04.05-91. п.3.59. Здесь сказано, что в общественных помещениях следует монтировать преимущественно автоматические регуляторы температуры.

Таким образом, с помощью клапанов можно оптимизировать работу всех источников энергии, расположенных в квартире. В том числе, учитывается тепло, излучаемое человеком. Автоматические терморегуляторы мгновенно реагируют на перемещение в комнате источников тепла. Они учитывают все данные, не допуская перерасхода электричества, газа и других видов топлива.

Выбор термостатического клапана: основные рекомендации

Выбирать термостатический клапан следует исходя из особенностей организации отопительной системы и условий монтажа. Если в доме налажена однотрубная система обогрева, то подойдут термостатические клапаны с высокой пропускной способностью и с низким гидравлическим сопротивлением. Такой комплект используется и в случае с двухтрубной самотечной системой, в которой теплоноситель циркулирует естественным образом.

Двухтрубная система отопления, оборудованная циркуляционным насосом, должна быть дополнена клапаном с регулятором пропускной способности. Для выполнения корректировки пропускной способности отопительной системы не нужно использовать дополнительных инструментов. Регулируется такой термостатический клапан достаточно просто.

После того, как наиболее подходящий вариант термостатического клапана будет найден, следует обратить внимание на тип головки. Она может быть следующих видов:

• Электронная, с возможностью программирования;
• С внутренним термоэлементом;
• С внешним регулятором;
• С выносным датчиком температуры;
• Антивандальная.



Стандартный термостатический клапан, оборудованный головкой с внутренним термоэлементом, можно использовать только в том случае, если есть возможность во время монтажа установить его ось горизонтально. Нельзя монтировать устройство, располагая ось терморегулятора в вертикальном положении. Под воздействием на сильфон теплового потока устройство станет работать некорректно. В результате, эффективность от использования регулятора существенно снизится.

В том случае, если нет никакой возможности установить головку в горизонтальном положении, то лучше всего выбирать термостатические клапаны с выносным датчиком. В комплект входит специальная капиллярная трубка длиной в несколько метров. Именно такое расстояние должно быть между датчиком и радиатором. Устройство монтируется непосредственно к поверхности стены.

Для помещений, к интерьеру которых предъявляются высокие требования, нужно приобретать выносные регуляторы с интегрированным датчиком. Как правило, батареи в таких комнатах прячутся под декоративные решетки. В результате, терморегулятор, установленный на радиаторе, будет регистрировать температуру, накапливаемую в верхней зоне. Помимо этого, декоративные элементы полностью закрывают доступ к управлению головкой. Только благодаря выносным регуляторам можно будет без особого труда поддерживать работу системы.

Что касается электронных термостатов, то их можно поделить на несколько видов:

• Со съемным блоком управления;
• С встроенным блоком управления.



Съемные модели отличаются от встроенных аналогов наличием возможности отсоединить электронный блок от головки. Главная задача устройств – регулирование температуры воздуха в соответствии с заданной программой.

Семьи с маленькими детьми должны обратить свое внимание на антивандальный термостатический клапан. Благодаря защитному кожуху осуществляется надежная защита настроек прибора от вмешательства неквалифицированных пользователей. Такой клапан можно использовать в детских садах, школах, поликлиниках и так далее.

Принцип работы термостатического клапана

Конструктивно устройства состоят из нескольких частей: головка, клапан, фиксирующий механизм. Основное предназначение головки – фиксация уровня температуры окружающей среды, а также воздействие на клапан. Именно клапан открывает (перекрывает) поток теплоносителя, который поступает в систему.

Данный способ регулирования получил название – количественный. Это связано с тем, что устройство оказывает непосредственное влияние на расход теплоносителя, попадающего в радиатор.

Есть и другой способ регулирования, получивший название – качественный. В его основе лежит принцип изменения температуры носителя внутри системы. За выполнение данной функции отвечает специальный смесительный узел, монтируемый в котельной.

Большое значение имеет исправное функционирование головки термостатического клапана. Внутри нее находится сильфон, который наполнен чувствительной к температуре средой. Эта среда может быть нескольких типов: газовая и жидкая. Более простыми с конструктивной точки зрения являются сильфоны, заполненные жидкой средой. Но, такие модели существенно уступают газовым аналогам по скорости работы. Поэтому именно газовые головки в клапанах получили наиболее широкое распространение.

Как только температура воздуха увеличивается, вещество, находящееся в замкнутом пространстве, расширяется. В результате, сильфон растягивается и начинает давить на шток клапана. Именно клапан перемещает вниз конус, закрывающий проходное сечение.

В результате такой работы термостатического клапана снижается расход теплоносителя. Как только воздух в помещении начинает остывать, весь процесс происходит в обратном порядке. Количество расходуемой воды возрастает до максимума. Именно такой принцип действия лежит в основе термостатического клапана.

Гидравлические критерии

Большинство людей проживает не в частных домах, а в многоэтажных постройках. Как правило, в последнем варианте установлена разветвленная двухтрубная система. При установке радиаторных клапанов в таких помещениях нужна предварительная настройка, а также гидравлическая балансировка стояков. В результате проведенной работы будет ограничен расход воды, поступающей через стояк, а также через определенный радиатор. Ограничивать поступление воды следует в строгом соответствии с выбранным проектом.

Очень важно выполнять предварительные настройки на радиаторных батареях двумя способами:

• Ограничивая движение штока термостатического клапана в сторону его открытия путем механических воздействий;
• На обратной подводке следует создать дополнительное гидравлическое сопротивление.



Первый способ дает возможность совместить в одном устройстве нескольких функций (предварительной настройки и регулировки). Как правило, клапаны, которые имеют возможность предварительной настройки, монтируются на подающей разводке.

Осуществление второго способа подразумевает под собой монтаж на обратной подводке ручного регулирующего клапана. Стоит отметить, что данное устройство может выполнять роль запорного элемента. Одновременно с этим, на подающую подводку нужно монтировать термостатический клапан, который не имеет возможности выполнять предварительную настройку. С помощью балансировочных вентилей осуществляется гидравлическая увязка стояков.

Указания к использованию

Для того чтобы избежать попадания в водонагревательный прибор посторонних элементов, а также засорения, собирать устройство следует в полном соответствии с инструкцией. Если монтаж выполняется на промышленных предприятиях, то следует воспользоваться всеми рекомендациями, полученными в службе контроля качества. Попадание смазочных материалов или минеральных масел, которые часто служат для увеличения срока службы приборов, может привести к преждевременной порче уплотнительных колец.

Современные термостатические клапаны отлично подходят для разных типов термических приводов и термоголовок. Высокий уровень безопасности гарантирован при оптимальном сочетании всех компонентов системы. Используя элементы разных заводов-изготовителей, следует обращать внимание на то, чтобы они соединялись между собой мягко, без усилий.

Учитывая все перечисленные выше тонкости и нюансы, можно приобрести клапан, который позволит не только установить в помещении комфортный микроклимат, но и сэкономит существенную сумму денежных средств.

В заключение стоит отметить, что использование термостатических клапанов не является данью моде. Помимо создания в комнате комфортного температурного режима, данные устройства позволяют существенно сэкономить на расходах энергии.

Установка устройств выполняется непосредственно на отопительные приборы. Их можно монтировать перед радиаторами на трубе, которая подает теплоноситель. После того, как монтаж терморегулятора будет завершен, у жильцов отпадет необходимость открывать окна для регулирования температуры в комнате. Ведь основная задача терморегулятора – поддерживать в помещении определенную температуру. С их помощью можно задавать в комнате температуру в диапазоне от +6 до +28 градусов по Цельсию. Погрешность в работе составляет около 1-го градуса по Цельсию.

Предотвращая подачу лишнего тепла в помещение от радиатора, терморегулятор успешно препятствует перегреву воздуха. В результате, в помещении устанавливается достаточно комфортная температура. Помимо этого, терморегуляторы дают возможность своим владельцам сэкономить энергию, затрачиваемую на отопление зданий. Это происходит путем снижения уровня расхода используемого энергоносителя. Использование качественных, надежных и экономичных регуляторов способно изменить повседневную жизнь людей в лучшую сторону. С таким подходом в любой комнате будет царить приятная атмосфера, уют и комфорт.

Терморегулятор на радиатор | Школа ремонта. Ремонт своими руками

Главная задача любой системы отопления – обеспечить в отапливаемом помещении комфортную температуру воздуха. Эта температура может быть разной в зависимости от назначения помещения, но одним из обязательных условий является её неизменность в течение дня. Тепловая энергия поступает в помещение от системы отопления через отопительные приборы. Количество тепловой энергии, отдаваемое отопительными приборами, регулируется объёмом теплоносителя, поступающего в них. Устройством, которое регулирует поток теплоносителя, поступающего в радиатор является вентиль или клапан ( от немецкого Ventil – клапан) , который может быть ручным или автоматическим. В реальных условиях в помещении всегда происходит теплообмен с окружающим пространством. Это приводит к притоку или оттоку тепла из помещения и, следовательно, к повышению или понижению температуры воздуха в нём. Для того, чтобы восстановить тепловой баланс в помещении необходимо уменьшить или увеличить количество теплоты, поступающее в помещение от тепловых приборов. Эту задачу выполняют регулировочные вентили, которые устанавливают на подводящих трубах отопительных приборов. Очевидно, успешнее всего с этой задачей могло бы справится автоматическое устройство, постоянно отслеживающее изменение температуры воздуха и регулирующее поступление теплоносителя в радиатор. Такими устройствами являются автоматические радиаторные терморегуляторы или, иначе, термостаты. Автоматические терморегуляторы от датской компании «Danfoss», простые и надёжные, хорошо известны российскому потребителю уже более 30 лет. Они дают возможность поддерживать температуру воздуха в диапазоне от + 6 до + 26°С, на желаемом уровне с точностью ±1°С. Принцип работы терморегулятора основан на свойстве газа или жидкости изменять свой объём в зависимости от температуры. (Вспомните, как сжимается пластиковая бутылка, вынесенная на холод.) Радиаторный термостат «Danfoss» состоит из двух частей: термостатического элемента (термоголовки) и клапана. Термостатический элемент имеет тонкостенный герметический цилиндр с гофрированными стенками, сильфон, заполненный газообразным или жидким рабочим веществом . Она-то и реагирует на изменение температуры в районе термоголовки. При повышении температуры сильфон растягивается и перемещает связанный с ним стержень, который давит на соответствующий шток в клапане и клапан ограничивает поток теплоносителя в радиатор. При понижении температуры процесс идёт в обратном порядке. Таким образом, термоголовка является управляющим механизмом, а клапан – исполнительным. Клапаны «Danfoss» бывают двух типов: RTD–N и RTD–G, а так же прямого и углового исполнения. Тип клапана выбирается в зависимости от вида системы отопления, а его размер – от диаметра подводящей трубы. Термостатические клапаны типа RTD-N предназначены для использования в двухтрубных системах отопления современных многоэтажных домов и в двухтрубных системах отопления индивидуальных домов с принудительной циркуляцией. Клапаны типа RTD-G разработаны специально для российских условий. Они обладают повышенной пропускной способностью и поэтому могут устанавливаться в однотрубных системах отопления (редких для европейских стран) и даже в двухтрубных системах отопления с естественной циркуляцией! Терморегуляторы нужнее всего в помещениях, где в течение дня происходят значительные изменения температуры. Например, на кухне, при работающей плите; в комнатах, выходящих на солнечную сторону; в гостиной, когда собираются гости; в детской, где бешенная энергия сменяется долгим затишьем; в офисе, в кабинете шефа, когда он проводит совещание и т.д. Терморегуляторы незаменимы и в спальне, потому, что для здорового сна температура воздуха должна быть не выше 18-19°С. Чтобы получить от терморегулятора ожидаемый эффект, его нужно правильно установить: не прятать за шторы, за декоративные решётки, в ниши, располагать горизонтально и т.д., т.е. поступать в соответствии с инструкцией по установке. Если, по какой-либо причине, обеспечить эти условия трудно, можно воспользоваться термостатическим элементам с дистанционным датчиком, который можно отнести от клапана на 2, 5 или 8 метров. Очевидно, в этом случае терморегулятор будет стабилизировать температуру воздуха в месте нахождения датчика. Ещё более полезными терморегуляторы могут оказаться в системе отопления загородного дома. Уменьшение подачи теплоносителя в отопительные приборы приводит к уменьшению расхода топлива, сжигаемого в котле или электроэнергии, если котёл электрический. В доме с индивидуальной котельной экономия тепловой энергии может составить 20% потребляемой на отопление. Если котёл работает на жидком топливе (солярке) или на электричестве, терморегуляторы окупятся за один отопительный сезон при одновременном улучшении микроклимата в доме! Существует мнение, что в городской квартире устанавливать терморегуляторы бесполезно, т.к. они быстро засоряются и перестают пропускать воду в радиаторы. Опасность этого очень преувеличена. Во-первых, в Москве вода не такая уж и плохая, разве только в старом жилом фонде с изношенными коммуникациями. Случаи, когда терморегулятор перестаёт пропускать в радиатор теплоноситель, крайне редки даже после 5 лет эксплуатации. Во-вторых, простейшие профилактические действия помогут намного уменьшить вероятность засорения канала терморегулятора. По окончании отопительного сезона максимально откройте клапан терморегулятора, повернув головку влево до упора. Канал будет открыт, иголка штока из него выйдет и засориться он не сможет. Ещё лучше, если, устанавливая терморегулятор, установить перед ним (со стороны стояка, по ходу движения воды) обычный шаровой кран. Это даст возможность не только обеспечить долговечную службу терморегулятора, но и предохранить от коррозии отопительные приборы. Один раз в год, по окончании отопительного сезона, после того, как терморегулятор будет открыт, надо закрыть шаровые краны на прямой и обратной подводках радиатора и открыть воздухоотводчик (кран Маевского). В результате этих действий, вода, находящаяся в радиаторе, отсекается от системы отопления, а избыточное давление, которое может возникнуть в результате теплового расширения воды будет стравлено через воздухоотводчик. Любые манипуляции эксплуатационных служб с системой отопления в летний период станут для ваших приборов совершенно безопасными. С наступлением отопительного сезона нужно будет плавно открыть шаровые краны, закрыть воздухоотводчик и настроить терморегулятор на нужную температуру. Согласитесь, что 20 минут, потраченные два раза в году, не слишком большая плата за комфорт. Устанавливая терморегуляторы следует помнить, что эффект от их использования будет ощутимым если они будут управлять радиаторами, обладающими малой тепловой инерцией. Практически, это – все известные типы современных радиаторов, кроме чугунных. Последние, из-за большой массы чугуна и воды будут нагреваться и остывать очень медленно, сводя на нет эффект регулирования. Другим источником негативного отношения к терморегуляторам, является неумение правильно их настроить. (Сразу вспоминается мартышка, которая ругала очки за то, что не знала куда их надеть). Существует простой способ настройки терморегуляторов. Для настройки терморегулятора необходимо: – плотно закрыть все окна и двери в помещении, чтобы максимально уменьшить утечку тепла; – установить комнатный термометр в том месте помещения, где желательно поддерживать температуру постоянной; – полностью открыть клапан, для чего повернуть головку терморегулятора влево, до упора; радиатор, при этом будет работать с максимальной теплоотдачей и температура воздуха в помещении начнёт возрастать; – дождаться, когда температура поднимется на 5– 6°С выше первоначальной и закрыть клапан, повернув головку вправо до упора; воздух в помещении начнёт постепенно остывать; – когда температура опустится до желаемой величины – начать медленно открывать клапан, вращая головку регулятора влево, внимательно прислушиваясь; услышав шум воды в регуляторе и ощутив резкое нагревание корпуса клапана, прекратить вращение головки и запомнить её положение. Настройка терморегулятора завершена. Температура воздуха в помещении будет поддерживаться с точностью до 1°С. Если в помещении имеются другие радиаторы с терморегуляторами, их настройка производится аналогично. Разумеется, если температура воды в системе отопления будет недостаточной для нагрева помещения до нужной температуры, любой терморегулятор будет бессилен. Это уже будет проблема системы отопления, а не терморегулятора. Время, потраченное на настройку терморегуляторов, с лихвой окупится ощущением комфорта и уюта, которое вы будете испытывать в своём доме.

Терморегуляторы для радиаторов: самостоятельная установка

В наше время в отопительную систему нужно, как минимум, устанавливать вентиль для регулировки потока тепла, которое поступает в радиатор. Это даст не только комфорт, но и защитит. А значит, регулирующая деталь необходима. Только вот что устанавливать: шаровый кран или конусный вентиль, а может автоматический терморегулятор? Давайте разберемся, какие бывают виды терморегуляторов.

Цифровые терморегуляторы очень удобны и функциональны

Шаровый кран один не справится, так как он либо перекроет полностью систему, либо он открыт. Можно, конечно, и повернуть ручку крана между этими 2 положениями, но это приведет к разгерметизации системы.
Конусный вентиль для радиатора будет удобней, в любой момент, по желанию, можно прикрыть вентиль на радиаторе. Минус такого приспособления в том, что нужно не забыть вернуть вентиль в изначальное положение. Днем солнышко в окно и жарко -убавил, вечером забыл повернуть вентиль — и ночью замерз. Поэтому к вопросу переустройства своей отопительной системы стоит подойти серьезно, чтобы все работало как часы.

Что такое терморегуляторы для радиаторов?

Терморегулятор для радиатора – это устройство, управляющее температурой воздуха в помещении для получения желаемого температурного режима. В помещении, которое отапливается, постоянно происходит естественный теплообмен между воздухом и системой отопления. В результате этого температура воздуха в помещении понижается или повышается. Для наилучшего комфорта и рационального использования энергии в отопительных системах необходимо следить за объемом тепла, поступающим от приборов отопления. Установка терморегулятора на радиатор с легкостью решит все эти задачи.

Они хорошо вписываются в любой интерьер, имеют эргономичный дизайн и легко настраиваются. Терморегуляторы можно устанавливать в любых системах отопления. У них большой срок службы и им не нужно дополнительное обслуживание. При использовании термостатов нет необходимости регулировать температуру воздуха открыванием окон.

Терморегуляторы постоянно поддерживают заданную температуру (от 6 до 26 градусов), изменяя количество проходящей через отопительный прибор горячей воды и его теплоотдачу без использования электрической или другой внешней энергии. Для настройки термостата нужно повернуть рукоятку до совмещения отметок на ней со стрелкой. Метки на шкале соответствуют температурам: I(1)-14 градусов, II(2)- 17, III(3)-20 и IV(4)-26.

Термостат исключает подачу лишнего тепла когда это необходимо, тем самым предотвращает перегрев помещения и обеспечивает комфортную температуру воздуха в нем. Ко всему этому, если у вас индивидуальный жилой дом, термостат в котельной будет экономить около 20% тепловой энергии на отопление вашего дома.

В городских условиях установка терморегулятора на радиатор отопления поможет создать комфорт. Многие считают, что важнее всего ставить его в спальне, но в первую очередь термостат необходим там, где есть дополнительное тепло: на кухне, в комнате на солнечной стороне, в помещениях, где собирается много народу.

Почти все терморегуляторы позволяют использовать несколько температурных режимов

В частных домах терморегуляторы радиаторов ставятся, в первую очередь, на верхних этажах, так как все знают, что теплый воздух легче холодного, и он поднимается вверх, поэтому на первом этаже, как правило, бывает прохладно, в то время как на втором очень душно.

Какие бывают терморегуляторы?

На современном рынке потребителям представлены два типа термостатов — это жидкостные и газонаполненные. У газонаполненных радиаторных терморегуляторов газ всегда конденсируется в более прохладной части датчика, которая удалена от корпуса регулирующего клапана, а значит, на терморегулятор температура воды не будет влиять, и он всегда будет реагировать на изменение температуры в помещении.

Считается, что газонаполненные термостаты реагируют на изменение температуры в помещении быстрее. А жидкостные точнее и лучше передают следствие этого изменения температуры (изменение давления в сильфоне) на исполнительный механизм. Но вот какие лучше никогда никто не сможет определить. Лучший — это надежный, а значит, качественно изготовленный.

Из чего состоит терморегулятор для радиаторов

Терморегулятор для радиаторов состоит из 2 частей — термостатического элемента и клапана. Термостатический элемент — это устройство, имеющее герметичный цилиндр (сильфон), который заполнен рабочим веществом — газом, реагирующим на изменение температуры воздуха в помещении.

Схема устройства терморегулятора для радиатора отопления

Если температура воздуха снижается, то вещество и сильфон сжимаются, тем самым увеличивается проток теплоносителя в приборе отопления. При потеплении вещество в объеме увеличивается, растягивая сильфон, и шток клапана перемещается в сторону снижения потока тепла, протекающего через отопительный прибор теплоносителя. Так продолжается до тех пор, пока не будет обеспечено между давлением газа в цилиндре и усилием пружины равновесие.

Типы клапанов термостата

Термостатический клапан для радиатора может быть двух видов: RTD-N и RTD-G. Еще они бывают в угловом и прямом исполнении. Чтобы выбрать тип и размер клапана, необходимо знать диаметр отверстия в пробке отопительного прибора, диаметр трубы, подводящей воду и вид системы отопления.

Клапан RTD-N устанавливается в двухтрубных системах отопления новых зданий, в коттеджах, если работает циркулирующий насос.
Клапан RTD-G устанавливается в однотрубных системах отопления любых зданий, а также в двухтрубных системах старых многоэтажных зданий и коттеджах, где нет циркулирующего насоса.

Терморегуляторы можно установить на любой радиатор

Клапан ставится в отверстие пробки отопительного прибора с той стороны, где в него идет подача горячей воды. Его необходимо располагать так, чтобы термостатический элемент потом остался в горизонтальном положении, при котором влияние тепла, исходящего от клапана трубы, полностью исключается.
При установке клапана необходимо уточнить направление потока воды, так как оно должно совпадать с направлением стрелки на корпусе клапана.

Существует термостатический элемент со встроенным датчиком, который должен быть размещен там, где воздух вокруг него будет свободно циркулировать, и с дистанционным датчиком. Чтобы предотвратить нагрев встроенного датчика теплом, исходящим от трубопровода, его необходимо устанавливать горизонтально.



В случае, если терморегулятор стоит в нише или термостат закрыт шторами и встроенный датчик на температуру воздуха не может правильно реагировать, тогда нужно применить термостатический элемент с дистанционным датчиком.

Как установить датчик терморегулятора



Термостат поможет с легкостью создать желаемый климат в помещении

Многие устанавливают датчик параллельно плоскости радиатора, чтобы его было почти не заметно, но это не правильно, так как теплый воздух, поднимающийся от радиатора влияет на показания, на которые ориентируется сильфон термостата и возникнет погрешность показаний прибора. Поэтому более правильно будет установить его перпендикулярно.

Итог

Из всего, изложенного выше, можно смело сказать, что терморегуляторы для радиаторов —  это путь к здоровому микроклимату в доме (квартире), к энергосбережению, и, конечно же, к финансовой экономии. Если у вас установлен радиаторный терморегулятор, можете быть уверены, что подача требуемого тепла в помещение будет обеспечена. Благодаря датчикам он регулируют подачу тепла с учетом погодных изменений и выбранного температурного режима. Кстати, можно выбирать режим в отдельности для каждой комнаты, что тоже играет немаленькую роль.

Узнайте, для чего нужны терморегуляторы и каков основной принцип их работы (видео):

Здесь вы узнаете, как может быть использован автоматический терморегулятор, а также в чем состоят некоторые особенности его применения.

Радиаторные терморегуляторы Danfoss

Радиаторный терморегулятор был изобретён более 60-ти лет назад компанией «Данфосс». На сегодняшний день в мире установлено более 400 миллионов терморегуляторов нашего производства.

Радиаторные регуляторы Danfoss

Код: 013G1678 Тип RA-G 20. Вид Угловой.  Размер клапана 20 DN.  Значение kv при Xp = 0.5 – 2.0 K 0.57 – 2.20 kvs 5.01.  Макс. рабочее давление 16 bar.  Макс. перепад давления 0.2 bar.  Пробное давление 25 bar.  Макс. темпер. воды 120 ° C. 1.00 грн. Доставка и Оплата

Код: 003L0123 Тип RLV-S 15 Вид Угловой Подключение к радиатору R 1/2. Подключение к системе Rp 1/2. kvs 2.20 m3/h. Макс. рабочее давление 10 bar. Пробное давление 16 bar. Макс. тем-ра воды 120 °C. 271.00 грн. Доставка и Оплата

Код: 003L0124 Тип RLV-S 15 Вид Прямой Подключение к радиатору R 1/2. Подключение к системе Rp 1/2. kvs 2.20 m3/h. Макс. рабочее давление 10 bar. Пробное давление 16 bar. Макс. тем-ра воды 120 °C. 271.00 грн. Доставка и Оплата

Код: 003L0125 Тип RLV-S 20 Вид Угловой Подключение к радиатору R 3/4. Подключение к системе Rp 3/4. kvs 2. 20 m3/h. Макс. рабочее давление 10 bar. Пробное давление 16 bar. Макс. тем-ра воды 120 °C. 375.00 грн. Доставка и Оплата

Код: 003L0126 Тип RLV-S 20  Вид Прямой  Подключение к радиатору R 3/4 . Подключение к системе Rp 3/4.  kvs 2.20 m3/h.  Макс. рабочее давление 10 bar. Пробное давление 16 bar. Макс. тем-ра воды 120 °C. 375.00 грн. Доставка и Оплата

Код: 003L0143 Тип RLV 15  Конструкция Угловой, никелированный  kvs 2.5 м³/ч. Ру 10 бар. Тмакс 120 °C. Присоединение (вход) R 1/2 дюймы. Присоединение (выход) Rp 1/2 дюймы. 380. 00 грн. Доставка и Оплата

Код: 003L0144 Тип RLV 15 Конструкция Прямой, никелированный Присоединение (вход) R 1/2 дюймы. Присоединение (выход) Rp 1/2 дюймы. kvs 2.5 м³/ч. Ру 10 бар. Тмакс 120 °C. 380.00 грн. Доставка и Оплата

Код: 013G5030 Тип RAW-K  Термостатический элемент для клапанов терморегуляторов фирм Hiemeier, Oventrop, MNG и других, которые имеют резьбу М30х1,5  Цвет Белый/RAL 9016  Тмин 8 °C Тмакс 28 °C Присоединение M30x1.5 438.00 грн. Доставка и Оплата

Термостатический клапан для радиатора отопления: принцип работы

В современных конструкциях радиаторов отопления  используют специальные механизмы и элементы для регулировки требуемых параметров работы. В зависимости от типа батареи отопления, от варианта используемого теплоносителя необходимы разные регуляторы комфортной температуры в помещении. Чаще всего для этого используют термостаты.

Термостатические регуляторы устанавливают по нескольким причинам:

• установлено большее количество секций радиатора, чем требуется для помещения;
• экономия на отоплении, когда температура за окном нестабильна;
• вне зависимости от температуры теплоносителя можно отрегулировать нужную температуру в сторону уменьшения или увеличения показателя;

Устройство термостата

Устройство терморегулятора батареи отопления состоит из двух частей: клапана и термостатической головки. Термостатический клапан обычно изготавливают из латуни, его основание перекрывает трубу, а верхняя часть – продолжение нажимного штока с пружиной. Процесс нажатия на шток осуществляет термостатическая головка. Чем большее давление на пружину она оказывает, тем сильнее перекрывается клапан.

В строении термостатической головки выделяют чувствительный элемент, который находится в полости, заполненной газом или жидкостью. При нагревании термочувствительная среда расширяется и выталкивает чувствительный элемент вперед, он оказывает давление на шток с пружиной, а затем на перекрывающий клапан.

Дополнительными элементами термостатической головки являются рукоятка (заглушка), на которой нанесена шкала режимов работы. Для точной установки значений имеются электронные регуляторы температуры.

Принцип работы

Принцип работы автоматического терморегулятора основан на схеме: когда происходит изменение температуры воздуха в помещении или теплоносителя, среда, в которой находится чувствительный элемент в термостатической головке, реагирует на этот процесс. Чувствительный элемент оказывает давление на нажимной шток, и он либо опускается, либо поднимается, в зависимости от показателя температуры.

При опускании клапан перекрывает поток теплоносителя, поэтому в радиаторе уменьшается скорость циркуляции и притока тепла. Уменьшая работу термостатического клапана и головки, количество теплоносителя в системе понижается, как и теплоотдача батареи инфракрасного излучения в помещении.

Принцип работы механического клапана для батареи тот же, только владелец помещения сам регулирует процесс подачи и снижения потока теплоносителя.

При повороте регулятора или установке необходимого значение на электронной панели устанавливается исходное значение давления на чувствительный элемент в термостатической головке.

Принцип работы прост, но требует соблюдения многих нюансов: правильной установки, регулировки автоматической работы, соблюдения техники безопасности.

Виды терморегуляторов

В зависимости от способа регулировки термостаты бывают механические (ручные) и автоматические. Ручные модели требуют вмешательства в работу: проворачивания механизма сужения диаметра протока в трубе для достижения требуемой температуры. Автоматические модели имеют более совершенную конструкцию и не требуют постоянной ручной регулировки, они фиксируют понижение температуры теплоносителя или воздуха и сами увеличивают или уменьшают поток теплоносителя.

По типу наполнителя сильфона терморегуляторы делят на жидкостные и газонаполненные. Жидкостные считаются чувствительными на отклонение от установленной нормы и быстро передают импульс на механизм работы термостатической головки. Газонаполненные – более современные, работают за счет давления  газа, который располагается в наиболее дальней части от горячего теплоносителя и клапана, поэтому наиболее точно улавливает значения температуры в помещении.

По форме исполнения бывают прямые, угловые, в составе гарнитуры (термостат плюс перемычка для трубы).

Установка и подключение клапана для радиатора для отопления

В зависимости от схемы отопительной системы трубы подачи горячей воды к радиатору подводят по-разному, и заглушки и регулировочные клапаны устанавливают в разных местах. Перед монтажом необходимо перекрыть подачу теплоносителя к батарее отопления и слить воду.

Если используется однотрубная система, где горячая вода идет по одной трубе, и последовательно подключаются отопительные приборы, в верхнюю часть батареи заходит труба и подводит теплоноситель. Он проходит через установку, выходит снизу на той же стороне и идет в главную магистраль. Термостат в таком случае устанавливают на байпас – трубу перемычку. Данная перемычка соединяет прямую и обратную трубу отопительного прибора, позволяет перемещаться горячей воде после перекрытия напора клапаном.

Сделать перемычку можно своими руками, приварив к стальным трубам трубу небольшого диаметра (до 8 см), предварительно подготовив отверстия в нужных местах.

На двухтрубной системе, где для притока теплоносителя – одна труба, а для отвода – другая, не требуется установка перемычки, термостат крепят на трубу подачи воды.

Установка регулировочного клапана для радиатора особенно эффективна в индивидуальной системе отопления. В централизованной она также дает значительный эффект экономии при условии, что есть счетчик горячей воды.

Как настроить регулятор температуры

Настраивают термостат отопления после изоляции помещения от утечек тепла, закрыв плотно двери и окна. После этого включается отопление, клапан должен быть полностью в поднятом состоянии (максимальная теплоотдача), замеряется температура воздуха. Когда она увеличится на 5 градусов, клапан закрывают. После небольшого перерыва регулятор постепенно открывают до момента, когда пойдет вода, и нагреется клапан, положение запоминается.

Монтаж терморегулятора на радиатор отопления

Температурный режим в квартире очень важен для комфортной жизни. Приятно, когда в жару в комнате прохладно, а зимой тепло и уютно. Для жильцов городских многоэтажных домов также актуальны вопросы оплаты счетов за отопление, которое включается и выключается централизованно, не всегда совпадая с погодой за окном. В результате людям приходится порой задыхаться от жары при работающих во всю мощность батареях или выпускать лишнее тепло на улицу через открытые окна, оплачивая при этом немаленькие коммунальные счета. Отличным решением этой проблемы в наше время стала установка на отопительные приборы специального оборудования. Терморегуляторы представляют собой термостатический клапан и головку с жидкостью, обладающей такими же свойствами.

Термоголовка на панельном радиатореПрежде всего желательно установить терморегулирующее оборудование в спальне для обеспечения оптимальной для сна температуры воздуха (не выше 20 градусов). Также в терморегуляторах нуждаются комнаты с большим перепадом температур в течение суток: угловые помещения, комнаты на солнечной стороне здания и кухни. Специалисты советуют устанавливать регуляторы температуры непосредственно на отопительном радиаторе. Важно, чтобы он был полностью открыт и ничем не загорожен.

Существуют и более сложные терморегулирующие устройства, имеющие дистанционный датчик, который располагается на удалении в несколько метров от приборов отопления. Иногда регулирующую арматуру монтируют прямо на трубопроводе горячей воды недалеко от соединения его с радиаторами в комнатах. Технически грамотно установленные терморегуляторы позволяют вручную задавать температуру в помещении в пределах от 5 до 30 градусов, что зависит от модели устройства, а также полностью отключать батарею отопления от отопительной системы. При этом теплоноситель продолжит циркулировать по другим трубам и перемычкам.

Запорно-регулирующая арматура устанавливается строго при отключенном отоплении и полностью слитом из системы теплоносителе. Монтаж термодатчиков осуществляется в несколько этапов. Первоначально необходимо отсоединить радиатор отопления и кран от трубопровода путем перерезания трубных подводков. Следом отсоединяют концы подводков (хвостовики и гайки) от запорной трубопроводной аппаратуры и регулятора температуры. Их ввинчивают в пробки радиаторов. Далее идет этап обвязки (сборки трубных соединений), монтажа ее на определенное заранее место и соединение со стояком отопления посредством горизонтальной подводки.

В современных домах используются два типа отопительных систем: с одной или двумя (подводящей и отводящей) трубами. Когда требуется установить терморегулирующую арматуру в однотрубную отопительную систему, необходимо первоначально провести монтаж небольшой перемычки, которая соединит отводящую и подводящую подводки радиатора отопления. Это устройство иначе называется байпасом. Использование такой обводной линии дает возможность циркуляции горячей воды в системе даже при ручном перекрытии радиатора отопления с помощью терморегулятора и отсоединения его от сети. Однотрубная схема отопления с использованием байпаса позволяет также самостоятельно легко демонтировать регулятор температуры, заранее переведя вентили трубопровода в положение «стоп».

При наличии двух труб в отопительной системе терморегулирующее оборудование для управления подачей теплоносителя в трубопровод монтируется на верхней подводке. Применяются также регулирующие затворы, которые используются для изначальной настройки отопительной системы. С их помощью можно контролировать расход горячей воды с ограничением ее доступа в случае необходимости. Для защиты от сбоя настройки дополнительно устанавливается медный колпачок.

Для исправной работы системы отопления с терморегуляторами необходимо также правильно настроить это оборудование. Для этого следует закрыть все окна и двери в комнате для корректного замера температуры воздуха внутри помещения с помощью обычного термометра. Терморегулятор устанавливают на максимальное значение, полностью открыв регулирующий клапан. При нагреве воздуха в комнате на 6-7 градусов, клапан следует перекрыть, провернув до минимального значения, обозначенного снежинкой. Это послужит защитой от замораживания. После этих манипуляций температура вновь начнет плавно падать. Как только она достигнет комфортной отметки, регулирующий клапан снова медленно открывают.

Следует обращать внимание на температуру корпуса терморегулятора и шумы теплоносителя внутри него. Сигналом к завершению настройки оборудования служит нагрев корпуса и звуки протекающей воды. Головка терморегулятора остается в таком положении, а система отопления начинает работать, обеспечивая комфортные температурные условия проживания, а также значительную экономию на счетах за отопление.

Как установить TRV за 3 быстрых шага

Термостатический радиаторный клапан обеспечивает большую автоматизацию регулирования температуры в вашем доме. Благодаря этому устройство снижает ваши ежемесячные счета за электроэнергию. Процесс установки быстрый и простой, но есть некоторые детали, которые необходимо знать, чтобы избежать повреждений. Следуйте этому руководству, чтобы узнать, как легко установить TRV на ваш радиатор.

Что такое термостатический радиаторный клапан?

Термостатический радиаторный клапан (TRV) – это устройство, установленное на трубопроводе вашего радиатора, которое будет индивидуально регулировать температуру в комнате, устанавливая тепловую мощность радиатора, к которому он прикреплен.Существует 2 основных типа термостатических вентилей для радиаторов. Один использует пружину, которая расширяется и сжимается, а другой использует восковую куртку, которая делает то же самое.

В чем разница между TRV и ручными радиаторными клапанами?

Во-первых, обычный радиаторный клапан – это просто клапан, который перемещается вверх и вниз и перекрывает поток горячей воды из бойлера в радиатор, как кран на кране для ванны. Основное отличие TRV заключается в том, что он автоматически регулирует количество горячей воды, поступающей в радиатор, в зависимости от температуры в комнате. Процесс установки ручного радиаторного клапана аналогичен.

Как работает TRV?

В этом примере мы рассмотрим пружину типа TRV, но версия с восковой рубашкой устанавливается аналогично. Итак, у нас есть металлическая пружина, которая очень чувствительна к температуре окружающей среды. Если в помещении холодно, металлическая пружина сожмется. Таким образом, перемычка клапана открывается, и горячая вода может стекать в радиатор. Если в комнате тепло, пружина расширится, толкая клапан вниз, и поток в радиатор прекратится.

Распространенной проблемой может быть холодная комната. Хотя радиатор очень горячий, вы все равно можете обратиться к термостатическому вентилю радиатора и открыть его еще больше. Это бесполезно, потому что клапан радиатора все еще пытается его нагреть. Отрегулируйте TRV, если чувствуете, что радиатор остается холодным.

Где мне установить TRV?

Многие термостатические радиаторные клапаны в настоящее время являются двунаправленными, и вы можете установить их либо на подающую, либо на обратную трубу вашего радиатора.Тем не менее, мы бы посоветовали вам установить TRV на трубе, по которой вода поступает к вашему впускному клапану – подающей трубе. Интересно, почему? Что ж, если вы установите двунаправленный термостатический клапан на обратную трубу, вы позже обнаружите, что из него исходит шумный, вибрирующий звук, когда вода устремляется через него.

Кроме того, в доме с 2 комнатами требуется комнатный термостат, который контролирует всю систему отопления и один радиатор. В другой комнате есть второй радиатор с присоединенным к нему ТРВ.Не устанавливайте ТРВ на радиатор с комнатным термостатом. Вместе они не будут работать должным образом, и вы не сэкономите достаточно энергии.

Комнатный термостат должен иметь точное значение максимальной мощности системы отопления. Следовательно, радиатор с комнатным термостатом должен иметь полностью открытый запорный клапан. Инженер-теплотехник проведет осмотр вашего дома и поделится своими знаниями по этому поводу.

Как установить TRV?

Давайте узнаем, как заменить или установить новый термостатический вентиль радиатора в 3 этапа:

1.Слейте воду из системы и дайте воздуху выйти.

Слейте воду из системы отопления и впустите воздух во все радиаторы, где вы планируете установить ТРВ. Удалите воздух из радиаторов с помощью спускного ключа и шланга. Как только вода перестанет течь, можно будет снять старый клапан.

2. Как снять старый клапан

Снимите верхнюю крышку, чтобы открыть простой двухпозиционный клапан. Используя ручки и разводной ключ, ослабьте гайку, выходящую из трубопровода радиатора.Когда он ослабнет, вы можете вынуть трубопровод, чтобы увидеть, вся ли вода слита из системы. Затем ослабьте 15-миллиметровый штуцер давления в нижней части клапана. Затем вы можете полностью снять клапан с трубы радиатора.

3. Установка нового термостатического клапана радиатора

Иногда новый ТРВ не подходит к текущей вставке клапана. Они поставляют все новые TRV с новой вставкой, поэтому вам, возможно, придется удалить старую. Вставьте простой шестигранный инструмент в отверстие и затем с помощью разводного гаечного ключа ослабьте деталь.Теперь оберните новую вставку политетрафторэтиленом, вставьте ее в радиатор и затяните. Старые орех и олива вполне подойдут, но если вы хотите их поменять, просто снимите гайку и с помощью пары захватов потяните оливку.

Оберните немного тефлона вокруг новой оливы, чтобы обеспечить водонепроницаемое уплотнение. Вставьте фитинг обратно и затяните нижний шарнир. Убедитесь, что все герметично, и снимите верхнюю пластиковую крышку клапана. Вы можете проверить, правильно ли он пружинит. Поместите головное устройство TRV сверху и отрегулируйте его.Теперь у вас должен быть рабочий TRV.

Выводы

При замене или установке термостатического клапана радиатора процесс может стать трудным, особенно для человека, не имеющего предварительных знаний. Мы настоятельно рекомендуем, чтобы подобные работы выполнялись только квалифицированным сантехником, имеющим регистрацию в отношении газовых сейфов / корги. Выполнение такой задачи в качестве «сделай сам» может привести к другим проблемам, таким как утечки, воздушные шлюзы и отказ центрального отопления, поэтому не стесняйтесь обращаться за помощью к специалисту по установке радиаторов.

Как выключить радиатор

Есть много причин, по которым вы можете время от времени выключать один или два радиатора. Может быть, у вас есть арендуемая недвижимость, в которой какое-то время не будет людей, может быть, вы живете на большом участке и не хотите отапливать пустые комнаты, или, может быть, вы собираетесь провести продолжительный отпуск зимой. Если это так, то вам повезло! Но вам также стоит подумать о том, чтобы сбросить давление в системе отопления и выключить радиаторы, если вы собираетесь отправиться в шестимесячный зимний круиз.

Итак, если вы покидаете свой британский дом в солнечное место или в одном из ваших радиаторов внезапно произошла утечка, выполните следующие простые шаги, чтобы успешно выключить радиатор.

Ваши радиаторы включаются и выключаются с помощью радиаторных вентилей. У вас могут быть термостатические радиаторные клапаны (TRV) или нетермостатические клапаны, в зависимости от возраста ваших радиаторов.

Термостатические клапаны

Шаг 1: Обычно клапан на радиаторе TRV находится слева.Клапан, который вы ищете, будет иметь номерной шкалы на нем, чтобы отрегулировать тепло, выделяемое радиатором, и обычно находится в нижней части радиатора.

Шаг 2: Чтобы закрыть клапан, поверните клапан по часовой стрелке до 0 на шкале. Если диск установлен на 0, ваш радиатор не будет выделять тепла и будет выключен.

Шаг 3: В современных системах вы увидите, что на противоположной стороне радиатора есть еще один клапан без циферблата. Если с вашей системой ведутся работы, вам нужно будет изолировать радиатор.Для этого поверните этот клапан по часовой стрелке до упора, чтобы закрыть его. Когда оба клапана закрыты, ваш радиатор будет полностью изолирован.

Клапаны нетермостатические

Шаг 1: Также известный как ручной клапан, найдите нетермостатический клапан слева или справа в нижней части радиатора. Другой клапан на радиаторе будет зафиксирован или будет закрыт.

Шаг 2: Чтобы выключить радиатор, поверните вентиль по часовой стрелке до упора.

Совет!

Поверните клапаны по часовой стрелке, чтобы выключить радиатор, и против часовой стрелки, чтобы включить его снова.

Выключить радиаторы очень просто. Но если вы не хотите, чтобы с вашей системой отопления могло произойти что-то более серьезное, чем негерметичный радиатор, вы можете подумать о душевном спокойствии, которое дает бойлер и крышка отопления.

Доступная крышка котла и отопления от YourRepair

Наши планы покрытия котлов и отопления начинаются всего с 11 фунтов стерлингов в месяц и включают ремонт вашей системы отопления, включая ваши насосы, моторизованные клапаны, радиаторы, трубы, фитинги, подачу горячей воды и расширительный бак.А поскольку все наши планы включают бесплатное ежегодное обслуживание котла, все запчасти и работу, круглосуточную службу поддержки и возможность фиксировать вашу страховую цену на 3 года, вам больше никогда не придется беспокоиться о каких-либо серьезных проблемах с вашей системой отопления. .

Чтобы узнать больше о нашей крышке котла и отопления, позвоните в нашу дружную команду по телефону 0330 223 4422 и узнайте, какой план лучше всего подойдет вам.

Как заменить клапан радиатора

Термостат – это клапан, который регулирует поток охлаждающей жидкости в системе охлаждения автомобиля.Это простой клапан, который, когда температура охлаждающей жидкости становится достаточно высокой, открывается и позволяет охлаждающей жидкости проходить через радиатор и охлаждать двигатель.

Часть 1 из 1: Замена клапана радиатора

Необходимые материалы

• Запасной корпус в сборе (при необходимости для вашего автомобиля)
• Термостат

Шаг 1. Найдите термостат . Обычно термостат расположен ближе к верхней передней части двигателя, но он зависит от конструкции двигателя.

Самый простой способ – проследить за верхним шлангом радиатора, поскольку он выходит из радиатора и соединяется с двигателем; обычно это место, где находится корпус термостата.

Шаг 2. Слейте охлаждающую жидкость . Если есть возможность снять корпус термостата, то можно переходить к сливу охлаждающей жидкости; в противном случае лучше поручить работу опытному механику.

Шаг 3: Отсоедините шланг радиатора .После слива охлаждающей жидкости отсоедините верхний шланг радиатора от корпуса термостата и снимите его.

Шаг 4: Снимите термостат . Снимите термостат с корпуса и очистите корпус в сборе, чтобы его можно было использовать повторно.

• Примечание : В некоторых случаях термостат и узел представляют собой одно устройство и должны заменяться вместе. Убедитесь, что старая прокладка полностью удалена, чтобы не испортить уплотнительную поверхность.

Прокладка может быть либо резиновым кольцом вокруг термостата, либо сделана из плотной прокладочной бумаги. Иногда используется силикон RTV. Во всех случаях уплотнительные поверхности должны быть чистыми, чтобы предотвратить утечки.

Шаг 5: Установите на место шланг радиатора и заправьте систему . После того, как корпус термостата установлен, установите на место верхний шланг радиатора и долейте систему охлаждения.

Шаг 6: Протестируйте систему . После заправки системы проверьте работу системы охлаждения, позволив автомобилю прогреться и убедившись, что вентилятор охлаждения включается, когда указатель температуры становится достаточно высоким.

Также проверьте, достаточно ли тепла проходит через вентиляционные отверстия.

Если вы хотите, чтобы профессиональный техник, например, из YourMechanic, заменил вам радиаторный клапан, один из наших мобильных механиков может поработать с вашим автомобилем у вас дома или в офисе.

Термостатические клапаны радиатора (TRV) – TheGreenAge

Что такое термостатические радиаторные клапаны (ТРВ)?

Термостатические радиаторные клапаны обычно называются TRV и используются для регулирования температуры воздуха в разных комнатах – обычно вы найдете их сбоку от радиаторов.

TRV являются лишь одним из ряда средств управления отоплением, которые позволяют домовладельцам более эффективно отапливать свои дома. При правильной настройке они позволяют иметь разные зоны нагрева по всему дому, несмотря на то, что тепло обеспечивает только один централизованный котел.

Как работает TRV?

TRV – это саморегулирующийся клапан, который работает, изменяя поток горячей воды в радиатор. Он состоит из двух частей: головки клапана и корпуса клапана, при этом головка расположена поверх корпуса.При изменении комнатной температуры капсула в головке клапана сжимается или расширяется, что приводит к перемещению штифта в корпусе клапана, заставляя его либо открываться, либо закрываться.

Если в комнате станет слишком жарко, расширение капсулы приведет к тому, что штифт закроет клапан, замедляя поступление горячей воды в радиатор. Аналогичным образом, если температура в помещении падает, сжатие капсулы в головке клапана вытягивает штифт, позволяя горячей воде снова войти в радиатор.

Обычно в капсулах TRV используются два материала – воск или жидкость.В целом, ликвидные модели считаются лучше, и их цена отражает это. Одним из их преимуществ является их способность реагировать на изменения температуры – в то время как восковая капсула относительно медленно расширяется или сжимается, жидкая капсула намного быстрее изменяет поток воды в радиатор.

Стоимость TRV

Традиционный TRV обойдется вам примерно в 10–30 фунтов стерлингов за штуку.

Где нельзя использовать TRV

Есть два места, где не стоит устанавливать TRV на радиаторах отопления – первое – в ванных комнатах.Это связано с тем, что тепло, производимое ванной / душем, приведет к отключению TRV (это приведет к расширению капсулы) именно тогда, когда вам нужно тепло от радиатора для борьбы с конденсацией.

Мы также не рекомендуем устанавливать ТРВ в той же комнате, что и основной термостат отопления. Главный термостат будет напрямую связан с котлом, включив его или выключив, поэтому, имея TRV в этой комнате, они будут бороться за контроль – если TRV победит, отопление в вашем доме отключится!

Smart TRV

В настоящее время вы можете сделать еще один шаг вперед в управлении зональным отоплением с помощью интеллектуальных ТРВ.Эти электронные TRV управляются дистанционно, чтобы постоянно контролировать температуру в помещении и соответственно перемещать штифт вверх и вниз.

Их также можно использовать с другими компонентами управления нагревом для создания интеллектуальной системы отопления, такой как система Heat Genius. Это, очевидно, значительно увеличивает стоимость системы, но позволяет точно контролировать и контролировать температуру в отдельных комнатах дома одним нажатием кнопки на планшетном компьютере или телефоне.

TRV – хорошая идея?

В объектах с приличным количеством разных комнат, TRV определенно стоит рассмотреть, особенно если есть комнаты, которые не используются и, следовательно, не стоит отапливать в первую очередь.

Они могут обеспечить значительную экономию энергии, особенно в составе интеллектуальной системы отопления.

Однако важно поддерживать их; у многих клиентов, которых мы видим, есть нефункционирующие TRV.

Важно следить за тем, чтобы вентиляционные отверстия головки клапана не забивались пылью и другими предметами, поскольку это может препятствовать попаданию воздуха в капсулы с жидкостью или парафином, которые контролируют работу TRV.Также стоит раз в год проверять, что штифт в корпусе клапана все еще движется свободно (иногда они застревают).

Для этого отвинтите головку клапана от корпуса – это должен показать штифт, который перемещается вверх и вниз, контролируя поток воды в радиатор. Пружина должна удерживать штифт полностью вытянутым над клапаном – если штифт не двигается, когда вы нажимаете на него, возможно, вам придется заменить весь клапан в сборе.

Как работают клапаны радиатора и типы доступных клапанов

Клапаны на радиаторе – это устройства, которые мы склонны игнорировать, когда радиатор работает правильно.Однако радиаторный клапан является важной и неотъемлемой частью радиатора и системы центрального отопления.

Основные причины, по которым человек заинтересован в понимании того, что такое радиаторные клапаны и какие варианты доступны, обычно связаны либо с неисправностью системы центрального отопления, либо с тем, что они заказывают новые радиаторы и пытаются понять, что им нужно. купить.

Показанный продукт: Evolve Contract 15 мм, прямой хром / белый TRV

Проще говоря, радиаторный клапан помогает контролировать количество горячей воды, которая входит и выходит из радиатора.Контролируя этот поток воды, можно управлять теплом, которое может генерировать радиатор. Есть и другие способы управления общим теплом в системе центрального отопления (например, термостат), но работа клапанов заключается в управлении теплом радиатора.

Клапаны расположены в нижней части радиатора, где трубы входят и выходят из радиатора. Обычно они расположены внизу слева и справа от радиатора, но у некоторых радиаторов есть клапаны, которые входят в центр радиатора, опять же внизу.

Доступен ряд различных клапанов, обычно называемых термостатическими, ручными и запорными.

В дополнение к этому, эти клапаны также бывают нескольких различных стилей, в зависимости от доступа к радиатору и трубе. К этим различным конфигурациям относятся: угловые, угловые, прямые и h-образные клапаны.

Когда дело доходит до рынка Великобритании, одним из основных доступных стилей радиаторов является «BOE», полностью известный как соединение с нижним противоположным концом.Это просто означает, что клапаны установлены на радиаторе на противоположных концах радиатора, внизу. Вода поступает в один конец, а выходит из другого.

Первое решение, которое необходимо принять при покупке или замене клапана, – это тип клапана, который вам нужен, будь то угловой клапан, прямой клапан или угловой. Это зависит от того, где расположены ваши клапаны и трубы, и визуально это должно быть относительно просто определить.

Клапаны прямые

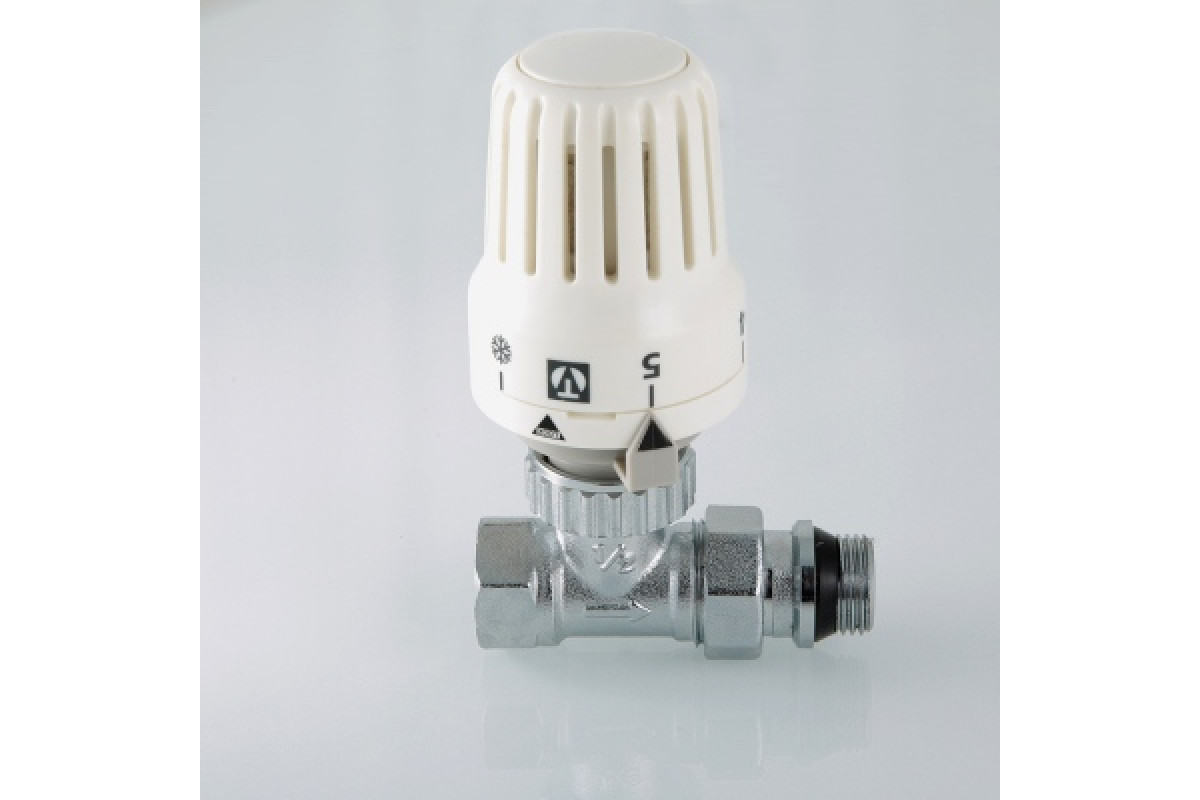

Показанный продукт: Клапан Evolve LP 15 мм с хромированной прямой головкой колеса

Как правило, вам понадобится прямой клапан, если ваша труба проходит вдоль стены «прямо» в радиаторный клапан.На вешалке для полотенец это может означать прямо вверх от пола в радиатор такого типа. Итак, важно понимать, если соединение радиатора с клапаном и трубой идет по прямой линии, тогда вам понадобится прямой клапан.

Клапаны угловые и изогнутые

На изображении показан продукт: Gold Contract, 15 мм, угловой, полный хром, TRV & Lockshield Twin Pack

В качестве альтернативы, если трубе необходимо повернуть под углом, чтобы войти в радиатор, вам, вероятно, понадобится угловой клапан.Также стоит отметить, что также доступны угловые радиаторные клапаны, но здесь применяется практическое правило: именно угол соединения между трубой и радиатором определяет, какой тип клапана требуется.

H Запорные клапаны

H Запорные клапаны, как уже упоминалось, предназначены для радиаторов, где соединения находятся в центре радиатора и должны быть подключены к клапану в конфигурации, которая выглядит как буква H. Они доступны в Великобритании, но немного необычны. .

В дополнение к этим различным типам клапанных соединений доступны также различные типы радиаторных клапанов для каждого из этих различных угловых типов, будь то прямые, угловые или изогнутые. Название этих стилей клапанов ручные, термостатические и замок-щитовые клапаны.

Ручные клапаны

AS название предполагает, что этими клапанами нужно управлять вручную. Можно думать об этих клапанах так: они работают как кран: чтобы повернуть его вверх, вы поворачиваете клапан в одном направлении (против часовой стрелки), а чтобы повернуть его вниз или выключить, вы поворачиваете его в противоположном направлении ( по часовой стрелке).Это самые основные типы клапанов, которые просты в использовании. Одним из недостатков является, конечно, то, что они работают вручную, поэтому проблема заключается в том, что они не всегда работают эффективно с точки зрения энергопотребления.

Купить ручные клапаны

Термостатические клапаны радиатора

Показанный продукт: Gold Premium 15 мм Угловой, полный хром TRV

Эти клапаны представляют собой более сложные радиаторные клапаны, и принцип их работы заключается в том, что они устанавливаются на определенный уровень, и как только этот уровень достигается, клапаны автоматически останавливают поток воды в радиатор, помогая поддерживать желаемую общую температуру. .Термостатические радиаторные клапаны обычно называют TRV. Эти клапаны намного более эффективны по сравнению с ручными клапанами и рекомендуются.

Купите термостатические клапаны радиатора здесь

Интеллектуальные клапаны радиатора

Радиаторные клапаны оставались довольно стандартными в течение многих лет, но в последнее время новые инновации и технологии означают, что на рынке появился новый ребенок в облике интеллектуального радиаторного клапана. Эти клапаны используются в интеллектуальных системах отопления, которые позволяют человеку контролировать температуру с помощью телефона или планшета.Системы интеллектуального отопления также позволяют управлять температурой в доме на микроуровне, причем не только на уровне отдельной комнаты, но также система может изучать ваш образ жизни и соответствующим образом обогревать дом. Эти системы становятся все более популярными, и мы, вероятно, увидим гораздо больше устройств этого типа в будущем.

Запорные клапаны

Показанный продукт: Elegance Wave 15 мм Silver Nickel TRV & Lockshield Twin Pack

Последний тип клапана, с которым вы столкнетесь, – это запорный клапан.Эти клапаны регулируют количество воды, которое может выйти из радиатора. Работа этого конкретного клапана заключается в ограничении воды, которая может проходить через систему центрального отопления, чтобы все радиаторы были «сбалансированы». Эти клапаны необходимо настроить, но после настройки системы обычно нет необходимости повторно регулировать запорный клапан. Сбалансированная система центрального отопления – это когда все радиаторы работают при одинаковой температуре. Из-за того, как работает система центрального отопления, вода, которая течет вокруг системы, становится горячее, когда она приближается к котлу.Это означает, что радиаторы, которые находятся ближе всего к радиатору, получают больше горячей воды, чем радиаторы, расположенные дальше от котла в цепочке трубопроводов. Балансировка системы выравнивает это, так что более удаленные радиаторы работают так же хорошо, как и те, которые находятся рядом с котлом. Запорные клапаны не являются обязательными, это необходимая деталь для радиатора. Для каждого радиатора потребуется ручной, интеллектуальный или термостатический клапан и запорный клапан.

Размеры труб

Обычно в Великобритании в обычной системе центрального отопления диаметр трубопровода составляет 15 мм.Это очень распространенный размер, и чаще всего это размер трубы, с которой вы будете иметь дело, и поэтому клапаны, которые вы покупаете, должны иметь возможность подключаться к этому размеру. Существуют трубопроводы других размеров, как более тонкие, так и более толстые (до 28 мм), поэтому стоит быстро измерить трубу, прежде чем делать заказ на новые клапаны, чтобы убедиться, что у вас есть правильный трубопровод для вашей собственной трубопроводной системы.

Доступные типы дизайна

Всего несколько лет назад радиатор был необходимым устройством, которое игнорировалось большинством людей, и в основном он всегда был доступен только в белом цвете.Сегодня скромный радиатор был преобразован в широкий спектр дизайнов, цветов и стилей, доступных для вашего дома. Клапаны не являются исключением, так как теперь они также доступны в различных стилях и цветах, чтобы соответствовать радиаторам, к которым они прикреплены, так что радиатор и клапаны теперь стали неотъемлемой частью дома. Цвет и стиль на самом деле не влияют на характеристики радиатора, поэтому вы можете выбрать то, что вам нравится, и которое будет хорошо вписываться в ваш интерьер.

Посмотрите наш ассортимент радиаторных клапанов

Электронный радиаторный термостатический клапан TRV Цифровой программируемый

Электронный радиаторный термостатический клапан Цифровой программируемый радиаторный клапан TRV

Традиционные термостатические радиаторные клапаны (TRV) определяют температуру воздуха вокруг них и регулируют поток через радиатор, на котором они установлены. Они не управляют котлом. Внутри традиционной термостатической головки TRV находится датчик, содержащий воск или жидкий материал, который расширяется при повышении температуры в помещении и сжимается при охлаждении.У них ограниченная точность, поэтому они обычно имеют только 1,2,3,4,5 настройки температуры.

Этот новый электронный TRV (eTRV) модели 2016 года оснащен цифровым контролем температуры, так что вы можете установить температуру в помещении на 21 градус по Цельсию или любую желаемую температуру. Его самым большим преимуществом является то, что вы также можете использовать эти eTRV для программирования времени включения / выключения и температуры для каждого радиатора в вашем здании, что может привести к значительной экономии энергии на 20-25%. Для каждого радиатора, который не включается без необходимости, это эффективно сокращает длину вашего отопительного контура, что означает, что температура воды в контуре центрального отопления возвращается к котлу с более высокой температурой.Большинство современных котлов будут использовать свои экономичные настройки, чтобы предотвратить запуск котла до тех пор, пока контур отопления не остынет в пределах одной очереди, чтобы сэкономить топливо. Этот eTRV позволяет регулировать температуру в нескольких комнатах в вашем доме или на рабочем месте.

Установка более высокой температуры TRV не приведет к более быстрому нагреву помещения. Насколько быстро нагревается помещение, зависит от размера котла и радиатора. Включение TRV на более низкое значение приведет к тому, что в помещении будет поддерживаться более низкая комфортная температура, и будет экономиться энергия.Для измерения температуры TRV требуется свободный поток воздуха, поэтому они не должны быть закрыты шторами или заблокированы мебелью.

Подходит для клапана 30 мм.

e-TRV Технические характеристики

• Головка с резьбой M30 (30 мм) x 1,5 мм для соединения корпуса клапана.
• ЖК-дисплей с подсветкой хорошо читается.
• Простая установка
• Пять кнопок для удобства использования.
• 7 дней 24-часовое программирование
• На дисплее отображается заданная температура или измеренная температура и время.
• Отображение температуры в градусах Цельсия.

Технические характеристики

• Рабочее напряжение термостата: Требуются 2 батарейки AA 1,5 В.
• Резервное хранилище: программная память EEPROM
• Варианты переключения: ручное или 7-дневное 24-часовое программирование
• Температурные настройки: 5 ° C ~ 35 ° C, с шагом 0,5 ° C.
• Точность: +/- 0,5 ° C
• Размеры термостата: φ55 * 69 мм
• Максимальное удлинение: 5,0 мм
• Цвет: белый
• Степень защиты IP: IP20
• Сертификация: CE

Посмотрите, как можно сэкономить дополнительные деньги, посетив наш интерактивный дом по энергосбережению здесь

Как починить термостатический клапан радиатора

Температура снижается, приближается зима, поэтому вы включаете отопление впервые с весны. Радиаторы начинают отводить тепло, и ваш дом начинает нагреваться, кроме одной комнаты, где радиаторы почему-то холодные, как камень, что происходит?

Есть разные причины, по которым один радиатор не нагревается, и наиболее частой причиной является заедание штифта в термостатических клапанах радиатора.

Термостатические клапаны радиатора

– это замечательное изобретение, позволяющее установить идеальную температуру для каждой комнаты . Клапаны оснащены штифтом, который открывается и закрывается, регулируя поток горячей воды к радиатору и регулируя температуру в помещении.Когда штифт застревает в закрытом положении, горячая вода почти не попадает в радиатор.

Штифт иногда застревает, это очень часто бывает, когда отопление не включается в течение нескольких месяцев.

Хорошей новостью является то, что штифт легко отклеивается, любой, у кого есть базовые навыки и инструменты под рукой, может сделать это быстро

Если вы не уверены, обратитесь к профессиональному сантехнику

Вам понадобится пара кротовых захватов и немного WD40 или аналогичного смазочного спрея.Плоскогубцы подойдут, но не рекомендуются, так как можно вытащить штифт и уронить его, а если штифт упадет в половицу или вы не сможете его найти, вы вызовете аварийного сантехника, поскольку вода затопит ваш дом. Вы все еще можете вытащить штифт с помощью захватов для кротов, но, по крайней мере, штифт останется в захватах для кротов, чтобы вы могли быстро вставить его обратно.

1. Прежде всего, снимите терморегулятор с верхней части термостатического радиатора Клапан, на большинстве моделей вам нужно повернуть верхнюю часть винта под контрольной головкой, чтобы добиться этого.
2. Теперь вы увидите, как штифт толкает его плоской частью захвата крота, если он не двигается, значит, он застрял, если штифт толкает вниз нормально, тогда это, вероятно, что-то еще мешает вашему радиатору нагреться.
3. Распылите немного WD40 на штифт и надежно зажмите штифт в захватах для кротов
4. Потяните штифт несколько раз вверх и вниз с помощью захватов для кротов, будьте осторожны, чтобы не вытащить штифт, если вы все-таки вытащите его, толкните его назад немедленно (слейте воду, которая впоследствии вылилась)
5. Замените контрольную головку

Теперь ваш радиатор должен работать, если нет, следующим шагом будет Удалите воздух из всех радиаторов в вашей системе, и если радиатор все еще не работает не работает у вас, вероятно, есть более сложная проблема, не стесняйтесь позвонить нам для получения бесплатного совета.
