Таблица теплоотдачи чугунных и биметаллических радиаторов отопления — Портал о строительстве, ремонте и дизайне

Создание комфортной температуры жилья в отопительный период зависит от множества факторов: от типа стены, высоты помещения, площади оконных проемов, характера расположенного пространства и многого другого. Большое значение имеет тепловой расчет устанавливаемых приборов. Традиционные методы расчета требуют учета вышеуказанных факторов, достаточно трудоемки. Для упрощения выбора типа оборудования применяется таблица радиаторов отопления.

Радиаторы отопления

Характеристики радиаторов отопления

Эффективность батарей зависит от следующих факторов:

  • температуры подачи теплоносителя;
  • теплопроводности материала;
  • площади поверхности батареи;

Чем выше эти показатели, тем больше тепловая мощность приборов.

Эффективная теплоотдача батарей отопления в зависимости от способа установки и подключения

В качестве единицы измерения теплоотдачи радиатора принято считать Вт/м*К, наравне с этим в паспорте часто указывается формат кал/час. Коэффициент перевода из одной единицы измерения в другую: 1 Вт/м*К = 859,8 кал/час.

Чугунные радиаторы отопления

В зависимости от материалов изготовления отличают чугунные, стальные, алюминиевые и биметаллические радиаторы. Каждый материал имеет показатели по следующим параметрам:

  • теплоотдаче одной секции;
  • рабочему давлению;
  • давлению опрессовки;
  • емкости одной секции;
  • массе одной секции.

Совет! Не следует забывать про подверженность материала изготовления батарей к коррозионному воздействию. Это важная характеристика при покупке обогревателя.

Чугунные батареи

Этот вид радиаторов, которые в народе называют «гармошками». Они обладают довольно большой эффективностью, стойкостью к коррозии, удару. Эти батареи достаточно долговечны и имеют доступную рыночную цену. Благодаря большим размерам сечения одной секции, засорение для таких батарей не представляет угрозы.

Чугунные батареи нового поколения

Теплоотдача секции чугунного радиатора ниже, чем у аналогов. Через час после отключения отопления чугунные батареи сохраняют 30% тепла. Современные производители выпускают эстетичные чугунные батареи с гладкой поверхностью и изящными формами, поэтому спрос на них остается высоким. Сравнение чугунных радиаторов отопления с другими видами приборов, приводится в нижеуказанной таблице.

Таблица тепловой мощности радиаторов отопления

Вид радиатора

Теплоотдача секции, Вт

Рабочее давление, Бар

Давление опрессовки, Бар

Емкость секции, л

Масса  секции, кг

Алюминиевый с зазором между осями секций 500мм

183,0

20,0

30,0

0,27

1,45

Алюминиевый с зазором между осями секций 350мм

139,0

20,0

30,0

0,19

1,2

Биметаллический с зазором между осями секций 500мм

204,0

20,0

30,0

0,2

1,92

Биметаллический с зазором между осями секций 350мм

136,0

20,0

30,0

0,18

1,36

Чугунный с зазором между осями секций 500мм

160,0

9,0

15,0

1,45

7,12

Чугунный с зазором между осями секций 300мм

140,0

9,0

15,0

1,1

5,4

Алюминиевые батареи

Теплоотдача алюминиевых радиаторов отопления, как видно из таблицы, лучше, чем у чугунных батарей, но хуже чем у биметаллических. Они достаточно прочны, а легкий собственный вес позволяет облегчить монтаж приборов. Из-за уязвимости к кислородной коррозии в последнее время стали проводить анодирование алюминия.

Алюминиевые радиаторы.

Биметаллические батареи

Этот вид радиатора является сочетанием элементов из стали и алюминия. Каналом для движения теплоносителя являются трубы, а соединительными деталями – резьбовые соединения. В качестве защиты и придания эстетичного внешнего вида такие батареи покрываются кожухом из алюминия. Недостатком изделия является относительно высокая стоимость по сравнению с аналогами. Но это компенсируется тем, что теплоотдача у биметаллических радиаторов отопления самая высокая.

Биметаллические радиаторы отопления

Стальные батареи

Старые стальные радиаторы обладают достаточно высокой тепловой мощностью, но при этом плохо удерживают тепло. Их нельзя разобрать или наращивать количество секций. Радиаторы данного типа подвержены к коррозии.

Стальные радиаторы

В настоящее время начали выпускать панельные радиаторы из стали, которые привлекательны высокой отдачей тепла при небольших размерах по сравнению с секционными радиаторами. Панели имеют каналы, по которым происходит циркуляция теплоносителя. Батарея может состоять из нескольких панелей, кроме этого, оснащаться гофрированными пластинами, увеличивающими теплоотдачу.

Устройство стальных панельных радиаторов

Тепловая мощность панелей из стали напрямую связана с габаритами батареи, зависящими от количества панелей и пластин (оребрение). Классификация проводится в зависимости от оребрения радиатора. Например, тип 33 присвоен трехпанельным обогревателям с тремя пластинами. Диапазон типов батарей составляет от 33 до 10.

Самостоятельный расчет требуемых радиаторов отопления связан с большим объемом рутинной работы, поэтому производители начали сопровождать изделия таблицами характеристик, которые сформированы по записям результатов испытаний. Эти данные зависят от типа изделия, монтажной высоты, температуры теплоносителя при входе и выходе, нормативной температуры в помещении и многих других характеристик.

Стальной панельный радиатор

Расчет приборов по теплопотерям помещения

Тепловые показатели устанавливаемых приборов определяются из расчета потери тепла помещением. Нормативное значение тепла, необходимого на единицу объема обогреваемой комнаты, за которую принимается 1 м3, составляет:

  • для кирпичных зданий – 34 Вт;
  • для крупнопанельных зданий – 41 Вт.

Теплопотери

Температура теплоносителя у входа и выхода и стандартная температура помещения отличаются для различных систем. Поэтому для определения реального теплового потока рассчитывается дельта температуры по формуле:

Dt = (T1 + T2)/2 – T3, где

  • T1 – температура воды у входа системы;
  • T2 – температура воды у выхода системы;
  • T3 – стандартная температура помещения;

Таблица для расчета теплоносителя

Важно! Паспортная теплоотдача умножается на поправочный коэффициент, определяемый в зависимости от Dt.

Для определения количества тепла, которое необходимо для помещения, достаточно умножить его объем на нормативное значение мощности и коэффициент учета средней температуры зимой, в зависимости от климатической зоны.

Этот коэффициент равен:

  • при -10оС и выше — 0,7;
  • при -15оС — 0,9;
  • при -20оС — 1,1;
  • при -25оС — 1,3;
  • при -30оС — 1,5.

Кроме этого, необходима коррекция на количество наружных стен. Если одна стена выходит наружу, коэффициент 1,1, если две — умножаем на 1,2, если три, то увеличиваем на 1,3. Используя данные изготовителя радиатора, всегда легко выбрать нужный обогреватель.

Теплопотери помещения

Помните, что самое важное качество хорошего радиатора — это его долговечность в работе. Поэтому постарайтесь сделать свою покупку так, чтобы батареи прослужили вам необходимое количество времени.

какие лучше, что лучше, сравнение батарей биметалл, сравнить

Содержание:

Устройство и внешний вид
Теплоотдача чугунных и биметаллических радиаторов
Устойчивость к перепадам давления
Требовательность к теплоносителю

Устойчивость к температурным перепадам
Срок службы – какие батареи лучше
Сложность монтажа
Стоимость
Подведение итогов

Централизованные отопительные системы характеризуются довольно жесткими нагрузками – в частности, речь идет об интенсивном коррозионном воздействии и больших перепадах давления. В таких условиях нормально функционировать может только два вида радиаторов – биметаллические и чугунные. Оба вида имеют свои особенности, которые нужно знать, чтобы выбрать наиболее подходящий для отопления вариант. О том, какие радиаторы лучше – чугунные или биметаллические, и пойдет речь в этой статье.


Устройство и внешний вид

Конструкция чугунных радиаторов остается неизменной даже после смены дизайна – внутри устройства находятся широкие каналы для прохождения теплоносителя, а само устройство составляется из отдельных секций. Между секциями радиаторов устанавливаются термостойкие прокладки, обеспечивающие должную герметичность отопительного прибора.

Собранный радиатор может иметь длину от 0,35 до 1,5 метров – на это значение влияет количество секций. Глубина чугунных радиаторов колеблется от нескольких сантиметров до полуметра. Теплоотдача прибора напрямую зависит от его размеров, а следственно, и количества секций, которое без особых проблем увеличивается и уменьшается.


С визуальной точки зрения традиционные чугунные радиаторы достаточно просты и неказисты, чего нельзя сказать об их современных аналогах. Художественная отливка из чугуна позволяет создавать радиаторы с превосходными декоративными свойствами, подходящими для обустройства вычурных интерьеров. Конечно, такие приборы обходятся очень дорого – но высокая стоимость оправдывается конечным результатом.

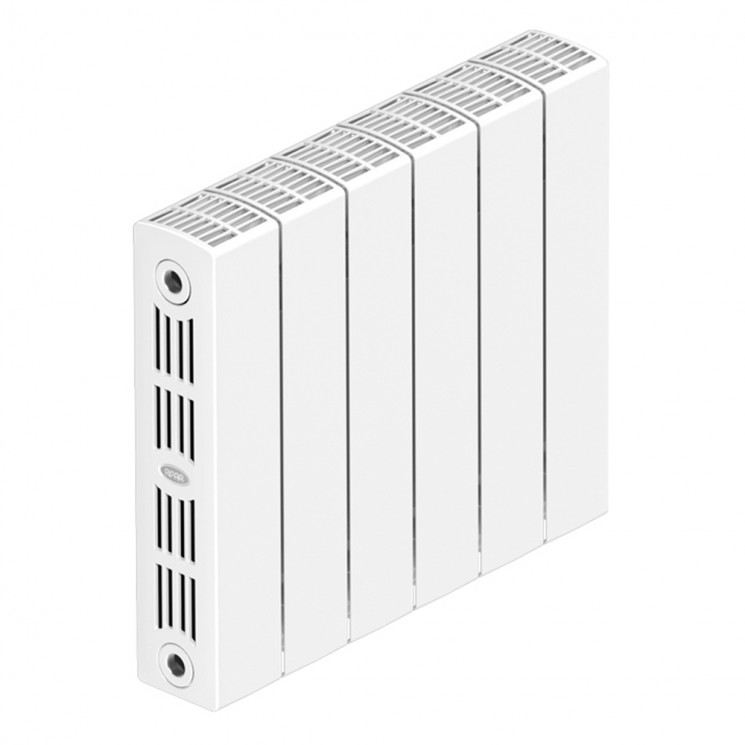

Биметаллические радиаторы имеют ребристый алюминиевый корпус, за счет которого обеспечивается довольно высокая теплоотдача. Внутри корпуса располагается стальной сердечник – но такая конструкция характерна только для настоящих биметаллических радиаторов. На рынке также встречаются псевдобиметаллические отопительные приборы, в которых сталь используется только для усиления вертикальных каналов. Конечно, такие радиаторы на порядок дешевле, но экономия сопряжена со снижением прочности, поэтому использовать подобные устройства в централизованном отоплении не рекомендуется.

Радиаторы биметаллического типа выпускаются в виде отдельных секций, что позволяет собрать устройство с необходимой теплоотдачей. Впрочем, можно найти и цельные изделия, которые не поддаются модификациям. В любом случае все биметаллические изделия имеют хорошие визуальные характеристики и легко встраиваются практически в любой интерьер.

Теплоотдача чугунных и биметаллических радиаторов

Пытаясь понять, что лучше, чугунные батареи или биметаллические, с точки зрения теплоотдачи, сразу стоит отметить высокую инерционность изделий из чугуна. Чугун очень долго прогревается, поэтому выполненные из данного материала радиаторы прогревают помещение далеко не сразу. Другое дело, что на остывание разогретого до рабочей температуры устройства тоже требуется много времени – при аварийных отключениях отопления это обеспечит некоторую сохранность тепла.


При использовании чугунных батарей прогрев помещения осуществляется за счет конвекции и инфракрасного излучения – т. е. нагревается не только воздух, но и находящиеся в помещении объекты. Средняя теплоотдача одной секции чугунного радиатора варьируется в пределах от 100 до 160 Вт, но в отдельных моделях возможны существенные отклонения от приведенных значений.

Биметаллические радиаторы похвастать высокой инерционностью не могут. С одной стороны, это хорошо – на прогрев уходит минимум времени, поэтому при подаче теплоносителя в систему помещение нагревается за считанные минуты. С другой стороны, при прекращении подачи теплоносителя радиатор очень быстро остывает. Теплоотдача одной секции биметаллического радиатора варьируется в пределах от 150 до 180 Вт, то есть показатели схожи с чугуном, поэтому однозначно ответить, какие батареи лучше – чугунные или алюминиевые, не получится.

Устойчивость к перепадам давления

Централизованные системы, которые используются для отопления многоквартирных домов, характеризуются нестабильностью давления, вплоть до появления гидроударов.

В немалой степени это связано с несоблюдением правил использования циркуляционных насосов, согласно которым краны данных устройств должны открываться плавно. Разумеется, резкие изменения работы системы приводят к изменению давления, и недостаточно прочные батареи из-за этого могут попросту лопнуть. Именно по этой причине нужно выбирать чугунные или биметаллические радиаторы, способные выдерживать подобные нагрузки.


Радиаторы из чугуна выдерживают давление до 9-12 атмосфер. Величина существенная, но при сильных гидроударах ее может не хватить – а чугун отличается хрупкостью, поэтому вероятность разрушения батареи при резком перепаде давления очень велика. Конечно, радиатор вряд ли выйдет из строя полностью, но даже небольшие протекания горячего теплоносителя представляют собой серьезную проблему.

Биметаллические радиаторы в этом параметре одерживают безоговорочную победу над чугунными. Разные модели биметаллических приборов могут выдерживать давление в пределах от 20 до 50 атмосфер, чего вполне достаточно даже для сопротивления сильным гидроударам. Особняком стоят радиаторы с монолитным стальным сердечником, способные выдержать давление до 100 атмосфер – если этот параметр критичен, то ответ на вопрос, что лучше – биметалл или чугунные батареи, очевиден.

Требовательность к теплоносителю

Еще одна характерная особенность централизованных отопительных систем – низкое качество теплоносителя. Залитая в систему вода практически не очищается от механических примесей, оказывающих абразивное воздействие на внутренние поверхности отопительной системы, да и различных химических веществ в ней содержится много. Этот фактор серьезен, поэтому нужно разобраться, какие радиаторы отопления лучше – чугунные или алюминиевые – с точки зрения устойчивости к некачественному теплоносителю.


К агрессивному химическому воздействию чугун достаточно устойчив, поэтому наличие различных кислот и щелочей в теплоносителе на его работоспособность не повлияет. С механическими частицами все обстоит не так хорошо – любой, даже мельчайший абразив, истирает внутреннюю поверхность радиатора. Впрочем, если радиатор имеет достаточно толстые стенки, то для их полного разрушения потребуются долгие годы.

Биметаллические радиаторы тоже неплохо выдерживают химическое воздействие, но только при работающей системе. При сезонном сливе воды из отопления в радиаторы попадает воздух, который может стать причиной появления коррозионного воздействия на стальной сердечник прибора. Понятное дело, говорить о действительно хорошей устойчивости биметаллических радиаторов к плохому теплоносителю не приходится.

Устойчивость к температурным перепадам

Так же, как в случае с давлением и качеством теплоносителя, температура в централизованном отоплении не отличается стабильностью – трубы могут быть как едва теплыми, так и очень горячими. С низкими температурами проблем не возникает (кроме недостаточно отопления, естественно), а вот максимальная температура – это важный показатель, позволяющий определить, какая батарея лучше – чугунная или биметаллическая.


Чугунные изделия могут безболезненно выдерживать температуру до 110 градусов. Верхний температурный порог для биметаллических радиаторов чуть выше и составляет 130 градусов. В целом можно сказать, что оба типа радиаторов с точки зрения температурного режима можно без проблем использовать в централизованном отоплении. Пожалуй, единственным нюансом является то, что биметаллические радиаторы при изменениях температуры могут слегка потрескивать, что связано с разным уровнем линейного расширения алюминия и стали при нагреве и остывании.

Срок службы – какие батареи лучше

Отопительные приборы из чугуна с точки зрения долговечности занимают лидирующие позиции – при регулярном обслуживании и соблюдении правил эксплуатации отопления чугунные радиаторы могут проработать более 50 лет, причем зачастую этот срок значительно превышается.


Радиаторы биметаллического типа так долго прослужить не могут, но особых претензий к их долговечности предъявить нельзя – стандартные изделия рассчитаны на 15-20 лет непрерывной работы, а монолитные радиаторы способны проработать до 25 лет. С точки зрения долговечности нельзя однозначно сказать, что лучше – чугунные или биметаллические радиаторы отопления, поскольку оба вида имеют солидный эксплуатационный срок.

Сложность монтажа

Пытаясь понять, что лучше, чугун или биметалл для центрального отопления, в зависимости от сложности монтажа, можно прийти к следующему выводу: по данному параметру безоговорочную победу одерживают биметаллические радиаторы – при тех же габаритах, что и чугунные, они весят в несколько раз меньше. Их гораздо проще транспортировать, переносить и устанавливать, поэтому, если простота монтажа является критичной, то очевидным выбором будут именно биметаллические изделия.


Чугунные радиаторы, в свою очередь, вызывают массу проблем при установке:

  • Во-первых, они очень много весят, поэтому поднимать и подвешивать их очень сложно;
  • Во-вторых, из-за веса даже доставить радиаторы в квартиру будет проблематично;
  • В-третьих, все тот же большой вес не позволяет вешать такие радиаторы на гипсокартонные стены, да и для крепления к кирпичным стенам потребуются специальные кронштейны.

Кроме того, при покупке дешевых радиаторов отечественного производства велика вероятность того, что их дополнительно придется красить и протягивать.

Стоимость

О стоимости радиаторов долго говорить не приходится – зависимость цены и качества прямая, поэтому определить, какая батарея лучше – чугунная или алюминиевая, в большинстве случаев можно именно по этому параметру. Самыми дешевыми являются простые чугунные радиаторы, особенно отечественные. Качество таких изделий соответствующее. Следующими по стоимости идут биметаллические радиаторы, цена которых превышает стоимость аналогичных чугунных изделий в 1,5-2 раза. Дороже всего обходятся изготовленные методом художественного литья чугунные радиаторы – одна секция такого изделия может стоить в 10 раз дороже обычной.

Подведение итогов

Чтобы правильно сравнить чугунные и биметаллические радиаторы, нужно рассмотреть следующий комплекс параметров:

  • Конструктивные особенности и внешний вид;
  • Теплоотдача;
  • Устойчивость к давлению;
  • Требовательность к качеству теплоносителя;
  • Максимально допустимая рабочая температура;
  • Срок службы;
  • Сложность монтажа;
  • Стоимость.

Разбираясь, какие батареи лучше – чугунные или биметаллические, и сравнивая их по данным параметрам, можно сделать следующие выводы:

  1. Для небольших многоэтажных домов вполне подойдут чугунные радиаторы – как правило, здания высотой не более пяти этажей характеризуются небольшим давлением в отопительной системе. Впрочем, биметаллические изделия будут более надежными, хоть и обойдутся дороже.
  2. В более высоких домах, где давление и температура теплоносителя выше, будет целесообразной установка биметаллических радиаторов, рассчитанных на более суровые условия эксплуатации.
  3. Менять чугунные радиаторы можно как на аналогичные, только новые, или на биметаллические. Если в квартире изначально были установлены стальные или алюминиевые радиаторы, то здесь вопрос о том, какие батареи отопления лучше – чугунные или биметаллические, даже не возникает – очевидным выбором будут именно биметаллические изделия.

Заключение

Сравнение чугунных и биметаллических радиаторов вполне оправдано – у этих устройств есть как сходства, так и различия. Выбирать наиболее подходящий вариант нужно в зависимости от конкретных условий эксплуатации и собственных финансовых возможностей.


таблица, чугунных батарей, расчет от стояков обогрева

Незадолго до начала отопительного сезона множество наших соотечественников сталкиваются с проблемой выбора радиаторов для отопительной системы своего дома или квартиры. Современная промышленность предлагает достаточно большой выбор батарей, отличающихся не только дизайном, стоимостью и способом передачи тепла, но и материалом, из которого они изготовлены. Именно материал влияет на основные характеристики, среди которых на первое место выходит теплоотдача радиаторов отопления.

Классификация отопительных приборов

В зависимости от материала, использованного для изготовления, радиаторы отопления могут быть:

  • стальные;
  • алюминиевые;
  • биметаллические;
  • чугунные.

Каждый из этих типов радиаторов имеет свои достоинства и недостатки, поэтому необходимо более подробно изучить их технические характеристики.

Чугунные батареи – отопительные приборы, проверенные временем

Основными достоинствами этих приборов является высокая инертность и достаточно неплохая теплоотдача. Чугунные батареи долго нагреваются и также долго способны отдавать накопленное тепло. Теплоотдача чугунных радиаторов, составляет 80-160 Вт на одну секцию.

Недостатков у этих приборов достаточно много, среди которых наиболее серьезными являются:

  • большая разница между проходным сечением стояков и батарей, вследствие чего теплоноситель по радиаторам движется медленно, что приводит к их быстрому загрязнению;
  • низкое сопротивление гидроударам, рабочее давление 9 кг/см2;
  • большой вес;
  • требовательность к регулярному уходу.

Алюминиевые радиаторы

Батареи из алюминиевых сплавов имеют массу достоинств. Они привлекательны, нетребовательны к регулярному уходу, лишены хрупкости, вследствие чего лучше противостоят гидроударам, чем их чугунные аналоги. Рабочее давление варьируется в зависимости от модели и может быть от 12 до 16 кг/см2. Еще одним неоспоримым достоинством алюминиевых батарей является проходное сечение, которое меньше или равно внутреннему диаметру стояков. Благодаря этому, теплоноситель движется внутри секций с большой скоростью, что делает практически невозможным отложение грязи внутри устройства.

Многие считают, что небольшое сечение радиаторов ведет к низкой теплоотдаче. Это утверждение неверно, так как теплоотдача алюминия выше, чем, к примеру, у чугуна, а малое сечение в батареях с лихвой компенсируется площадью оребрения радиатора. Согласно таблице, представленной ниже, теплоотдача алюминиевых радиаторов зависит от модели и может составлять от 138 до 210 Вт.

Но, несмотря на все достоинства, большинство специалистов не рекомендуют их для установки в квартиры, так как алюминиевые батареи могут не выдержать резких скачков давления при тестировании центрального отопления. Еще одним недостатком алюминиевых батарей является быстрое разрушение материала при использовании в паре с ним других металлов. Например, подключение к стоякам радиатора через латунные или медные сгоны может привести к окислению их внутренней поверхности.

Биметаллические отопительные приборы

Эти батареи лишены недостатков их чугунных и алюминиевых «конкурентов». Конструктивной особенностью таких радиаторов является наличие стального сердечника в алюминиевом оребрении радиатора. В результате такого «слияния» устройство может выдерживать колоссальное давление 16-100 кг/см2.

Инженерные расчеты показали, что теплоотдача биметаллического радиатора практически не отличается от алюминиевого, и может варьировать от 130 до 200 Вт.

Проходное сечение устройства, как правило, меньше, чем у стояков, поэтому биметаллические радиаторы практически не загрязняются.

Несмотря на сплошные достоинства, у этого изделия есть существенный недостаток – его высокая стоимость.

Стальные радиаторы

Стальные батареи прекрасно подходят для обогрева помещений, запитанных от автономной системы теплоснабжения. Тем не менее, такие радиаторы не лучший выбор для центрального отопления, так как могут не выдержать давления. Они достаточно легкие и устойчивые к коррозии, с высокой инерционностью и неплохими показателями теплоотдачи. Проходное сечение у них чаще всего меньше, чем у стандартных стояков, поэтому забиваются они крайне редко.

Среди недостатков можно выделить довольно низкое рабочее давления 6-8 кг/см2 и сопротивляемость гидроударам, до 13 кг/см2. Показатель теплоотдачи, у стальных батарей составляет 150 Вт на одну секцию.

В таблице представлены средние показатели теплоотдачи и рабочего давления для радиаторов отопления.

Сколько нужно тепла для отопления

Расчет необходимого количества тепла нужен для того, чтобы узнать, сколько секций батарей требуется для обогрева жилища. Есть два типа расчета: приблизительный и точный.

  1. В приблизительном расчете на 10 м2 площади в среднем требуется 1 кВт тепловой мощности. Для Южных регионов это 0,7 кВт на 10 м2, для Северных – 1,3 кВт на 10 м2.
  2. Точный расчет включает в себя использование районных коэффициентов, учитывает теплопотери на окна и двери, а также на расположение жилища, количество стояков и пр.

Разница в цифрах, конечно, есть, но не критичная. Например, сделаем расчет необходимой тепловой нагрузки двухкомнатной «Хрущевки» общей площадью 50 м2. Исходя из первого варианта, необходимая тепловая мощность этой квартиры составляет 5 кВт.

Точный расчет предусматривает 40 Вт тепла на 1 м3. При высоте потолков в Хрущевках 2,5 м кубатура помещения равна 125 м3. Получается, что этой квартире необходимо 40×125 м3 = 5000 Вт или 5 кВт. Однако следует сделать поправку на 3 окна и одну входную дверь. Каждое окно – это плюс 100 Вт, дверь – 200 Вт.

Итого: 5000 Вт + (3×100) +200= 5,5 кВт. Количество стояков и расположение квартиры несколько изменят полученную цифру. Специалисты рекомендуют округлить значение в большую сторону и сделать пару кВт запаса на сильные морозы. 8 кВт тепловой нагрузки для такого жилища будет достаточно.

На основании полученных данных можно сделать простой расчет необходимого количества секций отопительных радиаторов. В расчете будет использован средний показатель теплоотдачи для секционных радиаторов, который равняется 160 Вт.

Тут алгоритм действия такой: количество требуемого тепла следует разделить на теплоотдачу одной секции радиатора. Для условной «Хрущевки» это: 8000 Вт / 160 Вт = 50. Именно такое количество секций батарей требуется для создания комфортной температуры при работе отопления.

Отопительные приборы с лучшей теплоотдачей

Подытожив вышесказанное, можно сделать вывод, что наибольшие показатели теплоотдачи демонстрируют алюминиевые батареи отопления. Они с легкостью обгоняют чугунные и стальные аналоги и в зависимости от модели и температуры теплоносителя могут выдать более 200 Вт тепловой энергии. Практически не отстают от них биметаллические радиаторы, но стальной сердечник снижает показатели теплоотдачи на 5-10 Вт на одну секцию.

Но теплоотдача — не единственный параметр, влияющий на выбор подходящей модели радиаторов. Окончательное решение принимается после анализа и таких характеристик, как рабочее давление, прочность, устойчивость к коррозии и, конечно, цена прибора.

Теплоотдача биметаллических радиаторов отопления: таблица

Содержание

  • Что представляет собой биметаллический радиатор
  • Насколько выгоден биметаллический радиатор
    • От чего зависит теплоотдача радиатора
    • Оптимальные условия эксплуатации для обогревателей из биметалла
  • Заключение

О том, что биметаллические радиаторы отопления являются наиболее дорогими из всех возможных конструкций водяных обогревателей, в том числе алюминиевых, стальных и чугунных, знают не понаслышке все, кому доводилось заниматься ремонтом и заменой домашних батарей. В качестве подтверждения высокой эффективности биметалла обычно приводят условную таблицу теплоотдачи биметаллических радиаторов отопления со ссылками на теплопроводность металлов, и даже на практические измерения температуры воздуха в комнате. Так ли эффективно устройство биметаллического радиатора?

Что представляет собой биметаллический радиатор

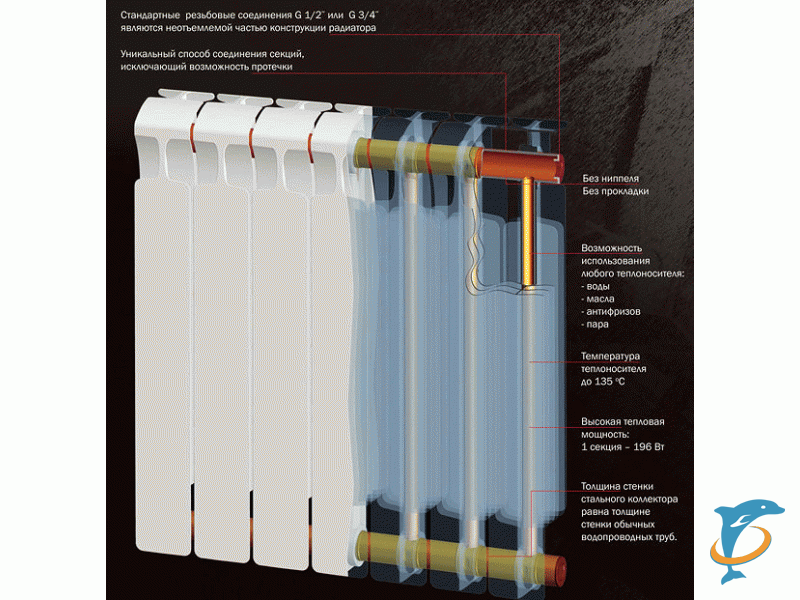

По сути, биметаллический обогреватель представляет собой смешанную конструкцию, воплотившую преимущества стальных и алюминиевых систем отопления. Устройство радиатора основывается на следующих элементах:

  • Обогреватель состоит из двух корпусов – внутреннего стального и наружного алюминиевого;
  • За счет внутренней оболочки из стали биметаллический корпус не боится агрессивной горячей воды, выдерживает высокое давление и обеспечивает высокую прочность соединения отдельных секций радиатора в одну батарею;
  • Алюминиевый корпус лучше всего передает и рассеивает поток тепла в воздухе, не боится коррозии наружной поверхности.

В качестве подтверждения высокой теплоотдачи биметаллического корпуса можно использовать сравнительную таблицу. Среди ближайших конкурентов – радиаторов из чугуна ЧГ, стали ТС, алюминия АА и АЛ, биметаллический радиатор БМ обладает одним из наилучших показателей теплоотдачи, высоким рабочим давлением и коррозионной стойкостью.

В реальности дела обстоят еще хуже, большинство производителей указывает величину теплоотдачи в виде значения тепловой мощности в час для одной секции. То есть, на упаковке может быть указано, что теплоотдача биметаллической секции радиатора составляет 200 Вт.

Делается это вынужденно, данные приводят не к единице площади или перепаду температур в один градус, для того чтобы упростить восприятие покупателем конкретных технических характеристик теплоотдачи радиатора, одновременно сделав маленькую рекламу.

Насколько выгоден биметаллический радиатор

Нередко для подтверждения высокой теплоотдачи биметаллических радиаторов приводят табличные сведения, приведенные ниже.

Такого рода сведения нередко используются магазинами и рекламой в качестве достоверных данных о теплоотдаче различных систем водяного отопления. О том, что теплоотдача биметаллической секции выше стальной или чугунной конструкции, хорошо известно и без справочных данных, остается только проверить, насколько радиатор из биметалла лучше алюминия. Неужели разница может достигать почти 40%?

Ниже в таблице приведены данные о теплоотдаче на основании практических измерений приборов конкретных моделей радиаторов, в том числе биметаллических, алюминиевых и чугунных систем.

Как видно из таблицы, теплоотдача между самыми крайними позициями радиаторов одного производителя, например, алюминиевого Rifar Alum -183 Вт/м∙К и биметаллического Rifar Base — 204 Вт/м∙К, составляет не более 10%, в остальных случаях разница еще меньше.

От чего зависит теплоотдача радиатора

Прежде чем попытаться оценить и сравнить реальную эффективность биметаллических радиаторов, стоит напомнить, от чего зависит тепловая мощность конкретной отопительной системы:

  • Тепловой напор радиатора. Чем выше разница между средней температурой поверхности радиатора и температурой воздуха, тем интенсивнее тепловой поток, передающийся в воздух помещения;
  • Теплопроводностью материала радиатора. Чем выше теплопроводность, тем меньше разница между температурой теплоносителя и наружной стенкой радиатора;
  • Размерами корпуса;
  • Температурой и давлением теплоносителя.

Важно! В водяных системах отопления передача тепла от стенки в воздух осуществляется на 98% за счет конвекции, поэтому, кроме размеров, важна и форма радиатора. Но так как на практике учет конфигурации поверхности учесть сложно, обычно ограничиваются только учетом линейных размеров.

Первый критерий – тепловой напор, рассчитывается, как разность между полусуммой (Твхвых)/2 и температурой воздуха в помещении, Твх  и Твых – температуры воды на входе и выходе из радиатора. Существует даже поправочный коэффициент, уточняющий теплоотдачу радиатора при расчете мощности системы отопления для комнаты.

Таблица поправочного коэффициента говорит, что заявленные в паспорте величины теплоотдачи биметаллического обогревателя, равно как и алюминиевого, будут соответствовать действительности только в течение первого часа работы отопления, К=1 при перепаде температуры в 70оС, что возможно только в холодном помещении. Теплоноситель редко нагревают выше 85оС, значит, максимальную теплоотдачу можно получить только при температуре воздуха в комнате Т=15оС, либо при использовании специальных видов теплоносителя.

Второй критерий — теплопроводность материала радиаторной стенки. Здесь радиатор из биметалла проигрывает алюминиевому варианту. Устройство биметаллической секции отопления, приведенной на схеме, показывает, что стенка обогревателя состоит из двух слоев — стали и алюминия.

Даже при одинаковой толщине стенки биметаллический корпус в одинаковых условиях не может иметь теплоотдачу выше, чем изготовленный из алюминия.

Размеры обоих типов теплообменников примерно одинаковы и рассчитаны на установку в пространстве под подоконником. Стоит отметить, что конструкция корпусов из биметалла и алюминия имеет значительно большую площадь поверхности, чем у чугунной или стальной модели. Поэтому величина теплоотдачи может отличаться сильнее, чем простой расчет на основании теплотехнических свойств металлов – теплопроводности и теплоемкости.

Остается разобраться с температурой и давлением теплоносителя.

Оптимальные условия эксплуатации для обогревателей из биметалла

Устройство и схемы биметаллических и алюминиевых систем во многом похожи. Внутри корпуса секции изготовлен главный канал, по которому движется разогретый теплоноситель. Форма и размеры канала соответствуют сечению подводящей трубы, а значит, жидкость не испытывает дополнительных завихрений и локальных мест перегрева.

Если посмотреть на данные в таблице, то становится ясно, что оба типа радиаторных конструкций проектируются в расчете на высокое давление и, главное, — высокую температуру теплоносителя. В этом случае преимущества теплообменника из биметалла очевидны. Во-первых, увеличивается разность температур, вместо стандартных 70оС значение теплового напора может легко достигать 100оС. Например, давление и температура теплоносителя на входе систему отопления высотного дома составляет 15-18 Бар и 105-110оС, а для паровых систем и 120оС. Соответственно, поправочный коэффициент эффективности теплоотдачи возрастает до 1,1-1,2, а это почти 20%.

Во-вторых, чем выше давление теплоносителя, тем выше коэффициент теплопередачи и теплоотдачи от жидкости к металлу. Значение теплоотдачи за счет повышения давления может возрастать на 5-7%. В итоге, суммируя все условия, может оказаться, что обогреватель из биметалла идеально подходит для отопления высотных зданий.

Несмотря на то, что производители дают примерно одинаковый срок службы для обоих типов теплообменников, на практике при повышенном давлении и температуре отопления способен работать длительное время только биметалл. Горячая вода даже при наличии присадок и защитного покрытия действует на алюминий разрушительно. Другое дело — сталь с легирующими добавками марганца и никеля, ее срок службы может составлять до 15лет.

Заключение

Высокую теплоотдачу на биметаллическом нагревателе можно получить не только при высоком давлении. Для обоих типов радиаторов, даже для чугунных и стальных конструкций, можно увеличить теплоотдачу минимум на 20%, если использовать в домашних котельных в качестве теплоносителя не воду, а специальные типы тосола или антифриза. Давление не изменится, так и останется 3-4 атм., а температура на выходе из котла увеличится почти до 95-97оС, что даст прибавку в теплоотдаче на 15-20%. Кроме того, тосол обеспечит хорошую сохранность алюминиевых, чугунных, стальных труб и теплообменников.

  • Как устранить засор в унитазе
  • Чистим газовую колонку своими руками
  • Как правильно установить унитаз своими руками
  • Подвесной унитаз с функцией биде

Теплоотдача чугунных радиаторов отопления таблица

Главная » Отопление » Теплоотдача чугунных радиаторов отопления таблица


Как рассчитать теплоотдачу радиаторов из чугуна

Главная задача любого чугунного радиатора — нагреть помещение до нужной температуры. Чтобы знать, способен ли он выполнять свое прямое назначение, нужно вычислить его теплоотдачу и количество тепла, необходимое для обогрева помещения.

Показатель теплоотдачи

Он указывает на то, сколько тепла может отдать одна секция чугунной батареи за время, в течение которого температура входящей воды уменьшается до температуры выходной воды. Производители всегда указывают этот показатель в технической документации. Например, они отмечают, что теплоотдачей радиатора М-140 является 155 Вт/м². При этом имеется в виду, что температура воды на входе составляет 90 °С, а на выходе — 70 °С. В целом, теплоотдачей таких приборов отопления является 80-160 Вт/м².

На практике же теплоотдача радиатора М-140 становится значительно меньше. Этому нет ничего удивительного, поскольку подать воду с температурой 90 °С могут только очень мощные паровые котлы. В частных домах владельцы обычно устанавливают менее мощные котлы. Поэтому, если не проводить перерасчет теплоотдачи радиатора отопления в соответствии с конкретной ситуацией, в помещении с новой батареей может стать, как минимум, прохладно.

В целом, на общую теплоотдачу радиатора отопления влияют следующие факторы:

Последний фактор влияет на площадь нагревательной поверхности. Его влияние можно прекрасно увидеть на классических радиаторах советских времен. Казалось бы, они, будучи большими по размерам, могут дать очень много тепла. Однако их форма такова, что в одной секции отдается тепло только 0,23 м². Этого мало, особенно, если смотреть на большие размеры секции.

Расчет теплоотдачи

Он будет проводиться на основе модели М-140-АО. Она имеет следующие параметры:

  1. Определенная производителем теплоотдача — 175 Вт/м².
  2. Площадь нагрева — 0,299 м².

Формула расчета теплоотдачи такова:

Q = K x F x Δ t,

где K — коэффициент теплопередачи,

F — площадь нагревательной поверхности,

Δ t — температурный напор (измеряется °С).

Формула определения температурного напора такова:

Δ t = 0,5 х ( (tвх. + tвых.) — tвн.),

где tвх. — температура теплоносителя на входе,

tвых. — температура теплоносителя на выходе,

tвн. — желаемая температура воздуха помещения.

В примере будет учитываться, что обычный котел подает воду с температурой, меньшей 90 °С. Пусть теплоноситель будет нагреваться до температуры 70 °С, а на выходе его температурой будет 50 °С. Температура воздуха в помещении должна составлять 21 °С.

В таком случае Δ t = 0,5 х ((70 + 50) — 21) = 49,5. Округлив, Δ t будет составлять 50 °С. Далее надо смотреть на специальную таблицу, в которой указаны значения теплового напора и соответствующих коэффициентов теплопередачи.В ней тепловой напор и коэффициент теплопередачи высоких радиаторов соотносятся так:

  • 50-60 °С – 7,0.
  • 60-70 °С – 7,5.
  • 70-80 °С – 8,0.
  • 80-100 °С – 8,5.

Смотря на эти соотношения, видно, что К = 7,0.

В результате общая теплоотдача секции будет такой:

Q = 7,0 x 0,299 x 50 = 104,65 Вт.

Теплоотдачу всегда указывают с 30%-ным запасом. Поэтому полученную цифру стоит умножить на 1,3.

Получается, что конечной теплоотдачей будет 104,65 х 1,3 = 136,05 Вт/м². Конечный результат отнюдь не похож на заявленную производителем цифру. И все это является результатом подачи более холодного теплоносителя. Поэтому всегда перед походом в магазин нужно определять рабочие параметры своей отопительной системы.

Эксперты отмечают, что при подборе чугунного радиатора нужно отталкиваться от Δ t. Чем он меньше, тем большую площадь нагрева должна иметь батарея.

Если этот показатель составляет 60, то размер устройства должен составлять 0,5 х 0,52 м. Если же он становится вдвое меньше, то высота и ширина батареи должны быть 0,5 и 1,32 м соответственно.

Дополнительные факторы, влияющие на теплоотдачу

На этот показатель также влияет:

  1. Тип подключения.
  2. Особенности размещения.

Радиатор можно подключить следующими способами:

  1. Боковым.
  2. Диагональным.
  3. Нижним.

Нижняя схема подключения приводит к 20-%-ным потерям. Минимизировать потери теплопередачи в двух последних схемах подключения к устройству отопления можно с помощью принудительной циркуляции нагретой жидкости. Даже небольшого давления хватит для полного прогрева всех секций.

Размещение батареи имеет очень большое значение. Если она будет установлена криво, то в некоторых секциях образуются воздушные карманы. Теплоотдача станет меньше.

Потеря теплоотдачи может быть и такой:

  • 7-10% — в случае превышения допустимого расстояния между устройством и подоконником. Оно должно составлять 10-15 см;
  • 5% — в случае уменьшения расстояния между стеной и батареей. Оптимальная величина — 3-5 см;
  • 7% — в ситуации несоблюдения расстояния между полом и радиатором. Оно должно составлять 10-15 см.

(2 голосов, рейтинг: 4,50 из 5) Загрузка…

poluchi-teplo.ru

Таблица тепловой мощности чугунных и биметаллических радиаторов отопления

Главная / Радиаторы / Таблица теплоотдачи чугунных и биметаллических радиаторов отопления

Создание комфортной температуры жилья в отопительный период зависит от множества факторов: от типа стены, высоты помещения, площади оконных проемов, характера расположенного пространства и многого другого. Большое значение имеет тепловой расчет устанавливаемых приборов. Традиционные методы расчета требуют учета вышеуказанных факторов, достаточно трудоемки. Для упрощения выбора типа оборудования применяется таблица радиаторов отопления.

Радиаторы отопления

Характеристики радиаторов отопления

Эффективность батарей зависит от следующих факторов:

  • температуры подачи теплоносителя;
  • теплопроводности материала;
  • площади поверхности батареи;

Чем выше эти показатели, тем больше тепловая мощность приборов.

Эффективная теплоотдача батарей отопления в зависимости от способа установки и подключения

В качестве единицы измерения теплоотдачи радиатора принято считать Вт/м*К, наравне с этим в паспорте часто указывается формат кал/час. Коэффициент перевода из одной единицы измерения в другую: 1 Вт/м*К = 859,8 кал/час.

Чугунные радиаторы отопления

В зависимости от материалов изготовления отличают чугунные, стальные, алюминиевые и биметаллические радиаторы. Каждый материал имеет показатели по следующим параметрам:

  • теплоотдаче одной секции;
  • рабочему давлению;
  • давлению опрессовки;
  • емкости одной секции;
  • массе одной секции.

Совет! Не следует забывать про подверженность материала изготовления батарей к коррозионному воздействию. Это важная характеристика при покупке обогревателя.

Чугунные батареи

Этот вид радиаторов, которые в народе называют «гармошками». Они обладают довольно большой эффективностью, стойкостью к коррозии, удару. Эти батареи достаточно долговечны и имеют доступную рыночную цену. Благодаря большим размерам сечения одной секции, засорение для таких батарей не представляет угрозы.

Чугунные батареи нового поколения

Теплоотдача секции чугунного радиатора ниже, чем у аналогов. Через час после отключения отопления чугунные батареи сохраняют 30% тепла. Современные производители выпускают эстетичные чугунные батареи с гладкой поверхностью и изящными формами, поэтому спрос на них остается высоким. Сравнение чугунных радиаторов отопления с другими видами приборов, приводится в нижеуказанной таблице.

Таблица тепловой мощности радиаторов отопления

Вид радиатора

Теплоотдача секции, Вт

Рабочее давление, Бар

Давление опрессовки, Бар

Емкость секции, л

Масса  секции, кг

Алюминиевый с зазором между осями секций 500мм

183,0

20,0

30,0

0,27

1,45

Алюминиевый с зазором между осями секций 350мм

139,0

20,0

30,0

0,19

1,2

Биметаллический с зазором между осями секций 500мм

204,0

20,0

30,0

0,2

1,92

Биметаллический с зазором между осями секций 350мм

136,0

20,0

30,0

0,18

1,36

Чугунный с зазором между осями секций 500мм

160,0

9,0

15,0

1,45

7,12

Чугунный с зазором между осями секций 300мм

140,0

9,0

15,0

1,1

5,4

Алюминиевые батареи

Теплоотдача алюминиевых радиаторов отопления, как видно из таблицы, лучше, чем у чугунных батарей, но хуже чем у биметаллических. Они достаточно прочны, а легкий собственный вес позволяет облегчить монтаж приборов. Из-за уязвимости к кислородной коррозии в последнее время стали проводить анодирование алюминия.

Алюминиевые радиаторы.

Биметаллические батареи

Этот вид радиатора является сочетанием элементов из стали и алюминия. Каналом для движения теплоносителя являются трубы, а соединительными деталями – резьбовые соединения. В качестве защиты и придания эстетичного внешнего вида такие батареи покрываются кожухом из алюминия. Недостатком изделия является относительно высокая стоимость по сравнению с аналогами. Но это компенсируется тем, что теплоотдача у биметаллических радиаторов отопления самая высокая.

Биметаллические радиаторы отопления

Стальные батареи

Старые стальные радиаторы обладают достаточно высокой тепловой мощностью, но при этом плохо удерживают тепло. Их нельзя разобрать или наращивать количество секций. Радиаторы данного типа подвержены к коррозии.

Стальные радиаторы

В настоящее время начали выпускать панельные радиаторы из стали, которые привлекательны высокой отдачей тепла при небольших размерах по сравнению с секционными радиаторами. Панели имеют каналы, по которым происходит циркуляция теплоносителя. Батарея может состоять из нескольких панелей, кроме этого, оснащаться гофрированными пластинами, увеличивающими теплоотдачу.

Устройство стальных панельных радиаторов

Тепловая мощность панелей из стали напрямую связана с габаритами батареи, зависящими от количества панелей и пластин (оребрение). Классификация проводится в зависимости от оребрения радиатора. Например, тип 33 присвоен трехпанельным обогревателям с тремя пластинами. Диапазон типов батарей составляет от 33 до 10.

Самостоятельный расчет требуемых радиаторов отопления связан с большим объемом рутинной работы, поэтому производители начали сопровождать изделия таблицами характеристик, которые сформированы по записям результатов испытаний. Эти данные зависят от типа изделия, монтажной высоты, температуры теплоносителя при входе и выходе, нормативной температуры в помещении и многих других характеристик.

Стальной панельный радиатор

Расчет приборов по теплопотерям помещения

Тепловые показатели устанавливаемых приборов определяются из расчета потери тепла помещением. Нормативное значение тепла, необходимого на единицу объема обогреваемой комнаты, за которую принимается 1 м3, составляет:

  • для кирпичных зданий – 34 Вт;
  • для крупнопанельных зданий – 41 Вт.

Теплопотери

Температура теплоносителя у входа и выхода и стандартная температура помещения отличаются для различных систем. Поэтому для определения реального теплового потока рассчитывается дельта температуры по формуле:

Dt = (T1 + T2)/2 – T3, где

  • T1 – температура воды у входа системы;
  • T2 – температура воды у выхода системы;
  • T3 – стандартная температура помещения;

Таблица для расчета теплоносителя

Важно! Паспортная теплоотдача умножается на поправочный коэффициент, определяемый в зависимости от Dt.

Для определения количества тепла, которое необходимо для помещения, достаточно умножить его объем на нормативное значение мощности и коэффициент учета средней температуры зимой, в зависимости от климатической зоны. Этот коэффициент равен:

  • при -10оС и выше — 0,7;
  • при -15оС — 0,9;
  • при -20оС — 1,1;
  • при -25оС — 1,3;
  • при -30оС — 1,5.

Кроме этого, необходима коррекция на количество наружных стен. Если одна стена выходит наружу, коэффициент 1,1, если две — умножаем на 1,2, если три, то увеличиваем на 1,3. Используя данные изготовителя радиатора, всегда легко выбрать нужный обогреватель.

Теплопотери помещения

Помните, что самое важное качество хорошего радиатора — это его долговечность в работе. Поэтому постарайтесь сделать свою покупку так, чтобы батареи прослужили вам необходимое количество времени.

Фотогалерея (6 фото)

05.11.2016

gopb.ru

Таблица теплоотдачи биметаллических радиаторов отопления

О том, что биметаллические радиаторы отопления являются наиболее дорогими из всех возможных конструкций водяных обогревателей, в том числе алюминиевых, стальных и чугунных, знают не понаслышке все, кому доводилось заниматься ремонтом и заменой домашних батарей. В качестве подтверждения высокой эффективности биметалла обычно приводят условную таблицу теплоотдачи биметаллических радиаторов отопления со ссылками на теплопроводность металлов, и даже на практические измерения температуры воздуха в комнате. Так ли эффективно устройство биметаллического радиатора?

Что представляет собой биметаллический радиатор

По сути, биметаллический обогреватель представляет собой смешанную конструкцию, воплотившую преимущества стальных и алюминиевых систем отопления. Устройство радиатора основывается на следующих элементах:

  • Обогреватель состоит из двух корпусов – внутреннего стального и наружного алюминиевого;
  • За счет внутренней оболочки из стали биметаллический корпус не боится агрессивной горячей воды, выдерживает высокое давление и обеспечивает высокую прочность соединения отдельных секций радиатора в одну батарею;
  • Алюминиевый корпус лучше всего передает и рассеивает поток тепла в воздухе, не боится коррозии наружной поверхности.

В качестве подтверждения высокой теплоотдачи биметаллического корпуса можно использовать сравнительную таблицу. Среди ближайших конкурентов – радиаторов из чугуна ЧГ, стали ТС, алюминия АА и АЛ, биметаллический радиатор БМ обладает одним из наилучших показателей теплоотдачи, высоким рабочим давлением и коррозионной стойкостью.

В реальности дела обстоят еще хуже, большинство производителей указывает величину теплоотдачи в виде значения тепловой мощности в час для одной секции. То есть, на упаковке может быть указано, что теплоотдача биметаллической секции радиатора составляет 200 Вт.

Делается это вынужденно, данные приводят не к единице площади или перепаду температур в один градус, для того чтобы упростить восприятие покупателем конкретных технических характеристик теплоотдачи радиатора, одновременно сделав маленькую рекламу.

Насколько выгоден биметаллический радиатор

Нередко для подтверждения высокой теплоотдачи биметаллических радиаторов приводят табличные сведения, приведенные ниже.

Такого рода сведения нередко используются магазинами и рекламой в качестве достоверных данных о теплоотдаче различных систем водяного отопления. О том, что теплоотдача биметаллической секции выше стальной или чугунной конструкции, хорошо известно и без справочных данных, остается только проверить, насколько радиатор из биметалла лучше алюминия. Неужели разница может достигать почти 40%?

Ниже в таблице приведены данные о теплоотдаче на основании практических измерений приборов конкретных моделей радиаторов, в том числе биметаллических, алюминиевых и чугунных систем.

Как видно из таблицы, теплоотдача между самыми крайними позициями радиаторов одного производителя, например, алюминиевого Rifar Alum -183 Вт/м∙К и биметаллического Rifar Base – 204 Вт/м∙К, составляет не более 10%, в остальных случаях разница еще меньше.

От чего зависит теплоотдача радиатора

Прежде чем попытаться оценить и сравнить реальную эффективность биметаллических радиаторов, стоит напомнить, от чего зависит тепловая мощность конкретной отопительной системы:

  • Тепловой напор радиатора. Чем выше разница между средней температурой поверхности радиатора и температурой воздуха, тем интенсивнее тепловой поток, передающийся в воздух помещения;
  • Теплопроводностью материала радиатора. Чем выше теплопроводность, тем меньше разница между температурой теплоносителя и наружной стенкой радиатора;
  • Размерами корпуса;
  • Температурой и давлением теплоносителя.

Важно! В водяных системах отопления передача тепла от стенки в воздух осуществляется на 98% за счет конвекции, поэтому, кроме размеров, важна и форма радиатора. Но так как на практике учет конфигурации поверхности учесть сложно, обычно ограничиваются только учетом линейных размеров.

Первый критерий – тепловой напор, рассчитывается, как разность между полусуммой (Твх+Твых)/2 и температурой воздуха в помещении, Твх  и Твых – температуры воды на входе и выходе из радиатора. Существует даже поправочный коэффициент, уточняющий теплоотдачу радиатора при расчете мощности системы отопления для комнаты.

Таблица поправочного коэффициента говорит, что заявленные в паспорте величины теплоотдачи биметаллического обогревателя, равно как и алюминиевого, будут соответствовать действительности только в течение первого часа работы отопления, К=1 при перепаде температуры в 70оС, что возможно только в холодном помещении. Теплоноситель редко нагревают выше 85оС, значит, максимальную теплоотдачу можно получить только при температуре воздуха в комнате Т=15оС, либо при использовании специальных видов теплоносителя.

Второй критерий – теплопроводность материала радиаторной стенки. Здесь радиатор из биметалла проигрывает алюминиевому варианту. Устройство биметаллической секции отопления, приведенной на схеме, показывает, что стенка обогревателя состоит из двух слоев – стали и алюминия.

Даже при одинаковой толщине стенки биметаллический корпус в одинаковых условиях не может иметь теплоотдачу выше, чем изготовленный из алюминия.

Размеры обоих типов теплообменников примерно одинаковы и рассчитаны на установку в пространстве под подоконником. Стоит отметить, что конструкция корпусов из биметалла и алюминия имеет значительно большую площадь поверхности, чем у чугунной или стальной модели. Поэтому величина теплоотдачи может отличаться сильнее, чем простой расчет на основании теплотехнических свойств металлов – теплопроводности и теплоемкости.

Остается разобраться с температурой и давлением теплоносителя.

Оптимальные условия эксплуатации для обогревателей из биметалла

Устройство и схемы биметаллических и алюминиевых систем во многом похожи. Внутри корпуса секции изготовлен главный канал, по которому движется разогретый теплоноситель. Форма и размеры канала соответствуют сечению подводящей трубы, а значит, жидкость не испытывает дополнительных завихрений и локальных мест перегрева.

Если посмотреть на данные в таблице, то становится ясно, что оба типа радиаторных конструкций проектируются в расчете на высокое давление и, главное, – высокую температуру теплоносителя. В этом случае преимущества теплообменника из биметалла очевидны. Во-первых, увеличивается разность температур, вместо стандартных 70оС значение теплового напора может легко достигать 100оС. Например, давление и температура теплоносителя на входе систему отопления высотного дома составляет 15-18 Бар и 105-110оС, а для паровых систем и 120оС. Соответственно, поправочный коэффициент эффективности теплоотдачи возрастает до 1,1-1,2, а это почти 20%.

Во-вторых, чем выше давление теплоносителя, тем выше коэффициент теплопередачи и теплоотдачи от жидкости к металлу. Значение теплоотдачи за счет повышения давления может возрастать на 5-7%. В итоге, суммируя все условия, может оказаться, что обогреватель из биметалла идеально подходит для отопления высотных зданий.

Несмотря на то, что производители дают примерно одинаковый срок службы для обоих типов теплообменников, на практике при повышенном давлении и температуре отопления способен работать длительное время только биметалл. Горячая вода даже при наличии присадок и защитного покрытия действует на алюминий разрушительно. Другое дело – сталь с легирующими добавками марганца и никеля, ее срок службы может составлять до 15лет.

Заключение

Высокую теплоотдачу на биметаллическом нагревателе можно получить не только при высоком давлении. Для обоих типов радиаторов, даже для чугунных и стальных конструкций, можно увеличить теплоотдачу минимум на 20%, если использовать в домашних котельных в качестве теплоносителя не воду, а специальные типы тосола или антифриза. Давление не изменится, так и останется 3-4 атм., а температура на выходе из котла увеличится почти до 95-97оС, что даст прибавку в теплоотдаче на 15-20%. Кроме того, тосол обеспечит хорошую сохранность алюминиевых, чугунных, стальных труб и теплообменников.

bouw.ru

Теплоотдача радиаторов отопления — таблица характеристик и рекомендации по выбору

В преддверии холодного сезона многие задаются вопросом, какой выбрать радиатор? Если Вы столкнулись с такой проблемой, то эта статья для вас. Здесь мы подробно разберём характеристики различных типов обогревателей, а также рассмотрим таблицу теплоотдачи радиаторов отопления.

Классификация радиаторов

В зависимости от материала изготовления радиаторы бывают:

  • алюминиевые;
  • биметаллические;
  • чугунные;
  • стальные.

Характеристики радиаторов будут зависеть от:

  • мощности;
  • допустимого давления;
  • массы;
  • вместительности.

Чугунные батареи

Плюсы такой батареи – высокая инертность и хорошая теплоотдача радиаторов отопления, таблица приводит результат 80 – 150 Вт посекционное.

Такая батарея долго нагревается, но и долго отдает «впитанное» тепло. Но минусов у такого варианта тоже немало – большой вес, требование к хорошему уходу. Такие батареи не устойчивы к гидроударам. Плохое строение (высокая разница между проходным сечением стояка и батареи) приведет к быстрому загрязнению, вследствие медленного течения воды по радиатору.

Если сравнивать чугунные радиаторы с другими – видно, что они сильно отстают от других предложенных вариантов и становится трудно понять, почему их до сих пор применяют? Ответ прост – батареи из этого материала долговечны, устойчивы к коррозии. При правильном пользовании и должном уходе такие батареи прослужат много лет (25 – 100).

Технические характеристики чугунных батарей:

  • Макс. давление – 6 – 9 бар;
  • Мощность (тепловая) секции – 80 – 160 Вт ;
  • Макс. температура теплоносителя – 150 градусов по Цельсию.
  • Массу спрашивайте у продавца, в среднем одна секция – 7,5 кг.

Алюминиевые радиаторы

Батареи из алюминия имеют много преимуществ. Они не требуют постоянного ухода. Низкий вес батарей значительно снизит расходы на транспортировку. Более устойчивы к гидроударам, нежели чугунные. Высокое прохождение теплоносителя не дает загрязняться таким радиатором изнутри. Это связано с проходным сечением, меньшим, либо равным внутреннему диаметру стояка.

Вы можете услышать распространённый миф о том, что такие батареи имеют низкую теплоотдачу, из-за маленького сечения. Это ложь. Сечение компенсируется площадью оребрения радиатора. Минусы у такой батареи тоже есть – зачастую они не выдерживают высоких скачков давления. Также при изготовлении алюминиевых батарей часто используют сплавы, что сильно повышает их разрушаемость.

Технические характеристики алюминиевых батарей:

  • Давление – 12 – 16 бар;
  • Мощность (тепловая) секции – 138 – 210 В;
  • Макс. температура теплоносителя – 130 градусов по Цельсию;
  • Масса одной секции, в среднем 1,12 – 1,5 кг.

Стальные радиаторы

Стальной радиатор имеет много вариаций. В основном можно выделить панельные и трубчатые радиаторы. Плюсы и минусы такого радиатора сильно зависят от стоимости. Чем дороже – тем качественнее и лучше будет отопление. Такой радиатор имеет отличную теплоотдачу, за счет нагрева не только посредством воздуха, но и нагрева путем конвенции. Радиатор по конструкции прост, поэтому мала возможность поломки чего-то трудно заменимого. Небольшой вес такого радиатора позволит самому его монтировать, а если что-то не подходит по строению, то Вы можете ознакомиться с другими типами таких радиаторов – их достаточно много.

Радиатор из стали дешевле аналогичного радиатора из алюминия. Также такой радиатор выглядит достаточно привлекательно. Недостаток таких радиаторов в основном заключается в трудной эксплуатации. Такая батарея не устойчива к гидроударам, а краска на стали плохо удерживается, что непременно приведёт к её отшелушиванию. Самым большим недостатком является отсутствие, какого либо противостояния коррозии. Если воды в батарее нет, то она начинает ржаветь. Обычно во время теплых времен года такие батареи снимают, сливая воду, для техобслуживания.

Технические характеристики стальных батарей:

  • Давление – 8,6 – 10 бар.
  • Мощность (тепловая) – 1200 – 1800 Вт (для 10 секций).
  • Макс. температура теплоносителя – 110 – 120 градусов по Цельсию
  • Масса одной секции, в среднем – 1,36 – 1,707 кг
  • .

Биметаллические радиаторы

Биметаллические радиаторы – лучшие радиаторы на рынке на данный момент из всех представленных. У них нет минусов в плане работы. Такие батареи имеют небольшой вес и прекрасный «хай-тек» стиль. Радиатор имеет теплоотдачу примерно равную алюминиевому. Такие трубы выдерживают высокую температуру теплоносителя 135 – 210 температуры по Цельсию. Проходное сечение устройства меньше стояка, поэтому сильного загрязнения от биметаллических радиаторов можно не ждать. Хвалить такой радиатор можно бесконечно долго, но все же он имеет один серьезный недостаток – высокую стоимость.

Технические характеристики биметаллических батарей:

  • Давление – 16 – 36 бар.
  • Теплоотдача – 138 – 200 Вт.
  • Максимальная температура теплоносителя – 135 – 210 градусов по Цельсию.
  • Масса одной секции – 1,75 кг в среднем.

Расчет нужного количества тепла для отопления

Для примерного значения нужного количества тепла для квартиры нужно брать в расчет:

  • тип подключения;
  • тип установки.

Типы подключения могут быть следующими:

  • боковое;
  • диагональное;
  • нижнее.

Сколько требуется тепла для отопления квартиры?

Если брать для расчёта три типа регионов – это центральные, северные и южные, то для отопления квартиры в центральной части России для отопления десяти квадратных метров жилплощади вам потребуется приблизительно 1кВт тепловой мощности, для юга страны эта цифра будет составлять 0.7 кВт, а для северных регионов 1.3 кВт. Конечно, эти цифры приблизительны, чтобы посчитать реальное количество энергии нужной для отопления надо учитывать теплопотери на окна и двери.

Тип радиаторов Мощность одной секции (в среднем; Вт) Давление (Атм) Температура максимальная Теплоотдача
Алюминиевые 200 6-16 110 50
Биметаллические 150 16-35 110-130 50
Стальные 120 8-12 110-120 50
Чугунные 100 9 130 70

Вывод

Из всего вышенаписанного можно сделать вывод, что лучшие батареи – это биметаллические.

Также советуем вам посмотреть видео по теме:

zg-dom.ru


Смотрите также

  • В квитанции отопление за июнь
  • Арматура для отопления
  • Паровое отопление в частном доме
  • Автоматизированные системы отопления на переработанном масле
  • Сколько стоят алюминиевые радиаторы отопления
  • Электро отопление самое экономное без котла
  • Дизель для отопления
  • Твердотопливные котлы для отопления
  • Естественная циркуляция воды в системе отопления
  • Программа расчет системы отопления частного дома
  • Двухконтурные котлы отопления электрические

Теплоотдача чугунных радиаторов отопления: расчет, таблица

Содержание

  • 1 Показатель теплоотдачи
  • 2 Расчет теплоотдачи
  • 3 Дополнительные факторы, влияющие на теплоотдачу

Чтобы знать, способен ли чугунный радиатор нагреть помещение до нужной температуры, нужно вычислить его теплоотдачу и количество тепла.

Показатель теплоотдачи

Он указывает на то, сколько тепла может отдать одна секция чугунной батареи за время, в течение которого температура входящей воды уменьшается до температуры выходной воды. Производители всегда указывают этот показатель в технической документации. Например, они отмечают, что теплоотдачей радиатора М-140 является 155 Вт/м². При этом температура воды на входе составляет 90 °С, а на выходе — 70 °С. Теплоотдача таких приборов отопления — 80-160 Вт/м².

На практике теплоотдача радиатора М-140 меньше, поскольку подать воду с температурой 90 °С могут только очень мощные паровые котлы. В частных домах владельцы обычно устанавливают менее мощные котлы. Поэтому, если не проводить перерасчет теплоотдачи радиатора отопления в соответствии с конкретной ситуацией, в помещении с новой батареей может стать прохладно.

На общую теплоотдачу радиатора отопления влияют:

  1. Коэффициент теплопередачи.
  2. Площадь нагревательной поверхности.
  3. Температурный напор.
  4. Потери тепла воды или другого теплоносителя во время перемещения по трубам.
  5. Форма устройства.

Последний фактор влияет на площадь нагревательной поверхности. Его влияние можно увидеть на радиаторах советских времен. Их форма такова, что в одной секции отдается тепло только 0,23 м².

Современные чугунные радиаторы отопления имеют большую теплоотдачу. Это благодаря иной форме секций. Например, современное устройство отопления 1К60П-500 имеет вдвое меньший от М-140 вес, а также секции с меньшей площадью нагрева. Она составляет 0,116 м². Мощность измеряется 70 Вт. Однако отдача тепла больше потому, что форма каждого ребра секции напоминает длинный широкий прямоугольник. Более широкой стороной он «смотрит» внутрь помещения и на прилегающую стену. Благодаря такой особенности батарея превращается в нагревательную, способную дать широкий поток тепла, панель. Такой возможностью ребристые батареи не обладают.

Нижняя схема подключения приводит к 20-% потерям. Минимизировать потери теплопередачи в двух последних схемах подключения к устройству отопления можно с помощью принудительной циркуляции нагретой жидкости. Небольшого давления хватит для полного прогрева всех секций.

Размещение батареи имеет очень большое значение. Если она будет установлена криво, то в некоторых секциях образуются воздушные карманы. Теплоотдача станет меньше.

Потеря теплоотдачи может быть и такой:

  • 7-10% — в случае превышения допустимого расстояния между устройством и подоконником. Оно должно составлять 10-15 см;
  • 5% — в случае уменьшения расстояния между стеной и батареей. Оптимальная величина — 3-5 см;
  • 7% — в ситуации несоблюдения расстояния между полом и радиатором. Оно должно составлять 10-15 см.

Стоит ли менять чугунные батареи на биметаллические: отличия, демонтаж, замена

Системы центрального отопления подвержены коррозии и скачкам давления. Наиболее эффективные радиаторы, выдерживающие такие условия, изготавливаются из чугуна и металла.

Содержание

  1. Сравнение характеристик чугунных и биметаллических батарей
  2. Конструкция и внешний вид
  3. Тепловыделение
  4. Способность удерживать давление
  5. Максимальная температура теплоносителя
  6. Долговечность
  7. Демонтаж старых и установка новых радиаторов
  8. Рекомендации по выбору батарей для отопления

Сравнение характеристик чугунных и биметаллических батарей

Преимущества и недостатки есть как у чугунных, так и у биметаллических радиаторы.

Чугунные обогреватели относятся к классическим моделям. Они используются уже много десятилетий.

Биметаллические радиаторы появились на рынке не так давно. Их отличает высокий уровень эффективности и хорошие технические характеристики.

При выборе важную роль играет срок службы и ценовая категория товара. Знание особенностей каждого вида помогает сравнить конструкции и сделать выбор в пользу наилучшего варианта.

Дизайн и внешний вид

Современный дизайн чугунных батарей позволяет выбрать форму, размер и цвет

Современные чугунные батареи имеют новый дизайн. На рынке представлены радиаторы зарубежных производителей. Поверхность изделий покрыта лепными узорами. Такие модели подходят для современного ремонта.

Чугунные батареи состоят из монолитных секций с резиновыми прокладками между ними для герметичности. Радиатор можно модифицировать, убрав лишнюю секцию или добавив новую. Длина устройства зависит от количества секций. Высота 0,35-1,5 м, глубина 0,5 м.

Чугун характеризуется постепенным нагревом, поэтому требуется большое количество горячей воды. Это объясняет ширину каналов конструкции. В отличие от других видов, каждая секция чугунного радиатора включает в себя два параллельных отсека, что обеспечивает высокую теплоотдачу.

В некоторых отопительных приборах перья устанавливаются между каналами. Они обеспечивают высокий уровень конвекционного нагрева. Уровень КПД таких аккумуляторов на 5-10% выше, чем у базовой модели.

Основание биметаллических моделей изготовлено из алюминия. Радиаторы ребристые для оптимального отвода тепла. Прочный стальной сердечник расположен под корпусом. Сплав обеспечивает устройству высокий уровень надежности. Биметаллические конструкции включают в себя секции. Есть и монолитные конструкции. Дизайн биметаллических изделий привлекателен.

Тепловыделение

Чугун дольше нагревается и дольше остывает

При выборе чугуна или биметалла для центрального отопления необходимо учитывать их способность отдавать тепло. Теплопередача чугунных приборов отличается высокой инерционностью. Чугун долго прогревается, поэтому помещение сразу не становится теплым. Охлаждение нагретого радиатора занимает много времени, что является плюсом при авариях.

Функциональность моделей из чугуна основана на конвекции и инфракрасном излучении. Воздух и предметы в комнате прогреваются. Средняя теплоотдача составляет 100-160 Вт, но у некоторых радиаторов отмечаются отклонения.

Биметаллические модели отличаются малой инерционностью. Это обеспечивает быстрый прогрев помещения. При отключении подачи тепла радиатор так же быстро остывает. Показатель теплоотдачи секции прибора составляет 150-180 Вт. Он близок к показателям чугунных изделий, поэтому сложно однозначно определить, какие радиаторы лучше, чугунные или биметаллические.

Способность удерживать давление

При нестабильном давлении в системе рекомендуется выбирать биметаллические радиаторы

Давление в многоэтажных домах нестабильно. Циркуляционные насосы должны работать плавно, но условие не всегда соблюдается. Когда горячая вода перестает поступать, давление в системе поднимается до таких высоких показателей, что аккумуляторы начинают взрываться. Рекомендуется остановить свой выбор на модели с хорошими показателями давления.

Чугунные радиаторы выдерживают 9-12 атмосфер. Это низкий показатель для гидравлического удара. Биметаллические модели выдерживают до 20-50 атмосфер. Мощные гидравлические удары не нарушают конструктивную целостность этого типа радиатора. Модели с монолитным стальным сердечником выдерживают до 100 атмосфер.

В многоэтажных домах рекомендуется менять чугунные батареи на современные.

Максимальная температура охлаждающей жидкости

Температура охлаждающей жидкости нестабильна. Чугунные батареи могут нагреваться до 110 градусов. Горячая вода, проходя через биметаллические модели, нагревается до 130 градусов. Оба типа хорошо переносят колебания.

Из-за разницы в расширении между сталью и алюминием биметаллические батареи иногда трескаются при изменении температуры.

Долговечность

Изделия из чугуна служат до 50 лет. В некоторых старых домах сохранились модели, которым более 100 лет. Гарантийный срок на биметаллические конструкции составляет 15-30 лет.

Демонтаж старых и установка новых радиаторов

Соединения рекомендуется откручивать после слива воды из стояка

Замена батарей осуществляется после окончания отопительного сезона. В этот же период проводятся профилактические мероприятия. Когда батареи удаляются, коммунальные службы должны быть уведомлены, чтобы предотвратить попадание воды в систему или слив воды из контуров. Герметичность соединения обеспечивается двумя гайками. Один используется для соединения трубы с батареей, а другой является контргайкой.

При демонтаже следует соблюдать следующую последовательность:

  1. На всю длину резьбы швабры откручивается гайка с малым диаметром.
  2. Гайка, соединяющая патрубок с аккумулятором, откручена.
  3. Радиатор снят.

Чугунные батареи очень тяжелые. Иногда их приходится разрезать на несколько частей. Несмотря на то, что вода сливается со стояка, она может остаться в радиаторе. Заранее подготовьте тряпку и ведро. В противном случае напольное покрытие может быть повреждено.

Основная проблема при демонтаже чугунных изделий в том, что гайка может не отвернуться. В этом случае нужно прогреть соединение паяльной лампой. Второй способ – использовать мясорубку.

Перед началом монтажа чугунных изделий следует определиться с местом установки. Выбирается участок с максимальными потерями тепла. Обычно батареи устанавливают возле окон или входных дверей. На кухне их размещают под подоконником.

Вместо старого радиатора по новой маркировке биметаллический

При монтаже необходимо:

  • четко определить середину оконного проема и отметить с обеих сторон точки для установки креплений;
  • расположить радиатор на высоте 8-14 см от пола;
  • выдерживать расстояние между подоконником и отопительным прибором 10-12 см;
  • оставить зазор между радиатором и стеной не менее 3 см.

Установка зависит от материала стены. Они должны быть ровными и чистыми. Если крепление производится к деревянной поверхности, сооружается специальная подставка. Кирпичная поверхность предполагает монтаж кронштейнов в нише. Готовится прочная опора для стены из гипсокартона.

Демонтаж биметаллических конструкций заключается в сливе воды из системы отопления и отвинчивании устройства от трубы. Для замены аккумулятора часто прибегают к перекрытию патрубка, подходящего к радиатору. В каждом аккумуляторе есть специальный вентиль, позволяющий сливать воду. Радиатор откручивается газовым ключом.

Перед установкой биметаллические модели очищают бесщелочными моющими средствами. Резьбовые соединения не зачищены. При установке используется многозаходная резьба. Резьбовые элементы монтируются с усилием не более 12 кг.

Биметаллические радиаторы легче чугунных, поэтому их можно монтировать на гипсокартон

Монтаж предполагает следующую последовательность:

  1. Размечены места для кронштейнов. При этом учитывается расположение труб и конструктивные особенности радиатора.
  2. Используется уровень, исключающий перекосы.
  3. Учтены показатели минимального расстояния радиаторов от стен и пола.
  4. Аккумулятор подвешивается на кронштейны.
  5. Устройство подключено к трубам.
  6. Установлен клапан выпуска воздуха.

Биметаллические радиаторы довольно легкие, так как в основном состоят из алюминия. При знании правил монтажа их можно укрепить и на перегородке из гипсокартона.

Рекомендации по выбору батарей для отопления

Выбор чугунных или биметаллических радиаторов зависит от типа здания и интерьера. В старых малоэтажных домах, хрущевках рекомендуется устанавливать чугунные изделия. При отсутствии действия мощных гидроударов поддерживается давление в системе устройства.

Если квартира находится в многоэтажном доме, то показатель рабочего давления в теплоносителе будет выше. Рекомендуется прибегать к установке биметаллических конструкций с высоким ресурсом. Чугунные батареи следует заменить на биметаллические при наличии автономной системы отопления.

какие биметаллические радиаторы лучше, технические характеристики приборов, рейтинг 2018

Система отопления любого помещения является важной частью коммуникаций, эффективность которых зависит от грамотного ее монтажа. Основным элементом в нем являются аккумуляторы. На сегодняшний день рынок сантехники предлагает огромный выбор обогревателей. После традиционных чугунных радиаторов наиболее востребованы биметаллические модели.

Что это такое?

Основная конструктивная идея заключается в использовании двух металлических сплавов с различными техническими и химическими характеристиками. Как правило, внутренняя поверхность нагревателя выполнена из нержавеющей стали, так как ей приходится постоянно контактировать с теплоносителем. Сталь также обладает антикоррозийным эффектом, к тому же устойчива к скачкам давления. Внешняя сторона изготовлена ​​из алюминия, который отличается высокой скоростью теплоотдачи. Благодаря такому сочетанию металлов нагревательный элемент имеет повышенный КПД. Такие модели наиболее удобны для квартиры, подключенной к системе центрального отопления, так как в ней возможны скачки давления, использование некачественного теплоносителя.

Качественные биметаллические радиаторы должны соответствовать требованиям ГОСТ, что позволит без проблем эксплуатировать их в течение всего срока службы (около 25 лет).

Устройство и принцип действия

Основные элементы биметаллических батарей отопления состоят из двух частей.

  • Активная зона заполнена теплоносителем. Так как взаимодействует с агрессивной средой, изготавливается из стали или меди. Эти металлы обладают высокой коррозионной стойкостью. В составе внутреннего элемента можно выделить такие два компонента, как: 9Коллекторы 0098
  • изготовлены из стали. Они необходимы для подключения радиаторов к системе отопления. Нержавеющая сталь выдерживает скачки давления, а медь дополнительно устойчива к электрохимическим процессам;
  • Швеллеры стальные теплопроводные.
  • Наружный слой Алюминий используется для его производства как отличный проводник тепла. Алюминиевый корпус способен быстро менять свою температуру, благодаря чему можно регулировать теплоотдачу. Общая конструкция состоит из двух горизонтальных стальных труб, соединенных вертикальными стальными трубными перемычками, по которым пропускается теплоноситель или пар. Эта система покрыта сверху алюминиевым оребрением или монолитным корпусом. Теплообменник имеет сложную конфигурацию за счет конвекционных каналов. Секции в процессе производства соединяются точечной сваркой. При монтаже детали конструкции крепятся с помощью резиновых прокладок или ниппелей из стали.

Радиатор основан на физических явлениях конвекции и излучения.

Принцип следующий:

  • теплоноситель нагревается до высокой температуры в котлах и централизованно по трубам. Таким образом охлаждающая жидкость попадает в радиатор;
  • Стальной сердечник, взаимодействуя с нагретой жидкостью, передает тепловую энергию алюминиевому корпусу, который в свою очередь нагревает помещение.

В некоторых случаях при подключении биметаллических батарей к централизованной отопительной сети возникает проблема – первые две-три секции крана нагреваются, а последующие остаются слегка теплыми или совсем холодными. Опытные специалисты сначала проверяют радиаторы на завоздушивание. Во время установки мог попасть воздух.

Если это не проблема, следует использовать следующие методы:

  • подключить радиатор по диагонали;
  • используют удлинитель потока, повышающий эффективность теплопередачи.

Следует отметить, что второй вариант подходит только для радиаторов, которые подключаются к системе отопления с помощью вентилей с американкой. Кроме того, специалисты отмечают, что купить удлинители ручья в магазинах непросто, поэтому лучше воспользоваться различными руководствами и инструкциями по самостоятельному изготовлению такой детали.

Инструкция следующая:

  • Для работы понадобится отрезок медной трубы наружным диаметром 18 мм. Толщина стенки должна быть не менее 1 мм. Кроме того, вам понадобится муфта для пайки, силиконовые прокладки, припой, газовая горелка, а также набор инструментов, который позволит отрезать нужный кусок трубы и очистить металл после резки;
  • перед началом работы перекрыть кран и слить теплоноситель;
  • снять радиатор с кронштейнов, так как монтажные работы удобнее проводить на ровной поверхности пола;
  • проверить состояние силиконовой прокладки. При наличии повреждений лучше заменить;
  • От медной трубы с помощью трубореза отрезается необходимая длина. Для ровного среза специалисты советуют располагать его строго перпендикулярно инструменту;
  • края обработаны лицевой щеткой и зачищены жесткой щеткой. Ни в коем случае нельзя использовать наждачную бумагу, потому что тогда спаять медные детали будет крайне сложно;
  • Далее осуществляется процесс пайки втулки с трубой, для чего на них кисточкой наносится флюс, что следует делать аккуратно, ровным тонким слоем. Если переборщить, то застывшие капли флюса будут вызывать громкий звук при циркуляции охлаждающей жидкости внутри радиатора. Подготовленные детали вставляются друг в друга и прогреваются горелкой. Как только флюс приобрел серебристый оттенок, на место соединения наносится припой. Из-за высокой температуры трубы она самостоятельно потечет и заполнит все пустоты. Если флюс начал сворачиваться в капли, процесс следует остановить;
трубы
  • прижать друг к другу на 1–2 мин до полного остывания;
  • регулировка длины производится в зависимости от подачи воды;
  • полученный удлинитель вставляется в аккумулятор в обратном направлении для облегчения движения охлаждающей жидкости в радиаторе при боковом подключении;
  • батарея возвращается на место и подключается к системе центрального отопления;
  • при необходимости удалить лишний воздух.

При установке удлинителя потока следует учитывать, что он используется в случае большого количества секций биметаллического радиатора.

Основные типы

Классификация радиаторов зависит от различных параметров и факторов.

По типу материала

Для изготовления батарей отопления с использованием различных материалов.

  • Чугун. Модели из чугуна появились в XIX веке. Материал характеризуется низкой инерционностью. Это означает, что он медленно нагревается, поэтому для прогрева помещения требуется некоторое время. Однако чугун также медленно остывает, поэтому долго держит тепло, обеспечивая комфортный микроклимат. Материал достаточно прочен и долговечен, не подвержен коррозии и стоит дешево. Внушительный вес – самый существенный недостаток чугунных радиаторов.
  • Сталь. Теплопроводность этого материала аналогична чугуну. Поскольку толщина стенки меньше, чем у чугунных аналогов, сталь быстрее нагревается. Высокая инерционность позволяет использовать терморегуляторы в конструкции нагревательных изделий. Стальные детали позволяют варьировать конструкцию радиаторов. Существенным недостатком является низкая стойкость к коррозии, что снижает срок службы.
  • Алюминий. Для изготовления профилей используется алюминиевый сплав с добавкой кремния. Металл очень легкий, поэтому вес батареек небольшой. Алюминий обладает высокой степенью теплопроводности и отличным коэффициентом теплопередачи. Алюминиевые батареи обладают всеми преимуществами этого материала, в том числе хорошей инерционностью, позволяющей регулировать температуру. Существенным недостатком является мягкость алюминия, поэтому радиаторы отличаются низкой устойчивостью к физическому воздействию и слабым резьбовым соединением. Так же как и алюминиевые отопительные изделия зависят от качества теплоносителя, его кислотности.
  • Биметалл Радиатор изготовлен из двух типов материалов: медь или сталь в качестве сердцевины и алюминий для корпуса.

По типу конструкции

В зависимости от типа конструкции биметаллические радиаторы бывают двух типов.

  • Секционные модели представляют собой составную конструкцию, состоящую из нескольких секций. Такие модели позволяют выбирать мощность за счет изменения количества отдельных секций. Для соединения используют различные уплотнения. Главный негативный фактор – наличие стыков, которые увеличивают риск протечки. А также места соединений, подверженные воздействию охлаждающей жидкости с повышенной химической активностью, например, антифриза.
  • Монолитные радиаторы более устойчивы и надежны. Их технические характеристики выше секционных аналогов. Благодаря отсутствию стыков отопительные приборы выдерживают большие нагрузки.

Если сравнить производительность этих двух типов биметаллических радиаторов, то получим следующий результат:

  • срок службы монолитных моделей достигает 50 лет, тогда как у секционных максимум 25 лет;
  • рабочее давление в системе отопления для второго типа допускается в пределах 100 атмосфер, для первого – до 35 атмосфер;
  • тепловая мощность одной секции в обоих вариантах – от 100 до 200 Вт;
  • стоимость монолитных вариантов выше;
  • модификации
  • со сплошным сердечником не могут изменить технические параметры, у секционных такая возможность есть.

По местонахождению

В зависимости от местонахождения батареи выделяют несколько типов.

  • Горизонтальные батареи – Это стандартный привычный вариант. Их устанавливают чаще всего. Такие модели имеют огромный ассортимент. Изменяемыми параметрами являются: размеры, производительность и дизайн. Чтобы привлечь потребителей, производители уделяют внимание не только технической составляющей биметаллического радиатора, но и разрабатывают уникальные дизайнерские линии. Сейчас на рынке представлены цветные, фактурные, комбинированные варианты с использованием разных дизайнерских техник.
  • Вертикальный радиатор. В домах с высокими потолками и большими комнатами необходимо увеличить площадь радиаторов. Вертикальные модели призваны справиться с этой задачей, так как в случае с горизонтальными вариантами им придется опоясывать всю комнату по периметру. Такие модификации помогут решить проблему с отоплением, если под окном нет места, для Например, окна начинаются прямо от пола. Их можно устанавливать в межстенные и межоконные простенки, что позволит сэкономить полезную площадь без потери функциональности батарей. Биметаллические вертикальные радиаторы не только обогревают, но и служат уникальным предметом интерьера. Самый простой вариант в виде стеновых труб из нержавеющей стали с хромированным покрытием используется в современных стилях с индустриальным уклоном.
  • Встраиваемая модель. Радиаторы этого типа появились благодаря новым технологическим возможностям. Они являются беспроигрышным вариантом в тех случаях, когда обычные аккумуляторы установить невозможно или затруднительно. Например, в помещении с большой площадью остекления специалисты предлагают встроенные в пол биметаллические радиаторы. Для их установки в полу делаются специальные каналы, а сверху закрываются специальной защитной решеткой из дерева или металла.

Подземные модели бывают двух типов.

  • Корпус. В этом случае нагревательная конструкция встраивается в специальный короб, играющий роль канала. Корпус изготовлен из тонкого листа оцинкованного металла и покрыт теплоизоляцией. Размеры выпускаемых корпусных моделей биметаллических радиаторов следующие: ширина 5–25 см, высота 10–70 см, длина от полуметра до нескольких метров. Мощные модели дополнительно снабжаются вентиляторами, работающими от электричества.
  • Без упаковки. Для того, чтобы установить эти модели в пол, вы должны сначала сами собрать короб, потому что он не входит в комплект. Как правило, канал делают прямоугольным, его размер должен быть больше размера радиатора на 10 см, чтобы обеспечить естественную циркуляцию воздуха.

Существуют также встроенные модульные конструкции для стен и других проемов. Если установить такую ​​модель в перегородку между комнатами, то она сможет обогревать одновременно две комнаты. Некоторые дизайнеры встраивают биметаллические конвекторы в мебель.

Технические характеристики

Все биметаллические радиаторы имеют ряд важных технических характеристик, которые необходимо знать перед их установкой.

Все параметры указаны в технической документации на изделие.

  • Наиболее важным среди них является способность выдерживать высокое давление внутри отопительного контура. Следует понимать, что этот показатель должен иметь запас прочности, так как в центральной системе иногда случаются гидроудары, при которых давление резко становится выше рабочего. Качественные биметаллические батареи отопления должны выдерживать 40 атмосфер и более.
  • Теплоотдача характеризуется таким показателем, как тепловая мощность радиатора. Измеряется в ваттах и ​​киловаттах (ваттах и ​​киловаттах). Этот показатель зависит от количества секций и может варьироваться, поэтому мощность одной секции указывается в техпаспорте. Одна секция биметаллического радиатора может иметь теплоотдачу от 100 до 185 Вт. Расчет мощности на отопление помещений осуществляется на основании СНиП, в котором приведена таблица теплопередачи. Например, для площади 1 квадратный метр и высоты потолка до 2,7 метра расчетная тепловая мощность составит 100 Вт.
  • Еще одним важным показателем является объем охлаждающей жидкости. Чем он меньше, тем лучше. У биметаллических аналогов он составляет 0,16–0,18 л на секцию. Для сравнения, у алюминиевых он варьируется от 0,25 до 0,46 л.
  • Стойкость к химическим компонентам охлаждающей жидкости. Здесь важна степень кислотности и зашлакованности рабочей жидкости. Для стальных и алюминиевых сердечников этот коэффициент примерно одинаков. Медь более химически стабильна. Что касается абразивных частиц и взвесей, которые присутствуют в теплоносителе, то желательно, чтобы их было как можно меньше. Поскольку стенки металлических жил тонкие, они подвержены истиранию, к тому же загрязнения забивают трубы. Идеальный вариант установки биметаллических радиаторов – собственная система отопления, но и с централизованным подключением можно подобрать хороший вариант.
  • Срок службы гарантирует каждая фирма сама, но в среднем у биметаллических аналогов он составляет 25 лет.
  • Габаритные параметры зависят только от производителя.
  • В зависимости от модели и размера различается вес всего изделия.

Преимущества и недостатки

Если рассматривать преимущества биметаллических радиаторов, то стоит выделить следующие:

  • высокий коэффициент теплопередачи;
  • возможность установки термостата, что позволяет самостоятельно регулировать температуру и объем теплоносителя. Это свойство способствует экономному использованию тепла и, соответственно, снижает финансовые затраты;
  • секционное исполнение. Количество секций можно выбирать в зависимости от площади отапливаемого помещения. Кроме того, он позволяет ремонтировать или менять секции независимо друг от друга;
  • надежность. Радиаторы выдерживают скачки давления до 37 атмосфер. Благодаря коррозионной стойкости биметаллические батареи не выходят из строя даже при повышенной кислотности теплоносителя;
  • возможность установки в любые системы отопления.
  • долговечность. Срок эксплуатации в пределах 20–25 лет;
  • обтекаемая форма обеспечивает повышенную безопасность;
  • панели не нагреваются до «опасной» температуры, поэтому их безбоязненно устанавливают в детских комнатах и ​​больничных палатах;
  • большой ассортимент. Например, есть модели без подвешивания на кронштейны. Их можно установить вертикально, используя дополнительные ребра жесткости;
  • широкий размерный ряд;
  • Широкая цветовая гамма. Есть возможность самостоятельного окрашивания срезов;
  • небольшой вес по сравнению с чугунными аналогами;
  • простая установка, не требующая много времени;
  • простота ухода

Как и любой товар, биметаллические радиаторы имеют свои недостатки, а именно:

  • разница между коэффициентами расширения алюминия и стали Это основной недостаток таких моделей, который вызывает скрип панелей при длительной эксплуатации снижает прочность конструкции;
  • низкое качество теплоносителя снижает срок службы батареи;
  • Стоимость радиаторов этой серии выше других аналогов.

Сравнение с другими типами батарей

При выборе радиатора отопления покупатели в первую очередь обращают внимание на материал, из которого они изготовлены. От этого зависят многие технические параметры, и в этом разница между моделями.

Чугун

Это классический вариант нагревателя, который используется уже давно. Многие считают, что ему нет альтернативы по стойкости и долговечности. Температура теплоносителя может быть до +150 градусов, допустимое рабочее давление 15 атмосфер. Область использования обширна: от общественных до жилых, технических зданий и мастерских. Возможная тепловая мощность сечения достигает 160 Вт.

Самым большим преимуществом чугунных радиаторов является их низкая стоимость. Кроме того, они отличаются устойчивостью к любому типу теплоносителя и простотой монтажных работ при монтаже. Толстые стенки отлично противостоят абразивам в составе рабочей жидкости. Если в системе сильное загрязнение, чугунных моделей лучше не найти. Малая степень инерционности не позволяет регулировать теплоотдачу, в отличие от других аналогов.

Принцип работы основан на излучении тепловой энергии, а не на конвекции. Последнее согревает воздух и делает его более сухим, в случае излучения нагреваются сами предметы. К недостаткам можно отнести значительный вес изделия. Многие отмечают в качестве минуса невзрачный внешний вид, но это спорный вопрос.

Поскольку производители предлагают чугунные батареи отопления изысканных форм, украшенные ковкой, однако их стоимость значительно возрастает.

Сталь

Радиаторы из стали доступны сразу в готовом виде. Они рассчитаны на низкое давление до 10 атмосфер и очень чувствительны к коррозии. Поскольку поверхность стали быстро нагревается, степень теплоотдачи хорошая. Тепловая мощность может достигать 5700 Вт. В случае небольшой температуры теплоносителя в контуре отопления отлично подходят стальные модификации.

Для обогрева небольших помещений вполне подходят. К сожалению, ресурс таких радиаторов самый низкий. Специалисты не советуют подключать их к системе центрального отопления, так как они не имеют запаса прочности, при скачке давления могут пробиться. А еще они боятся теплоносителей, в которых большое количество взвеси, что приводит к закупорке каналов. Самый удачный вариант установки радиаторов подобной конструкции – это автономная система отопления с газовым или электрическим котлом.

Алюминий

Алюминиевые батареи собрали в себе все преимущества стальных моделей: эстетичность, небольшой вес конструкции и высокий коэффициент теплопередачи. В отличие от чугунных алюминиевые модификации допускают установку термостатов. Главный недостаток – слабое винтовое соединение. А также алюминий подвергается коррозии при наличии высокой степени кислотности несущей жидкости. В частной системе отопления можно выбрать такой тип теплоносителя, чтобы снизить этот эффект и увеличить срок службы. Это условие невыполнимо в централизованной схеме, поэтому использование алюминиевых радиаторов неэффективно.

Биметаллический

В большинстве случаев этот вариант выигрывает среди многих. Биметаллические радиаторы отопления являются продуктом использования новых технологий в области энергетики. Они удачно сочетают в себе преимущества стальных и алюминиевых изделий. Стальной сердечник позволяет усилить соединение и лучше сопротивляется коррозии. Производители предлагают варианты с медным контуром, обладающим более высоким антикоррозийным эффектом.

Алюминиевый корпус позволяет увеличить теплоотдачу , так как материал отличается отличной теплопроводностью. Единственный минус – определенная зависимость от степени кислотности теплоносителя и уровня его загрязнения. А также высокая стоимость продукта. В технических помещениях и цехах, где необходимо отапливать большие площади при малых затратах и ​​низком качестве теплоносителя, специалисты рекомендуют устанавливать чугунные радиаторы.

Делая общий вывод, можно подчеркнуть, что современные аналоги батарей отопления выигрывают своей формой. Они более тонкие, эргономичные, без острых углов, с красивым дизайном. Для них характерны точные геометрические линии и формы, в отличие от чугунных, поэтому стыковать секции удобнее и проще. Высокая степень инертности позволяет устанавливать термостатические регуляторы и датчики контроля на металлические аналоги, снабжать их другими техническими новинками. Монтажные работы по установке также стали проще и быстрее.

Однако и у них есть недостатки, которых нет у железных представителей радиаторов. К ним относится долговечность. Чугун долговечнее любых стальных аналогов. Биметаллические и алюминиевые батареи чувствительны к загрязненным теплоносителям, чугунные вполне их переносят. Кислотность несущей жидкости важна для первых и не важна для вторых. По устойчивости к гидравлическим ударам чугунные радиаторы не имеют себе равных среди всех представителей отопительных приборов. Исходя из вышеизложенного, к выбору нужно подходить крайне осторожно и внимательно, особенно при наличии централизованной системы отопления.

Популярные производители и отзывы

На рынке биметаллических радиаторов мало производителей, продукция которых обладает уникальным свойством соответствия цены и качества. По составлению рейтинга на основе отзывов потребителей, в их число вошли несколько российских брендов и итальянские компании.

Италия

Компании Global и Sira наиболее известны на внутреннем рынке. Их биметаллические батареи выглядят эстетично. Покрытие чаще выполняется в белых, молочных и кремовых тонах. В линейке есть регулируемые модификации с термостатом, а также с воздухоотводчиком. В ассортименте есть модели с разными способами установки, разной конфигурации и размеров. Фирмы гарантируют высокую надежность продукции.

  • Глобальный. Итальянская продукция успешно выдерживает работу в суровом российском климате. Сердцевина радиатора наделена высокой антикоррозийной защитой. Аккумулятор способен выдерживать давление до 50 атмосфер. При всех технических преимуществах радиаторные системы имеют красивый внешний вид и высокий коэффициент теплопередачи. Конструкция состоит из качественных деталей, все соединения выполнены с помощью герметичных прокладок. Компактный и демократичный дизайн позволяет вписать биметаллический радиатор в любой интерьер. Проведенные испытания позволяют гарантировать срок службы до 20 лет.
  • Сира. Помимо отличных технических показателей, таких как легкость и практичность, быстрый нагрев и высокий коэффициент теплоотдачи, прочность, устойчивость к коррозии, радиаторы этой итальянской марки имеют изящную изогнутую форму без острых углов. Максимально допустимое давление может достигать 170 атмосфер. Единственный недостаток – высокая цена изделий, но она несравнима с абсолютным комфортом и надежностью в эксплуатации.

Россия

Одним из известных российских производителей является компания Рифар. Производственная линия расположена в городе Гай Оренбургской области. Продукция производится с использованием современных технологий, новых технологий и инновационных материалов. В частности, используются плавильные печи итальянского производства и роботизированные линии нанесения порошковой краски. Максимально допустимая производительность выпускаемых биметаллических радиаторов достигает 135 градусов для диапазона температур теплоносителя и давления в системе до 20 атмосфер. Стандартные модели имеют от 4 до 12 секций. По индивидуальному заказу их увеличивают до 24 или уменьшают до двух.

Компания Rifar предлагает разные серии радиаторов, которые отличаются внешним видом и техническими характеристиками. Однако все модели без исключения обладают высокой теплоотдачей, что достигается с помощью алюминиевого корпуса, выполненного из плоских ребер.

  • База Rifar – самая популярная. Представлен в трех вариантах с разным расстоянием между осями: 500, 350 и 200 мм. Первый тип более мощный в серии и применяется для обогрева холодных, плохо утепленных помещений. База 200 характеризуется закрытой задней поверхностью. Для монтажа предусмотрено верхнее и нижнее подключение к системе отопления.
  • Рифар Монолит. Эта серия предназначена для использования в системах отопления с высоким давлением до 100 атмосфер. Конструкция запатентована компанией как принципиально новая. Его уникальность заключается в наличии неразборного стального многоканального сердечника. Прочность обеспечивает надежность и отсутствие утечек.

Общие технические характеристики этой серии:

  • Гарантия 25 лет;
  • высокая коррозионная защита каналов;
  • без стыков между секциями;
  • возможность использования в качестве теплоносителя незамерзающих жидкостей;
  • предельно допустимая температура рабочей жидкости +135 градусов;
  • номинальное давление до 100 атмосфер;
  • простая установка. Вся фурнитура стандартная;
  • 9Максимальная безопасность 0007 позволяет устанавливать биметаллические радиаторы в детских и медицинских учреждениях.

Производитель предлагает следующие модели этой серии: Рифар Монолит 500 и Рифар Монолит 350. Количество секций в каждой из них варьируется от 4 до 16. Наиболее популярны модели с 4 и 6 секциями.

  • Рифар Флекс. Радиаторы этой серии отличаются указанным дизайном. Им можно придать изогнутую форму, сохранив работоспособность. Гарантийный срок таких модификаций составляет до 10 лет.
  • Рифар Форза. Данные радиаторы являются самыми мощными среди биметаллических батарей и используются для обогрева больших помещений. Производитель дает гарантию на эти модели до 15 лет.

Российская торговая марка «Изотерм» выпускает медно-алюминиевые конвекторы интересного дизайна. Идеальное решение – съемный стальной полированный корпус. В линейку входят настенные и напольные модификации. Главное их отличие – наличие задней стенки, ведь у настенной ее нет. Стоит подробнее рассмотреть самые популярные серии.

  • Atoll и Atoll Pro Имеют медно-алюминиевую конструкцию, которая скрыта съемным кожухом из оцинкованной стали с порошковым покрытием. Дизайн его поверхности разработан ведущими отечественными специалистами. Возможна любая цветовая гамма, любой рисунок. При этом технические характеристики не страдают: номинальное давление 16 атмосфер, температура до +130 градусов, мощность варьируется от 243 до 11174 Вт. В качестве теплоносителя возможна только вода или антифриз, совместимый с медью. .
  • Rodos отличается от первых модификаций материалом, из которого изготовлен корпус. Это полированная нержавеющая сталь. Зеркальная металлическая поверхность станет отличной дизайнерской находкой для современных стилей интерьера, например, хай-тек.

Пилигрим — еще один отечественный бренд. Изделия отличаются повышенной коррозионной стойкостью за счет использования медных жил вместо стальных.

Другие страны

На рынке биметаллических радиаторов представлены производители из других стран. Mars – южнокорейская компания. Продукция этого бренда выпускает модели с медным сердечником. Технические индикаторы адаптированы для работы в российских системах отопления. Они характеризуются высокой прочностью, эффективностью и экономичностью. Медный коллектор надолго исключает коррозионные реакции.

Что касается дизайна, то особого разнообразия нет. Производители таких моделей разрабатывали, исходя из превосходства сути над формой, получение радиатора хорошей мощности при компактных размерах. Конструкция биметаллических батарей с медным сердечником Марс неразборная секционная. Каждая модель состоит из нечетного количества секций от пяти до девятнадцати. С одной стороны, монолитность обеспечивает более надежную конструкцию, снижает риск протечек, с другой стороны, также ограничивает возможность увеличения мощности за счет увеличения секций.

Общие технические характеристики следующие:

  • Рабочее давление до 20 атмосфер. Максимально возможный лимит до 30;
  • диапазон температур теплоносителя ограничен +130 градусов;
  • кислотность теплоносителя в пределах рН 7–9;
  • 9типоразмеры 0007 – 300 и 500 мм;
  • глубина профиля – 65 мм; Вес
  • в зависимости от модели варьируется от 4 до 23 кг, что в принципе определяется как малое.
Модели

с межосевым расстоянием 300 мм могут обогреть помещение площадью до 19,5 кв. Модификации 500 мм – площадь до 34 кв. Для городских квартир, подключенных к системе центрального отопления, продукция Mars является вполне подходящим вариантом по размерным параметрам и рабочему давлению. Однако при выборе обязательно нужно выяснить все химические составляющие теплоносителя в контуре отопления: кислотность и содержание взвесей, так как эти характеристики могут не подойти.

Польский бренд Regulus-system также производит биметаллические батареи с использованием меди. Фирма дает гарантию на свою продукцию до 25 лет, хотя показатели несколько ниже, чем у южнокорейского бренда. Производство, основанное в 1994 году, в основном выпускало радиаторы конвекторного типа. После реорганизации в 2001 году организация расширилась, модернизировалась и продолжила производство биметаллических радиаторов. Из достоинств компании следует отметить высокий профессионализм сотрудников, многоступенчатый контроль качества продукции, новейшее оборудование и технологии. Разветвленная логистическая сеть позволяет предлагать клиентам выгодные условия. Компания представляет свою продукцию на рынках России, Белоруссии, Украины, Прибалтики.

В дополнение к базовой комплектации возможен заказ индивидуального исполнения угловой или радиальной формы. Предусмотрено крепление к стене, но возможен заказ напольных ножек. Характерной особенностью биметаллических радиаторов этой фирмы является идентичность обеих сторон, поэтому монтировать можно с любой.

Общие технические параметры следующие:

  • рабочее давление не должно превышать 15 атмосфер;
  • температура охлаждающей жидкости – до +110 градусов;
  • Тепловая мощность в зависимости от модели варьируется от 172 до 6000 Вт.

Бренд выпускает несколько серий биметаллических радиаторов.

  • Regulus – это базовая версия с закругленной верхней панелью, работающая по принципу конвекции-излучения. Возможна установка бокового или нижнего подключения к системе отопления. Технические характеристики в среднем диапазоне. Ценовой диапазон делает эту модель самой востребованной из всей продуктовой линейки компании.
  • Соллариус. Отличается от базовой комплектации только формой, она более квадратная.
  • Соллариус Дюбель – вариант с более высокой тепловой мощностью. Модели из этой серии отличаются удвоенной глубиной: 180 мм вместо 90 мм. Кроме того, в этой серии представлены плинтусные модификации высотой всего 12 см.
  • Sollarius Decor – вертикальный медно-алюминиевый радиатор, который предназначен для помещений, где нет места для установки горизонтальных моделей. Кроме того, он может стать интересным дизайнерским объектом в интерьере. Комплектация дополнена воздухоотводчиком и термостатом. Подключение возможно только нижнего типа.
  • Sollarius S-Corner – угловая модификация, заслужившая популярность в помещениях со смежными наружными стенами.
  • Regulus Inside — модели, встраиваемые в стену. Производитель выпускает несколько видов, в том числе и с внутренним вентилятором. Радиаторы можно монтировать в стеновые перегородки, кровельные или мебельные ниши. Конструкция модульная, поэтому при монтаже количество согласовывается по желанию заказчика.
  • Regulus E-Vent обладает повышенным тепловыделением за счет встроенного вентилятора, который подключается к электричеству. Его можно отключить, и тогда радиатор работает нормально.

Украинский завод “Маяк” производит серию медно-алюминиевых радиаторов и конвекторов “Термия”. Конструкция радиаторов отличается от аналогов тем, что не только сердечник в виде трубы, но и прикрепленные к нему пластины выполнены из меди. Конструкция покрыта алюминиевым кожухом с порошковым покрытием, прошедшим процедуру обжига. Модели имеют два типа подключения к системе отопления: боковое или нижнее. Для последнего в конструкции предусмотрен термостат. Возможна установка батарей с использованием кронштейнов или напольный вариант – с установкой на ножки. Базовая комплектация изделия дополнена ручным воздухоотводчиком в виде крана Маевского.

Основные технические характеристики биметаллических радиаторов следующие:

  • размеры: ширина 90 мм, высота – от 200 до 600 мм с шагом 100, длина – от 400 до 2000 мм;
  • рабочая мощность: 240–4240 Вт для аккумуляторов с боковым подключением, 270–4620 Вт – с нижним подключением без термостата;
  • вес изделия варьируется от 1,6 до 15 кг;
  • рабочее давление в системе отопления не должно превышать 16 атмосфер;
  • температура теплоносителя до +30 градусов;
  • производитель гарантирует, что радиаторы могут работать с любым типом теплоносителя: вода, пар, различные масла и антифризы, лишь бы они были предназначены для медных труб.

Конструкция теплообменника конвекторов состоит из 4 медных труб сечением 15 мм, на которые устанавливаются алюминиевые ребра размерами 10х10 см. Расстояния между пластинами 5,6 мм. Подключение – только боковое.

Технические параметры медно-алюминиевых конвекторов следующие:

  • размеры: глубина 125 мм, высота 450 мм, длина варьируется от 400 до 2000 мм;
  • тепловая мощность конвектора даже при температуре +40 градусов варьируется от 710 до 3510 Вт;
  • масса конструкции – от 2 до 14 кг;
  • рабочее давление в системе отопления в пределах 10 атмосфер;
  • гарантия от производителя – 10 лет.

Модели китайских производителей привлекают низкой ценой, интересным дизайном и уникальной отделкой. Однако, как показывает практика, снижение себестоимости достигается за счет использования материалов более низкого качества, из-за чего значительно сокращается срок службы.

Какой вариант лучше выбрать?

При покупке нужно обращать внимание на сертификаты качества, что избавит от неприятных сюрпризов при использовании. Ориентироваться только на стоимость товара нельзя, ведь зачастую низкая цена обусловлена ​​низким качеством материалов использовал. Например, биметаллические радиаторы китайского производства имеют упрощенную конструкцию, что снижает порог рабочего давления. При покупке биметаллических модификаций радиаторов одним из важных критериев являются характеристики отапливаемого помещения: размеры, тип использования (общественное, техническое, жилое). В зависимости от этой модели выбирается способ установки и мощность. Вариация достигается изменением количества секций, наличием автоматического воздухоотводчика.

В первую очередь необходимо определить сечение труб, отходящих от системы центрального отопления. , что повлияет на выбор насадок. Далее следует задать давление в общем контуре отопления. Выбирать модель радиатора следует с запасом прочности, чтобы радиатор выдержал возможные скачки. Для многоквартирных домов старого типа характерно давление в пределах 5–8 атмосфер, тогда как для современных многоэтажек этот показатель выше – 12–15 атм. Лучше, если покупатель будет знать состав теплоносителя, чтобы можно было выбрать наиболее выгодный вариант, который прослужит долго. После этого уже производятся замеры для определения геометрических параметров батареи.

Оптимальные расстояния следующие:

  • от окна до батареи должно быть не менее 10 см;
  • от пола до радиатора – не менее 6 см;
  • если батарея установлена ​​под окном, то ее ширина должна составлять 50% от ширины окна.

При выборе секционного варианта важно правильно рассчитать количество секций.

Для этого необходимо выполнить следующий алгоритм действий:

  • определить площадь отапливаемого помещения;
  • узнать мощность радиатора. Его можно найти в прайс-листе или техническом паспорте изделия;
  • рассчитать количество секций: К=Ф200/М, где К – количество секций, П – площадь помещения в квадратных метрах, М – мощность аккумулятора, выраженная в ваттах. Например, если площадь комнаты 25 кв. м, а мощность излучателя 180 Вт, то К=25х100/180=13,89. Итак, нужно установить 14 секций.

Специалисты отмечают, что многосекционные модели менее эффективны, поэтому безопаснее устанавливать несколько низкосекционных батарей. В предлагаемом примере два пятисекционных радиатора и один четырехсекционный радиатор.

Этот расчет корректируется в зависимости от количества оконных проемов в помещении:

  • если квартира угловая и имеет две наружные стены и два окна, то расчет секций увеличивается на 20%;
  • если окна в обычном помещении выходят на север, расчет следует увеличить на 10%;
  • если выбор стоит на модели, встраиваемой в пол, то нужно помнить, что их принцип работы несколько отличается от настенного варианта. Дело в том, что они потребуют предварительного гидравлического расчета и настройки режима работы терморегуляторов.

Важным фактором при выборе является эстетическое восприятие радиатора. Как правило, обогреватели занимают видное место в помещении, поэтому их либо стараются скрыть, используя разные виды корпусов, либо превращают в арт-объект, либо встраивают в стену. Многие компании серьезно занимаются именно дизайнерской составляющей биметаллических радиаторов. Необходимо учитывать вкусы потребителей, не снижая качества продукции. Однако нужно помнить – за индивидуальный дизайн придется платить.

В связи с тем, что замена батарей отопления – мероприятие затратное и хлопотное, биметаллические радиаторы лучше приобретать у надежных производителей, гарантирующих долгий срок службы более 20 лет.

Проверенные лицензированные фирмы, помимо полного пакета документации и гарантии, предоставляют и другие услуги: консультацию, расчет необходимых параметров для конкретного помещения, доставку и монтаж радиаторов на месте. При покупке следует проверить целостность защитного покрытия корпуса. Царапины и вмятины вызовут окисление алюминия, начнется коррозионный процесс, и внешний вид будет испорчен в короткие сроки. При покупке качественного биметаллического радиатора цена начинается от 400–500 рублей за секцию. Все, что ниже, скорее всего, будет более низкого качества или подделкой. Вставки из стали или меди в биметаллическом радиаторе должны иметь толщину не менее толщины стенки водопроводной трубы.

О том, как выбрать биометаллический радиатор, смотрите в следующем видео.
