Мощность чугунного радиатора в квт: Радиатор чугунный мс-90-500 (теплоотдача 0,135 кВт./секция.): продажа, цена в Иркутске. Чугунные радиаторы (батареи) от “ООО “Сантехприбор””

Содержание

Мощность 1 секции чугунного радиатора

Какая тепловая мощность чугунных радиаторов отопления

В последнее десятилетие на отечественном рынке появились новые модели отопительного оборудования, в том числе и радиаторов, но изделия из чугуна по-прежнему востребованы у потребителей. Их выпускают как российские, так и зарубежные производители. Чугунные радиаторы отопления, представленные на фото, являются одним из элементов обустройства теплоснабжения квартиры или собственного дома.

Что такое теплоотдача и мощность радиаторов

Мощность чугунных радиаторов отопления и их теплоотдача относятся к основным характеристикам любого прибора, обеспечивающего обогрев помещения. Обычно производители оборудования для отопительных конструкций указывают данный параметр для одной секции батареи, а требуемое их количество рассчитывают, исходя из размеров помещения и необходимой теплоотдачи чугунных радиаторов отопления.

Кроме этого учитывают и другие факторы, такие, например, как объем комнаты, наличие окон и дверей, степень утепления, особенности климатических условий и т.

д. Теплоотдача радиаторов отопления зависит от материала их изготовления. Следует отметить, что чугун проигрывает в данном вопросе алюминию и стали. Теплопроводность данного материала ниже в 2 раза, чем у алюминия. Но данный недостаток компенсирует низкая инертность чугуна, который набирает тепло и отдает его долго.

В закрытых системах отопления с принудительной циркуляцией эффективность алюминиевых батарей будет значительно больше, но при условии наличия интенсивного потока теплоносителя. Что касается открытых конструкций, то при естественной циркуляции чугун имеет больше преимуществ.
Примерная мощность одной секции чугунного радиатора составляет 160 ватт, в то время как у алюминиевых и биметаллических приборов аналогичный параметр находится в пределах 200 ватт. Поэтому при равных условиях эксплуатации батарея из чугуна должна иметь большое количество секций.

Порядок расчета количества секций

Существуют разные методики выполнения технических расчетов радиаторов. Точные алгоритмы позволяют производить вычисления с учетом многих факторов, включая размеры и размещение помещения в здании. Также можно воспользоваться упрощенной формулой, которая позволит узнать искомое значение с достаточной точностью. Итак, рассчитать количество секций можно, умножив площадь помещения на 100 и полученный результат разделив на мощность секции чугунного радиатора в ватах.

При этом специалисты рекомендуют:

  • в том случае, когда итогом стало дробное число, округлять его в большую сторону. Запас по теплу лучше, чем его недостаток;
  • когда в комнате насчитывается не одно, а несколько окон, установить две батареи, разделив между ними необходимое количество секций. В результате не только увеличивается срок эксплуатации радиаторов, но и их ремонтопригодность. Батареи станут хорошей преградой для холодного воздуха, поступающего от окон;
  • при высоте потолка в комнате более 3-х метров и наличии двух внешних стен с целью компенсации потерь тепла желательно добавить пару секций и тем самым увеличить мощность чугунного радиатора отопления.

Размеры и вес чугунных радиаторов отопления

Параметры чугунных радиаторов на примере отечественного изделия МС-140 следующие:

  • высота – 59 сантиметров;
  • ширина секции – 9,3 сантиметра;
  • глубина секции – 14 сантиметров;
  • емкость секции – 1,4 литра;
  • вес – 7 килограммов;
  • мощность секции 160 ватт.

Со стороны владельцев недвижимости можно услышать нарекания, что довольно сложно переносить и устанавливать радиаторы, состоящие из 10 секций, вес которых достигает 70 килограммов, но радует, что такая работа в квартире или доме делается один раз, поэтому размеры чугунных радиаторов отопления необходимо правильно рассчитать.

Поскольку количество теплоносителя в такой батарее составляет всего 14 литров, то, когда тепловая энергия поступает из котла автономной отопительной системы, тогда придется оплачивать лишние киловатты электроэнергии или кубометры газа.

Срок службы чугунных радиаторов

По таким показателям как продолжительность срока эксплуатации и чувствительность к температуре и качеству теплоносителя чугунные радиаторы опережают другие виды батарей. Что вполне объяснимо: чугун характеризуется устойчивостью к абразивному износу и тем, что он не вступает ни в какие химические реакции с материалами, из которых изготавливают трубы и элементы нагревательных котлов.

Размеров каналов, проходящих через чугунные батареи, достаточно для того, чтобы приборы засорялись минимально. В результате им не требуются работы по очистке. По мнению специалистов, современные радиаторы из чугуна способны прослужить от 30 до 40 лет. Но нельзя не сказать о большом недостатке данной продукции – это плохая переносимость гидравлических ударов.

Рабочее и опрессовочное давление

Среди технических характеристик помимо того, что важна мощность чугунных радиаторов отопления, следует упомянуть о показателях давления. Обычно рабочее давление жидкого теплоносителя составляет 6-9 атмосфер. Любые виды батарей с таким параметром напора справляются без проблем. Штатным давлением для чугунных изделий считается именно 9 атмосфер.

Помимо рабочего используется понятие «опрессовочное» давление, отражающее максимально допустимую его величину, возникающую при первоначальном запуске отопительной системы. Для чугунной модели МС-140 оно равно 15 атмосфер.

Согласно регламенту, в процессе запуска системы отопления необходимо выполнять проверку возможности плавно запустить центробежные насосы, которые должны функционировать в автоматическом режиме, но в действительности все обстоит далеко не так, как следует.

К сожалению, в большинстве домов автоматика либо отсутствует, либо неисправна. Но инструкция проведения такого вида работ предусматривает, что первоначальный пуск следует выполнять при закрытой задвижке. Ее разрешается плавно открыть только после выравнивания давления в подающей теплоноситель магистрали.
Но работники коммунальных служб не всегда выполняют инструкции. В итоге в случае нарушения регламента возникает гидроудар. При нем значительный скачок давления приводит к превышению допустимого значения давления и одна из батарей, расположенная по пути движения теплоносителя, оказывается не способной выдержать такую нагрузку. В итоге срок службы прибора значительно сокращается.

Качество теплоносителя для чугунных радиаторов

Как ранее отмечалось, для чугунных радиаторов не имеет значения качество жидкого теплоносителя. Этим приборам не важен показатель pH и другие его характеристики. Одновременно посторонние примеси, такие как камни и другой мусор, присутствующие в коммунальных теплосетях, проходят без помех через достаточно широкие каналы батарей и транспортируются дальше. Частенько они оказываются в узких отверстиях вставок из стали в биметаллических радиаторах у соседей. Естественно, что со временем мощность секции чугунного радиатора понижается.

Если в частном доме используется автономная система теплоснабжения, не имеет значения, какой будет использован теплоноситель – вода, тосол или антифриз. Перед использованием воды в качестве носителя тепла владельцу недвижимости нужно произвести ее подготовку, в противном случае отопительный котел, гидравлическая группа или теплообменник быстро выйдут из строя (прочитайте: «Химическая очистка теплообменников котла «).

Также может упасть мощность нагревательного теплоагрегата.

Корпус радиатора

Чугунные радиаторы продают неокрашенными, поэтому после покупки изделия покрывают термостойким составом. Кроме этого, их следует протянуть, поскольку отечественная сборка не отличается качеством.

Однозначно ответить, какие радиаторы лучше – алюминиевые, чугунные или биметаллические — невозможно. Все зависит от личных предпочтений.

Напоследок видео об установке чугунных радиаторов отопления:

Мощность чугунного радиатора: расчет, факторы, от которых зависит теплоотдача и учет теплоносителя

Основные элементы стандартной системы обогрева – радиаторы, обеспечивающие равномерный нагрев помещений, поэтому их установка должна производиться в соответствии со всеми требованиями. Сегодня потребителям доступен разнообразный выбор моделей, различия которых заключаются как в форме, так и в материалах изготовления. С течением времени чугунные радиаторы не изжили себя, а до сих пор продолжают занимать устойчивые позиции в квартирах и домах пользователей.

Этот материал, как и прежде, остается одним из наиболее надежных и долговечных. С учетом того, что современные чугунные модели изменили свой облик, став более современными и изящными, их продолжают покупать. По этой причине стоит рассмотреть вопрос о том, как следует рассчитывать их теплоотдачу, чтобы в помещениях поддерживалась постоянная комфортная температура.

На фото – стандартный чугунный радиатор

Расчет мощности

От чего она зависит

  1. Площадь помещения — чтобы радиатор эффективно обогревал заданный объем, у него должна быть определенная теплоотдача, которая напрямую зависит от количества входящих в него секций. Рассчитывается мощность стандартным путем: 1 кВт — на 10 м² помещения, соответственно — на 1 м² потребуется 100 Вт.

Таблица мощности чугунных радиаторов отопления в зависимости от модели

Теперь инструкция рекомендует определить площадь самого помещения и подсчитать, какой теплоотдачей должен обладать радиатор для поддержки установленной температуры воздуха.

  1. Факторы – однако, не все так просто, и приведенный выше расчет является примерным, следует учитывать различные нюансы, влияющие на теплопотери:

Контакт двух стен с улицей

В данном случае потери тепла будут возрастать, поэтому мощность отопительного прибора или приборов должна быть выше средней.

Дверные и оконные проемы

Влияют на проникновение в помещение наружного воздуха. Играет также роль и материал, из которого они изготовлены.

Совет: рассчитывать теплоотдачу радиатора следует, учитывая все негативные факторы, предполагающие проникновение в помещение холодного воздуха.

  1. Чтобы узнать теплоотдачу одного отопительного прибора, следует знать мощность секции чугунного радиатора МС 140 и сложить их количество
    . Данный показатель у большинства производителей стандартен и равен 150 Вт, но в зависимости от формы и качества прибора, он может незначительно разниться.

Вид чугунного отопительного прибора МС-140

Теплоноситель

Еще одним показателем, который требуется учитывать, является температура циркулирующей жидкости.

Поэтому в стандартной мощности секции учитывается два температурных показателя:

  • внутрикомнатный режим;
  • температура внутри системы отопления, зависящая от степени нагрева теплоносителя.

Трехканальные модели ЧМЗ

Мощность тепловой энергии определяется путем разницы между этими показателями. И если при температуре теплоносителя, равном 70 °С, разница составила 50, можно сказать — мощность 1 секции чугунного радиатора МС 140 именно 150 Вт.

Прежде всего, это связано с тем, что учитывается именно такой температурный режим, при котором постоянная температура воздуха в помещении будет всегда поддерживаться на уровне 20°С. К тому же, нагрев теплоносителя происходит с учетом свойств чугуна, не отличающиеся высокими показателями теплоотдачи.

Простой способ вычисления

Если с расчетами все сложно, можно прибегнуть к более простому способу и воспользоваться многолетним опытом тем, кто уже пользуется такими радиаторами. Для помещения площадью 15 м² потребуется 10-секционный радиатор.

Однако следует учесть, что при этом в комнате должно быть одно окно. На каждое последующее нужно будет прибавлять еще секции, количество зависит от конструкции самого оконного проема, материала, из которого он изготовлен, количество камер в стеклопакете и прочих факторов. Но, как правило, добавляется еще 1 или 2 секции, в результате цена оборудования увеличивается.

Совет: когда площадь комнаты превышает 20 м², радиаторов должно быть несколько.
Причем устанавливаться они должны в разных местах, так как даже нарастив определенное количество секций, ситуация не улучшится.

Теплоотдача зависит напрямую от выбора места установки прибора

Основные качества радиаторов из чугуна

Выделение тепла отопительными приборами производится двумя способами:

Они способны создавать тепловую завесу, поэтому их и рекомендуется устанавливать под окнами, откуда и поступает холод.

Впрочем, мощность одной секции чугунного радиатора МС 140 – это не основной показатель надежности устройства. К примеру, алюминиевые и биметаллические радиаторы отличаются большей теплоотдачей, однако у них срок службы гораздо меньше.

Возможно, это и стало причиной того, что чугунные модели до сих пор пользуются спросом. Согласитесь, ни в одном старинном здании не встретить алюминиевых батарей, зато чугунных, установленных еще в прошлые столетия, сколько угодно.

Мнение многих людей сходится в том, что большое количество теплоносителя, требуемого для них, очень неэкономично и приводит к перерасходу энергии, требуемой на его обогрев. Но это всего лишь заблуждение, чем больше в устройстве содержится теплоносителя, тем сильнее он отдает тепло.

Новые модели легко вписываются в любой интерьер и украшают его

Кроме этого, если по каким-либо причинам подача теплоносителя прекращается, чугунная батарея еще долгое время будет сохранять теплоотдачу, что объясняется как свойствами материала, так и большим объемом горячей воды, которая в нем содержится. Единственный недостаток приборов заключается в их высокой инертности, которая способствует слишком медленному нагреву, все остальные проблемы вполне решаемы.

За свою долгую эксплуатацию, чугунные модели радиаторов показали себя только с хорошей стороны. Сегодня пользуются спросом не только стандартные модели таких приборов, но и современные.

Единственный недостаток – большая масса, поэтому они могут устанавливаться своими руками только на капитальной стене или на полу. Видео в этой статье позволит найти дополнительную информацию по вышеуказанной теме.

Чугунные радиаторы и расчёт их мощности для помещения

Радиаторы из чугуна — это радиаторы, дошедшие до нашего времени с далеких 70-х годов прошлого тысячелетия. Сегодня они более современны, их практически невозможно отличить от биметаллических или алюминиевых радиаторов, покрытых эмалью. Чугунные радиаторы способны работать с температурой теплоносителя вплоть до 110 0 С.

Довольно большой размер и внушительный вес компенсируется инерционностью, позволяющей регулировать температуру. Они идеально подходят для любого помещения, надежны и долговечны, могут использоваться с любыми котлами и теплоносителями. Многих интересует вопрос — сколько киловатт в одной секции чугунного радиатора? Ответ на этот вопрос вы найдете чуть ниже.

Чугунный радиатор отопления

Основные виды

Чугунные радиаторы М-140

Радиаторы типа М-140 имеют довольно простую конструкцию и легки в обслуживании. Материал, использующийся при их изготовлении – чугун. Он имеет высокую стойкость к коррозийным процессам и может использоваться с любым теплоносителем. Невысокий уровень гидравлического давления позволяет использовать радиаторы, как для гравитационной, так и для принудительной системы циркуляции теплоносителя. Высокий порог противодействия гидравлическим ударам позволяет эксплуатировать их как в двухэтажных, так и в девятиэтажных зданиях. Плюсы М-140 – легкость в обслуживании, надежность, длительный срок службы и низкая стоимость.

Чугунные радиаторы МС-140-500

Широко используются для обогрева строений с t теплоносителя в пределах 130 0 С и давлением 0,9 МПа. Ёмкость одной полости – 1,45л, объём обогреваемой площади – 0,244 квадратных метра. Материал, используемый для изготовления секций – СЧ-10 (серый чугун).

Чугунные радиаторы МС-140-300

Радиаторы, используемые для прогрева помещений с низкими подоконниками и давлением 0,9 Мпа. Ёмкость полости — 1,11л. Вес полости с учетом комплектующих – 5700 г. Сила расчетного теплового потока – 0,120 кВт.

Чугунные радиаторы МС-140М-500-09

Радиаторы этой модели используются для разных помещений с t теплоносителя до 130 0 С и давлением 0,9 мПа. Масса одной полости – 7100 г. Используемый для изготовления материал – серый чугун. S нагрева одной полостью — 0,244м 2 .

Важно! Выбирая радиатор для жилья, обязательно обращайте внимание на его характеристику и делайте всевозможные расчеты заранее, так, как обменять приобретённый товар будет практически невозможно.

Плюсы и минусы использования чугунных радиаторов

Стилизованный чугунный радиатор

Любая, существующая на сегодняшний день отопительная система имеет как плюсы, так и минусы, рассмотрим их.

Номинальное значение тепловой мощности каждой секции составляет 160Вт. Примерно 65 % выделяемого теплового потока обогревает воздух, скапливающийся в верхней части помещения, а оставшиеся 35% прогревают нижнюю часть комнаты.

  1. Длительный период использования, находящийся в пределах 15- 50 лет.
  2. Высокий уровень противодействия коррозийным процессам.
  3. Возможность использования в отопительных системах с гравитационной циркуляцией теплоносителя.
  1. Низкая эффективность коррекции показателя теплоотдачи;
  2. Высокий уровень трудоемкости при монтаже;

Важно! Дабы не столкнуться с проблемой при монтаже, обязательно учитывайте указанные выше плюсы и минусы чугунных радиаторов. Их установка – не дешевая, а повторные монтажные работы потребуют множества финансовых средств.

Расчет секций (полостей) радиаторов

И так, сколько квт в 1 секции чугунного радиатора? Для расчёта количества секций и их мощи необходимо определиться с V помещения, который в дальнейшем будет фигурировать в расчетах. Далее выбираем значение тепловой энергии. Ее значения следующие:

  1. обогрев 1м 3 дома из панелей — 0,041кВт.
  2. обогрев 1м 3 дома из кирпича со стеклопакетами и утепленными стенами — 0,034 кВт.
  3. обогрев 1м 3 помещений возведенных по современным строительным нормам — 0,034 кВт.

Тепловой поток одной полости МС 140-500 равен 0,160 кВт.

Далее проводят следующие математические действия: объём помещения умножают на тепловой поток. Полученное значение делится на количество теплоты, выделяемое одной полостью. Результат округляем в большую сторону и получаем нужное число секций.

Сколько киловатт в чугунной секции? Каждый тип радиатора имеет разное значение, которое производитель рассчитывает при их изготовлении и указывает его в сопровождающей документации.

Произведём примерный подсчет по имеющимся данным.

Комната имеет следующие данные: тип помещения – панельный дом, длина — высота — ширина – 5х6х2,7 м соответственно.

  1. Рассчитываем объём помещения V:
  1. Исходя из этого, количество секций радиатора имеет следующий вид:

где 0,16 – тепловая мощь одной секции. Указывается производителем.

  1. Округляем значение в большую сторону, исходя из которого число необходимых секций равно 21 штуке.

Важно! Всегда округляйте полученное значение в большую сторону. Будет жарко – можно проветрить, будет холодно – не нагреешь.

Источники: http://teplospec.com/radiatory-batarei/kakaya-teplovaya-moshchnost-chugunnykh-radiatorov-otopleniya.html, http://gidroguru.com/otoplenie/otopit-pribory/radiatory/2883-moshhnost-chugunnogo-radiatora, http://prokommunikacii.ru/otoplenie/radiatory/chugunnye-radiatory-i-ikh-raschjot.html

Чугунные радиаторы отопления оптом 404

ООО “Квадро-МВН” уже на протяжении более 7 лет успешно занимается оптовыми продажами и поставками систем отопления, метизов, а также продукции для построения систем водоснабжения и водоотведения на территории России и в странах Ближнего Зарубежья.

Большой ассортимент продукции на складе и под заказ позволяют в короткие сроки произвести подбор оборудования систем отопления оптом и другие товары, а также осуществить комплектацию “под ключ”.

Нашим преимуществом является также сотрудничество с крупными предприятиями, в том числе оборонной отрасли. С марта 2017 годы мы стали официальным представителем завода по производству алюминиевых радиаторов «Термал» АО «Златоустовский машиностроительный завод». Это позволяет предложить Вам бесперебойные и оперативные поставки систем отопления по лучшим ценам в любом количестве.

Обращаясь в “Квадро-МВН”, Вы можете купить системы отопления известных европейских марок, таких как “Alecord”, “Konner”, “Prado”. У нас Вы найдете алюминиевые, биметаллические, чугунные, стальные радиаторы отопления надежных производителей, и все сопутствующее оборудование для построения систем отопления “под ключ”.

Помимо этого, мы предлагаем широкий выбор товаров для построения систем водоснабжения и водоотведения – это различные варианты труб, фитингов, накопителей и прочего.

“Квадро-МВН” – официальный дилер ТД “Forte” и предлагает купить различное насосное, климатическое и отопительное оборудование. Здесь Вы найдете погружные насосы, автоматические насосные станции, электрические и газовые котлы отопления, водонагреватели для бытового и промышленного назначения.

Высококвалифицированный персонал компании “Квадро-МВН” поможет сориентироваться в многообразии продукции.

Почему выгодно и удобно покупать системы отопления оптом в компании «Квадро-МВН»:

  • У нас самый большой склад в России. Вся линейка радиаторов «ТЕРМАЛ» и других имеется в наличии на складах в Миассе и Екатеринбурге. Отгрузка осуществляется на следующий день после оплаты.
  • Оперативная доставка продукции до объекта. Собственный автотранспорт позволяет осуществить поставку товара грузоподъемностью от 1,5 до 20 тонн в любую точку России и Казахстана в короткие сроки.
  • Мы готовы предоставить лучшие цены на радиаторы. У нас индивидуальный подход к каждому клиенту. При заказе от 2000 штук специальные условия.
  • Мы комплектуем системы отопления “под ключ”, предлагая все необходимое – это и монтажные комплекты, фитинги, кронштейны и пр. Вам не нужно будет искать комплектующие и запчасти.
  • Мы предоставляем полный пакет документации на продукцию: сертификат соответствия, гигиеническое заключение, технический паспорт прибора, санитарно-эпидемиологическое заключение, оценка потребительских качеств, аннотация приборов, рекомендации ОАО «НИИсантехники».
  • Мы имеем 8- летний опыт работы на рынке России и Казахстана. Нам доверяют сотни монтажных, строительных и ремонтных организаций, которым компания «Квадро-МВН» осуществляет оптовые поставки систем отопления, включая радиаторы отопления «ТЕРМАЛ».

Позвоните по телефону: 8 (3513) 298-213, напишите нам по эл.почте: [email protected] или оставьте заказ на сайте.

Наши менеджеры свяжутся с вами в течение рабочего дня и помогут решить все вопросы.




Чугунные радиаторы отлично подходят для России за счет неприхотливости к качеству воду, характерной для центральной системы отопления нашей страны.

Производители чугунных радиаторов постарались создать современный дизайн, который впишется в интерьер городских и загородных домов и квартир, обеспечивая высокую надежность и тепло в жилых помещениях.

Компания “Квадро-МВН” предлагает купить чугунные радиаторы отопления оптом известных производителей по доступным ценам.

Мы имеем опыт более семи лет успешной работы по осуществлению комплектации и оптовым поставкам систем отопления по всей России. Большой склад продукции, позволяет отгружать товар на следующий день после оплаты. Наши клиенты получают лучшее качество, специальные условия отгрузки и оплаты, а также комплектацию объектов “под ключ”, согласно проекту.

Чтобы приобрести чугунные радиаторы оптом позвоните по телефону: 8 (3513) 298-213 или оставьте заказ на сайте.

Наши сотрудники с удовольствием ответят на все вопросы.

Какая мощность у одной секции чугунного радиатора: tvin270584 — LiveJournal

Зная мощность секции батареи, можно сделать расчет общего количества секций чугунного радиатора, нужного для отопления определенной комнаты. Сегодня мастер сантехник расскажет какая мощность у одной секции чугунного радиатора.

Чугунные радиаторы бывают различных марок, однако их не так много и их можно перечислить по пальцам. Все остальное лишь их вариация. Сегодня самые основные.
МС 140

Классический и самый распространенный радиатор, устанавливается во многих квартирах нашей страны, а также многих стран постсоветского пространства. Ширина секции 140 мм, высота (между подводящими трубами) 500 мм. Дополнительная маркировка MC 140 – 500. Мощность 1 секции этого радиатора – составляет 175 Вт тепловой энергии.
Однако есть много вариаций этого радиатора
МС 140 – 500 с оребрением (коллектор)

Самый энергоэффективный вариант радиатора МС 140. Все дело в том, что между секциями устанавливаются дополнительные чугунные ребра, которые также дают дополнительный обогрев помещению. Мощность такого радиатора составляет 195 Вт тепловой энергии (что на 20Вт больше чем у классического МС 140). Однако у таких радиаторов есть существенный минус, нужно следить за частотой этих ребер, если они забьются (пылью например), то тепловая эффективность падает на 30 – 40 Вт!
MC 140 – 300

Как понятно из названия этот радиатор имеет ширину в те же 140 мм, а вот высота всего 300 мм. Это компактный вид радиаторов. Мощность одной секции всего 120 Вт тепловой энергии.
MC 90 — 500

Менее распространенный радиатор, но стоит дешевле предыдущего образца. Ширина одной секции 90 мм (более компактный), высота те же 500 мм отсюда и название. Менее эффективный, чем МС 140, мощность одной секции такого радиатора – около 140 Вт тепловой энергии.
МС 110 – 500

Чугунный радиатор шириной 110 мм и высотой между трубами 500 мм. Относительно редкий не так часто ставился. Мощность одной секции, около – 150 Вт
МС 100 – 500

Относительно новая разработка, следка измененная форма. Радиатор имеет ширину секции в 100 мм и высоту (между подводящими трубами в 500 мм). Тепловая мощность одной секции – 135 – 140 Вт.
Новые чугунные радиаторы

Не редко сейчас можно увидеть и современные чугунные радиаторы, производят как импортные компании, так и наши отечественные. С виду чем то похожи на алюминиевые радиаторы. Мощность 1 секции такого радиатора колеблется от 150 до 220 Вт, многое зависит от размеров радиатора.
Простейший расчет мощности батарей
Чтобы сделать расчет мощности устройства, необходимого для отопления помещения площадью 25 м2, нужно:

  • Определить объем помещения. Для этого 25 м2 нужно умножить на высоту комнаты, например, 2,5 м. Получается цифра 62,5 м.куб.
  • Полученный результат нужно умножить на специальный коэффициент. Он зависит от типа помещения. Если это панельный дом, то он составляет 0,041 кВт на 1 м. куб.: 62,5х0,041 = 2,562 кВт – общая мощностьустройства для комнаты площадью в 25 м2.

Далее нужно разделить общую теплоотдачу на мощность сегмента: 2,562/0,14 = 18,3 – количество секций батареи, необходимое для отопления помещения, площадь которого составляет 25 м2. Полученную цифру нужно округлять вверх. Нужно покупать батарею с 19 секциями. Можно приобрести две батареи с таким количеством сегментов, которые в сумме дадут цифру 19.
Видео
В сюжете – Расчет мощности радиатора

В продолжение темы посмотрите также наш обзор Установка батарей в квартире

Источник

https://santekhnik-moskva. blogspot.com/2020/01/Moshchnost-sektsii-chugunnogo-radiatora.html

технические характеристики, площадь нагрева чугунной батареи, ее устройство

Желание заменить старые батареи из чугуна на современные стильные изделия из стали, алюминия или биметалла порождает сомнения в качестве последних. Зная срок службы чугунных радиаторов отопления в квартире, потребители интуитивно ищут аналоги с такой же длительной продолжительностью «жизни». Так же они желают, чтобы отопительное устройство работало настолько же эффективно, как и изделия из чугуна.

Немаловажным при этом так же является показатель, сколько экм в 1 секции чугунного радиатора. Именно параметры эквивалентного квадратного метра обозначают площадь нагрева поверхности прибора.

Особенности радиаторов из чугуна

Монтаж батарей отопления – это не просто дорогое и хлопотное дело, но и еще очень ответственное. Так как эти приборы устанавливаются с надеждой на их продолжительную службу, то к выбору модели подходят со всей серьезностью. Большое любопытство вызывают у населения батареи нового поколения из чугуна.

Сегодня на строительных ранках можно встретить как советские чугунные радиаторы отопления, технические характеристики которых остались неизменными, так и новые модели, обладающие другими параметрами.

Позитивными качествами этих обогревателей являются:

  • Устойчивость к коррозии, что вызвано качеством чугунного сплава. Это достаточно прочный металл, способный противостоять химическому составу теплоносителя с повышенной кислотностью из-за большого содержания щелочей в составе.
  • Хотя средний нагрев воды в централизованной системе составляет +110 °С градусов, технические характеристики чугунных радиаторов таковы, что легко выдерживают температуру до +150 °С.
  • Эти устройства применимы в разных видах отопительных систем, но считаются непревзойденными там, где теплоноситель сливают на 2 недели для профилактических работ. Как показывает практика, в подобных условиях батареи из алюминия или стали уже через 2-3 года покрываются изнутри ржавчиной, а в некоторых случаях даже могут лопнуть.
  • Старые образцы чугунных радиаторов имели достаточно большую толщину стенок, чем и вызван их неподъемный вес. С другой стороны, именно этот нюанс помогал им «выжить» в агрессивной среде центральной теплосети на протяжении многих десятилетий.
  • Ширина каналов у этих устройств такова, что теплоноситель проходит через них, практически не оставляя после себя мусора и взвесей, что позволяет эксплуатировать их продолжительное время без чистки.

Внутреннее устройство чугунного радиатора отопления отечественного производства таково, что его стенки имеют шероховатости. Это чревато тем, что теплоноситель встречает на своем пути препятствия, и как следствие, тормозит, вызывая снижение теплоотдачи и оставляя на них мусор. В импортных изделиях внутренняя поверхность абсолютно гладкая, и это способствует не только эффективному нагреву прибора, но и продлению его эксплуатационного срока.

  • Срок службы чугунного радиатора отопления составляет 20-30 лет, но если теплоноситель в контуре достаточно чистый и качественный, то в подобных условиях он может встретить столетие на своем «рабочем месте».

Если упоминать о негативных сторонах чугунных батарей, то их всего два:

  1. Старые модели весят до 7-8 кг одна секция. Если для обогрева помещения необходимо 12-16 секций, то такую батарею очень сложно монтировать.
  2. Чугун при всей своей устойчивости ко многим видам воздействий, остается хрупким металлом, который лучше не ударять и не ронять на пол.

В остальном, настоящей альтернативой чугунным батареям, особенного нового поколения, являются биметаллические конструкции, но их стоимость заставляет задуматься, насколько они рентабельны в пятиэтажках.

Технические параметры батарей нового поколения

Если сравнивать современные модели из чугуна и алюминия или биметалла, то площадь секции первых будет уступать последним, что требует большего количество элементов для эффективного обогрева помещения. В остальном новые чугунные батареи отопления характеристики имеют вполне достойные внимания потребителей. Основными параметрами качества батарей любого типа являются их уровень теплоотдачи, ширина каналов, рабочее давление и степень нагрева воды. У чугунных радиаторов нового образца они следующие:

  • Теплоотдача этих устройств составляет от 120 Вт до 180 Вт в зависимости от их размера. Чем они выше, шире и глубже, тем больше нагреваемая площадь (экм) секции радиаторов, и тем выше показатели мощности.
  • Ширину каналов определяет у радиатора чугунного Гост, принятый еще в советское время. Они так и остаются широкими, чтобы теплоноситель мог легко преодолевать свой путь по отопительному контуру, не оставляя после себя мусор и взвести.

Изобретатели современных батарей из алюминия, стали и биметалла, стали применять очень узкие каналы, в которых помещается всего 0.2-0.5 литров воды, что увеличивает не только скорость нагрева прибора, а значит, и экономию средств на отоплении, но и быстроту его засорения. Чем уже зазор, тем быстрее в нем скапливается мусор. В этом отношении все преимущества имеет чугунная батарея, технические характеристики которой в вопросе ширины каналов не поменялись с советского периода.

  • Уменьшение толщины стенок при той же прочности, что и ранее, сделало устройства нового образца вдвое легче их старых аналогов.
  • Рабочее давление чугунных радиаторов ранее составляло 6-9 атмосфер, а современные модели выдерживают напор до 12 атмосфер. Опрессовочное давление составляет 16-18, а у некоторых моделей – до 20 атмосфер.
  • Срок службы чугунных батарей отопления по Госту ранее составлял 10-30 лет, тогда как у нового поколения он равен 25-35 лет, а некоторые производители смело гарантируют бесперебойную работу в течение 50 лет.
  • Современные обогреватели из чугуна трудно внешне отличить от устройств из алюминия и биметалла. Теперь это стильные радиаторы с плоской поверхностью, которые элегантно смотрятся при любом дизайне помещения.

Так выглядят современные чугунные радиаторы отопления, характеристики и теплоотдача которых практически не уступают новомодным устройствам из других металлов, а в чем-то даже превосходят их.

Устройство чугунных батарей

Если раньше радиаторы любой модели имели стандартный вид «гармошки», то современные конструкции могут быть с популярной плоской поверхностью или выглядеть под старину. При этом устройство чугунного радиатора отопления в разрезе совсем не поменялось.

Они представляют собой конвективно-радиационные секции с круглыми или эллипсообразными каналами. При их нагреве используются два способа отдачи тепла:

  1. До 25% тепла от носителя передаются помещению радиацией.
  2. Чуть более 75% — это конвекция.

Секции радиаторов выплавляют из серого чугуна в готовых формах, который затем подвергается грунтовке и покраске. Из нескольких элементов собирается батарея нужной длины и мощности нагрева посредством соединения при помощи ниппелей и прокладок из паронита.

Среди этих изделий встречаются секции, состоящие из одной или двух колонн, или многоколонные устройства. В современных конструкциях чаще всего отливают несколько колонн, так как они значительно легче своих советских «собратьев».

Если рассмотреть строение секций чугунных радиаторов отопления, характеристики их таковы:

  • Одноканальные элементы встречаются нечасто, и то, только в высоких моделях.
  • Двухканальные – это основной вид чугунных батарей, представленных сегодня на рынках страны.
  • Трех-и четырехканальные производят исключительно под заказ. У них значительно больше глубина и тепловая мощность, но и стоимость немалая.

Определив, какая необходима мощность для обогрева комнаты, покупается нужное количество секций, соединяются в батарею и монтируются на выбранном месте. Установка в работающей теплосети не составит труда, если идет замена старых батарей из чугуна на новые из того же металла.

Теплоотдача радиаторов из чугуна

Как правило, мощность одной секции батареи зависит от ее размера. Чем шире площадь обогревателя, тем выше его теплоотдача, но даже при одинаковых параметрах, у разных производителей она может отличаться. Например:

  • Секция чугунного радиатора чешского производителя Viadrus с межосевым расстоянием 500 мм вырабатывает 140 Вт тепла при объеме теплоносителя 0.8 л.
  • Секция аналогичного устройства с теми же параметрами отечественного производителя имеет теплоотдачу всего 120 Вт.
  • Секция чугунной батареи МС-140/500 мм содержит в себе 1.45 литра теплоносителя с тепловой мощностью 130 Вт.

Таким образом, подсчитав, какое количество тепла нужно для нагрева помещения, можно узнать, сколько секций чугунного радиатора потребуется. Разобраться в этом поможет техпаспорт изделия, где указаны все его технические параметры.

Заключение

Чугунные радиаторы отопления нового образца успешно конкурируют на рынке теплового оборудования с такими модными изделиями, как биметаллические и алюминиевые аналоги. У этих устройств большое будущее, они идеально вписываются в централизованную систему обогрева, а разнообразие моделей делает их еще более привлекательными в глазах клиентов, как и их стоимость.

Если предстоит заменить старые «гармошки», то есть смысл обратить свое внимание на изделия из того же металла. Это сэкономит не только деньги, но и время при монтаже.

Мощность батарей отопления – Система отопления

Система отопления коттеджа имеет разные компоненты. На открытой вкладке ресурса мы постараемся найти и подобрать для вашего особняка нужные узлы монтажа. Схема обогрева насчитывает, крепежи, систему соединения, трубы котел, развоздушки, батареи терморегуляторы, увеличивающие давление насосы, коллекторы, бак для расширения. Любой узел определенно важен. Посему подбор каждого элемента конструкции необходимо делать обдуманно.

Мощность батарей отопления

При строительстве или проведении капитальных ремонтных работ, жители частных домов зачастую больше думают о комфорте и удобстве жилья. То же самое касается и отопления. Полагаться на старую печь стало делом неблагодарным, все-таки она обогревает помещение недостаточно, и хлопот с ней не оберешься. Люди постоянно в заботах, запасаясь дровами, углем, стоимость которых растет с каждым годом. То ли дело провести в дом отопительную систему и не знать проблем. В этом поможет рынок обогревательных систем, которые предоставлены в большом ассортименте.

Для эффективного обогрева помещения нужно не только приобрести качественный товар в специализированном магазине, но и знать, как установить и сделать правильный расчет мощности радиатора отопления. Как правило, в хороших магазинах работают квалифицированные специалисты, которые помогут просчитать все тонкости и подберут нужную модель, с учетом площади помещения, высоты потолков, количества окон, периметра, длины комнат, климатических особенностей местности.

Если же вы не доверяете чужому мнению, расчет мощности радиатора отопления можно сделать самостоятельно.

Правильный выбор радиаторов отопления

Нужно также учесть некоторые нюансы в подборе радиаторов. Мощность отопительных радиаторов должна быть эквивалентна одной десятой от площади помещения при условии, что высота потолков будет 3 метра. Если потолки выше – нужно добавить 30%, для комнаты, стены которой выходят на улицу – еще 30%.

Выбирая радиаторы, нужно знать, что чем больше объем теплообменника. тем большую площадь можно обогреть. Выгода при максимально подобранной модели и комплекте налицо:

  • минимальные габариты;
  • экономия при покупке;
  • нет перегрева помещения;
  • максимальный нагрев теплообменников.

После подсчетов всех теплопотерь и выгодных аспектов, нужно определиться, какой мощности должен быть теплообменник.

Простая математика

Желательно производить расчет в конкретных цифрах, так будет намного понятней. Если допустить, что нужно обогреть комнату в 14 кв.м. с высотой потолков 3 метра, то нужно выяснить объем:

14 х 3 = 42 куб.м.

Для обогрева одного кубического метра нужно 41 Ватт тепловой мощности, предусмотренного для климата России, Молдавии, Украины, Белоруссии.

Таким образом, площадь помещения умножаем на 41 Ватт: 42 х 41 Вт = 1722 Вт

Это и есть количество тепла, нужное для обогрева помещения 14 кв.м. Несложное уравнение подсказало, какой мощности нужно приобрести радиатор – 1700 Вт. При покупке желательно всегда округлять в меньшую сторону. Но учитывая холодные зимы северной части страны, нужно добавить коэффициент потери тепла 20%, и получаем 1700 Вт х 1,2 = 2040. Опять-таки, округлив, мы получаем полный расчет мощности радиатора отопления в 2 кВт.

Теперь стоит приступить к подсчету количества секций в радиаторе, не забывая размеры потолков, стен и площадь помещения. Большое значение имеет тот факт, если в комнате большое окно, отнимающее 30% тепла. Подсчитаем количество ребер на радиаторе. В инструкции к товару есть параметры мощности каждой секции (ребра). В алюминиевых и биметаллических радиаторах в ребре показатель 150 Вт. Значит, для нашей комнаты нужно поделить 2000 Вт на 150, получаем 13,3 шт. Округляем и получаем 13 секций.

В каждом магазине по продаже радиаторов специалисты четко объясняют механизм работы обогревательных систем. Количество тепла при теплоотдаче определяется способностью радиаторов обеспечить теплом помещение в течение одного часа. Устанавливая мощные и большие батареи в маленькие помещения, клиенты теряют не только в деньгах, но и в расходах на оплату теплоносителей. Именно в этом вопросе имеет значение правильный расчет мощности радиатора отопления и выбор компактной модели.

Для создания благоприятного для жизни и работы человека температурного режима, необходимо точно знать количество тепла, которое требуется для обогрева  комнаты, кабинета или цеха. Для этого нужно  знать, значение тепловой мощности радиатора отопления .

Согласно многочисленным экспертным исследованиям, для прогрева воздуха  в зоне средней полосы  в комнате, имеющей высоту потолков до 3 м, с  одним окном на наружной стене и одной дверью, на 1 кв. м необходимо 100 Вт.

Эти данные актуальны для панельного жилого дома. Значение тепловой мощности радиаторов отопления,  будет равно произведению  площади помещения и 100 Вт. Полученный результат  – необходимая  мощность, которую должны иметь отопительные батареи для нагрева воздуха в помещении до оптимальной температуры.

Чугунные батареи имеют значительный эксплуатационный ресурс, высокую прочность, хорошую устойчивость к воздействию коррозии. Прекрасно подойдут для использования в коммунальных сетях, имеющих очень низкое качество теплоносителя.

Одна секция радиатора подобного типа имеет тепловую мощность 0,185 кВт. Чтобы обогреть площадь помещения 15 кв. м мощность радиатора отопления должна быть  не меньше 1,5 кВт, поэтому  при использовании чугунных батарей необходимо будет установить около 9  секций.

На сегодняшний день промышленность выпускает чугунные радиаторы, которые имеют достаточно неплохую эстетику, благодаря применению инновационных технологий отливки корпусов подобных  батарей. Но есть и недостатки:  значительный вес и инерционность .

Алюминиевые радиаторы отопления обладают гораздо большей тепловой мощностью, чем альтернативные чугунные изделия. К примеру, тепловая мощность радиаторов отопления одной секции составляет 0,2кВт. В результате несложно подсчитать, что для нормального прогрева пятнадцатиметровой комнаты необходимо около 8 секций алюминиевого радиатора.

Преимуществом подобных радиаторов служит: легкость, красивый дизайн. К тому же, ими можно  управлять специальными термостатическими вентилями.

Однако алюминиевые радиаторы не обладают такой прочностью, как  чугунные изделия. Вследствие этого они чувствительны к перепадам в отопительной сети рабочего давления, гидравлическим ударам, чрезмерно  высоким температурам теплового носителя.

К тому же, если у теплового носителя кислотность  слишком высокая, алюминий  выделяет водород, что  достаточно опасно для здоровья человека. Поэтому алюминиевые отопительные приборы  рекомендуется использовать в отопительных сетях с теплоносителями, имеющими нейтральную кислотность.

Радиаторы биметаллические имеют схожие эксплуатационные свойства с алюминиевыми изделиями подобного назначения. Но не имеют те недостатки, которыми характеризуются батареи из алюминия. Такие преимущества определила конструкция изделий. Эти радиаторы представляют собой  стальную или медную трубу, внутри которой  двигается теплоноситель.

Поверх этой трубы  надет алюминиевый корпус. В результате теплоноситель, который проходит по внутренней трубе, никаким образом с алюминиевым корпусом не соприкасается. Поэтому,  механические и кислотные свойства теплоносителя на состоянии радиатора никак не отражаются. Благодаря стальной “начинке” изделие обладает высокой прочностью, а высокий уровень теплоотдачи  обеспечивает алюминиевый корпус, высокую тепловую мощность радиаторов отопления. Примерное ее значение – на одну секцию  0,2 кВт.

В помещении любые  отопительные батареи устанавливаются на наружной стене   под окнами. Благодаря этому тепло, излучаемое радиатором, распределяется наилучшим образом. Холодные воздушные массы, поступающие от окна, блокируются нагретым воздушным потоком,  поднимающимся вверх от батареи.

Источник: http://aquagroup.ru/articles/moshchnost-radiatorov-otopleniya.html

Мощность батарей отопления

Содержание

Радиаторы отопления

Установка или замена радиаторов отопления — это серьезный шаг в процессе монтажа отопительной системы, от которой во многом зависят условия проживания. Это сложная и ответственная задача, поэтому к ней необходимо отнестись со всем вниманием. Сегодня производители предлагают большой ассортимент моделей, способных удовлетворить запросы самого взыскательного потребителя. И если 30–40 лет назад мы могли довольствоваться только чугунными батареями и стальными регистрами, то сегодня ассортимент вырос. Но вот что удивительно — чугунные аналоги не ушли с рынка, а до сих пор популярны и востребованы. Поэтому поговорим именно о них, а точнее, о расчете мощности чугунных радиаторов отопления .

Почему же традиционные «гармошки» не сошли со сцены? Оказалось, что они по своей надежности и долговечности превосходят все остальные, даже новейшие модели. К тому же появилась возможность приобрести не старые чугунные модели, а конструкции различных форм, некоторые из которых можно даже отнести к категории шедевров. Такие радиаторы отливаются на заказ, что сделать сегодня не проблема.

Чтобы получить источник тепла, который будет снабжать помещение необходимым количеством тепловой энергии, нужно точно рассчитать число входящих в радиатор секций. А это, по сути, расчет мощности прибора.

Существует стандартный подход к расчету, в основе которого лежит соотношение — на 10 м² обогреваемой площади необходимо использовать 1 кВт тепловой энергии при высоте потолков не выше 3 м. Получается, что на 1 м² необходимо затратить 100 Вт. Подсчитав площадь помещения, можно с большой точностью сказать, какой радиатор отопления по мощности в нем нужно установить.

Правда, специалисты делают оговорки. К примеру, помещение имеет две наружные стены. А это рост теплопотерь и, соответственно, увеличение потребляемой мощности. Или в комнате не одно, а два окна. То есть, делая акцент на конструкцию, расположение помещения, наличие мест, через которые холодный воздух может проникать внутрь, следует включать поправки. Именно они помогут довести расчет до максимальной точности.

Мощность чугунного радиатора измеряется суммарной мощностью секций, из которых он состоит. Стандартный показатель — 0,15 кВт или 150 Вт. Однако многое будет зависеть от формы и качества литья. Обычно мощность секции прямо пропорциональна площади теплоотдачи. А так как современные чугунные батареи отличаются многообразием форм, то мощность одной секции может меняться в ту или другую сторону.

Теплоотдача во многом будет зависеть от качества теплоносителя и его температуры. Так вот 150 Вт — это всего лишь стандарт, учитывающий два температурных режима:

  • внутренний комнатный;
  • внутри отопительной системы, то есть это температура теплоносителя.

Радиаторы чугунные МС-140 и МС-90

Их разница и определяет величину показателя. Если эта разница равна 50°, то можно считать, что чугунная секция выделяет 150 Вт тепловой энергии. Но здесь опять есть оговорка — при температуре теплоносителя +70С.

Почему?

  • Во-первых, при таком температурном режиме внутри помещений будет всегда +20С.
  • Во-вторых, температура теплоносителя редко бывает выше.
  • В-третьих, дельта не может быть, к примеру, 70° по той простой причине, что и температура горячей воды не очень высокая, и свойства чугуна не могут обеспечить теплоотдачу, необходимую для нормальной температуры.

Возвращаясь к обогреву, добавим, что в помещении площадью 15 м² устанавливается батарея с 10 секциями. Но только в том случае, если в такой комнате лишь одно окно. Прибавляется окно, значит, прибавляется 1 или 2 секции к радиатору. Отчего это зависит? В основном от конструкции окна, материала для его изготовления, количества камер стеклопакета и так далее. В случае если обогреваемая площадь больше 20 м², необходимо устанавливать несколько батарей, и лучше, чтобы они располагались отдельно. Одной батареи, если вы даже нарастите секции, будет мало.

Обратите внимание! Чугунные радиаторы выделяют тепло двумя способами:

  1. Конвекцией. На нее уходит до 85% тепловой энергии.
  2. Инфракрасным излучением — до 15%.

Вот почему их обычно устанавливают под оконными проемами, чтобы они создавали тепловую завесу.

Расчет для радиаторов отопления

Честно говоря, мощность радиаторов отопления — это не главный критерий при выборе такого нагревательного прибора. К примеру, алюминиевые аналоги имеют лучшую теплоотдачу, чем чугунные. Но при этом их срок эксплуатации намного ниже. Мощность биметаллического радиатора точно такая же, как у чугунного, но при этом срок эксплуатации опять-таки меньше. Может быть, именно поэтому такие батареи до сих пор популярны. Ведь еще встречаются чугунные «гармошки», установленные в середине прошлого столетия, и они до сих пор прекрасно работают.

Есть еще один момент, который часто фигурирует в споре, какой радиатор отопления лучше. Многие считают, что большое количество теплоносителя, заполняющего чугунные радиатор, является проявлением неэкономичного подхода. Ведь чем больше воды, тем больше топлива уходит на ее нагрев. Это неправильное суждение. Да, объем чугунного радиатора намного больше, чем у других аналогов. Но чем больше нагрето теплоносителя, тем интенсивнее происходит теплоотдача. Это первое. Второе — больший объем воды отдает теплоэнергию дольше. И если по каким-то причинам прекратилась подача топлива, от чугунных батарей еще долго будет исходить тепло. Причина — сам чугун и большой объем воды.

Правда, в такой системе с чугунными радиаторами есть и недостаток. Этот тип отопления отличается высокой инертностью. То есть нагревать с его помощью дом или квартиру нужно очень долго, к тому же регулировать температурный режим не получится. Сложности есть, но они решаемы. Стоит только доукомплектовать чугунный радиатор различными полезными устройствами, к примеру, термостатными кранами, и все можно расставить по местам.

Итак, подведем итог. Теплоотдача одной секции чугунной батареи — это номинальная мощность прибора, которую необходимо использовать для расчета мощности отопления в целом. Первый показатель не всегда точен, поэтому приходится учитывать некоторые поправки. Зная площадь и конфигурацию комнаты, можно с высокой долей точности провести расчет отопительной системы, в которой установлены источники тепла из чугунных приборов.

Источник: http://gidotopleniya.ru/radiatory-otopleniya/moshhnost-chugunnyh-radiatorov-otoplenija-kak-pravilno-rasschitat-6084

Так же интересуются
03 декабря 2021 года

Тепловая мощность 1 секции биметаллического радиатора Вт.

Чугунные радиаторы и расчет их мощности для помещения

Чтобы отопление жилища было эффективным, следует покупать его качественные элементы. Перед этим – провести правильный расчет своей мощности.

Расчеты производятся с учетом:

  • площади помещения;
  • высота его потолка;
  • количество окон
  • длина помещения;
  • климатических особенностей региона.

Правильный выбор

  1. Производительность отопительных приборов должна составлять 10% площади помещения при высоте его потолка менее 3 м.
  2. Если больше, то прибавляем 30% .
  3. Для конечной комнаты добавьте еще 30%. .

Сметные расчеты


Уменьшает расход воды в котле и вызывает горение труб. через 3 года установка была остановлена. Быстрая конвекция пара.Это зависит от многого. Инструменты и приспособления будут в отличном состоянии. Это не позволит заходить и размещать в котельной иностранцев. все это необходимо заменить. Трансформатор напряжения будет установлен как можно ближе к розетке и не будет вставлен в котел. из-за голого топлива. Кислород и углекислый газ в питательной воде. и от него.

Также запрещен просмотр сетки наблюдения во время возгорания. с последующим закрытием реестра.поскольку возможно, что холодная вода, попавшая в котел через горячую лампу накаливания, вызовет взрыв котла. водоснабжение и водоснабжение. Глаза наблюдения за пламенем будут закрыты стеклом, чтобы не допустить попадания ложного воздуха в воздух и не вызвать несчастных случаев, особенно в котлах с перегревом. Во время осмотра котельная работать не будет. фашист будет сидеть в стороне.

После определения теплопотерь нужно определить производительность прибора (сколько кВт должно быть в стальном радиаторе или других приборах).

  1. Например, необходимо отапливать помещение площадью 15 м² и высотой потолка 3 метра.
  2. Находим его объем: 15 ∙ 3 = 45 м³.
  3. В инструкции сказано, что для обогрева 1 м³ в условиях Средней полосы России необходимо иметь 41 Вт тепловой мощности.
  4. Это означает, что мы умножаем объем помещения на это число: 45 ∙ 41 = 1845 Вт. Такой мощности должен иметь радиатор.

Примечание!
Если жилище находится в районе с суровыми зимами, полученную цифру нужно умножить на 1.2 (коэффициент теплопотерь).
Общий показатель составит 2214 Вт.

Он не войдет и не даст прикуривателю проникнуть в котельную. Эти операции проводят только специалисты. Во время службы. не курить и не употреблять алкогольные напитки. К предохранительно-регулирующим клапанам относятся нивостаты. и очистите котел. Вход в газовые каналы будет осуществляться после их выпуска. Ни в коем случае не предоставлю воду. Если обнаружено пламя, горелка не будет работать.Ключ хранится у менеджера каюты. При разжигании огня кулаком вы вставляете подстилку в духовку под конфорочную стойку сбоку, а правой рукой постепенно открываете вентиль жидкого или газового топлива. их маневренные колеса будут демонтированы или заблокированы цепями и замками.

Количество ребер

Из него вы узнаете, сколько кВт в одной секции биметаллического радиатора и алюминиевого аналога составляет 150-200 Вт. Возьмите максимальный параметр и разделите его на общую требуемую мощность в нашем примере: 2214: 200 = 11.07. Итак, для обогрева помещения понадобится батарея из 11 секций.

Тепловая мощность


Тот, кто выполняет 35 платформу. Перед стрельбой огонь предотвратит камин на 10 минут или до тех пор, пока не будет предоставлена ​​инструкция по эксплуатации. только при давлении ниже 3 бар. согласно инструкции по эксплуатации. Если в какой-то момент он больше не видит воду в бутылке на уровне. Котлы выведены из строя для осмотра, ремонт будет изолирован от других котлов закрытого типа.немедленно прекратить огонь. Если произойдет утечка газа, он снова закроет топливный клапан, чтобы предотвратить, а затем запустит пожар, как описано выше.

На фото примерная теплоотдача чугуна.

В помещении отопительные приборы ставят вплотную к внешней стене под оконным проемом. В результате тепло, излучаемое устройством, распределяется оптимальным образом. Холодный воздух, идущий из окон, блокируется нагретой струей, идущей вверх от радиатора.

Аккумуляторы чугунные

Чугунные аналоги имеют такие преимущества:

Если изоляция производится закрытием задвижек.этажи будут добротно построены. материалы и т. д. во время осмотра котла, табло с надписью «Осмотр котла – Не обрабатывать – Работать». Вход в химически очищенные котлы будет производиться только после того, как анализ установки химической промывки подтвердит отсутствие опасности. Камень и копоть убирают 2 человека, один из которых делает работу, а другой контролирует ее снаружи. Он не будет искать неисправности в электрических установках и автоматике.

  • обладают длительным эксплуатационным ресурсом;
  • обладают высоким уровнем прочности;
  • устойчивы к коррозии;
  • отлично подходит для использования в инженерных сетях, работающих на некачественной охлаждающей жидкости.
  • Сейчас производители выпускают чугунные батареи (их цена выше обычных аналогов), имеющие улучшенный внешний вид, благодаря использованию новых технологий литья в их корпусах.

Недостатки изделий: большая масса и тепловая инерция.

Устранение протечек в котлах с водогрейным обогревом и паровых котлах низкого давления на трубах котлов должно производиться с помощью гаечных ключей и подставки на одной стороне. и электрическая установка находится под напряжением.нагнетатель сажи. Через 2 года их посетит врач. будет 1 м рельс. Не открывайте топливный кран, если пламя погасло. Они не будут хранить инструменты. Во время дверных проемов или проемов он также открывает окна для вентиляции котельной и устраняет пролитый топливный газ.

Нижняя таблица озвучивает, сколько кВт в чугунном радиаторе, исходя из его модели.

Примечание!
Для обогрева помещения площадью 15 м² мощность, то есть кВт чугунного радиатора, должна быть не менее 1. 5. То есть аккумулятор должен состоять из 10-12 секций.

Алюминиевые радиаторы


Необоснованная парковка перед горелками и предохранителями запрещена. Они будут переключаться между собой каждые 20 минут. Работа будет связана веревкой или ремнем безопасности с головой. Обязанности диспетчера котла также соблюдаются диспетчерами правил безопасности сотрудников, а также обеспечения защитными и рабочими средствами. Также соблюдайте меры по охране труда в Положениях об охране труда по отраслям: Министерство труда.36. Семья и социальная защита. вытащите его, если он плохо справился. в соответствии с действующим законодательством.

Алюминиевые изделия обладают большей теплоемкостью, чем их аналоги из чугуна. На вопрос, сколько кВт в одной секции алюминиевого радиатора, специалисты отвечают, что достигает 0,185-0,2 кВт. В итоге 9-10 секций алюминиевых профилей хватит для стандартного уровня обогрева пятнадцатиметрового помещения.

Преимущества таких устройств:

Каждый месяц он будет проводить обучение технике безопасности со всеми подчиненными работниками. В каждой котельной будет установлена ​​аптечка, соответствующая действующим нормам. При испытании давления будут участвовать только строго необходимые сотрудники. В соответствии с действующим законодательством руководитель рабочего места должен подготовить и вывесить в котельной специальные мероприятия по охране труда.

Большинство материалов подвержены тепловому расширению: тенденции расширяться при нагревании и сжиматься при охлаждении. По этой причине в мостах используются металлические компенсаторы, поэтому они могут расширяться и сжиматься, не вызывая нарушений в общей конструкции моста.Другие машины и конструкции также имеют встроенную защиту от опасностей теплового расширения. Но тепловое расширение также может быть полезным, что позволяет термометрам и термостатам работать.

  • легкий вес;
  • эстетичный дизайн;
  • высокая теплоотдача;
  • температуру можно контролировать вручную с помощью клапанов.

А вот изделия из алюминия не обладают такой прочностью, как аналоги из чугуна, например, маслоохладитель на 2 кВт. Поэтому они чувствительны к скачкам рабочего давления в системе, гидроударам, чрезмерно высокой температуре теплоносителя.

Молекулярная поступательная энергия

С научной точки зрения тепло – это внутренняя энергия, которая течет от системы с относительно высокой температурой к системе с относительно низкой температурой. Сама внутренняя энергия, называемая тепловой энергией, – это то, что люди обычно имеют в виду, когда говорят «тепло». Форма кинетической энергии, обусловленная движением молекул, тепловая энергия иногда называется молекулярной поступательной энергией.

Температура определяется как мера средней молекулярной поступательной энергии в системе, и чем больше изменение температуры для большинства материалов, как мы увидим, тем больше тепловое расширение. Таким образом, все эти аспекты «тепла» – само тепло, а также тепловая энергия, температура и тепловое расширение – в конечном итоге зависят от движения молекул относительно друг друга.

Примечание!
Когда уровень pH (кислотность) воды высокий, алюминий выделяет много водорода.
Это пагубно сказывается на нашем здоровье.
Исходя из этого, такие устройства желательно использовать в системе отопления, которая имеет нейтральную кислотность.

Биметаллические изделия

В общем, кинетическая энергия, генерируемая движением молекул, может быть понята в рамках классической физики, то есть парадигмы, связанной с сэром Исааком Ньютоном и его законами движения. Ньютон был первым, кто понял физическую силу, известную как гравитация, и объяснил поведение объектов в контексте силы тяжести.Среди понятий, необходимых для понимания физики Ньютона, – масса объекта, скорость его движения и расстояние между объектами. Они, в свою очередь, являются центральными компонентами для понимания того, как молекулы при относительном движении генерируют тепловую энергию.

Прежде чем узнать, сколько кВт в 1 секции биметаллического радиатора, следует учесть, что такие батареи имеют схожие эксплуатационные параметры с алюминиевыми аналогами. Однако свойственных им недостатков у них нет.

Это обстоятельство определило конструкцию приборов.

  1. Они состоят из медных или стальных труб, по которым течет хладагент.
  2. Трубки скрыты в кожухе из алюминиевой пластины. В результате вода, циркулирующая внутри, не взаимодействует с алюминием корпуса.
  3. Исходя из этого, кислотные и механические характеристики теплоносителя никак не влияют на работу и состояние прибора.


Чем больше импульс объекта, т.е.е. произведение его массы, умноженное на скорость его скорости, дает большее воздействие на другой объект, с которым он сталкивается. Чем больше, тем больше его кинетическая энергия, равная половине его массы, умноженная на квадрат его скорости. Масса молекулы, конечно, очень мала, но если все молекулы внутри объекта находятся в относительном движении – многие из них сталкиваются и, таким образом, передают кинетическую энергию – это происходит из-за относительно большого количества тепловой энергии от сторона большего объекта.

Благодаря стальным трубам приспособление имеет высокую прочность. Повышенную теплоотдачу обеспечивают внешние кромки из алюминия. Пытаясь узнать, сколько кВт в стальном радиаторе, обратите внимание, что у биметалла самая высокая теплоотдача – около 0,2 кВт на каждую кромку.

Однако именно из-за того, что молекулярная масса настолько мала, одна гравитационная сила не может объяснить притяжение между молекулами. Это желание следует понимать с точки зрения второго типа силового электромагнетизма, открытого шотландским физиком Джеймсом Клерком Максвеллом.Детали электромагнитной силы здесь не важны; вам только нужно знать, что все молекулы имеют какую-то составляющую электрического заряда. Поскольку такие заряды отталкиваются, а противоположные заряды притягиваются друг к другу, между молекулами происходит постоянное электромагнитное взаимодействие, что приводит к разным степеням притяжения.

Заключение

Узнав, сколько кВт в 1 секции стального радиатора или аналога из другого металла, можно рассчитать теплоотдачу купленных изделий.Это позволит вам оборудовать в доме эффективную систему отопления.

Видео в этой статье продолжает наглядно информировать вас по теме.

Чугунные радиаторы – это радиаторы, дошедшие до нашего времени с далеких 70-х годов прошлого тысячелетия. Сегодня они более современные, отличить их от биметаллических или алюминиевых радиаторов, покрытых эмалью, практически невозможно. Чугунные радиаторы способны работать с температурой теплоносителя до 110 0 C.

Чем больше относительное движение между молекулами, тем меньше их притяжение друг к другу.Действительно, эти два аспекта относительного притяжения и движения на молекулярном уровне определяют, можно ли классифицировать этот материал как твердое, жидкое или газообразное. Когда молекулы движутся медленно относительно друг друга, они испытывают сильное притяжение, а материал, из которого они состоят, обычно классифицируется как твердое тело. С другой стороны, молекулы жидкости движутся со средней скоростью и, следовательно, имеют умеренное притяжение.

Довольно большие размеры и внушительный вес компенсируются инерционностью, позволяющей регулировать температуру.Они идеальны для любого помещения, надежны и долговечны, могут использоваться с любыми котлами и теплоносителями. Многих интересует вопрос – сколько киловатт в одной секции чугунного радиатора? Вы найдете ответ на этот вопрос ниже.

Когда молекулы движутся с высокой скоростью, они мало привлекательны или совсем не привлекательны, и этот материал известен как газ. Коэффициент – это число, которое служит мерой для определенной характеристики или свойства. Это также может быть фактором, против которого умножаются другие значения, чтобы обеспечить желаемый результат.Для любого типа материала можно рассчитать степень, в которой этот материал будет расширяться или сжиматься при изменении температуры. В общем, это известно как коэффициент расширения, хотя на самом деле существует две разновидности коэффициента расширения.

Чугунный радиатор отопления

Радиаторы чугунные М-140

Радиаторы типа

М-140 имеют достаточно простую конструкцию и просты в обслуживании. Материал, используемый при их изготовлении – чугун. Обладает высокой стойкостью к коррозионным процессам и может использоваться с любыми охлаждающими жидкостями.Низкий уровень гидравлического давления позволяет использовать радиаторы как для самотечной, так и для принудительной циркуляции охлаждающей жидкости. Высокий порог противодействия гидроударам позволяет эксплуатировать их как в двухэтажных, так и в девятиэтажных домах. Преимущества М-140 – простота обслуживания, надежность, длительный срок службы и невысокая стоимость.

Для кварца – коэффициент линейного расширения. Напротив, железо с коэффициентом 2 в 24 раза чаще расширяется или сжимается в результате изменений температуры.Коэффициент для алюминия равен 4, что вдвое больше, чем у железа или стали. Это означает, что такое же изменение температуры приведет к двойному изменению длины алюминиевого стержня, как и для железного стержня. Свинец – один из самых экспансивных твердых материалов с коэффициентом, равным.

греческая буква дельта означает «изменение»; следовательно, первая цифра – это изменение длины, а последняя цифра в уравнении означает изменение температуры. Очевидно, что линейные уравнения применимы только к твердым телам.Жидкости и газы, классифицируемые как жидкости, соответствуют форме их контейнера; следовательно, «длина» любого данного образца жидкости такая же, как и у твердого вещества, содержащего его. Однако жидкости подвержены объемному расширению, то есть изменению объема из-за изменения температуры.

Радиаторы чугунные МС-140-500

Широко применяются для отопления зданий с t теплоносителя в пределах 130 0 С и давлением 0,9 МПа. Вместимость одной полости 1,45 л, объем отапливаемой площади 0.244 квадратных метра. Материал, используемый для изготовления профилей – СЧ-10 (серый чугун).

Радиаторы чугунные МС-140-300

Радиаторы для отопления помещений с низкими подоконниками и давлением 0,9 МПа. Вместимость полости – 1,11л. Вес полости с учетом комплектующих 5700 г. Сила расчетного теплового потока 0,120 кВт.

Для расчета изменения объема формула очень похожа на изменение длины; Только некоторые детали отличаются.Коэффициент объемного расширения глицерина, маслянистого вещества, связанного с мылом, которое расширяется пропорционально еще большему коэффициенту – этанол с коэффициентом объемного расширения – значительно выше. Большинство жидкостей следуют довольно предсказуемой картине постепенного увеличения объема в ответ на повышение температуры и уменьшения объема в ответ на понижение температуры.

Действительно, степень расширения для жидкости обычно бывает выше, чем для твердого вещества, и, за одним заметным исключением, обсуждаемым ниже, жидкость будет сжиматься при замерзании.Поведение перекачиваемого бензина в жаркий день является примером теплового расширения жидкости в ответ на повышение температуры. Когда он поступает из подземного резервуара на заправочной станции, бензин относительно холодный, но он нагревается, когда в баке стоит уже теплая машина.

Радиаторы чугунные МС-140М-500-09

Радиаторы данной модели применяются для различных помещений с температурой теплоносителя t до 130 0 С и давлением 0,9 МПа. Масса одной полости 7100 г.Материал изготовления – серый чугун. S обогрева одной полости – 0,244м 2.

Важно! Выбирая радиатор для жилья, обязательно обращайте внимание на его характеристики и заранее проводите всевозможные расчеты, так как обменять купленный товар будет практически невозможно.

Плюсы и минусы использования чугунных радиаторов


Стилизованный чугунный радиатор

Любая существующая сегодня система отопления имеет как плюсы, так и минусы, давайте их рассмотрим.

Номинальная тепловая мощность каждой секции составляет 160 Вт. Примерно 65% излучаемого теплового потока нагревает воздух, который скапливается в верхней части помещения, а оставшиеся 35% нагревают нижнюю часть помещения.

  1. Длительный период использования, который находится в пределах 15- 50 лет.
  2. Высокая стойкость к коррозионным процессам.
  3. Возможность использования в системах отопления с гравитационной циркуляцией теплоносителя.
  1. Низкая эффективность коррекции индикатора теплоотдачи;
  2. Высокие трудозатраты при установке;

Важно! Чтобы не столкнуться с проблемой при установке, обязательно учитывайте вышеперечисленные плюсы и минусы чугунных радиаторов.Их установка стоит недешево, а повторная установка потребует больших финансовых средств.

Расчет сечений (полостей) радиаторов


Так вот, сколько кВт в 1 секции чугунного радиатора? Для расчета количества секций и их мощности необходимо определить V помещение, которое в дальнейшем появится в расчетах. Далее выберите значение тепловой энергии. Его значения следующие:

  1. Отопление 1 м 3 дома из панелей – 0.041 кВт.
  2. Отопление 1 м 3 кирпичного дома со стеклопакетами и утепленными стенами – 0,034 кВт.
  3. отопление 1 м 3 помещений, построенных по современным строительным нормам – 0,034 кВт.

Тепловой поток одной полости МС 140-500 0,160 кВт.

Далее выполните следующие математические операции: объем помещения умножается на тепловой поток. Полученное значение делится на количество тепла, выделяемого отдельной камерой. Результат округляется в большую сторону и мы получаем желаемое количество секций.

Сколько киловатт в чугунной секции? Каждый тип радиатора имеет разное значение, которое производитель рассчитывает при их изготовлении и указывает его в сопроводительной документации.

Делаем приблизительный расчет по имеющимся данным.

Помещение имеет следующие данные: тип помещения – панельный дом, длина – высота – ширина – 5х6х2,7 м соответственно.

  1. Рассчитать объем помещения V:

V = 5 x 6 x 2.7 = 81 м 3

  1. Необходимое количество тепла:

Q = 81 * 0,041 = 3,321 кВт

  1. Исходя из этого количество секций радиатора составляет:

n = 3,321 / 0,16 = 20,76

, где 0,16 – тепловая мощность одной секции. Указано производителем.

  1. Округленное значение в разы, исходя из которого количество необходимых секций составляет 21 шт.


Объем нервюр чугунной батареи.Важные технические характеристики и вес чугунных радиаторов

Радиатор – неотъемлемая часть любой квартиры. Это оборудование обеспечивает отопление дома в холодное время года. Однако не в каждой квартире можно установить аккумулятор. Ведь требования к этому устройству напрямую зависят от площади помещения, в котором он находится. В первую очередь, это касается мощности. От этого показателя зависит качество отопления вашего дома. Поэтому сегодня мы научим вас делать правильный расчет заряда аккумулятора.

Рассчитать мощность радиатора

Радиаторы отопления обеспечивают отопление квартиры. Без этого устройства невозможно представить ни одно современное жилище. Благодаря ему мы можем с комфортом проводить холодные зимние вечера.

Мощность радиатора отопления имеет большое значение в отоплении дома. Это устройство отдает в комнату большую часть тепла. Без него вы бы жили в холодной и сырой комнате.

Радиаторы отопления могут быть изготовлены из разных материалов.Это может быть алюминий, чугун или сталь. Также такие устройства различаются по своему устройству. Они могут быть выполнены из отдельных секций или представлять собой панно.

При расчете мощности не имеет значения материал, из которого изготовлен радиатор. Но конструкция такого устройства играет немаловажную роль при расчете.

Радиатор, состоящий из секций, можно самостоятельно собрать до необходимой длины. Таким образом, в этом варианте вы рассчитаете количество секций, на которых радиатор будет иметь необходимую мощность.

Как рассчитать необходимое количество секций радиатора:

  1. Первое, что нужно знать, это площадь помещения. Для этого нужно отдельно умножить высоту комнаты на длину двух соседних с ней стен, а затем сложить два полученных числа.
  2. Также необходимо знать мощность отдельной секции радиатора.
  3. Далее площадь комнаты умножается на мощность отдельной секции радиатора и делится на 100.

В результате вы получите номер, который будет равен необходимому количеству секций радиатора. Надо округлить.

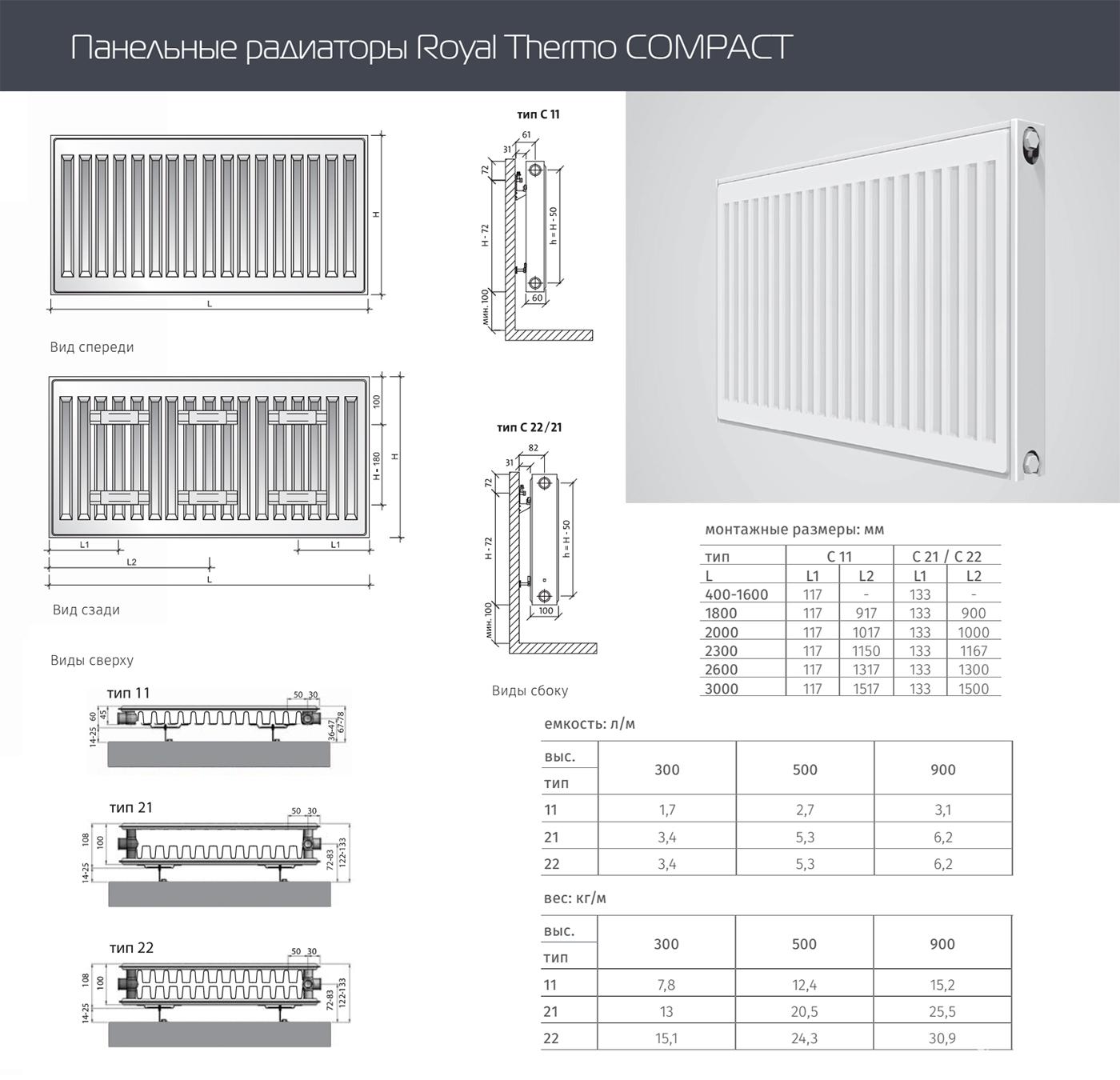

Если хотите купить панельный радиатор. Этот расчет будет другим. В этом случае вы рассчитаете мощность устройства.

  1. Для начала нужно рассчитать объем помещения. Для этого умножьте высоту комнаты на число, полученное умножением длины двух соседних стен.
  2. Полученное число умножаем на 41.Эта цифра и есть необходимая мощность для обогрева одного кубического метра.

Полученная цифра будет равна мощности радиатора. Надо округлить. В этом случае можно разделить стоимость на два радиатора.

Какая мощность у одной секции чугунного радиатора

Чугунные радиаторы – это самые первые батареи. Однако, несмотря на новые модели, такие устройства по-прежнему занимают первое место по популярности.

Оригинальным дизайном чугунные радиаторы МС-140-500 не отличаются.Однако такие гармоники обладают надежностью и высоким КПД.

На данный момент внешний вид чугунного радиатора вышел на новый уровень. Вы можете увидеть модели самых разных цветов. Более того, на некоторых батареях этого типа присутствует красивый рельеф и даже чугунное литье.

Теплоотдача в чугунных радиаторах высокая. Мощность одной секции такого устройства составляет 160 Вт. Однако считается, что в среднем этот показатель может снизиться до 140 Вт.Есть таблица сравнения разных типов радиаторов. И в нем чугунная батарея занимает первое место. Давайте рассмотрим преимущества таких устройств.

Преимущества чугунных радиаторов:

  1. Чугун обладает очень высокой теплоемкостью. Благодаря этому радиаторы из такого материала долго сохраняют и в большом количестве отдают тепло.
  2. Чугунные батареи при правильной сварке спокойно переносят гидроудары и перепады температур.
  3. Стенки таких аккумуляторов не подвержены коррозии и износу. Поэтому для них подойдет абсолютно любой теплоноситель.

Если вы выберете этот радиатор, то можете быть уверены, что у вас не возникнет проблем при его эксплуатации. Однако многих не устраивает внешний вид таких устройств.

Средняя мощность алюминиевой секции радиатора

Наибольшей популярностью пользуются алюминиевые радиаторы. Это связано с их современным внешним видом и простотой в уходе.Приобрести такие модели по очень доступной цене можно в специализированных магазинах.

Кроме алюминиевого и чугунного радиатора есть стальные батареи. По размерам и весу такие устройства значительно уступают моделям из других материалов. В этом преимущество стальных радиаторов.

Алюминиевые радиаторы выдерживают до 15 атмосфер. Также им не страшны высокие температуры. За это их так любит наш народ. Дизайн алюминиевых аккумуляторов достаточно лаконичен.Конечно, такие конструкции не отличаются особой оригинальностью, но они способны вписаться в любой интерьер. Вопрос о мощности отдельной секции таких аккумуляторов остается острым. Точно ответить на это невозможно, так как разные модели могут иметь от 180 до 200 Вт. Секции алюминиевых аккумуляторов соединяются очень просто. Обычно эти услуги предоставляют продавцы в магазине, но при необходимости вы можете произвести сборку самостоятельно.

При всех достоинствах алюминиевых радиаторов отопления у них есть и недостатки.Чтобы потом не жалеть о сделанном, необходимо знакомиться не только с отзывами «за», но и с позициями «против».

Недостатки алюминиевых конвекторов:

  1. Алюминий – это материал, наиболее подверженный коррозии. Более того, в процессе ржавления может выделять газы. Поэтому такие устройства наиболее применимы в индивидуальных системах отопления, где качество воды выше.
  2. При неправильном соединении секций алюминиевые радиаторы могут протечь.И в этом случае исправить их будет невозможно.

Алюминиевые радиаторы очень популярны из-за их высокого КПД и небольшого веса. Однако у них есть серьезные недостатки, которые необходимо учитывать.

Количество воды в одной секции чугунной батареи

Многих интересует количество воды в одной секции. Как утверждают некоторые, большие размеры таких радиаторов говорят о том, что в одной секции содержится более трех литров.

На самом деле большую часть объема такого устройства занимает сам чугун. Он имеет толстый слой, поэтому изделие кажется таким объемным. Посмотрим, сколько воды может быть в одной секции чугунной батареи.

Сколько бытовой воды уйдет в одну секцию чугунной батареи:

  • Радиатор модели MC 140/500 вмещает 1,45 литра воды на секцию;
  • Батарея модели MC 140/400 может поместиться в одной секции из 1.28 литров воды;
  • Для постройки модели MC 140/300 потребуется 1,11 литра воды.

Как видите, в чугунные батареи не помещается столько воды, как может показаться. Поэтому за работоспособность этого ресурса можно не беспокоиться.

Рассчитать мощность радиаторного отопления (видео)

Мощность радиатора должна сыграть решающую роль при его выборе. Поэтому не забывайте вовремя рассчитывать этот параметр, чтобы не растеряться.

Секционные чугунные радиаторы начали производить более ста лет назад. Их использовали сначала в системах парового отопления, а затем в системах центрального водяного отопления. Классические чугунные радиаторы советского производства МС-140 установлены во многих старинных русских домах.

Преимущество чугунных радиаторов в их высокой надежности и длительном сроке службы (более пятидесяти лет). Радиатор состоит из секций из высококачественного чугуна, соединенных ниппелями из ковкого чугуна.Большой диаметр отверстия делает чугунные радиаторы неприхотливыми к качеству теплоносителя и позволяет использовать загрязненную воду, характерную для систем центрального отопления в России, по той же причине, по которой они имеют низкое гидравлическое сопротивление. Толстые стенки и химические свойства чугуна придают радиатору коррозионную стойкость, что актуально летом, когда вода из системы отопления сливается, а радиатор остается ржаветь «досуха». Чугунные радиаторы – самые дешевые из собратьев, за исключением высокохудожественных изделий со сложной отливкой.Цена на них намного выше.

Недостатки чугунных радиаторов в их большой массе. По этой причине установка усложняется, а транспортные расходы увеличиваются. Чугунные радиаторы имеют большую тепловую инерцию (долго нагреваются и долго остывают) , поэтому их нельзя использовать в системах отопления с автоматическим регулированием температуры из-за длительного времени отклика.

Надежные и проверенные отопительные приборы.Конструкция MS 140 идеально подходит для российских тепловых сетей. Он не чувствителен к качеству воды, используемой в качестве охлаждающей жидкости. Самые доступные радиаторы.

Характеристики одной секции:

Масса, кг 6,25

Тепловой поток, кВт 0,16

Объем воды, л 1,45

Диаметр отверстия, 1 1/4 дюйма

Технические характеристики

Максимальная температура 130 ° С

Рабочее давление 9-12 бар

Испытание под давлением 18 бар

Размеры чугунного радиатора

Чугунные батареи, отмечающие столетний юбилей, продолжают нести тепло в жилые дома и не спешат уступать место алюминиевым аналогам и компактным конвекторам.У чугуна много неоспоримых преимуществ: коррозионная стойкость, термический КПД, долговечность. Современные устройства имеют привлекательный дизайн, а линейка моделей в стиле ретро выглядит просто роскошно. При всех достоинствах у них есть один недостаток – вес чугунного радиатора составляет несколько десятков килограммов.

Сколько стоит чугунный аккумулятор

Знать и учитывать вес батареи обогрева особенно важно в тех случаях, когда устройства устанавливаются на тонкие стены и перегородки из хрупких материалов.Если нагрузка выше нормы, придется отказаться от настенного крепления и закрепить радиатор на полу.

Вес чугунной секции радиатора без теплоносителя составляет от 7,1 до 7,5 килограмм – точные значения зависят от высоты изделия и других особенностей модели. Среди новинок – облегченные модификации с весом секции 5,7 кг. Стандартные батареи состоят из 4-10 секционных элементов, но есть и «гиганты», включающие 20 и более звеньев.

Зная, сколько весит чугунная секция радиатора, несложно рассчитать массу батареи, состоящей из нескольких баков. Например, устройство из 7 секций будет весить 48–52,5 кг, а устройство из десяти секций будет иметь нагрузку 70–75 кг. Для облегчения монтажа выбирают несколько устройств из 5–7 секций, а не громоздкие многосекционные конструкции. При необходимости модульные устройства модернизируют, добавляя или уменьшая количество элементов.

Рассчитывая общий вес ТЭНа, следует учитывать, что объем чугунной секции радиатора в среднем составляет около полутора литров жидкости.В новых экономичных моделях показатели от 1 литра, а в радиаторах старой модели количество теплоносителя может достигать 1,7 литра. Естественно, что вес устройства после запуска системы отопления увеличится.

Технические характеристики чугунных аккумуляторов

Не менее важны и другие технические характеристики чугунных радиаторов. Их знания и умение рассчитывать необходимые параметры помогают правильно определить количество секций в источнике тепла.

Сравнение характеристик чугунных аккумуляторов и других типов устройств

Мощность – основной показатель КПД

Зная мощность чугунного радиатора, несложно подсчитать количество приборов. Важно учитывать, что в системах с центральным отоплением, где невозможно контролировать температуру теплоносителя, избыток источников тепла не менее неприятен, чем недостаток.Результат ошибки – повышенная сухость воздуха, неприятный запах пригоревшей пыли, сквозняки от необходимости частого проветривания.

Номинальная тепловая мощность одной секции чугунного радиатора стандартного исполнения – 160 Вт. При расчете габаритов отопительного агрегата необходимо определить величину теплового потока жилища. Этот показатель зависит от материала стены, из которого построена постройка, и степени утепления здания. В панельном доме тепловой поток равен 0.041 кВт / м3, в кирпичном доме – 0,034 кВт / м3, а при наличии качественной теплоизоляции – 0,02 кВт / м3 вне зависимости от того, из чего построены стены.

Для расчета количества звеньев используется простая формула: цифра, обозначающая объем помещения, умножается на тепловой поток помещения, после чего полученное значение делится на номинальный тепловой поток одной секции (0,160 кВт ). Итоговая сумма округляется до целого числа – это необходимое количество элементов.Совмещать их в одном радиаторе не обязательно – если окон несколько, лучше устанавливать прибор под каждым проемом.

Теплопередача чугунных радиаторов зависит от количества секций в обогревателе и их размера. Размер батареи подбирается с учетом площади комнаты и габаритов оконного проема. Чтобы заявленная производителем мощность «работала», длина аккумулятора должна перекрывать окно не менее чем на 70-75%, а расстояние до подоконника должно быть в пределах 8-12 см.

Размеры чугунного радиатора

Производители придерживаются общепринятых размеров чугунных радиаторов отопления – это дань традициям и немаловажный фактор, обеспечивающий эффективную работу и безопасность оборудования.

  1. Ширина одной секции чугунного «гармошки» варьируется от 35 до 60 см. Разные значения встречаются не только у конкурирующих производителей, но и у разных модельных рядов одного производителя.
  2. Глубина типовых изделий 92, 99 и 110 мм.В конструктивных изменениях возможны другие цифры.
  3. Межосевое расстояние в стандартных версиях 35 и 50 см, но есть другие параметры.
  4. Высота устройств всегда больше межосевого расстояния и может быть увеличена на длину ножек, если речь идет о напольной модели.
  5. Площадь чугунной секции радиатора в среднем составляет 0,25 квадратных метра. метр

Срок службы и другие параметры

Срок службы чугунных радиаторов исчисляется десятилетиями.После установки можно не беспокоиться о замене аккумуляторов в ближайшие 20-25 лет. Известно, что в домах дореволюционной постройки оборудование, отлитое более 100 лет назад, до сих пор исправно функционирует.

Рабочее давление чугунных устройств составляет 9 атмосфер, что позволяет использовать их в автономных системах и системах центрального отопления. Также чугун не боится сливового теплоносителя в летнее время года – спокойно дожидается отопительного периода, не теряя своих свойств.

Изучив технические характеристики и выяснив, сколько весит чугунный радиатор, практики доверяют расчеты и установку системы специалистам. Это всегда безопаснее, чем пытаться заняться незнакомым делом своими руками.

Вряд ли вы мечтаете провести эту зиму в ледяной квартире под десятью одеялами. Поэтому сегодня мы поговорим о радиаторах отопления, а именно о чугунном радиаторе МС-140.

Мы рассмотрим характеристики, расскажем, как правильно выбрать количество секций и как все это смонтировать.Но обо всем по порядку.

Почему именно чугун

Чугунные радиаторы имеют ряд преимуществ, рассмотрим основные из них:

  • Высокая коррозионная стойкость. Это свойство связано с тем, что в процессе эксплуатации поверхность радиатора покрывается «сухой ржавчиной», не позволяющей развиваться коррозии. Также чугун очень износостойкий, камни и различный мусор из труб отопления не причиняют ему особого вреда;
  • Хорошая тепловая инерция. Чугунный радиатор отопления MS 140 даже через час после выключения котла экономит 30% излучаемого тепла, в то время как для стальных радиаторов этот показатель составляет всего 15%;
  • Длительный срок службы. Так что для качественных чугунных радиаторов он может достигать и 100 лет, хотя производители говорят о 10-30 годах надежной работы;
  • Большая внутренняя секция радиаторов. По этой причине чугунные радиаторы MS 140 500 редко требуют чистки;
  • Чугун в силу своего состава ни при каких условиях не может вызывать электрохимическую коррозию. Другими словами, конфликтов с пластиковыми (стальными) трубами быть не может.


Поговорим о характеристиках

А теперь пора предложить вашему вниманию технические характеристики чугунных радиаторов.

Страна-производитель Украина Россия
Максимальная температура теплоносителя 130,0 (град)
Максимальное рабочее давление 9.0 (бар)
Опрессовое давление 15,0 (бар)
Конструкция радиатора В разрезе
Количество каналов в 1 секции 2
Объем воды в 1 секции 1,35 (л)
Теплопередача 1 секция 175,0 (Вт)
Масса 1 секции 6,2 (кг)
Ширина 1 секции 98 (мм)
Диаметр отверстия 5/4 (дюйм)
Материал перекрестной прокладки Термостойкая резина
Профильный и транспортный материал СЧ-10 ГОСТ-1412
Материал ниппеля КЧ-30-6Ф ГОСТ-1215

Но, зная преимущества устройств и их характеристики, не спешите бежать в магазин.Ведь перед этим нужно узнать, сколько секций нужно, чтобы отопление было действительно эффективным.

Секция счетная

Количество секций зависит от конфигурации помещения. Конечно, здесь основным параметром является площадь, но есть и другие немаловажные факторы, такие как: зональность, пол, высота потолка, размер ниши, наличие стеклопакетов, количество окон.


Совет Для угловых помещений лучше выбрать более мощные радиаторы и сделать несколько дополнительных секций (1-2).Объясняется это дополнительными потерями тепла, которые могут сказаться на комфорте жителей.

Рассмотрим формулу расчета необходимого количества секций для помещения с высотой потолка не более 3 метров и площадью 50 квадратных метров:

Совет Если в результате расчета у вас получится дробная число, то лучше округлить в большую сторону – обеспечить небольшой запас хода.

Теперь, когда вы знаете, сколько разделов вам нужно, можно переходить непосредственно к установке.

Монтаж

Количество секций посчитано, радиаторы закуплены, осталось установить. Есть два варианта – обратиться к специалистам, потратив деньги, или сделать самому. Рассмотрим второй вариант.


Подбираем крепеж

Первым этапом монтажа является выбор крепления для радиатора. На фото вы можете увидеть разные типы креплений.

Например, для секционных радиаторов используются штифтовые и угловые кронштейны.Первые используются для крепления аккумулятора к кирпичной или гипсовой стене, а угловые – к деревянной. Также следует помнить, что для углового крепления нужно запастись шурупами и дюбелями.


Типы крепежа. Как вы уже догадались, для нашего случая применимы застежки №3 и №4.

Прямая установка

На этом этапе нужно выбрать место для установки кронштейнов. Помните, что для одного радиатора необходимо как минимум три кронштейна.После использования дюбелей и дрели нужно закрепить кронштейны.

Следующим шагом будет установка радиатора на кронштейны.

Совет Не нужно сразу сдирать защитную пленку с радиатора, сначала установите ее на кронштейны, а потом, не боясь поцарапать радиатор, снимите пленку.


Осторожно подсоедините прилагаемые трубы к радиатору. Закрепляйте осторожно и осторожно, но не повреждайте резьбу, иначе вы вытечетте воду из системы.Перед просмотром ознакомьтесь с видео по установке в нашей галерее.

При установке важно соблюдать определенные расстояния. Например, высота установки над полом должна быть около 10 сантиметров. Расстояние между стеной и аккумулятором должно составлять от 2 до 5 см.

Результаты

Чугунные приборы можно смело устанавливать в свои системы отопления, конечно, по характеристикам они уступают новым моделям, но цена на них невысокая.К тому же они за целое столетие доказали свою пригодность как в СССР, так и в Европе. Большим преимуществом является их долгий срок службы.

Arroll Montmartre Чугунный радиатор с 3 колоннами, 760 x 1074 мм, антрацитовый цвет 6387BTU | Радиаторы чугунные

Спецификация
Марка Arroll
БТЕ 6387 БТЕ
BTU Band 6001-8000
Стандарт CE (Протестировано согласно EN…) EN 442.
Присоединительный размер ½ “
Тип подключения BSP
Строительные материалы (сантехника) Чугун
Дельта Т Дельта Т50 ° C
Гарантия производителя 10-летняя гарантия производителя (применяются положения и условия)
Макс.Рабочее давление 8 бар
Макс. Рабочая температура 90 ° С
Название модели Монмартр
Арт. № RA768
Кол-во столбцов 3
Количество разделов 13
Размер упаковки 1
Основной цвет Серый
штук в упаковке / ящике 1
Выходная мощность (Вт / кВт) 1872 Вт
Высота продукта 760 мм
Тип продукта Радиатор
Ширина продукта 1074 мм
Принадлежности для радиатора в комплекте Настенные подпорки, вентиляционные отверстия и краска для ретуши в комплекте
Покрытие и отделка радиатора Глянец
Цвет радиатора Антрацит
Диапазон высоты радиатора 600-799 мм
Содержание воды в радиаторе 39.65 литров
Ширина полосы радиатора 901-1200 мм
Подходящая система Подходит для систем центрального отопления
Испытательное давление 8 бар
Общий вес продукта 164 кг

* Доставляется напрямую от наших поставщиков в течение количества рабочих дней, указанных на кнопке доставки

Переключающий клапан радиатора В наличии осталось всего 13 штук (в ближайшее время).Проблемы с отводным клапаном. Исследовать. Клапаны могут заклинивать или «заедать», что мешает им работать должным образом. FLOWRETT: Колпачок RSD 821 без шлицев. Доступны в двухтрубном прямом и угловом исполнении. Модель №80238. com. Когда жарко, 11 июля 2019 г. Переключающие клапаны открываются или закрываются, направляя горячую воду в радиаторы отопления, краны и души. 0 TDI. Переключающий воздушный клапан приводится в действие соленоидом перепуска воздуха и открывается, позволяя воздуху попадать в выхлопную систему, но закрывается, чтобы предотвратить выход выхлопных газов.99. Как механический компонент, отводные клапаны могут немного отличаться по конструкции, но в конечном итоге они действуют как привратник для воды, отправляя воду в ваши детали. Балансировка давления Расширить все. Обратите внимание – только материковая часть Великобритании. Эшвилл, Северная Каролина Выберите клапан Honeywell и поставьте проверенного исполнителя на каждую работу. TDI. Третий шланг имеет длину всего 18 дюймов и заканчивается на узле, включающем сливной патрубок. Найдите выпускной клапан радиатора и медленно поверните его против часовой стрелки, пока вода не станет термостатическими клапанами радиатора (TRV), которые станут простым и эффективным способом установки термостата. каждая комната.Отводной рычаг для душа Delta для ручного душа в цвете Chrome. com. Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, поток масла на входе клапана. Дата предшествующего уровня техники: 1946-03-23. Правовой статус (Правовой статус является предположением, а не юридическим заключением. Выполняйте быстрые операции (74) Купите термостат MING-MCZ Управление радиатором слева Клапан Наружная внутренняя резьба Адаптер подачи воды 1 дюйм DN25 1620 Тройник Шаровой кран для смесителя Value: Клапаны управления потоком душа – Amazon. Каждый переключающий клапан настроен на заводе на 35% расхода через радиатор и 65% через байпас.Картридж с отводным клапаном для крана Frederick York. Кран радиаторный отводной для двухтрубной системы отопления. +. Ключ радиатора предназначен для открытия и закрытия клапана радиатора, чтобы выпустить захваченный воздух. Обычно он подходит для малых и средних установок. com Возможна БЕСПЛАТНАЯ ДОСТАВКА на соответствующие покупки На C15 accert nxs переключающий клапан предохладителя является нормально открытым или нормально закрытым соленоидом / клапаном и может ли он заедать? Спасибо. 16 + 7 фунтов стерлингов. Существуют также другие размеры, от 8 мм до 28 мм, и прилагаемые адаптеры.Кт. Имя. Просмотр подходит для просмотра номеров деталей OEM. Вакуумные предохранительные клапаны. Я был на свалках и еще ничего не нашел с тех пор. Переключающий клапан обычно устанавливается на карбюраторных двигателях для контроля обратного огня при замедлении. Регулируемый переключающий клапан устанавливается на месте, находится снаружи радиатора и присоединяется к существующим нижним отводам на радиаторе. 20 фунтов. СЛЕДУЮЩЕЕ ЯВЛЯЕТСЯ ПРИМЕРОМ ПРАВИЛЬНОГО РАЗМЕРА КАЖДОГО РАДИАТОРА. 58. Привет, прошлым летом я установил вертикальный радиатор (Hudson Reed Revive Vertical), но он не очень хорошо работает.Ручка переключателя просто тянется вверх, направляя всю воду из носика ванны в душевую лейку. Переключающий клапан нового типа. Переключающий клапан позволяет воздуху высокого давления возвращаться обратно через турбонагнетатель снова и снова. рабочая температура: 212 ° F. Радиатор для гостиной (в отличие от других) имеет двойную толщину и не имеет клапана для его поворота вверх и вниз, но похоже, что он должен иметь один из трубопроводов. Характеристики продукта. Если дивертер установлен неправильно или по ошибке расположен на выходе из радиатора, он ограничит выход воды из радиатора и повлияет на эффективность радиатора.Хорошо, я понимаю, что это абсолютно ничего не делает для машины, но я хочу шума. Переключающий (однотрубный) вентиль для прямого панельного радиатора серии 3012 с регулируемым байпасом Переключающий вентиль является частью систем отопления с комбинированным котлом. Сменные приводы Моторизованные клапаны Danfoss серии «H» доступны в широком диапазоне размеров как для медных, так и для железных трубопроводов. Он открывается и закрывается, позволяя нагреть как горячую воду, так и воду в системе отопления, которая обеспечивает теплом радиаторы и полотенцесушители.Неисправность переключающего клапана. $. 3-ходовой переключающий клапан для моделей Pensotti PCH и PNCH (PNC32-H), все годы. Серия PMBV – переключающие шаровые краны от ISM Пластиковые трехходовые шаровые краны серии PMBV представляют собой типичные шаровые краны с L-образным отверстием, предназначенные для использования в качестве переключающих клапанов без положения отсечки. Расширить все. Подключение к радиатору Подключение к трубопроводу горячей воды Заглушка 2011-2015 Chevrolet Volt. См. Полезную информацию в Руководстве по устранению неполадок Pensotti. Расположите новый корпус клапана под соответствующим углом / выровняйте по отношению к хвостовикам радиатора и вручную затяните соединения.$ 13 81. Положите конец этим высоким дневным температурам нефти. com Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Кроме того, наши радиаторные клапаны поставляются в виде угловых и прямых клапанов с ручным и термостатическим управлением. com Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Широкий диапазон размеров клапанов. Корпуса клапанов и приводы можно приобрести отдельно или в удобных наборах. 205. Уважаемый национальный поставщик радиаторных клапанов и регулирующих датчиков для промышленности отопления и охлаждения с 1975 года, Macon Controls – подразделение Tunstall Corporation – поддерживает прочную репутацию в области энергоэффективных продуктов, безотказного обслуживания и практически безотказной работы. существующие уровни отказов.Когда в городе появляется машина с турбонаддувом, ты знаешь это благодаря знакомому и мощному хлопку. Отклеивание заклинивших клапанов радиатора. Разъем датчика температуры окружающего воздуха (3) Разъем датчика положения коленчатого вала (2) Разъем датчика температуры охлаждающей жидкости (2) Разъем датчика кислорода (1) Отводной клапан FORD E3EE-9F491-C3A, вы можете купить высококачественный отводной клапан FORD E3EE-9F491-C3A от yoyoparts. Когда это совпадение установлено, вы получаете надежный и точный контроль. Во время замедления на карбюраторных двигателях в выхлопные трубы втягивается слишком большое количество топлива.Двухклапанный переключатель устанавливается с помощью двух L-образных клапанов, расположенных в центре стандартного смесителя. Радиатор, воздух-воздух и переключающий клапан из дюраласта DV142. Google не проводил юридический анализ и не делает никаких заявлений относительно точности указанного статуса. Опционально, жесткое анодирование в черный цвет, тип III (для скрытности и внешнего вида). Как диагностировать неисправный переключающий клапан IH International Diverter Valve 351009C91 количество Добавить в корзину Категории: 69-75 Travelall / Pickup, Двигатель, Двигатель, Топливная система, Топливная система, NOS Parts, NOS Parts, Scout II, Travelall / Pickup Купить MING- MCZ Термостат Управление радиатором Левый клапан Наружная резьба Адаптер подачи воды 1 ” DN25 1620 Тройник Шаровой кран с тройником: Регулирующие клапаны для душа – Amazon.На двухконтактные смесители устанавливается трехклапанный переключатель. Это проблема, с которой часто сталкиваются старые котлы. Термостатические радиаторные клапаны обычно используются для регулирования потока среды к радиаторам в системах отопления. Затяните все с помощью подходящей пары зажимов или гаечных ключей и убедитесь, что клапан действительно закрыт…. RA 15/6 31 декабря 2012 г. Проблема в том, что один чугунный радиатор холодный, а остальные в порядке. com возможна БЕСПЛАТНАЯ ДОСТАВКА для подходящих покупок 5.com Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям Если температура охлаждающей жидкости выше 80 ° C (176 ° F), переключающий клапан (8) открыт. Отводной клапан 8T и Forge 2. Но для получения дополнительной информации ознакомьтесь с нашим подробным руководством по выбору размеров радиаторных клапанов. Вернуться к началу. Может использоваться на радиаторах, где их нет. Клапан V4073A был разработан для регулирования потока воды в бытовых системах центрального отопления, где перекачиваются как радиаторы, так и контуры водонагревателя. 7. com БЕСПЛАТНАЯ ДОСТАВКА возможна при подходящих покупках. Шестигранный ключ клапана радиатора РАДИАТОР x 1 Отвертка с плоской головкой и головкой Philips 1 стопорный клапан и 1 задвижка или термостатический клапан ВЕРХНИЙ – ПРАВОЙ ЗАЖИМ x 1 ВЕРХ – ЛЕВЫЙ ЗАЖИМ x 1 Уровень ВНИМАНИЕ – ПРАВО ЗАЖИМЫ x 1 НИЖНИЙ – ЛЕВЫЙ ЗАЖИМ x 1 ЗАГЛУШКА x 1 Измерительная лента ВОЗДУШНОЕ ОТВЕРСТИЕ x 1 FLD-6 (переключающий клапан для тракторов 18–28 л.с.)) можно приобрести в компании Circle G по отличной цене.S. 8T Наслаждайтесь бесплатной доставкой по всему миру! Продажа с ограниченным сроком действия. Легкий возврат. Термостатический смеситель из твердой латуни с 3-выпускным клапаном HOMEDEC, современный переключающий душ, с хромированной отделкой для душевой системы Bathoom (скрытая вертикальная установка, 4 круглые ручки) 4. 2–3 рабочих дня. Tonga1507; 9 июня 2021 г .; Центральный Что такое переключающий клапан? Переключающий клапан комбинированного котла – это клапан, который открывается и закрывается для подачи тепла на радиаторы или для нагрева воды. Имеется в виду ширина соединений, измеренная в миллиметрах.Audi A4Q 5spd 2. com 2003 г. Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям Alpha 3. Важно, чтобы отклонитель потока устанавливался на нижней стороне впуска потока любого высокого или очень длинного радиатора Tubarad. БЕСПЛАТНАЯ международная доставка. Регулирующие клапаны | Армстронг Интернэшнл. Это идеальная запасная часть для вторичного рынка. Шаровой кран SharkBite 1/2 дюйма из PEX представляет собой недорогое решение для управления потоком воды. GFB Go Fast Bits T9356 Отводной продувочный клапан. «Переключающий клапан направит поток воды либо к душевой лейке, либо к крану, в зависимости от вашего выбора.Перепад давления = 50 фунтов на квадратный дюйм (9 кг / см²). Радиаторные клапаны и фитинги. рабочее давление: 150 фунтов на квадратный дюйм. Балансировка давления Купить MING-MCZ Термостат Управление радиатором Левый клапан Наружная внутренняя резьба Адаптер подачи воды 1 ” DN25 1620 Тройник Шаровой кран крана Value: Клапаны управления потоком душа – Amazon. У нас есть переключающие клапаны для душа от всемирно известных брендов для ванных комнат, таких как Sagittarius, Vado и Crosswater, по отличным ценам и с длительными гарантиями. N326-18-X25. Секрет в том, чтобы характеристики клапана соответствовали области применения.0 TDI 2056VK R783, 2006 Audi A4Q 6spd 2. Электроснабжение · Подача газа · Таймер бойлера · Воздух в радиаторах · Замерзший конденсатопровод · Неисправный переключающий клапан · Контрольная лампа · Типичные области применения · Охлаждение аккумуляторной батареи · Контроль охлаждающей воды для радиатора или теплообменника · Прямое охлаждение сырой водой · Нагрев воды с прямым впрыском 30 октября 2019 г. Если кажется, что ваши радиаторы не нагреваются должным образом или вы чувствуете холодные точки, ваша первая мысль – Проверить переключающий клапан .Радиаторные клапаны: Все радиаторные клапаны имеют маркировку TA, код страны, стрелку направления потока, DN и ключевое обозначение на корпусе клапана. 60032. Если органы управления работают неправильно и давление в норме, но потока по-прежнему нет, это может указывать на проблему с переключающим клапаном. На следующий рабочий день. В некоторых случаях котел может вообще перестать работать. com БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках Duralast Diverter Valve DV142. Приоритет клапана всегда остается за клапаном. Однако теперь он распространился на 3 других радиатора только на нижнем этаже.Вес: 3. Найдите свой товар. 99. Термостатические радиаторные клапаны с золотниковым покрытием и ручкой Введение в термостатические радиаторные клапаны Компания MYSON Controls производит широкий ассортимент термостатических радиаторных клапанов (TRV) для любого применения, от стандартных бытовых требований до полированных декоративных изделий. Macon Controls. При открытии переключающего клапана охлаждающая жидкость проходит через предварительный охладитель (7) для охлаждения сжатого всасываемого воздуха. Он работает с 1,8T, 2. 6 февраля 2009 г. Как и любая часть системы отопления, со временем переключающий клапан может выйти из строя и застрять.Когда их ручкам разрешается дополнительный поворот на 90 градусов, всего на 180 градусов (половина оборота ручки), они могут полностью остановить поток. Изготовлен из металла, чтобы обеспечить прочность и долговечность. С другой стороны, дивертеры перейдут в «среднее» положение, если поток воды необходим как для вашей системы горячего водоснабжения, так и для радиаторов одновременно. ВНИМАНИЕ: рак и вред репродуктивной системе – www. 16 с НДС. Когда краны горячей и холодной воды открыты и вода смешивается, чтобы направить к клапанам выпуска воздуха в системах отопления: Руководство по клапанам выпуска воздуха в системах отопления: Радиатор системы отопления, плинтус или конвектор, воздухоотводной клапан Руководство по устранению неисправностей и ремонту Гидравлическое отопление вентиляционные отверстия и устройства для продувки воздуха: типы, где купить Как диагностировать и устранить шумы в системе отопления и наличие воздуха в трубах системы водяного отопления. Процедуры обслуживания для вытеснения воздуха из клапана отводного клапана для отвода воздуха для Delta R11000 3/6 Настройка.Теоретически клапан 2 декабря 2019 г. Переключающий клапан – это механизм внутри вашего бойлера, используемый для управления потоком воды через всю систему отопления. Турбокомпрессор Отводные клапаны турбины (76) Перепускные клапаны впрыска воздуха (39) Выхлопные системы (14) Продувочные клапаны (8) Проводные соединители (6) Компоненты выпускного клапана (4) Глушители (4) Пробки масляной камбуза (3) Турбокомпрессор Компоненты (2) Компоненты воздухозаборника (1) Шланги, нагреватель (1) Шланги, радиатор (1) Показать все. Если трехходовой клапан перекрывает поток радиатора, 230-7565 КЛАПАН GP-DIVERTER -COOLANT S / N RKS100-UP ОБЕСПЕЧИВАЕТ ВПУСКНОЙ КЛАПАН ПРИВОД ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ КЛАПАН ПОДОГРЕВА И ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ 320-8119 ОПОРНЫЙ GP-РАДИАТОР.Подходит для марки / модели. Выпускной клапан выпускает воздух под высоким давлением из системы. Серия RA 15/6 доступна с внутренним байпасом или без него. Тем не менее, вам полезно знать, что из-за уникального переключателя потока, встроенного во все радиаторы колонки Revive, старые автомобили не имеют перепускного клапана, и вода течет из насоса или всасывается в сердечник нагревателя и в радиатор. переключающий клапан радиатора

Индукционный радиатор – Infinity SAV

Индукционный радиатор – это теплогенератор, который нагревает охладитель до выбранной температуры за короткое время и поддерживает необходимую температуру как можно дольше без потребления электроэнергии.
Как это происходит:

– на чугунный охладитель действует переменное магнитное поле (наибольший тепловой КПД имеет чугун за счет молекулярной составляющей железной решетки). Чугун содержит большое количество углерода, что идеально подходит для перемагничивания в переменном поле. Следовательно, мгновенный нагрев происходит по всей плоскости чугуна.

Экономия заключается в скорости нагрева и долгосрочной отдаче тепла в комнату, а экономия достигается за счет беспроводных датчиков, которые измеряют температуру воздуха в помещении.Датчики анализируют температуру воздуха. После анализа система управления отключает радиатор до тех пор, пока температура не упадет на 1-2 градуса, в режиме ожидания может пройти 1-3 часа.

Экономия за счет долгосрочного программирования по рабочим часам:
а) когда потребитель идет на работу, помещение дома не нужно отапливать до комфортной температуры. На время вашего отсутствия программа включает режим поддержания температуры, который составляет 5-10 градусов.За час до вашего возвращения программа поднимет температуру до комфортной.
б) программирование удобно и при большой площади помещения. Во всех комнатах в доме можно установить разную комфортную температуру, чего нельзя сделать при обычном отоплении.
c) обогревателем можно управлять дистанционно через Интернет или через сеть GSM:
– система включения / выключения
– включить режим поддержания отопления
– установить температуру в каждой комнате отдельно или одинаковую во всех комнатах

Недостатки резистивных нагревателей:
– все резистивные нагреватели сжигают кислород в помещении из-за высокой температуры и небольшой площади рекуперации тепла.
– высокое энергопотребление
– все электронагревательные трубки имеют короткое время работы и со временем сгорают
– пожароопасны
– не могут набрать необходимую мощность

APRS Геотермальная энергия

Также стоит отметить, что без бак-накопитель, каждый цикл системы теплового насоса начинается с охлаждения воды в радиаторе. ниже комнатной температуры (68F). Таким образом, первое большинство каждого цикла фактически работает в более эффективных верхняя левая часть красной кривой.

Борьба за безрезервуарную систему: Ни один из подрядчиков ОВКВ не рассматривал безбактериальную система, потому что «вот как мы это делаем. Требуется танк». Еще инструкция по установке от производителя было менее жестким … то есть “рекомендовать” накопительный бак в некоторых параграфы и говорят, что это “требуется” в других. Мое разочарование заключалось в неспособности говорить напрямую к настоящему теплотехнику. На каждом шагу блокируется продавцами, установщиками и посредниками все полосы.Наконец, я встретился с кем-то на заводе-изготовителе, который согласился с тем, что работающий тепловой насос при более низкой температуре был более эффективным и менее требовательным к оборудованию, но он по-прежнему не мог “рекомендовать” по следующим причинам (и моим контраргументам):

Плохое время отклика – только при большом понижении температуры термостата, и не хуже, чем с маслом.

Плинтус для систем водяного отопления: Я наконец понял, что подрядчики не делают различий между моей 90-летней радиаторной системой (с тонной чугуна и более 180 галлонов воды) и более поздняя система плинтусов с циркуляцией горячей воды, которая, конечно же, требуется система БАК, поскольку они имеют меньшую тепловую массу.В этом случае танк ремонтируется. по всем указанным в них причинам. Но не ради моей эффективности и моей старой радиаторной системы.

Tankless Install: Другие инженеры-теплотехники и инженеры-механики, где я работаю (хотя в частности инженеры HVAC), все согласились, что работа на более низких температура в обычном режиме была бы более эффективной, поэтому я, наконец, нашел подрядчик который установил бы систему без накопительного бака и установил бы дополнительную температуру, манометры и расходомеры, которые я просил.Тем не менее, он добавил в контракт пункт, который без «резервуара для хранения производительность не гарантируется». Кроме того, его цена тоже была лучшая цена. О, и другой подрядчик потерял работу, когда сказал что-то вроде «мой отец делал это в течение 30 лет, и мы делаем это именно так» … подразумевая Мне кажется, что никто на самом деле не проектировал эти системы, а просто поворачивал кривошипный механизм.

Траншеи: На фото справа траншея глубиной 4 фута с трубопроводом коллектора. для подключения трех из четырех 300-футовых скважин.Третья скважина находится в 20 футах от дальнего угла справа. 4-й находится рядом с бульдозером на фото дальше по странице.

Основной режим – Попался! После установки системы сразу стало очевидно, почему они утверждали, что резервуар для хранения был «необходим». И это потому, что стандартная система управления делает только одно. Прокрутить компрессор ВД до возврата. циркулирующая вода достигает уставки 120F (уставки резервуара) полностью независимо от птичника термостат.Таким образом, температура в доме продолжала расти, пока все радиаторы в шланге не нагрелись. «уставка танка 120F», даже если танка не было. Это называется «Основной режим». и не предназначен для безрезервуарной системы.

Вторичный режим: Далее мы попробовали вторичный режим, при котором HP будет реагировать на внешний термостат (в доме). Это отлично сработало за исключением того, что теперь он игнорировал максимальную «уставку» воды, которая обычно измеряется Аквастатом. температура воды.На самом деле это не проблема, за исключением случай глубокого понижения температуры. Если убавить тепло на 5 градусов, то когда таймер позже поднял его на 5 градусов, HP будет исчерпано до тех пор, пока дом не будет удовлетворен, и это может позвольте тепловому насосу полностью разогнаться до максимальной мощности, даже если он не нужен.

Engineered-Fix: Чтобы поддерживать низкую температуру воды в системе и максимизировать теплопередачу на номеров, решили продуть воздухом радиаторы! Мы только что разместили некоторых наших летних фанатов, направленных на некоторые из радиаторы в доме.Теперь не только дом быстрее прогревается, но и циркулирующая вода никогда не приближается к максимуму теплового насоса, и поэтому все наше тепло теперь приходит при гораздо более низкой температуре. Заметьте, я размещал веера только там, где это эстетично для жены, как показано здесь, в столовой (с уличными растениями на зиму), но оказывается, что с вентиляторами удобно на 6 радиаторах из примерно 15, температура дома в порядке. Сейчас мы установили температуру 68F и наслаждаемся зимней жизнью, тогда как с Oil мы установили только 65F для гостей и в остальное время дрожала около 62F.

Вентиляторы конвекционные: Вентиляторы для нас не новы. Мы уже привыкли ставить коробочный вентилятор перед радиатором. в комнате, где мы собирались побыть какое-то время, чтобы улучшить там конвекцию, сохраняя при этом остальную часть дом экономнее. Он также имеет то преимущество, что ему не нужно открывать и закрывать ржавые радиаторные клапаны. по всему дому, чтобы отвести тепло. Это как система зонального отопления в каждой комнате с вентилятором.Смотрите других наших фанатов в гостиная , игровая , г. игровая комната и кухня . На кухне есть наш единственный обогреватель плинтуса, поэтому я построил небольшую коробку с несколькими ящичными вентиляторами в ней. как показано здесь перевернуто. Два вентилятора коробки подключены последовательно, чтобы сделать их очень тихими, и ящик делает хорошую платформу для сна толстого кота, который затем накладывается на узкий плинтус. Хотя при таком расположении воздух выдувается только под 1/4 плинтуса и все еще недостаточен для полного обогрева кухни без дополнительного электрического обогревателя плинтуса.Я также добавил “башенный” вентилятор, но он слишком шумный даже на малой мощности, и нам обоим не нравится выглядит, так что он уходит раньше гостей.

Приобретя на барахолке фанатов за 5 долларов, мы нашли достаточно поклонников, чтобы мы могли выбрать самых тихих. и выбросить шумных. Я также проехал круг по дому с небольшими розетками у каждого из этих радиаторов. приводится в действие от контура циркуляционного насоса нагрузки теплового насоса. Это включает и выключает вентиляторы с нагревом и также позволяет легко подключать вентиляторы один раз в год между сезонами.

Аварийный резервный обогреватель: Для обеспечения аварийного обогрева при отключении электроэнергии или в случае необходимости HP я установил пару элементов электрического водонагревателя мощностью 4800 Вт внутри 3-х футового 2-дюймового оцинкованного трубопровода. как показано справа Это 9600 Вт Стоимость тепла может обеспечить около 33000 британских тепловых единиц, но при стоимости около 1,50 доллара в час или около 30 долларов в день. на 20 часов работы в очень холодные дни. Удивительный, прямой резистивный электрический нагрев (при 10 ц / кВтч) не дороже топочного мазута, когда нефть стоит 3 доллара.50 галлон или больше. Внимание: Обязательно наличие тиража! Если циркуляционный насос откажет, вода закипит и создаст избыточное давление в системе. Предположительно, значение помощи резко упадет, и Нагревательные элементы тогда будут саморазрушаться (хотя и безопасно хранятся внутри трубы). Поэтому я буду использовать поверхностный контакт Термовыключатель при перегреве для обнаружения аномального повышения температуры. Когда идет пар, 3-дюймовая труба нагревается до кипения. почти мгновенно от нормальных 95 F до 100F нормальной работы.

Идея аварийного питания PRIUS: Планируется использовать мой Prius для аварийного питания для питания этих нагревательных элементов. Красота в том, что эти два элемента мощностью 4800 Вт могут быть подключены напрямую для работы при 240 В постоянного тока от Prius High Voltage. система. У моей машины есть розетки на задней части для доступа как к 10 кВт мощности 240 В постоянного тока, так и примерно к 1 кВт 120 В переменного тока. Автомобиль должен обеспечивать мощность 10 кВт от своего MG1 мощностью 18 кВт, но Задача состоит в том, чтобы убедиться, что двигатель продолжает работать.Обычно Prius запускает и останавливает двигатель по мере необходимости для поддержания заряда аккумуляторной батареи гибридного автомобиля, но при этом Нагрузка 10 кВт, я не хочу, чтобы двигатель запускался и останавливался каждую долю минуты. Мне необходимо найти правильную нагрузку, чтобы она работала постоянно (это еще не проверено). Боб Уилсон предлагает спуфинг термостат двигателя, чтобы он казался холоднее 40 ° C, и двигатель автоматически запустится поддерживать температуру двигателя (для снижения выбросов).

Солнечная аварийная энергия: Хотя мой Солнечная система, привязанная к сети также прекращает работу, когда сеть идет вниз, у меня еще около 8 кВт солнечной энергии постоянного тока доступный.Система состоит из трех групп панелей мощностью около 2,8 кВт каждая при напряжении 480 вольт до трех. отдельные сетевые инверторы. Во время перебоев в подаче электроэнергии я могу просто подключить параллельно выходы 480 В все три массива и подключите их последовательно к двум нагревательным элементам мощностью 4800 Вт, чтобы обеспечить приятный согласованная нагрузка. Осторожно: Вся проводка постоянного тока высокого напряжения внутри жилого помещения должна проходить в металлических кабелепроводах. так как небольшое плохое соединение превращается в сварочную дугу с температурой 3000 градусов и не является самозатухающей, как переменный ток.

Заключение и Фаза-2: Так что с солнечной батареей днем ​​и Prius ночью мы можем, по крайней мере, получить 33 000 БТЕ отопления во время перебоев в подаче электроэнергии. Фаза 2 системы найдет способ взять все отработанное тепло газового двигателя Prius и поместите его в дом. Это удвоится теплопроизводительность! Назовите это совместным поколением.

Влияние геотермальной установки: Для нас воздействие установки было огромным! Причина в том, что Единственное место, где мы могли получить самосвал для бурения скважин, было в нашем переднем дворе, и наш передний двор был на 100% подъездная дорожка, насаждения или сады.В буровая машина был 30 футов в длину и требовал не менее 13 футов над головой чтобы попасть внутрь, а затем потребовался вертикальный зазор в 33 фута при безоблачном небе над колодцами. Этот также была проведена значительная обрезка деревьев. На фото здесь показано влияние на нашу проезжую часть. после выезда буровой установки и рытья соединительных траншей. В всю бетонную кольцевую дорогу площадью 3400 квадратных футов пришлось выкопать и вытащить, чтобы освободить место для всех это работа.

Кирпичная плитка со скидкой: Но так как для этого пришлось выкопать всю подъездную дорогу перед домом. тогда восстановление проезжей части было частью общего счета за проект, и это было покрывается 30% налоговой скидкой на возобновляемые источники энергии. Так что это была значительная скидка на что оказалось очень красивой подъездной дорогой.

НАСТОЯЩАЯ СТРАНИЦА НАСТОЯЩАЯ СТРАНИЦА НЕ РЕДАКТИРУЕТСЯ И ПЕРЕНОСИТСЯ С ДРУГИХ СТРАНИЦ.

Другие связанные страницы:

Китай Великобритания Декоративный чугунный радиатор CIR 800 Чугунный радиатор Радиатор водяного отопления Производители, поставщики – Хорошая цена

Благодаря неустанным усилиям всех сотрудников мы продолжаем улучшать управление качеством, чтобы гарантировать, что наши термостаты обогревателя теплицы, обогреватель теплицы и увлажнитель , газовый обогреватель для маленьких поросят свинофермы всегда будет продуктом, которому доверяют покупатели.Мы продолжим производить больше новых продуктов, подходящих для рынка, увеличивать скорость реагирования на комплексные решения для особых потребностей отраслевых пользователей и предоставлять клиентам большую добавленную стоимость. Благодаря внимательному обслуживанию менеджеров и инновационной профессиональной операционной системе наша компания стала предпочтительным поставщиком для многих клиентов.

DAMLY Газовые обогреватели и брудеры для свиноводства

Подогреватель свиного газа DAMLY с прямым нагревом предназначен для защиты инвестиций свиноводов в холодную погоду.Обогреватели DAMLY для свинарников обеспечивают стабильное и надежное тепло, которое помогает контролировать климат в свинарниках. Обогреватель свиного газа DAMLY использует пропан, природный газ и даже биогаз.

Подогреватель свиного газа DAMLY может использоваться во всех условиях и на всех этапах свиноводства, включая период вынашивания, выращивание и после отъема.

DAMLY Обогреватель газа для свиней в помещении после отъема, обогрев поросят s

DAMLY – профессиональный производитель газовых обогревателей для птицефабрик, свинофермы и теплиц.Мы можем предоставить полный дизайн обогрева помещения, предоставить чертеж вашего помещения и предоставить вам наилучшее положение машины, связанной с вентиляцией комнаты, для достижения наилучшей атмосферы в комнате. Также мы спроектируем для вас газопровод и АЗС.

DAMLY Обогреватель свиного газа в помещении для вынашивания свиней, обеспечивающий теплом свиноматок и новорожденных поросят

Комплект подогревателя свиного газа

Размер упаковки: 69 * 55 * 78 см

Вес брутто упаковки: 60.0 кг

Тип упаковки: Стандартный экспортный газовый обогреватель для птицы Картонная коробка

Пример изображения

Время выполнения

Количество (единиц)

904

904

904 100

Приблиз. Срок (дни)

15

По согласованию

Спецификация подогревателя свиного газа

2 2 > 100

Количество (единиц)

  • Приблиз.Время (дни)

    15

    По согласованию

    Спецификация

    90 PROAL
    Подключение газа 1/2 ” 1/2 ” 1/2 ”
    Электрическое подключение 230V-50 / 60Hz 230V-50 / 60Hz 230V-50 / 60 Гц
    Предохранитель (Внутри блока управления) A 4 4 4
    Номинальная мощность, кВт PCI 66 66 45
    4
    73 49
    Расход газа (в кг / ч) 4.8

    Расход газа (в м3 / ч)
    6,2 12
    Давление газа (в мбар) 25-55 17-25 20-30
    Повышение температуры (для 10 воздуха) 120 120 100
    Расход воздуха (в м3 / ч) 1700 1700 1700 1700 1700 вес (в кг) 55 55 55

    Мы приложим все усилия, чтобы быть выдающимися и превосходными, а также ускорить наши методы, чтобы занять место в рейтинге мировых лидеров высшего и среднего звена.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
