Объем секции радиатора: Сколько воды в одной секции алюминиевого радиатора: способы расчета объема

Содержание

Сколько воды в одной секции алюминиевого радиатора: способы расчета объема

В наше время замена старых чугунных батарей на новые модели стала не данью моде, а жизненной необходимостью. Опасение за безопасность отопительной системы и попытки снизить стоимость коммунальных услуг привели к тому, что все больше потребителей останавливают свой выбор на алюминиевых радиаторах, которые отличаются от других видов обогревателей, как техническими характеристиками, так и ценой. Одним из важных параметров является объем радиатора отопления.

Параметры алюминиевых радиаторов

Технические характеристики батарей отопления – это первое, на что обращает внимание потребитель перед покупкой. Самыми важными показателями действительно качественного изделия являются:

  • Уровень теплоотдачи одной секции, так как от него зависит:
  • Во-первых, сколько элементов потребуется для обогрева одной комнаты.
  • Во-вторых, насколько тепло будет в комнате благодаря радиатору.
  • В-третьих, каким станет микроклимат в помещении.
  • Устойчивость к гидроударам и рабочее давление алюминиевого радиатора.
  • Стоимость готового изделия.

Объем одной секции алюминиевого радиатора указывает на его мощность и во многом зависит от того, каким способом он был изготовлен.

Если батарея была сделана методом литья, то такой цельносварный секционный элемент обладает высокой прочностью и устойчивостью к перепадам давления. Подобное изделие стоит несколько дороже, и по цене можно понять, произведено оно на отечественных мощностях или импортное. Как правило, вторые дороже, но и процент брака у них крайне низкий.

Если алюминиевая батарея была изготовлена методом прессования, то ее детали соединялись при помощи клея, что делает ее уязвимой. Такому радиатору нестрашна коррозия, но повышенное давление может вывести его из строя.

Емкость одной секции алюминиевого радиатора, не зависимо от того каким методом он был произведен, практически одинаковая, но то, что литая модель прочнее и долговечнее, быстрее нагревается и ее можно регулировать по размеру, ставит их на первое место по продажам.

Виды теплоносителей

Как правило, вопрос о том, какой теплоноситель используется в централизованной системе отопления, не задается, так как там всегда по теплопроводу течет вода. Другое дело автономный обогрев, где можно выбрать оптимальный вариант для конкретного дома с учетом климата региона, где он построен.

  • Антифриз для отопительных систем уже много лет применяется для обогрева загородных домов и прекрасно проявил себя. Его лучшие качества (способность не замерзать при температуре до -70 градусов) особенно хороши в зданиях, где нет постоянного проживания людей. Дачники могут закрыть дом, приезжать несколько раз месяц, чтобы прогревать его, и не переживать, что с их отопительной системой что-то случится.
  • Спиртсодержащие теплоносители имеют сходные с антифризом свойства, только способны не замерзать при -30 градусах. Их использование не желательно в жилых домах, так как подобные жидкости содержат в составе этиловый спирт, который не только легко воспламеняется, но и опасен для человека.
  • Вода в автономных системах обогрева хороша исключительно там, где алюминиевые радиаторы находятся под присмотром, то есть люди постоянно проживают в квартире или частном доме. У нее есть один показатель, который не «нравится» алюминию – способность вызывать у металлов коррозию. Если производится слив носителя из системы на летний период, то к началу нового сезона батареи могут дать течь из-за коррозии, «съевшей» металл. Жильцам следует оставлять теплоноситель в системе, чтобы этого не произошло.

Вязкость у всех трех теплоносителей разная, а производители, указывая объем алюминиевого радиатора, подразумевают, что в нем будет вода. Покупая подобное устройство для отопительной системы, например, на антифризе, следует соотнести его характеристики с вместимостью батареи.

Почему важен объем радиатора

Расчет, сколько литров в одной секции алюминиевого радиатора важен по нескольким причинам:

  • Когда устройство монтируется на настенные кронштейны, следует предусмотреть не только его вес, но и теплоносителя внутри. Рассчитать, сколько весит вода легко, сверившись с техпаспортом изделия. Если в нем заявлено, что объем, например, секции алюминиевого радиатора с межосевым расстоянием 500 равен 0.27 л, то воды в нем помещается 270 мл.
  • Знание объема батареи позволит подобрать котел нужной мощности. Особенно это важно, когда теплоносителем является антифриз. Обладая достаточно высокой вязкостью, ему требуется хороший «толкач», иначе медленное продвижение носителя по системе сделает ее работу не эффективной.
  • Выбор расширительного бака, на котором многие потребители экономят при установке алюминиевых батарей, так же зависит от количества теплоносителя в отопительной системе. Он берет на себя любые перепады давления, чем «спасает жизнь», как обогревателям, так и трубам. Вода, нагреваясь, увеличивается в объеме на 4%, и если не предоставить ей дополнительного места для этого, то разрыв цельности системы, это только вопрос времени.
  • От объема радиатора иногда зависит способ движения теплоносителя по сети. Например, батареи с большой вместимостью хорошо подойдут для естественного типа циркуляции.

Учитывая, на какое количество факторов влияет объем батарей отопления, этот параметр следует учитывать при выборе изделий из алюминия.

Расчет объема алюминиевого радиатора

Определить вместительность батареи отопления можно двумя способами:

  1. При помощи расчетов. Для этого потребуется таблица, в которой указано, сколько воды вмещается в алюминиевом радиаторе отопления. Подобная информация должна присутствовать в документах изделия или иметься у продавца. В ней указывается не только межосевое расстояние, но и масса, и объем устройства. Например, алюминиевому радиатору с расстоянием 350 мм между верхним и нижним коллектором для одной секции потребуется 0.19 л воды.
  2. Самым универсальным является измерение объема радиатора при помощи наполнения его водой. Для этого потребуется:
  • Поставить заглушки на нижние отверстия и начать набирать воду.
  • Когда жидкость начнет выливаться из верхнего отверстия, на него ставится заглушка.
  • Набирать воду в наливное отверстие до тех пор, пока радиатор полностью не заполниться.
  • Подсчитать, сколько литров жидкости было залито в батарею.

Это, хотя и весьма трудоемкий способ, но самый надежный и точный, так как производители могут завышать или занижать параметры своих изделий в технической документации.

Подбирая тип радиатора, следует обращать внимание на разницу в параметрах отечественных и зарубежных производителей. Некоторые показатели могут выглядеть весьма привлекательно, но не подходить для централизованной советской отопительной системы. Так же нужно заранее продумать, какой теплоноситель в сети будет использоваться, и произвести расчеты с указанием его вязкости.

Подводя итоги, можно сказать, что объем алюминиевого радиатора – это важный параметр, который нужно учитывать, чтобы в дальнейшем система работала по-настоящему эффективно.

Полезное видео

Объем воды в радиаторе отопления – алюминиевом, чугунном, биметаллическом

Обновлено: 11 февраля 2021.

Существует много причин, из-за которых вам может потребоваться узнать объем воды в радиаторе отопления. Самый простой способ – посмотреть в спецификации, инструкции или другой документации к изделию. Но что делать если ее нет?

Из этой статьи вы узнаете, сколько литров воды в одной секции радиатора отопления в зависимости от его модели и габаритов. Также мы расскажем, как рассчитать этот показатель для нестандартных моделей.

Сколько воды в одной секции чугунного радиатора отопления

Чугунные батареи отличаются по высоте секций, глубине, мощности и весу. Например, у модели МС 140-500 высота 50 мм, а глубина – 140 мм. В основном на объем воды в чугунной секции радиатора влияет его высота.

Наиболее распространенной остается серия МС. В зависимости от производителя объем теплоносителя может меняться, поэтому есть небольшой разброс.

Объем одной секции марки МС (в литрах)

  • МС 140-300 – 0,8-1,3;
  • МС 140-500 – 1,3-1,8;
  • МС-140 – 1,1-1,4;
  • МС 90-500 – 0,9-1,2;
  • МС 100-500 – 0,9-1,2;
  • МС 110-500 – 1-1,4.



Большой популярностью пользуются чугунные батареи серии ЧМ. Маркировка модели указывает на количество каналов, высоту и глубину секции. Например, ЧМ2-100-300 имеет высоту 300 мм, глубину 100 мм, а вода в ней циркулирует по двум каналам.

Объем воды в одной секции марки ЧМ (в литрах)

  • ЧМ1-70-300 – 0,66;
  • ЧМ1-70-500 – 0,9;
  • ЧМ2-100-300 – 0,7;
  • ЧМ2-100-500 – 0,95;
  • ЧМ3-120-300 – 0,95;
  • ЧМ3-120-500 – 1,38.



Совет

Приведенные ниже данные соотносятся с характеристиками других производителей. Чтобы не рисковать можно использовать их, добавив 20-процентный запас прочности.

Объем воды в одной секции алюминиевого радиатора

Существуют десятки производителей алюминиевых батарей отопления, изделия каждого из них отличаются конструкцией и размерами внутренних каналов.

Поэтому можно только приблизительно сказать, сколько воды в одной секции алюминиевого радиатора.

Основное отличие моделей в высоте, поэтому приводим список наиболее распространенных размеров (данные указаны в литрах):

  • 350 мм – 0,2-0,3;
  • 500 мм – 0,35-0,45;
  • 600 мм – 0,4-0,5;
  • 900 мм – 0,6-0,8;
  • 1200 мм – 0,8-1.



Для нестандартных размеров можно использовать формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.8

Результат будет примерным, но, если под рукой нет спецификации к оборудованию, можно пользоваться полученным значением. Так вы сможете определить сколько воды в одном ребре алюминиевой батареи с погрешностью не более 20%.

Отметим, что емкость алюминиевого радиатора отопления со временем может уменьшаться за счет появления коррозии. Она образуется из-за воды с плохими показателями щелочности или кислотности. Также объем жидкости в алюминиевом радиаторе может быть уменьшен из-за заиливания.

Сколько воды в одной секции биметаллического радиатора

Как и в случае с алюминиевыми, существует много вариантов производителей и марок биметаллических батарей отопления. Точно так же отличается их строение, внешний вид, диаметры каналов.

Объем воды в биметаллическом радиаторе зависит от его высоты и составляет (в литрах):

  • 35 см – 0,1-0,15;
  • 50 см – 0,2-0,3;
  • 60 см – 0,25-0,35;
  • 90 см – 0,3-0,5;
  • 120 см – 0,4-0,6.



Чтобы подсчитать объем секции биметаллического радиатора нестандартной высоты используйте формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.35

Так вы получите ориентировочное значение, которое может колебаться в пределах 20%.

Объем воды в радиаторе отопления таблица

Тип радиатора Высота (мм) / модель Минимальный объем секции (л) Максимальный объем секции (л)
Алюминиевый 350 0,2 0,3
500 0,35 0,45
600 0,4 0,5
900 0,6 0,8
1200 0,8 1
Биметаллический 350 0,1 0,15
500 0,2 0,3
600 0,25 0,35
900 0,3 0,5
1200 0,4 0,6
Чугунный МС 140-300 0,8 1,3
МС 140-500 1,3 1,8
МС-140 1,1 1,4
МС 90-500 0,9 1,2
МС 100-500 0,9 0,2
МС 110-500 1 1,4

Надеемся, что смогли помочь вам определиться с объемом воды в одной секции батареи. Напомним: если вы собираетесь производить какие-либо манипуляции с отопительной системой, лучше не рисковать.

При работе с нестандартными моделями рассчитывайте их объем с небольшим запасом в 10-20%. Это не усложнит задачу, но поможет избежать неприятностей. Не забудьте поделиться статьей с друзьями!



Хотите получить помощь мастера, специалиста в этой сфере? Переходите на портал поиска мастеров Профи. Это полностью бесплатный сервис, на котором вы найдете профессионала, который решит вашу проблему. Вы не платите за размещение объявления, просмотры, выбор подрядчика.

Если вы сами мастер своего дела, то зарегистрируйтесь на Профи и получайте поток клиентов. Ваша прибыль в одном клике!


Размеры алюминиевых радиаторов отопления: объем секции, высота

Алюминий — лёгкий материал, который широко применяется.

Кроме прочего, из него делают батареи отопления.

В их создании очень важен расчёт характеристик.

Влияние размера алюминиевого радиатора отопления

Батареи из алюминия делают в широком диапазоне габаритов. Длина оказывает первоочередное влияние на мощность.

Соответственно, для достижения необходимого обогрева нужно увеличить количество секций. Общая протяжённость батареи зависит от расчётов.

Глубина и высота также изменяют показатели, поскольку затрагивают объём. В отличие от длины, эти два значения — вариативные, благодаря чему существует множество различных моделей.

Следующий показатель — межосевое расстояние. Оно отвечает за скорость прогрева радиаторов, поскольку означает промежуток между трубами подачи и обратки.

На работоспособность также влияет способ изготовления:

  1. Отлив из металла повышает прочность и долговечность прибора. В этом случае каждая секция — цельная единица, из которых собирают устройство. Это делают в определённой последовательности: сначала сваривают верхние части, затем нижние.
  2. Экструзионный способ предусматривает продавливание нагретого алюминия через решетчатую пластину из металла. Благодаря этому получается профиль заданной формы, который разделяют на части и собирают в радиатор.

    Внимание! Подобные отопительные приборы редко встречаются, а изготавливаются, обычно, на заказ. Это связано с невозможностью внести изменения в конструкцию после окончания производства.

Межосевое расстояние

Показатель представляет собой промежуток между осями радиатора. Они расположены симметрично, одна сверху, вторая снизу. К ним примыкают трубы, через которые осуществляется включение в отопительный контур.

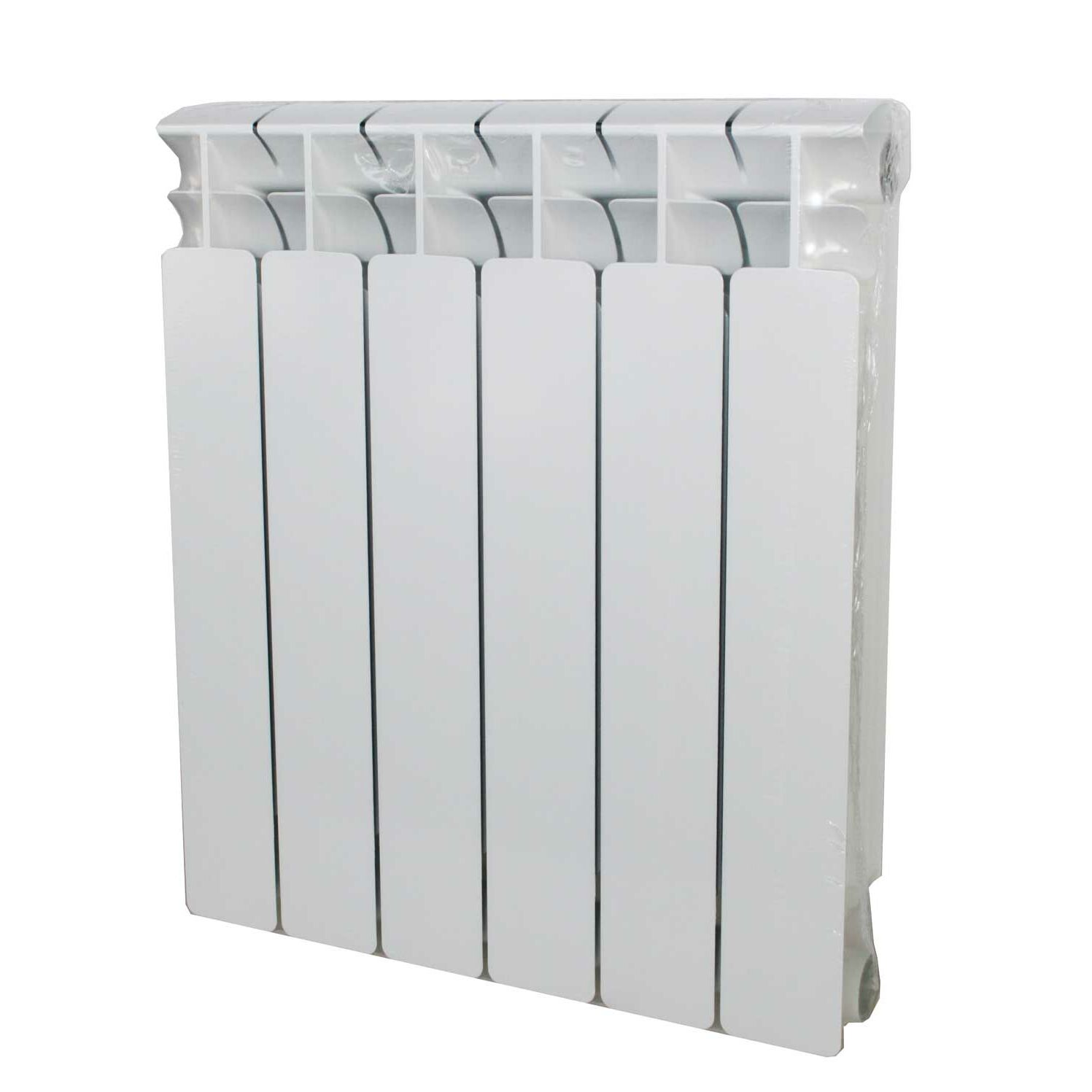

Фото 1. Алюминиевый радиатор модели 350/80, межосевое расстояние 350 мм, производитель – «Oasis», Китай.

В зависимости от производителя, значение колеблется в диапазоне 150—2000 мм. У большинства устройств этот показатель делают равным 500. Это связано с отопительными системами в многоквартирных домах: в старых постройках расчёты выполнены для чугунных радиаторов. При замене батарей нежелательны затраты на переваривание трубопровода.

Справка! В названии большинства моделей присутствует число, указывающее на межосевое расстояние.

Глубина

Зависит от материала, из которого изготовлена батарея. Минимальная величина составляет 52 мм. Её достаточно для создания высокой мощности небольших секций. Максимальный показатель — 180 мм. Он встречается довольно редко и требует прочности. Есть модели с большей глубиной, но их использование нецелесообразно из-за недостаточного прогрева.

Определение объёма секции

Для расчёта необходимо знать значение, описанное выше, а также длину и высоту. Первое значение, зрительно — ширина.

Она составляет 80 или 88 мм, что указано в паспорте.

Второе — вариативное. Обычно вертикальная составляющая размеров секции — 570 мм.

Чтобы найти объём, достаточно перемножить три показателя.

Метод расчёта секций

Чтобы определить необходимое количество элементов, нужно определить мощность. Есть несколько округлённых значений, вычисленных для помещения с высотой потолка 2,7 метра:

  1. Для стандартной комнаты необходимо 100 Ватт.
  2. За каждое окно добавляют по 10.
  3. Если она угловая, значение умножают на 1,2.
  4. Если потолки выше или окна больше обычных, добавляют 10%.
  5. Обогрев ослабляется от верхних этажей к нижним, поэтому за каждый следует добавить ещё по 2%.

Полученную нормативную мощность умножают на площадь помещения. В итоге получается общее значение, рассчитанное с запасом.

Затем число делят на паспортный показатель одной секции, округляя вверх. Примерный расчёт выглядит следующим образом:

  1. (100 + 10) * 1,2 * 1,04 = 137,28, где крайний множитель выбран для квартиры на третьем сверху этаже.
  2. 137,28 * S = 151 * 18 = 2471, где S (18) — площадь.
  3. 2471 / 190 = 13. В этом случае при мощности одной секции 190 Ватт понадобится 13 штук.

Вес радиатора

Алюминий — лёгкий металл. Изделия из этого материала имеют небольшую массу, что облегчает их перемещение, уменьшает необходимую для установки прочность. Следует заметить, что в изготовлении батарей металл сплавляют с кремнием. Это незначительно увеличивает тяжесть.

Средний вес одной секции составляет 1,25 кг. Значение варьируется в промежутке от 1 до 1,35, что зависит от габаритов и толщины стенок. Например, для монтажа радиатора из 10 единиц с небольшим запасом достаточно креплений на 15 кг.

Важно! Из всех видов радиаторов алюминиевые самые лёгкие. Это позволяет легко транспортировать их.

Высота и ширина радиатора нестандартной формы

Существуют батареи необычного вида. Из металлов можно создать прибор высотой до трёх метров, шириной до двух.

Глубина вертикальных устройств с учётом креплений редко достигает 100 мм.

Объём радиаторов других форм зависит от их габаритов. Размер варьируется, в зависимости от производителя, но также существуют предметы, производимые на заказ.

Чтобы узнать их характеристики, следует обратиться к техническому паспорту.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как рассчитать теплоотдачу одной секции алюминиевого радиатора.

Нужна помощь мастера

Габариты батареи влияют на тепло, которое она передаёт в помещение. Чтобы не ошибиться в расчётах рекомендуется пригласить специалиста, который поможет с выбором.

Объем радиатора отопления – как правильно рассчитать

Теплоноситель в системе отопления – это не только водопроводная вода, которая закачивается внутрь за счет своего давления. К примеру, в загородных поселках нередко воду заливают в отопление ведрами, доставая ее из колодца или близлежащего водоема. Или вообще используют незамерзающие жидкости. Второй вариант используется нечасто только из-за дороговизны материала, но тот, кто планирует проживать на даче или загородном коттедже только по выходным и праздникам, пользуется именно незамерзающими жидкостями, чтобы каждый раз не сливать теплоноситель из отопительной системы. Поэтому расчет объема теплоносителя – важный показатель, в который входит объем радиатора отопления, объем труб и отопительного котла.

Емкость котла указана в паспорте изделия. Этот показатель будет в основном зависеть от мощности агрегата и его размеров. Объем труб можно определить из специальных таблиц, которых в Интернете большое количество. Мы тоже предлагаем такую таблицу:

Диаметр (мм) Объем одного погонного метра (л)
15 0,177
20 0,31
25 0,49
32 0,8
40 1,25
50 1,96

Чтобы определить общий объем необходимого теплоносителя, который будет помещаться только в трубы, необходимо измерить их общую длину и умножить на показатель из таблицы. Если вы пользуетесь проектом для сооружения отопительной системы, то все необходимые расчеты и замеры можно провести по нему.

Рассчитываем объем радиатора

Итак, остается только определить объем воды в радиаторе отопления. Как это можно сделать проще всего? Советуем опять-таки воспользоваться таблицами. Обращаем ваше внимание, что производители предлагают на рынке различные модели отопительных приборов. В модельной линейке могут оказаться радиаторы не только разной конструкции, но и разных размеров. В плане размерного ряда в основе лежит межосевое расстояние, то есть, это расстояние между осями двух коллекторов (верхнего и нижнего). К тому же в настоящее время производители предлагают приборы на заказ, в которых используются индивидуальные эскизы и рисунки. С определением емкости этих батарей все намного сложнее.

Но давайте вернемся к данному показателю и покажем усредненные величины для приборов отопления. Берем модели вида 500 (межосевое расстояние).

  • Чугунный радиатор ЧМ-140 старого образца – 1,7 литра объем одной секции.
  • То же самое только нового образца – 1л.
  • Стальной панельный прибор тип 11 (то есть, одна панель) – 0,25 л на каждые 10 см длины прибора. Измерение типа в количественном соотношении увеличивает объем теплоносителя на 0,25 л. То есть, тип 22 – 0,5 л, тип 33 – 0,75 л.
  • Алюминиевая батарея – 0,45 л на каждую секцию.
  • Биметаллический – 0,25 л.

В данном списке нет стальных трубчатых радиаторов. Даже приблизительный объем у этой модели определить будет непросто. Дело все в том, что производители используют для их изготовления трубы различных диаметров, отсюда и невозможность подобрать хотя бы усредненный вариант. Поэтому рекомендуем обращать внимание на паспортные данные, где показатель объема должен быть указан.

Соотношение по типажу

Расчет объема опытным путем

А если такового показателя нет, что делать? Тогда рекомендуем найти объем батареи отопления практическим путем. Как это можно сделать:

  • Устанавливаете три заглушки на радиатор.
  • Ставите его на торец так, чтобы открытый патрубок находился сверху.
  • Берете мерную емкость, к примеру, ведро или ковшик (то есть вы должны знать объем этой емкости, пусть даже приблизительный).
  • Теперь заливаете вручную в батарею обычную воду, при этом считаете, сколько ведер вошло в отопительный прибор. Умножая количество на объем ведра, вы получаете объем теплоносителя в приборе.

Обратите внимание, что этот способ определения объема прибора отопления может быть использован для всех типов и моделей. Если в паспортных данных емкость прибора не указана, и таблицу определения вы не нашли, то опытным путем своими руками можно достаточно точно определить данный показатель.

Теперь хотелось бы затронуть тему, как влияет емкость батареи отопления на общую теплоотдачу отопительной системы. Здесь зависимость не прямая, а косвенная. Поясним суть дела. Многое будет зависеть от того, как сам теплоноситель будет двигаться по контурам: под действием физических законов (то есть, с естественной циркуляцией) или под искусственным давлением (под действием циркуляционного насоса).

Если выбран первый вариант, то оптимальное решение – радиаторы с большим объемом. Если второй, то тут разницы никакой нет. Давление создаст условия, при которых теплоноситель будет распределяться равномерно по всей сети, а, значит, равномерно распределиться и температура.

Как рассчитать объем радиатора?

Привет, защитник дьяволов. отверстие было сквозным (обе стороны трубы) – вода стекала в стену и попадала в комнату под давлением. Мы отключили водопровод, когда инженерная компания наняла сантехника. Сантехник прибыл через 5 часов ожидания – сказал, что это большая работа, и остановился на улице, чтобы позвонить по телефону, чтобы его больше никто не видел. Вся вода сливалась из скважины в течение 21 часа, с разбрызгиванием каждый раз, когда давление в системе менялось до того, как приходил новый сантехник и ремонтировал ее.Он был тем, кто сказал, что наша система осушена – поскольку его прислала инженерная компания, у меня нет его контактных данных, чтобы подтвердить, какой объем воды это будет. Отсюда и этот пост.

Щелкните, чтобы раскрыть …

Ура, DWhite.

Как глупо было, если первый парень оставил эту трубу такой, какой она была – если бы он даже обмотал ее лентой, она бы перестала протекать – воздух не попадал = вода не попадала.

Как вы говорите, брызги выходящей воды следовали за затягиванием воздуха.

Сказав это, просто потому, что другой парень объявил: «Система истощена», это не так – это звучит для меня как общий комментарий, чистое предположение.

Проверял ли он , что каждый рад пуст? Кто-нибудь это проверял?

И, будучи герметичной системой, отключение крана холодной сети не имело бы никакого значения.

Сказав все это, у инженерной компании в то время была легкая возможность предотвратить превращение этого в серьезную проблему.То есть: они не смогли бы остановить исходный «фонтан» под давлением , но он бы содержал всего несколько литров воды и, предположительно, длился всего минуту?

Вода, которая вышла под давлением, была бы разницей между фактическим объемом системы и дополнительным долотом , который нагнетается под давлением для заполнения расширительного бака и повышения давления до ~ 1 бар. Полагаю, это будет около 4 литров?

Если бы он – или особенно водопроводчик, опоздавший на 5 часов, которого они послали – просто обернул переплетом это отверстие, проблема (буквально…) остановился бы на этом.

Так что – да – берите их, сколько сможете.

Чугунные радиаторы для продажи в Великобритании

Чугунные радиаторы Carron от Trads

Будь то современный или классический чугунный радиатор, мы уверены, что у нас есть идеальный вариант для вас в Trads.

Создайте свой радиатор быстро и удобно с помощью нашего онлайн-инструмента для сборки радиаторов – или, если вам нужна помощь, не стесняйтесь позвонить в нашу дружную команду экспертов по продажам по телефону 01400 263320 для получения дополнительной помощи.

Не забывайте, что все наши чугунные радиаторы изготавливаются вручную специалистами прямо здесь, в Великобритании, и на все предоставляется пожизненная гарантия – так что вы знаете, что покупаете лучшее вложение для своего дома.

Чугунные радиаторы FAQ

У вас есть вопросы по выбору подходящего чугунного радиатора? Для получения более подробной информации ознакомьтесь с нашими ответами на часто задаваемые вопросы ниже…

Эффективны ли чугунные радиаторы?

Хотя вы можете подумать, что декоративный вид чугунных радиаторов делает их менее практичными, на самом деле все наоборот.

Чугунные радиаторы невероятно эффективны, поскольку металл, из которого они изготовлены, плотнее современной стали, которая обычно используется в современных конструкциях. Это означает, что, хотя для их нагрева может потребоваться немного больше времени, они сохраняют это тепло гораздо дольше. Таким образом, даже после того, как ваше центральное отопление было отключено, ваш чугунный радиатор будет продолжать излучать тепло, позволяя вам максимально использовать энергию, которую вы используете.

Более того, чугунный радиатор имеет тенденцию нагревать воду внутри до более высокой температуры. В результате, когда вода возвращается в ваш бойлер, для ее повторного нагрева требуется меньше энергии.

Кроме того, остаточное тепло ваших радиаторов также может означать, что им требуется меньше энергии, чтобы вернуться к температуре позже в течение дня. Стальной радиатор очень быстро остынет, а это значит, что вашему котлу придется приложить больше усилий, чтобы снова нагреть его. Если ваш чугунный радиатор все еще теплый, для достижения желаемой температуры потребуется меньше энергии.

В целом, эти преимущества делают чугунные радиаторы очень эффективными даже для современных домов, поскольку в системе центрального отопления теряется меньше тепла.

Отдают ли чугунные радиаторы больше тепла?

Просторные старинные дома предпочитают чугунные радиаторы не только из-за их красивого внешнего вида.

По сравнению со многими современными стальными радиаторами, чугунные радиаторы выделяют больше тепла. Исследования показали, что чугун более проводящий, а это значит, что в вашу комнату может передаваться больше тепла.

Кроме того, многие из наших литых радиаторов могут удерживать больший объем воды, чем типичный современный стальной радиатор.Поскольку они также имеют большую площадь поверхности, это часто означает, что в вашей комнате может быть больше тепла.

Как долго служат чугунные радиаторы?

Чугунный радиатор может показаться более дорогим, чем обычный бюджетный современный стальной радиатор, но это действительно очень разумное вложение.

В Trads наши чугунные радиаторы невероятно высокого качества и могут прослужить долгие годы. Фактически, наши даже поставляются с пожизненной гарантией. Чугунные радиаторы невероятно долговечны при правильном уходе и даже могут быть перекрашены в будущем, если им понадобится новая жизнь!

Насколько тяжел чугунный радиатор?

Важно помнить, что чугунные радиаторы могут быть очень тяжелыми.Устанавливая один из них, вы должны быть уверены, что пол может правильно поддерживать его, и что вы можете безопасно поднять его – обычно требуется как минимум 2 человека для переноски и установки чугунного радиатора.

Итак, насколько тяжелый типичный чугунный радиатор? Что ж, это зависит от вашего конкретного радиатора и от того, сколько колонн и секций вы выберете. Естественно, чем больше столбцов и секций у вас будет, тем он будет тяжелее.

Вы также должны помнить, что ваш чугунный радиатор будет еще тяжелее, если заполнить его водой.Чем больше ваш радиатор, тем больше воды будет внутри, что значительно увеличивает вес.

Например, 3 секции нашего двухколонного чугунного радиатора в викторианском стиле весит 7,5 кг в пустом и 8,4 кг в заполненном виде.

Если бы вы выбрали 4 секции нашего 6-колонного чугунного радиатора в викторианском стиле, он бы весил 17,2 кг в пустом и 20 кг в полном.

Очень большие чугунные радиаторы могут весить более 100 кг в заполненном виде, поэтому всегда проверяйте, насколько тяжел ваш радиатор, прежде чем покупать его.

Как подобрать чугунный радиатор

Чтобы выяснить, какого размера чугунный радиатор вам нужен, вы должны начать с определения BTU, необходимых для выбранного вами пространства. Это расчет, который определяет, сколько энергии необходимо для повышения температуры в вашей комнате. Как только вы узнаете, сколько БТЕ вам нужно, вы сможете выбрать радиатор наилучшего размера.

У нас есть собственный калькулятор BTU, который вы можете использовать – или посмотрите наш блог о том, как узнать, какой размер радиатора вам нужен, для получения дополнительной информации.{\ circ} \ mathrm {C} в результате передачи тепла воздуху помещения. Определите изменение энтропии пара во время этого процесса.

Стенограмма видео

, так что здесь в этой проблеме нам предоставляется поддержка. В радиаторе будет пар. Сейчас нам выдали в исходном состоянии. Давление 200 килобаккал и температура 150 градусов по Цельсию на его объеме. Нам дается второй лидер. И если преобразованный листинг на буксире, сделанный из куба, получит 0,20 куба, то температура пара упадет до 40.Результаты – это результат переноса воздуха в комнату. Мы должны вычислить изменение энтропии этой команды в процессе. Таким образом, вы можете рассчитывать конкретное и отбрасывать в точке один на первом и втором этапе, используя таблицу четыре и шесть, приведенную в книге. В исходное состояние нам оказали давление. Даже 200 ° C, Abascal и температура. Это 150 градусов по Цельсию. Никто, использующий таблицу Andi из этой таблицы, не получит конкретный объем V, даже если 0,95 986 куба Mida по сравнению с определенным, а Робби в этом состоянии будет 7.2 810 убийц Джулиан над коварным Кельвином. Затем он будет вычислять конкретные восемь ненавистей в ST, и нам дали ключ к нам еще 40 градусов. Но до этого мы слишком просчитаны. Фракция сухости при 400,2. Таким образом, состояние похоже на то, что Тито на 40 градусах Цельсия, так как выходной шар закрыт. Таким образом, удельный объем при 400,1 и остроконечном носке будет равным. Таким образом, v два, это остынет даже на то, что равно нулю 95986 с кубиком над Кэти. Теперь на этом этапе займемся расчетом и выполнением.Инструкция такова: два-три дополнительных. Это будет означать, что мы два минус VF разделим на чтение u минус Viv Таким образом, вето в точке его то же самое, что и даже То, что 0,9598 сделал куб над K G минус VF – это удельный объем при температуре. Эта вещь, которую вы делаете, называется Итак, 40 градусов Цельсия, и со стола, расположенного рядом с рыхлителем, ах получит это значение VF как прибл. Это 0,0 одна двойная 08 Деление на VG составляет 19,51 пять минус 0,1008 Таким образом, после решения этой девальвации Рейгана от S два x два как почти 0,4 91 на данный момент, мы можем вычислить конкретное, и Робби указал на то, что это равно статистическому к безопасному place extra sfg Итак, мы будем использовать таблицу, и из красной таблицы я получу значение sf us, равное нулю, в соответствии с нашим удаленным Бриджером и, э-э, удельным объемом.Итак, нулевая точка Fife seven do for bless extra составляет 0,0 для 914 sfg, это будет 7,6 832 Итак, решив это, мы могли бы развить s до 0,94 99 убийца Джун, а не осторожного Кельвина. Итак, мы вычислили S два в этом. Далее будет вычисление мха из пара. Итак, мы знаем, что в мечети этой команды объем будет делиться на удельный объем. Таким образом, указание объема было дано 0,0 США, чтобы соответствовать кубу на удельном объеме 0,95 986 Средний куб над узким. Решив это, мы получим массу 0,28 ah 0.84 Khe. Теперь мы можем вычислить изменение энтропии пара во время процесса, которым является эта дельта. Это будет m раз s tu минус тот, который я здесь, заполнен на 0,2 08. Kg James s to – это двойная линия 0,94 минус 7,8, 7,2810 И тогда это убийственный Джевелл по сравнению с Ти Джей Келоном. Таким образом, после решения этого будет изменение энтропии, так как мой отрицательный убийца 0,132 июня закончился. Кельвин. Таким образом, изменение энтропии на этом значении отрицательное, и оно должно быть отрицательным, потому что тепло отводится от системы. Вот почему это ну кто выходит в бс? Отрицательный.Надеюсь, проблема у вас. Спасибо.

Узнать | OpenEnergyMonitor

Радиатор модели

Проблема

Если заданная тепловая мощность радиатора системы центрального отопления составляет 1430 Вт при «средней температуре воды» 70 ° C и температуре окружающей среды 20 ° C, какова температура подачи при тепловой мощности 500 Вт? (предположим, что расход остается постоянным)

Расчет температуры подачи по тепловой мощности может показаться неправильным. Причина, по которой приводится этот пример, заключается в том, что это расчет, который выполняется в модели теплового насоса.

Пример радиатора: двухпанельный конвектор Kudox 600×800

Фон

Стандартная процедура испытаний радиаторов, произведенных в Европе, определяется стандартом BS EN442. В соответствии с этим стандартом температура воды, поступающей в радиатор (температура подачи) установлена ​​на 75 ° C, температура в помещении установлена ​​на 20 ° C, а затем скорость потока регулируется до тех пор, пока температура обратной линии не станет 65 ° C.

Тепловая мощность радиатора определяется по формуле:

  Heat_output = specific_heat x массовый расход x (T_flow - T_return)

Где:

Heat_output = Тепловая мощность радиатора в ваттах (Дж / с)
specific_heat = Удельная теплоемкость жидкости (Дж / кг.K) (Вода: 4186Дж / кг.K)
массовый расход = массовый расход (кг / с)
T_flow = Температура воды, поступающей в радиатор (C).
T_return = Температура воды, выходящей из радиатора (C).

Температура подачи 75 ° C и температура обратки 65 ° C дают “среднюю температуру воды” (MWT) 70 ° C, которая является температурой радиатора, обычно указываемой в брошюре по радиаторам.

Фактическая средняя температура радиатора может не соответствовать средней температуре воды, рассчитанной по приведенному ниже среднему уравнению, в действительности она зависит от конструкции радиатора, например, от протока воды через радиатор. Но для наших целей предположим, что это достаточно близко.

Также часто указывается разница между MWT и комнатной температурой (Delta_T), составляющая 20 ° C = 50 Кельвинов.

  MWT = (T_flow + T_return) / 2

Delta_T = MWT - T_room

Когда вы уменьшаете среднюю температуру воды в радиаторе, его тепловая мощность не уменьшается линейно.Тепловая мощность при Delta_T, равном 25K (половина от стандартной тестовой Delta_T, равной 50K), составляет менее половины тепловой мощности, заданной при 50K. Тепловая мощность, отдаваемая радиатором при различных значениях Delta_T, обычно определяется с помощью таблицы поправочных коэффициентов:

Delta_T Поправочный коэффициент
20 0,3
25 0,41
30 0,52
35 0.63
40 0,75
45 0,87
50 1

Поправочный коэффициент от тепловых насосов для дома Джона Кантора взят из данных производителя. Эти цифры также согласуются с руководством Worcester Bosch radiator-sizing-for-heatpumps.pdf. Таблицы поправочных коэффициентов можно найти, выполнив поиск по запросу «поправочные коэффициенты радиатора»

Для определения поправочного коэффициента при меньших приращениях Delta_T приведенным выше данным хорошо подходит следующее уравнение:

  Поправочный коэффициент = (Delta_T / Rated_Delta_T) ^ 1. 1 / 1.3) x Rated_Delta_T

Затем мы можем рассчитать среднюю температуру воды как:

  MWT = T_room + Delta_T

Температура подачи от тепловой мощности и расхода

Падение температуры на радиаторе (для удельной тепловой мощности) зависит от расхода воды.

  Heat_output = specific_heat x массовый расход x (T_flow - T_return)

перестановка дает:

  (T_flow - T_return) = Heat_output / specific_heat x массовый расход

Половина разницы между температурой подачи и температурой обратной линии составляет величину, на которую температура подачи выше, а температура возврата ниже средней температуры воды.1 / 1,3) x 50 К = 22,3 К

2) Расчет средней температуры воды

  MWT = T_room + Delta_T = 20,0C + 22,3K = 42,3C

3) Рассчитать расход

Для расчета температуры потока нам необходимо знать расход или массовый расход (объемный расход x плотность). В приведенной выше задаче мы предполагаем, что скорость потока на выходе 500 Вт такая же, как скорость потока, необходимая для получения 1430 Вт при T_flow 75 ° C и T_return 65 ° C.

  массовый расход = Heat_output / specific_heat x (T_flow - T_return)
массовый расход = 1430 Вт / 4186 Дж / кг. K x (75C-65C) = 0,0342 кг / с

4) Рассчитать температуру подачи

  T_flow = MWT + Heat_output / (2 x specific_heat x массовый расход)
T_flow = 42,3C + 500 Вт / (2 x 4186Дж / кг · K x 0,0342 кг / с) = 44,0C

Список литературы

  1. Тепловые насосы для дома от John Cantor – спасибо John Cantor за помощь с этим руководством
  2. http: // www.plumbingpages.com/featurepages/CorrectionFactors.cfm
  3. Worcester Bosch Google cache: radiator-sizing-for-heatpumps.pdf

(PDF) Экспериментальный анализ тепловой мощности радиаторов для учета тепла

[3] А. Ферреро, Р. Марчези, Основы измерительной техники, Справочник НАТО по

измерениям, 2002, стр. 9-17.

[4] Ф. Арпино и др. Влияние условий установки на тепловую мощность нагревательных элементов: предварительные экспериментальные результаты

, в: Energy Procedure, 2016, стр.74-80.

[5] S. Peach, Радиаторы и другие конвекторы, J. Inst. Отопление вентил. Eng., 39 (2) (1972), стр. 239-253.

[6] EN 442-1, Радиаторы и конвекторы – часть 1: технические характеристики и требования, (2014).

[7] EN 442-2, Радиаторы и конвекторы – часть 2: методы испытаний и рейтинг, (2014).

[8] UNI 10200, Централизованные централизованные климатические установки, внутренние и санитарные, 2013.

[9] Л. Брэди, М. Абделлатиф, Дж. Каллен, Дж. Мэддокс, А. Аль-Шаммаа, Исследование влияния декоративных покрытий

на тепловую мощность радиаторов LPHW, Energy Build. 2016. Т. 133. С. 414–422.

[10] Embaye, R.K. Аль-Дада, С. Махмуд, Численная оценка теплового комфорта в помещении и энергосбережения

путем эксплуатации панельного радиатора отопления при различных стратегиях потока, Энергия и здания, 121 (2016), стр. 298–

308.

[11] Калисир Т. и др., Экспериментальное исследование увеличения теплоотдачи панельного радиатора для эффективного использования тепла

в реальных условиях эксплуатации, EPJ Web of Conferences, 92 (2015). EFM14. – Experimental Fluid

Mechanics 2014.

[12] EN 834, Распределители затрат на тепло для определения потребления радиаторов отопления помещений.

Приборы с электроснабжением, 2013.

[13] S.M.B. Бек и др., Новый дизайн для панельных радиаторов, Прикладная теплотехника, 24 (8-9) (2004), стр.

1291-1300.

[14] I.C. Ward BSc, Бытовые радиаторы: производительность при более низком массовом расходе и более низких температурах

дифференциалов, чем те, которые указаны в стандартных тестах производительности, Building Serv. Англ. Res. Technol., 12 (3) (1991),

, с. 87-94.

[15] Р. Маркези, La camera termostatica di riferimento europeo, La Termotecnica, 2 (1998), стр.75-89.

[16] Р. Марчези, Калибровка тестовых систем для определения тепловой мощности радиаторов и конвекторов,

SMT4 CT96-2127 Final Report, Брюссель, 1999.

[17] Р. Марчези и др. , Технические характеристики испытательного помещения на основе исследовательской программы, проведенной по адресу

Dipartimento di Energetica del Politecnico di Milano, CEN TC-130, doc. п. 45, 1989.

[18] Л. Селенза и др., Экономическая и техническая осуществимость систем измерения и суб-измерения для учета тепла

, Международный журнал экономики и политики энергетики, 6 (3) (2016), стр.581-587.

[19] Г. Фикко и др., Экспериментальное сравнение систем учета тепла в жилых домах в критических условиях,

Энергия и здания, 130 (2016), стр. 477-487.

[20] EN 1434-1, Теплосчетчики – Часть 1: общие требования, (2015).

[21] H.W. Coleman, WG Steele, Experimentation and Uncertainty Analysis for Engineers, 2nd, USA, 1999.

[22] Дж. Бетта и др., Методы экспериментального проектирования для оптимизации калибровки измерительной цепи,

Измерение: Журнал Международной Конфедерации Измерений , 30 (2) (2001), стр. 115-127.

[23] М. Делль’Исола, Г. Фикко, Ф. Арпино, Г. Кортелесса, Л. Канале, Новая модель для оценки надежности систем учета тепла

в жилых зданиях, Энергетика и здания, 150 ( 2017), стр. 281-293.

[24] М. Саиди, Р. Х. Абардех, Зависимость естественной конвективной теплопередачи от давления воздуха, Всемирный конгресс

Engineering WCE2010, Лондон, Великобритания, 2010.

Отправлено: 1.03.2017.

Доработано: 3.07.2017.

Принята в печать: 10.07.2017.

Радиатор

– Starbase wiki

Радиатор

Устройство охлаждающей жидкости

Перерабатывает охлаждающую жидкость

Радиаторы

– очень эффективные варианты охлаждения, хотя их требования к установке делают их уязвимыми для огня оружия и других опасностей космических путешествий. Каждая прикрепленная секция увеличивает производительность радиатора и объем охлаждающей жидкости. Радиаторы можно использовать вместе с охлаждающими стойками, но это не обязательно.

Типы

Основание радиатора

72 × 72 × 48 см

1404,8 кг

141.19 кв

310

~ 3-5 э / с

50

90 в секунду

2

1

Удлинитель радиатора

72 × 72 × 24 см

533,3 кг

53,60 кв

310

~ 3-5 э / с

50

90 в секунду

2

Основное использование

  • Радиаторы перерабатывают использованную (горячую) охлаждающую жидкость обратно в пригодную (холодную) охлаждающую жидкость.
  • Охлаждающая жидкость исчерпает себя, если общий уровень излучения недостаточен для производства тепла.
  • Устанавливается на крепление, а не на генератор.
  • Модульный, состоит из базовой части радиатора и удлинителей радиатора.
  • Требуется питание и трубное соединение с платой трубного гнезда.

Поля устройства

Основание радиатора

YOLOL поле Описание Диапазон
RadiationRateLimit Верхний предел мощности излучения для этого основания радиатора 0–100
Уровень излучения Текущая мощность излучения для этой трубы основания радиатора 0–100
Сохраненный радиатор Охлаждающий Текущее количество охлаждающей жидкости в радиаторе. 0 – Максимальное охлаждение радиатора
MaxRadiatorCoolant Максимальное количество охлаждающей жидкости, которое может храниться в радиаторе

Удлинитель радиатора

YOLOL поле Описание Диапазон
RadiationRateLimit Верхний предел мощности излучения для этого удлинителя радиатора 0–100
Уровень излучения Текущая интенсивность излучения для этого удлинителя трубчатого радиатора 0–100

Чтобы узнать больше о том, как использовать поля, обратитесь к этим страницам вики:

Статьи по теме

Радиатор паровой системы отопления имеет объем 35 л и заполнен перегретым водяным паром при 200 кПа и температуре 200 ° C.На

Ответ:

а. 41

г. я. 15 мА ii. 625 мА

c. 192 Ом

Пояснение:

Вот полный вопрос

Высоковольтная разрядная трубка часто используется для исследования атомных спектров. Для работы лампам требуется большое напряжение на клеммах. Чтобы получить большое напряжение, к сети подключается повышающий трансформатор (120 В среднеквадратического значения), который предназначен для подачи 5000 В (среднеквадратичное значение) на газоразрядную трубку и для рассеивания 75.0 Вт. (A) Каково отношение числа витков вторичной обмотки к числу витков первичной обмотки? (b) Каковы среднеквадратичные токи в первичной и вторичной обмотках трансформатора? (c) Какому эффективному сопротивлению подвергается источник 120 В?

Решение

(a) Каково отношение числа витков вторичной обмотки к числу витков первичной обмотки?

Для трансформатора N₂ / N₁ = V₂ / V₁

где N₁ = количество витков первичной обмотки, N₂ = количество витков вторичной обмотки, V₁ = напряжение первичной обмотки = 120 В и V₂ = напряжение вторичной обмотки = 5000 В

Итак, N₂ / N₁ = V₂ / V₁

N₂ / N₁ = 5000 В / 120 В = 41.6 ≅ 41 (округлено в меньшую сторону, потому что у нас не может быть десятичного числа витков)

(b) Каковы среднеквадратичные токи в первичной и вторичной обмотках трансформатора?

i. Среднеквадратичный ток во вторичной обмотке

Нам нужно найти ток во вторичной обмотке из

P = IV, где P = мощность, рассеиваемая во вторичной обмотке = 75,0 Вт, I = среднеквадратичный ток во вторичной обмотке и V = среднеквадратичное напряжение во вторичной обмотке. катушка = 5000 В

P = IV

I = P / V = ​​75.0 Вт / 5000 В = 15 × 10⁻³ A = 15 мА

ii. Действующее значение тока первичной обмотки

Поскольку N₂ / N₁ = V₂ / V₁ = I₁ / I₂

, где N₁ = количество витков первичной обмотки, N₂ = количество витков вторичной обмотки, V₁ = напряжение первичной обмотки = 120 В , V₂ = напряжение вторичной обмотки = 5000 В, I₁ = ток в первичной обмотке и I₂ = ток во вторичной обмотке = 15 мА

Итак, V₂ / V₁ = I₁ / I₂

V₂I₂ / V₁ = I₁

I₁ = V₂I₂ / V₁

= P / V₁

= 75,0 Вт / 120 В

= 0.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
