Как работает термоголовка на радиаторе отопления

В статье подробно рассказано как работает термоголовка на радиаторе отопления, принцип работы и установка термоголовки на радиатор отопления. Перед началом работ, внимательно ознакомьтесь с имеющимися инструкциями. Статья содержит полную информацию для выполнения работы от начала и до конца. Выбирайте только проверенных производителей, не экономьте на приборах, качество того стоит!

Термостатическая головка принцип работы

• В качестве основного датчика выступает сильфон, жидкость или газ в котором находятся под определенным давлением. За балансировку устройства отвечает настроечная пружина, которая сжимает сильфон, когда мы устанавливаем нужную нам температуру путем вращения поворотной рукоятки.

Термостатическая головка принцип работы

Обратите внимание!
Чем качественнее калибровка устройства, тем точнее оно будет реагировать на изменение температуры.
В то же время и цена у подобных термоголовок высокой точности будет соответствующей.

• При повышении температуры объем сильфона увеличивается (в основном за счет расширения газа или частичного испарения рабочей жидкости).
• Увеличение объема сильфона приводит к тому, что пружина, фиксирующая шток, освобождается, и клапан постепенно перекрывает просвет в трубе.
• Это продолжается до тех пор, пока внутри устройства не установится равновесие, или пока радиаторный клапан под термоголовку не будет полностью перекрыт, т.е. шток не перейдет в крайнее нижнее положение.

Модели с выносными элементами работают по аналогичной схеме. Разница заключается лишь в том, что на изменение температуры реагируют либо специальные программируемые устройства (системы климат-контроля), либо дистанционные датчики (жидкостные, газовые или электронные). Только после этого информация поступает к механизму термоклапана и приводит в действие шток.

Читайте также:

Установка термоголовки на радиатор отопления

Перед началом работ, важно знать, как правильно установить термоголовку на радиатор, от этого будет зависеть дальнейшая функциональность прибора.

Что понадобиться:

• Термоголовка
• Плашка для нарезания резьбы
• Фумлента
• Два разводных ключа
• Контргайки

Подготовительные работы

Обычно установку термоголовки на батарею проводят вместе с монтажом новых радиаторов. Для этого нужно перекрыть стояк и слить в ведро оставшийся в трубах теплоноситель. Лучше всего осуществлять работы не в период отопительного сезона.

Выбор места установки термоголовки

Учитывая ошибки в монтаже термостатической головки, о которых мы говорили выше, можно сделать выводы о том, где точно не стоит устанавливать термоголовку. Какими же будут оптимальные варианты? Важно, чтобы на нее не попадали тепловые потоки от радиатора и не воздействовали факторы, которые могут стать причиной ложного восприятия температуры.

На фотографиях ниже представлены распространенные варианты правильной установки термостатической головки на батареи. Если она монтируется в верхней части радиатора, то должна располагаться только горизонтально. В нижней части она может крепиться горизонтально и вертикально, так как там нет сильных тепловых потоков нагретого воздуха – он поднимается наверх.

Выполнение резьбы на трубах

Чтобы закрепить головку на радиаторе, необходимо нарезать резьбу в местах присоединения. Для этого на сгонах, идущих от стояка и радиатора, нарезают резьбу с помощью плашки.

Монтаж головки

К сгону, идущему от стояка, прикручивается контргайка. Ее обматывают фумлентой, и на нее накручивают терморегулятор, но не затягивают крепеж.

Далее проделывают то же самое со сгоном, идущим от радиатора. Установленную термоголовку нужно закрепить – одновременно двумя разводными ключами затягивают обе гайки.

 Виды термоголовок

Все выпускаемые термоголовки можно условно разделить на два вида:

• механический, регулировка которого осуществляется вручную;

• электронный, контролирующий процесс регулировки в автоматическом режиме.

Механические модели представляют собой головку небольших размеров с поворотной ручкой. Температурный диапазон, который можно контролировать, начинается с показателя +7° и доходит до +28°. Прибор предусматривает несколько режимов работы. Каждое деление температурной шкалы приравнивается к 2-5 градусам.

В электронных моделях весь процесс регулировки автоматизирован. Точность настройки соответствует 1-2 градусом. Гибкая система контроля позволяет устанавливать максимально подходящий режим обогрева.

Настройка термоголовки

После того, как пользователь ознакомился с конструкцией прибора, узнал, как работает термоголовка на радиаторе отопления, настройки оптимального микроклимата в каждом помещении не представляют сложностей. Вращением рукоятки относительно шкалы с метками можно регулировать температуру в пределах +5 – +28 градусов.

В первом случае система гарантированно не замерзнет в отсутствие хозяев внутри здания периодической эксплуатации. Максимальное значение считается комфортным для пользователей. Вещество, которым заполнена сильфонная камера, реагирует на повышение/снижение температуры в пределах 1 градуса. Поэтому циклы включения/отключения клапана будут происходить регулярно.

Таким образом, выбрать и смонтировать термоголовку вместе с клапаном сможет любой домашний мастер. Для этого достаточно учесть указанные выше факторы, избежать основных ошибок установки.

Термоголовка в 90% случаев используется для понижения температуры воздуха. Однако в загородном коттедже путем установки головок с клапанами на все регистры можно температуру поднять. В дальних от котла комнатах теплопотери в контуре обогрева максимальные. Поэтому при перекрытии подачи в ближних регистрах горячая вода лучше нагревает дальние от бойлерной комнаты.



Особая благодарность авторам статей с сайтов: homemyhome.ru, vseinstrumenti.ru,o-trubah.ru,nastroike.com

Термоголовка для радиатора отопления | Гид по отоплению

Термостат Herz.

Термоголовка для радиатора отопления – устройство, позволяющие с высокой точностью (±1°С) поддерживать необходимую температуру в помещении.

Использование терморегулирующей арматуры позволяет более экономично использовать тепловую энергию. В зависимости от настроек и температуры окружающего воздуха, термостатическая головка увеличивает или уменьшает поступление теплоносителя в отдельно взятый радиатор. В результате этого, создаются не только комфортные условия в помещении, но и благодаря тому, что комната не перегревается, происходит экономия тепловой энергии (в зависимости от модели экономия может составлять 10-20%).

Устройство термоголовки

Термостатическая головка представляет собой изготовленный методом горячего штампования белый (черный, серый, золотистый или прозрачный) пластиковый корпус, в котором расположена сильфонная емкость (сильфон, термобаллон) из оцинкованной стали или латуни. Емкость наполнена этилацетатом или толуолом – веществами с высоким коэффициентом температурного расширения. Некоторые производители в качестве наполнителя сильфонной емкости используют газоконденсат (к примеру, в моделях Danfoss RTD), который имеет самую высокую скорость реакции на изменение температуры в помещении.

Термостатическая арматура на распределительном коллекторе теплого пола.

Примечание! Существуют модели, в которых в качестве термоэлемента используется воск, также обладающий высоким коэффициентом расширения.

Термоголовка используется совместно с термостатическим радиаторным клапаном (вентилем).

Полипропиленовый или нержавеющий стальной шток, под воздействием вещества в сильфоне, сужает или увеличивает сечение проходного канала клапана, тем самым регулируя объем поступающего в радиатор теплоносителя.

В верхней части корпуса расположен стопорный элемент, который позволяет зафиксировать настройки.

Устройство термостатической головки. Модель Danfoss RTD-N.

Некоторые производители для подсоединения клапана к трубопроводу используют конусообразное соединение по принципу «металл к металлу» без уплотнительных прокладок. Такое решение позволяет увеличить срок службы и надежность соединения, особенно при высоких температурах и химически агрессивном, загрязненном теплоносителе. Однако для предотвращения появления на металле вмятин и царапин, перед монтажом рекомендуется смазать соприкасающиеся поверхности техническим жиром. Уплотнительные кольца и прокладки относительно быстро приходят в негодность, что увеличивает вероятность появления течи. К тому же, отсутствие уплотнительных материалов позволяет осуществлять частый демонтаж/монтаж соединения.

Термоголовка для радиатора отопления оборудована системой безопасности, которая защищает прибор отопления от замораживания. Так например, если температура в помещении опускается до +5°С — +8°С (у различных моделей свой минимальный уровень температуры), термоголовка автоматически поднимает шток, тем самым запуская теплоноситель в радиатор.

Принцип работы термоголовки

Температура воздуха рядом с термоголовкой влияет на состояние вещества в сильфонной емкости. Увеличиваясь или уменьшаясь в объеме, вещество воздействует на положение штока, тем самым регулируя объем поступающего в радиатор теплоносителя.

Терморегулятор Danfoss на панельном радиаторе.

Если температура воздуха в помещении повышается, вещество в сильфоне начинает расширяться, выдавливая шток, который в свою очередь уменьшает сечение канала, и объем поступающего в радиатор теплоносителя сокращается. При понижении температуры происходит обратный процесс: вещество в сильфоне сжимается, благодаря чему шток поднимается, увеличивая сечение канала, и объем поступающего теплоносителя повышается.

Открытию и закрытию штока способствуют две нержавеющие стальные пружины: одна возвращает шток после закрытия клапана, другая после открытия.

Valtec VT.5000.0. Жидкостная, наполнитель сильфона – толуол.

Примечание! Одной из наиболее распространенных проблем терморегуляторов является прикипание подвижных элементов при их длительном бездействии (либо если настройки были зафиксированы в течении продолжительного периода времени). Особенно это касается терморегулирующей арматуры с силой давления на шток до 2 кг. Для решения этой проблемы следует устанавливать устройства с силой давления от 4 кг. Помимо этого, после окончания отопительного сезона рекомендуется снимать термоголовки с клапанов, что позволит продлить срок их службы.

Для правильного функционирования термоголовки, периодически ее необходимо очищать от пыли и грязи. При этом следует помнить, что для очистки не следует использовать чистящие средства и абразивные материалы.

Термостатический элемент RTR 7091 для радиаторного клапана «Данфосс».

Установка термоголовки на радиатор

Подключение каждой конкретной модели термоголовки должна осуществляться согласно рекомендациям производителя, которые указаны в инструкциях по эксплуатации. Однако можно выделить общие требования к монтажу, характерные для большинства моделей:

Правильная установка термоголовки.

• Прямые солнечные лучи не должны попадать на корпус, т.к. это приведет к некорректной работе устройства;
• Различные предметы интерьера (мебель, защитные коробы, шторы, декоративные радиаторные решетки, подоконники и т.д.) не должны «скрывать» термоголовку радиатора отопления от остального пространства помещения. Помимо этого, она не должна находиться над восходящими потоками нагретого воздуха (например над трубами отопления). В противном случае, температура воздуха рядом с головкой будет выше, чем температура в остальной части помещения;

Термостатическая головка Danfoss на стальном панельном радиаторе.

Совет! Если все же терморегулирующая арматура закрыта каким-либо предметом интерьера, то рекомендуется использовать термоголовку с выносным датчиком. Датчик крепится на стену, в месте, где на него не оказывается тепловое воздействие от элементов системы отопления, прямых солнечных лучей, сквозняков и т.д. Датчик соединяется с головкой при помощи капиллярной трубки длиной 2-3 м (максимум 8 м).

• Если термостатическая головка находится в практически закрытом положении, то для правильной циркуляции теплоносителя по отопительной системе, рекомендуется поставить перепускной клапан, либо байпасную линию между подачей и обраткой;
• Корпус термостатического клапана не должен испытывать какие-либо давления от подсоединенного трубопровода.

Видео



Термостатические головки Herz

Далее сами головки:
Описание		Изображение
Термоголовка Herz Стандарт, артикул 726006 – простейшая головка, дешевая и без изысков. Головка артикул 723006 – дороже и снабжена функцией механического запирания. Головка 726200 – имеет увеличенный ход штока и служит для установки в однотрубных системах.
Термоголовка Herz Дизайн, артикул 926006 – дизайнерская головка созданная совместно с компанией Porsche Design. Артикул 923006 – головка аналогична предыдущей , но имеет на шкале температур значение “0”.
Термоголовка Herz Мини, артикул 920030 – самая маленькая головка в мире, имеет тепловой “0”. Артикул 920060 то же, что и предыдущая но без “0”. Артикулы 920068 и 920038, 920036- головка Мини с резьбой “Н” 30х1,5. Артикул 920100 – головка с диапазоном регулирования 25-60 градусов по температуре теплоносителя.
Термоголовка Herz Мини GS, артикул 920003 – головка мини с продольными отверстиями для воздуха. Артикул 920006 – та же головка только без позиции “0”.
Термоголовка Herz Мини Turbo, артикул 920013 – головка мини с завихряющимися продольными отверстиями для воздуха. Артикул 920016 – та же головка только без позиции “0”.
Термоголовка Herz Герцкулес, артикул 986010 – сверхпрочная термоголовка для общественных помещений, защита от ударов, кражи, вандализма.
Термостатические головки с удаленным управлением применяются в двух случаях: 1. прибор отопления закрыт плотными шторами, панелью или, находится в недоступном для повседневного регулирования месте, 2. если реализуется схема с теплым полом или бойлером.
Изображение		Описание
		Термоголовка Herz Дизайн с дистанционным управлением, артикул 933005. Управляющий элемент крепится на клапане, а датчик температуры и маховик вынесен при помощи капиллярной трубки на расстояние 2м. Артикул 933010 – длина трубки 5м, 933018 – длина трубки 8м.
		Термоголовка Herz Дизайн с выносным датчиком, артикул 943008. Управляющий элемент и маховик крепятся на клапане, а датчик температуры вынесен при помощи капиллярной трубки на расстояние 2м. Артикул 943018 – длина трубки 8м.
		Термоголовка Herz Стандарт с выносным датчиком, артикул 743008. Управляющий элемент и маховик крепятся на клапане, а датчик температуры вынесен при помощи капиллярной трубки на расстояние 2м. Артикул 746006 – длина трубки 2м, шкала на маховике без “0”. Артикул 746018 длина капиллярной трубки 8м.
		Термоголовка Herz Стандарт с накладным датчиком, артикул 742006. Управляющий элемент и маховик крепятся на клапане, а накладной датчик температуры вынесен при помощи капиллярной трубки на расстояние 2м. Благодаря диапазону настройки температуры 20-50 градусов С, применяется для организации схем теплого пола. Артикул 742100 – диапазон настройки 40-70 градусов С,  возможно применение как в схемах теплого пола, так и при обвязке бойлера.
Электрические приводы с управлением от контроллера применяют для автоматизации процессов регулирования температуры в помещении. К одному контроллеру можно подключить 8-10 приводов (число зависит от типа контроллера). Как правило, электрические приводы имеют встроенную спираль, при получении сигнала она нагревается и расширяется – тем самым приводя в движение клапан.
Описание		Изображение
Термопривод Herz с резьбой М28х1,5 и напряжением 230В:  771110 –  нормально закрытый,  771111 – нормально открытый. Термоприводы с резьбой 30х1,5 и напряжением 230В: 771120 – нормально закрытый или 771121 – нормально открытый
Термопривод Herz DDC с плавным регулированием, артикул 799000, напряжение 230В, резьба М28х1,5. Артикул 798000 – в отличие от предыдущего имеет напряжение 24В.
Электронная термоголовка Herz HR40 артикул 824000 – программируемая головка, поддерживает 4 разных уровня температуры в стуки. Работает от батареек 2хАА, резьба М28х1.5.

Монтаж термостатического клапана – цены на услуги сантехника

Установка термостатических клапанов

Сантехнические работы по монтажу термостатических регуляторов предназначены для регулирования температуры воздуха в помещении путем автоматического изменения количества, подаваемого в радиатор теплоносителя. Состоит терморегулятор из терморегулирующего вентиля и термостатической головки. Принцип работы термостатической головки основан на изменении длины гофрированного сильфона, наполненного специальной жидкостью с высоким коэффициентом температурного расширения. При увеличении температуры сильфон растягивается и нажимает на шток терморегулирующего вентиля, который в свою очередь, перекрывает проходное отверстие, тем самым, уменьшая количество теплоносителя проходящего через радиатор.

При уменьшении температуры все процессы проходят в обратном порядке. Таким образом, происходит автоматическое поддержание заданной температуры в помещении, что создает не только комфорт, но и существенно экономит расход энергоносителя. Температура задается путем вращения ручки термостатической головки и определяется по числовому значению, обозначенному в специальном окне. По таблице соответствия всегда можно определить его значение, тем более что эти цифры очень легко запоминаются.

При сантехнических работах по монтажу всегда надо учитывать, что головка должна стоять только горизонтально, иначе от потоков тепла исходящих от радиаторов прибор будет давать погрешность.

Термостатический клапан устанавливается на подающем трубопроводе, при этом сантехнические работы по монтажу термоголовки должны сделаны так чтобы она располагалась, что на нее не попадали прямые солнечные лучи. Положение термоголовки должно обеспечить минимальное воздействие на нее тепловых потоков, исходящих от отопительных приборов и прочих источников тепла , сквозняков, воздушных струй вентиляторов и кондиционеров.

Сантехнические работы по соединению клапана с радиатором должны производиться с применением радиаторной футорки с конусной ответной плоскостью под тефлоновый вкладыш контргайки. В этом случае дополнительное использование резьбовых герметизирующих материалов (ФУМ, лен) не требуется.

Если сантехнические работы по присоединению полусгона клапана производятся к другому виду фитинга, контргайка с тефлоновым вкладышем должны быть сняты. При этом уплотнение соединения производится с использованием ФУМ или льна.

Смонтированный клапан перед эксплуатацией должен быть испытан на давление 15 бар без утечки в соединениях и в сборных элементах корпуса клапана.

Установка термостатической головки на клапан должна производиться в следующей последовательности:

Отвернуть рукоятку ручного управления, вращая накидную гайку против часовой стрелки.



На термостатической головке установить индикаторное окошко на цифре «5», соответствующее максимальной комнатной температуре.



Установить термостатическую головку на клапан таким образом, чтобы индикаторное окошко было удобно для обзора.



Затянуть до упора металлическую рифленую накидную гайку термостатической головки.



Несколько раз повернуть ее пластиковую часть для надежной притирки.

В случае, когда термостатический клапан находится в нише, за портьерой, на прямом солнечном свете либо в прочих местах, где термостатическая головка не может правильно реагировать на изменение комнатной температуры, следует использовать сантехнические работы по установке термостатической головки с дистанционным датчиком.

Термостатический клапан

В России в основном применяются два типа монтажа систем отопления — двухтрубная и однотрубная.

В двухтрубной системе термостатический клапан устанавливают или перед прибором, или встраивают в прибор, он может быть установлен сбоку, внизу, при центральной донной подводке. Но так или иначе термостат и прибор представляют собой одно целое.

Двухтрубная система отопления

В однотрубной же системе термостатический клапан тоже может быть на подводке или встроенным в прибор, но в таком случае вместе они представляют собой узел системы отопления, состоящий из прибора, термостата и замыкающего участка.

При использовании термостатического клапана в однотрубной системе отопления , между входящим в отопительный прибор и выходящим из него участками трубопроводов, необходимо предусмотреть сантехнические работы по монтажу перепускного замыкающего участока (байпас) . Диаметр байпаса подбирается таким образом, чтобы падение давления в байпасе на участке клапан+отопительный прибор при номинальном расходе теплоносителя через клапан не превышало падения давления на байпасе. Если конструктивно такое решение невыполнимо, то на байпасе необходимо ставить либо дросселирующую шайбу, либо регулирующий вентиль. Гидравлический расчет такой системы необходимо вести с учетом коэффициента затекания теплоносителя в отопительный прибор в соответствии с существующими методиками.

Однотрубная система отопления

И сантехнические работы нужно сделать так, чтобы вода по возможности шла через прибор, а при закрытом термостатическом клапане — через байпас, чтобы не снизить заметно расход воды по стояку. В «однотрубке» расход но стояку примерно одинаковый, даже если не использовать регулятор расхода.

Следует учитывать, что по сравнению с сантехническими работами по монтажу двухтрубной системы отопления, применение термостатических регуляторов в однотрубной системе требует принятия одной из следующих мер:

• повышение производительности циркуляционного насоса;
• повышение температуры теплоносителя;
• увеличение площади поверхности радиатора (добавление секций).

В двухтрубной системе отопления может возникнуть ситуация, когда из-за закрытия термостатического клапана меняется перепад давления на стояках, и эту разницу давления в подающем и обратном стояках нужно балансировать. Кстати, бывает и обратная ситуация — когда термостат снимают и сопротивление падает, то снова возникает разбалансировка системы. А сейчас часто пользователи термостаты снимают, если недовольны их работой.

И в целом при всех «плюсах» сантехнических работ по монтажу двухтрубной системы отопления в реальной жизни она часто уступает однотрубной. В двухтрубной системе сопротивление на входе в термостатический клапан должно быть большое и регулируемое. Гравитационный напор на каждом этаже свой, его надо погасить, иначе в разных местах будет разный напор. Поэтому для «двухтрубки» лучше использовать термостаты с предмонтажной настройкой. Но с ней не всё так просто. Например, если взять первую позицию настройки, то отверстие для протока воды выходит совсем крошечное. Из-за его малых размеров регулировка получается непропорциональная. Допустим, температура в помещении повысилась и клапан начинает понемногу уменьшать проходное сечение — а ничего не изменится, потому что через это маленькое регулировочное отверстие вода поступает с таким давлением, что протекает даже через небольшой зазор в клапане. И остановить нагрев воздуха клапан может, лишь полностью закрывшись. Вот только через какое-то время, когда станет прохладнее, он начнёт открываться. Но расход через это отверстие иреднастройки больше, чем надо, и клапан снова быстро закроется. Поэтому при 1, 2 и даже 3 позиции термостатический клапан часто работает нe пропорционально, а дискретно — открыл-закрыл.

Чтобы избежать этого, мы рекомендуем использовать в таких случаях запорно-регулирующую арматуру. Тогда термостатический клапан будет регулировать только на температуру воздуха в помещении, а монтажную регулировку расхода обеспечит запорно-регулирующее устройство, установленное на обратной линии. В однотрубной системе применяются термостатические клапаны с низким сопротивлением, чтобы вода затекала в прибор. Здесь хорошо использовать сантехнические работы по монтажу трёхходового клапана — его устанавливают перед радиатором на узел с байпасом — так он может перекрывать ток воды в прибор, не мешая ей течь по замыкающему участку.

Трёхходовой клапан

В сантехнических работах по монтажу однотрубных систем отопления на радиаторах нужно использовать также циркуляционный тормоз. Дело в том, что когда термостатический клапан перекрывает ток теплоносителя, вода в приборе отопления остывает, и в трубе на обратной линии возникают два разнонаправленных потока воды — холодная вода из радиатора движется в сторону стояка, а горячая вода, наоборот, течёт из стояка внутрь прибора. В результате получается, что, хотя клапан и закрыт, горячий теплоноситель всё равно попадает в радиатор. При этом эффекте прибор отдаёт до 40% своей обычной мощности. Казалось бы, расход воды маленький, но ведь и температурный напор другой. Если, допустим, в открытом радиаторе на входе температура воды 95 °С, а на выходе 92—93 °С, то в таком закрытом приборе при той же температуре подачи вода вытекает с температурой 28 °С. Человек даже не понимает, что радиатор работает, чувствует только, что тот не холодный. Но этот эффект возможен в прямой трубе, в то время как циркуляционный тормоз имеет изгиб и не даёт воде свободно течь в обоих направлениях.

Важное обстоятельство — как установлена термостатическая головка.

Правильно установленная термостатическая головка

Она должна быть расположена в горизонтальной плоскости, на расстоянии от труб системы отопления и на открытом пространстве. Бывает, что пользователи закрывают термостатический клапан оконными занавесками, убирают приборы отопления за экраны — тогда термоголовка не может нормально реагировать на изменение температуры в самом помещении и неправильно регулирует работу радиатора или конвектора. В таких случаях лучше использовать дистанционные датчики. При нижнем подключении термоголовку нужно настраивать уже с учётом градиента температур — у пола воздух холоднее, чем в середине. И при таких условиях, чтобы получить желаемую температуру, например в 25 °С, терморегулятор выставляют на 23 °С. В противном случае термостат среагирует позже, когда прогреется и воздух внизу, а в среднем в помещении температура будет к тому моменту уже выше, чем требовалось. Когда проводят сантехнические работы по установке отопительных приборов, то, как правило, оборудуют их клапанами с защитными колпачками вместо термостатических головок. А термоголовку нужно потом отдельно смонтировать.

Часто при сантехнических работах приборы отопления оборудуют термоголовками с ограничением температуры воздуха до 21 или до 24 °С. И вот с термостатическими клапанами с установкой на 21 градус могут возникнуть проблемы. Ведь мало того, что такой термостатический клапан не даёт прогреть воздух в помещении до температуры выше 21 °С, так он обычно начинает закрываться ещё раньше, примерно при 20 °С. При этом согреться с помощью дополнительных обогревателей не получится. Если поставить, например, электрический радиатор, то когда температура в комнате превысит 21 °С, термостат на водяном приборе отопления перекроет ток теплоносителя, и тот греть перестанет. Добиться более высокой температуры удастся лишь тогда, когда помещение будет отапливаться полностью за счёт дополнительных электрообогревателей, при этом водяной радиатор или конвектор попросту закрыт и кроме того, нужно учитывать и то, что для разных людей комфортная температура воздуха в помещении тоже различна. Так, у мужчин в среднем это 23 °С, у женщин — около 25 °С. А при температуре в 21 °С мёрзнут обычно и те и другие.

Если есть термостатический клапан, то можно так организовать эксплуатацию системы отопления, чтобы потребитель был заинтересован в экономии теплоты и, значит, в экономии топлива. Какого-то специального обслуживания не нужно, разве что их проверяют во время планового обследования всей системы отопления. В остальном же термостатические клапаны осматривают, только если есть подозрение, что что-то случилось — например, если клапан неправильно регулирует температуру. Клапан может со временем засориться, и тогда вода не пойдёт через прибор, он будет холодным. Или, наоборот, бывает, что клапан не может закрыться, потому что грязь попала под уплотнитель. Со временем уплотнитель становится тоньше — деформируется при сжатии, когда клапан полностью закрывается. Особенно быстро это происходит летом, если термоголовка не снята — тогда она давит на шток постоянно, ведь температура воздуха и так высокая. В результате клапан начинает менее точно регулировать температуру. Часто возникают проблемы из-за ошибок самих пользователей, когда они отвинчивают гайку, на которой крепится воздухоотводчик. В этом случае возникает трудно устранимая течь. Термостатическая арматура — простое в использовании оборудование для контроля климата в помещении. Все, что вам нужно сделать,— это выставить на устройстве желаемую температуру, остальное — дело техники. В прямом смысле слова: терморегулятор поддерживает температуру на заданном уровне автоматически, без участия человека. Однако это не единственная положительная сторона сантехнических работ по монтажу подобного оборудования: использование термостатов позволяет снизить затраты энергии на отопление на 10—30 % — ведь избытки тепла не «вылетают в форточку». Терморегулятор на деле состоит из двух основных частей: термостатического клапана и термостатической головки (регулятора). Корпус клапана выполняют, как правило, из латуни или бронзы — сплавов, устойчивых к коррозии. Благодаря тому, что эти материалы химически нейтральные, арматуру можно монтировать на все виды труб, включая медные. Однако сам по себе клапан не способен реагировать на температуру в помещении, приводить шток в движение должен другой элемент — термостатическая головка.

Термостатическая головка

Когда воздух вокруг головки нагревается, вещество внутри начинает расширяться и давить на шток клапана, в итоге зазор между седлом и золотником уменьшается. В какой-то момент воздух становится холоднее, и вещество в термоголовке, наоборот, сжимается, освобождая шток клапана. Теплоноситель затекает в прибор в большем объеме, мощность увеличивается. Колебания температуры в помещении при этом невелики — в пределах 1—2 °С, регулирование осуществляется автоматически. Термоголовка работает автономно, не требует электропитания (кроме специальных моделей с электрическими термоприводами), поскольку принцип ее действия построен на естественном свойстве вещества расширяться или сжиматься при изменении температуры. На качество работы термоголовки влияет объём сильфона. Чем его больше, тем корректнее термостатический клапан регулирует температуру. Некоторые компании выпускают экономичные варианты — с меньшим объёмом сильфона, зато более дешёвые. Корпус термоголовки обычно пластиковый, с обозначениями температурных режимов. Чаще всего регулятор окрашивают в белый цвет, но есть и специальные дизайнерские серии для полотенцесушителей и дизайн-радиаторов с покрытиями «хром», «золото». Бывают и разноцветные — такие встречаются в ассортименте Herz. Из «специальных исполнений» можно отметить также антивандальные варианты (с защитой от кражи и вмешательства в настройки).

Термостатические головки различаются но типам компоновки датчиков и регуляторов. Наиболее широко на рынке представлены образцы со встроенными датчиками. У такой модели и регулятор, с помощью которого выставляют температуру, и термочувствительный элемент находятся в одном корпусе, головку монтируют непосредственно на термостатический клапан. Это решение наиболее простое и недорогое, а потому популярное. Другой вариант дистанционного управления — термоголовка с выносным датчиком.

Термоголовка с выносным датчиком

В этом случае сама головка, на которой выставляют температуру, смонтирована на термостатическом клапане, а вот датчик находится на расстоянии от нее, соединённый с ней все той же капиллярной трубкой. Существуют также терморегуляторы с электрическими термоприводами. В таких моделях нет столь жёстких ограничений на расстояние между термостатом (он выносной и может быть расположен в любом подходящем месте) и клапаном, как в случае использования термоголовок с капиллярными трубками. На вещество, приводящее в движение шток клапана, воздействует электрический нагревательный элемент — он начинает работать, получив сигнал от электронного термостата, соединенного с ним проводом. «Беспроводные» технологии в терморегуляции представлены термоголовками с радиочастотным управлением — сигнал от термостата на головку поступает не по проводам, а по радиоканалу.

Термостатический клапан далеко не всегда оборудуют термоголовкой. В ряде случаев целесообразно использовать вместо неё ручной привод. Это простое приспособление, конечно, автоматически поддерживать заданную температуру не сможет, а положение штока клапана придётся устанавливать собственноручно и «на глазок», но и стоит привод намного дешевле. Такое экономичное решение может пригодиться для терморегуляции в общественных местах — в коридорах, на лестничных площадках, в технических помещениях. Со временем, если понадобятся сантехнические работы по установке полноценной термоголовки, её можно будет поставить вместо ручного привода. Каждый крупный производитель термостатической арматуры предлагает широкий выбор как клапанов (со всевозможными видами исполнения), так и термостатических головок. Кроме того, возможно комплектовать клапаны одной марки термоголовками другой марки — с помощью адаптеров или даже без них. Термостатические клапаны принято разделять по области применения в системах отопления разных типов. Если, к примеру, радиатор может эффективно работать и в двухтрубной, и в однотрубной системах, то использование «непрофильного» термостата грозит серьёзными проблемами. Дело в том, что эти системы предъявляют к арматуре совершенно разные требования.

Редко, но встречаются однотрубные системы отопления, в которых не предусмотрены замыкающие участки. В такой системе просто сделать сантехнические работы по монтажу на уже установленный радиатор термостатическую арматуру нельзя: при перекрытии тока воды в один прибор термостатический клапан фактически не даст ей попасть во все следующие радиаторы, запитанные от стояка. Предварительная настройка — не окончательная, её можно изменить. Но такая возможность не всегда благо, ведь настройку клапана могут поменять и посторонние лица, не отдающие себе отчет в том, что подобное вмешательство повлияет на баланс системы. Чтобы избежать таких случаев, некоторые компании предлагают клапаны с преднастройкой — для её регулировки потребуется специальный инструмент. Производители выпускают и клапаны для двухтрубных систем отопления без преднастройки. Это не значит, что при оборудовании системы такими клапанами влиять на расход теплоносителя не удастся — для этих целей служат запорно-регулирующие устройства, устанавливаемые на выходе из прибора. В термоголовках зачастую предусмотрена «защита от замерзания» (этот режим часто обозначают пиктограммой в виде снежинки) — термостат, выставленный на это значение, не дает температуре в помещении упасть ниже 6 °С.

На многих термостатических головках присутствует и значение 0, в этом режиме клапан полностью закрывается. Однако «нули» бывают разные. Часто к полному перекрытию прибегают для большей экономии тепла, но при этом выставленный на 0 термостатический клапан при приближении к температуре замерзания воды автоматически откроется, чтобы пропустить горячий теплоноситель в прибор. Эта мера, с одной стороны, защищает и помещение, и сам прибор отопления от промерзания (последнему в этом случае грозил бы разрыв со всеми вытекающими последствиями). С другой — если термоголовку выкрутили на такой «тепловой нуль», чтобы, к примеру, снять радиатор, то в случае замерзания клапан не убережёт вас от залива. Поэтому некоторые компании разрабатывают терморегуляторы с «механическим нулём». Выставленная на это значение термоголовка полностью механически запирает клапан, невзирая на температуру вокруг. Однако и стоит она дороже. Термостатический клапан можно закрыть и другим способом. Для этого с него снимают термоголовку и вместо неё устанавливают металлический запирающий колпачок, с помощью которого и закрывают клапан полностью. Для этих же целей иногда используют защитный пластиковый колпачок, прилагающийся в комплекте к клапану, но он не предназначен для длительного запирания и может служить лишь временной мерой, когда под рукой нет другого способа закрыть клапан — например, для сантехнических работ по снятию отопительного прибора, и то в этом случае нужно после демонтажа установить на клапан заглушку.

Но, несмотря на способность термостатического клапана перекрывать ток теплоносителя внутрь прибора, устройство это к запорной арматуре не относится. Поэтому некоторые специалисты советуют провести сантехнические работы по установке перед приборами отопления, например, шаровые краны. Долгое время держать клапан в закрытом состоянии нежелательно — золотник «прикиснет» к седлу. Чтобы этого не случилось, по окончании сезона рекомендуется снять термостатическую головку с клапана, оставив его полностью открытым. Помимо правильного выбора клапана и термоголовки для конкретных условий, важно также грамотно смонтировать устройство. Одна из распространённых ошибок при сантехнических работах по монтажу терморегулятора со встроенным датчиком — это его размещение вверх термоголовкой. В этом случае восходящие потоки теплого воздуха от отопительного прибора будут влиять на неё: термостат будет прогреваться и закрываться раньше, чем в самом помещении установится комфортная температура. Поэтому для корректной работы устройства термоголовку следует располагать горизонтально. Имеет значение и расположение головки относительно окружающих предметов: она должна отстоять от корпуса отопительного прибора хотя бы на 50 мм, а также иметь 200 мм свободного пространства над ним и 150 мм — сбоку. Важно, чтобы на показание термоголовки не влияли и трубы отопительной системы, которые могут быть проложены вблизи от термостата.

Если условия сантехнических работ по монтажу отопительного прибора таковы, что термостатический клапан со встроенным датчиком не сумеет правильно определять температуру в помещении, то стоит воспользоваться регулятором с выносным датчиком. Для датчика выбирают место, где он сможет без помех контактировать с окружающим воздухом.

Термостатический клапан. Управление отоплением. Регулировка батареи радиатора. Как выбрать. Что лучше. Статьи

Термостатический клапан. Управление отоплением. У вас дома слишком жарко? Почему? Может быть много причин. Во-первых, это может быть связано с тем, что ваша квартира находится близко к котельной и ваш радиатор отопления один из первых на раздаче тепла, либо у вас южная сторона и в сочетании с отопительным прибором нагрев помещения происходит гораздо быстрее. А кухня? Если сложить все вышеперечисленное и добавить плиту, у которой вы стоите каждый день (а это дополнительный нагревательный элемент), то приходится открывать окна, что может привести к простуде. Во-вторых, сам отопительный прибор может быть подобран неправильно, либо иметь слишком высокую теплоотдачу. Решение? Легко! Термостатический клапан, который можно приобрести в ГТК «Метизы». Термостатический клапан устанавливается на входе в отопительный прибор и позволяет легко регулировать проток теплоносителя, тем самым контролируя температуру окружающего воздуха. Есть «специалисты», которые ставят шаровые краны перед радиатором. Шаровый кран – это нерегулируемая запорная арматура, которая имеет рабочий механизм в виде хромированной латунной (или стальной) сферы. Если сферу открыть не полностью, то она со временем стачивается и механизм приходит в негодность, что в дальнейшем может привести к разрыву корпуса крана, либо вы просто-напросто его не закроете. Необходимо использовать механизм, который можно регулировать, в термостатическом клапане используется именно такой. Функционал термостатического клапана заключается в регулировании подачи жидкости в отопительный прибор за счет работы штока, который всегда находится под давлением пружины и проходной канал всегда открыт. При механическом воздействии ручного колпачка клапан можно закрыть. Механический (ручной) колпачок можно снять, за счет технической особенности клапана, на котором нарезана наружная резьба диаметром М30, с помощью которой мы можем монтировать термостатическую головку. Что же такое термостатическая головка? Это не что иное, как автоматическое регулирование запорного механизма клапана. Внутри пластикового корпуса находится стальная емкость с жидкостью с высоким коэффициентом расширения, которая реагирует на изменение температуры окружающей среды и ощутимо расширяется при ее повышении, сжимая сильфонный шток, который в свою очередь давит на пистон с площадкой, тем самым закрывая проходной канал клапана, воздействуя на подпружиненный шток. Самое приятное в этом механизме – это то, что от вас требуется только выставить температурный предел (в виде цифрового обозначения на самой головке) и температура в помещении будет поддерживаться постоянно та, которая была выставлена. Количество символов на головке может быть разное, это зависит от производителя. Каждая цифра соответствует своему температурному режиму. Соотношение маркировки и температурного режима можно будет посмотреть в конце статьи. Следует выделить тот момент, что и термостатическая головка, и клапан должны быть строго одного производителя. Это связано с тем, что разные производители закладывают в свои устройства различные допустимые диапазоны хода штока. Есть производители, которые делают головки без возможности полного закрытия клапана. Правила установки термостатической головки: 1) Снять колпачок ручного управления, вращая его против часовой стрелки 2) На термостатической головке установить цифру «5», соответствующую максимальной комнатной температуре 3) В плоскости перпендикулярной поверхности радиатора установить термостатическую головку на клапан в положение, удобное для обзора 4) Затянуть до упора металлическую рифленую накидную гайку термостатической головки. Несколько раз повернуть ее пластиковую часть для надежной притирки. Еще один нюанс установки термостатической головки заключается в возможном расположении отопительного прибора, например в нише или за экраном, где температура воздуха выше, нежели в самой комнате, что может повлиять на работу головки. Но технологии не стоят на месте, и инженеры придумали термостатическую головку с выносным датчиком. Определение показаний температуры происходит на конце датчика, который благодаря гибкой капиллярной трубке можно закрепить на расстоянии до двух метров от отопительного прибора. Маркировка температурного режима: Модель Символ 0 * 1 2 3 4 5 Термостатическая головка RBM (TL 10) – 7°C 10°C 15°C 20°C 25°C 30°C Термостатическая головка IVR (597) 0°C 6.5°C 11°C 15. 5°C 20°C 24,5°C 29°C Термостатическая головка Itap (891) 0°C 8°C 12°C 16°C 20°C 24°C 28°C Ассортимент термостатических клапанов, представленный в ГТК «Метизы»: Клапан термостатический прямой Itap – 894 Клапан термостатический угловой Itap – 994 Клапан термостатический прямой IVR Клапан термостатический угловой IVR Клапан термостатический прямой RBM – R32 Клапан термостатический угловой RBM – R31 Ассортимент термостатических головок, представленный в ГТК «Метизы»: Термостатическая головка Itap – 891 Термостатическая головка IVR – 597 Термостатическая головка RBM – TL 10 В ассортименте ГТК «Метизы» имеется инновационный трехходовой термостатический клапан компании RBM, разработанный специально для модернизации однотрубных систем отопления, широко распространенных в России. Этот клапан используется для модернизации однотрубных систем отопления с целью устранения их недостатков по сравнению с двухтрубными системами. Он помогает грамотно организовать распределение теплоносителя всем потребителям отопительного контура и позволяет отказаться от монтажа отдельного байпаса для каждого отопительного прибора (отрезок стояка, в который осуществляется врезка, сам будет выполнять функции байпаса). При максимально открытом клапане процент затекания в радиатор достигает 60%. При этом байпасное отверстие клапана перекрывается только на 50%, что удовлетворяет условиям работы однотрубных систем, предписанных правилами эксплуатации. При закрытии клапана все 100% теплоносителя проходят через байпас. Благодаря данному клапану появляется возможность не только регулировать температуру воздуха в помещении, но и организовать поквартирный учет тепла. Принцип работы клапана основан на перераспределении потока теплоносителя между радиатором и байпасом; клапан неприхотлив к качеству воды и надежен в работе. Клапан можно использовать в системах как с верхней, так и с нижней подачей теплоносителя. Работу клапана по поддержанию заданной температуры в помещении можно легко автоматизировать, установив на него термостатическую головку. Клапан следует устанавливать обозначением “B” в сторону байпаса. Купить термостатический клапан и термостатическую головку Вы можете в магазинах ГТК «Метизы».

Термоголовка для радиатора: принцип работы, монтаж

Термоголовка для радиатора отопления: принцип работы, стоит ли ставить, монтаж, отзывы

Принцип работы термоголовки для радиатора отопления позволяет сделать обогрев помещения автономным. Устройство избавляет от необходимости вручную контролировать режим работы отопительного прибора, уменьшает затраты энергоресурсов и поддерживает комфортную температуру в помещении. Возможность установки термостата предусмотрена у всех моделей радиаторов последних лет.

• Термоголовка для радиатора отопления: принцип работы, стоит ли ставить, монтаж, отзывы
• Стоит ли ставить термоголовки на радиаторы отопления
• Принцип работы термоголовки для радиатора отопления
• Типы термоголовок радиаторов
• Какие термоголовки лучше для радиаторов
• Как правильно установить термоголовку на радиатор отопления
• Как настроить термоголовку на радиаторе отопления
• Рейтинг термоголовок для радиаторов отопления
• Заключение
• Отзывы о термоголовке на радиаторе отопления
• Тип термостатических элементов
• Терморегулятор для радиатора отопления принцип действия и устройство
• Способ регулировки
• Монтаж и настройка термостата
• Пошаговое руководство по установке терморегулятора
• Наиболее популярные бренды
• Производители терморегуляторов
• Для чего нужен терморегулятор для радиатора отопления
• Назначение и конструкция термоголовки для радиаторов отопления
• Преимущества использования терморегулятора
• Принцип работы терморегуляторов
• Устройство и принцип действия терморегулятора
• Принцип работы термостатического клапана
• Для чего нужен терморегулятор
• Устройство термоголовки
• Рекомендации по выбору
• Правила установки термоголовки
• Зачем нужен терморегулятор
• Особенности монтажа терморегулятора
• Установка регулятора температуры на радиаторе отопления
• Как установить терморегулятор на батарею
• Принцип работы
• Установка и настройка
• Какая термоголовка для радиатора отопления лучше – выбор и установка
• Принцип работы термоклапана
• Варианты регулировки радиатора отопления термоголовкой
• Правила выбора термостатической головки
• Выносной датчик температуры
• Правила установки регулировочного крана
• Термоголовка для радиатора отопления: устройство, принцип работы, плюсы использования, виды, особенности монтажа, советы и рекомендации
• Посмотрите видео про термоголовки для радиаторов
• Устройство термоголовки для радиатора
• Принцип работы термоголовки радиатора
• Плюсы использования термоголовки
• Виды термоголовок
• Особенности монтажа термоголовки
• Советы/рекомендации
• Термоголовка для радиатора отопления принцип работы
• Правила установки регулировочного крана
• Инструкция по монтажу
• Строение терморегулятора и принцип его работы
• Выбор запорно-регулирующей арматуры
• Виды
• Преимущества и недостатки
• Особенности термоклапана
• 5 Рекомендации по установке
• Какой регулятор тепла можно поставить на батарею
• Виды
• Преимущества термостатов
• Принцип работы устройства
• Какая термоголовка для радиатора отопления лучше выбор и установка
• Рекомендации по выбору
• С ней поддерживать идеальную температуру невероятно просто! Термоголовка для радиатора отопления
• Назначение и конструкция термоголовки для радиаторов отопления
• Совместимость с клапанами
• Способ регулировки
• Дистанционное управление
• Размещение, монтаж и настройка
• Выносной датчик
• Монтаж
• Настройка
• Полезное видео
• Возможность самостоятельной установки
• Термоголовка для радиатора отопления
• Что это такое
• Процесс работы термоголовки
• Особенности монтажа
• Преимущества электронной головки:
• Схема терморегулятора
• Рекомендации и советы
• Терморегулятор на батареи отопления
• Конструкция терморегуляторов для радиаторов отопления
• Термоклапан — строение, назначение, виды
• Термостатические головки
• Как правильно установить
• Как отрегулировать (перенастроить)
• Как выбрать терморегулятор для радиаторов отопления
• Принцип работы термостатического клапана
• Рекомендации по выбору
• Как установить терморегулятор на батарею
• Заключение
• Термоголовка для радиатора отопления: разновидности, конструкция и принцип работы
• Как работает термоклапан
• Как выбирать
• Как устанавливать
• Терморегулятор для батареи: принцип работы, выбор и установка
• Для чего нужен терморегулятор
• Устройство и принцип работы термостата
• Разновидности и выбор терморегуляторов
• Установка и настройка
• Термоголовки для радиаторов отопления: виды, принцип работы, установка
• Почему нужно ставить термостат?
• Устройство приборов
• Что следует учесть?
• Как работает система?
• От чего зависит теплоотдача радиаторов?
• Особенности работы чувствительного элемента
• Виды производителей
• Первый вид регуляторов отопления
• Второй вид регуляторов отопления
• Параметры выбора регуляторов
• Методика установки
• Дополнительные мероприятия и обслуживание регуляторов
• Зачем нужны термоголовки на батареях
• Температурные регуляторы для радиаторов в системе отопления
• Разновидности и принцип работы терморегуляторов
• Применение терморегуляторов
• Термостаты жидкостные и газовые
• Монтаж и настройка регуляторов автоматического типа
• Установка регулятора механического типа
• Рекомендации специалистов
• Источники:

Стоит ли ставить термоголовки на радиаторы отопления

Покупка и установка прибора оправдывает себя в условиях обогрева небольших помещений. В квартире или гараже при правильной эксплуатации устройство дает лучшую экономию. Для помещений большей площади, где работают несколько радиаторов, покупка отдельных термоголовок нецелесообразна. Выгоднее собрать их в единый контур, установив общий настенный термостат.

Также не оправдывает себя установка на чугунные радиаторы отопления старого образца. В отличие от биметаллических или алюминиевых аналогов, такие батареи дольше нагреваются и остывают, лучше аккумулируют тепло. Из-за увеличенной инерционности термоголовка становится менее эффективной.

Принцип работы термоголовки для радиатора отопления

Задача термостата — контроль нагрева батареи при изменениях температуры воздуха в помещении. Порядок работы у всех автономных термоголовок основан на внутреннем устройстве. Внутри корпуса прибора расположен сильфон — гофрированная емкость с теплочувствительным веществом.

Принцип работы термоголовки:

1. Нагретый воздух действует на состав, начинается расширение сильфона.
2. За счет гофрированной структуры сама емкость тоже увеличивается в объеме.
3. Расширение приводит в движение шток, который постепенно ограничивает проход теплоносителя в радиатор.
4. Пропускная способность уменьшается, температура радиатора отопления падает.
5. Обогрев ослабляется, воздух остывает.
6. Охлаждение заставляет сильфон сжиматься, возвращая шток в исходное положение.
7. Подача теплоносителя возобновляется с прежней силой.

Контроль работы устройства у разных типов моделей отличается. У каждого вида своя точность регулировки термоголовки радиатора, удобство использования и стоимость.

Типы термоголовок радиаторов

Термостаты для батареи классифицируют по двум факторам. Первый — теплочувствительный состав в сильфоне. Заполнение бывает жидкостным и газонаполненным. Последние за счет меньшей инерционности быстрее в работе. Второй принцип разделения основан на настройке и контроле – ручном, механическом или электронном.

Ручные термоголовки

Характеризуются простой конструкцией и доступностью. Представляют собой модификацию обычного крана. На регуляторе изображена шкала с делениями, соответствующими температуре. Позволяет вместо абстрактного значения, как это происходит со стандартным краном, изменить температуру радиатора отопления на точное.

У приборов этого типа есть несколько недостатков. Приходится регулировать обогрев вручную, опираясь на собственные ощущения. Изменить температуру во время сна и вне помещения невозможно. Также при активной эксплуатации движущиеся части клапана быстрее выходят из строя и могут потребовать замены всей конструкции.

Совет! После окончания отопительного сезона устройство снимают, чтобы избежать прикипания подвижных элементов.

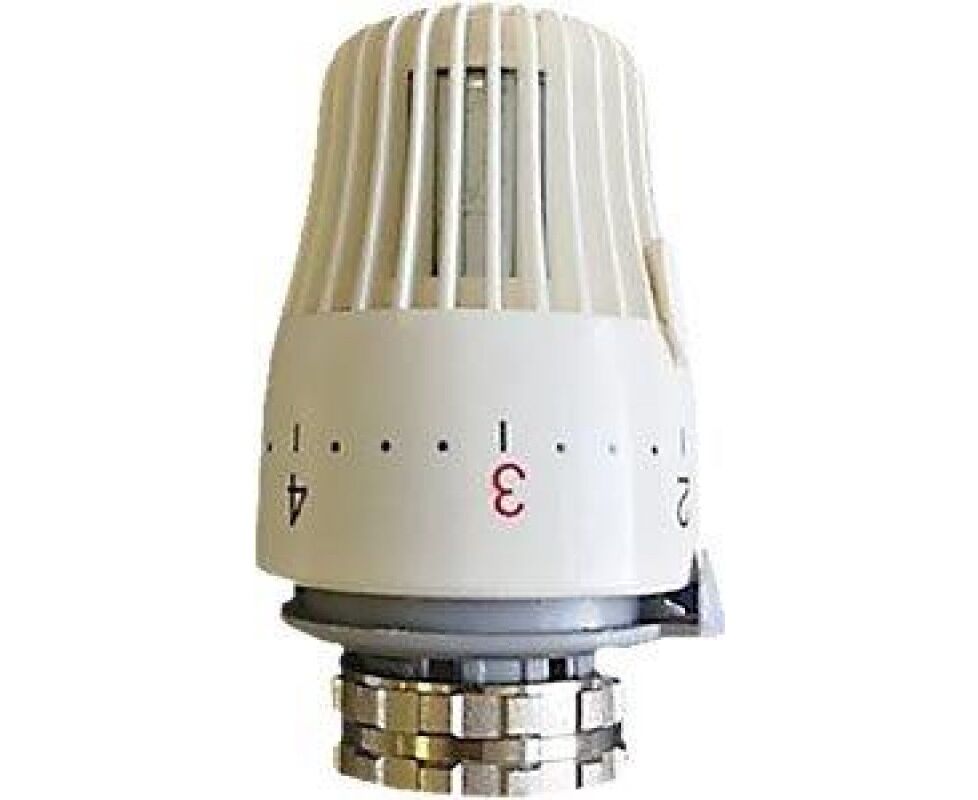

Механические

Обеспечивают контроль температуры помещения в автономном режиме. Момент начала работы термоголовки осуществляется выбором градусов на шкале. Каждое деление позволяет штоку перекрывать клапан теплоносителя лишь до определенного уровня.

По сравнению с ручными термоголовками, механические предоставляют возможность экономить теплоэнергию круглосуточно. Разница в стоимости быстро окупается, совместимость с разными типами радиаторов отопления высокая.

Электронные

Обладают расширенным набором функций. Принцип остается тем же, но процесс перекрывания клапана контролируется микропроцессором. Есть возможность тонкой настройки:

• программирование по дням недели;
• регулировка по часам — прохладнее в течение рабочего дня, нагрев перед возвращением;
• наглядная индикация работы устройства.

Недостаток — высокая стоимость по сравнению с механическими аналогами. Также многие модели больше других типов по размеру — это может стать проблемой при монтаже в ограниченном пространстве.

Какие термоголовки лучше для радиаторов

При покупке прибора нужно обратить внимание на несколько параметров.

1. Метод соединения с клапаном — резьбовой или клипсовый.
2. Корпус. Большинство моделей оборудовано защитным колпаком, скрывающим рабочую поверхность. С ним термоголовка служит дольше и выглядит опрятнее.
3. Материал. Для экономии некоторые производители выпускают устройства в дешевом пластике. Под воздействием температуры он постепенно покрывается желтизной. Также он менее прочен, чем металлический корпус.
4. Теплочувствительный элемент. Если чуть большая скорость работы не критична, покупка термоголовки газоконденсатного типа себя не оправдывает. Некоторые производители пользуются фактором для накручивания стоимости.
5. Точность регулировки. Чем больше температурный диапазон на шкале — тем тоньше настройка. Лучше, если деления расположены близко — уменьшается износ подвижных деталей.

Если клапан и термоголовка подбираются отдельно, обращают внимание на тип резьбового соединения. Готовый комплект избавит от лишней работы и возможных ошибок. Также перед покупкой устройства учитывают особенности подключения модели.

Как правильно установить термоголовку на радиатор отопления

Перед монтажом термоголовки на радиатор выбирают место для ее размещения. Принцип работы подразумевает реагирование на колебания температуры. Если этот показатель отличается от общего во всем помещении, термостат будет неправильно работать. Особенно часто встречается несколько ошибок:

1. Размещение параллельно ребрам радиатора отопления в целях экономии места. Тепло от клапана, на который монтируется термоголовка, поднимается. Устройство реагирует на воздушный поток, происходит охлаждение — независимо от температуры в помещении. Правильная установка — горизонтальная.
2. Установка за плотными шторами или вблизи подоконника. Тепло от радиатора вместо помещения циркулирует в ограниченном пространстве, зона которого и становится подконтрольным микроклиматом.
3. Расположение на пути воздушных потоков из окна. Вызывает срабатывание термоголовки при малейшей попытке проветрить помещение.

Если такая установка обусловлена отсутствием альтернатив, оправдывает себя покупка выносного термодатчика. Он крепится на любой удобной поверхности на расстоянии в м от радиатора отопления, считывает реальную температуру в помещении и передает данные на регулирующий клапан.

Внимание! Стрелка на корпусе должна смотреть по направлению потока теплоносителя, иначе система работать не будет.

Как настроить термоголовку на радиаторе отопления

После установки термоголовки на батарею выполняют первичную настройку. Для этого включают отопление, закрывают помещение, готовят термометр. После этого:

• регулятор поворачивают до полной проходимости;
• ждут нагрева комнаты на несколько градусов — от 5 и выше;
• закрывают клапан подачи до восстановления изначального значения;
• постепенно открывают вентиль, до нагревания радиатора отопления.

У некоторых устройств предусмотрены свои алгоритмы настройки от производителя.

Рейтинг термоголовок для радиаторов отопления

Лучше при покупке ориентироваться на производителей, давно себя зарекомендовавших. В каждой категории есть лидирующие позиции, собравшие лучшие отзывы о работе и качестве исполнения.

Danfoss

Датская компания, использующая передовые разработки. Новые модели позволяют контролировать работу приложением на смартфоне. Бюджетная модель RTS Everis — термоэлемент с регулировкой от 8 до 28 градусов. Для стабильности и максимального срока службы устанавливается на клапан той же фирмы.

Thermo

Швейцарский бренд, лидер по надежности и долговечности устройств. Среди особенностей — широкий температурный диапазон. Требовательны к температуре теплоносителя — превышение планки в градусов сказывается негативно. Чаще всего выбирают модели линейки Royal Thermo.

Caleffi

Специализируются на электронных термоголовках. Отличаются наглядной индикацией на дисплее и программируемыми режимами работы. Есть механические и ручные представители — как Caleffi

Oventrop

Немецкий производитель устройств и систем для жилых помещений. Несмотря на отсутствие специализации в производстве термостатов, выпускают качественные приборы. Характеризуются высокими предельными нагрузками и универсальностью монтажа. Лучшая модель — Uni LH, с встроенным либо выносным термодатчиком.

Honeywell

Бюджетные немецкие приборы. Отличаются приятным дизайном, совместимостью с большинством клапанов, защитой от замерзания и механических повреждений. Высоким спросом пользуются модели Thera и Thera-4 Classic.

Важно! Перед покупкой импортных устройств лучше лишний раз проверить возможность монтажа клапана на радиаторы старого образца.

Заключение

Принцип работы термоголовки для радиатора отопления позволяет поддерживать в помещении комфортный микроклимат, экономя при этом средства. При понимании особенностей монтажа и внутреннего устройства выбрать подходящую модель несложно, а затраты быстро оправдают себя уже в первые месяцы работы.

Отзывы о термоголовке на радиаторе отопления

Артур,26 лет, г. Екатеринбург. Решил установить в спальне, так как в зимнее время сильно греют батареи. Теперь выбираем фиксированную температуру, пропала проблема постоянной духоты и замерзания из-за сквозняков. Ожидаев Владимир, 34 года, г. Ульяновск. Купил в загородный дом после подключения к магистрали. Взяли бюджетную механическую модель, хотя консультант советовал электронику. Ответа на вопрос, зачем переплачивать такие деньги, если суть не меняется, не получил. Вадим, 30 лет, г. Орел. Поставил danfoss с термодатчиком, чтобы вручную колпак на батарее не крутить – стало удобнее. Однако 26 градусов иногда не хватает, но выше не выставишь – в февральские морозы несколько раз жалел.

Функции во всех одинаковые, но способы реализации отличаются. В зависимости от последнего параметра они обладают разными возможностями.

Что представляют собой ручные термоголовки?

По конструктивному исполнению термостатические головки дублируют стандартный кран. Путем поворота регулятора, можно регулировать объем теплоносителя, транспортируемого по трубопроводной магистрали.

Настроив термостат всего на 1° ниже, за год вы сможете сэкономить 6% от суммы, которую вам приходится платить за электроэнергию за год

Монтируют их вместо шаровых кранов по противоположным сторонам от радиатора. Они надежные и недорогие, но управлять ими придется вручную, а крутить каждый раз вентиль, полагаясь исключительно на свои ощущения, не очень комфортно. В основном такие термоголовки устанавливают на чугунные батареи.

Если переключать шток клапана несколько раз в день, маховик вентиля ослабнет. В результате термоголовка быстро выйдет из строя.

Особенности механических термоголовок

Термоголовки механического типа имеют более сложную конструкцию и установленную температуру они поддерживают в автоматическом режиме.

В основе устройства — сильфон в виде небольшого гибкого цилиндра. Внутри него температурный агент в жидком либо газообразном виде. Как правило, он обладает высоким значением коэффициента теплового расширения.

Как только заданный температурный показатель превышает норму, под влиянием внутренней среды, сильно увеличившейся в объеме, шток начинает двигаться.

В результате сечение проходного канала термоголовки сужается. При этом происходит уменьшение пропускной способности батареи, а, следовательно, и температуры теплоносителя до установленных параметров.

По мере остывания жидкости или газа в сильфоне, цилиндр теряет свой объем. Шток поднимается, увеличивая дозу теплоносителя, проходящего через радиатор. Последний понемногу разогревается, равновесие системы восстанавливается и все начинается сначала.

Положительный результат будет только тогда, когда терморегуляторы имеются во всех комнатах и на каждом радиаторе.

Более популярны устройства с сильфонами, наполненными жидкостью. Хотя у газов реакция и более быстрая, но технология их производства довольно сложная, а разница в точности измерения составляет всего 0,5%.

Механический регулятор в использовании более удобен, чем ручной. Он полностью отвечает за микроклимат в помещении. Существует много моделей такого термоклапана, отличающихся друг от друга способом подачи сигнала

Термостатическую головку монтируют так, чтобы она была ориентирована в сторону помещения. Это повысит точность измерения температуры.

Если для такой установки нет условий, монтируют терморегулятор с выносным датчиком. С термоголовкой его соединяет капиллярная трубка длиной от 2 до 3 м.

Целесообразность применения выносного датчика обусловлена следующими обстоятельствами:

1. Отопительный прибор помещен в нишу.
2. Радиатор имеет размер в глубину мм.
3. Термоголовка скрыта за жалюзи.
4. Большая ширина подоконника над радиатором, при том что дистанция между ним и верхом батареи меньше мм.
5. Устройство балансировки расположено вертикально.

Все манипуляции с радиатором будут выполняться с ориентацией на температуру в комнате.

Чем отличаются электронные термоголовки?

Так как, кроме электроники, в таком терморегуляторе имеются батарейки (2 шт.), по размерам он превосходит предыдущие. Шток здесь движется под влиянием микропроцессора.

У этих приборов большой комплект дополнительных функций. Так, они могут выставлять температуру по часам — ночью в комнате будет прохладней, а к утру температура повысится.

Есть возможность программировать температурные показатели по отдельным дням недели. Не снижая уровень комфорта, можно значительно экономить на обогреве дома.

Хотя заряда батарей достаточно для эксплуатации на протяжении нескольких лет, за ними все же нужно следить. Но главный минус не в этом, а в высокой цене электронных термоголовок.

На фото термоголовка с выносным вариантом датчика. Он ограничивает температуру до установленного значения. Регулировка возможна в пределах от 60 до 90°

Если на радиатор установлен декоративный экран, термоголовка будет бесполезной. В этом случае потребуется регулятор с датчиком, фиксирующим внешнюю температуру.

Тип термостатических элементов

Термоголовка для радиатора  — это верхняя, сменная часть устройства. Она может быть нескольких видов:

• ручной;
• механической;
• электронной.

Практически все серьезные производители делают вентиль (корпус) совместимым с любым типом термоэлемента. Описанный выше принцип работы  — это термостат, укомплектованный механической головкой. Эта комплектация считается базовой и модификаций в этой категории очень много. Отличаются они по характеристикам и по цене.

Чтобы можно было ориентироваться по ценам: европейские производители механические термоголовки продают от 15 евро до 25 евро, есть антивандальные модели, они стоят от 40 евро. Есть устройства с выносным датчиком. Их ставят,  если условия не позволяют регулировать температуру на радиаторе (например, он установлен за шкафом, закрыт в нише и т.д.). Тут большое значение играет длина капиллярной трубки, которым связан датчик с терморегулятором. Цены в этом сегмента от евро.

Так выглядит ручное устройство для регулировки температуры радиаторов в разрезе

Ручной терморегулятор — это тот же регулирующий вентиль для радиатора. И принцип работы тот же: вращаете ручку, изменяете количество проходящего теплоносителя. С той лишь разницей, что при желании вы сможете просто снять этот термоэлемент и поставить механический или электронный. Корпус при этом откручивать или менять не нужно. Они универсальны. Головки для ручной регулировки имеют невысокую цену — от 4 евро.

Электронные термоголовки — это самые дорогостоящие варианты, они же и самые массивные: в корпусе есть место для двух батареек. Отличаются тем, что имеют больше возможностей. Кроме поддержания стабильной температуры на протяжении всего времени, можно запрограммировать температуру по дням недели или по времени суток. Например, после 9 утра все домочадцы расходятся, и появляются только после 18 часов. Получается, что незачем тратить деньги на поддержание высокой температуры в дневное время. Электронные термоэлементы и дают возможность во все дни, кроме выходных, выставить в этот промежуток  более низкую температуру. Ставьте хоть оС, а к вечеру можно снова нагреть воздух до комфортных 20 градусов. С этими устройствами есть возможность сэкономить на отоплении без снижения уровня комфорта.

Электронные модели имеют функционал намного шире

Еще термоголовки делят по типу температурного агента (вещества, который находится в сильфоне). Они бывают:

Газовый терморегулятор считается менее инерционным, говорят, он быстрее реагирует на изменение температуры. Но разница не настолько большая, чтобы отдавать предпочтение конкретно какому-то виду. Главное — качество, а не вид температурного агента. Жидкостные же терморегуляторы не менее качественные. Причем в изготовлении они проще, потому  выпускаются в более широком ассортименте.

При выборе термоэлемента нужно обращать внимание на диапазон температур, который устройство может поддерживать. Обычно это от +6oC до + oC

Но могут быть отличия. Чем шире диапазон, тем выше цена. Изменяются также габариты и дизайн, способ подключения.

Терморегулятор для радиатора отопления принцип действия и устройство

Конструкция регулятора отопления на батарею включает следующие элементы:

• клапан или вентиль;
• термостатический механизм.

Устройство регулирующего прибора

Термостат или термоклапан представляет собой стандартный вентиль в корпусе с регулирующим механизмом. Конус считается запорным элементом, который при перемещении меняет количество теплоносителя. Передвижению конуса способствует термоголовка, состоящая из цилиндра с тепловым компонентом. Цилиндр называется сильфон, а в качестве тепловых  составляющих применяется специальная жидкость или газ. При подогреве данный компонент расширяется в объеме и подтягивает цилиндр, который перемещает конусную деталь. Конус перекрывает движение потока теплоносителя и состав остывает. При этом сильфон становится меньше. Затем конус поднимается, а жидкость перемещается в батарею и способствует нагреванию термоголовки оборудования. Такая техника позволяет поддерживать нужную температуру.

Термоголовка для регулятора требует настройки

Полезная информация! При установке устройства на радиатор стоит учитывать, что батарея при этом не будет целиком прогреваться. Какие-то участки будут охлаждены. Если снять термоголовку, то вся поверхность плавно потеплеет.



Способ регулировки

В зависимости от способа регулировки,термостатические головки условно делятся на:

• механические устройства, позволяющие менять температуру вручную;
• электронные устройства, осуществляющие регулировку автоматически.

Механические модели дешевле, но из-за постоянного изменения положения, регулировочная ручка со временем изнашивается. Кроме того, подобные устройства требуют постоянного контроля со стороны жильцов.

В отличие от механических аналогов, электронные термоголовки самостоятельно меняют температуру в помещении по заданным настройкам. Кроме очевидного удобства, гарантируется минимизация рисков, сопряжённых с бесконтрольным использованием терморегулирующей аппаратуры.

Фото 3. Термоголовка электронного типа для радиаторов отопления. На дисплее указана температура отопительного прибора.

В продаже имеются программируемые электронные термоголовки, оснащённые таймерами и позволяющие настраивать комнатную температуру в зависимости от времени суток, уличной температуры либо иных параметров.

Монтаж и настройка термостата

Перед началом работ отключают подающий стояк и сливают воду из системы. После этого отрезают подводки, отсоединяют хвостовики, ставят трубную обвязку и соединяют ее с трубами подводки. Если система отопления однотрубная, нужно установить байпас (перемычку, которая соединит обе подводки устройства – прямую и обратную). Эта мера необходима, чтобы теплоноситель мог циркулировать после перекрытия батареи термостатом.

Настраивать прибор нужно при закрытых окнах и дверях, минимизировав теплопотери. Терморегулятор ставят на максимум. Когда температура поднимется на градусов, устройство отключают. Клапан открывают, лишь когда она упадет до нужного значения. При правильном положении головки в устройстве послышится шум воды, корпус прибора нагреется.

Монтаж термостата на радиатор отопления

Покупая терморегулятор для отопления, нужно заранее учесть все факторы, которые способны влиять на его функционирование. Необходимо провести специальные расчеты, которые лучше доверить специалисту. Не следует также самостоятельно устанавливать и настраивать прибор, если у вас нет необходимых навыков. Лучше один раз обратиться к профессионалу, чем потом переустанавливать или перенастраивать термостат.

Пошаговое руководство по установке терморегулятора

Технология установки терморегулятора предельно проста в своем исполнении. Устройство подключается всего лишь в 4 основных шага. Последовательно выполните каждый из них.

Первый шаг – подготовка отопительного радиатора к установке терморегулятора. Отключите батарею и слейте остатки воды. Снимите вентиль в случае его наличия. Однотрубная отопительная система обязательно оснащается байпасом. Эта простейшая в своем исполнении перемычка позволит теплоносителю циркулировать в системе даже в случае отключения отдельного радиатора. То есть вы не доставите неудобств соседям и не нарушите обогрев в других помещениях своего жилища.

Слив воды

Второй шаг – установка терморегулятора. При установке рассматриваемого приспособления используется резьбовое соединение. Резьба обязательно уплотняется сантехническим льном, предварительно пропитанным какой-нибудь краской. Вкрутите регулятор в отверстие батареи, предназначенное для впуска теплоносителя. Делайте это без особых усилий, иначе вы рискуете повредить корпус изделия. Клапан имеет маркировку в виде стрелки

Важно, чтобы ее направление было таким же, как направление движения теплоносителя.

Монтаж терморегулятора

Третий шаг – установка термостатического элемента. Это приспособление предназначено для определения температуры в помещении. Также оно отвечает за управление запорным механизмом. Устанавливается в горизонтальном положении. Состав элемента включает датчик температуры. Важно выполнить установку таким образом, чтобы тепло радиатора не оказывало прямого воздействия на этот датчик.

Если вы по каким-либо причинам не можете установить прибор горизонтально, настоятельно рекомендуется не оставлять все как есть, а купить модель с удобным выносным датчиком. Его можно устанавливать на расстоянии в 2 м от батареи и даже больше.

схема монтажа терморегулятора на радиатор

Установка термодатчика должна выполняться в соответствии с некоторыми правилами, именно:

• прибор должен быть расположен на высоте не менее 80 см от поверхности пола. Холодный воздух в соответствии с законами физики собирается внизу. Контакт термодатчика с таким воздухом будет снижать точность и эффективность работы системы;
• термодатчик не должен подвергаться воздействию прямых потоков теплого воздуха. Учитывайте, что он может поступать не только от радиатора, а и от разнообразной бытовой техники;
• устройство не должно подвергаться прямому воздействию солнечного излучения;
• датчик нельзя закрывать предметами мебели, шторми и прочими подобными объектами.

Для крепления выносного термодатчика используются скобы. Подберите подходящее место для установки и выполните монтаж рассматриваемого приспособления.

Четвертый шаг – настройка терморегулятора и подготовка к использованию. При первом включении отопительной системы следует откалибровать и настроить терморегулятор. Настраивайте в соответствие с инструкцией, идущей конкретно к вашему прибору, т.к. для разных моделей порядок проведения этой процедуры может отличаться. Общее правило лишь одно – приступать к настройке можно исключительно после полного и равномерного прогрева всех имеющихся в жилище отопительных приборов.

Таким образом, в самостоятельной установке терморегулятора для радиатора отопления нет ничего сложного. Разобравшись в этой работе и поэтапно выполнив все требуемые операции, вы сможете удобно регулировать уровень обогрева помещений, обеспечивая максимально рациональное использование энергии, что позволит существенно снизить итоговые расходы на отопление.

Терморегуляторы для отопления

Удачной работы!

Видео – Терморегулятор для радиатора отопления

Наиболее популярные бренды

Верным решением при покупке термоголовки будет ориентация на авторитетных производителей. Незнакомый товарный знак с неизвестной историей — это большой риск потратить деньги попусту.

Смело можно приобретать продукцию таких производителей, как Dunfoss, Oventrop, Caleffi, Salus и других известных фирм.

Место #1 — компания Danfoss

Более 60 лет выпускает термоголовки концерн Danfoss. Это датский производитель, по его лицензии изделия производят и в России. Наиболее часто спрашивают термоголовку RTS Everis.

Это сильфонное изделие с наполнителем в виде жидкости. Путем прямой фиксации сопрягается с фирменными термоклапанами. Для других необходим адаптер.

Ассортимент оборудования для автоматизации систем отопления у концерна Данфос богат и отвечает передовым технологиям. Управлять работой и настраивать термоголовки можно дистанционно, используя смартфон для этого

Место #2 — бренд Oventrop

Большим спросом у потребителей пользуются термоголовки Oventrop линейки Uni. Они укомплектованы жидкостным сильфоном. С термоклапаном соединяются при помощи накидной гайки. Температуру можно установить в пределах +7 — +28 °C.

Существует возможность полного закрытия. Рассчитаны головки на предельную температуру в системе + — + °C — именно такие характеристики указывает производитель в сопроводительной документации.

Головки Oventrop Uni совместимы с другими сантехническими изделиями этой фирмы. Их можно присоединять без адаптера к другим приборам со встроенным клапаном и соответствующей резьбой

Устанавливают их на термостатических вентилях с подходящим соединением. На головках многих серий есть специальная отметка для людей со слабым зрением, антивандальный кожух.

Место #3 — компания Thermo

Высокую оценку дали потребители продукции швейцарской компании Thermo, в частности, модели Royal Thermo RTE 50, Она отличается широким регулировочным диапазоном — от +6 до +28 °C, низким значением гистерезиса — 0,55 градусов. Есть и нулевая позиция.

Для корректной работы теплоноситель должен иметь температуру не выше °C. Сопряжение с клапаном — гайка накидная.

Термоголовки компании Thermo отличаются надежностью, качеством сборки. Среди предложений есть модели с выносным датчиком

Место #4 — производитель Caleffi

Итальянский производитель Caleffi поставляет широкий ассортимент радиаторных термоголовок. Модель Caleffi — программируемая. Она оснащена цифровым жидкокристаллическим индикатором температуры. Кроме значения температуры, он показывает время, дату, установленную дневную программу.

При покупке оборудования для отопительных систем обязательно спрашивайте у продовца сопроводительные документы, гарантию от производителя и инструкцию у продукту

При программировании на неделю можно выставить 3 температурных уровня: «Комфорт», «Экономия», «Антизамерзание». Устанавливают эту головку в тандеме с вентилями Келеффи.

Место #5 — компания Salus

Немецкая фирма Salus также пользуется заслуженной репутацией. К примеру, модель Salus PH 60 — это электронная головка с энергонезависимой памятью, возможностью задавать температурный режим на неделю. Диапазон температур — +5 — +40 °C.

Электропитание осуществляется от 2 элементов АА. Дисплей имеет функцию подсветки и вывода на экран температурных параметров, а также уровня заряда элементов.

Новая разработка — мини-термоголовка беспроводная, питающаяся от батареек. Управлять устройством можно через компьютер или смартфон, предварительно скачав приложение «Умный дом»

Производители терморегуляторов

Качественное устройство сможет прослужить хозяевам длительное время. Не составит труда найти терморегулятор для отопления цена которого будет вполне приемлемой. Но при выборе надежного приспособления лучше сильно не экономить. Одними из лучших считаются немецкая фирма «Oventrop» и датская «Danfoss». Немецкий регулятор температуры отопления Danfoss подходят для любых отопительных систем. Как и продукция Oventrop, Данфосс прекрасно вливается в интерьер; оба имеют интуитивные настройки и не выделяются из общего фона.

Терморегуляторы отлично зарекомендовали себя в суровом климате. Для поддержания отопления регулировка температуры происходит в пределах градусов. Регуляторы распределяют по всей системе отопления необходимое количество воды.

Терморегуляторы – полезные приспособления, обладающие замечательными функциями. Они помогают не только оптимизировать температуру в квартире, но и сохранить средства семьи (к тому же они быстро окупаются). Особенно полезны будут владельцам коттеджей, которые не проживают там постоянно. Во время отсутствия хозяев температурный регулятор отопления перейдет на более экономный режим с поддержкой минимально теплого микроклимата.

Для чего нужен терморегулятор для радиатора отопления

Установка регулирующих элементов на радиаторы необходима не только для поддержания комфортной температуры, но и для обеспечения безопасности и удобства. Ведь таким образом, становится возможно отключение батареи от общего стояка (например, при появлении протечки или во время ремонта).

Регулятор Danfoss

Существует три вида регулирующих элементов:

Шаровый кран

Вентиль для радиатора

Электронный терморегулятор

Шаровый кран способен лишь полностью перекрыть доступ горячей воды в радиатор (при частичном закрытии он быстро изнашивается и ломается), поэтому полезен только для аварийных ситуаций. Вентилем можно регулировать количество подаваемого теплоносителя, однако в нем не предусмотрены датчики, отчего пользоваться им не совсем удобно. Терморегулятор с термостатом точно регулирует подачу воды, благодаря чему может решить сразу две проблемы:

1. Поддержание комфортных условий в каждой комнате за счет отдельного регулирования каждого радиатора (особенно важно при ориентации комнат на разные стороны света).
2. Сокращение коммунальных платежей (исключится оплата излишнего тепла).

Назначение и конструкция термоголовки для радиаторов отопления

Главная задача термостатической головки — поддержание температуры воздуха в отапливаемом помещении в соответствии с заданными настройками.

В зависимости от возможностей конкретной модели, в комнате устанавливается фиксированный либо динамический температурный фон.

Для этого класса устройств характерна высокая точность регулировки — для моделей среднего ценового сегмента погрешность не превышает 1°C. Кроме поддержания комфортной температуры, использование подобных устройств также способствует более экономному расходу энергии за счёт оптимизации циркуляции теплоносителя в отопительной системе.

Важно! В зависимости от режима эксплуатации, средний объем сэкономленной энергии при использовании термоголовок варьируется в пределе от 10 до 20%. . Устройство

Устройство

Основные элементы конструкции термостатической головки:

• пластиковый корпус;
• сильфон;
• шток, толкатель и возвратная пружина;
• стопорный элемент;
• уплотнительные элементы;
• крепёжные элементы.

Термостатический клапан

Большинство моделей термоголовок комплектуются клапанами, основная задача которых заключается в регулировании диаметра впускного канала радиатора. Термостатические клапаны монтируются на прямом либо угловом участке отопительного контура.

Фото 1. Термоголовка с термостатическим клапаном. Именно клапанное устройство регулирует количество впускаемого теплоносителя в радиатор.

Снятие термоголовки с клапана по окончании отопительного сезона позволяет решить данную проблему и значительно продлить срок эффективной эксплуатации устройства.

Внимание! При длительном бездействии либо продолжительном функционировании в одном режиме, в значительной степени повышается риск «прикипания» подвижных элементов термостатической головки. . Принцип работы

Принцип работы

Сильфон термоголовки, заполненный веществом с высоким коэффициентом теплового расширения (обычно — этилацетатом, толуолом или воском), реагирует на изменения температурного фона в комнате. Пользователь устанавливает желаемое значение температуры в помещении.

При повышении этого показателя, наполнитель сильфона приводит в движение шток, сокращающий диаметр проходного канала термостатического клапана. Уменьшается пропускная способность радиатора и температура понижается в соответствии с заданными параметрами.

Фото 2. Строение термостатической головки для радиаторов. Стрелками указаны составные части прибора.

При понижении температуры ниже заданного значения, наполнитель сильфона уменьшается в объёме и происходит процесс, обратный вышеописанному. Циркуляция теплоносителя усиливается и температура в помещении повышается до желаемого значения.

Важно! Установка термоголовок на чугунные радиаторы малоэффективна, поскольку остывание и нагрев чугуна занимает длительное время, особенно по сравнению с алюминиевыми, стальными и биметаллическими радиаторами.

Разновидности

Классификация термоголовок осуществляется по нескольким признакам:

• совместимость с термостатическими клапанами определённого стандарта;
• способ регулирования температуры.

Преимущества использования терморегулятора

Современные термостаты имеют множество преимуществ. Одним из них является предельная простота использования. Такие приборы просты в установке и дальнейшем обращении, разобраться совершенно несложно. Приборы современного образца способствуют созданию максимально благоприятной и комфортной обстановки в помещениях. Они позволяют существенно экономить на отоплении и расходовать ресурсы максимально рационально.

Преимущества использования терморегулятора

Помимо поддержания необходимой температуры и создания комфортного микроклимата очень большое значение имеет такой момент, как экономия тепловой энергии. Так, к примеру, в квартирах, которые обогреваются средствами централизованного отопления, для дополнительной экономии необходимо монтировать термостаты и счетчик тепловой энергии, а в случае же с индивидуальным отоплением вся экономия сводится к снижению объема потребляемой энергии, который достигается при помощи терморегуляторов.

Радиаторы с терморегуляторами

Если отопление находится только на стадии планирования и разработки, лучше всего купить радиаторы с уже встроенными терморегуляторами. Однако установка терморегулятора не вызовет никаких затруднений и в случае с уже готовыми системами. Нужно лишь настроиться на работу и подготовить необходимые для этого инструменты.

Набор для подключения терморегулятора

1. Болгарка, ножовка либо электролобзик.
2. Набор гаечных ключей.
3. Трубные клуппы.
4. Сантехническая паста.

Подготовьте все необходимое заранее, чтобы в дальнейшем не отвлекаться на поиски недостающих элементов.

Принцип работы терморегуляторов

Бесспорно, автоматический регулятор температуры отопления значительно упрощает жизнь владельцам. Но экономить тепловую энергию можно и без термостата, при том, что заниматься регулировкой радиаторов придется самостоятельно. В этом помогут обычный вентиль и дроссель, но по сравнению с терморегулятором использование данных приспособлений все же неудобно.

Термостат реагирует на колебания уличной температуры и регулирует подачу тепла.

Используя дроссель и вентиль придется несколько раз в день подстраивать все самостоятельно. Также теплоотдача будет несколько варьироваться в зависимости от колебаний температуры теплоносителя.

Термостат автоматически регулирует температуру помещений, увеличивая или уменьшая поток воды через батареи. Если жарко – расход воды снижается. В случае похолодания термостат приоткрывается. Сам принцип работы терморегулятора отопления зависит от конкретного вида регулировки.

Механический терморегулятор

Составными частями терморегулятора являются термическая головка и клапан. Термическая головка включает в себя регулятор, жидкостный элемент и привод. Иногда происходит замена жидкостного элемента упругим или газовым. Термоэлемент в форме цилиндра имеет гофрированные внутренние стенки, которые называют сильфоном. Сильфон содержит в себе рабочую среду, в которой происходит реакция на изменения температурных показателей.

Пропорционально с увеличением температуры помещения возрастает объем рабочей среды и сильфон растягивается. Далее сдвигается рабочий шток регулировки клапана, закрывая подачу теплоносителя. Если температура в доме падает, значит рабочая среда уменьшается в объеме и сильфон сжимается. Обратный ход штока способствует увеличенному поступлению теплоносителя к радиатору. Интересно, что механический регулятор температуры отопления, а точнее механизм растяжения и сужения, может выполнять растяжение до 1 миллиона раз.

Электронный терморегулятор

Терморегулятор с электронным управлением автоматически контролирует котел и остальные исполнительные механизмы, типа клапанов, насосов, смесителей и т.д. Пользователь сам может задать наиболее предпочтительный температурный микроклимат, а электронный терморегулятор поддерживает заданную температуру.

Стандартный электронный терморегулятор для отопления содержит термодатчик, что устанавливается в любом месте квартиры, но на удаленном расстоянии от отопительных приборов. Далее прибор считывает информацию в той части пространства, в которой он находится. Данные передаются и терморегулятор может управлять системой отопления дома.

Электронный программируемый терморегулятор для системы отопления делится на два вида: терморегулятор с открытой и закрытой логикой.

В закрытой логике изменять разрешается только некоторые параметры, открытая же предоставляет больше свободы: терморегуляторы легко программируются, также имеется огромный перечень функций и всевозможных настроек. Как ни странно, но большим спросом пользуются закрытые терморегуляторы. Это объясняется тем, что обычным жителям трудно разобраться в настройках и всяческих режимах, проще установить закрытый терморегулятор, который сделает все сам.

Установка термостатов

Многих волнует в каких именно комнатах ставить термостаты. Часто установку производят в спальне, но это нежелательно. Эффективнее производить установку в помещениях с перепадом температур, в комнатах с частым пребыванием людей (кухня, гостиная и т.д.). Для спальни вполне хватит обычного вентиля, регулирующего подачу тепла.

Установка термостата в двухэтажном доме обязательно происходит на втором этаже, откуда будет выполняться регулировка системы отопления частного дома. Объясняется это тем, что поток теплого воздуха направляется вверх, в следствие чего первый этаж остается прохладнее второго. Термостат с датчиком устанавливается в комнатах со свободной циркуляцией воздуха. Приспособление размещается в горизонтальном положении, только так датчик показывает достоверные данные. Как работает термостат для отопления мы уже писали .

Правильный монтаж происходит при установке терморегулятора на входе в батарею. Клапан термостата на одном конце имеет наружную резьбу, на другом – внутреннюю. Диаметры бывают полудюймовые и четырехдюймовые. Термостат вкручивается в радиаторную пробку наружным концом подходящего диаметра.

Устройство и принцип действия терморегулятора

Конструкция стандартного терморегулятора для радиатора отопления состоит из клапана и специальной термостатической головки. В рассматриваемом устройстве клапан является т.н. исполнительным прибором. В состав термостатической головки входит специальный цилиндр с рабочим веществом. Данное вещество чувствительно к изменению температуры и именно благодаря ему терморегулятор может выполнять свою главную функцию.

Терморегулятор для батареи отопления

С повышением температуры объем рассматриваемого вещества увеличивается. Уменьшение же температуры приводит к обратной реакции. При таких изменениях объема вещества происходит движение нажимного штока, сопряженного с цилиндром.

Головка терморегулятора установлена на клапане. При постоянном расширении и сжатии вещества шток сдавливает либо же отпускает специальный запирающий подпружиненный конус, который открывает либо же закрывает проходное отверстие, контролируя подачу главного теплоносителя.

Клапаны радиаторных терморегуляторов DANFOSS

Термостат для радиатора может работать с использованием газового и жидкого рабочего вещества. В соответствии с этим параметром существующие приборы подразделяются на газонаполненные и жидкостные. Терморегуляторы с газовым рабочим веществом быстрее откликаются на температурные изменения. Жидкостные же более точно реагируют на перепады давления в цилиндре, что позволяет осуществлять максимально точное регулирование температуры.

Терморегулятор

Терморегулятор работает по одинаковому принципу, как в простых однотрубных, так и в двухтрубных отопительных системах. Разница заключается лишь в величине сопротивления клапанов: в однотрубных отопительных системах этот параметр заметно ниже, чем при двухтрубном обогреве.

Подходящий терморегулятор следует подбирать еще на этапе проектирования и разработки инженерных систем. В случае же, если устройство будет устанавливаться на уже смонтированные и подключенные батареи отопления, эффективность его работы существенно снизится.

Электронный терморегулятор

В продаже доступны терморегуляторы с ручным и автоматическим программным управлением. Программные модели более удобны. Их устройство таково, что они позволяют контролировать температуру в обогреваемой комнате, подстраиваясь под разнообразные дополнительные факторы, к примеру, время суток. Электромеханические же устройства способны лишь поддерживать температуру на одном установленном уровне.

Терморегулятор радиаторный угловой

Механический терморегулятор работает по принципу утюга: прогревая комнату до заданной температуры, устройство отключается, а как только воздух остынет на пару градусов – включается снова.

Принцип работы термостатического клапана

Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком  году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.

За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.

Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:



Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Для чего нужен терморегулятор

Правильно выбранные и установленные термостатические вентили позволяют не только экономить энергоносители, но и сильно упрощают жизнь домовладельцу в плане регулировки температуры в помещениях. Ведь с помощью котлов отопления можно менять обогрев всех комнат одновременно, увеличивая или уменьшая температуру теплоносителя. А вот регуляторы батарей отопления дают возможность нагревать помещения по-разному в зависимости от их назначения, что приносит немалую экономию энергоносителей.

Для справки. К большинству современных котлов можно подключить выносной терморегулятор отопления, чтобы управлять нагревом в автоматическом режиме. Но это не решает вопрос, поскольку теплоноситель с определенной температурой все равно будет поступать во все комнаты сразу.

Задача термостатического клапана – регулировать количество поступающего в теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.

О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:

Устройство термоголовки

Термостатическая головка представляет собой изготовленный методом горячего штампования белый (черный, серый, золотистый или прозрачный) пластиковый корпус, в котором расположена сильфонная емкость (сильфон, термобаллон) из оцинкованной стали или латуни. Емкость наполнена этилацетатом или толуолом – веществами с высоким коэффициентом температурного расширения. Некоторые производители в качестве наполнителя сильфонной емкости используют газоконденсат (к примеру, в моделях Danfoss RTD), который имеет самую высокую скорость реакции на изменение температуры в помещении.

Термостатическая арматура на распределительном коллекторе теплого пола.

Примечание! Существуют модели, в которых в качестве термоэлемента используется воск, также обладающий высоким коэффициентом расширения.

Термоголовка используется совместно с термостатическим радиаторным клапаном (вентилем).

Полипропиленовый или нержавеющий стальной шток, под воздействием вещества в сильфоне, сужает или увеличивает сечение проходного канала клапана, тем самым регулируя объем поступающего в радиатор теплоносителя.

В верхней части корпуса расположен стопорный элемент, который позволяет зафиксировать настройки.

Устройство термостатической головки. Модель Danfoss RTD-N.

кран, прямой вентиль, регулятор, видео-инструкция по подключению своими руками, принцип работы встраиваемого клапана, установка головки, фото и цена

Начнём с того, что между клапанами есть разница, так, термостатические клапаны для радиаторов, в отличие от регулировочных, являются дискретными, то есть, у них только два основных рабочих положения – play-off, то есть, либо открыто, либо закрыто.

Такие механизмы не регулируют мощность потока на трубе подачи и, если циркуляция происходит, то она идёт в полную силу, либо её нет вообще, так как запорный механизм останавливает подачу теплоносителя до тех пор, пока его температура не опустится ниже заданного ручкой регулировки режима.

Термостатический комплект для подключения радиатора в разобранном виде

Здесь всё очень просто, но мы всё-таки разберёмся в этом конкретнее, а кроме того, посмотрим видео в этой статье.

Термоголовки для отопительных приборов

Термостат в разрезе

  Примечание. Для всех видов принцип работы термостатического клапана для радиатора одинаковый. При помощи ручки, на которую нанесены деления, вы выставляете нужный вам режим, например, на цифру 3, что соответствует 20ᶷ C .

В таком случае, если воздух в помещении (он проходит через решётчатую поверхность ручки) нагревается до 21ᶷ C , то шток давит на клапан и перекрывает циркуляцию воды, а когда воздух охлаждается до 19ᶷ C , то шток открывается и циркуляция возобновляется.

Механические приборы

Термостатический регулятор на радиатор механического типа

• В первую очередь, следует отметить, что прямой термостатический вентиль для радиатора 1 2 с веществом твёрдого типа (парафин, стеарин, озокерит) имеет, как бы замедленную реакцию. То есть, его разогрев или охлаждение происходят в течение 40 минут, что может вызывать погрешности в заданной температуре воздуха в данном помещении, но зато его считают наиболее надёжным механизмом.
• Кроме того, агрегат обладает рядом недостатков, например, после его монтажа своими руками вас ждёт достаточно сложная процедура настройки (пояснения даёт инструкция по эксплуатации). Кроме того, на его чувствительность оказывают влияние такие факторы, как сквозняки, солнечные лучи, находящиеся рядом бытовые отопительные приборы, холодильник, а также ГВС и отопительный контур.

Прибор RAW-K с жидким наполнением

По сравнению с приборами на твёрдых элементах, жидкостные механизмы реагируют на изменение температуры воздуха в комнате гораздо быстрее – им для этого необходимо порядка 25 минут, а ёмкость сильфона (термостатирующего элемента) здесь несколько меньше.

В этом отношении термостатический радиаторный клапан газового типа можно считать более надёжным, к тому же влияние посторонних факторов, таких как сквозняки, солнечные лучи, находящиеся рядом бытовые отопительные приборы, холодильник, а также ГВС и отопительный контур здесь менее значительно. Погрешность такого прибора, в зависимости от параметров, заданных производителем, составляет всего 0,9-1,5ᶷC.

RA2994 – прибор с газовым наполнением

Наиболее быстрым в реагировании, а, следовательно, наиболее точным при соблюдении параметров, заданных на тот или иной период эксплуатации, считается термостатическая головка для радиаторов с газовым наполнением.

Причиной такой точности можно назвать тот момент, что капсула со сжиженным газом, который здесь является термостатическим элементом, расположена на максимальном отдалении от стенок прибора, следовательно, изменения в температуре корпуса, вызванные влиянием посторонних факторов, здесь не мешают. Именно поэтому, среди трёх типов механических агрегатов, газовый прибор рассматривается, как самый точный.

Преимущества и настройка

Фото прибора в разрезанном виде

Для таких приборов не требуется техническое и/или профилактическое обслуживание, а для их монтажа нет необходимости каким-то образом изменять структуру контура системы отопления. Кроме того, они эргономичны – имеют компактные внешние параметры, просты в эксплуатации и имеют традиционную цветовую гамму, что позволяет вписываться практически в любой интерьер.

Термостат позволяет равномерно распределить теплоноситель по контуру системы отопления, следовательно, оптимизирует работу всего оборудования (котла и насосов), а для котла отсутствует риск работы с пиковыми нагрузками.

В каждом отдельном помещении есть возможность установки определённого микроклимата, а диапазон регулируемой температуры составляет от +5ᶷC до +300ᶷC, с точностью до ±1-20ᶷC.

Настройка прибора после установки

Для того чтобы осуществить стартовую настройку после того, как была осуществлена установка термостатической головки на радиатор, нужно закрыть все окна и двери в помещении, чтобы не создавать постороннего влияния на изменения температурного режима. Прибор не должен быть закрыт мебелью, шторами или находиться вблизи нагревательных приборов (плитки, холодильники).

После этого клапан следует открыть полностью, повернув головку влево до упора, а котел отопления при этом должен функционировать в штатном режиме (так работа радиатора будет производиться с максимальной отдачей и в помещении начнёт быстро подниматься температура).

Когда разница от первоначальной температуры повысится, минимум, на 5ᶷC, ручку поворачивают до упора вправо, полностью перекрывая клапан – в этот период следует дождаться наиболее оптимальной температуры в комнате, которая вам подходит. После этого медленно поворачиваете клапан влево, пока не услышите шум поступающей воды – оставьте его в таком положении.

Электронный терморегулятор

Электронный термостатический кран радиаторов – принцип действия

Термостатические регуляторы электронного типа бывают двух типов – с открытой и закрытой логикой, то есть, они либо подлежат программированию, либо нет, безусловно, для бытового потребления используются регуляторы последнего типа.

Основным недостатком у таких приборов можно назвать их высокую стоимость(цена, как вы понимаете, влияет на качество) и зависимость от источника питания – батарейки или аккумулятора, зато точность здесь необычайно высока.

Программируемые приборы используют для систем автономного отопления, как центральный контроллер, что позволяет регулировать работу циркуляционных насосов и температуру теплоносителя в отопительном контуре. Через дистанционные термодатчики, установленные в каждой комнате, в центр передаётся информация о температуре для коррекции работы запрограммированного прибора.

Заключение

Если использовать встраиваемый термостатический клапан для стальных радиаторов или алюминиевых секционных в автономном отоплении, то помимо чётко заданного микроклимата в каждой комнате, вы получите значительную экономию энергоресурсов. Вам не придётся открывать окна, потому что в ваше отсутствие в доме стало слишком жарко и сэкономленное тепло сбережёт ваш семейный бюджет.

Что такое термостат? | CaaCar

1. Введение

Термостат

Клапан термостата регулируется путем прохождения теплоносителя. Устройство автоматического регулирования температуры, обычно содержащее термоэлемент, посредством расширения или сжатия для открытия отключает поток воздуха, газа или жидкости.

2. Функция

(функция

)

в радиатор, автоматически регулируемый в соответствии с уровнем охлаждающей воды, температура воды, изменение диапазона водяного цикла, для регулировки охлаждающей способности системы охлаждения, чтобы гарантировать, что двигатель работает в подходящем диапазоне температур.Термостат необходимо содержать в исправном техническом состоянии, иначе он серьезно повлияет на нормальную работу двигателя. Клапан главного термостата открывается поздно, может вызвать перегрев двигателя; главный клапан открывается слишком рано, время предварительного прогрева двигателя увеличивается, поэтому температура двигателя становится слишком низкой.

3, устройство и принцип работы

конструкция и принцип работы

Термостат

в основном используется для термостата секции парафина формулы, когда температура охлаждения ниже заданного значения, датчик температуры термостата представляет собой твердый очищенный парафиновый воск, клапан термостата закрывает проход между двигателем и радиатором под действием пружины, охлаждающая жидкость возвращается в двигатель насосом, малые циклы для двигателя.Когда температура охлаждающей жидкости достигает заданного значения, она начинает постепенно плавиться до жидкого парафина, после чего увеличивается объем резиновой трубки и прижимается к усадке. Во время сжатия резиновой трубки вверх на толкатель толкатель клапана реверсора тяги вниз открывает клапан. В этом случае радиатор и охлаждающая жидкость через клапан термостата, а затем обратно в двигатель с помощью насоса, большая циркуляция. Термостат воскового типа работает: большинство термостатов расположено в канале выпускного патрубка головки блока цилиндров, это имеет преимущество простой конструкции, легкости удаления пузырьков воздуха в системе охлаждения; Недостатком термостата является то, что во время работы часто открывается и закрывается, возникает явление колебания.

4, рабочее состояние термостата определено

При холодном пуске двигателя, верхняя впускная линия бака камеры с водой, а также охлажденная вода, то главный клапан термостата не может быть закрыт; когда температура охлаждающей воды двигателя превышает 70 ℃, входная линия бака верхней камеры с водой без выхода охлаждающей воды, тогда главный клапан термостата не открывается должным образом, тогда он требует ремонта. Термостат можно проверить в автомобиле следующим образом:
– запустите двигатель после проверки: Откройте крышку заливной горловины радиатора, когда охлаждающая вода в радиаторе спокойная, это означает, что термостат работает правильно, в противном случае он представляет термостат неисправность.Это потому, что, когда температура воды ниже 70 ℃, цилиндр расширения термостата в сложенном состоянии, главный клапан закрыт; когда температура воды выше 80 ℃, расширение расширительного цилиндра, главный клапан постепенно открывается, вода начинает течь в циркуляции радиатора. Когда таблица температуры воды показывает следующие 70 ℃, если вода из радиатора течет в воду, теплая вода, теплое время года, главный клапан стола закрыт плотно, циркуляция охлаждающей воды преждевременно велика.
· Проверить температуру воды: при первом запуске двигателя температура воды быстро повышается; 80 указывает на то, что уровень грунтовых вод замедляется, это означает, что термостат работает правильно. И наоборот, если температура воды быстро повышается, когда внутреннее давление достигает определенного уровня, кипящая вода внезапно переливается, это указывает на то, что основные клапаны заедают и внезапно открываются.
Когда индикация 70 ℃ -80 ℃ в уровне грунтовых вод, и откройте переключатель слива радиатора крышки радиатора, его руку с водой, если термостат описывается горячей работы; плюс низкая, если температура радиатора на выходе, и охлаждение верхней линии впуска бака безводным небольшим количеством воды или сточных вод, описанный главный клапан термостата, не может быть открыт.

имеет фиксирующий или закрывающийся ослабленный термостат, его следует снимать для очистки или ремонта, он не будет использоваться.

5. Проверить термостат

Согласно информации о безопасном сроке службы воскового термостата, как правило, проверяется пробег автомобиля 50000км, что требует периодической замены в соответствии с его безопасным сроком службы.

Метод проверки температуры открытия термостата отладка основного клапана термостатического нагревательного устройства проверка полностью открытого термостата Температура и подъем, которые имеют несоответствующее значение, должны заменить термостат.Например, термостат двигателя Santana JV, температура открытия главного клапана 87 град.] C плюс-минус 2 ℃, полная температура 102 град.] C плюс-минус 3 ℃, полный подъем gt; 7мм.

6, Устранение неисправностей

Первое отверстие не закрывается, закрытое не открывается, температура двигателя слишком высока из-за высокотемпературного пламени. И поскольку термостат закрыт, чтобы отключить систему резервуара для воды, поэтому вода с высокой температурой и высоким давлением не может проходить через крышку резервуара и проталкиваться в отверстие резервуара, возможно небольшое повреждение системы рубашки циркулирующей воды, такое как колодка, бачок отопителя, часть трубы повреждена.

Второе отверстие не закрывается, открывается только при не закрытом термостате, температуру воды повышать нельзя, особенно зимой. Температура воды низкая, датчик температуры воды, определяющий температуру воды, низкий, потенциал датчика, подключенного к компьютеру, также низкий, фактические команды с компьютера неверны. Компьютер форсунки увеличивает импульс, увеличивая количество впрыска топлива, расход масла в автомобиле.

Что такое термостатический клапан (ТРВ)?

Автор: Jaga – 13 июля 2016 г. Советы и советы

Рассмотрение того, как работают TRV, различные типы и способы их правильного использования для управления температурой и экономии на счетах за электроэнергию.

Одна часть системы отопления, о которой часто забывают, – это термостатический клапан и головка. Это просто вещи, которые прилипают к радиаторам, по которым мы бьемся ногами. Не задумываясь, мы переворачиваем их прямо, когда нам холодно, или, наконец, выключаем их, когда обнаруживаем, что вынуждены сидеть в нижнем белье, так как в комнате так жарко. Клапаны имеют решающее значение для контроля температуры вашего дома и отдельных комнат, TVR, а также термостата. Согласно независимому исследованию, проведенному в

Salford University’s Energy House, вы можете сэкономить до 40% на счетах за электроэнергию.Клапан регулирует количество горячей воды, которая поступает в радиатор, в зависимости от температуры окружающего воздуха, напора, определяет температуру и соответствующим образом регулирует.

Как работают TRV?

Каждая головка термостатического клапана радиатора (головка TRV) имеет цилиндр, заполненный жидким материалом или парафином, который затем расширяется или сжимается в зависимости от тепла, в свою очередь, толкая или ослабляя давление на штифт, чтобы пропустить больше или меньше воды к клапану. . Важно отметить, что TRV не управляет котлом, а просто регулирует поток воды к каждому радиатору, к которому он подключен, когда есть потребность в тепле.

Различные типы клапанов:

Существуют разные типы клапанов; ручной, термостатический и рядный.

Ручные клапаны не являются термостатическими, они регулируют поток воды вручную, когда головка открыта, вода поступает в радиатор, когда он закрыт, вода не попадает в клапан, поэтому через радиатор не выделяется тепло. Это дешевый и простой способ управления отдельными радиаторами. Ручные клапаны обычно используются для простого включения или выключения радиаторов при использовании вместе с комнатным термостатом и встроенным клапаном.

Термостатические радиаторные клапаны (TRV) обеспечивают точный контроль температуры каждого отдельного радиатора. Они подключены и работают, измеряя температуру воздуха вокруг головки, которая открывает и закрывает поток воды к клапану, в зависимости от того, определяет ли TRV, что в комнате жарко или холодно, будет выделять больше или меньше воды в радиатор и нагревать или охладите комнату. У TRV обычно есть 5 настроек плюс настройка защиты от замерзания, которая предотвращает замерзание труб в очень холодные дни:

• 1 (12 ^o C), увеличиваясь на 4 ^o C на настройку
• 2 (16 ^{o C).} C)
• 3 (20 ^o C)
• 4 (24 ^o C)
• 5, что обычно составляет 28 ^o C

TRV является наиболее эффективным способом управления каждым радиатором и, следовательно, ваши затраты на электроэнергию.Согласно исследованию, проведенному правительством, средняя стоимость отопления дома в Великобритании в 2015 году составляла 714 фунтов стерлингов, поэтому окупаемость от установки TRV составит менее года. Очевидно, что необходимо использовать щепотку здравого смысла, например, включение TRV или термостата на максимум не приведет к более быстрому нагреву комнаты, лучше всего установить головку TRV и оставить ее, позволяя комнате достичь постоянного, комфортного температура.

Внешний вид:

Существует большое количество производителей и ассортимент клапанов и головок, некоторые из которых начинаются с простых и простых и по-прежнему выполняют свою работу до более декоративных, чтобы удовлетворить любой эстетический вкус.Инфракрасные, радиоуправляемые и цифровые головки TRV также доступны для более продвинутых систем.

Какую бы систему и радиаторы вы ни выбрали, обязательно подумайте об элементах управления, обсудите с установщиком, прежде чем работы начнутся, чтобы убедиться, что вы полностью удовлетворены.

Как работают термостатические клапаны в системе охлаждения автомобиля – carengineered.com | by Carengineered

Ранее мы обсуждали двигатель и его части, в которых в качестве общего обзора обсуждалась система охлаждения двигателя.

Кроме того, мы обсудили функции и части радиатора, который также является еще одним важным компонентом системы охлаждения двигателя любого автомобиля.

Сегодня мы обсудим термостатический клапан, который также является основным компонентом любой системы охлаждения двигателя.

Функция клапана термостата довольно проста. Он позволяет охлаждающей жидкости течь в радиатор для охлаждения или ограничивает поток охлаждающей жидкости, когда она недостаточно горячая.

Также поддерживает постоянную температуру двигателя.

При запуске двигателя уже остывшая охлаждающая жидкость начинает течь через блок цилиндров.

Когда двигатель нагревается так, что температура достигает 90 градусов по Цельсию (приблизительно), клапаны термостата открываются или, другими словами, сжимаются, прокладывая проход для горячей охлаждающей жидкости, которая устремляется в радиатор.

Эта охлаждающая жидкость, достигнув радиатора, проходит через алюминиевые ребра, которые расположены параллельно друг другу и работают как теплообменники, которые позволяют горячей охлаждающей жидкости терять тепло в атмосферу, позволяя охлаждающей жидкости остывать, а затем снова циркулировать в двигателе для поглощения. тепло, а затем снова вымывается в атмосферу через радиатор.

Этот цикл продолжает вращаться, позволяя двигателю постоянно охлаждаться и поддерживать двигатель при постоянной температуре.

Термостат сжимается и расширяется для различных температурных диапазонов благодаря небольшому цилиндру, расположенному внутри этого устройства.

Этот небольшой цилиндр состоит из воска, который начинает плавиться при температуре около 90 градусов по Цельсию (температура плавления воска может варьироваться).

Когда этот воск нагревается, он расширяется, позволяя соединенному с ним стержню выталкиваться из цилиндра, позволяя клапану открыться.

Точно так же, когда воск остывает, он превращается в твердую форму, которая снова оттягивает шток, и, таким образом, клапан считается закрытым.

Толчок и тяга стержня контролируются пружинным механизмом, который также находится в этом устройстве и соединен со стержнем.

Следовательно, термостатические клапаны представляют собой сложную инженерную модель, основанную на простых концепциях.

В чем разница между термостатическими и ручными радиаторными клапанами? Как узнать, какой у меня клапан радиатора – термостатический или ручной?

Термостатические радиаторные клапаны имеют датчики, содержащие воск или жидкость, которые расширяются при повышении температуры в помещении и сужаются при понижении температуры.Когда датчик сжимается, клапан открывается автоматически, позволяя большему количеству горячей воды поступать в радиатор, а когда он расширяется, поток горячей воды ограничивается.

Следовательно, термостатический радиаторный клапан (TRV) определяет температуру в помещении и автоматически регулирует поток горячей воды к радиатору для поддержания постоянной температуры в помещении.

tado ° Smart Радиаторные термостаты несовместимы с клапанами RTL , которые используются в системах теплого пола.

Интеллектуальные радиаторные термостаты

измеряют температуру окружающего воздуха, а клапаны ограничителя температуры возврата (RTL) измеряют температуру воды в подключенной трубе.

Ручной клапан (нетермостатический) – простой двухпозиционный клапан, работающий как кран. Он регулирует подачу горячей воды к радиатору и изменяет температуру в помещении только при включении или выключении вручную.

В то время как большинство термостатических радиаторных клапанов имеют номера , , экраны , или другие кнопки управления , ручные клапаны обычно имеют без номеров или кнопок.На ручном клапане могут быть знаки плюса и минуса (или включения и выключения), указывающие направление, в котором необходимо его повернуть.

Если после отвинчивания головки клапана у клапана есть штифт, который можно вставлять и вынимать, вы можете быть уверены, что ваш клапан термостатический.

Радиаторный термостат tado ° Smart работает только с термостатическими радиаторными клапанами , и он заменяет имеющуюся у вас головку термостатического клапана.

Если в вашем радиаторе есть ручной клапан, подумайте о замене его на термостатический клапан радиатора, который затем позволит вам установить термостат tado ° Smart Radiator Thermostat.

Совет : Заменив ручной клапан на термостатический радиаторный клапан M30 X 1,5 мм, вы сможете установить интеллектуальный радиаторный термостат напрямую, без адаптера.

Если вы не уверены, термостатические у вас клапаны радиатора или ручные, пожалуйста, обратитесь к этому руководству для получения дополнительной информации.

Дополнительная информация:

Как работают термостатические расширительные клапаны

Как работают термостатические расширительные клапаны

В этой статье мы узнаем, как работают термостатические расширительные клапаны.Расширительный клапан является важным компонентом почти в каждом холодильном цикле, а термостатический расширительный клапан чаще всего используется в системах отопления, вентиляции и кондиционирования воздуха. Вы можете посмотреть видеоинструкцию по этой статье, прокрутив страницу вниз.

Если вы работаете в сфере HVAC и нуждаетесь в высококачественных термостатических расширительных клапанах для вашей холодильной системы, то я рекомендую проверить, что может предложить Danfoss. Их линейка продуктов универсальна и адаптируема, обеспечивая исключительное качество и надежность, а также широкий диапазон производительности и хладагентов.Вы можете узнать больше о термостатических расширительных клапанах Danfoss, посетив TXV.Danfoss.com

Соглашение об именах.

Правильное название для этого типа клапана – термостатический расширительный клапан, однако он часто сокращается до термического расширительного клапана и имеет аббревиатуру TXV или иногда TEV.

Где найти термостатический расширительный клапан?

TXV используется во многих холодильных системах, от простых сплит-агрегатов до чиллеров. В небольших холодильных установках, таких как домашние холодильники, обычно не используется клапан, а вместо этого используется капилляр с фиксированным отверстием.Не имеет значения, какой тип расширительного устройства используется, все они могут быть найдены в одном месте, непосредственно перед испарителем.

Расположение ТРВ в системе охлаждения

Основные компоненты

Существует множество вариантов конструкции клапана этого типа, но все они основаны на одном основном принципе работы.
Внутри расширительного клапана обычно находятся следующие основные компоненты.

• Корпус клапана, он удерживает компоненты и имеет отверстие внутри для ограничения потока хладагента.
• Мембрана – прочный, тонкий гибкий материал, обычно металлический. , который может изгибаться, оказывая давление на штифт.
• Штифт или игла, которая перемещается вверх и вниз для изменения размера отверстия в отверстии для управления потоком хладагента.
• Пружина, которая противодействует усилию стержня.
• Измерительная груша и капиллярная линия, которые измеряют температуру хладагента на выходе из испарителя и реагируют на это, заставляют клапан открываться или закрываться.

Основные компоненты термостатического расширительного клапана

Как это работает?

Клапан удерживает жидкий хладагент под высоким давлением из конденсатора и контролирует, сколько хладагента может пройти в испаритель.

Кипение воды при разных температурах из-за изменения давления

Клапан снижает давление, позволяя хладагенту закипать при более низких температурах. Например, мы привыкли, что вода кипит при температуре около 100 ° C (212 ° F), потому что большинство из нас живет около уровня моря, поэтому воздух вокруг нас сжимается всей массой атмосферы над нами. Однако, если бы мы поднялись выше в атмосферу, скажем, на вершину Эвереста, то обнаружили бы, что вода кипит только при 70 ° C (158 ° F), и это потому, что мы выше, поэтому выше атмосферы меньше. нам нужно надавить на воду, чтобы она легче закипела.Кипение имеет важное значение, поскольку хладагент поглощает тепло из окружающего воздуха и уносит его в компрессор. Просто помните, что температура кипения хладагентов намного ниже, чем у воды. Если вы хотите узнать больше о том, как работают хладагенты, вы можете прочитать или посмотреть наш учебник здесь.

Жидкий хладагент под высоким давлением проходит через небольшое отверстие, что вызывает снижение давления при его прохождении. Во время этого снижения давления часть хладагента испарится, а остальная часть останется жидкостью.Это похоже на распылительную насадку для бутылки с водой: когда вы нажимаете на спусковой крючок, вода под высоким давлением проходит через небольшое отверстие в среду с гораздо более низким давлением. Это приводит к тому, что вода становится частично жидкостью, частично паром.

Расширительный клапан форсунки

Эта смесь жидкого / парообразного хладагента распыляется в испаритель, где она поглощает тепло из воздуха или воды, окружающей трубу. В этом примере вентилятор продувает воздух через испаритель.

Анимация с термостатическим расширительным клапаном

По мере того, как хладагент проходит через испаритель и подвергается большему воздействию тепловой энергии, он претерпевает полное фазовое изменение и превращается в насыщенный пар к концу змеевика испарителя.Во время этого изменения температура практически не изменится из-за скрытой теплоты. Вместо этого будет увеличиваться энтальпия и энтропия.

Хладагент будет продолжать отбирать тепловую энергию, и когда это происходит после смены фаз, его температура начинает повышаться. Это приводит к перегреву пара хладагента. Чувствительная груша расширительного клапана контролирует эту температуру, чтобы контролировать хладагент в корпусе главного клапана.

Увеличение охлаждающей нагрузки

Если охлаждающая нагрузка увеличивается, в испарителе испаряется больше хладагента.Это приведет к увеличению перегрева, что означает повышение температуры хладагента на выходе из испарителя.

Температура перегрева должна оставаться в расчетных пределах. Поэтому теперь его необходимо уменьшить, и этого можно достичь, допустив прохождение большего количества хладагента в испаритель. Таким образом, штифт необходимо нажать вниз, чтобы сжать пружину и позволить большему количеству хладагента протекать через отверстие в корпусе основного клапана.

Внутри измерительной колбы находится небольшое количество хладагента, которое отделено от остальной системы и ограничено в замкнутой системе только объемом внутри колбы, капиллярной трубки и силовой головки.

Увеличьте тепловую нагрузку, термостатический расширительный клапан

Измерительная колба определяет повышение температуры, поскольку тепловая энергия передается через стенку трубы в колбу. Эта тепловая энергия вызывает кипение и испарение хладагента внутри колбы. Поскольку хладагент ограничен небольшой площадью, это вызовет повышение давления, и это толкает капиллярную трубку к верхней части расширительного клапана. Это давит на диафрагму, которая толкает вниз штифт, который сжимает пружину и позволяет большему количеству хладагента попасть в испаритель.

Клапан будет настраиваться, чтобы найти правильное положение, чтобы сила, действующая на диафрагму, была больше или равна силе пружины, толкающей в противоположном направлении. Это позволяет получить правильное количество хладагента, которое снижает температуру перегретого хладагента, чувствительная лампа определяет это и регулирует до тех пор, пока она не выровняется.

Снижение охлаждающей нагрузки

Если охлаждающая нагрузка снизится до нормального значения, температура перегрева снизится. Чувствительная лампа обнаружит это и начнет уменьшать поток хладагента в испаритель.Затем хладагент из капилляра возвращается в колбу, и главный клапан начинает закрываться. При этом также начнет повышаться температура перегрева.

В конце концов клапан уравновесится, и через него пройдет необходимое количество хладагента в соответствии с настройкой перегрева.

Все это происходит автоматически при использовании этого типа клапана, поэтому он так популярен. Существуют и другие версии этого клапана с электронным расширением, которые обеспечивают большую точность, но мы расскажем об этом позже.

Отказ клапана или неправильная настройка перегрева

Если клапан не реагирует на перегрев, он может пропустить жидкий хладагент прямо через компрессор. Компрессоры ненавидят это, потому что жидкости нелегко сжать. Попадание жидкости в компрессор может вызвать внутренние повреждения.

FACET Srl | Термостаты

Термостаты регулируют температуру двигателя и поддерживают ее постоянной, контролируя расход охлаждающей жидкости через радиатор, обеспечивая баланс между теплом, поступающим в систему, и теплом, выделяемым извне.

Ускоряя предварительный прогрев двигателя и постоянно регулируя его рабочую температуру, термостат продлевает срок службы двигателя, улучшает его характеристики и снижает расход топлива и выбросы.

Обычно он размещается в пластиковом или алюминиевом коллекторе на головке блока цилиндров двигателя.

Некоторые термостаты расположены в различных частях системы охлаждения для выполнения дополнительных функций:

– Охлаждение выхлопных газов из системы EGR

– Регулировка температуры трансмиссионной жидкости в автоматических коробках передач

– Регулировка температуры моторного масла

Составные части и принцип работы

При холодном запуске двигателя термостат предотвращает циркуляцию охлаждающей жидкости к радиатору, тем самым сокращая время, необходимое для достижения идеальной температуры. При повышении температуры охлаждающей жидкости (от 75 ° C до 125 ° C, в зависимости от типа двигателя и положения термостата в системе охлаждения) термостат начинает открываться, позволяя жидкости проходить через радиатор. Этот процесс происходит механически за счет расширения смеси воска и алюминия внутри чувствительного элемента в термостате, который открывает клапан, когда температура превышает температуру активации. Термостат закрывается при температуре более чем на 5 ° C ниже температуры открытия, чтобы контролировать диапазон температур охлаждающей жидкости внутри двигателя.

Основные причины выхода из строя термостата:

– Невозможность открывания из-за коррозии компонентов

– Недостаточное количество охлаждающей жидкости из-за микротечи

Последствия выхода из строя термостата

Если термостат остается в исходном положении, охлаждающая жидкость не будет течь в радиатор. При недостатке охлаждающей жидкости в системе охлаждения образуются пузырьки воздуха. Обе ситуации могут привести к прогоранию прокладки ГБЦ.

Фацетные типы термостатов

Facet предлагает разнообразный ассортимент термостатов, от простейших до устройств последнего поколения с картографическим управлением, для удовлетворения потребностей в контроле температуры в различных условиях эксплуатации и обеспечения идеальной совместимости с различными моделями автомобилей.

Как работают термостатические радиаторные клапаны?

Термостатические радиаторные клапаны – это полезные современные устройства, которые можно установить непосредственно на все радиаторы, которые вы используете как часть системы отопления дома.Вы можете установить термостатические радиаторные клапаны на все типы радиаторов горячей воды, независимо от того, какой тип системы центрального отопления вы используете в доме: солнечное, масляное, дровяное, газовое или центральное отопление с тепловым насосом.

На практике термостатические радиаторные клапаны регулируют поток горячей воды, поступающей в радиатор. Таким образом, эти клапаны позволяют легко и эффективно регулировать уровень температуры в каждой комнате дома.

Термостатические клапаны позволяют оптимизировать этот контроль температуры дальше, чем это было бы возможно с помощью простой регулировки термостата.Фактически, термостатические клапаны позволяют регулировать температуру каждого радиатора в каждой комнате независимо.

Доступны различные типы термостатических радиаторных клапанов, поэтому давайте рассмотрим детали. Существуют термостатические радиаторные клапаны с ручной ручкой, которая используется для регулировки уровней температуры, электронные термостатические клапаны с цифровыми экранами управления и термостатические клапаны, которыми можно управлять дистанционно для еще большей энергоэффективности.

Более сложные термостатические радиаторные клапаны (например, электронные, а не ручные) позволяют сэкономить больше энергии и денег, управляя отоплением.Однако они также имеют более высокую цену.

Термостатические клапаны устанавливаются вместо обычных ручных клапанов, которые вы обычно найдете на радиаторах с горячей водой. Они позволяют регулировать уровни температуры в комнате с учетом того, кто использует комнату и насколько холодно на улице.

Есть три основные причины для установки термостатических вентилей для радиаторов в вашем доме: тепловой комфорт, экономия энергии и экономия на счетах за отопление вашего дома.

Приятное, мягкое и регулируемое отопление

Установка термостатических вентилей на радиатор позволяет точно настроить отопление в вашем доме. Таким образом, вы можете лучше контролировать уровни температуры, излучаемые вашими радиаторами, для максимального теплового комфорта в вашем доме.

Эти термостатические радиаторные клапаны позволяют индивидуально регулировать уровни нагрева для каждого радиатора в каждой комнате дома, чтобы они идеально соответствовали вашим потребностям в отоплении.

Экономия энергии

Точный контроль нагрева позволяет вам экономить энергию при использовании радиатора.Снижение потребления энергии является ключом к защите окружающей среды, а также к снижению стоимости наших счетов за электроэнергию дома.

Термостатические радиаторные клапаны позволяют избежать перегрева определенных помещений и поддерживать приятный уровень нагрева в помещениях именно так, как и когда они вам нужны. Поэтому отопление домашними радиаторами только тогда, когда это действительно необходимо, выгодно по многим причинам.

Экономия на счетах за электроэнергию

Экономия на энергии, которую вы используете для радиаторного отопления, естественно, означает, что вы можете снизить стоимость счетов за отопление дома.Установка термостатических радиаторных клапанов действительно помогает вам сэкономить энергию при использовании радиаторов, независимо от уровней энергоэффективности вашей домашней системы центрального отопления.

Оптимизация энергопотребления с помощью термостатических радиаторных клапанов также является отличным способом оптимизировать стоимость вашего счета за электроэнергию.

Чтобы установить термостатические радиаторные клапаны самостоятельно, вместо того, чтобы заставлять мастера устанавливать клапаны на радиаторах, вам необходимо выполнить следующие действия:

• Слейте воду из радиаторов и контура центрального отопления по мере необходимости

• Разберите текущий кран, убедившись, что собрана вся вода, которая может вытечь

• Отвинтите гайку, соединяющую старый клапан с радиатором

• Закрепите новый клапан вместо старого клапана

• Уплотнение в новом клапане

• Затяните пластиковое кольцо на новом клапане, чтобы закрепить его на радиаторе

Самые простые типы термостатических радиаторных клапанов имеют самую низкую цену, но предлагают более низкие уровни потенциального регулирования отопления.
