Стальные панельные радиаторы: виды и определение мощности

Стальные панельные радиаторы — конкурент привычных отопительных приборов секционного типа. Они привлекательны тем, что по сравнению со всеми секционными моделями при меньших габаритах имеют более высокий коэффициент теплоотдачи. Состоят из панелей, в которых по сформированным ходам, движется теплоноситель. Панелей может быть несколько: одна, две или три. Вторая составляющая — пластины гофрированного металла, которые называют оребрением. Вот за счет этих пластин и достигается высокий уровень теплоотдачи этих устройств.

Стальные панельные радиаторы имеют разные размеры и мощность

Для получения разной тепловой мощности панели и оребрение комбинируют в нескольких вариантах. Каждый вариант имеет разную мощность. Чтобы правильно подобрать размер и мощность нужно знать, что каждый из них собой представляет. По строению стальные панельные батареи бывают следующих типов:

• Тип 33 — трехпанельный. Самый мощный класс, но и самый габаритный. Имеет три панели, к которым подсоединены три пластины оребрения (потому и обозначается 33).
• Тип 22 — двухпанельный с двумя пластинами оребрения.
• Тип 21. Две панели и между ними одна пластина с гофрированным металлом. Эти отопительные приборы при равных размерах имеют меньшую мощность по сравнению с типом 22.
• Тип 11. Однопанельные стальные радиаторы с одной пластиной оребрения. Имеют еще меньшую тепловую мощность, но и меньший вес и габариты.
• Тип 10. В этом типе имеется только одна панель с теплоносителем. Это самые маломощные и легкие модели.

Все эти типы могут иметь разную высоту и длину. Очевидно, что мощность панельных радиаторов зависит как от типа, так и от габаритов. Так как рассчитать этот параметр самостоятельно невозможно, то каждый производитель составляет таблицы, в которых заносит результаты испытаний. По этим таблицам и подбираются радиаторы для каждого помещения.

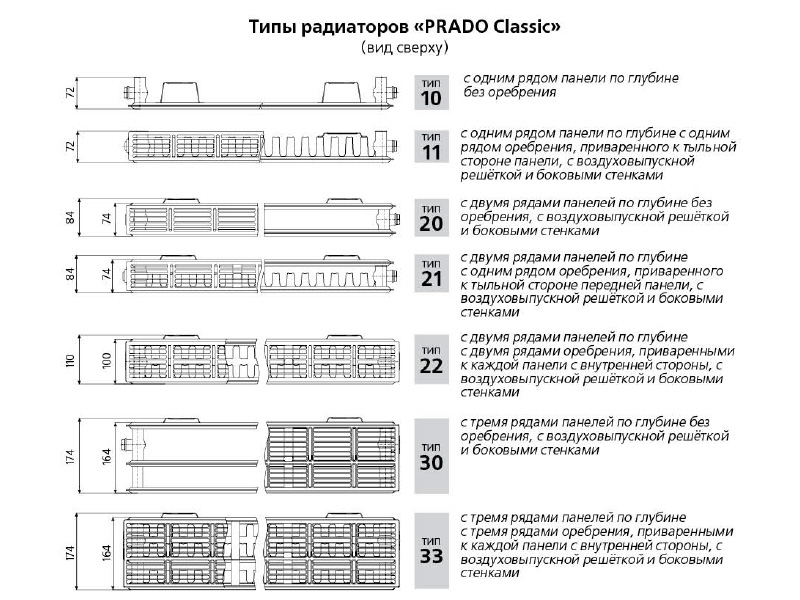

Типы стальных панельных радиаторов

Определяем мощность

Мощность стальных панельных радиаторов нужно определять исходя из теплопотерь помещения, в котором они будут устанавливаться. Для квартир, расположенных в стандартных домах, можно исходить из норм СНиПа, которые нормируют требуемое количество тепла на 1м3 обогреваемой площади:

• Помещения в зданиях из кирпича требую 34Вт на 1м3.
• Для панельных домов на 1м3 уходит 41Вт.

Исходя из этих норм, определяете, какое количество тепла требуется для обогрева каждой из комнат.

Например, помещение в панельном доме 3,2м*3,5м, высота потолков 3м. Рассчитаем объем 3,2*3,5*3=33,6м3. Умножив на норму по СНиП  для панельных домов получаем: 33,6*41=1377,6Вт.

Нормы СНиПа указаны для средней климатической зоны. Для остальных имеются соответствующие коэффициенты в зависимости от средних температур зимой:

• -10оС и выше — 0,7
• -15оС — 0,9
• -20оС — 1,1
• -25оС — 1,3
• -30оС — 1,5

Нужна коррекция потерь тепла и в зависимости от количества наружных стен, ведь понятно, что чем больше таких стен, тем больше тепла через них уходит. Потому учитываем и их: если одна стена выходит наружу, коэффициент 1,1, если две — умножаем на 1,2, если три, то увеличиваем на 1,3.

Чтобы правильно определить мощность панельного радиатора, нужно рассчитать теплопотери помещения

Внесем корректировки для нашего примера. Пусть средние зимние температуры по региону -25оС, имеется две наружных стены. Получается: 1378Вт*1,3*1,2=2149,68Вт, округляем 2150Вт.

Требуется еще учесть тип материала, кровли, какие помещения находятся сверху или снизу и т.д. Какие для этого существуют коэффициенты, смотрите в статье «Как рассчитать количество секций радиаторов»

А для примера воспользуемся этой цифрой. При условии, что утепление у дома и окон среднее, найденная цифра достаточно точна.

Расчет радиаторов Kermi

Перед определением мощности нужно определиться с маркой стальных панельных батарей. Естественно, доверять можно лидерам. Практически вне конкуренции сегодня немецкие стальные радиаторы Kermi. Вот и рассчитаем мощность по таблицам этого производителя.

Пусть решили установить одну из новых моделей Kermi Therm X2 Plan. По таблице, в которой указаны мощности всех имеющихся моделей, находим подходящие значения. Точного совпадения искать не стоит, ищите значение, которое чуть больше, чем рассчитанное (в теплотехнике лучше иметь хоть небольшой запас «на всякий случай»). В таблице подходящие для нашего случая варианты отмечены красными квадратиками. Пусть для нас более приемлема высота 505мм (указана вверху таблицы). Больше других привлекают менее длинные (1005мм) панельные радиаторы 33 типа. Если нужны еще более короткие, можно обратить внимание на модели с высотой 605мм.

Таблица расчета тепловой мощности стальных радиаторов Kermi (кликните для увеличения размера)

Пересчет мощности панельных радиаторов в зависимости от температурного режима

Но значения в данной таблице справедливы для системы с параметрами 75/65/20 (температура подачи 70оС, обратки 65оС, в помещении поддерживается 20оС). По этим значениям рассчитывается дельта температур: (75+65)/2-20=50оС.

Если параметры вашей системы другие, необходим перерасчет. Для подобных случаев в «Керми» составили таблицу с корректирующими коэффициентами.

Таблица пересчета в зависимости от температур системы отопления (кликните для увеличения размера)

Пусть предполагается низкотемпературная система с параметрами 60/50/22 (температура подачи 60оС, обратки 50оС, в помещении поддерживается 22оС). Считаем дельту температур: (60+50)/2-22=33оС. Находим в таблице строку с температурой проводимой воды, потом с температурой отводимой воды и доходим до значения температуры в помещении (22оС в нашем случае). В этой клетке стоит коэффициент 1,73 (отмечен зеленым цветом).

На него умножаем рассчитанное количество теплопотерь для нашего помещения: 2150Вт*1,73=3719,5Вт. Теперь ищем подходящие варианты в таблице мощностей для этого случая (отмечены зеленым). Выбор скромнее, но и радиаторы требуются гораздо мощнее.

Вот вся методика определения мощности панельных радиаторов. По ней вы сможете подобрать стальные панельные батареи для любой комнаты и любой системы.

Возможно, вам будет интересно почитать о том, как рассчитать мощность котла и о том, как определить диаметр труб для отопления.

Итоги

Для расчета мощности панельных радиаторов необходимо знать теплопотери помещения, фирму, изделия которой вы хотите купить, и параметры вашей системы отопления (температуру подачи, обратки и температуру в комнате). По этим данным по таблицам мощностей можно определить модели, которые удовлетворяют вашим условиям. Потом из этих вариантов выбрать тот, который больше подходит по параметрам (высота/длина/глубина). Вот и вся методика.

teplowood.ru

Расчета мощности стальных радиаторов отопления

Главная / Радиаторы / Таблица расчета мощности стальных радиаторов отопления

Сегодня потребительский рынок наполнен множеством моделей отопительных устройств, которые различаются по габаритам и показателям мощности. Среди них стоит выделить стальные радиаторы. Данные приборы довольно легкие, имеют привлекательный внешний вид и обладают хорошей теплоотдачей. Перед выбором модели необходимо произвести расчет мощности стальных радиаторов отопления по таблице.

Разновидности

Виды стальных радиаторов отопления

Рассмотрим стальные радиаторы панельного типа, которые различаются по габаритам и степени мощности. Устройства могут состоять из одной, двух или трех панелей. Другой важный элемент конструкции – оребрение (гофрированные металлические пластины). Чтобы получить определенные показатели тепловой отдачи, в конструкции устройств используется несколько комбинаций панелей и оребрения. Перед выбором наиболее подходящего устройства для качественного отопления помещения, необходимо ознакомиться с каждой разновидностью.

Основные типы стальных радиаторов

Стальные панельные батареи представлены следующими типами:

• Тип 10. Здесь устройство оснащено только одной панелью. Такие радиаторы имеют легкий вес и самую низкую мощность.

Стальные радиаторы отопления тип 10

• Тип 11. Состоят из одной панели и пластины оребрения. Батареи обладают чуть большим весом и габаритами, чем предыдущий тип, отличаются повышенными параметрами тепловой мощности.

Стальной панельный радиатор типа 11

• Тип 21. В конструкции радиатора две панели, между которыми располагается гофрированная металлическая пластина.
• Тип 22. Батарея состоит из двух панелей, а также двух пластин оребрения. По размерам устройство схоже с радиаторами 21-го типа, однако, по сравнению с ними, обладают большей тепловой мощностью.

Стальной панельный радиатор типа 22

• Тип 33. Конструкция состоит из трех панелей. Данный класс – самый мощный по тепловой отдаче и самый большой по размерам. В его конструкции к трем панелям присоединены 3 пластины оребрения (отсюда и цифровое обозначение типа — 33).

Стальной панельный радиатор типа 33

Каждый из представленных типов может различаться по длине прибора и его высоте. На основании этих показателей и формируется тепловая мощность устройства. Самостоятельно рассчитать данный параметр невозможно. Однако каждая модель панельного радиатора проходит соответствующие испытания производителем, поэтому все результаты заносятся в специальные таблицы. По ним очень удобно подобрать подходящую батарею для отопления различных типов помещений.

Определение мощности

Для точного расчета тепловой мощности необходимо отталкиваться от показателей тепловых потерь помещения, в котором планируется установить эти устройства.

Таблица для расчета количества радиаторов на М2

Для обычных квартир можно руководствоваться СНиПом (Строительными нормами и правилами), в которых прописаны объемы тепла из расчета на 1м3 площади:

• В панельных зданиях на 1м3 требуется 41Вт.
• В кирпичных домах на 1м3 расходуется 34 Вт.

На основании данных норм можно выявить мощность стальных панельных радиаторов отопления.

В качестве примера, возьмем комнату в стандартном панельном доме с габаритами 3,2*3,5м и высотой потолков в 3 метра. Первым делом определим объем помещения: 3,2*3,5*3=33,6м3. Далее обратимся к нормам СНиП и найдем числовое значение, которое соответствует нашему примеру: 33,6*41=1377,6Вт. В результате, мы получили количество тепла, необходимое для обогрева комнаты.

Дополнительные параметры

Нормативные предписания СНиПа составлены для условий средней климатической зоны.

Параметры микроклимата в помещениях установленные СНиП

Чтобы произвести расчет в областях с более холодными зимними температурами, нужно скорректировать показатели при помощи коэффициэнтов:

• до -10° C – 0,7;
• -15° C – 0,9;
• -20° C — 1,1;
• -25° C — 1,3;
• -30° C — 1,5.

При расчете тепловых потерь, нужно брать во внимание и количество стен, которые выходят наружу. Чем их больше, тем выше будут показатели теплопотерь помещения. К примеру, если в комнате одна наружная стена – применяем коэффициент 1,1. Если мы имеем две или три наружные стены, то коэффициент будет 1,2 и 1,3 соответственно.

Насколько сильно должна греть батарея

Рассмотрим пример. Допустим, в зимний период в регионе держится средняя температура -25° C, а в помещении расположены две наружных стены. Из расчетов мы получим: 1378 Вт*1,3*1,2=2149,68 Вт. Итоговый результат округляем до 2150 Вт. Дополнительно необходимо учитывать, какие помещения расположены на нижнем и верхнем этаже, из чего сделана кровля, каким материалом утеплялись стены.

Расчет радиаторов Kermi

Прежде чем проводить расчет тепловой мощности, следует определиться с фирмой-производителем устройства, которое будет установлено в помещении. Очевидно, что лучшие рекомендации заслуженно имеют лидеры данной отрасли. Обратимся к таблице известного немецкого производителя Kermi, на основе которой и проведем необходимые расчеты.

Для примера возьмем одну из новейших моделей — ThermX2Plan. По таблице можно увидеть, что параметры мощности прописаны для каждой модели Kermi, поэтому необходимо просто найти нужное устройство из списка. В области отопления не требуется, чтобы показатели полностью совпадали, поэтому лучше взять значение, которое немного больше рассчитанного. Так у вас будет необходимый запас на периоды резкого похолодания.

Радиатор Kermi Therm Х2 Plan-K

Все подходящие показатели отмечены в таблице красными квадратами. Допустим, для нас наиболее оптимальная высота радиатора – 505 мм (прописана в верхней части таблицы). Самый привлекательный вариант – устройства 33 типа с длиной 1005 мм. Если требуются более короткие приборы, следует остановиться на моделях 605 мм высотой.

Пересчет мощности исходя из температурного режима

Однако данные в этой таблице прописаны для показателей 75/65/20, где 75° C – температура провода, 65° C – температура отвода, а 20° C – температура, которая поддерживается в помещении. На основе этих значений производится расчет (75+65)/2-20=50° C, в результате которого мы получаем дельту температур. В том случае, если у вас иные системные параметры, потребуется перерасчет. Для этой цели в Kermi подготовили специальную таблицу, в которой указаны коэффициенты для корректировки. С ее помощью можно осуществить более точный расчет мощности стальных радиаторов отопления по таблице, что позволит подобрать наиболее оптимальное устройство для обогрева конкретного помещения.

Рассмотрим низкотемпературную систему, показатели которой составляют 60/50/22, где 60° C – температура провода, 50° C – температура отвода, а 22° C – температура, поддерживаемая в помещении. Вычисляем дельту температур по уже известной формуле: (60+50)/2-22=33° C. Затем смотрим в таблицу и находим температурные показатели проводимой/отводимой воды. В клетке с поддерживаемой температурой помещения находим нужный коэффициент 1,73 (в таблицах отмечается зеленым цветом).

Далее берем количество тепловых потерь помещения и умножаем его на коэффициент: 2150 Вт*1,73=3719,5 Вт. После этого возвращаемся к таблице мощностей, чтобы посмотреть подходящие варианты. В таком случае выбор будет скромнее, поскольку для качественного обогрева потребуются гораздо более мощные радиаторы.

Заключение

Как видим, правильный расчет мощности для стальных панельных радиаторов невозможен без знания определенных показателей. Обязательно необходимо выяснить теплопотери помещения, определиться с фирмой-производителем батареи, иметь представление о температуре проводимой/отводимой воды, а также о температуре, которая поддерживается в помещении. На основе этих показателей можно легко определить подходящие модели батарей.

Фотогалерея (13 фото)

13.11.2016

gopb.ru

Расчет мощности стальных радиаторов отопления с учетом площади помещения и теплопотерь

От того, насколько правильно и грамотно был произведен расчет мощности стального радиатора, настолько же можно ожидать от него тепла.

В данном случае нужно учесть, чтобы совпали технические параметры отопительной системы и обогревателя.

Расчет по площади помещения

Чтобы теплоотдача стальных радиаторов была максимальной, можно воспользоваться расчетом их мощностей, исходя из размера комнаты.

Если взять в качестве примера помещение с площадью 15 м2 и потолками высотой 3 м, то, высчитав его объем (15х3=45) и умножив на количество требуемых Вт (по СНиП – 41 Вт/м3 для панельных домов и 34 Вт/ м3 для кирпичных), то получится, что потребляемая мощность равна 1845 Вт (панельное здание) или 1530 Вт (кирпичное).

После этого достаточно проследить, чтобы расчет мощности стальных радиаторов отопления (можно свериться с таблицей, которую предоставляет производитель) соответствовал полученным параметрам. Например, при покупке обогревателя типа 22 нужно отдать предпочтение конструкции, имеющей высоту 500 мм, а длину 900 мм, которой свойственна мощность 1851 Вт.

Если предстоит замена старых батарей на новые или переустройство всей отопительной системы, то следует тщательно ознакомиться с требованиями СНиП. Это избавит от возможных недочетов и нарушений при монтажных работах.

Стальные радиаторы отопления: расчет мощности (таблица)

Определение мощности с учетом теплопотерь

Кроме показателей, связанных с материалом, из которого построен многоквартирный дом и указанных в СНиП, в расчетах можно использовать температурные параметры воздуха на улице. Этот способ основан на учете теплопотерь в помещении.

Для каждой климатической зоны определен коэффициент в соответствии с холодными температурами:

• при -10 ° C – 0.7;
• — 15 ° C – 0.9;
• при — 20 ° C – 1.1;
• — 25 ° C – 1.3;
• до — 30 ° C – 1.5.

Теплоотдача стальных радиаторов отопления (таблица предоставляется фирмой-производителем) должна быть определена с учетом количества наружных стен. Так если в комнате она одна, то результат, полученный при расчете стальных радиаторов отопления по площади, нужно умножить на коэффициент 1.1, если их две или три, то он равен 1.2 или 1.3.

Например, если температура за окном – 25 ° C, то при расчете стального радиатора типа 22 и требуемой мощностью 1845 Вт (панельный дом) в помещении, где 2 наружные стены, получится следующий результат:

• 1845х1.2х1.3 = 2878.2 Вт. Этому показателю соответствуют панельные конструкции 22-го типа 500 мм высоты и 1400 мм длины, имеющие мощность 2880 Вт.

Так подбираются панельные радиаторы отопления (расчет по площади с учетом коэффициента теплопотерь). Подобный подход к выбору мощности панельной батареи обеспечит максимально эффективную ее работу.

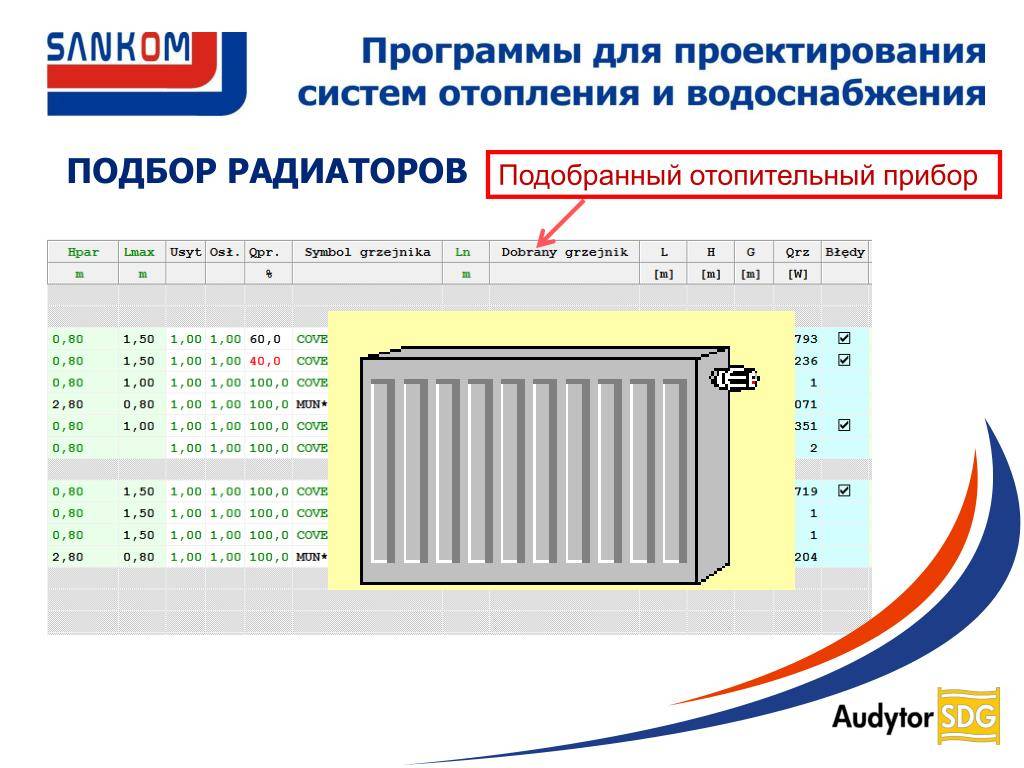

Чтобы было легче произвести расчет стальных радиаторов отопления по площади, калькулятор онлайн сделает это в считанные секунды, достаточно внести в него необходимые параметры.

Процентное увеличение мощности

Можно учитывать теплопотери не только по стенам, но и окнам.

Например, прежде чем выбирать стальной радиатор отопления, расчет по площади нужно увеличить на определенное количество процентов в зависимости от количества окон в помещении:

1. При наличии двух наружных стен и одного окна показатель увеличивается на 20%.
2. Если и окон, и стен, выходящих наружу по два, то прибавляется 30%.
3. Когда стены внутренние, но окно выходит на север, то на 10%.
4. Если квартира расположена внутри дома, а обогреватели закрыты решетками, то теплоотдача стальных панельных радиаторов должна быть увеличена на 15%.

Учет подобных нюансов перед установкой панельных батарей из стали позволяет правильно выбрать нужную модель. Это сэкономит средства на ее эксплуатации при максимальной теплоотдаче.

Поэтому не следует думать только о том, как подобрать стальные радиаторы отопления по площади помещения, но и учитывать его теплопотери и даже расположение окон. Такой комплексный подход позволяет учесть все факторы, влияющие на температуру в квартире или доме.

netholodu.com

Расчет мощности стальных радиаторов

Чтобы максимизировать эффективность отопительной системы, нужно сделать правильные расчеты площади и приобрести качественные отопительные элементы, которые будут подходить своими техническими характеристиками именно под нужную отопительную систему. Теплоотдача в таком случае будет также максимальной.

Формула с учетом площади

Формула расчета мощности стального устройства отопления с учетом площади:

Р = V x 40 + потери тепла из-за окон + потери тепла из-за наружной двери

• Р – мощность;
• V – объем помещения;
• 40 Вт – тепловая мощность для обогрева 1м3;
• потери тепла из-за окон – расчет из значения 100 Вт (0,1 кВт) на 1 окно;
• потери тепла из-за наружной двери – расчет из значения 150-200 Вт.

Пример:

Комната 3х5 метров, с высотой 2,7 метров, с одним окном и одной дверью.

Р = (3 х 5 х 2,7) х40 +100 +150 = 1870 Вт

С помощью этих расчетов можно узнать, какая будет теплоотдача устройством отопления на обеспечение достаточного обогрева заданной площади.

Но, если комната расположена на углу или торце здания, к расчетам мощности батареи нужно добавить еще 20% запаса. Столько же нужно добавлять в случае частых понижений температуры теплоносителя.

Стальные радиаторы отопления в среднем значении выдают 0,1-0,14 кВт/секции теплоэнергии.

Т 11 (1 секция)

Глубина емкости: 63 мм. Р = 1,1 кВт

Т 22 (2 секции)

Глубина емкости:100 мм. Р = 1,9 кВт

Т 33 (3 секции)

Глубина емкости: 155 мм. Р = 2,7 кВт

Мощность Р приведена для батарей высотой 500 мм длиной 1 м при dT = 60 град (90/70/20) – типовая конструкция радиаторов, подходит для моделей стальных изделий от разных производителей.

Таблица: теплоотдача радиаторов отопления

Расчет на 1 (11 тип), 2 (22 тип), 3 (33 тип) секции

Теплоотдача отопительного устройства должна быть не менее 10% от площади помещения, если высота потолка менее 3 м. Если потолок выше, то прибавляется еще 30%.

Как правило, в комнате батареи устанавливаются под окнами у наружной стены, вследствие чего, тепло распространяется самым оптимальным образом. Холодный воздух из окон блокируется тепловым потоком с радиаторов, идущим вверх, тем самым исключает образование сквозняков.

Если жилое помещение расположено в районе с суровыми морозами и злыми зимами, нужно полученные цифры умножать на 1,2 – коэффициент потери тепла.

Еще один пример расчета

За пример взято помещение площадью 15 м2 и с высотой потолка 3 м. Рассчитывается объем комнаты: 15 х 3=45 м3. Известно, что для обогрева помещения в местности со средним климатом нужно 41 Вт/1 м3.

45 х 41 = 1845 Вт.

(7 голосов, рейтинг: 4,86 из 5) Загрузка…

poluchi-teplo.ru

---

Смотрите также

• Мс 140 чугунные радиаторы отопления
• Инфракрасное отопление частного дома
• Солнечные коллекторы для отопления дома
• Водяной теплый пол в квартире от центрального отопления
• Гидравлический расчет лучевой системы отопления
• Двухконтурная система отопления в частном доме
• Отопление на балконе от центрального отопления
• Расчет мощности отопления
• Системы отопления теплообменник
• Как спрятать трубы отопления в частном доме
• Двухтрубное отопление частного дома 1 этажного своими руками схемы

Мощность стальных радиаторов отопления таблица

Содержание

1. Как узнать мощности стальных радиаторов отопления: их особенности
2. Свойство теплоотдачи
3. Что влияет на теплоотдачу
4. Особенности батарей из стали
5. Расчета мощности стальных радиаторов отопления
6. Разновидности
7. Определение мощности
8. Дополнительные параметры
9. Расчет радиаторов Kermi
10. Пересчет мощности исходя из температурного режима
11. Заключение
12. Стальные панельные радиаторы: виды и определение мощности
13. Определяем мощность
14. Расчет радиаторов Kermi
15. Пересчет мощности панельных радиаторов в зависимости от температурного режима

Как узнать мощности стальных радиаторов отопления: их особенности

Что может быть неприятней дорогих и холодных батарей в зимний сезон?

Иногда при замене старой отопительной системы люди задаются вопросом, какие установить обогреватели, вместо того, чтобы подумать, как узнать мощность панельного радиатора и сверить ее с имеющимся в системе давлением и теплоносителем.

Только понимая, что такое теплоотдача и от чего зависит ее уровень, можно правильно подобрать радиаторы в помещения.

Свойство теплоотдачи

Мощность стальных радиаторов отопления, так же как и всех остальных видов обогревателей основана на принципе их работы:

1. Теплоноситель, попадая в батарею, циркулирует по резервуару (у стальных панельных моделей – это каналы), при этом в горячем состоянии он направлен вверх, тогда как при остывании идет вниз. В автономной или централизованной отопительной системе нагревом носителя занимается котел.
2. За время, что горячая вода соприкасается с радиатором, она отдает ему свое тепло, нагревая его стенки. Этот момент очень важен, так как от размера обогревателя зависит, какой длины будет ее путь, и чем он дольше, тем горячее радиатор.
3. Нагретые стенки конструкции отдают свою температуру воздуху, который распространяется по помещению под воздействием потоков тепла.
4. Чтобы увеличить уровень теплоотдачи, производители «снабжают» отопительный прибор теплообменниками, как это видно по стальным радиаторам типа 11, 22 и 33.

Наличие теплообменников значительно увеличивает мощность стальных радиаторов, работая по двум нагревательным принципам: радиаторному, при котором используется тепло стенок устройства, и конвекторному, который образует движение разогретого воздуха.

Как правило, показатели мощности изготовитель указывает в техпаспорте, поэтому можно ориентироваться по нему, но еще лучше самостоятельно произвести расчеты с учетом площади помещения, температуре воздуха и количеству теплопотерь.

Последствиями неправильно подобранного обогревателя являются:

1. Так называемое перетапливание, когда в помещении настолько жарко, что приходится держать форточку открытой. Это создает вредный для организма микроклимат, вынуждает платить больше за энергозатраты или устанавливать термостаты, чтобы снижать нагрузку на систему.
2. Если мощность панельных стальных радиаторов отопления ниже необходимого уровня, то в комнате холодно даже при их максимальной нагрузке.
3. Сильные перепады давления в отопительной системе, оснащенной слабыми батареями, приведет к аварии, так как они не выдержат подобных «стрессов».

Всех перечисленных проблем можно избежать, если знать, что именно влияет на теплоотдачу батарей отопления, и как поднять их эффективность.

Что влияет на теплоотдачу

При выборе модели обогревателя нужна таблица мощности стальных радиаторов, которую потребителям должен предоставлять производитель или продавец-консультант.

Так же следует учесть несколько нюансов, которые им присущи:

1. Перед покупкой новых батарей отопления следует поинтересоваться, какая температура теплоносителя в системе. Чем она горячее, тем выше будет нагрет радиатор, а значит, и теплоотдача будет больше. Узнав точную температуру, нужно сравнить ее с показателями выбранной модели, которые указываются в техпаспорте. Для безопасной и эффективной работы они должны совпадать.
2. Размер радиатора имеет значение. Чем он больше, тем дольше в нем находится носитель, а от этого горячее становятся его стенки.
3. Теплопроводность материала так же важна. В данном случае речь идет о листовой стали не более 1.5 мм толщины, что указывает на способность быстро нагреваться.

Из таких нюансов складывается мощность панельных радиаторов, поэтому при ее расчете следует учитывать все их параметры.



Особенности батарей из стали

Конструкция панельных радиаторов такова, что они изготавливаются из двух штампованных листов стали, соединенных вместе, внутри которых находятся 2 горизонтальных канала вверху и внизу и по 3 вертикальных на каждые 10 см длины.

Слабым «звеном» подобных обогревателей является узость этих каналов, поэтому так важно, чтобы теплоноситель был без примесей. В централизованной отопительной системе это невозможно поэтому, сделав выбор в пользу радиаторов из стали, нужно устанавливать фильтр на входе подачи теплоносителя в подающую трубу квартиры.

Как правило, кВт стальных радиаторов зависит от их типа и в среднем составляет 0.1-014 на секцию:

1. Для типа 11. который состоит из одной секции и конвектора при глубине 63 мм мощность равна 1.1 кВт.
2. Для 22 типа. состоящего из двух секций с двумя конвекторами при глубине 100 мм – это 1.9 кВт.
3. 33-тий тип признан самым эффективным, так как состоит из трех секций с тремя конвекторами при глубине 150 мм. Мощность панельного стального радиатора этого типа равна 2.7 кВт.

Для примера были взяты конструкции с конвекторами, так как без них стальные панели малоэффективны и годятся для небольших автономных систем отопления.

Чтобы сделать правильный выбор, следует перед покупкой ознакомиться со следующими параметрами:

1. Сколько кВт в 1 секции стального радиатора.
2. Как влияет высота и длина изделия на его мощность.
3. Сколько в нем секций и конвекторов.

Только получив ответы на эти вопросы, можно подобрать оптимальный вариант обогревателя для каждого помещения в отдельности.

Расчета мощности стальных радиаторов отопления

Сегодня потребительский рынок наполнен множеством моделей отопительных устройств, которые различаются по габаритам и показателям мощности. Среди них стоит выделить стальные радиаторы. Данные приборы довольно легкие, имеют привлекательный внешний вид и обладают хорошей теплоотдачей. Перед выбором модели необходимо произвести расчет мощности стальных радиаторов отопления по таблице.

Разновидности

Виды стальных радиаторов отопления

Рассмотрим стальные радиаторы панельного типа, которые различаются по габаритам и степени мощности. Устройства могут состоять из одной, двух или трех панелей. Другой важный элемент конструкции – оребрение (гофрированные металлические пластины). Чтобы получить определенные показатели тепловой отдачи, в конструкции устройств используется несколько комбинаций панелей и оребрения. Перед выбором наиболее подходящего устройства для качественного отопления помещения, необходимо ознакомиться с каждой разновидностью.

Основные типы стальных радиаторов

Стальные панельные батареи представлены следующими типами:

• Тип 10. Здесь устройство оснащено только одной панелью. Такие радиаторы имеют легкий вес и самую низкую мощность.

Стальные радиаторы отопления тип 10

• Тип 11. Состоят из одной панели и пластины оребрения. Батареи обладают чуть большим весом и габаритами, чем предыдущий тип, отличаются повышенными параметрами тепловой мощности.

Стальной панельный радиатор типа 11

• Тип 21. В конструкции радиатора две панели, между которыми располагается гофрированная металлическая пластина.
• Тип 22. Батарея состоит из двух панелей, а также двух пластин оребрения. По размерам устройство схоже с радиаторами 21-го типа, однако, по сравнению с ними, обладают большей тепловой мощностью.

Стальной панельный радиатор типа 22

• Тип 33. Конструкция состоит из трех панелей. Данный класс – самый мощный по тепловой отдаче и самый большой по размерам. В его конструкции к трем панелям присоединены 3 пластины оребрения (отсюда и цифровое обозначение типа — 33).

Стальной панельный радиатор типа 33

Каждый из представленных типов может различаться по длине прибора и его высоте. На основании этих показателей и формируется тепловая мощность устройства. Самостоятельно рассчитать данный параметр невозможно. Однако каждая модель панельного радиатора проходит соответствующие испытания производителем, поэтому все результаты заносятся в специальные таблицы. По ним очень удобно подобрать подходящую батарею для отопления различных типов помещений.

Определение мощности

Для точного расчета тепловой мощности необходимо отталкиваться от показателей тепловых потерь помещения, в котором планируется установить эти устройства.

Таблица для расчета количества радиаторов на М2

Для обычных квартир можно руководствоваться СНиПом (Строительными нормами и правилами), в которых прописаны объемы тепла из расчета на 1м 3 площади:

• В панельных зданиях на 1м3 требуется 41Вт.
• В кирпичных домах на 1м3 расходуется 34 Вт.

На основании данных норм можно выявить мощность стальных панельных радиаторов отопления.

В качестве примера, возьмем комнату в стандартном панельном доме с габаритами 3,2*3,5м и высотой потолков в 3 метра. Первым делом определим объем помещения: 3,2*3,5*3=33,6м 3. Далее обратимся к нормам СНиП и найдем числовое значение, которое соответствует нашему примеру: 33,6*41=1377,6Вт. В результате, мы получили количество тепла, необходимое для обогрева комнаты.

Дополнительные параметры

Нормативные предписания СНиПа составлены для условий средней климатической зоны.

Параметры микроклимата в помещениях установленные СНиП

Чтобы произвести расчет в областях с более холодными зимними температурами, нужно скорректировать показатели при помощи коэффициэнтов:

При расчете тепловых потерь, нужно брать во внимание и количество стен, которые выходят наружу. Чем их больше, тем выше будут показатели теплопотерь помещения. К примеру, если в комнате одна наружная стена – применяем коэффициент 1,1. Если мы имеем две или три наружные стены, то коэффициент будет 1,2 и 1,3 соответственно.

Насколько сильно должна греть батарея

Рассмотрим пример. Допустим, в зимний период в регионе держится средняя температура -25° C, а в помещении расположены две наружных стены. Из расчетов мы получим: 1378 Вт*1,3*1,2=2149,68 Вт. Итоговый результат округляем до 2150 Вт. Дополнительно необходимо учитывать, какие помещения расположены на нижнем и верхнем этаже, из чего сделана кровля, каким материалом утеплялись стены.

Расчет радиаторов Kermi

Прежде чем проводить расчет тепловой мощности, следует определиться с фирмой-производителем устройства, которое будет установлено в помещении. Очевидно, что лучшие рекомендации заслуженно имеют лидеры данной отрасли. Обратимся к таблице известного немецкого производителя Kermi, на основе которой и проведем необходимые расчеты.

Для примера возьмем одну из новейших моделей — ThermX2Plan. По таблице можно увидеть, что параметры мощности прописаны для каждой модели Kermi, поэтому необходимо просто найти нужное устройство из списка. В области отопления не требуется, чтобы показатели полностью совпадали, поэтому лучше взять значение, которое немного больше рассчитанного. Так у вас будет необходимый запас на периоды резкого похолодания.

Радиатор Kermi Therm Х2 Plan-K

Все подходящие показатели отмечены в таблице красными квадратами. Допустим, для нас наиболее оптимальная высота радиатора – 505 мм (прописана в верхней части таблицы). Самый привлекательный вариант – устройства 33 типа с длиной 1005 мм. Если требуются более короткие приборы, следует остановиться на моделях 605 мм высотой.

Пересчет мощности исходя из температурного режима

Однако данные в этой таблице прописаны для показателей 75/65/20, где 75° C – температура провода, 65° C – температура отвода, а 20° C – температура, которая поддерживается в помещении. На основе этих значений производится расчет (75+65)/2-20=50° C, в результате которого мы получаем дельту температур. В том случае, если у вас иные системные параметры, потребуется перерасчет. Для этой цели в Kermi подготовили специальную таблицу, в которой указаны коэффициенты для корректировки. С ее помощью можно осуществить более точный расчет мощности стальных радиаторов отопления по таблице, что позволит подобрать наиболее оптимальное устройство для обогрева конкретного помещения.

Рассмотрим низкотемпературную систему, показатели которой составляют 60/50/22, где 60° C – температура провода, 50° C – температура отвода, а 22° C – температура, поддерживаемая в помещении. Вычисляем дельту температур по уже известной формуле: (60+50)/2-22=33° C. Затем смотрим в таблицу и находим температурные показатели проводимой/отводимой воды. В клетке с поддерживаемой температурой помещения находим нужный коэффициент 1,73 (в таблицах отмечается зеленым цветом).

Далее берем количество тепловых потерь помещения и умножаем его на коэффициент: 2150 Вт*1,73=3719,5 Вт. После этого возвращаемся к таблице мощностей, чтобы посмотреть подходящие варианты. В таком случае выбор будет скромнее, поскольку для качественного обогрева потребуются гораздо более мощные радиаторы.

Заключение

Как видим, правильный расчет мощности для стальных панельных радиаторов невозможен без знания определенных показателей. Обязательно необходимо выяснить теплопотери помещения, определиться с фирмой-производителем батареи, иметь представление о температуре проводимой/отводимой воды, а также о температуре, которая поддерживается в помещении. На основе этих показателей можно легко определить подходящие модели батарей.

Стальные панельные радиаторы: виды и определение мощности

Стальные панельные радиаторы — конкурент привычных отопительных приборов секционного типа. Они привлекательны тем, что по сравнению со всеми секционными моделями при меньших габаритах имеют более высокий коэффициент теплоотдачи. Состоят из панелей, в которых по сформированным ходам, движется теплоноситель. Панелей может быть несколько: одна, две или три. Вторая составляющая — пластины гофрированного металла, которые называют оребрением. Вот за счет этих пластин и достигается высокий уровень теплоотдачи этих устройств.

Стальные панельные радиаторы имеют разные размеры и мощность

Для получения разной тепловой мощности панели и оребрение комбинируют в нескольких вариантах. Каждый вариант имеет разную мощность. Чтобы правильно подобрать размер и мощность нужно знать, что каждый из них собой представляет. По строению стальные панельные батареи бывают следующих типов:

• Тип 33 — трехпанельный. Самый мощный класс, но и самый габаритный. Имеет три панели, к которым подсоединены три пластины оребрения (потому и обозначается 33).
• Тип 22 — двухпанельный с двумя пластинами оребрения.
• Тип 21. Две панели и между ними одна пластина с гофрированным металлом. Эти отопительные приборы при равных размерах имеют меньшую мощность по сравнению с типом 22.
• Тип 11. Однопанельные стальные радиаторы с одной пластиной оребрения. Имеют еще меньшую тепловую мощность, но и меньший вес и габариты.
• Тип 10. В этом типе имеется только одна панель с теплоносителем. Это самые маломощные и легкие модели.

Все эти типы могут иметь разную высоту и длину. Очевидно, что мощность панельных радиаторов зависит как от типа, так и от габаритов. Так как рассчитать этот параметр самостоятельно невозможно, то каждый производитель составляет таблицы, в которых заносит результаты испытаний. По этим таблицам и подбираются радиаторы для каждого помещения.

Типы стальных панельных радиаторов

Определяем мощность

Мощность стальных панельных радиаторов нужно определять исходя из теплопотерь помещения, в котором они будут устанавливаться. Для квартир, расположенных в стандартных домах, можно исходить из норм СНиПа, которые нормируют требуемое количество тепла на 1м 3 обогреваемой площади:

• Помещения в зданиях из кирпича требую 34Вт на 1м 3 .
• Для панельных домов на 1м 3 уходит 41Вт.

Исходя из этих норм, определяете, какое количество тепла требуется для обогрева каждой из комнат.

Например, помещение в панельном доме 3,2м*3,5м, высота потолков 3м. Рассчитаем объем 3,2*3,5*3=33,6м 3. Умножив на норму по СНиП для панельных домов получаем: 33,6*41=1377,6Вт.

Нормы СНиПа указаны для средней климатической зоны. Для остальных имеются соответствующие коэффициенты в зависимости от средних температур зимой:

Нужна коррекция потерь тепла и в зависимости от количества наружных стен, ведь понятно, что чем больше таких стен, тем больше тепла через них уходит. Потому учитываем и их: если одна стена выходит наружу, коэффициент 1,1, если две — умножаем на 1,2, если три, то увеличиваем на 1,3.

Чтобы правильно определить мощность панельного радиатора, нужно рассчитать теплопотери помещения

Внесем корректировки для нашего примера. Пусть средние зимние температуры по региону -25 о С, имеется две наружных стены. Получается: 1378Вт*1,3*1,2=2149,68Вт, округляем 2150Вт.

Требуется еще учесть тип материала, кровли, какие помещения находятся сверху или снизу и т. д. Какие для этого существуют коэффициенты, смотрите в статье «Как рассчитать количество секций радиаторов»

А для примера воспользуемся этой цифрой. При условии, что утепление у дома и окон среднее, найденная цифра достаточно точна.

Расчет радиаторов Kermi

Перед определением мощности нужно определиться с маркой стальных панельных батарей. Естественно, доверять можно лидерам. Практически вне конкуренции сегодня немецкие стальные радиаторы Kermi. Вот и рассчитаем мощность по таблицам этого производителя.

Пусть решили установить одну из новых моделей Kermi Therm X2 Plan. По таблице, в которой указаны мощности всех имеющихся моделей, находим подходящие значения. Точного совпадения искать не стоит, ищите значение, которое чуть больше, чем рассчитанное (в теплотехнике лучше иметь хоть небольшой запас «на всякий случай»). В таблице подходящие для нашего случая варианты отмечены красными квадратиками. Пусть для нас более приемлема высота 505мм (указана вверху таблицы). Больше других привлекают менее длинные (1005мм) панельные радиаторы 33 типа. Если нужны еще более короткие, можно обратить внимание на модели с высотой 605мм.

Таблица расчета тепловой мощности стальных радиаторов Kermi (кликните для увеличения размера)

Пересчет мощности панельных радиаторов в зависимости от температурного режима

Но значения в данной таблице справедливы для системы с параметрами 75/65/20 (температура подачи 70 о С, обратки 65 о С, в помещении поддерживается 20 о С). По этим значениям рассчитывается дельта температур: (75+65)/2-20=50 о С.

Если параметры вашей системы другие, необходим перерасчет. Для подобных случаев в «Керми» составили таблицу с корректирующими коэффициентами.

Таблица пересчета в зависимости от температур системы отопления (кликните для увеличения размера)

Пусть предполагается низкотемпературная система с параметрами 60/50/22 (температура подачи 60 о С, обратки 50 о С, в помещении поддерживается 22 о С). Считаем дельту температур: (60+50)/2-22=33 о С. Находим в таблице строку с температурой проводимой воды, потом с температурой отводимой воды и доходим до значения температуры в помещении (22 о С в нашем случае). В этой клетке стоит коэффициент 1,73 (отмечен зеленым цветом).

На него умножаем рассчитанное количество теплопотерь для нашего помещения: 2150Вт*1,73=3719,5Вт. Теперь ищем подходящие варианты в таблице мощностей для этого случая (отмечены зеленым). Выбор скромнее, но и радиаторы требуются гораздо мощнее.

Вот вся методика определения мощности панельных радиаторов. По ней вы сможете подобрать стальные панельные батареи для любой комнаты и любой системы.

Для расчета мощности панельных радиаторов необходимо знать теплопотери помещения, фирму, изделия которой вы хотите купить, и параметры вашей системы отопления (температуру подачи, обратки и температуру в комнате). По этим данным по таблицам мощностей можно определить модели, которые удовлетворяют вашим условиям. Потом из этих вариантов выбрать тот, который больше подходит по параметрам (высота/длина/глубина). Вот и вся методика.





Как вам статья?

therm-x2 Profil – Kermi

Наряду с уникальной инновационной технологией therm-x2, обеспечивающей энергосбережение и тепловой комфорт, радиатор therm-x2 Profil обладает всеми атрибутами отопительного оборудования будущего в отношении качества и конструкции. От высококачественного, идеального покрытия радиатора до  интегрированной вентильной группы   с заводской предустановкой значений kv.

Вы в плюсе с therm-x2 Kermi Profil

Модели стальных радиаторов Kermi

Компактный радиатор therm-x2

^® Profil-K

Компактный стальной радиатор (Kermi FK0)

Профильный радиатор в компактном исполнении, произведенный в соответствии с высокими стандартами качества Kermi, предлагает широкий выбор возможностей подключения, так как по бокам располагаются четыре выхода. Стальной панельный радиатор с высокой тепловой мощностью – это то, что нужно при низких температурах в подающем трубопроводе.

• Компактное исполнение с боковым подключением
• Многообразные варианты подключения трубопроводов

Вентильный радиатор therm-x2

^® Profil-V

Стальной панельный радиатор с нижним подключением (Kermi FTV)

Один из самых популярных стальных радиаторов Kermi. Вентильный радиатор Kermi FTV подключается снизу справа или слева. Встроенный вентиль с предустановленными на заводе значениями kv.

• Встроенный вентиль с предустановленными  на заводе занчениями kv
• Размещение вентиля справа или слева (расположение справа по умолчанию)
• Стандартное 50-мм подключение

therm-x2

^® Profil-Vplus

Вентильный радиатор с универсальным подключением (Kermi FTP)

Радиатор therm-x2 Vplus можно подключить почти всеми существующими способами.

Оптимальная гибкость при планировании, быстрая и надежная установка.

• Свобода обустройства пространства благодаря многообразию вариантов подключения
• Простая замена во время ремонта
• Надежный и несложный монтаж благодаря использованию известных размеров и подключений
• Тип радиатора и его размеры можно спокойно выбрать даже после прокладки трубопровода.
• Экономия времени при монтаже: все подключения герметичны
• Высокая мобильность при кратковременной смене типа подключения на стройплощадке
• Высокая энергоэффективность благодаря использованию инновационной технологии therm-x2
• Встроенный вентиль с предустановленными на заводе занчениями kv

Один радиатор, много возможностей: радиатор therm-x2 Vplus можно подключить почти всеми существующими способами.

Доступен в стандартном исполнении “вентиль справа”, но также можно сделать и в исполнении “вентиль слева” без доплат.

Anschlussmöglichkeiten des Vplus am Beispiel therm-x2 Line

therm-x2

^® Profil-K / -V / -Vplus Hygiene

При повышенных требованиях к гигиене

Специальный гигиенический радиатор для медицинских учреждений (больниц, поликлиник, стоматологических и медицинских центров), производственных площадок фармацевтических компаний, школьных и дошкольных учреждений и помещений с повышенными требованиями к гигиене. Радиатор легко и быстро мыть. Для создания в помещении микроклимата без пыли, наилучшим образом подходит для аллергиков.

• Для помещений с особо высокими требованиями к гигиене
• Без конвективного оребрения и боковых планок
• Отступ от стены 60 или 100 мм для легкой уборки
• Радиатор легко мыть между панелей
• Для создания микроклимата в помещении без пыли



Профильные гигиенические радиаторы спроектированы без боковых планок и конвективного оребрения. Это сделано для того, чтобы можно было легко и быстро провести уборку, а также для формирования в помещении микроклимата с небольшим количеством пыли. Именно поэтому данный радиатор наилучшим образом подходит для аллергиков.

Техническая информация
Монтажная высота	200 – 959 мм
Монтажная ширина	400 – 3005 мм
Монтажная глубина	61 – 157 мм
Тепловая мощность 75/65-20  C	407 – 9655 Ватт



Простой онлайн-калькулятор для расчёта необходимой отопительной нагрузки и подбора отопительных приборов.

KermiQuickfinder

Другие преимущества

Экран теплового излучения Kermi.
Идеально подходит для больших застекленых площадей. Так Вы можете сократить потерю тепла до 80%. Легко установить на все панельные радиаторы Kermi.

Высота радиатора 200 мм.
Низкие радиаторы отопления Kermi с высотой всего 200 мм идеально подходят для веранд, зимних садов и для любых других помещений, архитектурный облик которых создают большие французские окна в пол или низкие подоконники. Радиаторы доступны как в компактном (Profil-K) так и в вентильном (Profil-V) исполнении.
Внимание! Настенные крепления для радиаторов высотой 200 мм не входят в комплект поставки.

Консультирование по радиаторам

Почему именно энергосберегающий радиатор therm-x2?

Панельные радиаторы Kermi therm-x2 благодаря запатентованной технологии x2 последовательного прохождения теплоносителя предлагают уникальное решение для современной передачи энергии. Они обладают высочайшей эффективностью, которая экономит до 11 % энергии и одновременно обеспечивает абсолютный комфорт — в любом режиме.

Дополнительная информация: почему именно энергосберегающий радиатор therm-x2?

Вентильная арматура и гидравлическая балансировка

Во всех вентильных радиаторах Kermi за точнейшую регулировку, комфорт тепла и энергоэффективность отвечает современная вентильная арматура. В результате мы устанавливаем новые стандарты в сфере вентильной арматуры для радиаторов, особенно в отношении упрощенной гидравлической балансировки.

Дополнительная информация: вентильная арматура и гидравлическая балансировка

сухая система x-net C13 – KERMI – Каталоги в формате PDF | Документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

KeRmi Ведущий бренд AFG ■ Подходит для стяжек с подогревом зданий типа B в соотв. DIN EN 1264 и DIN 18560 ■ Точное соответствие тепловыделения расчетной тепловой нагрузке помещения и поддержание допустимой температуры поверхности пола в соотв.

DIN EN 1264-2 путем изменения расстояния между трубами, а также расчета и регулирования массового расхода ■ Проверка системы DIN CERTCO, регистрационный номер. 7Ф 139-F/7F 140-F с определением мощности нагрева и охлаждения в соотв. с DIN EN 1264 ■ Расширенная гарантия качества продукции на 10 лет в соотв. к декларации об ответственности Kermi System поперечное сечение Показанная конструкция с 20-миллиметровым слоем распределения нагрузки была уложена всухую (сухая стяжка) и служит примером. В качестве альтернативы возможно использование плавающей стяжки CAF-F5 с покрытием из трубы 30 мм. Kermi x-net Технический паспорт Состояние 01.12.2015 Страница 1 из 6 Технические характеристики могут быть изменены! Мы не несем ответственности за ошибки или опечатки. Kermi GmbH Панкофен-Банхоф 1 94447 Plattling ГЕРМАНИЯ

Сухая система x-net C13 Обозначение Изображение Гипсокартонная плита Kermi x-net 25 мм W W W W W W W W Жесткая пеноизоляция с трубными каналами для меандровой укладки труб Реверсивные петли и три поперечных канала в головной части панели EPS 035 ДЭО в соотв. по DIN EN 13163 макс. полезная нагрузка 200 кПа Класс строительного материала B1 в соотв. DIN 4102, Евро класс E в соотв. DIN EN 13501, без ГБЦД Для крепления теплопроводной пластины x-net и системы труб x-net 14 x 2 Монтажные расстояния: 14/21 и 28 см Термическое сопротивление 0,63 м² K/Ш Д x Ш x В = 1000 мм x 500 мм x 25 мм Код продукта: SFDTBP01000 Керми…

KeRmi Ведущий бренд AFG Стол для быстрой раскладки x-net C13 со стальной теплопроводной пластиной, сухая стяжка 20 мм (AScreed = 0,35 Вт/мК), системная труба x-net 14 x 2 Плотность теплового потока Поверхность = 20°C -► 25 112 ◄- макс. длина нагревательного контура [м] 86 ◄- Массовый расход [кг/ч] 15 – удельная холодопроизводительность [Вт/м2] ■ при одинаковом массовом расходе для отопления и охлаждения Использование таблиц быстрой компоновки Kermi не заменяет подробный расчет в соотв. DIN EN 1264-3. Таблицы быстрой компоновки позволяют легко и быстро оценить: ■ расстояние установки ■ макс. длина/площадь отопительного контура на отопление.

..

KeRmi Ведущий бренд AFG Стол для быстрой раскладки x-net C13 со стальной теплопроводной пластиной, мокрая стяжка 30 мм (AScreed = 1,2 Вт/мК), системная труба x-net 14 x 2 Плотность теплового потока Температура поверхности макс. . площадь отопительного контура [м2] Монтажное расстояние [см] макс. длина нагревательного контура [м] Массовый расход [кг/ч] удельная холодопроизводительность [Вт/м2] ■ при » = 26°C ■ при 9V = 16°C ■ при одинаковом массовом расходе для обогрева и охлаждения Использование Таблицы быстрой компоновки Kermi не заменяют подробный расчет в соотв. DIN EN 1264-3. Таблицы быстрой компоновки позволяют легко и быстро оценить: ■…

KeRmi Ведущий бренд AFG Стол для быстрой раскладки x-net C13 с алюминиевой теплопроводной пластиной, сухая стяжка 20 мм (AScreed = 0,345 Вт/мК), системная труба x-net 14 x 2 Плотность теплового потока Температура поверхности макс. . площадь отопительного контура [м2] Монтажное расстояние [см] макс. длина нагревательного контура [м] Массовый расход [кг/ч] удельная холодопроизводительность [Вт/м2] ■ при 9i = 26°C ■ при 9V = 16°C ■ при одинаковом массовом расходе для обогрева и охлаждения Использование Таблицы быстрой компоновки Kermi не заменяют подробный расчет в соотв. DIN EN 1264-3. Таблицы с быстрой компоновкой позволяют легко и быстро провести оценку…

KeRmi Ведущий бренд AFG Стол для быстрой раскладки x-net C13 с алюминиевой теплопроводной пластиной, мокрая стяжка 30 мм (AScreed = 1,2 Вт/мК), системная труба x-net 14 x 2 Плотность теплового потока Температура поверхности макс. . площадь отопительного контура [м2] Монтажное расстояние [см] макс. длина нагревательного контура [м] Массовый расход [кг/ч] удельная холодопроизводительность [Вт/м2] ■ при 9 = 26°C ■ при 9V = 16°C ■ при одинаковом массовом расходе для обогрева и охлаждения Использование Таблицы быстрой компоновки Kermi не заменяют подробный расчет в соотв. DIN EN 1264-3. Таблицы быстрой компоновки позволяют легко и быстро оценить: ■…

Все каталоги и технические брошюры KERMI

1. ЛИГА

   40 страниц

2. ИБИЗА 2000

   27 страниц

3. WALK-IN XD Wall

   4 страницы

4. БВСА

   33 страницы

5. Прайс-лист I/ 2021

   124 стр.

6. Новые продукты 2021

   20 страниц

7. therm-x2®

   28 страниц

8. Отопительные панели / конвекторы Kermi

   154 страницы

9. Дизайнерские радиаторы Kermi B20

   60 страниц

10. Дизайн-радиаторы Kermi

    298 страниц

11. Конвекторен

    112 страниц

12. Сухая система x-net C13

    16 страниц

13. все Радиаторы и панельное отопление

    44 страницы

14. Дизайнерские радиаторы

    84 страницы

15. Система зажимов x-net C16

    16 страниц

16. Профиль компании

    28 страниц

17. ThermX2

    24 страницы

18. терм-х2 оригинал

    16 страниц

19. Энергосберегающий радиатор. Один на все системы отопления.

    20 страниц

20. Стальные панельные радиаторы therm-x2®

    140 страниц

21. ТРЕНДОВЫЙ ДИЗАЙН С ИЗЯЩНОСТЬЮ

    44 страницы

22. Душевая кабина Программа

    206 страниц

23. КОНВЕКТОР CLASSIC

    2 страницы

24. CONCEPT COMPACT RADIATOR

    2 страницы

25. Радиатор Living Design

    76 страниц

26. Классический конвектор-радиатор

    2 Страницы

27. Полотенцесушитель Mezzo 2009

    4 страницы

28. Краска для подкраски Cellax RAL 9016

    6 страниц

29. Radiator_selection_guide_2008_RU

    36 страниц

30. Radiator_Selection_Guide

    9 страниц

31. Душевые кабины I/2011

    124 страницы

Архивные каталоги

1. НАПРАВЛЯЮЩАЯ KERMI ДЛЯ ДУШЕВЫХ КАБИН. Экспертный совет

   48 страниц

2. LivingDesign_душевые кабины-I_2009_2

   84 страницы

Сравнить

Remove all

Сравнить 10 товаров

Радиатор отопления Kermi therm-X2 Profil-V 22 (FTV)

by KERMI

• Краткое описание
• Дополнительная информация

• Профильные вентильные радиаторы Kermi therm-x2. Инновационные технологии будущего. Отличительный вид. В дополнение к уникальной инновационной технологии для большего комфорта и снижения энергопотребления радиатор therm-x2 Profile с клапаном обладает всеми атрибутами для передового распределения тепла с точки зрения качества и дизайна. От высококачественного блестящего покрытия по всему периметру до полностью интегрированной арматуры с заводскими предустановленными значениями kv.

• Профильные вентильные радиаторы Kermi therm-x2. Инновационные технологии будущего. Отличительный вид. В дополнение к уникальной инновационной технологии для большего комфорта и снижения энергопотребления радиатор therm-x2 Profile с клапаном обладает всеми атрибутами для передового распределения тепла с точки зрения качества и дизайна. От высококачественного блестящего покрытия по всему периметру до полностью интегрированной арматуры с заводскими предустановленными значениями kv. Рост: 200 – 900 мм Длина: 400 – 3000 мм Тепловая мощность: 161 – 12672 Вт

Годовая экономия

Годовая экономия: грн 200 / 200 кВтч *

99,0%

1,0%

Годовой базовый уровень энергии для отопления 22 944 кВтч/год

Годовой энергии после замены Kermi therm-X2 Profil-V 22 (FTV)

Ваш годовой сбережений

*Отказ от ответственности за технологии

2. , оборудования и материалов в Селекторе технологий основывается исключительно на квалификации в соответствии с «Минимальными стандартами энергоэффективности» IQ Energy и не означает одобрения производителей или поставщиков этих продуктов со стороны ЕБРР.

Несмотря на то, что были предприняты все усилия для представления правильных и актуальных данных, ЕБРР не несет ответственности за точность представленных данных.

**Включенные технологии ‎были оценены как обеспечивающие как минимум на 20% более высокую энергоэффективность, чем в среднем по рынку

2. Экономия рассчитана на ремонт среднего жилья или замену среднего оборудования в Украине. Фактическая экономия отдельных проектов реконструкции/оборудования может отличаться от указанной экономии из-за конкретных климатических условий, размера жилья/оборудования, поведения потребителей и т. д. Отображаемые меры по повышению энергоэффективности влияют на счета (экономии) отдельных домохозяйств только в том случае, если доступен биллинг на основе потребления.

3. Несмотря на то, что мы приложили разумные усилия для применения актуальных цен на энергию при расчете экономии в гривнах, мы не берем на себя ответственность за точность каких-либо оценок экономии, указанных на этом Сайте.

4. Все цены, отображаемые в нашем Селекторе технологий, предоставляются поставщиками в качестве ориентировочных розничных цен и должны использоваться только в справочных целях. Фактические цены продавцов/продавцов могут отличаться от цен на нашем веб-сайте по разным причинам, не зависящим от программы IQ Energy. Программа IQ Energy не несет никакой ответственности за информацию о ценах на какой-либо конкретный продукт. Уточняйте, пожалуйста, у поставщиков актуальные цены на интересующую вас продукцию и технологии.

Контактная информация	Киев, ул. Фрунзе 160, тел. 044 383-76-18, www.kermi.in.ua, Email: [email protected]
Производство Подробная информация о продукте	https://www.kermi.ua/…
Толщина в мм	0
Лямбда в Вт/(м·K)	0,000

Годовая экономия

Годовая экономия: 200 грн / 200 кВтч *

99,0%

1,0%

Годовой базовый уровень энергии для отопления 22 944 кВтч/год

Годовой энергии после замены Kermi therm-X2 Profil-V 22 (FTV)

Ваш годовой сбережений

*Отказ от ответственности за технологии

2.

, оборудования и материалов в Селекторе технологий основывается исключительно на квалификации в соответствии с «Минимальными стандартами энергоэффективности» IQ Energy и не означает одобрения производителей или поставщиков этих продуктов со стороны ЕБРР. Несмотря на то, что были предприняты все усилия для представления правильных и актуальных данных, ЕБРР не несет ответственности за точность представленных данных.

**Включенные технологии ‎были оценены как обеспечивающие как минимум на 20% более высокую энергоэффективность, чем в среднем по рынку

2. Экономия рассчитана на ремонт среднего жилья или замену среднего оборудования в Украине. Фактическая экономия отдельных проектов реконструкции/оборудования может отличаться от указанной экономии из-за конкретных климатических условий, размера жилья/оборудования, поведения потребителей и т. д. Отображаемые меры по повышению энергоэффективности влияют на счета (экономии) отдельных домохозяйств только в том случае, если доступен биллинг на основе потребления.

3. Несмотря на то, что мы приложили разумные усилия для применения актуальных цен на энергию при расчете экономии в гривнах, мы не берем на себя ответственность за точность каких-либо оценок экономии, указанных на этом Сайте.

4. Все цены, отображаемые в нашем Селекторе технологий, предоставляются поставщиками в качестве ориентировочных розничных цен и должны использоваться только в справочных целях. Фактические цены продавцов/продавцов могут отличаться от цен на нашем веб-сайте по разным причинам, не зависящим от программы IQ Energy. Программа IQ Energy не несет никакой ответственности за информацию о ценах на какой-либо конкретный продукт. Уточняйте, пожалуйста, у поставщиков актуальные цены на интересующую вас продукцию и технологии.

REHVA Journal 06/2014 – Energy performance of radiators with parallel and serial connected panels



MikkMaivel Tallinn University of Технология mikk. [email protected]	Martin Konzelmann WTP Wärmetechnische Prüfgesellschaft mbH [email protected]	Jarekkurnitski Tallinn University of Technolation [email protected]

9000 9000

. экономия серийного радиатора. Влияние лучистой температуры можно было увидеть, но с точки зрения энергосбережения существенной разницы между изучаемыми радиаторами не было. Результаты не подтверждают предыдущие заявления об экономии энергии около 10%.

Ключевые слова: водяной радиатор, теплоотдача, энергетическая эффективность, рабочая температура, лучистая температура.

Потери выбросов теплогенераторов являются важной темой, особенно в случае зданий с низким энергопотреблением. Сообщается, что радиаторы с последовательно соединенными панелями могут обеспечить экономию энергии на 11% (технология Therm X2), и это подтверждается до 100% более высокой теплопередачей излучения, а также более коротким временем нагрева радиатора. В случае последовательно соединенных панелей горячая вода проходит сначала через переднюю (со стороны помещения) панель, а затем к задней (со стороны стены) панели, Рисунок 1 . Затем охлажденная вода возвращается в трубопровод отопления. Идея последовательного соединения заключается в повышении температуры поверхности радиатора со стороны помещения, что повысит теплоотдачу излучением и рабочую температуру.

Рис. 1. Исследуемые типы радиаторов с параллельным и последовательным соединением панелей.

Целью данного исследования было количественное определение влияния параллельных и последовательных панелей радиаторов на потери излучения и потребление энергии с помощью контролируемых лабораторных измерений и динамического моделирования. Цель состояла в том, чтобы показать, какие различия можно измерить в лаборатории и как их можно обобщить на годовые энергетические показатели обычных и низкотемпературных радиаторных систем.

Ограничение стандарта тепловыделения EN15316-2. 1:2007 заключается в том, что процедура расчета полностью основана на температуре воздуха. На самом деле разные радиаторы имеют некоторое влияние на температуру излучения, а рабочая температура является основным параметром стандарта теплового комфорта ISO 7730:2005. Рабочая температура рассчитывается как среднее значение температуры воздуха и означает лучистую температуру и представляет собой температуру, которую ощущает человек. Для точного сравнения измерения и моделирование необходимо проводить при одной и той же рабочей температуре, которая учитывалась в данном исследовании.

Измерение тепловой мощности и температуры

Тепловые выбросы двух радиаторов были измерены в испытательной камере с охлаждаемыми поверхностями, соответствующими требованиям EN 442-2:2003. Радиаторы представляли собой двухпанельные радиаторы физически одинакового размера, высотой 0,6 м и длиной 1,4 м, с параллельным и последовательным соединением панелей и двумя пластинами конвекционного оребрения между ними, оба типа 22-600-1400. Номинальная тепловая мощность параллельного блока составляла 2 393 Вт, а последовательного — 2 332 Вт при перегреве ΔT 50 К в соответствии с EN 442-2:2003. На рисунках 2 и 3 показаны схема измерения и точки измерения температуры.

Рис. 2. Фото измерительной установки.

Рис. 3. Расположение радиаторов и точек измерения температуры. Площадь помещения 4,0 на 4,0 м, высота помещения 3,0 м.



Были использованы две температуры подачи: 50°C и 70°C. Оба цикла измерений были повторены (тест 1, тест 2) для контроля воспроизводимости. Термостат с уставкой максимально близкой к 20°C во всех испытаниях изменял расход воды с соответствующими изменениями температуры обратной воды в соответствии с потребностью в отоплении. Один и тот же термостат использовался в измерениях для обоих тестируемых радиаторов. Все испытания начинались со ступенчатого изменения нагрева.

Температура подачи 50°C привела после ступенчатого изменения к стабильной работе, при которой тепловая мощность потока воды снизилась с уровня примерно 900 Вт до уровня 800 Вт, что соответствует ситуации, когда внутренние теплопоступления близки к 15% от номинального тепловыделения. выход, Рисунок 4 .



Рис. 4. Испытание 1 при температуре подачи 50°C: массовые расходы воды и тепловыделения со стороны воды.

Средняя температура поверхности передней и задней панели показывает более высокую температуру передней панели и более низкую температуру задней панели в случае последовательного радиатора, Рисунок 5 . Массовый расход воды стабилизировался на значительно более низком уровне в параллельном радиаторе, и было подсчитано, что повышение тепловой мощности параллельного радиатора на 3 % при 90 455 ΔT 90 456 50 К увеличилось примерно на 10 % при увеличении тепловой мощности при 90 455 ΔT 25 К.

Рисунок 5 ● Температура поверхности передней и задней панели при 50°C Тест 1.

Результаты анализа тепловыделения были проанализированы для периода стабилизации от 130 до 320 минут. Серийный радиатор потреблял примерно на 3% меньше энергии в тесте 1, но примерно на 3% больше энергии в тесте 2. Поскольку рабочие температуры не были точно такими же, температура охлаждаемых поверхностей помещения составляла T s было скорректировано с помощью аналитической модели теплопередачи помещения, описанной в (Maivel et al. 2014). Корректировку проводили в обоих направлениях для проверки достоверности модели. Результаты представлены в таблице 1 , показывая, что при одинаковых рабочих температурах тепловая мощность серийного радиатора была примерно на 2% меньше и на 4% выше в тестах 1 и 2 соответственно (влияние корректировки примерно на 1%). Аналитически рассчитанное чистое излучение от передней панели радиаторов составило 120 Вт и 148 Вт для параллельного и последовательного подключения, что соответствует доле излучения 15% и 18% соответственно.

Таблица 1. Аналитически рассчитанные скорректированные значения температур и тепловых мощностей радиаторов.

	Test 1	Test 1	Test 2	Test 2
	T оп 19,39 → 19,58	T op 19. 58 → 19.39	T op 19.33 → 19.51	T op 19.51 → 19.33
Air, T a, adjusted , °C	20.16	20.00	20.05	19.90
Cooled surf., T s, adjusted , °C	18.58	18.28	18.58	18.29
Parallel 50°C, heat output, W	815. 1	824.9	713.1	722.4
Serial 50 ° C, HEARTERK
Serial 50 ° C, HEARTERK
.0517 807.3	745.0	752.7
Saving of Serial, %	2.01	2.14	-4.48	-4.20

Испытания при температуре подачи 70°C соответствовали превышению размеров радиаторов примерно в 2 раза (примерно 1 600 Вт против 800 Вт). Начальные комнатные температуры были достаточно близки в тестах с обоими радиаторами, что позволило точно сравнить динамические характеристики при ступенчатом изменении нагрева примерно на 3°C. В случае Parallel начальная температура воздуха в помещении и температура поверхности были примерно на 0,1 °C ниже, но радиатор Parallel достиг той же температуры, что и Serial, за 9минут. После этого кривые температуры воздуха были почти идентичными с чуть более высоким максимальным значением для Параллели на 43-й минуте, Рисунок 6 . После фазы нагрева клапан термостата не мог поддерживать стабильную температуру в обоих случаях из-за увеличенных размеров радиаторов.



Рис. 6. Динамическая переходная характеристика температуры воздуха в помещении и температуры поверхности при 70°C Тест 1.

Практический пример в среде динамического моделирования

Программное обеспечение для моделирования IDA-ICE со стандартной моделью водяного радиатора использовалось для моделирования испытательной комнаты EN 442-2 и типичной жилой комнаты с такими же размерами. В случае тестовой комнаты радиатор был расположен на внутренней стене, а остальные 3 стены, пол и потолок были внешними, Рисунок 7 . В случае жилой комнаты радиатор располагался на внешней стене с окном, а также была еще одна внешняя стена. Жилое помещение имело вытяжную вентиляцию без рекуперации тепла. Моделирование проводилось при температуре наружного воздуха -22°C, чтобы сравнить различия в теплопроизводительности и в течение всего года с годовой тепловой энергией в эстонских турецких лирах.

Рис. 7. Имитация комнаты EN 442-2 (вверху) и жилой комнаты (внизу) в модели IDA-ICE.

При моделировании использовался ПИ-регулятор, который с высокой точностью поддерживал заданное значение рабочей температуры 19,5°C. В случае испытательного помещения согласно EN 442-2 значения U были выбраны таким образом, чтобы тепловые потери составляли около 800 Вт при температуре наружного воздуха -22 °C. Модель радиатора IDA-ICE обеспечивала идентичную температуру поверхности передней панели для радиатора Parallel, когда температура обратной линии была примерно на 6°C выше, чем при измерениях. Для достижения измеренной температуры поверхности передней панели радиатора Serial температура подачи была увеличена до 57,6°C. При этих настройках температура поверхности передней панели была такой же, как и при измерениях для обоих радиаторов, и моделирование дало почти такое же тепловыделение радиаторов, Таблица 2 .

Таблица 2. Результаты моделирования испытательной комнаты EN 442-2, описанной в гл. 2.3. Все значения при температуре наружного воздуха −22°C.

193449 9000

19349934 9000

1934 9000

1934 9000

934 9000

TOT

	Parallel	Serial
Flow temperature, °C	50.0	57.6
Return temperature , °С	39. 8	43.4
Front panel surface temperature, °C	39.8	44.1
Rear panel surface temperature, °C	39.8	44.1
Температура воздуха, ° C	20,69	20.58
20,58
0455 q front , W	178. 7	227.1
Convection q cr , W	624.7	576.2
Back Сторона Q B , W	0	0
Total HEAT Q	Q TOT TOT.0325	803.4	803.3

В случае жилой комнаты, потери тепла в течение 630 Вт были немного меньше по сравнению с 800 Вт в тестах на лаборатории, а некоторые – тепловые температуры в потоке в течение 630 Вт по сравнению с 800 Вт. необходимо иметь одинаковые температуры поверхностей передней панели. Смоделированная тепловая мощность показывает разницу в 1,9 Вт, что соответствует экономии 0,3% за счет серийного радиатора, Таблица 3 . В годовом моделировании энергопотребления серийный радиатор обеспечил экономию тепловой энергии на 0,7% и несколько более высокую температуру поверхности передней панели, как показано на рис. 9.0441 Рисунок 8 .



Таблица 3. Результаты моделирования жилого помещения, описанного в гл. 2.3. Все значения даны при температуре наружного воздуха -22°C, за исключением годового энергопотребления.

	Parallel	Serial
Flow temperature, °C	53. 0	58.7
Return temperature, °C	38.3	43.1
Front panel surface temperature, °C	39.9	44.1
Rear panel surface temperature, °C	39.9	44.1
Air temperature, °C	19.61	19.48
Flow temperature for backwall correction, °C	57. 7	53
Rear panel surfaces temperature at corrected flow temperature, °C	41.4	38,4
Передняя панель Q Фронт , W	179,2	227,7 925	227,7 9000 9000	9000 227,7 9000 9000 9000	9000 227,7 9000 2 179,2	9000 227,7 9000 2 179,2		179,2		179,2 0326
Convection q cr , W	446. 8	396.8
Back side q b , W	8.6	9.2
Corrected back side q b , corrected , W	8.8	8.4
Total heat output q tot , W	634.6	633.7
Corrected total heat output q tot , W	634.8	632. 9
Annual heating energy use, kWh/(m 2 a)	64.9	64.5



Рис. 8. Кривая продолжительности температуры поверхности передней панели радиатора (100% = 8 760 ч).

Выводы

·  Лабораторные измерения показали, что в первом тесте на 3% ниже, а во втором тесте на 3% выше тепловыделение радиатора Serial. Различия между тестами превышали заявленную точность испытательной комнаты EN 442-2 +/- 1% и были вызваны очень небольшими, но постоянными колебаниями расхода воды и температуры. Используемая измерительная установка не достигла полного устойчивого состояния и не смогла количественно определить различия между испытанными радиаторами, однако указав, что эти различия были очень малы, если они вообще существовали.

·  Смоделированные результаты испытаний в помещении EN 442-2 с температурами поверхности передней панели радиаторов, идентичными измеренным значениям, показали, что температура воздуха на 0,11°C ниже в случае серийного радиатора, но точно такое же тепловыделение обоих радиаторов из-за более интенсивный радиационный теплообмен в случае последовательного радиатора.

·  Результаты моделирования типичного жилого помещения показали на 0,3% меньше тепловыделения при расчетной температуре наружного воздуха и на 0,7% меньше годового потребления тепловой энергии в случае последовательного радиатора. Таким образом, радиатор на наружной стене с более высокой температурой передней панели привел к измеримой экономии энергии, подтверждая важность температуры излучения как явления, но с точки зрения экономии энергии не было существенной разницы между исследованными радиаторами с параллельным и последовательным соединением панелей.

·  Последовательный излучатель имел на 4°C более высокую температуру передней панели, что привело к несколько большей доле излучения, 18% по сравнению с 15% для параллельного излучателя в тесте на 50°C. Температура задней панели радиатора Serial была на 3°C ниже, что может иметь некоторый эффект энергосбережения в случае плохо изолированных стен.

·  Параллельный радиатор продемонстрировал немного более быстрый динамический отклик и более высокую тепловую мощность, что привело к немного более быстрому времени нагрева. На 3% выше тепловая мощность радиатора Parallel на ΔT 50 К увеличилась примерно на 10 % по сравнению с ΔT  25 К, что дает некоторое преимущество параллельному радиатору в низкотемпературных системах отопления.

Каталожные номера

1.      Therm X2 – Технология: потенциальная экономия средств. http://www.kermi.com/EN/Waerme-Design/Energiesparrechner/index.phtml.

2.      EN 15316-2-1:2007. Системы отопления в зданиях. Метод расчета потребности системы в энергии и эффективности системы. Часть 2–1: Системы выбросов при отоплении помещений, CEN 2007.

3.      ISO 7730:2005. Эргономика термальной среды. Аналитическое определение теплового комфорта с использованием расчетов индексов PMV и PPD и местных критериев теплового комфорта, ISO 2005.

4.      EN 442-2:1996/A2:2003 Радиаторы и конвекторы. Часть 2: Методы испытаний и оценка, CEN 2003.

5.      Майвел М., Конзельманн М., Курницки Дж. Энергетические характеристики радиаторов с параллельным и последовательным соединением панелей.
