Т6: революция среди радиаторов
Радиаторы с центральным нижним подключением VOGEL&NOOT T6 установили новый стандарт в отоплении помещений! Простота монтажа и эксплуатации – это особенности VOGEL&NOOT, от которых выигрывает каждый!Подключение к системе отопления возможно через любые из 6 патрубков.
Размер радиатора легко поменять даже после окончания монтажных работ.
Термостатический элемент можно установить с любой стороны радиатора.
Возможна поставка радиаторов без скоб на задней стенке радиатора.
Возможна установка байпаса для проведения испытаний системы отопления без радиатора.
Обзор моделей
Технология центрального подключения Т6 основана на симметрии. Узел центрального подключения Т6 расположен четко по центру радиатора, вне зависимости от его длины. Это идеальное сочетание дизайна с уникальной технологией. В радиаторах с центральным подключением также используется запатентованная геометрия конвективной решетки, которая увеличивает тепловую мощность радиатора. Это позволяет быстро нагреть помещение и гарантирует оптимальный уровень комфорта.
Множество типоразмеров радиаторов выражаются в широком ассортименте радиаторов для различных требований. Первая цифра – количество греющих панелей, вторая цифра – количество конвективных решеток.
Тип 11VM | Тип 11VM |
одна греющая панель с одной конвективной решеткой | |||||
---|---|---|---|---|---|
Высота | 300 | 400 | 500 | 600 | 900 |
длина | до 2400 | до 2600 | до 2000 | ||
Глубина | 61 |
Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм.
подключение: 4-х входа подключения ½ дюйма, и 2 входа подключения ¾ дюйма по центру снизу
испытательное давление: 13 bar
рабочее давление: 10 bar
рабочая температура: 110 °C
Тип 21VM-S | Тип 21VM-S |
2 греющие панели с одной конвективной решёткой | |||||
---|---|---|---|---|---|
высота | 300 | 400 | 500 | 600 | 900 |
длина | до 2400 | до 3000 | до 2000 | ||
глубина | 80 |
Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм.
подключение: 4-х входа подключения ½ дюйма, и 2 входа подключения ¾ дюйма по центру снизу
испытательное давление: 13 bar
рабочее давление: 10 bar
рабочая температура: 110 °C
Тип 22VM | Тип 22VM |
2 греющие панели с 2 рядами конвективных решёток | |||||
---|---|---|---|---|---|
высота | 300 | 400 | 500 | 600 | 900 |
длина | до 3000 | до 2000 | |||
глубина | 105 |
Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм.
подключение: 4-х входа подключения ½ дюйма, и 2 входа подключения ¾ дюйма по центру снизу
испытательное давление: 13 bar
рабочее давление: 10 bar
рабочая температура: 110 °C
Тип 33VM | Тип 33VM |
3 греющие панели с 3 рядами конвективных решёток | |||||
---|---|---|---|---|---|
высота | 300 | 400 | 500 | 600 | 900 |
длина | до 3000 | до 2200 | до 1800 | ||
глубина | 166 |
Шаг: общая длина начинается с 400 мм доступна с шагом в 200 мм, дополнительно 520, 720, 920, 1120 and 1320 мм.
подключение: 4-х входа подключения ½ дюйма, и 2 входа подключения ¾ дюйма по центру снизу
испытательное давление: 13 bar
рабочее давление: 10 bar
рабочая температура: 110 °C
Техническая информация
Радиаторы с центральным нижним подключением Т6 подходят для двухтрубных систем отопления. Радиаторы также можно подключить к системе отопления используя боковые патрубки.
Радиаторы поставляются готовы к монтажу в систему отопления с преднастроенным термостатическим клапаном на определенное значение Kv, соответствующее тепловой мощности радиатора.
При установке в систему отопления с рассчитанным значением Kv, преднастроенный термостатический клапан можно настроить на любое необходимое значение Kv.
B) Подключение с 2-х сторон
C) Подключение сверху (Предупреждение: снижение мощности)
подача
возврат
заглушка
воздухоотводчик
слив
Предостережение:
Когда используются радиаторы T6 с центральным нижним присоединением в качестве радиатора с боковым присоединением ¾ пластиковые резьбовые заглушки должны быть заменены на никелированные латунные заглушки (опционально). Доступны по номеру оборудования: AZ0PL000C0002000. Дополнительно, пластиковые части специальных резьбовых присоединений должны быть удалены.
Также возможно изменить предустановленное значение kv термостатического вентиля, когда оборудование используется под давлением.
Инструкции по настройке: VOGEL&NOOT вентильные радиаторы изготовлены в соответствии с установкой в 2-х трубной системе отопления. В каждый отдельный радиатор встроен предустановленный термостатический вентиль, в соответствии с выходной мощностью радиатора. Установленное значение kv также обозначено цветом его колпачка. Пожалуйста обратите внимание: |
В однотрубной системе отопления встроенный термостатический клапан должен быть установлен на N. На встроенном термостатическом клапана установлена защитная заглушка. После снятия защитной заглушки на термостатический клапан может быть установлена термостатическая головка стандартна RA. ВНИМАНИЕ: Во время монтажа радиатора в однотрубную систему отопления необходимо предусмотреть установку узла подключения с байпасом. В случае отсутствия байпаса на узле подключения система отопления работать не будет. Смена встроенного термостатического вентиля с правой стороны на левую сторону, и, наоборот, может быть легко произведена в любое время. |
Скачать
Здесь вы можете скачать все соответствующие материалы в различных файловых форматах.Изображения в различных разрешениях для использования при печати () или на экране ().
Цвета
Т6 центральное нижнее подключение доступны в 45 различных цветах.- Эдельвейс
- Пергамон
- Жасмин
- Натура
- Багамы бежевый
- Банан
- Манхэттен
- Магнолия
color name color code
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.
- фарфорово-голубой
- электрический голубой
- лимонное свечение
- кисло-зеленый
- Желто-пастельный
- жемчужно-золотой
- лиловый туман
- мистический жемчуг
color name color code
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.
- Бежевый
- Жемчужно-белый
- Огненно-красный
- Рубиновый
- Винно-красный
- Ультрамариновый
- Серовато-синий
- Бледно-зеленый
- Серебристо-серый
- Синевато-серый
- Антрацитно-серый
- Серо-графитовый
- Каменисто-серый
- Светло-серый
- Дымчато серый
- Туманно серый
- Шоколадный
- Кремово-белый
- Серовато-белый
- Белый
- Снежно-белый
- Густо-черный
- Черный
- Какао
- Капучино
color name color code
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.
- бежевый жемчуг
- серый алюминий
- белый алюминий
- серый нержавеющей стали
color name color code
Цвет на экране монитора может отличаться от реального цвета радиатора по причине особенностей цветопередачи мониторов. Вы можете уточнить оттенок цвета у дилеров VOGEL&NOOT.
Маркировка CE и «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP)
Согласно регламенту ЕС «О строительных изделиях» продукция, используемая в строительстве, включая радиаторы и конвекторы без встроенного нагревательного элемента, должна получить маркировку СЕна основании согласованныхтоварных стандартов EN442, и иметь «ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик» (DoP). Маркировка СЕ означает, что каждое отдельное изделие изготовлено в соответствии с требованиями технологического процесса для данного типа продукции, установленного нормами в отношении его производства, проверки и поставки. Регламентвступилвюридическуюсилу 1 июля 2013 г.
Продукция компании RettigICCимеет маркировкуCE.«ДЕКЛАРАЦИЯ ХАРАКТЕРИСТИК КАЧЕСТВА, Декларация о рабочих характеристиках строительной продукции, декларация качественных характеристик», сделаннаяRettigICC, а также документыc детальнойинформацией о рабочих характеристиках отдельных изделий (см. приложения M и D) предоставляются в соответствии с положениями регламента «О строительных изделиях» (см. прилагаемую Декларацию о рабочих характеристиках RICCв ее последней редакции и документы, на которые она ссылается).
Панельные Радиаторы
Дизайн-радиаторы
Напольные конвекторы
Трубчатые радиаторы
Радиаторы Kermi FTV с нижним подключением в Москве в Kermi-Market
FTV 11
FTV 12
FTV 22
FTV 33
Радиатор Kermi FTV 12 – 300×400
5 837 ₽*
2В наличии
Радиатор Kermi FTV 22 – 200×600
8 311 ₽*
4В наличии
Радиатор Kermi FTV 33 – 300×400
9 193 ₽*
2В наличии
Радиатор Kermi FTV 11 – 300×400
4 582 ₽*
3В наличии
Радиатор Kermi FTV 12 – 300×500
6 362 ₽*
3В наличии
Радиатор Kermi FTV 22 – 200×700
8 842 ₽*
2В наличии
Радиатор Kermi FTV 33 – 300×500
9 924 ₽*
3В наличии
Радиатор Kermi FTV 11 – 300×500
4 933 ₽*
2В наличии
Радиатор Kermi FTV 12 – 300×600
6 888 ₽*
2В наличии
Радиатор Kermi FTV 22 – 200×800
9 402 ₽*
2В наличии
Радиатор Kermi FTV 33 – 300×600
10 653 ₽*
4В наличии
Радиатор Kermi FTV 11 – 300×600
5 283 ₽*
0В наличии
Радиатор Kermi FTV 12 – 300×700
7 413 ₽*
0В наличии
Радиатор Kermi FTV 22 – 200×900
9 930 ₽*
0В наличии
Радиатор Kermi FTV 33 – 300×700
11 382 ₽*
0В наличии
Радиатор Kermi FTV 11 – 300×700
5 662 ₽*
2В наличии
Радиатор Kermi FTV 12 – 300×800
7 967 ₽*
0В наличии
Радиатор Kermi FTV 22 – 200×1000
10 491 ₽*
0В наличии
Радиатор Kermi FTV 33 – 300×800
12 141 ₽*
0В наличии
Радиатор Kermi FTV 11 – 300×800
6 011 ₽*
0В наличии
Радиатор Kermi FTV 12 – 300×900
8 494 ₽*
0В наличии
Радиатор Kermi FTV 22 – 200×1100
11 053 ₽*
0В наличии
Радиатор Kermi FTV 33 – 300×900
12 872 ₽*
0В наличии
Радиатор Kermi FTV 11 – 300×900
6 392 ₽*
2В наличии
Радиатор Kermi FTV 12 – 300×1000
9 018 ₽*
0В наличии
Радиатор Kermi FTV 22 – 200×1200
11 580 ₽*
2В наличии
Радиатор Kermi FTV 33 – 300×1000
13 600 ₽*
0В наличии
Радиатор Kermi FTV 11 – 300×1000
6 742 ₽*
0В наличии
Радиатор Kermi FTV 12 – 300×1100
9 546 ₽*
0В наличии
Радиатор Kermi FTV 22 – 200×1400
12 671 ₽*
0В наличии
Радиаторы Kermi FTV — современные отопительные приборы немецкого производства. Они предусматривают нижнее подключение и характеризуются высокой эффективностью и экономичностью. Панельные радиаторы — отличное решение для создания автономной системы отопления в частных домах. Эти приборы отличаются универсальностью, и могут быть использованы при любой схеме разводки.
Предлагаем посмотреть видео о технологии Therm X2
Конструкция радиаторов состоит из нагревательных панелей, число которых может быть от 1 до 3, и конвективного оребрения, позволяющего интенсифицировать воздухообмен. По бокам они закрыты планками, а верхняя часть — решеткой.
Панели изготавливаются из профилированной холоднокатаной листовой стали, которая соединяется при помощи сварки. Эти отопительные приборы имеют высокий уровень надежности и могут эффективно работать при пониженных температурах.
Дополнительно комплектующие:
При необходимости скрыть трубопровод отопительной системы нижнее подключение позволяет сделать это без труда. Такой способ не приводит к снижению эффективности работы отопительного прибора. Современные батареи отопления быстро нагреваются и обеспечивают интенсивный конвективный теплообмен. В них использована инновационная технология Therm X2, которая предусматривает нагрев сначала передней панели, а затем той, что находится за ней.
металлопласт | полиэтилен | полипропилен | медь |
Интернет-магазин Kermi-market предлагает купить радиаторы Kermi FKO в широком ассортименте. В каталоге есть весь модельный ряд этих приборов, с помощью которых можно создать эффективную автономную систему отопления.
Kermi Therm X2 |
Базовая высота отопительного прибора (мм) |
Величина зазора от отопительного прибора до стены (мм) |
300 |
140 |
400 |
180 |
500 |
230 |
600 |
270 |
900 |
405 |
навыбор 4 типа радиаторов Kermi FTV
Нижнее подключение радиаторов – плюсы и минусы, фото
Привычное глазу подключение батарей с заходящими сбоку трубами перестает удовлетворять все большее количество потребителей. Хочется, чтобы интерьер комнат был идеальным, отделка аккуратной и стильной. Решить такую задачу позволяют радиаторы с нижним подключением. При этом, вместе с достижением аккуратного вида комнаты, удалось добиться и лучших показателей работы отопительной системы, а также – разработать интересные конструкционные варианты.
Содержание
- 1 Что такое радиатор с нижним подключением
- 2 Чем привлекательны радиаторы вертикального ориентирования
- 3 Какими бывают радиаторы нижнего подключения
- 4 Как устанавливаются и регулируются радиаторы
- 5 Нижнее подключение радиаторов плюсы и минусы – в качестве заключения
Стандартный радиатор, который имеет знакомое много лет инженерное решение, оснащен четырьмя точками подключения. При этом предусматривается подвод труб строго сбоку. Их сложно маскировать, для укрытия приходится прокладывать трассы за фальш отделкой стены и прибегать к другим хитростям.
В отличие от привычного, нижнее угловое подключение радиатора подразумевает подвод труб всего к двум точкам в нижней части панели. При этом:
- нет ограничений в схеме разводки отопительной системы, можно использовать как однотрубную, так и двухтрубную;
- используя трехходовый кран, легко обеспечить регулировку температуры батареи;
- подводка труб без труда прячется;
- кран перекрытия при двухтрубной схеме или трехходовой при однотрубной позволяют легко отсоединить панель от общей системы для ремонта или замены, без слива теплоносителя и прекращения отопления других комнат.
Для улучшения теплоотдачи и более удобного подвода труб используется клапан нижнего подключения радиатора. Это простое устройство увеличивает эффективность отопительной системы до 20%, при этом есть варианты с горизонтальным и вертикальным ориентированием подводных патрубков. Сегодня производители предлагают десятки вариантов такого изделия.
Чем привлекательны радиаторы вертикального ориентирования Радиатор, подключенный через специальную арматуруЕсли не применяется специальный клапан, нижнее подключение радиатора имеет один недостаток. Теплоноситель распределяется по объему очень быстро, скорость циркуляции велика. В результате на выходе падение температуры мало и в комнату отдается меньше тепла, чем это достигается при использовании, например, диагональной схемы бокового подключения. Но подключаемый снизу радиатор имеет неоспоримые достоинства:
- прогрев поверхности происходит очень быстро;
- вся панель имеет одинаковую температуру.
На основании таких преимуществ было предложено новое инженерное: вертикальные радиаторы. Это панель большой высоты и относительно малой ширины. Такой формат позволяет гораздо лучше вписать отопительный прибор в интерьер. Особенно привлекательно выглядит вертикальный обогреватель в ванных комнатах и других помещениях, где не так много открытого горизонтального пространства.
Одна из функций классического, настенного блока горизонтального типа – создавать тепловую завесу. После подсоединения и подачи теплоносителя над отопительным прибором формируется волна горячего воздуха. Установленная под окном, батарея не только греет комнату, но и предотвращает проникновения холодных масс внутрь помещения.
Вертикальная панель в меньшей степени способна создавать тепловую завесу. Поэтому ее используют там, где окон нет. Это может быть простенок, выступающая часть стены в интерьере. Особенно привлекательно выглядит конструкция вертикального типа в разрезе экономии места. К примеру:
- установленные на поверхности прямоугольных колонн, вертикальные блоки обеспечат отличную теплоотдачу и не займут много места;
- рядом с французским окном во всю высоту стены, вертикальные радиаторы с нижним подключением будут особенно хорошо смотреться, занимая минимум пространства в простенке;
- благодаря большой высоте, блоки могут работать и как инфракрасные излучатели, батарея “ростом” с человека создаст новое ощущение комфорта;
- предлагаются варианты радиаторов, которые могут имитировать предметы интерьера, например, оснащаться зеркалом.
Функциональные преимущества у вертикальных обогревателей такие же, как у горизонтальных панелей с нижним подключением. Используется специальный клапан, для отсоединения от системы отопления устанавливается кран перекрытия для двухтрубной схемы и трехходовой – для однотрубной.
При всех своих привлекательных чертах, вертикальные радиаторы с нижним подключением имеют ряд недостатков. В них низка степень конвекционной отдачи тепла – при большой высоте горячий воздух уходит под потолок, где создает почти бесполезную подушку. Кроме этого, из-за большой протяженности каналов прохода теплоносителя велика опасность закупоривания воздушными пробками.
Какими бывают радиаторы нижнего подключения Кран нижнего подключения, угловойПо инженерному решению радиаторы нижнего подключения имеют некоторые ограничения. Схема циркуляции теплоносителя подразумевает наличие сплошной зоны распределения. Поэтому на массовом рынке просто невозможно найти секционных радиаторов с нижней схемой подключения. Зато можно приобрести:
- панельные варианты для нижнего подключения, изготовленные из алюминиевых сплавов.
Для больниц и детских учреждений предлагаются специальные варианты с гладкой поверхностью, обеспечивающей легкий уход, например, радиаторы Керми;
- изделия из профилированной стали. Такие радиаторы очень долговечны, благодаря рифленой поверхности они показывают хорошую теплоотдачу и рекомендуются для частных домов и квартир.
Так как увеличивать количество секций блока теплоотдачи не представляется возможным, система отопления должна прокладываться так, чтобы тепло в комнате обеспечивалось числом панелей радиаторов с нижним подключением, а не их габаритными размерами. Это накладывает некоторые ограничения, если планировалось устанавливать блоки обогрева только под подоконниками.
Сложность с отсутствием возможности манипуляции размерами радиатора компенсируется достоинствами нижней схемы подключения. Трассы подачи и отвода теплоносителя, проведенные под полом, в плинтусах или бетонной стяжке – позволяют размещать панели на стенах, в любых удобных местах. При этом можно создать интересные интерьерные решения и обеспечить комфортный температурный режим в комнате.
Панели нижнего подключения устанавливаются так же, как и другие решения с неизменяемой геометрией. Необходимо:
- закрепить в стене соответствующие установочные элементы, согласно схеме для конкретной модели радиатора;
- разместить панель и тщательно проверить параметры горизонтальной и вертикальной установки;
- подключить установить перекрывающий кран, при необходимости – трехходовой, клапан нижнего подключения радиатора.
Подводы труб присоединяются и тщательно закрепляется. Если используется клапан нижнего подключения, позволяющий присоединение патрубков снизу-сзади, трассы можно спрятать в штробы или прорези стены. При этом трубы заделываются монтажной пеной. Для выпуска воздуха из радиатора нижнего подключения используются привычные методики и инструментарий в виде гаек Маевского.
Регулировка температуры в помещении может производиться несколькими способами:
- Вручную, при помощи трехходового крана или полным отключением одной или нескольких панелей.
- При помощи термоклапанов.
Термоклапаны бывают разных видов, с электронной установкой необходимой температуры, механической регулировкой, даже – возможностью задания программ подачи тепла. Для радиаторов нижнего подключения удобнее всего использовать осевые регулирующие вентили с термоголовками, практически у каждого производителя такого оборудования можно подобрать модель изделия, которая будет оптимально смотреться и удобно использоваться.
Нижнее подключение радиаторов плюсы и минусы – в качестве заключенияРадиаторы с нижним подключением весьма удобны. При их использовании можно легко избавиться от открытых трасс циркуляции теплоносителя, современные клапаны улучшат эффективность отопления, а помещение приобретет аккуратный стиль и привлекательный внешний вид.
К недостатку можно отнести панельный тип радиаторов нижнего подключения. Климат в комнате обеспечить сложнее, если нет достаточного количества мест для размещения блоков теплоотдачи. Кроме этого, места для размещения арматуры снизу – мало. Там необходимо установить кран для нижнего подключения радиатора, клапан, если хочется иметь и регулятор температуры – пространства требуется все больше и больше. Но при рациональном планировании легко компенсировать недостатки продуманной установкой панелей и тщательно спланированной системой отопления.
Варианты подключения радиаторов отопления по типу подключения, по типу радиатора. Обзор.
Существует несколько способов подключения радиаторов в системах отопления. Их мы и рассмотрим в данной статье.
- Боковое подключение
- Нижнее подключение
- Диагональное подключение
- Прямое подключение
- Угловое подключение
Подключение радиаторов отопления по виду радиатора
- Подключение алюминиевых радиаторов
- Подключение биметаллических радиаторов
- Подключение стальных радиаторов
- Подключение трубчатых радиаторов
- Подключение вертикальных радиаторов
Для того чтобы выбрать схему подключения, здесь важны много факторов. Частный это дом или квартира, централизованное отопление или автономное, стальные панельные радиаторы или секционные, разводка труб, материал, из пола или со стены подключение и так далее. Попробуем немного разобраться.
Боковое подключение батарей отопления
Подача и обратный трубопровод находятся на одной секции прибора, что обеспечивает одинаковое нагревание всех секций каждого радиатора. По трубе подачи, расположенной вверху, продвигается вода и уходит охлажденная жидкость по отводящей трубе, расположенной внизу.
Такой метод по большей части используется в многоэтажных постройках с разводкой по вертикали. При таком способе стояки пробиваются сквозь все этажи, спускаясь сверху вниз. Радиаторы подключаются на каждом этаже. Система обогрева может быть
двухтрубная(с двумя стояками рядом) и
однотрубная (с одним стояком). Данный вид подсоединения характеризуется не очень большой потерей тепла (5-10%), неплохой продуктивностью и минимальным расходом труб при подключении.
Нижнее подключение батарей отопления
Еще одним видом является нижнее подключение. Как правило используется для стальных панельных радиаторов, а также дизайнерских (трубчатых). Суть в том, что трубы подключения выходят из пола. В данный момент самый распространенный вид подключения, из за того что самого подключения практически не видно, так как оно под радиатором.
Используются узлы нижнего подключения разных модификаций.
Диагональное подключение батарей отопления
Одним из разновидностей является диагональное подключение. Подвод в таком случае находится сверху, а отводящая труба – снизу, но с разных сторон. Теоретически считается, что это самая оптимальная схема подсоединения отопительных приборов, поскольку расчетные тепловые потери не превосходят 2-5%. Нагретая вода ровно распределяется по каждой секции, обеспечивая максимальную отдачу тепла. В этом варианте применяются заглушки и кран Маевского.
Изредка встречается и другая картина – снизу подача, а сверху обратка, хотя при таком раскладе теплопотери достигают 20-25%. В отдельных случаях такая схема функционирует удовлетворительно и вся поверхность батареи прогревается более или менее нормально.
Прямое подключение радиаторов
Прямое подключение радиаторов используется в двух случаях:
при боковом подключении – это когда радиатор с боковым подключением и тогда если использовать прямые радиаторные краны, то они будут идти вдоль стены, и труба соотвественно. Такое используется в старых домах и в старом жилом фонде, где стояковая система отопления.
при нижнем подключении – это когда радиатор с нижним подключением и тогда если использовать прямые краны, то подключение будет прямо из пола. Используется в новостройках и новых квартирах.
Угловое подключение радиаторов
Угловое подключение радиаторов используется в двух случаях:
при боковом подключении – это когда радиатор с боковым подключением и тогда если использовать угловые краны для подключения радиатора, то они будут заходить в стену, тоесть труба выходит из стены и соединяется с помощью кранов с батареей. Такое используется в новых домах и в старом жилом фонде когда делается капитальный ремонт и клиенты прячут трубы в стенах. Большой плюс такой системы сто не видно труб отопления в интерьере.
при нижнем подключении – это когда радиатор с нижним подключением и тогда если использовать угловые краны, то подключение будет снизу из стены. Используется в новостройках и новых квартирах.
Подключение радиаторов отопления по виду радиатора

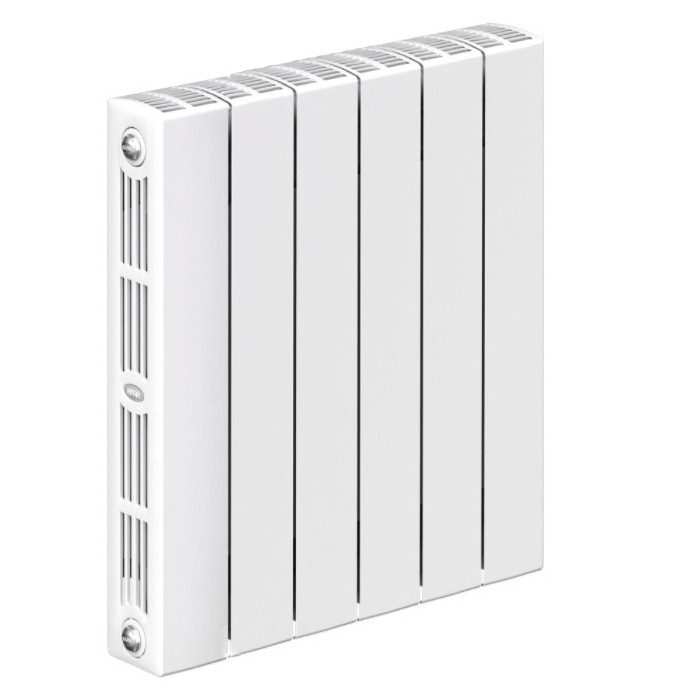

Подключение алюминиевых и биметаллических радиаторов
Подключение стальных радиаторов
Стальные радиаторы с нижним подключением – подключаются только через соответствующий узел нижнего подключения. Вариант подключения может быть прямой и угловой.
Где подача на стальных радиаторах с нижним подключением?
Подача на радаторах с нижним подключением слева, обратка справа – это подключение по умолчанию при использование узла нижнего подключения.
Подключение трубчатых и вертикальных радиаторов
Вертикальные трубчатые радиаторы имеют самое большое количество вариантов подключения. Но в основном используются несколько видов: нижнее по центру, нижнее по бокам, седловидное, боковое подключение.
Где подача на трубчатых радиаторах с нижним подключением?
Подача на трубчатых радаторах с нижним подключением там, где указано по схеме, при заказе радиатора. Схема прилагается в паспорте радиатора. Варианты могут быть следующими:
Радиаторы с нижним подключением, узел для биметаллической батареи с нижней подводкой
Радиаторы являются одними из самых популярных приборов, используемых в системе отопления различных помещений. Одним из вариантов их классификации является разделение по типу подключения, которое может быть боковым, нижним и универсальным. И, если раньше можно было увидеть в квартирах только вариант с подходом труб сбоку, сейчас, благодаря своим преимуществам, нередко встречаются и радиаторы с нижним подключением.
Содержание
1 Особенности метода
1.1 Одностороннее подключение
1.
2 Двусторонняя подводка
2 Отличия нижнего подключения
3 Выбор марок и моделей
Особенности метода
Вид подключения радиаторов, когда подводка осуществляется снизу, позволяет прятать трубы, которые при выборе бокового способа занимали бы лишнее место и не слишком эстетично смотрелись в общем интерьере комнаты.
А, используя нижний способ подводки отопления, можно сделать коммуникации практически незаметными – ведь сразу от прибора они уходят в пол. Хотя в этом случае возможны варианты:
Одностороннее подключение
Характеризуется подводом и отводом горячей воды с одной и той же стороны. Теплоноситель поступает в прибор через нижнюю пробку, и, пройдя по всем его трубам, возвращается в узел нижнего подключения с выходным отверстием, расположенным рядом с входным.
Вариант более удобный при монтаже, но требует лишних участков трубопровода.
Двусторонняя подводка
При этом нагретый теплоноситель входит в прибор через специальный узел, например, слева, а уже остывший отводится с правой стороны. Способ отлично подходит для индивидуальных систем отопления.
Обеспечивает практически полную незаметность трубопровода системы отопления, который смотрится в данном случае практически как опоры радиатора.
Отличия нижнего подключения
Радиаторы, имеющие узлы для подключения снизу, обладают радом достоинств.
После установки такой батареи система отопления имеет более эстетичный вид. Благодаря этому приборы с нижней разводкой устанавливаются и в жилых комнатах, и в бытовых помещениях, и даже в офисах, на складах и в магазинах. Минимальное количество труб позволяет радиаторам удачно вписаться в любой интерьер, не мешать установке мебели и отделке стен.
Радиаторы просты в монтаже. Ведь, кроме того, что в системе отопления с такой разводкой отсутствуют участки труб, идущие по стене, батареи можно устанавливать практически на любой высоте, подстраиваясь под подоконник или мебель.
Удобно наличие термостатического вентиля, которым, как правило, оборудован узел нижнего подключения. С помощью этого приспособления, на которое устанавливается термоголовка, легко регулируется температура воды, а, значит, и воздуха в помещении.
Конечно, за счет этого радиатор обойдется примерно на 10–15% дороже, чем обычный, зато обеспечит требуемые микроклиматические условия и даже может сэкономить затраты на отопление.
А еще радиаторы с нижней подводкой за счет особенностей своей конструкции могут быть отключены и даже сняты (например, для замены или ремонта) без необходимости остановки всей системы отопления дома.
Единственным же минусом таких приборов является их стоимость. А еще несколько лет назад в числе недостатков могло оказаться и недостаточно большое разнообразие моделей радиаторов на отечественном рынке и трудность поиска их для покупки. Сейчас такой проблемы практически не существует.
Монтаж батареи с нижней подводкой осуществляется при помощи уже имеющихся в комплекте кронштейнов. Хотя, если устанавливать ее на стену нежелательно, возможно использование специальных опор. Такой вариант может помочь еще больше замаскировать отопительные трубы.
Выбор марок и моделей
Выбирая марки и конкретные модели батареи, в которой имеется узел для нижнего подключения, стоит обратить внимание на 5 основных брендов, предлагающих такое оборудование на отечественном рынке:
- Корадо;
- Керми;
- Феролли;
- Аура;
- Термоплюс.
Турецкие батареи «Аура» представлены почти 20 вариантами, отличающимися количеством секций, то есть длиной, которая находится в пределах 400–2000 мм. Высота оборудования стандартная – 500 мм. Мощности двухрядной модели AURA 22 500х400 достаточно для обогрева комнаты площадью до 8 кв.м, а параметров мощного радиатора 22 500х2000 хватит уже на 30–36 кв.м.
Марка «Керми» предлагает оборудование высотой 0,3–0,9 м и длиной от 0,4 до 3 м. Причем радиаторы могут быть однорядными, двухрядными или трехрядными (тип 11, 22 и 33, соответственно). Выпускаются только в белом цвете и покрываются специальным двухслойным лаковым покрытием. Способны обогреть площадь от 3 (модель FTV 11 300×400) до 130 (FTV 33 900×3000) квадратных метров.
Радиаторы Korado, имеющие узел для нижней разводки труб отопления, представлены моделями мощностью от 0,3 до 6,4 кВт, соответственно способными обеспечить тепло на 3–64 кв. м площади. Высота приборов находится в пределах 300–900 мм, ширина достигает 2–3 метров, что позволяет выбрать нужное оборудование не только по мощностным характеристикам, но и в зависимости от особенностей интерьера помещения (высоте подоконника, расположению окон и мебели).
Стальные радиаторы марки Феролли из серии Flash 4N и Flash 6N, выпускаемые в Польше, могут подключаться и сбоку, однако имеют в комплекте узел для нижнего подключения к отопительной системе. Как и практически все остальные бренды, «Феролли» предоставляет возможность выбора моделей длиной 400–3000 мм и высотой от 30 до 90 см.
И, наконец, еще один турецкий бренд, Термоплюс, выпускает приборы практически с теми же параметрами, что и остальные производители, то есть высотой до 900 мм и длиной до 3 метров. Однорядные модели типа THERMOPLUS Ventil-11 300х400, отапливающие площади в пределах 2–3 кв. м, подойдут для обогрева, например, небольшого бытового помещения или части комнаты. А радиаторы с максимальной производительностью из серии Ventil-33 900 станут отличным вариантом для общественных зданий или даже производственных помещений.
- Автор: admin
- Распечатать
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
преимущества и недостатки, особенности установки
Содержание статьи:
- Нужна точка подключения
- Плюсы и минусы технологии
- Совместимость с системой нижнего нагрева
- Типы узлов соединения
- Типы фурнитуры для сборки
- Особенности установки радиаторов с нижним подключением
- Схема соединения узлов
- Какие радиаторы подходят
Подключение батарей нижним способом предусматривает расположение патрубков внизу конструкции, с обеих или одной из сторон. Нижнее подключение радиатора чаще всего используется в частных домах для маскировки коммуникаций.
Нужна точка подключения
Основные способы подключения радиаторов в системе отопления
Подключение источников тепла с трассой снизу предусматривает наличие труб на входе и выходе. Один из них используется для подачи воды, второй – для слива. Схема предназначена для:
- легкая стыковка нагревательных элементов;
- легкость замены радиаторов при необходимости ремонта;
- компактная развязка;
- скрытие некрасивых коммуникаций;
- оснащение теплотрассы вентилем охлаждения с трубчатым зондом;
- упрощение монтажа секционных батарей с нижними патрубками подогревателей.
При отводе системы от стен образуются нижние Г-образные конструкции.
Плюсы и минусы технологии
Способ подключения выбран для обеспечения равномерного прогрева батарей отопления
Оптимальным вариантом использования узла подключения радиатора отопления с нижним типом подачи является двухтрубная система. Коммуникации исключают потери тепла и имеют ряд преимуществ:
- равномерный прогрев верха и низа батарей;
- простота последовательного соединения труб;
- качественное отопление помещений, позволяющее реализовать только двухтрубный метод;
- маскировка элементов радиатора в полу или стенах;
- быстрый демонтаж и замена элементов;
- возможность установки трубопровода из полипропилена, меди, PEX, биметалла, алюминия, стали.
К недостаткам нижнего подвода можно отнести необходимость дооборудования каждой батареи воздухоотводчиками, невозможность обустройства при наличии циркуляционного насоса.
Совместимость с системой нижнего нагрева
Нижнее подключение выглядит эстетично, но жидкости затрудняют подъем и нагрев верхней части батареи
Организация нижнего подвода не осуществляется в коммуникациях с естественным типом циркуляции. Причина в направлении воды – снизу вверх, против силы тяжести. Если имеется двухходовая система, требуется разместить вентиль на обратке. Элемент отличается большей пропускной способностью по сравнению со стандартной опорой, что позволяет использовать мощные циркуляционные насосы.
Одностороннее нижнее подключение осложнено гидродинамическим сопротивлением радиаторов из-за наличия двух встречных каналов и малого условного прохода. Подобрать запорную арматуру проблематично – она представлена в основном моделями с выносными термостатами.
Форсунки одностороннего действия оснащены встроенным байпасом, поэтому регулировать подачу воды затруднительно. Устройство впрыска с отдельным дросселем и головкой термостата не может быть поставлено из-за нехватки места.
Виды узлов подключения
Н-образный узел, расположенный внизу, облегчает процесс настройки, отключения радиаторов и слива из них охлаждающей жидкости. В зависимости от вида армирования контура различают несколько видов конструкций.
Однотрубная
Систему подключения с 1 или 2 трубами выбирайте исходя из площади помещения
Теплоноситель движется по магистрали к отопительным приборам. Из-за падения температуры воды батарея хорошо прогревается только в первом контуре, вторые остаются холодными. Байпасное распределение используется для выравнивания разницы температур. Система термокомпенсации разделяет входные потоки на две части. Один идет к радиаторным приборам и начинает нагревать корпус. Второй в этот момент переходит к следующему устройству.
Двойная труба
Радиаторы равномерно прогреваются без байпаса. При наличии нижнего узла используется конструкция «бинокль» в виде штуцеров с регулировкой и закрыванием кранов. Одна форсунка выводится на подачу, вторая на обратку.
Комбинированный
Магистральный с обводным каналом внутри применяется в однотрубной и двухтрубной разводке. На теплотрассе с одной трубы байпас приоткрывается, с двух – полностью закрывается.
Типы арматуры для сборки
Виды фитингов, которые используются для соединения труб и радиаторов в системе отопления
Подключить коммуникации можно нижним способом, используя три вида фитингов:
- Прямой.
Служат для подведения радиаторных модулей к трубам, уходящим от пола в вертикальном положении. Схема прямого штуцера предусматривает штуцеры с «американкой» (накидной гайкой) или компрессионной переходной втулкой.
- Угловые трубы снимаются со стены на минимальной высоте от поверхности пола. Угловой штуцер соединяется американкой, расположенной на концах патрубков.
- Краны для закрытия системы и регулировки температуры. Фитинг встроен в корпус аккумулятора и обеспечивает быстроту подключения к двухтрубной разводке. С помощью шаровых или вентильных кранов с утопленными наконечниками можно регулировать обратку, подачу, отключать радиаторы.
Части стального трубопровода фиксируются накидной металлопластиковой гайкой с соединителем типа евроконус.
Особенности установки радиаторов с нижним подключением
При подключении радиаторов необходимо соблюдать расстояния до стены, пола и подоконника
Элементы радиатора необходимо подключать независимо от способа с отступом 5 см от поверхности стены, 5-10 см от подоконника , и 8-10 см от пола. Для самостоятельной сборки вам потребуются:
- Трубки Т-образные или Т-образные;
- уровень и труборез;
- специальных мультифлекс узлов; Лента ФУМ
- ; теплоизоляционный материал
- ;
- гаек.
Заход осуществляется на этапе ремонта дома или здания теплых полов в стенах, между отопительными приборами и полом или в полу. Последовательность работ зависит от формы арматуры.
Г-образные патрубки
Соединение радиатора с Г-образным патрубком снизу
Подключение нагревательных элементов возможно следующим образом:
- Монтаж ниппельно-шарового крана в сборе.
- Надевание хомута на трубу.
- Развальцовка трубки для предотвращения соскальзывания резинового уплотнения.
- Установка элемента в угловой фиксатор.
- Вывод конструкции на блок шаровых кранов и приманку.
- Разметка под крепеж фиксатора и демонтаж труб.
- Сверление отверстия и забивание в него комплектного дюбеля саморезом.
- Переустановка соединительных патрубков с креплением на перекрытие.
- Подвод основной трубы к соединительным трубам. Необходимо будет сдвинуть изолирующий слой на 2 длины рукава.
- Фиксация втулки и развальцовка трубы.
На потолке конструкция крепится с помощью дюбель-крюков. Чтобы трубы не выскакивали из-под стяжки, делается шаг 0,5 м.
Тройник
Тройник для подключения радиаторов
Процесс подключения осуществляется следующим образом:
- Надевание резьбового соединения на патрубок.
- Развальцовка элемента.
- Фиксация скользящей втулкой.
- Маскировка узла декоративными накладками под цвет и текстуру отделки.
Перед началом соединения выполняется оштукатуривание и выравнивание.
После установки выполняется ручная или терморегулировка клапана. В первом случае до и после радиатора используются трехходовые или шаровые краны.
Температура задается вручную или программно. Для нижних батарей лучше всего подходят регулирующие клапаны с термоголовкой.
Схема соединения узлов
Нижний узел подключается несколькими способами.
Через байпас
Байпас снижает теплопотери примерно на 20%, что экономит деньги
Байпас реализуется за счет:
- Встроенный канал с регулируемым диаметром отверстия. Может подключаться к однотрубным коммуникациям для равномерного распределения температуры воды. С помощью эксцентриковых гаек можно соединять отводы труб с любым осевым расстоянием.
- Выносной элемент для повышения температуры на входе с последующим выравниванием в системе. Трубка подключается через штуцер со встроенным термостатом. Охлаждающая жидкость будет течь по байпасу вверх к аккумулятору и стекать вниз. Вентиляционное отверстие встроено в верхнюю часть для регулировки возврата.
Байпас снижает потери тепла на 20%.
Через инъектор
Инъекционный или нижний боковой метод предусматривает наличие специальных приспособлений. Форсунки выполнены в виде трубы, установленной в корпусе трубы на выходе. Особенностью схемы является направление горячего теплоносителя в аккумулятор через вход возле патрубка и возврат через него в обратку. Со стороны инъекционного устройства находится клапан-регулятор, винтовой или автоматический регулятор температуры.
Разводка по Тихельману
Разводка по Тихельману препятствует полному охлаждению теплоносителя
Актуально для однотрубной системы отопления. Магистральная линия оборудована разъездом с одинаковой общей протяженностью для подающей и обратной линий.
Использование удлинителей потока
Устройство монтируется снизу, не имеет отводов вверху. Теплоноситель циркулирует, продвигаясь к середине батареи, а затем выходит в конце. Он поднимается и выталкивает воду через выходную трубу. Расширители потока не используются в гравитационных коммуникациях.
С помощью адаптера
Элемент вкручивается снизу, вверх идет нержавеющая трубка. Трубы отопления к переходнику подключаются снизу.
Какие радиаторы подходят
Производители выпускают батареи для нижнего подключения с патрубками выхода и входа внизу. Универсальные модели имеют 4 щели под багажником, поэтому врезаются в любом случае. Трубы отопления перекинуты на два входа, остальные спрятаны заглушками. Допускается подключение радиаторов под боковой вставкой нижним способом. Вам понадобится специальный монтажный комплект для крепления труб к стене, в нее или под пол.
Крепление производится снизу на кронштейны. Элемент должен быть слегка наклонен в сторону обратного движения теплоносителя. Таким образом из системы быстро удаляются воздушные пробки.
youtube.com/embed/CkbVfHw4RuU?wmode=transparent&fs=1&hl=en&modestbranding=1&iv_load_policy=3&showsearch=0&rel=1&theme=dark” frameborder=”0″ allowfullscreen=””>Нижний способ подключения радиатора подходит для однотрубного и двухтрубного отопления. С помощью специальной арматуры и приспособлений технология реализуется в квартире и частном доме.
Направляющая клапана радиатора | Консультационный центр BestHeating
Содержание
Полезное руководство по радиаторным вентилям
Если вы когда-нибудь задавались вопросом: «Какие радиаторные вентили мне нужны?»
Или, может быть, тихонько задались вопросом: «Какие радиаторные вентили лучше?»
Тогда вы попали в нужное место, чтобы получить ответы…
Радиаторные клапаны являются неотъемлемой частью работы радиатора или полотенцесушителя.
Они контролируют поток воды в трубах и обеспечивают эффективный и экономичный нагрев вашего радиатора, сохраняя вас, ваш дом и всех в нем красивыми, удобными и теплыми.
Но знаете ли вы, что не все вентили радиатора одинаковы?
Что, не каждый клапан подходит для использования с каждым радиатором?
На самом деле, некоторые радиаторные клапаны вообще не совместимы, а другие нельзя использовать с определенными радиаторами из-за размера, формы и конструкции.
В этом руководстве по клапану радиатора мы расскажем вам о типах клапанов и их использовании, чтобы вы могли лучше понять, какие клапаны радиатора и полотенцесушителя вам нужно купить и почему.
Где находится вход клапана радиатора?
Выяснить, где находятся впускные отверстия клапана на вашем радиаторе, довольно просто и в первую очередь определяется типом радиатора или полотенцесушителя, который у вас есть.
Например, у полотенцесушителя обычно место входа находится внизу внизу.
В этом случае, если ваши трубы центрального отопления выходят из стены, вы должны использовать угловые радиаторные клапаны, чтобы вы могли соединить горизонтальную трубу с входным отверстием клапана полотенцесушителя.
Стандартные радиаторы, такие как двухпанельные и однопанельные конвекторы или компактные радиаторы , обычно имеют боковые входы. Они снова находятся в нижней части вашего радиатора, но обычно обеспечивают доступ только сбоку (горизонтально), а это означает, что вам, вероятно, снова придется использовать угловые радиаторные клапаны для соединения трубопровода с впускным отверстием.
Некоторые более современные конструкции радиаторов имеют впускных клапанов среднего соединения . Они находятся в центре в нижней части радиатора. Популярный в Европе в течение некоторого времени, этот тип радиатора выводится на рынок здесь, в Великобритании, и является отличным способом максимально использовать ограниченное пространство на полу и стенах; что делает их идеальными для таких помещений, как ванные комнаты и гардеробные.
Наконец, вероятно, важно отметить, что некоторые радиаторы питаются от трубопровода, проходящего через пол, и могут иметь впускные отверстия (хотя и очень редко) сзади, а не сбоку; с этими типами радиаторов лучше всего подходят прямые вентили.
Используйте изображение ниже, чтобы получить четкое представление о том, какие клапаны подходят для вашего радиатора или полотенцесушителя.
Помните: если вы не уверены, какие клапаны вам нужны, вы всегда можете позвонить нам по телефону 0344 417 2563 или написать нам по электронной почте info@bestheating.
com.
Какие вентили для радиаторов купить?
Нередки случаи, когда при выборе нового радиатора радиаторные клапаны полностью игнорируются – честно говоря, легко допустить ошибку – мы представляем, что иногда вы так восхищаетесь своим новым радиатором, что забываете, что вам нужны клапаны для заставить его работать правильно.
Существует так много вариантов, доступных для вас, и — если вы, например, делаете полный ремонт ванной комнаты — они на самом деле являются лишь очень маленькой частью гораздо большей картины.
Но не волнуйтесь, мы здесь, чтобы помочь вам сделать правильный выбор – так что давайте взглянем на различия между некоторыми из доступных клапанов и какой из них подойдет вам лучше всего – мы даже сняли это небольшое видео для тебя.
Какие типы радиаторных клапанов доступны?
Первое, что нужно понять, выбирая, какие радиаторные клапаны купить, это то, может ли набор угловых, прямых или Н-образных клапанов удовлетворить вашим требованиям.
В Великобритании вы, вероятно, обнаружите, что большинство радиаторов имеют соединения «BOE» или «нижнее противоположное» — проще говоря, вода входит и выходит из радиатора снизу и с обоих концов.
В зависимости от того, откуда идет ваш трубопровод — от пола, от стены и т. д. — существуют различные клапаны, соответствующие вашим потребностям. Но в чем между ними разница?
Угловые радиаторные клапаны
Угловые радиаторные клапаны являются наиболее распространенным типом клапанов в Великобритании (наряду с термостатическими) и, как и следовало ожидать, с таким названием, как «угловой радиаторный клапан», они соединяют ваш радиатор с вашим центральным отоплением. трубы под «углом» – обычно около 90 градусов. Кто бы мог подумать? Действительно.
Вы сможете наилучшим образом использовать их, если ваши трубы выходят из стены или из-под половиц, так как вам понадобится угол, чтобы вы могли вставить трубы во входное соединение радиаторов.
Этот тип клапана становится все более популярным, потому что он выглядит намного аккуратнее и оставляет менее заметными трубопроводы, чем прямые альтернативные клапаны, что делает их идеальными для более минималистских установок.
Прямые радиаторные вентили
Прямые радиаторные вентили называются так потому, что внутри этих вентилей вода течет «прямо», а не направляется, не отклоняется и не распределяется под углом.
Они не имеют изгибов или изгибов и обычно соединяются с полом горизонтально — поэтому, если ваши трубы проходят вдоль стены и прямо к радиатору — или, возможно, даже прямо вверх и из пола — лучший выбор для обеспечения вашего отопления работает эффективно будет купить прямой клапан радиатора.
Клапаны H-блока
Клапаны H-блока подходят для использования с радиаторами с центральным или средним подключением (которые фактически являются одним и тем же) и помогают минимизировать воздействие вашего радиатора или полотенцесушителя на вашу пространство.
Они делают это, устраняя необходимость оставлять место по обеим сторонам прибора; пространство, которое обычно резервируется для клапанов.
Клапаны H-Block также гораздо проще устанавливать, снимать и заменять, чем стандартные прямые и угловые клапаны, что делает их стильным и удобным дополнением к системе отопления вашего дома.
Угловые радиаторные клапаны
Угловые радиаторные клапаны , также известные как плоские передние клапаны, чаще всего являются декоративным выбором.
В отличие от угловых радиаторных клапанов, угловой клапан не будет так сильно выступать из нижней части радиатора. Может быть (редкий) шанс с угловыми клапанами, что вы можете зацепиться за голень и получить приятный синяк за свои проблемы.
Но с угловыми клапанами вы полностью избавляетесь от этого риска, потому что верхняя часть клапана обращена внутрь – параллельно стене – а не наружу. Просто будьте осторожны при выборе этого типа клапана, поскольку, в зависимости от расположения вашего радиатора, его регулировка может быть более неудобной, чем просто использование стандартного углового клапана.
Существуют ли различные типы угловых и прямых клапанов?
Это довольно просто – есть два основных типа радиаторных клапанов, это ручной и термостатический, а для безопасности есть еще и запорный клапан.
Что такое ручные радиаторные клапаны?
Здесь нет ничего сложного, ручной клапан, вероятно, является наиболее распространенным типом радиаторного клапана и работает очень похоже на кран.
Вы включаете его, чтобы позволить воде (центральное отопление) проходить в ваш радиатор, и когда она достигает желаемой температуры, вы можете снова выключить его — отсюда и название «Ручной клапан».
При работе с ручными клапанами важно помнить, что, несмотря на то, что они очень просты в использовании и обслуживании, вам, возможно, придется следить за ними, потому что они могут привести к тому, что ваши счета за отопление начнут расти и станут дороже, если вы начнете забудьте их выключить.
Ручные клапаны доступны как в прямом, так и в угловом исполнении и представлены в различных современных и традиционных стилях.
Что такое термостатические радиаторные клапаны?
Эти интеллектуальные клапаны обеспечивают контроль температуры одним поворотом ручки, потенциально могут снизить потребление энергии, а также могут в долгосрочной перспективе сэкономить деньги на счетах за электроэнергию.
Термостатические радиаторные клапаны (также известные как TRV) измеряют температуру в помещении и затем регулируют тепловую мощность радиатора.
Когда комнатная температура достигает желаемого уровня, клапан закрывается, чтобы остановить поток воды и предотвратить дальнейшее нагревание радиатора. Этот механизм означает, что вы не нагреваете комнату до более высокой температуры, чем необходимо. Он также позволяет отапливать помещения по отдельности, поэтому помещение, которое редко используется, может нагреваться до более низкой температуры, чем помещение, которое часто посещают.
Как и в случае с ручными клапанами, термостатические клапаны доступны в прямом и угловом исполнении, а также в различных стилях, соответствующих вашему дизайну интерьера.
Ознакомьтесь с нашим полным руководством по TRV здесь .
Что такое запорные клапаны?
Запорный клапан — это клапан на вашем радиаторе, который обычно закрыт пластиковой крышкой.
Эти клапаны используются для контроля количества воды, вытекающей из радиатора в обратный трубопровод.
Эти радиаторные клапаны позволяют «сбалансировать» радиатор , обеспечивая равномерное распределение воды в системе по всему дому, то есть ваши радиаторы будут нагреваться с одинаковой скоростью; тем самым делая ваше отопление более эффективным.
Знаете ли вы? – TRV были изобретены в Дании в 1970-х годах как дешевый способ контроля температуры в больших зданиях.
Какой размер вентиля радиатора мне нужен?
Когда я говорю о «размере» радиаторных клапанов, я не имею в виду их фактический «размер» с точки зрения того, насколько большими они выглядят в целом — это будет зависеть от вашего личного стиля и предпочтений, а также от того, насколько Вы хотите, чтобы готовый радиатор выглядел – вместо этого я имею в виду размер арматуры.
Под этим я подразумеваю ширину соединений и размер вашей трубы в миллиметрах.
В Великобритании трубы диаметром 15 мм, вероятно, являются единственным размером, с которым вы, вероятно, столкнетесь, поскольку они наиболее распространены. Но есть также ряд других доступных размеров — от 8 мм до 28 мм.
Существует множество переходников и соединителей , которые можно использовать с трубопроводами такого размера, но лучше узнать размер трубопровода перед покупкой радиатора и/или клапанов.
Радиаторные клапаны какого типа доступны?
Здесь, на BestHeating.com, мы гордимся тем, что можем предложить вам множество различных стилей в нашей огромной коллекции современных и традиционных радиаторов — и, как и следовало ожидать, наш ассортимент клапанов ничем не отличается.
Простой факт заключается в том, что на самом деле нет смысла прилагать все усилия для оформления вашего дома, покупать новые блестящие радиаторы, а затем использовать старые радиаторные клапаны, которые у вас уже были на месте — вы захотите пойти дальше. пресловутая «целая свинья», не так ли?
Итак, вы выбрали радиаторы, измерили трубопровод и решили, какой тип радиаторных клапанов вам нужен?
В BestHeating у нас есть большая коллекция современных и более традиционных радиаторных клапанов, которые подходят практически для любого типа установки радиатора.
Вот лишь малая часть того, что вы можете найти в магазине.
Традиционный угловой радиаторный вентиль Milano Windsor
Этот стильный набор радиаторных клапанов в традиционном стиле — отличный способ улучшить внешний вид старинных радиаторов, таких как серия Milano Windsor.
Традиционные хромированные угловые клапаны радиатора
Более стандартный клапан, эта пара хромированных угловых клапанов радиатора идеально подходит для придания элегантного завершающего штриха вашему радиатору, а дизайн таков, что они будут сочетаться как с современным, так и с традиционным стилем. .
Milano Chrome Термостатический H-блок Прямой клапан
Разработанный для бесперебойной работы с целым рядом радиаторов центрального подключения и полотенцесушителей, этот современный клапан H-Block — отличный способ скрыть трубопроводы и создать бесшовную отделку вашего домашнего отопления.
На сайте BestHeating.com представлено множество других стилей и конструкций радиаторных клапанов.
Важно помнить о радиаторных клапанах
В чем смысл TRV?
Несмотря на то, что TRV являются отличным способом помочь регулировать температуру в различных комнатах вашего дома, они могут стать чем-то вроде бесполезного дополнения, если вы не используете их правильно.
Например, TRV нельзя устанавливать на радиатор в помещении, где есть настенный термостат. Причина этого довольно проста; два термостата будут бороться друг с другом за увеличение или уменьшение количества тепла, необходимого для обогрева помещения. Так что не делай этого.
TRV также не подходят для ванной или душевой, поскольку тепло от душа или ванны может отключить TRV. Это может произойти даже тогда, когда TRV включен до максимальной температуры – как раз тогда, когда вам больше всего требуется тепло для предотвращения образования конденсата.
Действительно ли мне нужен TRV?
Правда в том, что с новой технологией умного дома вам может не понадобиться TRV, и — наряду с некоторыми более современными приспособлениями и приспособлениями — они могут рассматриваться как своего рода примитивное устройство.
Важно проверять их не реже одного раза в год, чтобы убедиться, что они работают правильно. Часто люди склонны настраивать их, а затем оставлять, думая, что они выполняют работу, для которой они были созданы, только для того, чтобы обнаружить, что они работают не так точно, как должны.
Чтобы убедиться, что они делают правильную работу, а вы не тратите время зря, важно убедиться, что ваша система центрального отопления правильно сбалансирована . Эта практика балансировки раньше была обычным явлением, но, по крайней мере, благодаря TRV, новейшее поколение сантехников (извините, ребята) склонны рассматривать балансировку радиатора как утраченное искусство и больше не является неотъемлемой частью установки системы.
Будущее радиаторных клапанов
Поскольку домашняя автоматизация была, становится и остается «внутренней» вещью, вы можете надеяться увидеть целый ряд электронных и «умные» радиаторные клапаны выходят на рынок — даже здесь, на BestHeating. com
Технологии всегда могут работать умнее, и мы, люди, просто любим автоматизировать вещи, поэтому шансы на появление какого-нибудь новомодного радиаторного клапана станут предметом обсуждения следующей зимой вполне реальная возможность.
Но что на самом деле делает SMART Heating?
Чтобы узнать больше о том, как это может сэкономить вам большую часть денег и помочь уменьшить размер углеродного следа вашего домашнего отопления, ознакомьтесь с этим удивительное руководство мы сделали для управления SMART.
И не забывайте, если вы застряли на пути к новому комплекту радиаторных клапанов, вы всегда можете позвонить нам по телефону – 0344 417 2563 – или написать нам по электронной почте info@bestheating .com , и мы сделаем все возможное, чтобы помочь вам сделать лучший выбор радиаторного клапана.
Джон Лоулесс
Джон обучался журналистике, прежде чем попал в команду консультационного центра BestHeating. Он использует свои журналистские навыки, чтобы тщательно исследовать темы отопления и сообщать вам последние новости и взгляды на все, что связано с домашним отоплением. Он также победит вас в любом виде спорта, в котором используется кий!
Подробнее Статьи
Установить патрубки радиатора сверху/снизу или обе снизу?
фил0
- #1
Во-первых, извиняюсь за часто задаваемые вопросы, но в разных темах на этом форуме есть противоречивые ответы, поэтому я немного запутался. Я прочитал несколько руководств по установке радиаторов, и ни одно из них не отвечает на этот вопрос.
Есть ли смысл размещать одну из труб радиатора вверху радиатора, а не обе внизу? Все существующие радары в моем доме соединены сверху и снизу с TRV сверху. Почему? Они быстрее нагреваются? Становиться горячее? Получить меньше захваченного воздуха? Делать меньше шума? Это для того, чтобы повысить TRV в комнате? Предусмотреть точку слива на запасном забое?
Если есть какой-то смысл в этом, какая верхняя труба – входная или выходная? И на какой из них должен идти ТРВ?
Большое спасибо за совет.
Рекламные ссылки
кевпамб
- #2
TBOE
верхний нижний противоположный конец – способ подключения радов для проверки тепловой мощности
я думаю, что это немного выше
или у вас может быть однотрубная система
Д_Хейлшем
- #3
phil0 сказал:
Есть ли смысл размещать одну из трубок радиатора вверху радиатора, а не обе внизу?
Нажмите, чтобы развернуть…
Теоретически, радиатор с подающим патрубком вверху и обраткой внизу будет выделять примерно на 2% больше тепла, чем радиатор с обоими патрубками внизу.
какой из них должен продолжать TRV?
Нажмите, чтобы развернуть…
При условии, что TRV предназначен для установки на любом конце (две стрелки под прямым углом на корпусе), это не имеет значения. Хотя может быть небольшое преимущество в том, что TRV находится наверху, где к нему легче добраться и он находится ближе к уровню головы. Всегда лучше располагать TRV горизонтально, если это возможно, так как поднимающийся теплый воздух обтекает датчик.
продвинутый сантехник
- #4
есть только 2 причины для радиаторов с верхним и нижним входом. 1, как уже указывалось, для старой 1-трубной системы или 2 для самотечной системы. я бы вернул так, как это было b4.
Рекламные ссылки
бенгасман
- #5
Соединение потока вверху и возврата внизу было так, как это было сделано с гравитационными системами, которые были популярны в 19 веке среди немногих счастливчиков, которые могли себе это позволить.
В середине 20-го века, когда насосы стали популярными, те, кто любил традиционные способы, придерживались пути, всегда устанавливались клапаны, часто оставлявшие кучу коррозионного мусора (грязи, грязи, нагара) в раде под высоким клапаном. (отсюда и появилось выражение: «застрять в грязи»)
В сегодняшней технологии отопления с полностью модулирующими системами этот способ ведения дел полностью устарел.
Возможные исключения могут применяться к памятникам архитектуры 1 класса, но это не имеет отношения к техническим причинам.
бенгасман
- #6
Д_Хейлшем сказал:
Теоретически, радиатор с подающим патрубком вверху и обраткой внизу будет выделять примерно на 2% больше тепла, чем рад с обоими патрубками внизу.
Нажмите, чтобы развернуть…
Интересно, никогда раньше такого не слышал.
Кажется, что это противоречит логике. Поток низкий, будет нагревать эту сторону сверху вниз.
Поток высокий, а нижний угол никогда не будет таким теплым.
Любая документация в сети, объясняющая, как это работает?
Прежде чем кто-нибудь прыгнет на это, я знаю, что теоретические 2% не измеримы и не интересны с экономической или технической точки зрения.
Мне просто интересно.
фил0
- #7
Вау, сколько информации, всем большое спасибо.
Это определенно не самотечная или однотрубная система, это насосная система со стандартным водопроводом и современным радиатором, который я устанавливаю.
Да, TRV является обратимым. Я только что прочитал инструкцию TRV, там сказано, что при установке вверху всегда устанавливайте горизонтально, а при установке внизу можно вертикально или горизонтально. Я предполагаю, что идея состоит в том, чтобы держать его в потоке воздуха комнатной температуры, а не в горячем потоке, выходящем из радиатора??
Поскольку места немного мало, я хочу установить TRV вертикально, так что хотя бы по этой причине я выберу обе трубы внизу.
Еще раз большое спасибо всем за советы.
Кевиндгас
- #8
вы подняли еще одну проблему с комментарием TRV, поскольку Великобритания является одной из немногих стран, где TRV устанавливаются вертикально
горизонтальная посадка менее чувствительна к скрытому теплу от трубопровода и, по-видимому, более точна в измерении температуры.
киркгас
- #9
использовался для установки отопления по старому контракту Eaga, и нам сказали установить TRV на высоком уровне для простоты использования клиентом, кажется достаточно справедливым (это была единственная полезная вещь во всем контракте)
все
- #10
При использовании стальной трубы все еще выполняется TBOE, лучше использовать нижнюю трубу. Колено 90% M&F, колено 45% M&F и короткий отрезок трубы в клапан.
Практически никогда не используется медь, потому что она будет слишком уязвима для повреждения при смачивании.
Д_Хейлшем
- #11
bengasman сказал:
Д_Хейлшем сказал:
Теоретически рад с подачей, соединенной сверху, и обраткой снизу, будет выделять примерно на 2% больше тепла, чем с обоими соединениями внизу.
Нажмите, чтобы развернуть…
Интересно, никогда раньше такого не слышал.
Мне просто интересно.
Нажмите, чтобы развернуть…
Например, см.: http://www.plumbingpages.com/featurepages/CorrectionFactors.cfm
бенгасман
- #12
Здорово.
Прочитав это, я заметил пару вещей.
Помимо нечетных 2%, МВТ для пароходов будет на 15 тыс. меньше, чем используемые здесь 90-70. В среднем 2% на K, это снизит заявленную производительность с использованием старого стандарта примерно на 30%.
Делает расчет с точностью до ватта (не говоря уже о БТЕ) чем-то вроде шутки.
все
- №13
Не знаю, кто написал эту чушь DH, но TBSE смеется, если только нет альтернативы.
Если вы нарисуете кривую из верхнего угла, противоположного соединению, примерно на полпути вдоль нижней части радара и заштрихуете ее, это будет холодная точка и коллектор шлама.
кевпамб
- №14
вы используете трубку в нижнем клапане на 2/3 длины рад, как и двойной ввод
все
- №15
kevplumb сказал:
ошибаетесь, вы используете трубку в нижнем клапане на 2/3 длины радана, такую же, как у двойного входа
Нажмите, чтобы развернуть…
Это сделало бы его хуже, даже если бы вы могли вставить трубку, подвиг, который, я думаю, невозможен в 70% всех рад.
Сделай сам, не местный
Если вам нужно найти специалиста для выполнения своей работы, попробуйте наш местный поиск ниже, или, если вы делаете это самостоятельно, вы можете найти местных поставщиков.
Выберите нужного поставщика или торговую площадку, введите свое местоположение, чтобы начать поиск.
Водопроводчик / Инженер-газотехникЭлектрикСтроительДекораторСтроитель Торговец сантехникамиПоставщик плиткиПоставщик напольных покрытий
Вы продавец или поставщик? Вы можете бесплатно создать объявление на сайте DIYnot Local
Руководство покупателя по радиаторным клапанам
Вы когда-нибудь задавались вопросом: «Какие радиаторные клапаны мне нужны?» или подумал: «Какой тип радиаторных клапанов лучше всего подходит для моего радиатора?»
В нашем полезном руководстве вы найдете ответы, которые ищете.
Клапаны радиаторов играют ключевую роль в работе радиаторов и полотенцесушителей. Они контролируют поток воды в трубах и обеспечивают эффективный и действенный прогрев радиатора. Это обеспечит теплое и комфортное пространство для вас и вашей семьи.
Однако не все радиаторные клапаны одинаковы. И не каждый клапан совместим со всеми радиаторами или полотенцесушителями.
Некоторые клапаны просто не подходят к определенным приборам. Другие недоступны для использования с определенными моделями из-за их конструкции, формы и размера.
В этом полезном справочнике по вентилям радиаторов представлен обзор различных типов вентилей. Также будет объяснено, как их можно использовать. Вы должны лучше понять, какие радиаторные клапаны вам нужны для вашего устройства и почему.
Поиск входного отверстия клапана радиатора
Определение положения входных отверстий клапана — относительно простая задача. Обычно это определяется типом конструкции радиатора или полотенцесушителя.
Например, у полотенцесушителей входное отверстие обычно располагается под прибором.
В этом случае, если трубы вашего центрального отопления выходят из стены, очевидным выбором будут угловые радиаторные вентили. Они позволят вам подключить горизонтальный трубопровод к входному отверстию клапана полотенцесушителя.
Стандартные радиаторы, такие как однопанельные и двухпанельные конвекторы, обычно имеют боковые входы. Опять же, они обычно расположены в самом низу радиатора. На самом деле они обычно предлагают только горизонтальный доступ сбоку. Вполне вероятно, что вам снова потребуются угловые радиаторные клапаны, чтобы обеспечить соединение трубопроводов и впускных отверстий.
Различные современные конструкции радиаторов имеют впускные патрубки среднего соединительного клапана. Как следует из их прозвища, они расположены у подножия радиатора в центре. Популярные в европейских домах, эти радиаторы предлагают отличное средство для максимального увеличения площади стен и пола. Это делает их идеальным вариантом для гардеробных и ванных комнат.
Наконец, некоторые радиаторы могут питаться от труб, выходящих из пола. В редких случаях они также могут иметь входные отверстия сзади, а не сбоку. Прямые клапаны обычно являются лучшим вариантом для радиаторов такого типа.
В принципе, вы не ошибетесь, если будете следовать следующим основным рекомендациям:
Сквозь стену (трубопровод) с… -Запорный вентиль Через пол (трубопровод) с…
Нижние впускные отверстия – Прямой радиаторный вентиль
Боковые впускные отверстия – Угловой радиаторный вентиль
Средние впускные отверстия – Н-образный запорный вентиль
Какие радиаторные вентили выбрать?
Клапаны радиатора часто забывают при покупке нового радиатора или полотенцесушителя. Это распространенная и легко допускаемая ошибка.
На рынке представлено множество различных конструкций клапанов. И, например, если вы начинаете полный ремонт ванной комнаты, они составляют лишь небольшой элемент гораздо более крупного проекта.
Но мы можем помочь вам выбрать правильный клапан.
Читайте дальше, пока мы изучаем нюансы нескольких типов доступных клапанов. Мы обязательно поможем вам расшифровать лучший вариант для ваших нужд.
Какие типы клапанов радиатора предлагаются?
Во-первых, вам нужно знать, какие из прямых, угловых или Н-образных радиаторных клапанов соответствуют вашим потребностям.
В Америке большинство радиаторов имеют нижние соединения на противоположных концах. Проще говоря, вода входит и выходит из радиатора с обоих концов снизу.
В зависимости от того, где находится ваш трубопровод — из стены, из пола и т. д. — вы сможете решить, какой тип клапана лучше всего соответствует вашим требованиям. Для этого вам нужно понять различия между каждым видом.
Угловые радиаторные вентили
Самый популярный тип вентиля на американском рынке. Неудивительно, что угловые радиаторные клапаны соединяют трубы центрального отопления с вашим радиатором под «углом». Обычно 90 градусов или около того.
Угловые радиаторные вентили лучше всего подходят для мест, где трубопровод выходит из стены или из-под половиц. Это с учетом того, что вам потребуется угол, чтобы вы могли вставить трубы во входное соединение.
Эти клапаны всегда будут популярны благодаря аккуратному внешнему виду, скрывающему трубопровод. Это делает их идеальными для минималистских инсталляций.
Прямые радиаторные клапаны
С прямыми радиаторными клапанами вода течет «прямо». Он не транспортируется и не распределяется под углом.
Клапан этого типа не имеет закруглений или изгибов. Они, как правило, предлагают горизонтальное соединение с полом. Таким образом, они являются идеальным вариантом, если ваш трубопровод проходит вдоль стены и прямо к радиатору или выходит прямо из пола.
Радиаторные клапаны H-Block
Клапаны H-Block совместимы с радиаторами среднего подключения. Например, наша потрясающая коллекция радиаторов Aurora хорошо подходит для этого типа клапана.
Они помогают максимально использовать пространство, окружающее выбранное вами решение для отопления.
Они избавляют от необходимости оставлять место по обе стороны от радиатора или полотенцесушителя. Эта площадь обычно требуется для размещения клапанов.
Клапан этого типа намного проще устанавливать, снимать и заменять по сравнению с угловыми и прямыми клапанами. Они привнесут стиль и практичность в ваш дом.
Угловые радиаторные клапаны
Угловые радиаторные клапаны иногда называют плоскими передними клапанами. Обычно их выбирают из эстетических соображений.
В отличие от угловых клапанов, угловой клапан не так далеко отходит от основания радиатора. Следовательно, у вас еще меньше шансов избежать случайного контакта с клапаном. Таким образом, риск возможных травм значительно снижается.
На самом деле, вы полностью устраняете этот риск, так как верхняя часть клапана направлена внутрь и параллельно стене. Однако вам нужно быть немного осторожным, выбирая этот тип клапана.
В зависимости от расположения вашего радиатора, его регулировка может оказаться более сложной, чем с угловым клапаном.
Различные типы прямых и угловых клапанов
Два основных типа радиаторных клапанов доступны в виде ручных и термостатических вариантов. Для абсолютного спокойствия в отношении безопасности жизнеспособной альтернативой является запорный клапан.
Глядя на… ручные радиаторные клапаны
Ручные радиаторные клапаны, вероятно, являются наиболее популярным типом в американских домах. Они работают во многом аналогично крану.
Ручные клапаны включены, чтобы вода могла попасть в радиатор. Его можно снова отключить, как только он нагреется до желаемой температуры.
Однако при работе с ручными клапанами следует помнить одну важную вещь. Хотя они просты в использовании и обслуживании, они требуют пристального внимания. Они должны быть отключены всякий раз, когда это необходимо, чтобы гарантировать, что ваши затраты на электроэнергию не растут по спирали.
Вы можете найти прямые и угловые ручные клапаны в широком ассортименте традиционных и современных конструкций.
Глядя на… Термостатические радиаторные клапаны
Термостатические радиаторные клапаны имеют очень продуманную конструкцию. Они позволяют пользователю точно контролировать температуру простым поворотом ручки. Они могут ограничивать уровень потребления энергии, тем самым сокращая ваши счета за отопление.
Эти клапаны измеряют температуру в помещении перед соответствующим изменением тепловой мощности радиатора или полотенцесушителя.
Как только комнатная температура достигнет желаемого уровня, клапан закроется, чтобы остановить поток воды и предотвратить дальнейшее нагревание радиатора. Этот механизм гарантирует, что ваша комната не будет нагреваться до более высокой температуры, чем требуется. Он также позволяет индивидуально обогревать помещения. Следовательно, менее посещаемое помещение может обходиться при более низкой температуре, чем помещение, которое используется более регулярно.
Подобно ручным клапанам, термостатические клапаны поставляются в угловом и прямом исполнении. Доступны различные стили, которые можно сочетать с любым декором.
Обзор… запорных клапанов
Этот тип клапана обычно закрыт пластиковой крышкой.
Запорные клапаны точно контролируют уровень воды, вытекающей из радиатора в обратный трубопровод.
Вы можете «сбалансировать» радиатор с помощью запорных клапанов. Они обеспечивают равномерное распределение воды в системе по всему дому. Это заставит ваши радиаторы нагреваться одновременно, что приведет к более эффективной форме отопления дома.
Клапан радиатора какого размера мне нужен?
При обсуждении размеров клапанов радиатора я не имею в виду, насколько большими они будут выглядеть. Это будет определяться вашими личными предпочтениями и тем, как вы хотите, чтобы ваш радиатор выглядел. Напротив, я говорю о размере фурнитуры. т. е. насколько широки соединения и максимально близкие размеры вашей трубопроводной системы.
Скорее всего, вы встретите трубы диаметром ½ дюйма в Америке, так как они наиболее распространены на этой территории. Однако на рынке есть множество клапанов других размеров, от 0,3 до 1,2 дюйма.
Существует широкий ассортимент соединителей и адаптеров, совместимых с трубопроводами такого размера. Но желательно определить точный размер ваших труб, прежде чем покупать радиатор и/или сопутствующие клапаны.
Клапаны радиатора какого типа представлены на рынке?
Hudson Reed USA гордится тем, что предлагает широкий выбор современных и традиционных радиаторов. Наш выбор клапанов также впечатляет.
Нет особого смысла модернизировать дом, установив новый радиатор, если вы собираетесь использовать существующие вентили. Стоит «пройти дистанцию» и инвестировать в некоторые совершенно новые клапаны.
Итак, выберите радиаторы и измерьте трубопровод. Выбирайте между термостатическими радиаторными клапанами и ручными вариантами. И ТОГДА вы можете подумать о том, какой тип радиаторного клапана (ов) выбрать.
Мы предлагаем большой выбор современных и традиционных клапанов. Вы можете быть уверены, что найдете идеальный вариант для любого типа установки радиатора.
Ниже приведены несколько примеров стильных и практичных радиаторных клапанов, которые можно найти на нашем веб-сайте:
Набор термостатических клапанов радиатора из античной латуни
Этот набор выполнен в традиционном стиле. Он предлагает идеальное средство для улучшения винтажного радиатора, такого как любой компонент из линейки Regent.
Hudson Reed Минималистские хромированные ручные угловые клапаны радиатора (пара)
Эта угловая пара хромированных клапанов придаст привлекательный вид радиатору или вешалке для полотенец. Он наверняка хорошо сочетается как с современными, так и с традиционными моделями.
Хромированный радиаторный клапан Hudson Reed с прямым Н-образным блоком
Этот Н-образный клапан специально разработан для радиаторов среднего подключения и полотенцесушителей.
Он умело скрывает трубопроводы, обеспечивая аккуратный и обтекаемый вид отопления дома.
Радиаторные клапаны: основные моменты, которые необходимо учитывать
Учитывая развитие технологии «умный дом», вам, возможно, не понадобятся термостатические радиаторные клапаны для вашего дома. Их можно рассматривать как устаревшие, если они расположены рядом с современной фурнитурой и приспособлениями.
Если вы выберете термостатический вентиль радиатора, не забывайте проверять его не реже одного раза в год. Вы должны убедиться, что они работают должным образом и помогают вам получить максимальную отдачу от ваших дизайнерских радиаторов. Люди, как правило, оставляют свои клапаны после установки, предполагая, что они работают правильно. Это может привести к большим проблемам, когда вы поймете, что они не работают должным образом.
Чтобы убедиться, что они работают правильно, вам также необходимо проверить правильность балансировки вашей системы центрального отопления.
Когда-то этот процесс балансировки системы был обычным явлением. Отчасти из-за появления TRV это больше не рассматривается как императивная практика.
Радиаторные вентили будущего
Решения по отоплению «умного дома» становятся все более популярными во всем мире. Они обязательно будут продолжать делать это на протяжении всего 201 года и в будущем. Возможно, скоро вы даже увидите некоторых здесь, в Hudson Reed USA!
Технологии постоянно развиваются, поэтому кто знает, какую конструкцию автоматизированного радиатора мы обсудим к концу года.
В настоящее время на рынке можно найти электрические радиаторные клапаны, если хорошо поискать. Но подавляющее большинство требует установки с полноценной системой термостата умного дома.
Скорее всего, интеллектуальные термостаты будут занимать большую часть рынка домашнего отопления. Bluetooth-соединение и мобильное управление — это всего лишь две инновации, которые могут изменить правила игры.
Оба сейчас очень горячие.
Такие разработки представляют собой следующий шаг к полностью автоматизированному отоплению дома. И вы, вероятно, увидите больше таких клапанов в ближайшие годы.
А пока я надеюсь, что это руководство рассказало вам все, что вам нужно знать о радиаторных клапанах. Вы должны знать все, что вам нужно, чтобы принять обоснованное решение о том, какой тип лучше выбрать для вашего дома.
Панельные радиаторы Compact и Ramo
Панельные радиаторы Myson Vertical – это вертикальный вариант, предназначенный для установки на узких и высоких участках стен. Радиаторы оснащены конвекционными ребрами (кроме типов 10 и 20С) и боковыми крышками (кроме типа 10). У них нет верхней решетки. Четыре нижних и два верхних соединителя с внутренней резьбой G½” позволяют осуществлять нижнее (в том числе центральное) или боковое подключение.
Радиатор не оборудован встроенной термостатической вентильной вставкой.
Функции
- Встроенный термостатический клапан.
- Сдвоенные нижние соединения с чередующимися боковыми соединениями.
- Регулируемый настенный кронштейн для легкой установки.
- Две (2) заглушки и один (1) воздухоотводчик.
- Цвет RAL9016 белый, толстолистовая холоднокатаная сталь.
Как использовать термостатический радиаторный клапан
Панельные радиаторы Compact и Ramo оснащены встроенным термостатическим клапаном. В этом видео показано, как его использовать, чтобы вы могли быстро приступить к работе с собственным радиатором.
Смотреть сейчас 56 секунд
Технические характеристики
Вертикальные модели высотой 36 дюймов Технические характеристики CV21S 900-400 CV22 900-400 Ширина в дюймах 16 дюймов 16 дюймов Размер соединения — дюймы ½” x ¾” ½” x ¾” Выход при 180° AWT 2698 4937 Выход при 160° AWT 2078 3840 Выход при 140° AWT 1672 2810 Выход при 120° AWT 971 1777 Выход при AWT 110° 728 1432 Выход при 100° AWT 512 1037
Вертикальные модели высотой 24 дюйма Технические характеристики CV21S 600-400 CV22 600-400 Ширина в дюймах 16 дюймов 16 дюймов Размер соединения — дюймы ½” x ¾” ½” x ¾” Выход при 180° AWT 1829 3047 Выход при 160° AWT 1408 2346 Выход при 140° AWT 1134 1706 Выход при 120° AWT 658 1097 Выход при AWT 110° 494 823 Выход при 100° AWT 348 579
Вопросы? Позвоните нам по телефону 800-665-3336 x 206 или напишите по адресу info@edenenergy.
com
Дополнения к радиатору
Вопросы? Позвоните нам по телефону 800-665-3336 x 206 или напишите по адресу [email protected]
Документация
Технический каталог Скачать
Услуги по проектированию и поддержке
Eden Energy предоставляет полную помощь в проектировании всех наших продуктов, включая теплые полы, геотермальные и воздухообменники.
Наша техническая команда доступна с понедельника по пятницу с 8:00 до 17:00, а техническая поддержка доступна 7 дней в неделю.
Лучшее в отрасли обучение
Eden Energy имеет учебный центр, где мы предлагаем практическое обучение по всем продуктам, а также группу технической поддержки, которая помогает по телефону и в полевых условиях. Мы также проводим онлайн- и дистанционное обучение с признанными в отрасли тренерами.
О нас
Eden Energy Equipment Limited была основана в 1981 в качестве оптовой/дистрибьюторской компании для обслуживания специализированных рынков в отрасли HVAC.
International 4900 Series Half Core Radiator 2 1/4″ Нижнее подключение
Описание
International 4900 Series Half Core Radiator 2 1/4″ Нижнее подключение
0003
- Подходит для серии International 4900 (1994-2005)
- Цельнометаллический радиатор из меди и латуни с масляным радиатором
- Не поставляется с рамкой
- Продается поштучно ‘s: 1A16912G, 1A17099G, 1A17101G, 1A17891D, 1A18582D, 3A45045G, 3A45047G, 3A48121D2, 3A50252D, 1697743C2, 1697741C1, CSF3229, INT66, 437326S, 2006-3512, S6476, 8261, CAVTU-8261-3, 20063521, 0437326S, INT -66, 238535
*Этот продукт поставляется LTL Freight, и стоимость доставки основана только на коммерческих адресах.
Если вам нужна расценка на доставку по адресу проживания или на ферму, позвоните нам, чтобы мы могли предоставить вам точную цену доставки. Непредоставление коммерческого адреса может привести к задержкам в обработке вашего заказа. Пожалуйста, обратитесь к разделу «Информация о доставке» в нижней части нашего веб-сайта для получения дополнительной информации.
Любое упоминание названий OEM или идентификационных номеров продуктов OEM/описаний/номеров моделей предназначено только для целей идентификации и не указывает на то, что это часть OEM.
Если вам потребуются дополнительные запчасти и аксессуары для грузовиков, звоните по бесплатному номеру 1-888-888-7990
Размеры половинного радиатора серии International 4900 91507 9 INCHES CORE SIZE MILLIMETERS 31.
125″ HEIGHT 790.575 mm 12.75″ WIDTH 323.85 mm 2″ CORE THICKNESS 50.8 mm 2.5″ INLET Соединение 63,5 мм 2,25 “ Соединение 57,15 мм 57,15 мм 99151 57,15 мм 919151 57,15 мм 991951 57,15 мм 57,15 мм 57,1140
View AllClose
Warranty Information
LKQ Corporation, and its subsidiaries, including Keystone Automotive Industries, Inc.
(“LKQ”), distributes a broad range of new, recycled, перерабатывала и ремонтировала продукты для замены автомобилей и грузовиков на предприятиях, принадлежащих и управляемых ее компанией. У нас есть много продуктов для механического и послеаварийного ремонта промышленных и тяжелых грузовиков, включая радиаторы, сердцевины радиаторов, конденсаторы, охладители наддувочного воздуха, кондиционеры, бамперы, капоты и многое другое. Ограниченная 36-месячная гарантия
Радиаторы с болтовым креплением Ограниченная 24-месячная гарантия
Пластиковые/алюминиевые радиаторы вторичного рынка Ограниченная 12-месячная гарантия
Комплектный промышленный или HD-радиатор* (за исключением радиаторов с болтовым креплением, на которые предоставляется 36-месячная гарантия и 24-месячная гарантия на пластиковые/алюминиевые радиаторы вторичного рынка) ЧТО ПОКРЫВАЕТСЯ LKQ гарантирует отсутствие в своих деталях дефектов материалов и изготовления в течение гарантийного периода, указанного с даты установки, и до тех пор, пока первоначальный розничный покупатель владеет автомобилем, на котором установлена деталь.
Единственная и исключительная обязанность LKQ по настоящей гарантии ограничивается, по усмотрению LKQ, заменой, ремонтом или возмещением покупной цены. Чтобы предъявить претензию, вы должны предоставить доказательство покупки по месту покупки или в компанию, которая установила деталь. В случае, если определено, что деталь должна быть заменена, оригинальную деталь необходимо вернуть в LKQ для получения запасной части вместе с документацией, подтверждающей выполнение гарантийных требований. Если вы не можете получить удовлетворительное обслуживание, обратитесь в гарантийный отдел LKQ, 655 Grassmere Park Drive, Nashville, TN 37211. Эта гарантия распространяется на автомобили, зарегистрированные и обычно эксплуатируемые в США и Канаде. ЧТО НЕ ПОКРЫВАЕТСЯ Поскольку данная гарантия распространяется на дефекты материалов и изготовления, она не распространяется на обычно изношенные детали, повреждения, вызванные дорожными препятствиями, гравием, завалами или повреждениями, вызванными неправильным использованием, небрежностью, отсутствием технического обслуживания, использованием коррозионно-активных чистящих материалов, несчастным случаем, ненормальная работа, неправильная установка, условия, которые приводят к выходу из строя сигнальных устройств автомобиля, а также изменение или удаление деталей.
Гарантия не включает расходы, связанные со снятием деталей, установкой, неудобствами или косвенным ущербом. ТРЕБОВАНИЯ К ПРОВЕРКЕ РАДИАТОРА Для подтверждения гарантии на полный радиатор, сердцевину радиатора и сердцевину нагревателя необходимо принять следующие меры. Непредоставление конкретных и документированных доказательств первоначальной установки и последующей замены приведет к аннулированию гарантийного покрытия, и претензия будет отклонена. Мы рекомендуем следовать конкретным инструкциям, приведенным в литературе или на наклейках, прилагаемых к упаковкам наших компонентов. 1. Система охлаждения должна быть тщательно промыта и заполнена новой смесью охлаждающей жидкости. 2. Рекомендуемая смесь охлаждающей жидкости должна представлять собой смесь охлаждающей жидкости и воды в пропорции 50/50 или в соответствии с рекомендациями производителя автомобиля. Настоятельно рекомендуется использовать дистиллированную воду, и это обязательно для всех алюминиевых охлаждающих компонентов.
3. Все внешние причины, которые могут привести к электролизу и/или коррозии, должны быть проверены и устранены.
4. Электрические, электронные и/или механические устройства, такие как; термостат, датчики, манометры, передающие устройства, водяной насос и устройства, используемые для контроля и поддержания оптимальной температуры двигателя, должны быть проверены на предмет правильной работы. 5. Установщик должен использовать признанные торговые методы и процедуры. LKQ не несет ответственности за введение в заблуждение третьей стороной в отношении применения гарантии и/или покрытия, а также не уполномочивает кого-либо заменять себя вместо LKQ для представления интересов клиентов LKQ. Только LKQ может санкционировать и утверждать претензии по гарантии и их обработку в соответствии с политиками и процедурами LKQ. ДАННАЯ ГАРАНТИЯ ИСКЛЮЧАЕТ ВСЕ СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. В некоторых штатах не допускается исключение или ограничение случайных или косвенных убытков, поэтому указанное выше ограничение или исключение может не применяться к вам.












Функции
- Встроенный термостатический клапан.
- Сдвоенные нижние соединения с чередующимися боковыми соединениями.
- Регулируемый настенный кронштейн для легкой установки.
- Две (2) заглушки и один (1) воздухоотводчик.
- Цвет RAL9016 белый, толстолистовая холоднокатаная сталь.
Технические характеристики
Вертикальные модели высотой 36 дюймов | ||
---|---|---|
Технические характеристики | CV21S 900-400 | CV22 900-400 |
Ширина в дюймах | 16 дюймов | 16 дюймов |
Размер соединения — дюймы | ½” x ¾” | ½” x ¾” |
Выход при 180° AWT | 2698 | 4937 |
Выход при 160° AWT | 2078 | 3840 |
Выход при 140° AWT | 1672 | 2810 |
Выход при 120° AWT | 971 | 1777 |
Выход при AWT 110° | 728 | 1432 |
Выход при 100° AWT | 512 | 1037 |
Вертикальные модели высотой 24 дюйма | ||
---|---|---|
Технические характеристики | CV21S 600-400 | CV22 600-400 |
Ширина в дюймах | 16 дюймов | 16 дюймов |
Размер соединения — дюймы | ½” x ¾” | ½” x ¾” |
Выход при 180° AWT | 1829 | 3047 |
Выход при 160° AWT | 1408 | 2346 |
Выход при 140° AWT | 1134 | 1706 |
Выход при 120° AWT | 658 | 1097 |
Выход при AWT 110° | 494 | 823 |
Выход при 100° AWT | 348 | 579 |
Вопросы? Позвоните нам по телефону 800-665-3336 x 206 или напишите по адресу info@edenenergy. com
Дополнения к радиатору
Вопросы? Позвоните нам по телефону 800-665-3336 x 206 или напишите по адресу [email protected]
Документация
Технический каталог | Скачать |


![]() | |||||||||||
