Радиатор purmo размеры: Purmo Ventil Compact 22

Содержание

Радиаторы PURMO Ramo Ventil Compact

температура воды на подаче [°C]температура обратной воды [°C]величина коэффициента для подбора тепловой мощности конвектора, при температурах, кроме 75/65/20 ˚C
температура воздуха tв в обогреваемом помещении [˚C]
tпtо58121618202224
1051000,420,440,460,490,500,520,540,55
950,430,450,480,510,520,540,560,58
900,450,470,500,530,550,570,590,61
850,470,490,52
0,55
0,570,590,610,64
800,490,510,540,580,600,620,650,67
750,510,530,570,610,630,660,680,71
100950,450,470,500,530,550,560,580,60
900,460,490,520,550,570,590,610,63
850,480,510,540,580,600,620,640,66
800,500,530,560,600,630,650,670,70
750,520,550,590,630,66 0,680,710,74
700,550,580,620,670,700,720,760,79
95900,480,500,540,570,590,610,640,66
850,500,520,560,600,620,640,670,70
800,520,550,590,630,650,680,700,73
750,540,570,610,660,690,720,750,78
700,570,600,650,700,730,760,790,83
90850,520,550,580,630,650,670,700,73
800,540,570,610,660,680,710,740,77
750,570,600,640,690,720,750,780,82
700,590,630,670,730,760,800,830,87
650,620,660,710,770,810,850,890,93
85800,560,590,640,690,720,750,780,81
750,590,620,670,720,750,790,820,86
700,620,650,700,770,800,840,88
0,92
650,650,690,750,810,850,890,940,99
600,680,730,790,870,910,961,011,07
80750,610,650,700,760,790,830,870,91
700,640,680,740,810,840,880,930,97
650,680,720,780,860,900,940,991,05
600,720,760,830,910,961,011,071,13
550,760,810,890,981,041,101,161,24
75700,670,720,780,850,890,940,981,04
650,710,750,820,900,951,001,051,12
600,750,800,880,971,021,081,141,21
550,800,850,941,041,101,171,241,32
500,850,911,011,131,201,281,371,47
70650,750,790,870,961,011,071,131,19
600,790,840,931,031,081,151,221,30
55 0,840,900,991,111,171,251,331,42
500,890,961,071,201,281,371,471,58
65600,830,890,981,101,161,231,311,40
550,880,951,051,181,261,341,431,54
500,941,021,141,291,371,471,591,71
60550,941,011,131,271,361,451,561,68
501,001,081,221,391,481,601,731,87
451,081,171,331,531,651,781,942,13
55501,071,161,311,501,621,751,902,07
451,151,261,431,661,801,962,152,37
401,251,371,591,862,032,242,482,78
50451,231,361,561,821,982,172,402,67
401,341,481,732,052,252,502,793,15
351,471,651,942,362,632,963,383,92
45401,451,62 1,902,282,532,833,193,66
351,601,802,152,642,963,373,894,58
40351,751,982,403,003,413,934,625,54
301,962,252,793,614,215,016,147,87

Дизайнерский декораьтивный радиатор Purmo Delta Delta Bar

Главная \ Радиаторы отопления \ Дизайн-радиаторы \ Purmo \ Purmo Delta Delta Bar

Декоративный Радиатор Delta Bar предназначен для взыскательных клиентов: он представляет собой идеальное сочетание с точки зрения эстетики и функциональности – радиатор как предмет мебели. В то время когда другие радиаторы Delta лишь ненавязчиво украшают интерьер помещения, радиатор этого типа по-настоящему притягивает взгляд. Разработанный известными архитекторами, элегантный и функциональный, он в равной степени привлекателен и уникален.

Радиатор Delta Bar – это декоративный радиатор высшего класса, который может быть использован как буфет и в то же время как элемент, разделяющий пространство помещения, объединяя эти две функции в единое гармоничное целое. Плита столешницы, изготовленная из древесины или мрамора, представляет собой дополнительный декоративный элемент, подчеркивающий изысканность спроектированного помещения. Хорошо продуманное решение невидимого снаружи подключения к системе также способствует повышению эстетических характеристик данного радиатора. Ниже представлены прочие преимущества радиаторов Delta, которые расширяют возможность поиска соответствующего решения для интерьеров разных типов. Высококачественная покраска в цвета из палитры RAL открывает широкие возможности колористического решения.

Огромный выбор вариантов исполнения различной высоты и длины позволяет подобрать идеальный вариант радиатора для проектируемого пространства.

Размер радиаторов – Purmo Delta Bar:

  • – высота радиатора
  • – длина радиатора
  • B – ширина радиатора
  • Lp – расстояние между патрубками
  • n – количество секций
  • o – воздухоотводчик

Основные технические данные:

Описание

декоративный трубчатый радиатор, цельносварной с использованием лазера. Сечение внешнихтруб с D-образным профилем обеспечивает повышенную тепловую мощность. С 4-трубными или 5-трубными вертикальными секциями.

Толщина стали в соответствии с EN-442

Максимальное рабоче давление:

10 бар (испытательное давление 15 бар, заводское 13 бар)

Максимальная температура:

120°C

Высота (мм):

940 (750)* мм, 1090 (900)* (* размеры указаны для комплекта без верхней панели; размеры одного радиатора приведены в скобках)

Длина (мм)



720 (700)* мм, 920 (900)* мм, 1120 (1100)* (* размеры указаны для комплекта без верхней панели; размеры одного радиатора приведены в скобках)

Глубина (мм)

4-трубный – 224 мм; 5-трубный – 262 мм

Подготовка поверхности:



дробеструйная очистка, обезжиривание, фосфатирование, промывка деминерализованной водой

Грунтовочная окраска:

анафорез

Цвет:

RAL 9016. Другие цвета – на заказ.

Комплект поставки:



поставляется с кронштейном и комплектом декоративных элементов, без верхней столешницы; дюбели и крепежные винты комплекта декоративных элементов для пола, а также для монтажа верхней столешницы не включены в комплект поставки.

Крепление:



декоративный комплект для монтажа на полу и для маскировки подключений радиатора с возможностью установки верхней декоративной панели у клиента.

Подключение:



подача – с левой стороны снизу в крайней секции, внутренняя резьба G ½ дюйма; обратная магистраль – справа снизу в крайней секции G ½ дюйма; заводская комплектация клапанной вставкой с предварительной регулировкой вместе с термостатической головкой с соединительной резьбой M 30×1,5 мм – с левой стороны сверху; воздухоотводящий клапан G ½ дюйма – справа сверху

Применение:

водяные системы центрального отопления

Гарантии:

10 лет

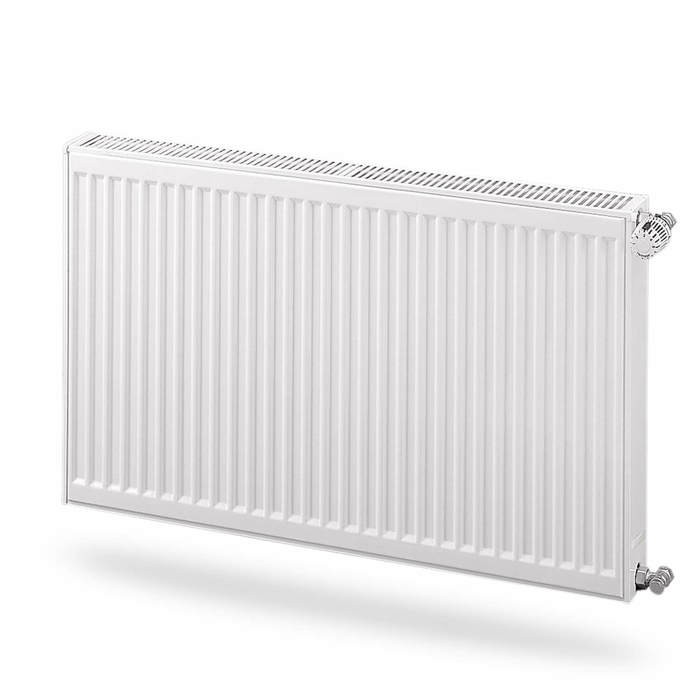

Стальные радиаторы – PURMO Ventil Compact (нижнее подключение)



Мы создаем комфорт!

+7(499)689-53-53

обратная связь

Брэнды Каталог Техинфо Статьи Скидки Оплата Контакты



0 товаров



Каталог


Каталог / Радиаторы / Стальные панельные радиаторы / PURMO / Стальные радиаторы – PURMO Ventil Com. ..

Панельные радиаторы с конвекционными элементами и вмонтированным вкладышем термостатического крана, боковые поверхности закрыты защитными элементами, верхняя поверхность закрыта планкой типа «гриль». Вмонтированный подсоединительный комплект позволяет подключить  радиатор как с низу, так и с боку. Два нижних подсоединительных отверстия для подключения на уровне пола, а также четыре боковых подсоединительных отверстия в каждом углу радиатора. Все отверстия имеют внутреннюю резьбу G1/2. Радиатор снабжён вкладышем термостатического крана Heimeier или Oventrop с предварительной регулировкой.

Запитка со стороны пола в радиаторах CV11 стандартно размещается слева. В радиаторах CV22 и CV33 она может быть также и слева, если радиатор повернуть. Питательная труба всегда должна быть подсоединена дальше от грани радиатора, а обратная труба – ближе к грани радиатора.

Технические данные стальных панельных радиаторов PURMO Ventil Compact (нижнее подключение):

Толщина листа панели радиаторов: 1,25 мм

Шаг вертикальных водопроводных труб: 33 1/3 мм

Высота радиаторов: 200, 300, 450, 500, 600, 900 мм

Длина радиаторов: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 мм

Рабочее давление: 10 бар

Испытательное давление: 13 бар (во время производства) и 12 бар (после установки)

Максимальная температура: 110°C

Цвет: RAL 9016 белоснежный, другие – на заказ

Обработка поверхностей: KTL II – катофорез второго поколения

Гигиенический сертификат: 77. 01.06.490.П.08971.04.3

Сертификат соответствия: POCC NL.MX03.H00695

Гарантия: 10 лет

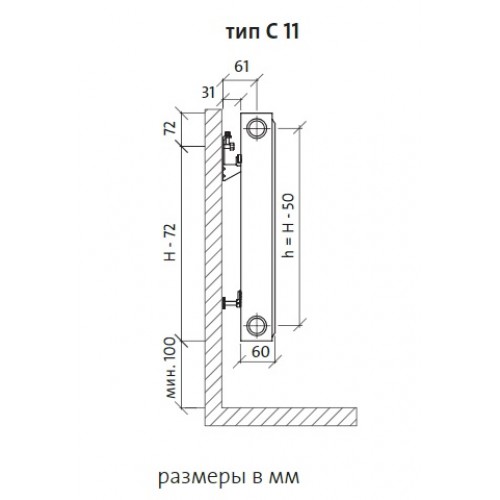

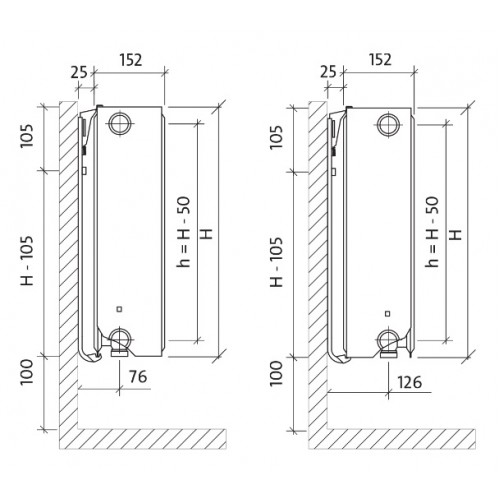

PURMO Ventil Compact – Размер радиаторов

Размеры радиаторов (в миллиметрах)

H – высота (200, 300, 400, 450, 500, 600, 900)
L – длина (400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600,1800, 2000, 2300, 2600, 3000), (для высоты 200 доступны длины от 600 мм)
h – расстояние между присоединительными патрубками







PURMO Ventil Compact – Тепловая мощность

Тепловая мощность [Q] радиаторов при температуре воздуха в отапливаемом помещении ti = 20oC (высота и длина в мм.)

Тепловую мощность на радиаторы высотой 200 и 400 мм можно получить по запросу у представителей Пурмо.

Имеем удовольствие сообщить Вам, что благодаря работе наших инженеров из международной группы НИОКР «Rettig ICC» нам удалось повысить тепловую мощность радиаторов «ПУРМО». Усовершенствования касались внутренней конструкции наших изделий, а также технологии изготовления.

Исследования, проведённые сертифицированным исследовательским учреждением ISO в Штутгарте в Германии, подтвердили рост их отдачи в степени, зависящей от габаритов радиаторов. Итак, например, тепловая мощность радиатора C/V 22 600 1000 увеличилась на 3,76%.



высота 300 450 500
длина тип CV CV CV
темп. воды 11 22 33 11 22 33 11 22 33
Показатель N 1,2981 1,3094 1,3140 1,3048 1,3226 1,3313 1,3070 1,3270 1,3371
400 75/65°C 218 384 539 316 539 748 347 588 814
70/55°C 175 308 431 253 430 596 278 469 649
55/45°C 112 195 273 161 272 376 177 296 408
500 75/65°C 273 481 674 395 674 935 434 735 1018
70/55°C 219 385 539 317 538 746 348 587 811
55/45°C 140 244 341 201 340 470 221 370 510
600 75/65°C 328 577 808 474 808 1121 521 882 1221
70/55°C 263 462 647 380 646 895 417 704 973
55/45°C 167 293 410 241 408 564 265 444 612
700 75/65°C 382 673 943 553 943 1308 608 1029 1425
70/55°C 307 539 754 443 753 1044 487 822 1135
55/45°C 195 342 478 282 476 657 309 518 714
800 75/65°C 437 769 1078 632 1078 1495 694 1176 1628
70/55°C 350 616 862 506 861 1193 556 939 1298
55/45°C 223 391 546 322 544 751 353 592 816
900 75/65°C 491 865 1212 711 1212 1682 781 1323 1832
70/55°C 394 693 970 570 969 1342 626 1056 1460
55/45°C 251 440 615 362 612 845 398 666 918
1000 75/65°C 546 961 1347 790 1347 1869 868 1470 2035
70/55°C 438 770 1078 633 1076 1491 695 1174 1622
55/45°C 279 488 683 402 680 939 442 740 1020
1100 75/65°C 601 1057 1482 869 1482 2056 955 1617 2239
70/55°C 482 846 1186 696 1184 1640 765 1291 1784
55/45°C 307 537 751 443 748 1033 486 814 1122
1200 75/65°C 655 1153 1616 948 1616 2243 1042 1764 2442
70/55°C 526 923 1293 760 1291 1789 834 1408 1946
55/45°C 335 586 820 483 816 1127 530 888 1224
1400 75/65°C 764 1345 1886 1106 1886 2617 1215 2058 2849
70/55°C 613 1077 1509 886 1507 2087 973 1643 2271
55/45°C 391 684 956 563 952 1315 618 1037 1427
1600 75/65°C 874 1538 2155 1264 2155 2990 1389 2352 3256
70/55°C 701 1231 1724 1013 1722 2386 1113 1878 2595
55/45°C 447 781 1093 644 1088 1503 707 1185 1631
1800 75/65°C 983 1730 2425 1422 2425 3364 1562 2646 3663
70/55°C 788 1385 1940 1140 1937 2684 1252 2112 2919
55/45°C 502 879 1229 724 1224 1691 795 1333 1835
2000 75/65°C 1092 1922 2694 1580 2694 3738 1736 2940 4070
70/55°C 876 1539 2156 1266 2152 2982 1391 2347 3244
55/45°C 558 977 1366 805 1360 1878 883 1481 2039
2300 75/65°C 1256 2210 3098 1817 3098 4299 1996 3381 4681
70/55°C 1008 1770 2479 1456 2475 3429 1599 2699 3730
55/45°C 642 1123 1571 926 1564 2160 1016 1703 2345
2600 75/65°C 1420 2499 3502 2054 3502 4859 2257 3822 5291
70/55°C 1139 2001 2802 1646 2798 3877 1808 3051 4217
55/45°C 726 1270 1776 1046 1768 2442 1148 1925 2651
3000 75/65°C 1638 2883 4041 2370 4041 5607 2604 4410 6105
70/55°C 1314 2309 3233 1899 3229 4473 2086 3521 4866
55/45°C 837 1465 2049 1207 2040 2818 1325 2221 3059

высота 600 900
длина тип CV CV
темп. воды 11 21s 22 33 11 22 33
Показатель N 1,3115 1,3213 1,3358 1,3486 1,3170 1,3561 1,3600
400 75/65°C 407 536 684 942 571 955 1304
70/55°C 326 428 545 750 456 759 1035
55/45°C 207 271 343 469 289 474 646
500 75/65°C 509 670 855 1178 714 1194 1630
70/55°C 407 535 681 937 571 949 1294
55/45°C 258 338 428 587 361 592 807
600 75/65°C 611 804 1025 1414 856 1433 1956
70/55°C 489 643 817 1124 685 1138 1553
55/45°C 310 406 514 704 433 711 968
700 75/65°C 713 938 1196 1649 999 1672 2282
70/55°C 570 750 954 1312 799 1328 1812
55/45°C 362 474 600 821 506 829 1130
800 75/65°C 814 1072 1367 1885 1142 1910 2608
70/55°C 652 857 1090 1499 913 1518 2071
55/45°C 413 542 685 939 578 948 1291
900 75/65°C 916 1206 1538 2120 1284 2149 2934
70/55°C 733 964 1226 1687 1027 1707 2329
55/45°C 465 609 771 1056 650 1066 1453
1000 75/65°C 1018 1340 1709 2356 1427 2388 3260
70/55°C 815 1071 1362 1874 1141 1897 2588
55/45°C 517 677 857 1173 722 1185 1614
1100 75/65°C 1120 1474 1880 2592 1570 2627 3586
70/55°C 896 1178 1499 2061 1255 2087 2847
55/45°C 569 745 943 1291 795 1303 1776
1200 75/65°C 1222 1608 2051 2827 1712 2866 3912
70/55°C 978 1285 1635 2249 1369 2277 3106
55/45°C 620 812 1028 1408 867 1422 1937
1400 75/65°C 1425 1876 2393 3298 1998 3343 4564
70/55°C 1141 1499 1907 2624 1598 2656 3623
55/45°C 724 948 1200 1643 1011 1659 2260
1600 75/65°C 1629 2144 2734 3770 2283 3821 5216
70/55°C 1304 1713 2180 2999 1826 3035 4141
55/45°C 827 1083 1371 1877 1156 1896 2583
1800 75/65°C 1832 2412 3076 4241 2569 4298 5868
70/55°C 1467 1928 2452 3373 2054 3415 4659
55/45°C 930 1218 1542 2112 1300 2133 2905
2000 75/65°C 2036 2680 3418 4712 2854 4776 6520
70/55°C 1630 2142 2725 3748 2282 3794 5176
55/45°C 1034 1354 1714 2347 1445 2370 3228
2300 75/65°C 2341 3082 3931 5419 3282 5492 7498
70/55°C 1874 2463 3133 4310 2625 4363 5953
55/45°C 1189 1557 1971 2699 1662 2725 3713
2600 75/65°C 2647 3484 4443 6126 3710 6209 8476
70/55°C 2119 2784 3542 4873 2967 4932 6729
55/45°C 1344 1760 2228 3051 1878 3080 4197
3000 75/65°C 3054 4020 5127 7068 4281 7164 9780
70/55°C 2445 3213 4087 5622 3424 5691 7764
55/45°C 1551 2031 2571 3520 2167 3554 4842

Розничные цены на стальные панельные радиаторы PURMO Ventil Compact (нижнее подключение)

Цены в таблице указаны рекомендованные розничные в рублях без учета скидок! В нашей компании Вы можете заказать радиаторы PURMO с большими скидками и доставкой!

Цены включают кран Маевского, 3 заглушки, встроенный вентиль термостатического клапана, настенный крепеж. Цены с учетом НДС, в рублях.

тип высота       тип  высота
11 300 400 450 500 600 900 21S 300 400 450 500 600 900
400 2 904,00  3 040,00  3 095,00  3 203,00  3 406,00  3 996,00  400 3 549,00  3 800,00  4 001,00  4 237,00  4 403,00  5 637,00
500 2 999,00  3 156,00  3 231,00  3 358,00  3 481,00  4 233,00  500 3 827,00  4 014,00  4 246,00  4 515,00  4 770,00  6 139,00
600 3 115,00  3 305,00  3 368,00  3 487,00  3 664,00  4 505,00  600 3 988,00  4 236,00  4 515,00  4 834,00  5 095,00  6 681,00
700 3 203,00  3 433,00  3 499,00  3 623,00  3 847,00  4 783,00  700 4 308,00  4 569,00  4 874,00  5 221,00  5 516,00  7 400,00
800 3 305,00  3 548,00  3 643,00  3 800,00  4 030,00  5 081,00  800 4 519,00  4 856,00  5 212,00  5 614,00  5 943,00  8 106,00
900 3 440,00  3 718,00  3 812,00  3 969,00  4 213,00  5 319,00  900 4 802,00  5 158,00  5 551,00  5 993,00  6 377,00  8 812,00
1 000 3 548,00  3 847,00  3 983,00  4 186,00  4 410,00  5 678,00  1 000 5 033,00  5 472,00  5 896,00  6 373,00  6 804,00  9 530,00
1 100 3 745,00  4 078,00  4 205,00  4 403,00  4 634,00  6 058,00  1 100 5 277,00  5 792,00  6 241,00  6 746,00  7 218,00  10 249,00
1 200 3 888,00  4 233,00  4 388,00  4 613,00  4 878,00  6 438,00  1 200 5 527,00  6 092,00  6 583,00  7 133,00  7 631,00  10 941,00
1 400 4 437,00  4 850,00  4 912,00  5 054,00  5 353,00  7 204,00  1 400 6 035,00  6 715,00  7 271,00  7 892,00  8 479,00  12 351,00
1 600 4 722,00  5 176,00  5 288,00  5 488,00  5 969,00  7 963,00  1 600 6 555,00  7 337,00  7 965,00  8 665,00  9 320,00  13 775,00
1 800 5 142,00  5 658,00  5 746,00  5 929,00  6 553,00  8 757,00  1 800 7 052,00  7 945,00  8 639,00  9 411,00  10 168,00  15 186,00
2 000 5 414,00  5 983,00  6 132,00  6 383,00  6 987,00  9 503,00  2 000 7 561,00  8 573,00  9 333,00  10 178,00  11 016,00  16 637,00
2 300 5 902,00  6 553,00  6 741,00  7 042,00  7 726,00  10 432,00  2 300 8 331,00  9 507,00  10 376,00  11 338,00  12 284,00  18 611,00
2 600 6 309,00  7 136,00  7 363,00  7 713,00  8 594,00  11 470,00  2 600 9 099,00  10 445,00  11 409,00  12 477,00  13 552,00  20 537,00
3 000 7 082,00  7 930,00  8 197,00  8 601,00  9 469,00  12 853,00  3 000 10 104,00  11 682,00  12 788,00  14 009,00  15 241,00  23 154,00

тип  высота       тип  высота
22 300 400 450 500 600 900 33 300 400 450 500 600 900
400 3 715,00  3 979,00  4 155,00  4 400,00  4 593,00  5 881,00  400 5 878,00  6 122,00  6 438,00  6 862,00  7 211,00  7 522,00
500 4 040,00  4 236,00  4 444,00  4 725,00  5 000,00  6 458,00  500 6 191,00  6 475,00  6 832,00  7 302,00  7 686,00  8 350,00
600 4 230,00  4 494,00  4 750,00  5 085,00  5 373,00  7 069,00  600 6 516,00  6 854,00  7 252,00  7 770,00  8 195,00  9 245,00
700 4 570,00  4 847,00  5 127,00  5 492,00  5 821,00  7 828,00  700 6 869,00  7 261,00  7 699,00  8 266,00  8 751,00  10 304,00
800 4 793,00  5 152,00  5 483,00  5 906,00  6 275,00  8 581,00  800 7 242,00  7 688,00  8 180,00  8 808,00  9 347,00  11 483,00
900 5 105,00  5 484,00  5 853,00  6 319,00  6 730,00  9 347,00  900 7 615,00  8 150,00  8 694,00  9 384,00  9 978,00  12 202,00
1 000 5 350,00  5 816,00  6 216,00  6 719,00  7 184,00  10 114,00  1 000 7 988,00  8 618,00  9 206,00  9 948,00  10 602,00  12 975,00
1 100 5 621,00  6 169,00  6 593,00  7 126,00  7 625,00  10 859,00  1 100 8 368,00  9 085,00  9 724,00  10 524,00  11 253,00  13 802,00
1 200 5 885,00  6 488,00  6 952,00  7 533,00  8 086,00  11 633,00  1 200 8 747,00  9 553,00  10 242,00  11 100,00  11 884,00  14 698,00
1 400 6 441,00  7 166,00  7 697,00  8 354,00  8 995,00  13 152,00  1 400 9 507,00  10 482,00  11 264,00  12 233,00  13 145,00  16 237,00
1 600 6 997,00  7 831,00  8 433,00  9 174,00  9 903,00  14 664,00  1 600 10 537,00  11 717,00  12 619,00  13 732,00  14 807,00  18 245,00
1 800 7 547,00  8 502,00  9 169,00  9 988,00  10 812,00  16 190,00  1 800 11 080,00  12 680,00  13 686,00  14 918,00  16 122,00  19 947,00
2 000 8 096,00  9 180,00  9 912,00  10 809,00  11 714,00  17 722,00  2 000 12 090,00  13 643,00  14 745,00  16 092,00  17 418,00  21 446,00
2 300 8 923,00  10 184,00  11 022,00  12 043,00  13 098,00  19 872,00  2 300 13 264,00  15 081,00  16 332,00  17 855,00  19 391,00  23 067,00
2 600 9 758,00  11 201,00  12 135,00  13 270,00  14 448,00  21 928,00  2 600 14 430,00  16 518,00  17 923,00  19 625,00  21 351,00  25 420,00
3 000 10 850,00  12 544,00  13 619,00  14 918,00  16 258,00  24 735,00  3 000 15 638,00  18 065,00  19 649,00  21 558,00  23 508,00  28 024,00


undefined

© 2007-2021, Промтепло

карта сайта

Purmo Plan / Plan Ventil – Плоский гладкий радиатор

Отличительной особенностью отопительных приборов Purmo является их высочайшее качество. Они имеют современный внешний вид, что позволяет им идеально вписываться в любой интерьер. Передняя панель радиатора Purmo Plan имеет модную плоскую гладкую форму. Конструкция прибора предусматривает наложение плоской передней панели на основную. Это позволяет сохранить высокие технические характеристики радиатора Purmo Plan. Сбоку радиатор закрыт защитными элементами, а сверху решетчатой планкой. Панельные радиаторы отопления Purmo Plan имеют широкий выбор типоразмеров и вариаций цвета финишного покрытия.

10 лет гарантии и положительные отзывы покупателей на радиатор Purmo Plan / Plan Ventil – лучшее доказательство качества!

Материал из которого изготовлен радиатор – высококачественный глубокоштампованный лист из низкоуглеродистой холоднокатаной стали DC01 по EN 10130, расстояние между оребнением – 33,3 мм. В комплект поставки входит настеннное крепление, заглубка и кран маевского.

Расшифровка артикула радиаторов Пурмо (Например PURMO FC 22 500 x 1000)

  • PURMO FC – название модели План с боковым подключением
  • PURMO FCV – название модели План с нижним подключением и встроеным вентилем для термоголовки
  • 11 / 21 / 22 / 33 – следующие 2 цифры обозначают тип (глубину) радиатора
  • 300 . .. 900 – обозначают высота прибора
  • 400 … 3000 – обозначают длину прибора

Таблица: Технические характеристики Purmo Plan / Plan Ventil

 Рабочее давление   10 бар
 Испытательное давление   15 бар
 Максимальная температура теплоносителя     110 °C
 Подключение    1/2″

Модельный ряд Purmo Plan / Plan Ventil. Типы. Размеры

Стальные радиаторы Пурмо План выпускаются в широком ассортименте типоразмеров. Первый параметр, на который стоит обратить внимание это глубина или тип батареи. Самым популярным и оптимальным по соотношению глубины и теплоотдачи является 22 тип, его чаще всего выбирают наши заказчики и ставят застройщики в новостои.

По типам Purmo Plan представлен:

  • 11 тип (62 мм) – гладкая передняя панель + 1 ряд конвекторного оребрения
  • 21 тип (72 мм) – гладкая передняя панель + 1 ряд конвекторного оребрения + задняя панель
  • 22 тип (104 мм) – гладкая передняя панель  + 2 ряда конвекторного оребрения + задняя панель
  • 33 тип (154 мм) – гладкая передняя панель  + 3 ряда конвекторного оребрения + задняя панель

Длина радиатора может варьироваться от 400 до 3000 мм. Высота – от 300 до 900 мм.

Подключение радиатора Purmo Plan / Plan Ventil

Радиаторы Purmo Plan могут иметь боковое (модель Plan) и нижнее (модель Plan Ventil) подключение.

Батареи Пурмо с боковым подключением имеют боковые панели и верхнюю крышку типа гриль, четыри выхода с присоедениельным размером 1/2″ (внутренняя резьба) позволяют подключить радиатор как справой так и слевой стороны. Самым популярным боковым подключением является боковое односторонее, но благодаря 4 открытым отверствиям Вы можете использовать и диагональное и седловидное присоединение прибора к трубам отопления.

Приборы с нижним подключением имеют встроенный термостатический клапан Heimeier или Oventrop. Все отверстия для подсоединения имеют внутреннюю резьбу G1/2”. Нижнее подключение радиатора Purmo Plan Ventil Compact стандартно исполнено с правой стороны, под заказ можно сделать прибор с левой стороны. Подающая труба всегда должна подсоединяться дальше от грани радиатора, а обратная – ближе.

Покрытие

Purmo Plan проходят двойную окраску методом катафореза (грунтовочная) и электростатического напыления. Это позволяет получить качественное лакокрасочное напыление высочайшего качества и прочности. Стандартный цвет стальных радиаторов Purmo Plan белый (RAL 9016). По желанию клиент может выбрать любой оттенок радиатора из цветовой палитры RAL. Купить Пурмо радиаторы можно на нашем сайте или в офисе компании.

Определиться с выбором размера/подключения и купить радиатор Purmo Plan / Plan Ventil вам с удовольствием помогут менеджеры Студии Тепла.

Технический каталог Purmo Plan (Purmo-Plan.pdf, 988 Kb) [Скачать]

Резьбовое соединение:

M30x1.5

Торговая марка:

Purmo

Страна производитель:

Польша

Высота:

300 мм.

Тип товара:

  • Радиатор Панельный

Ширина:

62

Длина:

400 мм

Внешний вид:

Горизонтальный

Способ подключения:

Боковое подключение

Материал:

Сталь

Рабочее давление:

10 бар

Теплоотдача:

212 Вт

Вес:

4. 68кг

Тип подключения:

Гидравлическое

Найти похожие

Отзывы не найдены

Оставить отзыв на этот товар

Поделитесь мнением с другими покупателями

Написать отзыв

Радиатор Purmo Compact C11 900х1600

  • Радиаторы
  • Стальные
  • Purmo
  • Purmo Compact
  • Радиатор Purmo Compact C11 900х1600

В наличии

9879.00р.

Без НДС: 9879.00р.

Кол-во

В закладки

В сравнение

  • Описание
  • Характеристики
  • Отзывов (0)

Стальной панельный радиатор Purmo Compact тип C11 900х1600

Описание радиаторов отопления Purmo Compact тип C11 900х1600

Панельные радиаторы с конвекционными элементами, боковые поверхности закрыты защитными элементами, верхняя поверхность закрыта планкой типа “гриль”. Четыре боковые подсоединительные отверстия в каждом углу радиатора с внутренней резьбой G1/2.

Технические данные радиаторов Purmo Compact

Материал:Высококачественный глубокоштампованный лист из низкоуглеродистой холоднокатаной стали DC01 по EN 10130
Толщина листа панели радиаторов:Толщина стали в соответствии с EN-442
Шаг вертикальных водопроводных труб:33 1/3 мм
Высота радиаторов:300, 450, 500, 550, 600, 900 мм
Длина радиаторов:400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 мм
Патрубки:4 x G ½ ” боковые
Рабочее давление:10 бар
Испытательное давление:15 бар (заводское – 13 бар)
Максимальная температура:110°C
Цвет:RAL 9016 белоснежный, другие цвета по шкале RAL – по заказу
Аксессуары:Кронштейны, пробка, воздухоотводчик в комплекте с радиатором
Обработка поверхностей:KTL II – катофорез второго поколения
Гигиенический сертификат:77. 01.06.490.П.08971.04.3
Сертификат соответствия:POCC NL.MX03.H00695
Гарантия:10 лет




Технические характеристики стальных панельных радиаторов Purmo Compact

Тепловая мощность радиаторов Purmo Compact

Тепловая мощность [Q] радиаторов при температуре воздуха в отапливаемом помещении ti = 20oC (высота и длина в мм.)

Имеем удовольствие сообщить Вам, что благодаря работе наших инженеров из международной группы НИОКР «Rettig ICC» нам удалось повысить тепловую мощность радиаторов «ПУРМО». Усовершенствования касались внутренней конструкции наших изделий, а также технологии изготовления. Исследования, проведённые сертифицированным исследовательским учреждением ISO в Штутгарте в Германии, подтвердили рост их отдачи в степени, зависящей от габаритов радиаторов. Итак, например, тепловая мощность радиатора C/V 22 600 1000 увеличилась на 3,76%.

высота [mm]300450
длина [mm]типCC
темп.
воды
1121s22331121s2233
Показатель N1.29811.28031.30941.31401.30481.30081.32261.3313
40075/65°C218304384539316424539748
 70/55°C175245308431253340430596
50075/65°C273381481674395530674935
 70/55°C219306385539317425538746
60075/65°C3284575778084746368081121
 70/55°C263367462647380510646895
70075/65°C3825336739435537429431308
 70/55°C3074295397544435957531044
80075/65°C437609769107863284810781495
 70/55°C3504906168625066808611193
90075/65°C491685865121271195412121682
 70/55°C3945516939705707659691342
100075/65°C5467619611347790106013471869
 70/55°C438612770107863385010761491
110075/65°C60183710571482869116614822056
 70/55°C482674846118669693511841640
120075/65°C65591311531616948127216162243
 70/55°C5267359231293760102012911789
140075/65°C7641065134518861106148418862617
 70/55°C61385710771509886119015072087
160075/65°C8741218153821551264169621552990
 70/55°C701980123117241013136017222386
180075/65°C9831370173024251422190824253364
 70/55°C7881102138519401140153019372684
200075/65°C10921522192226941580212026943738
 70/55°C8761225153921561266170021522982
230075/65°C12561750221030981817243830984299
 70/55°C10081408177024791456195524753429
260075/65°C14201979249935022054275635024859
 70/55°C11391592200128021646221027983877
300075/65°C16382283288340412370318040415607
 70/55°C13141837230932331899255032294473
высота [mm]500550
длина [mm]типCC
темп.
воды
1121s22331121s2233
Показатель N1.30701.30761.32701.33711.30931.31451.33141.3428
40075/65°C347462588814378500636879
 70/55°C278370469649302400508700
50075/65°C43457873510184726257961099
 70/55°C348463587811378500635875
60075/65°C52169488212215667499551318
 70/55°C4175567049734546007621050
70075/65°C6088091029142566187411141538
 70/55°C48764882211355296998881225
80075/65°C6949251176162875599912731758
 70/55°C556741939129860579910151399
90075/65°C781104013231832850112414321977
 70/55°C6268331056146068089911421574
100075/65°C868115614702035944124915912197
 70/55°C6959261174162275699912691749
110075/65°C9551272161722391038137417502417
 70/55°C765101912911784832109913691924
120075/65°C10421387176424421133149919092636
 70/55°C834111114081946907119915232099
140075/65°C12151618205828491322174922273076
 70/55°C9731296164322711058139917772449
160075/65°C13891850235232561510199825463515
 70/55°C11131482187825951209159920312799
180075/65°C15622081264636631699224828643955
 70/55°C12521667211229191361179922853149
200075/65°C17362312294040701888249831824394
 70/55°C13911852234732441512199925383499
230075/65°C19962659338146812171287336595053
 70/55°C15992130269937301739229829194023
260075/65°C22573006382252912454324741375712
 70/55°C18072407305142171965259833004548
300075/65°C26043468441061052832374747736591
 70/55°C20862778352148662268299838085248
высота [mm]600900
длина[mm]типCC
темп.
воды
1121s22331121s2233
Показатель N1.31151.32131.33581.34861.31701.33901.35611.3600
40075/65°C4075366849425717449551304
 70/55°C3264285457504565937591035
50075/65°C509670855117871493111941630
 70/55°C4075356819375717419491294
60075/65°C61180410251414856111714331956
 70/55°C489643817112468589011381553
70075/65°C71393811961649999130316722282
 70/55°C5707509541312799103813281812
80075/65°C8141072136718851142148919102608
 70/55°C65285710901499913118915182071
90075/65°C9161206153821201284167521492934
 70/55°C733964122616871027133417072329
100075/65°C10181340170923561427186123883260
 70/55°C8151071136218741141148318972588
110075/65°C11201474188025921570204726273586
 70/55°C8961178149920611255163120872847
120075/65°C12221608205128271712223328663912
 70/55°C9781285163522491369177922773106
140075/65°C14251876239332981998260533434564
 70/55°C11411499190726241598207626563623
160075/65°C16292144273437702283297838215216
 70/55°C13041713218029991826237230354141
180075/65°C18322412307642412569335042985868
 70/55°C14671928245233732054266934154659
200075/65°C20362680341847122854372247766520
 70/55°C16302142272537482282296537945176
230075/65°C23413082393154193282428054927498
 70/55°C18742463313343102625341043635953
260075/65°C26473484444361263710483962098476
 70/55°C21192784354248732967385549326729
300075/65°C30544020512770684281558371649780
 70/55°C24453213408756223424444856917764

Емкость и вес радиаторов PURMO Compact:

Высота [mm]:300450  500
1121s223311 21s22 331121s2233
Вес: [kg/m]:9,7 13,715,7 25,0 14,4 21,324,3 37,4 16,0 23,827,2 41,5
Емкость: [l/m]:1,7 3,43,4 5,0 2,3 4,84,8 7,0 2,65,25,27,7
Высота [mm]: 550600900
1121s22331121s22331121s22  33
Вес:[kg/m]:17,826,129,946,719,1 28,8 32,9 49,8 28,6 43,950,1 74,6
Емкость: [l/m]:2,85,75,78,23,0 6,2 6,2 9,0 4,4 8,98,9 13,0

Вес приведен в килограммах на 1 метр длины радиатора.

Водяная емкость приведена в дм3 на 1 метр длины радиатора.

Гидравлические характеристики Purmo Compact

Cопротивление течению воды через радиатор находится в зависимостиот потока ее массы.

Для однопанельных радиаторов типа C11 и h20 падение давленияв радиаторе описывается формулой:

Δp = 0,0160 * q2
Kv = 2,5 m3/h

Для многопанельных радиаторов типа C21s, C22 i C33 , а так же  h30 и h40 падение давления в радиаторе описывается формулой:

Δp= 0,0105 * q2
Kv = 3,1 m3/h

где:
Δp- сопротивление течению воды через радиатор, выражанное в паскалях [Pa]
q – поток массы воды, проходящей через радиатор, выраженный в килограммахв час [kg/h]

Радиаторы типа V и PV снабжены вмонтированным термостатическим краном, и поэтому их гидравлические характеристики определяются для комплекта радиатора с краном.

Способы присоедиения Purmo Compact

Боковое одностороннее подсоединение радиаторов Purmo Compact

Это наиболее популярное решение, позволяющее полсоединять радиаторы как справа, так и слева. Питательная труба должна быть подсоединена к верхнему штуцеру радиатора, а обратная – к нижнему. Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора более чем на 30%.

Седлообразное подсоединение радиаторов Purmo Compact

Чаще всего применяется в радиаторах тип «С», когда система ЦО размещена в полу. Кроме того может использоваться в радиаторах типа «Н», а после выемки термостатического клапана – также в радиаторах типа CV и HV. При таком виде подсоединения теплоотдача радиатора будет примерно на 10% ниже номинальной.

Перекрёстное подсоединение радиаторов Purmo Compact

Рекомендуется для радиаторов длиной более 2 000 мм, а также для тех, длина которых вчетверо превышает высоту. Питательая труба должна быть подсоединена к правому или левому верхнему штуцеру, а обратная – к противолежащему нижнему штуцеру. Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора более чем на 30%.

Размеры радиаторов Purmo Compact

ТИП С 11                       ТИП С 21 S



ТИП С 22



ТИП С 33

Размеры радиаторов (в миллиметрах):

H – высота (300, 450, 500, 600, 900)
L – длинна (400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600,1800, 2000, 2300, 2600, 3000)
h – расстояние между присоединительными патрубками

виды сбоку



Каталог панельных радиаторов PurmoСкачать документ
Технический каталог радиаторов PurmoСкачать документ
Палитра цветов радиаторов PurmoСкачать документ
Сертификат соответствия радиаторов PurmoСкачать документ
Розничный прайс-лист на радиаторы Purmo CompactСкачать документ
  • Мощность 2283 Вт
  • Подключение Боковое
  • Тип Стальной панельный

Написать отзыв

Ваше имя

Ваш отзыв

Радиатор Purmo Compact C11 900х1600

Оставьте вашу оценку

характеристики, отзывы, цена C11, CV11, CV21, V22

Финские стальные радиаторы Purmo пользуются все большей популярностью у отечественных потребителей. Это объясняется хорошим соотношением цена/качество, разнообразием размеров и типов конструкций среди моделей. Во многих отзывах среди достоинств указывается надежность, долговечность, привлекательный внешний вид, отличные теплотехнические характеристики. К тому же производитель предлагает купить изделия не только в традиционном белом, но и в любом другом цвете палитры RAL (под заказ).

Оглавление:

  1. Отличительные черты
  2. Варианты подсоединения
  3. Модельные линейки
  4. Мнения покупателей
  5. Преимущества и недостатки
  6. Обзор цен

Разновидности и особенности

Изготавливается продукция торговой марки Пурмо из качественной низкоуглеродистой стали. Готовое изделие для дополнительной защиты и обеспечения эстетичного внешнего вида подвергается двойному окрашиванию. Первое, грунтовочное — методом катафореза, окончательное — электростатическим напылением. На рынке Пурмо представляет панельные и трубчатые радиаторы. Причем вторые часто выпускаются в декоративном исполнении. Они совмещают функции отопительных приборов и элементов мебели или интерьера. Панельные радиаторы отличаются доступной ценой и широким диапазоном моделей.

Виды подключения

Производитель Пурмо предлагает варианты с разными способами подводки теплоносителя. Наибольшей популярностью пользуются радиаторы с боковым подключением. Последнее может быть односторонним, тогда возможна подводка справа или слева. Для радиаторов бренда Пурмо длиной 2 м и более или у которых она в 4 раза превосходит высоту, характерно перекрестное подсоединение. В обоих случаях важно, чтобы питающая труба подсоединялась сверху, а обратка — к нижнему штуцеру радиатора. В противном случае теплоотдача снизится не менее чем на 30 %.

Выпускаемые производителем Пурмо радиаторы с нижним подключением используются, когда подводящая труба находится в 8 см от торцевой части, а обратка — в 3. Еще один вид — седлообразная подводка. Применяется при скрытой (в пол) разводке труб, здесь подача и отвод осуществляются через нижние боковые штуцеры, с разных сторон. При этом фактическая теплоотдача будет на 10 % ниже номинальной.

Наиболее востребована линейка Purmo Compact с конвекционными вставками. С боков устанавливаются сплошные защитные элементы, сверху — планка с оребрением типа «гриль». Производитель предлагает в этой серии варианты высотой от 300 до 900 мм (с шагом 50) и длиной — 40–300 см. Рассчитаны они на рабочее давление до 10 атм и температуру не более 110 °С. Модели с подобными характеристиками и внешним видом, дополненные вмонтированным вкладышем термостатического крана, относят к серии Пурмо Ventil Compact. Они могут подключаться как сбоку, так и снизу, монтируются просто своими руками, отличаются большой тепловой эффективностью.

Для помещений с крупной площадью остекления и при низких подоконниках есть радиаторы высотой 20 см. Они выпускаются в разных дизайнах (с гладкой и рельефной поверхностью), длиной до 3 м. Крепятся на стену или устанавливаются на ножки. Тепловая мощность самого маленького варианта (600х200 мм) — 332 Вт.

Также под брендом Пурмо предлагаются радиаторы, отличающиеся дизайнерскими и конструкционными решениями:

  • Plan — с гладкой панелью;
  • Ramo — на переднюю поверхность нанесены легкие горизонтальные бороздки, подключение боковое или центральное;
  • Vertical — вертикально расположенные, рассчитаны на давление до 6 атм, подходят для небольших помещений;
  • Air — специальный блок производит забор и очистку воздуха с улицы, который далее поступает на подогрев и в комнату.

Отзывы пользователей

«Делали в доме ремонт и к подбору радиаторов подошли с мужем с разных сторон: ему важны были характеристики, а мне — внешний вид. Сошлись на стальных панельных моделях Пурмо, приобретали на заказ, так как предлагаемый белый не вписывался в интерьер. Теперь в доме тепло и красиво».

Дарья, Воронеж.

«Дом из бруса 15х15 см, котел ТТ и трубы стальные, потому и радиаторы выбрал из того же металла. Почитал отзывы о моделях и остановился на панельных Пурмо. Они просто монтируются, все необходимое для этого есть в комплекте, стоимость приемлемая. Устанавливал сам: в двух комнатах площадью около 20 м2 — крупные в 130 см, на кухню — 80. В систему залил антифриз, радиатор работает уже 3 года, в доме зимой тепло даже в сильные морозы».

Максим, Москва.

«В дачном домике веранда (15 м2) с большими витражными окнами, входная дверь железная. Поэтому зимой там достаточно прохладно, даже после утепления. Поставил 2 стальных радиатора 500х1200 мм финского бренда Пурмо, подошла цена, да и отзывы о них хорошие. Теперь ниже +24 °С температура в отопительный сезон не опускается».

Дмитрий Говоров, Санкт-Петербург.

«В комнатах большие окна и подоконники расположены низко, потому во время замены старых искали маленькие радиаторы. Подошла модель С11 300X1600 Compact финского производителя Пурмо с боковым подключением и мощностью 1,56 кВт. Эксплуатируется уже свыше 2 лет без замечаний, греет хорошо — даже в сильные морозы в комнатах было не менее +20 °С, мыть ее просто, внешне осталась такой же белой».

Иван Варламов, Екатеринбург.

Резюме: плюсы и минусы

Стальные радиаторы отопления Пурмо имеют ряд преимуществ:

  • высокая степень конвекции за счет большой площади поверхности панели;
  • универсальность — благодаря разнообразию моделей;
  • пригодность для одно- и двухтрубных систем отопления;
  • быстрый нагрев;
  • небольшая глубина радиаторов;
  • качество, подтвержденное соответствующими международными сертификатами;
  • доступность — реализуются по привлекательной для потребителей цене, благодаря развитой дистрибьюторской сети купить их можно в любой точке России;
  • малый вес и глубина;
  • эстетичный внешний вид — подходят для установки в разных интерьерах;
  • гарантия от производителя в 10 лет.

В то же время, по отзывам — стальные радиаторы бренда Пурмо, во избежание интенсификации коррозионных процессов, не рекомендуется оставлять без теплоносителя. Использовать их допустимо в системах с давлением до 10–11 атм. Также панельные модели не подходят для установки во влажных помещениях.

Стоимость

Цена Purmo определяется их видом, габаритами. При покупке важно учитывать, что вариант, отличающийся от стандартного (например, цветом), обойдется дороже, а на оптовые партии предоставляются скидки.

МодельРазмеры (ВхДхГ), смТеплоотдача, ВтЦена, рубли
Compact C1130х60х64331 900
90х180х633436 600
Ventil Compact CV1150х50х65253 200
90х70х613004 000
CV2160х80х715624 950
V2220х120х10,29345 300



Автор: Валерий Светлаков

Google

Purmo COMPLA TYPE 22 Горизонтальный плоскопанельный радиатор

БЕСПЛАТНАЯ доставка при заказе на сумму более 50 фунтов стерлингов

  • Ваша учетная запись
  • Касса

От 137,51 фунтов стерлингов От 124,98 фунтов стерлингов вкл. НДС

  • Современный дизайн
  • 10 лет гарантии производителя
  • Доступен только в белом цвете
  • Высокая тепловая мощность
  • Подходит для систем центрального отопления
  • Кронштейны, заглушка и вентиляционное отверстие в комплекте
  • Произведено в Великобритании
  • Радиаторные клапаны не входят в комплект, но их можно приобрести отдельно



Артикул: Компла Тип 22 Категория: Плоские панельные радиаторы Метки: COMPLA, Плоский радиатор, Горизонтальный, ТИП 22

  • Описание
  • Дополнительная информация
  • Отзывы (0)

Описание

Радиатор Purmo COMPLA Тип 22 – Двойной конвектор

Радиатор Compla — это панельный радиатор премиум-класса с идеально гладкой плоской передней частью. Compla — идеальный выбор для тех, кто хочет выглядеть стильно и современно. Произведенные в Великобритании радиаторы оснащены решетками и боковыми панелями и обладают всеми характеристиками и технологическими преимуществами радиаторов Hi-Lo Compact, поэтому их легко устанавливать и обслуживать любой монтажник и домовладелец. Дискретная плоская панель имеет прочную отделку и поставляется в различных размерах и типах, подходящих для любого дома.

Плоскую переднюю панель можно при необходимости покрасить, чтобы она вписалась в любой интерьер.

Горизонтальный

  • Доступны четыре варианта высоты: 300 мм, 400 мм, 500 мм и 600 мм
  • Доступны девять вариантов длины от 400 мм до 2000 мм
  • Доступен в виде однопанельного одинарного конвектора (T11) и двухпанельного двойного конвектора (T22)

Особенности

  • Прочное порошковое покрытие белой краской RAL 9016 для более яркого белого цвета
  • Полная 10-летняя гарантия
  • Изготовлено и испытано в соответствии со стандартом BS EN 442

Загрузка каталога Compla

Полный ассортимент Compla, тип 22 — двойной конвектор



Артикул Тип В/В Вес изделия (кг) Высота мм Ширина мм ∆T50 Выходная мощность, Вт ∆T50 Выход БТЕ
B22306COM ТИП 22 Горизонтальный 12,42 300 600 562 1918
Б22310КОМ ТИП 22 Горизонтальный 19,72 300 1000 937 3197
B22314COM ТИП 22 Горизонтальный 27. 01 300 1400 1312 4477
B22404COM ТИП 22 Горизонтальный 11.40 400 400 479 1634
B22406COM ТИП 22 Горизонтальный 16.30 400 600 719 2453
B22408COM ТИП 22 Горизонтальный 21.21 400 800 958 3269
Б22410КОМ ТИП 22 Горизонтальный 26.12 400 1000 1198 4088
B22412COM ТИП 22 Горизонтальный 31.03 400 1200 1438 4906
B22414COM ТИП 22 Горизонтальный 35,95 400 1400 1677 5722
B22416COM ТИП 22 Горизонтальный 40,85 400 1600 1917 6541
B22418COM ТИП 22 Горизонтальный 45,76 400 1800 2156 7356
Б22504КОМ ТИП 22 Горизонтальный 13,98 500 400 578 1972
Б22506КОМ ТИП 22 Горизонтальный 20. 16 500 600 866 2955
Б22508КОМ ТИП 22 Горизонтальный 26.31 500 800 1155 3941
Б22510КОМ ТИП 22 Горизонтальный 32,48 500 1000 1444 4927
Б22512КОМ ТИП 22 Горизонтальный 38,65 500 1200 1733 5913
Б22514КОМ ТИП 22 Горизонтальный 44,81 500 1400 2022 6899
Б22516КОМ ТИП 22 Горизонтальный 50,98 500 1600 2310 7882
Б22518КОМ ТИП 22 Горизонтальный 57,14 500 1800 2599 8868
B22604COM ТИП 22 Горизонтальный 17. 07 600 400 670 2286
B22606COM ТИП 22 Горизонтальный 24,52 600 600 1006 3432
B22608COM ТИП 22 Горизонтальный 31,96 600 800 1341 4575
Б22610КОМ ТИП 22 Горизонтальный 39,40 600 1000 1676 5719
B22612COM ТИП 22 Горизонтальный 46,85 600 1200 2011 6862
B22614COM ТИП 22 Горизонтальный 54,29 600 1400 2346 8005
B22616COM ТИП 22 Горизонтальный 61,73 600 1600 2682 9151
B22618COM ТИП 22 Горизонтальный 69,18 600 1800 3017 10294
Б22620КОМ ТИП 22 Горизонтальный 76,62 600 2000 3352 11437



Стандартная производительность при средней температуре воды 70°C (158F) и комнатной температуре 20°C (68F) – Delta T 50C

Содержание

2
  • страница из 183
  • Содержание
  • Оглавление
  • Закладки

Реклама

Содержание

Техническая информация

Содержание

Предыдущая страница

Следующая страница

Содержание

 Дополнительные руководства для Purmo ТЕХНИЧЕСКАЯ КНИГА
  • Руководство по установке и обслуживанию обогревателя Purmo Apolima

    (32 страницы)

  • Обогреватель Purmo PARADA PLINTH Лист данных

    (2 страницы)

  • Обогреватель Purmo YALI DIGITAL Руководство по установке и эксплуатации

    Новое поколение, которое превращает эволюцию в революцию класса i — 230 В и 400 В — 50 Гц (73 страницы)

  • Отопитель Purmo V10 Инструкция

    Вертикальный плоский трубчатый радиатор (3 стр. )

  • Руководство по установке и обслуживанию обогревателя Purmo серии FLORES

    Вешалка для полотенец (32 страницы)

  • Обогреватель Purmo KABA Инструкция по установке и эксплуатации

    Новое поколение, которое превращает эволюцию в революцию класса i — 230 В и 400 В — 50 Гц (33 страницы)

  • Обогреватель Purmo CAMPAIGN Технический паспорт

    (7 страниц)

  • Обогреватель Purmo RAMO PLINTH Лист данных

    (2 страницы)

  • Обогреватель Purmo RADSON ELATO Установка и обслуживание

    Вешалка для полотенец (21 стр. )

  • Обогреватель Purmo FCIR Руководство пользователя

    Двухтопливный радиатор (21 стр.)

  • Инструкция по сборке обогревателя Purmo DION Twin-M

    (8 страниц)

  • Утеплитель Purmo RADSON MUNA T Установка и обслуживание

    (32 страницы)

  • Обогреватель Purmo RADSON EVIA Установка и обслуживание

    Вешалка для полотенец (21 стр. )

  • Инструкция по сборке обогревателя Purmo BR222

    (2 страницы)

  • Обогреватель Purmo JARL 10 05 230 03 2 Вт Инструкция по установке и монтажу

    (24 страницы)

  Краткое содержание Purmo TECHNICAL POCKET BOOK
Это руководство также подходит для:

Компактный Компактный вентиляционный План Компактный План Компактный вентиляционный План Компактный вентиляционный . .. Показать все

Компактные домашние радиаторы Purmo | Радиаторы для спальни Миссиссога | Радиаторы для спальни Оквилл | Радиаторы для спальни Торонто

>

Компактные домашние радиаторы Purmo | Радиаторы для спальни Миссиссога | Радиаторы для спальни Оквилл | Радиаторы для спальни Торонто | Радиаторы для спальни GTA
Радиаторное отопление

Модель Compact — одна из самых энергоэффективных моделей на рынке. Для работы требуется лишь небольшое количество воды; очень сильно нагревается быстро и легко контролировать. Большая пластина конвектора в конструкции означает, что тепло отводится по большей площади, распределяя более эффективно обогревать помещение.

Прямые линии и качественная отделка делают Compact идеальным украшением как традиционных, так и современных интерьеров. Радиатор износостойкий благодаря гладкому и прочному покрытию, устойчивому к царапинам, и легко чистится.

  • Изготовлен из высококачественной холоднокатаной стали DC01
  • Порошковая краска
  • Оснащен воздухоотводчиком и набором кронштейнов
  • Максимальное рабочее давление 10 бар (145 psi)
  • Максимальная температура горячей воды 110°C / 230°F

* 10 лет гарантии

Компактный домашний радиатор Purmo

Радиатор Purmo Compact — это стильный, элегантный и практичный радиатор, идеально подходящий для домашнего или коммерческого использования. С Профиль 33 мм и ребра конвектора обеспечивают лучшую производительность даже при установке в низкотемпературных системах.

Доступные цвета и отделка

RAL 9016

Технические характеристики:

Высота (дюйм) 12 18 24 36
  С11 С22 С11 С22 С11 С22 С11 С22 С11 С22 С11 С22 С11 С22 С11 С22
Ширина (дюйм) БТЕ 140°F БТЕ 160°F БТЕ 140°F БТЕ 160°F БТЕ 140°F БТЕ 160°F БТЕ 140°F БТЕ 160°F
16 535 943 743 1309 776 1323 1078 1838 999 1679 1388 2332 1402 2345 1947 3257
20 670 1181 931 1640 970 1655 1347 2298 1250 2099 1736 2916 1753 2932 2435 4072
24 805 1417 1118 1968 1164 1984 1616 2755 1500 2517 2084 3495 2102 3518 2919 4887
28 938 1652 1303 2295 1358 2315 1886 3216 1751 2936 2431 4078 2453 4105 3407 5702
32 1073 1888 1490 2622 1552 2647 2155 3676 1999 3356 2776 4661 2804 4689 3894 6513
36 1206 2124 1674 2950 1746 2976 2425 4233 2249 3776 3124 5245 3152 5276 4378 7328
39 1341 2359 1862 3277 1940 3307 2694 4593 2499 4196 3471 5828 3504 5863 4866 8143
43 1476 2595 2049 3604 2134 3639 2963 5054 2750 4616 3819 6411 3855 6450 5354 8958
47 1608 2831 2234 3932 2328 3968 3233 5511 3000 5036 4167 6994 4203 7037 5838 9773
55 1876 3302 2605 4586 2715 4631 3771 6431 3499 5875 4859 8160 4905 8208 6813 11400
63 2146 3776 2980 5245 3103 5291 4310 7349 4000 6713 5555 9323 5605 9381 7785 13030
71 2413 4247 3352 5899 3491 5954 4849 8269 4498 7552 6247 10489 6307 10552 8760 14656
79 2681 4719 3724 6554 3879 6614 5388 9187 4999 8392 6943 11655 7007 11726 9732 16286
90 3084 5426 4283 7536 4461 7606 6196 10564 5748 9651 7983 13405 8058 13484 11192 18728
102 3486 6236 4842 8522 5043 8598 7004 11942 6499 10908 9026 15151 9109 15244 12651 21173
117 4022 7078 5586 9831 5819 9921 8082 13780 7498 12588 10414 17483 10511 17589 14598 24429

Тип 11

Тип 21s

Тип 22

Тип 33

Тип 11, Тип 21s, Тип 22, Тип 33


Чтобы перевести миллиметры в дюймы, разделите миллиметры на 2,54 или НАЖМИТЕ ЗДЕСЬ

Выбрать радиатор

БРОШЮРА АССОРТИМЕНТА

2019 – RADSON – Каталоги в формате PDF | Документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

A DIVISION OF RETTIG (UK) LTD Eastern Avenue, Team Valley, Gateshead, Tyne & Wear NE11 0PG, UK Sales: Tel 0845 402 3434 Fax 0191 491 7568 Email: uk@purmo . co.uk www.purmo.co.uk Решения для отопления pupmoificlever АССОРТИМЕНТ БРОШЮРА И ПРАЙС-ЛИСТ ФЕВРАЛЬ 2019 ГОДАPurmoiHclever решения для отопления

БРОШЮРА СОДЕРЖАНИЕ ПАНЕЛЬНЫЕ РАДИАТОРЫ Compact Plan Compact Ramo Compact ДИЗАЙН РАДИАТОРЫ ХАРАКТЕРИСТИКИ, КАЧЕСТВО И ПОСТАВКА НАПОЛЬНОЕ ОТОПЛЕНИЕ Delta Column Punch Packs ВАРИАНТЫ ЦВЕТА АССОРТИМЕНТ БРОШЮРА И ПРАЙС-ЛИСТ 01/02/2019 We have 0 0 0 90 ПОТРЕБНОСТИ В РЕКОНСТРУКЦИИ 01/02/2019 , дистрибуция, продажи и маркетинговые центры по всему миру Мы производим и распространяем продукцию на более чем 20 заводах по всему миру У нас есть клиенты в более чем 50 странах БУДЬТЕ ЧАСТЬЮ БОЛЬШОГО Purmo – один из многих брендов, входящих в состав Rettig Group. Rettig Group — это финский семейный бизнес, который создает ценность для поколений за счет устойчивого и долгосрочного роста. Rettig Group владеет ведущим европейским производителем обогревателей Rettig ICC. Британские бренды Rettig ICC включают Purmo, MYSON и VOGEL&NOOT. Наше современное производство. ..

COMPACTтип 11, 21S тип 11 тип 21S ПАНЕЛЬНЫЕ РАДИАТОРЫ ПРИМЕР КОДА ЗАКАЗА радиатор – высота длина – C11XXXYYYY C116001200 ПРИМЕР КОДА ЗАКАЗА тип радиатора высота длина C21SXXX C21S600 YYYY 1200 COMPACT Радиатор Purmo Compact стильный, элегантный и практичный, идеально подходит для домашнего использования. или коммерческих приложений. С профилем 33 мм и ребрами конвектора он обеспечивает лучшую производительность даже при установке в низкотемпературных системах. • Рабочее давление: Испытано давлением 10,5 бар. Рабочее давление до 8 бар. • Соединения: 4 x K” BSP. См. стр. 9для подключения…

‘АНЕЛЬ РАДИАТОРЫ ПАНЕЛЬНЫЕ РАДИАТОРЫ КОМПАКТНЫЙ КОМПАКТНЫЙ КОМПАКТНЫЙ КОМПАКТНЫЙ ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ВИД СБОКУ ВИД СВЕРХУ 78 ПРИМЕР КОДА ЗАКАЗА тип 33 ПРИМЕР КОДА ЗАКАЗА тип радиатора высота длина тип -высота длина согласно EN 442 – 75/65/20° C (AT 50) и 55/45/20°C (AT 30) Для расчета из Ватт в БТЕ умножьте на 3,412 (1000 Вт x 3,412 = 3412 БТЕ). Рекомендуемые радиаторы доступны со склада, срок поставки: 2-5 рабочих дней.

PLAN COMPACT тип 11, 21S, 22 ПРИМЕР КОДА ЗАКАЗА тип радиатора высота длина тип 21S ПРИМЕР КОДА ЗАКАЗА радиатор – высота длина – тип 22 ПРИМЕР КОДА ЗАКАЗА тип радиатора высота длина PLAN COMPACT Выдающейся характеристикой Plan Compact является его стильная плоская передняя часть с прозрачной ламинацией, которая состоит из накладных верхней и боковых панелей. Они закрывают Plan Compact таким образом, что спереди не видно перекрывающихся углов. Рабочее давление: Испытано давлением 13 бар. Рабочее давление до 10 бар. Подключения: 4 x K” BSP. Варианты подключения см. на стр. 12….

ПАНЕЛЬНЫЕ РАДИАТОРЫ PLAN COMPACT ПАНЕЛЬНЫЕ РАДИАТОРЫ RAMO COMPACT PLAN COMPACT ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ВИД СБОКУ настенный кронштейн тип 11 напольный кронштейн все типы Максимальная нагрузка на один кронштейн: Вертикально – 180 кг Тяговая – 35 кг 32,5 высота 300 – 600 мм длина радиатора количество (мм) пола Кронштейны Отличительной чертой Ramo Compact является стильная декоративная передняя панель с прозрачной ламинацией, состоящая из прикрепленных верхней и боковых панелей. Они закрывают Ramo Compact таким образом, что спереди не видно перекрывающихся углов. • Рабочее давление: Испытано давлением 13 бар….

RAMO COMPACT RAMO COMPACT тип 11, 21S, 22 RAMO COMPACT ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ВИД СБОКУ ВИД СВЕРХУ 131 тип 21S ПРИМЕР КОДА ЗАКАЗА радиатор – тип высота – тип 22 ПРИМЕР КОДА ЗАКАЗА тип радиатора высота длина согласно EN 442 – 75/65/20 °C (при 50) и 55/45/20°C (при 30) Для расчета из Ватт в БТЕ умножьте на 3,412 (1000 Вт x 3,412 = 3412 БТЕ). Рекомендуемые радиаторы есть в наличии на складе, срок поставки: 2-5 рабочих дней ВАРИАНТЫ ПОДСОЕДИНЕНИЯ 4 x K” BSP, ISO 228, боковые. КРОНШТЕЙНЫ Кронштейн настенный тип 11 Кронштейн напольный все типы RH033 Расстояние от радиатора до стены: Любое Максимальная нагрузка 1 шт.

ПАНЕЛЬНЫЕ РАДИАТОРЫ ВЕРТИКАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ тип 10, 20, 21S, 22 тип 20 ПРИМЕР КОДА ЗАКАЗА тип радиатора – высота ширина тип 22 ПРИМЕР КОДА ЗАКАЗА тип радиатора высота ширина тип 21S ПРИМЕР КОДА ЗАКАЗА тип радиатора – высота ширина ВЕРТИКАЛЬНЫЙ Purmo Вертикальные панельные радиаторы вертикальный вариант, который можно устанавливать на узкие и высокие фрагменты стен. Радиаторы оснащены конвекционными ребрами (кроме типов 10 и 20) и боковыми крышками (кроме типа 10). У них нет верхней решетки. Рабочее давление: Испытано давлением 8 бар. Рабочее давление до 6 бар. Соединения: 6 x K”…

ВИД СБОКУ ВИД СВЕРХУ ПАНЕЛЬНЫЕ РАДИАТОРЫ КРОНШТЕЙНЫ LST верхний кронштейн тип 10 нижний кронштейн ВАРИАНТЫ СОЕДИНЕНИЯ 6 x K” BSP (15/21). Вертикальный радиатор можно использовать в 2-трубных системах и в 1-трубных системах, когда клапан ft Радиатор Purmo LST представляет собой двухкомпонентную систему, состоящую из высокоэффективного панельного радиатора и высокопрочного внешнего корпуса с порошковым покрытием, изготовленного из стали толщиной 1,2 мм.Внешний корпус предотвращает контакт с горячей поверхностью радиатора. а также покрывает трубопроводы и арматуру Температура поверхности ниже 43°C при температуре воды на входе до 82°C в…

LST LSTtype 11, 22УСТАНОВКА ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ И ОРГАНЫ УПРАВЛЕНИЯ КОД ЗАКАЗА : LST ПРИМЕР : Радиатор LST – тип высота, длина Важно: рекомендуется оставлять дополнительный зазор 5 мм LSTTYEE 21 над любым последним напольным покрытием, чтобы обеспечить легкий монтаж и демонтаж БОКОВОГО ПОДЪЕМА . ВАРИАНТЫ УПРАВЛЕНИЯ Ряд термостатических радиаторных клапанов Purmo позволяет автоматически и точно регулировать температуру в отдельных помещениях. Моноблочный термостатический радиаторный клапан (CCKTC) Моноблочный комплект TRV подходит для соединения BOE, предлагая на выбор…

Все каталоги и технические брошюры RADSON

  1. Дизайнерские радиаторы

    35 страниц

  2. RADSON DM Specifier

    20 страниц

  3. Проекты Radson International

    13 страниц

  4. ПЛОСКАЯ КОНСТРУКЦИЯ

    5 страниц

  5. think-vertical

    7 страниц

  6. RADSON-Pocketbrochure

    41 страница

  7. Технический справочник

    183 страницы

  8. Защитный радиатор с прямой посадкой

    1 стр.

  9. Брошюра Think Vertical

    4 страницы

Архивные каталоги

  1. БРОШЮРА

    60 страниц

  2. Брошюра о панели

    11 страниц

  3. Ассортимент продукции

    27 страниц

  4. Концептуальная брошюра

    18 страниц

Сравнить

Удалить все

Сравнить до 10 продуктов

Purmo Отзывы | Прочитайте обзоры обслуживания клиентов Purmo.com


5-звездочный

0%

4-звездочный

0%

звезда

100%


Сортировать по:

CB

Christopher Bannister

2

отзывов


Ужасное отношение и ответ на гарантийный запрос…

Ужасное отношение и ответ на гарантийный запрос. На вопрос о гарантии ответили, что коррозия и отслоение эмали связаны с фитингами. Они сделали неверные предположения и сказали, что радиаторы в ванных комнатах и ​​душевых имеют гарантию только 12 месяцев. Это не то, что говорится в их рекламных и рекламных материалах, в которых говорится о 10 годах. Они понятия не имеют, где был установлен неисправный радар, потому что никогда не спрашивали, а просто делали предположения, чтобы обмануть меня. Ужасное послепродажное обслуживание.

Date of experience: April 08, 2022

Take a look

DM

Dawn Morris

2

reviews


Purmo slieve vertical radiator

In April 2021 I purchased a Purmo slieve 1800x568mm vertical radiator to replace два горизонтальных радиатора в моей крошечной гостиной. По спецификации его тепловая мощность должна быть 6001-7000BTU, что превышает требуемое для размеров помещения, однако этой зимой я обнаружил, что единственное, что он может обогревать, это себя! Радиатор кипит, но не излучает, поэтому мне пришлось заплатить, чтобы вернуть один из радиаторов. Вертикальный рад — это просто стильное и дорогое настенное украшение. Пустая трата денег.

Дата опыта: 19 февраля 2022 г.

Danielle Jade Little

1

отзыв


241 фунт стерлингов радиатор поврежден и мокрый

241 фунт стерлингов радиатор поврежден и мокрый. Они сказали, что заменят его, но я должен сделать работу бесплатно, так как они не будут компенсировать мне необходимость снова возвращаться к клиенту, даже если их материалы не очень хорошего качества

Дата опыта: Октябрь 16, 2020

МО

Майк Огилви

6

отзывов


Гарантия Purmo Бесполезно!!

Плохие радиаторы.
Переехал в новый дом 9 лет назад. Радиатор недавно дал течь, дырка в центре нижней направляющей.
Проверил веб-сайт производителя, о чудо, у их радаров есть 10-летняя гарантия.
Ха-ха-ха.
На дне радиатора указана дата производителя, указывающая, когда он был испытан давлением до 10 бар, но если у меня нет квитанции и я не верну радиатор для проверки, гарантия не имеет никакой ценности.
Я отправил электронное письмо в компанию с просьбой о помощи, но они не ответили.
Теперь, так как сейчас январь и нужно отопление, я купил новый радиатор, не могу дождаться ответа.
Купил радиатор собственной марки Plumb center без 10-летней гарантии!!!

Date of experience: January 24, 2020

GO

Gerald O’Donnell

3

reviews


I AM 19 YEARS IN MY HOUSE WITH 8 PURMO…

I AM 19 YEARS IN MY HOUSE WITH 8 PURMO RADS УШЕЛ. ОНИ ПЫТАЛИСЬ СКАЗАТЬ, ЧТО ЭТО ВОДА, НО В ДОМЕ НА ДОРОГУ ЗА 40 ЛЕТ БЫЛИ РАДИЫ, И НИ ОДИН НЕ ЗАМЕНИЛ

Дата опыта: 01 марта 2021 г.

GM

Ged Martin

1

отзыв


6-летний радиатор с отверстием под шпильку

Мой 6-летний радиатор начал течь из отверстия в центре радиатора панель!
Пытался обратиться в службу поддержки клиентов, но ответа не получил.

Дата опыта: 18 января 2021 г.

Это ваша компания?

Зарегистрируйте свой профиль, чтобы получить доступ к бесплатным бизнес-инструментам Trustpilot и общаться с клиентами.

Получить бесплатную учетную запись

Взглянуть

Связаться с

Опыт Trustpilot

Любой может написать отзыв о Trustpilot. Люди, которые пишут отзывы, имеют право редактировать или удалять их в любое время, и они будут отображаться до тех пор, пока активна учетная запись.

Компании могут запрашивать отзывы с помощью автоматических приглашений. Помеченные как «Проверено», они посвящены подлинному опыту.

Узнайте больше о других видах отзывов.

Мы используем преданных своему делу людей и умные технологии для защиты нашей платформы. Узнайте, как мы боремся с поддельными отзывами.

Вот 8 советов по написанию хороших отзывов.

Проверка может помочь убедиться, что реальные люди пишут отзывы о реальных компаниях.

Поощрение за отзывы противоречит нашим правилам. Мы также гарантируем, что все отзывы публикуются без модерации.

Присмотритесь

Радиаторы отопления Трубная техника Purmo, Радиатор, угол, текст, прямоугольник png

Радиаторы отопления Трубная техника Purmo, Радиатор, угол, текст, прямоугольник png

  • угол,
  • текст,
  • прямоугольник,
  • ванная,
  • комната,
  • план,
  • длина,
  • техника,
  • радиатор,
  • пурмо,
  • труба,
  • метр,
  • строка,
  • жилой дом,
  • Радиаторы отопления,
  • тепла,
  • Порт данных на передней панели,
  • рисунок,
  • схема,
  • район,
  • клапан
  • ,
  • png,
  • прозрачный,
  • скачать бесплатно

Информация PNG

Размеры
2021x1239px
Размер файла
70,67 КБ
Тип MIME
Изображение/png
Скачать этот PNG ( 70. 67KB )

Изменение размера онлайн png

ширина (пкс)

высота (пкс)

Лицензия

Некоммерческое использование, DMCA Свяжитесь с нами

  • Рисунок Эскиз Архитектуры Здания, ЭСКИЗЫ, угол, прямоугольник, план png 1167x824px 51,29 КБ
  • Центральное отопление Отопительная система Котел Отопление Радиаторы, вентиляция и кондиционирование, текст, логотип, монохромный png 512x512px 6,3 КБ
  • Схема подключения Комплекты домашней автоматизации Электрические провода и кабели Домашняя проводка, строительство, угол, здание, электрические провода Кабель png 1236x894px 370,55 КБ
  • org/ImageObject”> Центральное отопление Computer Icons Berogailu Система отопления, вентиляция и кондиционирование, угол, здание, текст png 512x512px 90,68 КБ
  • Радиаторы отопления Сталь Цена, Радиатор, угол, ванная, сталь png 600x600px 199,89 КБ
  • черно-серый план этажа, Архитектурный чертеж Архитектурный план Дизайн интерьера Услуги, планировка секций, угол, здание, инжиниринг png 988x818px 152,11 КБ
  • План дома Blueprint Архитектура, дом, угол, здание, план png 1400x1400px 137,36 КБ
  • Дом План этажа Комната, дом, угол, кухня, здание png 700x970px 33,08 КБ
  • org/ImageObject”> г. иллюстрация чертежа, план этажа план дома архитектурный план, план, угол, здание, треугольник png 650x650px 693,1 КБ
  • Ванная комната Радиаторы отопления Полотенцесушитель Полотенце Радиатор, Радиатор, угол, ванная, план png 916x1247px 133,17 КБ
  • Эскиз архитектуры здания, здание, угол, прямоугольник, архитектор png 1353x1225px 33,34 КБ
  • иллюстрация дома, Computer Icons House Home Desktop, значок дома, угол, здание, текст png 982x824px 7,92 КБ
  • План дома План этажа Архитектура, дом, угол, здание, текст png 1650x1650px 48,84 КБ
  • org/ImageObject”> Концентрированная солнечная энергия Солнечная энергия Солнечные панели вольтовая система, энергия, угол, возобновляемые источники энергии, бизнес png 510x510px 343,09 КБ
  • Гостиная Рисунок Изометрическая проекция Дом, дом, угол, кухня, мебель png 1614x1121px 494,41 КБ
  • Схема трубопроводов и КИП Клапаны регулирующие Шаровой кран Мембранный клапан, ручной, угол, прямоугольник, треугольник png 1024x1024px 20,41 КБ
  • Архитектурный чертеж Eames House Архитектура Здание, здание, угол, здание, план png 584x467px 249,26 КБ
  • Архитектурный план Эскиз здания, дизайн, угол, здание, комната png 870x576px 162,38 КБ
  • org/ImageObject”> Дом Логотип Компьютерные Иконки, крыша, угол, здание, текст png 600x568px 20,45 КБ
  • Радиаторы отопления Обогреватель, вентиляция и кондиционирование, текст, прямоугольник, наклейка png 853x1024px 57,96 КБ
  • Радиаторы отопления Berogailu Электрическое отопление, Радиатор, синий, угол, электроника png 512x512px 90,58 КБ
  • Радиаторы отопления Stelrad Towel Термостатический радиаторный клапан, Радиатор, угол, комната, крышка png 1600x1131px 177,65 КБ
  • Центральное отопление Печь Компьютерные иконки Радиатор, Радиатор, текст, логотип, черный png 832x980px 39,42 КБ
  • org/ImageObject”> Архитектура Архитектурный чертеж, ЭСКИЗЫ, угол, здание, структура png 1128x847px 158,9 КБ
  • План этажа План дома, таблица размеров плоской спальни, угол, белый, здание png 3000x2000px 106,18 КБ
  • г. План белого дома, План дома Дизайн интерьера Услуги Эскиз, Одноместный, Семейная вилла три, Габаритное здание, угол, здание, треугольник png 3690x2812px 1,2 МБ
  • Чертеж План этажа, дизайн, угол, белый, мебель png 1298x901px 169,52 КБ
  • Диванная мебель Гостиная Кровать, диван вид сверху, угол, белый, 3D компьютерная графика png 1000x707px 33,88 КБ
  • org/ImageObject”> Компьютерные иконки Дом Строительство, дом, угол, здание, текст png 512x512px 11,16 КБ
  • иллюстрация серого здания, эскиз здания архитектуры фасада, произведение искусства здания, угол, нарисованный, здание png 650 x 903px 871,55 КБ
  • Компьютерные иконки План дверей Архитектурное проектирование, дверь, угол, мебель, здание png 512x512px 7,55 КБ
  • Значок диаграммы инфографики, элемент Creative PPT, иллюстрация из пяти линий разных цветов, угол, 3D компьютерная графика, текст png 1318x1439px 19,9 КБ
  • Строительство Архитектурное проектирование Строительство домов Дом Компьютерные Иконы, строительство, угол, текст, прямоугольник png 1200x1200px 9,13 КБ
  • org/ImageObject”> План этажа План дома Архитектура, двухэтажное здание, угол, план, комната png 1325x1000px 96,22 КБ
  • Общественный туалет Ванная комната Пол Доступный туалет, туалет, угол, мебель, здание png 645x645px 207,13 КБ
  • Логотип Дом Крыша, крыша, угол, здание, треугольник png 1050x600px 62,92 КБ
  • Обогреватель Компьютерные иконки Центральное отопление Радиатор, Радиатор, угол, текст, логотип png 512x512px 6,2 КБ
  • План этажа Архитектура Ванная комната, план ванной комнаты, угол, текст, ванная комната png 2679x2294px 623,52 КБ
  • Черно-белый монохромный, черно-белые царапины, угол, чернила, белый png 1890x1418px 454,81 КБ
  • org/ImageObject”> Здание Архитектурный чертеж Архитектурный эскиз, Раскрашенное вручную городское здание, бело-синяя иллюстрация здания, Акварельная живопись, угол, здание png 874x537px 183,22 КБ
  • Чертежный дом План этажа Эскиз, дом, угол, карандаш, здание png 640x480px 14,27 КБ
  • Кухонный шкаф Мебель Чертеж Шкафчик, кухня, угол, кухня, здание png 1500x1500px 75,32 КБ
  • Радиатор Чугун Электричество Berogailu, Радиатор, угол, прямоугольник, комната png 1000x1000px 2590,09 КБ
  • Дом Компьютерные Иконы Жилой Дом Дом, дом, угол, кухня, здание png 512x512px 1,78 КБ

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
