Расчет количества секций биметаллического радиатора

Установка биметаллических батарей — тренд последних годов. Многочисленные испытания и пользовательский опыт показывают, что устройства подходят для разных отопительных систем и демонстрируют хорошую продуктивность обогрева помещений. Внутри биметаллического радиатора стальной сердечник, а внешняя конструкция сделана из алюминия. Контакт теплоносителя только со стальным сердечником позволил сделать батареи малочуствительными к качеству воды в системе, а использование алюминия —  еще и сравнительно легкими.

Стоит отметить и другие преимущества биметаллических радиаторов:

• высокая теплоотдача — порядка 185 Вт на 1 секцию;
• небольшие размеры;
• стойкость к высокому давлению и гидравлическим ударом;
• стильный дизайн;
• возможность применения в автономных и центральных системах.

Плюсы приборов очевидны. И тем людям, которые собираются купить такие радиаторы, желательно задуматься об одном моменте: грамотном расчете секций.

Какое количество будет оптимальным для конкретного помещения? Как произвести расчеты правильно?

Обо всем по порядку.



Методы расчета секций

Подсчитать число секций для покупки можно несколькими способами.

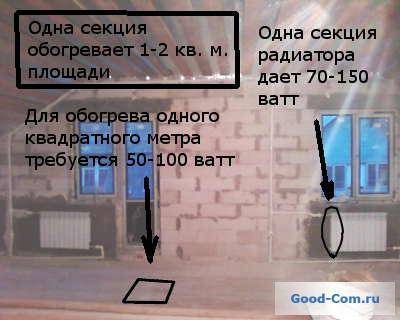

По площади

Есть нормы, которыми регламентируется минимальная мощность батарей на 1 м2 площади. Если брать среднюю климатическую зону, цифра будет 100 Вт.

Допустим, требуется рассчитать секции для маленького помещения размером 3х5 метров. Будет применяться такая формула:

К = 3*5*100/185. Где 185 — тепловая мощность 1 секции. Выходит 8,1. То есть нужно купить устройство на 8 секций.

Расчет по площади имеет много минусов:

• результаты будут достоверными только тогда, когда высота потолков до 3 метров;
• не берутся в учет особенности помещения, как число комнат, уровень теплопотерь и проч.;
• результаты более актуальны для средней полосы России.

Таким образом, расчеты в большинстве случаев будут неточными.

По объему

Здесь снова берется размер помещения, но уже с учетом 3 измерений. То есть объема. В основе лежат данных о мощности отопительной системы на 1м3.

Попытаемся выполнить операцию с аналогичным биметаллическим радиатором на 185 Вт и с учетом высоты потолков 2,8 м. При этом вместо 100 Вт будем брать 41 Вт, поскольку речь не о м2, а о м3.

• объем комнаты = 3*5*2,8 = 42м3;
• мощность батареи = 42*41 = 1722 Вт;
• число секций = 1722/185 = 9,3.

Как видим, понадобится уже не 8, а 9 секций радиаторов. То есть требуется большая мощность, чем было рассчитано предыдущим способом.

Какие параметры стоит учитывать

При выборе оптимального числа секций важно брать во внимание множество моментов, как состояние окон, количество наружных стен и их степень утепления, тепловой режим помещения выше, климат в регионе и проч. Существуют также определенные поправочные коэффициенты (К + №):

1. берет в учет конструкцию остекления. Так, для спаренных деревянных переплетов К будет 1,27. Если на оконных конструкциях 2х стеклопакет, используется 1,0. Для трехкамерного — 0,85;
2. берет в учет теплоизоляцию. При слабом утеплении стоит брать поправку в 1,27. Если теплоизоляция хорошая, берется 0,85;
3. показывает отношение площади к окну и полу. Если % остекления выразить в числителе, в знаменателе будет коэффициент потребления тепла: 50/0,8, 40/0,9 и остальное;
4. учитывает усредненную температуру наиболее холодной недели. Если это минус 35, берется 1,5. При -25 — 1,3. Если это -20 — 1,1;
5. предусматривает поправку на число наружных стен в два кирпича. Если она одна, берем 1,1. Каждая следующая стенка увеличивает коэффициент на 0,1;
6. берет в учет влияние температуры помещения выше. Для неотапливаемого чердака нужно взять 1, а для отапливаемого — 0,9. Если выше квартира, будет 0,8;
7. относится к высоте комнаты. Для потолков 2,5 м коэффициент составит 1,0. Если это 3 м — 1,05. Далее идет увеличение на 0,05.

Попробуем посчитать все с поправочными коэффициентами. Представьте, что вы проживаете в средней полосе РФ, где предельная температура зимой -20 градусов. Проживаете на предпоследнем этаже, на окнах трехкамерные пакеты, а отношение остекления к полу — 40%. Наружных стен 2, они хорошо утеплены. Высота потолков составляет 2,5 м, а площадь помещения — 20 м2.

Используем формулу:

100Вт/ на метр*1,1*0,8*0,85*0,9*1,2*0,85*1 = 68,6. Выходит 69 Вт/м2.

Теперь умножаем результат на м2 помещения (20) и получаем 1380 Вт. Разделяем на мощность 1 секции и вышло 1380/185 = 7,45. То есть 7 секций.



В заключение

Понимание расчётов биметаллических устройств отопления очень важно. Это нужно затем, чтобы подобрать точное число секций. Если их мало, радиаторы попросту не смогут полноценно прогревать помещения. Следовательно, в комнате будет прохладно. Переизбыток количества секций чреват обратным эффектом. То есть принципиально важно произвести расчеты только правильно, чтобы обеспечить комфортные условия проживания.

источник: https://snpoteplopribor.ru

характеристики, виды, плюсы и минусы, характеристики

Множество предложений на строительном рынке не упрощают покупку отопительного оборудования. Чтобы выбрать эффективные радиаторы, нужно оценить их характеристики и услышать отзывы. Радена известна своим привлекательным дизайном и высоким качеством продукции. Итальянский бренд выпускает надежные радиаторы, рассчитанные на особенности российских систем отопления.

Содержание

1. Характеристики радиатора Radena
2. Преимущества и недостатки
3. Типы радиаторов Raden
4. Алюминий
5. Биметаллический
6. Правый выбор радиаторов
7. Радиатор Radenen R 350
8. R 500

Характеристики радиатора Radena

Радиаторы Raden изготовлены методом литья под давлением, обработаны антикоррозийным составом

Продукция бренда производится по технологии литья под высоким давлением. Этот метод позволяет создавать прочные и долговечные радиаторы. После проверки каждой секции на герметичность она проходит антикоррозийную обработку и покрывается эпоксидной порошковой краской в ​​несколько слоев. В результате получается гладкая поверхность, цвет не меняется со временем. Отдельные элементы собираются в батареи с разным количеством секций. Для соединения используются стальные ниппели и паранитовые прокладки.

Эффективное количество секций зависит от площади отапливаемого помещения. Производитель предлагает от 4 до 12 элементов. Батареи из 35 секций изготавливаются по специальному заказу.

Радиаторы отопления Raden поставляются с запорной арматурой, регулирующей подачу тепла. Конструкция помогает контролировать расходы на отопление.

Радиаторы Raden в первую очередь привлекают своим эстетичным дизайном. Еще не зная об их технических характеристиках, покупатели останавливаются на изделиях, привлеченных гладкой поверхностью и тонкими линиями. Секции имеют вертикальное оребрение, усиливающее конвекционные потоки. Среди основных преимуществ продукции:

• Литые радиаторы надежны. Имеют один сварной шов.
• Внутренние и внешние поверхности изделий прошли антикоррозионную обработку и двухэтапную покраску.
• В производстве используются материалы, безопасные для здоровья человека.
• Алюминиевые и биметаллические батареи обеспечивают высокую теплоотдачу.
• Оборудование устойчиво к давлению и гидроударам.
• Прочное покрытие позволяет использовать батареи в системах отопления со значением pH 6,5-9.
• Окраска выполняется ровным слоем, не выгорает на солнце.

Радиаторы Raden можно устанавливать в систему центрального отопления вместо чугунных, где возможен гидроудар

На заводе продукция упаковывается в полиэтиленовую пленку и картонные коробки. Товары доставляются в магазины без повреждений.

Недостатки:

• Алюминиевые модели чувствительны к состоянию теплоносителя. Их не рекомендуют для многоэтажных домов с централизованным отоплением.
• Стоимость продукции итальянского бренда доступна не всем покупателям.

Нагревательные приборы получили множество положительных отзывов. Их рекомендуют специалисты и домовладельцы.

Продукция Radena – это радиаторы, которые можно устанавливать в жилых, коммерческих, производственных или офисных помещениях. Они соответствуют европейским и российским стандартам безопасности. Секционные батареи предназначены для установки в однотрубных и двухтрубных закрытых системах отопления.

Типы радиаторов Raden

Алюминиевые радиаторы чаще устанавливаются в жилых домах.

Модели батарей отопления компании делятся на два типа:

• алюминий;
• биметалл.

Изделия из алюминия в основном используются в жилых домах, а биметаллические конструкции универсальны.

Алюминий

Алюминиевые радиаторы лучше всего использовать для обогрева частного дома и малоэтажных домов. Аккумуляторы отличаются максимальным тепловыделением, малым весом и надежной работой. Особенности конструкции:

• толстые стенки вертикального канала;
• сечение коллектора в виде эллипса;
• гладкий профиль оребрения.

Аккумуляторы рассчитаны на температуру охлаждающей жидкости 110°С, давление до 16 атмосфер. Они продаются с четным количеством секций.

Биметаллические

Рабочее давление биметаллических радиаторов – 25 атмосфер

Изделия отличаются повышенной прочностью и устойчивостью к высокому давлению – рабочий показатель 25 атмосфер. Внешняя часть конструкции изготовлена ​​из алюминия, а внутренняя – из легированной стали. Такое сочетание делает продукт устойчивым к коррозии и нагрузкам, повышает теплоотдачу и улучшает его внешний вид. Базовый вариант покраски белый, но вы можете заказать поставку нужного оттенка.

Изделия разработаны по европейским стандартам и рекомендованы для установки в многоэтажных домах.

Биметаллические радиаторы Radena требуют дополнительного оборудования при покупке. Для их эксплуатации вам понадобится заглушка, заглушка и заглушка с клапаном для выпуска воздуха.

Правильный выбор радиаторов

Количество секций, необходимое для обогрева площади помещения

При выборе устройств для системы отопления учитывают несколько существенных факторов:

• Максимальное рабочее давление – значение указано в паспорте изделия.
• Тип системы отопления – автономная или централизованная. Обратите внимание, что централизованная система подвержена скачкам давления.
• Теплоотдача одной секции – характеристика позволяет рассчитать количество секций, необходимое для обогрева помещения.
• Индикатор кислотности охлаждающей жидкости – состав охлаждающей жидкости влияет на срок службы аккумулятора. Жесткая вода с высоким содержанием солей ускоряет коррозионные процессы.
• Внешний вид радиаторов – приборы должны органично вписываться в интерьер помещения.

При выборе товара следует обращать внимание на маркировку на упаковке. На рынке много подделок итальянского бренда. Оригинальная продукция имеет штрих-код страны производителя, этикетку о прохождении ОТК, информацию о типе радиатора.

Модельный ряд радиаторов Radena

В каталоге компании небольшой выбор моделей, но представленная продукция является наиболее популярными вариантами батарей отопления. Их монтажная высота составляет 350 и 500 мм.

Биметаллические модели

CS 150

Радиатор Raden биметаллический CS 150 имеет наименьшую высоту в линейке – 250 мм. Модель легко помещается под низкие подоконники, экономя место. Одна секция вырабатывает 78 Вт тепла.

CS 350

Сварная внутренняя рама из углеродистой стали обеспечивает прочность конструкции. Модель рекомендуется для установки в многоэтажных домах и офисных зданиях. Вес секции до 1,5 кг, высота 403 мм. Характеристика тепловыделения 125 Вт.

CS 500

Каркас конструкции выполнен из прочных труб со стенками толщиной 2-4 мм. Радиаторы рассчитаны на значения pH до 8. Батарея обеспечивает тепловыделение 135 Вт и высоту 552 мм. При выборе количества элементов руководствуются правилом – длина батареи равна 75% светового проема.

Алюминиевые модели

R 350

На упаковке должен быть оригинальный итальянский штрих-код

На одну секцию высотой 431 мм потребуется 0,275 л СОЖ. При работе теплоотдача составит 165 Вт. Подключение к системе осуществляется через ввод 1”. Радиаторы крепятся на специальные кронштейны. Упаковку не снимают до окончания работы.

R 500

Теплоотдача секции 192 Вт, высота 581 мм, межосевое расстояние 500 мм. При рабочем давлении 16 атм. батареи легко выдержат среднее давление централизованной системы в 9 атм. При установке батареи необходимо соблюдать нормы, обеспечивающие указанное тепловыделение. Расстояние от стены должно быть не менее 25 мм, от пола — 80 мм.

Продукция Raden превосходит конкурентов по нескольким параметрам. Это единственные радиаторы, которые окрашены по частям, с покрытием внутри конструкции.
