Регулятор температуры на радиаторе отопления: настройка и управление

Температурный фон в жилых помещениях (будь то квартира или частный дом) может не соответствовать предпочтениям жильцов.

Не комфортные условия способны провоцировать появление плохого самочувствия или других негативных явлений.

Обеспечение и контроль желаемого микроклимата в помещении не требует покупки сложного оборудования или наличия особенных знаний и навыков. Для решения этой задачи достаточно ограничиться установкой терморегуляторов на радиаторы отопления.

Модельный ряд температурных регуляторов весьма обширен и выбор оптимального варианта зависит от ряда факторов.

Содержание

• 1 Регуляторы температуры на радиаторы отопления
  • 1.1 Ручные терморегуляторы
  • 1.2 Автоматические терморегуляторы
• 2 Типы автоматических терморегуляторов
  • 2.1 Температура теплоносителя
  • 2.2 Комнатная температура
  • 2. 3 Уличная температура
• 3 Способы управления и особенности монтажа
• 4 Настройка терморегулятора для радиатора отопления

Регуляторы температуры на радиаторы отопления

Прежде всего следует отметить, что регуляторы температуры подразделяются на ручные и автоматические. Различие в них в способе управления и в принципе действия регулятора.

Ручные терморегуляторы

В основе функционирования ручного регулятора лежит действие специального клапана. Для изменения температуры в помещении достаточно повернуть вентиль.

При этом в клапане регулятора меняется диаметр проходного седла, из-за чего уровень давление внутри радиатора снижается. Это приводит к постепенному снижению температуры теплоносителя и, как следствие, к понижению комнатной температуры.

Для восстановления изначального показателя достаточно вернуть вентиль в исходное положение.

Важно: терморегуляторы с ручным управлением просты в эксплуатации. Их выбор обоснован при установке на чугунные батареи.

Существенным недостатком ручных регуляторов является невозможность их частого использования. При частой эксплуатации маховик терморегулятора быстро приходит в негодность под воздействием высокой температуры и частых гидравлических ударов. Из-за этого эффективность моделей с ручным управлением значительно ниже, нежели у автоматических аналогов.

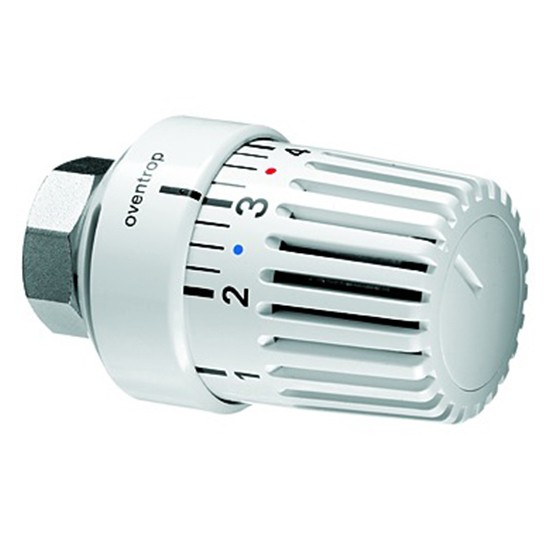

Автоматические терморегуляторы

Основным элементом автоматического регулятора является сильфон — цилиндрическая оболочка с поперечно гофрированными стенками.

В зависимости от показателей внешней температуры, сильфон сжимается или расширяется вдоль собственной центральной оси. Это обеспечивает регулировку диаметра проходного отверстия для теплоносителя, вследствие чего меняется и температура в помещении.

Типы автоматических терморегуляторов

В свою очередь, автоматические терморегуляторы различаются в зависимости от способа получения управляющего сигнала. В качестве сигнала могут использоваться показатели температуры теплоносителя, либо комнатной или уличной температуры.

Температура теплоносителя

Первые модели автоматических терморегуляторов реагировали на температуру поступающего теплоносителя.

Они монтировались на кранах подачи отопления и обеспечивали возможность регулировки на 7°C в автоматическом режиме.

Функционал первых моделей отличался малой эффективностью по части создания комфортного микроклимата в помещениях.

Комнатная температура

Принцип действия заключается в автоматическом анализе полученных сведений с последующей передачей сигнала на термостат. Регулятор сопоставляет полученную информацию с заданными настройками и корректирует циркуляцию теплоносителя в радиаторе.

Для реализации данного принципа необходима установка двух датчиков: у отопительного котла и у трубы подачи воды. Применение данного принципа возможно только при условии наличия автономной отопительной системы.

Уличная температура

Отличие от предыдущей разновидности заключается в том, что один из датчиков устанавливается на улице. Реализация данного принципа возможна в многоквартирном доме с центральной системой отопления.

Важно: для достижения оптимального результата, автоматические регуляторы целесообразно установить на все радиаторы отопления во всех жилых помещениях квартиры или дома.

Способы управления и особенности монтажа

Кроме всего прочего, регуляторы отопления различаются в зависимости от способа управления:

• Регуляторы прямого действия устанавливаются в непосредственной близости от радиатора и улавливают показатели теплоносителя. В качестве контрольного прибора используется шкала с цифровыми показателями. На основании показателей осуществляется ручная регулировка температуры.
• Регуляторы с электрическим управлением функционируют по другому принципу. Сигнал в клапан поступает напрямую от отопительного котла, температурная регулировка основывается на показателях его нагрева. Модели с электрическим управлением также способны реагировать на изменение уровня давления теплоносителя. Учет этой характеристики обязателен при выборе той или иной модели.

Прежде всего следует определиться с местом установки регулятора температуры.

Оптимальный вариант — монтаж на корпус радиатора. Данная мера значительно повысит эффективность работы автоматических моделей.

При этом важно учесть возможность беспрепятственного доступа к радиатору — установка регулятора будет бессмысленна при наличии фальш-стены или подобного препятствия. В таком случае придется подбирать модель, комплектующуюся внешним измерительным датчиком.

Важно: диапазон изменения температуры внутри помещения составляет от 5°C до 30°C, но это возможно только при выборе подходящей модели регулятора температуры и ее квалифицированном монтаже.

Процедура монтажа терморегулятора не отличается сложностью, однако имеет ряд нюансов. Прибор фиксируется на стыке трубы отопления и радиатора.

Горизонтальный способ крепления обеспечивает нивелирование нагрева клапана и трубы. При этом на выходном отверстии (обратке) должен стоять запорный вентиль. Эта мера позволит произвести демонтаж или очистку без отключения от стояка.

В случае, если на одноконтурный радиатор будет установлен терморегулятор без байпаса, то велика вероятность значительного понижения температуры в остальных комнатах в первый же день.

Настройка терморегулятора для радиатора отопления

Перед использованием установленного регулятора необходимо проведение предварительной настройки.

Настройка производится в соответствие с идущей в комплекте инструкцией. В ней обозначен детальный алгоритм действий, а также приведены рекомендации по части эксплуатации прибора.

Для создания нужных условий необходимо проветрить помещение, после чего обеспечить его полную теплоизоляцию. Далее следует провести контрольные замеры температуры — для этого подойдет обычный комнатный термометр. После завершения подготовки можно включать регулятор.

Прежде всего, на включенном приборе следует выставить максимально допустимое значение. При этом должно произойти резкое повышение комнатной температуры. Показания термометра должны соответствовать значениям, заявленным производителем.

Далее следует повторить процедуру, только выставлять следует минимальное значение. Фактические показатели также не должны расходиться с заявленными. После выполнения указанных условий можно начинать эксплуатацию терморегулятора.

Установка терморегулятора позволит обеспечить комфортный микроклимат и температурный фон в помещении.

Выбор устройства полностью зависит от типа отопительной системы, условий эксплуатации, наличия дополнительных источников тепла. Для консультации целесообразно обратиться к дилерам завода-изготовителя.

Несмотря на кажущуюся простоту, установка регулятора должна проводиться квалифицированным профессионалом. Это гарантирует долговечность, исправность и надежность эксплуатации регулятора.

Регулятор температуры для радиатора отопления и особенности выбора устройства

Регулятор-ограничитель температуры теплоносителя

Сегодня каждый из нас может легко контролировать микроклимат внутри своего дома или квартиры. Для этого не нужно обладать особыми знаниями или приобретать дорогостоящую аппаратуру. Благоприятная атмосфера формируется благодаря использованию регуляторов температуры для радиатора отопления. Они же помогают экономить топливо и электричество зимой.

В продаже представлены разные модели, а выбрать подходящий вариант поможет краткий обзор конструктивных особенностей каждой из них.

Содержание

1. Как работает описываемое устройство
2. Как работает ручная модель?
3. Как работает автоматический регулятор температуры?
4. Конструкции и типы автоматических устройств
5. Конструктивные особенности
6. Где можно устанавливать описываемое устройство?
7. Настройка аппаратуры
8. Заключение

Как работает описываемое устройство

Современный регулятор температуры, который устанавливается прямо на батареи, выпускается в двух модификациях:

• Ручной.
• Автоматический.

Как работает ручная модель?

Ее корпус имеет специальный клапан, и при помощи простого движения шток осуществляет поворот маховика. Эта операция позволяет уменьшить диаметр проходного седла, давление внутри батареи падает, поэтому температура воды постепенно опускается вниз. Если необходимо увеличить температуру внутри помещения, в ручном режиме снова шток клапана приводится в движение и возвращается на прежнее место.

Подобный вариант выбирается для отопления, если в системе используются чугунные батареи. Ручные регуляторы просты в управлении, но они имеют некоторые недостатки, которые необходимо учитывать при покупке такой установки.

Шток клапана нельзя часто переключать, открывая и закрывая его по нескольку раз в день. Ведь под действием высоких температур и гидравлических ударов маховик вентиля становится очень слабым. Из-за этого ручной регулятор очень быстро выходит из строя. К тому же описываемое устройство не столь эффективно, как автоматические аналоги, так что регулировка отопления практически бесполезна в подобной ситуации.

Как работает автоматический регулятор температуры?

В основе его действия лежат сложные технологические цепочки. Главный чувствительный орган — сильфон — это цилиндрическая оболочка, стенки которой гофрированы в поперечную складку. Этот узел расширяется или сужается вдоль своей центральной оси под любым силовым воздействием. Именно сильфон реагирует на внешнюю температуру. Если она падает, термический баллон сужается, а специальный клапан наоборот вытягивается, открывая больший проход для теплоносителя. Он начинает циркулировать интенсивнее, поэтому батареи быстрее нагреваются.

Когда в квартире становится душно, температура резко повышается, и ее показатели становятся выше заданных параметров, стенки сильфона расширяются, а сечение седла, обеспечивающее проход теплоносителя в батарею, сужается. Давление воды падает, поэтому и подача тепла заметно уменьшается.

Конструкции и типы автоматических устройств

Терморегулятор комнатный

Понятно, что автоматический регулятор более удобен в использовании. Он берет на себя весь контроль над микроклиматом в квартире. Но чтобы подобная система работала без сбоев, необходимо приобретать качественные регуляторы отопления. На рынке представлено несколько разных моделей. Друг от друга они отличаются методом поступления сигнала, подающегося на термостатический узел.

Как может быть организована подобная транспортировка?

1. По воздуху внутри помещения.
2. По теплоносителю.
3. По воздуху за пределами помещения.

Первыми на свет появились регуляторы, которые реагировали на изменение температуры теплоносителя. Их устанавливали на кране подачи отопления, и регулировка позволяла в автоматическом режиме изменять температуру обогрева на 7 градусов. Этот вариант показал, что формирование благоприятного микроклимата в помещении происходит крайне неэффективно. Поэтому конструкторы стали искать более рациональные варианты для радиатора.

Когда удалось обеспечить поступление сигнала на термостатический элемент извне, проблема решилась сама собой. Специальные датчики измеряют температуру внутри помещения и передают ее на термостат. Автоматика самостоятельно анализирует полученные данные, соизмеряет их с заданным режимом и увеличивает или уменьшает проходимость теплоносителя по радиатору. Чтобы подобная схема заработала, необходимо один датчик установить у котла отопления, а другой — у трубы подачи воды. Понятное дело, что использовать такие модели можно только там, где функционируют автономные системы отопления.

Автоматизированный регулятор, учитывающий температуру воздуха извне, тоже состоит из нескольких датчиков. Один из них должен все время находиться на улице. В остальном принцип действия схож с предыдущим аналогом. Эти модели можно использовать в многоквартирных домах, отапливаемых при помощи центральной системы отопления.

Обратите внимание! Чтобы добиться нужного результата, автоматический регулятор температуры необходимо устанавливать в каждой комнате и на каждую батарею.

Конструктивные особенности

Регулятор прямого действия

По конструктивным особенностям специалисты классифицируют описываемые устройства на два типа:

• Регуляторы с прямым действием.
• Приборы с электрическим управлением.

В чем разница?

В первом случае прибор устанавливается возле батареи. Сигналы идут от самого теплоносителя, а регулирование теплоотдачи радиатора осуществляется за счет открытия или закрытия подачи горячей воды. На головке вентиля расположена шкала с цифрами. Они-то и помогают управлять температурой

Описываемые регуляторы температуры с электрическим управлением действуют несколько иначе. В них сигнал к клапанам посылает котел, а вся работа контролируется интенсивностью его нагрева. Подобные модели могут реагировать и на изменение давления теплоносителя, что необходимо учитывать при выборе того или иного варианта.

Где можно устанавливать описываемое устройство?

Перед покупкой регулятора температуры важно учесть, где будет находиться подобное устройство. Удобнее всего, когда его располагают непосредственно на самом радиаторе. В этом случае автоматические регуляторы работают гораздо эффективнее. Но если батарея закрывается декоративным экраном, такой технический узел становится бесполезным. В этом случае стоит приобрести регулятор, в комплектации которого есть датчик измерения температуры извне.

Обратите внимание! При грамотном выборе устройства изменять температуру внутри помещения можно в пределах от +5 до +30 градусов.

Настройка аппаратуры

Настройка регулятора отопления

После установки любой терморегулятор отопления необходимо правильно настроить. Как это сделать? Ответ можно получить, внимательно изучив инструкцию, составленную производителем. В ней детально расписаны пошаговые действия, указаны все необходимые технические характеристики, и даны дельные советы, касающиеся эксплуатации прибора.

Перед началом настройки нужно создать необходимые условия. Для этого помещение сначала проветривается, а затем полностью защищается от сквозняков. При помощи комнатного термометра делаются контрольные измерения. Только после этого в работу включается установленный регулятор температуры.

Первоначально на нем выставляется максимально возможный режим, позволяющий продемонстрировать потенциал регулятора, работающего на пределе своих сил. При этом показания температуры на термометре должны резко поползти вверх. Затем нужно максимально спустить клапан и дать температуре упасть вниз. И только после этого можно выставлять нужную температуру.

Заключение

Конечно, купить и установить сегодня терморегулятор можно самостоятельно. Но лучше все же доверить это дело специалистам. Только так можно добиться соблюдения всех требований монтажа, указанных производителем.

Читайте далее:

Управление радиатором горячей воды



В ApacheHVAC термин «радиаторы» охватывает широкий спектр водяных нагревательных устройств, размещаемых непосредственно в кондиционируемых помещениях. К ним, как правило, относятся чугунные радиаторы, панельные лучистые обогреватели, конвекторы с ребристыми трубками и так далее. Радиаторы также могут использоваться в качестве водяного контура в зоне нагреваемой плиты, но в таких случаях следует соблюдать осторожность, чтобы надлежащим образом определить «тип» с использованием параметров, которые будут представлять свойства только водяного контура в пределах плиты.

Рис. 7-2: Диалоговое окно управления радиатором с иллюстративными входными данными для водяного нагревателя плинтуса с ребристыми трубками, использующего постоянные заданные температуры для термостатического управления включением-выключением, фиксированную температуру подаваемой воды и пропорциональное управление расходом воды для модулировать выходной сигнал устройства (профиль HP3 обеспечивает пропорциональное среднеполосное значение, которое связано с пользовательскими входными данными для заданного значения часов занятости и пониженного значения для часов незанятости). Датчики двухпозиционного и пропорционального управления размещены в местном помещении; однако они могут быть расположены в других помещениях или за пределами здания.



Ссылка

Введите описание контроллера. Таким образом, справочные названия должны быть информативными в отношении различения аналогичного оборудования, компонентов и контроллеров.

Обозначение типа радиатора

Выберите радиаторное устройство для размещения в помещении из списка ранее определенных типов.

Количество единиц

Введите количество копий этого экземпляра радиатора или отопительной панели, которое должно быть включено в связанное пространство. Это может быть любое число от 0 до 1000, включая нецелые значения и значения меньше 1,0, но исключая 0. Этот параметр обеспечивает масштабирование определенного типа комнатного блока применительно к помещениям с различной нагрузкой. Например, тип Радиатор с тепловой мощностью 1,0 кВт при расчетных условиях может быть определен как тип, а помещение или тепловая зона, требующие 7,8 кВт тепла при расчетных условиях, могут использовать 7,8 единиц этого типа.

Источник тепла

Выберите из списка номер ранее определенного источника тепла, который будет обслуживать радиатор, размещенный в помещении из списка радиаторов.

Управление включением/выключением и уставкой

Расход для максимального управляющего сигнала

Введите расход, соответствующий максимальному управляющему сигналу от контроллера. Если пропорциональное управление не используется, введите скорость потока, возникающую всякий раз, когда этот радиатор включен. Независимо от количества включенных блоков (см. раздел 7.1.1.3 Количество блоков выше), указанный расход воды должен быть точно для одного блока.

Для пропорционального регулирования обратного действия, где измеряемой переменной является комнатная температура (типично для нагревательных устройств), это значение будет ниже, чем значение температуры воды при минимальном управляющем сигнале, и может быть равно нулю, если моделируемое устройство модуляции потока способный модулировать до нулевого потока.



Пределы предупреждений (л/с)	от 0,001 до 2,5
Пределы погрешности (л/с)	от 0,0 до 99,0

Температура воды для максимального управляющего сигнала

Введите температуру воды, которая соответствует максимальному управляющему сигналу от контроллера. Если пропорциональное регулирование не задано, введите температуру воды на подаче радиатора. Обратите внимание, что для пропорционального регулирования обратного действия, где измеряемой переменной является комнатная температура (типично для нагревательных устройств), это значение ниже, чем значение температуры воды при минимальном управляющем сигнале. Этот параметр не используется, если «Использовать температуру подачи контура горячей воды?» проверено.



Пределы предупреждений (°C)	от 30,0 до 85,0
Пределы погрешности (°C)	от 0,0 до 250,0

Использовать температуру подачи контура горячей воды

При выборе этой опции температура воды радиатора или нагревательной панели устанавливается равной температуре подачи подключенного контура горячей воды. Радиатор или нагревательная панель, таким образом, также увидят любое изменение температуры контура подачи горячей воды, вызванное регуляторами сброса температуры контура подачи, или температуру подачи, отличающуюся от расчетной, в результате недостаточного размера котла или аналогичного ограничения мощности.

Этот параметр доступен только в том случае, если на радиаторе включено пропорциональное управление потоком и он обслуживается контуром горячей воды. Он недоступен с пропорциональным регулированием температуры, которое могло бы использоваться вместо этого варианта для целей моделирования смесительного клапана на уровне зоны, способного снижать температуру воды, подаваемой к этому нагревательному устройству.

Профиль переключения времени

Укажите профиль переключения времени, который будет использоваться для планирования работы контроллера.

Расположение датчика

Датчик может быть внутренним (в помещении или на поверхности в помещении) или внешним.

Внешний датчик будет эквивалентом системы с погодной компенсацией или сбросом температуры наружного воздуха. Несколько радиаторов могут использовать один и тот же внутренний датчик, например, все помещения на западном фасаде здания могут контролироваться одним датчиком. Как было бы целесообразно для гидравлического контура в кондиционируемой плите, один датчик температуры поверхности на зону доступен для использования с двухпозиционным или пропорциональным управлением. Расположение датчика на поверхности и в зоне определяется путем выбора измеренной переменной и маркировки измеренной поверхности в представлении Apache Thermal. Дополнительные сведения об использовании датчиков температуры поверхности см. в разделе 6.3.2 Измеряемые переменные.

Выберите подходящее место для датчика.

Воспринимаемая переменная

Выберите переменную, которая будет использоваться в управлении включением/выключением (уставка).

Температура поверхности доступна в качестве измеряемой переменной для использования с двухпозиционным или пропорциональным управлением, что подходит для гидравлического контура в кондиционируемой плите. Расположение датчика на поверхности и в зоне определяется выбором воспринимаемой переменной. Конкретная близость к поверхности для местоположения датчика также должна быть отмечена в представлении Apache Thermal. Дополнительные сведения об использовании датчиков температуры поверхности см. в разделе 6.3.2 Измеряемые переменные.

Примечание. Несмотря на то, что расход находится в списке измеряемых переменных контроллера комнатного модуля и приводит к отображению единиц измерения в галлонах в минуту или л/с, эта измеряемая переменная еще недоступна для контроллеров комнатных модулей.

Радиантная доля

Когда измеряемой переменной является температура по сухому термометру, поле ввода доступно для установки радиационной доли измеряемой температуры. Например, если бы радиантная доля была установлена ​​на 0,5, датчик эффективно измерял бы результирующую сухую температуру, т. е. рабочую температуру в условиях неподвижного воздуха.

Введите соответствующее значение радиационной доли.

Изменение уставки

Уставка для управления включением/выключением может быть постоянной или переменной. Выберите «Постоянная» или «Временная» в зависимости от ситуации.

Уставка или профиль изменения

Введите фиксированное значение уставки, если уставка является постоянной, или выберите временной профиль, если изменение уставки синхронизировано. Это может быть профиль формулы.

Зона нечувствительности

Зона нечувствительности определяет гистерезис контроллера или диапазон значений воспринимаемой переменной, в пределах которого происходит переключение при управлении включением/выключением (см. раздел 6.6.3.4).

Введите соответствующее значение зоны нечувствительности.

Высокий входной сигнал датчика (результирующее действие включения/выключения)

Этот параметр относится к управлению включением/выключением (уставка) и определяет, включен или выключен сигнал переключения, выдаваемый контроллером, для высоких значений измеряемой переменной. (См. раздел 6.6.3.5).

Введите соответствующий вход датчика.

Пропорциональные регуляторы расхода и температуры воды

Предусмотрены пропорциональные регуляторы расхода и температуры. Однако, чтобы свести к минимуму избыточные объяснения, входы, идентичные для этих двух типов пропорционального управления, будут описаны только один раз в следующих подразделах.

Пропорциональный регулятор расхода

Установите флажок рядом с этим пунктом, чтобы использовать пропорциональный контроль расхода воды в радиаторе. Затем щелкните элемент, чтобы ввести и отредактировать параметры пропорционального регулятора. Если пропорциональное управление расходом воды не используется, расход воды будет зафиксирован на значении, заданном на входе «Расход при максимальном управляющем сигнале».

Пропорциональный регулятор температуры

Установите флажок рядом с этим пунктом, чтобы использовать пропорциональное регулирование температуры воды в радиаторе. Затем щелкните элемент, чтобы ввести и отредактировать параметры пропорционального регулятора. Если пропорциональное управление температурой воды не используется, температура воды будет зафиксирована на значении, заданном на входе «Температура при максимальном контрольном сигнале».

Расположение датчика

Датчик может быть внутренним (в помещении или на поверхности в помещении) или внешним. Внешний датчик будет эквивалентом системы с погодной компенсацией или сбросом температуры наружного воздуха. Несколько радиаторов могут использовать один и тот же внутренний датчик, например, все помещения на западном фасаде здания могут контролироваться одним датчиком. Как было бы целесообразно для гидравлического контура в кондиционируемой плите, один датчик температуры поверхности на зону доступен для использования с двухпозиционным или пропорциональным управлением. Расположение датчика на поверхности и в зоне определяется путем выбора измеренной переменной и маркировки измеренной поверхности в представлении Apache Thermal. Дополнительные сведения об использовании датчиков температуры поверхности см. в разделе 6.3.2 Измеряемые переменные.

Выберите подходящее место для датчика. Это необходимо делать отдельно для контроллеров пропорционального расхода и температуры, если они включены.

Воспринимаемая переменная

Выберите переменную, которая будет использоваться в пропорциональном управлении. Это необходимо делать отдельно для контроллеров пропорционального расхода и температуры, если они включены.

Температура поверхности доступна в качестве измеряемой переменной для использования с двухпозиционным или пропорциональным управлением, что подходит для гидравлического контура в кондиционируемой плите. Расположение датчика на поверхности и в зоне определяется выбором воспринимаемой переменной. Конкретная близость к поверхности для местоположения датчика также должна быть отмечена в представлении Apache Thermal. Дополнительные сведения об использовании датчиков температуры поверхности см. в разделе 6.3.2 Измеряемые переменные.

Примечание. Несмотря на то, что расход находится в списке измеряемых переменных контроллера комнатного модуля и приводит к отображению единиц измерения в галлонах в минуту или л/с, эта измеряемая переменная еще недоступна для контроллеров комнатных модулей.

Изменение средней полосы

Средняя полоса для пропорционального регулирования может быть постоянной или переменной, т. е. временной, плановой или определяемой по формуле профиля (см. раздел 6.6.4.2). Выберите «Постоянный» или «Временный» в зависимости от ситуации.

Это должно быть выполнено для пропорциональных регуляторов расхода и температуры, когда они используются.

Профиль средней полосы или вариации

Введите фиксированное значение средней полосы, если Постоянная, или выберите соответствующий профиль вариации средней полосы, если изменение синхронизировано (см. раздел 6.6.4.3).

Это должно быть выполнено для пропорциональных регуляторов расхода и температуры, когда они используются.

Пропорциональная полоса пропускания

Пропорциональная полоса пропускания — это ширина полосы, используемой для пропорционального управления, т. е. диапазон измеренной переменной, в котором пропорциональное управление будет варьироваться, ограниченный максимальным и минимальным измеренными значениями. Эта пропорциональная ширина полосы сосредоточена вокруг средней полосы (см. раздел 6.6.4.4). Введите необходимую пропускную способность.

Это необходимо выполнить для пропорциональных регуляторов расхода и температуры, когда они используются.

Максимальное изменение за временной шаг

Этот параметр определяет максимальное дробное изменение, которое контроллер может выполнить за каждый временной шаг моделирования. Дробь относится к общему диапазону регулирования между значением при максимальном сигнале и значением при минимальном сигнале (см. раздел 6.6.4.5).

Введите значение, необходимое для поддержания стабильной работы устройства. Это должно быть выполнено для пропорциональных регуляторов расхода и температуры, когда они используются. Хорошей отправной точкой является значение от 0,2 до 0,3. Если работа нестабильна, при необходимости уменьшите это значение, например, до 0,1 или 0,05.

Расход при минимальном управляющем сигнале

При использовании пропорционального управления расходом введите расход воды, соответствующий минимальному сигналу от пропорционального регулятора. Если пропорциональный регулятор расхода не указан, введенное здесь значение будет игнорироваться. Минимальный управляющий сигнал генерируется, когда измеренное значение находится на уровне или ниже средней полосы минус половина полосы пропорциональности.

Температура при минимальном управляющем сигнале

При использовании пропорционального регулирования температуры введите температуру воды, которая соответствует минимальному сигналу от пропорционального регулятора. Если пропорциональный регулятор не указан, введенное здесь значение будет игнорироваться. Обратите внимание, что минимальный управляющий сигнал генерируется, когда измеренное значение находится на уровне или ниже средней полосы минус половина полосы пропорциональности.

Доля излучения (для датчика)

Когда воспринимаемой переменной является температура по сухому термометру, поле ввода доступно для установки доли излучения датчика температуры. Например, если бы радиантная доля была установлена ​​на 0,5, датчик эффективно измерял бы результирующую сухую температуру, т. е. рабочую температуру в условиях неподвижного воздуха.

Введите соответствующее значение радиационной доли.

Ориентация

Если измеряемой переменной является солнечное излучение, введите ориентацию или азимут чувствительной поверхности в градусах (0 градусов = север и 180 градусов = юг)

Наклон

Если измеряемой переменной является солнечное излучение, введите наклон (угол от горизонтали) поверхности, содержащей датчик, в градусах (0 градусов = по горизонтали и 90 градусов = по вертикали)

И ссылки

При необходимости добавьте/удалите логические соединения И с другими контроллерами (см. раздел 6.6.5).

Ссылка на операцию ИЛИ

Добавьте/удалите логические соединения ИЛИ с другими контроллерами по мере необходимости (см. раздел 6.6.6).

ЦИФРОВОЙ КОНТРОЛЛЕР ТЕМПЕРАТУРЫ ДАТЧИК СИГНАЛИЗАЦИИ ДВИГАТЕЛЬ WATCHDOG ДАТЧИК ПЕРЕГРЕВАНИЯ АВТОМОБИЛЯ

DIN330 12V ДВИГАТЕЛЬ GURDIAN СИГНАЛИЗАЦИЯ ПЕРЕГРЕВА С 2 ДАТЧИКАМИ ТЕМПЕРАТУРЫ для 2 ОТДЕЛЬНЫХ ЗОН

Особенности:

2 отдельных реле и 2 датчика с 2 независимыми зонами контроллера температуры.

2 цветных дисплея (красный и синий) для каждой зоны.

Запишите максимально высокую температуру для каждого датчика или каждой зоны.

Выбор между градусами Цельсия и Фаренгейта.

2 отдельные функции High Alarm (зуммер и вспышка).

2 задержки выхода таймера для Out1 и Out2.

Калибровка температуры для каждого датчика.

Сохранить настройки в памяти, а также параметр заводских настроек по умолчанию.

1- Подсоедините первый датчик к головке блока цилиндров: Отображает реальную температуру двигателя и, если двигатель перегревается (уставка сигнала тревоги), контроллер температуры начнет издавать звуковой сигнал, а также периодически отображать HHH на экране контроллера, чтобы предупредить водителя. Также вы можете использовать реле output1 для переключения любого другого действия.

2- Подключите второй датчик к радиатору или системе охлаждения: вы можете контролировать перегрев вашего радиатора, и если радиатор перегревается (уставка сигнала тревоги), контроллер температуры начнет издавать звуковой сигнал, а также визуальное указание HHH на экране контроллера с перерывами. предупредить водителя. Также вы можете использовать реле output2 для переключения любого другого действия. Вы можете подключить второй датчик к другой области головки блока цилиндров вашего двигателя, который отслеживает и контролирует перегрев во всей области головки блока цилиндров вашего двигателя. Также вы можете использовать второй датчик для проверки или контроля температуры трансмиссии.

Датчик температуры 1 просто подходит как шайба под любой подходящий болт, который находится рядом с головкой блока цилиндров или блоком двигателя, например, под болт крышки толкателя или болт корпуса термостата, а датчик 2 под любой подходящий любой болт радиатора (если вы хотите проверить температуры радиатора, вы также можете подключить датчик температуры к верхнему шлангу радиатора). Датчик обнаруживает изменения так быстро, что водители могут видеть повышение и понижение температуры двигателя по градусу (с разрешением 0,1 градуса), когда они едут в различных условиях движения и дорожных условиях.

Вам даже не нужно знать температурные характеристики вашего двигателя, чтобы установить сигнализацию перегрева. Вы просто отмечаете самую высокую температуру, которой достигает ваш двигатель при обычном вождении, а затем устанавливаете звуковой сигнал на несколько градусов выше. Этот контроллер может быть настроен на срабатывание сигнализации при любой температуре от 0 до 120 градусов C (.  . Контроллер также может использоваться для контроля температуры двигателей с воздушным охлаждением, трансмиссий, коробок передач, раздаточных коробок и мокрых выхлопных газов, фактически до 120 °C. градусов Цельсия для профессиональных гоночных автомобилей и Может быть установлен любым мастером. Основной блок помещается под приборной панелью (Компактный размер – 75 (Ш) x 86 (В) x 35 (Г) мм, плюс монтажные выступы. Питание просто подключается к 12 В постоянного тока по проводу.

Контроллер имеет 2 отдельный релейный выход (для датчика 1 и датчика 2), и вы можете подключить выходы к любым устройствам, которые вам нужно запустить при аварийном перегреве, и управлять дополнительными кулерами или вентиляторами с вашего контроллера. установлены 2 дополнительных вентилятора, вы можете настроить каждый выход в соответствии с вашими необходимыми параметрами управления.0292

Например. радиатор или шланг и крышка радиатора

– Неисправность водяного насоса

– Проблема с масляной системой

– Ограничение потока воздуха



Технические параметры:

Диапазон измерения температуры: от -50 до 120 °C (от -58 до 248 °F) : 12VDC

Выход: 2 выхода с 10 -ампер -нагрузкой

Спецификация термопары

• Диапазон измерений: от -50 до 120 C 49494949494949494949494949494949494949494949494949494949494949494949494949493333333333333333333333333333333333333333.
